E03 · Egzamin zawodowy · czerwiec 2014

Zadanie 1. Na rysunku siáownika pneumatycznego litera X wskazuje A. táok. B. tulejĊ. C. táumik. D. táoczysko.

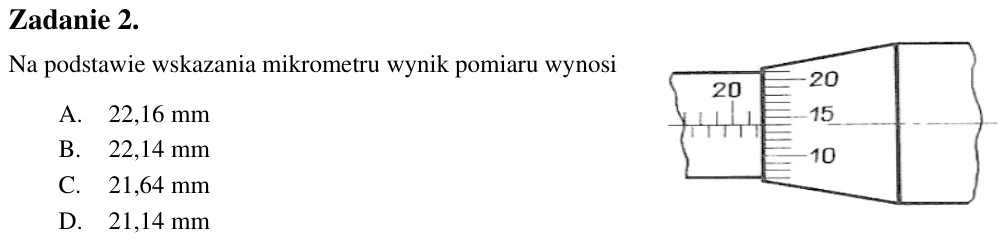

Zadanie 2. Na podstawie wskazania mikrometru wynik pomiaru wynosi A. 22,16 mm B. 22,14 mm C. 21,64 mm D. 21,14 mm

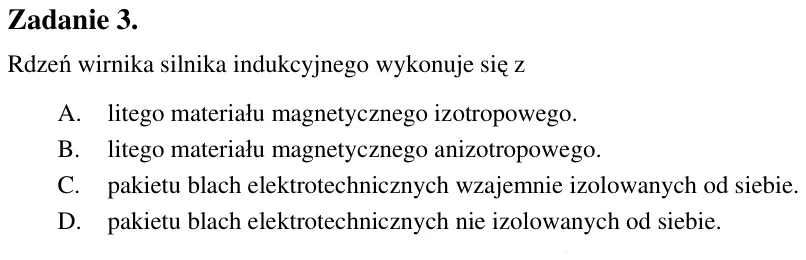

Zadanie 3. RdzeĔ wirnika silnika indukcyjnego wykonuje siĊ z A. litego materiaáu magnetycznego izotropowego. B. litego materiaáu magnetycznego anizotropowego. C. pakietu blach elektrotechnicznych wzajemnie izolowanych od

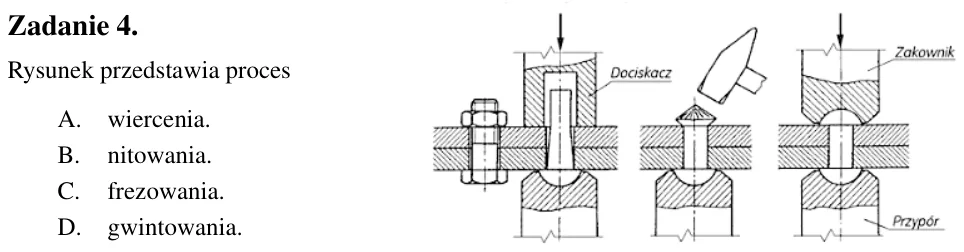

Zadanie 4. Rysunek przedstawia proces A. wiercenia. B. nitowania. C. frezowania. D. gwintowania.

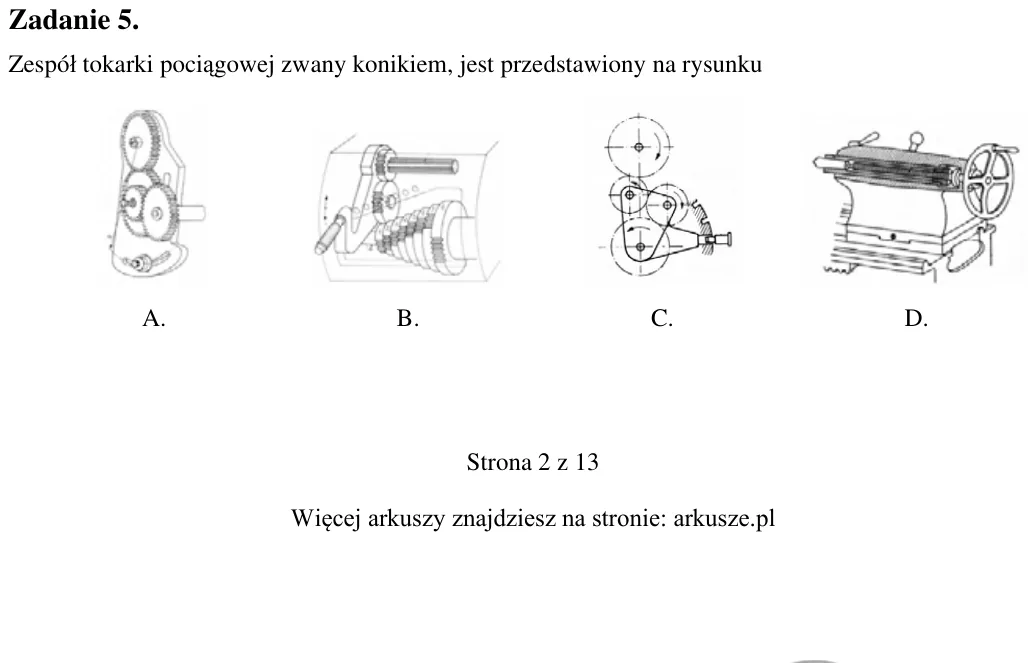

Zadanie 5. Zespóá tokarki pociągowej zwany konikiem, jest przedstawiony na rysunku A. B. C. D.

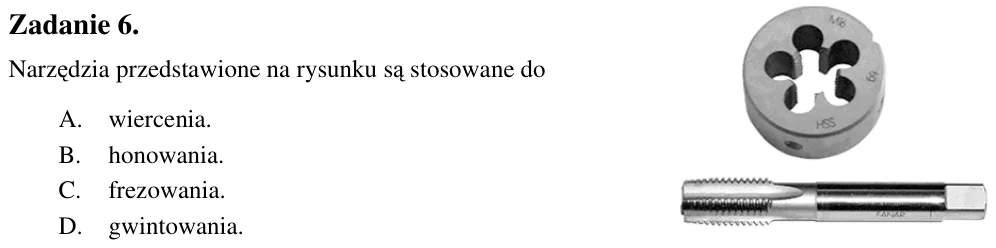

Zadanie 6. NarzĊdzia przedstawione na rysunku są stosowane do A. wiercenia. B. honowania. C. frezowania. D. gwintowania.

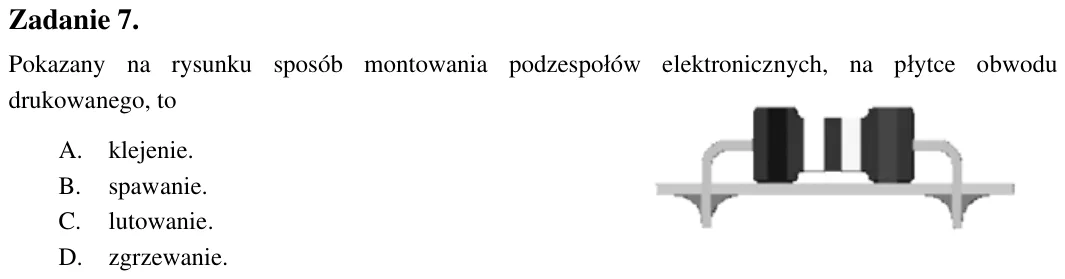

Zadanie 7. Pokazany na rysunku sposób montowania podzespoáów elektronicznych, na páytce obwodu drukowanego, to A. klejenie. B. spawanie. C. lutowanie. D. zgrzewanie.

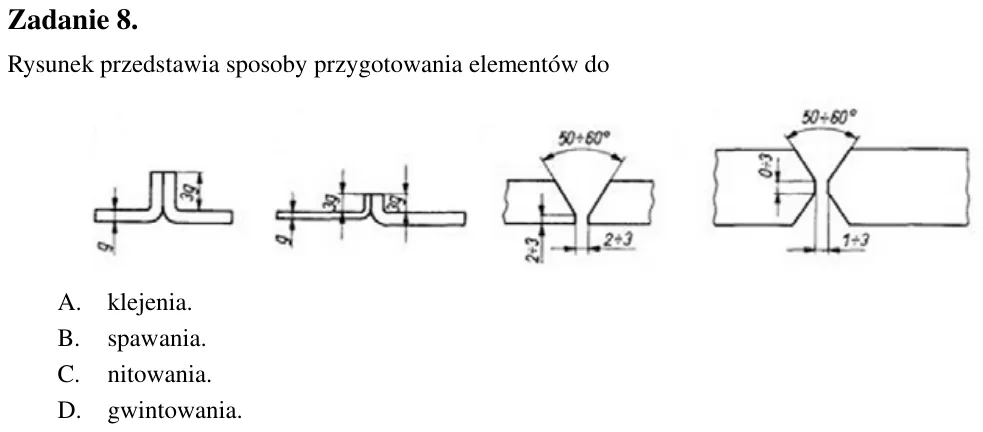

Zadanie 8. Rysunek przedstawia sposoby przygotowania elementów do A. klejenia. B. spawania. C. nitowania. D. gwintowania.

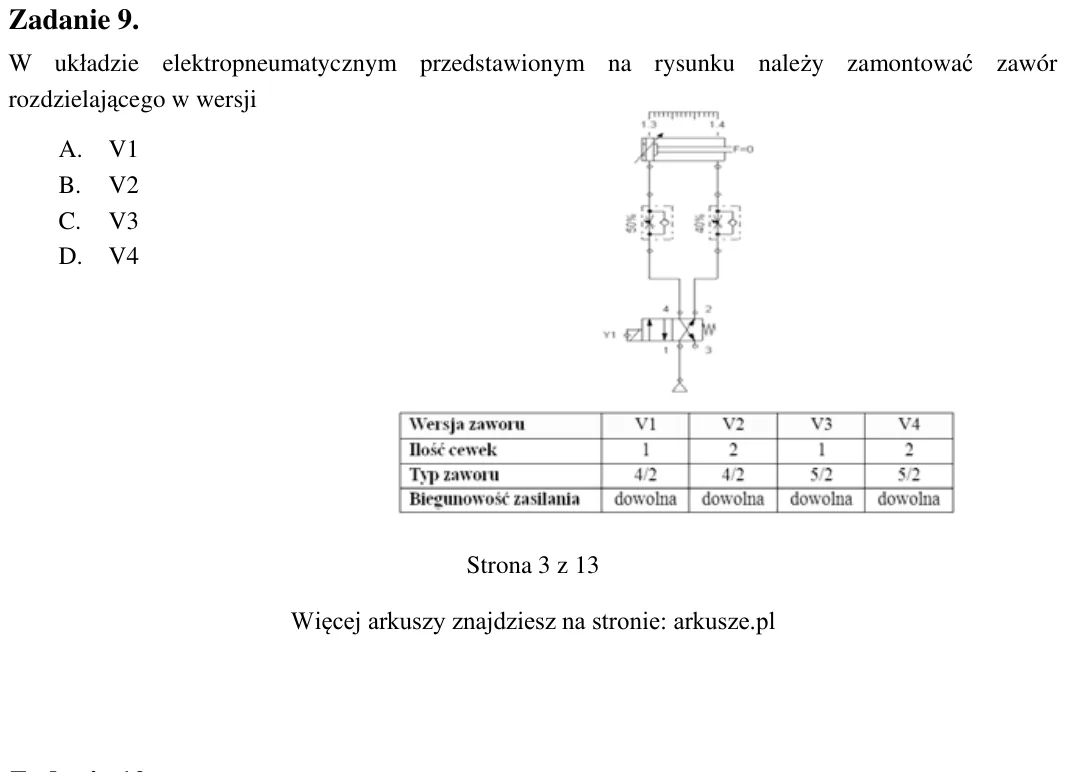

Zadanie 9. W ukáadzie elektropneumatycznym przedstawionym na rysunku naleĪy zamontowaü zawór rozdzielającego w wersji A. V1 B. V2 C. V3 D. V4

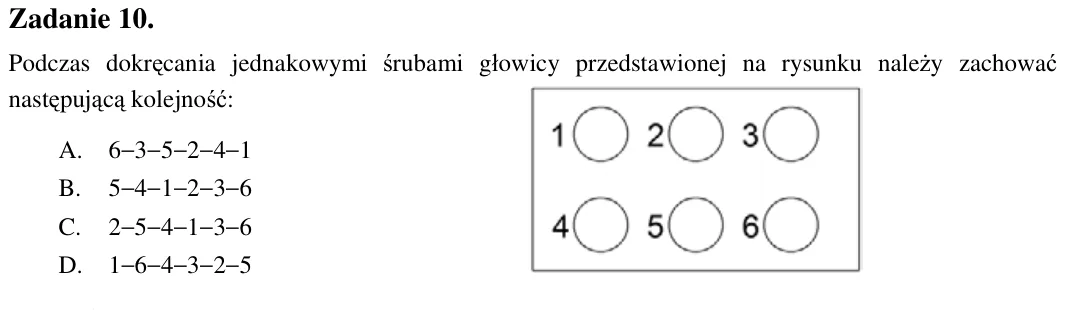

Zadanie 10. Podczas dokręcania jednakowymi śrubami głowicy przedstawionej na rysunku należy zachować następującą kolejność: A. 6-3-5-2-4-1 1) 20) 30) B. 5-4-1-2-3-6 C€. 2-5-4-1-3-6 4) s() 6( ) D. 1-6-4-3-2-5 -

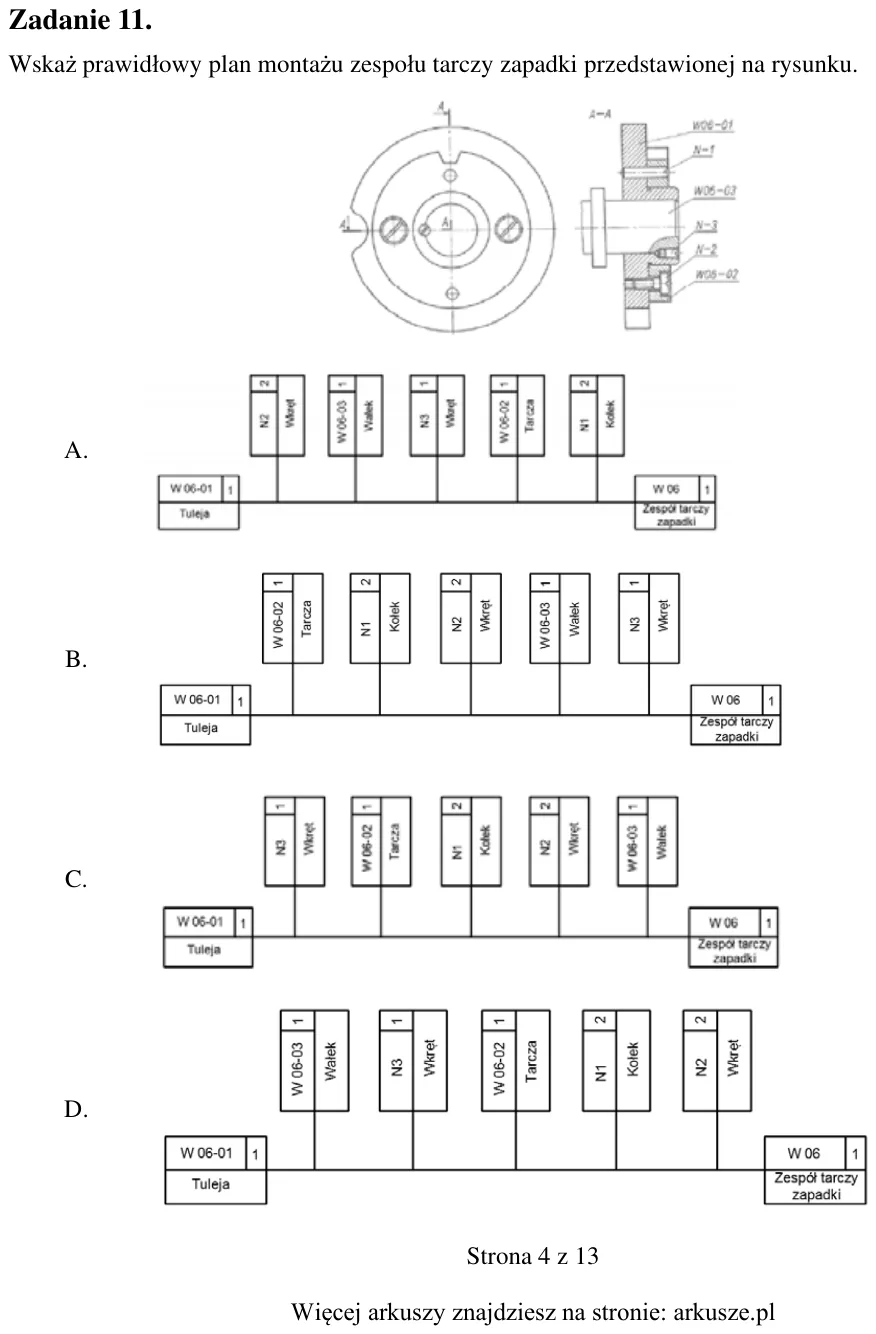

Zadanie 11. Wskaż prawidłowy plan montażu zespołu tarczy zapadki przedstawionej na rysunku. Yet eH Pah M NL A A A + : ij wet [=] [-] [-] [-] KI BEE) EH) EE) EE A. = = [woos Ti] [wee [=] Ls] [=] [=] H E z A $ = B. pr KONI

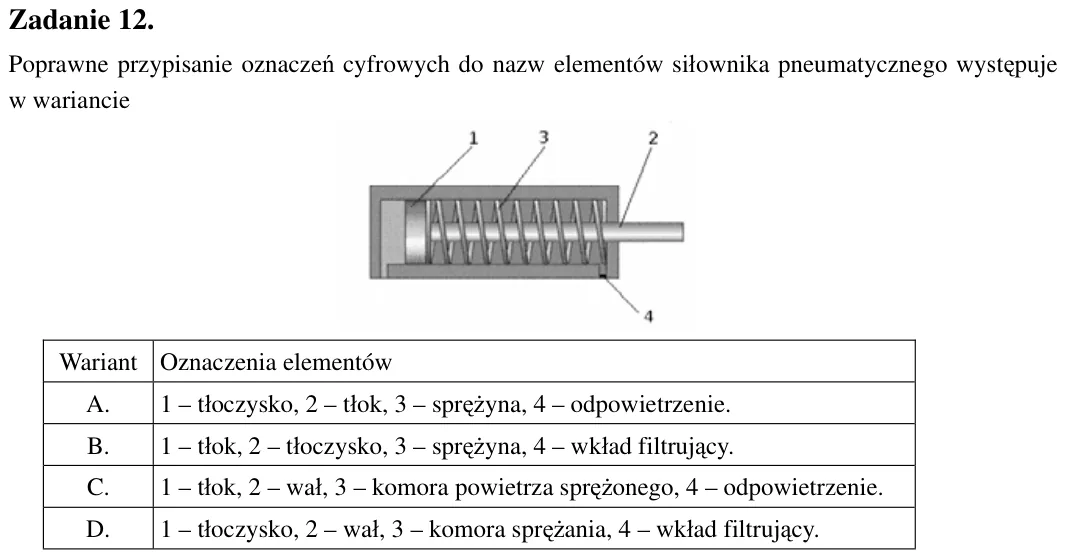

Zadanie 12. Poprawne przypisanie oznaczeĔ cyfrowych do nazw elementów siáownika pneumatycznego wystĊpuje w wariancie

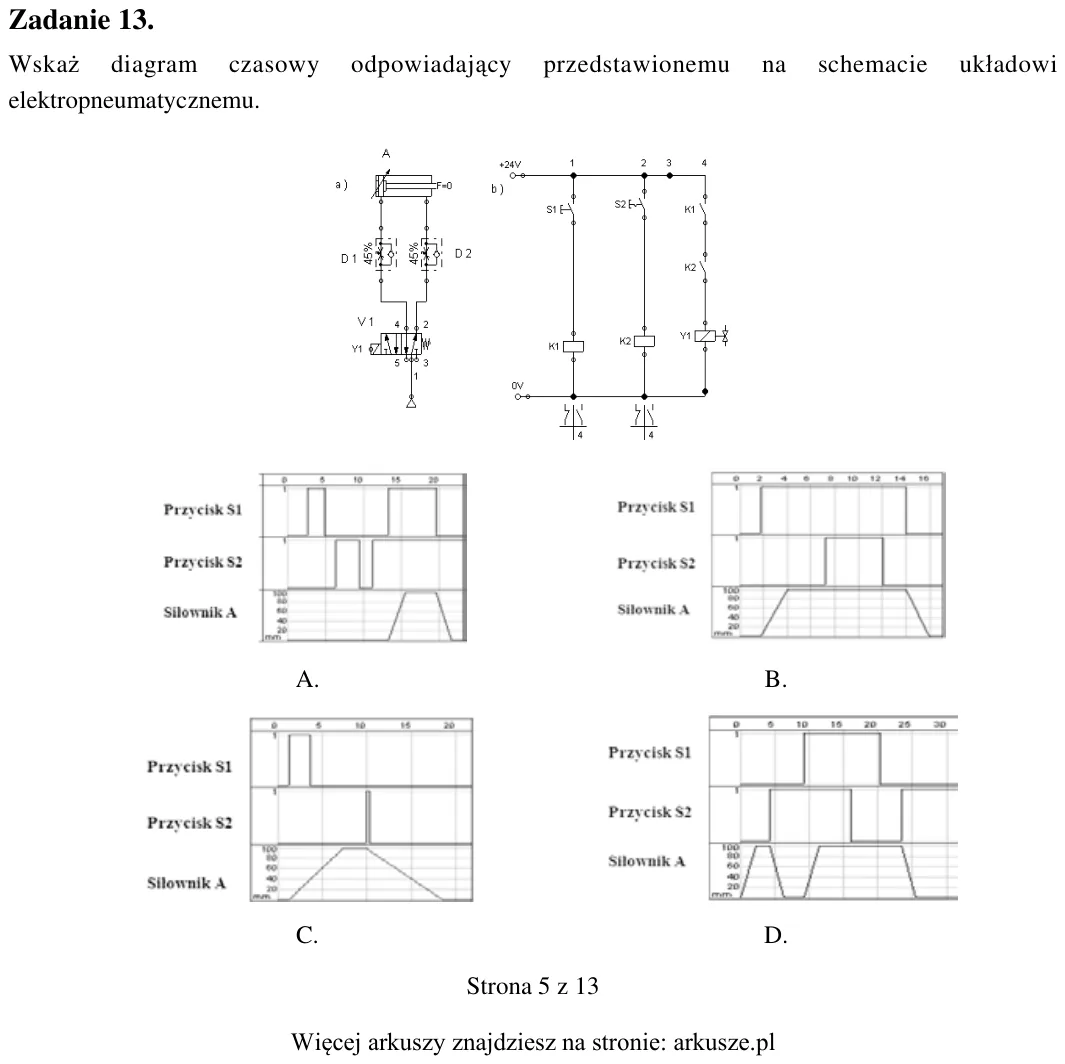

Zadanie 13. WskaĪ diagram czasowy odpowiadający przedstawionemu na schemacie ukáadowi elektropneumatycznemu. Wariant Oznaczenia elementów A. 1 - táoczysko, 2 - táok, 3 - sprĊĪyna, 4 - odpowietrzenie. B. 1 - táok, 2 - táo

Zadanie 14. Symbol graficzny oznacza zawór A. dáawiący. B. redukcyjny. C. maksymalny. D. przeáączający.

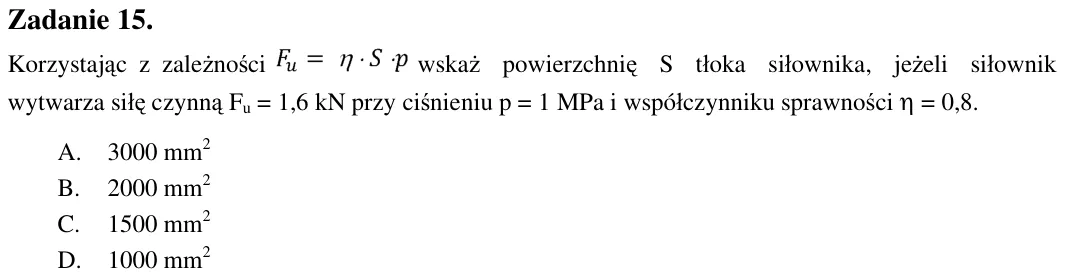

Zadanie 15. Korzystając z zaleĪnoĞci wskaĪ powierzchniĊ S táoka siáownika, jeĪeli siáownik wytwarza siáĊ czynną Fu = 1,6 kN przy ciĞnieniu p = 1 MPa i wspóáczynniku sprawnoĞci K = 0,8. A. 3000 mm2 B. 2000 mm2 C. 1500 mm2

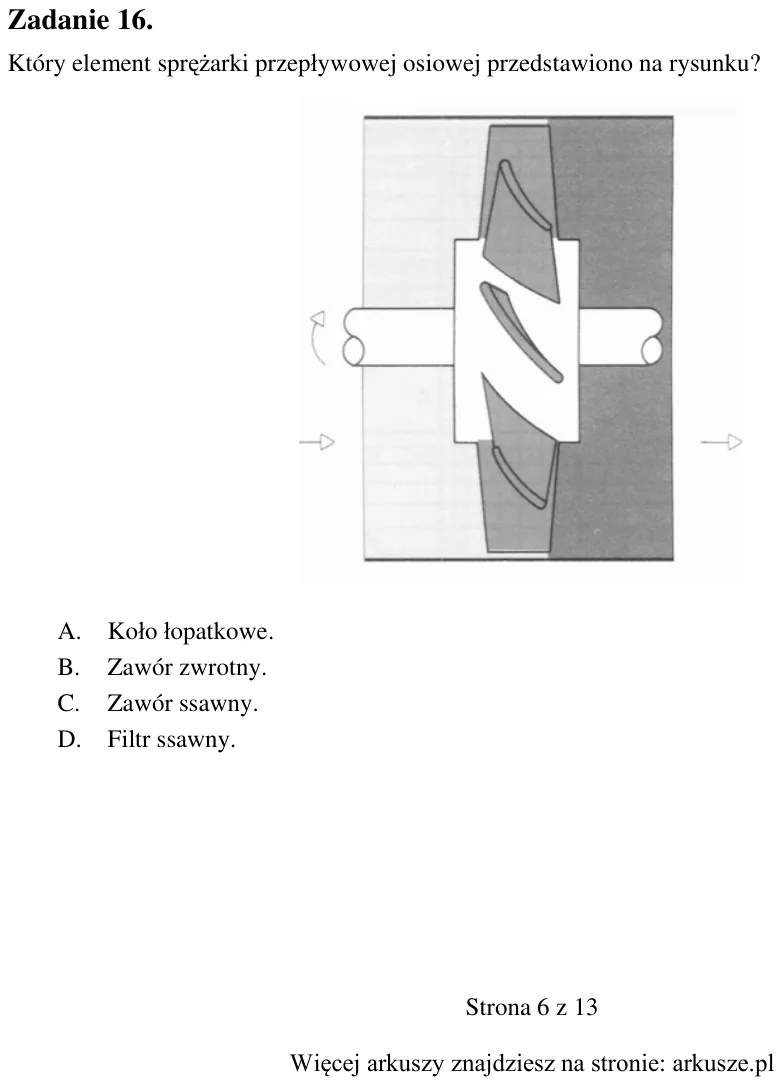

Zadanie 16. Który element sprĊĪarki przepáywowej osiowej przedstawiono na rysunku? A. Koáo áopatkowe. B. Zawór zwrotny. C. Zawór ssawny. D. Filtr ssawny.

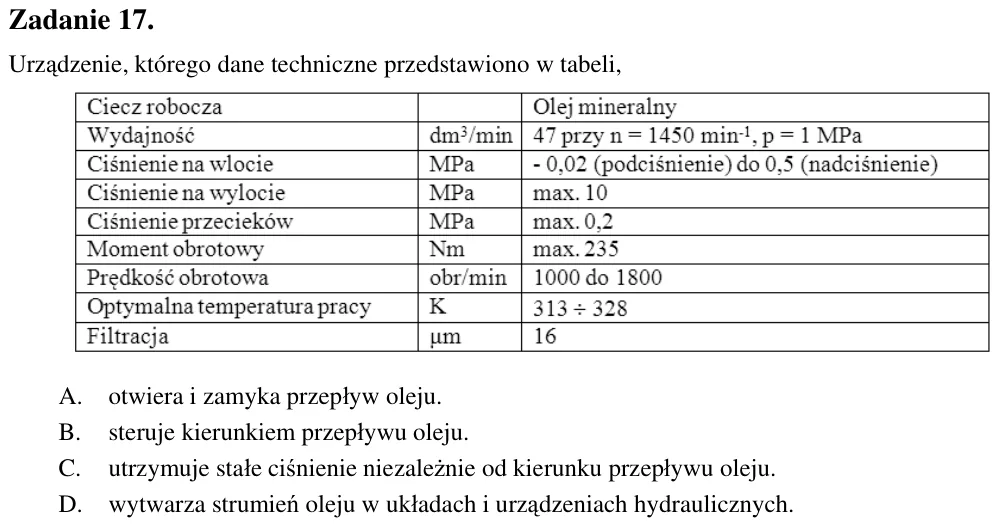

Zadanie 17. Urządzenie, którego dane techniczne przedstawiono w tabeli, A. otwiera i zamyka przepáyw oleju. B. steruje kierunkiem przepáywu oleju. C. utrzymuje staáe ciĞnienie niezaleĪnie od kierunku przepáywu oleju. D.

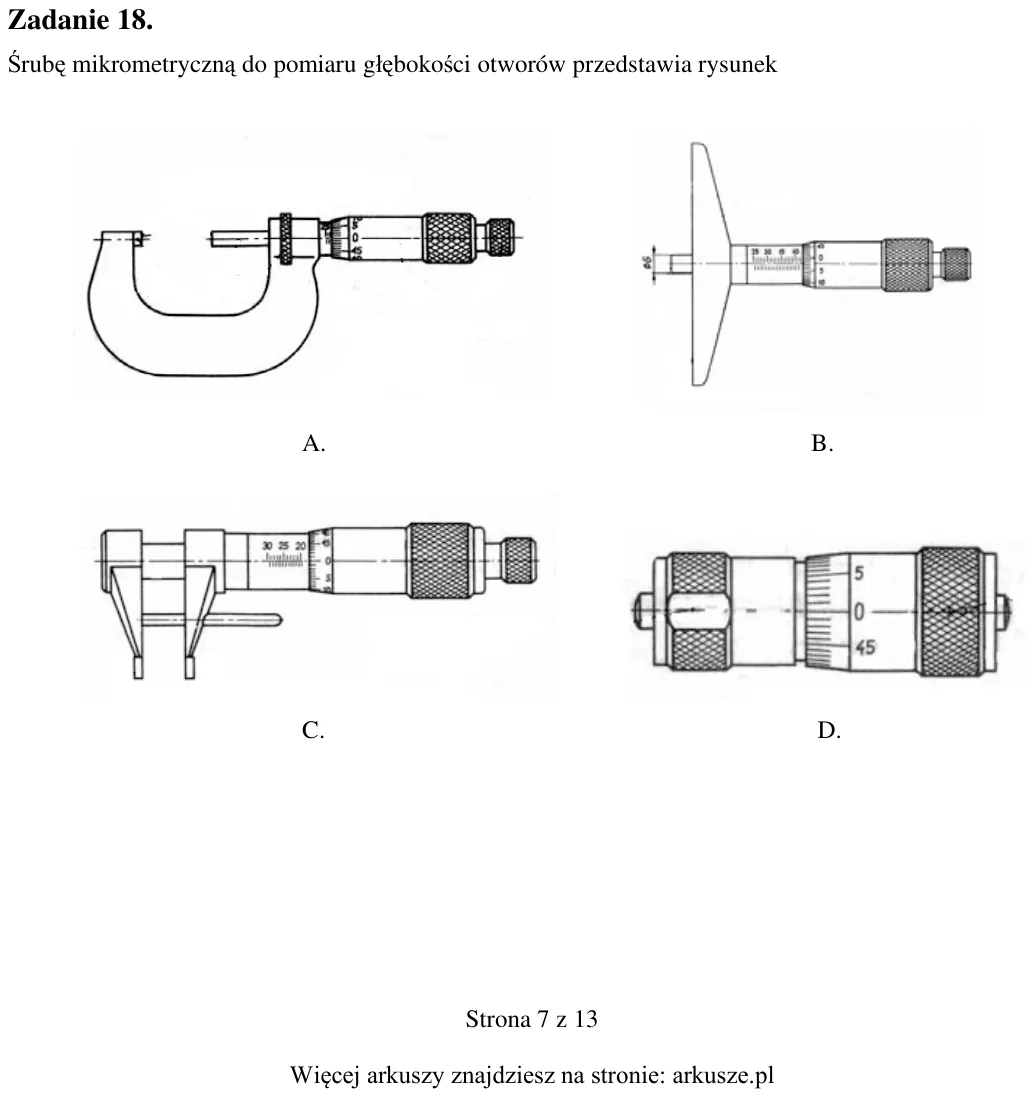

Zadanie 18. ĝrubĊ mikrometryczną do pomiaru gáĊbokoĞci otworów przedstawia rysunek A. B. C. D.

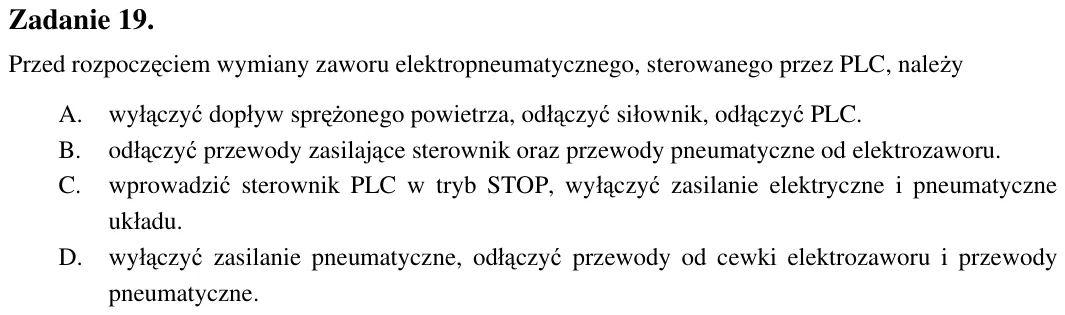

Zadanie 19. Przed rozpoczĊciem wymiany zaworu elektropneumatycznego, sterowanego przez PLC, naleĪy A. wyáączyü dopáyw sprĊĪonego powietrza, odáączyü siáownik, odáączyü PLC. B. odáączyü przewody zasilające sterownik oraz

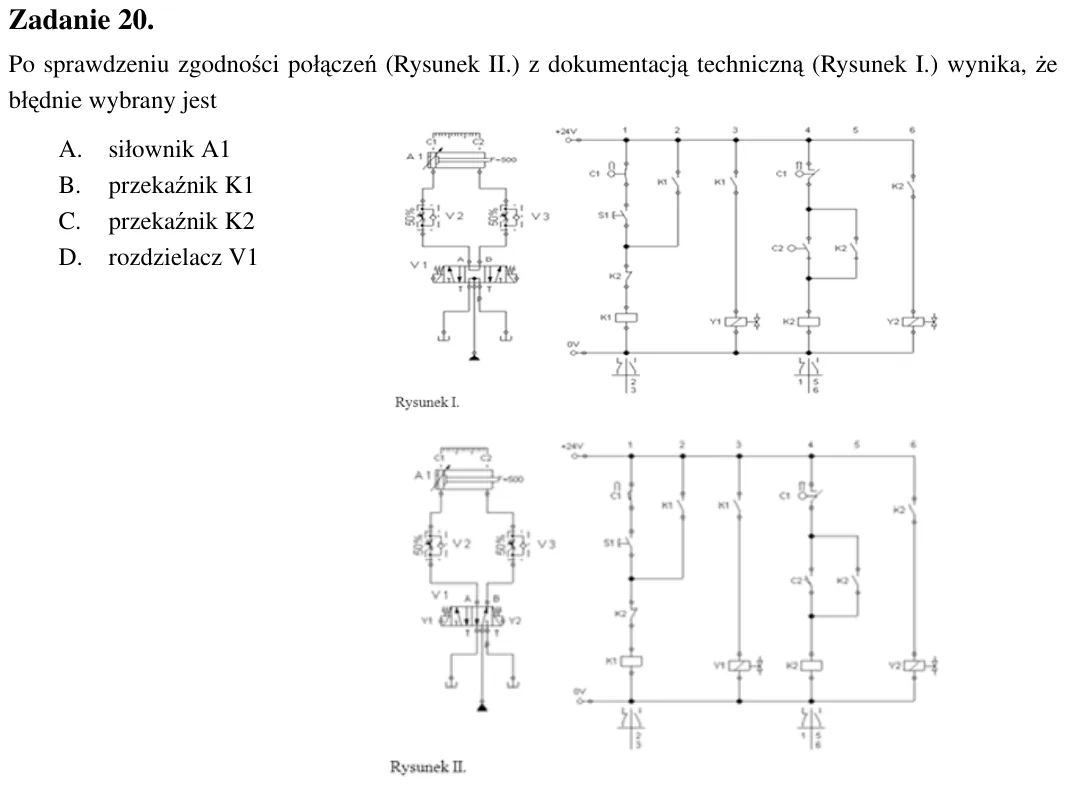

Zadanie 20. Po sprawdzeniu zgodnoĞci poáączeĔ (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, Īe báĊdnie wybrany jest A. siáownik A1 B. przekaĨnik K1 C. przekaĨnik K2 D. rozdzielacz V1

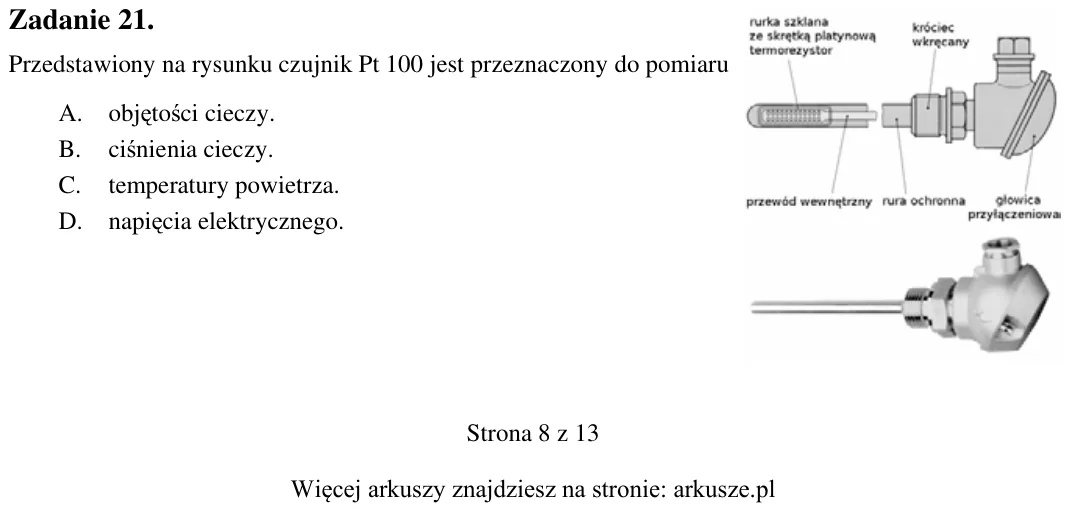

Zadanie 21. Przedstawiony na rysunku czujnik Pt 100 jest przeznaczony do pomiaru A. objĊtoĞci cieczy. B. ciĞnienia cieczy. C. temperatury powietrza. D. napiĊcia elektrycznego.

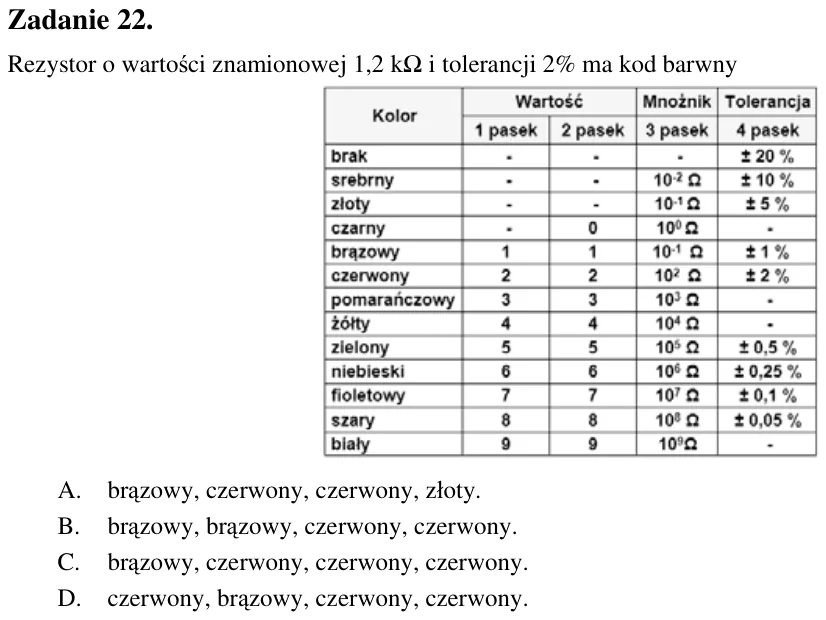

Zadanie 22. Rezystor o wartoĞci znamionowej 1,2 kź i tolerancji 2% ma kod barwny A. brązowy, czerwony, czerwony, záoty. B. brązowy, brązowy, czerwony, czerwony. C. brązowy, czerwony, czerwony, czerwony. D. czerwony, brąz

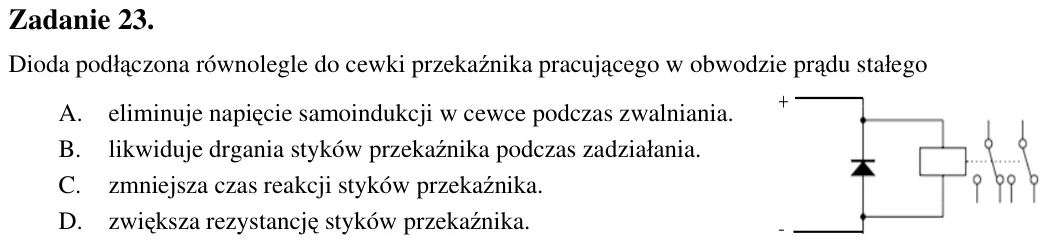

Zadanie 23. Dioda podáączona równolegle do cewki przekaĨnika pracującego w obwodzie prądu staáego A. eliminuje napiĊcie samoindukcji w cewce podczas zwalniania. B. likwiduje drgania styków przekaĨnika podczas zadziaáania

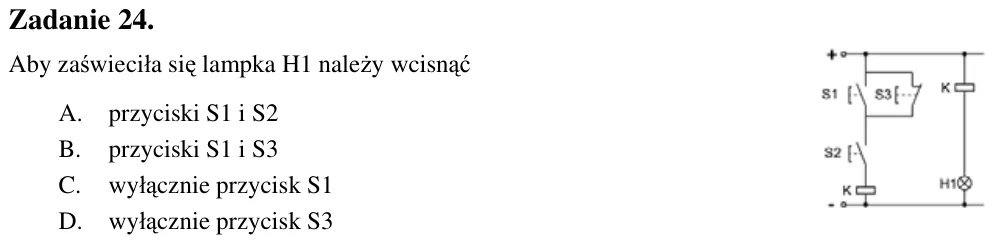

Zadanie 24. Aby zaĞwieciáa siĊ lampka H1 naleĪy wcisnąü A. przyciski S1 i S2 B. przyciski S1 i S3 C. wyáącznie przycisk S1 D. wyáącznie przycisk S3

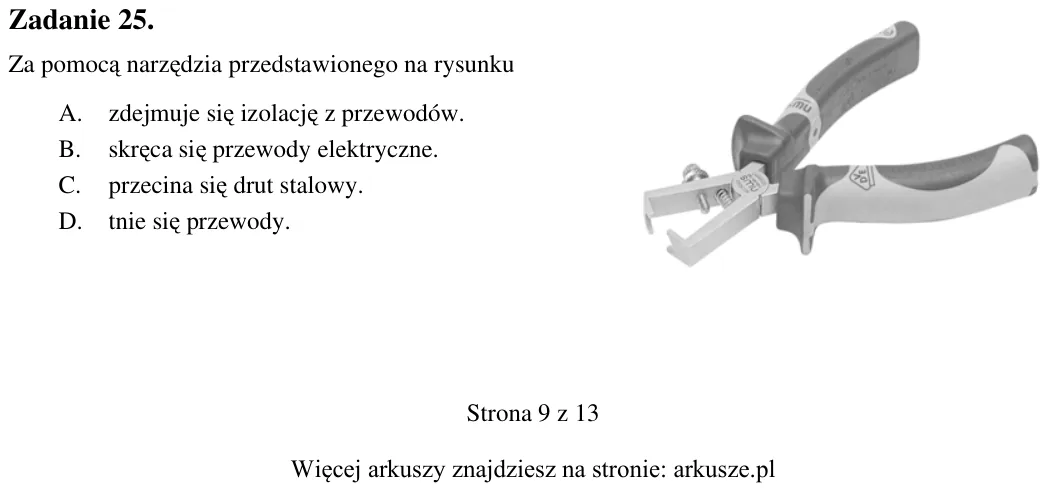

Zadanie 25. Za pomocą narzĊdzia przedstawionego na rysunku A. zdejmuje siĊ izolacjĊ z przewodów. B. skrĊca siĊ przewody elektryczne. C. przecina siĊ drut stalowy. D. tnie siĊ przewody.

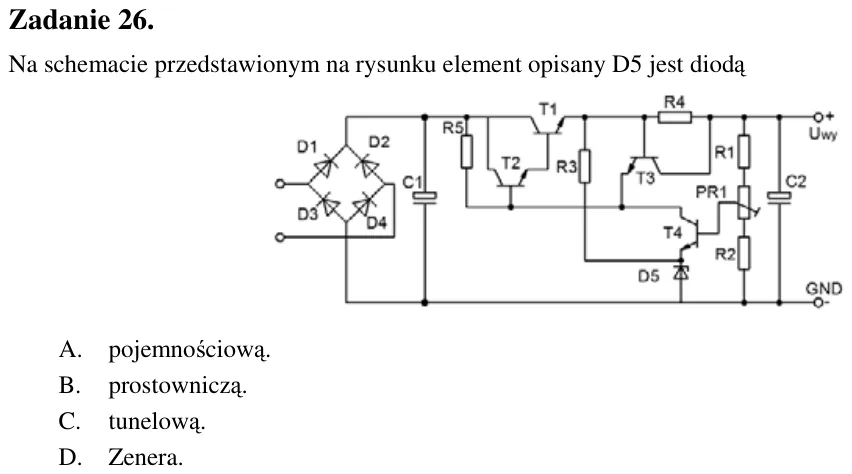

Zadanie 26. Na schemacie przedstawionym na rysunku element opisany D5 jest diodą A. pojemnoĞciową. B. prostowniczą. C. tunelową. D. Zenera.

Zadanie 27. Aby sprawdziü, czy przewód elektryczny nie jest przerwany stosuje siĊ A. induktor. B. omomierz. C. woltomierz. D. amperomierz.

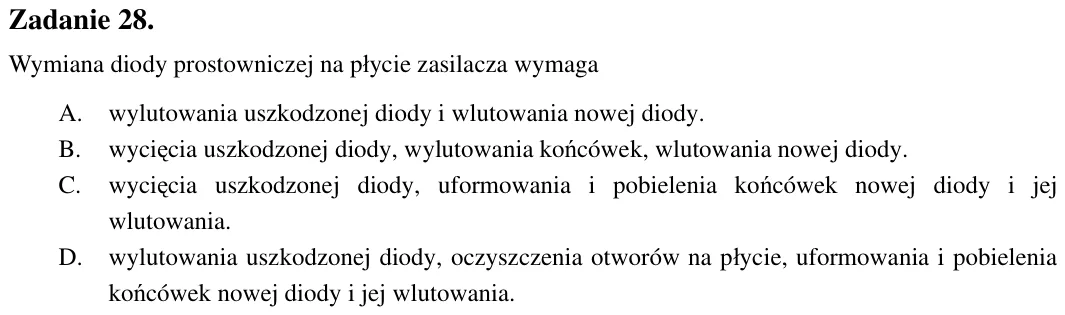

Zadanie 28. Wymiana diody prostowniczej na páycie zasilacza wymaga A. wylutowania uszkodzonej diody i wlutowania nowej diody. B. wyciĊcia uszkodzonej diody, wylutowania koĔcówek, wlutowania nowej diody. C. wyciĊcia uszko

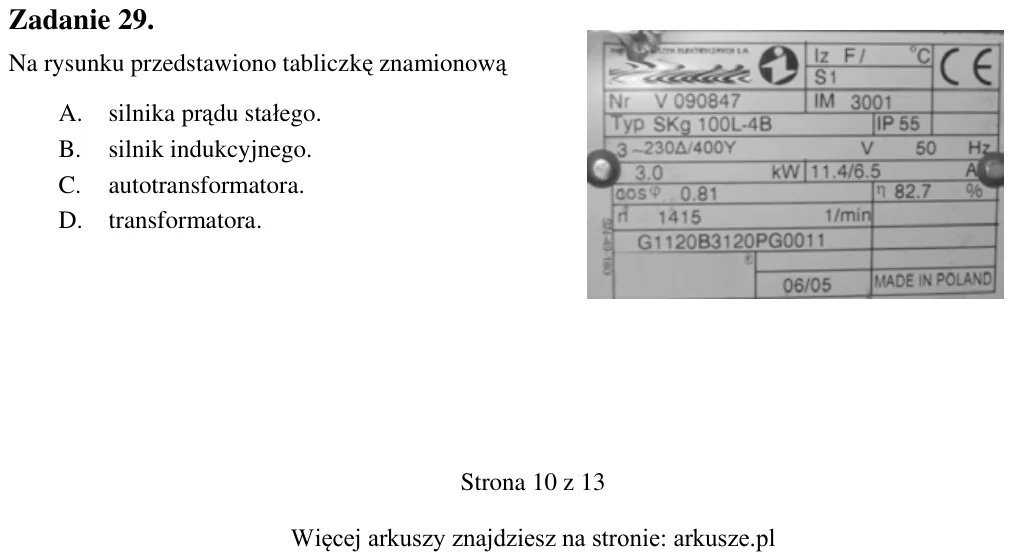

Zadanie 29. Na rysunku przedstawiono tabliczkĊ znamionową A. silnika prądu staáego. B. silnik indukcyjnego. C. autotransformatora. D. transformatora.

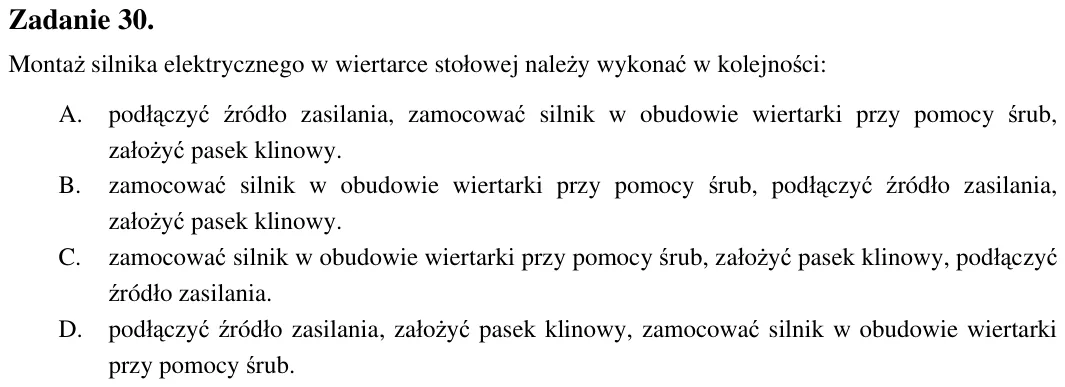

Zadanie 30. MontaĪ silnika elektrycznego w wiertarce stoáowej naleĪy wykonaü w kolejnoĞci: A. podáączyü Ĩródáo zasilania, zamocowaü silnik w obudowie wiertarki przy pomocy Ğrub, zaáoĪyü pasek klinowy. B. zamocowaü silnik

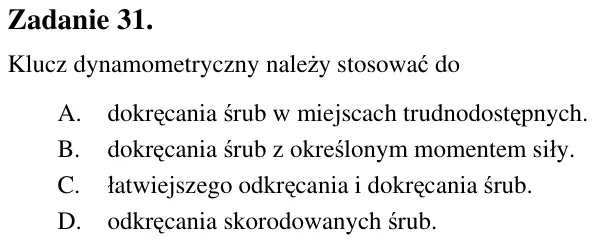

Zadanie 31. Klucz dynamometryczny naleĪy stosowaü do A. dokrĊcania Ğrub w miejscach trudnodostĊpnych. B. dokrĊcania Ğrub z okreĞlonym momentem siáy. C. áatwiejszego odkrĊcania i dokrĊcania Ğrub. D. odkrĊcania skorodowany

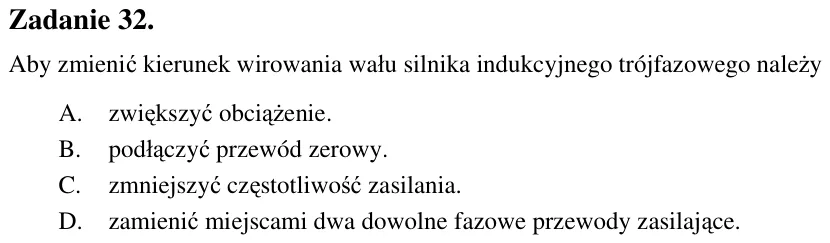

Zadanie 32. Aby zmieniü kierunek wirowania waáu silnika indukcyjnego trójfazowego naleĪy A. zwiĊkszyü obciąĪenie. B. podáączyü przewód zerowy. C. zmniejszyü czĊstotliwoĞü zasilania. D. zamieniü miejscami dwa dowolne fazo

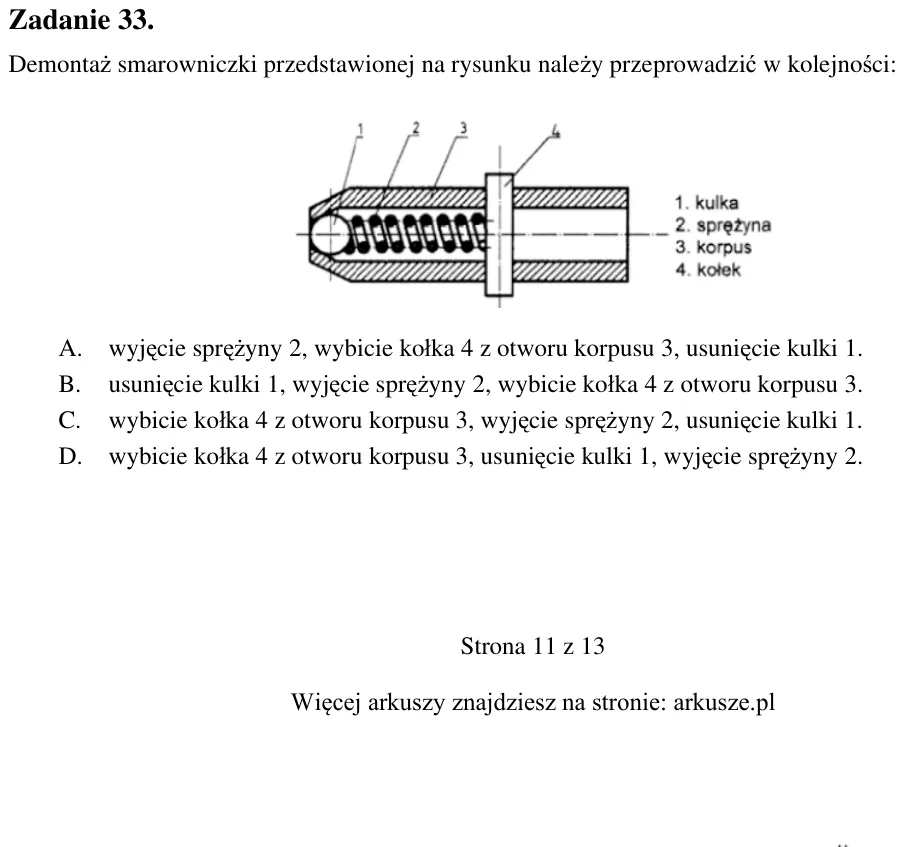

Zadanie 33. DemontaĪ smarowniczki przedstawionej na rysunku naleĪy przeprowadziü w kolejnoĞci: A. wyjĊcie sprĊĪyny 2, wybicie koáka 4 z otworu korpusu 3, usuniĊcie kulki 1. B. usuniĊcie kulki 1, wyjĊcie sprĊĪyny 2, wybic

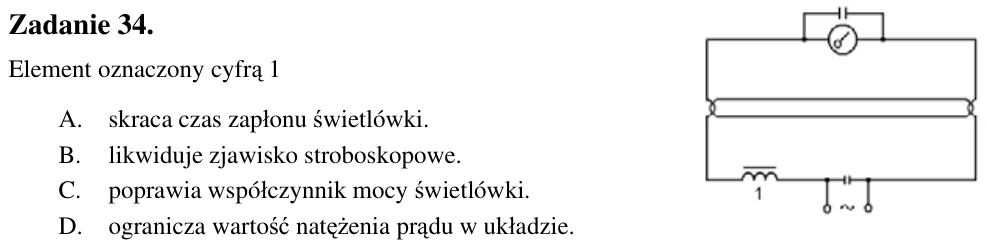

Zadanie 34. Element oznaczony cyfrą 1 A. skraca czas zapáonu Ğwietlówki. B. likwiduje zjawisko stroboskopowe. C. poprawia wspóáczynnik mocy Ğwietlówki. D. ogranicza wartoĞü natĊĪenia prądu w ukáadzie.

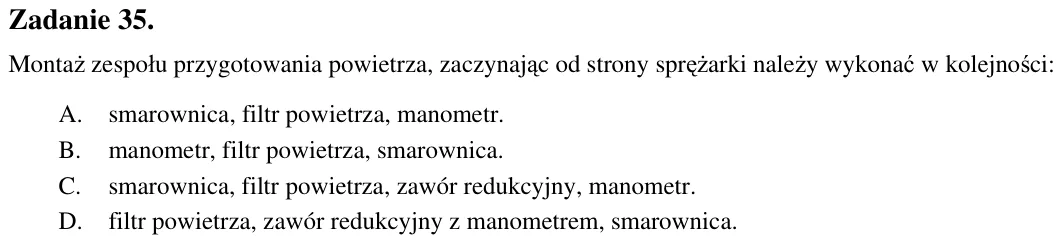

Zadanie 35. MontaĪ zespoáu przygotowania powietrza, zaczynając od strony sprĊĪarki naleĪy wykonaü w kolejnoĞci: A. smarownica, filtr powietrza, manometr. B. manometr, filtr powietrza, smarownica. C. smarownica, filtr pow

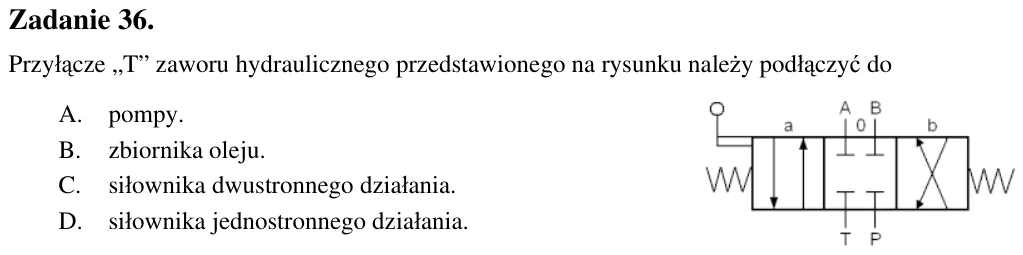

Zadanie 36. Przyáącze „T” zaworu hydraulicznego przedstawionego na rysunku naleĪy podáączyü do A. pompy. B. zbiornika oleju. C. siáownika dwustronnego dziaáania. D. siáownika jednostronnego dziaáania.

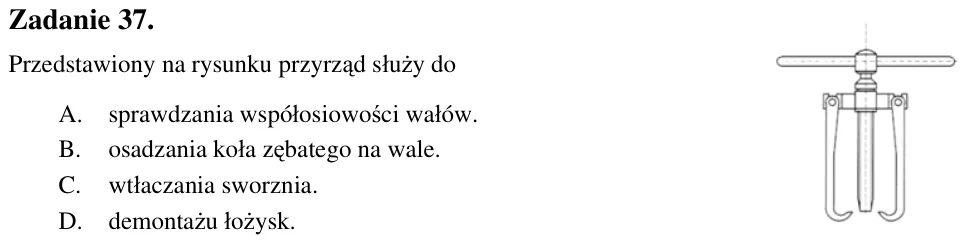

Zadanie 37. Przedstawiony na rysunku przyrząd sáuĪy do A. sprawdzania wspóáosiowoĞci waáów. B. osadzania koáa zĊbatego na wale. C. wtáaczania sworznia. D. demontaĪu áoĪysk.

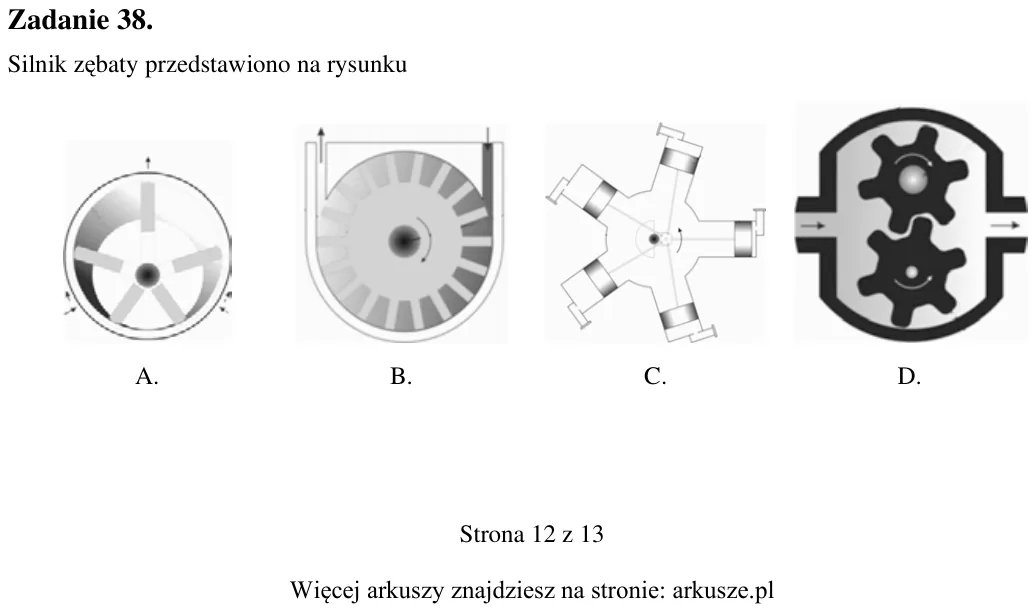

Zadanie 38. Silnik zĊbaty przedstawiono na rysunku A. B. C. D.

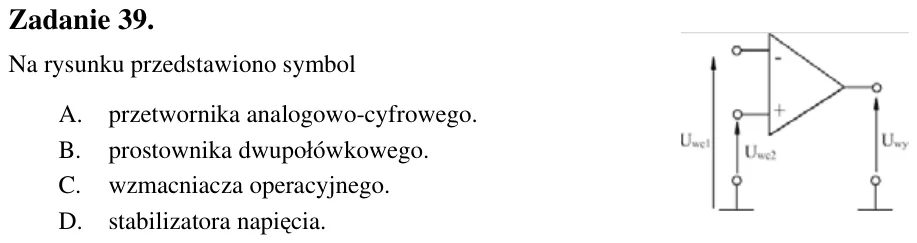

Zadanie 39. Na rysunku przedstawiono symbol A. przetwornika analogowo-cyfrowego. B. prostownika dwupoáówkowego. C. wzmacniacza operacyjnego. D. stabilizatora napiĊcia.

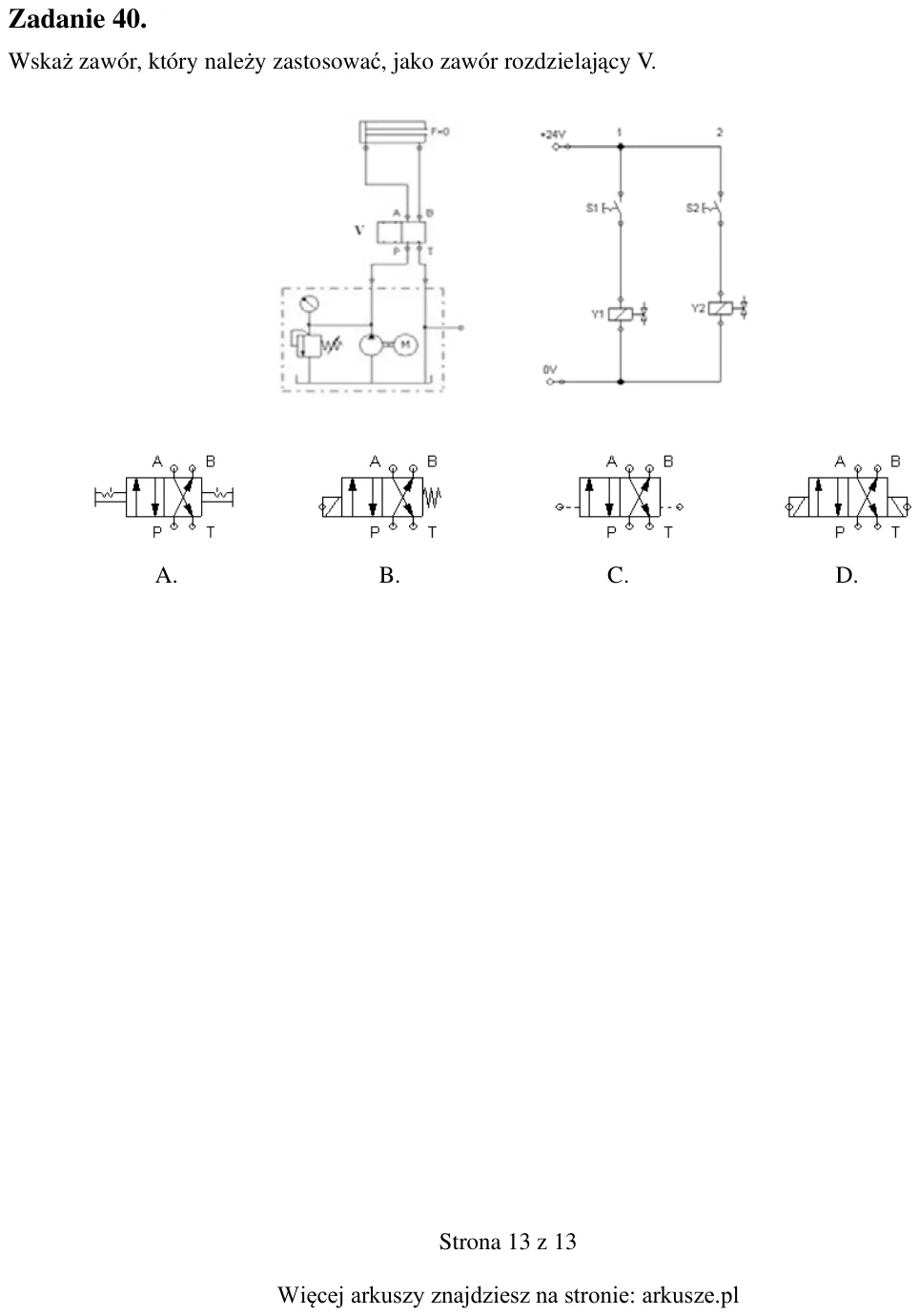

Zadanie 40. WskaĪ zawór, który naleĪy zastosowaü, jako zawór rozdzielający V. A. B. C. D.
