E03 · Egzamin zawodowy · styczeń 2016

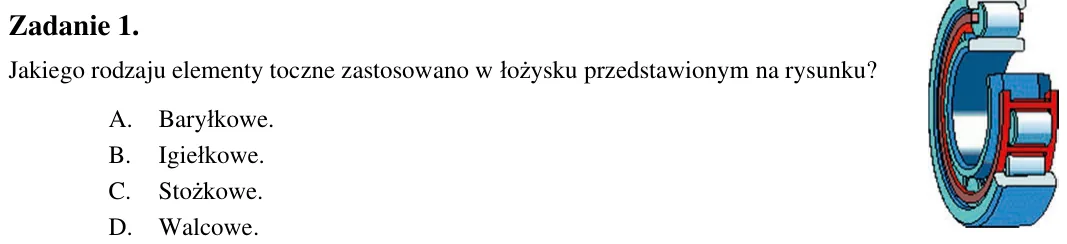

Zadanie 1. Jakiego rodzaju elementy toczne zastosowano w łożysku przedstawionym na rysunku? A. Baryłkowe. B. Igiełkowe. C. Stożkowe. D. Walcowe.

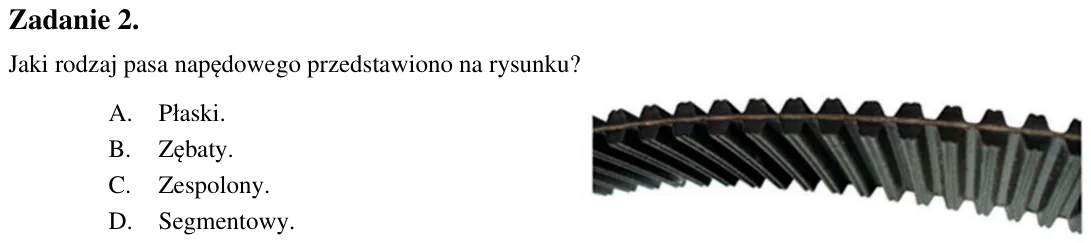

Zadanie 2. Jaki rodzaj pasa napędowego przedstawiono na rysunku? A. Płaski. B. Zębaty. C. Zespolony. D. Segmentowy.

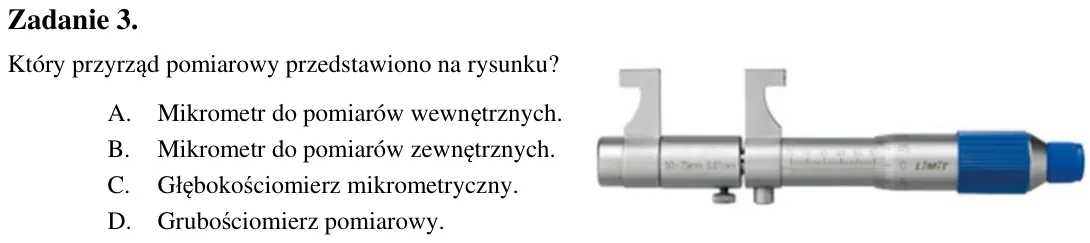

Zadanie 3. Który przyrząd pomiarowy przedstawiono na rysunku? A. Mikrometr do pomiarów wewnętrznych. B. Mikrometr do pomiarów zewnętrznych. C. Głębokościomierz mikrometryczny. D. Grubościomierz pomiarowy.

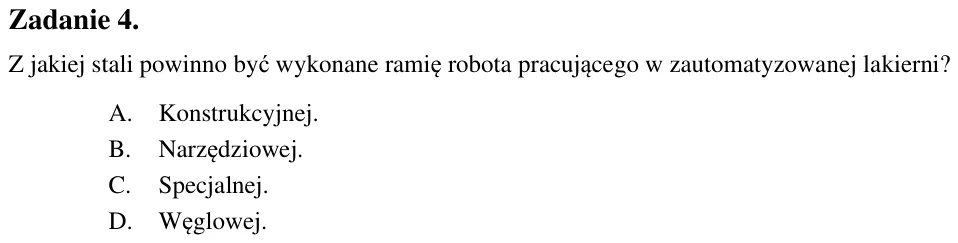

Zadanie 4. Z jakiej stali powinno być wykonane ramię robota pracującego w zautomatyzowanej lakierni? A. Konstrukcyjnej. B. Narzędziowej. C. Specjalnej. D. Węglowej.

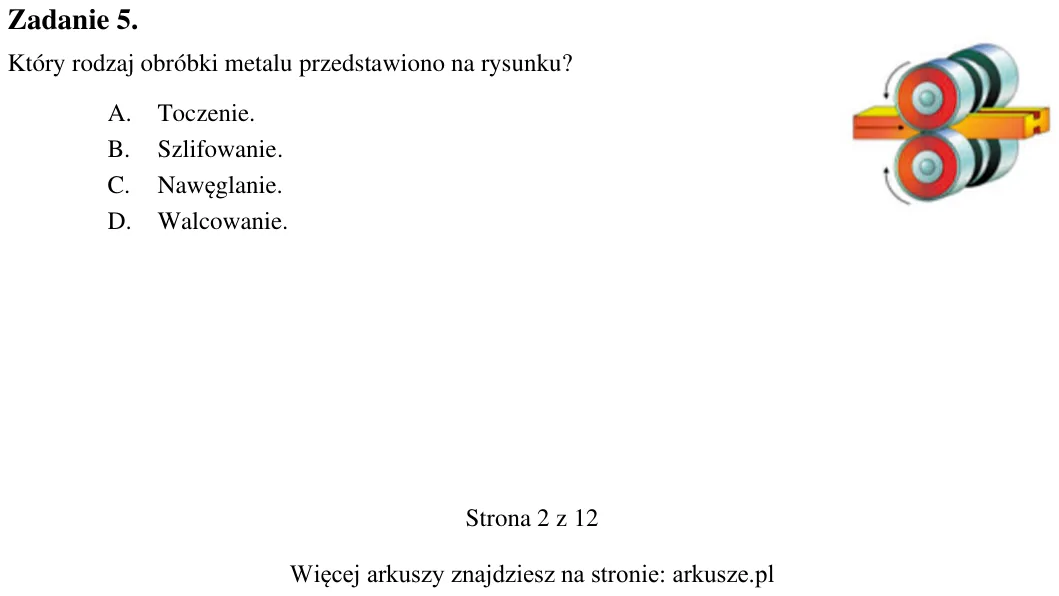

Zadanie 5. Który rodzaj obróbki metalu przedstawiono na rysunku? A. Toczenie. B. Szlifowanie. C. Nawęglanie. D. Walcowanie.

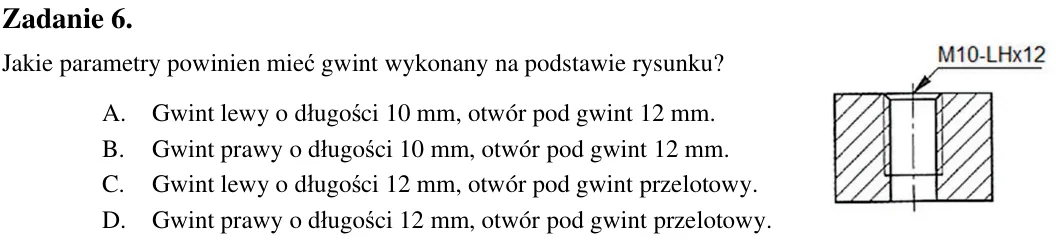

Zadanie 6. Jakie parametry powinien mieć gwint wykonany na podstawie rysunku? A. Gwint lewy o długości 10 mm, otwór pod gwint 12 mm. B. Gwint prawy o długości 10 mm, otwór pod gwint 12 mm. C. Gwint lewy o długości 12 mm,

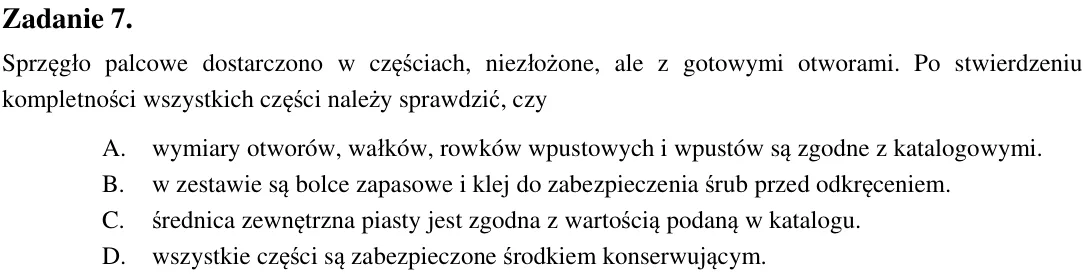

Zadanie 7. Sprzęgło palcowe dostarczono w częściach, niezłożone, ale z gotowymi otworami. Po stwierdzeniu kompletności wszystkich części należy sprawdzić, czy A. wymiary otworów, wałków, rowków wpustowych i wpustów są zg

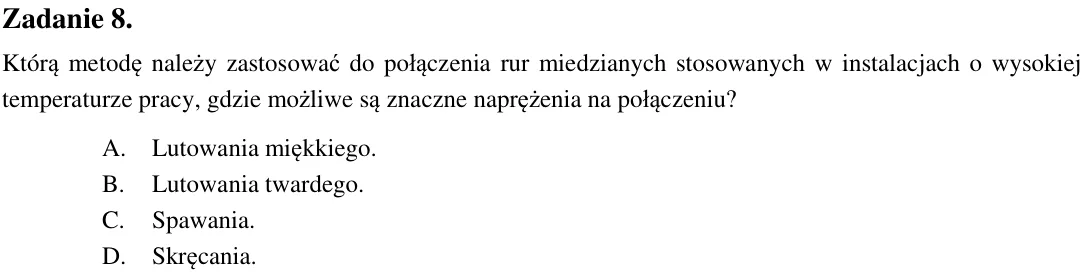

Zadanie 8. Którą metodę należy zastosować do połączenia rur miedzianych stosowanych w instalacjach o wysokiej temperaturze pracy, gdzie możliwe są znaczne naprężenia na połączeniu? A. Lutowania miękkiego. B. Lutowania tw

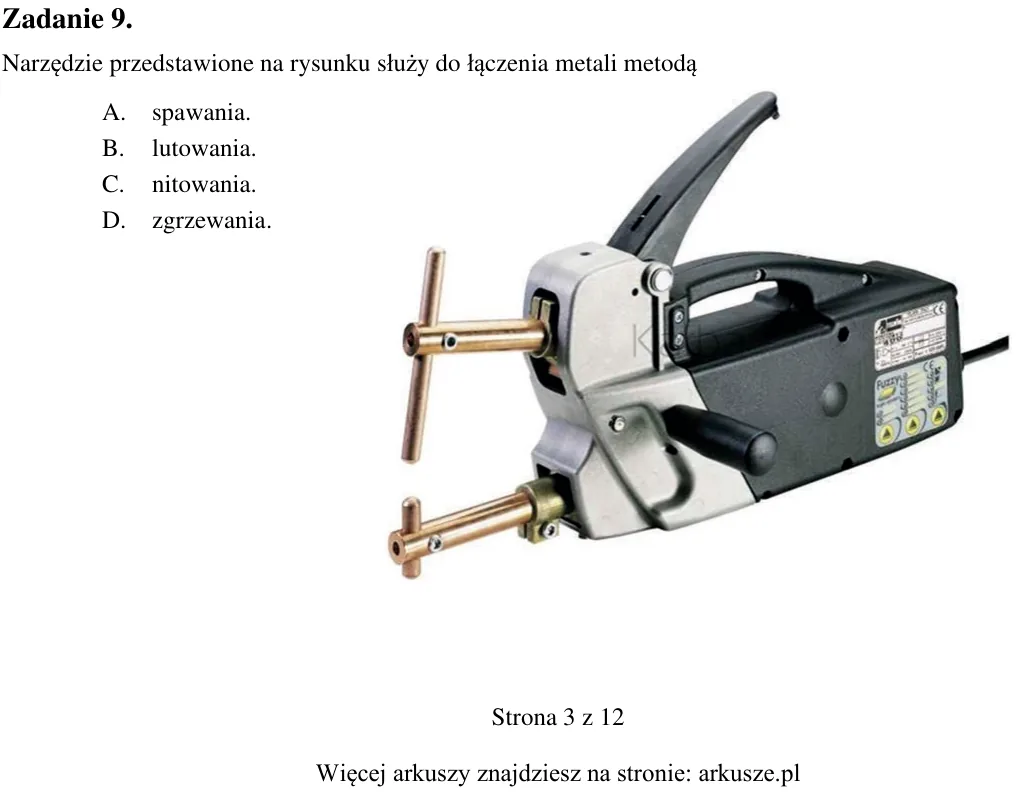

Zadanie 9. Narzędzie przedstawione na rysunku służy do łączenia metali metodą A. spawania. B. lutowania. C. nitowania. D. zgrzewania.

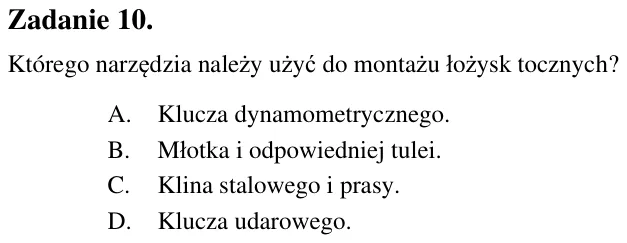

Zadanie 10. Którego narzędzia należy użyć do montażu łożysk tocznych? A. Klucza dynamometrycznego. B. Młotka i odpowiedniej tulei. C. Klina stalowego i prasy. D. Klucza udarowego.

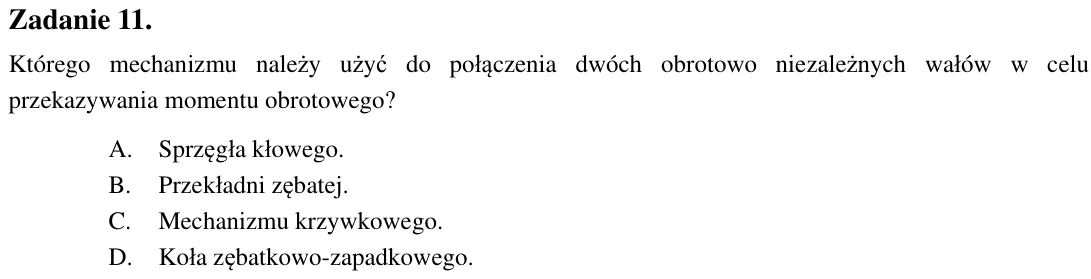

Zadanie 11. Którego mechanizmu należy użyć do połączenia dwóch obrotowo niezależnych wałów w celu przekazywania momentu obrotowego? A. Sprzęgła kłowego. B. Przekładni zębatej. C. Mechanizmu krzywkowego. D. Koła zębatkowo

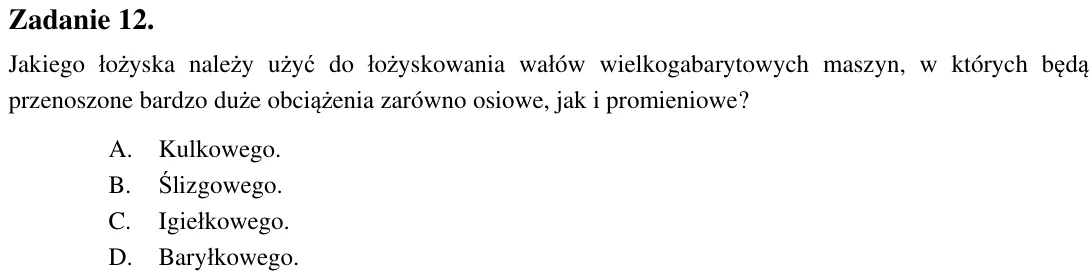

Zadanie 12. Jakiego łożyska należy użyć do łożyskowania wałów wielkogabarytowych maszyn, w których będą przenoszone bardzo duże obciążenia zarówno osiowe, jak i promieniowe? A. Kulkowego. B. Ślizgowego. C. Igiełkowego. D

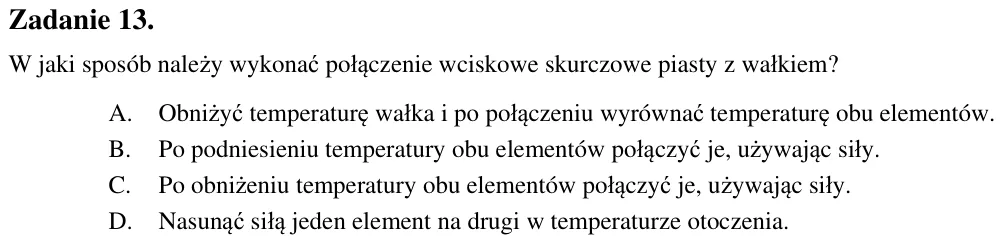

Zadanie 13. W jaki sposób należy wykonać połączenie wciskowe skurczowe piasty z wałkiem? A. Obniżyć temperaturę wałka i po połączeniu wyrównać temperaturę obu elementów. B. Po podniesieniu temperatury obu elementów połąc

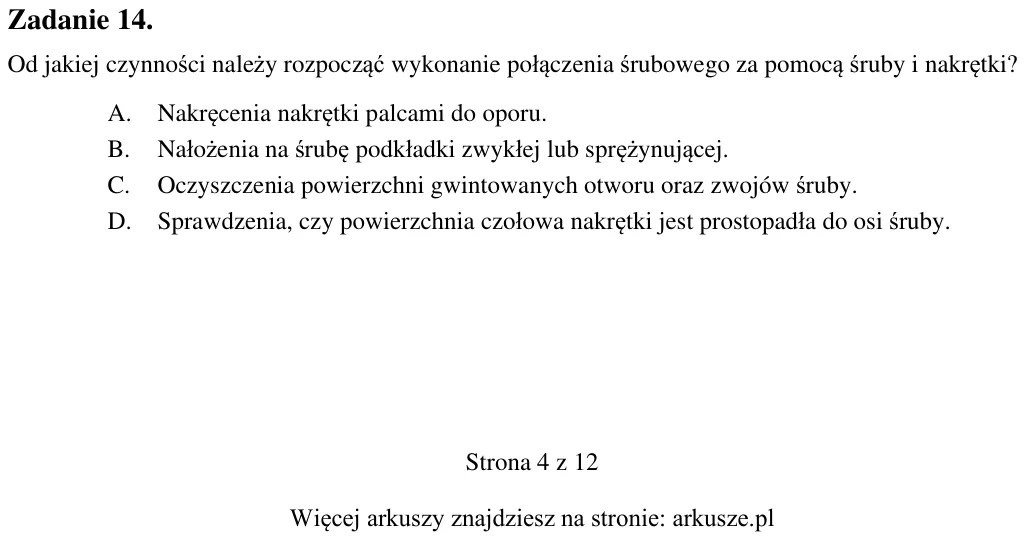

Zadanie 14. Od jakiej czynności należy rozpocząć wykonanie połączenia śrubowego za pomocą śruby i nakrętki? A. Nakręcenia nakrętki palcami do oporu. B. Nałożenia na śrubę podkładki zwykłej lub sprężynującej. C. Oczyszcze

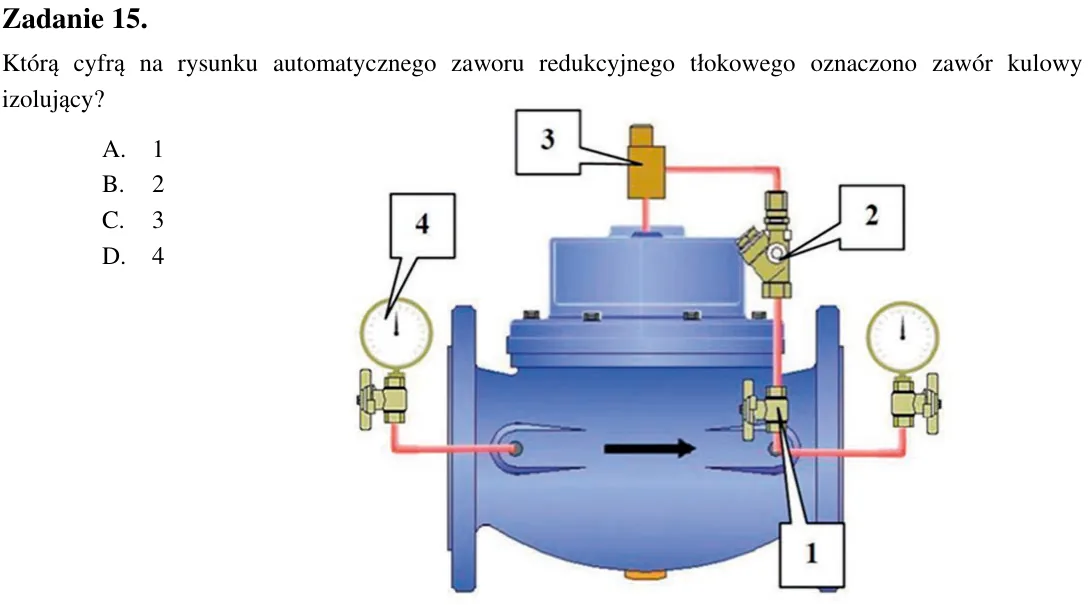

Zadanie 15. Którą cyfrą na rysunku automatycznego zaworu redukcyjnego tłokowego oznaczono zawór kulowy izolujący? A. 1 B. 2 C. 3 D. 4

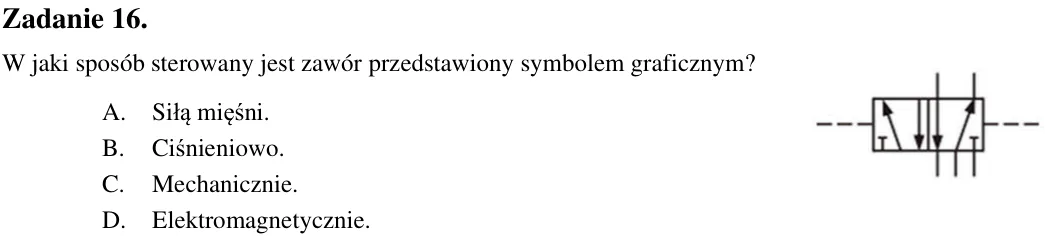

Zadanie 16. W jaki sposób sterowany jest zawór przedstawiony symbolem graficznym? A. Siłą mięśni. B. Ciśnieniowo. C. Mechanicznie. D. Elektromagnetycznie.

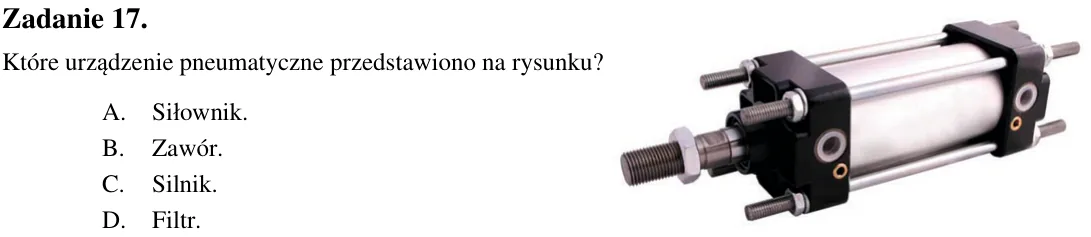

Zadanie 17. Które urządzenie pneumatyczne przedstawiono na rysunku? A. Siłownik. B. Zawór. C. Silnik. D. Filtr.

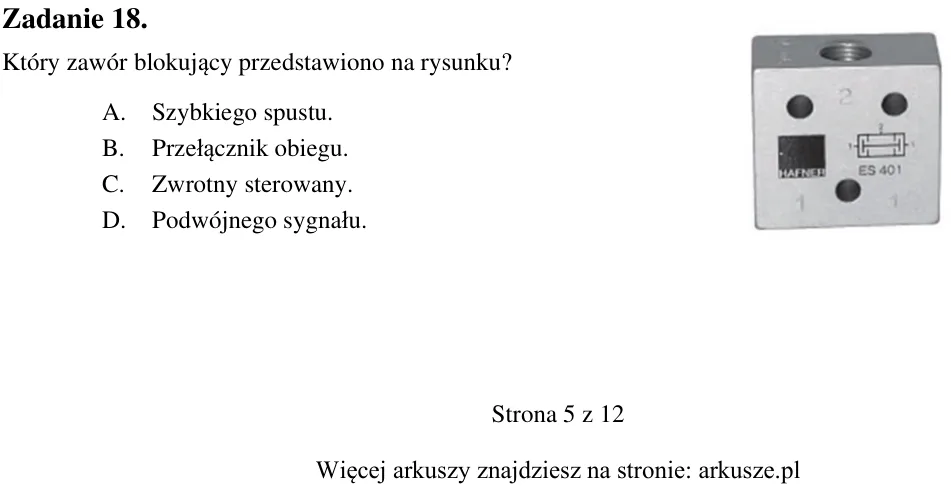

Zadanie 18. Który zawór blokujący przedstawiono na rysunku? A. Szybkiego spustu. B. Przełącznik obiegu. C. Zwrotny sterowany. D. Podwójnego sygnału.

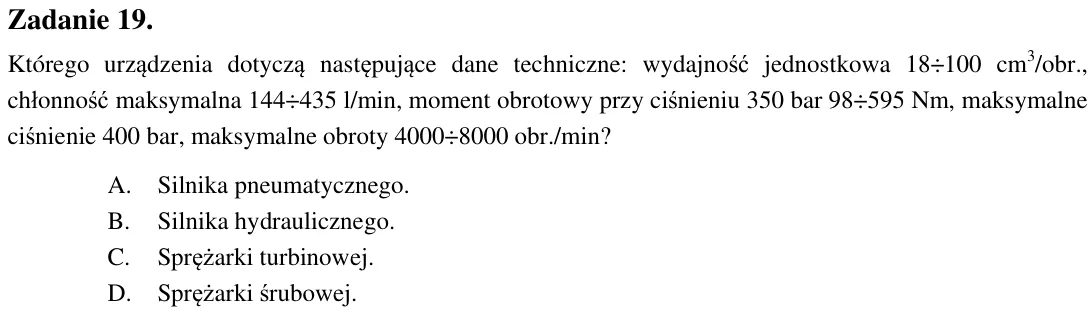

Zadanie 19. Którego urządzenia dotyczą następujące dane techniczne: wydajność jednostkowa 18÷100 cm3/obr., chłonność maksymalna 144÷435 l/min, moment obrotowy przy ciśnieniu 350 bar 98÷595 Nm, maksymalne ciśnienie 400 ba

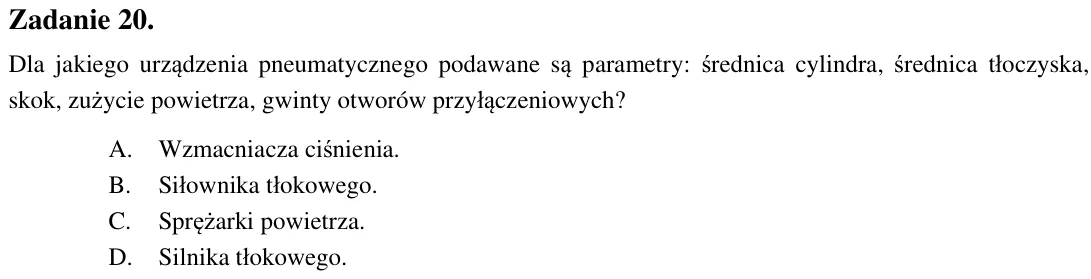

Zadanie 20. Dla jakiego urządzenia pneumatycznego podawane są parametry: średnica cylindra, średnica tłoczyska, skok, zużycie powietrza, gwinty otworów przyłączeniowych? A. Wzmacniacza ciśnienia. B. Siłownika tłokowego.

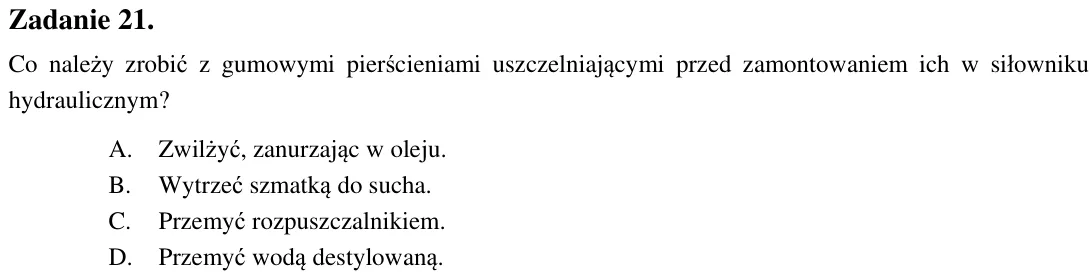

Zadanie 21. Co należy zrobić z gumowymi pierścieniami uszczelniającymi przed zamontowaniem ich w siłowniku hydraulicznym? A. Zwilżyć, zanurzając w oleju. B. Wytrzeć szmatką do sucha. C. Przemyć rozpuszczalnikiem. D. Prze

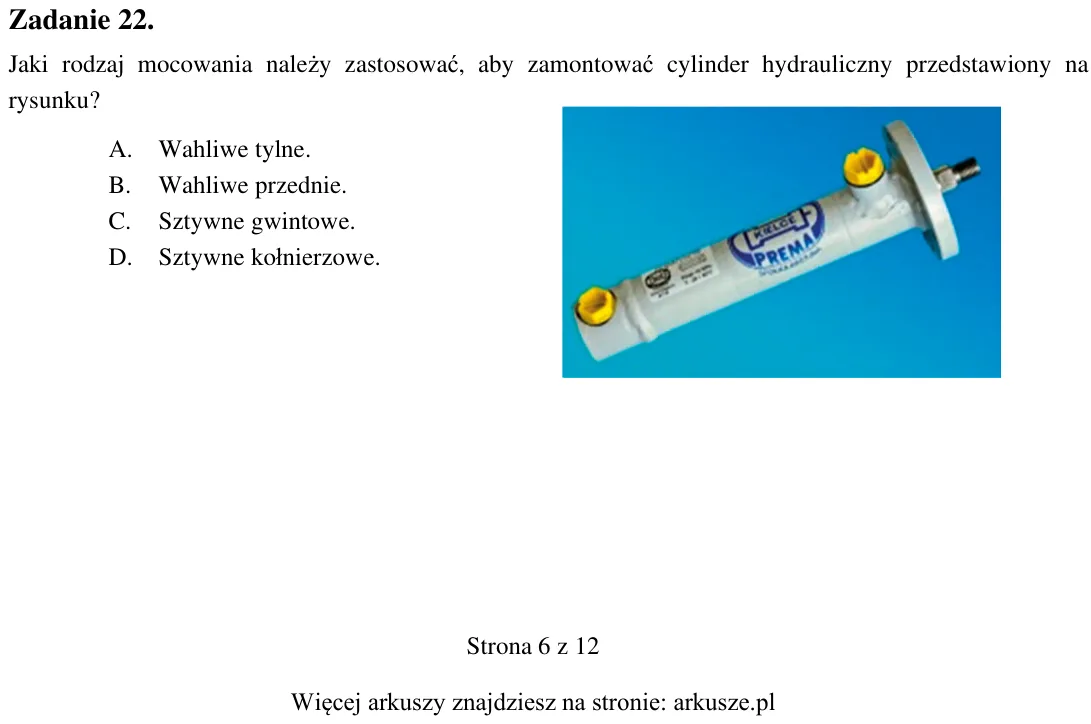

Zadanie 22. Jaki rodzaj mocowania należy zastosować, aby zamontować cylinder hydrauliczny przedstawiony na rysunku? A. Wahliwe tylne. B. Wahliwe przednie. C. Sztywne gwintowe. D. Sztywne kołnierzowe.

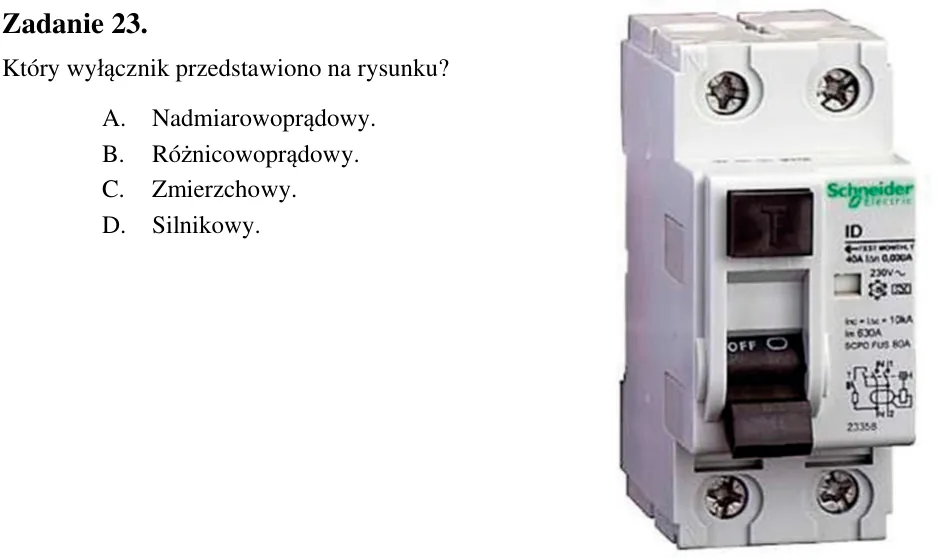

Zadanie 23. Który wyłącznik przedstawiono na rysunku? A. Nadmiarowoprądowy. B. Różnicowoprądowy. C. Zmierzchowy. D. Silnikowy.

Zadanie 24. Za pomocą którego symbolu graficznego przedstawiana jest dioda Zenera?

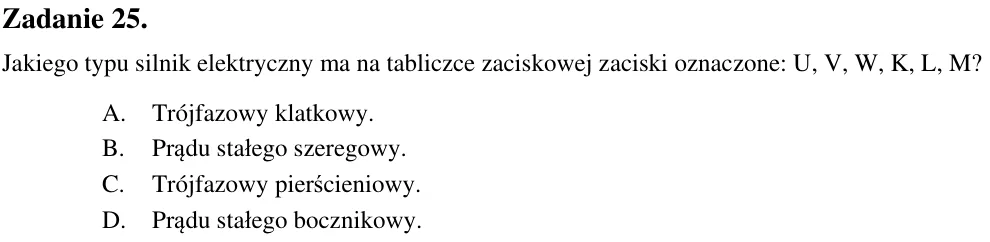

Zadanie 25. Jakiego typu silnik elektryczny ma na tabliczce zaciskowej zaciski oznaczone: U, V, W, K, L, M? A. Trójfazowy klatkowy. B. Prądu stałego szeregowy. C. Trójfazowy pierścieniowy. D. Prądu stałego bocznikowy.

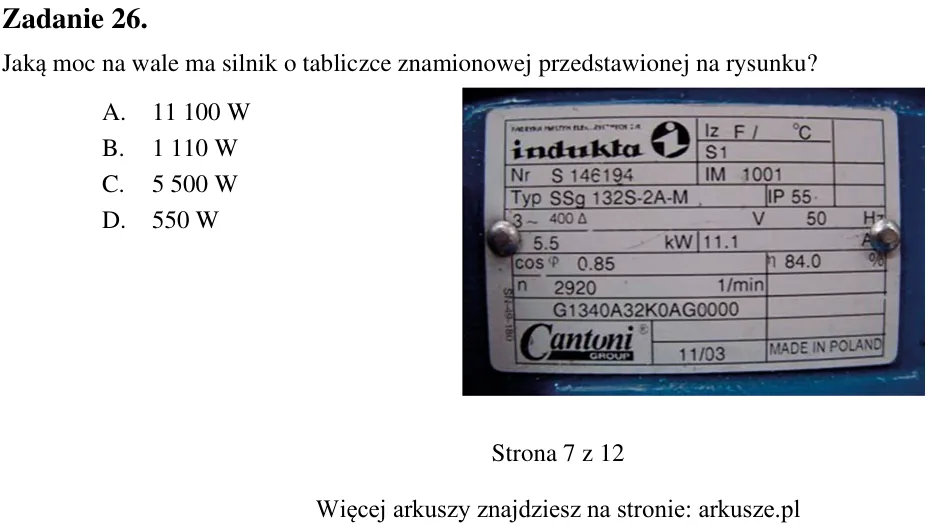

Zadanie 26. Jaką moc na wale ma silnik o tabliczce znamionowej przedstawionej na rysunku? A. 11 100 W B. 1 110 W C. 5 500 W D. 550 W A. B. C. D.

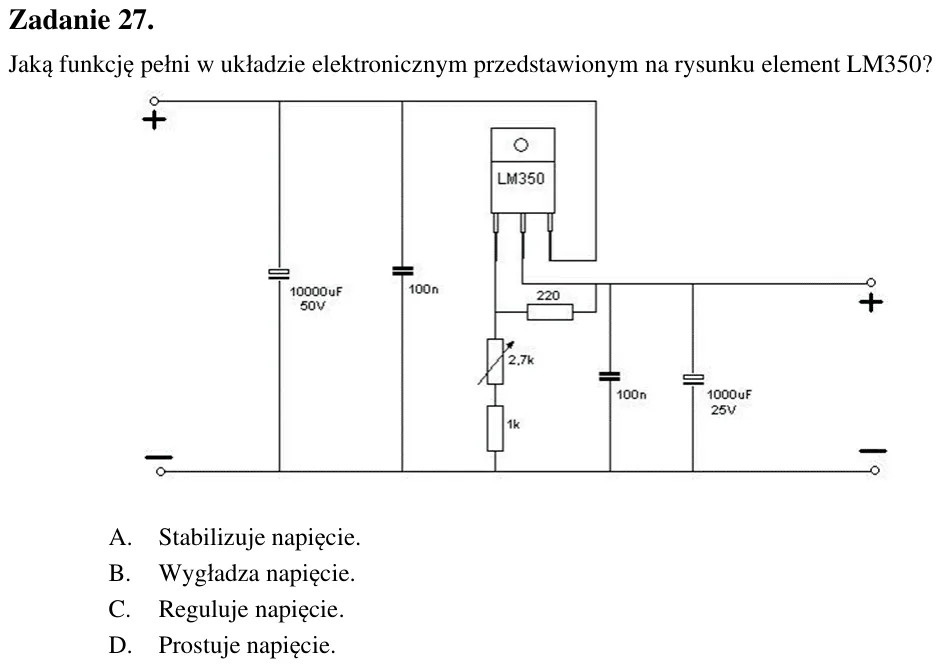

Zadanie 27. Jaką funkcję pełni w układzie elektronicznym przedstawionym na rysunku element LM350? A. Stabilizuje napięcie. B. Wygładza napięcie. C. Reguluje napięcie. D. Prostuje napięcie.

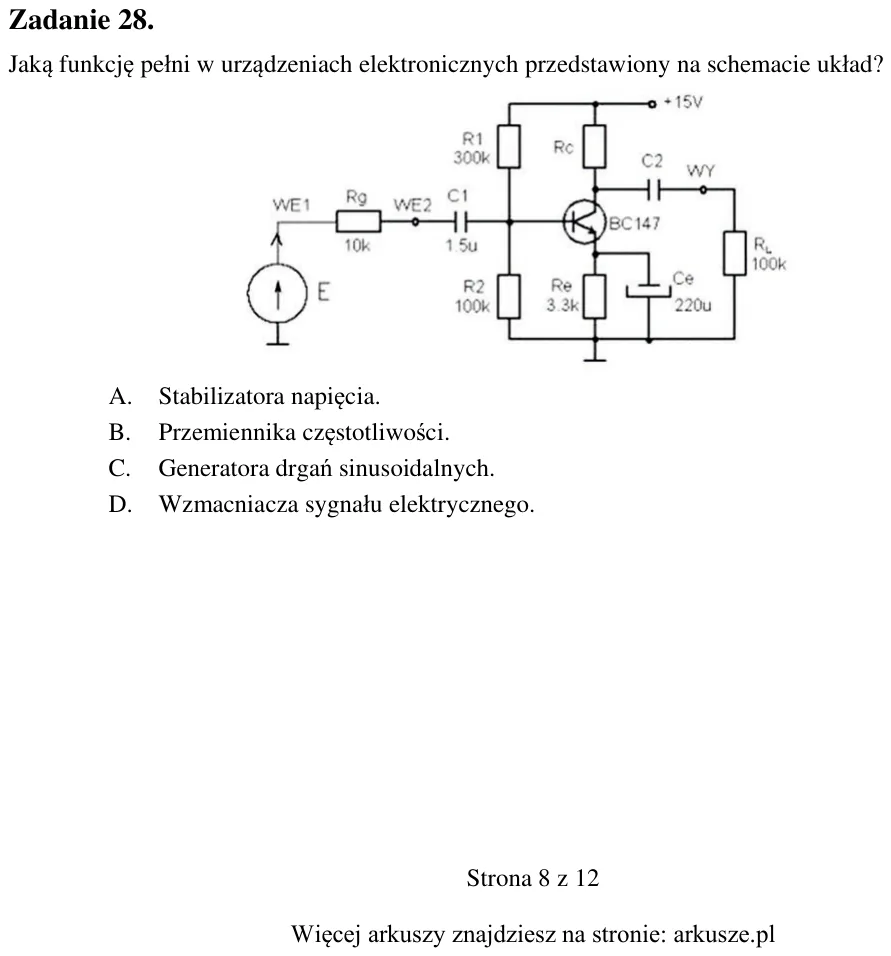

Zadanie 28. Jaką funkcję pełni w urządzeniach elektronicznych przedstawiony na schemacie układ? A. Stabilizatora napięcia. B. Przemiennika częstotliwości. C. Generatora drgań sinusoidalnych. D. Wzmacniacza sygnału elektr

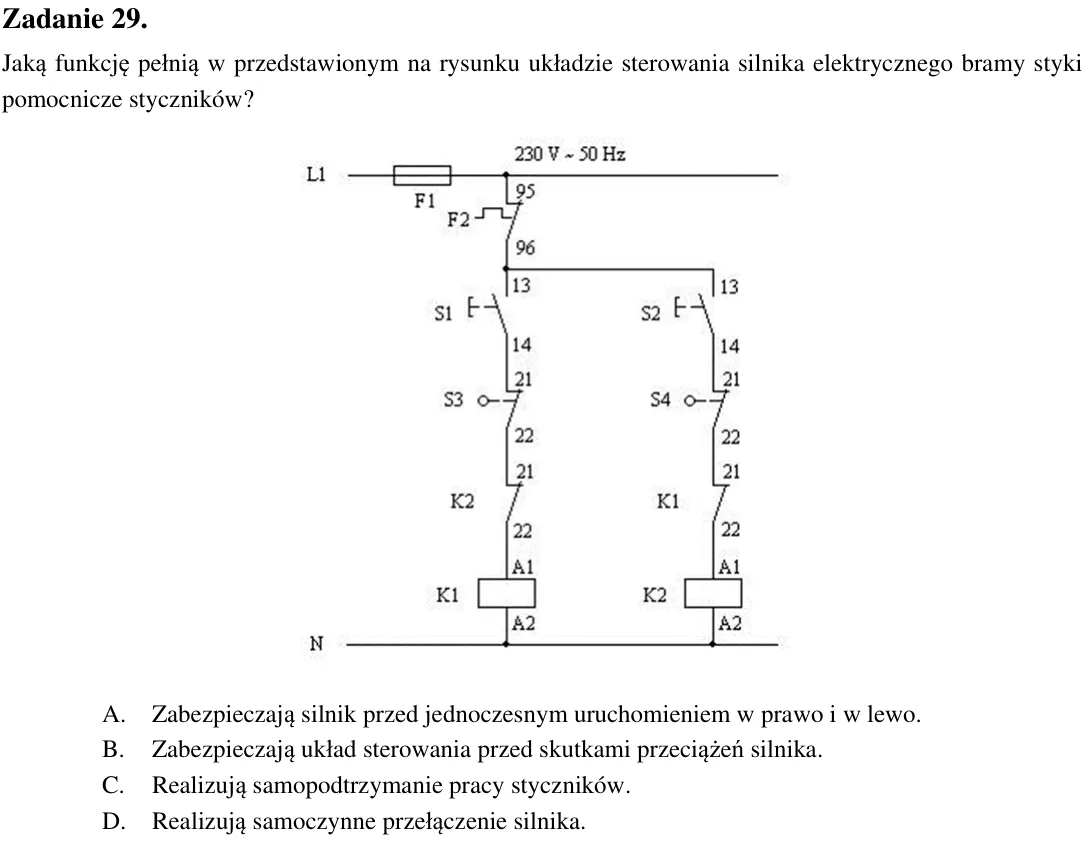

Zadanie 29. Jaką funkcję pełnią w przedstawionym na rysunku układzie sterowania silnika elektrycznego bramy styki pomocnicze styczników? A. Zabezpieczają silnik przed jednoczesnym uruchomieniem w prawo i w lewo. B. Zabez

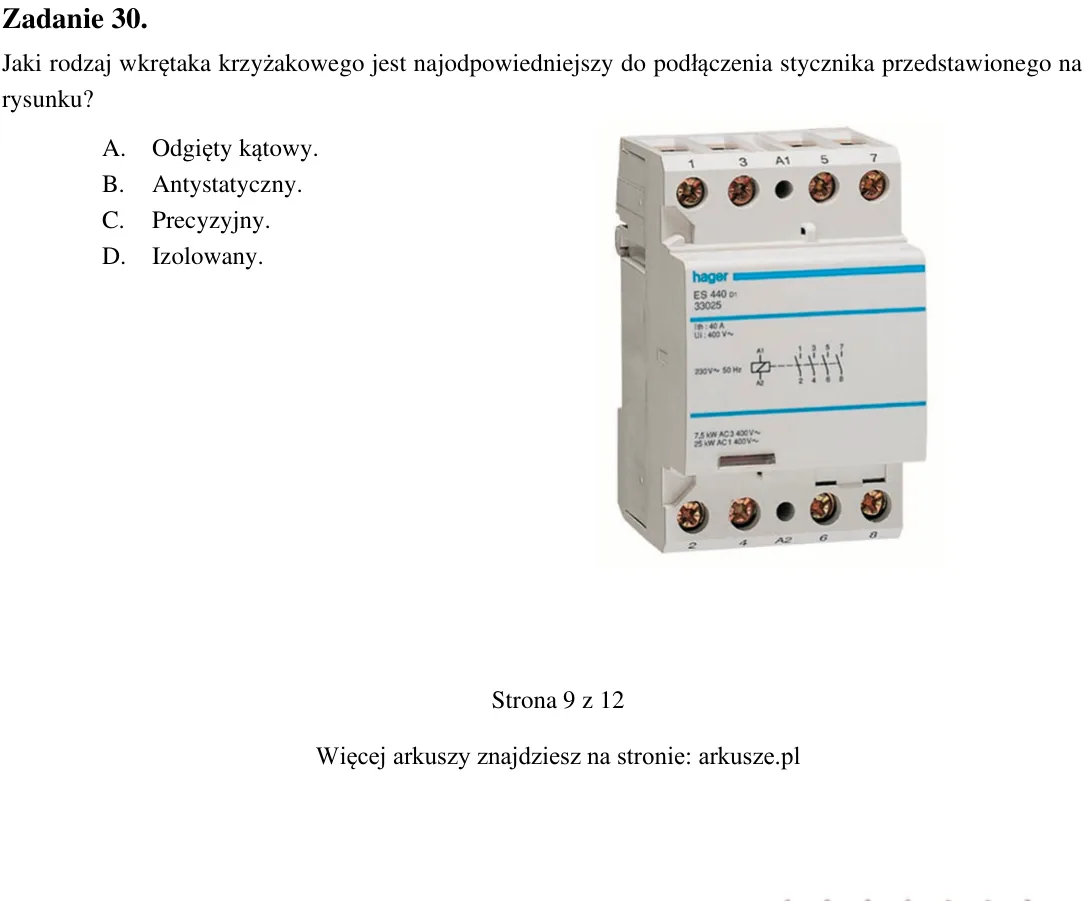

Zadanie 30. Jaki rodzaj wkrętaka krzyżakowego jest najodpowiedniejszy do podłączenia stycznika przedstawionego na rysunku? A. Odgięty kątowy. B. Antystatyczny. C. Precyzyjny. D. Izolowany.

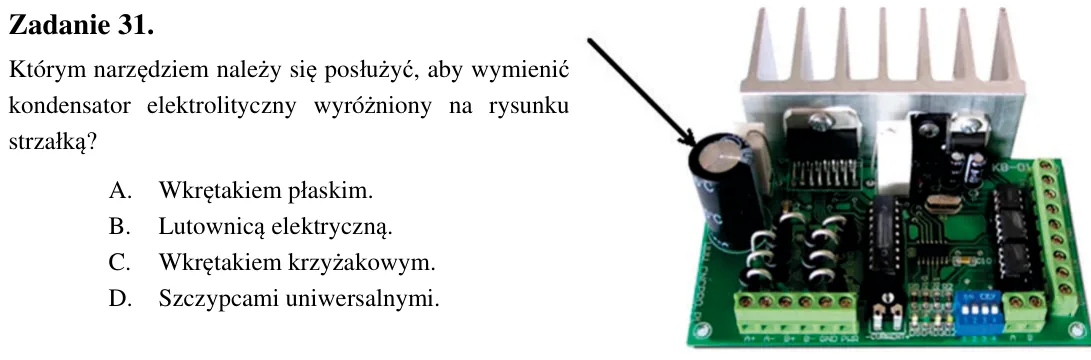

Zadanie 31. Którym narzędziem należy się posłużyć, aby wymienić kondensator elektrolityczny wyróżniony na rysunku strzałką? A. Wkrętakiem płaskim. B. Lutownicą elektryczną. C. Wkrętakiem krzyżakowym. D. Szczypcami uniwer

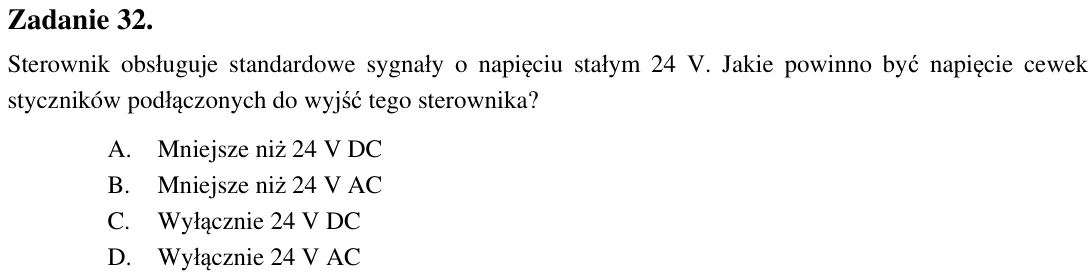

Zadanie 32. Sterownik obsługuje standardowe sygnały o napięciu stałym 24 V. Jakie powinno być napięcie cewek styczników podłączonych do wyjść tego sterownika? A. Mniejsze niż 24 V DC B. Mniejsze niż 24 V AC C. Wyłącznie

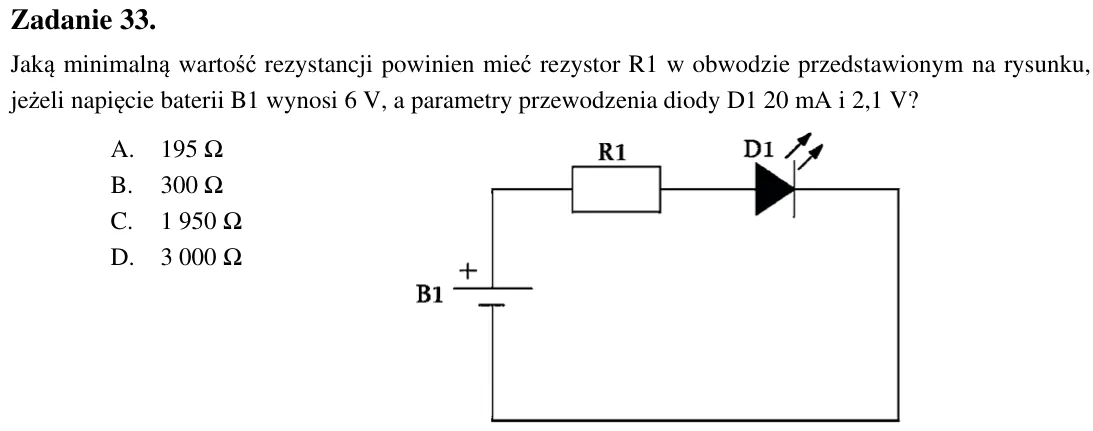

Zadanie 33. Jaką minimalną wartość rezystancji powinien mieć rezystor R1 w obwodzie przedstawionym na rysunku, jeżeli napięcie baterii B1 wynosi 6 V, a parametry przewodzenia diody D1 20 mA i 2,1 V? A. 195 Ω B. 300 Ω C.

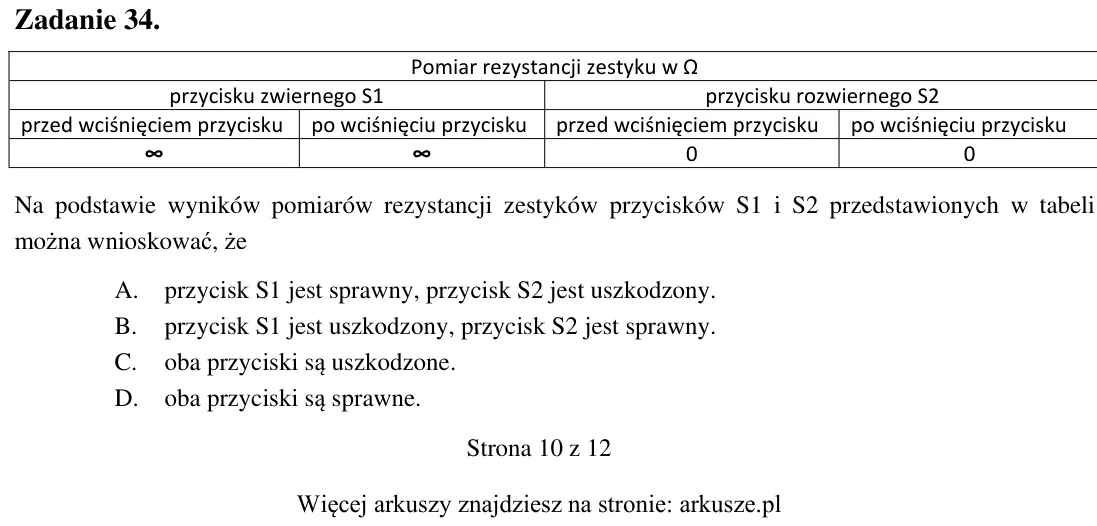

Zadanie 34. Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że A. przycisk S1 jest sprawny, przycisk S2 jest uszkodzony. B. przycisk S1 jest uszkodzony, pr

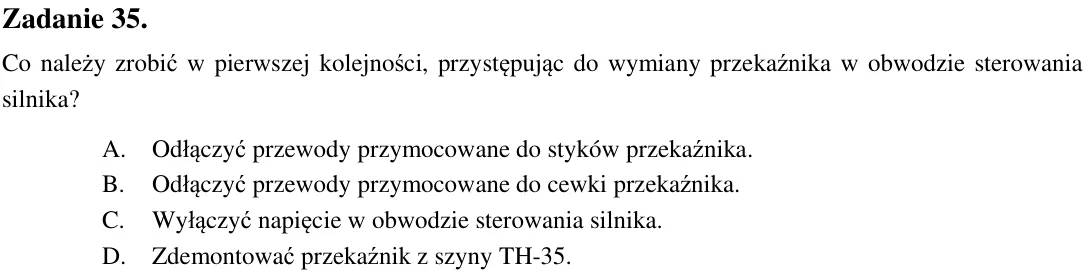

Zadanie 35. Co należy zrobić w pierwszej kolejności, przystępując do wymiany przekaźnika w obwodzie sterowania silnika? A. Odłączyć przewody przymocowane do styków przekaźnika. B. Odłączyć przewody przymocowane do cewki

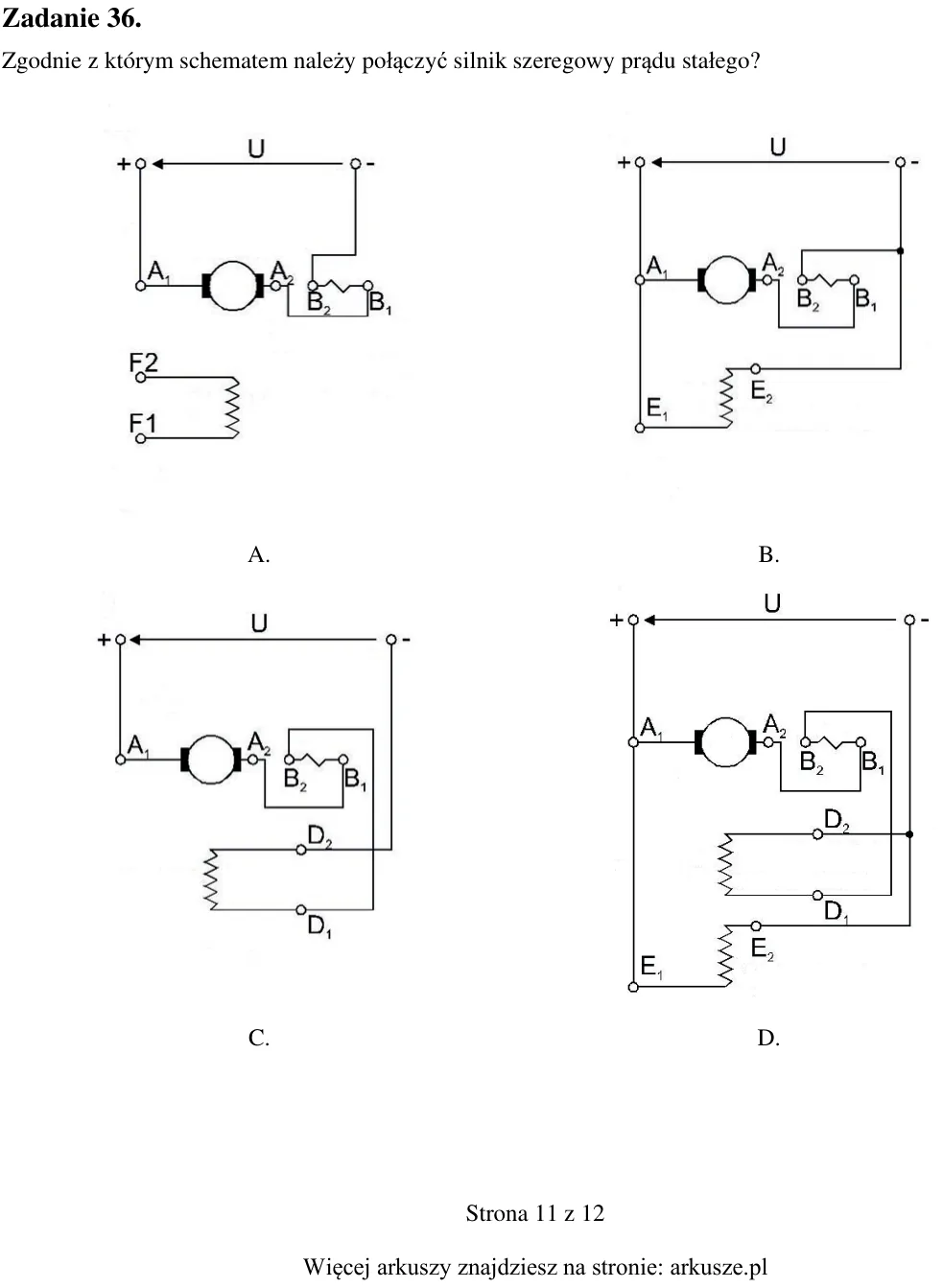

Zadanie 36. Zgodnie z którym schematem należy połączyć silnik szeregowy prądu stałego? A. B. C. D.

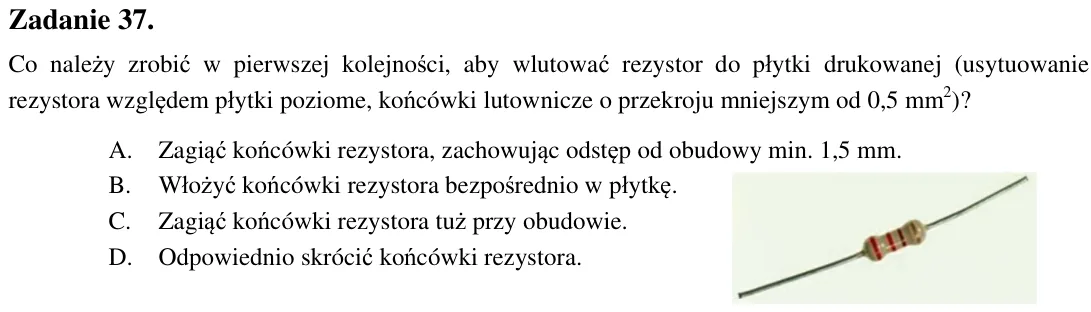

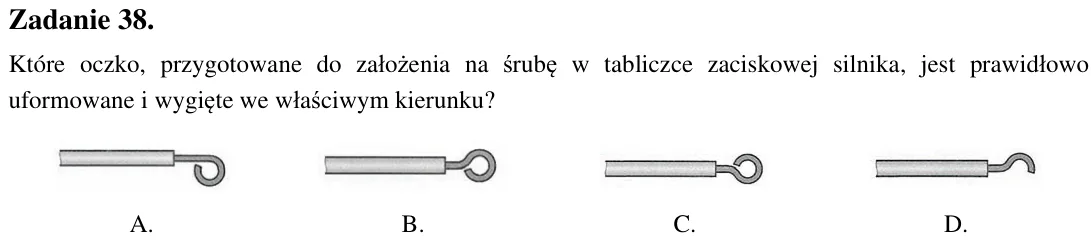

Zadanie 37. Co należy zrobić w pierwszej kolejności, aby wlutować rezystor do płytki drukowanej (usytuowanie rezystora względem płytki poziome, końcówki lutownicze o przekroju mniejszym od 0,5 mm2)? A. Zagiąć końcówki re

Zadanie 38. Które oczko, przygotowane do założenia na śrubę w tabliczce zaciskowej silnika, jest prawidłowo uformowane i wygięte we właściwym kierunku?

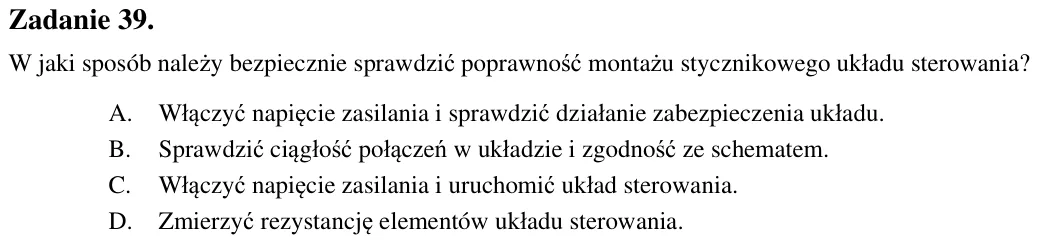

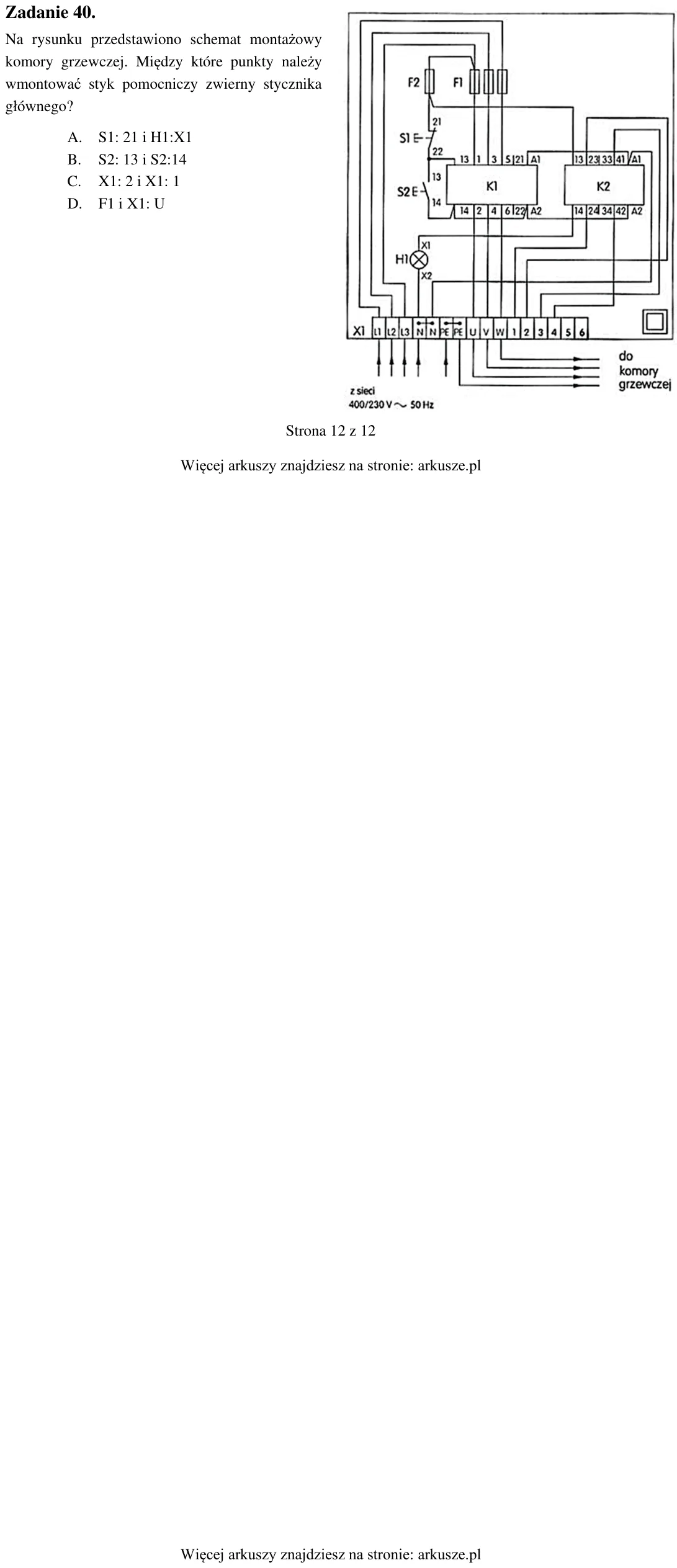

Zadanie 39. W jaki sposób należy bezpiecznie sprawdzić poprawność montażu stycznikowego układu sterowania? A. Włączyć napięcie zasilania i sprawdzić działanie zabezpieczenia układu. B. Sprawdzić ciągłość połączeń w układ

Zadanie 40. Na rysunku przedstawiono schemat montażowy komory grzewczej. Między które punkty należy wmontować styk pomocniczy zwierny stycznika głównego? A. S1: 21 i H1:X1 B. S2: 13 i S2:14 C. X1: 2 i X1: 1 D. F1 i X1: U
