E03 · Egzamin zawodowy · czerwiec 2017

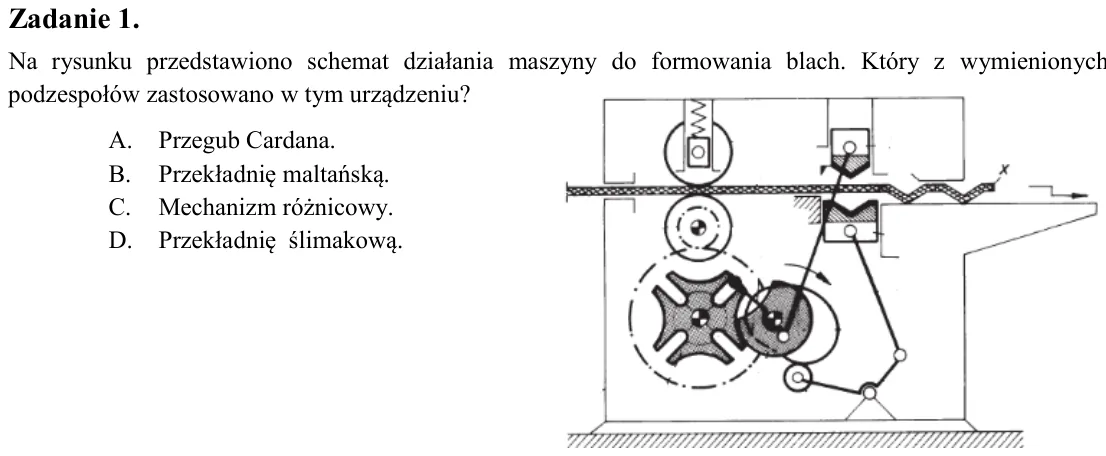

Zadanie 1. Na rysunku przedstawiono schemat działania maszyny do formowania blach. Który z wymienionych podzespołów zastosowano w tym urządzeniu? A. Przegub Cardana. B. Przekładnię maltańską. C. Mechanizm różnicowy. D. P

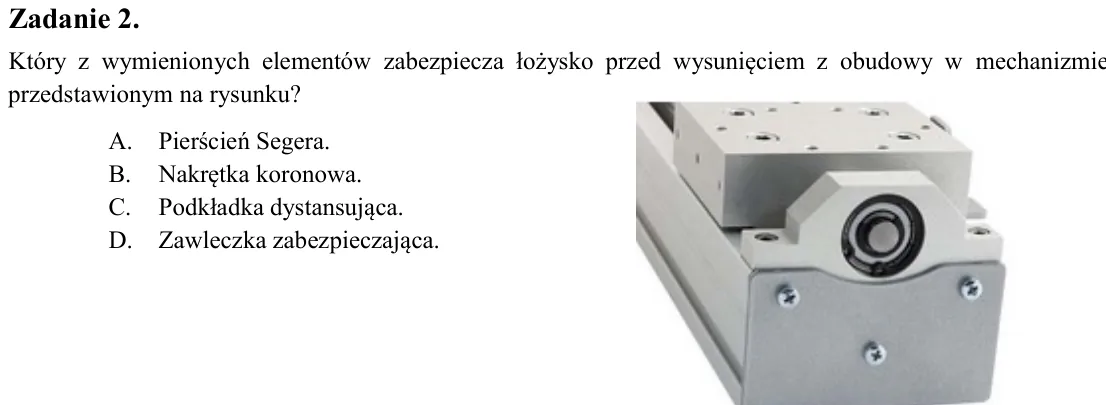

Zadanie 2. Który z wymienionych elementów zabezpiecza łożysko przed wysunięciem z obudowy w mechanizmie przedstawionym na rysunku? A. Pierścień Segera. B. Nakrętka koronowa. C. Podkładka dystansująca. D. Zawleczka zabezp

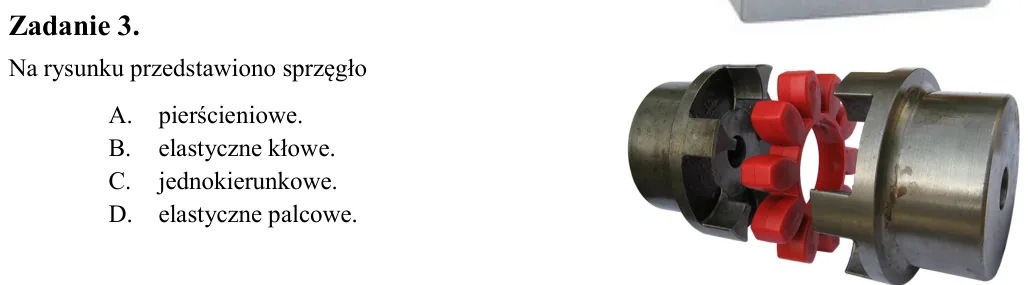

Zadanie 3. Na rysunku przedstawiono sprzęgło A. pierścieniowe. B. elastyczne kłowe. C. jednokierunkowe. D. elastyczne palcowe.

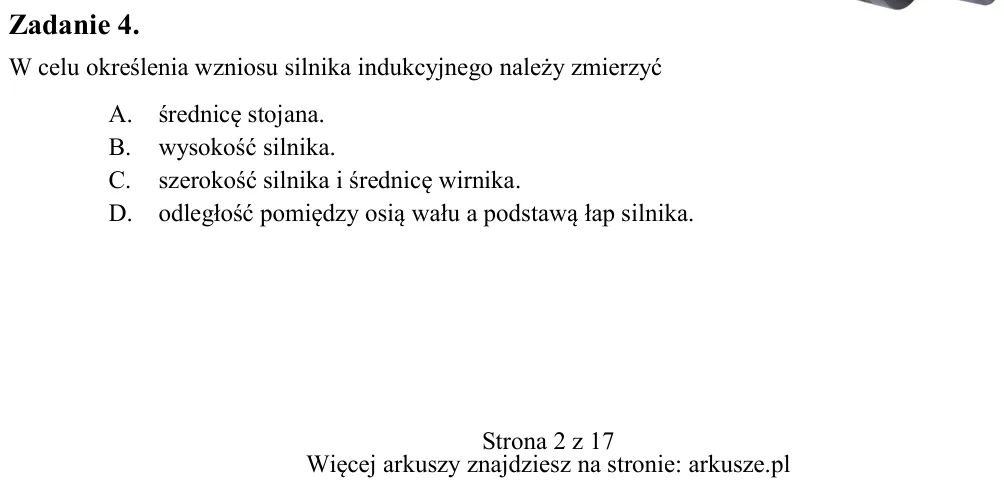

Zadanie 4. W celu określenia wzniosu silnika indukcyjnego należy zmierzyć A. średnicę stojana. B. wysokość silnika. C. szerokość silnika i średnicę wirnika. D. odległość pomiędzy osią wału a podstawą łap silnika.

Zadanie 5. Które z wymienionych tworzyw sztucznych najlepiej nadaje się do produkcji kół zębatych? A. Lateks. B. Silikon. C. Poliamid. D. Poliuretan.

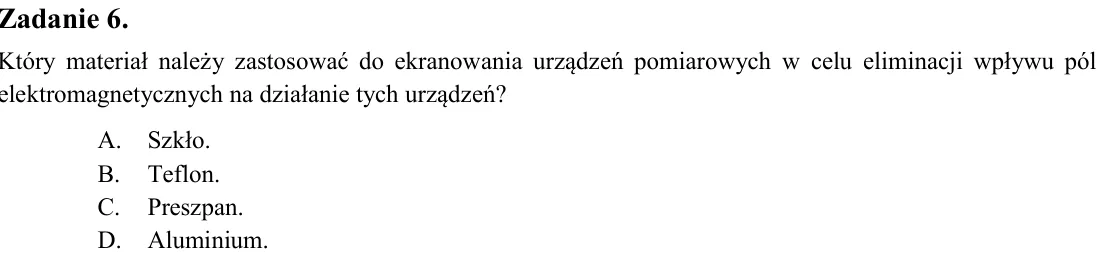

Zadanie 6. Który materiał należy zastosować do ekranowania urządzeń pomiarowych w celu eliminacji wpływu pól elektromagnetycznych na działanie tych urządzeń? A. Szkło. B. Teflon. C. Preszpan. D. Aluminium.

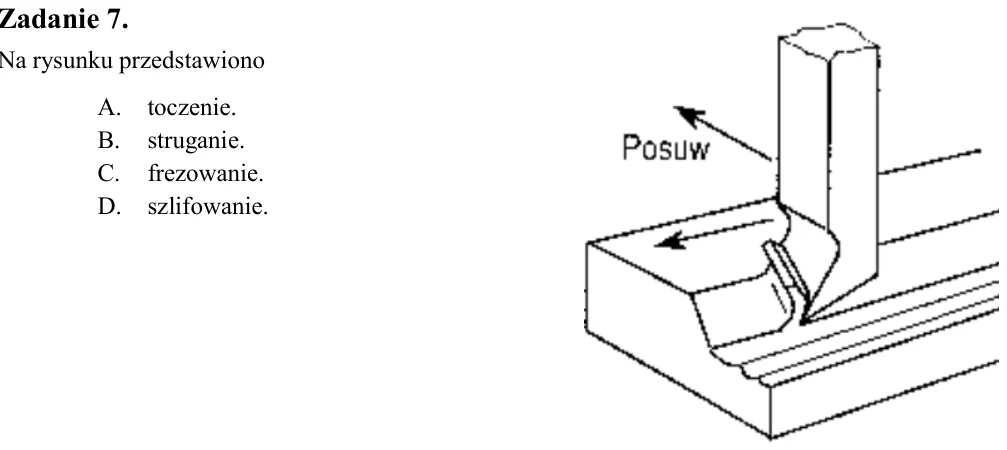

Zadanie 7. Na rysunku przedstawiono A. toczenie. B. struganie. C. frezowanie. D. szlifowanie.

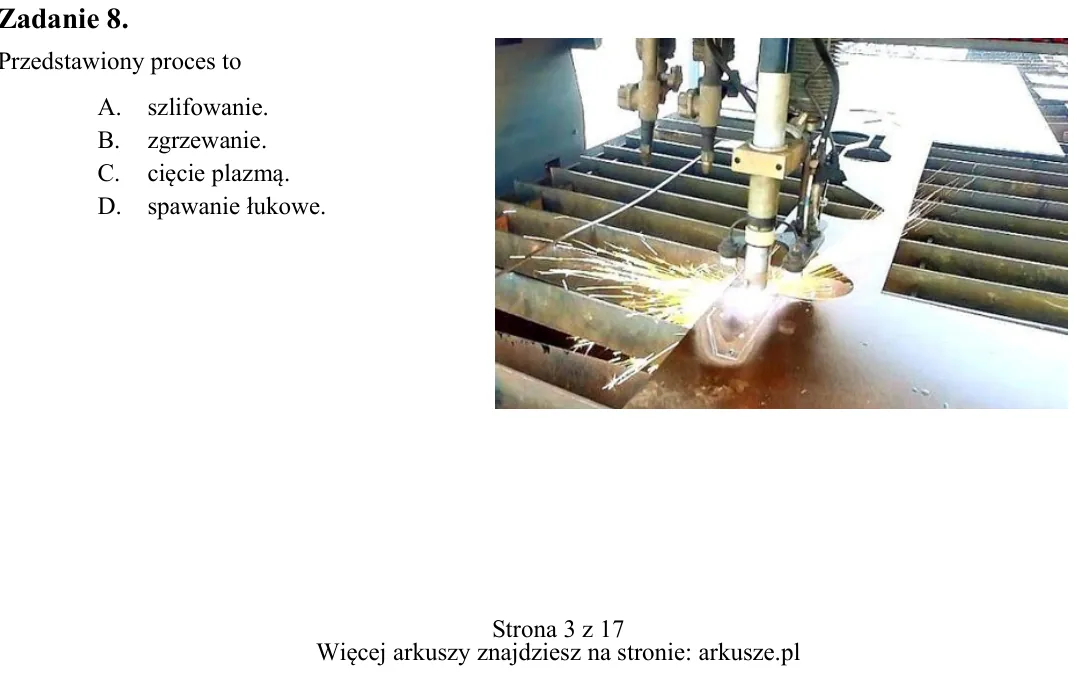

Zadanie 8. Przedstawiony proces to A. szlifowanie. B. zgrzewanie. C. cięcie plazmą. D. spawanie łukowe.

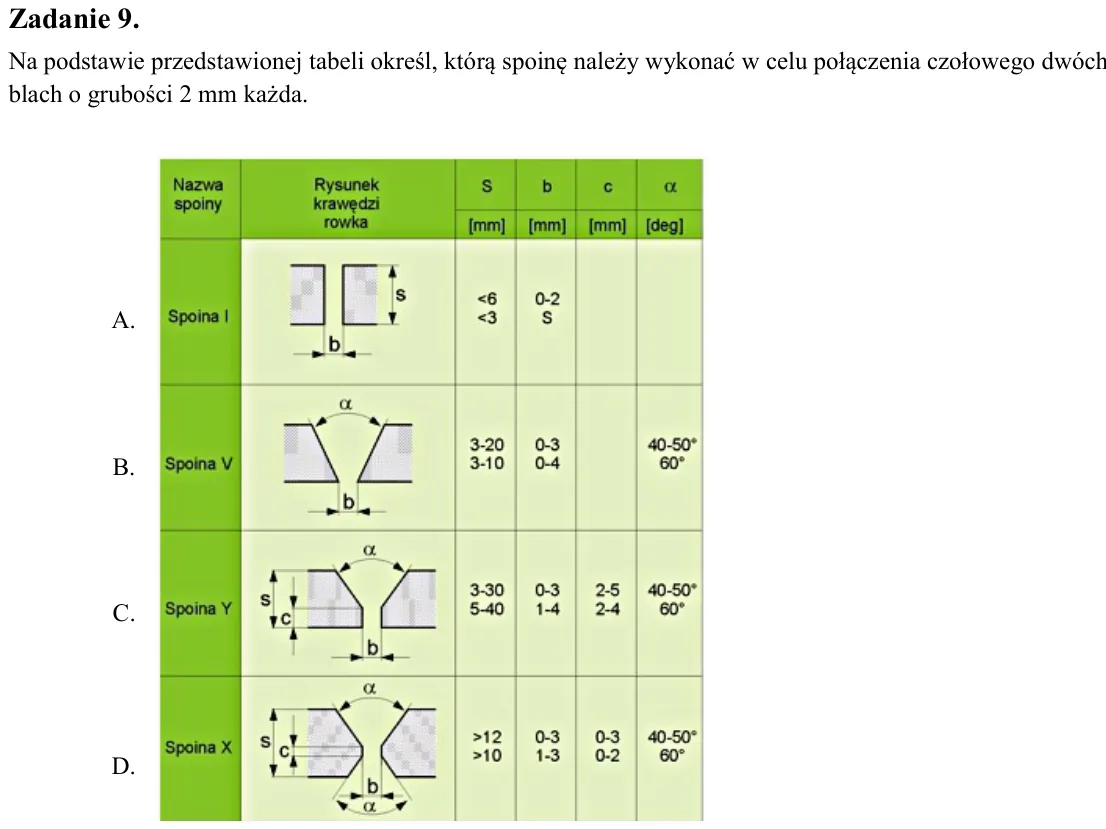

Zadanie 9. Na podstawie przedstawionej tabeli określ, którą spoinę należy wykonać w celu połączenia czołowego dwóch blach o grubości 2 mm każda.

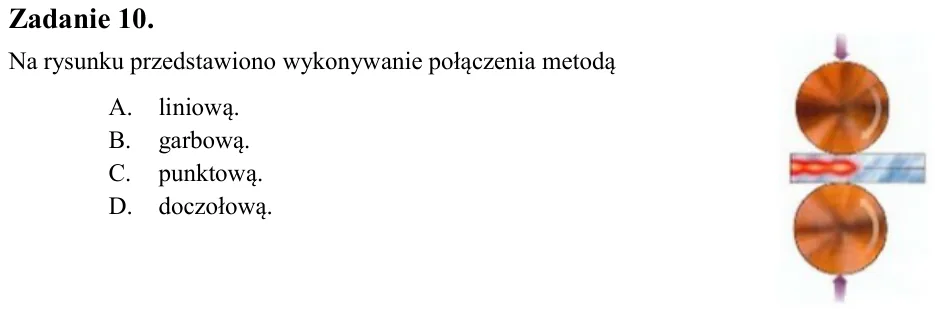

Zadanie 10. Na rysunku przedstawiono wykonywanie połączenia metodą A. liniową. B. garbową. C. punktową. D. doczołową.

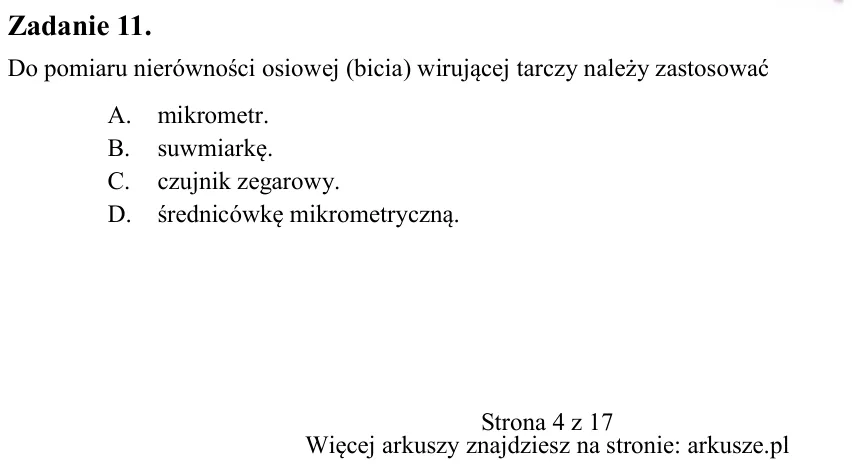

Zadanie 11. Do pomiaru nierówności osiowej (bicia) wirującej tarczy należy zastosować A. mikrometr. B. suwmiarkę. C. czujnik zegarowy. D. średnicówkę mikrometryczną. A. B. C. D.

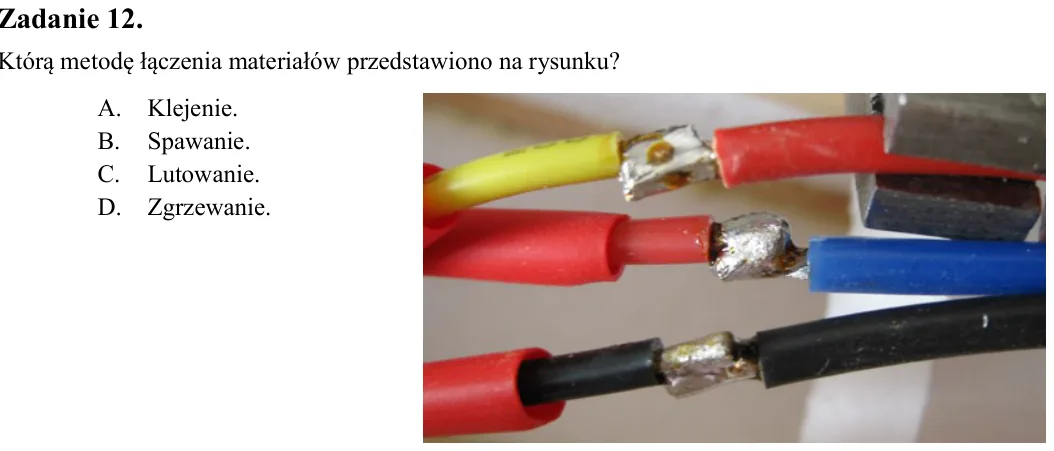

Zadanie 12. Którą metodę łączenia materiałów przedstawiono na rysunku? A. Klejenie. B. Spawanie. C. Lutowanie. D. Zgrzewanie.

Zadanie 13. Do połączeń rozłącznych zalicza się połączenia A. nitowe. B. śrubowe. C. spawane. D. zgrzewane.

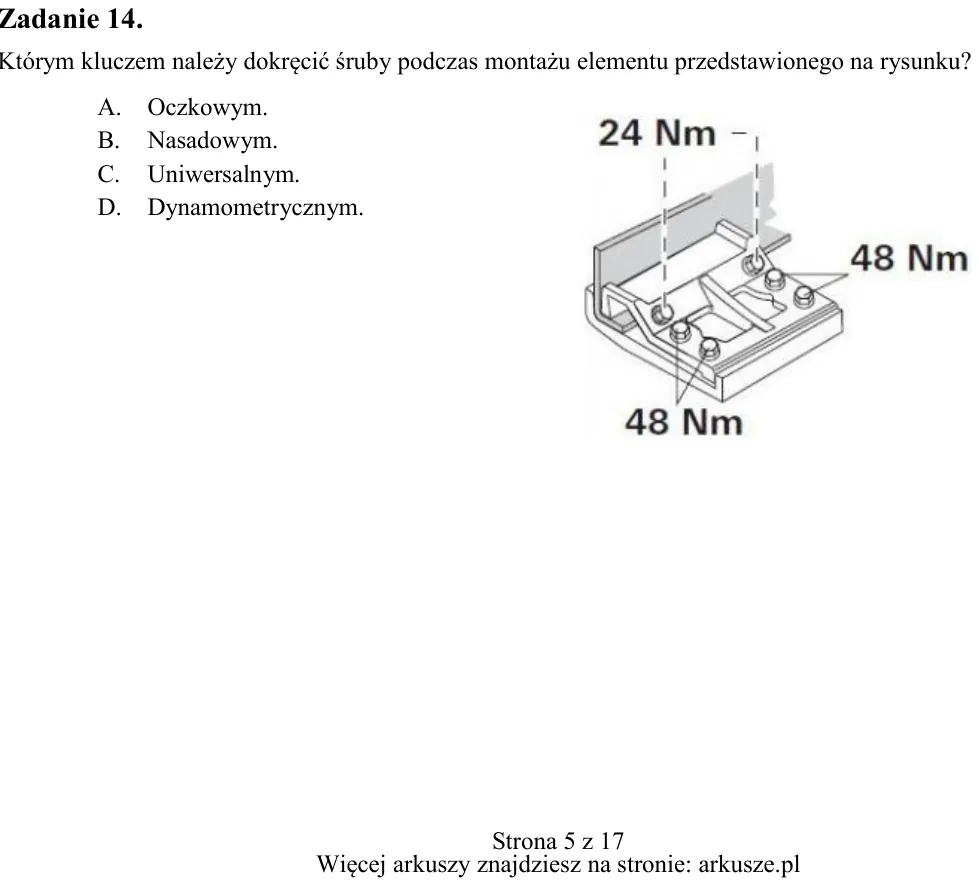

Zadanie 14. Którym kluczem należy dokręcić śruby podczas montażu elementu przedstawionego na rysunku? A. Oczkowym. B. Nasadowym. C. Uniwersalnym. D. Dynamometrycznym.

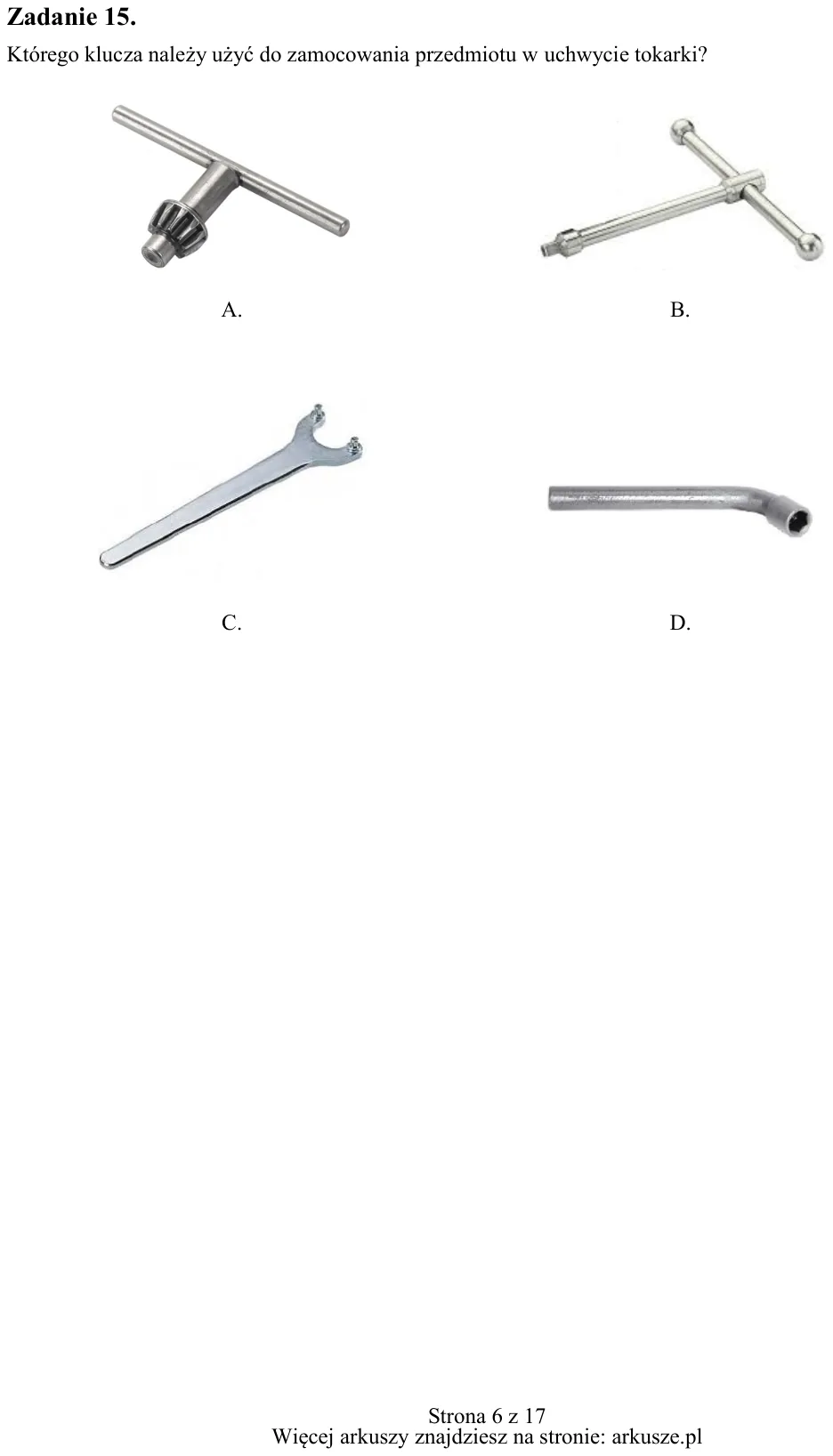

Zadanie 15. Którego klucza należy użyć do zamocowania przedmiotu w uchwycie tokarki? A. B. C. D.

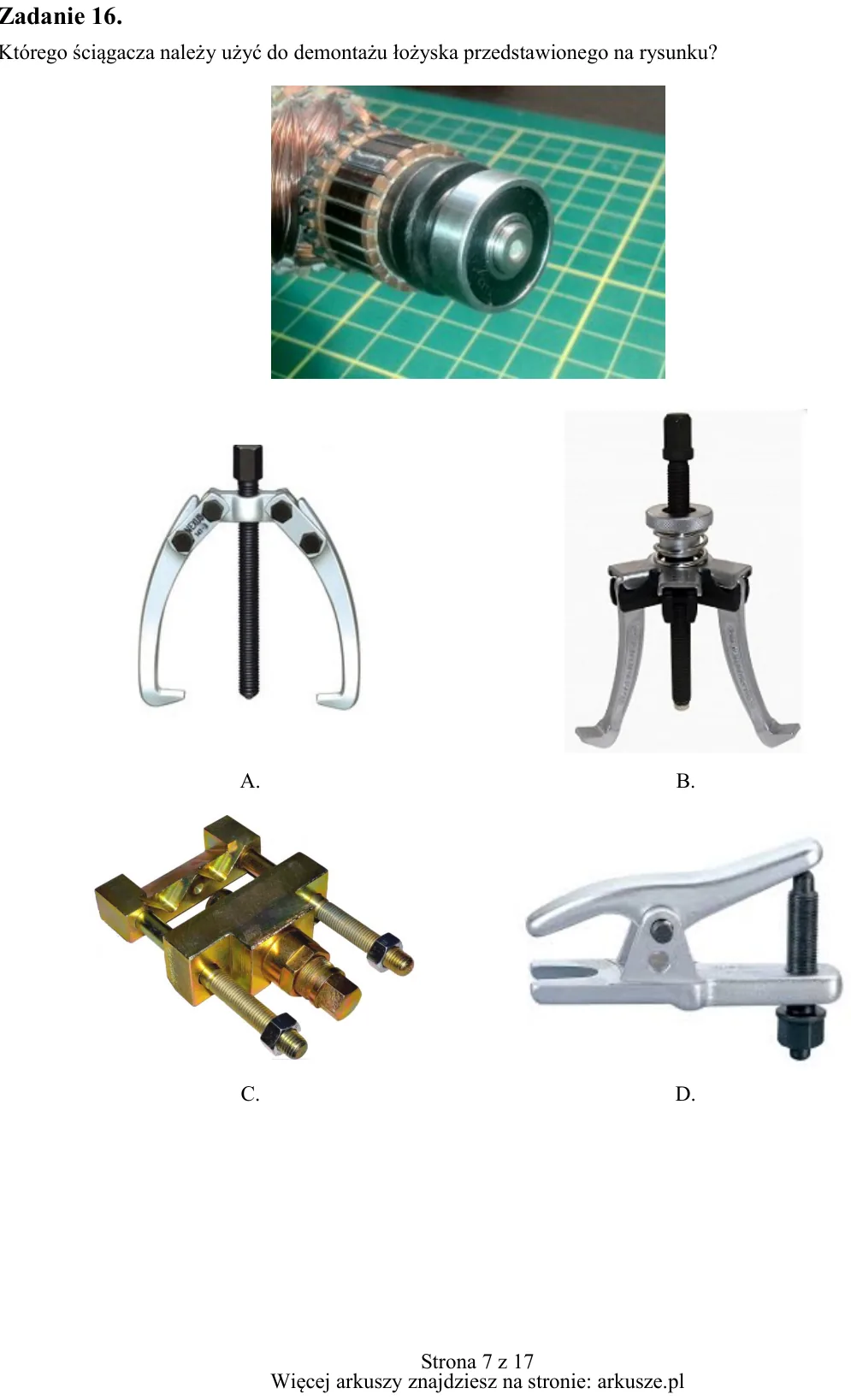

Zadanie 16. Którego ściągacza należy użyć do demontażu łożyska przedstawionego na rysunku? A. B. C. D.

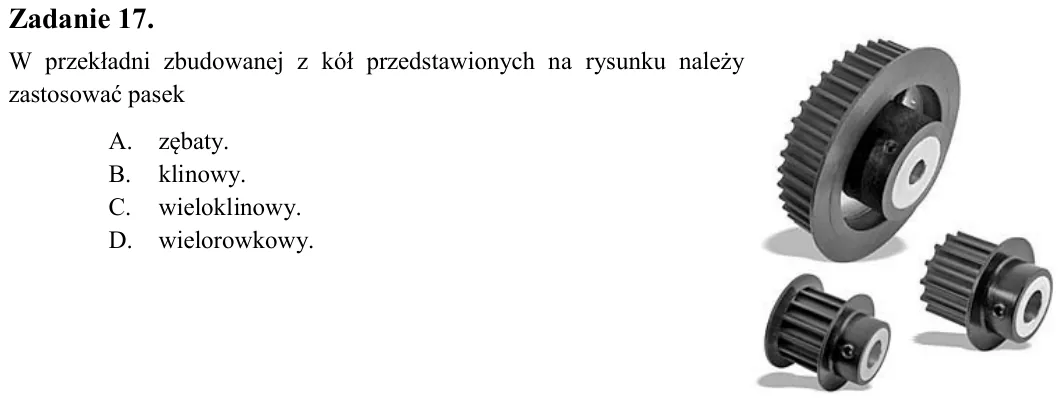

Zadanie 17. W przekładni zbudowanej z kół przedstawionych na rysunku należy zastosować pasek A. zębaty. B. klinowy. C. wieloklinowy. D. wielorowkowy.

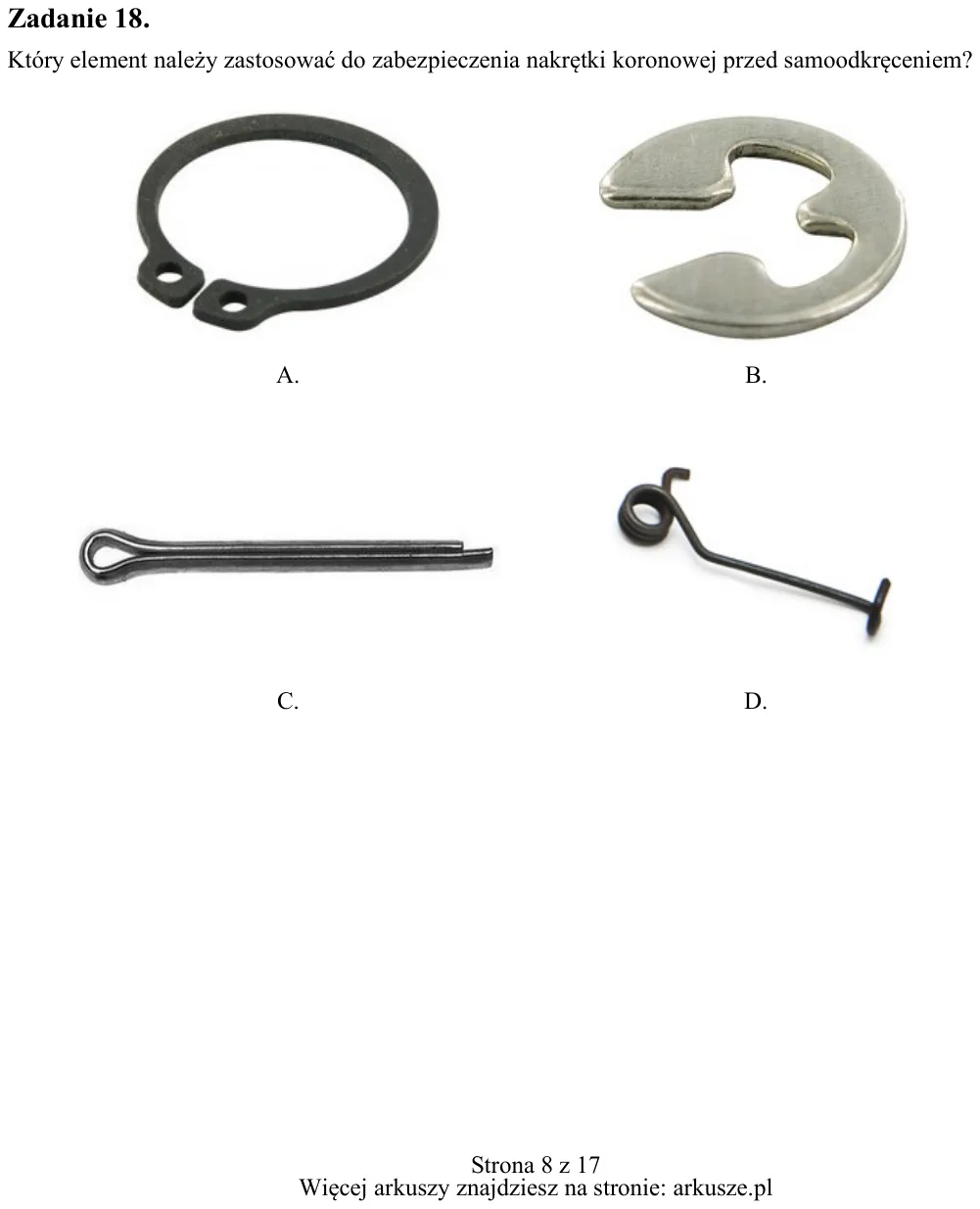

Zadanie 18. Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem? A. B. C. D.

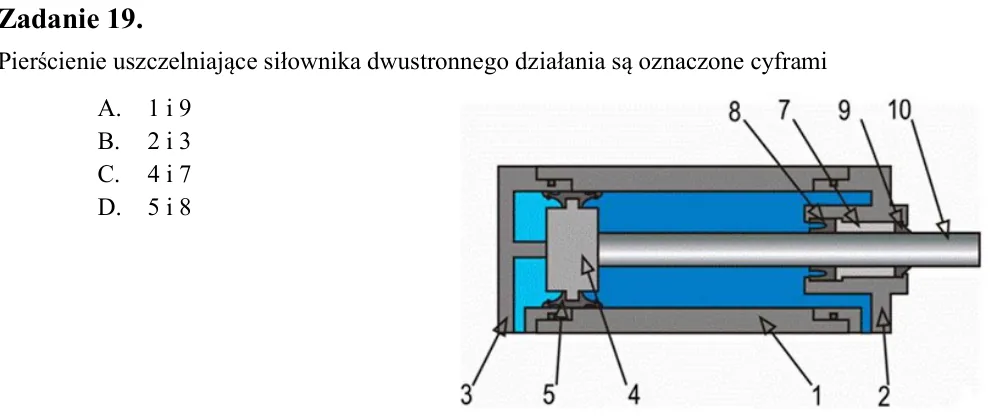

Zadanie 19. Pierścienie uszczelniające siłownika dwustronnego działania są oznaczone cyframi A. 1 i 9 B. 2 i 3 C. 4 i 7 D. 5 i 8

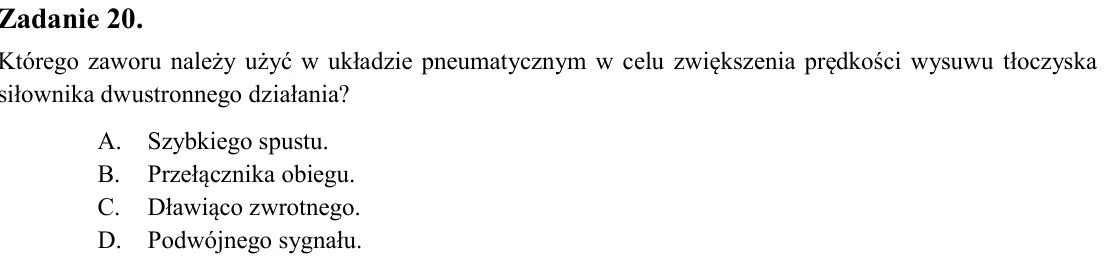

Zadanie 20. Którego zaworu należy użyć w układzie pneumatycznym w celu zwiększenia prędkości wysuwu tłoczyska siłownika dwustronnego działania? A. Szybkiego spustu. B. Przełącznika obiegu. C. Dławiąco zwrotnego. D. Podwó

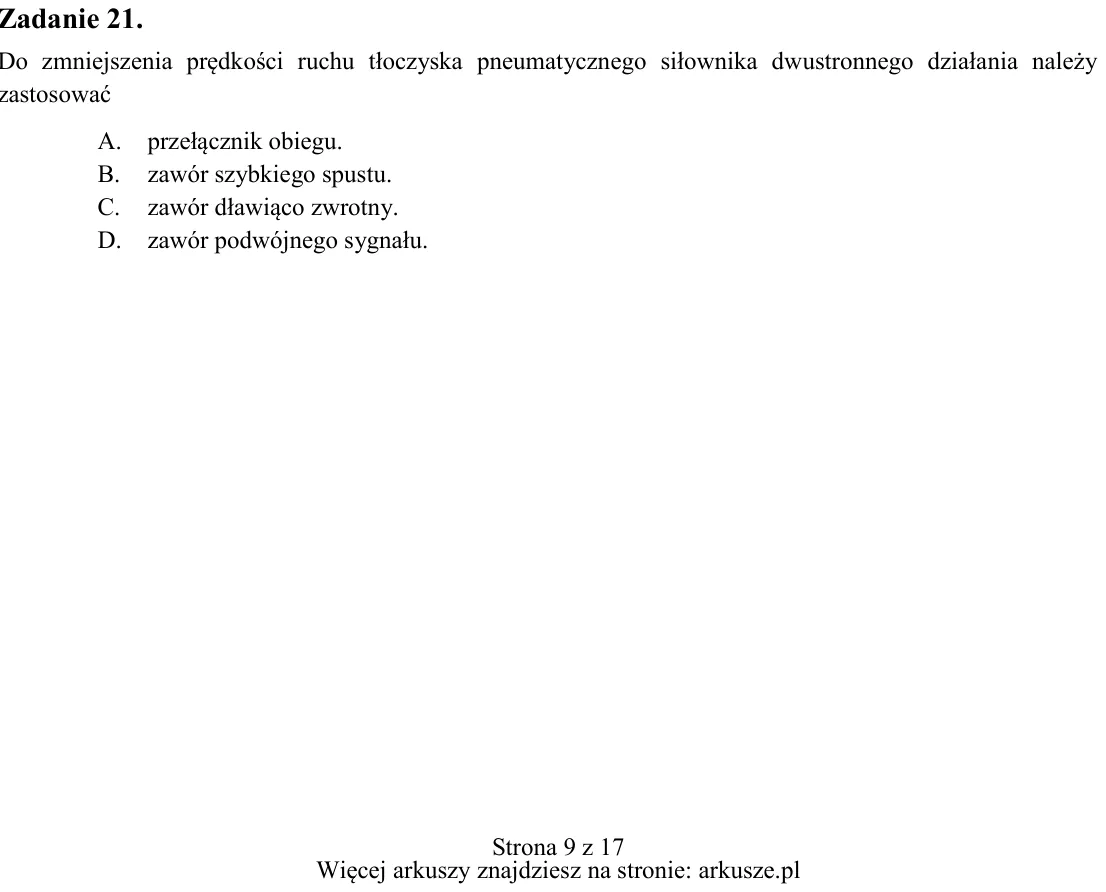

Zadanie 21. Do zmniejszenia prędkości ruchu tłoczyska pneumatycznego siłownika dwustronnego działania należy zastosować A. przełącznik obiegu. B. zawór szybkiego spustu. C. zawór dławiąco zwrotny. D. zawór podwójnego syg

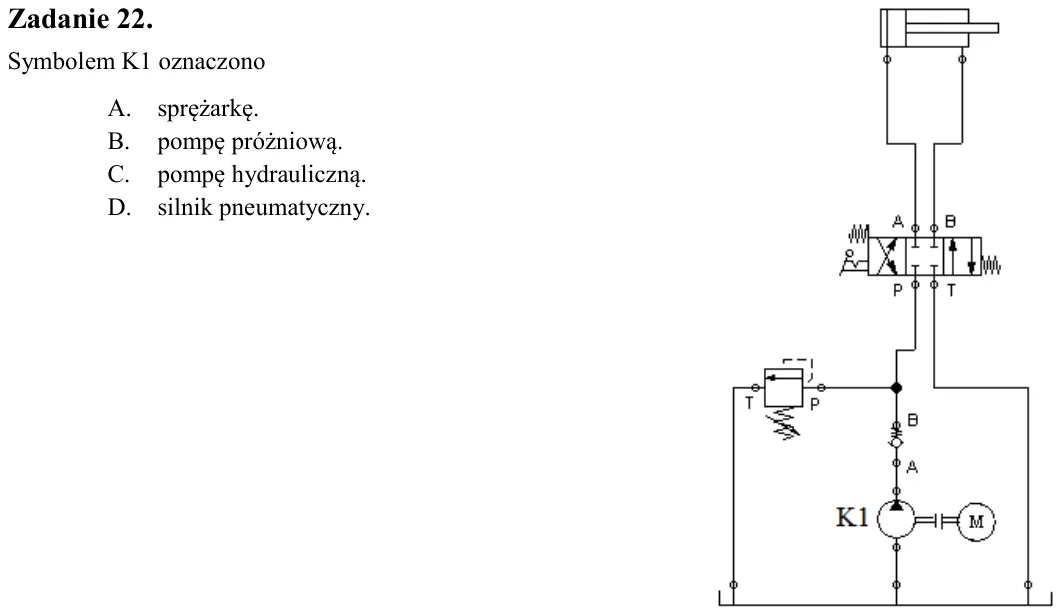

Zadanie 22. Symbolem K1 oznaczono A. sprężarkę. B. pompę próżniową. C. pompę hydrauliczną. D. silnik pneumatyczny.

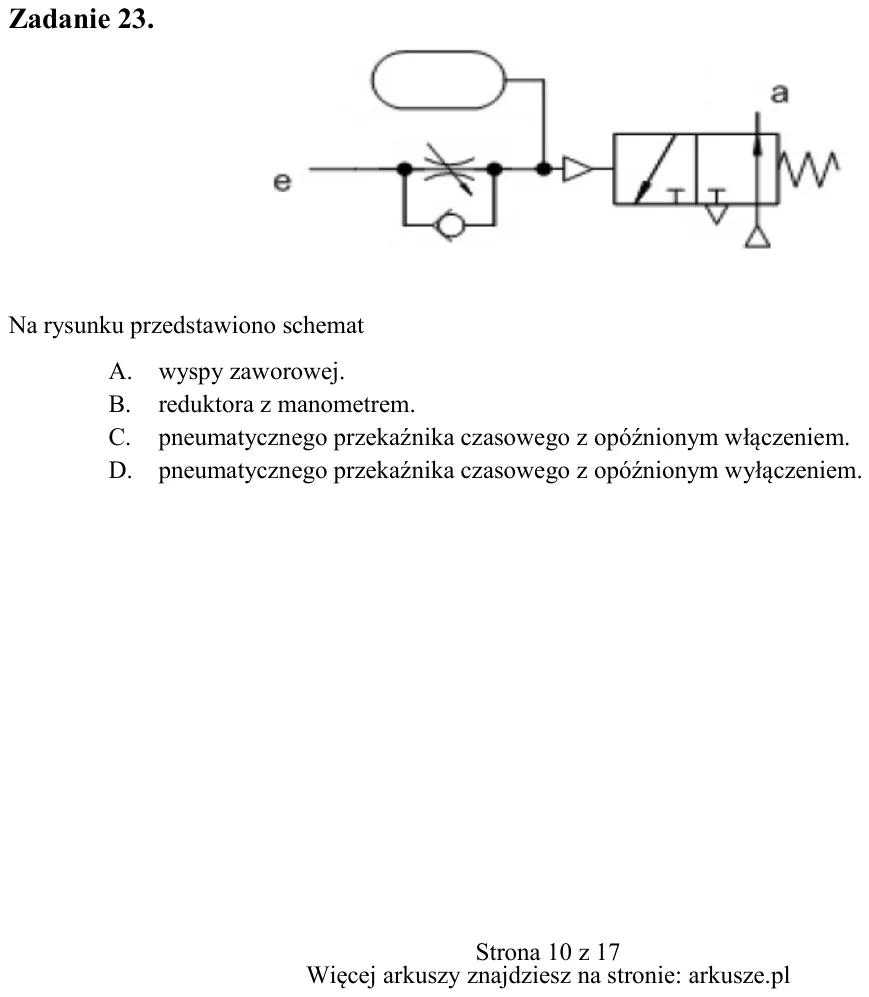

Zadanie 23. Na rysunku przedstawiono schemat A. wyspy zaworowej. B. reduktora z manometrem. C. pneumatycznego przekaźnika czasowego z opóźnionym włączeniem. D. pneumatycznego przekaźnika czasowego z opóźnionym wyłączenie

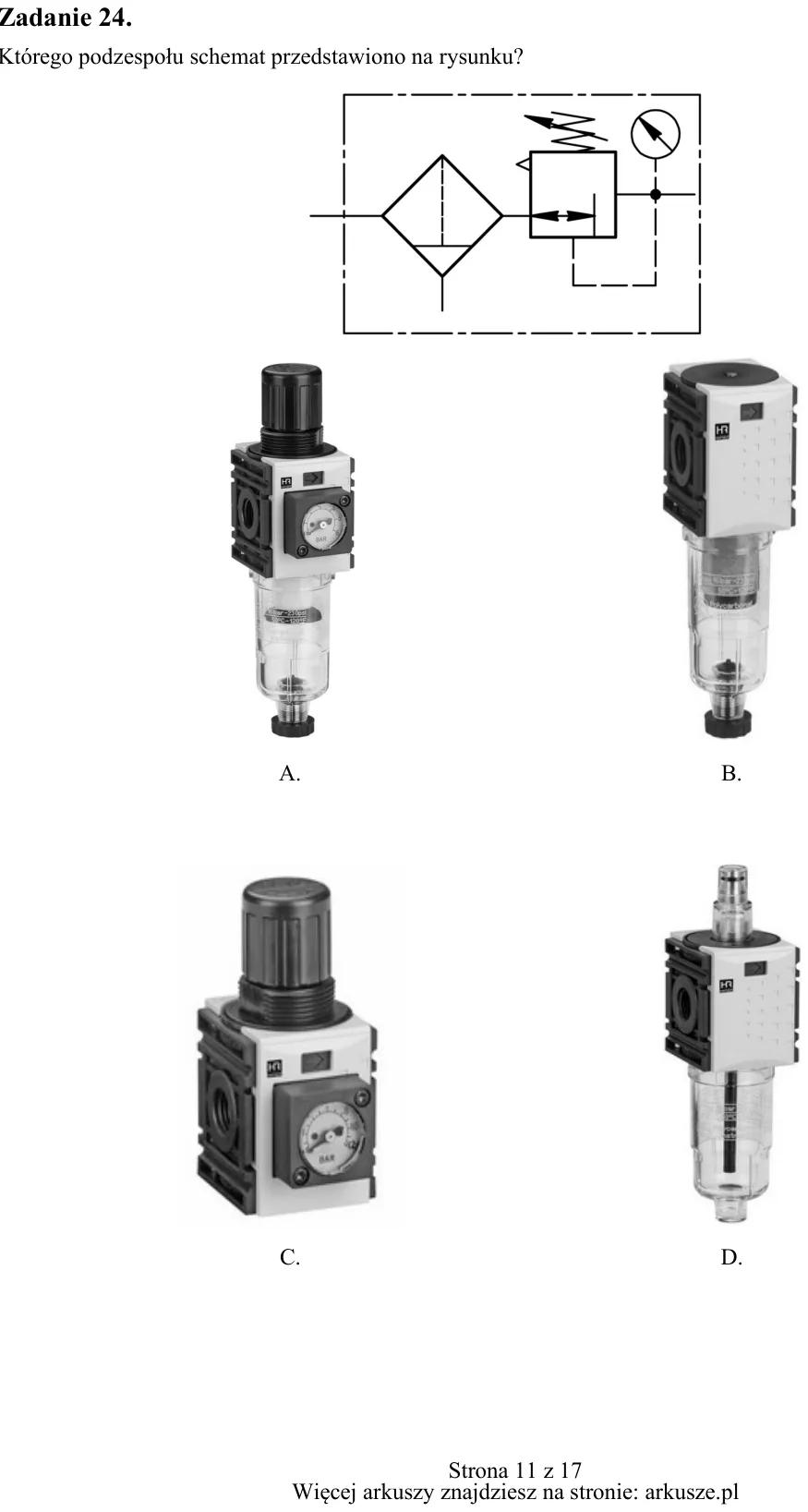

Zadanie 24. Którego podzespołu schemat przedstawiono na rysunku? A. B. C. D.

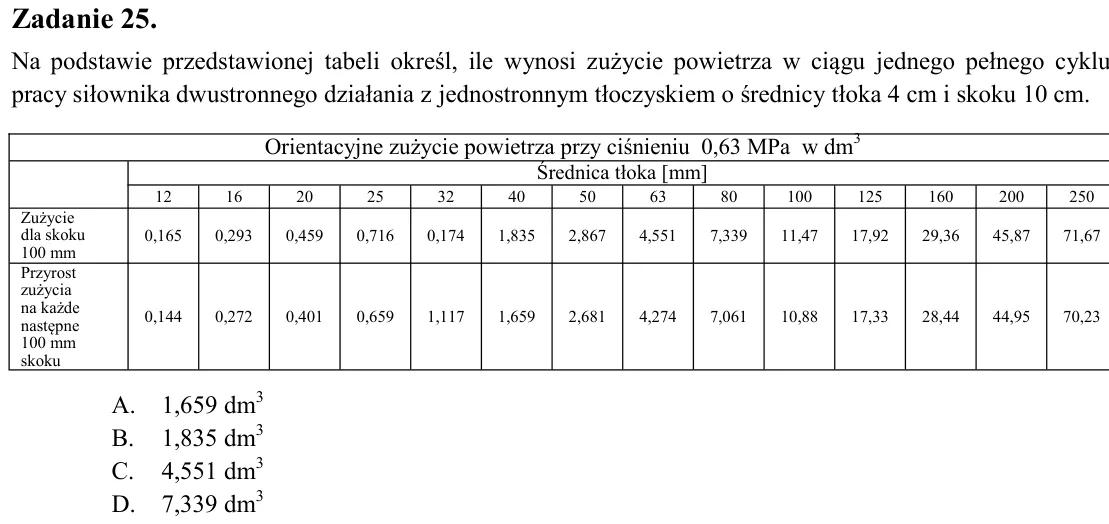

Zadanie 25. Na podstawie przedstawionej tabeli określ, ile wynosi zużycie powietrza w ciągu jednego pełnego cyklu pracy siłownika dwustronnego działania z jednostronnym tłoczyskiem o średnicy tłoka 4 cm i skoku 10 cm. A.

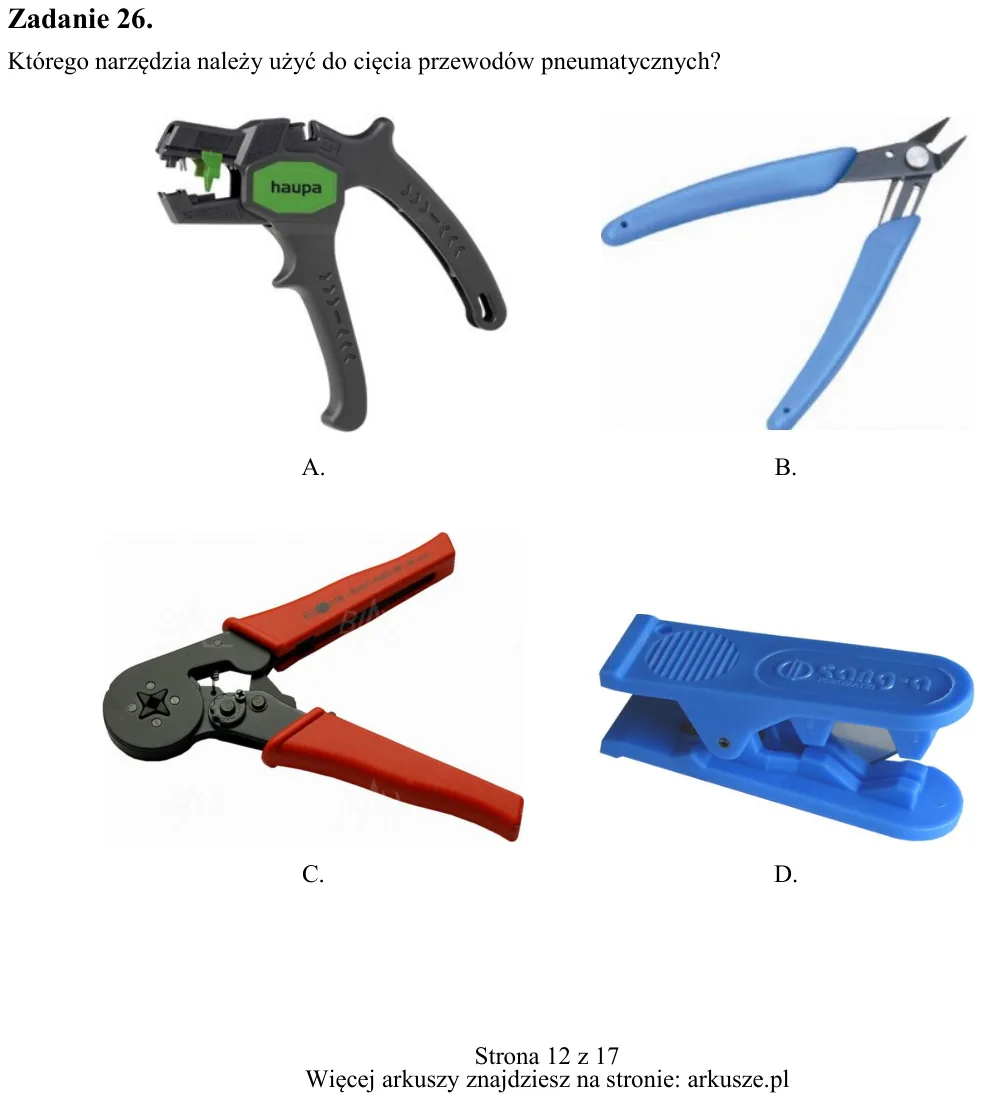

Zadanie 26. Którego narzędzia należy użyć do cięcia przewodów pneumatycznych? A. B. C. D. Orientacyjne zużycie powietrza przy ciśnieniu 0,63 MPa w dm3 Średnica tłoka [mm] 12 16 20 25 32 40 50 63 80 100 125 160 200 250 Zu

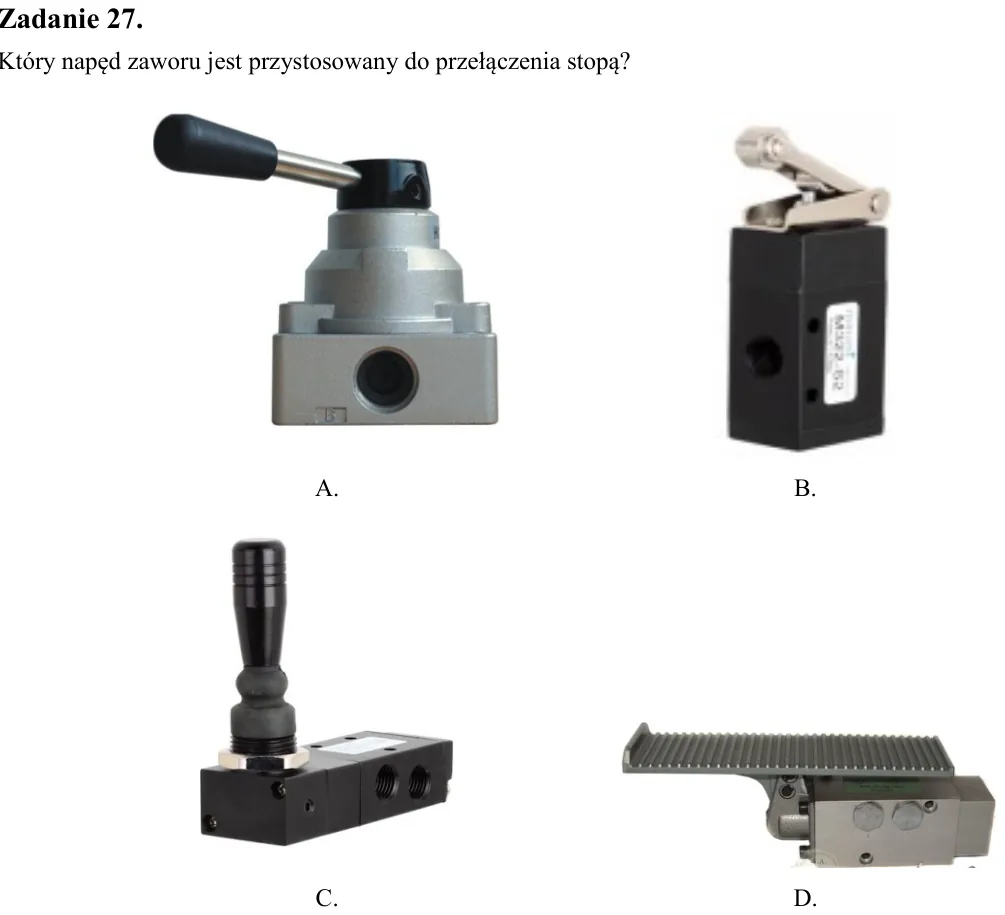

Zadanie 27. Który napęd zaworu jest przystosowany do przełączenia stopą?

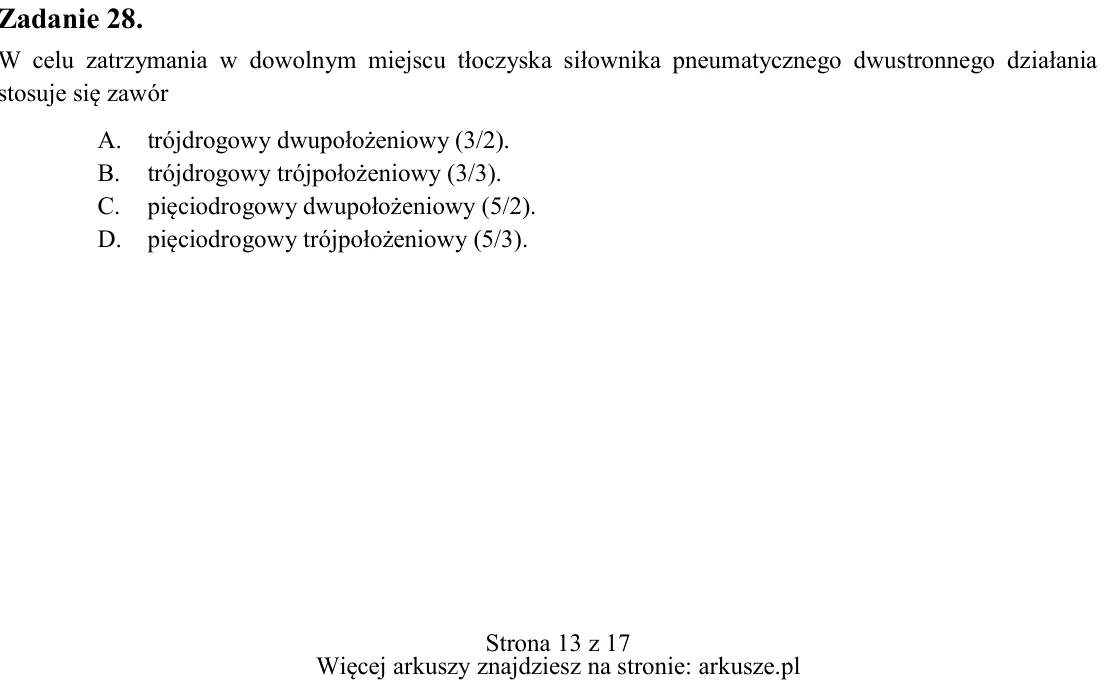

Zadanie 28. W celu zatrzymania w dowolnym miejscu tłoczyska siłownika pneumatycznego dwustronnego działania stosuje się zawór A. trójdrogowy dwupołożeniowy (3/2). B. trójdrogowy trójpołożeniowy (3/3). C. pięciodrogowy dw

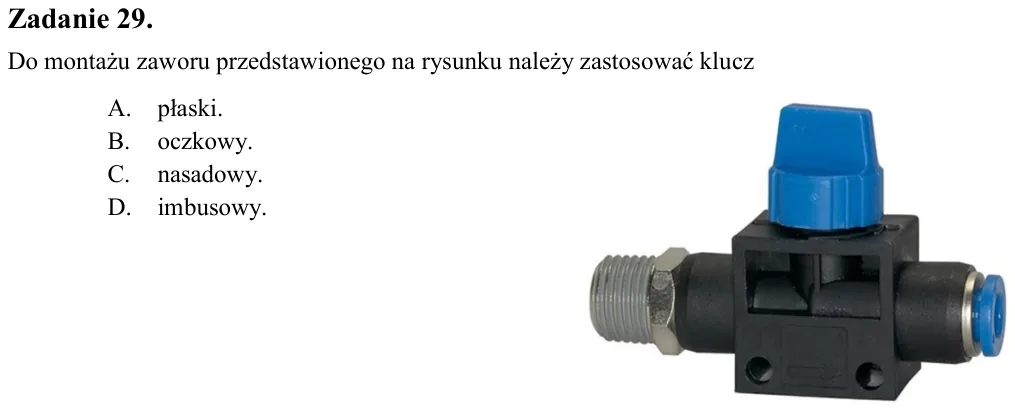

Zadanie 29. Do montażu zaworu przedstawionego na rysunku należy zastosować klucz A. płaski. B. oczkowy. C. nasadowy. D. imbusowy.

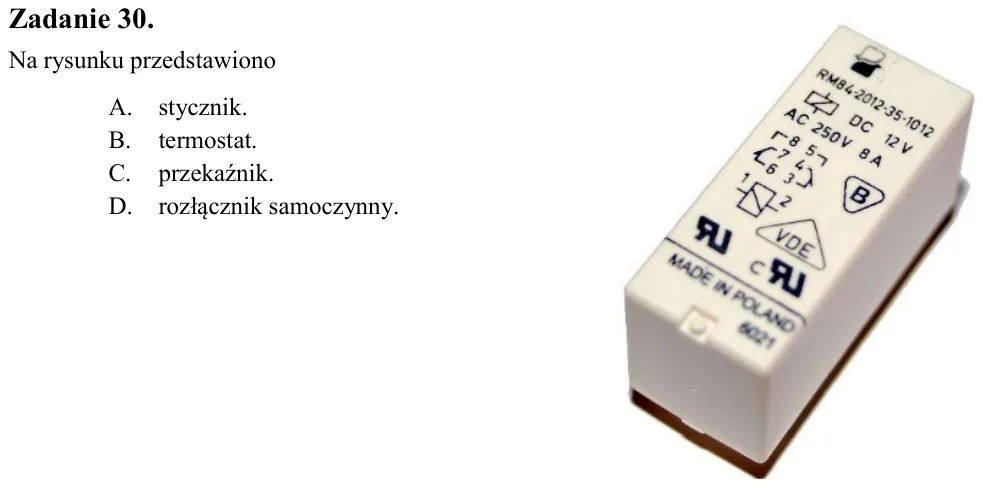

Zadanie 30. Na rysunku przedstawiono A. stycznik. B. termostat. C. przekaźnik. D. rozłącznik samoczynny.

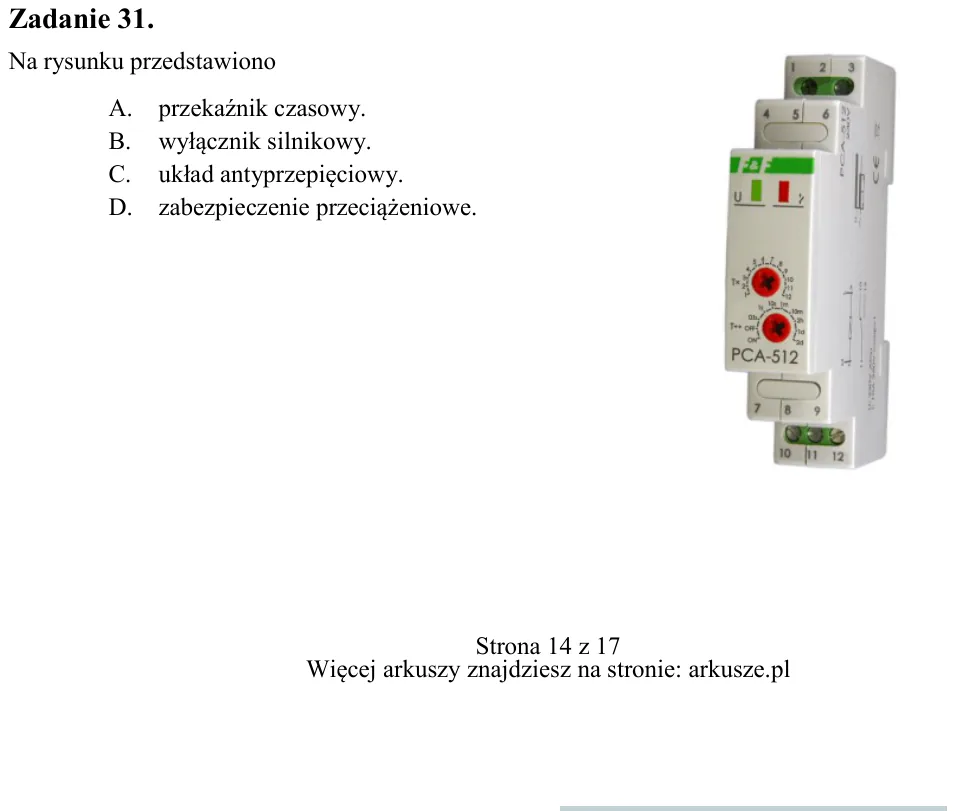

Zadanie 31. Na rysunku przedstawiono A. przekaźnik czasowy. B. wyłącznik silnikowy. C. układ antyprzepięciowy. D. zabezpieczenie przeciążeniowe.

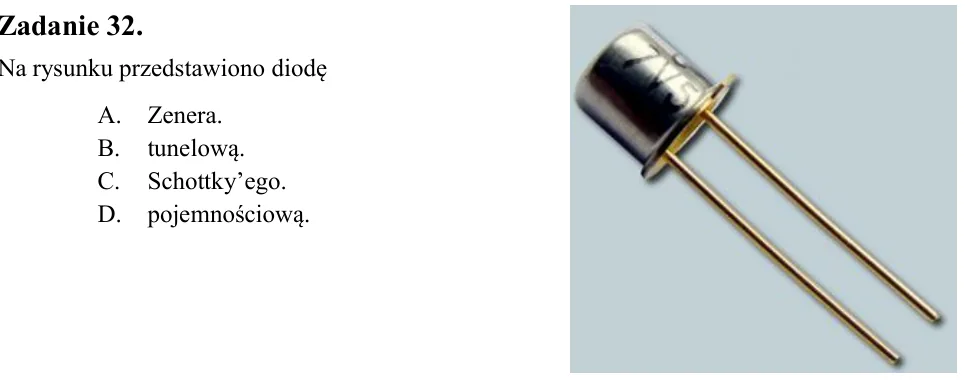

Zadanie 32. Na rysunku przedstawiono diodę A. Zenera. B. tunelową. C. Schottky’ego. D. pojemnościową.

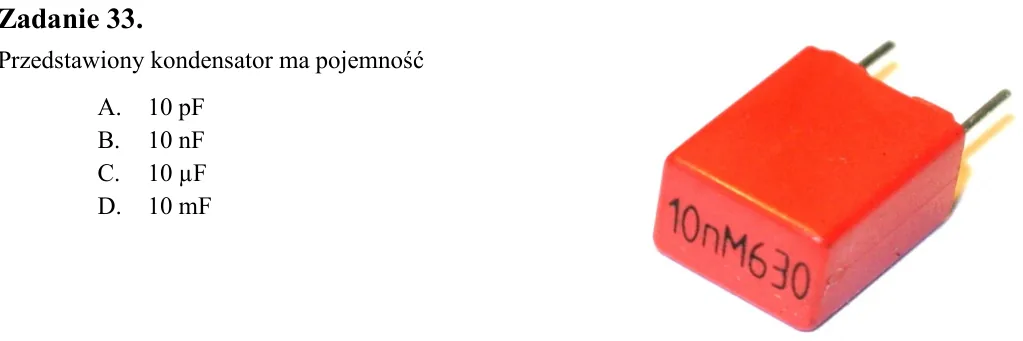

Zadanie 33. Przedstawiony kondensator ma pojemność A. 10 pF B. 10 nF C. 10 µF D. 10 mF

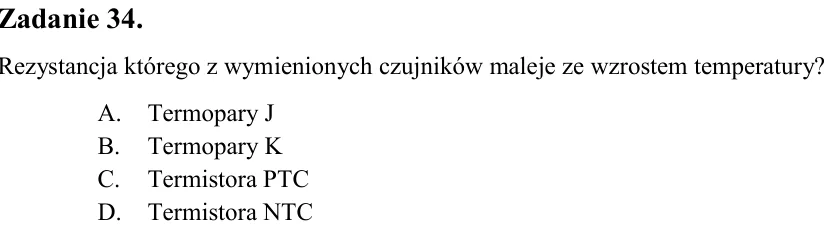

Zadanie 34. Rezystancja którego z wymienionych czujników maleje ze wzrostem temperatury? A. Termopary J B. Termopary K C. Termistora PTC D. Termistora NTC

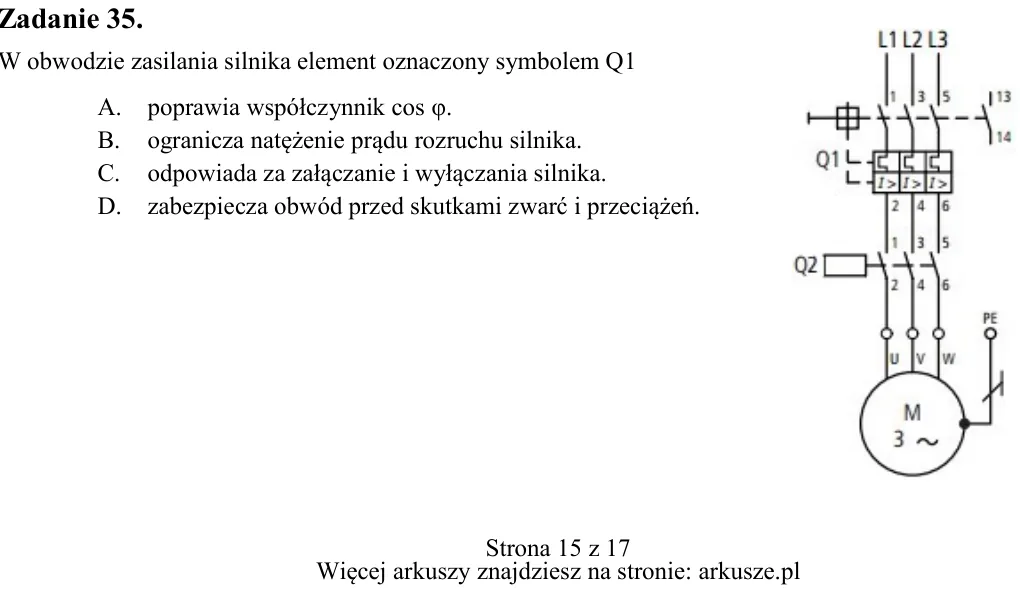

Zadanie 35. W obwodzie zasilania silnika element oznaczony symbolem Q1 A. poprawia współczynnik cos φ. B. ogranicza natężenie prądu rozruchu silnika. C. odpowiada za załączanie i wyłączania silnika. D. zabezpiecza obwód

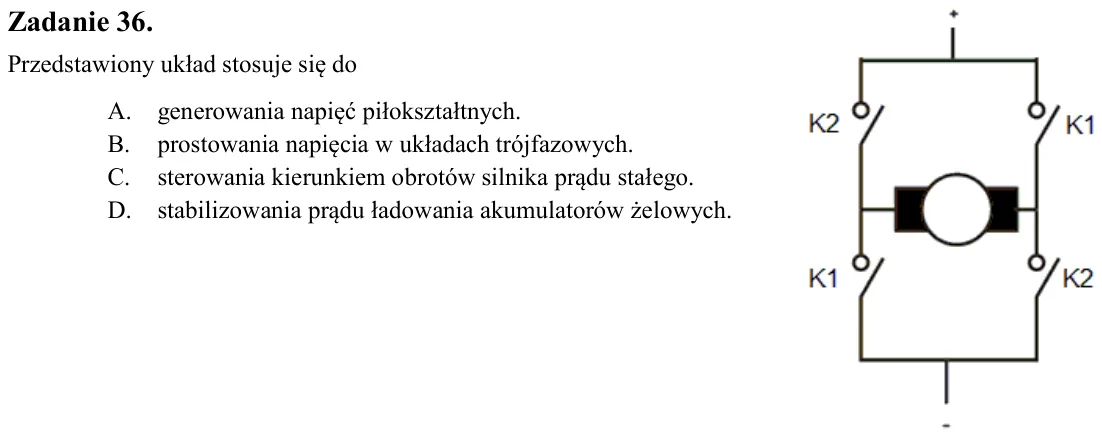

Zadanie 36. Przedstawiony układ stosuje się do A. generowania napięć piłokształtnych. B. prostowania napięcia w układach trójfazowych. C. sterowania kierunkiem obrotów silnika prądu stałego. D. stabilizowania prądu ładow

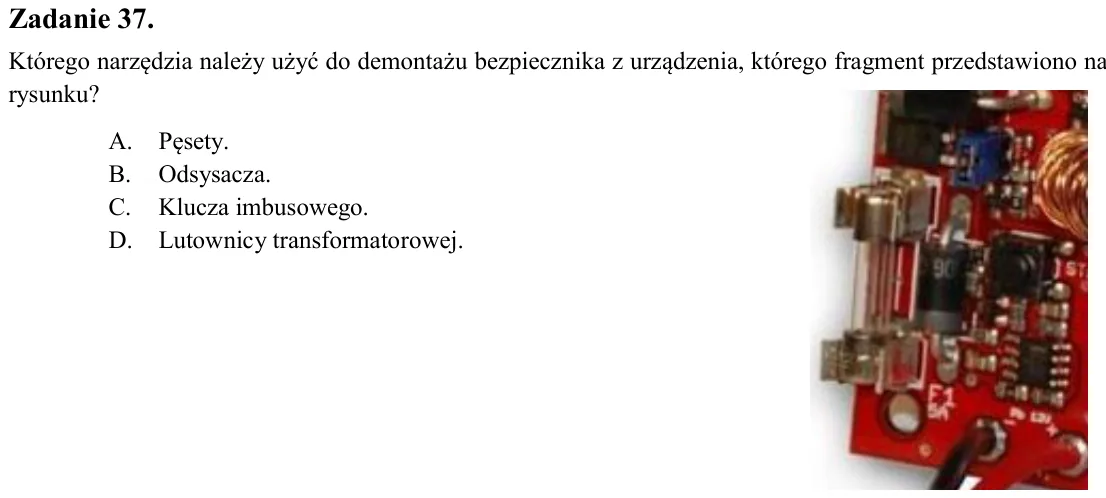

Zadanie 37. Którego narzędzia należy użyć do demontażu bezpiecznika z urządzenia, którego fragment przedstawiono na rysunku? A. Pęsety. B. Odsysacza. C. Klucza imbusowego. D. Lutownicy transformatorowej.

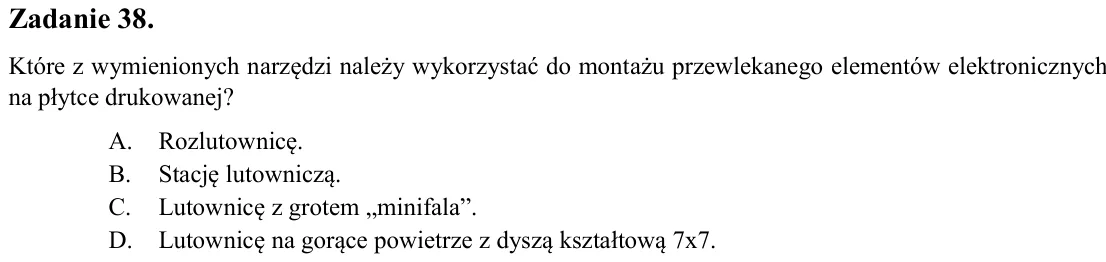

Zadanie 38. Które z wymienionych narzędzi należy wykorzystać do montażu przewlekanego elementów elektronicznych na płytce drukowanej? A. Rozlutownicę. B. Stację lutowniczą. C. Lutownicę z grotem „minifala”. D. Lutownicę

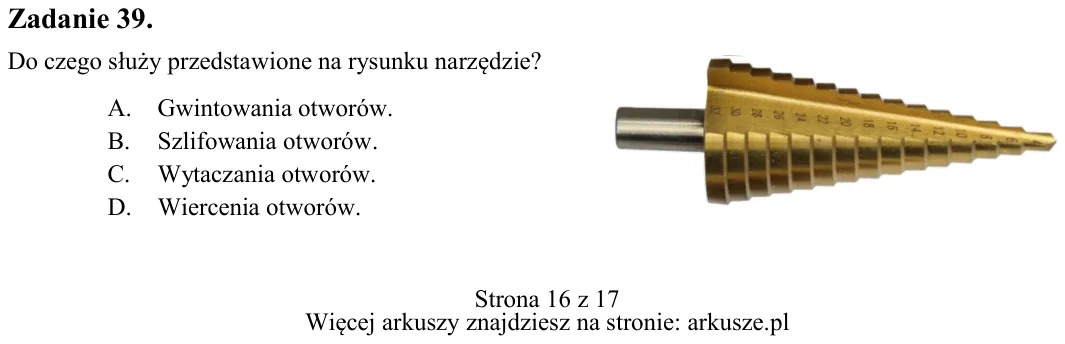

Zadanie 39. Do czego służy przedstawione na rysunku narzędzie? A. Gwintowania otworów. B. Szlifowania otworów. C. Wytaczania otworów. D. Wiercenia otworów.

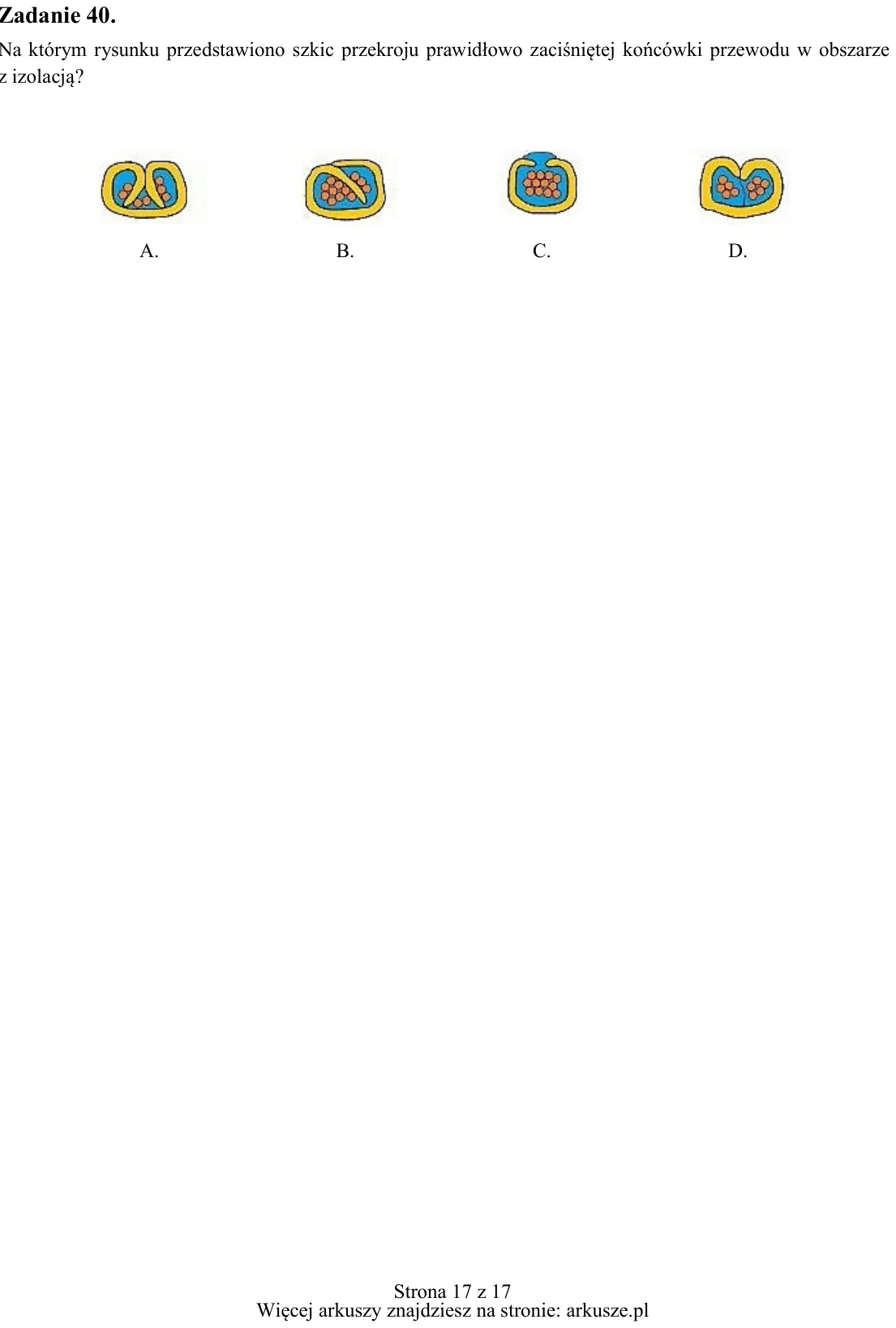

Zadanie 40. Na którym rysunku przedstawiono szkic przekroju prawidłowo zaciśniętej końcówki przewodu w obszarze z izolacją? A. B. C. D.
