E03 · Egzamin zawodowy · styczeń 2018

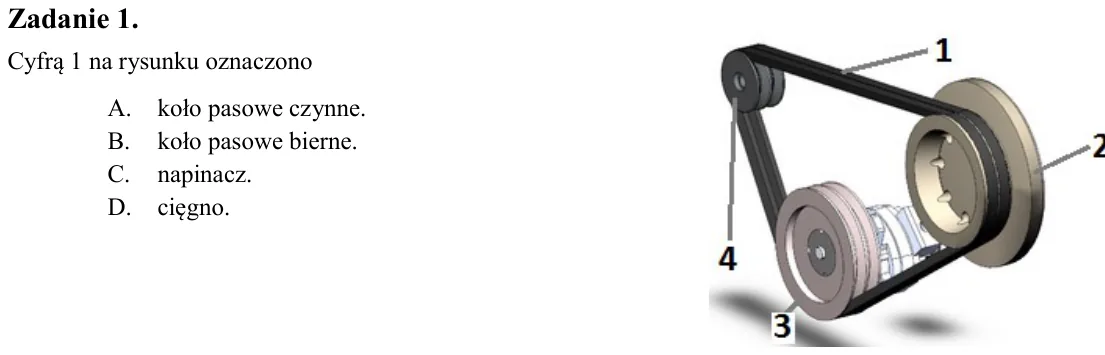

Zadanie 1. Cyfrą 1 na rysunku oznaczono A. koło pasowe czynne. B. koło pasowe bierne. C. napinacz. D. cięgno.

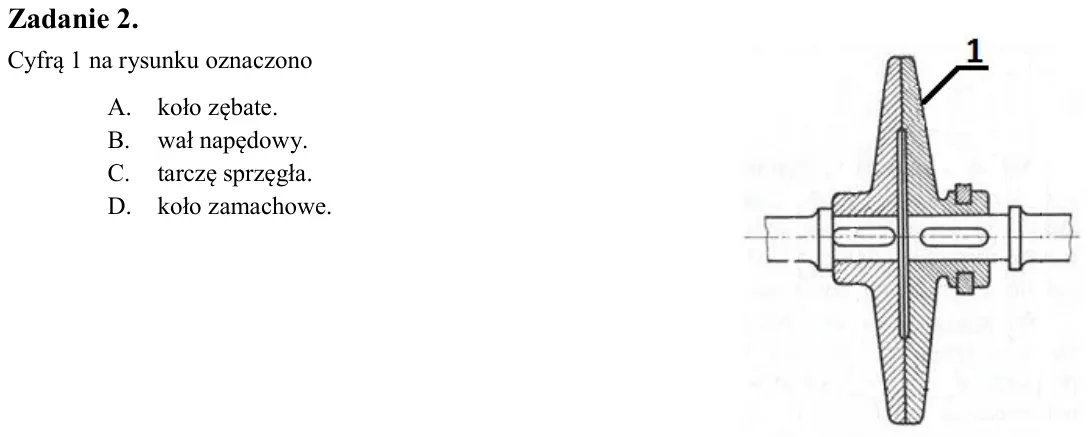

Zadanie 2. Cyfrą 1 na rysunku oznaczono A. koło zębate. B. wał napędowy. C. tarczę sprzęgła. D. koło zamachowe.

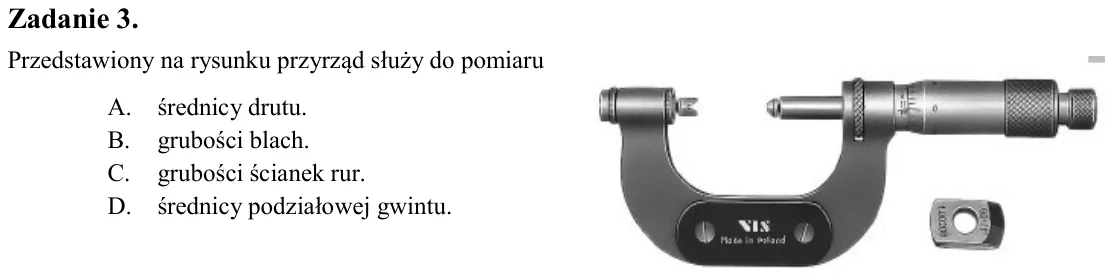

Zadanie 3. Przedstawiony na rysunku przyrząd służy do pomiaru A. średnicy drutu. B. grubości blach. C. grubości ścianek rur. D. średnicy podziałowej gwintu.

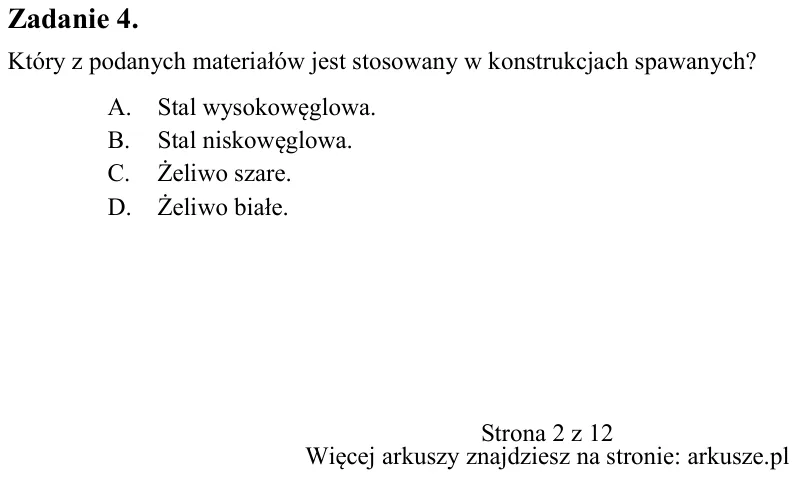

Zadanie 4. Który z podanych materiałów jest stosowany w konstrukcjach spawanych? A. Stal wysokowęglowa. B. Stal niskowęglowa. C. Żeliwo szare. D. Żeliwo białe.

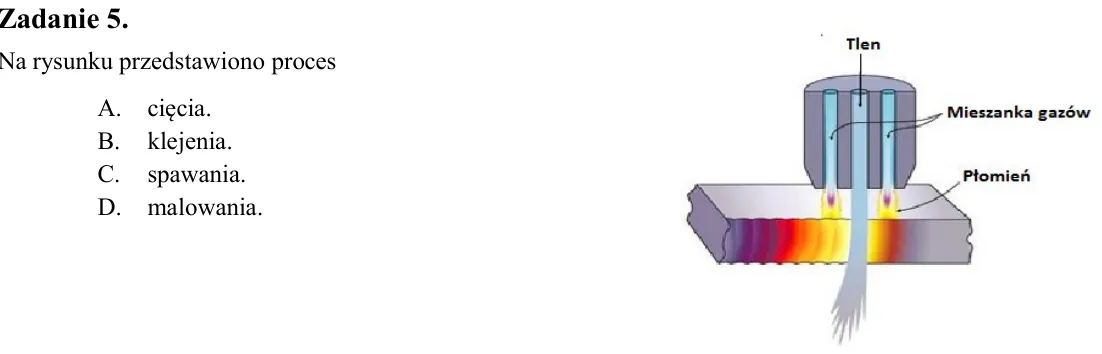

Zadanie 5. Na rysunku przedstawiono proces A. cięcia. B. klejenia. C. spawania. D. malowania.

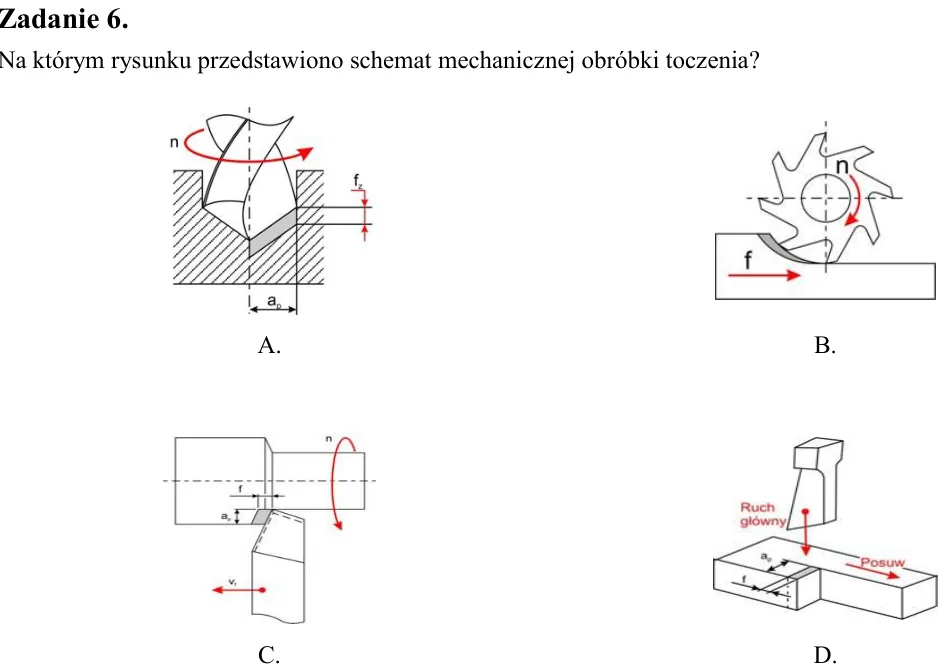

Zadanie 6. Na którym rysunku przedstawiono schemat mechanicznej obróbki toczenia?

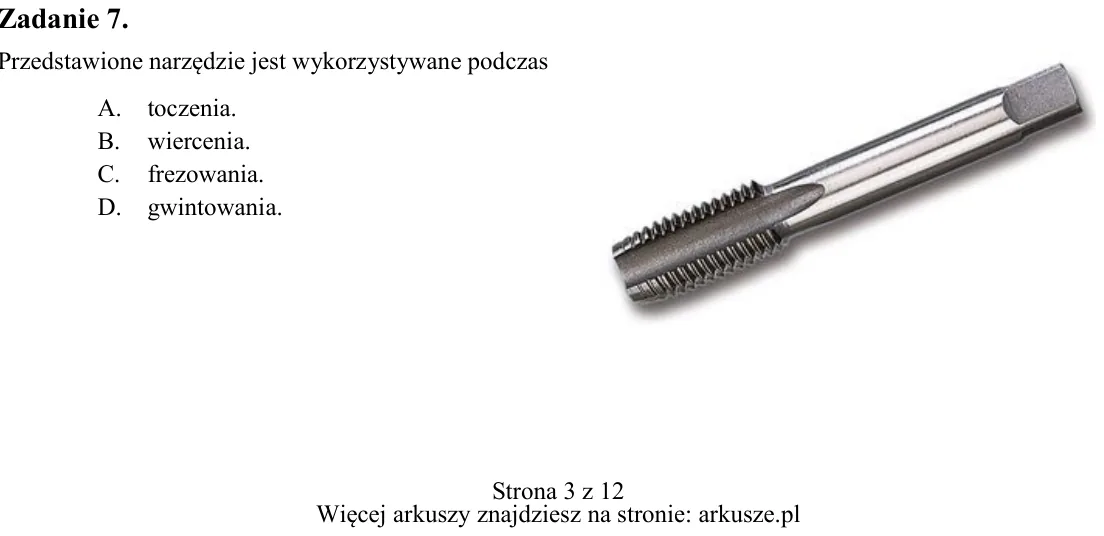

Zadanie 7. Przedstawione narzędzie jest wykorzystywane podczas A. toczenia. B. wiercenia. C. frezowania. D. gwintowania. A. B. C. D.

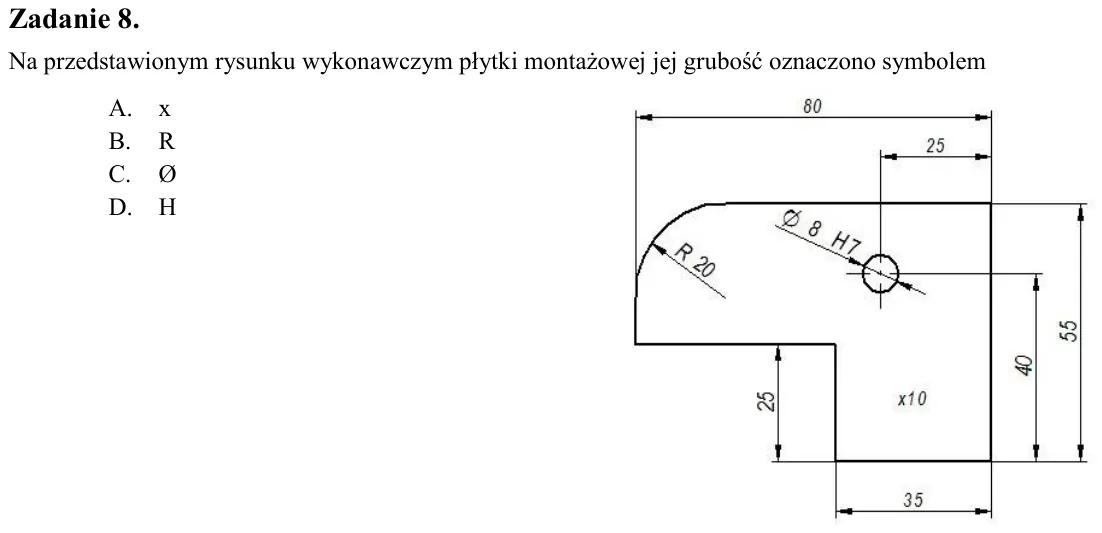

Zadanie 8. Na przedstawionym rysunku wykonawczym płytki montażowej jej grubość oznaczono symbolem A. x B. R C. Ø D. H

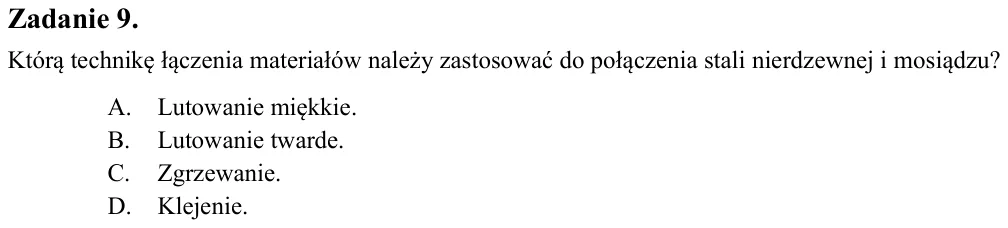

Zadanie 9. Którą technikę łączenia materiałów należy zastosować do połączenia stali nierdzewnej i mosiądzu? A. Lutowanie miękkie. B. Lutowanie twarde. C. Zgrzewanie. D. Klejenie.

Zadanie 10. W której metodzie spawania stosuje się gaz chemicznie aktywny? A. TIG B. MIG C. SAW D. MAG

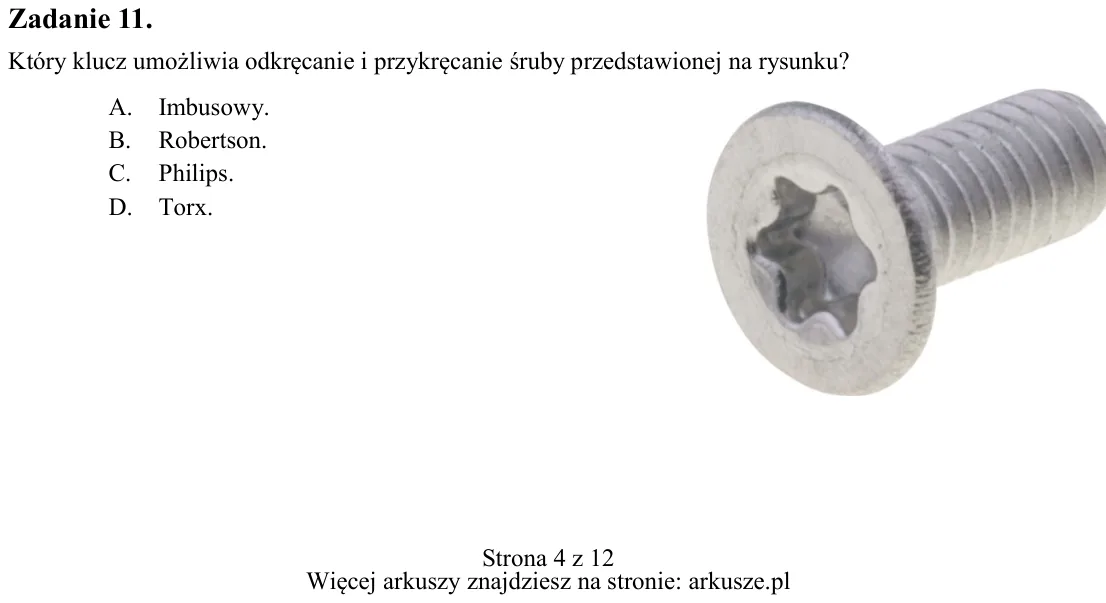

Zadanie 11. Który klucz umożliwia odkręcanie i przykręcanie śruby przedstawionej na rysunku? A. Imbusowy. B. Robertson. C. Philips. D. Torx.

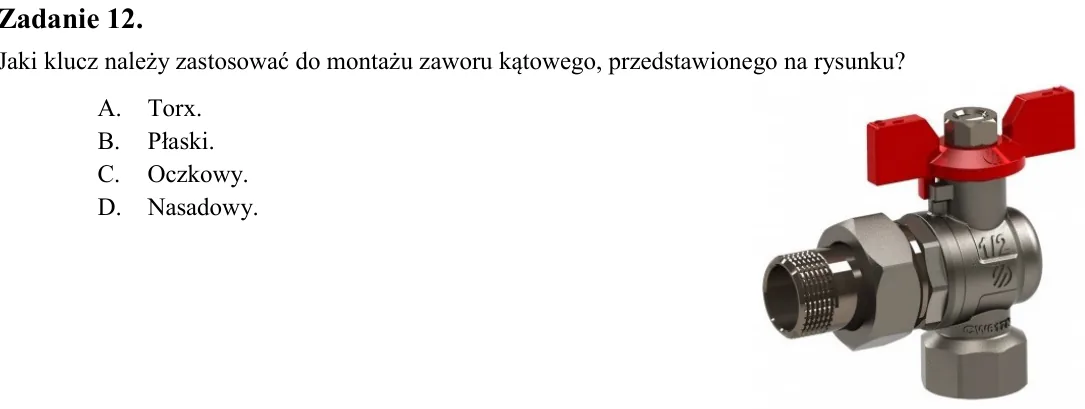

Zadanie 12. Jaki klucz należy zastosować do montażu zaworu kątowego, przedstawionego na rysunku? A. Torx. B. Płaski. C. Oczkowy. D. Nasadowy.

Zadanie 13. Które z wymienionych elementów należy stosować w celu zapobiegania wyciekaniu płynów? A. Płytki. B. Uszczelki. C. Podkładki. D. Zawleczki.

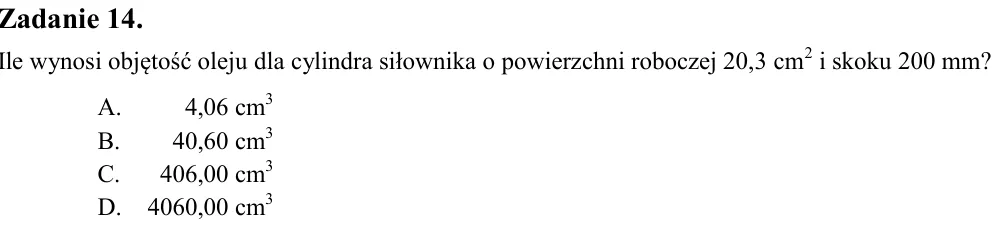

Zadanie 14. Ile wynosi objętość oleju dla cylindra siłownika o powierzchni roboczej 20,3 cm2 i skoku 200 mm? A. 4,06 cm3 B. 40,60 cm3 C. 406,00 cm3 D. 4060,00 cm3

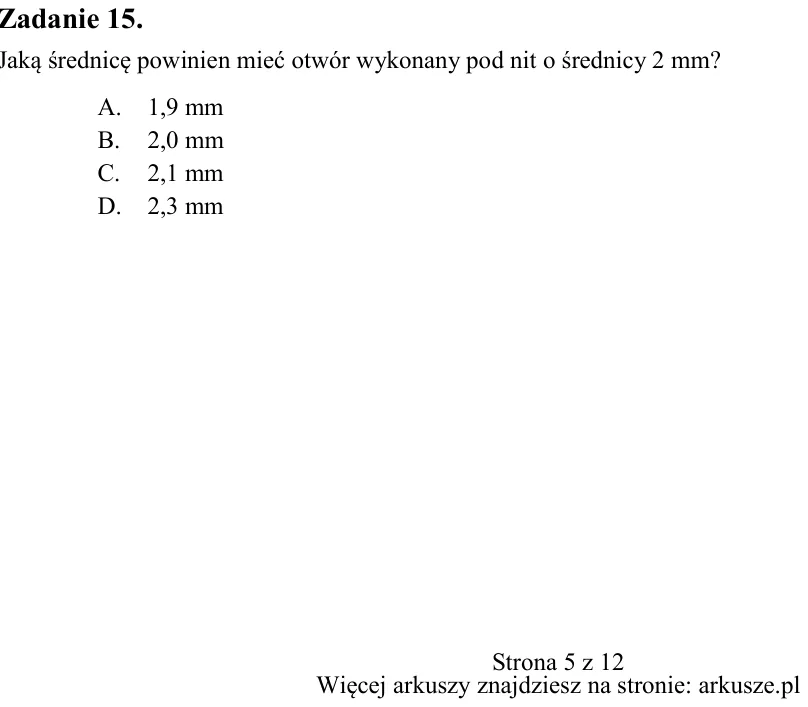

Zadanie 15. Jaką średnicę powinien mieć otwór wykonany pod nit o średnicy 2 mm? A. 1,9 mm B. 2,0 mm C. 2,1 mm D. 2,3 mm

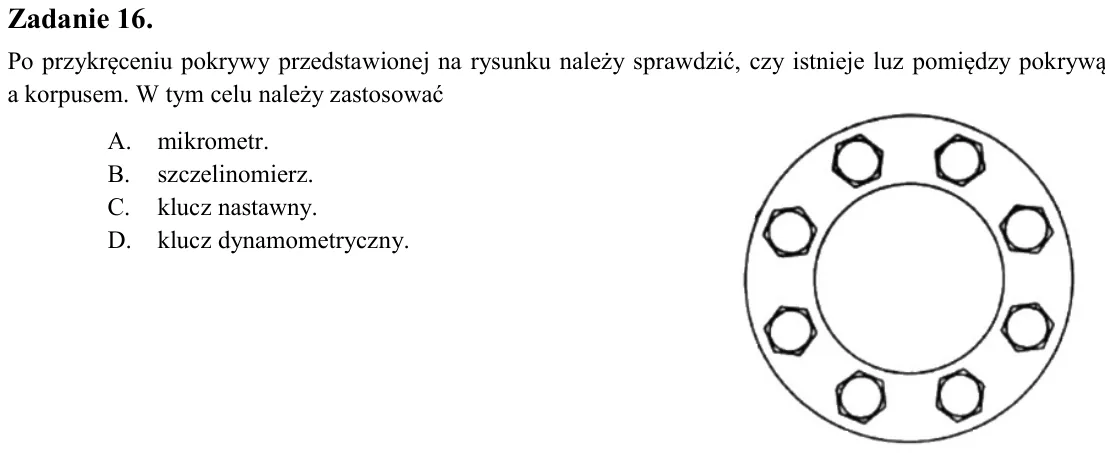

Zadanie 16. Po przykręceniu pokrywy przedstawionej na rysunku należy sprawdzić, czy istnieje luz pomiędzy pokrywą a korpusem. W tym celu należy zastosować A. mikrometr. B. szczelinomierz. C. klucz nastawny. D. klucz dyna

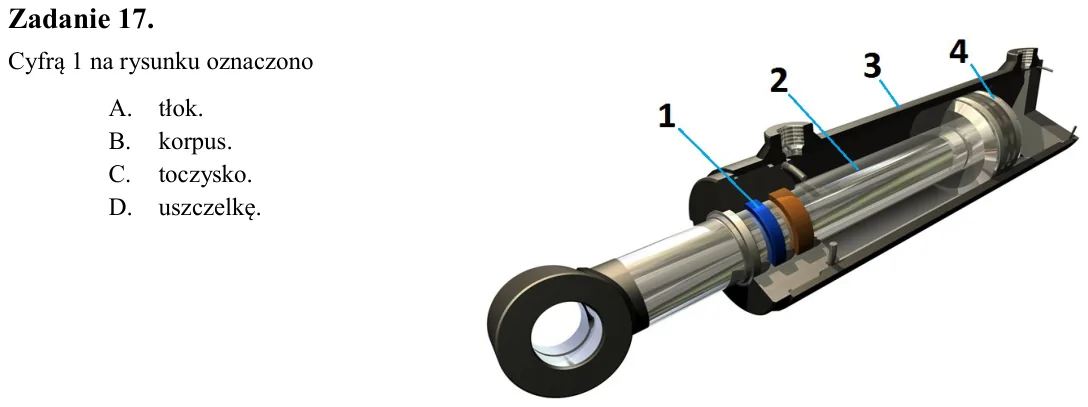

Zadanie 17. Cyfrą 1 na rysunku oznaczono A. tłok. B. korpus. C. toczysko. D. uszczelkę.

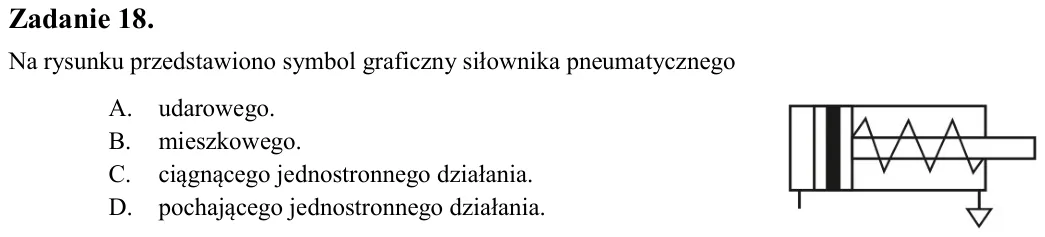

Zadanie 18. Na rysunku przedstawiono symbol graficzny siłownika pneumatycznego A. udarowego. B. mieszkowego. C. ciągnącego jednostronnego działania. D. pochającego jednostronnego działania.

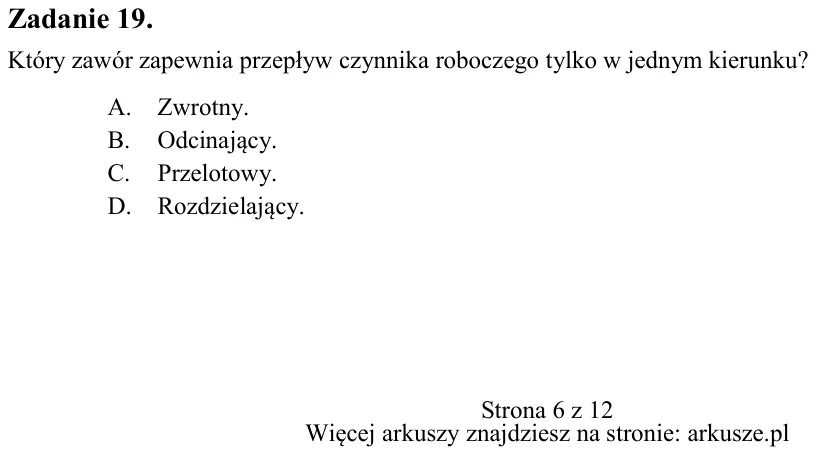

Zadanie 19. Który zawór zapewnia przepływ czynnika roboczego tylko w jednym kierunku? A. Zwrotny. B. Odcinający. C. Przelotowy. D. Rozdzielający.

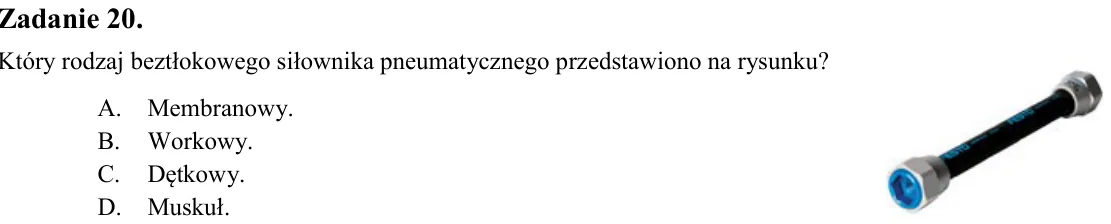

Zadanie 20. Który rodzaj beztłokowego siłownika pneumatycznego przedstawiono na rysunku? A. Membranowy. B. Workowy. C. Dętkowy. D. Muskuł.

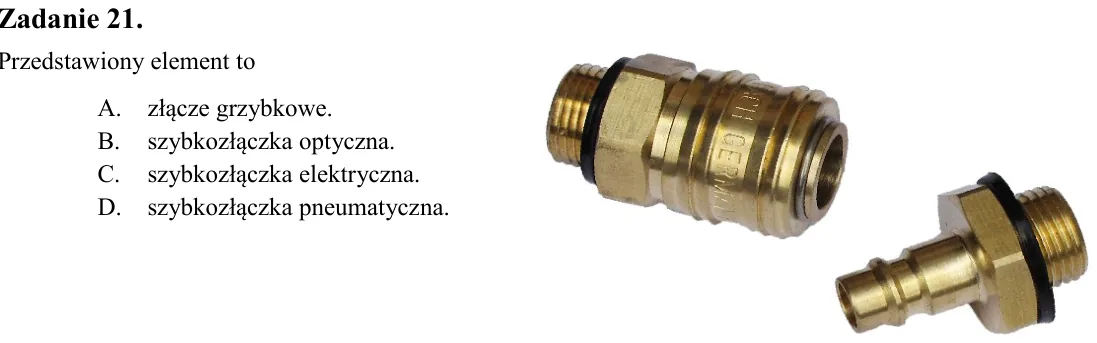

Zadanie 21. Przedstawiony element to A. złącze grzybkowe. B. szybkozłączka optyczna. C. szybkozłączka elektryczna. D. szybkozłączka pneumatyczna.

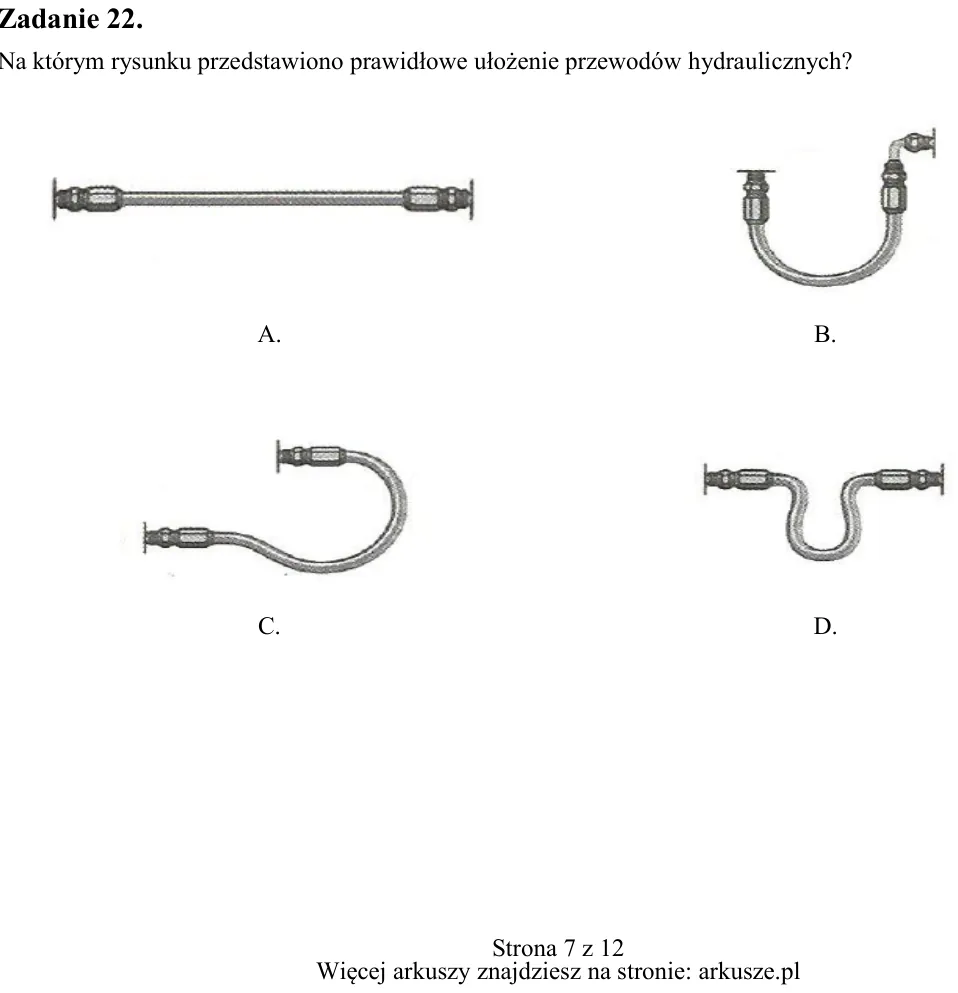

Zadanie 22. Na którym rysunku przedstawiono prawidłowe ułożenie przewodów hydraulicznych? A. B. C. D.

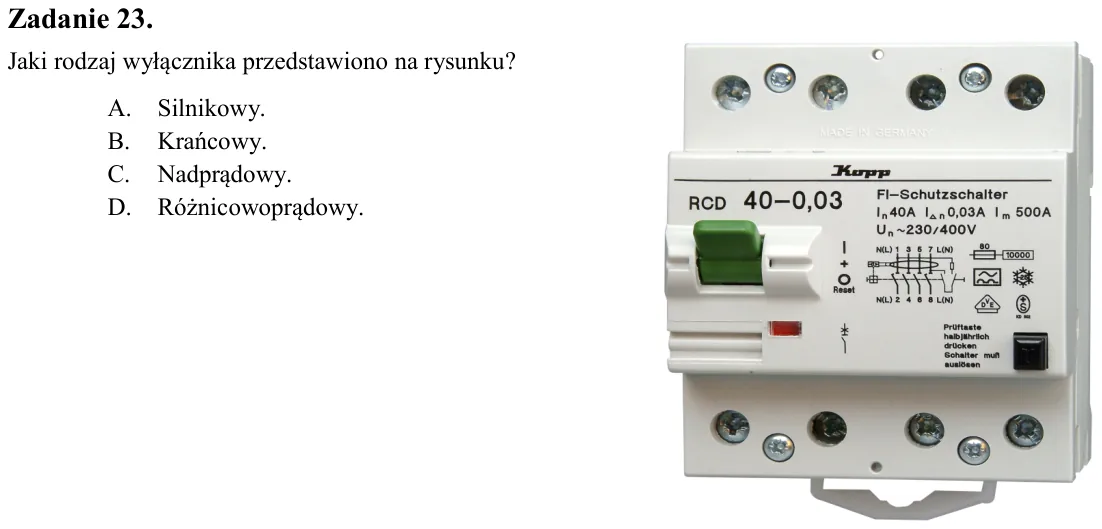

Zadanie 23. Jaki rodzaj wyłącznika przedstawiono na rysunku? A. Silnikowy. B. Krańcowy. C. Nadprądowy. D. Różnicowoprądowy.

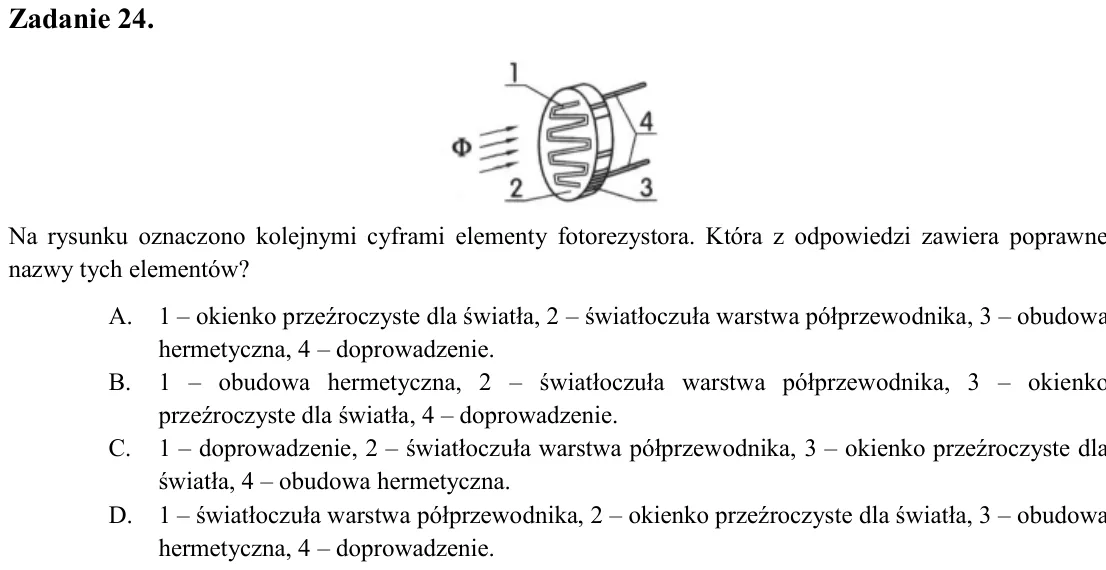

Zadanie 24. Na rysunku oznaczono kolejnymi cyframi elementy fotorezystora. Która z odpowiedzi zawiera poprawne nazwy tych elementów? A. 1 - okienko przeźroczyste dla światła, 2 - światłoczuła warstwa półprzewodnika, 3 -

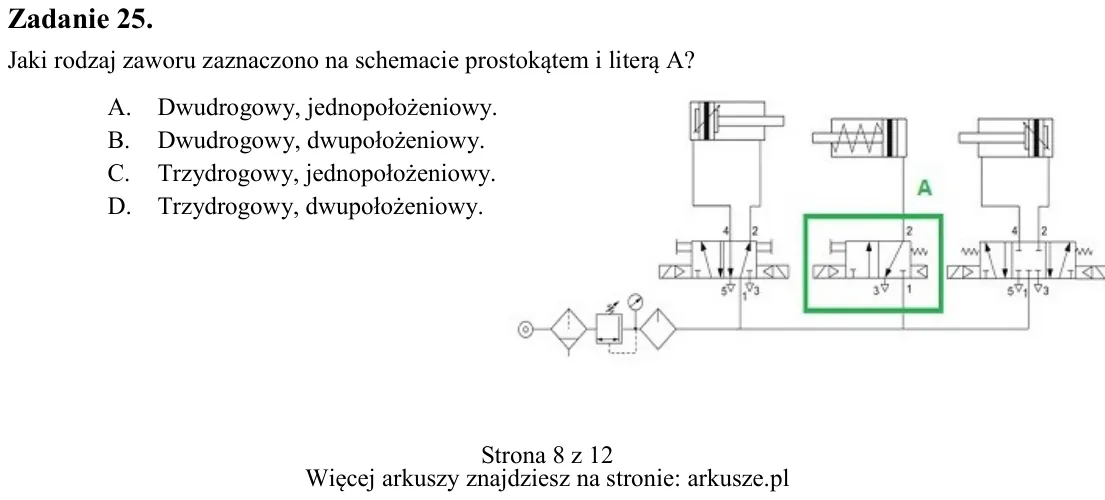

Zadanie 25. Jaki rodzaj zaworu zaznaczono na schemacie prostokątem i literą A? A. Dwudrogowy, jednopołożeniowy. B. Dwudrogowy, dwupołożeniowy. C. Trzydrogowy, jednopołożeniowy. D. Trzydrogowy, dwupołożeniowy.

Zadanie 26. Symbol graficzny którego elementu przedstawiono na rysunku? A. Transila. B. Tyrystora. C. Tranzystora. D. Transoptora.

Zadanie 27. Izolację niebieską stosuje się dla przewodów A. fazowych. B. ochronnych. C. neutralnych. D. sygnałowych.

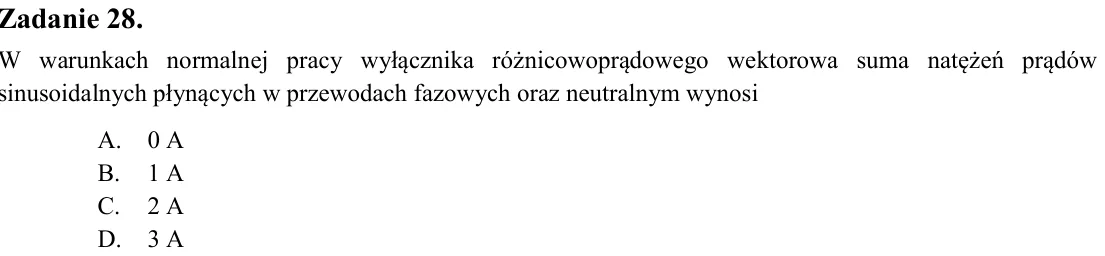

Zadanie 28. W warunkach normalnej pracy wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych płynących w przewodach fazowych oraz neutralnym wynosi A. 0 A B. 1 A C. 2 A D. 3 A

Zadanie 29. Ile wynosi rezystancja świecącej żarówki o napięciu znamionowym 230 V i mocy 100 W? A. 2,3 Ω B. 23 kΩ C. 529 Ω D. 460 Ω

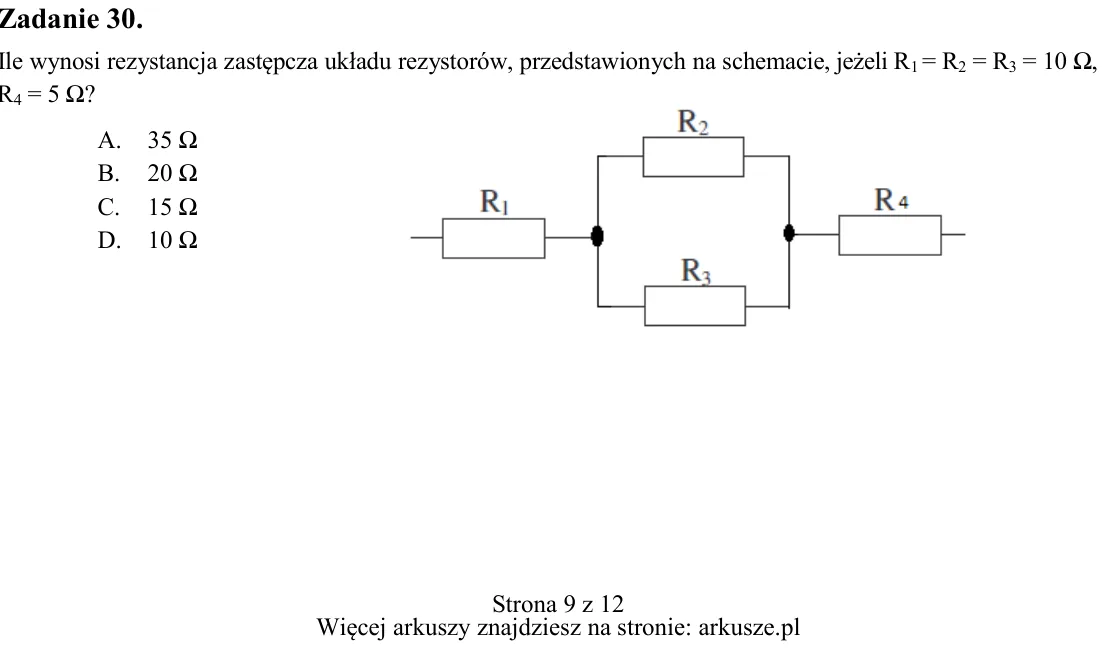

Zadanie 30. Ile wynosi rezystancja zastępcza układu rezystorów, przedstawionych na schemacie, jeżeli R1 = R2 = R3 = 10 Ω, R4 = 5 Ω? A. 35 Ω B. 20 Ω C. 15 Ω D. 10 Ω

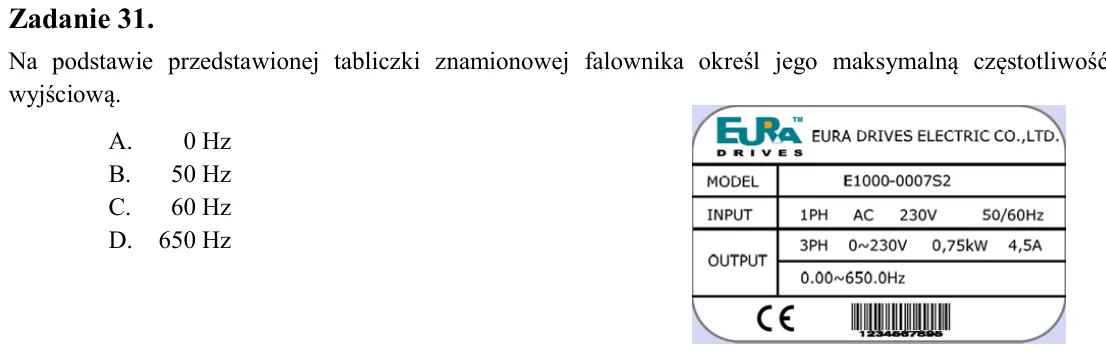

Zadanie 31. Na podstawie przedstawionej tabliczki znamionowej falownika określ jego maksymalną częstotliwość wyjściową. A. 0 Hz B. 50 Hz C. 60 Hz D. 650 Hz

Zadanie 32. Który element tyrystora pełni funkcję sterującą? A. Źródło. B. Anoda. C. Katoda. D. Bramka.

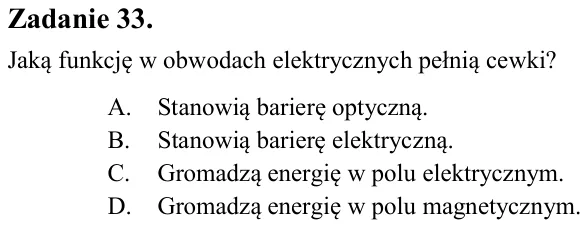

Zadanie 33. Jaką funkcję w obwodach elektrycznych pełnią cewki? A. Stanowią barierę optyczną. B. Stanowią barierę elektryczną. C. Gromadzą energię w polu elektrycznym. D. Gromadzą energię w polu magnetycznym.

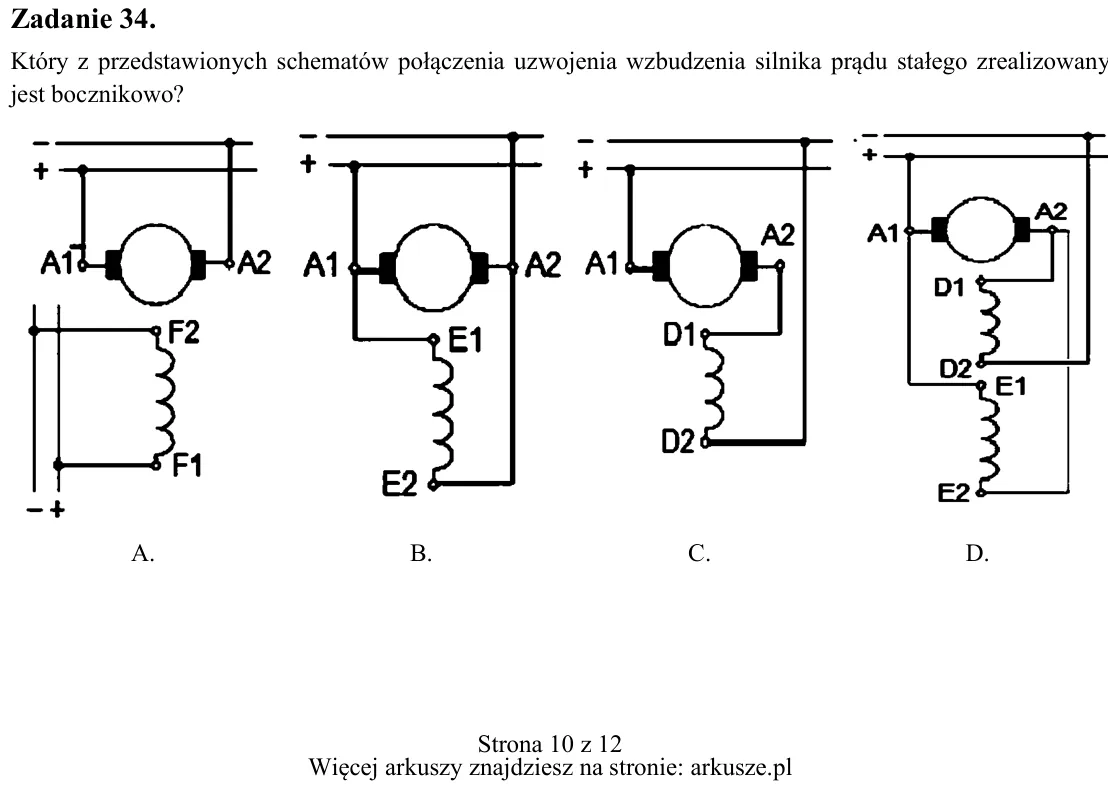

Zadanie 34. Który z przedstawionych schematów połączenia uzwojenia wzbudzenia silnika prądu stałego zrealizowany jest bocznikowo? A. B. C. D.

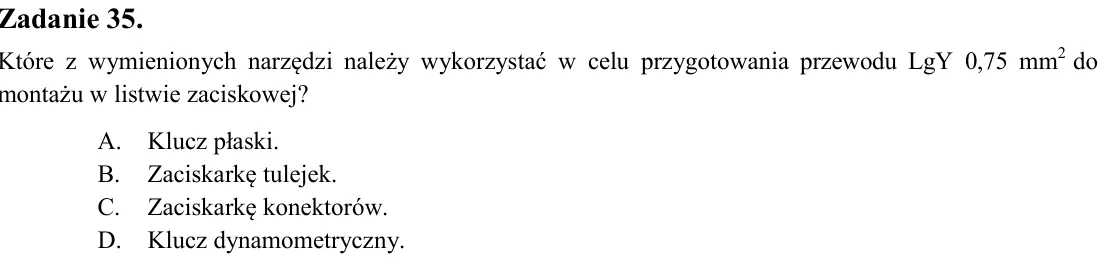

Zadanie 35. Które z wymienionych narzędzi należy wykorzystać w celu przygotowania przewodu LgY 0,75 mm2 do montażu w listwie zaciskowej? A. Klucz płaski. B. Zaciskarkę tulejek. C. Zaciskarkę konektorów. D. Klucz dynamome

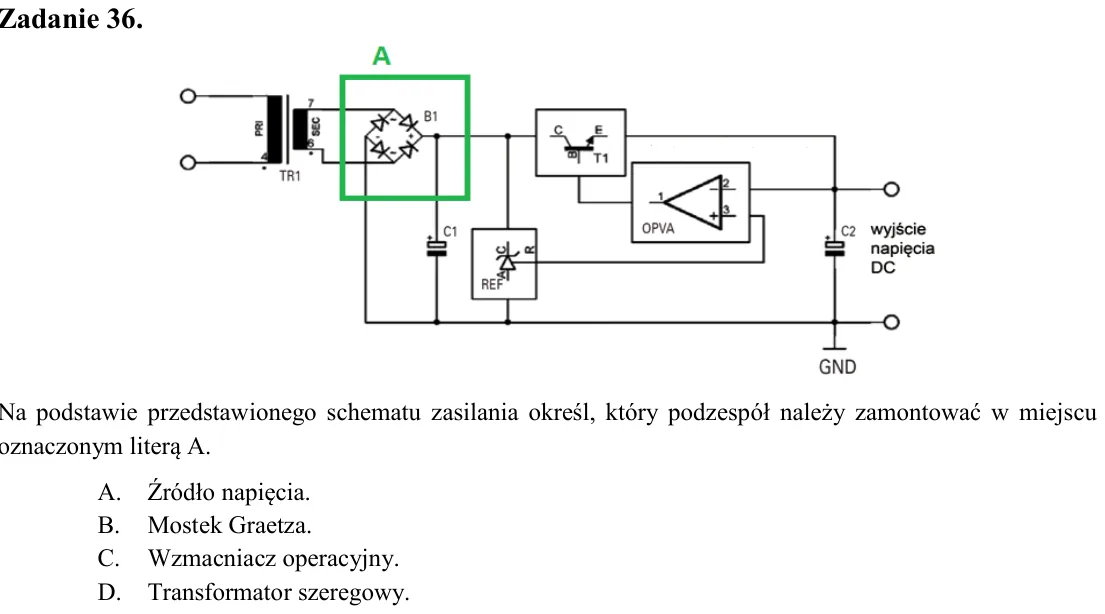

Zadanie 36. Na podstawie przedstawionego schematu zasilania określ, który podzespół należy zamontować w miejscu oznaczonym literą A. A. Źródło napięcia. B. Mostek Graetza. C. Wzmacniacz operacyjny. D. Transformator szere

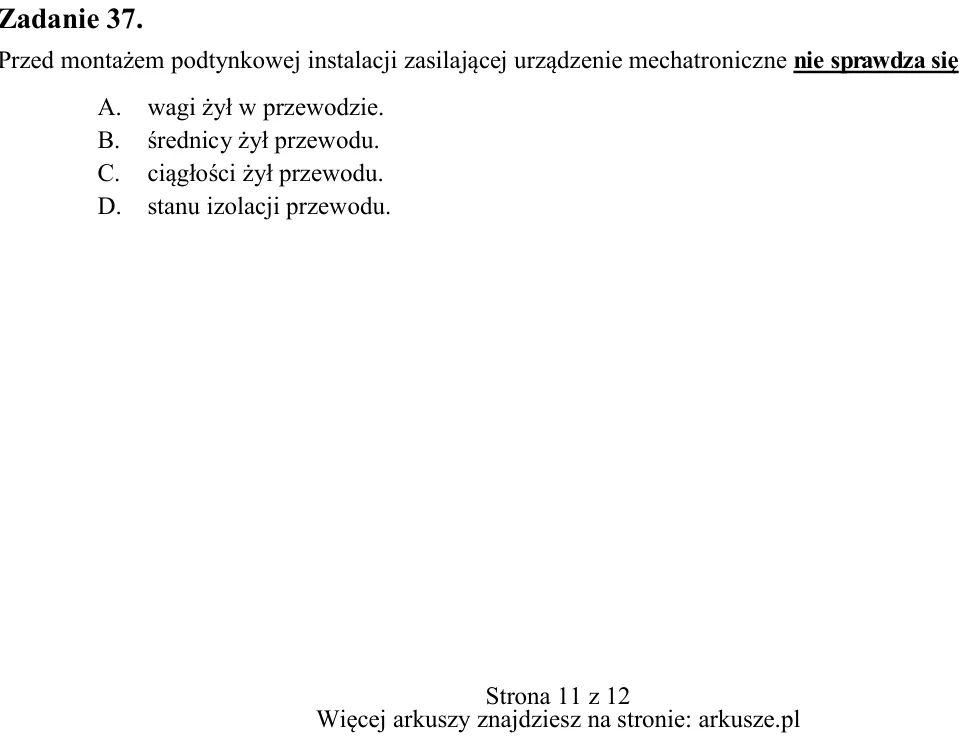

Zadanie 37. Przed montażem podtynkowej instalacji zasilającej urządzenie mechatroniczne nie sprawdza się A. wagi żył w przewodzie. B. średnicy żył przewodu. C. ciągłości żył przewodu. D. stanu izolacji przewodu.

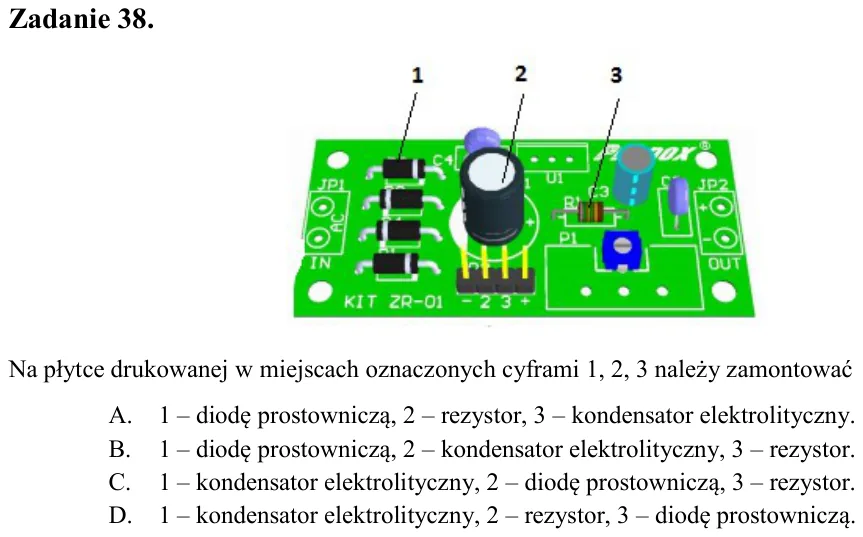

Zadanie 38. Na płytce drukowanej w miejscach oznaczonych cyframi 1, 2, 3 należy zamontować A. 1 - diodę prostowniczą, 2 - rezystor, 3 - kondensator elektrolityczny. B. 1 - diodę prostowniczą, 2 - kondensator elektrolityc

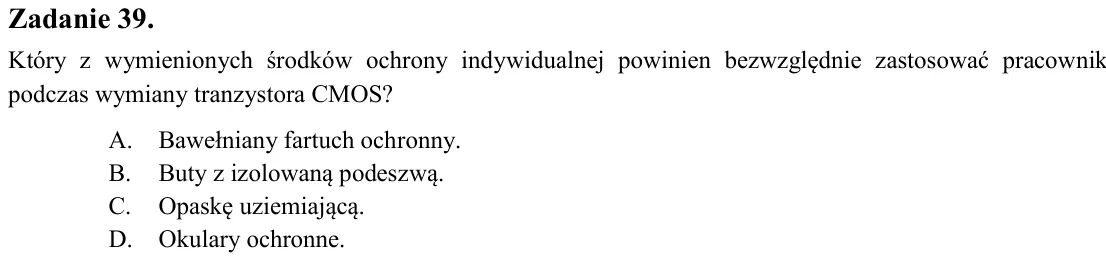

Zadanie 39. Który z wymienionych środków ochrony indywidualnej powinien bezwzględnie zastosować pracownik podczas wymiany tranzystora CMOS? A. Bawełniany fartuch ochronny. B. Buty z izolowaną podeszwą. C. Opaskę uziemiaj

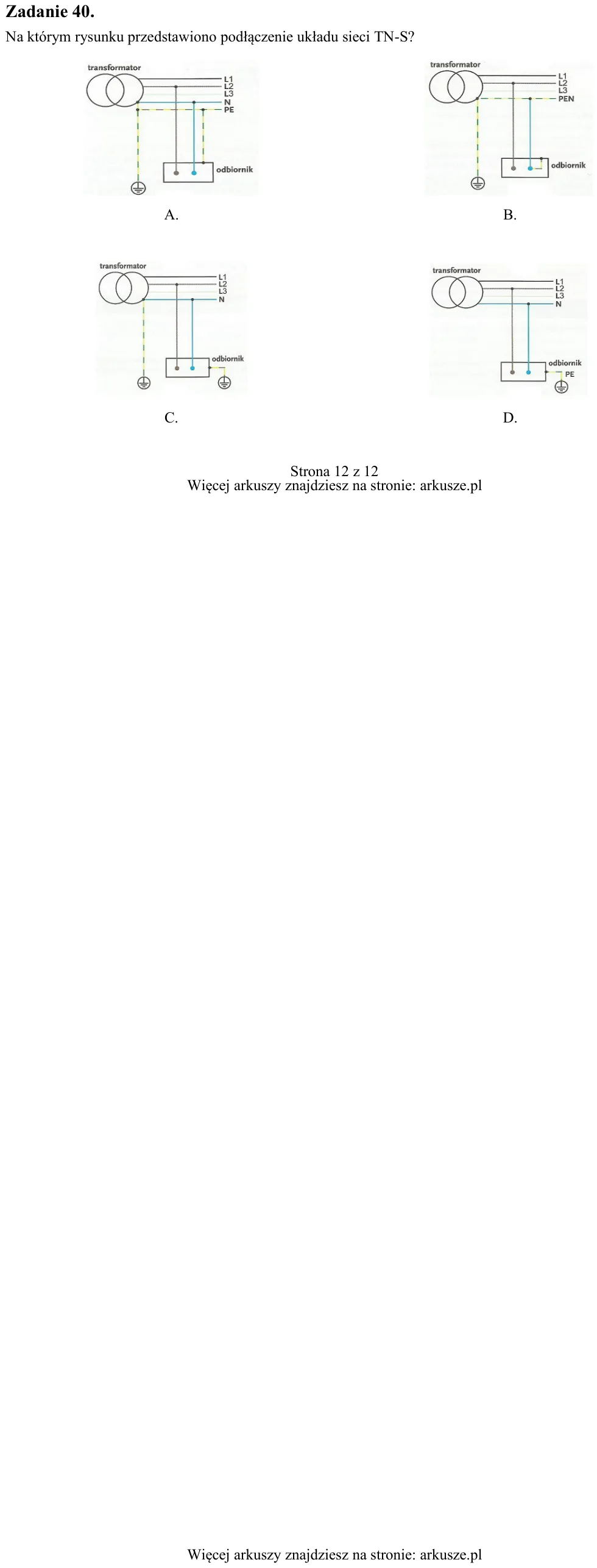

Zadanie 40. Na którym rysunku przedstawiono podłączenie układu sieci TN-S? A. B. C. D.
