E03 · Egzamin zawodowy · czerwiec 2019

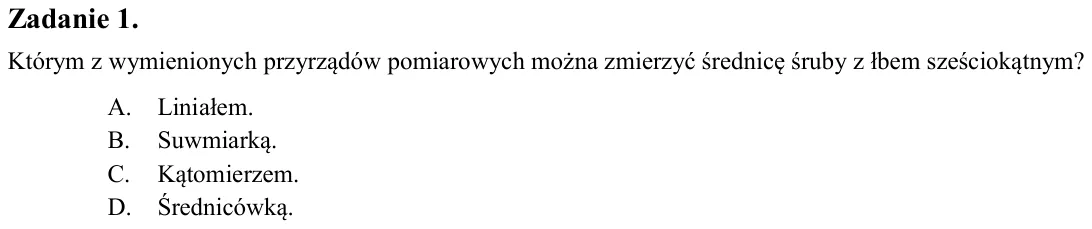

Zadanie 1. Którym z wymienionych przyrządów pomiarowych można zmierzyć średnicę śruby z łbem sześciokątnym? A. Liniałem. B. Suwmiarką. C. Kątomierzem. D. Średnicówką.

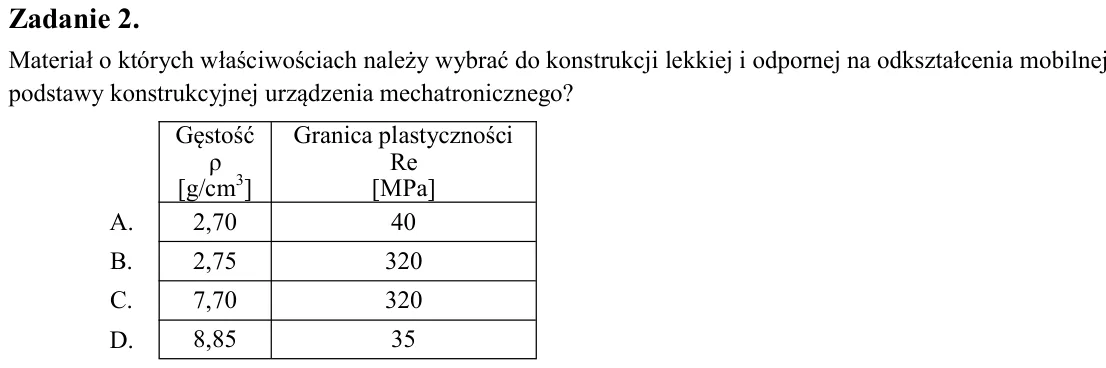

Zadanie 2. Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

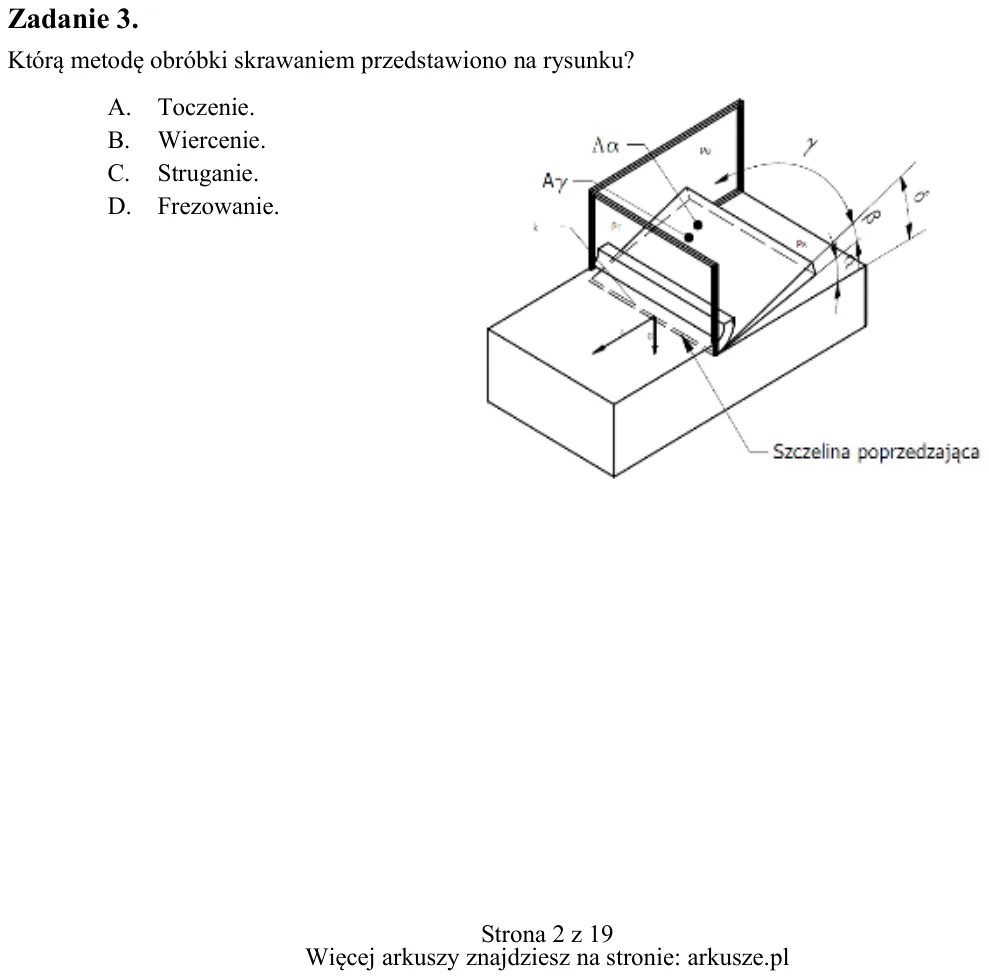

Zadanie 3. Którą metodę obróbki skrawaniem przedstawiono na rysunku? A. Toczenie. B. Wiercenie. C. Struganie. D. Frezowanie. Gęstość ρ [g/cm3] Granica plastyczności Re [MPa] A. 2,70 40 B. 2,75 320 C. 7,70 320 D. 8,85 35

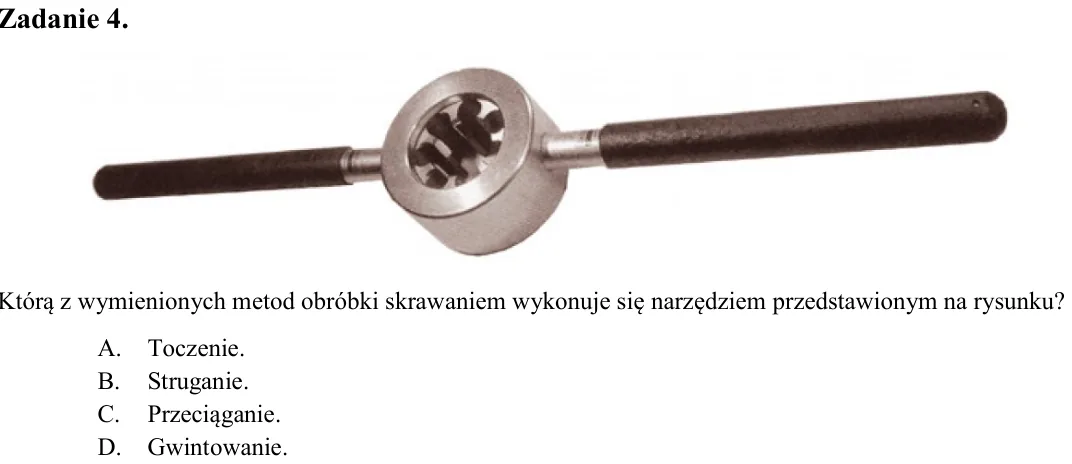

Zadanie 4. Którą z wymienionych metod obróbki skrawaniem wykonuje się narzędziem przedstawionym na rysunku? A. Toczenie. B. Struganie. C. Przeciąganie. D. Gwintowanie.

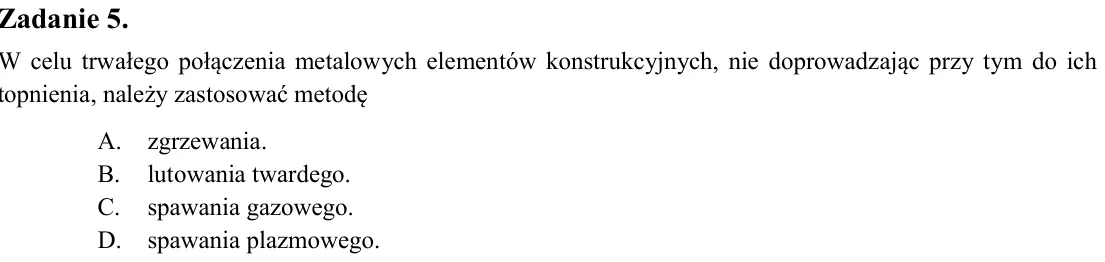

Zadanie 5. W celu trwałego połączenia metalowych elementów konstrukcyjnych, nie doprowadzając przy tym do ich topnienia, należy zastosować metodę A. zgrzewania. B. lutowania twardego. C. spawania gazowego. D. spawania pl

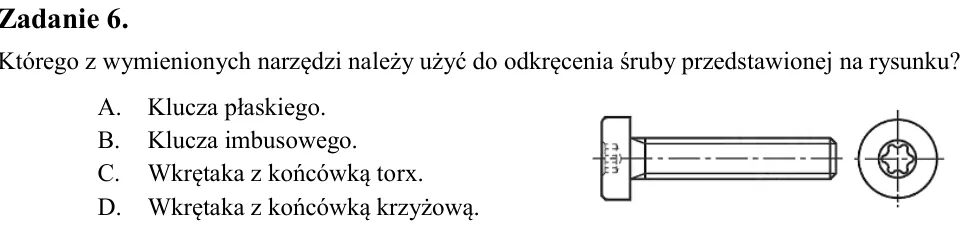

Zadanie 6. Którego z wymienionych narzędzi należy użyć do odkręcenia śruby przedstawionej na rysunku? A. Klucza płaskiego. B. Klucza imbusowego. C. Wkrętaka z końcówką torx. D. Wkrętaka z końcówką krzyżową.

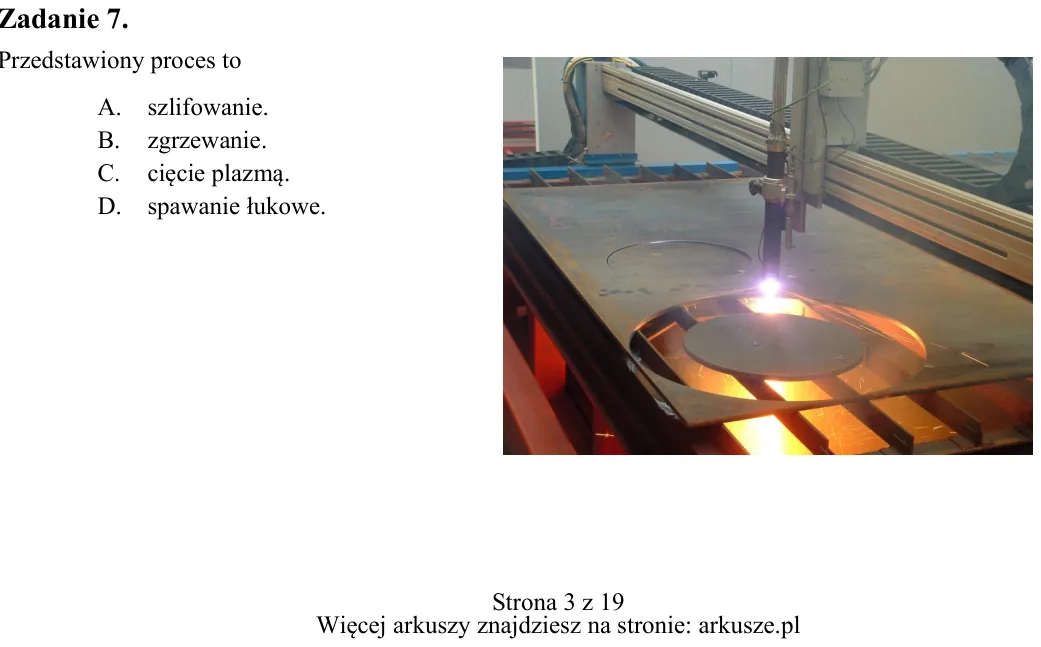

Zadanie 7. Przedstawiony proces to A. szlifowanie. B. zgrzewanie. C. cięcie plazmą. D. spawanie łukowe.

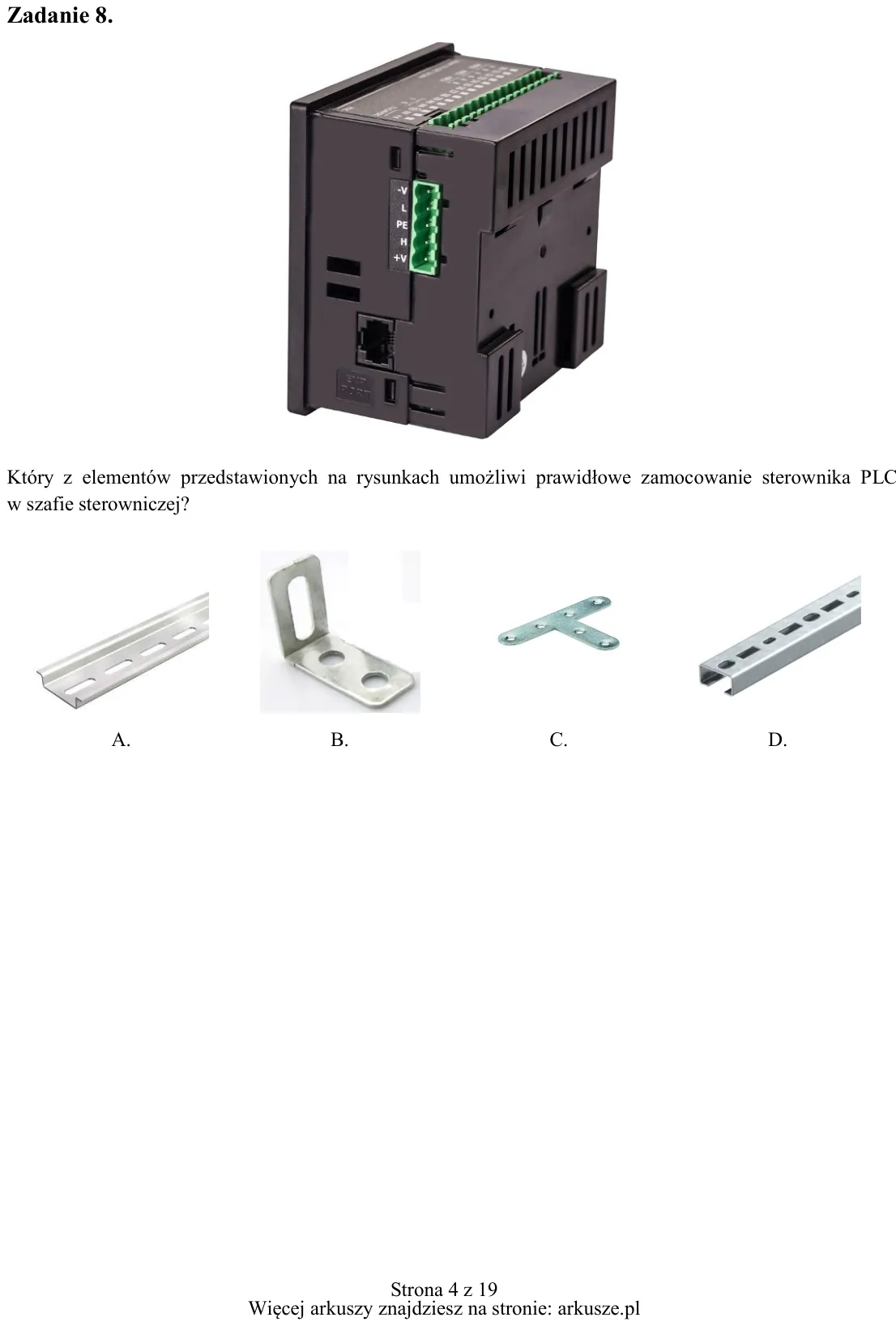

Zadanie 8. Który z elementów przedstawionych na rysunkach umożliwi prawidłowe zamocowanie sterownika PLC w szafie sterowniczej? A. B. C. D.

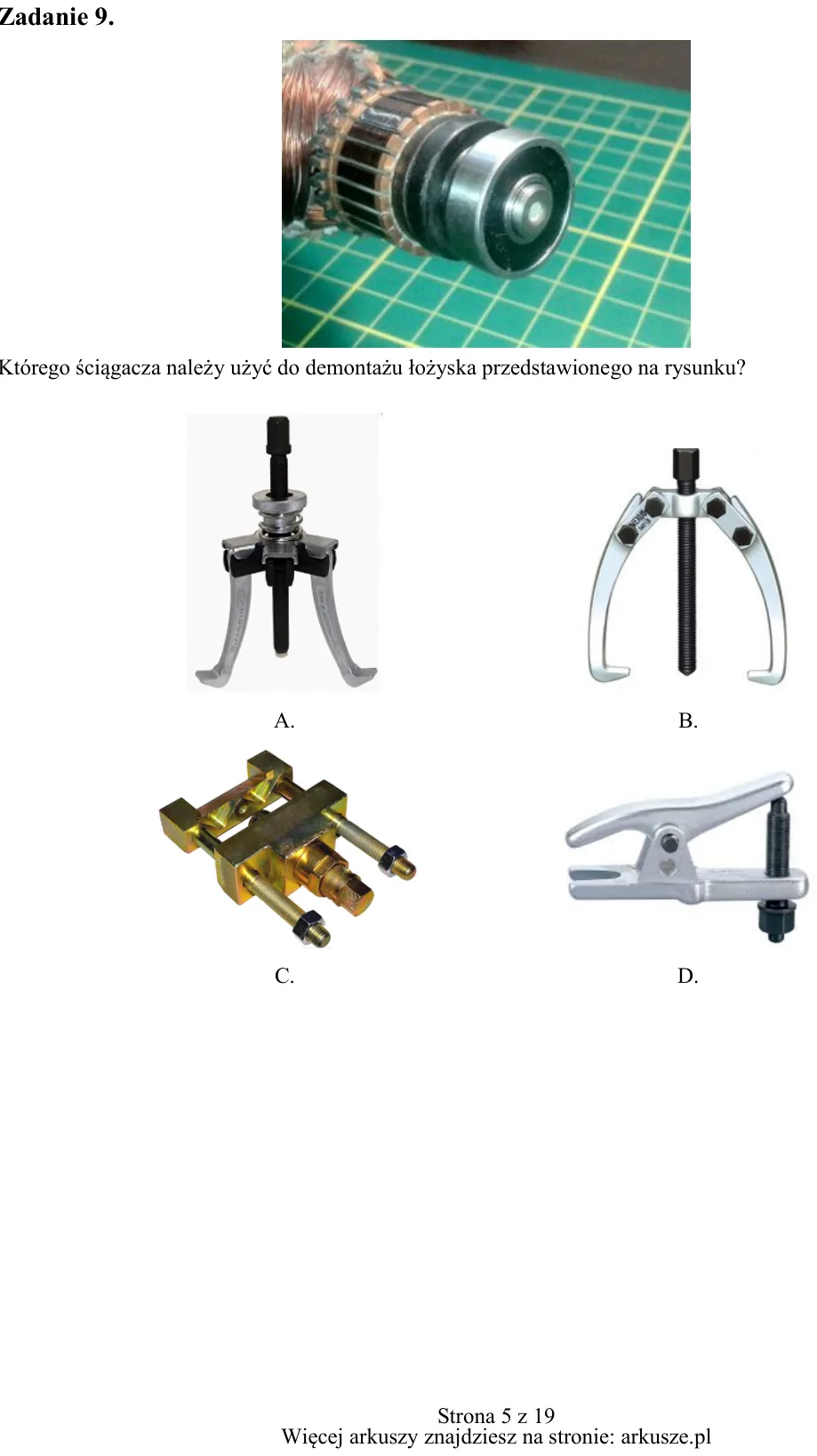

Zadanie 9. Którego ściągacza należy użyć do demontażu łożyska przedstawionego na rysunku? A. B. C. D.

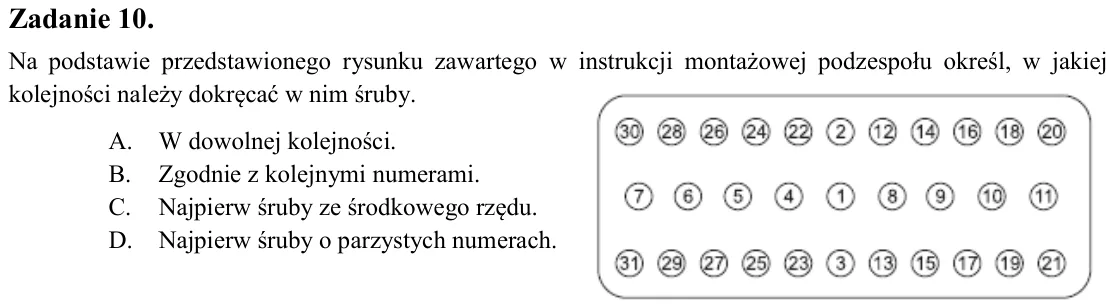

Zadanie 10. Na podstawie przedstawionego rysunku zawartego w instrukcji montażowej podzespołu określ, w jakiej kolejności należy dokręcać w nim śruby. A. W dowolnej kolejności. B. Zgodnie z kolejnymi numerami. C. Najpier

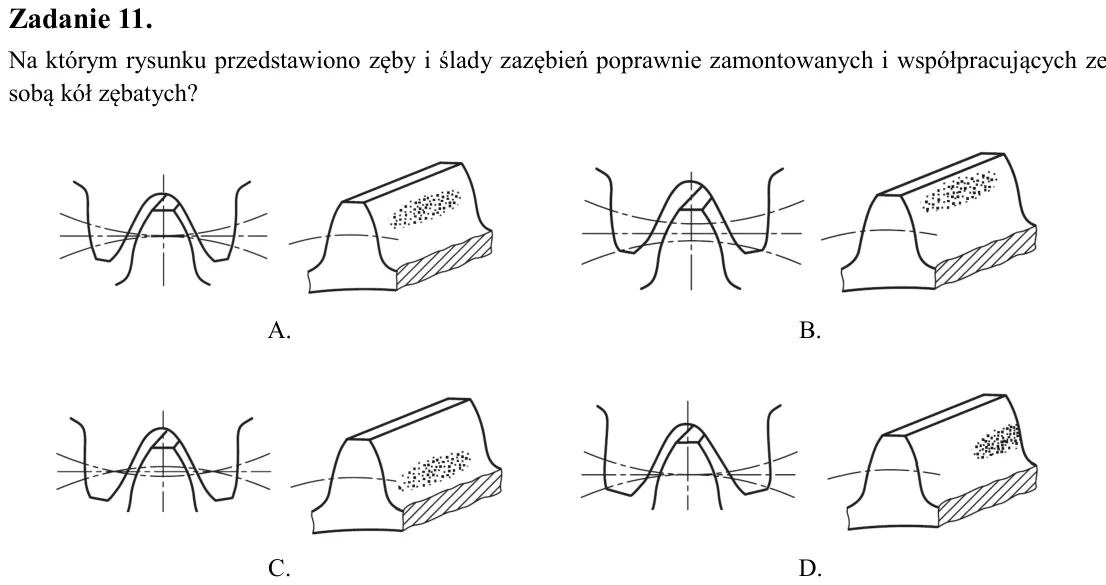

Zadanie 11. Na którym rysunku przedstawiono zęby i ślady zazębień poprawnie zamontowanych i współpracujących ze sobą kół zębatych?

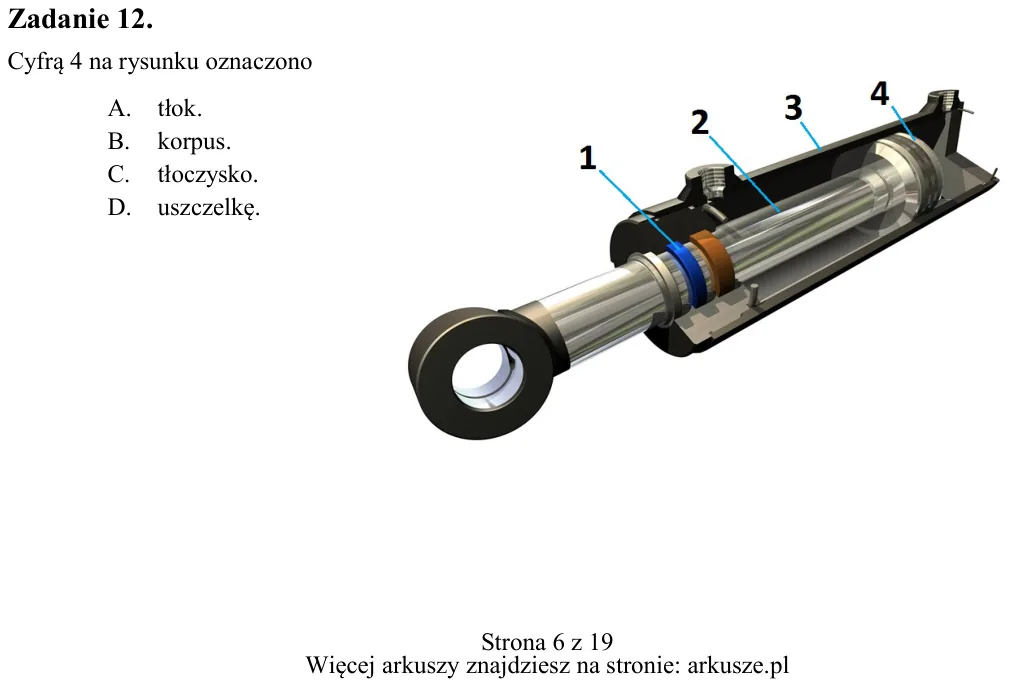

Zadanie 12. Cyfrą 4 na rysunku oznaczono A. tłok. B. korpus. C. tłoczysko. D. uszczelkę. A. B. C. D.

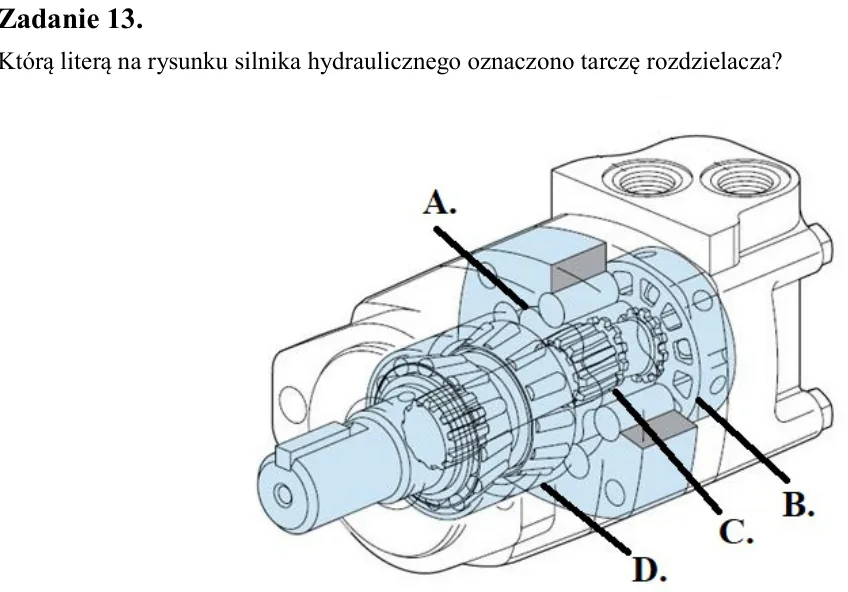

Zadanie 13. Którą literą na rysunku silnika hydraulicznego oznaczono tarczę rozdzielacza?

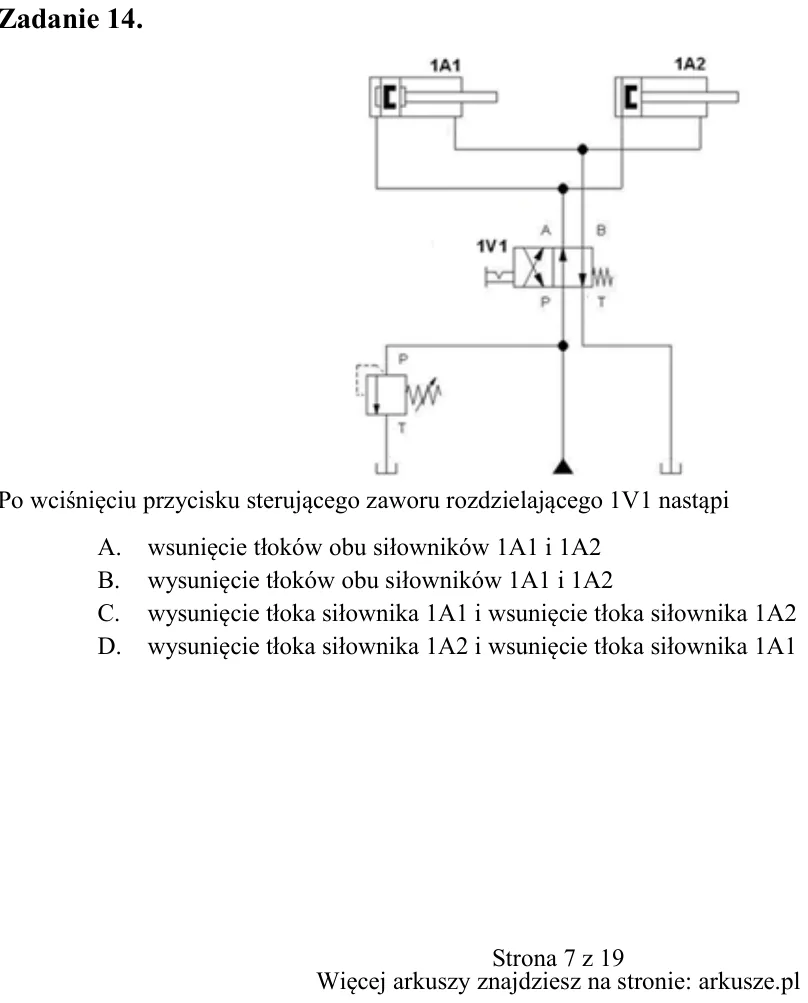

Zadanie 14. Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V1 nastąpi A. wsunięcie tłoków obu siłowników 1A1 i 1A2 B. wysunięcie tłoków obu siłowników 1A1 i 1A2 C. wysunięcie tłoka siłownika 1A1 i wsunięcie

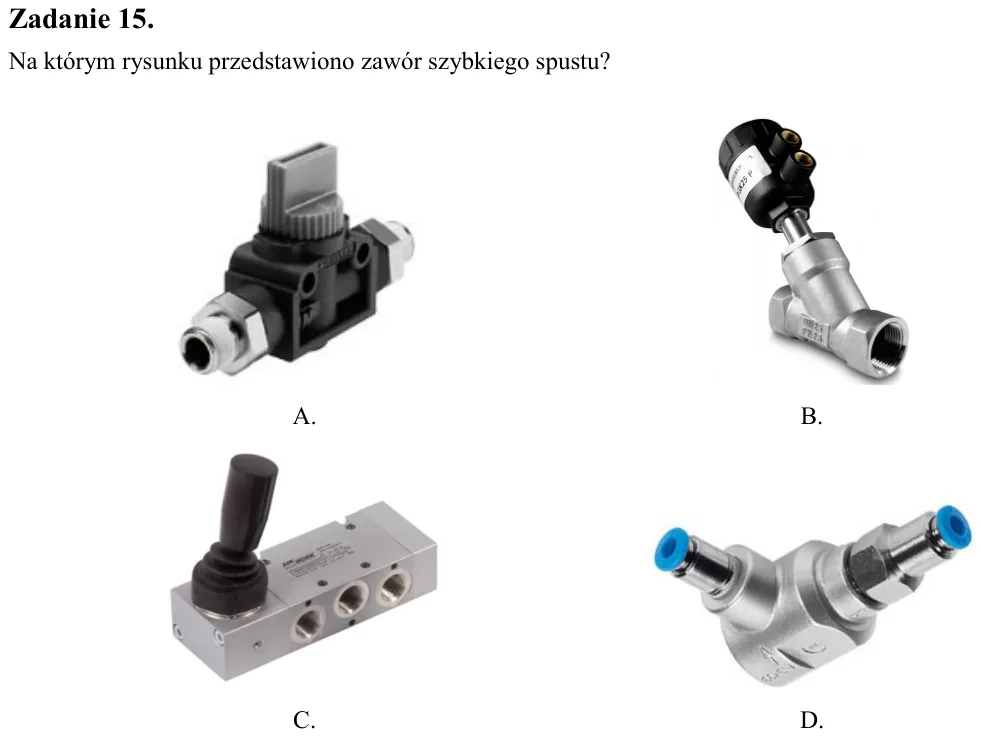

Zadanie 15. Na którym rysunku przedstawiono zawór szybkiego spustu?

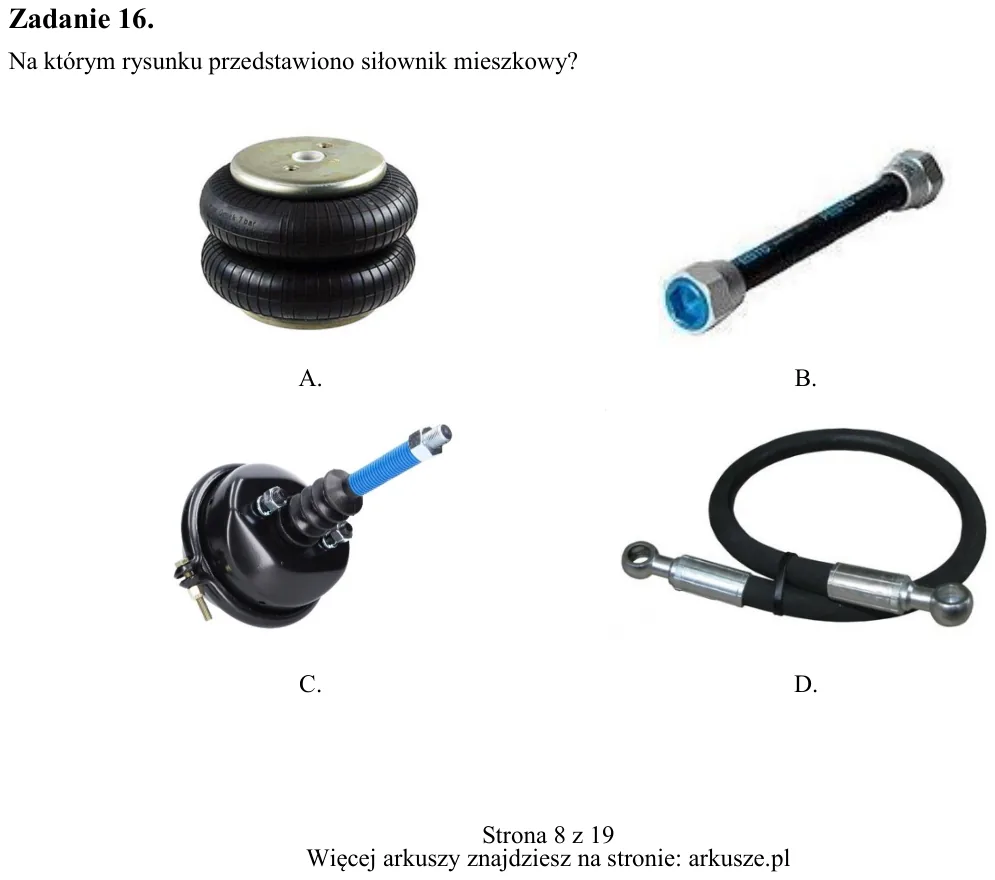

Zadanie 16. Na którym rysunku przedstawiono siłownik mieszkowy? A. B. C. D. A. B. C. D.

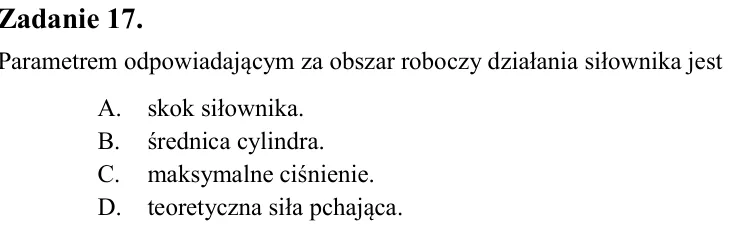

Zadanie 17. Parametrem odpowiadającym za obszar roboczy działania siłownika jest A. skok siłownika. B. średnica cylindra. C. maksymalne ciśnienie. D. teoretyczna siła pchająca.

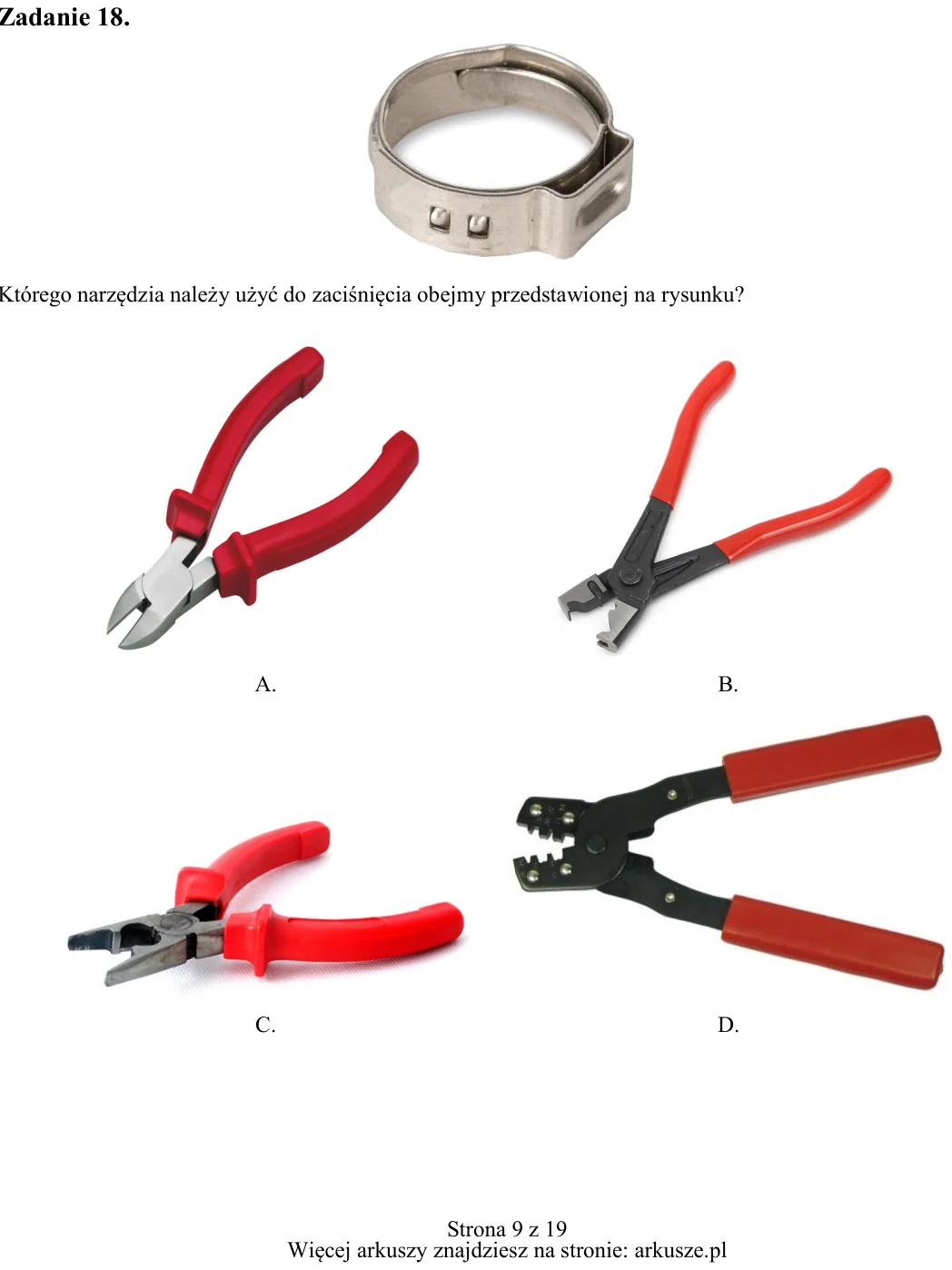

Zadanie 18. Którego narzędzia należy użyć do zaciśnięcia obejmy przedstawionej na rysunku? A. B. C. D.

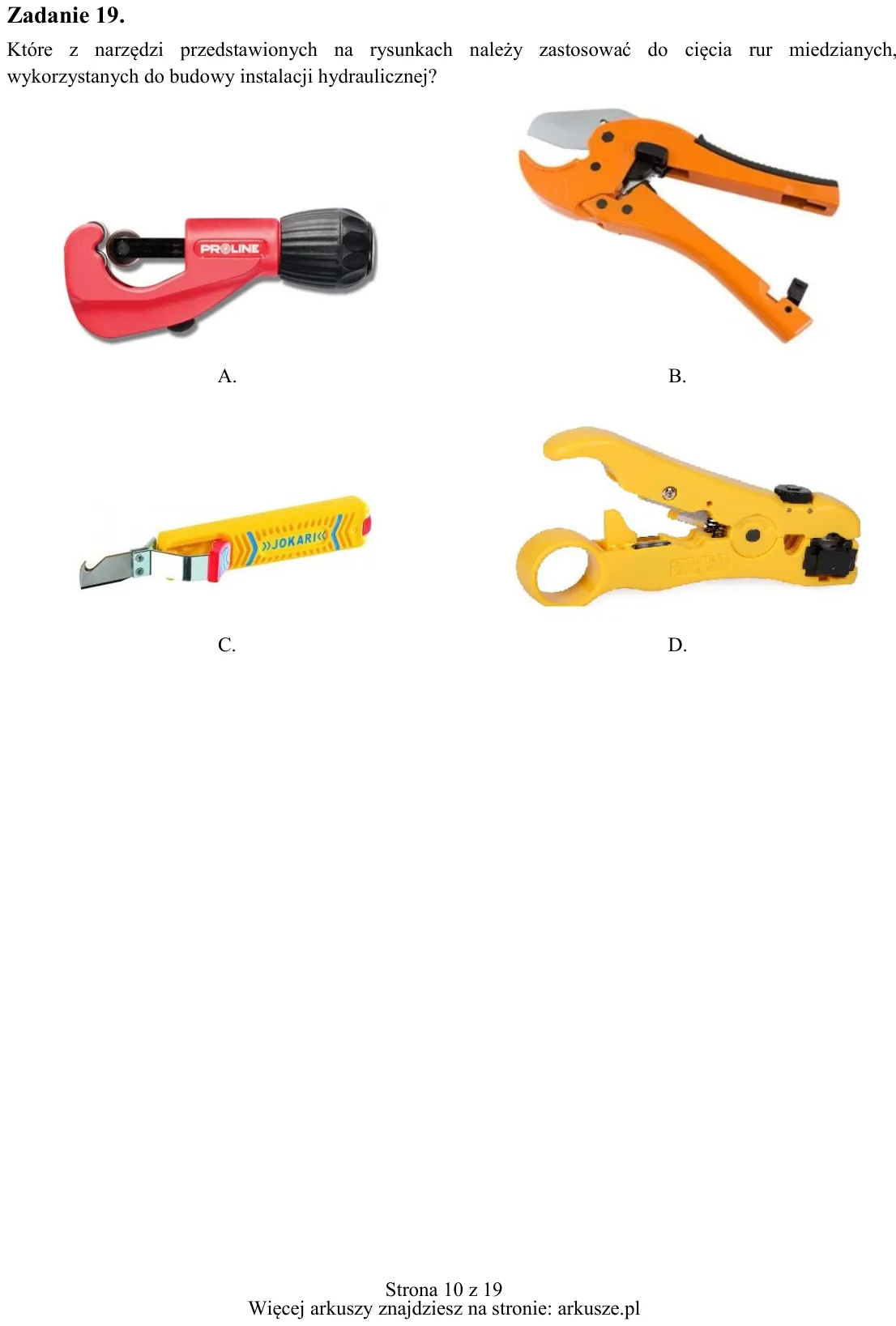

Zadanie 19. Które z narzędzi przedstawionych na rysunkach należy zastosować do cięcia rur miedzianych, wykorzystanych do budowy instalacji hydraulicznej? A. B. C. D.

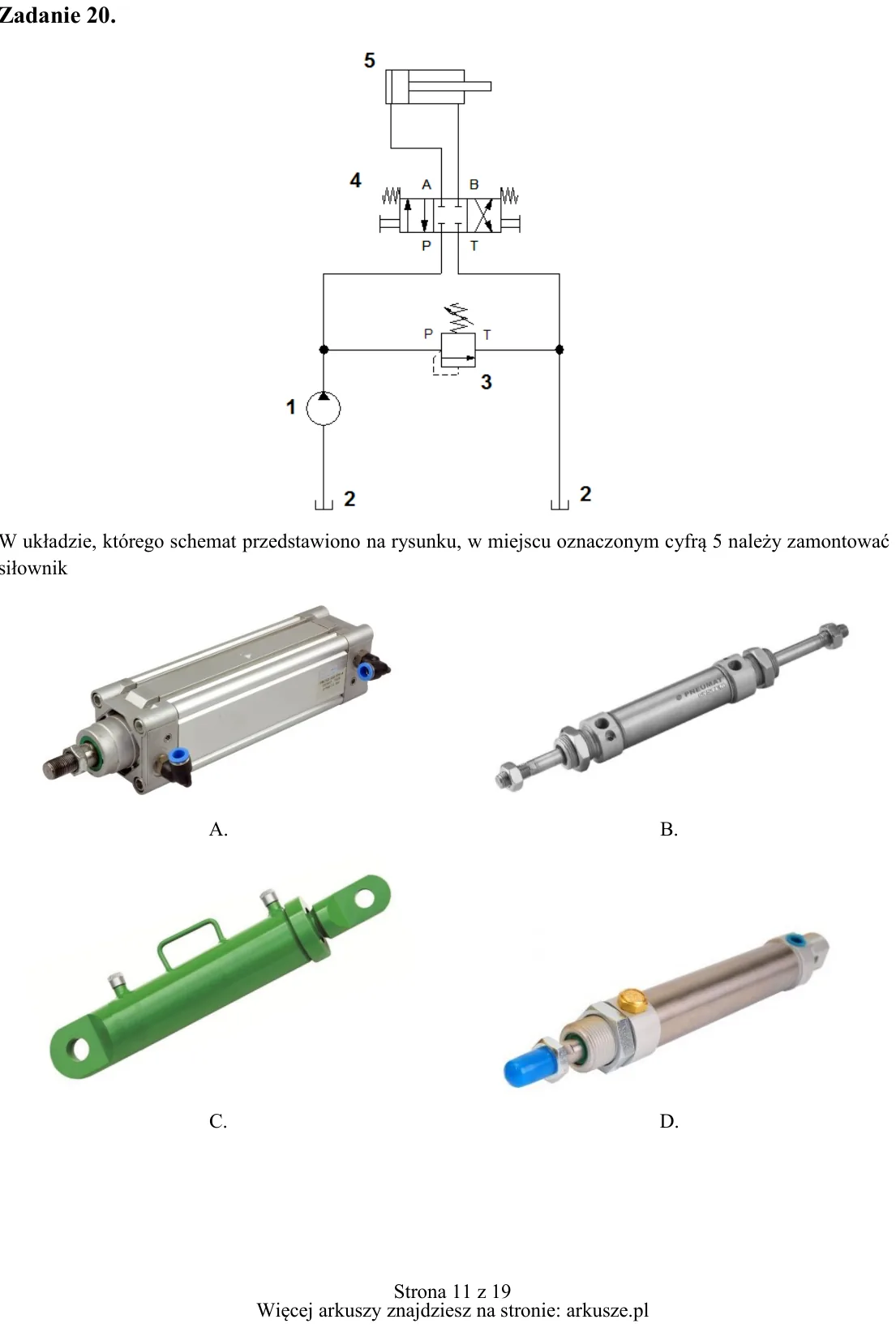

Zadanie 20. W układzie, którego schemat przedstawiono na rysunku, w miejscu oznaczonym cyfrą 5 należy zamontować siłownik A. B. C. D.

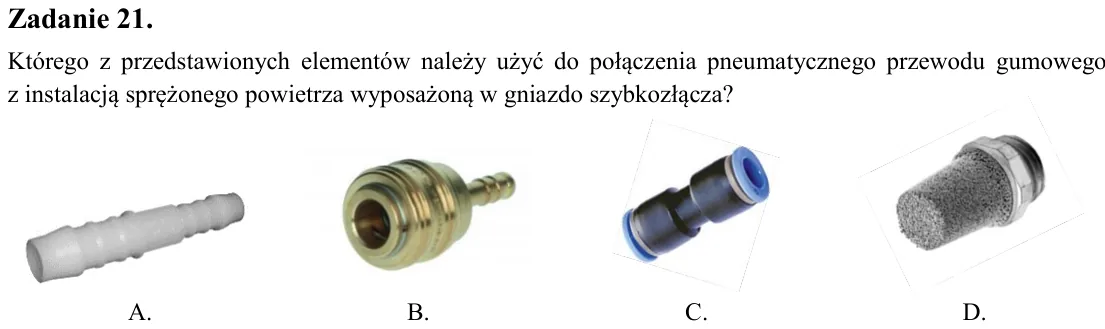

Zadanie 21. Którego z przedstawionych elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?

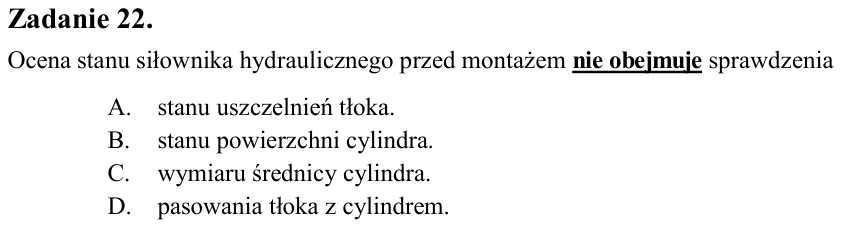

Zadanie 22. Ocena stanu siłownika hydraulicznego przed montażem nie obejmuje sprawdzenia A. stanu uszczelnień tłoka. B. stanu powierzchni cylindra. C. wymiaru średnicy cylindra. D. pasowania tłoka z cylindrem.

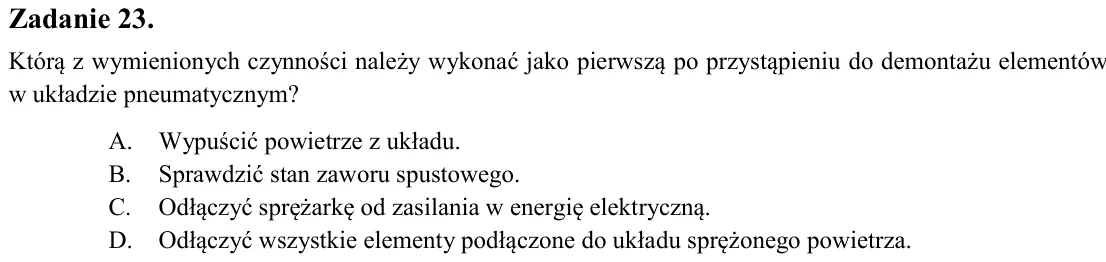

Zadanie 23. Którą z wymienionych czynności należy wykonać jako pierwszą po przystąpieniu do demontażu elementów w układzie pneumatycznym? A. Wypuścić powietrze z układu. B. Sprawdzić stan zaworu spustowego. C. Odłączyć s

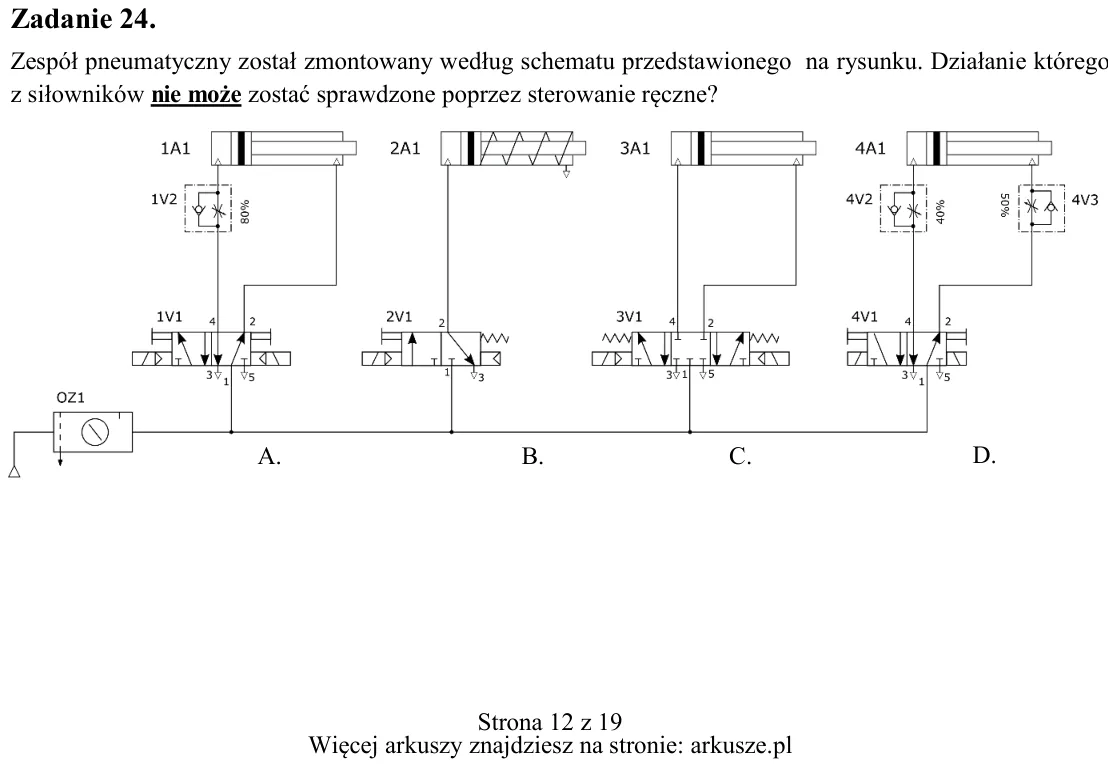

Zadanie 24. Zespół pneumatyczny został zmontowany według schematu przedstawionego na rysunku. Działanie którego z siłowników nie może zostać sprawdzone poprzez sterowanie ręczne? A. B. C. D. A. B. C. D.

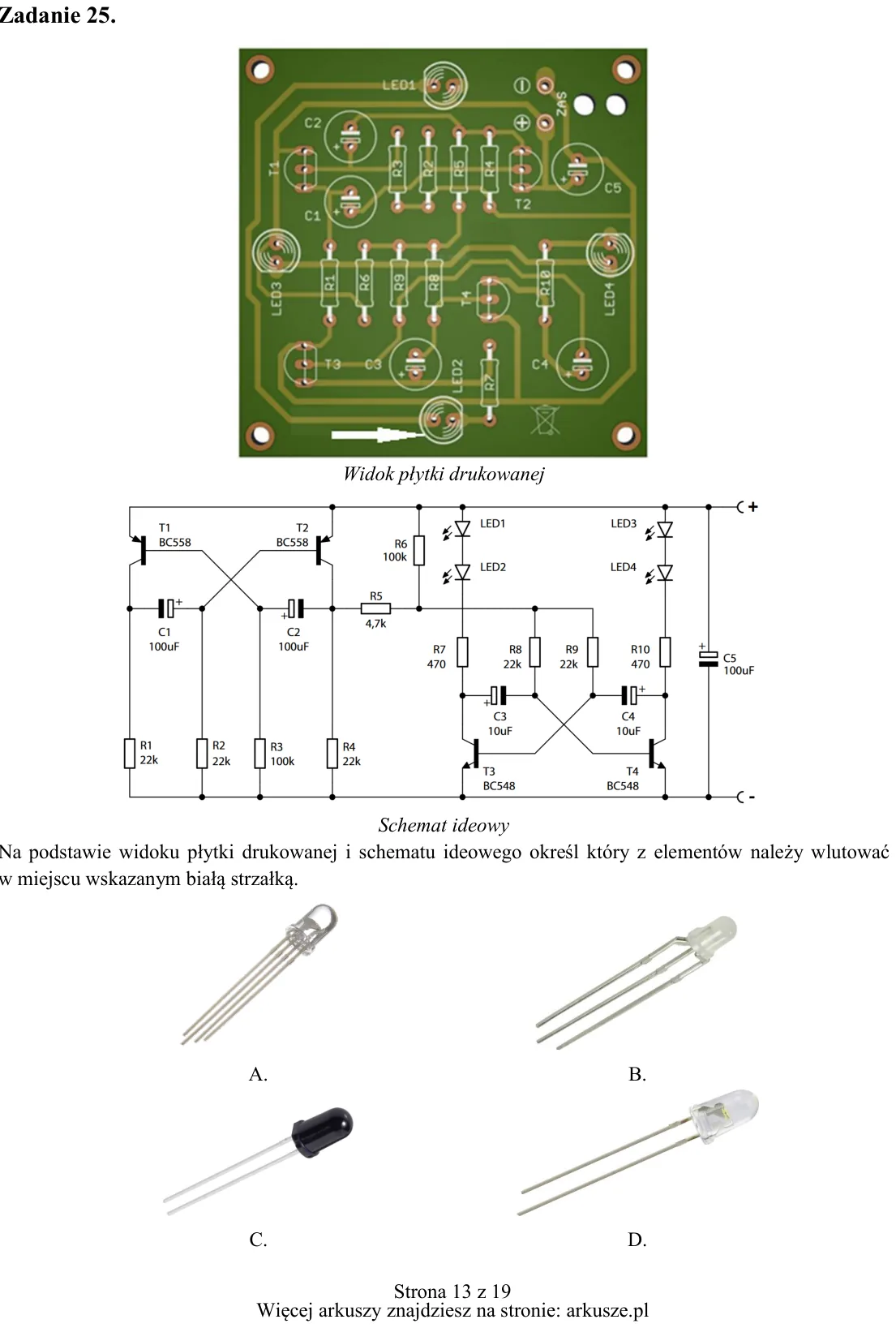

Zadanie 25. Widok płytki drukowanej Schemat ideowy Na podstawie widoku płytki drukowanej i schematu ideowego określ który z elementów należy wlutować w miejscu wskazanym białą strzałką. A. B. C. D.

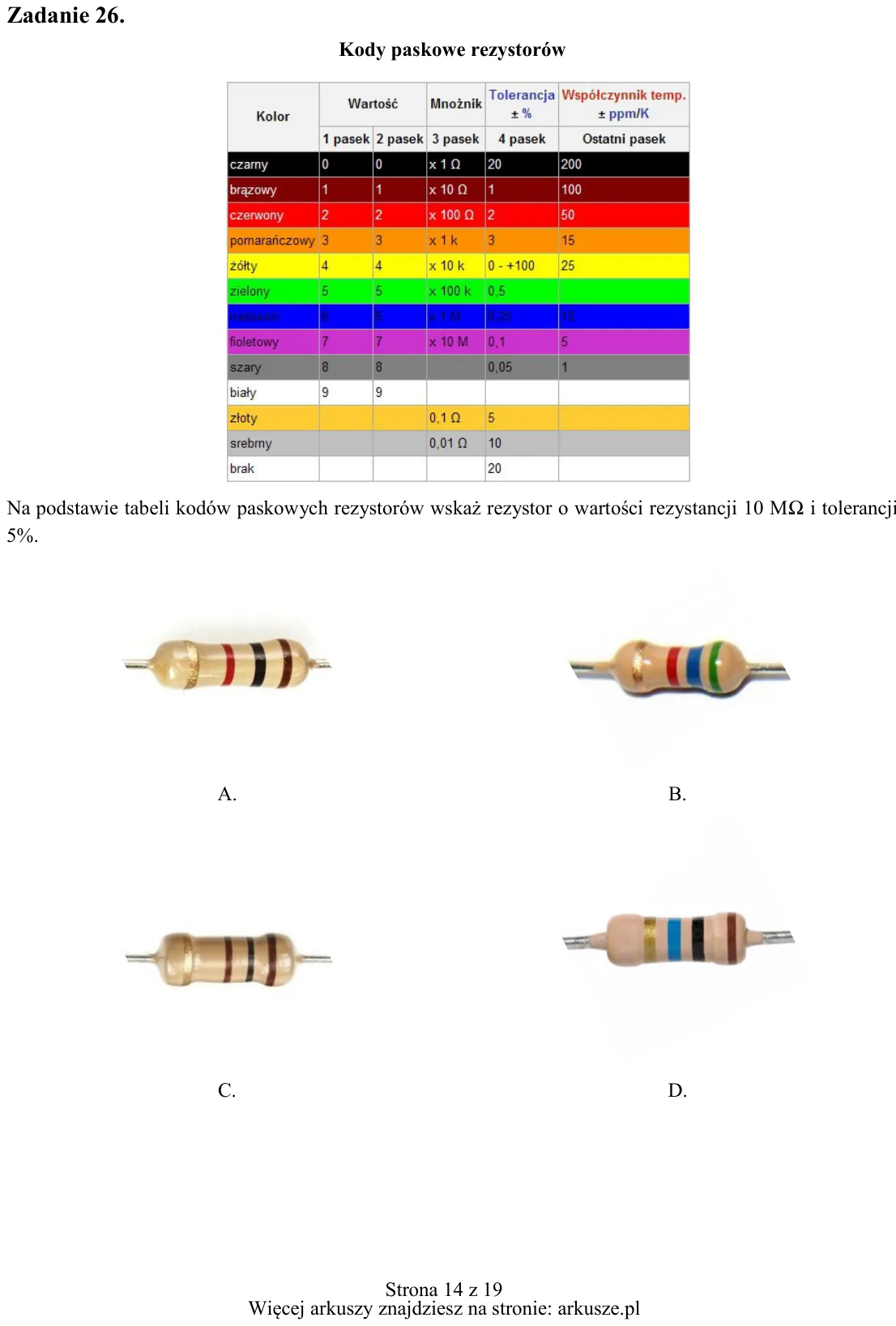

Zadanie 26. Kody paskowe rezystorów Na podstawie tabeli kodów paskowych rezystorów wskaż rezystor o wartości rezystancji 10 MΩ i tolerancji 5%. A. B. C. D.

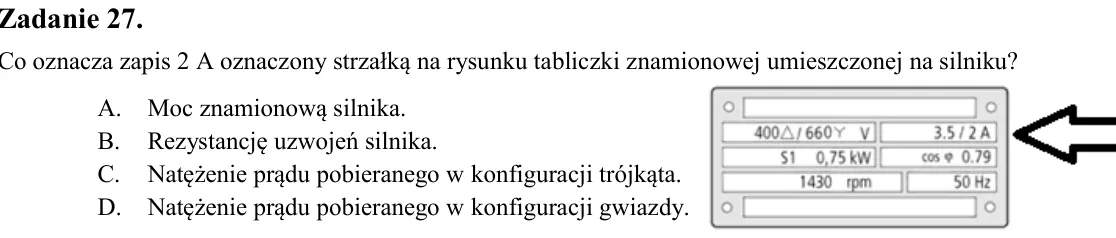

Zadanie 27. Co oznacza zapis 2 A oznaczony strzałką na rysunku tabliczki znamionowej umieszczonej na silniku? A. Moc znamionową silnika. B. Rezystancję uzwojeń silnika. C. Natężenie prądu pobieranego w konfiguracji trójk

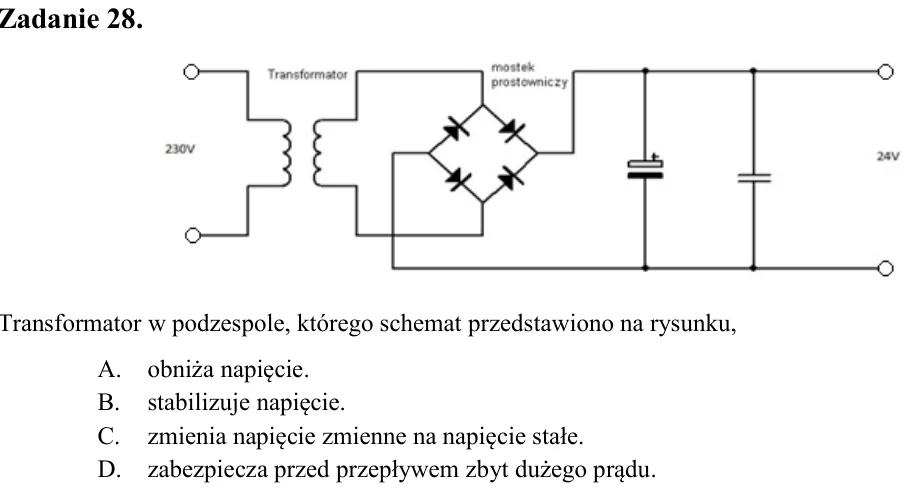

Zadanie 28. Transformator w podzespole, którego schemat przedstawiono na rysunku, A. obniża napięcie. B. stabilizuje napięcie. C. zmienia napięcie zmienne na napięcie stałe. D. zabezpiecza przed przepływem zbyt dużego pr

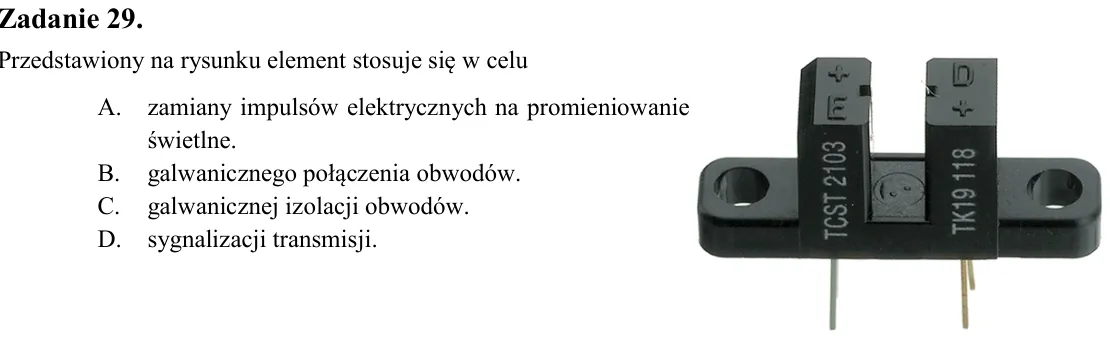

Zadanie 29. Przedstawiony na rysunku element stosuje się w celu A. zamiany impulsów elektrycznych na promieniowanie świetlne. B. galwanicznego połączenia obwodów. C. galwanicznej izolacji obwodów. D. sygnalizacji transmi

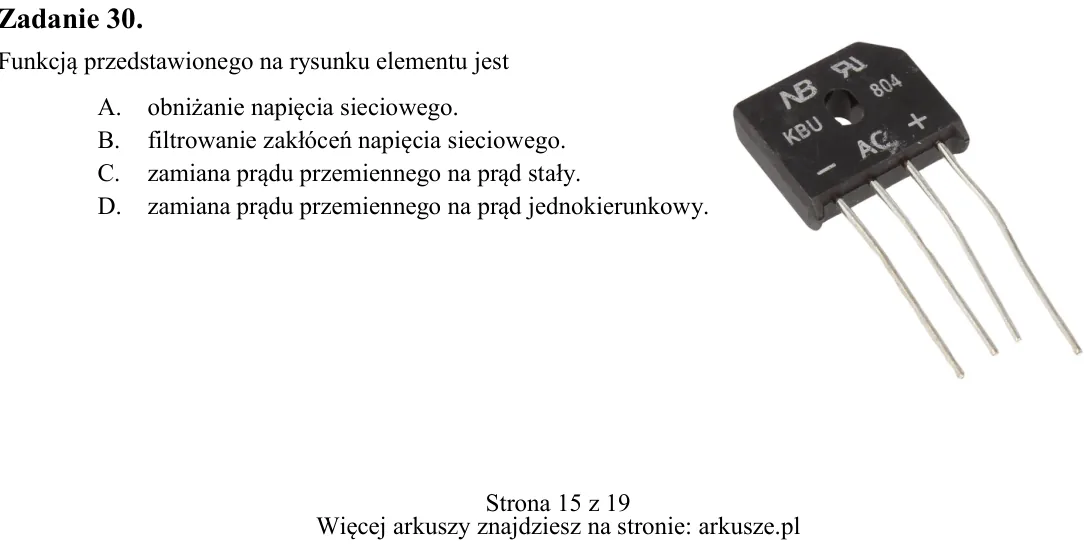

Zadanie 30. Funkcją przedstawionego na rysunku elementu jest A. obniżanie napięcia sieciowego. B. filtrowanie zakłóceń napięcia sieciowego. C. zamiana prądu przemiennego na prąd stały. D. zamiana prądu przemiennego na pr

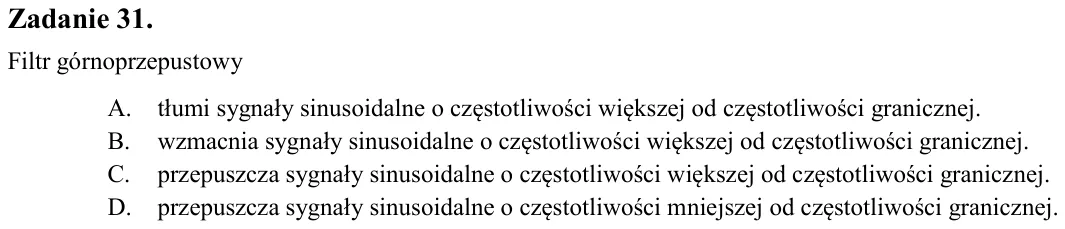

Zadanie 31. Filtr górnoprzepustowy A. tłumi sygnały sinusoidalne o częstotliwości większej od częstotliwości granicznej. B. wzmacnia sygnały sinusoidalne o częstotliwości większej od częstotliwości granicznej. C. przepus

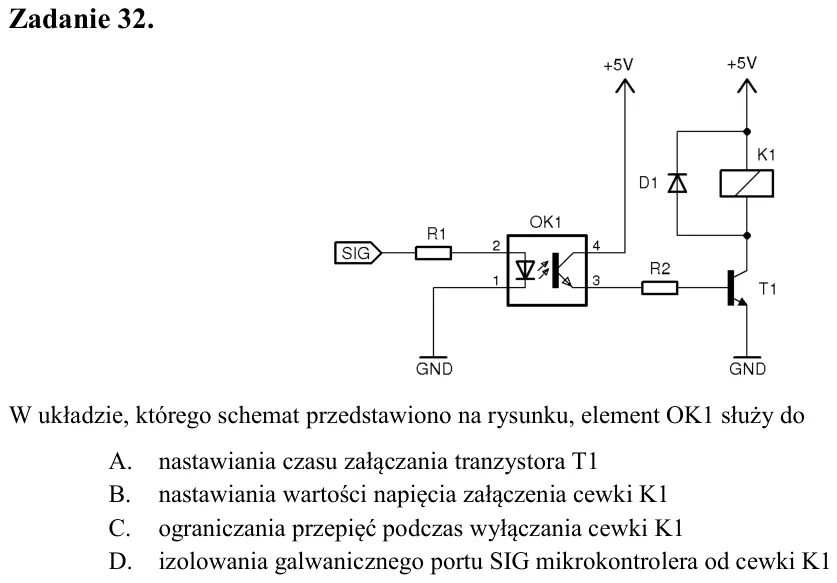

Zadanie 32. W układzie, którego schemat przedstawiono na rysunku, element OK1 służy do A. nastawiania czasu załączania tranzystora T1 B. nastawiania wartości napięcia załączenia cewki K1 C. ograniczania przepięć podczas

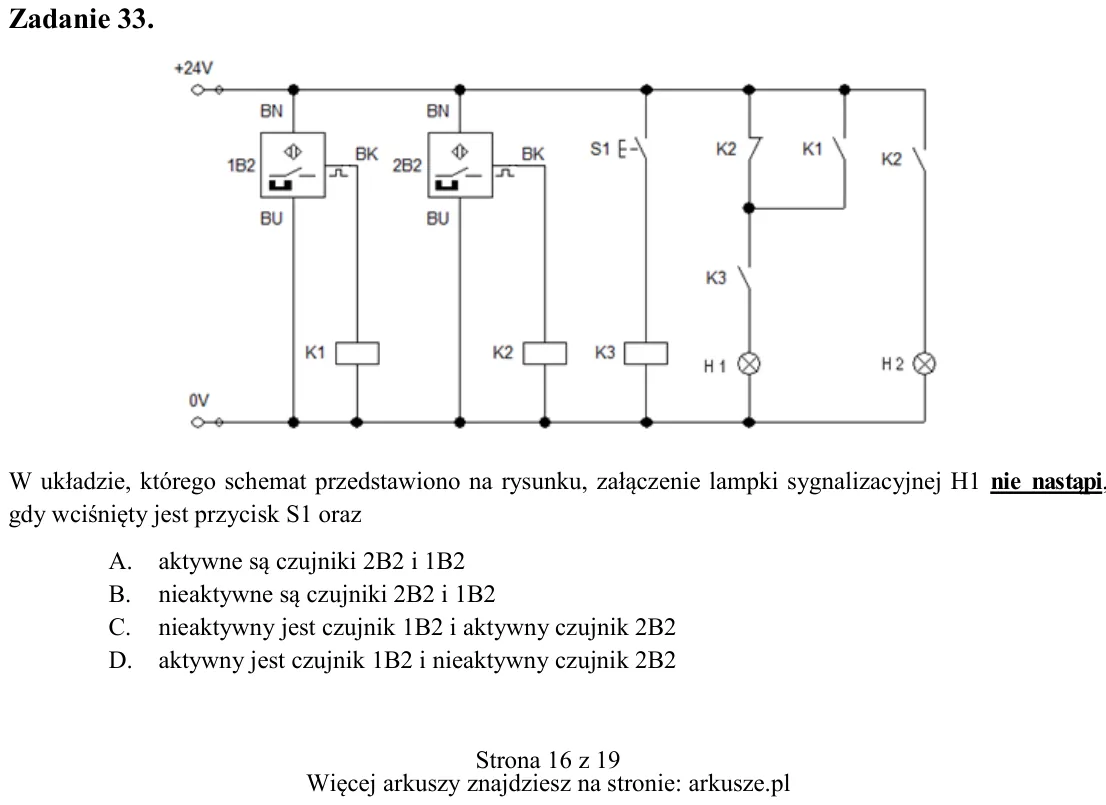

Zadanie 33. W układzie, którego schemat przedstawiono na rysunku, załączenie lampki sygnalizacyjnej H1 nie nastąpi, gdy wciśnięty jest przycisk S1 oraz A. aktywne są czujniki 2B2 i 1B2 B. nieaktywne są czujniki 2B2 i 1B2

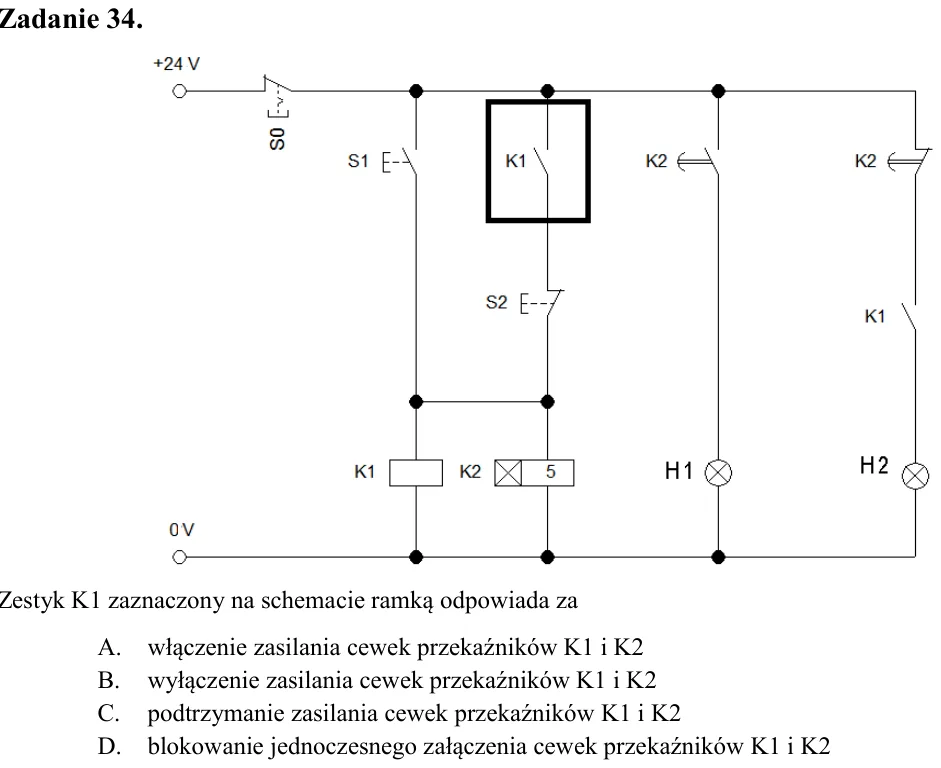

Zadanie 34. Zestyk K1 zaznaczony na schemacie ramką odpowiada za A. włączenie zasilania cewek przekaźników K1 i K2 B. wyłączenie zasilania cewek przekaźników K1 i K2 C. podtrzymanie zasilania cewek przekaźników K1 i K2 D

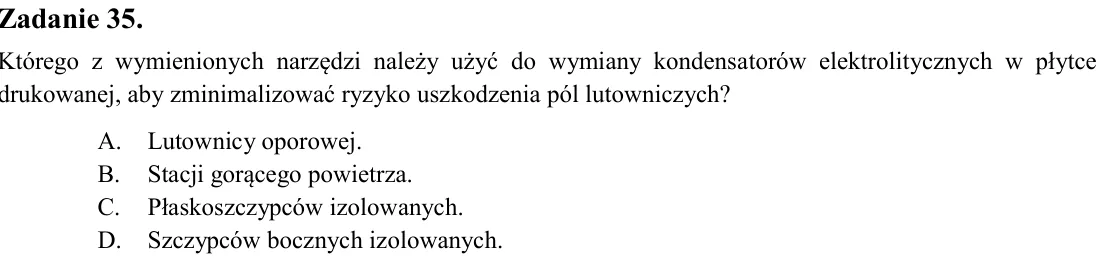

Zadanie 35. Którego z wymienionych narzędzi należy użyć do wymiany kondensatorów elektrolitycznych w płytce drukowanej, aby zminimalizować ryzyko uszkodzenia pól lutowniczych? A. Lutownicy oporowej. B. Stacji gorącego po

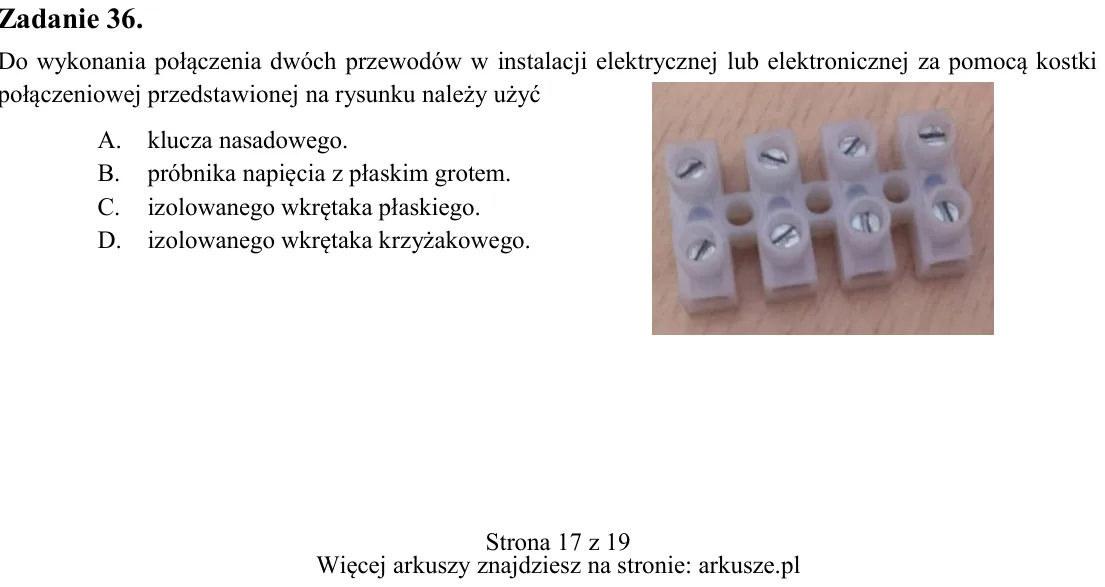

Zadanie 36. Do wykonania połączenia dwóch przewodów w instalacji elektrycznej lub elektronicznej za pomocą kostki połączeniowej przedstawionej na rysunku należy użyć A. klucza nasadowego. B. próbnika napięcia z płaskim g

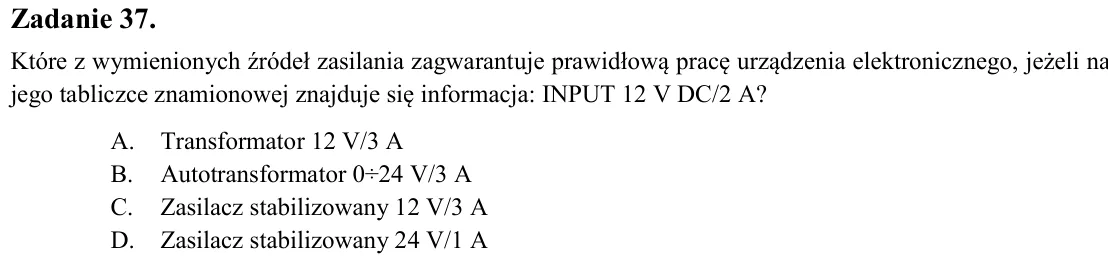

Zadanie 37. Które z wymienionych źródeł zasilania zagwarantuje prawidłową pracę urządzenia elektronicznego, jeżeli na jego tabliczce znamionowej znajduje się informacja: INPUT 12 V DC/2 A? A. Transformator 12 V/3 A B. Au

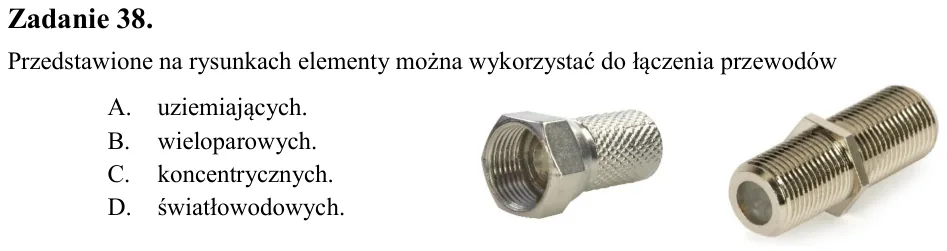

Zadanie 38. Przedstawione na rysunkach elementy można wykorzystać do łączenia przewodów A. uziemiających. B. wieloparowych. C. koncentrycznych. D. światłowodowych.

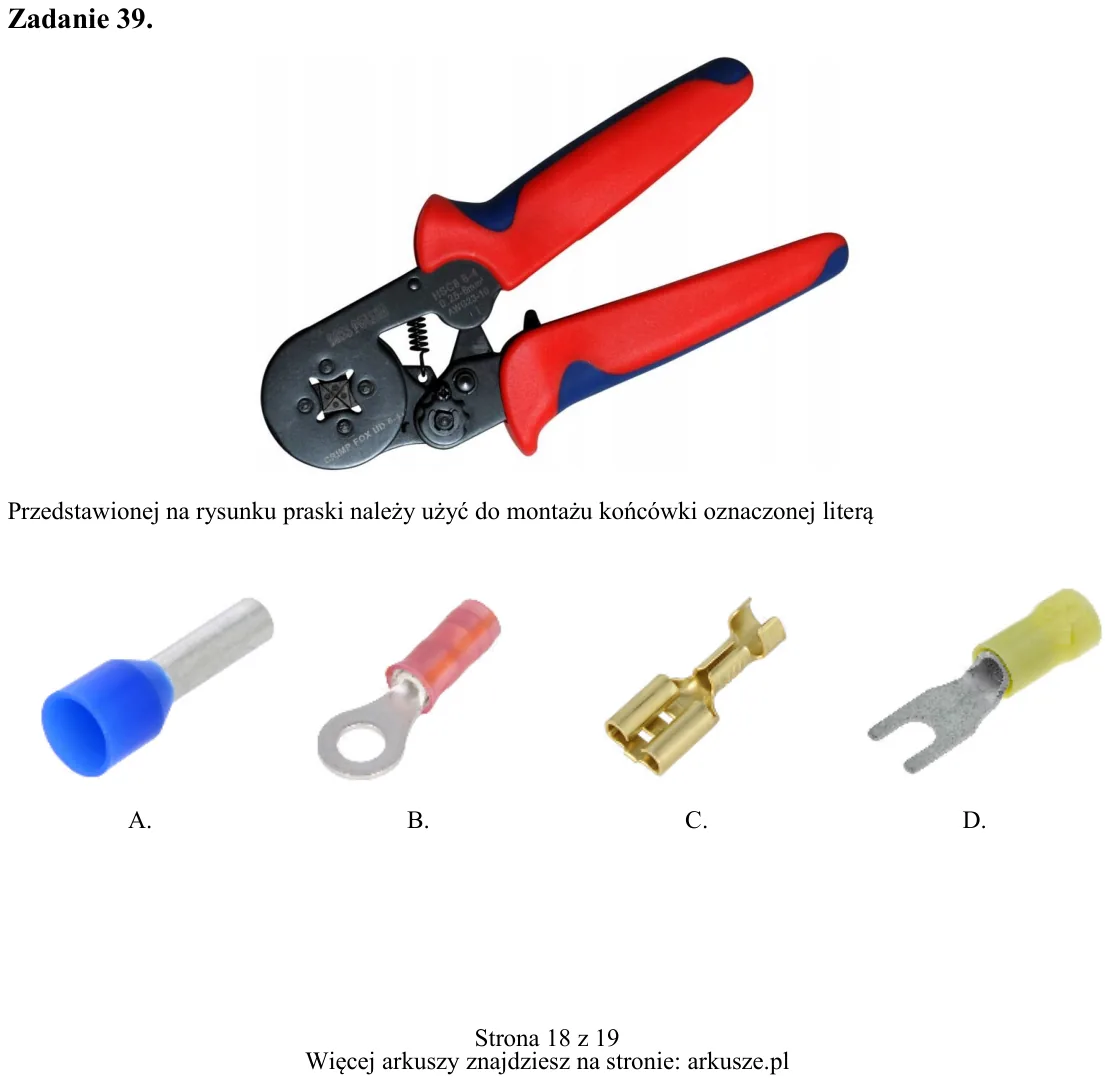

Zadanie 39. Przedstawionej na rysunku praski należy użyć do montażu końcówki oznaczonej literą A. B. C. D.

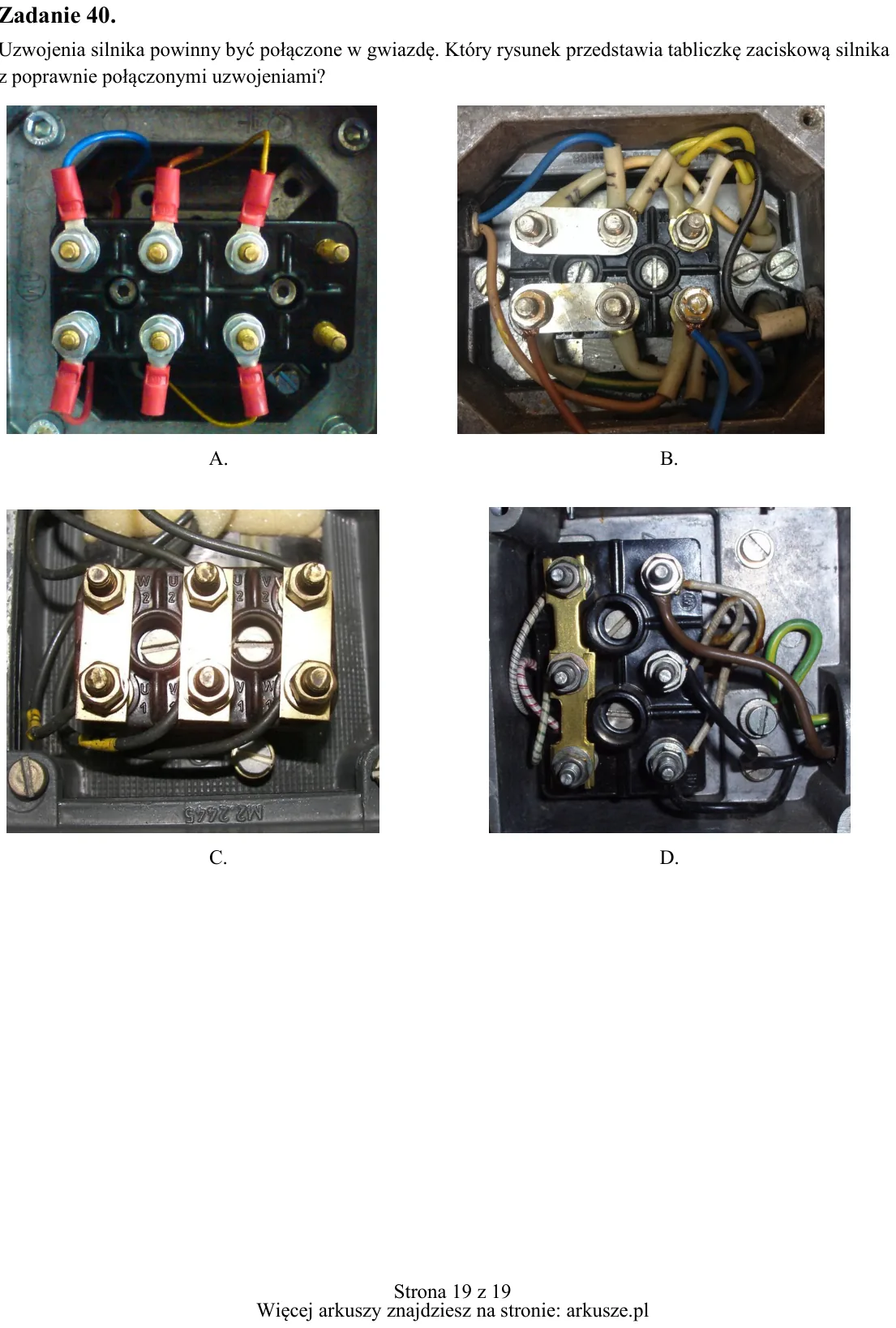

Zadanie 40. Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami? A. B. C. D.
