E04 · Egzamin zawodowy · czerwiec 2017

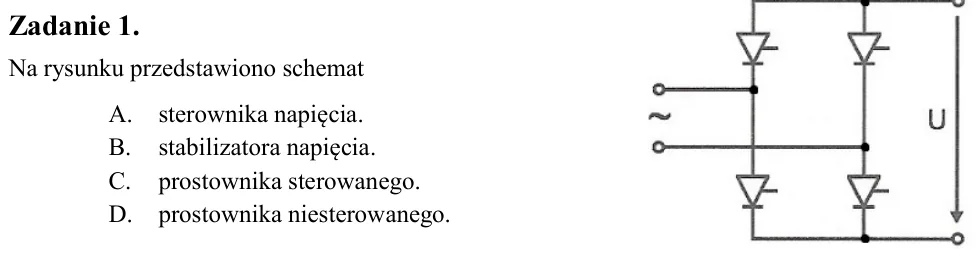

Zadanie 1. Na rysunku przedstawiono schemat A. sterownika napięcia. B. stabilizatora napięcia. C. prostownika sterowanego. D. prostownika niesterowanego.

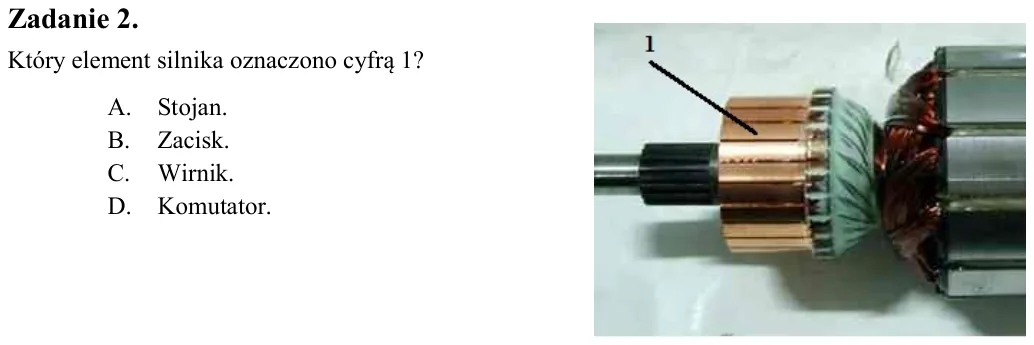

Zadanie 2. Który element silnika oznaczono cyfrą 1? A. Stojan. B. Zacisk. C. Wirnik. D. Komutator.

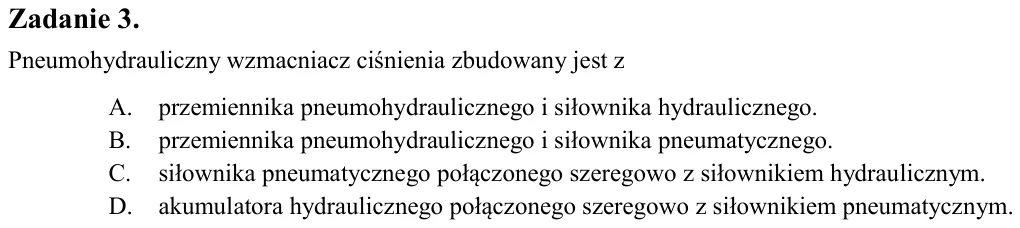

Zadanie 3. Pneumohydrauliczny wzmacniacz ciśnienia zbudowany jest z A. przemiennika pneumohydraulicznego i siłownika hydraulicznego. B. przemiennika pneumohydraulicznego i siłownika pneumatycznego. C. siłownika pneumatyc

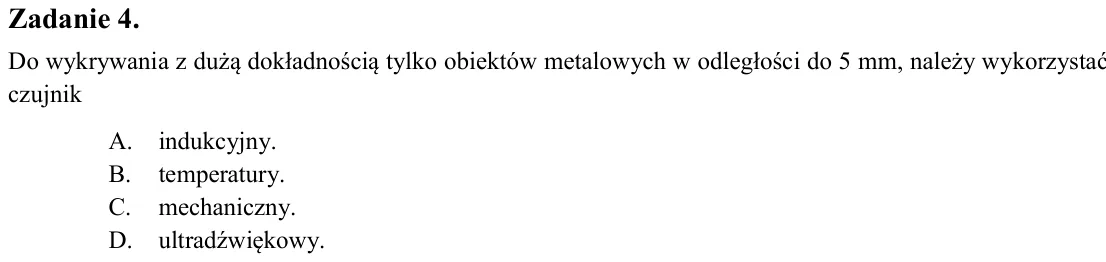

Zadanie 4. Do wykrywania z dużą dokładnością tylko obiektów metalowych w odległości do 5 mm, należy wykorzystać czujnik A. indukcyjny. B. temperatury. C. mechaniczny. D. ultradźwiękowy.

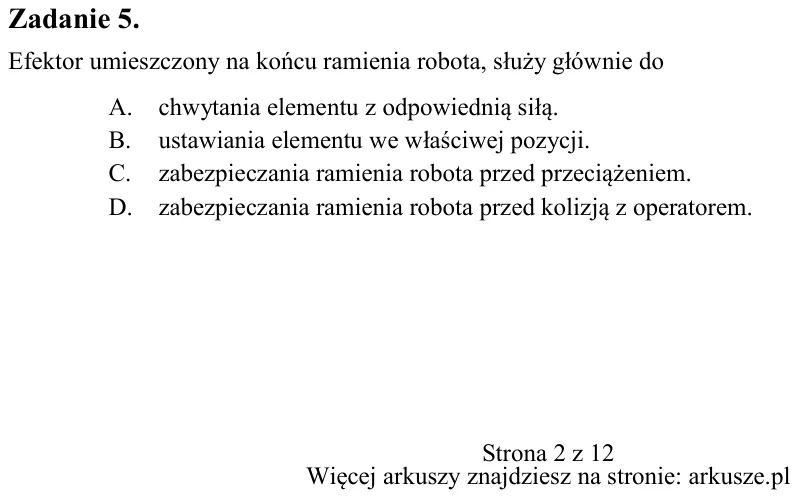

Zadanie 5. Efektor umieszczony na końcu ramienia robota, służy głównie do A. chwytania elementu z odpowiednią siłą. B. ustawiania elementu we właściwej pozycji. C. zabezpieczania ramienia robota przed przeciążeniem. D. z

Zadanie 6. W wyłączniku zmierzchowym fotorezystor pełni funkcję A. sygnalizatora pracy układu. B. czujnika natężenia oświetlenia. C. włącznika instalacyjnego układu. D. zabezpieczenia prądowego układu.

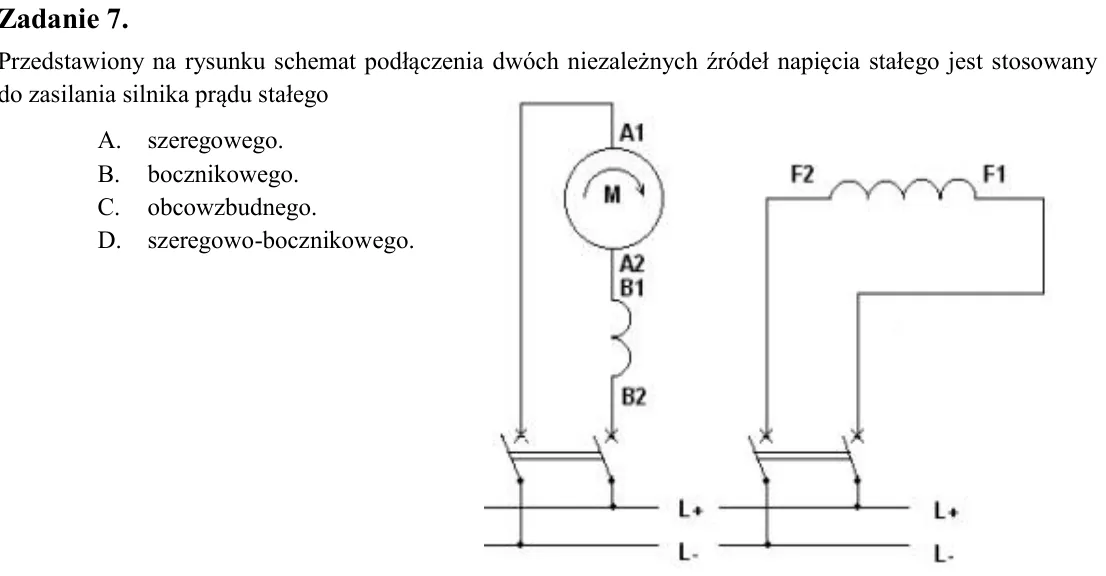

Zadanie 7. Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego A. szeregowego. B. bocznikowego. C. obcowzbudnego. D. szeregowo-bocznik

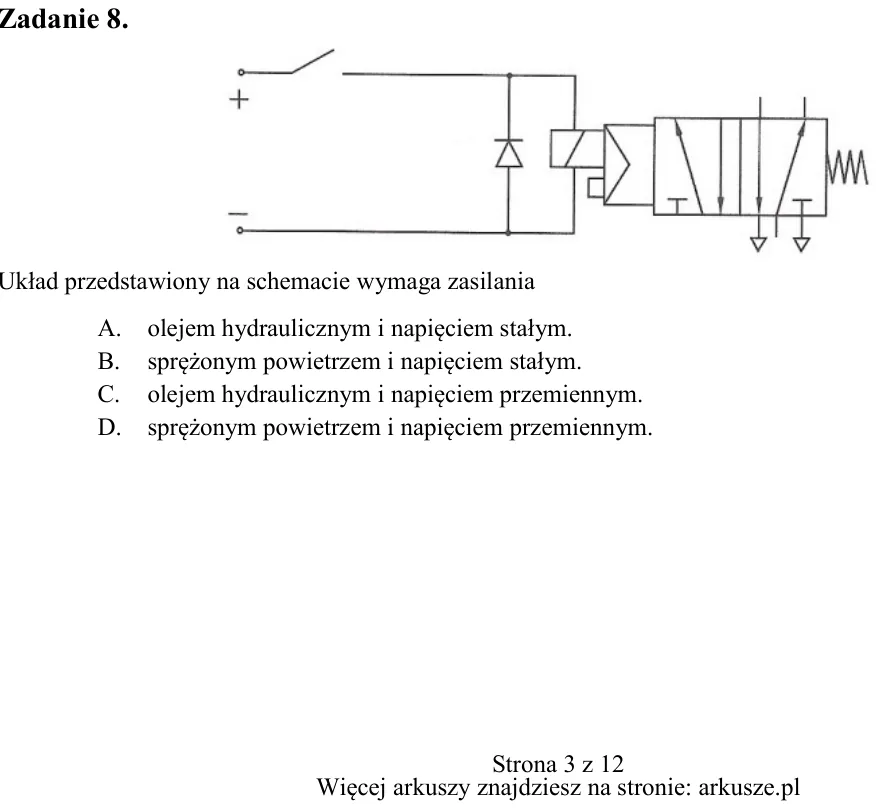

Zadanie 8. Układ przedstawiony na schemacie wymaga zasilania A. olejem hydraulicznym i napięciem stałym. B. sprężonym powietrzem i napięciem stałym. C. olejem hydraulicznym i napięciem przemiennym. D. sprężonym powietrze

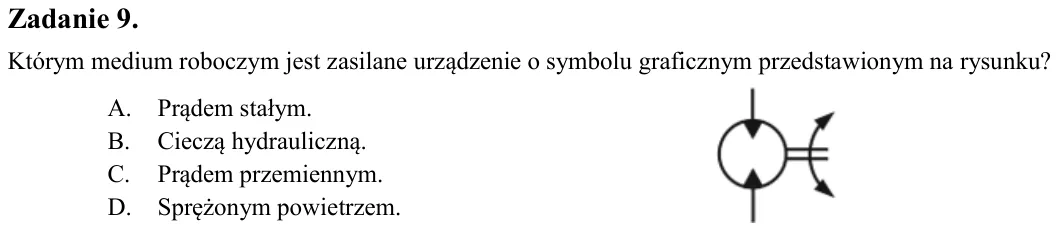

Zadanie 9. Którym medium roboczym jest zasilane urządzenie o symbolu graficznym przedstawionym na rysunku? A. Prądem stałym. B. Cieczą hydrauliczną. C. Prądem przemiennym. D. Sprężonym powietrzem.

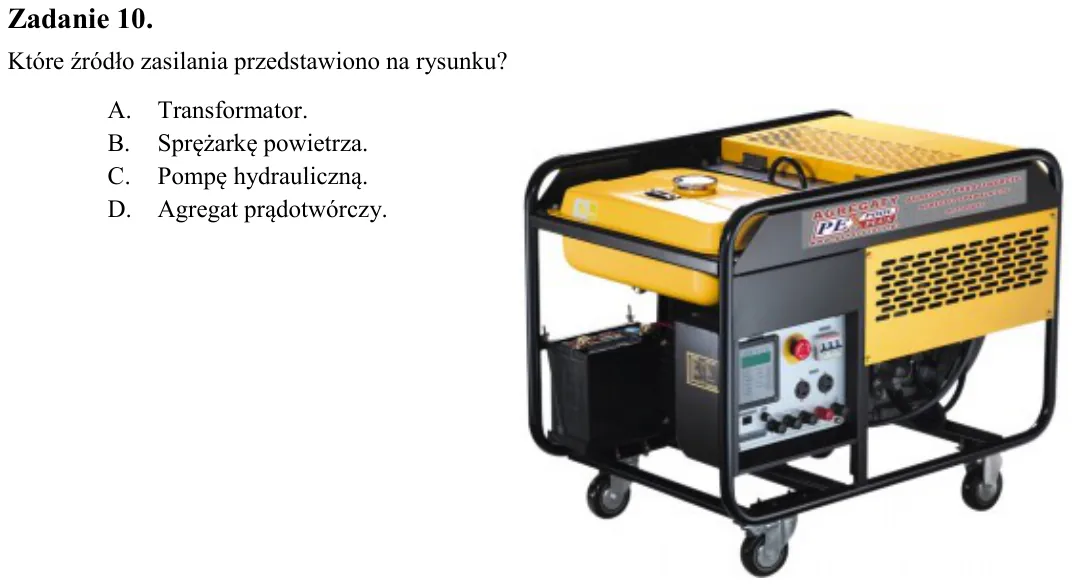

Zadanie 10. Które źródło zasilania przedstawiono na rysunku?

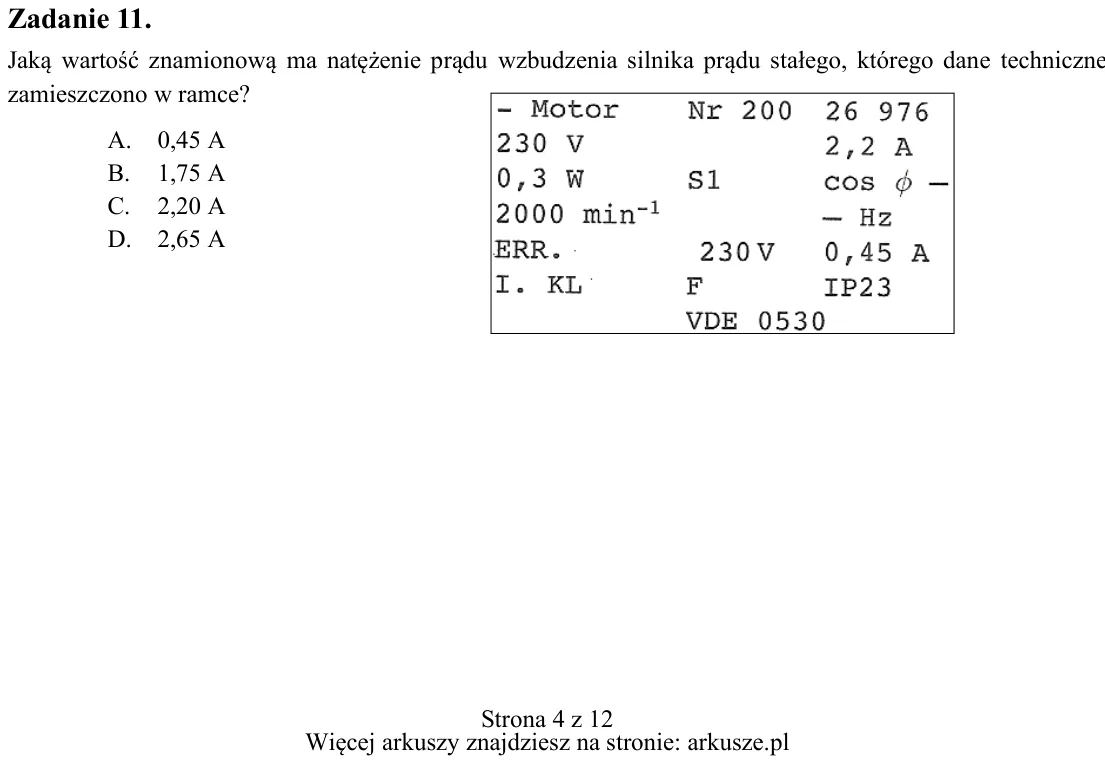

Zadanie 11. Jaką wartość znamionową ma natężenie prądu wzbudzenia silnika prądu stałego, którego dane techniczne zamieszczono w ramce? A. 0,45 A B. 1,75 A C. 2,20 A D. 2,65 A A. Transformator. B. Sprężarkę powietrza. C.

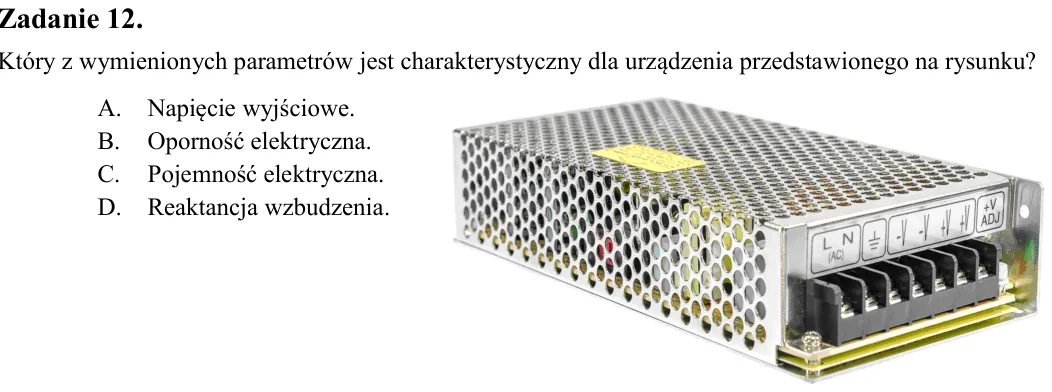

Zadanie 12. Który z wymienionych parametrów jest charakterystyczny dla urządzenia przedstawionego na rysunku? A. Napięcie wyjściowe. B. Oporność elektryczna. C. Pojemność elektryczna. D. Reaktancja wzbudzenia.

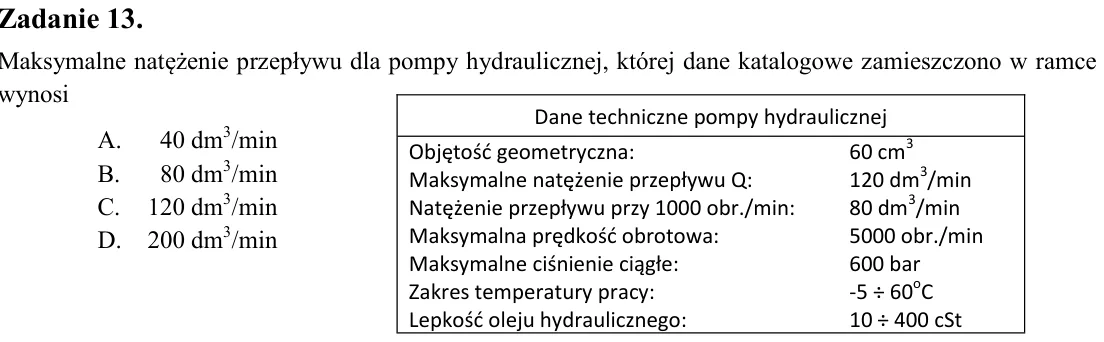

Zadanie 13. Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce wynosi A. 40 dm3/min B. 80 dm3/min C. 120 dm3/min D. 200 dm3/min

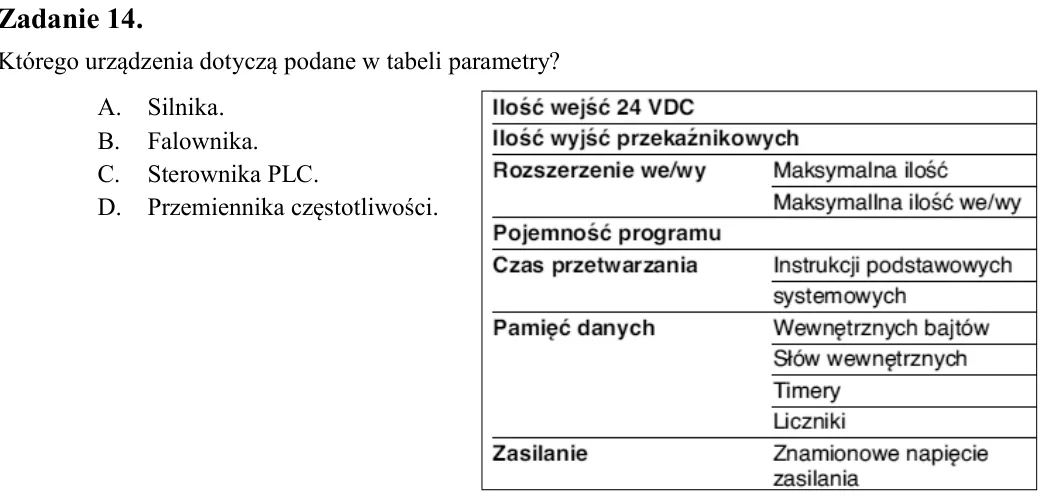

Zadanie 14. Którego urządzenia dotyczą podane w tabeli parametry? A. Silnika. B. Falownika. C. Sterownika PLC. D. Przemiennika częstotliwości.

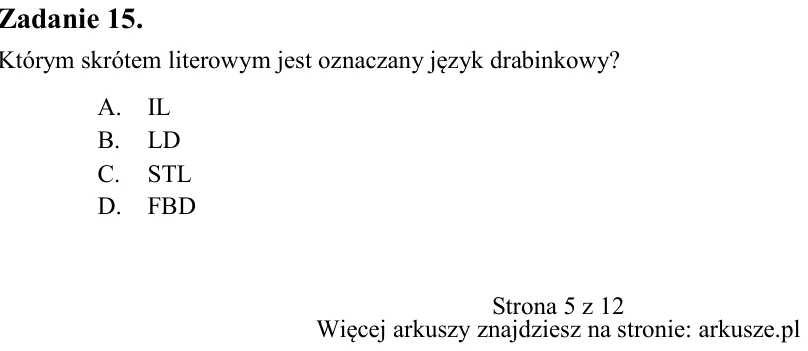

Zadanie 15. Którym skrótem literowym jest oznaczany język drabinkowy? A. IL B. LD C. STL D. FBD Dane techniczne pompy hydraulicznej Objętość geometryczna: Maksymalne natężenie przepływu Q: Natężenie przepływu przy 1000 o

Zadanie 16. Którym symbolem literowym oznaczana jest zmienna wyjściowa sterownika PLC? A. I B. R C. T D. Q

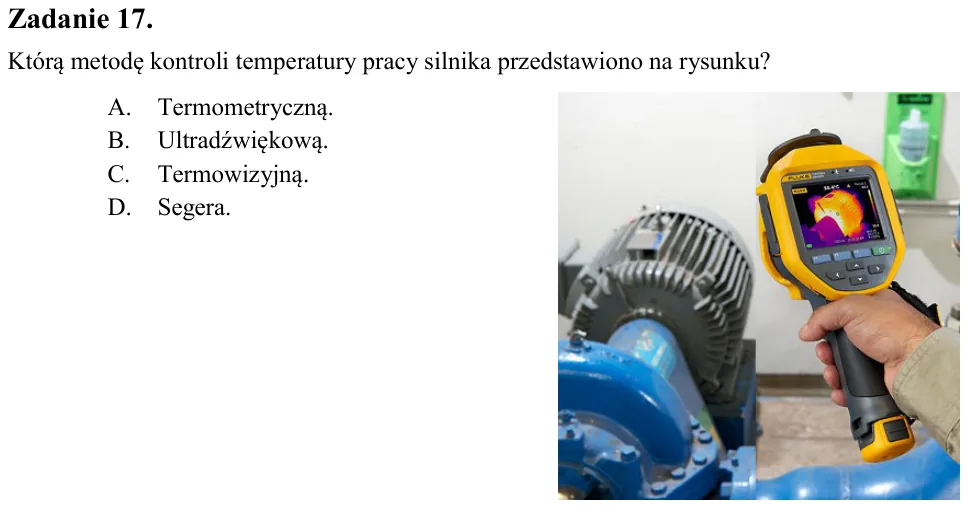

Zadanie 17. Którą metodę kontroli temperatury pracy silnika przedstawiono na rysunku? A. Termometryczną. B. Ultradźwiękową. C. Termowizyjną. D. Segera.

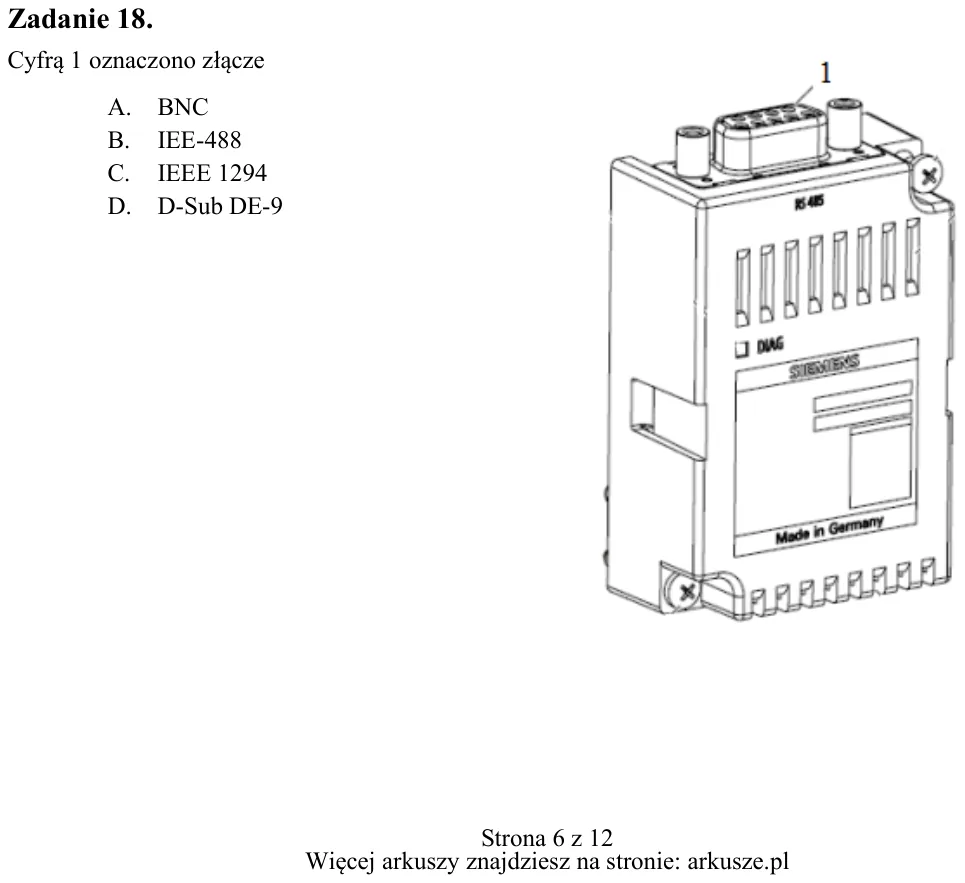

Zadanie 18. Cyfrą 1 oznaczono złącze A. BNC B. IEE-488 C. IEEE 1294 D. D-Sub DE-9

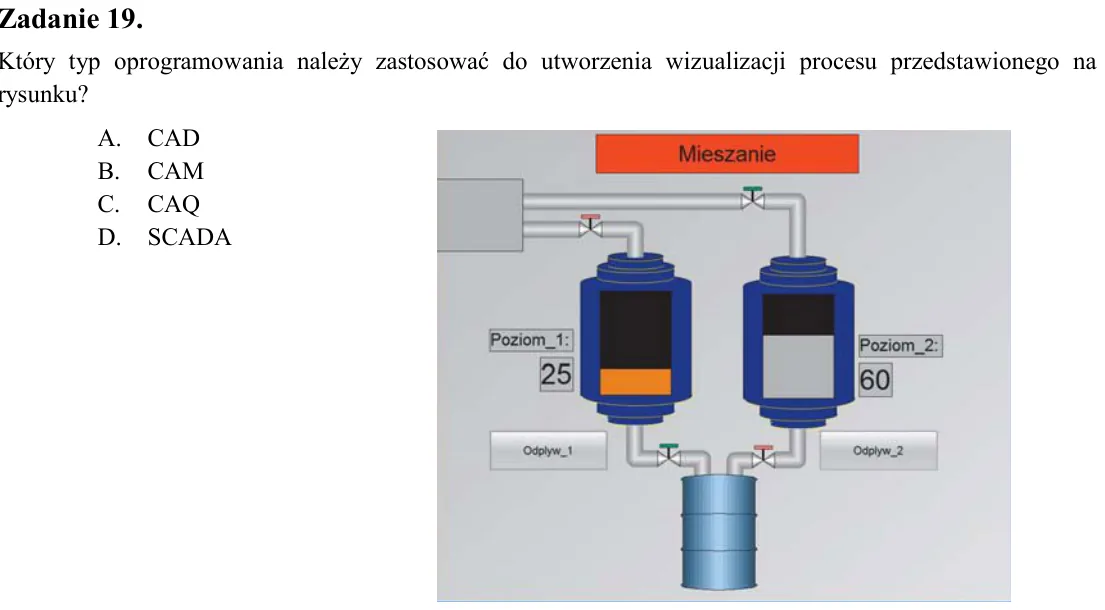

Zadanie 19. Który typ oprogramowania należy zastosować do utworzenia wizualizacji procesu przedstawionego na rysunku?

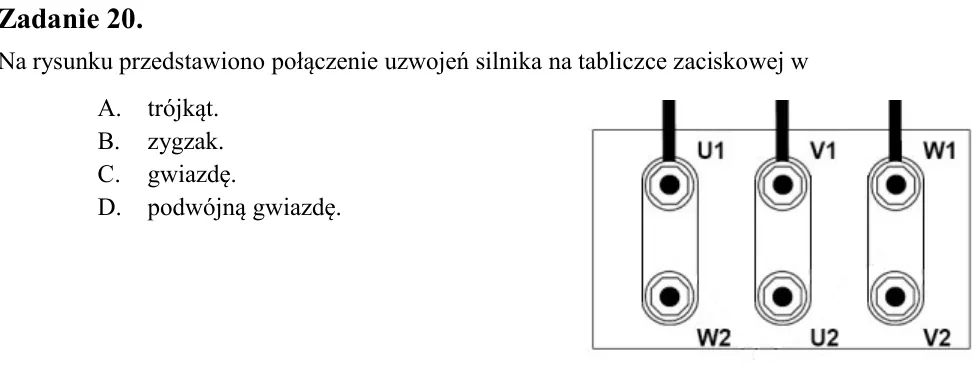

Zadanie 20. Na rysunku przedstawiono połączenie uzwojeń silnika na tabliczce zaciskowej w

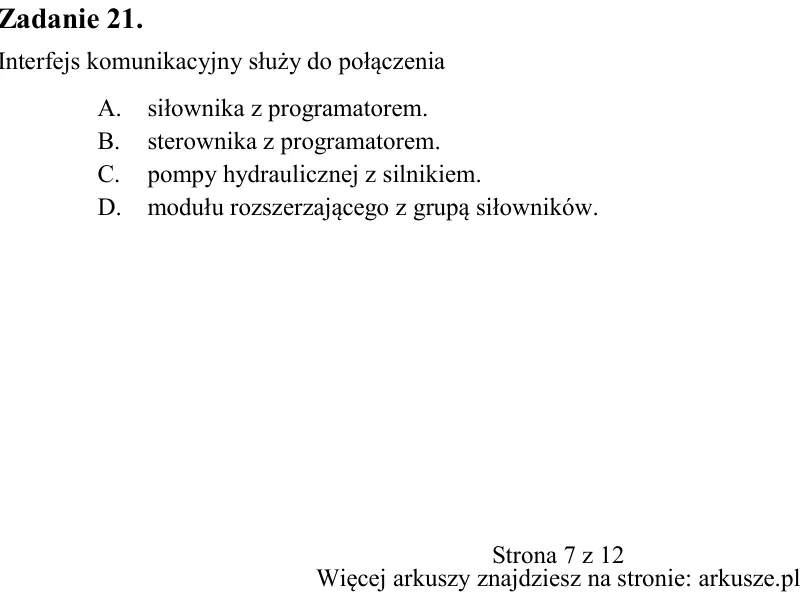

Zadanie 21. Interfejs komunikacyjny służy do połączenia A. siłownika z programatorem. B. sterownika z programatorem. C. pompy hydraulicznej z silnikiem. D. modułu rozszerzającego z grupą siłowników. A. CAD B. CAM C. CAQ

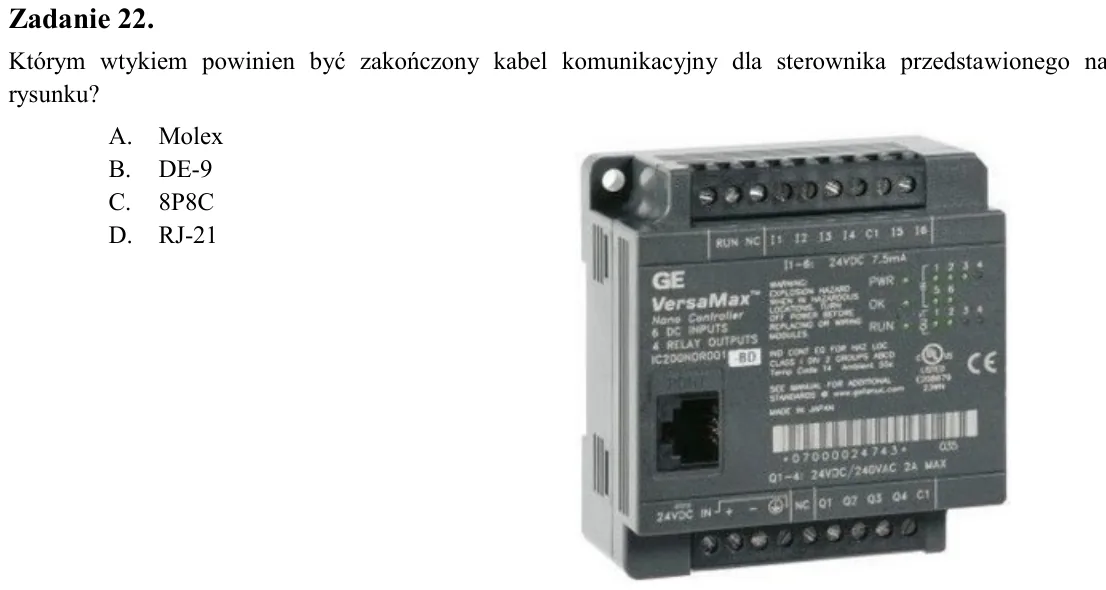

Zadanie 22. Którym wtykiem powinien być zakończony kabel komunikacyjny dla sterownika przedstawionego na rysunku?

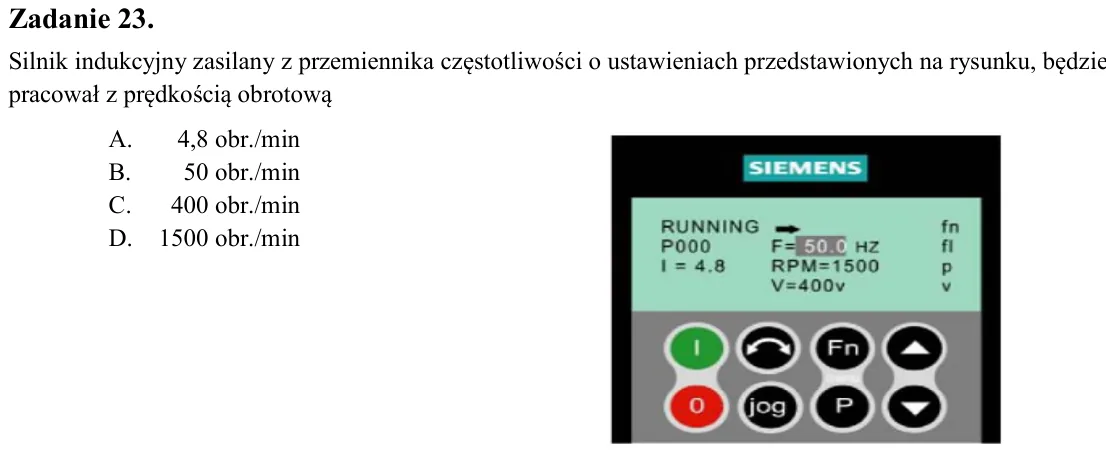

Zadanie 23. Silnik indukcyjny zasilany z przemiennika częstotliwości o ustawieniach przedstawionych na rysunku, będzie pracował z prędkością obrotową

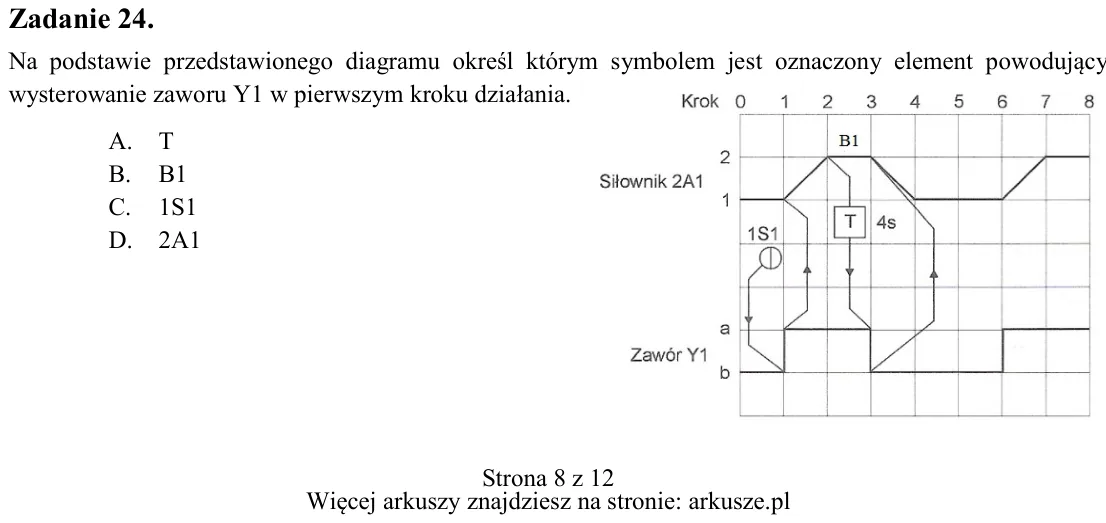

Zadanie 24. Na podstawie przedstawionego diagramu określ którym symbolem jest oznaczony element powodujący wysterowanie zaworu Y1 w pierwszym kroku działania. A. T B. B1 C. 1S1 D. 2A1 A. Molex B. DE-9 C. 8P8C D. RJ-21 A.

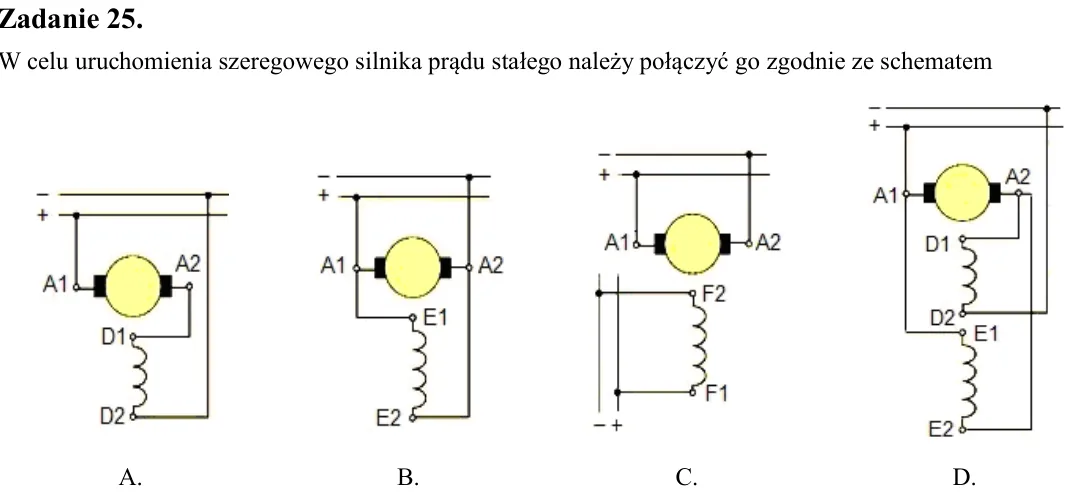

Zadanie 25. W celu uruchomienia szeregowego silnika prądu stałego należy połączyć go zgodnie ze schematem

Zadanie 26. Do pomiaru położenia kątowego stosowany jest A. resolver. B. tachometr. C. termoelement. D. sensor ultradźwiękowy.

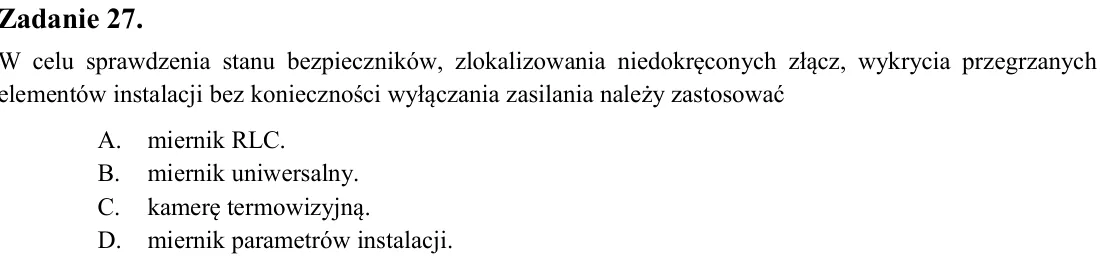

Zadanie 27. W celu sprawdzenia stanu bezpieczników, zlokalizowania niedokręconych złącz, wykrycia przegrzanych elementów instalacji bez konieczności wyłączania zasilania należy zastosować A. miernik RLC. B. miernik uniwe

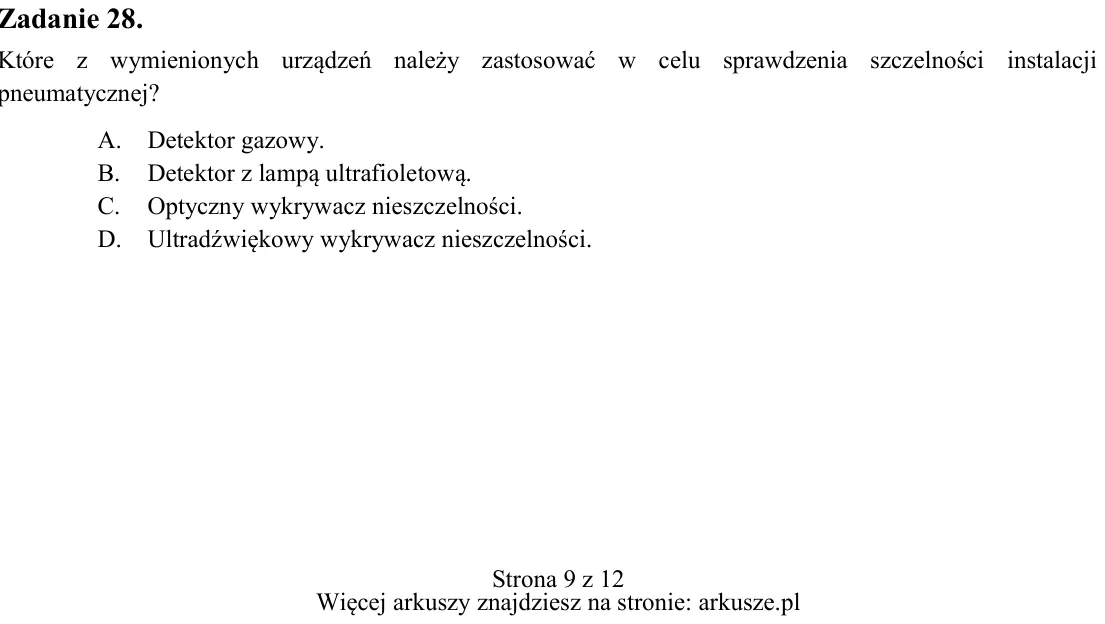

Zadanie 28. Które z wymienionych urządzeń należy zastosować w celu sprawdzenia szczelności instalacji pneumatycznej? A. Detektor gazowy. B. Detektor z lampą ultrafioletową. C. Optyczny wykrywacz nieszczelności. D. Ultrad

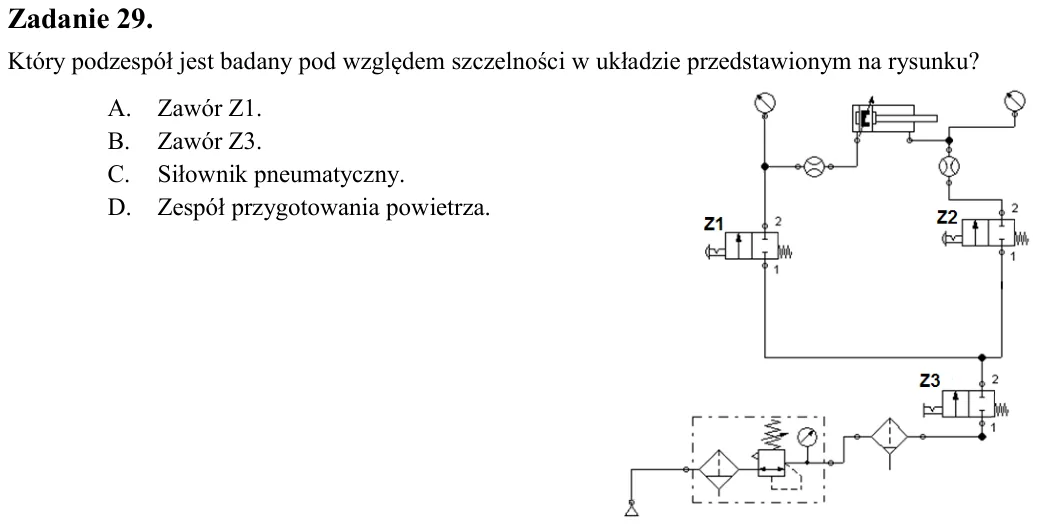

Zadanie 29. Który podzespół jest badany pod względem szczelności w układzie przedstawionym na rysunku? A. Zawór Z1. B. Zawór Z3. C. Siłownik pneumatyczny. D. Zespół przygotowania powietrza.

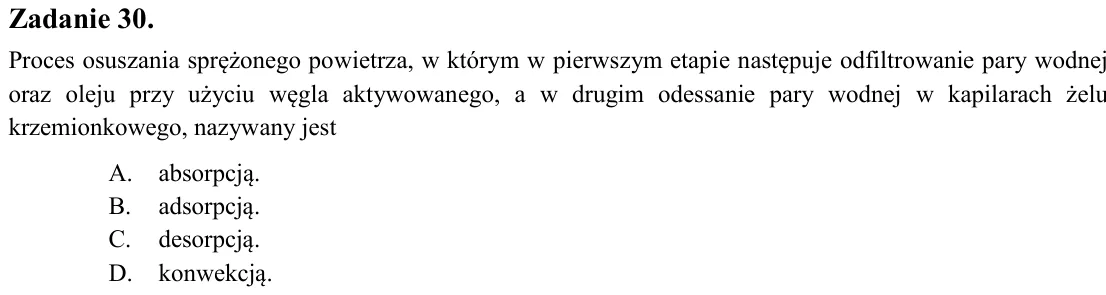

Zadanie 30. Proces osuszania sprężonego powietrza, w którym w pierwszym etapie następuje odfiltrowanie pary wodnej oraz oleju przy użyciu węgla aktywowanego, a w drugim odessanie pary wodnej w kapilarach żelu krzemionkow

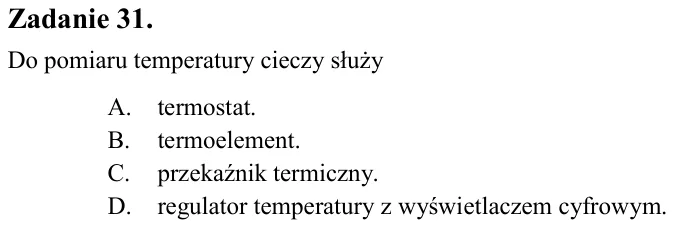

Zadanie 31. Do pomiaru temperatury cieczy służy A. termostat. B. termoelement. C. przekaźnik termiczny. D. regulator temperatury z wyświetlaczem cyfrowym.

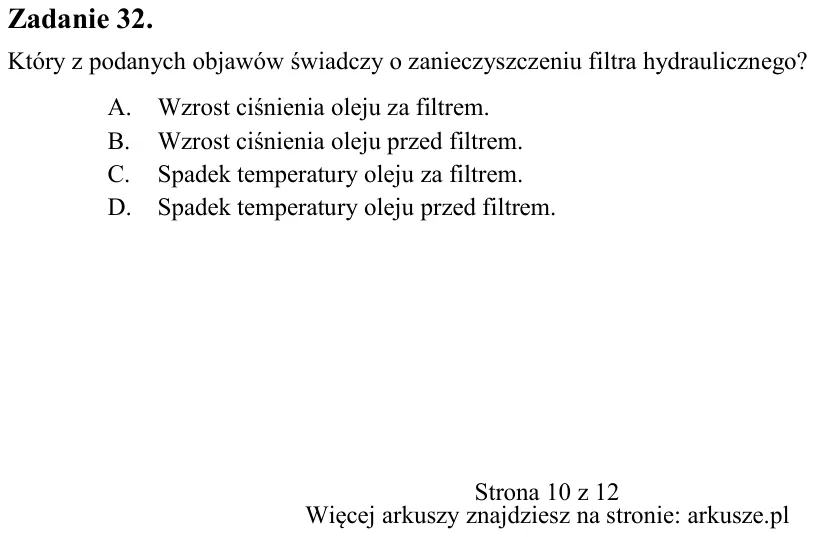

Zadanie 32. Który z podanych objawów świadczy o zanieczyszczeniu filtra hydraulicznego? A. Wzrost ciśnienia oleju za filtrem. B. Wzrost ciśnienia oleju przed filtrem. C. Spadek temperatury oleju za filtrem. D. Spadek tem

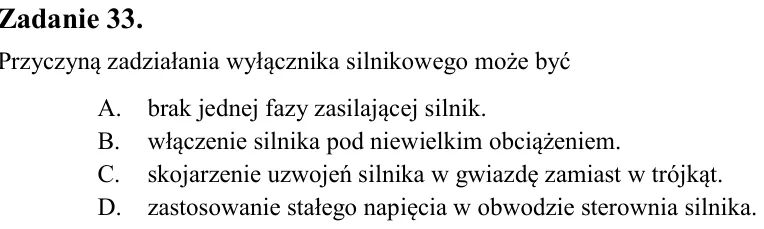

Zadanie 33. Przyczyną zadziałania wyłącznika silnikowego może być A. brak jednej fazy zasilającej silnik. B. włączenie silnika pod niewielkim obciążeniem. C. skojarzenie uzwojeń silnika w gwiazdę zamiast w trójkąt. D. za

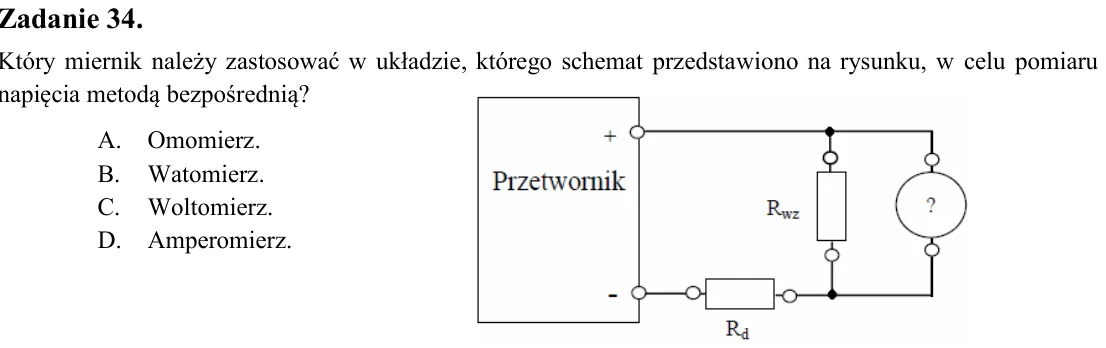

Zadanie 34. Który miernik należy zastosować w układzie, którego schemat przedstawiono na rysunku, w celu pomiaru napięcia metodą bezpośrednią? A. Omomierz. B. Watomierz. C. Woltomierz. D. Amperomierz.

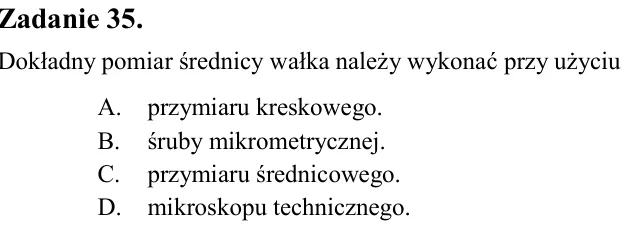

Zadanie 35. Dokładny pomiar średnicy wałka należy wykonać przy użyciu A. przymiaru kreskowego. B. śruby mikrometrycznej. C. przymiaru średnicowego. D. mikroskopu technicznego.

Zadanie 36. Który środek smarny należy okresowo uzupełniać w smarownicy sprężonego powietrza? A. Olej. B. Pastę. C. Towot. D. Silikon.

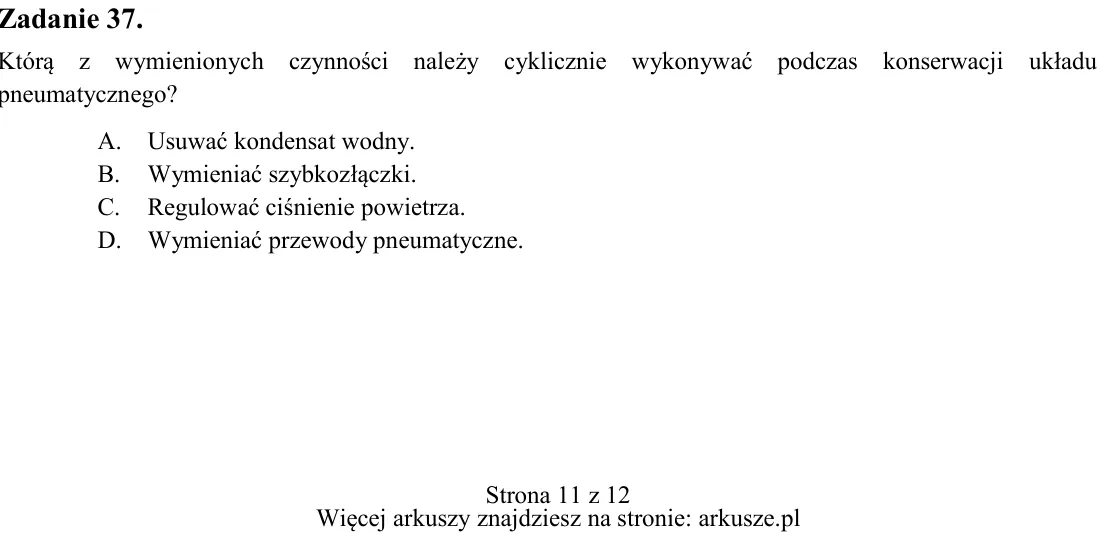

Zadanie 37. Którą z wymienionych czynności należy cyklicznie wykonywać podczas konserwacji układu pneumatycznego? A. Usuwać kondensat wodny. B. Wymieniać szybkozłączki. C. Regulować ciśnienie powietrza. D. Wymieniać prze

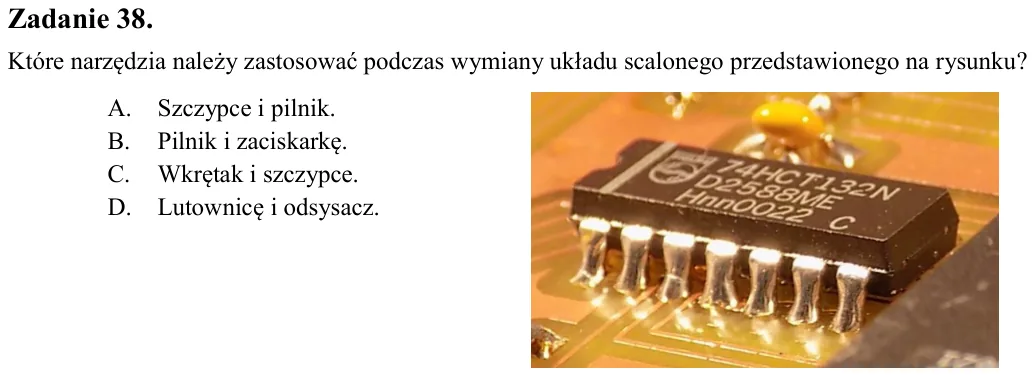

Zadanie 38. Które narzędzia należy zastosować podczas wymiany układu scalonego przedstawionego na rysunku? A. Szczypce i pilnik. B. Pilnik i zaciskarkę. C. Wkrętak i szczypce. D. Lutownicę i odsysacz.

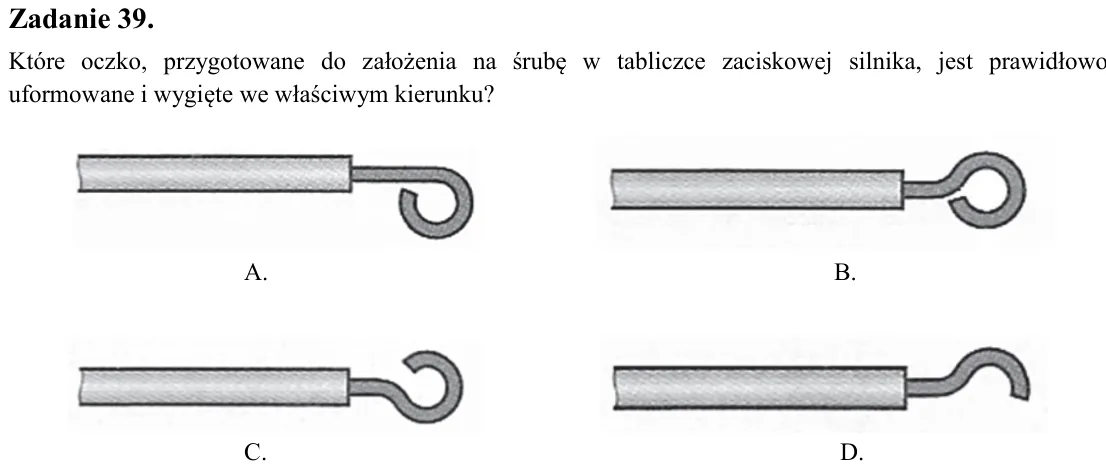

Zadanie 39. Które oczko, przygotowane do założenia na śrubę w tabliczce zaciskowej silnika, jest prawidłowo uformowane i wygięte we właściwym kierunku? A. B. C. D.

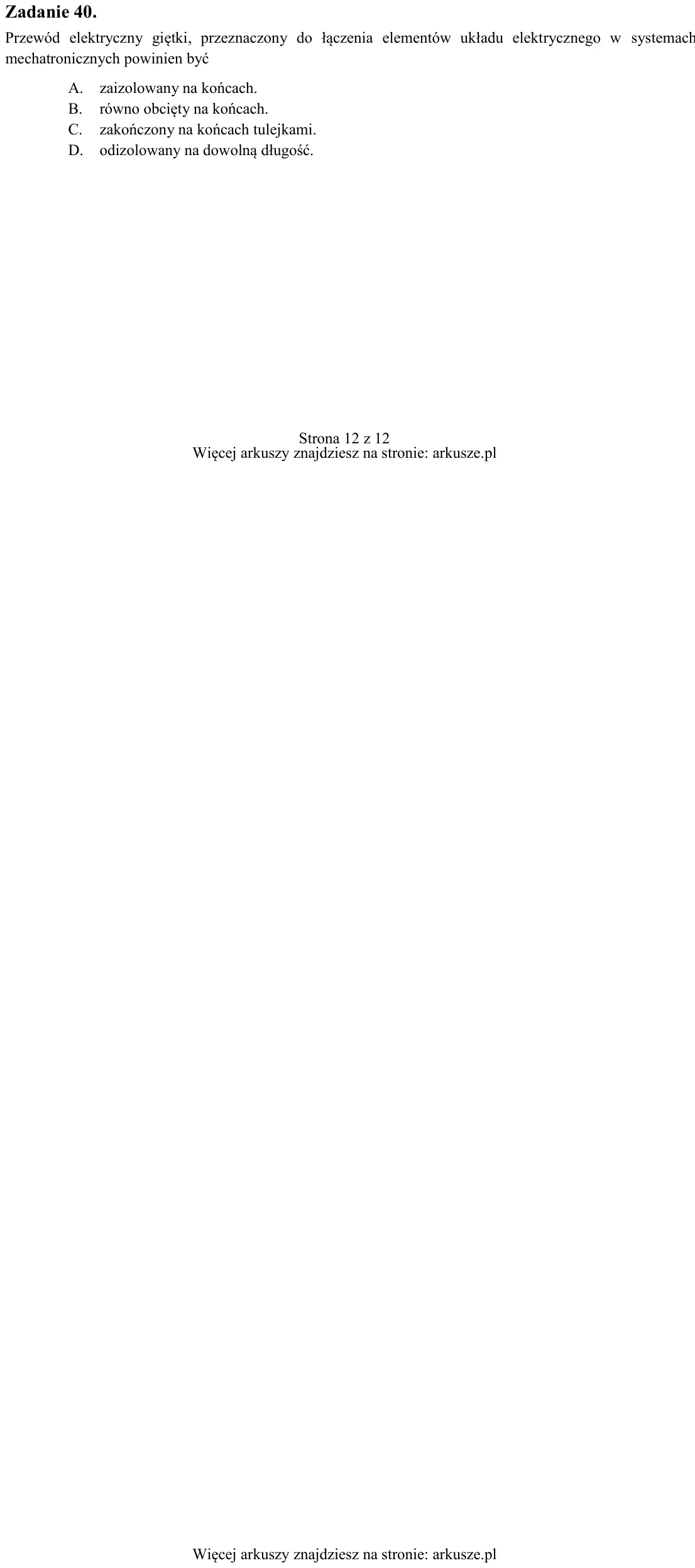

Zadanie 40. Przewód elektryczny giętki, przeznaczony do łączenia elementów układu elektrycznego w systemach mechatronicznych powinien być A. zaizolowany na końcach. B. równo obcięty na końcach. C. zakończony na końcach t
