E04 · Egzamin zawodowy · czerwiec 2018

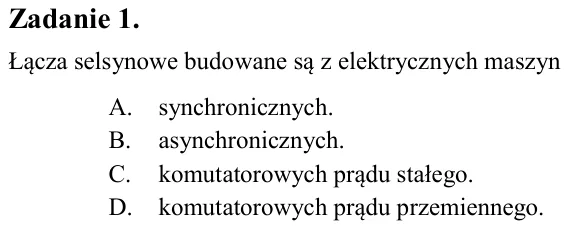

Zadanie 1. Łącza selsynowe budowane są z elektrycznych maszyn A. synchronicznych. B. asynchronicznych. C. komutatorowych prądu stałego. D. komutatorowych prądu przemiennego.

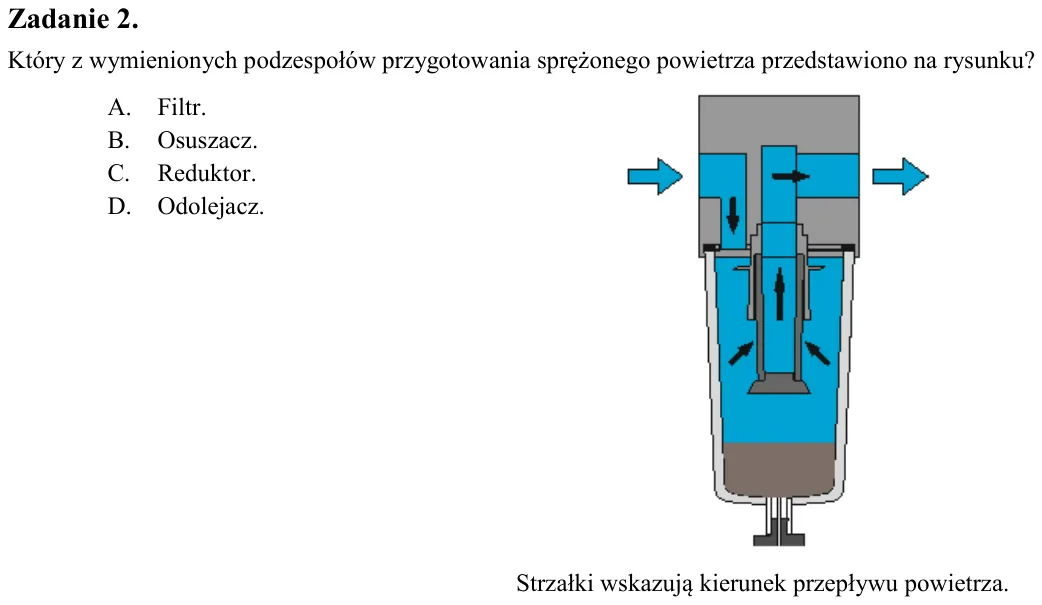

Zadanie 2. Który z wymienionych podzespołów przygotowania sprężonego powietrza przedstawiono na rysunku? A. Filtr. B. Osuszacz. C. Reduktor. D. Odolejacz. Strzałki wskazują kierunek przepływu powietrza.

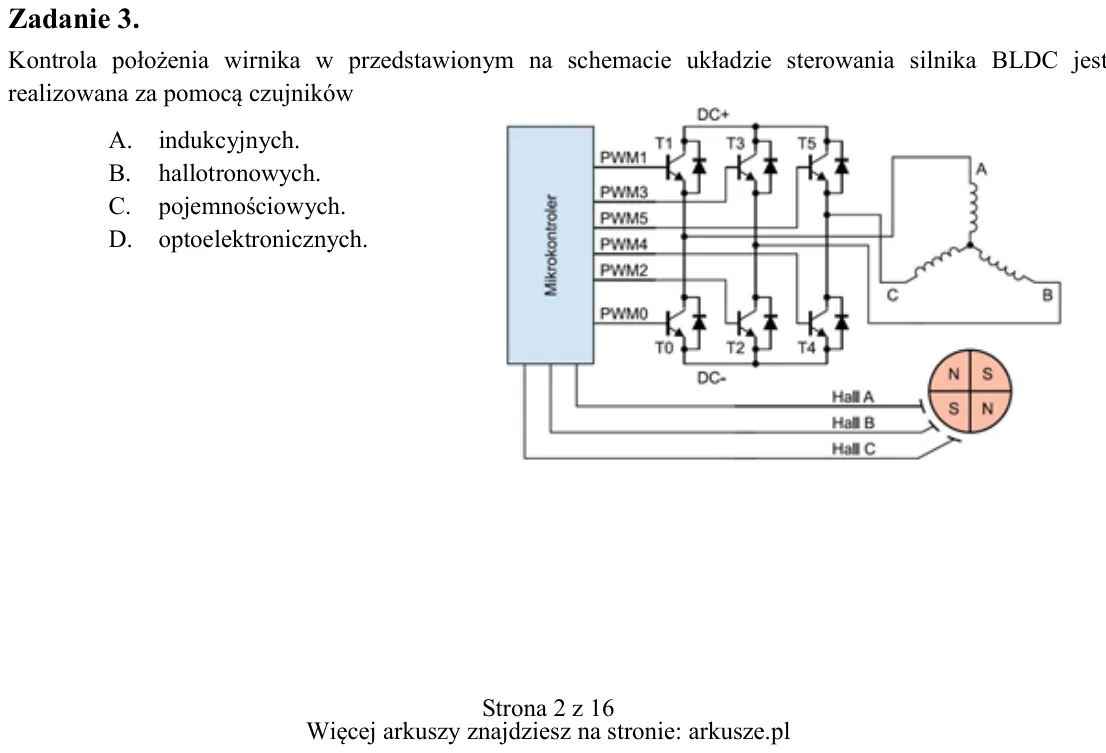

Zadanie 3. Kontrola położenia wirnika w przedstawionym na schemacie układzie sterowania silnika BLDC jest realizowana za pomocą czujników A. indukcyjnych. B. hallotronowych. C. pojemnościowych. D. optoelektronicznych.

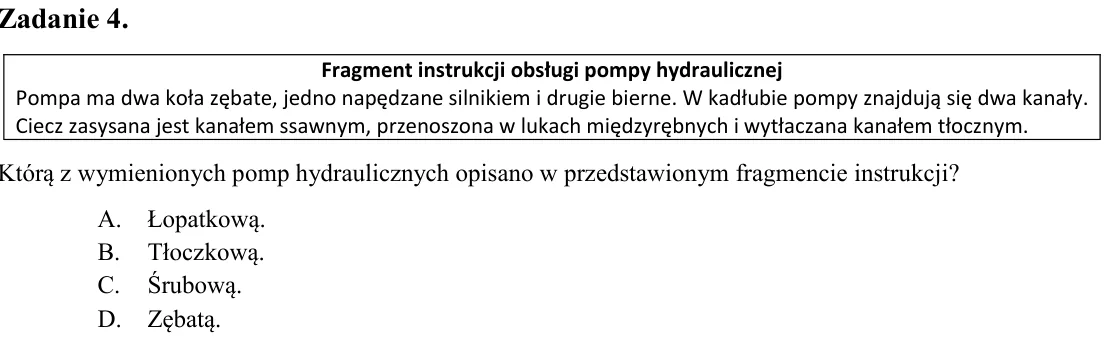

Zadanie 4. Którą z wymienionych pomp hydraulicznych opisano w przedstawionym fragmencie instrukcji? A. Łopatkową. B. Tłoczkową. C. Śrubową. D. Zębatą.

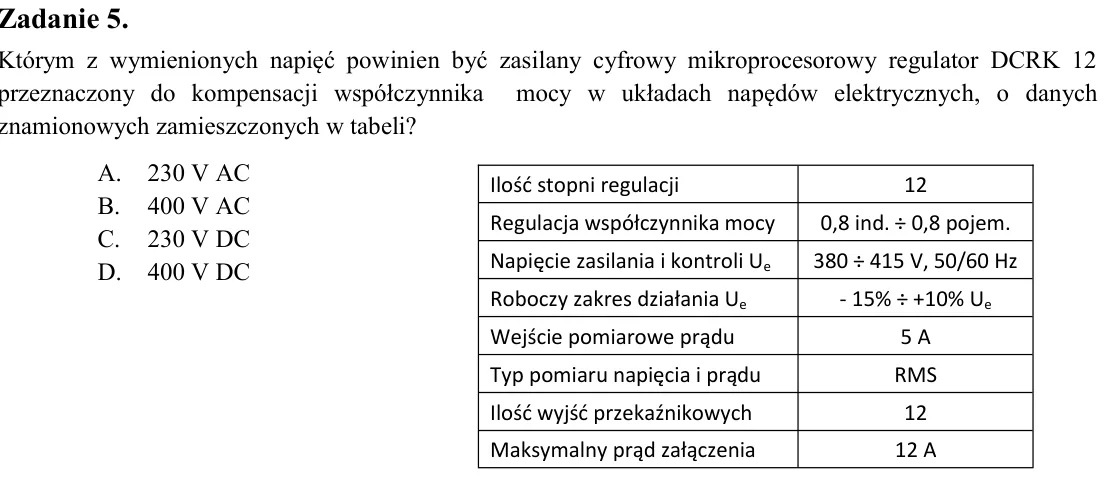

Zadanie 5. Którym z wymienionych napięć powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnika mocy w układach napędów elektrycznych, o danych znamionowych zamieszczony

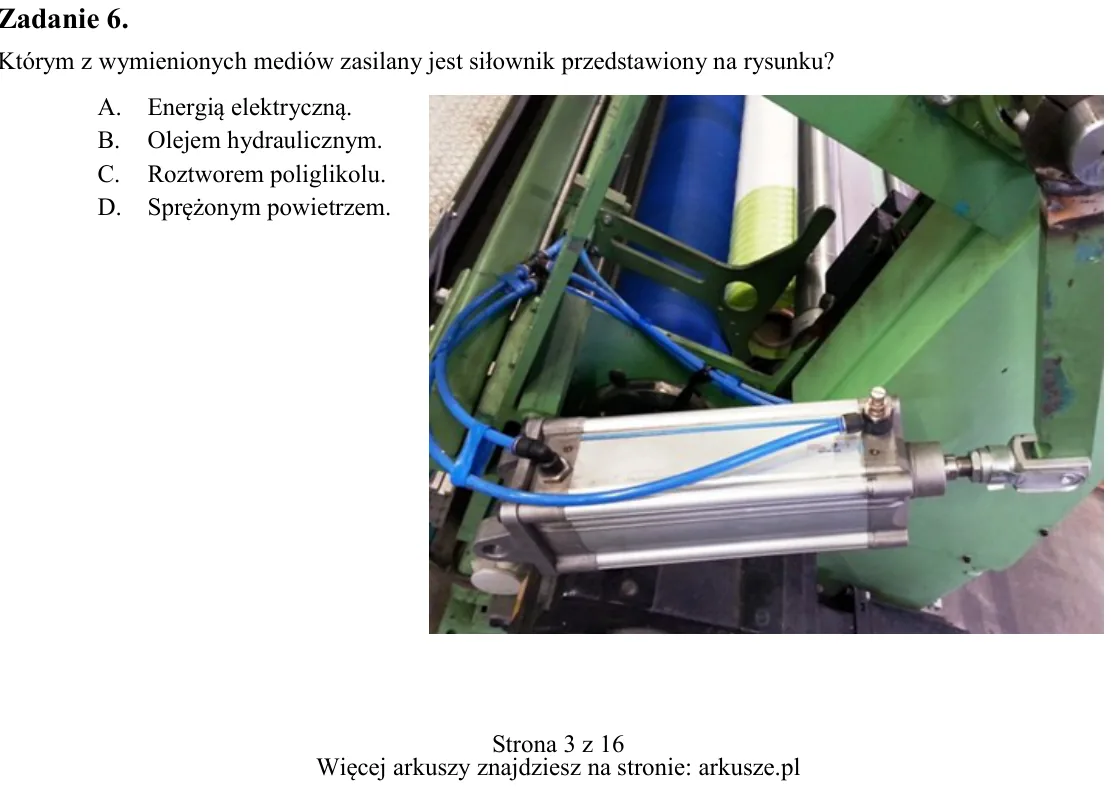

Zadanie 6. Którym z wymienionych mediów zasilany jest siłownik przedstawiony na rysunku? A. Energią elektryczną. B. Olejem hydraulicznym. C. Roztworem poliglikolu. D. Sprężonym powietrzem. Fragment instrukcji obsługi pom

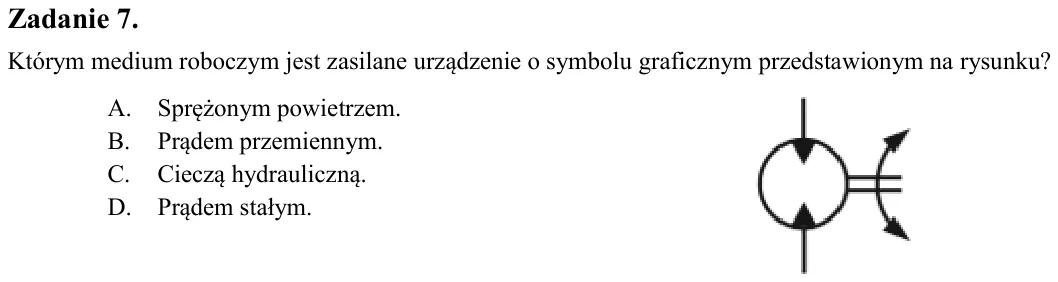

Zadanie 7. Którym medium roboczym jest zasilane urządzenie o symbolu graficznym przedstawionym na rysunku? A. Sprężonym powietrzem. B. Prądem przemiennym. C. Cieczą hydrauliczną. D. Prądem stałym.

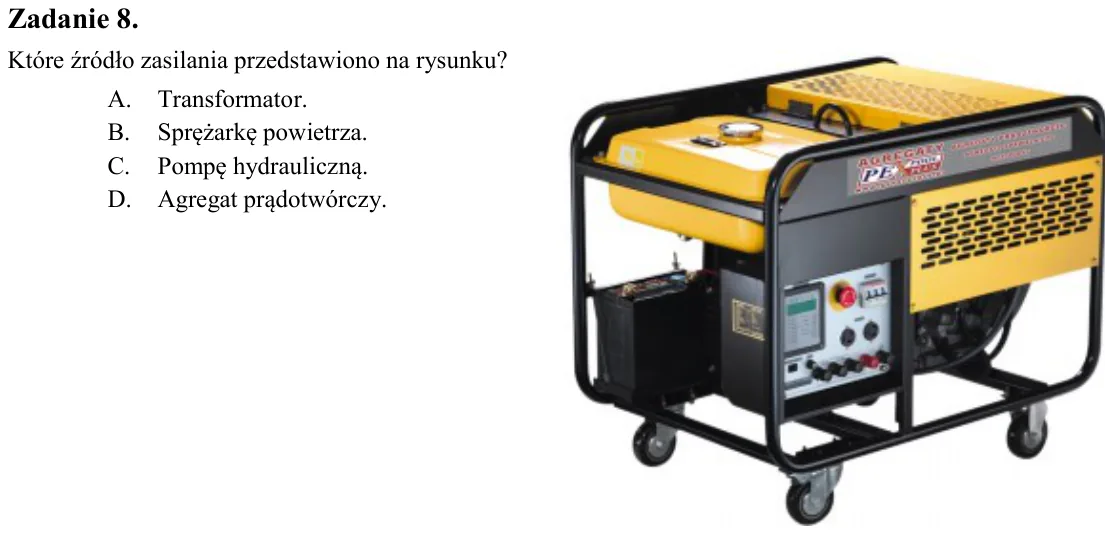

Zadanie 8. Które źródło zasilania przedstawiono na rysunku? A. Transformator. B. Sprężarkę powietrza. C. Pompę hydrauliczną. D. Agregat prądotwórczy.

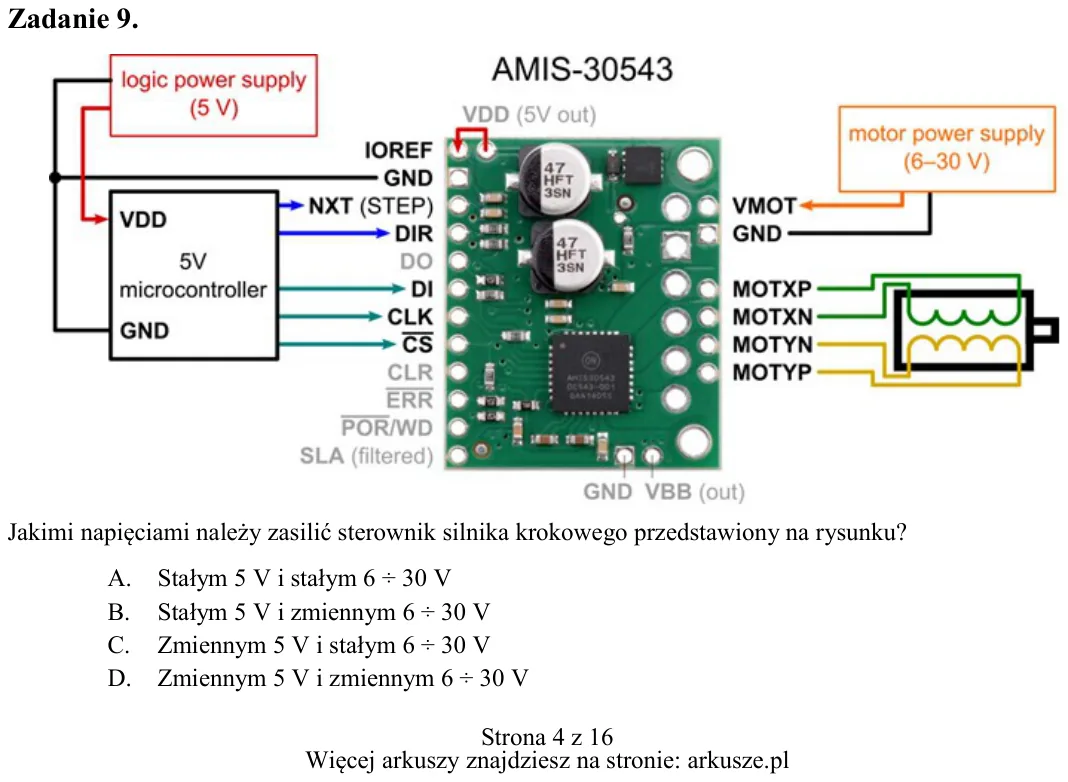

Zadanie 9. Jakimi napięciami należy zasilić sterownik silnika krokowego przedstawiony na rysunku? A. Stałym 5 V i stałym 6 ÷ 30 V B. Stałym 5 V i zmiennym 6 ÷ 30 V C. Zmiennym 5 V i stałym 6 ÷ 30 V D. Zmiennym 5 V i zmie

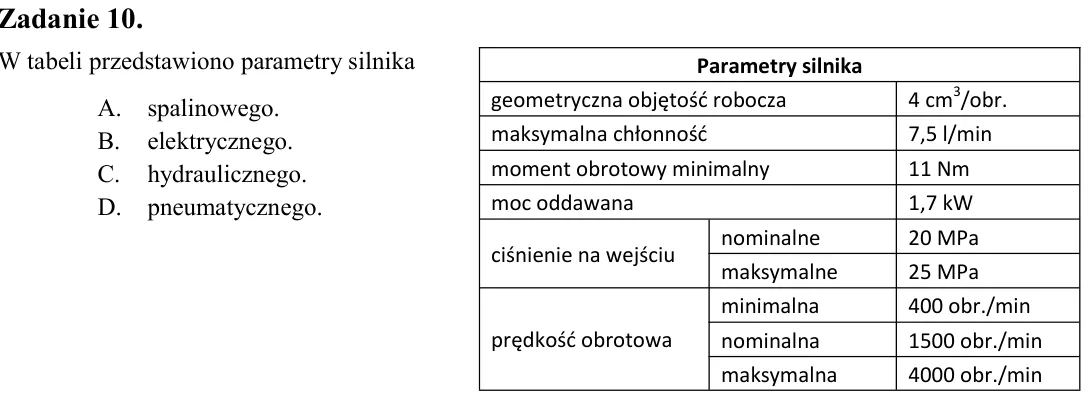

Zadanie 10. W tabeli przedstawiono parametry silnika A. spalinowego. B. elektrycznego. C. hydraulicznego. D. pneumatycznego.

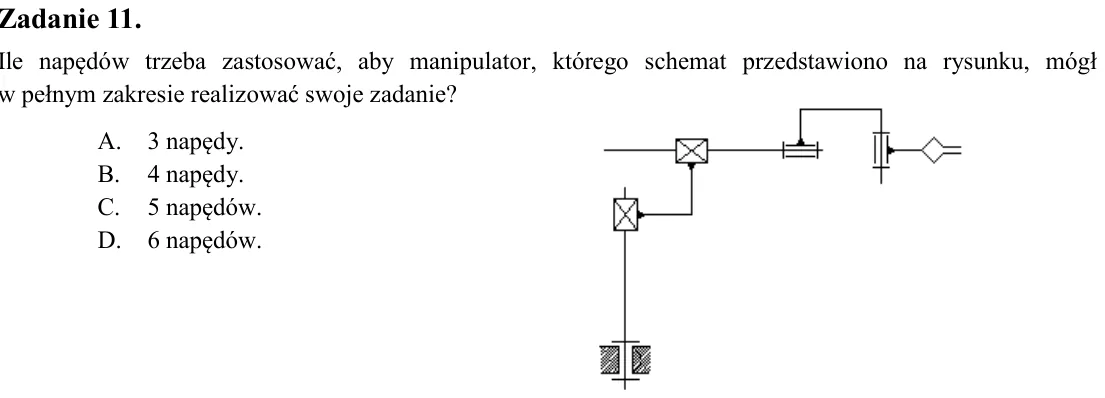

Zadanie 11. Ile napędów trzeba zastosować, aby manipulator, którego schemat przedstawiono na rysunku, mógł w pełnym zakresie realizować swoje zadanie? A. 3 napędy. B. 4 napędy. C. 5 napędów. D. 6 napędów.

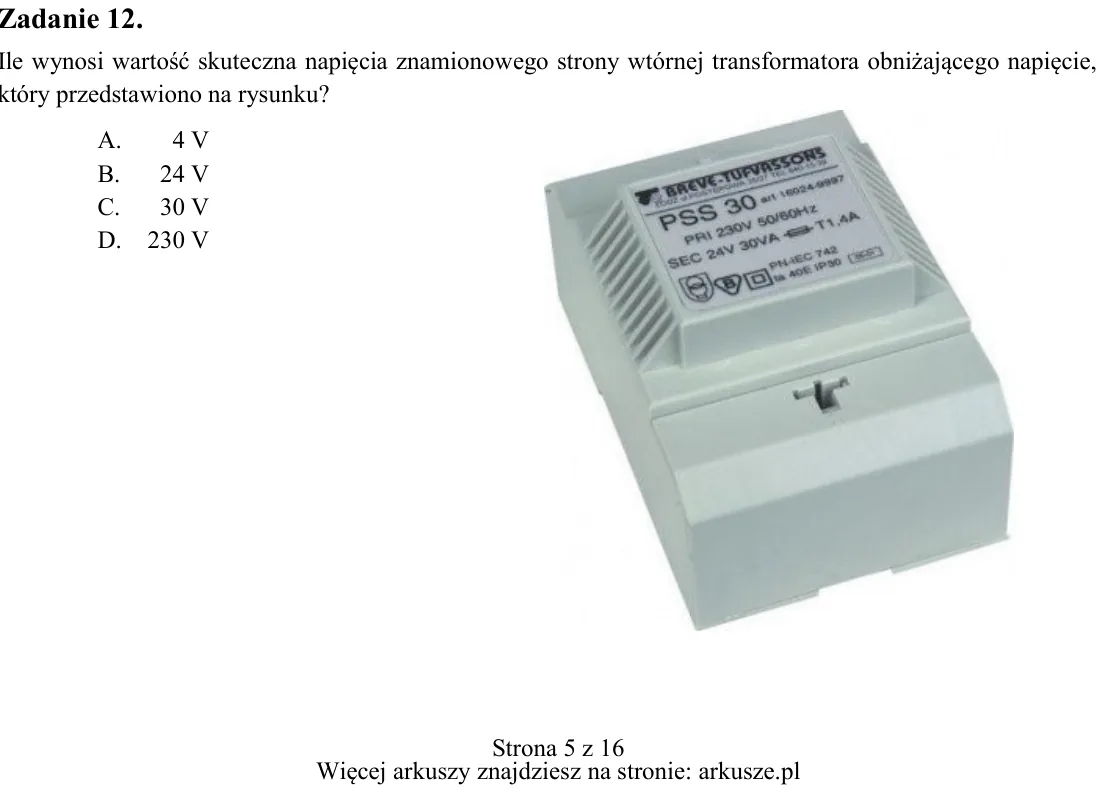

Zadanie 12. Ile wynosi wartość skuteczna napięcia znamionowego strony wtórnej transformatora obniżającego napięcie, który przedstawiono na rysunku? A. 4 V B. 24 V C. 30 V D. 230 V Parametry silnika geometryczna objętość

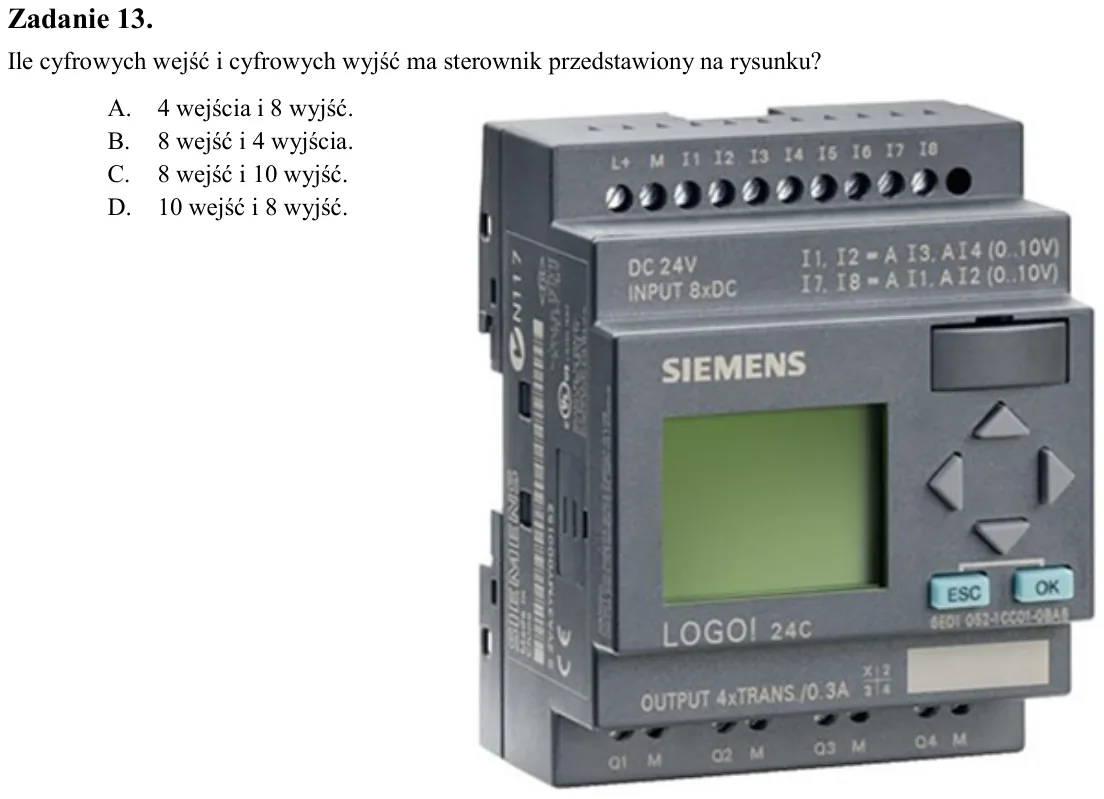

Zadanie 13. Ile cyfrowych wejść i cyfrowych wyjść ma sterownik przedstawiony na rysunku? A. 4 wejścia i 8 wyjść. B. 8 wejść i 4 wyjścia. C. 8 wejść i 10 wyjść. D. 10 wejść i 8 wyjść.

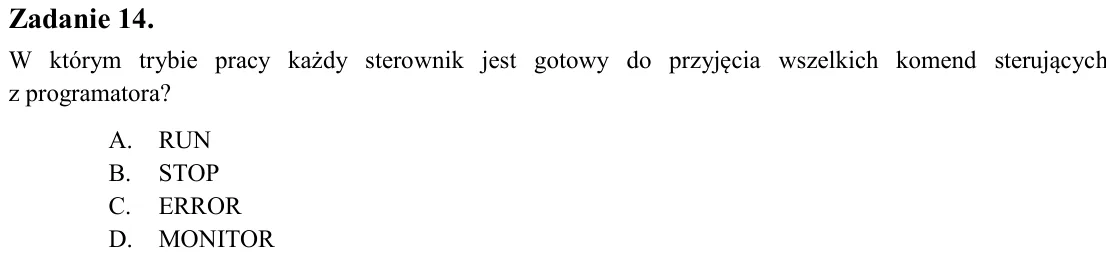

Zadanie 14. W którym trybie pracy każdy sterownik jest gotowy do przyjęcia wszelkich komend sterujących z programatora? A. RUN B. STOP C. ERROR D. MONITOR

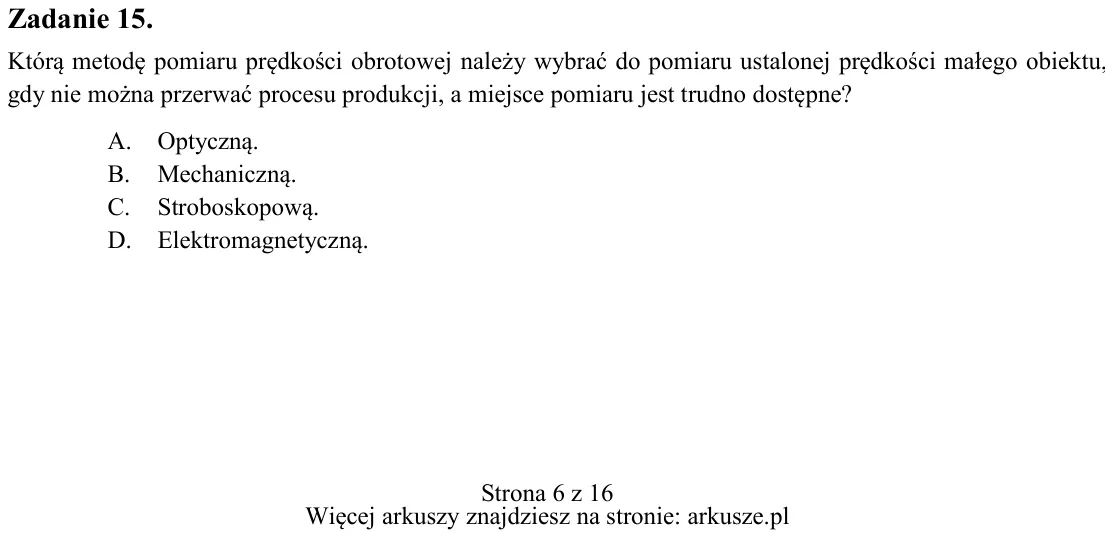

Zadanie 15. Którą metodę pomiaru prędkości obrotowej należy wybrać do pomiaru ustalonej prędkości małego obiektu, gdy nie można przerwać procesu produkcji, a miejsce pomiaru jest trudno dostępne? A. Optyczną. B. Mechanic

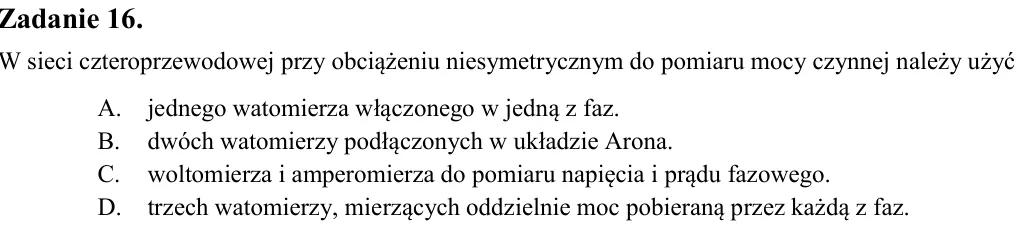

Zadanie 16. W sieci czteroprzewodowej przy obciążeniu niesymetrycznym do pomiaru mocy czynnej należy użyć A. jednego watomierza włączonego w jedną z faz. B. dwóch watomierzy podłączonych w układzie Arona. C. woltomierza

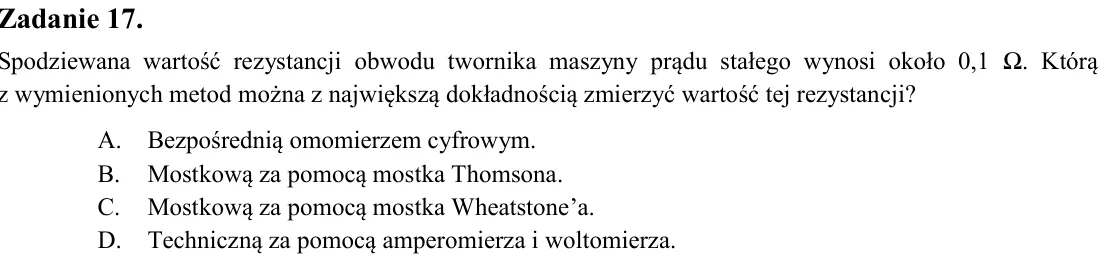

Zadanie 17. Spodziewana wartość rezystancji obwodu twornika maszyny prądu stałego wynosi około 0,1 Ω. Którą z wymienionych metod można z największą dokładnością zmierzyć wartość tej rezystancji? A. Bezpośrednią omomierze

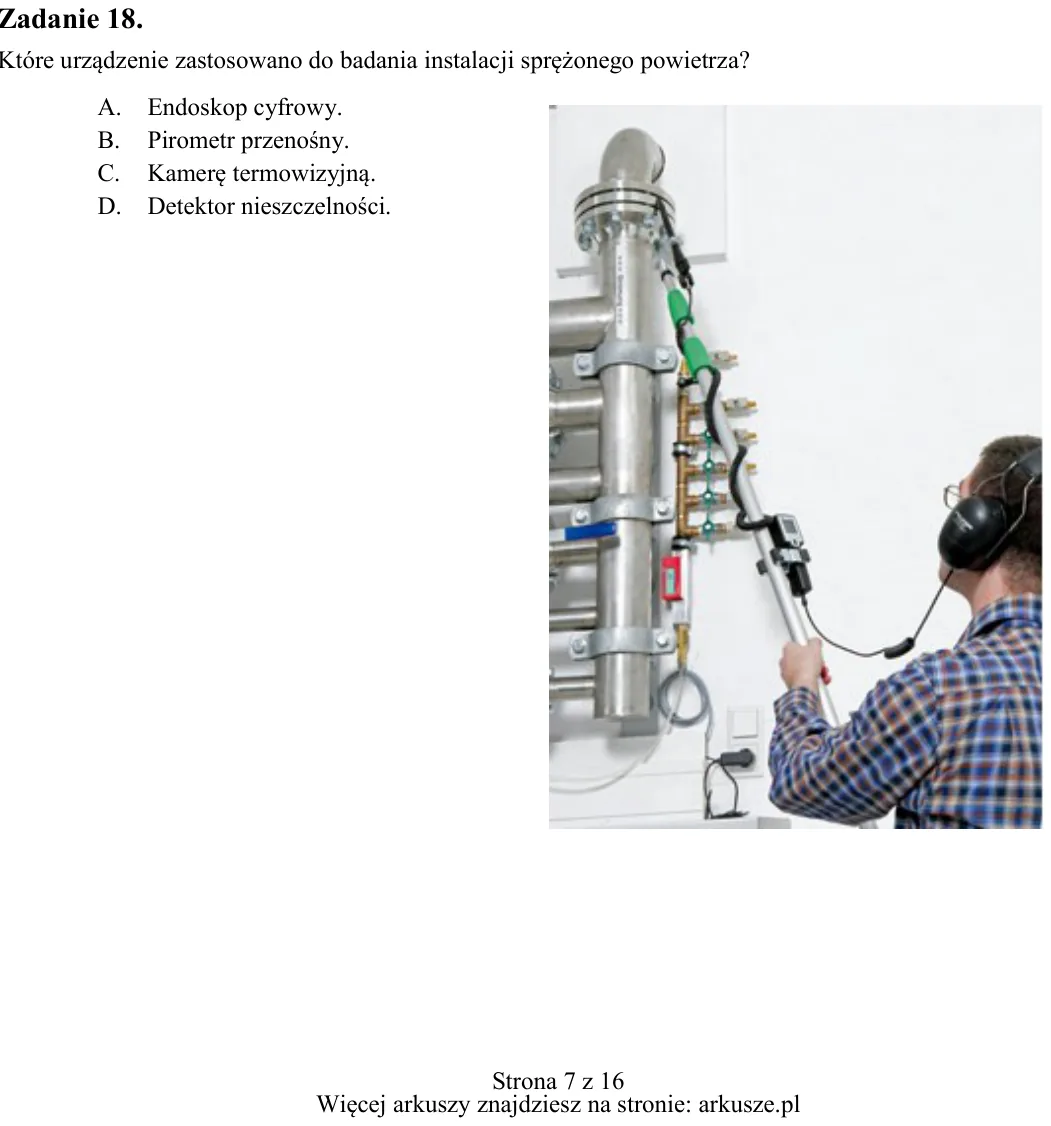

Zadanie 18. Które urządzenie zastosowano do badania instalacji sprężonego powietrza? A. Endoskop cyfrowy. B. Pirometr przenośny. C. Kamerę termowizyjną. D. Detektor nieszczelności.

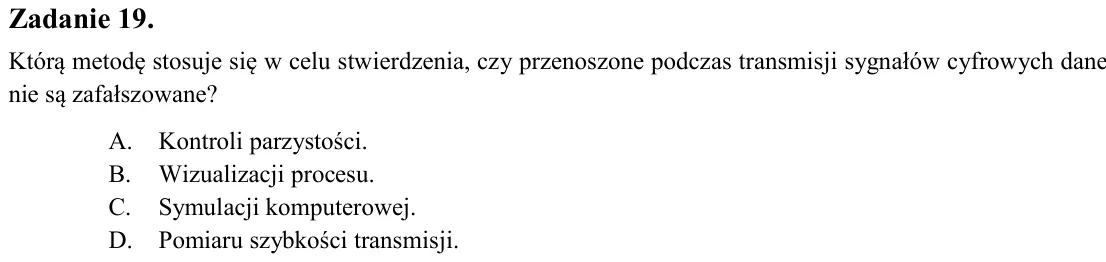

Zadanie 19. Którą metodę stosuje się w celu stwierdzenia, czy przenoszone podczas transmisji sygnałów cyfrowych dane nie są zafałszowane? A. Kontroli parzystości. B. Wizualizacji procesu. C. Symulacji komputerowej. D. Po

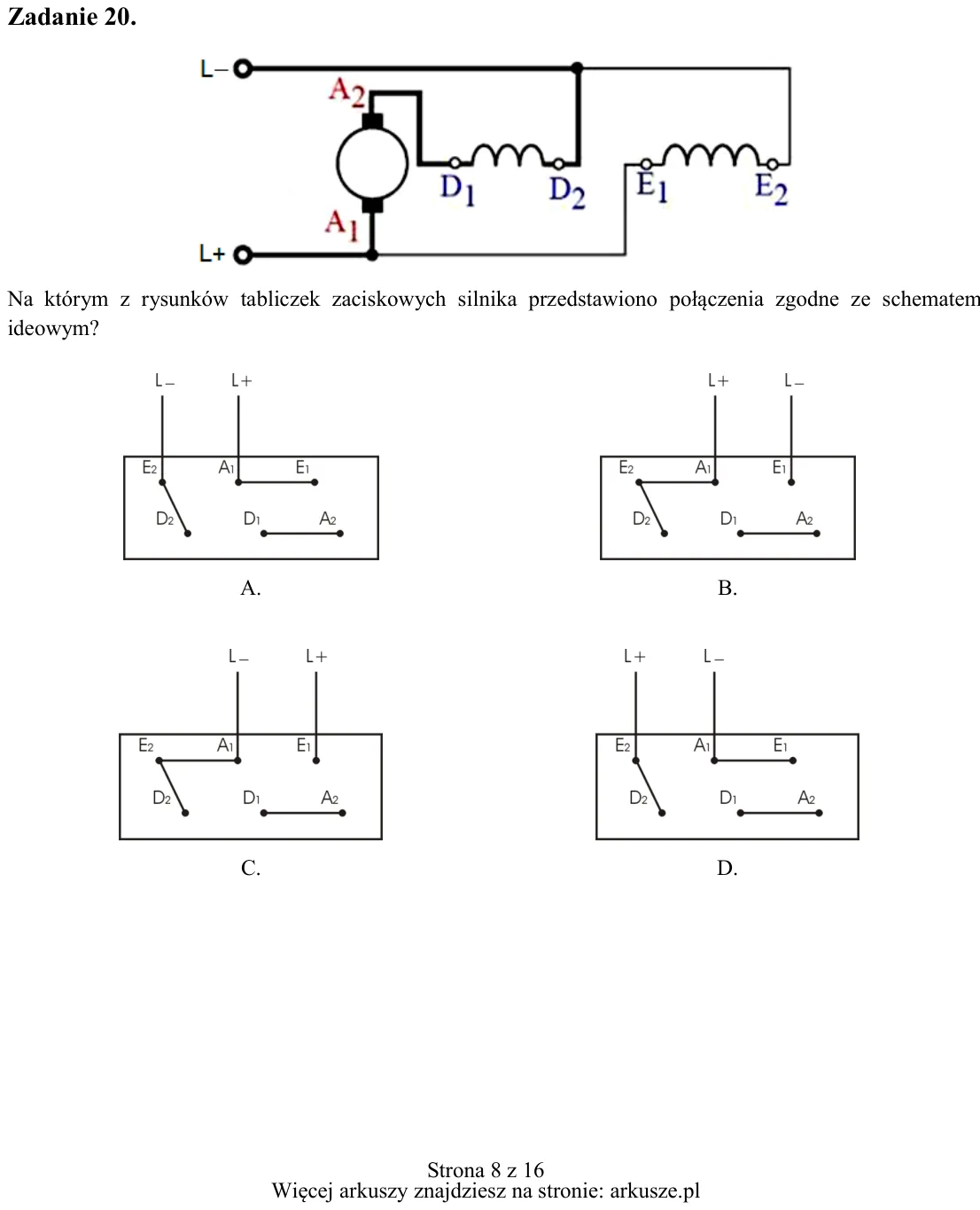

Zadanie 20. Na którym z rysunków tabliczek zaciskowych silnika przedstawiono połączenia zgodne ze schematem ideowym? A. B. C. D.

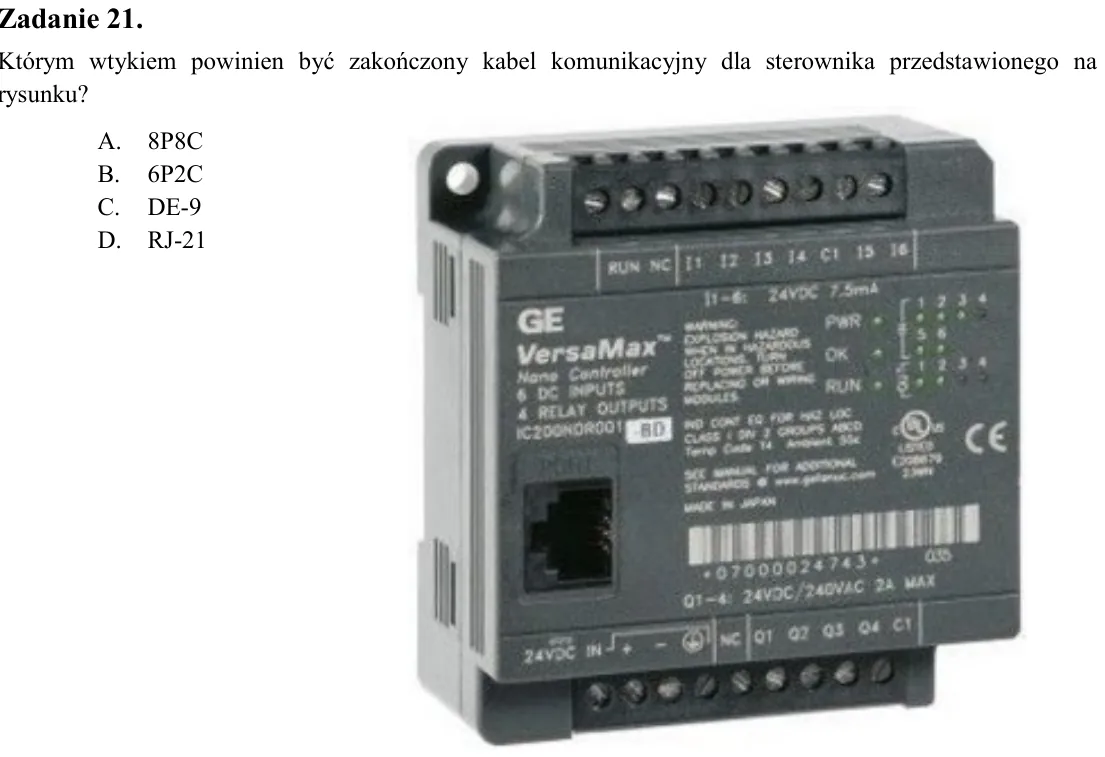

Zadanie 21. Którym wtykiem powinien być zakończony kabel komunikacyjny dla sterownika przedstawionego na rysunku? A. 8P8C B. 6P2C C. DE-9 D. RJ-21

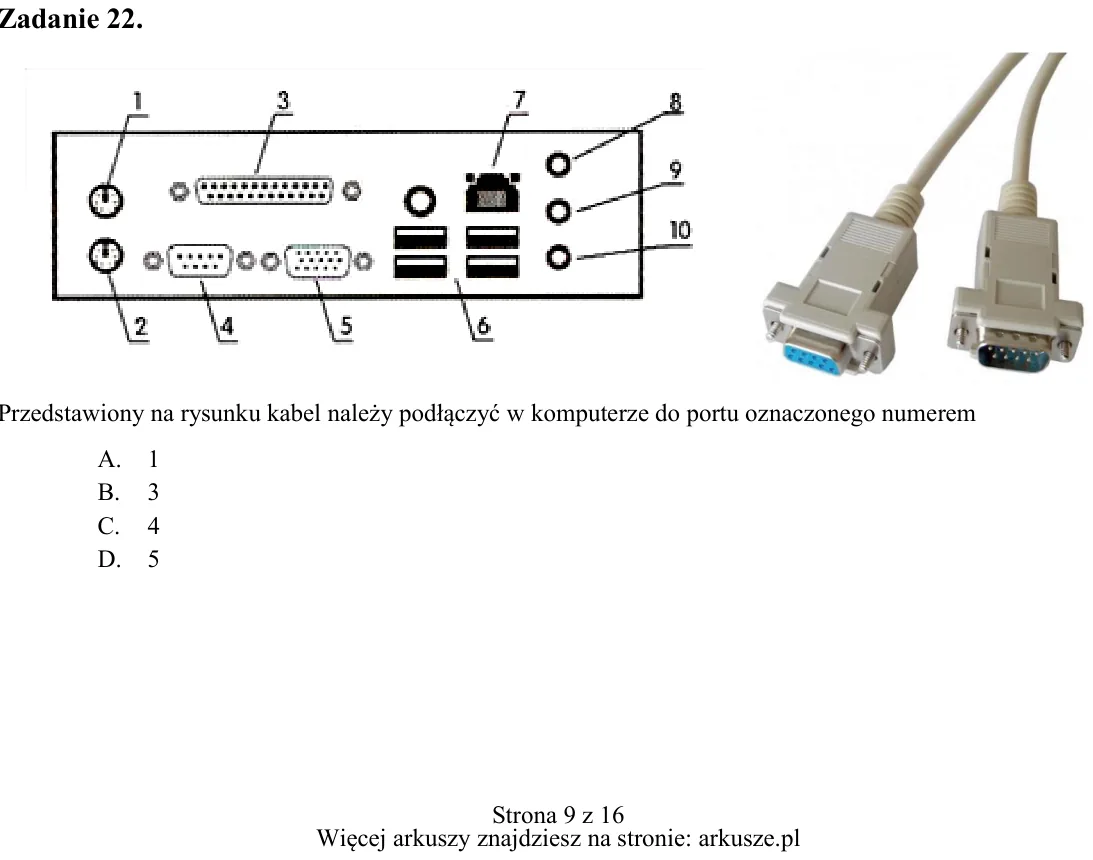

Zadanie 22. Przedstawiony na rysunku kabel należy podłączyć w komputerze do portu oznaczonego numerem A. 1 B. 3 C. 4 D. 5

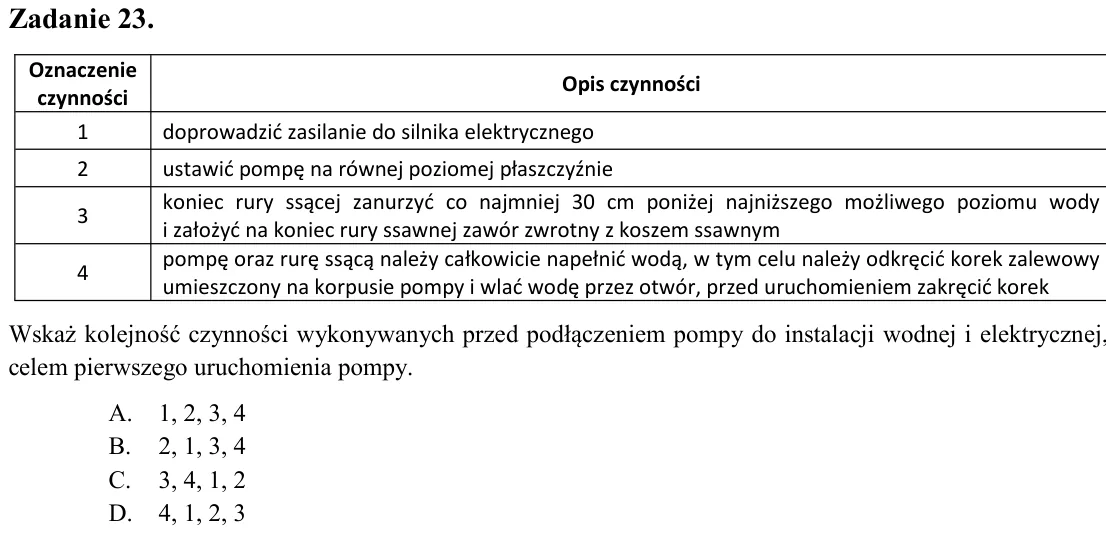

Zadanie 23. Wskaż kolejność czynności wykonywanych przed podłączeniem pompy do instalacji wodnej i elektrycznej, celem pierwszego uruchomienia pompy. A. 1, 2, 3, 4 B. 2, 1, 3, 4 C. 3, 4, 1, 2 D. 4, 1, 2, 3

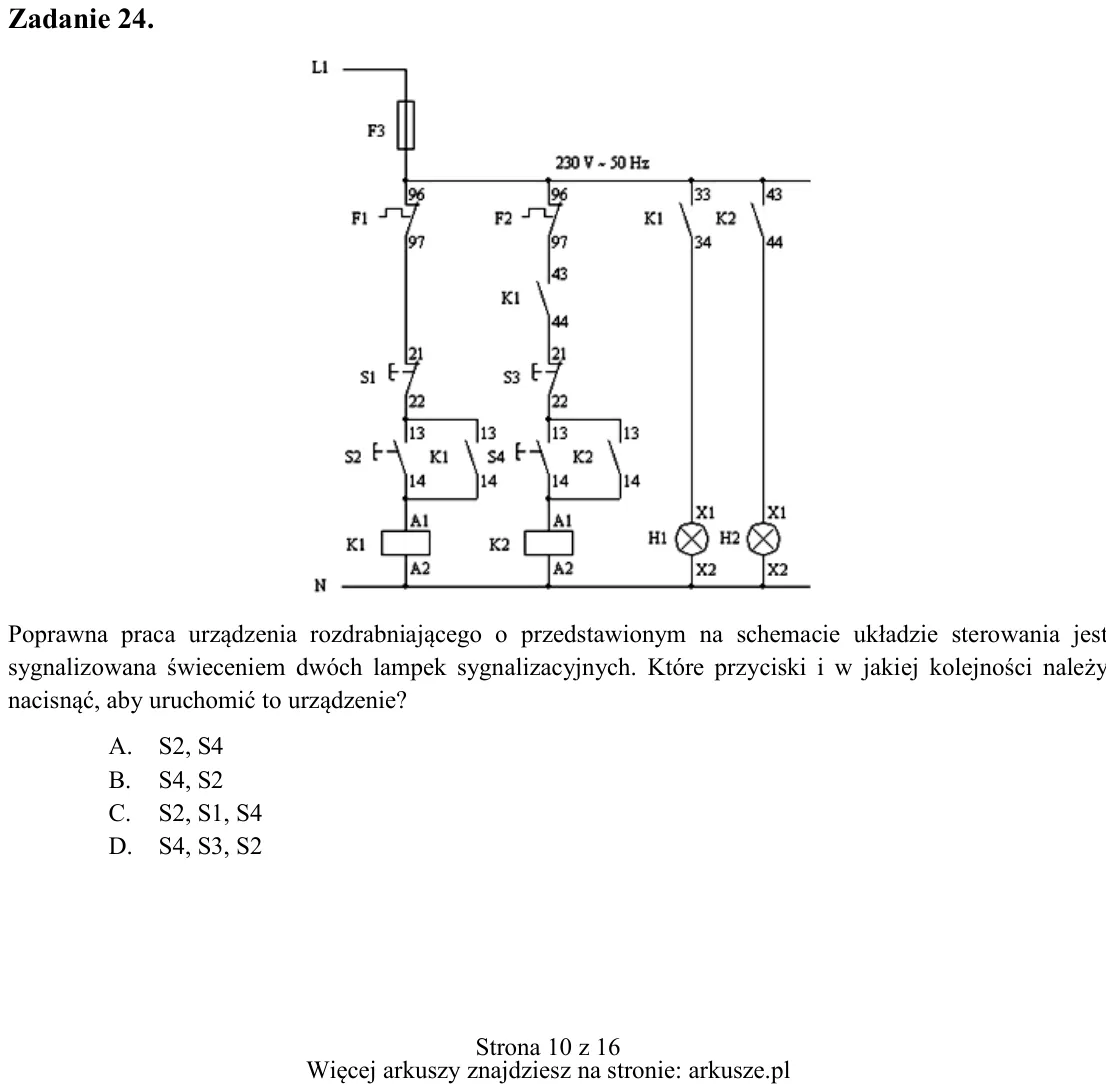

Zadanie 24. Poprawna praca urządzenia rozdrabniającego o przedstawionym na schemacie układzie sterowania jest sygnalizowana świeceniem dwóch lampek sygnalizacyjnych. Które przyciski i w jakiej kolejności należy nacisnąć,

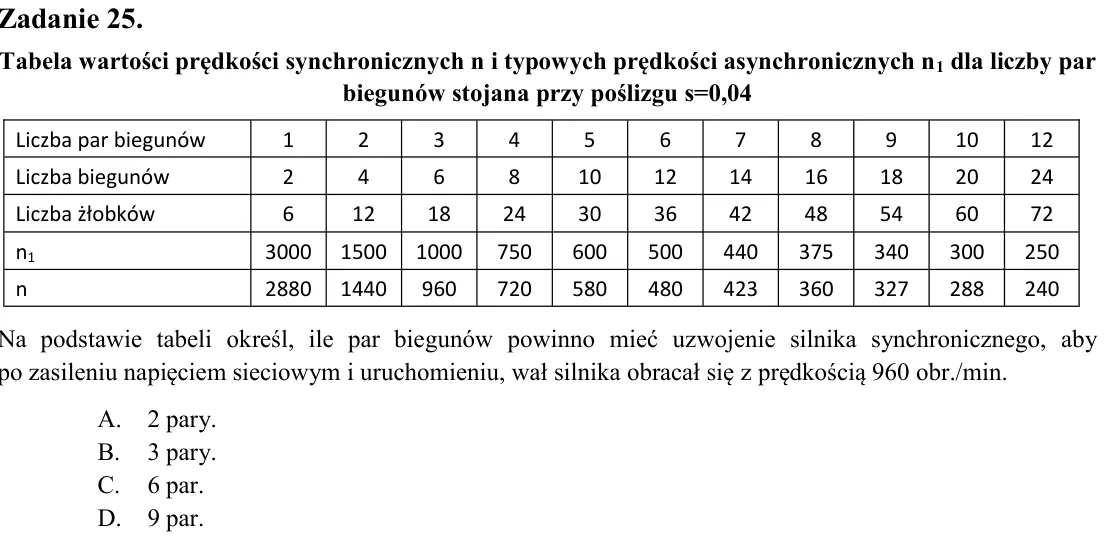

Zadanie 25. Tabela wartości prędkości synchronicznych n i typowych prędkości asynchronicznych n1 dla liczby par biegunów stojana przy poślizgu s=0,04 Na podstawie tabeli określ, ile par biegunów powinno mieć uzwojenie si

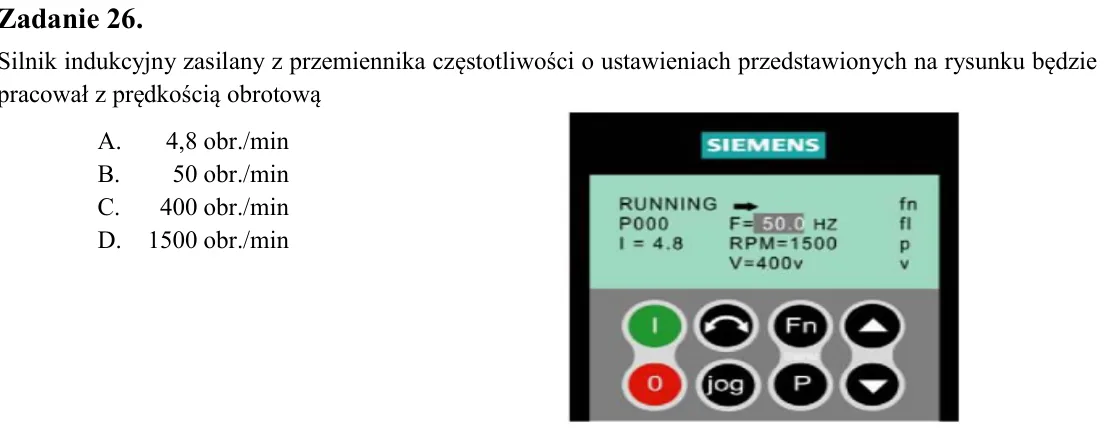

Zadanie 26. Silnik indukcyjny zasilany z przemiennika częstotliwości o ustawieniach przedstawionych na rysunku będzie pracował z prędkością obrotową A. 4,8 obr./min B. 50 obr./min C. 400 obr./min D. 1500 obr./min

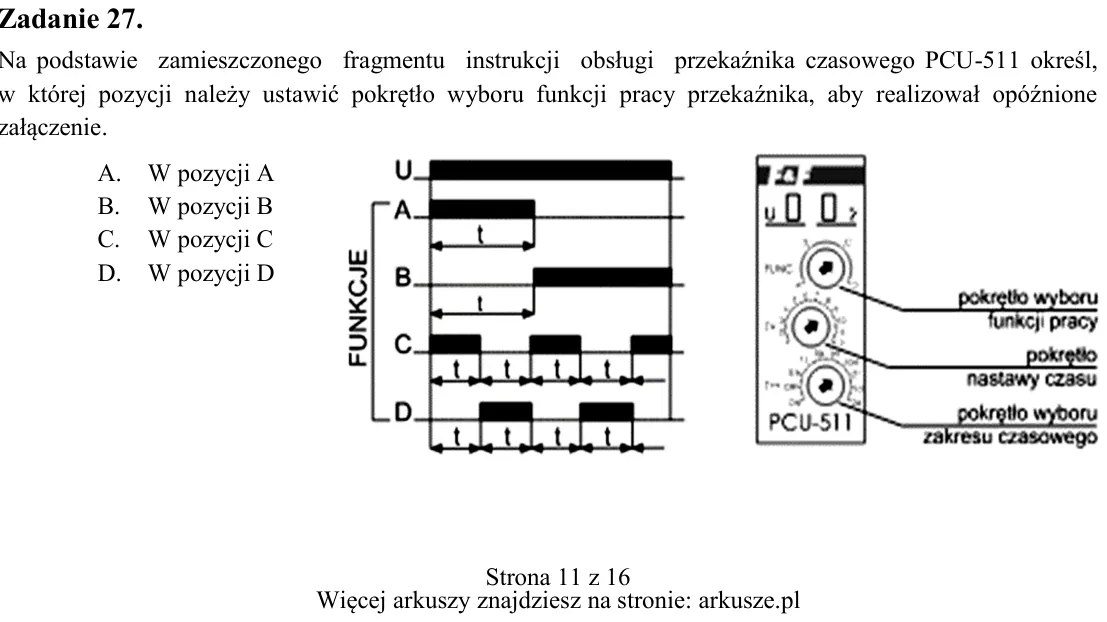

Zadanie 27. Na podstawie zamieszczonego fragmentu instrukcji obsługi przekaźnika czasowego PCU-511 określ, w której pozycji należy ustawić pokrętło wyboru funkcji pracy przekaźnika, aby realizował opóźnione załączenie. A

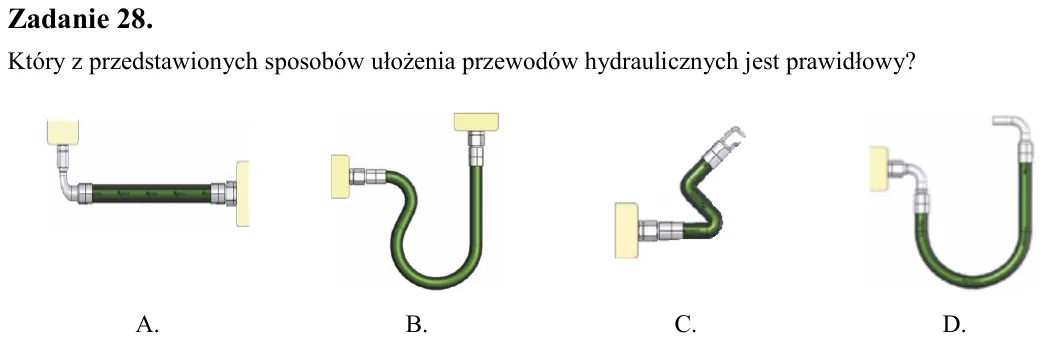

Zadanie 28. Który z przedstawionych sposobów ułożenia przewodów hydraulicznych jest prawidłowy?

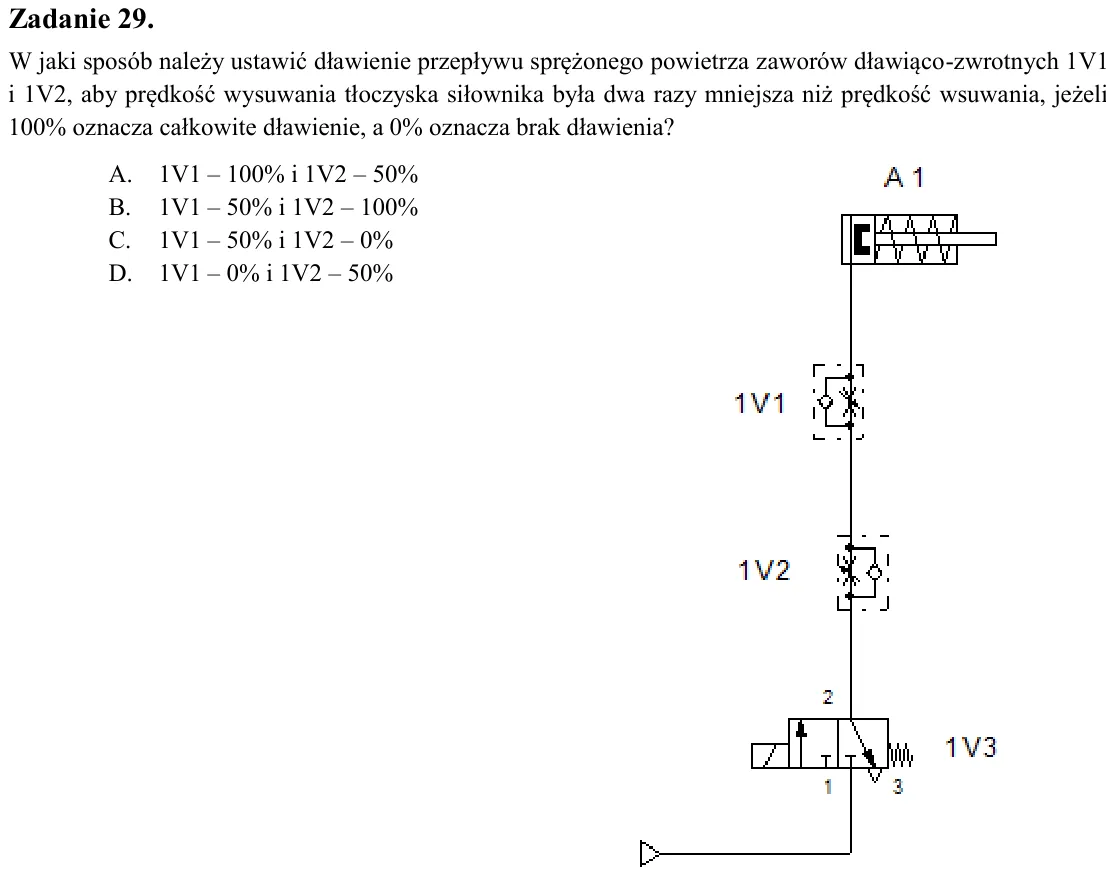

Zadanie 29. W jaki sposób należy ustawić dławienie przepływu sprężonego powietrza zaworów dławiąco-zwrotnych 1V1 i 1V2, aby prędkość wysuwania tłoczyska siłownika była dwa razy mniejsza niż prędkość wsuwania, jeżeli 100%

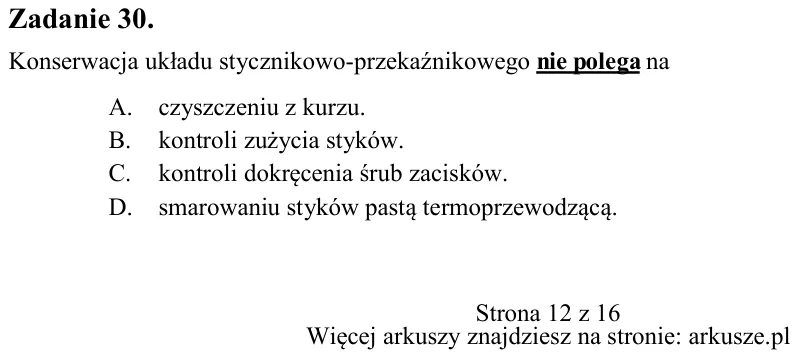

Zadanie 30. Konserwacja układu stycznikowo-przekaźnikowego nie polega na A. czyszczeniu z kurzu. B. kontroli zużycia styków. C. kontroli dokręcenia śrub zacisków. D. smarowaniu styków pastą termoprzewodzącą. A. B. C. D.

Zadanie 31. Który środek smarny należy okresowo uzupełniać w smarownicy sprężonego powietrza? A. Silikon. B. Towot. C. Pastę. D. Olej.

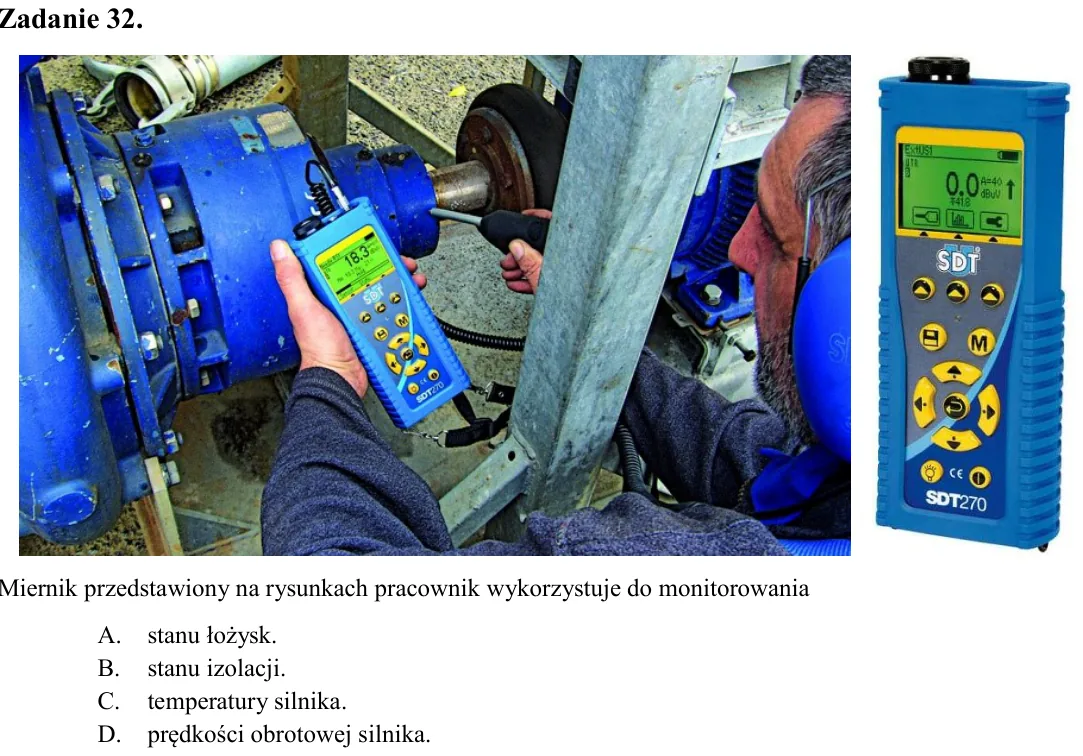

Zadanie 32. Miernik przedstawiony na rysunkach pracownik wykorzystuje do monitorowania A. stanu łożysk. B. stanu izolacji. C. temperatury silnika. D. prędkości obrotowej silnika.

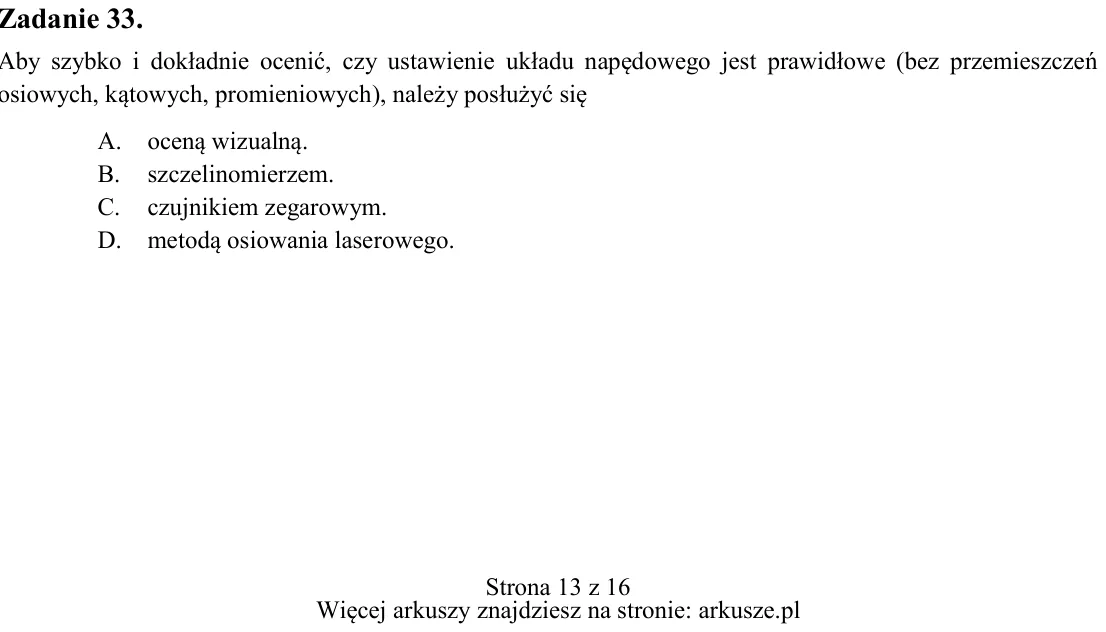

Zadanie 33. Aby szybko i dokładnie ocenić, czy ustawienie układu napędowego jest prawidłowe (bez przemieszczeń osiowych, kątowych, promieniowych), należy posłużyć się A. oceną wizualną. B. szczelinomierzem. C. czujnikiem

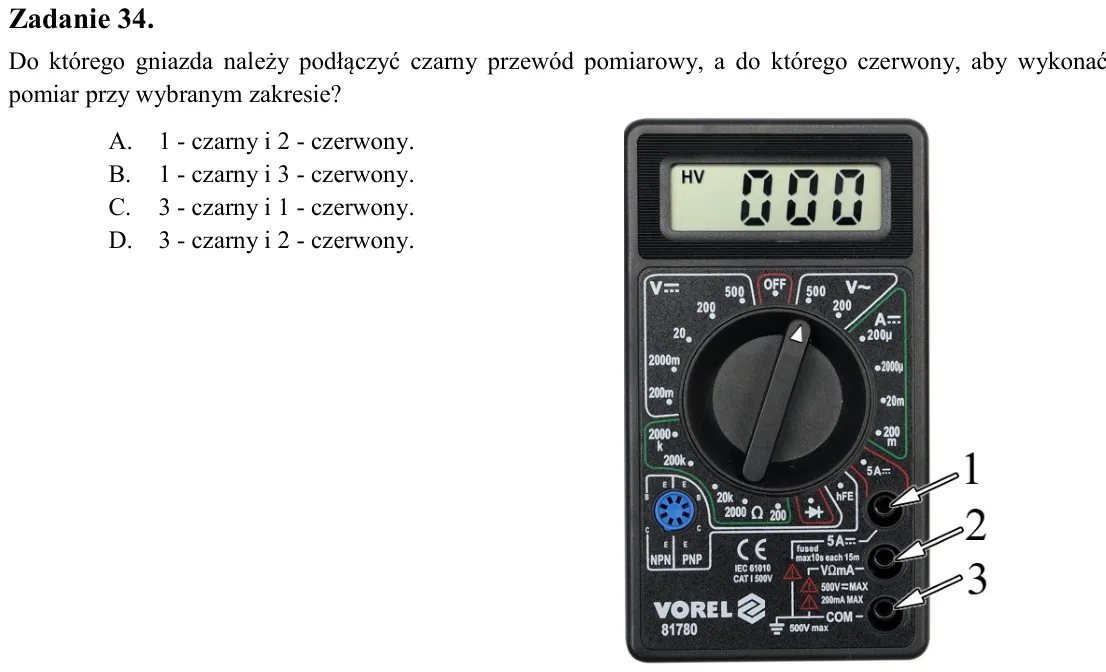

Zadanie 34. Do którego gniazda należy podłączyć czarny przewód pomiarowy, a do którego czerwony, aby wykonać pomiar przy wybranym zakresie? A. 1 - czarny i 2 - czerwony. B. 1 - czarny i 3 - czerwony. C. 3 - czarny i 1 -

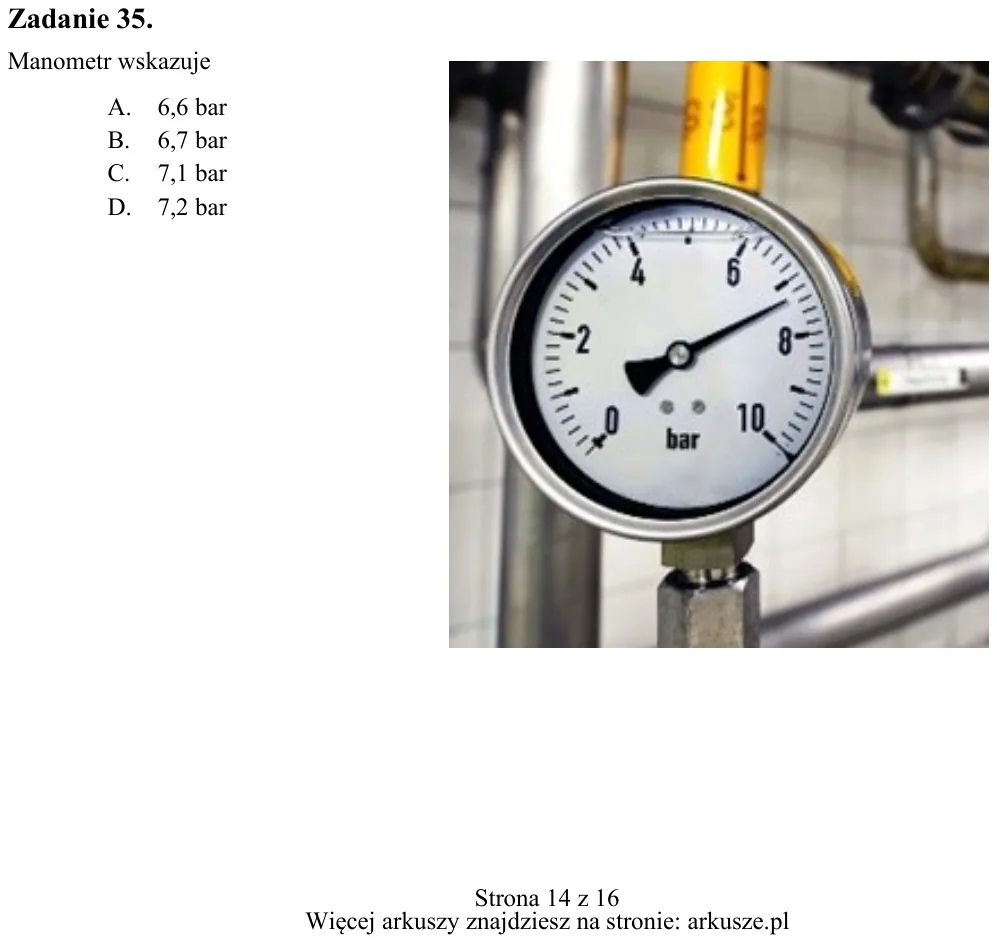

Zadanie 35. Manometr wskazuje A. 6,6 bar B. 6,7 bar C. 7,1 bar D. 7,2 bar

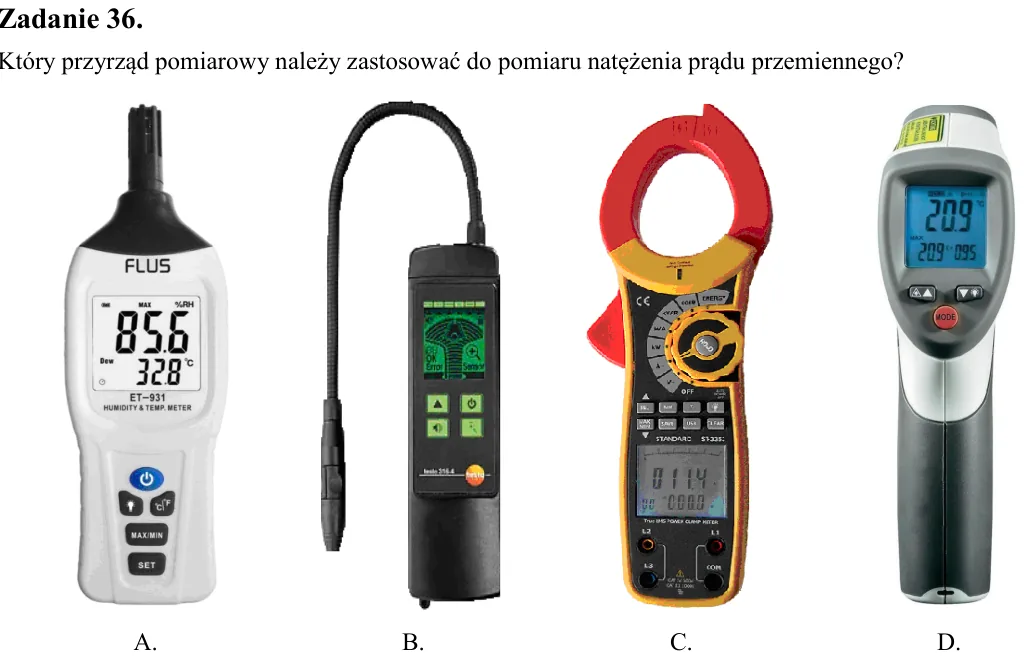

Zadanie 36. Który przyrząd pomiarowy należy zastosować do pomiaru natężenia prądu przemiennego?

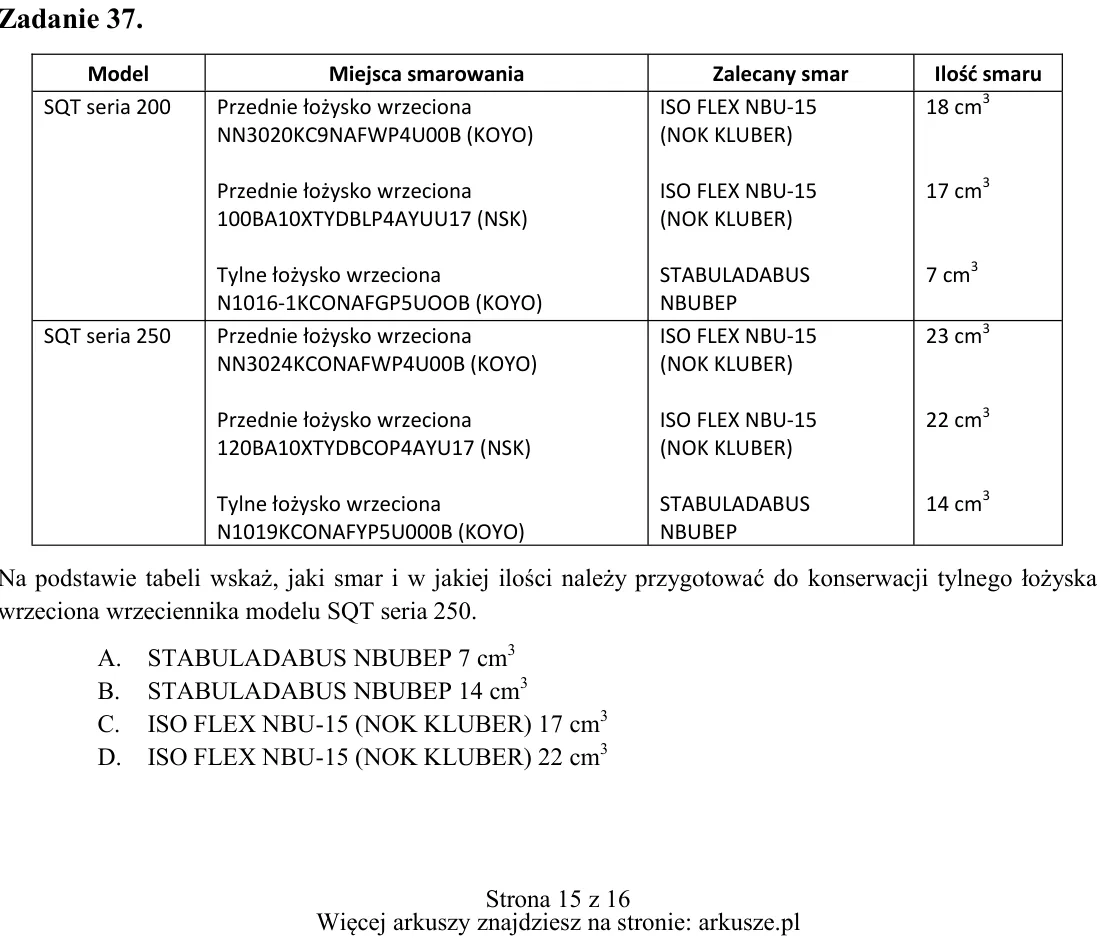

Zadanie 37. Na podstawie tabeli wskaż, jaki smar i w jakiej ilości należy przygotować do konserwacji tylnego łożyska wrzeciona wrzeciennika modelu SQT seria 250. A. STABULADABUS NBUBEP 7 cm3 B. STABULADABUS NBUBEP 14 cm3

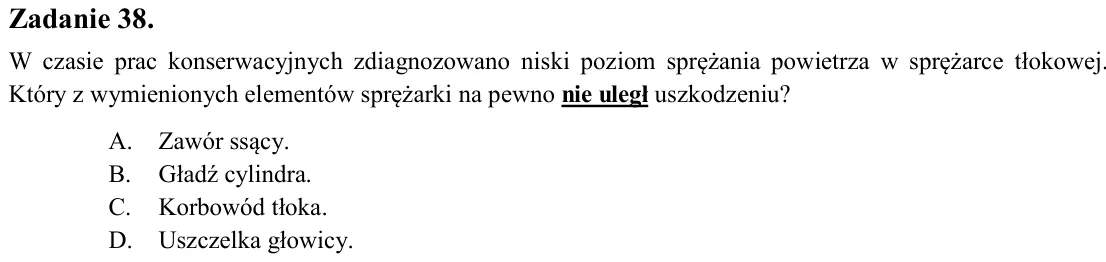

Zadanie 38. W czasie prac konserwacyjnych zdiagnozowano niski poziom sprężania powietrza w sprężarce tłokowej. Który z wymienionych elementów sprężarki na pewno nie uległ uszkodzeniu? A. Zawór ssący. B. Gładź cylindra. C

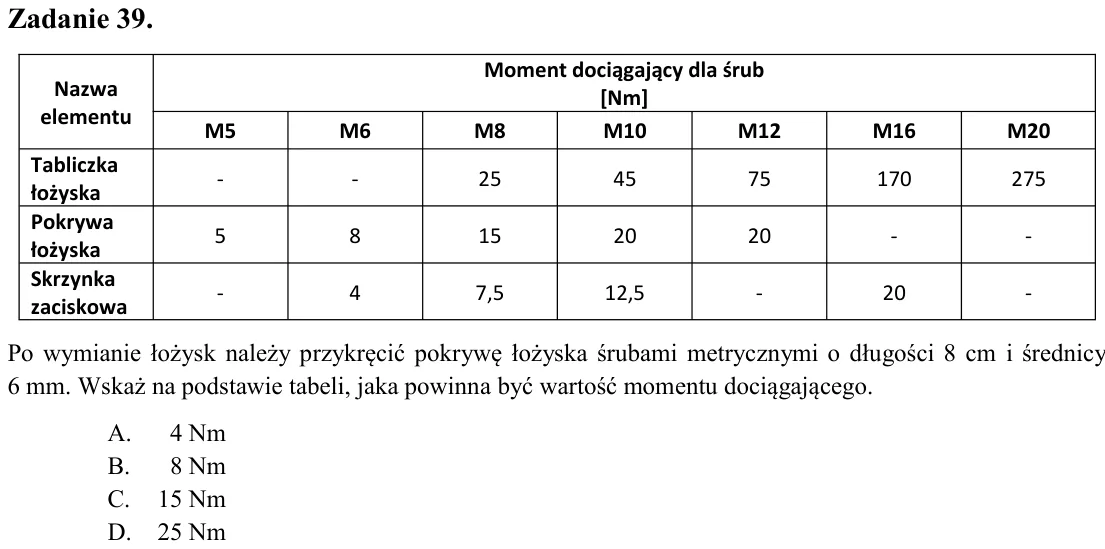

Zadanie 39. Po wymianie łożysk należy przykręcić pokrywę łożyska śrubami metrycznymi o długości 8 cm i średnicy 6 mm. Wskaż na podstawie tabeli, jaka powinna być wartość momentu dociągającego. A. 4 Nm B. 8 Nm C. 15 Nm D.

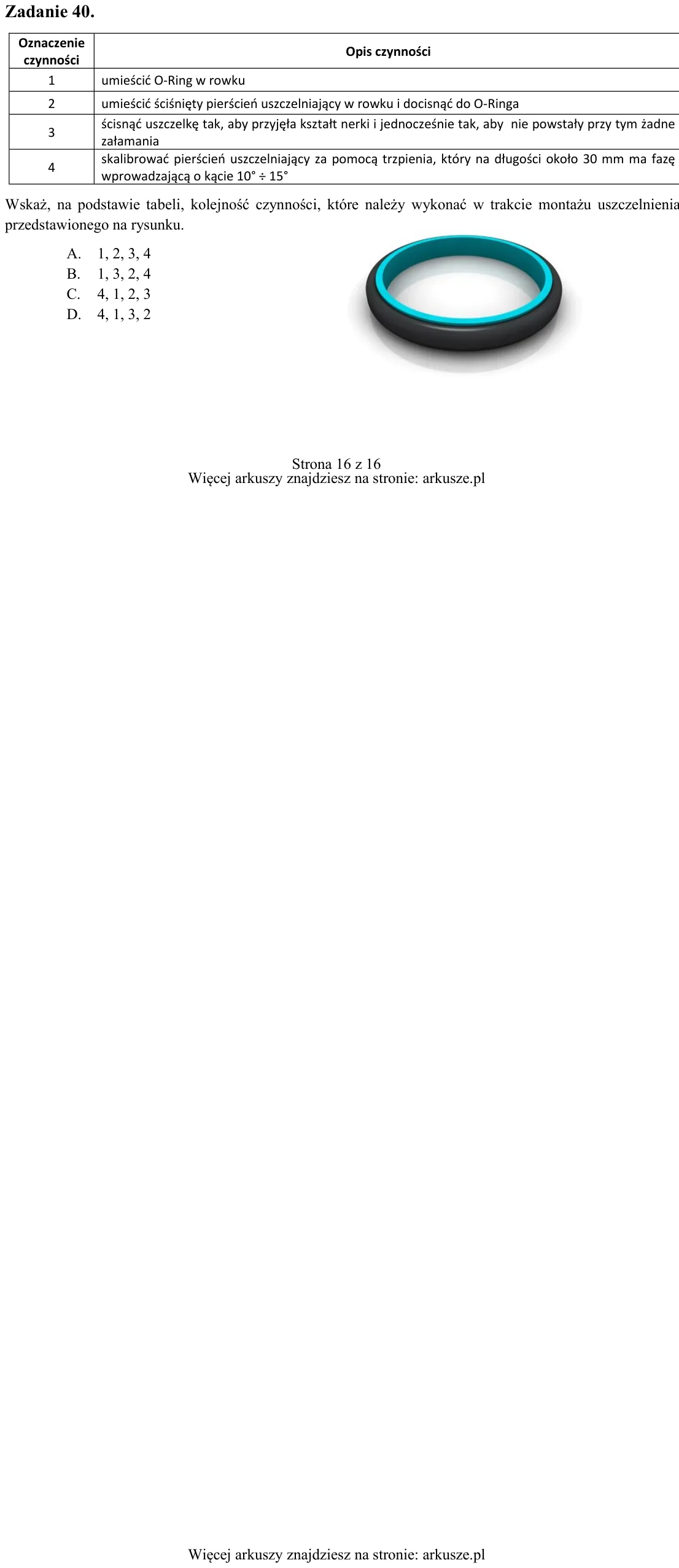

Zadanie 40. Wskaż, na podstawie tabeli, kolejność czynności, które należy wykonać w trakcie montażu uszczelnienia przedstawionego na rysunku. A. 1, 2, 3, 4 B. 1, 3, 2, 4 C. 4, 1, 2, 3 D. 4, 1, 3, 2 Nazwa elementu Moment
