E04 · Egzamin zawodowy · styczeń 2018

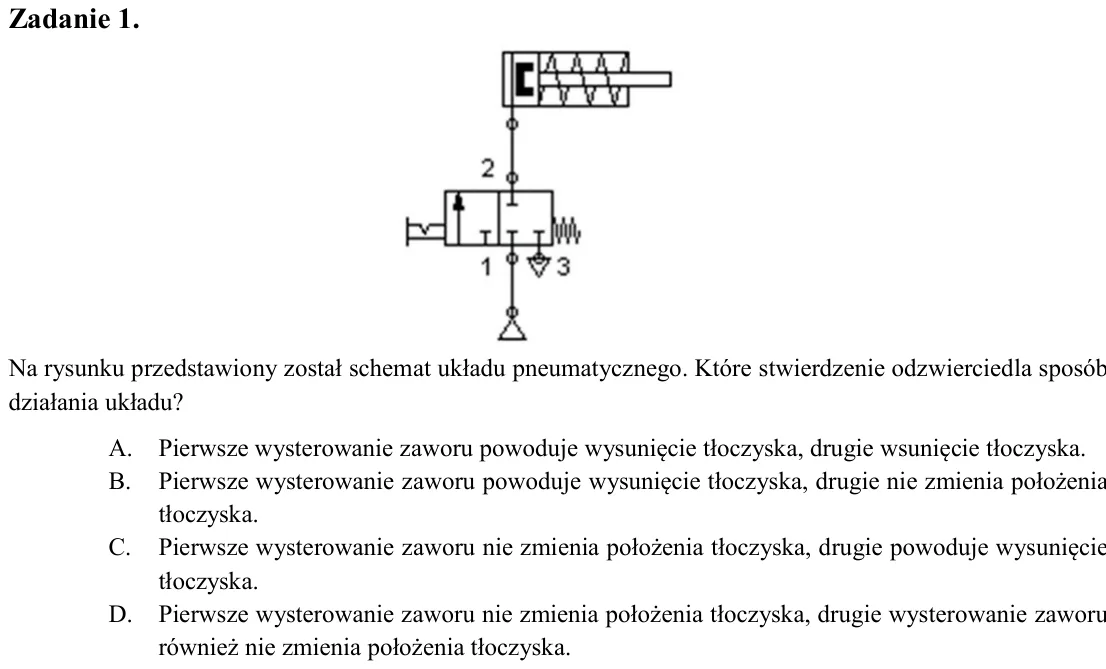

Zadanie 1. Na rysunku przedstawiony został schemat układu pneumatycznego. Które stwierdzenie odzwierciedla sposób działania układu? A. Pierwsze wysterowanie zaworu powoduje wysunięcie tłoczyska, drugie wsunięcie tłoczysk

Zadanie 2. W skład zespołu przygotowania sprężonego powietrza nie wchodzi A. sprężarka. B. smarownica. C. filtr powietrza. D. reduktor ciśnienia.

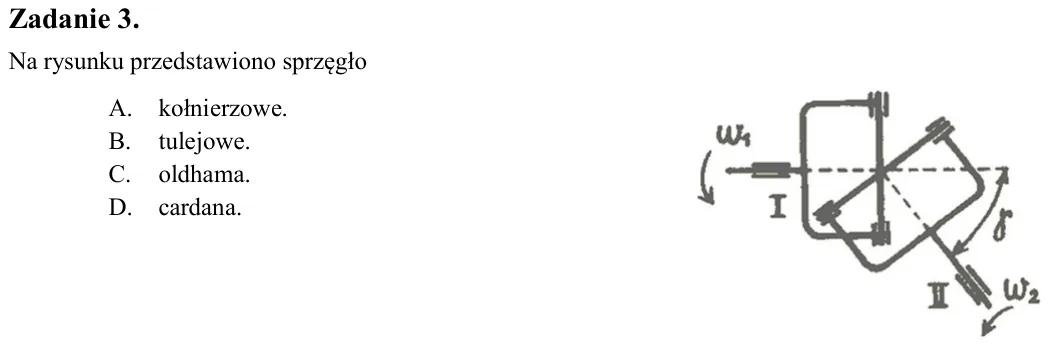

Zadanie 3. Na rysunku przedstawiono sprzęgło A. kołnierzowe. B. tulejowe. C. oldhama. D. cardana.

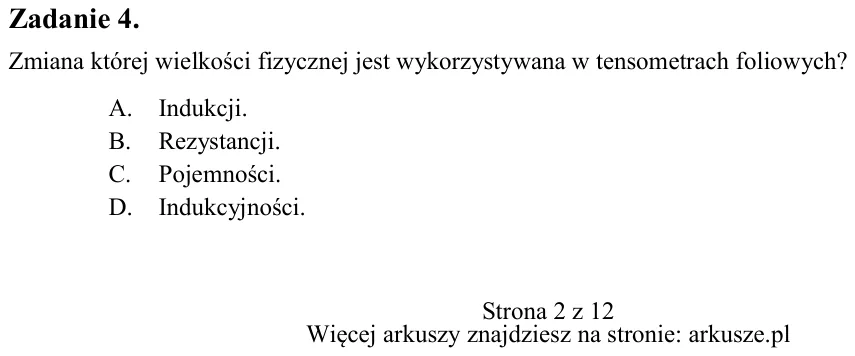

Zadanie 4. Zmiana której wielkości fizycznej jest wykorzystywana w tensometrach foliowych? A. Indukcji. B. Rezystancji. C. Pojemności. D. Indukcyjności.

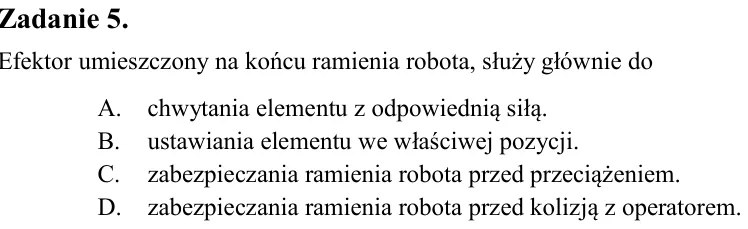

Zadanie 5. Efektor umieszczony na końcu ramienia robota, służy głównie do A. chwytania elementu z odpowiednią siłą. B. ustawiania elementu we właściwej pozycji. C. zabezpieczania ramienia robota przed przeciążeniem. D. z

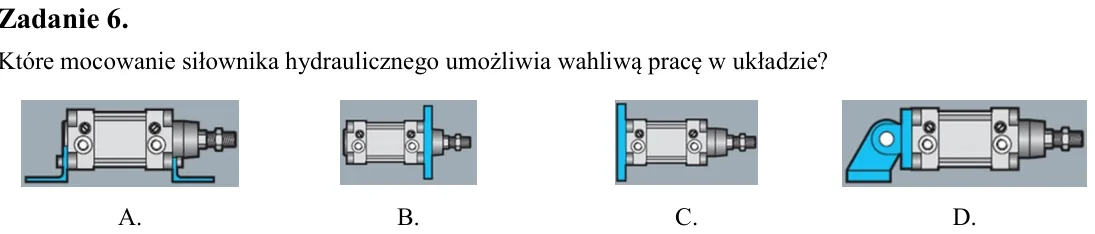

Zadanie 6. Które mocowanie siłownika hydraulicznego umożliwia wahliwą pracę w układzie?

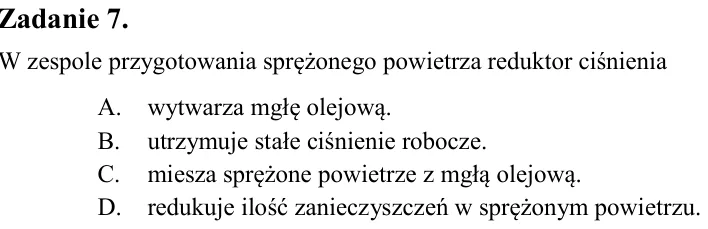

Zadanie 7. W zespole przygotowania sprężonego powietrza reduktor ciśnienia A. wytwarza mgłę olejową. B. utrzymuje stałe ciśnienie robocze. C. miesza sprężone powietrze z mgłą olejową. D. redukuje ilość zanieczyszczeń w s

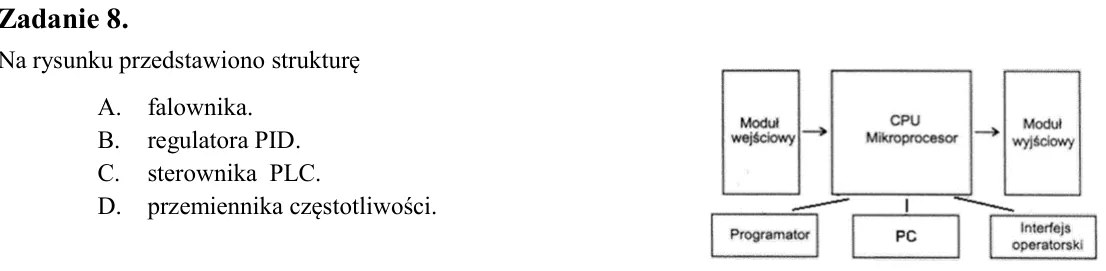

Zadanie 8. Na rysunku przedstawiono strukturę A. falownika. B. regulatora PID. C. sterownika PLC. D. przemiennika częstotliwości.

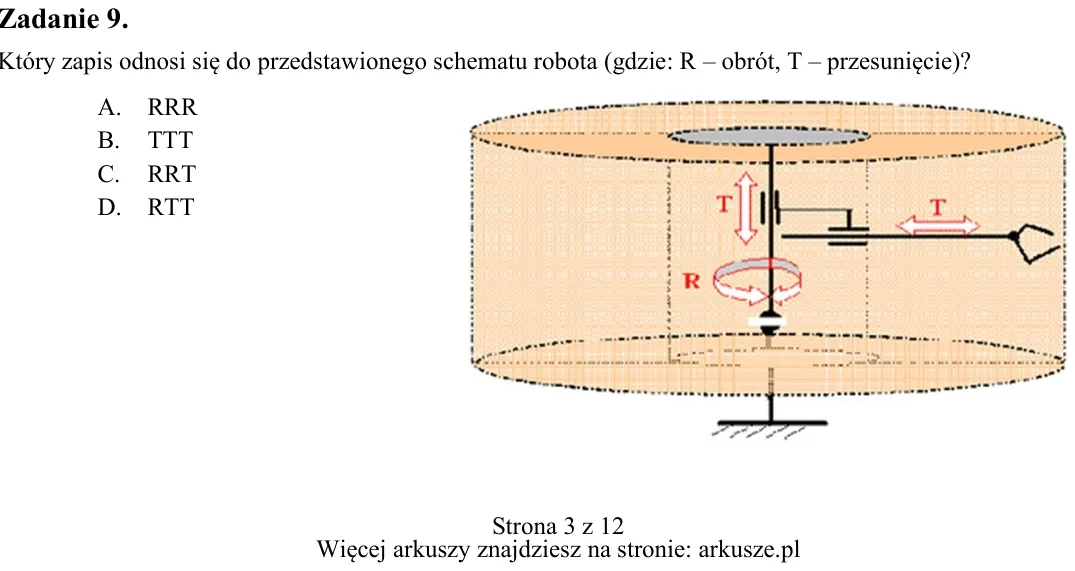

Zadanie 9. Który zapis odnosi się do przedstawionego schematu robota (gdzie: R - obrót, T - przesunięcie)? A. RRR B. TTT C. RRT D. RTT A. B. C. D.

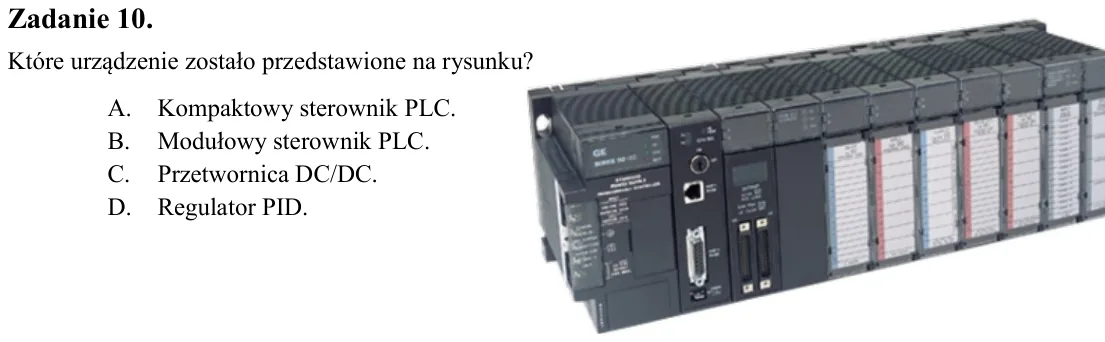

Zadanie 10. Które urządzenie zostało przedstawione na rysunku? A. Kompaktowy sterownik PLC. B. Modułowy sterownik PLC. C. Przetwornica DC/DC. D. Regulator PID.

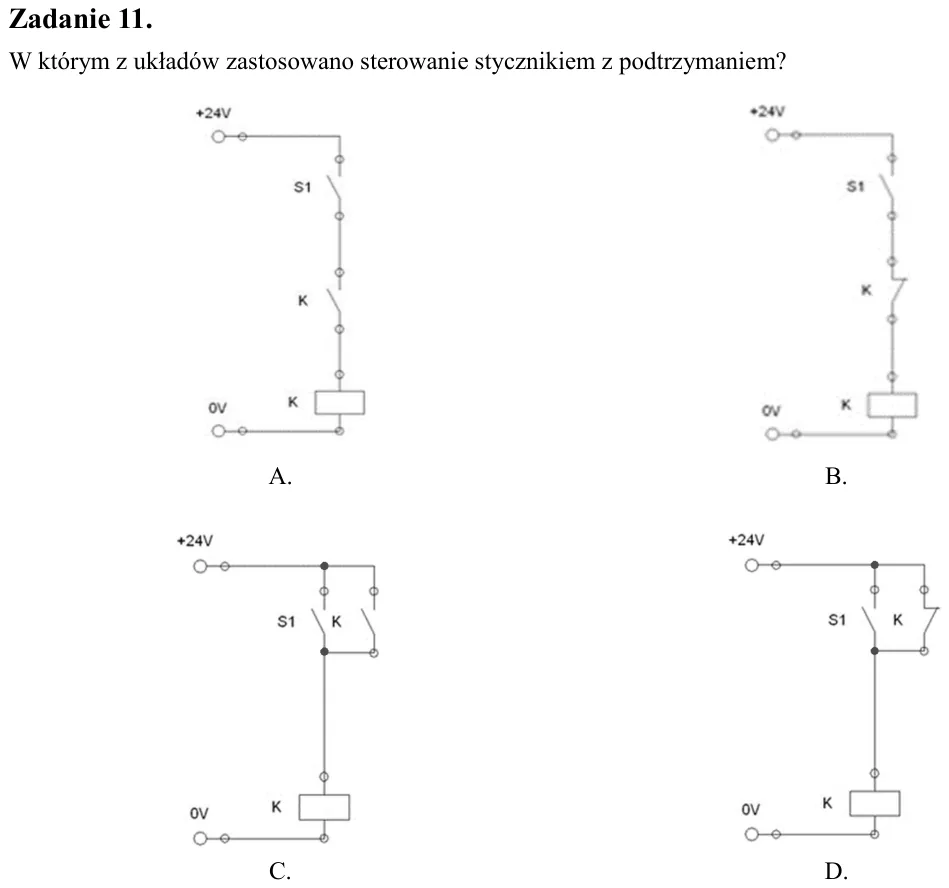

Zadanie 11. W którym z układów zastosowano sterowanie stycznikiem z podtrzymaniem?

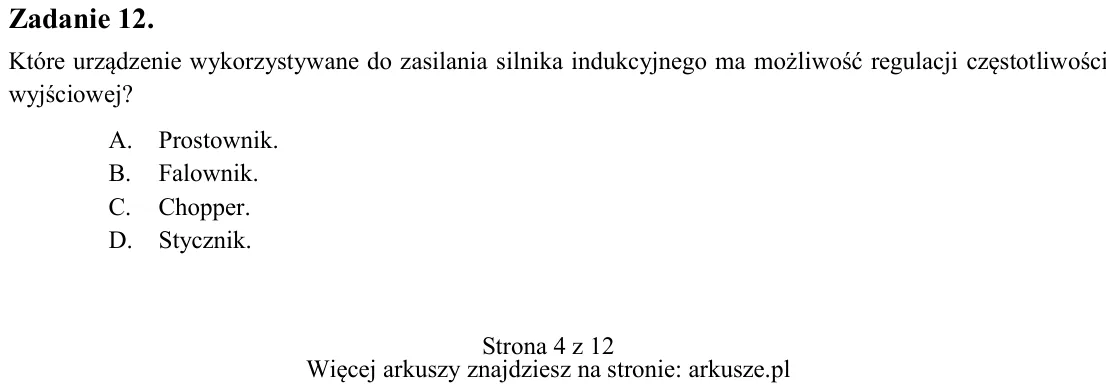

Zadanie 12. Które urządzenie wykorzystywane do zasilania silnika indukcyjnego ma możliwość regulacji częstotliwości wyjściowej? A. Prostownik. B. Falownik. C. Chopper. D. Stycznik. A. B. C. D.

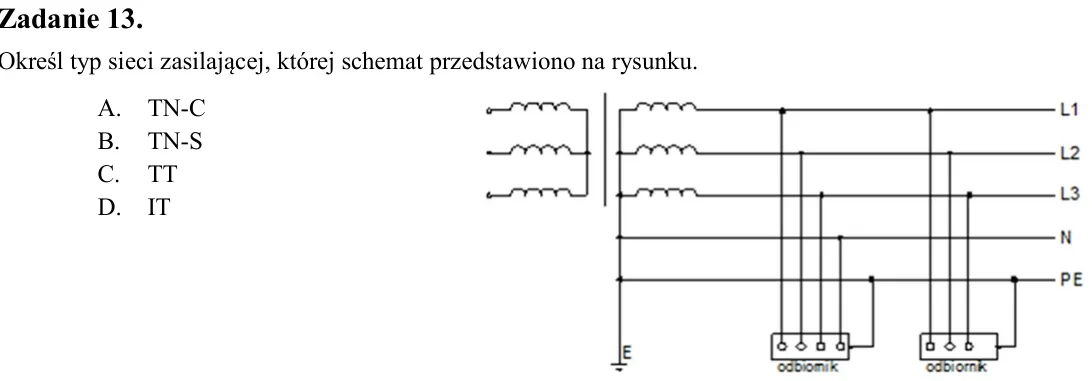

Zadanie 13. Określ typ sieci zasilającej, której schemat przedstawiono na rysunku. A. TN-C B. TN-S C. TT D. IT

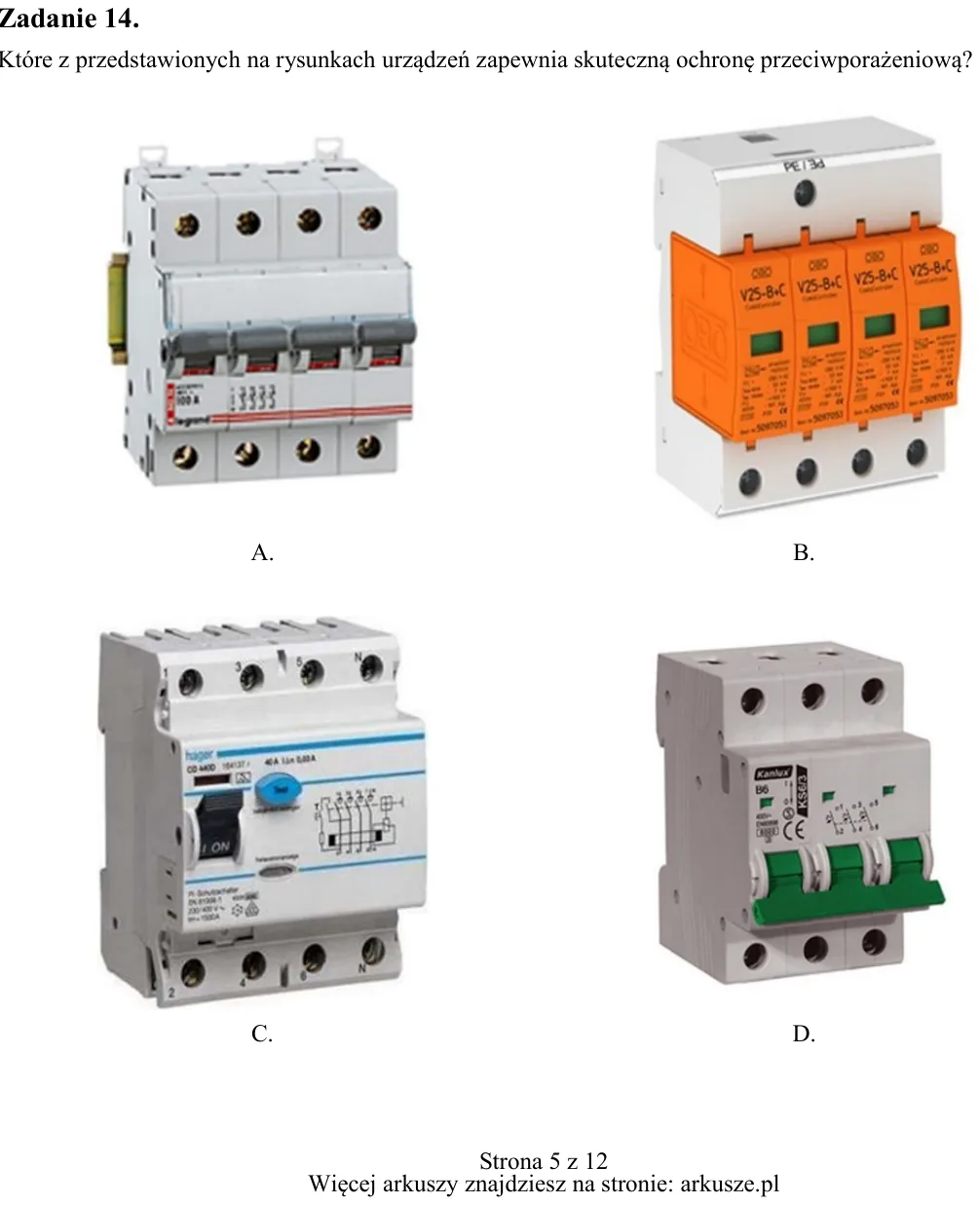

Zadanie 14. Które z przedstawionych na rysunkach urządzeń zapewnia skuteczną ochronę przeciwporażeniową? A. B. C. D.

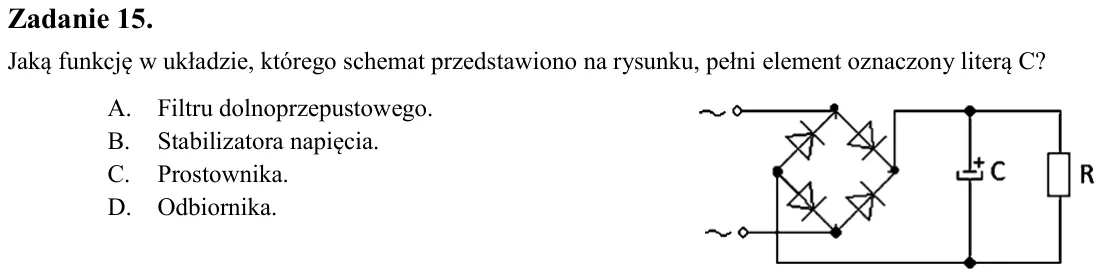

Zadanie 15. Jaką funkcję w układzie, którego schemat przedstawiono na rysunku, pełni element oznaczony literą C? A. Filtru dolnoprzepustowego. B. Stabilizatora napięcia. C. Prostownika. D. Odbiornika.

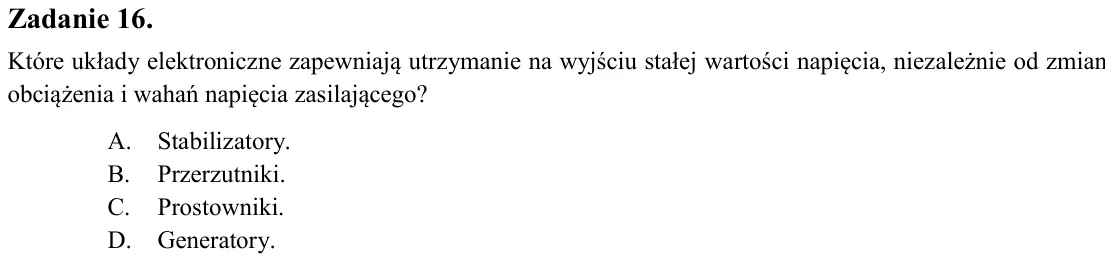

Zadanie 16. Które układy elektroniczne zapewniają utrzymanie na wyjściu stałej wartości napięcia, niezależnie od zmian obciążenia i wahań napięcia zasilającego? A. Stabilizatory. B. Przerzutniki. C. Prostowniki. D. Gener

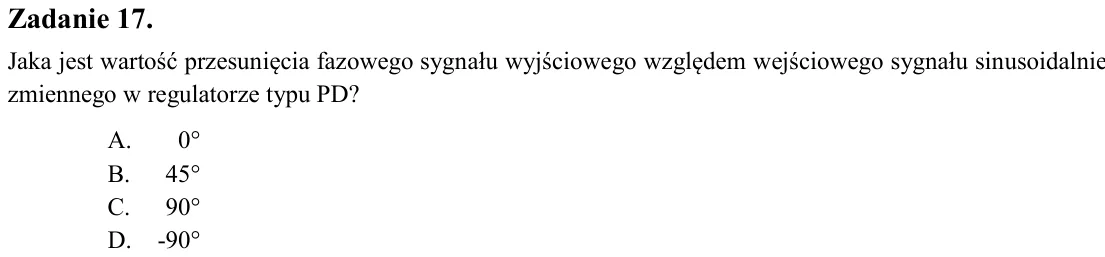

Zadanie 17. Jaka jest wartość przesunięcia fazowego sygnału wyjściowego względem wejściowego sygnału sinusoidalnie zmiennego w regulatorze typu PD? A. 0° B. 45° C. 90° D. -90°

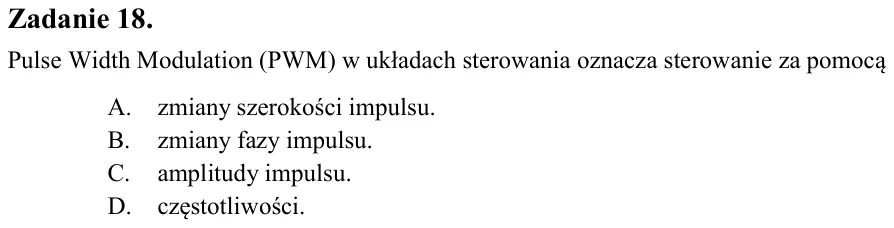

Zadanie 18. Pulse Width Modulation (PWM) w układach sterowania oznacza sterowanie za pomocą A. zmiany szerokości impulsu. B. zmiany fazy impulsu. C. amplitudy impulsu. D. częstotliwości.

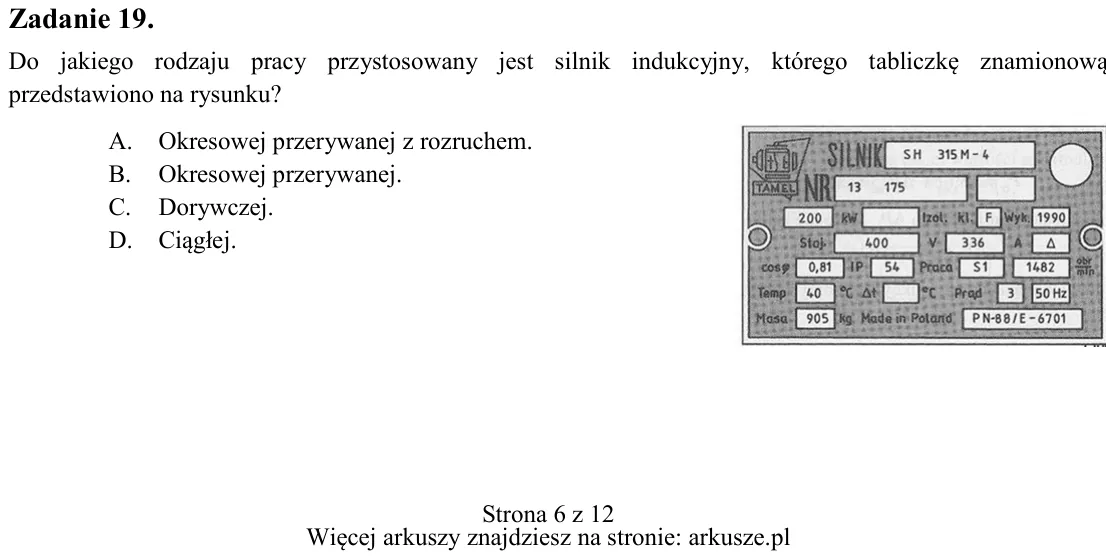

Zadanie 19. Do jakiego rodzaju pracy przystosowany jest silnik indukcyjny, którego tabliczkę znamionową przedstawiono na rysunku? A. Okresowej przerywanej z rozruchem. B. Okresowej przerywanej. C. Dorywczej. D. Ciągłej.

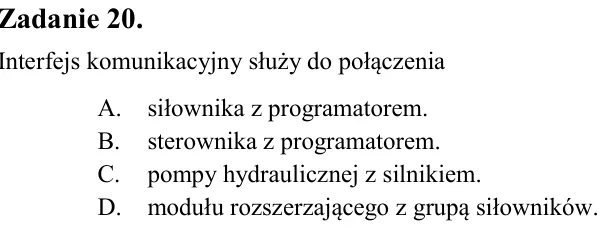

Zadanie 20. Interfejs komunikacyjny służy do połączenia A. siłownika z programatorem. B. sterownika z programatorem. C. pompy hydraulicznej z silnikiem. D. modułu rozszerzającego z grupą siłowników.

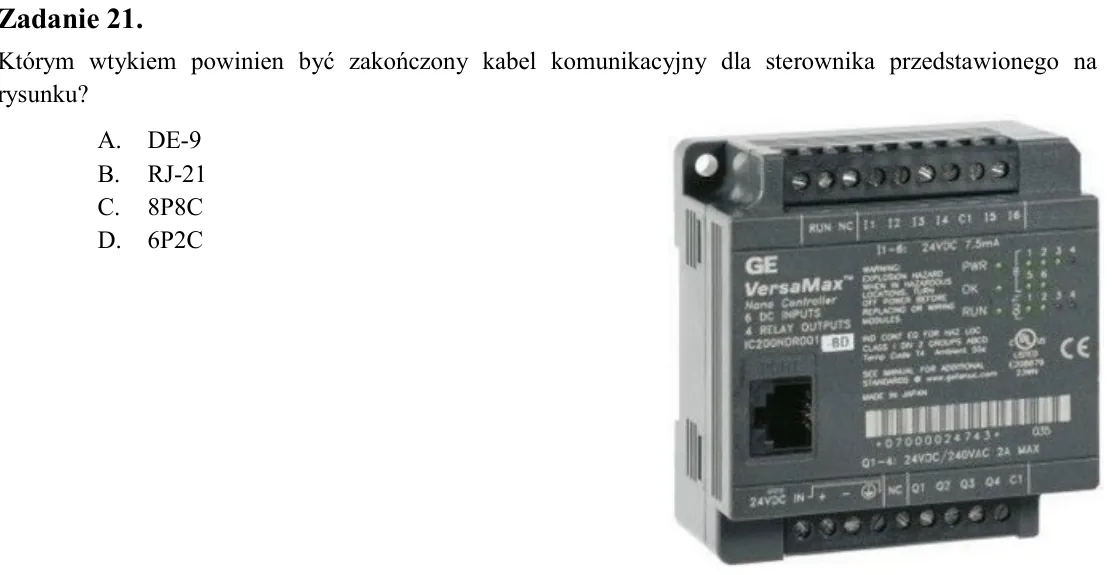

Zadanie 21. Którym wtykiem powinien być zakończony kabel komunikacyjny dla sterownika przedstawionego na rysunku? A. DE-9 B. RJ-21 C. 8P8C D. 6P2C

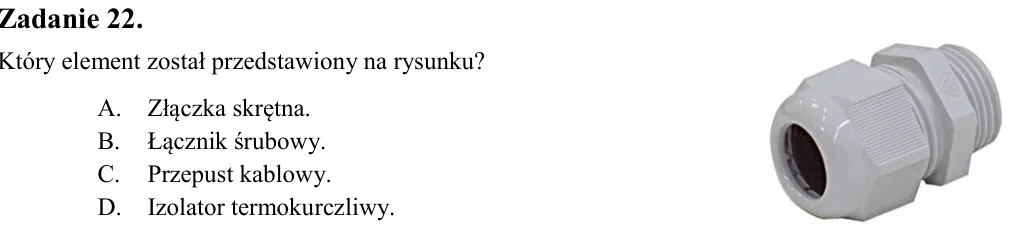

Zadanie 22. Który element został przedstawiony na rysunku? A. Złączka skrętna. B. Łącznik śrubowy. C. Przepust kablowy. D. Izolator termokurczliwy.

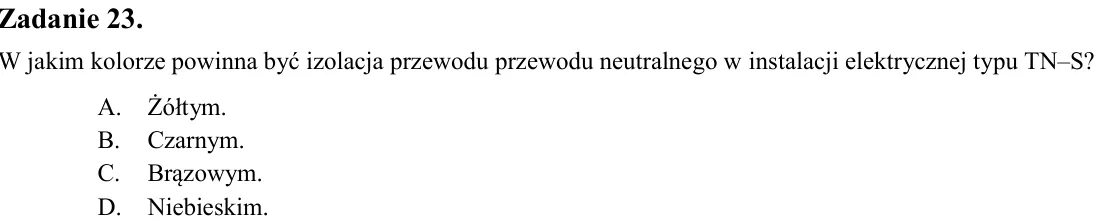

Zadanie 23. W jakim kolorze powinna być izolacja przewodu przewodu neutralnego w instalacji elektrycznej typu TN-S? A. Żółtym. B. Czarnym. C. Brązowym. D. Niebieskim.

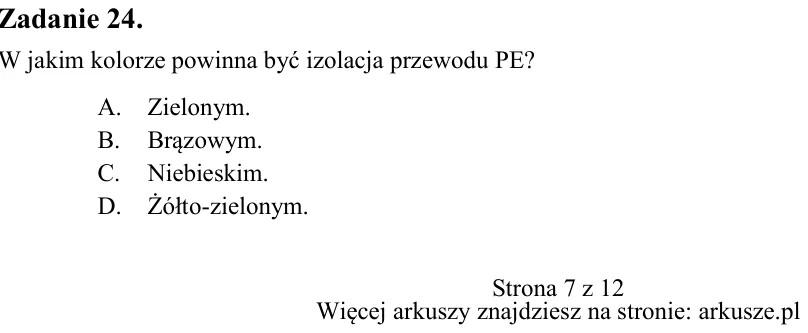

Zadanie 24. W jakim kolorze powinna być izolacja przewodu PE? A. Zielonym. B. Brązowym. C. Niebieskim. D. Żółto-zielonym.

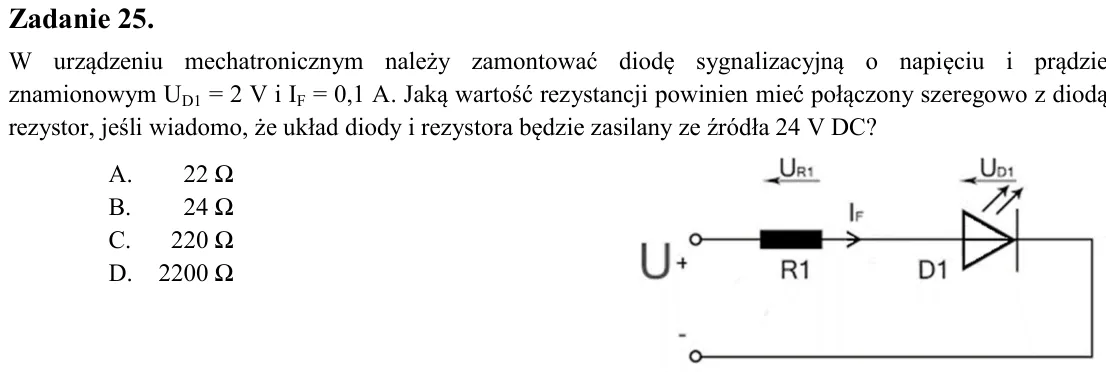

Zadanie 25. W urządzeniu mechatronicznym należy zamontować diodę sygnalizacyjną o napięciu i prądzie znamionowym UD1 = 2 V i IF = 0,1 A. Jaką wartość rezystancji powinien mieć połączony szeregowo z diodą rezystor, jeśli

Zadanie 26. Który smar powinien być użyty do smarowania elementów plastikowych? A. Litowy. B. Grafitowy. C. Silikonowy. D. Molibdenowy.

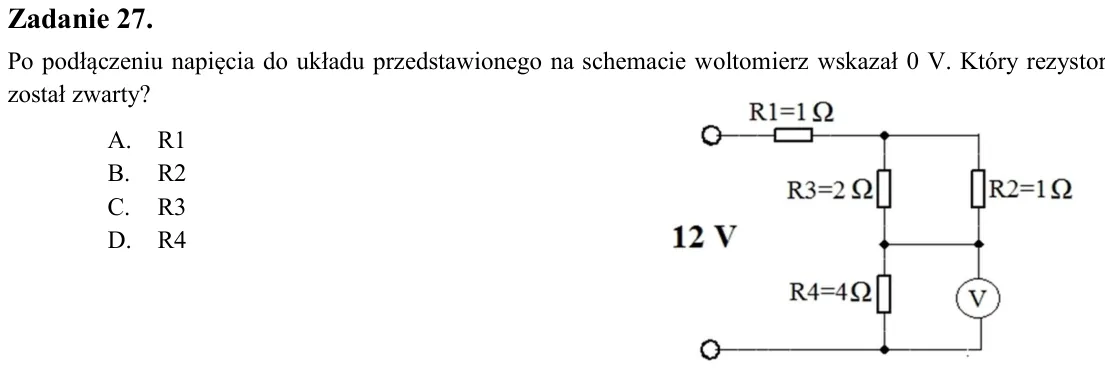

Zadanie 27. Po podłączeniu napięcia do układu przedstawionego na schemacie woltomierz wskazał 0 V. Który rezystor został zwarty? A. R1 B. R2 C. R3 D. R4

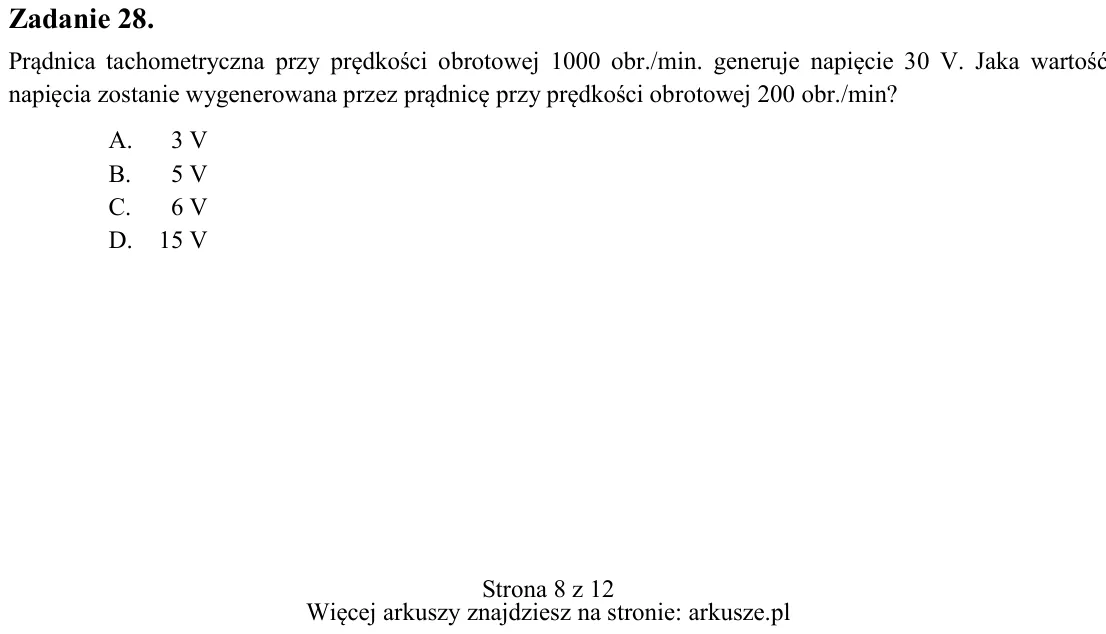

Zadanie 28. Prądnica tachometryczna przy prędkości obrotowej 1000 obr./min. generuje napięcie 30 V. Jaka wartość napięcia zostanie wygenerowana przez prądnicę przy prędkości obrotowej 200 obr./min? A. 3 V B. 5 V C. 6 V D

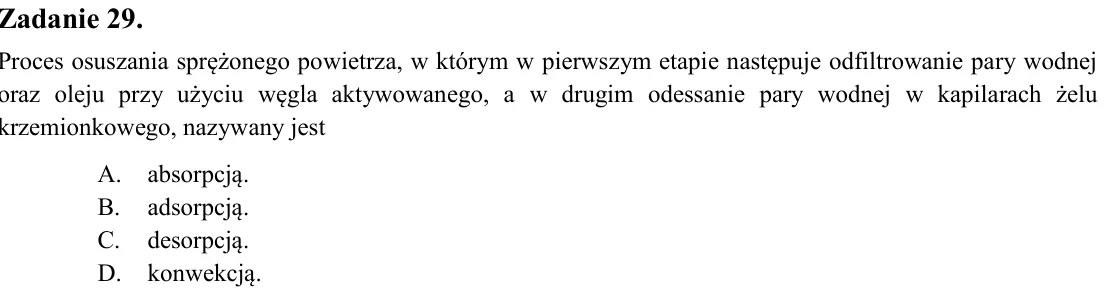

Zadanie 29. Proces osuszania sprężonego powietrza, w którym w pierwszym etapie następuje odfiltrowanie pary wodnej oraz oleju przy użyciu węgla aktywowanego, a w drugim odessanie pary wodnej w kapilarach żelu krzemionkow

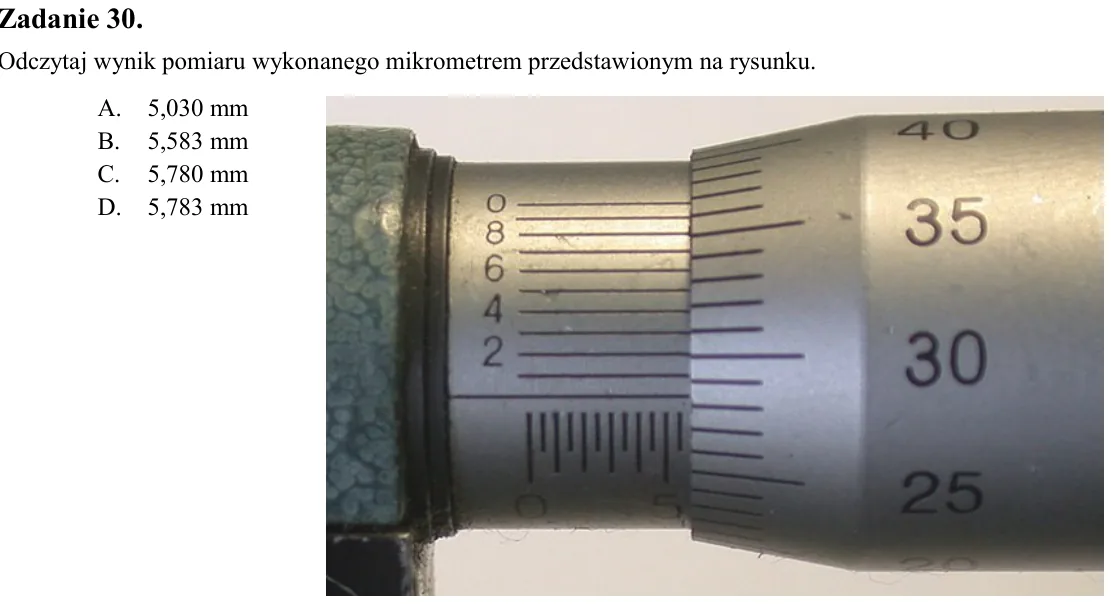

Zadanie 30. Odczytaj wynik pomiaru wykonanego mikrometrem przedstawionym na rysunku. A. 5,030 mm B. 5,583 mm C. 5,780 mm D. 5,783 mm

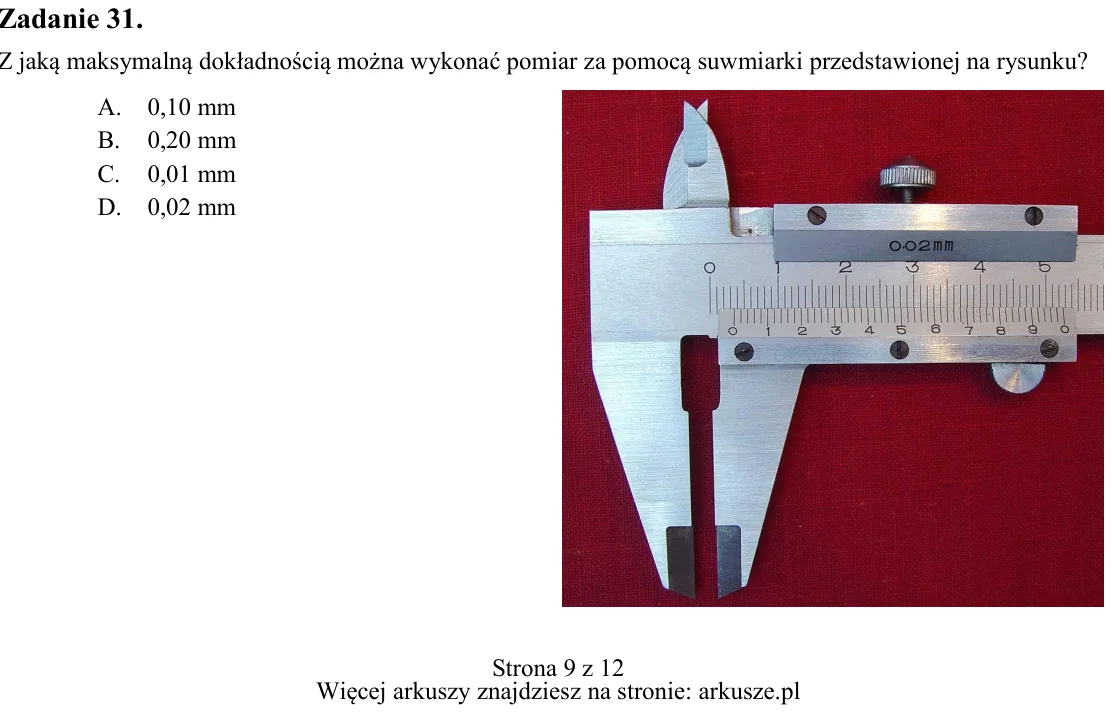

Zadanie 31. Z jaką maksymalną dokładnością można wykonać pomiar za pomocą suwmiarki przedstawionej na rysunku? A. 0,10 mm B. 0,20 mm C. 0,01 mm D. 0,02 mm

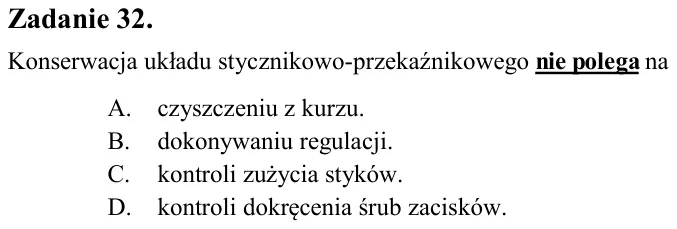

Zadanie 32. Konserwacja układu stycznikowo-przekaźnikowego nie polega na A. czyszczeniu z kurzu. B. dokonywaniu regulacji. C. kontroli zużycia styków. D. kontroli dokręcenia śrub zacisków.

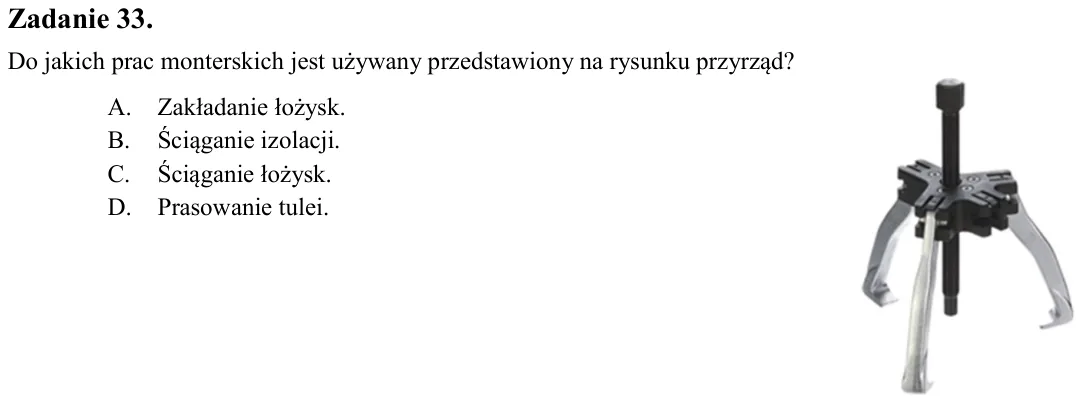

Zadanie 33. Do jakich prac monterskich jest używany przedstawiony na rysunku przyrząd? A. Zakładanie łożysk. B. Ściąganie izolacji. C. Ściąganie łożysk. D. Prasowanie tulei.

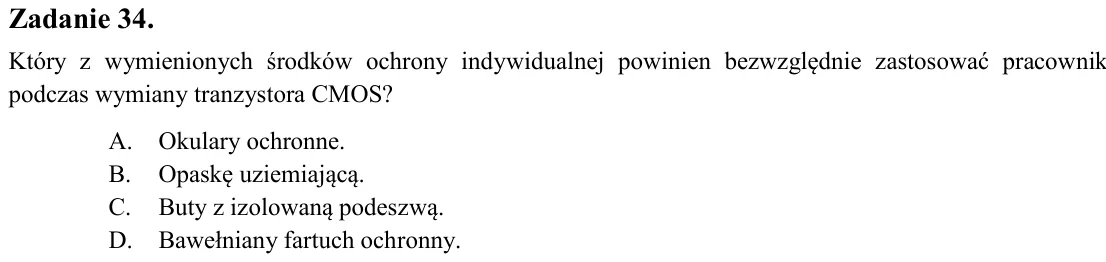

Zadanie 34. Który z wymienionych środków ochrony indywidualnej powinien bezwzględnie zastosować pracownik podczas wymiany tranzystora CMOS? A. Okulary ochronne. B. Opaskę uziemiającą. C. Buty z izolowaną podeszwą. D. Baw

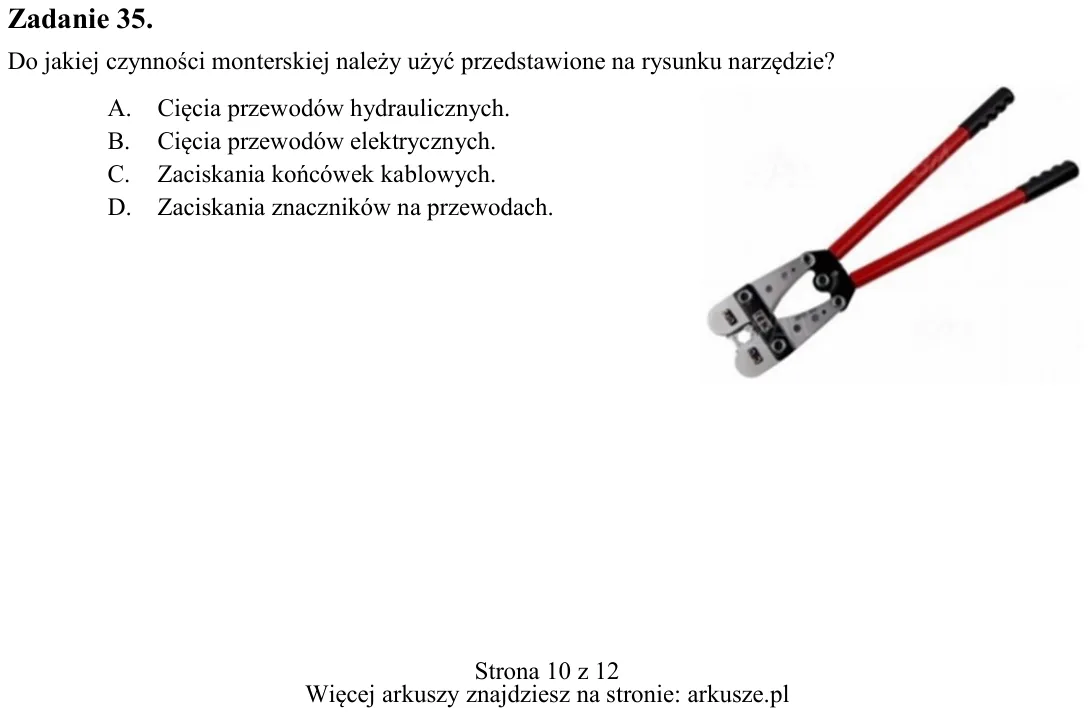

Zadanie 35. Do jakiej czynności monterskiej należy użyć przedstawione na rysunku narzędzie? A. Cięcia przewodów hydraulicznych. B. Cięcia przewodów elektrycznych. C. Zaciskania końcówek kablowych. D. Zaciskania znacznikó

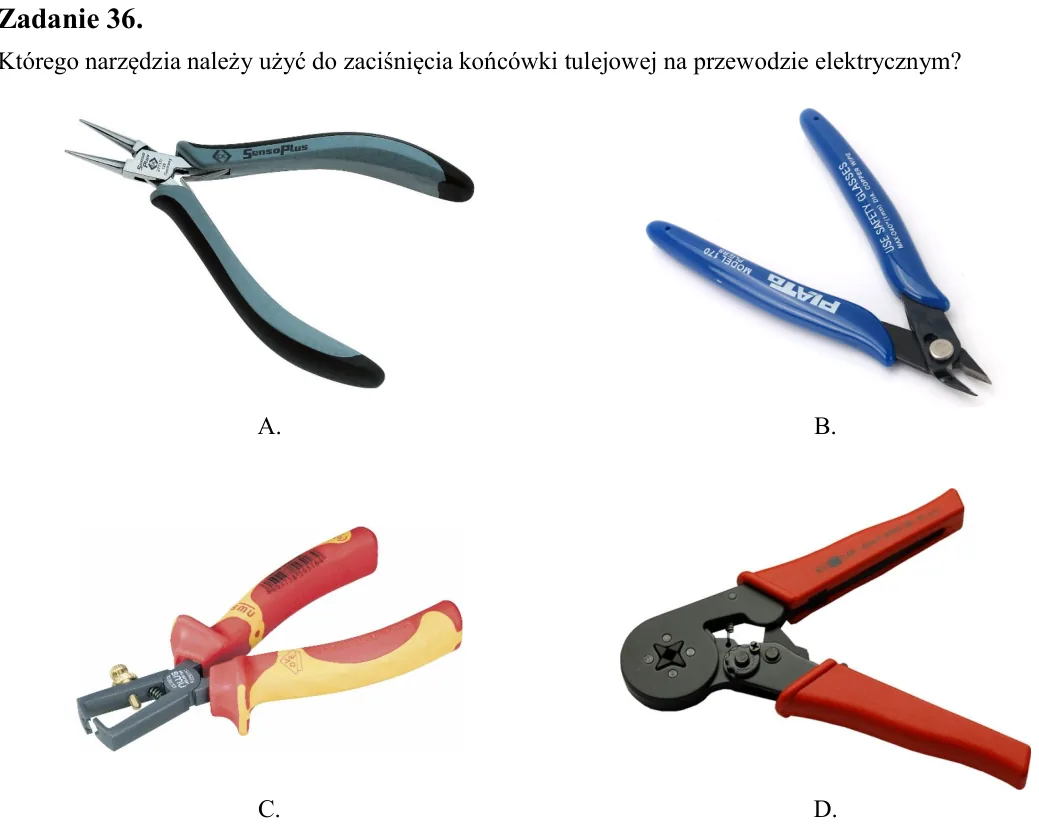

Zadanie 36. Którego narzędzia należy użyć do zaciśnięcia końcówki tulejowej na przewodzie elektrycznym?

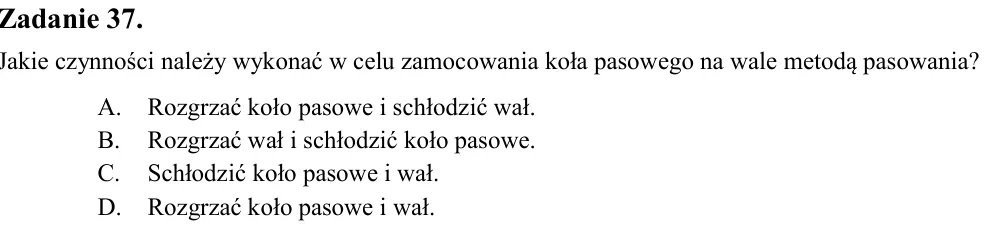

Zadanie 37. Jakie czynności należy wykonać w celu zamocowania koła pasowego na wale metodą pasowania? A. Rozgrzać koło pasowe i schłodzić wał. B. Rozgrzać wał i schłodzić koło pasowe. C. Schłodzić koło pasowe i wał. D. R

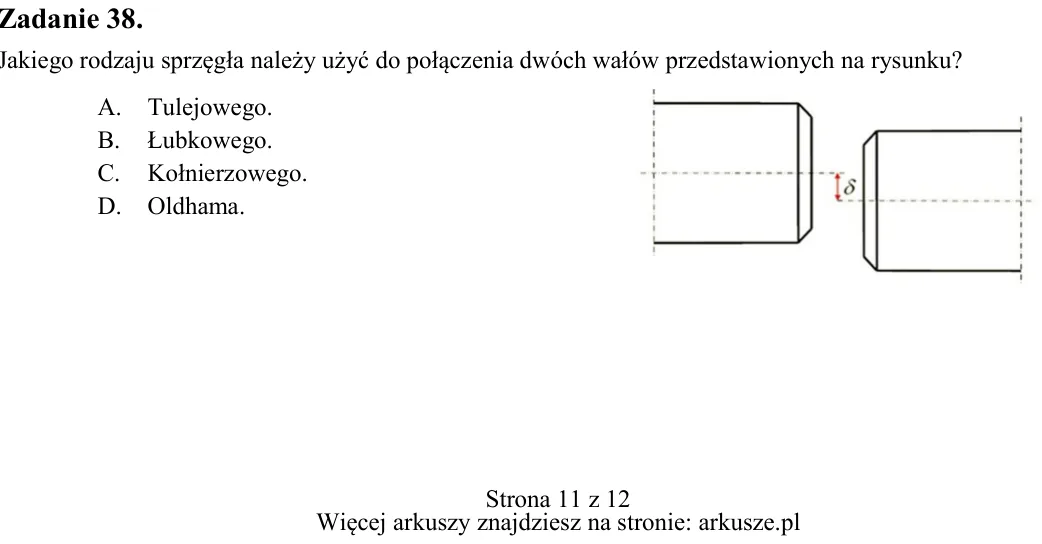

Zadanie 38. Jakiego rodzaju sprzęgła należy użyć do połączenia dwóch wałów przedstawionych na rysunku? A. Tulejowego. B. Łubkowego. C. Kołnierzowego. D. Oldhama. A. B. C. D.

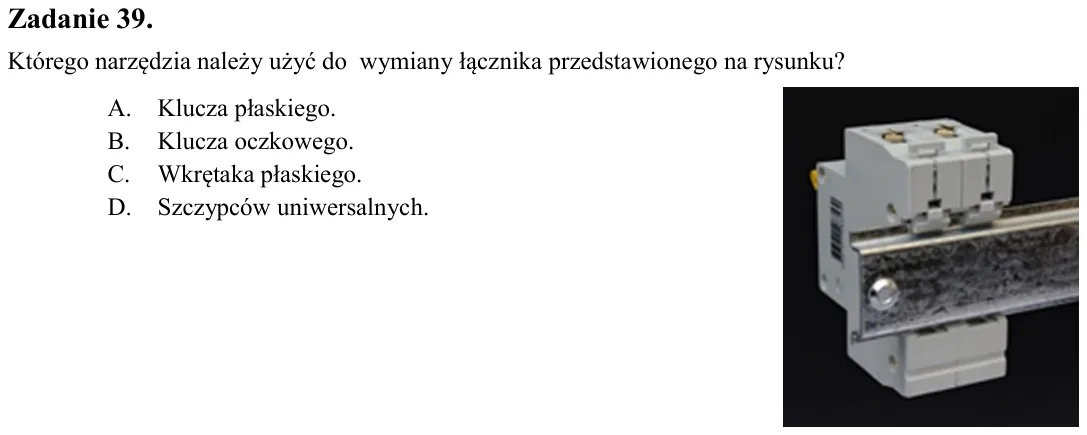

Zadanie 39. Którego narzędzia należy użyć do wymiany łącznika przedstawionego na rysunku? A. Klucza płaskiego. B. Klucza oczkowego. C. Wkrętaka płaskiego. D. Szczypców uniwersalnych.

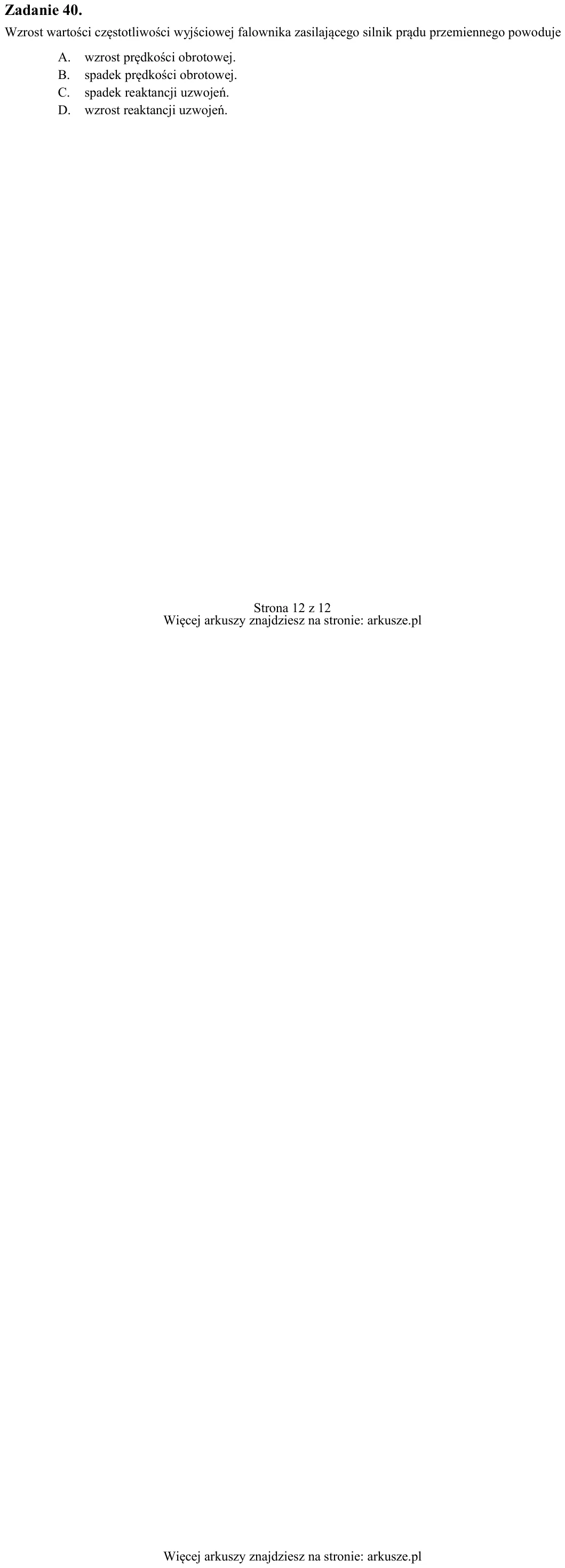

Zadanie 40. Wzrost wartości częstotliwości wyjściowej falownika zasilającego silnik prądu przemiennego powoduje A. wzrost prędkości obrotowej. B. spadek prędkości obrotowej. C. spadek reaktancji uzwojeń. D. wzrost reakta
