E04 · Egzamin zawodowy · czerwiec 2019

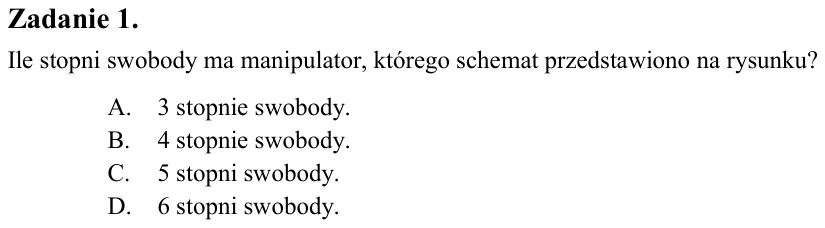

Zadanie 1. Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku? A. 3 stopnie swobody. B. 4 stopnie swobody. C. 5 stopni swobody. D. 6 stopni swobody.

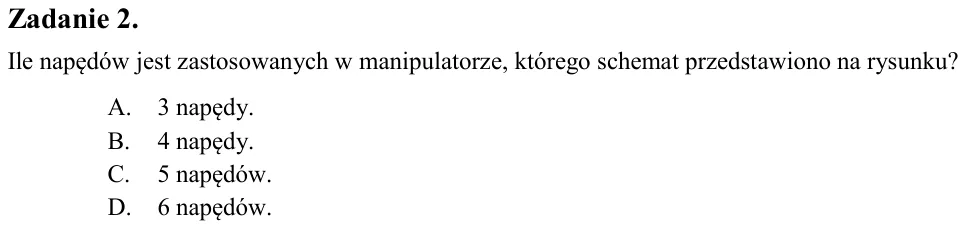

Zadanie 2. Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku? A. 3 napędy. B. 4 napędy. C. 5 napędów. D. 6 napędów.

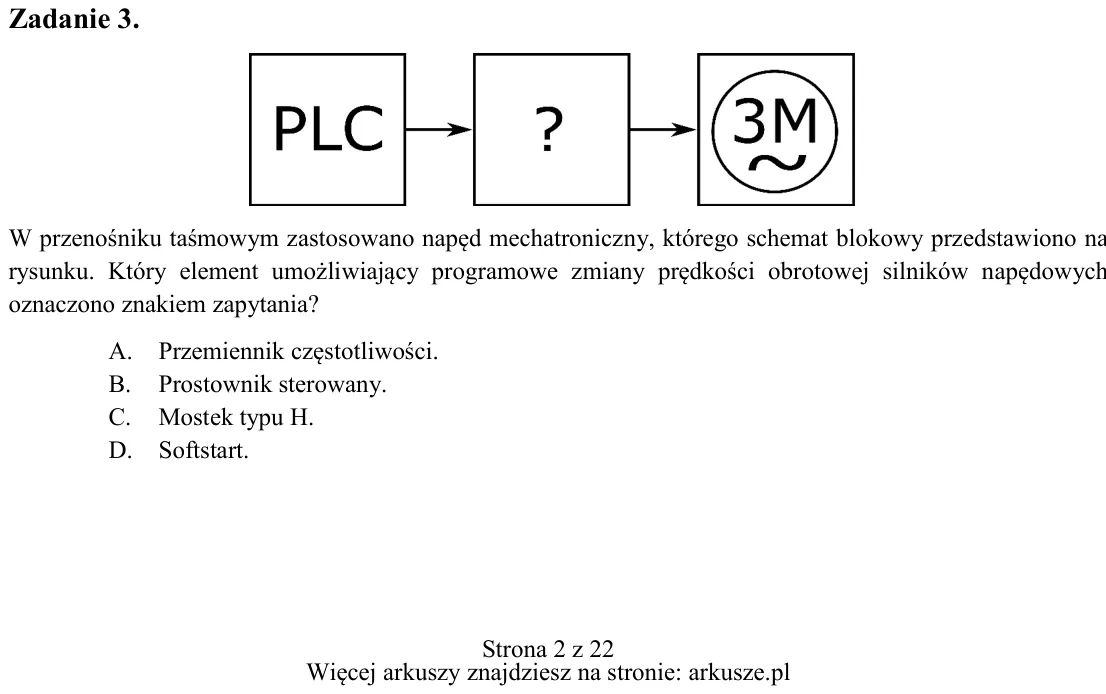

Zadanie 3. W przenośniku taśmowym zastosowano napęd mechatroniczny, którego schemat blokowy przedstawiono na rysunku. Który element umożliwiający programowe zmiany prędkości obrotowej silników napędowych oznaczono znakie

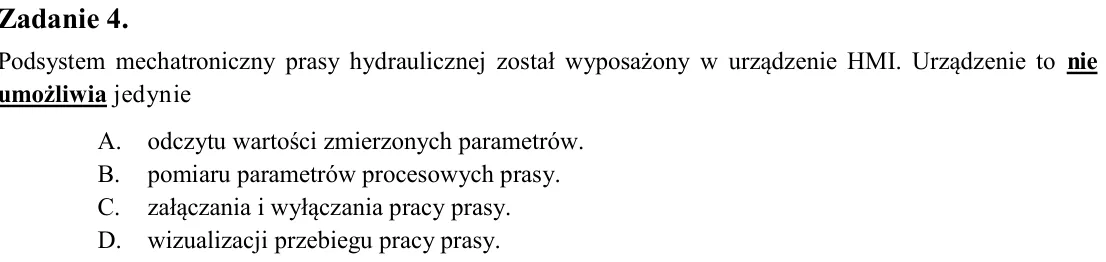

Zadanie 4. Podsystem mechatroniczny prasy hydraulicznej został wyposażony w urządzenie HMI. Urządzenie to nie umożliwia jedynie A. odczytu wartości zmierzonych parametrów. B. pomiaru parametrów procesowych prasy. C. załą

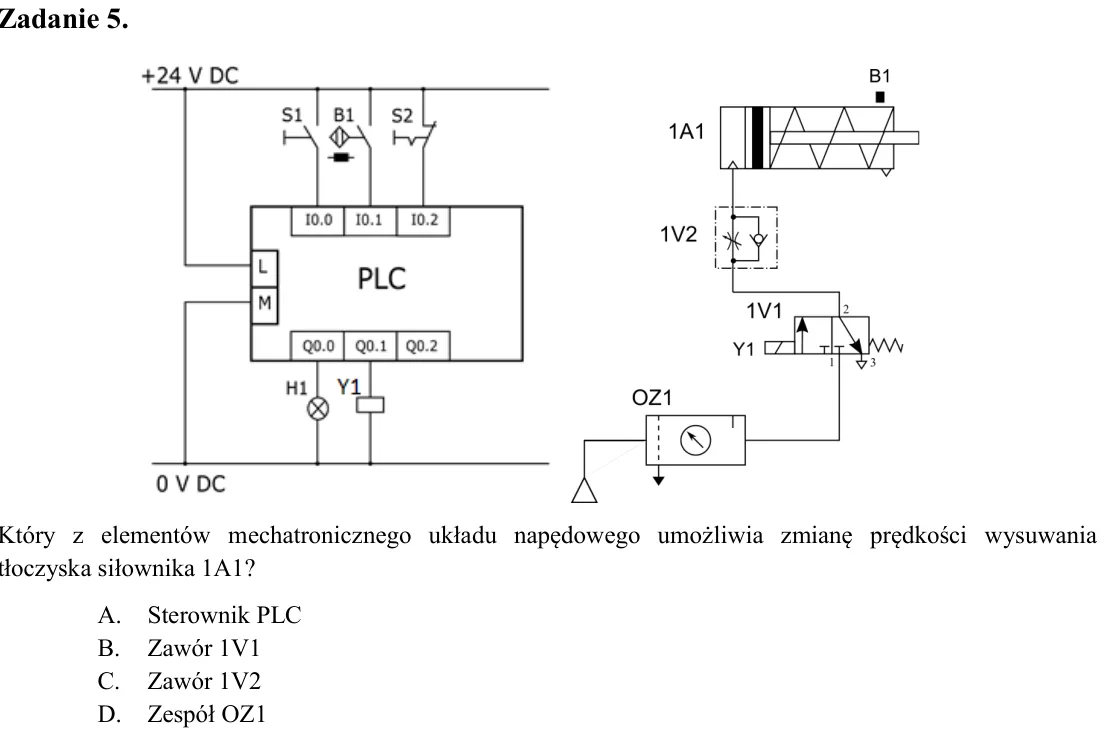

Zadanie 5. Który z elementów mechatronicznego układu napędowego umożliwia zmianę prędkości wysuwania tłoczyska siłownika 1A1? A. Sterownik PLC B. Zawór 1V1 C. Zawór 1V2 D. Zespół OZ1

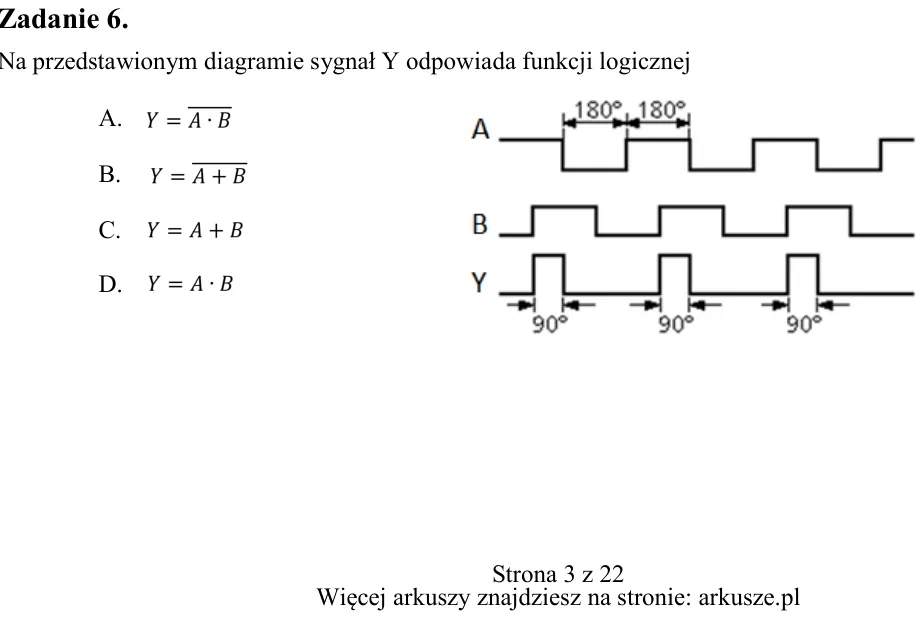

Zadanie 6. Na przedstawionym diagramie sygnał Y odpowiada funkcji logicznej A. B. C. D.

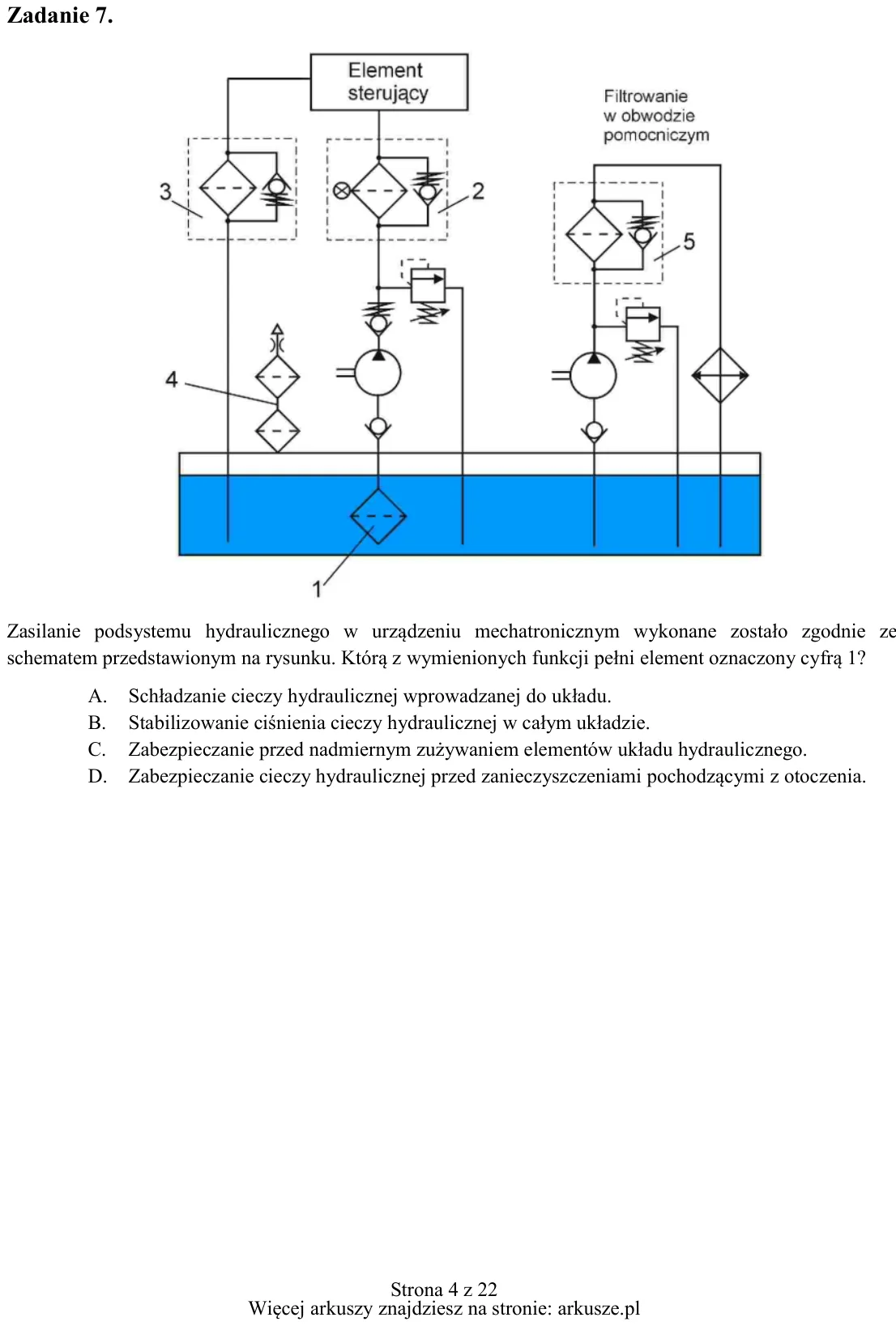

Zadanie 7. Zasilanie podsystemu hydraulicznego w urządzeniu mechatronicznym wykonane zostało zgodnie ze schematem przedstawionym na rysunku. Którą z wymienionych funkcji pełni element oznaczony cyfrą 1? A. Schładzanie ci

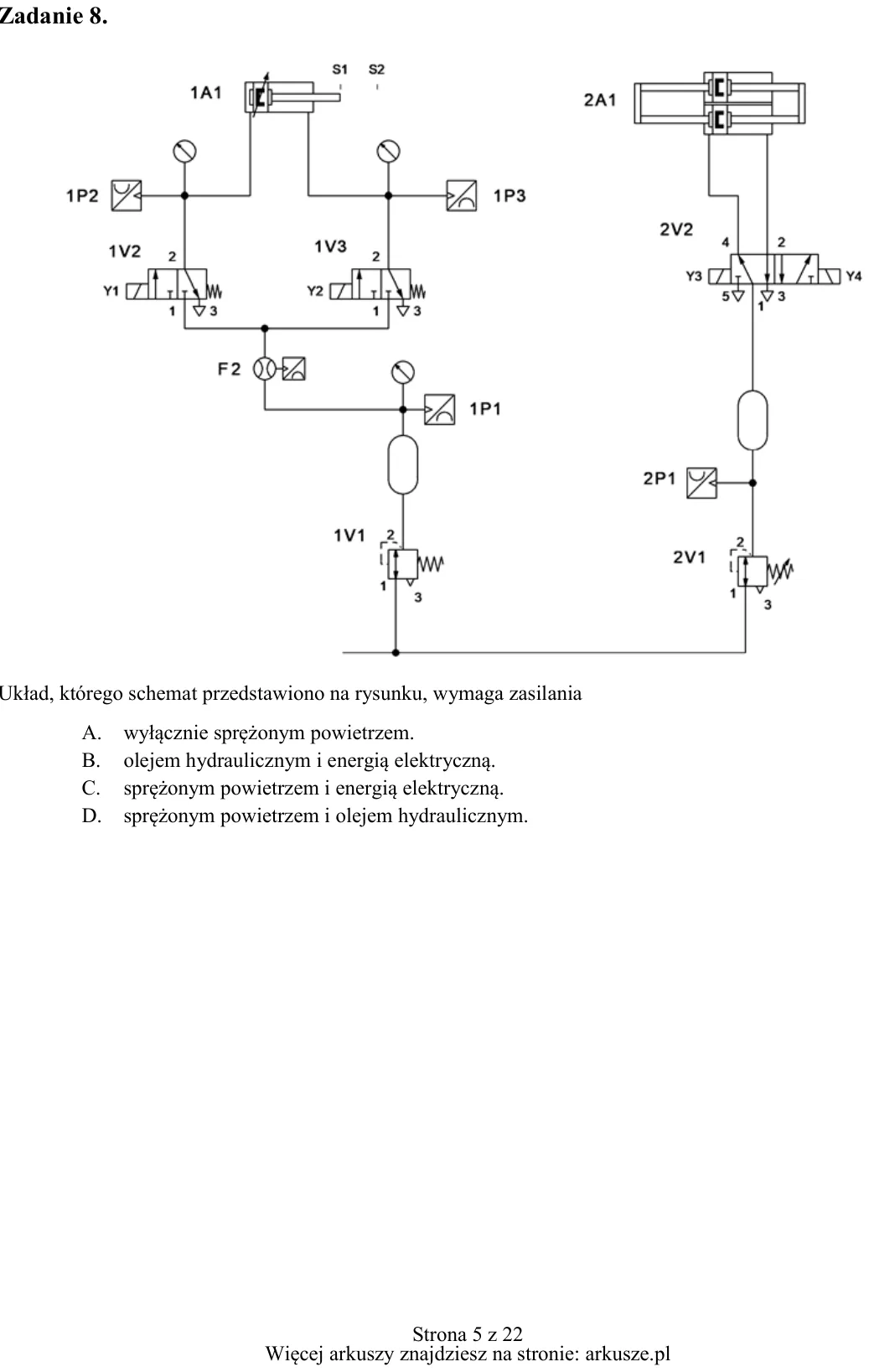

Zadanie 8. Układ, którego schemat przedstawiono na rysunku, wymaga zasilania A. wyłącznie sprężonym powietrzem. B. olejem hydraulicznym i energią elektryczną. C. sprężonym powietrzem i energią elektryczną. D. sprężonym p

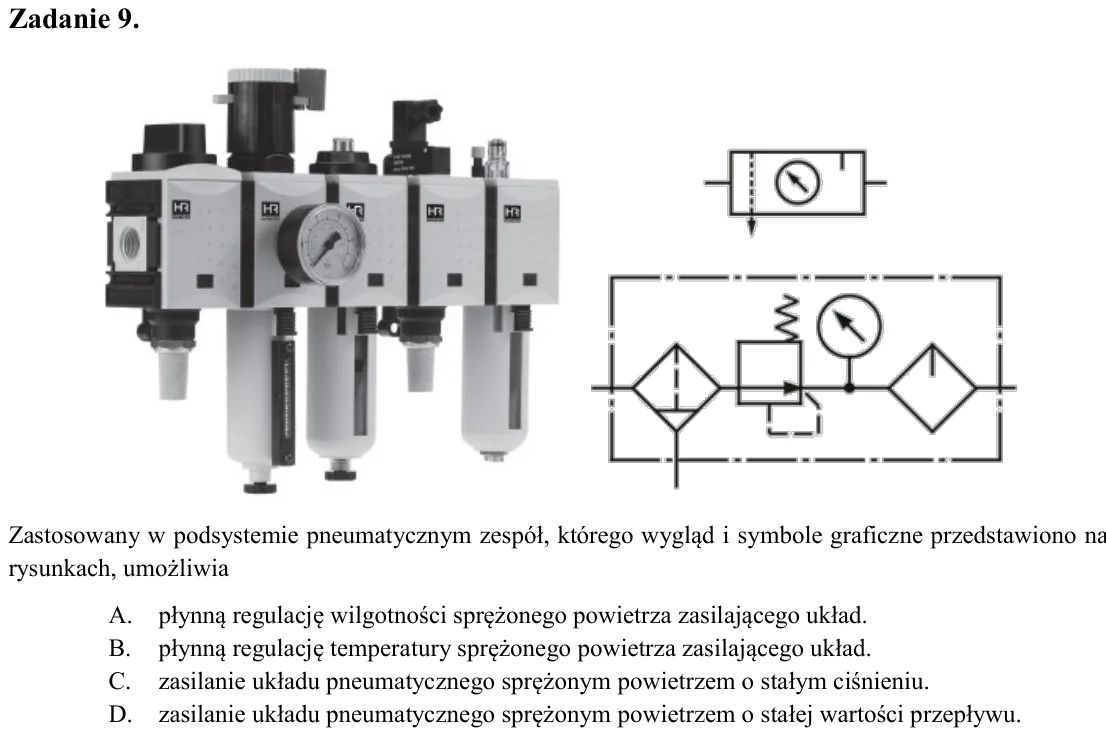

Zadanie 9. Zastosowany w podsystemie pneumatycznym zespół, którego wygląd i symbole graficzne przedstawiono na rysunkach, umożliwia A. płynną regulację wilgotności sprężonego powietrza zasilającego układ. B. płynną regul

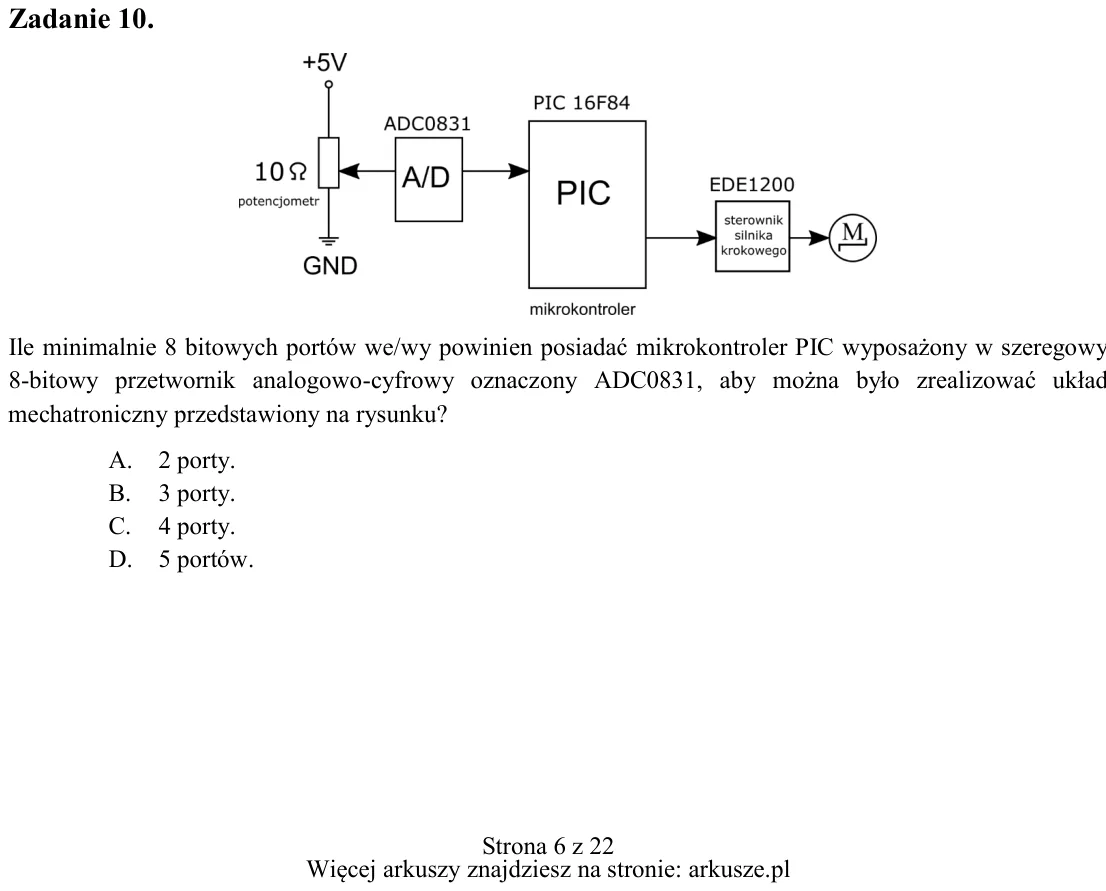

Zadanie 10. Ile minimalnie 8 bitowych portów we/wy powinien posiadać mikrokontroler PIC wyposażony w szeregowy 8-bitowy przetwornik analogowo-cyfrowy oznaczony ADC0831, aby można było zrealizować układ mechatroniczny prz

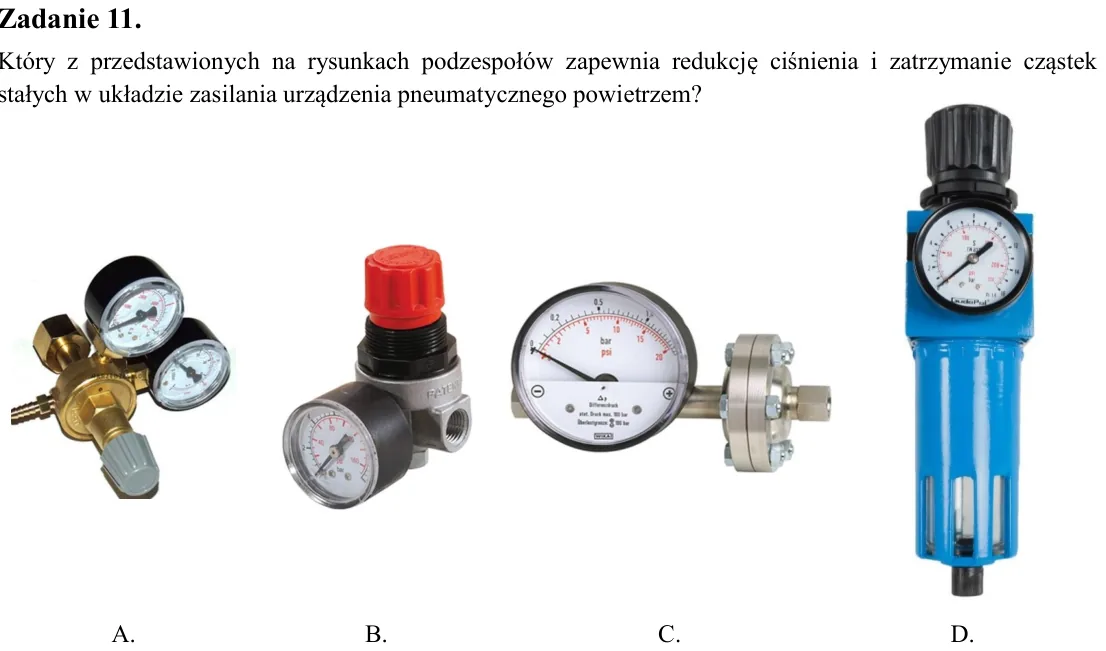

Zadanie 11. Który z przedstawionych na rysunkach podzespołów zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania urządzenia pneumatycznego powietrzem?

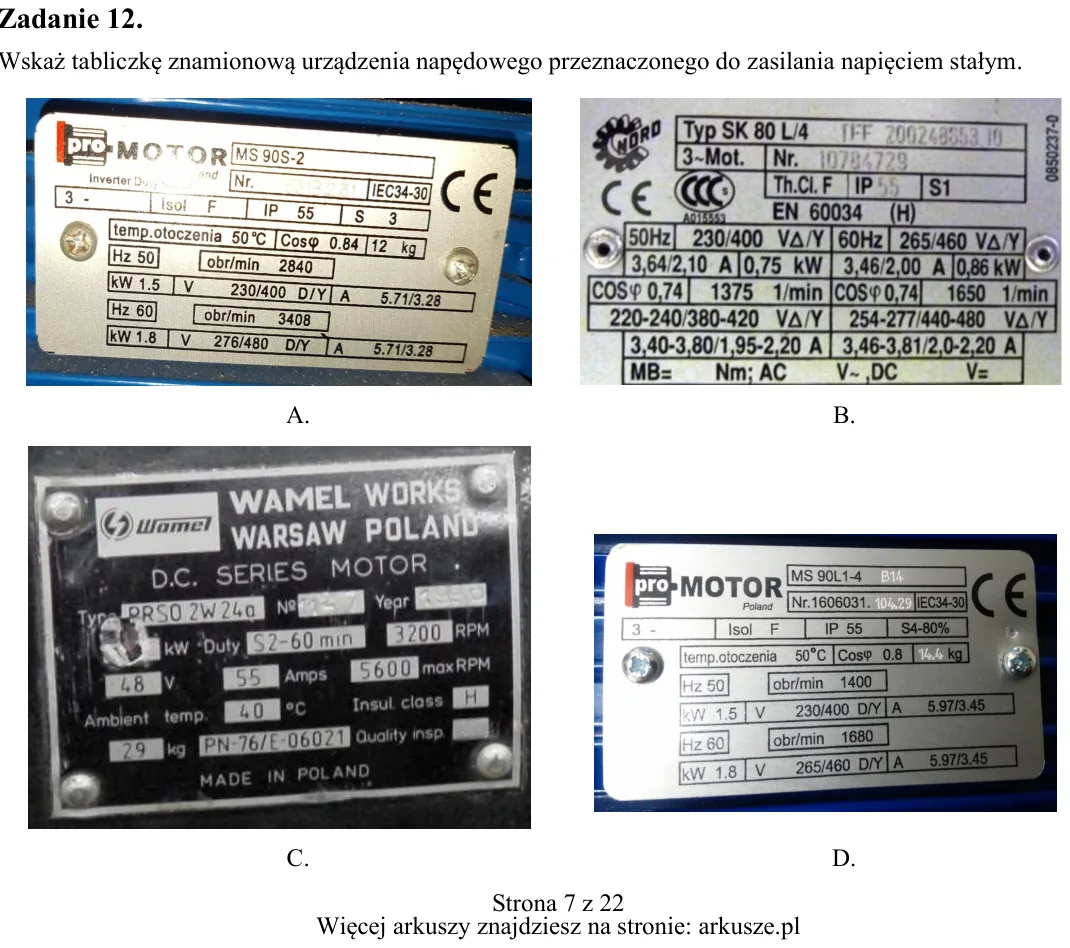

Zadanie 12. Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do zasilania napięciem stałym. A. B. C. D.

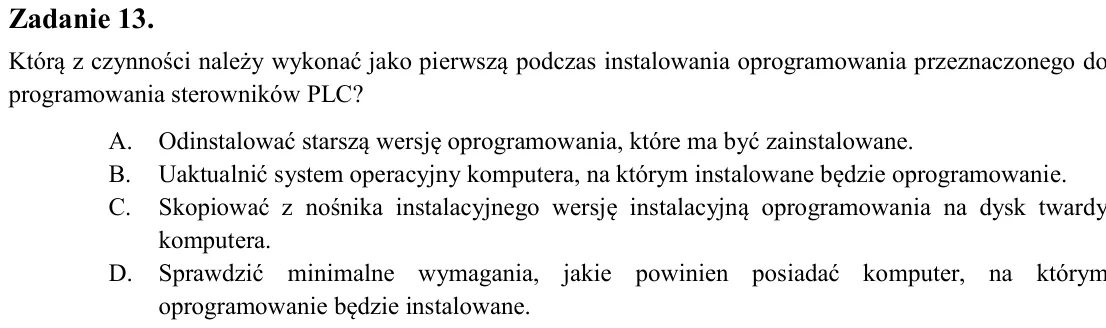

Zadanie 13. Którą z czynności należy wykonać jako pierwszą podczas instalowania oprogramowania przeznaczonego do programowania sterowników PLC? A. Odinstalować starszą wersję oprogramowania, które ma być zainstalowane. B

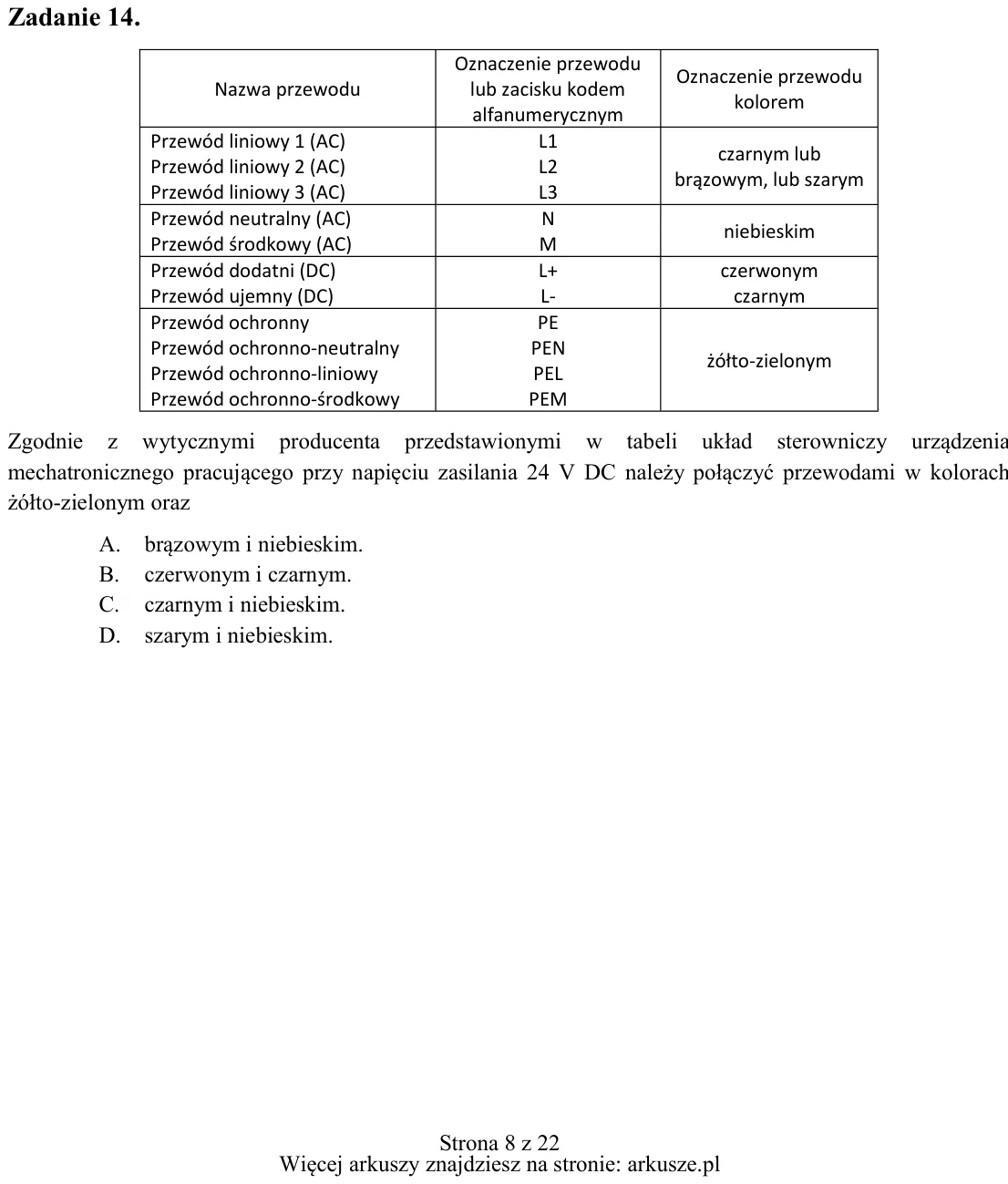

Zadanie 14. Zgodnie z wytycznymi producenta przedstawionymi w tabeli układ sterowniczy urządzenia mechatronicznego pracującego przy napięciu zasilania 24 V DC należy połączyć przewodami w kolorach żółto-zielonym oraz A.

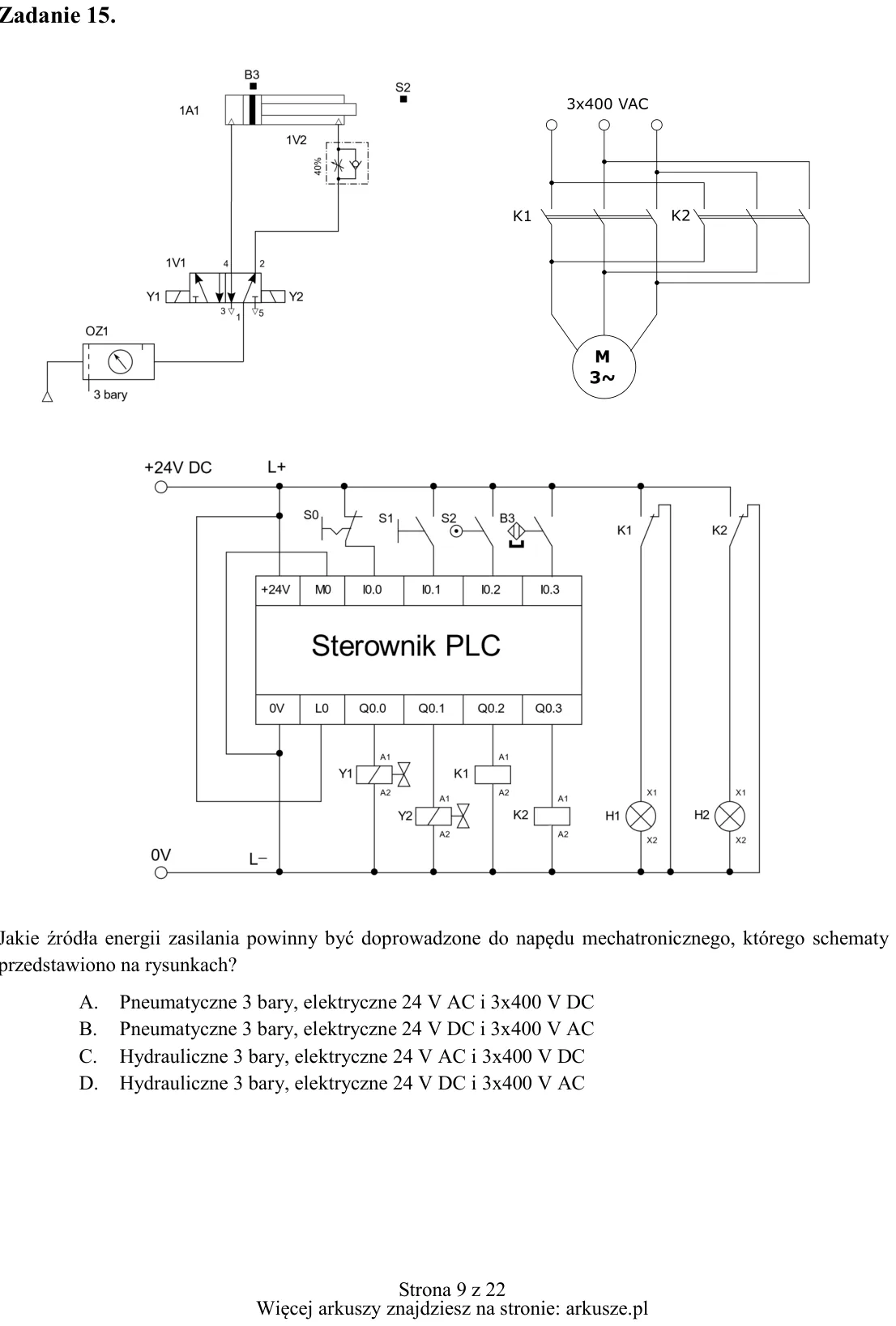

Zadanie 15. Jakie źródła energii zasilania powinny być doprowadzone do napędu mechatronicznego, którego schematy przedstawiono na rysunkach? A. Pneumatyczne 3 bary, elektryczne 24 V AC i 3x400 V DC B. Pneumatyczne 3 bary

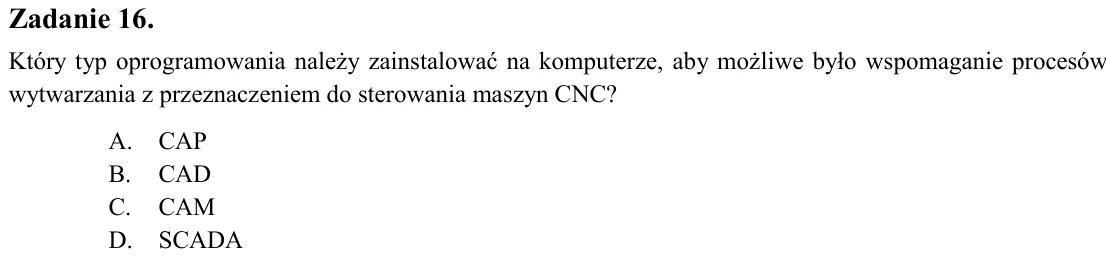

Zadanie 16. Który typ oprogramowania należy zainstalować na komputerze, aby możliwe było wspomaganie procesów wytwarzania z przeznaczeniem do sterowania maszyn CNC? A. CAP B. CAD C. CAM D. SCADA

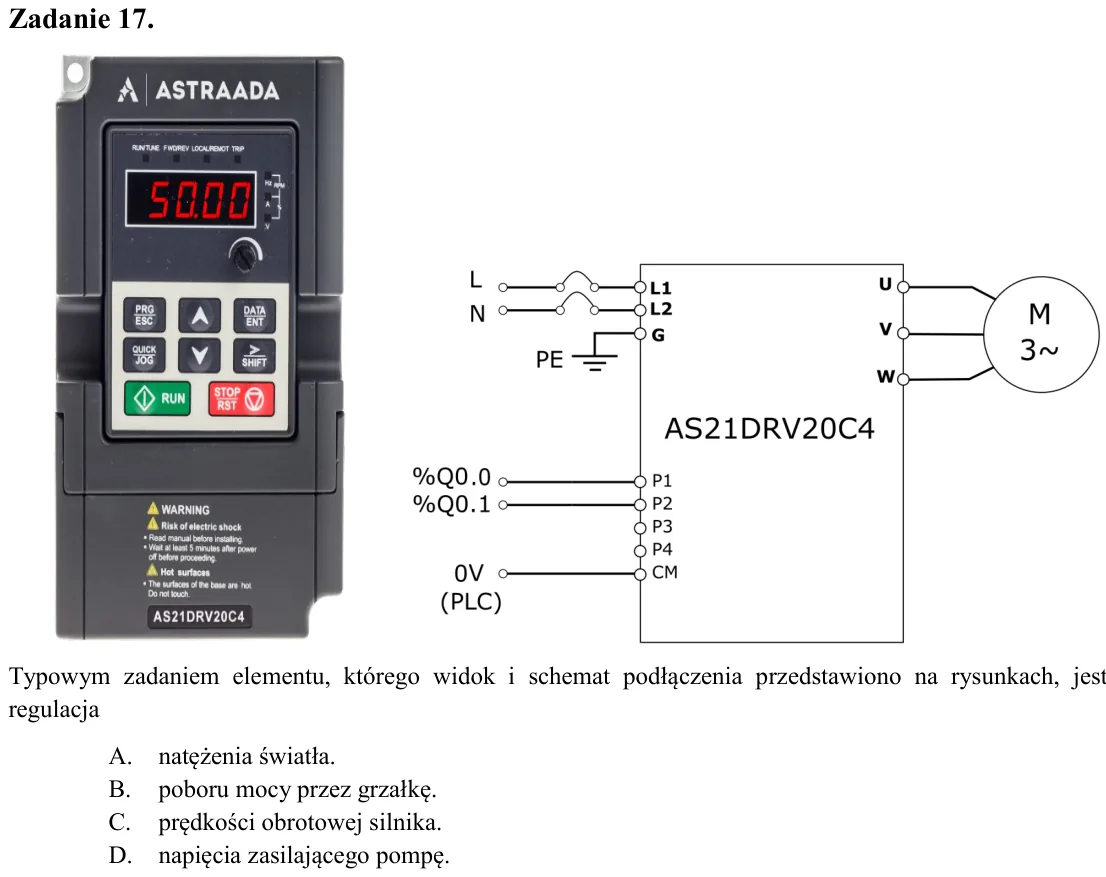

Zadanie 17. Typowym zadaniem elementu, którego widok i schemat podłączenia przedstawiono na rysunkach, jest regulacja A. natężenia światła. B. poboru mocy przez grzałkę. C. prędkości obrotowej silnika. D. napięcia zasila

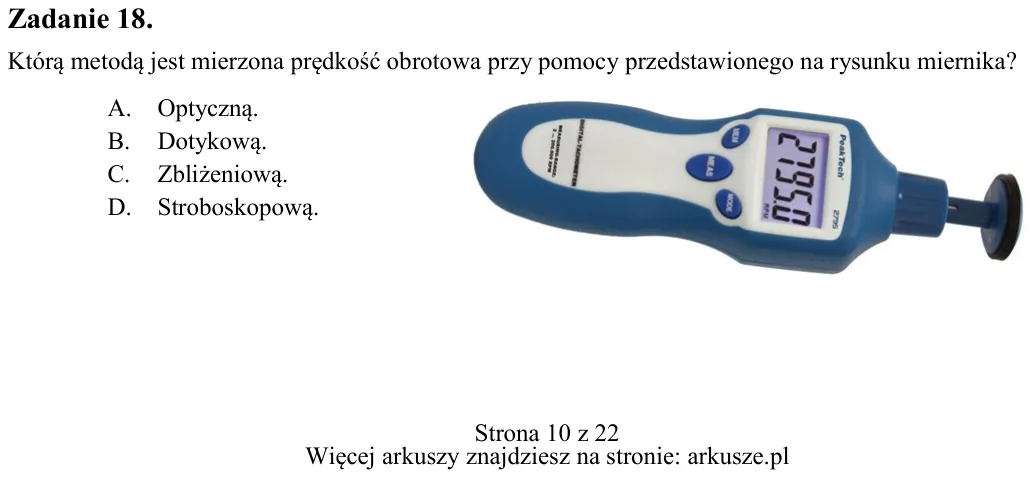

Zadanie 18. Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika? A. Optyczną. B. Dotykową. C. Zbliżeniową. D. Stroboskopową.

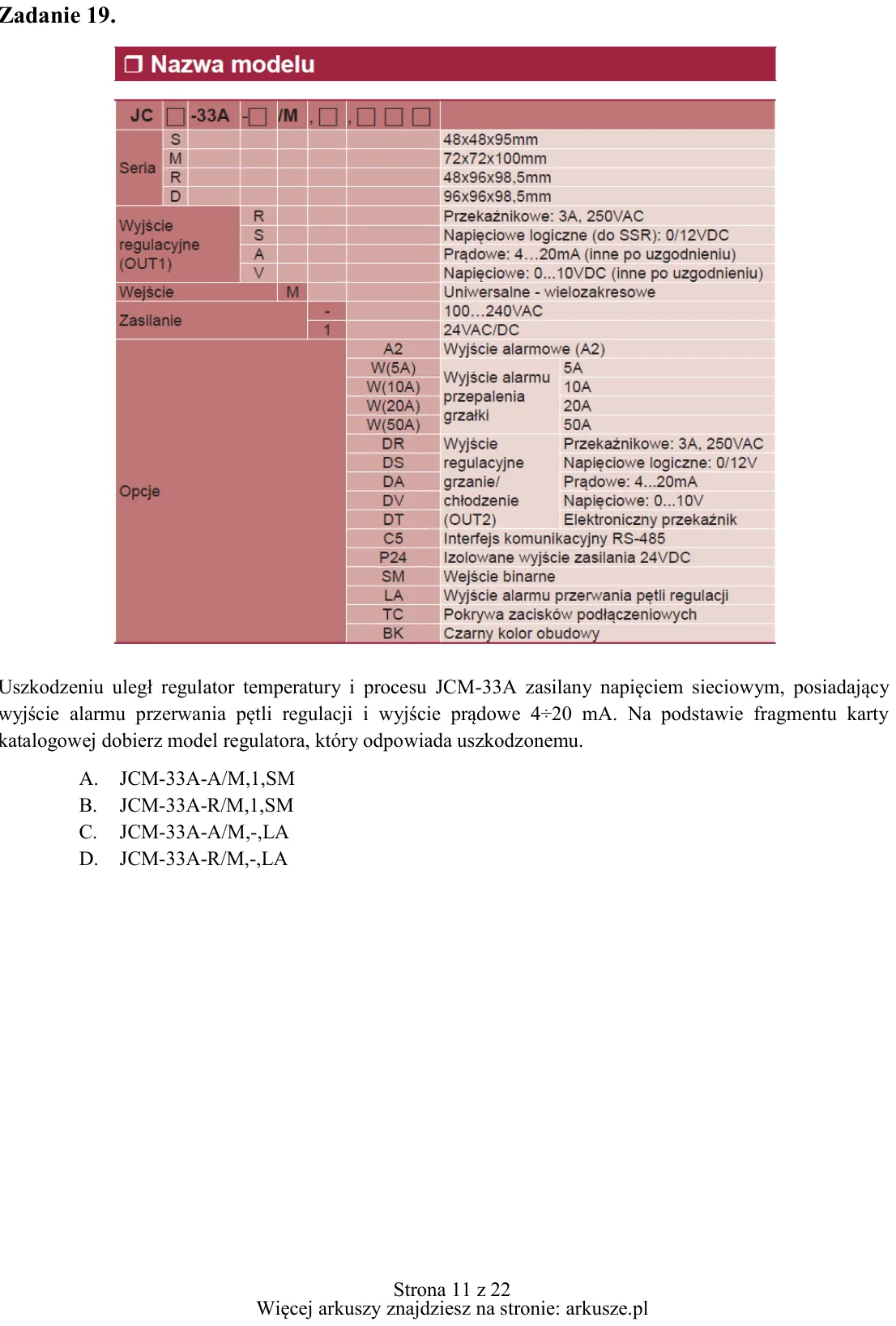

Zadanie 19. Uszkodzeniu uległ regulator temperatury i procesu JCM-33A zasilany napięciem sieciowym, posiadający wyjście alarmu przerwania pętli regulacji i wyjście prądowe 4÷20 mA. Na podstawie fragmentu karty katalogowe

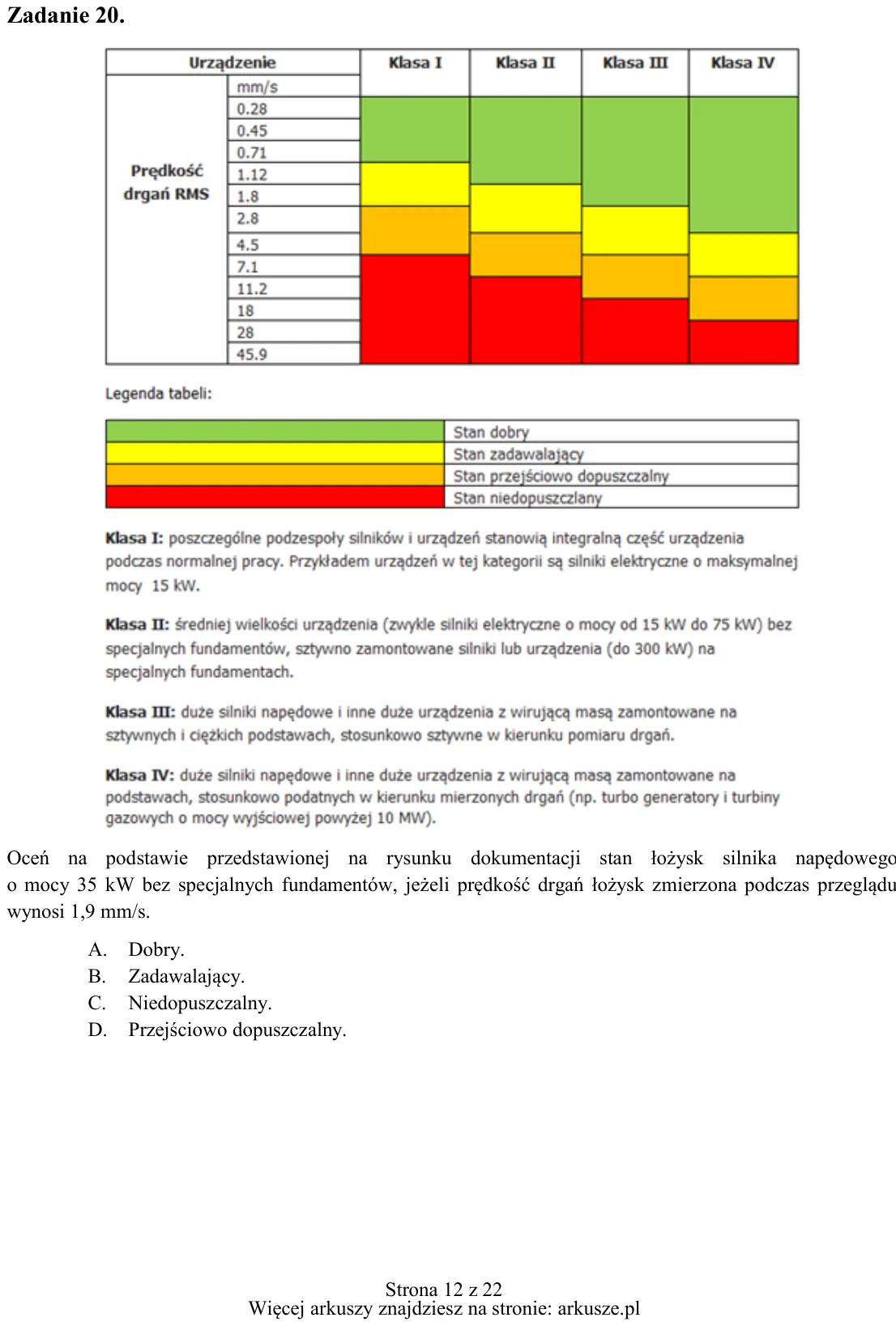

Zadanie 20. Oceń na podstawie przedstawionej na rysunku dokumentacji stan łożysk silnika napędowego o mocy 35 kW bez specjalnych fundamentów, jeżeli prędkość drgań łożysk zmierzona podczas przeglądu wynosi 1,9 mm/s. A. D

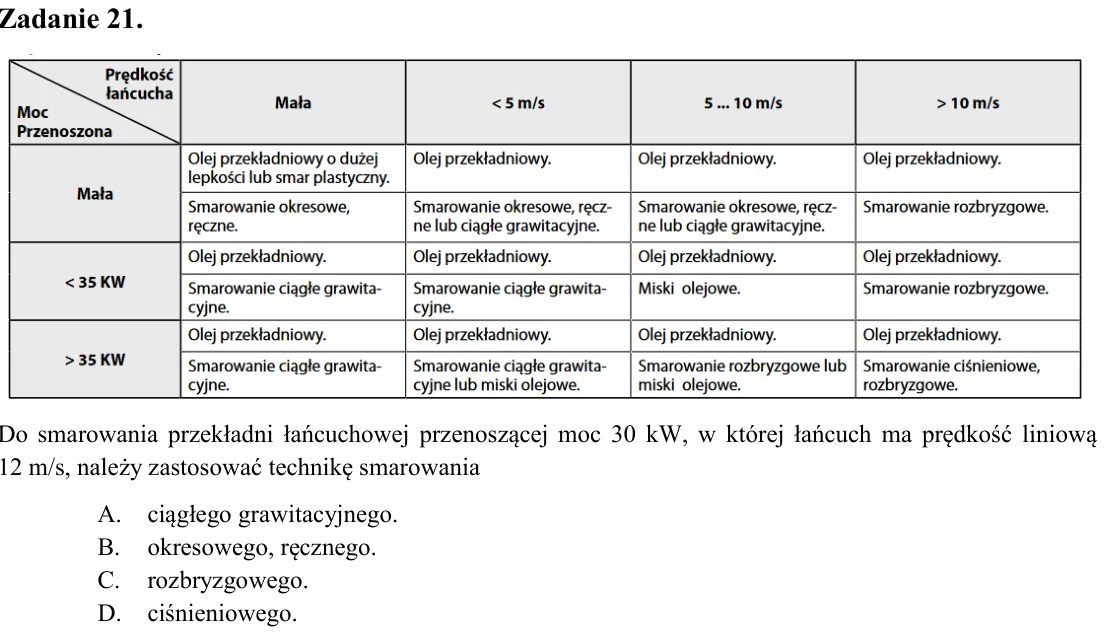

Zadanie 21. Do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 12 m/s, należy zastosować technikę smarowania A. ciągłego grawitacyjnego. B. okresowego, ręcznego. C. rozbryzg

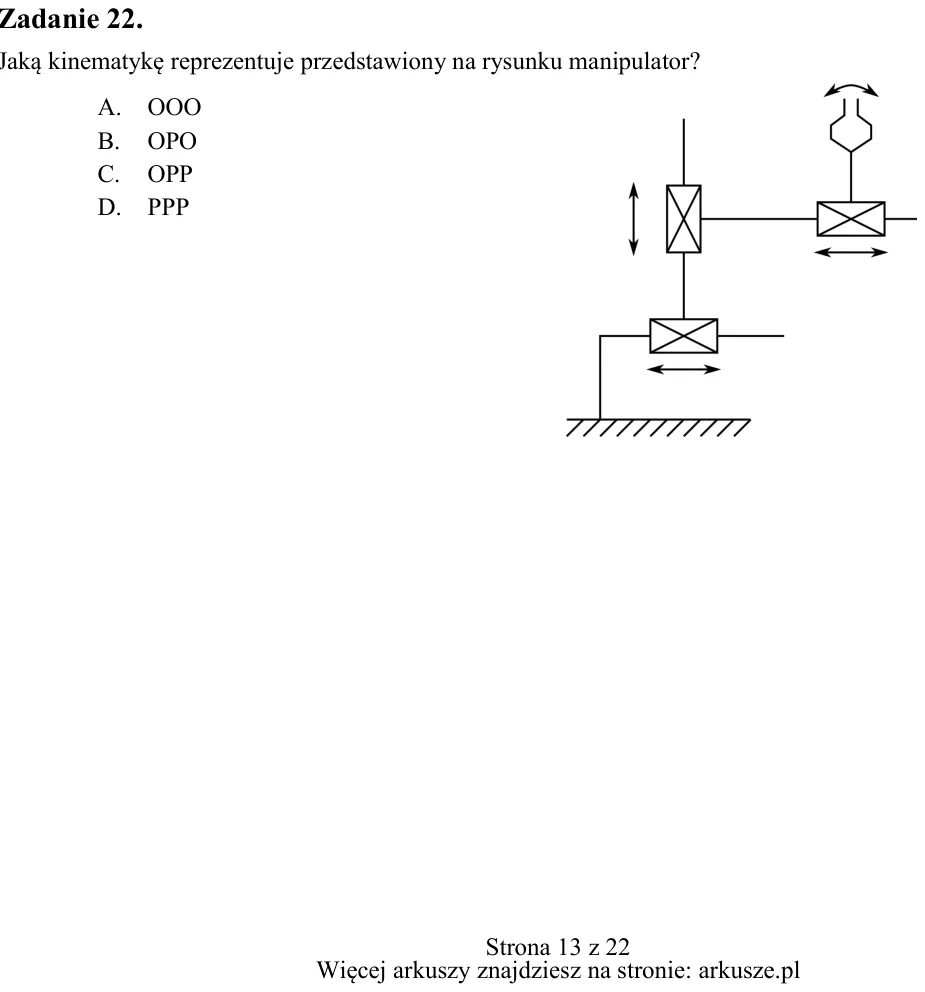

Zadanie 22. Jaką kinematykę reprezentuje przedstawiony na rysunku manipulator? A. OOO B. OPO C. OPP D. PPP

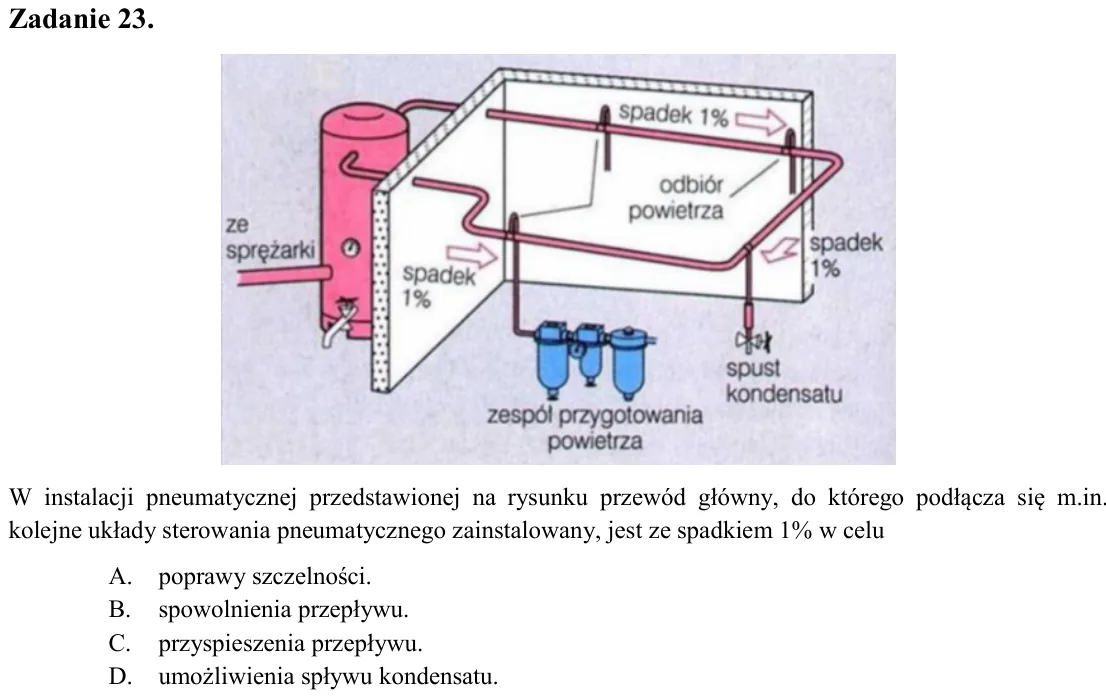

Zadanie 23. W instalacji pneumatycznej przedstawionej na rysunku przewód główny, do którego podłącza się m.in. kolejne układy sterowania pneumatycznego zainstalowany, jest ze spadkiem 1% w celu A. poprawy szczelności. B.

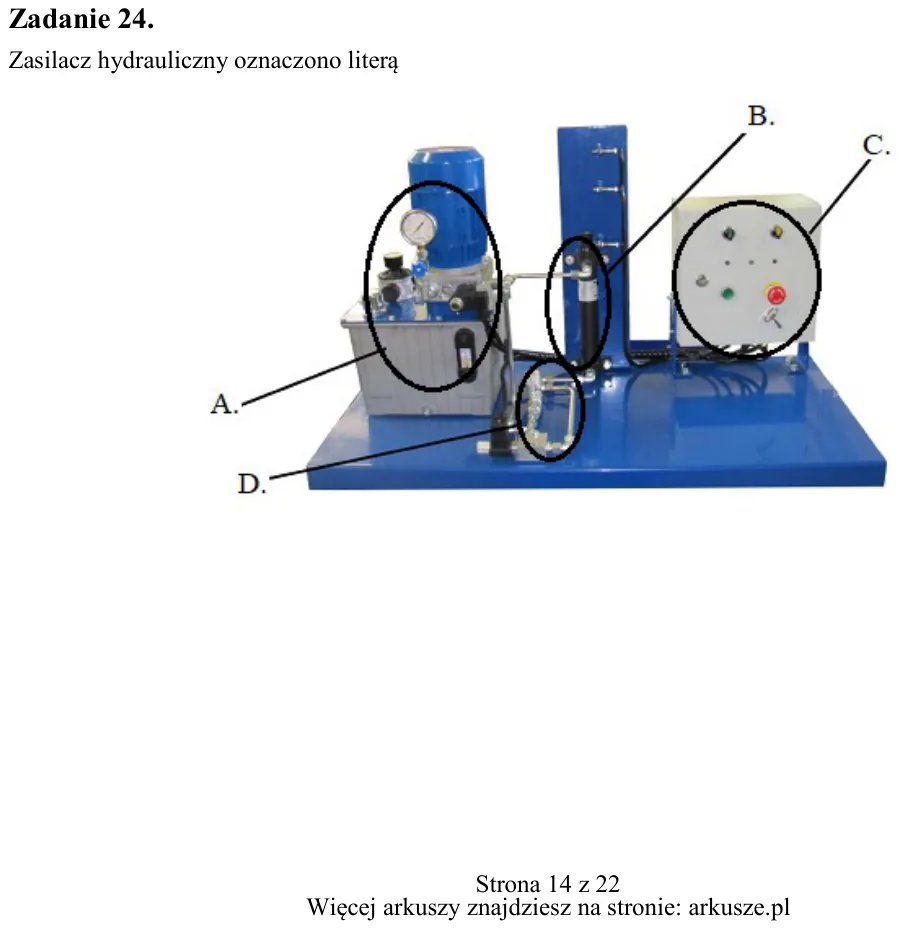

Zadanie 24. Zasilacz hydrauliczny oznaczono literą

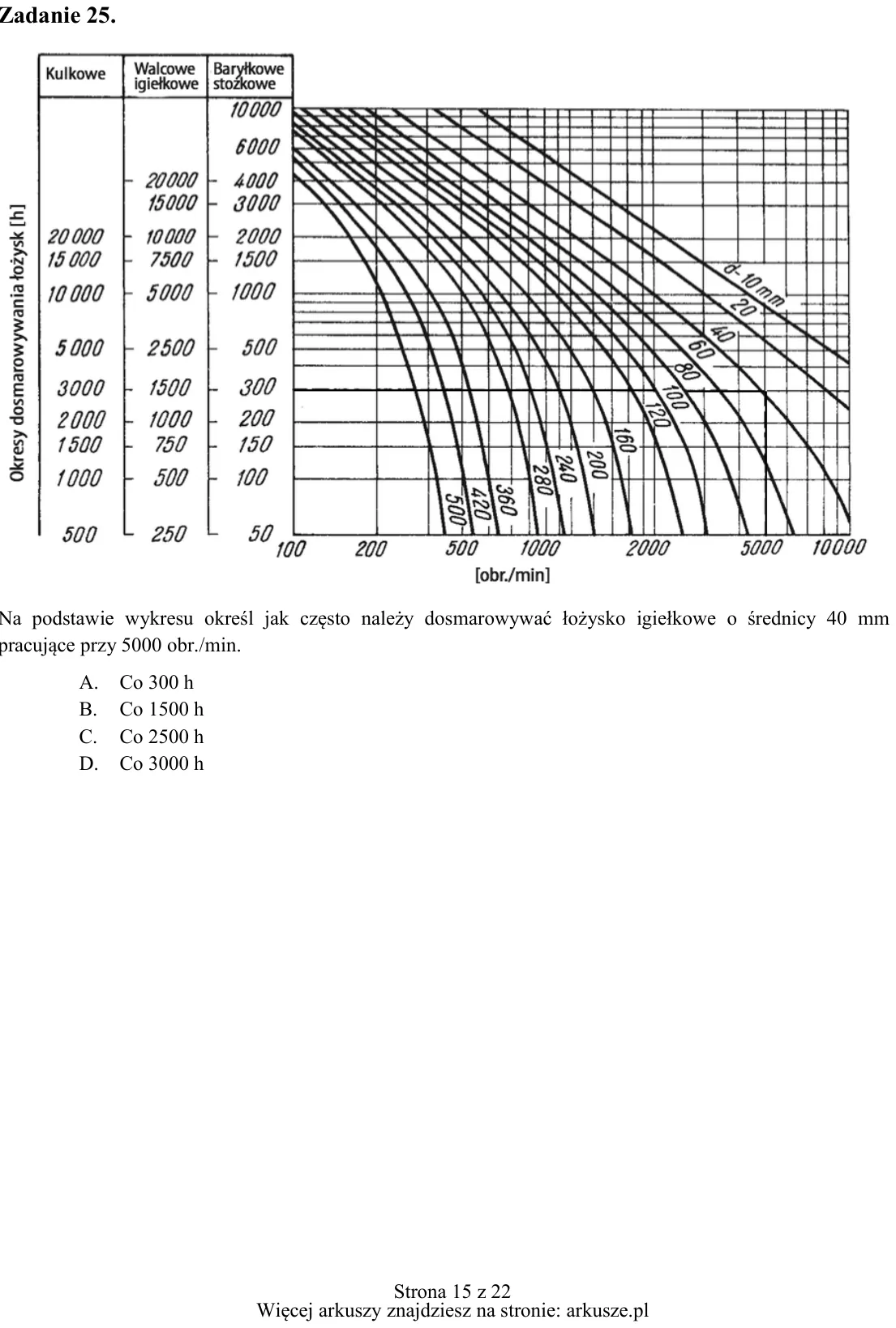

Zadanie 25. Na podstawie wykresu określ jak często należy dosmarowywać łożysko igiełkowe o średnicy 40 mm pracujące przy 5000 obr./min. A. Co 300 h B. Co 1500 h C. Co 2500 h D. Co 3000 h

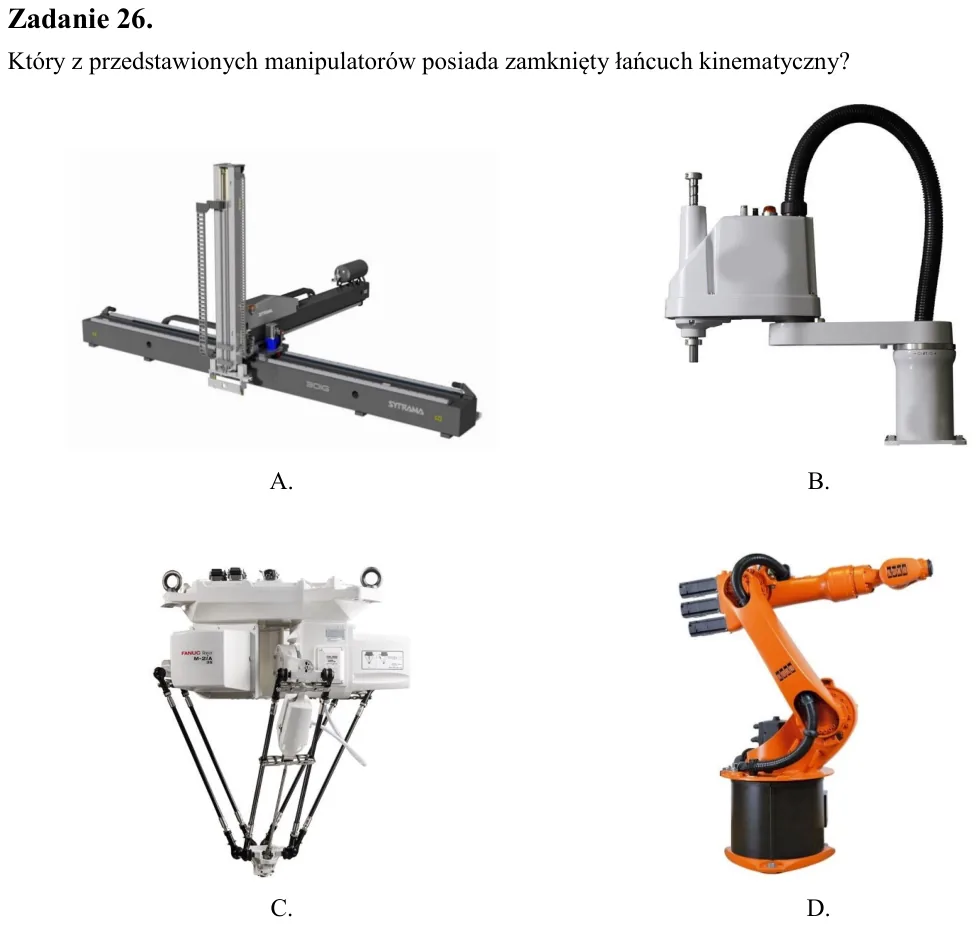

Zadanie 26. Który z przedstawionych manipulatorów posiada zamknięty łańcuch kinematyczny?

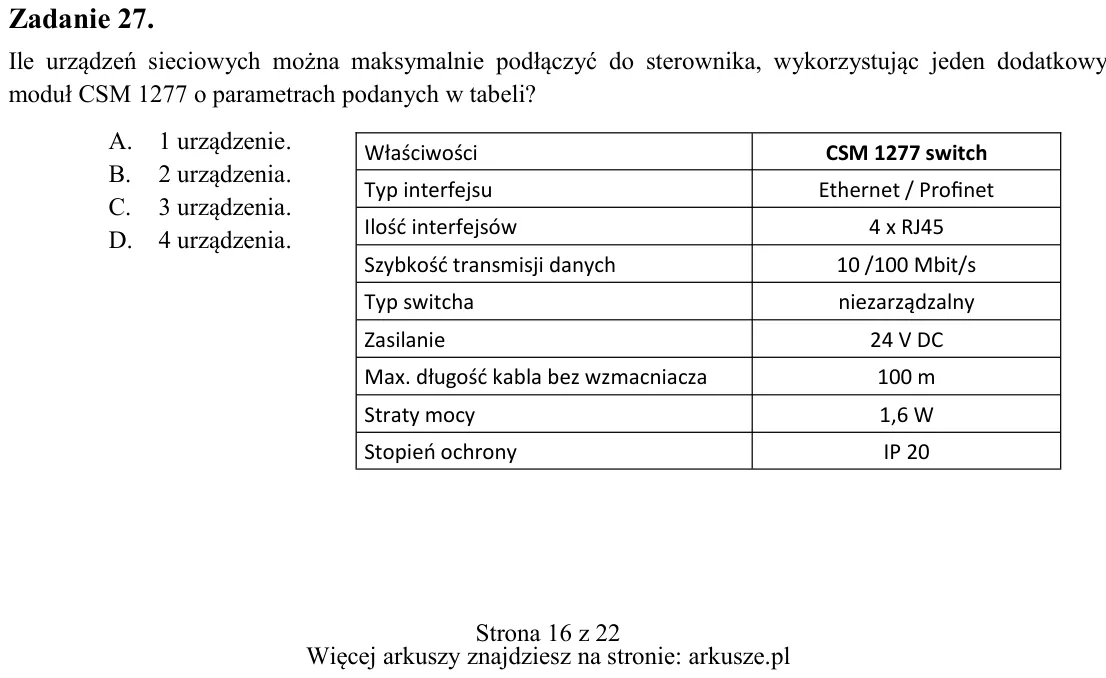

Zadanie 27. Ile urządzeń sieciowych można maksymalnie podłączyć do sterownika, wykorzystując jeden dodatkowy moduł CSM 1277 o parametrach podanych w tabeli? A. 1 urządzenie. B. 2 urządzenia. C. 3 urządzenia. D. 4 urządze

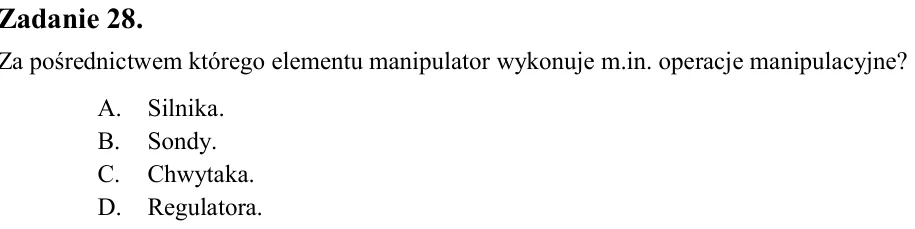

Zadanie 28. Za pośrednictwem którego elementu manipulator wykonuje m.in. operacje manipulacyjne? A. Silnika. B. Sondy. C. Chwytaka. D. Regulatora.

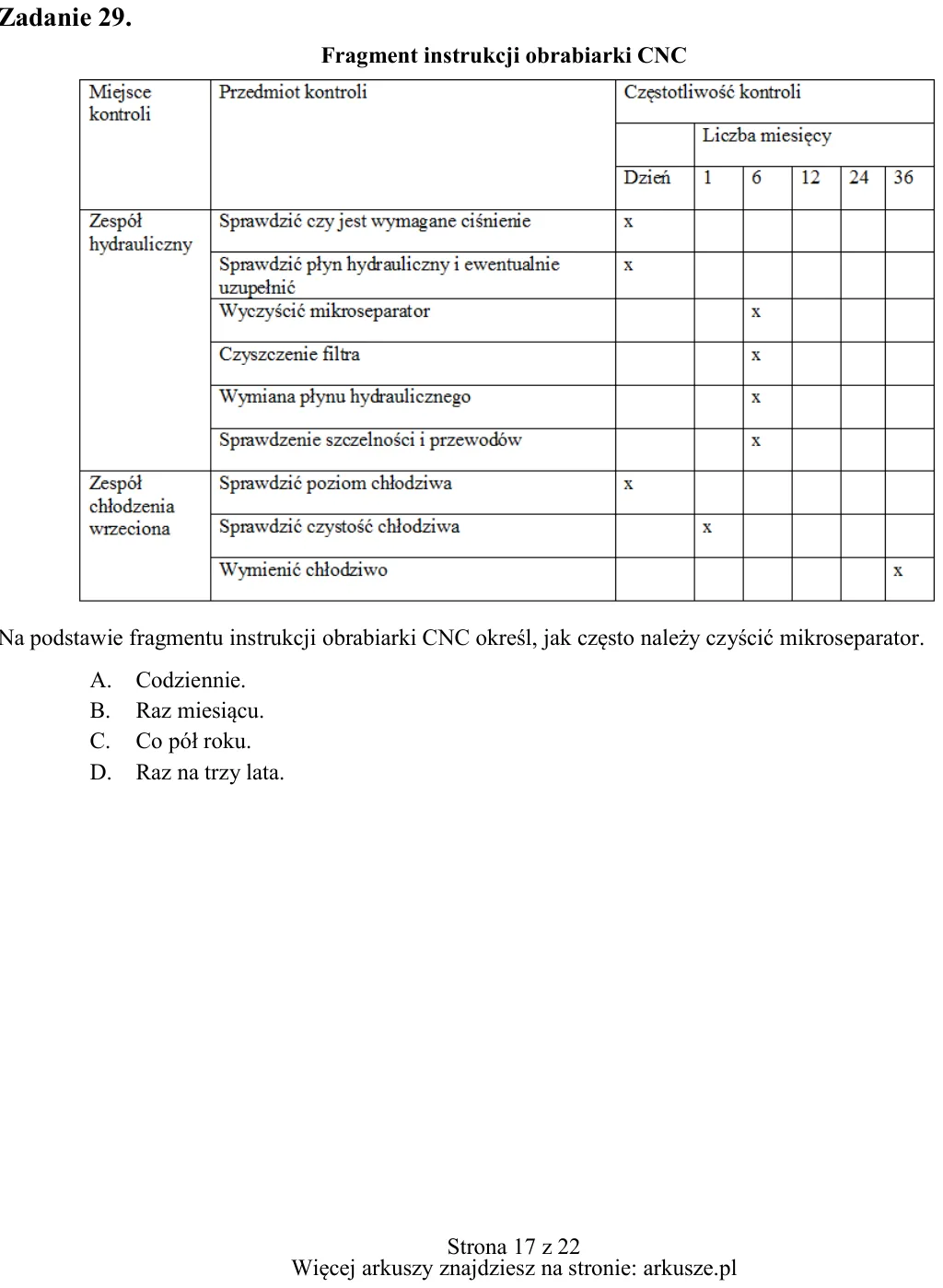

Zadanie 29. Fragment instrukcji obrabiarki CNC Na podstawie fragmentu instrukcji obrabiarki CNC określ, jak często należy czyścić mikroseparator. A. Codziennie. B. Raz miesiącu. C. Co pół roku. D. Raz na trzy lata.

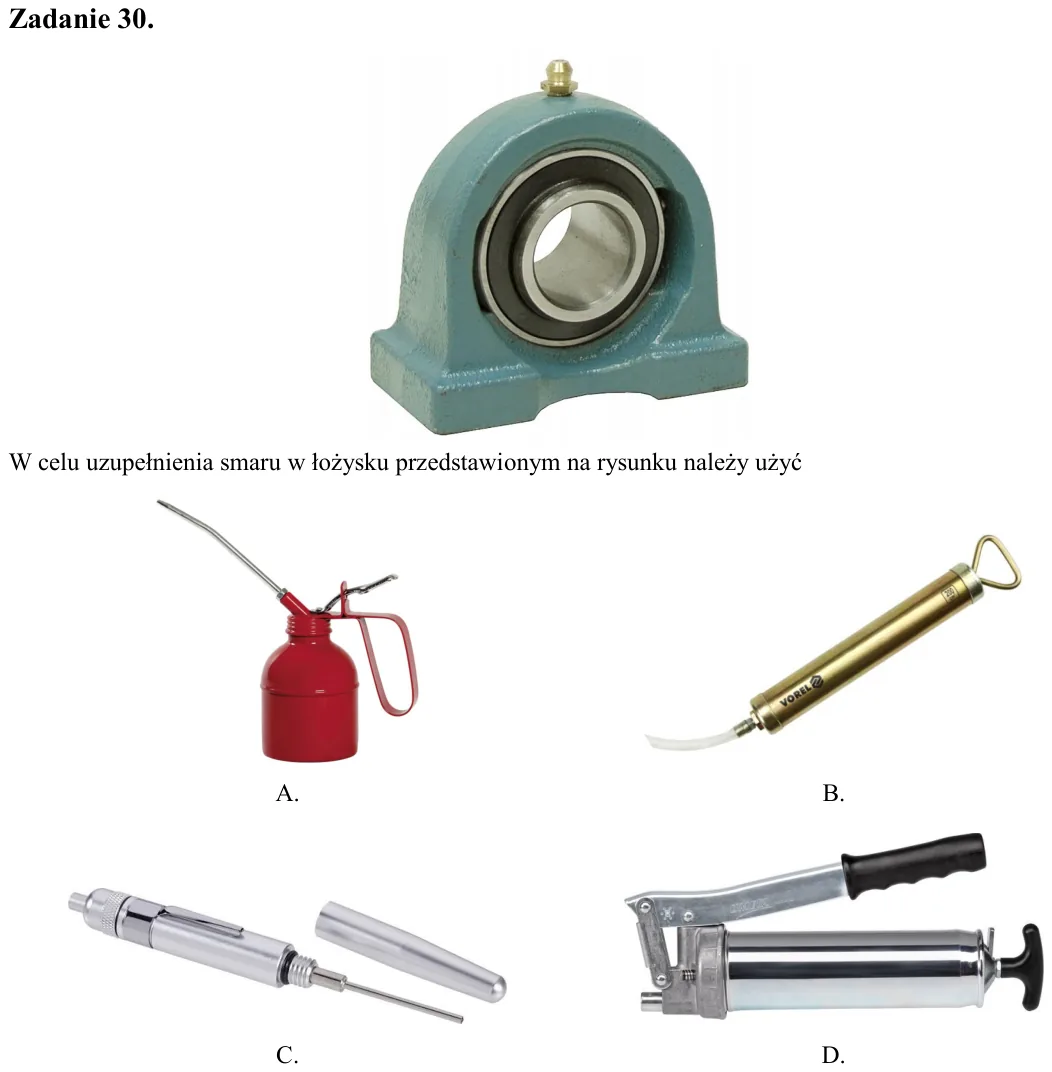

Zadanie 30. W celu uzupełnienia smaru w łożysku przedstawionym na rysunku należy użyć

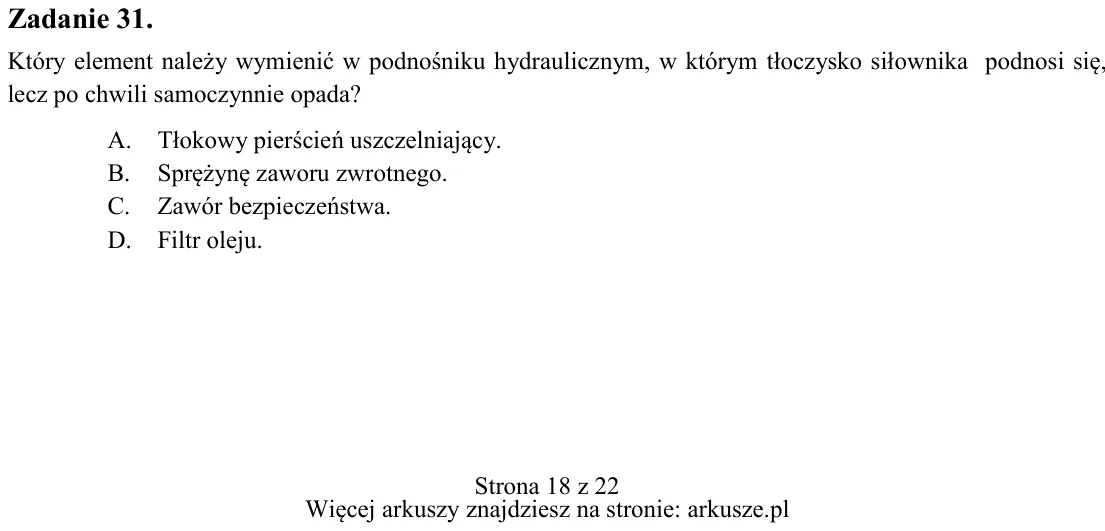

Zadanie 31. Który element należy wymienić w podnośniku hydraulicznym, w którym tłoczysko siłownika podnosi się, lecz po chwili samoczynnie opada? A. Tłokowy pierścień uszczelniający. B. Sprężynę zaworu zwrotnego. C. Zawó

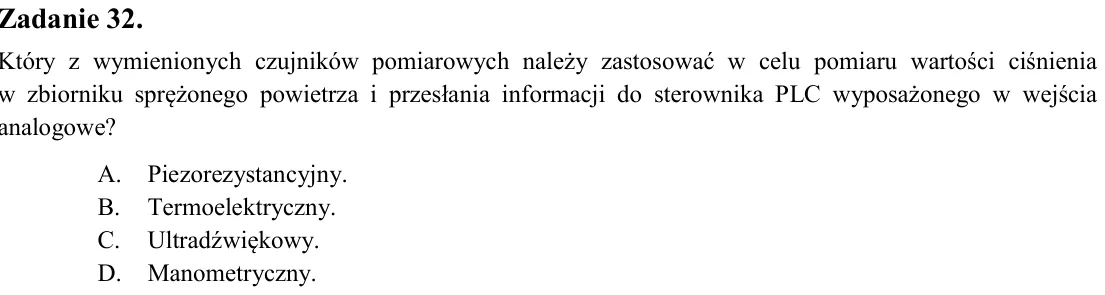

Zadanie 32. Który z wymienionych czujników pomiarowych należy zastosować w celu pomiaru wartości ciśnienia w zbiorniku sprężonego powietrza i przesłania informacji do sterownika PLC wyposażonego w wejścia analogowe? A. P

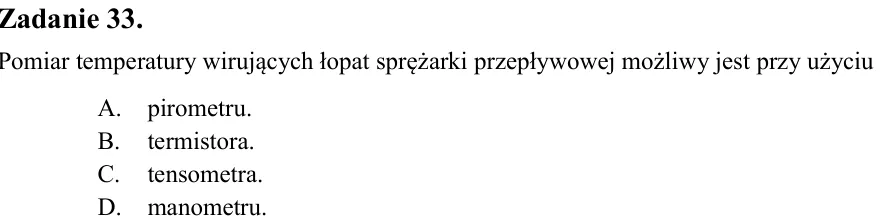

Zadanie 33. Pomiar temperatury wirujących łopat sprężarki przepływowej możliwy jest przy użyciu A. pirometru. B. termistora. C. tensometra. D. manometru.

Zadanie 34. Sensor radarowy wykorzystujący efekt Dopplera umożliwia zmierzenie wartości A. prędkości. B. temperatury. C. nadciśnienia. D. podciśnienia.

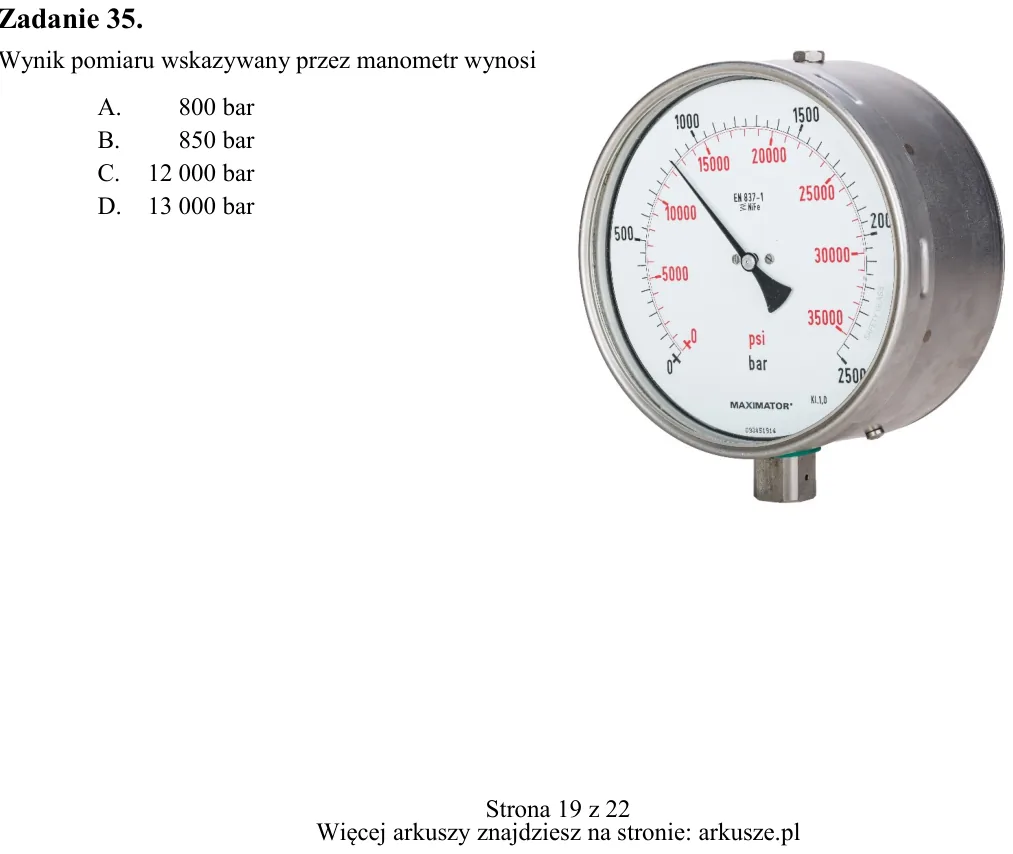

Zadanie 35. Wynik pomiaru wskazywany przez manometr wynosi A. 800 bar B. 850 bar C. 12 000 bar D. 13 000 bar

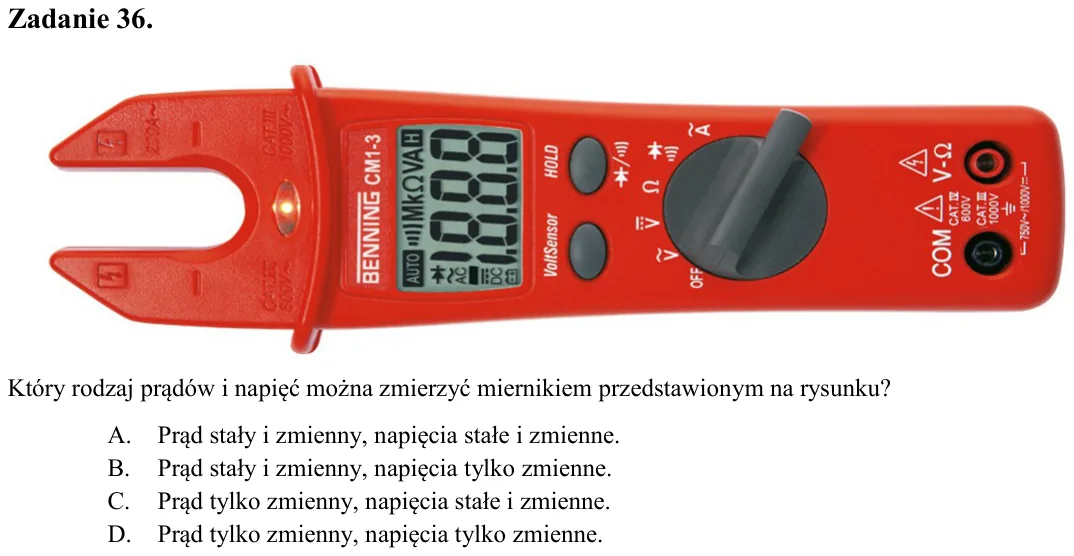

Zadanie 36. Który rodzaj prądów i napięć można zmierzyć miernikiem przedstawionym na rysunku? A. Prąd stały i zmienny, napięcia stałe i zmienne. B. Prąd stały i zmienny, napięcia tylko zmienne. C. Prąd tylko zmienny, nap

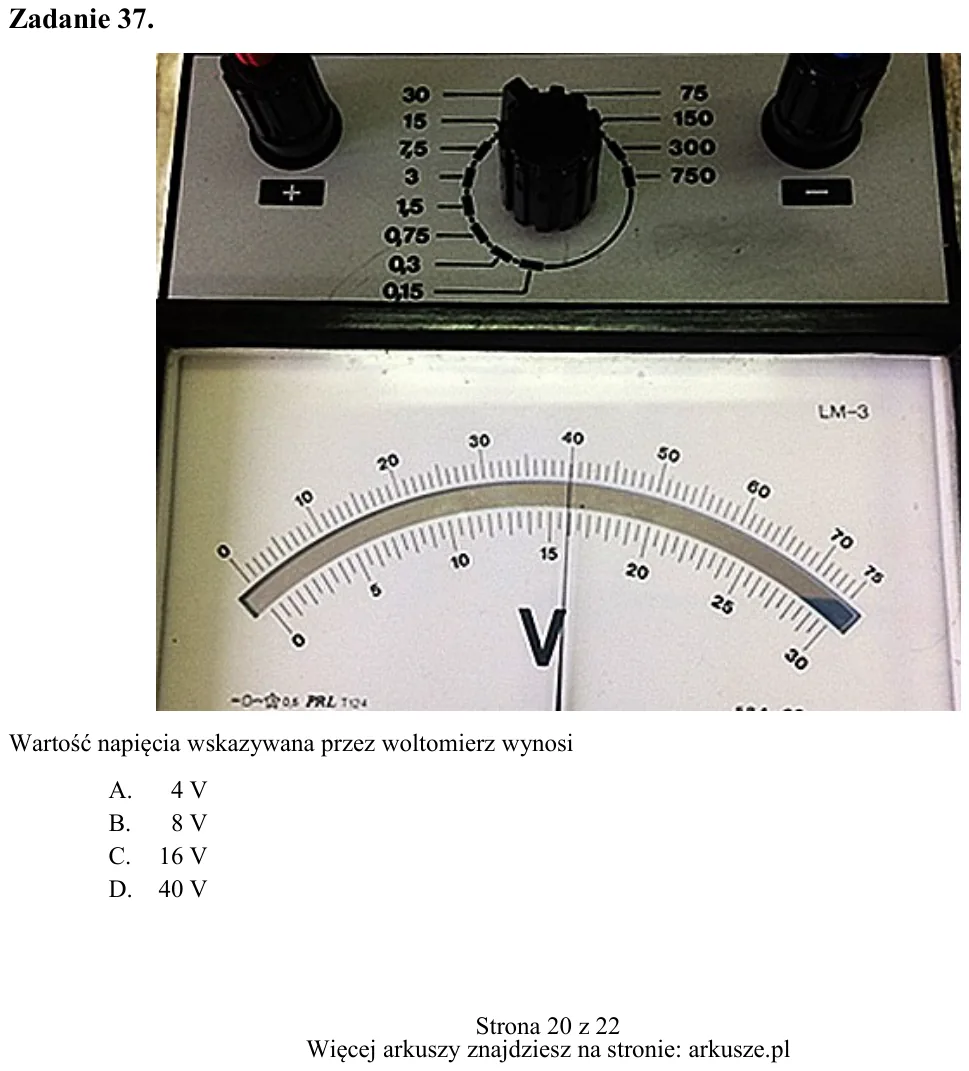

Zadanie 37. Wartość napięcia wskazywana przez woltomierz wynosi A. 4 V B. 8 V C. 16 V D. 40 V

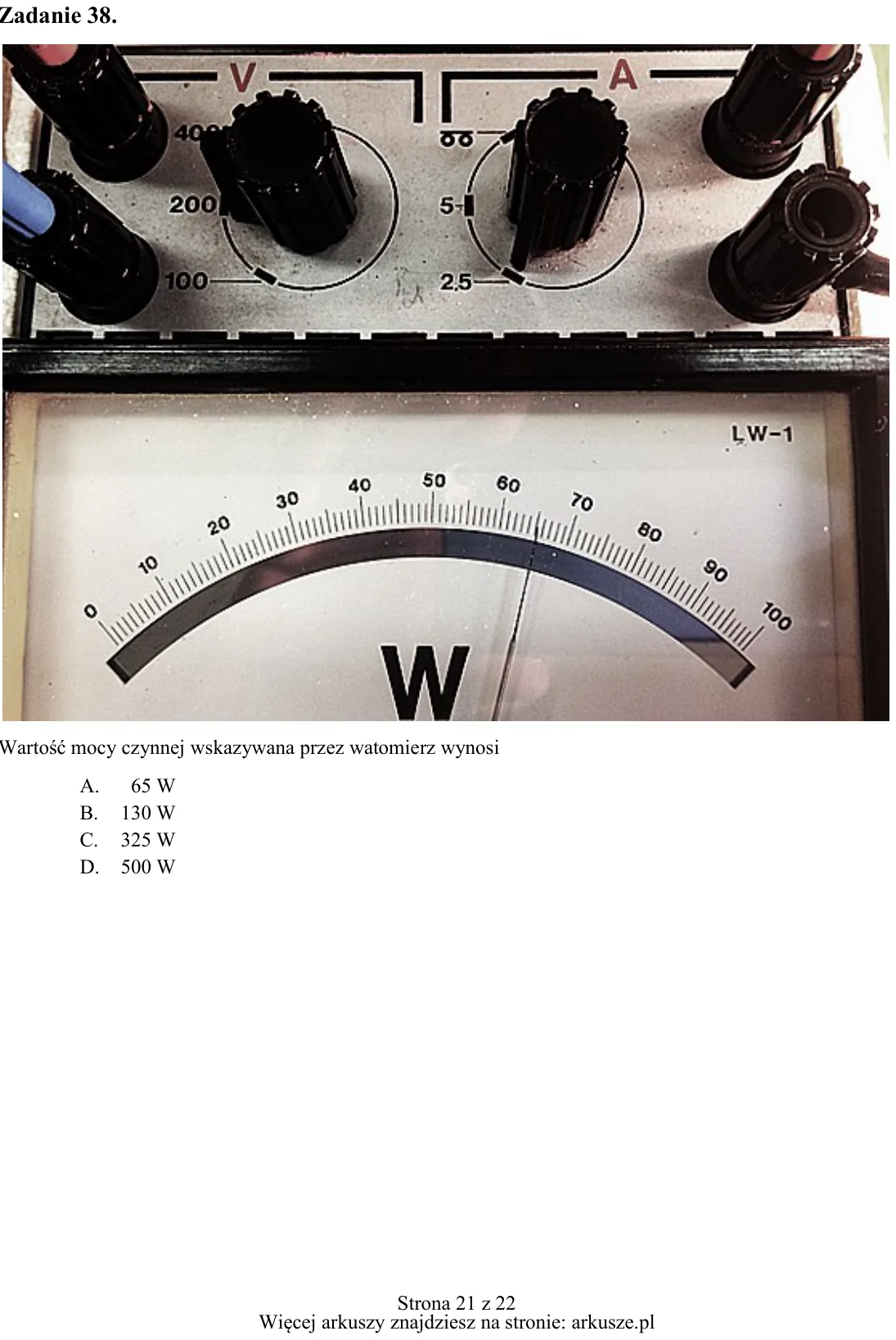

Zadanie 38. Wartość mocy czynnej wskazywana przez watomierz wynosi A. 65 W B. 130 W C. 325 W D. 500 W

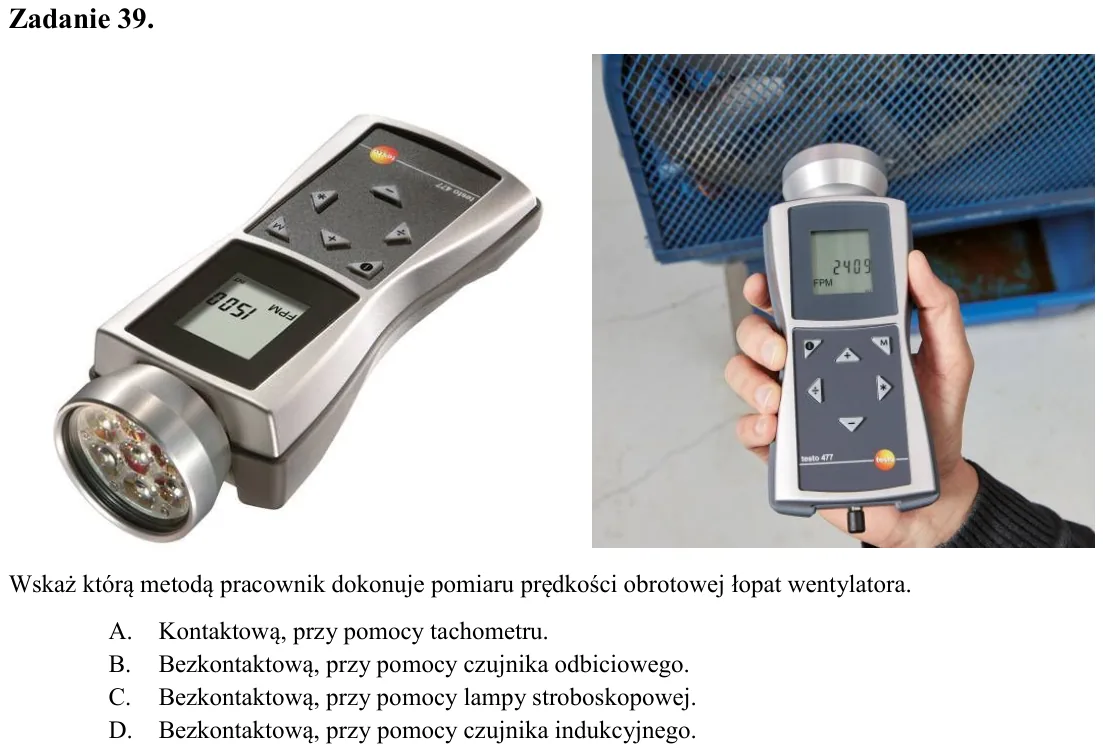

Zadanie 39. Wskaż którą metodą pracownik dokonuje pomiaru prędkości obrotowej łopat wentylatora. A. Kontaktową, przy pomocy tachometru. B. Bezkontaktową, przy pomocy czujnika odbiciowego. C. Bezkontaktową, przy pomocy la

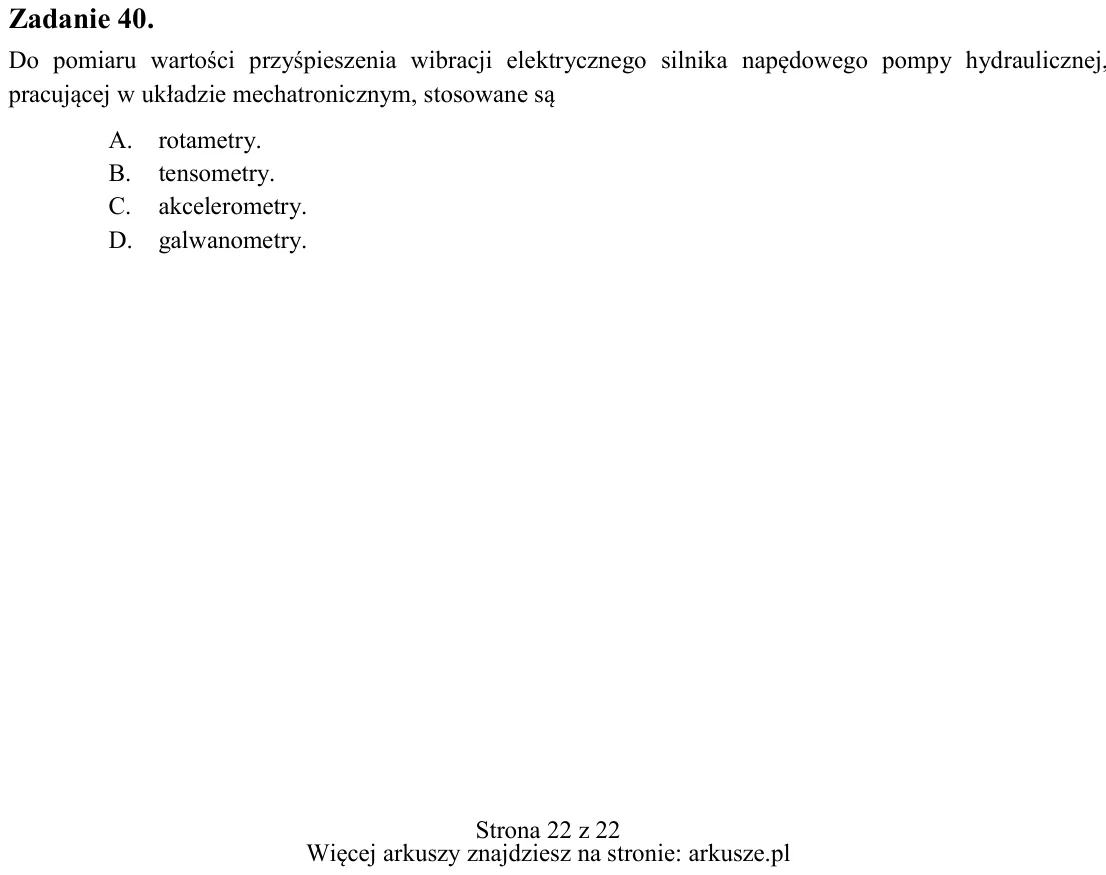

Zadanie 40. Do pomiaru wartości przyśpieszenia wibracji elektrycznego silnika napędowego pompy hydraulicznej, pracującej w układzie mechatronicznym, stosowane są A. rotametry. B. tensometry. C. akcelerometry. D. galwanom
