E04 · Egzamin zawodowy · styczeń 2019

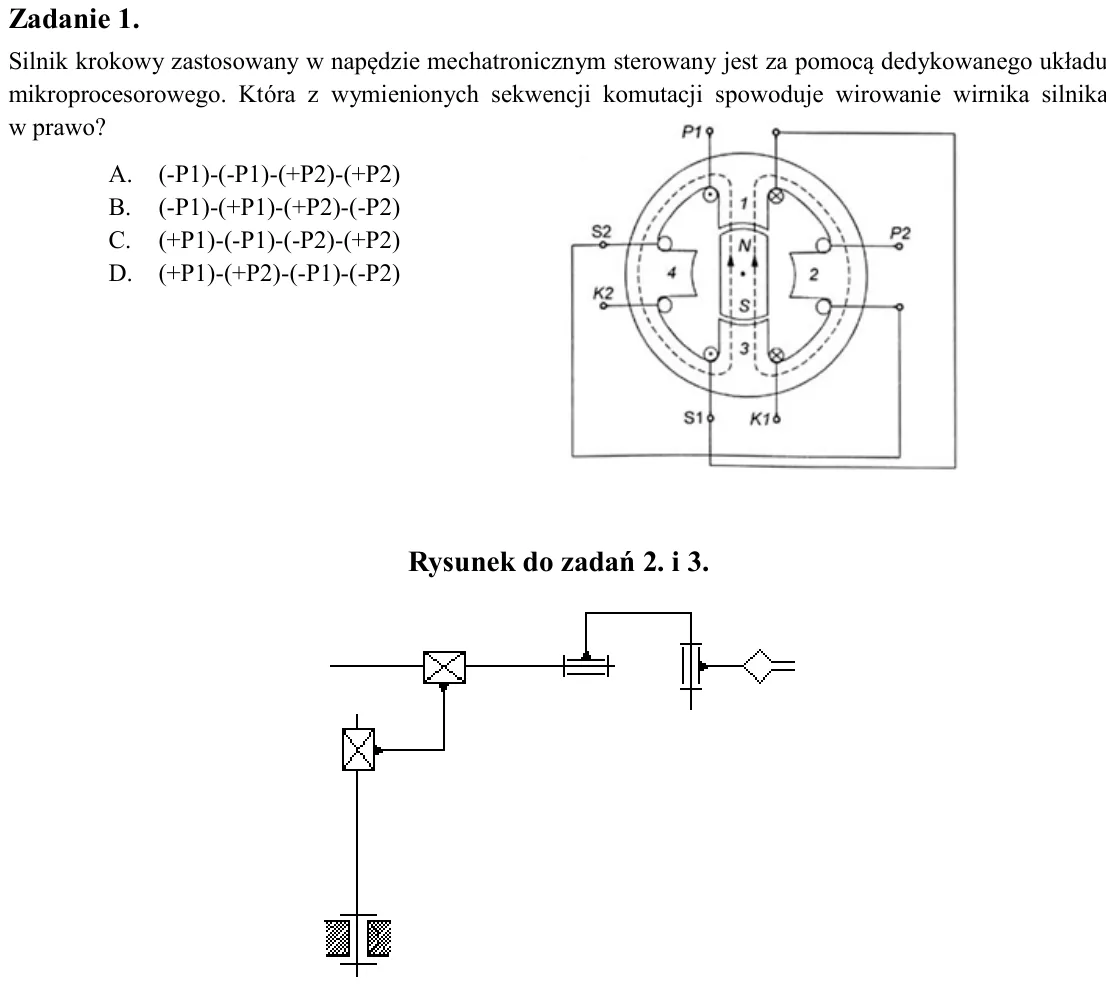

Zadanie 1. Silnik krokowy zastosowany w napędzie mechatronicznym sterowany jest za pomocą dedykowanego układu mikroprocesorowego. Która z wymienionych sekwencji komutacji spowoduje wirowanie wirnika silnika w prawo? A. (

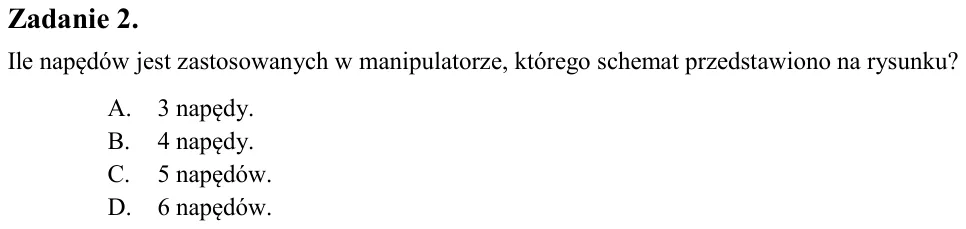

Zadanie 2. Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku? A. 3 napędy. B. 4 napędy. C. 5 napędów. D. 6 napędów.

Zadanie 3. Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku? A. 3 stopnie swobody. B. 4 stopnie swobody. C. 5 stopni swobody. D. 6 stopni swobody.

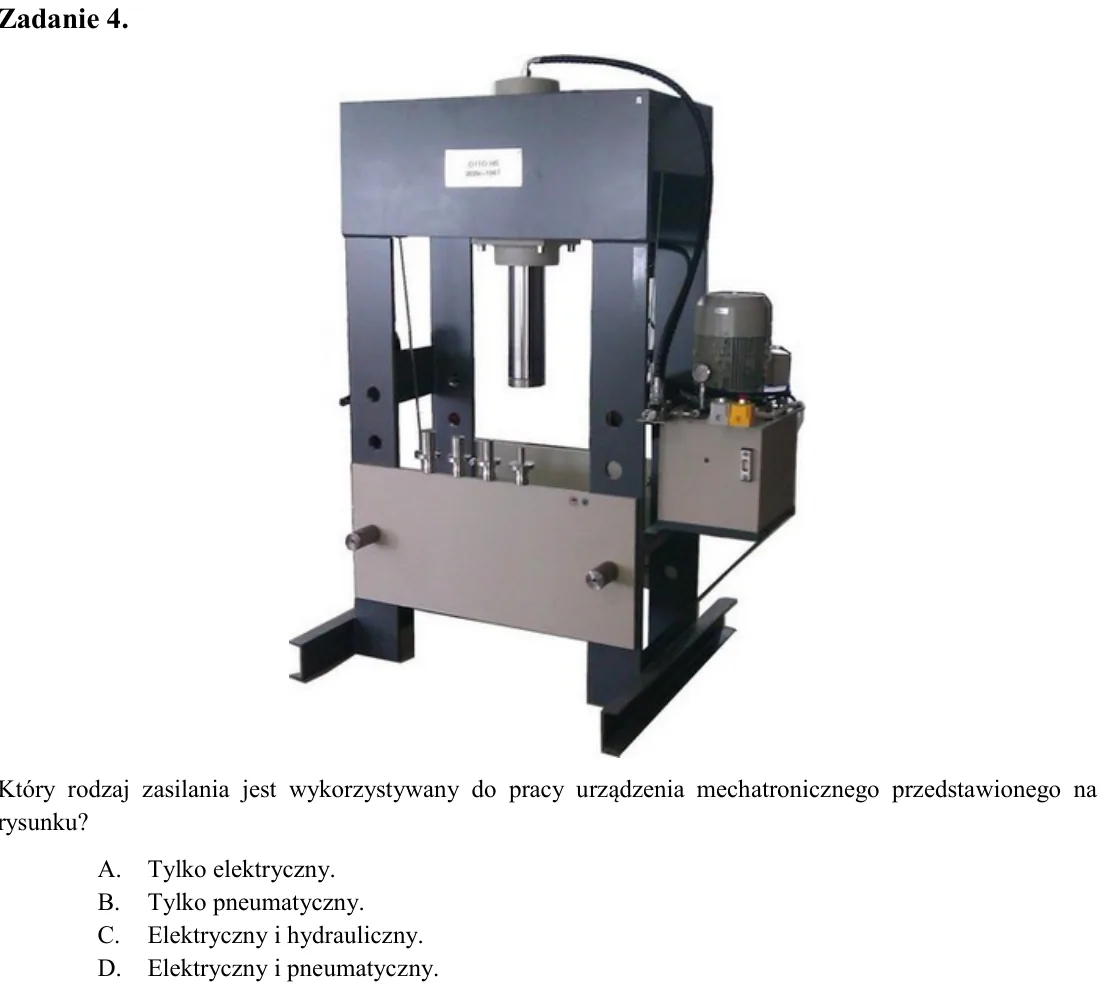

Zadanie 4. Który rodzaj zasilania jest wykorzystywany do pracy urządzenia mechatronicznego przedstawionego na rysunku? A. Tylko elektryczny. B. Tylko pneumatyczny. C. Elektryczny i hydrauliczny. D. Elektryczny i pneumaty

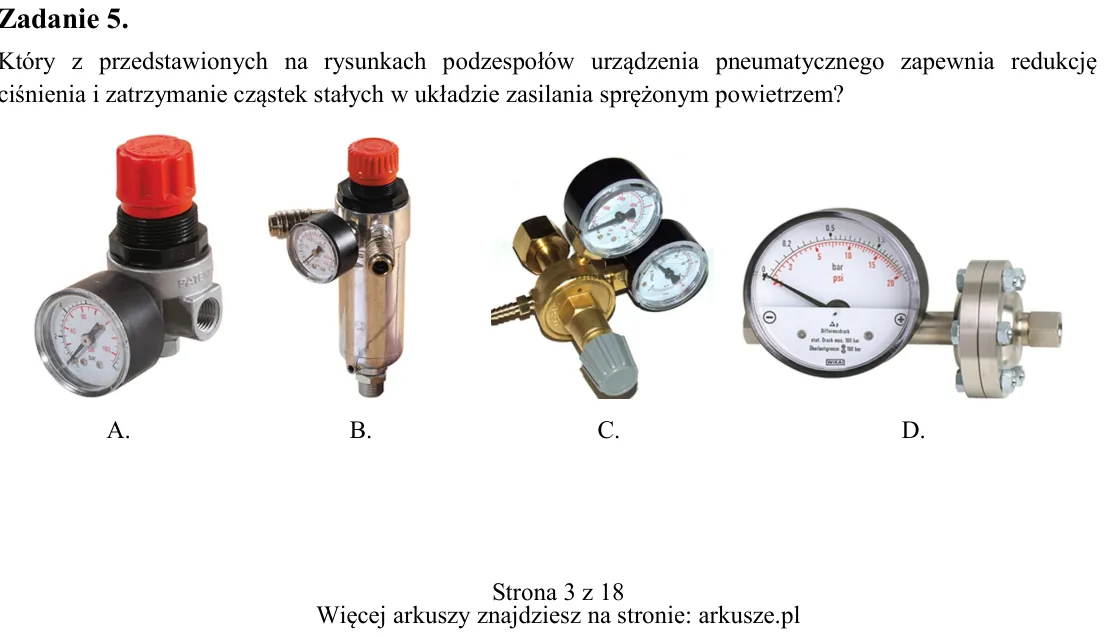

Zadanie 5. Który z przedstawionych na rysunkach podzespołów urządzenia pneumatycznego zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania sprężonym powietrzem? A. B. C. D.

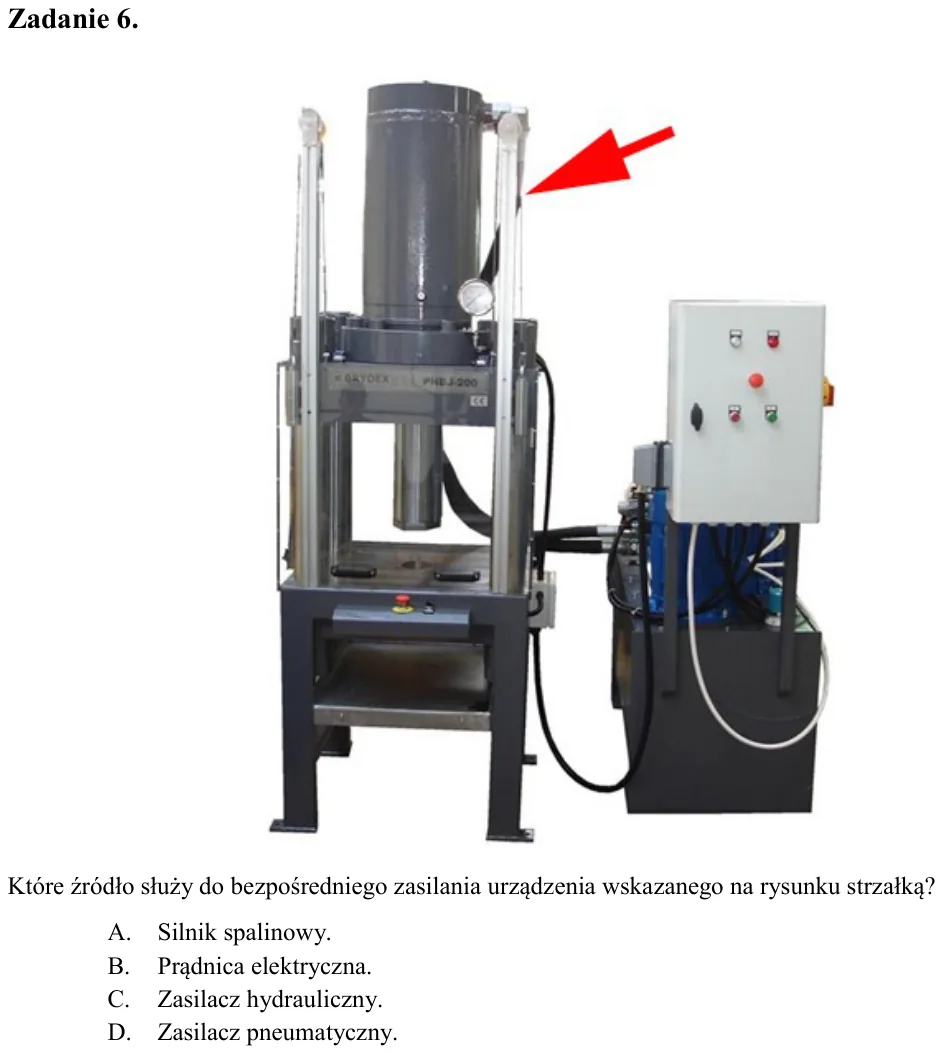

Zadanie 6. Które źródło służy do bezpośredniego zasilania urządzenia wskazanego na rysunku strzałką? A. Silnik spalinowy. B. Prądnica elektryczna. C. Zasilacz hydrauliczny. D. Zasilacz pneumatyczny.

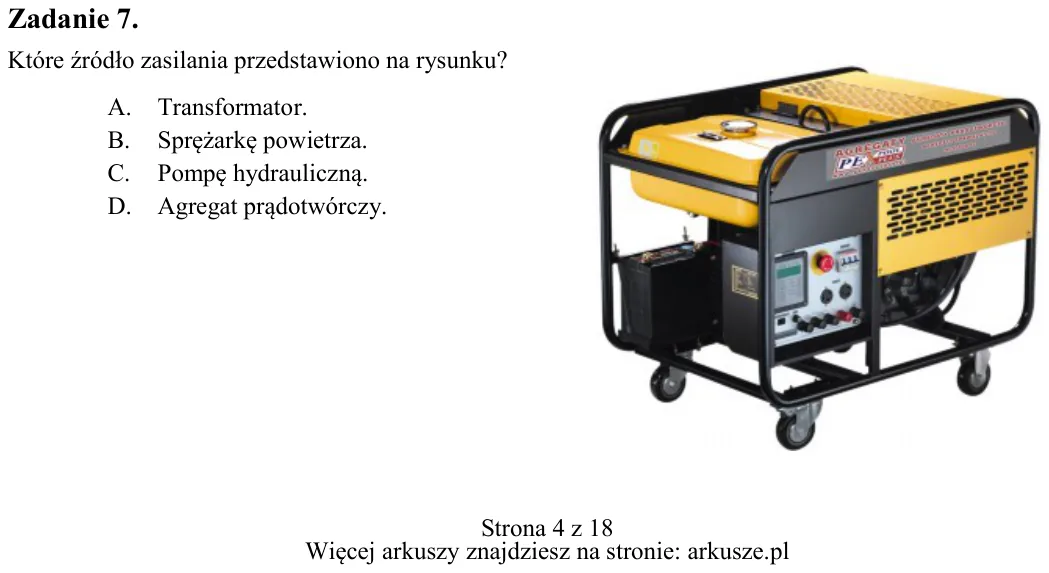

Zadanie 7. Które źródło zasilania przedstawiono na rysunku? A. Transformator. B. Sprężarkę powietrza. C. Pompę hydrauliczną. D. Agregat prądotwórczy.

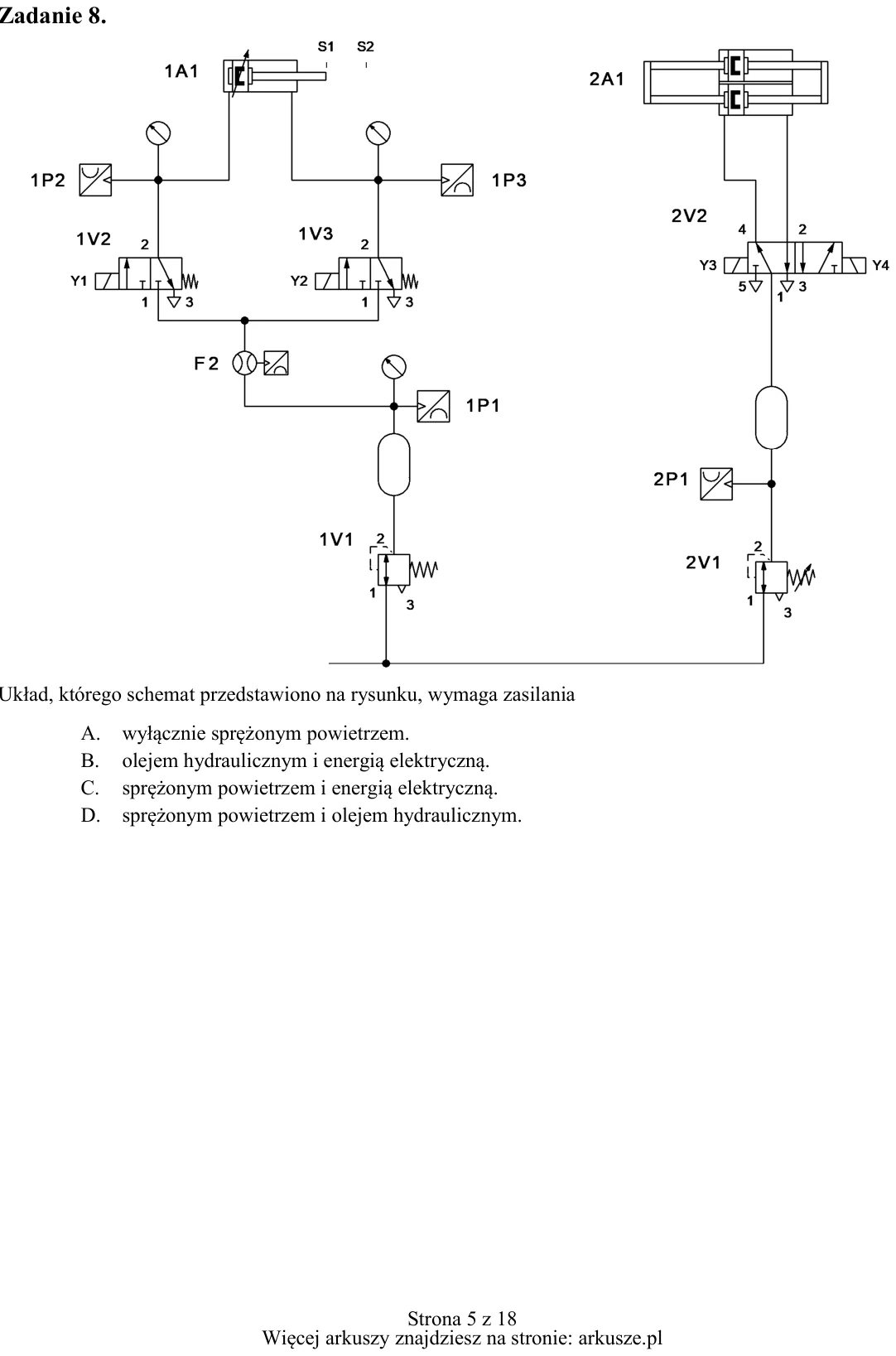

Zadanie 8. Układ, którego schemat przedstawiono na rysunku, wymaga zasilania A. wyłącznie sprężonym powietrzem. B. olejem hydraulicznym i energią elektryczną. C. sprężonym powietrzem i energią elektryczną. D. sprężonym p

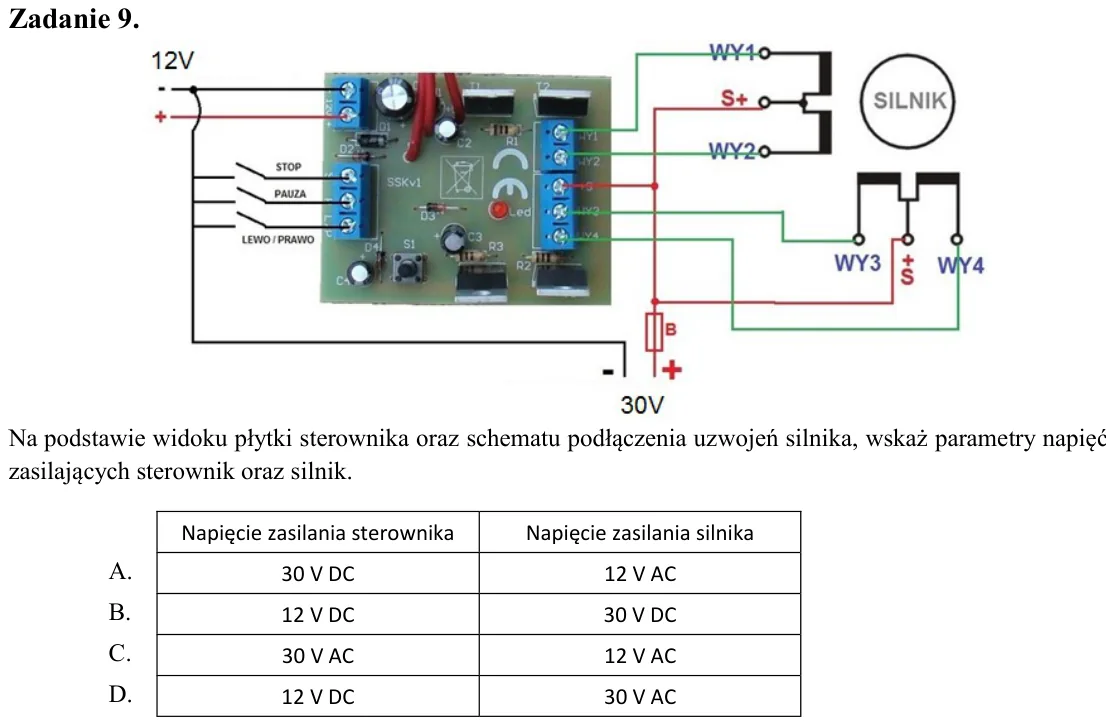

Zadanie 9. Na podstawie widoku płytki sterownika oraz schematu podłączenia uzwojeń silnika, wskaż parametry napięć zasilających sterownik oraz silnik.

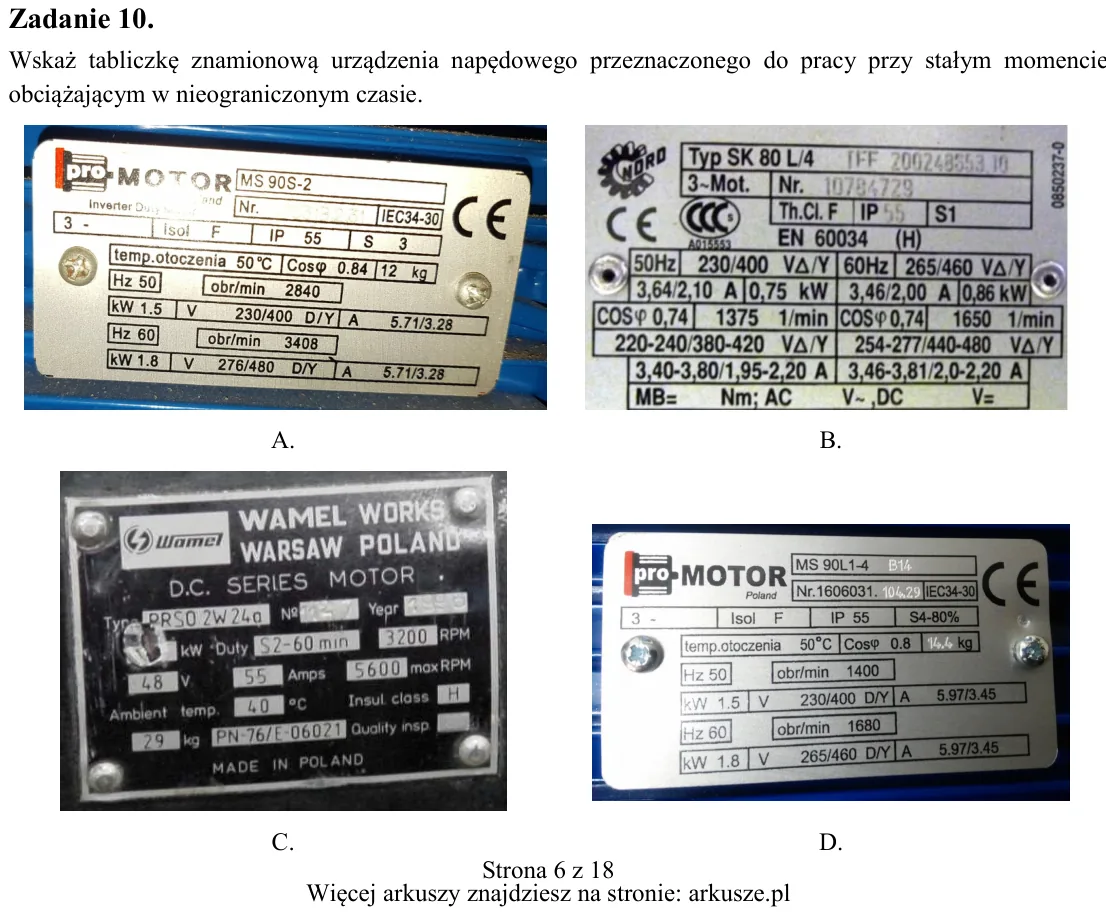

Zadanie 10. Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do pracy przy stałym momencie obciążającym w nieograniczonym czasie. Napięcie zasilania sterownika Napięcie zasilania silnika A. 30 V DC 12 V AC

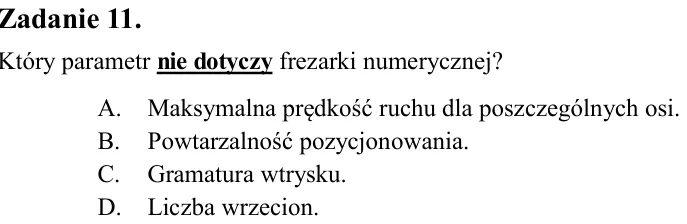

Zadanie 11. Który parametr nie dotyczy frezarki numerycznej? A. Maksymalna prędkość ruchu dla poszczególnych osi. B. Powtarzalność pozycjonowania. C. Gramatura wtrysku. D. Liczba wrzecion.

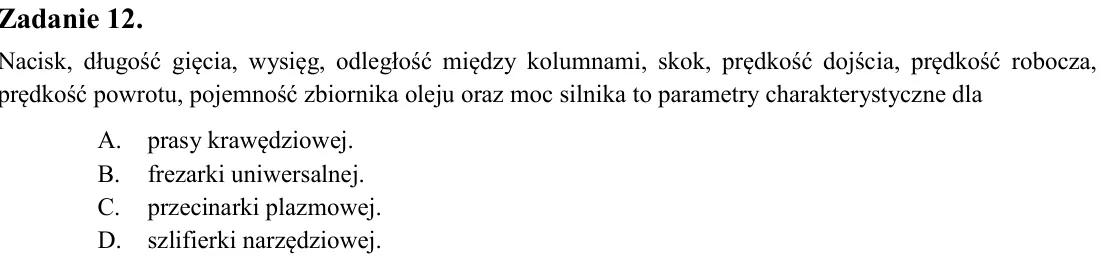

Zadanie 12. Nacisk, długość gięcia, wysięg, odległość między kolumnami, skok, prędkość dojścia, prędkość robocza, prędkość powrotu, pojemność zbiornika oleju oraz moc silnika to parametry charakterystyczne dla A. prasy k

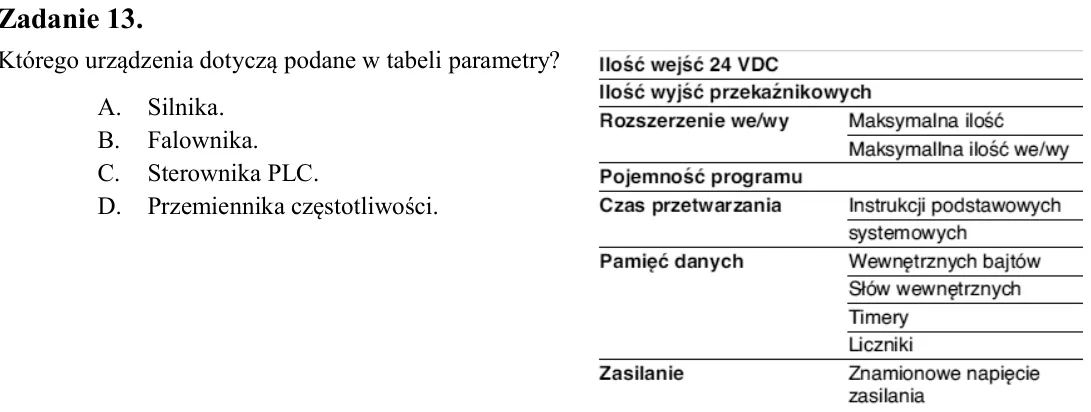

Zadanie 13. Którego urządzenia dotyczą podane w tabeli parametry? A. Silnika. B. Falownika. C. Sterownika PLC. D. Przemiennika częstotliwości.

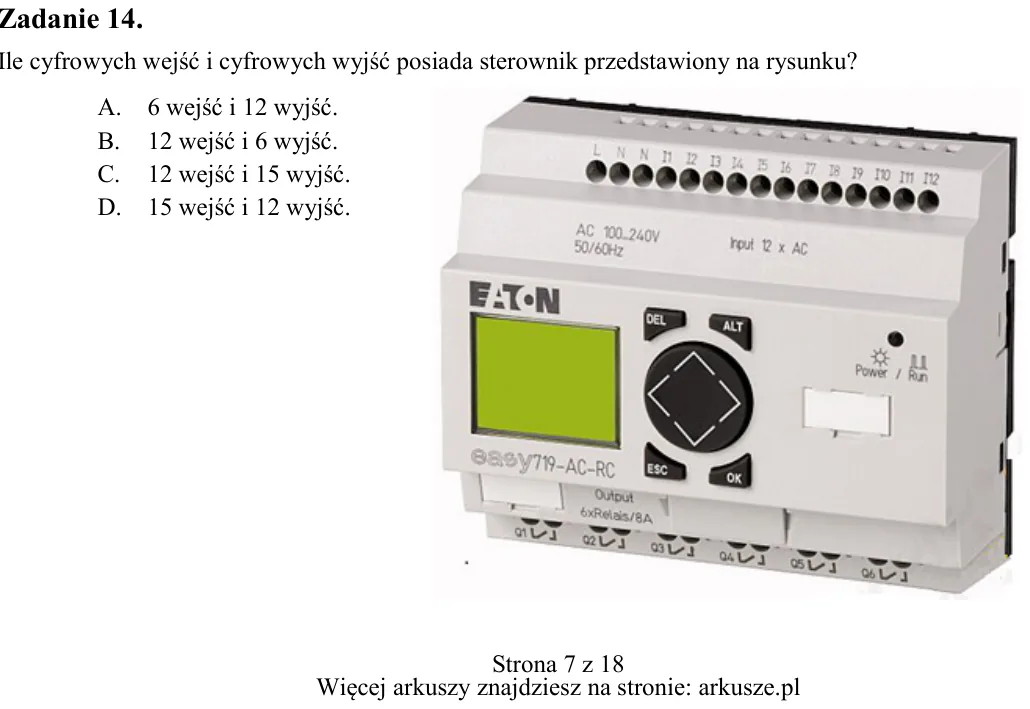

Zadanie 14. Ile cyfrowych wejść i cyfrowych wyjść posiada sterownik przedstawiony na rysunku? A. 6 wejść i 12 wyjść. B. 12 wejść i 6 wyjść. C. 12 wejść i 15 wyjść. D. 15 wejść i 12 wyjść.

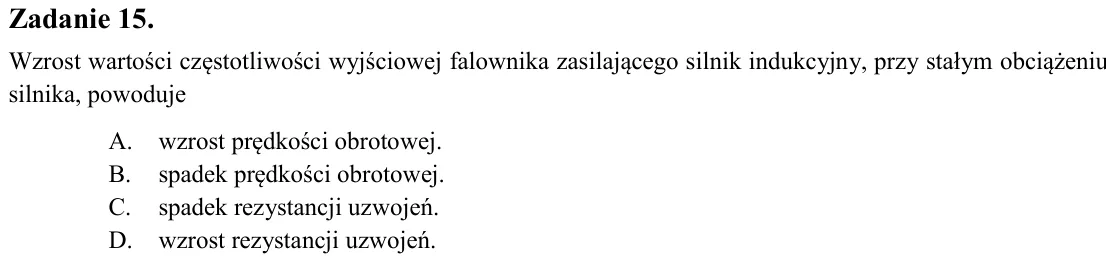

Zadanie 15. Wzrost wartości częstotliwości wyjściowej falownika zasilającego silnik indukcyjny, przy stałym obciążeniu silnika, powoduje A. wzrost prędkości obrotowej. B. spadek prędkości obrotowej. C. spadek rezystancji

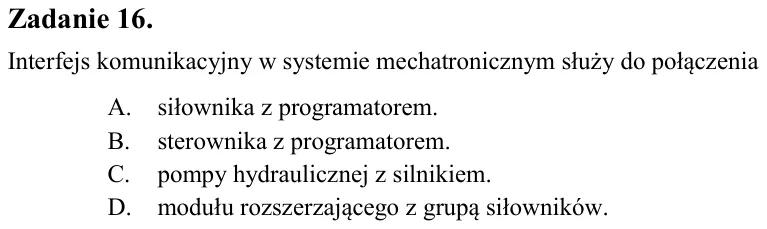

Zadanie 16. Interfejs komunikacyjny w systemie mechatronicznym służy do połączenia A. siłownika z programatorem. B. sterownika z programatorem. C. pompy hydraulicznej z silnikiem. D. modułu rozszerzającego z grupą siłown

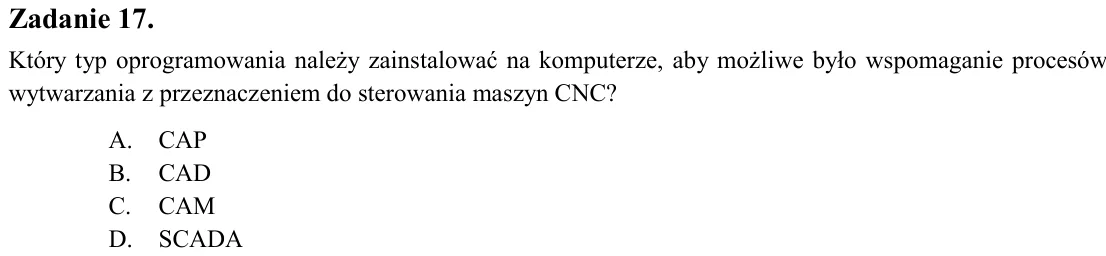

Zadanie 17. Który typ oprogramowania należy zainstalować na komputerze, aby możliwe było wspomaganie procesów wytwarzania z przeznaczeniem do sterowania maszyn CNC? A. CAP B. CAD C. CAM D. SCADA

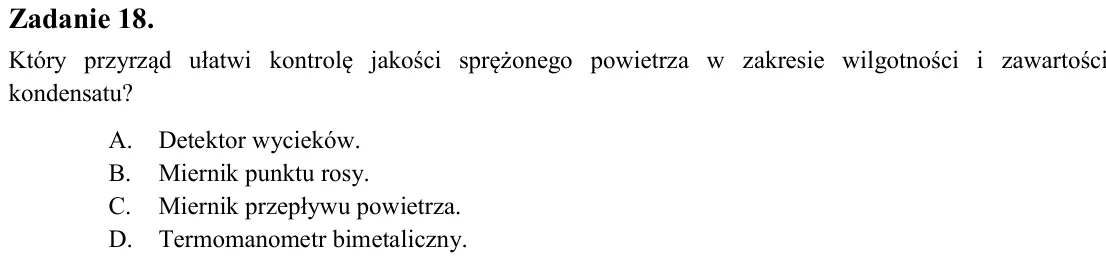

Zadanie 18. Który przyrząd ułatwi kontrolę jakości sprężonego powietrza w zakresie wilgotności i zawartości kondensatu? A. Detektor wycieków. B. Miernik punktu rosy. C. Miernik przepływu powietrza. D. Termomanometr bimet

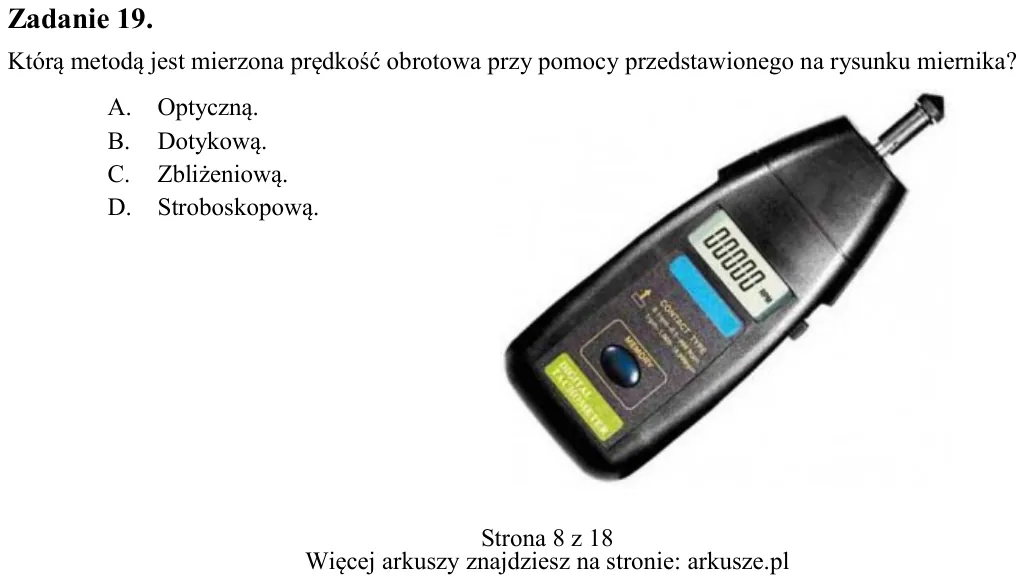

Zadanie 19. Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika? A. Optyczną. B. Dotykową. C. Zbliżeniową. D. Stroboskopową.

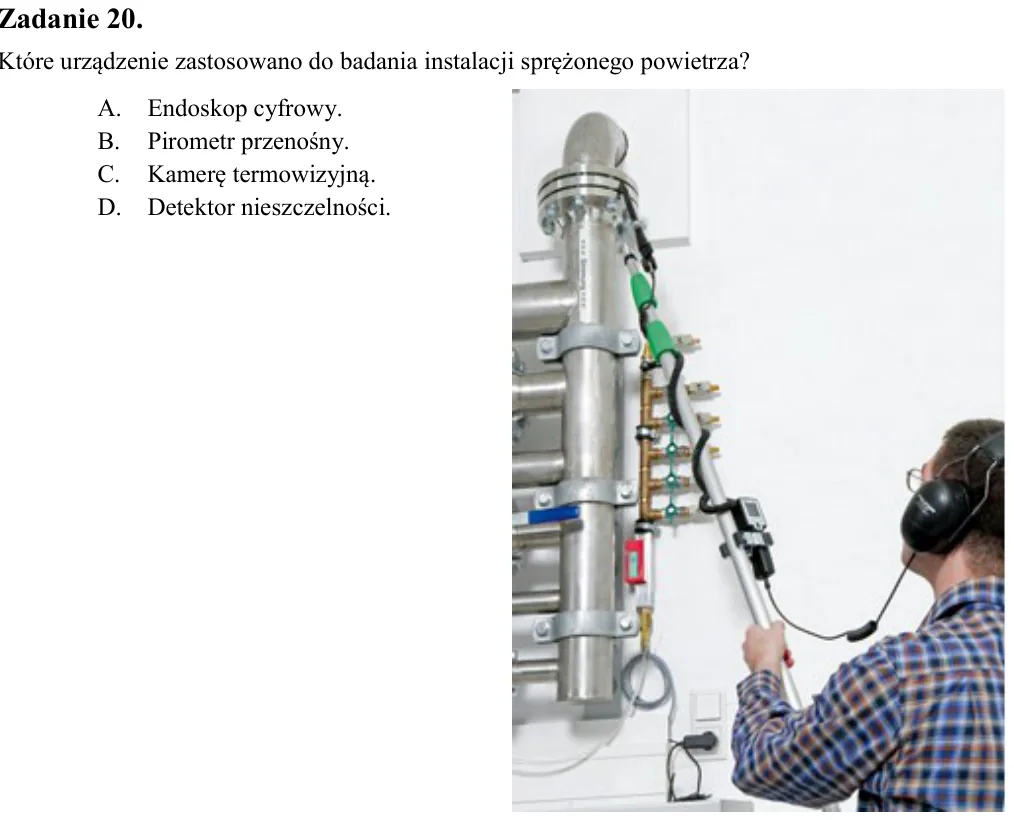

Zadanie 20. Które urządzenie zastosowano do badania instalacji sprężonego powietrza? A. Endoskop cyfrowy. B. Pirometr przenośny. C. Kamerę termowizyjną. D. Detektor nieszczelności.

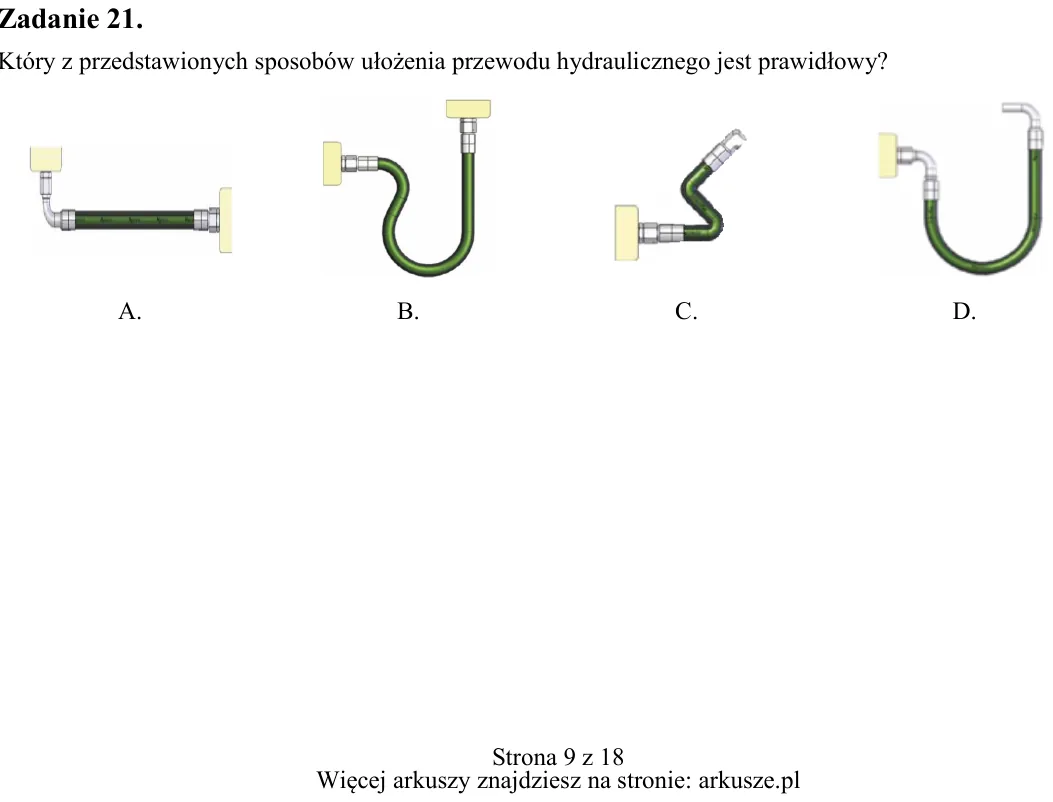

Zadanie 21. Który z przedstawionych sposobów ułożenia przewodu hydraulicznego jest prawidłowy? A. B. C. D.

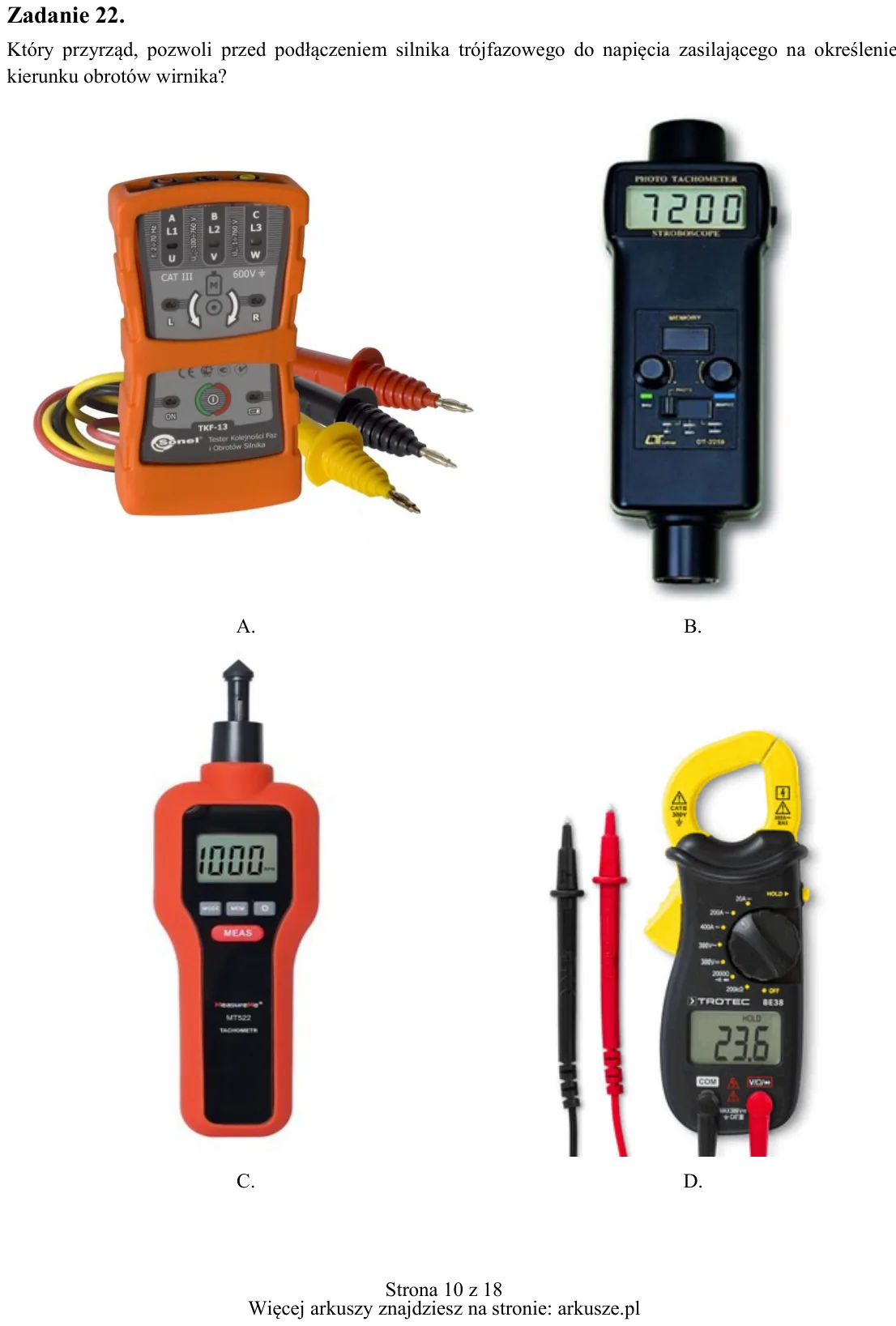

Zadanie 22. Który przyrząd, pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika? A. B. C. D.

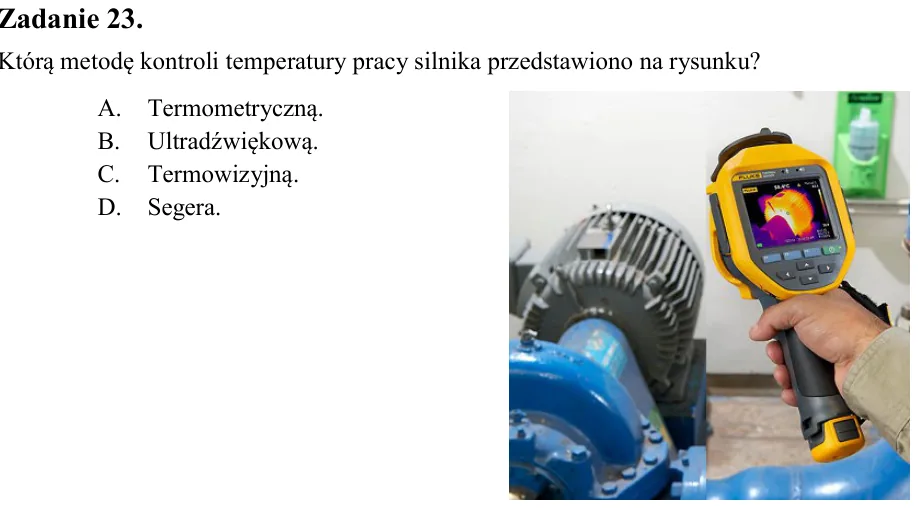

Zadanie 23. Którą metodę kontroli temperatury pracy silnika przedstawiono na rysunku? A. Termometryczną. B. Ultradźwiękową. C. Termowizyjną. D. Segera.

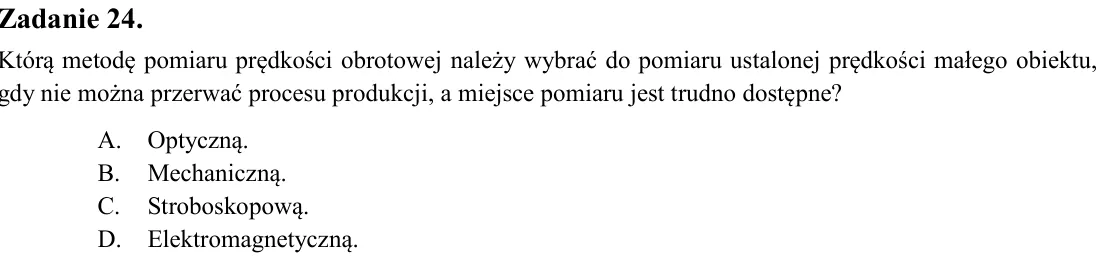

Zadanie 24. Którą metodę pomiaru prędkości obrotowej należy wybrać do pomiaru ustalonej prędkości małego obiektu, gdy nie można przerwać procesu produkcji, a miejsce pomiaru jest trudno dostępne? A. Optyczną. B. Mechanic

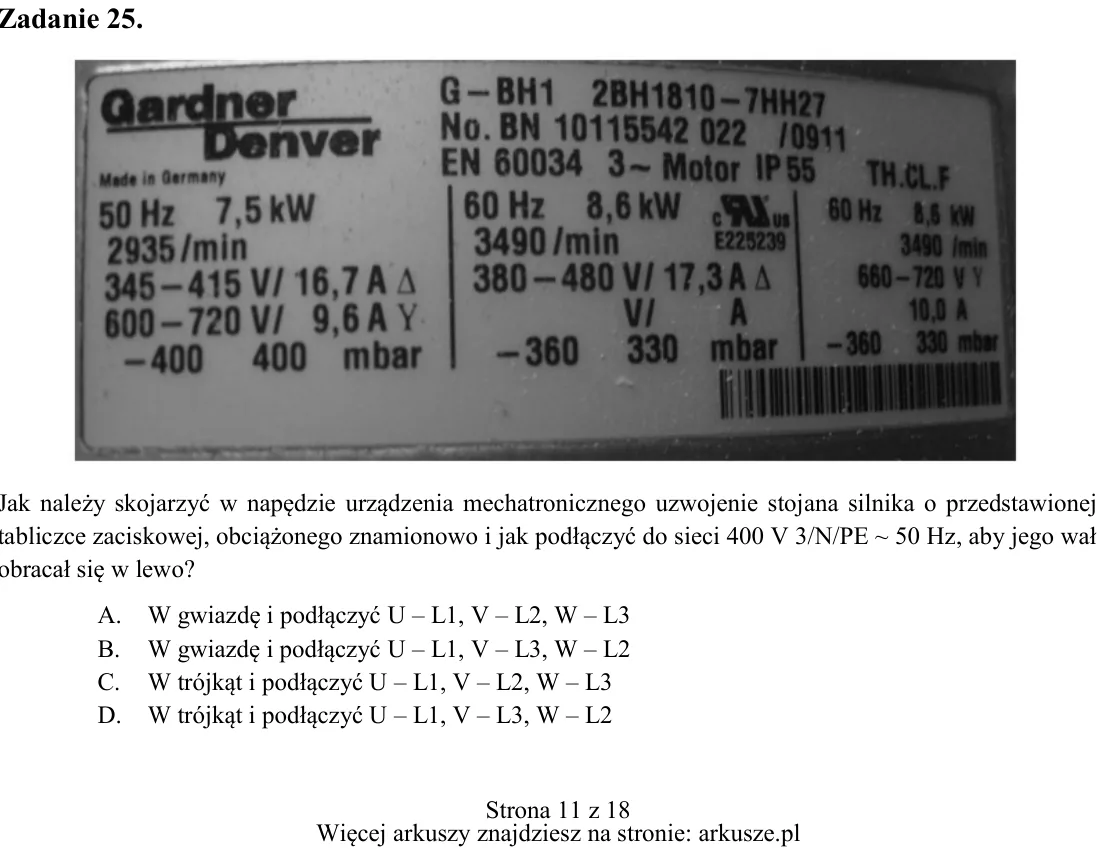

Zadanie 25. Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał

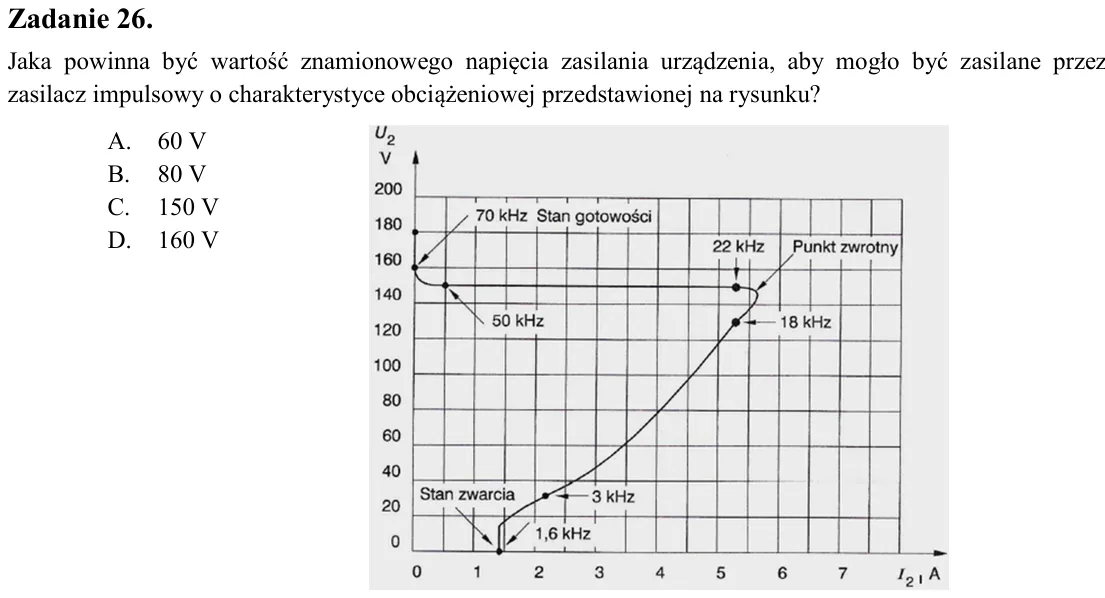

Zadanie 26. Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce obciążeniowej przedstawionej na rysunku? A. 60 V B. 80 V C. 150 V D. 160

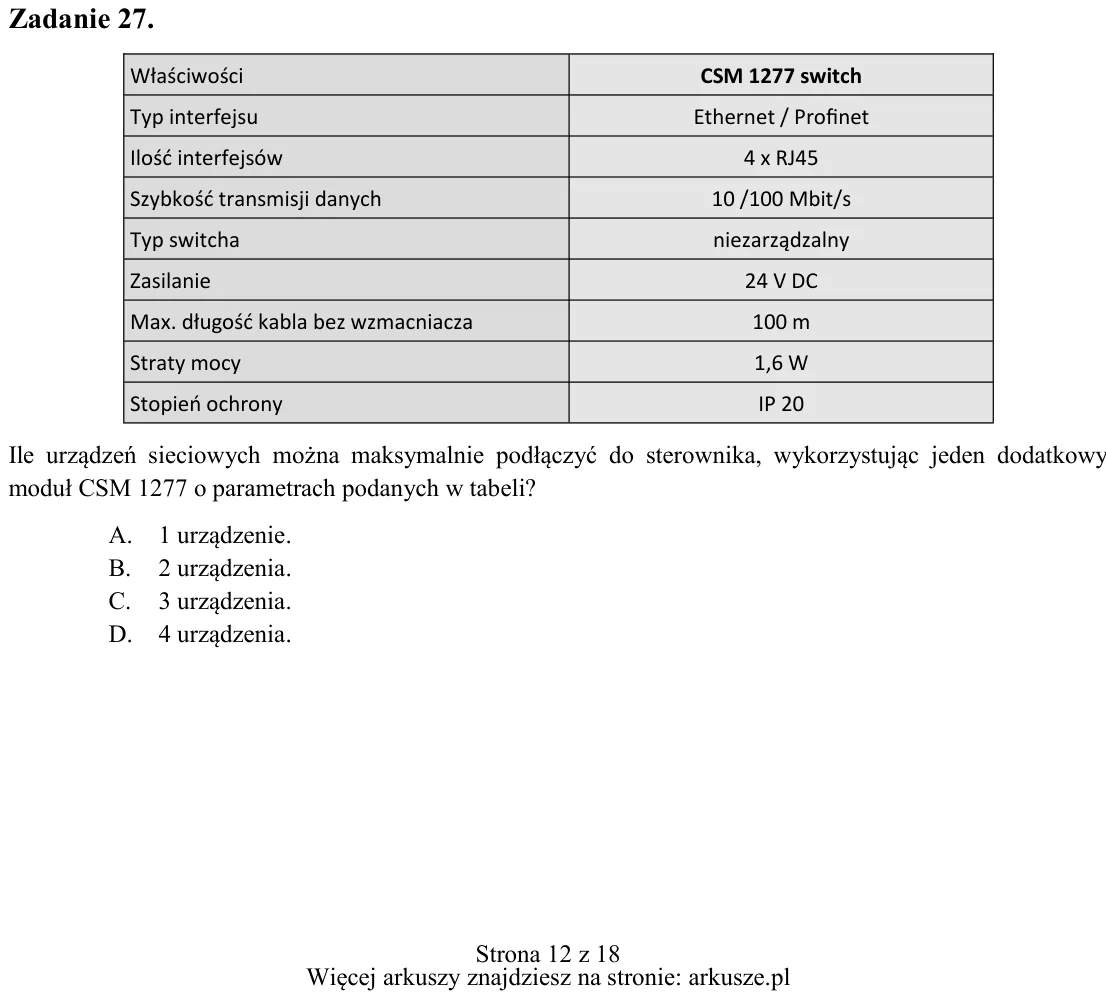

Zadanie 27. Ile urządzeń sieciowych można maksymalnie podłączyć do sterownika, wykorzystując jeden dodatkowy moduł CSM 1277 o parametrach podanych w tabeli? A. 1 urządzenie. B. 2 urządzenia. C. 3 urządzenia. D. 4 urządze

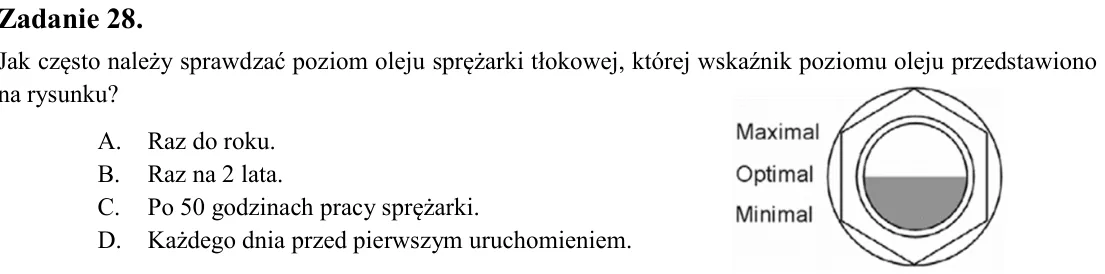

Zadanie 28. Jak często należy sprawdzać poziom oleju sprężarki tłokowej, której wskaźnik poziomu oleju przedstawiono na rysunku? A. Raz do roku. B. Raz na 2 lata. C. Po 50 godzinach pracy sprężarki. D. Każdego dnia przed

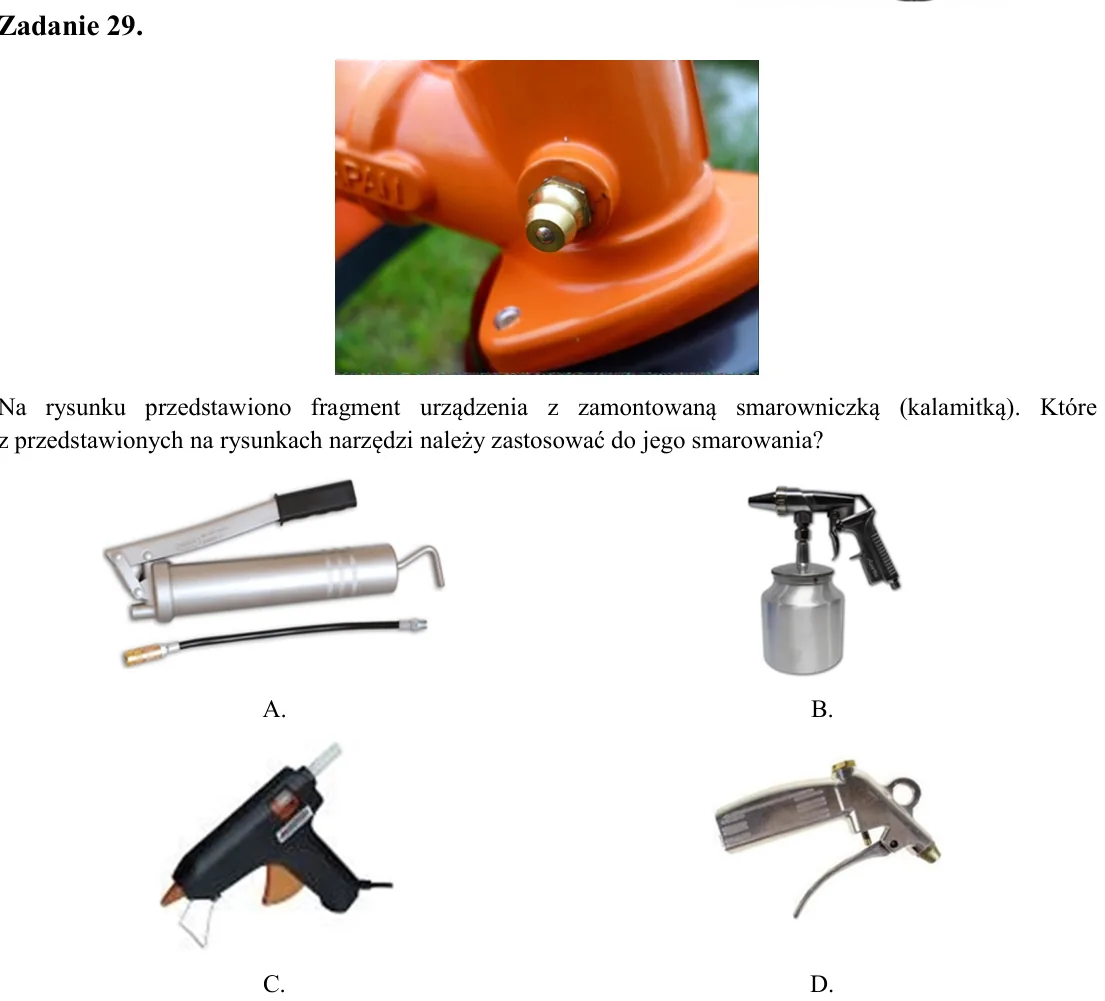

Zadanie 29. Na rysunku przedstawiono fragment urządzenia z zamontowaną smarowniczką (kalamitką). Które z przedstawionych na rysunkach narzędzi należy zastosować do jego smarowania?

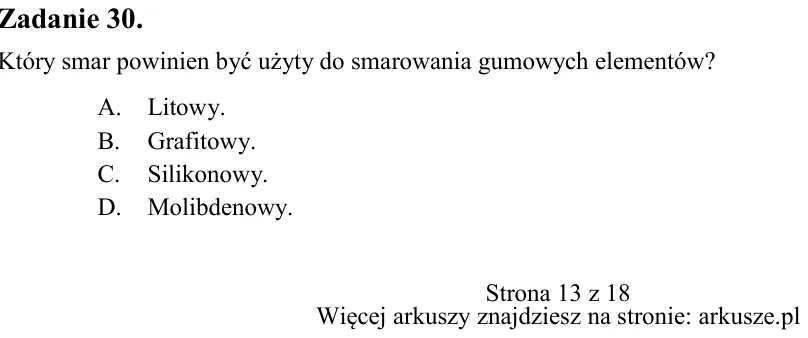

Zadanie 30. Który smar powinien być użyty do smarowania gumowych elementów? A. Litowy. B. Grafitowy. C. Silikonowy. D. Molibdenowy. A. B. C. D.

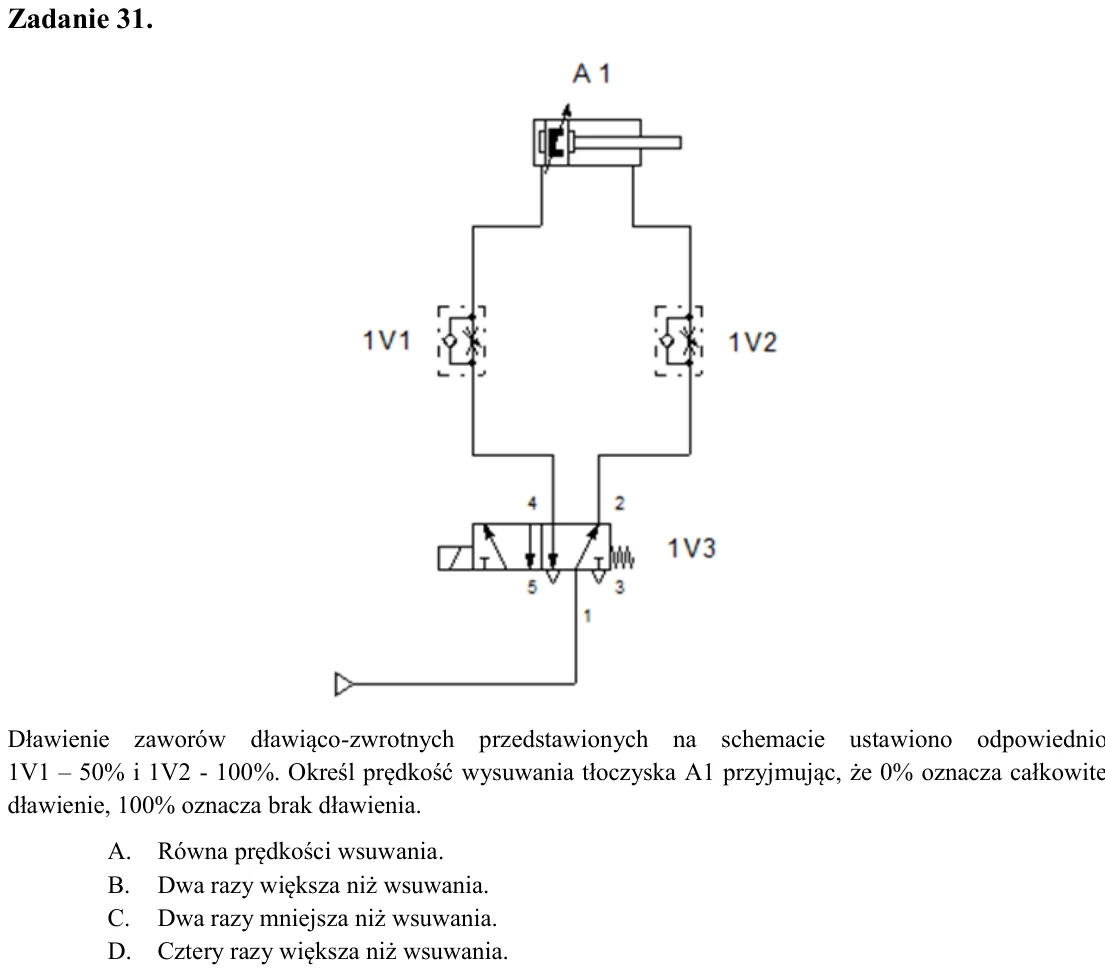

Zadanie 31. Dławienie zaworów dławiąco-zwrotnych przedstawionych na schemacie ustawiono odpowiednio 1V1 - 50% i 1V2 - 100%. Określ prędkość wysuwania tłoczyska A1 przyjmując, że 0% oznacza całkowite dławienie, 100% oznac

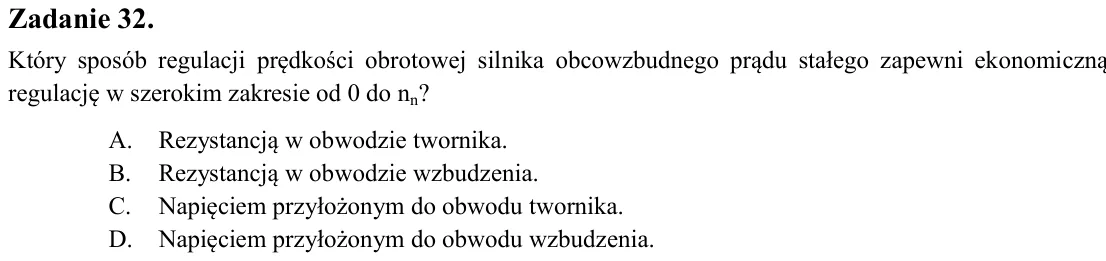

Zadanie 32. Który sposób regulacji prędkości obrotowej silnika obcowzbudnego prądu stałego zapewni ekonomiczną regulację w szerokim zakresie od 0 do nn? A. Rezystancją w obwodzie twornika. B. Rezystancją w obwodzie wzbud

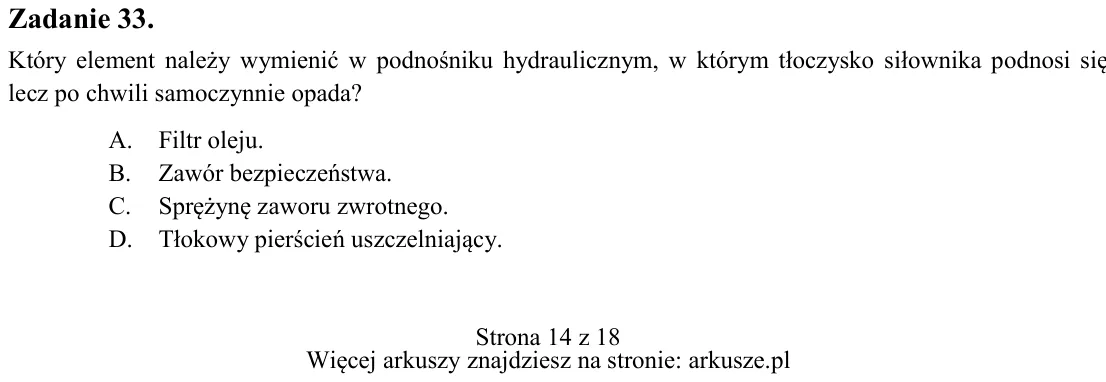

Zadanie 33. Który element należy wymienić w podnośniku hydraulicznym, w którym tłoczysko siłownika podnosi się lecz po chwili samoczynnie opada? A. Filtr oleju. B. Zawór bezpieczeństwa. C. Sprężynę zaworu zwrotnego. D. T

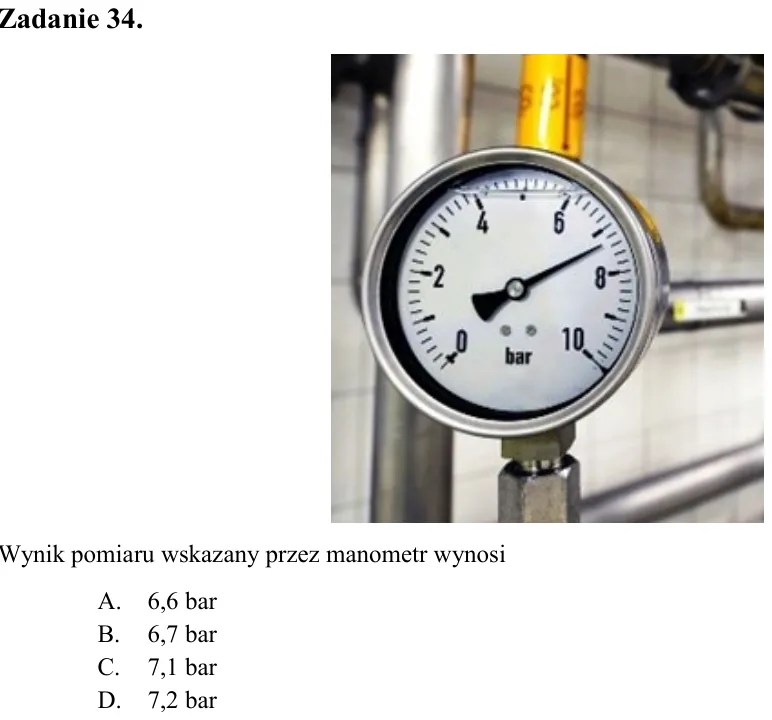

Zadanie 34. Wynik pomiaru wskazany przez manometr wynosi A. 6,6 bar B. 6,7 bar C. 7,1 bar D. 7,2 bar

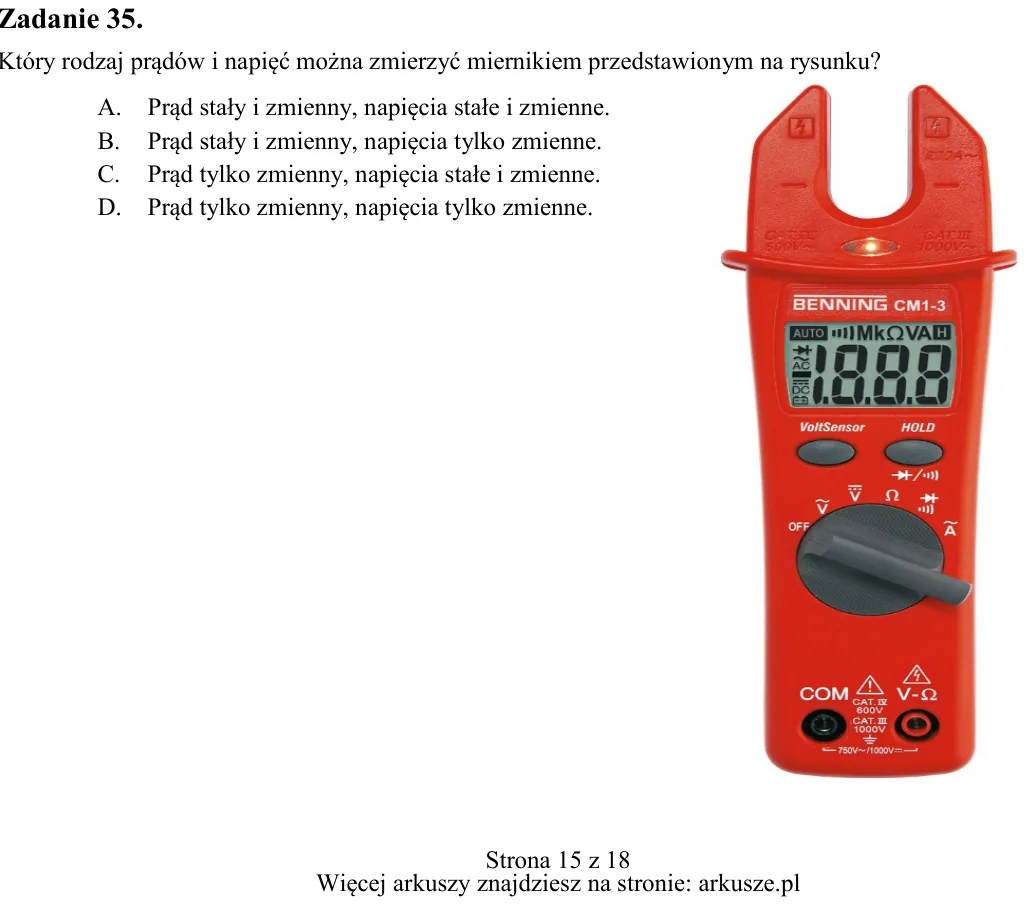

Zadanie 35. Który rodzaj prądów i napięć można zmierzyć miernikiem przedstawionym na rysunku? A. Prąd stały i zmienny, napięcia stałe i zmienne. B. Prąd stały i zmienny, napięcia tylko zmienne. C. Prąd tylko zmienny, nap

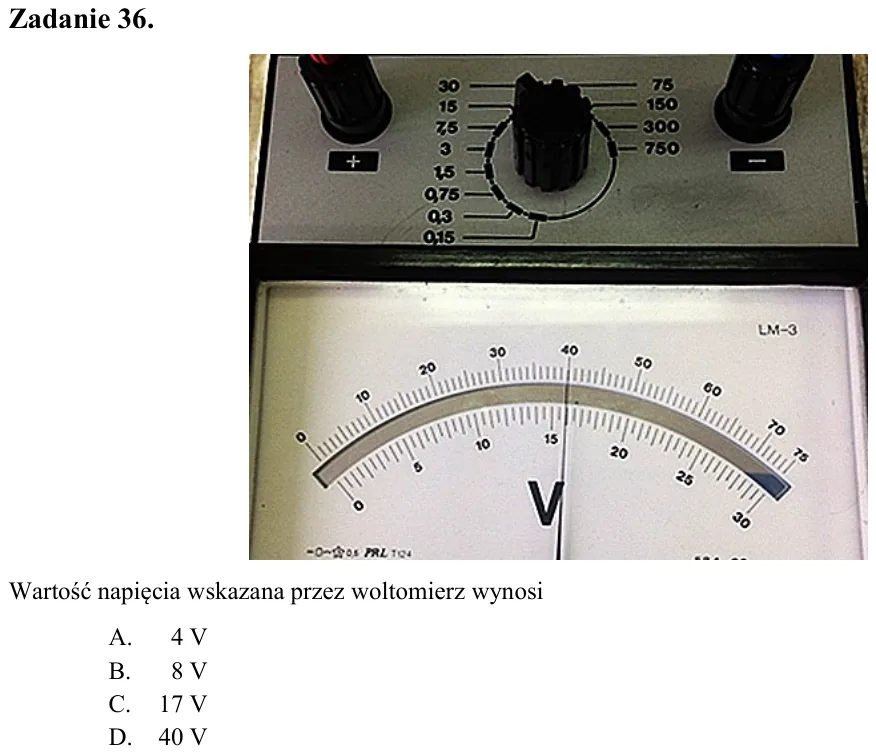

Zadanie 36. Wartość napięcia wskazana przez woltomierz wynosi A. 4 V B. 8 V C. 17 V D. 40 V

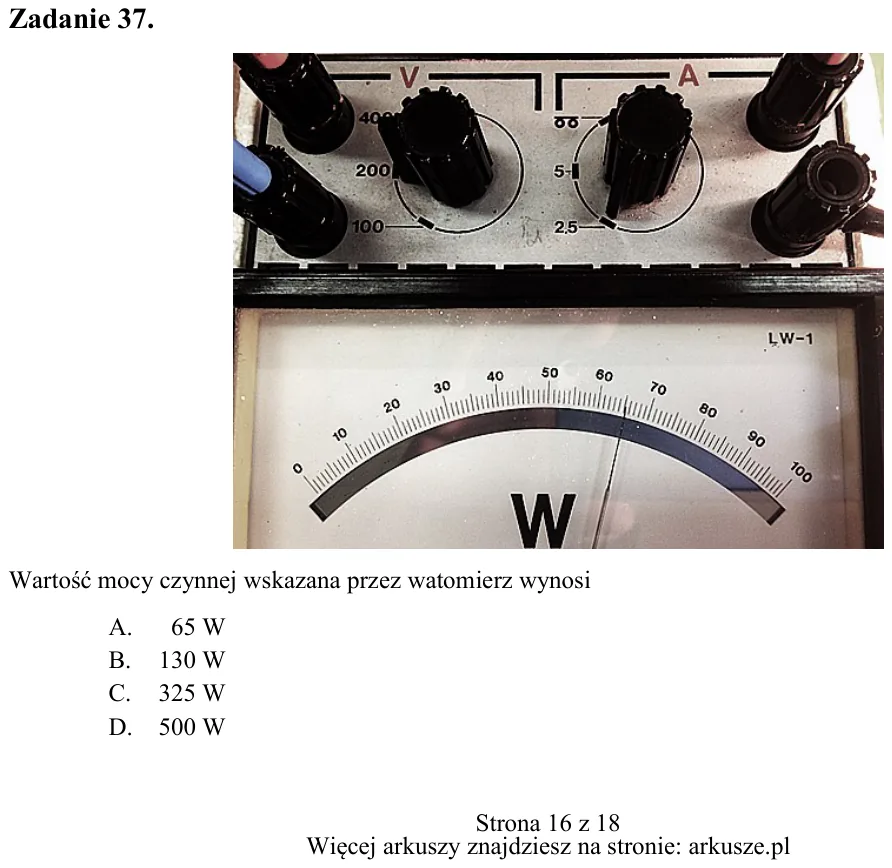

Zadanie 37. Wartość mocy czynnej wskazana przez watomierz wynosi A. 65 W B. 130 W C. 325 W D. 500 W

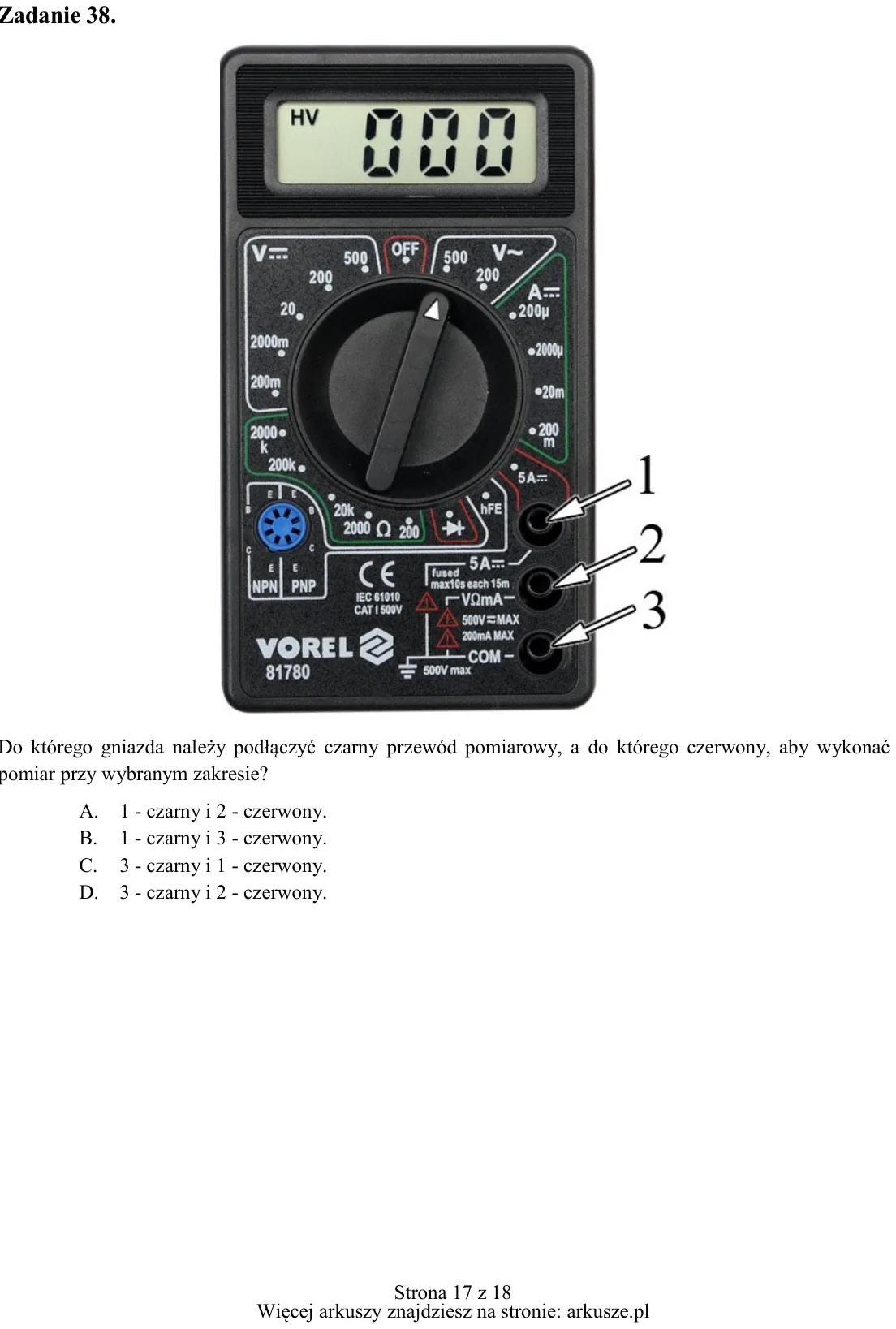

Zadanie 38. Do którego gniazda należy podłączyć czarny przewód pomiarowy, a do którego czerwony, aby wykonać pomiar przy wybranym zakresie? A. 1 - czarny i 2 - czerwony. B. 1 - czarny i 3 - czerwony. C. 3 - czarny i 1 -

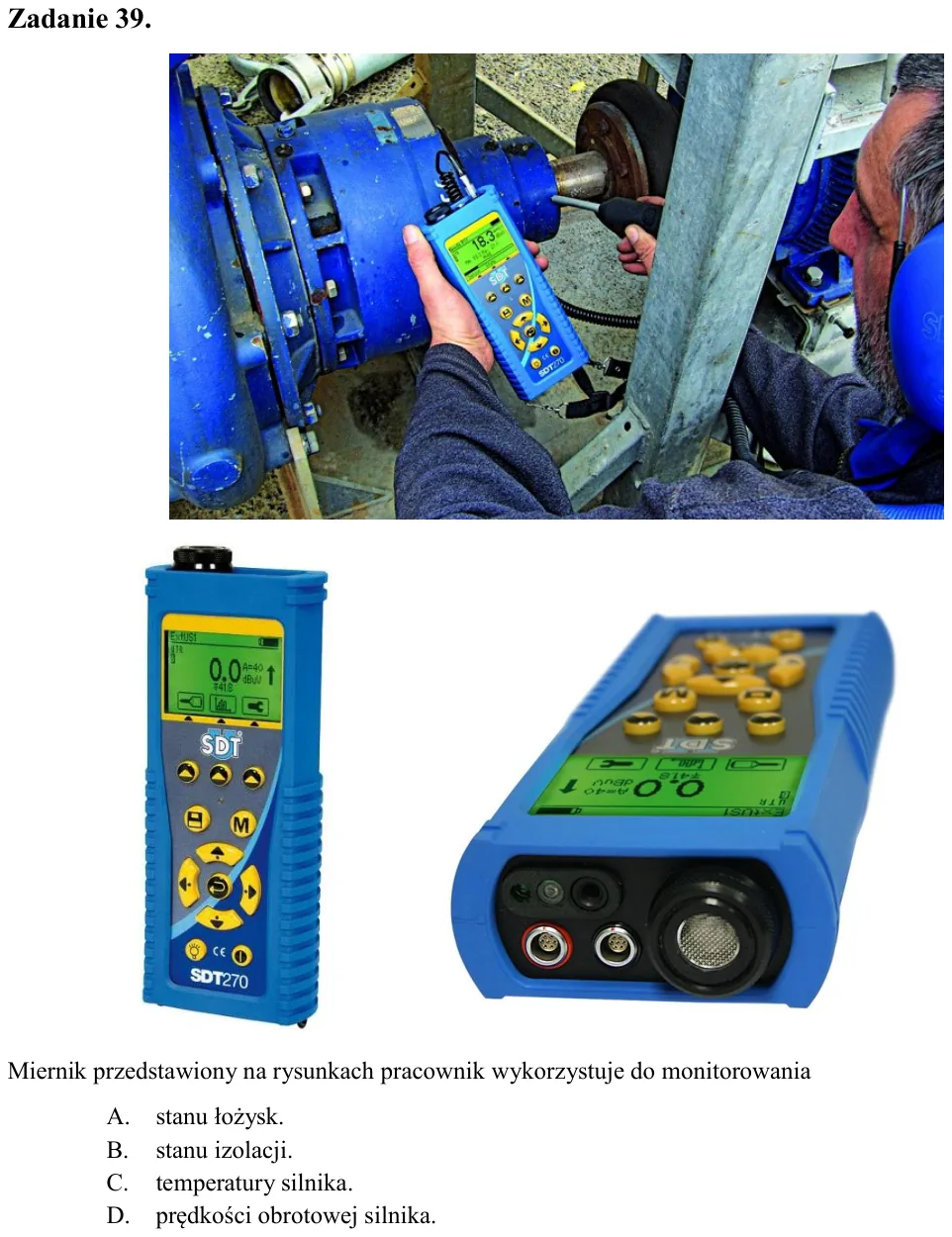

Zadanie 39. Miernik przedstawiony na rysunkach pracownik wykorzystuje do monitorowania A. stanu łożysk. B. stanu izolacji. C. temperatury silnika. D. prędkości obrotowej silnika.

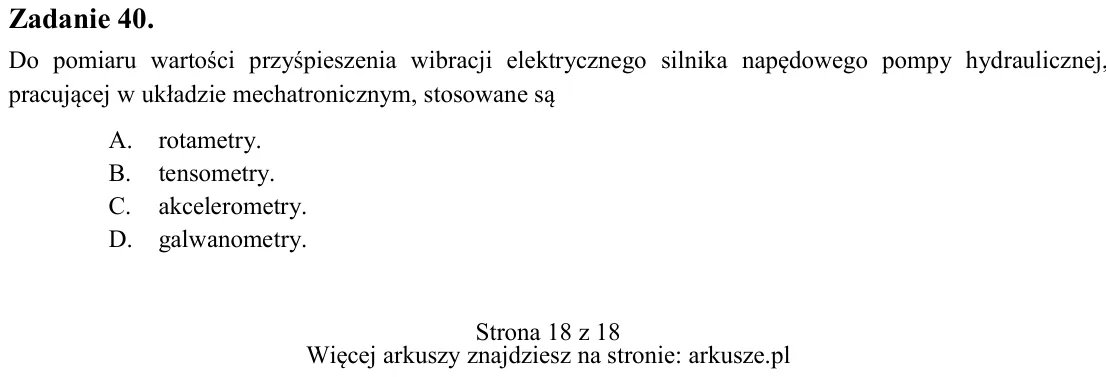

Zadanie 40. Do pomiaru wartości przyśpieszenia wibracji elektrycznego silnika napędowego pompy hydraulicznej, pracującej w układzie mechatronicznym, stosowane są A. rotametry. B. tensometry. C. akcelerometry. D. galwanom
