E05 · Egzamin zawodowy · czerwiec 2014

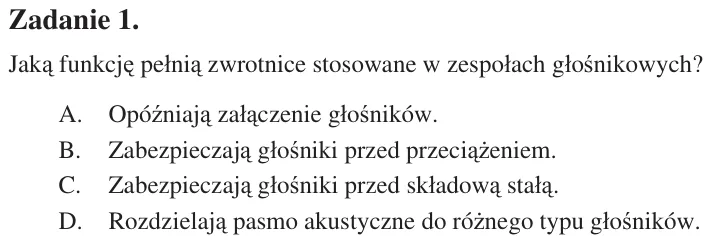

Zadanie 1. Jaką funkcjĊ peánią zwrotnice stosowane w zespoáach gáoĞnikowych? A. OpóĨniają zaáączenie gáoĞników. B. Zabezpieczają gáoĞniki przed przeciąĪeniem. C. Zabezpieczają gáoĞniki przed skáadową staáą. D. Rozdzielaj

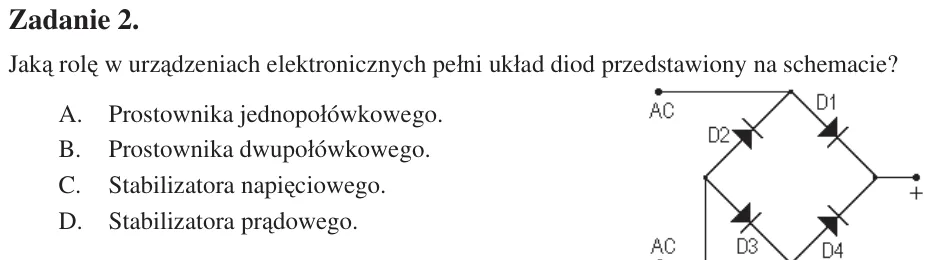

Zadanie 2. Jaką rolĊ w urządzeniach elektronicznych peáni ukáad diod przedstawiony na schemacie? A. Prostownika jednopoáówkowego. B. Prostownika dwupoáówkowego. C. Stabilizatora napiĊciowego. D. Stabilizatora prądowego.

Zadanie 3. Urządzenie bĊdące fotoemiterem peáni funkcjĊ A. czujnika. B. odbiornika. C. nadajnika. D. przetwornika.

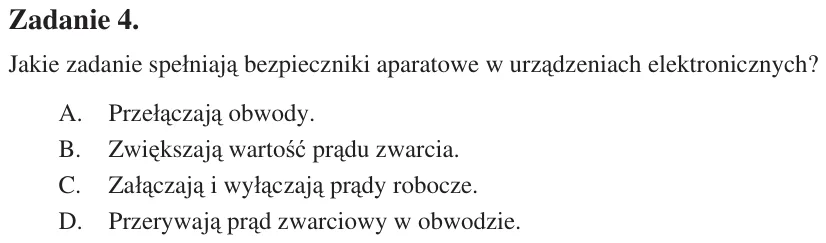

Zadanie 4. Jakie zadanie speániają bezpieczniki aparatowe w urządzeniach elektronicznych? A. Przeáączają obwody. B. ZwiĊkszają wartoĞü prądu zwarcia. C. Zaáączają i wyáączają prądy robocze. D. Przerywają prąd zwarciowy w

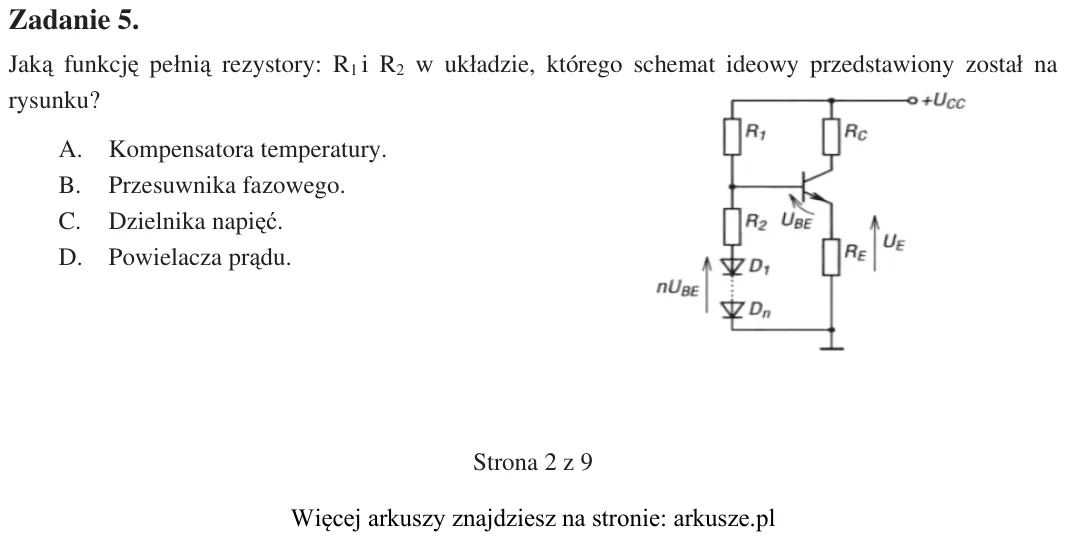

Zadanie 5. Jaką funkcjĊ peánią rezystory: R1 i R2 w ukáadzie, którego schemat ideowy przedstawiony zostaá na rysunku? A. Kompensatora temperatury. B. Przesuwnika fazowego. C. Dzielnika napiĊü. D. Powielacza prądu.

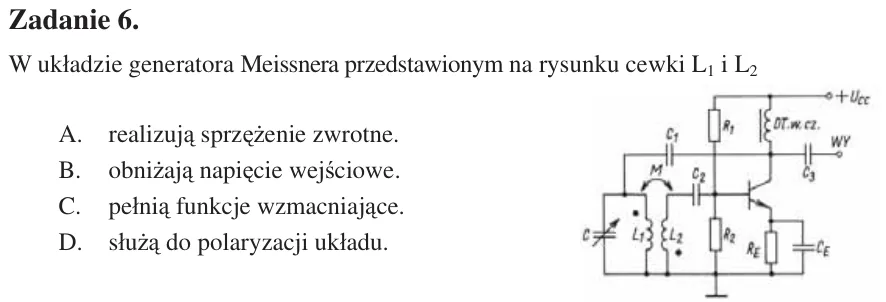

Zadanie 6. W ukáadzie generatora Meissnera przedstawionym na rysunku cewki L1 i L2 A. realizują sprzĊĪenie zwrotne. B. obniĪają napiĊcie wejĞciowe. C. peánią funkcje wzmacniające. D. sáuĪą do polaryzacji ukáadu.

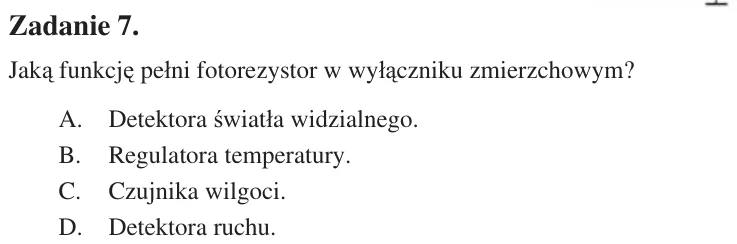

Zadanie 7. Jaką funkcjĊ peáni fotorezystor w wyáączniku zmierzchowym? A. Detektora Ğwiatáa widzialnego. B. Regulatora temperatury. C. Czujnika wilgoci. D. Detektora ruchu.

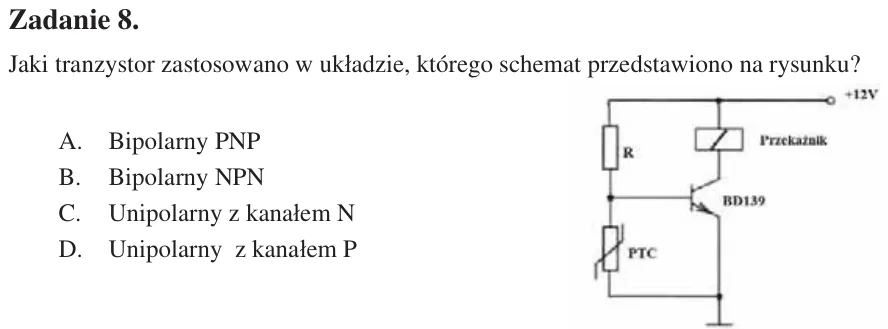

Zadanie 8. Jaki tranzystor zastosowano w ukáadzie, którego schemat przedstawiono na rysunku? A. Bipolarny PNP B. Bipolarny NPN C. Unipolarny z kanaáem N D. Unipolarny z kanaáem P

Zadanie 9. Jaki element elektroniczny oznaczany jest symbolem? A. Rezystor nastawny. B. Potencjometr. C. Termistor. D. Warystor.

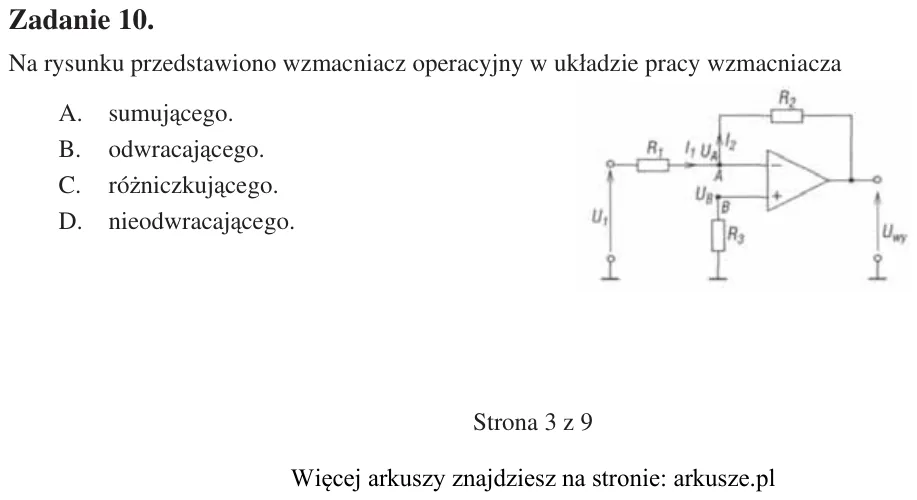

Zadanie 10. Na rysunku przedstawiono wzmacniacz operacyjny w ukáadzie pracy wzmacniacza A. sumującego. B. odwracającego. C. róĪniczkującego. D. nieodwracającego.

Zadanie 11. Które oznaczenie dotyczy tranzystora bipolarnego maáej mocy maáej czĊstotliwoĞci? A. BC 547 B. BD 238 C. BF 245 D. BU 508

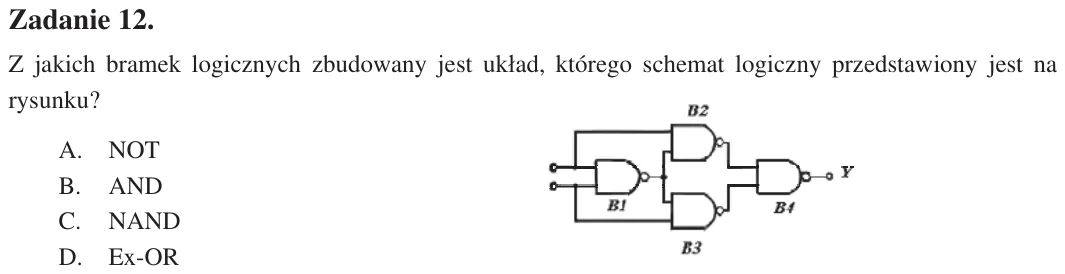

Zadanie 12. Z jakich bramek logicznych zbudowany jest ukáad, którego schemat logiczny przedstawiony jest na rysunku? A. NOT B. AND C. NAND D. Ex-OR

Zadanie 13. Symbolem graficznym pokazanym na rysunku oznacza siĊ diodĊ A. tunelową. B. prostowniczą. C. stabilizacyjną. D. pojemnoĞciową.

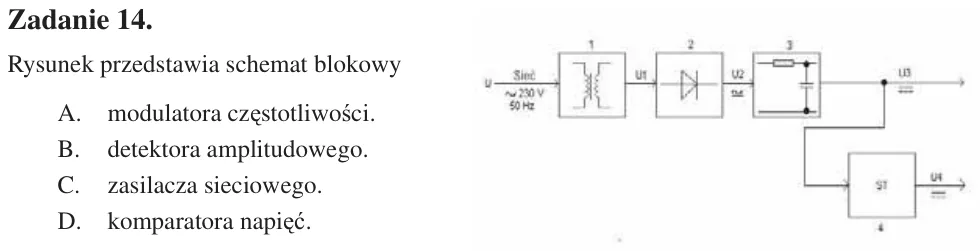

Zadanie 14. Rysunek przedstawia schemat blokowy A. modulatora czĊstotliwoĞci. B. detektora amplitudowego. C. zasilacza sieciowego. D. komparatora napiĊü.

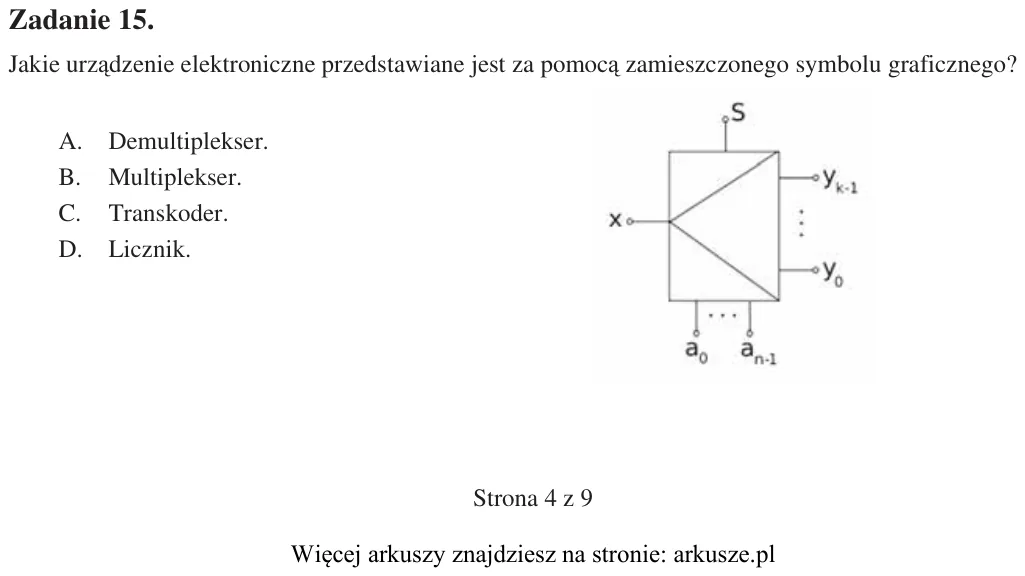

Zadanie 15. Jakie urządzenie elektroniczne przedstawiane jest za pomocą zamieszczonego symbolu graficznego? A. Demultiplekser. B. Multiplekser. C. Transkoder. D. Licznik.

Zadanie 16. Na rysunku przedstawiono symbol A. stabilizatora. B. prostownika. C. komparatora. D. wzmacniacza.

Zadanie 17. Rysunek przedstawia schemat wzmacniacza pracującego w ukáadzie A. WE B. WC C. WB D. WD

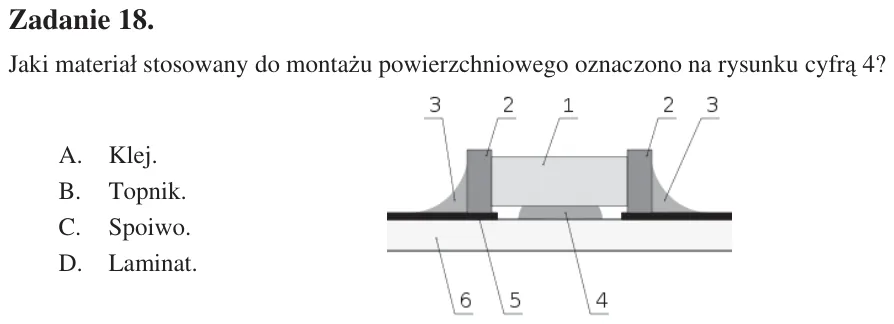

Zadanie 18. Jaki materiaá stosowany do montaĪu powierzchniowego oznaczono na rysunku cyfrą 4? A. Klej. B. Topnik. C. Spoiwo. D. Laminat.

Zadanie 19. W celu poáączenia ukáadu scalonego z masą ukáadu przyáączamy go do punktu opisanego skrótem A. CLK B. SET C. GND D. OUT

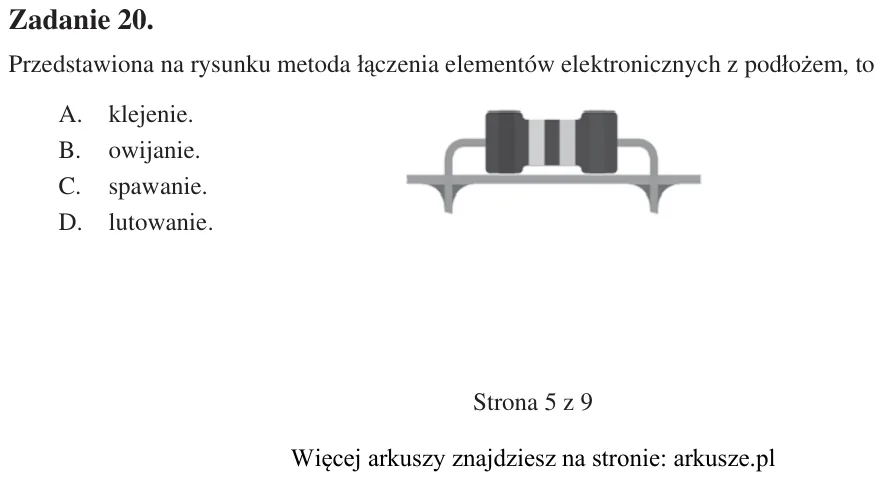

Zadanie 20. Przedstawiona na rysunku metoda áączenia elementów elektronicznych z podáoĪem, to A. klejenie. B. owijanie. C. spawanie. D. lutowanie.

Zadanie 21. Jak nazywa siĊ Ğrodek, którego naleĪy uĪyü do czyszczenia urządzeĔ optycznych? A. Izopropanol. B. Denaturat. C. Benzyna. D. Aceton.

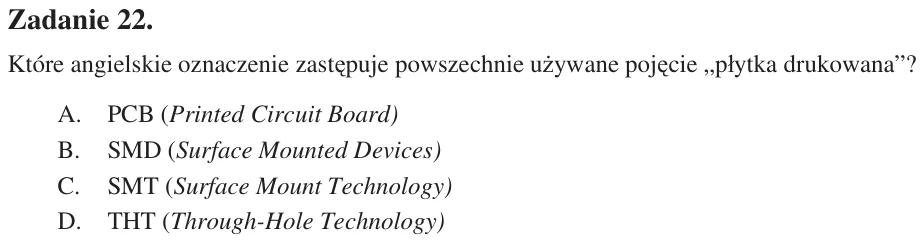

Zadanie 22. Które angielskie oznaczenie zastĊpuje powszechnie uĪywane pojĊcie „páytka drukowana”? A. PCB (Printed Circuit Board) B. SMD (Surface Mounted Devices) C. SMT (Surface Mount Technology) D. THT (Through-Hole Tec

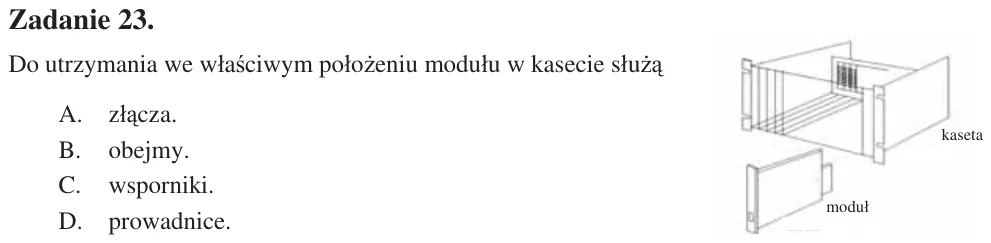

Zadanie 23. Do utrzymania we wáaĞciwym poáoĪeniu moduáu w kasecie sáuĪą A. záącza. B. obejmy. C. wsporniki. D. prowadnice.

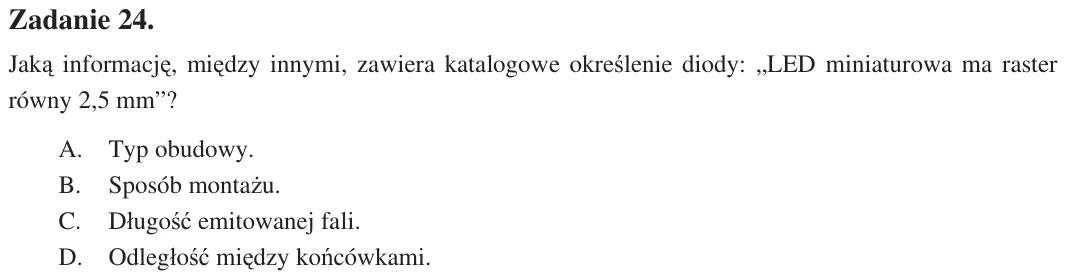

Zadanie 24. Jaką informacjĊ, miĊdzy innymi, zawiera katalogowe okreĞlenie diody: „LED miniaturowa ma raster równy 2,5 mm”? A. Typ obudowy. B. Sposób montaĪu. C. DáugoĞü emitowanej fali. D. OdlegáoĞü miĊdzy koĔcówkami.

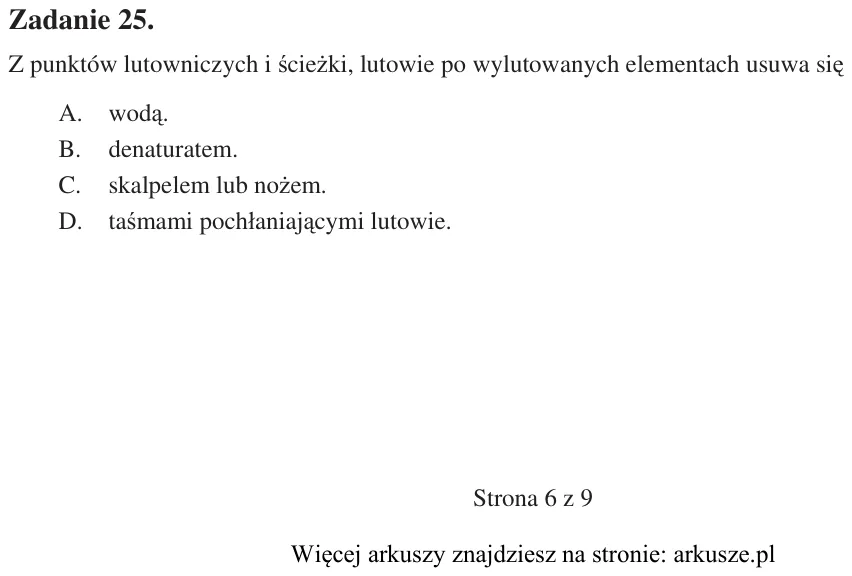

Zadanie 25. Z punktów lutowniczych i ĞcieĪki, lutowie po wylutowanych elementach usuwa siĊ A. wodą. B. denaturatem. C. skalpelem lub noĪem. D. taĞmami pocháaniającymi lutowie. kaseta moduá

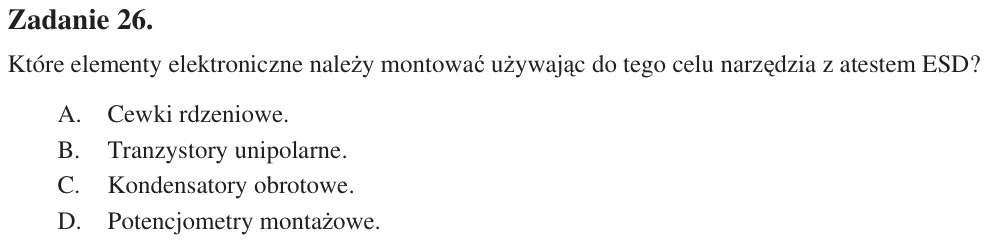

Zadanie 26. Które elementy elektroniczne naleĪy montowaü uĪywając do tego celu narzĊdzia z atestem ESD? A. Cewki rdzeniowe. B. Tranzystory unipolarne. C. Kondensatory obrotowe. D. Potencjometry montaĪowe.

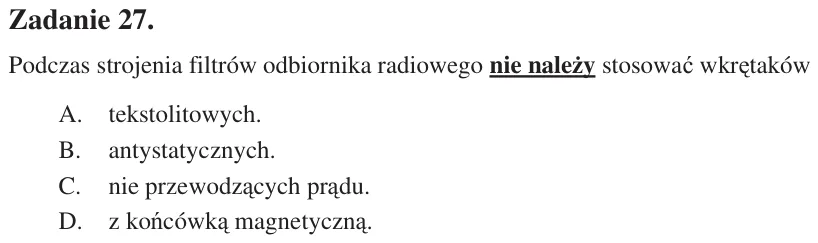

Zadanie 27. Podczas strojenia filtrów odbiornika radiowego nie naleĪy stosowaü wkrĊtaków A. tekstolitowych. B. antystatycznych. C. nie przewodzących prądu. D. z koĔcówką magnetyczną.

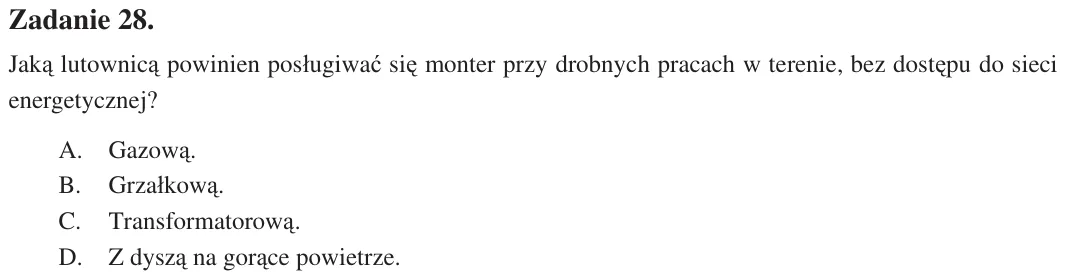

Zadanie 28. Jaką lutownicą powinien posáugiwaü siĊ monter przy drobnych pracach w terenie, bez dostĊpu do sieci energetycznej? A. Gazową. B. Grzaákową. C. Transformatorową. D. Z dyszą na gorące powietrze.

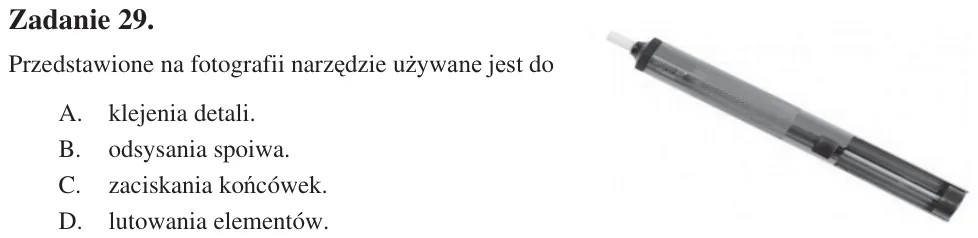

Zadanie 29. Przedstawione na fotografii narzĊdzie uĪywane jest do A. klejenia detali. B. odsysania spoiwa. C. zaciskania koĔcówek. D. lutowania elementów.

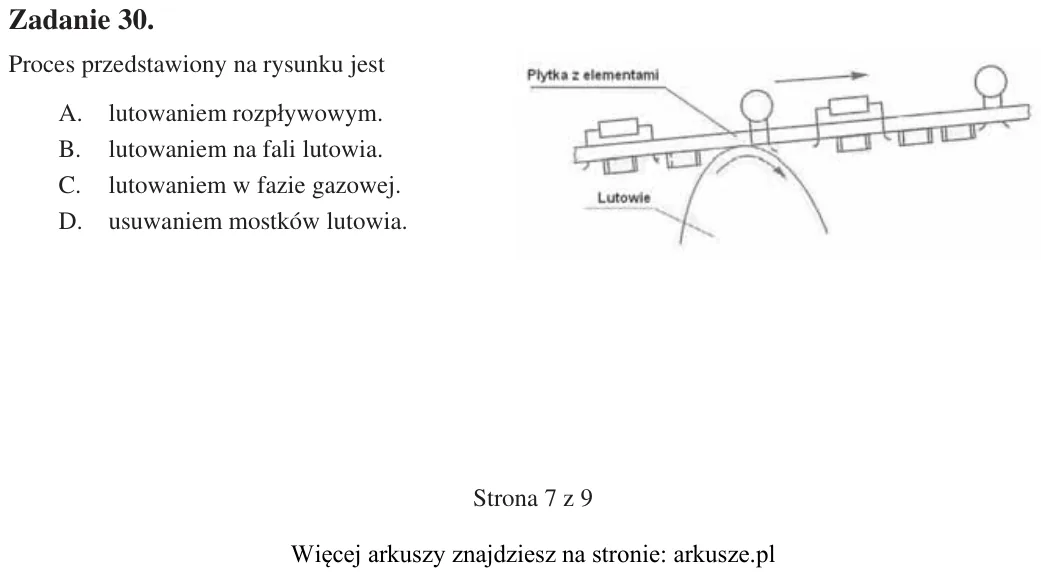

Zadanie 30. Proces przedstawiony na rysunku jest A. lutowaniem rozpáywowym. B. lutowaniem na fali lutowia. C. lutowaniem w fazie gazowej. D. usuwaniem mostków lutowia.

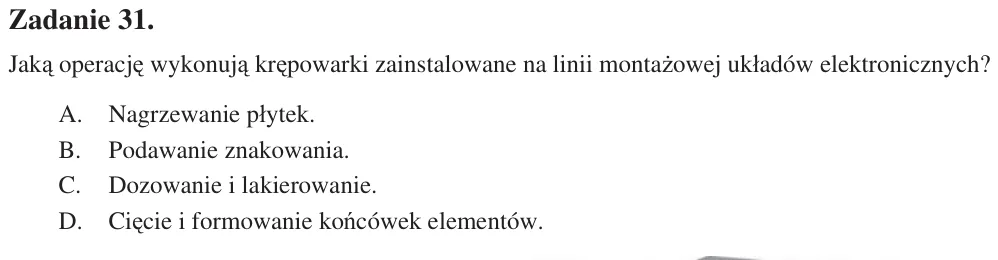

Zadanie 31. Jaką operacjĊ wykonują krĊpowarki zainstalowane na linii montaĪowej ukáadów elektronicznych? A. Nagrzewanie páytek. B. Podawanie znakowania. C. Dozowanie i lakierowanie. D. CiĊcie i formowanie koĔcówek elemen

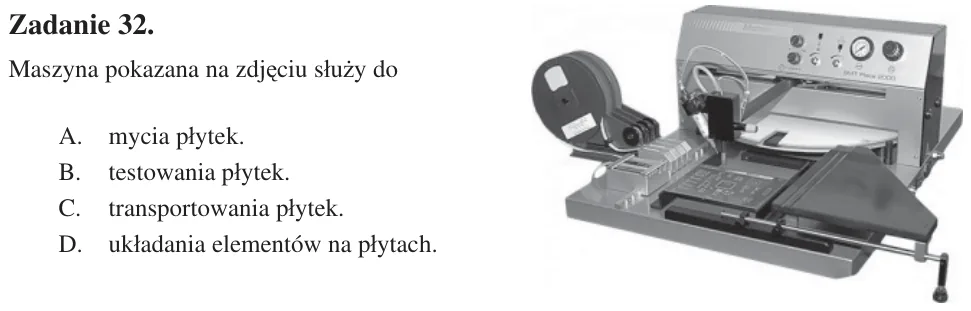

Zadanie 32. Maszyna pokazana na zdjĊciu sáuĪy do A. mycia páytek. B. testowania páytek. C. transportowania páytek. D. ukáadania elementów na páytach.

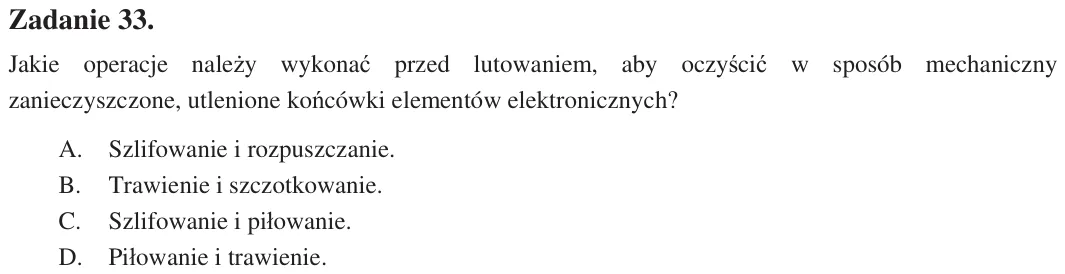

Zadanie 33. Jakie operacje naleĪy wykonaü przed lutowaniem, aby oczyĞciü w sposób mechaniczny zanieczyszczone, utlenione koĔcówki elementów elektronicznych? A. Szlifowanie i rozpuszczanie. B. Trawienie i szczotkowanie. C

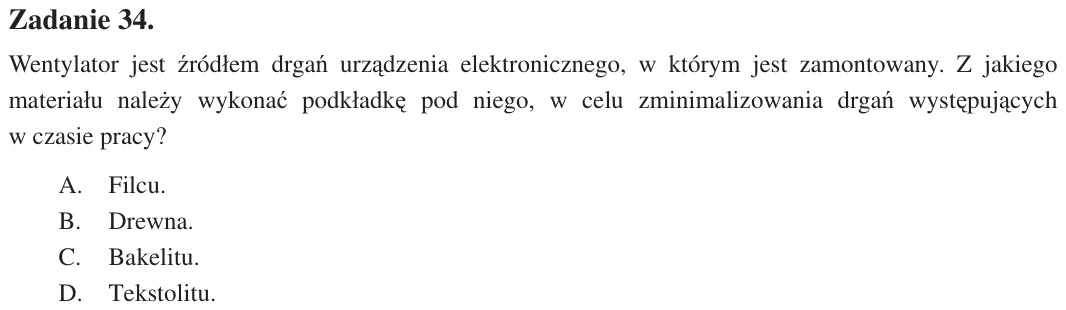

Zadanie 34. Wentylator jest Ĩródáem drgaĔ urządzenia elektronicznego, w którym jest zamontowany. Z jakiego materiaáu naleĪy wykonaü podkáadkĊ pod niego, w celu zminimalizowania drgaĔ wystĊpujących w czasie pracy? A. Filc

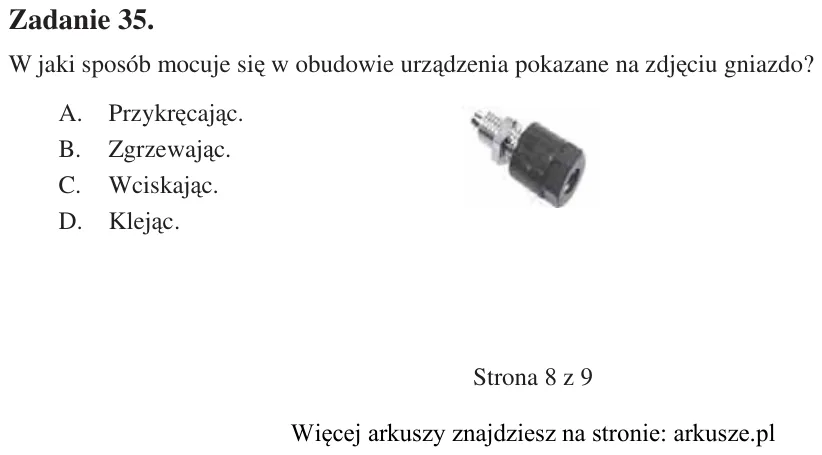

Zadanie 35. W jaki sposób mocuje siĊ w obudowie urządzenia pokazane na zdjĊciu gniazdo? A. PrzykrĊcając. B. Zgrzewając. C. Wciskając. D. Klejąc.

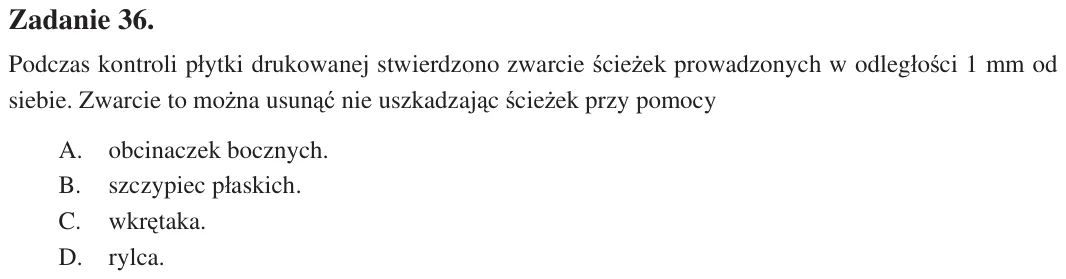

Zadanie 36. Podczas kontroli páytki drukowanej stwierdzono zwarcie ĞcieĪek prowadzonych w odlegáoĞci 1 mm od siebie. Zwarcie to moĪna usunąü nie uszkadzając ĞcieĪek przy pomocy A. obcinaczek bocznych. B. szczypiec páaski

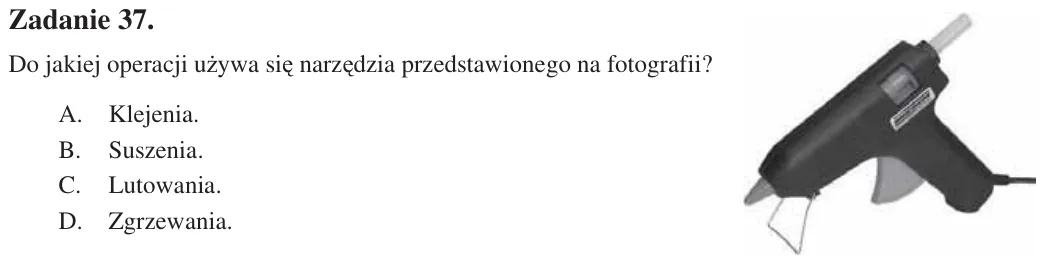

Zadanie 37. Do jakiej operacji uĪywa siĊ narzĊdzia przedstawionego na fotografii? A. Klejenia. B. Suszenia. C. Lutowania. D. Zgrzewania.

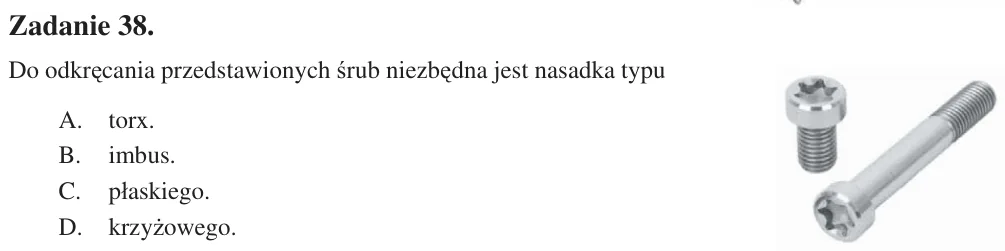

Zadanie 38. Do odkrĊcania przedstawionych Ğrub niezbĊdna jest nasadka typu A. torx. B. imbus. C. páaskiego. D. krzyĪowego.

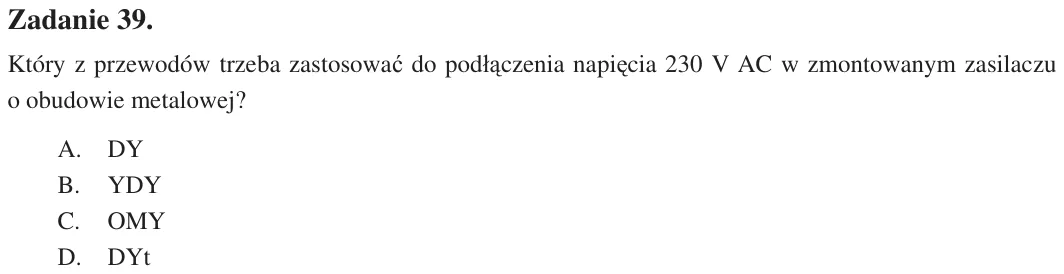

Zadanie 39. Który z przewodów trzeba zastosowaü do podáączenia napiĊcia 230 V AC w zmontowanym zasilaczu o obudowie metalowej? A. DY B. YDY C. OMY D. DYt

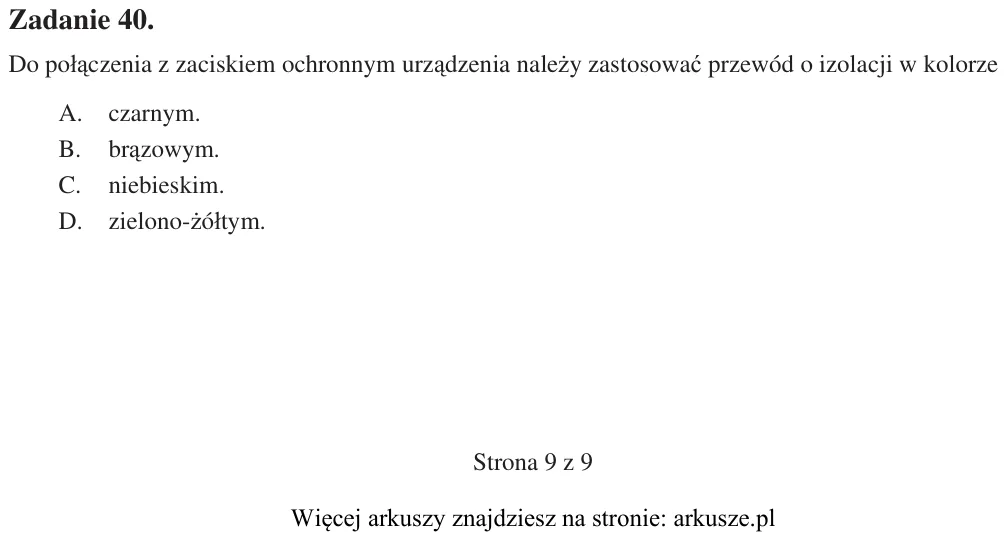

Zadanie 40. Do poáączenia z zaciskiem ochronnym urządzenia naleĪy zastosowaü przewód o izolacji w kolorze A. czarnym. B. brązowym. C. niebieskim. D. zielono-Īóátym.
