E05 · Egzamin zawodowy · czerwiec 2016

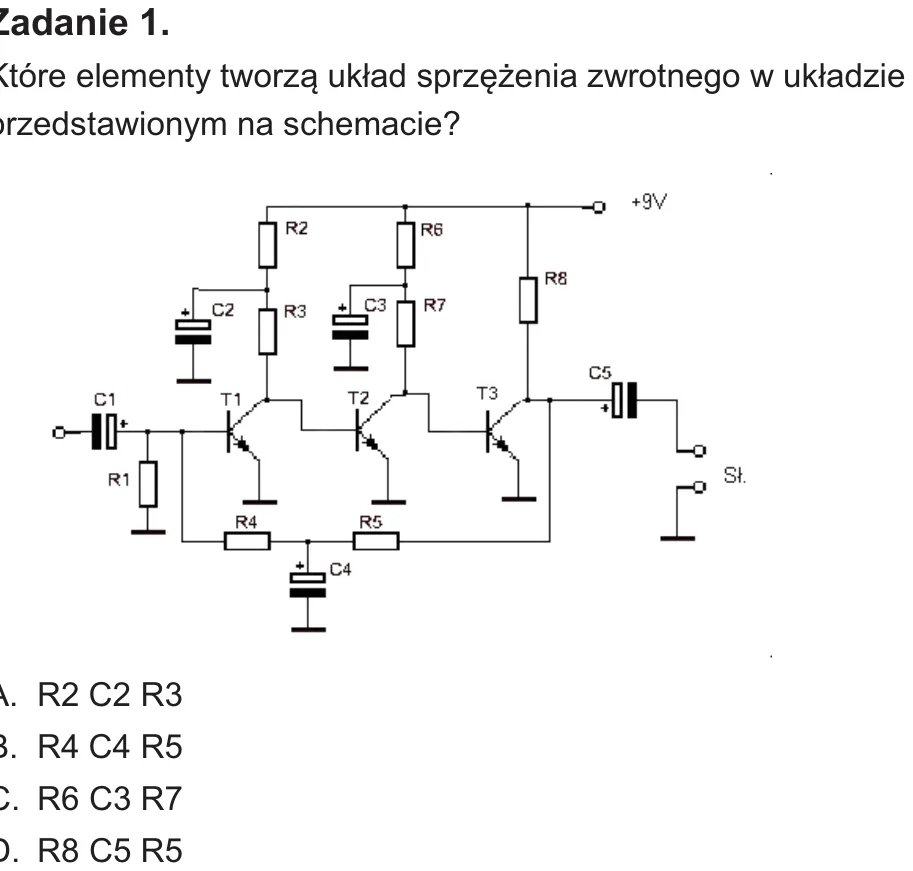

Zadanie 1. Które elementy tworzą układ sprzężenia zwrotnego w układzie przedstawionym na schemacie? A. R2 C2 R3 B. R4 C4 R5 C. R6 C3 R7 D. R8 C5 R5

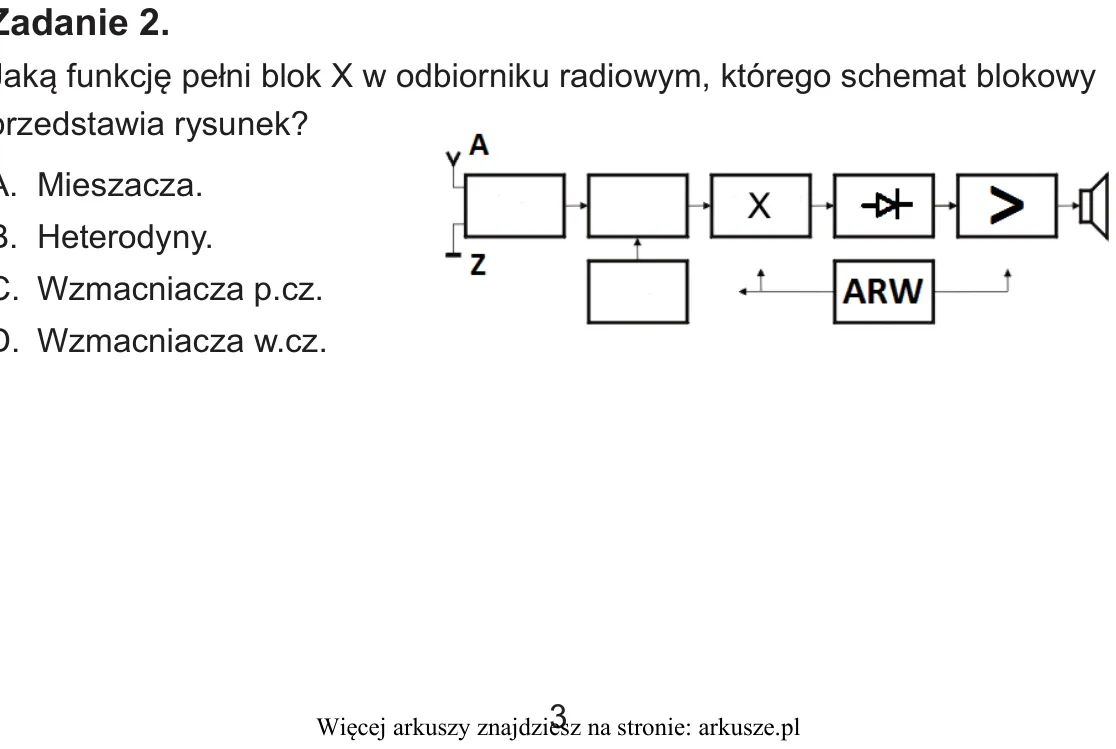

Zadanie 2. Jaką funkcję pełni blok X w odbiorniku radiowym, którego schemat blokowy przedstawia rysunek? A. Mieszacza. B. Heterodyny. C. Wzmacniacza p.cz. D. Wzmacniacza w.cz. 3

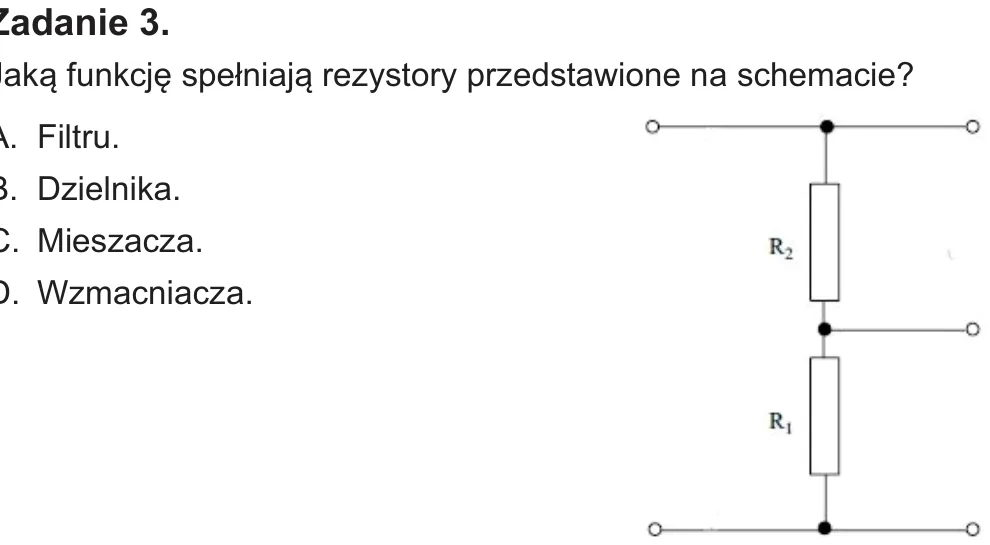

Zadanie 3. Jaką funkcję spełniają rezystory przedstawione na schemacie? A. Filtru. B. Dzielnika. C. Mieszacza. D. Wzmacniacza.

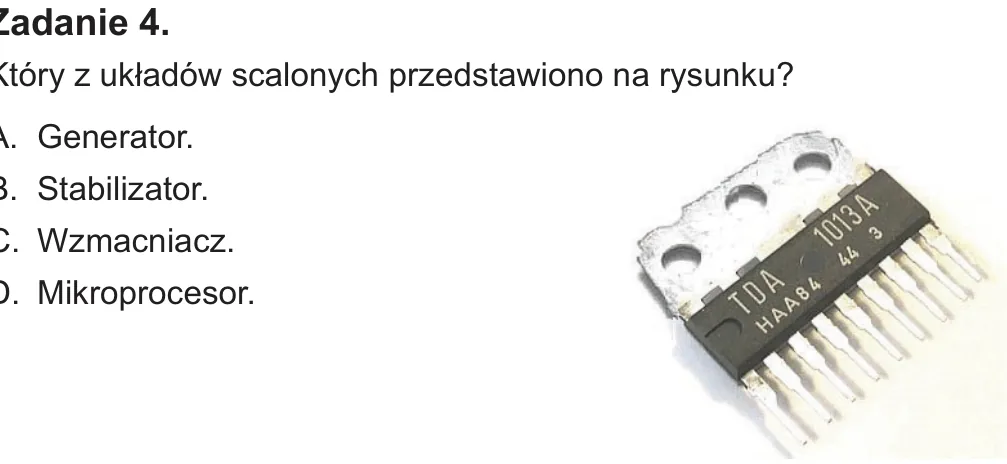

Zadanie 4. Który z układów scalonych przedstawiono na rysunku? A. Generator. B. Stabilizator. C. Wzmacniacz. D. Mikroprocesor.

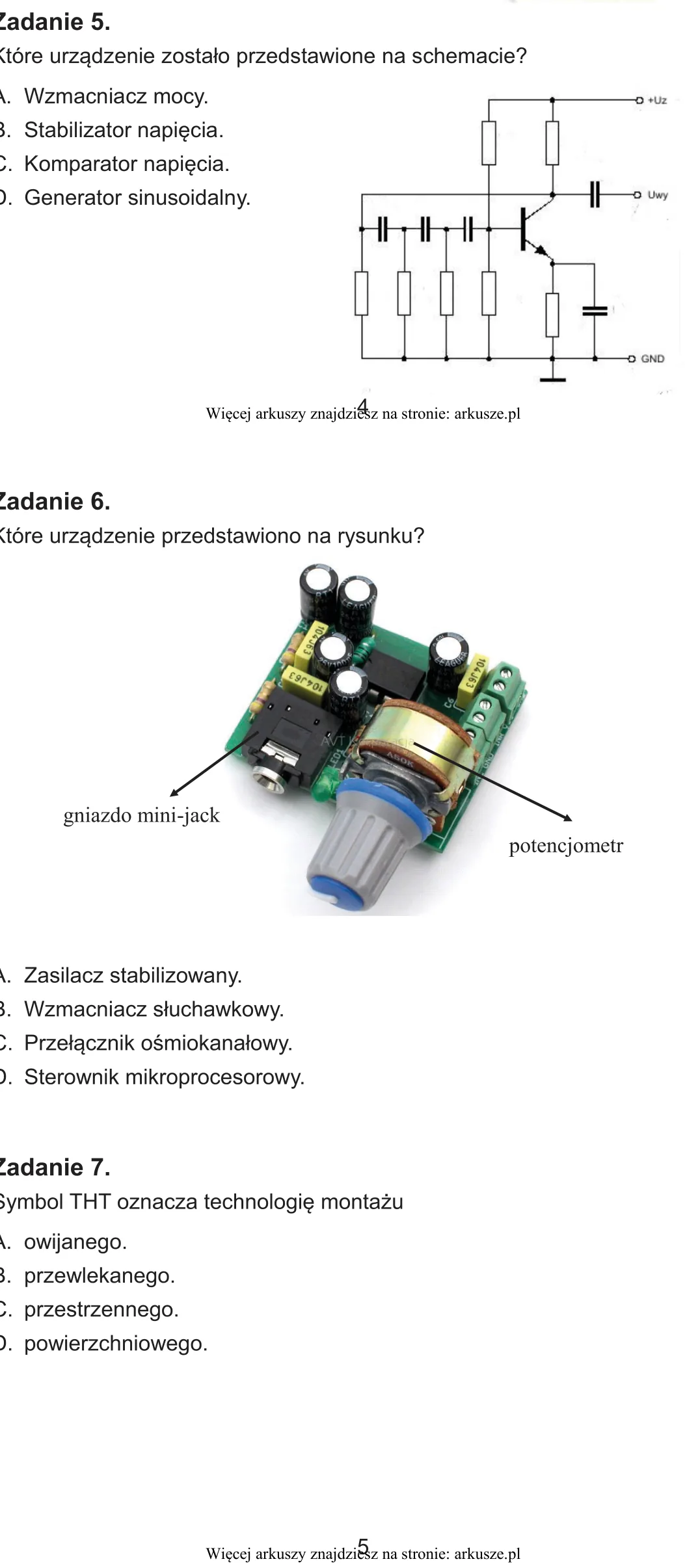

Zadanie 5. Które urządzenie zostało przedstawione na schemacie? A. Wzmacniacz mocy. B. Stabilizator napięcia. C. Komparator napięcia. D. Generator sinusoidalny. 4

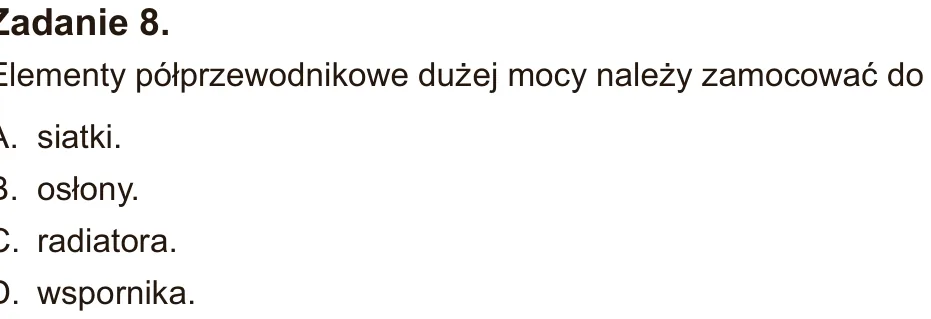

Zadanie 8. Elementy półprzewodnikowe dużej mocy należy zamocować do A. siatki. B. osłony. C. radiatora. D. wspornika.

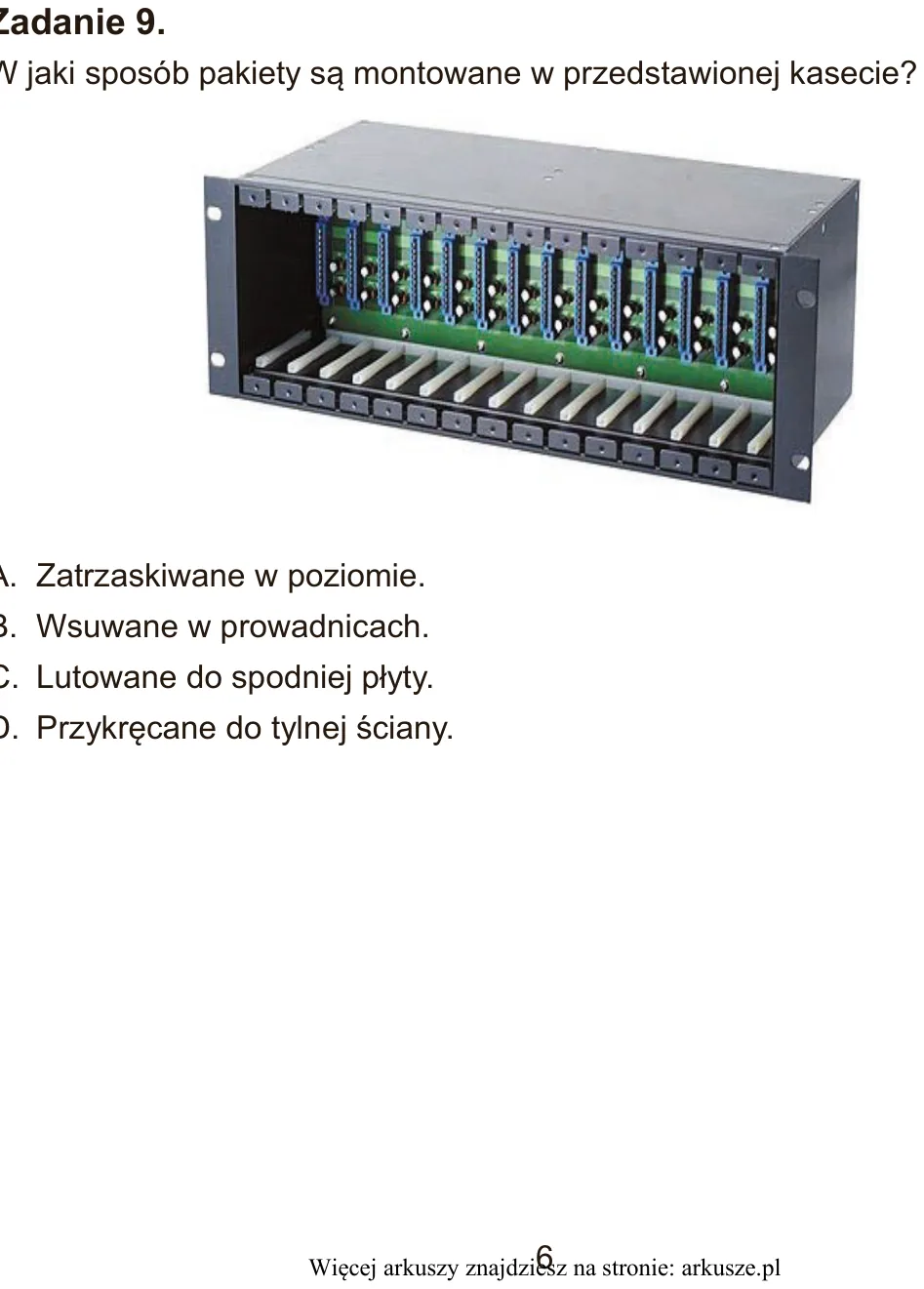

Zadanie 9. W jaki sposób pakiety są montowane w przedstawionej kasecie? A. Zatrzaskiwane w poziomie. B. Wsuwane w prowadnicach. C. Lutowane do spodniej płyty. D. Przykręcane do tylnej ściany. 6

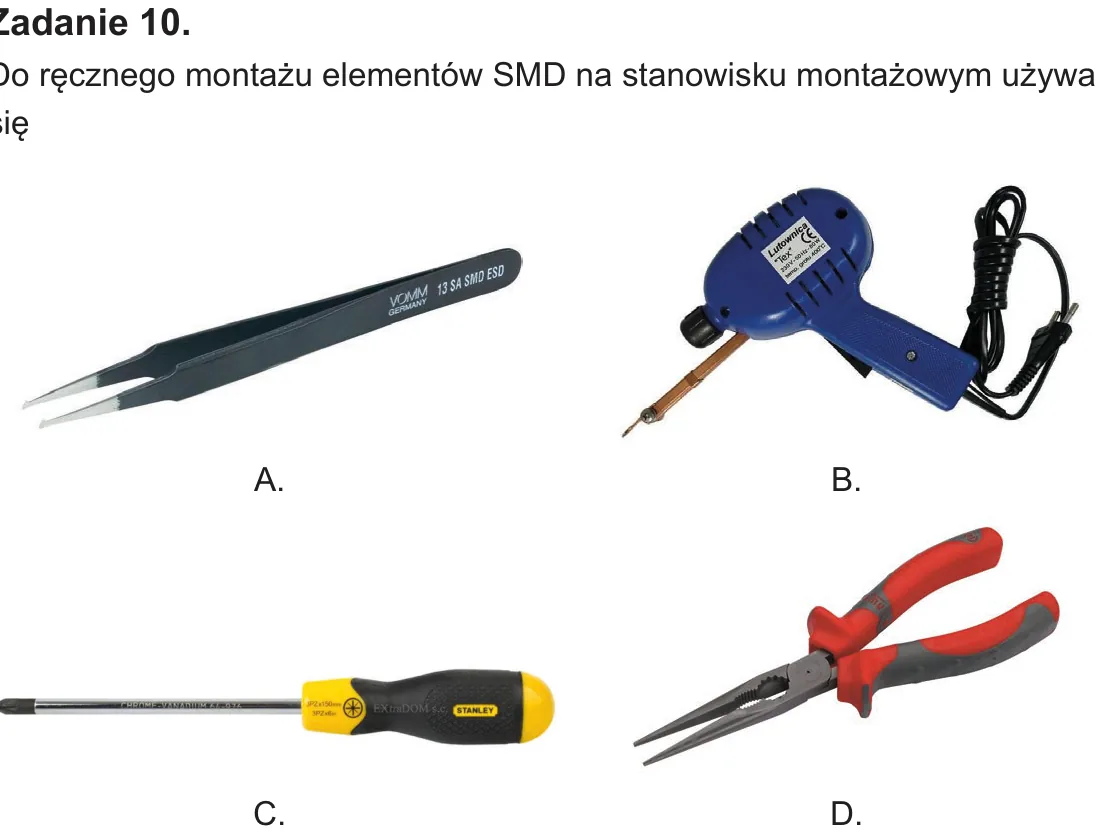

Zadanie 10. Do ręcznego montażu elementów SMD na stanowisku montażowym używa się

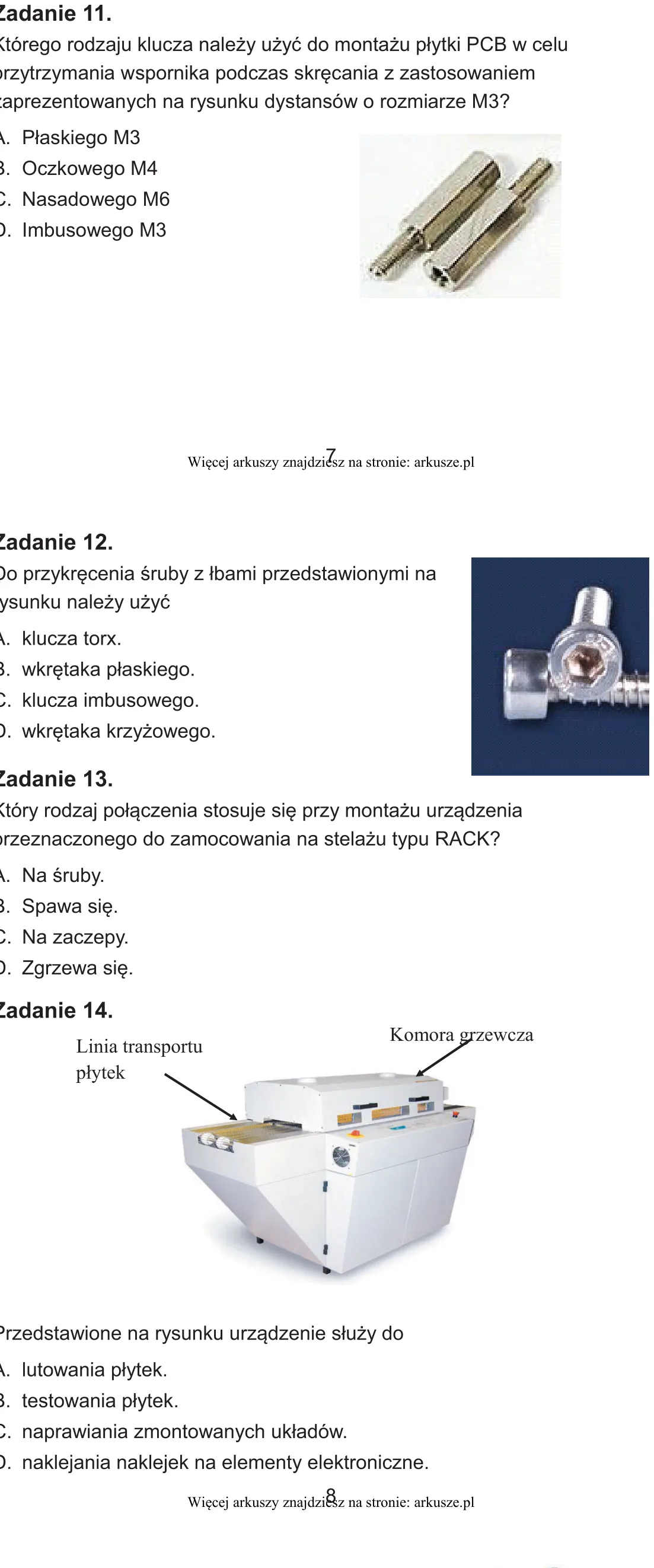

Zadanie 11. Którego rodzaju klucza należy użyć do montażu płytki PCB w celu przytrzymania wspornika podczas skręcania z zastosowaniem zaprezentowanych na rysunku dystansów o rozmiarze M3? A. Płaskiego M3 B. Oczkowego M4

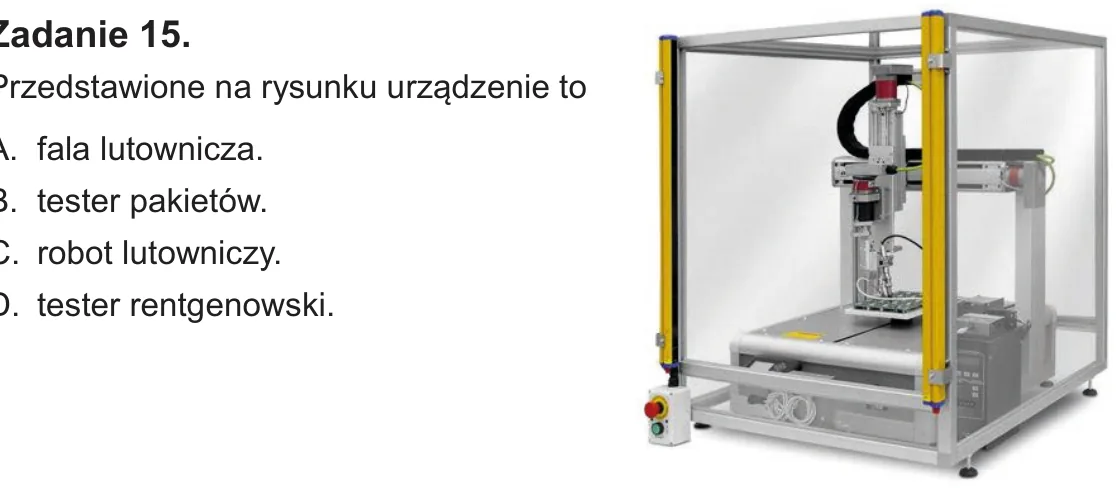

Zadanie 15. Przedstawione na rysunku urządzenie to A. fala lutownicza. B. tester pakietów. C. robot lutowniczy. D. tester rentgenowski.

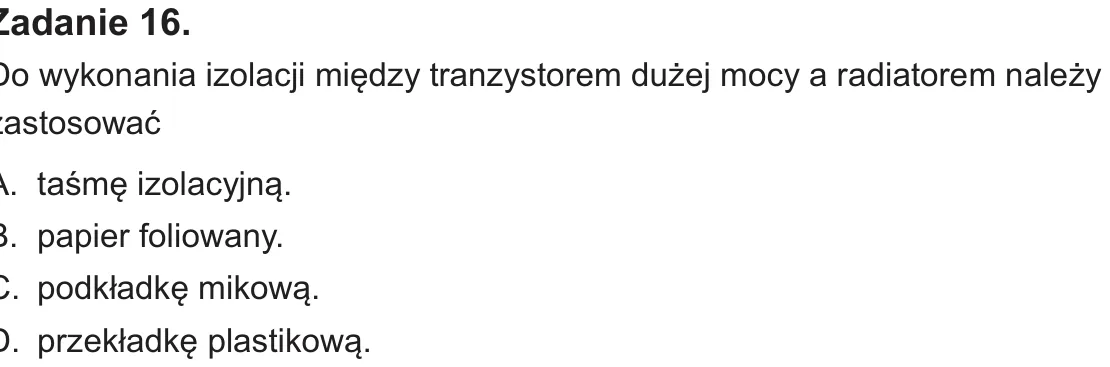

Zadanie 16. Do wykonania izolacji między tranzystorem dużej mocy a radiatorem należy zastosować A. taśmę izolacyjną. B. papier foliowany. C. podkładkę mikową. D. przekładkę plastikową.

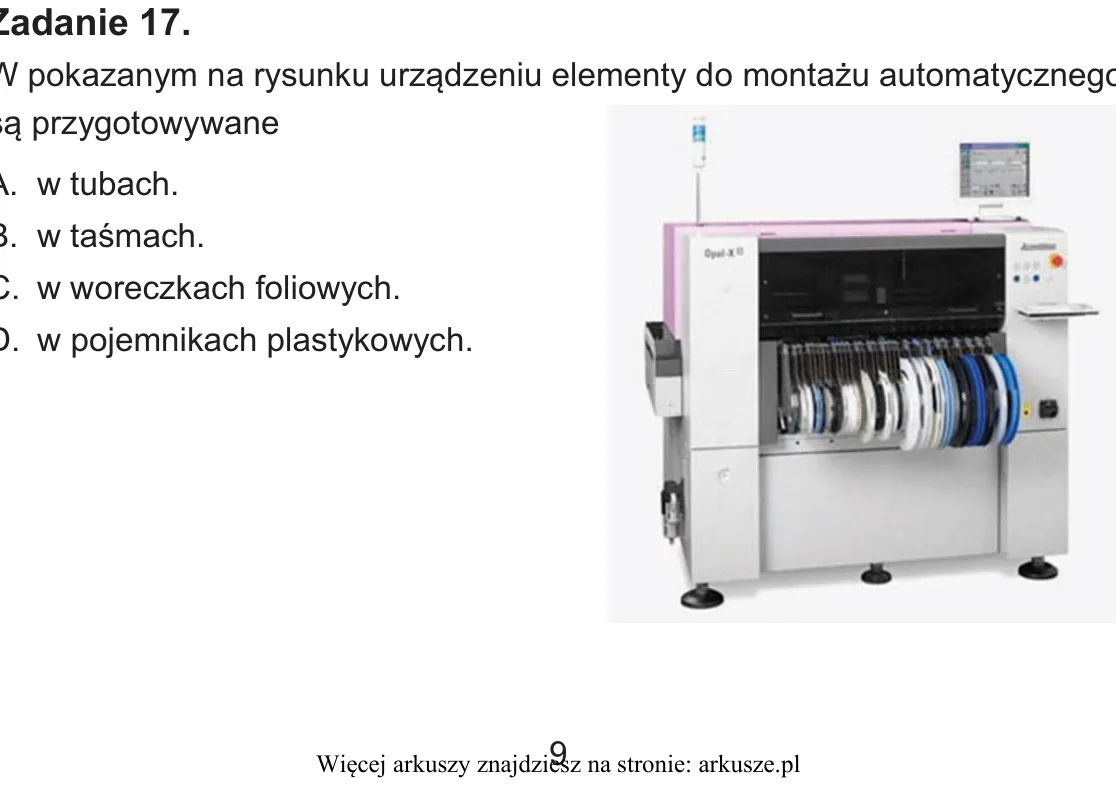

Zadanie 17. W pokazanym na rysunku urządzeniu elementy do montażu automatycznego są przygotowywane A. w tubach. B. w taśmach. C. w woreczkach foliowych. D. w pojemnikach plastykowych. 9

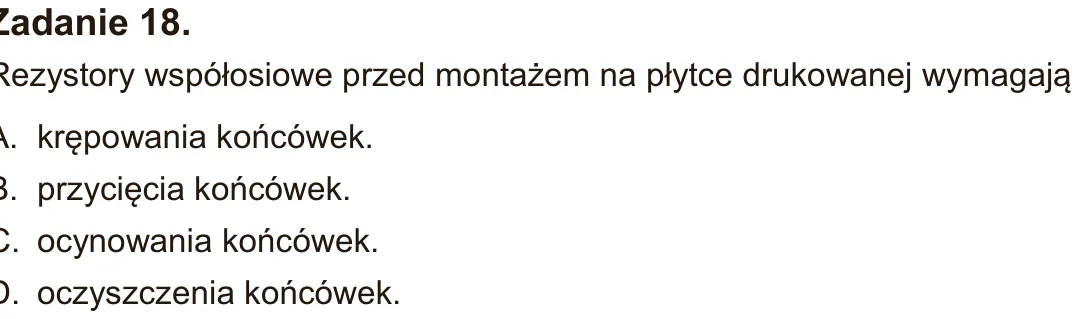

Zadanie 18. Rezystory współosiowe przed montażem na płytce drukowanej wymagają A. krępowania końcówek. B. przycięcia końcówek. C. ocynowania końcówek. D. oczyszczenia końcówek.

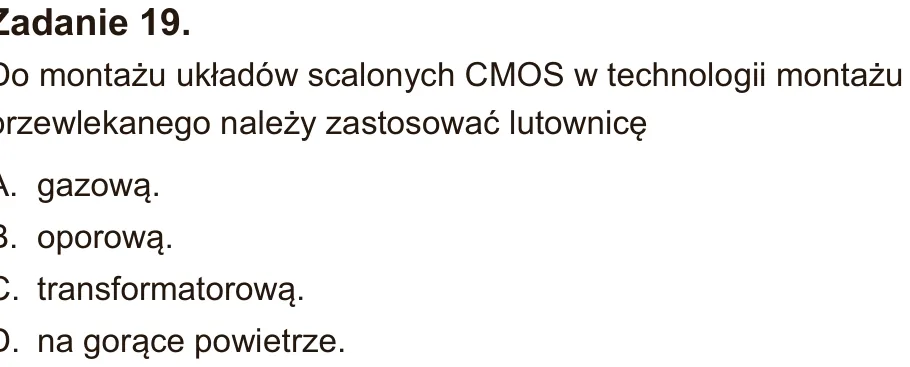

Zadanie 19. Do montażu układów scalonych CMOS w technologii montażu przewlekanego należy zastosować lutownicę A. gazową. B. oporową. C. transformatorową. D. na gorące powietrze.

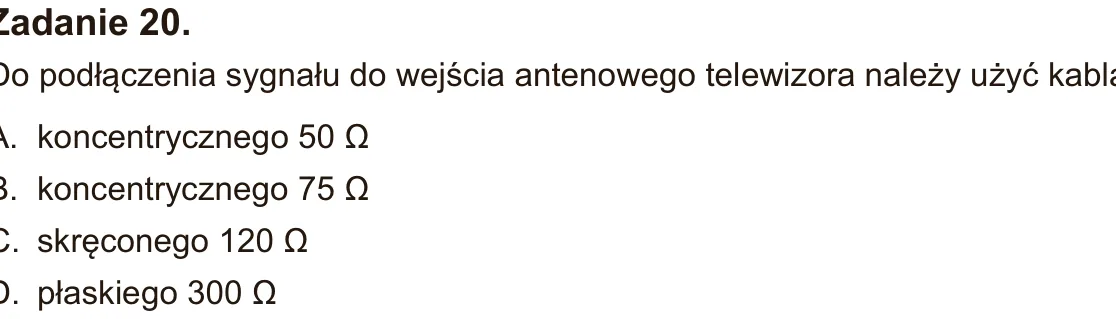

Zadanie 20. Do podłączenia sygnału do wejścia antenowego telewizora należy użyć kabla A. koncentrycznego 50 Ω B. koncentrycznego 75 Ω C. skręconego 120 Ω D. płaskiego 300 Ω

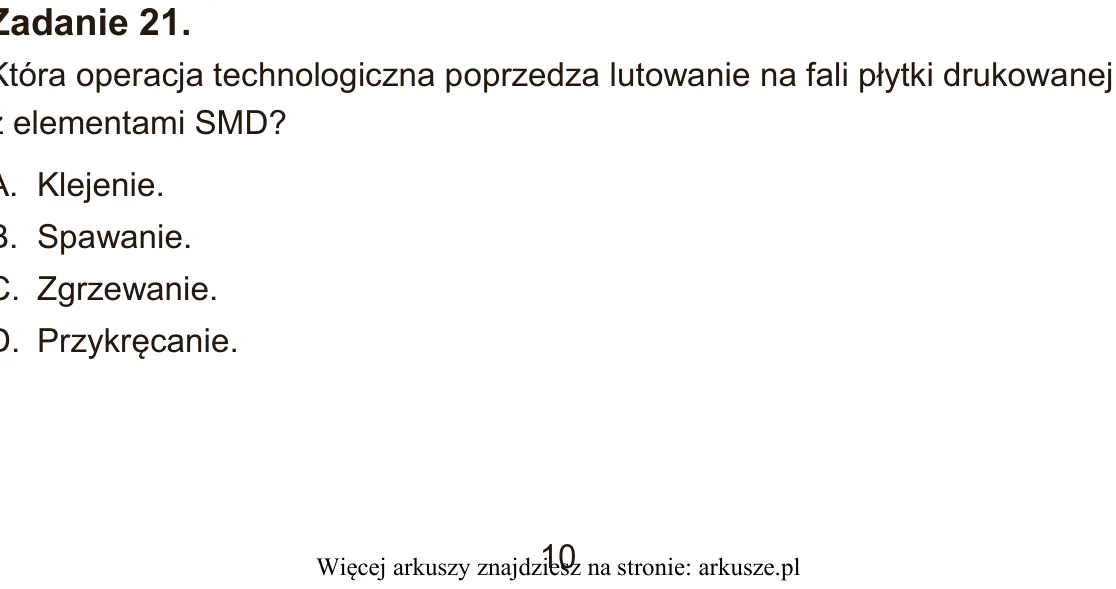

Zadanie 21. Która operacja technologiczna poprzedza lutowanie na fali płytki drukowanej z elementami SMD? A. Klejenie. B. Spawanie. C. Zgrzewanie. D. Przykręcanie. 10

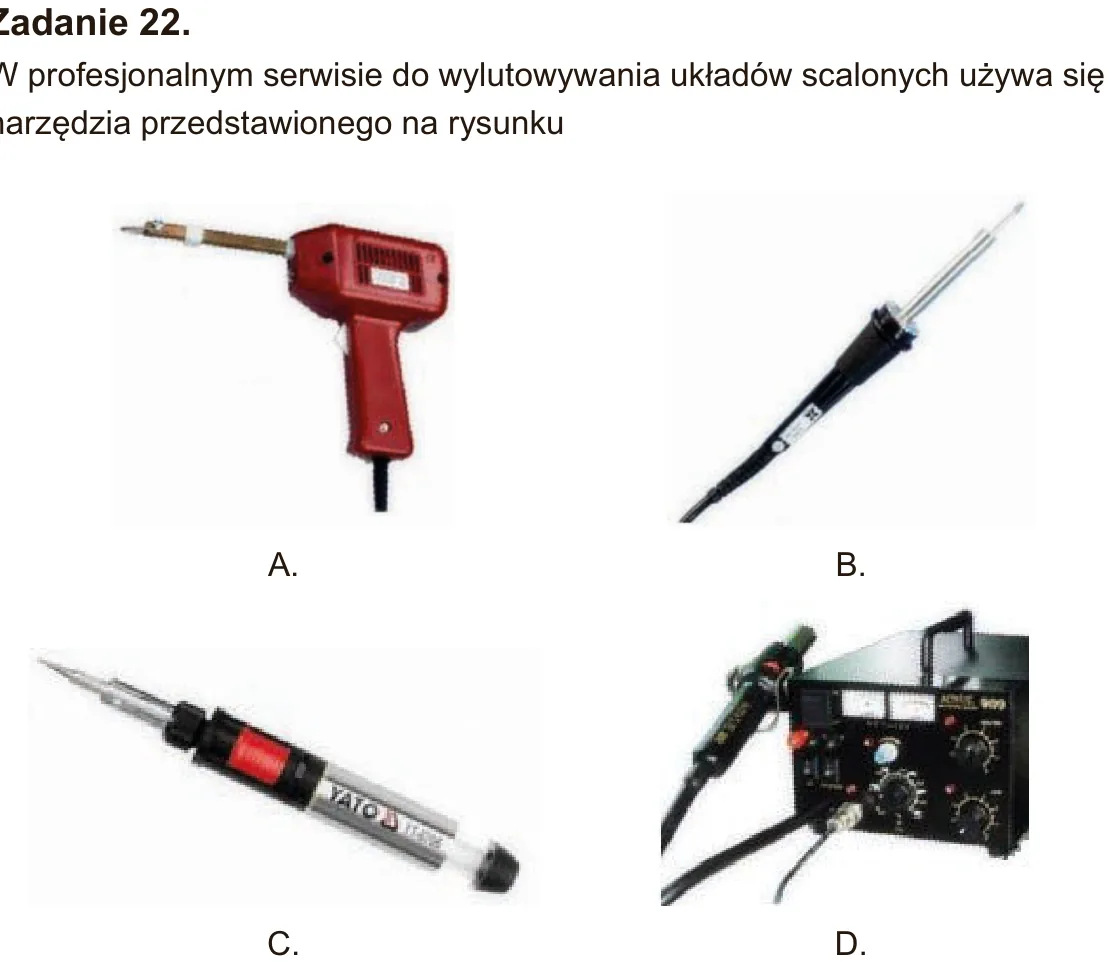

Zadanie 22. W profesjonalnym serwisie do wylutowywania układów scalonych używa się narzędzia przedstawionego na rysunku

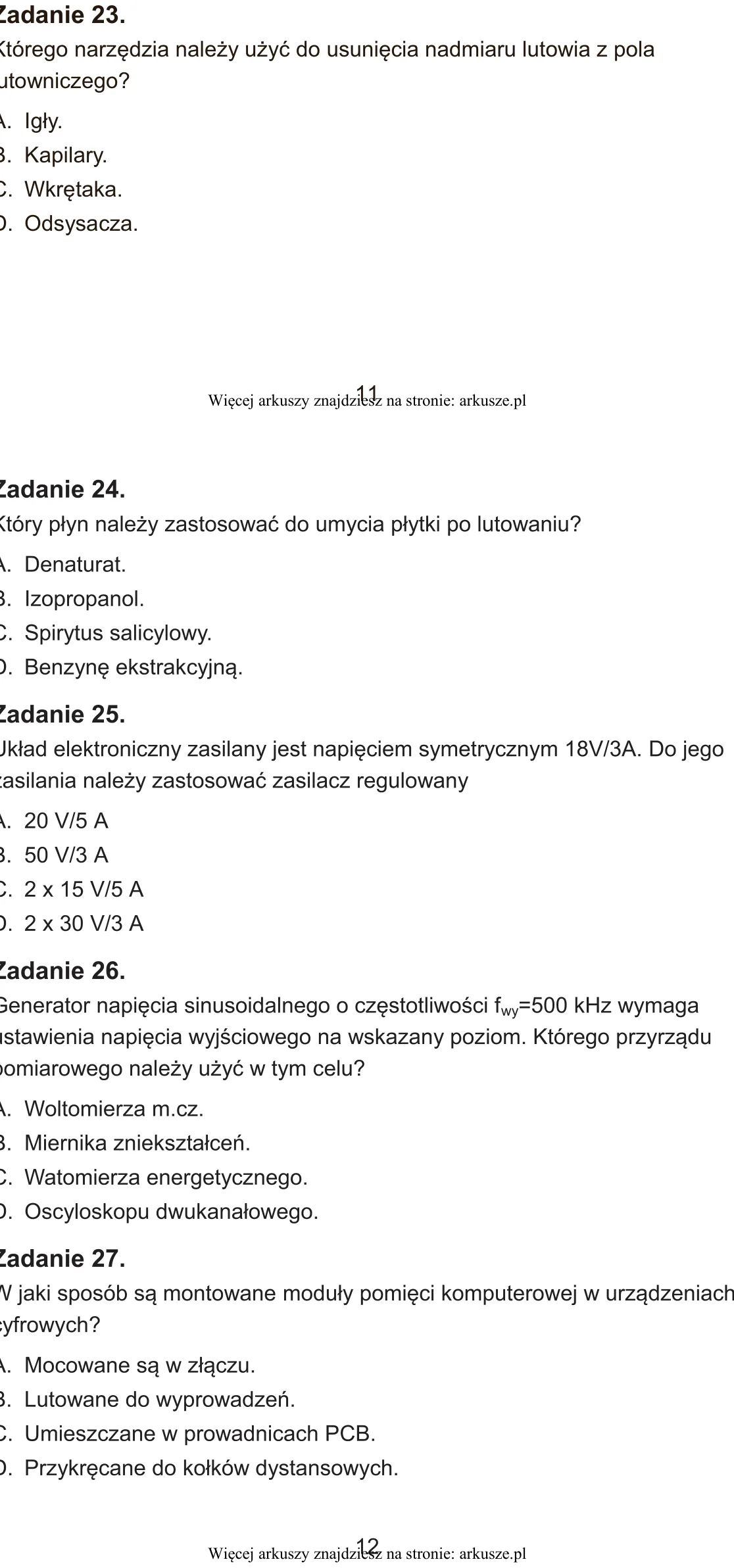

Zadanie 23. Którego narzędzia należy użyć do usunięcia nadmiaru lutowia z pola lutowniczego? A. Igły. B. Kapilary. C. Wkrętaka. D. Odsysacza. A. B. C. D. 11

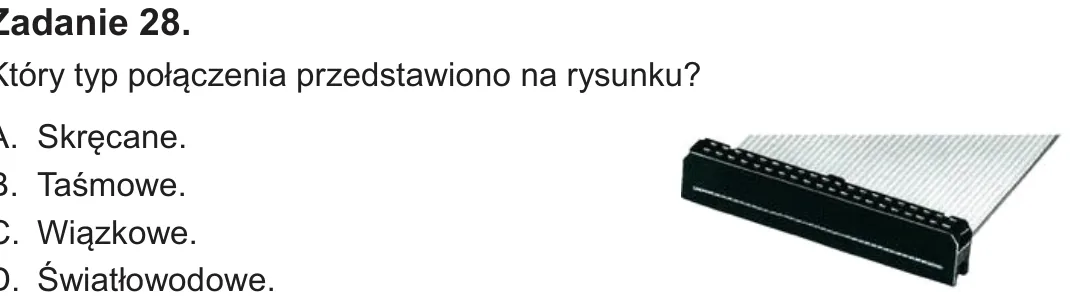

Zadanie 28. Który typ połączenia przedstawiono na rysunku? A. Skręcane. B. Taśmowe. C. Wiązkowe. D. Światłowodowe.

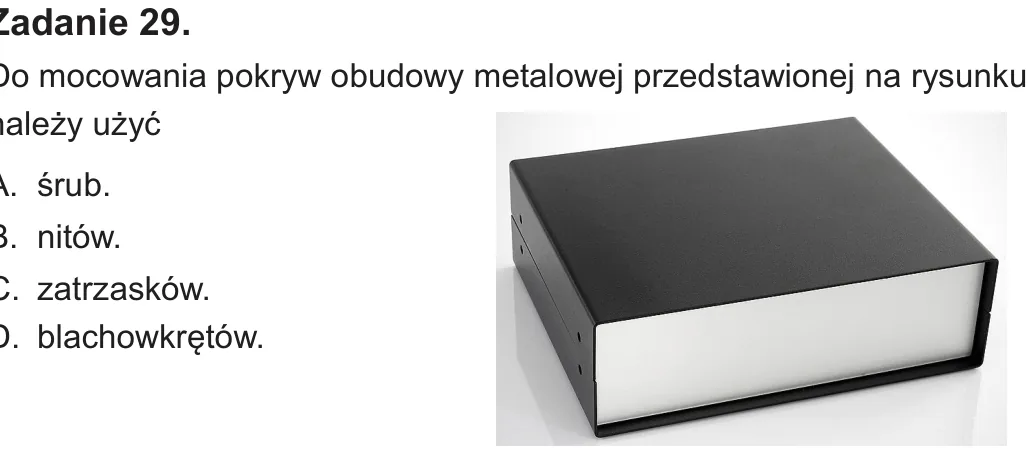

Zadanie 29. Do mocowania pokryw obudowy metalowej przedstawionej na rysunku należy użyć A. śrub. B. nitów. C. zatrzasków. D. blachowkrętów.

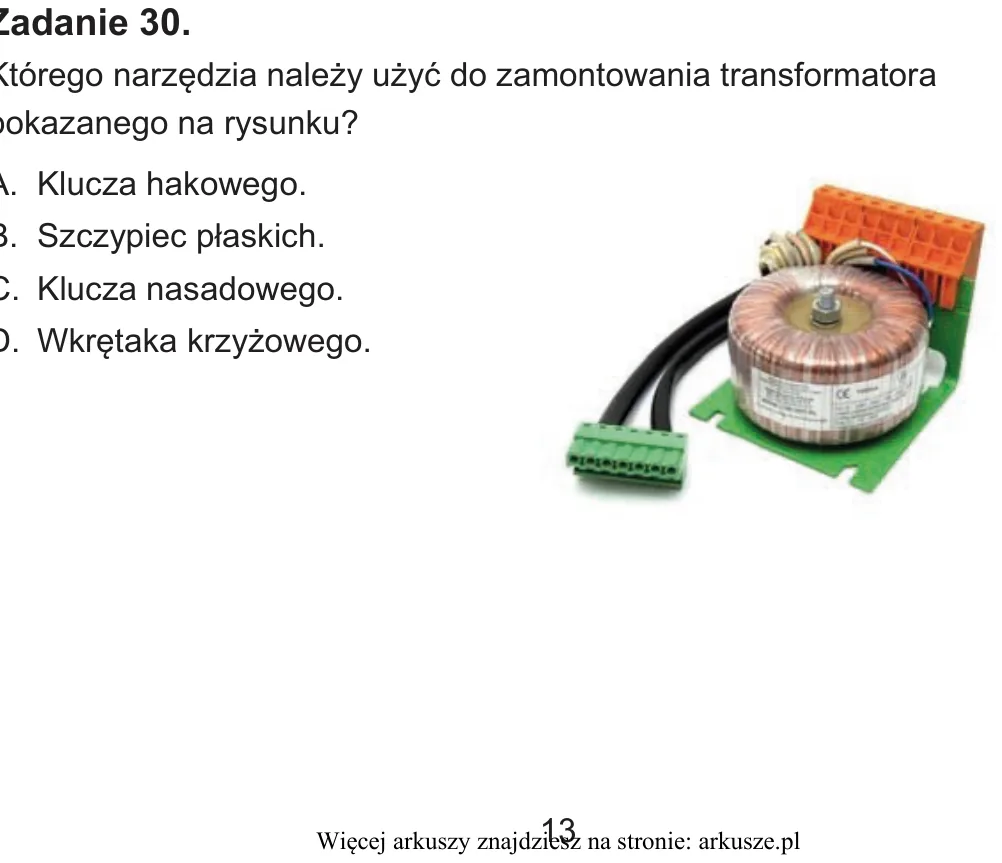

Zadanie 30. Którego narzędzia należy użyć do zamontowania transformatora pokazanego na rysunku? A. Klucza hakowego. B. Szczypiec płaskich. C. Klucza nasadowego. D. Wkrętaka krzyżowego. 13

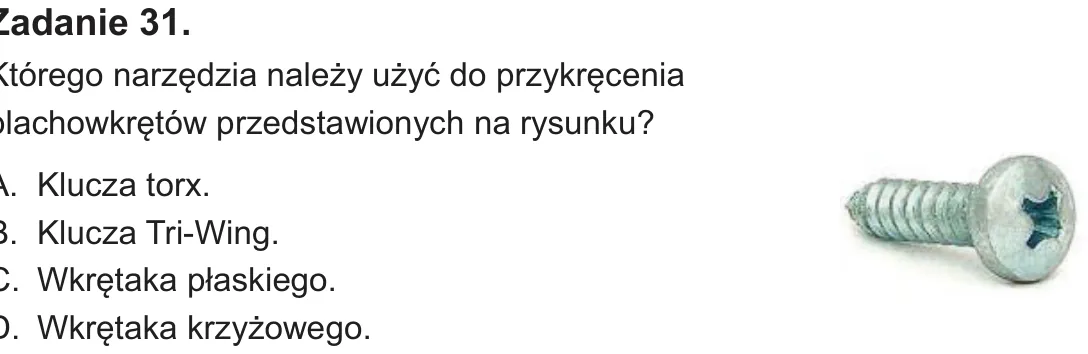

Zadanie 31. Którego narzędzia należy użyć do przykręcenia blachowkrętów przedstawionych na rysunku? A. Klucza torx. B. Klucza Tri-Wing. C. Wkrętaka płaskiego. D. Wkrętaka krzyżowego.

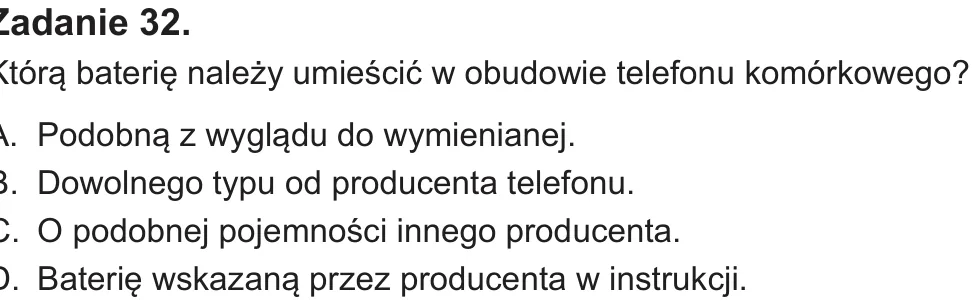

Zadanie 32. Którą baterię należy umieścić w obudowie telefonu komórkowego? A. Podobną z wyglądu do wymienianej. B. Dowolnego typu od producenta telefonu. C. O podobnej pojemności innego producenta. D. Baterię wskazaną pr

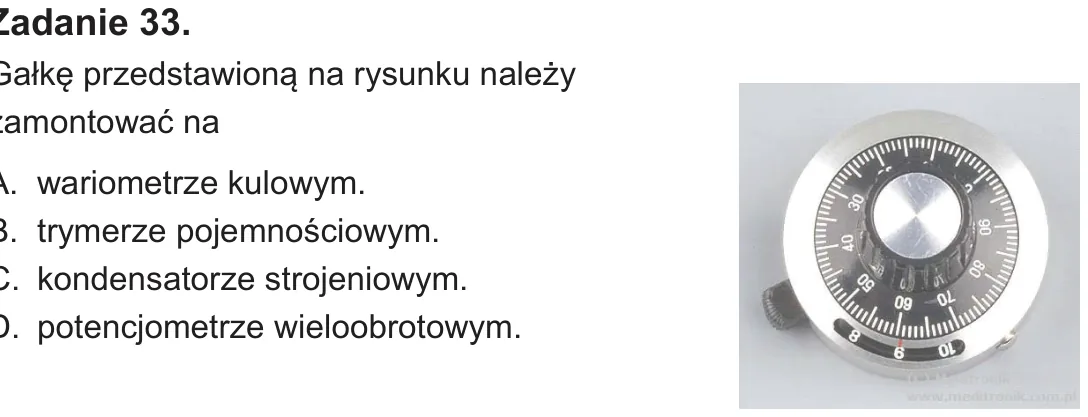

Zadanie 33. Gałkę przedstawioną na rysunku należy zamontować na A. wariometrze kulowym. B. trymerze pojemnościowym. C. kondensatorze strojeniowym. D. potencjometrze wieloobrotowym.

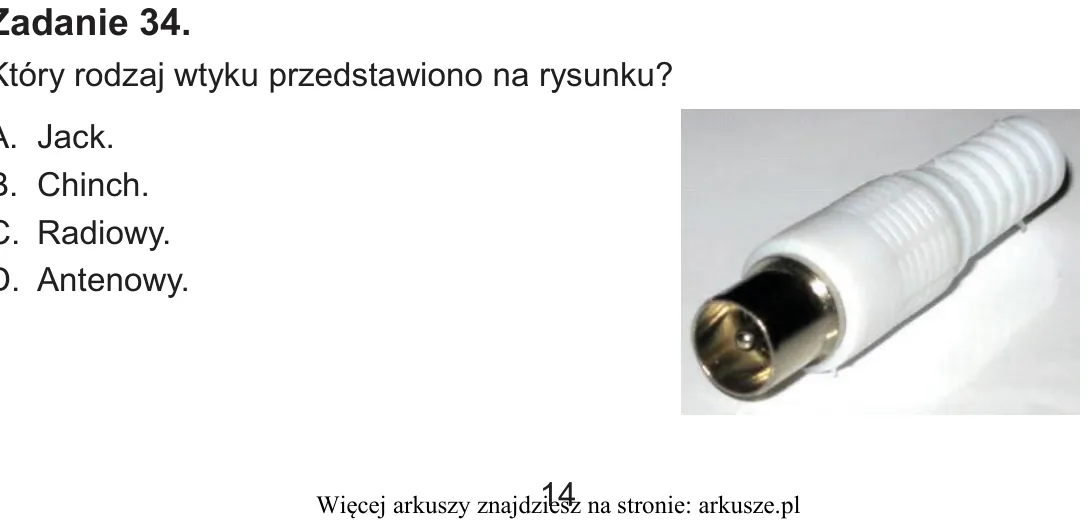

Zadanie 34. Który rodzaj wtyku przedstawiono na rysunku? A. Jack. B. Chinch. C. Radiowy. D. Antenowy. 14

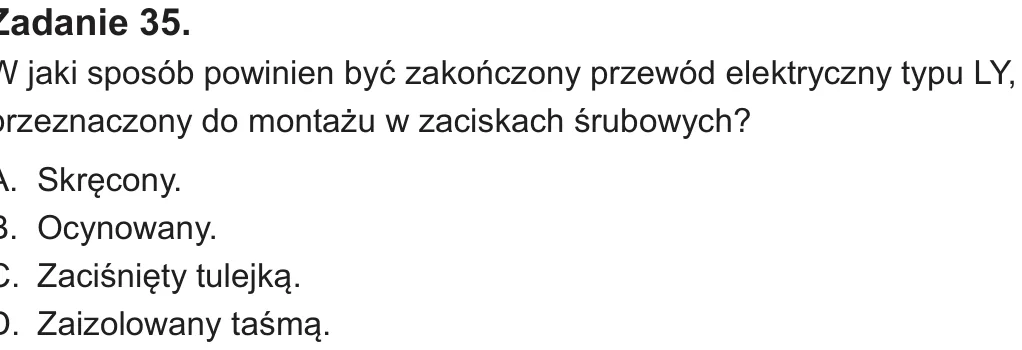

Zadanie 35. W jaki sposób powinien być zakończony przewód elektryczny typu LY, przeznaczony do montażu w zaciskach śrubowych? A. Skręcony. B. Ocynowany. C. Zaciśnięty tulejką. D. Zaizolowany taśmą.

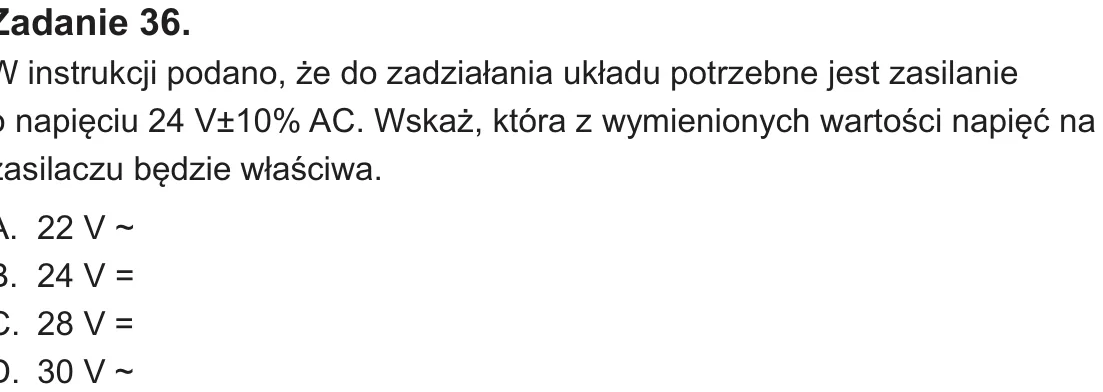

Zadanie 36. W instrukcji podano, że do zadziałania układu potrzebne jest zasilanie o napięciu 24 V±10% AC. Wskaż, która z wymienionych wartości napięć na zasilaczu będzie właściwa. A. 22 V ~ B. 24 V = C. 28 V = D. 30 V ~

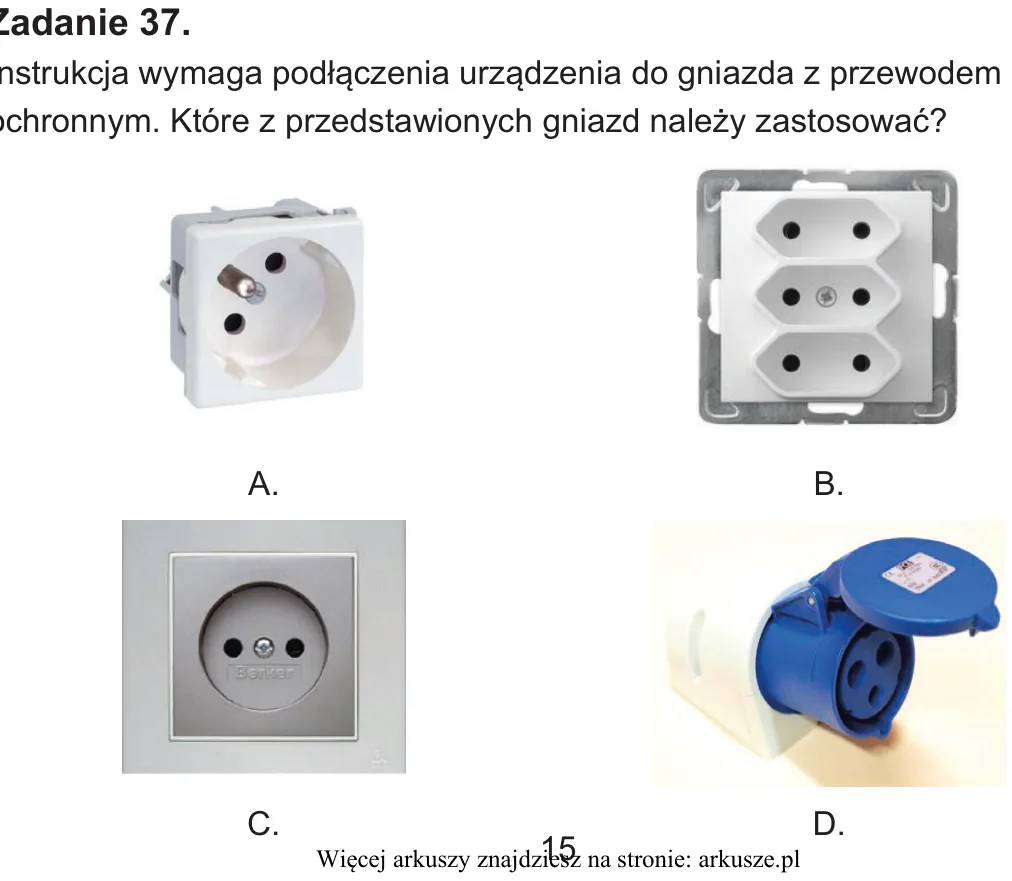

Zadanie 37. Instrukcja wymaga podłączenia urządzenia do gniazda z przewodem ochronnym. Które z przedstawionych gniazd należy zastosować? A. B. C. D. 15

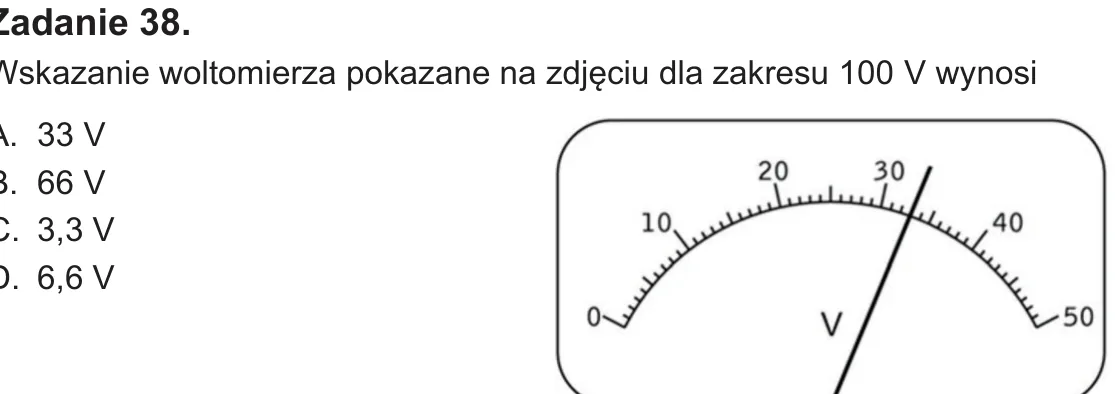

Zadanie 38. Wskazanie woltomierza pokazane na zdjęciu dla zakresu 100 V wynosi A. 33 V B. 66 V C. 3,3 V D. 6,6 V

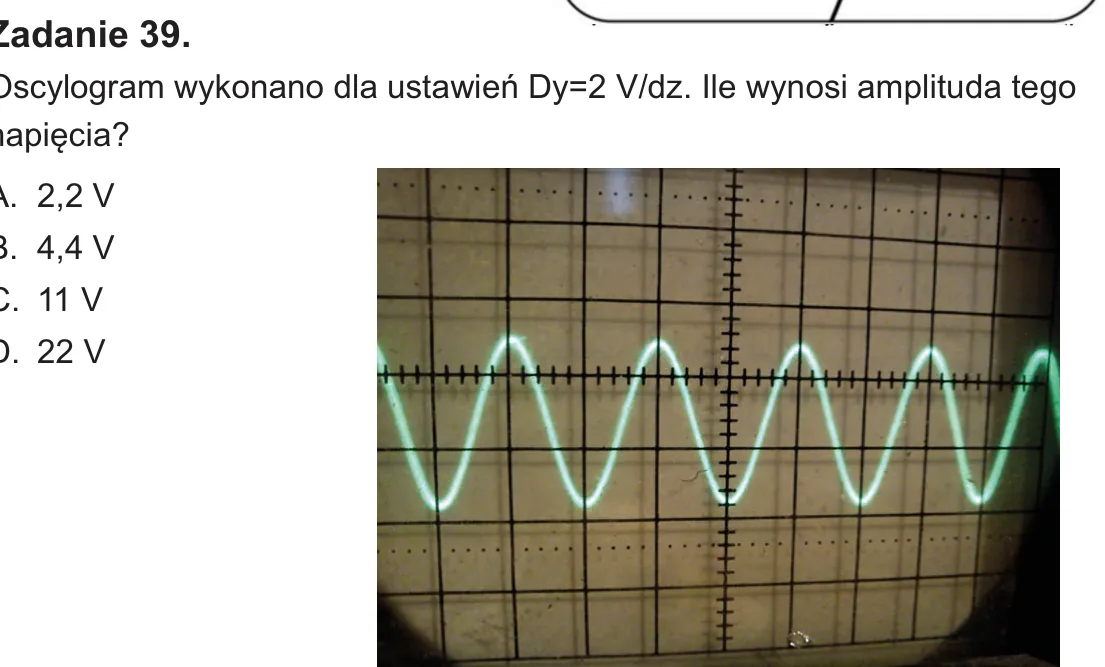

Zadanie 39. Oscylogram wykonano dla ustawień Dy=2 V/dz. Ile wynosi amplituda tego napięcia? A. 2,2 V B. 4,4 V C. 11 V D. 22 V

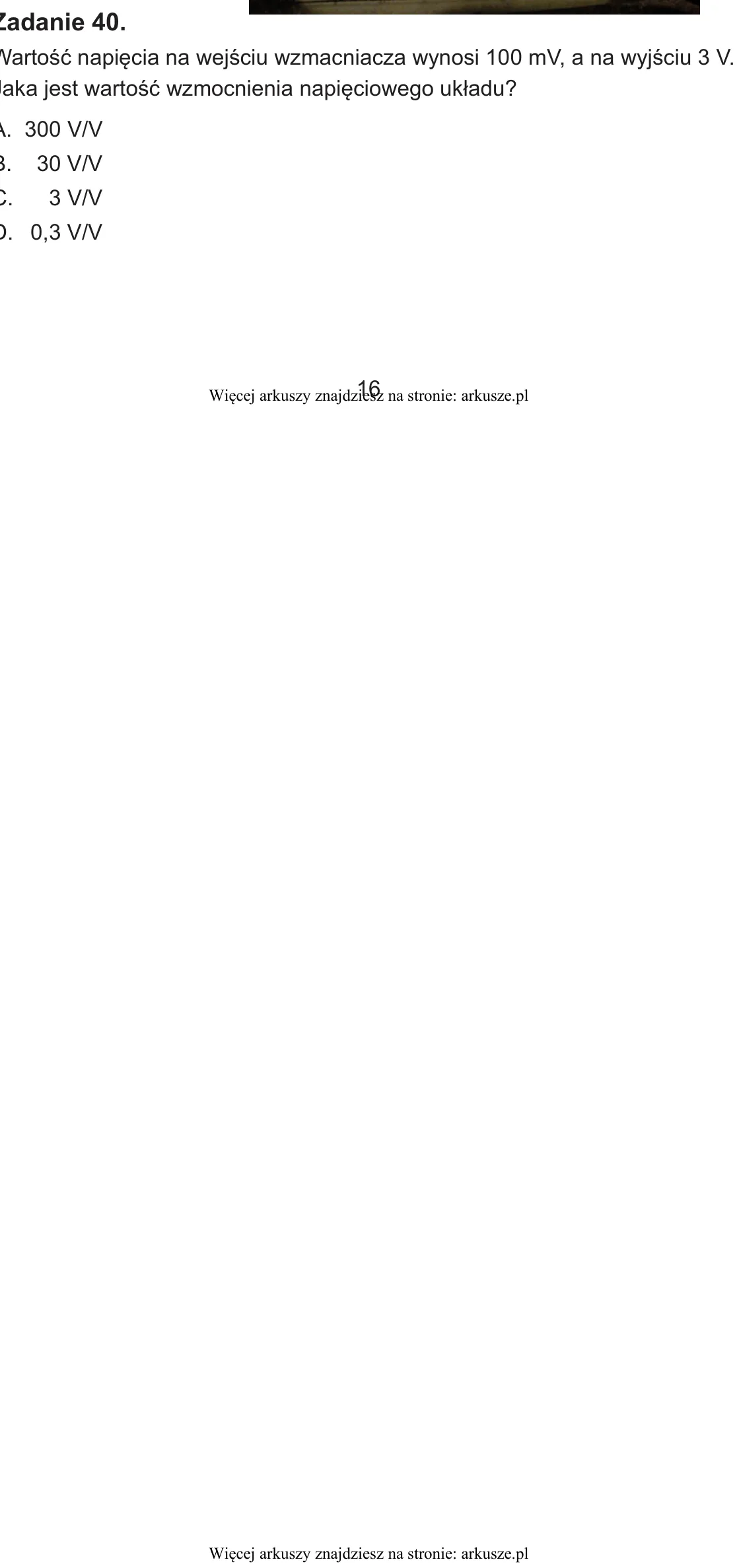

Zadanie 40. Wartość napięcia na wejściu wzmacniacza wynosi 100 mV, a na wyjściu 3 V. Jaka jest wartość wzmocnienia napięciowego układu? A. 300 V/V B. 30 V/V C. 3 V/V D. 0,3 V/V 16
