E05 · Egzamin zawodowy · czerwiec 2018

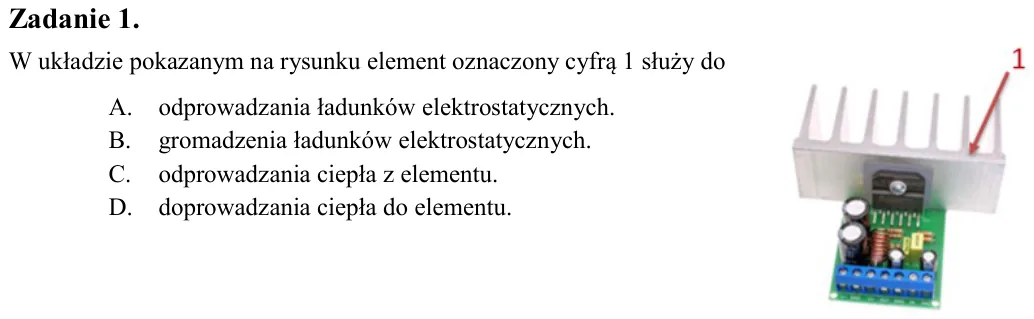

Zadanie 1. W układzie pokazanym na rysunku element oznaczony cyfrą 1 służy do A. odprowadzania ładunków elektrostatycznych. B. gromadzenia ładunków elektrostatycznych. C. odprowadzania ciepła z elementu. D. doprowadzania

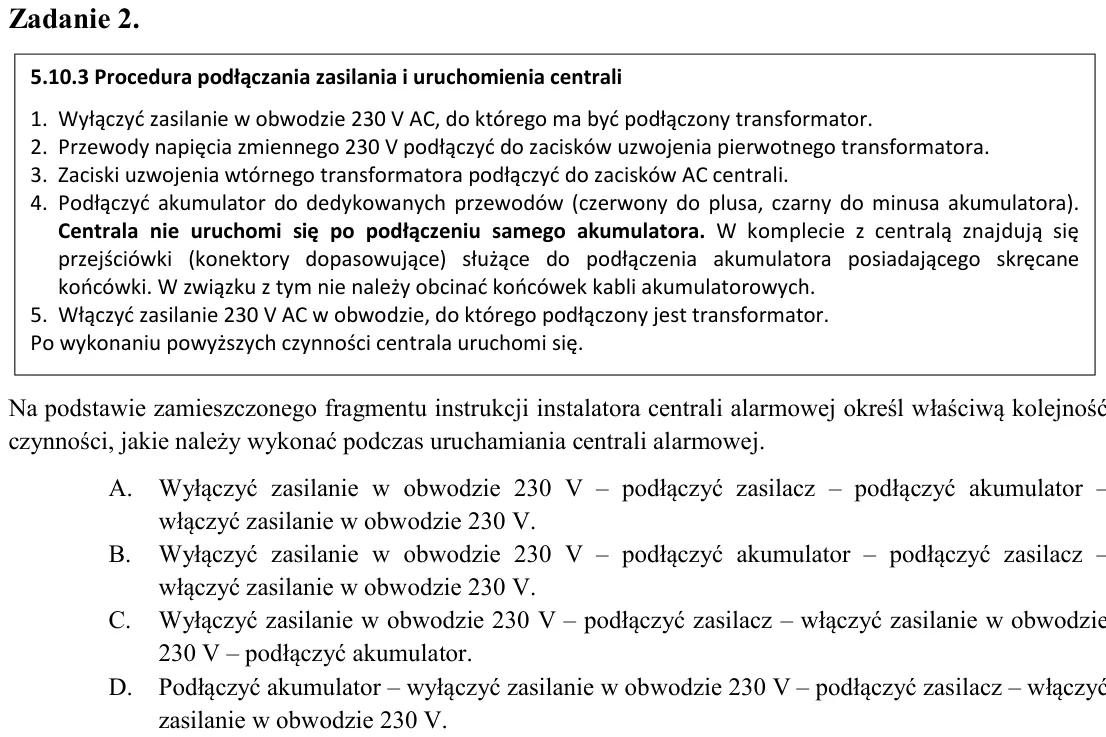

Zadanie 2. Na podstawie zamieszczonego fragmentu instrukcji instalatora centrali alarmowej określ właściwą kolejność czynności, jakie należy wykonać podczas uruchamiania centrali alarmowej. A. Wyłączyć zasilanie w obwodz

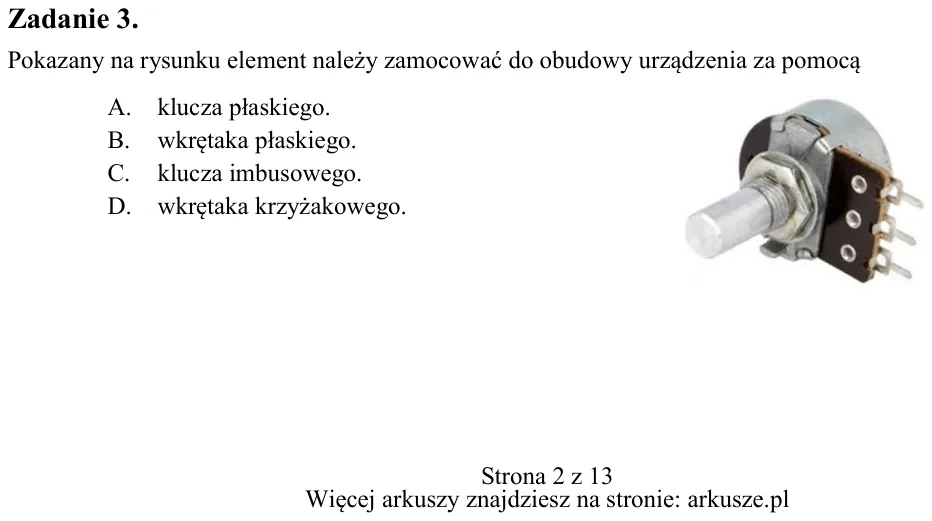

Zadanie 3. Pokazany na rysunku element należy zamocować do obudowy urządzenia za pomocą A. klucza płaskiego. B. wkrętaka płaskiego. C. klucza imbusowego. D. wkrętaka krzyżakowego. 5.10.3 Procedura podłączania zasilania i

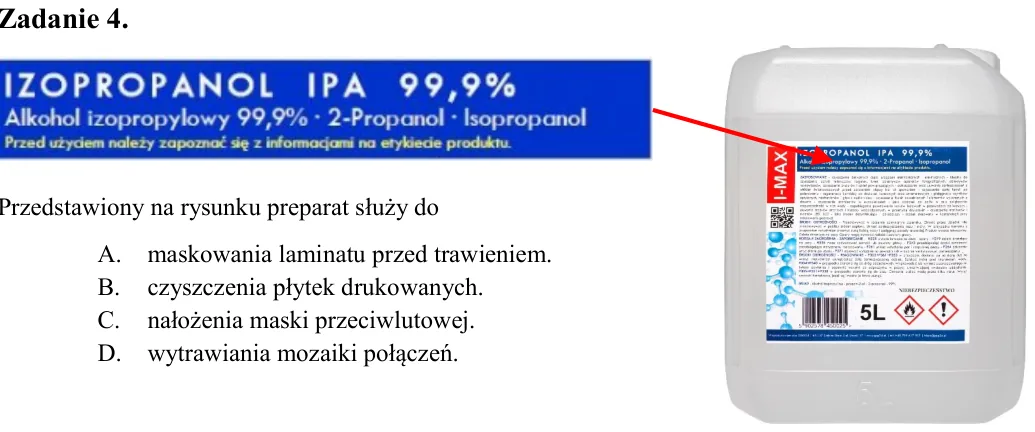

Zadanie 4. Przedstawiony na rysunku preparat służy do A. maskowania laminatu przed trawieniem. B. czyszczenia płytek drukowanych. C. nałożenia maski przeciwlutowej. D. wytrawiania mozaiki połączeń.

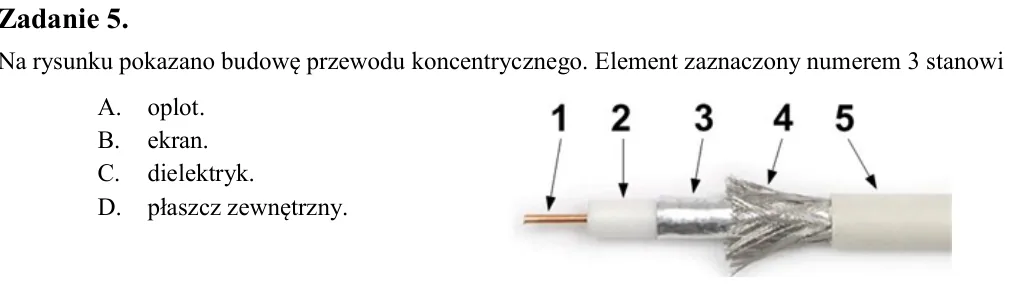

Zadanie 5. Na rysunku pokazano budowę przewodu koncentrycznego. Element zaznaczony numerem 3 stanowi A. oplot. B. ekran. C. dielektryk. D. płaszcz zewnętrzny.

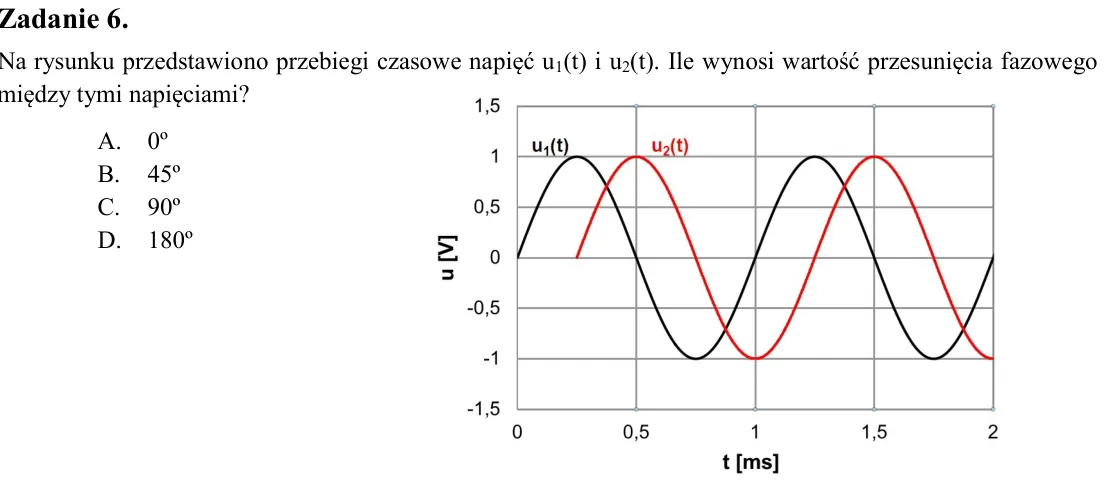

Zadanie 6. Na rysunku przedstawiono przebiegi czasowe napięć u1(t) i u2(t). Ile wynosi wartość przesunięcia fazowego między tymi napięciami? A. 0º B. 45º C. 90º D. 180º

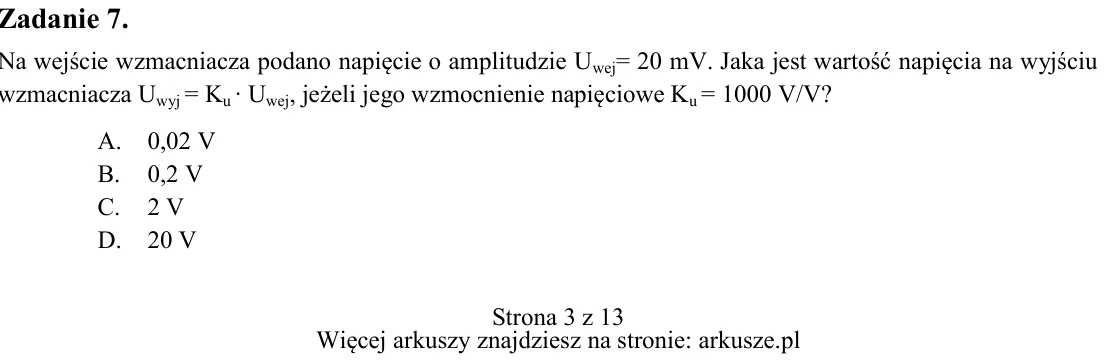

Zadanie 7. Na wejście wzmacniacza podano napięcie o amplitudzie Uwej= 20 mV. Jaka jest wartość napięcia na wyjściu wzmacniacza Uwyj = Ku ∙ Uwej, jeżeli jego wzmocnienie napięciowe Ku = 1000 V/V? A. 0,02 V B. 0,2 V C. 2 V

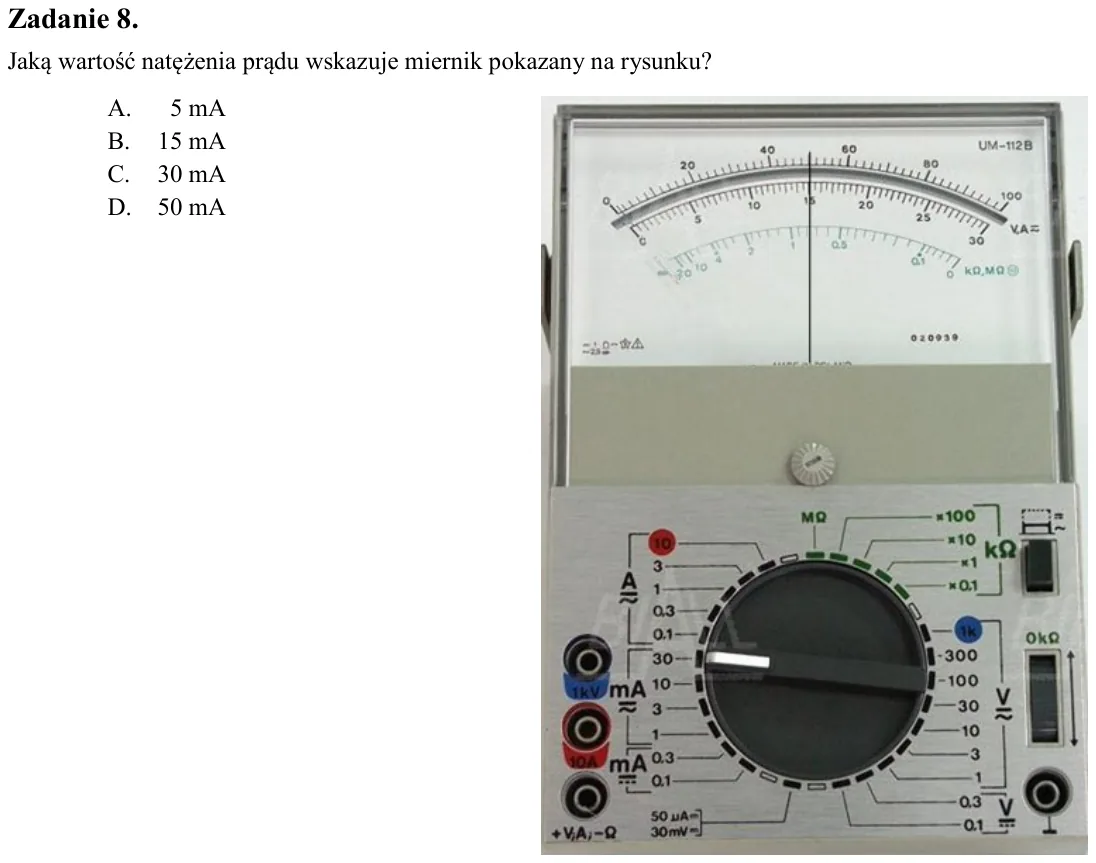

Zadanie 8. Jaką wartość natężenia prądu wskazuje miernik pokazany na rysunku? A. 5 mA B. 15 mA C. 30 mA D. 50 mA

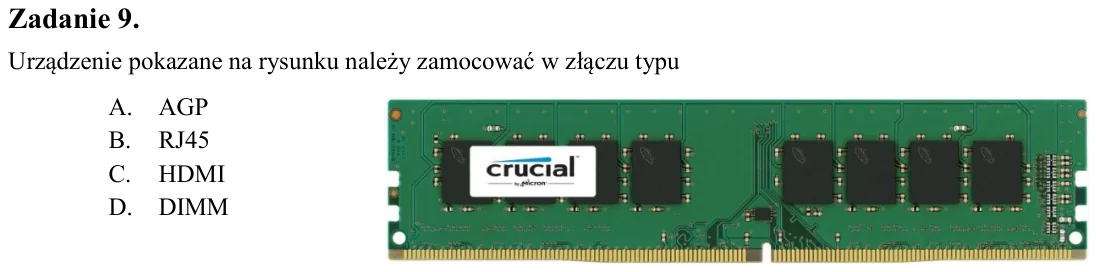

Zadanie 9. Urządzenie pokazane na rysunku należy zamocować w złączu typu A. AGP B. RJ45 C. HDMI D. DIMM

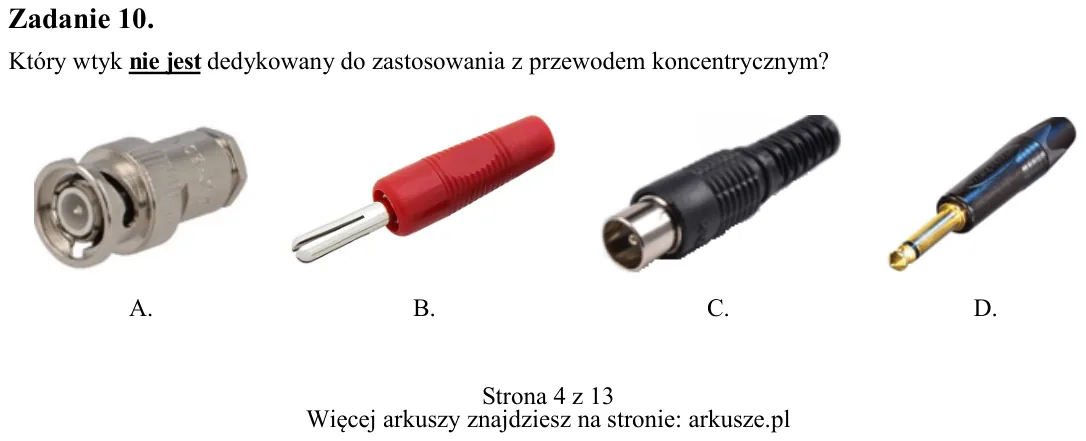

Zadanie 10. Który wtyk nie jest dedykowany do zastosowania z przewodem koncentrycznym? A. B. C. D.

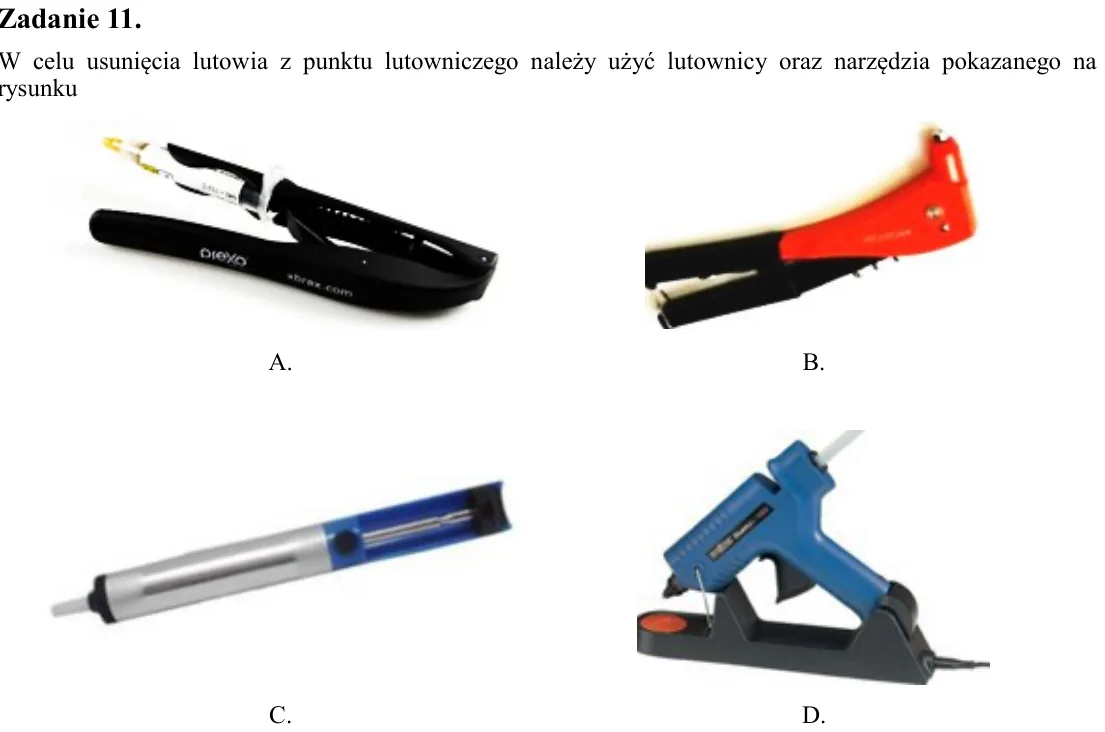

Zadanie 11. W celu usunięcia lutowia z punktu lutowniczego należy użyć lutownicy oraz narzędzia pokazanego na rysunku

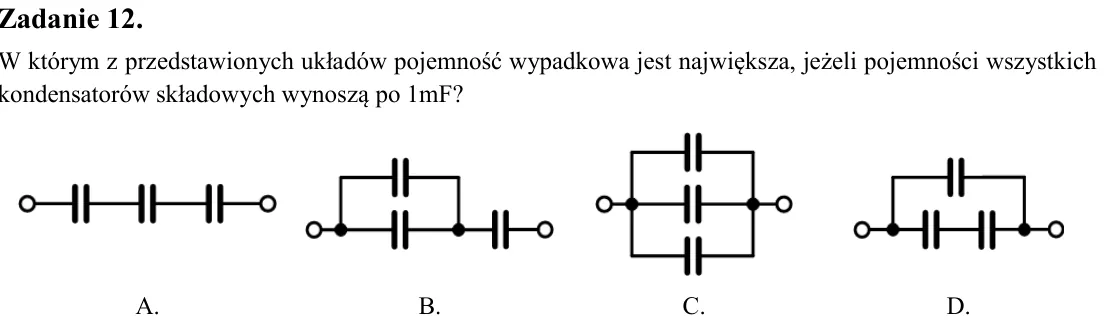

Zadanie 12. W którym z przedstawionych układów pojemność wypadkowa jest największa, jeżeli pojemności wszystkich kondensatorów składowych wynoszą po 1mF?

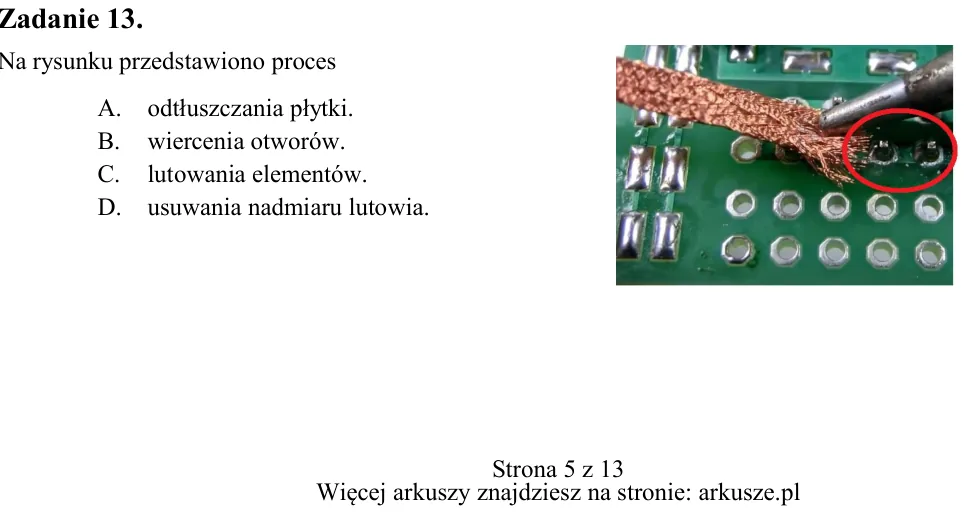

Zadanie 13. Na rysunku przedstawiono proces A. odtłuszczania płytki. B. wiercenia otworów. C. lutowania elementów. D. usuwania nadmiaru lutowia. A. B. C. D. A. B. C. D.

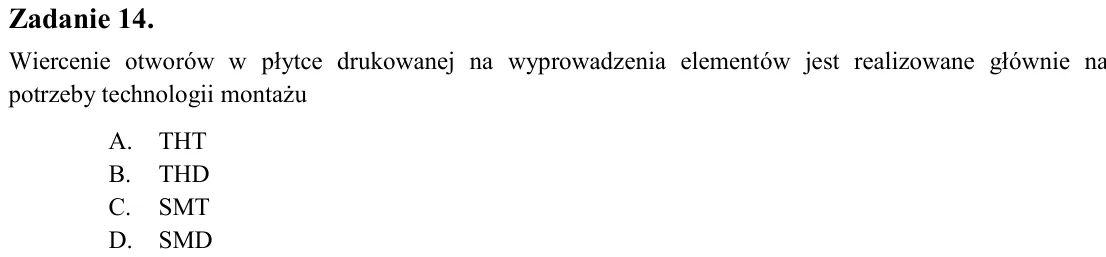

Zadanie 14. Wiercenie otworów w płytce drukowanej na wyprowadzenia elementów jest realizowane głównie na potrzeby technologii montażu A. THT B. THD C. SMT D. SMD

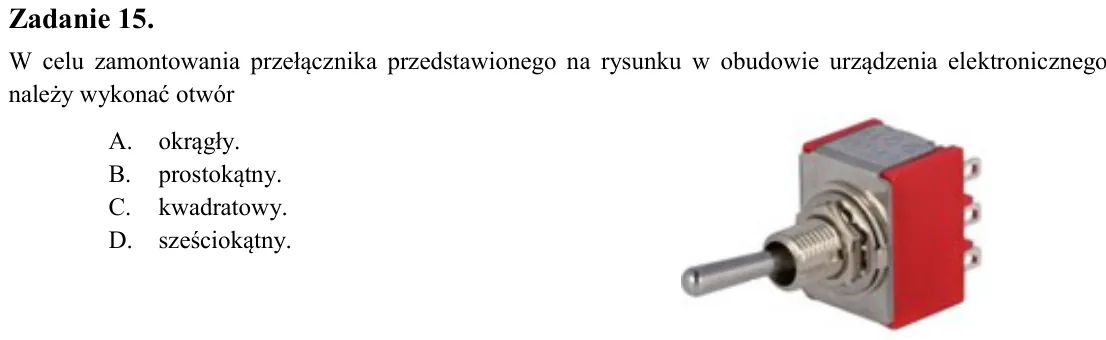

Zadanie 15. W celu zamontowania przełącznika przedstawionego na rysunku w obudowie urządzenia elektronicznego należy wykonać otwór A. okrągły. B. prostokątny. C. kwadratowy. D. sześciokątny.

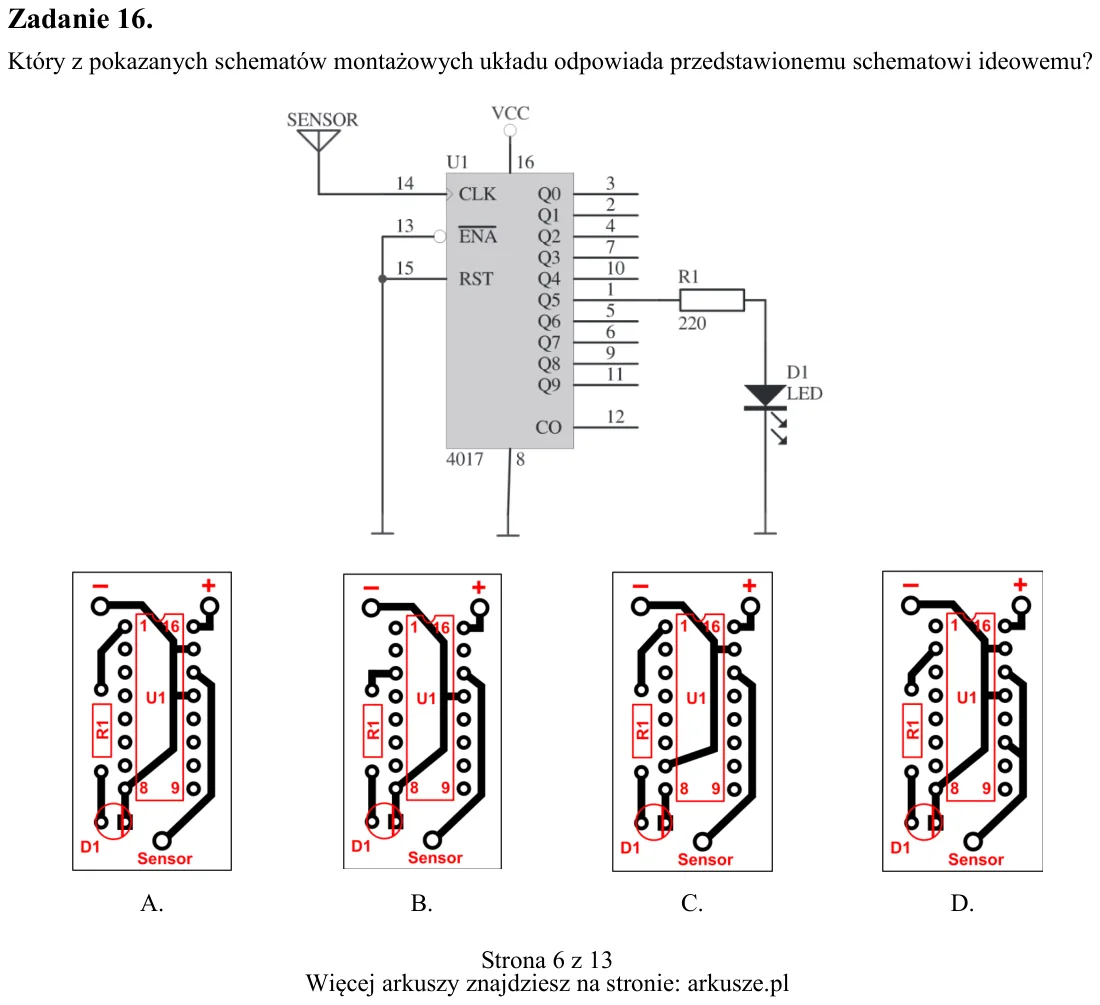

Zadanie 16. Który z pokazanych schematów montażowych układu odpowiada przedstawionemu schematowi ideowemu? A. B. C. D.

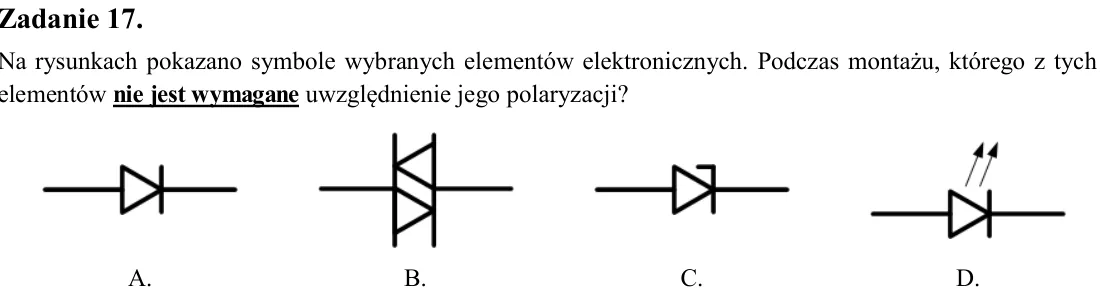

Zadanie 17. Na rysunkach pokazano symbole wybranych elementów elektronicznych. Podczas montażu, którego z tych elementów nie jest wymagane uwzględnienie jego polaryzacji?

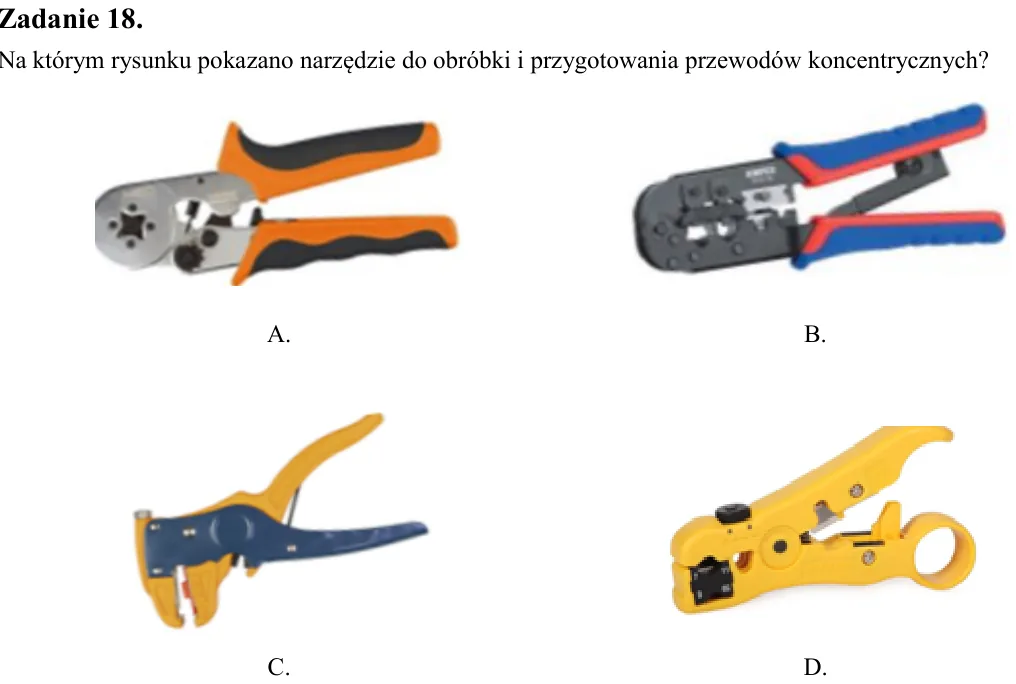

Zadanie 18. Na którym rysunku pokazano narzędzie do obróbki i przygotowania przewodów koncentrycznych?

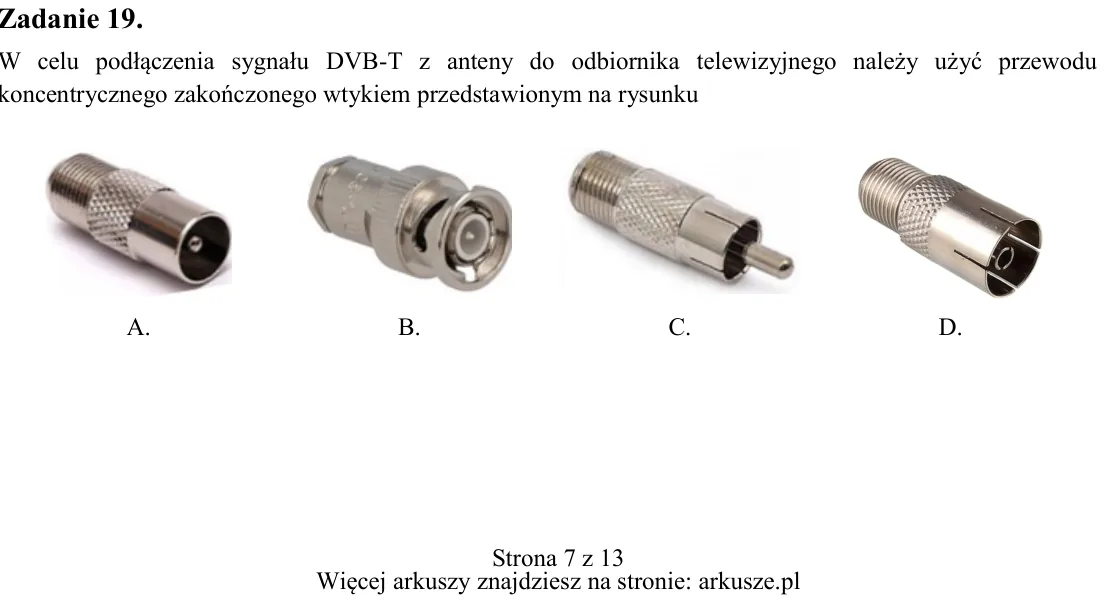

Zadanie 19. W celu podłączenia sygnału DVB-T z anteny do odbiornika telewizyjnego należy użyć przewodu koncentrycznego zakończonego wtykiem przedstawionym na rysunku A. B. C. D. A. B. C. D. A. B. C. D.

Zadanie 20. Jaką kolejną czynność technologiczną należy wykonać po przygotowaniu maski układu w przypadku, gdy płytka PCB wytwarzana jest metodą fotochemiczną? A. Trawienie. B. Wywołanie. C. Usunięcie warstwy światłoczuł

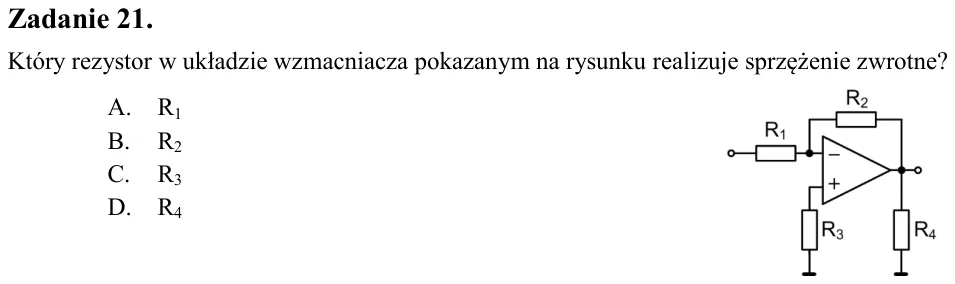

Zadanie 21. Który rezystor w układzie wzmacniacza pokazanym na rysunku realizuje sprzężenie zwrotne? A. R1 B. R2 C. R3 D. R4

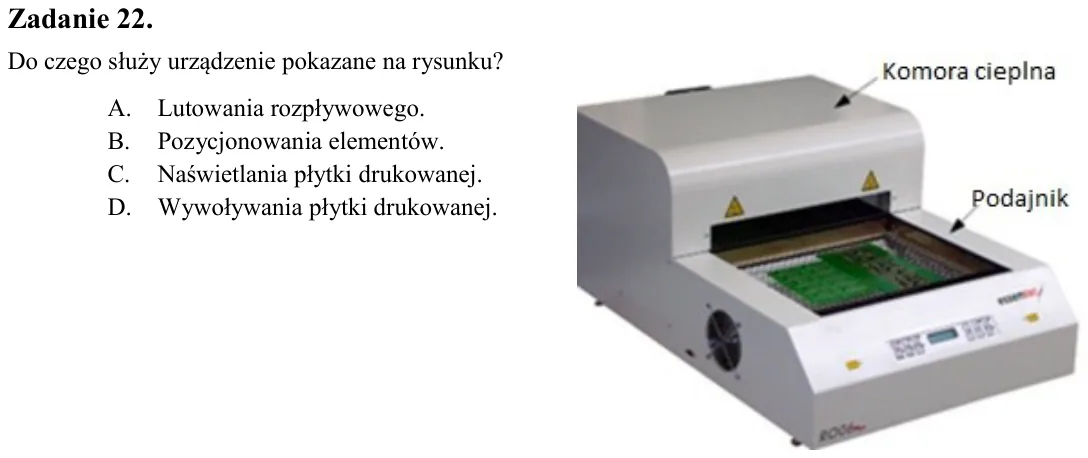

Zadanie 22. Do czego służy urządzenie pokazane na rysunku? A. Lutowania rozpływowego. B. Pozycjonowania elementów. C. Naświetlania płytki drukowanej. D. Wywoływania płytki drukowanej.

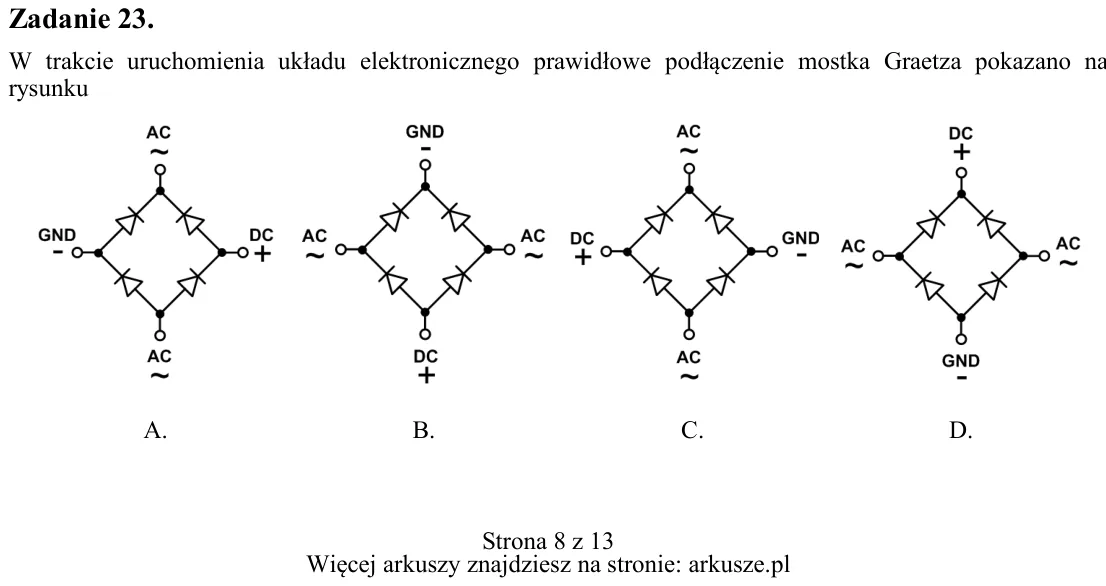

Zadanie 23. W trakcie uruchomienia układu elektronicznego prawidłowe podłączenie mostka Graetza pokazano na rysunku A. B. C. D.

Zadanie 24. Jednostką mocy biernej jest A. V B. W C. var D. V·A

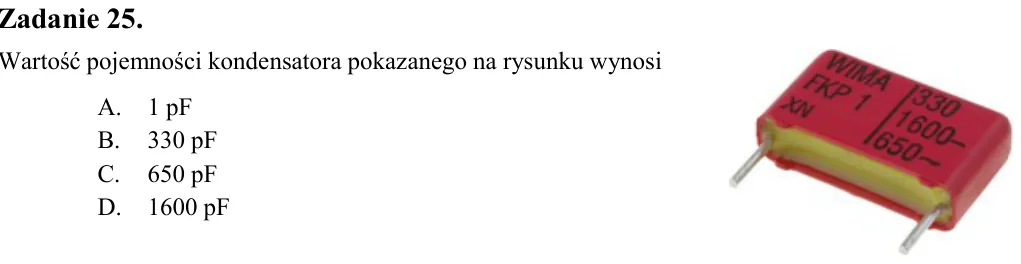

Zadanie 25. Wartość pojemności kondensatora pokazanego na rysunku wynosi A. 1 pF B. 330 pF C. 650 pF D. 1600 pF

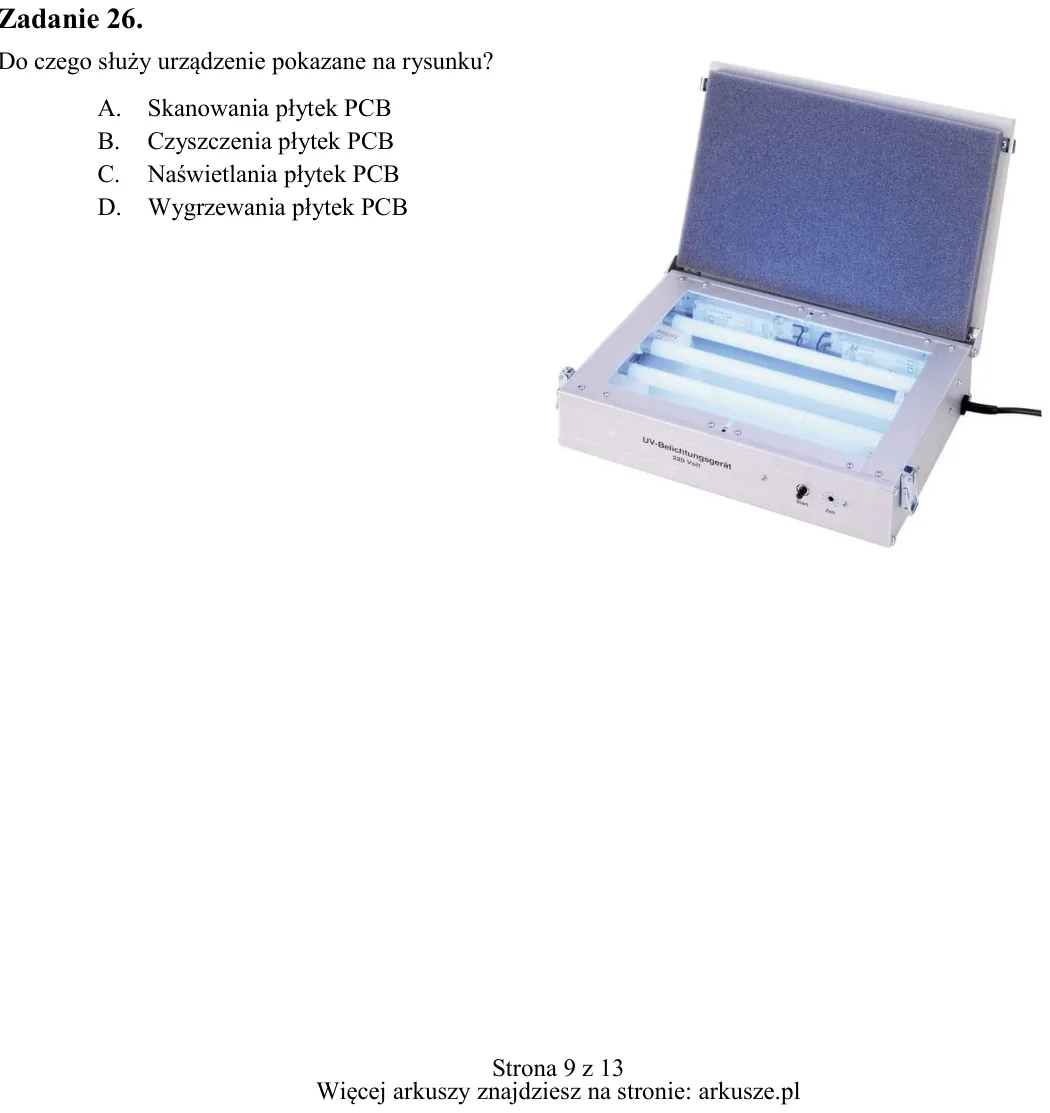

Zadanie 26. Do czego służy urządzenie pokazane na rysunku? A. Skanowania płytek PCB B. Czyszczenia płytek PCB C. Naświetlania płytek PCB D. Wygrzewania płytek PCB

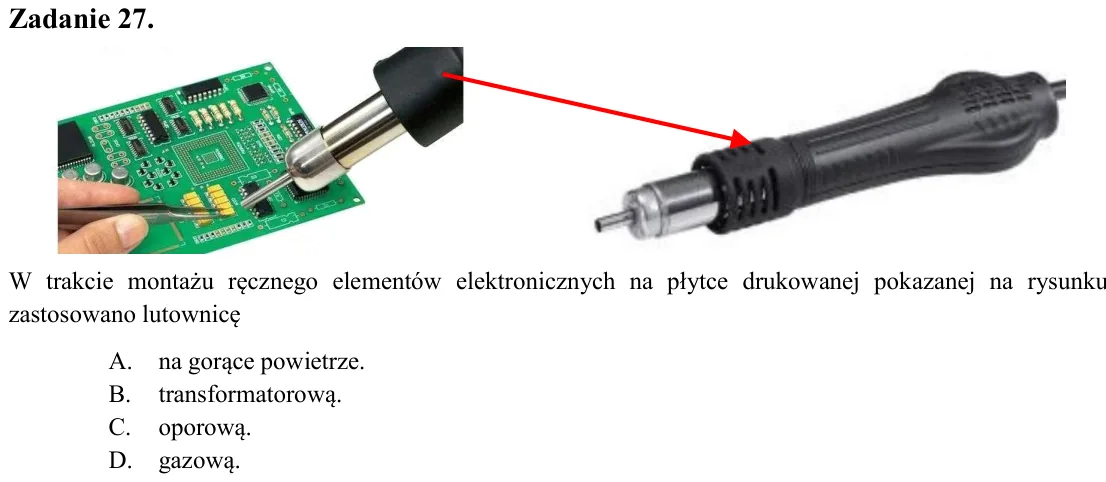

Zadanie 27. W trakcie montażu ręcznego elementów elektronicznych na płytce drukowanej pokazanej na rysunku zastosowano lutownicę A. na gorące powietrze. B. transformatorową. C. oporową. D. gazową.

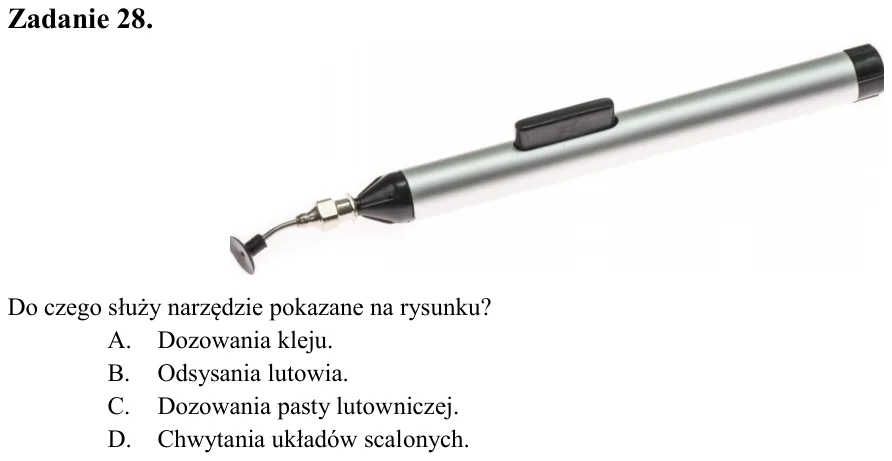

Zadanie 28. Do czego służy narzędzie pokazane na rysunku? A. Dozowania kleju. B. Odsysania lutowia. C. Dozowania pasty lutowniczej. D. Chwytania układów scalonych.

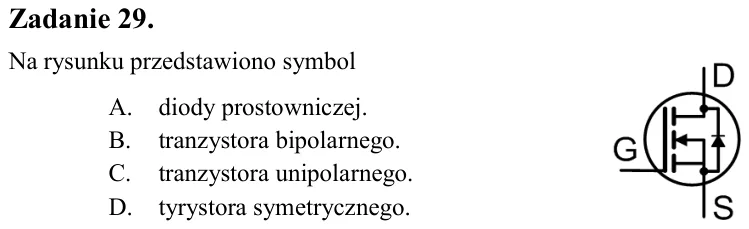

Zadanie 29. Na rysunku przedstawiono symbol A. diody prostowniczej. B. tranzystora bipolarnego. C. tranzystora unipolarnego. D. tyrystora symetrycznego.

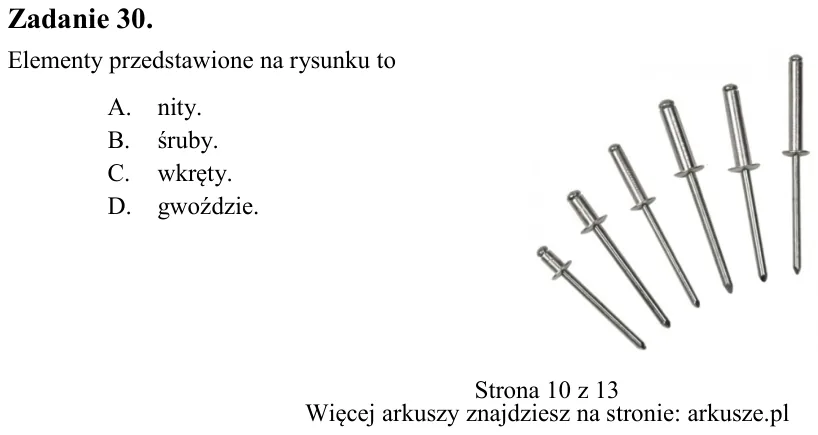

Zadanie 30. Elementy przedstawione na rysunku to A. nity. B. śruby. C. wkręty. D. gwoździe.

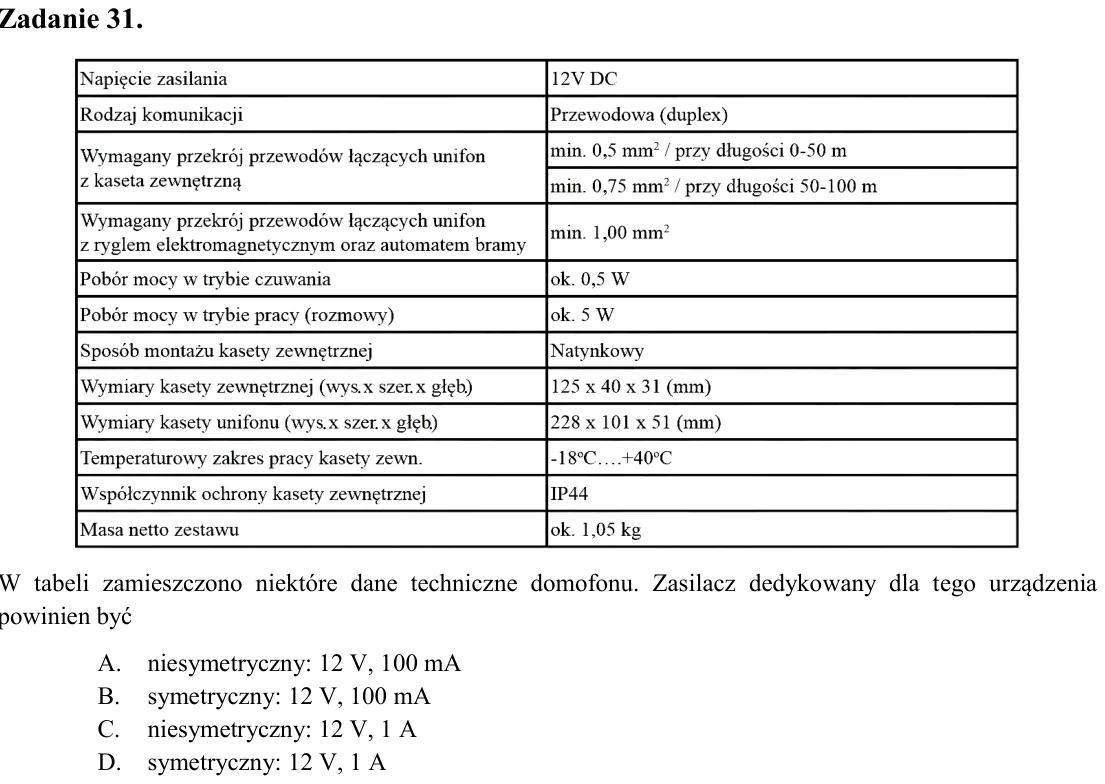

Zadanie 31. W tabeli zamieszczono niektóre dane techniczne domofonu. Zasilacz dedykowany dla tego urządzenia powinien być A. niesymetryczny: 12 V, 100 mA B. symetryczny: 12 V, 100 mA C. niesymetryczny: 12 V, 1 A D. symet

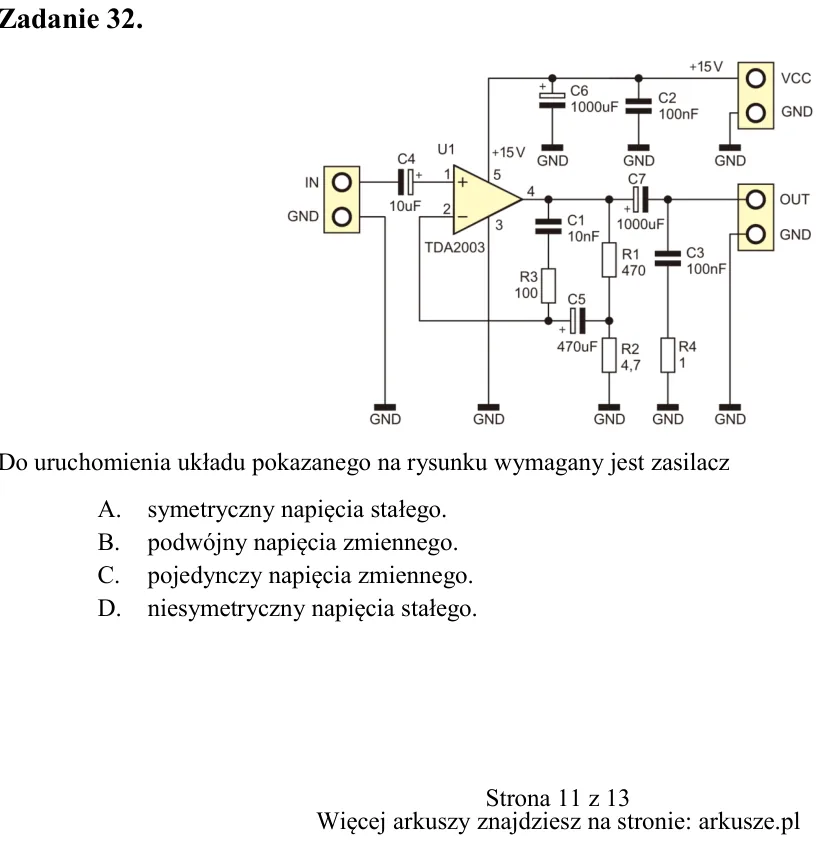

Zadanie 32. Do uruchomienia układu pokazanego na rysunku wymagany jest zasilacz A. symetryczny napięcia stałego. B. podwójny napięcia zmiennego. C. pojedynczy napięcia zmiennego. D. niesymetryczny napięcia stałego. , , ,

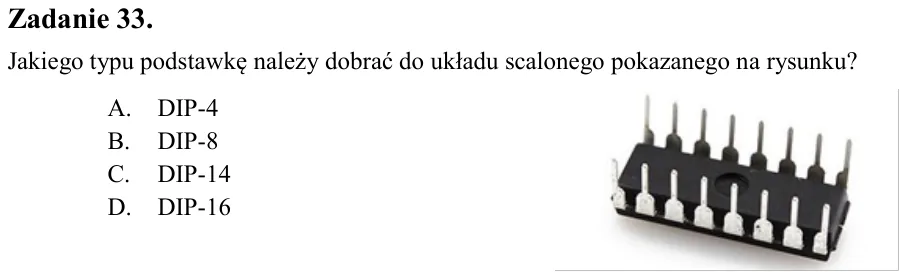

Zadanie 33. Jakiego typu podstawkę należy dobrać do układu scalonego pokazanego na rysunku? A. DIP-4 B. DIP-8 C. DIP-14 D. DIP-16

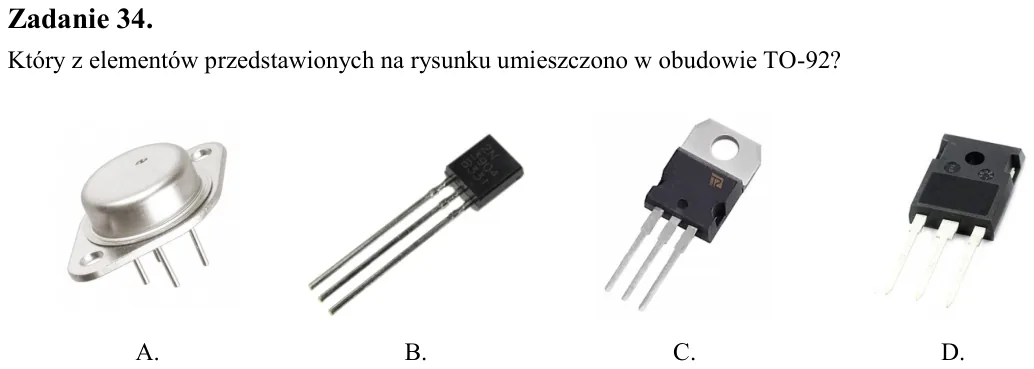

Zadanie 34. Który z elementów przedstawionych na rysunku umieszczono w obudowie TO-92?

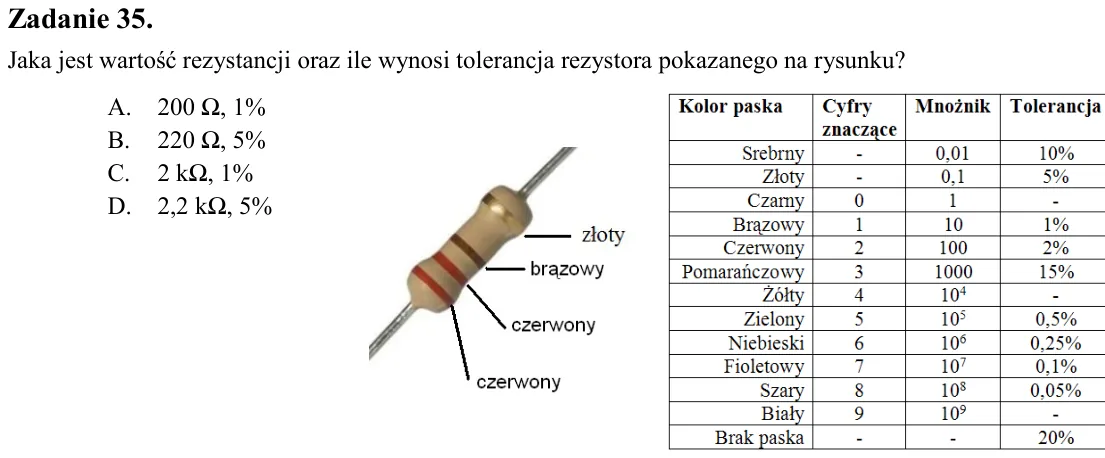

Zadanie 35. Jaka jest wartość rezystancji oraz ile wynosi tolerancja rezystora pokazanego na rysunku? A. 200 Ω, 1% B. 220 Ω, 5% C. 2 kΩ, 1% D. 2,2 kΩ, 5%

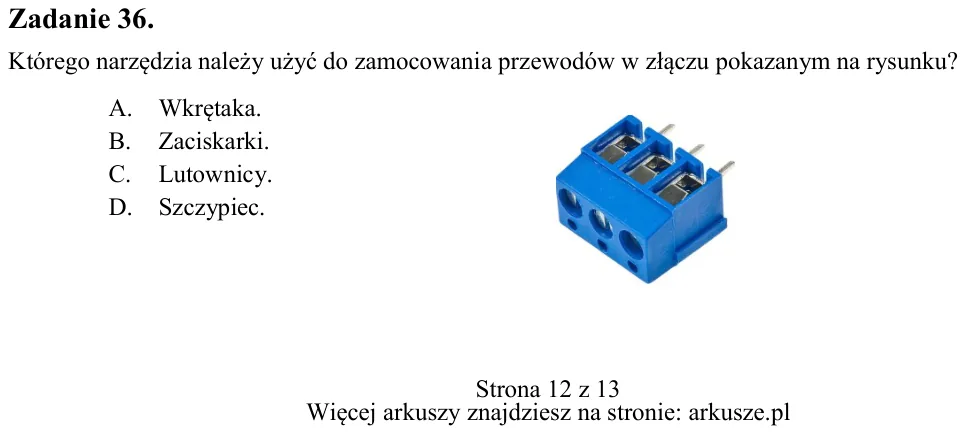

Zadanie 36. Którego narzędzia należy użyć do zamocowania przewodów w złączu pokazanym na rysunku? A. Wkrętaka. B. Zaciskarki. C. Lutownicy. D. Szczypiec. A. B. C. D.

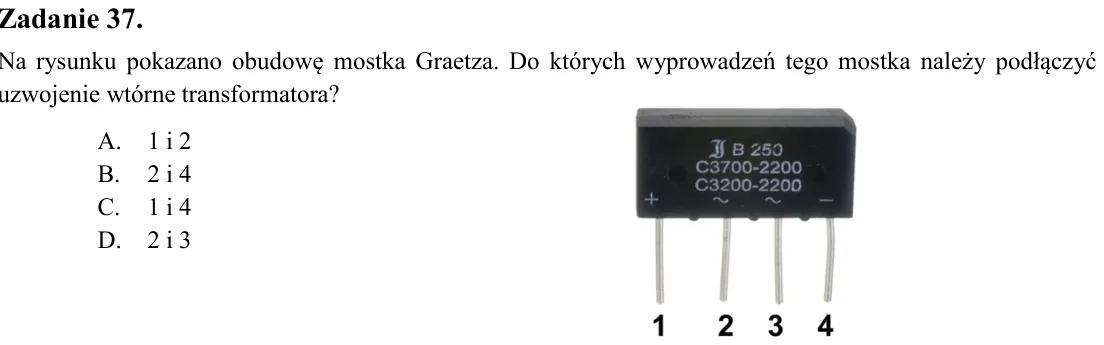

Zadanie 37. Na rysunku pokazano obudowę mostka Graetza. Do których wyprowadzeń tego mostka należy podłączyć uzwojenie wtórne transformatora? A. 1 i 2 B. 2 i 4 C. 1 i 4 D. 2 i 3

Zadanie 38. Opis wejścia kasującego to A. SET B. GND C. RESET D. CLOCK

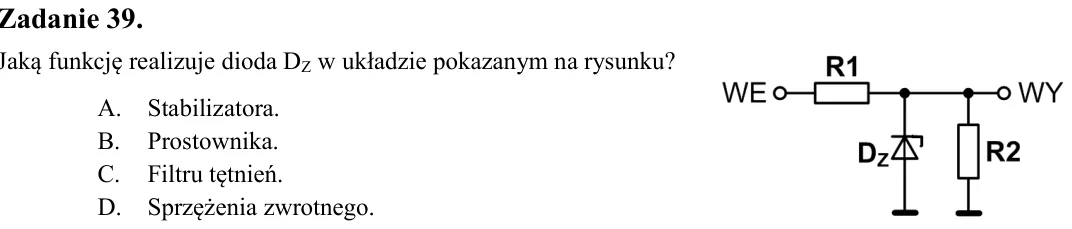

Zadanie 39. Jaką funkcję realizuje dioda DZ w układzie pokazanym na rysunku? A. Stabilizatora. B. Prostownika. C. Filtru tętnień. D. Sprzężenia zwrotnego.

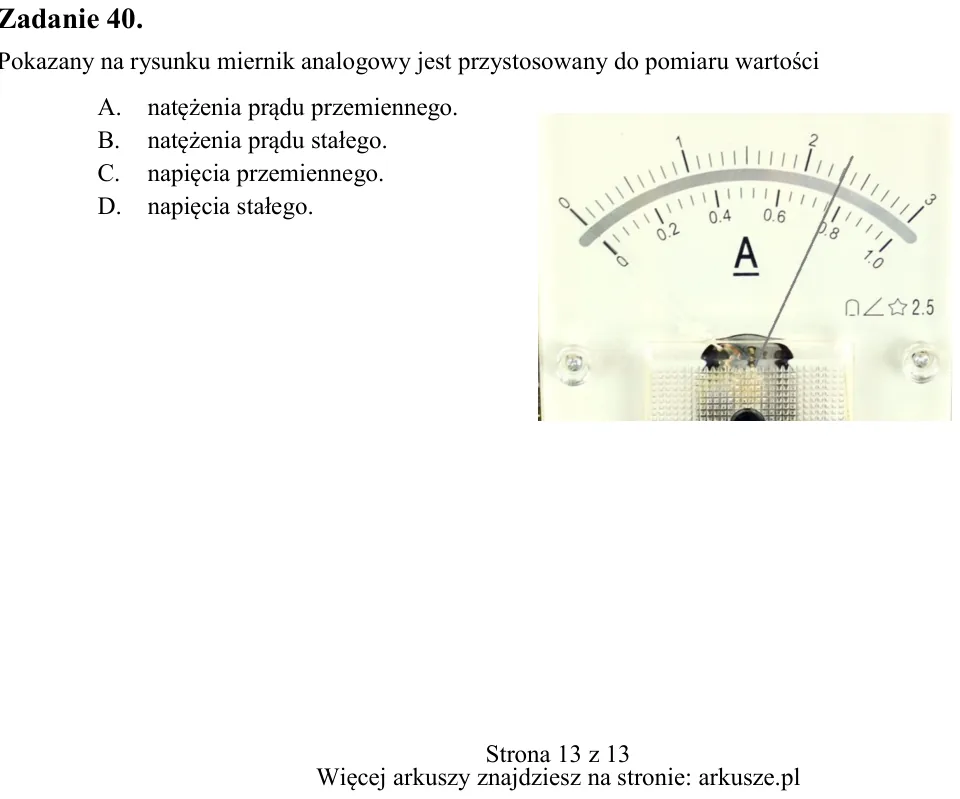

Zadanie 40. Pokazany na rysunku miernik analogowy jest przystosowany do pomiaru wartości A. natężenia prądu przemiennego. B. natężenia prądu stałego. C. napięcia przemiennego. D. napięcia stałego.
