E05 · Egzamin zawodowy · czerwiec 2019

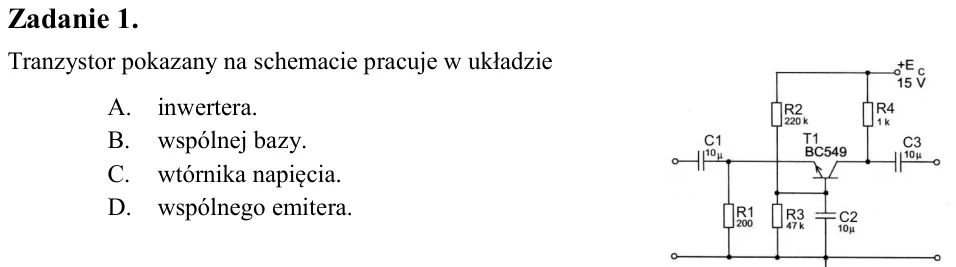

Zadanie 1. Tranzystor pokazany na schemacie pracuje w układzie A. inwertera. B. wspólnej bazy. C. wtórnika napięcia. D. wspólnego emitera.

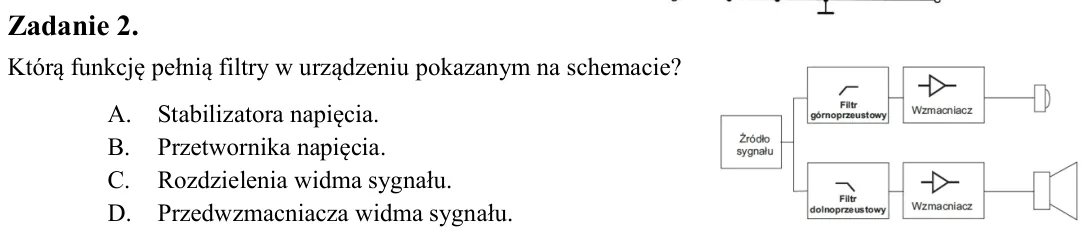

Zadanie 2. Którą funkcję pełnią filtry w urządzeniu pokazanym na schemacie? A. Stabilizatora napięcia. B. Przetwornika napięcia. C. Rozdzielenia widma sygnału. D. Przedwzmacniacza widma sygnału.

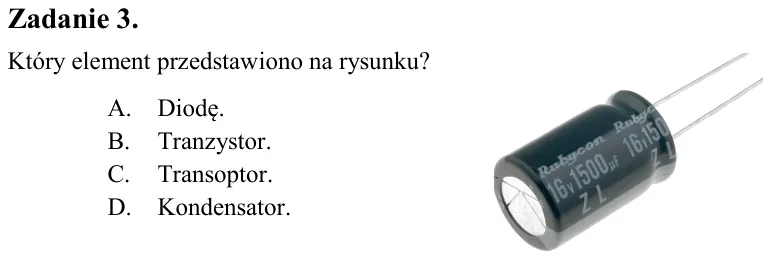

Zadanie 3. Który element przedstawiono na rysunku? A. Diodę. B. Tranzystor. C. Transoptor. D. Kondensator.

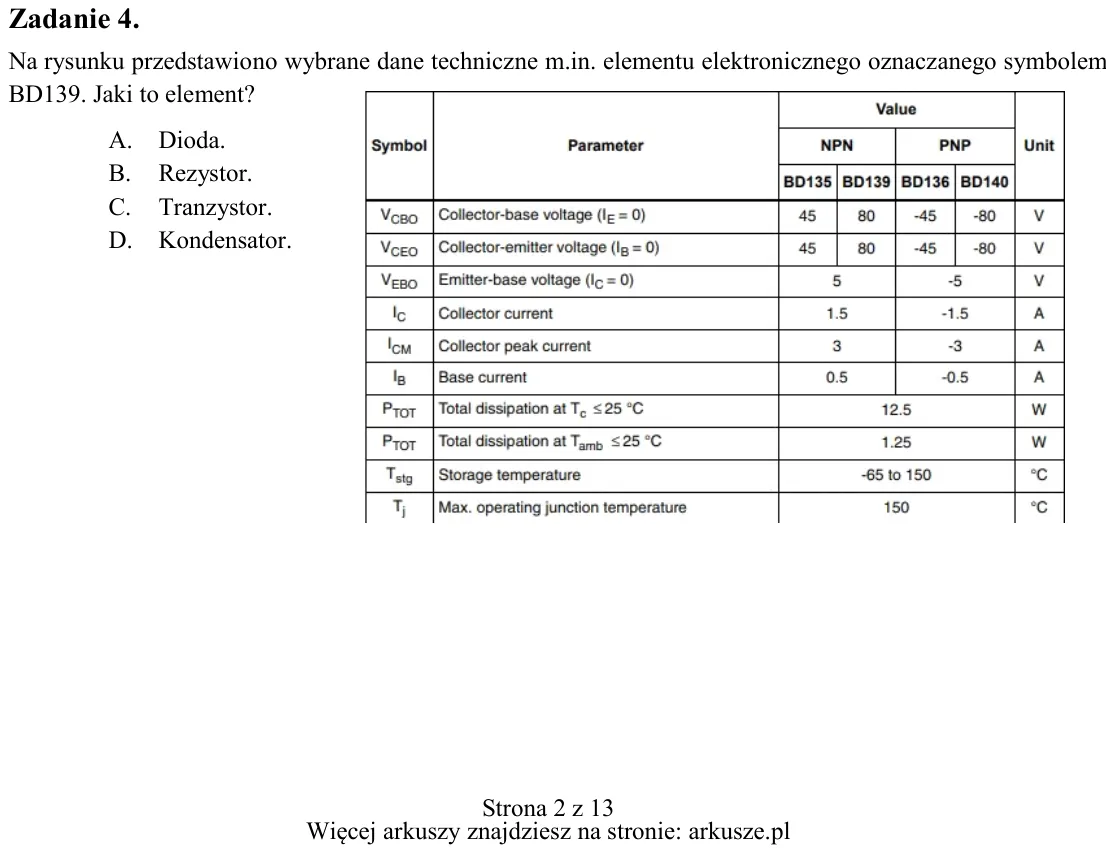

Zadanie 4. Na rysunku przedstawiono wybrane dane techniczne m.in. elementu elektronicznego oznaczanego symbolem BD139. Jaki to element? A. Dioda. B. Rezystor. C. Tranzystor. D. Kondensator.

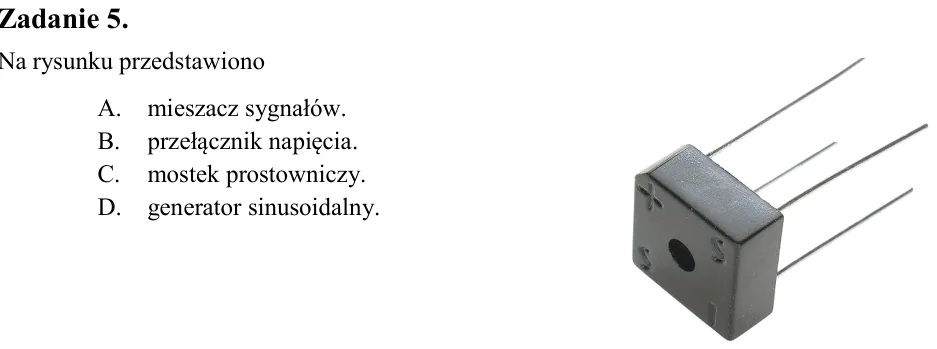

Zadanie 5. Na rysunku przedstawiono A. mieszacz sygnałów. B. przełącznik napięcia. C. mostek prostowniczy. D. generator sinusoidalny.

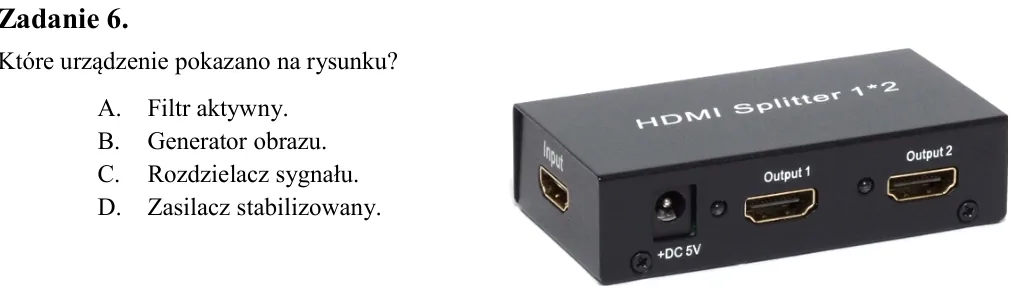

Zadanie 6. Które urządzenie pokazano na rysunku? A. Filtr aktywny. B. Generator obrazu. C. Rozdzielacz sygnału. D. Zasilacz stabilizowany.

Zadanie 7. Płytki drukowane oznacza się angielskim skrótem A. PCB B. THT C. SMT D. RoHS

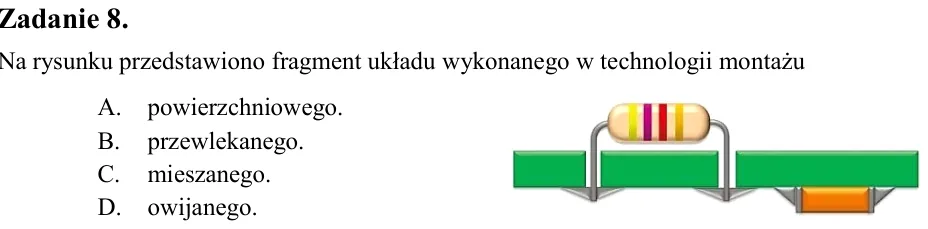

Zadanie 8. Na rysunku przedstawiono fragment układu wykonanego w technologii montażu A. powierzchniowego. B. przewlekanego. C. mieszanego. D. owijanego.

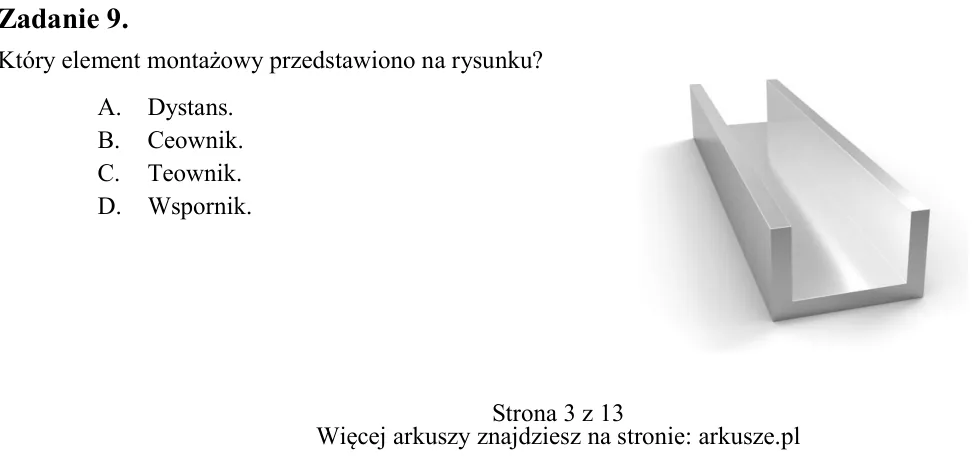

Zadanie 9. Który element montażowy przedstawiono na rysunku? A. Dystans. B. Ceownik. C. Teownik. D. Wspornik.

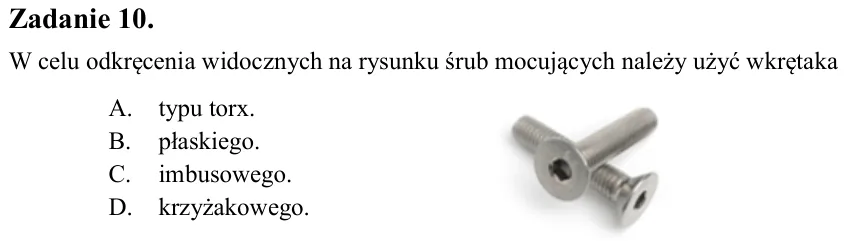

Zadanie 10. W celu odkręcenia widocznych na rysunku śrub mocujących należy użyć wkrętaka A. typu torx. B. płaskiego. C. imbusowego. D. krzyżakowego.

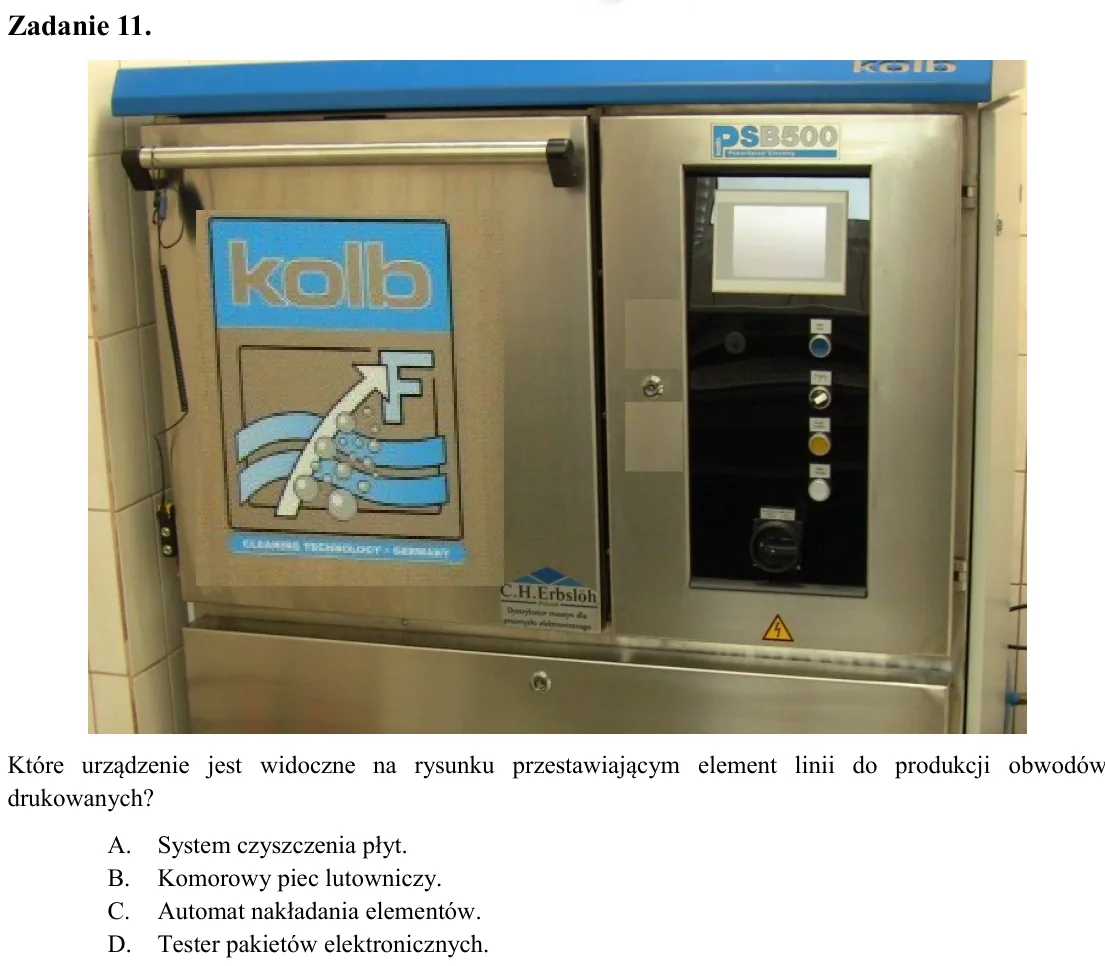

Zadanie 11. Które urządzenie jest widoczne na rysunku przestawiającym element linii do produkcji obwodów drukowanych? A. System czyszczenia płyt. B. Komorowy piec lutowniczy. C. Automat nakładania elementów. D. Tester pa

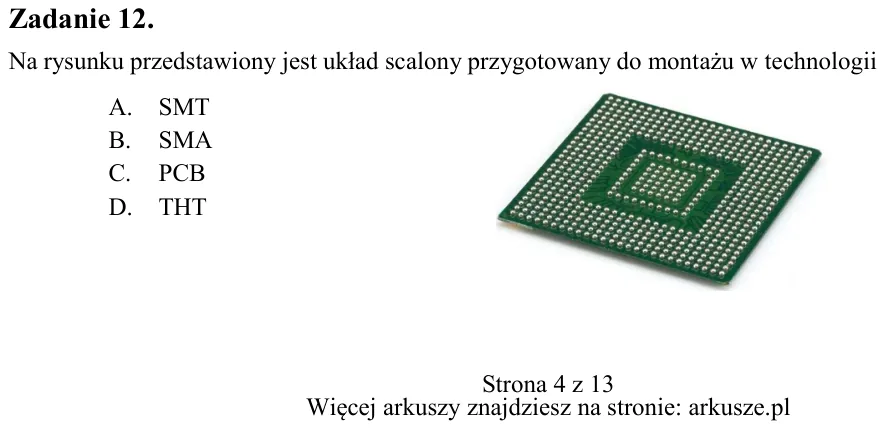

Zadanie 12. Na rysunku przedstawiony jest układ scalony przygotowany do montażu w technologii A. SMT B. SMA C. PCB D. THT

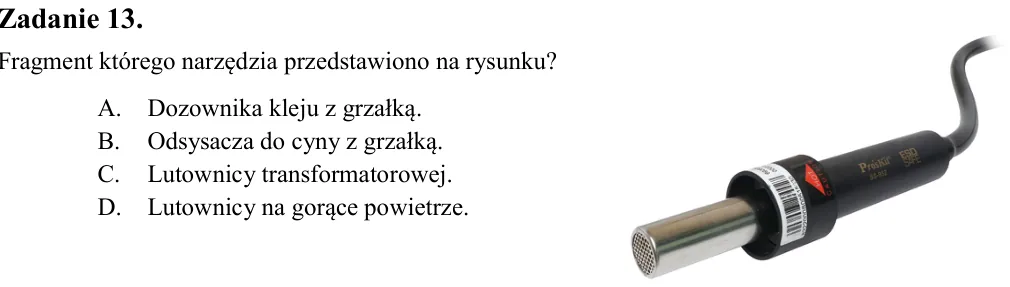

Zadanie 13. Fragment którego narzędzia przedstawiono na rysunku? A. Dozownika kleju z grzałką. B. Odsysacza do cyny z grzałką. C. Lutownicy transformatorowej. D. Lutownicy na gorące powietrze.

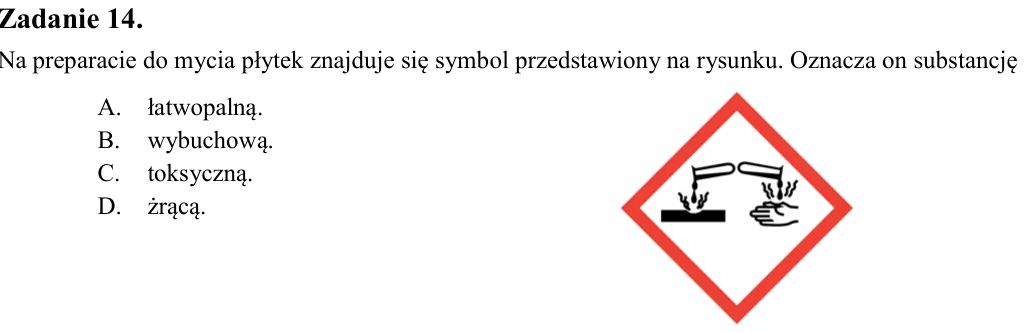

Zadanie 14. Na preparacie do mycia płytek znajduje się symbol przedstawiony na rysunku. Oznacza on substancję A. łatwopalną. B. wybuchową. C. toksyczną. D. żrącą.

Zadanie 15. Jaką moc pobiera wzmacniacz o zasilaniu symetrycznym ± 40 V przy poborze prądu 1 A dla każdej linii? A. 40 W B. 80 W C. 120 W D. 160 W

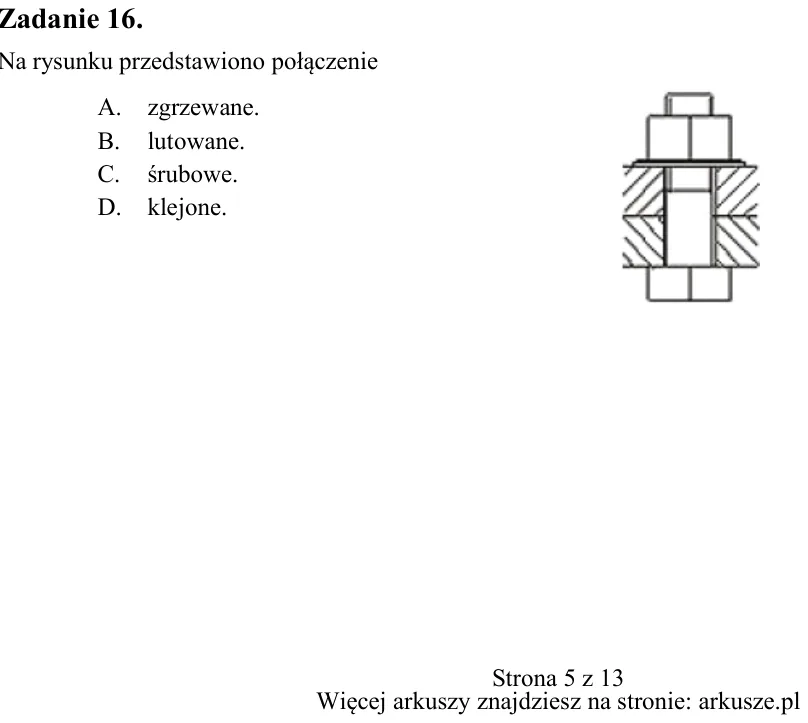

Zadanie 16. Na rysunku przedstawiono połączenie A. zgrzewane. B. lutowane. C. śrubowe. D. klejone.

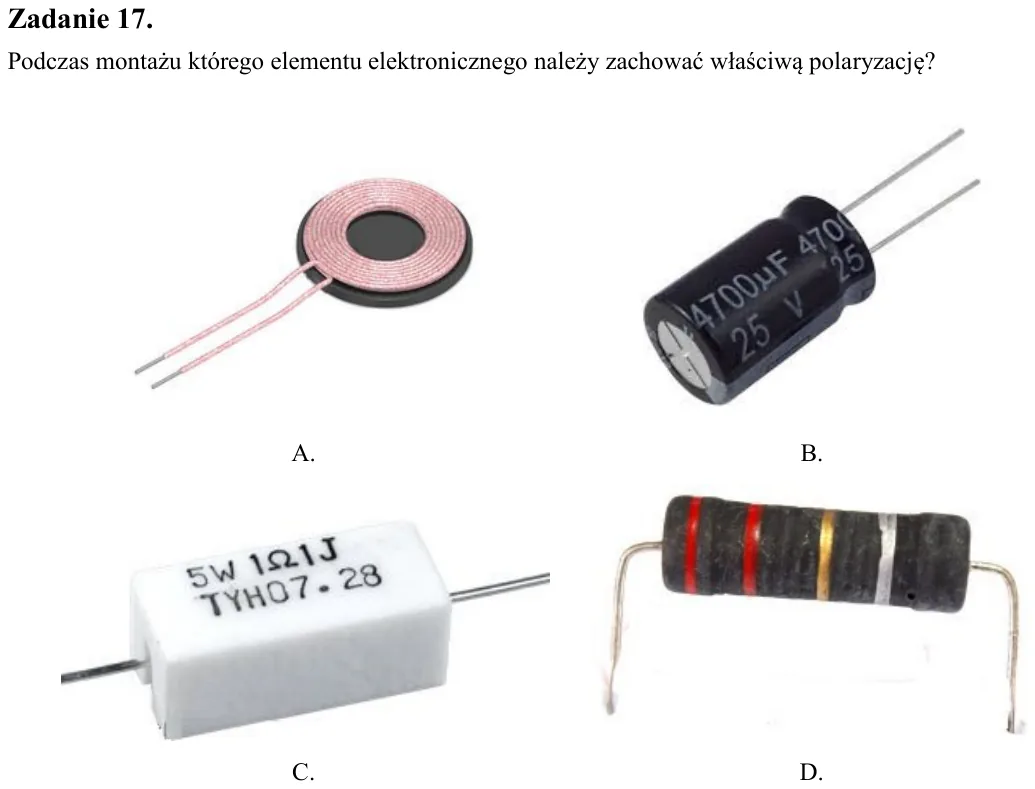

Zadanie 17. Podczas montażu którego elementu elektronicznego należy zachować właściwą polaryzację?

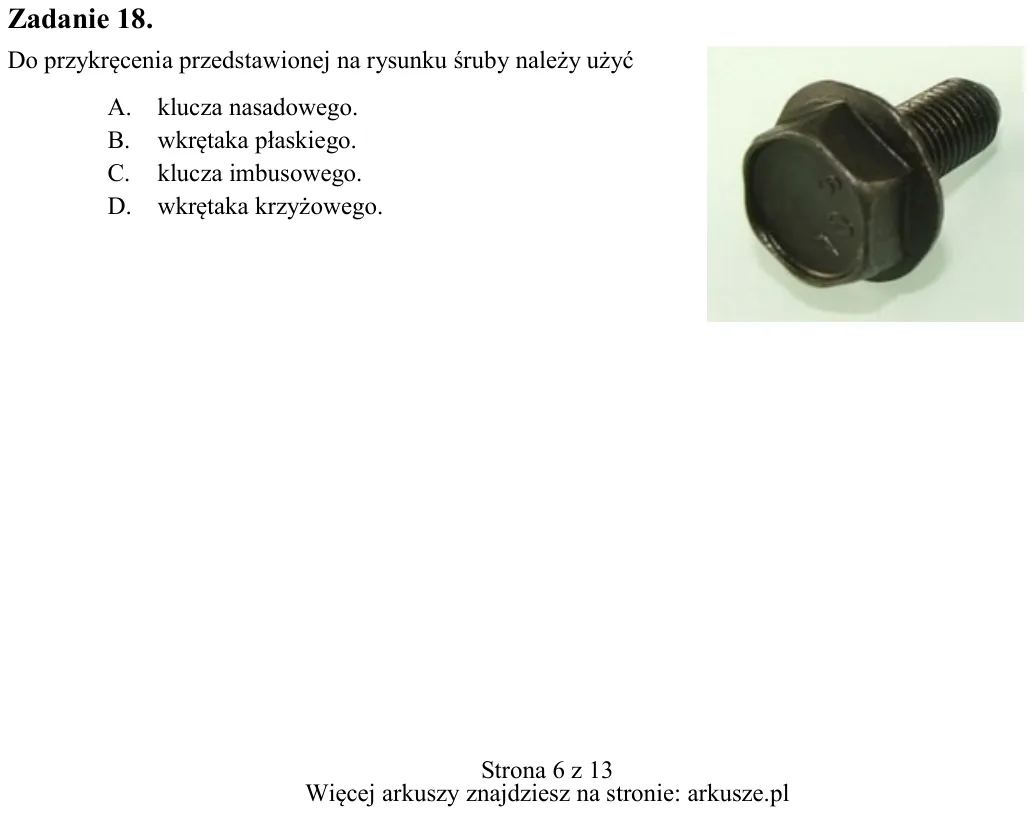

Zadanie 18. Do przykręcenia przedstawionej na rysunku śruby należy użyć A. klucza nasadowego. B. wkrętaka płaskiego. C. klucza imbusowego. D. wkrętaka krzyżowego. A. B. C. D.

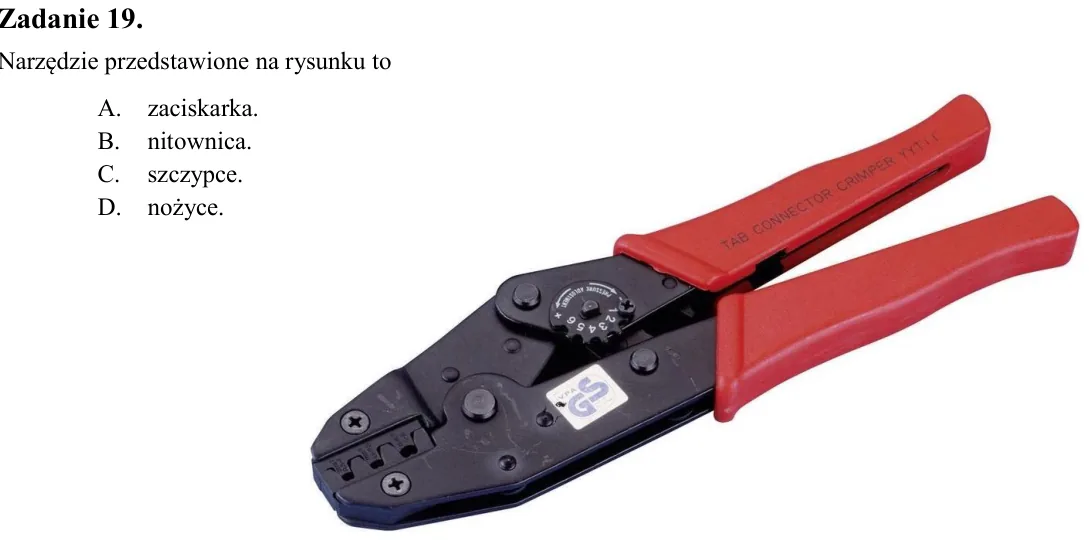

Zadanie 19. Narzędzie przedstawione na rysunku to A. zaciskarka. B. nitownica. C. szczypce. D. nożyce.

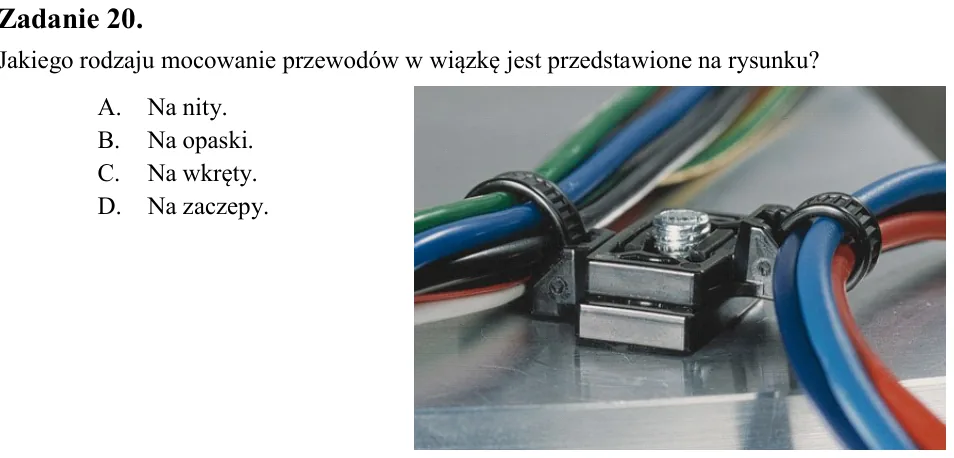

Zadanie 20. Jakiego rodzaju mocowanie przewodów w wiązkę jest przedstawione na rysunku? A. Na nity. B. Na opaski. C. Na wkręty. D. Na zaczepy.

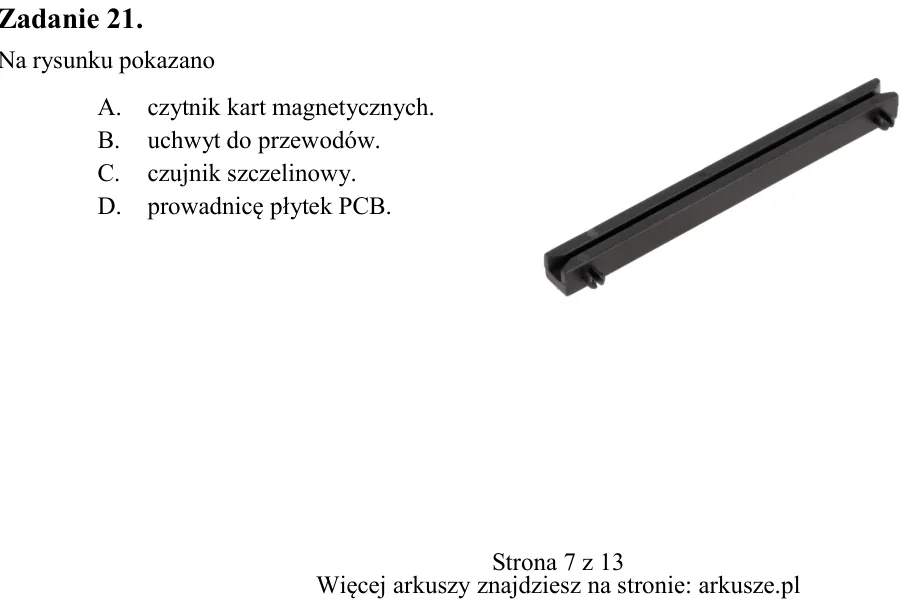

Zadanie 21. Na rysunku pokazano A. czytnik kart magnetycznych. B. uchwyt do przewodów. C. czujnik szczelinowy. D. prowadnicę płytek PCB.

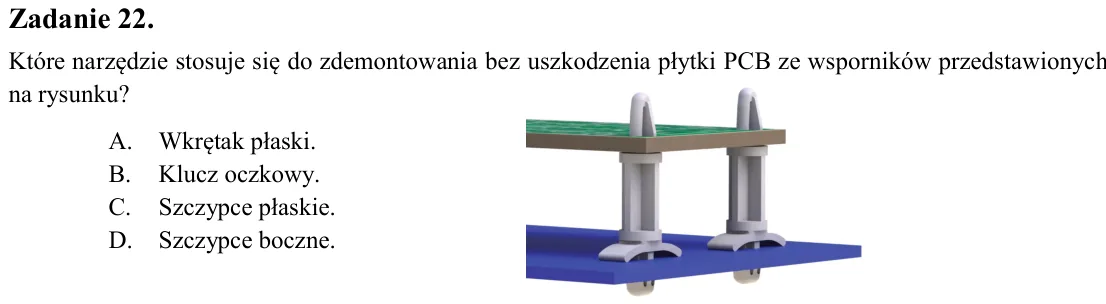

Zadanie 22. Które narzędzie stosuje się do zdemontowania bez uszkodzenia płytki PCB ze wsporników przedstawionych na rysunku? A. Wkrętak płaski. B. Klucz oczkowy. C. Szczypce płaskie. D. Szczypce boczne.

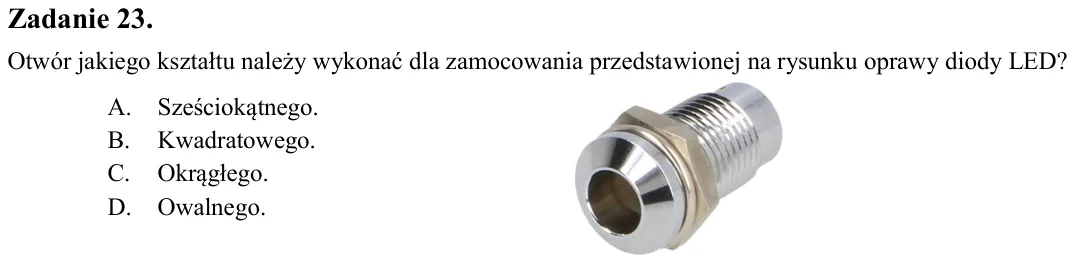

Zadanie 23. Otwór jakiego kształtu należy wykonać dla zamocowania przedstawionej na rysunku oprawy diody LED? A. Sześciokątnego. B. Kwadratowego. C. Okrągłego. D. Owalnego.

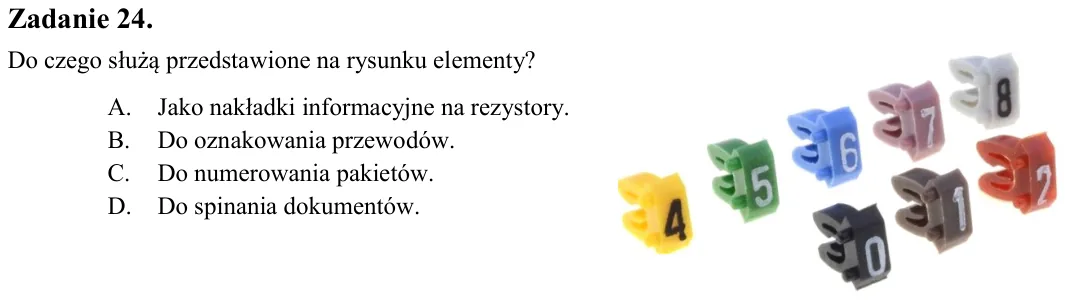

Zadanie 24. Do czego służą przedstawione na rysunku elementy? A. Jako nakładki informacyjne na rezystory. B. Do oznakowania przewodów. C. Do numerowania pakietów. D. Do spinania dokumentów.

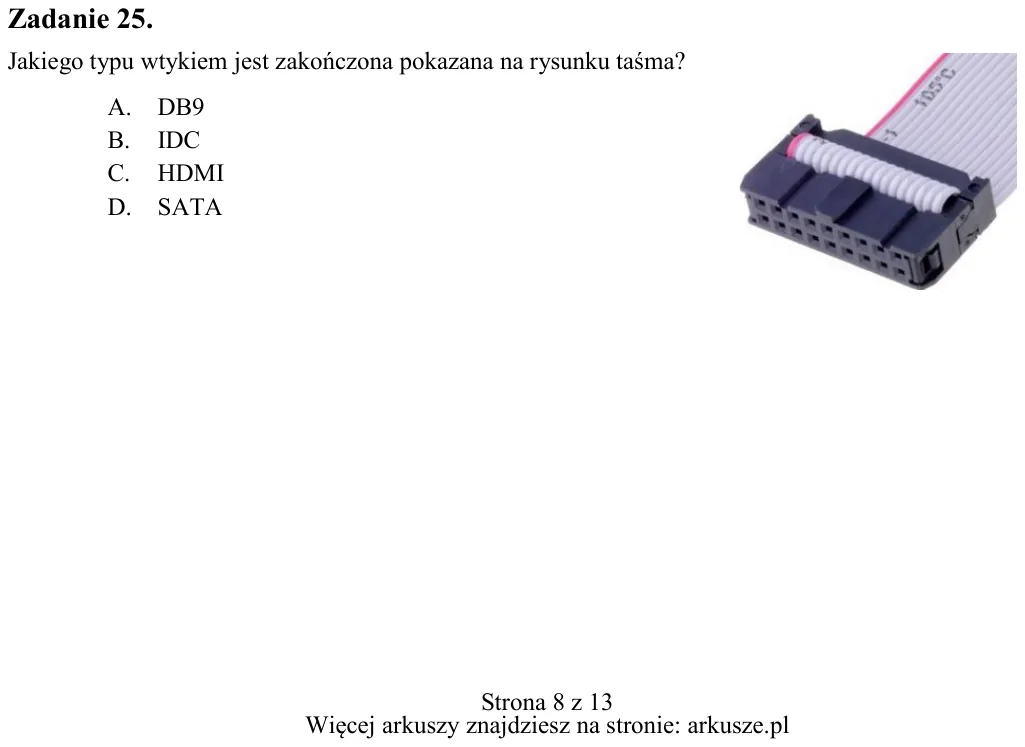

Zadanie 25. Jakiego typu wtykiem jest zakończona pokazana na rysunku taśma? A. DB9 B. IDC C. HDMI D. SATA

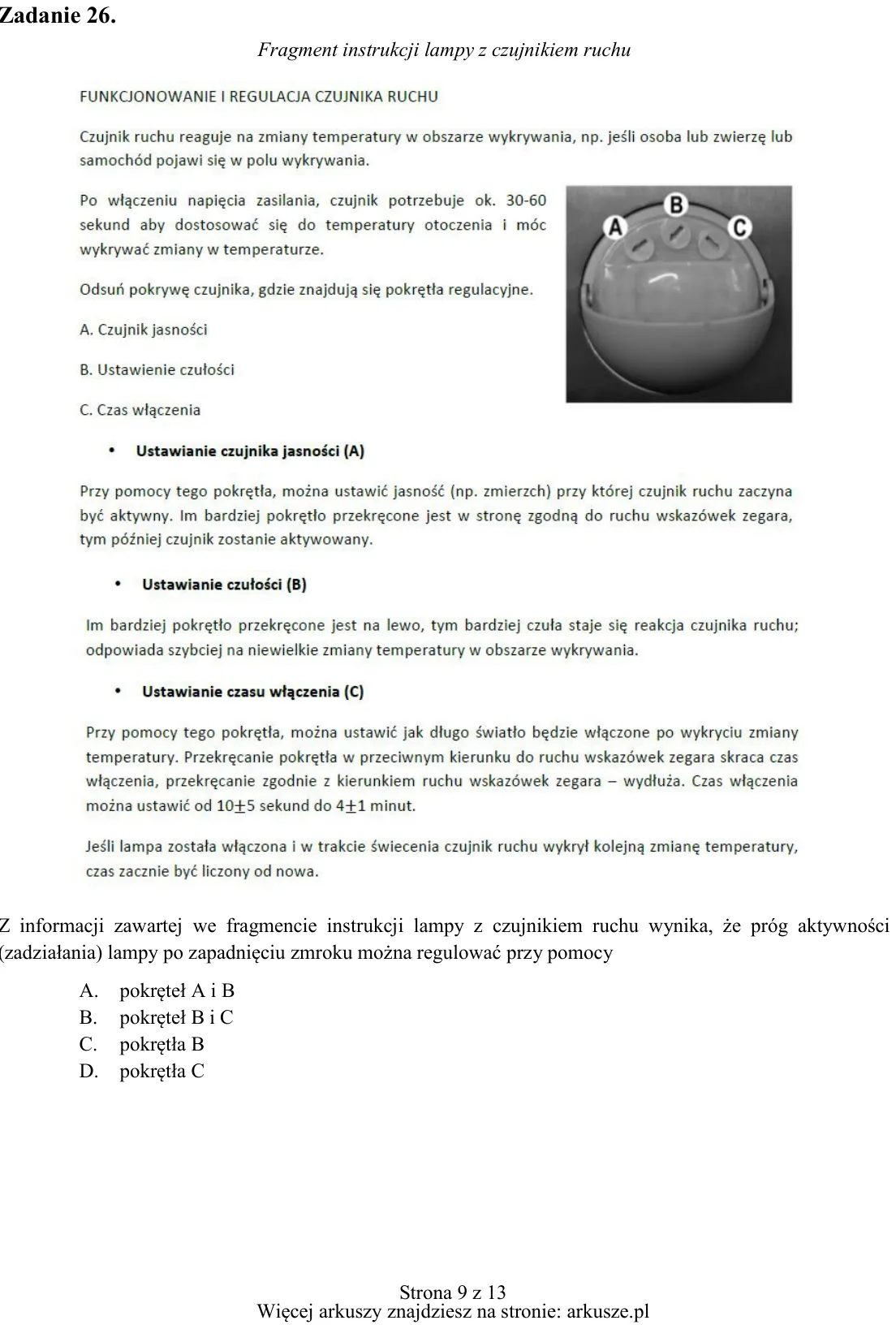

Zadanie 26. Fragment instrukcji lampy z czujnikiem ruchu Z informacji zawartej we fragmencie instrukcji lampy z czujnikiem ruchu wynika, że próg aktywności (zadziałania) lampy po zapadnięciu zmroku można regulować przy p

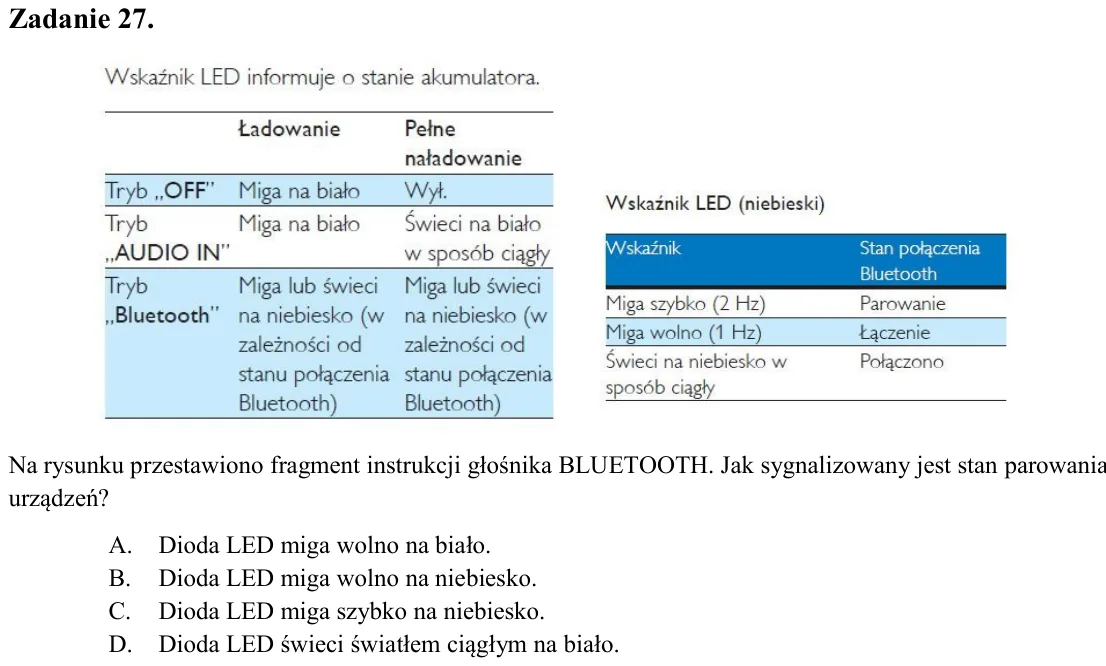

Zadanie 27. Na rysunku przestawiono fragment instrukcji głośnika BLUETOOTH. Jak sygnalizowany jest stan parowania urządzeń? A. Dioda LED miga wolno na biało. B. Dioda LED miga wolno na niebiesko. C. Dioda LED miga szybko

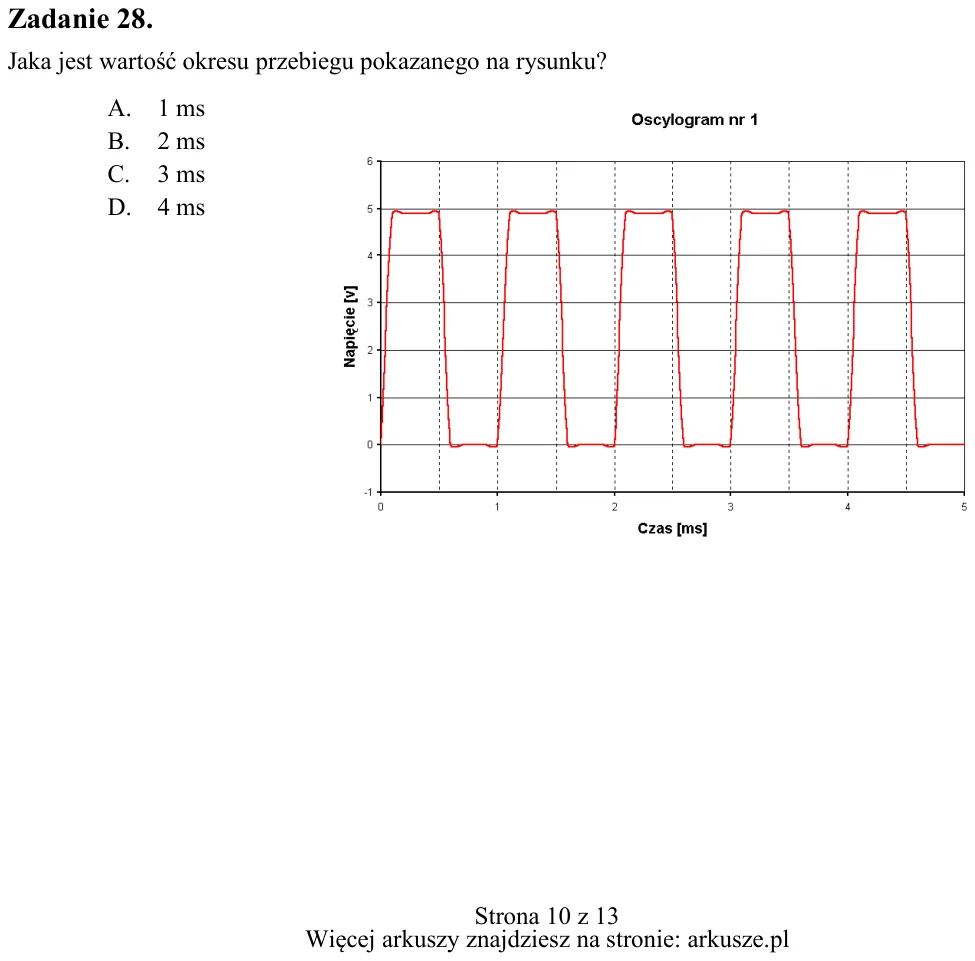

Zadanie 28. Jaka jest wartość okresu przebiegu pokazanego na rysunku? A. 1 ms B. 2 ms C. 3 ms D. 4 ms

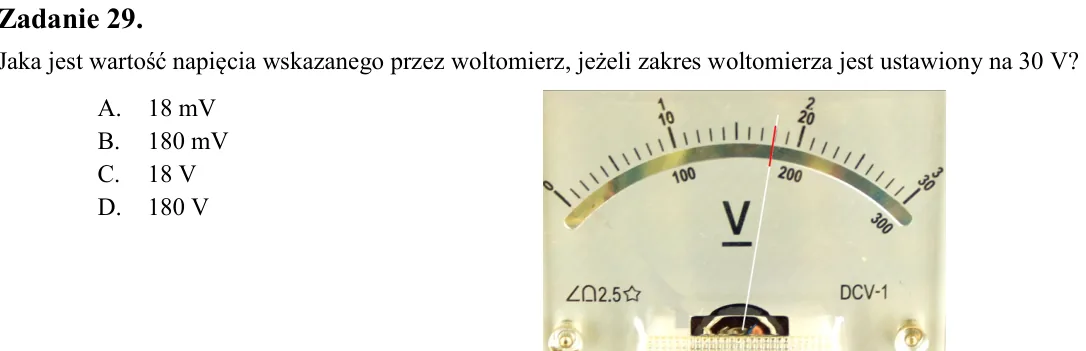

Zadanie 29. Jaka jest wartość napięcia wskazanego przez woltomierz, jeżeli zakres woltomierza jest ustawiony na 30 V? A. 18 mV B. 180 mV C. 18 V D. 180 V

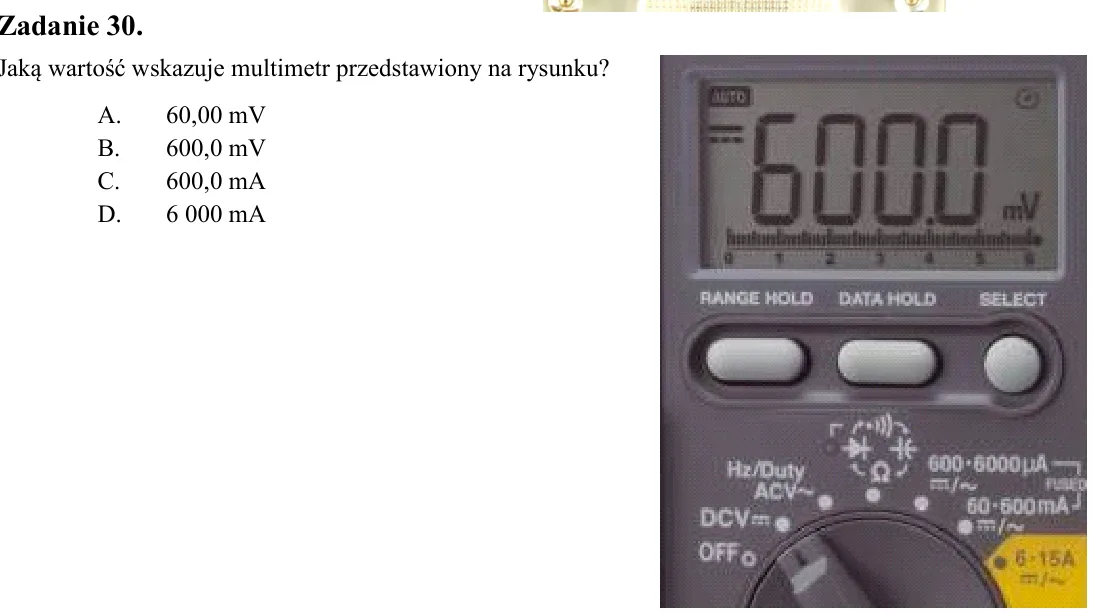

Zadanie 30. Jaką wartość wskazuje multimetr przedstawiony na rysunku? A. 60,00 mV B. 600,0 mV C. 600,0 mA D. 6 000 mA

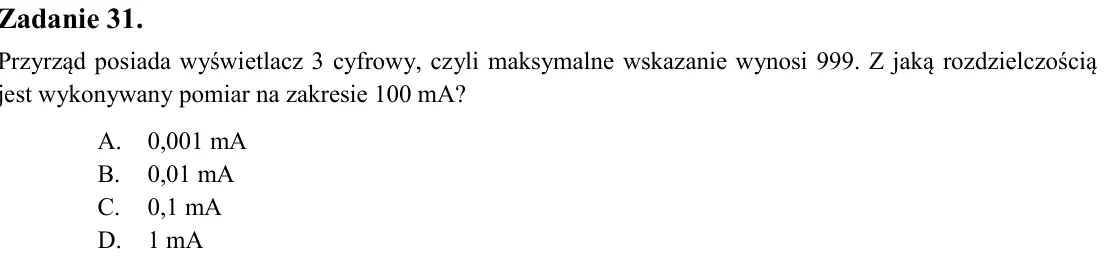

Zadanie 31. Przyrząd posiada wyświetlacz 3 cyfrowy, czyli maksymalne wskazanie wynosi 999. Z jaką rozdzielczością jest wykonywany pomiar na zakresie 100 mA? A. 0,001 mA B. 0,01 mA C. 0,1 mA D. 1 mA

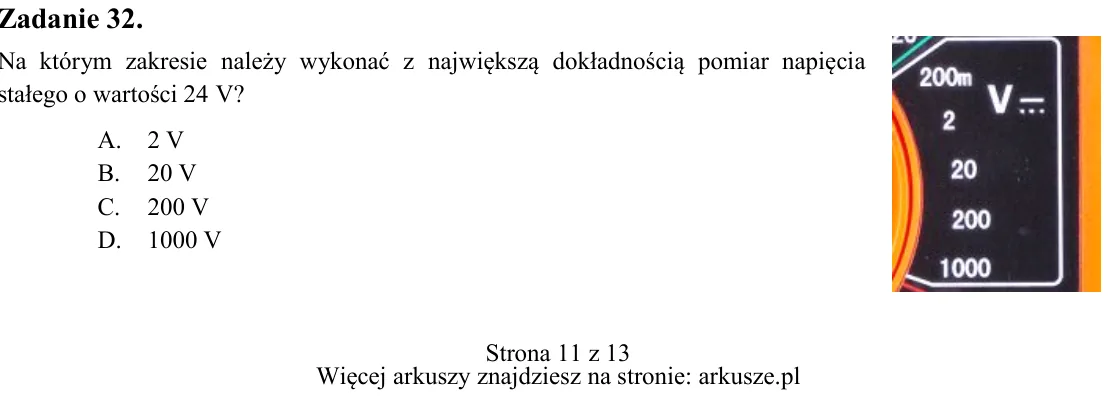

Zadanie 32. Na którym zakresie należy wykonać z największą dokładnością pomiar napięcia stałego o wartości 24 V? A. 2 V B. 20 V C. 200 V D. 1000 V

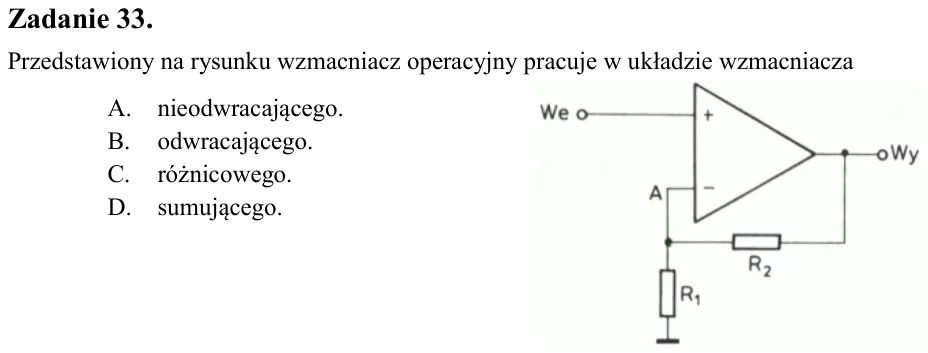

Zadanie 33. Przedstawiony na rysunku wzmacniacz operacyjny pracuje w układzie wzmacniacza A. nieodwracającego. B. odwracającego. C. różnicowego. D. sumującego.

Zadanie 34. Który element oznacza się symbolem graficznym pokazanym na rysunku? A. Tranzystor. B. Tyrystor. C. Diodę. D. Diak.

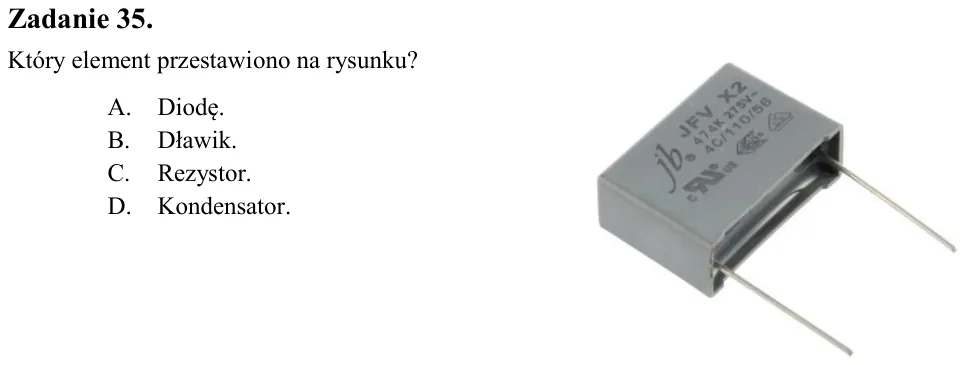

Zadanie 35. Który element przestawiono na rysunku? A. Diodę. B. Dławik. C. Rezystor. D. Kondensator.

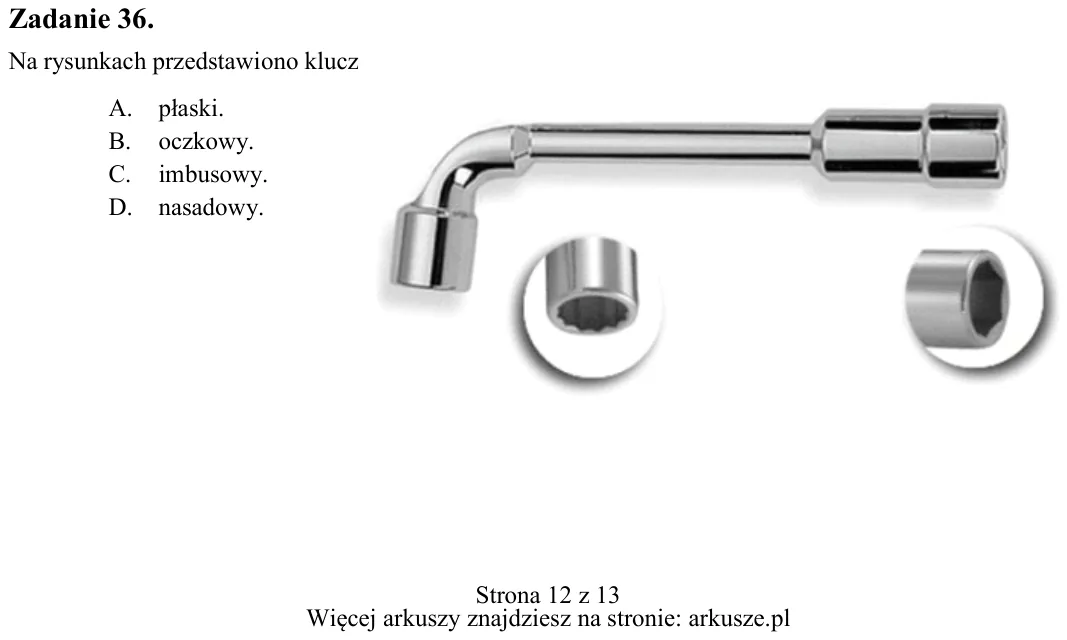

Zadanie 36. Na rysunkach przedstawiono klucz A. płaski. B. oczkowy. C. imbusowy. D. nasadowy.

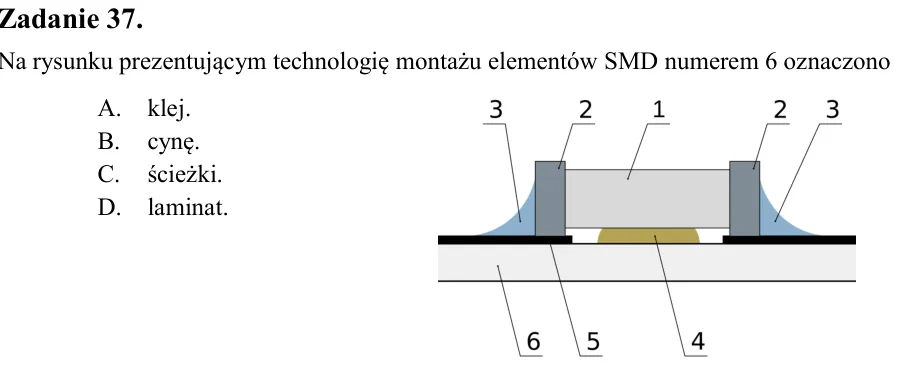

Zadanie 37. Na rysunku prezentującym technologię montażu elementów SMD numerem 6 oznaczono A. klej. B. cynę. C. ścieżki. D. laminat.

Zadanie 38. Na rysunku przedstawiono gniazdo A. typu F B. typu A C. typu BNC D. typu USB

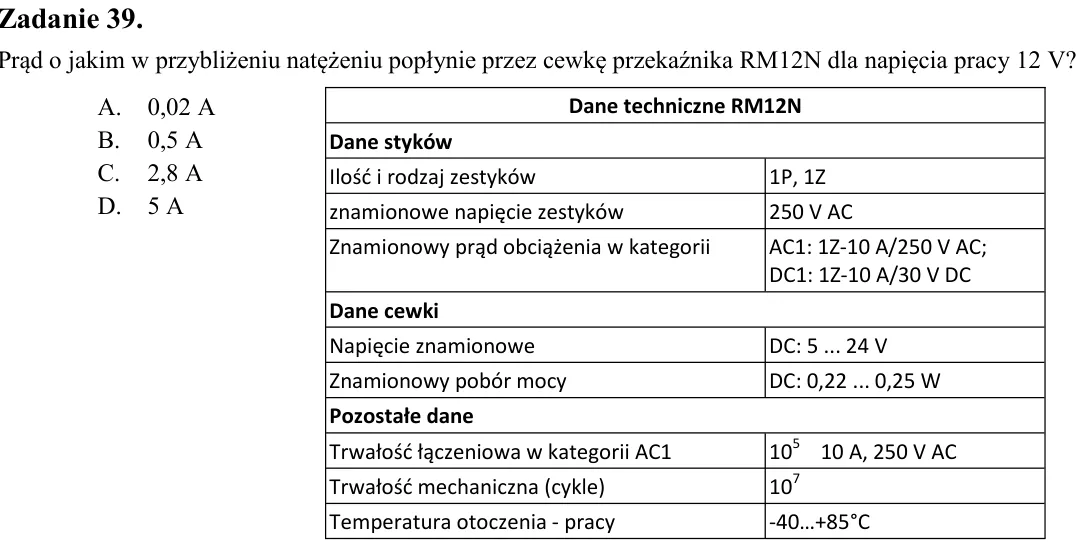

Zadanie 39. Prąd o jakim w przybliżeniu natężeniu popłynie przez cewkę przekaźnika RM12N dla napięcia pracy 12 V? A. 0,02 A B. 0,5 A C. 2,8 A D. 5 A

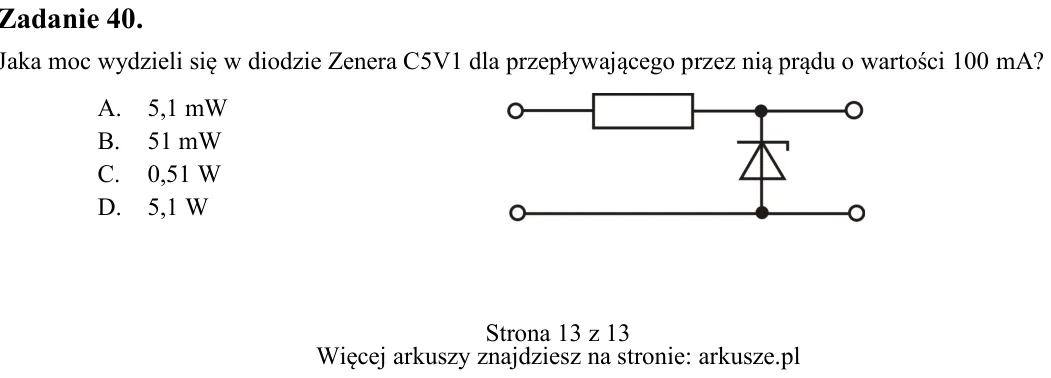

Zadanie 40. Jaka moc wydzieli się w diodzie Zenera C5V1 dla przepływającego przez nią prądu o wartości 100 mA? A. 5,1 mW B. 51 mW C. 0,51 W D. 5,1 W Dane techniczne RM12N Dane styków Ilość i rodzaj zestyków 1P, 1Z znamio
