E05 · Egzamin zawodowy · styczeń 2019

Zadanie 1. Mostek Graetza jest przykładem A. generatora. B. stabilizatora. C. prostownika. D. ogranicznika.

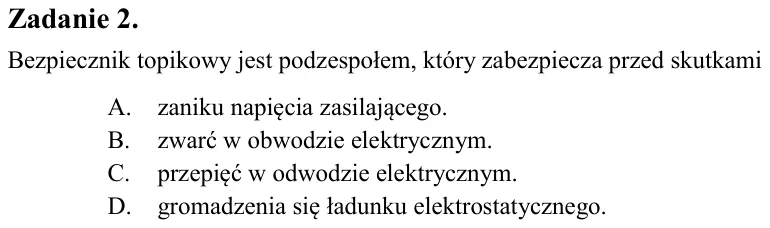

Zadanie 2. Bezpiecznik topikowy jest podzespołem, który zabezpiecza przed skutkami A. zaniku napięcia zasilającego. B. zwarć w obwodzie elektrycznym. C. przepięć w odwodzie elektrycznym. D. gromadzenia się ładunku elektr

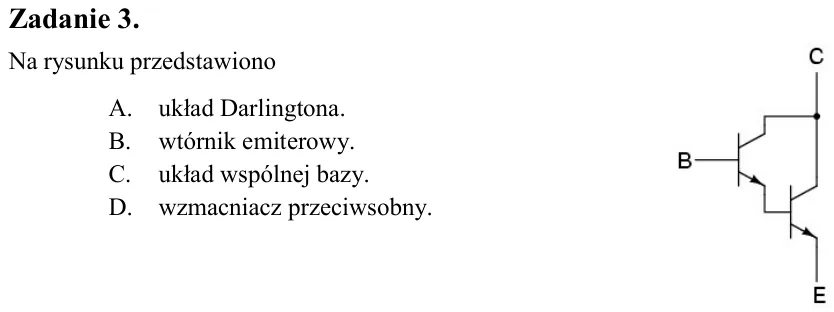

Zadanie 3. Na rysunku przedstawiono A. układ Darlingtona. B. wtórnik emiterowy. C. układ wspólnej bazy. D. wzmacniacz przeciwsobny.

Zadanie 4. Na rysunku przedstawiono symbol graficzny A. diody. B. tyrystora. C. warystora. D. tranzystora.

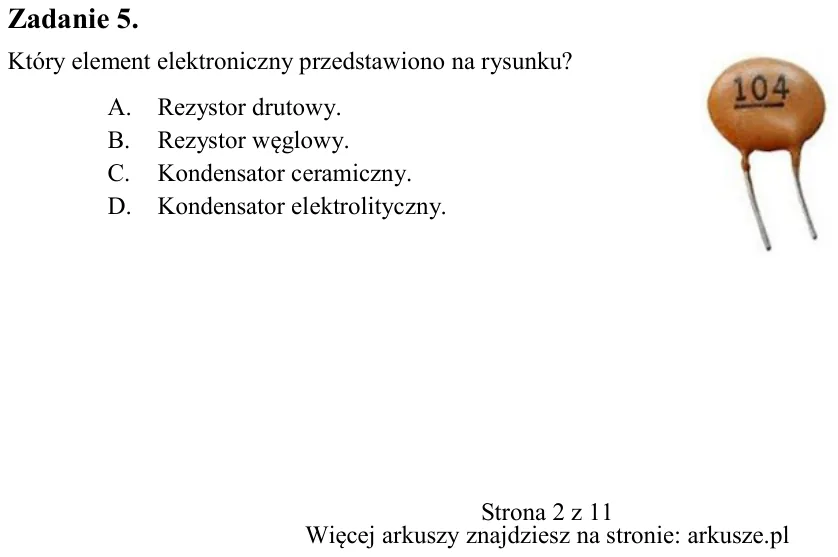

Zadanie 5. Który element elektroniczny przedstawiono na rysunku? A. Rezystor drutowy. B. Rezystor węglowy. C. Kondensator ceramiczny. D. Kondensator elektrolityczny.

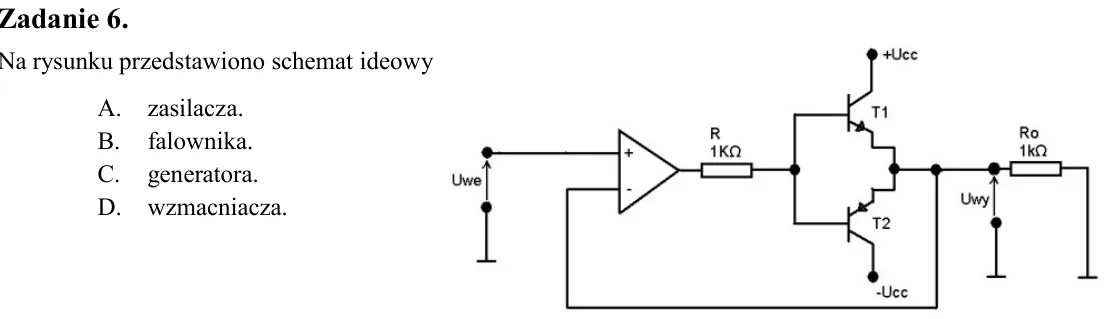

Zadanie 6. Na rysunku przedstawiono schemat ideowy A. zasilacza. B. falownika. C. generatora. D. wzmacniacza.

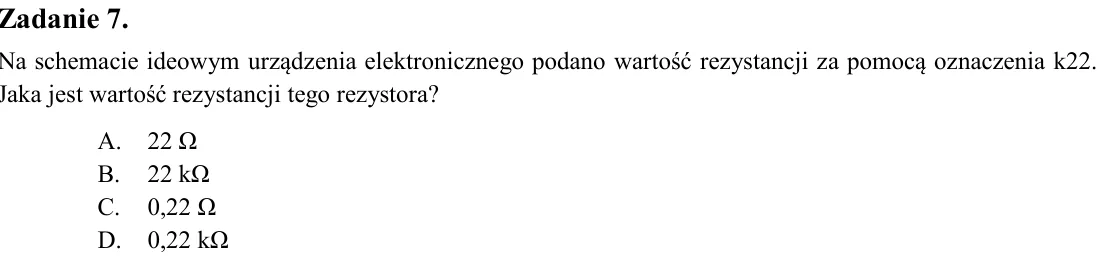

Zadanie 7. Na schemacie ideowym urządzenia elektronicznego podano wartość rezystancji za pomocą oznaczenia k22. Jaka jest wartość rezystancji tego rezystora? A. 22 Ω B. 22 kΩ C. 0,22 Ω D. 0,22 kΩ

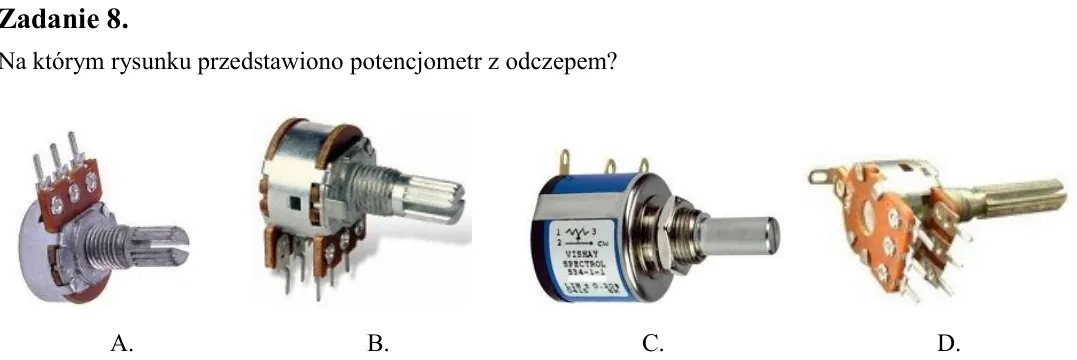

Zadanie 8. Na którym rysunku przedstawiono potencjometr z odczepem?

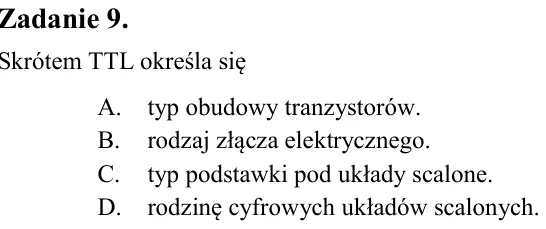

Zadanie 9. Skrótem TTL określa się A. typ obudowy tranzystorów. B. rodzaj złącza elektrycznego. C. typ podstawki pod układy scalone. D. rodzinę cyfrowych układów scalonych.

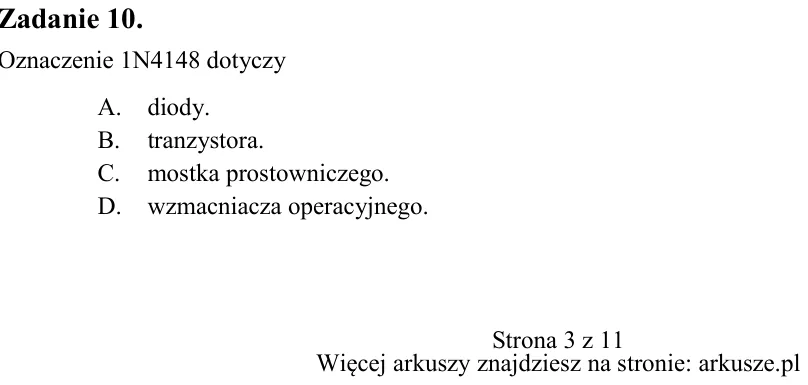

Zadanie 10. Oznaczenie 1N4148 dotyczy A. diody. B. tranzystora. C. mostka prostowniczego. D. wzmacniacza operacyjnego. A. B. C. D.

Zadanie 11. Kalafonia to rodzaj A. wywoływacza. B. rozpuszczalnika. C. stopu lutowniczego. D. topnika lutowniczego.

Zadanie 12. Określenie LCD odnosi się do A. termistora. B. przekaźnika. C. wyświetlacza. D. potencjometru.

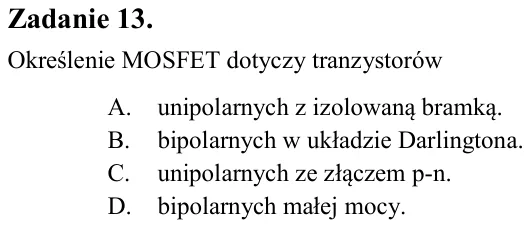

Zadanie 13. Określenie MOSFET dotyczy tranzystorów A. unipolarnych z izolowaną bramką. B. bipolarnych w układzie Darlingtona. C. unipolarnych ze złączem p-n. D. bipolarnych małej mocy.

Zadanie 14. Pobielania końcówek przewodów elektrycznych wykonuje się za pomocą A. opalarki. B. lutownicy. C. zgrzewarki. D. nagrzewnicy.

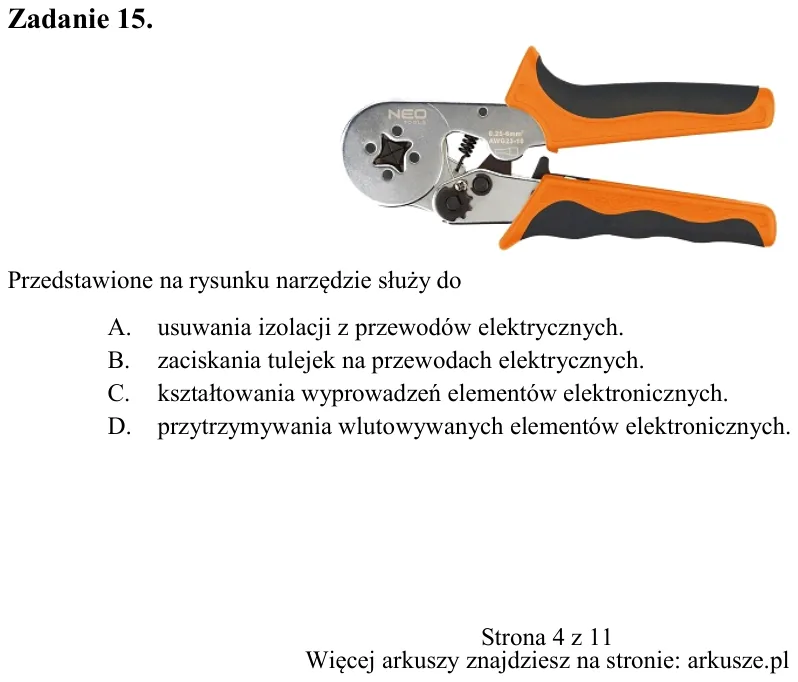

Zadanie 15. Przedstawione na rysunku narzędzie służy do A. usuwania izolacji z przewodów elektrycznych. B. zaciskania tulejek na przewodach elektrycznych. C. kształtowania wyprowadzeń elementów elektronicznych. D. przytr

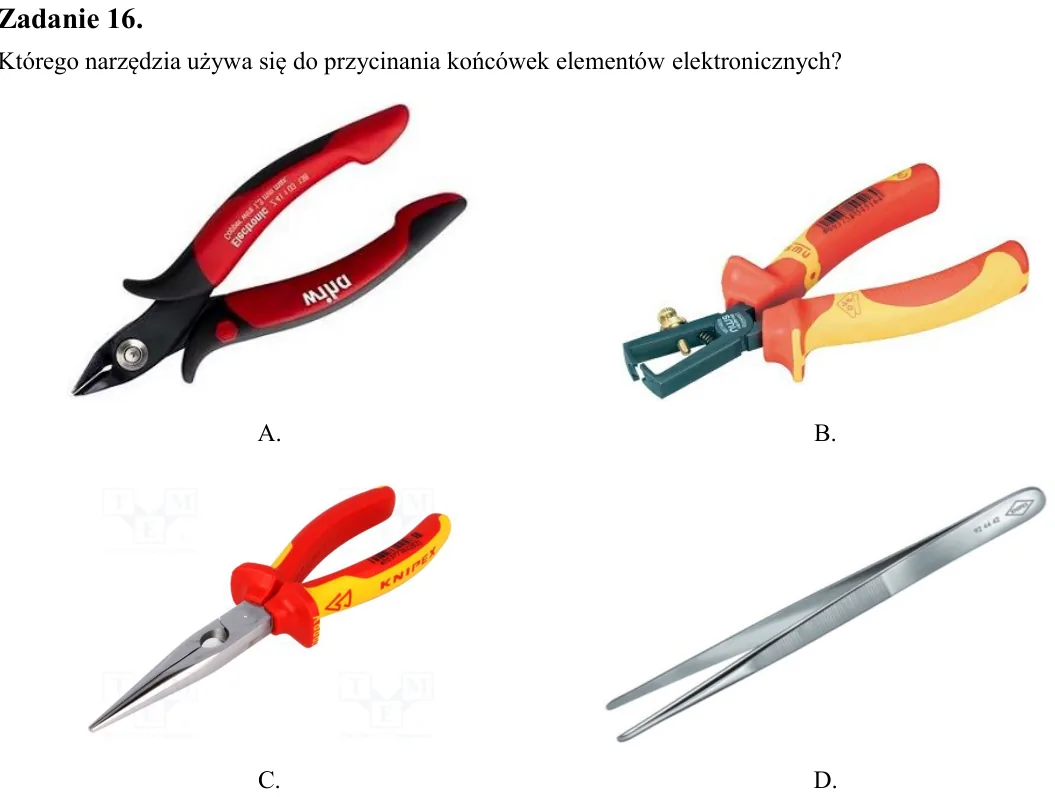

Zadanie 16. Którego narzędzia używa się do przycinania końcówek elementów elektronicznych?

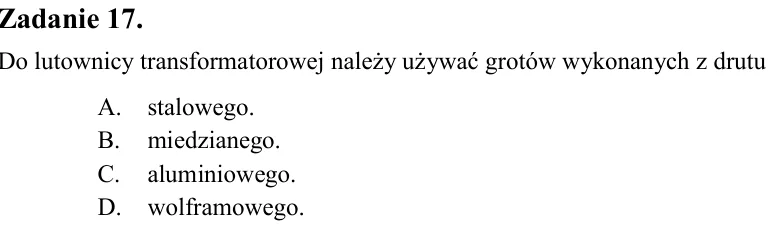

Zadanie 17. Do lutownicy transformatorowej należy używać grotów wykonanych z drutu A. stalowego. B. miedzianego. C. aluminiowego. D. wolframowego.

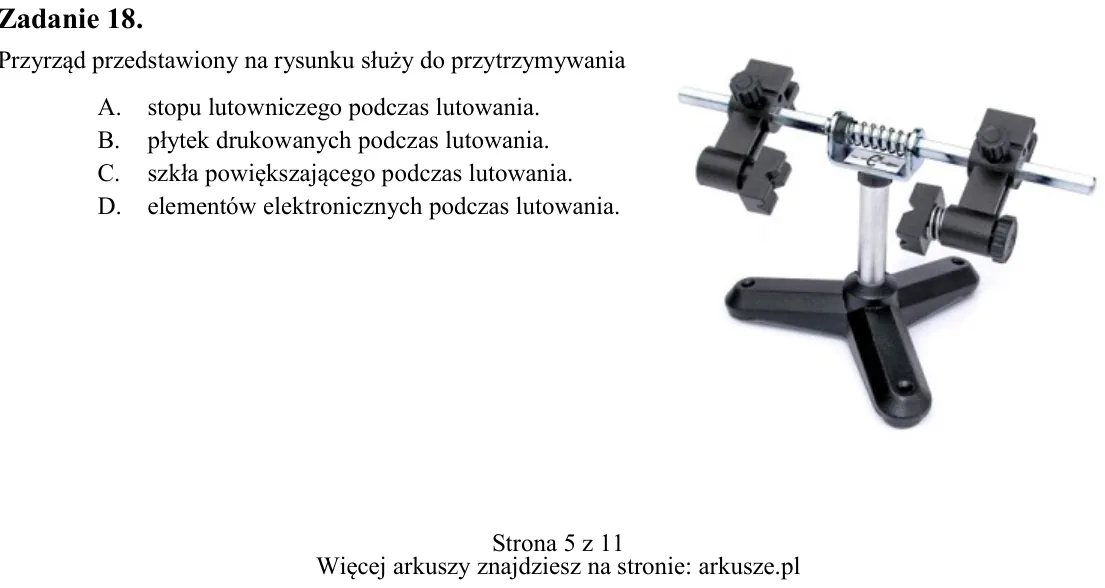

Zadanie 18. Przyrząd przedstawiony na rysunku służy do przytrzymywania A. stopu lutowniczego podczas lutowania. B. płytek drukowanych podczas lutowania. C. szkła powiększającego podczas lutowania. D. elementów elektronic

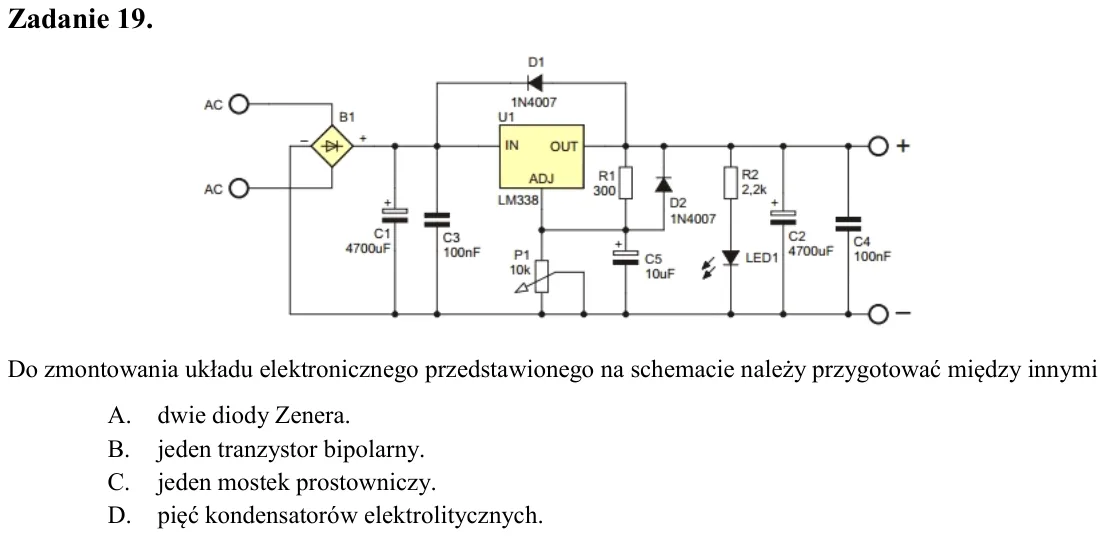

Zadanie 19. Do zmontowania układu elektronicznego przedstawionego na schemacie należy przygotować między innymi A. dwie diody Zenera. B. jeden tranzystor bipolarny. C. jeden mostek prostowniczy. D. pięć kondensatorów ele

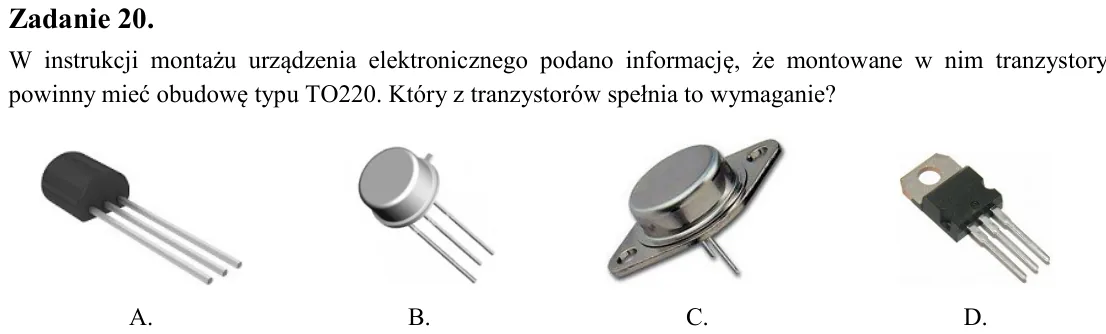

Zadanie 20. W instrukcji montażu urządzenia elektronicznego podano informację, że montowane w nim tranzystory powinny mieć obudowę typu TO220. Który z tranzystorów spełnia to wymaganie?

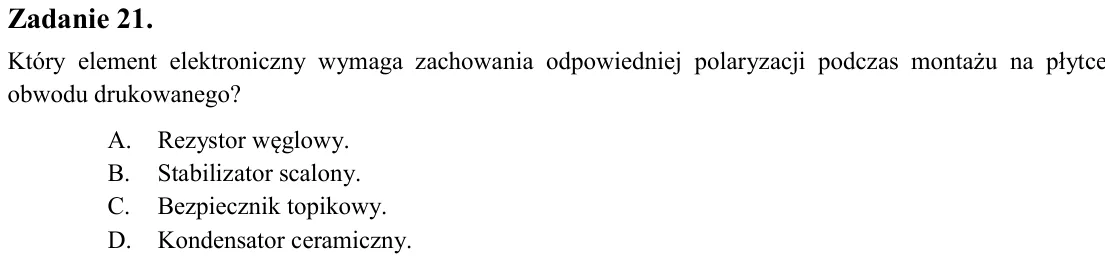

Zadanie 21. Który element elektroniczny wymaga zachowania odpowiedniej polaryzacji podczas montażu na płytce obwodu drukowanego? A. Rezystor węglowy. B. Stabilizator scalony. C. Bezpiecznik topikowy. D. Kondensator ceram

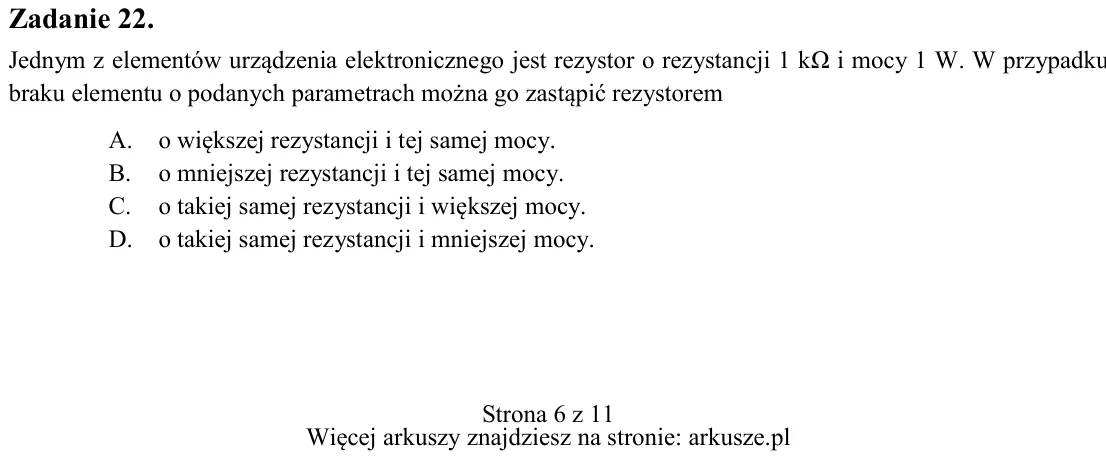

Zadanie 22. Jednym z elementów urządzenia elektronicznego jest rezystor o rezystancji 1 kΩ i mocy 1 W. W przypadku braku elementu o podanych parametrach można go zastąpić rezystorem A. o większej rezystancji i tej samej

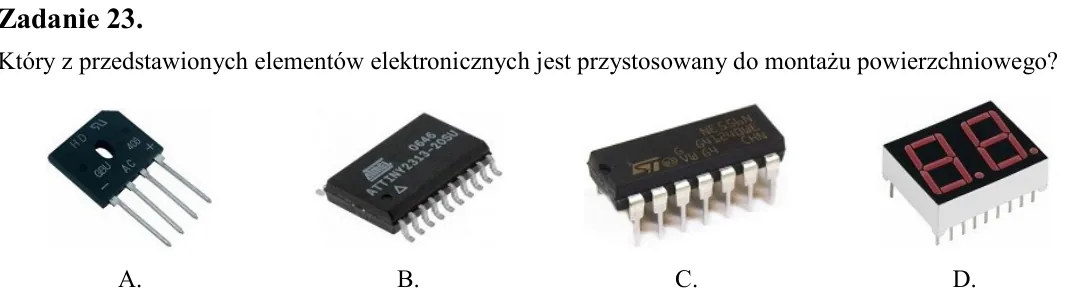

Zadanie 23. Który z przedstawionych elementów elektronicznych jest przystosowany do montażu powierzchniowego?

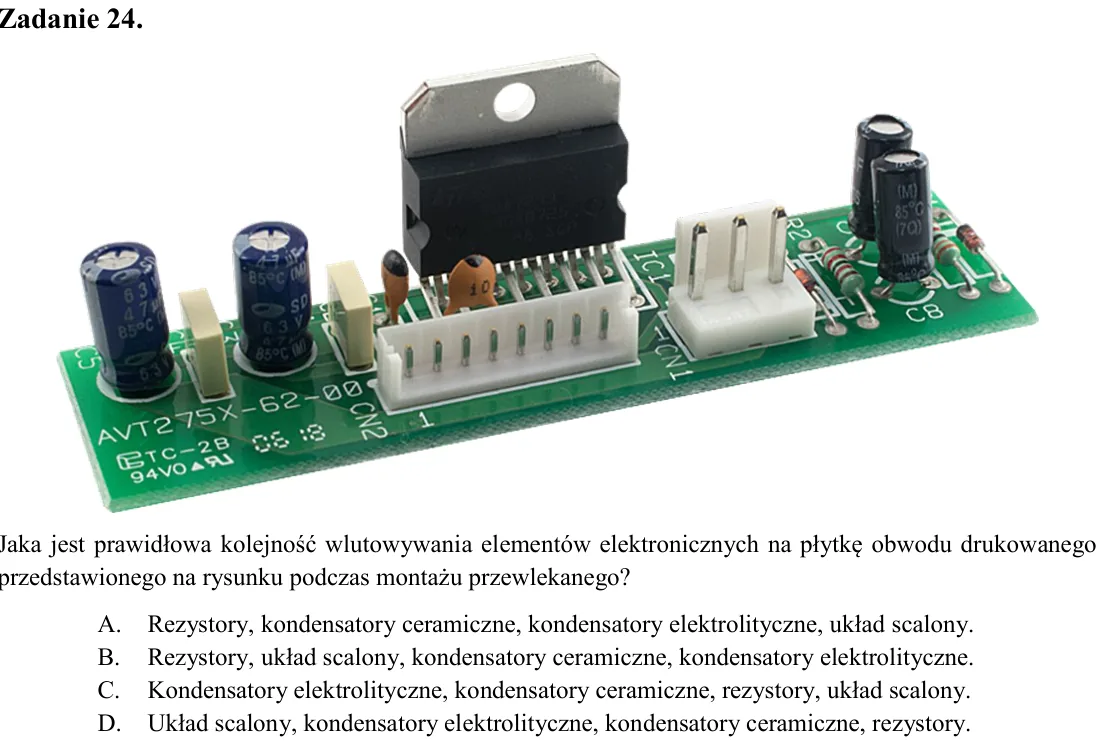

Zadanie 24. Jaka jest prawidłowa kolejność wlutowywania elementów elektronicznych na płytkę obwodu drukowanego przedstawionego na rysunku podczas montażu przewlekanego? A. Rezystory, kondensatory ceramiczne, kondensatory

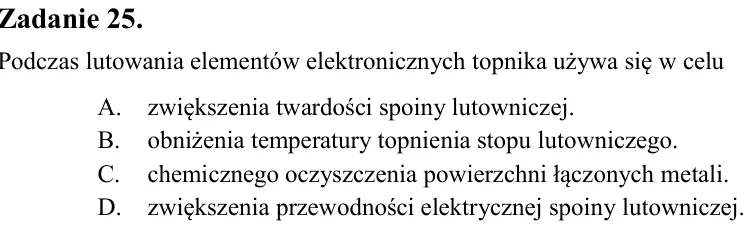

Zadanie 25. Podczas lutowania elementów elektronicznych topnika używa się w celu A. zwiększenia twardości spoiny lutowniczej. B. obniżenia temperatury topnienia stopu lutowniczego. C. chemicznego oczyszczenia powierzchni

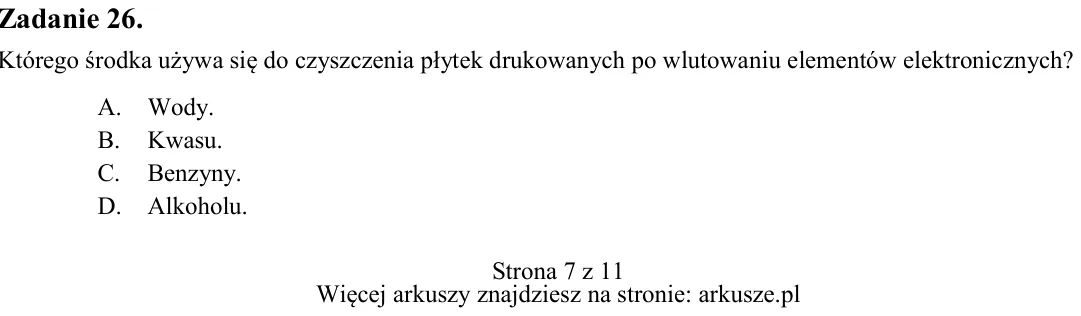

Zadanie 26. Którego środka używa się do czyszczenia płytek drukowanych po wlutowaniu elementów elektronicznych? A. Wody. B. Kwasu. C. Benzyny. D. Alkoholu. A. B. C. D.

Zadanie 27. Resztki topnika z płytek drukowanych usuwa się za pomocą A. gąbki. B. ligniny. C. wacika. D. pędzelka.

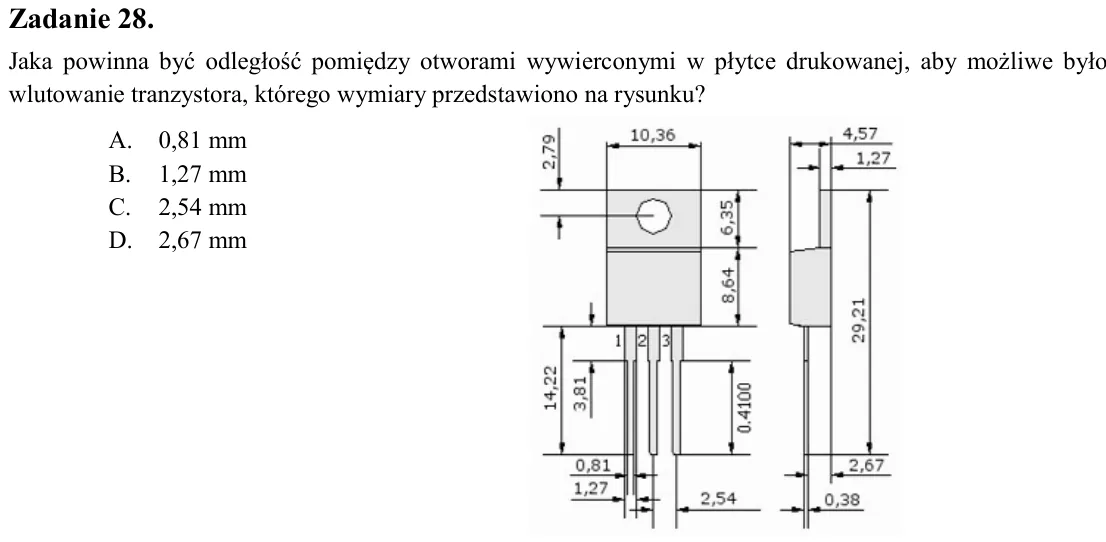

Zadanie 28. Jaka powinna być odległość pomiędzy otworami wywierconymi w płytce drukowanej, aby możliwe było wlutowanie tranzystora, którego wymiary przedstawiono na rysunku? A. 0,81 mm B. 1,27 mm C. 2,54 mm D. 2,67 mm

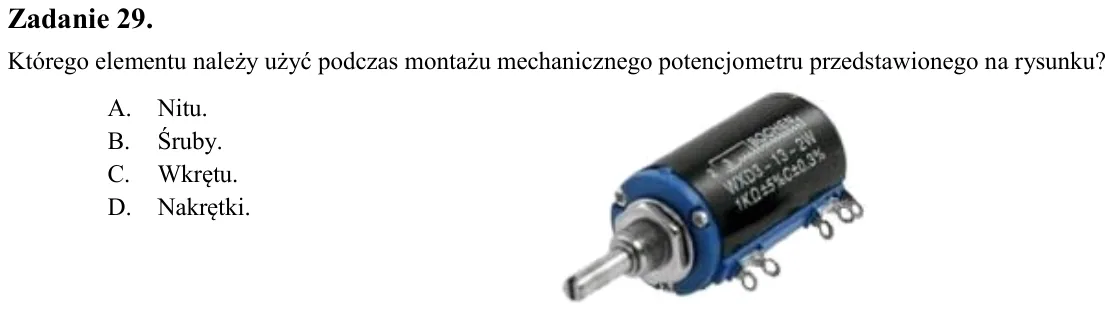

Zadanie 29. Którego elementu należy użyć podczas montażu mechanicznego potencjometru przedstawionego na rysunku? A. Nitu. B. Śruby. C. Wkrętu. D. Nakrętki.

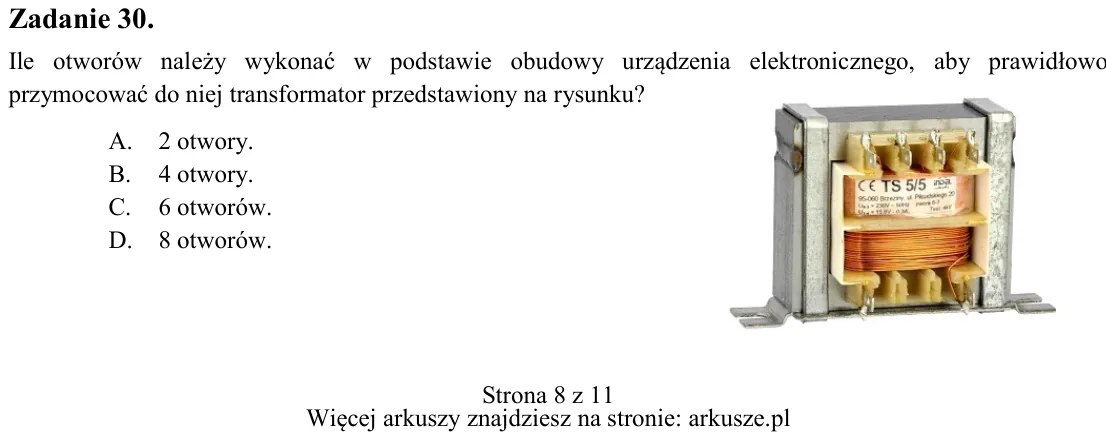

Zadanie 30. Ile otworów należy wykonać w podstawie obudowy urządzenia elektronicznego, aby prawidłowo przymocować do niej transformator przedstawiony na rysunku? A. 2 otwory. B. 4 otwory. C. 6 otworów. D. 8 otworów.

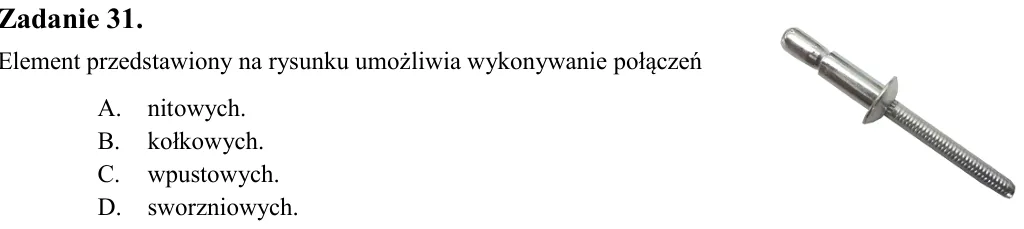

Zadanie 31. Element przedstawiony na rysunku umożliwia wykonywanie połączeń A. nitowych. B. kołkowych. C. wpustowych. D. sworzniowych.

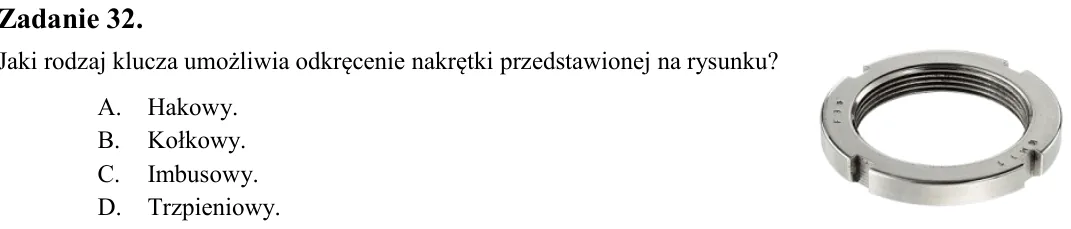

Zadanie 32. Jaki rodzaj klucza umożliwia odkręcenie nakrętki przedstawionej na rysunku? A. Hakowy. B. Kołkowy. C. Imbusowy. D. Trzpieniowy.

Zadanie 33. Wkręty z łbem oznaczonym symbolem PH odkręca się wkrętakiem A. płaskim. B. krzyżowym. C. gwiazdkowym. D. czworokątnym.

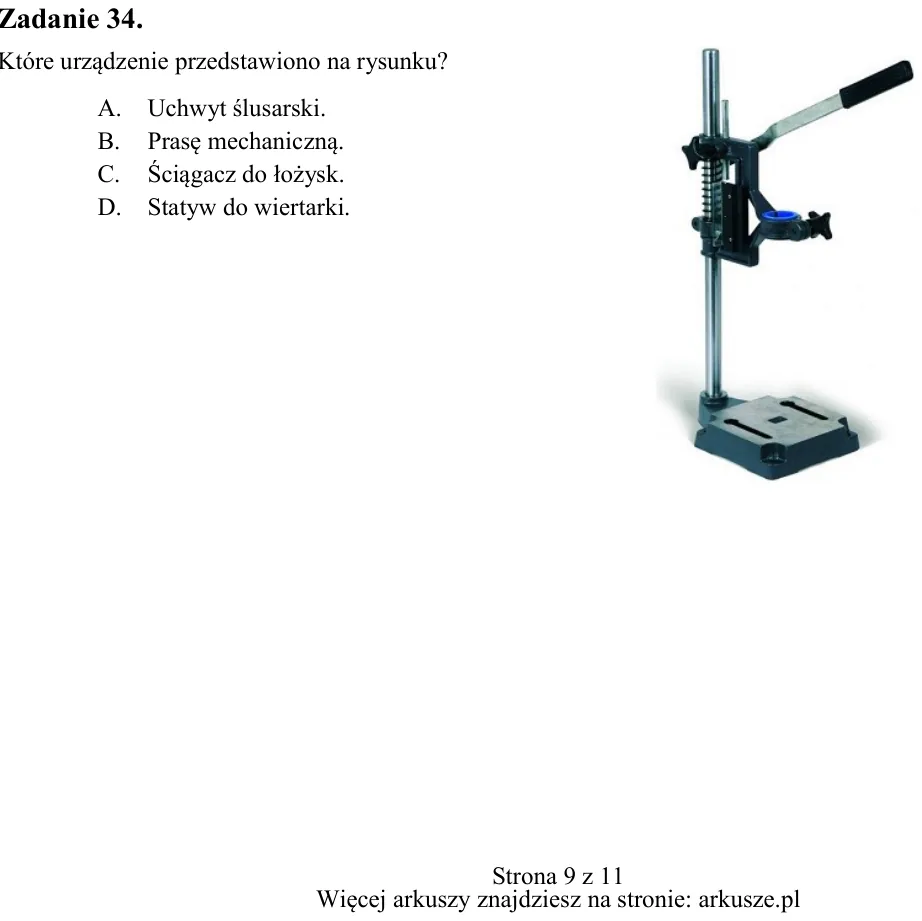

Zadanie 34. Które urządzenie przedstawiono na rysunku? A. Uchwyt ślusarski. B. Prasę mechaniczną. C. Ściągacz do łożysk. D. Statyw do wiertarki.

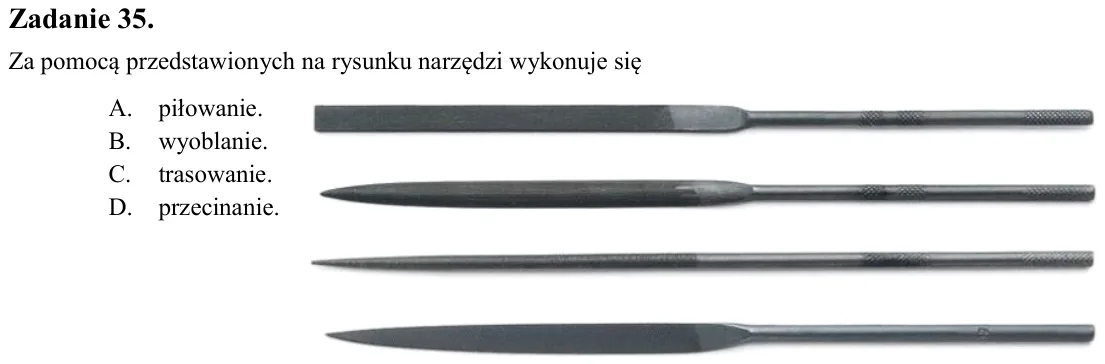

Zadanie 35. Za pomocą przedstawionych na rysunku narzędzi wykonuje się A. piłowanie. B. wyoblanie. C. trasowanie. D. przecinanie.

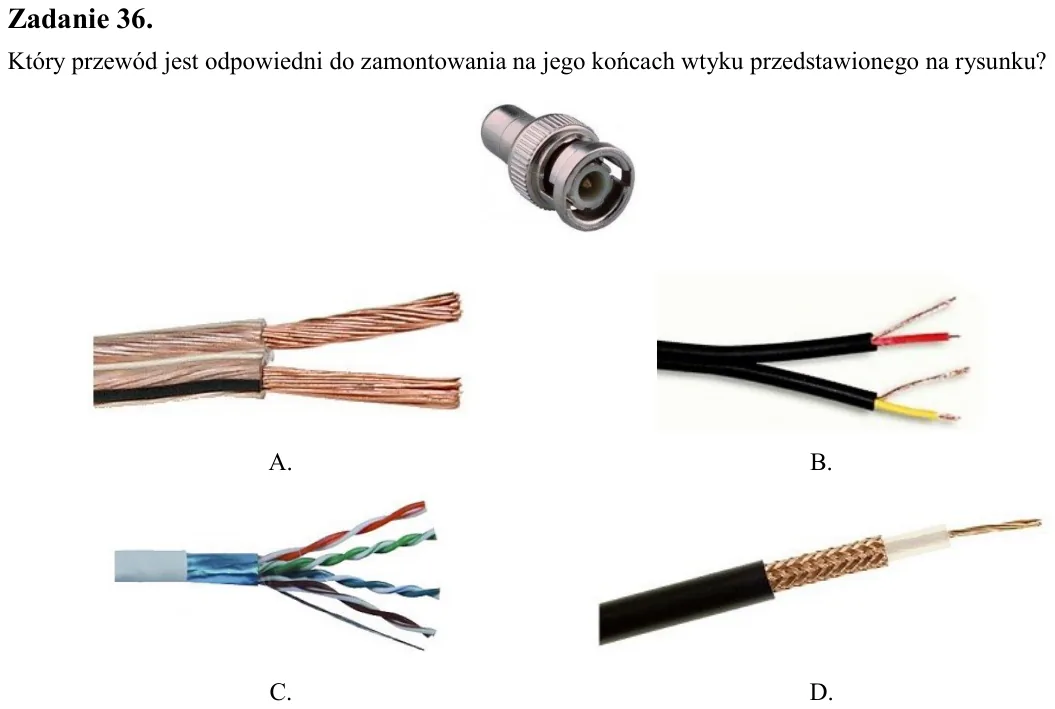

Zadanie 36. Który przewód jest odpowiedni do zamontowania na jego końcach wtyku przedstawionego na rysunku?

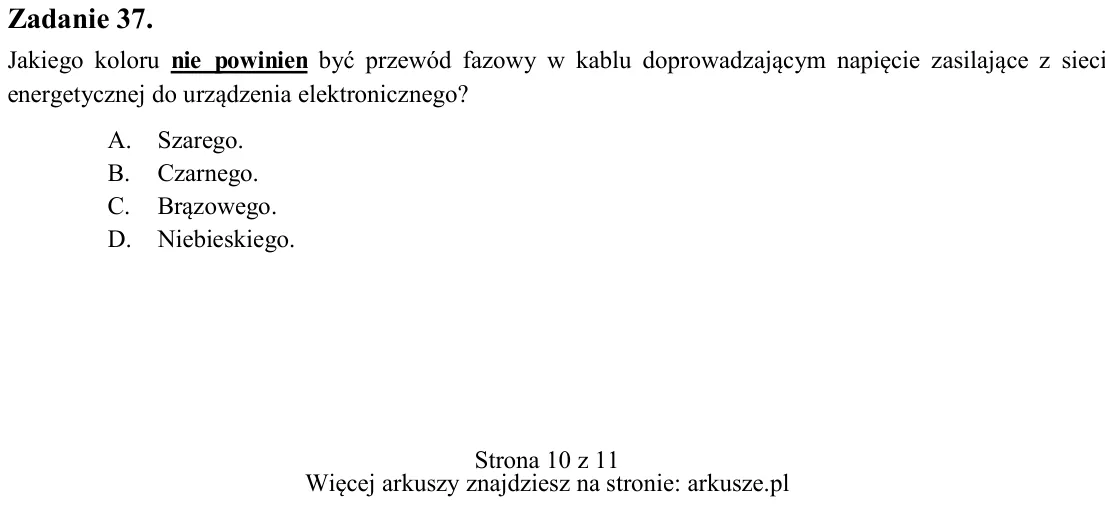

Zadanie 37. Jakiego koloru nie powinien być przewód fazowy w kablu doprowadzającym napięcie zasilające z sieci energetycznej do urządzenia elektronicznego? A. Szarego. B. Czarnego. C. Brązowego. D. Niebieskiego. A. B. C.

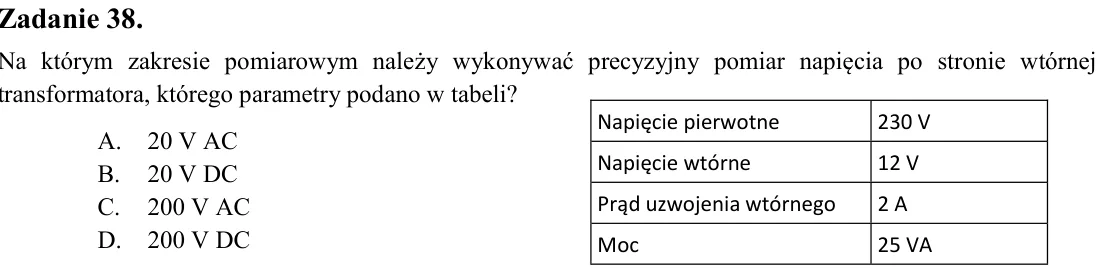

Zadanie 38. Na którym zakresie pomiarowym należy wykonywać precyzyjny pomiar napięcia po stronie wtórnej transformatora, którego parametry podano w tabeli? A. 20 V AC B. 20 V DC C. 200 V AC D. 200 V DC

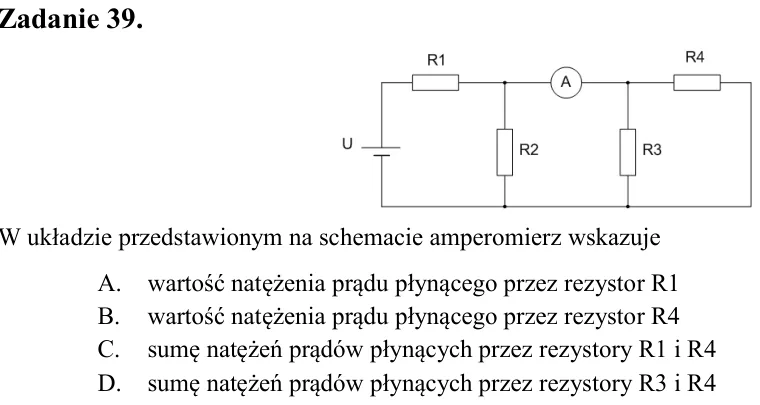

Zadanie 39. W układzie przedstawionym na schemacie amperomierz wskazuje A. wartość natężenia prądu płynącego przez rezystor R1 B. wartość natężenia prądu płynącego przez rezystor R4 C. sumę natężeń prądów płynących przez

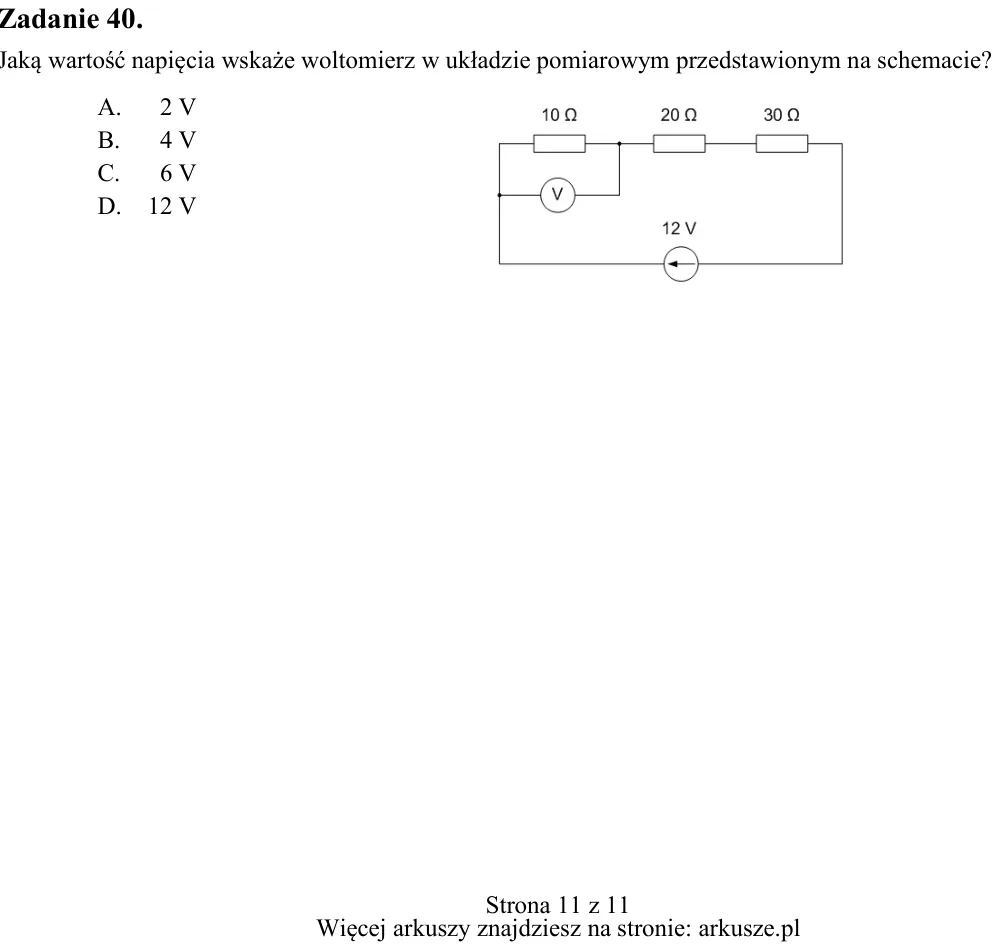

Zadanie 40. Jaką wartość napięcia wskaże woltomierz w układzie pomiarowym przedstawionym na schemacie? A. 2 V B. 4 V C. 6 V D. 12 V Napięcie pierwotne 230 V Napięcie wtórne 12 V Prąd uzwojenia wtórnego 2 A Moc 25 VA
