E06 · Egzamin zawodowy · czerwiec 2017

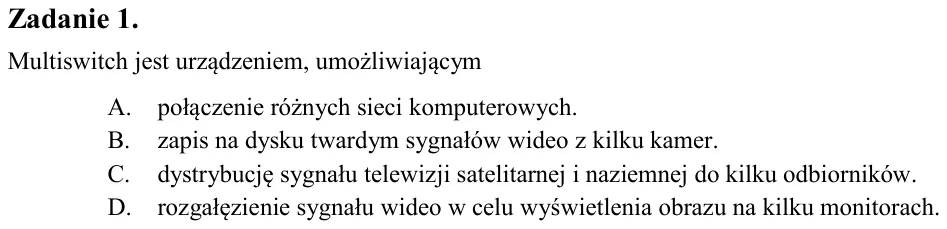

Zadanie 1. Multiswitch jest urządzeniem, umożliwiającym A. połączenie różnych sieci komputerowych. B. zapis na dysku twardym sygnałów wideo z kilku kamer. C. dystrybucję sygnału telewizji satelitarnej i naziemnej do kilk

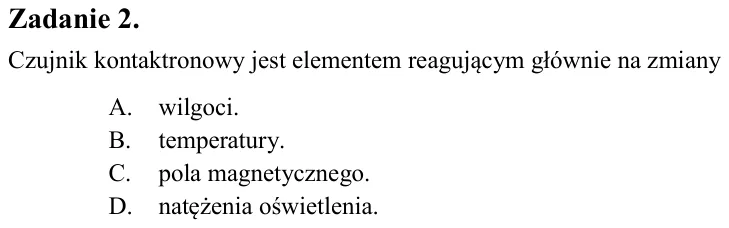

Zadanie 2. Czujnik kontaktronowy jest elementem reagującym głównie na zmiany A. wilgoci. B. temperatury. C. pola magnetycznego. D. natężenia oświetlenia.

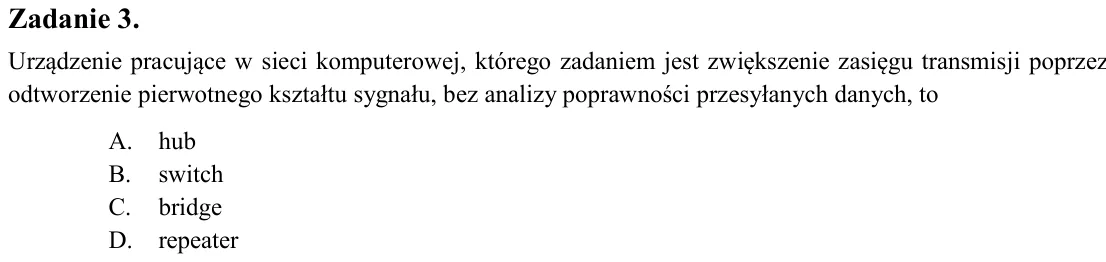

Zadanie 3. Urządzenie pracujące w sieci komputerowej, którego zadaniem jest zwiększenie zasięgu transmisji poprzez odtworzenie pierwotnego kształtu sygnału, bez analizy poprawności przesyłanych danych, to A. hub B. switc

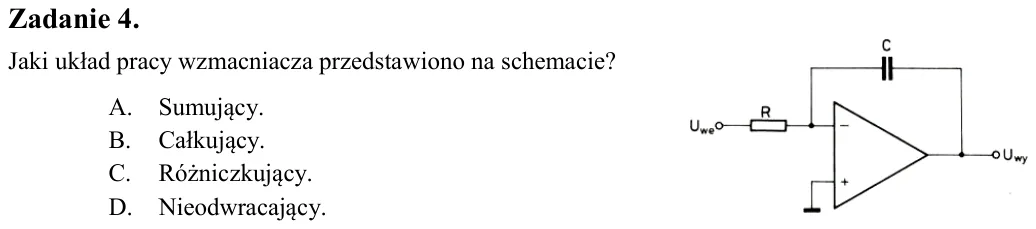

Zadanie 4. Jaki układ pracy wzmacniacza przedstawiono na schemacie? A. Sumujący. B. Całkujący. C. Różniczkujący. D. Nieodwracający.

Zadanie 5. Jakiego typu dioda posiada oznaczenie BZV49-C7V5? A. Zenera. B. Tunelowa. C. Prostownicza. D. Pojemnościowa.

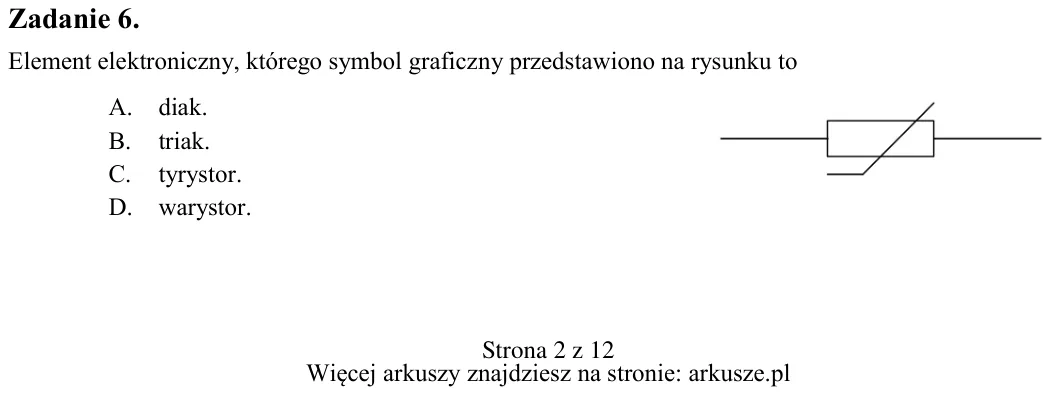

Zadanie 6. Element elektroniczny, którego symbol graficzny przedstawiono na rysunku to A. diak. B. triak. C. tyrystor. D. warystor.

Zadanie 7. Który typ złącza przedstawiono na rysunku? A. DVI B. VGA C. HDMI D. S-Video

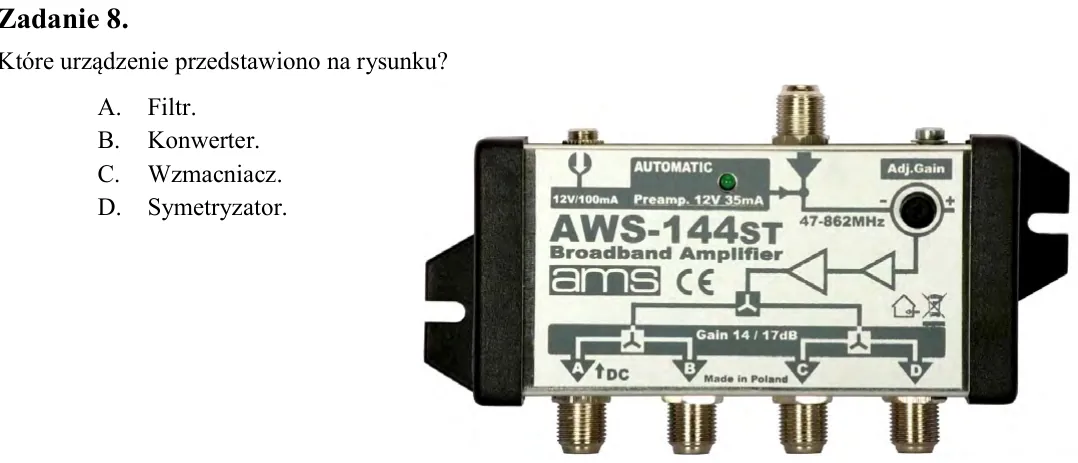

Zadanie 8. Które urządzenie przedstawiono na rysunku? A. Filtr. B. Konwerter. C. Wzmacniacz. D. Symetryzator.

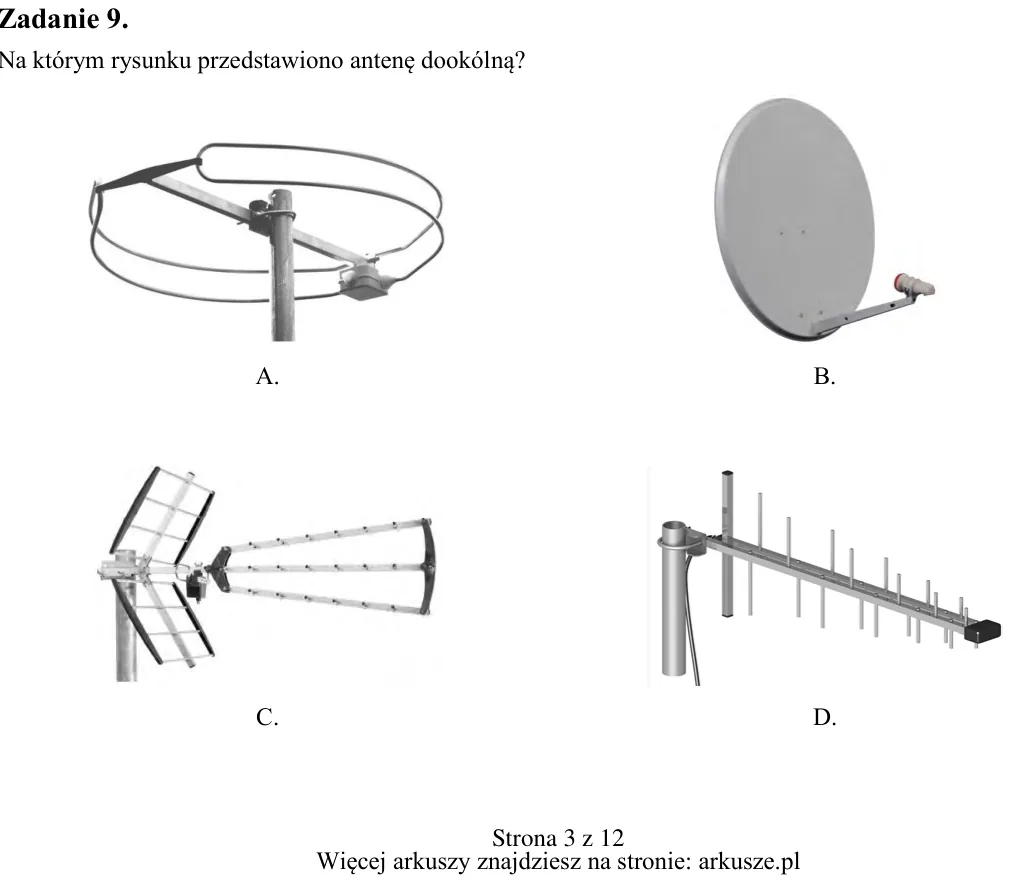

Zadanie 9. Na którym rysunku przedstawiono antenę dookólną? A. B. C. D.

Zadanie 10. Określenie PDP dotyczy wyświetlaczy A. diodowych. B. plazmowych. C. fluorescencyjnych. D. ciekłokrystalicznych.

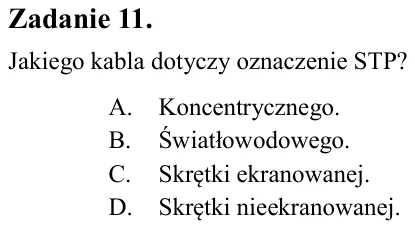

Zadanie 11. Jakiego kabla dotyczy oznaczenie STP? A. Koncentrycznego. B. Światłowodowego. C. Skrętki ekranowanej. D. Skrętki nieekranowanej.

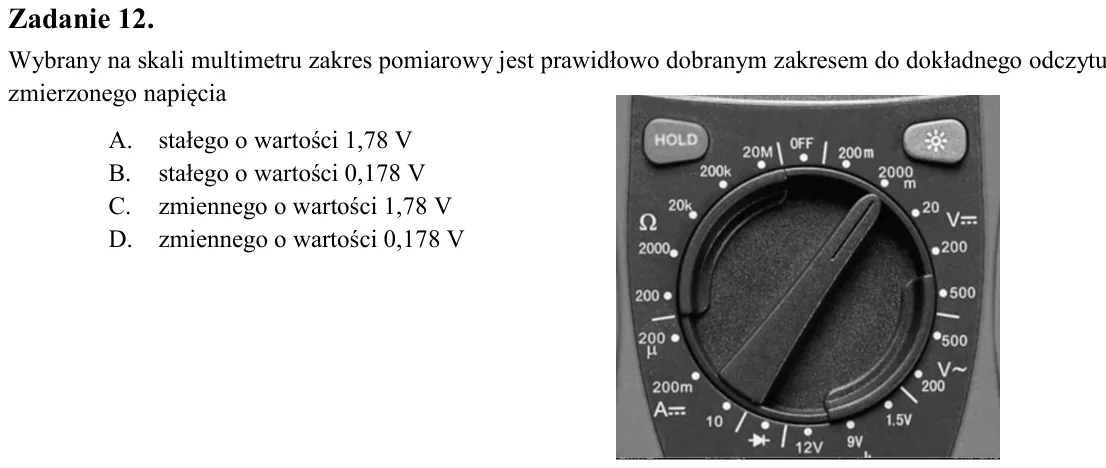

Zadanie 12. Wybrany na skali multimetru zakres pomiarowy jest prawidłowo dobranym zakresem do dokładnego odczytu zmierzonego napięcia A. stałego o wartości 1,78 V B. stałego o wartości 0,178 V C. zmiennego o wartości 1,7

Zadanie 13. Którym skrótem literowym określa się współczynnik błędów modulacji sygnału telewizji cyfrowej? A. BER B. SNR C. MER D. PSNR

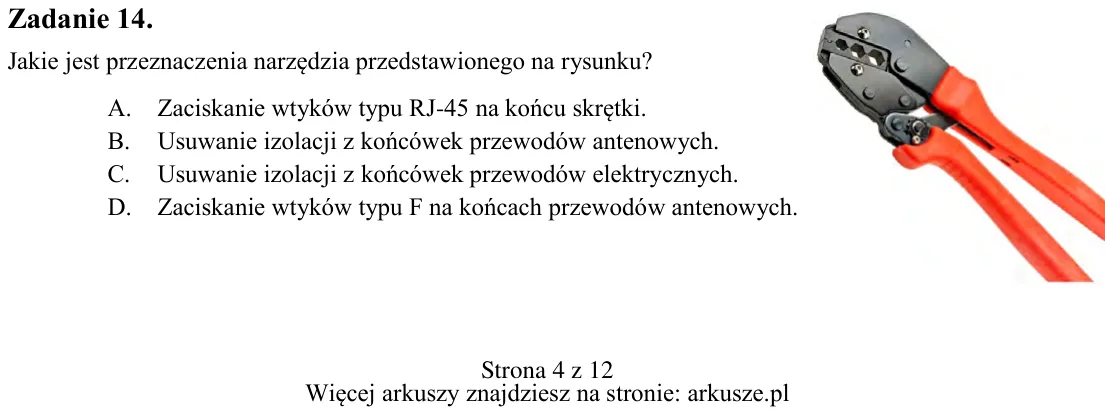

Zadanie 14. Jakie jest przeznaczenia narzędzia przedstawionego na rysunku? A. Zaciskanie wtyków typu RJ-45 na końcu skrętki. B. Usuwanie izolacji z końcówek przewodów antenowych. C. Usuwanie izolacji z końcówek przewodów

Zadanie 15. Do łączenia włókien w światłowodowym kablu komunikacyjnym służy A. spawarka. B. lutownica. C. zaciskarka. D. zgrzewarka.

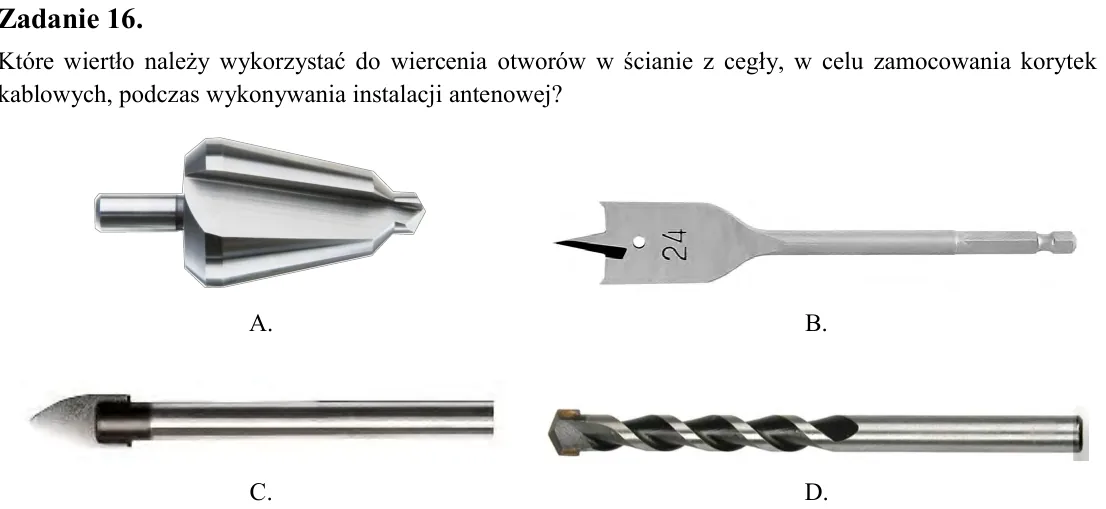

Zadanie 16. Które wiertło należy wykorzystać do wiercenia otworów w ścianie z cegły, w celu zamocowania korytek kablowych, podczas wykonywania instalacji antenowej?

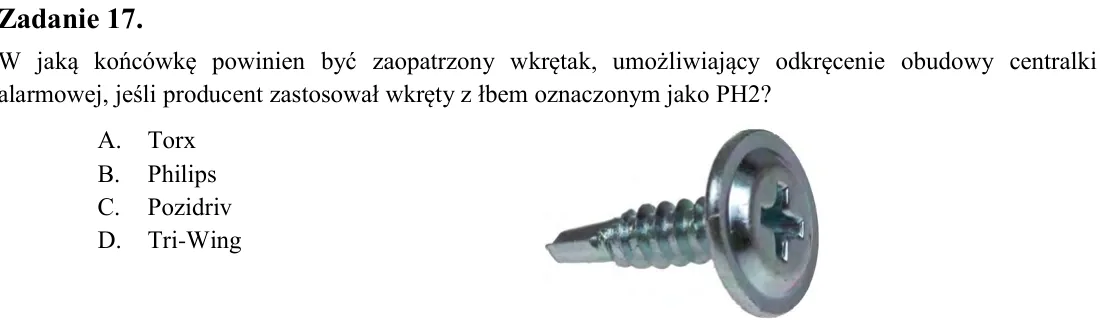

Zadanie 17. W jaką końcówkę powinien być zaopatrzony wkrętak, umożliwiający odkręcenie obudowy centralki alarmowej, jeśli producent zastosował wkręty z łbem oznaczonym jako PH2? A. Torx B. Philips C. Pozidriv D. Tri-Wing

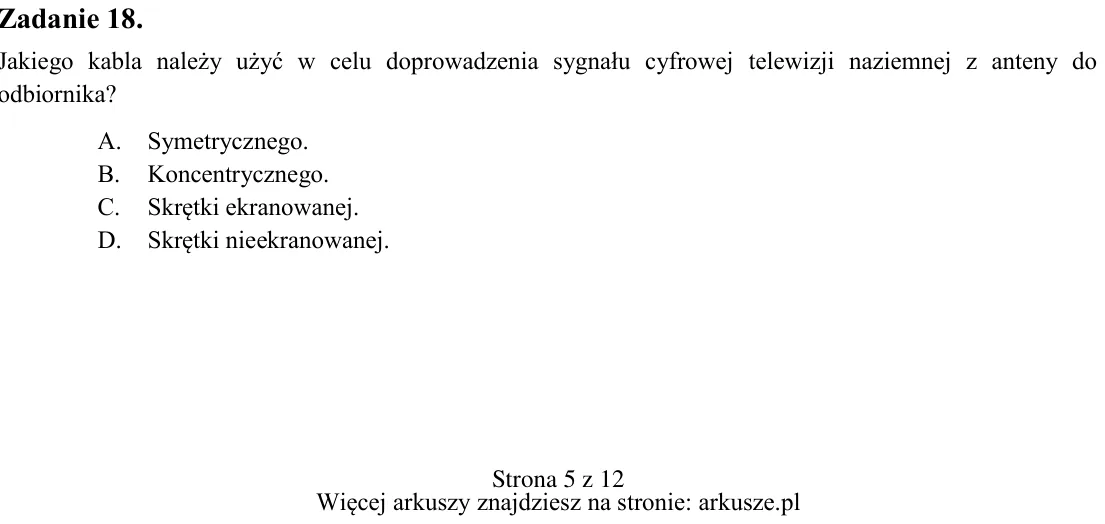

Zadanie 18. Jakiego kabla należy użyć w celu doprowadzenia sygnału cyfrowej telewizji naziemnej z anteny do odbiornika? A. Symetrycznego. B. Koncentrycznego. C. Skrętki ekranowanej. D. Skrętki nieekranowanej. A. B. C. D.

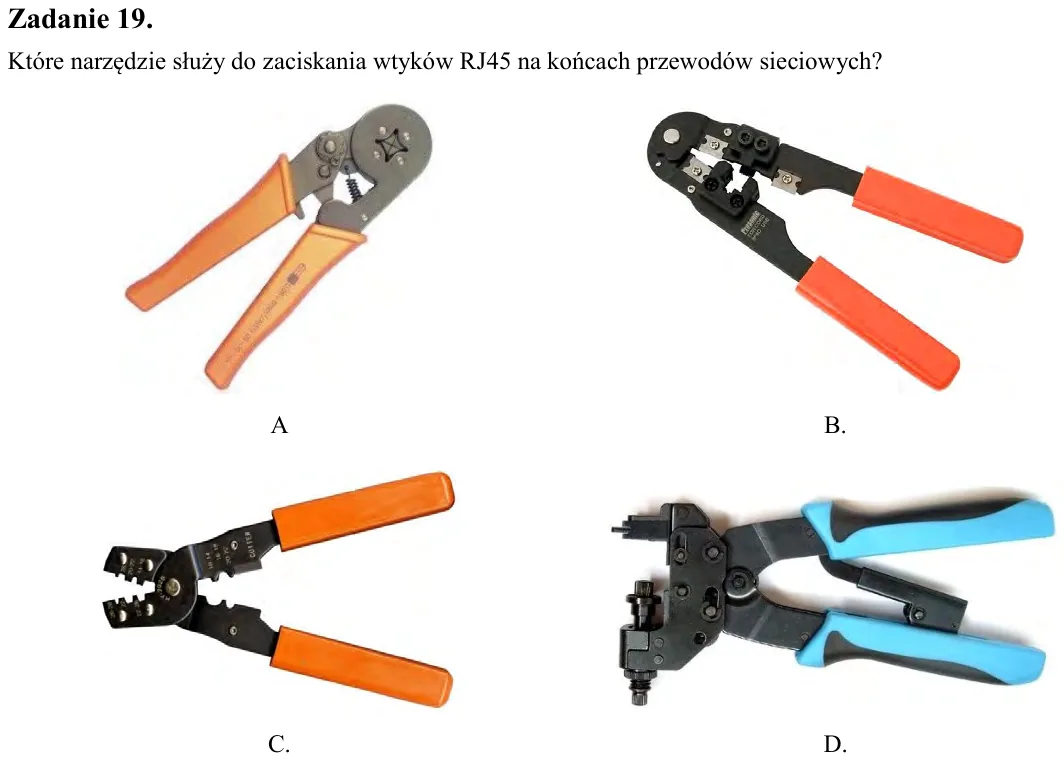

Zadanie 19. Które narzędzie służy do zaciskania wtyków RJ45 na końcach przewodów sieciowych?

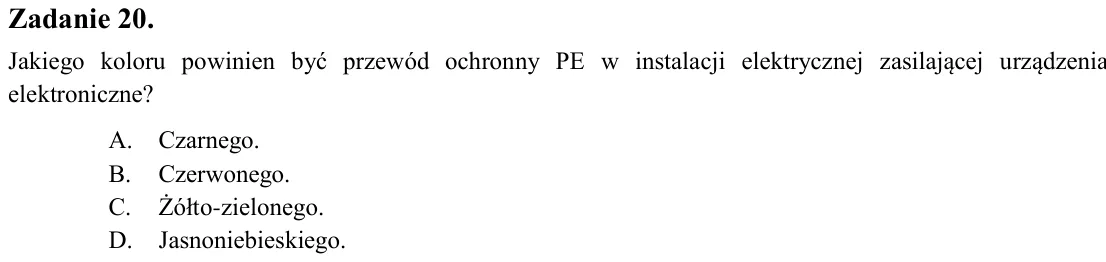

Zadanie 20. Jakiego koloru powinien być przewód ochronny PE w instalacji elektrycznej zasilającej urządzenia elektroniczne? A. Czarnego. B. Czerwonego. C. Żółto-zielonego. D. Jasnoniebieskiego.

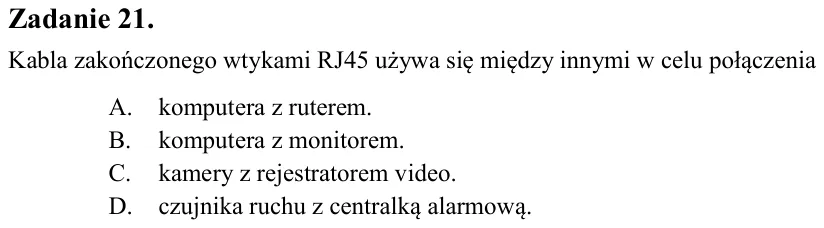

Zadanie 21. Kabla zakończonego wtykami RJ45 używa się między innymi w celu połączenia A. komputera z ruterem. B. komputera z monitorem. C. kamery z rejestratorem video. D. czujnika ruchu z centralką alarmową.

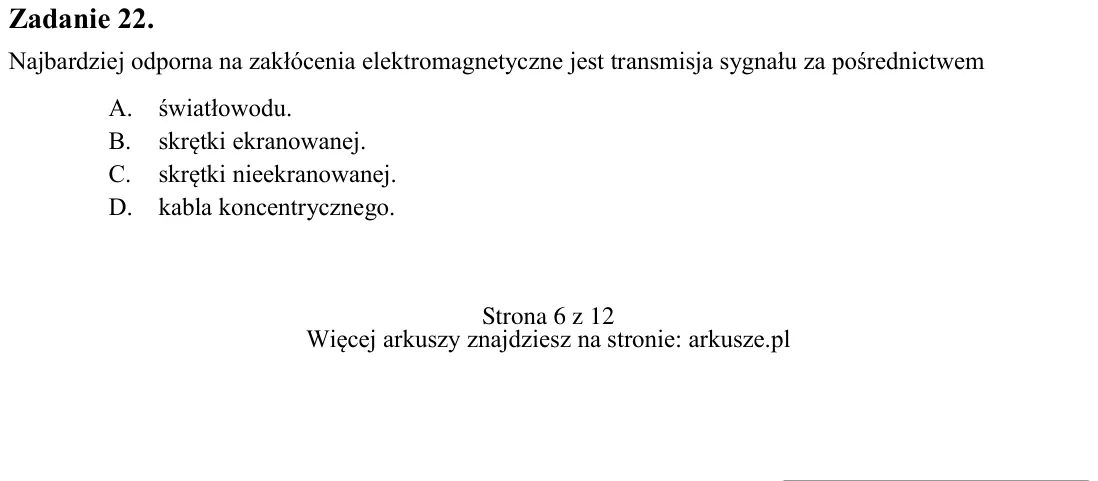

Zadanie 22. Najbardziej odporna na zakłócenia elektromagnetyczne jest transmisja sygnału za pośrednictwem A. światłowodu. B. skrętki ekranowanej. C. skrętki nieekranowanej. D. kabla koncentrycznego. A B. C. D.

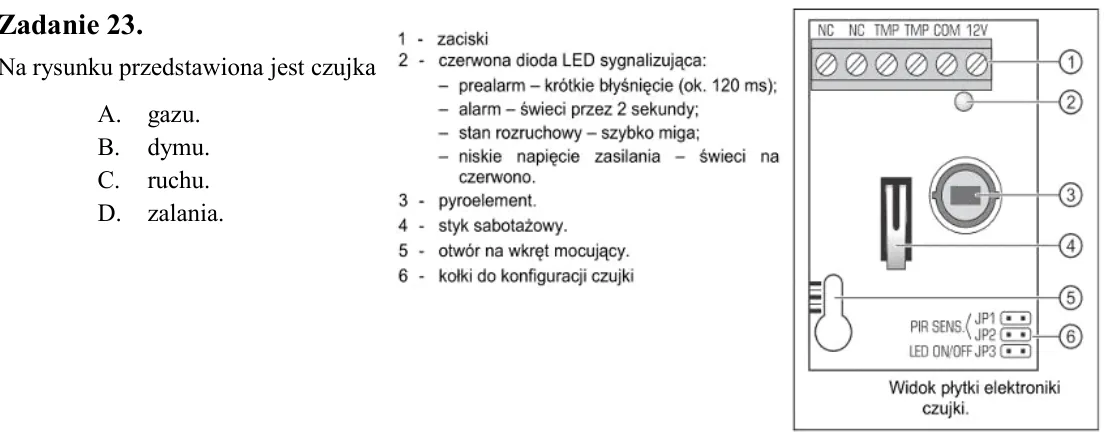

Zadanie 23. Na rysunku przedstawiona jest czujka A. gazu. B. dymu. C. ruchu. D. zalania.

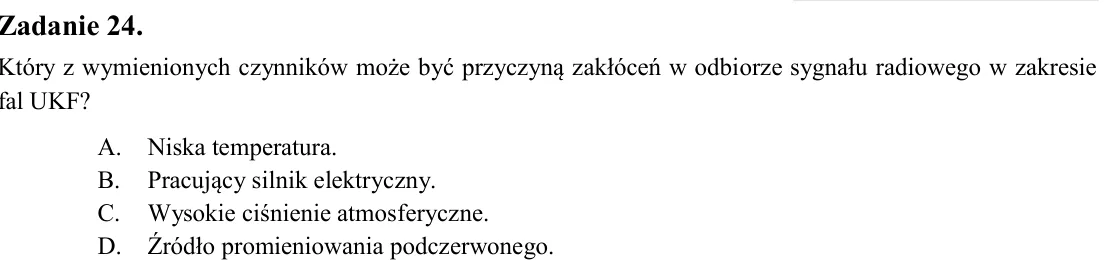

Zadanie 24. Który z wymienionych czynników może być przyczyną zakłóceń w odbiorze sygnału radiowego w zakresie fal UKF? A. Niska temperatura. B. Pracujący silnik elektryczny. C. Wysokie ciśnienie atmosferyczne. D. Źródło

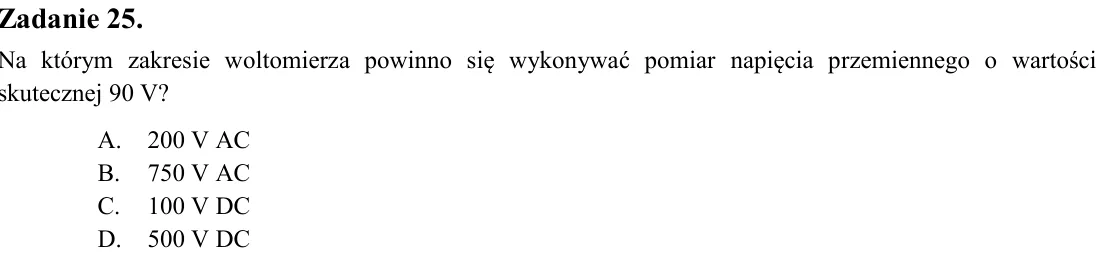

Zadanie 25. Na którym zakresie woltomierza powinno się wykonywać pomiar napięcia przemiennego o wartości skutecznej 90 V? A. 200 V AC B. 750 V AC C. 100 V DC D. 500 V DC

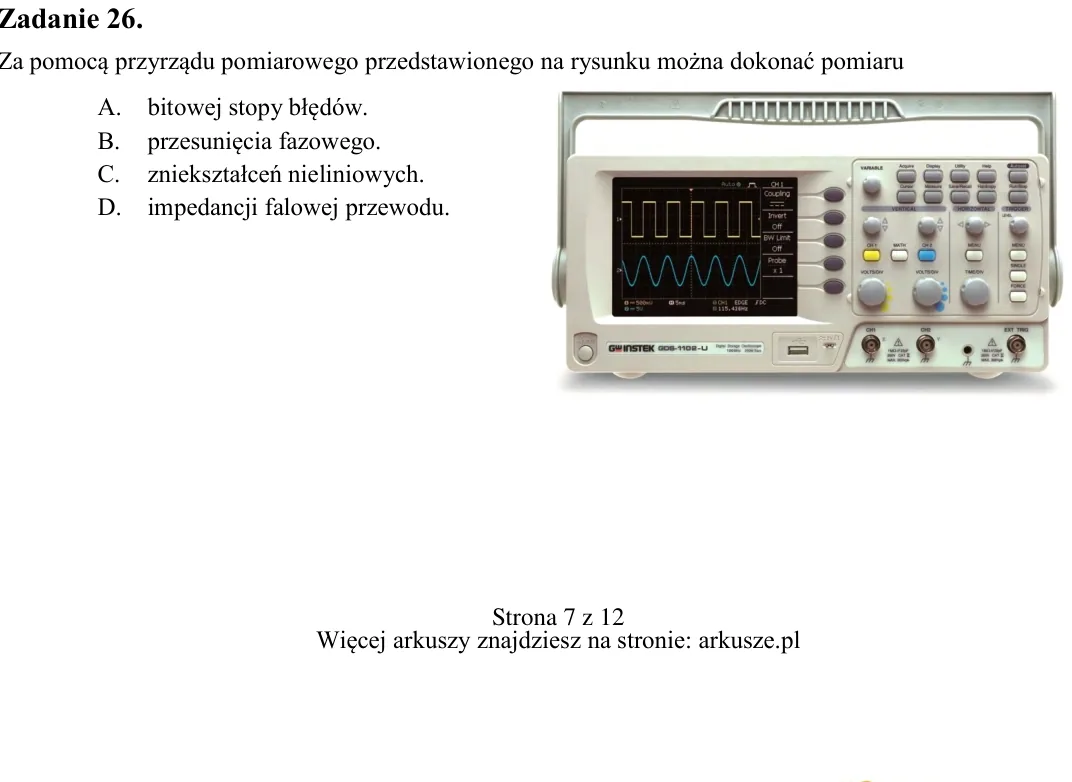

Zadanie 26. Za pomocą przyrządu pomiarowego przedstawionego na rysunku można dokonać pomiaru A. bitowej stopy błędów. B. przesunięcia fazowego. C. zniekształceń nieliniowych. D. impedancji falowej przewodu.

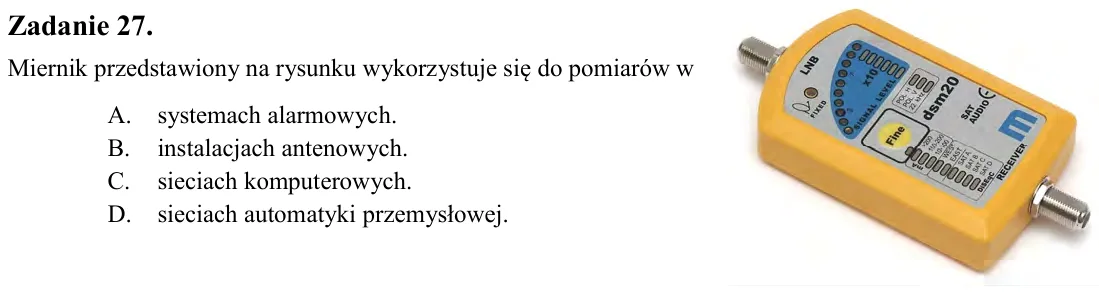

Zadanie 27. Miernik przedstawiony na rysunku wykorzystuje się do pomiarów w A. systemach alarmowych. B. instalacjach antenowych. C. sieciach komputerowych. D. sieciach automatyki przemysłowej.

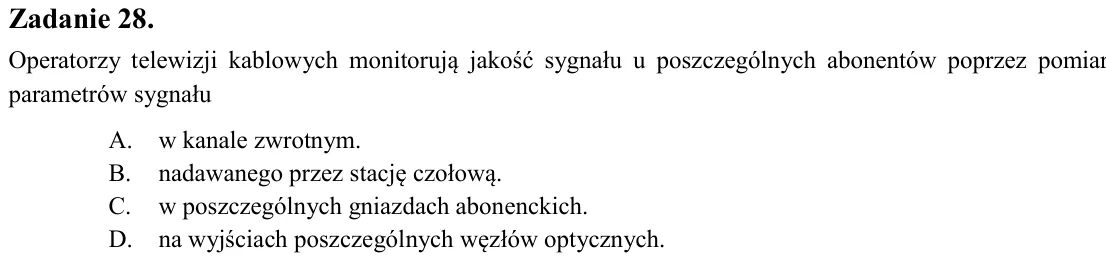

Zadanie 28. Operatorzy telewizji kablowych monitorują jakość sygnału u poszczególnych abonentów poprzez pomiar parametrów sygnału A. w kanale zwrotnym. B. nadawanego przez stację czołową. C. w poszczególnych gniazdach ab

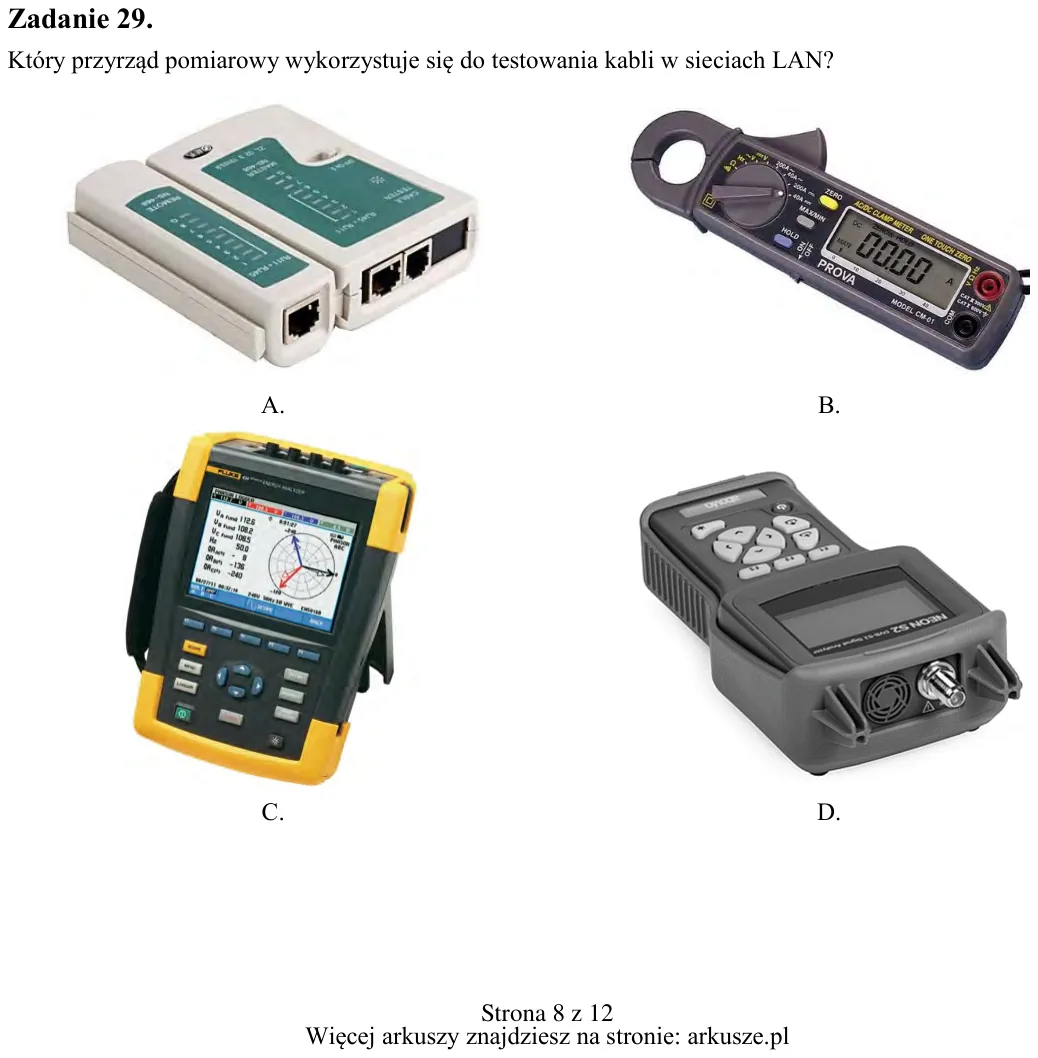

Zadanie 29. Który przyrząd pomiarowy wykorzystuje się do testowania kabli w sieciach LAN? A. B. C. D.

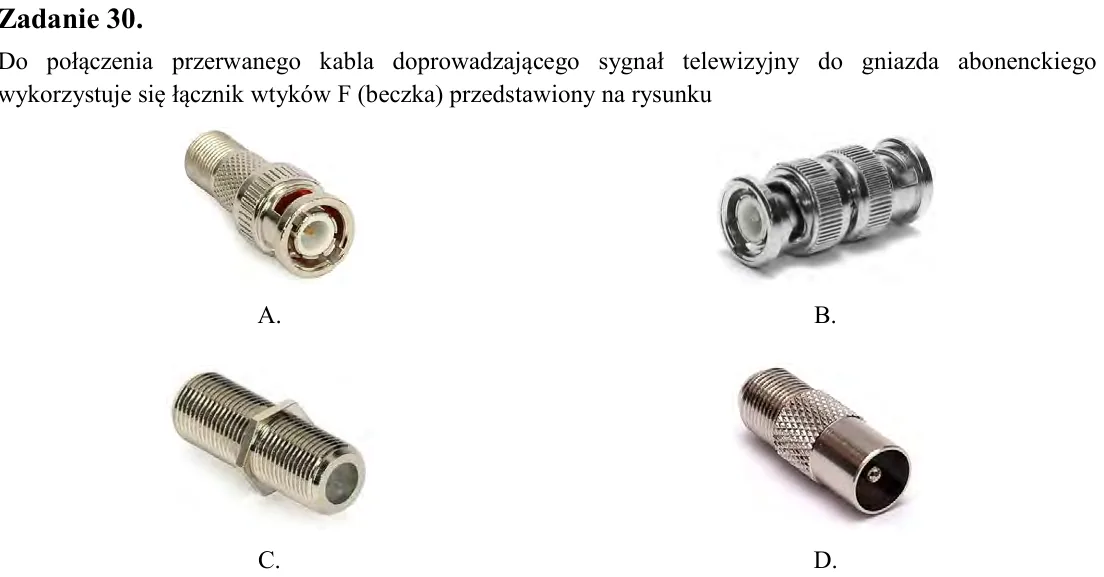

Zadanie 30. Do połączenia przerwanego kabla doprowadzającego sygnał telewizyjny do gniazda abonenckiego wykorzystuje się łącznik wtyków F (beczka) przedstawiony na rysunku

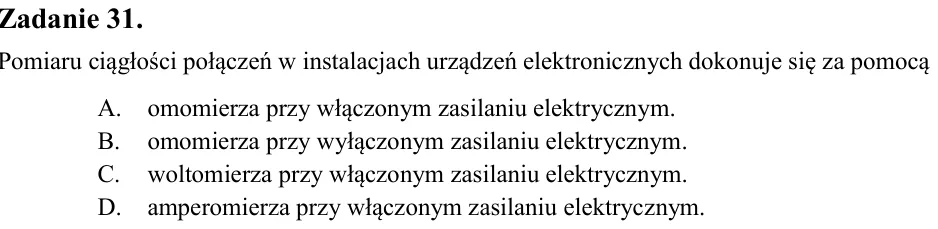

Zadanie 31. Pomiaru ciągłości połączeń w instalacjach urządzeń elektronicznych dokonuje się za pomocą A. omomierza przy włączonym zasilaniu elektrycznym. B. omomierza przy wyłączonym zasilaniu elektrycznym. C. woltomierz

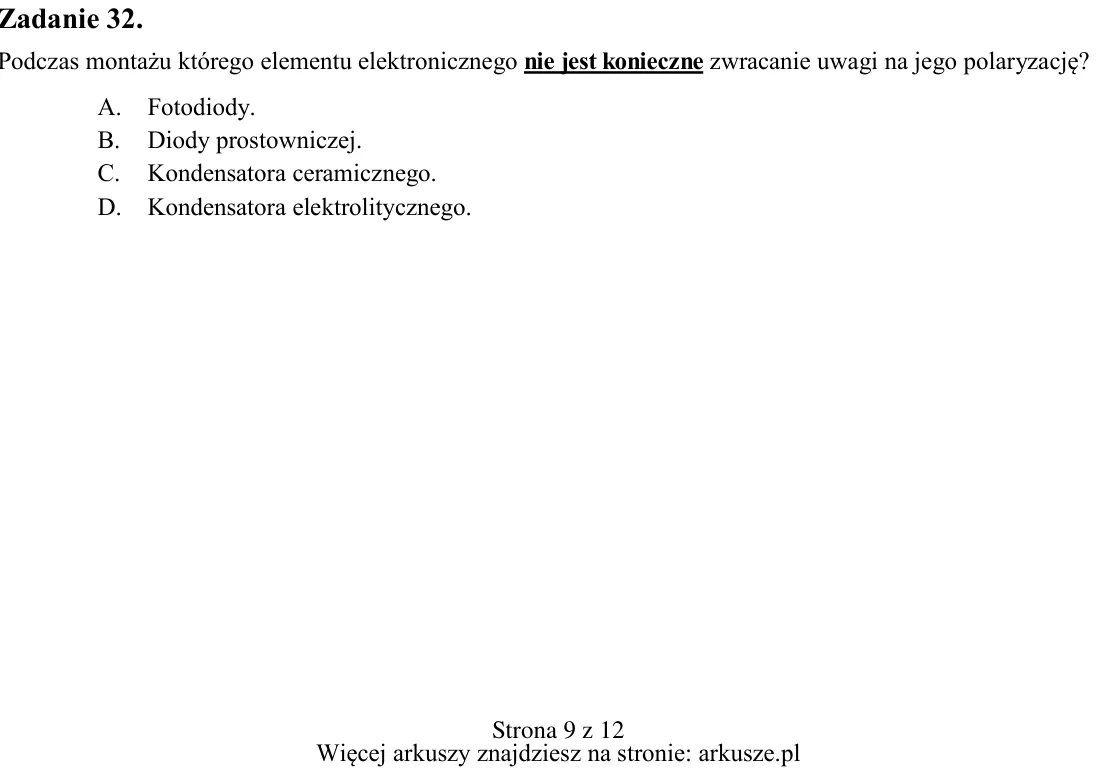

Zadanie 32. Podczas montażu którego elementu elektronicznego nie jest konieczne zwracanie uwagi na jego polaryzację? A. Fotodiody. B. Diody prostowniczej. C. Kondensatora ceramicznego. D. Kondensatora elektrolitycznego.

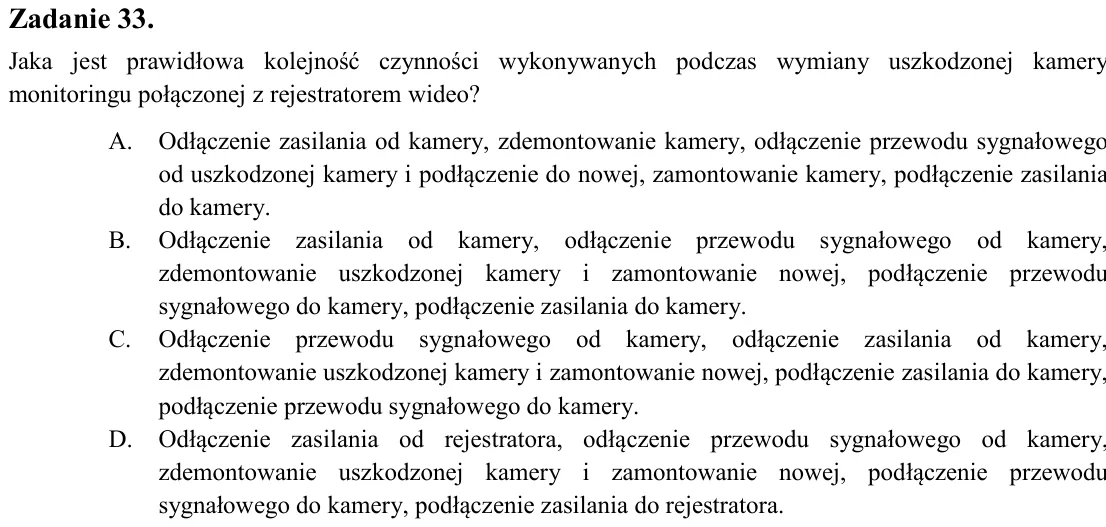

Zadanie 33. Jaka jest prawidłowa kolejność czynności wykonywanych podczas wymiany uszkodzonej kamery monitoringu połączonej z rejestratorem wideo? A. Odłączenie zasilania od kamery, zdemontowanie kamery, odłączenie przew

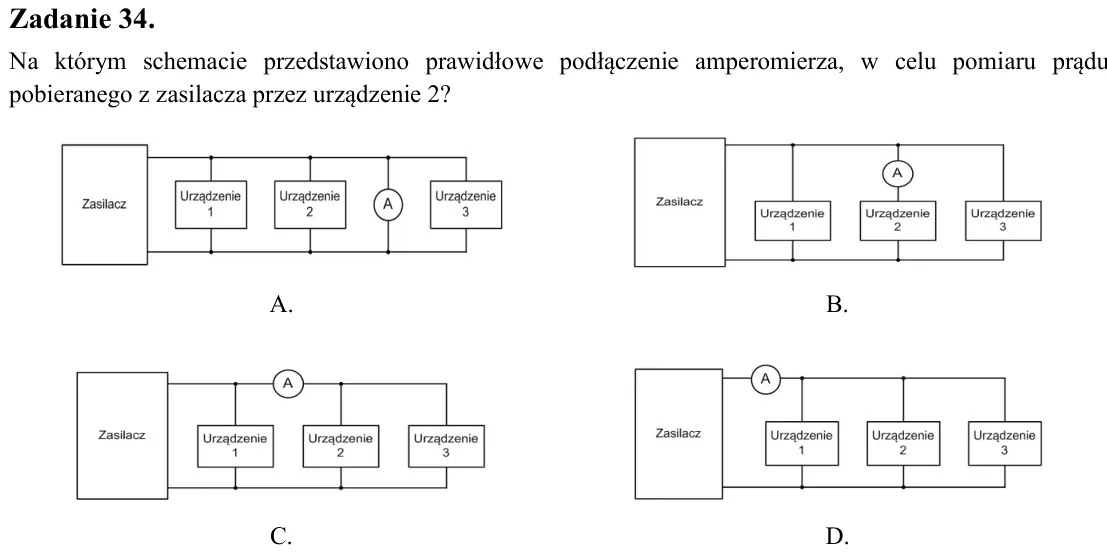

Zadanie 34. Na którym schemacie przedstawiono prawidłowe podłączenie amperomierza, w celu pomiaru prądu pobieranego z zasilacza przez urządzenie 2?

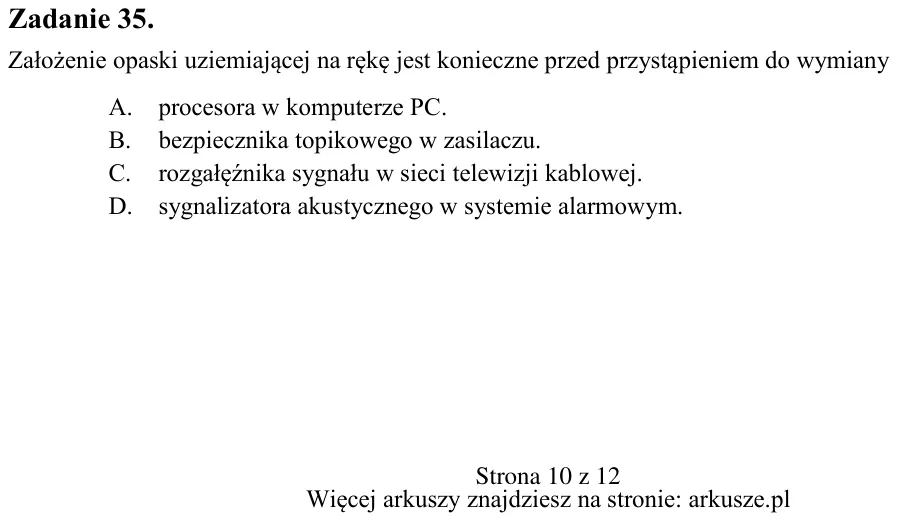

Zadanie 35. Założenie opaski uziemiającej na rękę jest konieczne przed przystąpieniem do wymiany A. procesora w komputerze PC. B. bezpiecznika topikowego w zasilaczu. C. rozgałęźnika sygnału w sieci telewizji kablowej. D

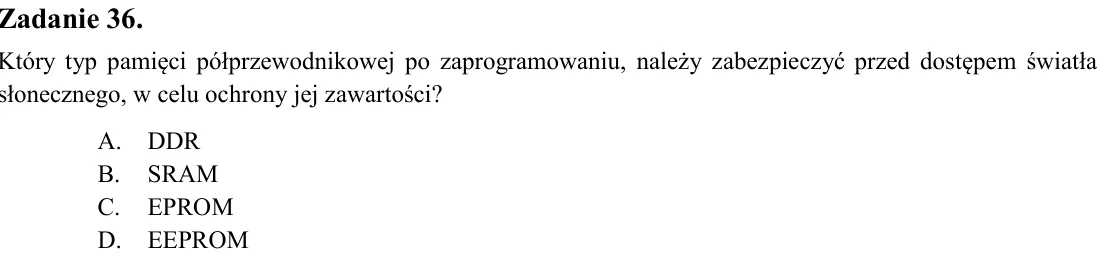

Zadanie 36. Który typ pamięci półprzewodnikowej po zaprogramowaniu, należy zabezpieczyć przed dostępem światła słonecznego, w celu ochrony jej zawartości? A. DDR B. SRAM C. EPROM D. EEPROM

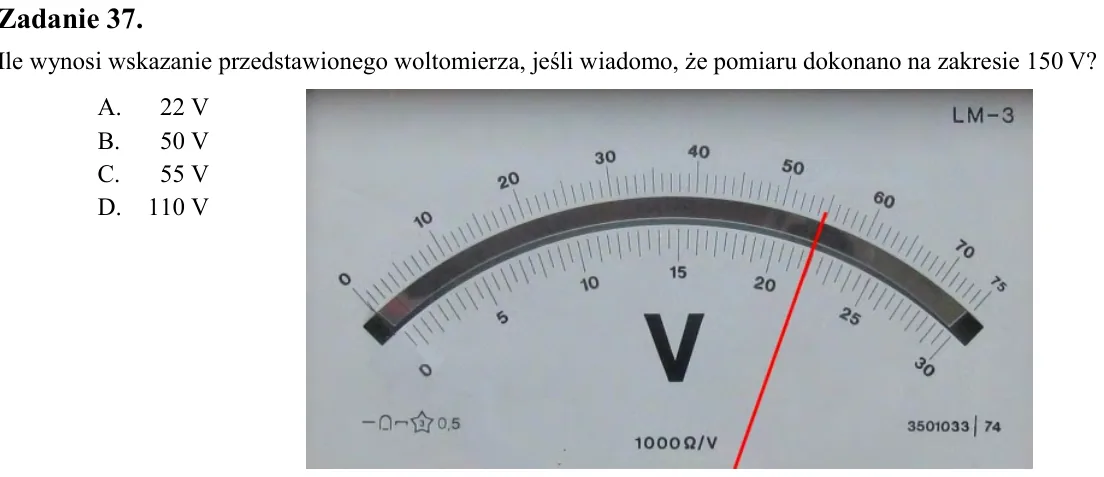

Zadanie 37. Ile wynosi wskazanie przedstawionego woltomierza, jeśli wiadomo, że pomiaru dokonano na zakresie 150 V? A. 22 V B. 50 V C. 55 V D. 110 V

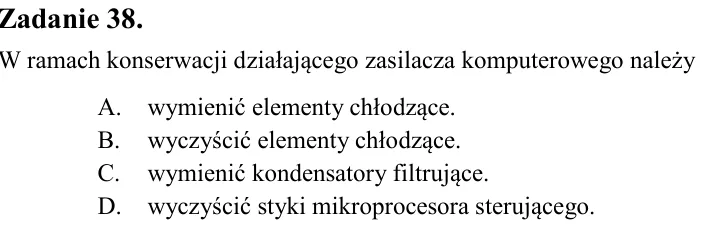

Zadanie 38. W ramach konserwacji działającego zasilacza komputerowego należy A. wymienić elementy chłodzące. B. wyczyścić elementy chłodzące. C. wymienić kondensatory filtrujące. D. wyczyścić styki mikroprocesora sterują

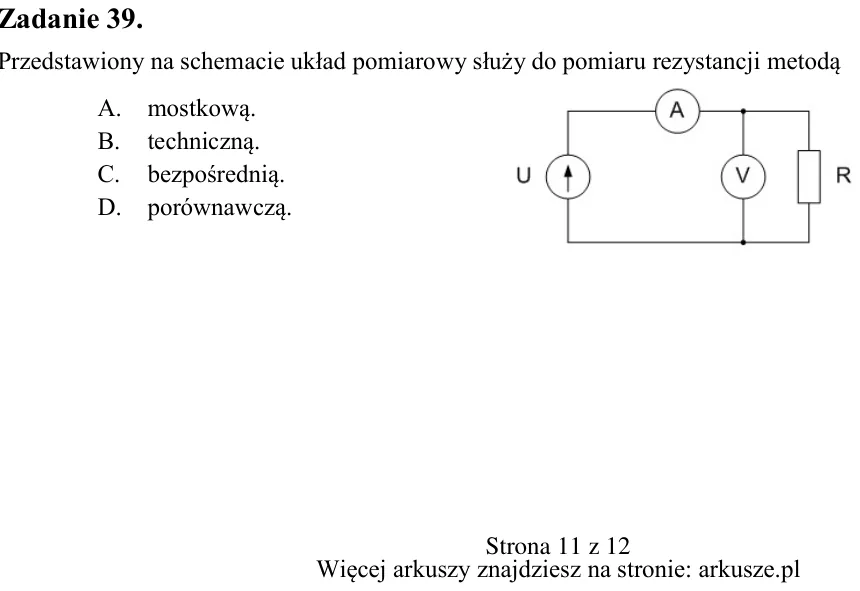

Zadanie 39. Przedstawiony na schemacie układ pomiarowy służy do pomiaru rezystancji metodą A. mostkową. B. techniczną. C. bezpośrednią. D. porównawczą.

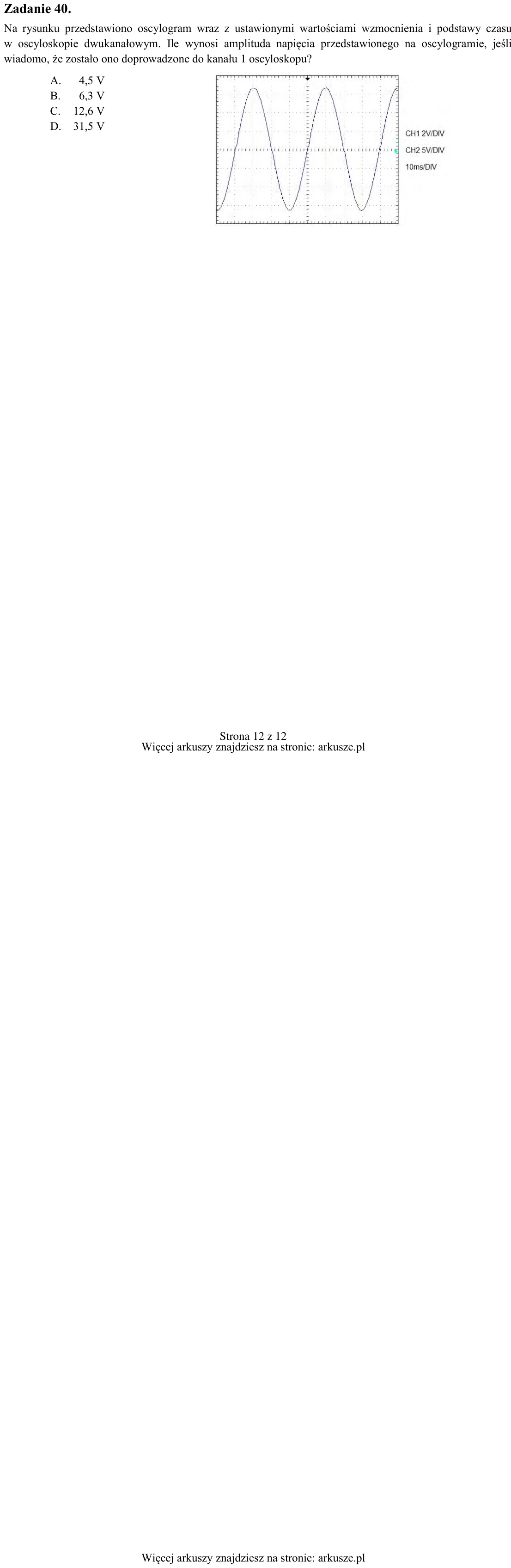

Zadanie 40. Na rysunku przedstawiono oscylogram wraz z ustawionymi wartościami wzmocnienia i podstawy czasu w oscyloskopie dwukanałowym. Ile wynosi amplituda napięcia przedstawionego na oscylogramie, jeśli wiadomo, że zo
