E06 · Egzamin zawodowy · czerwiec 2018

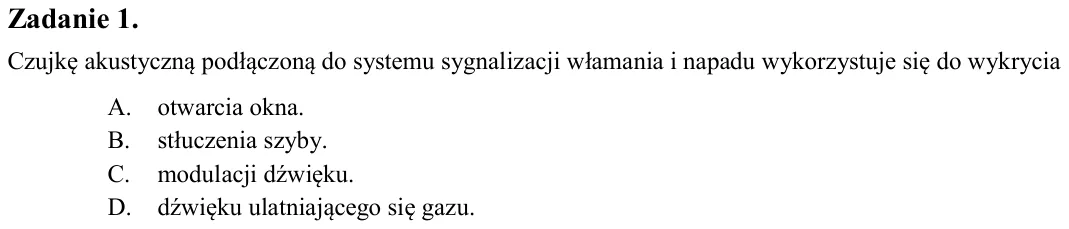

Zadanie 1. Czujkę akustyczną podłączoną do systemu sygnalizacji włamania i napadu wykorzystuje się do wykrycia A. otwarcia okna. B. stłuczenia szyby. C. modulacji dźwięku. D. dźwięku ulatniającego się gazu.

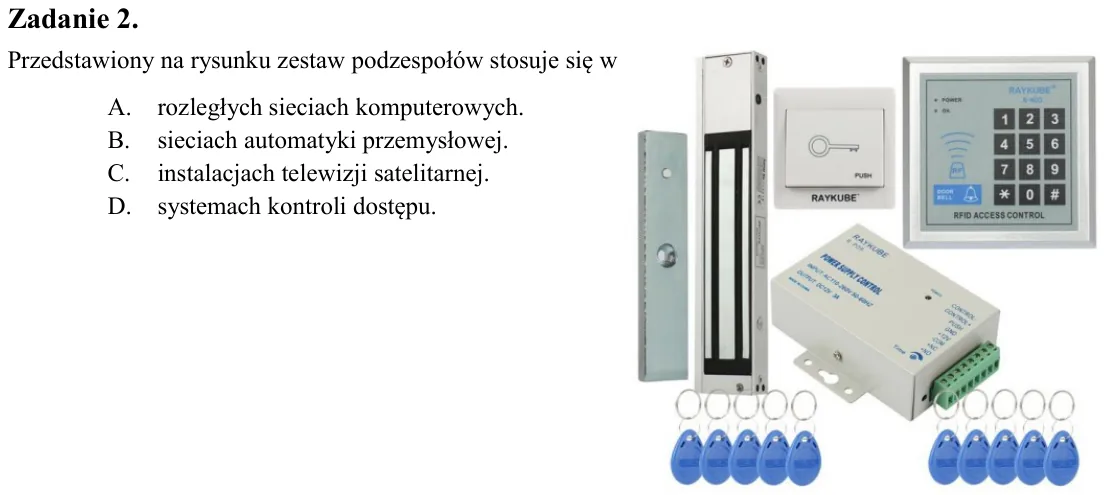

Zadanie 2. Przedstawiony na rysunku zestaw podzespołów stosuje się w A. rozległych sieciach komputerowych. B. sieciach automatyki przemysłowej. C. instalacjach telewizji satelitarnej. D. systemach kontroli dostępu.

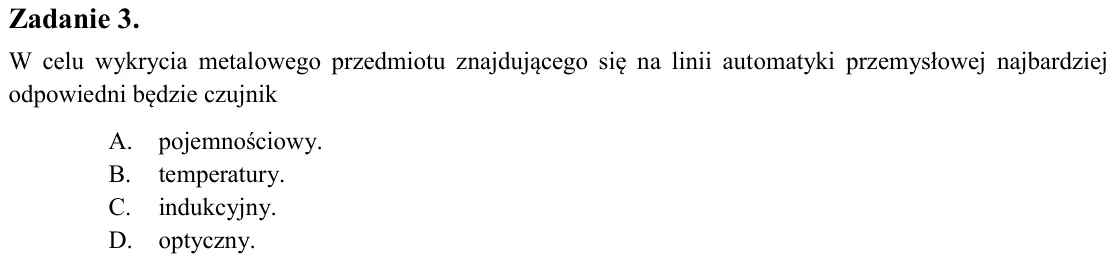

Zadanie 3. W celu wykrycia metalowego przedmiotu znajdującego się na linii automatyki przemysłowej najbardziej odpowiedni będzie czujnik A. pojemnościowy. B. temperatury. C. indukcyjny. D. optyczny.

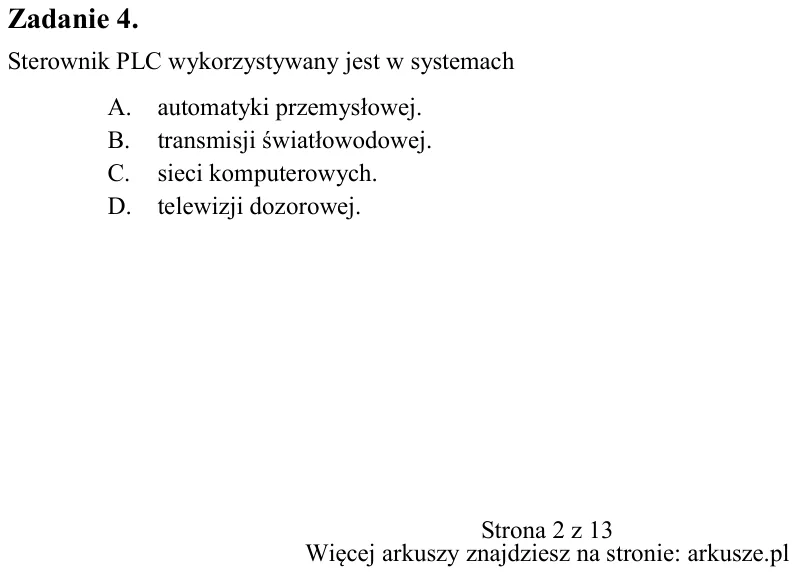

Zadanie 4. Sterownik PLC wykorzystywany jest w systemach A. automatyki przemysłowej. B. transmisji światłowodowej. C. sieci komputerowych. D. telewizji dozorowej.

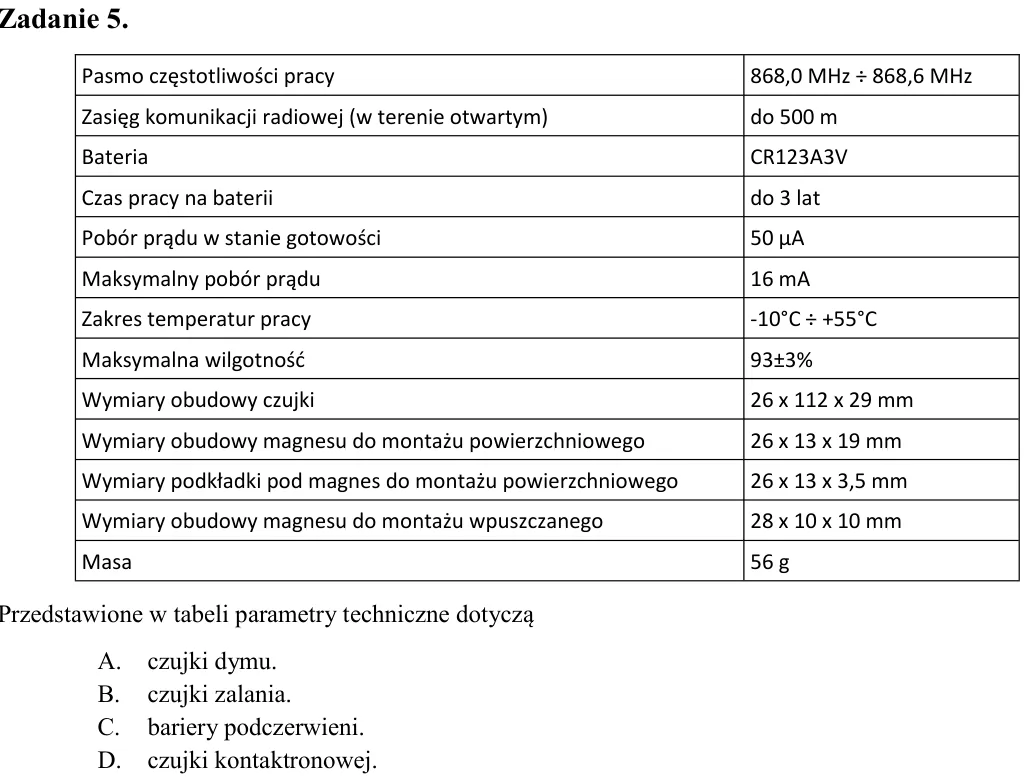

Zadanie 5. Przedstawione w tabeli parametry techniczne dotyczą A. czujki dymu. B. czujki zalania. C. bariery podczerwieni. D. czujki kontaktronowej.

Zadanie 6. Przedstawiony na rysunku element to czujka A. kontaktronowa. B. podczerwieni. C. optyczna. D. dymu.

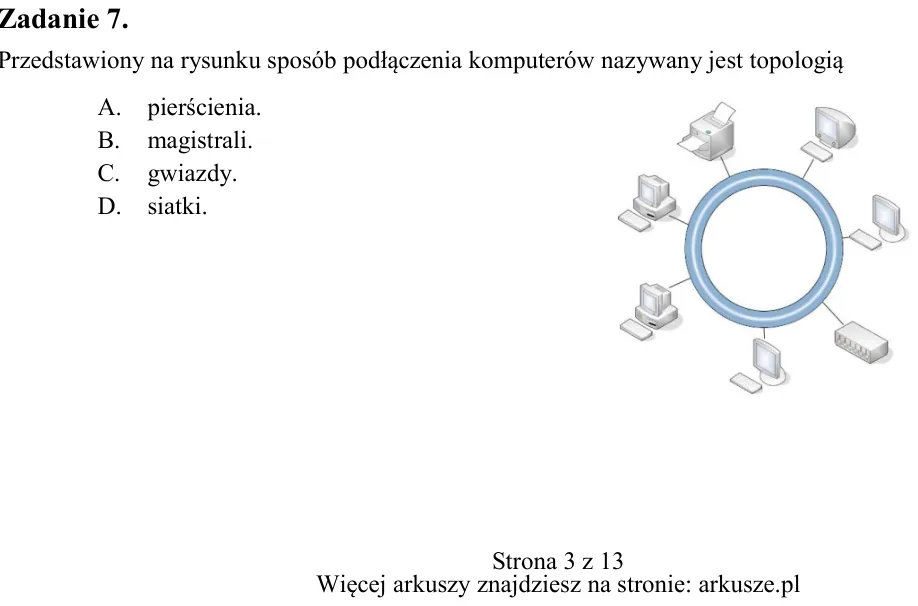

Zadanie 7. Przedstawiony na rysunku sposób podłączenia komputerów nazywany jest topologią A. pierścienia. B. magistrali. C. gwiazdy. D. siatki. Pasmo częstotliwości pracy 868,0 MHz ÷ 868,6 MHz Zasięg komunikacji radiowej

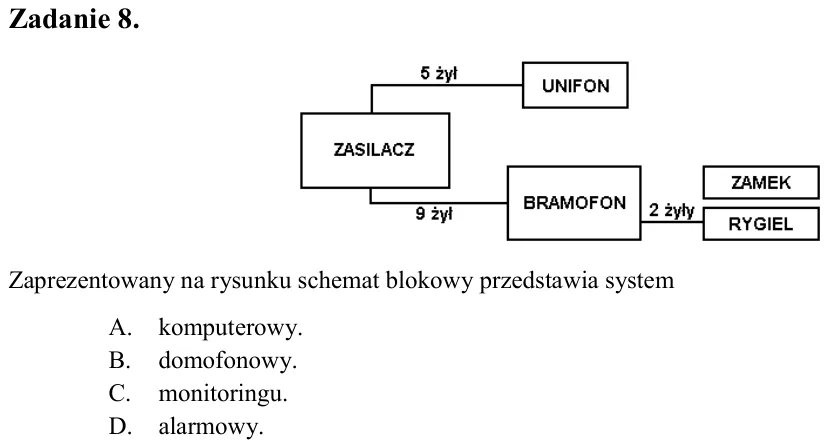

Zadanie 8. Zaprezentowany na rysunku schemat blokowy przedstawia system A. komputerowy. B. domofonowy. C. monitoringu. D. alarmowy.

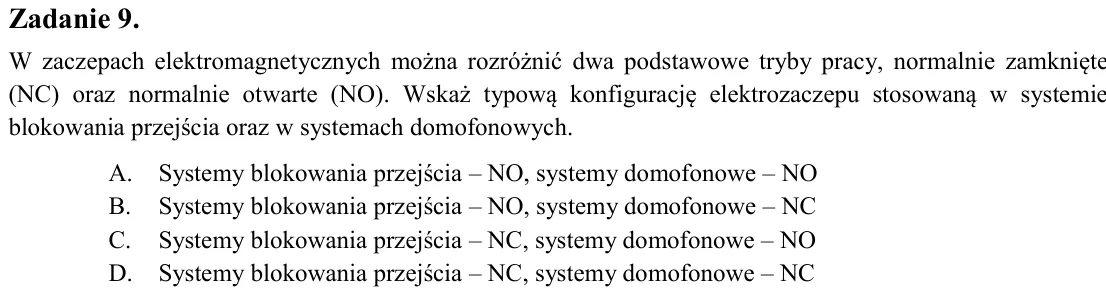

Zadanie 9. W zaczepach elektromagnetycznych można rozróżnić dwa podstawowe tryby pracy, normalnie zamknięte (NC) oraz normalnie otwarte (NO). Wskaż typową konfigurację elektrozaczepu stosowaną w systemie blokowania przej

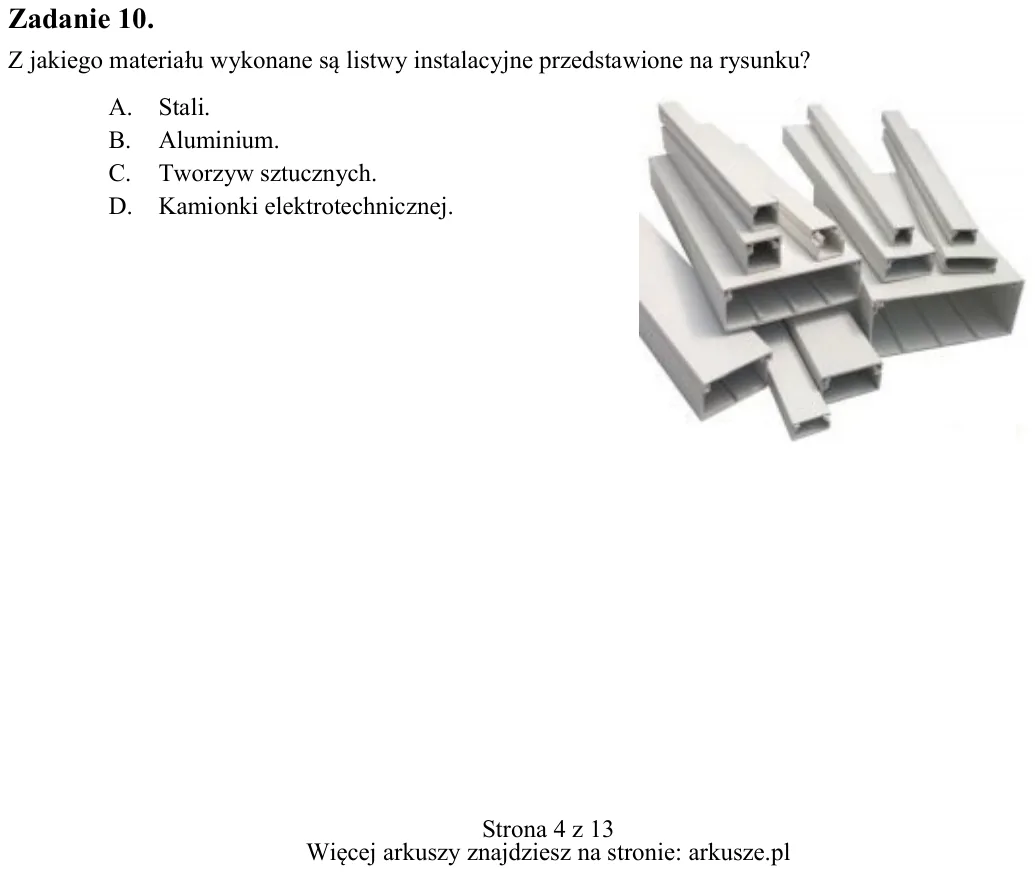

Zadanie 10. Z jakiego materiału wykonane są listwy instalacyjne przedstawione na rysunku? A. Stali. B. Aluminium. C. Tworzyw sztucznych. D. Kamionki elektrotechnicznej.

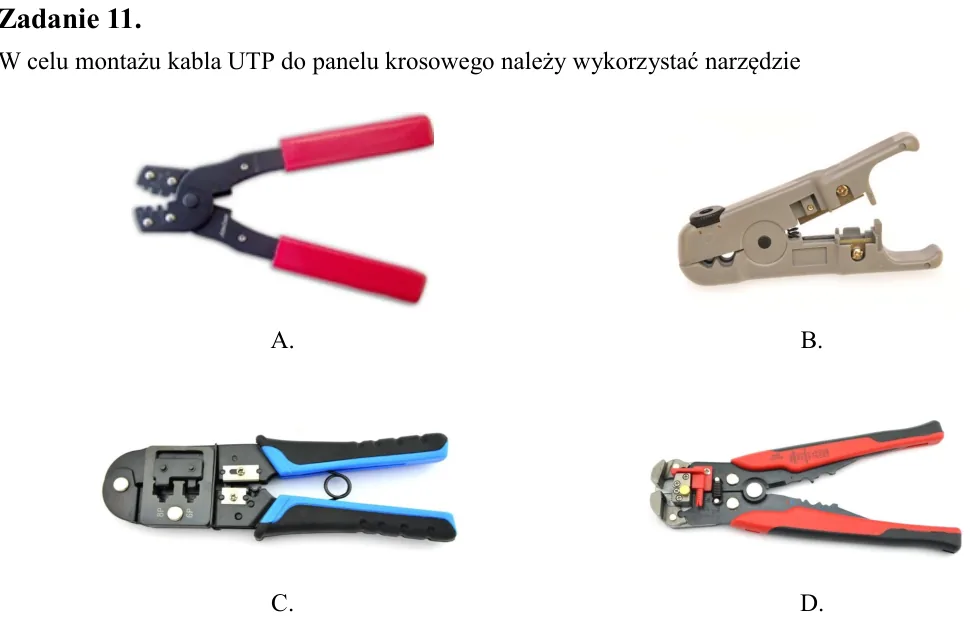

Zadanie 11. W celu montażu kabla UTP do panelu krosowego należy wykorzystać narzędzie

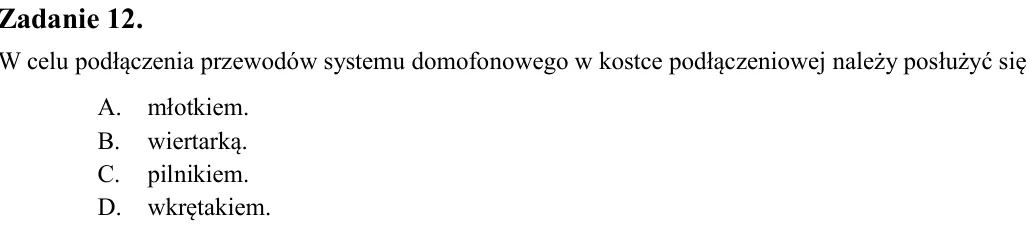

Zadanie 12. W celu podłączenia przewodów systemu domofonowego w kostce podłączeniowej należy posłużyć się A. młotkiem. B. wiertarką. C. pilnikiem. D. wkrętakiem.

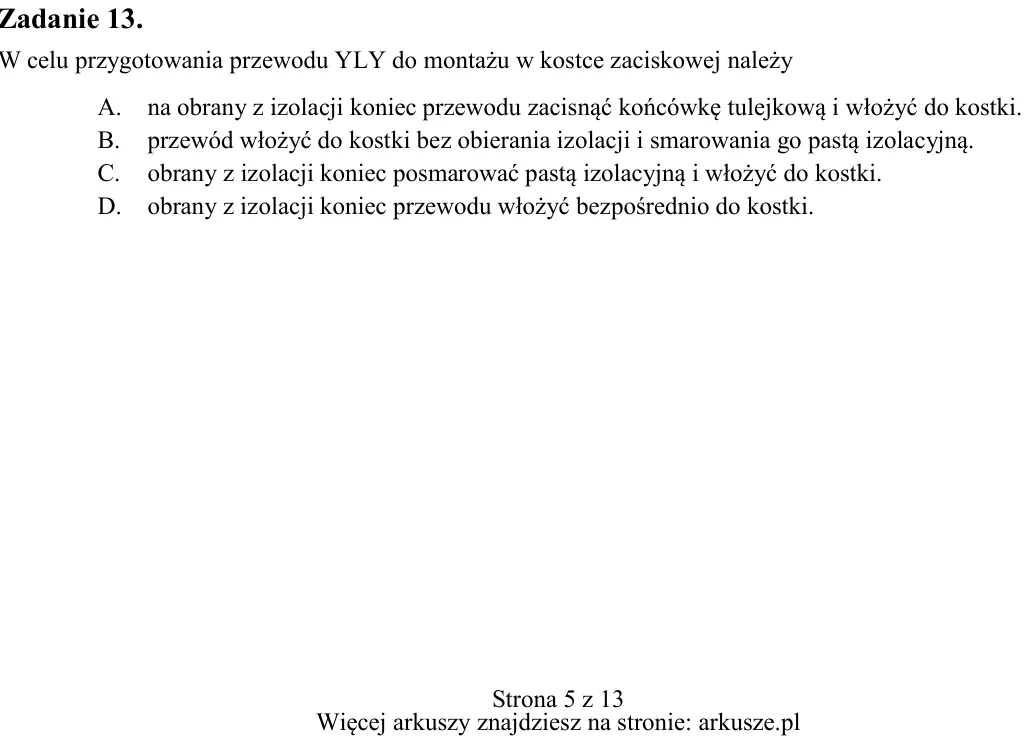

Zadanie 13. W celu przygotowania przewodu YLY do montażu w kostce zaciskowej należy A. na obrany z izolacji koniec przewodu zacisnąć końcówkę tulejkową i włożyć do kostki. B. przewód włożyć do kostki bez obierania izolac

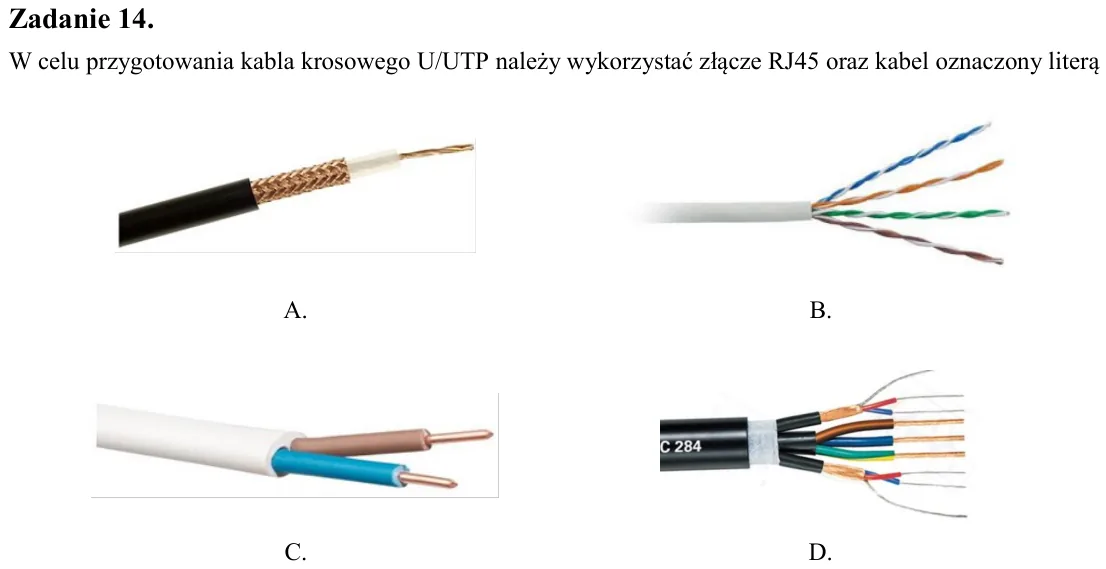

Zadanie 14. W celu przygotowania kabla krosowego U/UTP należy wykorzystać złącze RJ45 oraz kabel oznaczony literą

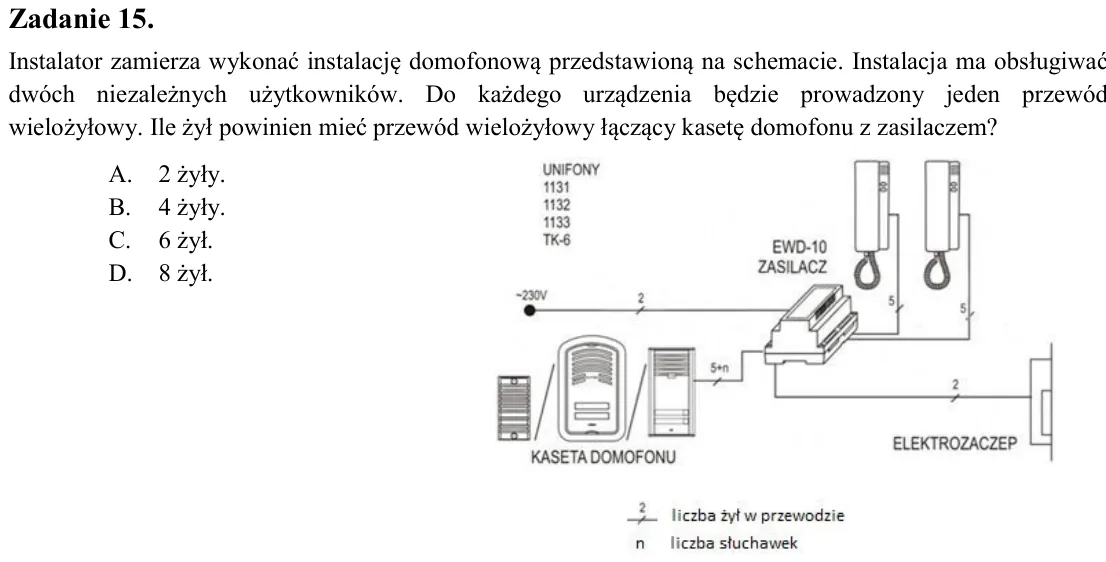

Zadanie 15. Instalator zamierza wykonać instalację domofonową przedstawioną na schemacie. Instalacja ma obsługiwać dwóch niezależnych użytkowników. Do każdego urządzenia będzie prowadzony jeden przewód wielożyłowy. Ile ż

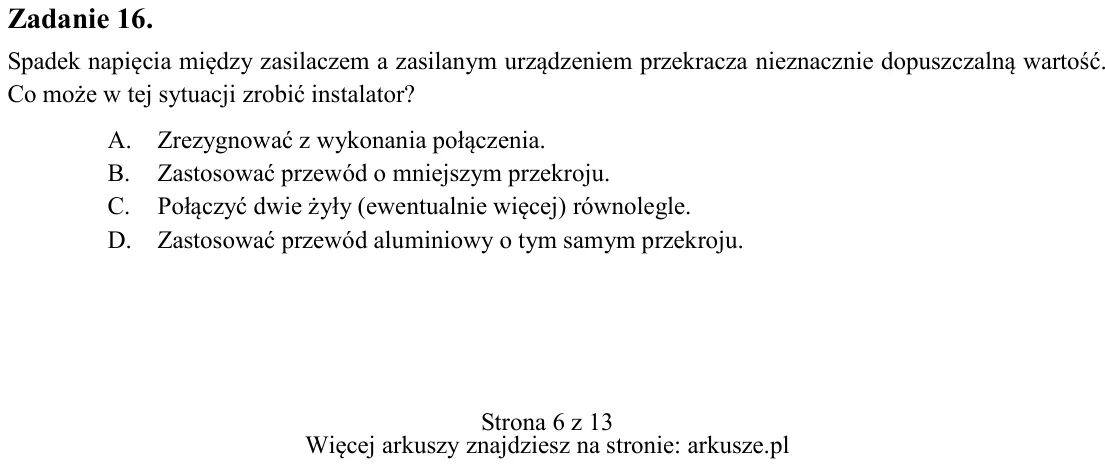

Zadanie 16. Spadek napięcia między zasilaczem a zasilanym urządzeniem przekracza nieznacznie dopuszczalną wartość. Co może w tej sytuacji zrobić instalator? A. Zrezygnować z wykonania połączenia. B. Zastosować przewód o

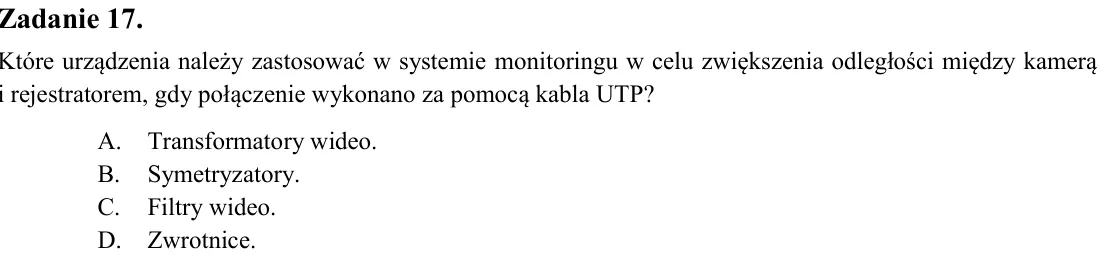

Zadanie 17. Które urządzenia należy zastosować w systemie monitoringu w celu zwiększenia odległości między kamerą i rejestratorem, gdy połączenie wykonano za pomocą kabla UTP? A. Transformatory wideo. B. Symetryzatory. C

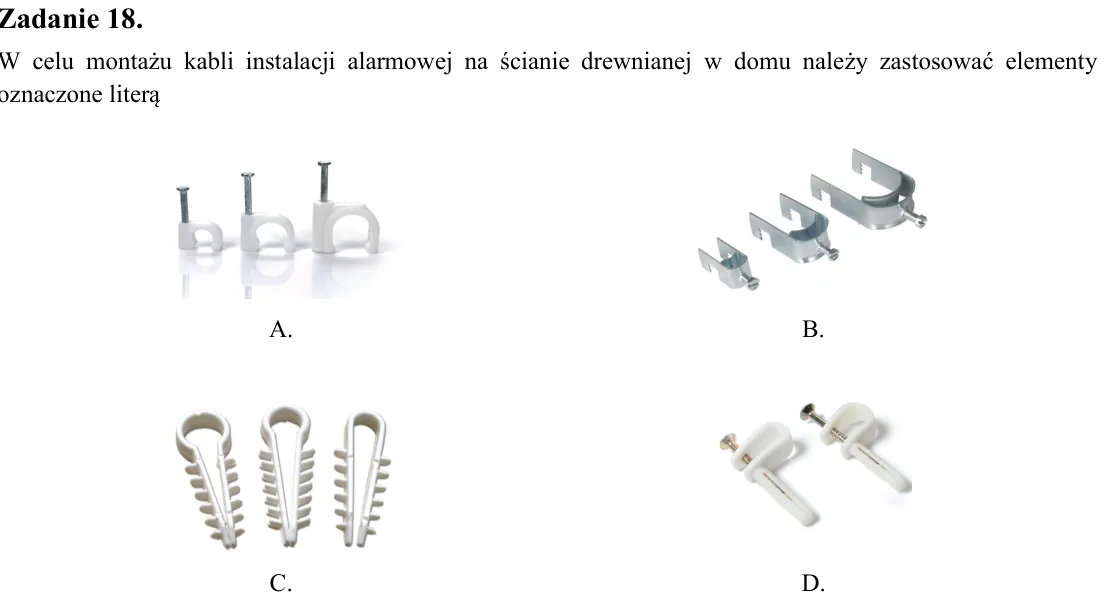

Zadanie 18. W celu montażu kabli instalacji alarmowej na ścianie drewnianej w domu należy zastosować elementy oznaczone literą

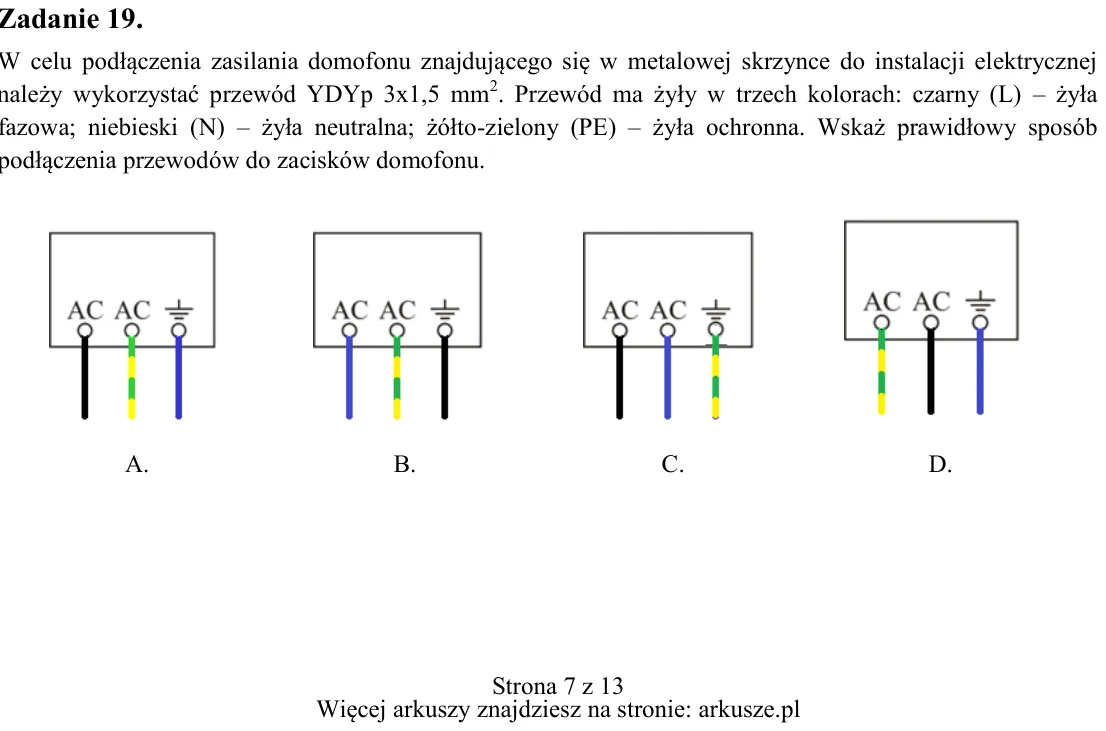

Zadanie 19. W celu podłączenia zasilania domofonu znajdującego się w metalowej skrzynce do instalacji elektrycznej należy wykorzystać przewód YDYp 3x1,5 mm2. Przewód ma żyły w trzech kolorach: czarny (L) - żyła fazowa; n

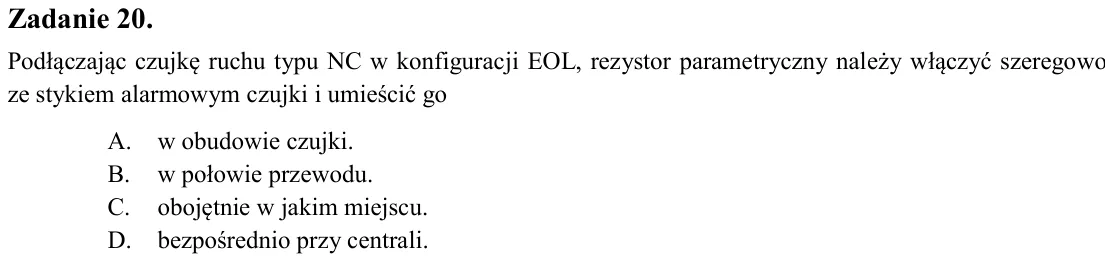

Zadanie 20. Podłączając czujkę ruchu typu NC w konfiguracji EOL, rezystor parametryczny należy włączyć szeregowo ze stykiem alarmowym czujki i umieścić go A. w obudowie czujki. B. w połowie przewodu. C. obojętnie w jakim

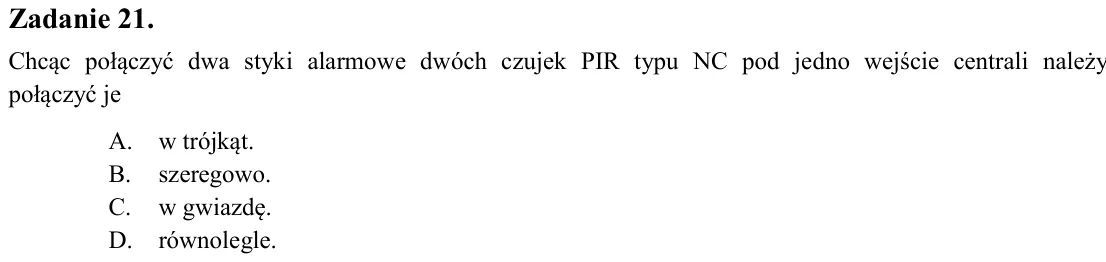

Zadanie 21. Chcąc połączyć dwa styki alarmowe dwóch czujek PIR typu NC pod jedno wejście centrali należy połączyć je A. w trójkąt. B. szeregowo. C. w gwiazdę. D. równolegle.

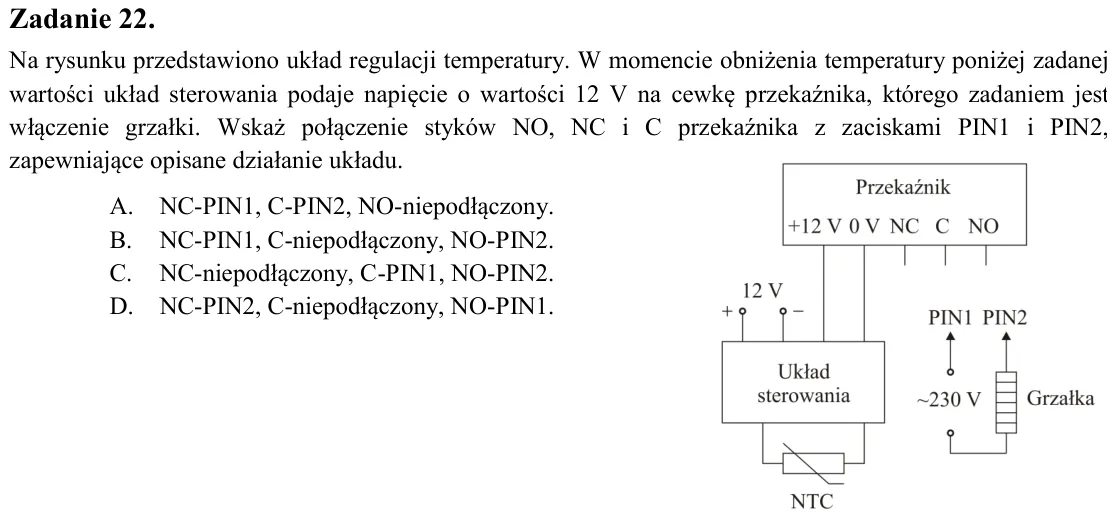

Zadanie 22. Na rysunku przedstawiono układ regulacji temperatury. W momencie obniżenia temperatury poniżej zadanej wartości układ sterowania podaje napięcie o wartości 12 V na cewkę przekaźnika, którego zadaniem jest włą

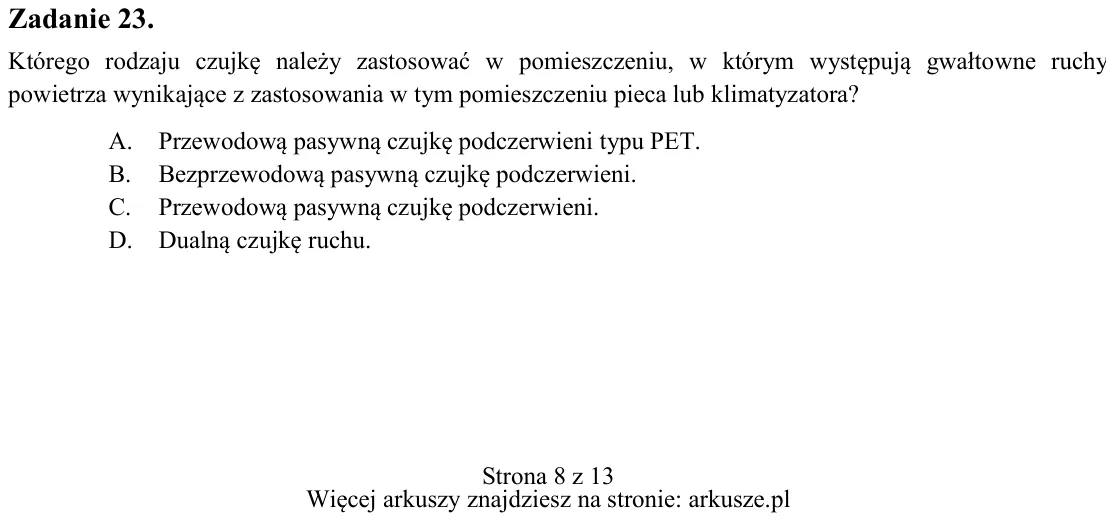

Zadanie 23. Którego rodzaju czujkę należy zastosować w pomieszczeniu, w którym występują gwałtowne ruchy powietrza wynikające z zastosowania w tym pomieszczeniu pieca lub klimatyzatora? A. Przewodową pasywną czujkę podcz

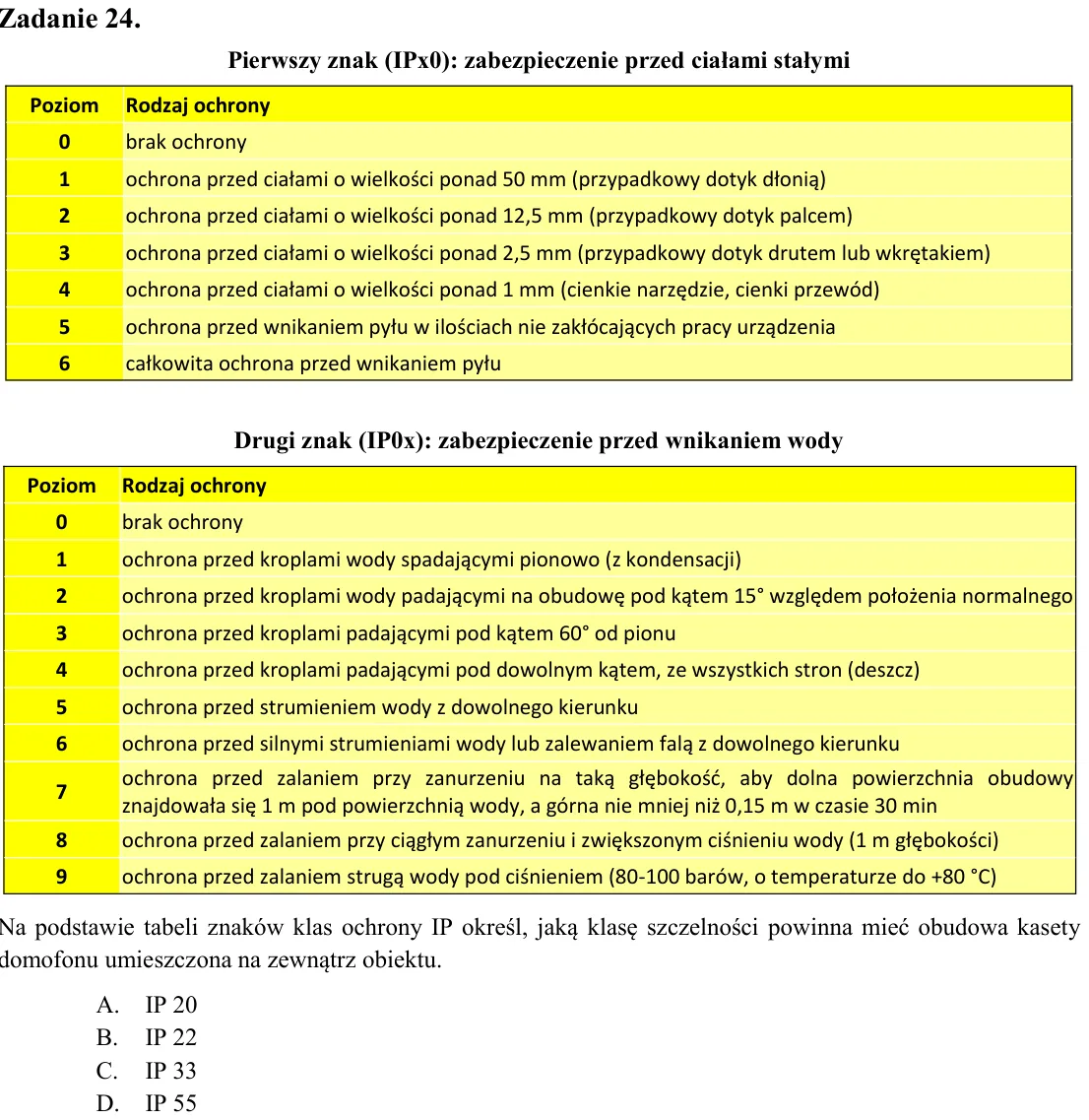

Zadanie 24. Pierwszy znak (IPx0): zabezpieczenie przed ciałami stałymi Drugi znak (IP0x): zabezpieczenie przed wnikaniem wody Na podstawie tabeli znaków klas ochrony IP określ, jaką klasę szczelności powinna mieć obudowa

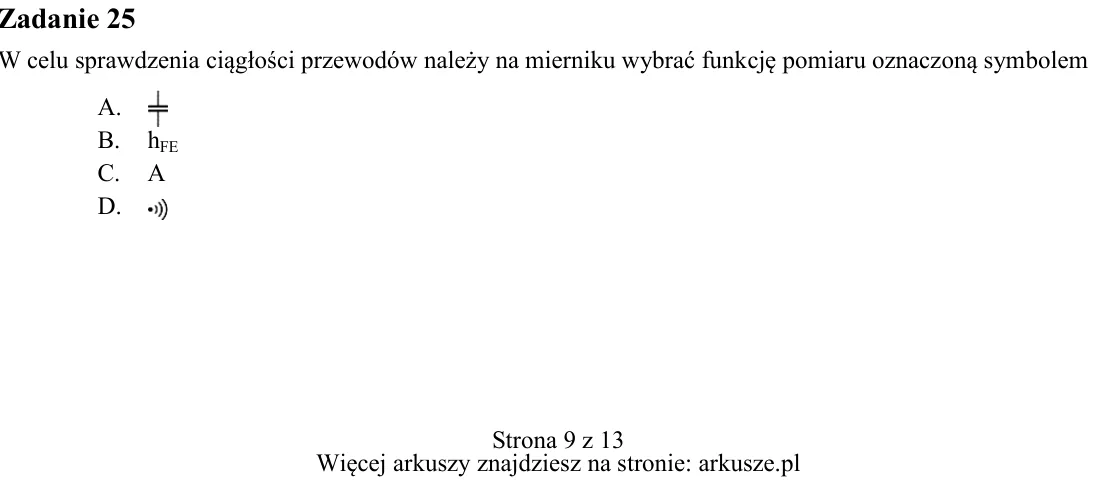

Zadanie 25 W celu sprawdzenia ciągłości przewodów należy na mierniku wybrać funkcję pomiaru oznaczoną symbolem A. B. hFE C. A D. Poziom Rodzaj ochrony 0 brak ochrony 1 ochrona przed ciałami o wielkości ponad 50 mm (przyp

Zadanie 26. Poziom sygnału w gniazdku abonenckim TV naziemnej określa się w A. dBµΩ B. dBmW C. dBµV D. dBmA

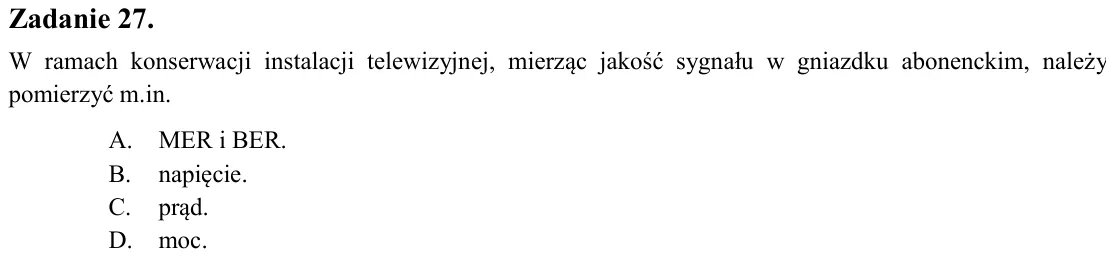

Zadanie 27. W ramach konserwacji instalacji telewizyjnej, mierząc jakość sygnału w gniazdku abonenckim, należy pomierzyć m.in. A. MER i BER. B. napięcie. C. prąd. D. moc.

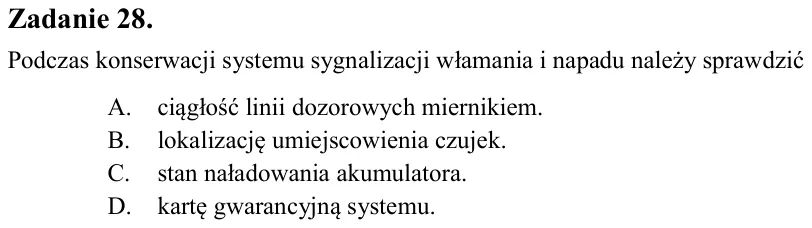

Zadanie 28. Podczas konserwacji systemu sygnalizacji włamania i napadu należy sprawdzić A. ciągłość linii dozorowych miernikiem. B. lokalizację umiejscowienia czujek. C. stan naładowania akumulatora. D. kartę gwarancyjną

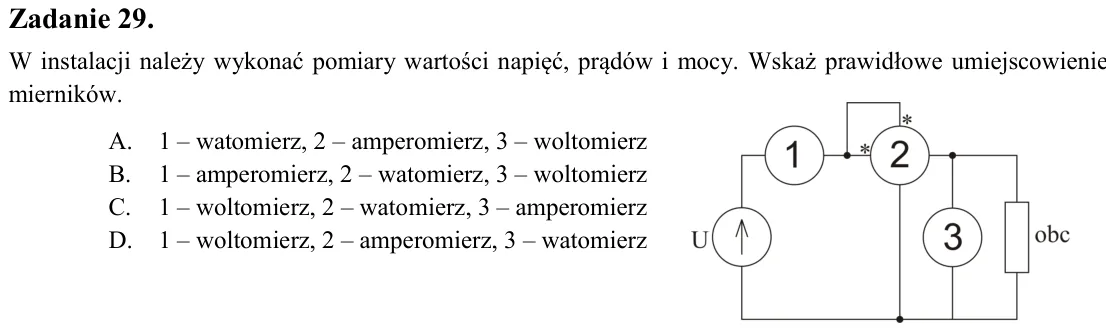

Zadanie 29. W instalacji należy wykonać pomiary wartości napięć, prądów i mocy. Wskaż prawidłowe umiejscowienie mierników. A. 1 - watomierz, 2 - amperomierz, 3 - woltomierz B. 1 - amperomierz, 2 - watomierz, 3 - woltomie

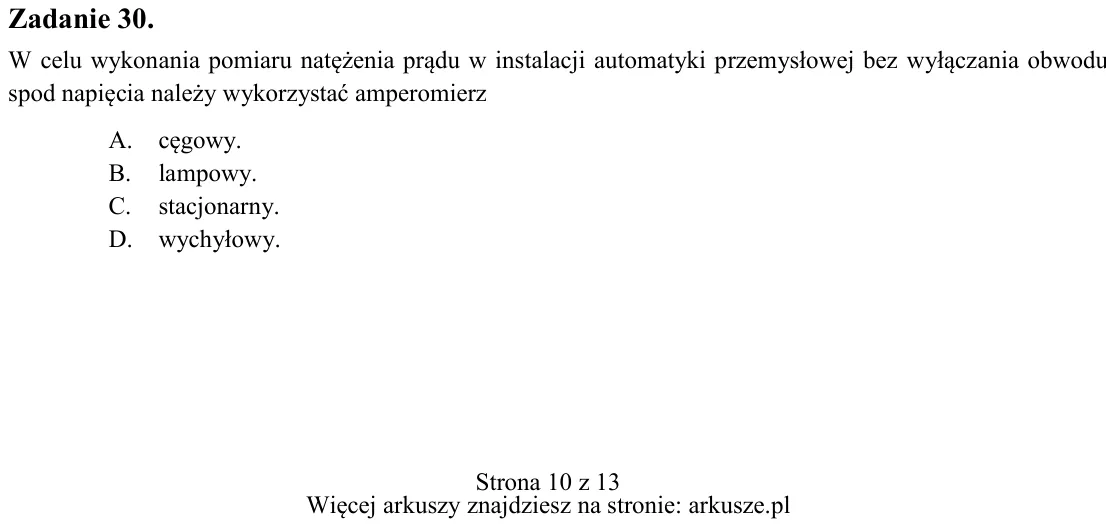

Zadanie 30. W celu wykonania pomiaru natężenia prądu w instalacji automatyki przemysłowej bez wyłączania obwodu spod napięcia należy wykorzystać amperomierz A. cęgowy. B. lampowy. C. stacjonarny. D. wychyłowy.

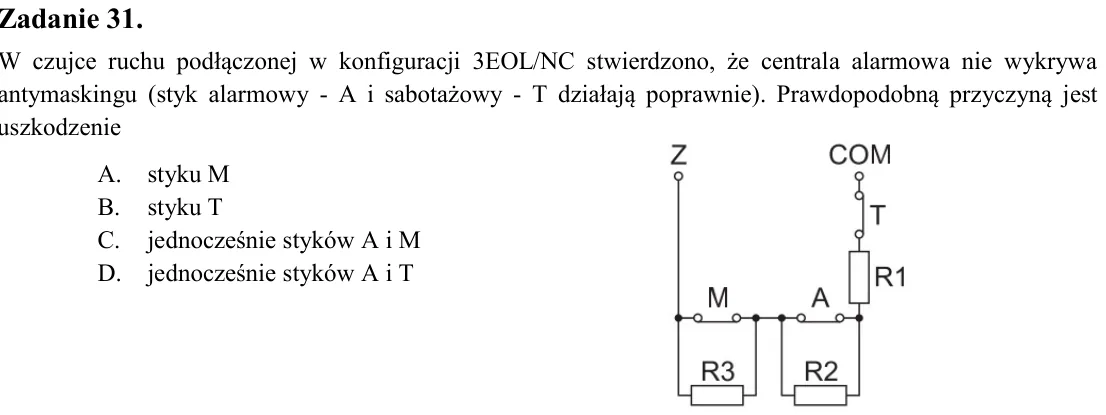

Zadanie 31. W czujce ruchu podłączonej w konfiguracji 3EOL/NC stwierdzono, że centrala alarmowa nie wykrywa antymaskingu (styk alarmowy - A i sabotażowy - T działają poprawnie). Prawdopodobną przyczyną jest uszkodzenie A

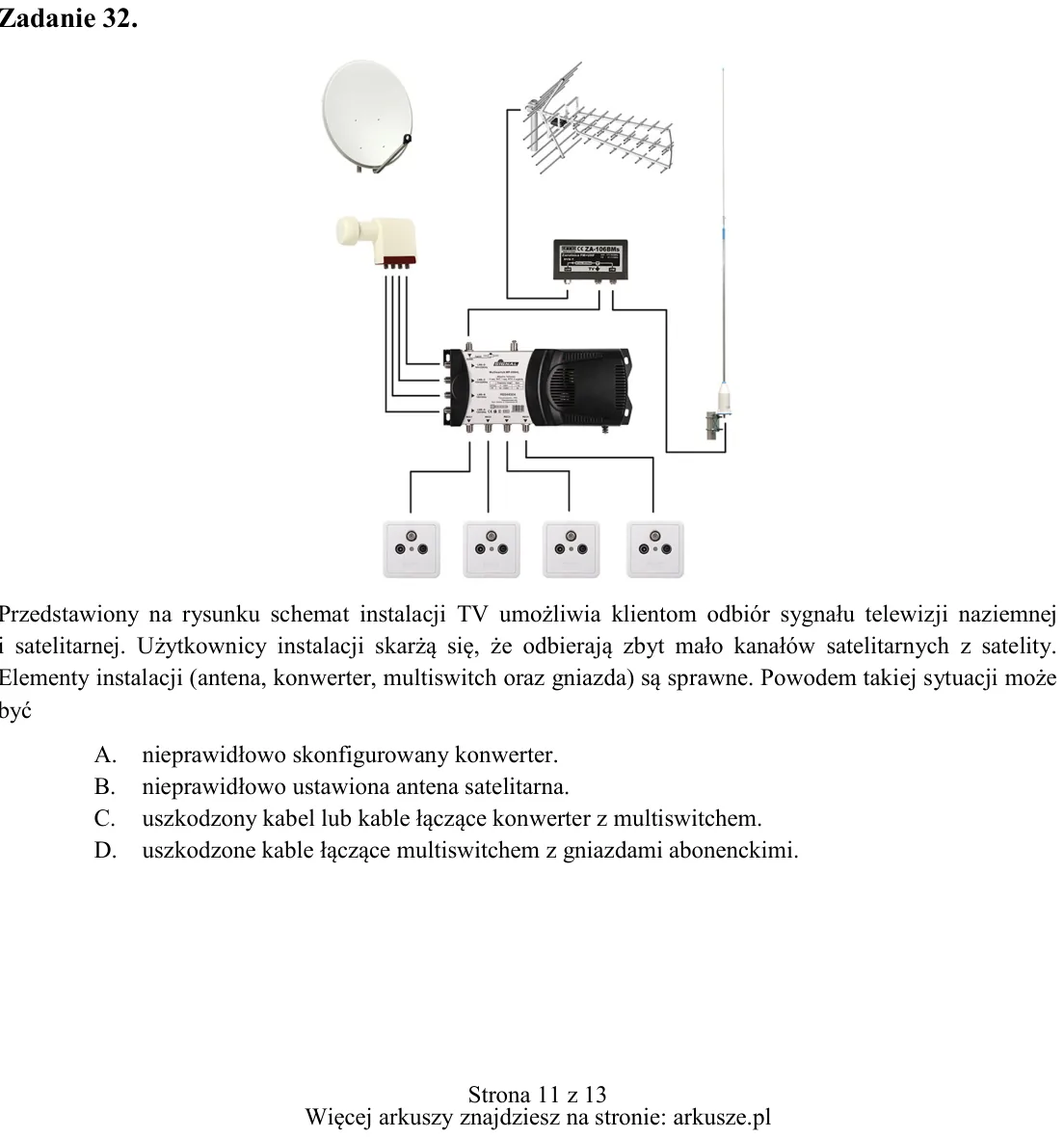

Zadanie 32. Przedstawiony na rysunku schemat instalacji TV umożliwia klientom odbiór sygnału telewizji naziemnej i satelitarnej. Użytkownicy instalacji skarżą się, że odbierają zbyt mało kanałów satelitarnych z satelity.

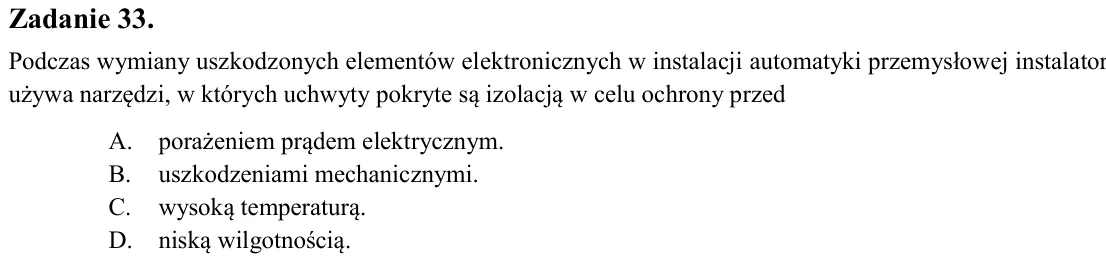

Zadanie 33. Podczas wymiany uszkodzonych elementów elektronicznych w instalacji automatyki przemysłowej instalator używa narzędzi, w których uchwyty pokryte są izolacją w celu ochrony przed A. porażeniem prądem elektrycz

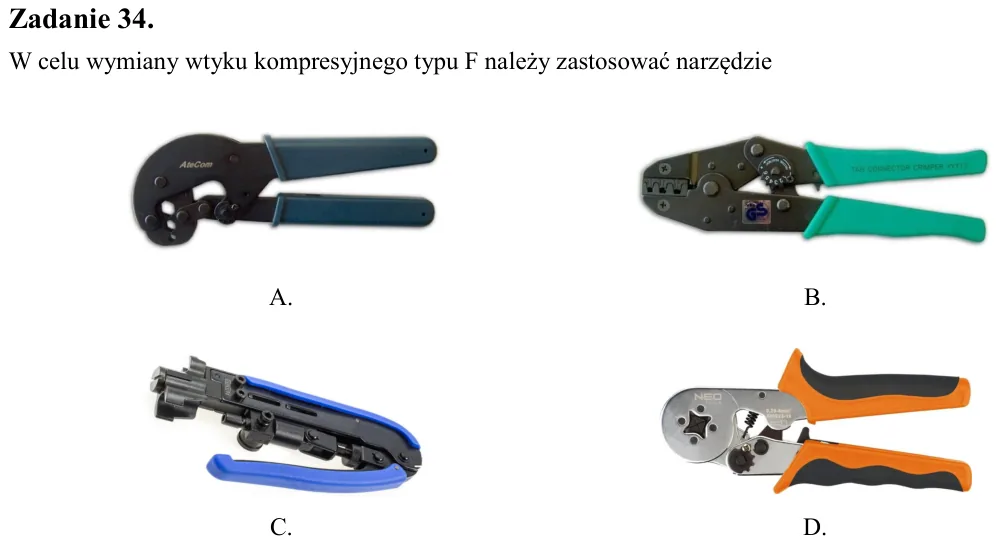

Zadanie 34. W celu wymiany wtyku kompresyjnego typu F należy zastosować narzędzie

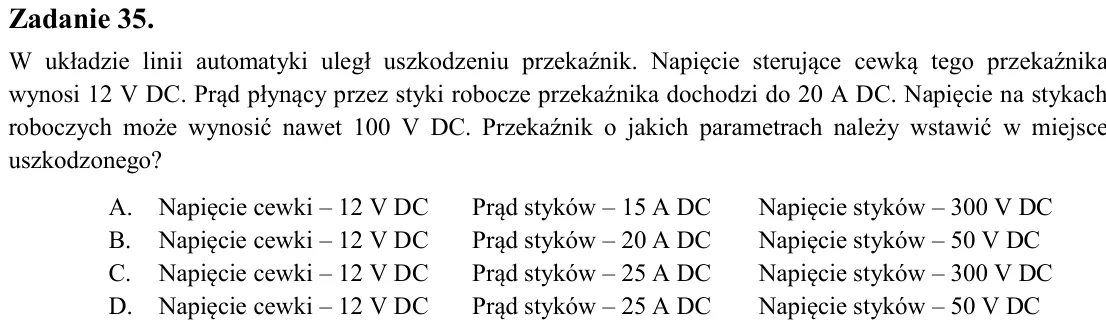

Zadanie 35. W układzie linii automatyki uległ uszkodzeniu przekaźnik. Napięcie sterujące cewką tego przekaźnika wynosi 12 V DC. Prąd płynący przez styki robocze przekaźnika dochodzi do 20 A DC. Napięcie na stykach robocz

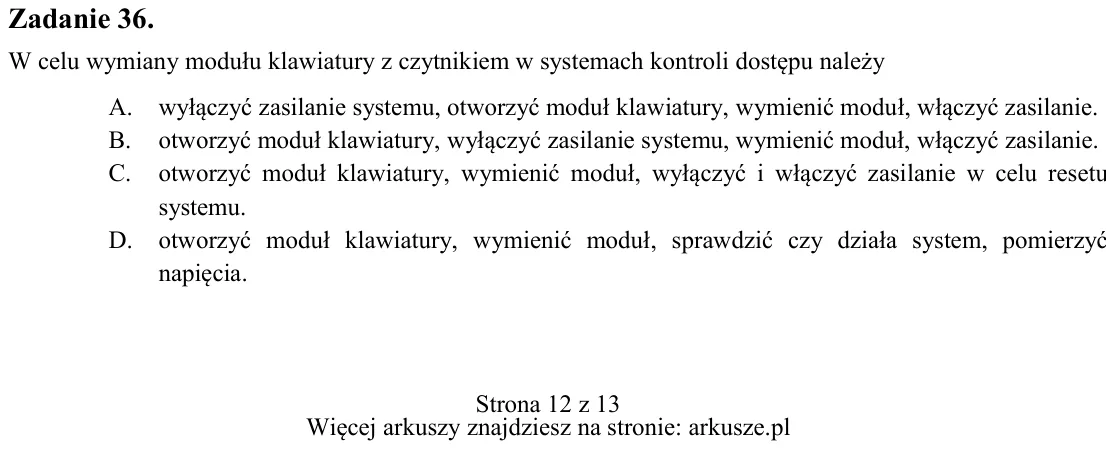

Zadanie 36. W celu wymiany modułu klawiatury z czytnikiem w systemach kontroli dostępu należy A. wyłączyć zasilanie systemu, otworzyć moduł klawiatury, wymienić moduł, włączyć zasilanie. B. otworzyć moduł klawiatury, wył

Zadanie 37. Jakiego rodzaju gniazdo przedstawiono na fotografii? A. BNC B. USB C. RJ 45 D. JACK

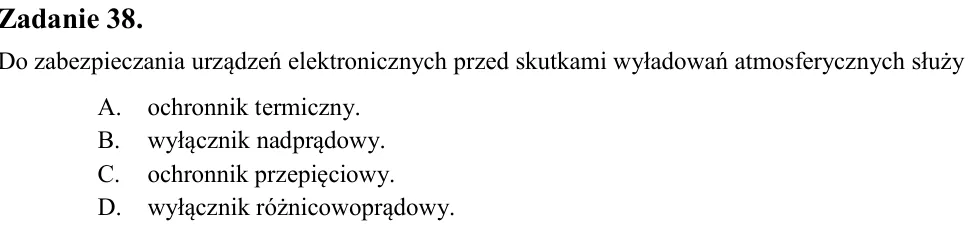

Zadanie 38. Do zabezpieczania urządzeń elektronicznych przed skutkami wyładowań atmosferycznych służy A. ochronnik termiczny. B. wyłącznik nadprądowy. C. ochronnik przepięciowy. D. wyłącznik różnicowoprądowy.

Zadanie 39. Na rysunku przedstawiono symbol graficzny A. filtra. B. zasilacza. C. stabilizatora. D. wzmacniacza.

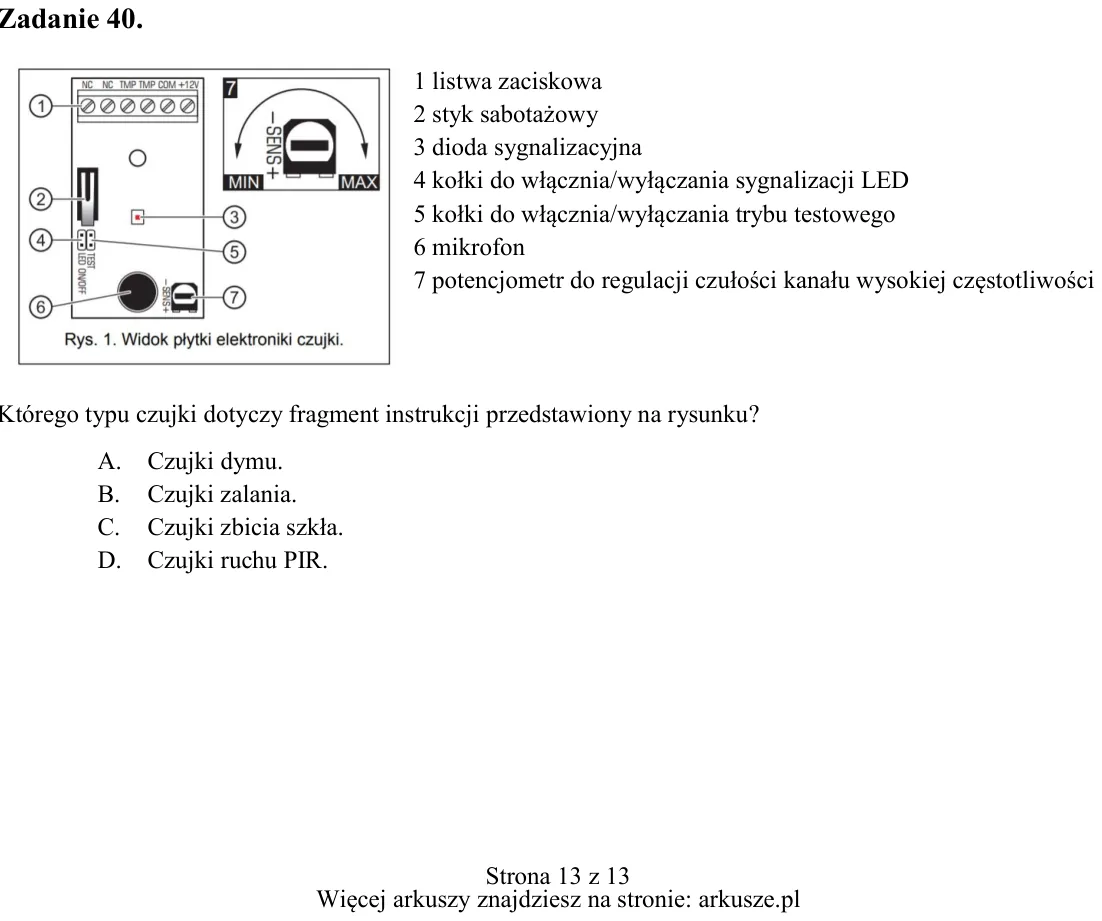

Zadanie 40. Którego typu czujki dotyczy fragment instrukcji przedstawiony na rysunku? A. Czujki dymu. B. Czujki zalania. C. Czujki zbicia szkła. D. Czujki ruchu PIR. 1 listwa zaciskowa 2 styk sabotażowy 3 dioda sygnaliza
