E06 · Egzamin zawodowy · styczeń 2018

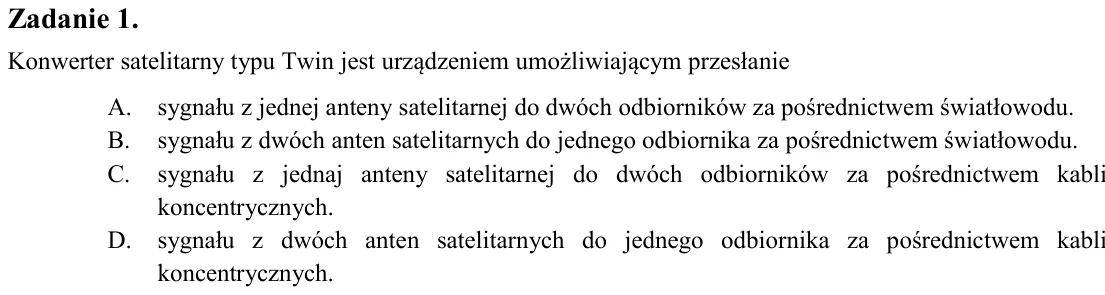

Zadanie 1. Konwerter satelitarny typu Twin jest urządzeniem umożliwiającym przesłanie A. sygnału z jednej anteny satelitarnej do dwóch odbiorników za pośrednictwem światłowodu. B. sygnału z dwóch anten satelitarnych do j

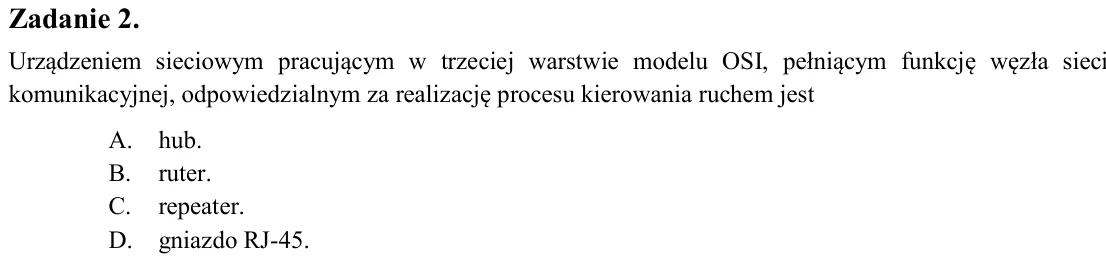

Zadanie 2. Urządzeniem sieciowym pracującym w trzeciej warstwie modelu OSI, pełniącym funkcję węzła sieci komunikacyjnej, odpowiedzialnym za realizację procesu kierowania ruchem jest A. hub. B. ruter. C. repeater. D. gni

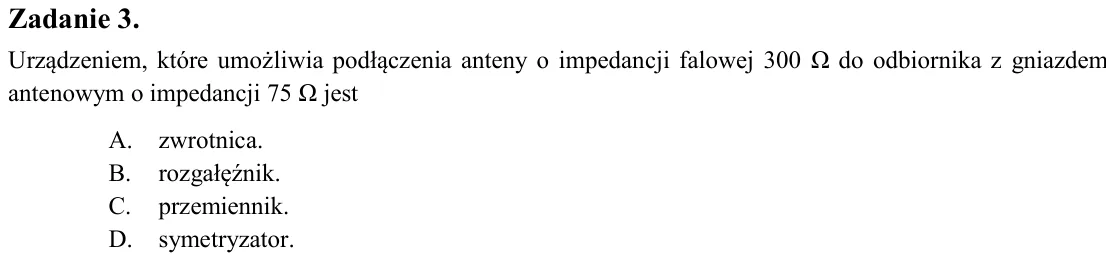

Zadanie 3. Urządzeniem, które umożliwia podłączenia anteny o impedancji falowej 300 Ω do odbiornika z gniazdem antenowym o impedancji 75 Ω jest A. zwrotnica. B. rozgałęźnik. C. przemiennik. D. symetryzator.

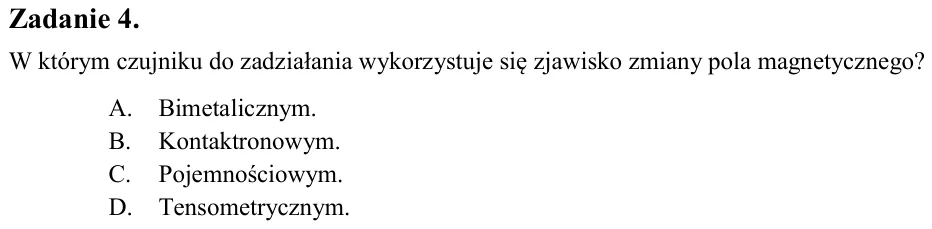

Zadanie 4. W którym czujniku do zadziałania wykorzystuje się zjawisko zmiany pola magnetycznego? A. Bimetalicznym. B. Kontaktronowym. C. Pojemnościowym. D. Tensometrycznym.

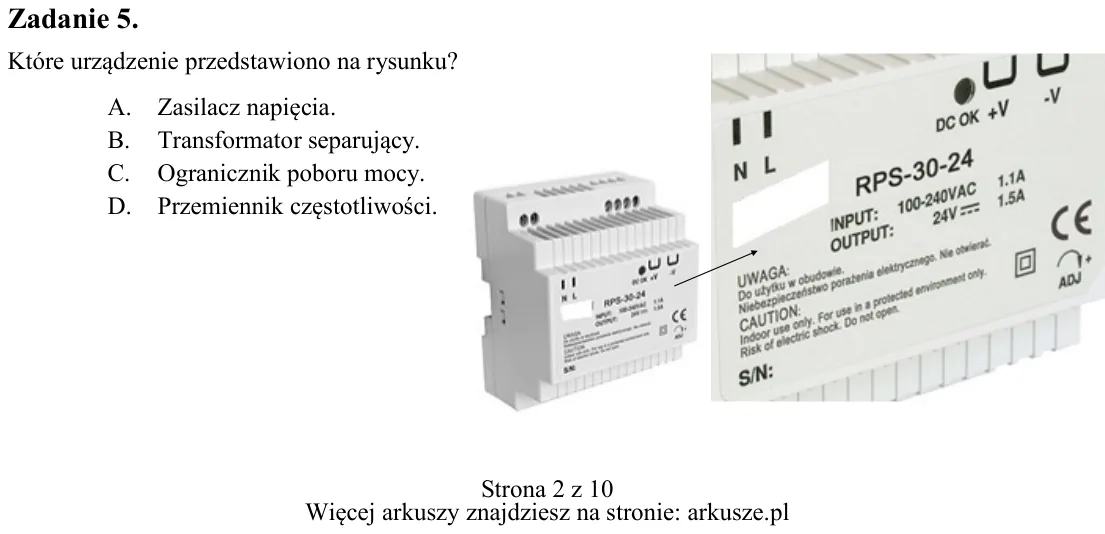

Zadanie 5. Które urządzenie przedstawiono na rysunku? A. Zasilacz napięcia. B. Transformator separujący. C. Ogranicznik poboru mocy. D. Przemiennik częstotliwości.

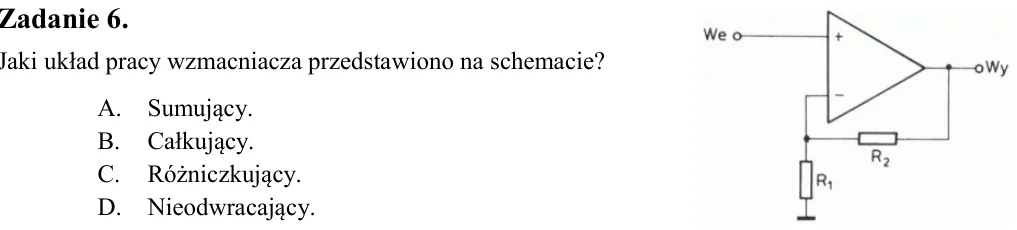

Zadanie 6. Jaki układ pracy wzmacniacza przedstawiono na schemacie? A. Sumujący. B. Całkujący. C. Różniczkujący. D. Nieodwracający.

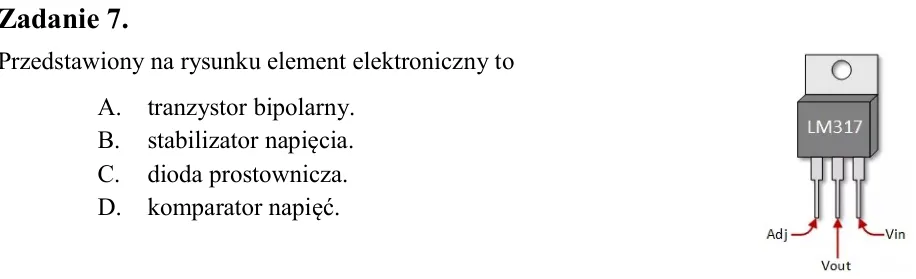

Zadanie 7. Przedstawiony na rysunku element elektroniczny to A. tranzystor bipolarny. B. stabilizator napięcia. C. dioda prostownicza. D. komparator napięć.

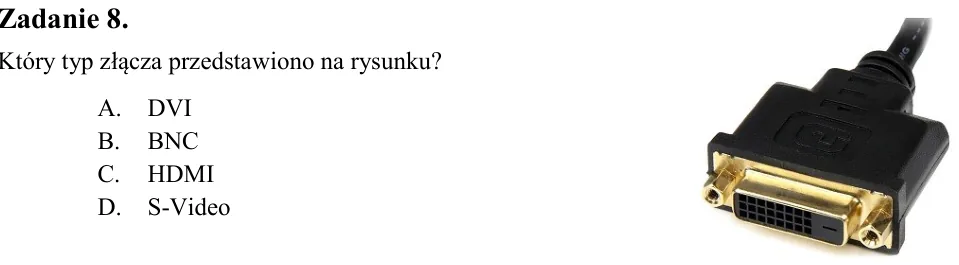

Zadanie 8. Który typ złącza przedstawiono na rysunku? A. DVI B. BNC C. HDMI D. S-Video

Zadanie 9. Na rysunku przedstawiono czujkę A. ruchu. B. dymu. C. zalania. D. stłuczeniową.

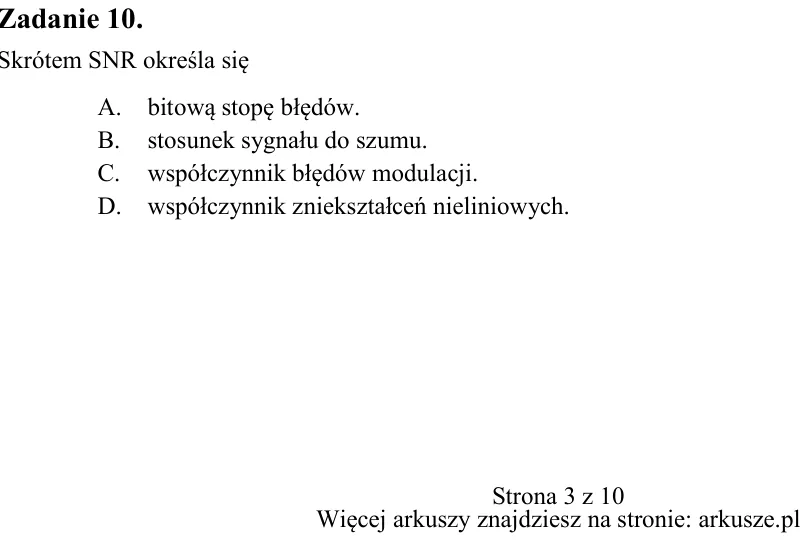

Zadanie 10. Skrótem SNR określa się A. bitową stopę błędów. B. stosunek sygnału do szumu. C. współczynnik błędów modulacji. D. współczynnik zniekształceń nieliniowych.

Zadanie 11. Które złącze umożliwia podłączenie projektora multimedialnego do komputera PC? A. LPT B. PS-2 C. VGA D. SATA

Zadanie 12. Skrótem CCTV określa się telewizję A. kablową. B. naziemną. C. satelitarną. D. przemysłową.

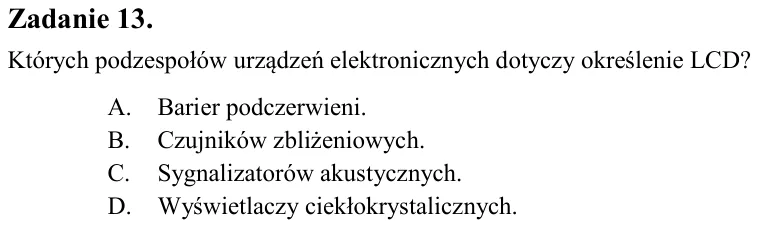

Zadanie 13. Których podzespołów urządzeń elektronicznych dotyczy określenie LCD? A. Barier podczerwieni. B. Czujników zbliżeniowych. C. Sygnalizatorów akustycznych. D. Wyświetlaczy ciekłokrystalicznych.

Zadanie 14. Protokół internetowy, umożliwiający odbiór poczty elektronicznej z serwera na komputer, to A. FTP B. ARP C. POP3 D. DHCP

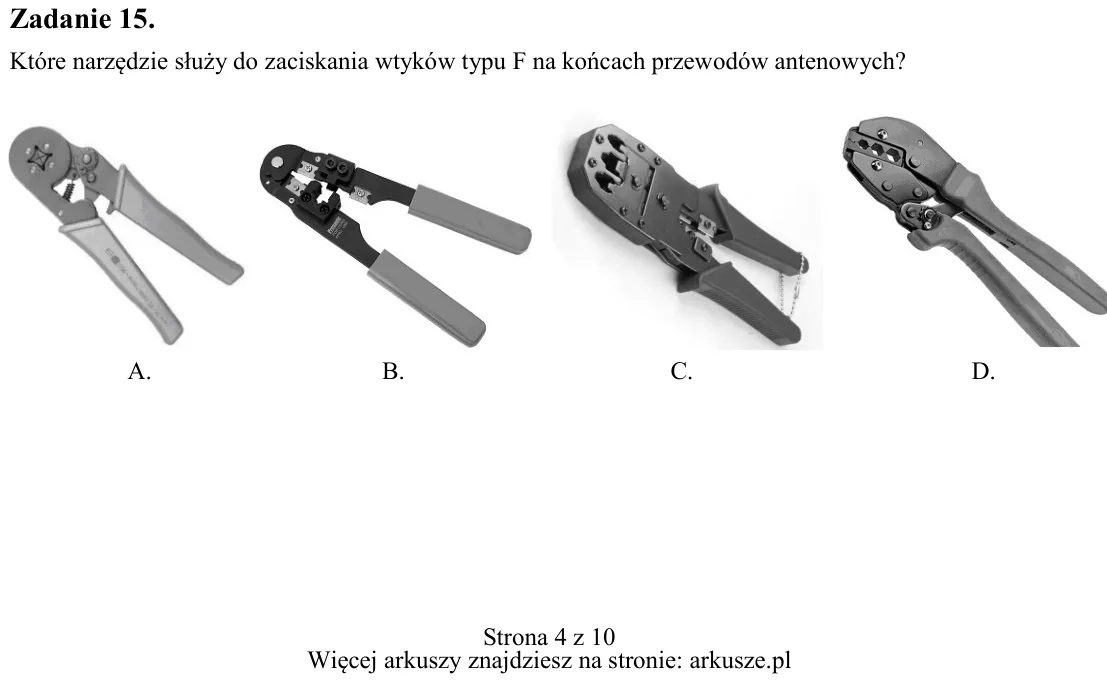

Zadanie 15. Które narzędzie służy do zaciskania wtyków typu F na końcach przewodów antenowych? A. B. C. D.

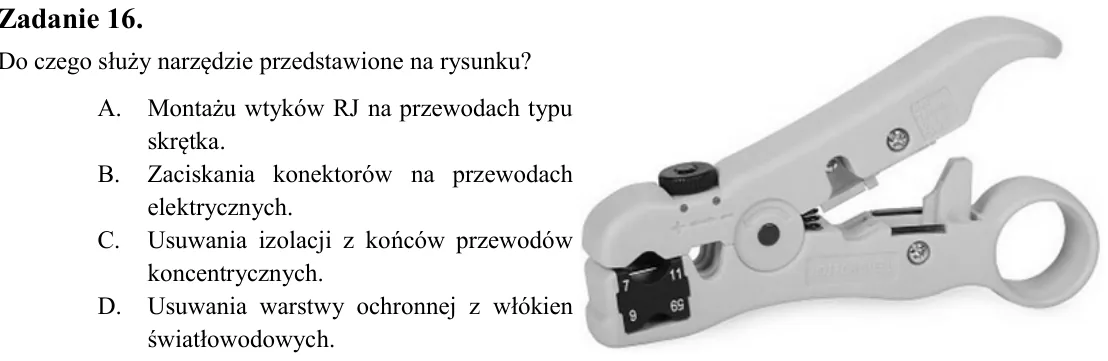

Zadanie 16. Do czego służy narzędzie przedstawione na rysunku? A. Montażu wtyków RJ na przewodach typu skrętka. B. Zaciskania konektorów na przewodach elektrycznych. C. Usuwania izolacji z końców przewodów koncentrycznyc

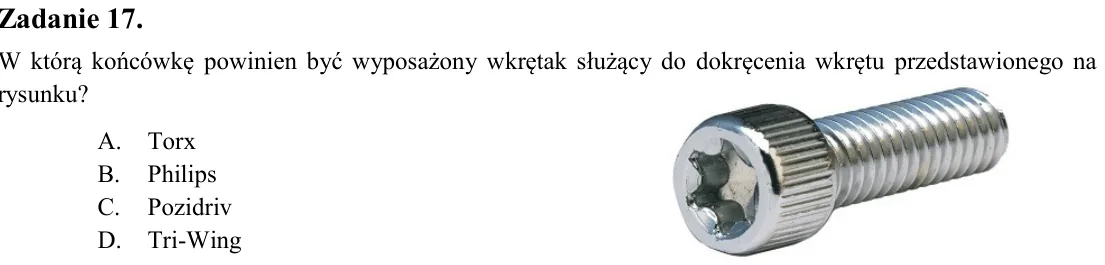

Zadanie 17. W którą końcówkę powinien być wyposażony wkrętak służący do dokręcenia wkrętu przedstawionego na rysunku? A. Torx B. Philips C. Pozidriv D. Tri-Wing

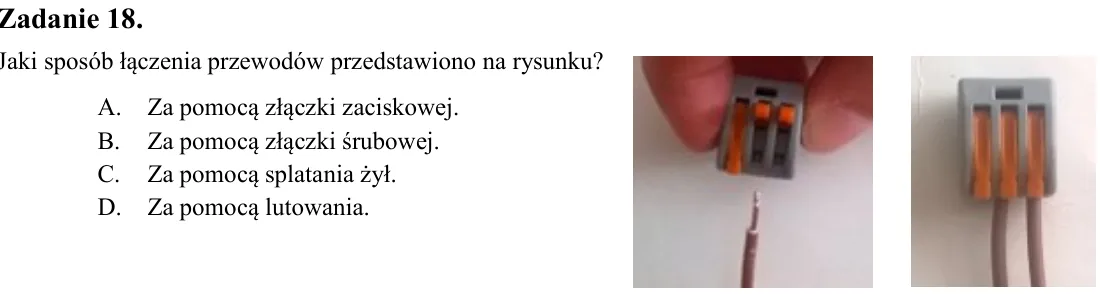

Zadanie 18. Jaki sposób łączenia przewodów przedstawiono na rysunku? A. Za pomocą złączki zaciskowej. B. Za pomocą złączki śrubowej. C. Za pomocą splatania żył. D. Za pomocą lutowania.

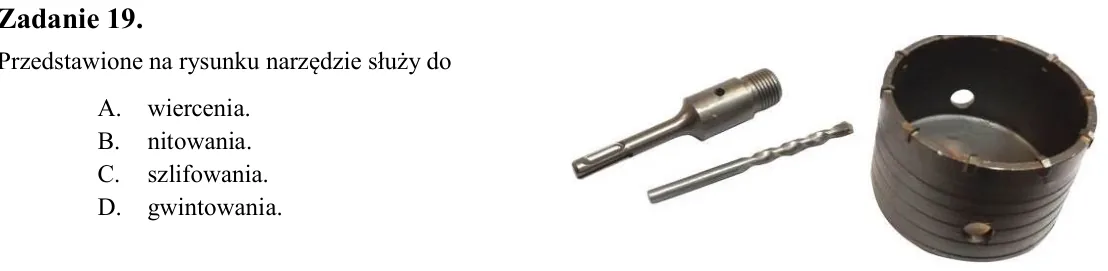

Zadanie 19. Przedstawione na rysunku narzędzie służy do A. wiercenia. B. nitowania. C. szlifowania. D. gwintowania.

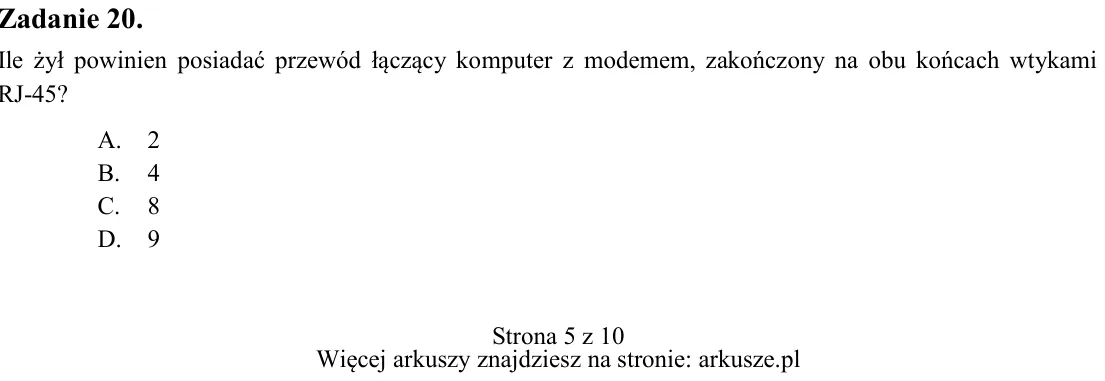

Zadanie 20. Ile żył powinien posiadać przewód łączący komputer z modemem, zakończony na obu końcach wtykami RJ-45? A. 2 B. 4 C. 8 D. 9

Zadanie 21. Złącza BNC montuje się na końcach przewodów A. skrętka STP. B. skrętka UTP. C. symetrycznych. D. koncentrycznych.

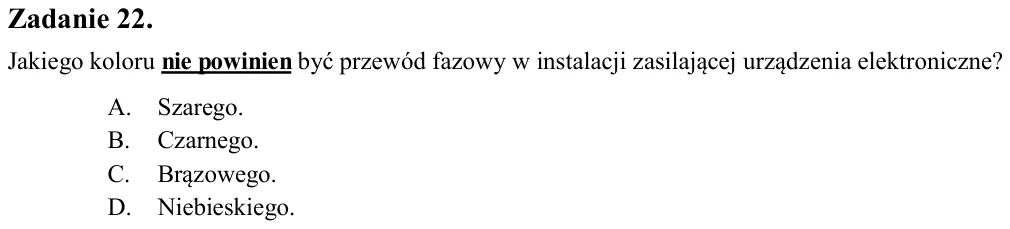

Zadanie 22. Jakiego koloru nie powinien być przewód fazowy w instalacji zasilającej urządzenia elektroniczne? A. Szarego. B. Czarnego. C. Brązowego. D. Niebieskiego.

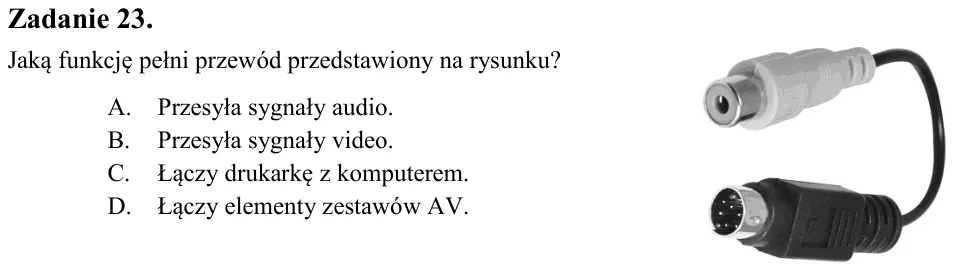

Zadanie 23. Jaką funkcję pełni przewód przedstawiony na rysunku? A. Przesyła sygnały audio. B. Przesyła sygnały video. C. Łączy drukarkę z komputerem. D. Łączy elementy zestawów AV.

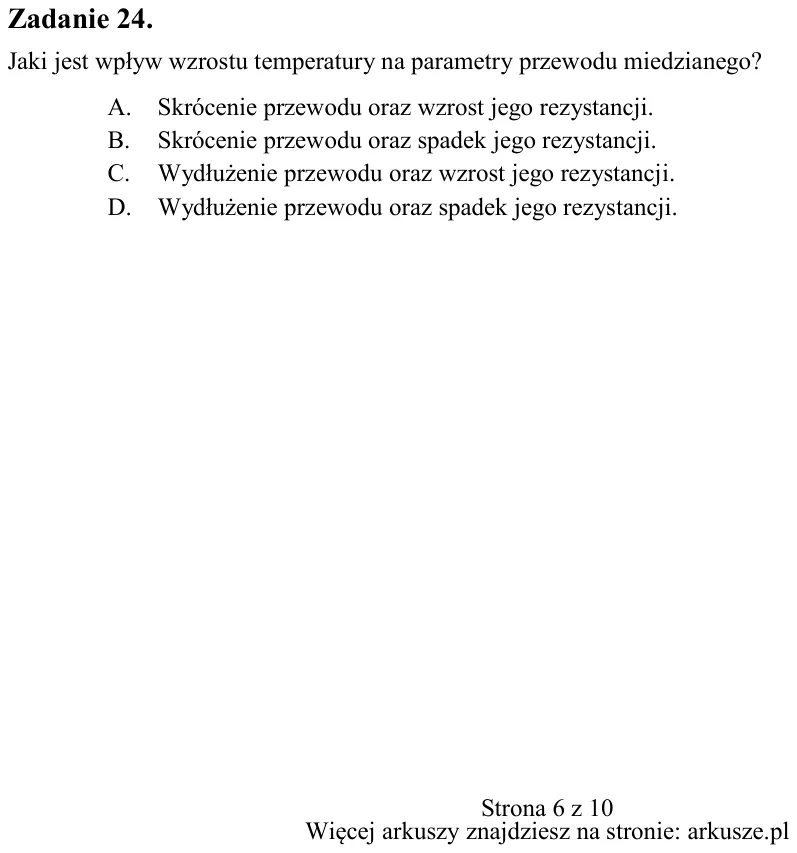

Zadanie 24. Jaki jest wpływ wzrostu temperatury na parametry przewodu miedzianego? A. Skrócenie przewodu oraz wzrost jego rezystancji. B. Skrócenie przewodu oraz spadek jego rezystancji. C. Wydłużenie przewodu oraz wzros

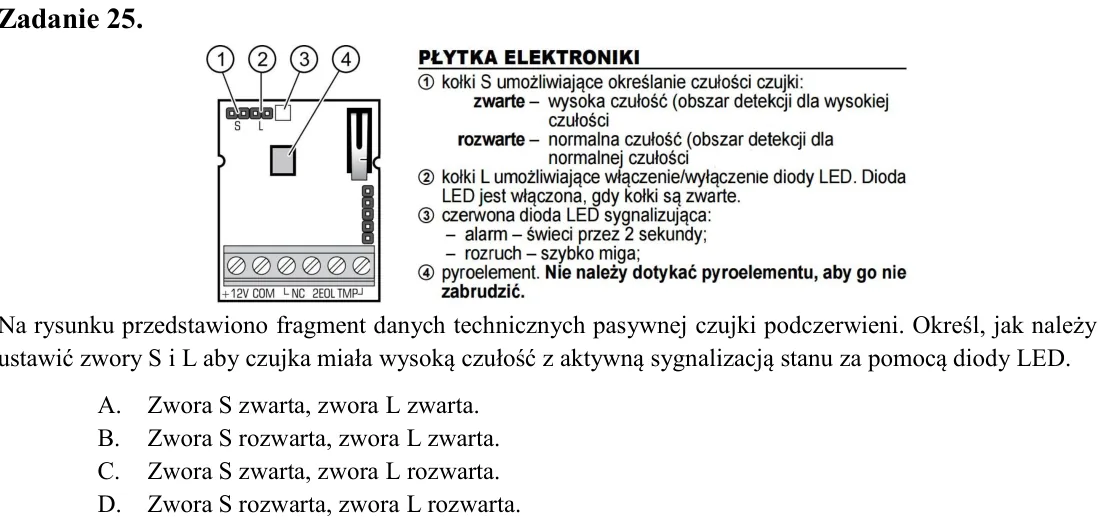

Zadanie 25. Na rysunku przedstawiono fragment danych technicznych pasywnej czujki podczerwieni. Określ, jak należy ustawić zwory S i L aby czujka miała wysoką czułość z aktywną sygnalizacją stanu za pomocą diody LED. A.

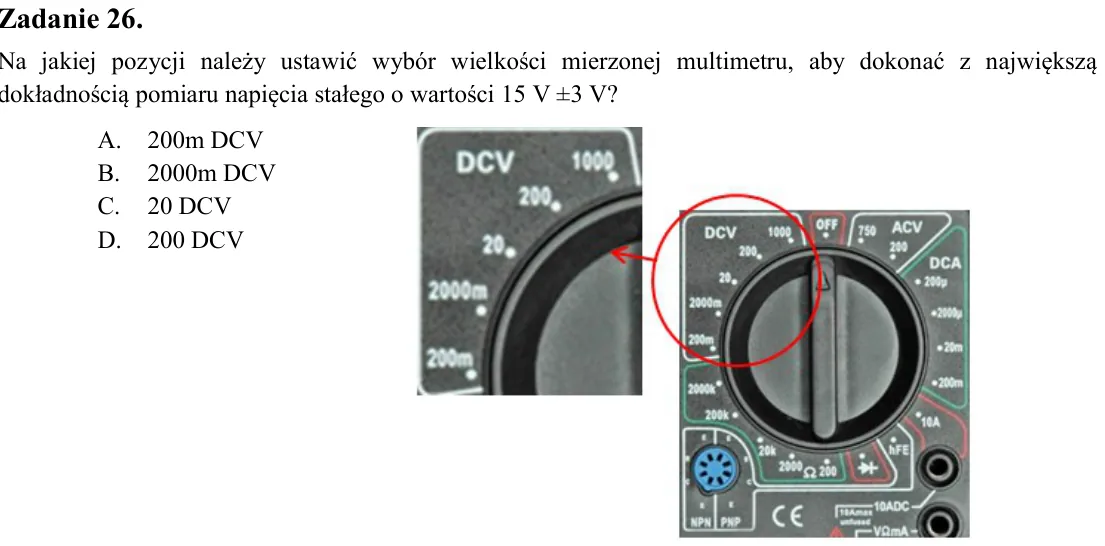

Zadanie 26. Na jakiej pozycji należy ustawić wybór wielkości mierzonej multimetru, aby dokonać z największą dokładnością pomiaru napięcia stałego o wartości 15 V ±3 V? A. 200m DCV B. 2000m DCV C. 20 DCV D. 200 DCV

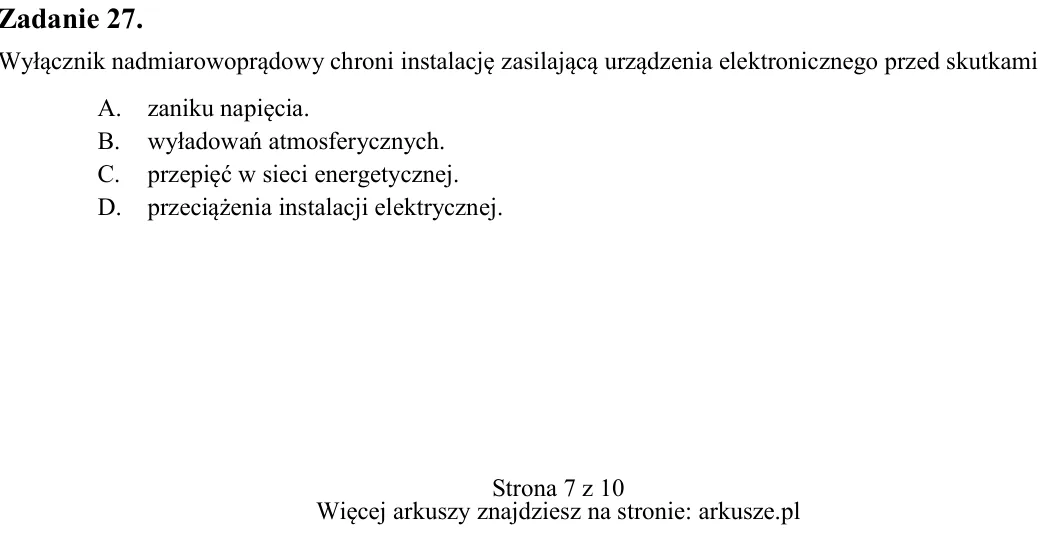

Zadanie 27. Wyłącznik nadmiarowoprądowy chroni instalację zasilającą urządzenia elektronicznego przed skutkami A. zaniku napięcia. B. wyładowań atmosferycznych. C. przepięć w sieci energetycznej. D. przeciążenia instalac

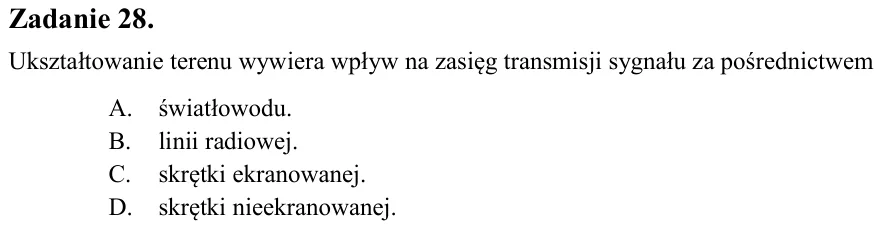

Zadanie 28. Ukształtowanie terenu wywiera wpływ na zasięg transmisji sygnału za pośrednictwem A. światłowodu. B. linii radiowej. C. skrętki ekranowanej. D. skrętki nieekranowanej.

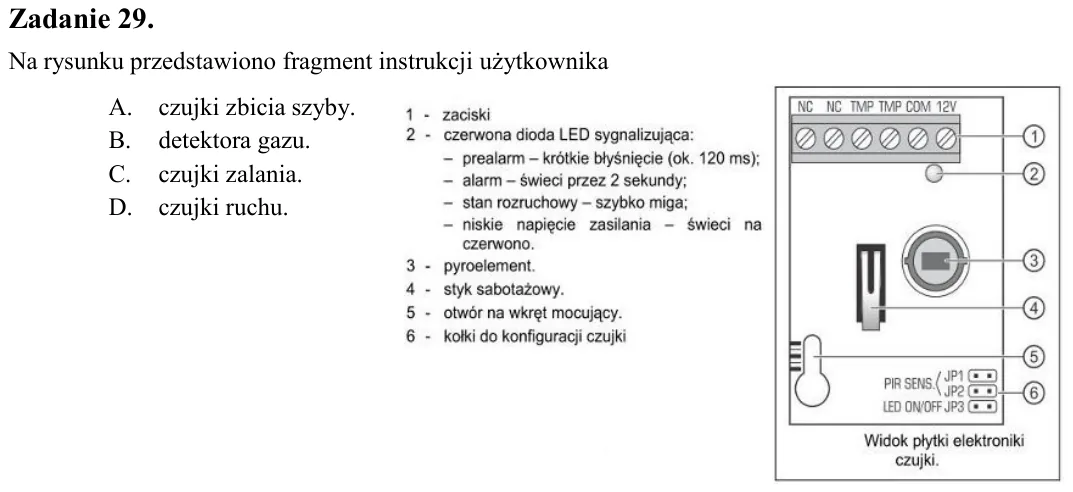

Zadanie 29. Na rysunku przedstawiono fragment instrukcji użytkownika A. czujki zbicia szyby. B. detektora gazu. C. czujki zalania. D. czujki ruchu.

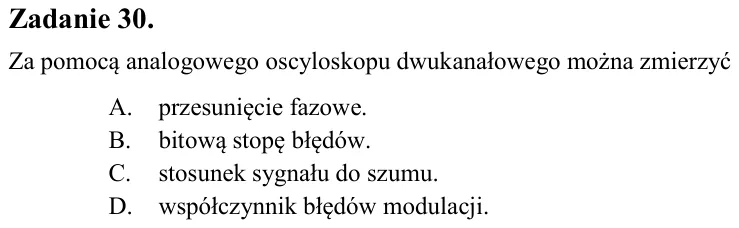

Zadanie 30. Za pomocą analogowego oscyloskopu dwukanałowego można zmierzyć A. przesunięcie fazowe. B. bitową stopę błędów. C. stosunek sygnału do szumu. D. współczynnik błędów modulacji.

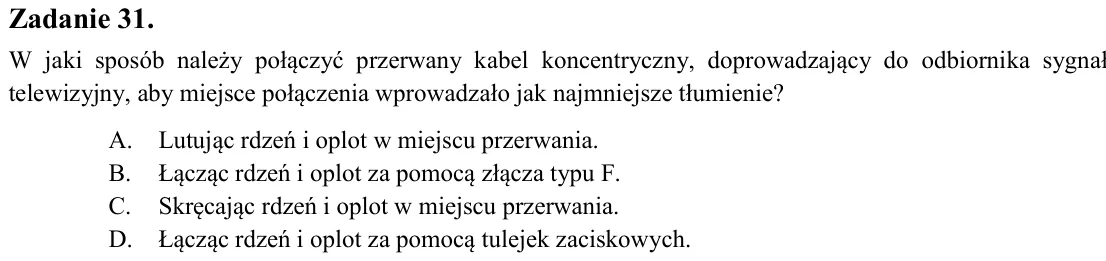

Zadanie 31. W jaki sposób należy połączyć przerwany kabel koncentryczny, doprowadzający do odbiornika sygnał telewizyjny, aby miejsce połączenia wprowadzało jak najmniejsze tłumienie? A. Lutując rdzeń i oplot w miejscu p

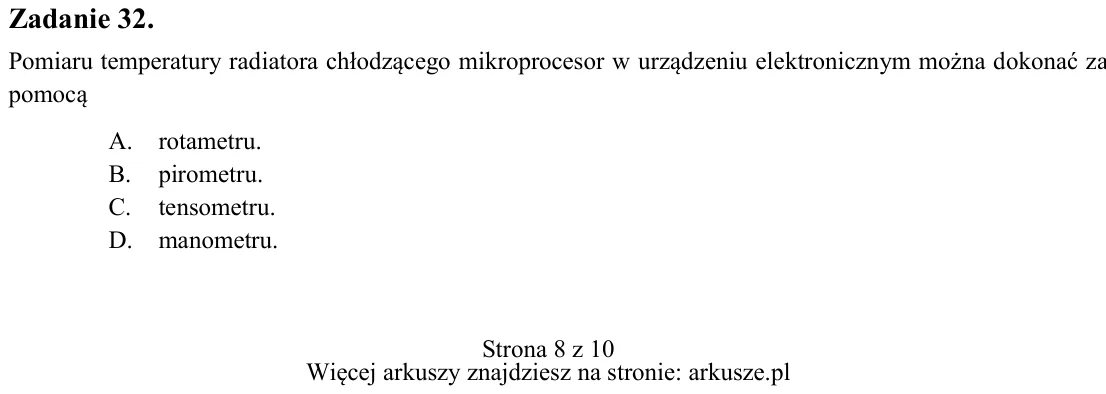

Zadanie 32. Pomiaru temperatury radiatora chłodzącego mikroprocesor w urządzeniu elektronicznym można dokonać za pomocą A. rotametru. B. pirometru. C. tensometru. D. manometru.

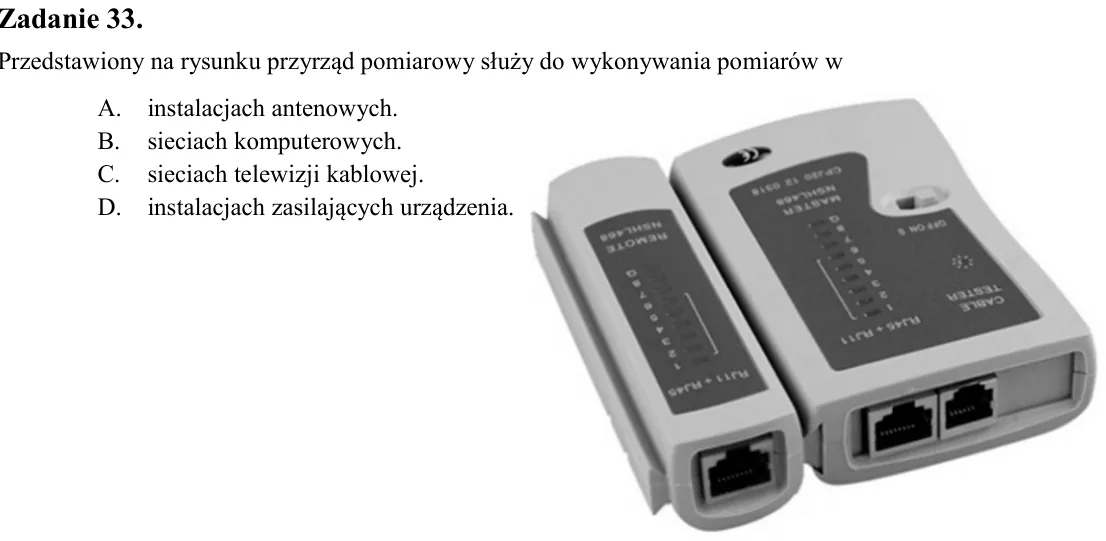

Zadanie 33. Przedstawiony na rysunku przyrząd pomiarowy służy do wykonywania pomiarów w A. instalacjach antenowych. B. sieciach komputerowych. C. sieciach telewizji kablowej. D. instalacjach zasilających urządzenia.

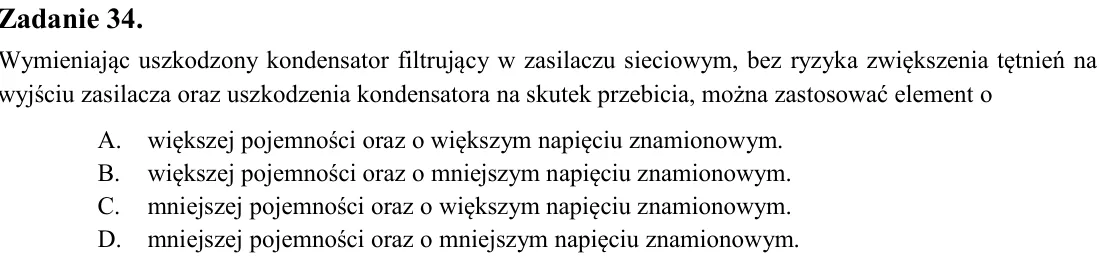

Zadanie 34. Wymieniając uszkodzony kondensator filtrujący w zasilaczu sieciowym, bez ryzyka zwiększenia tętnień na wyjściu zasilacza oraz uszkodzenia kondensatora na skutek przebicia, można zastosować element o A. większ

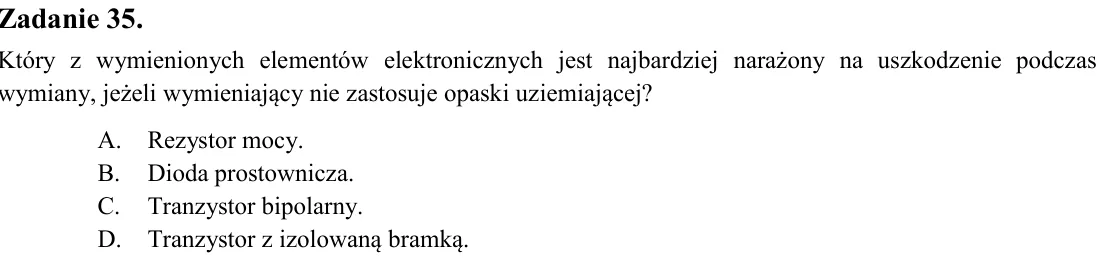

Zadanie 35. Który z wymienionych elementów elektronicznych jest najbardziej narażony na uszkodzenie podczas wymiany, jeżeli wymieniający nie zastosuje opaski uziemiającej? A. Rezystor mocy. B. Dioda prostownicza. C. Tran

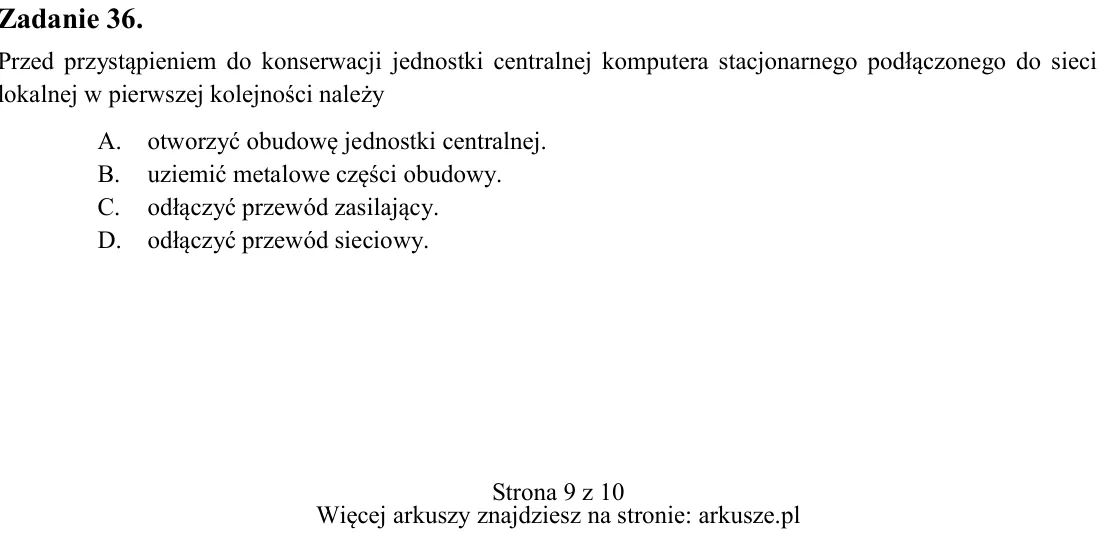

Zadanie 36. Przed przystąpieniem do konserwacji jednostki centralnej komputera stacjonarnego podłączonego do sieci lokalnej w pierwszej kolejności należy A. otworzyć obudowę jednostki centralnej. B. uziemić metalowe częś

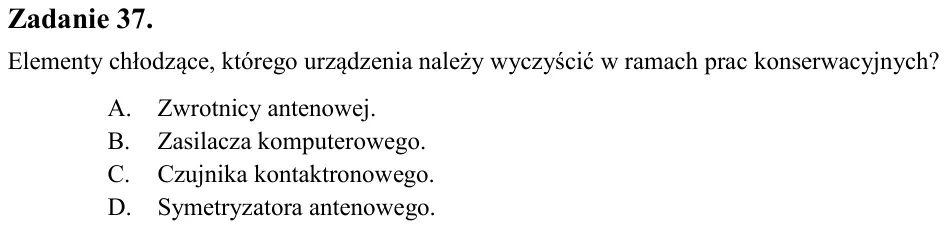

Zadanie 37. Elementy chłodzące, którego urządzenia należy wyczyścić w ramach prac konserwacyjnych? A. Zwrotnicy antenowej. B. Zasilacza komputerowego. C. Czujnika kontaktronowego. D. Symetryzatora antenowego.

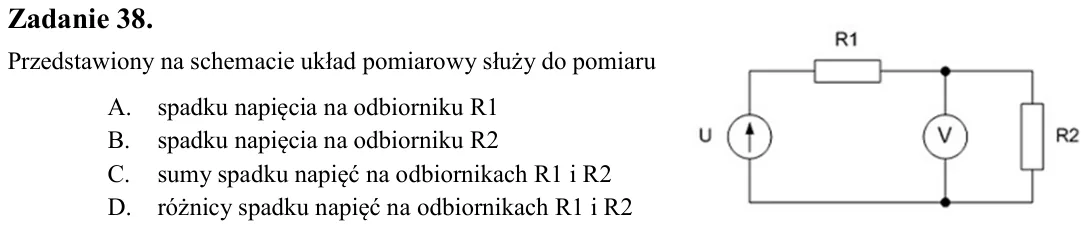

Zadanie 38. Przedstawiony na schemacie układ pomiarowy służy do pomiaru A. spadku napięcia na odbiorniku R1 B. spadku napięcia na odbiorniku R2 C. sumy spadku napięć na odbiornikach R1 i R2 D. różnicy spadku napięć na od

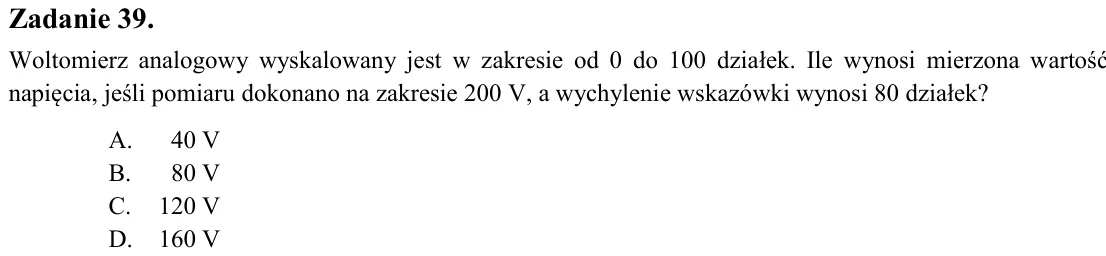

Zadanie 39. Woltomierz analogowy wyskalowany jest w zakresie od 0 do 100 działek. Ile wynosi mierzona wartość napięcia, jeśli pomiaru dokonano na zakresie 200 V, a wychylenie wskazówki wynosi 80 działek? A. 40 V B. 80 V

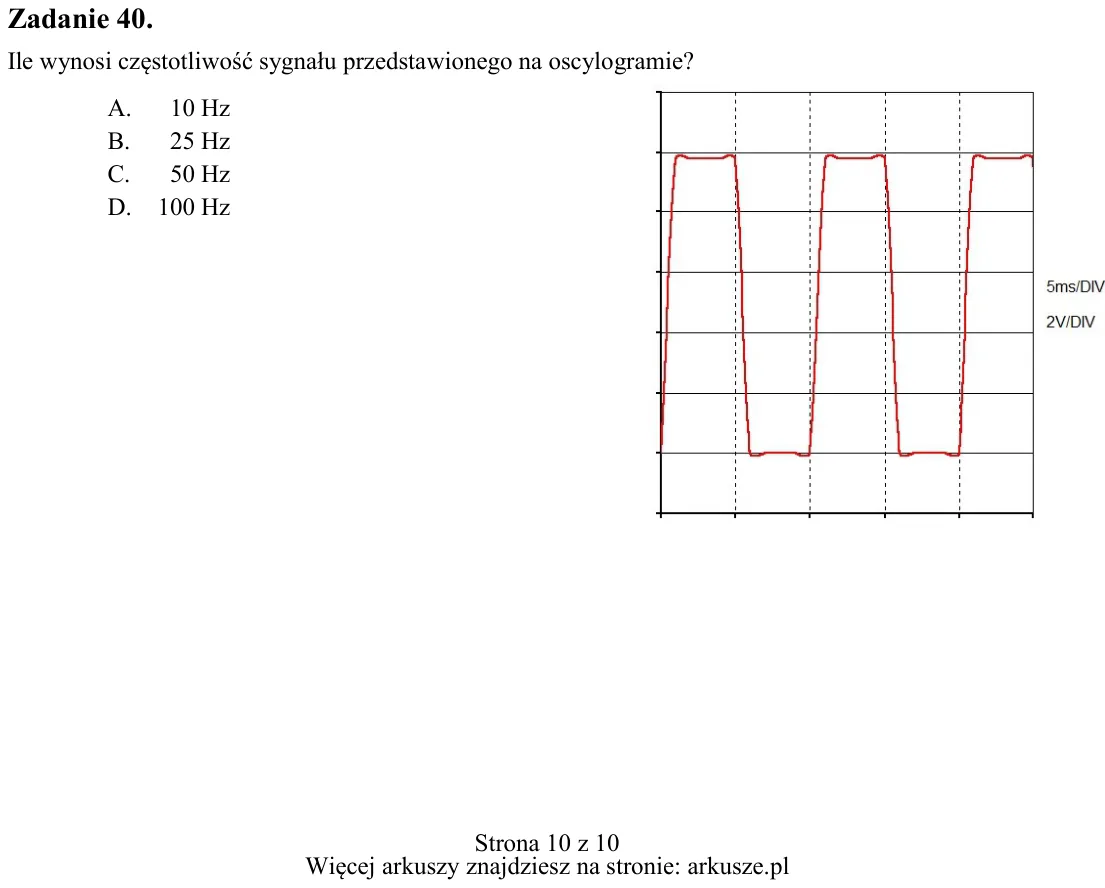

Zadanie 40. Ile wynosi częstotliwość sygnału przedstawionego na oscylogramie? A. 10 Hz B. 25 Hz C. 50 Hz D. 100 Hz
