E06 · Egzamin zawodowy · czerwiec 2019

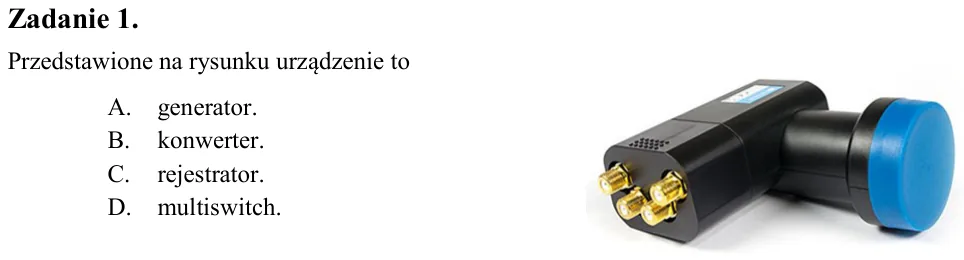

Zadanie 1. Przedstawione na rysunku urządzenie to A. generator. B. konwerter. C. rejestrator. D. multiswitch.

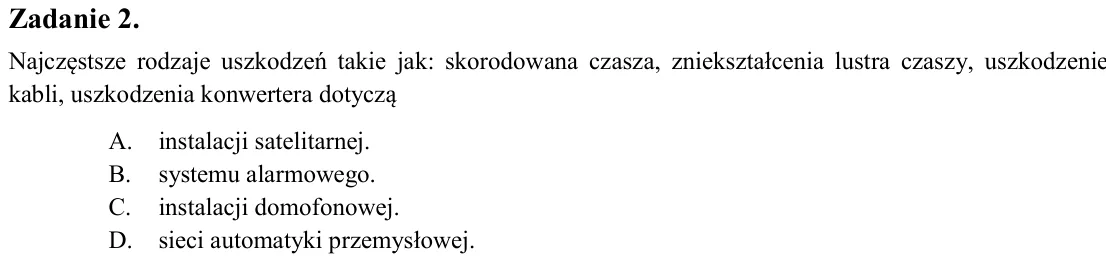

Zadanie 2. Najczęstsze rodzaje uszkodzeń takie jak: skorodowana czasza, zniekształcenia lustra czaszy, uszkodzenie kabli, uszkodzenia konwertera dotyczą A. instalacji satelitarnej. B. systemu alarmowego. C. instalacji do

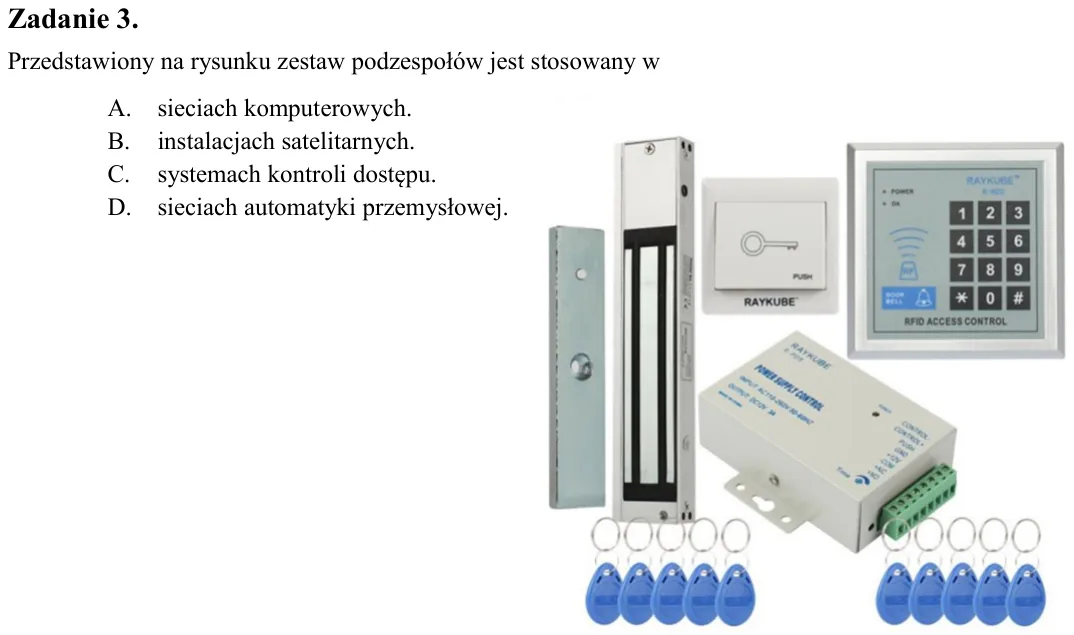

Zadanie 3. Przedstawiony na rysunku zestaw podzespołów jest stosowany w A. sieciach komputerowych. B. instalacjach satelitarnych. C. systemach kontroli dostępu. D. sieciach automatyki przemysłowej.

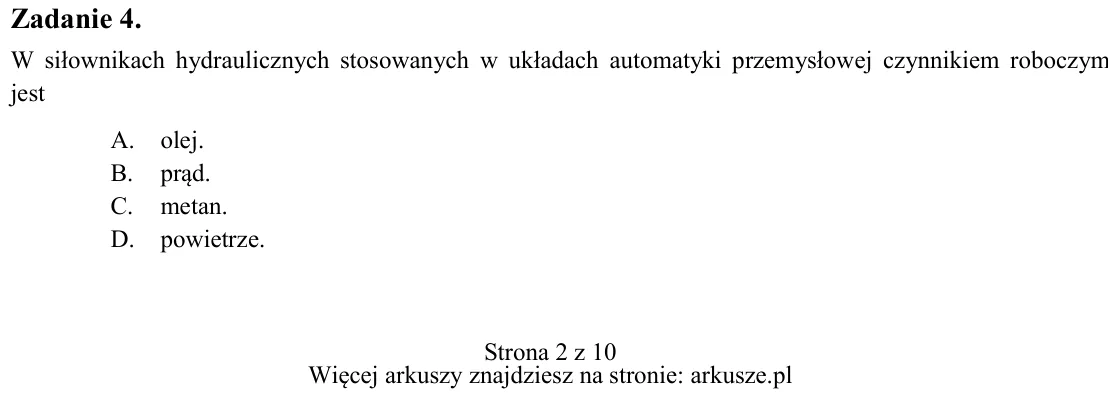

Zadanie 4. W siłownikach hydraulicznych stosowanych w układach automatyki przemysłowej czynnikiem roboczym jest A. olej. B. prąd. C. metan. D. powietrze.

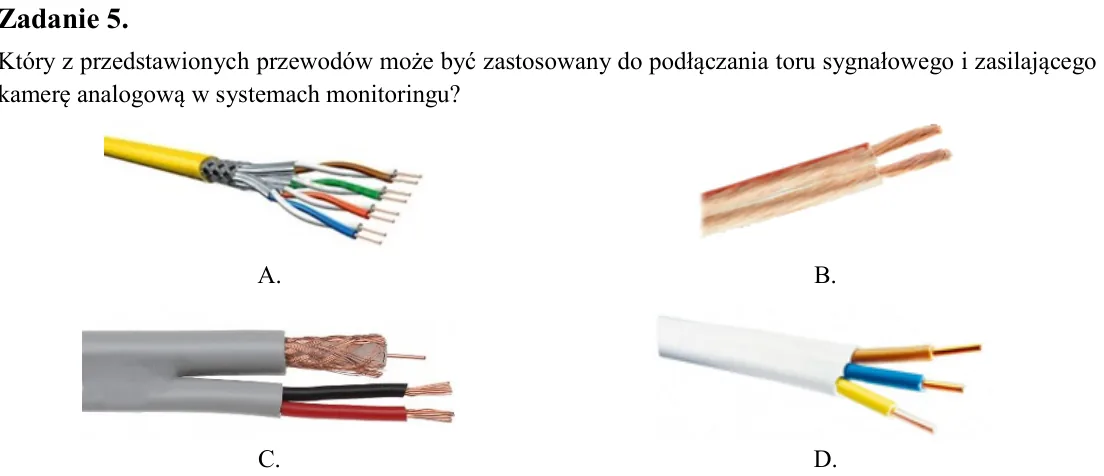

Zadanie 5. Który z przedstawionych przewodów może być zastosowany do podłączania toru sygnałowego i zasilającego kamerę analogową w systemach monitoringu?

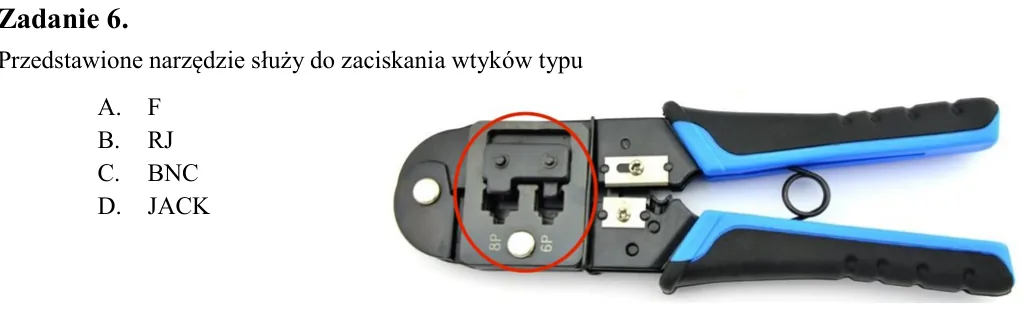

Zadanie 6. Przedstawione narzędzie służy do zaciskania wtyków typu A. F B. RJ C. BNC D. JACK

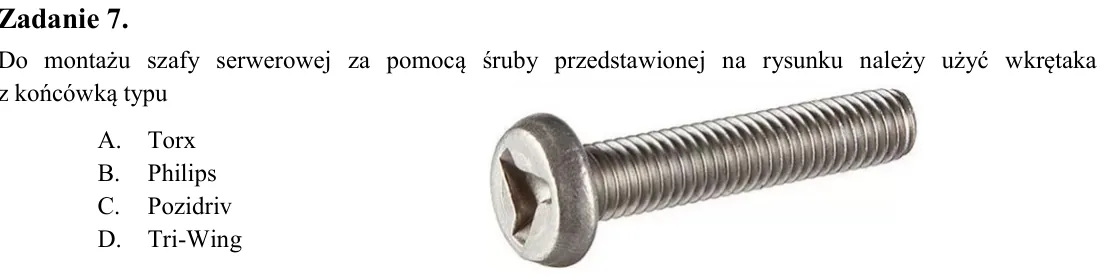

Zadanie 7. Do montażu szafy serwerowej za pomocą śruby przedstawionej na rysunku należy użyć wkrętaka z końcówką typu A. Torx B. Philips C. Pozidriv D. Tri-Wing

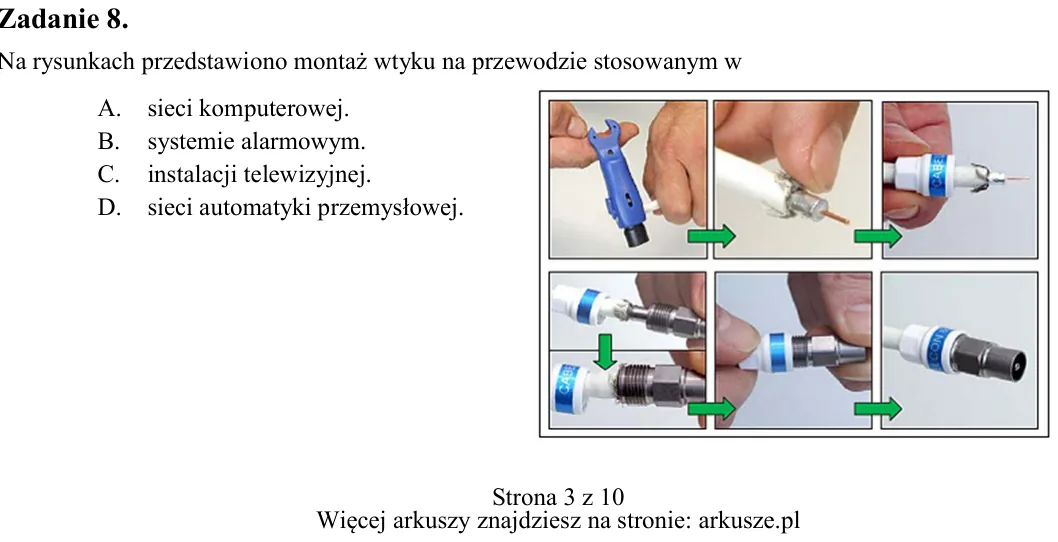

Zadanie 8. Na rysunkach przedstawiono montaż wtyku na przewodzie stosowanym w A. sieci komputerowej. B. systemie alarmowym. C. instalacji telewizyjnej. D. sieci automatyki przemysłowej. A. B. C. D.

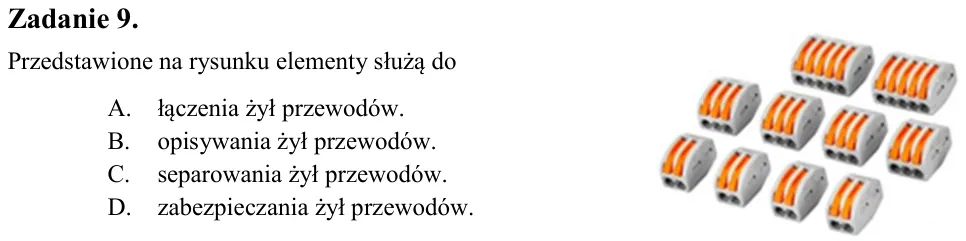

Zadanie 9. Przedstawione na rysunku elementy służą do A. łączenia żył przewodów. B. opisywania żył przewodów. C. separowania żył przewodów. D. zabezpieczania żył przewodów.

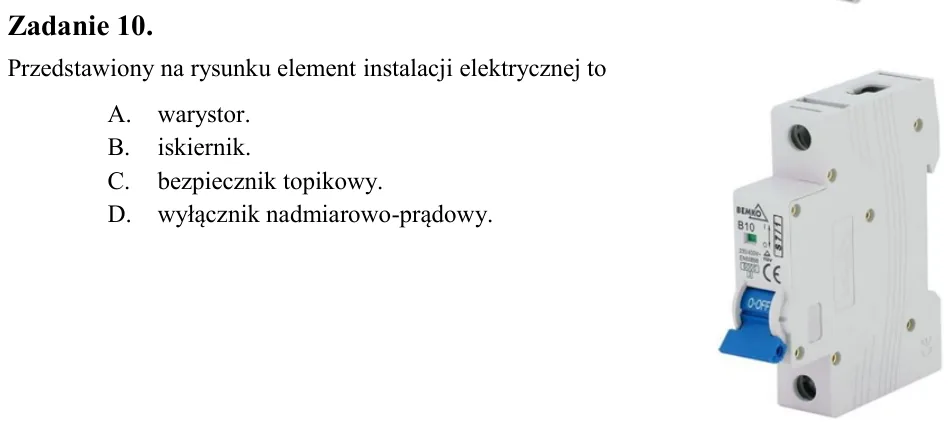

Zadanie 10. Przedstawiony na rysunku element instalacji elektrycznej to A. warystor. B. iskiernik. C. bezpiecznik topikowy. D. wyłącznik nadmiarowo-prądowy.

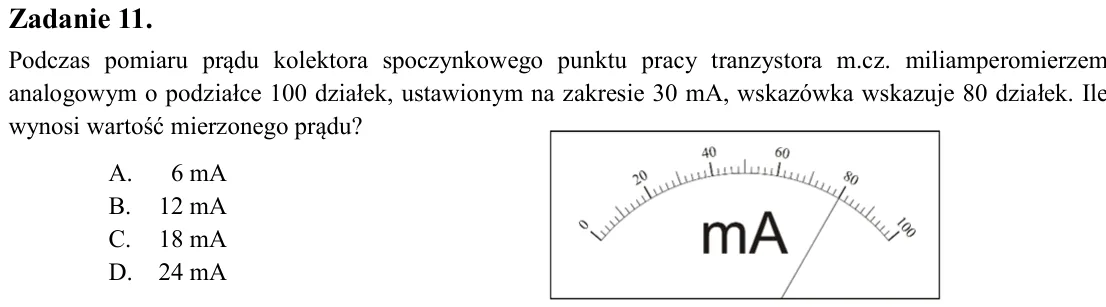

Zadanie 11. Podczas pomiaru prądu kolektora spoczynkowego punktu pracy tranzystora m.cz. miliamperomierzem analogowym o podziałce 100 działek, ustawionym na zakresie 30 mA, wskazówka wskazuje 80 działek. Ile wynosi warto

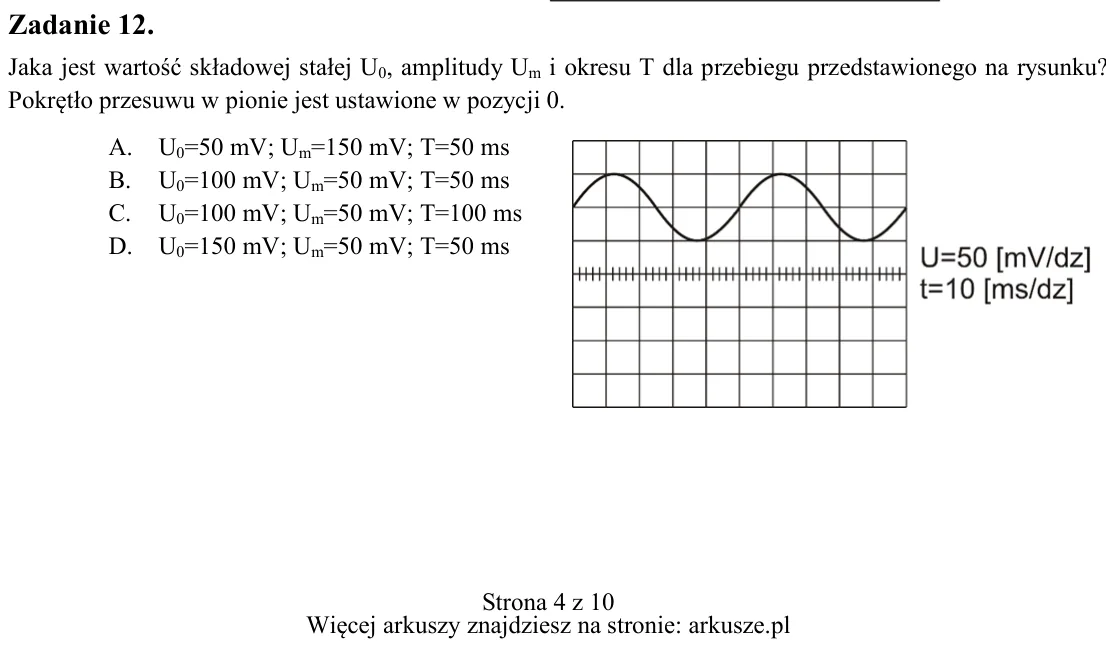

Zadanie 12. Jaka jest wartość składowej stałej U0, amplitudy Um i okresu T dla przebiegu przedstawionego na rysunku? Pokrętło przesuwu w pionie jest ustawione w pozycji 0. A. U0=50 mV; Um=150 mV; T=50 ms B. U0=100 mV; Um

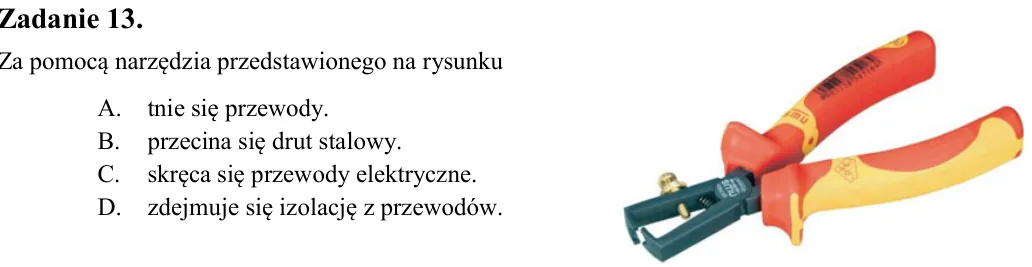

Zadanie 13. Za pomocą narzędzia przedstawionego na rysunku A. tnie się przewody. B. przecina się drut stalowy. C. skręca się przewody elektryczne. D. zdejmuje się izolację z przewodów.

Zadanie 14. Wyświetlacz ciekłokrystaliczny oznaczany jest symbolem literowym A. LCD B. LED C. PDP D. VFD

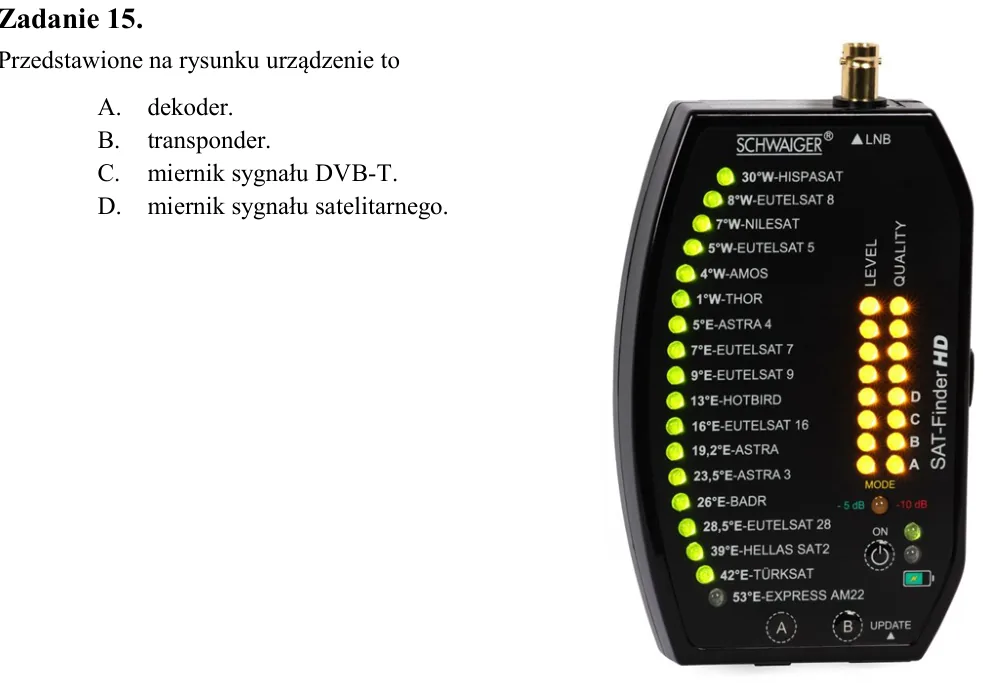

Zadanie 15. Przedstawione na rysunku urządzenie to A. dekoder. B. transponder. C. miernik sygnału DVB-T. D. miernik sygnału satelitarnego.

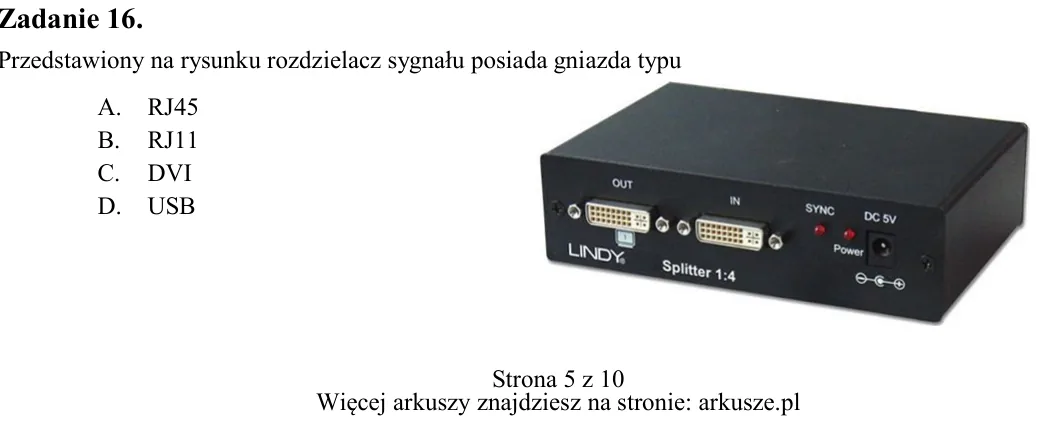

Zadanie 16. Przedstawiony na rysunku rozdzielacz sygnału posiada gniazda typu A. RJ45 B. RJ11 C. DVI D. USB

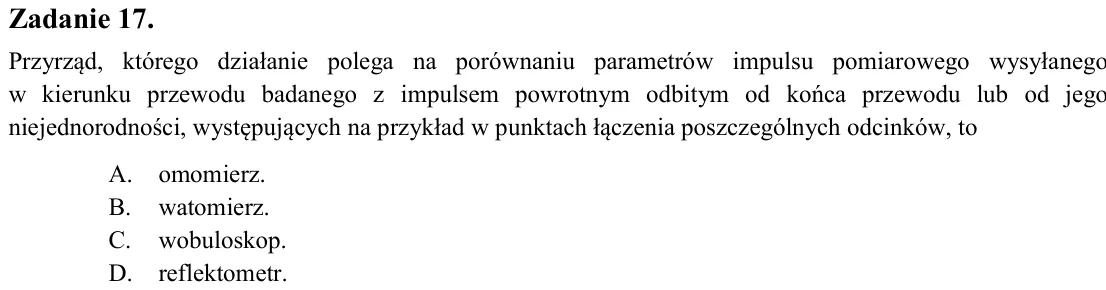

Zadanie 17. Przyrząd, którego działanie polega na porównaniu parametrów impulsu pomiarowego wysyłanego w kierunku przewodu badanego z impulsem powrotnym odbitym od końca przewodu lub od jego niejednorodności, występujący

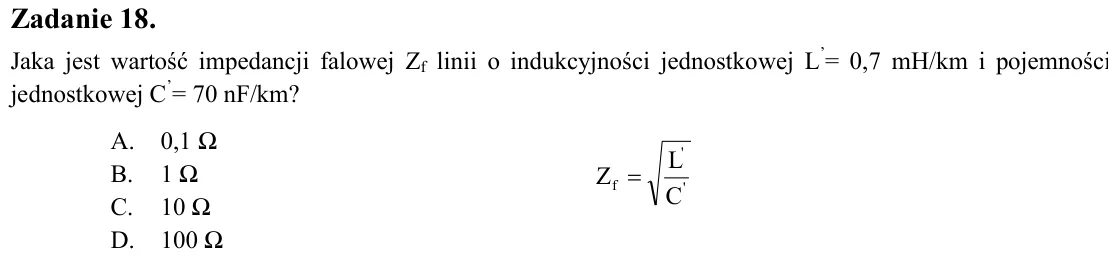

Zadanie 18. Jaka jest wartość impedancji falowej Zf linii o indukcyjności jednostkowej L’= 0,7 mH/km i pojemności jednostkowej C’= 70 nF/km? A. 0,1 Ω B. 1 Ω C. 10 Ω D. 100 Ω

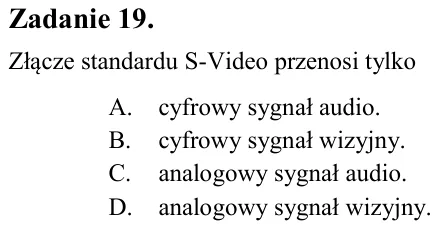

Zadanie 19. Złącze standardu S-Video przenosi tylko A. cyfrowy sygnał audio. B. cyfrowy sygnał wizyjny. C. analogowy sygnał audio. D. analogowy sygnał wizyjny.

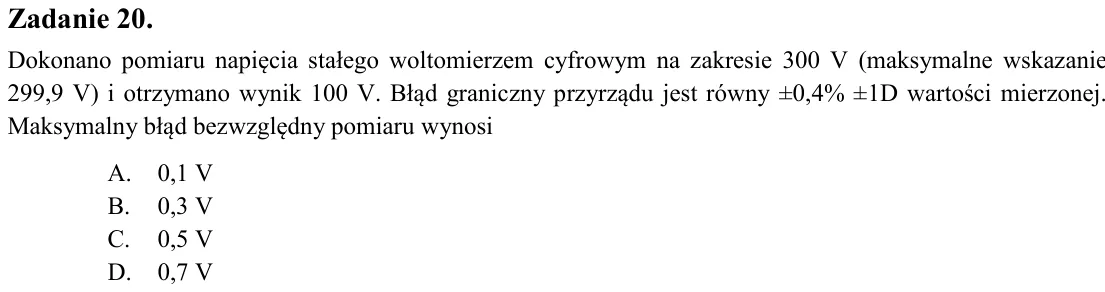

Zadanie 20. Dokonano pomiaru napięcia stałego woltomierzem cyfrowym na zakresie 300 V (maksymalne wskazanie 299,9 V) i otrzymano wynik 100 V. Błąd graniczny przyrządu jest równy ±0,4% ±1D wartości mierzonej. Maksymalny b

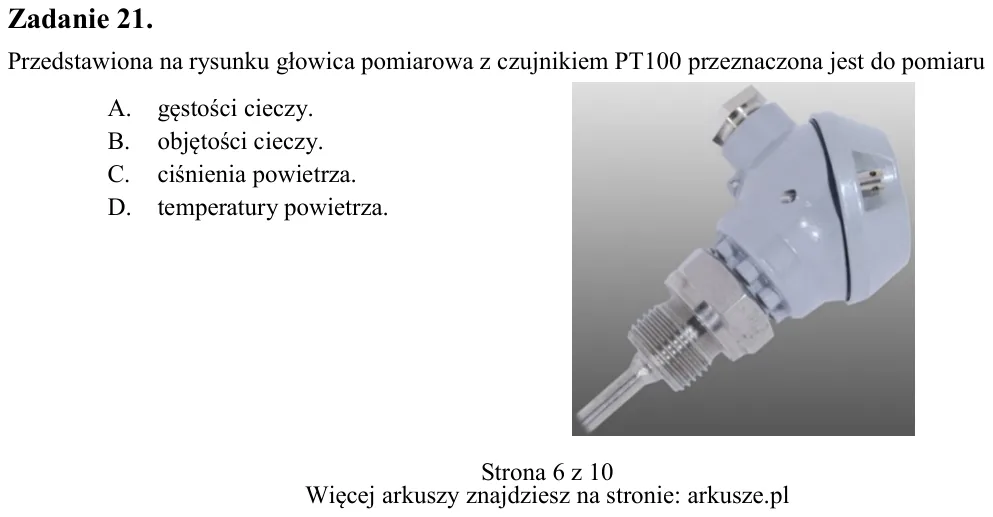

Zadanie 21. Przedstawiona na rysunku głowica pomiarowa z czujnikiem PT100 przeznaczona jest do pomiaru A. gęstości cieczy. B. objętości cieczy. C. ciśnienia powietrza. D. temperatury powietrza. f C L Z 

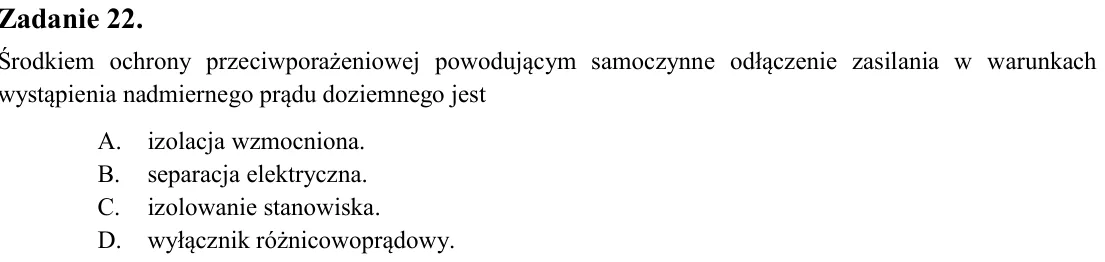

Zadanie 22. Środkiem ochrony przeciwporażeniowej powodującym samoczynne odłączenie zasilania w warunkach wystąpienia nadmiernego prądu doziemnego jest A. izolacja wzmocniona. B. separacja elektryczna. C. izolowanie stano

Zadanie 23. Przewodów wtynkowych nie wolno układać na A. drewnie. B. betonie. C. gipsie. D. cegle.

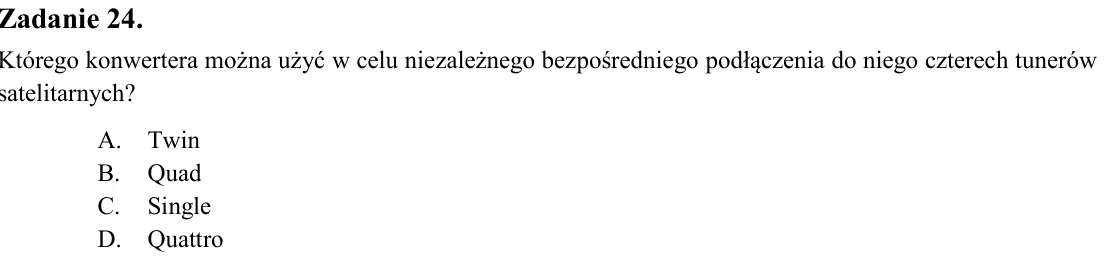

Zadanie 24. Którego konwertera można użyć w celu niezależnego bezpośredniego podłączenia do niego czterech tunerów satelitarnych? A. Twin B. Quad C. Single D. Quattro

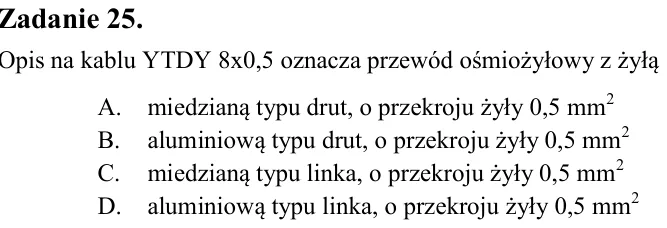

Zadanie 25. Opis na kablu YTDY 8x0,5 oznacza przewód ośmiożyłowy z żyłą A. miedzianą typu drut, o przekroju żyły 0,5 mm2 B. aluminiową typu drut, o przekroju żyły 0,5 mm2 C. miedzianą typu linka, o przekroju żyły 0,5 mm2

Zadanie 26. Przewód neutralny (N) na całej długości musi mieć kolor A. jasnoczerwony. B. jasnoniebieski. C. brązowy. D. czarny.

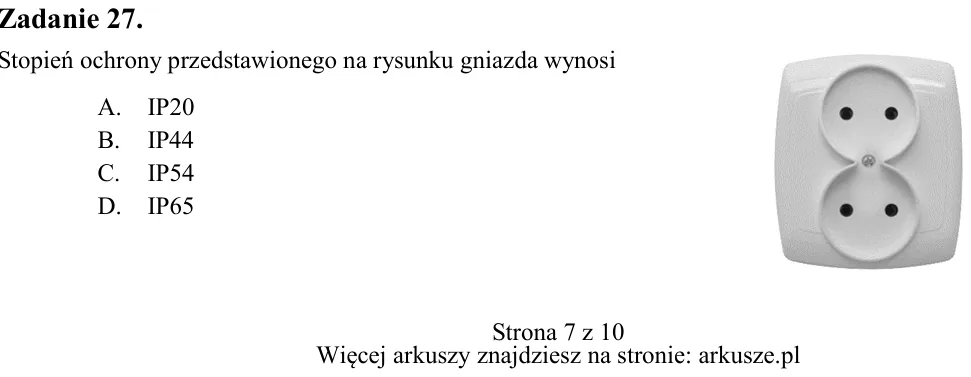

Zadanie 27. Stopień ochrony przedstawionego na rysunku gniazda wynosi A. IP20 B. IP44 C. IP54 D. IP65

Zadanie 28. Połączenie rozłączne to połączenie A. śrubowe. B. lutowane. C. spawane. D. nitowane.

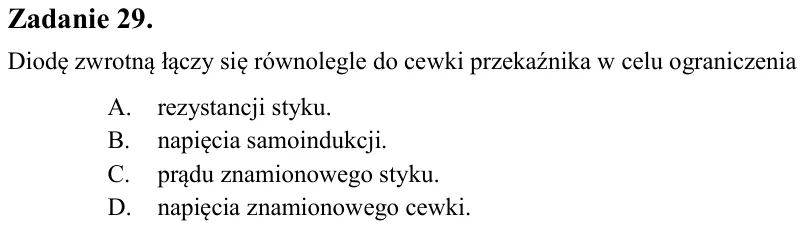

Zadanie 29. Diodę zwrotną łączy się równolegle do cewki przekaźnika w celu ograniczenia A. rezystancji styku. B. napięcia samoindukcji. C. prądu znamionowego styku. D. napięcia znamionowego cewki.

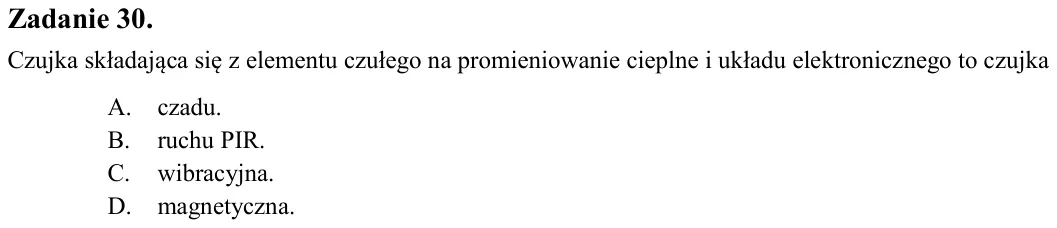

Zadanie 30. Czujka składająca się z elementu czułego na promieniowanie cieplne i układu elektronicznego to czujka A. czadu. B. ruchu PIR. C. wibracyjna. D. magnetyczna.

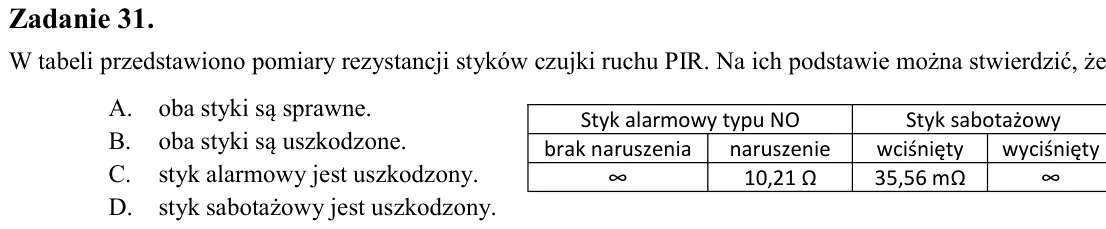

Zadanie 31. W tabeli przedstawiono pomiary rezystancji styków czujki ruchu PIR. Na ich podstawie można stwierdzić, że A. oba styki są sprawne. B. oba styki są uszkodzone. C. styk alarmowy jest uszkodzony. D. styk sabotaż

Zadanie 32. Do oceny ciągłości przewodu elektrycznego stosuje się A. induktor. B. omomierz. C. watomierz. D. amperomierz.

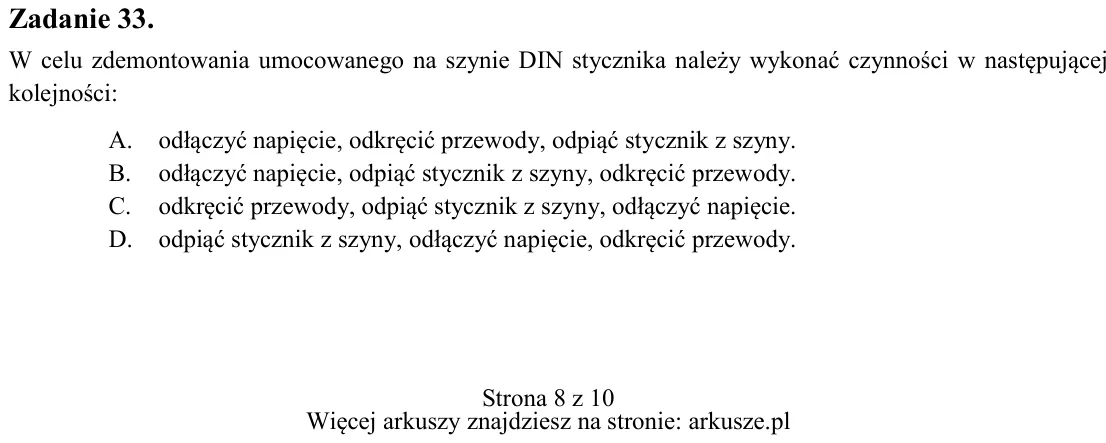

Zadanie 33. W celu zdemontowania umocowanego na szynie DIN stycznika należy wykonać czynności w następującej kolejności: A. odłączyć napięcie, odkręcić przewody, odpiąć stycznik z szyny. B. odłączyć napięcie, odpiąć styc

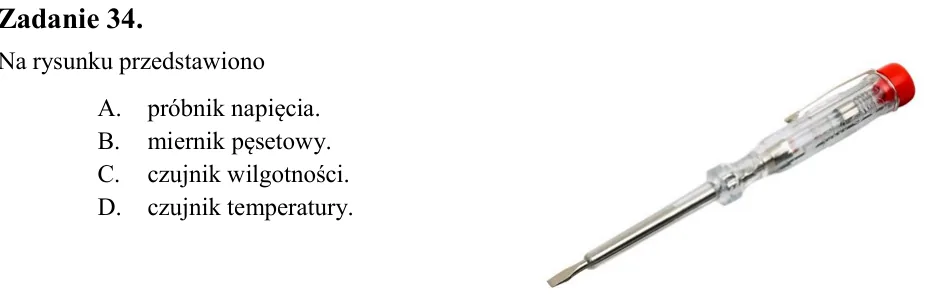

Zadanie 34. Na rysunku przedstawiono A. próbnik napięcia. B. miernik pęsetowy. C. czujnik wilgotności. D. czujnik temperatury.

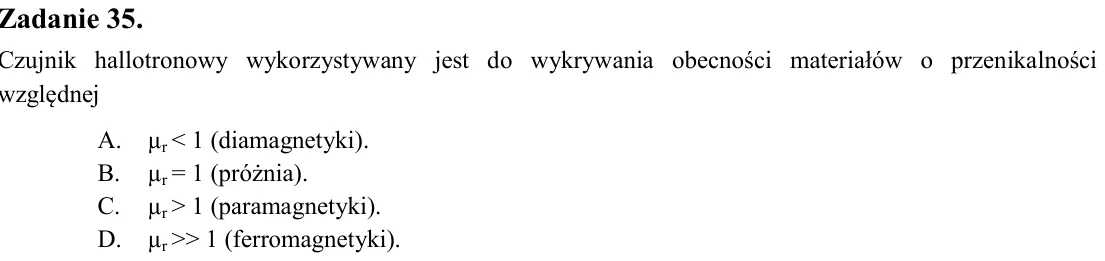

Zadanie 35. Czujnik hallotronowy wykorzystywany jest do wykrywania obecności materiałów o przenikalności względnej A. µr < 1 (diamagnetyki). B. µr = 1 (próżnia). C. µr > 1 (paramagnetyki). D. µr >> 1 (ferromagnetyki).

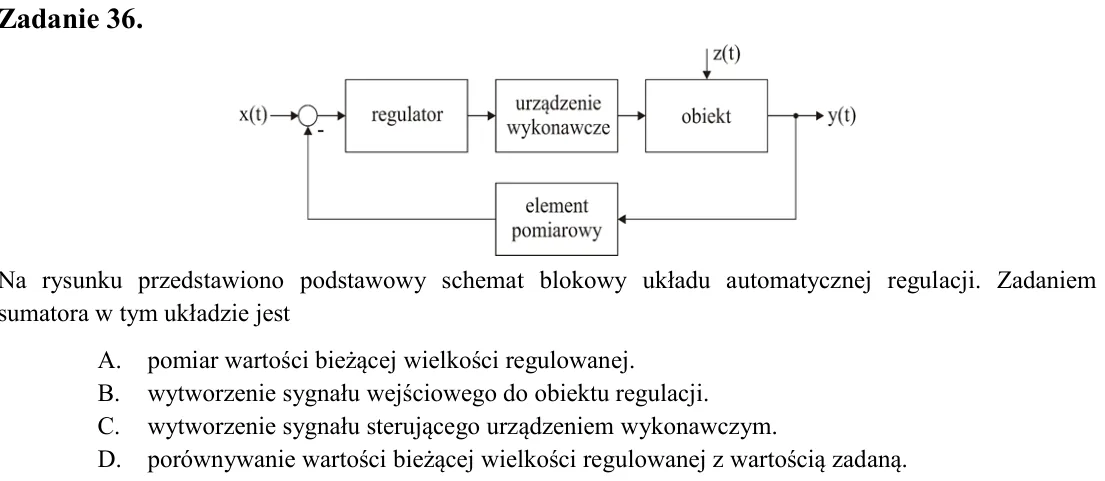

Zadanie 36. Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Zadaniem sumatora w tym układzie jest A. pomiar wartości bieżącej wielkości regulowanej. B. wytworzenie sygnału wejściowego

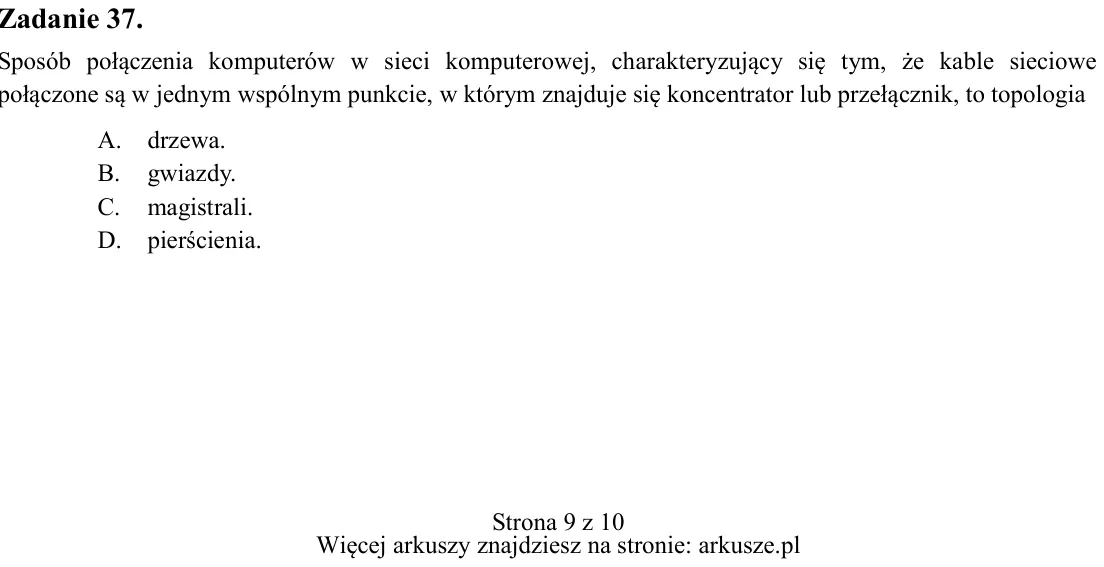

Zadanie 37. Sposób połączenia komputerów w sieci komputerowej, charakteryzujący się tym, że kable sieciowe połączone są w jednym wspólnym punkcie, w którym znajduje się koncentrator lub przełącznik, to topologia A. drzew

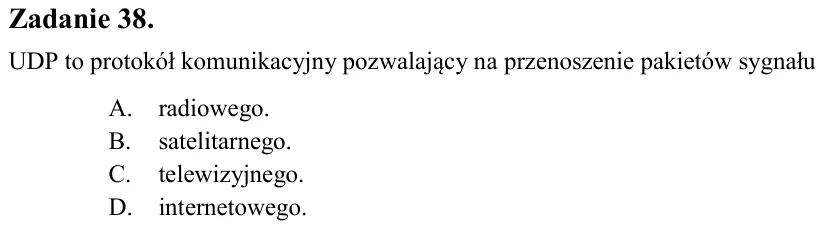

Zadanie 38. UDP to protokół komunikacyjny pozwalający na przenoszenie pakietów sygnału A. radiowego. B. satelitarnego. C. telewizyjnego. D. internetowego.

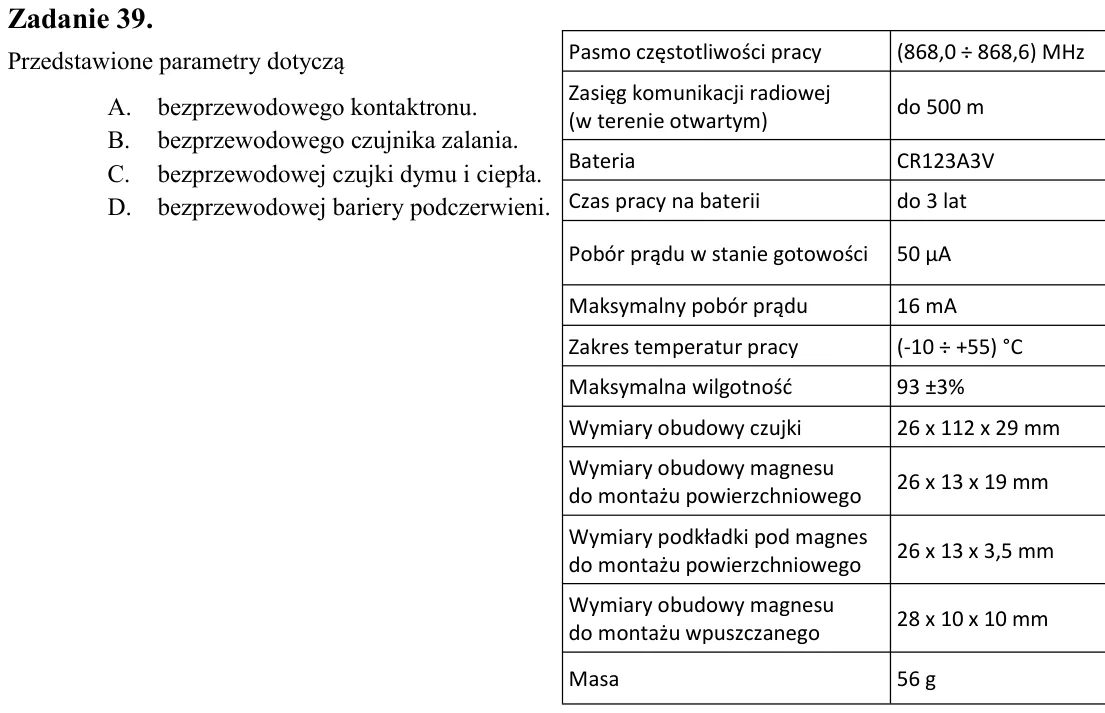

Zadanie 39. Przedstawione parametry dotyczą A. bezprzewodowego kontaktronu. B. bezprzewodowego czujnika zalania. C. bezprzewodowej czujki dymu i ciepła. D. bezprzewodowej bariery podczerwieni.

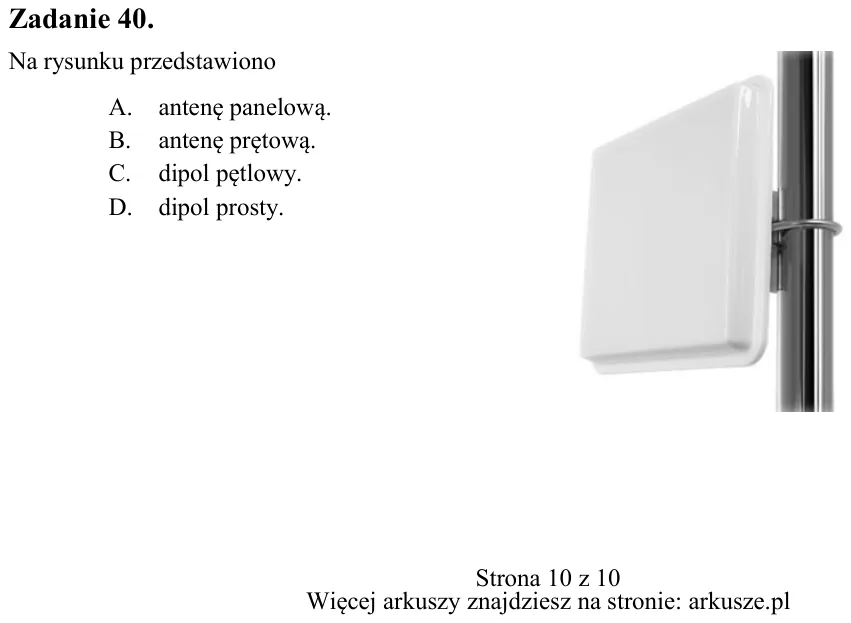

Zadanie 40. Na rysunku przedstawiono A. antenę panelową. B. antenę prętową. C. dipol pętlowy. D. dipol prosty. Pasmo częstotliwości pracy (868,0 ÷ 868,6) MHz Zasięg komunikacji radiowej (w terenie otwartym) do 500 m Bate
