E06 · Egzamin zawodowy · styczeń 2019

Zadanie 1. Czujka typu PIR przeznaczona jest do detekcji A. ruchu. B. dymu. C. światła. D. wilgoci.

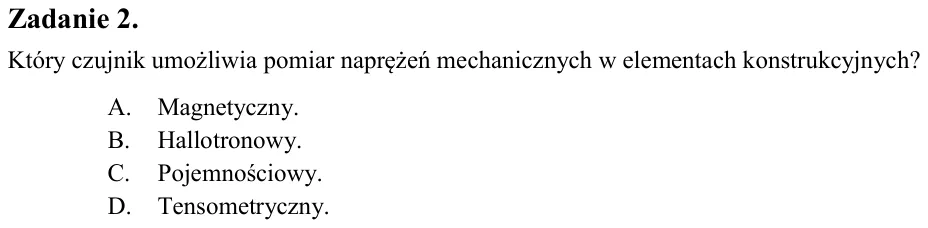

Zadanie 2. Który czujnik umożliwia pomiar naprężeń mechanicznych w elementach konstrukcyjnych? A. Magnetyczny. B. Hallotronowy. C. Pojemnościowy. D. Tensometryczny.

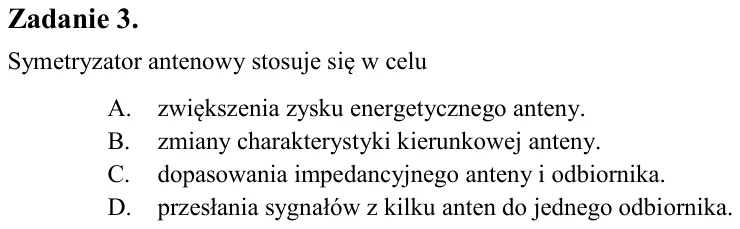

Zadanie 3. Symetryzator antenowy stosuje się w celu A. zwiększenia zysku energetycznego anteny. B. zmiany charakterystyki kierunkowej anteny. C. dopasowania impedancyjnego anteny i odbiornika. D. przesłania sygnałów z ki

Zadanie 4. Urządzeniem umożliwiającym dostęp do Internetu za pośrednictwem sieci CATV jest A. hub. B. switch. C. modem. D. wzmacniacz.

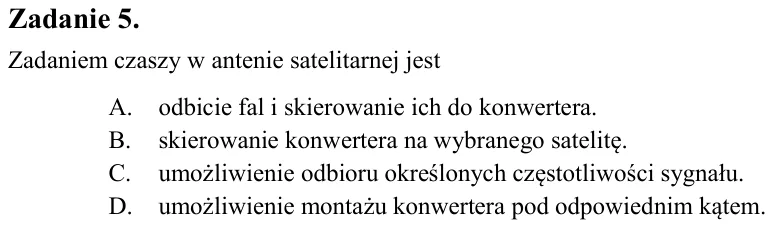

Zadanie 5. Zadaniem czaszy w antenie satelitarnej jest A. odbicie fal i skierowanie ich do konwertera. B. skierowanie konwertera na wybranego satelitę. C. umożliwienie odbioru określonych częstotliwości sygnału. D. umożl

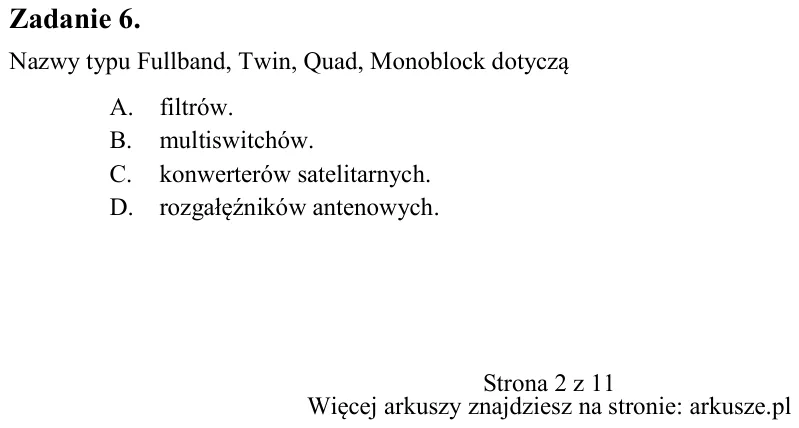

Zadanie 6. Nazwy typu Fullband, Twin, Quad, Monoblock dotyczą A. filtrów. B. multiswitchów. C. konwerterów satelitarnych. D. rozgałęźników antenowych.

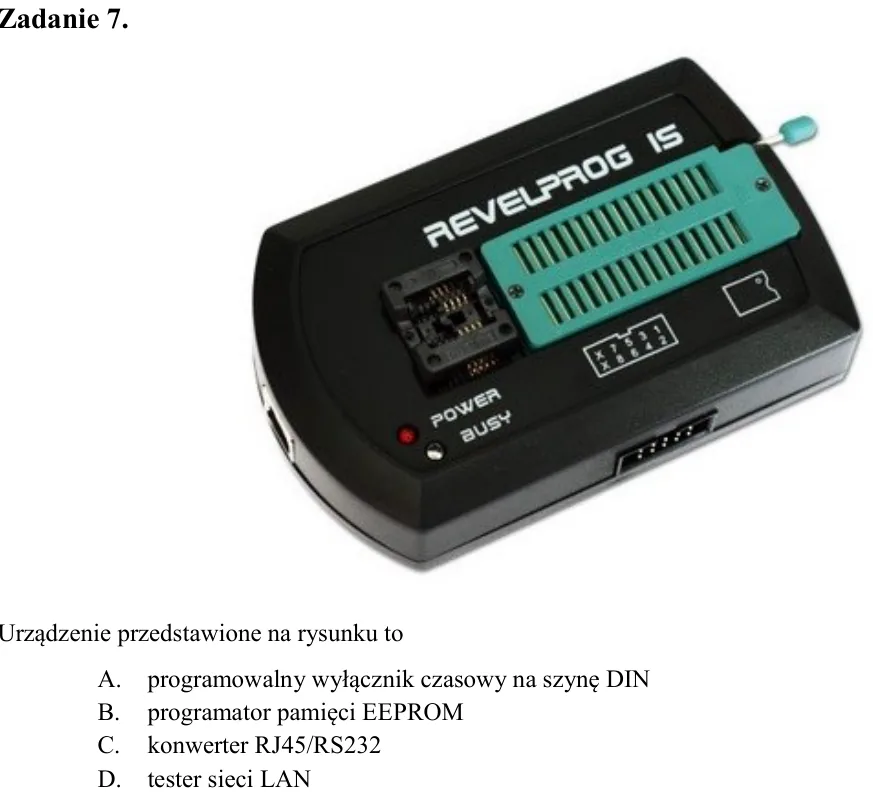

Zadanie 7. Urządzenie przedstawione na rysunku to A. programowalny wyłącznik czasowy na szynę DIN B. programator pamięci EEPROM C. konwerter RJ45/RS232 D. tester sieci LAN

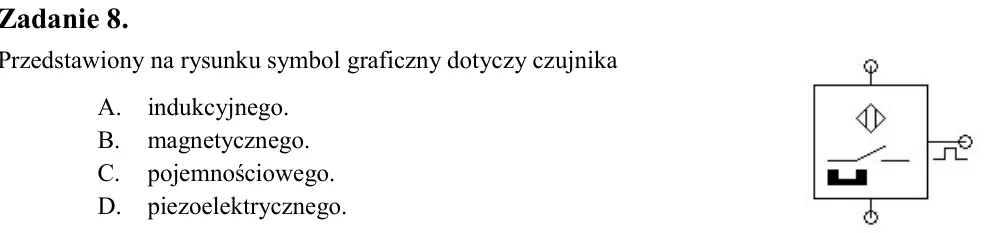

Zadanie 8. Przedstawiony na rysunku symbol graficzny dotyczy czujnika A. indukcyjnego. B. magnetycznego. C. pojemnościowego. D. piezoelektrycznego.

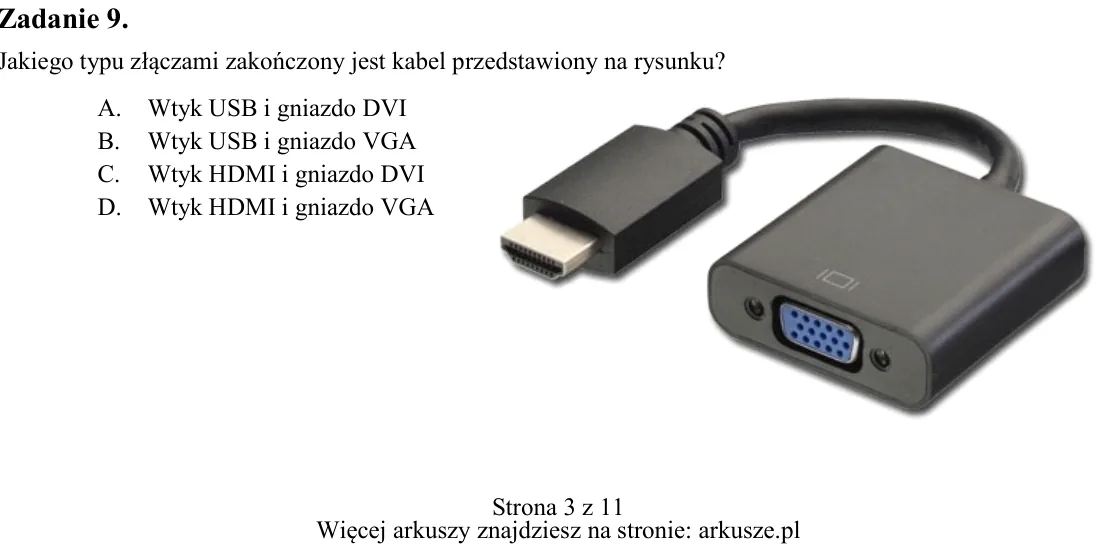

Zadanie 9. Jakiego typu złączami zakończony jest kabel przedstawiony na rysunku? A. Wtyk USB i gniazdo DVI B. Wtyk USB i gniazdo VGA C. Wtyk HDMI i gniazdo DVI D. Wtyk HDMI i gniazdo VGA

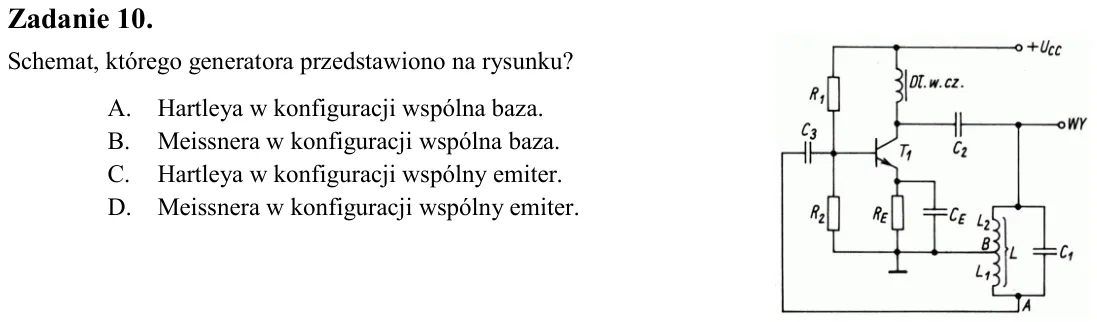

Zadanie 10. Schemat, którego generatora przedstawiono na rysunku? A. Hartleya w konfiguracji wspólna baza. B. Meissnera w konfiguracji wspólna baza. C. Hartleya w konfiguracji wspólny emiter. D. Meissnera w konfiguracji

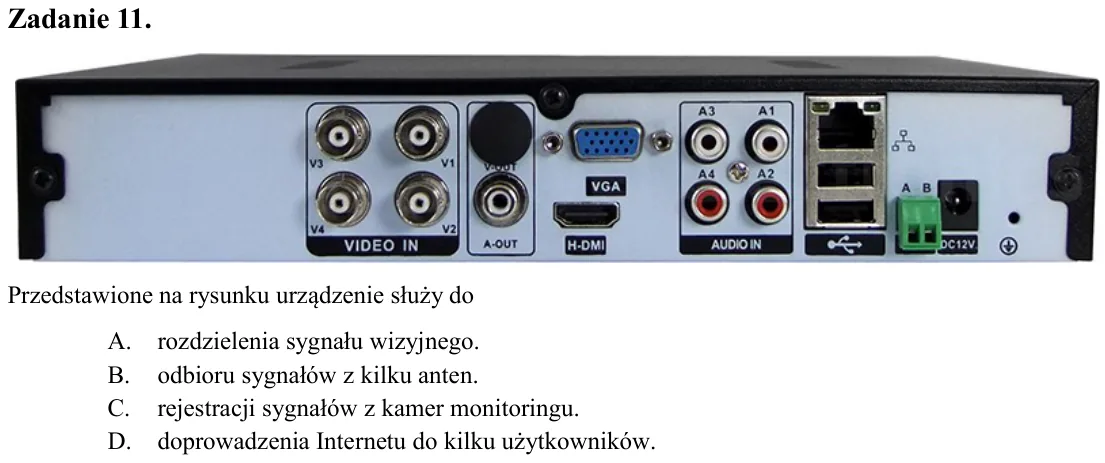

Zadanie 11. Przedstawione na rysunku urządzenie służy do A. rozdzielenia sygnału wizyjnego. B. odbioru sygnałów z kilku anten. C. rejestracji sygnałów z kamer monitoringu. D. doprowadzenia Internetu do kilku użytkowników

Zadanie 12. Którym skrótem określa się modulację szerokości impulsów? A. FSK B. PSK C. PWM D. QAM

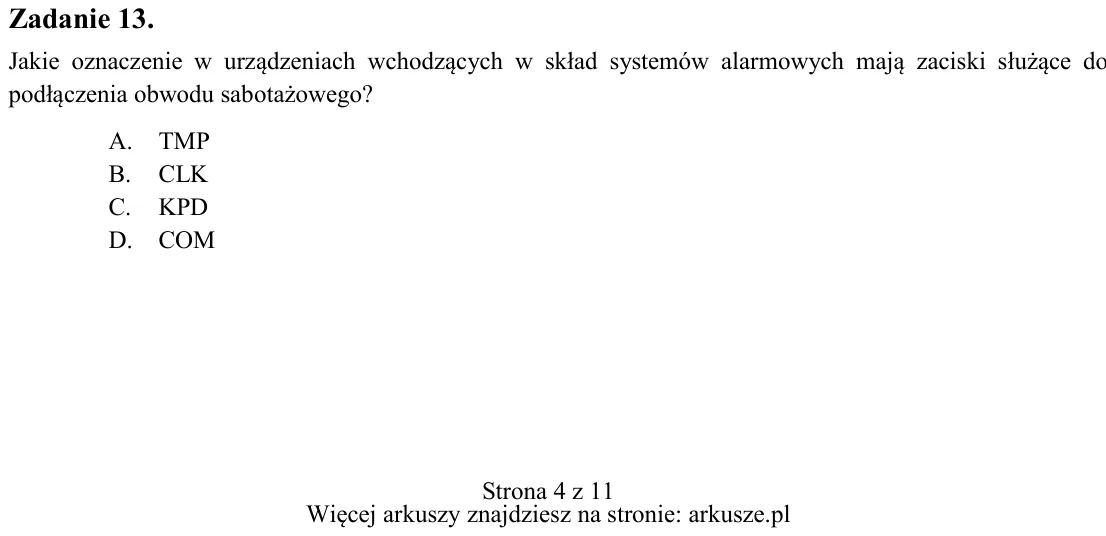

Zadanie 13. Jakie oznaczenie w urządzeniach wchodzących w skład systemów alarmowych mają zaciski służące do podłączenia obwodu sabotażowego? A. TMP B. CLK C. KPD D. COM

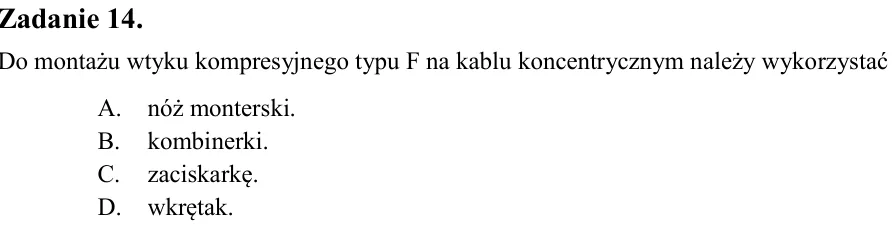

Zadanie 14. Do montażu wtyku kompresyjnego typu F na kablu koncentrycznym należy wykorzystać A. nóż monterski. B. kombinerki. C. zaciskarkę. D. wkrętak.

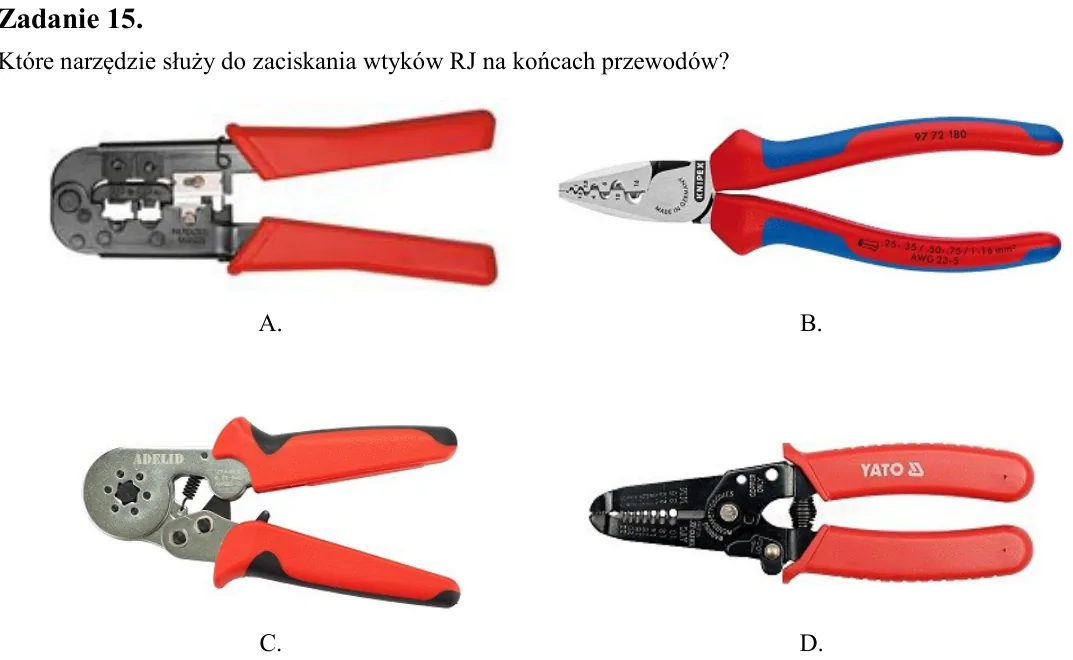

Zadanie 15. Które narzędzie służy do zaciskania wtyków RJ na końcach przewodów?

Zadanie 16. Który klucz służy do odkręcania śrub z łbem walcowym z gniazdem sześciokątnym? A. Płaski. B. Oczkowy. C. Imbusowy. D. Nasadowy.

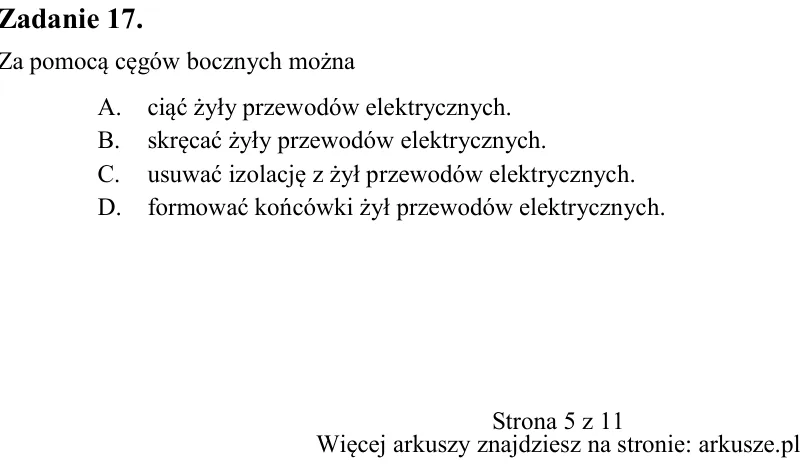

Zadanie 17. Za pomocą cęgów bocznych można A. ciąć żyły przewodów elektrycznych. B. skręcać żyły przewodów elektrycznych. C. usuwać izolację z żył przewodów elektrycznych. D. formować końcówki żył przewodów elektrycznych

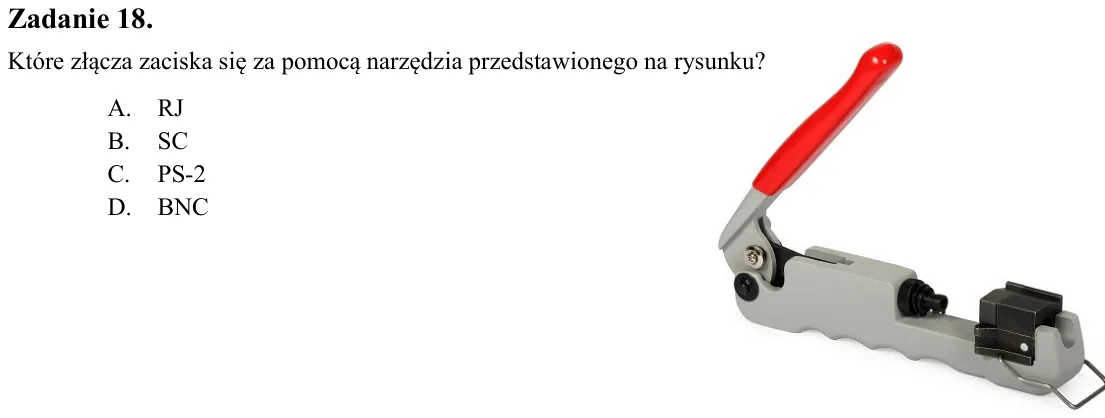

Zadanie 18. Które złącza zaciska się za pomocą narzędzia przedstawionego na rysunku? A. RJ B. SC C. PS-2 D. BNC

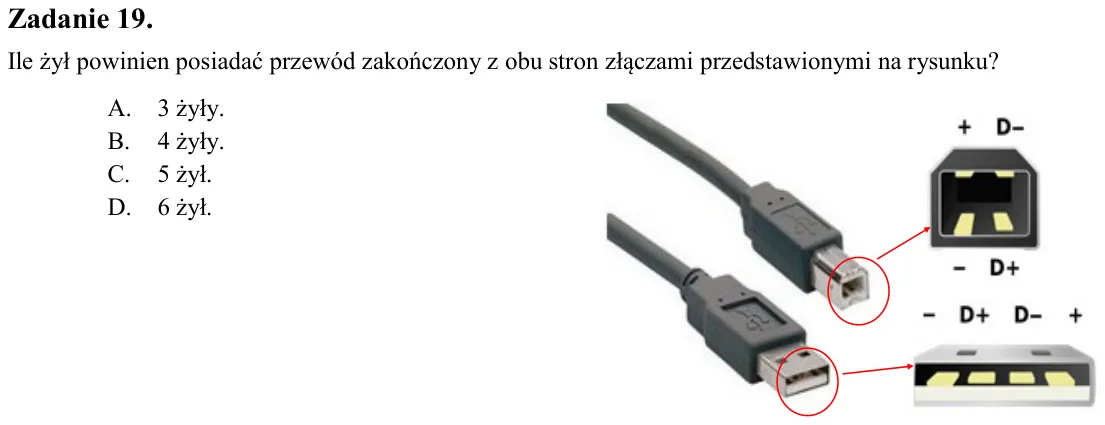

Zadanie 19. Ile żył powinien posiadać przewód zakończony z obu stron złączami przedstawionymi na rysunku? A. 3 żyły. B. 4 żyły. C. 5 żył. D. 6 żył.

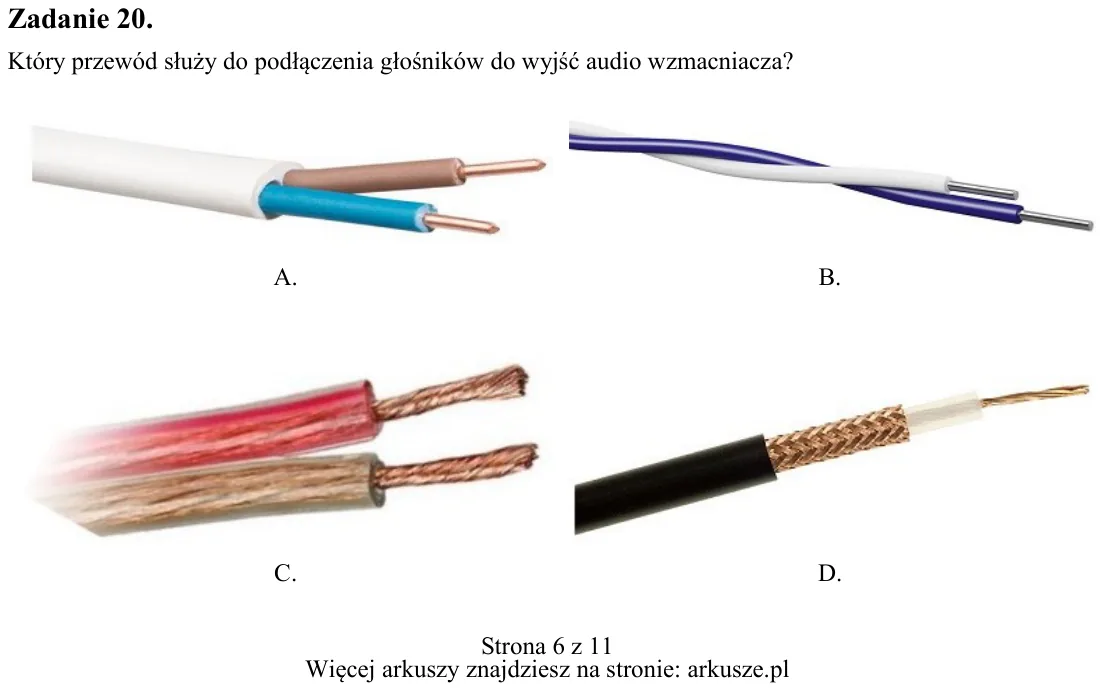

Zadanie 20. Który przewód służy do podłączenia głośników do wyjść audio wzmacniacza? A. B. C. D.

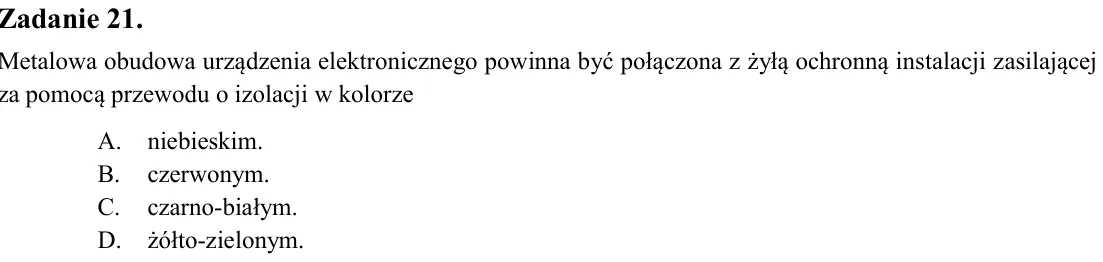

Zadanie 21. Metalowa obudowa urządzenia elektronicznego powinna być połączona z żyłą ochronną instalacji zasilającej za pomocą przewodu o izolacji w kolorze A. niebieskim. B. czerwonym. C. czarno-białym. D. żółto-zielony

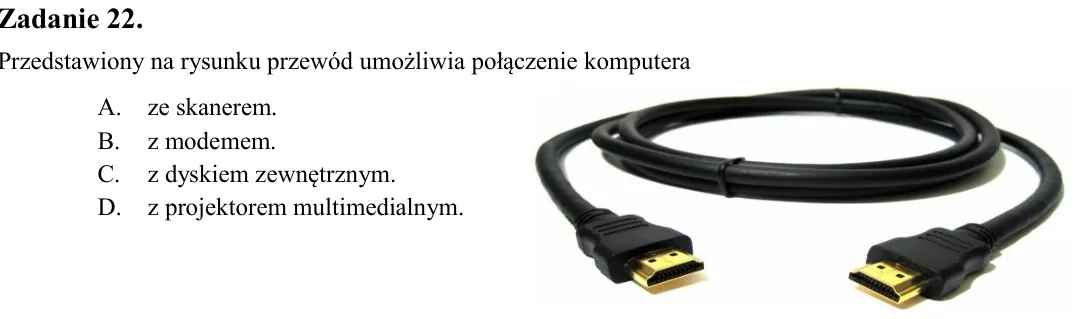

Zadanie 22. Przedstawiony na rysunku przewód umożliwia połączenie komputera A. ze skanerem. B. z modemem. C. z dyskiem zewnętrznym. D. z projektorem multimedialnym.

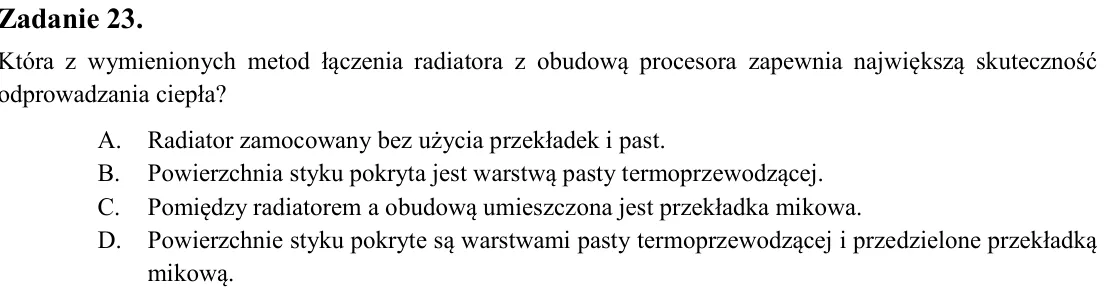

Zadanie 23. Która z wymienionych metod łączenia radiatora z obudową procesora zapewnia największą skuteczność odprowadzania ciepła? A. Radiator zamocowany bez użycia przekładek i past. B. Powierzchnia styku pokryta jest

Zadanie 24. Światło słoneczne może spowodować wykasowanie zawartości pamięci typu A. DRAM B. EPROM C. SDRAM D. EEPROM

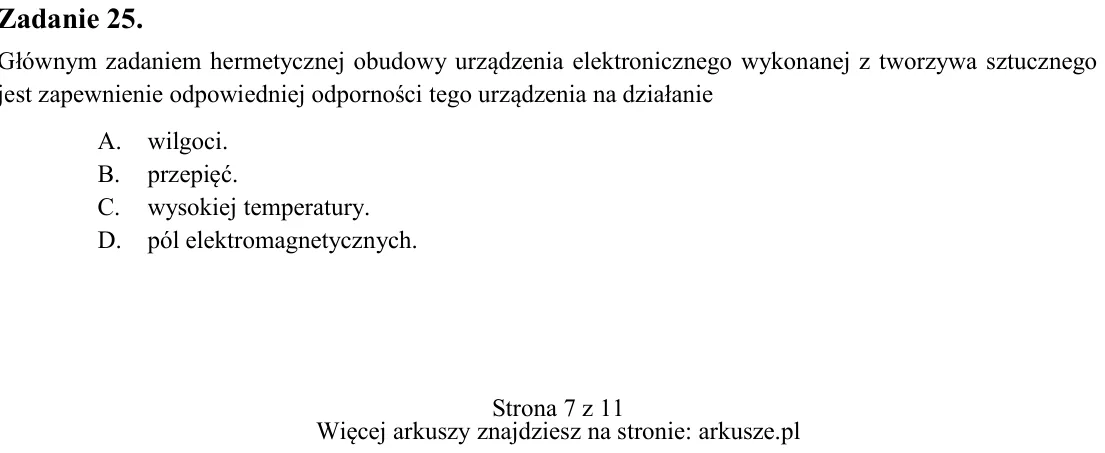

Zadanie 25. Głównym zadaniem hermetycznej obudowy urządzenia elektronicznego wykonanej z tworzywa sztucznego jest zapewnienie odpowiedniej odporności tego urządzenia na działanie A. wilgoci. B. przepięć. C. wysokiej temp

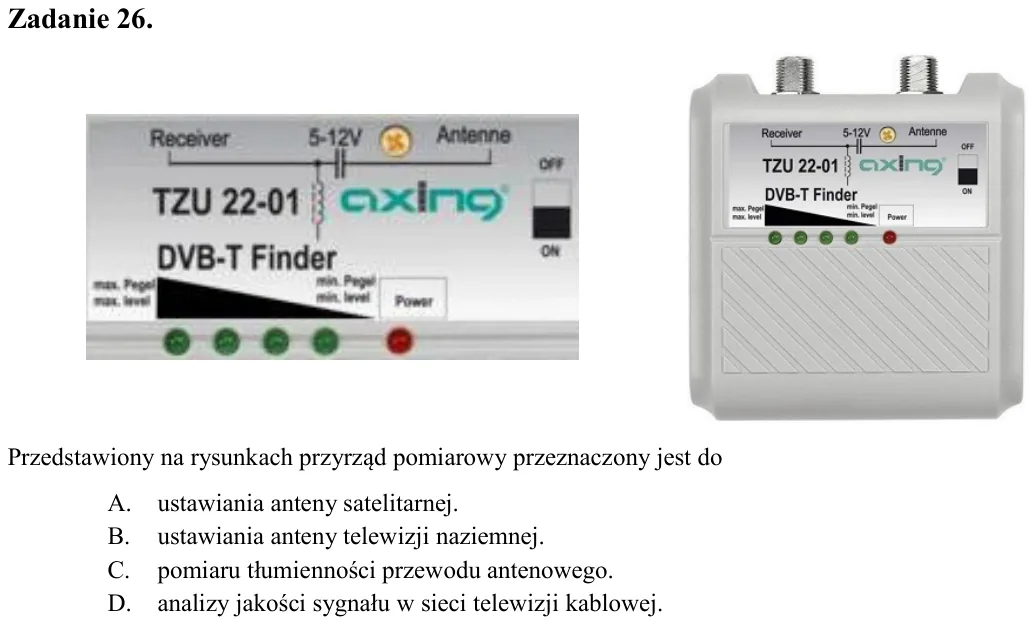

Zadanie 26. Przedstawiony na rysunkach przyrząd pomiarowy przeznaczony jest do A. ustawiania anteny satelitarnej. B. ustawiania anteny telewizji naziemnej. C. pomiaru tłumienności przewodu antenowego. D. analizy jakości

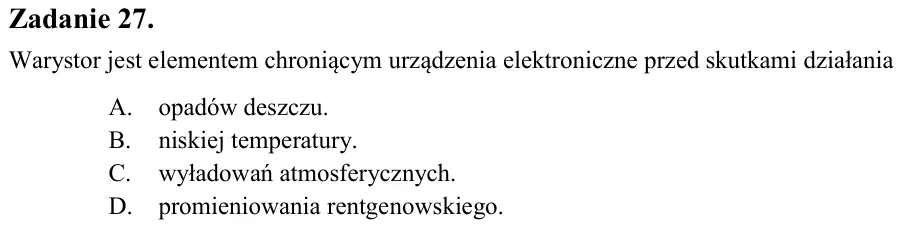

Zadanie 27. Warystor jest elementem chroniącym urządzenia elektroniczne przed skutkami działania A. opadów deszczu. B. niskiej temperatury. C. wyładowań atmosferycznych. D. promieniowania rentgenowskiego.

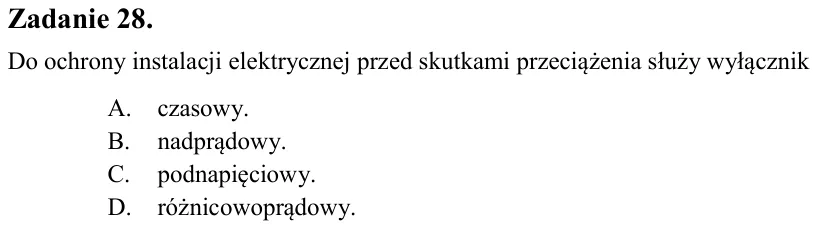

Zadanie 28. Do ochrony instalacji elektrycznej przed skutkami przeciążenia służy wyłącznik A. czasowy. B. nadprądowy. C. podnapięciowy. D. różnicowoprądowy.

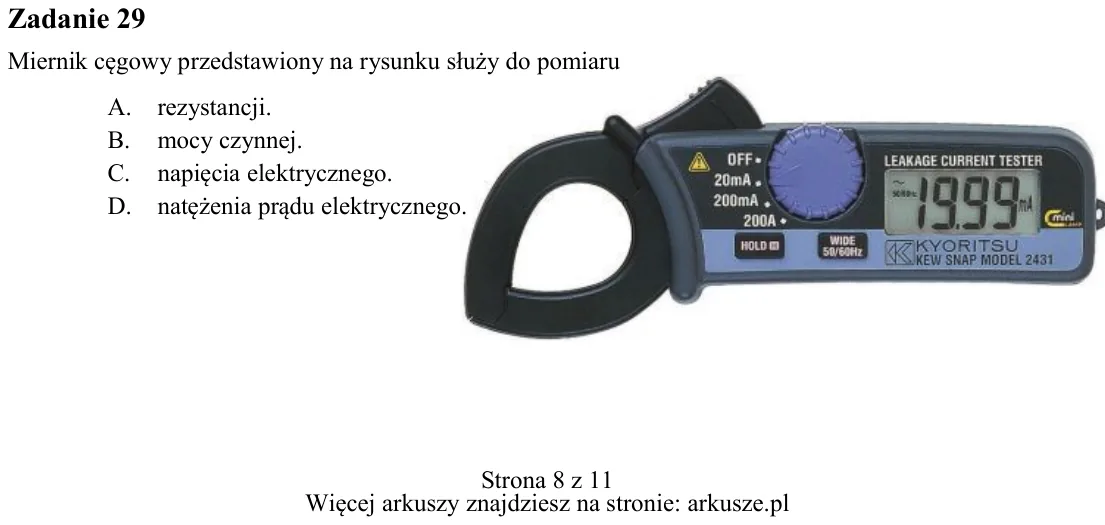

Zadanie 29 Miernik cęgowy przedstawiony na rysunku służy do pomiaru A. rezystancji. B. mocy czynnej. C. napięcia elektrycznego. D. natężenia prądu elektrycznego.

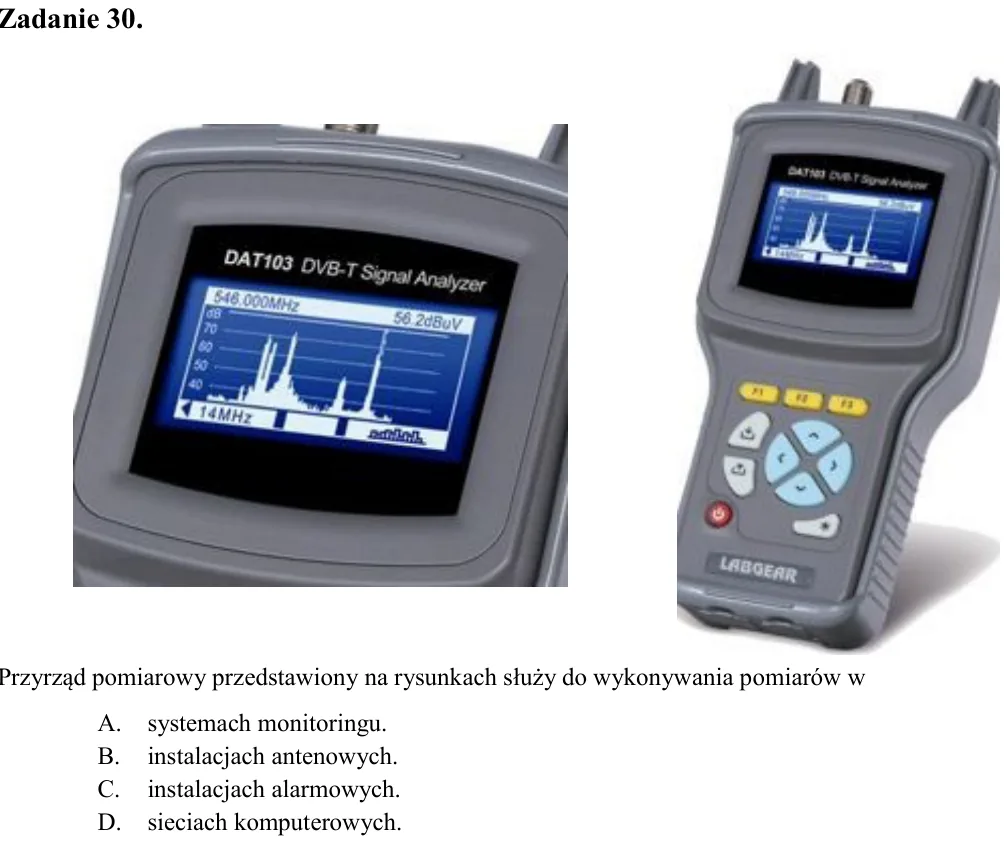

Zadanie 30. Przyrząd pomiarowy przedstawiony na rysunkach służy do wykonywania pomiarów w A. systemach monitoringu. B. instalacjach antenowych. C. instalacjach alarmowych. D. sieciach komputerowych.

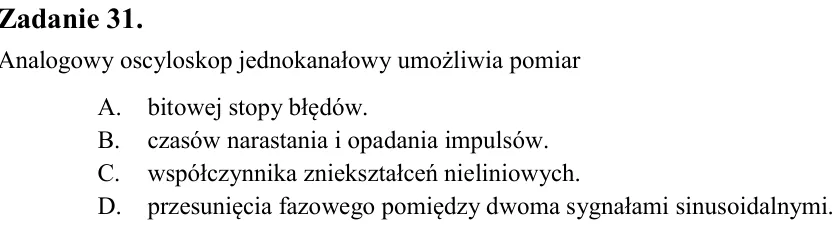

Zadanie 31. Analogowy oscyloskop jednokanałowy umożliwia pomiar A. bitowej stopy błędów. B. czasów narastania i opadania impulsów. C. współczynnika zniekształceń nieliniowych. D. przesunięcia fazowego pomiędzy dwoma sygn

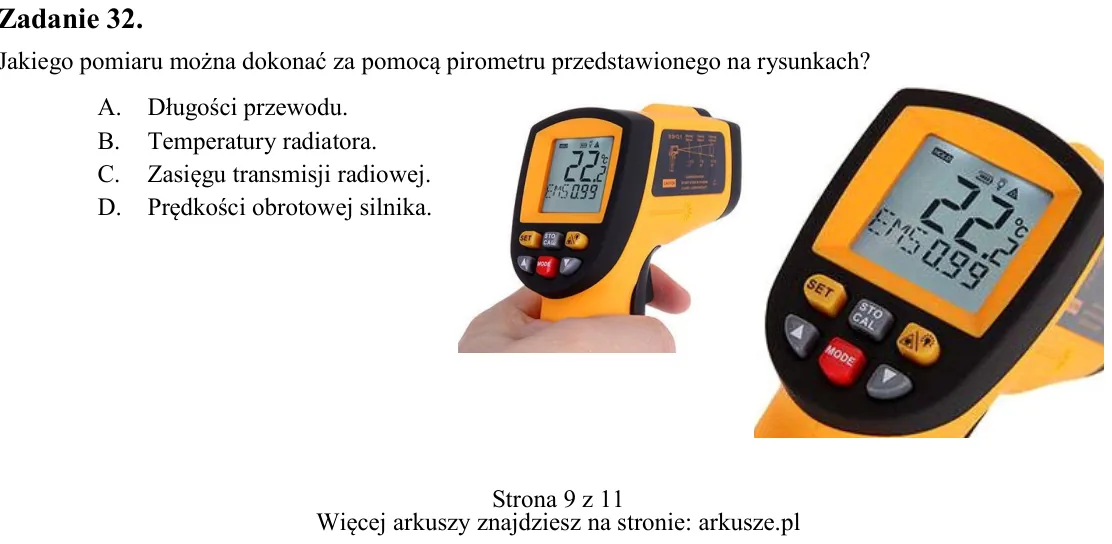

Zadanie 32. Jakiego pomiaru można dokonać za pomocą pirometru przedstawionego na rysunkach? A. Długości przewodu. B. Temperatury radiatora. C. Zasięgu transmisji radiowej. D. Prędkości obrotowej silnika.

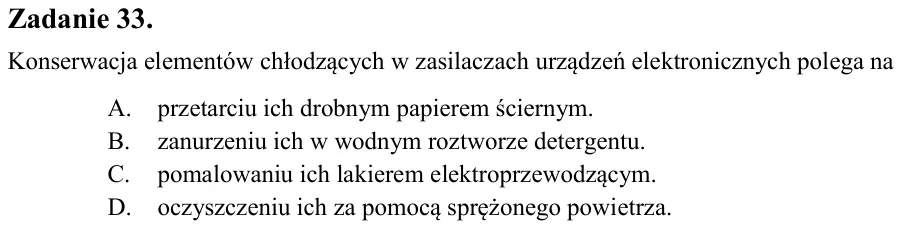

Zadanie 33. Konserwacja elementów chłodzących w zasilaczach urządzeń elektronicznych polega na A. przetarciu ich drobnym papierem ściernym. B. zanurzeniu ich w wodnym roztworze detergentu. C. pomalowaniu ich lakierem ele

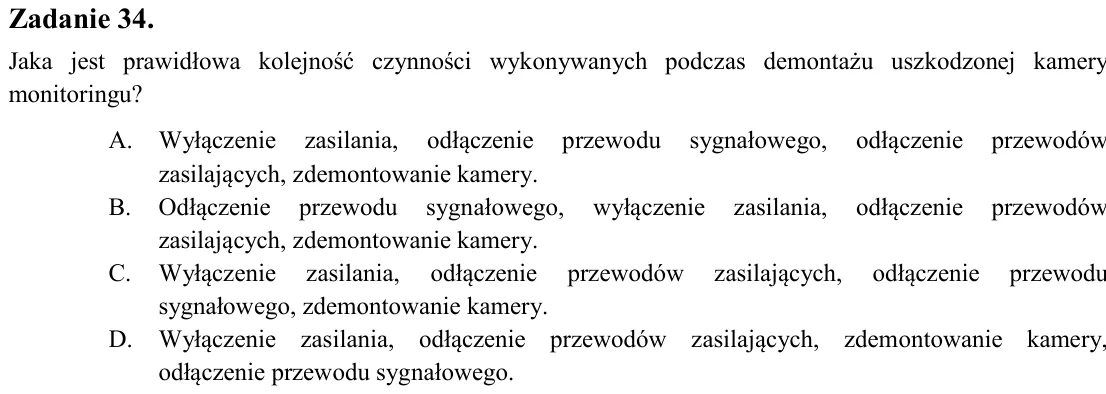

Zadanie 34. Jaka jest prawidłowa kolejność czynności wykonywanych podczas demontażu uszkodzonej kamery monitoringu? A. Wyłączenie zasilania, odłączenie przewodu sygnałowego, odłączenie przewodów zasilających, zdemontowan

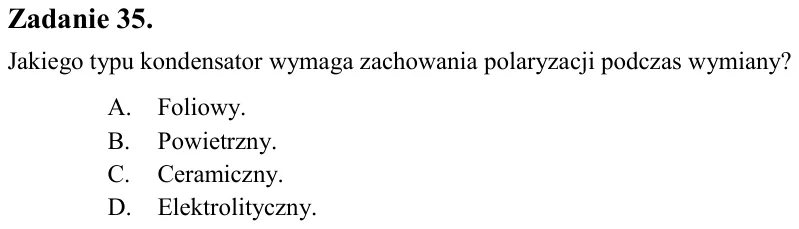

Zadanie 35. Jakiego typu kondensator wymaga zachowania polaryzacji podczas wymiany? A. Foliowy. B. Powietrzny. C. Ceramiczny. D. Elektrolityczny.

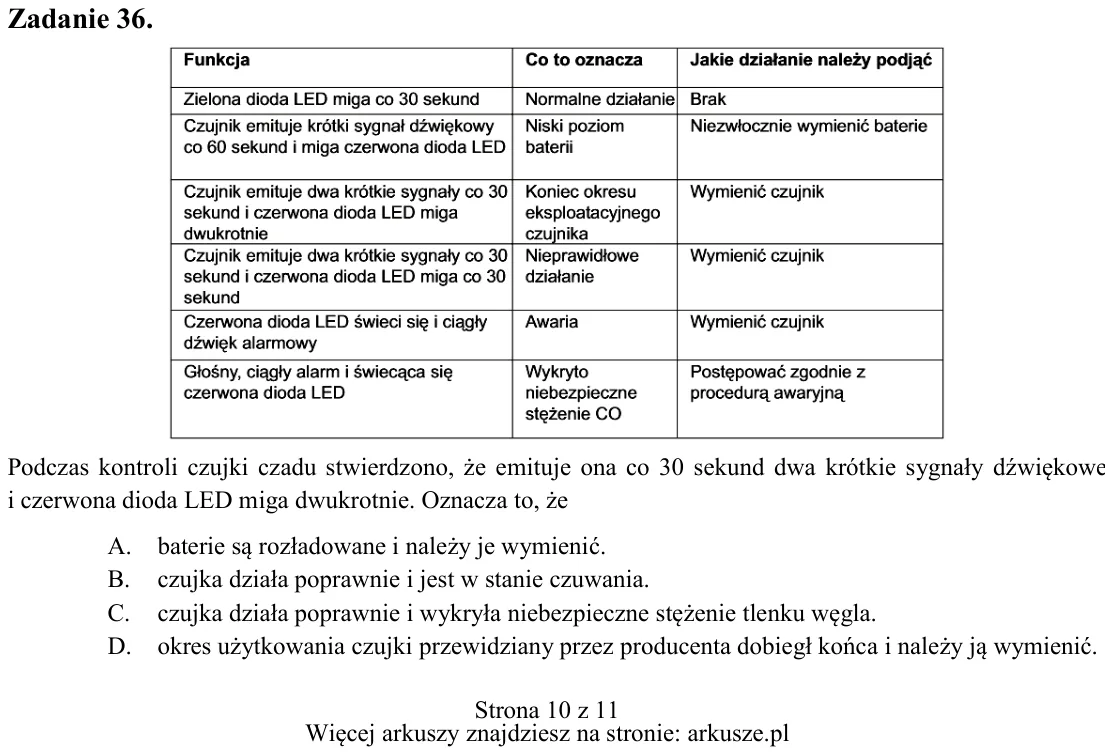

Zadanie 36. Podczas kontroli czujki czadu stwierdzono, że emituje ona co 30 sekund dwa krótkie sygnały dźwiękowe i czerwona dioda LED miga dwukrotnie. Oznacza to, że A. baterie są rozładowane i należy je wymienić. B. czu

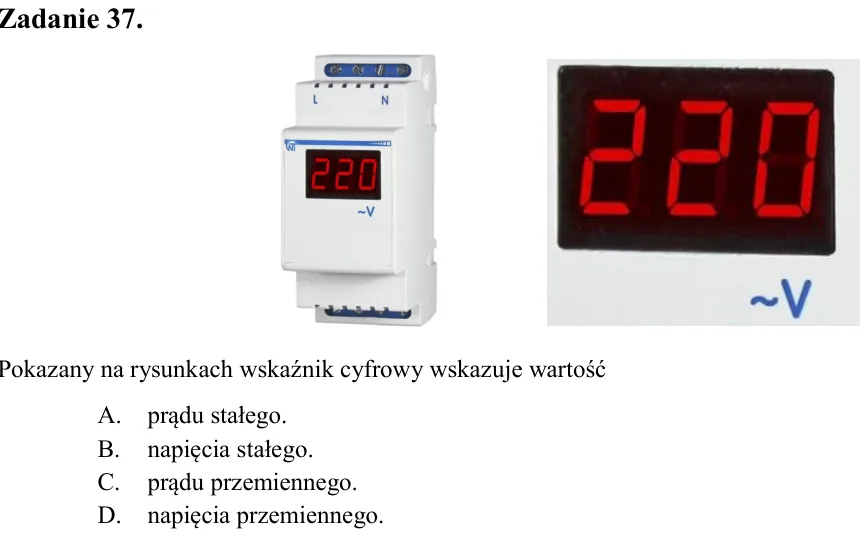

Zadanie 37. Pokazany na rysunkach wskaźnik cyfrowy wskazuje wartość A. prądu stałego. B. napięcia stałego. C. prądu przemiennego. D. napięcia przemiennego.

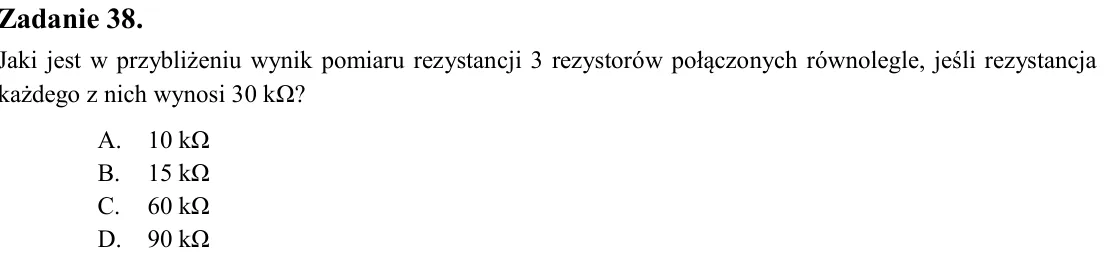

Zadanie 38. Jaki jest w przybliżeniu wynik pomiaru rezystancji 3 rezystorów połączonych równolegle, jeśli rezystancja każdego z nich wynosi 30 kΩ? A. 10 kΩ B. 15 kΩ C. 60 kΩ D. 90 kΩ

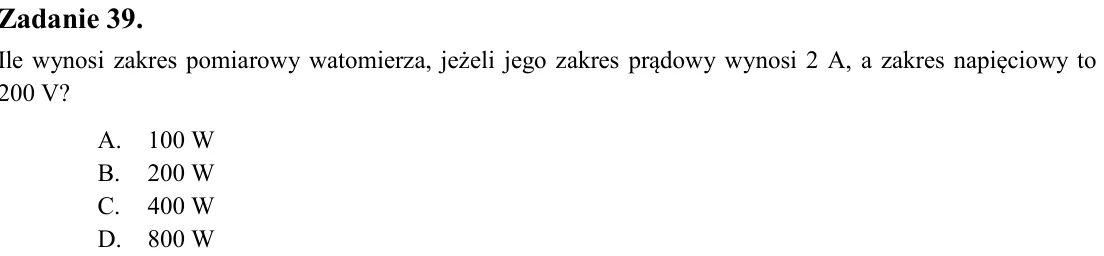

Zadanie 39. Ile wynosi zakres pomiarowy watomierza, jeżeli jego zakres prądowy wynosi 2 A, a zakres napięciowy to 200 V? A. 100 W B. 200 W C. 400 W D. 800 W

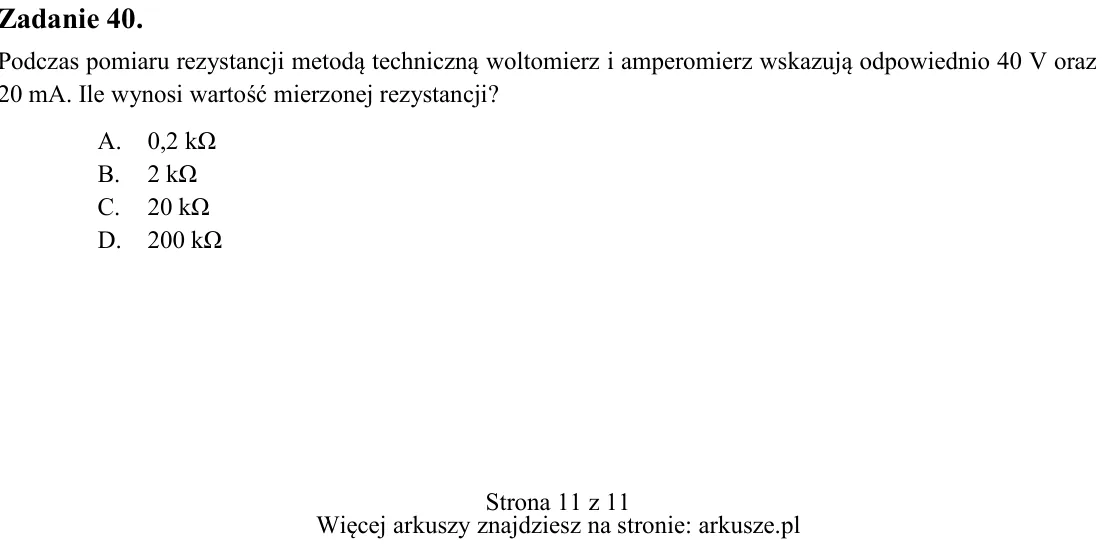

Zadanie 40. Podczas pomiaru rezystancji metodą techniczną woltomierz i amperomierz wskazują odpowiednio 40 V oraz 20 mA. Ile wynosi wartość mierzonej rezystancji? A. 0,2 kΩ B. 2 kΩ C. 20 kΩ D. 200 kΩ
