E07 · Egzamin zawodowy · październik 2013

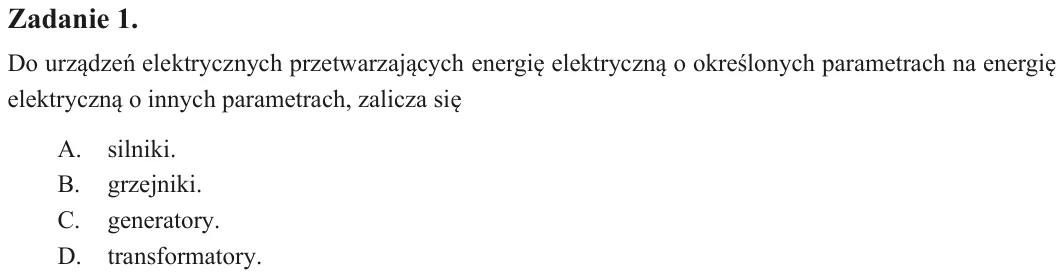

Zadanie 1. Do urządzeń elektrycznych przetwarzających energię elektryczną o określonych parametrach na energię elektryczną o innych parametrach, zalicza się A. silniki. B. grzejniki. C. generatory. D. transformatory.

Zadanie 2. Umieszczony na urządzeniu elektrycznym znak graficzny, oznacza klasę ochronności A. 0 B. I C. II D. III

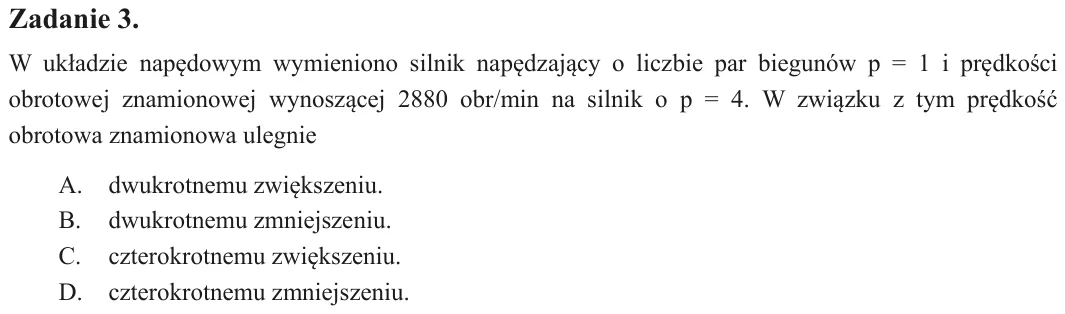

Zadanie 3. W układzie napędowym wymieniono silnik napędzający o liczbie par biegunów p = 1 i prędkości obrotowej znamionowej wynoszącej 2880 obr/min na silnik o p = 4. W związku z tym prędkość obrotowa znamionowa ulegnie

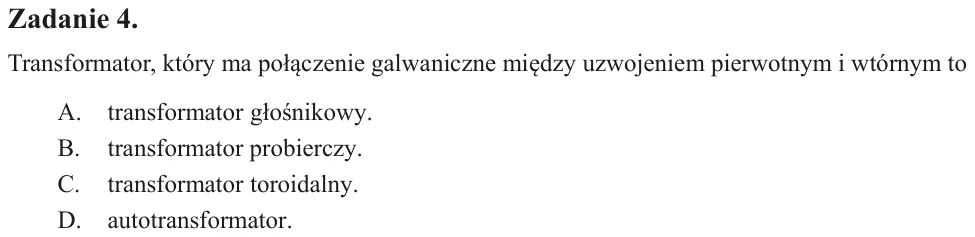

Zadanie 4. Transformator, który ma połączenie galwaniczne między uzwojeniem pierwotnym i wtórnym to A. transformator głośnikowy. B. transformator probierczy. C. transformator toroidalny. D. autotransformator.

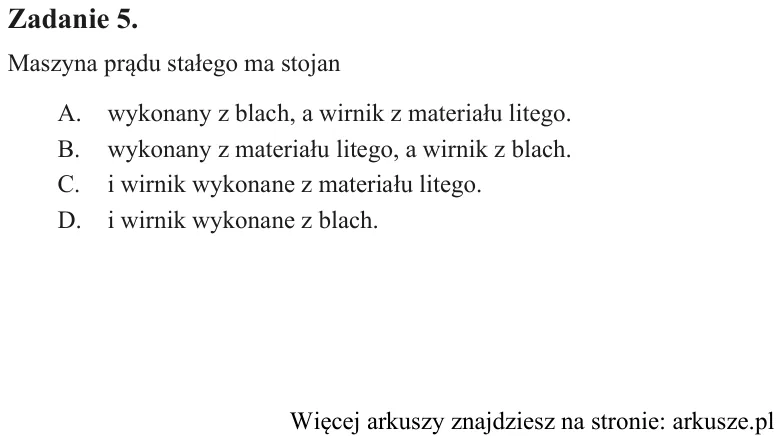

Zadanie 5. Maszyna prądu stałego ma stojan A. wykonany z blach, a wirnik z materiału litego. B. wykonany z materiału litego, a wirnik z blach. C. i wirnik wykonane z materiału litego. D. i wirnik wykonane z blach.

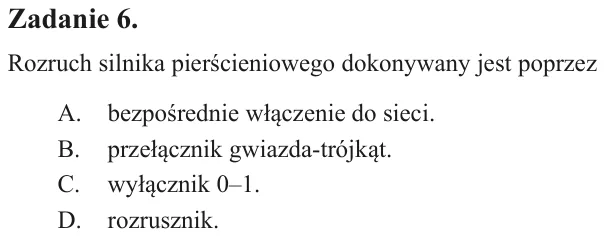

Zadanie 6. Rozruch silnika pierścieniowego dokonywany jest poprzez A. bezpośrednie włączenie do sieci. B. przełącznik gwiazda-trójkąt. C. wyłącznik 0-1. D. rozrusznik.

Zadanie 7. Symbol OMYp 2x1 300/300 oznacza przewód A. mieszkaniowy. B. przemysłowy. C. warsztatowy. D. sterowniczy.

Zadanie 8. Silnik oznaczony na tabliczce znamionowej symbolem S2 przeznaczony jest do pracy A. ciągłej. B. dorywczej. C. przerywanej. D. nieokresowej.

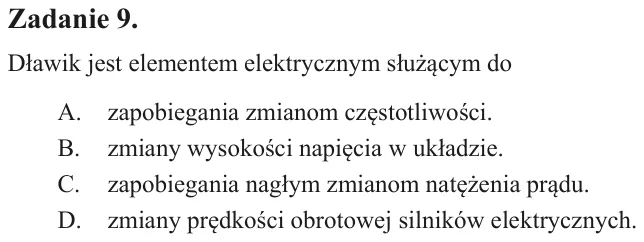

Zadanie 9. Dławik jest elementem elektrycznym służącym do A. zapobiegania zmianom częstotliwości. B. zmiany wysokości napięcia w układzie. C. zapobiegania nagłym zmianom natężenia prądu. D. zmiany prędkości obrotowej sil

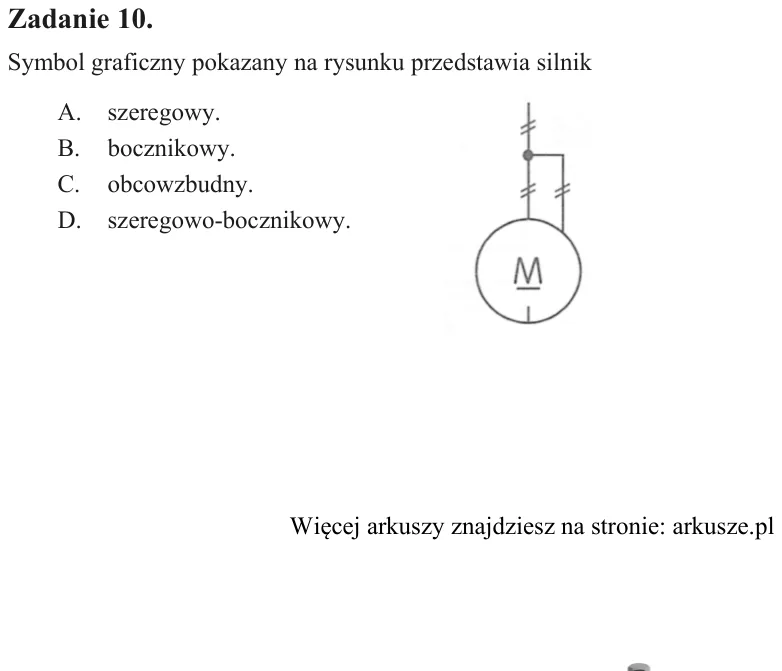

Zadanie 10. Symbol graficzny pokazany na rysunku przedstawia silnik A. szeregowy. B. bocznikowy. C. obcowzbudny. D. szeregowo-bocznikowy.

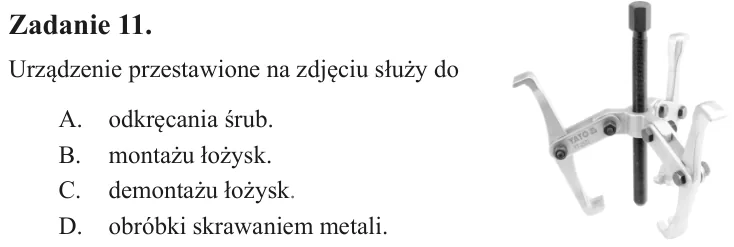

Zadanie 11. Urządzenie przestawione na zdjęciu służy do A. odkręcania śrub. B. montażu łożysk. C. demontażu łożysk. D. obróbki skrawaniem metali.

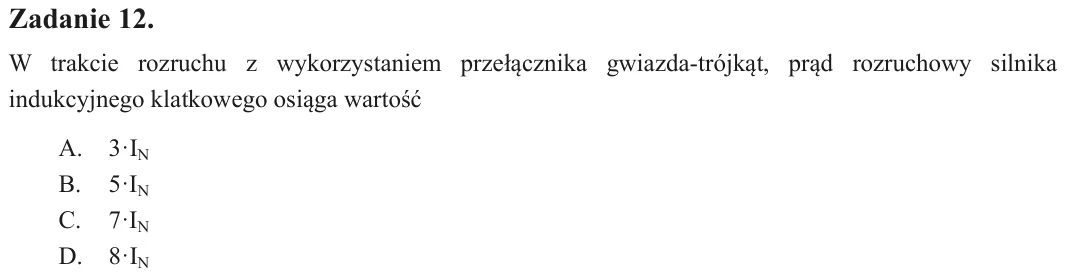

Zadanie 12. W trakcie rozruchu z wykorzystaniem przełącznika gwiazda-trójkąt, prąd rozruchowy silnika indukcyjnego klatkowego osiąga wartość A. 3·IN B. 5·IN C. 7·IN D. 8·IN

Zadanie 13. Prąd zadziałania zabezpieczenia przeciążeniowego silnika należy nastawić na wartość A. 1,1·IN B. 1,15·IN C. 1,2·IN D. 1,25·IN

Zadanie 14. Napięcie robocze jednofazowych spawarek elektrycznych wynosi A. 20÷50 V B. 50÷120 V C. 120÷250 V D. 250÷500 V

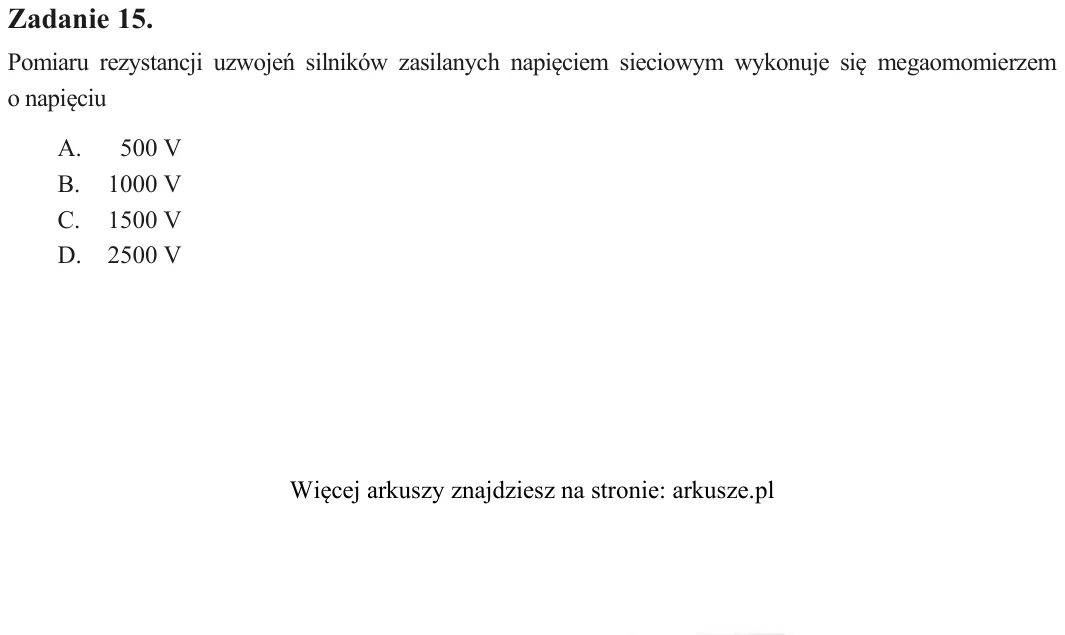

Zadanie 15. Pomiaru rezystancji uzwojeń silników zasilanych napięciem sieciowym wykonuje się megaomomierzem o napięciu A. 500 V B. 1000 V C. 1500 V D. 2500 V

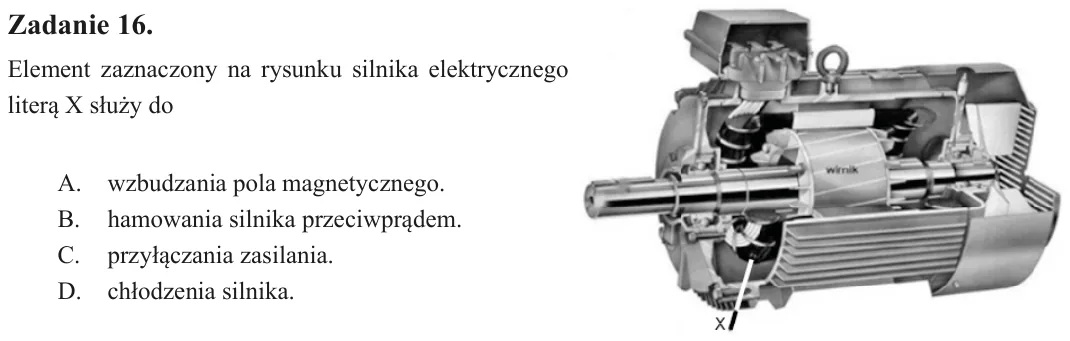

Zadanie 16. Element zaznaczony na rysunku silnika elektrycznego literą X służy do A. wzbudzania pola magnetycznego. B. hamowania silnika przeciwprądem. C. przyłączania zasilania. D. chłodzenia silnika.

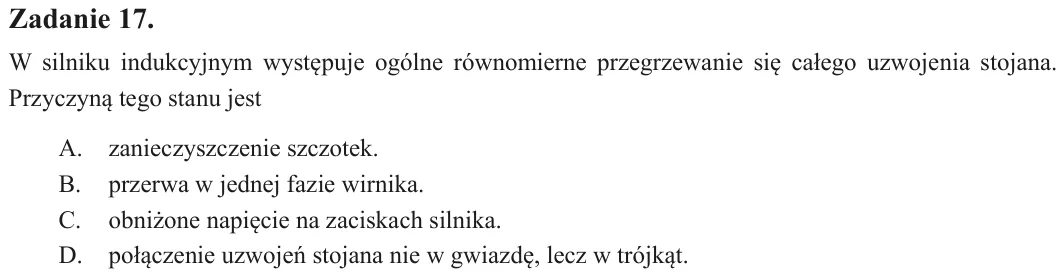

Zadanie 17. W silniku indukcyjnym występuje ogólne równomierne przegrzewanie się całego uzwojenia stojana. Przyczyną tego stanu jest A. zanieczyszczenie szczotek. B. przerwa w jednej fazie wirnika. C. obniżone napięcie n

Zadanie 18. Szczotki do silników elektrycznych wykonuje się z materiałów A. izolacyjnych. B. przewodzących. C. magnetycznych. D. konstrukcyjnych.

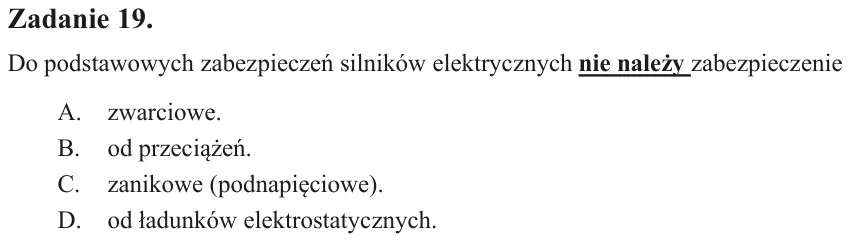

Zadanie 19. Do podstawowych zabezpieczeń silników elektrycznych nie należy zabezpieczenie A. zwarciowe. B. od przeciążeń. C. zanikowe (podnapięciowe). D. od ładunków elektrostatycznych.

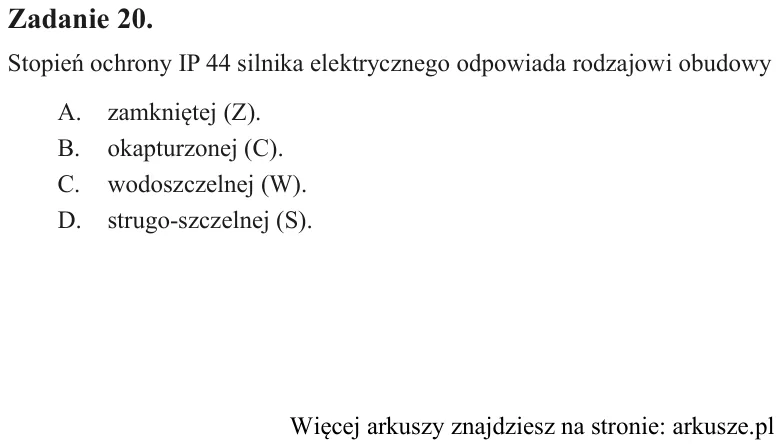

Zadanie 20. Stopień ochrony IP 44 silnika elektrycznego odpowiada rodzajowi obudowy A. zamkniętej (Z). B. okapturzonej (C). C. wodoszczelnej (W). D. strugo-szczelnej (S).

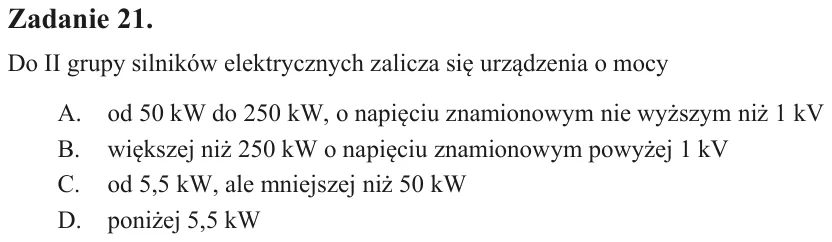

Zadanie 21. Do II grupy silników elektrycznych zalicza się urządzenia o mocy A. od 50 kW do 250 kW, o napięciu znamionowym nie wyższym niż 1 kV B. większej niż 250 kW o napięciu znamionowym powyżej 1 kV C. od 5,5 kW, ale

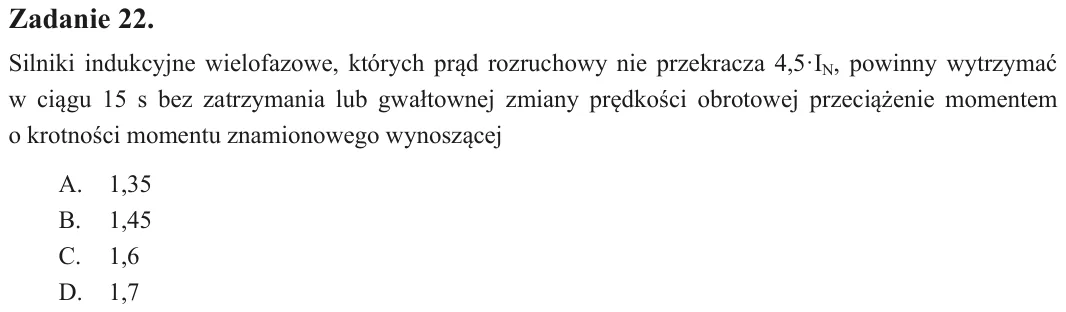

Zadanie 22. Silniki indukcyjne wielofazowe, których prąd rozruchowy nie przekracza 4,5·IN, powinny wytrzymać w ciągu 15 s bez zatrzymania lub gwałtownej zmiany prędkości obrotowej przeciążenie momentem o krotności moment

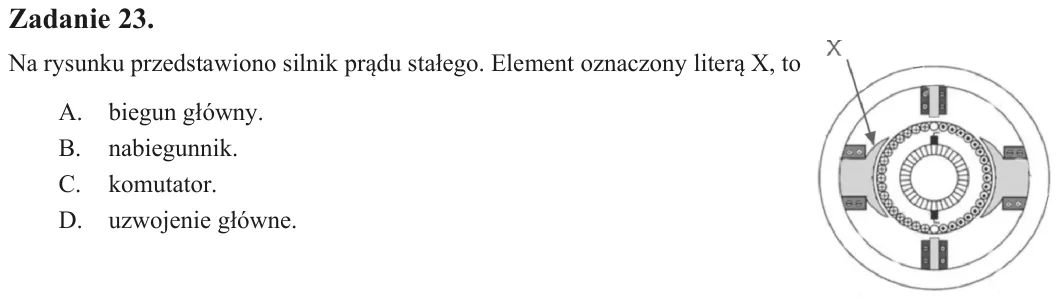

Zadanie 23. Na rysunku przedstawiono silnik prądu stałego. Element oznaczony literą X, to A. biegun główny. B. nabiegunnik. C. komutator. D. uzwojenie główne.

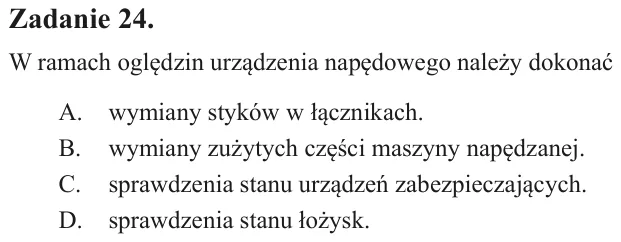

Zadanie 24. W ramach oględzin urządzenia napędowego należy dokonać A. wymiany styków w łącznikach. B. wymiany zużytych części maszyny napędzanej. C. sprawdzenia stanu urządzeń zabezpieczających. D. sprawdzenia stanu łoży

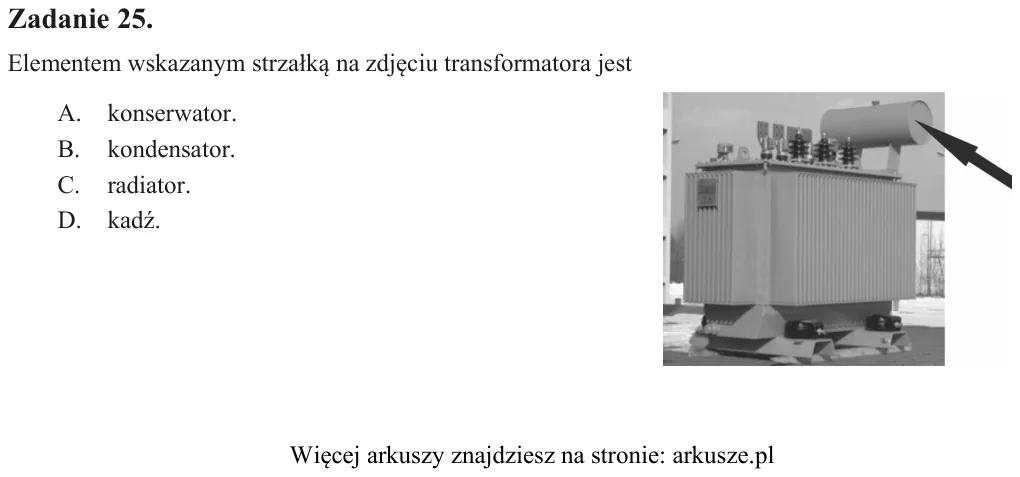

Zadanie 25. Elementem wskazanym strzałką na zdjęciu transformatora jest A. konserwator. B. kondensator. C. radiator. D. kadź.

Zadanie 26. Wielkość napięcia zwarcia transformatora o mocy do 1600 kVA, jest zbliżona do wartości A. 5% UN1 B. 10% UN1 C. 15% UN1 D. 20% UN1

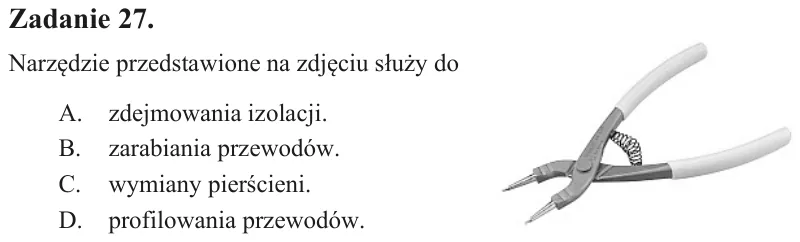

Zadanie 27. Narzędzie przedstawione na zdjęciu służy do A. zdejmowania izolacji. B. zarabiania przewodów. C. wymiany pierścieni. D. profilowania przewodów.

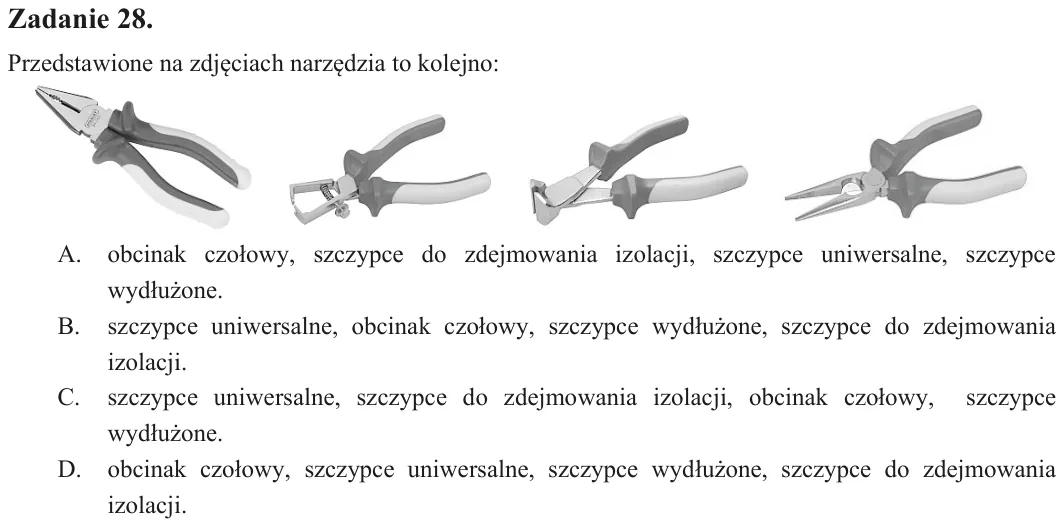

Zadanie 28. Przedstawione na zdjęciach narzędzia to kolejno: A. obcinak czołowy, szczypce do zdejmowania izolacji, szczypce uniwersalne, szczypce wydłużone. B. szczypce uniwersalne, obcinak czołowy, szczypce wydłużone, s

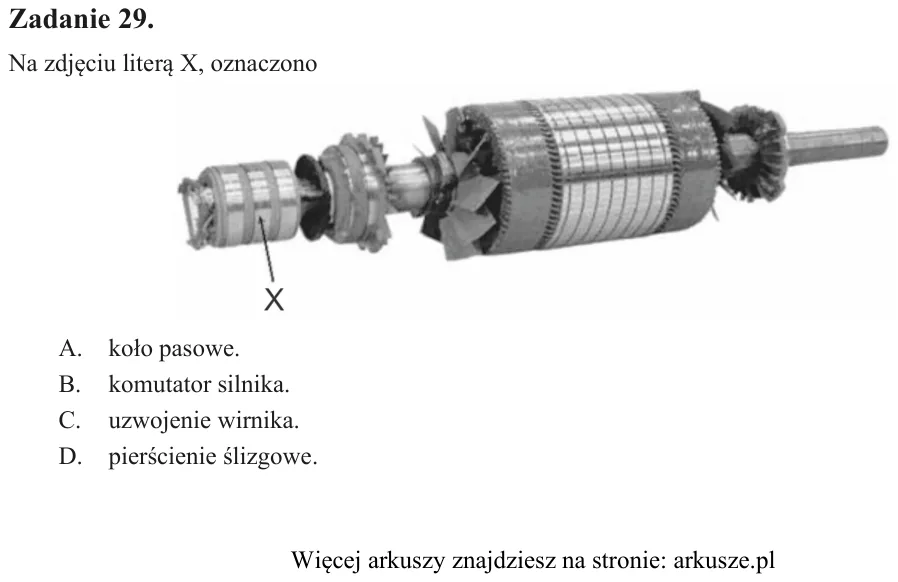

Zadanie 29. Na zdjęciu literą X, oznaczono A. koło pasowe. B. komutator silnika. C. uzwojenie wirnika. D. pierścienie ślizgowe.

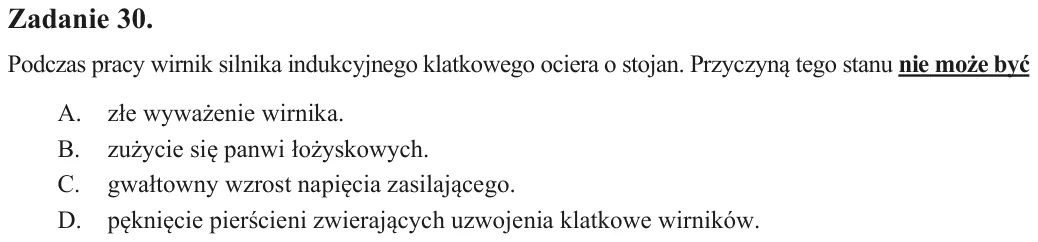

Zadanie 30. Podczas pracy wirnik silnika indukcyjnego klatkowego ociera o stojan. Przyczyną tego stanu nie może być A. złe wyważenie wirnika. B. zużycie się panwi łożyskowych. C. gwałtowny wzrost napięcia zasilającego. D

Zadanie 31. Symbol graficzny wyłącznika przedstawiono na rysunku A. B C. D

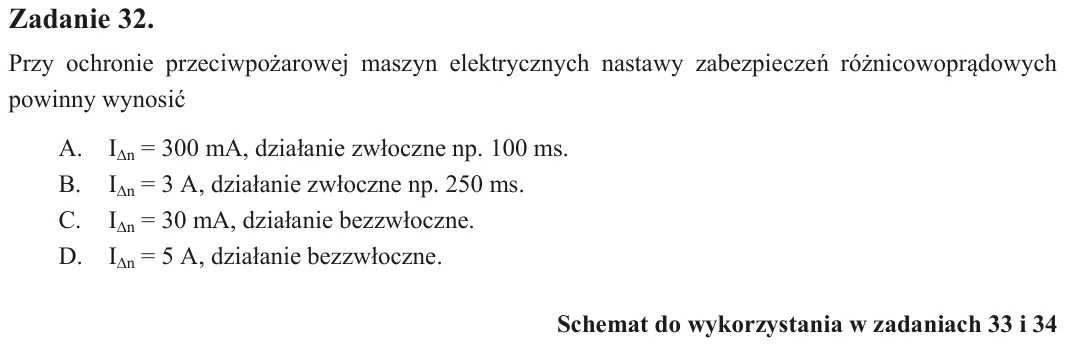

Zadanie 32. Przy ochronie przeciwpożarowej maszyn elektrycznych nastawy zabezpieczeń różnicowoprądowych powinny wynosić A. I∆n = 300 mA, działanie zwłoczne np. 100 ms. B. I∆n = 3 A, działanie zwłoczne np. 250 ms. C. I∆n

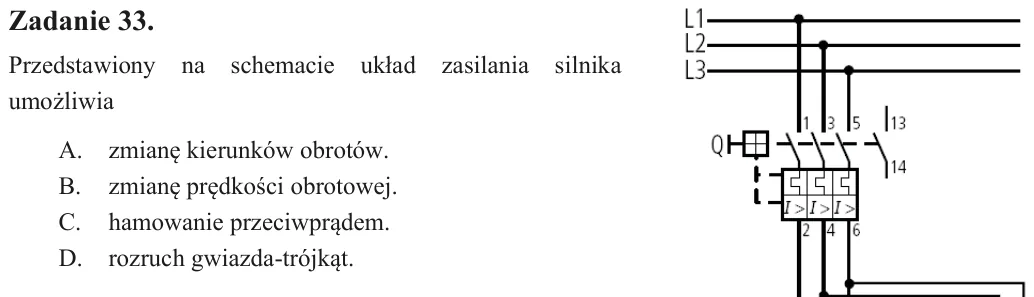

Zadanie 33. Przedstawiony na schemacie układ zasilania silnika umożliwia A. zmianę kierunków obrotów. B. zmianę prędkości obrotowej. C. hamowanie przeciwprądem. D. rozruch gwiazda-trójkąt.

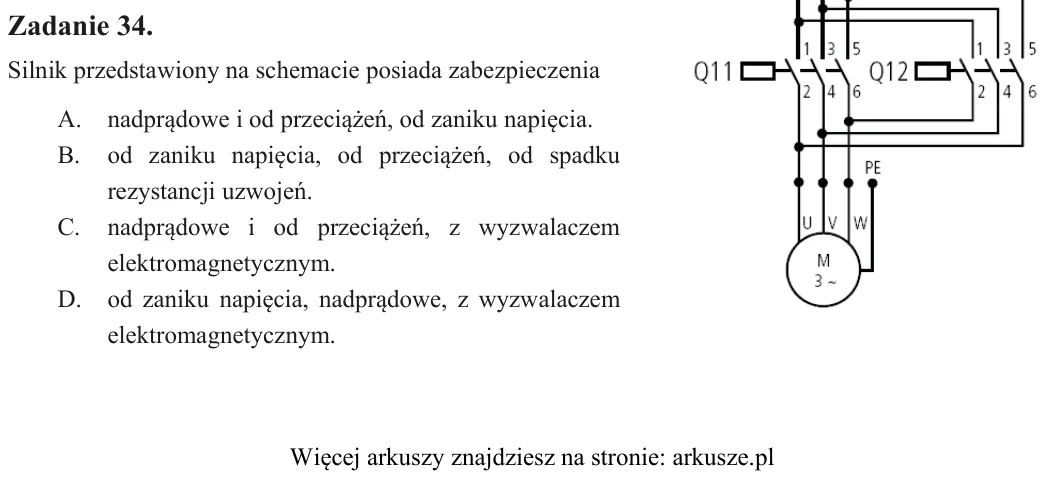

Zadanie 34. Silnik przedstawiony na schemacie posiada zabezpieczenia A. nadprądowe i od przeciążeń, od zaniku napięcia. B. od zaniku napięcia, od przeciążeń, od spadku rezystancji uzwojeń. C. nadprądowe i od przeciążeń,

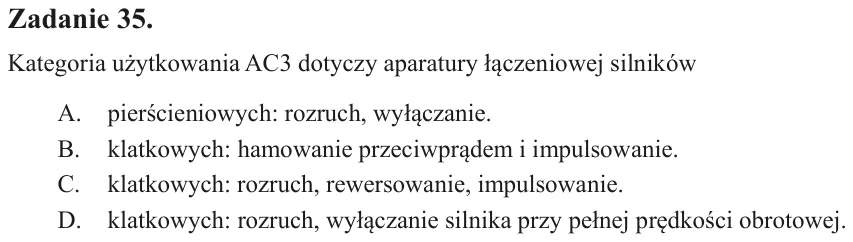

Zadanie 35. Kategoria użytkowania AC3 dotyczy aparatury łączeniowej silników A. pierścieniowych: rozruch, wyłączanie. B. klatkowych: hamowanie przeciwprądem i impulsowanie. C. klatkowych: rozruch, rewersowanie, impulsowa

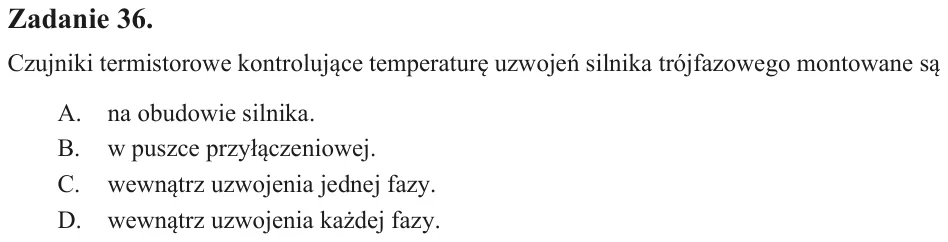

Zadanie 36. Czujniki termistorowe kontrolujące temperaturę uzwojeń silnika trójfazowego montowane są A. na obudowie silnika. B. w puszce przyłączeniowej. C. wewnątrz uzwojenia jednej fazy. D. wewnątrz uzwojenia każdej fa

Zadanie 37. Prędkość pola wirującego n w maszynie indukcyjnej zależy od współczynnika 60 i zależności A. f/p B. p/f C. U/f D. f/U

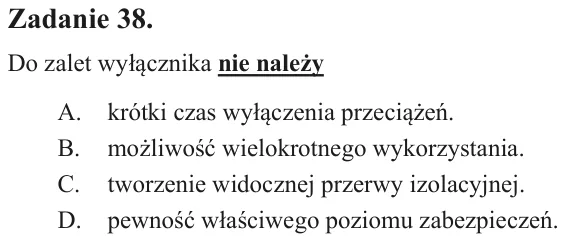

Zadanie 38. Do zalet wyłącznika nie należy A. krótki czas wyłączenia przeciążeń. B. możliwość wielokrotnego wykorzystania. C. tworzenie widocznej przerwy izolacyjnej. D. pewność właściwego poziomu zabezpieczeń.

Zadanie 39. Łącznikiem nieposiadającym zdolności przerywania prądów roboczych jest A. wyłącznik. B. rozłącznik. C. odłącznik. D. stycznik.

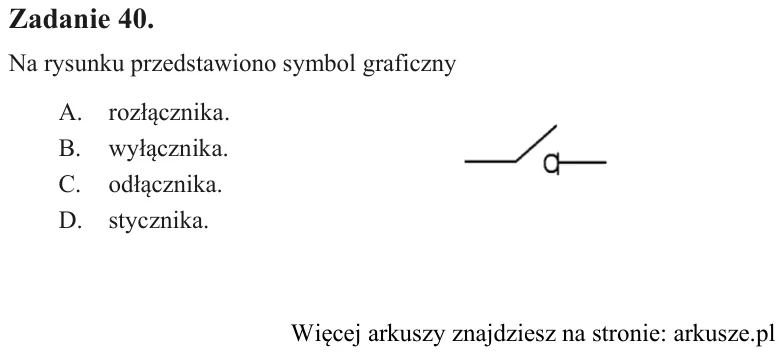

Zadanie 40. Na rysunku przedstawiono symbol graficzny A. rozłącznika. B. wyłącznika. C. odłącznika. D. stycznika.
