E07 · Egzamin zawodowy · czerwiec 2014

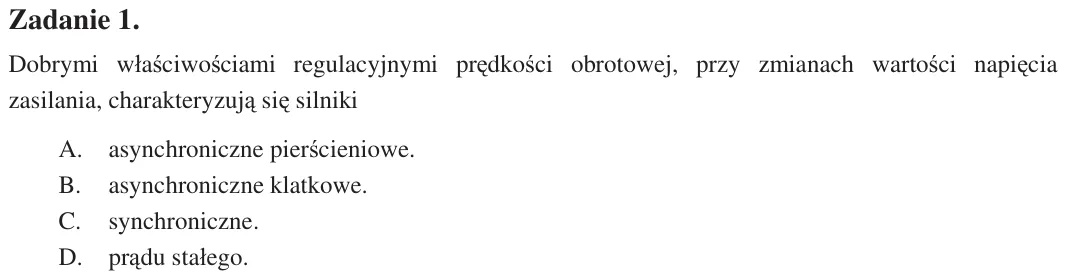

Zadanie 1. Dobrymi właściwościami regulacyjnymi prędkości obrotowej, przy zmianach wartości napięcia zasilania, charakteryzują się silniki A. asynchroniczne pierścieniowe. B. asynchroniczne klatkowe. C. synchroniczne. D.

Zadanie 2. Uzwojenie stojana z uzwojeniem wirnika jest połączone w silniku A. klatkowym. B. szeregowym. C. pierścieniowym. D. głębokożłobkowym.

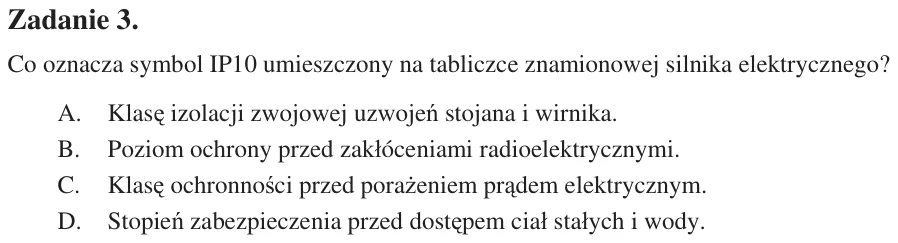

Zadanie 3. Co oznacza symbol IP10 umieszczony na tabliczce znamionowej silnika elektrycznego? A. Klasę izolacji zwojowej uzwojeń stojana i wirnika. B. Poziom ochrony przed zakłóceniami radioelektrycznymi. C. Klasę ochron

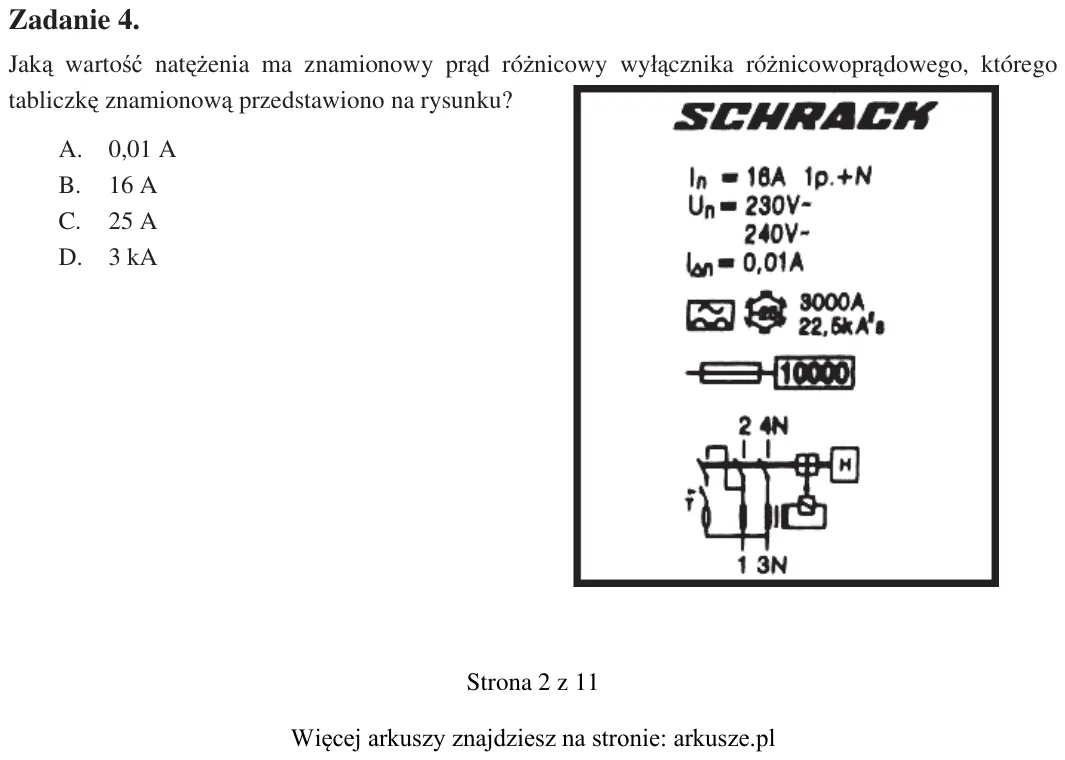

Zadanie 4. Jaką wartość natężenia ma znamionowy prąd różnicowy wyłącznika różnicowoprądowego, którego tabliczkę znamionową przedstawiono na rysunku? A. 0,01 A B. 16 A C. 25 A D. 3 kA

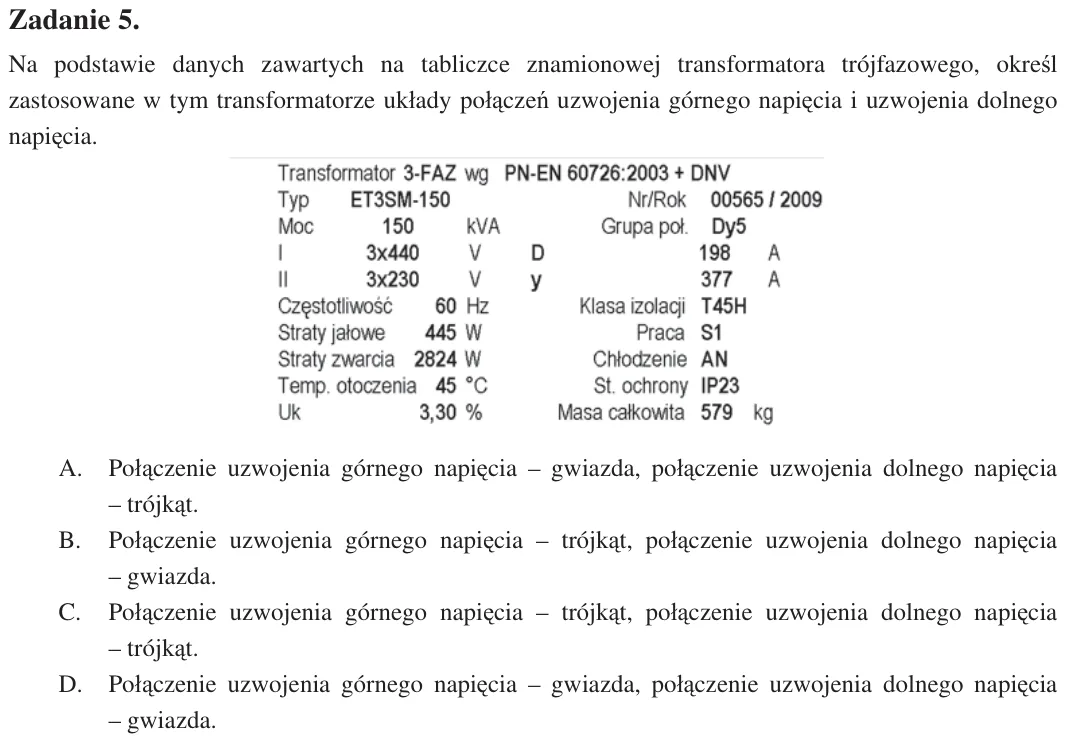

Zadanie 5. Na podstawie danych zawartych na tabliczce znamionowej transformatora trójfazowego, określ zastosowane w tym transformatorze układy połączeń uzwojenia górnego napięcia i uzwojenia dolnego napięcia. A. Połączen

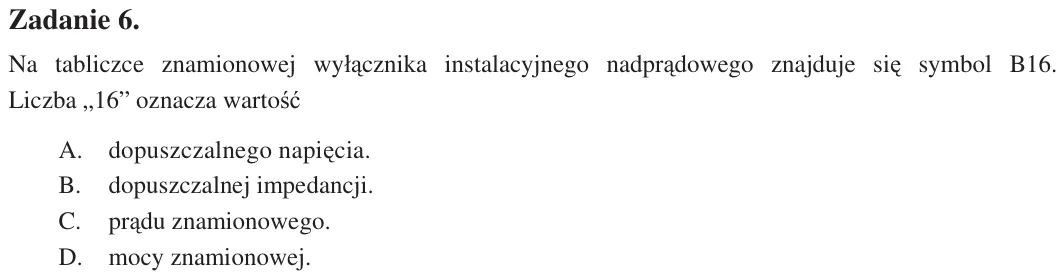

Zadanie 6. Na tabliczce znamionowej wyłącznika instalacyjnego nadprądowego znajduje się symbol B16. Liczba „16” oznacza wartość A. dopuszczalnego napięcia. B. dopuszczalnej impedancji. C. prądu znamionowego. D. mocy znam

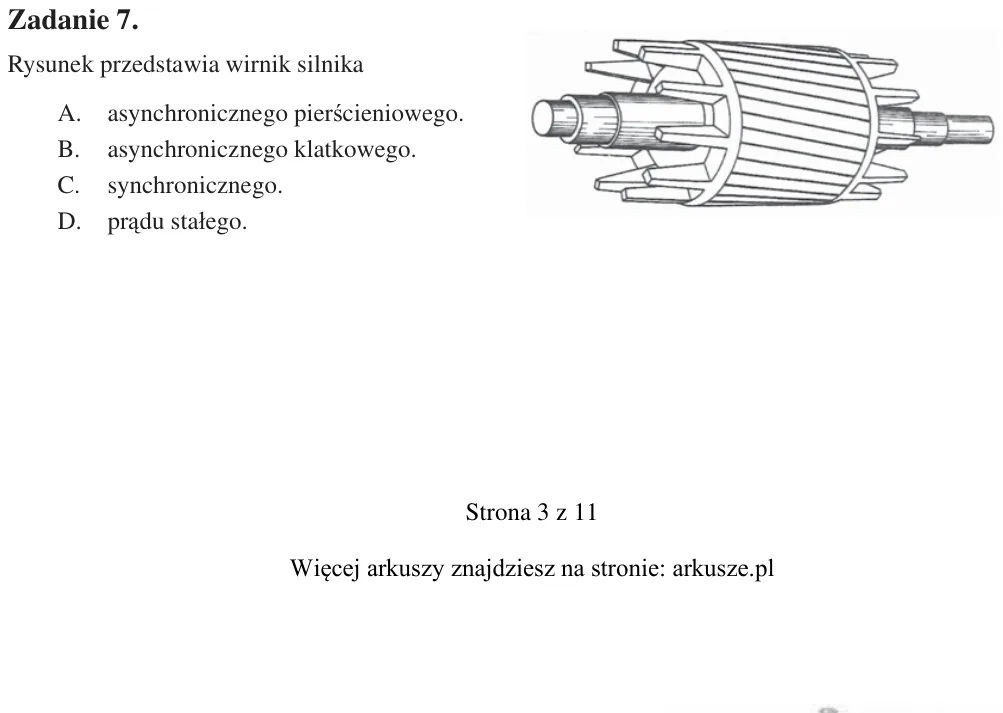

Zadanie 7. Rysunek przedstawia wirnik silnika A. asynchronicznego pierścieniowego. B. asynchronicznego klatkowego. C. synchronicznego. D. prądu stałego.

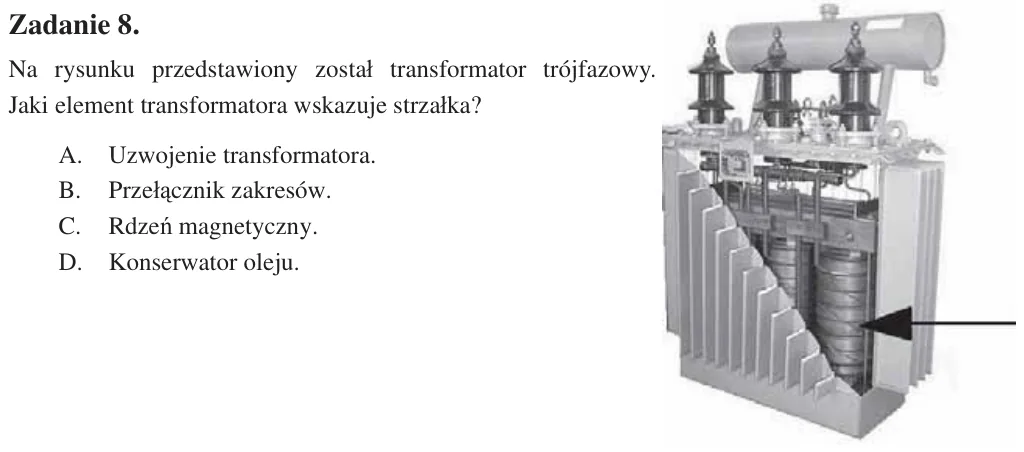

Zadanie 8. Na rysunku przedstawiony został transformator trójfazowy. Jaki element transformatora wskazuje strzałka? A. Uzwojenie transformatora. B. Przełącznik zakresów. C. Rdzeń magnetyczny. D. Konserwator oleju.

Zadanie 9. Którego z wymienionych materiałów używa się do wykonywania elementu grzejnego? A. Aluminium. B. Wolframu. C. Miedzi. D. Srebra.

Zadanie 10. Rdzeń magnetyczny do transformatora energetycznego wykonuje się ze stali z domieszką A. siarki. B. miedzi. C. krzemu. D. molibdenu.

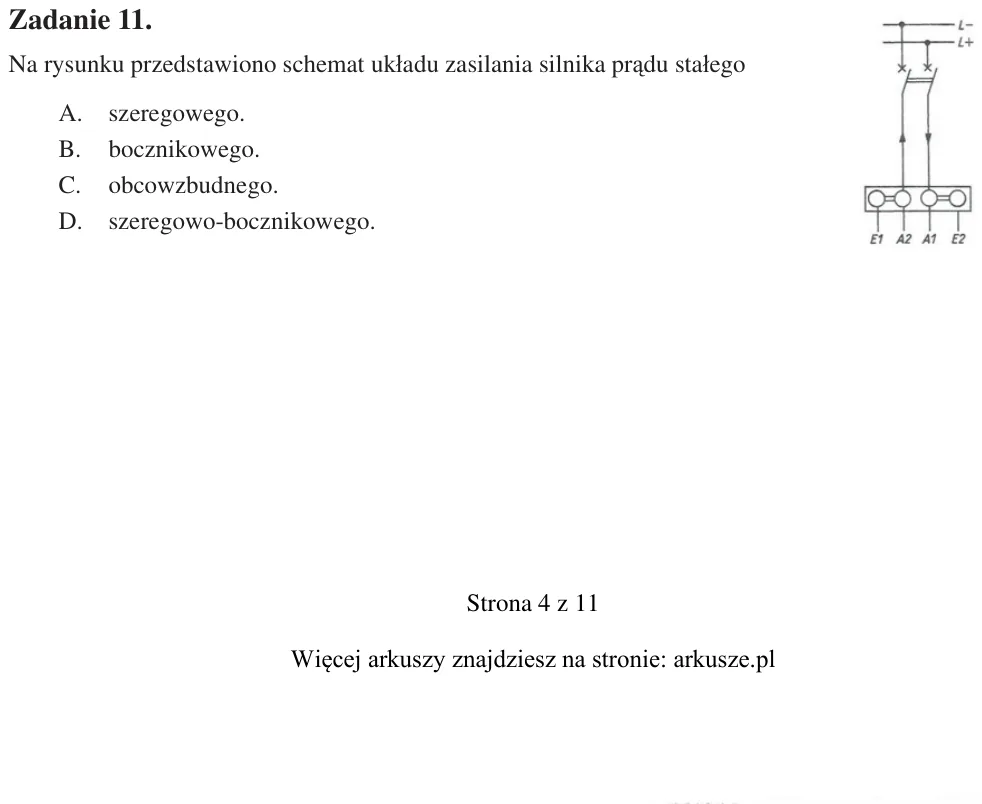

Zadanie 11. Na rysunku przedstawiono schemat układu zasilania silnika prądu stałego A. szeregowego. B. bocznikowego. C. obcowzbudnego. D. szeregowo-bocznikowego.

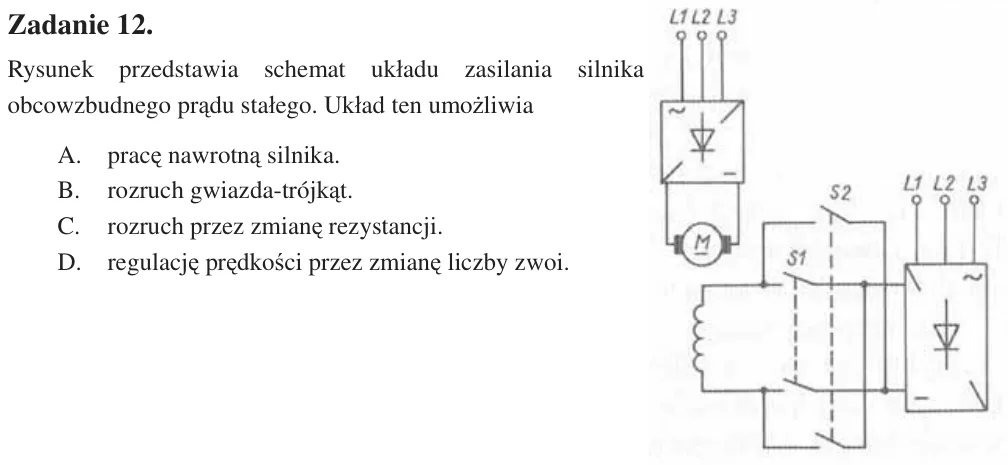

Zadanie 12. Rysunek przedstawia schemat układu zasilania silnika obcowzbudnego prądu stałego. Układ ten umożliwia A. pracę nawrotną silnika. B. rozruch gwiazda-trójkąt. C. rozruch przez zmianę rezystancji. D. regulację p

Zadanie 13. Jakiego typu przewód przedstawiony jest na rysunku? A. DYt B. YKY C. YDY D. OMYp

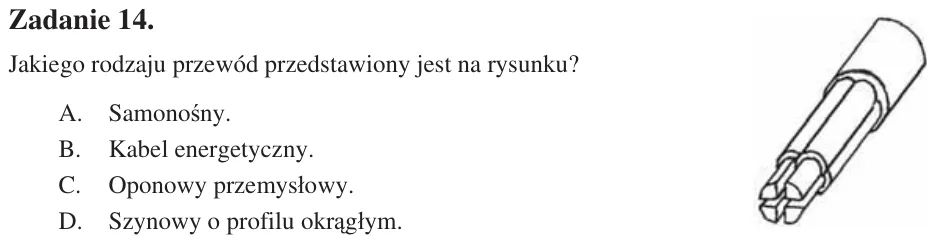

Zadanie 14. Jakiego rodzaju przewód przedstawiony jest na rysunku? A. Samonośny. B. Kabel energetyczny. C. Oponowy przemysłowy. D. Szynowy o profilu okrągłym.

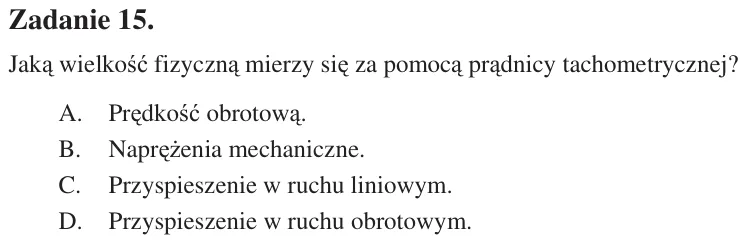

Zadanie 15. Jaką wielkość fizyczną mierzy się za pomocą prądnicy tachometrycznej? A. Prędkość obrotową. B. Naprężenia mechaniczne. C. Przyspieszenie w ruchu liniowym. D. Przyspieszenie w ruchu obrotowym.

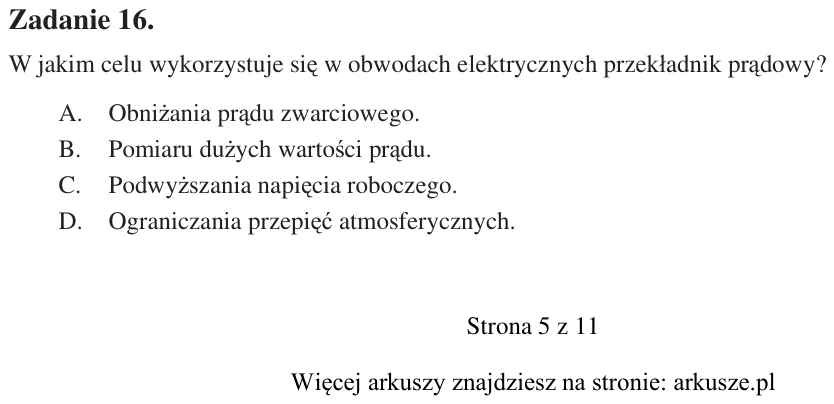

Zadanie 16. W jakim celu wykorzystuje się w obwodach elektrycznych przekładnik prądowy? A. Obniżania prądu zwarciowego. B. Pomiaru dużych wartości prądu. C. Podwyższania napięcia roboczego. D. Ograniczania przepięć atmos

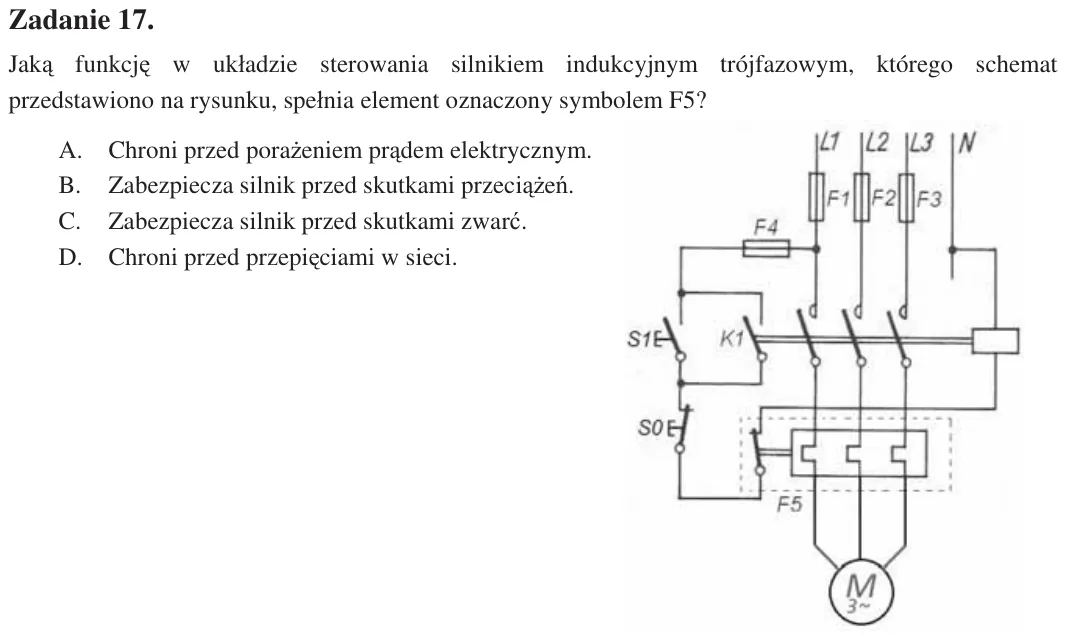

Zadanie 17. Jaką funkcję w układzie sterowania silnikiem indukcyjnym trójfazowym, którego schemat przedstawiono na rysunku, spełnia element oznaczony symbolem F5? A. Chroni przed porażeniem prądem elektrycznym. B. Zabezp

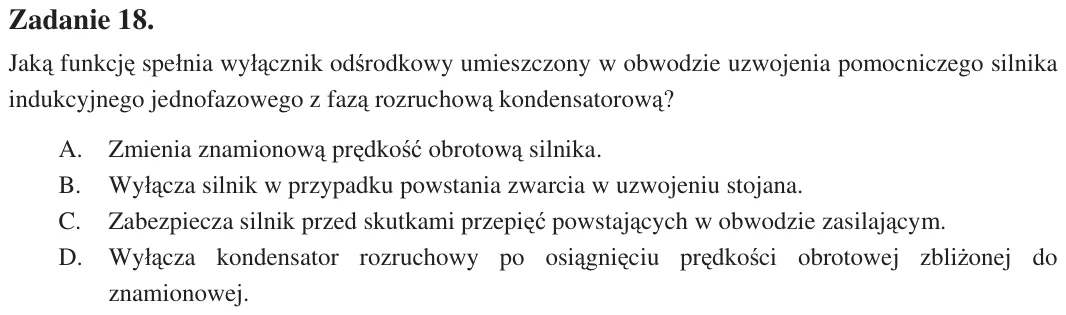

Zadanie 18. Jaką funkcję spełnia wyłącznik odśrodkowy umieszczony w obwodzie uzwojenia pomocniczego silnika indukcyjnego jednofazowego z fazą rozruchową kondensatorową? A. Zmienia znamionową prędkość obrotową silnika. B.

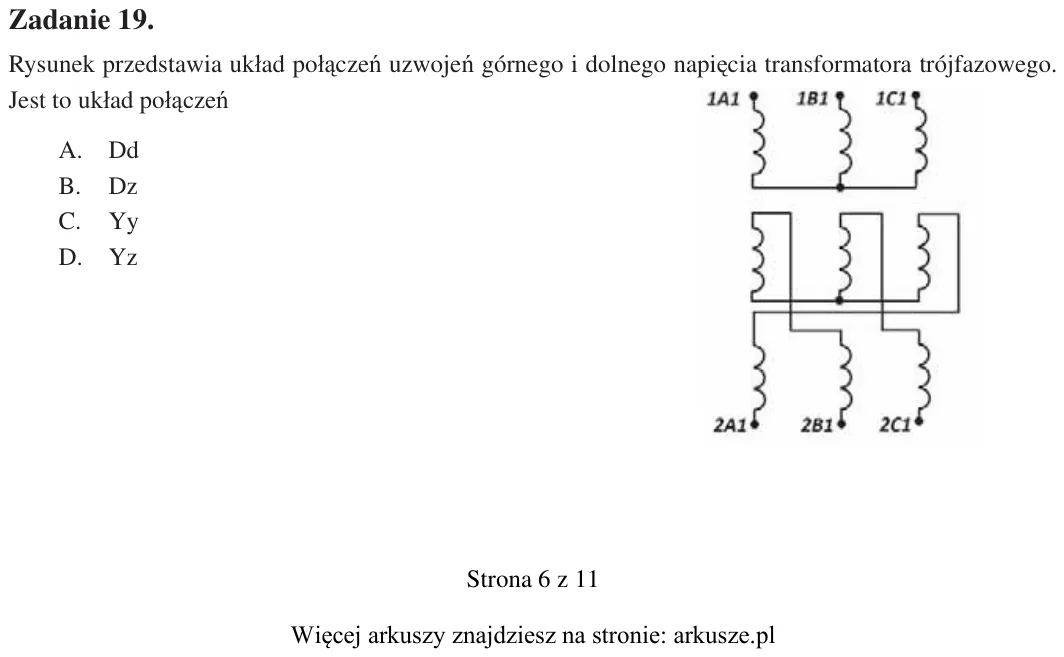

Zadanie 19. Rysunek przedstawia układ połączeń uzwojeń górnego i dolnego napięcia transformatora trójfazowego. Jest to układ połączeń A. Dd B. Dz C. Yy D. Yz

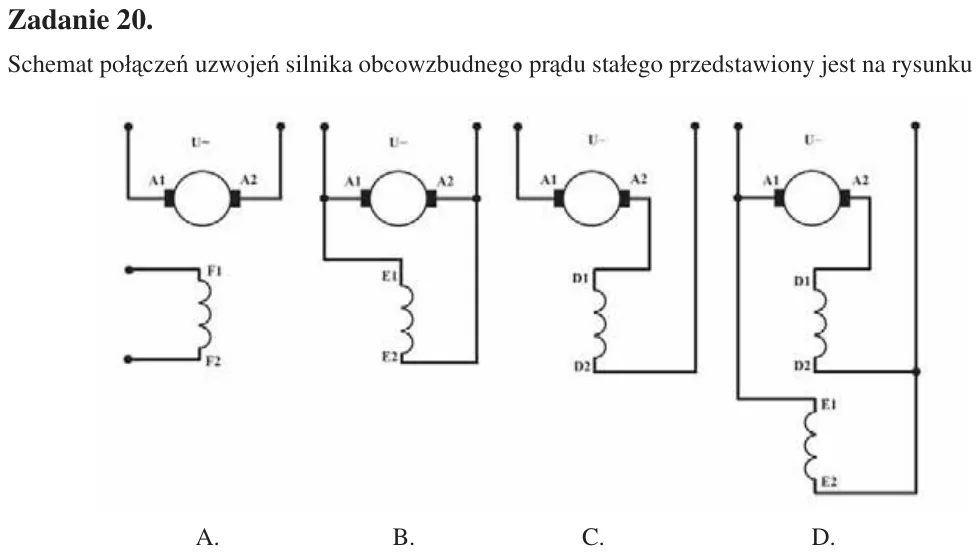

Zadanie 20. Schemat połączeń uzwojeń silnika obcowzbudnego prądu stałego przedstawiony jest na rysunku A. B. C. D.

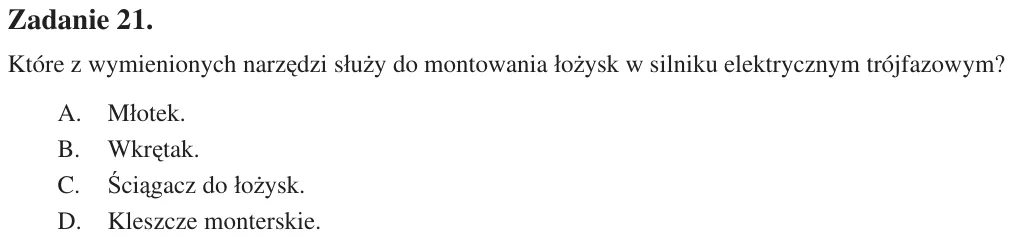

Zadanie 21. Które z wymienionych narzędzi służy do montowania łożysk w silniku elektrycznym trójfazowym? A. Młotek. B. Wkrętak. C. Ściągacz do łożysk. D. Kleszcze monterskie.

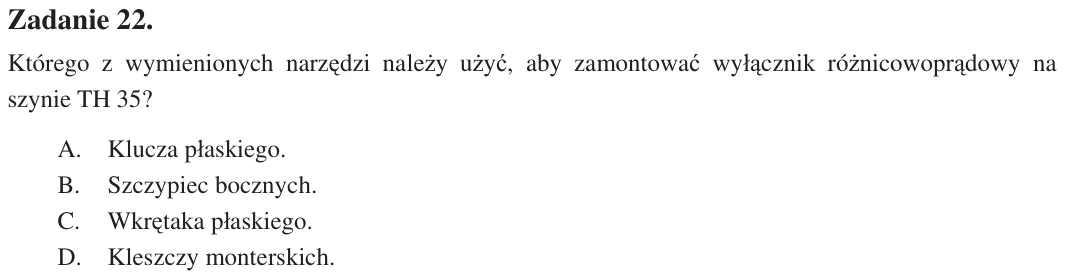

Zadanie 22. Którego z wymienionych narzędzi należy użyć, aby zamontować wyłącznik różnicowoprądowy na szynie TH 35? A. Klucza płaskiego. B. Szczypiec bocznych. C. Wkrętaka płaskiego. D. Kleszczy monterskich.

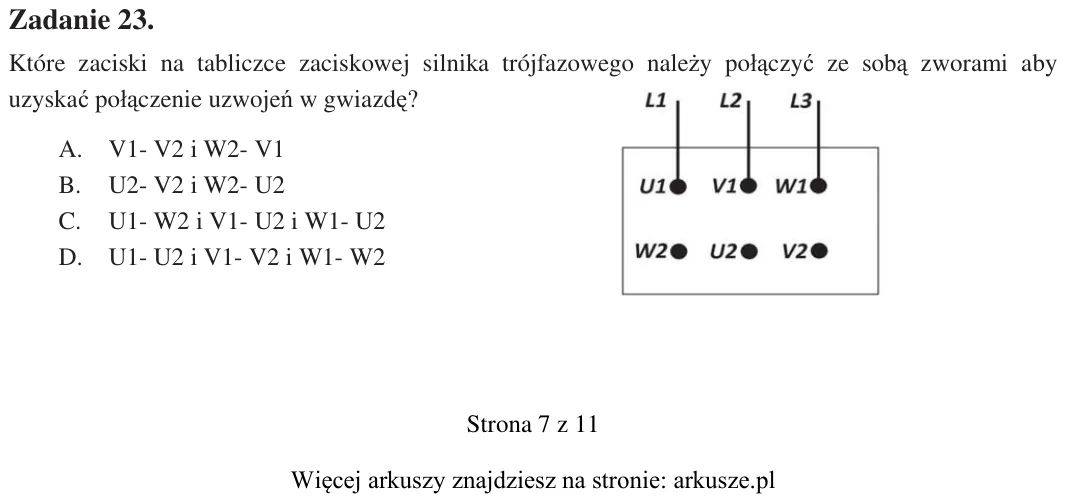

Zadanie 23. Które zaciski na tabliczce zaciskowej silnika trójfazowego należy połączyć ze sobą zworami aby uzyskać połączenie uzwojeń w gwiazdę? A. V1- V2 i W2- V1 B. U2- V2 i W2- U2 C. U1- W2 i V1- U2 i W1- U2 D. U1- U2

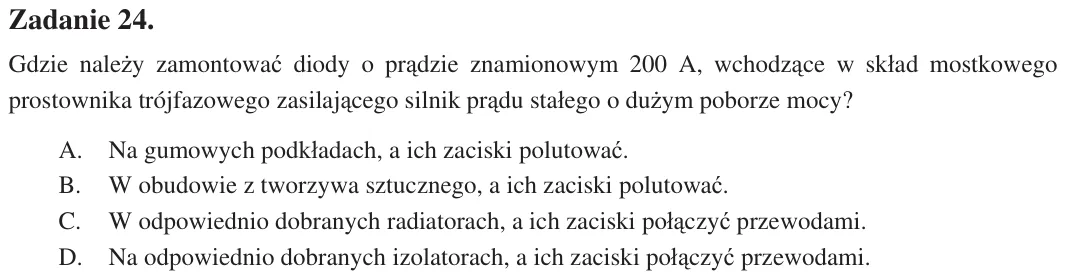

Zadanie 24. Gdzie należy zamontować diody o prądzie znamionowym 200 A, wchodzące w skład mostkowego prostownika trójfazowego zasilającego silnik prądu stałego o dużym poborze mocy? A. Na gumowych podkładach, a ich zacisk

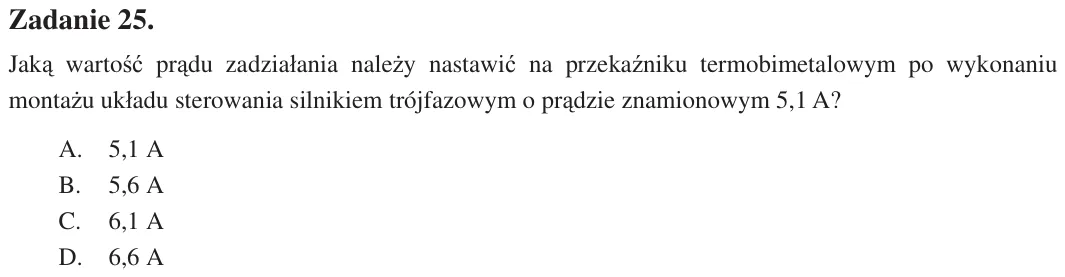

Zadanie 25. Jaką wartość prądu zadziałania należy nastawić na przekaźniku termobimetalowym po wykonaniu montażu układu sterowania silnikiem trójfazowym o prądzie znamionowym 5,1 A? A. 5,1 A B. 5,6 A C. 6,1 A D. 6,6 A

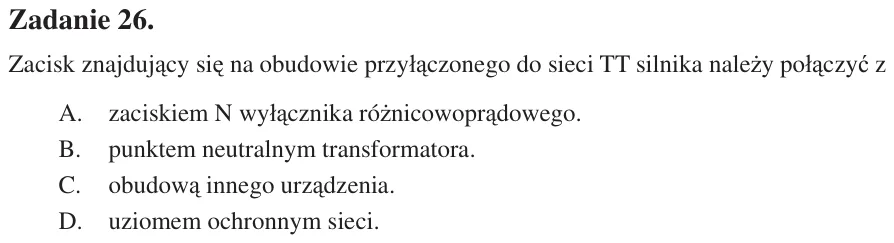

Zadanie 26. Zacisk znajdujący się na obudowie przyłączonego do sieci TT silnika należy połączyć z A. zaciskiem N wyłącznika różnicowoprądowego. B. punktem neutralnym transformatora. C. obudową innego urządzenia. D. uziom

Zadanie 27. Rezystancja uzwojenia cewki silnika zmierzona omomierzem wynosi  Ω. Uzwojenie jest A. zwarte do rdzenia. B. przerwane. C. zwarte. D. dobre.

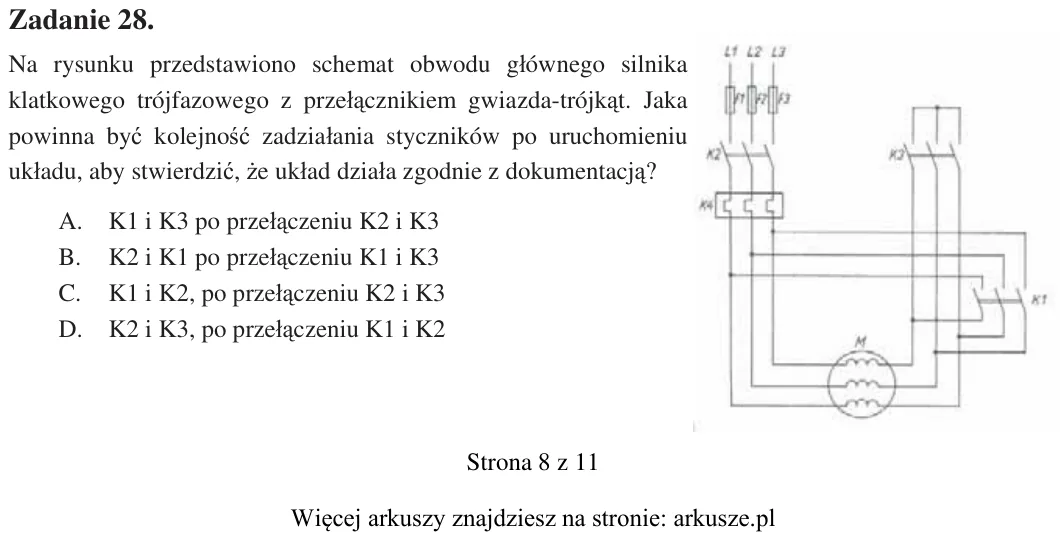

Zadanie 28. Na rysunku przedstawiono schemat obwodu głównego silnika klatkowego trójfazowego z przełącznikiem gwiazda-trójkąt. Jaka powinna być kolejność zadziałania styczników po uruchomieniu układu, aby stwierdzić, że

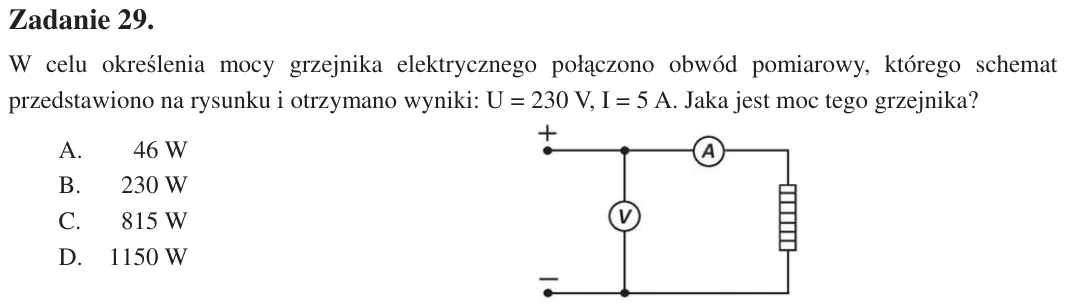

Zadanie 29. W celu określenia mocy grzejnika elektrycznego połączono obwód pomiarowy, którego schemat przedstawiono na rysunku i otrzymano wyniki: U = 230 V, I = 5 A. Jaka jest moc tego grzejnika? A. 46 W B. 230 W C. 815

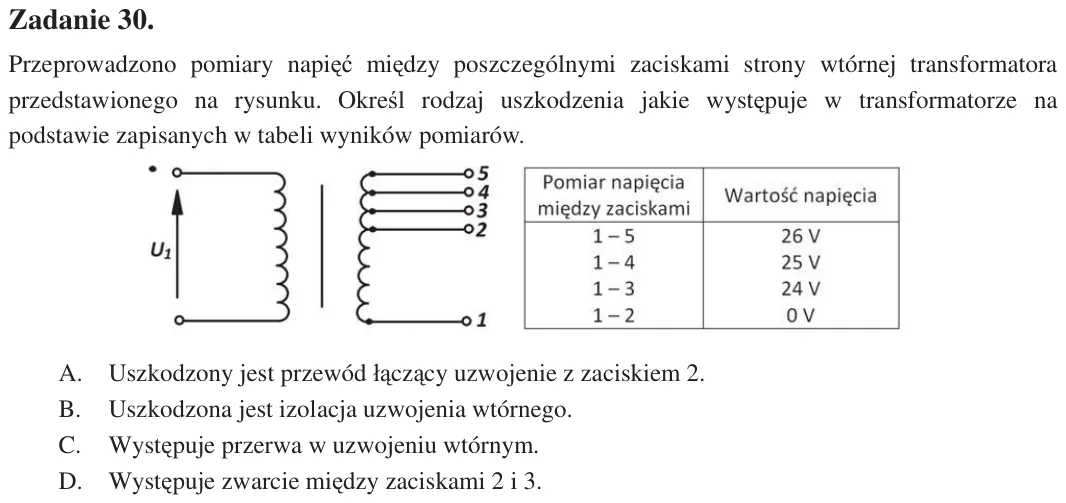

Zadanie 30. Przeprowadzono pomiary napięć między poszczególnymi zaciskami strony wtórnej transformatora przedstawionego na rysunku. Określ rodzaj uszkodzenia jakie występuje w transformatorze na podstawie zapisanych w ta

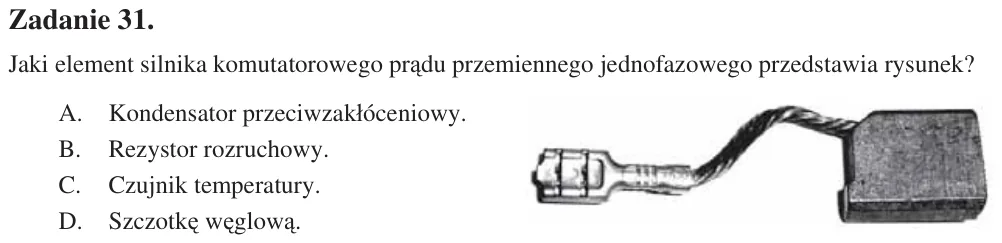

Zadanie 31. Jaki element silnika komutatorowego prądu przemiennego jednofazowego przedstawia rysunek? A. Kondensator przeciwzakłóceniowy. B. Rezystor rozruchowy. C. Czujnik temperatury. D. Szczotkę węglową.

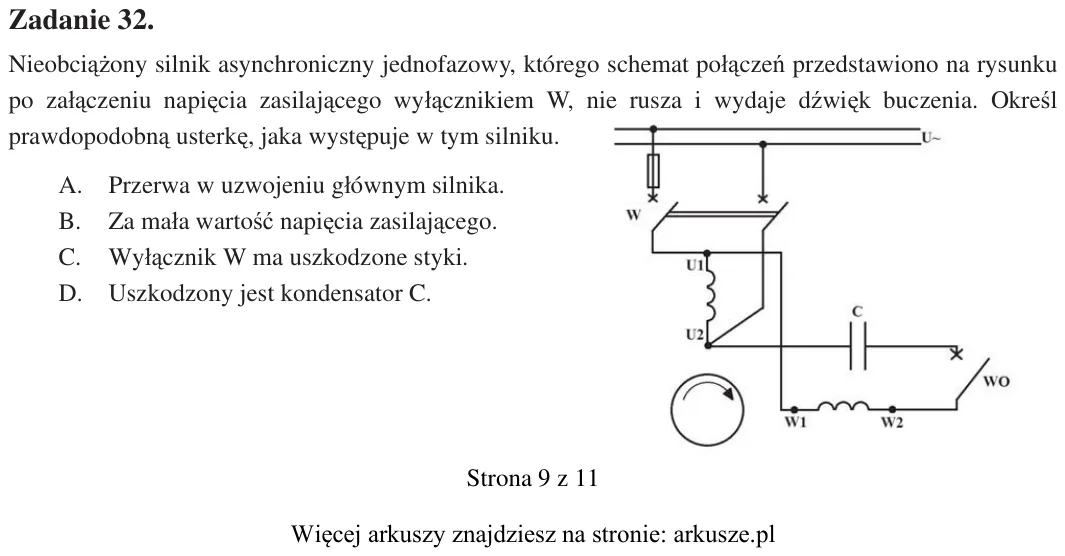

Zadanie 32. Nieobciążony silnik asynchroniczny jednofazowy, którego schemat połączeń przedstawiono na rysunku po załączeniu napięcia zasilającego wyłącznikiem W, nie rusza i wydaje dźwięk buczenia. Określ prawdopodobną u

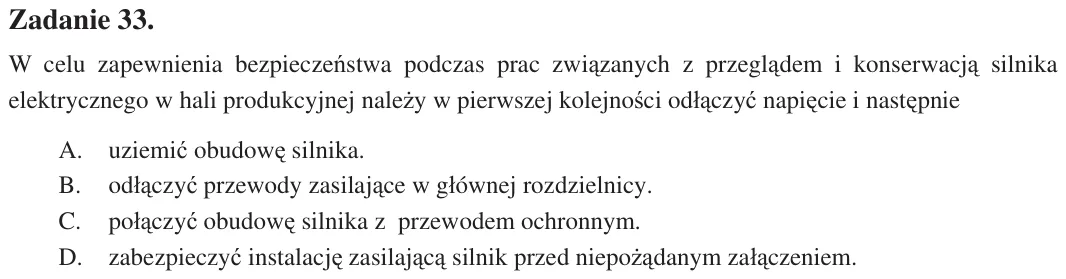

Zadanie 33. W celu zapewnienia bezpieczeństwa podczas prac związanych z przeglądem i konserwacją silnika elektrycznego w hali produkcyjnej należy w pierwszej kolejności odłączyć napięcie i następnie A. uziemić obudowę si

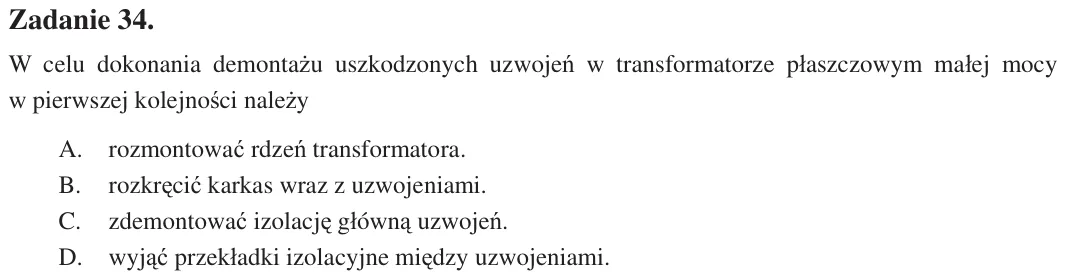

Zadanie 34. W celu dokonania demontażu uszkodzonych uzwojeń w transformatorze płaszczowym małej mocy w pierwszej kolejności należy A. rozmontować rdzeń transformatora. B. rozkręcić karkas wraz z uzwojeniami. C. zdemontow

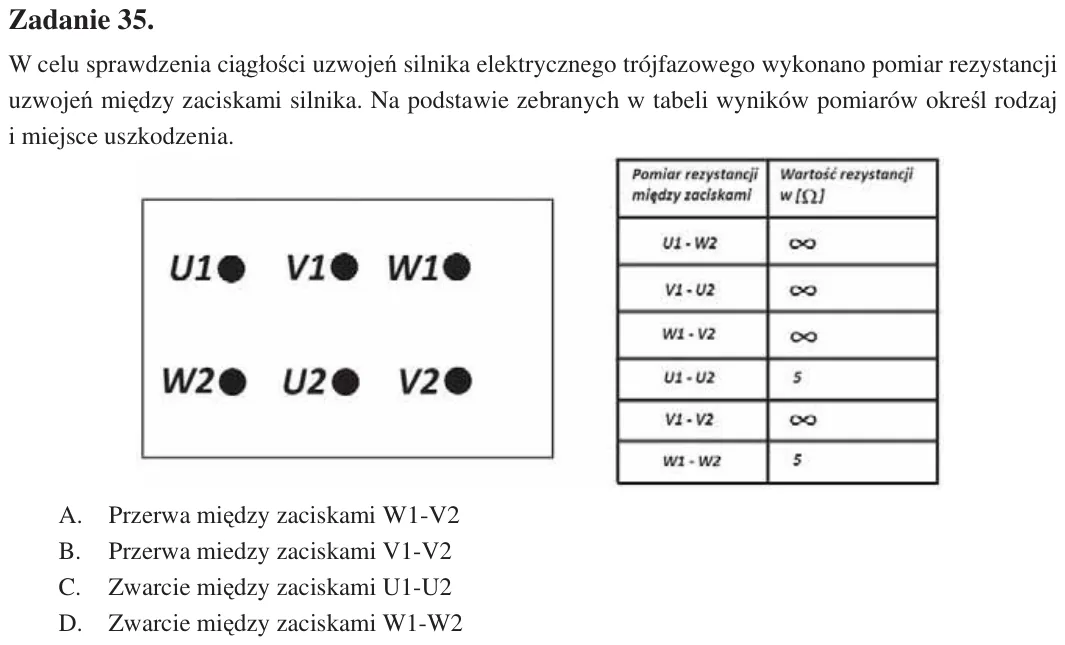

Zadanie 35. W celu sprawdzenia ciągłości uzwojeń silnika elektrycznego trójfazowego wykonano pomiar rezystancji uzwojeń między zaciskami silnika. Na podstawie zebranych w tabeli wyników pomiarów określ rodzaj i miejsce u

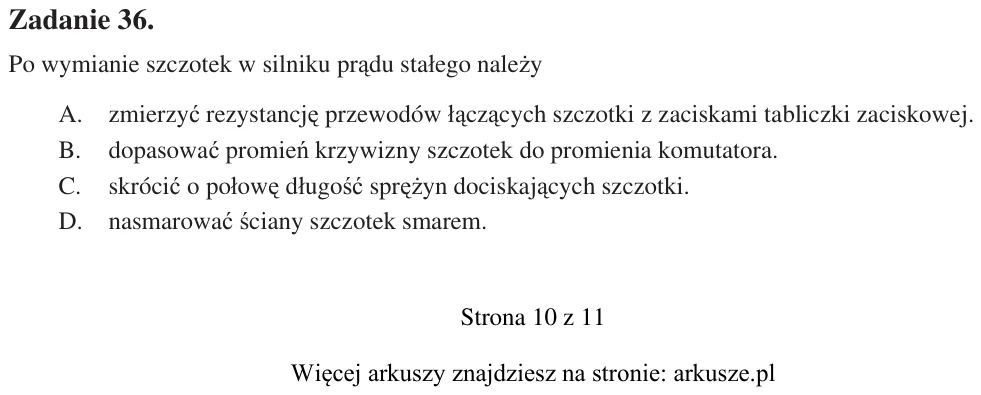

Zadanie 36. Po wymianie szczotek w silniku prądu stałego należy A. zmierzyć rezystancję przewodów łączących szczotki z zaciskami tabliczki zaciskowej. B. dopasować promień krzywizny szczotek do promienia komutatora. C. s

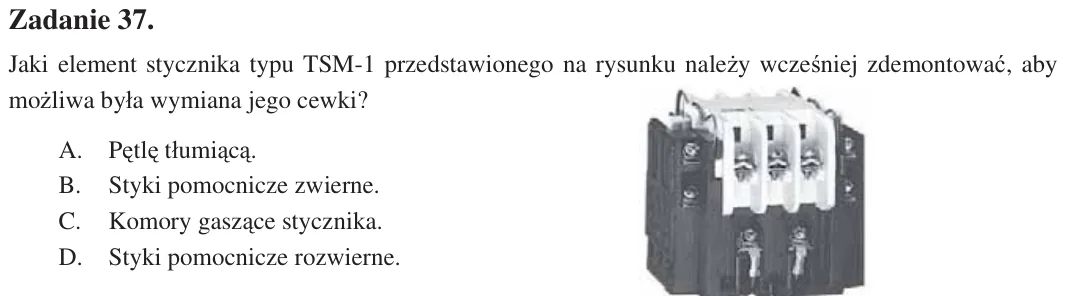

Zadanie 37. Jaki element stycznika typu TSM-1 przedstawionego na rysunku należy wcześniej zdemontować, aby możliwa była wymiana jego cewki? A. Pętlę tłumiącą. B. Styki pomocnicze zwierne. C. Komory gaszące stycznika. D.

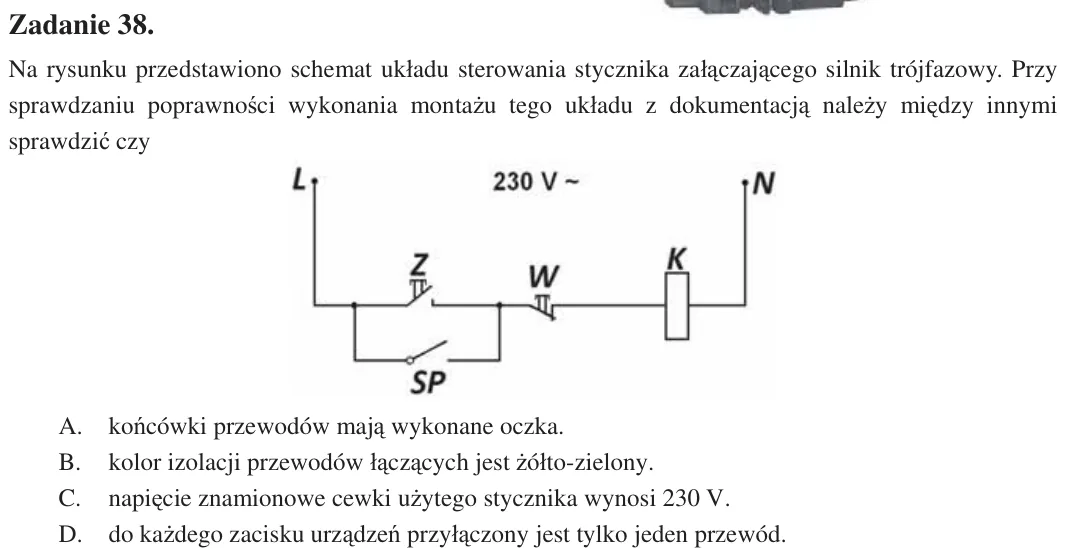

Zadanie 38. Na rysunku przedstawiono schemat układu sterowania stycznika załączającego silnik trójfazowy. Przy sprawdzaniu poprawności wykonania montażu tego układu z dokumentacją należy między innymi sprawdzić czy A. ko

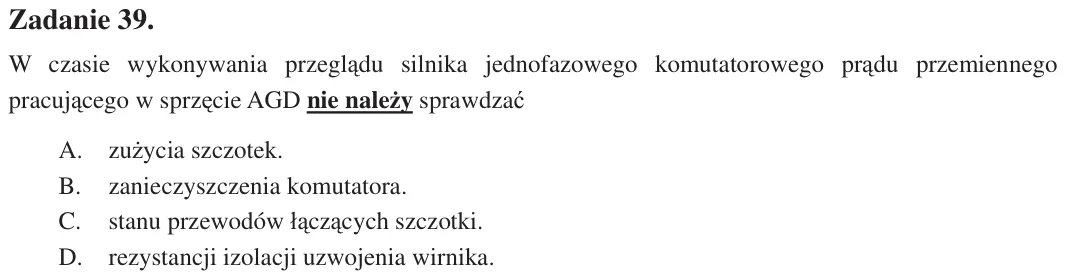

Zadanie 39. W czasie wykonywania przeglądu silnika jednofazowego komutatorowego prądu przemiennego pracującego w sprzęcie AGD nie należy sprawdzać A. zużycia szczotek. B. zanieczyszczenia komutatora. C. stanu przewodów ł

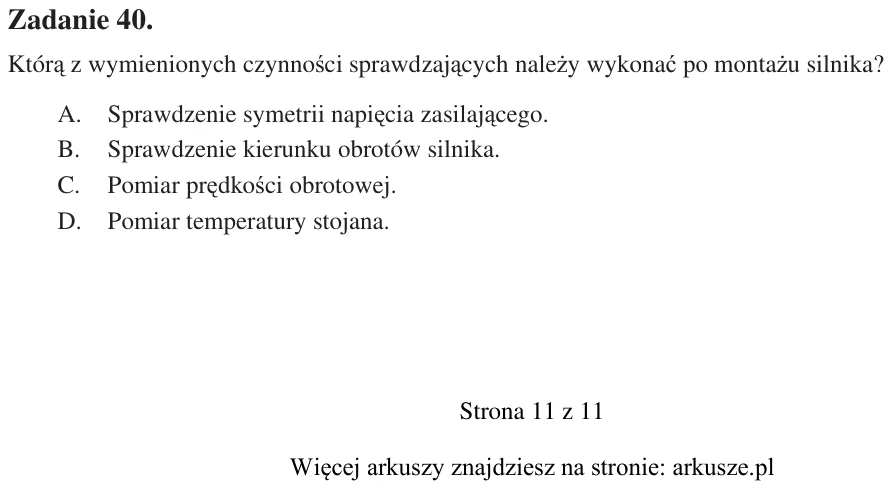

Zadanie 40. Którą z wymienionych czynności sprawdzających należy wykonać po montażu silnika? A. Sprawdzenie symetrii napięcia zasilającego. B. Sprawdzenie kierunku obrotów silnika. C. Pomiar prędkości obrotowej. D. Pomia
