E07 · Egzamin zawodowy · czerwiec 2018

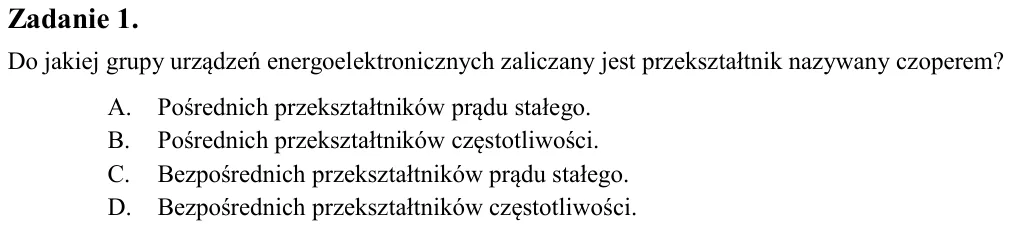

Zadanie 1. Do jakiej grupy urządzeń energoelektronicznych zaliczany jest przekształtnik nazywany czoperem? A. Pośrednich przekształtników prądu stałego. B. Pośrednich przekształtników częstotliwości. C. Bezpośrednich prz

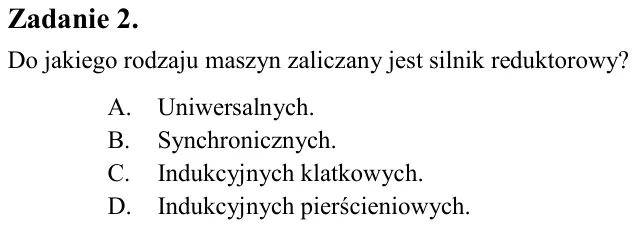

Zadanie 2. Do jakiego rodzaju maszyn zaliczany jest silnik reduktorowy? A. Uniwersalnych. B. Synchronicznych. C. Indukcyjnych klatkowych. D. Indukcyjnych pierścieniowych.

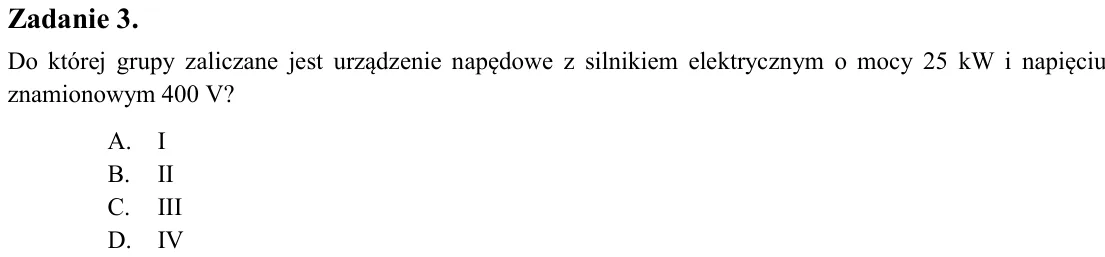

Zadanie 3. Do której grupy zaliczane jest urządzenie napędowe z silnikiem elektrycznym o mocy 25 kW i napięciu znamionowym 400 V? A. I B. II C. III D. IV

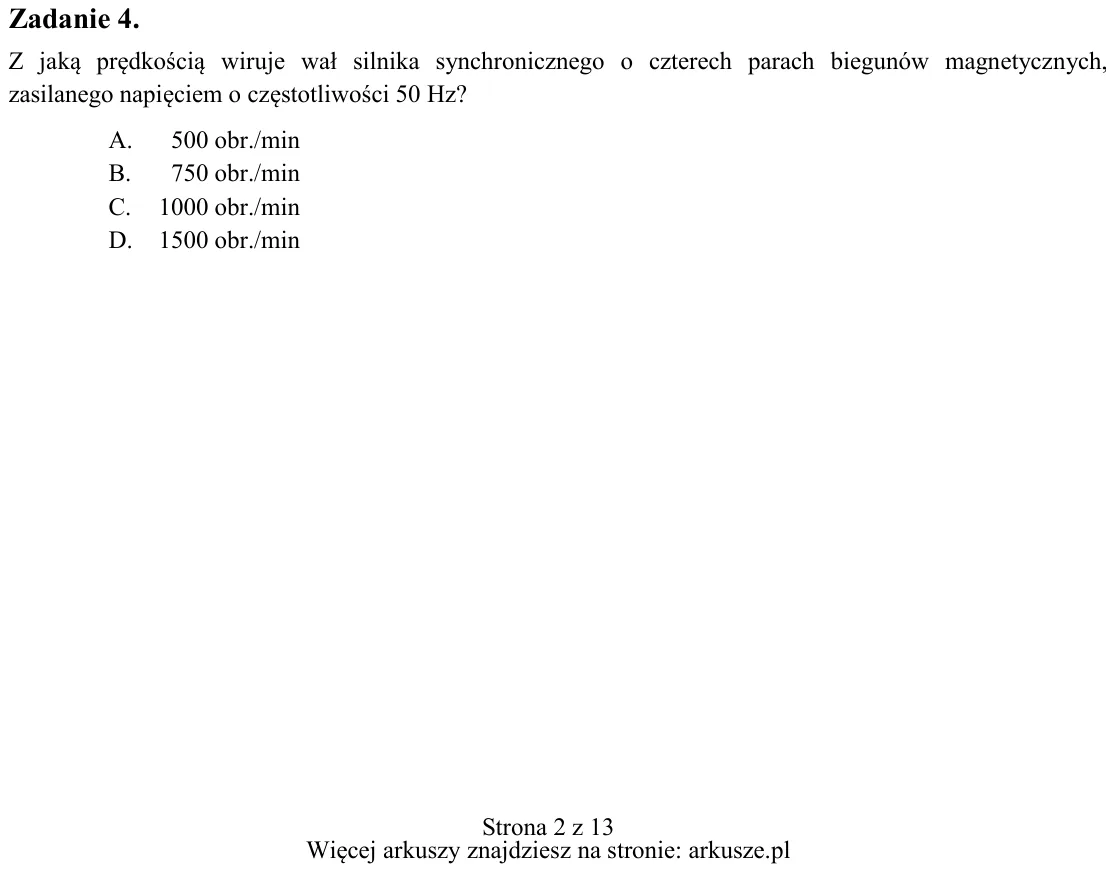

Zadanie 4. Z jaką prędkością wiruje wał silnika synchronicznego o czterech parach biegunów magnetycznych, zasilanego napięciem o częstotliwości 50 Hz? A. 500 obr./min B. 750 obr./min C. 1000 obr./min D. 1500 obr./min

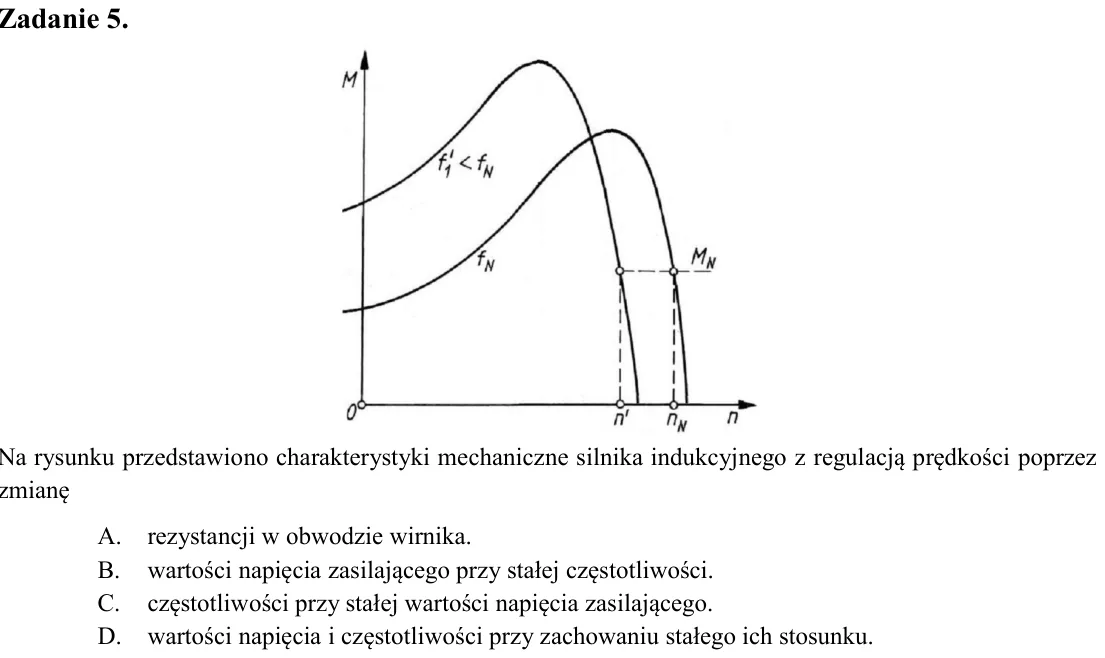

Zadanie 5. Na rysunku przedstawiono charakterystyki mechaniczne silnika indukcyjnego z regulacją prędkości poprzez zmianę A. rezystancji w obwodzie wirnika. B. wartości napięcia zasilającego przy stałej częstotliwości. C

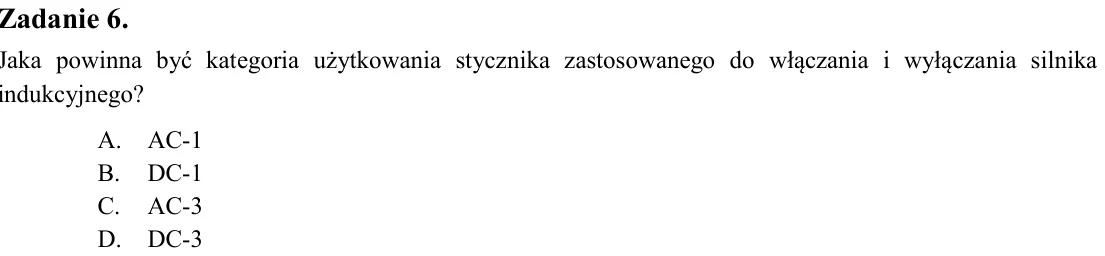

Zadanie 6. Jaka powinna być kategoria użytkowania stycznika zastosowanego do włączania i wyłączania silnika indukcyjnego? A. AC-1 B. DC-1 C. AC-3 D. DC-3

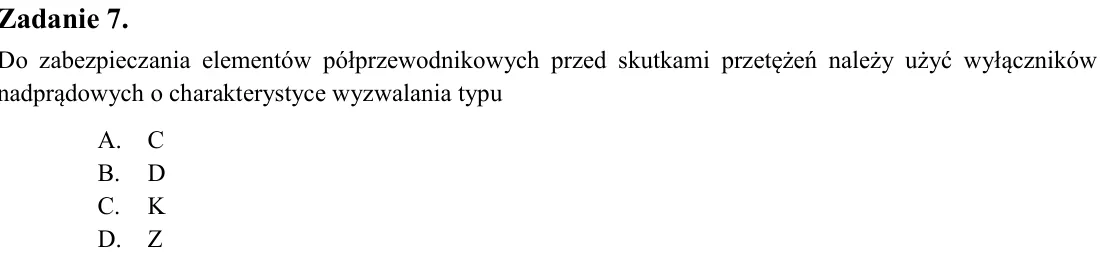

Zadanie 7. Do zabezpieczania elementów półprzewodnikowych przed skutkami przetężeń należy użyć wyłączników nadprądowych o charakterystyce wyzwalania typu A. C B. D C. K D. Z

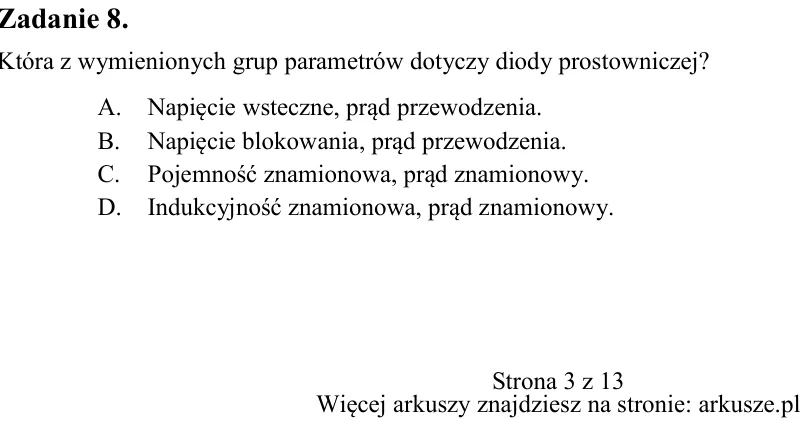

Zadanie 8. Która z wymienionych grup parametrów dotyczy diody prostowniczej? A. Napięcie wsteczne, prąd przewodzenia. B. Napięcie blokowania, prąd przewodzenia. C. Pojemność znamionowa, prąd znamionowy. D. Indukcyjność z

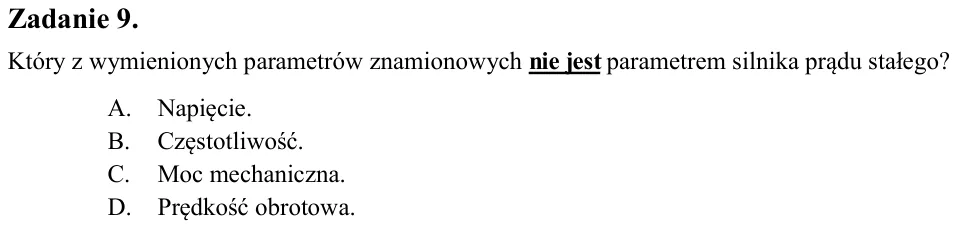

Zadanie 9. Który z wymienionych parametrów znamionowych nie jest parametrem silnika prądu stałego? A. Napięcie. B. Częstotliwość. C. Moc mechaniczna. D. Prędkość obrotowa.

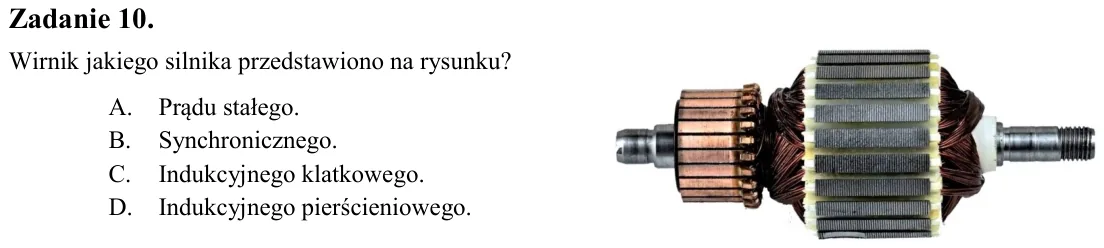

Zadanie 10. Wirnik jakiego silnika przedstawiono na rysunku? A. Prądu stałego. B. Synchronicznego. C. Indukcyjnego klatkowego. D. Indukcyjnego pierścieniowego.

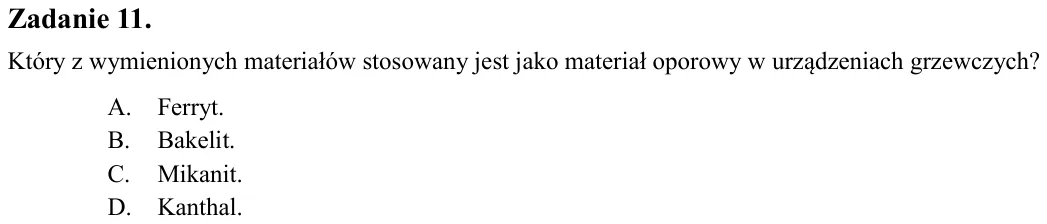

Zadanie 11. Który z wymienionych materiałów stosowany jest jako materiał oporowy w urządzeniach grzewczych? A. Ferryt. B. Bakelit. C. Mikanit. D. Kanthal.

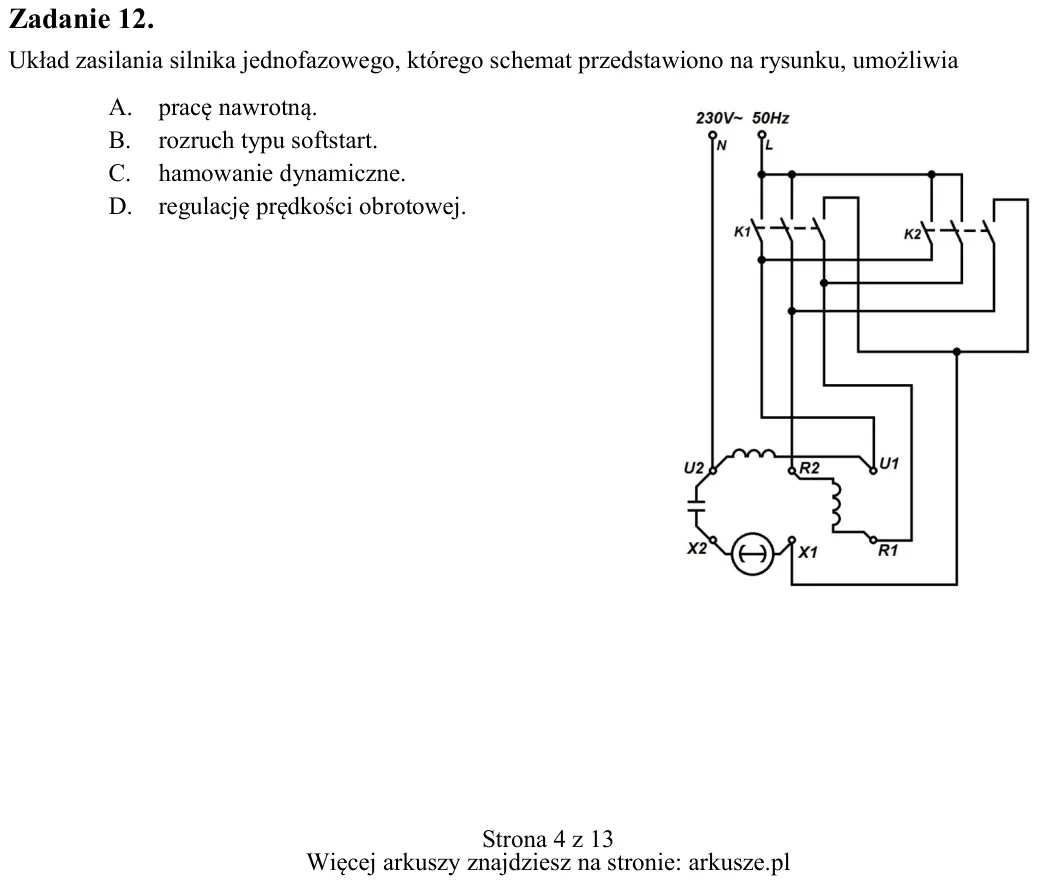

Zadanie 12. Układ zasilania silnika jednofazowego, którego schemat przedstawiono na rysunku, umożliwia A. pracę nawrotną. B. rozruch typu softstart. C. hamowanie dynamiczne. D. regulację prędkości obrotowej.

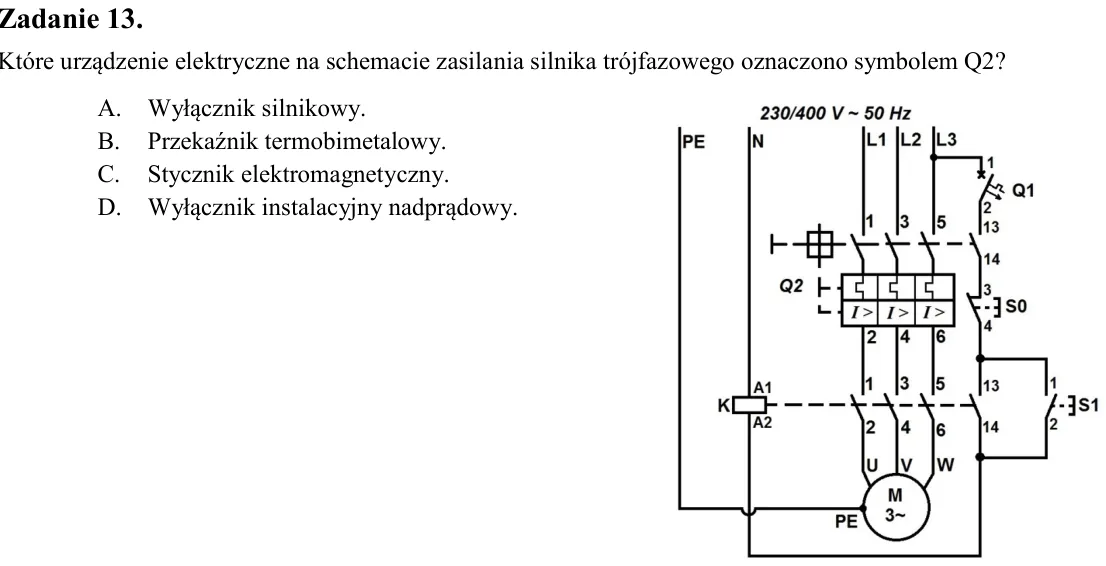

Zadanie 13. Które urządzenie elektryczne na schemacie zasilania silnika trójfazowego oznaczono symbolem Q2? A. Wyłącznik silnikowy. B. Przekaźnik termobimetalowy. C. Stycznik elektromagnetyczny. D. Wyłącznik instalacyjny

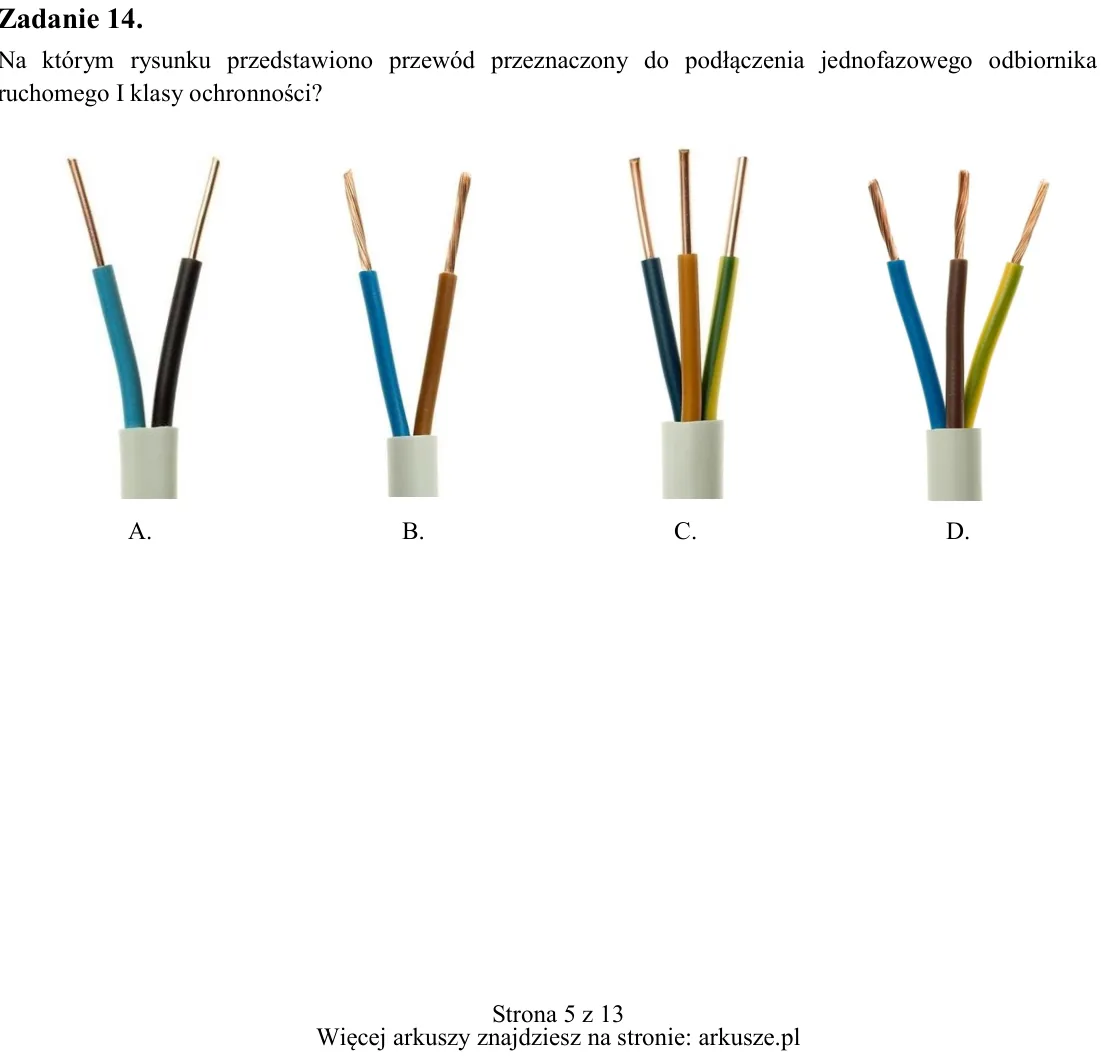

Zadanie 14. Na którym rysunku przedstawiono przewód przeznaczony do podłączenia jednofazowego odbiornika ruchomego I klasy ochronności? A. B. C. D.

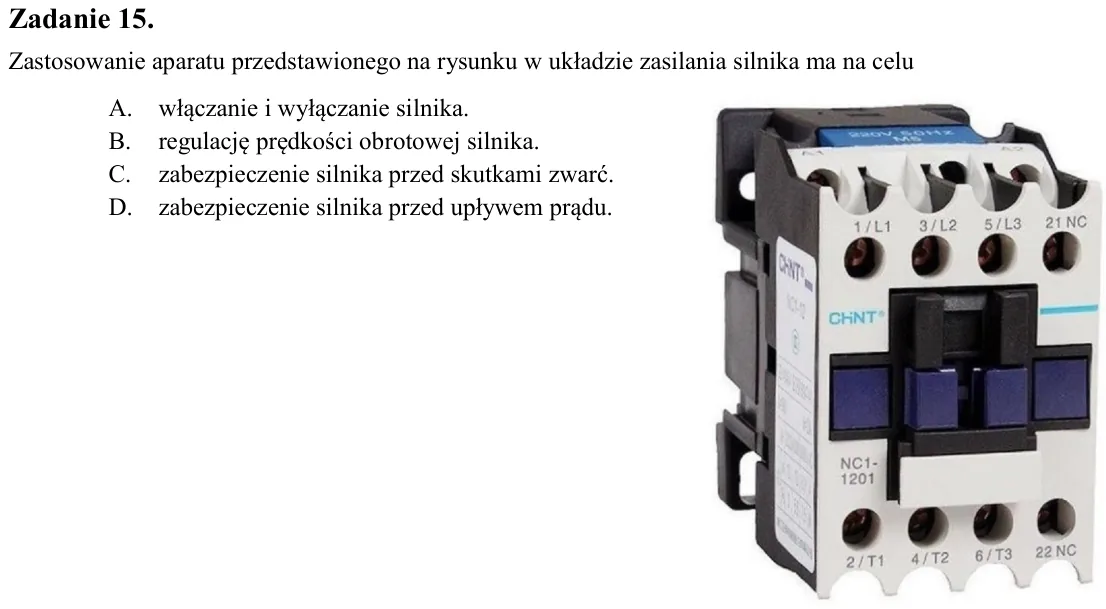

Zadanie 15. Zastosowanie aparatu przedstawionego na rysunku w układzie zasilania silnika ma na celu A. włączanie i wyłączanie silnika. B. regulację prędkości obrotowej silnika. C. zabezpieczenie silnika przed skutkami zw

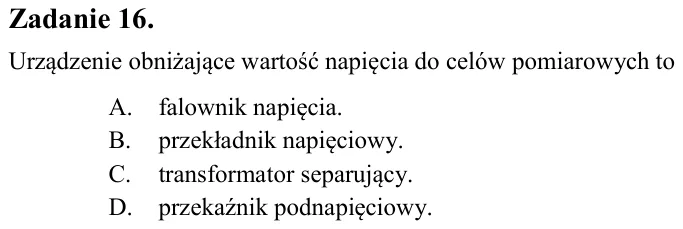

Zadanie 16. Urządzenie obniżające wartość napięcia do celów pomiarowych to A. falownik napięcia. B. przekładnik napięciowy. C. transformator separujący. D. przekaźnik podnapięciowy.

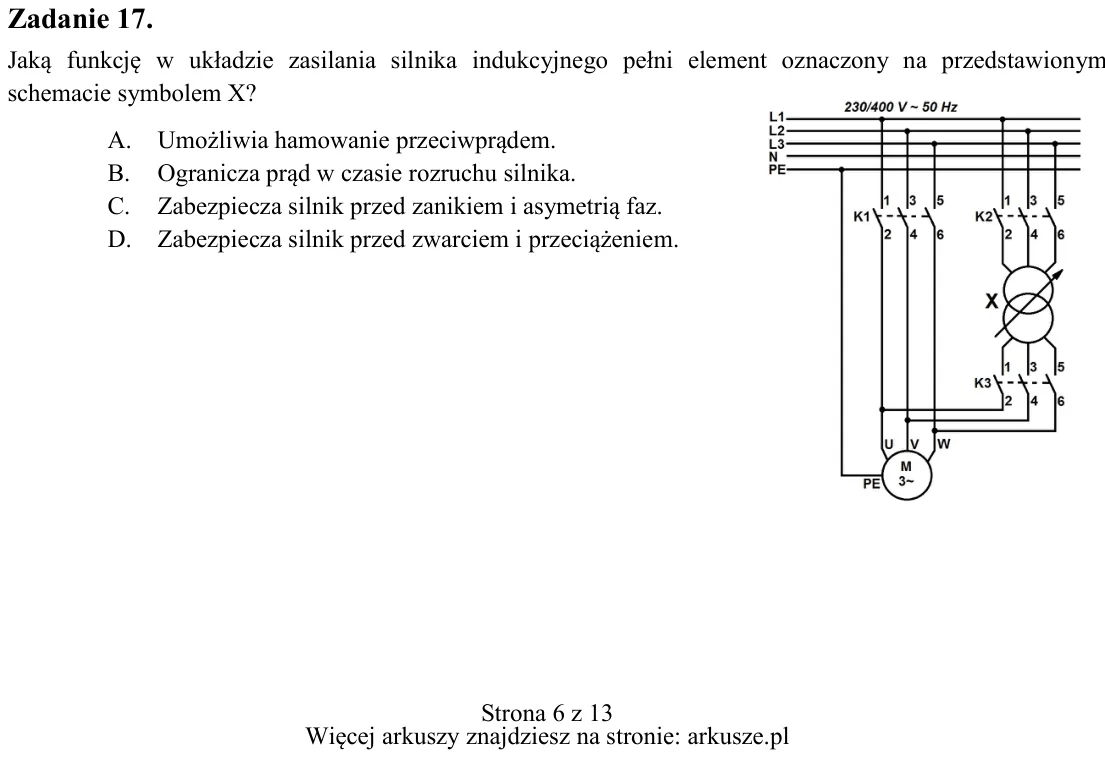

Zadanie 17. Jaką funkcję w układzie zasilania silnika indukcyjnego pełni element oznaczony na przedstawionym schemacie symbolem X? A. Umożliwia hamowanie przeciwprądem. B. Ogranicza prąd w czasie rozruchu silnika. C. Zab

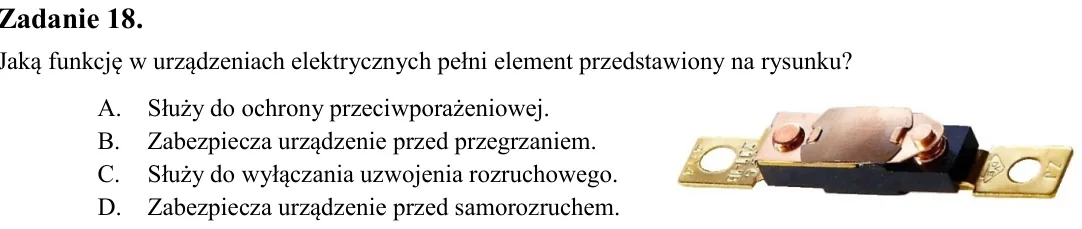

Zadanie 18. Jaką funkcję w urządzeniach elektrycznych pełni element przedstawiony na rysunku? A. Służy do ochrony przeciwporażeniowej. B. Zabezpiecza urządzenie przed przegrzaniem. C. Służy do wyłączania uzwojenia rozruc

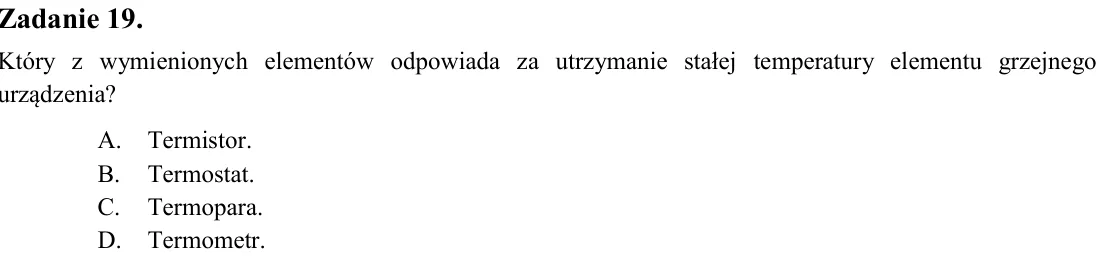

Zadanie 19. Który z wymienionych elementów odpowiada za utrzymanie stałej temperatury elementu grzejnego urządzenia? A. Termistor. B. Termostat. C. Termopara. D. Termometr.

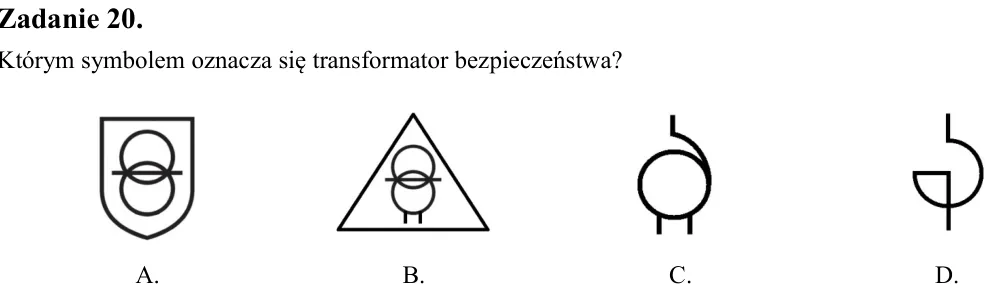

Zadanie 20. Którym symbolem oznacza się transformator bezpieczeństwa?

Zadanie 21. Jak oznacza się końcówki uzwojenia kompensacyjnego na schemacie ideowym silnika prądu stałego? A. A1-A2 B. B1-B2 C. C1-C2 D. D1-D2

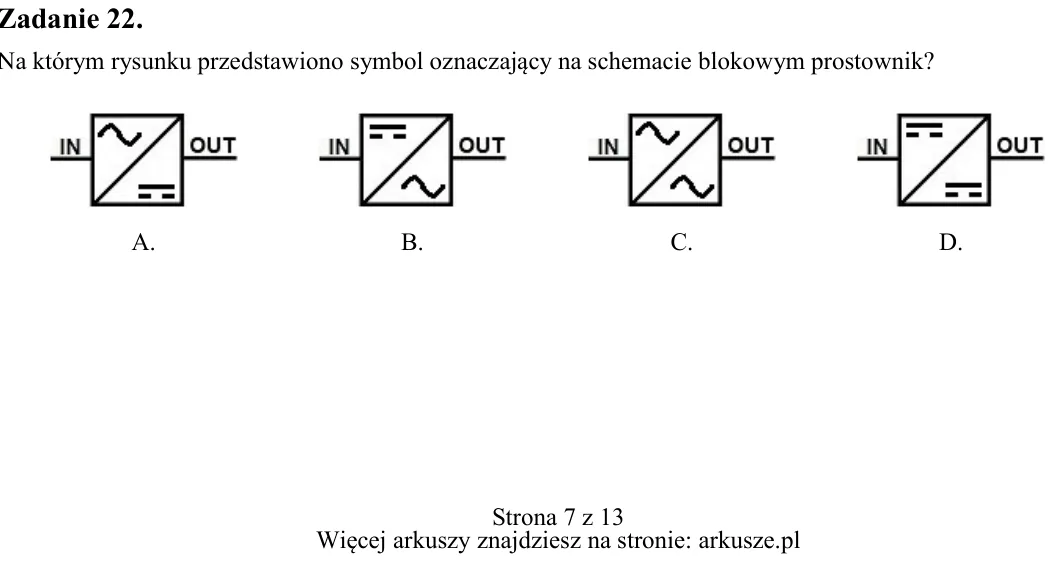

Zadanie 22. Na którym rysunku przedstawiono symbol oznaczający na schemacie blokowym prostownik? A. B. C. D. A. B. C. D.

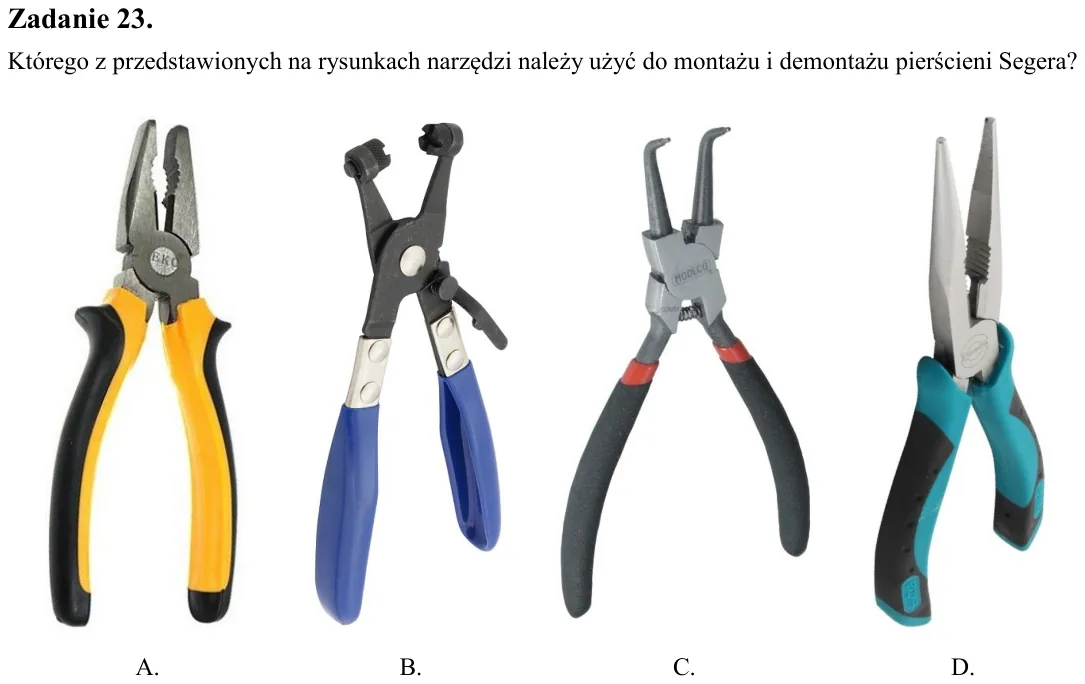

Zadanie 23. Którego z przedstawionych na rysunkach narzędzi należy użyć do montażu i demontażu pierścieni Segera?

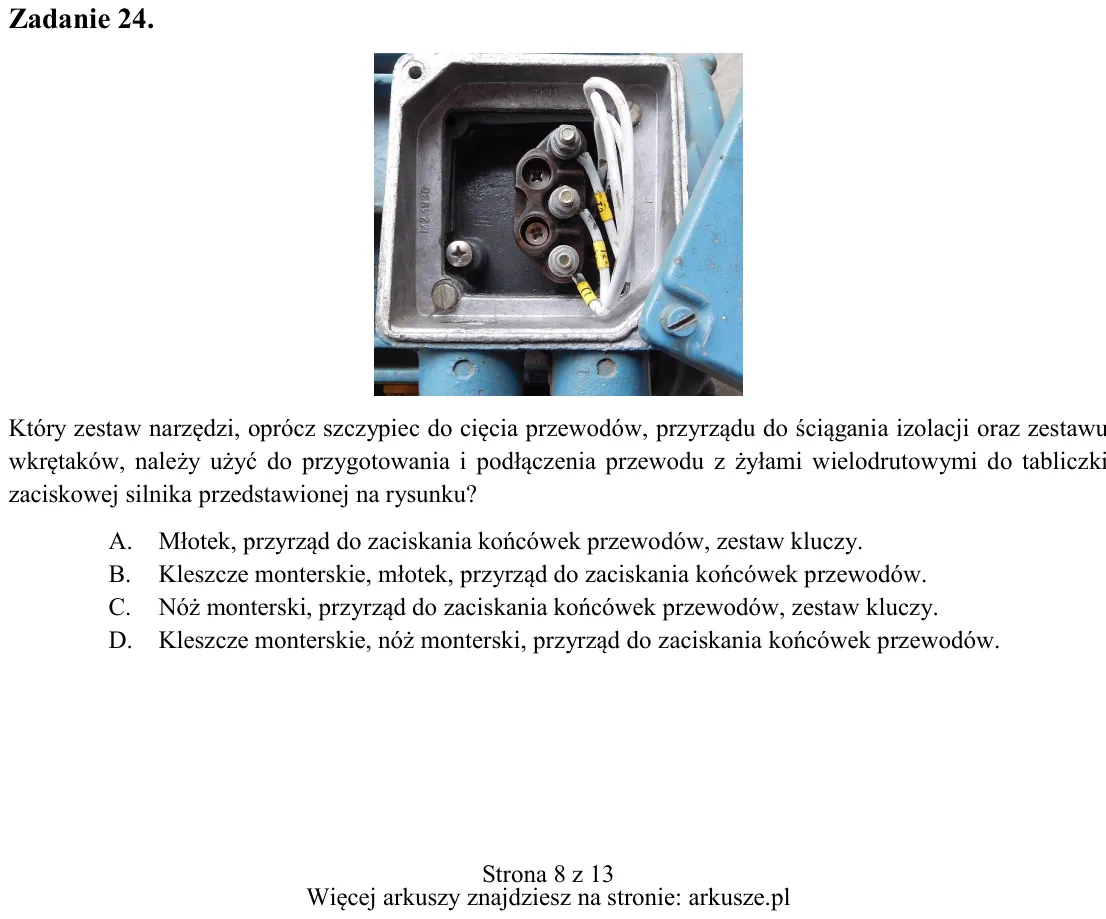

Zadanie 24. Który zestaw narzędzi, oprócz szczypiec do cięcia przewodów, przyrządu do ściągania izolacji oraz zestawu wkrętaków, należy użyć do przygotowania i podłączenia przewodu z żyłami wielodrutowymi do tabliczki za

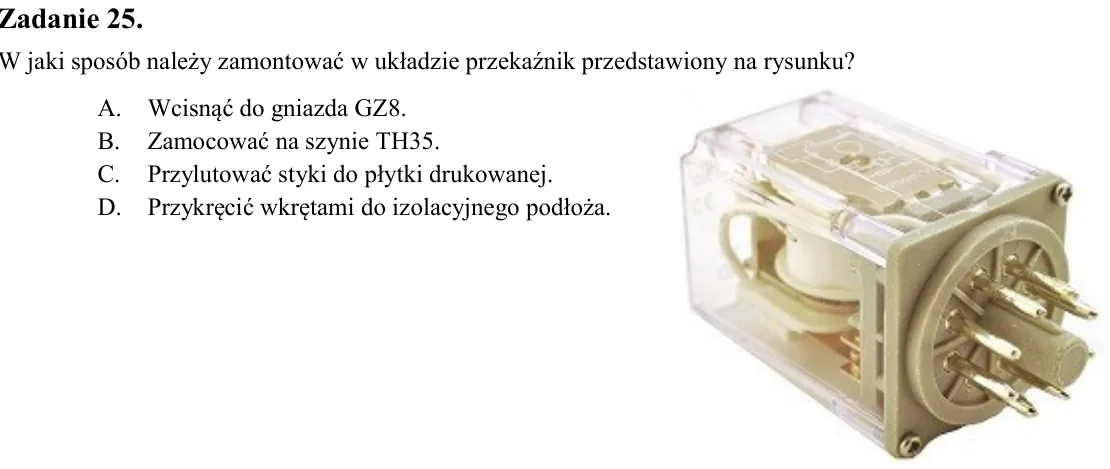

Zadanie 25. W jaki sposób należy zamontować w układzie przekaźnik przedstawiony na rysunku? A. Wcisnąć do gniazda GZ8. B. Zamocować na szynie TH35. C. Przylutować styki do płytki drukowanej. D. Przykręcić wkrętami do izo

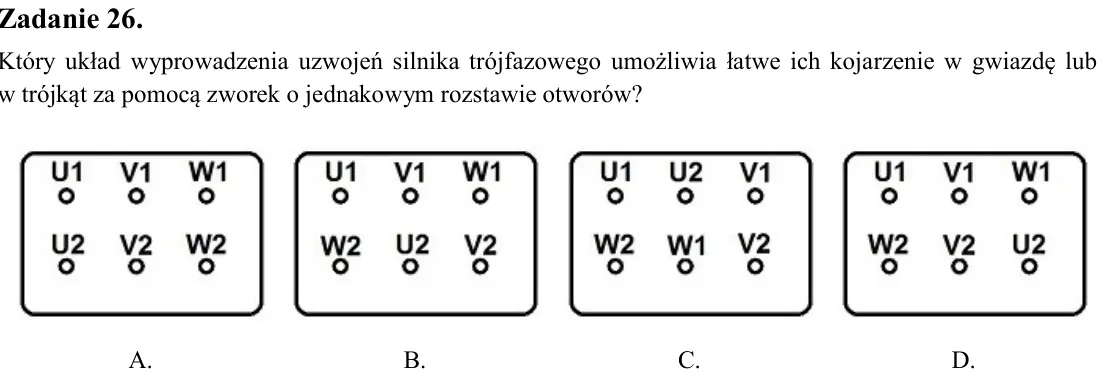

Zadanie 26. Który układ wyprowadzenia uzwojeń silnika trójfazowego umożliwia łatwe ich kojarzenie w gwiazdę lub w trójkąt za pomocą zworek o jednakowym rozstawie otworów?

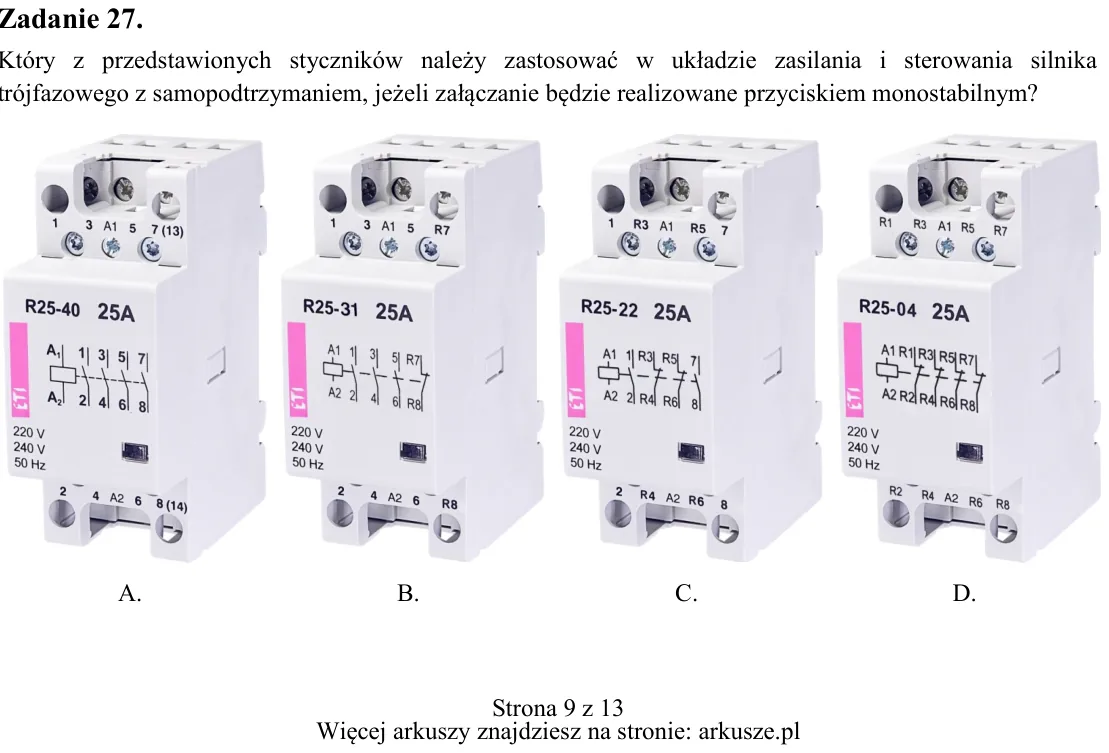

Zadanie 27. Który z przedstawionych styczników należy zastosować w układzie zasilania i sterowania silnika trójfazowego z samopodtrzymaniem, jeżeli załączanie będzie realizowane przyciskiem monostabilnym? A. B. C. D. A.

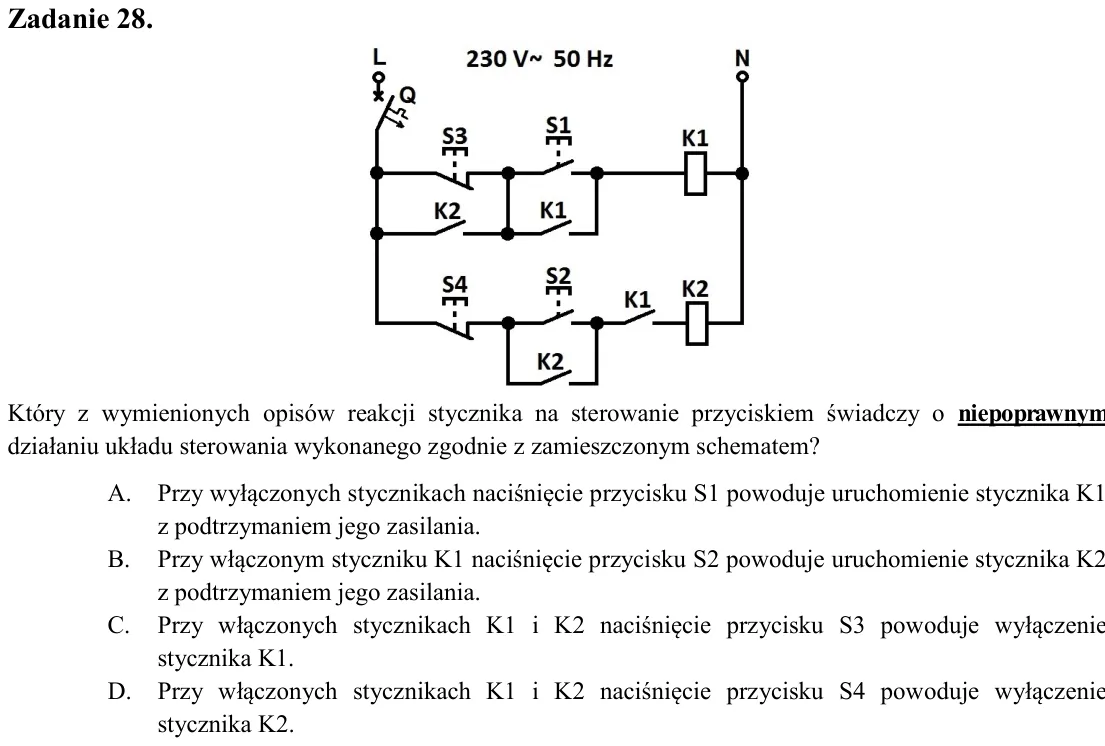

Zadanie 28. Który z wymienionych opisów reakcji stycznika na sterowanie przyciskiem świadczy o niepoprawnym działaniu układu sterowania wykonanego zgodnie z zamieszczonym schematem? A. Przy wyłączonych stycznikach naciśn

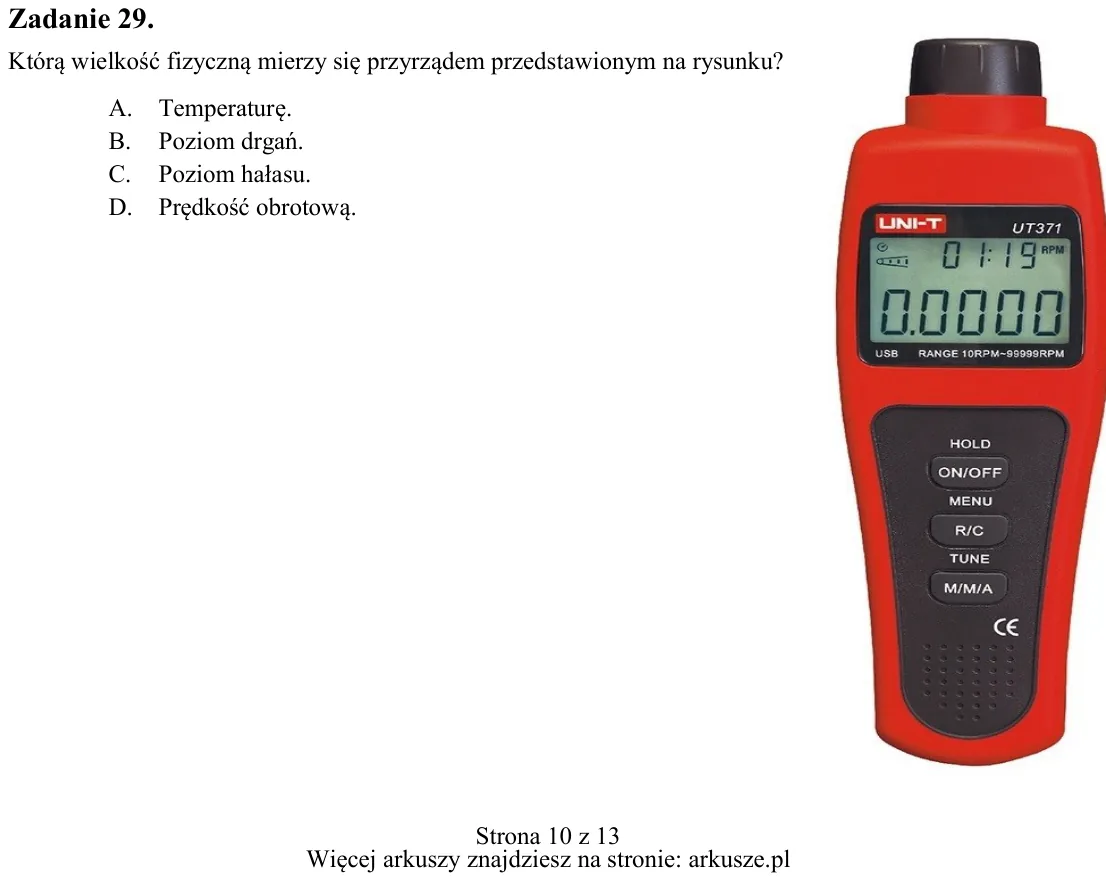

Zadanie 29. Którą wielkość fizyczną mierzy się przyrządem przedstawionym na rysunku? A. Temperaturę. B. Poziom drgań. C. Poziom hałasu. D. Prędkość obrotową.

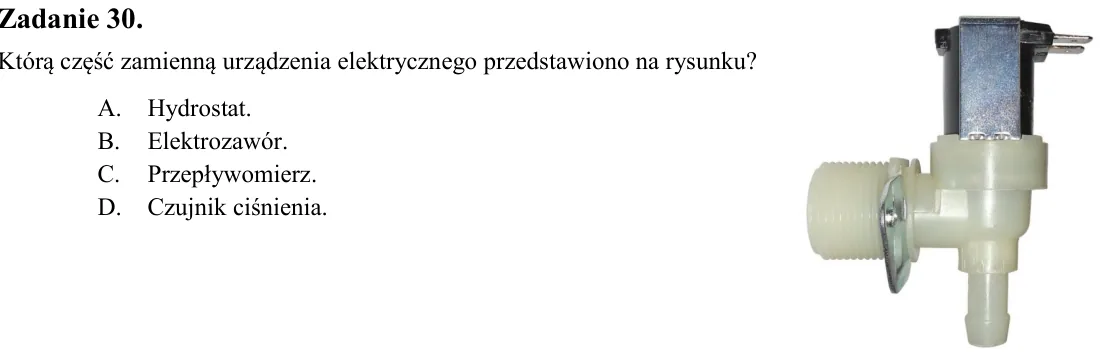

Zadanie 30. Którą część zamienną urządzenia elektrycznego przedstawiono na rysunku? A. Hydrostat. B. Elektrozawór. C. Przepływomierz. D. Czujnik ciśnienia.

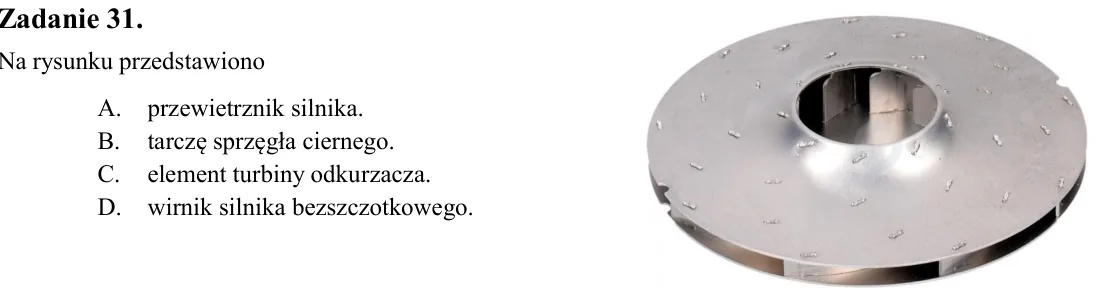

Zadanie 31. Na rysunku przedstawiono A. przewietrznik silnika. B. tarczę sprzęgła ciernego. C. element turbiny odkurzacza. D. wirnik silnika bezszczotkowego.

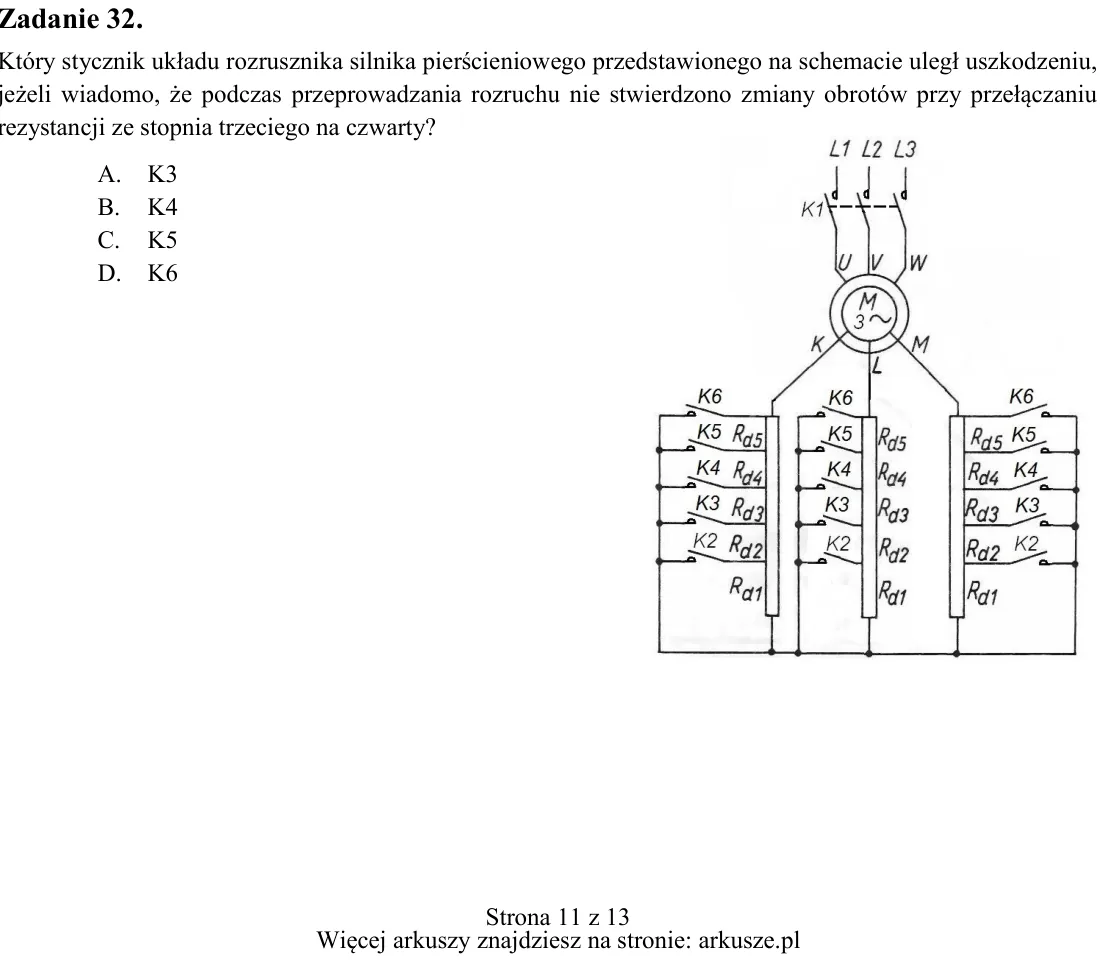

Zadanie 32. Który stycznik układu rozrusznika silnika pierścieniowego przedstawionego na schemacie uległ uszkodzeniu, jeżeli wiadomo, że podczas przeprowadzania rozruchu nie stwierdzono zmiany obrotów przy przełączaniu r

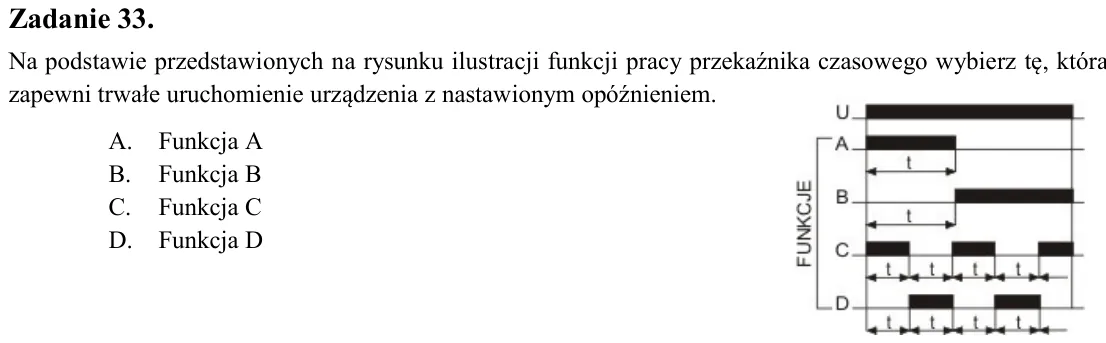

Zadanie 33. Na podstawie przedstawionych na rysunku ilustracji funkcji pracy przekaźnika czasowego wybierz tę, która zapewni trwałe uruchomienie urządzenia z nastawionym opóźnieniem. A. Funkcja A B. Funkcja B C. Funkcja

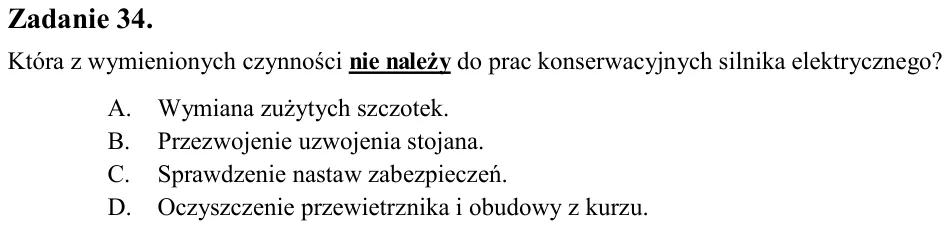

Zadanie 34. Która z wymienionych czynności nie należy do prac konserwacyjnych silnika elektrycznego? A. Wymiana zużytych szczotek. B. Przezwojenie uzwojenia stojana. C. Sprawdzenie nastaw zabezpieczeń. D. Oczyszczenie pr

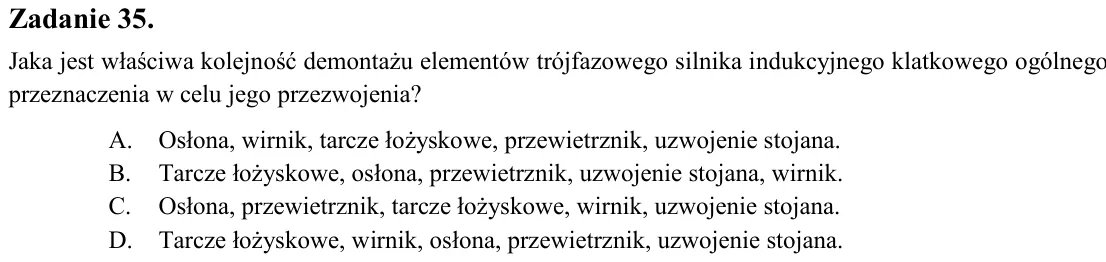

Zadanie 35. Jaka jest właściwa kolejność demontażu elementów trójfazowego silnika indukcyjnego klatkowego ogólnego przeznaczenia w celu jego przezwojenia? A. Osłona, wirnik, tarcze łożyskowe, przewietrznik, uzwojenie sto

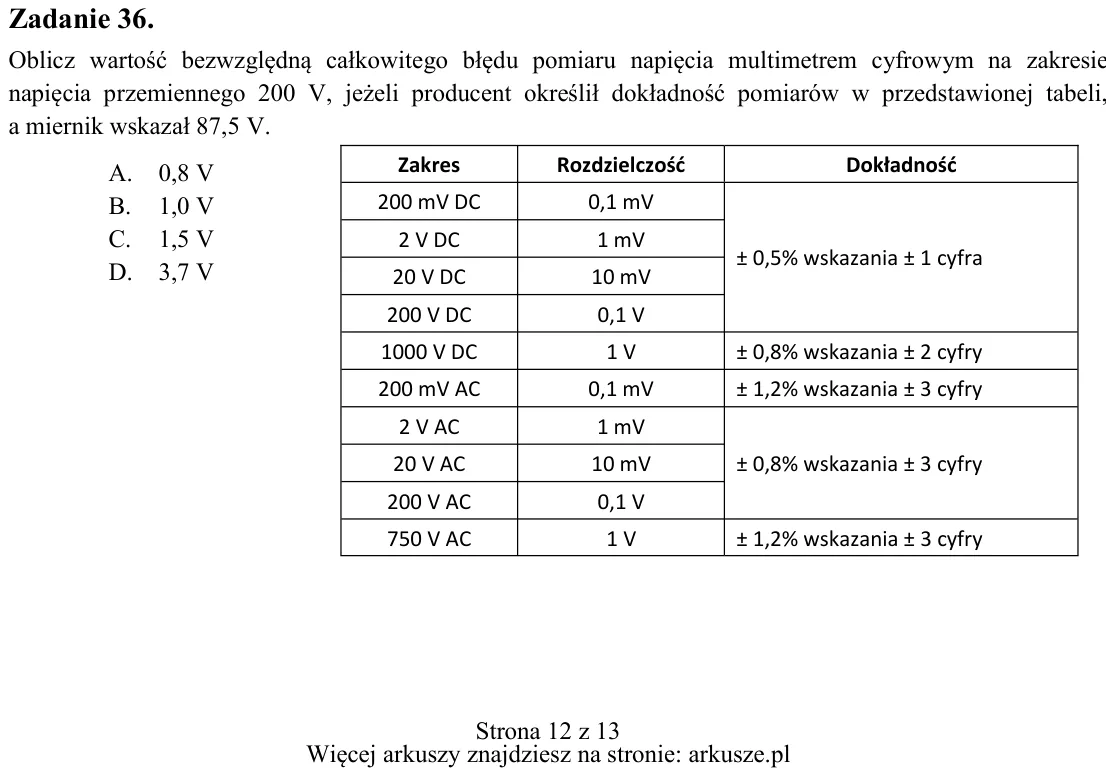

Zadanie 36. Oblicz wartość bezwzględną całkowitego błędu pomiaru napięcia multimetrem cyfrowym na zakresie napięcia przemiennego 200 V, jeżeli producent określił dokładność pomiarów w przedstawionej tabeli, a miernik wsk

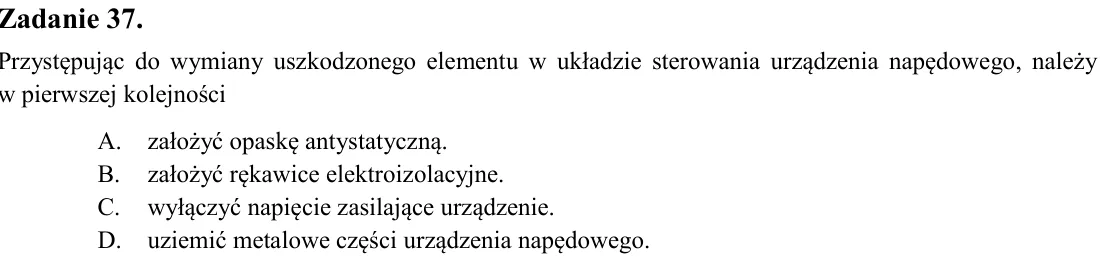

Zadanie 37. Przystępując do wymiany uszkodzonego elementu w układzie sterowania urządzenia napędowego, należy w pierwszej kolejności A. założyć opaskę antystatyczną. B. założyć rękawice elektroizolacyjne. C. wyłączyć nap

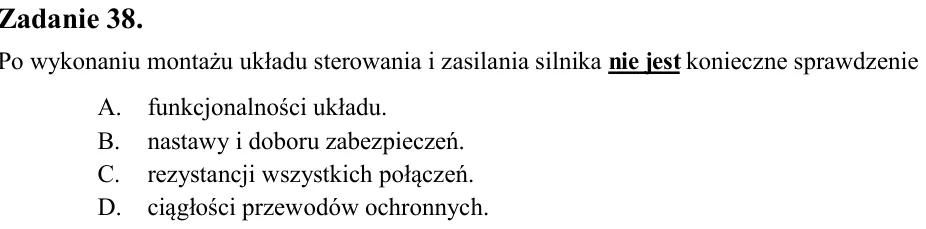

Zadanie 38. Po wykonaniu montażu układu sterowania i zasilania silnika nie jest konieczne sprawdzenie A. funkcjonalności układu. B. nastawy i doboru zabezpieczeń. C. rezystancji wszystkich połączeń. D. ciągłości przewodó

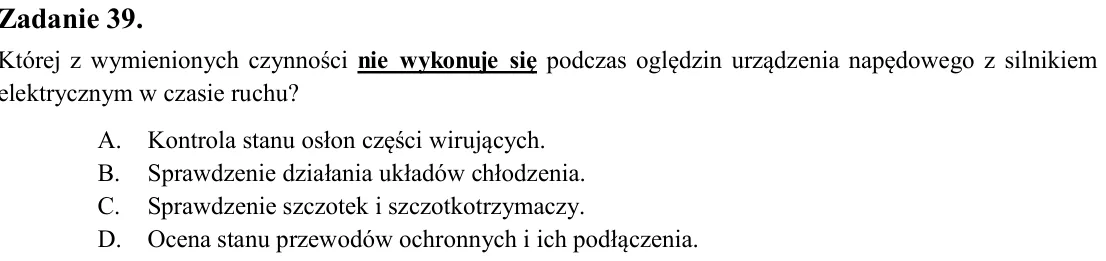

Zadanie 39. Której z wymienionych czynności nie wykonuje się podczas oględzin urządzenia napędowego z silnikiem elektrycznym w czasie ruchu? A. Kontrola stanu osłon części wirujących. B. Sprawdzenie działania układów chł

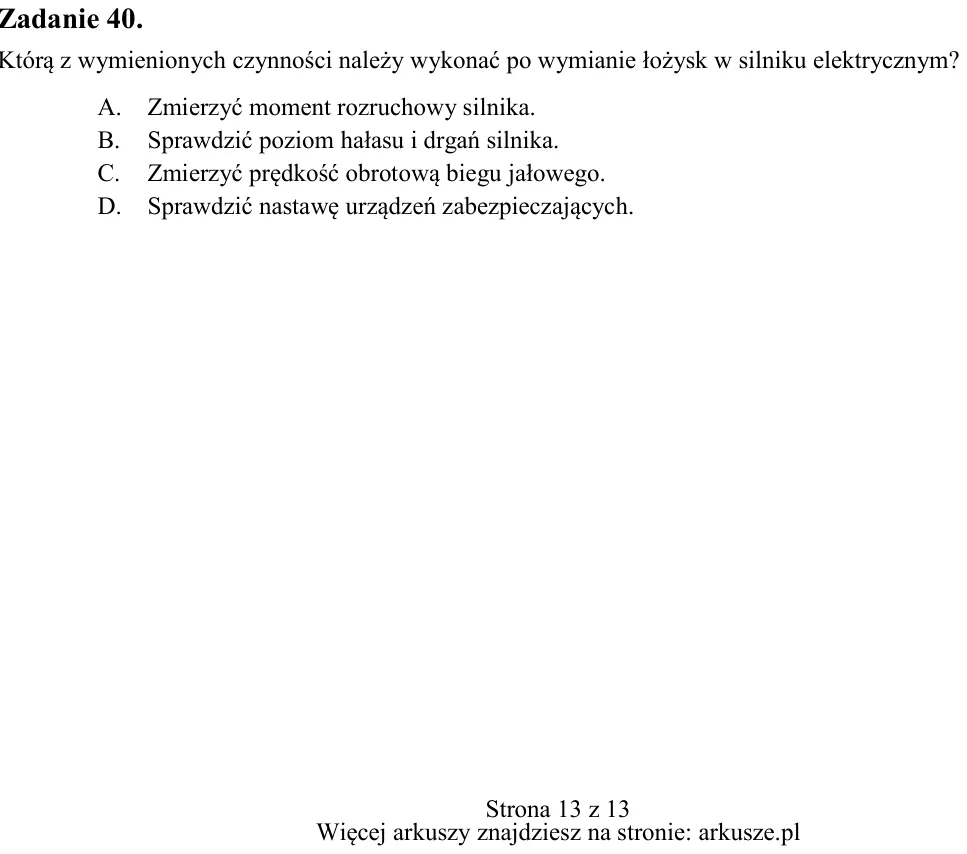

Zadanie 40. Którą z wymienionych czynności należy wykonać po wymianie łożysk w silniku elektrycznym? A. Zmierzyć moment rozruchowy silnika. B. Sprawdzić poziom hałasu i drgań silnika. C. Zmierzyć prędkość obrotową biegu
