E07 · Egzamin zawodowy · styczeń 2018

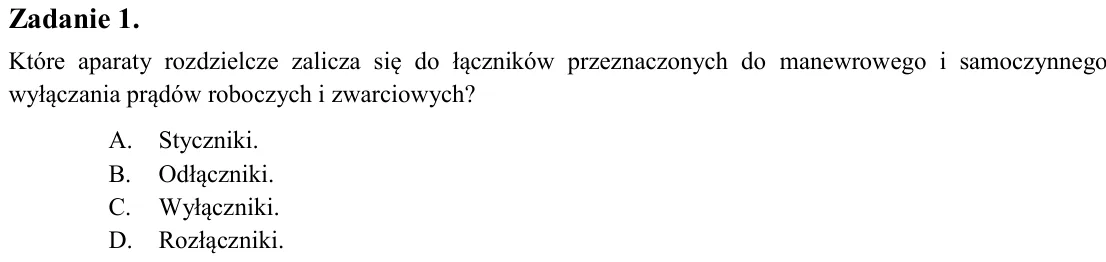

Zadanie 1. Które aparaty rozdzielcze zalicza się do łączników przeznaczonych do manewrowego i samoczynnego wyłączania prądów roboczych i zwarciowych? A. Styczniki. B. Odłączniki. C. Wyłączniki. D. Rozłączniki.

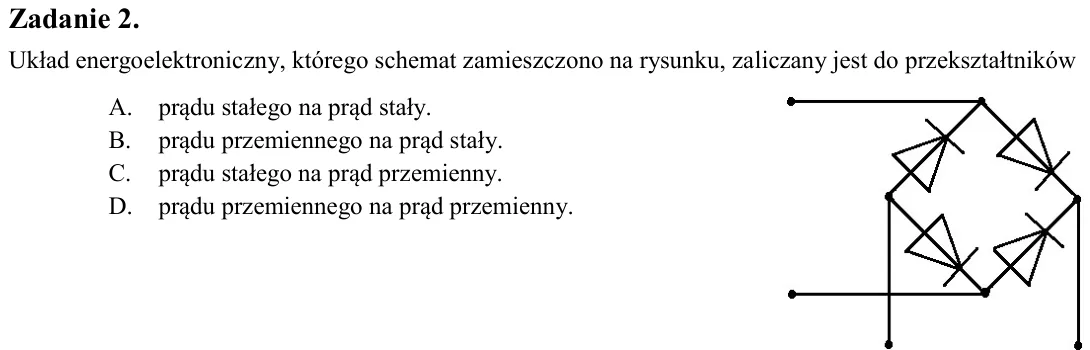

Zadanie 2. Układ energoelektroniczny, którego schemat zamieszczono na rysunku, zaliczany jest do przekształtników A. prądu stałego na prąd stały. B. prądu przemiennego na prąd stały. C. prądu stałego na prąd przemienny.

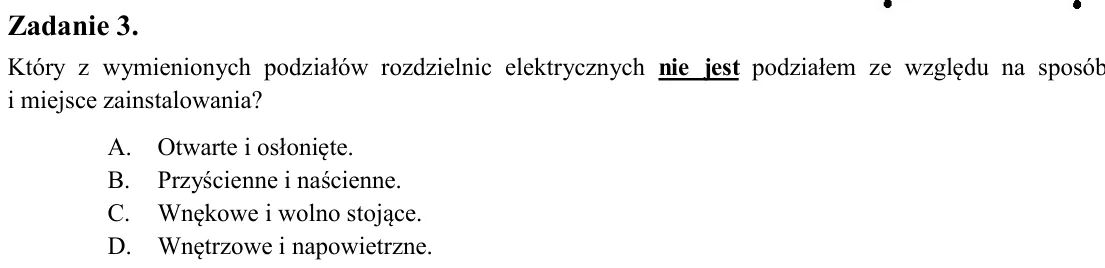

Zadanie 3. Który z wymienionych podziałów rozdzielnic elektrycznych nie jest podziałem ze względu na sposób i miejsce zainstalowania? A. Otwarte i osłonięte. B. Przyścienne i naścienne. C. Wnękowe i wolno stojące. D. Wnę

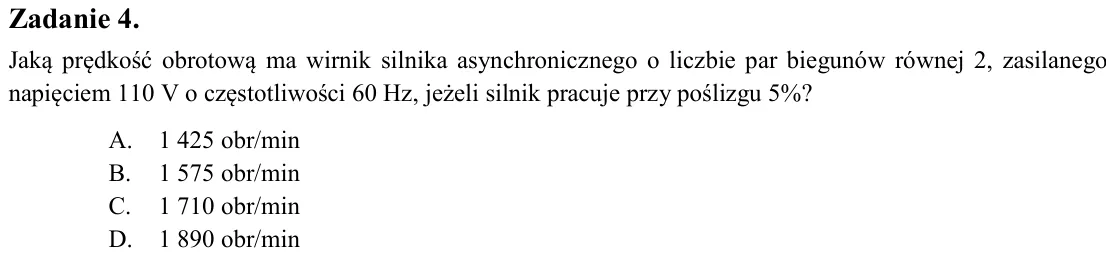

Zadanie 4. Jaką prędkość obrotową ma wirnik silnika asynchronicznego o liczbie par biegunów równej 2, zasilanego napięciem 110 V o częstotliwości 60 Hz, jeżeli silnik pracuje przy poślizgu 5%? A. 1 425 obr/min B. 1 575 o

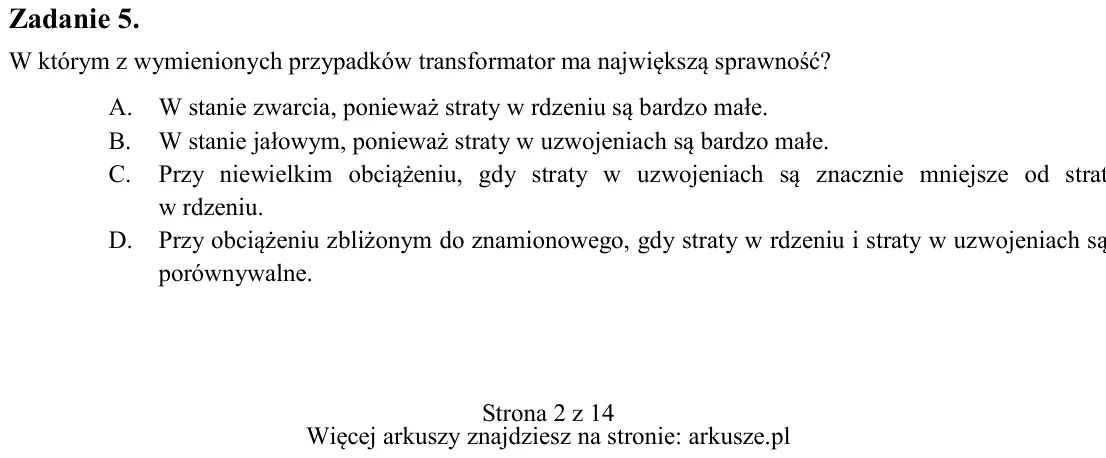

Zadanie 5. W którym z wymienionych przypadków transformator ma największą sprawność? A. W stanie zwarcia, ponieważ straty w rdzeniu są bardzo małe. B. W stanie jałowym, ponieważ straty w uzwojeniach są bardzo małe. C. Pr

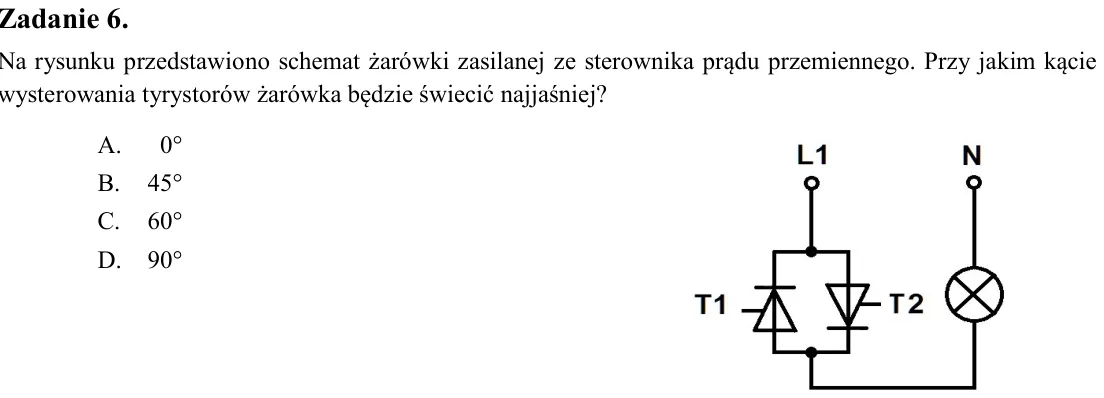

Zadanie 6. Na rysunku przedstawiono schemat żarówki zasilanej ze sterownika prądu przemiennego. Przy jakim kącie wysterowania tyrystorów żarówka będzie świecić najjaśniej? A. 0 B. 45 C. 60 D. 90

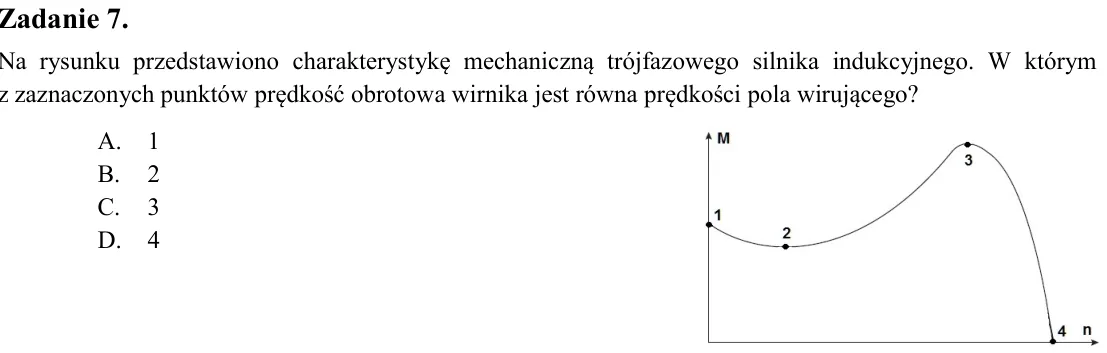

Zadanie 7. Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów prędkość obrotowa wirnika jest równa prędkości pola wirującego? A. 1 B. 2 C. 3 D. 4

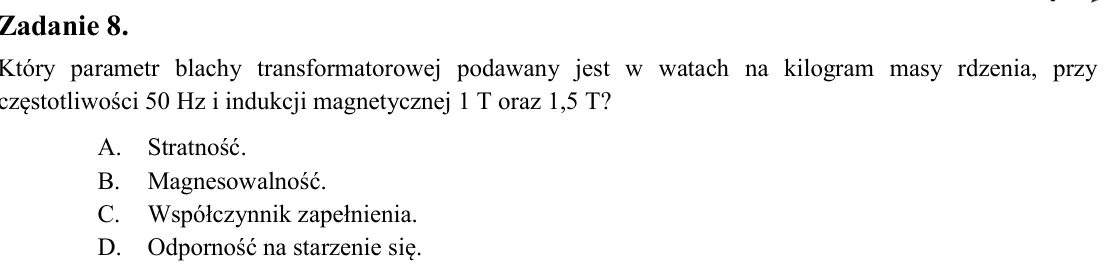

Zadanie 8. Który parametr blachy transformatorowej podawany jest w watach na kilogram masy rdzenia, przy częstotliwości 50 Hz i indukcji magnetycznej 1 T oraz 1,5 T? A. Stratność. B. Magnesowalność. C. Współczynnik zapeł

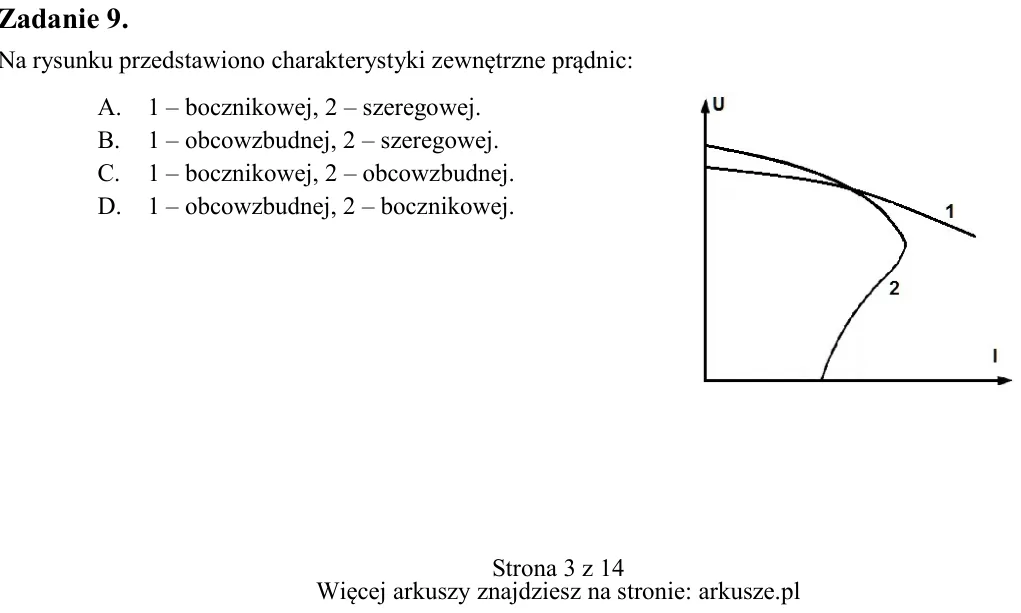

Zadanie 9. Na rysunku przedstawiono charakterystyki zewnętrzne prądnic: A. 1 - bocznikowej, 2 - szeregowej. B. 1 - obcowzbudnej, 2 - szeregowej. C. 1 - bocznikowej, 2 - obcowzbudnej. D. 1 - obcowzbudnej, 2 - bocznikowej.

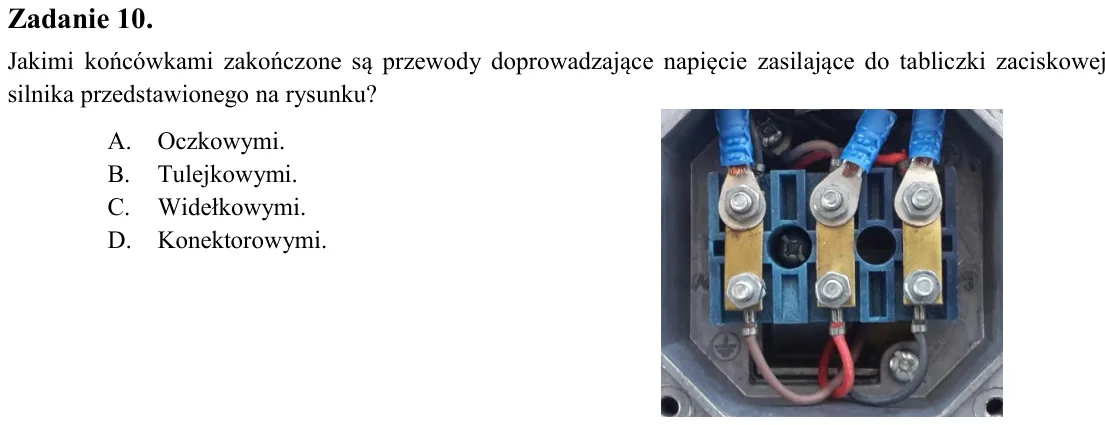

Zadanie 10. Jakimi końcówkami zakończone są przewody doprowadzające napięcie zasilające do tabliczki zaciskowej silnika przedstawionego na rysunku? A. Oczkowymi. B. Tulejkowymi. C. Widełkowymi. D. Konektorowymi.

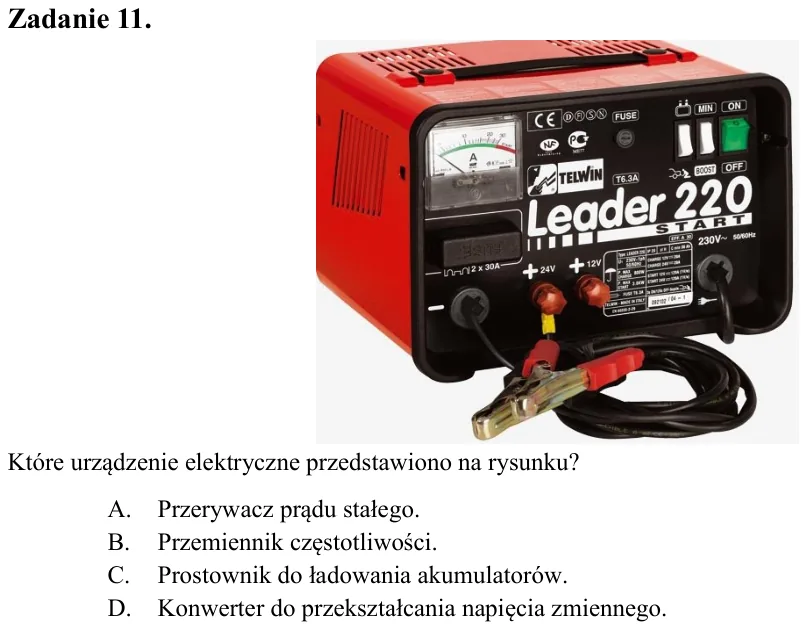

Zadanie 11. Które urządzenie elektryczne przedstawiono na rysunku? A. Przerywacz prądu stałego. B. Przemiennik częstotliwości. C. Prostownik do ładowania akumulatorów. D. Konwerter do przekształcania napięcia zmiennego.

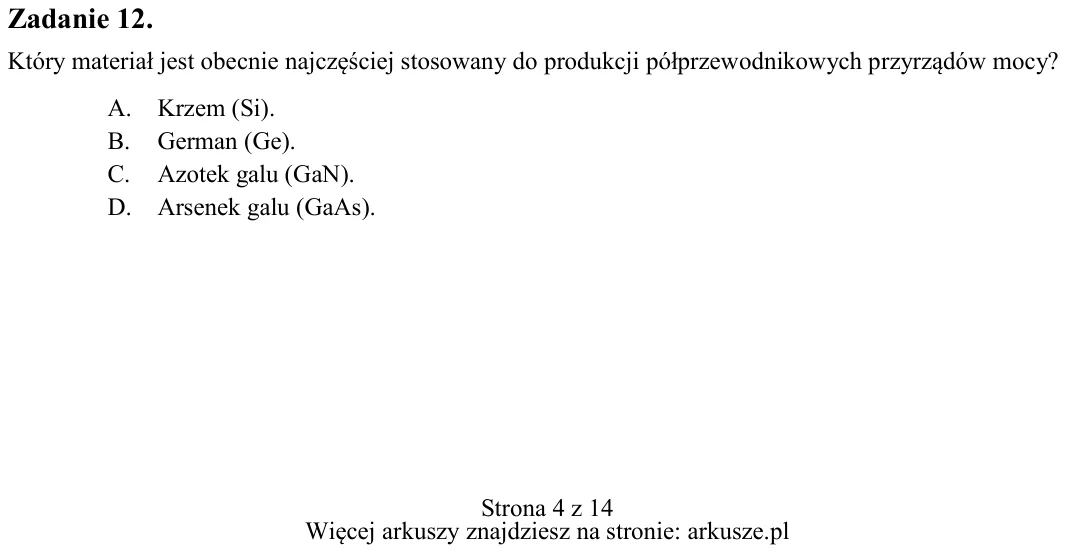

Zadanie 12. Który materiał jest obecnie najczęściej stosowany do produkcji półprzewodnikowych przyrządów mocy? A. Krzem (Si). B. German (Ge). C. Azotek galu (GaN). D. Arsenek galu (GaAs).

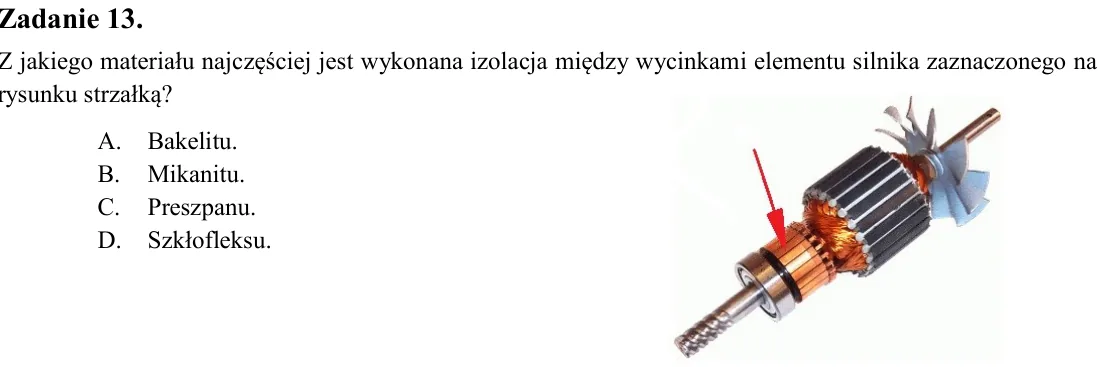

Zadanie 13. Z jakiego materiału najczęściej jest wykonana izolacja między wycinkami elementu silnika zaznaczonego na rysunku strzałką? A. Bakelitu. B. Mikanitu. C. Preszpanu. D. Szkłofleksu.

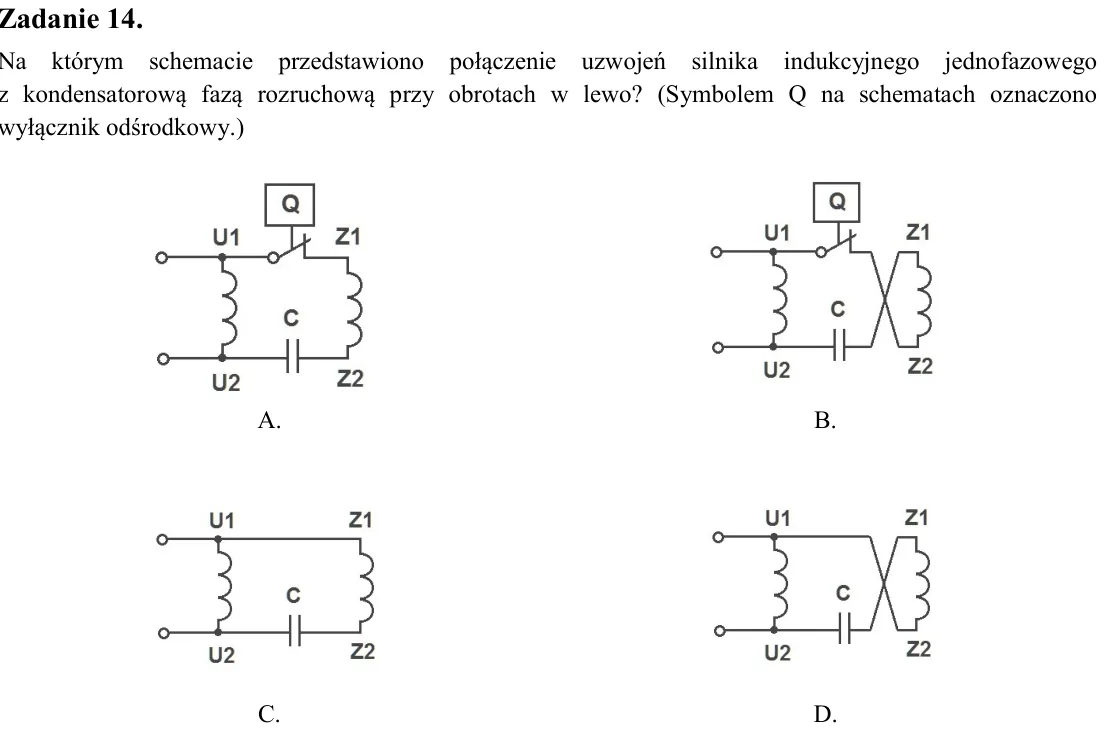

Zadanie 14. Na którym schemacie przedstawiono połączenie uzwojeń silnika indukcyjnego jednofazowego z kondensatorową fazą rozruchową przy obrotach w lewo? (Symbolem Q na schematach oznaczono wyłącznik odśrodkowy.)

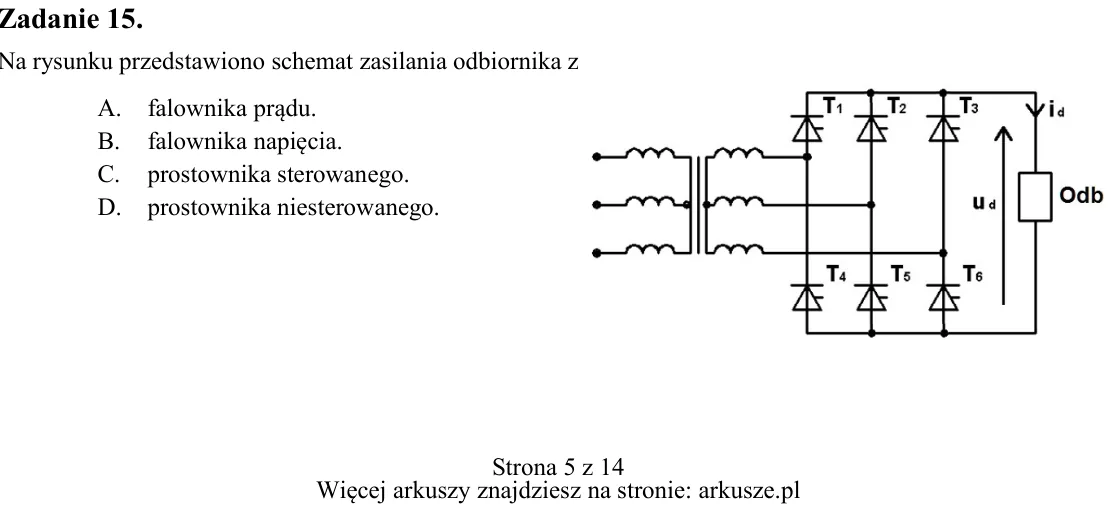

Zadanie 15. Na rysunku przedstawiono schemat zasilania odbiornika z A. falownika prądu. B. falownika napięcia. C. prostownika sterowanego. D. prostownika niesterowanego. A. B. C. D.

Zadanie 16. Którym symbolem literowym oznacza się układ bezprzerwowego zasilania energią elektryczną? A. ABS B. UPS C. HVDC D. SEPIC

Zadanie 17. Który z wymienionych przewodów instalacyjnych ma żyłę jednodrutową? A. H05V-F B. H05V-K C. H05V-R D. H05V-U

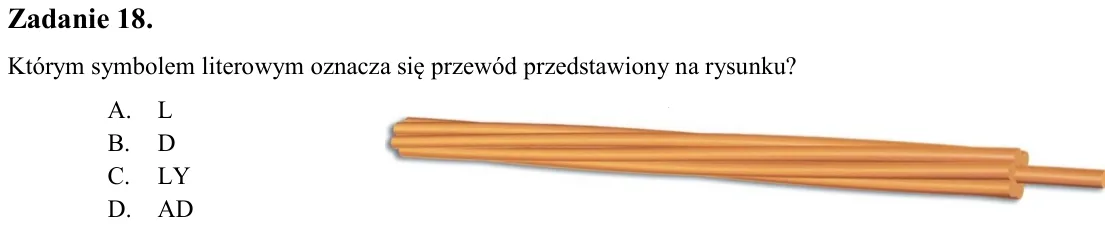

Zadanie 18. Którym symbolem literowym oznacza się przewód przedstawiony na rysunku? A. L B. D C. LY D. AD

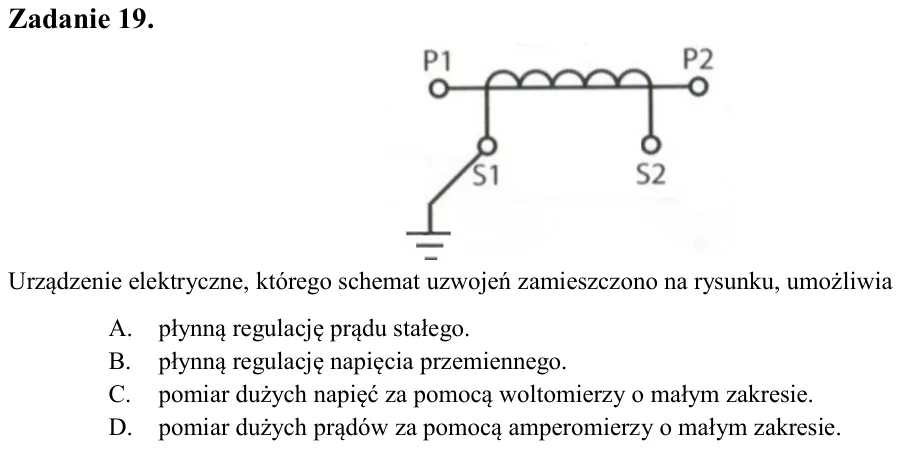

Zadanie 19. Urządzenie elektryczne, którego schemat uzwojeń zamieszczono na rysunku, umożliwia A. płynną regulację prądu stałego. B. płynną regulację napięcia przemiennego. C. pomiar dużych napięć za pomocą woltomierzy o

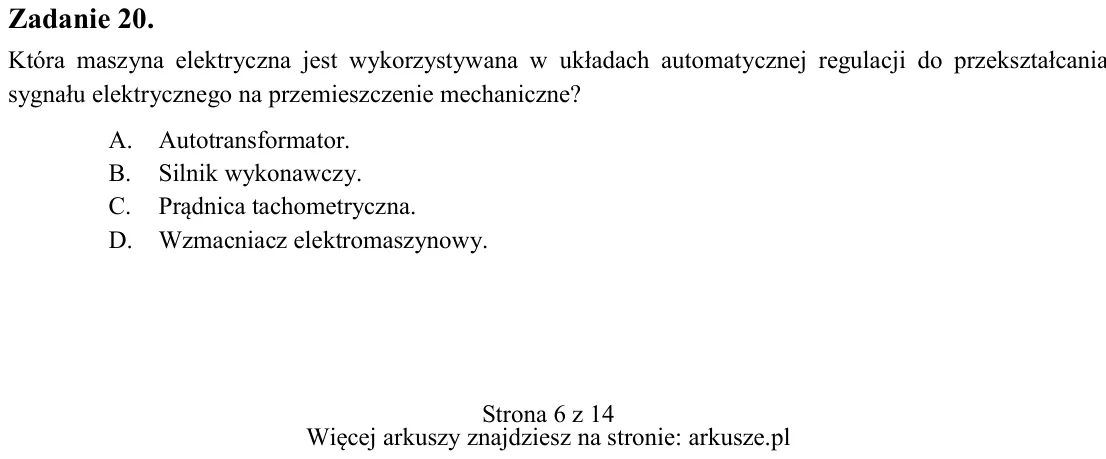

Zadanie 20. Która maszyna elektryczna jest wykorzystywana w układach automatycznej regulacji do przekształcania sygnału elektrycznego na przemieszczenie mechaniczne? A. Autotransformator. B. Silnik wykonawczy. C. Prądnic

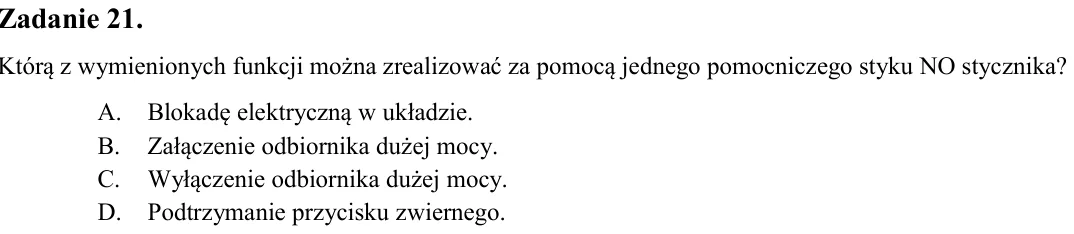

Zadanie 21. Którą z wymienionych funkcji można zrealizować za pomocą jednego pomocniczego styku NO stycznika? A. Blokadę elektryczną w układzie. B. Załączenie odbiornika dużej mocy. C. Wyłączenie odbiornika dużej mocy. D

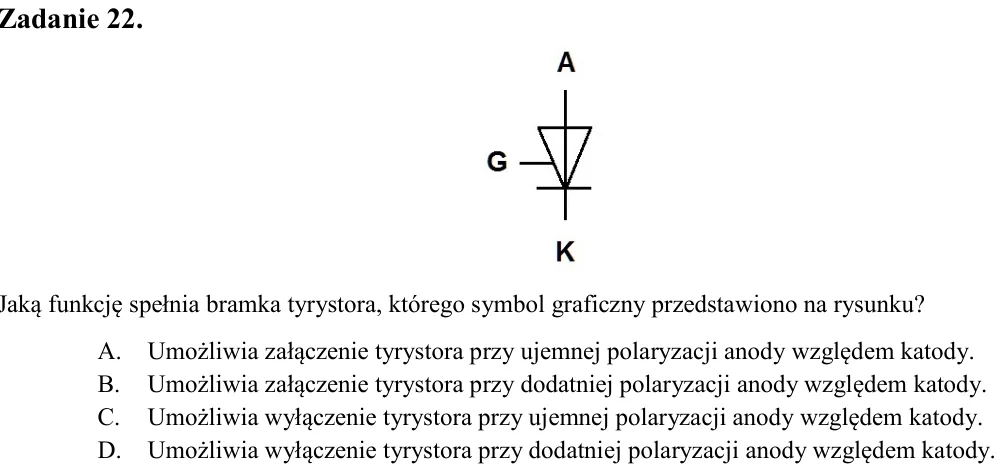

Zadanie 22. Jaką funkcję spełnia bramka tyrystora, którego symbol graficzny przedstawiono na rysunku? A. Umożliwia załączenie tyrystora przy ujemnej polaryzacji anody względem katody. B. Umożliwia załączenie tyrystora pr

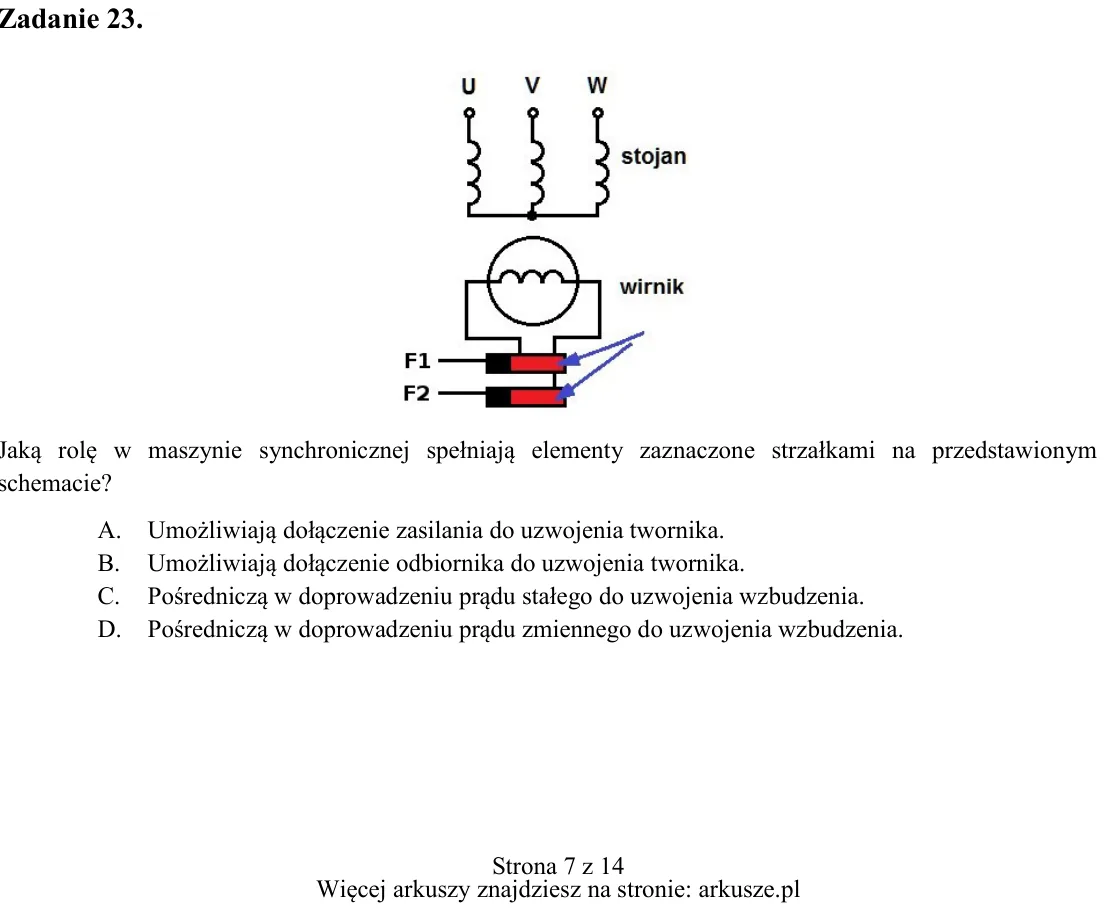

Zadanie 23. Jaką rolę w maszynie synchronicznej spełniają elementy zaznaczone strzałkami na przedstawionym schemacie? A. Umożliwiają dołączenie zasilania do uzwojenia twornika. B. Umożliwiają dołączenie odbiornika do uzw

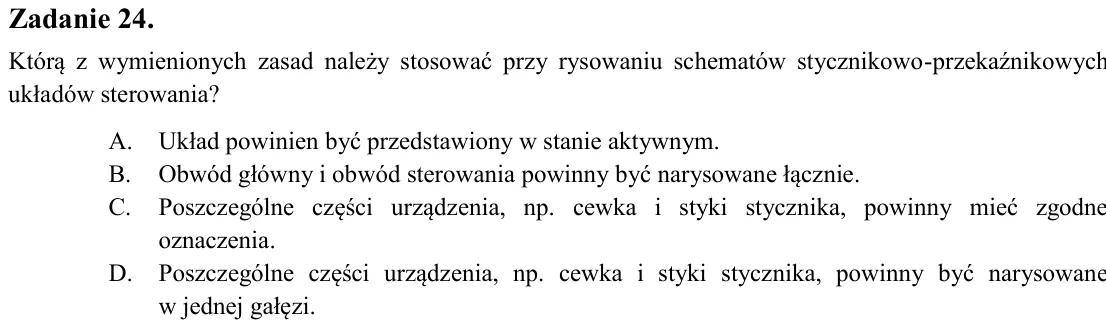

Zadanie 24. Którą z wymienionych zasad należy stosować przy rysowaniu schematów stycznikowo-przekaźnikowych układów sterowania? A. Układ powinien być przedstawiony w stanie aktywnym. B. Obwód główny i obwód sterowania po

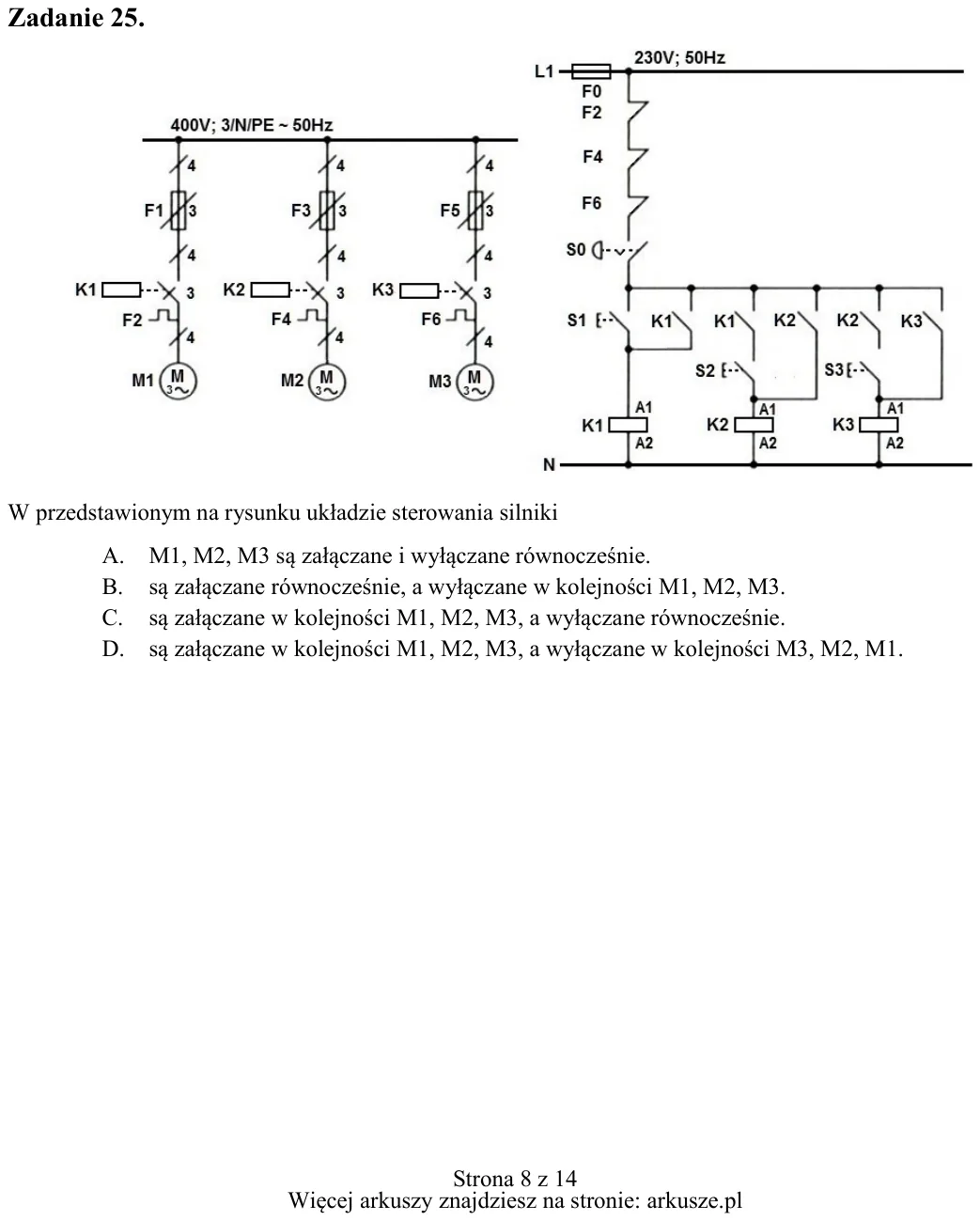

Zadanie 25. W przedstawionym na rysunku układzie sterowania silniki A. M1, M2, M3 są załączane i wyłączane równocześnie. B. są załączane równocześnie, a wyłączane w kolejności M1, M2, M3. C. są załączane w kolejności M1,

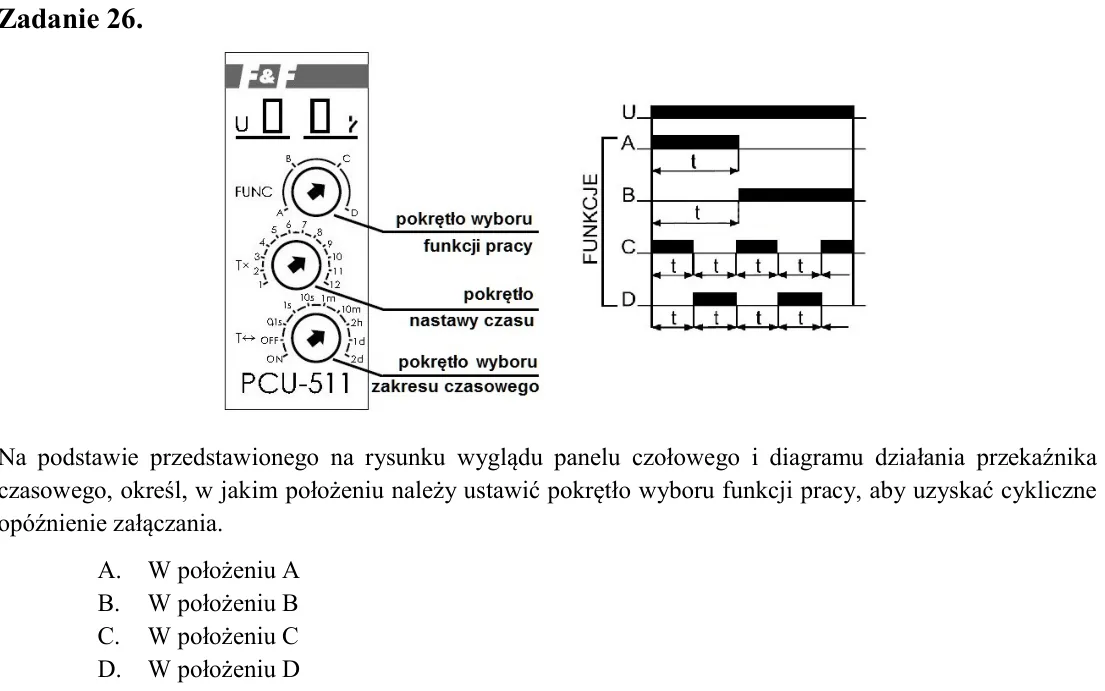

Zadanie 26. Na podstawie przedstawionego na rysunku wyglądu panelu czołowego i diagramu działania przekaźnika czasowego, określ, w jakim położeniu należy ustawić pokrętło wyboru funkcji pracy, aby uzyskać cykliczne opóźn

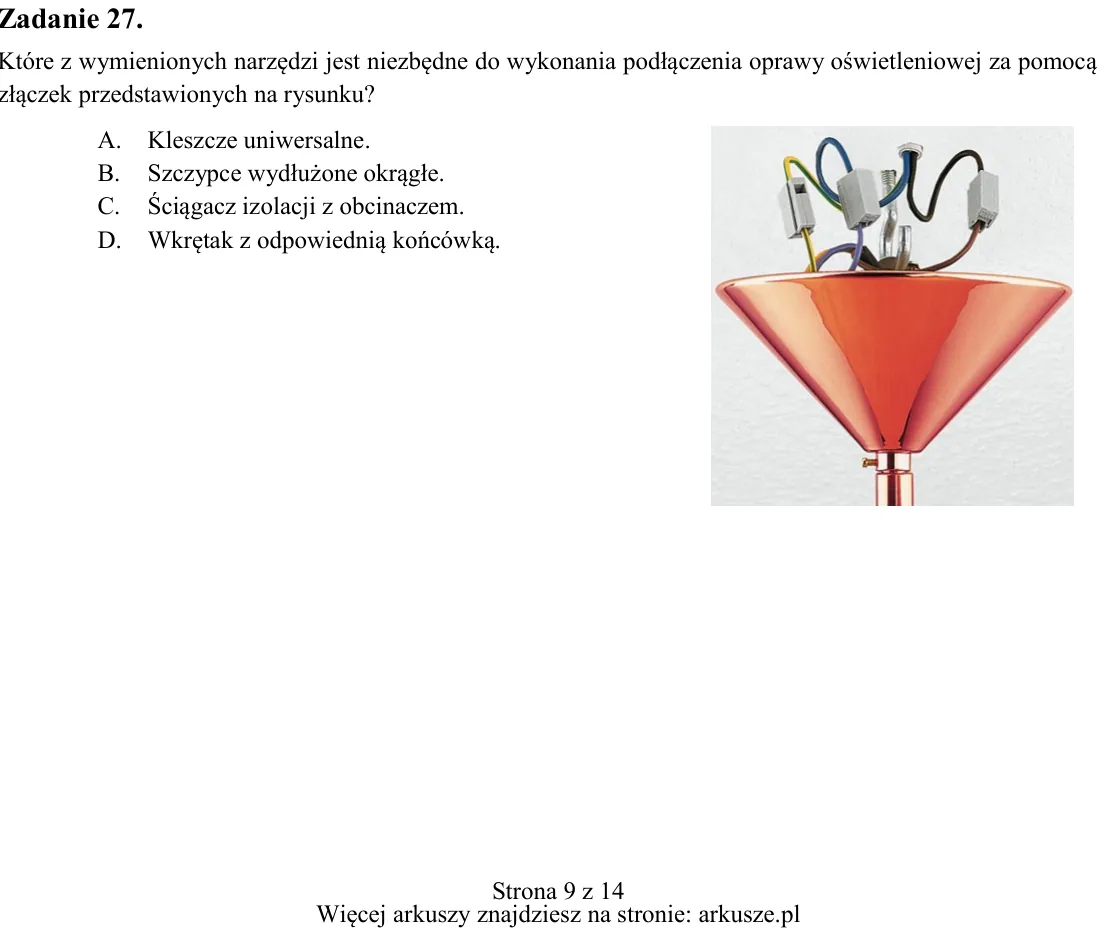

Zadanie 27. Które z wymienionych narzędzi jest niezbędne do wykonania podłączenia oprawy oświetleniowej za pomocą złączek przedstawionych na rysunku? A. Kleszcze uniwersalne. B. Szczypce wydłużone okrągłe. C. Ściągacz iz

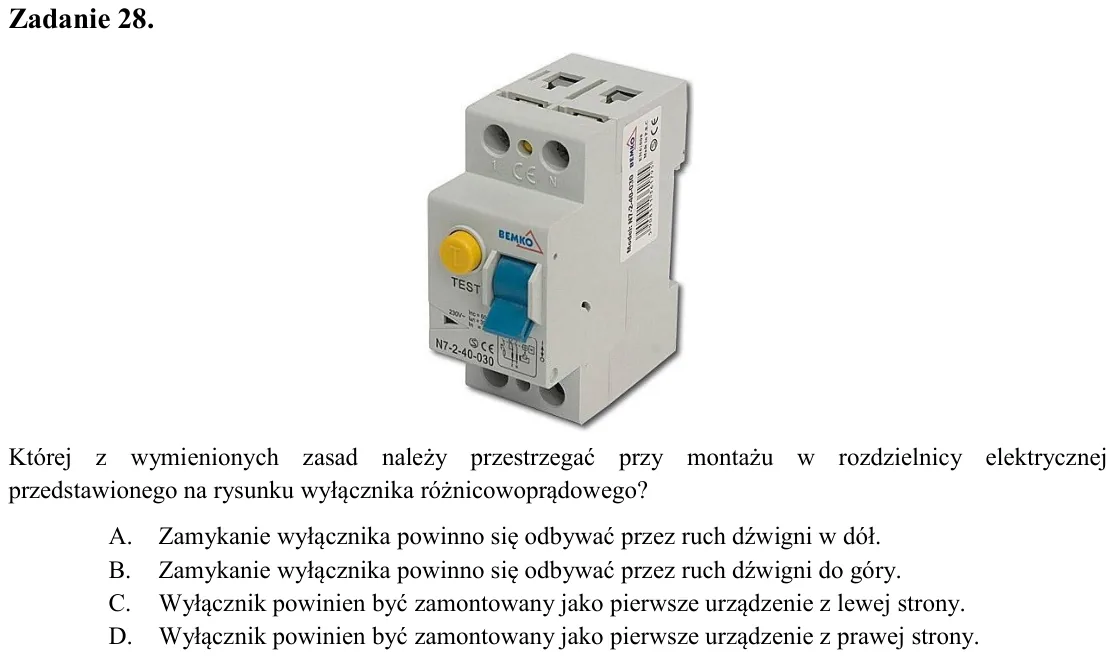

Zadanie 28. Której z wymienionych zasad należy przestrzegać przy montażu w rozdzielnicy elektrycznej przedstawionego na rysunku wyłącznika różnicowoprądowego? A. Zamykanie wyłącznika powinno się odbywać przez ruch dźwign

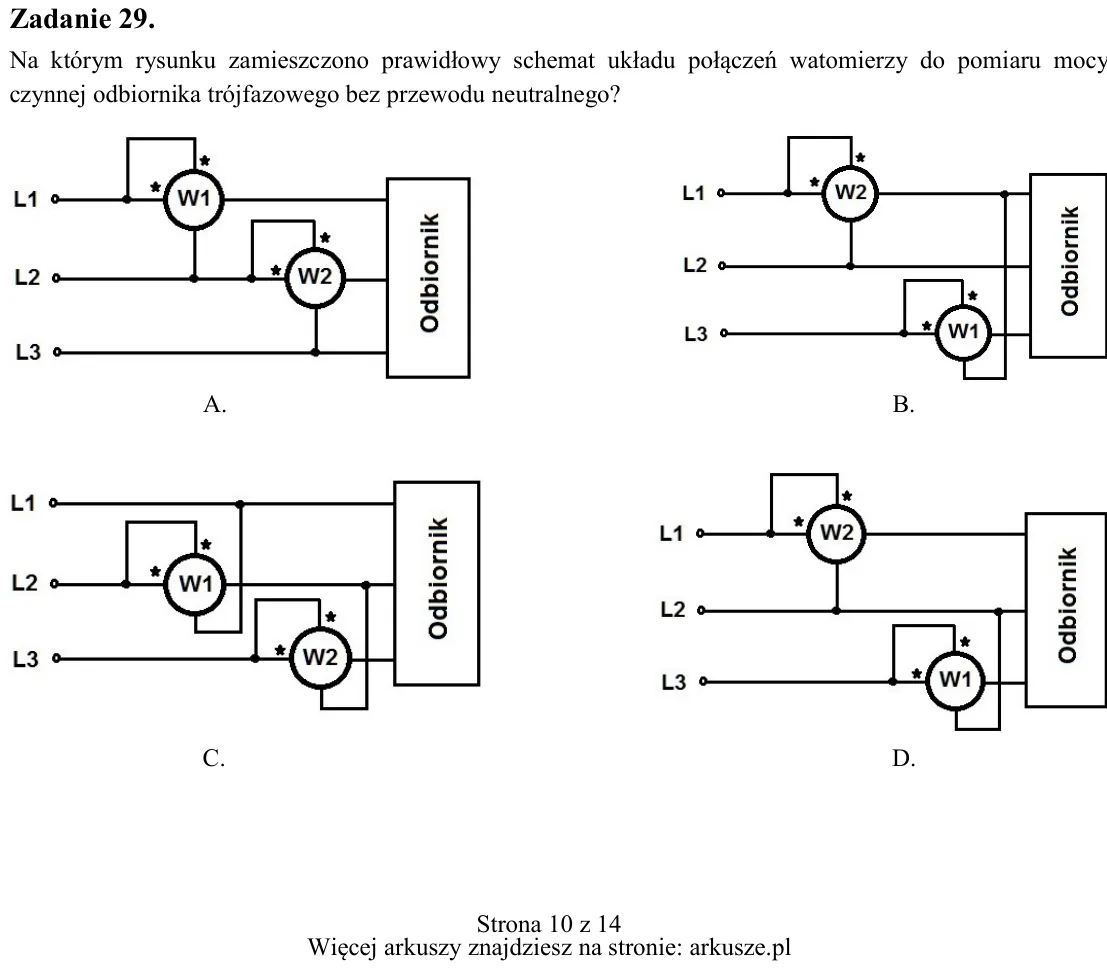

Zadanie 29. Na którym rysunku zamieszczono prawidłowy schemat układu połączeń watomierzy do pomiaru mocy czynnej odbiornika trójfazowego bez przewodu neutralnego? A. B. C. D.

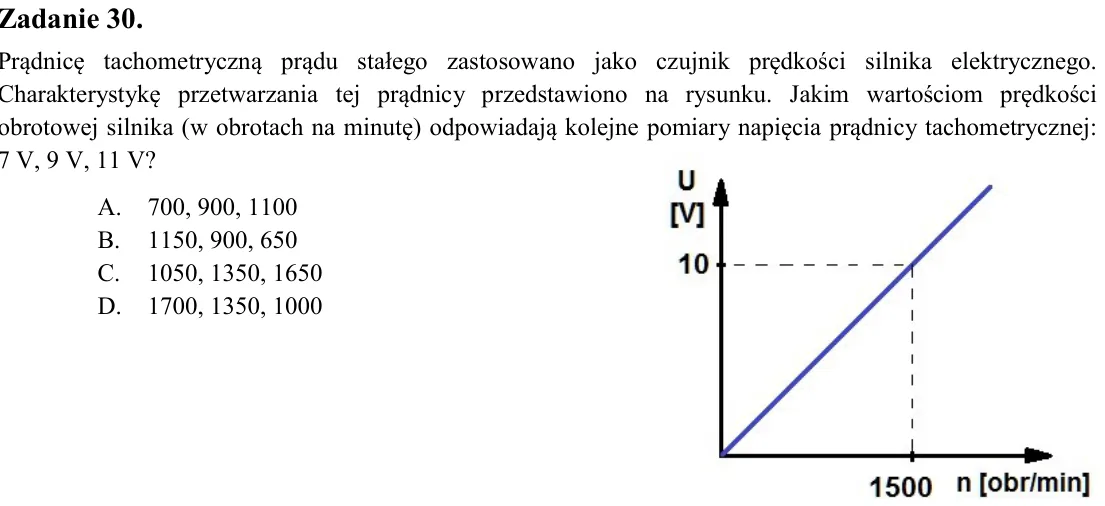

Zadanie 30. Prądnicę tachometryczną prądu stałego zastosowano jako czujnik prędkości silnika elektrycznego. Charakterystykę przetwarzania tej prądnicy przedstawiono na rysunku. Jakim wartościom prędkości obrotowej silnik

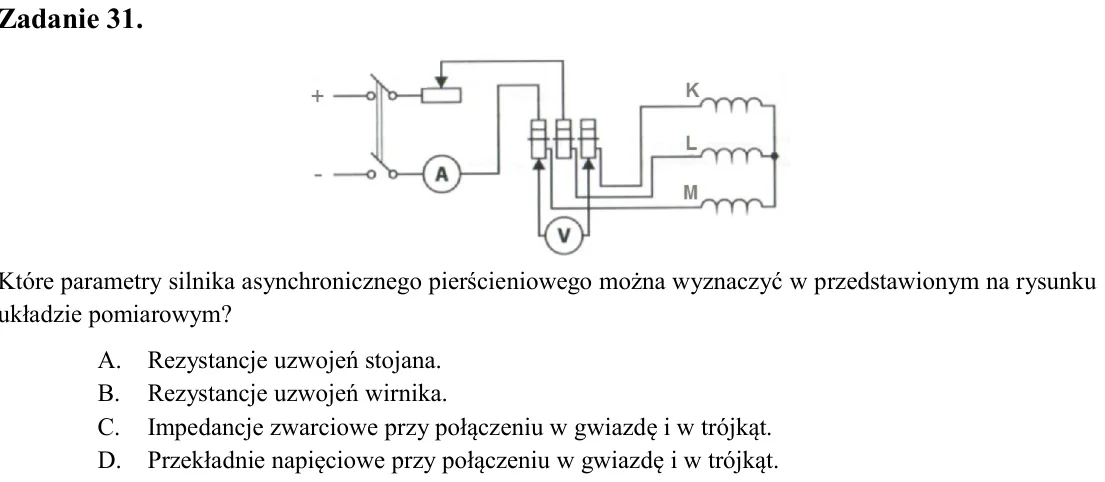

Zadanie 31. Które parametry silnika asynchronicznego pierścieniowego można wyznaczyć w przedstawionym na rysunku układzie pomiarowym? A. Rezystancje uzwojeń stojana. B. Rezystancje uzwojeń wirnika. C. Impedancje zwarciow

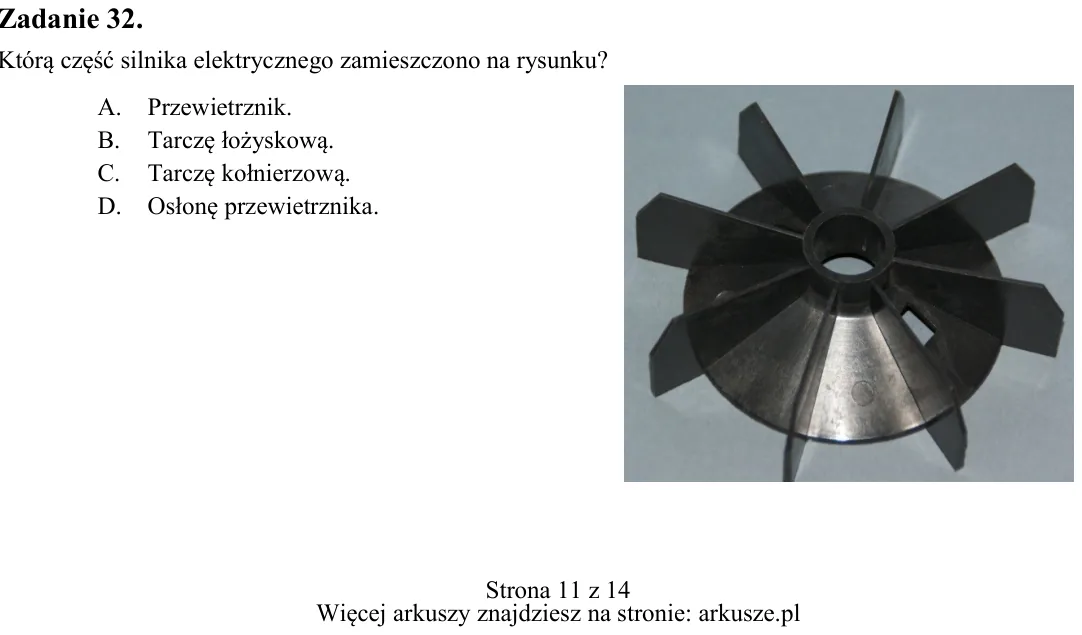

Zadanie 32. Którą część silnika elektrycznego zamieszczono na rysunku? A. Przewietrznik. B. Tarczę łożyskową. C. Tarczę kołnierzową. D. Osłonę przewietrznika.

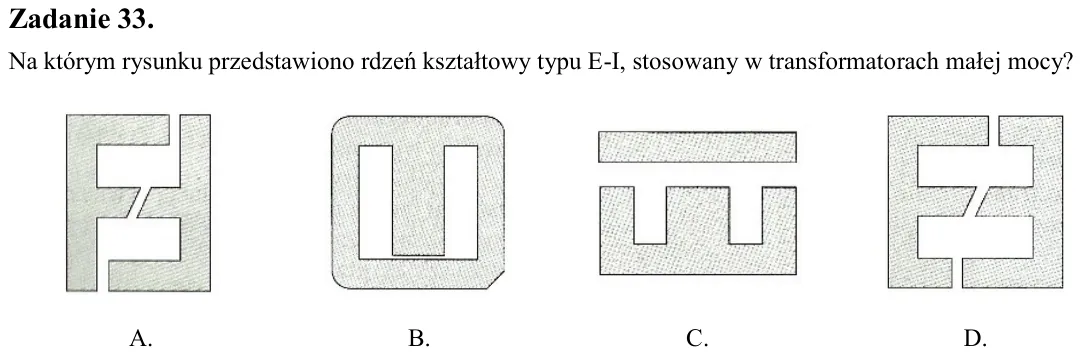

Zadanie 33. Na którym rysunku przedstawiono rdzeń kształtowy typu E-I, stosowany w transformatorach małej mocy?

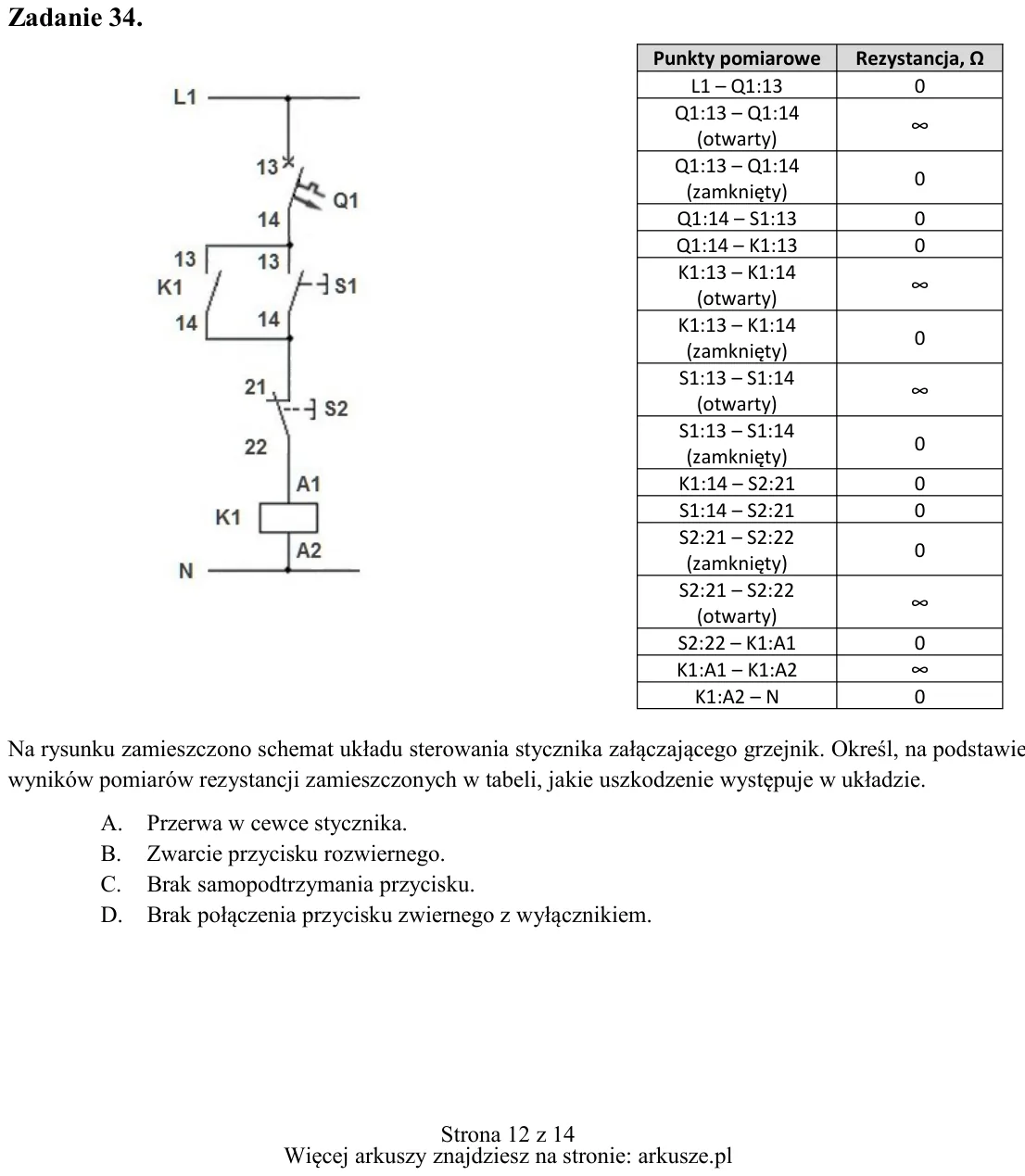

Zadanie 34. Na rysunku zamieszczono schemat układu sterowania stycznika załączającego grzejnik. Określ, na podstawie wyników pomiarów rezystancji zamieszczonych w tabeli, jakie uszkodzenie występuje w układzie. A. Przerw

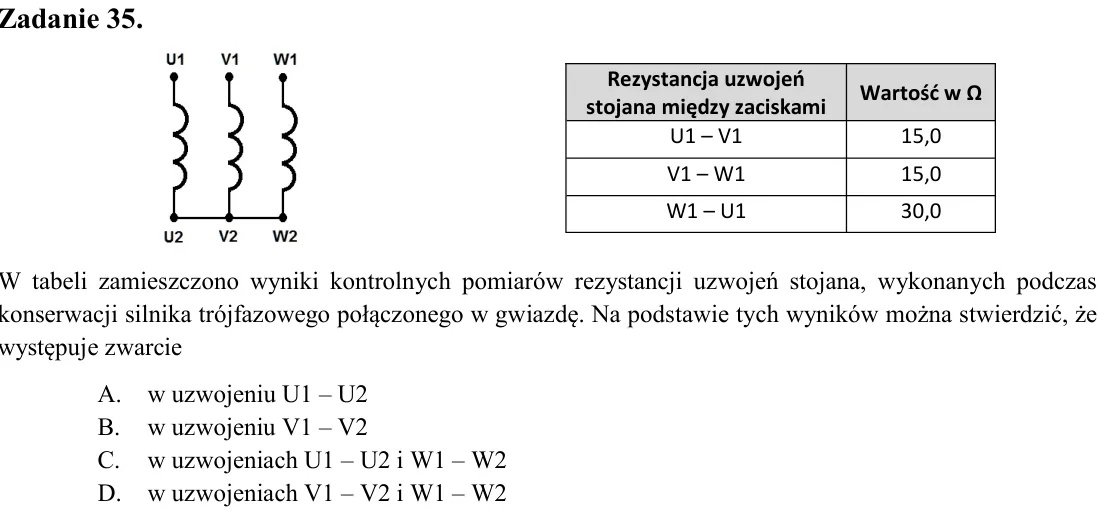

Zadanie 35. W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana, wykonanych podczas konserwacji silnika trójfazowego połączonego w gwiazdę. Na podstawie tych wyników można stwierdzić, że występu

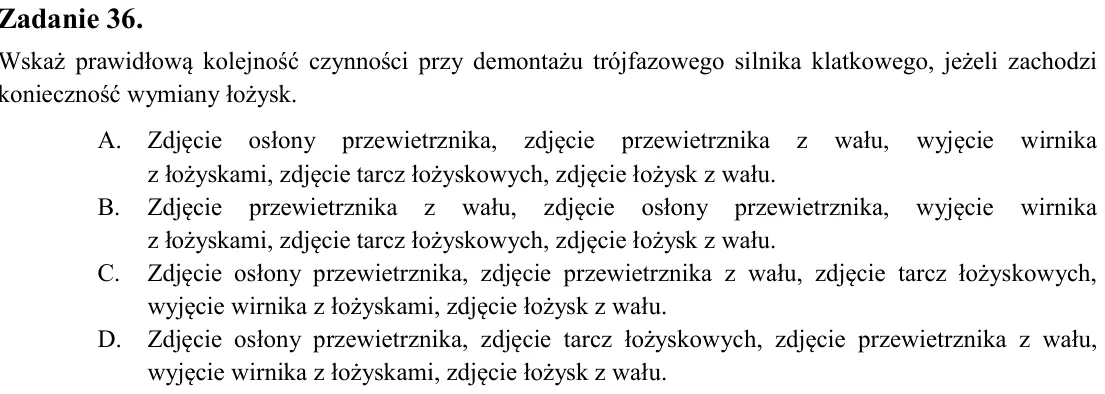

Zadanie 36. Wskaż prawidłową kolejność czynności przy demontażu trójfazowego silnika klatkowego, jeżeli zachodzi konieczność wymiany łożysk. A. Zdjęcie osłony przewietrznika, zdjęcie przewietrznika z wału, wyjęcie wirnik

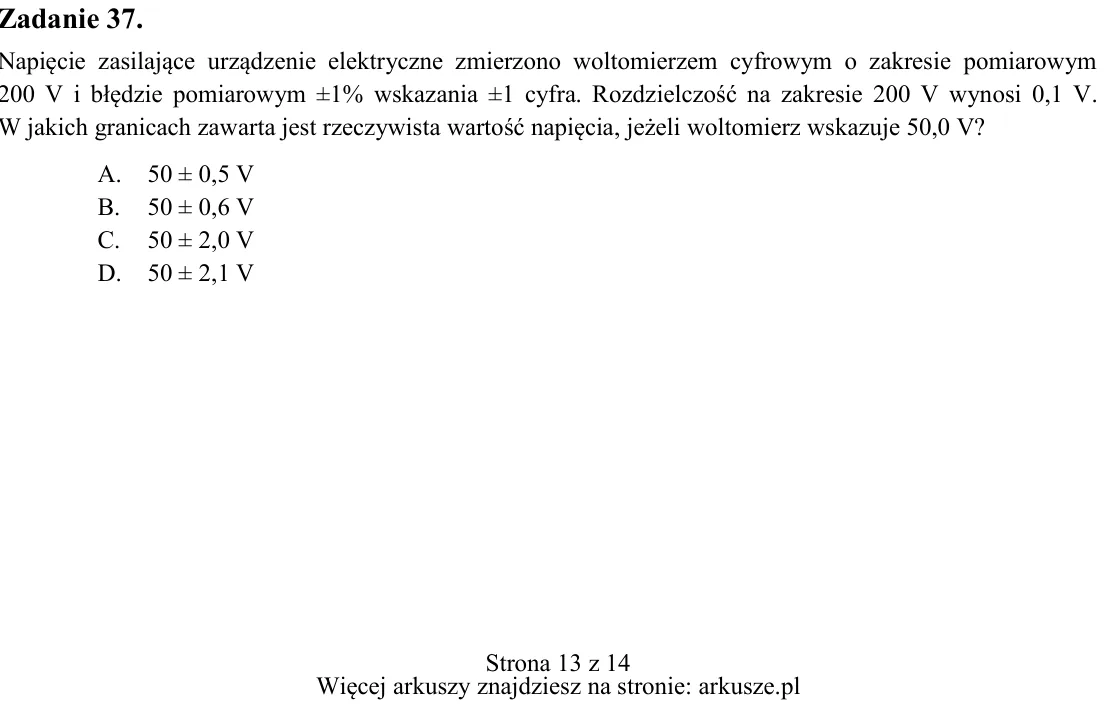

Zadanie 37. Napięcie zasilające urządzenie elektryczne zmierzono woltomierzem cyfrowym o zakresie pomiarowym 200 V i błędzie pomiarowym ±1% wskazania ±1 cyfra. Rozdzielczość na zakresie 200 V wynosi 0,1 V. W jakich grani

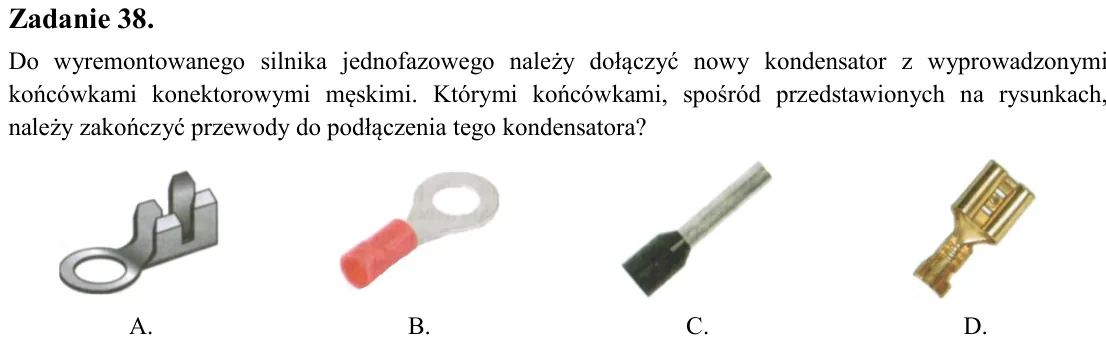

Zadanie 38. Do wyremontowanego silnika jednofazowego należy dołączyć nowy kondensator z wyprowadzonymi końcówkami konektorowymi męskimi. Którymi końcówkami, spośród przedstawionych na rysunkach, należy zakończyć przewody

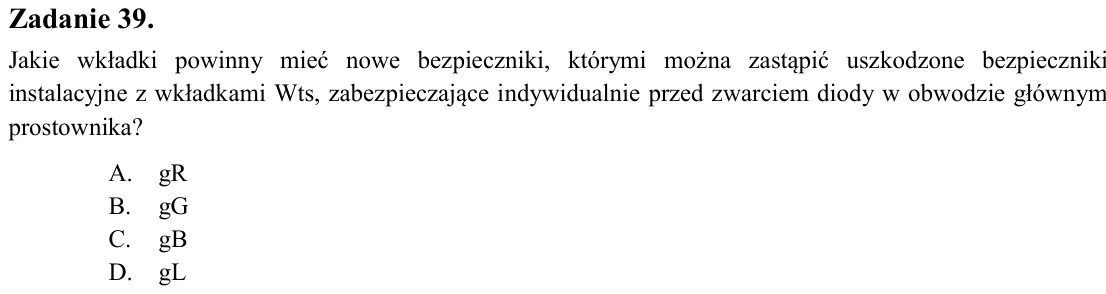

Zadanie 39. Jakie wkładki powinny mieć nowe bezpieczniki, którymi można zastąpić uszkodzone bezpieczniki instalacyjne z wkładkami Wts, zabezpieczające indywidualnie przed zwarciem diody w obwodzie głównym prostownika? A.

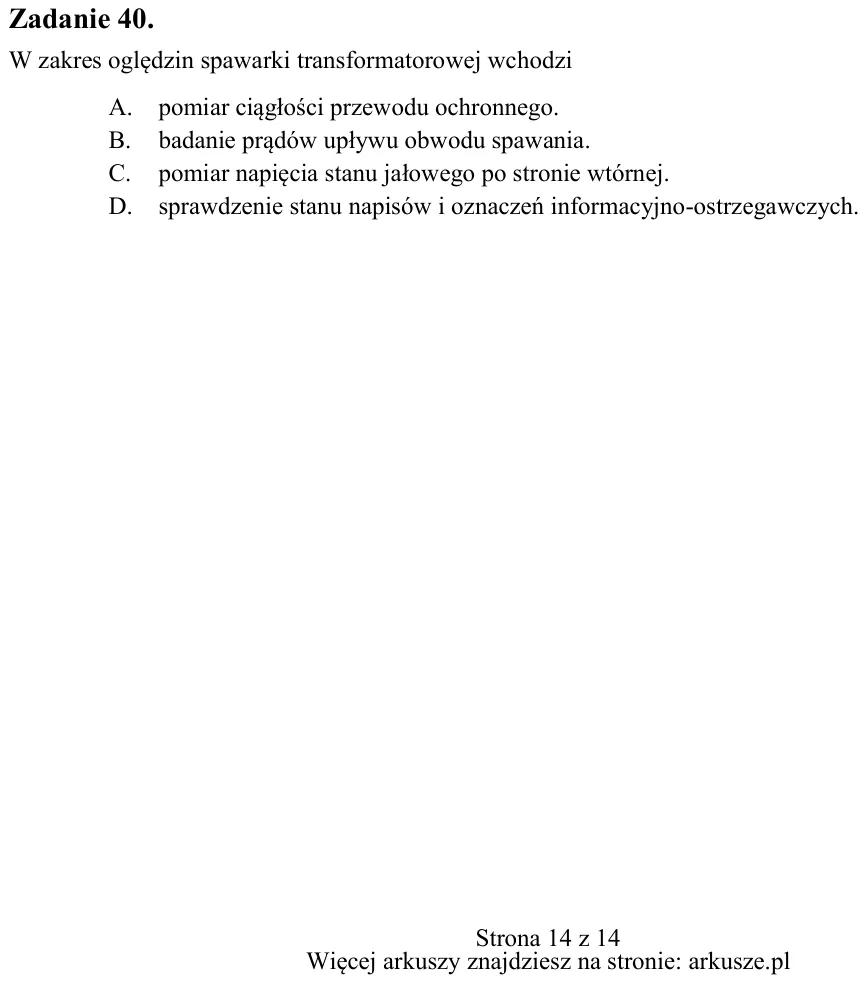

Zadanie 40. W zakres oględzin spawarki transformatorowej wchodzi A. pomiar ciągłości przewodu ochronnego. B. badanie prądów upływu obwodu spawania. C. pomiar napięcia stanu jałowego po stronie wtórnej. D. sprawdzenie sta
