E07 · Egzamin zawodowy · czerwiec 2019

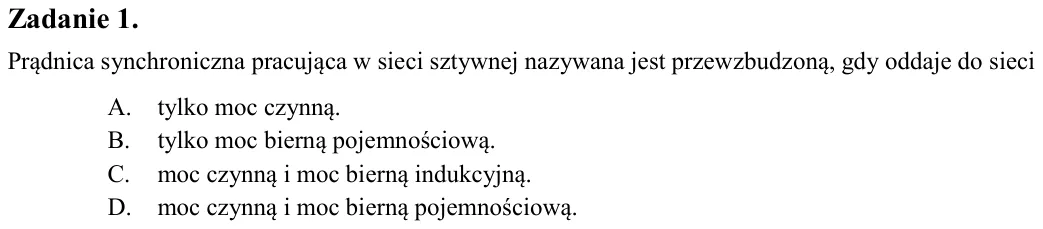

Zadanie 1. Prądnica synchroniczna pracująca w sieci sztywnej nazywana jest przewzbudzoną, gdy oddaje do sieci A. tylko moc czynną. B. tylko moc bierną pojemnościową. C. moc czynną i moc bierną indukcyjną. D. moc czynną i

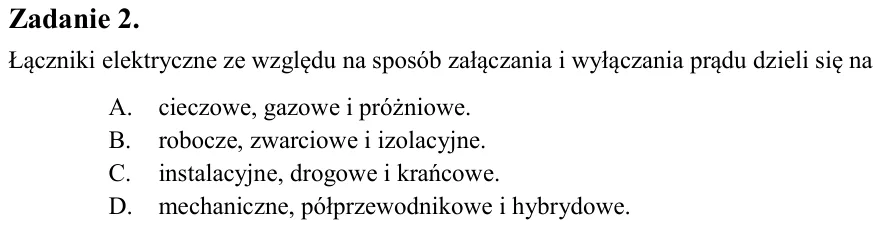

Zadanie 2. Łączniki elektryczne ze względu na sposób załączania i wyłączania prądu dzieli się na A. cieczowe, gazowe i próżniowe. B. robocze, zwarciowe i izolacyjne. C. instalacyjne, drogowe i krańcowe. D. mechaniczne, p

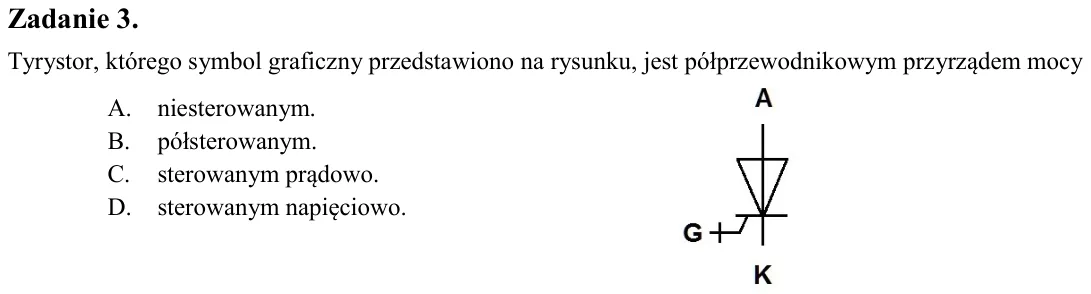

Zadanie 3. Tyrystor, którego symbol graficzny przedstawiono na rysunku, jest półprzewodnikowym przyrządem mocy A. niesterowanym. B. półsterowanym. C. sterowanym prądowo. D. sterowanym napięciowo.

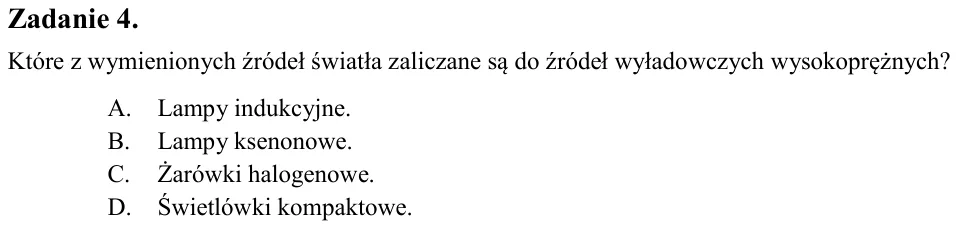

Zadanie 4. Które z wymienionych źródeł światła zaliczane są do źródeł wyładowczych wysokoprężnych? A. Lampy indukcyjne. B. Lampy ksenonowe. C. Żarówki halogenowe. D. Świetlówki kompaktowe.

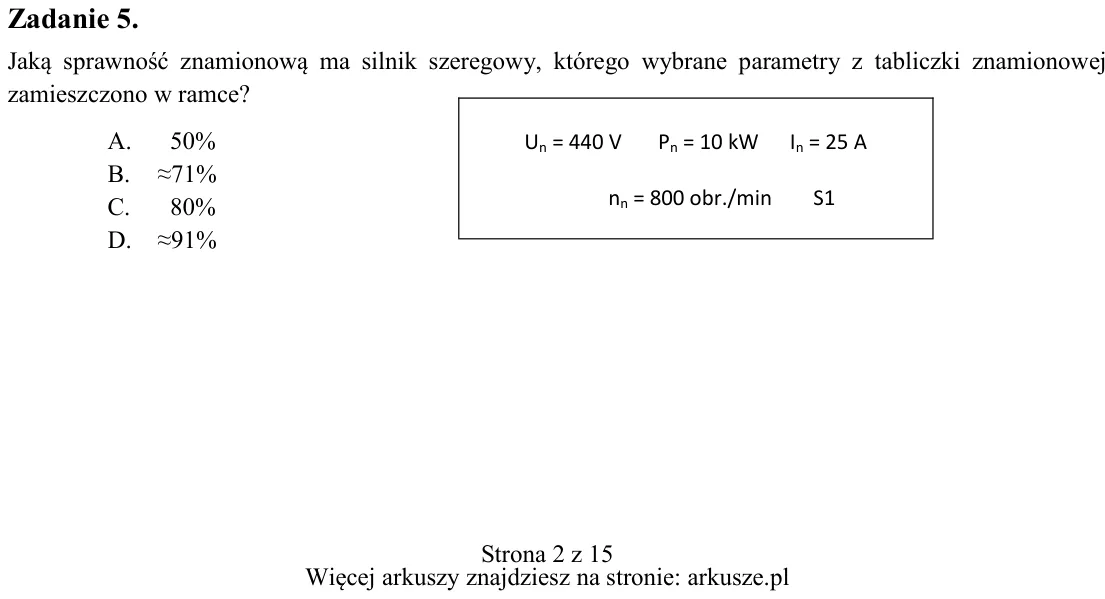

Zadanie 5. Jaką sprawność znamionową ma silnik szeregowy, którego wybrane parametry z tabliczki znamionowej zamieszczono w ramce? A. 50% B. ≈71% C. 80% D. ≈91% Un = 440 V Pn = 10 kW In = 25 A nn = 800 obr./min S1

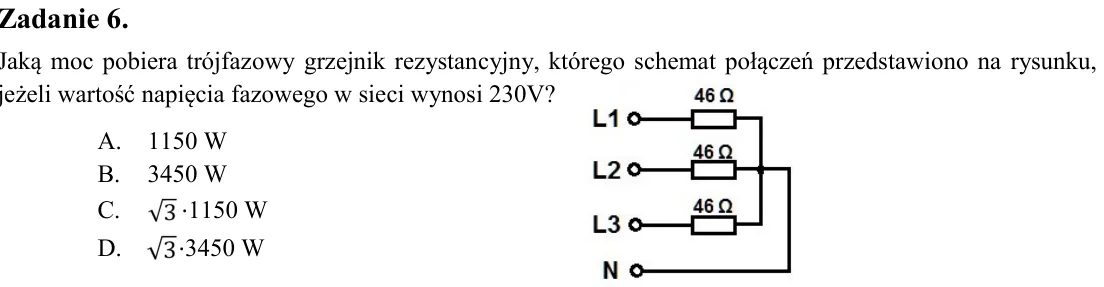

Zadanie 6. Jaką moc pobiera trójfazowy grzejnik rezystancyjny, którego schemat połączeń przedstawiono na rysunku, jeżeli wartość napięcia fazowego w sieci wynosi 230V? A. 1150 W B. 3450 W C. ·1150 W D. ·3450 W

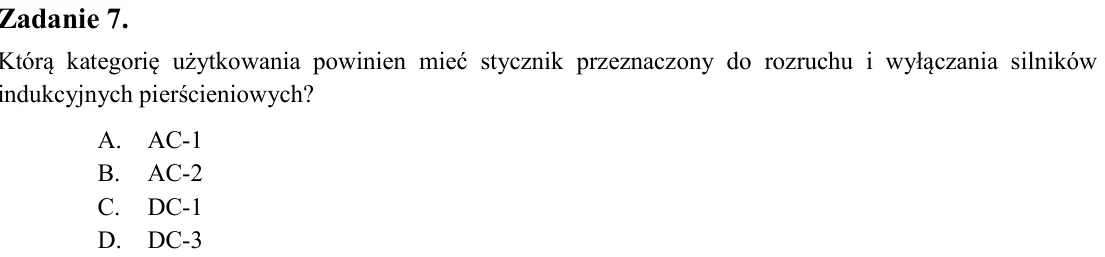

Zadanie 7. Którą kategorię użytkowania powinien mieć stycznik przeznaczony do rozruchu i wyłączania silników indukcyjnych pierścieniowych? A. AC-1 B. AC-2 C. DC-1 D. DC-3

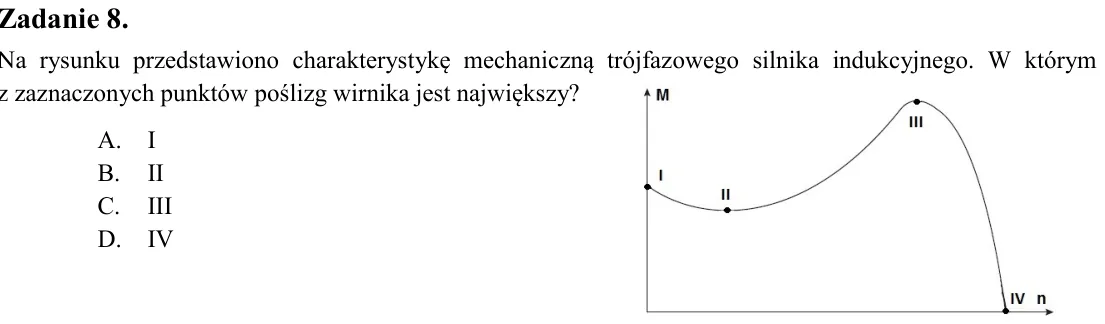

Zadanie 8. Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów poślizg wirnika jest największy? A. I B. II C. III D. IV

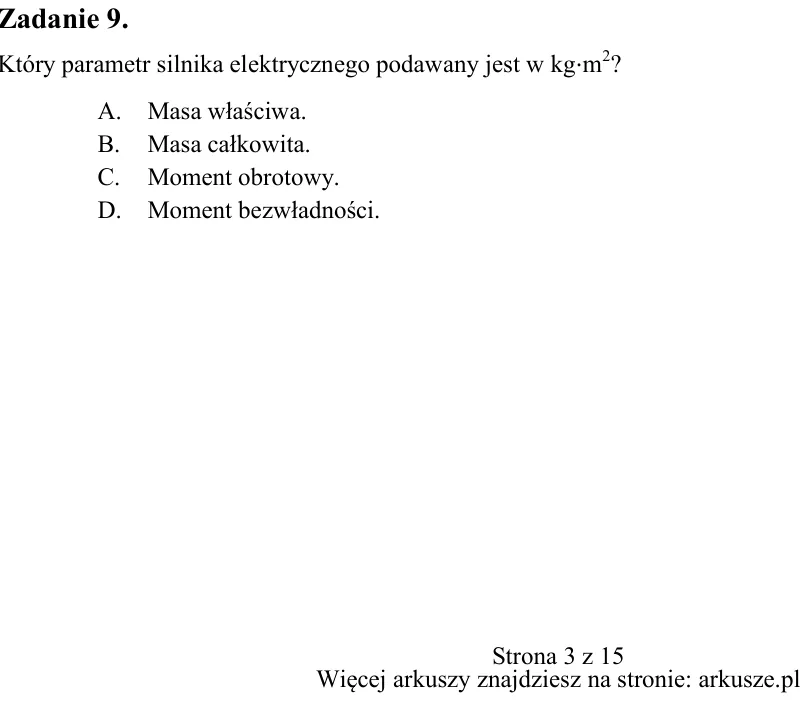

Zadanie 9. Który parametr silnika elektrycznego podawany jest w kg⋅m2? A. Masa właściwa. B. Masa całkowita. C. Moment obrotowy. D. Moment bezwładności.

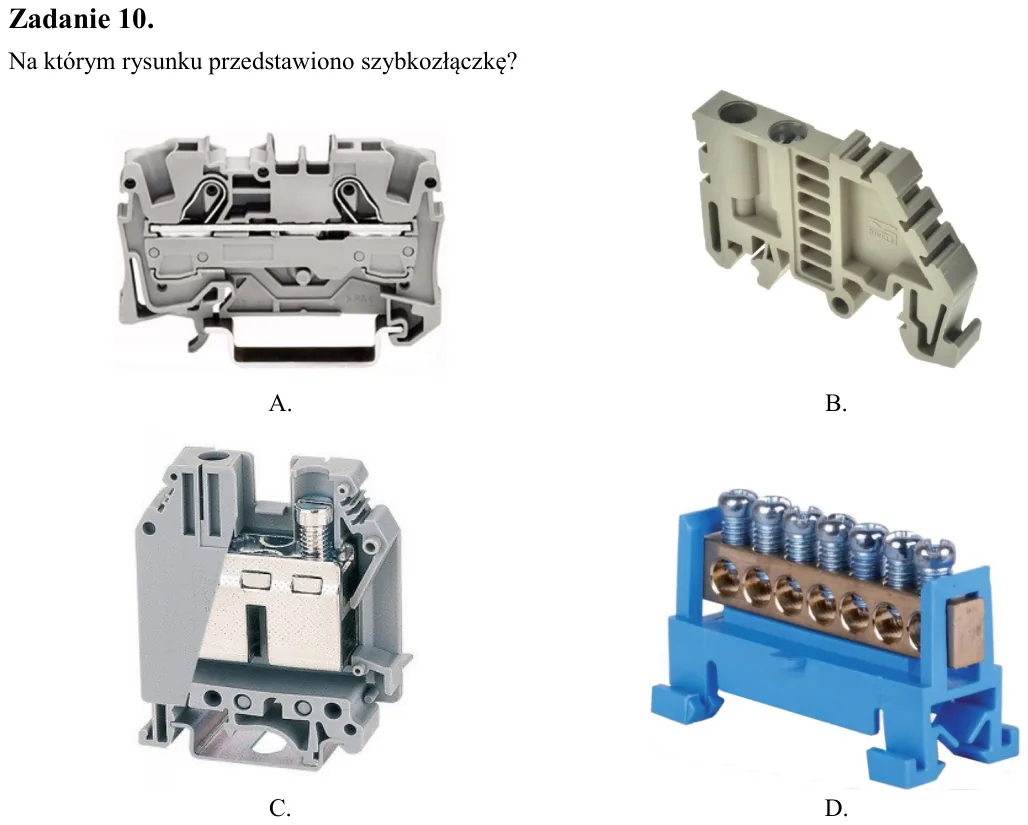

Zadanie 10. Na którym rysunku przedstawiono szybkozłączkę?

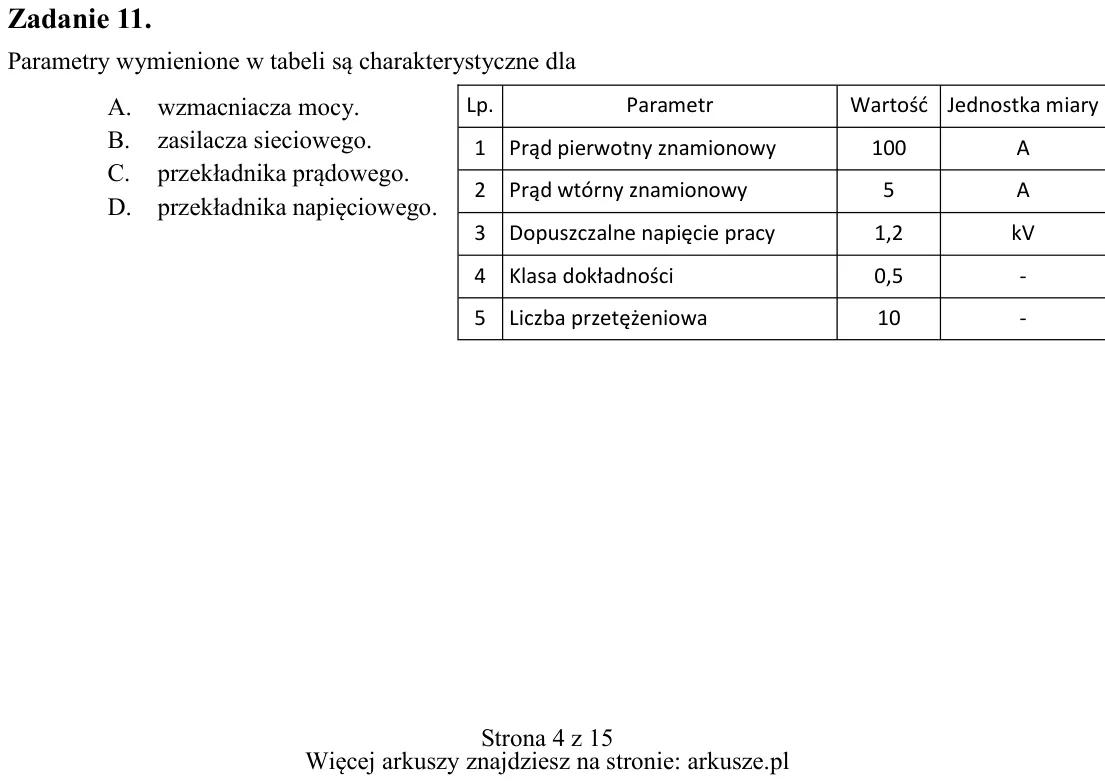

Zadanie 11. Parametry wymienione w tabeli są charakterystyczne dla A. wzmacniacza mocy. B. zasilacza sieciowego. C. przekładnika prądowego. D. przekładnika napięciowego. A. B. C. D. Lp. Parametr Wartość Jednostka miary 1

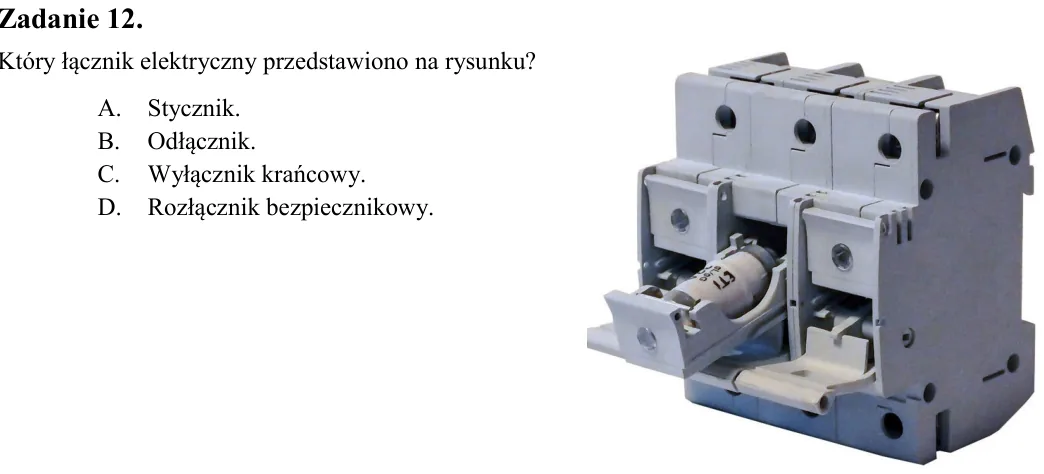

Zadanie 12. Który łącznik elektryczny przedstawiono na rysunku? A. Stycznik. B. Odłącznik. C. Wyłącznik krańcowy. D. Rozłącznik bezpiecznikowy.

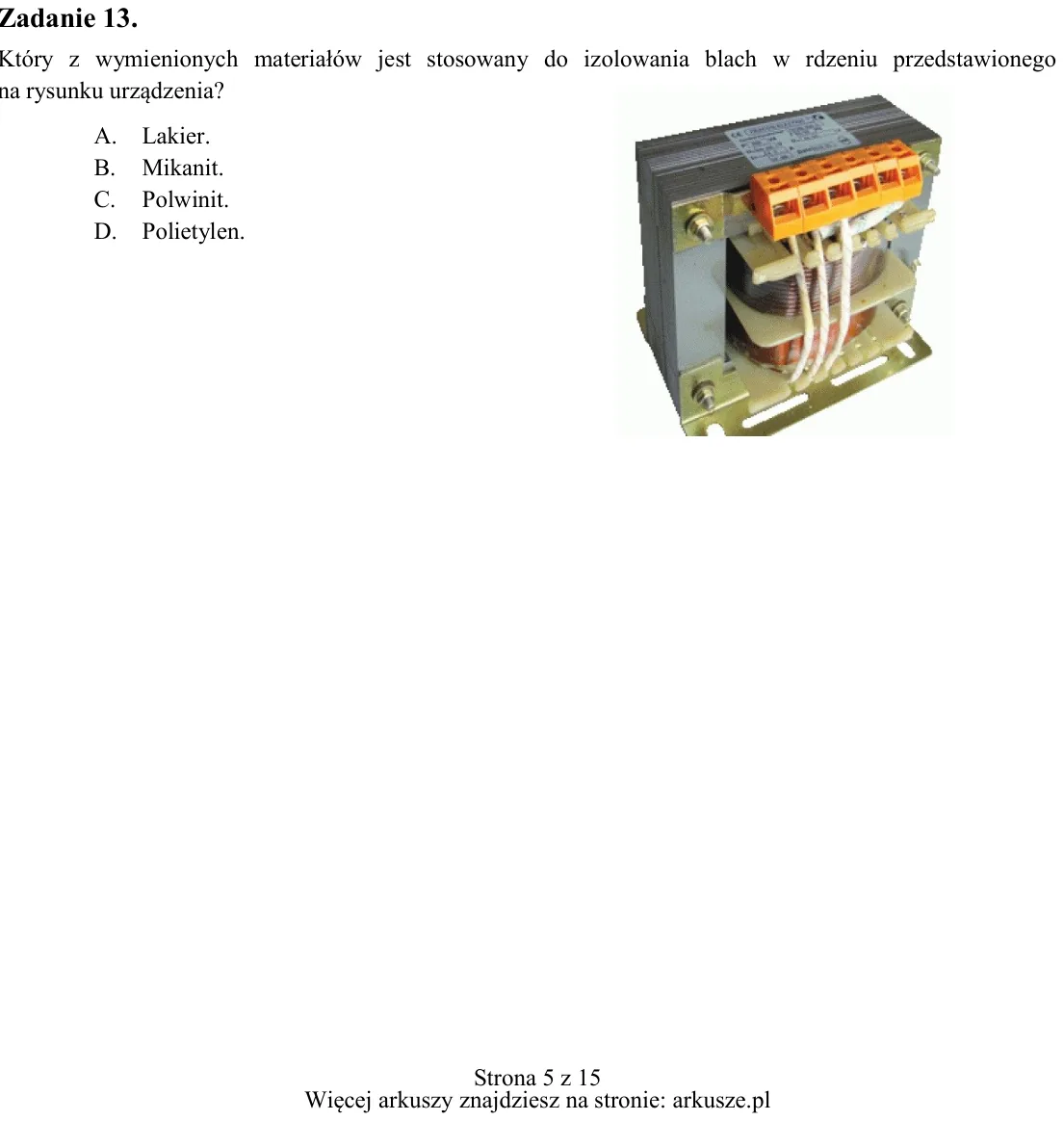

Zadanie 13. Który z wymienionych materiałów jest stosowany do izolowania blach w rdzeniu przedstawionego na rysunku urządzenia? A. Lakier. B. Mikanit. C. Polwinit. D. Polietylen.

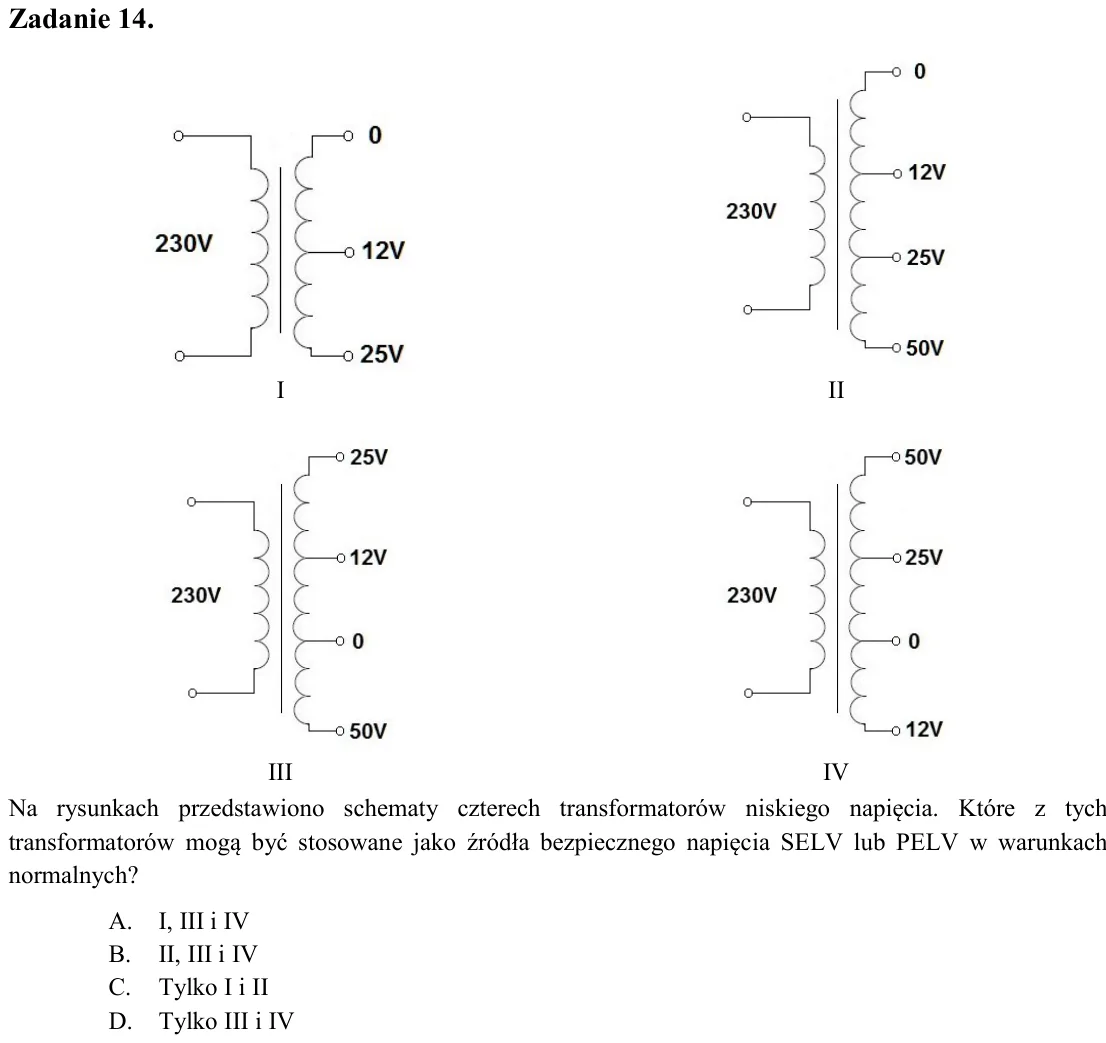

Zadanie 14. Na rysunkach przedstawiono schematy czterech transformatorów niskiego napięcia. Które z tych transformatorów mogą być stosowane jako źródła bezpiecznego napięcia SELV lub PELV w warunkach normalnych? A. I, II

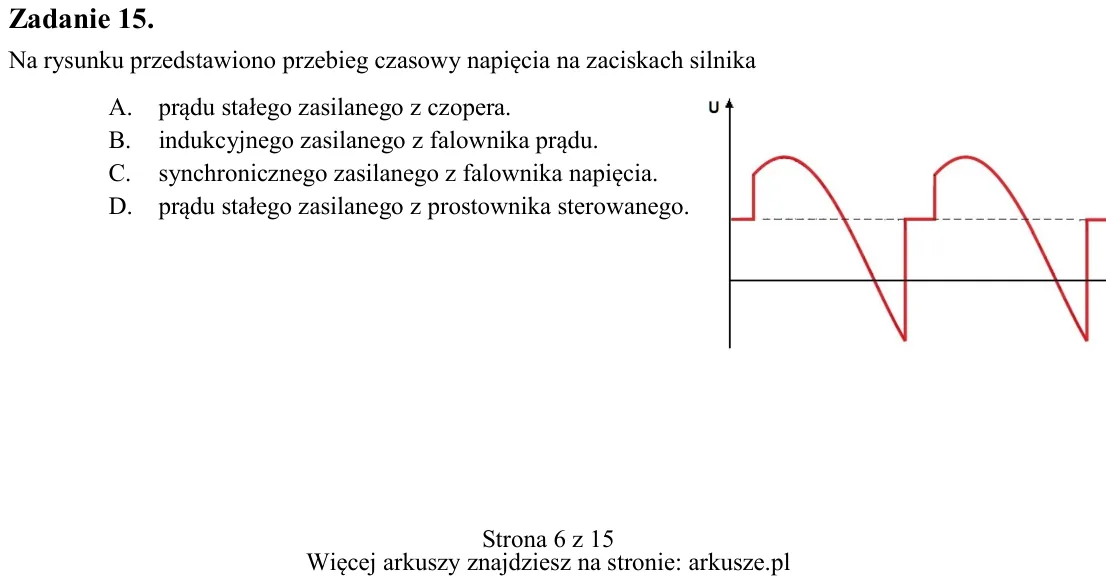

Zadanie 15. Na rysunku przedstawiono przebieg czasowy napięcia na zaciskach silnika A. prądu stałego zasilanego z czopera. B. indukcyjnego zasilanego z falownika prądu. C. synchronicznego zasilanego z falownika napięcia.

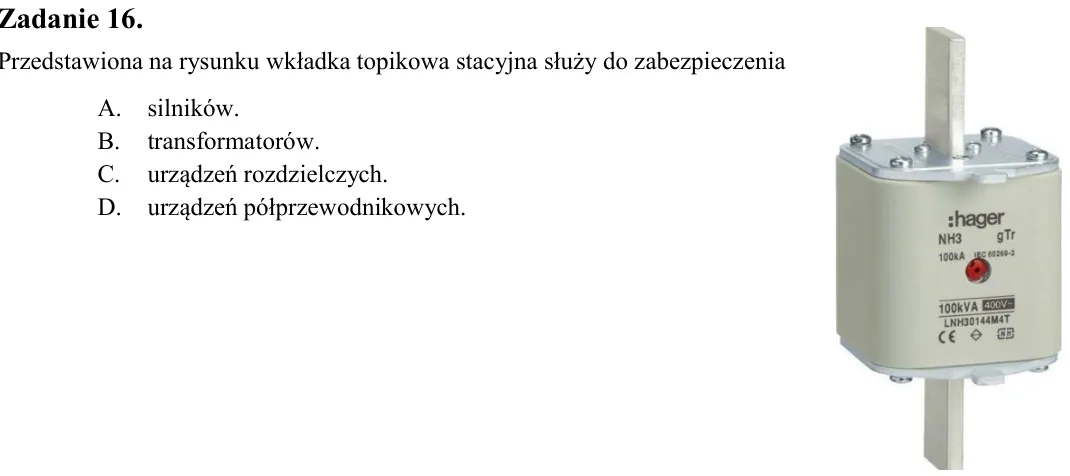

Zadanie 16. Przedstawiona na rysunku wkładka topikowa stacyjna służy do zabezpieczenia A. silników. B. transformatorów. C. urządzeń rozdzielczych. D. urządzeń półprzewodnikowych.

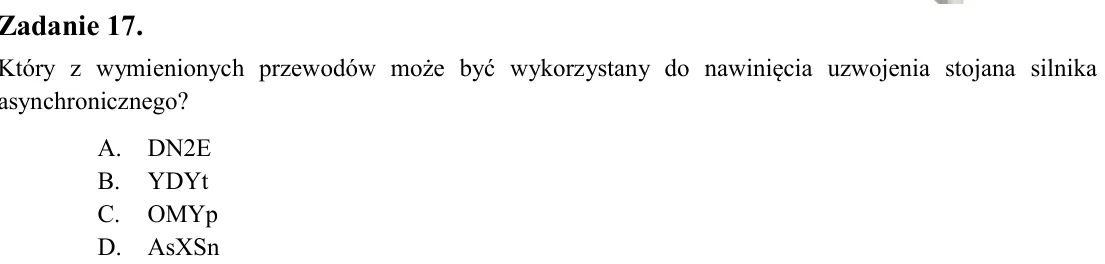

Zadanie 17. Który z wymienionych przewodów może być wykorzystany do nawinięcia uzwojenia stojana silnika asynchronicznego? A. DN2E B. YDYt C. OMYp D. AsXSn

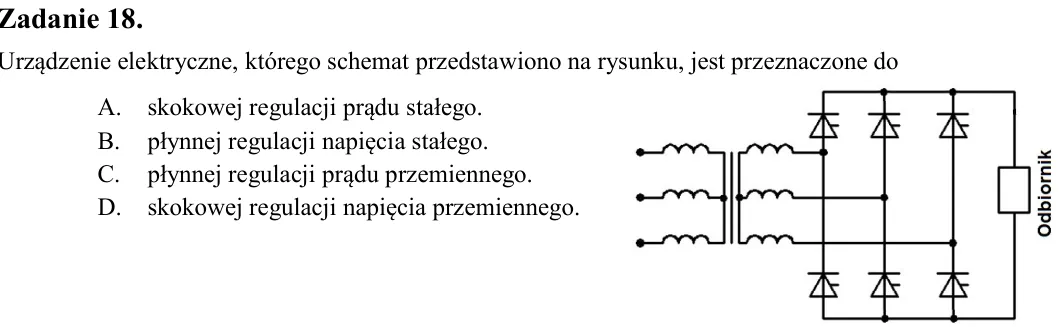

Zadanie 18. Urządzenie elektryczne, którego schemat przedstawiono na rysunku, jest przeznaczone do A. skokowej regulacji prądu stałego. B. płynnej regulacji napięcia stałego. C. płynnej regulacji prądu przemiennego. D. s

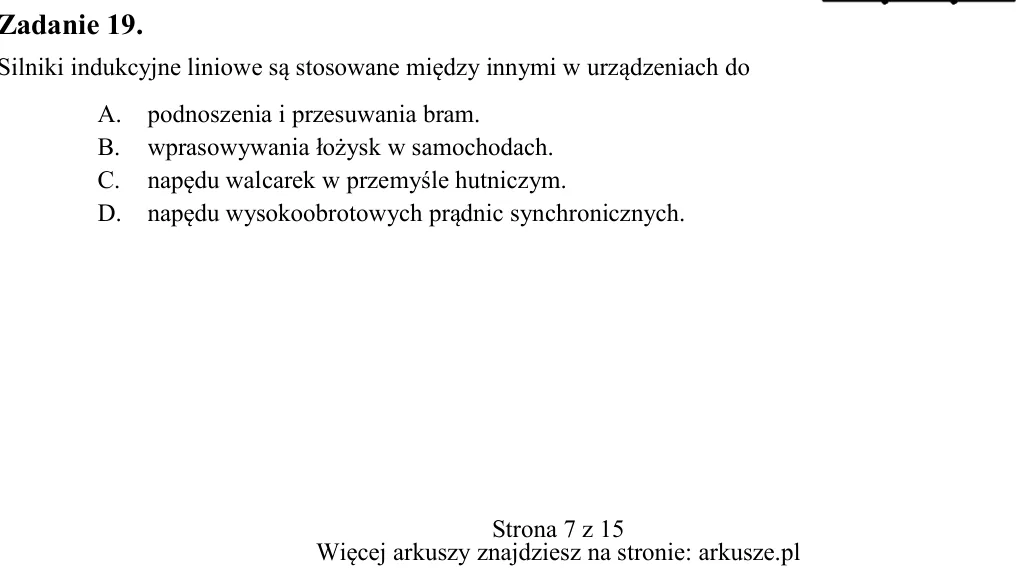

Zadanie 19. Silniki indukcyjne liniowe są stosowane między innymi w urządzeniach do A. podnoszenia i przesuwania bram. B. wprasowywania łożysk w samochodach. C. napędu walcarek w przemyśle hutniczym. D. napędu wysokoobro

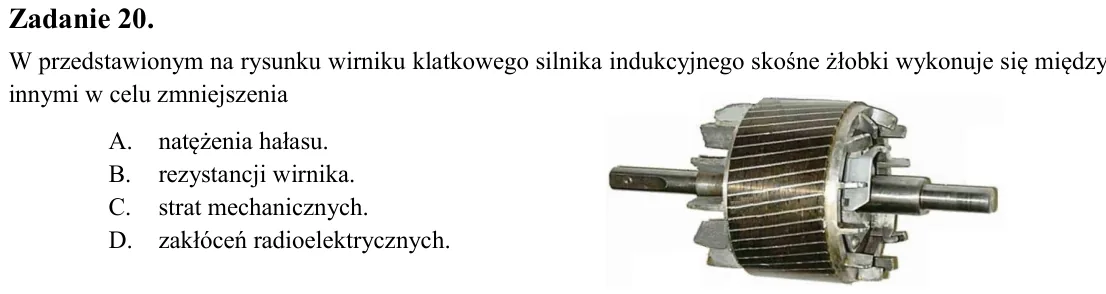

Zadanie 20. W przedstawionym na rysunku wirniku klatkowego silnika indukcyjnego skośne żłobki wykonuje się między innymi w celu zmniejszenia A. natężenia hałasu. B. rezystancji wirnika. C. strat mechanicznych. D. zakłóce

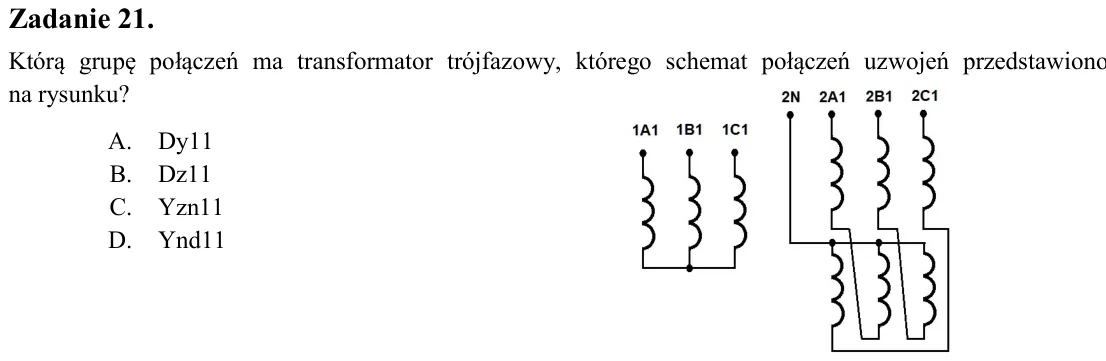

Zadanie 21. Którą grupę połączeń ma transformator trójfazowy, którego schemat połączeń uzwojeń przedstawiono na rysunku? A. Dy11 B. Dz11 C. Yzn11 D. Ynd11

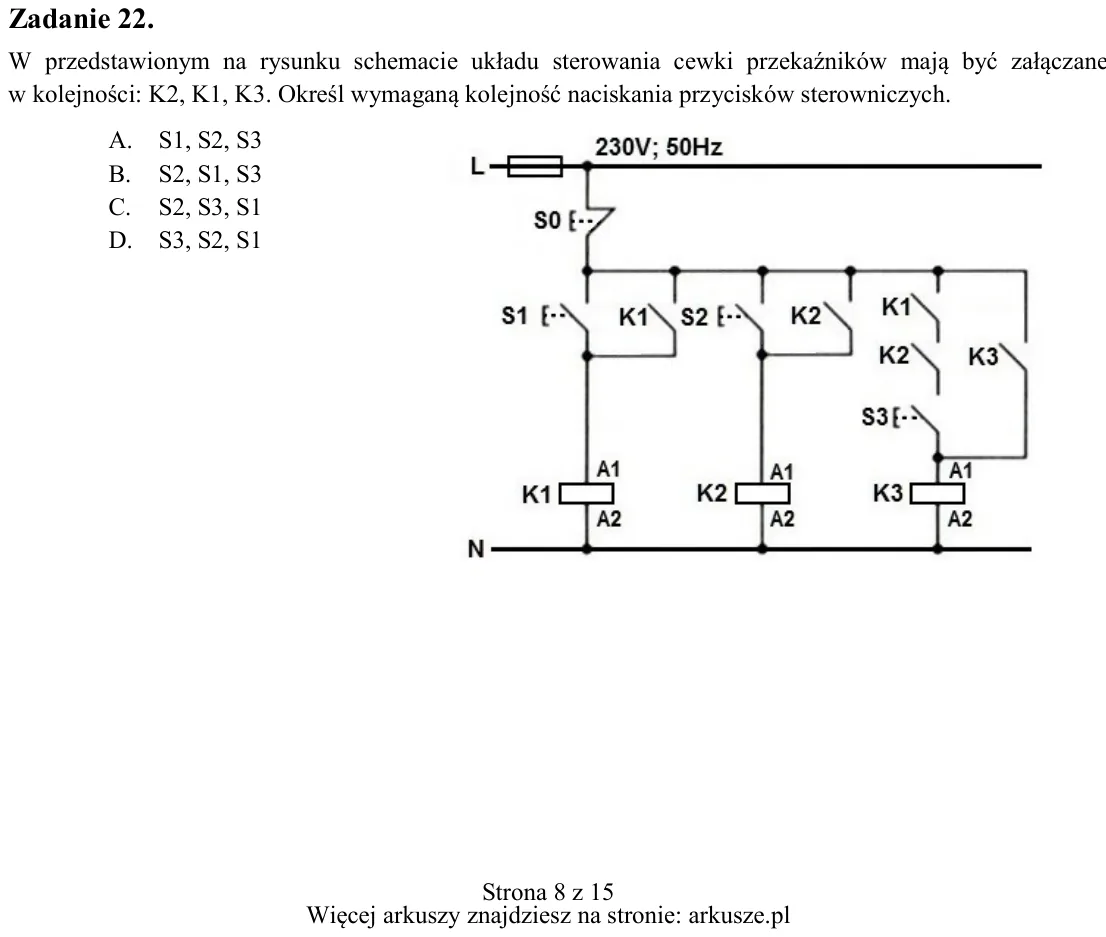

Zadanie 22. W przedstawionym na rysunku schemacie układu sterowania cewki przekaźników mają być załączane w kolejności: K2, K1, K3. Określ wymaganą kolejność naciskania przycisków sterowniczych. A. S1, S2, S3 B. S2, S1,

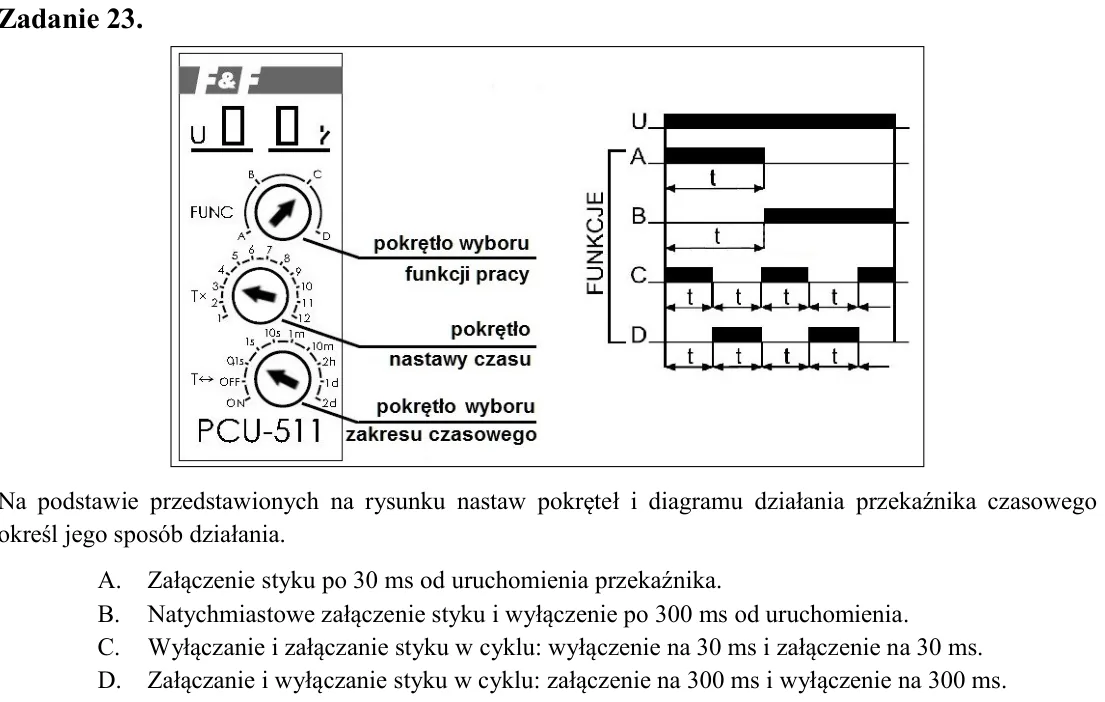

Zadanie 23. Na podstawie przedstawionych na rysunku nastaw pokręteł i diagramu działania przekaźnika czasowego określ jego sposób działania. A. Załączenie styku po 30 ms od uruchomienia przekaźnika. B. Natychmiastowe zał

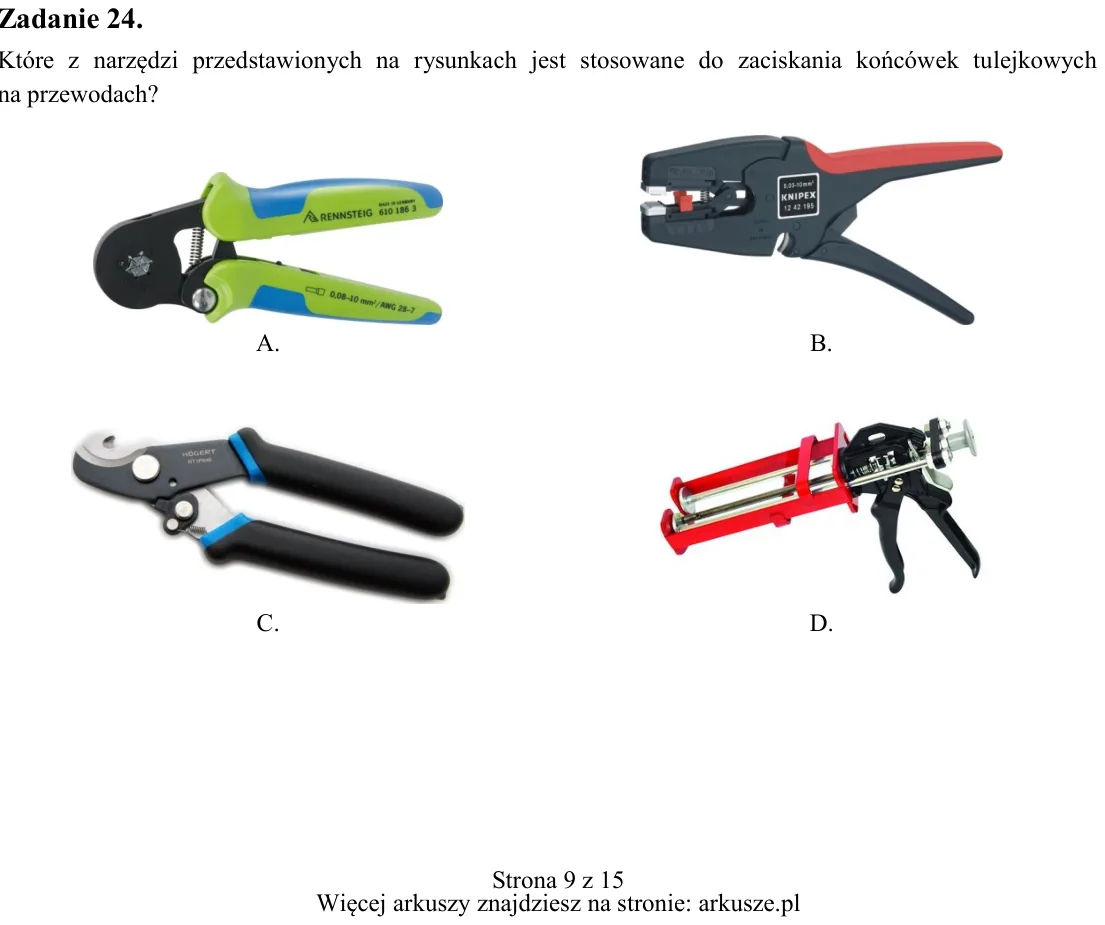

Zadanie 24. Które z narzędzi przedstawionych na rysunkach jest stosowane do zaciskania końcówek tulejkowych na przewodach? A. B. C. D.

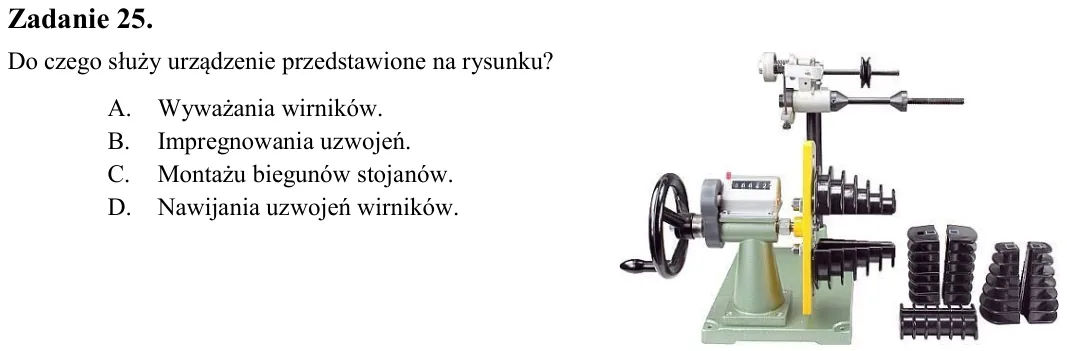

Zadanie 25. Do czego służy urządzenie przedstawione na rysunku? A. Wyważania wirników. B. Impregnowania uzwojeń. C. Montażu biegunów stojanów. D. Nawijania uzwojeń wirników.

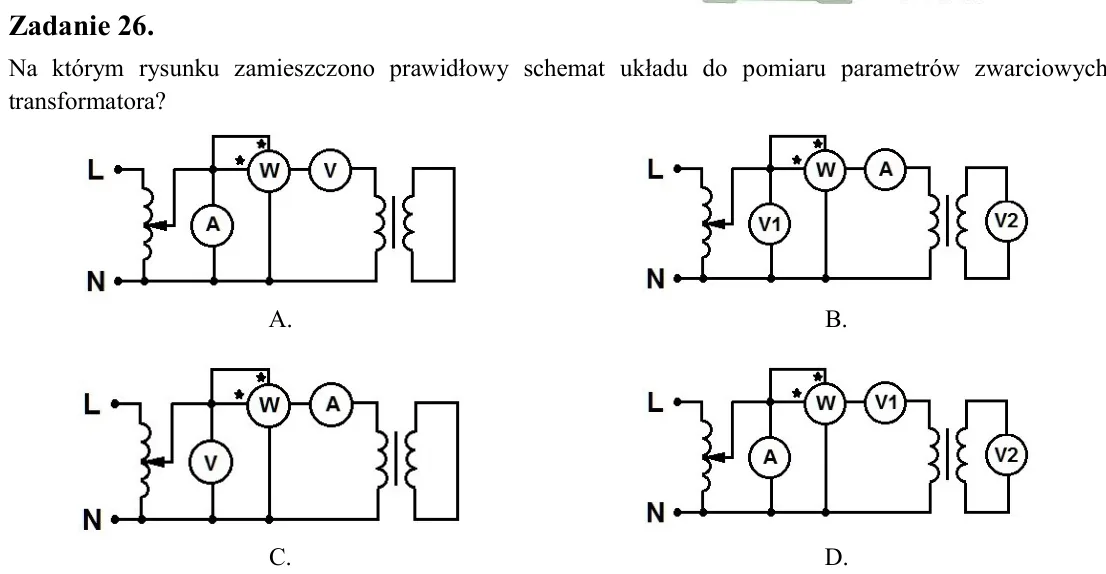

Zadanie 26. Na którym rysunku zamieszczono prawidłowy schemat układu do pomiaru parametrów zwarciowych transformatora?

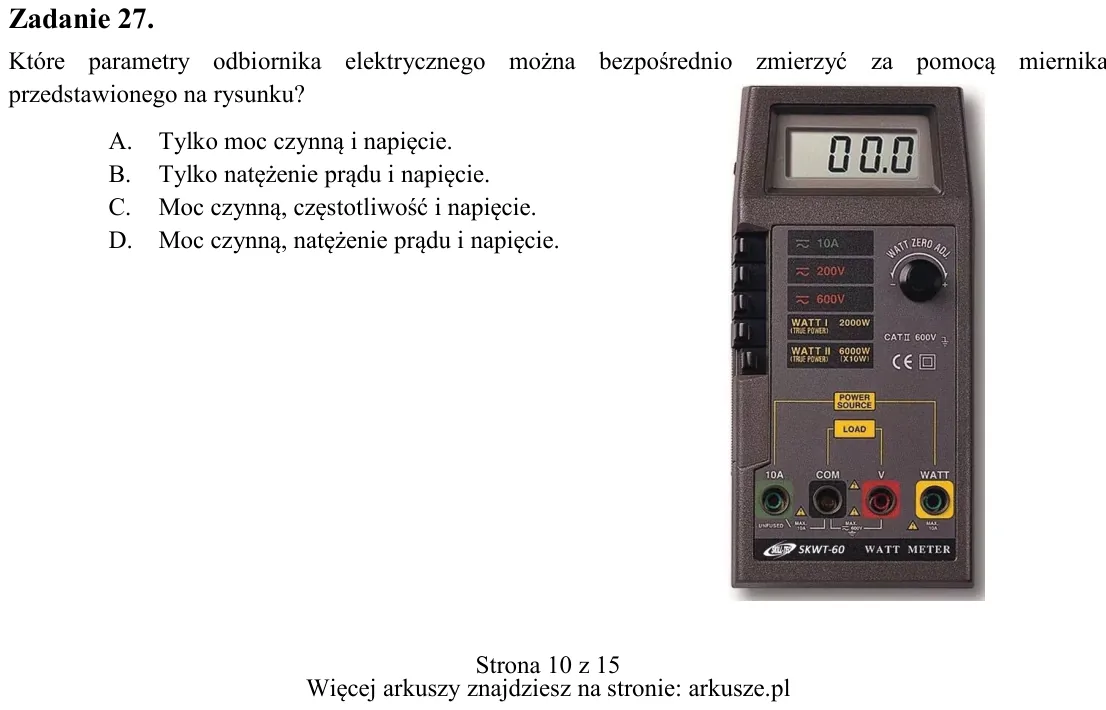

Zadanie 27. Które parametry odbiornika elektrycznego można bezpośrednio zmierzyć za pomocą miernika przedstawionego na rysunku? A. Tylko moc czynną i napięcie. B. Tylko natężenie prądu i napięcie. C. Moc czynną, częstotl

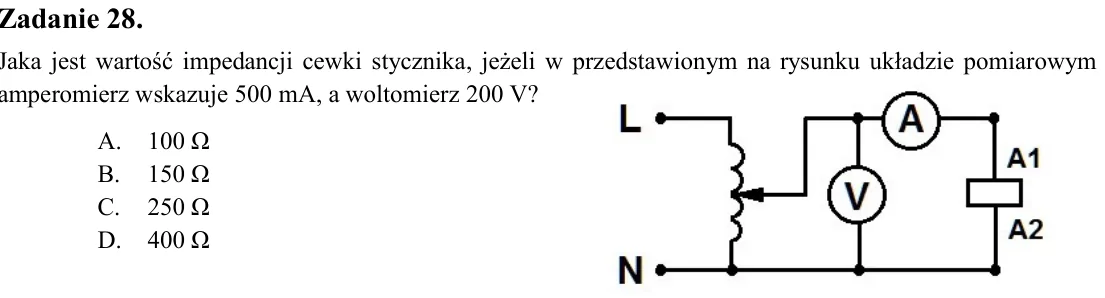

Zadanie 28. Jaka jest wartość impedancji cewki stycznika, jeżeli w przedstawionym na rysunku układzie pomiarowym amperomierz wskazuje 500 mA, a woltomierz 200 V? A. 100 Ω B. 150 Ω C. 250 Ω D. 400 Ω

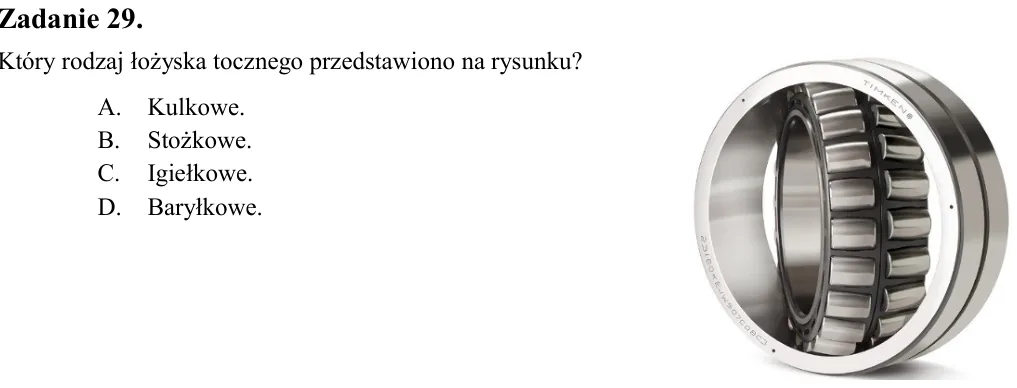

Zadanie 29. Który rodzaj łożyska tocznego przedstawiono na rysunku? A. Kulkowe. B. Stożkowe. C. Igiełkowe. D. Baryłkowe.

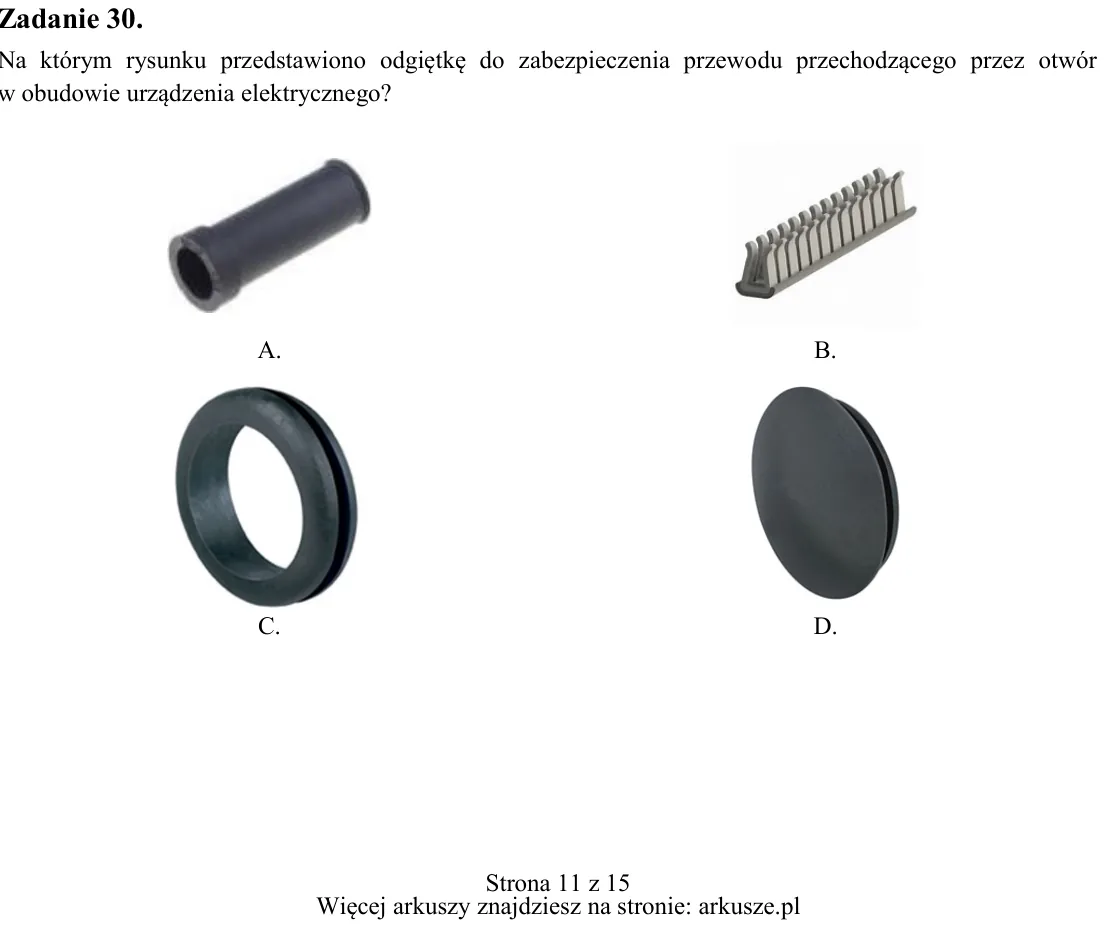

Zadanie 30. Na którym rysunku przedstawiono odgiętkę do zabezpieczenia przewodu przechodzącego przez otwór w obudowie urządzenia elektrycznego? A. B. C. D.

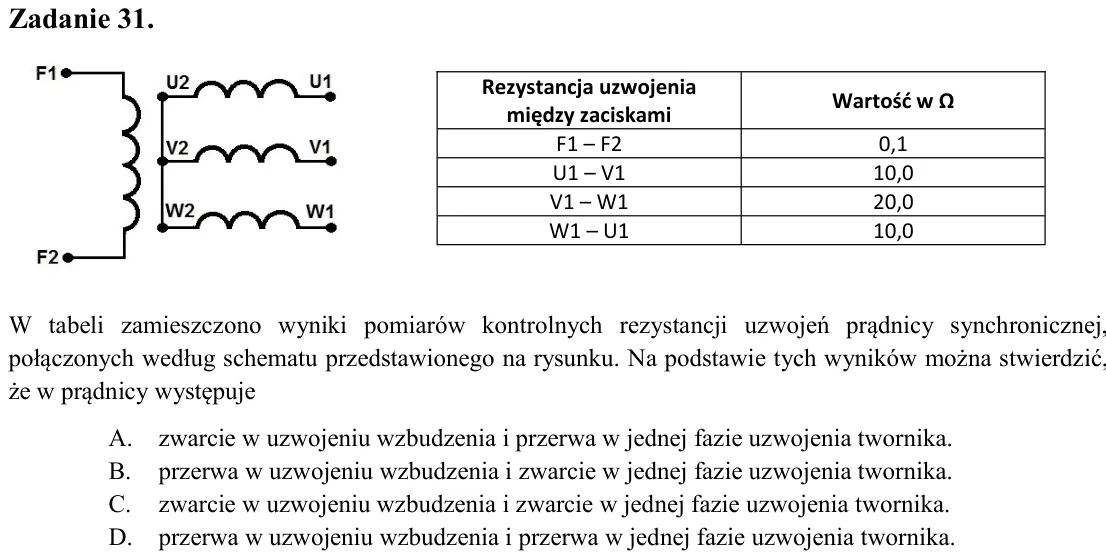

Zadanie 31. W tabeli zamieszczono wyniki pomiarów kontrolnych rezystancji uzwojeń prądnicy synchronicznej, połączonych według schematu przedstawionego na rysunku. Na podstawie tych wyników można stwierdzić, że w prądnicy

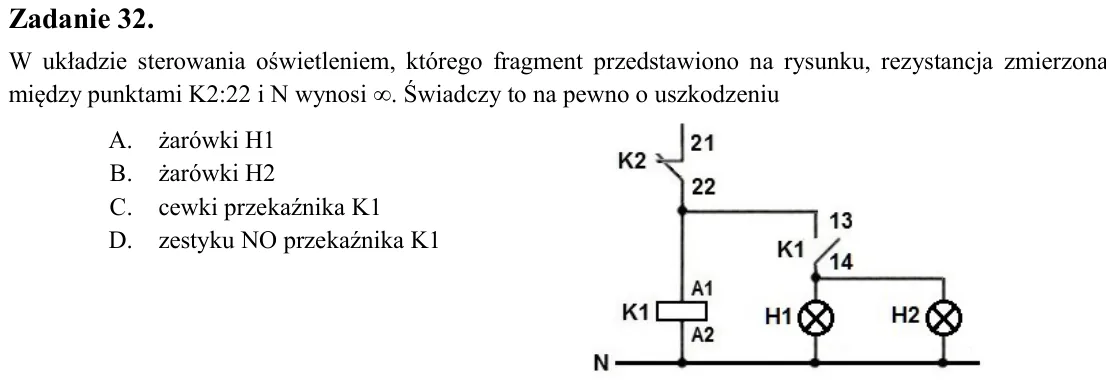

Zadanie 32. W układzie sterowania oświetleniem, którego fragment przedstawiono na rysunku, rezystancja zmierzona między punktami K2:22 i N wynosi ∞. Świadczy to na pewno o uszkodzeniu A. żarówki H1 B. żarówki H2 C. cewki

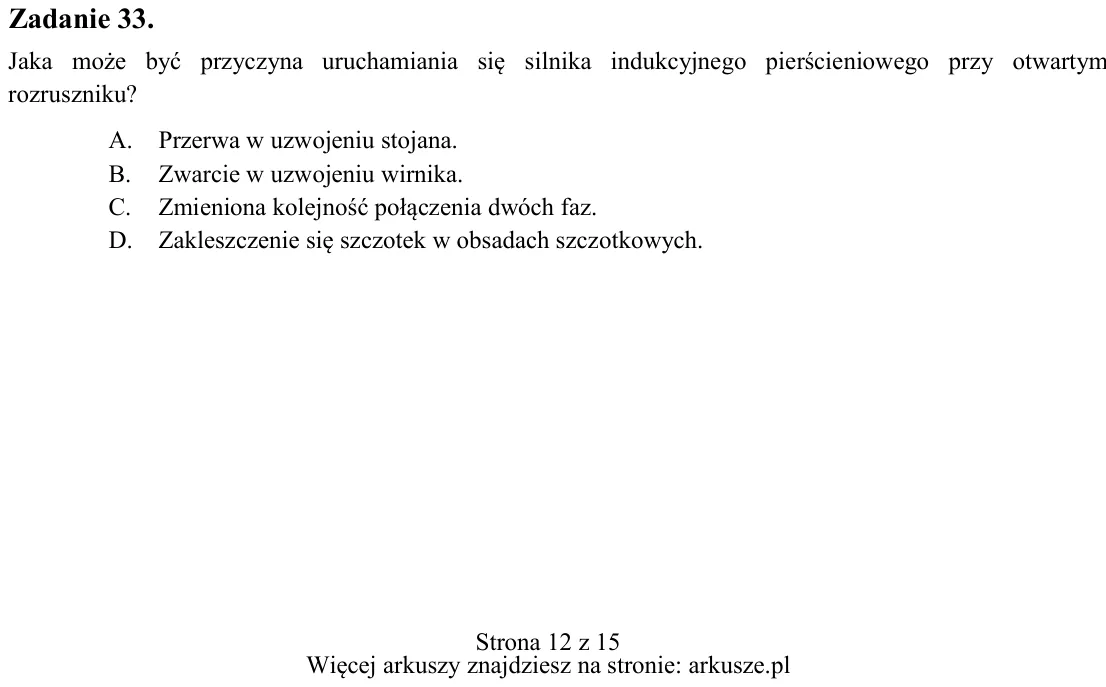

Zadanie 33. Jaka może być przyczyna uruchamiania się silnika indukcyjnego pierścieniowego przy otwartym rozruszniku? A. Przerwa w uzwojeniu stojana. B. Zwarcie w uzwojeniu wirnika. C. Zmieniona kolejność połączenia dwóch

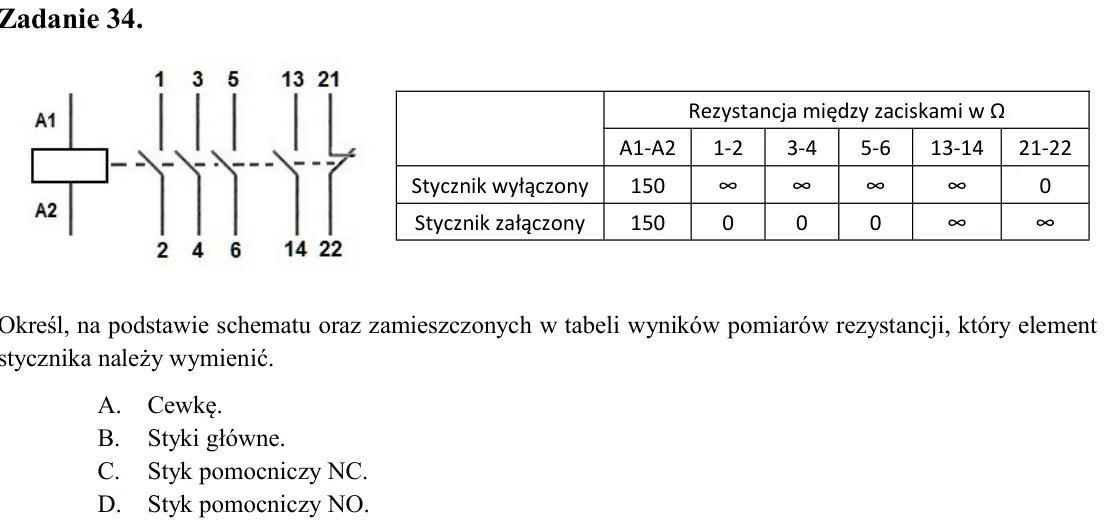

Zadanie 34. Określ, na podstawie schematu oraz zamieszczonych w tabeli wyników pomiarów rezystancji, który element stycznika należy wymienić. A. Cewkę. B. Styki główne. C. Styk pomocniczy NC. D. Styk pomocniczy NO.

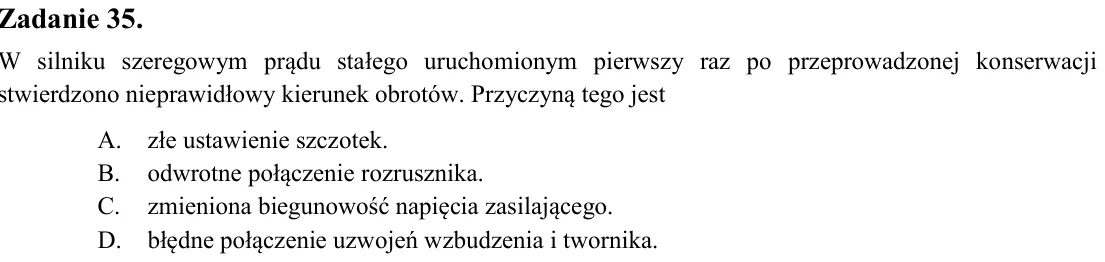

Zadanie 35. W silniku szeregowym prądu stałego uruchomionym pierwszy raz po przeprowadzonej konserwacji stwierdzono nieprawidłowy kierunek obrotów. Przyczyną tego jest A. złe ustawienie szczotek. B. odwrotne połączenie r

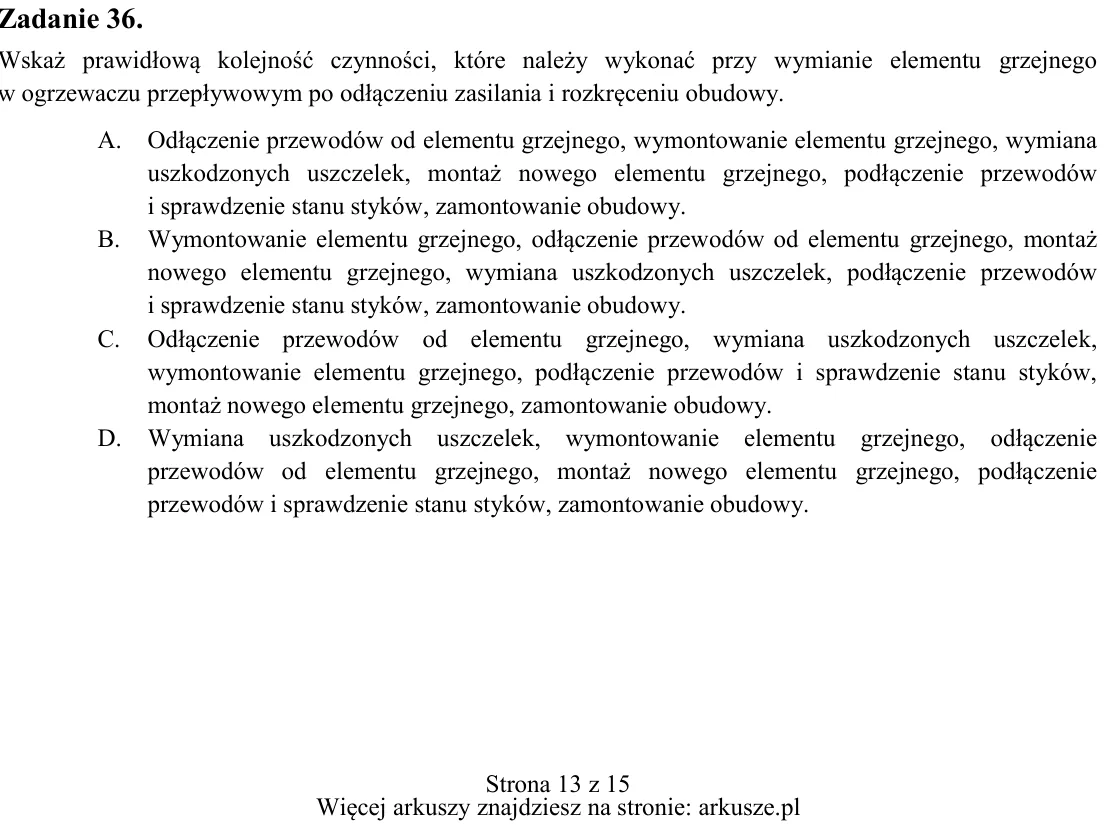

Zadanie 36. Wskaż prawidłową kolejność czynności, które należy wykonać przy wymianie elementu grzejnego w ogrzewaczu przepływowym po odłączeniu zasilania i rozkręceniu obudowy. A. Odłączenie przewodów od elementu grzejne

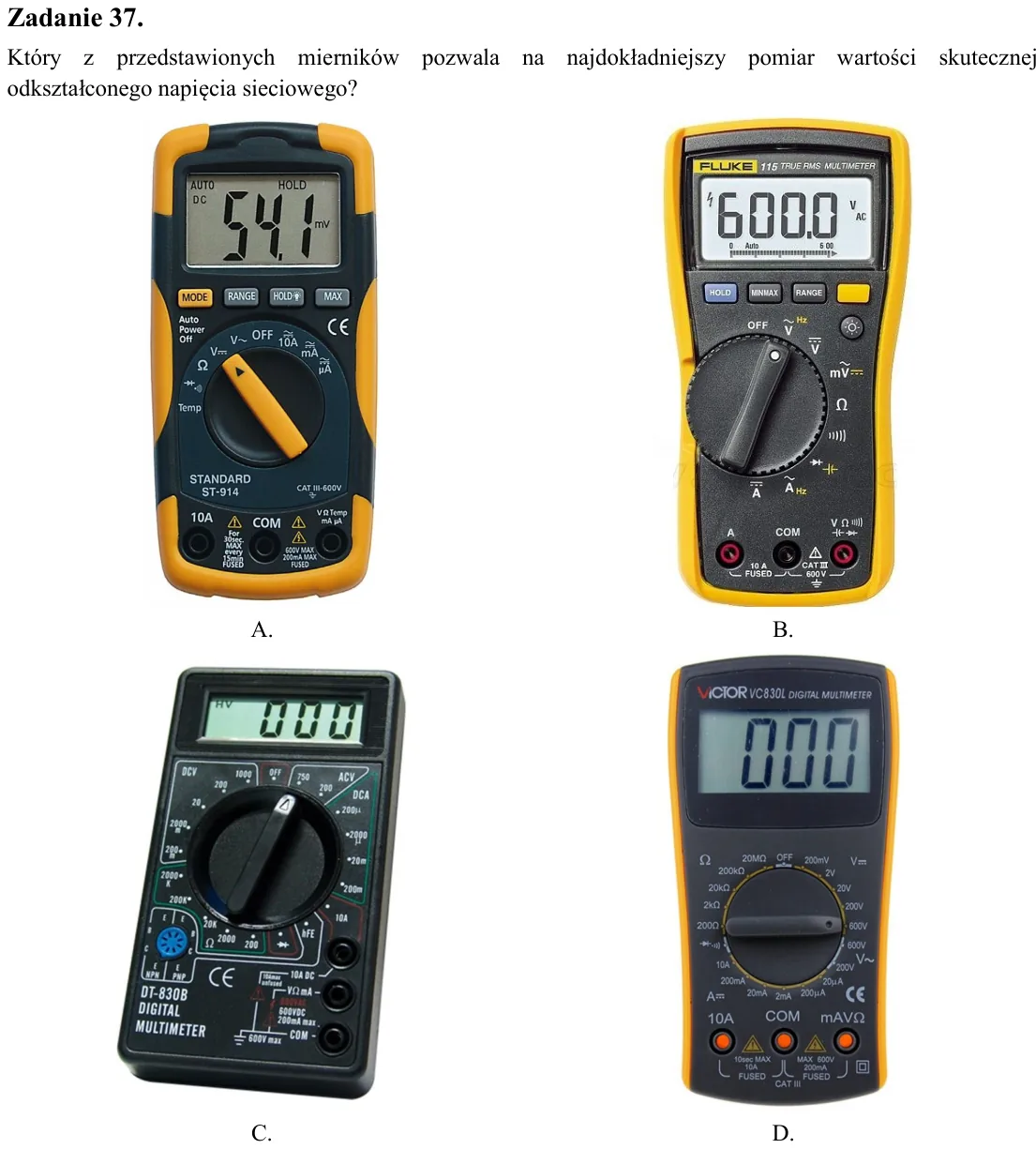

Zadanie 37. Który z przedstawionych mierników pozwala na najdokładniejszy pomiar wartości skutecznej odkształconego napięcia sieciowego?

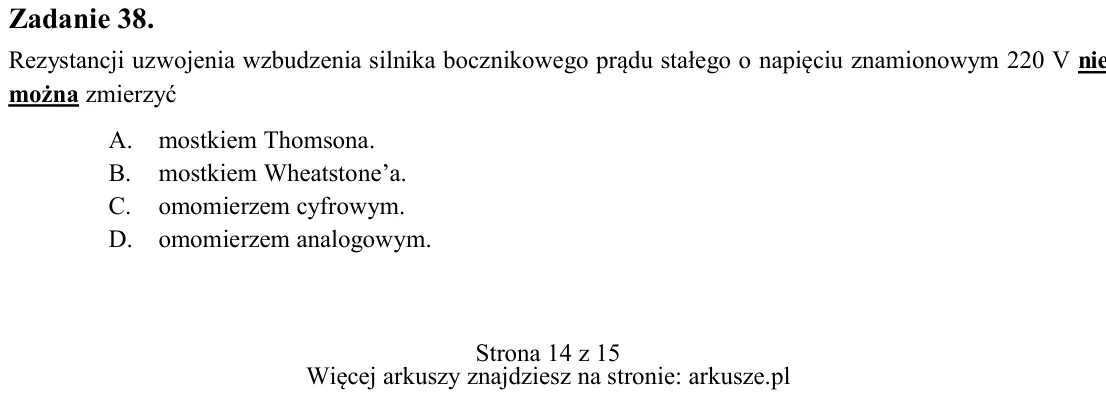

Zadanie 38. Rezystancji uzwojenia wzbudzenia silnika bocznikowego prądu stałego o napięciu znamionowym 220 V nie można zmierzyć A. mostkiem Thomsona. B. mostkiem Wheatstone’a. C. omomierzem cyfrowym. D. omomierzem analog

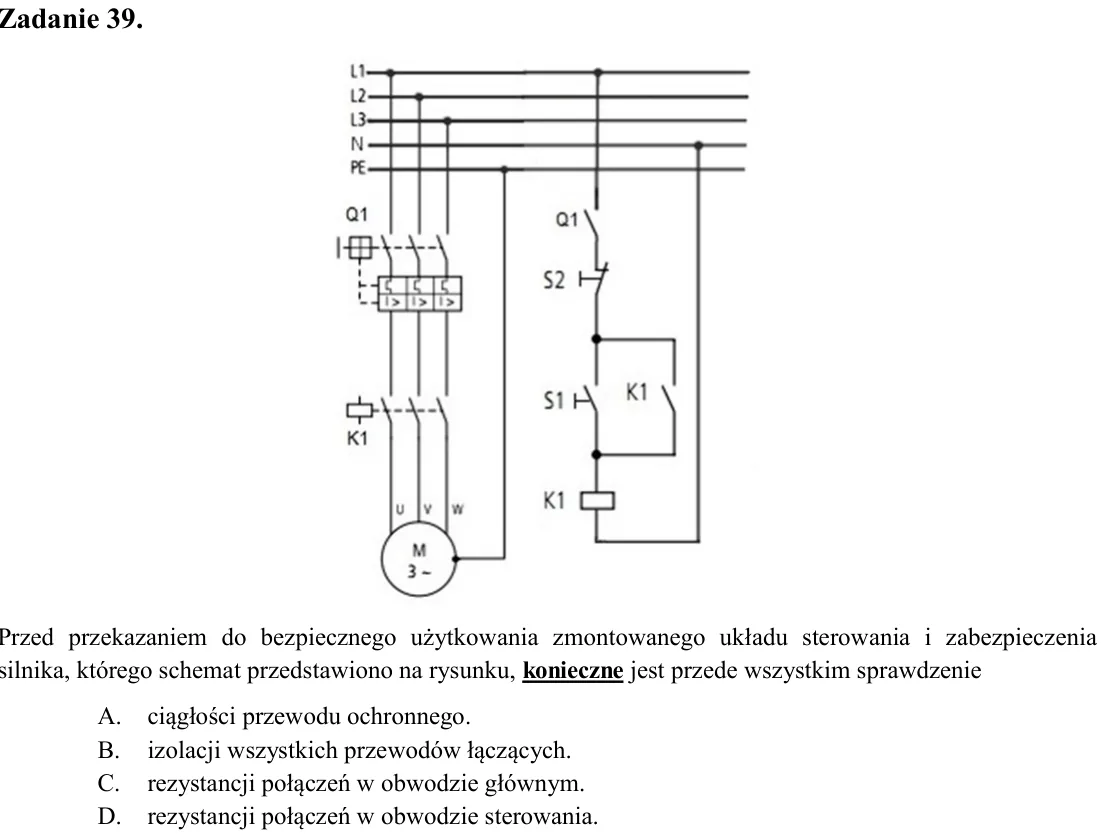

Zadanie 39. Przed przekazaniem do bezpiecznego użytkowania zmontowanego układu sterowania i zabezpieczenia silnika, którego schemat przedstawiono na rysunku, konieczne jest przede wszystkim sprawdzenie A. ciągłości przew

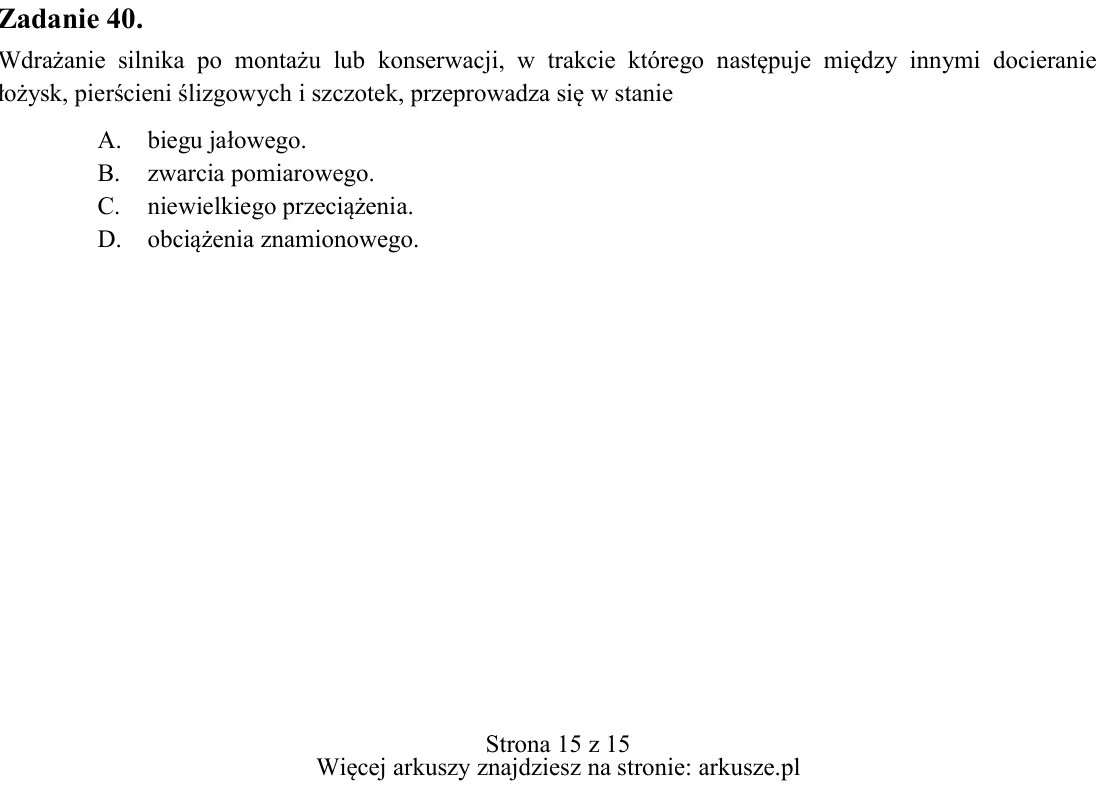

Zadanie 40. Wdrażanie silnika po montażu lub konserwacji, w trakcie którego następuje między innymi docieranie łożysk, pierścieni ślizgowych i szczotek, przeprowadza się w stanie A. biegu jałowego. B. zwarcia pomiarowego
