E07 · Egzamin zawodowy · styczeń 2019

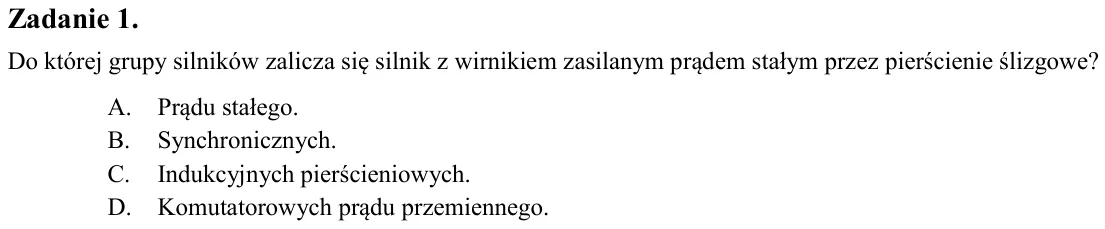

Zadanie 1. Do której grupy silników zalicza się silnik z wirnikiem zasilanym prądem stałym przez pierścienie ślizgowe? A. Prądu stałego. B. Synchronicznych. C. Indukcyjnych pierścieniowych. D. Komutatorowych prądu przemi

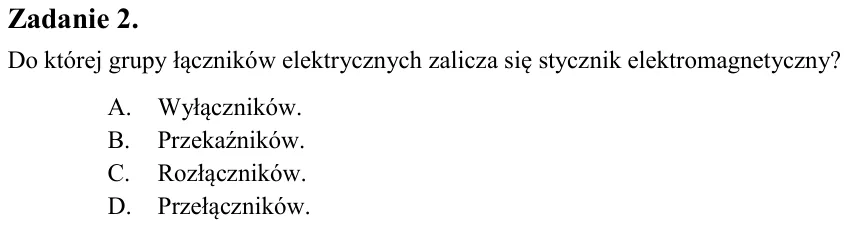

Zadanie 2. Do której grupy łączników elektrycznych zalicza się stycznik elektromagnetyczny? A. Wyłączników. B. Przekaźników. C. Rozłączników. D. Przełączników.

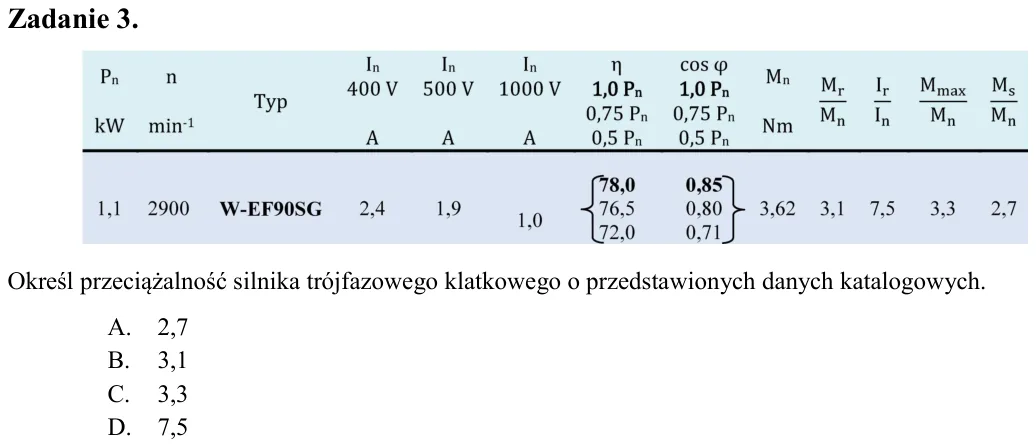

Zadanie 3. Określ przeciążalność silnika trójfazowego klatkowego o przedstawionych danych katalogowych. A. 2,7 B. 3,1 C. 3,3 D. 7,5

Zadanie 4. Który z wymienionych symboli oznacza klasę izolacji uzwojenia maszyny elektrycznej? A. F B. S1 C. Ex D. IP45

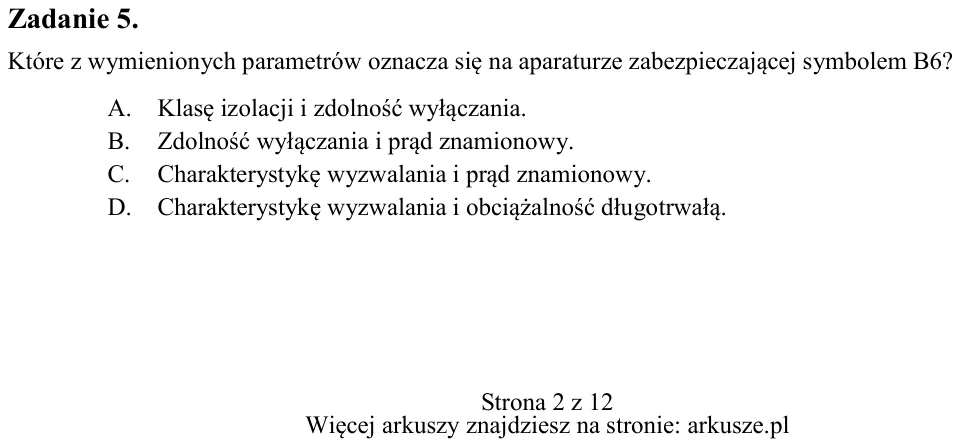

Zadanie 5. Które z wymienionych parametrów oznacza się na aparaturze zabezpieczającej symbolem B6? A. Klasę izolacji i zdolność wyłączania. B. Zdolność wyłączania i prąd znamionowy. C. Charakterystykę wyzwalania i prąd z

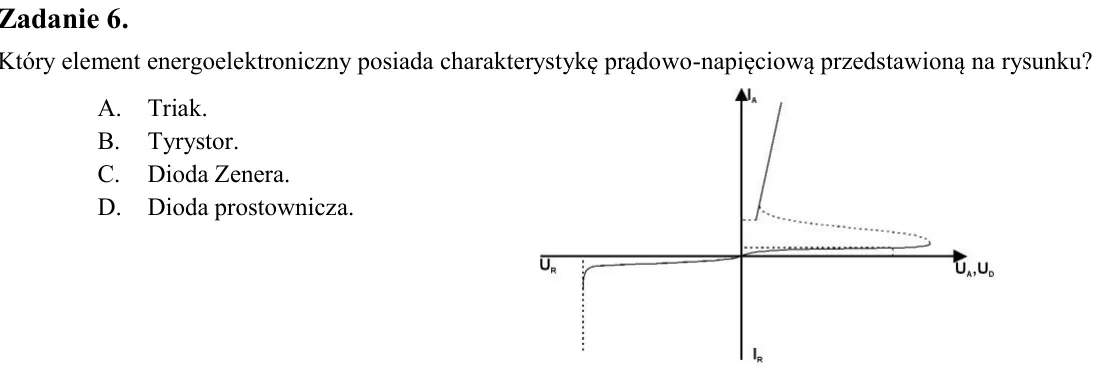

Zadanie 6. Który element energoelektroniczny posiada charakterystykę prądowo-napięciową przedstawioną na rysunku? A. Triak. B. Tyrystor. C. Dioda Zenera. D. Dioda prostownicza.

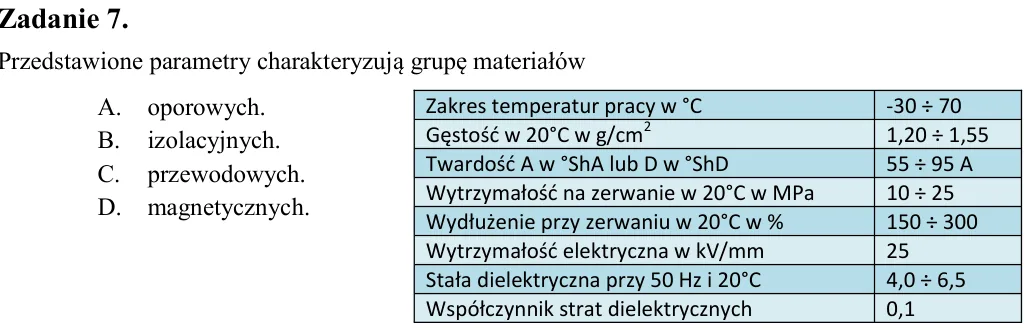

Zadanie 7. Przedstawione parametry charakteryzują grupę materiałów A. oporowych. B. izolacyjnych. C. przewodowych. D. magnetycznych.

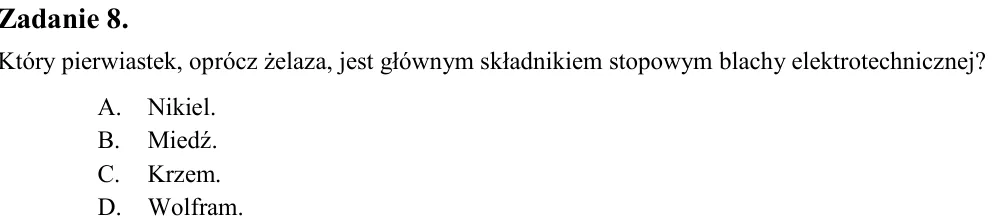

Zadanie 8. Który pierwiastek, oprócz żelaza, jest głównym składnikiem stopowym blachy elektrotechnicznej? A. Nikiel. B. Miedź. C. Krzem. D. Wolfram.

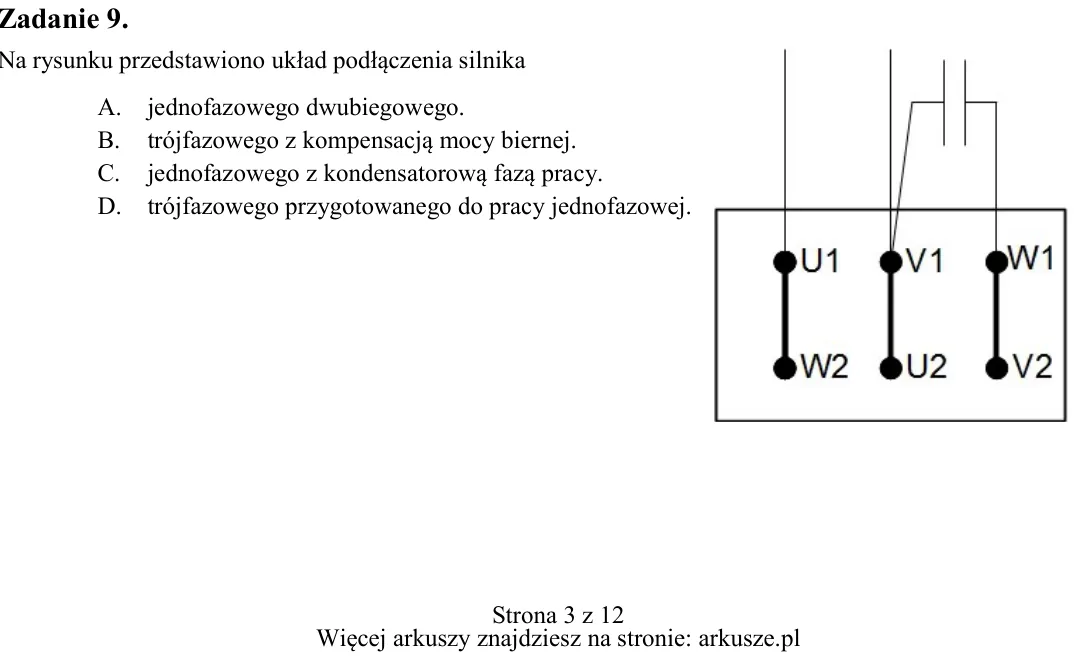

Zadanie 9. Na rysunku przedstawiono układ podłączenia silnika A. jednofazowego dwubiegowego. B. trójfazowego z kompensacją mocy biernej. C. jednofazowego z kondensatorową fazą pracy. D. trójfazowego przygotowanego do pra

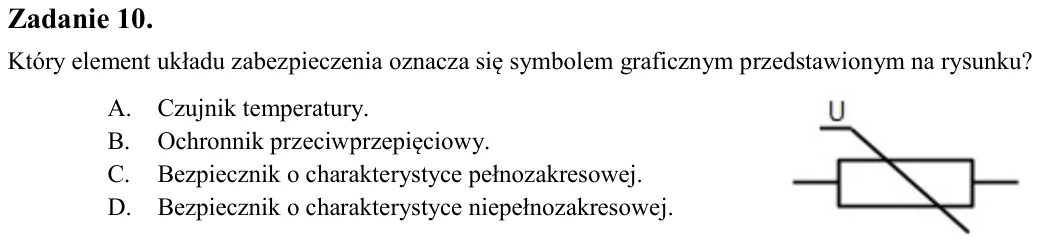

Zadanie 10. Który element układu zabezpieczenia oznacza się symbolem graficznym przedstawionym na rysunku? A. Czujnik temperatury. B. Ochronnik przeciwprzepięciowy. C. Bezpiecznik o charakterystyce pełnozakresowej. D. Be

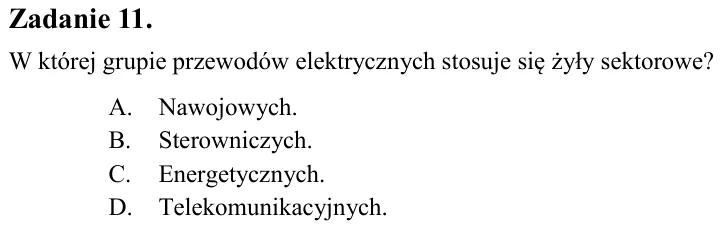

Zadanie 11. W której grupie przewodów elektrycznych stosuje się żyły sektorowe? A. Nawojowych. B. Sterowniczych. C. Energetycznych. D. Telekomunikacyjnych.

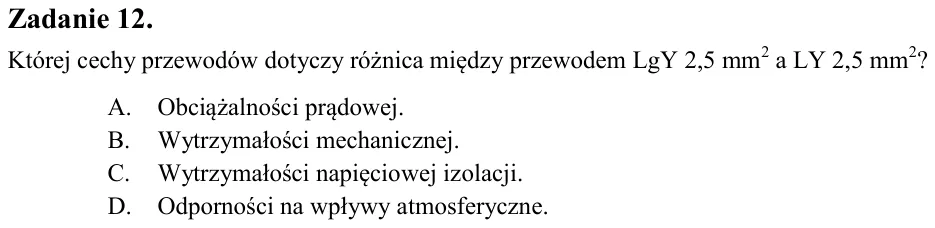

Zadanie 12. Której cechy przewodów dotyczy różnica między przewodem LgY 2,5 mm2 a LY 2,5 mm2? A. Obciążalności prądowej. B. Wytrzymałości mechanicznej. C. Wytrzymałości napięciowej izolacji. D. Odporności na wpływy atmos

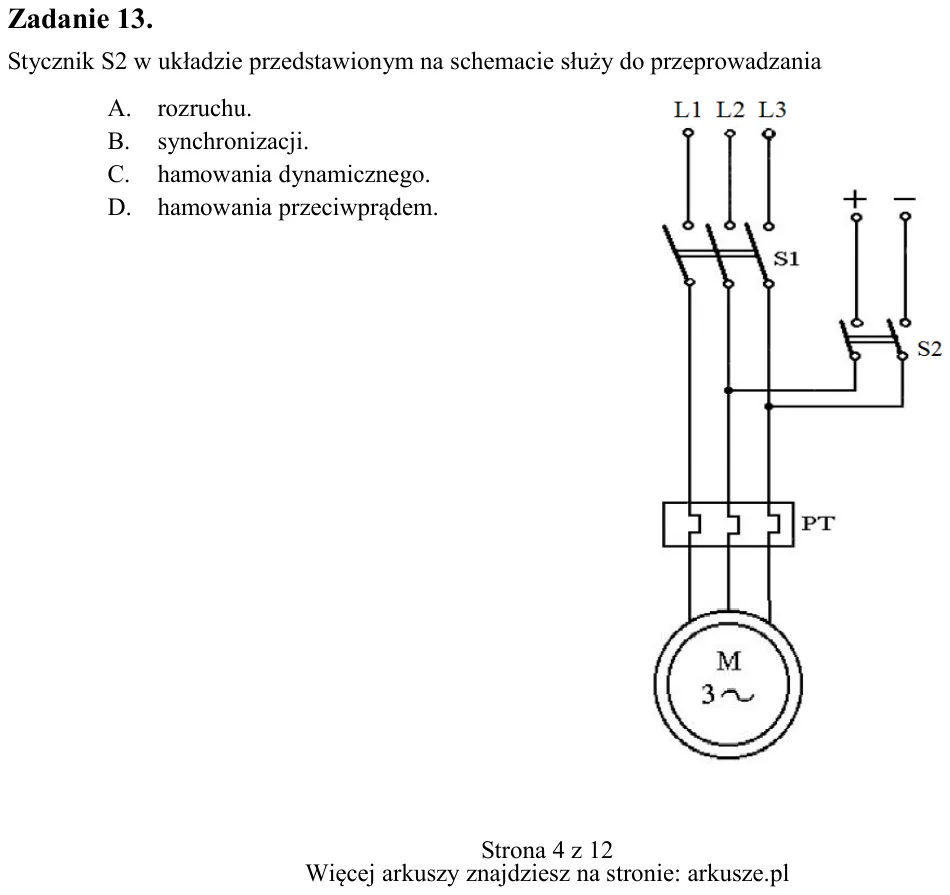

Zadanie 13. Stycznik S2 w układzie przedstawionym na schemacie służy do przeprowadzania A. rozruchu. B. synchronizacji. C. hamowania dynamicznego. D. hamowania przeciwprądem.

Zadanie 14. Wyłącznik RCD zabezpiecza przed skutkami A. zwarć. B. przeciążeń. C. upływów prądu. D. przepięć łączeniowych.

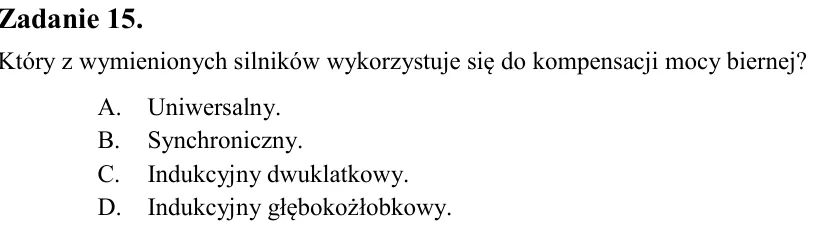

Zadanie 15. Który z wymienionych silników wykorzystuje się do kompensacji mocy biernej? A. Uniwersalny. B. Synchroniczny. C. Indukcyjny dwuklatkowy. D. Indukcyjny głębokożłobkowy.

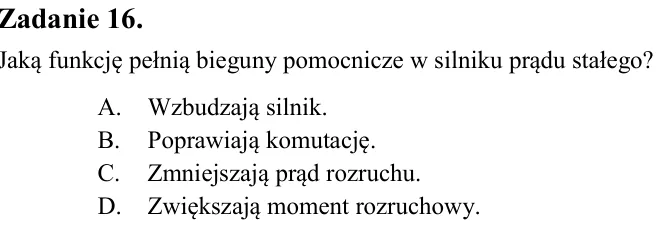

Zadanie 16. Jaką funkcję pełnią bieguny pomocnicze w silniku prądu stałego? A. Wzbudzają silnik. B. Poprawiają komutację. C. Zmniejszają prąd rozruchu. D. Zwiększają moment rozruchowy.

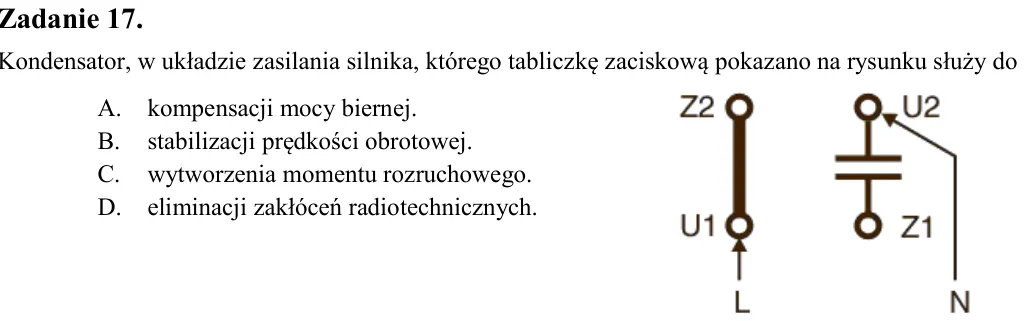

Zadanie 17. Kondensator, w układzie zasilania silnika, którego tabliczkę zaciskową pokazano na rysunku służy do A. kompensacji mocy biernej. B. stabilizacji prędkości obrotowej. C. wytworzenia momentu rozruchowego. D. el

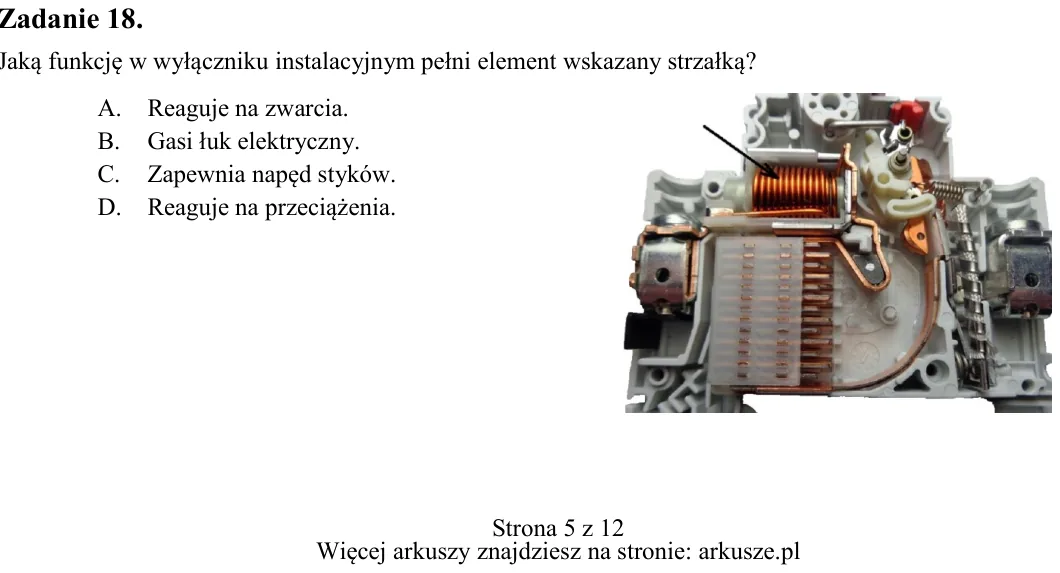

Zadanie 18. Jaką funkcję w wyłączniku instalacyjnym pełni element wskazany strzałką? A. Reaguje na zwarcia. B. Gasi łuk elektryczny. C. Zapewnia napęd styków. D. Reaguje na przeciążenia.

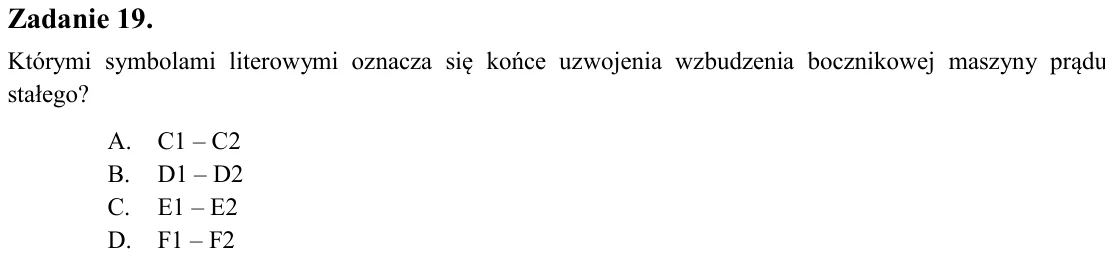

Zadanie 19. Którymi symbolami literowymi oznacza się końce uzwojenia wzbudzenia bocznikowej maszyny prądu stałego? A. C1 - C2 B. D1 - D2 C. E1 - E2 D. F1 - F2

Zadanie 20. Na którym rysunku przedstawiono symbol graficzny przycisku bistabilnego?

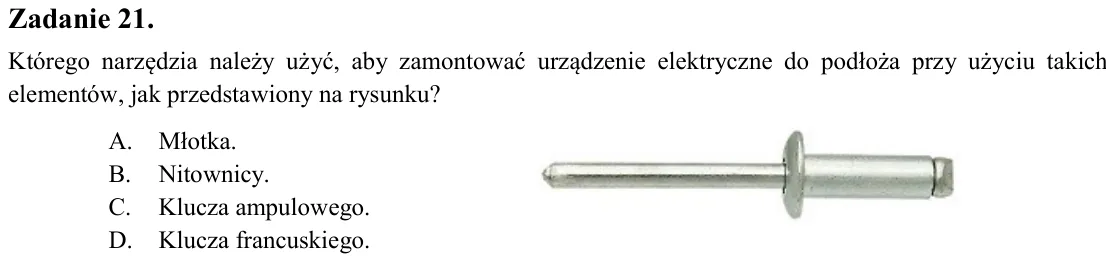

Zadanie 21. Którego narzędzia należy użyć, aby zamontować urządzenie elektryczne do podłoża przy użyciu takich elementów, jak przedstawiony na rysunku? A. Młotka. B. Nitownicy. C. Klucza ampulowego. D. Klucza francuskieg

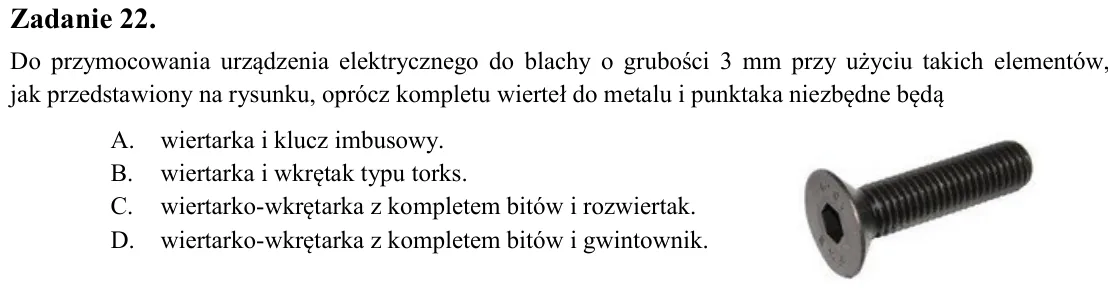

Zadanie 22. Do przymocowania urządzenia elektrycznego do blachy o grubości 3 mm przy użyciu takich elementów, jak przedstawiony na rysunku, oprócz kompletu wierteł do metalu i punktaka niezbędne będą A. wiertarka i klucz

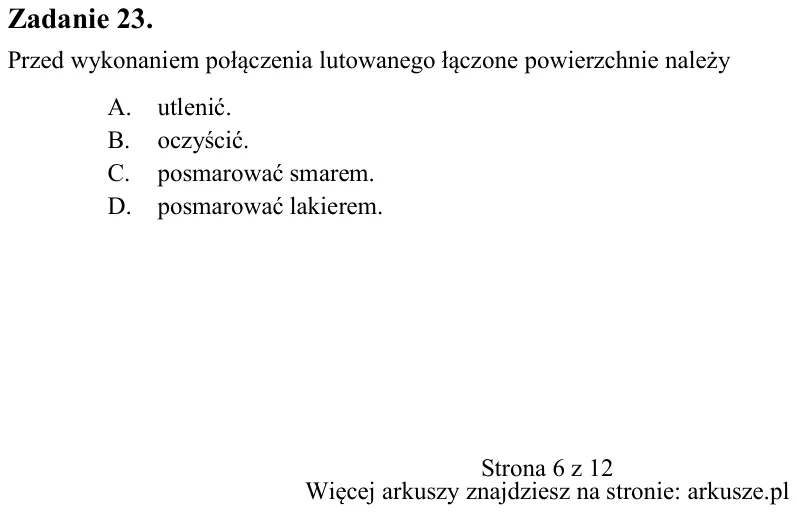

Zadanie 23. Przed wykonaniem połączenia lutowanego łączone powierzchnie należy A. utlenić. B. oczyścić. C. posmarować smarem. D. posmarować lakierem. A. B. C. D.

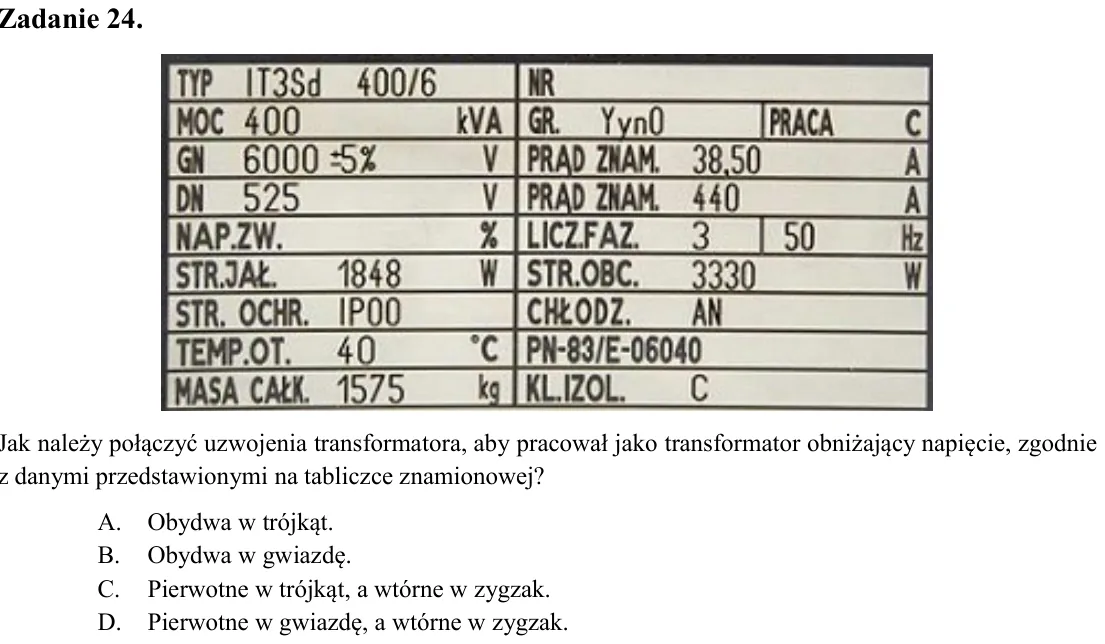

Zadanie 24. Jak należy połączyć uzwojenia transformatora, aby pracował jako transformator obniżający napięcie, zgodnie z danymi przedstawionymi na tabliczce znamionowej? A. Obydwa w trójkąt. B. Obydwa w gwiazdę. C. Pierw

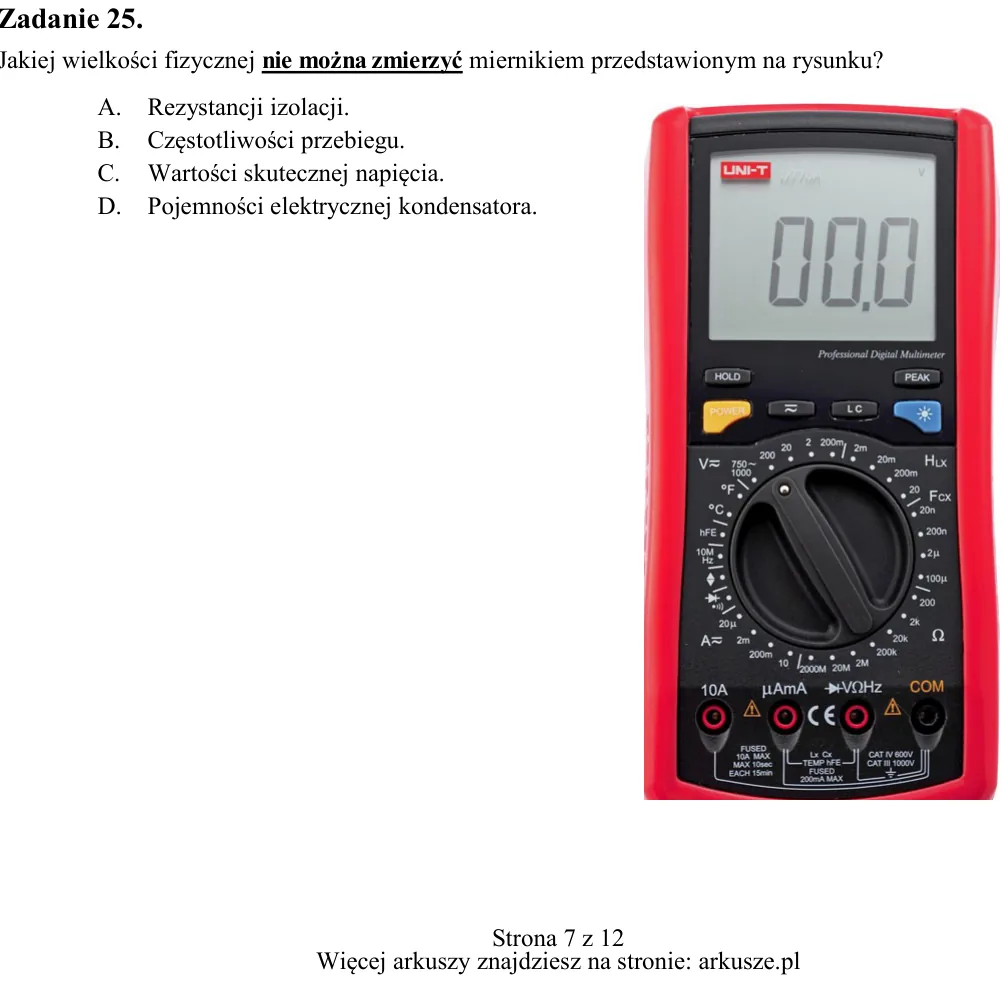

Zadanie 25. Jakiej wielkości fizycznej nie można zmierzyć miernikiem przedstawionym na rysunku? A. Rezystancji izolacji. B. Częstotliwości przebiegu. C. Wartości skutecznej napięcia. D. Pojemności elektrycznej kondensato

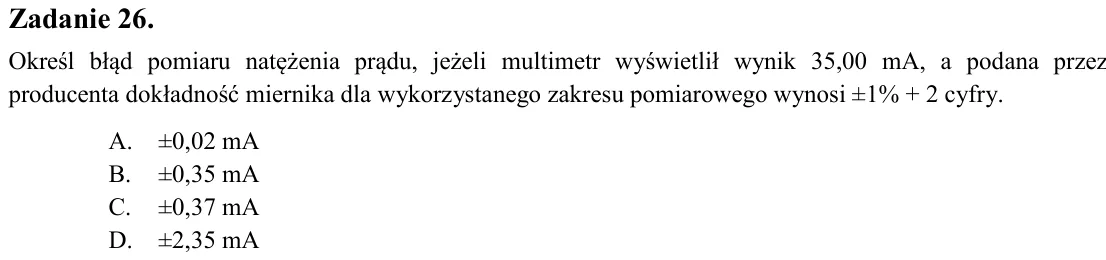

Zadanie 26. Określ błąd pomiaru natężenia prądu, jeżeli multimetr wyświetlił wynik 35,00 mA, a podana przez producenta dokładność miernika dla wykorzystanego zakresu pomiarowego wynosi ±1% + 2 cyfry. A. ±0,02 mA B. ±0,35

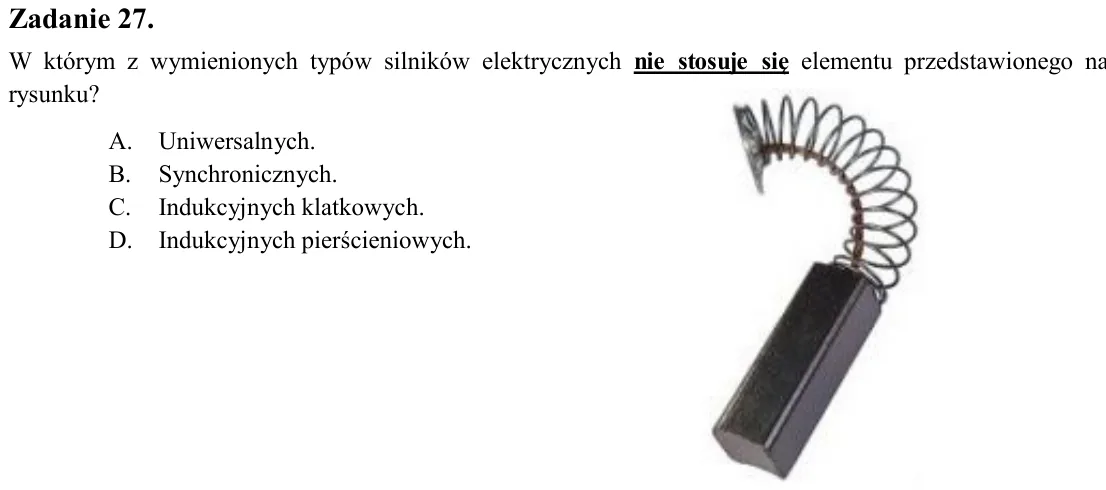

Zadanie 27. W którym z wymienionych typów silników elektrycznych nie stosuje się elementu przedstawionego na rysunku? A. Uniwersalnych. B. Synchronicznych. C. Indukcyjnych klatkowych. D. Indukcyjnych pierścieniowych.

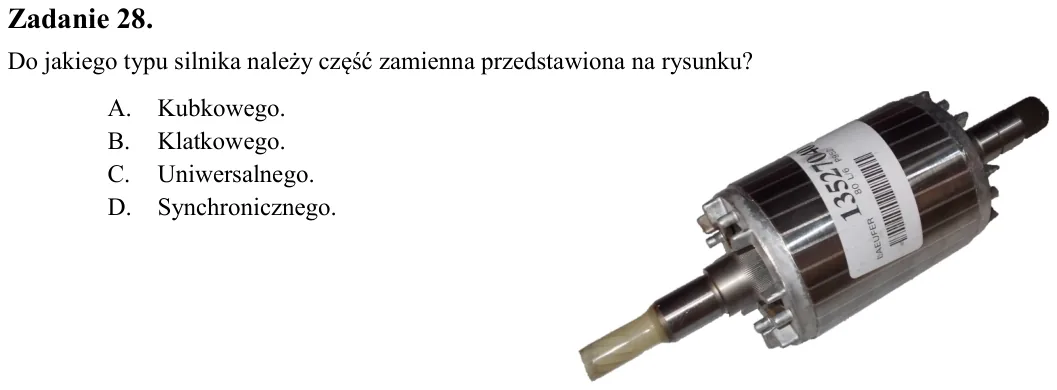

Zadanie 28. Do jakiego typu silnika należy część zamienna przedstawiona na rysunku? A. Kubkowego. B. Klatkowego. C. Uniwersalnego. D. Synchronicznego.

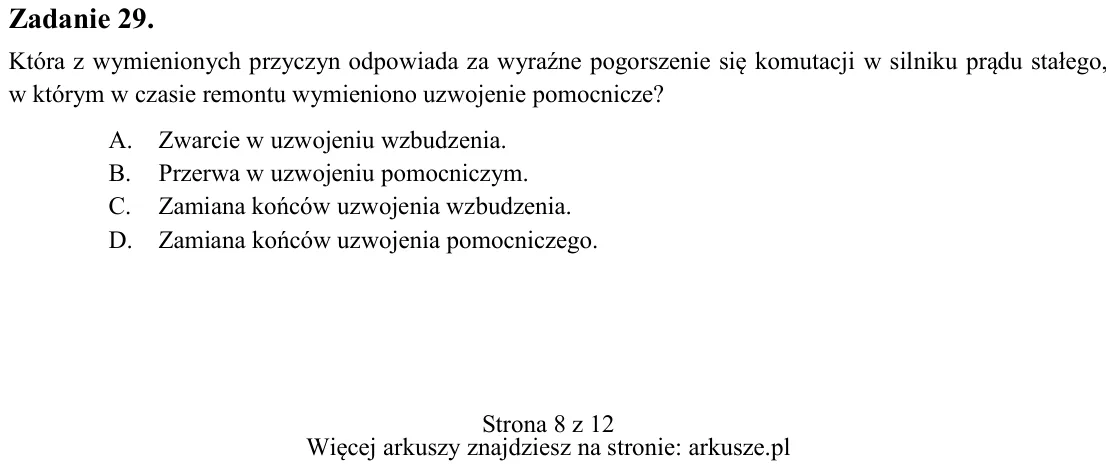

Zadanie 29. Która z wymienionych przyczyn odpowiada za wyraźne pogorszenie się komutacji w silniku prądu stałego, w którym w czasie remontu wymieniono uzwojenie pomocnicze? A. Zwarcie w uzwojeniu wzbudzenia. B. Przerwa w

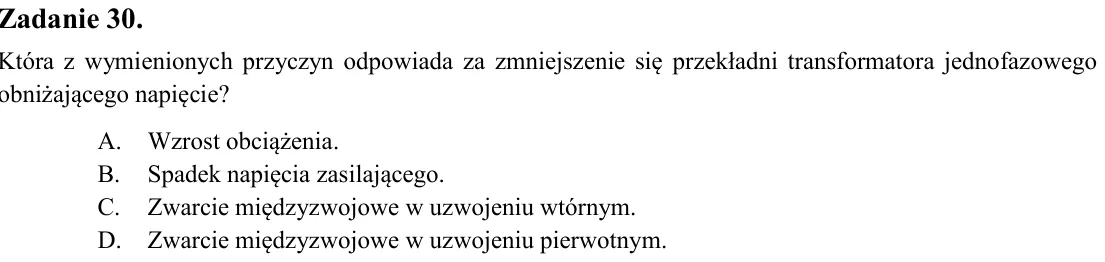

Zadanie 30. Która z wymienionych przyczyn odpowiada za zmniejszenie się przekładni transformatora jednofazowego obniżającego napięcie? A. Wzrost obciążenia. B. Spadek napięcia zasilającego. C. Zwarcie międzyzwojowe w uzw

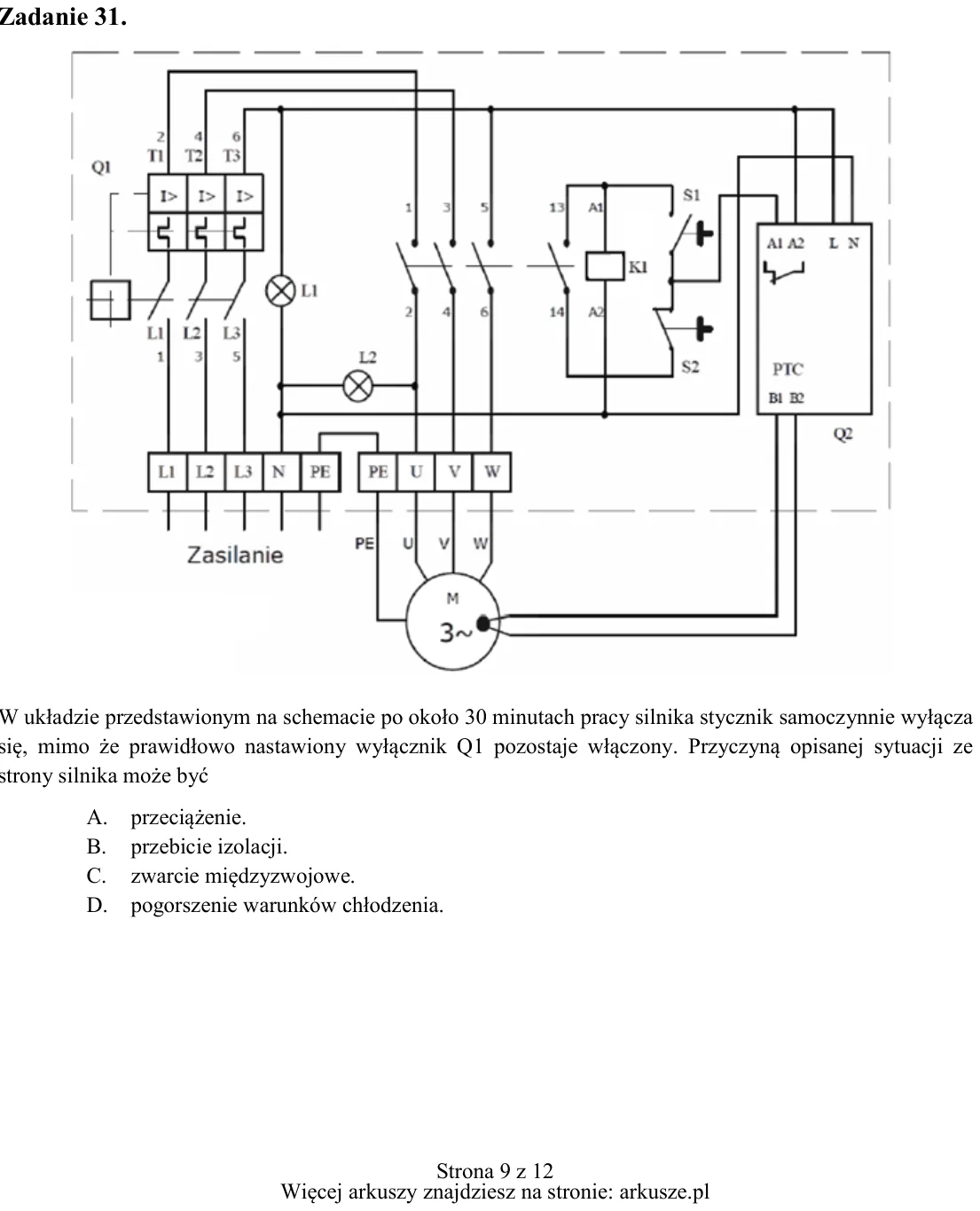

Zadanie 31. W układzie przedstawionym na schemacie po około 30 minutach pracy silnika stycznik samoczynnie wyłącza się, mimo że prawidłowo nastawiony wyłącznik Q1 pozostaje włączony. Przyczyną opisanej sytuacji ze strony

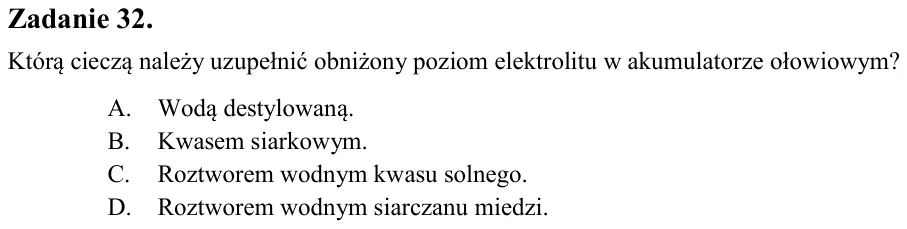

Zadanie 32. Którą cieczą należy uzupełnić obniżony poziom elektrolitu w akumulatorze ołowiowym? A. Wodą destylowaną. B. Kwasem siarkowym. C. Roztworem wodnym kwasu solnego. D. Roztworem wodnym siarczanu miedzi.

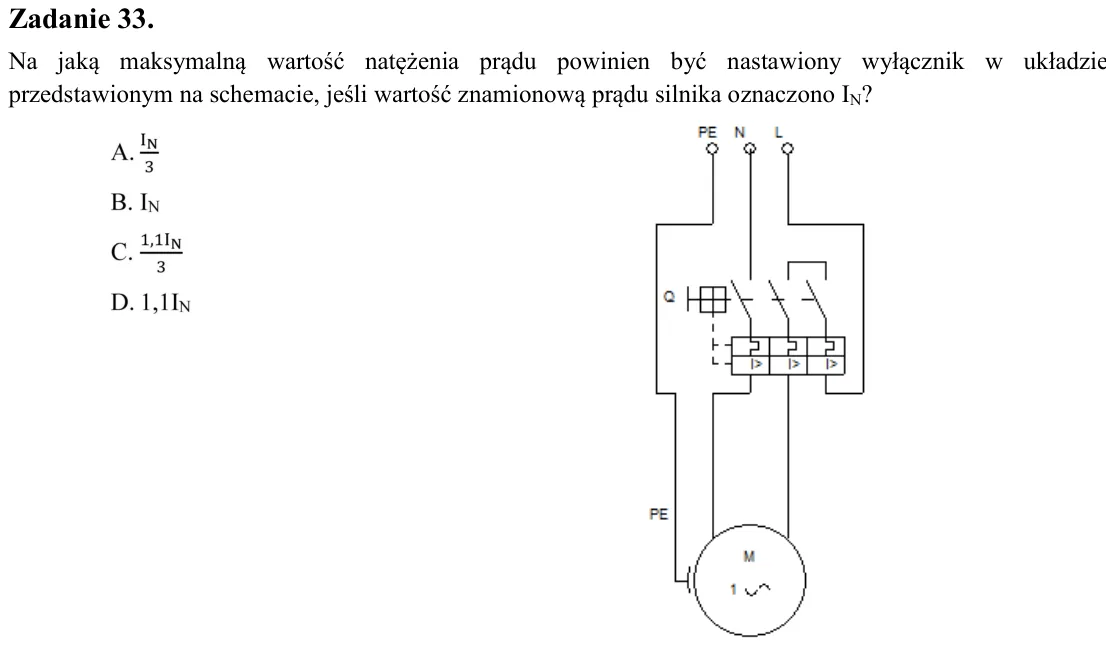

Zadanie 33. Na jaką maksymalną wartość natężenia prądu powinien być nastawiony wyłącznik w układzie przedstawionym na schemacie, jeśli wartość znamionową prądu silnika oznaczono IN?

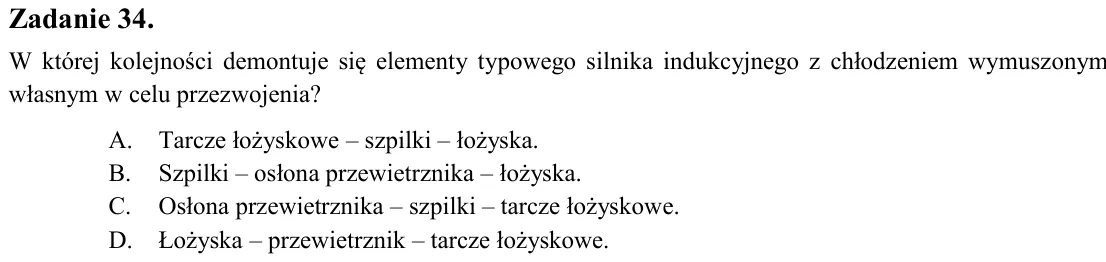

Zadanie 34. W której kolejności demontuje się elementy typowego silnika indukcyjnego z chłodzeniem wymuszonym własnym w celu przezwojenia? A. Tarcze łożyskowe - szpilki - łożyska. B. Szpilki - osłona przewietrznika - łoż

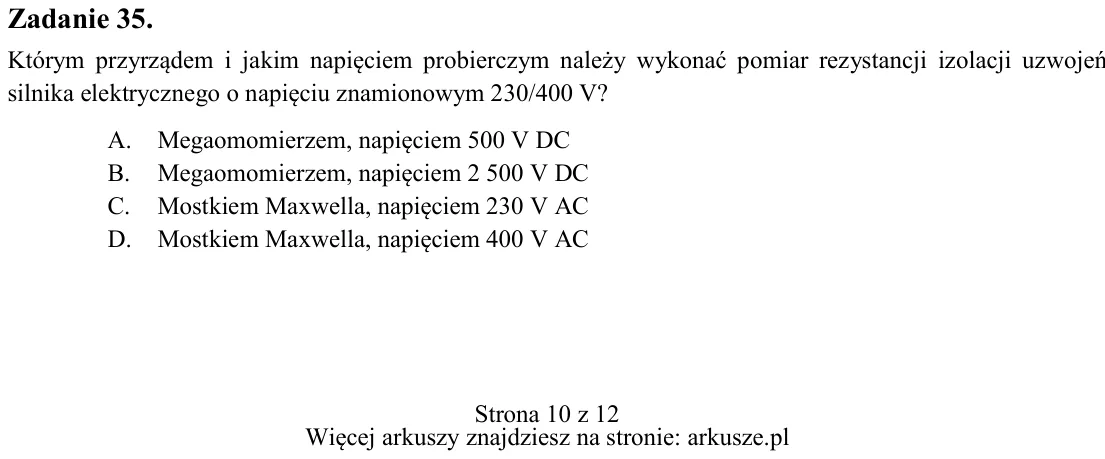

Zadanie 35. Którym przyrządem i jakim napięciem probierczym należy wykonać pomiar rezystancji izolacji uzwojeń silnika elektrycznego o napięciu znamionowym 230/400 V? A. Megaomomierzem, napięciem 500 V DC B. Megaomomierz

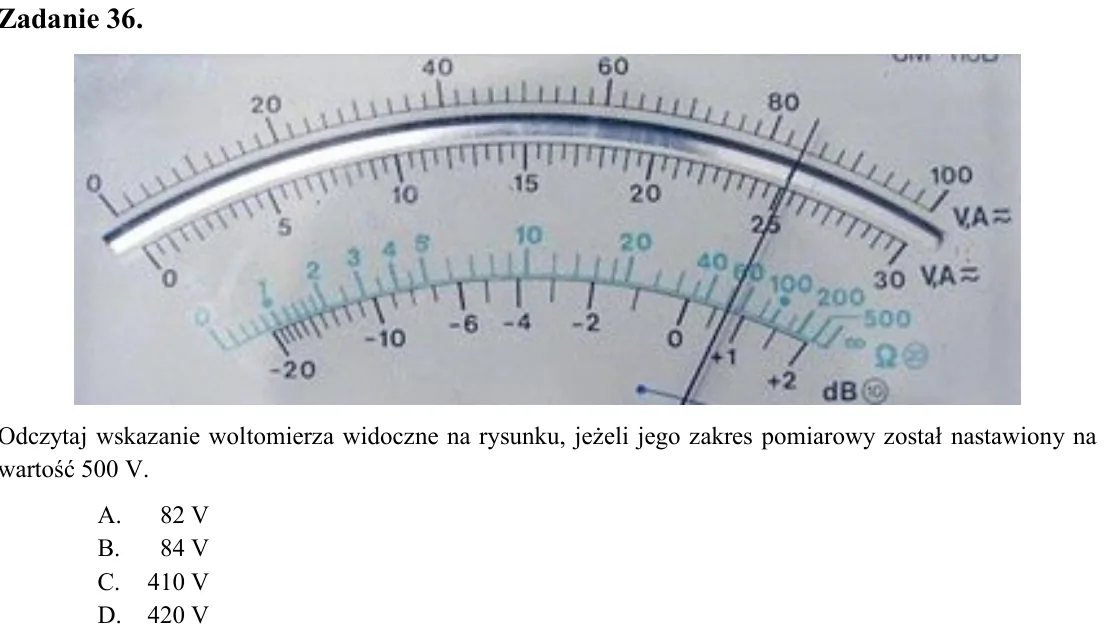

Zadanie 36. Odczytaj wskazanie woltomierza widoczne na rysunku, jeżeli jego zakres pomiarowy został nastawiony na wartość 500 V. A. 82 V B. 84 V C. 410 V D. 420 V

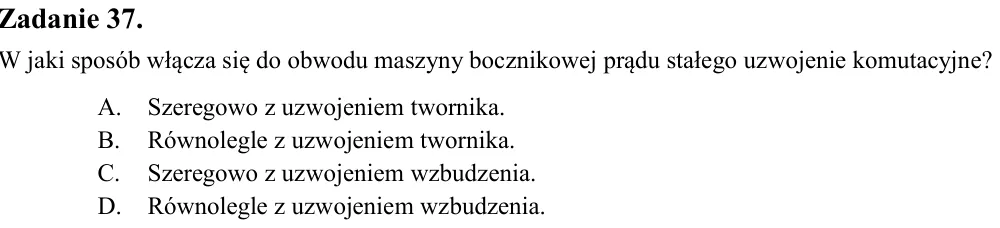

Zadanie 37. W jaki sposób włącza się do obwodu maszyny bocznikowej prądu stałego uzwojenie komutacyjne? A. Szeregowo z uzwojeniem twornika. B. Równolegle z uzwojeniem twornika. C. Szeregowo z uzwojeniem wzbudzenia. D. Ró

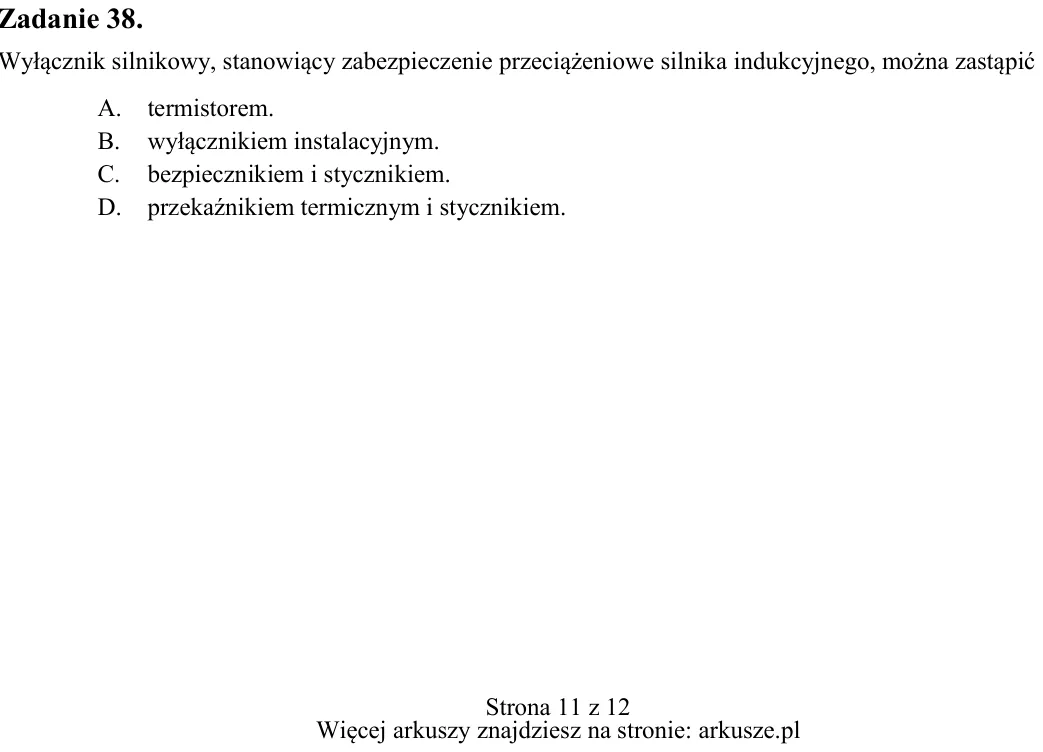

Zadanie 38. Wyłącznik silnikowy, stanowiący zabezpieczenie przeciążeniowe silnika indukcyjnego, można zastąpić A. termistorem. B. wyłącznikiem instalacyjnym. C. bezpiecznikiem i stycznikiem. D. przekaźnikiem termicznym i

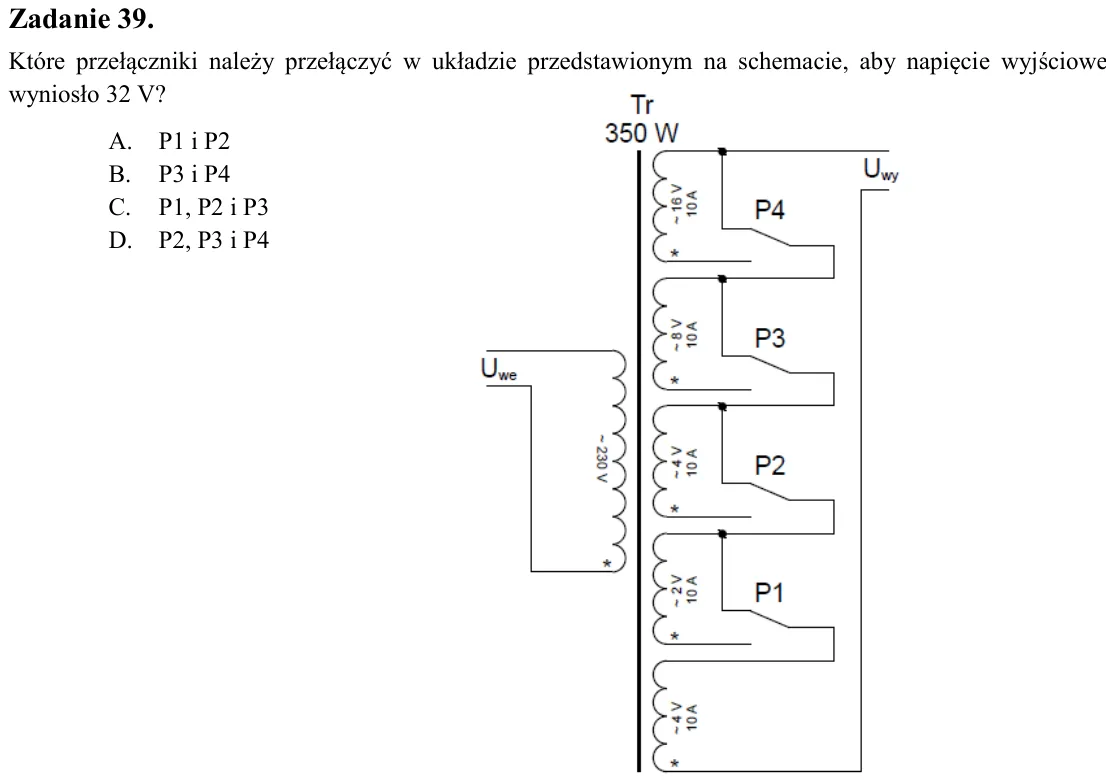

Zadanie 39. Które przełączniki należy przełączyć w układzie przedstawionym na schemacie, aby napięcie wyjściowe wyniosło 32 V? A. P1 i P2 B. P3 i P4 C. P1, P2 i P3 D. P2, P3 i P4

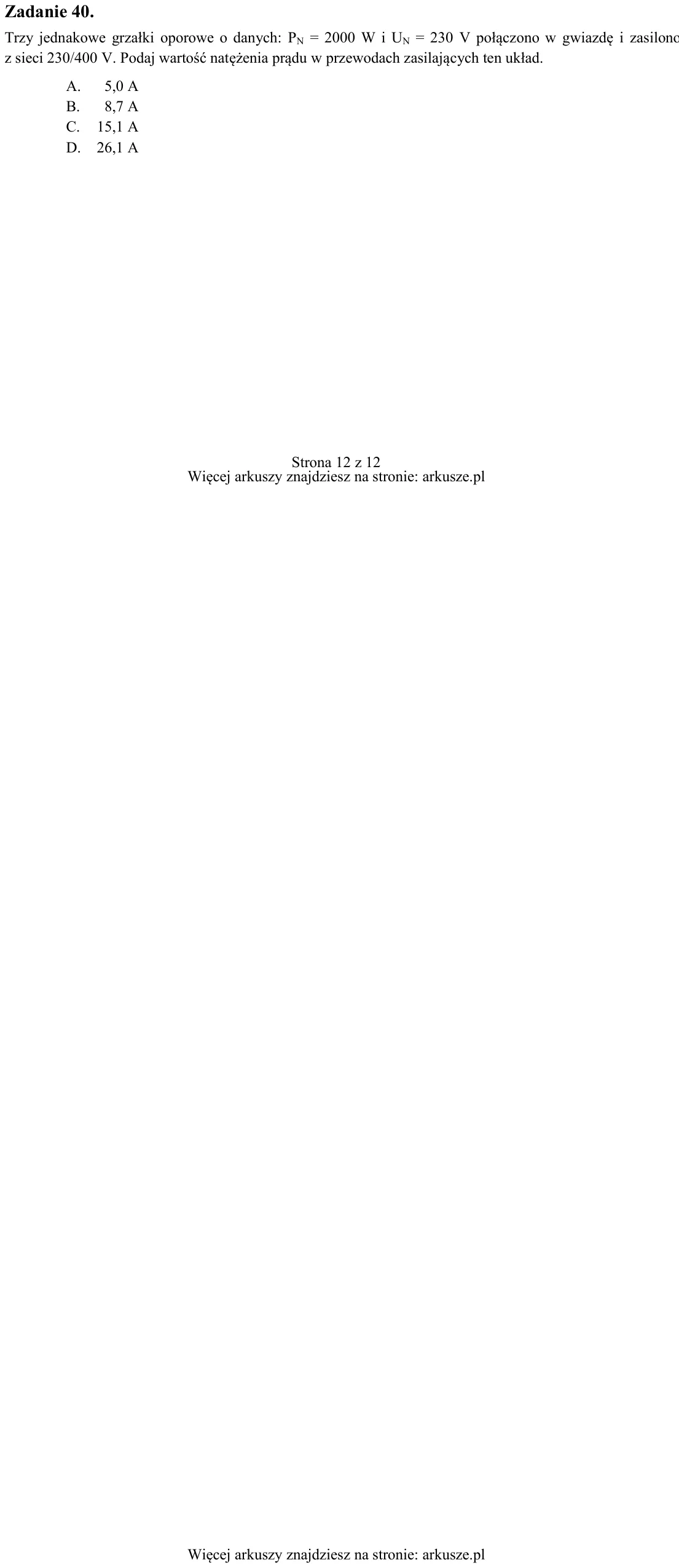

Zadanie 40. Trzy jednakowe grzałki oporowe o danych: PN = 2000 W i UN = 230 V połączono w gwiazdę i zasilono z sieci 230/400 V. Podaj wartość natężenia prądu w przewodach zasilających ten układ. A. 5,0 A B. 8,7 A C. 15,1
