E08 · Egzamin zawodowy · czerwiec 2014

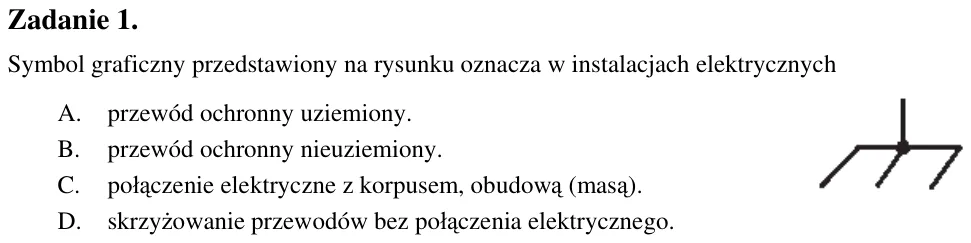

Zadanie 1. Symbol graficzny przedstawiony na rysunku oznacza w instalacjach elektrycznych A. przewód ochronny uziemiony. B. przewód ochronny nieuziemiony. C. połączenie elektryczne z korpusem, obudową (masą). D. skrzyżow

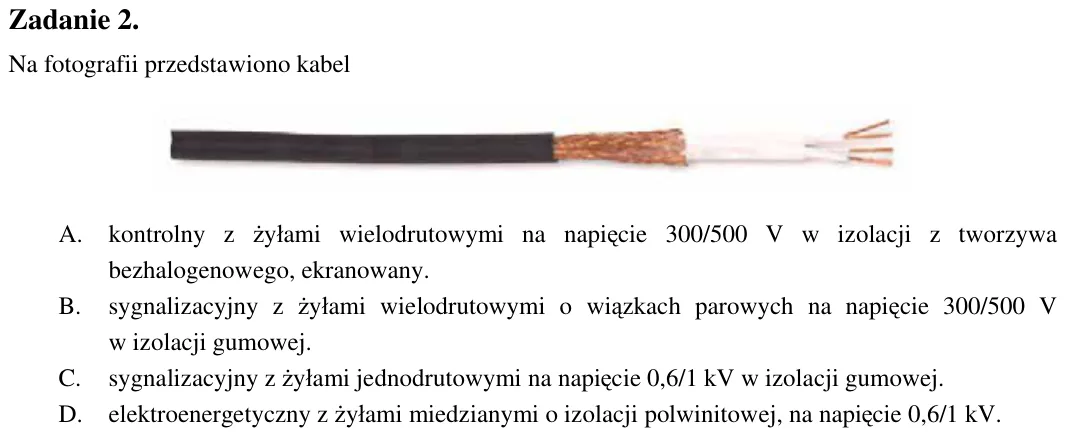

Zadanie 2. Na fotografii przedstawiono kabel A. kontrolny z żyłami wielodrutowymi na napięcie 300/500 V w izolacji z tworzywa bezhalogenowego, ekranowany. B. sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych na

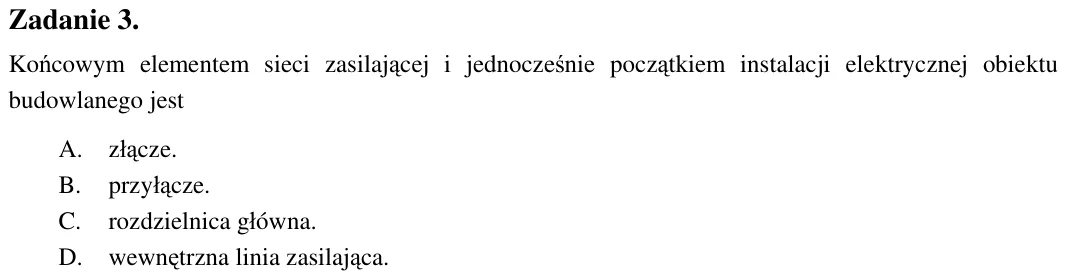

Zadanie 3. Końcowym elementem sieci zasilającej i jednocześnie początkiem instalacji elektrycznej obiektu budowlanego jest A. złącze. B. przyłącze. C. rozdzielnica główna. D. wewnętrzna linia zasilająca.

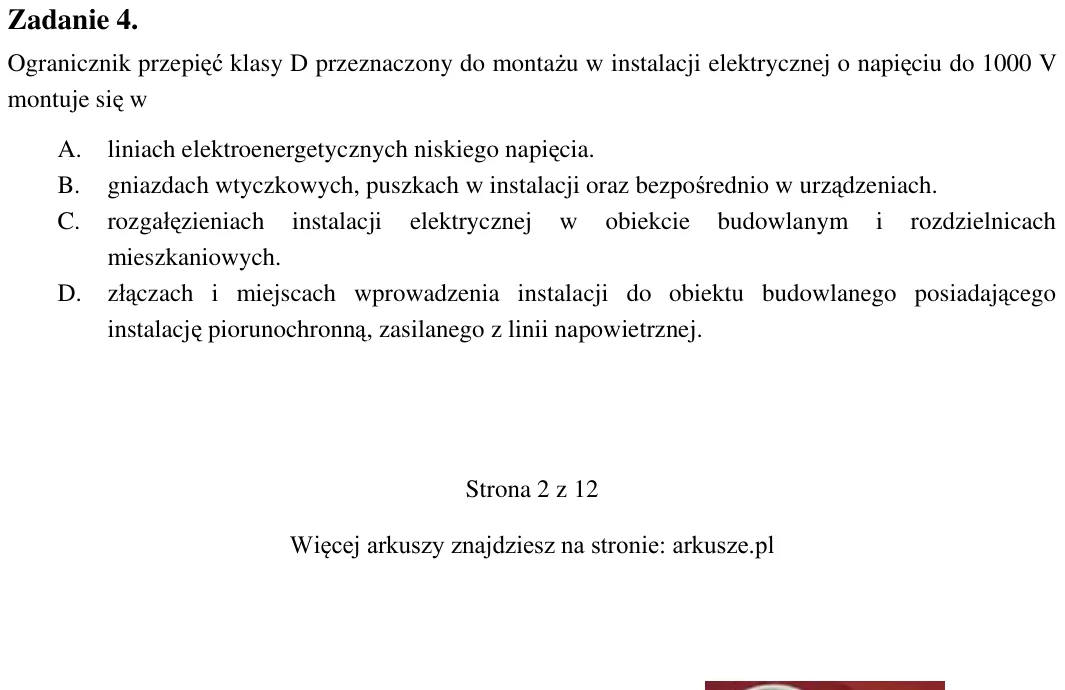

Zadanie 4. Ogranicznik przepięć klasy D przeznaczony do montażu w instalacji elektrycznej o napięciu do 1000 V montuje się w A. liniach elektroenergetycznych niskiego napięcia. B. gniazdach wtyczkowych, puszkach w instal

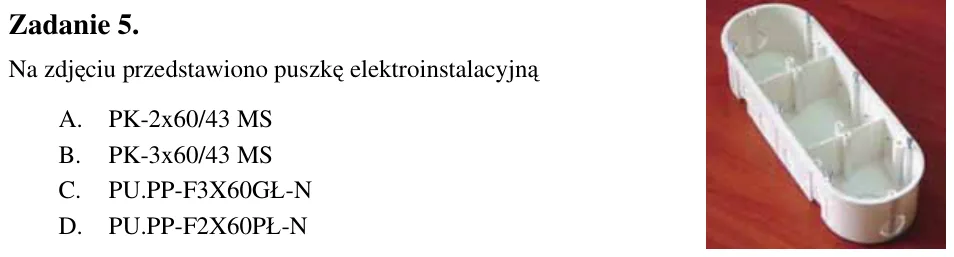

Zadanie 5. Na zdjęciu przedstawiono puszkę elektroinstalacyjną A. PK-2x60/43 MS B. PK-3x60/43 MS C. PU.PP-F3X60GŁ-N D. PU.PP-F2X60PŁ-N

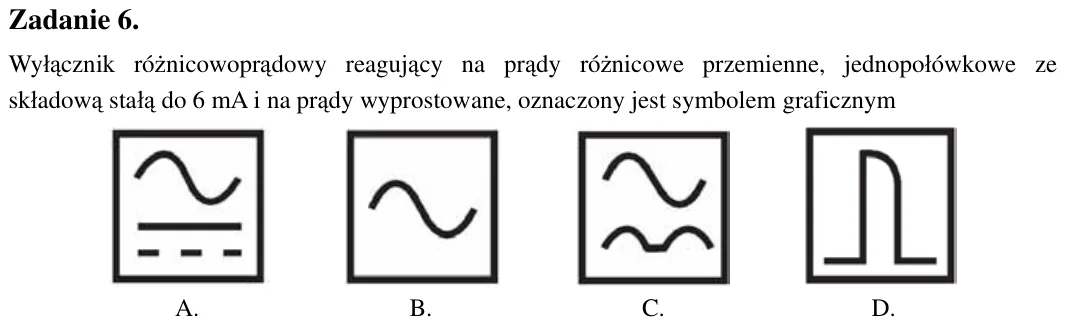

Zadanie 6. Wyłącznik różnicowoprądowy reagujący na prądy różnicowe przemienne, jednopołówkowe ze składową stałą do 6 mA i na prądy wyprostowane, oznaczony jest symbolem graficznym A. B. C. D.

Zadanie 7. Wskaźnik wkładki topikowej o wartości prądu znamionowego 6 A ma kolor A. żółty. B. szary. C. zielony. D. niebieski.

Zadanie 8. Rysunek przedstawia symbol graficzny przewodu A. FE B. FB C. PE D. PEN

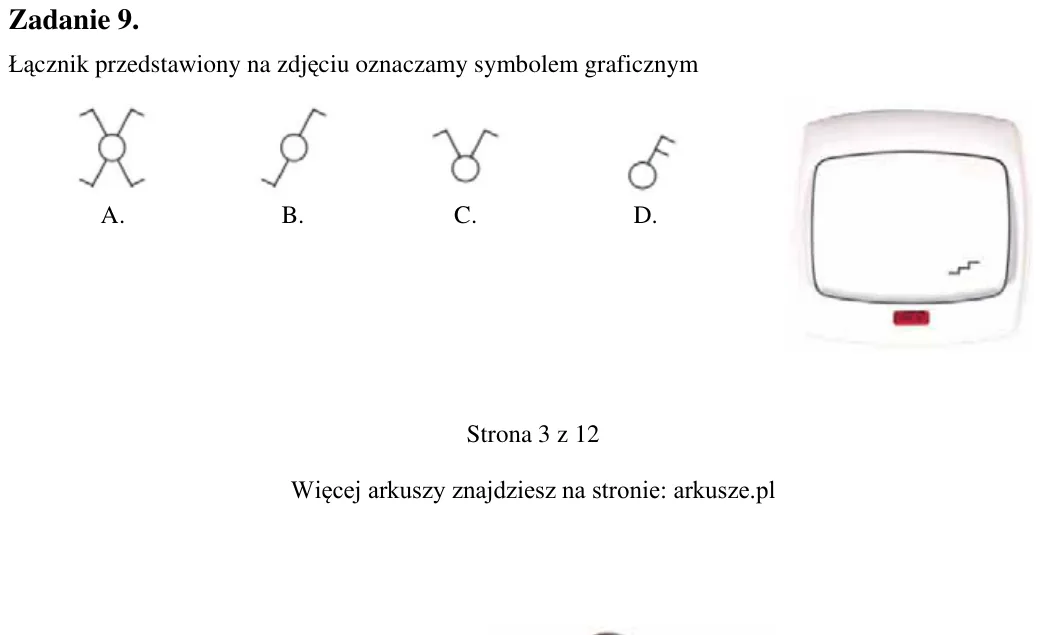

Zadanie 9. Łącznik przedstawiony na zdjęciu oznaczamy symbolem graficznym A. B. C. D.

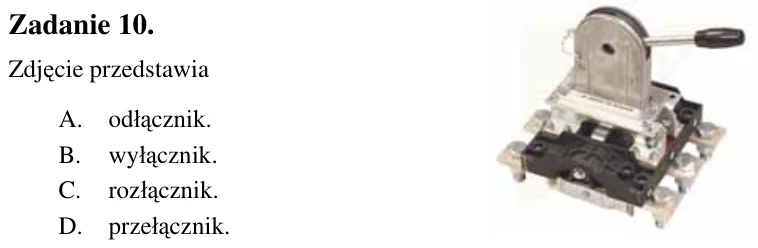

Zadanie 10. Zdjęcie przedstawia A. odłącznik. B. wyłącznik. C. rozłącznik. D. przełącznik.

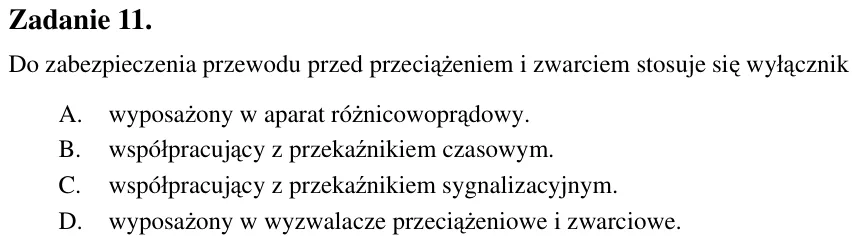

Zadanie 11. Do zabezpieczenia przewodu przed przeciążeniem i zwarciem stosuje się wyłącznik A. wyposażony w aparat różnicowoprądowy. B. współpracujący z przekaźnikiem czasowym. C. współpracujący z przekaźnikiem sygnaliza

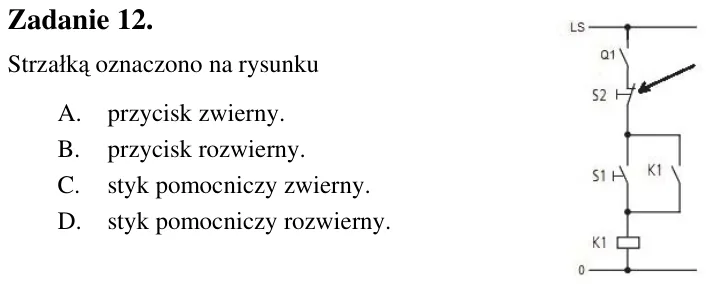

Zadanie 12. Strzałką oznaczono na rysunku A. przycisk zwierny. B. przycisk rozwierny. C. styk pomocniczy zwierny. D. styk pomocniczy rozwierny.

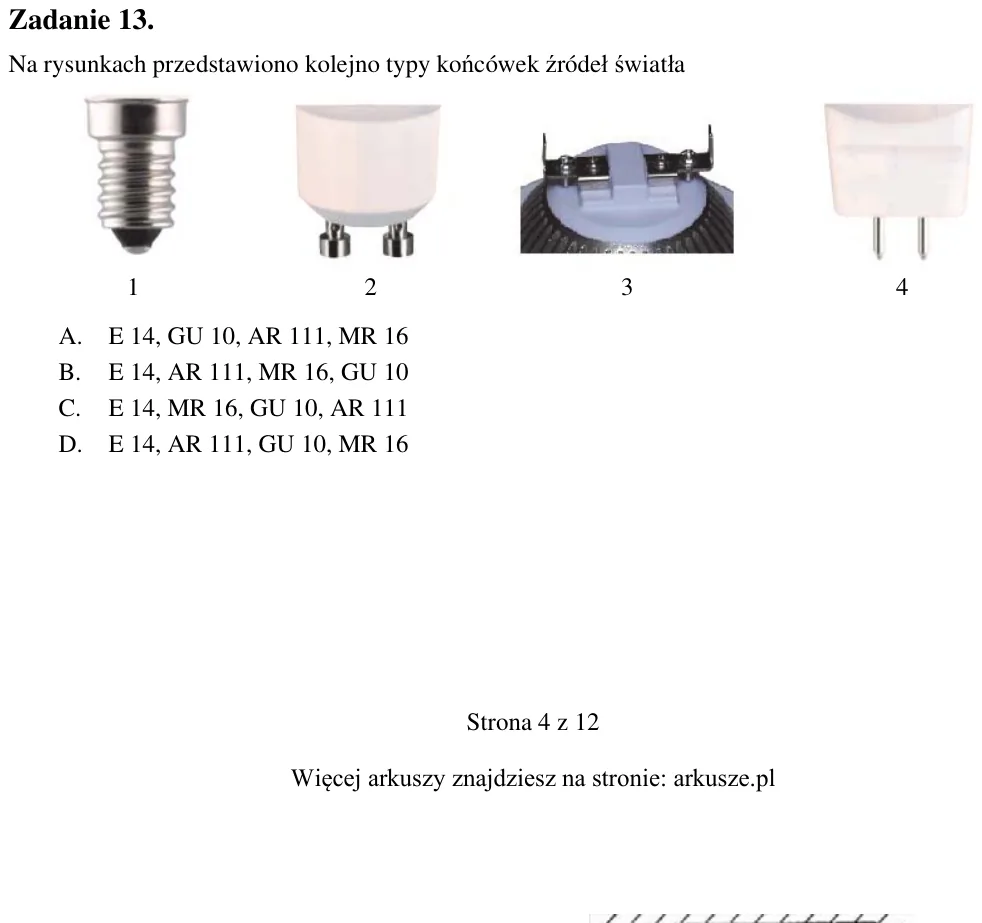

Zadanie 13. Na rysunkach przedstawiono kolejno typy końcówek źródeł światła 1 2 3 4 A. E 14, GU 10, AR 111, MR 16 B. E 14, AR 111, MR 16, GU 10 C. E 14, MR 16, GU 10, AR 111 D. E 14, AR 111, GU 10, MR 16

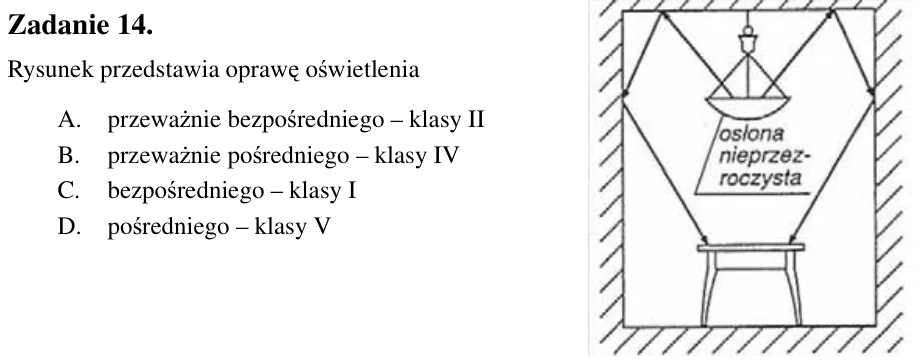

Zadanie 14. Rysunek przedstawia oprawę oświetlenia A. przeważnie bezpośredniego - klasy II B. przeważnie pośredniego - klasy IV C. bezpośredniego - klasy I D. pośredniego - klasy V

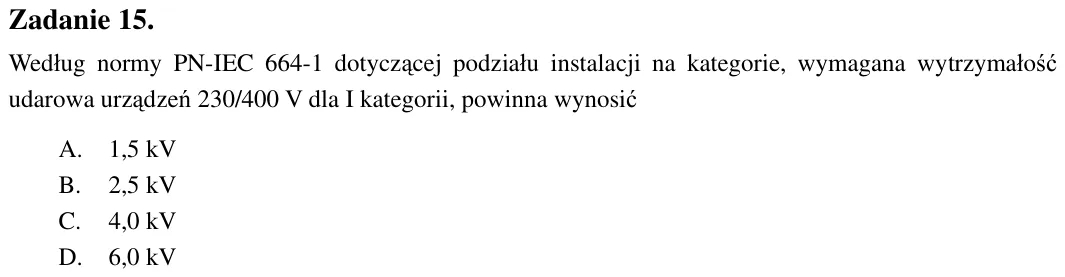

Zadanie 15. Według normy PN-IEC 664-1 dotyczącej podziału instalacji na kategorie, wymagana wytrzymałość udarowa urządzeń 230/400 V dla I kategorii, powinna wynosić A. 1,5 kV B. 2,5 kV C. 4,0 kV D. 6,0 kV

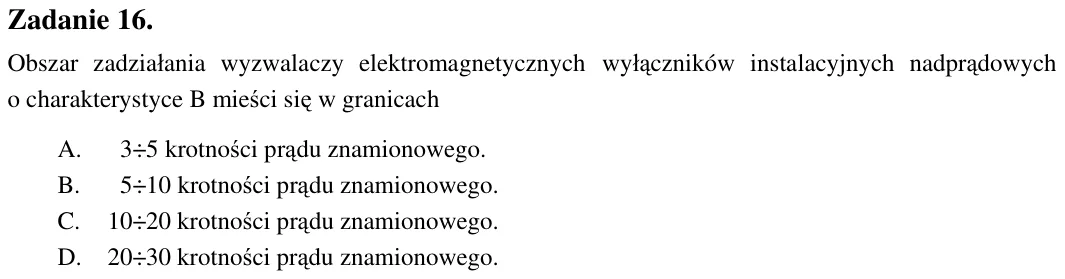

Zadanie 16. Obszar zadziałania wyzwalaczy elektromagnetycznych wyłączników instalacyjnych nadprądowych o charakterystyce B mieści się w granicach A. 3÷5 krotności prądu znamionowego. B. 5÷10 krotności prądu znamionowego.

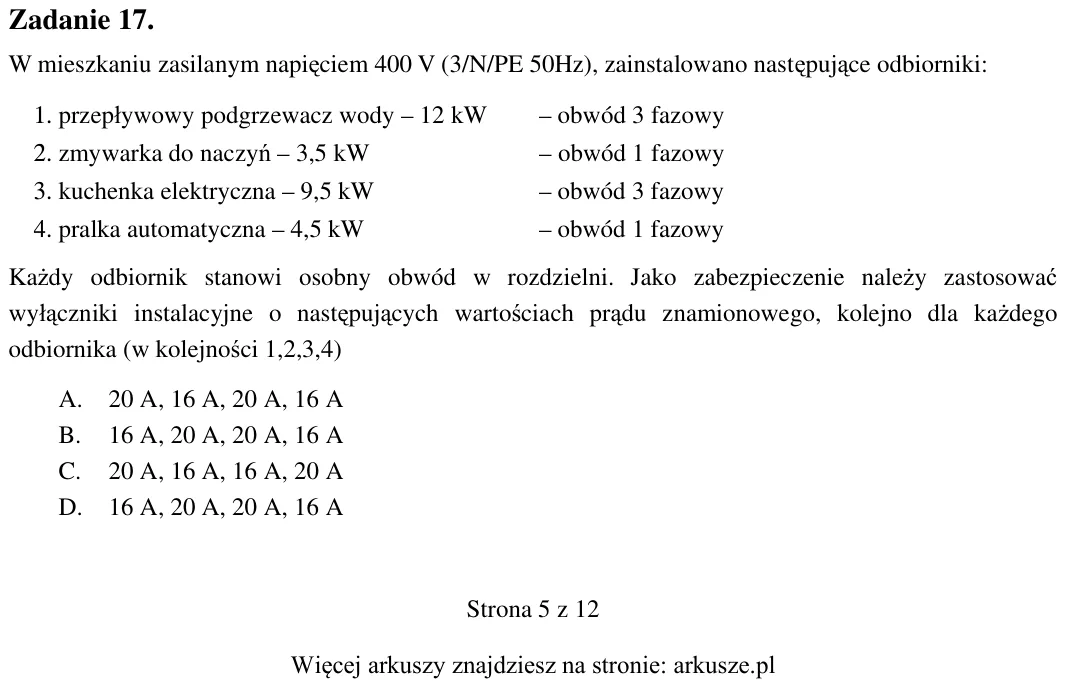

Zadanie 17. W mieszkaniu zasilanym napięciem 400 V (3/N/PE 50Hz), zainstalowano następujące odbiorniki: przepływowy podgrzewacz wody - 12 kW - obwód 3 fazowy zmywarka do naczyń - 3,5 kW - obwód 1 fazowy kuchenka

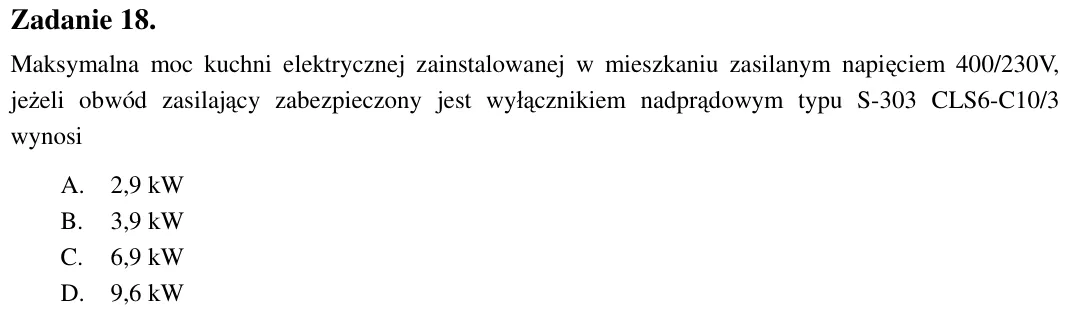

Zadanie 18. Maksymalna moc kuchni elektrycznej zainstalowanej w mieszkaniu zasilanym napięciem 400/230V, jeżeli obwód zasilający zabezpieczony jest wyłącznikiem nadprądowym typu S-303 CLS6-C10/3 wynosi A. 2,9 kW B. 3,9 k

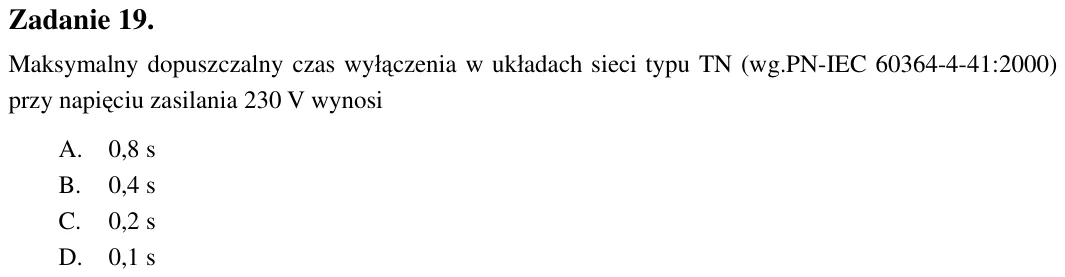

Zadanie 19. Maksymalny dopuszczalny czas wyłączenia w układach sieci typu TN (wg.PN-IEC 60364-4-41:2000) przy napięciu zasilania 230 V wynosi A. 0,8 s B. 0,4 s C. 0,2 s D. 0,1 s

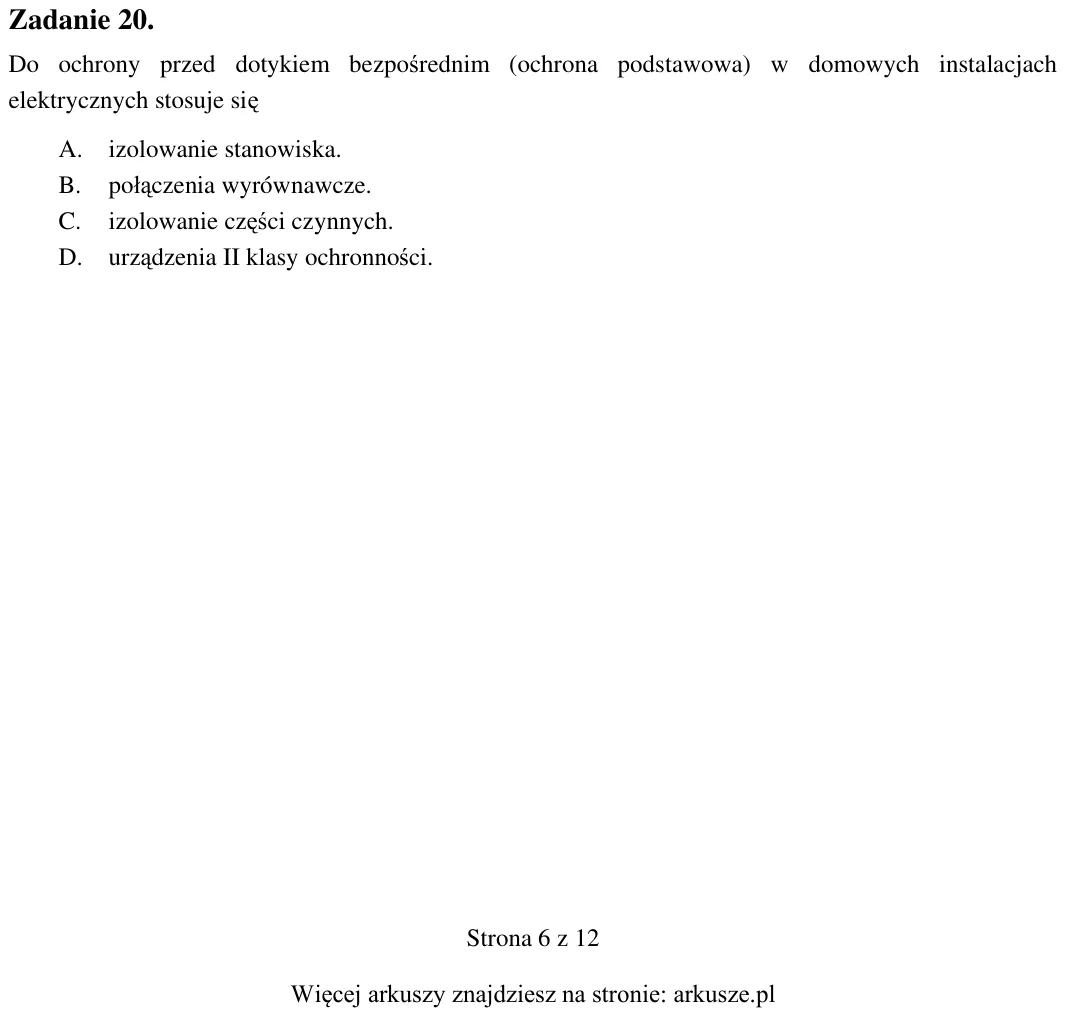

Zadanie 20. Do ochrony przed dotykiem bezpośrednim (ochrona podstawowa) w domowych instalacjach elektrycznych stosuje się A. izolowanie stanowiska. B. połączenia wyrównawcze. C. izolowanie części czynnych. D. urządzenia

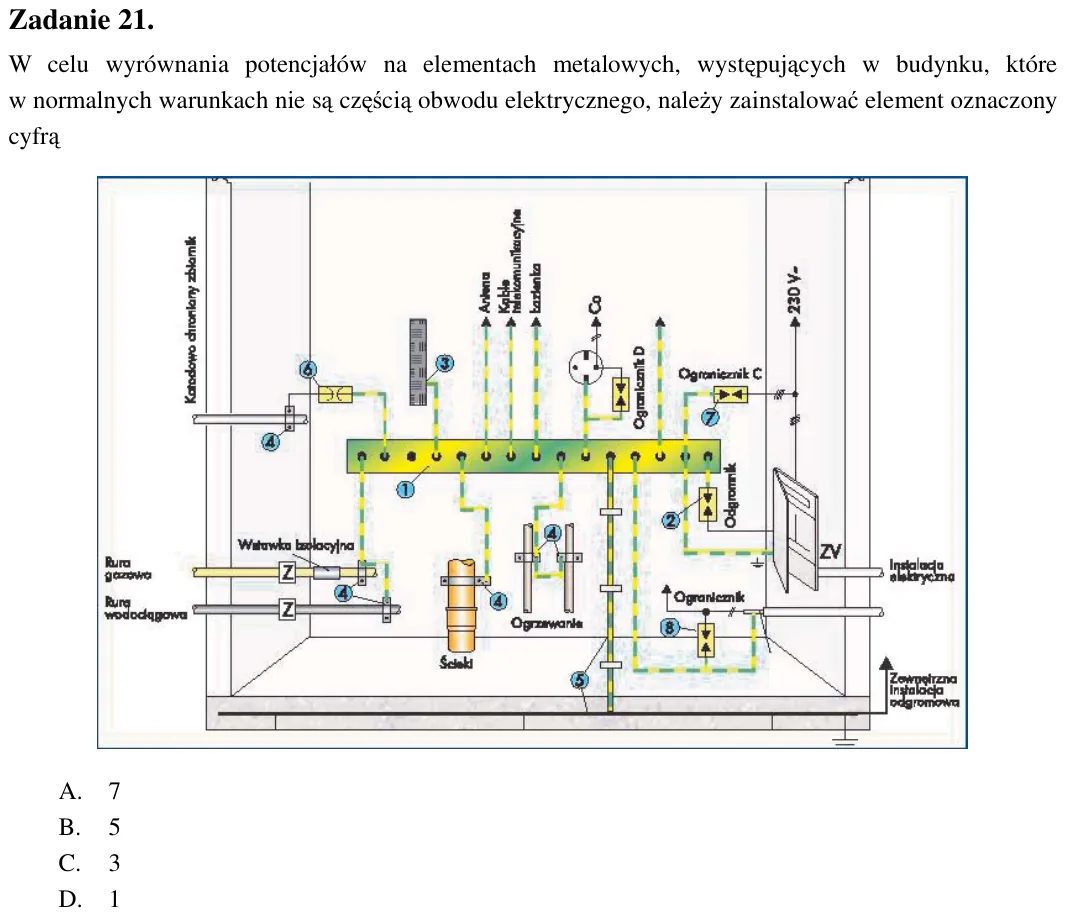

Zadanie 21. W celu wyrównania potencjałów na elementach metalowych, występujących w budynku, które w normalnych warunkach nie są częścią obwodu elektrycznego, należy zainstalować element oznaczony cyfrą A. 7 B. 5 C. 3 D.

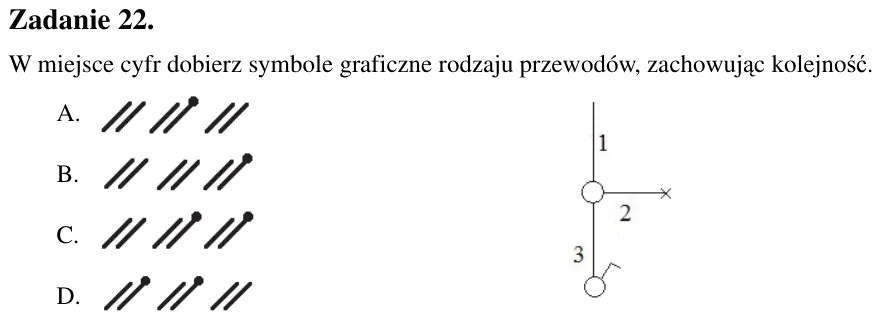

Zadanie 22. W miejsce cyfr dobierz symbole graficzne rodzaju przewodów, zachowując kolejność. A. B. C. D.

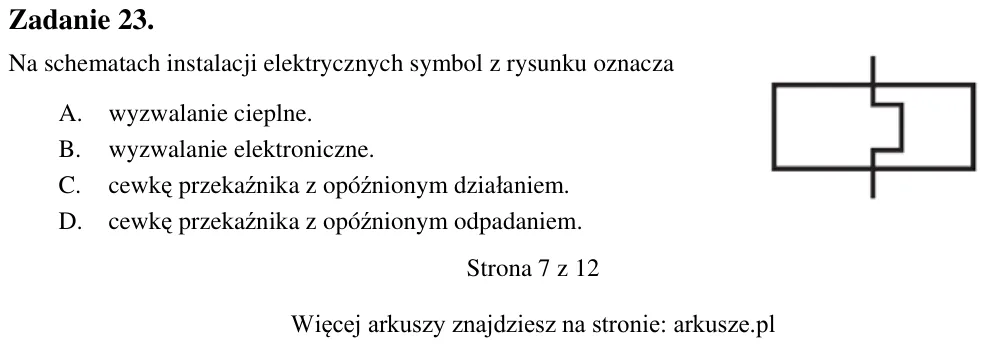

Zadanie 23. Na schematach instalacji elektrycznych symbol z rysunku oznacza A. wyzwalanie cieplne. B. wyzwalanie elektroniczne. C. cewkę przekaźnika z opóźnionym działaniem. D. cewkę przekaźnika z opóźnionym odpadaniem.

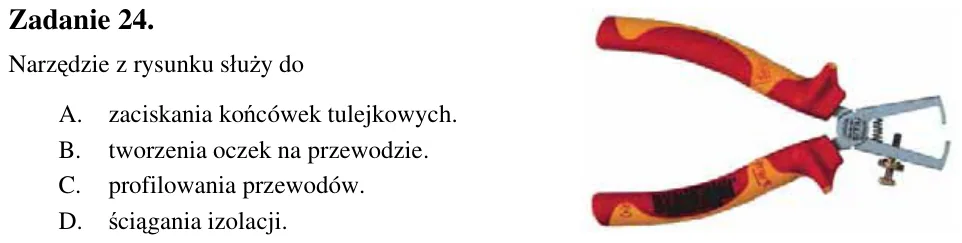

Zadanie 24. Narzędzie z rysunku służy do A. zaciskania końcówek tulejkowych. B. tworzenia oczek na przewodzie. C. profilowania przewodów. D. ściągania izolacji.

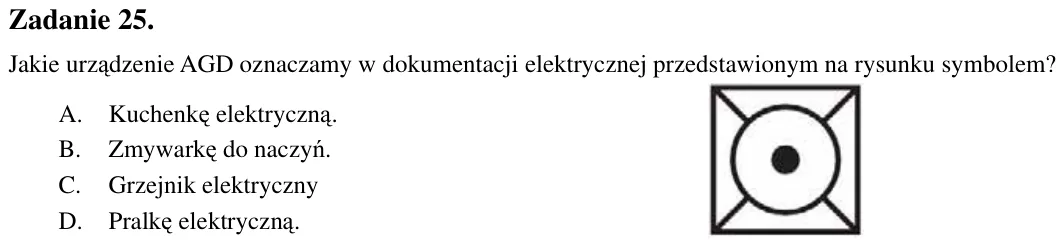

Zadanie 25. Jakie urządzenie AGD oznaczamy w dokumentacji elektrycznej przedstawionym na rysunku symbolem? A. Kuchenkę elektryczną. B. Zmywarkę do naczyń. C. Grzejnik elektryczny D. Pralkę elektryczną.

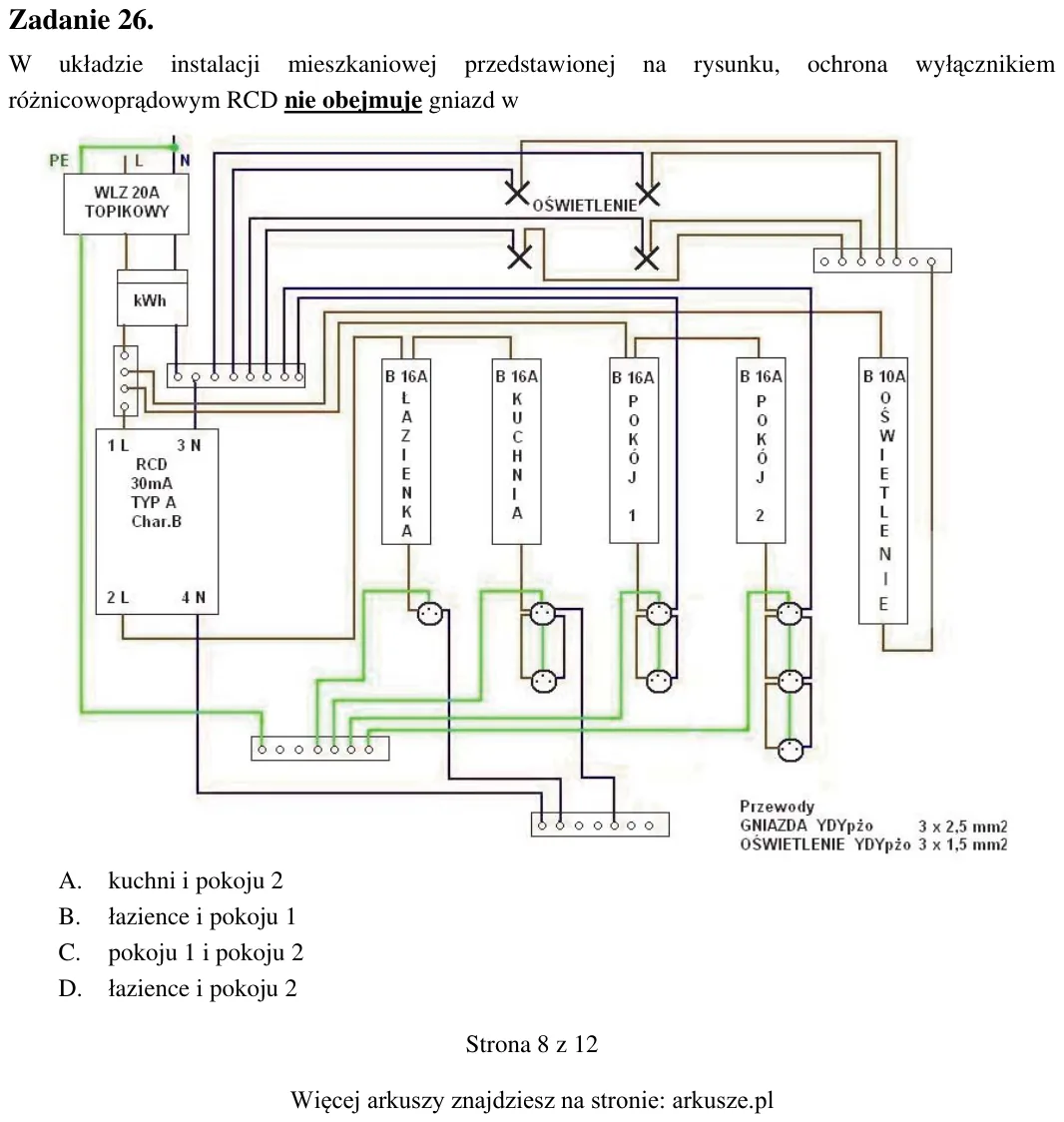

Zadanie 26. W układzie instalacji mieszkaniowej przedstawionej na rysunku, ochrona wyłącznikiem różnicowoprądowym RCD nie obejmuje gniazd w A. kuchni i pokoju 2 B. łazience i pokoju 1 C. pokoju 1 i pokoju 2 D. łazience i

Zadanie 27. Dla obwodów SELV lub PELV napięcie pomiarowe przy badaniu rezystancji izolacji wynosi A. 250 V B. 500 V C. 750 V D. 1000 V

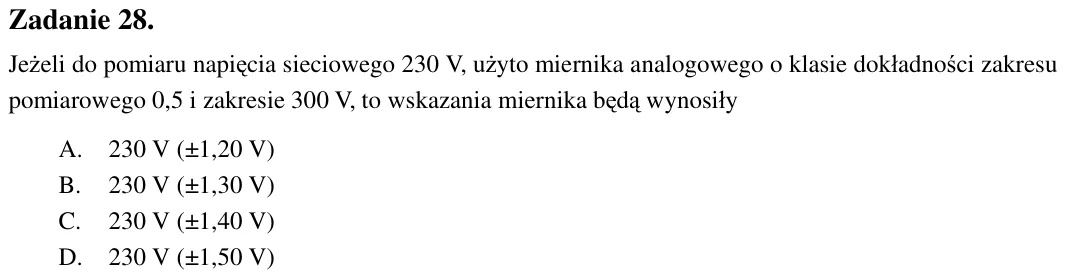

Zadanie 28. Jeżeli do pomiaru napięcia sieciowego 230 V, użyto miernika analogowego o klasie dokładności zakresu pomiarowego 0,5 i zakresie 300 V, to wskazania miernika będą wynosiły A. 230 V (±1,20 V) B. 230 V (±1,30 V)

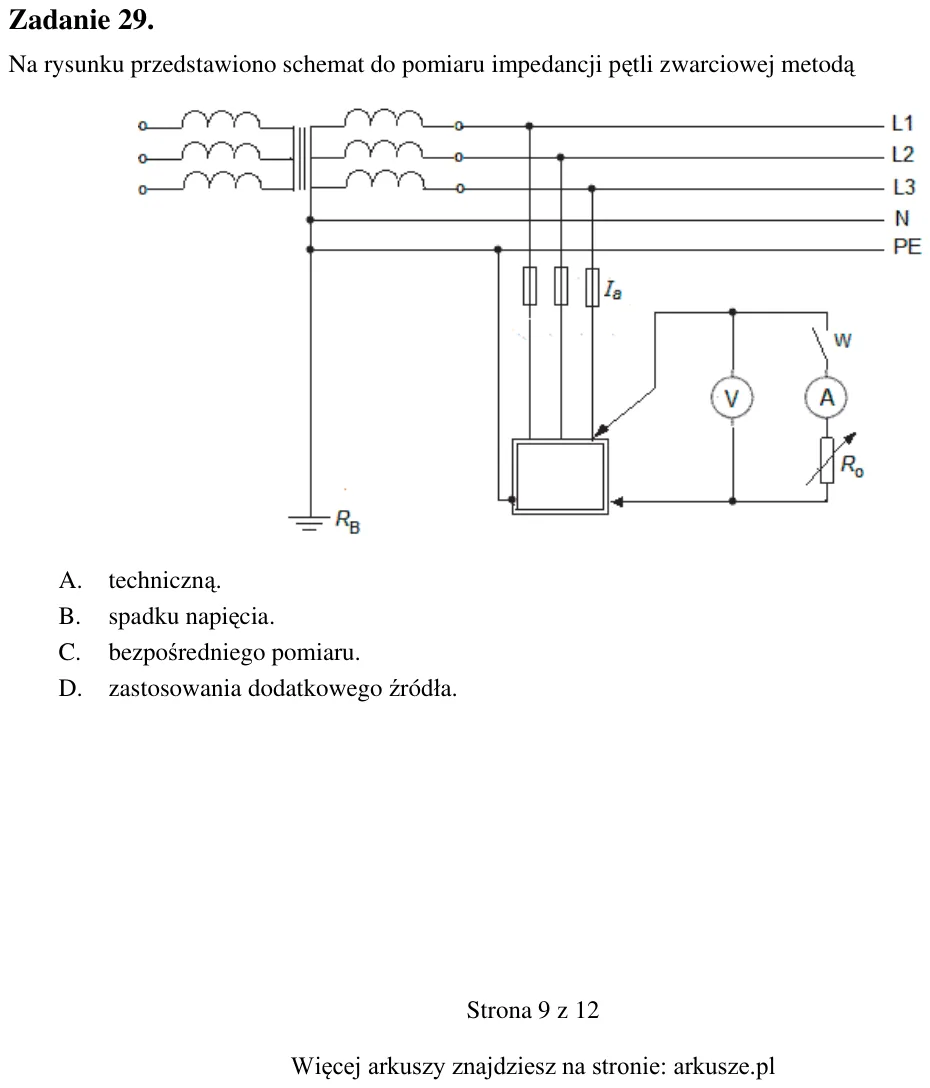

Zadanie 29. Na rysunku przedstawiono schemat do pomiaru impedancji pętli zwarciowej metodą A. techniczną. B. spadku napięcia. C. bezpośredniego pomiaru. D. zastosowania dodatkowego źródła.

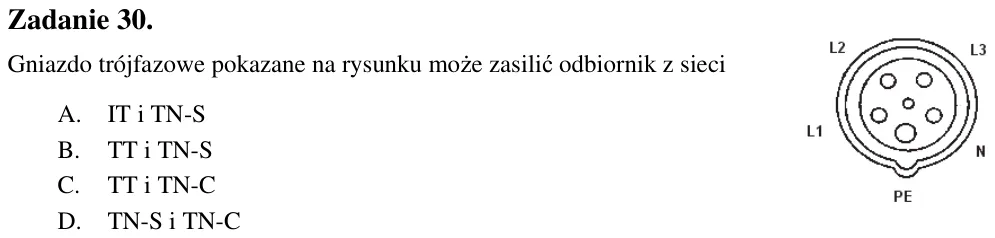

Zadanie 30. Gniazdo trójfazowe pokazane na rysunku może zasilić odbiornik z sieci A. IT i TN-S B. TT i TN-S C. TT i TN-C D. TN-S i TN-C

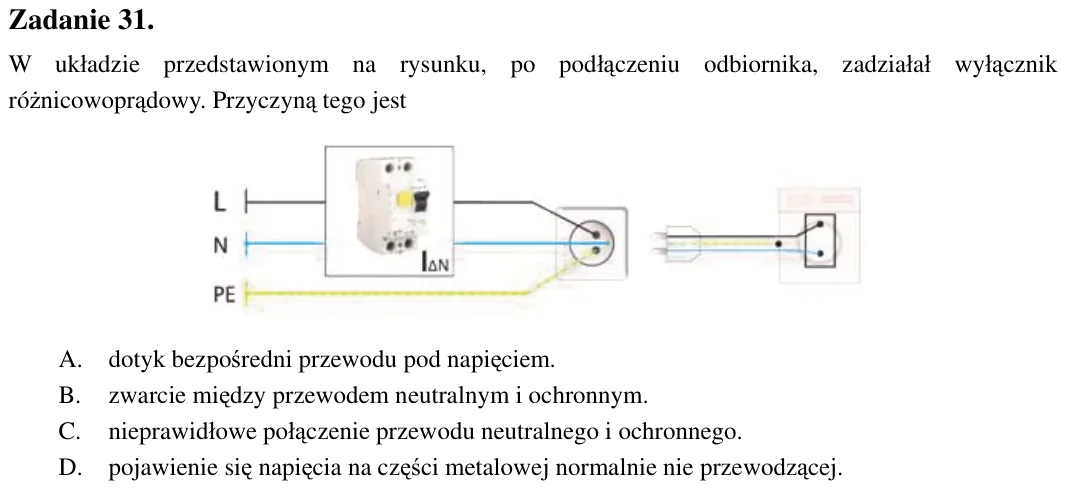

Zadanie 31. W układzie przedstawionym na rysunku, po podłączeniu odbiornika, zadziałał wyłącznik różnicowoprądowy. Przyczyną tego jest A. dotyk bezpośredni przewodu pod napięciem. B. zwarcie między przewodem neutralnym i

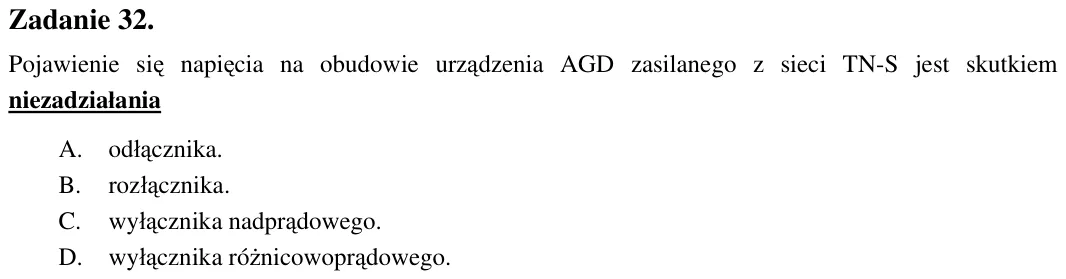

Zadanie 32. Pojawienie się napięcia na obudowie urządzenia AGD zasilanego z sieci TN-S jest skutkiem niezadziałania A. odłącznika. B. rozłącznika. C. wyłącznika nadprądowego. D. wyłącznika różnicowoprądowego.

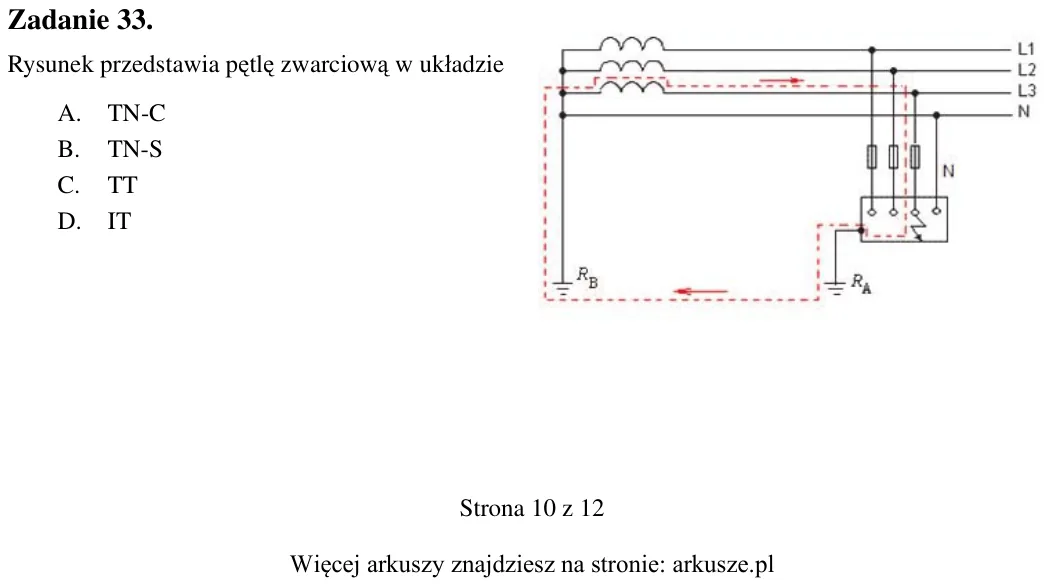

Zadanie 33. Rysunek przedstawia pętlę zwarciową w układzie A. TN-C B. TN-S C. TT D. IT

Zadanie 34. Rezystancję izolacji przewodu typu YDY 5x6 450/700 V należy mierzyć induktorem na napięcie A. 250 V B. 500 V C. 1000 V D. 2500 V

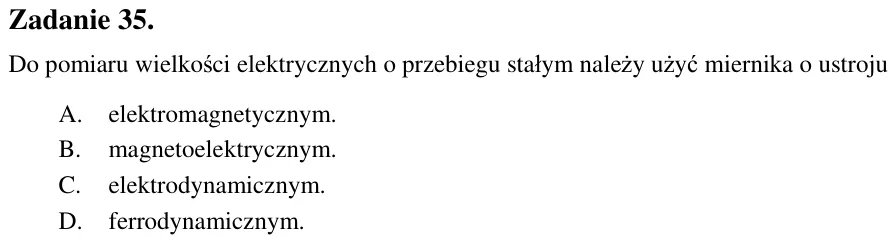

Zadanie 35. Do pomiaru wielkości elektrycznych o przebiegu stałym należy użyć miernika o ustroju A. elektromagnetycznym. B. magnetoelektrycznym. C. elektrodynamicznym. D. ferrodynamicznym.

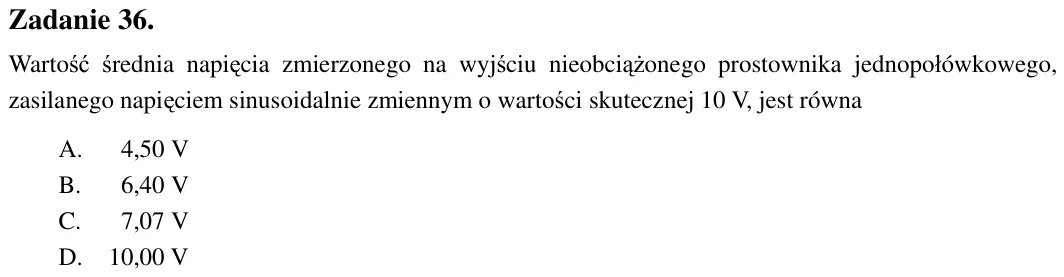

Zadanie 36. Wartość średnia napięcia zmierzonego na wyjściu nieobciążonego prostownika jednopołówkowego, zasilanego napięciem sinusoidalnie zmiennym o wartości skutecznej 10 V, jest równa A. 4,50 V B. 6,40 V C. 7,07 V D.

Zadanie 37. Pomiar bezpośredni rezystancji obwodu można wykonać za pomocą A. amperomierza. B. woltomierza. C. watomierza. D. omomierza.

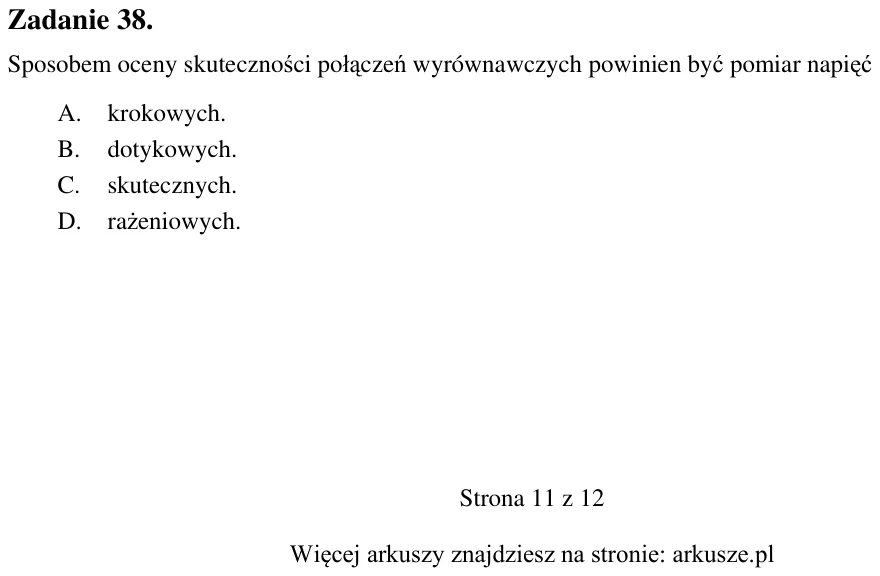

Zadanie 38. Sposobem oceny skuteczności połączeń wyrównawczych powinien być pomiar napięć A. krokowych. B. dotykowych. C. skutecznych. D. rażeniowych.

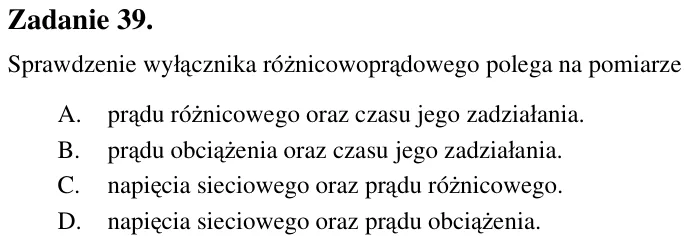

Zadanie 39. Sprawdzenie wyłącznika różnicowoprądowego polega na pomiarze A. prądu różnicowego oraz czasu jego zadziałania. B. prądu obciążenia oraz czasu jego zadziałania. C. napięcia sieciowego oraz prądu różnicowego. D

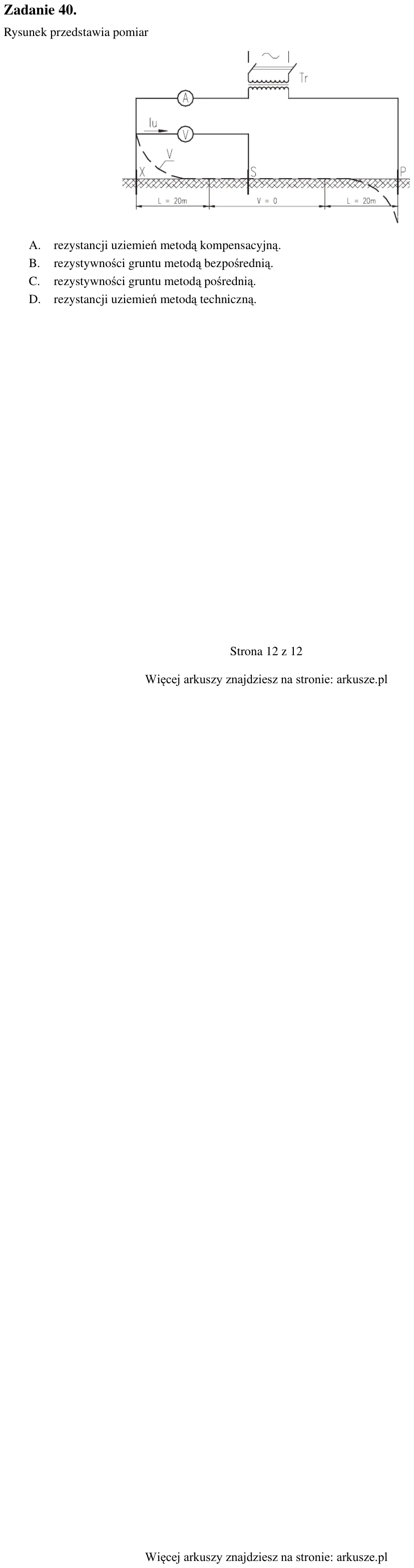

Zadanie 40. Rysunek przedstawia pomiar A. rezystancji uziemień metodą kompensacyjną. B. rezystywności gruntu metodą bezpośrednią. C. rezystywności gruntu metodą pośrednią. D. rezystancji uziemień metodą techniczną.
