E08 · Egzamin zawodowy · styczeń 2014

Zadanie 1. Przewód pokazany na zdjęciu ma symbol literowy A. YLYp B. YDYp C. YDYo D. YnDYo

Zadanie 2. Przewód oznaczony symbolem literowym SMYp posiada żyły A. płaskie. B. sektorowe. C. jednodrutowe. D. wielodrutowe.

Zadanie 3. Symbolem PEN oznaczony jest przewód A. ochronny. B. uziemiający. C. wyrównawczy. D. ochronno-neutralny.

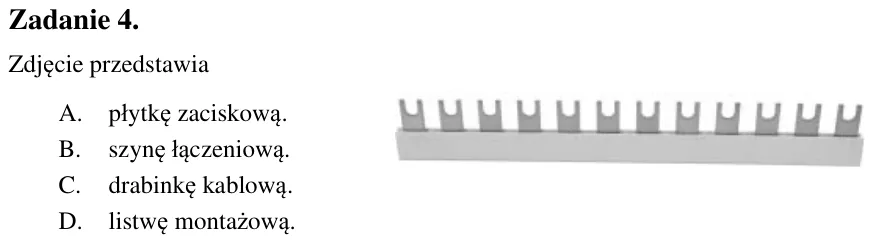

Zadanie 4. Zdjęcie przedstawia A. płytkę zaciskową. B. szynę łączeniową. C. drabinkę kablową. D. listwę montażową.

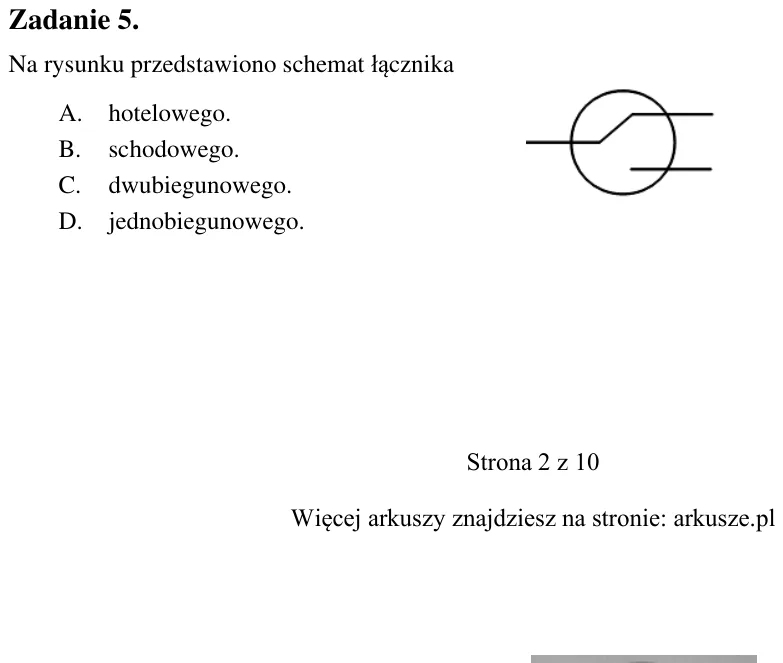

Zadanie 5. Na rysunku przedstawiono schemat łącznika A. hotelowego. B. schodowego. C. dwubiegunowego. D. jednobiegunowego.

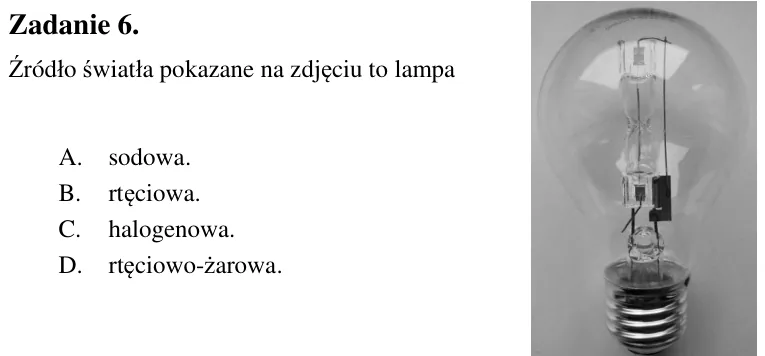

Zadanie 6. Źródło światła pokazane na zdjęciu to lampa A. sodowa. B. rtęciowa. C. halogenowa. D. rtęciowo-żarowa.

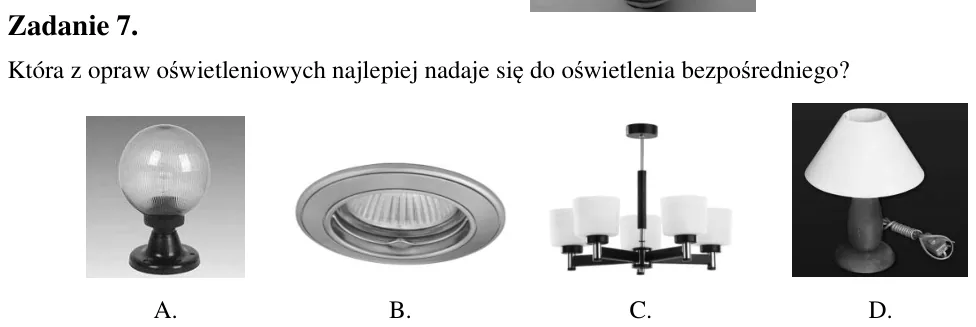

Zadanie 7. Która z opraw oświetleniowych najlepiej nadaje się do oświetlenia bezpośredniego?

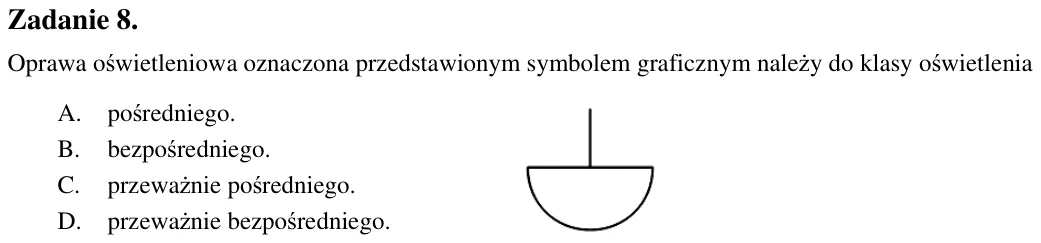

Zadanie 8. Oprawa oświetleniowa oznaczona przedstawionym symbolem graficznym należy do klasy oświetlenia A. pośredniego. B. bezpośredniego. C. przeważnie pośredniego. D. przeważnie bezpośredniego.

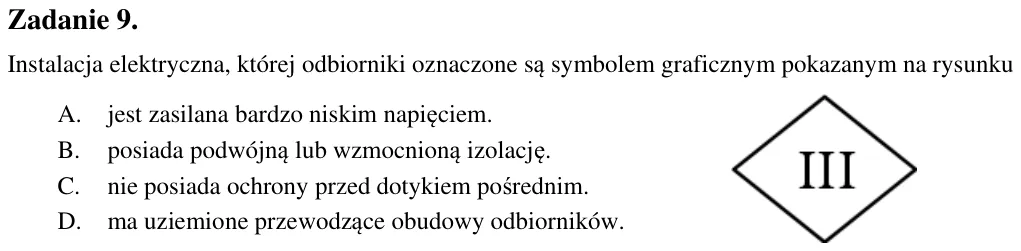

Zadanie 9. Instalacja elektryczna, której odbiorniki oznaczone są symbolem graficznym pokazanym na rysunku A. jest zasilana bardzo niskim napięciem. B. posiada podwójną lub wzmocnioną izolację. C. nie posiada ochrony prz

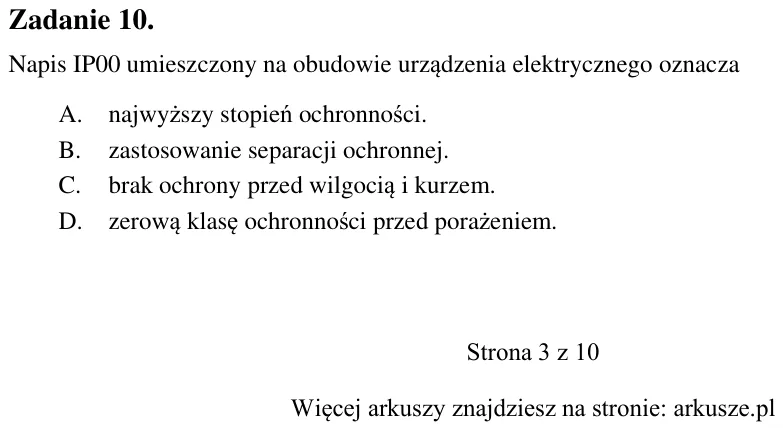

Zadanie 10. Napis IP00 umieszczony na obudowie urządzenia elektrycznego oznacza A. najwyższy stopień ochronności. B. zastosowanie separacji ochronnej. C. brak ochrony przed wilgocią i kurzem. D. zerową klasę ochronności

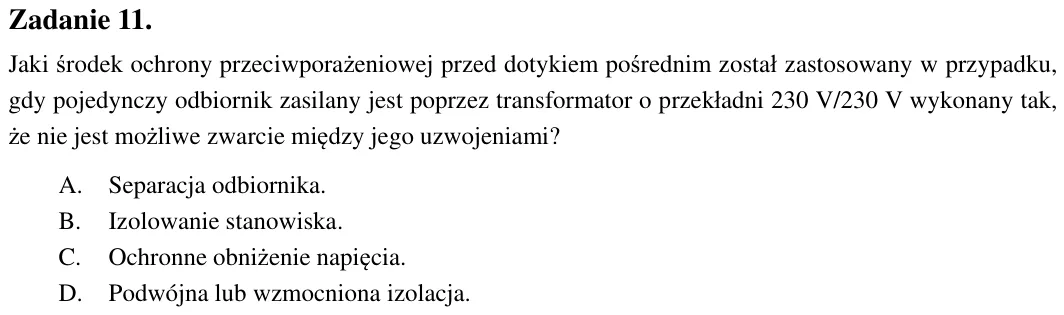

Zadanie 11. Jaki środek ochrony przeciwporażeniowej przed dotykiem pośrednim został zastosowany w przypadku, gdy pojedynczy odbiornik zasilany jest poprzez transformator o przekładni 230 V/230 V wykonany tak, że nie jest

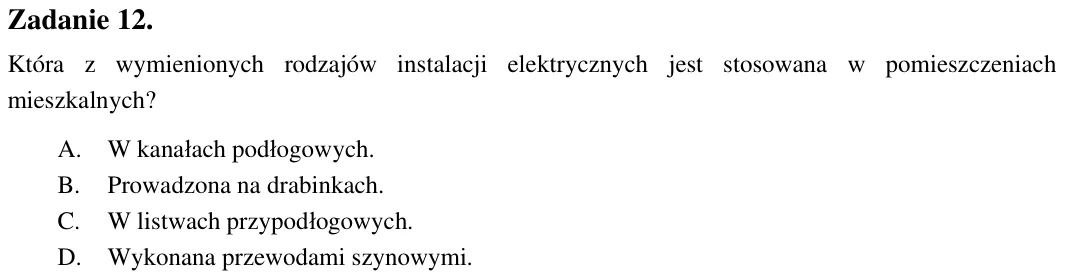

Zadanie 12. Która z wymienionych rodzajów instalacji elektrycznych jest stosowana w pomieszczeniach mieszkalnych? A. W kanałach podłogowych. B. Prowadzona na drabinkach. C. W listwach przypodłogowych. D. Wykonana przewod

Zadanie 13. Jaki rodzaj przewodów montuje się na izolatorach wsporczych? A. Szynowe. B. Uzbrojone. C. Rdzeniowe. D. Kabelkowe.

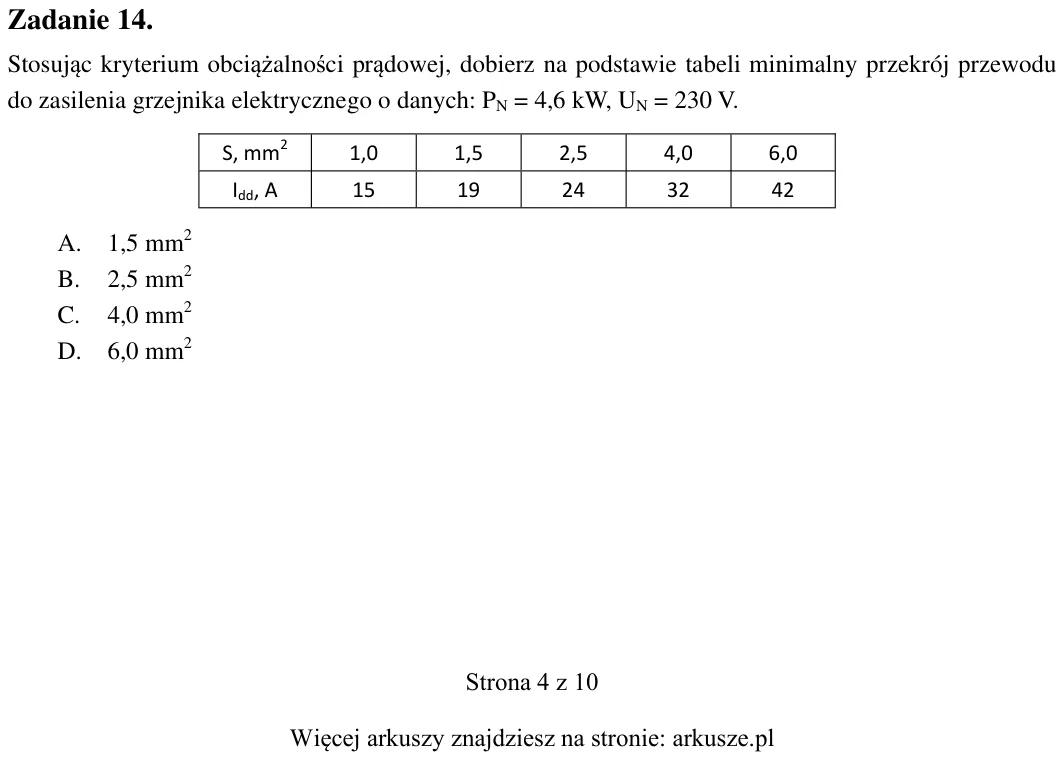

Zadanie 14. Stosując kryterium obciążalności prądowej, dobierz na podstawie tabeli minimalny przekrój przewodu do zasilenia grzejnika elektrycznego o danych: PN = 4,6 kW, UN = 230 V. A. 1,5 mm2 B. 2,5 mm2 C. 4,0 mm2 D. 6

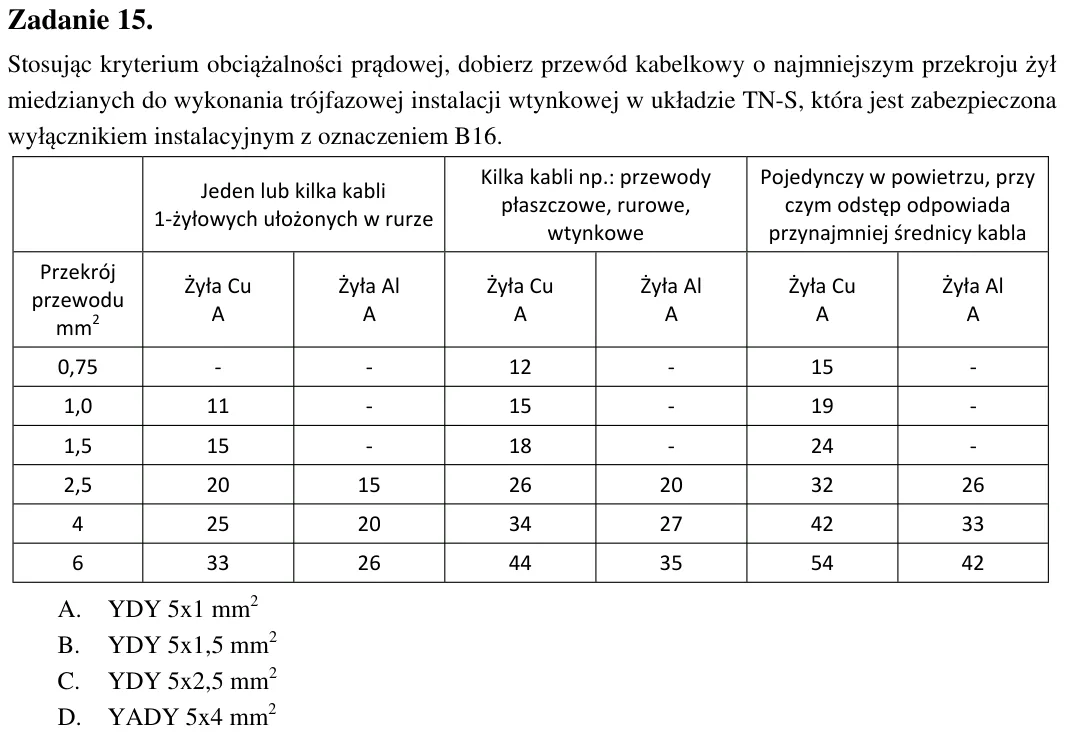

Zadanie 15. Stosując kryterium obciążalności prądowej, dobierz przewód kabelkowy o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej w układzie TN-S, która jest zabezpieczona wyłączniki

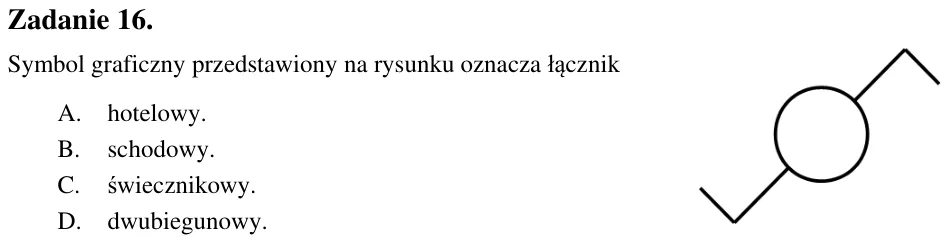

Zadanie 16. Symbol graficzny przedstawiony na rysunku oznacza łącznik A. hotelowy. B. schodowy. C. świecznikowy. D. dwubiegunowy.

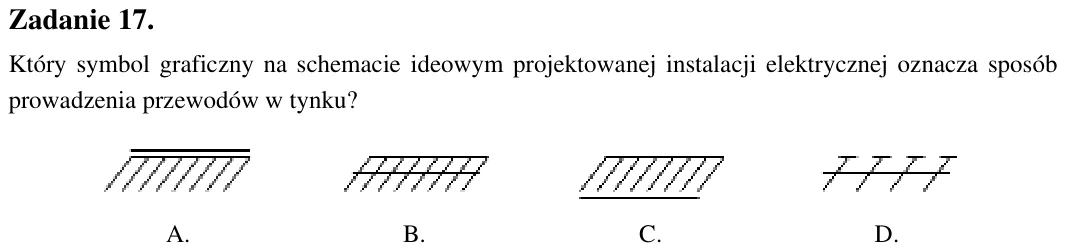

Zadanie 17. Który symbol graficzny na schemacie ideowym projektowanej instalacji elektrycznej oznacza sposób prowadzenia przewodów w tynku?

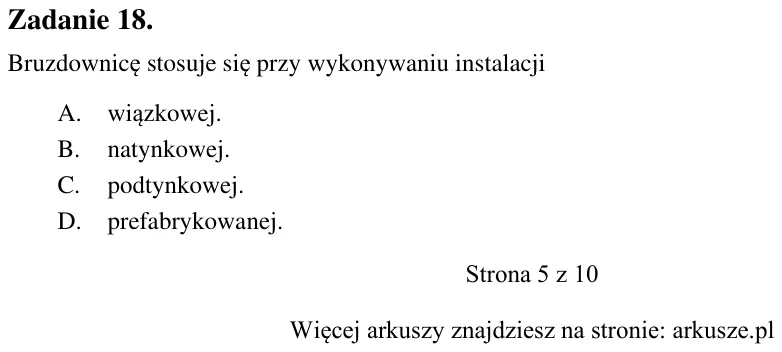

Zadanie 18. Bruzdownicę stosuje się przy wykonywaniu instalacji A. wiązkowej. B. natynkowej. C. podtynkowej. D. prefabrykowanej. Jeden lub kilka kabli 1-żyłowych ułożonych w rurze Kilka kabli np.: przewody płaszczowe, ru

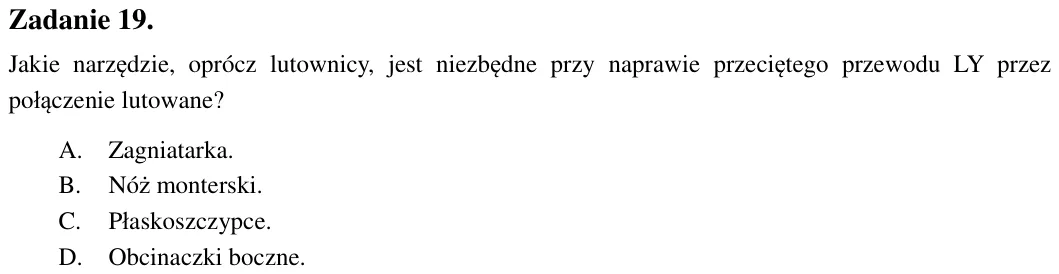

Zadanie 19. Jakie narzędzie, oprócz lutownicy, jest niezbędne przy naprawie przeciętego przewodu LY przez połączenie lutowane? A. Zagniatarka. B. Nóż monterski. C. Płaskoszczypce. D. Obcinaczki boczne.

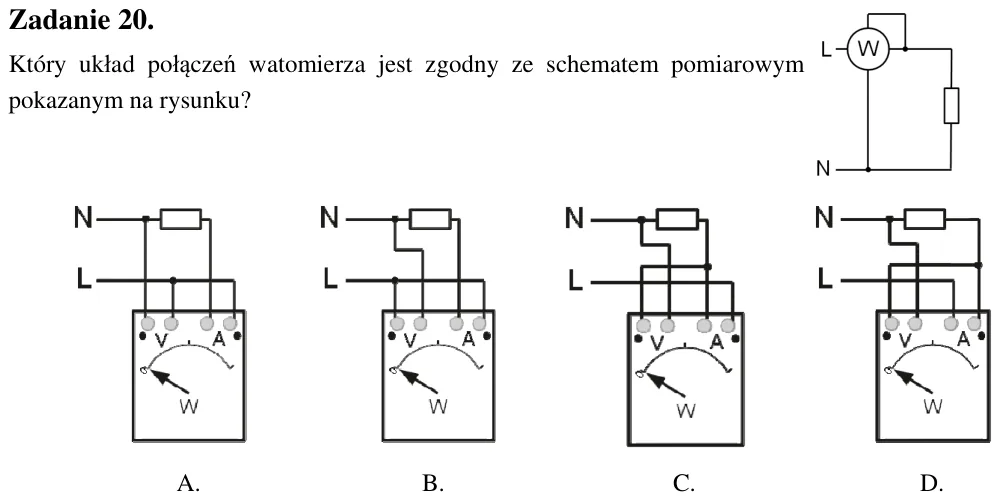

Zadanie 20. Który układ połączeń watomierza jest zgodny ze schematem pomiarowym pokazanym na rysunku?

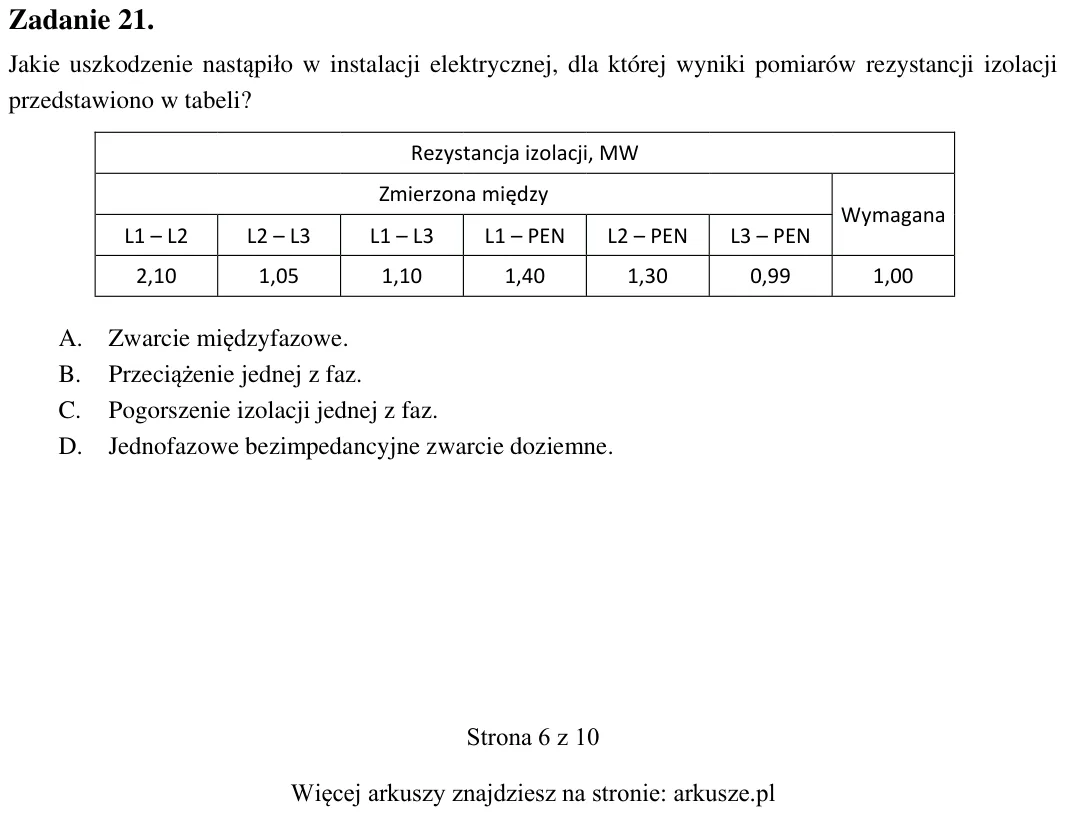

Zadanie 21. Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli? A. Zwarcie międzyfazowe. B. Przeciążenie jednej z faz. C. Pogorszenie izolacji je

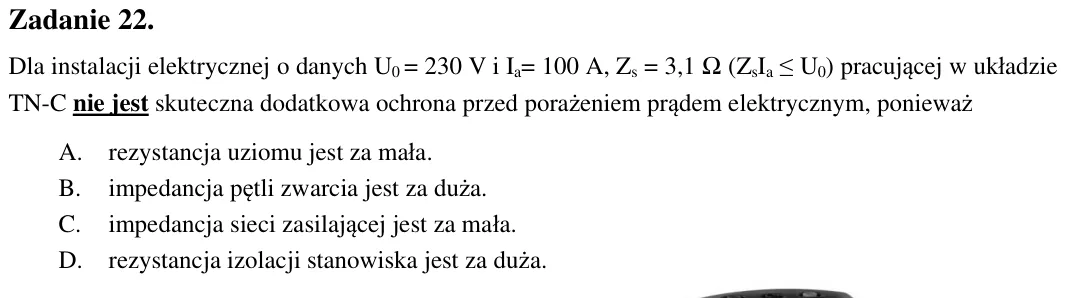

Zadanie 22. Dla instalacji elektrycznej o danych U0 = 230 V i Ia= 100 A, Zs = 3,1 Ω (ZsIa ≤ U0) pracującej w układzie TN-C nie jest skuteczna dodatkowa ochrona przed porażeniem prądem elektrycznym, ponieważ A. rezystancj

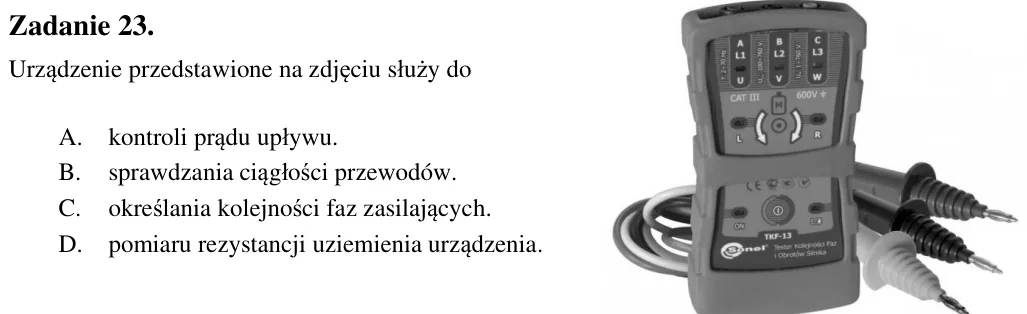

Zadanie 23. Urządzenie przedstawione na zdjęciu służy do A. kontroli prądu upływu. B. sprawdzania ciągłości przewodów. C. określania kolejności faz zasilających. D. pomiaru rezystancji uziemienia urządzenia.

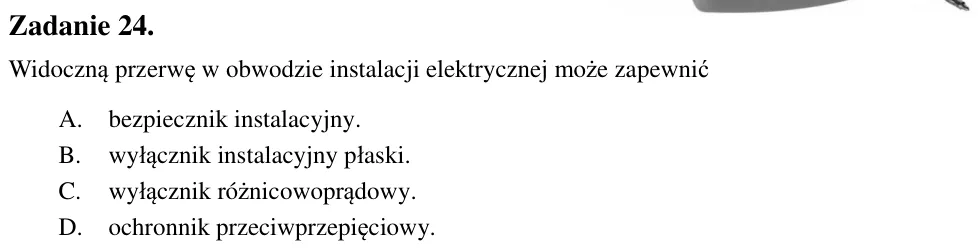

Zadanie 24. Widoczną przerwę w obwodzie instalacji elektrycznej może zapewnić A. bezpiecznik instalacyjny. B. wyłącznik instalacyjny płaski. C. wyłącznik różnicowoprądowy. D. ochronnik przeciwprzepięciowy.

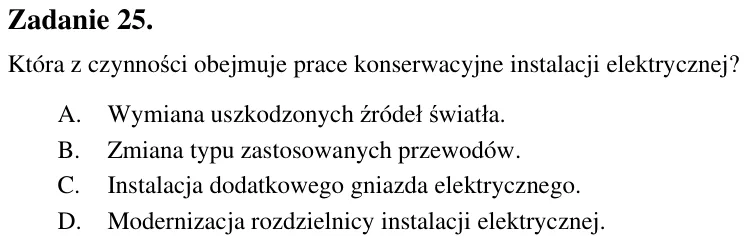

Zadanie 25. Która z czynności obejmuje prace konserwacyjne instalacji elektrycznej? A. Wymiana uszkodzonych źródeł światła. B. Zmiana typu zastosowanych przewodów. C. Instalacja dodatkowego gniazda elektrycznego. D. Mode

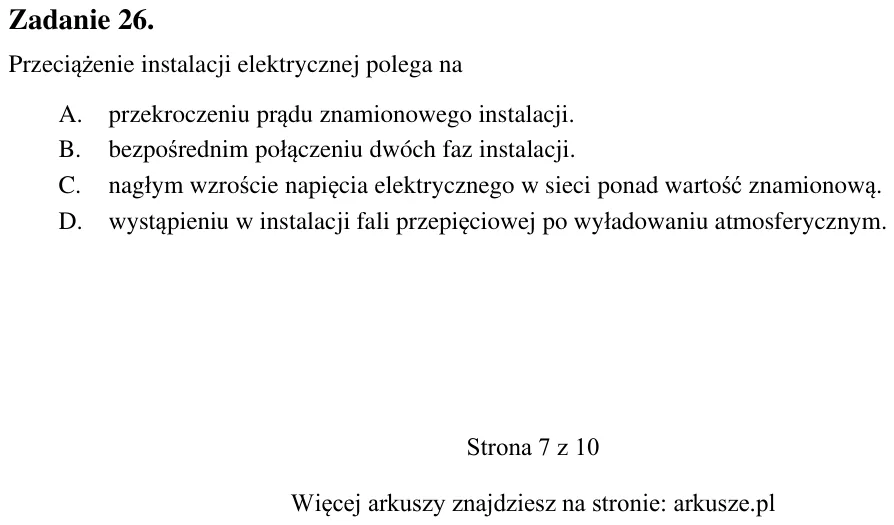

Zadanie 26. Przeciążenie instalacji elektrycznej polega na A. przekroczeniu prądu znamionowego instalacji. B. bezpośrednim połączeniu dwóch faz instalacji. C. nagłym wzroście napięcia elektrycznego w sieci ponad wartość

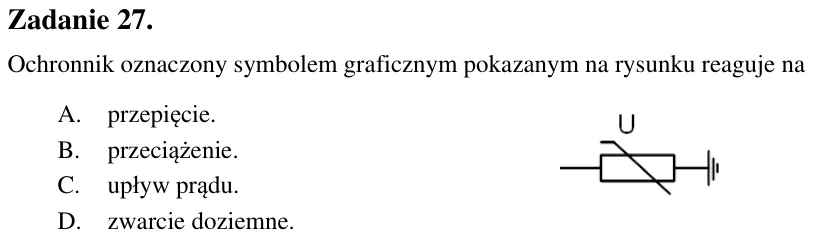

Zadanie 27. Ochronnik oznaczony symbolem graficznym pokazanym na rysunku reaguje na A. przepięcie. B. przeciążenie. C. upływ prądu. D. zwarcie doziemne.

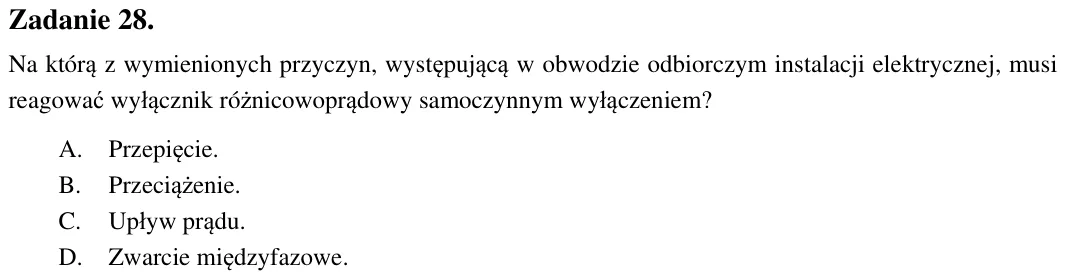

Zadanie 28. Na którą z wymienionych przyczyn, występującą w obwodzie odbiorczym instalacji elektrycznej, musi reagować wyłącznik różnicowoprądowy samoczynnym wyłączeniem? A. Przepięcie. B. Przeciążenie. C. Upływ prądu. D

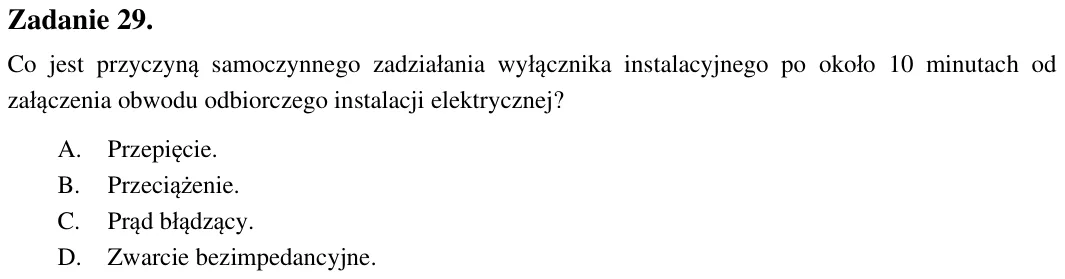

Zadanie 29. Co jest przyczyną samoczynnego zadziałania wyłącznika instalacyjnego po około 10 minutach od załączenia obwodu odbiorczego instalacji elektrycznej? A. Przepięcie. B. Przeciążenie. C. Prąd błądzący. D. Zwarcie

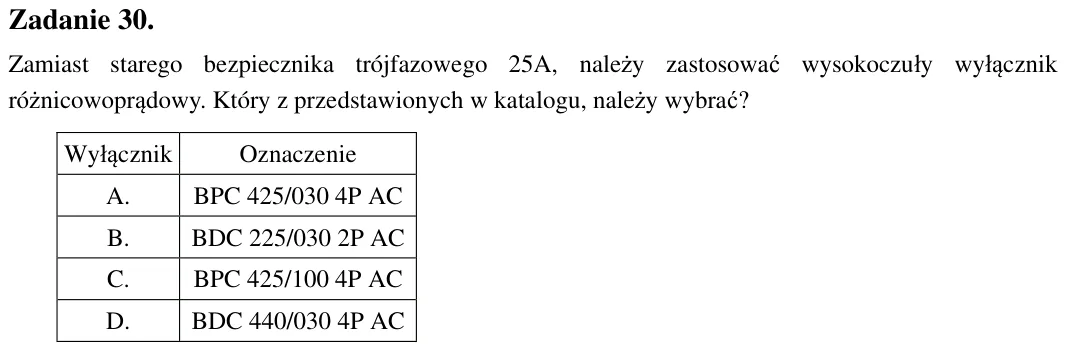

Zadanie 30. Zamiast starego bezpiecznika trójfazowego 25A, należy zastosować wysokoczuły wyłącznik różnicowoprądowy. Który z przedstawionych w katalogu, należy wybrać?

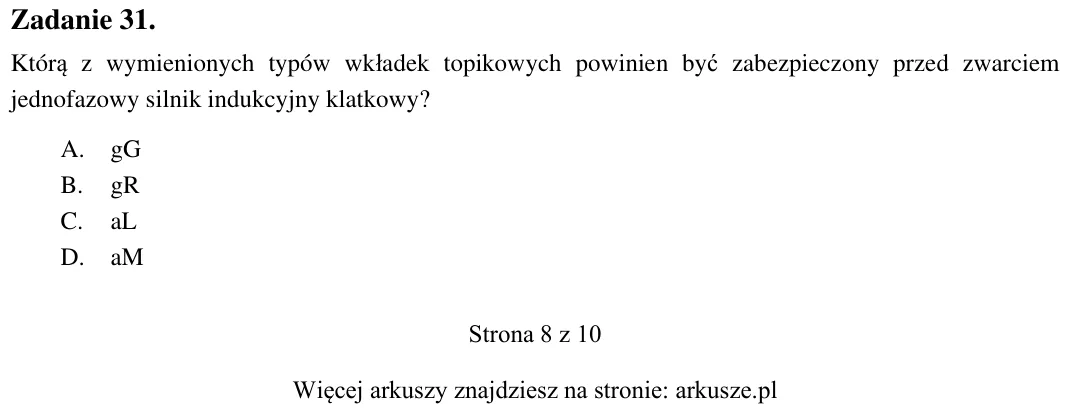

Zadanie 31. Którą z wymienionych typów wkładek topikowych powinien być zabezpieczony przed zwarciem jednofazowy silnik indukcyjny klatkowy? A. gG B. gR C. aL D. aM Wyłącznik Oznaczenie A. BPC 425/030 4P AC B. BDC 225/030

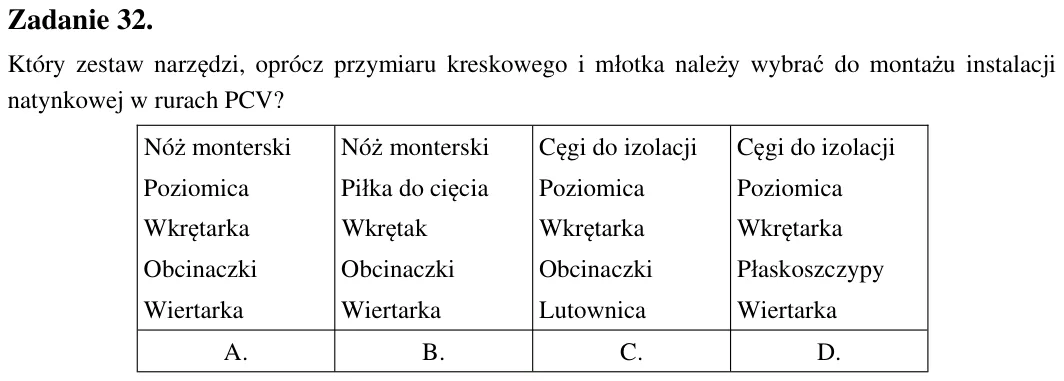

Zadanie 32. Który zestaw narzędzi, oprócz przymiaru kreskowego i młotka należy wybrać do montażu instalacji natynkowej w rurach PCV?

Zadanie 33. Do pomiaru rezystancji izolacji przewodu służy A. omomierz. B. megaomomierz. C. miernik pętli zwarcia. D. induktorowy miernik uziemień.

Zadanie 34. Który z przyrządów służy do bezpośredniego pomiaru cos φ? A. Fazomierz. B. Omomierz. C. Watomierz. D. Waromierz.

Zadanie 35. Do pomiaru częstotliwości należy zastosować A. fazomierz. B. watomierz. C. waromierz. D. częstościomierz.

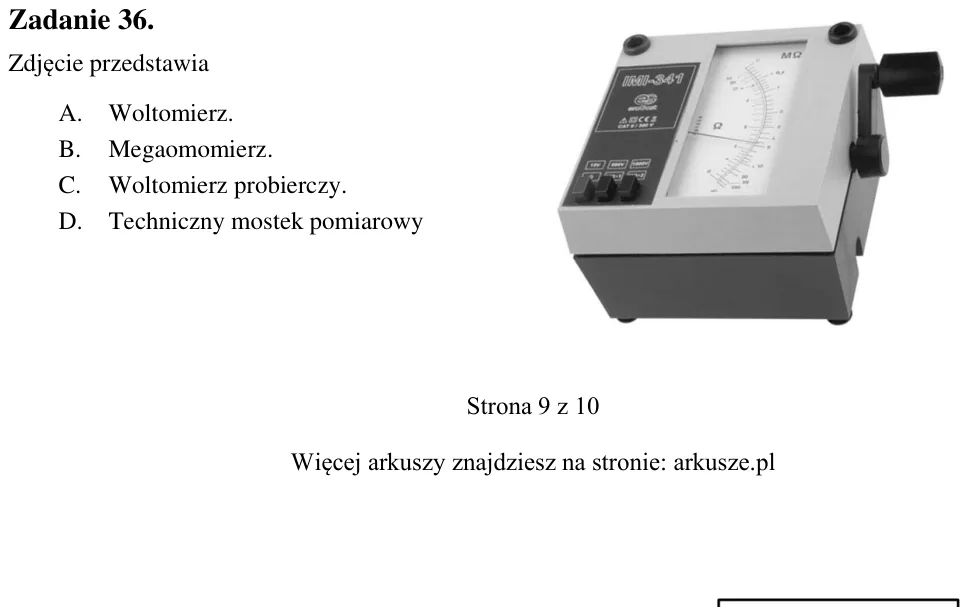

Zadanie 36. Zdjęcie przedstawia A. Woltomierz. B. Megaomomierz. C. Woltomierz probierczy. D. Techniczny mostek pomiarowy Nóż monterski Nóż monterski Cęgi do izolacji Cęgi do izolacji Poziomica Piłka do cięcia Poziomica P

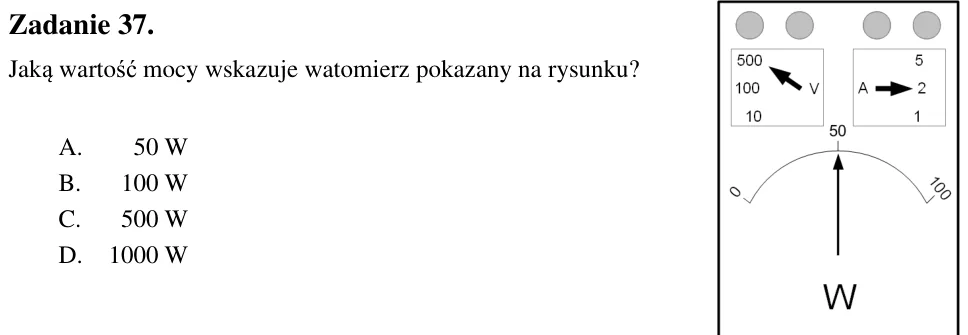

Zadanie 37. Jaką wartość mocy wskazuje watomierz pokazany na rysunku? A. 50 W B. 100 W C. 500 W D. 1000 W

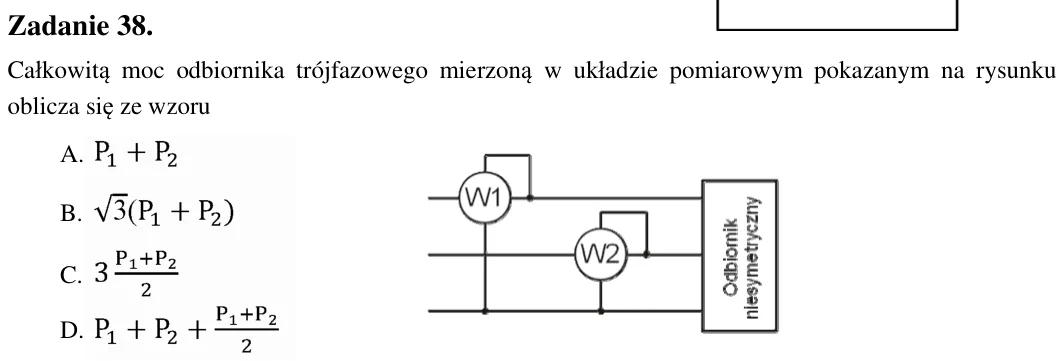

Zadanie 38. Całkowitą moc odbiornika trójfazowego mierzoną w układzie pomiarowym pokazanym na rysunku oblicza się ze wzoru

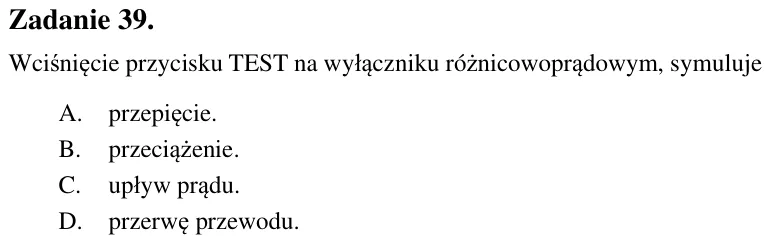

Zadanie 39. Wciśnięcie przycisku TEST na wyłączniku różnicowoprądowym, symuluje A. przepięcie. B. przeciążenie. C. upływ prądu. D. przerwę przewodu.

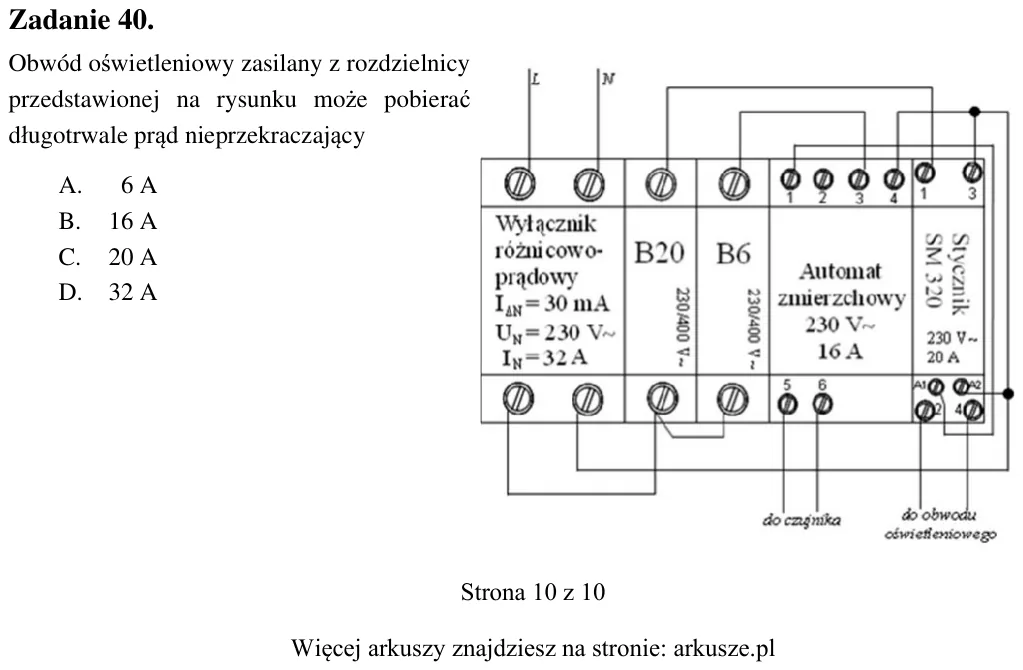

Zadanie 40. Obwód oświetleniowy zasilany z rozdzielnicy przedstawionej na rysunku może pobierać długotrwale prąd nieprzekraczający A. 6 A B. 16 A C. 20 A D. 32 A A. D. B. C.
