E08 · Egzamin zawodowy · czerwiec 2015

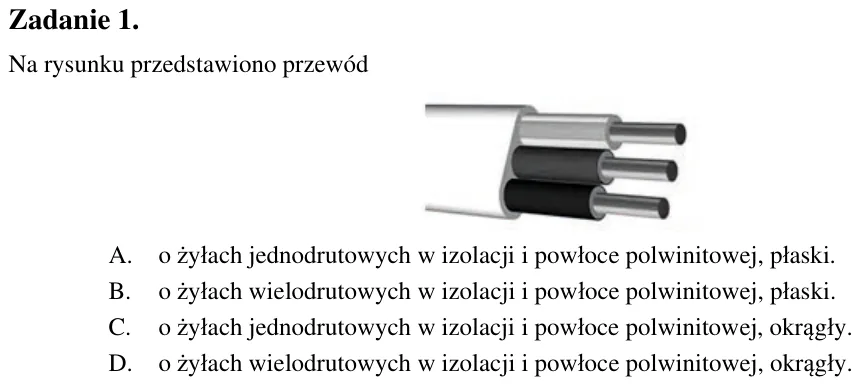

Zadanie 1. Na rysunku przedstawiono przewód A. o żyłach jednodrutowych w izolacji i powłoce polwinitowej, płaski. B. o żyłach wielodrutowych w izolacji i powłoce polwinitowej, płaski. C. o żyłach jednodrutowych w izolacj

Zadanie 2. Jakie żyły posiada przewód oznaczony symbolem SMYp? A. Płaskie. B. Sektorowe. C. Jednodrutowe. D. Wielodrutowe.

Zadanie 3. Jaki przewód oznacza się symbolem PE? A. Ochronny. B. Uziemiający. C. Wyrównawczy. D. Ochronno-neutralny.

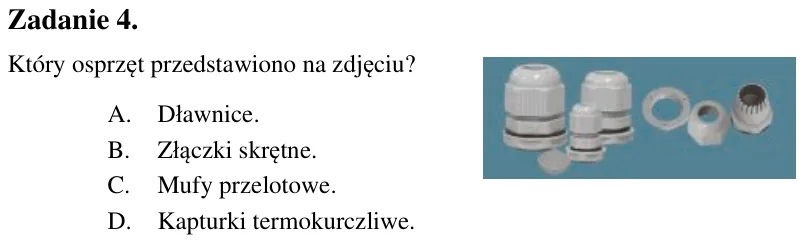

Zadanie 4. Który osprzęt przedstawiono na zdjęciu? A. Dławnice. B. Złączki skrętne. C. Mufy przelotowe. D. Kapturki termokurczliwe.

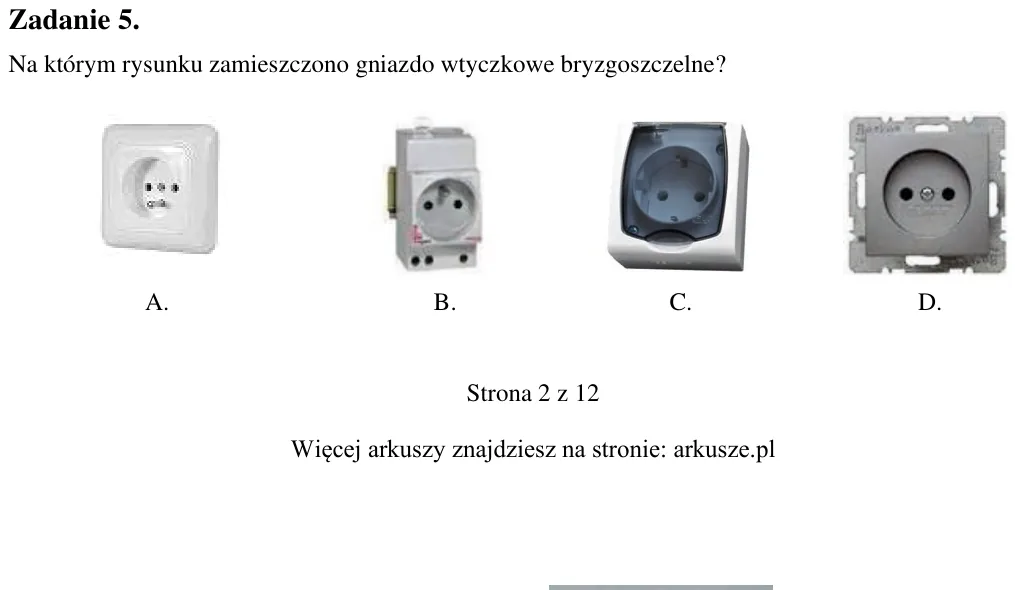

Zadanie 5. Na którym rysunku zamieszczono gniazdo wtyczkowe bryzgoszczelne? A. B. C. D.

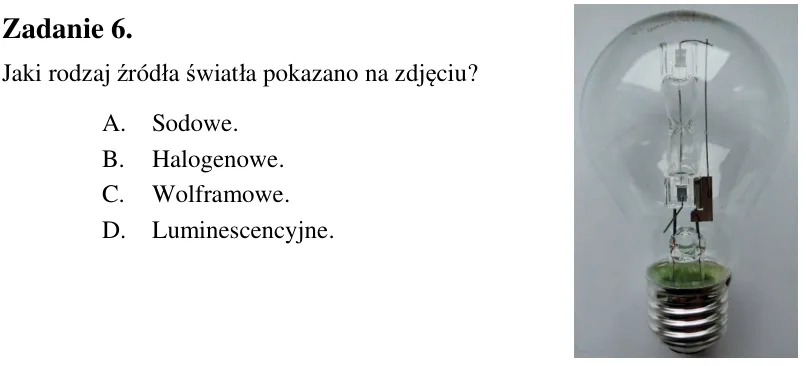

Zadanie 6. Jaki rodzaj źródła światła pokazano na zdjęciu? A. Sodowe. B. Halogenowe. C. Wolframowe. D. Luminescencyjne.

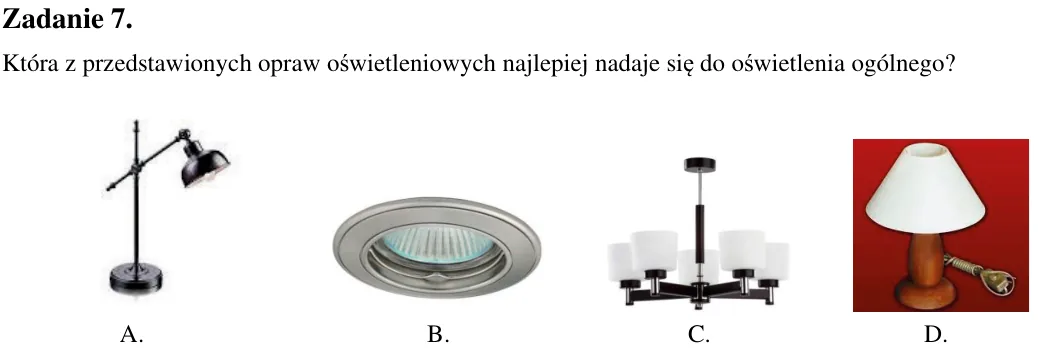

Zadanie 7. Która z przedstawionych opraw oświetleniowych najlepiej nadaje się do oświetlenia ogólnego? A. B. C. D.

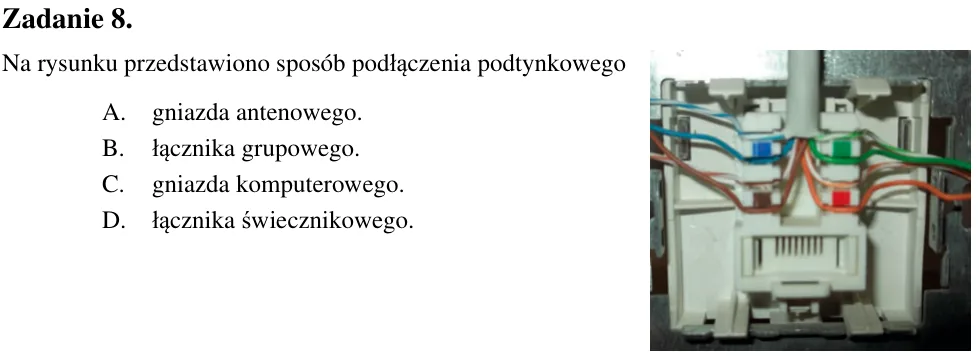

Zadanie 8. Na rysunku przedstawiono sposób podłączenia podtynkowego A. gniazda antenowego. B. łącznika grupowego. C. gniazda komputerowego. D. łącznika świecznikowego.

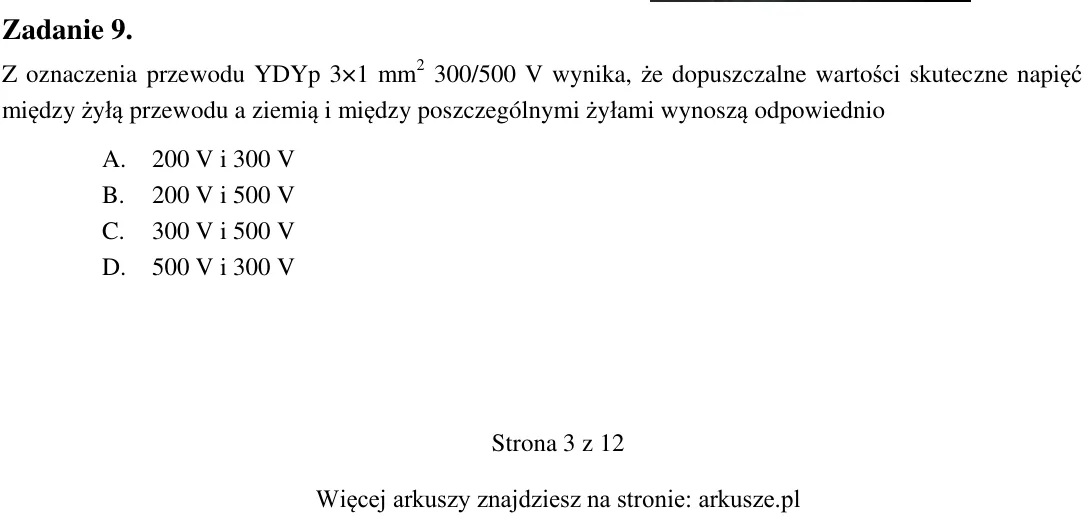

Zadanie 9. Z oznaczenia przewodu YDYp 3×1 mm2 300/500 V wynika, że dopuszczalne wartości skuteczne napięć między żyłą przewodu a ziemią i między poszczególnymi żyłami wynoszą odpowiednio A. 200 V i 300 V B. 200 V i 500 V

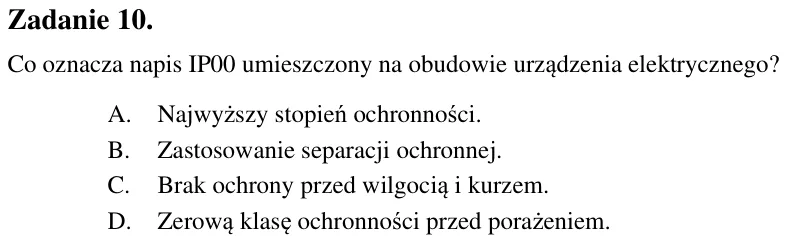

Zadanie 10. Co oznacza napis IP00 umieszczony na obudowie urządzenia elektrycznego? A. Najwyższy stopień ochronności. B. Zastosowanie separacji ochronnej. C. Brak ochrony przed wilgocią i kurzem. D. Zerową klasę ochronno

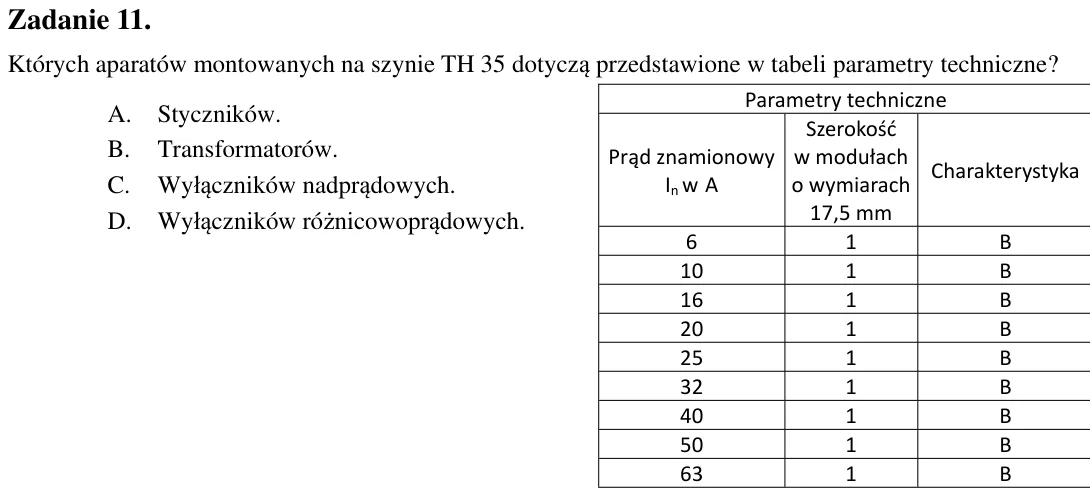

Zadanie 11. Których aparatów montowanych na szynie TH 35 dotyczą przedstawione w tabeli parametry techniczne? A. Styczników. B. Transformatorów. C. Wyłączników nadprądowych. D. Wyłączników różnicowoprądowych.

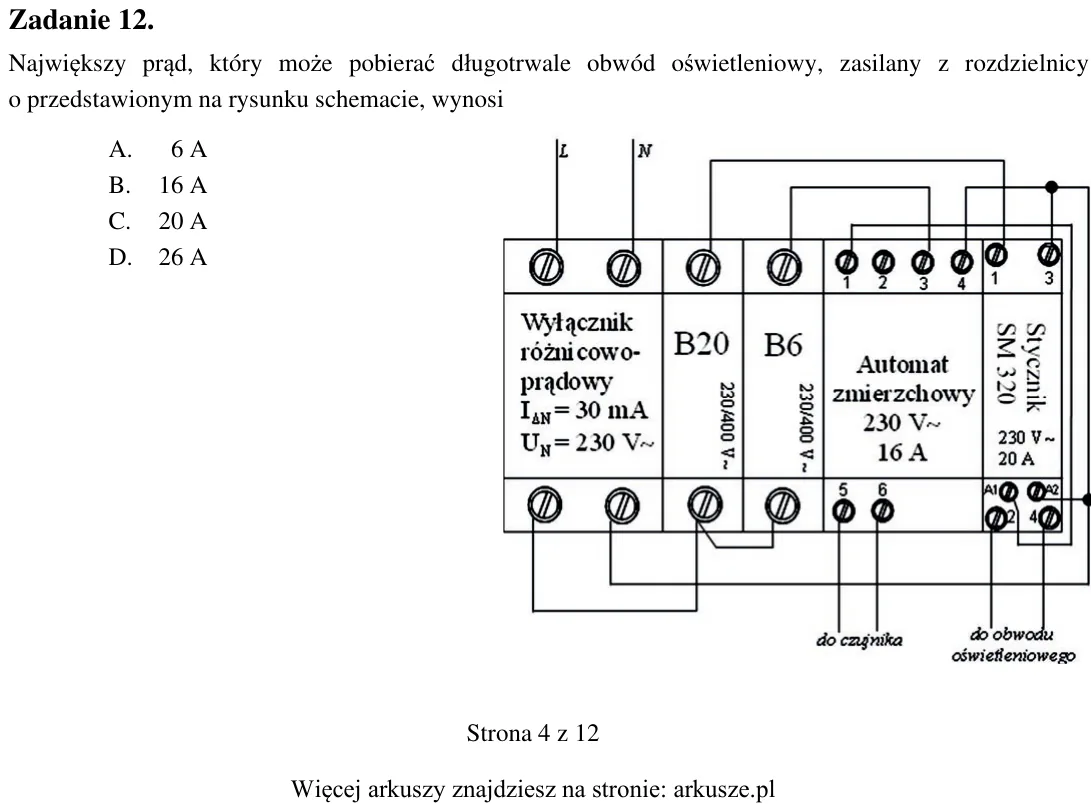

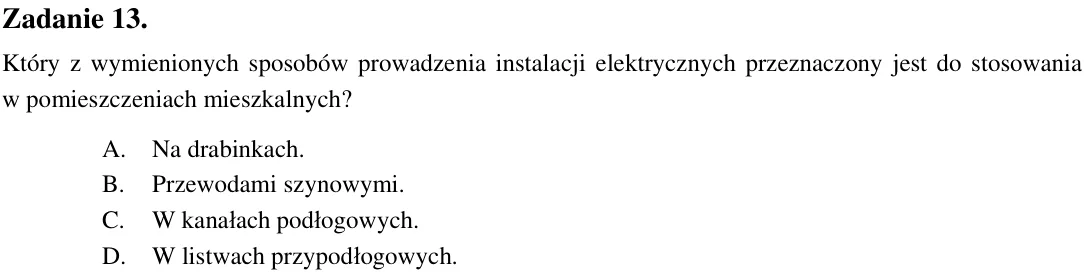

Zadanie 12. Największy prąd, który może pobierać długotrwale obwód oświetleniowy, zasilany z rozdzielnicy o przedstawionym na rysunku schemacie, wynosi A. 6 A B. 16 A C. 20 A D. 26 A Prąd znamionowy In w A Szerokość w mo

Zadanie 13. Który z wymienionych sposobów prowadzenia instalacji elektrycznych przeznaczony jest do stosowania w pomieszczeniach mieszkalnych? A. Na drabinkach. B. Przewodami szynowymi. C. W kanałach podłogowych. D. W li

Zadanie 14. Na izolatorach wsporczych montuje się przewody A. szynowe. B. uzbrojone. C. rdzeniowe. D. kabelkowe.

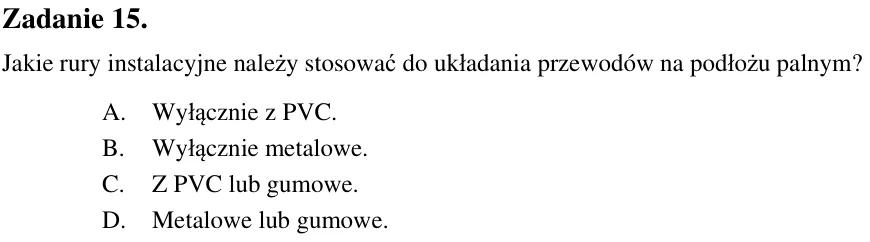

Zadanie 15. Jakie rury instalacyjne należy stosować do układania przewodów na podłożu palnym? A. Wyłącznie z PVC. B. Wyłącznie metalowe. C. Z PVC lub gumowe. D. Metalowe lub gumowe.

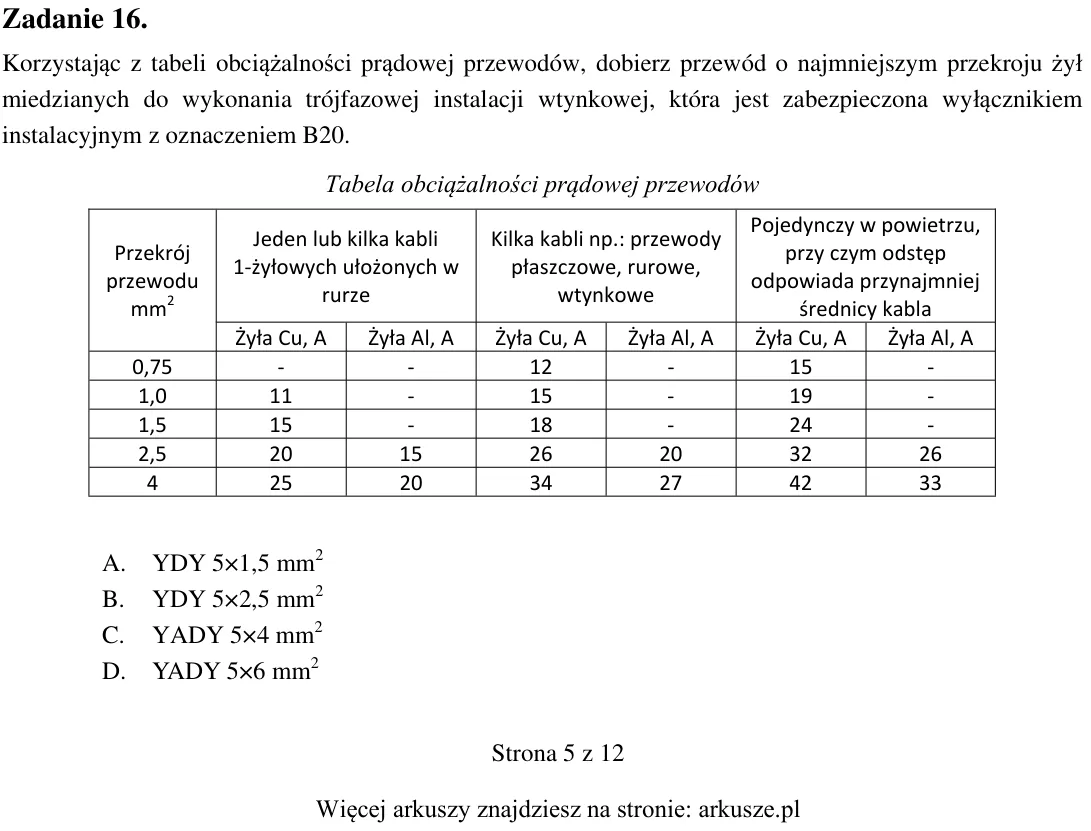

Zadanie 16. Korzystając z tabeli obciążalności prądowej przewodów, dobierz przewód o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej, która jest zabezpieczona wyłącznikiem instalacyjn

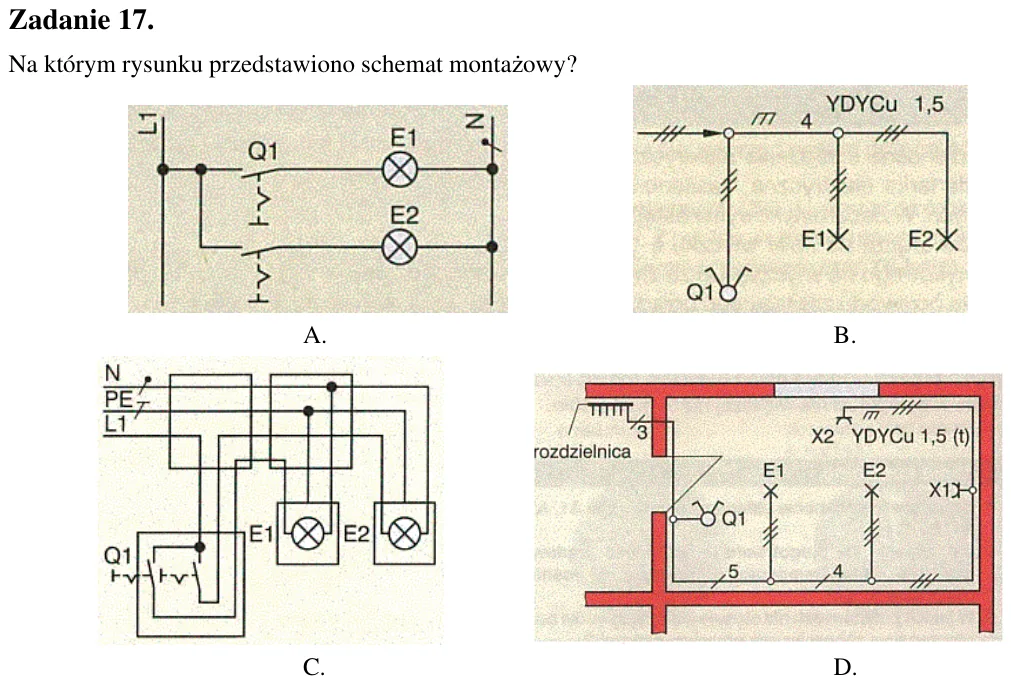

Zadanie 17. Na którym rysunku przedstawiono schemat montażowy? A. B. C. D.

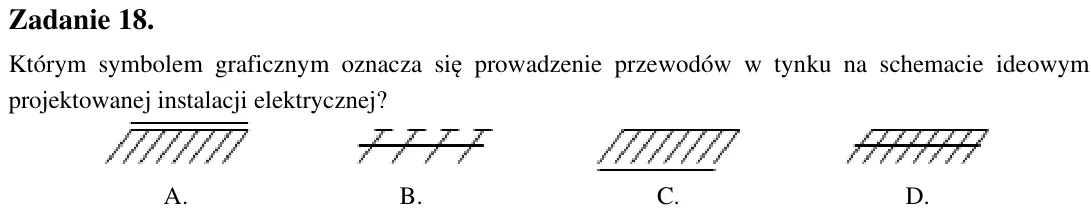

Zadanie 18. Którym symbolem graficznym oznacza się prowadzenie przewodów w tynku na schemacie ideowym projektowanej instalacji elektrycznej? A. B. C. D.

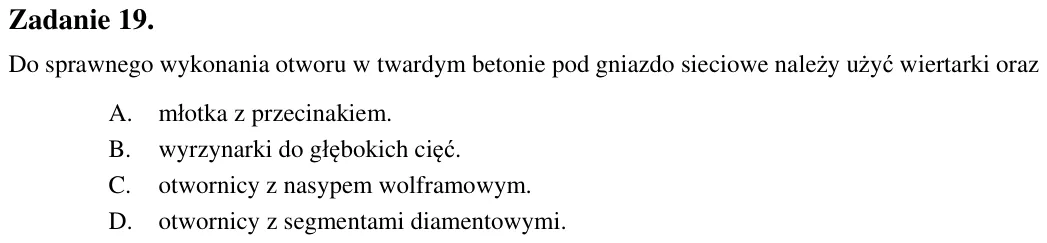

Zadanie 19. Do sprawnego wykonania otworu w twardym betonie pod gniazdo sieciowe należy użyć wiertarki oraz A. młotka z przecinakiem. B. wyrzynarki do głębokich cięć. C. otwornicy z nasypem wolframowym. D. otwornicy z se

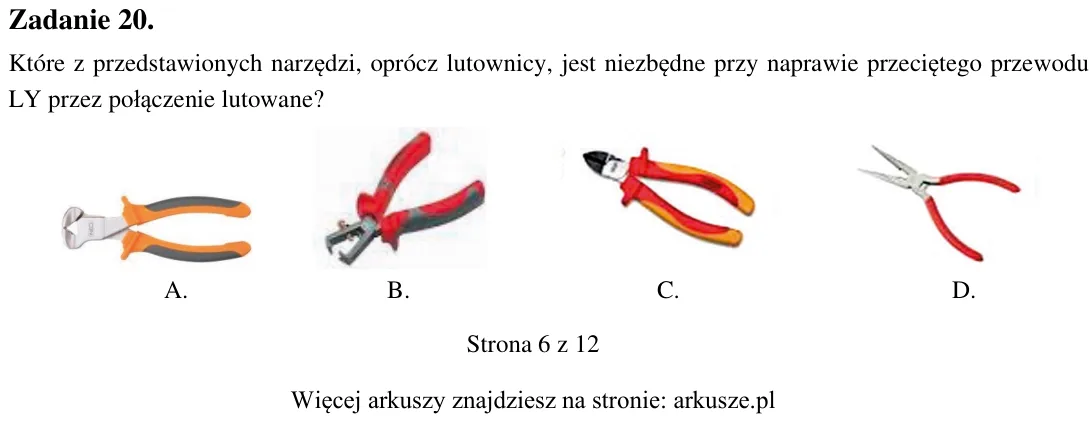

Zadanie 20. Które z przedstawionych narzędzi, oprócz lutownicy, jest niezbędne przy naprawie przeciętego przewodu LY przez połączenie lutowane? A. B. C. D.

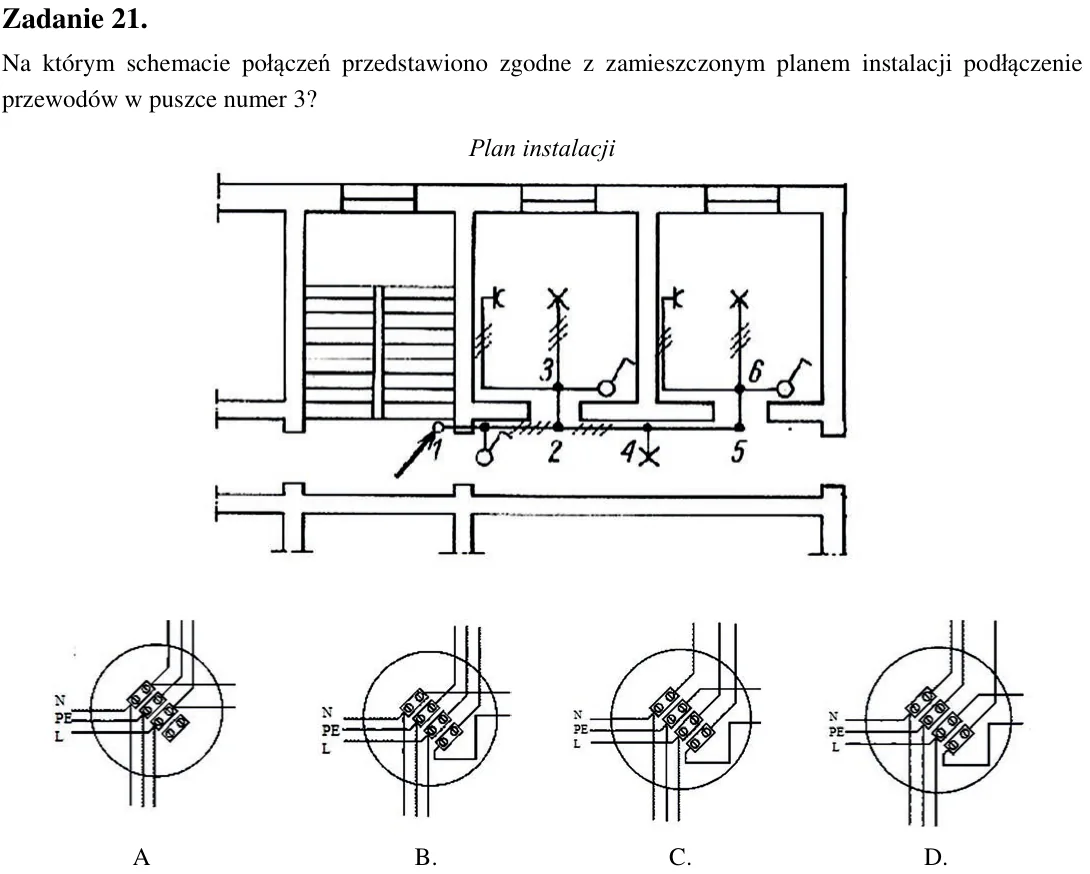

Zadanie 21. Na którym schemacie połączeń przedstawiono zgodne z zamieszczonym planem instalacji podłączenie przewodów w puszce numer 3? Plan instalacji A B. C. D.

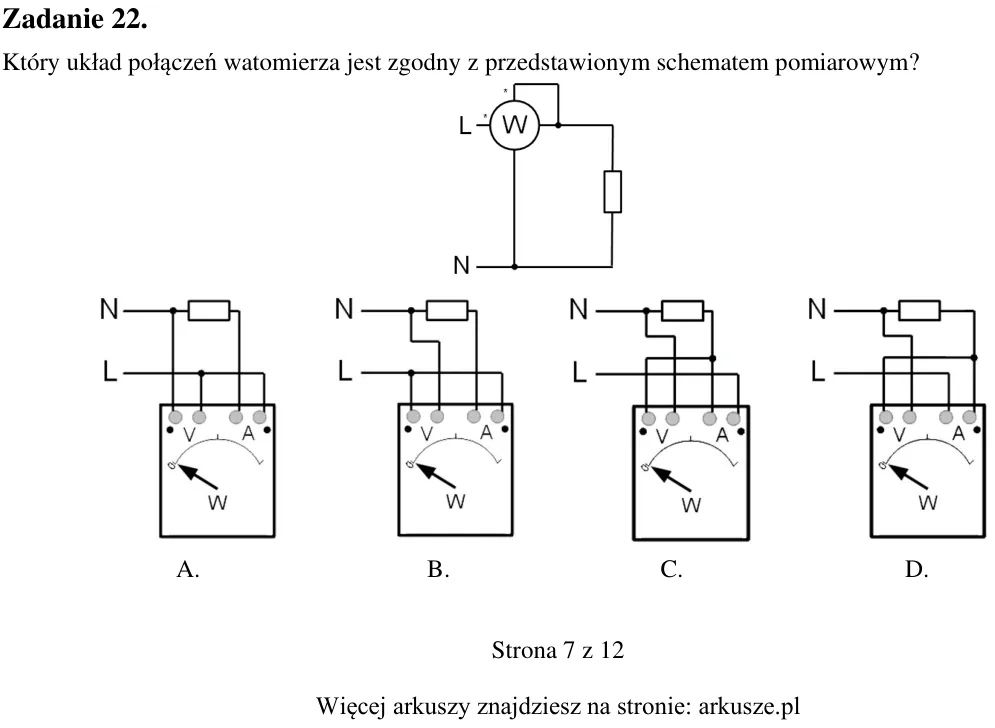

Zadanie 22. Który układ połączeń watomierza jest zgodny z przedstawionym schematem pomiarowym? A. B. C. D.

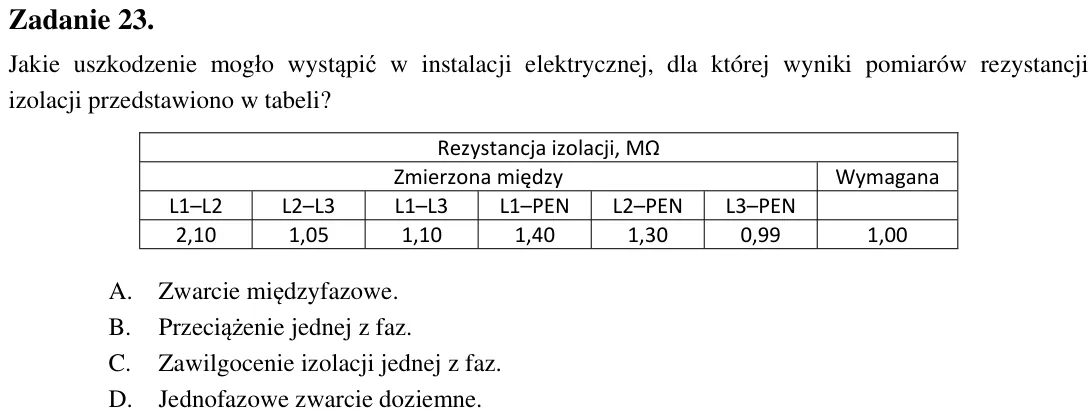

Zadanie 23. Jakie uszkodzenie mogło wystąpić w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli? A. Zwarcie międzyfazowe. B. Przeciążenie jednej z faz. C. Zawilgocenie izola

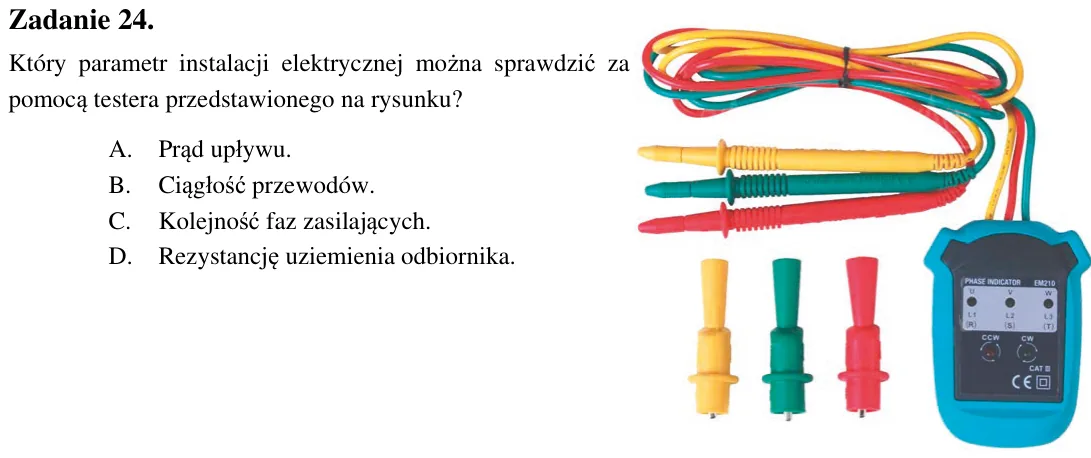

Zadanie 24. Który parametr instalacji elektrycznej można sprawdzić za pomocą testera przedstawionego na rysunku? A. Prąd upływu. B. Ciągłość przewodów. C. Kolejność faz zasilających. D. Rezystancję uziemienia odbiornika.

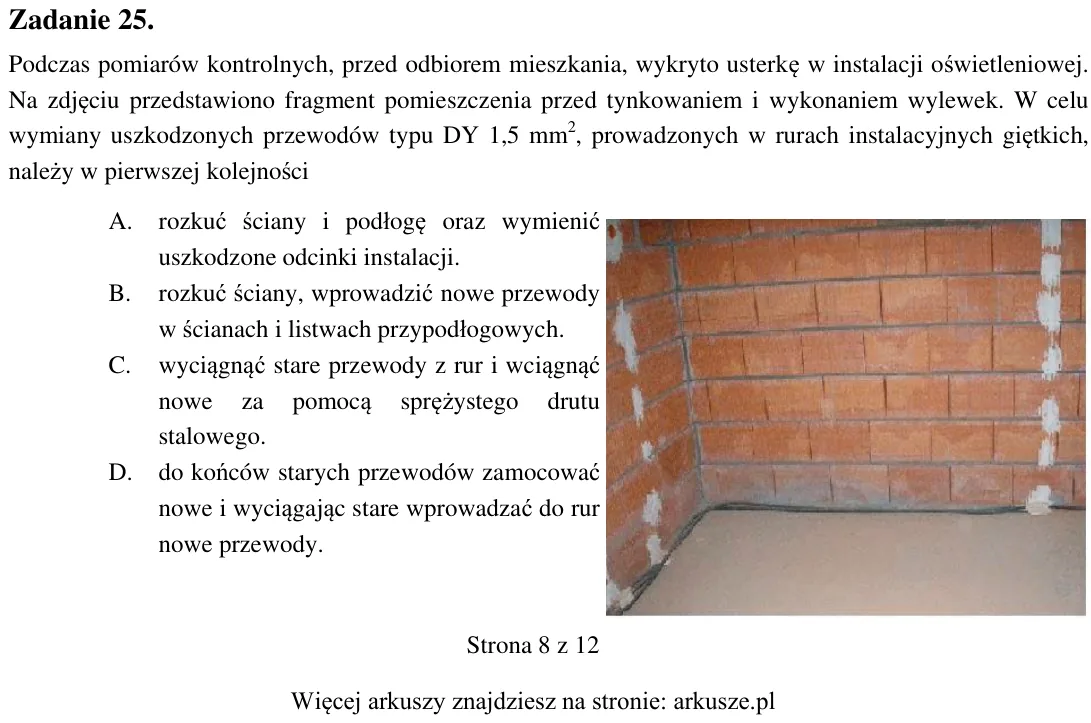

Zadanie 25. Podczas pomiarów kontrolnych, przed odbiorem mieszkania, wykryto usterkę w instalacji oświetleniowej. Na zdjęciu przedstawiono fragment pomieszczenia przed tynkowaniem i wykonaniem wylewek. W celu wymiany usz

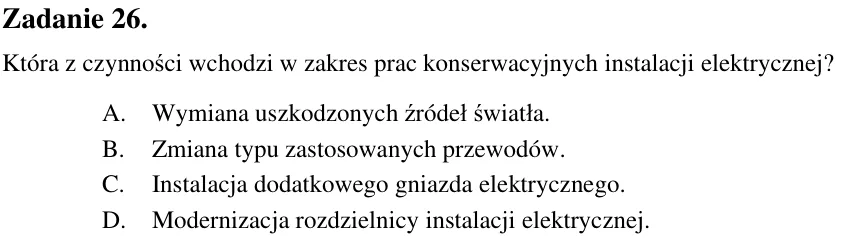

Zadanie 26. Która z czynności wchodzi w zakres prac konserwacyjnych instalacji elektrycznej? A. Wymiana uszkodzonych źródeł światła. B. Zmiana typu zastosowanych przewodów. C. Instalacja dodatkowego gniazda elektrycznego

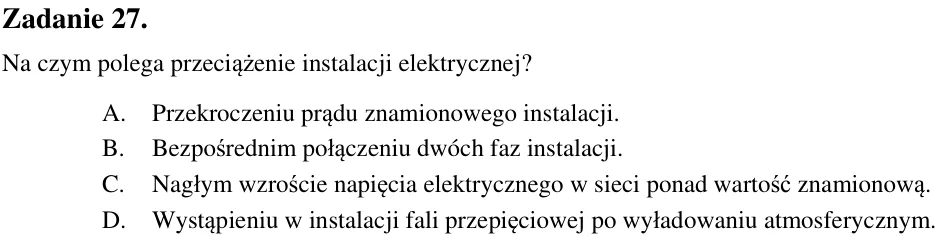

Zadanie 27. Na czym polega przeciążenie instalacji elektrycznej? A. Przekroczeniu prądu znamionowego instalacji. B. Bezpośrednim połączeniu dwóch faz instalacji. C. Nagłym wzroście napięcia elektrycznego w sieci ponad wa

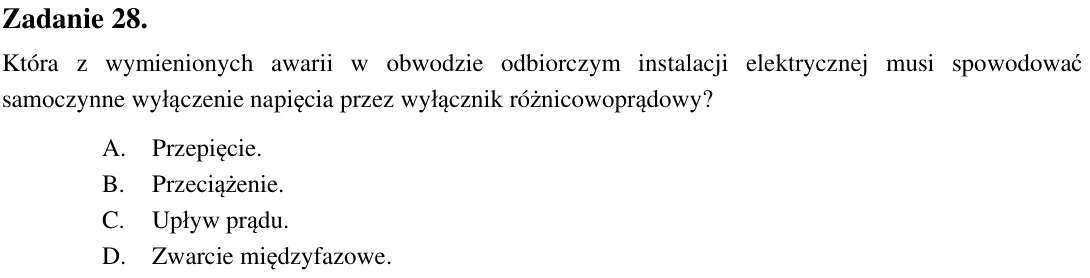

Zadanie 28. Która z wymienionych awarii w obwodzie odbiorczym instalacji elektrycznej musi spowodować samoczynne wyłączenie napięcia przez wyłącznik różnicowoprądowy? A. Przepięcie. B. Przeciążenie. C. Upływ prądu. D. Zw

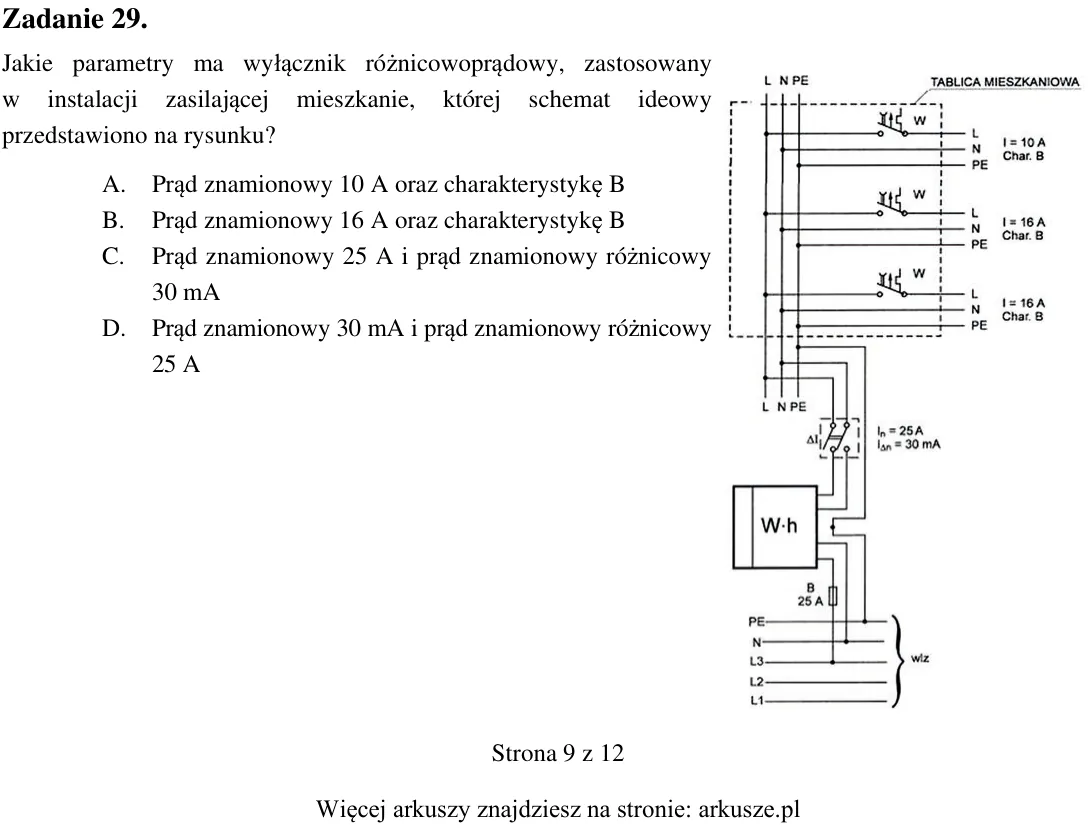

Zadanie 29. Jakie parametry ma wyłącznik różnicowoprądowy, zastosowany w instalacji zasilającej mieszkanie, której schemat ideowy przedstawiono na rysunku? A. Prąd znamionowy 10 A oraz charakterystykę B B. Prąd znamionow

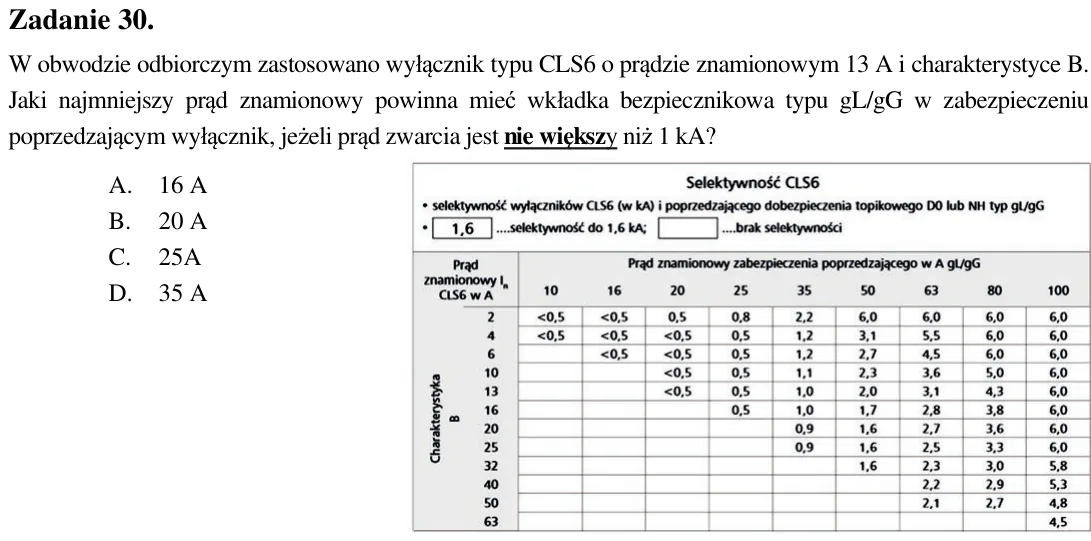

Zadanie 30. W obwodzie odbiorczym zastosowano wyłącznik typu CLS6 o prądzie znamionowym 13 A i charakterystyce B. Jaki najmniejszy prąd znamionowy powinna mieć wkładka bezpiecznikowa typu gL/gG w zabezpieczeniu poprzedza

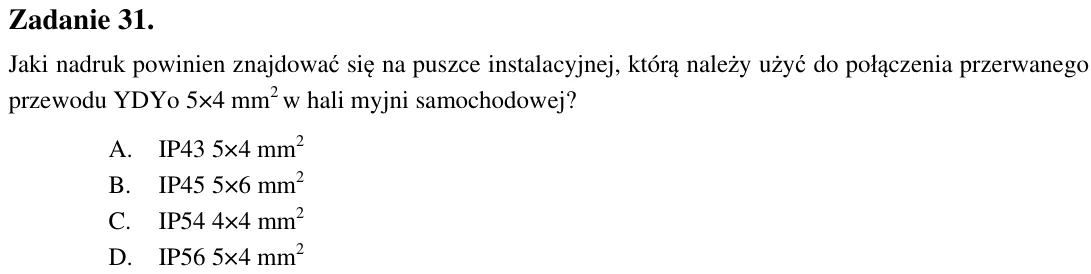

Zadanie 31. Jaki nadruk powinien znajdować się na puszce instalacyjnej, którą należy użyć do połączenia przerwanego przewodu YDYo 5×4 mm2 w hali myjni samochodowej? A. IP43 5×4 mm2 B. IP45 5×6 mm2 C. IP54 4×4 mm2 D. IP56

Zadanie 32. Jakiego typu powinna być końcówka wkrętaka dobranego do wkrętu o główce, której kształt przedstawiono na rysunku? A. Torx. B. Płaska. C. Phillips. D. Pozidriv.

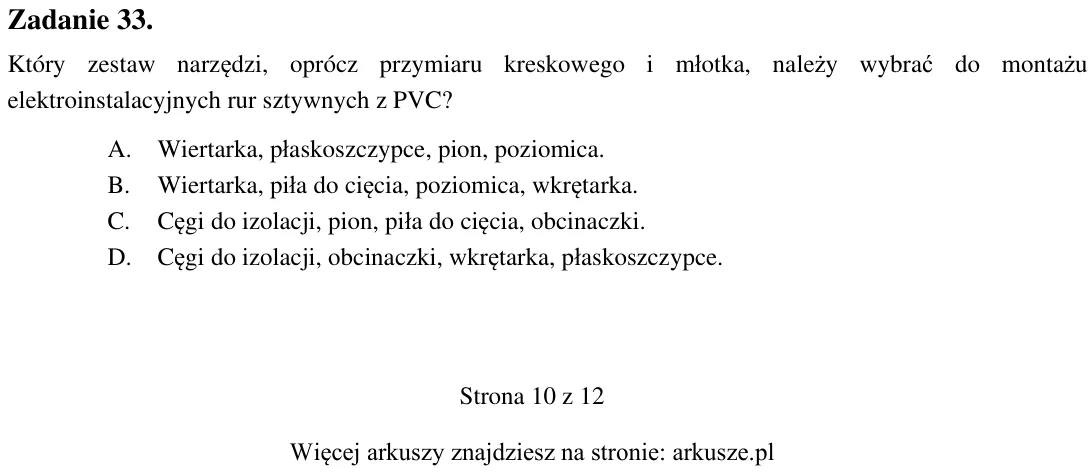

Zadanie 33. Który zestaw narzędzi, oprócz przymiaru kreskowego i młotka, należy wybrać do montażu elektroinstalacyjnych rur sztywnych z PVC? A. Wiertarka, płaskoszczypce, pion, poziomica. B. Wiertarka, piła do cięcia, po

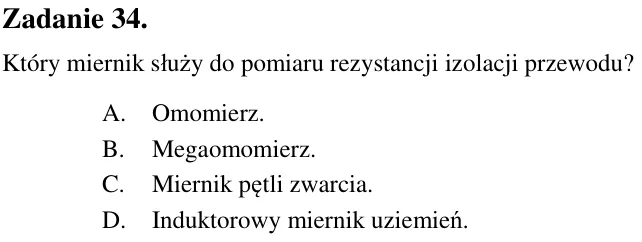

Zadanie 34. Który miernik służy do pomiaru rezystancji izolacji przewodu? A. Omomierz. B. Megaomomierz. C. Miernik pętli zwarcia. D. Induktorowy miernik uziemień.

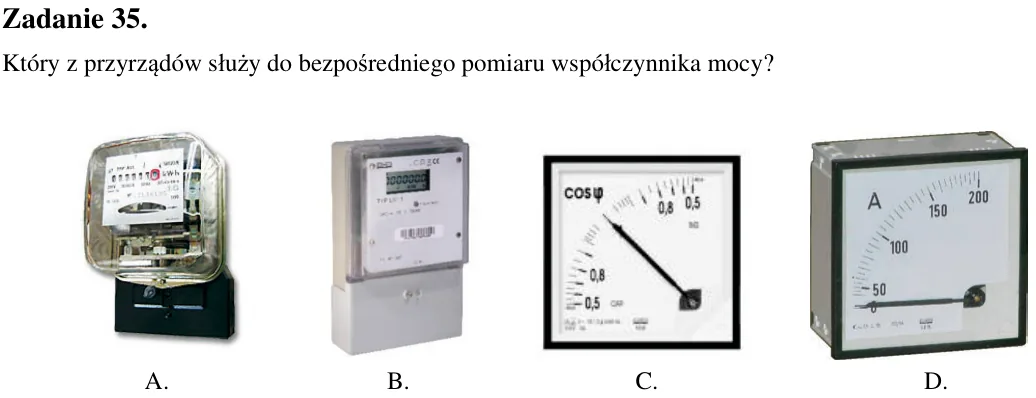

Zadanie 35. Który z przyrządów służy do bezpośredniego pomiaru współczynnika mocy? A. B. C. D.

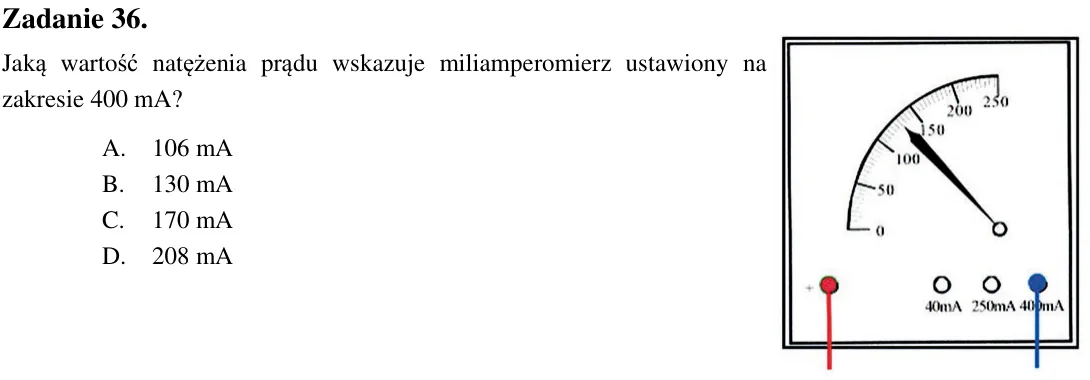

Zadanie 36. Jaką wartość natężenia prądu wskazuje miliamperomierz ustawiony na zakresie 400 mA? A. 106 mA B. 130 mA C. 170 mA D. 208 mA

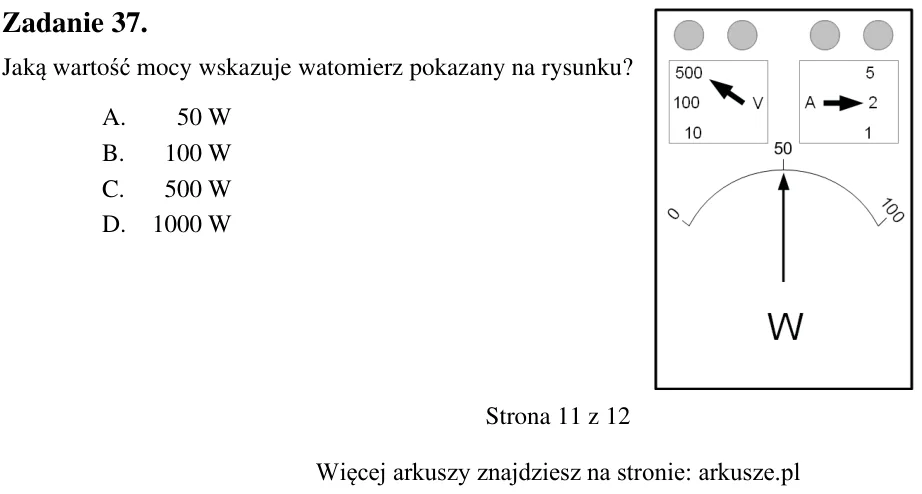

Zadanie 37. Jaką wartość mocy wskazuje watomierz pokazany na rysunku? A. 50 W B. 100 W C. 500 W D. 1000 W

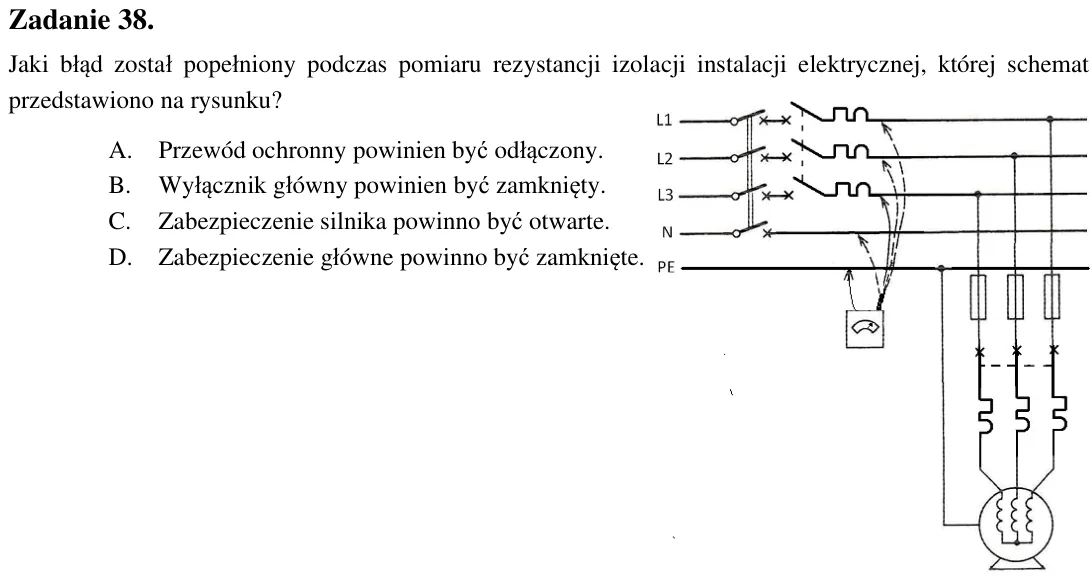

Zadanie 38. Jaki błąd został popełniony podczas pomiaru rezystancji izolacji instalacji elektrycznej, której schemat przedstawiono na rysunku? A. Przewód ochronny powinien być odłączony. B. Wyłącznik główny powinien być

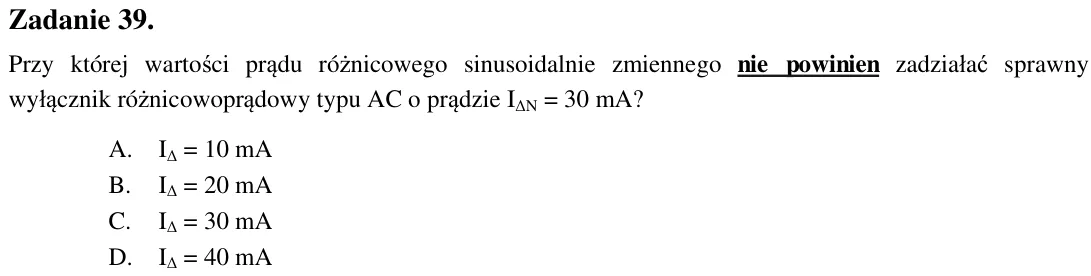

Zadanie 39. Przy której wartości prądu różnicowego sinusoidalnie zmiennego nie powinien zadziałać sprawny wyłącznik różnicowoprądowy typu AC o prądzie IǻN = 30 mA? A. Iǻ = 10 mA B. Iǻ = 20 mA C. Iǻ = 30 mA D. Iǻ = 40 mA

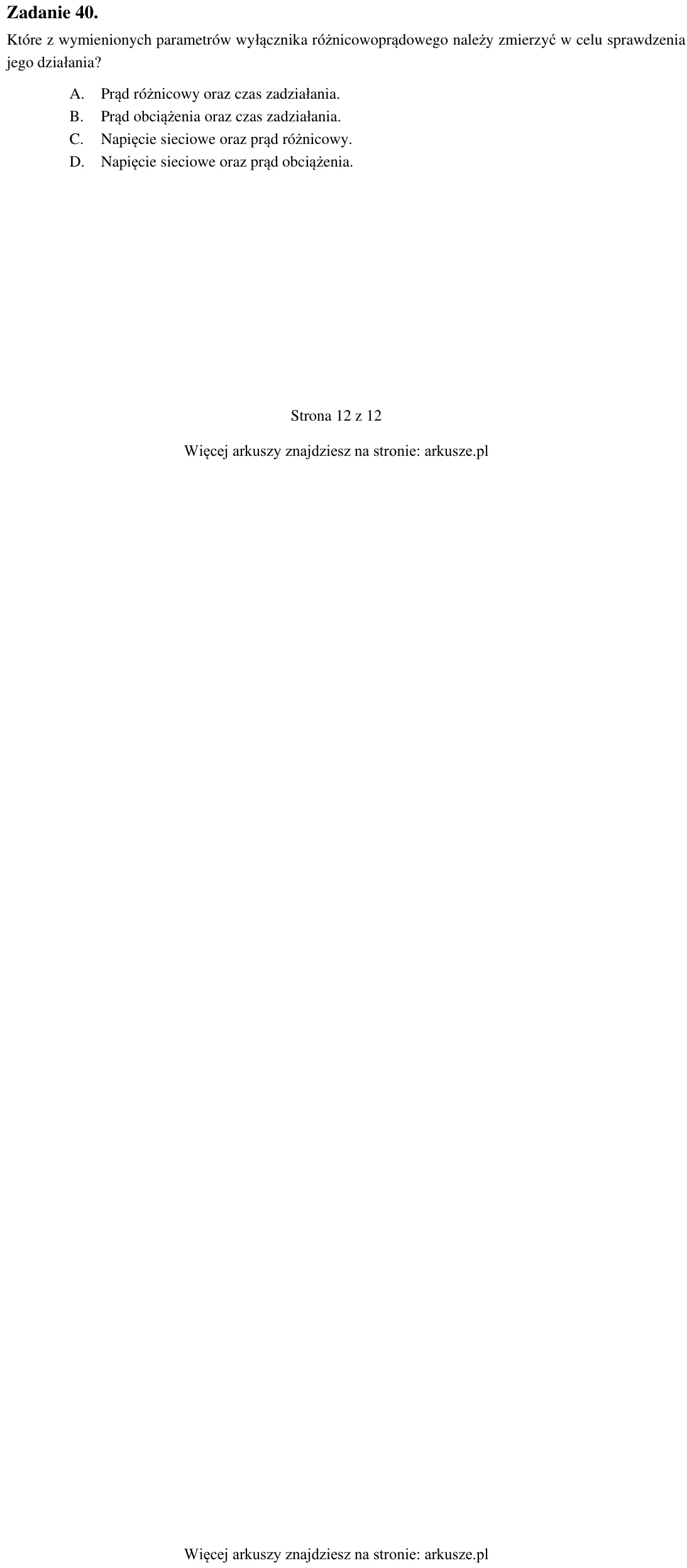

Zadanie 40. Które z wymienionych parametrów wyłącznika różnicowoprądowego należy zmierzyć w celu sprawdzenia jego działania? A. Prąd różnicowy oraz czas zadziałania. B. Prąd obciążenia oraz czas zadziałania. C. Napięcie
