E08 · Egzamin zawodowy · styczeń 2016

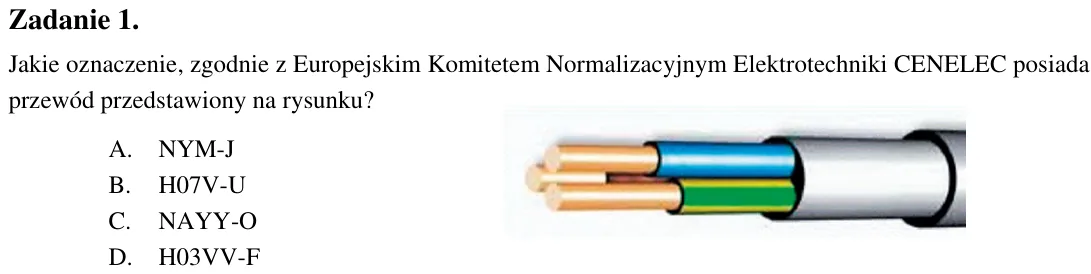

Zadanie 1. Jakie oznaczenie, zgodnie z Europejskim Komitetem Normalizacyjnym Elektrotechniki CENELEC posiada przewód przedstawiony na rysunku? A. NYM-J B. H07V-U C. NAYY-O D. H03VV-F

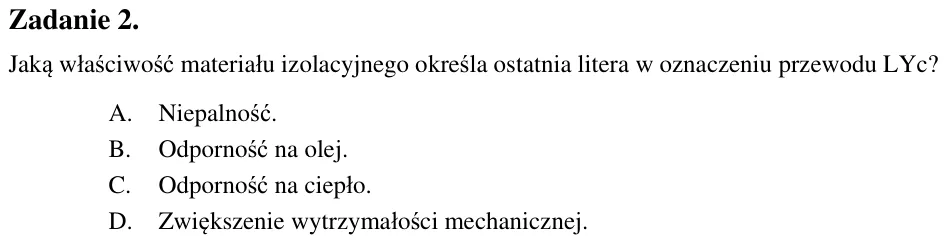

Zadanie 2. Jaką właściwość materiału izolacyjnego określa ostatnia litera w oznaczeniu przewodu LYc? A. Niepalność. B. Odporność na olej. C. Odporność na ciepło. D. Zwiększenie wytrzymałości mechanicznej.

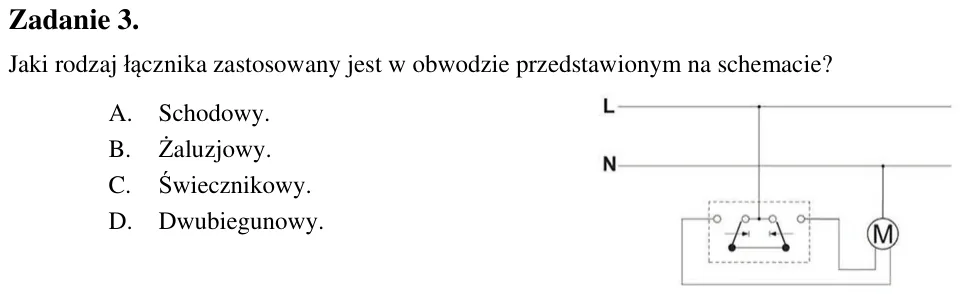

Zadanie 3. Jaki rodzaj łącznika zastosowany jest w obwodzie przedstawionym na schemacie? A. Schodowy. B. ĩaluzjowy. C. ĝwiecznikowy. D. Dwubiegunowy.

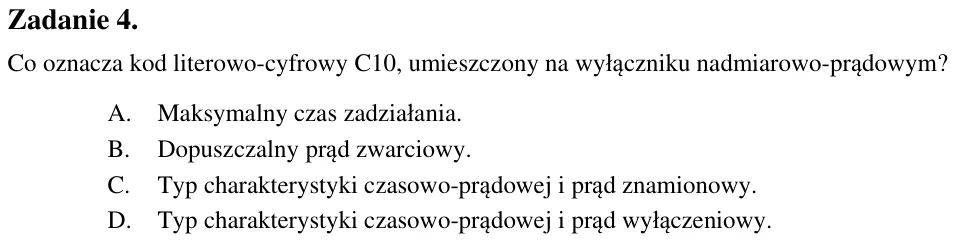

Zadanie 4. Co oznacza kod literowo-cyfrowy C10, umieszczony na wyłączniku nadmiarowo-prądowym? A. Maksymalny czas zadziałania. B. Dopuszczalny prąd zwarciowy. C. Typ charakterystyki czasowo-prądowej i prąd znamionowy. D.

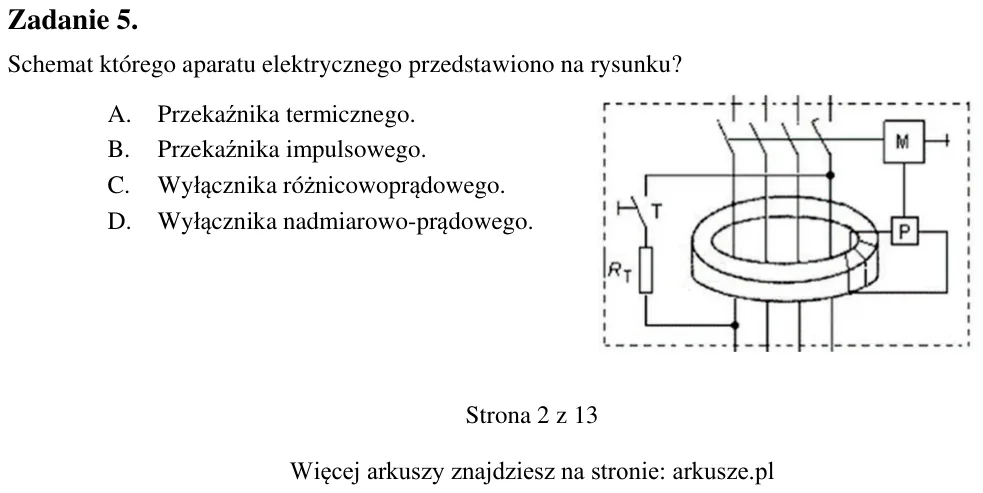

Zadanie 5. Schemat którego aparatu elektrycznego przedstawiono na rysunku? A. Przekaźnika termicznego. B. Przekaźnika impulsowego. C. Wyłącznika różnicowoprądowego. D. Wyłącznika nadmiarowo-prądowego.

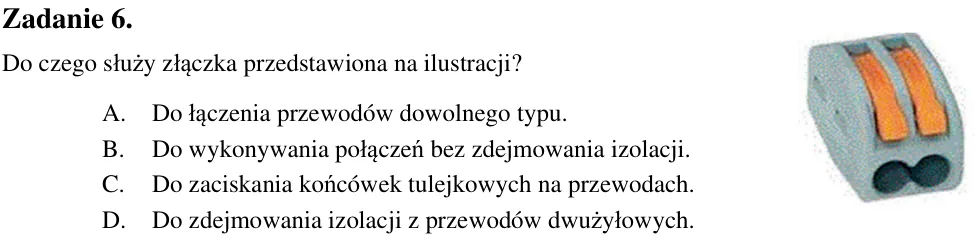

Zadanie 6. Do czego służy złączka przedstawiona na ilustracji? A. Do łączenia przewodów dowolnego typu. B. Do wykonywania połączeń bez zdejmowania izolacji. C. Do zaciskania końcówek tulejkowych na przewodach. D. Do zdej

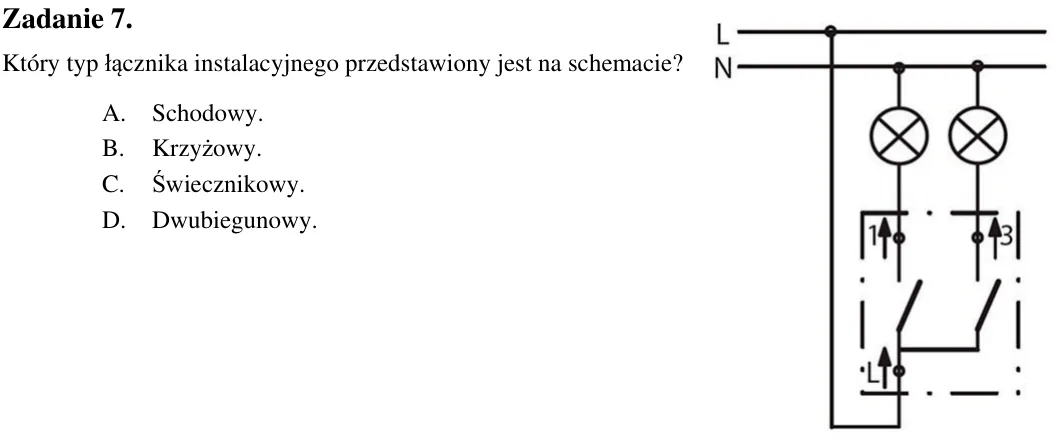

Zadanie 7. Który typ łącznika instalacyjnego przedstawiony jest na schemacie? A. Schodowy. B. Krzyżowy. C. ĝwiecznikowy. D. Dwubiegunowy.

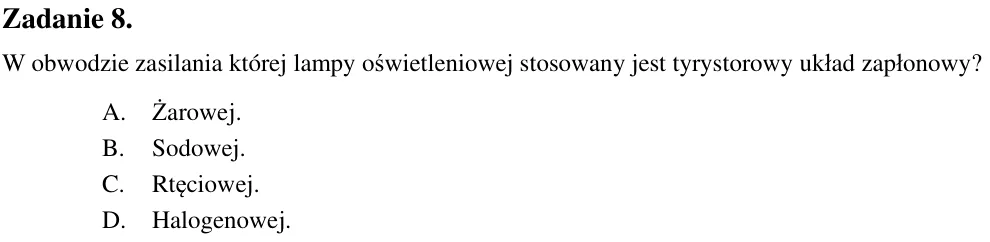

Zadanie 8. W obwodzie zasilania której lampy oświetleniowej stosowany jest tyrystorowy układ zapłonowy? A. ĩarowej. B. Sodowej. C. Rtęciowej. D. Halogenowej.

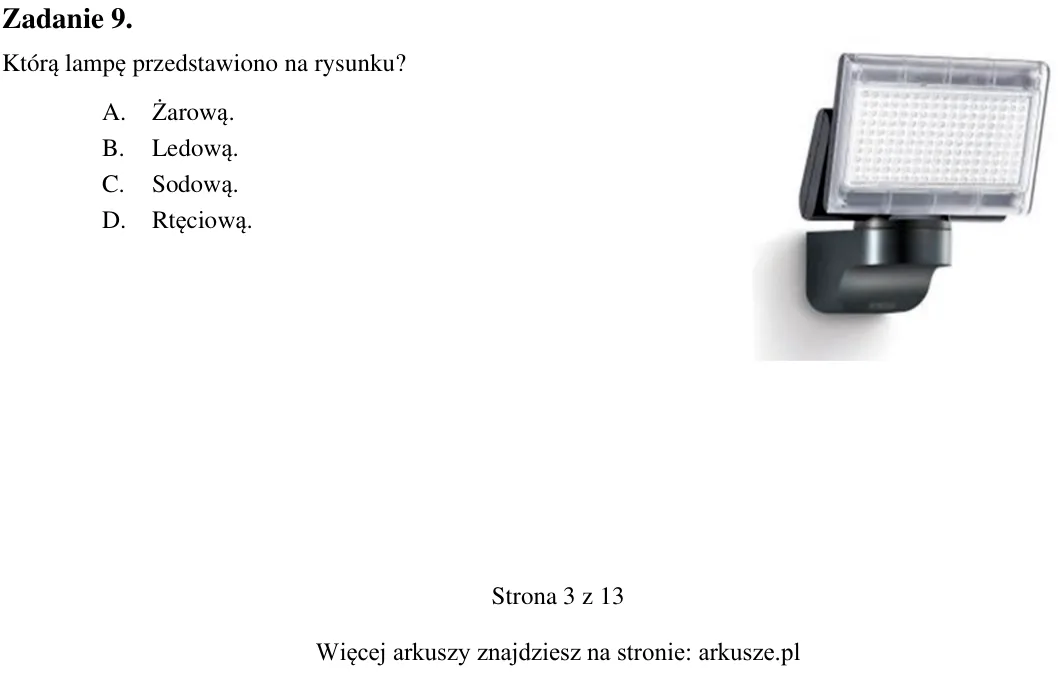

Zadanie 9. Którą lampę przedstawiono na rysunku? A. ĩarową. B. Ledową. C. Sodową. D. Rtęciową.

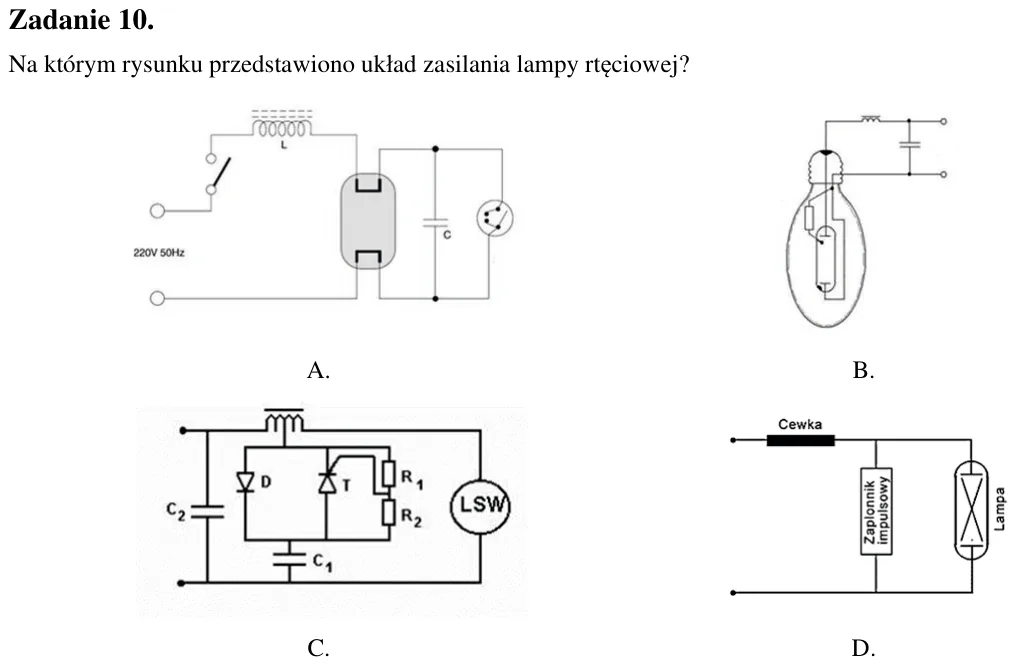

Zadanie 10. Na którym rysunku przedstawiono układ zasilania lampy rtęciowej?

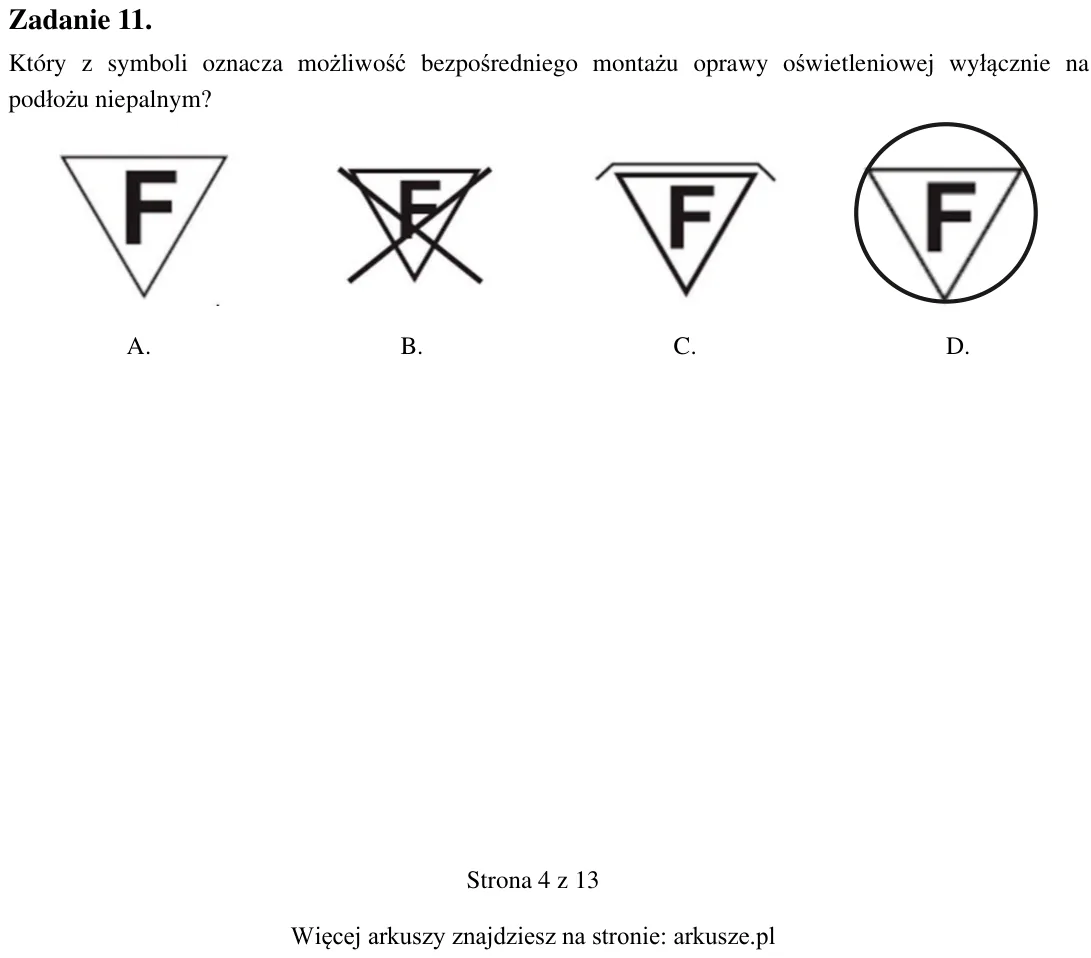

Zadanie 11. Który z symboli oznacza możliwość bezpośredniego montażu oprawy oświetleniowej wyłącznie na podłożu niepalnym? A. B. C. D. A. B. C. D.

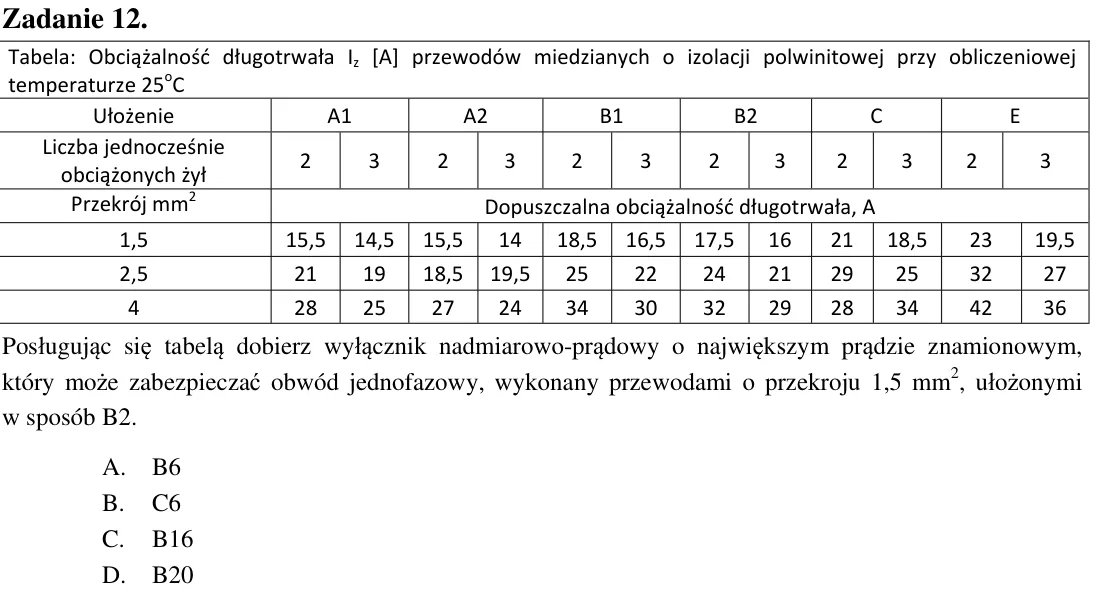

Zadanie 12. Posługując się tabelą dobierz wyłącznik nadmiarowo-prądowy o największym prądzie znamionowym, który może zabezpieczać obwód jednofazowy, wykonany przewodami o przekroju 1,5 mm2, ułożonymi w sposób B2. A. B6 B

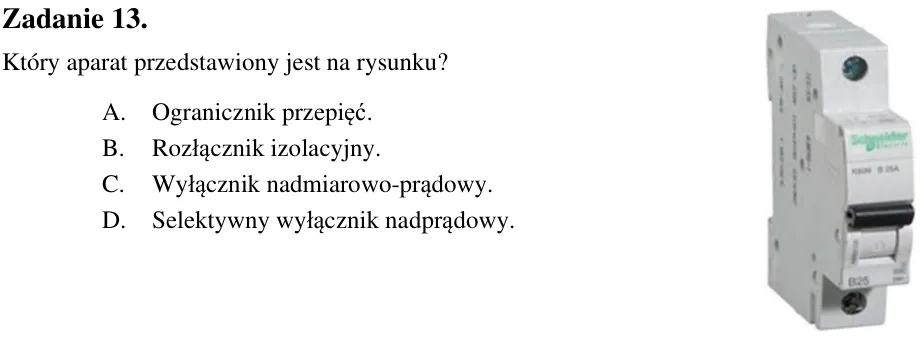

Zadanie 13. Który aparat przedstawiony jest na rysunku? A. Ogranicznik przepięć. B. Rozłącznik izolacyjny. C. Wyłącznik nadmiarowo-prądowy. D. Selektywny wyłącznik nadprądowy.

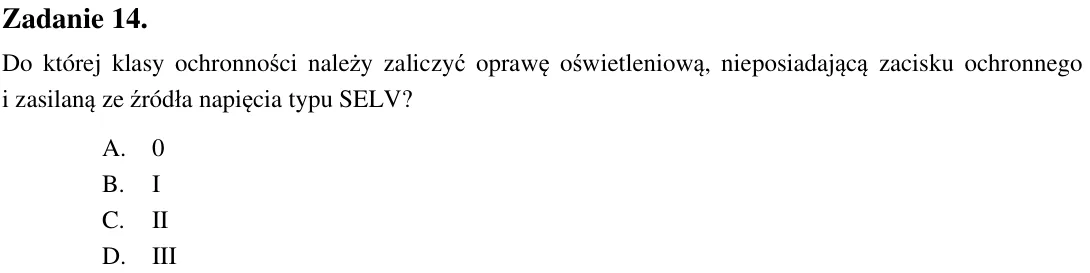

Zadanie 14. Do której klasy ochronności należy zaliczyć oprawę oświetleniową, nieposiadającą zacisku ochronnego i zasilaną ze źródła napięcia typu SELV? A. 0 B. I C. II D. III

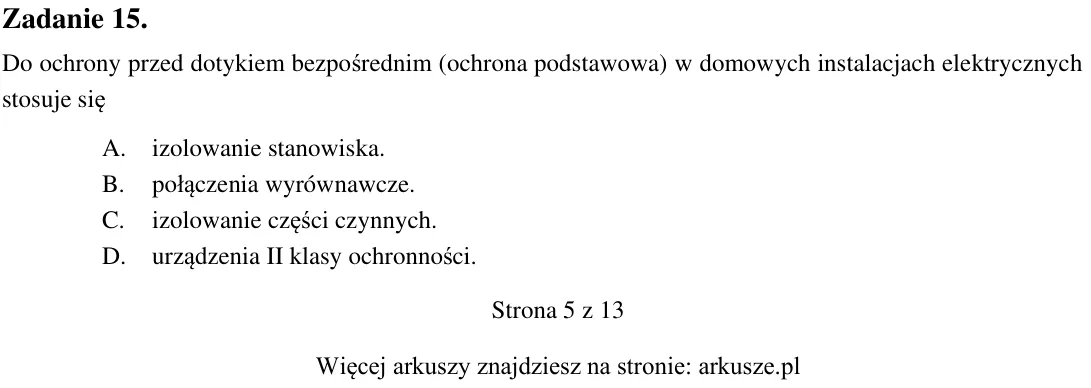

Zadanie 15. Do ochrony przed dotykiem bezpośrednim (ochrona podstawowa) w domowych instalacjach elektrycznych stosuje się A. izolowanie stanowiska. B. połączenia wyrównawcze. C. izolowanie części czynnych. D. urządzenia

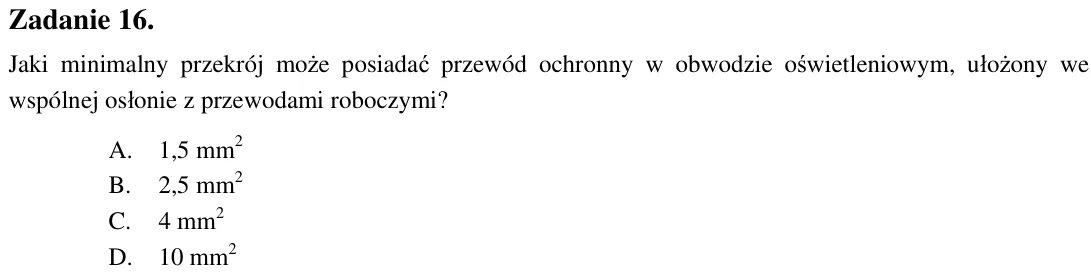

Zadanie 16. Jaki minimalny przekrój może posiadać przewód ochronny w obwodzie oświetleniowym, ułożony we wspólnej osłonie z przewodami roboczymi? A. 1,5 mm2 B. 2,5 mm2 C. 4 mm2 D. 10 mm2

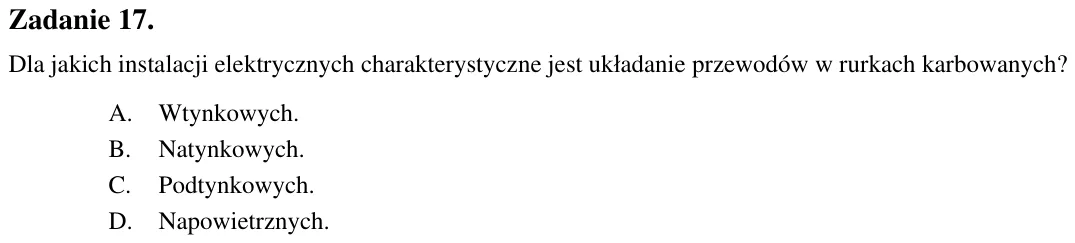

Zadanie 17. Dla jakich instalacji elektrycznych charakterystyczne jest układanie przewodów w rurkach karbowanych? A. Wtynkowych. B. Natynkowych. C. Podtynkowych. D. Napowietrznych.

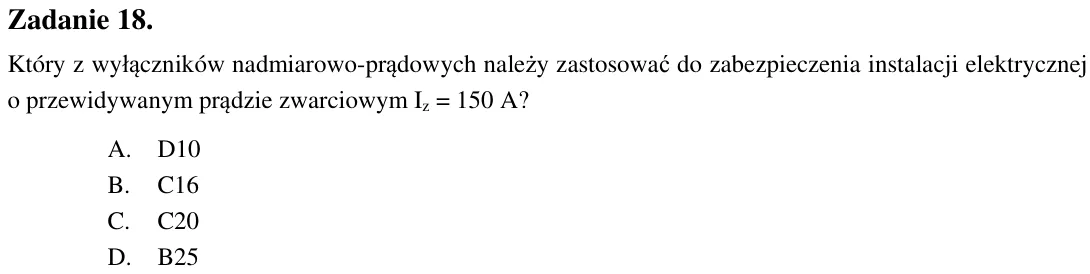

Zadanie 18. Który z wyłączników nadmiarowo-prądowych należy zastosować do zabezpieczenia instalacji elektrycznej o przewidywanym prądzie zwarciowym Iz = 150 A? A. D10 B. C16 C. C20 D. B25

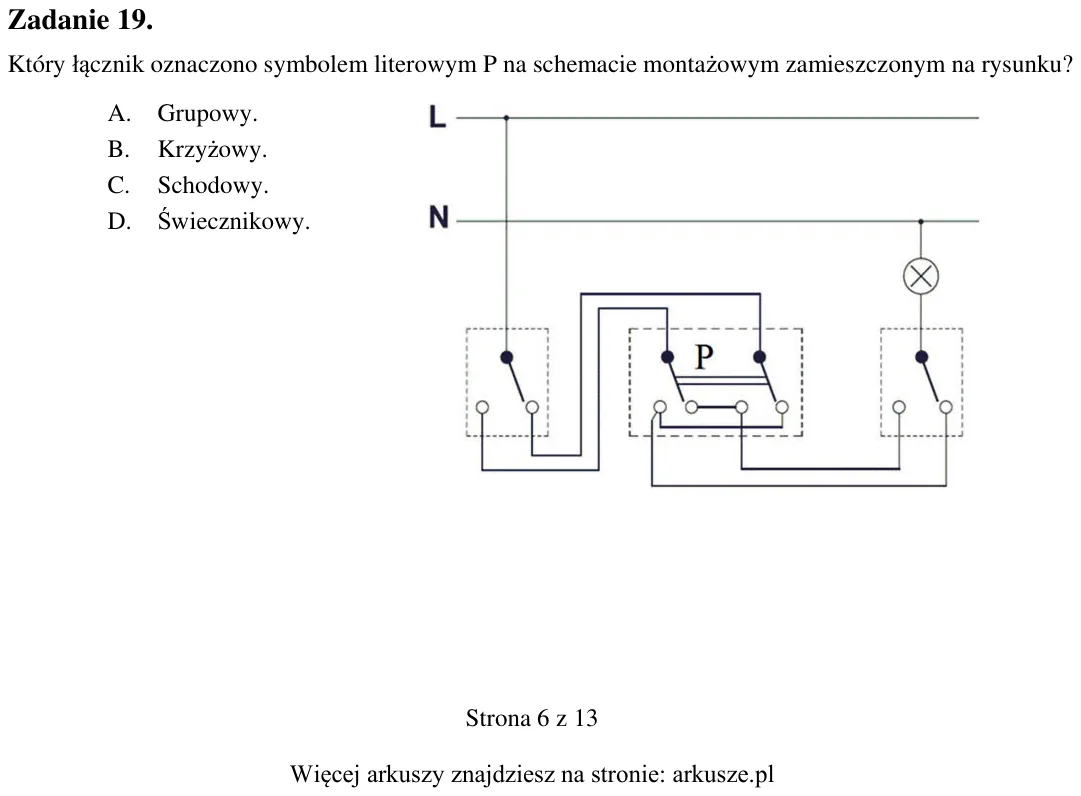

Zadanie 19. Który łącznik oznaczono symbolem literowym P na schemacie montażowym zamieszczonym na rysunku? A. Grupowy. B. Krzyżowy. C. Schodowy. D. ĝwiecznikowy.

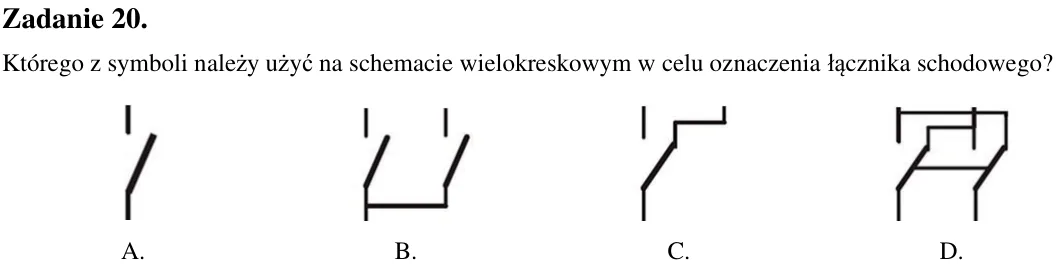

Zadanie 20. Którego z symboli należy użyć na schemacie wielokreskowym w celu oznaczenia łącznika schodowego?

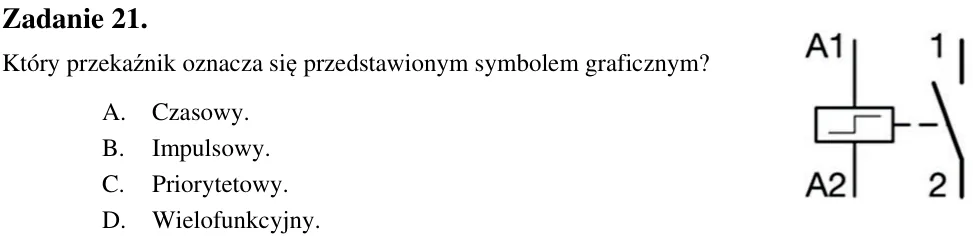

Zadanie 21. Który przekaźnik oznacza się przedstawionym symbolem graficznym? A. Czasowy. B. Impulsowy. C. Priorytetowy. D. Wielofunkcyjny.

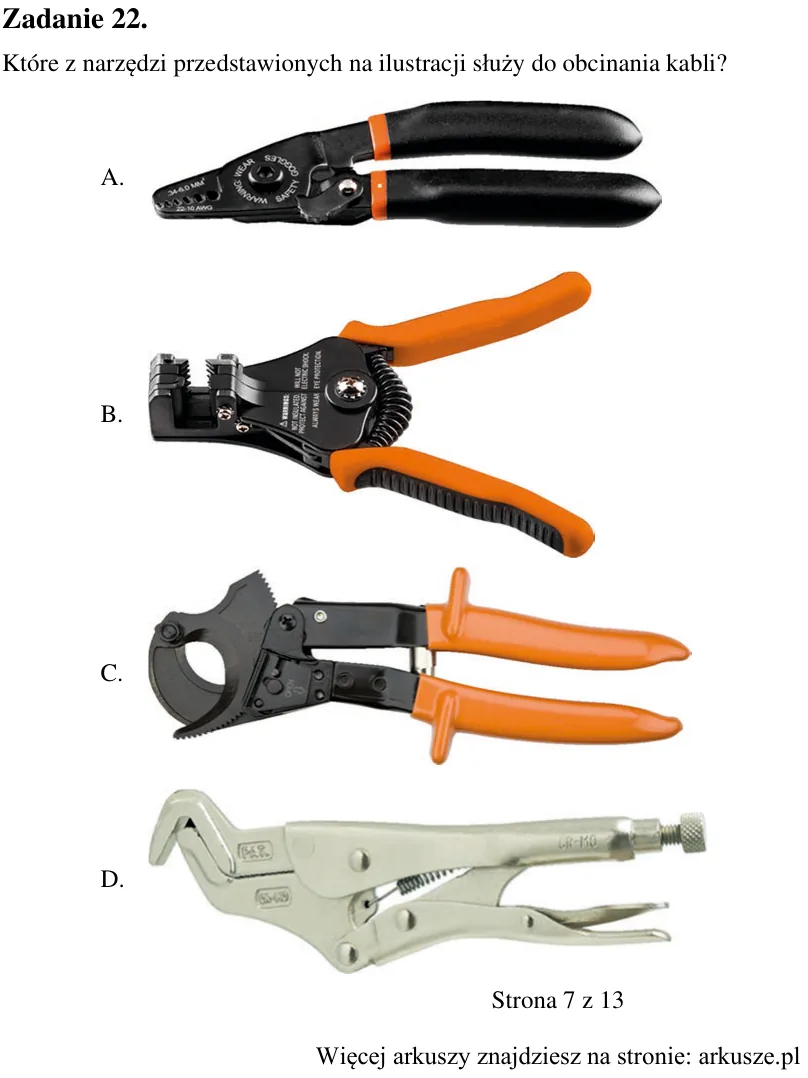

Zadanie 22. Które z narzędzi przedstawionych na ilustracji służy do obcinania kabli? A. B. C. D. A. B. C. D.

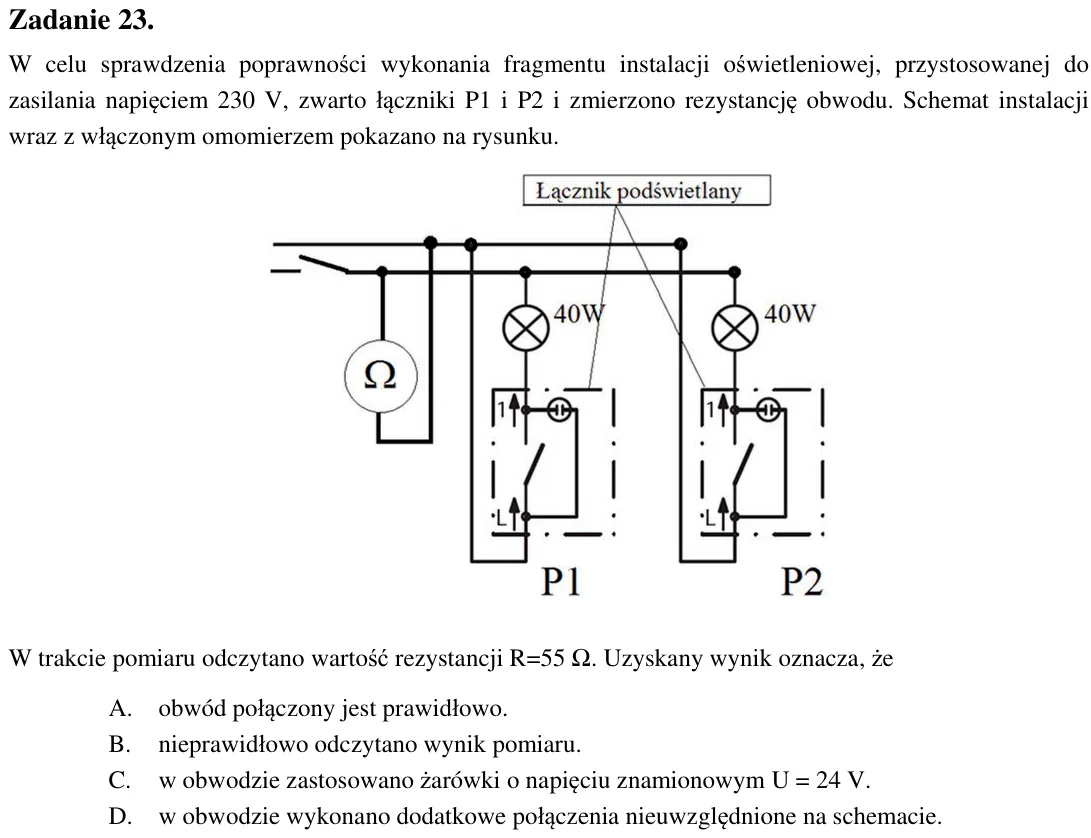

Zadanie 23. W celu sprawdzenia poprawności wykonania fragmentu instalacji oświetleniowej, przystosowanej do zasilania napięciem 230 V, zwarto łączniki P1 i P2 i zmierzono rezystancję obwodu. Schemat instalacji wraz z włą

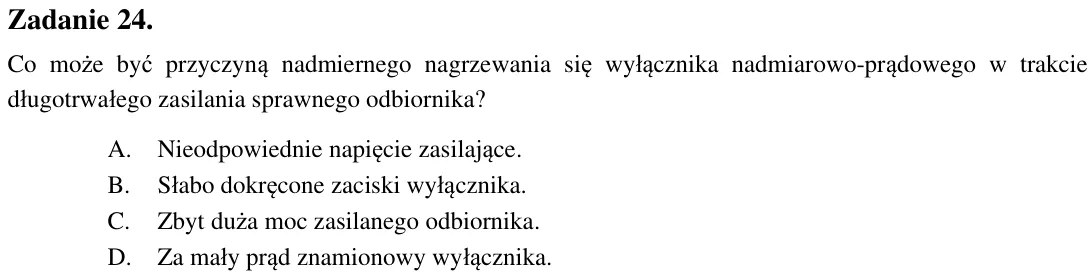

Zadanie 24. Co może być przyczyną nadmiernego nagrzewania się wyłącznika nadmiarowo-prądowego w trakcie długotrwałego zasilania sprawnego odbiornika? A. Nieodpowiednie napięcie zasilające. B. Słabo dokręcone zaciski wyłą

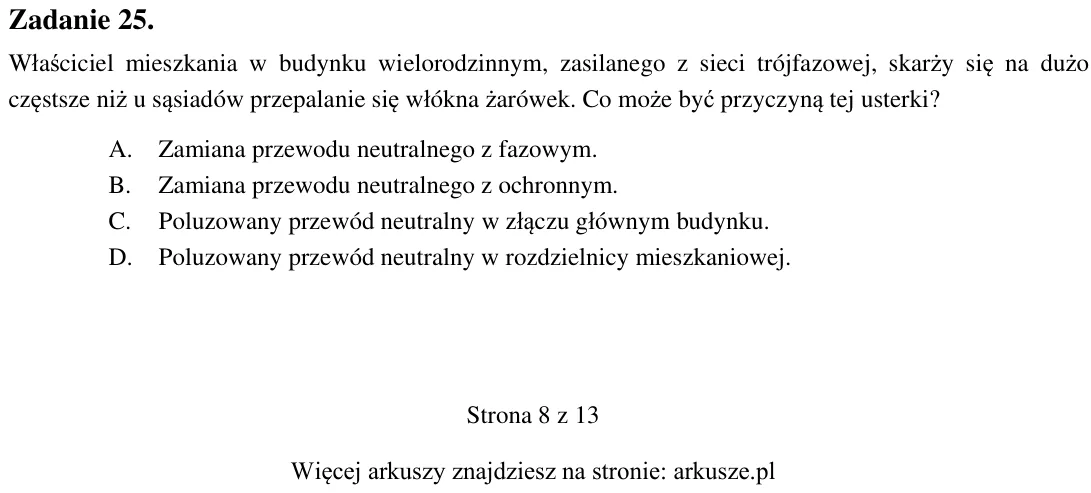

Zadanie 25. Właściciel mieszkania w budynku wielorodzinnym, zasilanego z sieci trójfazowej, skarży się na dużo częstsze niż u sąsiadów przepalanie się włókna żarówek. Co może być przyczyną tej usterki? A. Zamiana przewod

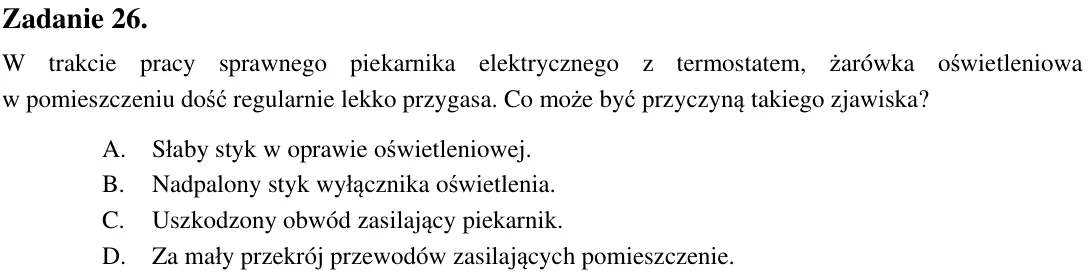

Zadanie 26. W trakcie pracy sprawnego piekarnika elektrycznego z termostatem, żarówka oświetleniowa w pomieszczeniu dość regularnie lekko przygasa. Co może być przyczyną takiego zjawiska? A. Słaby styk w oprawie oświetle

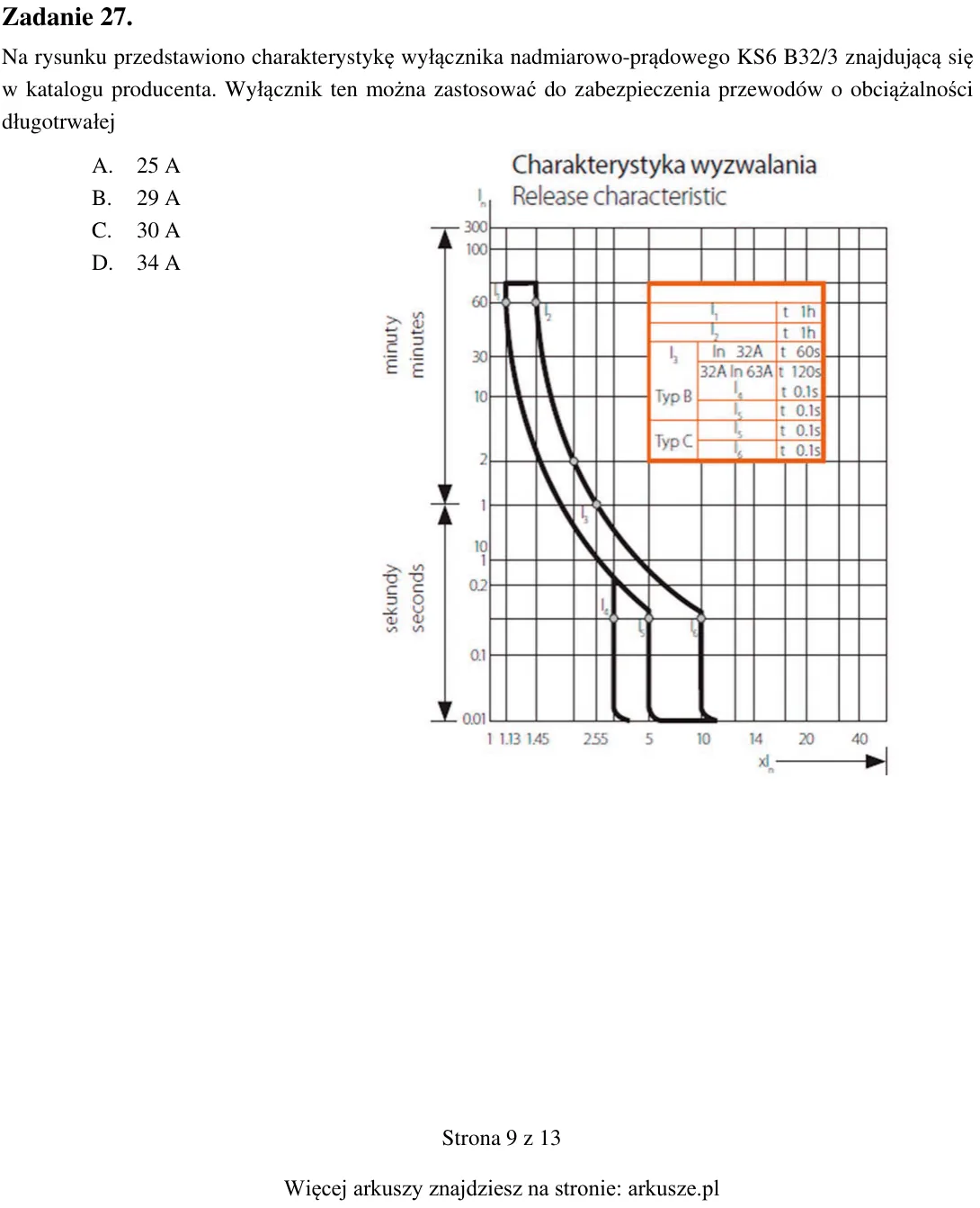

Zadanie 27. Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej

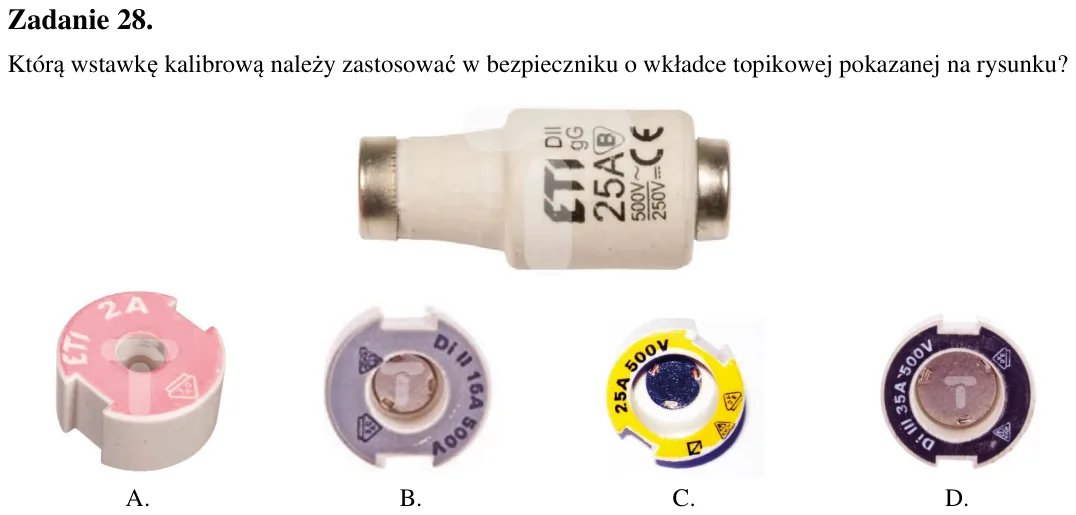

Zadanie 28. Którą wstawkę kalibrową należy zastosować w bezpieczniku o wkładce topikowej pokazanej na rysunku?

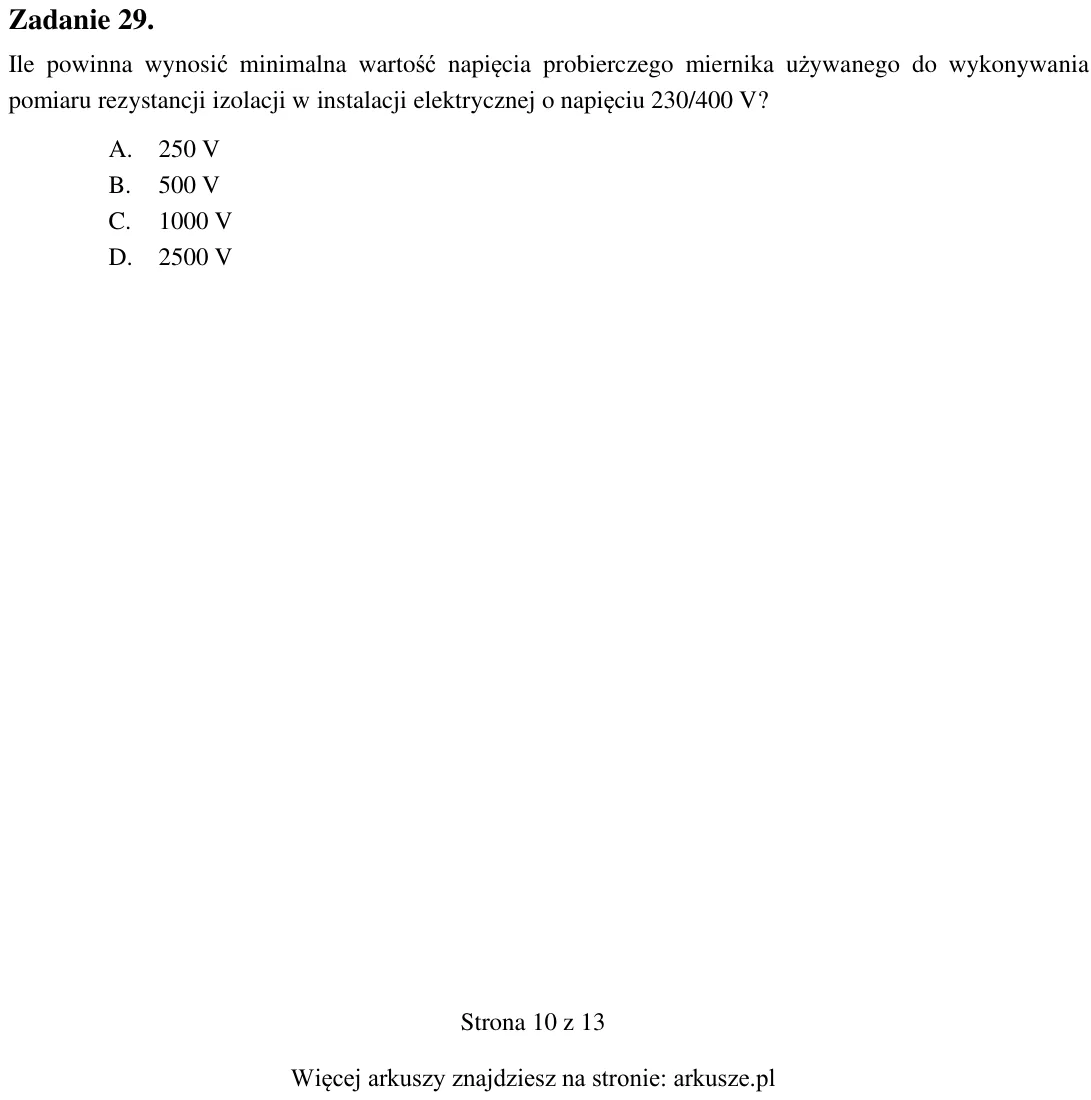

Zadanie 29. Ile powinna wynosić minimalna wartość napięcia probierczego miernika używanego do wykonywania pomiaru rezystancji izolacji w instalacji elektrycznej o napięciu 230/400 V? A. 250 V B. 500 V C. 1000 V D. 2500 V

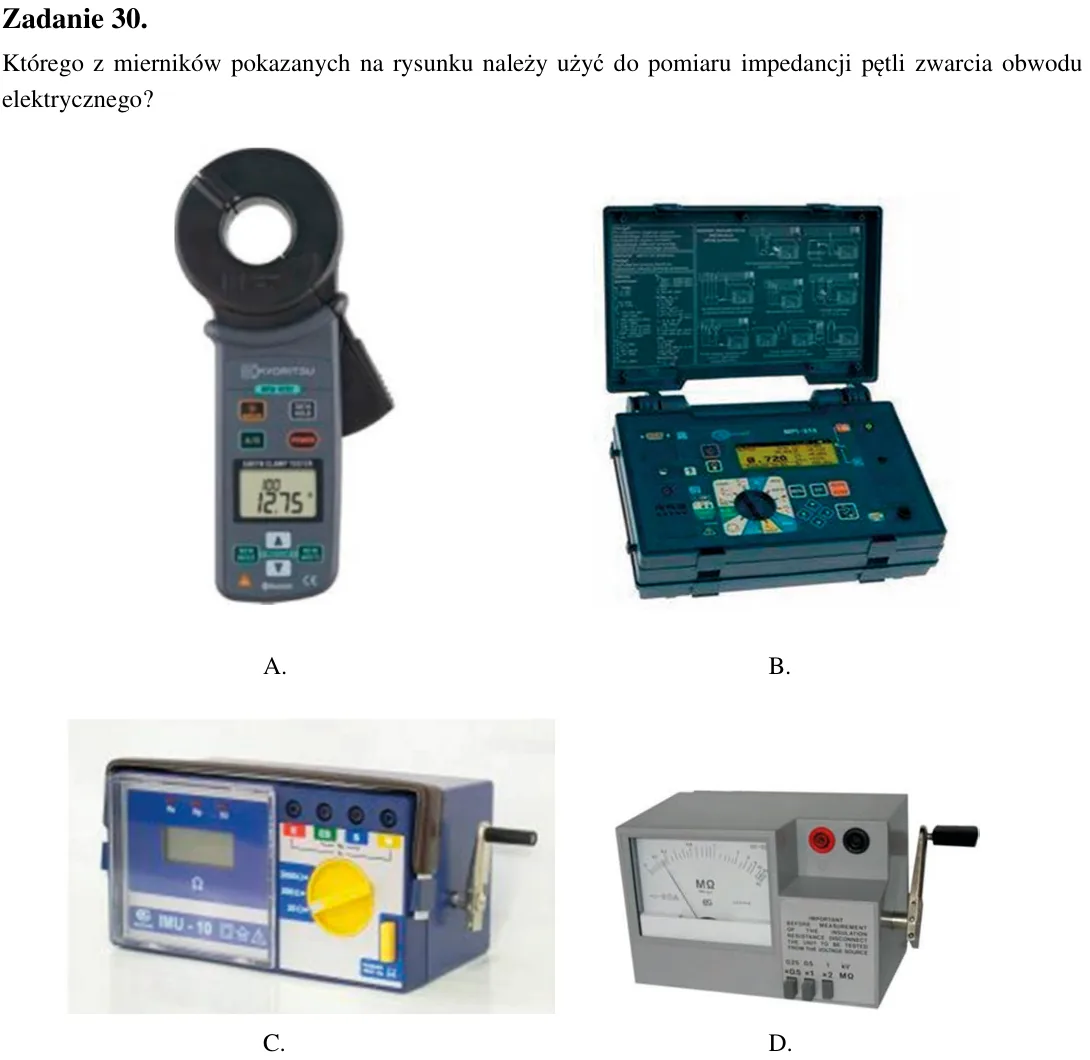

Zadanie 30. Którego z mierników pokazanych na rysunku należy użyć do pomiaru impedancji pętli zwarcia obwodu elektrycznego? A. B. C. D.

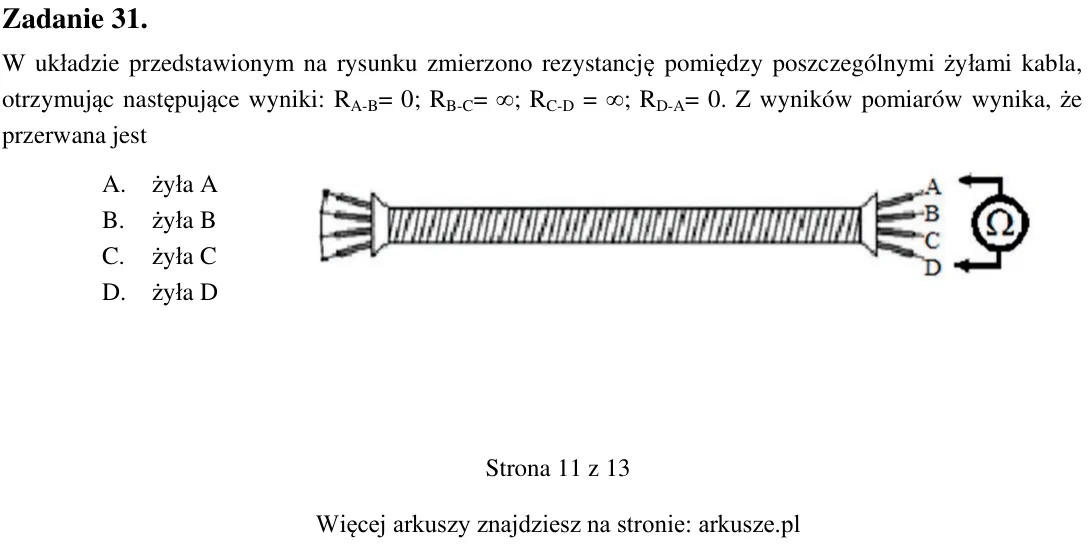

Zadanie 31. W układzie przedstawionym na rysunku zmierzono rezystancję pomiędzy poszczególnymi żyłami kabla, otrzymując następujące wyniki: RA-B= 0; RB-C= ’; RC-D = ’; RD-A= 0. Z wyników pomiarów wynika, że przerwana jes

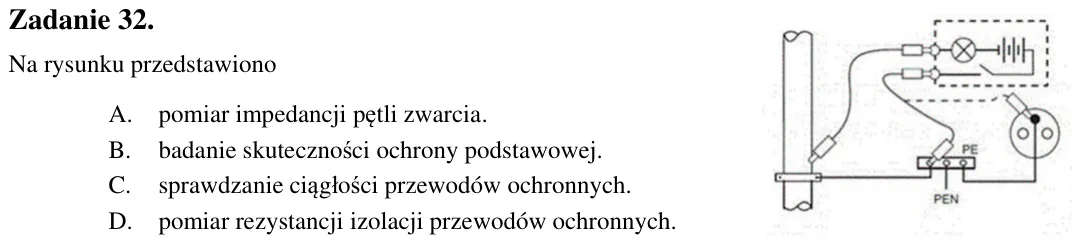

Zadanie 32. Na rysunku przedstawiono A. pomiar impedancji pętli zwarcia. B. badanie skuteczności ochrony podstawowej. C. sprawdzanie ciągłości przewodów ochronnych. D. pomiar rezystancji izolacji przewodów ochronnych.

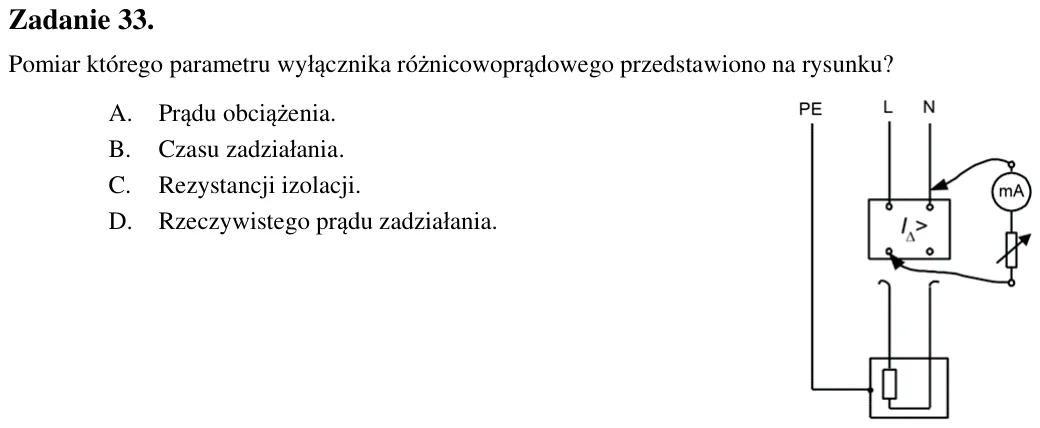

Zadanie 33. Pomiar którego parametru wyłącznika różnicowoprądowego przedstawiono na rysunku? A. Prądu obciążenia. B. Czasu zadziałania. C. Rezystancji izolacji. D. Rzeczywistego prądu zadziałania.

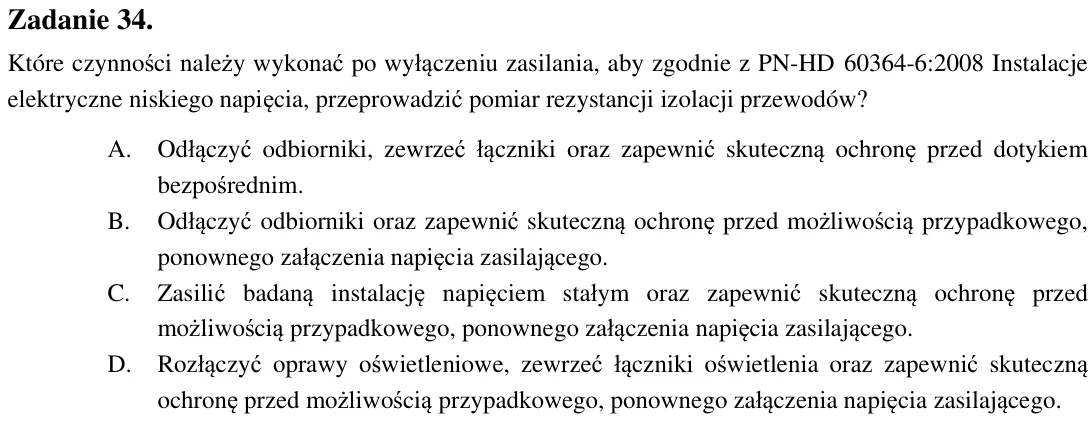

Zadanie 34. Które czynności należy wykonać po wyłączeniu zasilania, aby zgodnie z PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia, przeprowadzić pomiar rezystancji izolacji przewodów? A. Odłączyć odbiorniki,

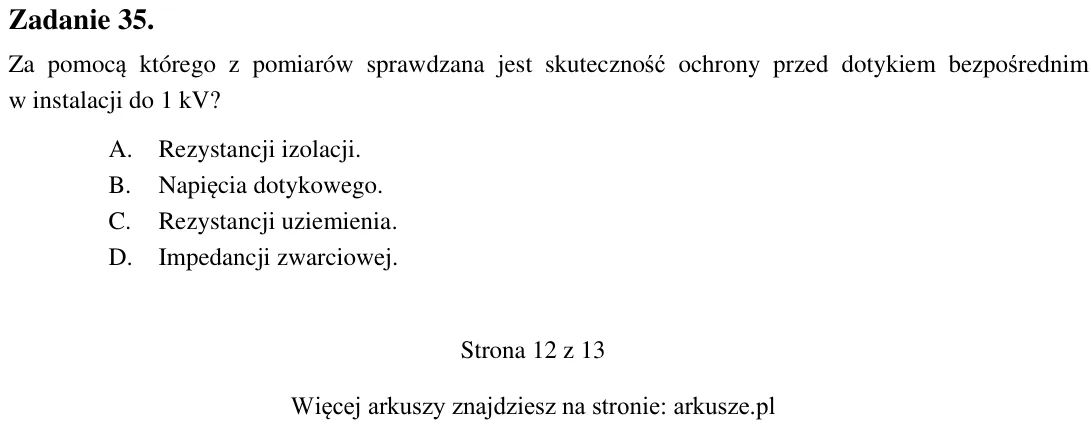

Zadanie 35. Za pomocą którego z pomiarów sprawdzana jest skuteczność ochrony przed dotykiem bezpośrednim w instalacji do 1 kV? A. Rezystancji izolacji. B. Napięcia dotykowego. C. Rezystancji uziemienia. D. Impedancji zwa

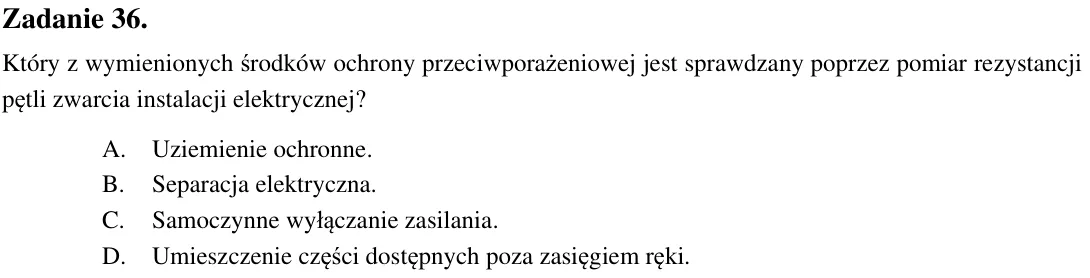

Zadanie 36. Który z wymienionych środków ochrony przeciwporażeniowej jest sprawdzany poprzez pomiar rezystancji pętli zwarcia instalacji elektrycznej? A. Uziemienie ochronne. B. Separacja elektryczna. C. Samoczynne wyłąc

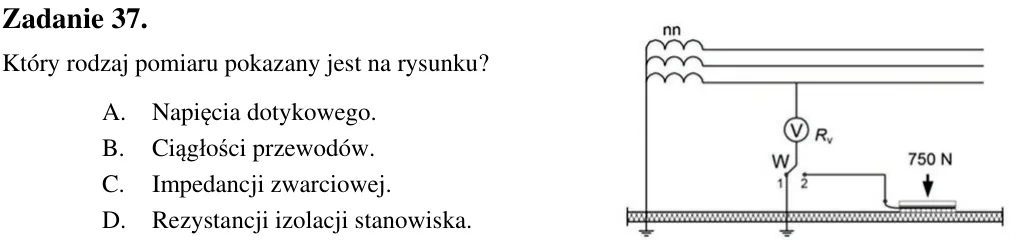

Zadanie 37. Który rodzaj pomiaru pokazany jest na rysunku? A. Napięcia dotykowego. B. Ciągłości przewodów. C. Impedancji zwarciowej. D. Rezystancji izolacji stanowiska.

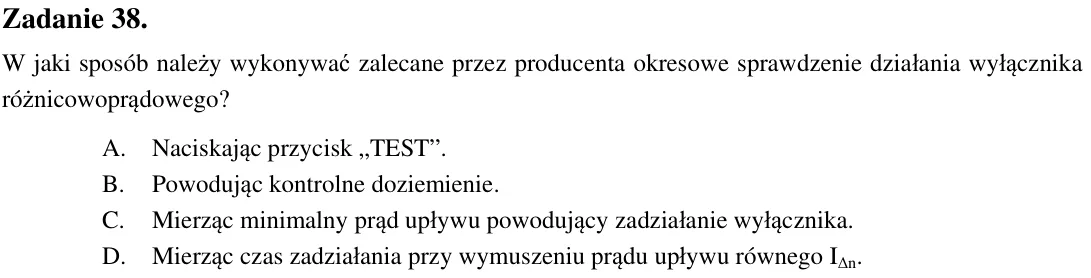

Zadanie 38. W jaki sposób należy wykonywać zalecane przez producenta okresowe sprawdzenie działania wyłącznika różnicowoprądowego? A. Naciskając przycisk „TEST”. B. Powodując kontrolne doziemienie. C. Mierząc minimalny p

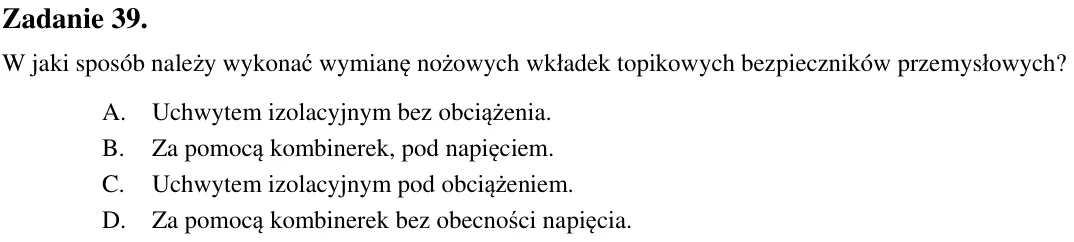

Zadanie 39. W jaki sposób należy wykonać wymianę nożowych wkładek topikowych bezpieczników przemysłowych? A. Uchwytem izolacyjnym bez obciążenia. B. Za pomocą kombinerek, pod napięciem. C. Uchwytem izolacyjnym pod obciąż

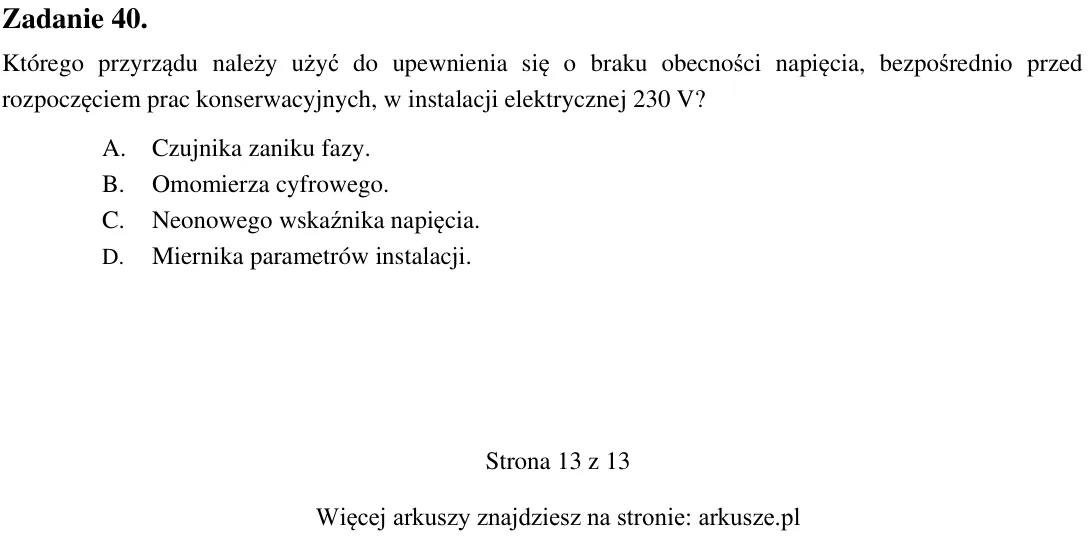

Zadanie 40. Którego przyrządu należy użyć do upewnienia się o braku obecności napięcia, bezpośrednio przed rozpoczęciem prac konserwacyjnych, w instalacji elektrycznej 230 V? A. Czujnika zaniku fazy. B. Omomierza cyfrowe
