E08 · Egzamin zawodowy · czerwiec 2017

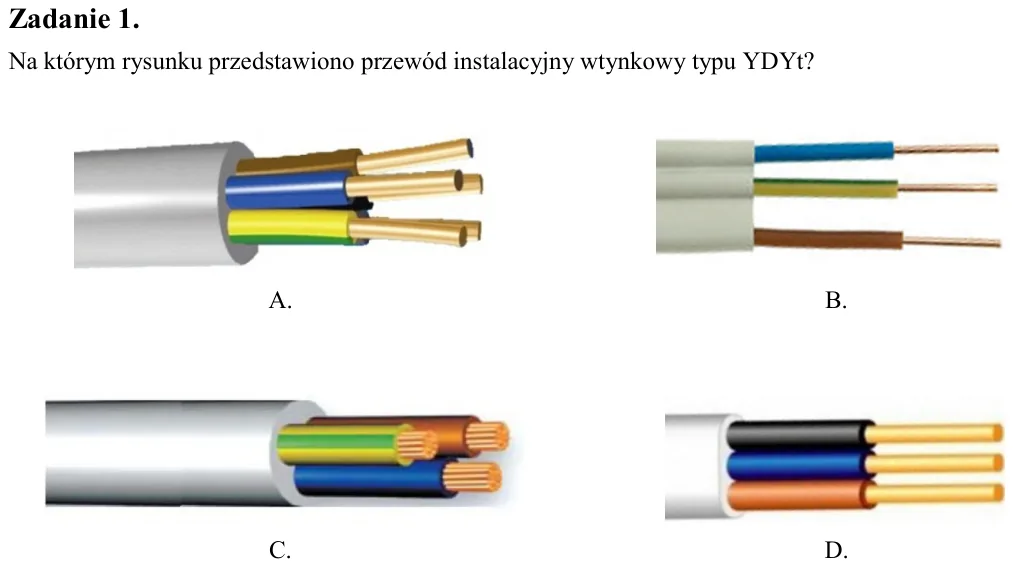

Zadanie 1. Na którym rysunku przedstawiono przewód instalacyjny wtynkowy typu YDYt?

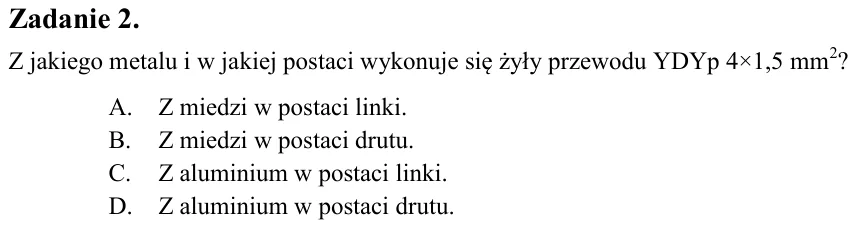

Zadanie 2. Z jakiego metalu i w jakiej postaci wykonuje się żyły przewodu YDYp 4×1,5 mm2? A. Z miedzi w postaci linki. B. Z miedzi w postaci drutu. C. Z aluminium w postaci linki. D. Z aluminium w postaci drutu.

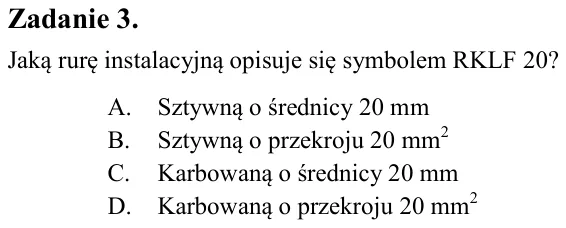

Zadanie 3. Jaką rurę instalacyjną opisuje się symbolem RKLF 20? A. Sztywną o średnicy 20 mm B. Sztywną o przekroju 20 mm2 C. Karbowaną o średnicy 20 mm D. Karbowaną o przekroju 20 mm2

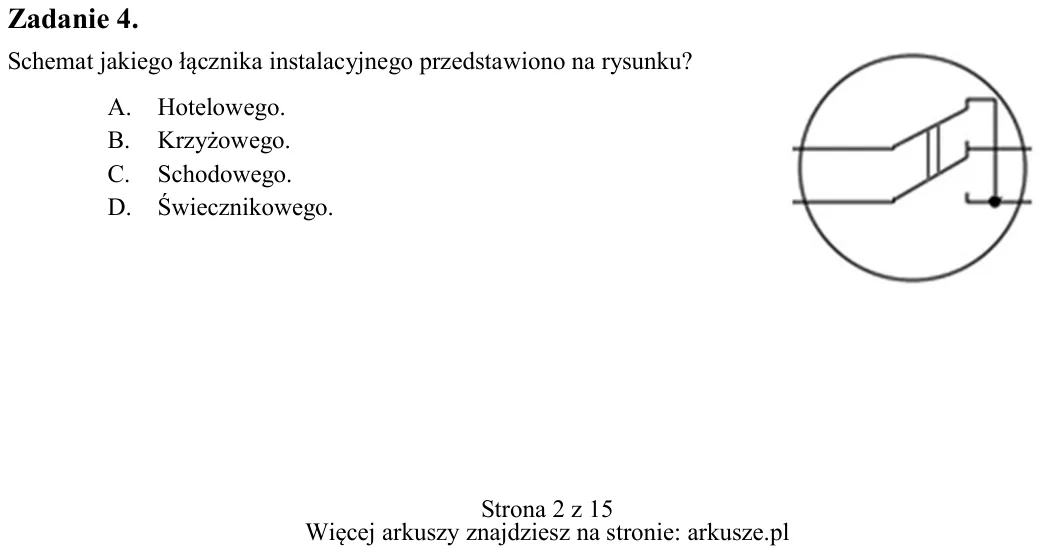

Zadanie 4. Schemat jakiego łącznika instalacyjnego przedstawiono na rysunku? A. Hotelowego. B. Krzyżowego. C. Schodowego. D. Świecznikowego. A. B. C. D.

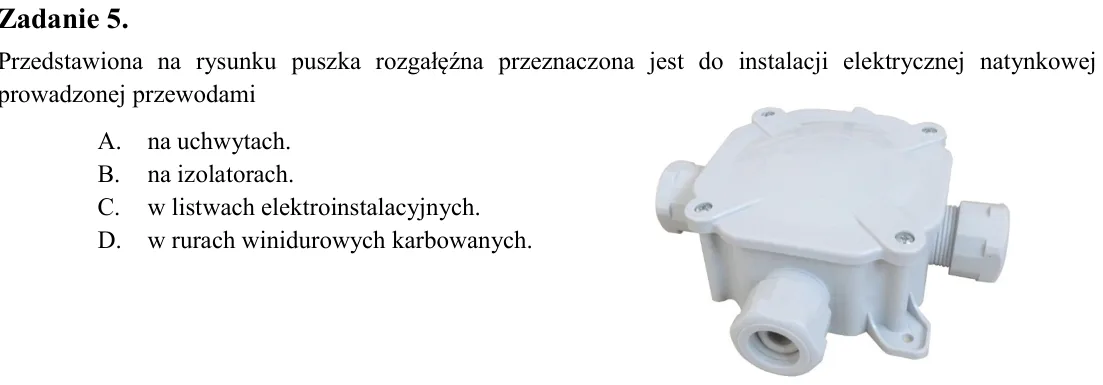

Zadanie 5. Przedstawiona na rysunku puszka rozgałęźna przeznaczona jest do instalacji elektrycznej natynkowej prowadzonej przewodami A. na uchwytach. B. na izolatorach. C. w listwach elektroinstalacyjnych. D. w rurach wi

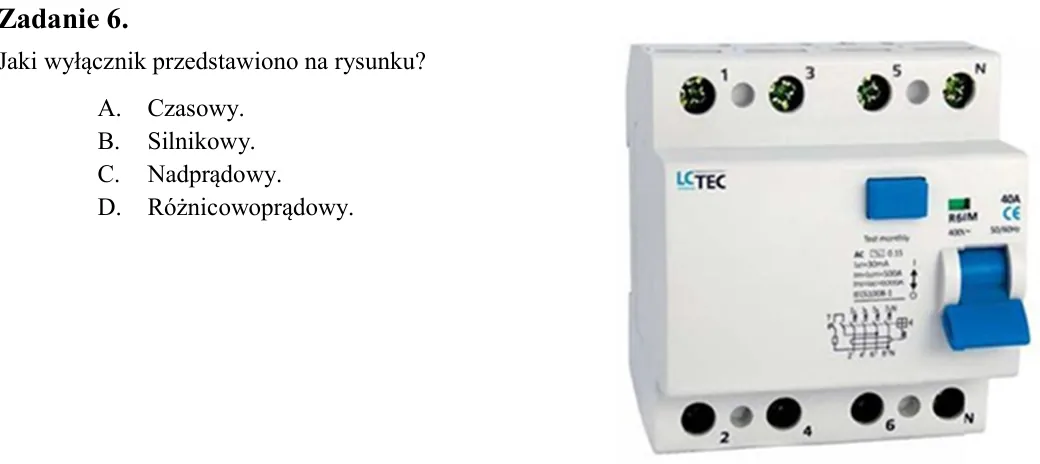

Zadanie 6. Jaki wyłącznik przedstawiono na rysunku? A. Czasowy. B. Silnikowy. C. Nadprądowy. D. Różnicowoprądowy.

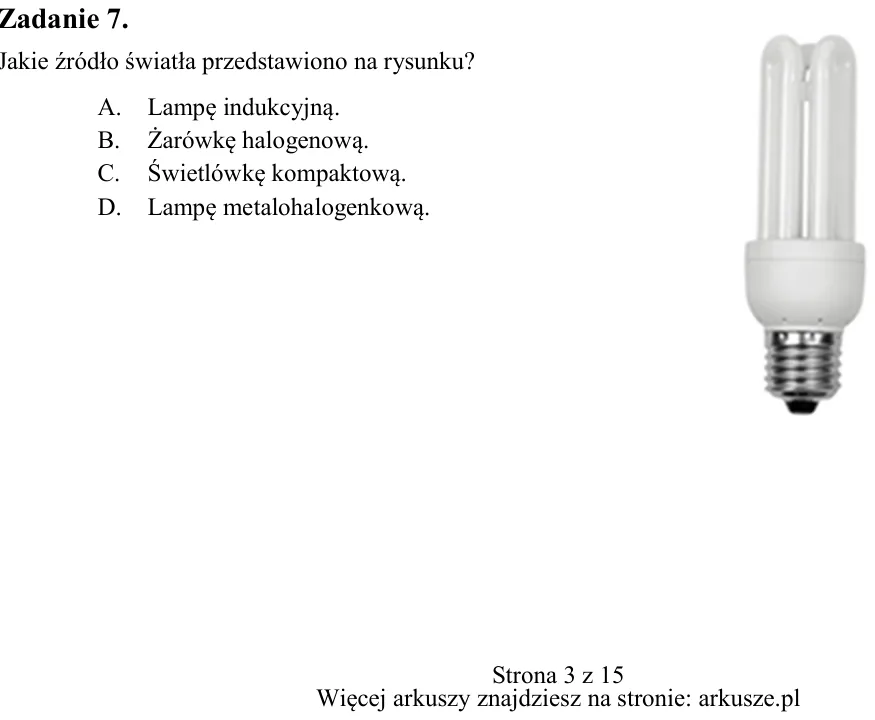

Zadanie 7. Jakie źródło światła przedstawiono na rysunku? A. Lampę indukcyjną. B. Żarówkę halogenową. C. Świetlówkę kompaktową. D. Lampę metalohalogenkową.

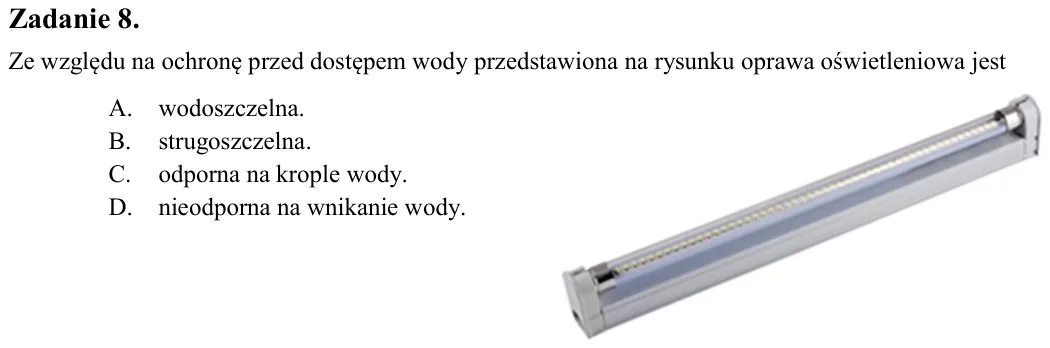

Zadanie 8. Ze względu na ochronę przed dostępem wody przedstawiona na rysunku oprawa oświetleniowa jest A. wodoszczelna. B. strugoszczelna. C. odporna na krople wody. D. nieodporna na wnikanie wody.

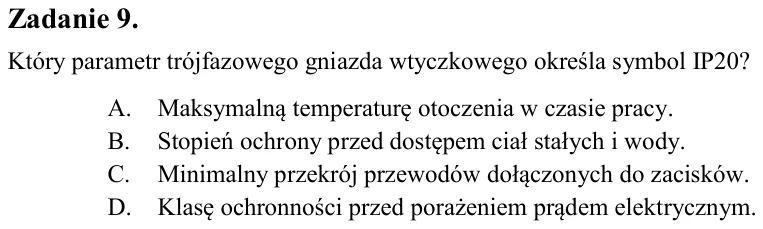

Zadanie 9. Który parametr trójfazowego gniazda wtyczkowego określa symbol IP20? A. Maksymalną temperaturę otoczenia w czasie pracy. B. Stopień ochrony przed dostępem ciał stałych i wody. C. Minimalny przekrój przewodów d

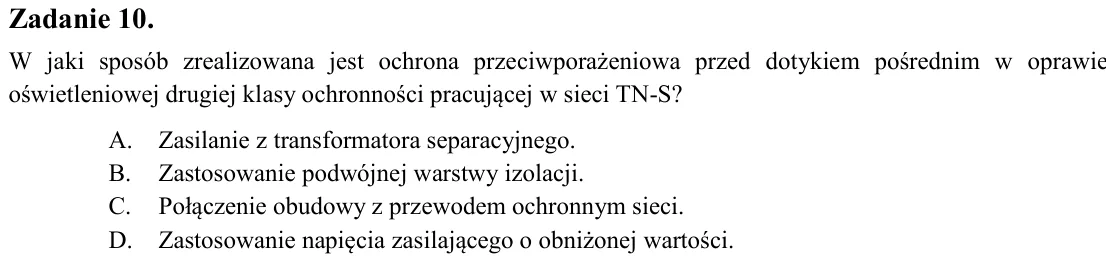

Zadanie 10. W jaki sposób zrealizowana jest ochrona przeciwporażeniowa przed dotykiem pośrednim w oprawie oświetleniowej drugiej klasy ochronności pracującej w sieci TN-S? A. Zasilanie z transformatora separacyjnego. B.

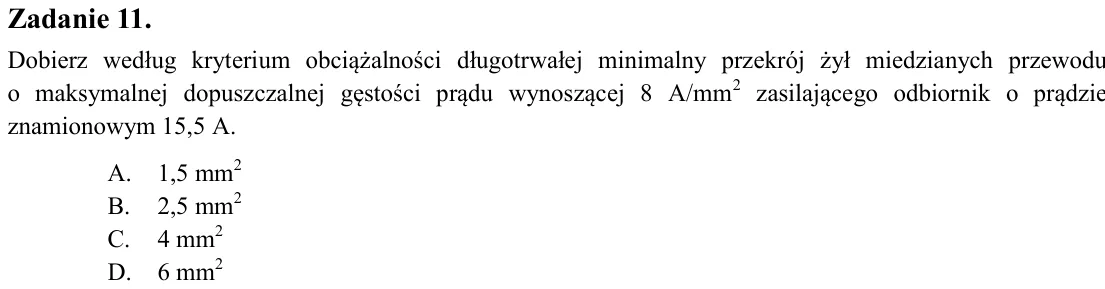

Zadanie 11. Dobierz według kryterium obciążalności długotrwałej minimalny przekrój żył miedzianych przewodu o maksymalnej dopuszczalnej gęstości prądu wynoszącej 8 A/mm2 zasilającego odbiornik o prądzie znamionowym 15,5

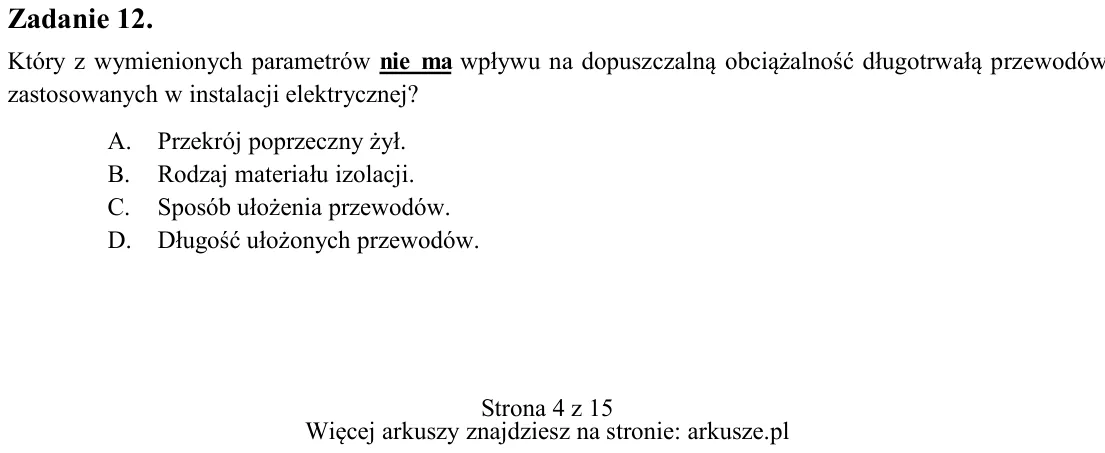

Zadanie 12. Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej? A. Przekrój poprzeczny żył. B. Rodzaj materiału izolacji. C. Sposób uł

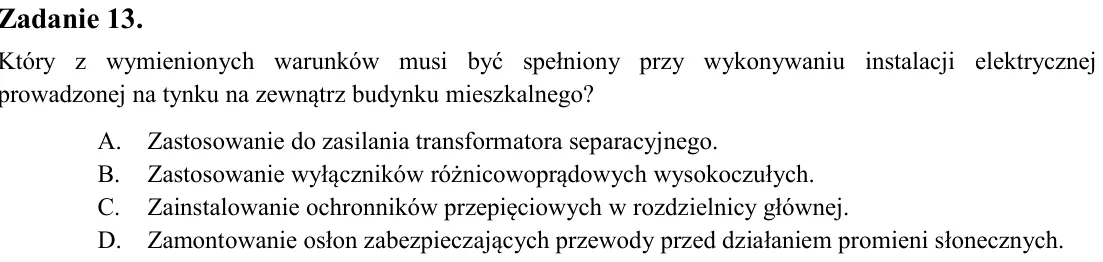

Zadanie 13. Który z wymienionych warunków musi być spełniony przy wykonywaniu instalacji elektrycznej prowadzonej na tynku na zewnątrz budynku mieszkalnego? A. Zastosowanie do zasilania transformatora separacyjnego. B. Z

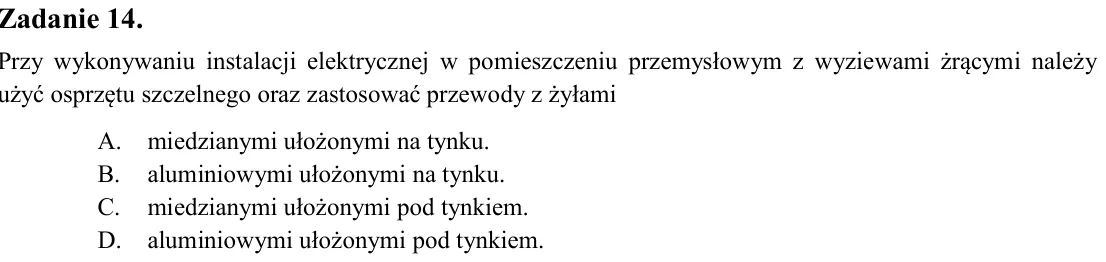

Zadanie 14. Przy wykonywaniu instalacji elektrycznej w pomieszczeniu przemysłowym z wyziewami żrącymi należy użyć osprzętu szczelnego oraz zastosować przewody z żyłami A. miedzianymi ułożonymi na tynku. B. aluminiowymi u

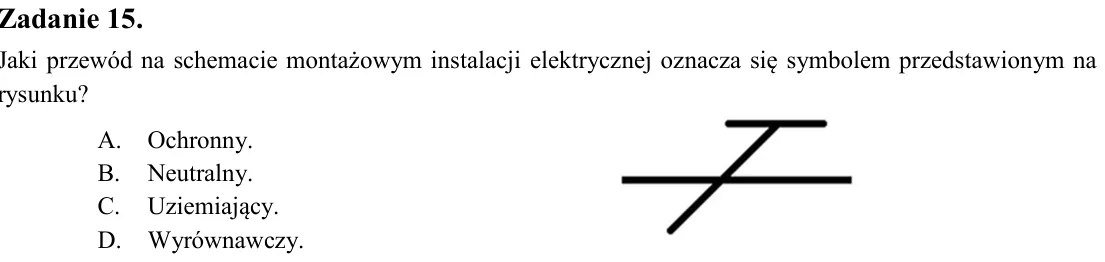

Zadanie 15. Jaki przewód na schemacie montażowym instalacji elektrycznej oznacza się symbolem przedstawionym na rysunku? A. Ochronny. B. Neutralny. C. Uziemiający. D. Wyrównawczy.

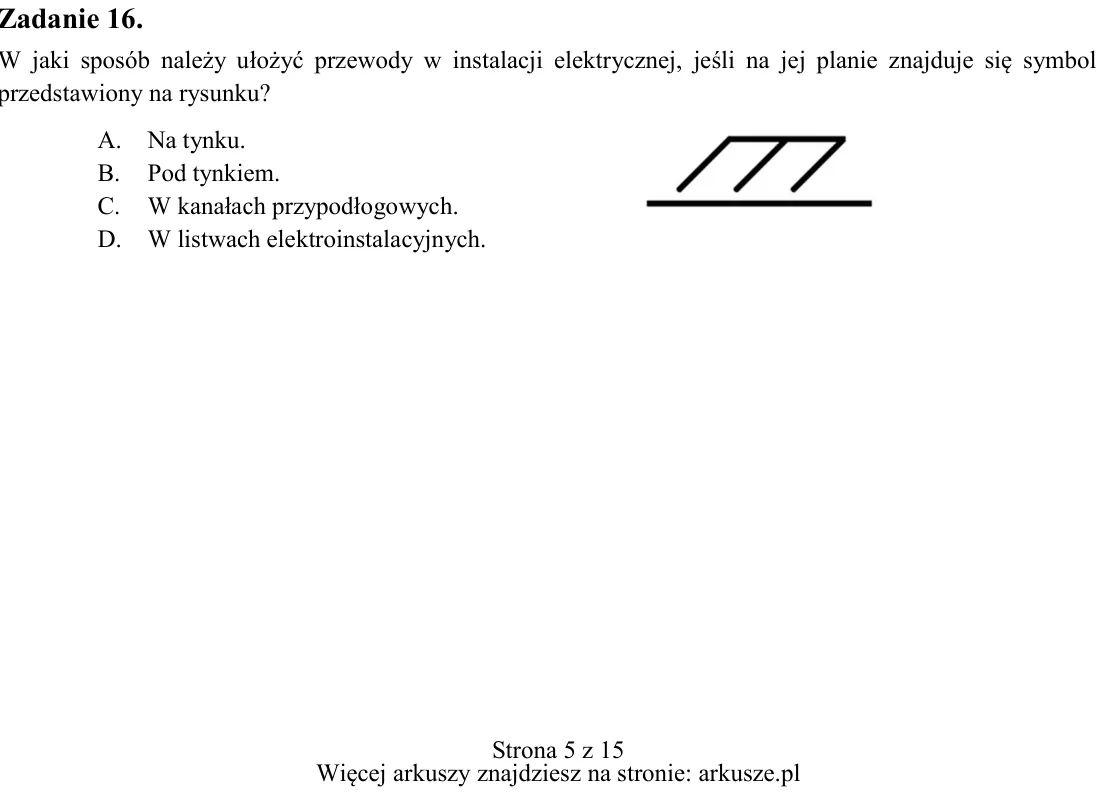

Zadanie 16. W jaki sposób należy ułożyć przewody w instalacji elektrycznej, jeśli na jej planie znajduje się symbol przedstawiony na rysunku? A. Na tynku. B. Pod tynkiem. C. W kanałach przypodłogowych. D. W listwach elek

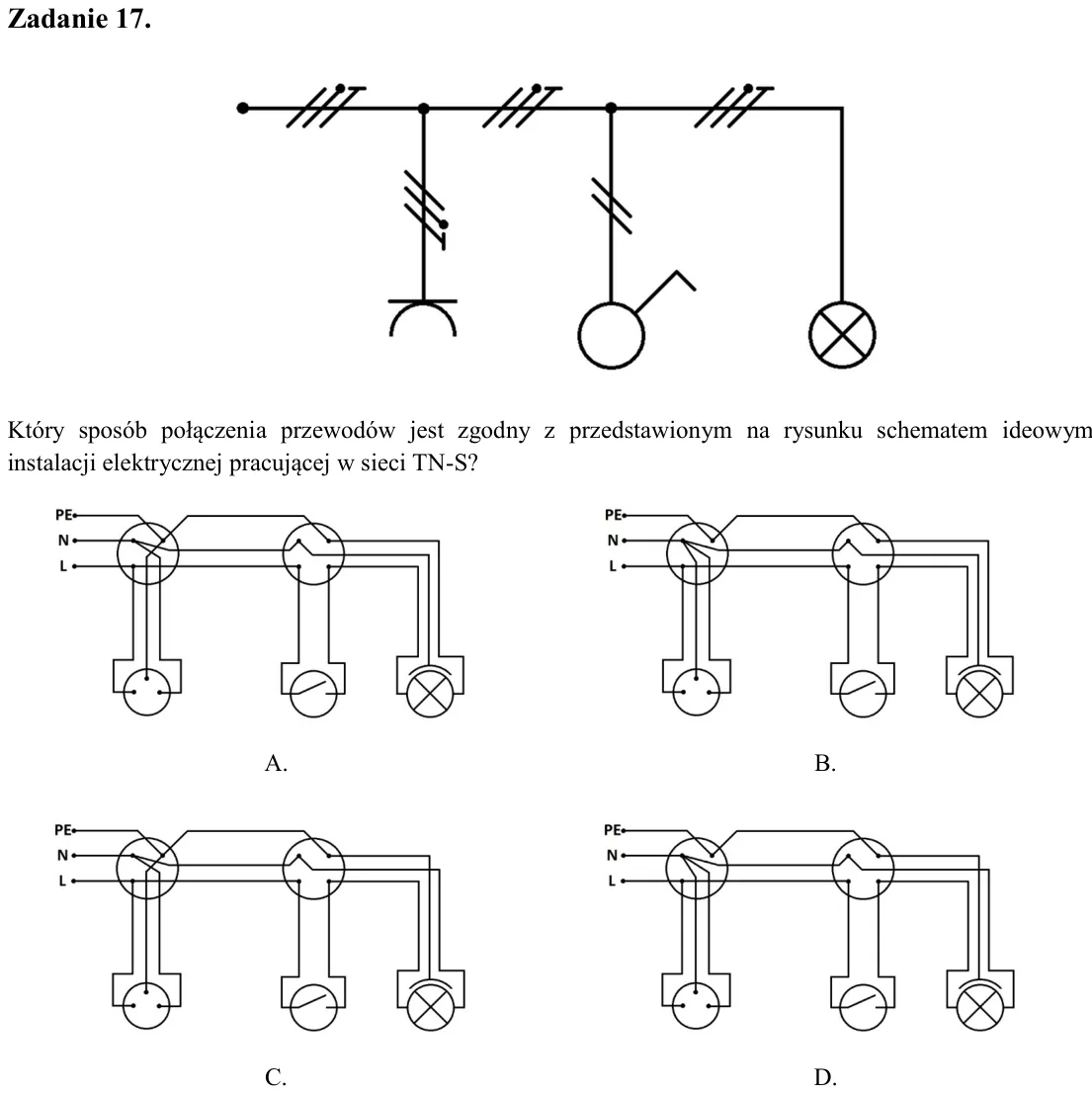

Zadanie 17. Który sposób połączenia przewodów jest zgodny z przedstawionym na rysunku schematem ideowym instalacji elektrycznej pracującej w sieci TN-S?

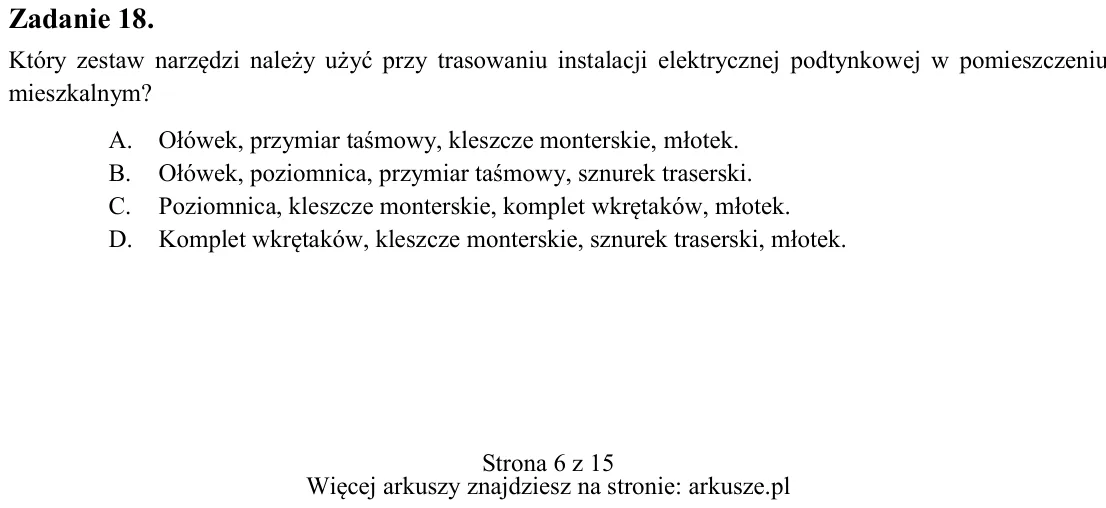

Zadanie 18. Który zestaw narzędzi należy użyć przy trasowaniu instalacji elektrycznej podtynkowej w pomieszczeniu mieszkalnym? A. Ołówek, przymiar taśmowy, kleszcze monterskie, młotek. B. Ołówek, poziomnica, przymiar taś

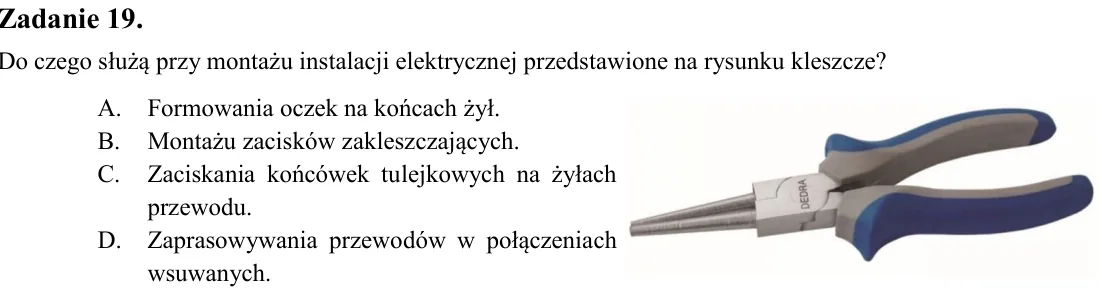

Zadanie 19. Do czego służą przy montażu instalacji elektrycznej przedstawione na rysunku kleszcze? A. Formowania oczek na końcach żył. B. Montażu zacisków zakleszczających. C. Zaciskania końcówek tulejkowych na żyłach pr

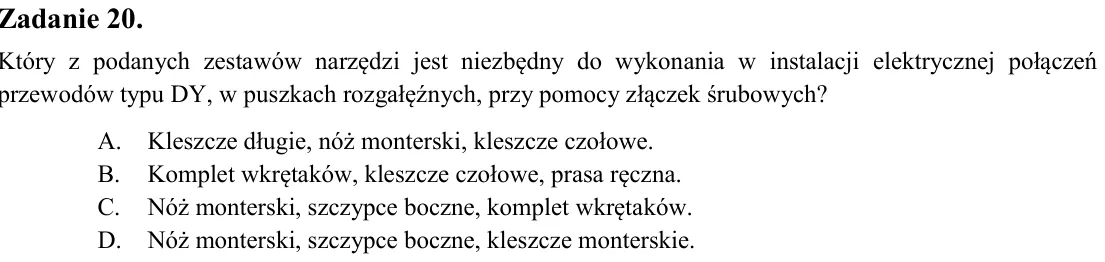

Zadanie 20. Który z podanych zestawów narzędzi jest niezbędny do wykonania w instalacji elektrycznej połączeń przewodów typu DY, w puszkach rozgałęźnych, przy pomocy złączek śrubowych? A. Kleszcze długie, nóż monterski,

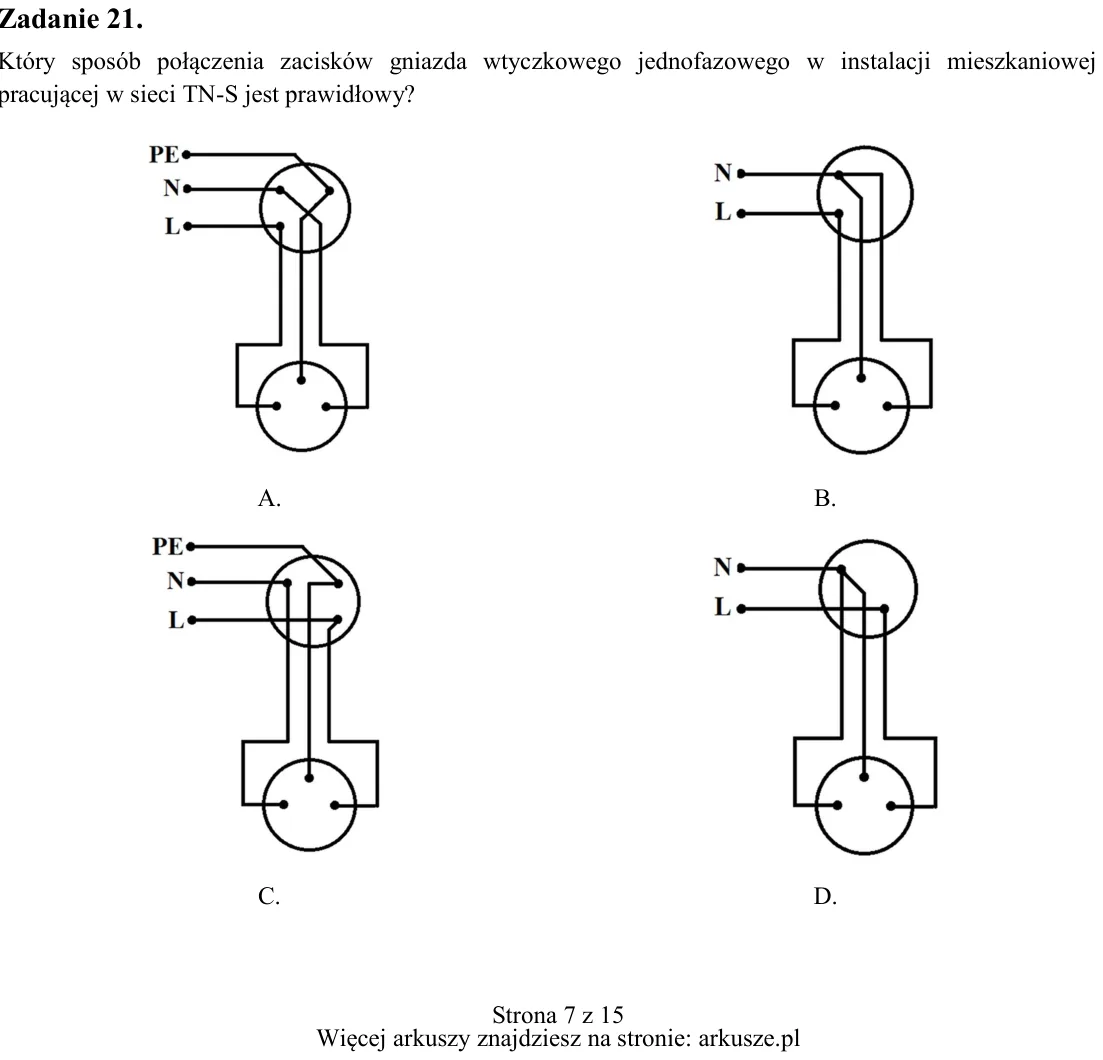

Zadanie 21. Który sposób połączenia zacisków gniazda wtyczkowego jednofazowego w instalacji mieszkaniowej pracującej w sieci TN-S jest prawidłowy? A. B. C. D.

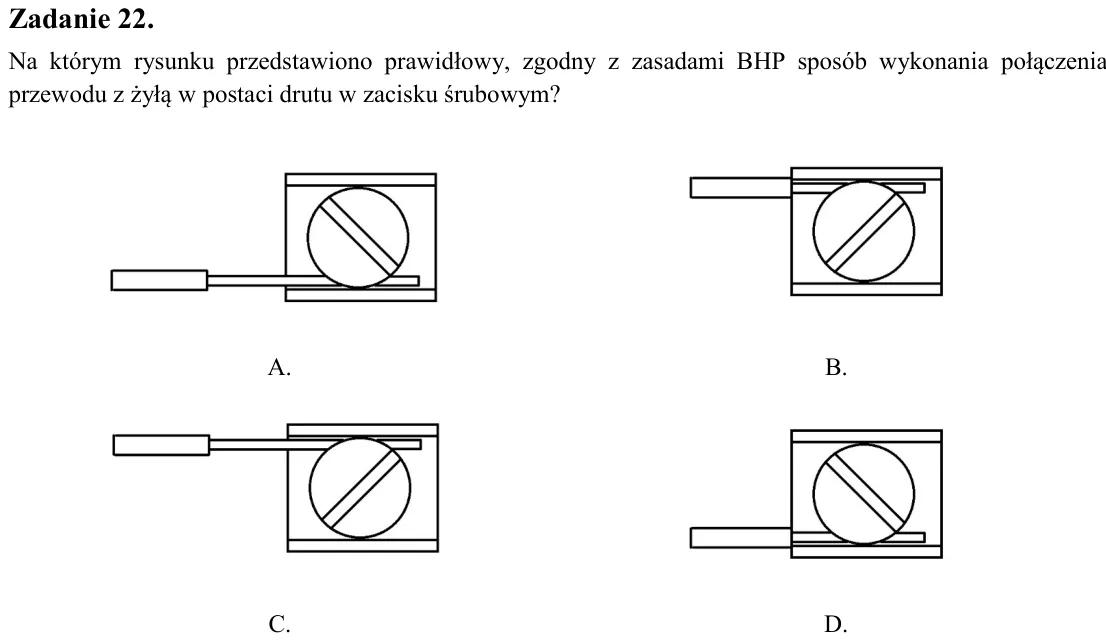

Zadanie 22. Na którym rysunku przedstawiono prawidłowy, zgodny z zasadami BHP sposób wykonania połączenia przewodu z żyłą w postaci drutu w zacisku śrubowym?

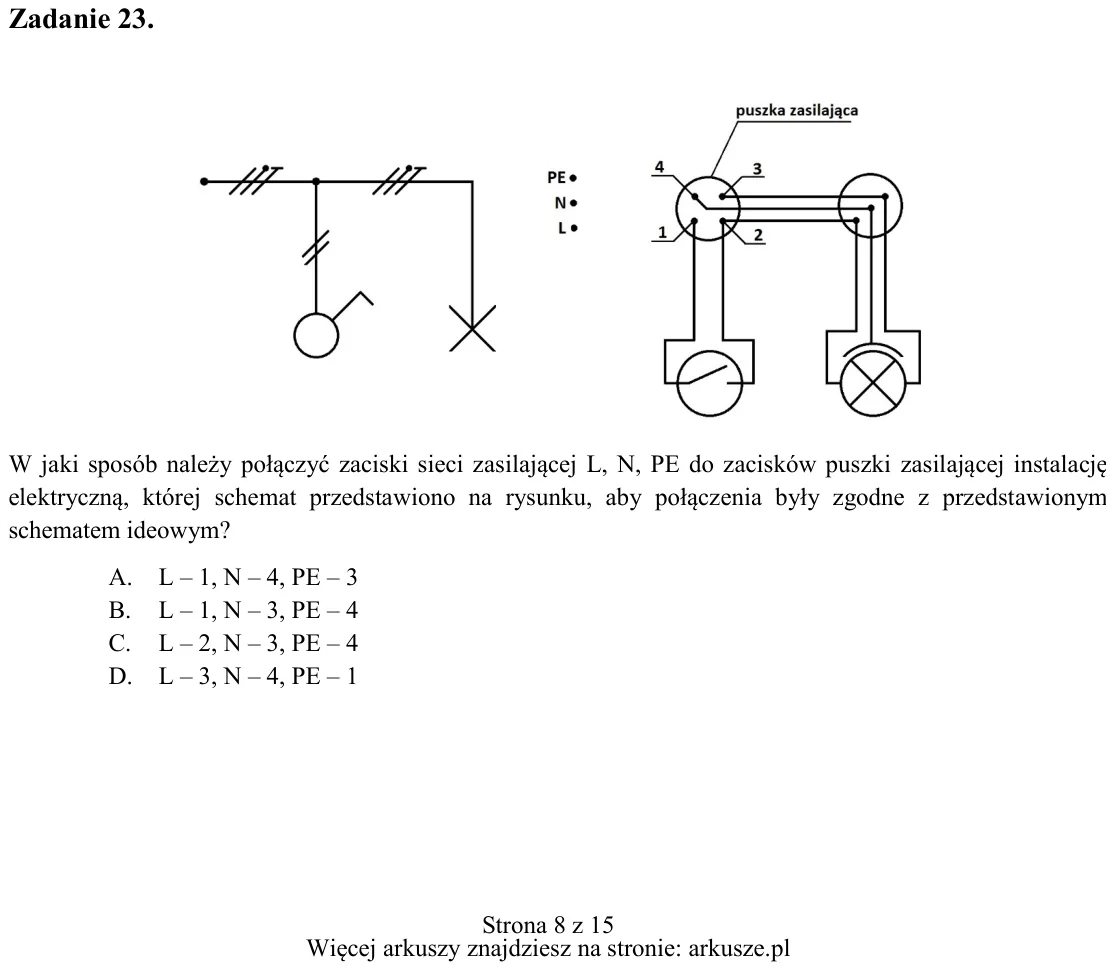

Zadanie 23. W jaki sposób należy połączyć zaciski sieci zasilającej L, N, PE do zacisków puszki zasilającej instalację elektryczną, której schemat przedstawiono na rysunku, aby połączenia były zgodne z przedstawionym sch

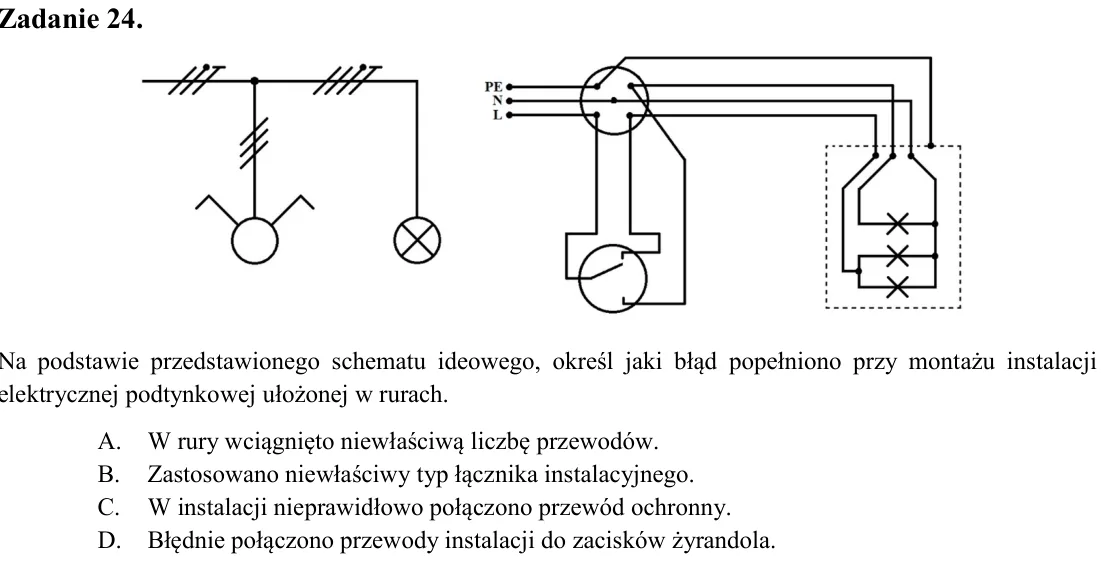

Zadanie 24. Na podstawie przedstawionego schematu ideowego, określ jaki błąd popełniono przy montażu instalacji elektrycznej podtynkowej ułożonej w rurach. A. W rury wciągnięto niewłaściwą liczbę przewodów. B. Zastosowan

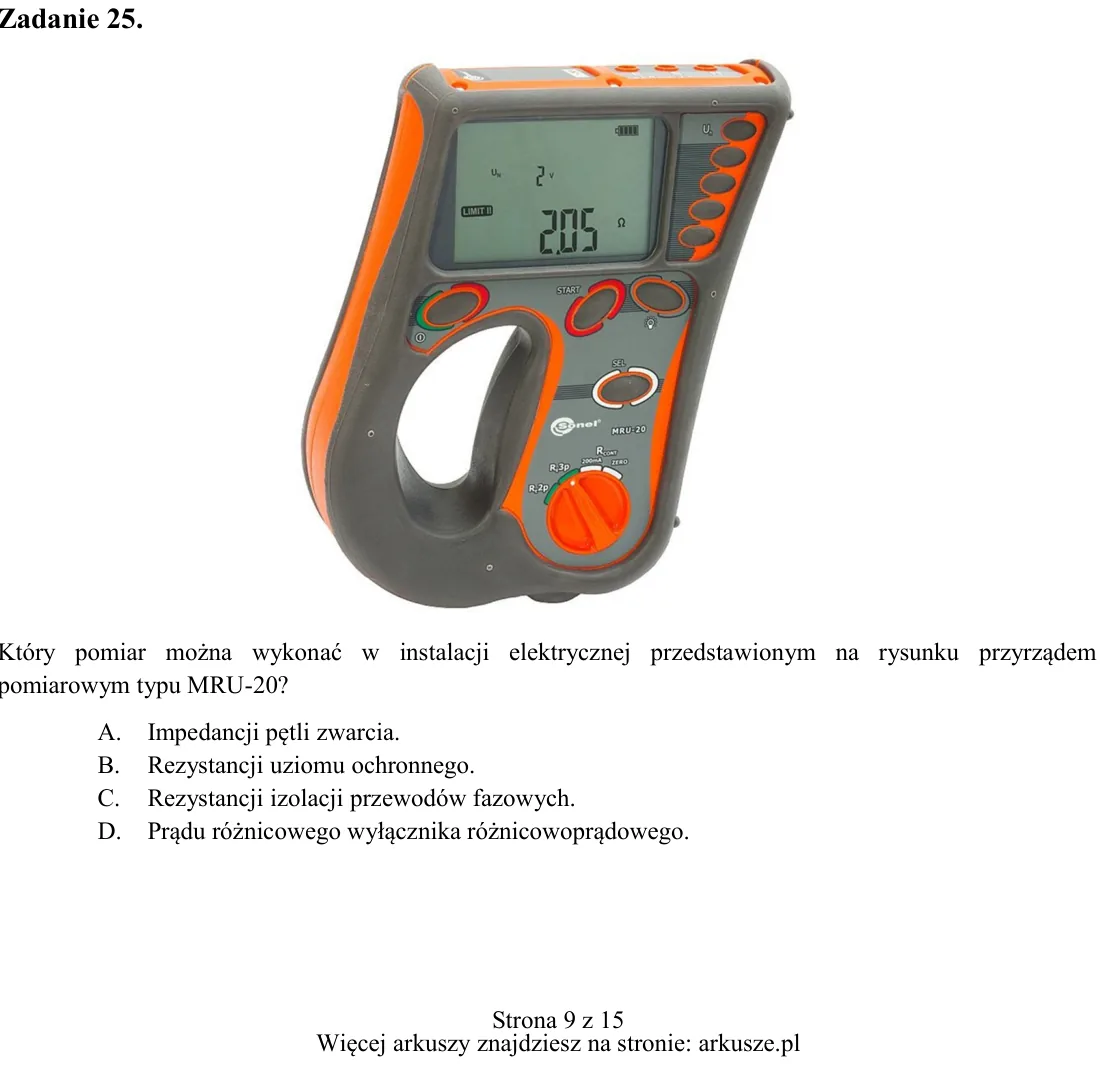

Zadanie 25. Który pomiar można wykonać w instalacji elektrycznej przedstawionym na rysunku przyrządem pomiarowym typu MRU-20? A. Impedancji pętli zwarcia. B. Rezystancji uziomu ochronnego. C. Rezystancji izolacji przewod

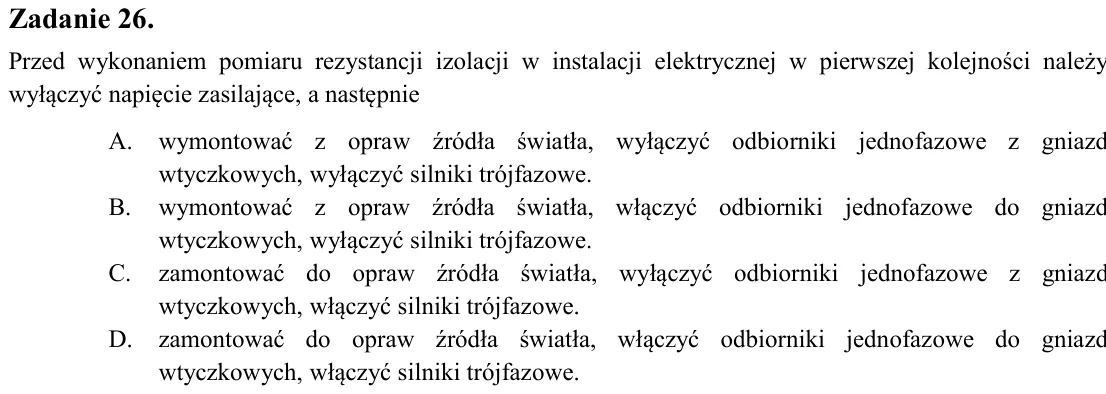

Zadanie 26. Przed wykonaniem pomiaru rezystancji izolacji w instalacji elektrycznej w pierwszej kolejności należy wyłączyć napięcie zasilające, a następnie A. wymontować z opraw źródła światła, wyłączyć odbiorniki jednof

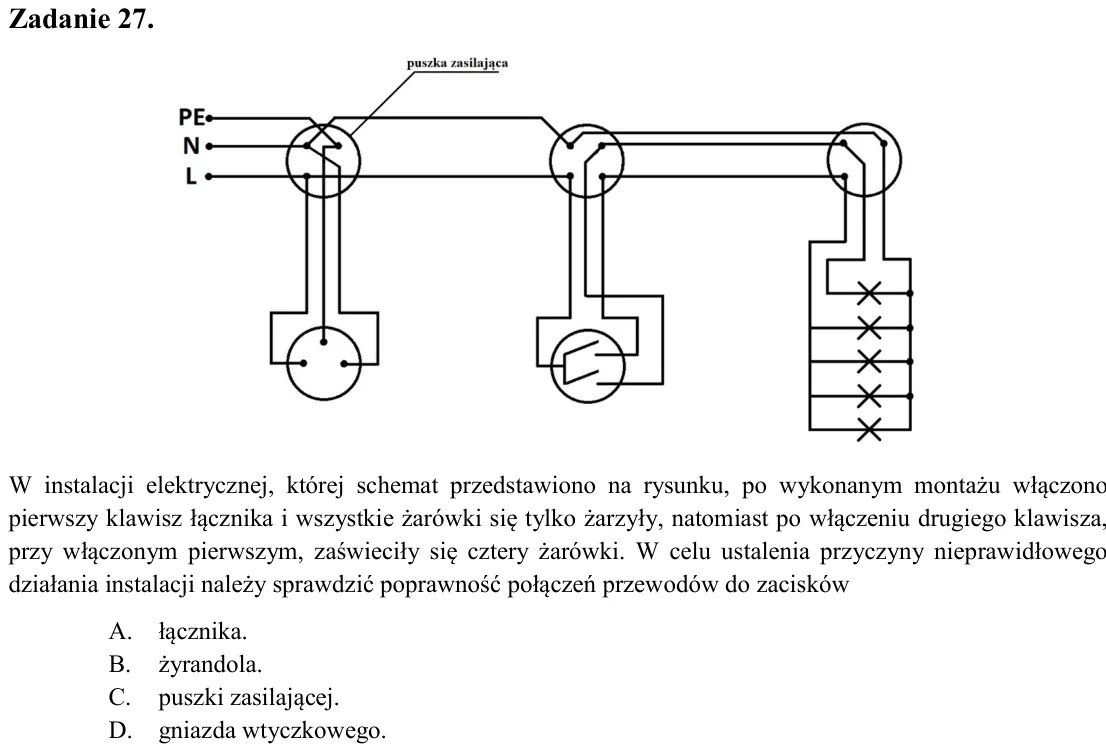

Zadanie 27. W instalacji elektrycznej, której schemat przedstawiono na rysunku, po wykonanym montażu włączono pierwszy klawisz łącznika i wszystkie żarówki się tylko żarzyły, natomiast po włączeniu drugiego klawisza, prz

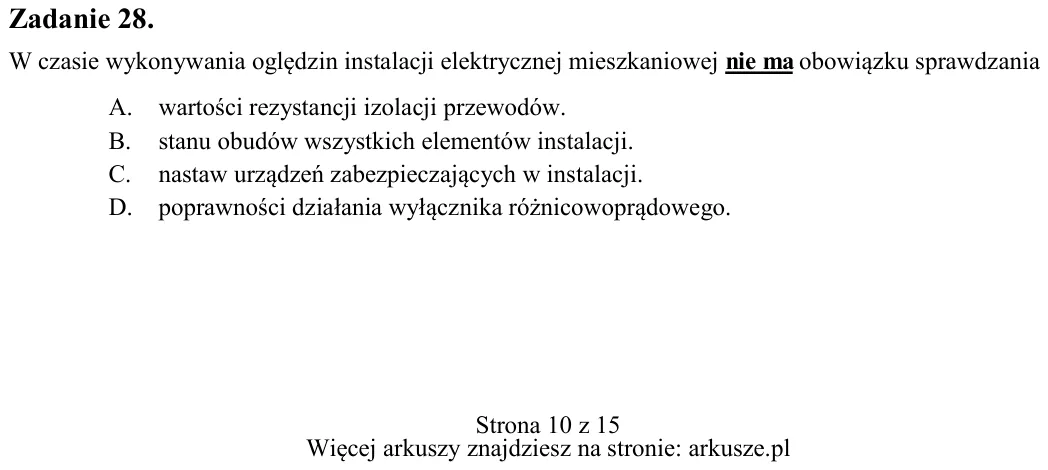

Zadanie 28. W czasie wykonywania oględzin instalacji elektrycznej mieszkaniowej nie ma obowiązku sprawdzania A. wartości rezystancji izolacji przewodów. B. stanu obudów wszystkich elementów instalacji. C. nastaw urządzeń

Zadanie 29. Przeglądy mieszkaniowej instalacji elektrycznej należy wykonywać nie rzadziej niż raz na A. 1 rok. B. 2 lata. C. 5 lat. D. 10 lat.

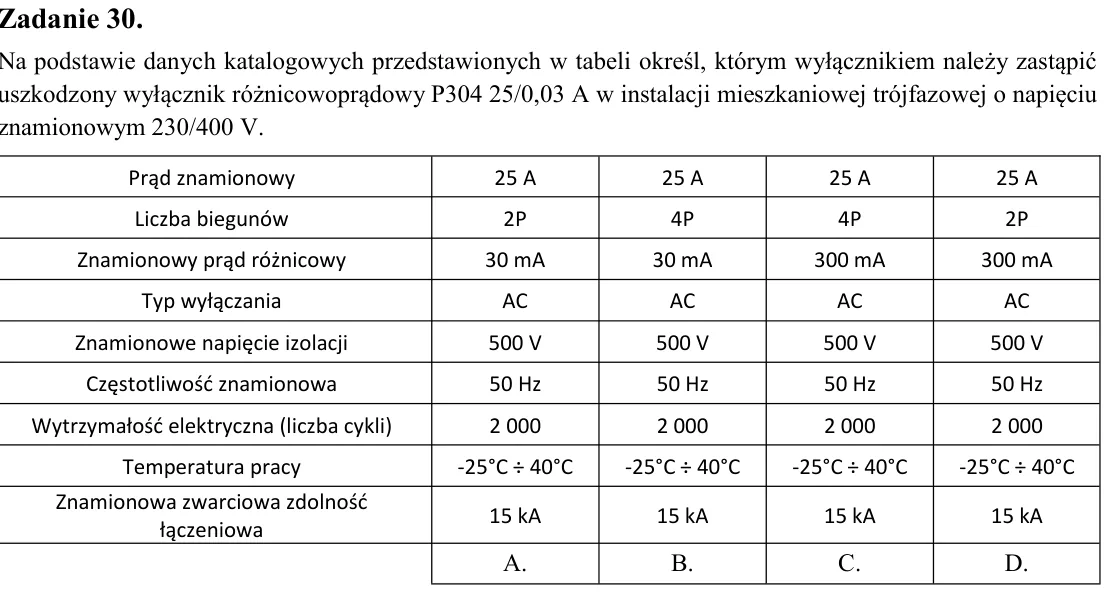

Zadanie 30. Na podstawie danych katalogowych przedstawionych w tabeli określ, którym wyłącznikiem należy zastąpić uszkodzony wyłącznik różnicowoprądowy P304 25/0,03 A w instalacji mieszkaniowej trójfazowej o napięciu zna

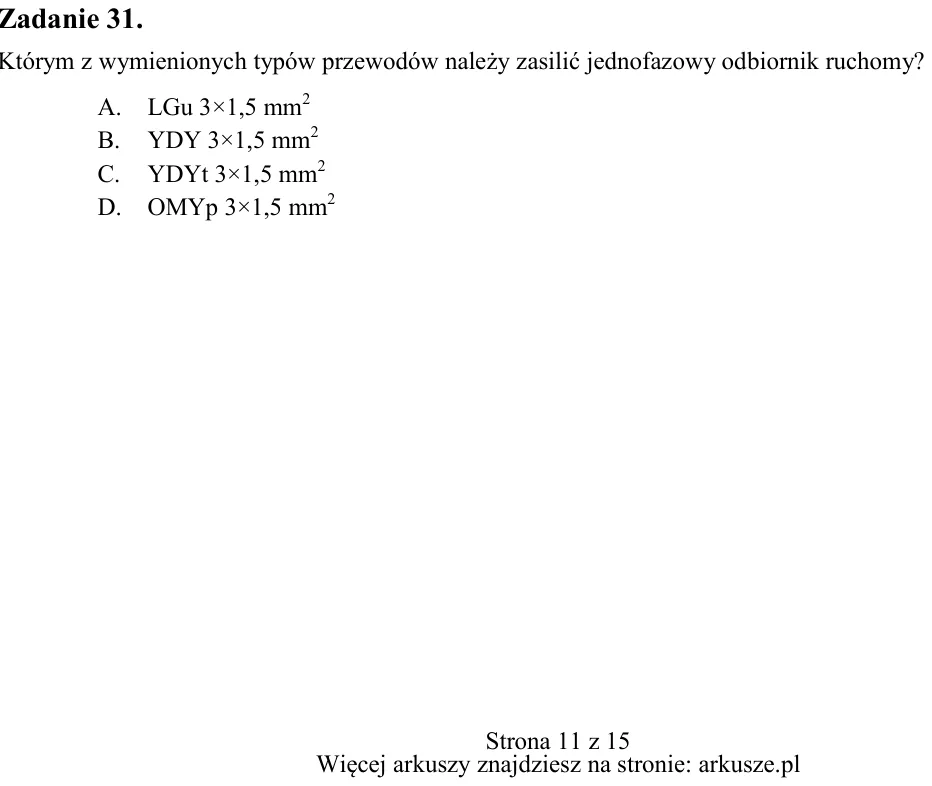

Zadanie 31. Którym z wymienionych typów przewodów należy zasilić jednofazowy odbiornik ruchomy? A. LGu 3×1,5 mm2 B. YDY 3×1,5 mm2 C. YDYt 3×1,5 mm2 D. OMYp 3×1,5 mm2 Prąd znamionowy 25 A 25 A 25 A 25 A Liczba biegunów 2P

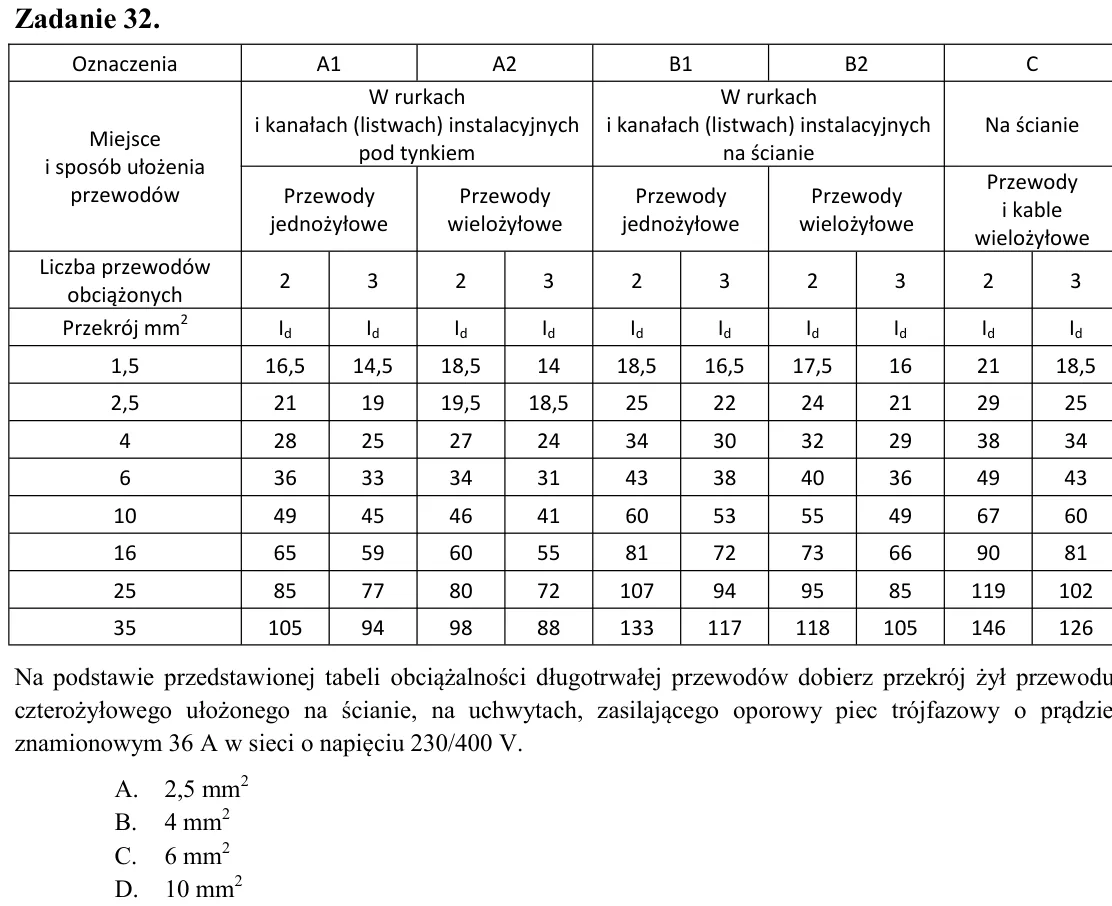

Zadanie 32. Na podstawie przedstawionej tabeli obciążalności długotrwałej przewodów dobierz przekrój żył przewodu czterożyłowego ułożonego na ścianie, na uchwytach, zasilającego oporowy piec trójfazowy o prądzie znamiono

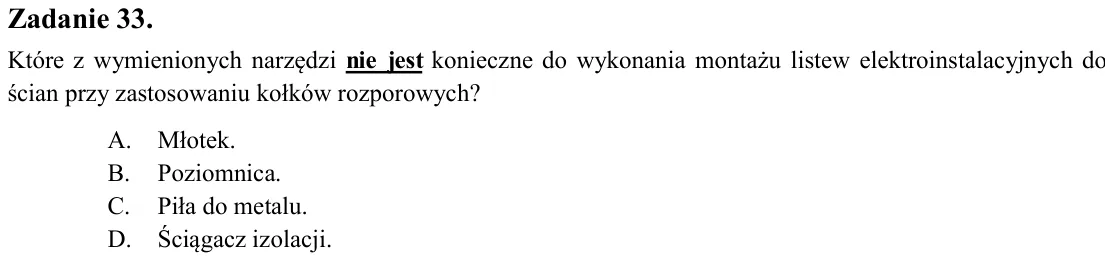

Zadanie 33. Które z wymienionych narzędzi nie jest konieczne do wykonania montażu listew elektroinstalacyjnych do ścian przy zastosowaniu kołków rozporowych? A. Młotek. B. Poziomnica. C. Piła do metalu. D. Ściągacz izola

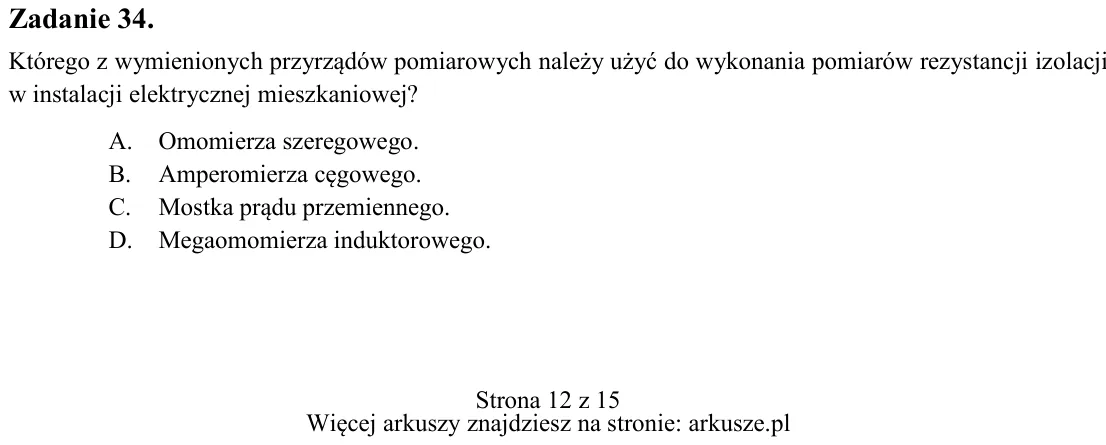

Zadanie 34. Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiarów rezystancji izolacji w instalacji elektrycznej mieszkaniowej? A. Omomierza szeregowego. B. Amperomierza cęgowego. C. Mostka prąd

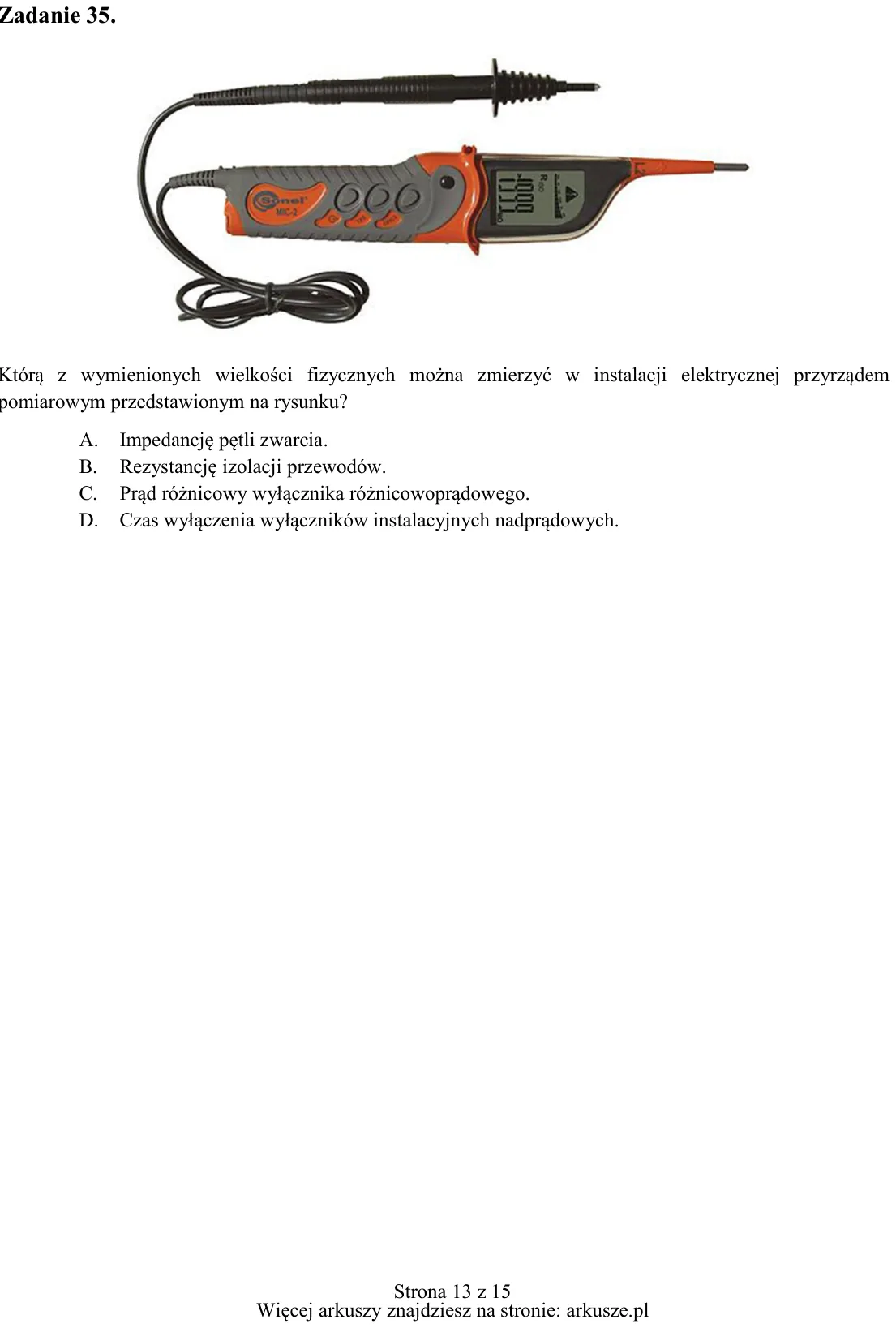

Zadanie 35. Którą z wymienionych wielkości fizycznych można zmierzyć w instalacji elektrycznej przyrządem pomiarowym przedstawionym na rysunku? A. Impedancję pętli zwarcia. B. Rezystancję izolacji przewodów. C. Prąd różn

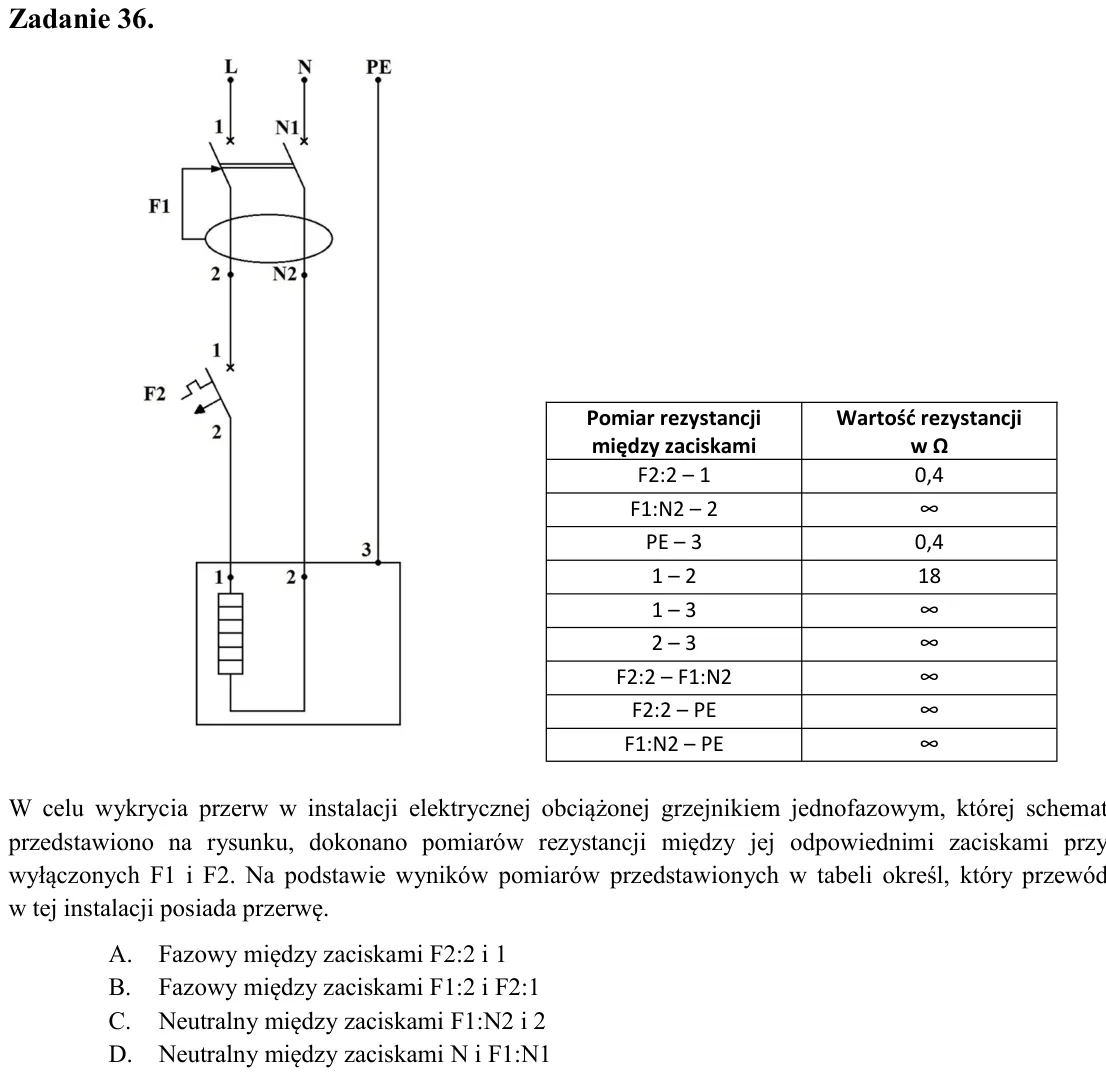

Zadanie 36. W celu wykrycia przerw w instalacji elektrycznej obciążonej grzejnikiem jednofazowym, której schemat przedstawiono na rysunku, dokonano pomiarów rezystancji między jej odpowiednimi zaciskami przy wyłączonych

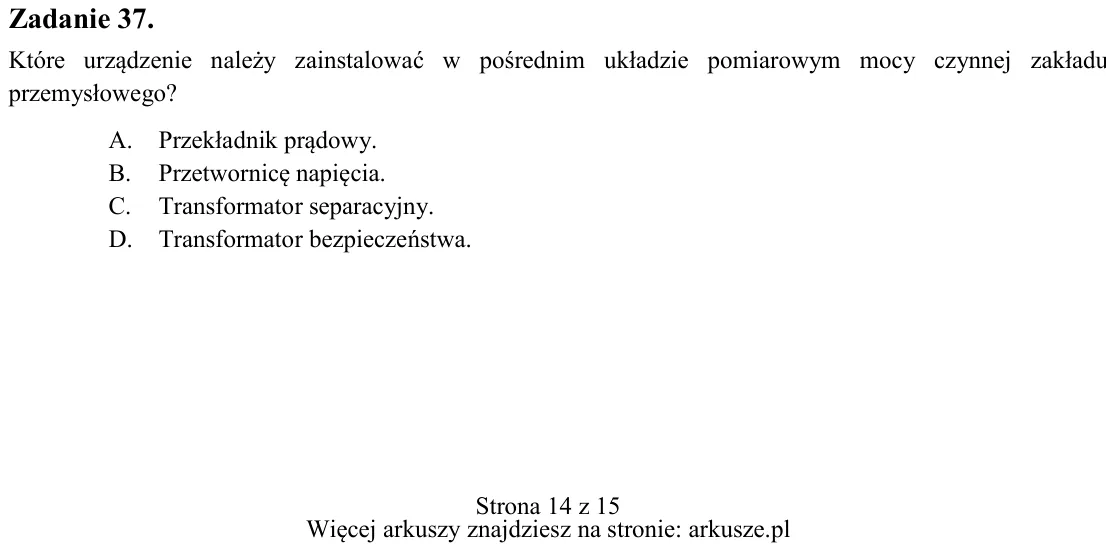

Zadanie 37. Które urządzenie należy zainstalować w pośrednim układzie pomiarowym mocy czynnej zakładu przemysłowego? A. Przekładnik prądowy. B. Przetwornicę napięcia. C. Transformator separacyjny. D. Transformator bezpie

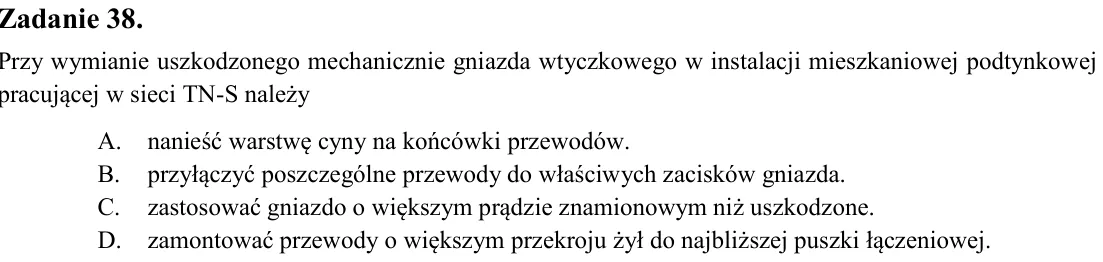

Zadanie 38. Przy wymianie uszkodzonego mechanicznie gniazda wtyczkowego w instalacji mieszkaniowej podtynkowej pracującej w sieci TN-S należy A. nanieść warstwę cyny na końcówki przewodów. B. przyłączyć poszczególne prze

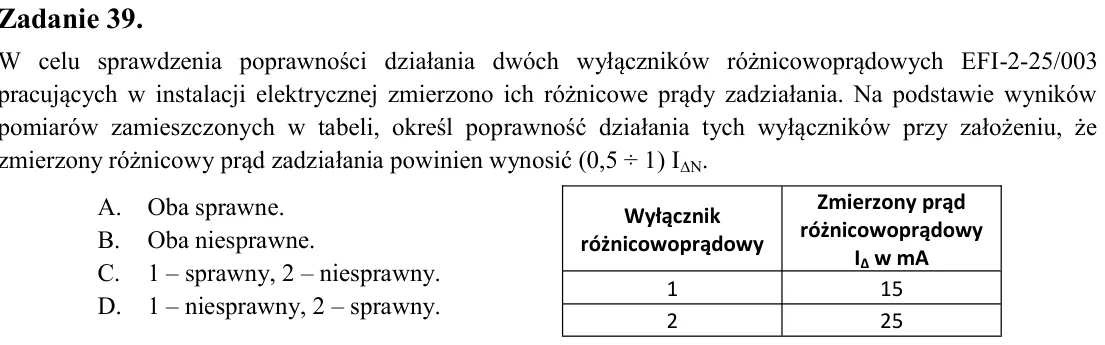

Zadanie 39. W celu sprawdzenia poprawności działania dwóch wyłączników różnicowoprądowych EFI-2-25/003 pracujących w instalacji elektrycznej zmierzono ich różnicowe prądy zadziałania. Na podstawie wyników pomiarów zamies

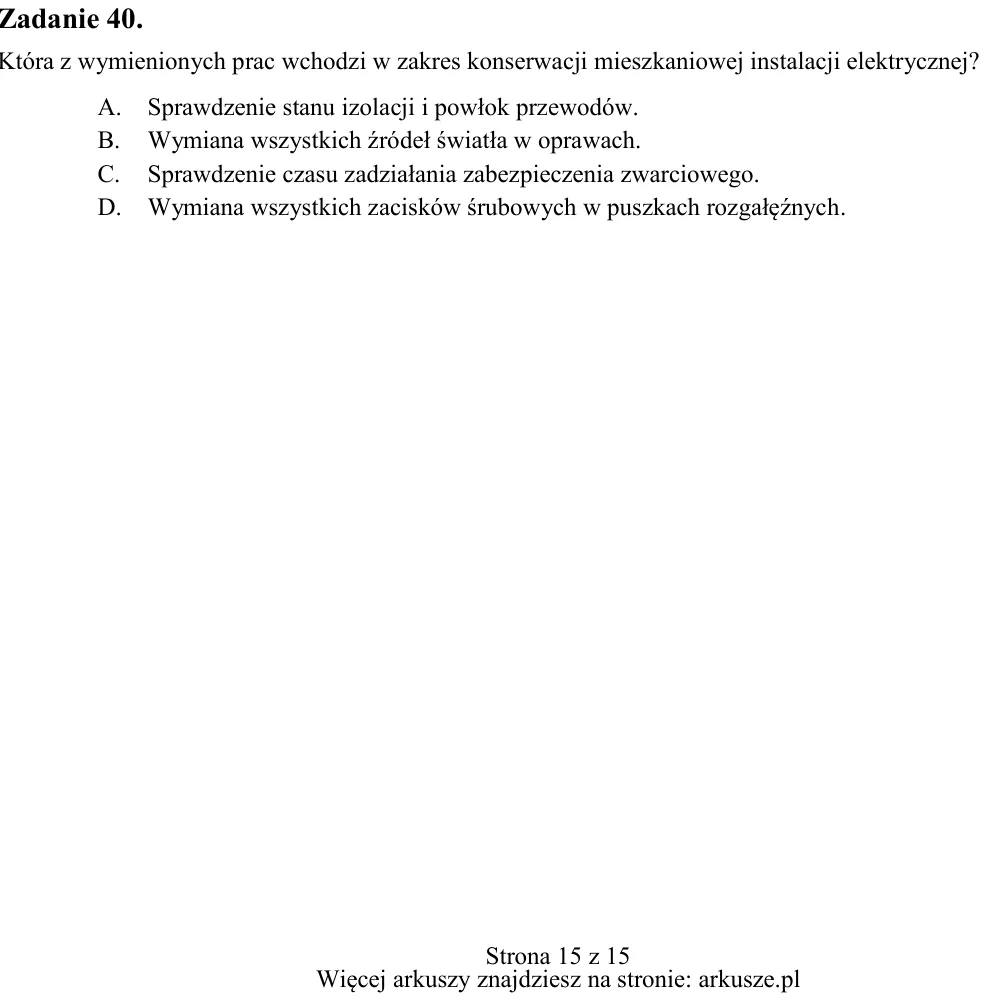

Zadanie 40. Która z wymienionych prac wchodzi w zakres konserwacji mieszkaniowej instalacji elektrycznej? A. Sprawdzenie stanu izolacji i powłok przewodów. B. Wymiana wszystkich źródeł światła w oprawach. C. Sprawdzenie
