E08 · Egzamin zawodowy · czerwiec 2018

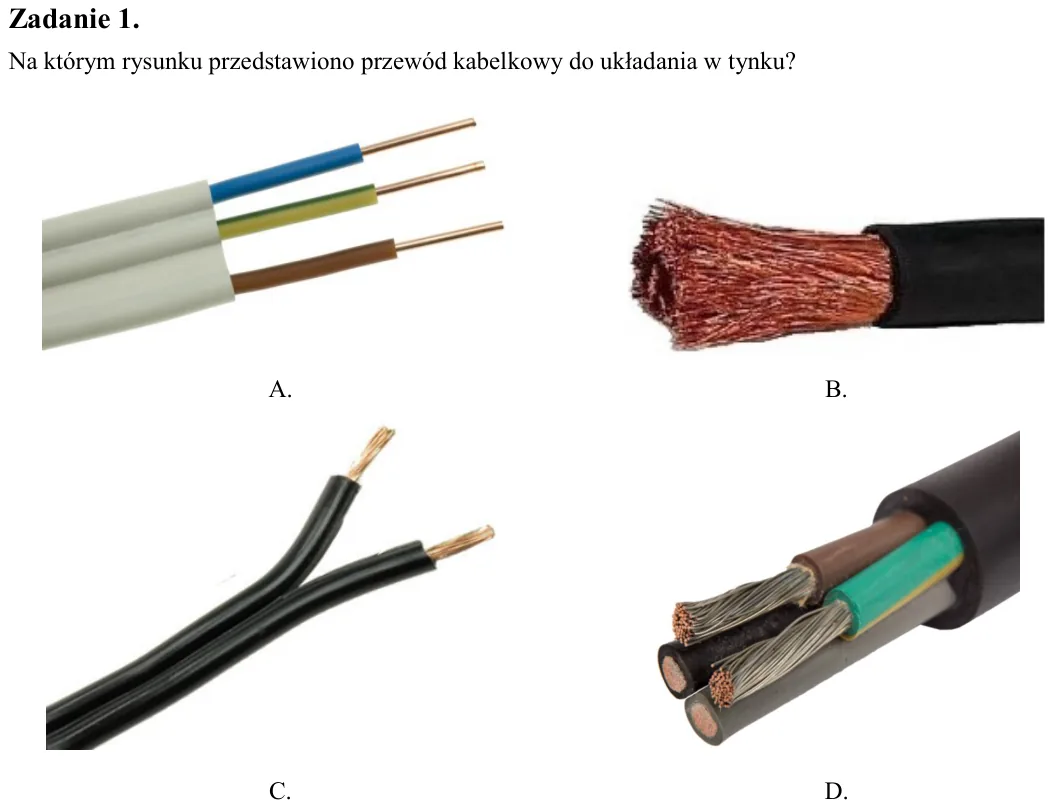

Zadanie 1. Na którym rysunku przedstawiono przewód kabelkowy do układania w tynku?

Zadanie 2. Który z przedstawionych symboli literowych opisuje przewód samonośny? A. YKY B. OMY C. GsLGs D. AsXSn

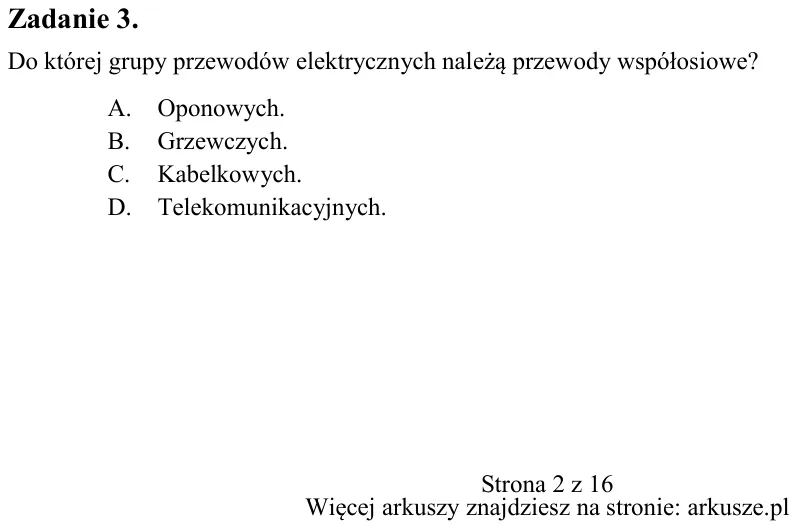

Zadanie 3. Do której grupy przewodów elektrycznych należą przewody współosiowe? A. Oponowych. B. Grzewczych. C. Kabelkowych. D. Telekomunikacyjnych. A. B. C. D.

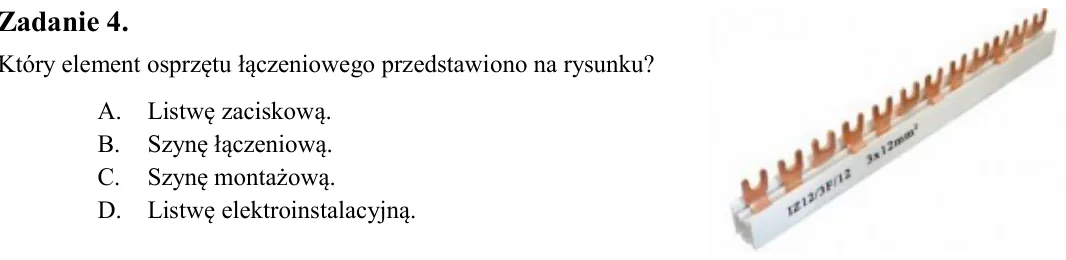

Zadanie 4. Który element osprzętu łączeniowego przedstawiono na rysunku? A. Listwę zaciskową. B. Szynę łączeniową. C. Szynę montażową. D. Listwę elektroinstalacyjną.

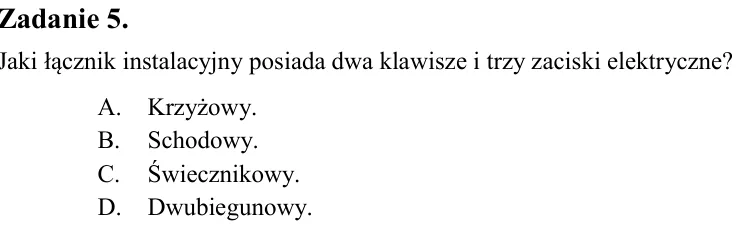

Zadanie 5. Jaki łącznik instalacyjny posiada dwa klawisze i trzy zaciski elektryczne? A. Krzyżowy. B. Schodowy. C. Świecznikowy. D. Dwubiegunowy.

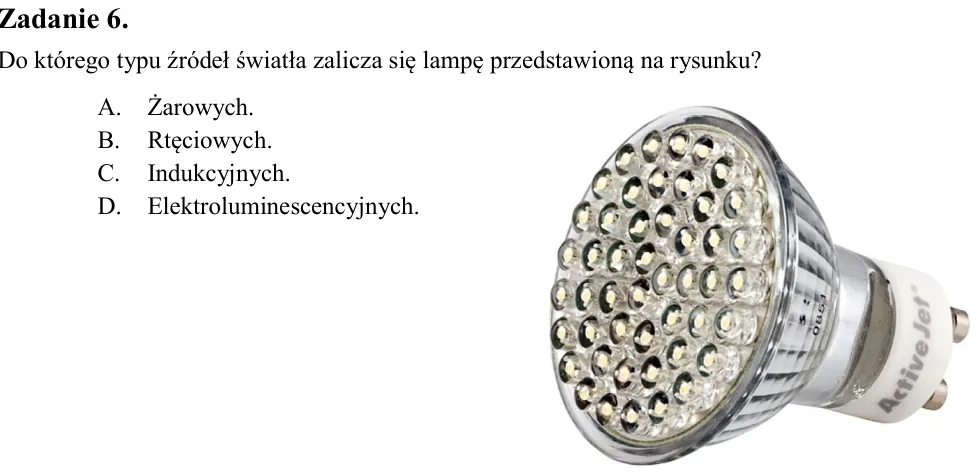

Zadanie 6. Do którego typu źródeł światła zalicza się lampę przedstawioną na rysunku? A. Żarowych. B. Rtęciowych. C. Indukcyjnych. D. Elektroluminescencyjnych.

Zadanie 7. Jaka część strumienia świetlnego wysyłana jest w dół w oprawie oświetleniowej V klasy? A. 0 ÷ 10% B. 40 ÷ 60% C. 60 ÷ 90% D. 90 ÷ 100%

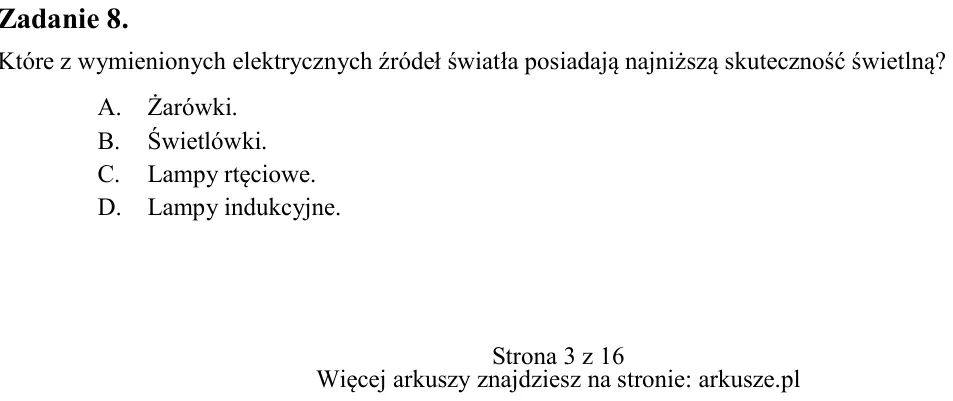

Zadanie 8. Które z wymienionych elektrycznych źródeł światła posiadają najniższą skuteczność świetlną? A. Żarówki. B. Świetlówki. C. Lampy rtęciowe. D. Lampy indukcyjne.

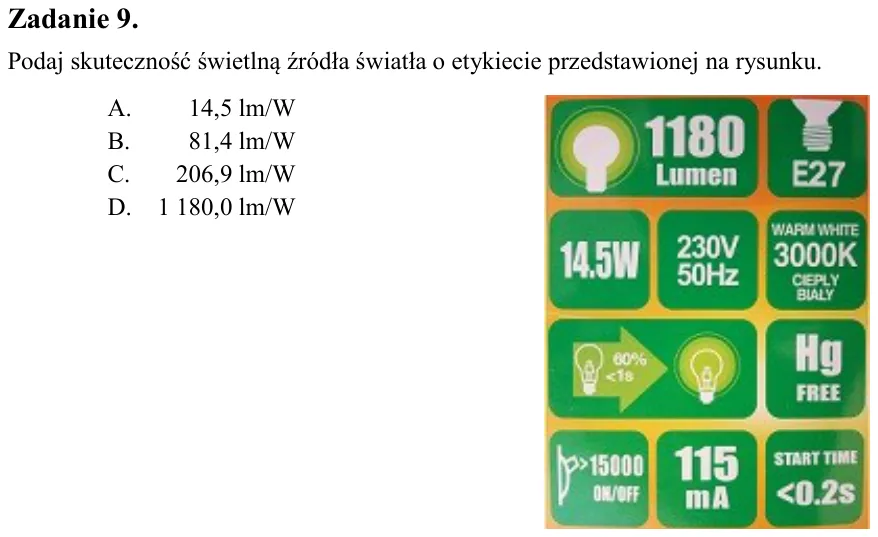

Zadanie 9. Podaj skuteczność świetlną źródła światła o etykiecie przedstawionej na rysunku. A. 14,5 lm/W B. 81,4 lm/W C. 206,9 lm/W D. 1 180,0 lm/W

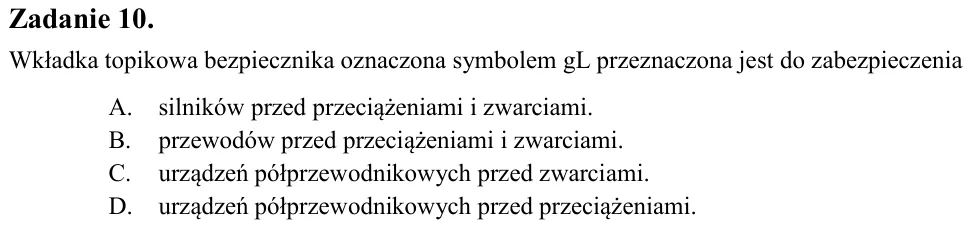

Zadanie 10. Wkładka topikowa bezpiecznika oznaczona symbolem gL przeznaczona jest do zabezpieczenia A. silników przed przeciążeniami i zwarciami. B. przewodów przed przeciążeniami i zwarciami. C. urządzeń półprzewodnikow

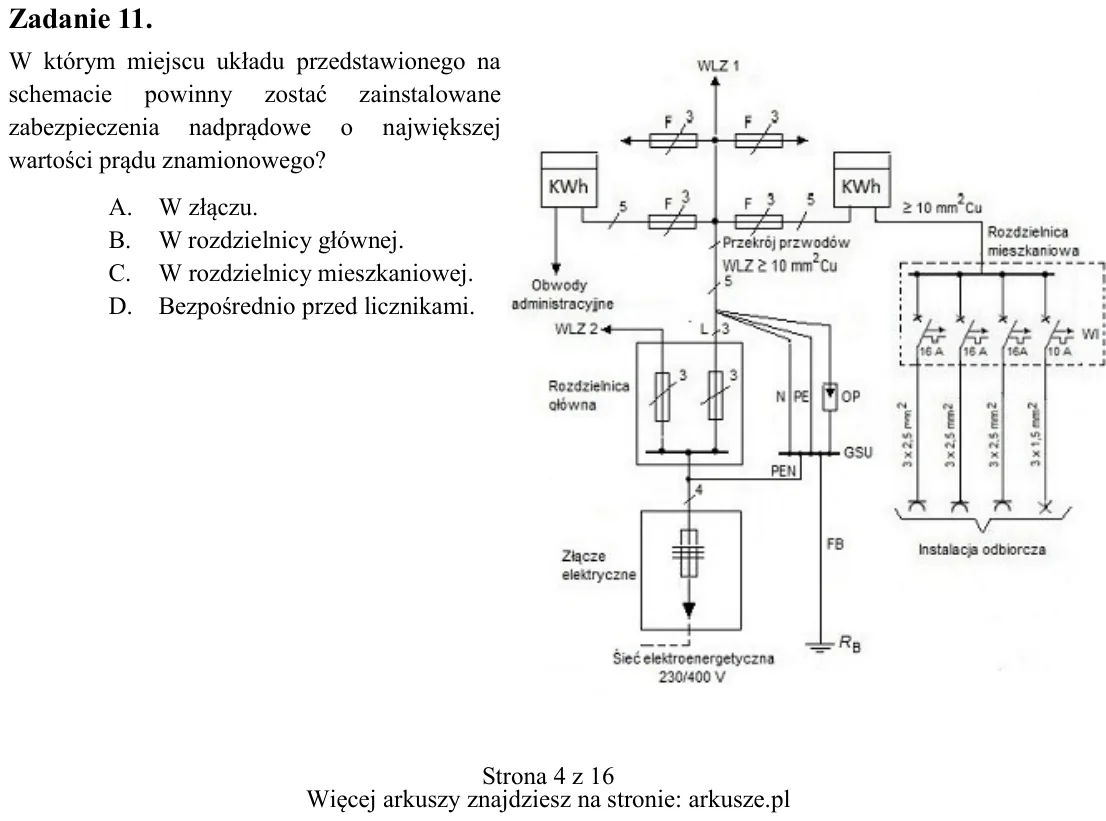

Zadanie 11. W którym miejscu układu przedstawionego na schemacie powinny zostać zainstalowane zabezpieczenia nadprądowe o największej wartości prądu znamionowego? A. W złączu. B. W rozdzielnicy głównej. C. W rozdzielnicy

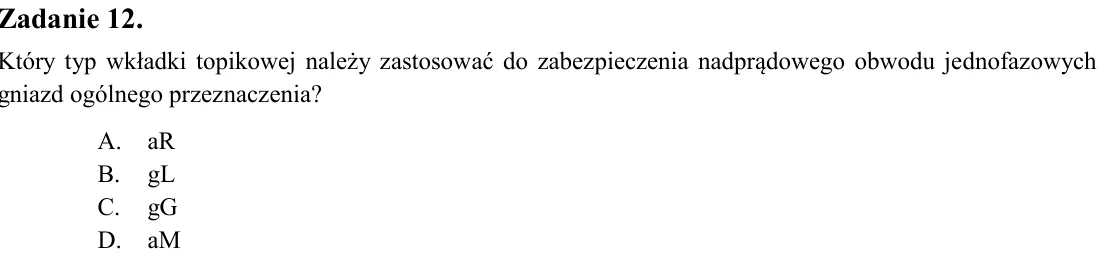

Zadanie 12. Który typ wkładki topikowej należy zastosować do zabezpieczenia nadprądowego obwodu jednofazowych gniazd ogólnego przeznaczenia? A. aR B. gL C. gG D. aM

Zadanie 13. W którym układzie sieciowym instalację trójfazową można wykonać przewodem trójżyłowym? A. IT B. TN-S C. TN-C D. TN-C-S

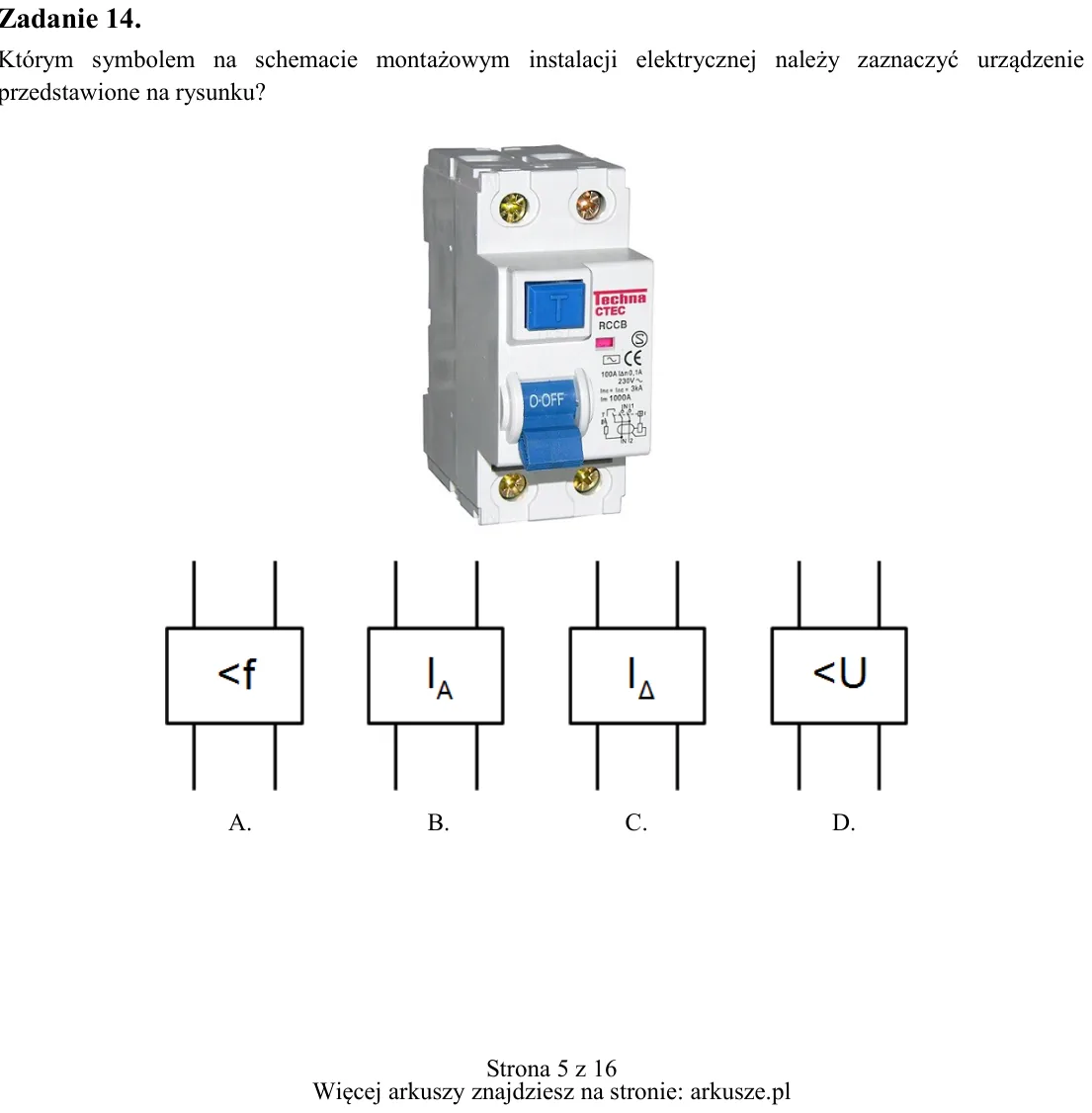

Zadanie 14. Którym symbolem na schemacie montażowym instalacji elektrycznej należy zaznaczyć urządzenie przedstawione na rysunku? A. B. C. D.

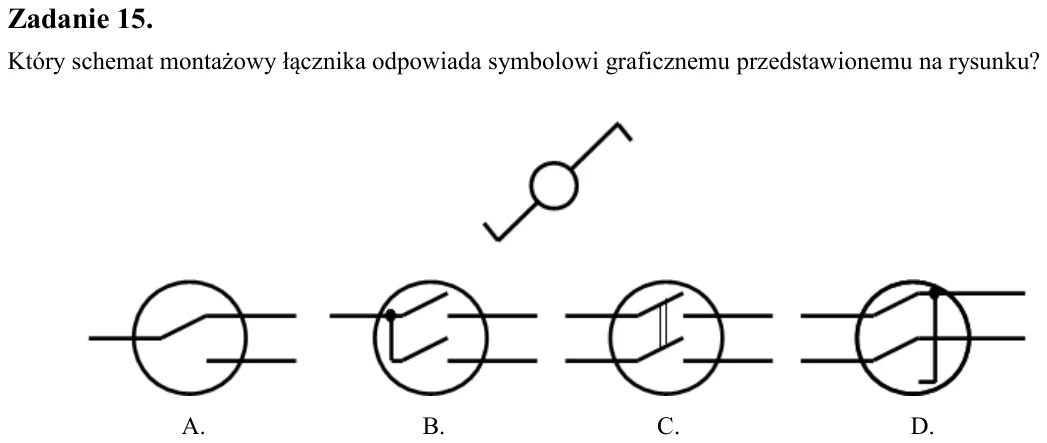

Zadanie 15. Który schemat montażowy łącznika odpowiada symbolowi graficznemu przedstawionemu na rysunku?

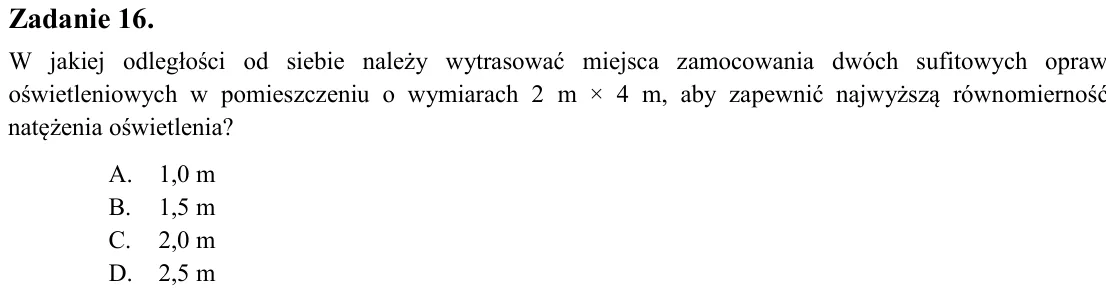

Zadanie 16. W jakiej odległości od siebie należy wytrasować miejsca zamocowania dwóch sufitowych opraw oświetleniowych w pomieszczeniu o wymiarach 2 m × 4 m, aby zapewnić najwyższą równomierność natężenia oświetlenia? A.

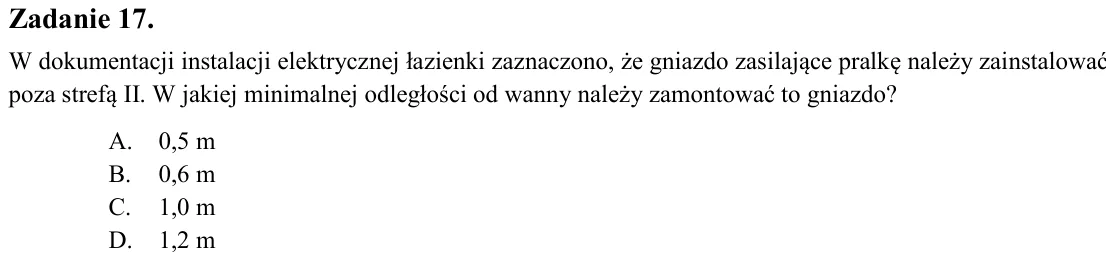

Zadanie 17. W dokumentacji instalacji elektrycznej łazienki zaznaczono, że gniazdo zasilające pralkę należy zainstalować poza strefą II. W jakiej minimalnej odległości od wanny należy zamontować to gniazdo? A. 0,5 m B. 0

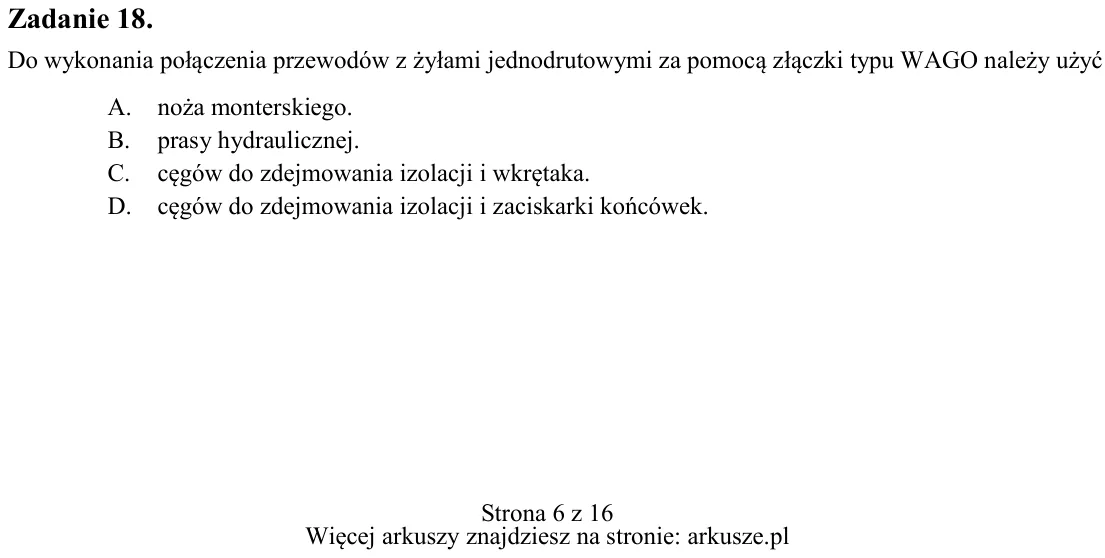

Zadanie 18. Do wykonania połączenia przewodów z żyłami jednodrutowymi za pomocą złączki typu WAGO należy użyć A. noża monterskiego. B. prasy hydraulicznej. C. cęgów do zdejmowania izolacji i wkrętaka. D. cęgów do zdejmow

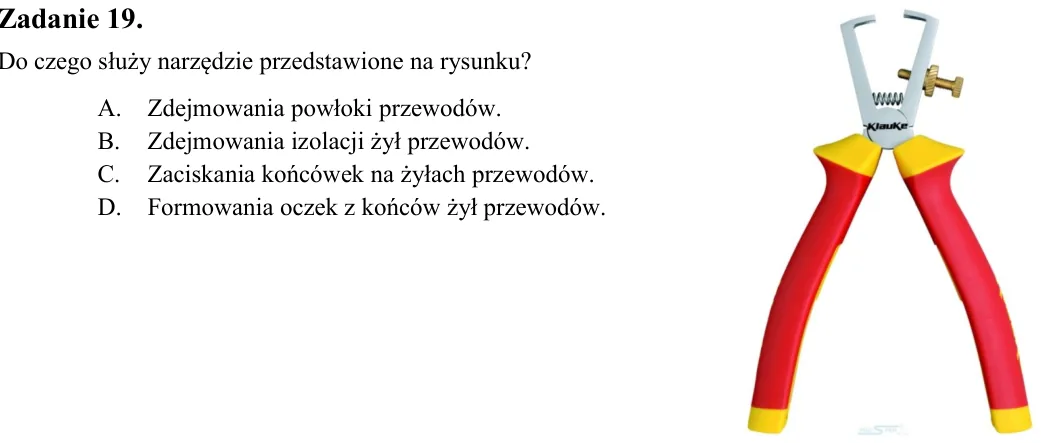

Zadanie 19. Do czego służy narzędzie przedstawione na rysunku? A. Zdejmowania powłoki przewodów. B. Zdejmowania izolacji żył przewodów. C. Zaciskania końcówek na żyłach przewodów. D. Formowania oczek z końców żył przewod

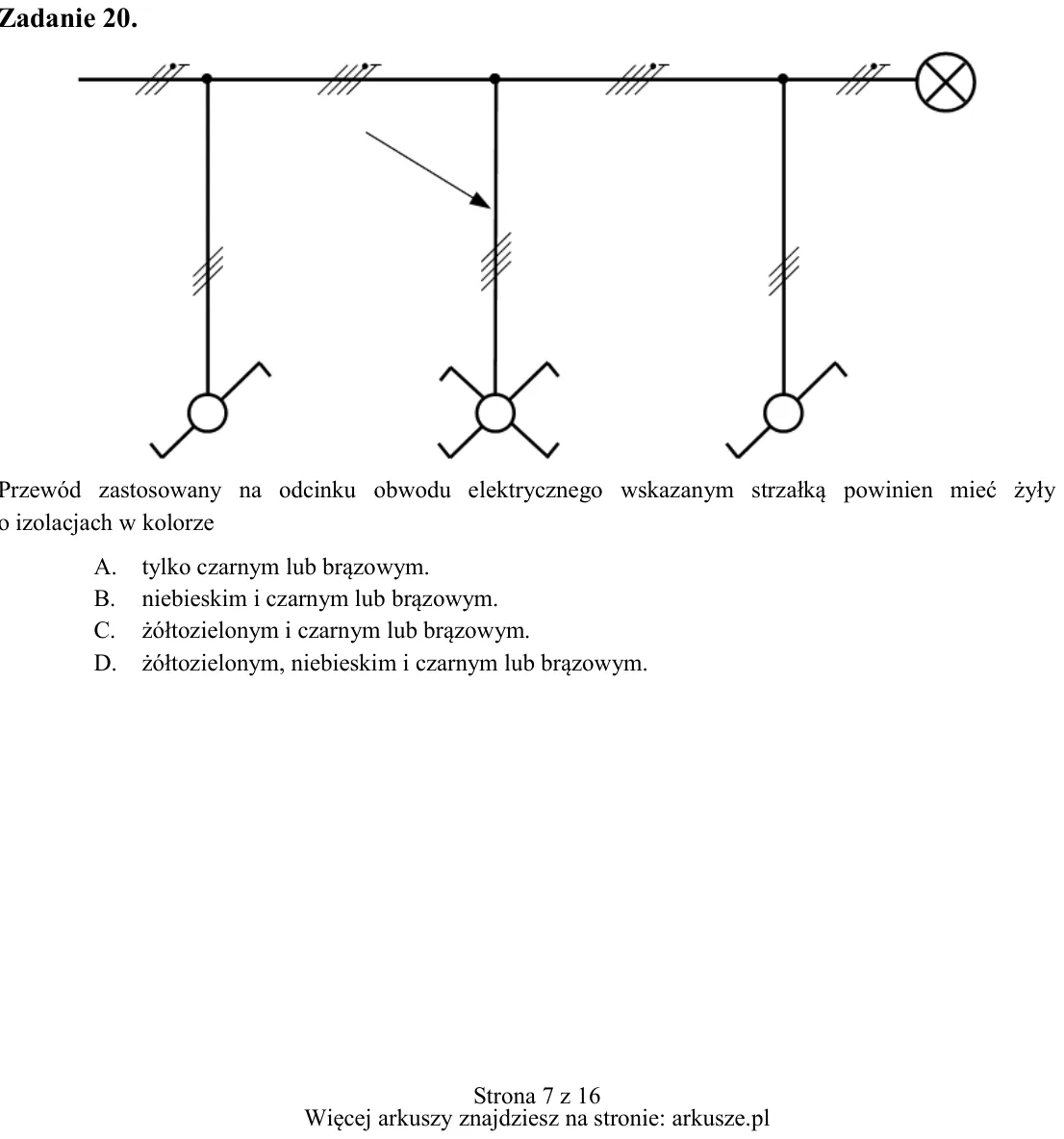

Zadanie 20. Przewód zastosowany na odcinku obwodu elektrycznego wskazanym strzałką powinien mieć żyły o izolacjach w kolorze A. tylko czarnym lub brązowym. B. niebieskim i czarnym lub brązowym. C. żółtozielonym i czarnym

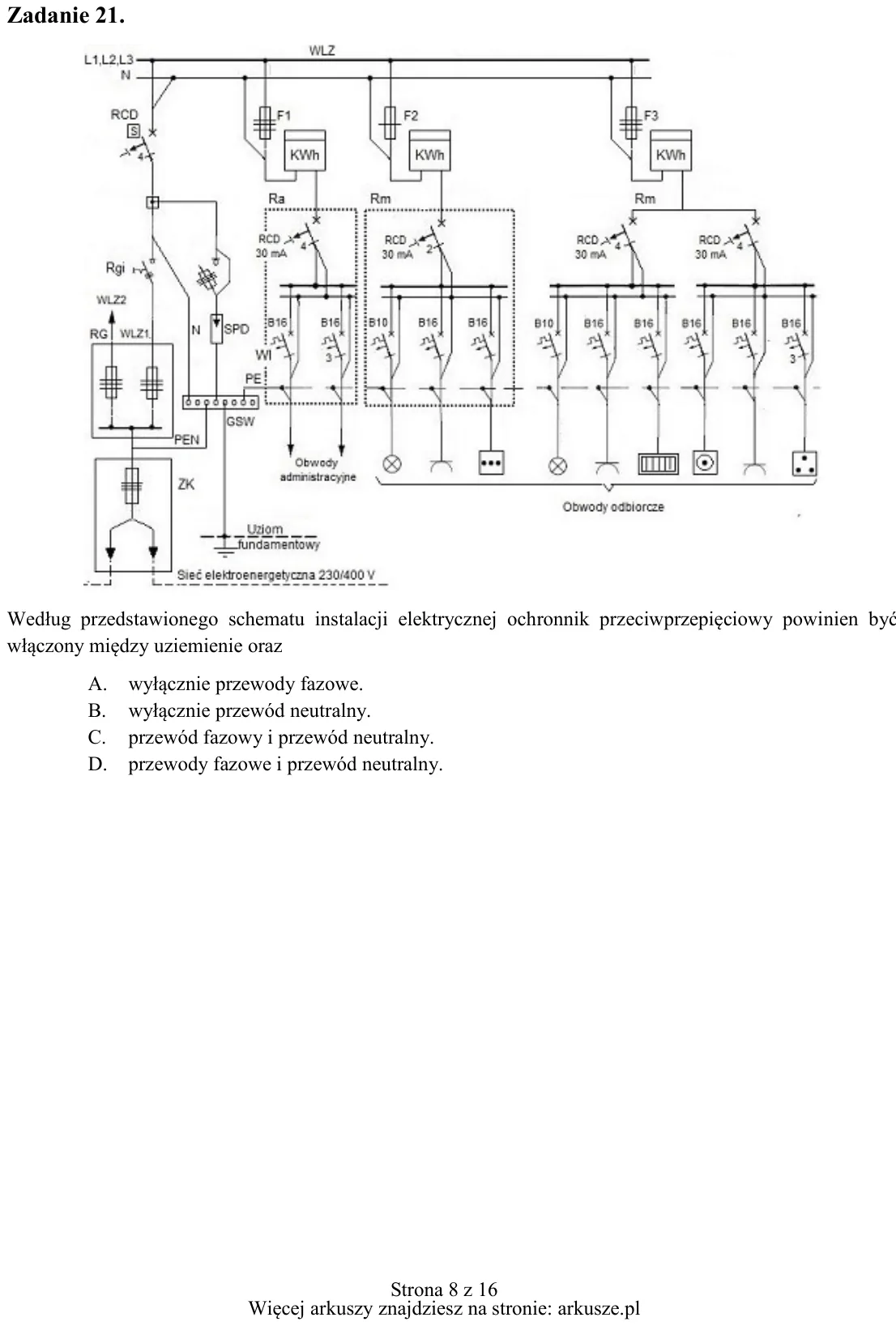

Zadanie 21. Według przedstawionego schematu instalacji elektrycznej ochronnik przeciwprzepięciowy powinien być włączony między uziemienie oraz A. wyłącznie przewody fazowe. B. wyłącznie przewód neutralny. C. przewód fazo

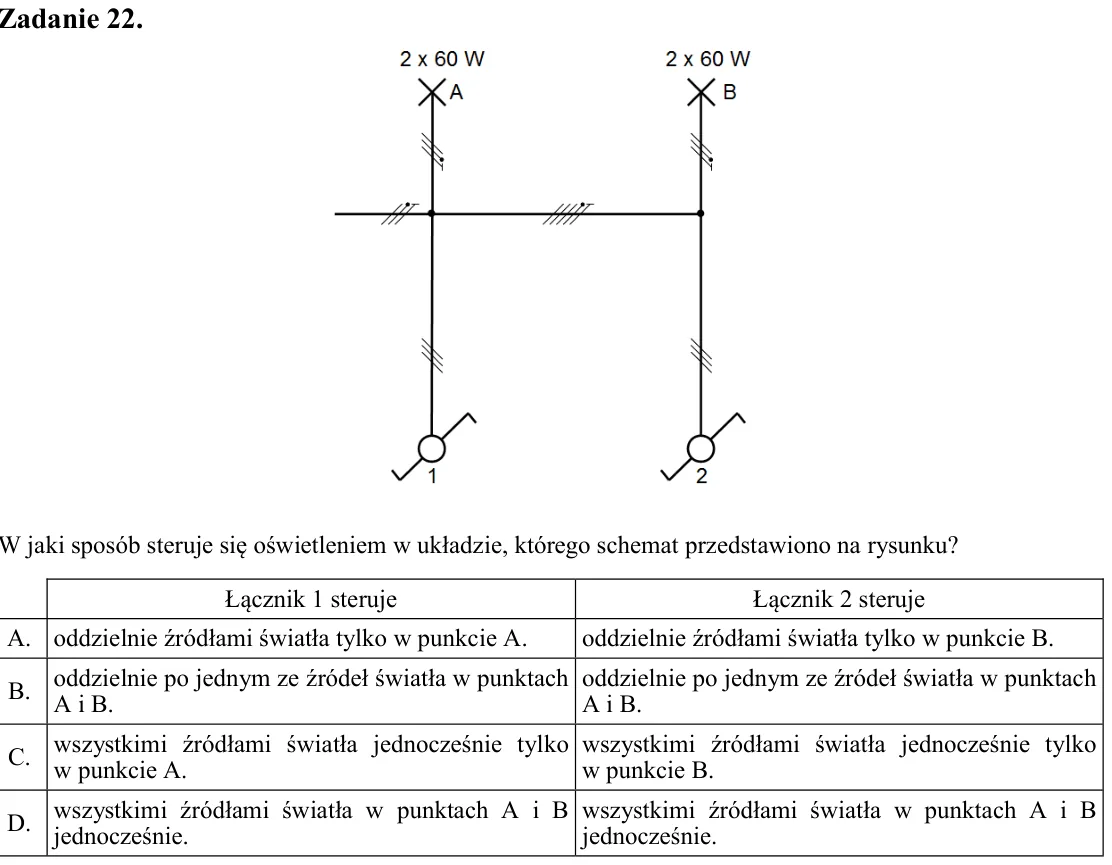

Zadanie 22. W jaki sposób steruje się oświetleniem w układzie, którego schemat przedstawiono na rysunku?

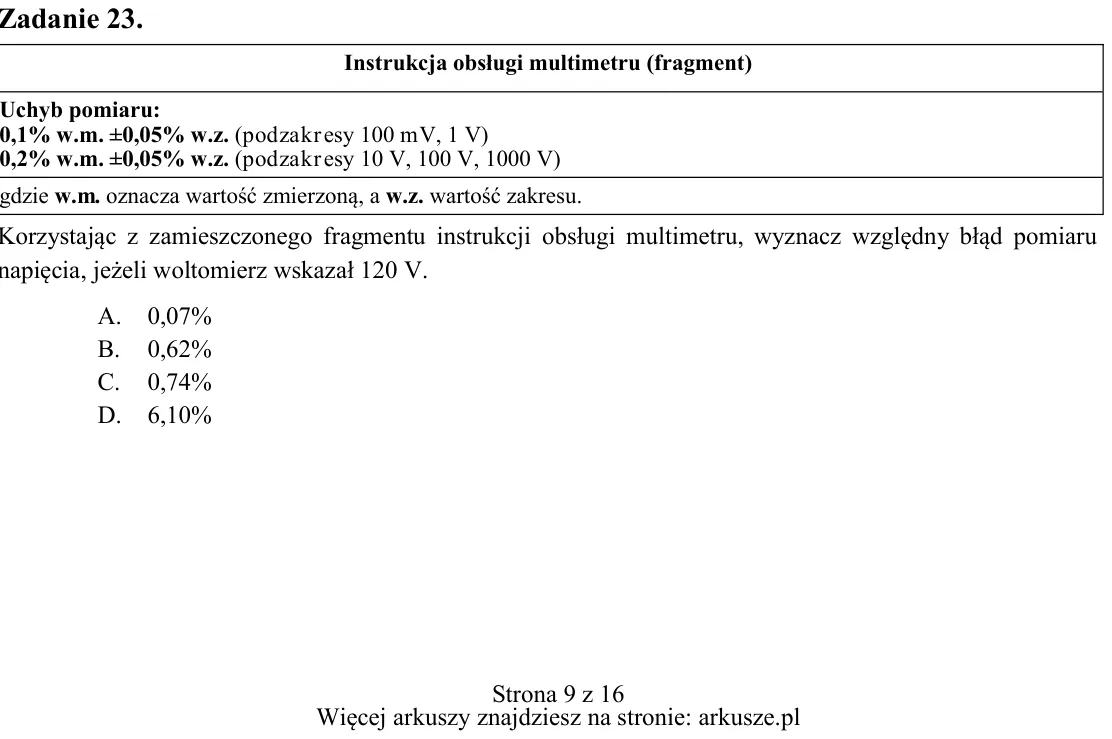

Zadanie 23. Korzystając z zamieszczonego fragmentu instrukcji obsługi multimetru, wyznacz względny błąd pomiaru napięcia, jeżeli woltomierz wskazał 120 V. A. 0,07% B. 0,62% C. 0,74% D. 6,10% Łącznik 1 steruje Łącznik 2 s

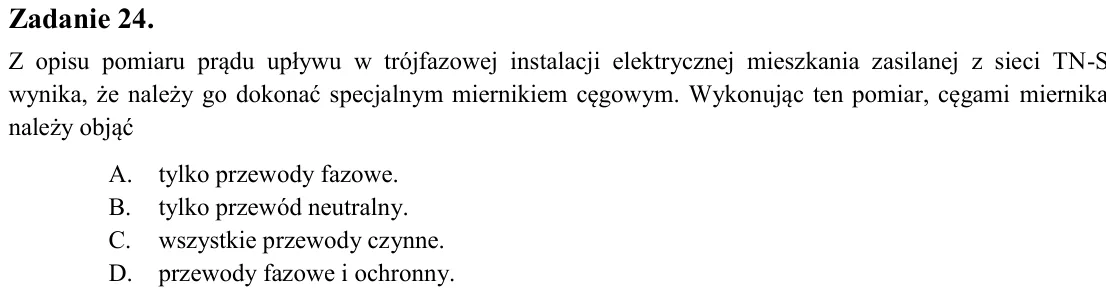

Zadanie 24. Z opisu pomiaru prądu upływu w trójfazowej instalacji elektrycznej mieszkania zasilanej z sieci TN-S wynika, że należy go dokonać specjalnym miernikiem cęgowym. Wykonując ten pomiar, cęgami miernika należy ob

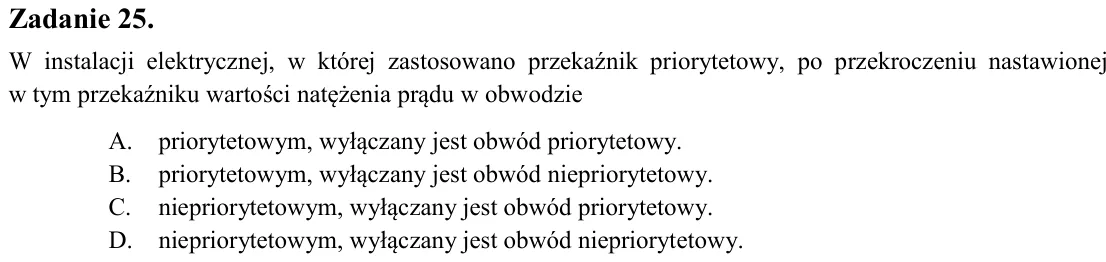

Zadanie 25. W instalacji elektrycznej, w której zastosowano przekaźnik priorytetowy, po przekroczeniu nastawionej w tym przekaźniku wartości natężenia prądu w obwodzie A. priorytetowym, wyłączany jest obwód priorytetowy.

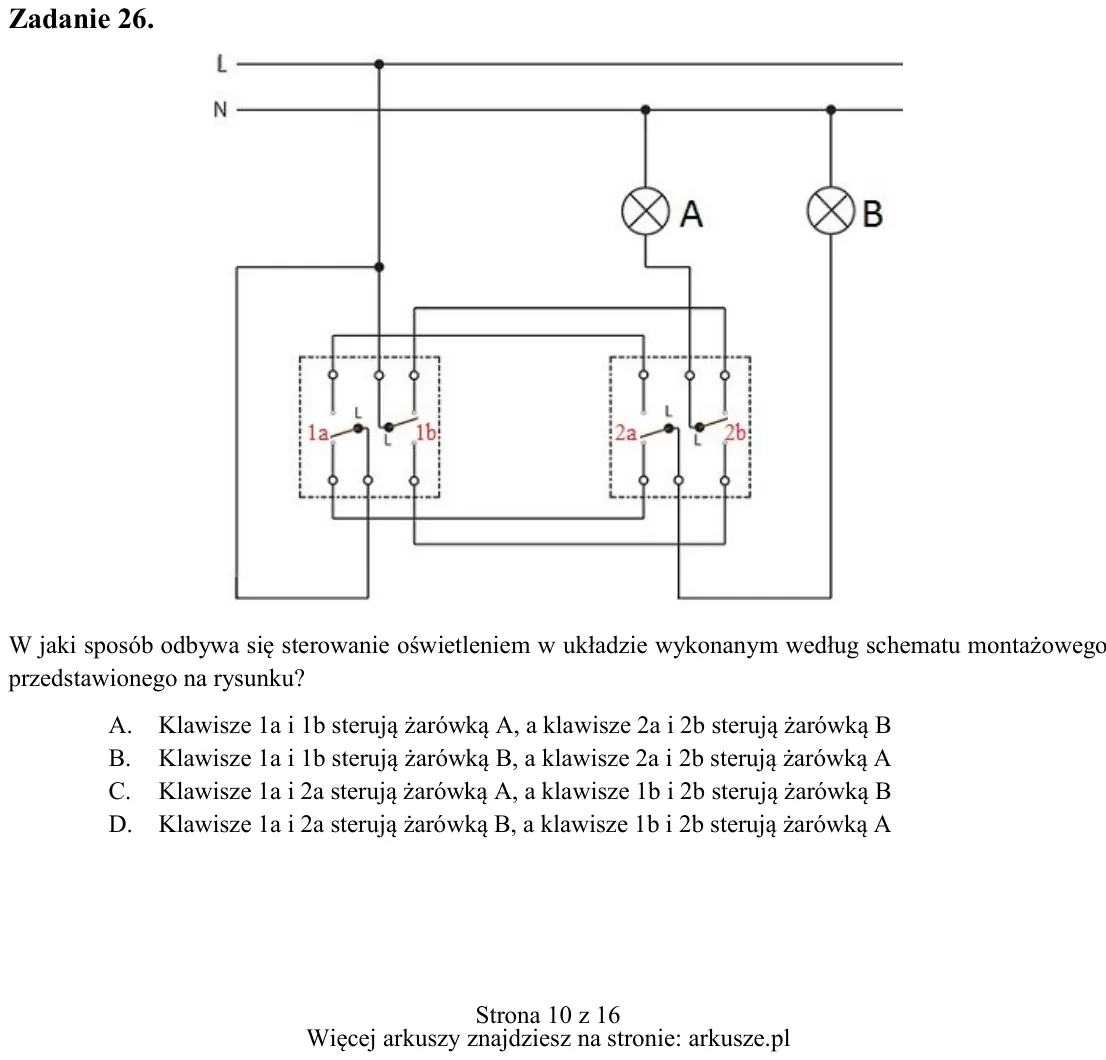

Zadanie 26. W jaki sposób odbywa się sterowanie oświetleniem w układzie wykonanym według schematu montażowego przedstawionego na rysunku? A. Klawisze 1a i 1b sterują żarówką A, a klawisze 2a i 2b sterują żarówką B B. Kla

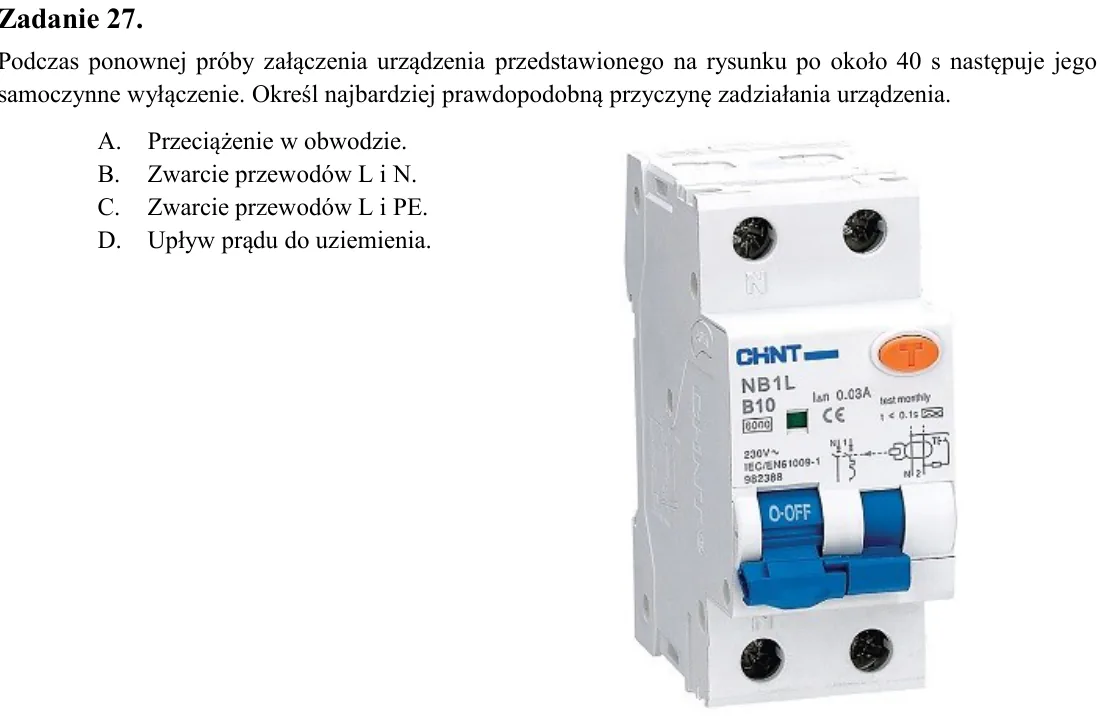

Zadanie 27. Podczas ponownej próby załączenia urządzenia przedstawionego na rysunku po około 40 s następuje jego samoczynne wyłączenie. Określ najbardziej prawdopodobną przyczynę zadziałania urządzenia. A. Przeciążenie w

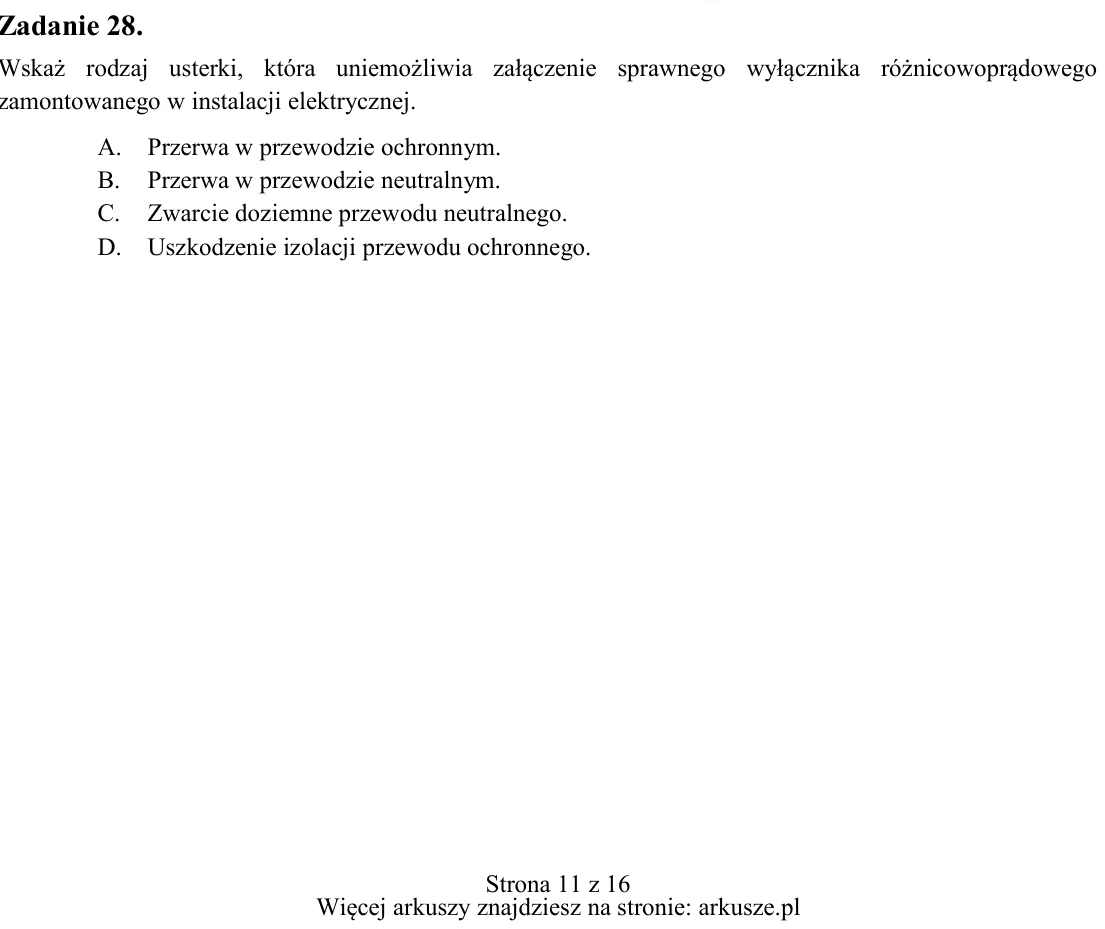

Zadanie 28. Wskaż rodzaj usterki, która uniemożliwia załączenie sprawnego wyłącznika różnicowoprądowego zamontowanego w instalacji elektrycznej. A. Przerwa w przewodzie ochronnym. B. Przerwa w przewodzie neutralnym. C. Z

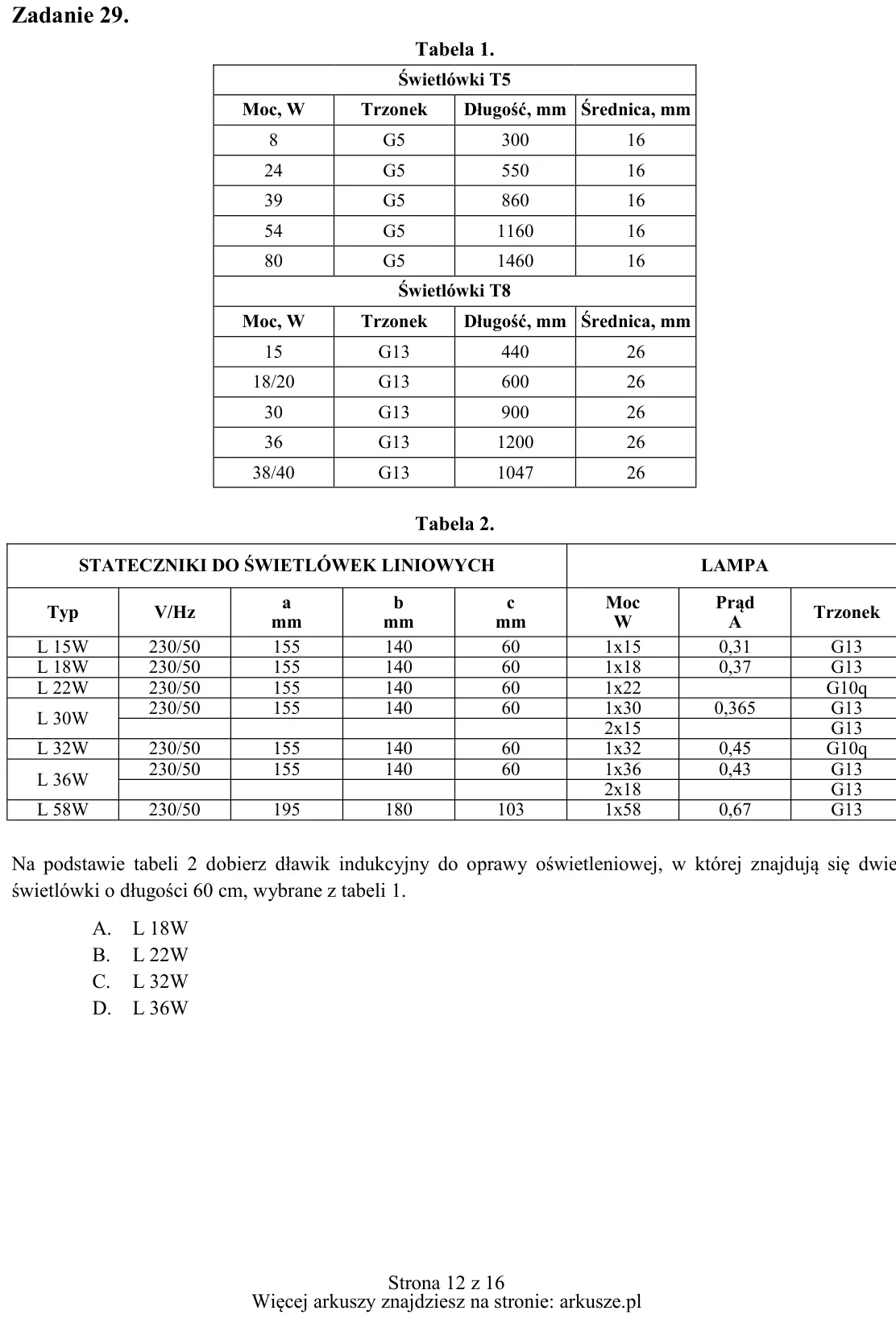

Zadanie 29. Tabela 1. Tabela 2. Na podstawie tabeli 2 dobierz dławik indukcyjny do oprawy oświetleniowej, w której znajdują się dwie świetlówki o długości 60 cm, wybrane z tabeli 1. A. L 18W B. L 22W C. L 32W D. L 36W Św

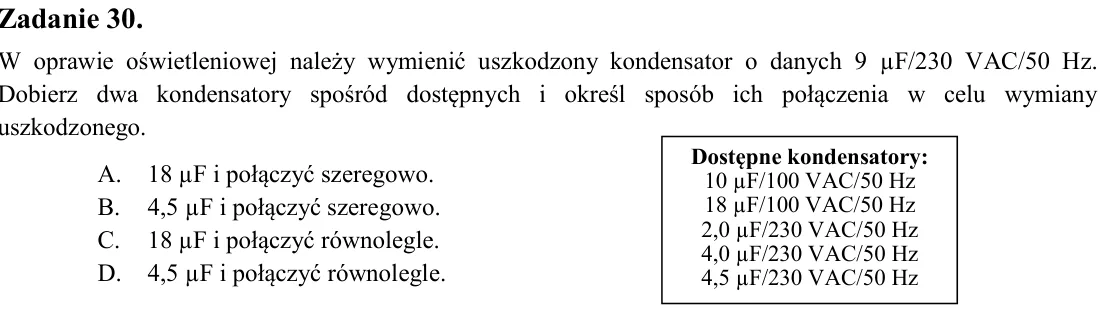

Zadanie 30. W oprawie oświetleniowej należy wymienić uszkodzony kondensator o danych 9 µF/230 VAC/50 Hz. Dobierz dwa kondensatory spośród dostępnych i określ sposób ich połączenia w celu wymiany uszkodzonego. A. 18 µF i

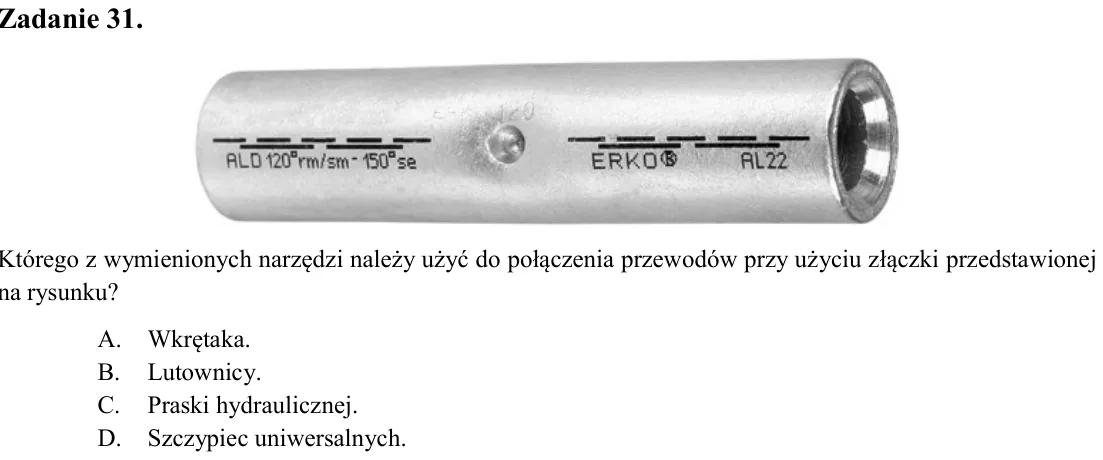

Zadanie 31. Którego z wymienionych narzędzi należy użyć do połączenia przewodów przy użyciu złączki przedstawionej na rysunku? A. Wkrętaka. B. Lutownicy. C. Praski hydraulicznej. D. Szczypiec uniwersalnych.

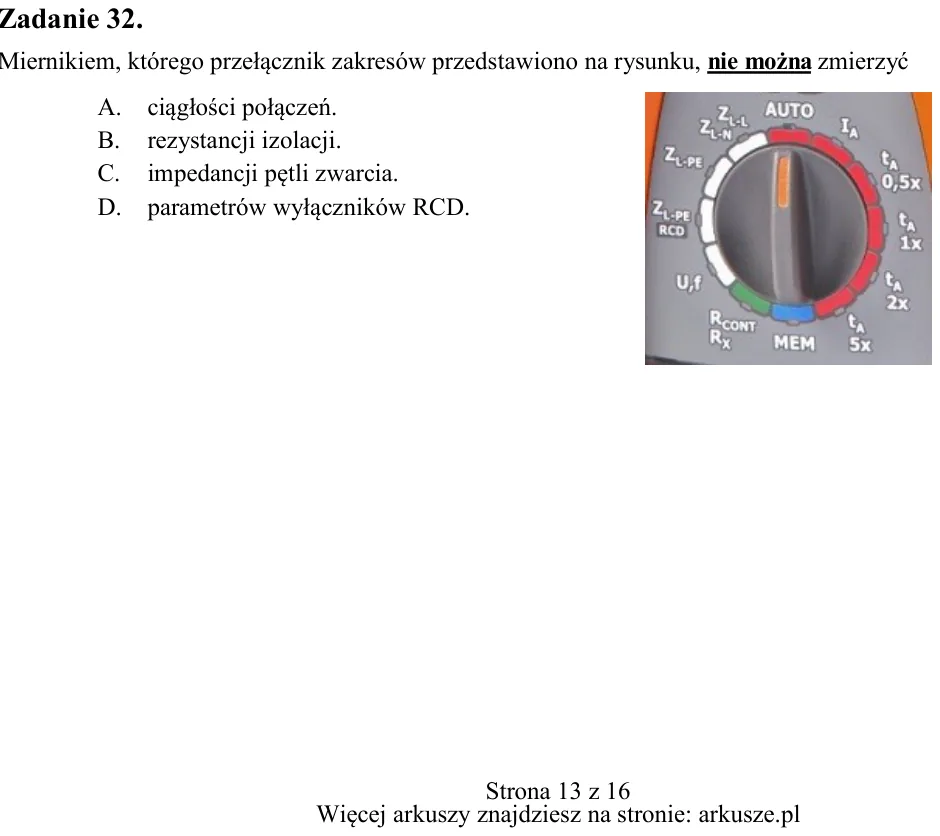

Zadanie 32. Miernikiem, którego przełącznik zakresów przedstawiono na rysunku, nie można zmierzyć A. ciągłości połączeń. B. rezystancji izolacji. C. impedancji pętli zwarcia. D. parametrów wyłączników RCD. Dostępne konde

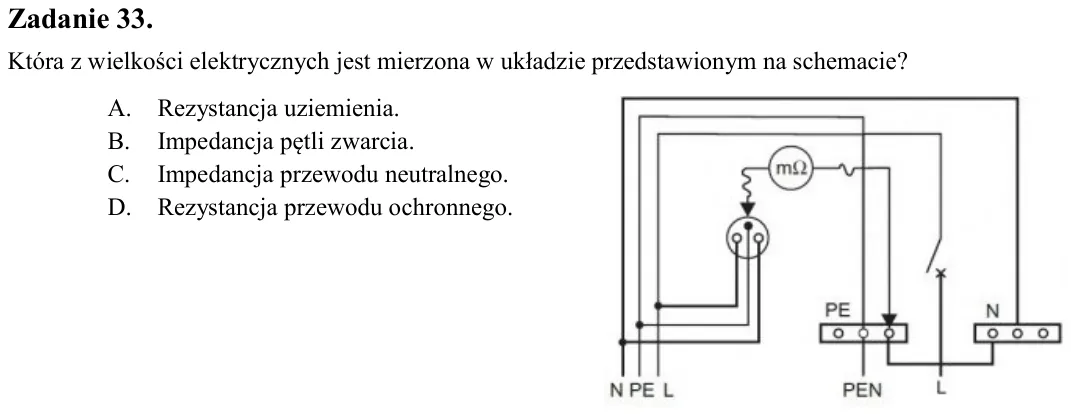

Zadanie 33. Która z wielkości elektrycznych jest mierzona w układzie przedstawionym na schemacie? A. Rezystancja uziemienia. B. Impedancja pętli zwarcia. C. Impedancja przewodu neutralnego. D. Rezystancja przewodu ochron

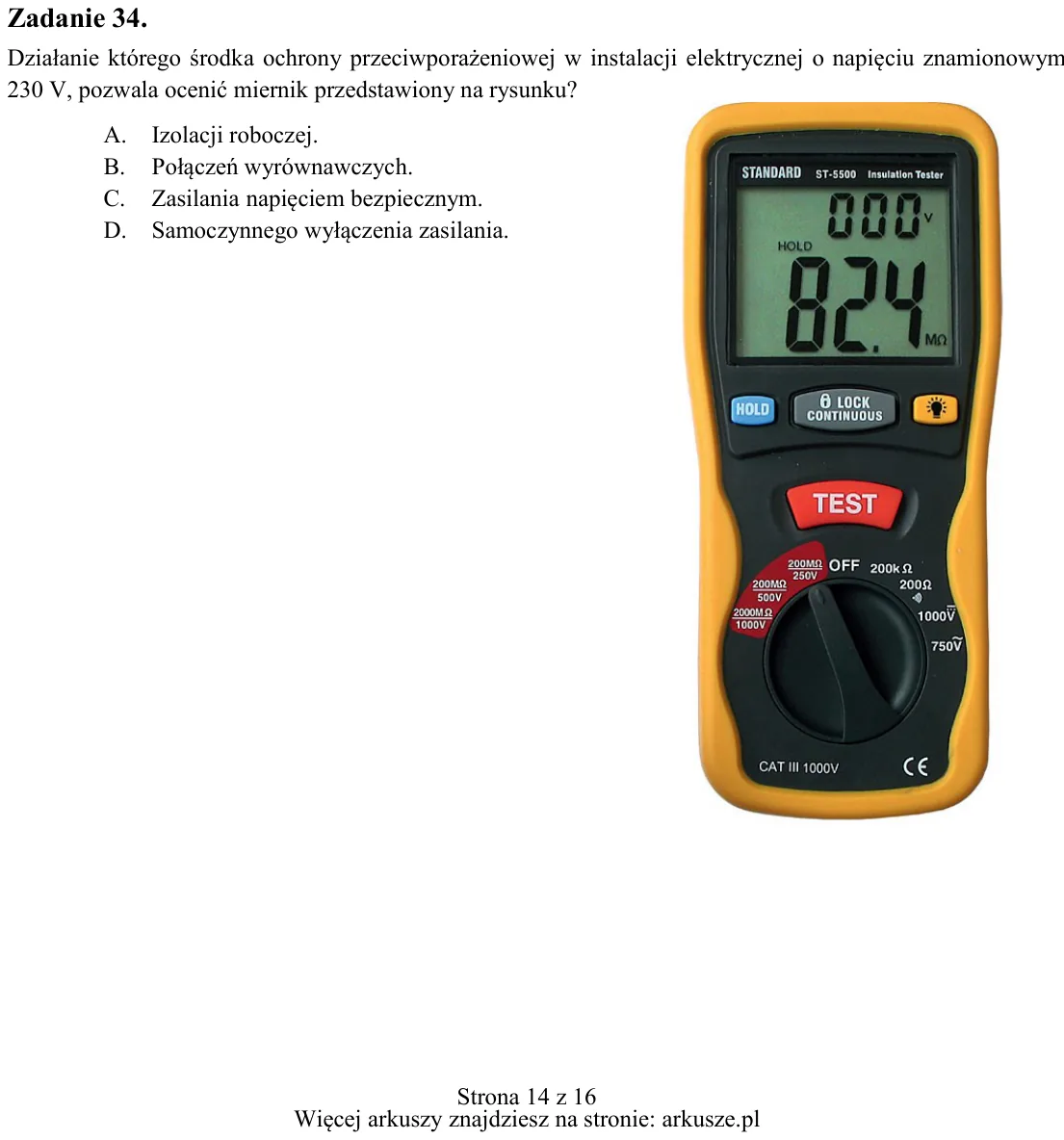

Zadanie 34. Działanie którego środka ochrony przeciwporażeniowej w instalacji elektrycznej o napięciu znamionowym 230 V, pozwala ocenić miernik przedstawiony na rysunku? A. Izolacji roboczej. B. Połączeń wyrównawczych. C

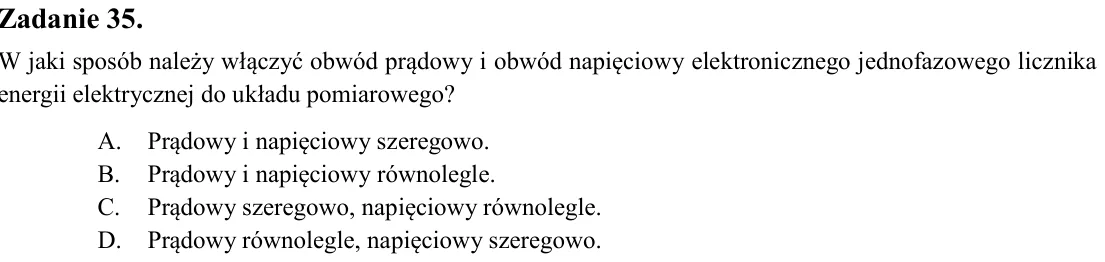

Zadanie 35. W jaki sposób należy włączyć obwód prądowy i obwód napięciowy elektronicznego jednofazowego licznika energii elektrycznej do układu pomiarowego? A. Prądowy i napięciowy szeregowo. B. Prądowy i napięciowy równ

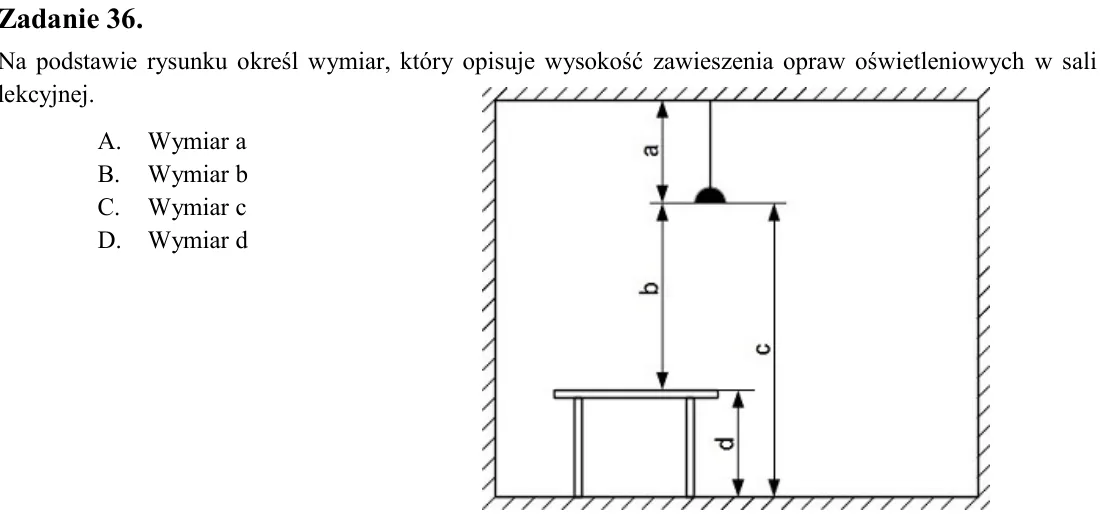

Zadanie 36. Na podstawie rysunku określ wymiar, który opisuje wysokość zawieszenia opraw oświetleniowych w sali lekcyjnej. A. Wymiar a B. Wymiar b C. Wymiar c D. Wymiar d

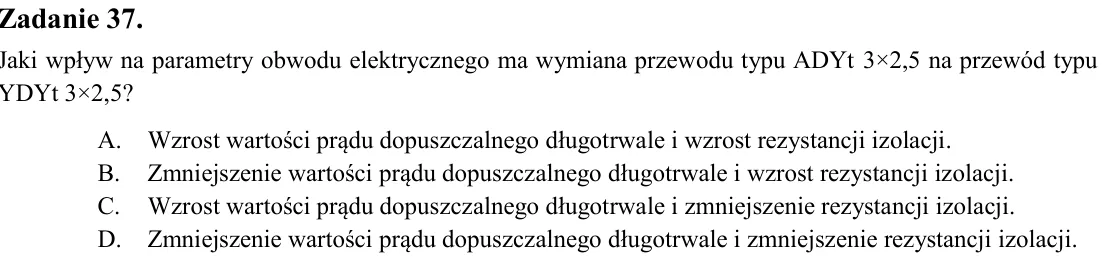

Zadanie 37. Jaki wpływ na parametry obwodu elektrycznego ma wymiana przewodu typu ADYt 3×2,5 na przewód typu YDYt 3×2,5? A. Wzrost wartości prądu dopuszczalnego długotrwale i wzrost rezystancji izolacji. B. Zmniejszenie

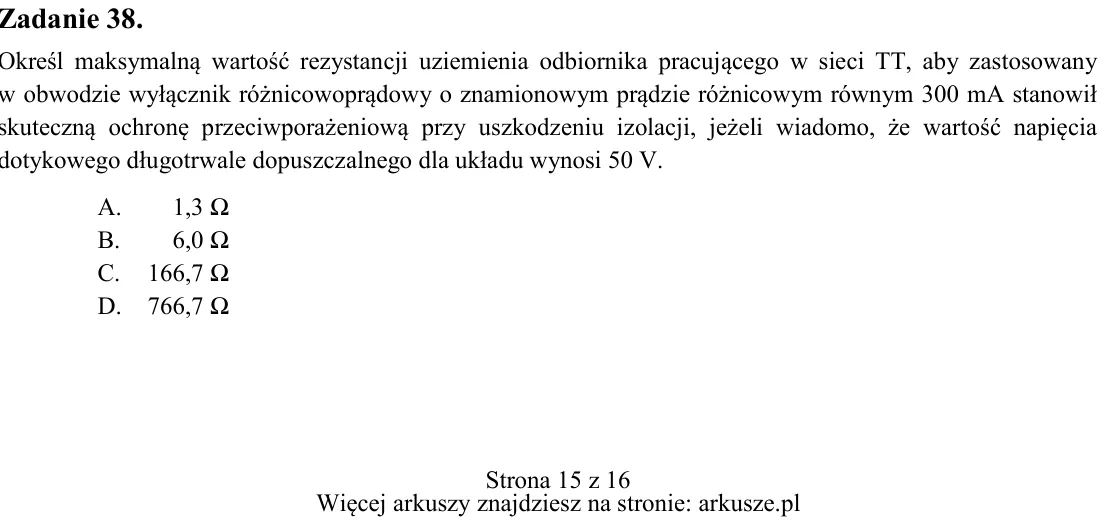

Zadanie 38. Określ maksymalną wartość rezystancji uziemienia odbiornika pracującego w sieci TT, aby zastosowany w obwodzie wyłącznik różnicowoprądowy o znamionowym prądzie różnicowym równym 300 mA stanowił skuteczną ochr

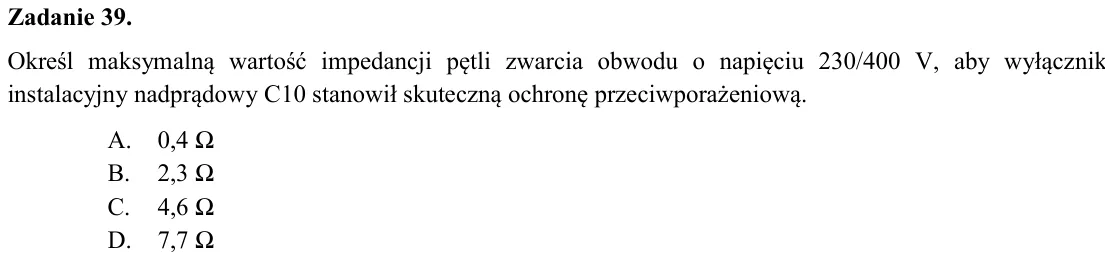

Zadanie 39. Określ maksymalną wartość impedancji pętli zwarcia obwodu o napięciu 230/400 V, aby wyłącznik instalacyjny nadprądowy C10 stanowił skuteczną ochronę przeciwporażeniową. A. 0,4 Ω B. 2,3 Ω C. 4,6 Ω D. 7,7 Ω

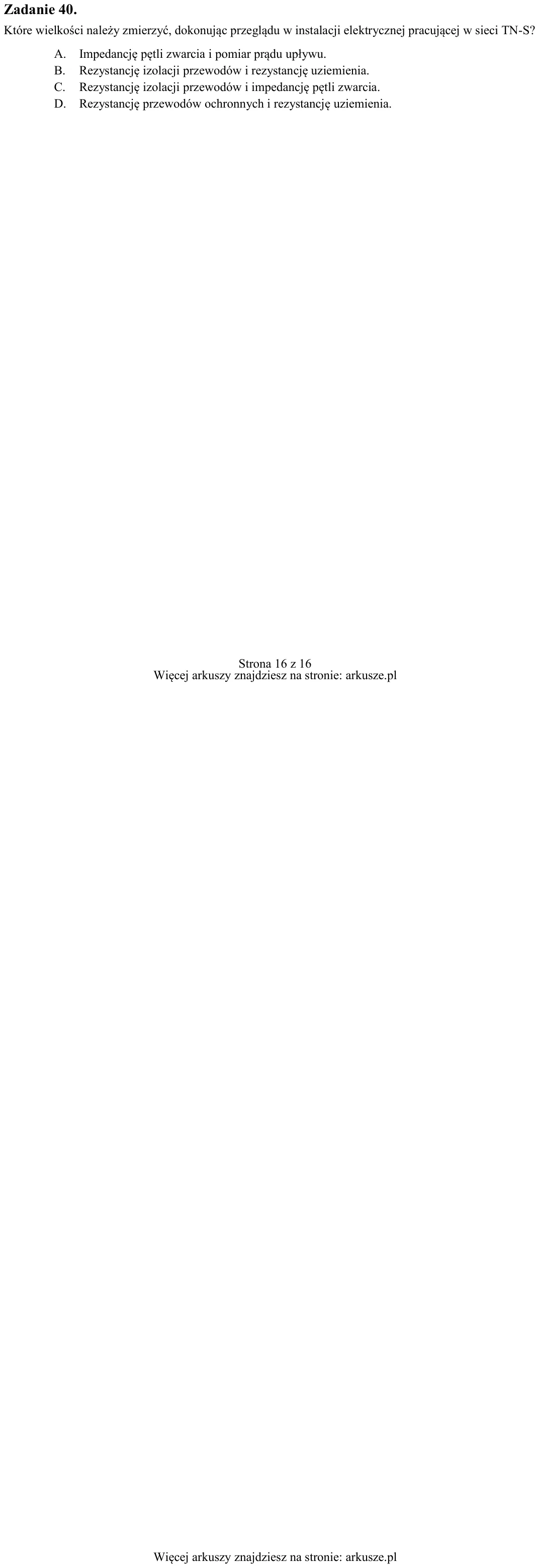

Zadanie 40. Które wielkości należy zmierzyć, dokonując przeglądu w instalacji elektrycznej pracującej w sieci TN-S? A. Impedancję pętli zwarcia i pomiar prądu upływu. B. Rezystancję izolacji przewodów i rezystancję uziem
