E08 · Egzamin zawodowy · czerwiec 2019

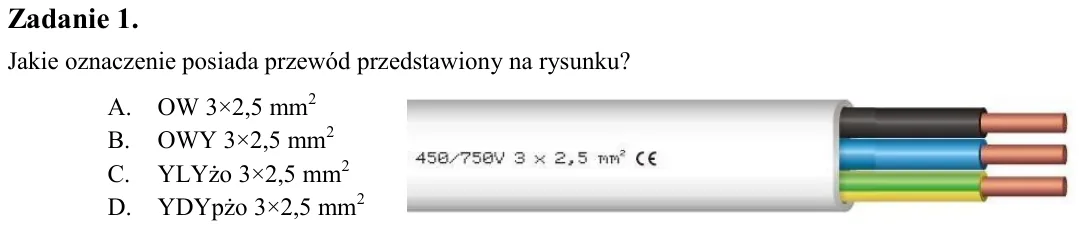

Zadanie 1. Jakie oznaczenie posiada przewód przedstawiony na rysunku? A. OW 3×2,5 mm2 B. OWY 3×2,5 mm2 C. YLYżo 3×2,5 mm2 D. YDYpżo 3×2,5 mm2

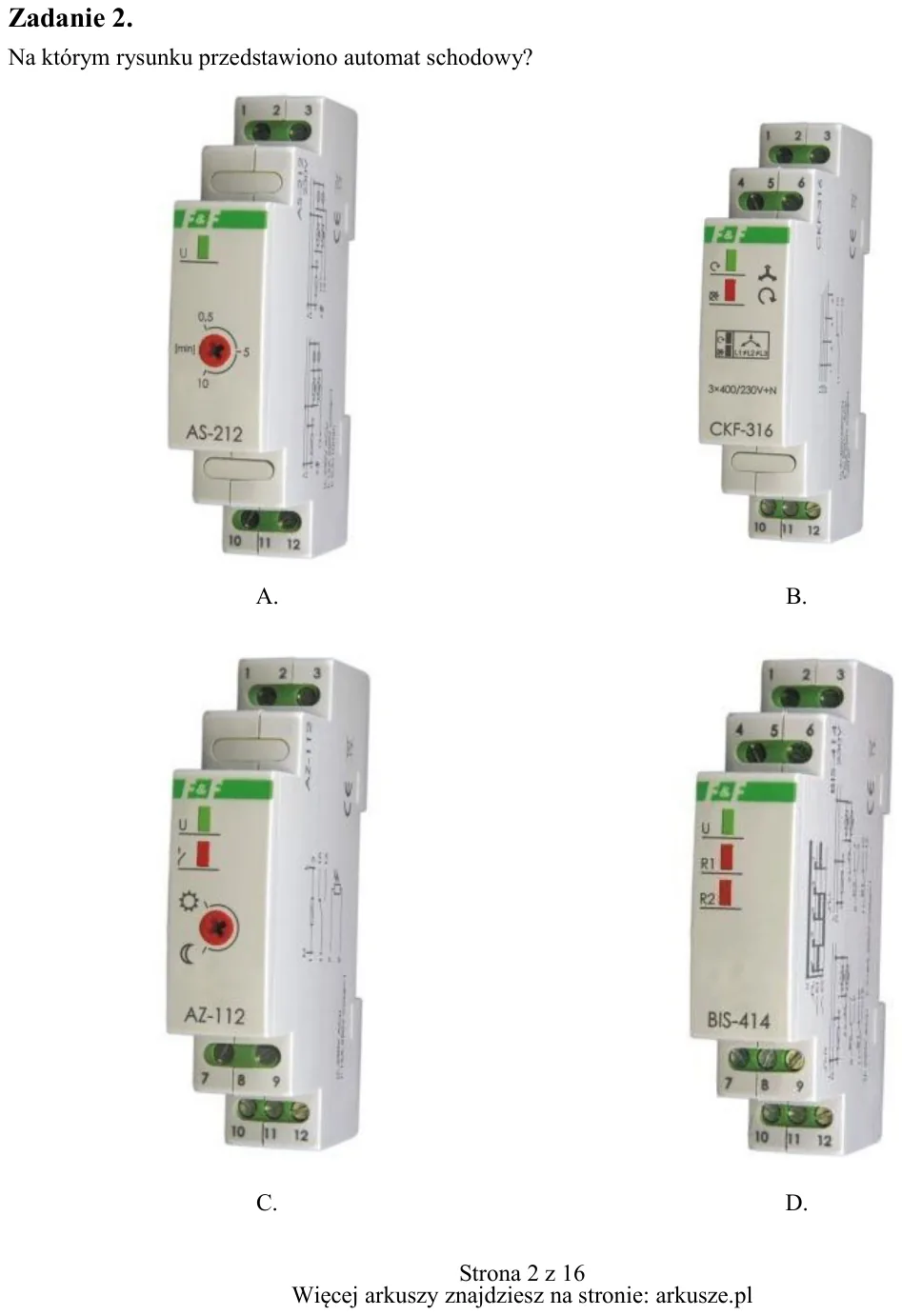

Zadanie 2. Na którym rysunku przedstawiono automat schodowy? A. B. C. D.

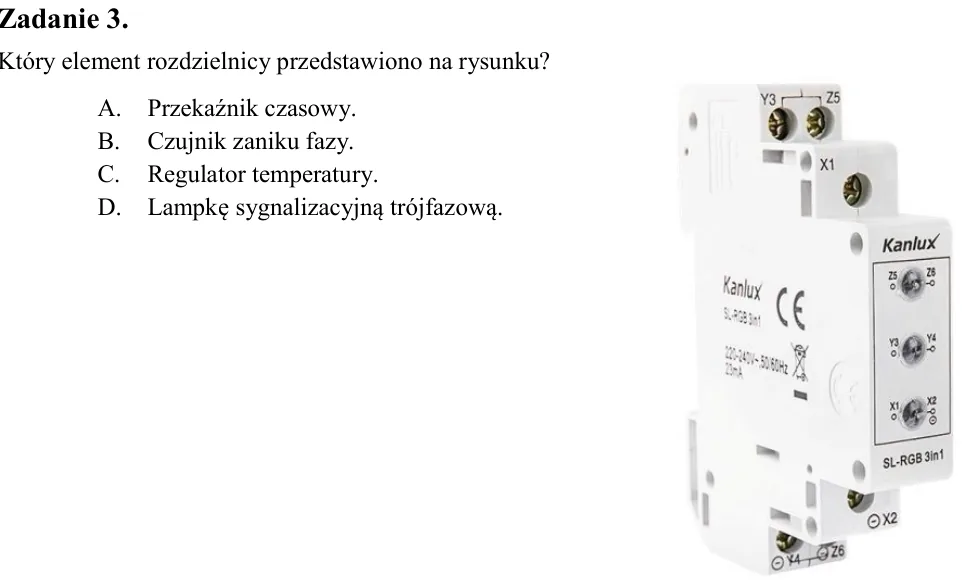

Zadanie 3. Który element rozdzielnicy przedstawiono na rysunku? A. Przekaźnik czasowy. B. Czujnik zaniku fazy. C. Regulator temperatury. D. Lampkę sygnalizacyjną trójfazową.

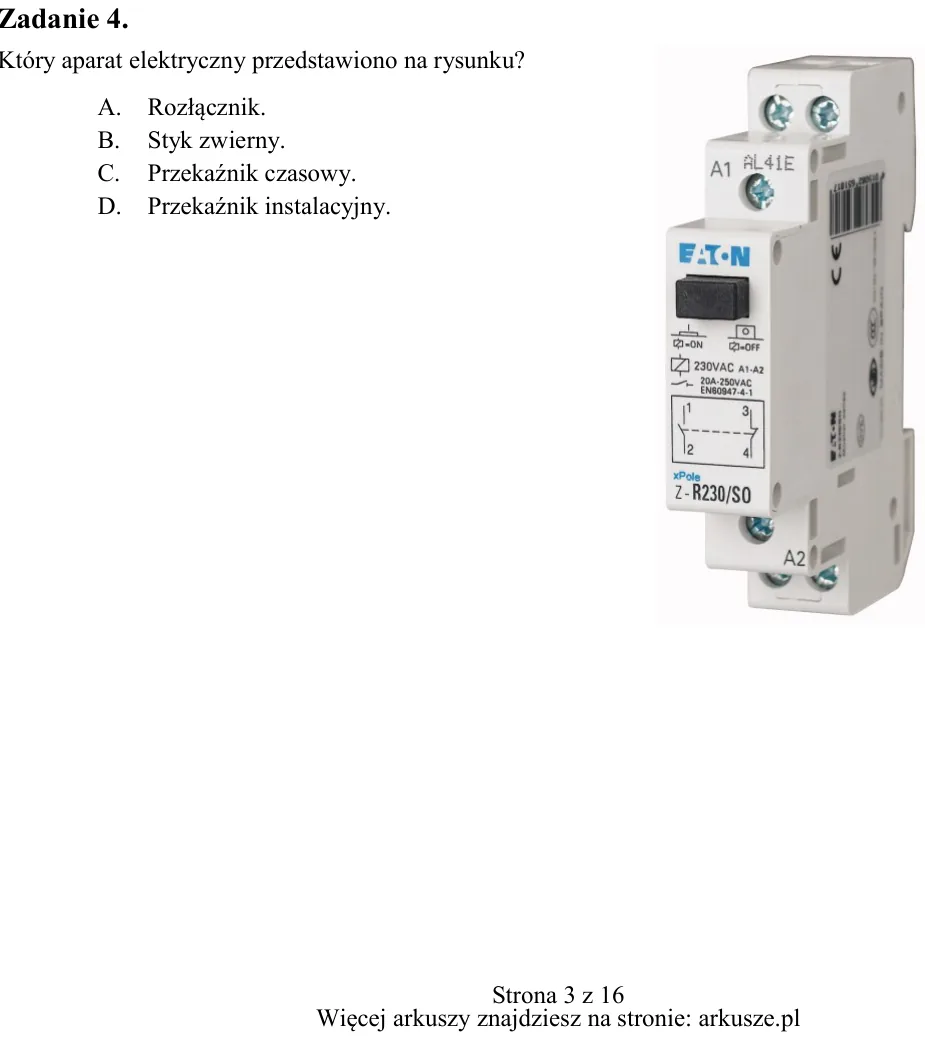

Zadanie 4. Który aparat elektryczny przedstawiono na rysunku? A. Rozłącznik. B. Styk zwierny. C. Przekaźnik czasowy. D. Przekaźnik instalacyjny.

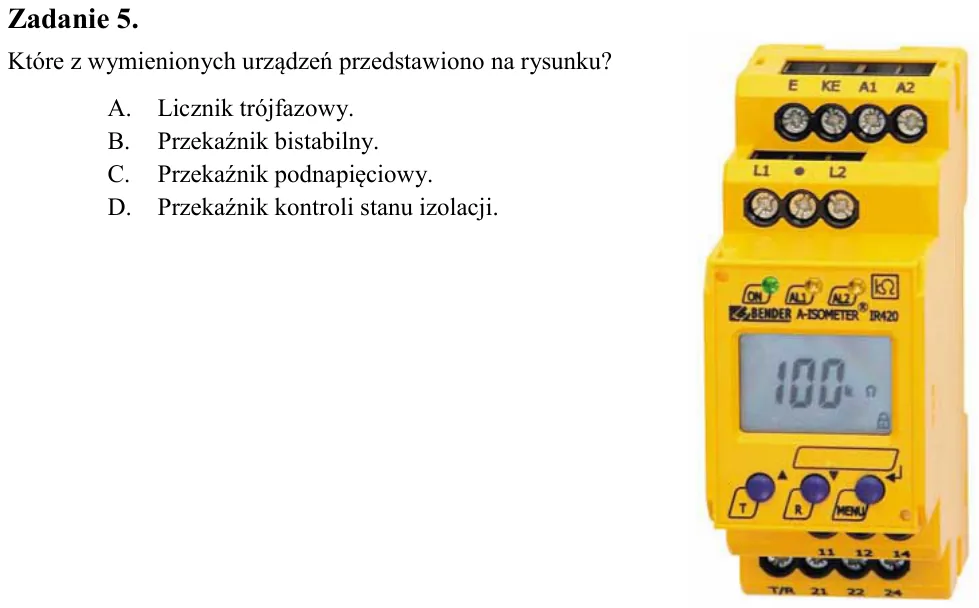

Zadanie 5. Które z wymienionych urządzeń przedstawiono na rysunku? A. Licznik trójfazowy. B. Przekaźnik bistabilny. C. Przekaźnik podnapięciowy. D. Przekaźnik kontroli stanu izolacji.

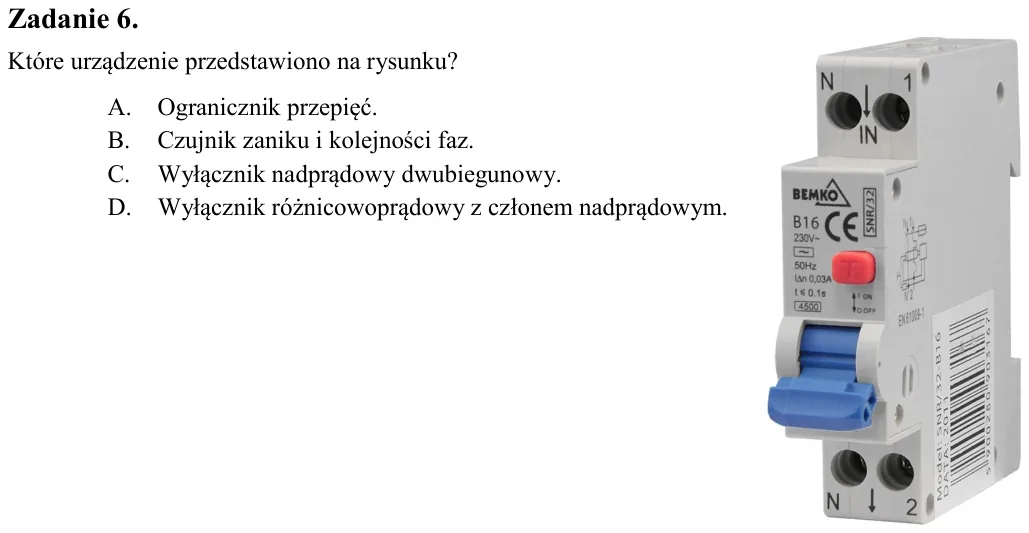

Zadanie 6. Które urządzenie przedstawiono na rysunku? A. Ogranicznik przepięć. B. Czujnik zaniku i kolejności faz. C. Wyłącznik nadprądowy dwubiegunowy. D. Wyłącznik różnicowoprądowy z członem nadprądowym.

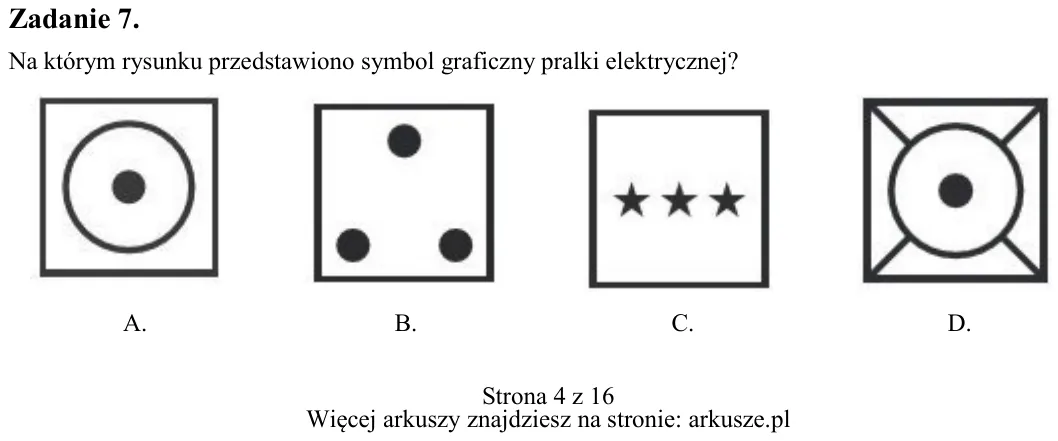

Zadanie 7. Na którym rysunku przedstawiono symbol graficzny pralki elektrycznej? A. B. C. D.

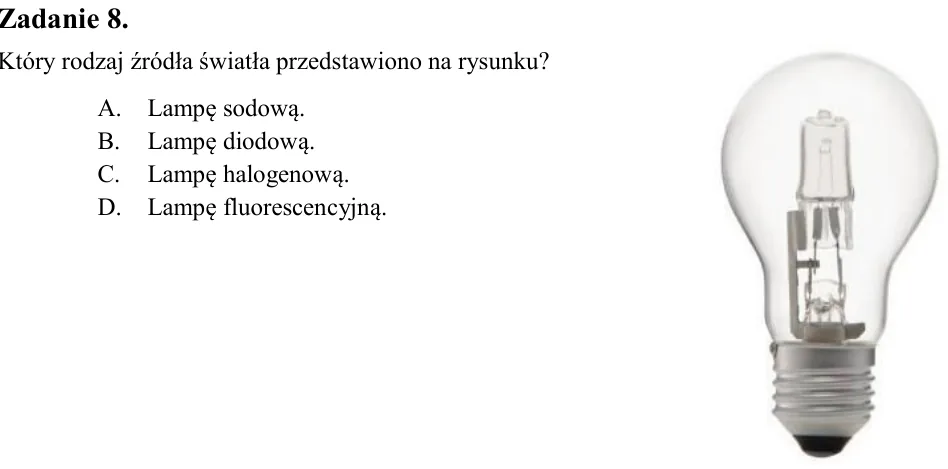

Zadanie 8. Który rodzaj źródła światła przedstawiono na rysunku? A. Lampę sodową. B. Lampę diodową. C. Lampę halogenową. D. Lampę fluorescencyjną.

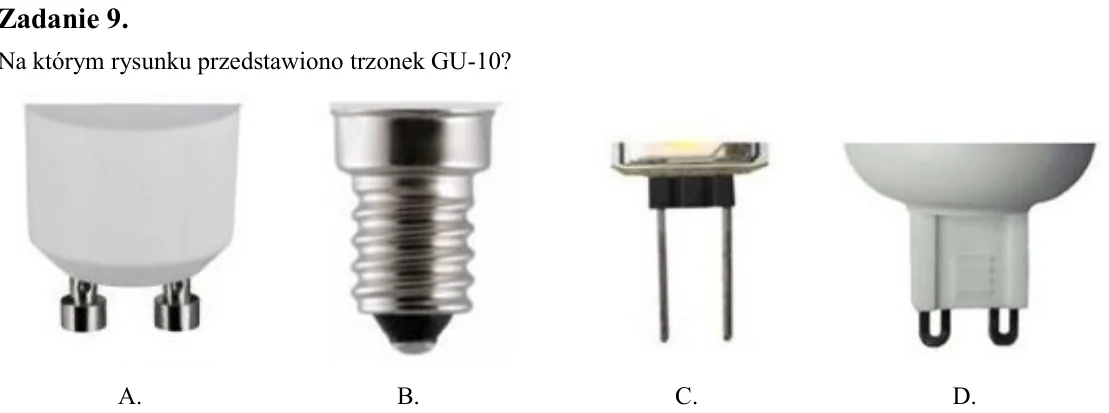

Zadanie 9. Na którym rysunku przedstawiono trzonek GU-10?

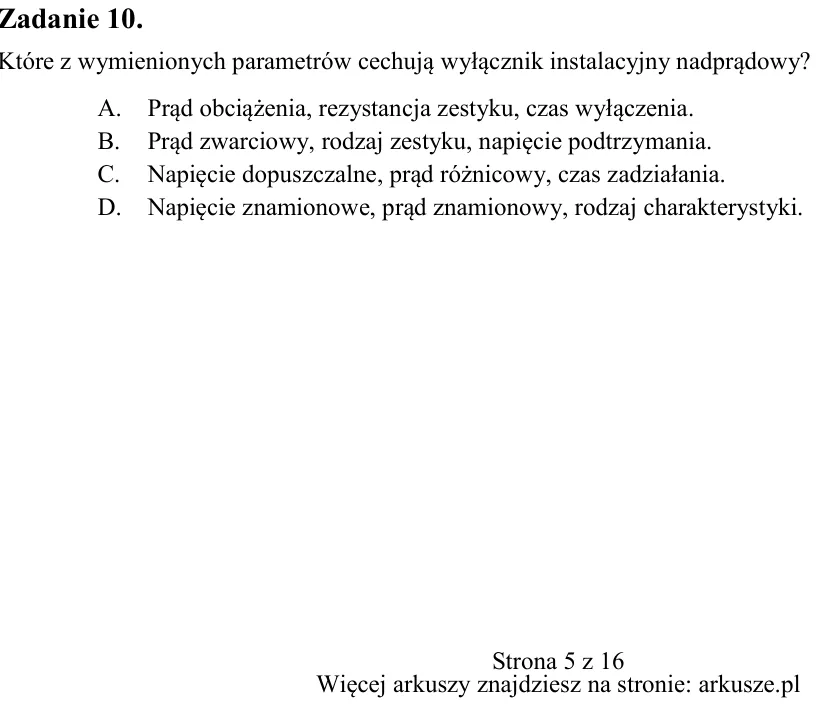

Zadanie 10. Które z wymienionych parametrów cechują wyłącznik instalacyjny nadprądowy? A. Prąd obciążenia, rezystancja zestyku, czas wyłączenia. B. Prąd zwarciowy, rodzaj zestyku, napięcie podtrzymania. C. Napięcie dopus

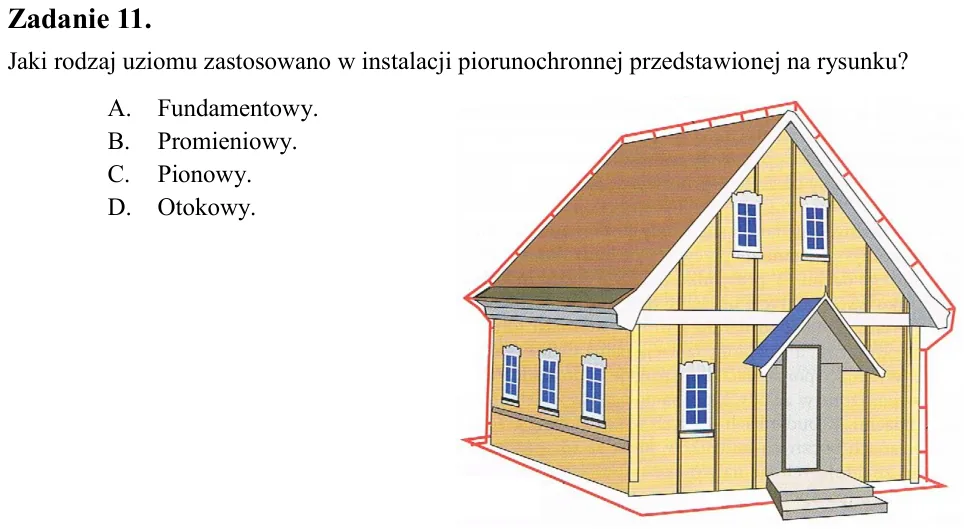

Zadanie 11. Jaki rodzaj uziomu zastosowano w instalacji piorunochronnej przedstawionej na rysunku? A. Fundamentowy. B. Promieniowy. C. Pionowy. D. Otokowy.

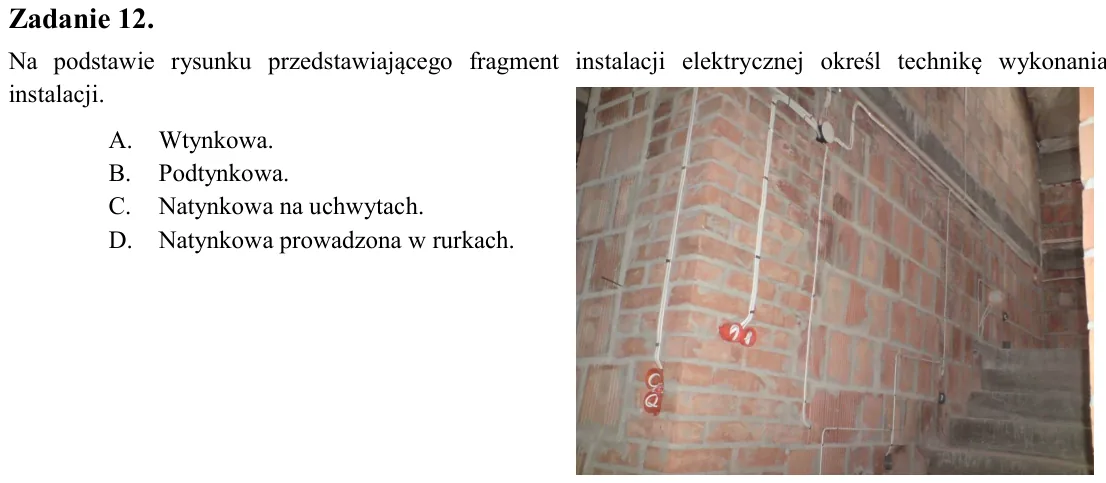

Zadanie 12. Na podstawie rysunku przedstawiającego fragment instalacji elektrycznej określ technikę wykonania instalacji. A. Wtynkowa. B. Podtynkowa. C. Natynkowa na uchwytach. D. Natynkowa prowadzona w rurkach.

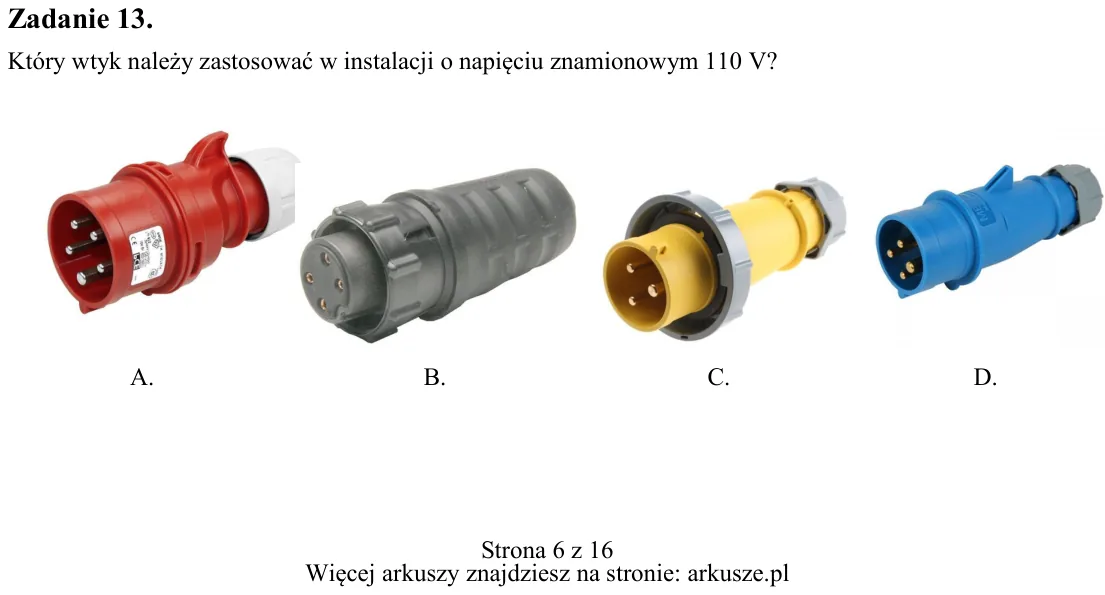

Zadanie 13. Który wtyk należy zastosować w instalacji o napięciu znamionowym 110 V? A. B. C. D.

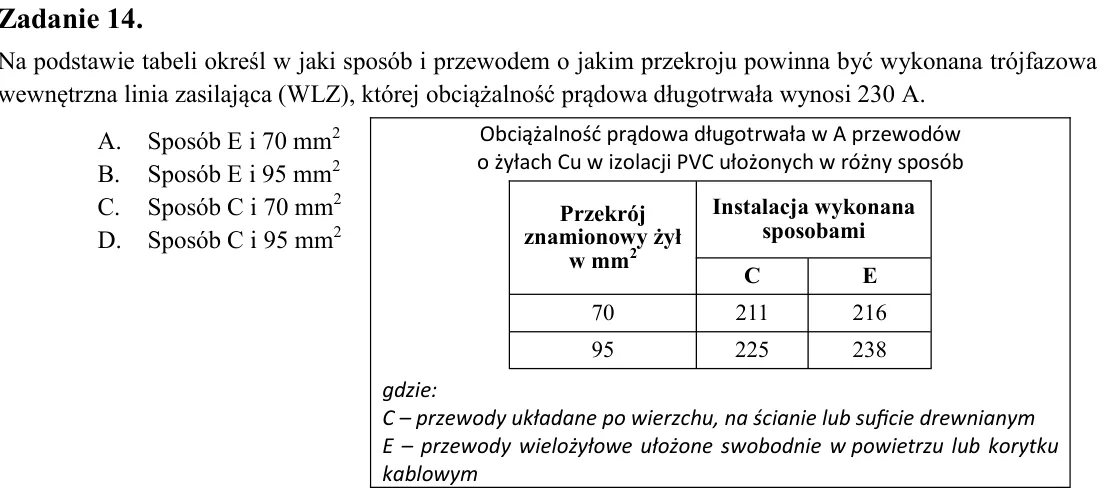

Zadanie 14. Na podstawie tabeli określ w jaki sposób i przewodem o jakim przekroju powinna być wykonana trójfazowa wewnętrzna linia zasilająca (WLZ), której obciążalność prądowa długotrwała wynosi 230 A. A. Sposób E i 70

Zadanie 15. Którym symbolem graficznym oznacza się instalację prowadzoną na drabinkach kablowych?

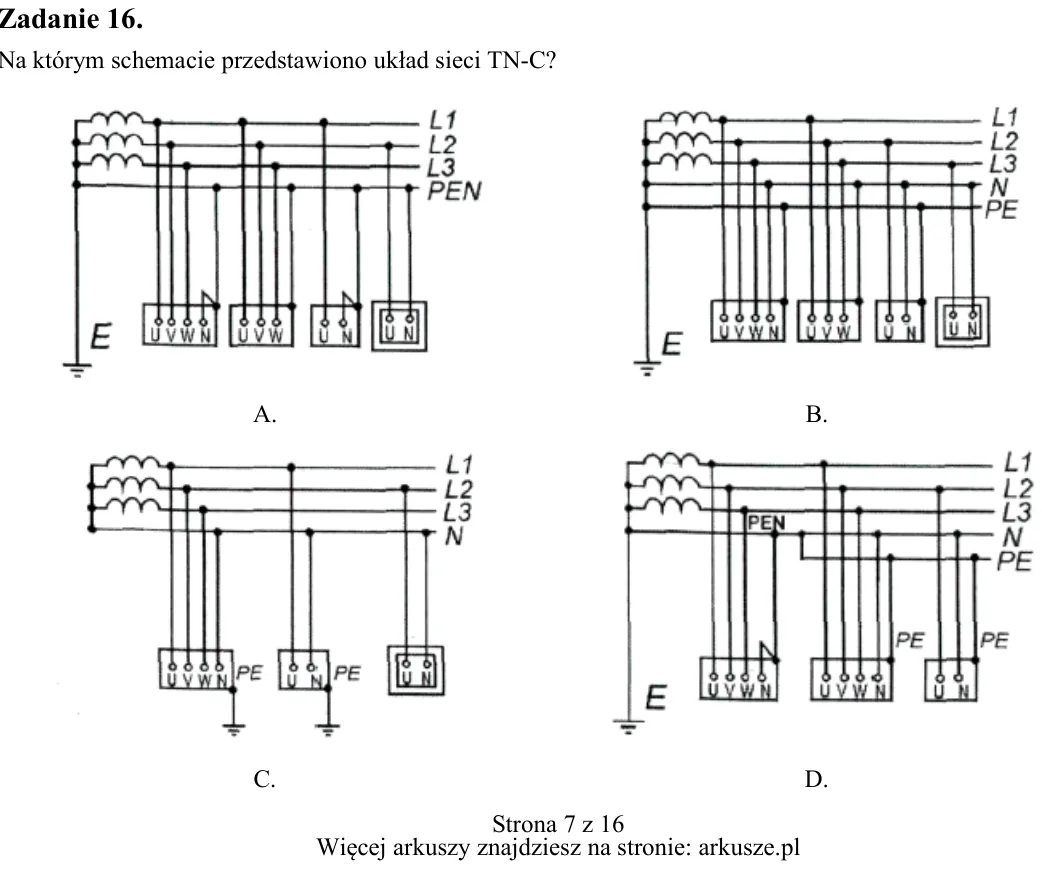

Zadanie 16. Na którym schemacie przedstawiono układ sieci TN-C? Obciążalność prądowa długotrwała w A przewodów o żyłach Cu w izolacji PVC ułożonych w różny sposób gdzie: C - przewody układane po wierzchu, na ścianie lub

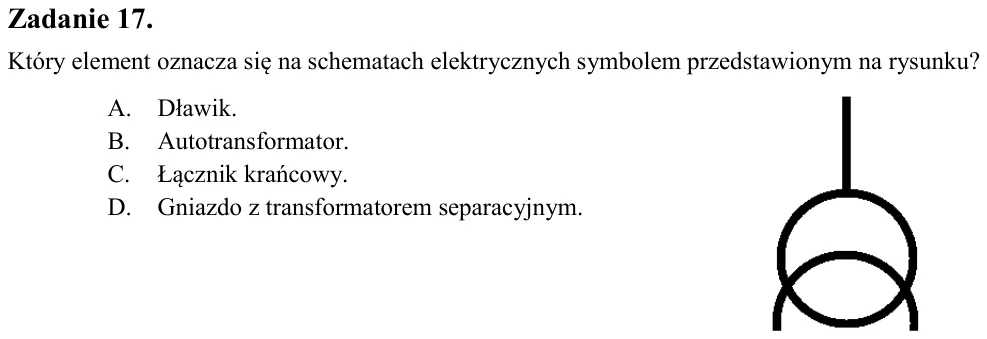

Zadanie 17. Który element oznacza się na schematach elektrycznych symbolem przedstawionym na rysunku? A. Dławik. B. Autotransformator. C. Łącznik krańcowy. D. Gniazdo z transformatorem separacyjnym.

Zadanie 18. Na którym rysunku przedstawiono symbol graficzny przewodu neutralnego?

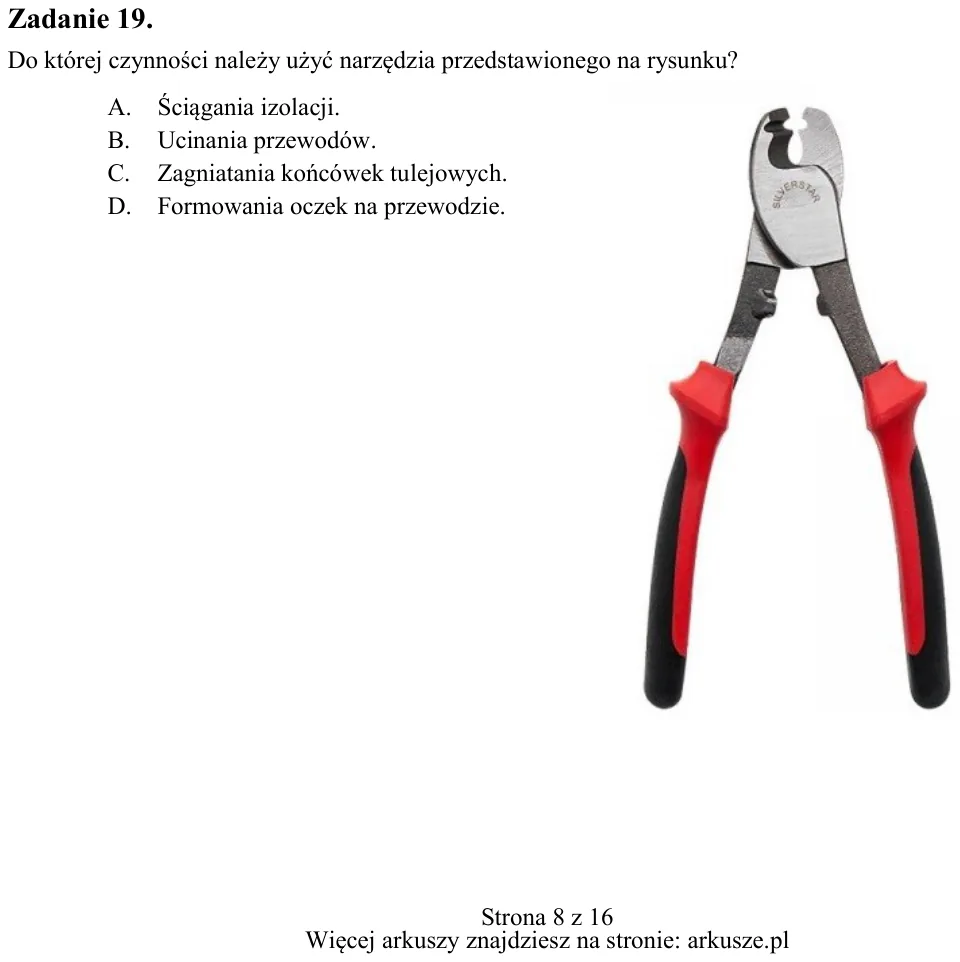

Zadanie 19. Do której czynności należy użyć narzędzia przedstawionego na rysunku? A. Ściągania izolacji. B. Ucinania przewodów. C. Zagniatania końcówek tulejowych. D. Formowania oczek na przewodzie. A. B. C. D.

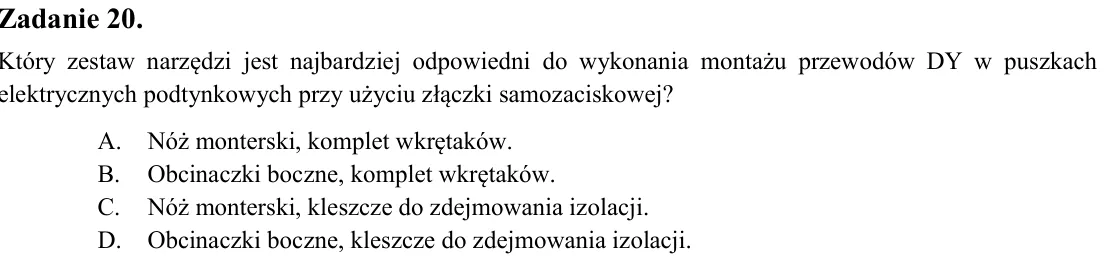

Zadanie 20. Który zestaw narzędzi jest najbardziej odpowiedni do wykonania montażu przewodów DY w puszkach elektrycznych podtynkowych przy użyciu złączki samozaciskowej? A. Nóż monterski, komplet wkrętaków. B. Obcinaczki

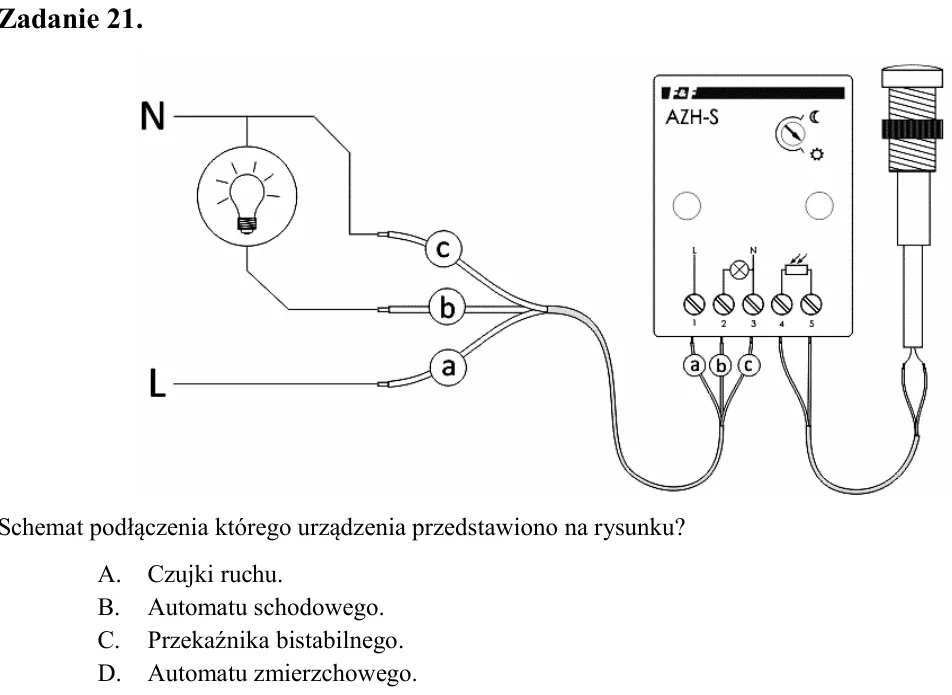

Zadanie 21. Schemat podłączenia którego urządzenia przedstawiono na rysunku? A. Czujki ruchu. B. Automatu schodowego. C. Przekaźnika bistabilnego. D. Automatu zmierzchowego.

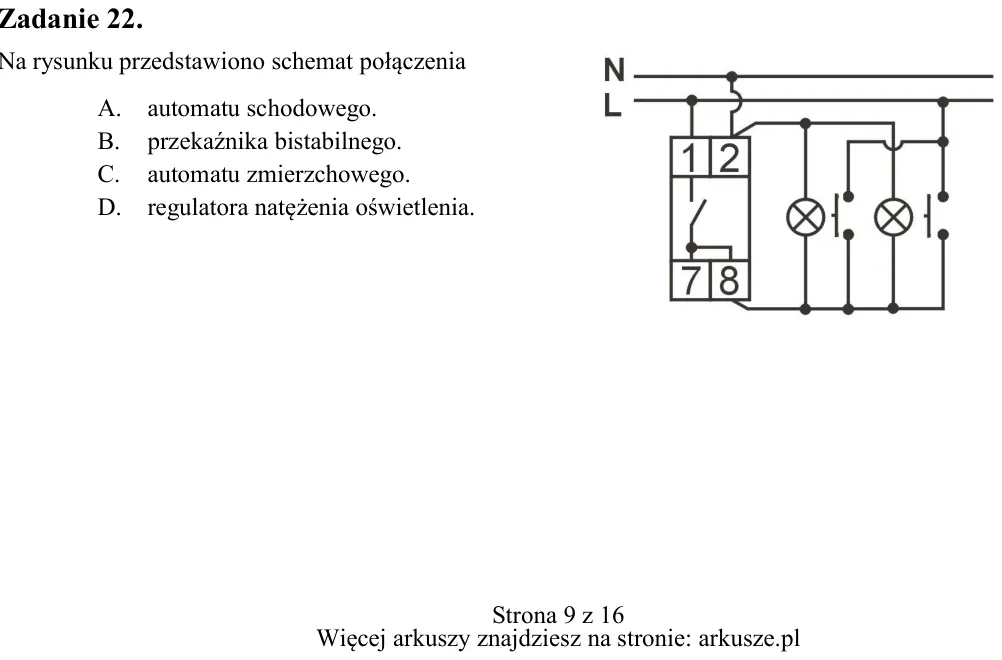

Zadanie 22. Na rysunku przedstawiono schemat połączenia A. automatu schodowego. B. przekaźnika bistabilnego. C. automatu zmierzchowego. D. regulatora natężenia oświetlenia.

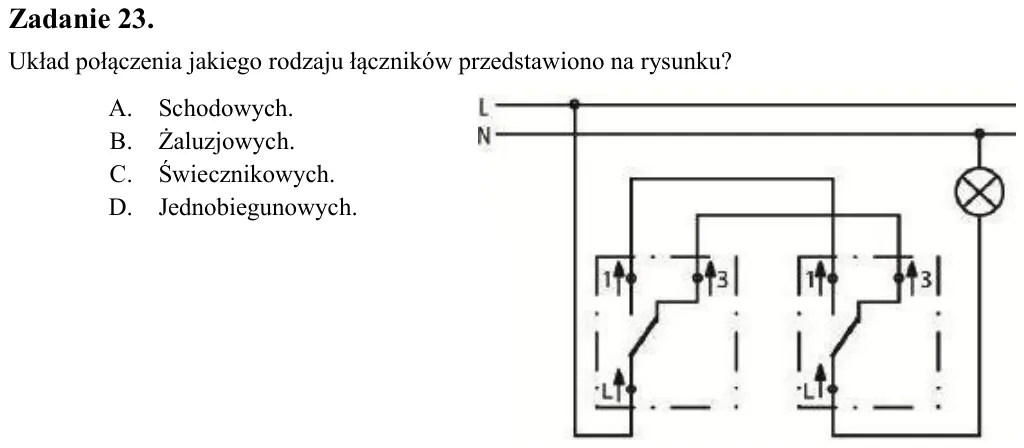

Zadanie 23. Układ połączenia jakiego rodzaju łączników przedstawiono na rysunku? A. Schodowych. B. Żaluzjowych. C. Świecznikowych. D. Jednobiegunowych.

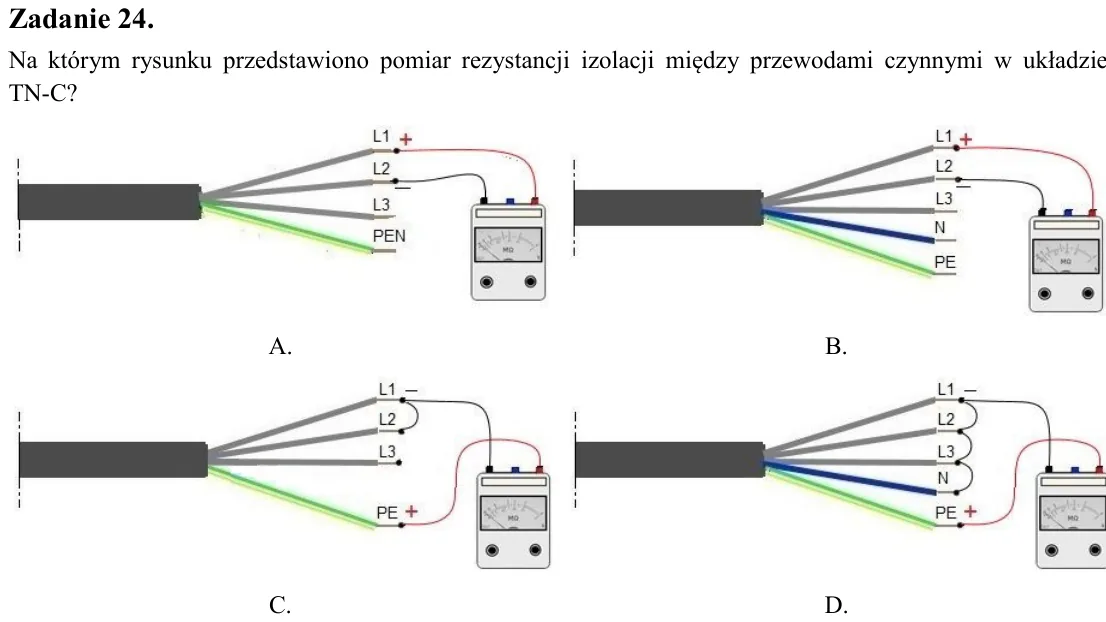

Zadanie 24. Na którym rysunku przedstawiono pomiar rezystancji izolacji między przewodami czynnymi w układzie TN-C?

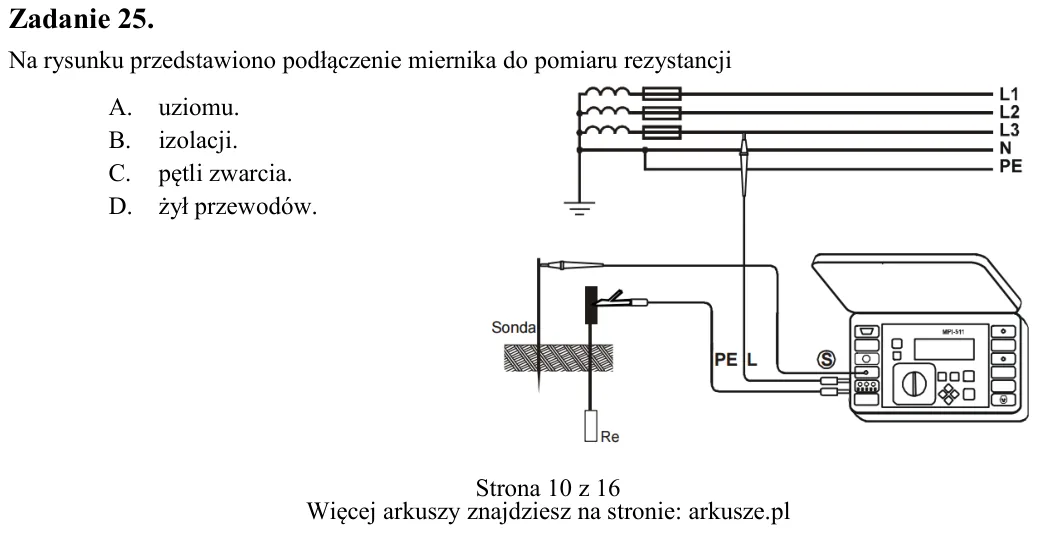

Zadanie 25. Na rysunku przedstawiono podłączenie miernika do pomiaru rezystancji A. uziomu. B. izolacji. C. pętli zwarcia. D. żył przewodów. A. B. C. D.

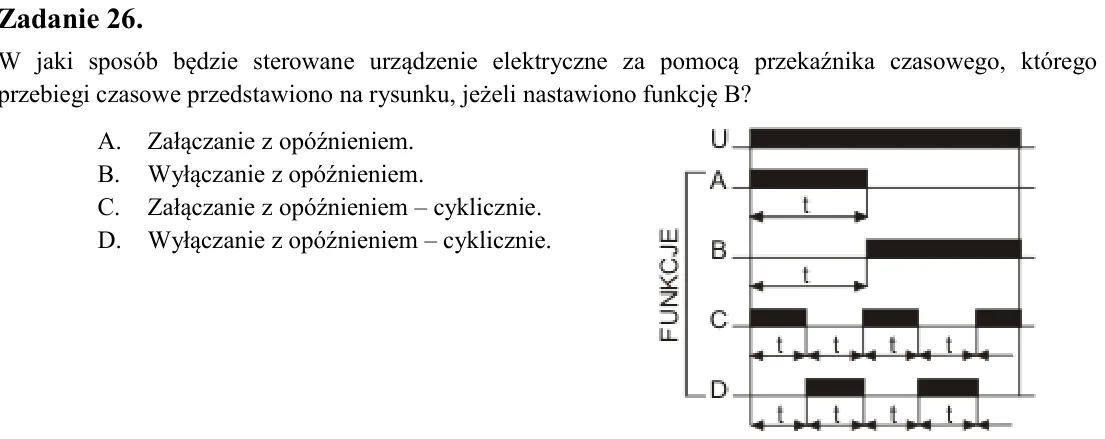

Zadanie 26. W jaki sposób będzie sterowane urządzenie elektryczne za pomocą przekaźnika czasowego, którego przebiegi czasowe przedstawiono na rysunku, jeżeli nastawiono funkcję B? A. Załączanie z opóźnieniem. B. Wyłączan

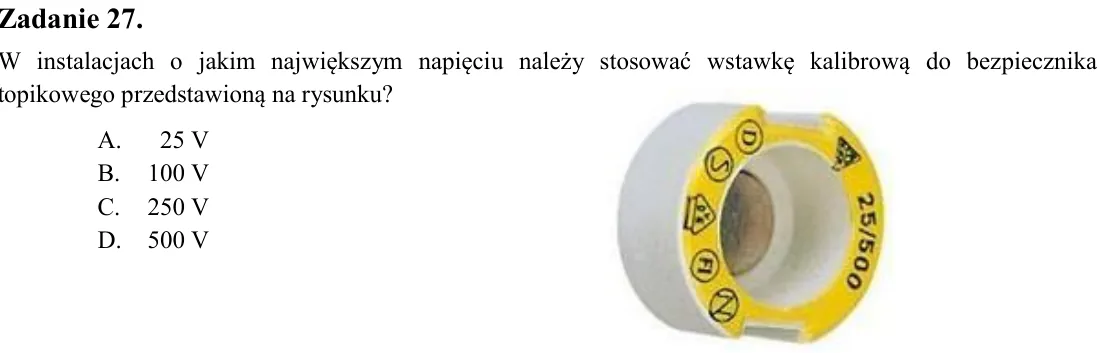

Zadanie 27. W instalacjach o jakim największym napięciu należy stosować wstawkę kalibrową do bezpiecznika topikowego przedstawioną na rysunku? A. 25 V B. 100 V C. 250 V D. 500 V

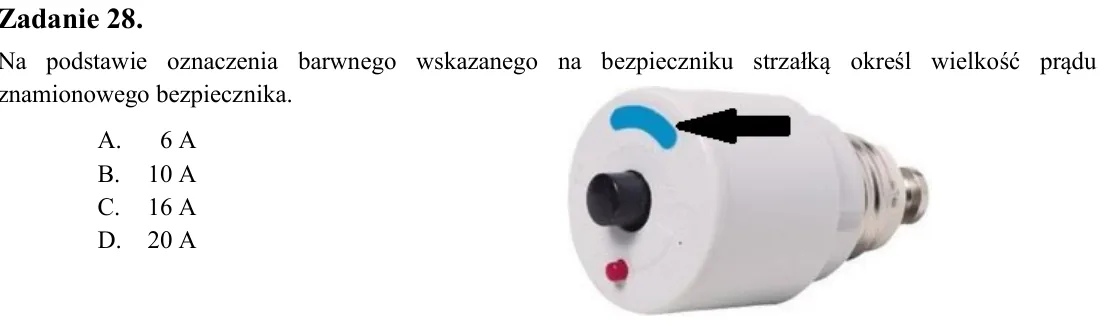

Zadanie 28. Na podstawie oznaczenia barwnego wskazanego na bezpieczniku strzałką określ wielkość prądu znamionowego bezpiecznika. A. 6 A B. 10 A C. 16 A D. 20 A

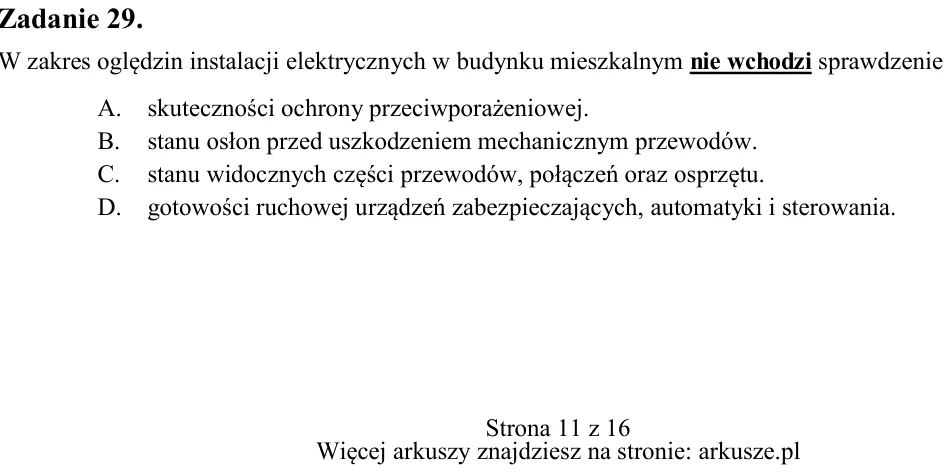

Zadanie 29. W zakres oględzin instalacji elektrycznych w budynku mieszkalnym nie wchodzi sprawdzenie A. skuteczności ochrony przeciwporażeniowej. B. stanu osłon przed uszkodzeniem mechanicznym przewodów. C. stanu widoczn

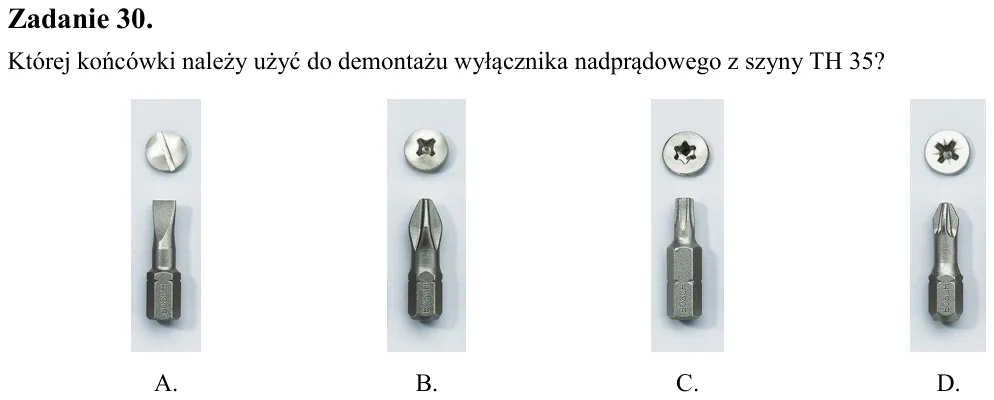

Zadanie 30. Której końcówki należy użyć do demontażu wyłącznika nadprądowego z szyny TH 35?

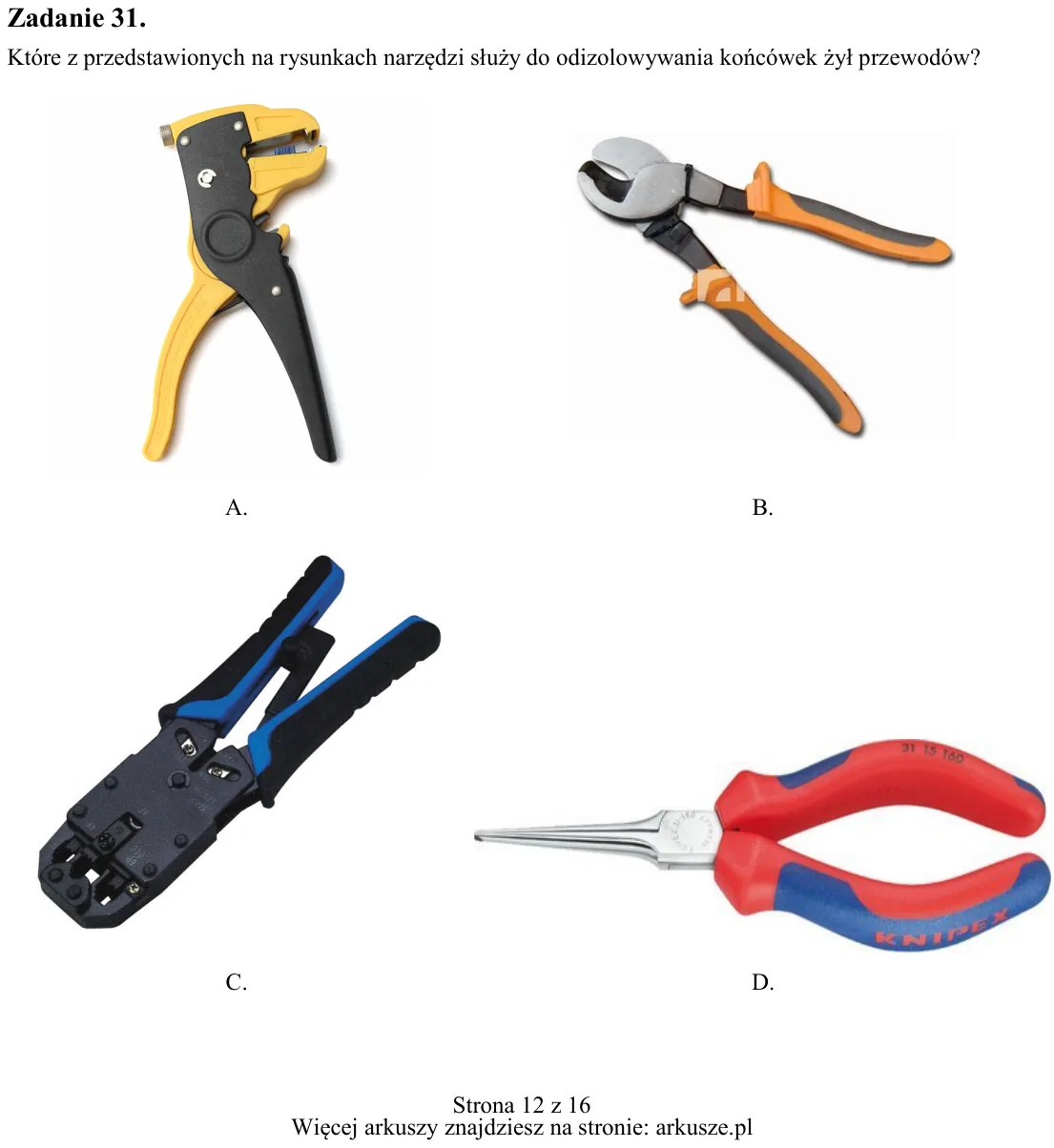

Zadanie 31. Które z przedstawionych na rysunkach narzędzi służy do odizolowywania końcówek żył przewodów? A. B. C. D. A. B. C. D.

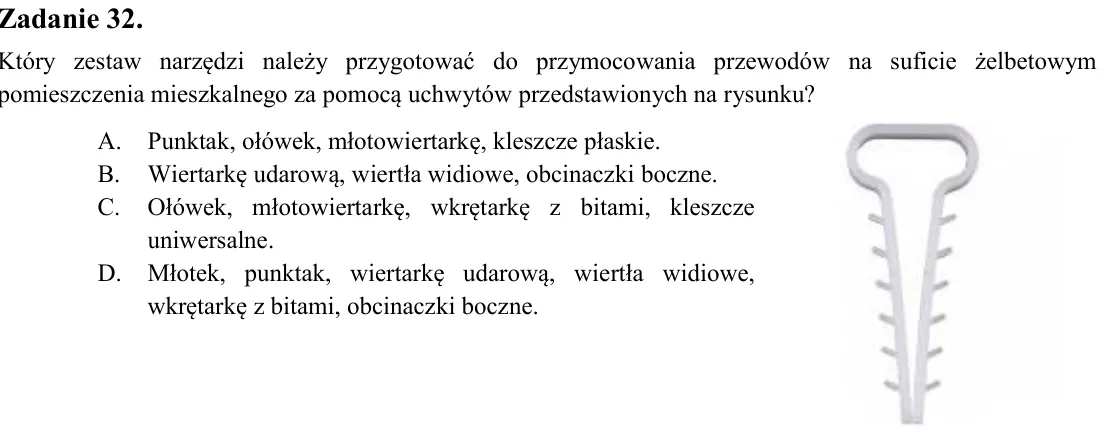

Zadanie 32. Który zestaw narzędzi należy przygotować do przymocowania przewodów na suficie żelbetowym pomieszczenia mieszkalnego za pomocą uchwytów przedstawionych na rysunku? A. Punktak, ołówek, młotowiertarkę, kleszcze

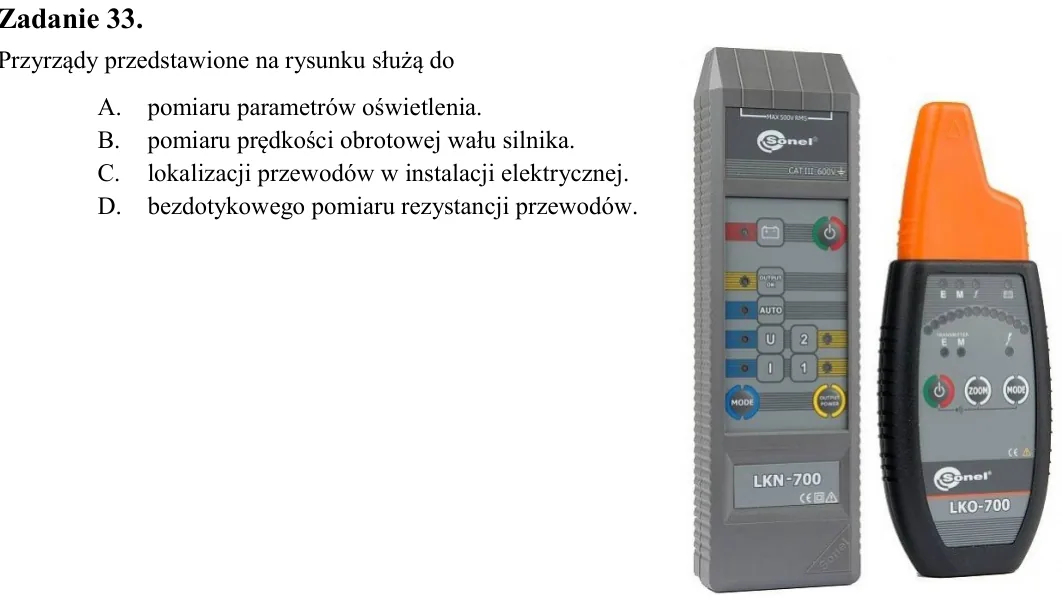

Zadanie 33. Przyrządy przedstawione na rysunku służą do A. pomiaru parametrów oświetlenia. B. pomiaru prędkości obrotowej wału silnika. C. lokalizacji przewodów w instalacji elektrycznej. D. bezdotykowego pomiaru rezysta

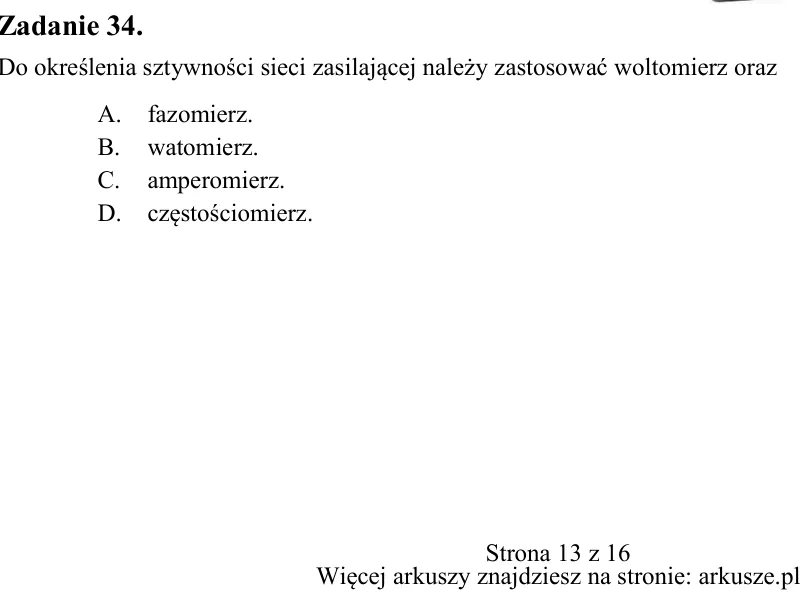

Zadanie 34. Do określenia sztywności sieci zasilającej należy zastosować woltomierz oraz A. fazomierz. B. watomierz. C. amperomierz. D. częstościomierz.

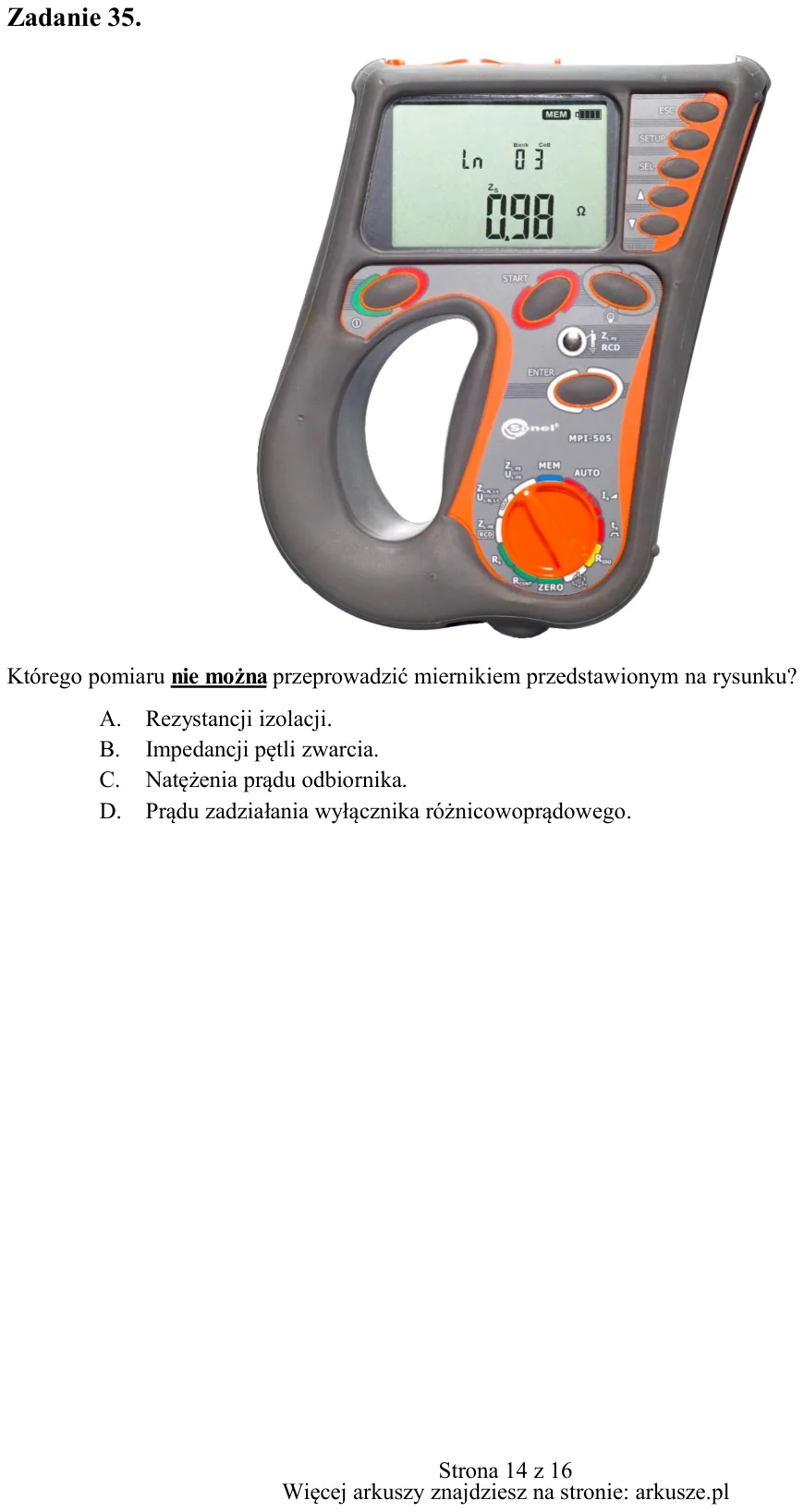

Zadanie 35. Którego pomiaru nie można przeprowadzić miernikiem przedstawionym na rysunku? A. Rezystancji izolacji. B. Impedancji pętli zwarcia. C. Natężenia prądu odbiornika. D. Prądu zadziałania wyłącznika różnicowoprąd

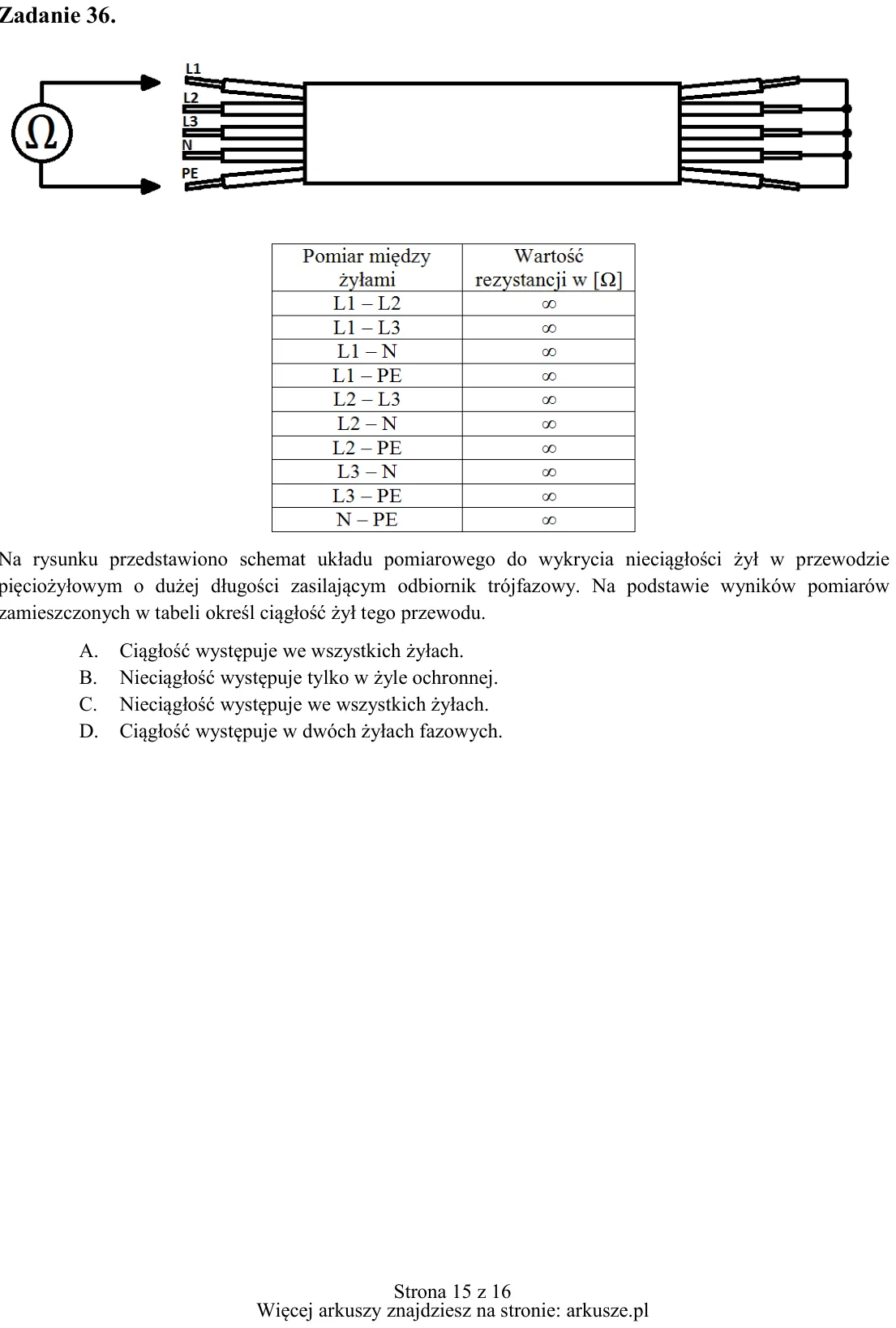

Zadanie 36. Na rysunku przedstawiono schemat układu pomiarowego do wykrycia nieciągłości żył w przewodzie pięciożyłowym o dużej długości zasilającym odbiornik trójfazowy. Na podstawie wyników pomiarów zamieszczonych w ta

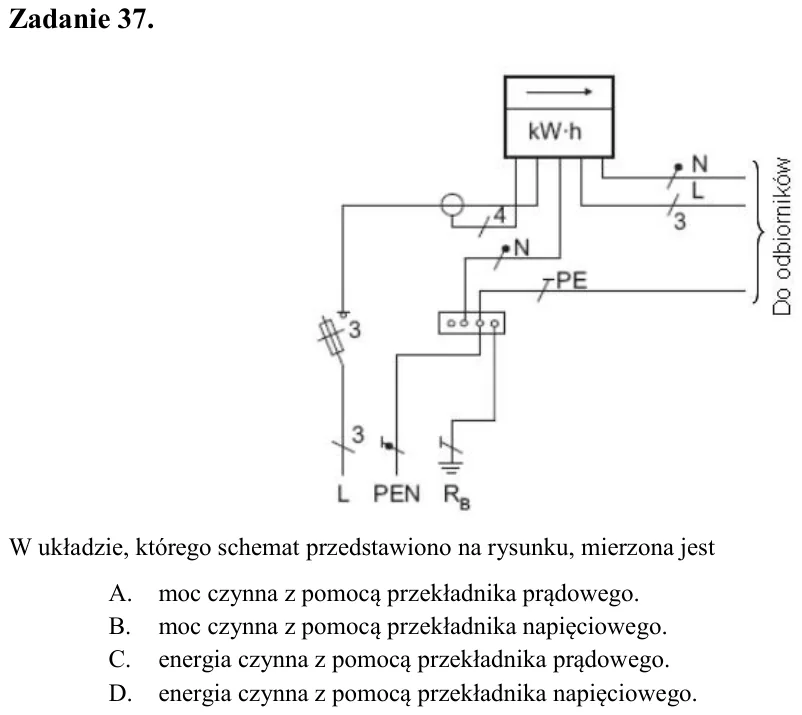

Zadanie 37. W układzie, którego schemat przedstawiono na rysunku, mierzona jest A. moc czynna z pomocą przekładnika prądowego. B. moc czynna z pomocą przekładnika napięciowego. C. energia czynna z pomocą przekładnika prą

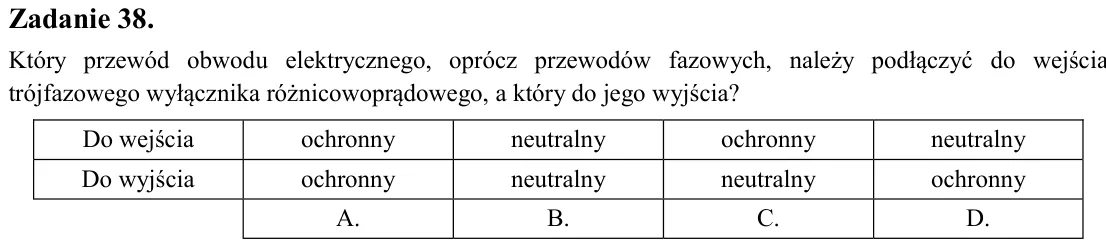

Zadanie 38. Który przewód obwodu elektrycznego, oprócz przewodów fazowych, należy podłączyć do wejścia trójfazowego wyłącznika różnicowoprądowego, a który do jego wyjścia?

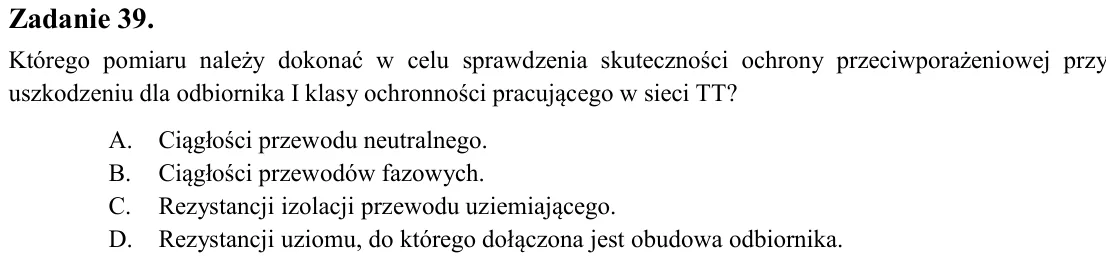

Zadanie 39. Którego pomiaru należy dokonać w celu sprawdzenia skuteczności ochrony przeciwporażeniowej przy uszkodzeniu dla odbiornika I klasy ochronności pracującego w sieci TT? A. Ciągłości przewodu neutralnego. B. Cią

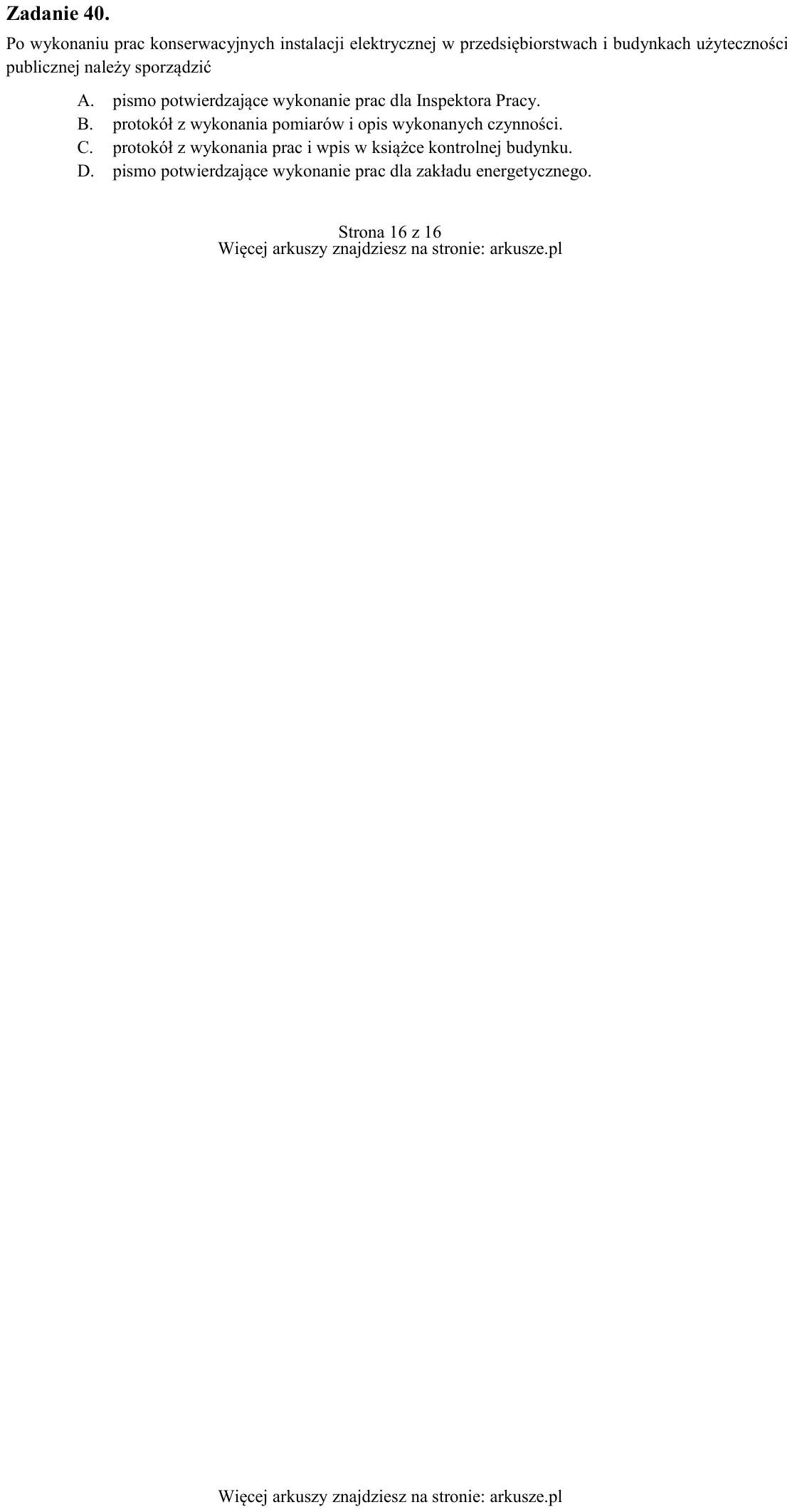

Zadanie 40. Po wykonaniu prac konserwacyjnych instalacji elektrycznej w przedsiębiorstwach i budynkach użyteczności publicznej należy sporządzić A. pismo potwierdzające wykonanie prac dla Inspektora Pracy. B. protokół z
