E08 · Egzamin zawodowy · styczeń 2019

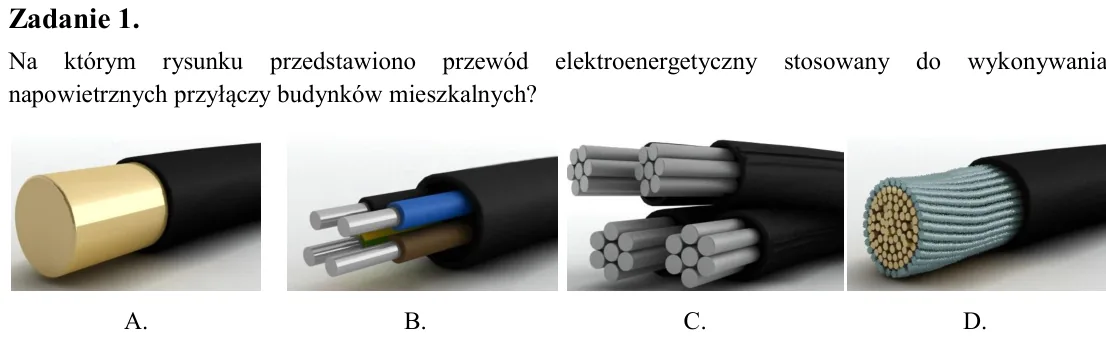

Zadanie 1. Na którym rysunku przedstawiono przewód elektroenergetyczny stosowany do wykonywania napowietrznych przyłączy budynków mieszkalnych?

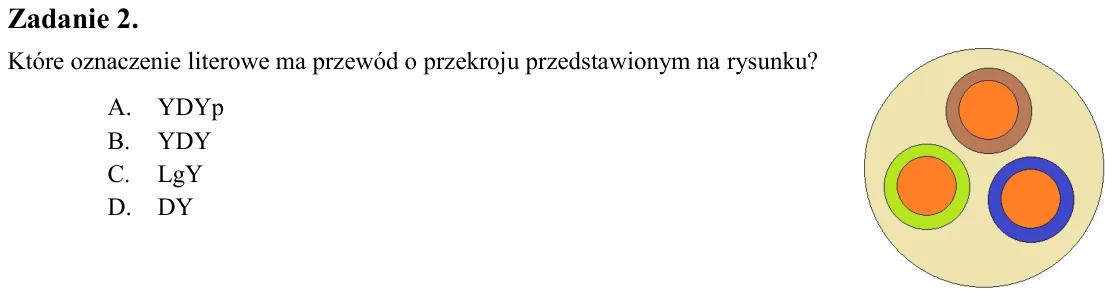

Zadanie 2. Które oznaczenie literowe ma przewód o przekroju przedstawionym na rysunku? A. YDYp B. YDY C. LgY D. DY

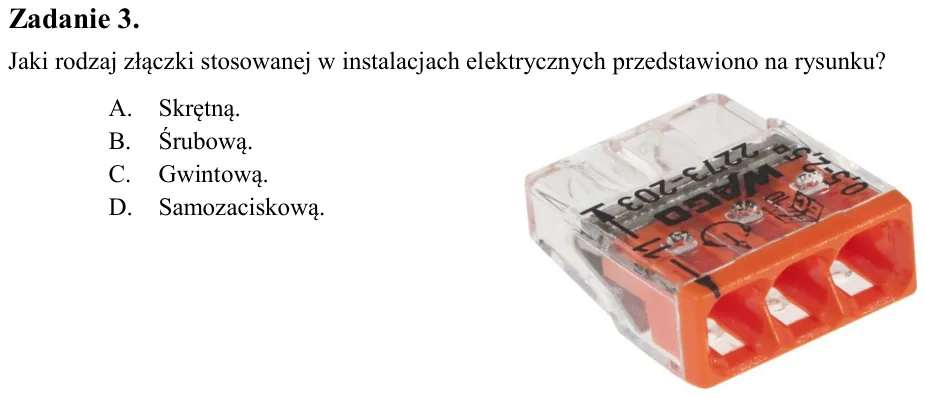

Zadanie 3. Jaki rodzaj złączki stosowanej w instalacjach elektrycznych przedstawiono na rysunku? A. Skrętną. B. Śrubową. C. Gwintową. D. Samozaciskową.

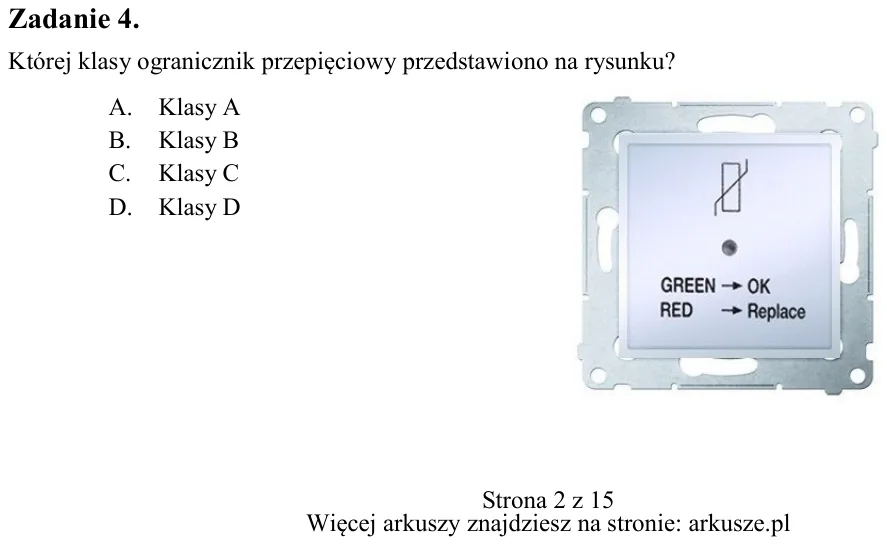

Zadanie 4. Której klasy ogranicznik przepięciowy przedstawiono na rysunku? A. Klasy A B. Klasy B C. Klasy C D. Klasy D A. B. C. D.

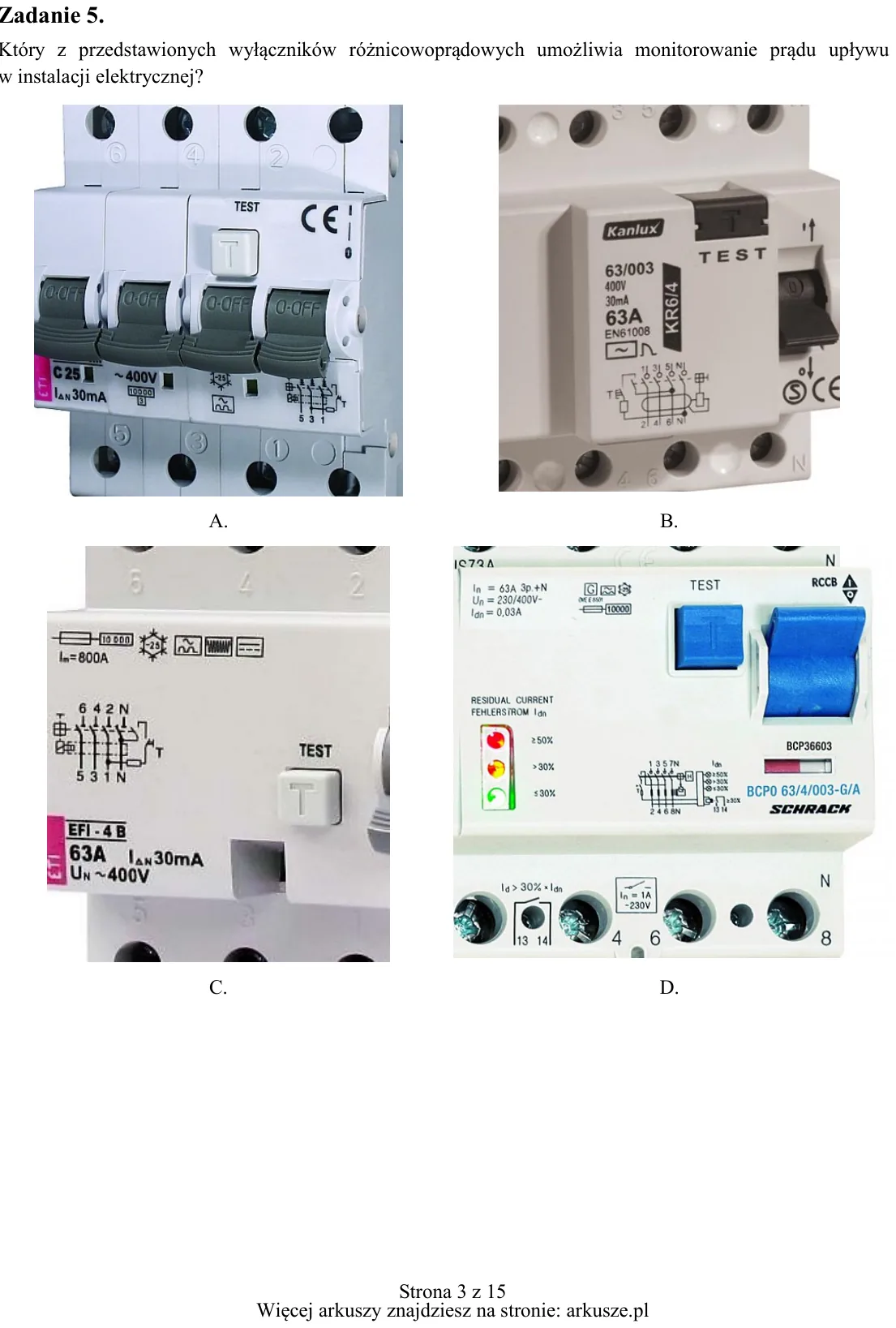

Zadanie 5. Który z przedstawionych wyłączników różnicowoprądowych umożliwia monitorowanie prądu upływu w instalacji elektrycznej? A. B. C. D.

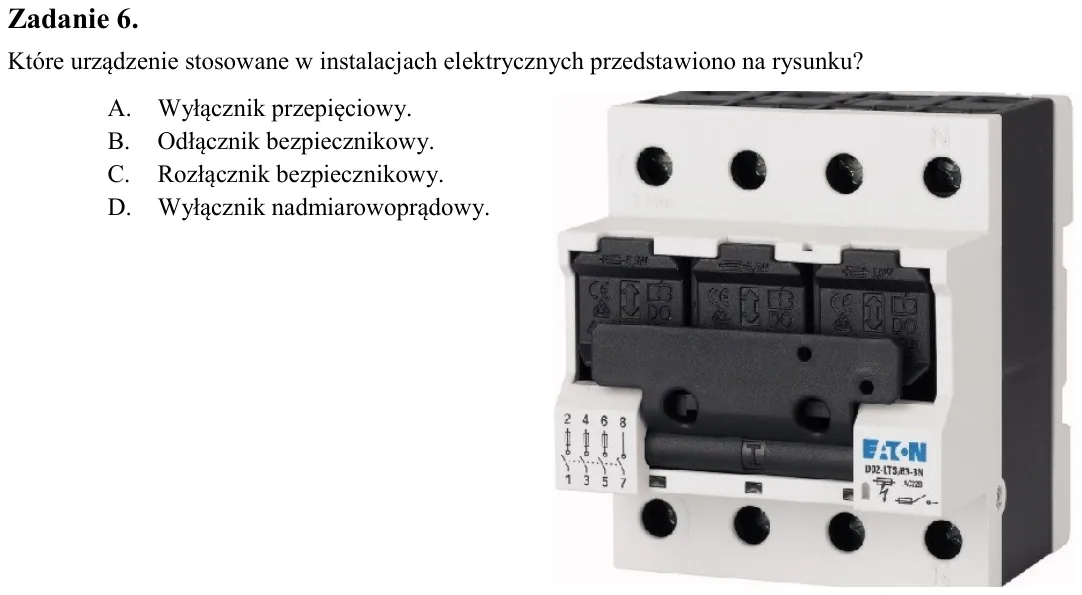

Zadanie 6. Które urządzenie stosowane w instalacjach elektrycznych przedstawiono na rysunku? A. Wyłącznik przepięciowy. B. Odłącznik bezpiecznikowy. C. Rozłącznik bezpiecznikowy. D. Wyłącznik nadmiarowoprądowy.

Zadanie 7. Które z wymienionych oznaczeń opisuje wyłącznik silnikowy? A. SM 25-40 B. Z-MS-16/3 C. FRCdM-63/4/03 D. Ex9BP-N 4P C10

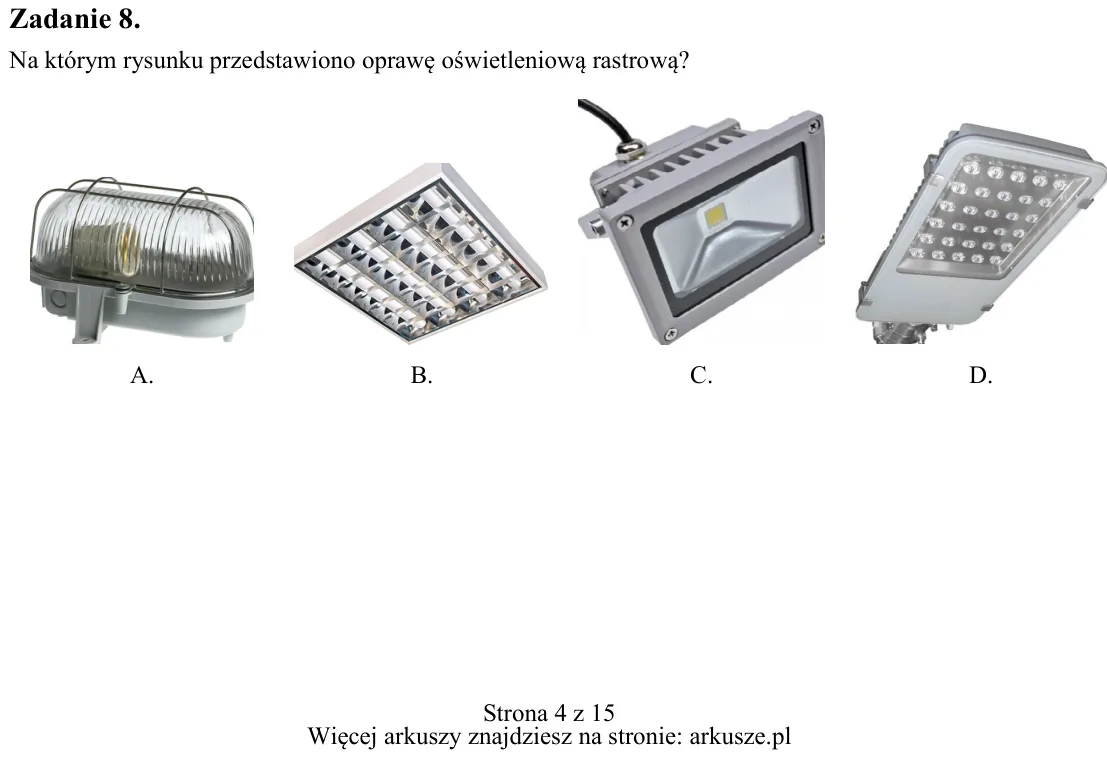

Zadanie 8. Na którym rysunku przedstawiono oprawę oświetleniową rastrową? A. B. C. D.

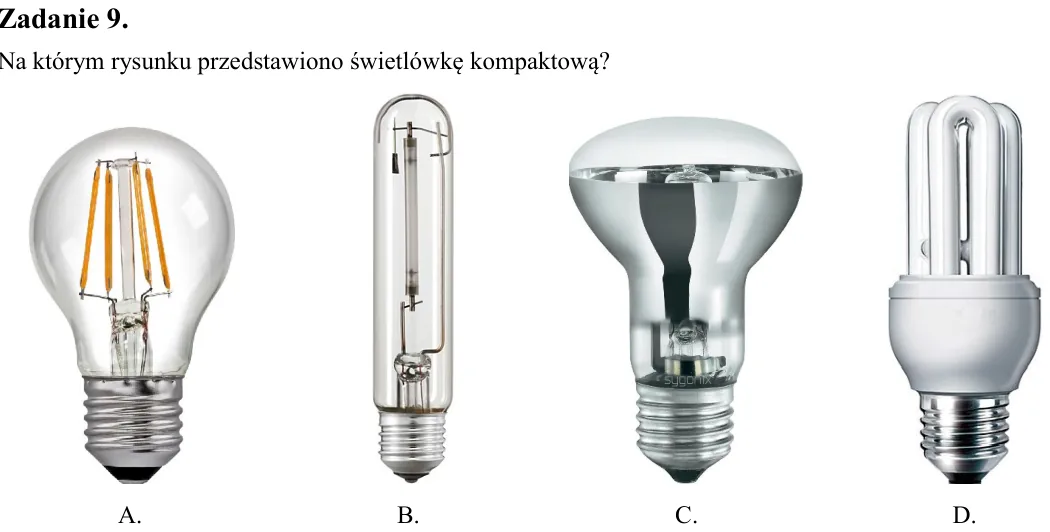

Zadanie 9. Na którym rysunku przedstawiono świetlówkę kompaktową?

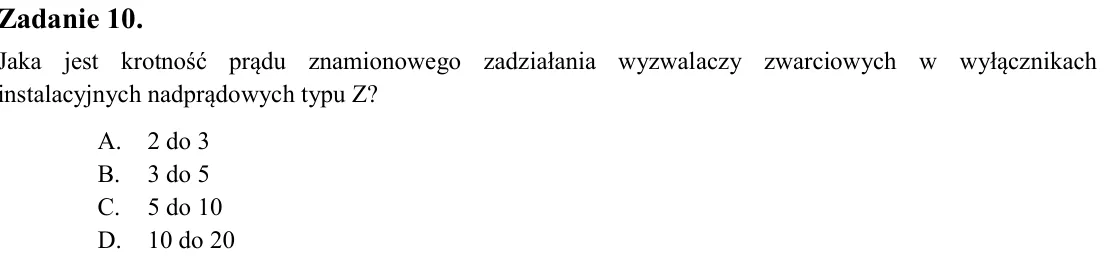

Zadanie 10. Jaka jest krotność prądu znamionowego zadziałania wyzwalaczy zwarciowych w wyłącznikach instalacyjnych nadprądowych typu Z? A. 2 do 3 B. 3 do 5 C. 5 do 10 D. 10 do 20

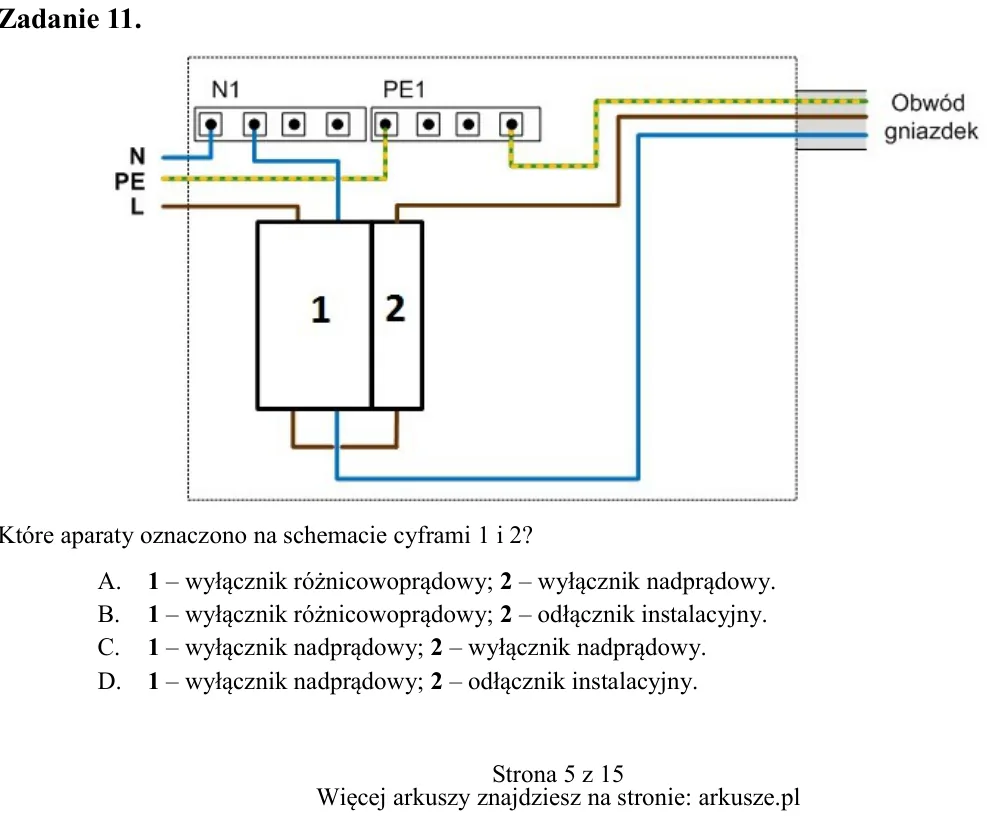

Zadanie 11. Które aparaty oznaczono na schemacie cyframi 1 i 2? A. 1 - wyłącznik różnicowoprądowy; 2 - wyłącznik nadprądowy. B. 1 - wyłącznik różnicowoprądowy; 2 - odłącznik instalacyjny. C. 1 - wyłącznik nadprądowy; 2 -

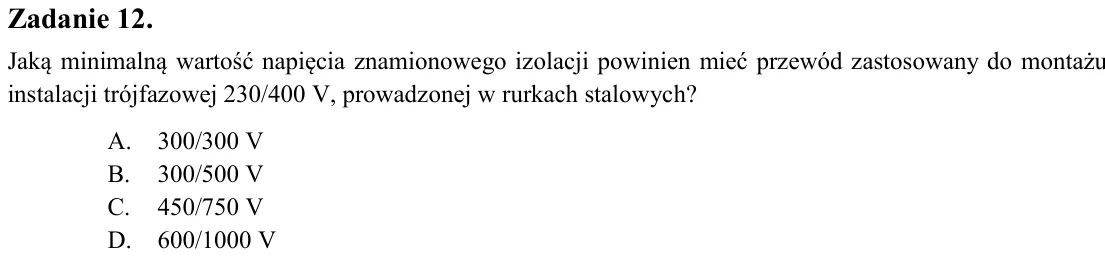

Zadanie 12. Jaką minimalną wartość napięcia znamionowego izolacji powinien mieć przewód zastosowany do montażu instalacji trójfazowej 230/400 V, prowadzonej w rurkach stalowych? A. 300/300 V B. 300/500 V C. 450/750 V D.

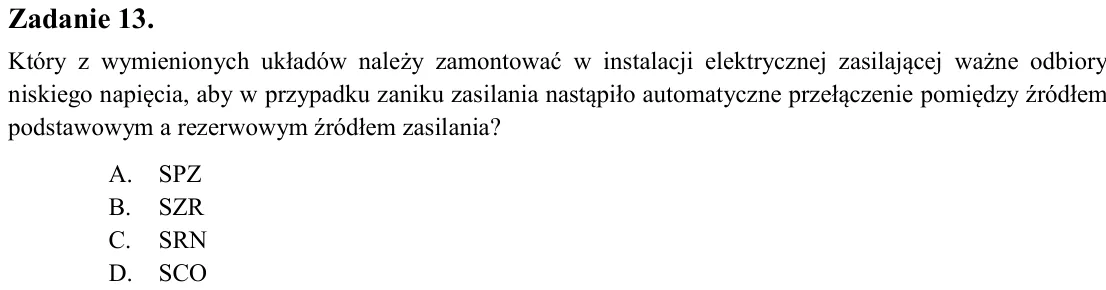

Zadanie 13. Który z wymienionych układów należy zamontować w instalacji elektrycznej zasilającej ważne odbiory niskiego napięcia, aby w przypadku zaniku zasilania nastąpiło automatyczne przełączenie pomiędzy źródłem pods

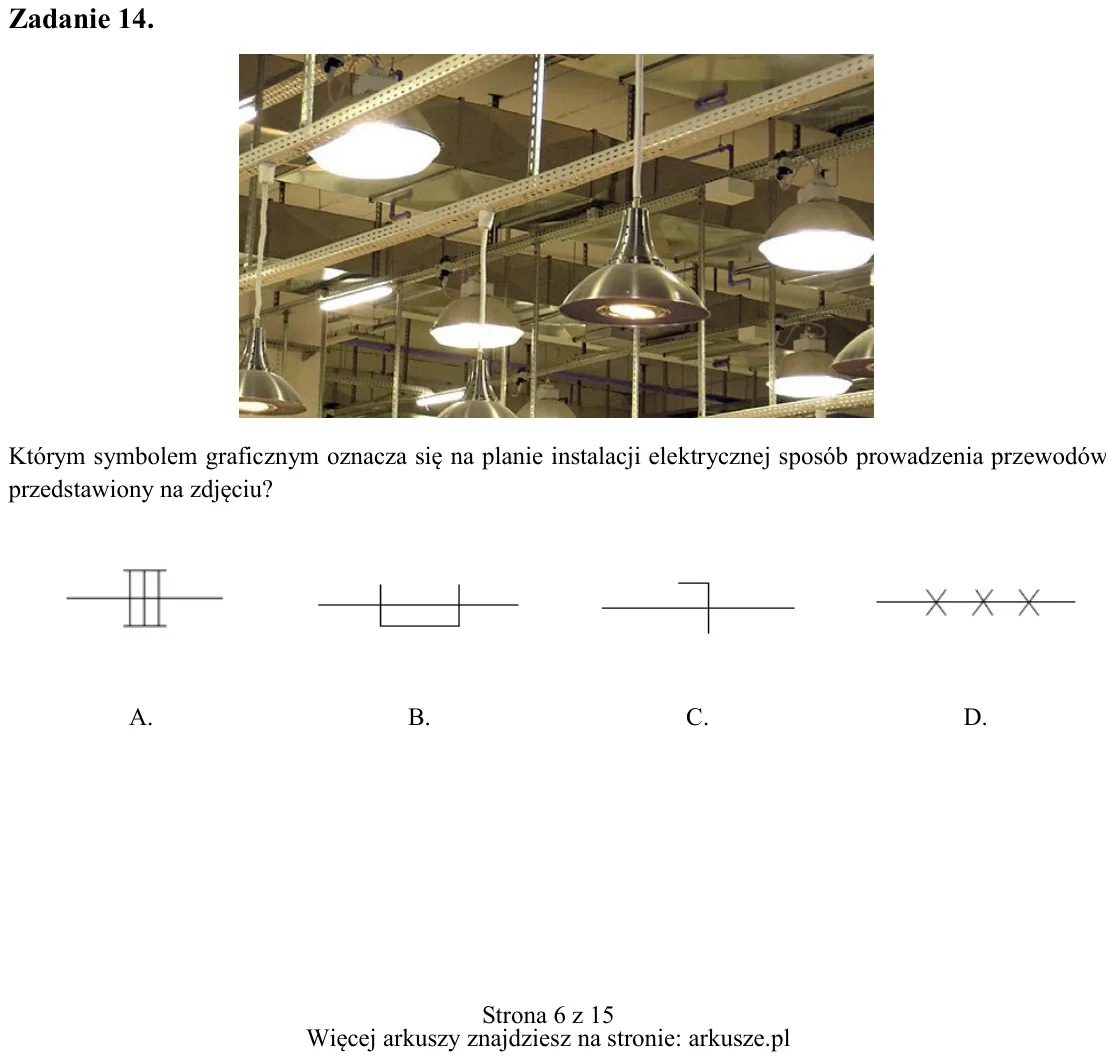

Zadanie 14. Którym symbolem graficznym oznacza się na planie instalacji elektrycznej sposób prowadzenia przewodów przedstawiony na zdjęciu? A. B. C. D.

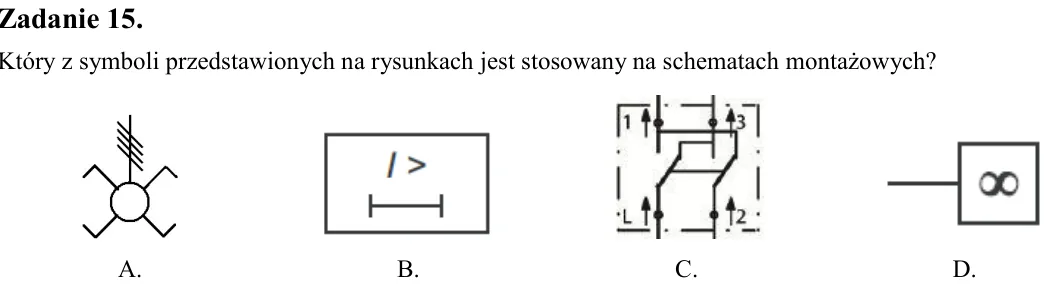

Zadanie 15. Który z symboli przedstawionych na rysunkach jest stosowany na schematach montażowych?

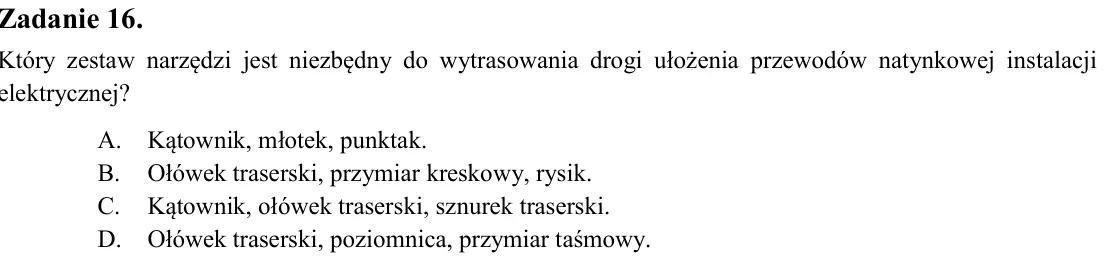

Zadanie 16. Który zestaw narzędzi jest niezbędny do wytrasowania drogi ułożenia przewodów natynkowej instalacji elektrycznej? A. Kątownik, młotek, punktak. B. Ołówek traserski, przymiar kreskowy, rysik. C. Kątownik, ołów

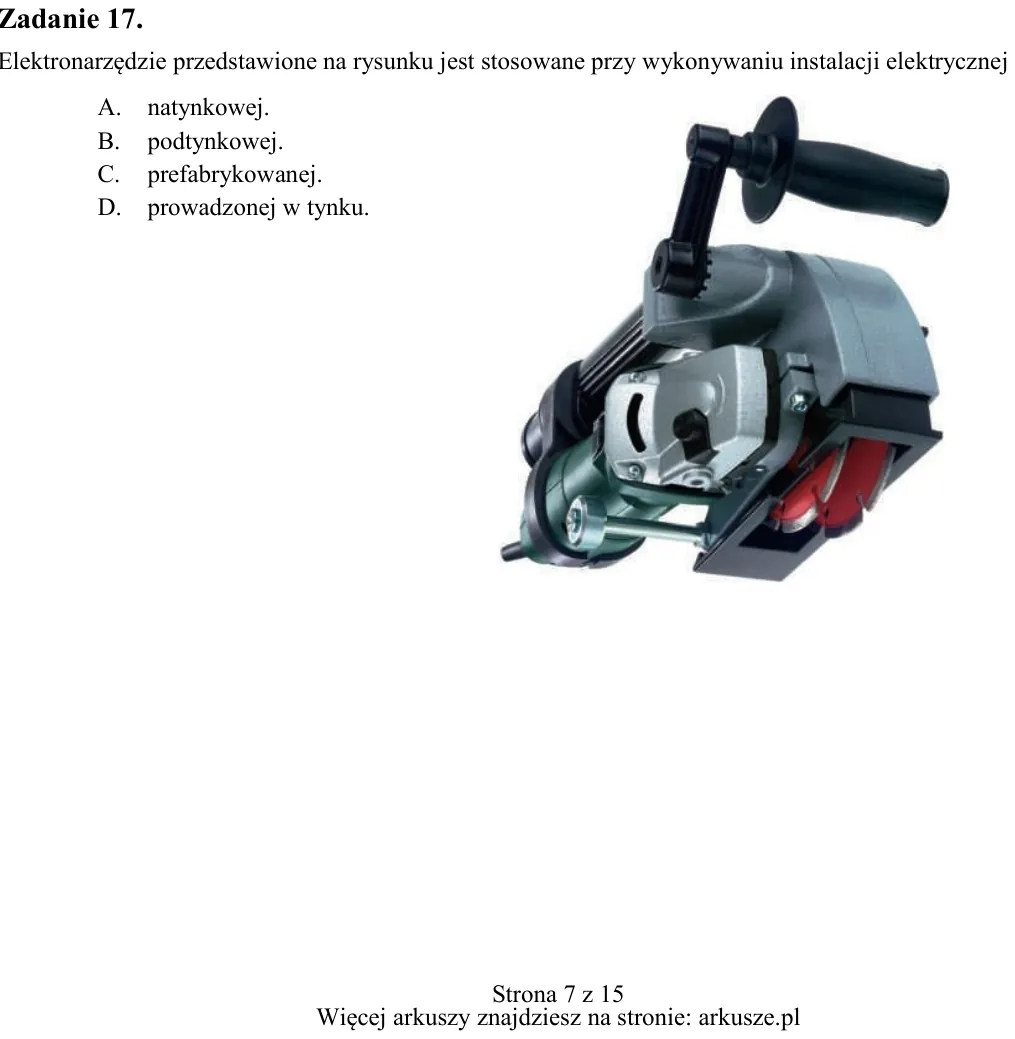

Zadanie 17. Elektronarzędzie przedstawione na rysunku jest stosowane przy wykonywaniu instalacji elektrycznej A. natynkowej. B. podtynkowej. C. prefabrykowanej. D. prowadzonej w tynku. A. B. C. D.

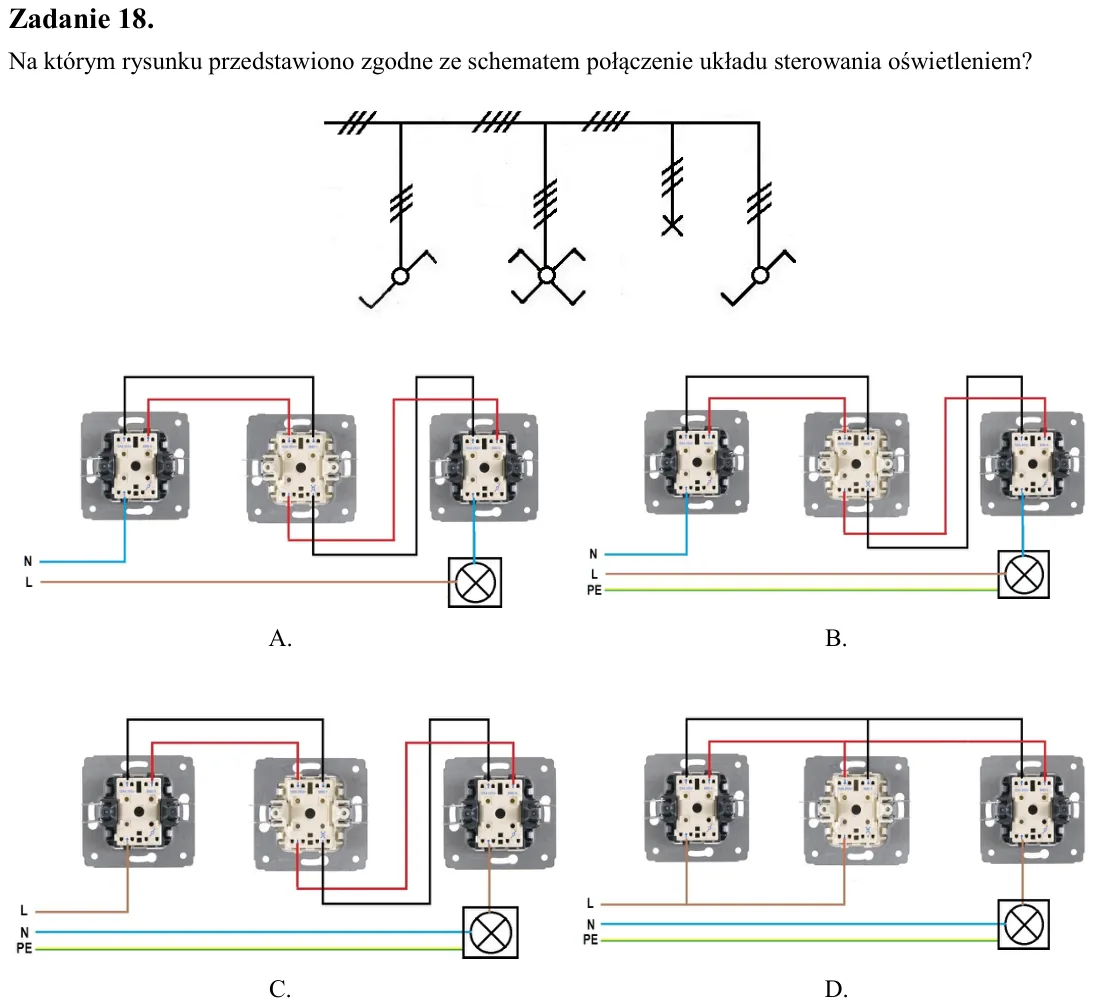

Zadanie 18. Na którym rysunku przedstawiono zgodne ze schematem połączenie układu sterowania oświetleniem?

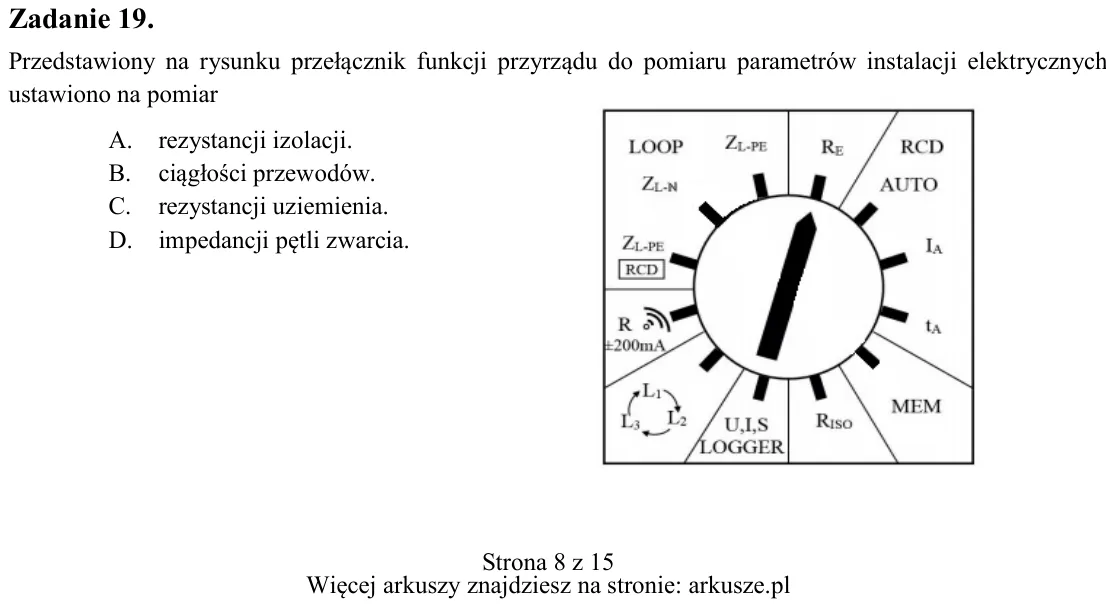

Zadanie 19. Przedstawiony na rysunku przełącznik funkcji przyrządu do pomiaru parametrów instalacji elektrycznych ustawiono na pomiar A. rezystancji izolacji. B. ciągłości przewodów. C. rezystancji uziemienia. D. impedan

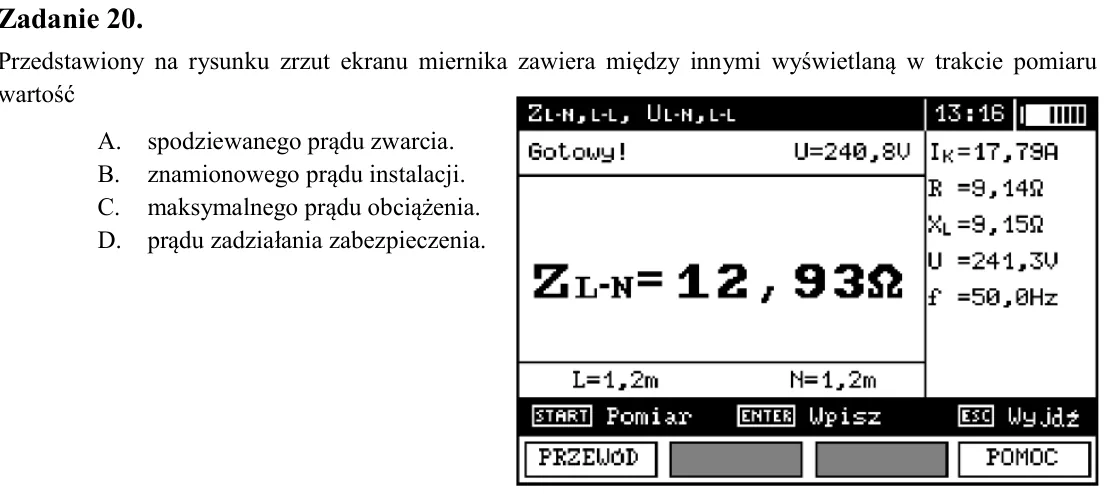

Zadanie 20. Przedstawiony na rysunku zrzut ekranu miernika zawiera między innymi wyświetlaną w trakcie pomiaru wartość A. spodziewanego prądu zwarcia. B. znamionowego prądu instalacji. C. maksymalnego prądu obciążenia. D

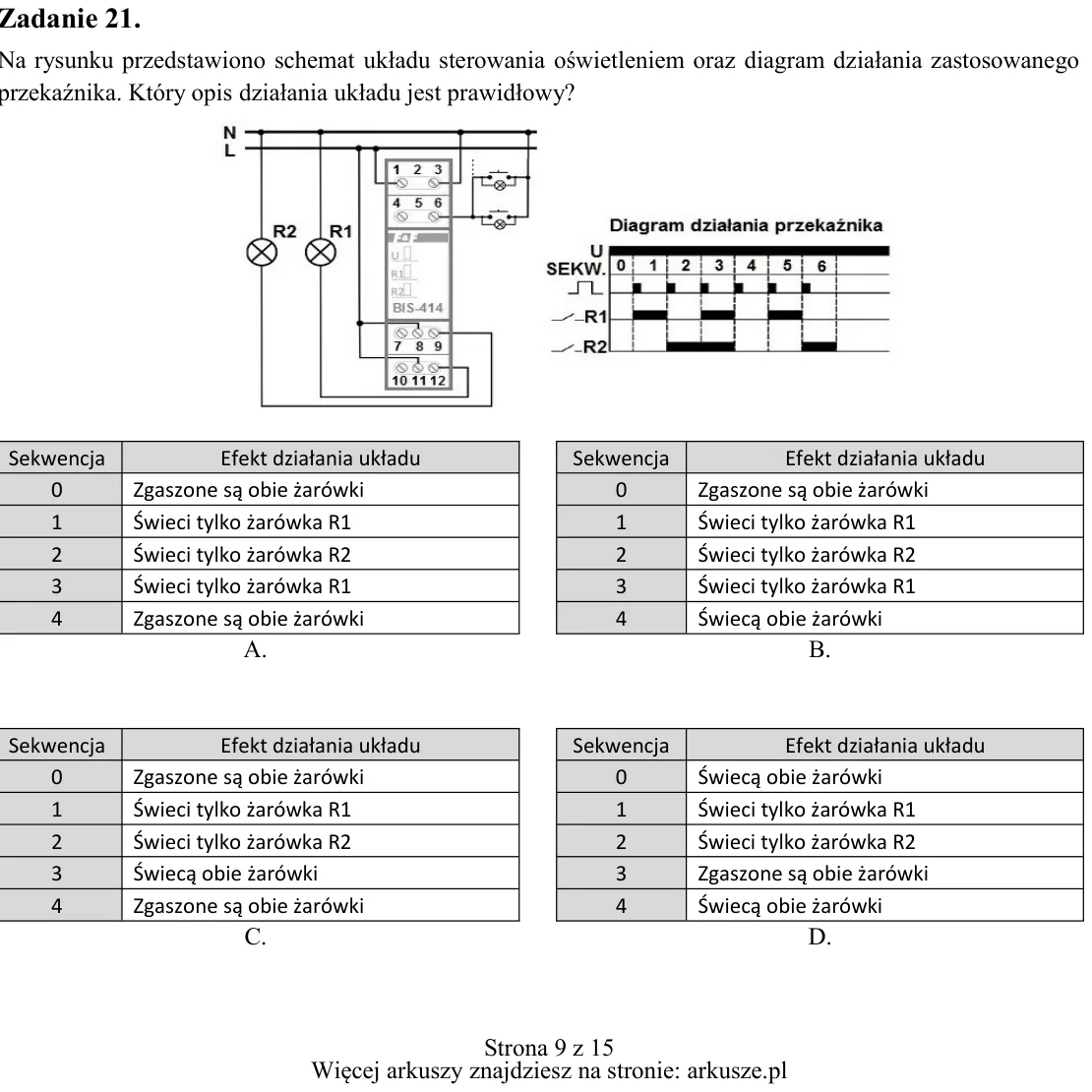

Zadanie 21. Na rysunku przedstawiono schemat układu sterowania oświetleniem oraz diagram działania zastosowanego przekaźnika. Który opis działania układu jest prawidłowy? Sekwencja Efekt działania układu 0 Zgaszone są ob

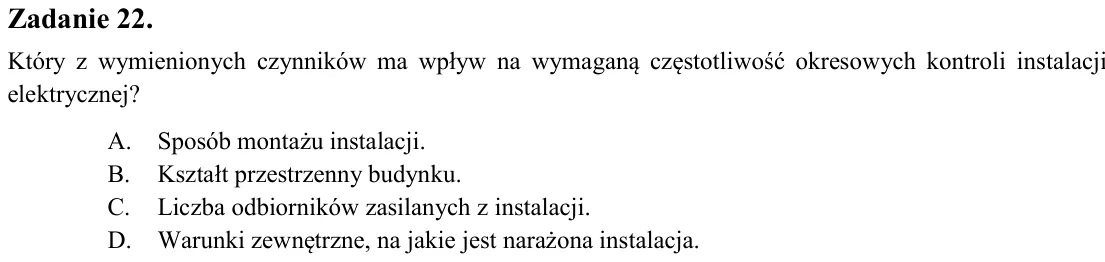

Zadanie 22. Który z wymienionych czynników ma wpływ na wymaganą częstotliwość okresowych kontroli instalacji elektrycznej? A. Sposób montażu instalacji. B. Kształt przestrzenny budynku. C. Liczba odbiorników zasilanych z

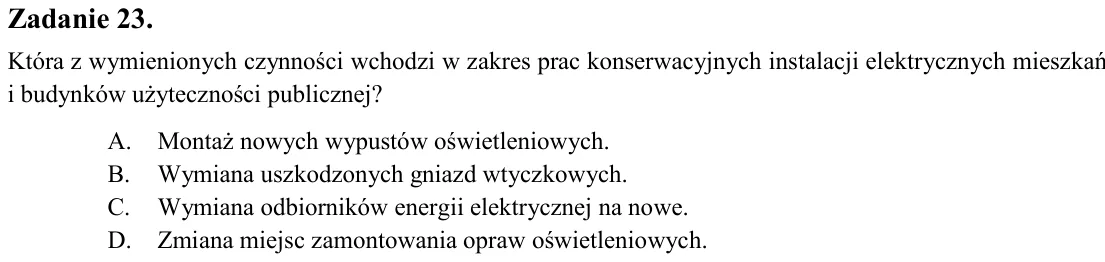

Zadanie 23. Która z wymienionych czynności wchodzi w zakres prac konserwacyjnych instalacji elektrycznych mieszkań i budynków użyteczności publicznej? A. Montaż nowych wypustów oświetleniowych. B. Wymiana uszkodzonych gn

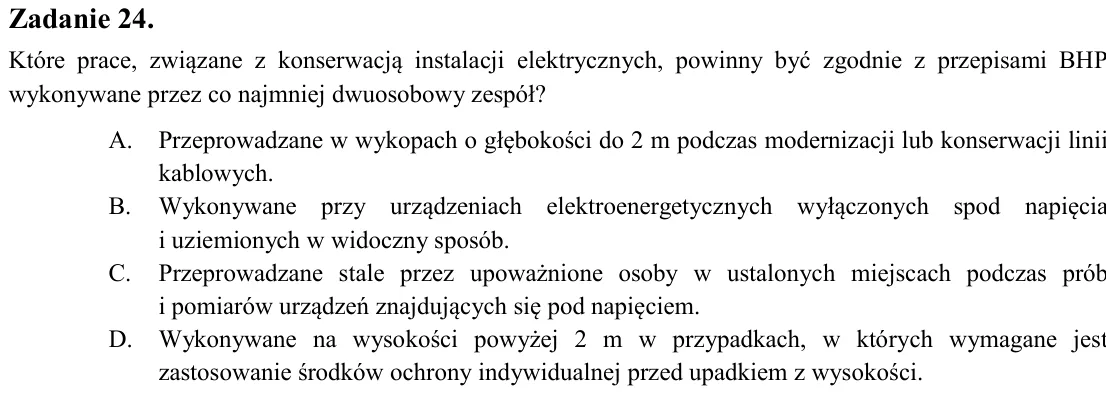

Zadanie 24. Które prace, związane z konserwacją instalacji elektrycznych, powinny być zgodnie z przepisami BHP wykonywane przez co najmniej dwuosobowy zespół? A. Przeprowadzane w wykopach o głębokości do 2 m podczas mode

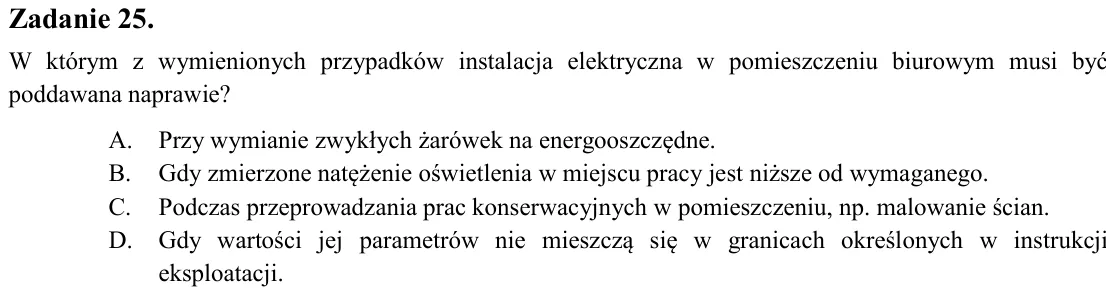

Zadanie 25. W którym z wymienionych przypadków instalacja elektryczna w pomieszczeniu biurowym musi być poddawana naprawie? A. Przy wymianie zwykłych żarówek na energooszczędne. B. Gdy zmierzone natężenie oświetlenia w m

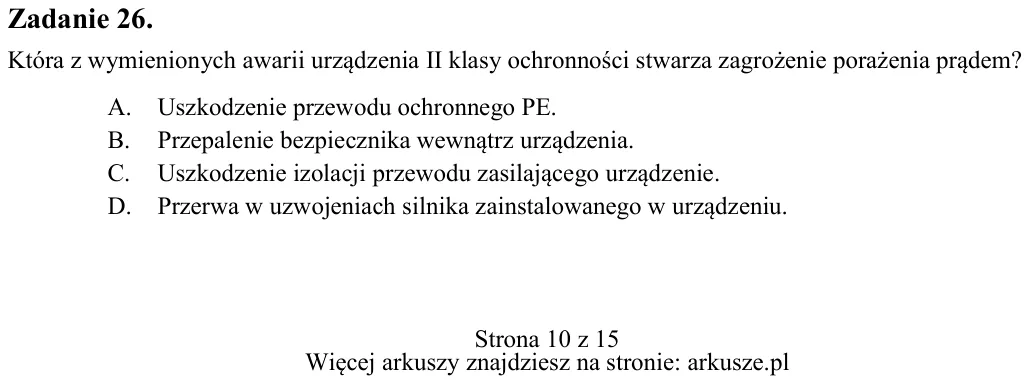

Zadanie 26. Która z wymienionych awarii urządzenia II klasy ochronności stwarza zagrożenie porażenia prądem? A. Uszkodzenie przewodu ochronnego PE. B. Przepalenie bezpiecznika wewnątrz urządzenia. C. Uszkodzenie izolacji

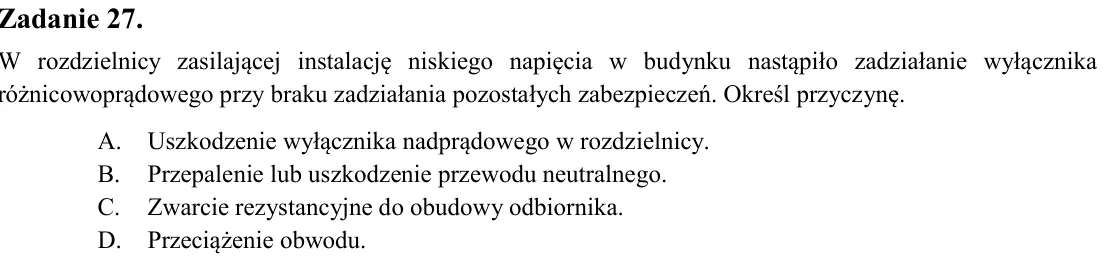

Zadanie 27. W rozdzielnicy zasilającej instalację niskiego napięcia w budynku nastąpiło zadziałanie wyłącznika różnicowoprądowego przy braku zadziałania pozostałych zabezpieczeń. Określ przyczynę. A. Uszkodzenie wyłączni

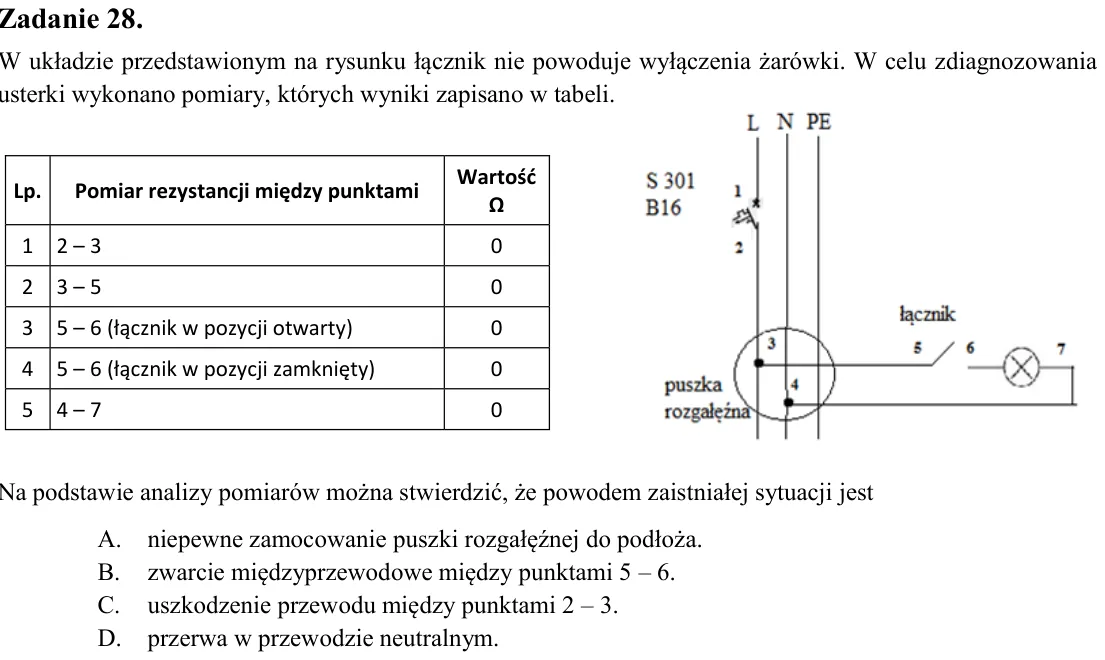

Zadanie 28. W układzie przedstawionym na rysunku łącznik nie powoduje wyłączenia żarówki. W celu zdiagnozowania usterki wykonano pomiary, których wyniki zapisano w tabeli. Na podstawie analizy pomiarów można stwierdzić,

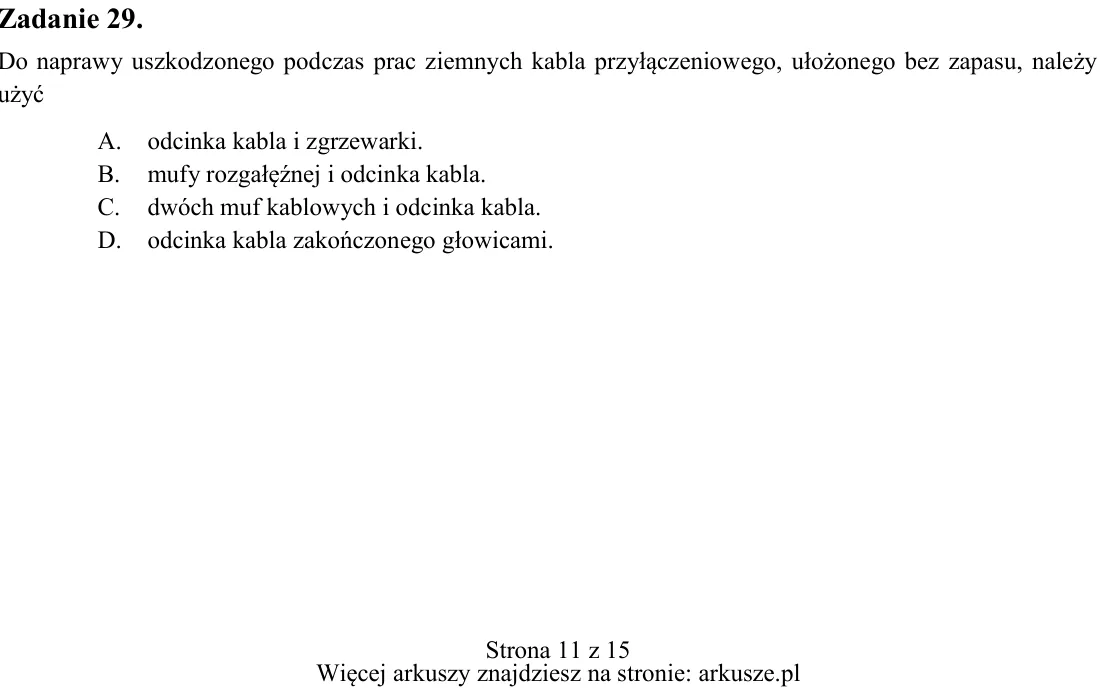

Zadanie 29. Do naprawy uszkodzonego podczas prac ziemnych kabla przyłączeniowego, ułożonego bez zapasu, należy użyć A. odcinka kabla i zgrzewarki. B. mufy rozgałęźnej i odcinka kabla. C. dwóch muf kablowych i odcinka kab

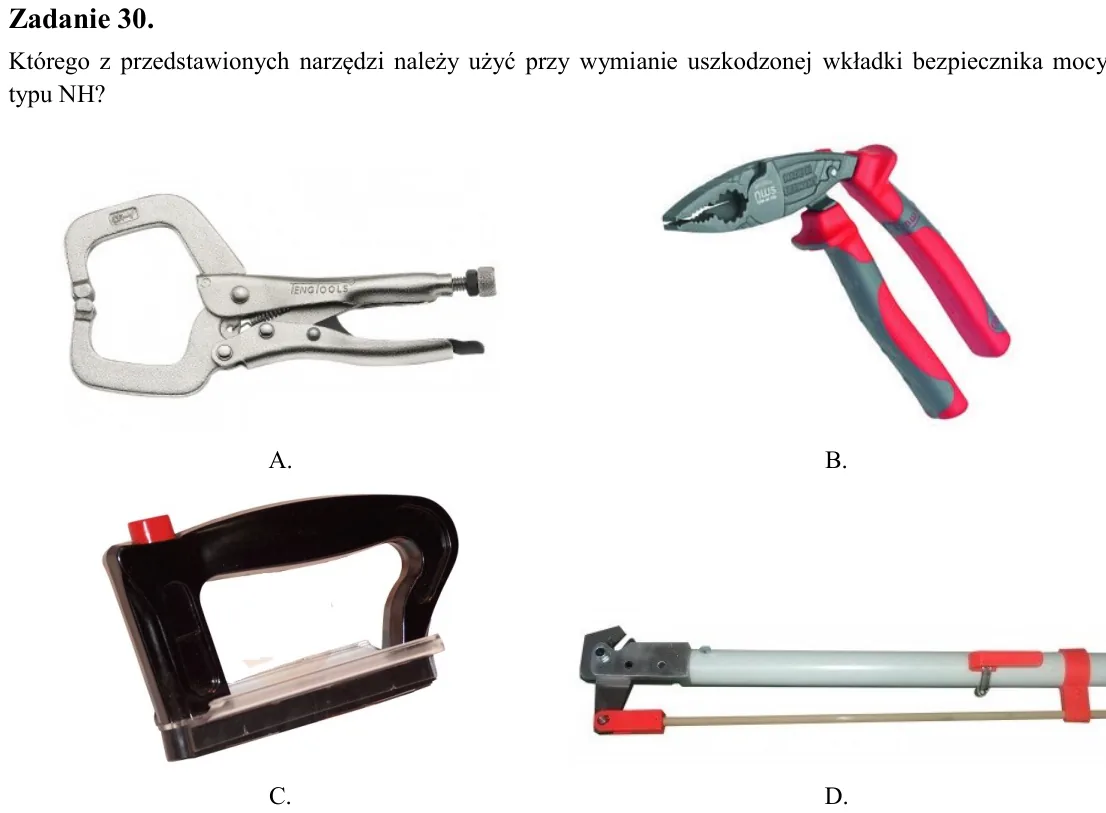

Zadanie 30. Którego z przedstawionych narzędzi należy użyć przy wymianie uszkodzonej wkładki bezpiecznika mocy typu NH?

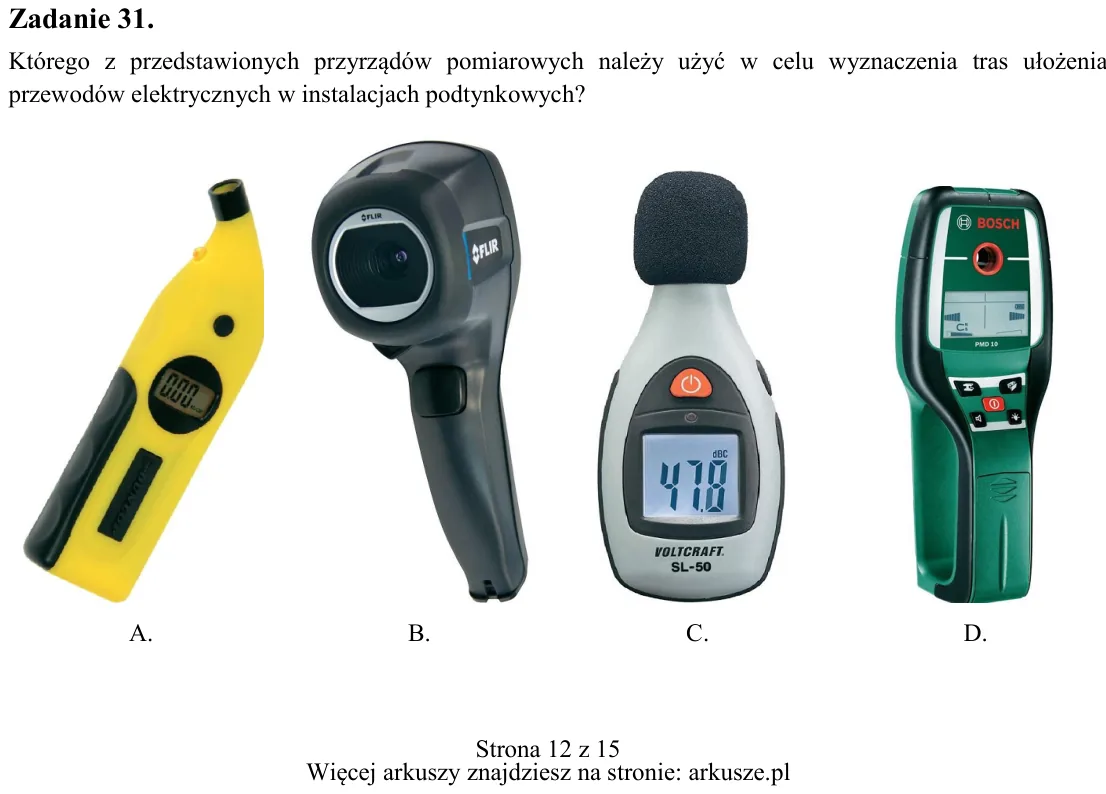

Zadanie 31. Którego z przedstawionych przyrządów pomiarowych należy użyć w celu wyznaczenia tras ułożenia przewodów elektrycznych w instalacjach podtynkowych? A. B. C. D. A. B. C. D.

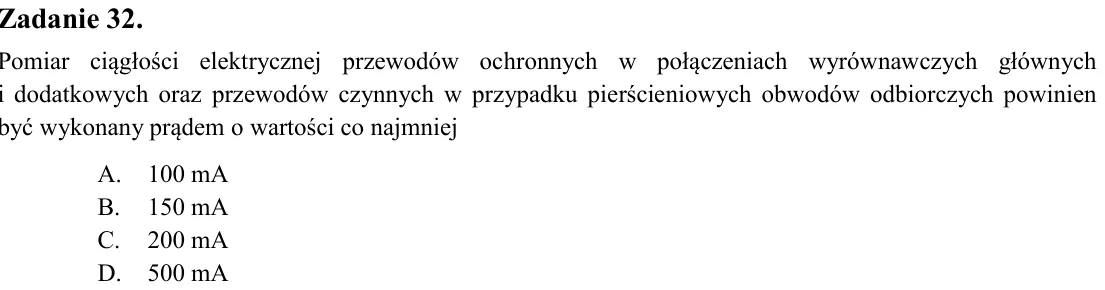

Zadanie 32. Pomiar ciągłości elektrycznej przewodów ochronnych w połączeniach wyrównawczych głównych i dodatkowych oraz przewodów czynnych w przypadku pierścieniowych obwodów odbiorczych powinien być wykonany prądem o wa

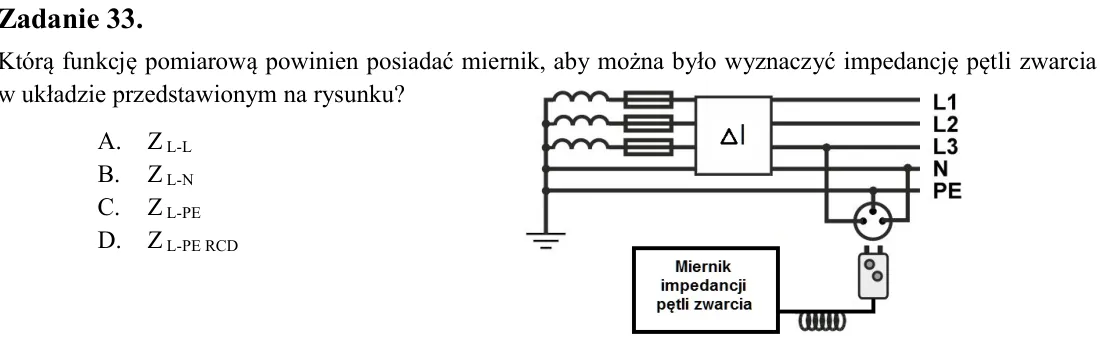

Zadanie 33. Którą funkcję pomiarową powinien posiadać miernik, aby można było wyznaczyć impedancję pętli zwarcia w układzie przedstawionym na rysunku? A. Z L-L B. Z L-N C. Z L-PE D. Z L-PE RCD

Zadanie 34. Którego miernika należy użyć, aby zmierzyć moc bierną w układzie? A. Watomierza. B. Waromierza. C. Woltomierza. D. Reflektometru.

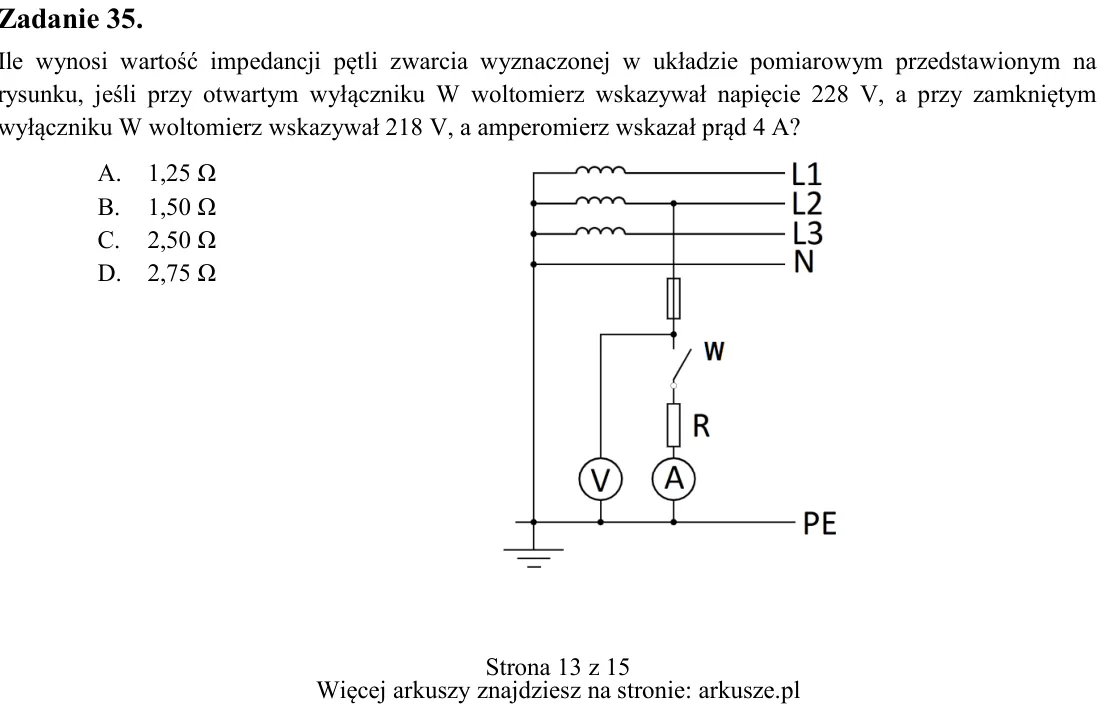

Zadanie 35. Ile wynosi wartość impedancji pętli zwarcia wyznaczonej w układzie pomiarowym przedstawionym na rysunku, jeśli przy otwartym wyłączniku W woltomierz wskazywał napięcie 228 V, a przy zamkniętym wyłączniku W wo

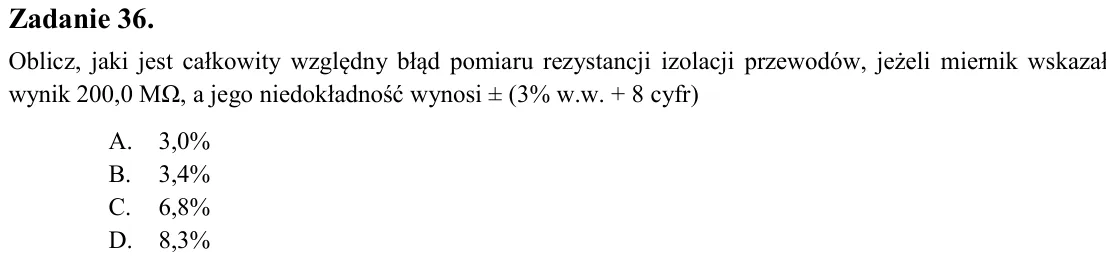

Zadanie 36. Oblicz, jaki jest całkowity względny błąd pomiaru rezystancji izolacji przewodów, jeżeli miernik wskazał wynik 200,0 MΩ, a jego niedokładność wynosi ± (3% w.w. + 8 cyfr) A. 3,0% B. 3,4% C. 6,8% D. 8,3%

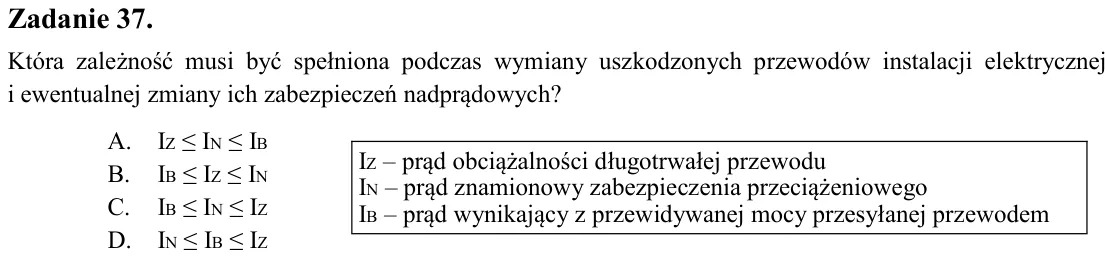

Zadanie 37. Która zależność musi być spełniona podczas wymiany uszkodzonych przewodów instalacji elektrycznej i ewentualnej zmiany ich zabezpieczeń nadprądowych? A. IZ ≤ IN ≤ IB B. IB ≤ IZ ≤ IN C. IB ≤ IN ≤ IZ D. IN ≤ IB

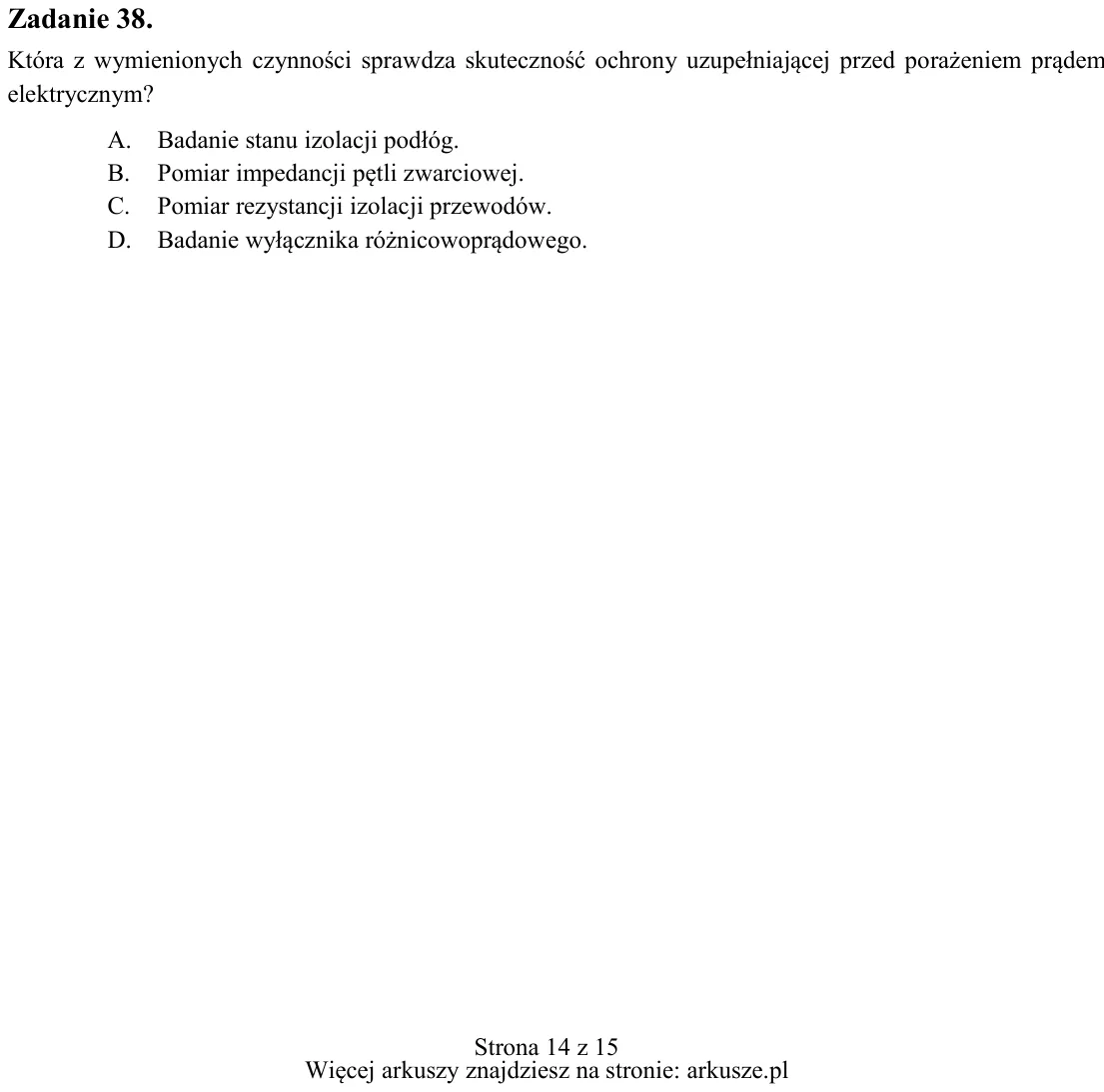

Zadanie 38. Która z wymienionych czynności sprawdza skuteczność ochrony uzupełniającej przed porażeniem prądem elektrycznym? A. Badanie stanu izolacji podłóg. B. Pomiar impedancji pętli zwarciowej. C. Pomiar rezystancji

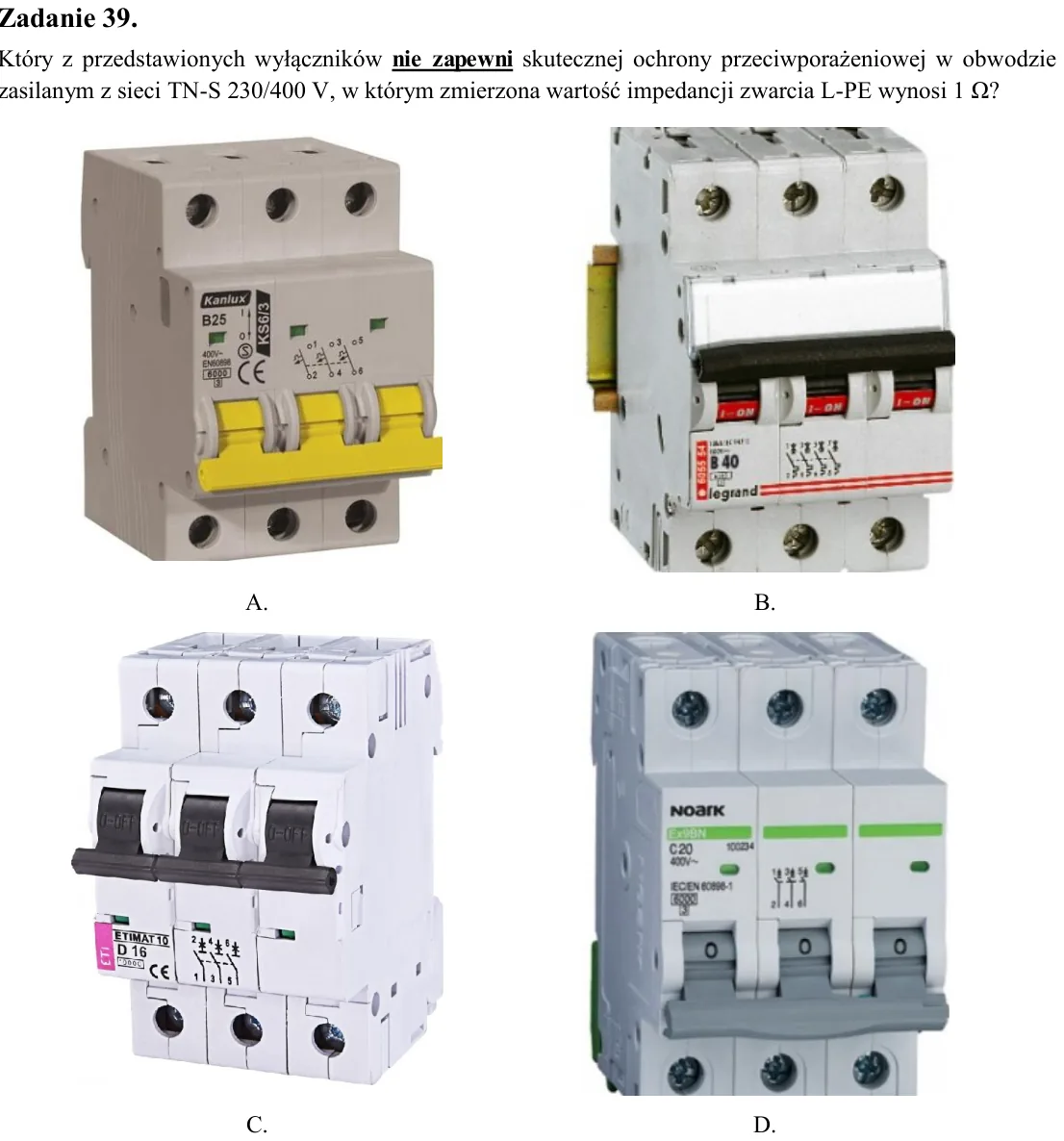

Zadanie 39. Który z przedstawionych wyłączników nie zapewni skutecznej ochrony przeciwporażeniowej w obwodzie zasilanym z sieci TN-S 230/400 V, w którym zmierzona wartość impedancji zwarcia L-PE wynosi 1 Ω?

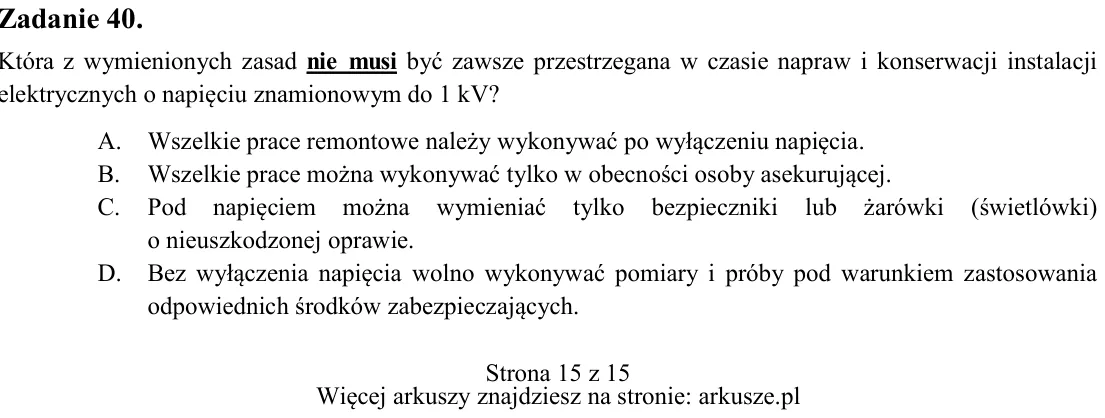

Zadanie 40. Która z wymienionych zasad nie musi być zawsze przestrzegana w czasie napraw i konserwacji instalacji elektrycznych o napięciu znamionowym do 1 kV? A. Wszelkie prace remontowe należy wykonywać po wyłączeniu n
