E09 · Egzamin zawodowy · czerwiec 2017

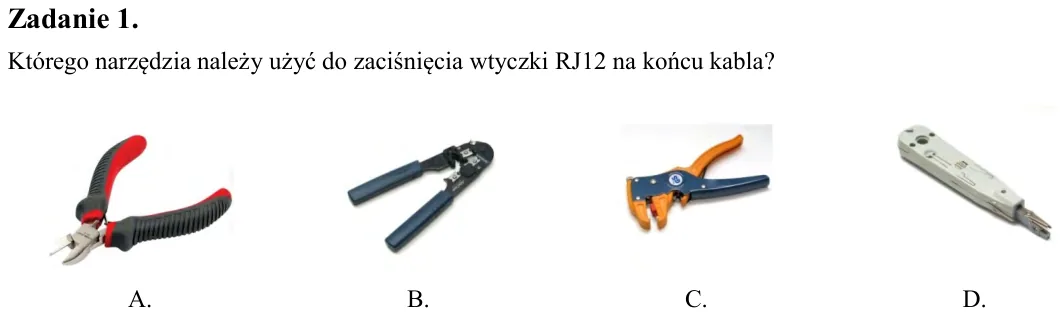

Zadanie 1. Którego narzędzia należy użyć do zaciśnięcia wtyczki RJ12 na końcu kabla?

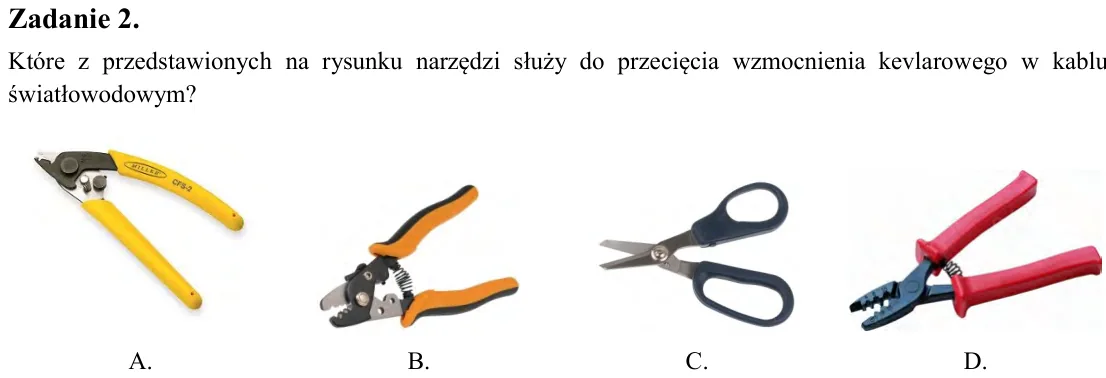

Zadanie 2. Które z przedstawionych na rysunku narzędzi służy do przecięcia wzmocnienia kevlarowego w kablu światłowodowym?

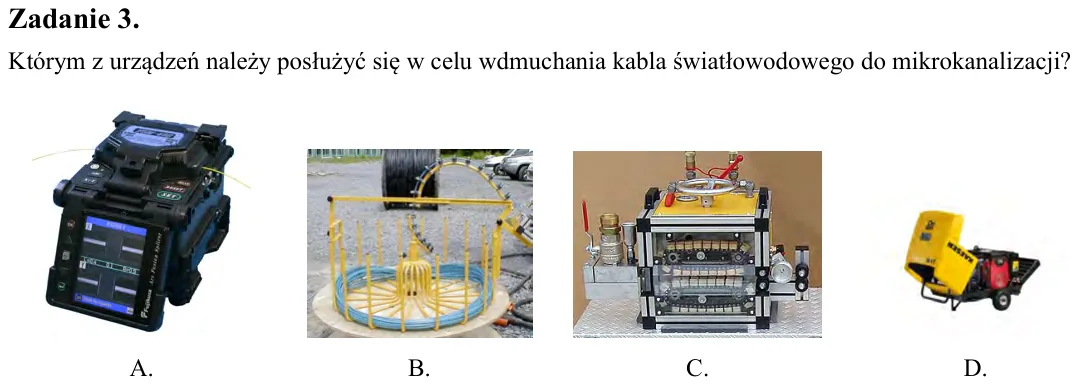

Zadanie 3. Którym z urządzeń należy posłużyć się w celu wdmuchania kabla światłowodowego do mikrokanalizacji?

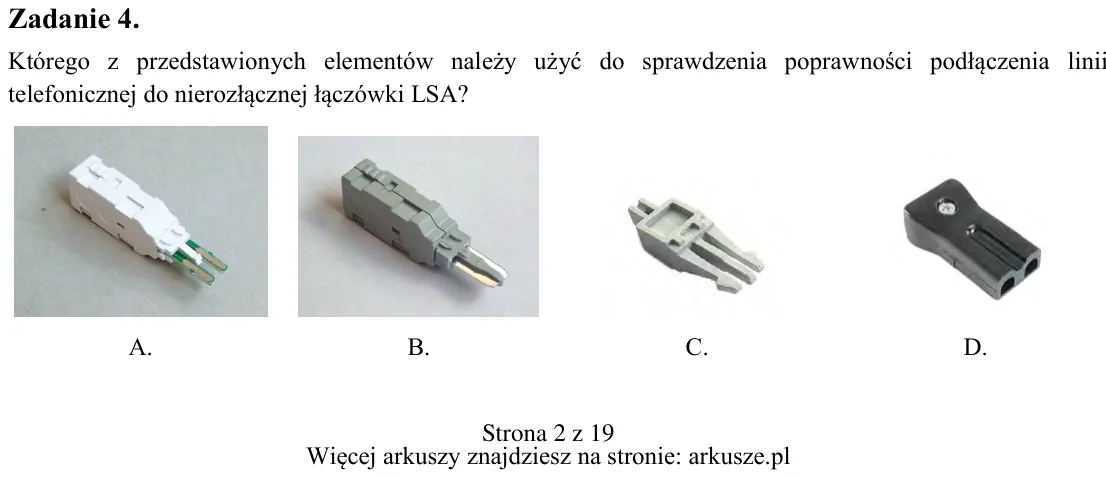

Zadanie 4. Którego z przedstawionych elementów należy użyć do sprawdzenia poprawności podłączenia linii telefonicznej do nierozłącznej łączówki LSA? A. B. C. D. A. B. C. D. A. B. C. D. A. B. C. D.

Zadanie 5. Który system transmisji nie umożliwia transmitowania 30 rozmów telefonicznych jednocześnie? A. E1 B. SDH C. PCM30/32 D. ISDN BRA

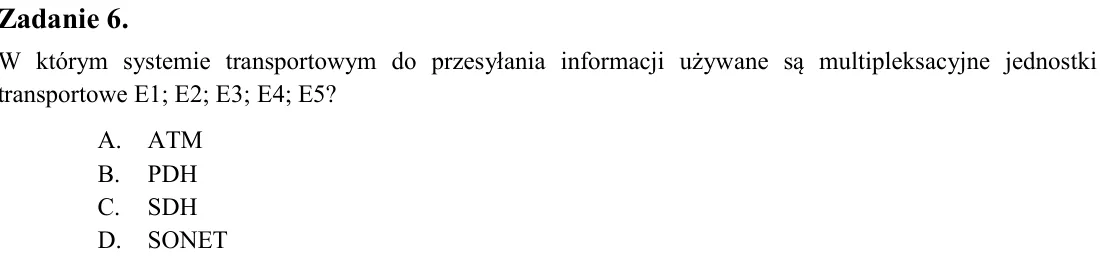

Zadanie 6. W którym systemie transportowym do przesyłania informacji używane są multipleksacyjne jednostki transportowe E1; E2; E3; E4; E5? A. ATM B. PDH C. SDH D. SONET

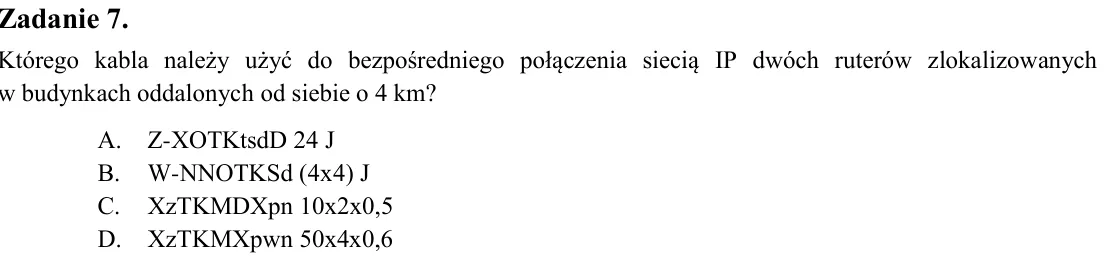

Zadanie 7. Którego kabla należy użyć do bezpośredniego połączenia siecią IP dwóch ruterów zlokalizowanych w budynkach oddalonych od siebie o 4 km? A. Z-XOTKtsdD 24 J B. W-NNOTKSd (4x4) J C. XzTKMDXpn 10x2x0,5 D. XzTKMXpw

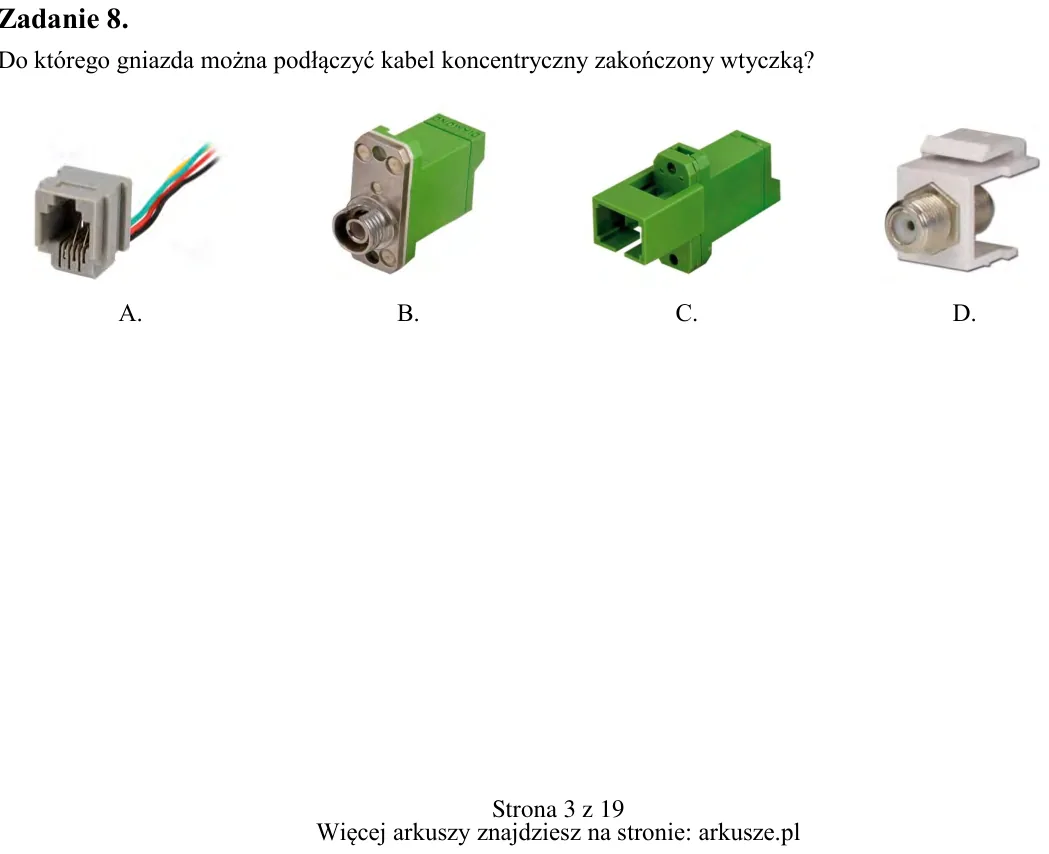

Zadanie 8. Do którego gniazda można podłączyć kabel koncentryczny zakończony wtyczką? A. B. C. D.

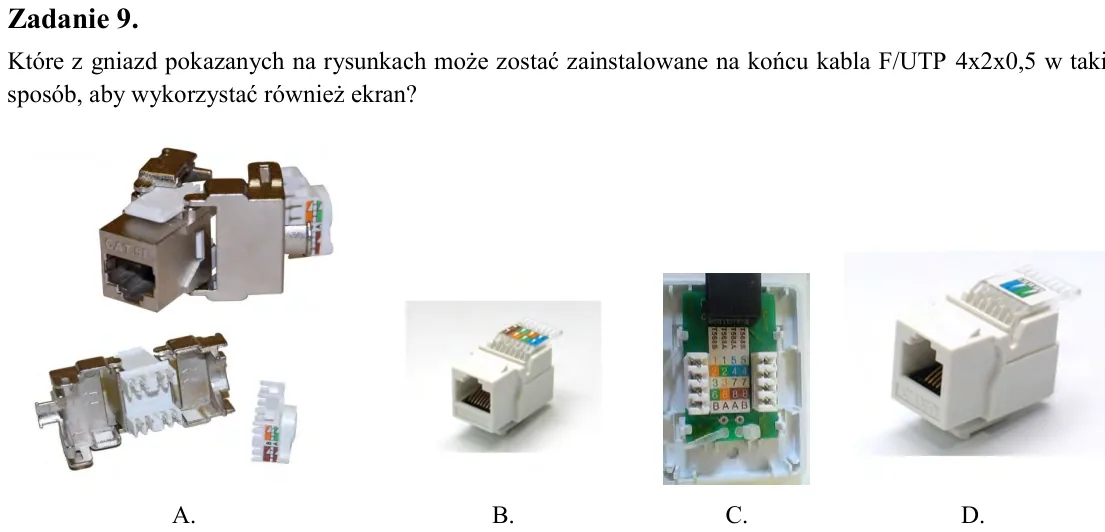

Zadanie 9. Które z gniazd pokazanych na rysunkach może zostać zainstalowane na końcu kabla F/UTP 4x2x0,5 w taki sposób, aby wykorzystać również ekran?

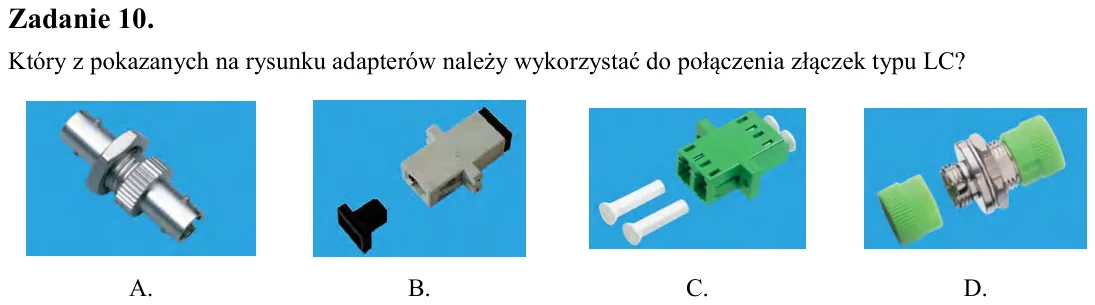

Zadanie 10. Który z pokazanych na rysunku adapterów należy wykorzystać do połączenia złączek typu LC?

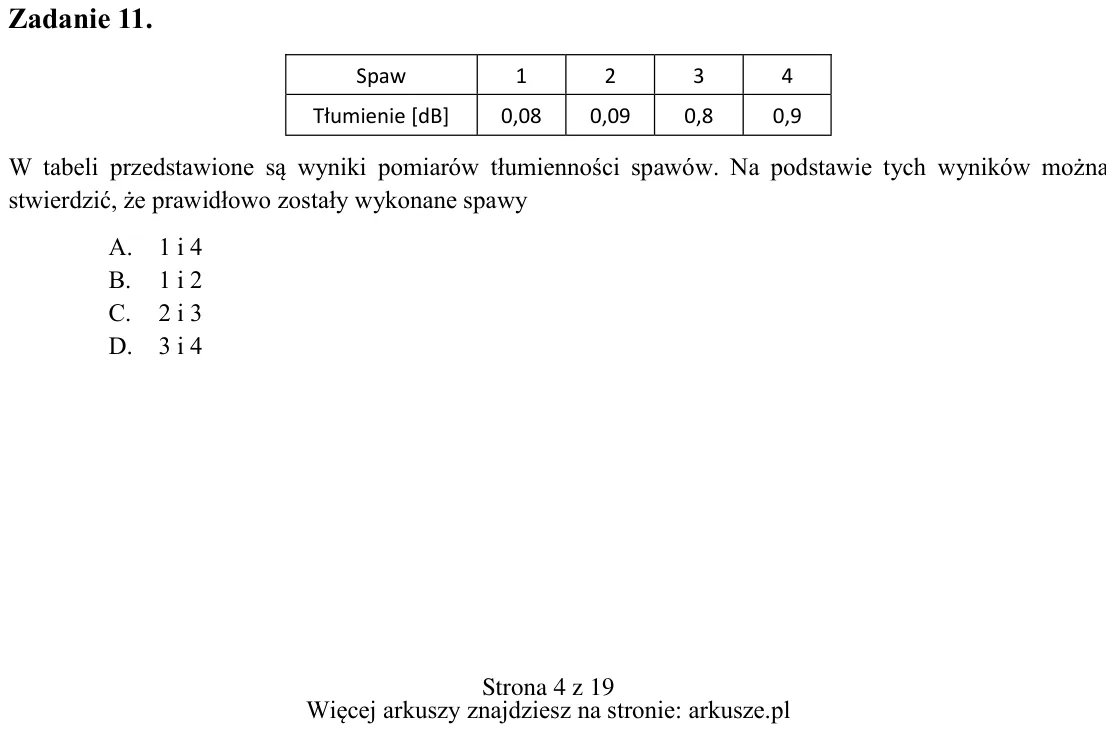

Zadanie 11. W tabeli przedstawione są wyniki pomiarów tłumienności spawów. Na podstawie tych wyników można stwierdzić, że prawidłowo zostały wykonane spawy A. 1 i 4 B. 1 i 2 C. 2 i 3 D. 3 i 4 Spaw 1 2 3 4 Tłumienie [dB]

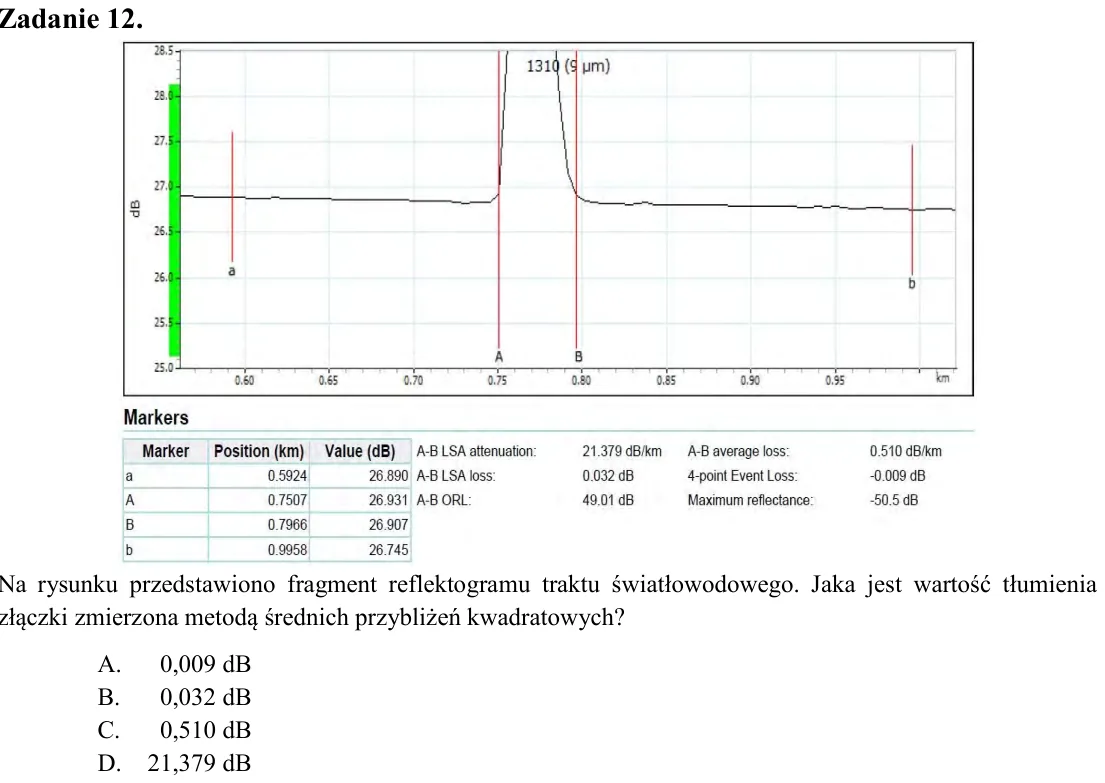

Zadanie 12. Na rysunku przedstawiono fragment reflektogramu traktu światłowodowego. Jaka jest wartość tłumienia złączki zmierzona metodą średnich przybliżeń kwadratowych? A. 0,009 dB B. 0,032 dB C. 0,510 dB D. 21,379 dB

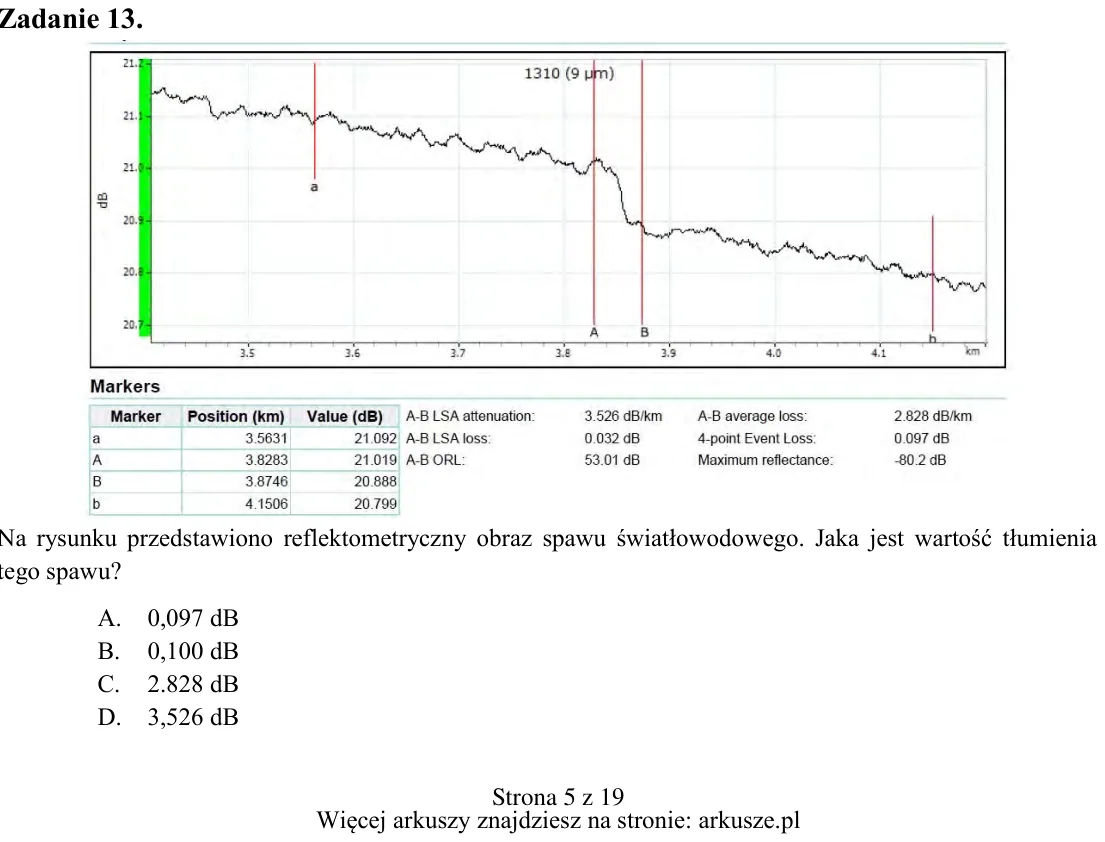

Zadanie 13. Na rysunku przedstawiono reflektometryczny obraz spawu światłowodowego. Jaka jest wartość tłumienia tego spawu? A. 0,097 dB B. 0,100 dB C. 2.828 dB D. 3,526 dB

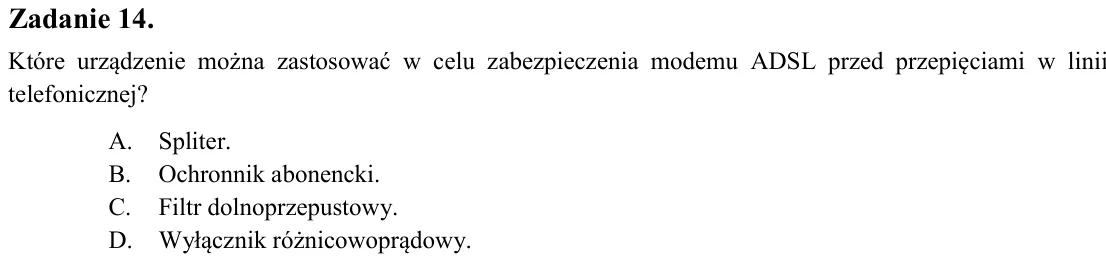

Zadanie 14. Które urządzenie można zastosować w celu zabezpieczenia modemu ADSL przed przepięciami w linii telefonicznej? A. Spliter. B. Ochronnik abonencki. C. Filtr dolnoprzepustowy. D. Wyłącznik różnicowoprądowy.

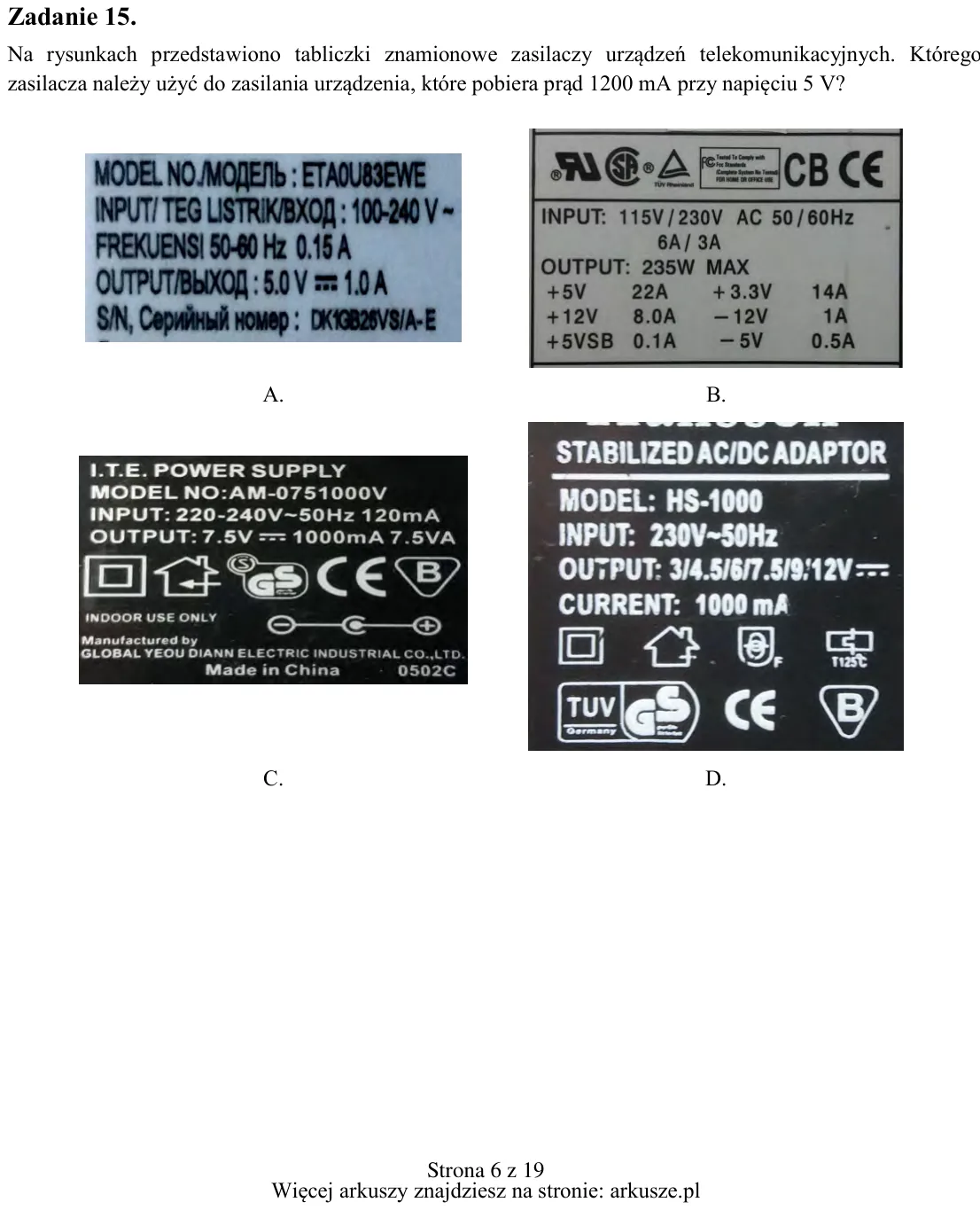

Zadanie 15. Na rysunkach przedstawiono tabliczki znamionowe zasilaczy urządzeń telekomunikacyjnych. Którego zasilacza należy użyć do zasilania urządzenia, które pobiera prąd 1200 mA przy napięciu 5 V? A. B. C. D.

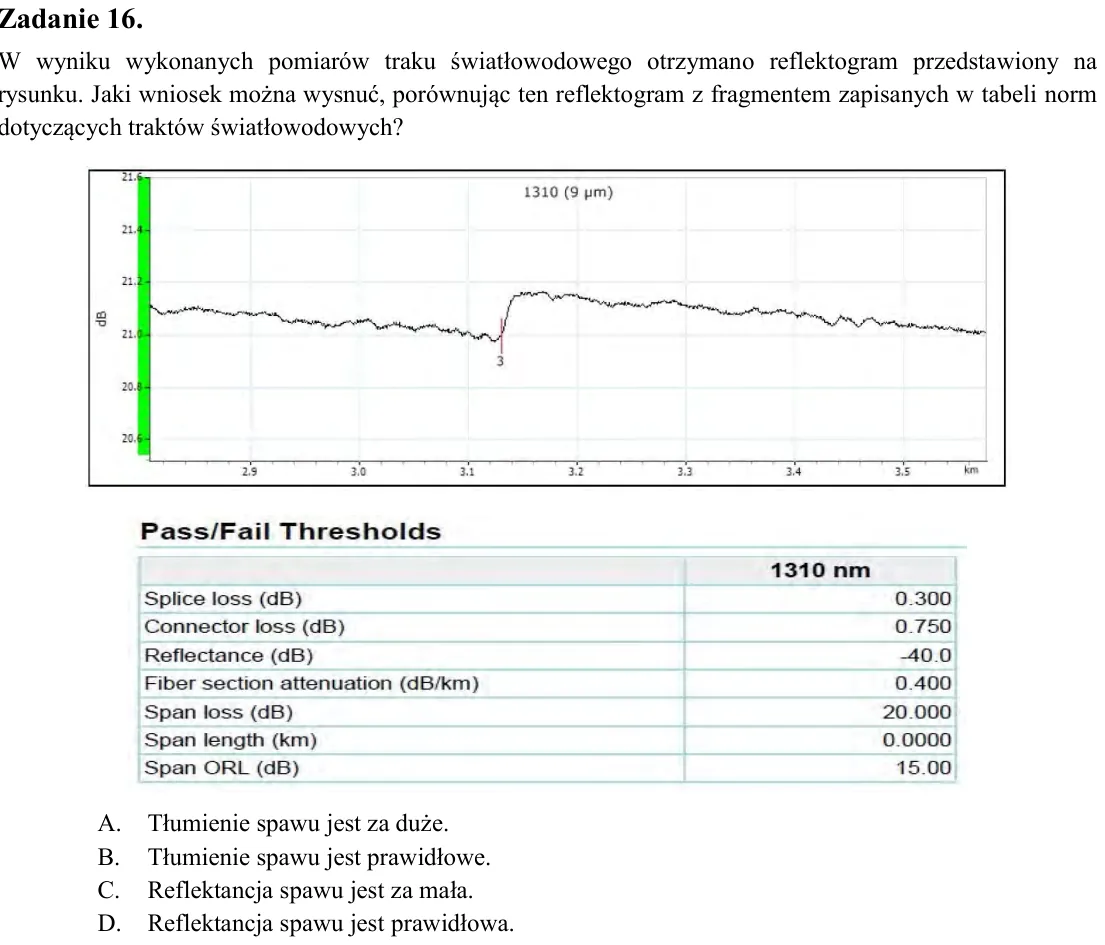

Zadanie 16. W wyniku wykonanych pomiarów traku światłowodowego otrzymano reflektogram przedstawiony na rysunku. Jaki wniosek można wysnuć, porównując ten reflektogram z fragmentem zapisanych w tabeli norm dotyczących tra

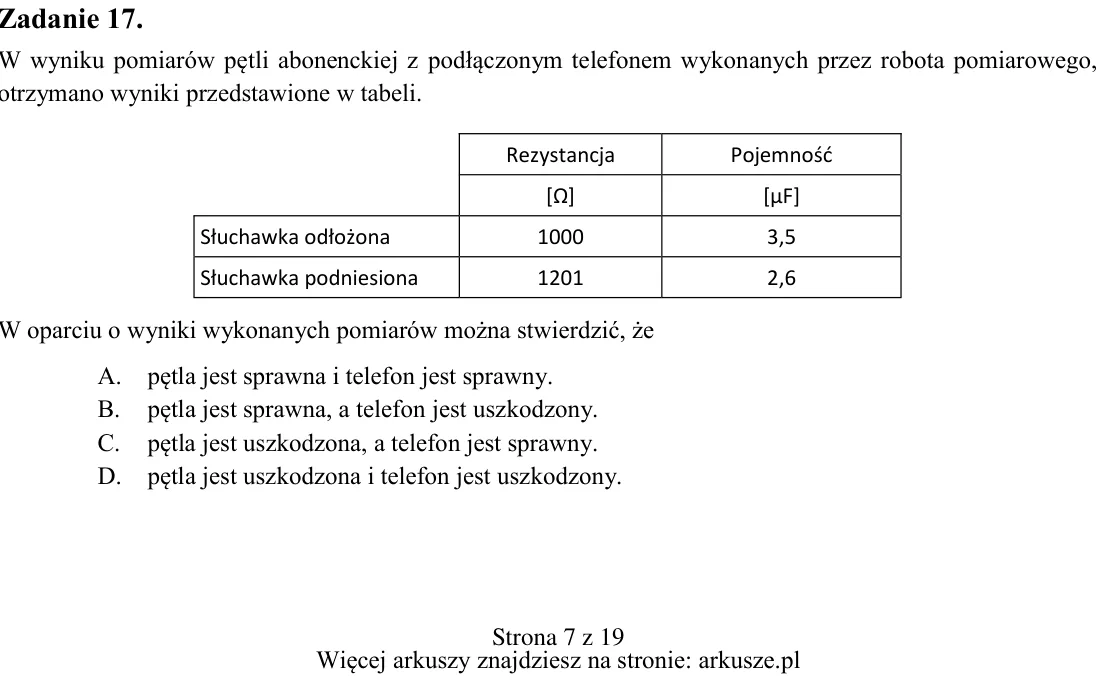

Zadanie 17. W wyniku pomiarów pętli abonenckiej z podłączonym telefonem wykonanych przez robota pomiarowego, otrzymano wyniki przedstawione w tabeli. W oparciu o wyniki wykonanych pomiarów można stwierdzić, że A. pętla j

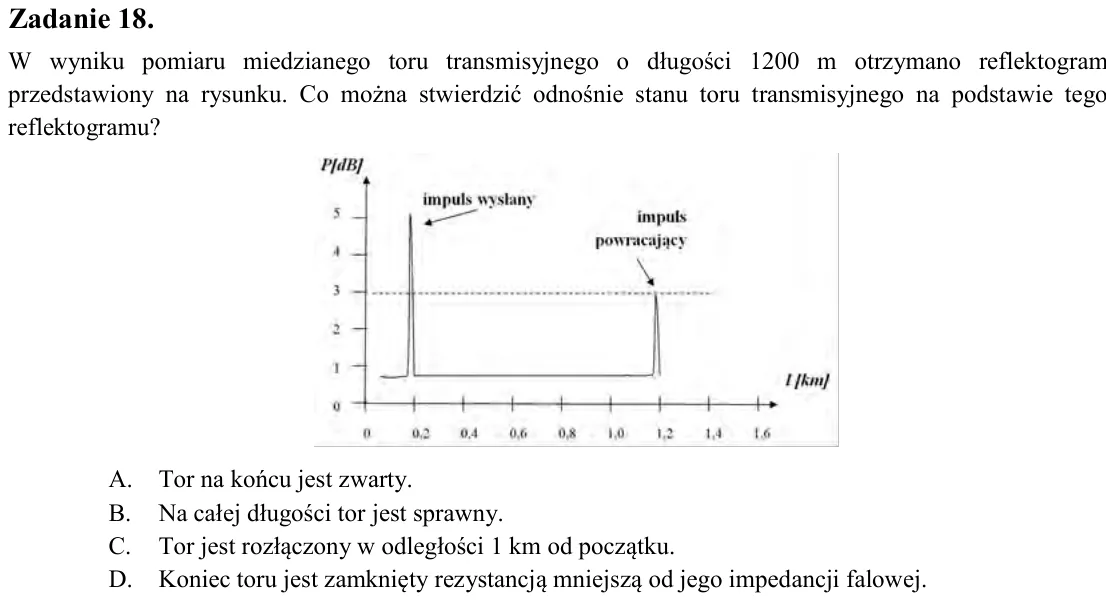

Zadanie 18. W wyniku pomiaru miedzianego toru transmisyjnego o długości 1200 m otrzymano reflektogram przedstawiony na rysunku. Co można stwierdzić odnośnie stanu toru transmisyjnego na podstawie tego reflektogramu? A. T

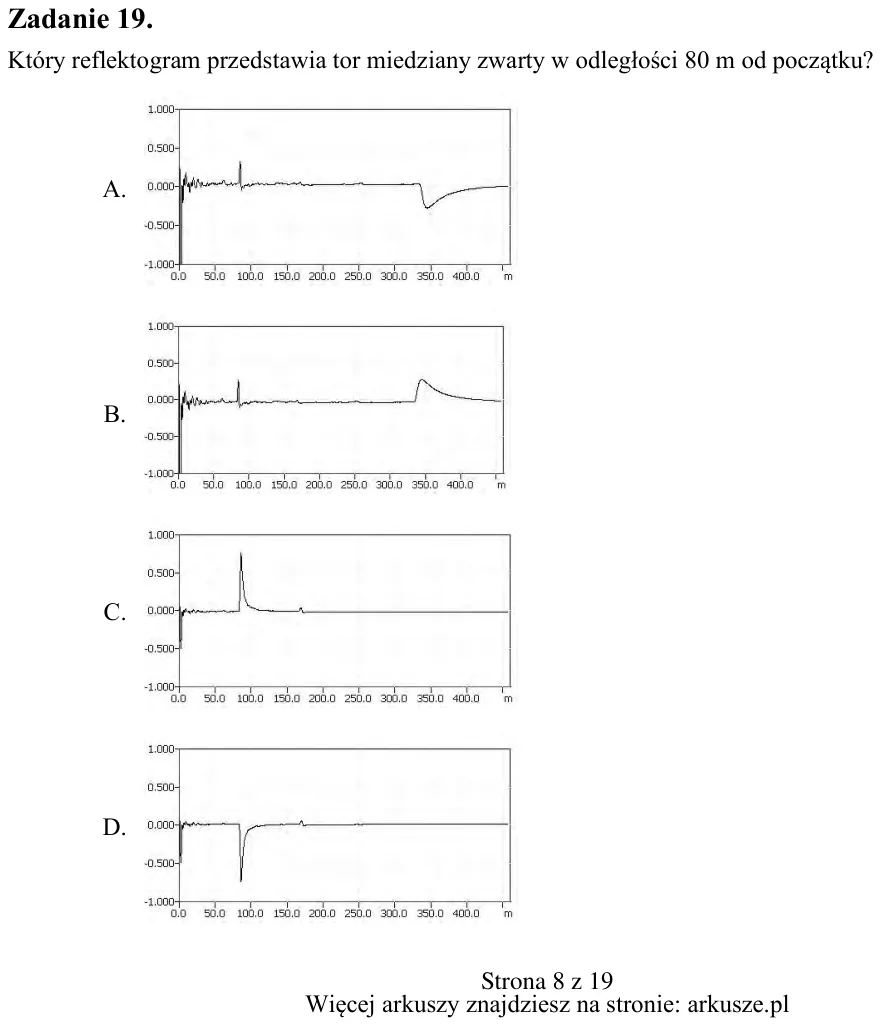

Zadanie 19. Który reflektogram przedstawia tor miedziany zwarty w odległości 80 m od początku? A. B. C. D.

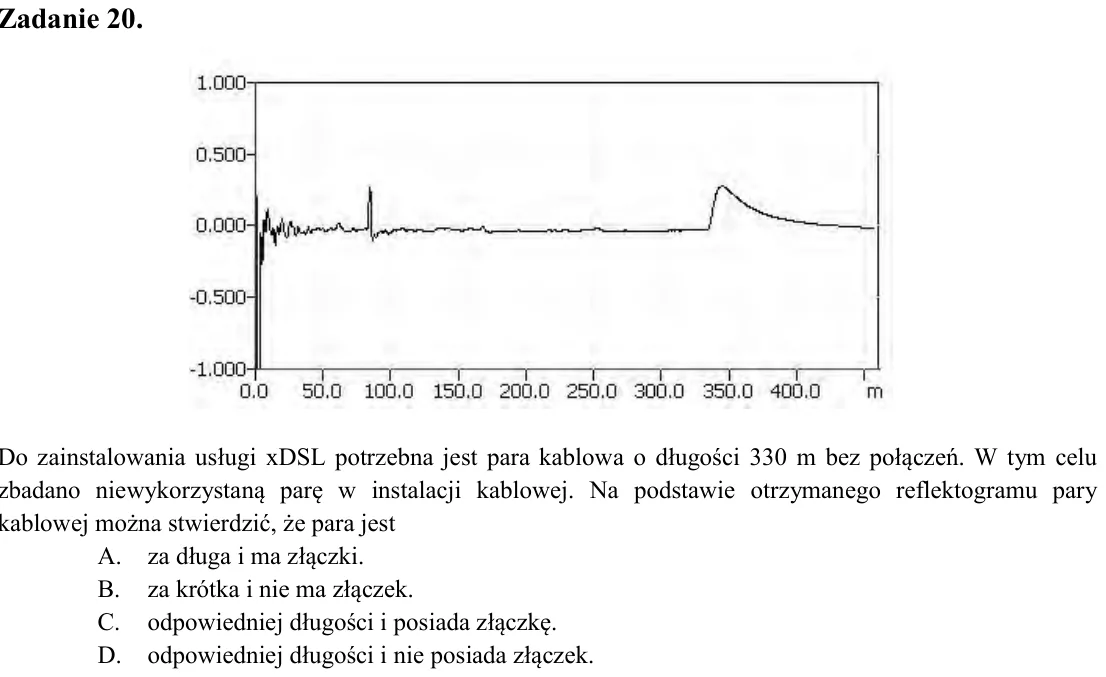

Zadanie 20. Do zainstalowania usługi xDSL potrzebna jest para kablowa o długości 330 m bez połączeń. W tym celu zbadano niewykorzystaną parę w instalacji kablowej. Na podstawie otrzymanego reflektogramu pary kablowej moż

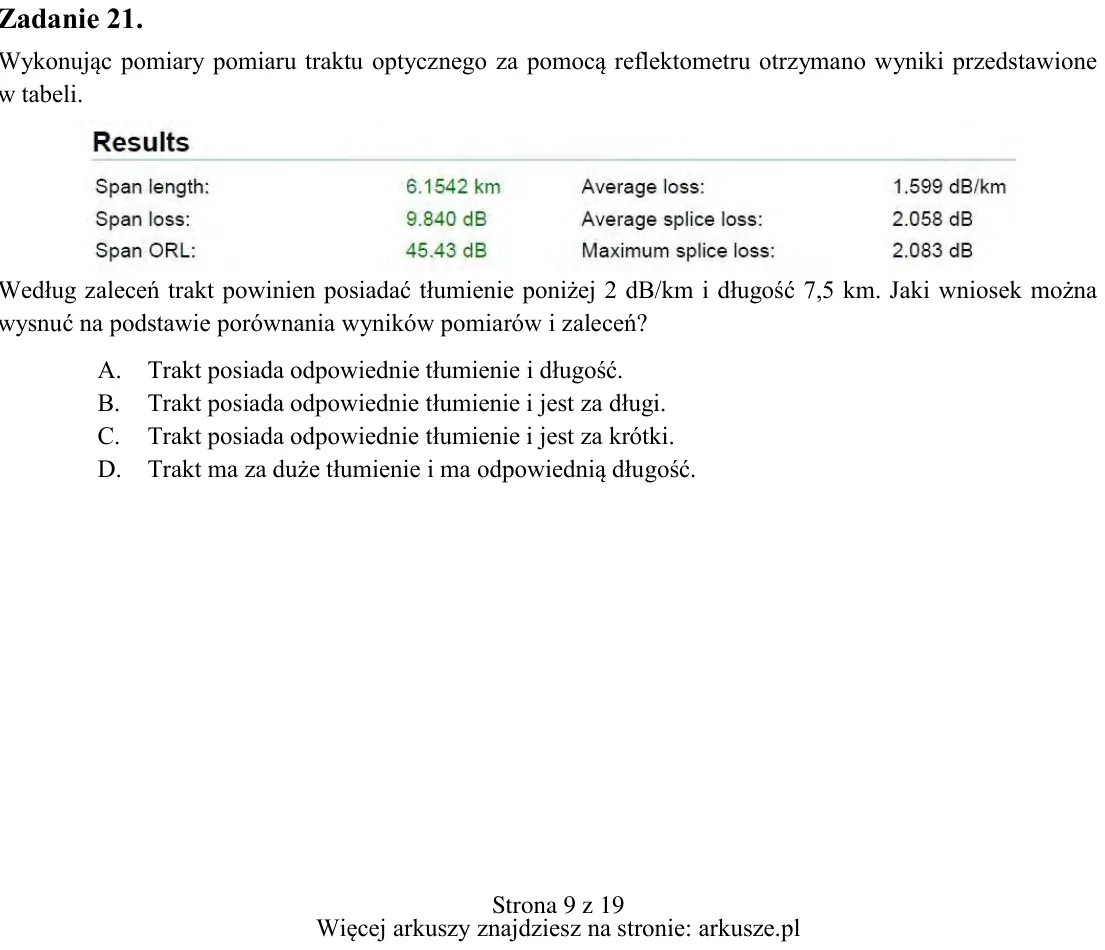

Zadanie 21. Wykonując pomiary pomiaru traktu optycznego za pomocą reflektometru otrzymano wyniki przedstawione w tabeli. Według zaleceń trakt powinien posiadać tłumienie poniżej 2 dB/km i długość 7,5 km. Jaki wniosek moż

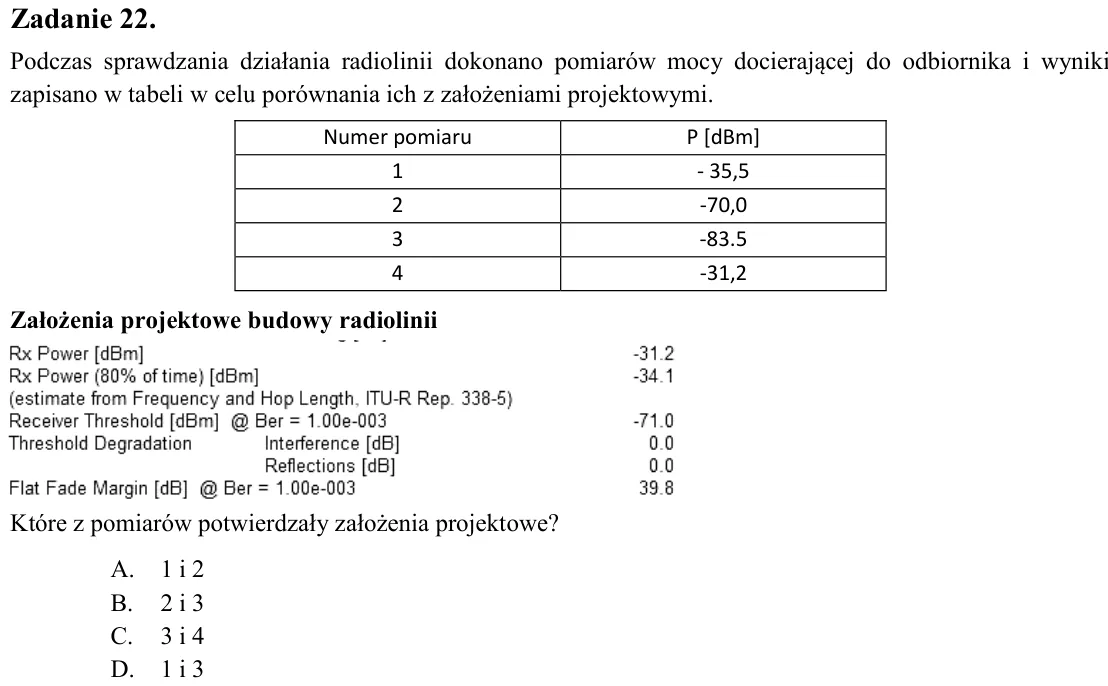

Zadanie 22. Podczas sprawdzania działania radiolinii dokonano pomiarów mocy docierającej do odbiornika i wyniki zapisano w tabeli w celu porównania ich z założeniami projektowymi. Założenia projektowe budowy radiolinii K

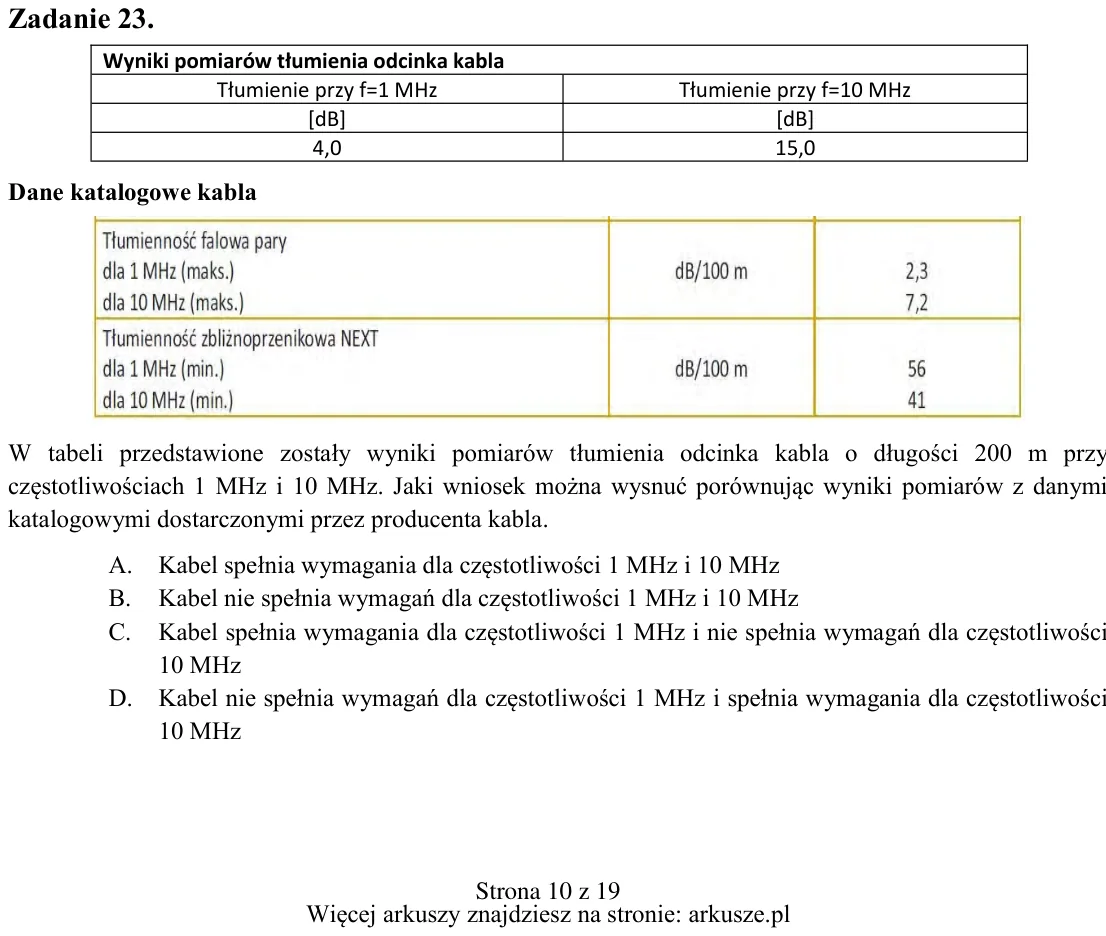

Zadanie 23. Dane katalogowe kabla W tabeli przedstawione zostały wyniki pomiarów tłumienia odcinka kabla o długości 200 m przy częstotliwościach 1 MHz i 10 MHz. Jaki wniosek można wysnuć porównując wyniki pomiarów z dany

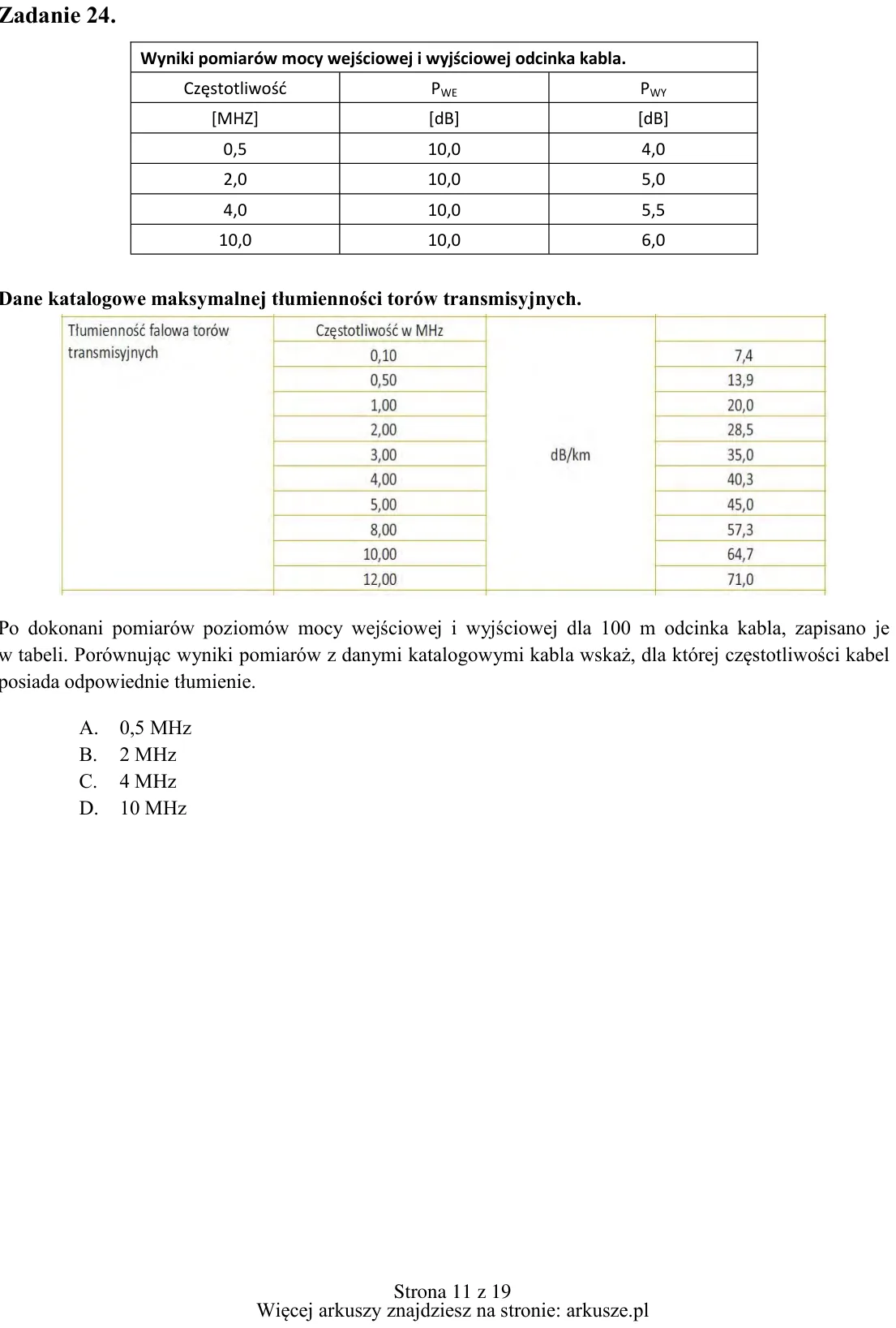

Zadanie 24. Dane katalogowe maksymalnej tłumienności torów transmisyjnych. Po dokonani pomiarów poziomów mocy wejściowej i wyjściowej dla 100 m odcinka kabla, zapisano je w tabeli. Porównując wyniki pomiarów z danymi kat

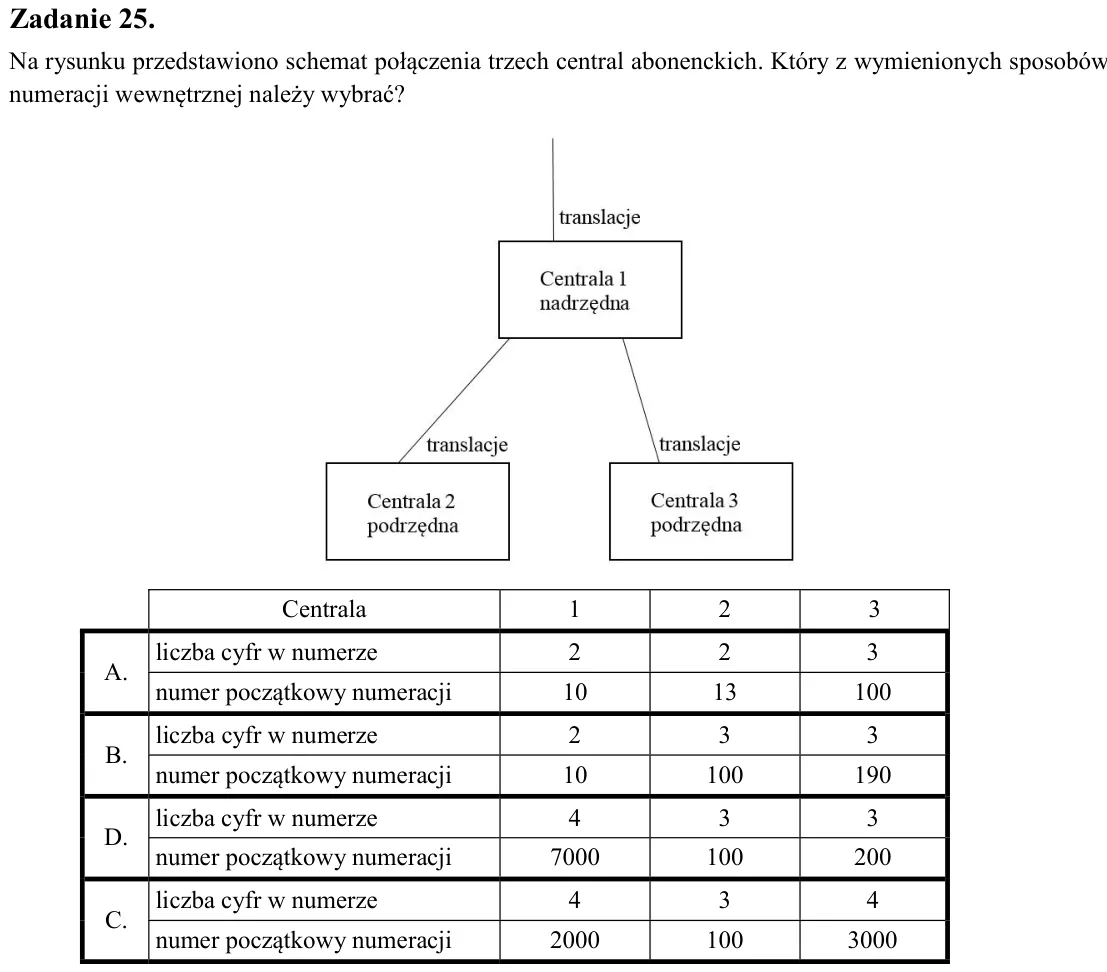

Zadanie 25. Na rysunku przedstawiono schemat połączenia trzech central abonenckich. Który z wymienionych sposobów numeracji wewnętrznej należy wybrać?

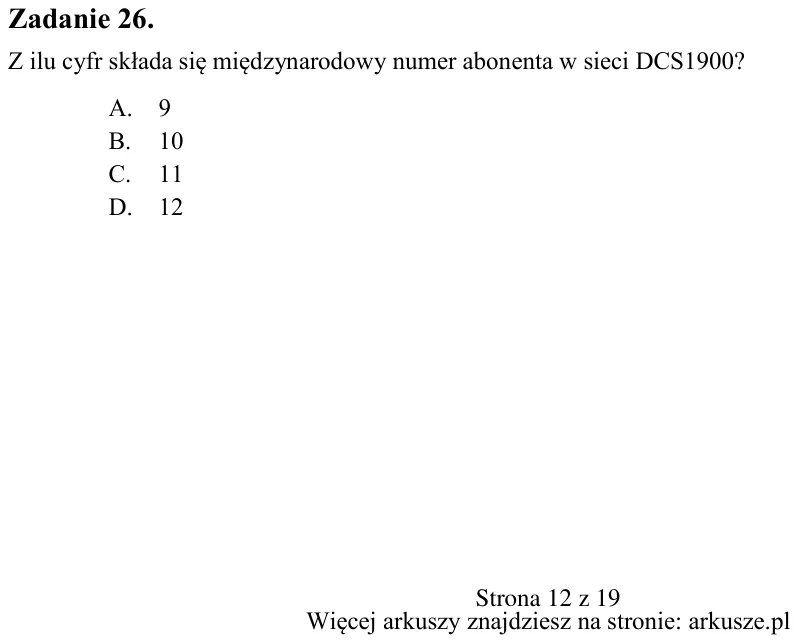

Zadanie 26. Z ilu cyfr składa się międzynarodowy numer abonenta w sieci DCS1900? A. 9 B. 10 C. 11 D. 12 Centrala 1 2 3 A. liczba cyfr w numerze 2 2 3 numer początkowy numeracji 10 13 100 B. liczba cyfr w numerze 2 3 3 nu

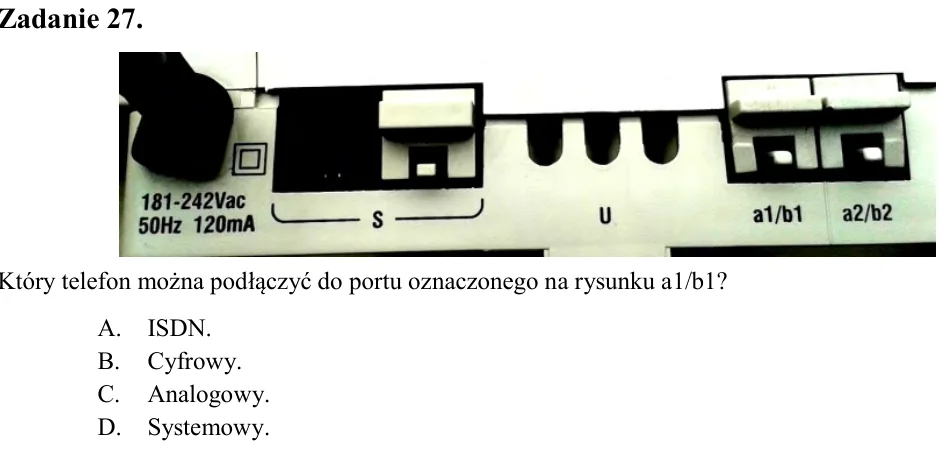

Zadanie 27. Który telefon można podłączyć do portu oznaczonego na rysunku a1/b1? A. ISDN. B. Cyfrowy. C. Analogowy. D. Systemowy.

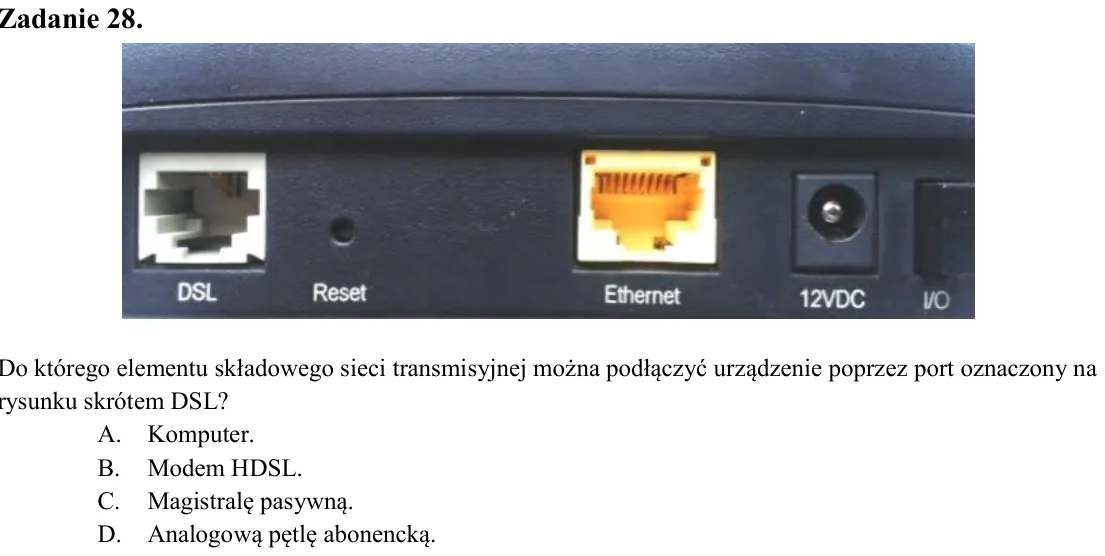

Zadanie 28. Do którego elementu składowego sieci transmisyjnej można podłączyć urządzenie poprzez port oznaczony na rysunku skrótem DSL? A. Komputer. B. Modem HDSL. C. Magistralę pasywną. D. Analogową pętlę abonencką.

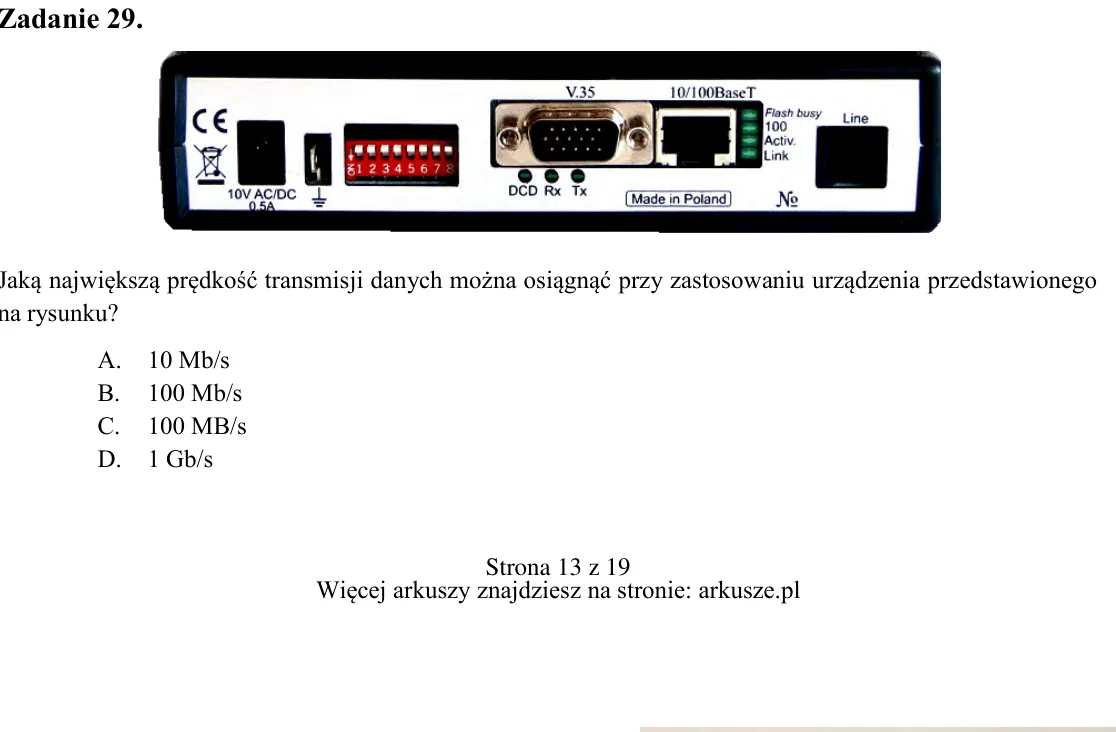

Zadanie 29. Jaką największą prędkość transmisji danych można osiągnąć przy zastosowaniu urządzenia przedstawionego na rysunku? A. 10 Mb/s B. 100 Mb/s C. 100 MB/s D. 1 Gb/s

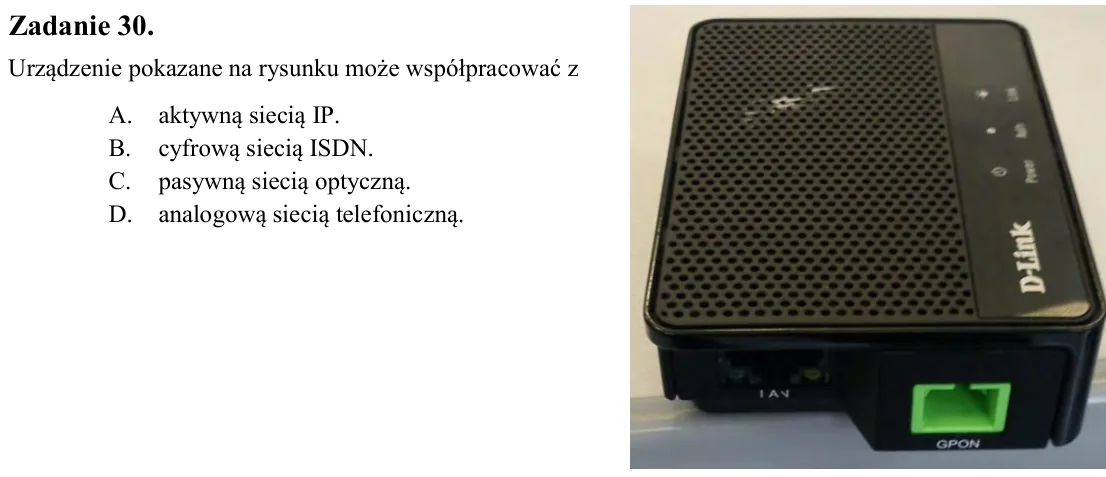

Zadanie 30. Urządzenie pokazane na rysunku może współpracować z A. aktywną siecią IP. B. cyfrową siecią ISDN. C. pasywną siecią optyczną. D. analogową siecią telefoniczną.

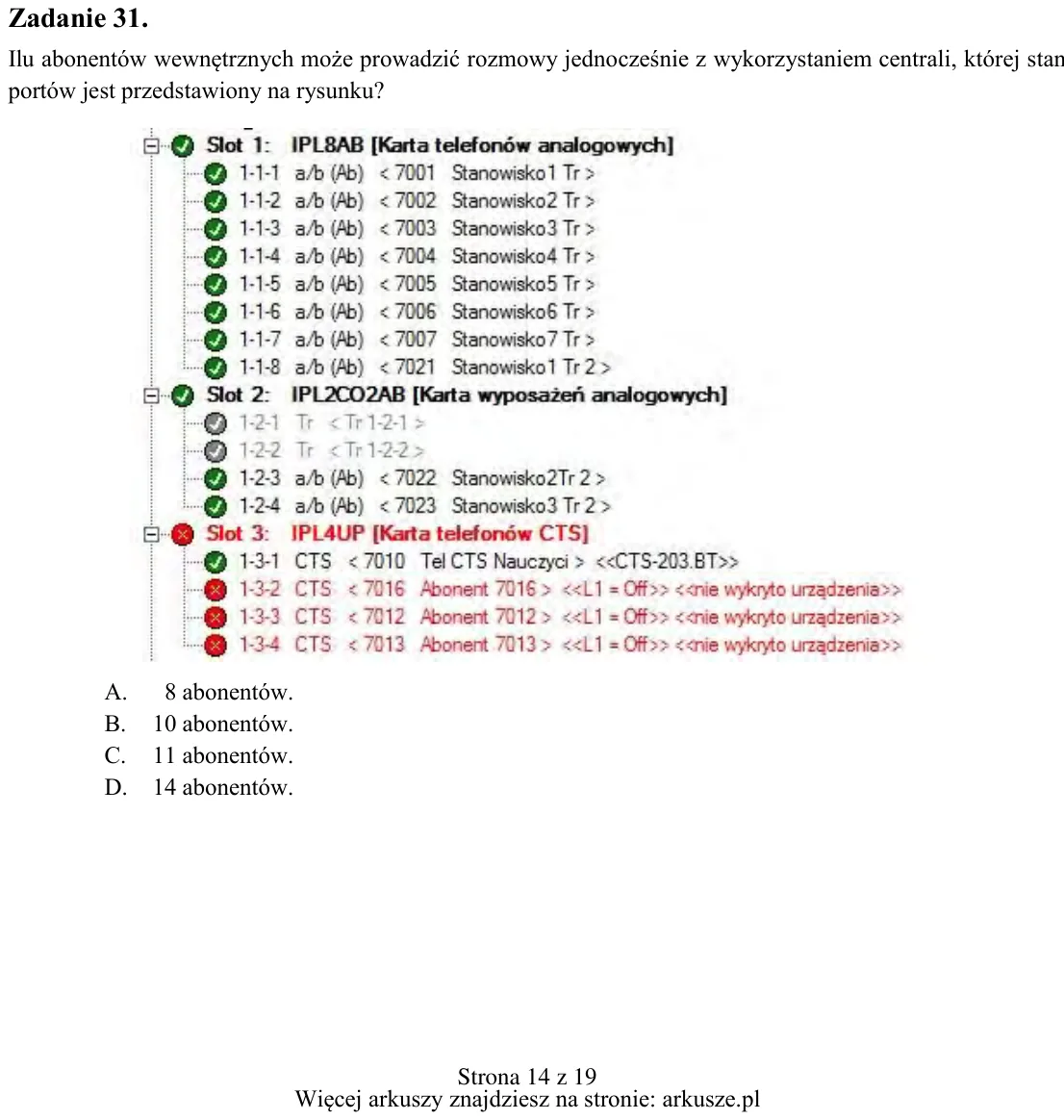

Zadanie 31. Ilu abonentów wewnętrznych może prowadzić rozmowy jednocześnie z wykorzystaniem centrali, której stan portów jest przedstawiony na rysunku? A. 8 abonentów. B. 10 abonentów. C. 11 abonentów. D. 14 abonentów.

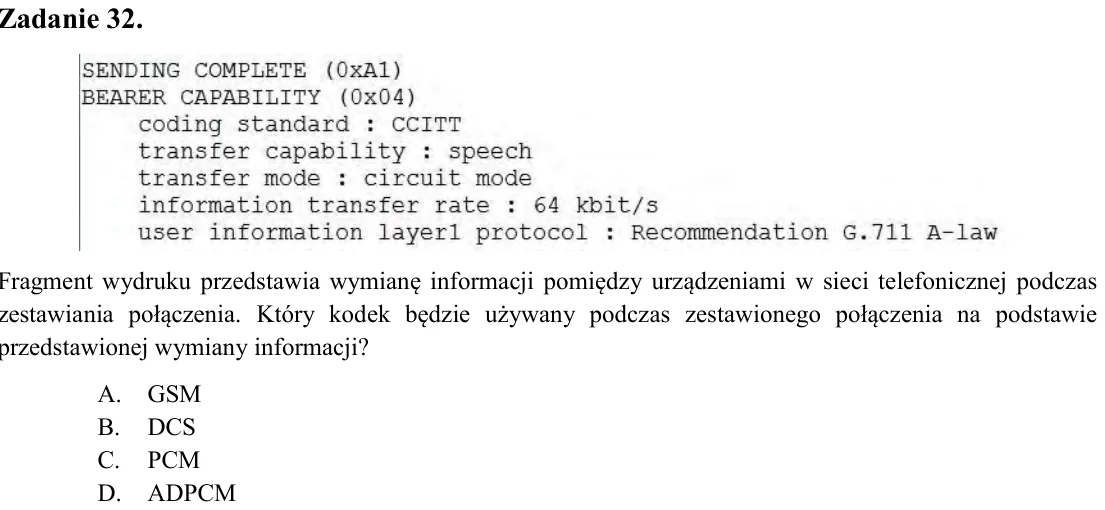

Zadanie 32. Fragment wydruku przedstawia wymianę informacji pomiędzy urządzeniami w sieci telefonicznej podczas zestawiania połączenia. Który kodek będzie używany podczas zestawionego połączenia na podstawie przedstawion

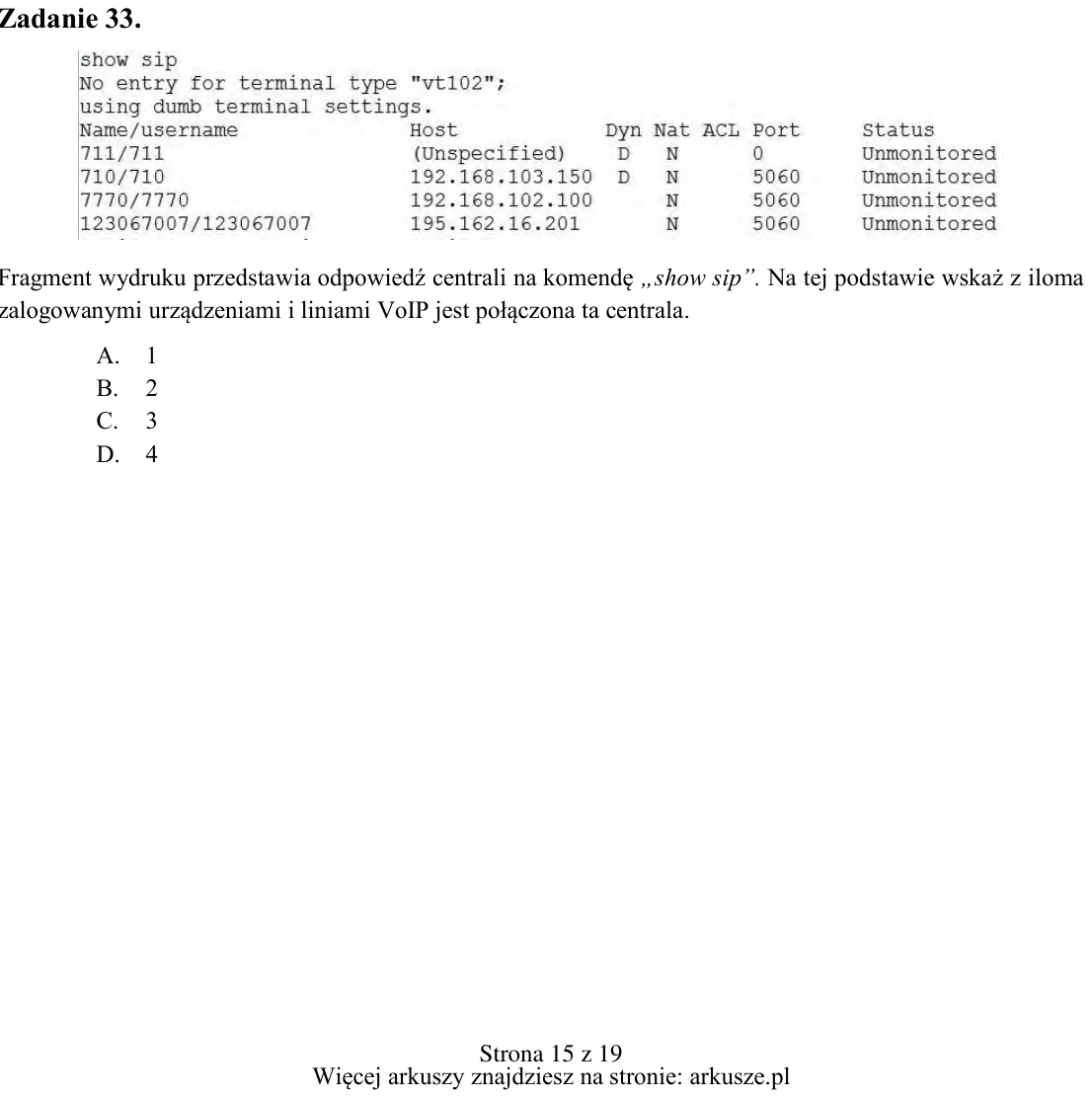

Zadanie 33. Fragment wydruku przedstawia odpowiedź centrali na komendę „show sip”. Na tej podstawie wskaż z iloma zalogowanymi urządzeniami i liniami VoIP jest połączona ta centrala. A. 1 B. 2 C. 3 D. 4

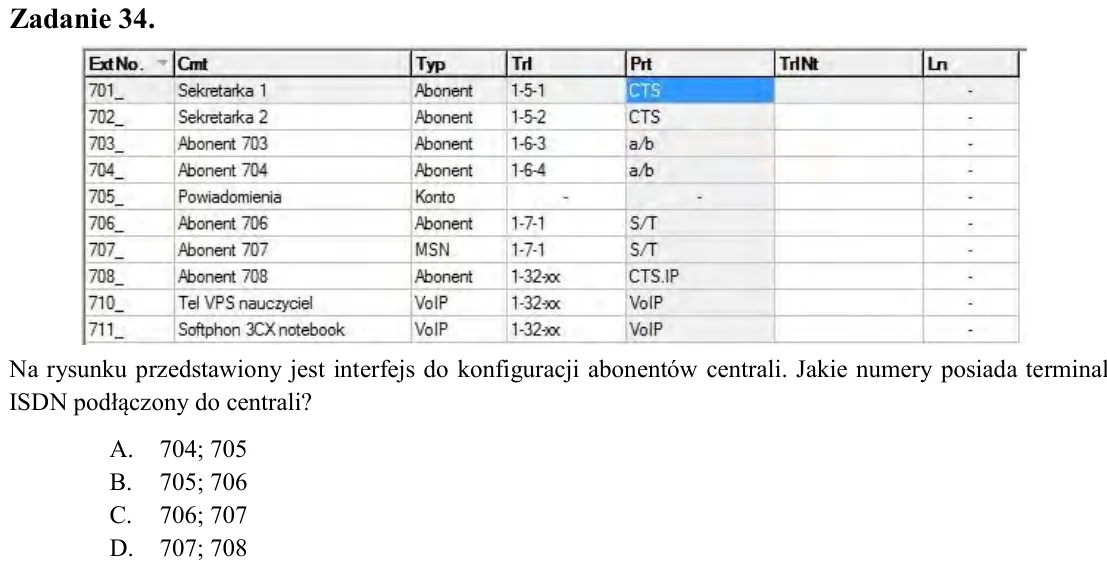

Zadanie 34. Na rysunku przedstawiony jest interfejs do konfiguracji abonentów centrali. Jakie numery posiada terminal ISDN podłączony do centrali? A. 704; 705 B. 705; 706 C. 706; 707 D. 707; 708

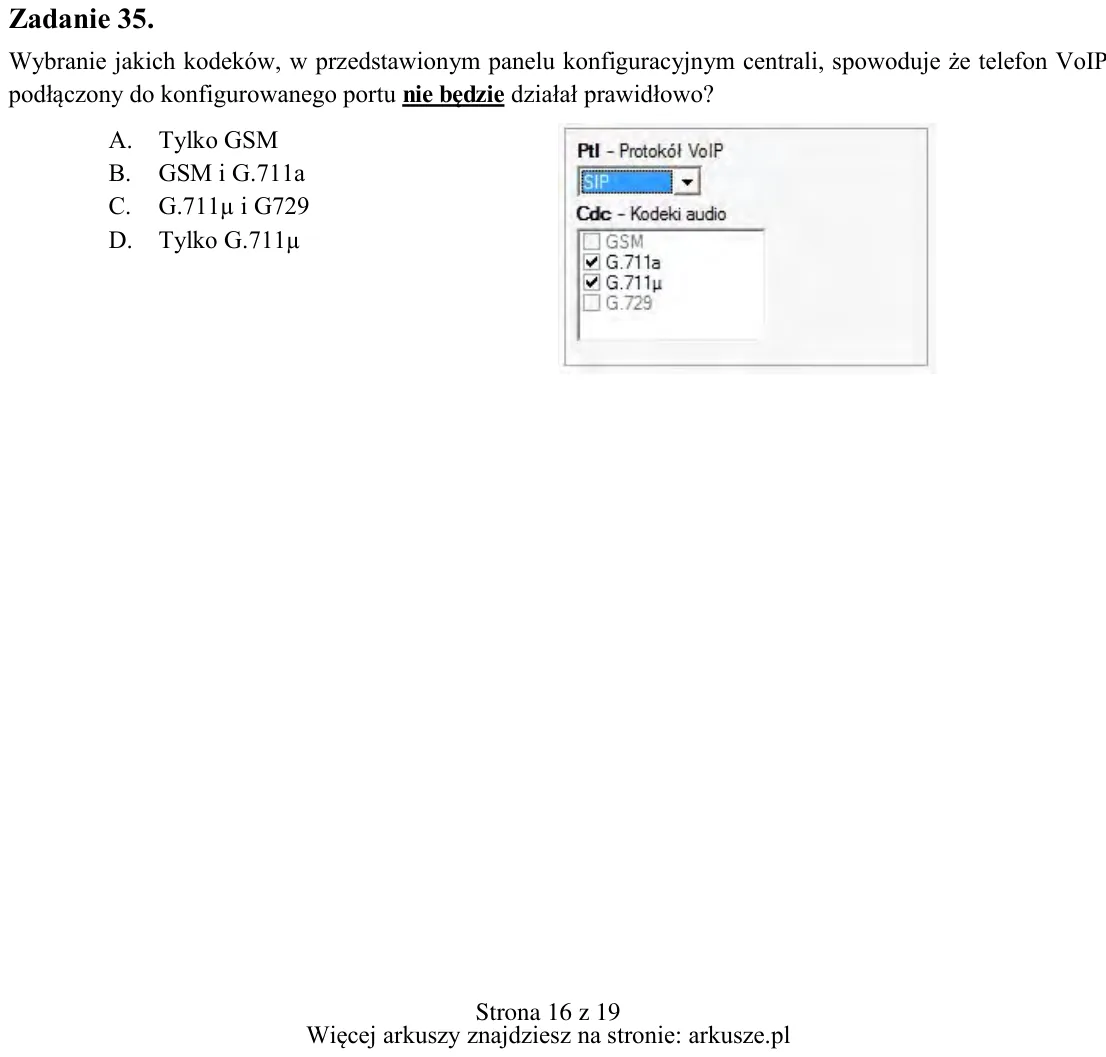

Zadanie 35. Wybranie jakich kodeków, w przedstawionym panelu konfiguracyjnym centrali, spowoduje że telefon VoIP podłączony do konfigurowanego portu nie będzie działał prawidłowo? A. Tylko GSM B. GSM i G.711a C. G.711µ i

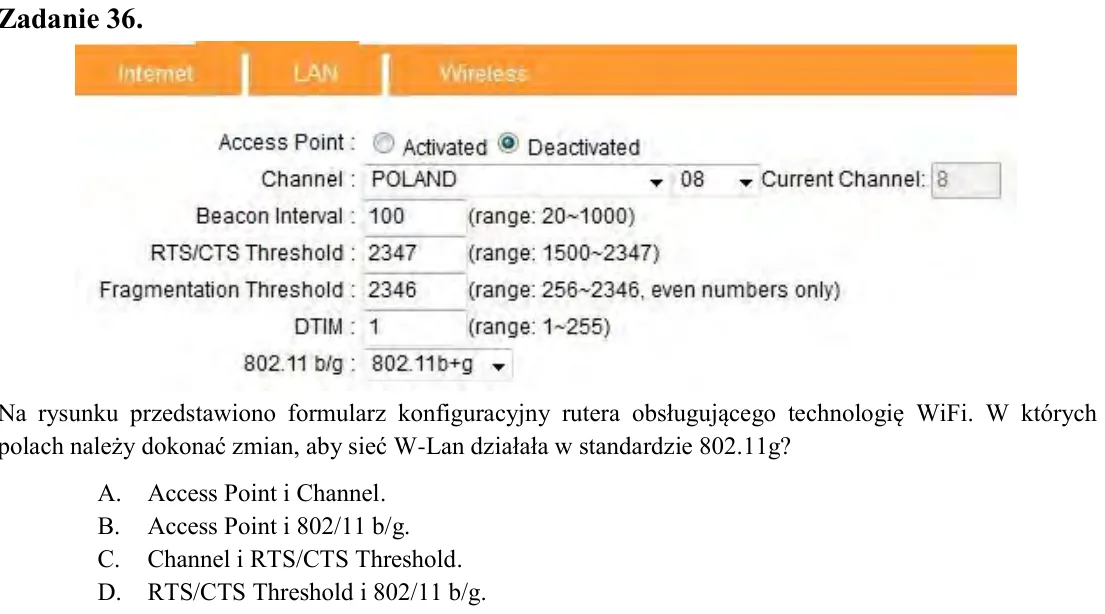

Zadanie 36. Na rysunku przedstawiono formularz konfiguracyjny rutera obsługującego technologię WiFi. W których polach należy dokonać zmian, aby sieć W-Lan działała w standardzie 802.11g? A. Access Point i Channel. B. Acc

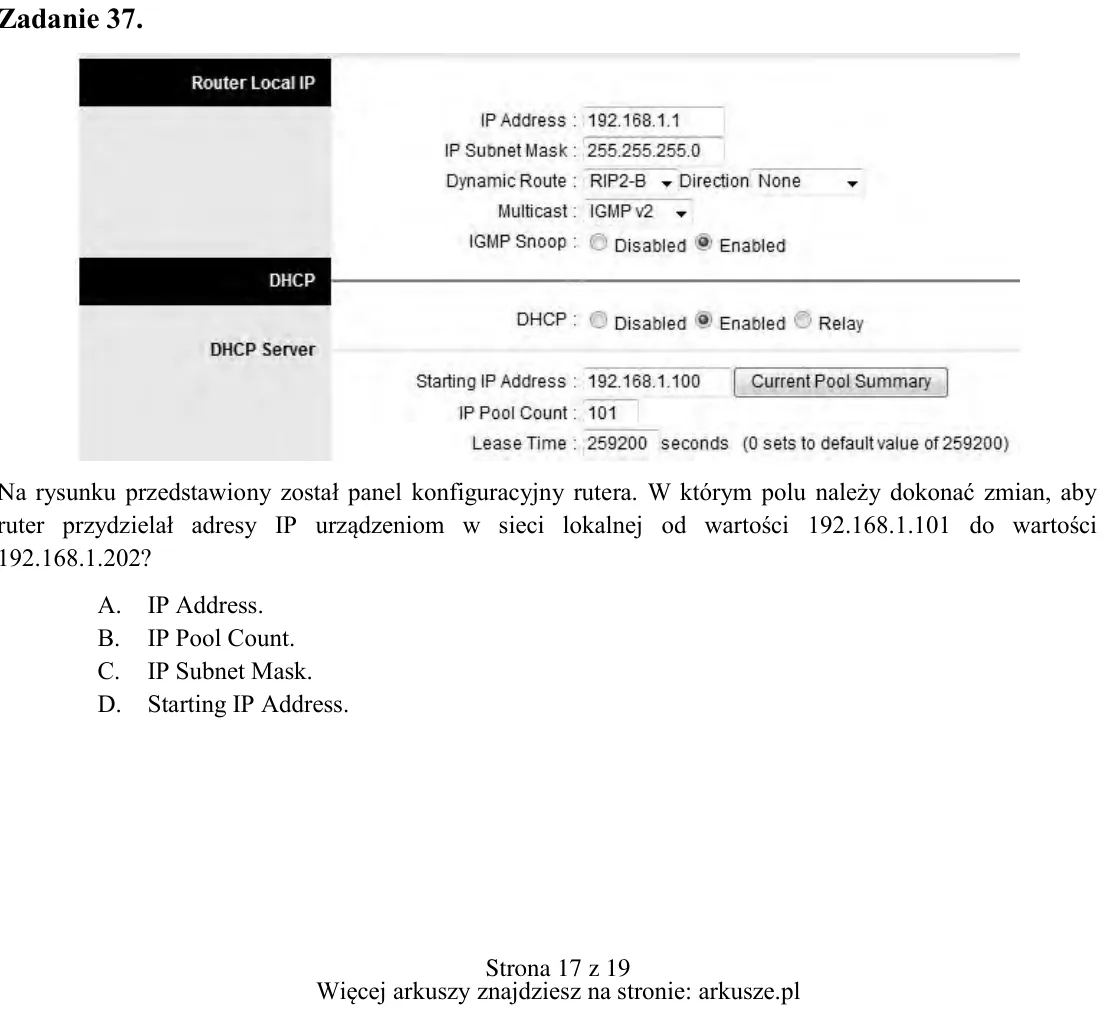

Zadanie 37. Na rysunku przedstawiony został panel konfiguracyjny rutera. W którym polu należy dokonać zmian, aby ruter przydzielał adresy IP urządzeniom w sieci lokalnej od wartości 192.168.1.101 do wartości 192.168.1.20

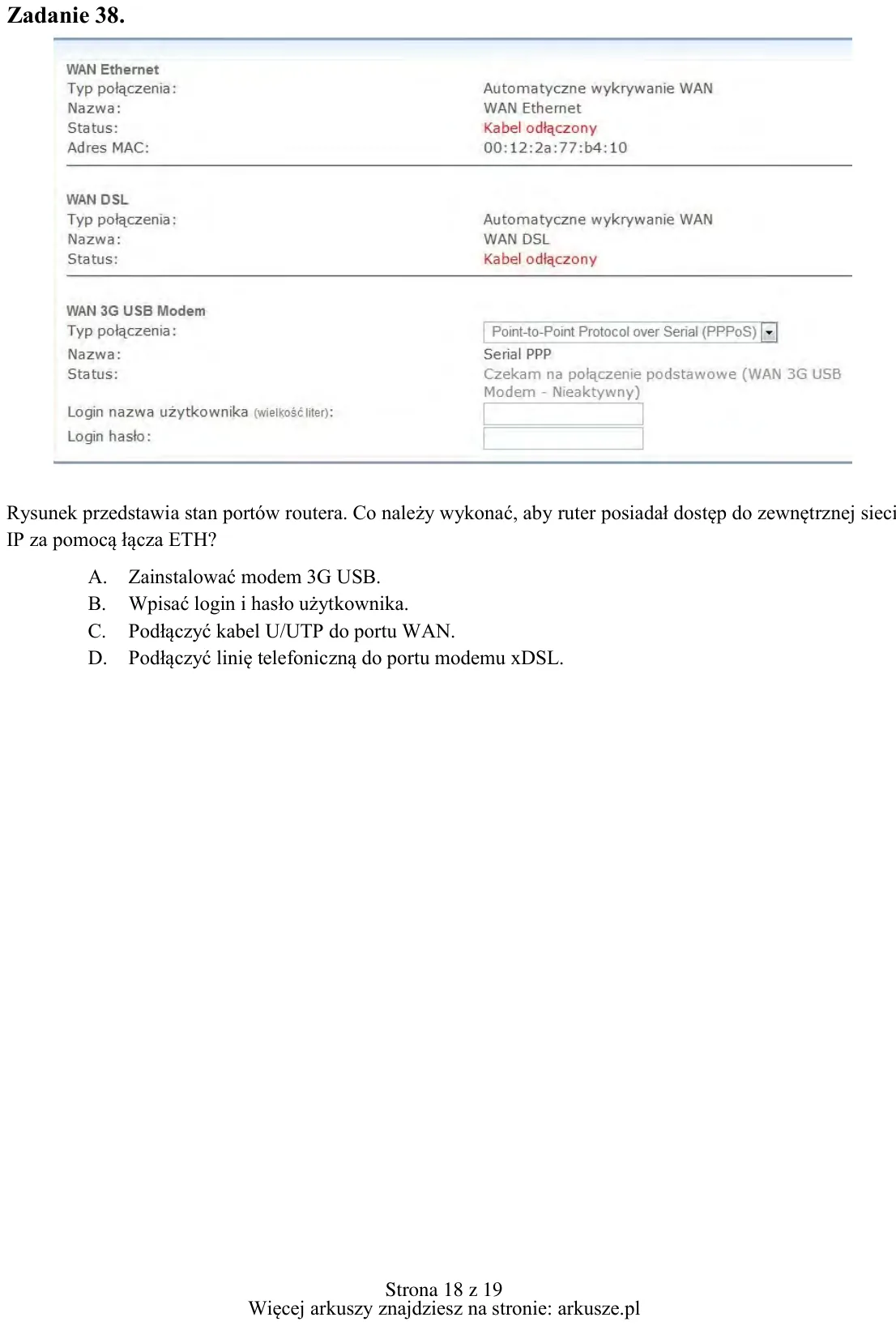

Zadanie 38. Rysunek przedstawia stan portów routera. Co należy wykonać, aby ruter posiadał dostęp do zewnętrznej sieci IP za pomocą łącza ETH? A. Zainstalować modem 3G USB. B. Wpisać login i hasło użytkownika. C. Podłącz

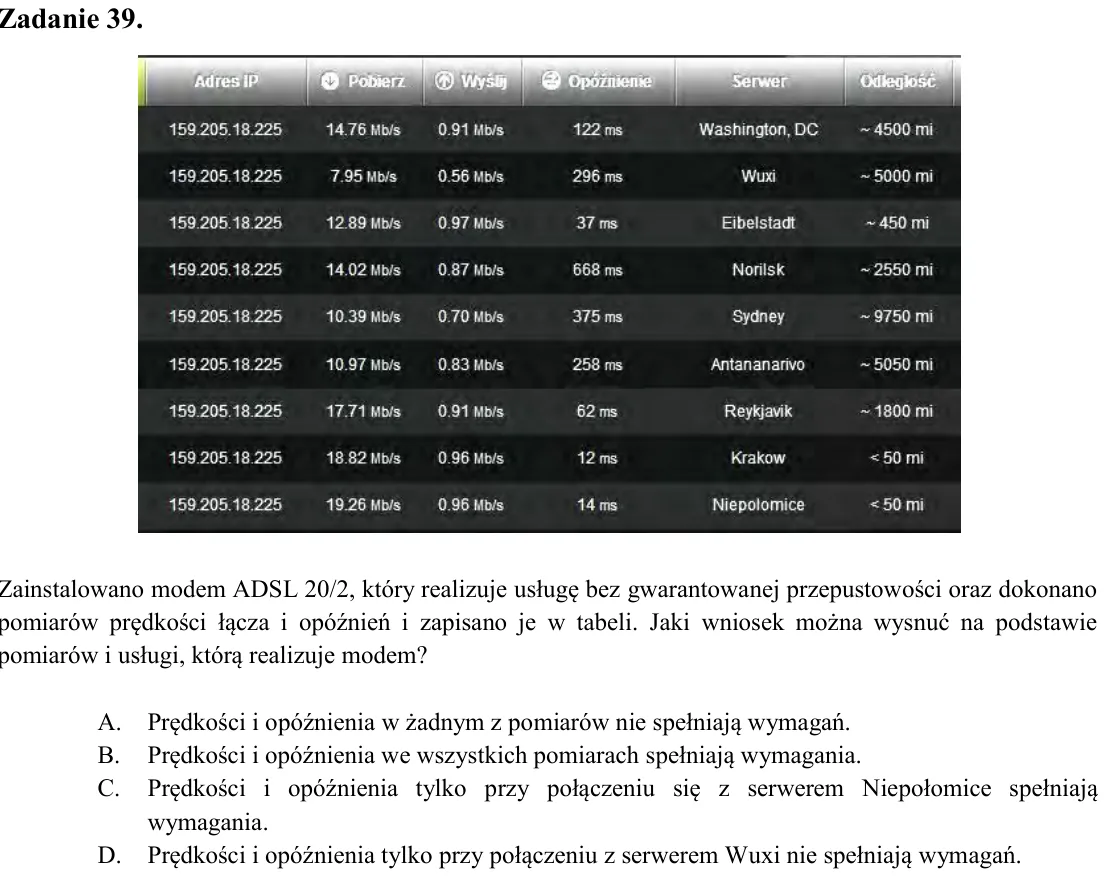

Zadanie 39. Zainstalowano modem ADSL 20/2, który realizuje usługę bez gwarantowanej przepustowości oraz dokonano pomiarów prędkości łącza i opóźnień i zapisano je w tabeli. Jaki wniosek można wysnuć na podstawie pomiarów

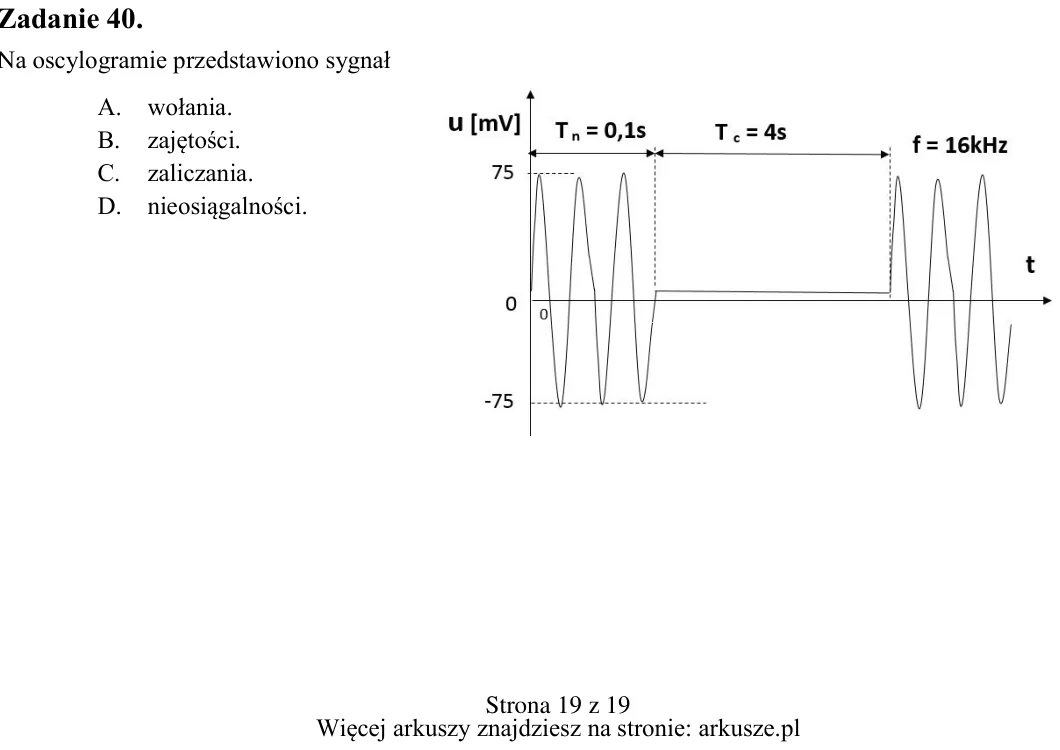

Zadanie 40. Na oscylogramie przedstawiono sygnał A. wołania. B. zajętości. C. zaliczania. D. nieosiągalności.
