E09 · Egzamin zawodowy · czerwiec 2018

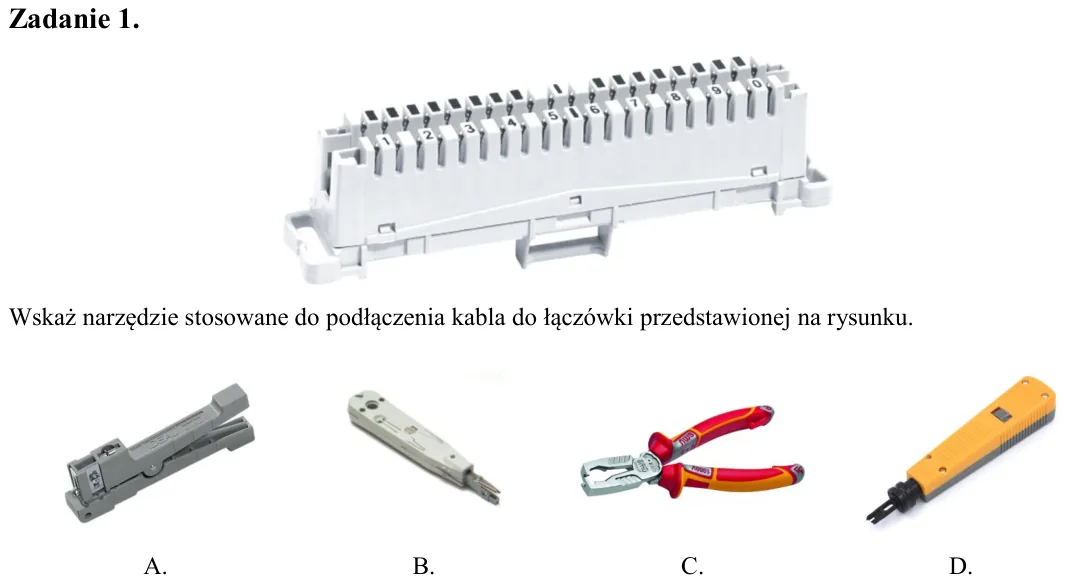

Zadanie 1. Wskaż narzędzie stosowane do podłączenia kabla do łączówki przedstawionej na rysunku.

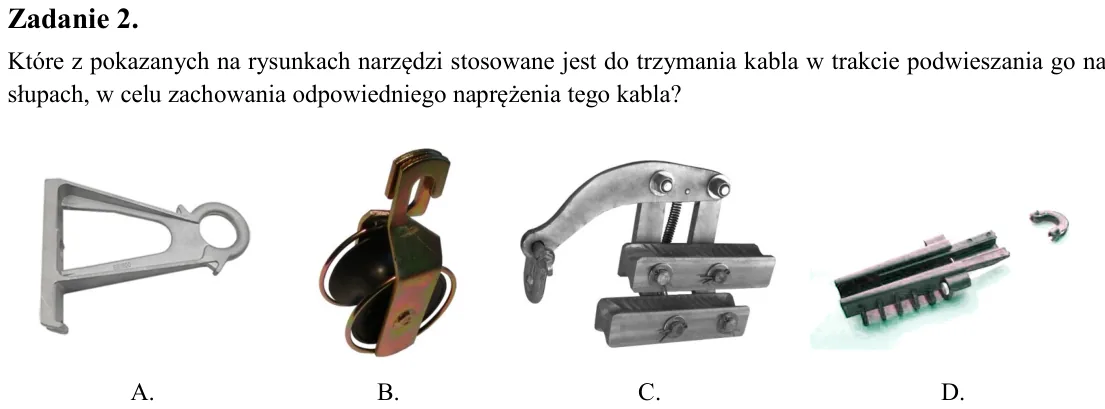

Zadanie 2. Które z pokazanych na rysunkach narzędzi stosowane jest do trzymania kabla w trakcie podwieszania go na słupach, w celu zachowania odpowiedniego naprężenia tego kabla?

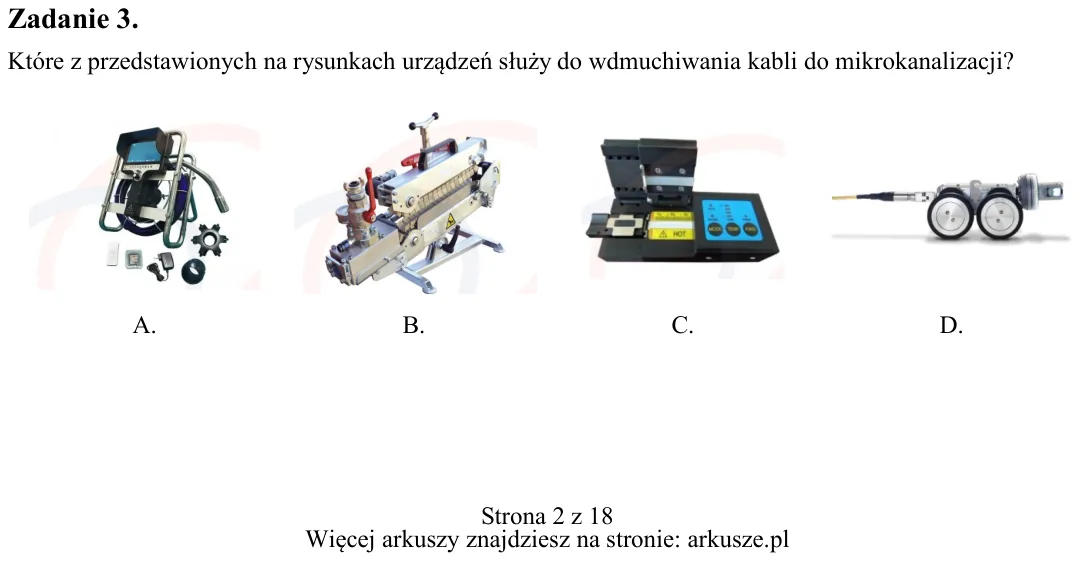

Zadanie 3. Które z przedstawionych na rysunkach urządzeń służy do wdmuchiwania kabli do mikrokanalizacji? A. B. C. D. A. B. C. D. A. B. C. D.

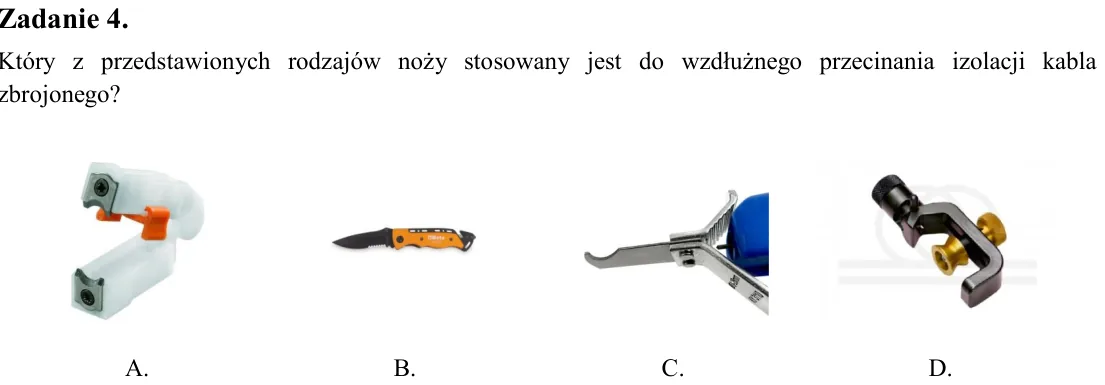

Zadanie 4. Który z przedstawionych rodzajów noży stosowany jest do wzdłużnego przecinania izolacji kabla zbrojonego?

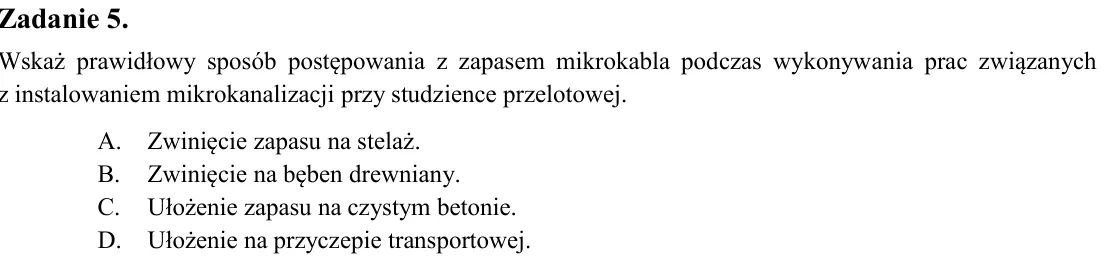

Zadanie 5. Wskaż prawidłowy sposób postępowania z zapasem mikrokabla podczas wykonywania prac związanych z instalowaniem mikrokanalizacji przy studzience przelotowej. A. Zwinięcie zapasu na stelaż. B. Zwinięcie na bęben

Zadanie 6. Ile rozmów telefonicznych może być transmitowanych jednocześnie za pomocą kontenera VC-4? A. 30 B. 60 C. 120 D. 240

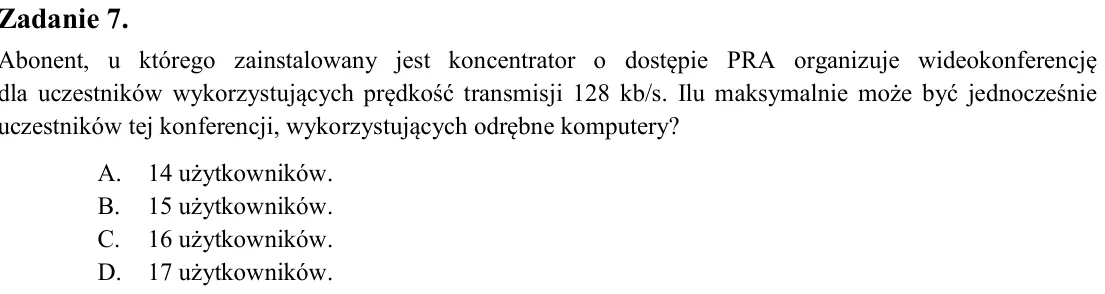

Zadanie 7. Abonent, u którego zainstalowany jest koncentrator o dostępie PRA organizuje wideokonferencję dla uczestników wykorzystujących prędkość transmisji 128 kb/s. Ilu maksymalnie może być jednocześnie uczestników te

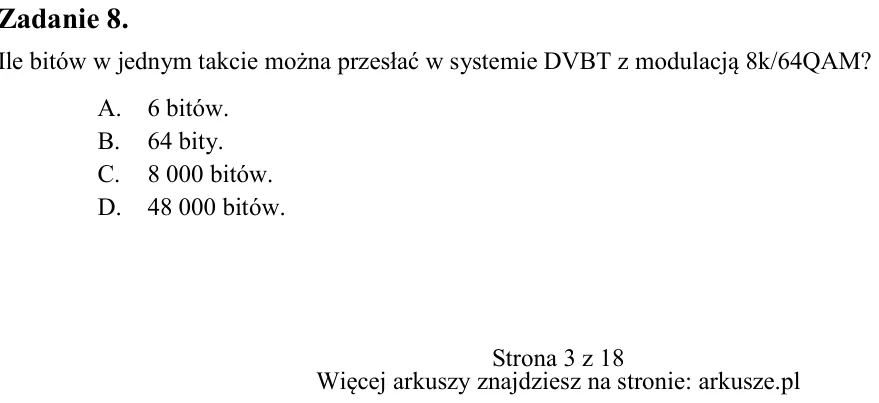

Zadanie 8. Ile bitów w jednym takcie można przesłać w systemie DVBT z modulacją 8k/64QAM? A. 6 bitów. B. 64 bity. C. 8 000 bitów. D. 48 000 bitów. A. B. C. D.

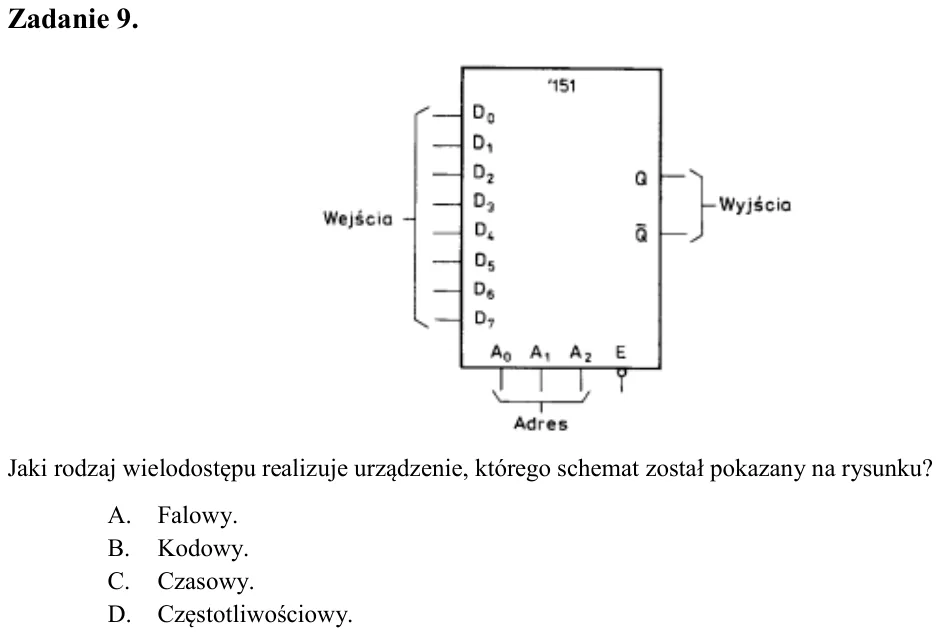

Zadanie 9. Jaki rodzaj wielodostępu realizuje urządzenie, którego schemat został pokazany na rysunku? A. Falowy. B. Kodowy. C. Czasowy. D. Częstotliwościowy.

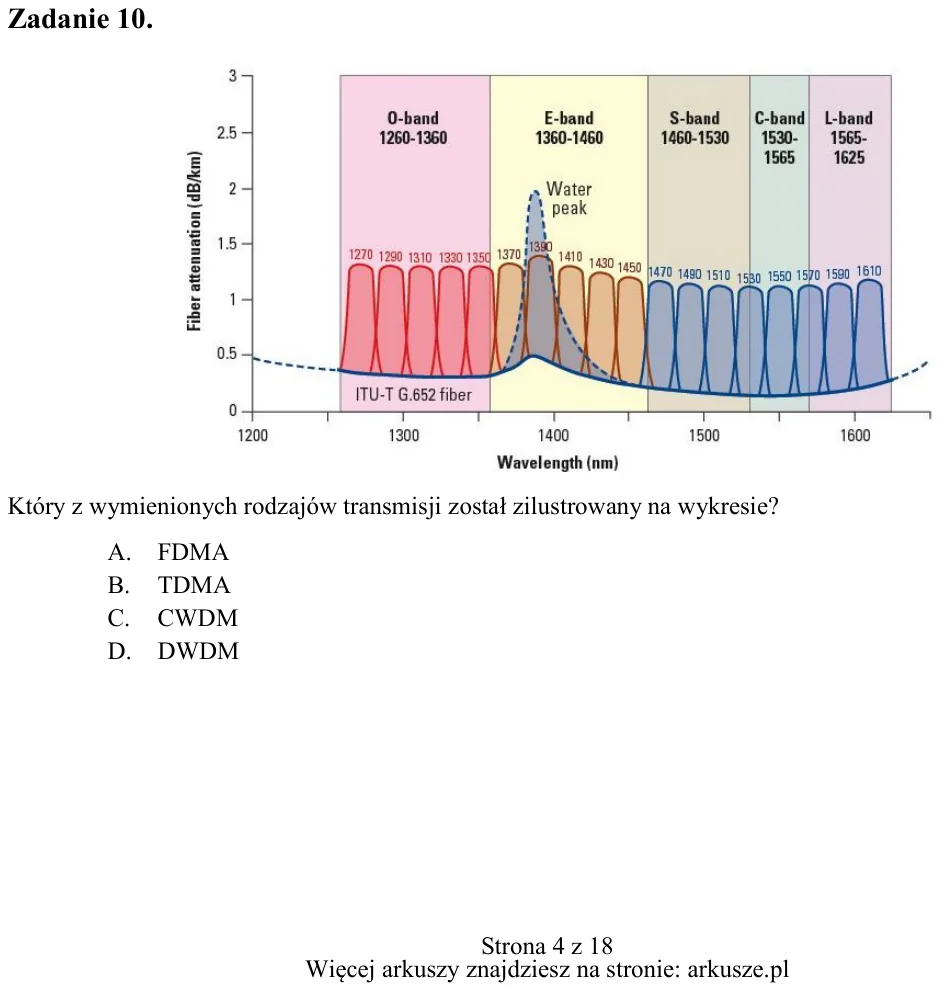

Zadanie 10. Który z wymienionych rodzajów transmisji został zilustrowany na wykresie? A. FDMA B. TDMA C. CWDM D. DWDM

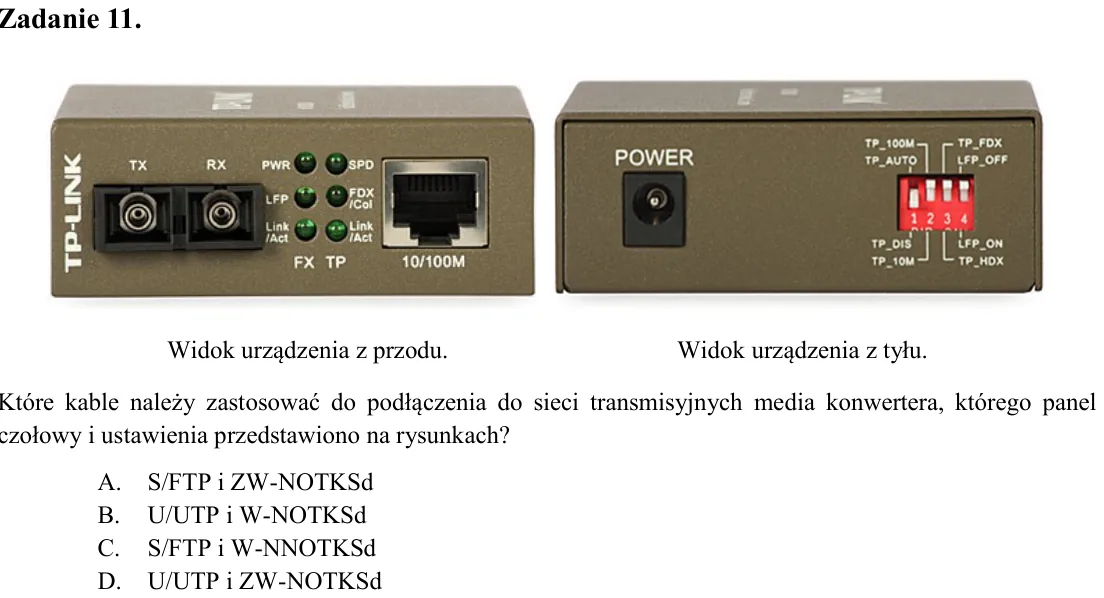

Zadanie 11. Które kable należy zastosować do podłączenia do sieci transmisyjnych media konwertera, którego panel czołowy i ustawienia przedstawiono na rysunkach? A. S/FTP i ZW-NOTKSd B. U/UTP i W-NOTKSd C. S/FTP i W-NNOT

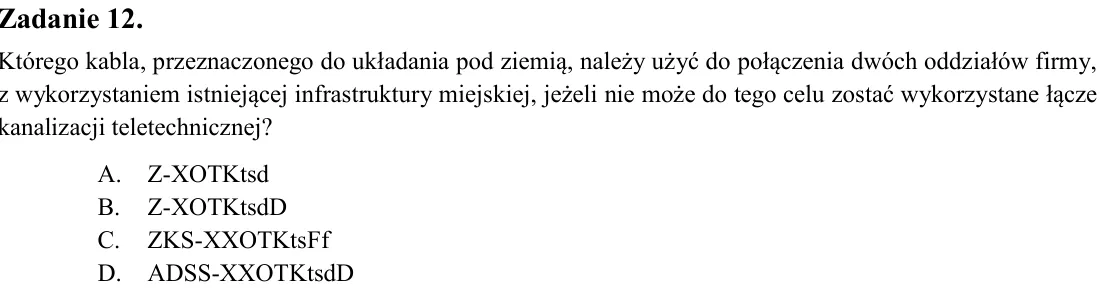

Zadanie 12. Którego kabla, przeznaczonego do układania pod ziemią, należy użyć do połączenia dwóch oddziałów firmy, z wykorzystaniem istniejącej infrastruktury miejskiej, jeżeli nie może do tego celu zostać wykorzystane

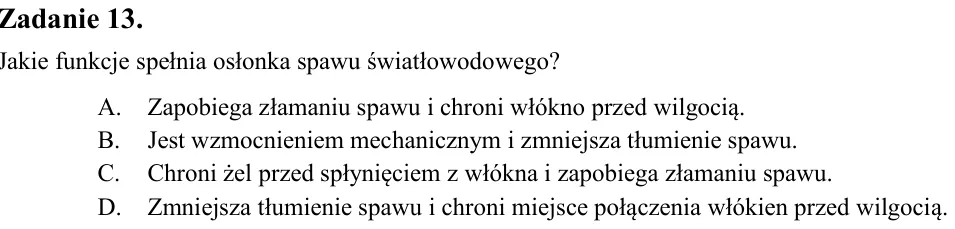

Zadanie 13. Jakie funkcje spełnia osłonka spawu światłowodowego? A. Zapobiega złamaniu spawu i chroni włókno przed wilgocią. B. Jest wzmocnieniem mechanicznym i zmniejsza tłumienie spawu. C. Chroni żel przed spłynięciem

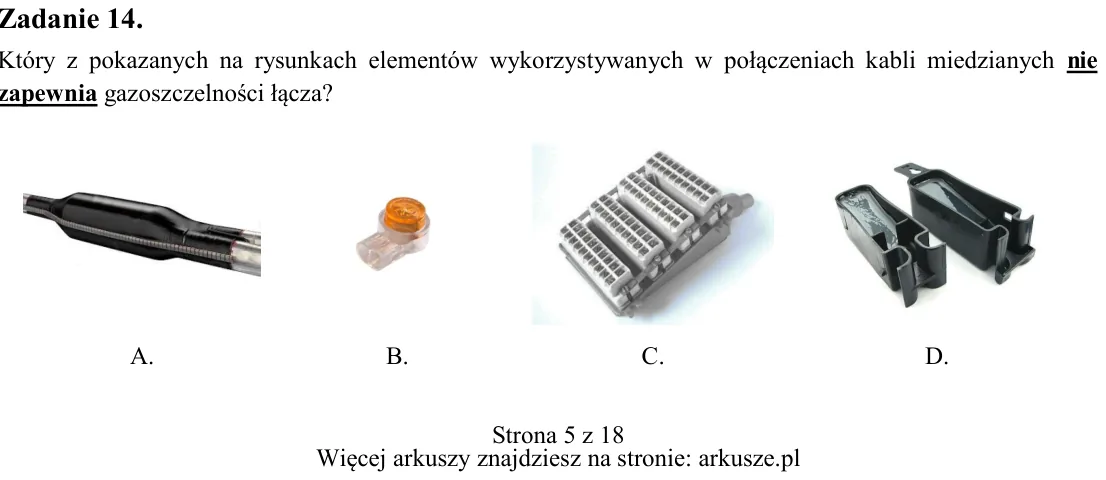

Zadanie 14. Który z pokazanych na rysunkach elementów wykorzystywanych w połączeniach kabli miedzianych nie zapewnia gazoszczelności łącza? Widok urządzenia z przodu. Widok urządzenia z tyłu. A. B. C. D.

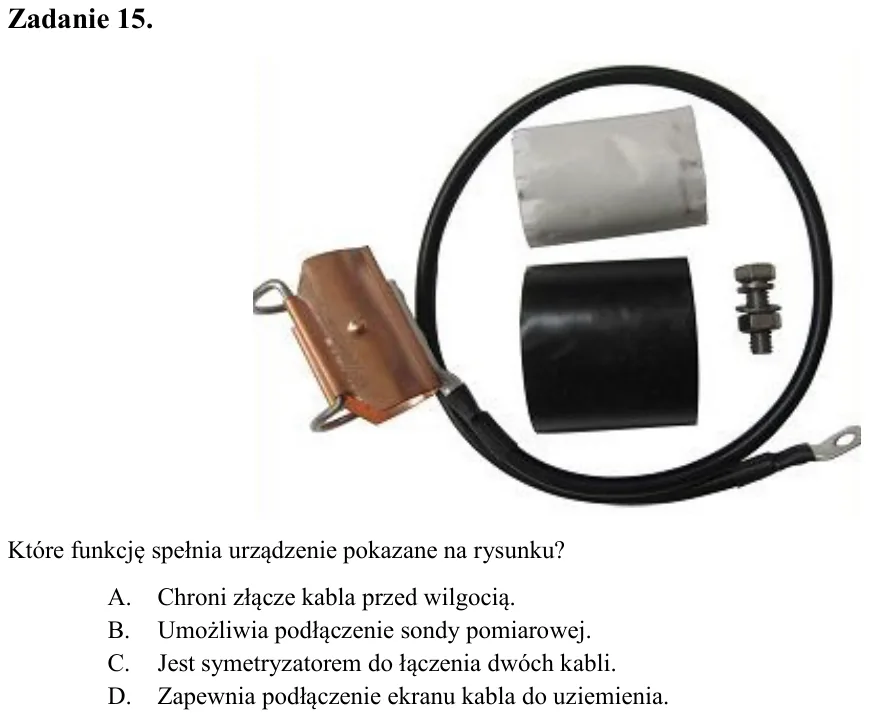

Zadanie 15. Które funkcję spełnia urządzenie pokazane na rysunku? A. Chroni złącze kabla przed wilgocią. B. Umożliwia podłączenie sondy pomiarowej. C. Jest symetryzatorem do łączenia dwóch kabli. D. Zapewnia podłączenie

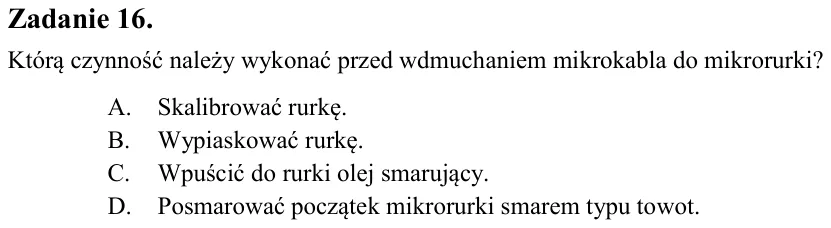

Zadanie 16. Którą czynność należy wykonać przed wdmuchaniem mikrokabla do mikrorurki? A. Skalibrować rurkę. B. Wypiaskować rurkę. C. Wpuścić do rurki olej smarujący. D. Posmarować początek mikrorurki smarem typu towot.

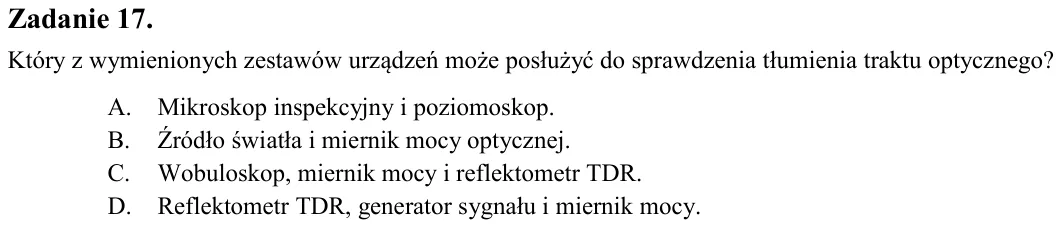

Zadanie 17. Który z wymienionych zestawów urządzeń może posłużyć do sprawdzenia tłumienia traktu optycznego? A. Mikroskop inspekcyjny i poziomoskop. B. Źródło światła i miernik mocy optycznej. C. Wobuloskop, miernik mocy

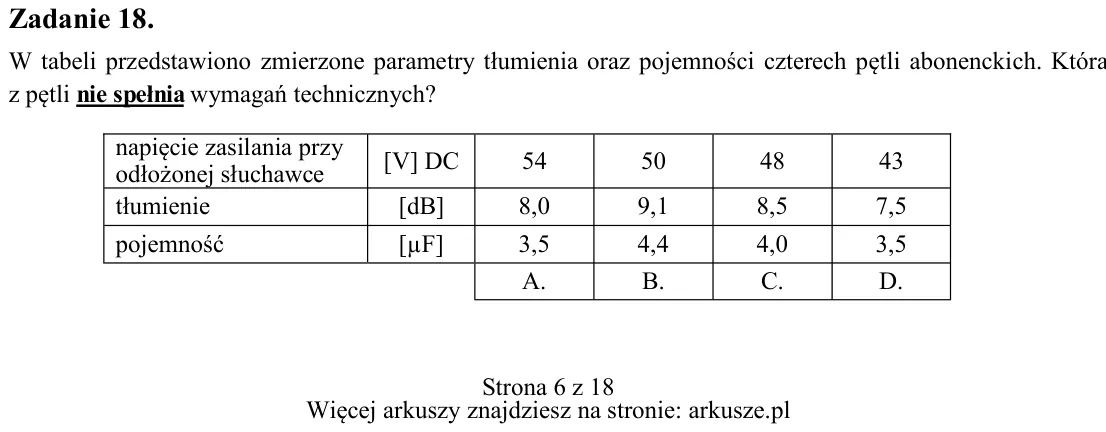

Zadanie 18. W tabeli przedstawiono zmierzone parametry tłumienia oraz pojemności czterech pętli abonenckich. Która z pętli nie spełnia wymagań technicznych? napięcie zasilania przy odłożonej słuchawce [V] DC 54 50 48 43

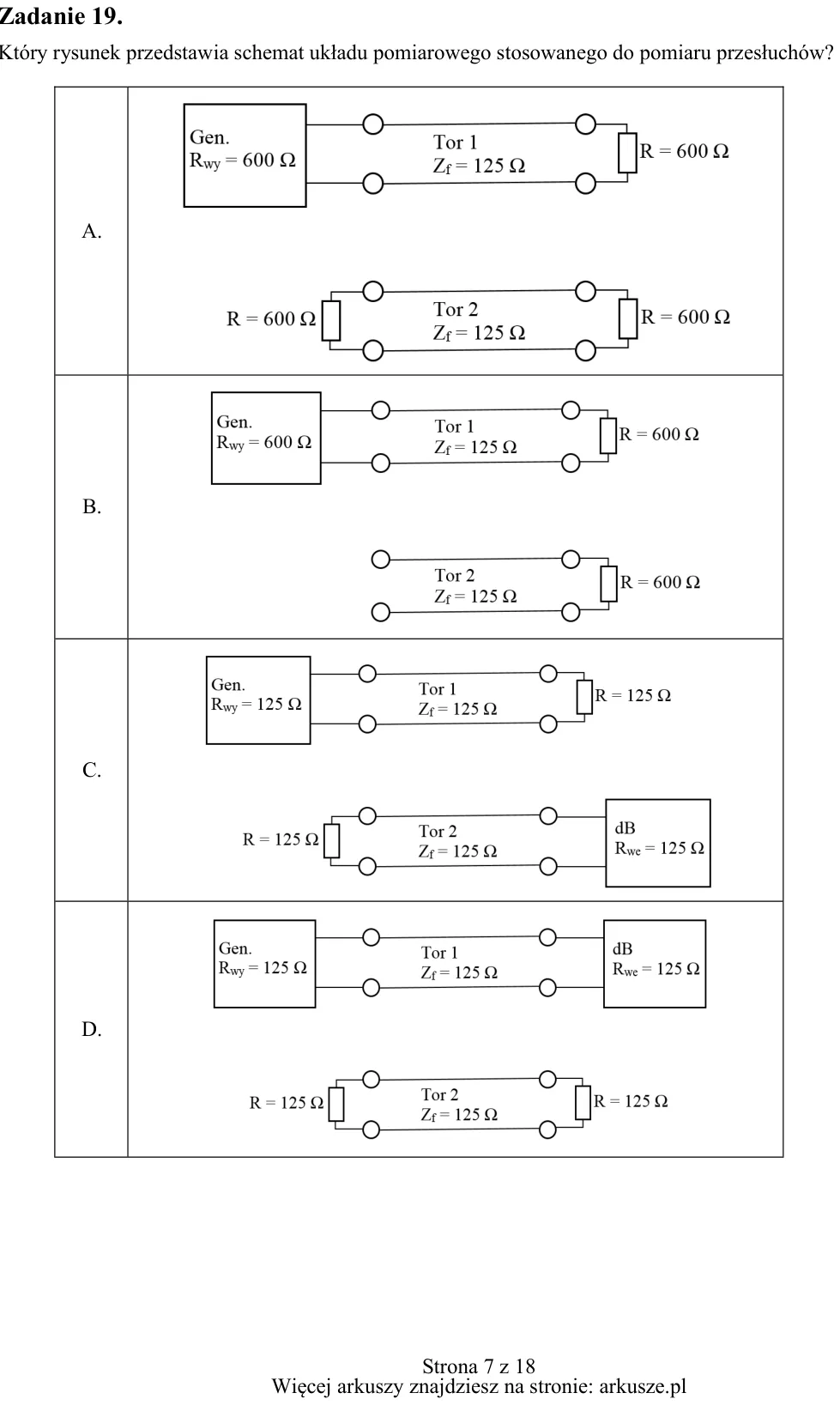

Zadanie 19. Który rysunek przedstawia schemat układu pomiarowego stosowanego do pomiaru przesłuchów? A. B. C. D.

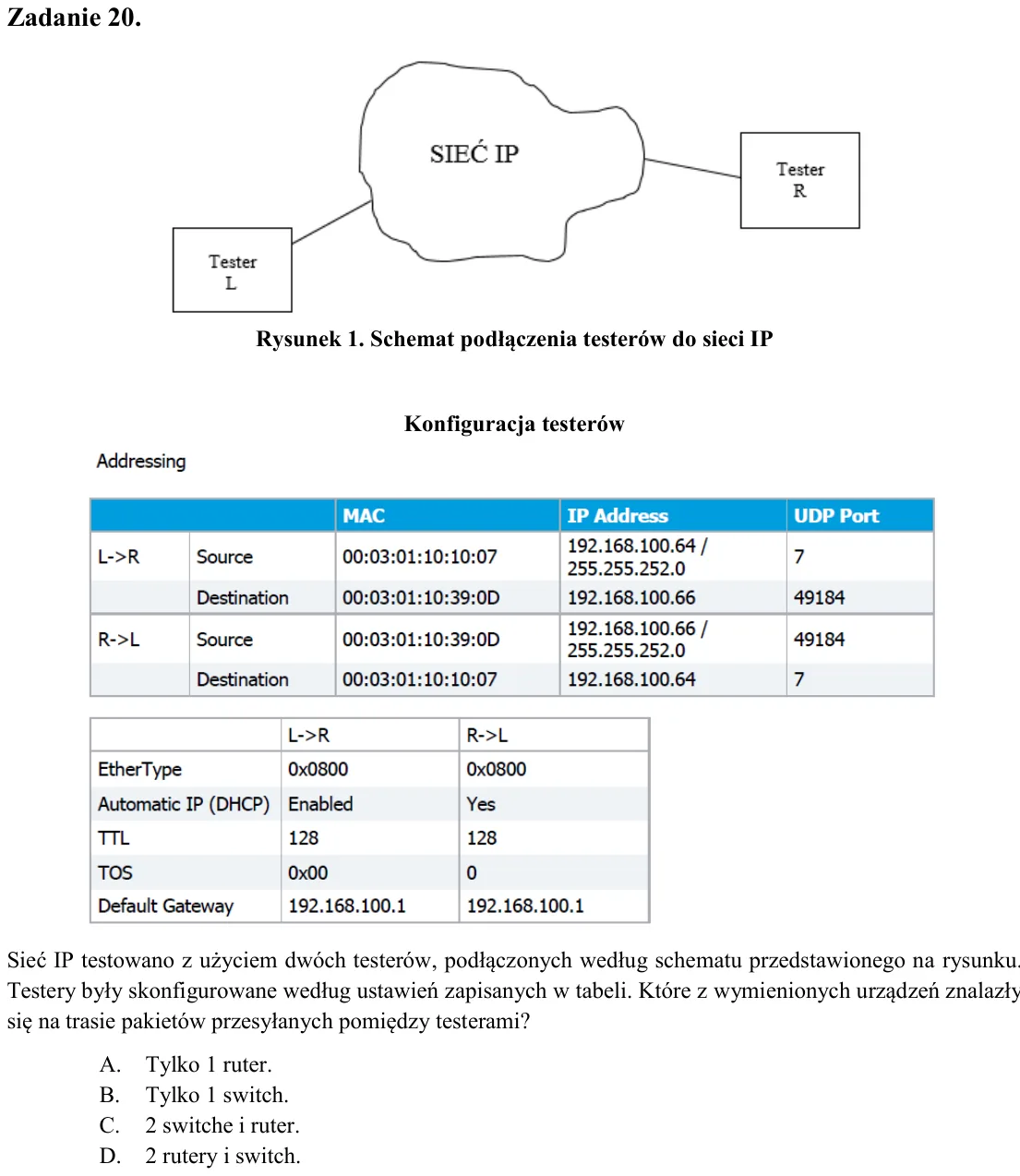

Zadanie 20. Rysunek 1. Schemat podłączenia testerów do sieci IP Konfiguracja testerów Sieć IP testowano z użyciem dwóch testerów, podłączonych według schematu przedstawionego na rysunku. Testery były skonfigurowane wedłu

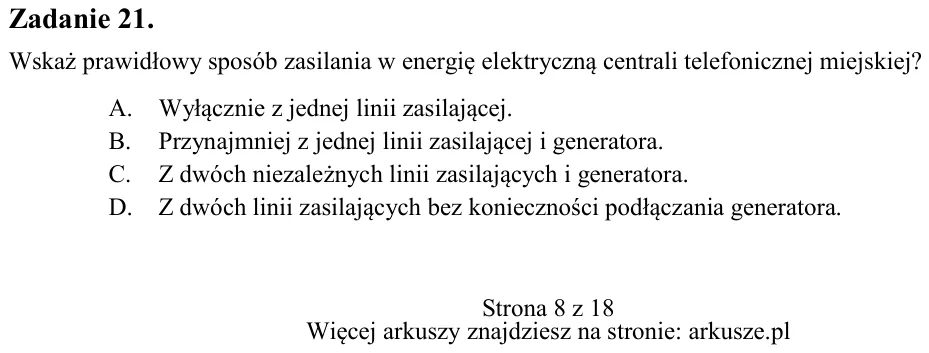

Zadanie 21. Wskaż prawidłowy sposób zasilania w energię elektryczną centrali telefonicznej miejskiej? A. Wyłącznie z jednej linii zasilającej. B. Przynajmniej z jednej linii zasilającej i generatora. C. Z dwóch niezależn

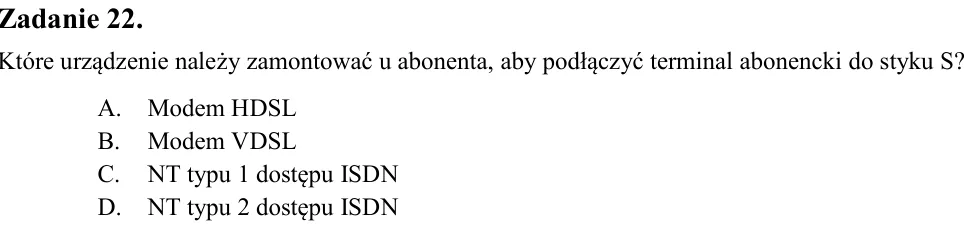

Zadanie 22. Które urządzenie należy zamontować u abonenta, aby podłączyć terminal abonencki do styku S? A. Modem HDSL B. Modem VDSL C. NT typu 1 dostępu ISDN D. NT typu 2 dostępu ISDN

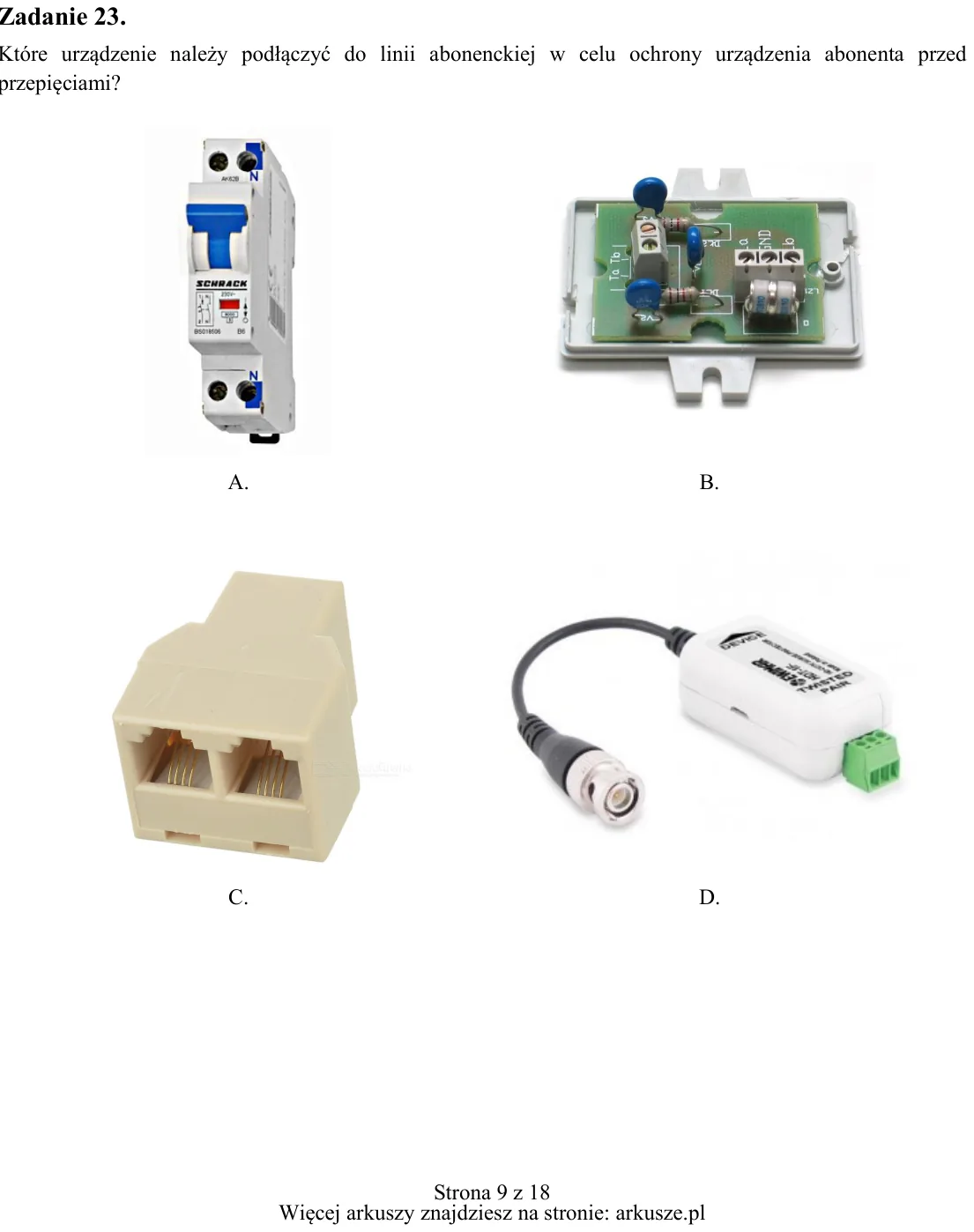

Zadanie 23. Które urządzenie należy podłączyć do linii abonenckiej w celu ochrony urządzenia abonenta przed przepięciami? A. B. C. D.

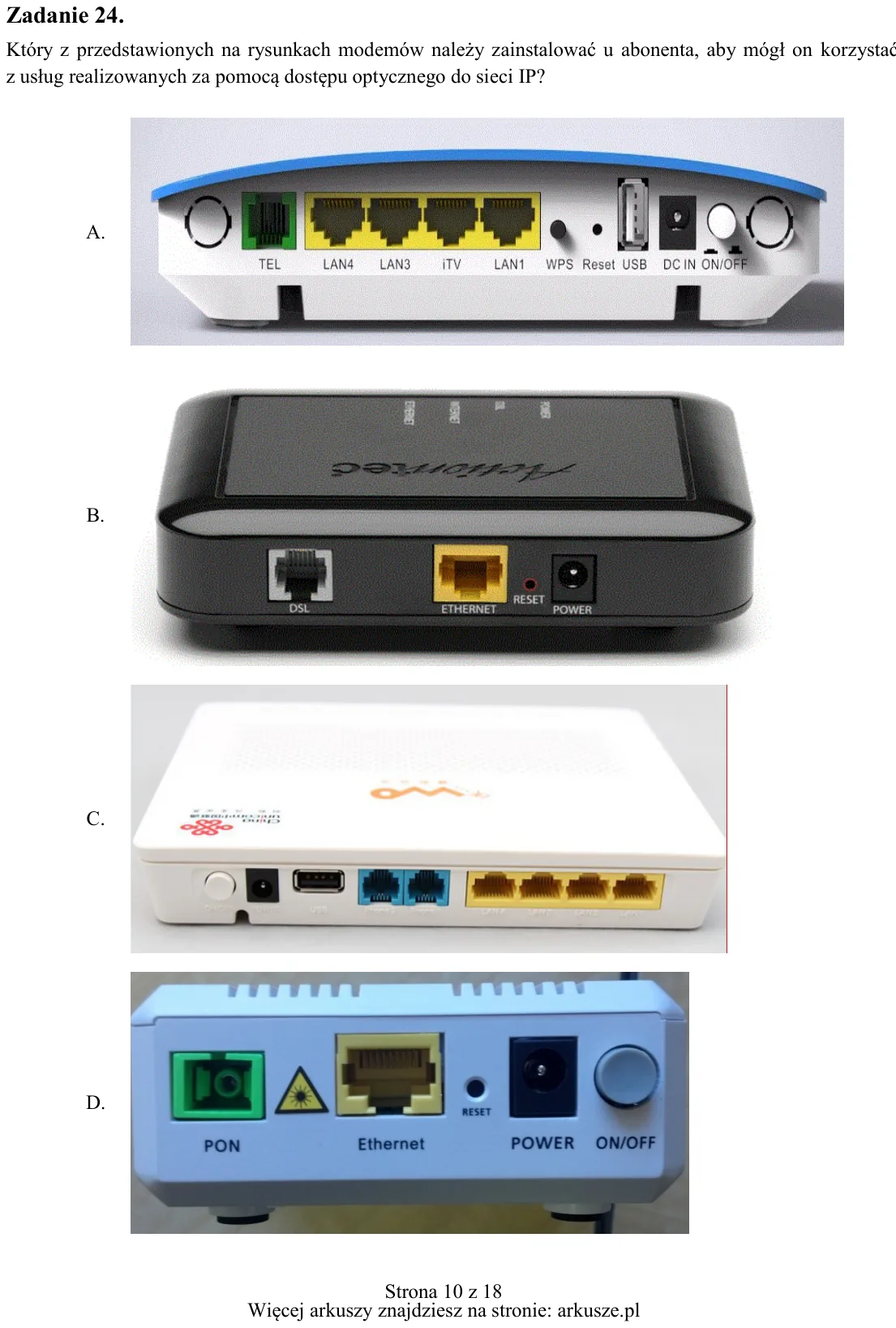

Zadanie 24. Który z przedstawionych na rysunkach modemów należy zainstalować u abonenta, aby mógł on korzystać z usług realizowanych za pomocą dostępu optycznego do sieci IP? A. B. C. D.

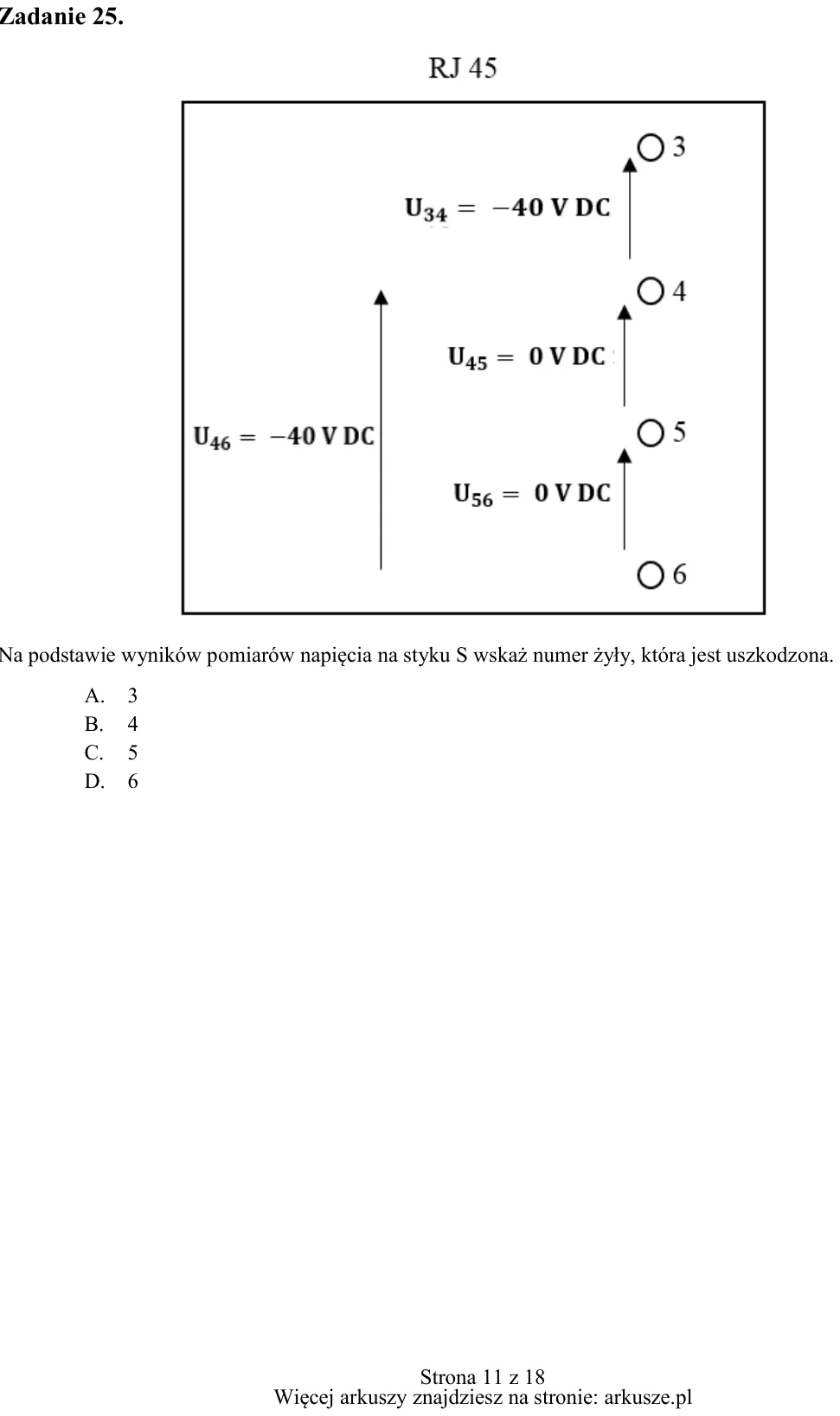

Zadanie 25. Na podstawie wyników pomiarów napięcia na styku S wskaż numer żyły, która jest uszkodzona. A. 3 B. 4 C. 5 D. 6

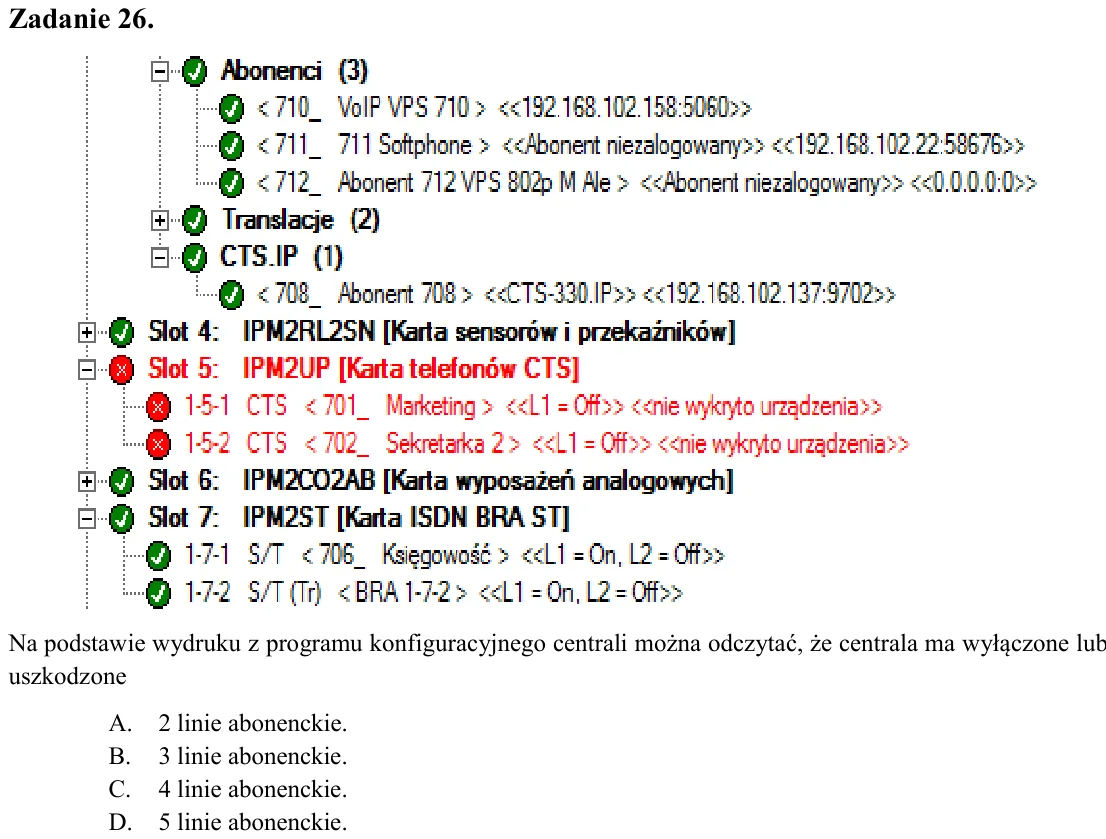

Zadanie 26. Na podstawie wydruku z programu konfiguracyjnego centrali można odczytać, że centrala ma wyłączone lub uszkodzone A. 2 linie abonenckie. B. 3 linie abonenckie. C. 4 linie abonenckie. D. 5 linie abonenckie.

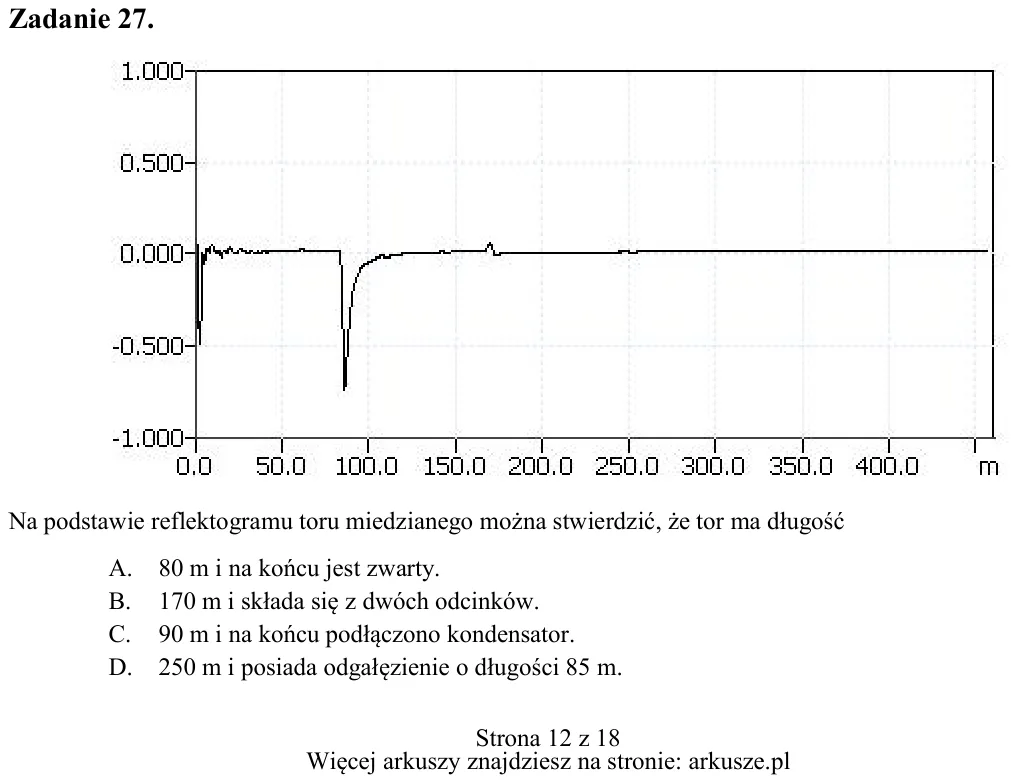

Zadanie 27. Na podstawie reflektogramu toru miedzianego można stwierdzić, że tor ma długość A. 80 m i na końcu jest zwarty. B. 170 m i składa się z dwóch odcinków. C. 90 m i na końcu podłączono kondensator. D. 250 m i po

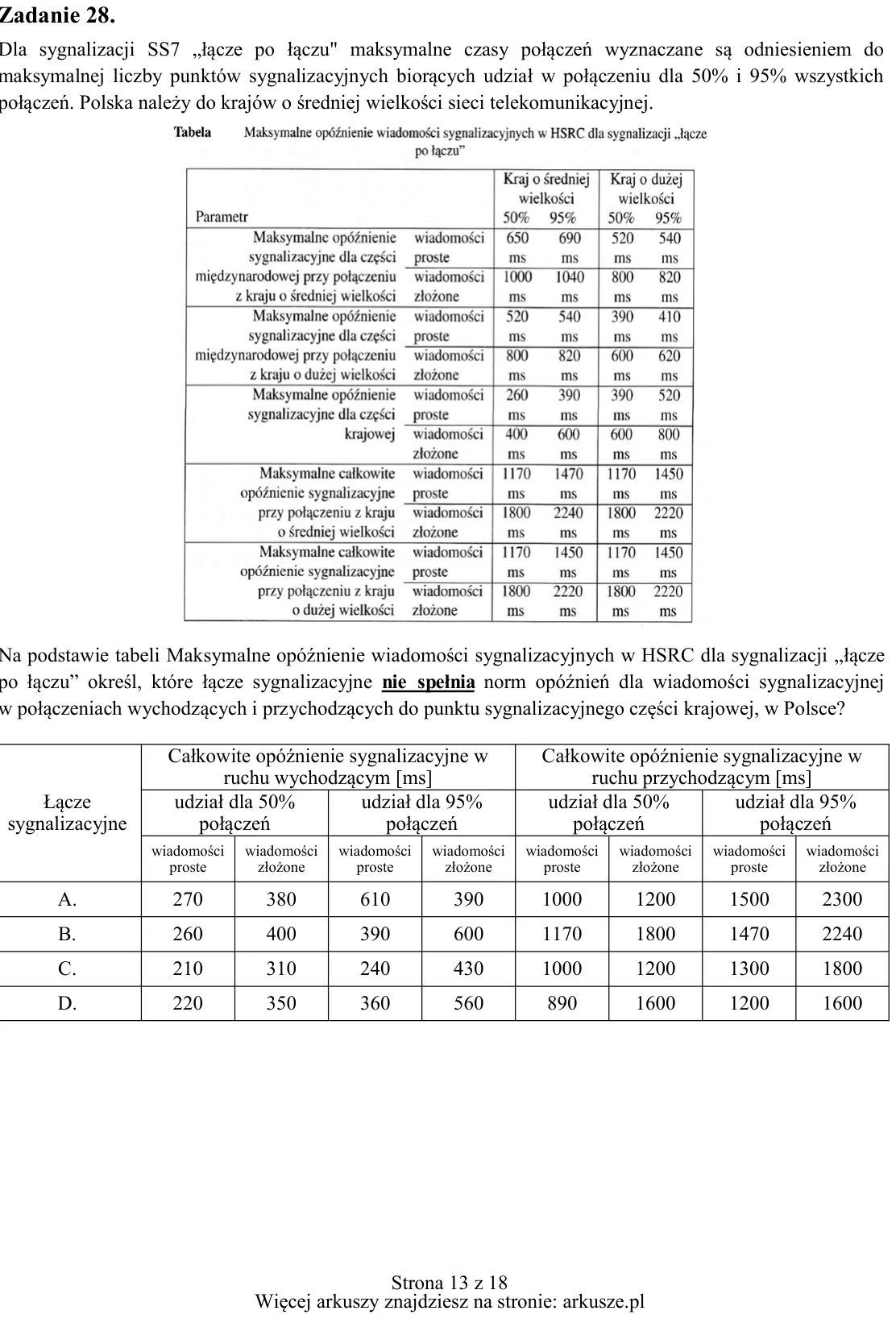

Zadanie 28. Dla sygnalizacji SS7 „łącze po łączu" maksymalne czasy połączeń wyznaczane są odniesieniem do maksymalnej liczby punktów sygnalizacyjnych biorących udział w połączeniu dla 50% i 95% wszystkich połączeń. Polsk

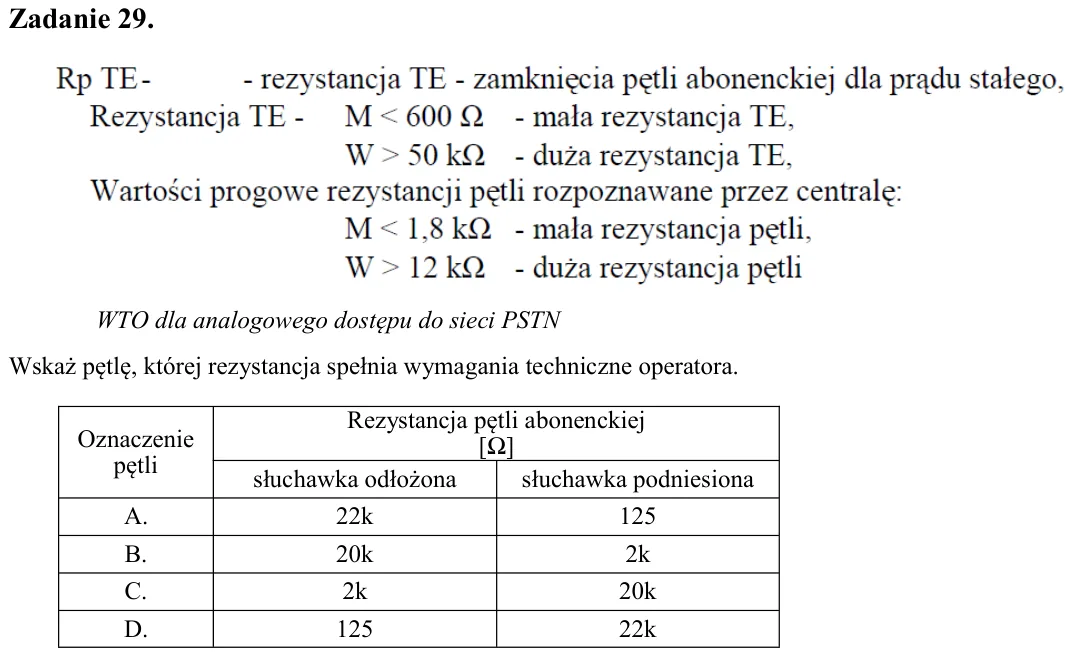

Zadanie 29. WTO dla analogowego dostępu do sieci PSTN Wskaż pętlę, której rezystancja spełnia wymagania techniczne operatora.

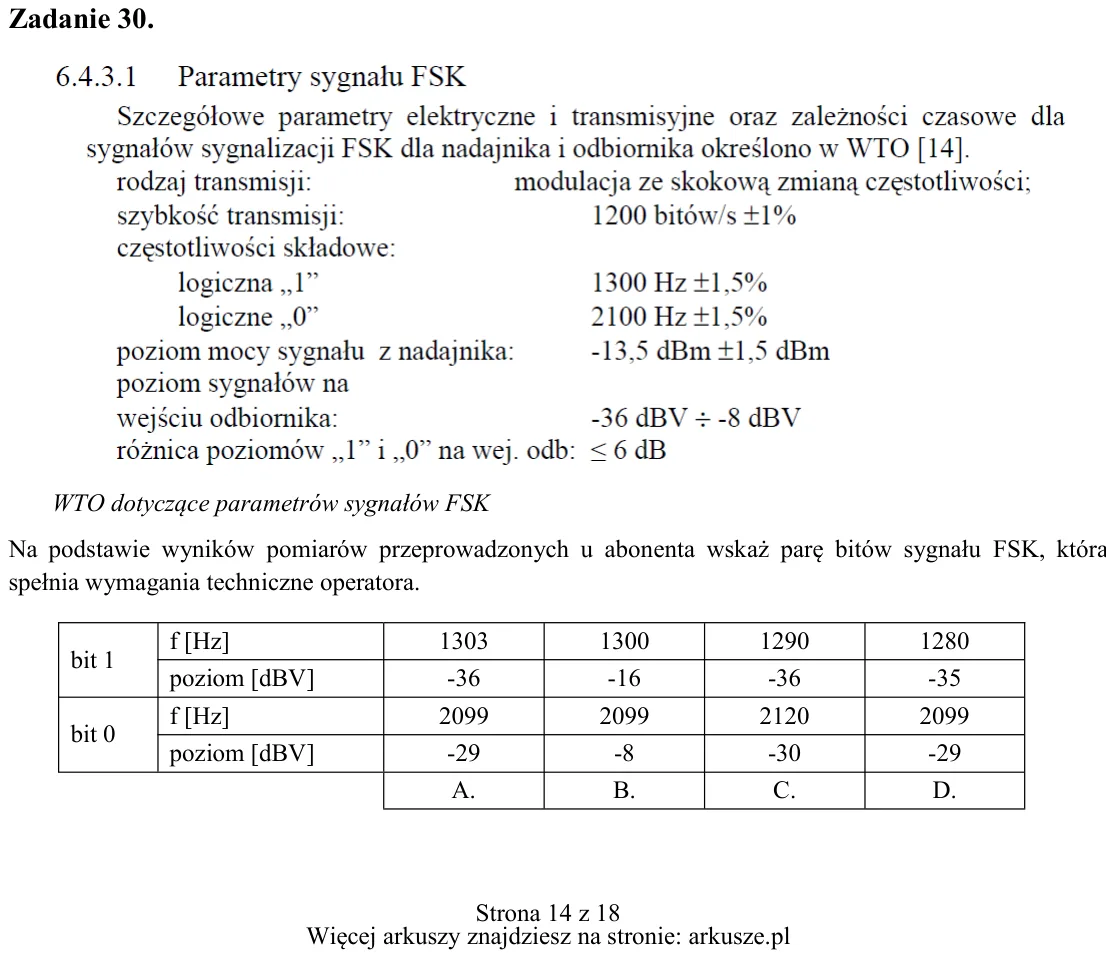

Zadanie 30. WTO dotyczące parametrów sygnałów FSK Na podstawie wyników pomiarów przeprowadzonych u abonenta wskaż parę bitów sygnału FSK, która spełnia wymagania techniczne operatora. Oznaczenie pętli Rezystancja pętli a

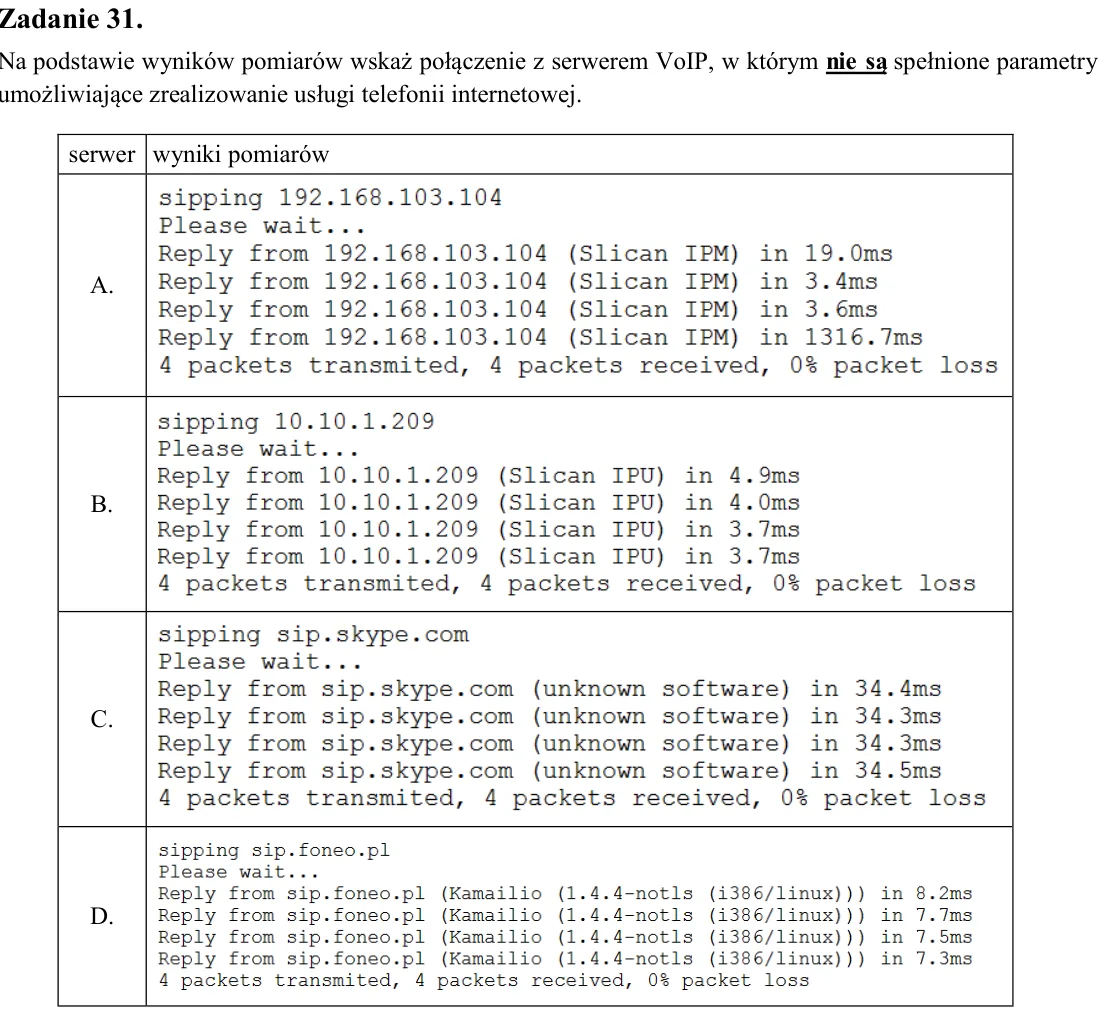

Zadanie 31. Na podstawie wyników pomiarów wskaż połączenie z serwerem VoIP, w którym nie są spełnione parametry umożliwiające zrealizowanie usługi telefonii internetowej.

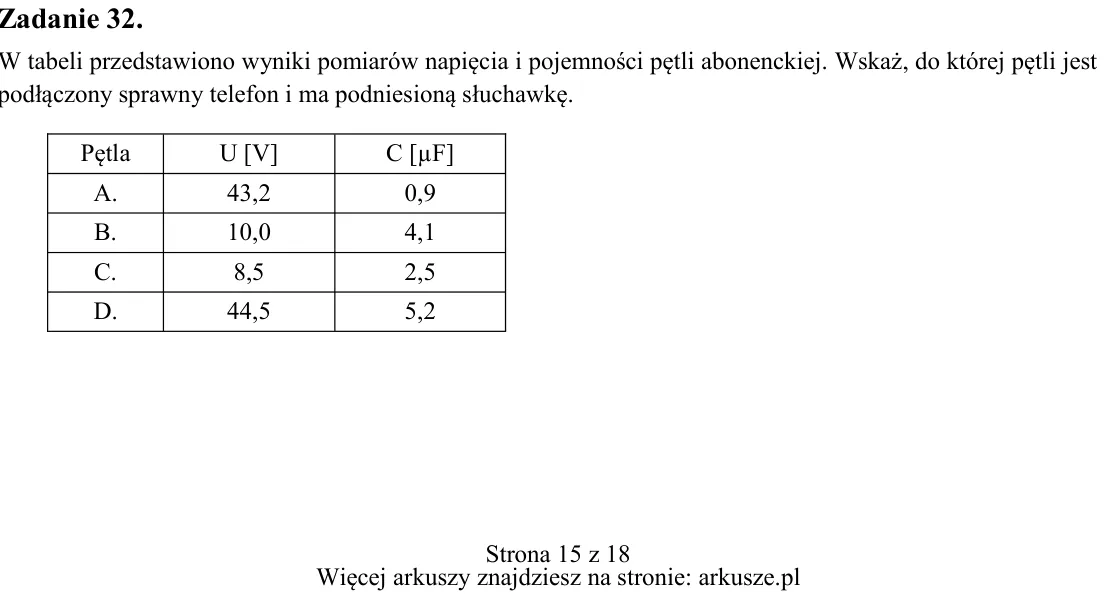

Zadanie 32. W tabeli przedstawiono wyniki pomiarów napięcia i pojemności pętli abonenckiej. Wskaż, do której pętli jest podłączony sprawny telefon i ma podniesioną słuchawkę. serwer wyniki pomiarów A. B. C. D. Pętla U [V

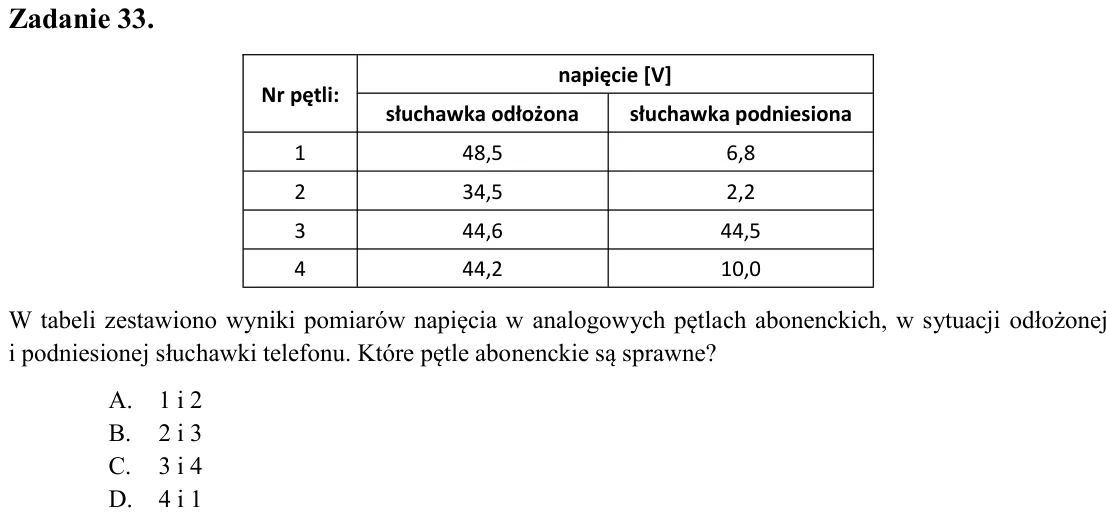

Zadanie 33. W tabeli zestawiono wyniki pomiarów napięcia w analogowych pętlach abonenckich, w sytuacji odłożonej i podniesionej słuchawki telefonu. Które pętle abonenckie są sprawne? A. 1 i 2 B. 2 i 3 C. 3 i 4 D. 4 i 1

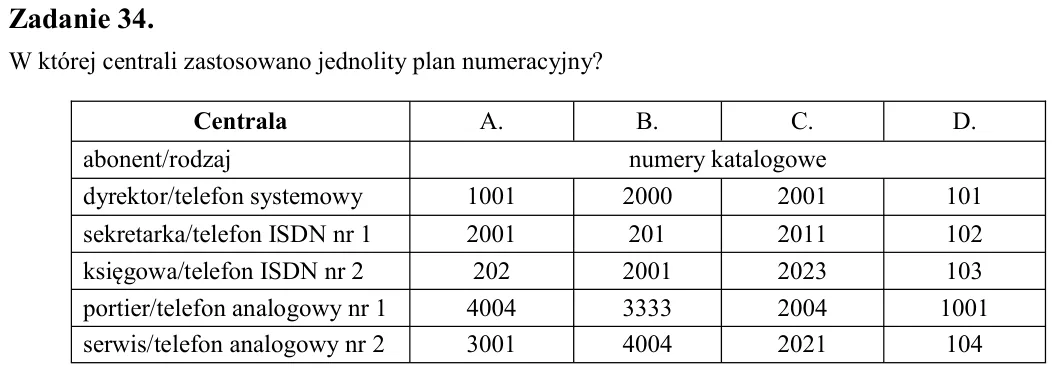

Zadanie 34. W której centrali zastosowano jednolity plan numeracyjny?

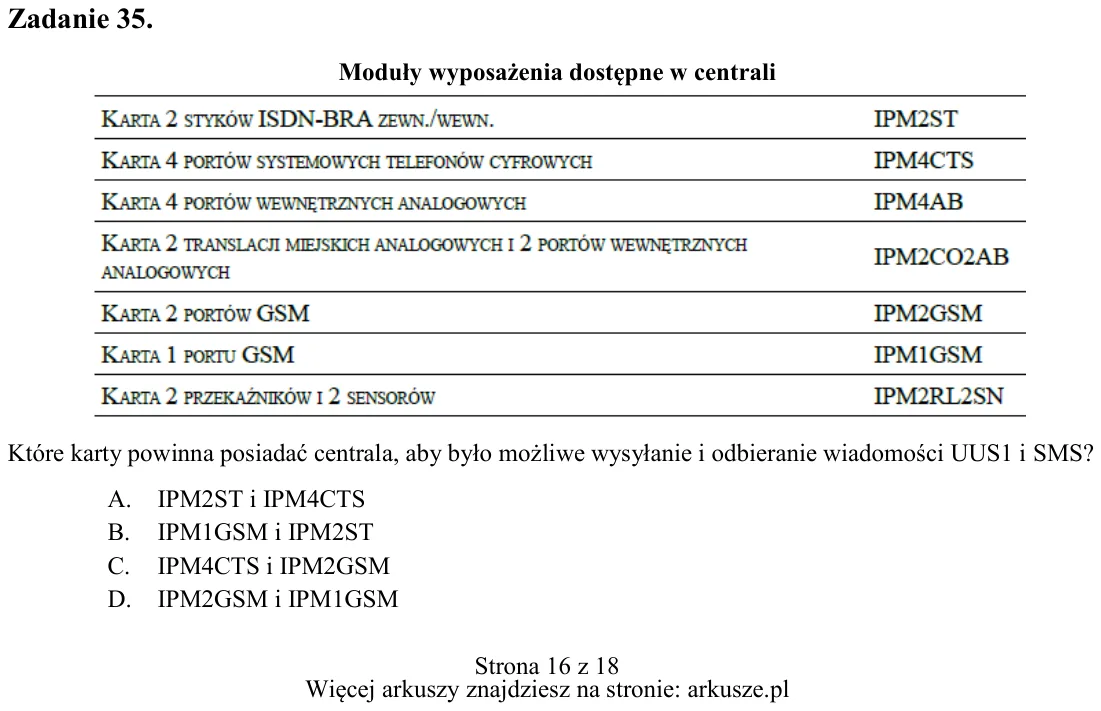

Zadanie 35. Które karty powinna posiadać centrala, aby było możliwe wysyłanie i odbieranie wiadomości UUS1 i SMS? A. IPM2ST i IPM4CTS B. IPM1GSM i IPM2ST C. IPM4CTS i IPM2GSM D. IPM2GSM i IPM1GSM Nr pętli: napięcie [V] s

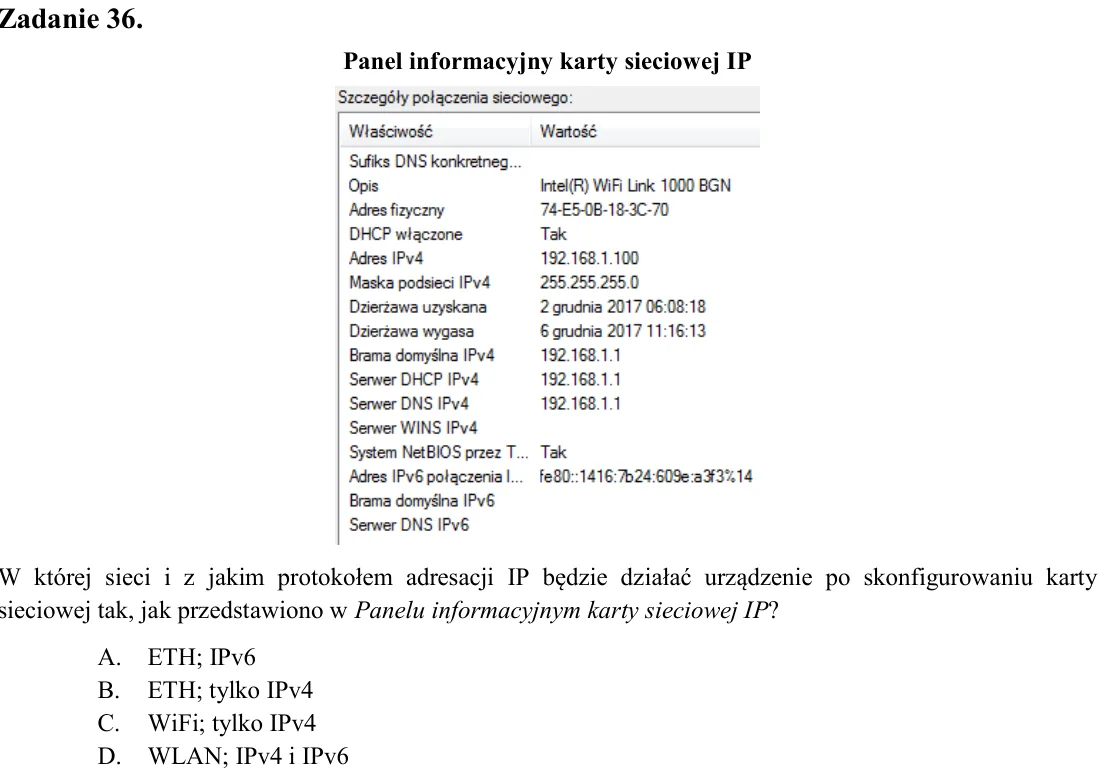

Zadanie 36. Panel informacyjny karty sieciowej IP W której sieci i z jakim protokołem adresacji IP będzie działać urządzenie po skonfigurowaniu karty sieciowej tak, jak przedstawiono w Panelu informacyjnym karty sieciowe

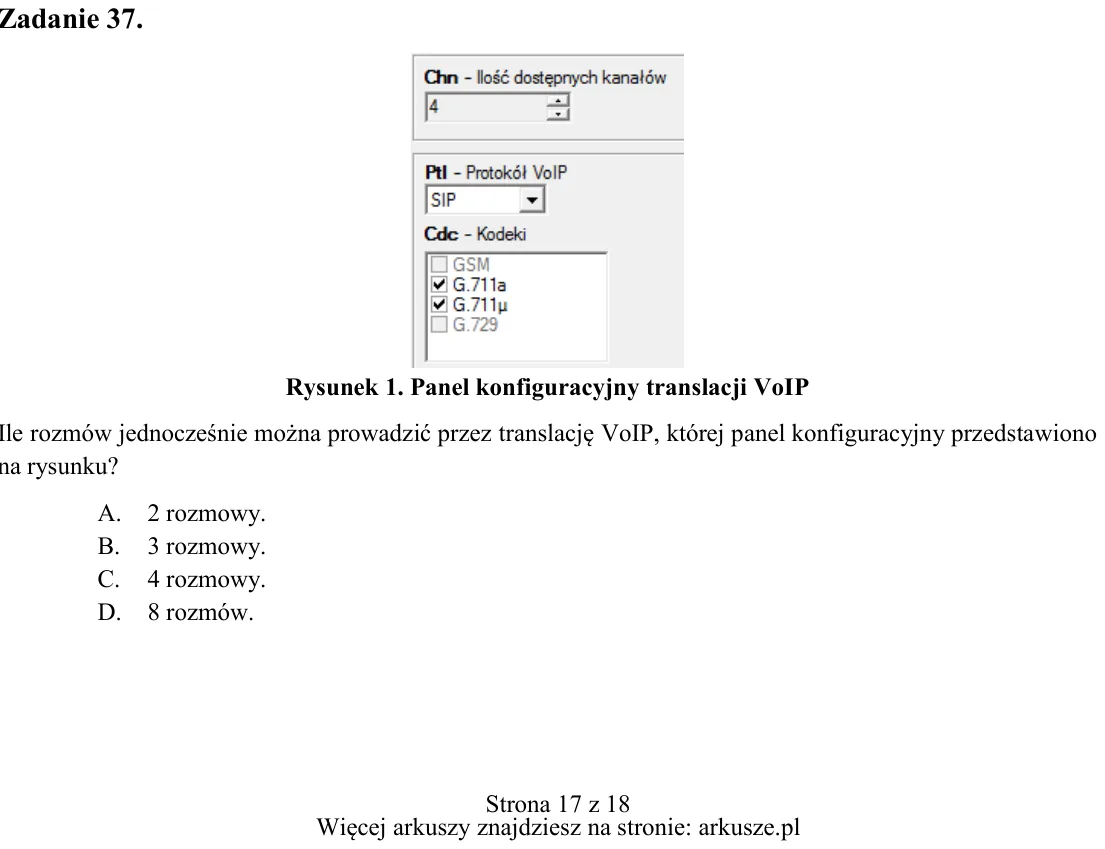

Zadanie 37. Rysunek 1. Panel konfiguracyjny translacji VoIP Ile rozmów jednocześnie można prowadzić przez translację VoIP, której panel konfiguracyjny przedstawiono na rysunku? A. 2 rozmowy. B. 3 rozmowy. C. 4 rozmowy. D

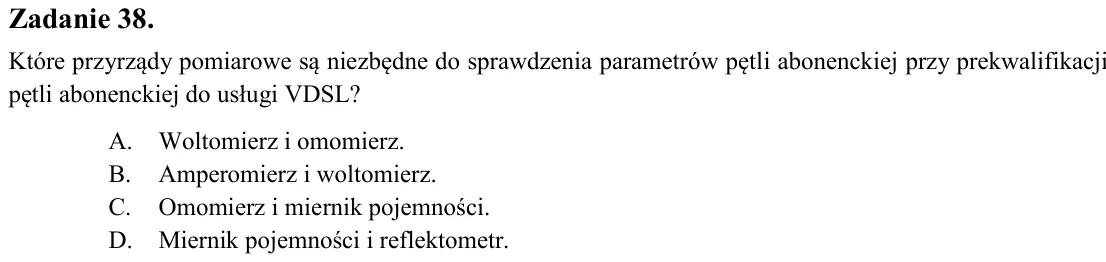

Zadanie 38. Które przyrządy pomiarowe są niezbędne do sprawdzenia parametrów pętli abonenckiej przy prekwalifikacji pętli abonenckiej do usługi VDSL? A. Woltomierz i omomierz. B. Amperomierz i woltomierz. C. Omomierz i m

Zadanie 39. Sygnalizacja DSS1 stosowana jest w A. węzłach sieci IP. B. telefonach VoIP. C. sieci ISDN na styku U. D. łączach międzycentralowych.

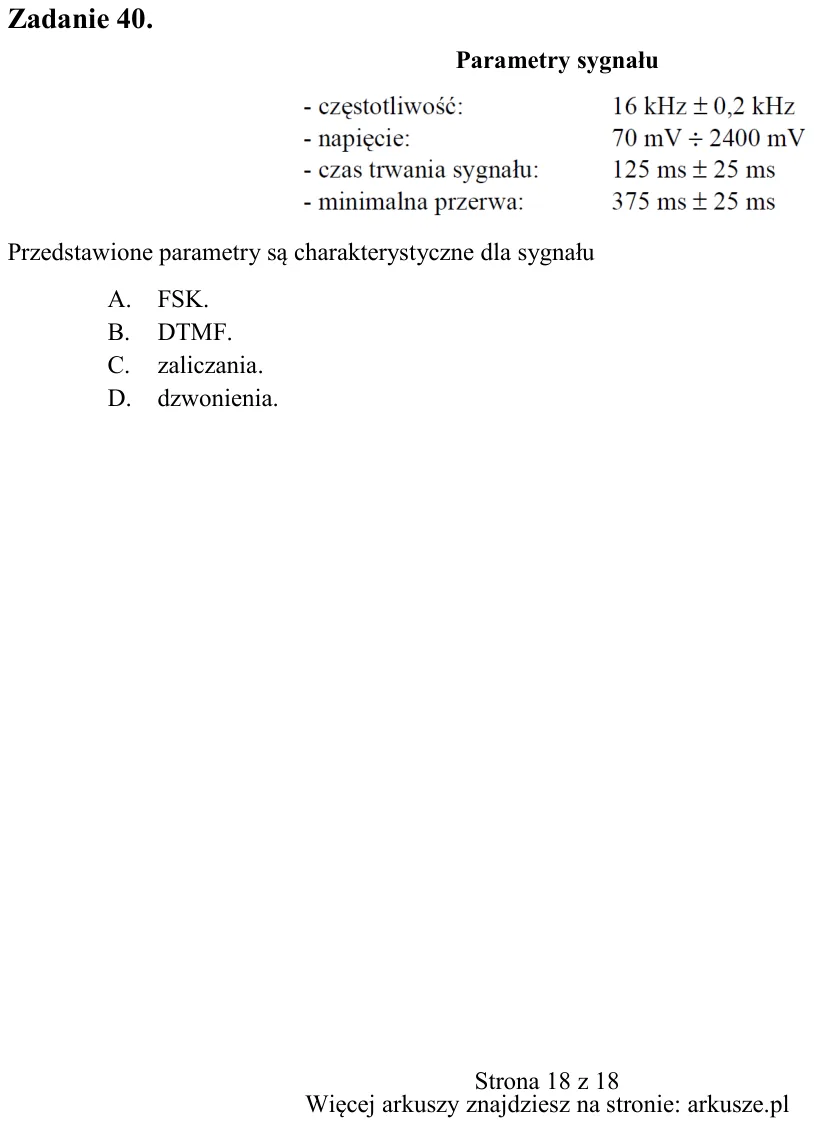

Zadanie 40. Parametry sygnału Przedstawione parametry są charakterystyczne dla sygnału A. FSK. B. DTMF. C. zaliczania. D. dzwonienia.
