E09 · Egzamin zawodowy · czerwiec 2019

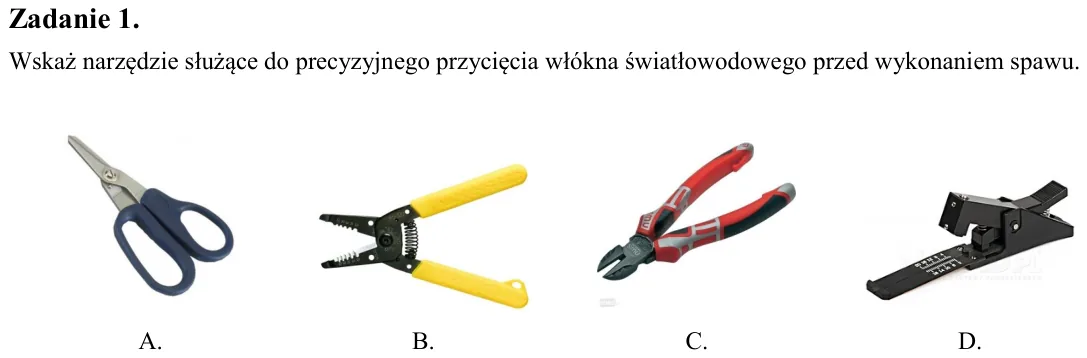

Zadanie 1. Wskaż narzędzie służące do precyzyjnego przycięcia włókna światłowodowego przed wykonaniem spawu.

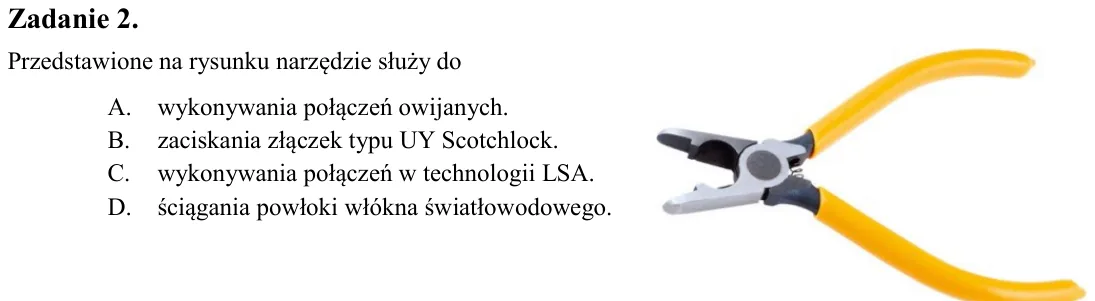

Zadanie 2. Przedstawione na rysunku narzędzie służy do A. wykonywania połączeń owijanych. B. zaciskania złączek typu UY Scotchlock. C. wykonywania połączeń w technologii LSA. D. ściągania powłoki włókna światłowodowego.

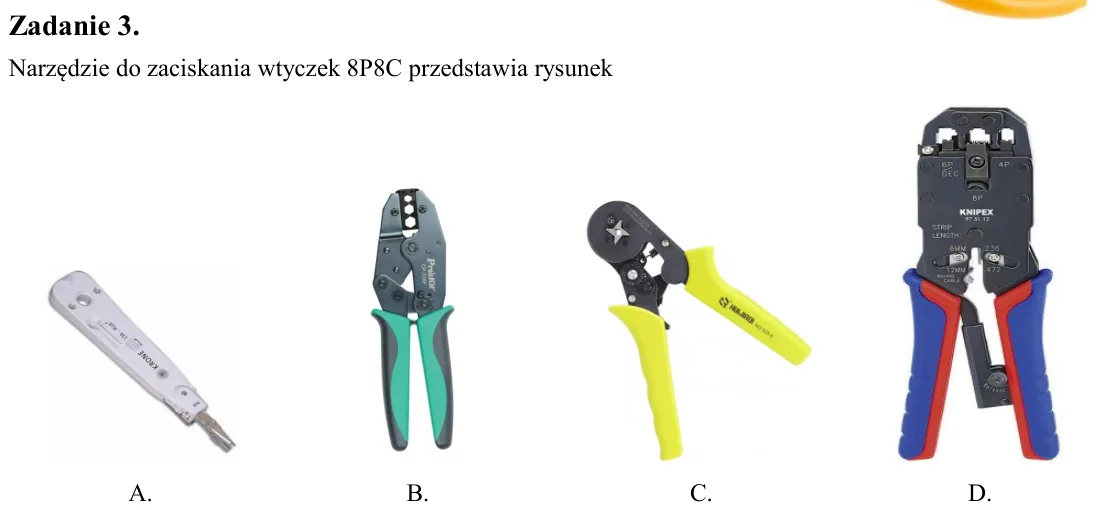

Zadanie 3. Narzędzie do zaciskania wtyczek 8P8C przedstawia rysunek

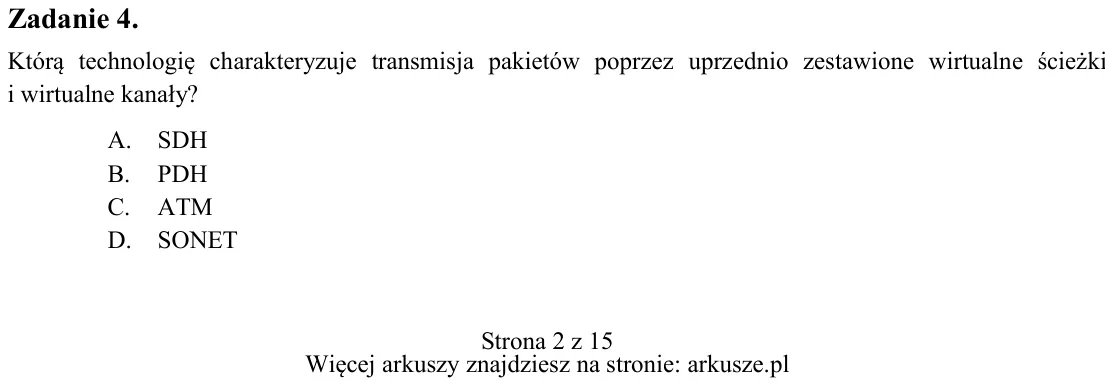

Zadanie 4. Którą technologię charakteryzuje transmisja pakietów poprzez uprzednio zestawione wirtualne ścieżki i wirtualne kanały? A. SDH B. PDH C. ATM D. SONET A. B. C. D. A. B. C. D.

Zadanie 5. W ramce systemu E1 szczeliny czasowe przenoszące informacje systemowe oznaczone są numerami A. 0 i 16 B. 0 i 31 C. 0 i 32 D. 16 i 32

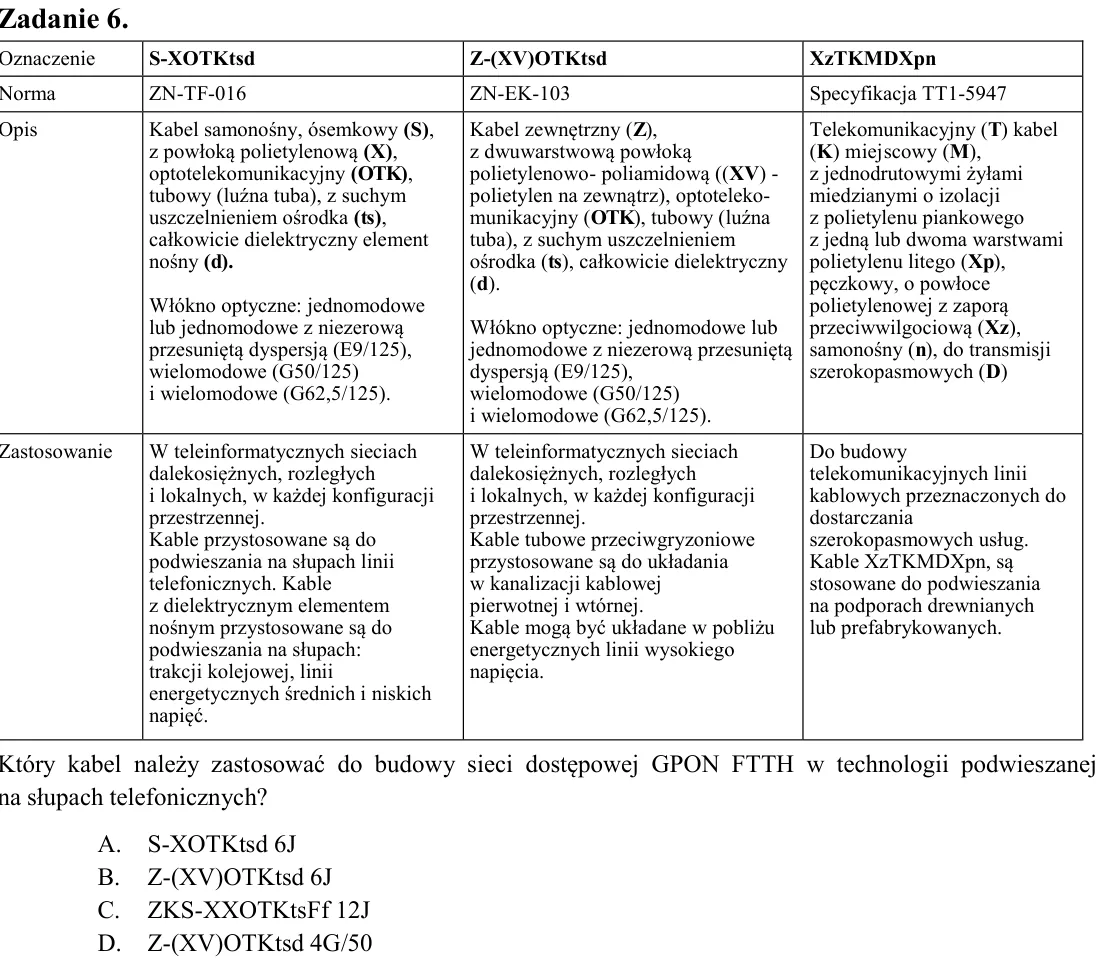

Zadanie 6. Który kabel należy zastosować do budowy sieci dostępowej GPON FTTH w technologii podwieszanej na słupach telefonicznych? A. S-XOTKtsd 6J B. Z-(XV)OTKtsd 6J C. ZKS-XXOTKtsFf 12J D. Z-(XV)OTKtsd 4G/50

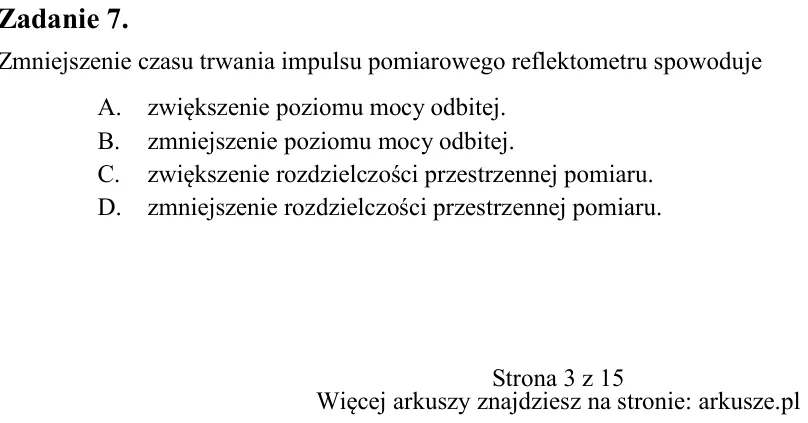

Zadanie 7. Zmniejszenie czasu trwania impulsu pomiarowego reflektometru spowoduje A. zwiększenie poziomu mocy odbitej. B. zmniejszenie poziomu mocy odbitej. C. zwiększenie rozdzielczości przestrzennej pomiaru. D. zmniejs

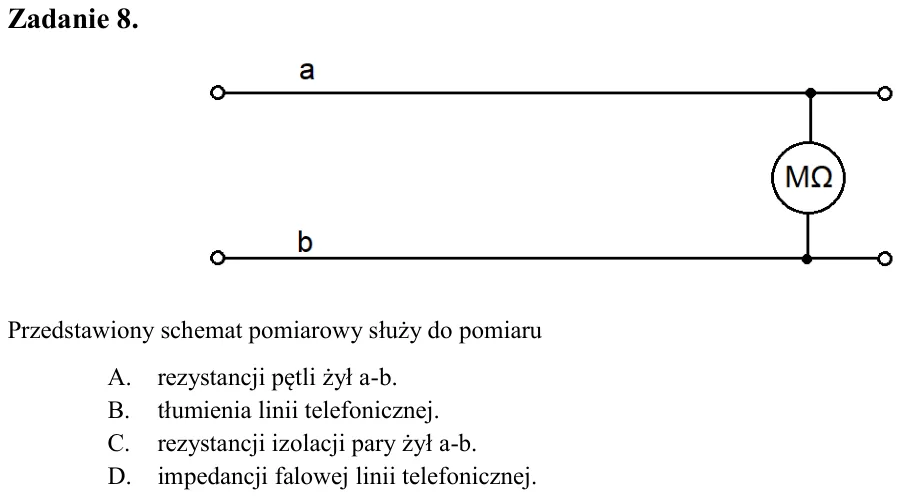

Zadanie 8. Przedstawiony schemat pomiarowy służy do pomiaru A. rezystancji pętli żył a-b. B. tłumienia linii telefonicznej. C. rezystancji izolacji pary żył a-b. D. impedancji falowej linii telefonicznej.

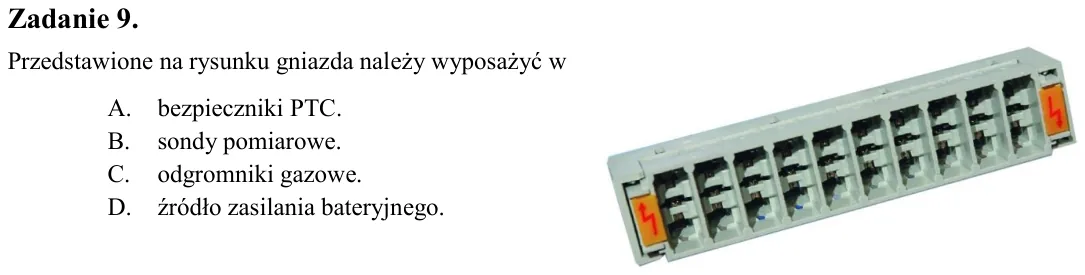

Zadanie 9. Przedstawione na rysunku gniazda należy wyposażyć w A. bezpieczniki PTC. B. sondy pomiarowe. C. odgromniki gazowe. D. źródło zasilania bateryjnego.

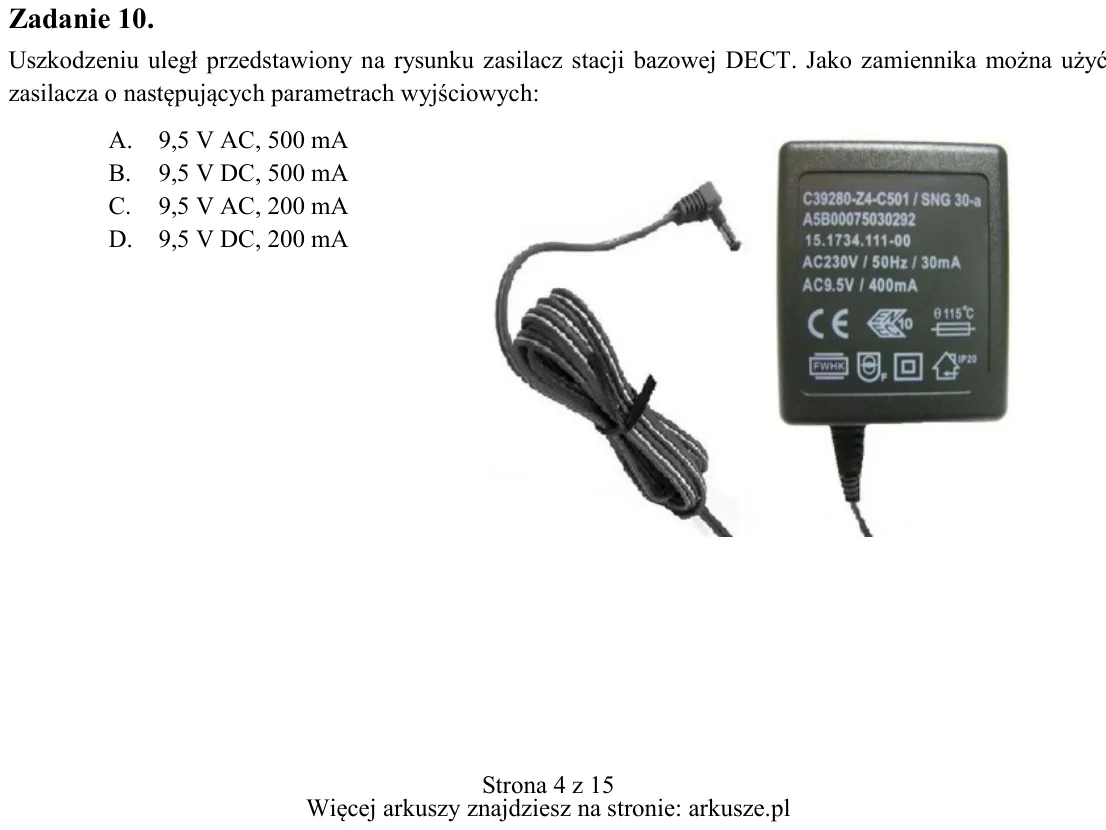

Zadanie 10. Uszkodzeniu uległ przedstawiony na rysunku zasilacz stacji bazowej DECT. Jako zamiennika można użyć zasilacza o następujących parametrach wyjściowych: A. 9,5 V AC, 500 mA B. 9,5 V DC, 500 mA C. 9,5 V AC, 200

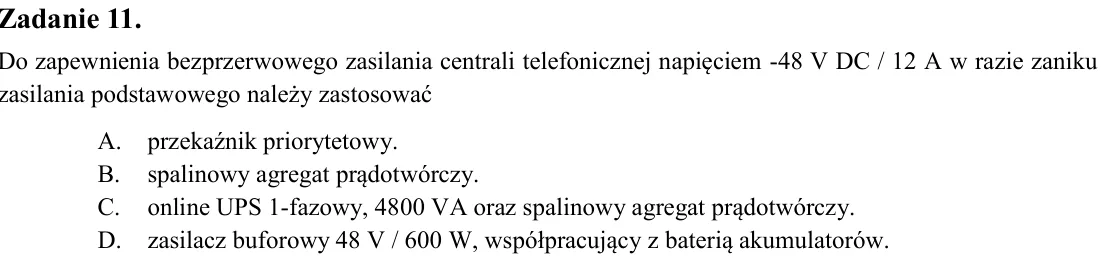

Zadanie 11. Do zapewnienia bezprzerwowego zasilania centrali telefonicznej napięciem -48 V DC / 12 A w razie zaniku zasilania podstawowego należy zastosować A. przekaźnik priorytetowy. B. spalinowy agregat prądotwórczy.

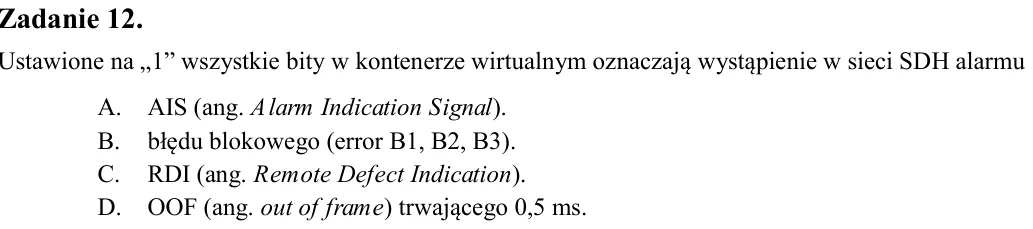

Zadanie 12. Ustawione na „1” wszystkie bity w kontenerze wirtualnym oznaczają wystąpienie w sieci SDH alarmu A. AIS (ang. Alarm Indication Signal). B. błędu blokowego (error B1, B2, B3). C. RDI (ang. Remote Defect Indica

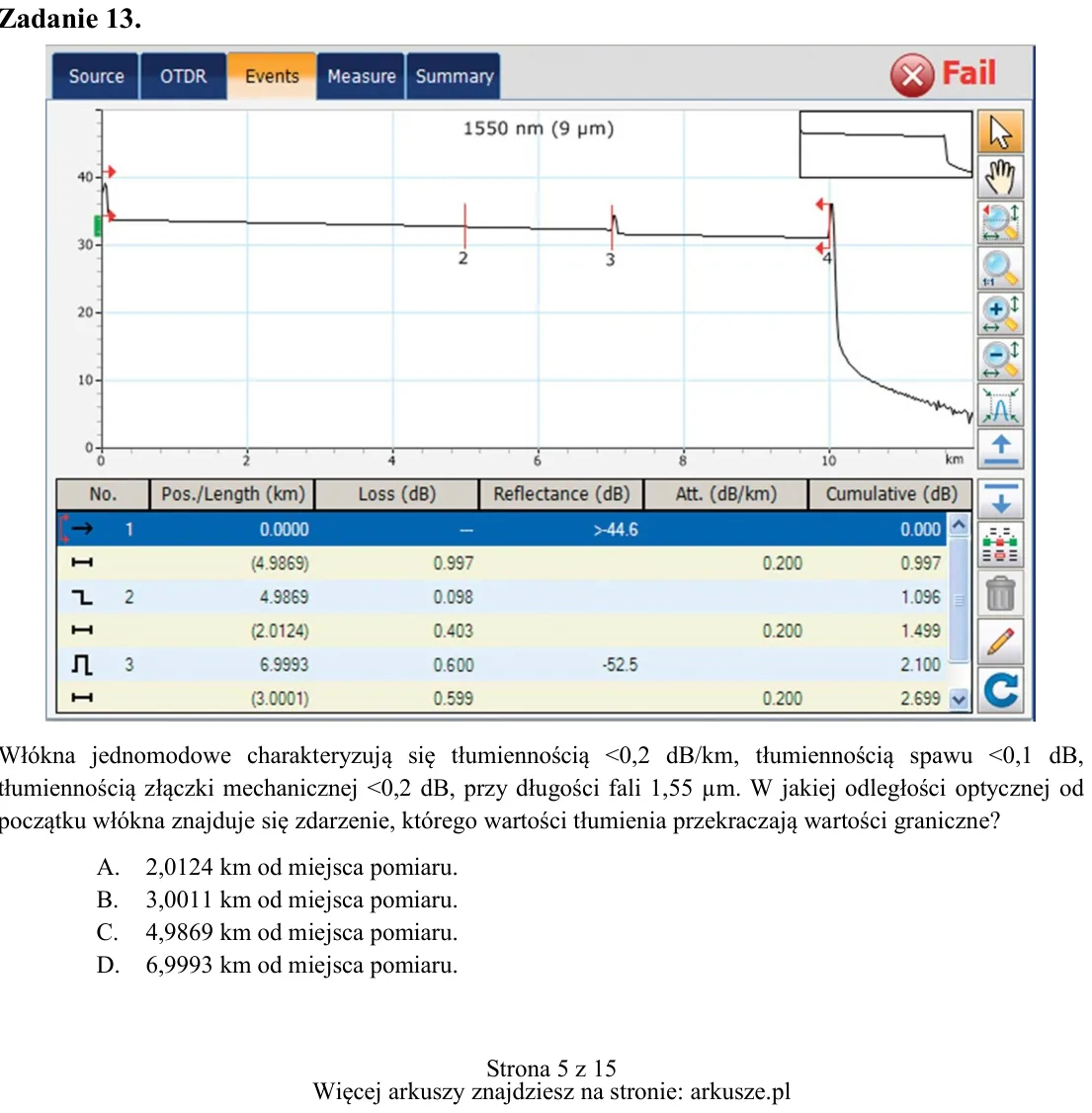

Zadanie 13. Włókna jednomodowe charakteryzują się tłumiennością <0,2 dB/km, tłumiennością spawu <0,1 dB, tłumiennością złączki mechanicznej <0,2 dB, przy długości fali 1,55 µm. W jakiej odległości optycznej od początku w

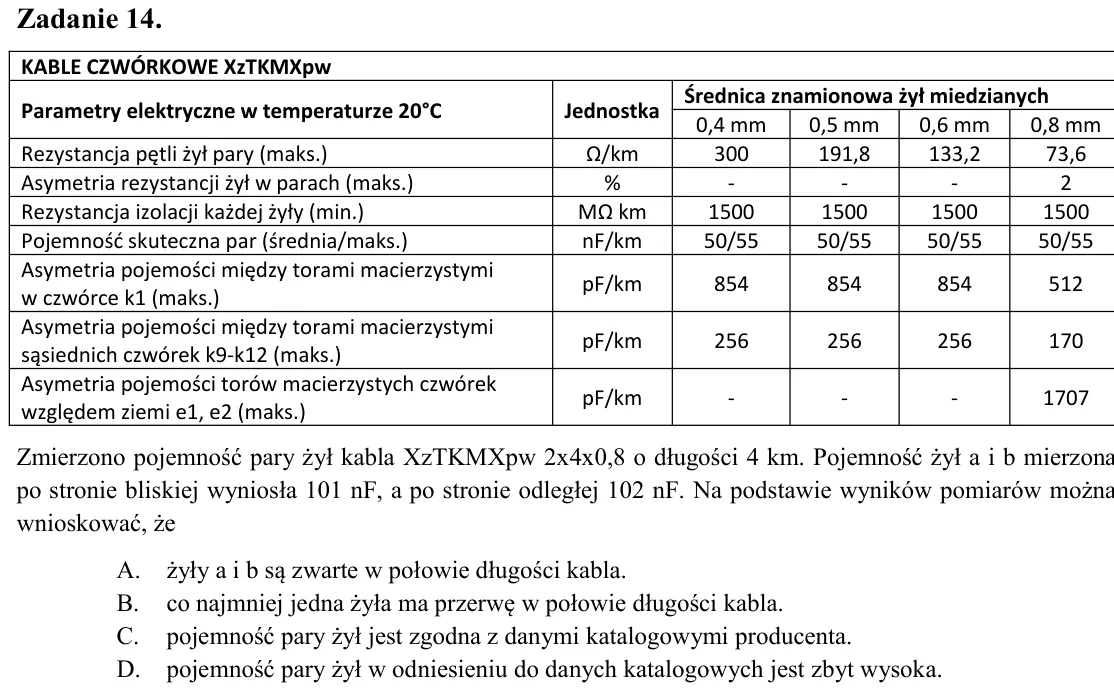

Zadanie 14. Zmierzono pojemność pary żył kabla XzTKMXpw 2x4x0,8 o długości 4 km. Pojemność żył a i b mierzona po stronie bliskiej wyniosła 101 nF, a po stronie odległej 102 nF. Na podstawie wyników pomiarów można wniosko

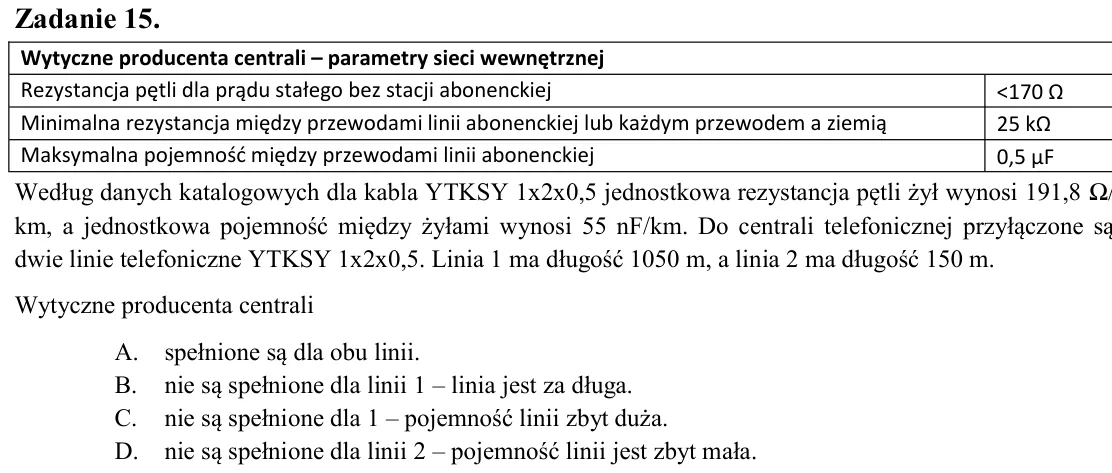

Zadanie 15. Według danych katalogowych dla kabla YTKSY 1x2x0,5 jednostkowa rezystancja pętli żył wynosi 191,8 Ω/ km, a jednostkowa pojemność między żyłami wynosi 55 nF/km. Do centrali telefonicznej przyłączone są dwie li

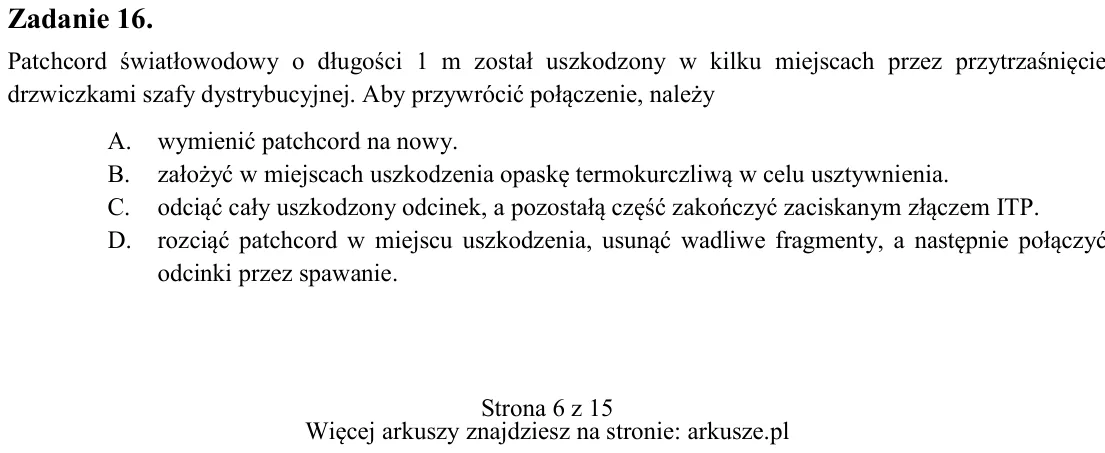

Zadanie 16. Patchcord światłowodowy o długości 1 m został uszkodzony w kilku miejscach przez przytrzaśnięcie drzwiczkami szafy dystrybucyjnej. Aby przywrócić połączenie, należy A. wymienić patchcord na nowy. B. założyć w

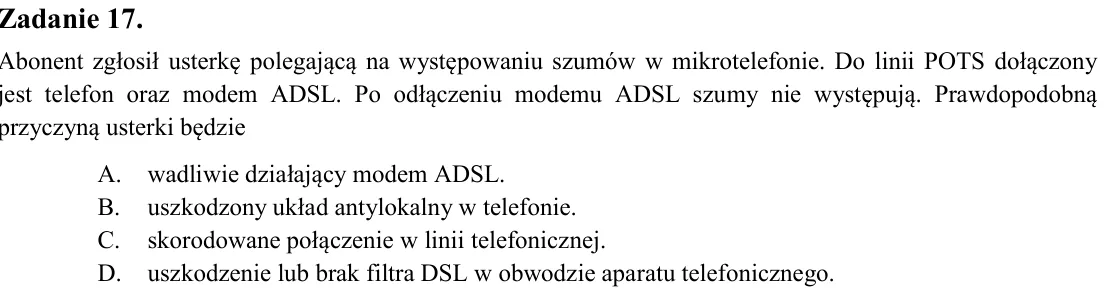

Zadanie 17. Abonent zgłosił usterkę polegającą na występowaniu szumów w mikrotelefonie. Do linii POTS dołączony jest telefon oraz modem ADSL. Po odłączeniu modemu ADSL szumy nie występują. Prawdopodobną przyczyną usterki

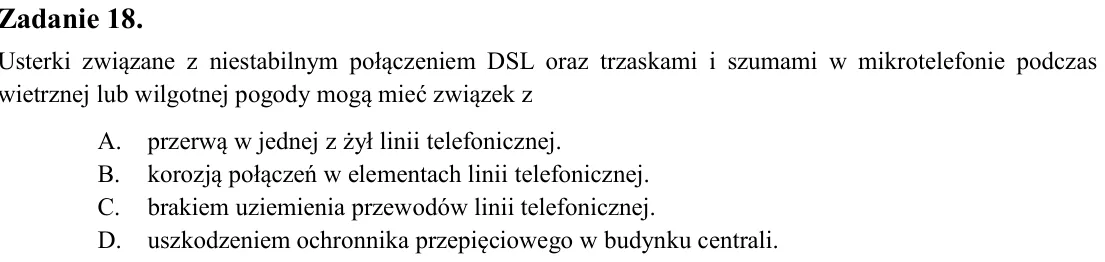

Zadanie 18. Usterki związane z niestabilnym połączeniem DSL oraz trzaskami i szumami w mikrotelefonie podczas wietrznej lub wilgotnej pogody mogą mieć związek z A. przerwą w jednej z żył linii telefonicznej. B. korozją p

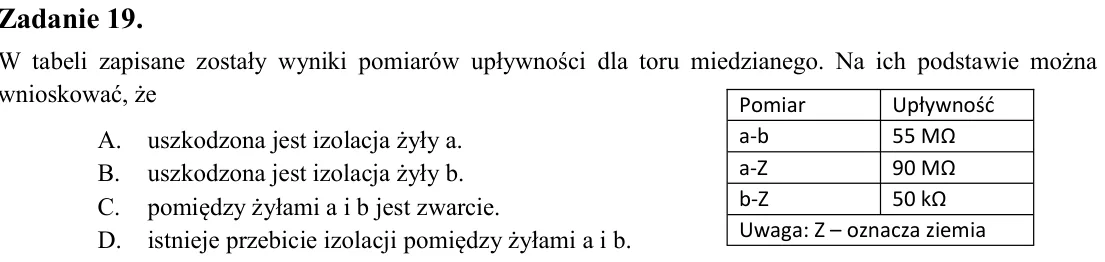

Zadanie 19. W tabeli zapisane zostały wyniki pomiarów upływności dla toru miedzianego. Na ich podstawie można wnioskować, że A. uszkodzona jest izolacja żyły a. B. uszkodzona jest izolacja żyły b. C. pomiędzy żyłami a i

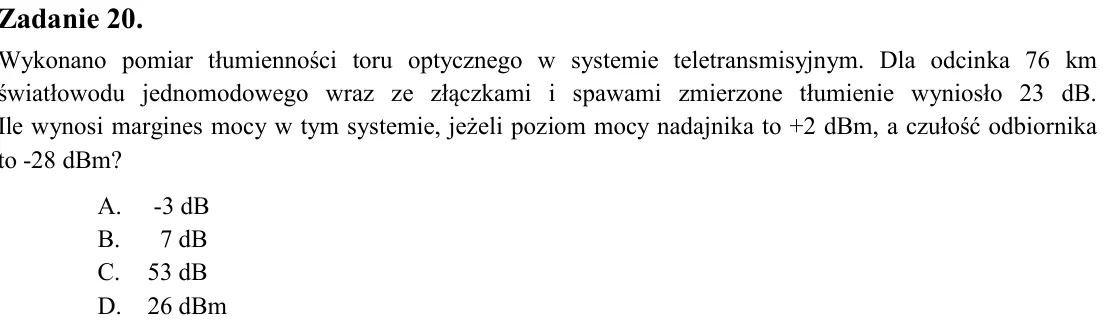

Zadanie 20. Wykonano pomiar tłumienności toru optycznego w systemie teletransmisyjnym. Dla odcinka 76 km światłowodu jednomodowego wraz ze złączkami i spawami zmierzone tłumienie wyniosło 23 dB. Ile wynosi margines mocy

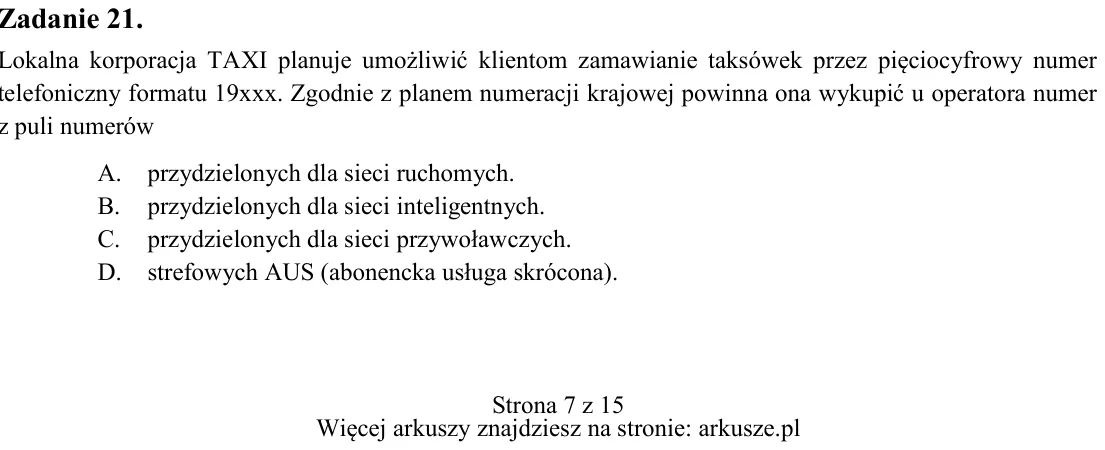

Zadanie 21. Lokalna korporacja TAXI planuje umożliwić klientom zamawianie taksówek przez pięciocyfrowy numer telefoniczny formatu 19xxx. Zgodnie z planem numeracji krajowej powinna ona wykupić u operatora numer z puli nu

Zadanie 22. Która technologia DSL pozwala na uzyskanie maksymalnej prędkości pobierania do 25 MB/s? A. SDSL B. HDSL C. VDSL2 D. ADSL2+

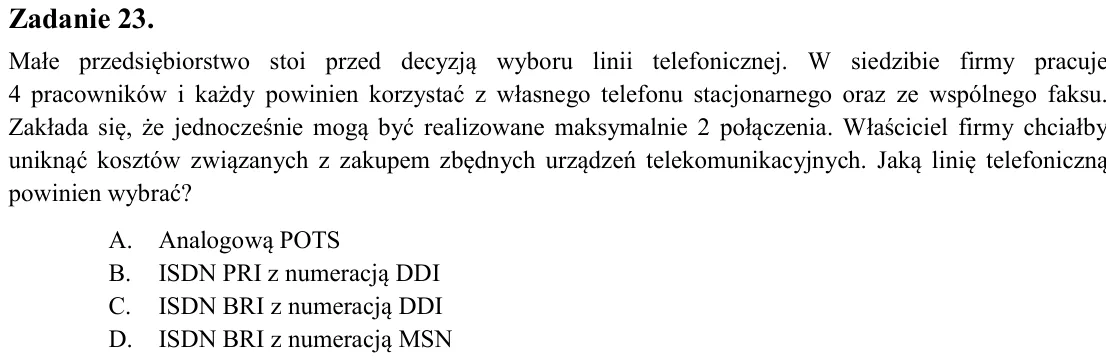

Zadanie 23. Małe przedsiębiorstwo stoi przed decyzją wyboru linii telefonicznej. W siedzibie firmy pracuje 4 pracowników i każdy powinien korzystać z własnego telefonu stacjonarnego oraz ze wspólnego faksu. Zakłada się,

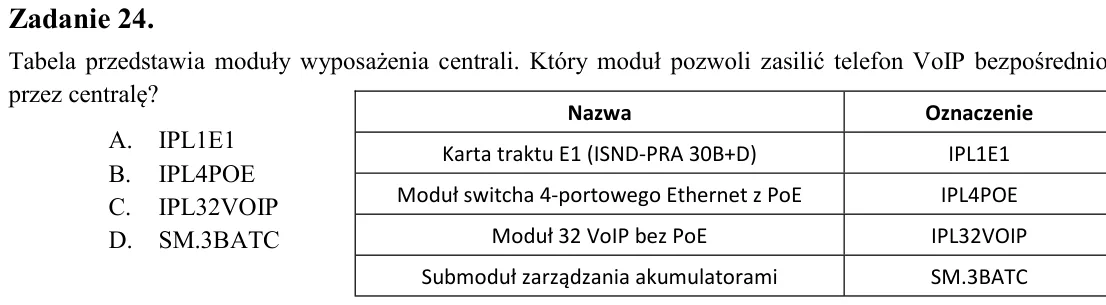

Zadanie 24. Tabela przedstawia moduły wyposażenia centrali. Który moduł pozwoli zasilić telefon VoIP bezpośrednio przez centralę? A. IPL1E1 B. IPL4POE C. IPL32VOIP D. SM.3BATC

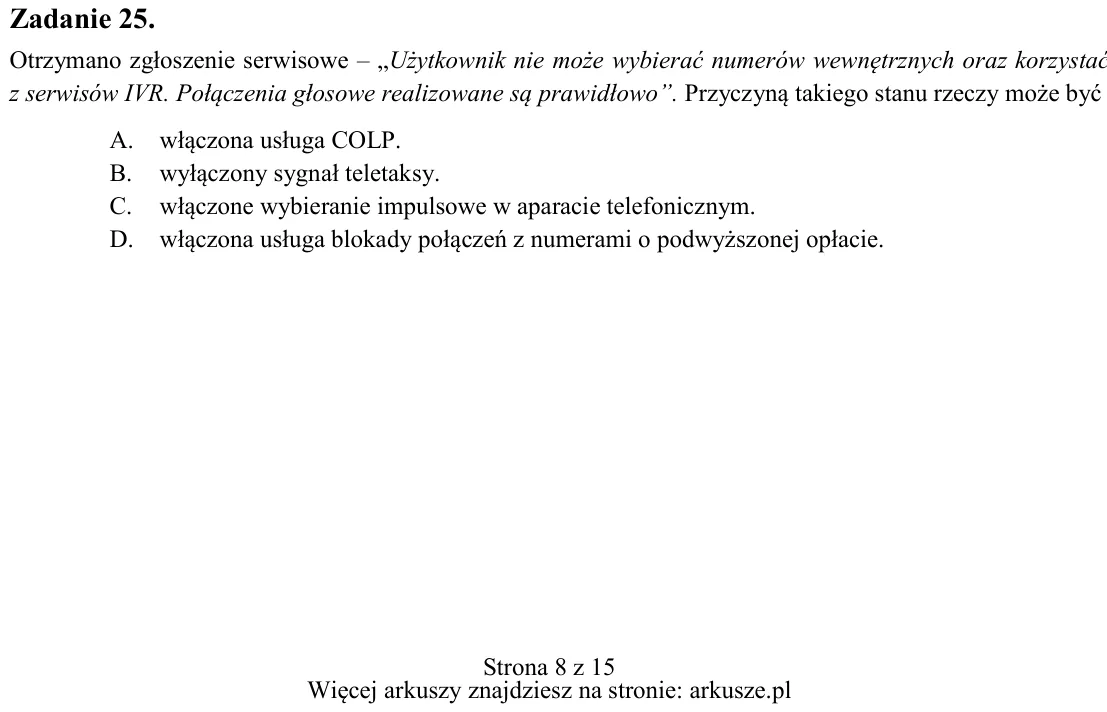

Zadanie 25. Otrzymano zgłoszenie serwisowe - „Użytkownik nie może wybierać numerów wewnętrznych oraz korzystać z serwisów IVR. Połączenia głosowe realizowane są prawidłowo”. Przyczyną takiego stanu rzeczy może być A. włą

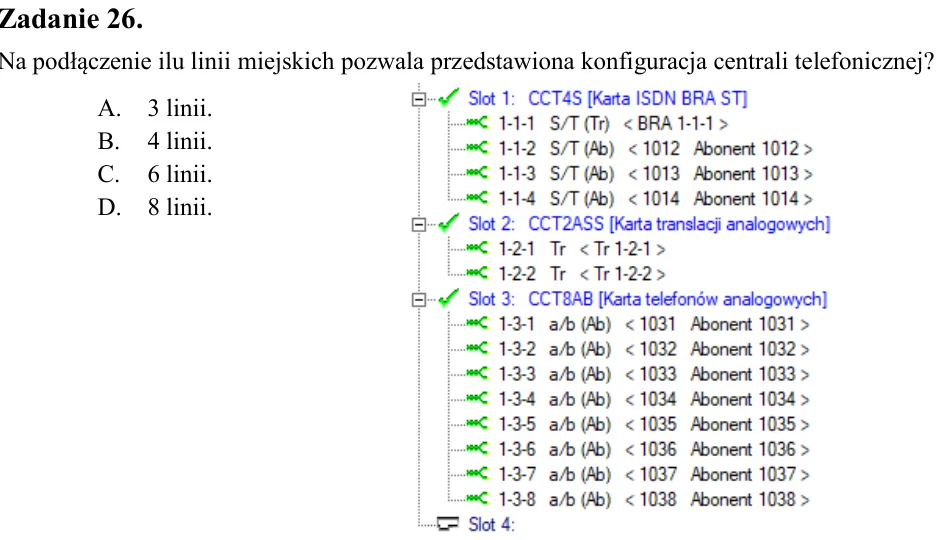

Zadanie 26. Na podłączenie ilu linii miejskich pozwala przedstawiona konfiguracja centrali telefonicznej? A. 3 linii. B. 4 linii. C. 6 linii. D. 8 linii.

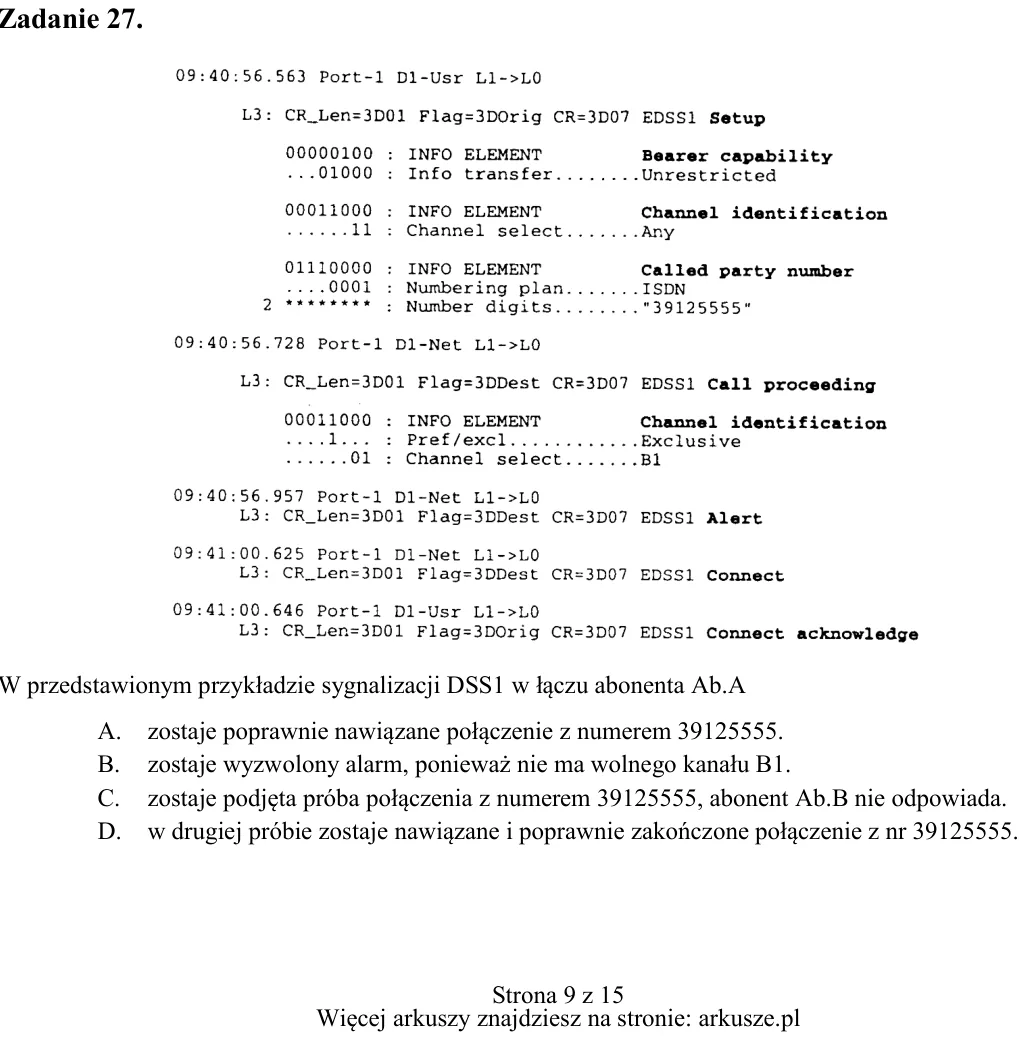

Zadanie 27. W przedstawionym przykładzie sygnalizacji DSS1 w łączu abonenta Ab.A A. zostaje poprawnie nawiązane połączenie z numerem 39125555. B. zostaje wyzwolony alarm, ponieważ nie ma wolnego kanału B1. C. zostaje pod

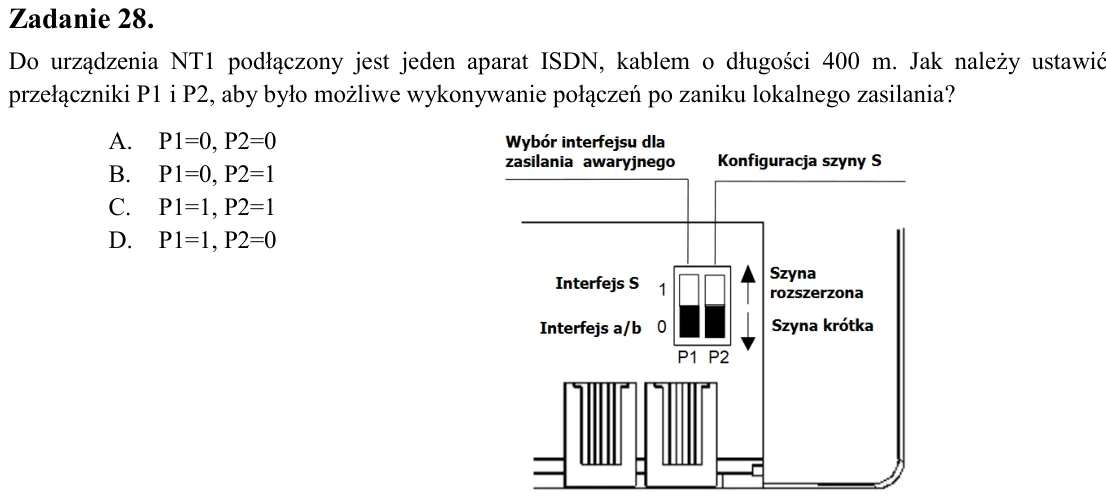

Zadanie 28. Do urządzenia NT1 podłączony jest jeden aparat ISDN, kablem o długości 400 m. Jak należy ustawić przełączniki P1 i P2, aby było możliwe wykonywanie połączeń po zaniku lokalnego zasilania? A. P1=0, P2=0 B. P1=

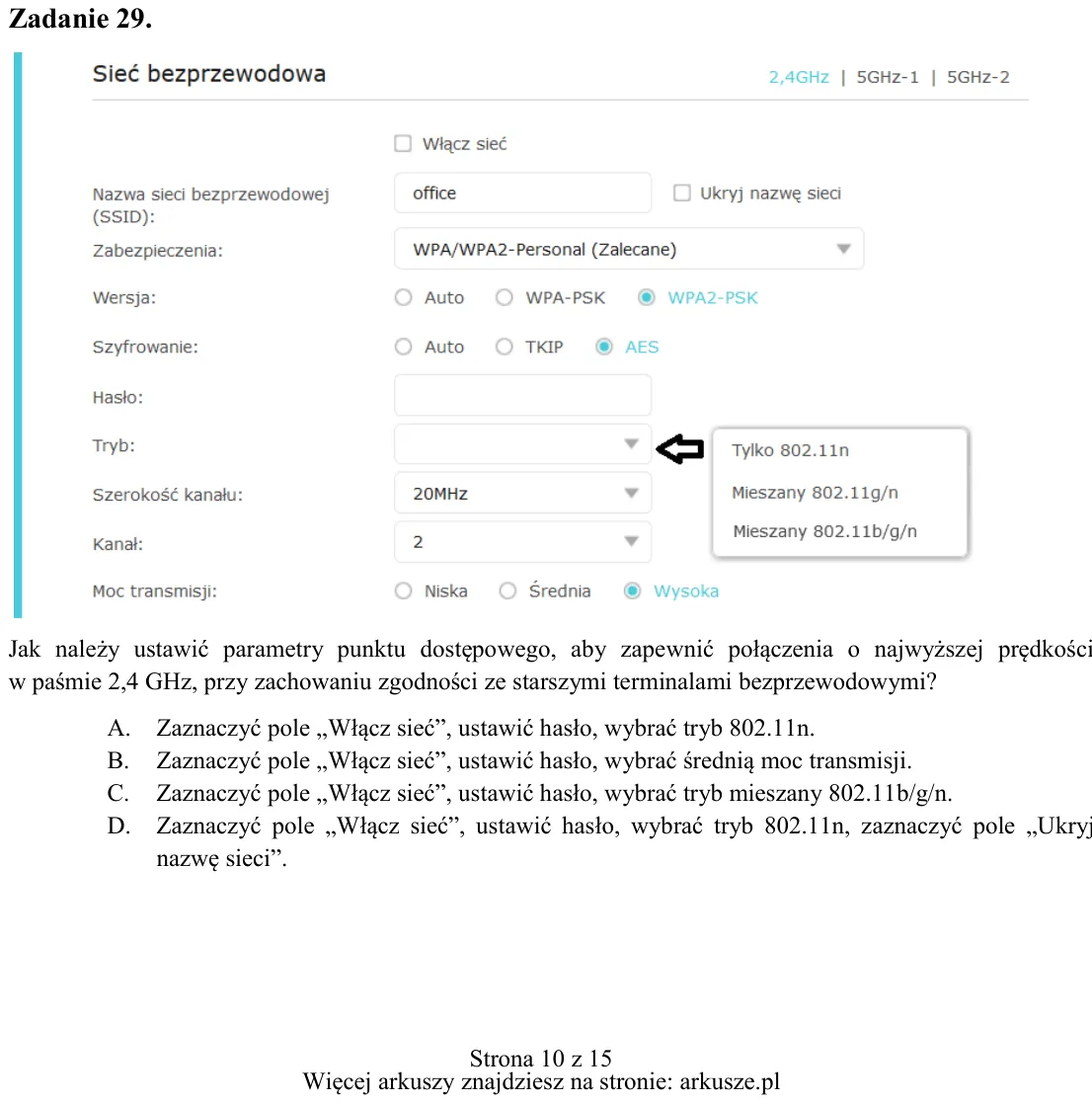

Zadanie 29. Jak należy ustawić parametry punktu dostępowego, aby zapewnić połączenia o najwyższej prędkości w paśmie 2,4 GHz, przy zachowaniu zgodności ze starszymi terminalami bezprzewodowymi? A. Zaznaczyć pole „Włącz s

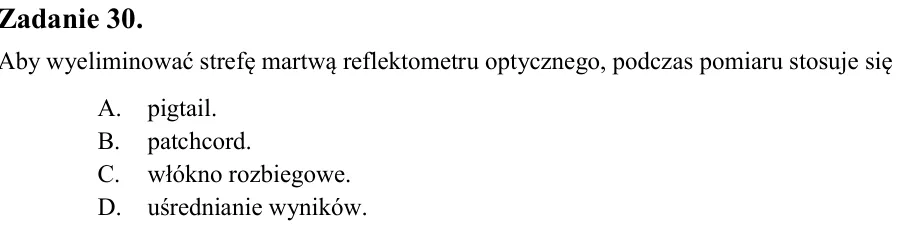

Zadanie 30. Aby wyeliminować strefę martwą reflektometru optycznego, podczas pomiaru stosuje się A. pigtail. B. patchcord. C. włókno rozbiegowe. D. uśrednianie wyników.

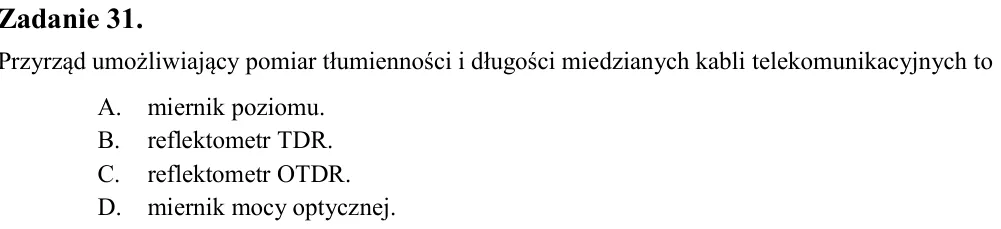

Zadanie 31. Przyrząd umożliwiający pomiar tłumienności i długości miedzianych kabli telekomunikacyjnych to A. miernik poziomu. B. reflektometr TDR. C. reflektometr OTDR. D. miernik mocy optycznej.

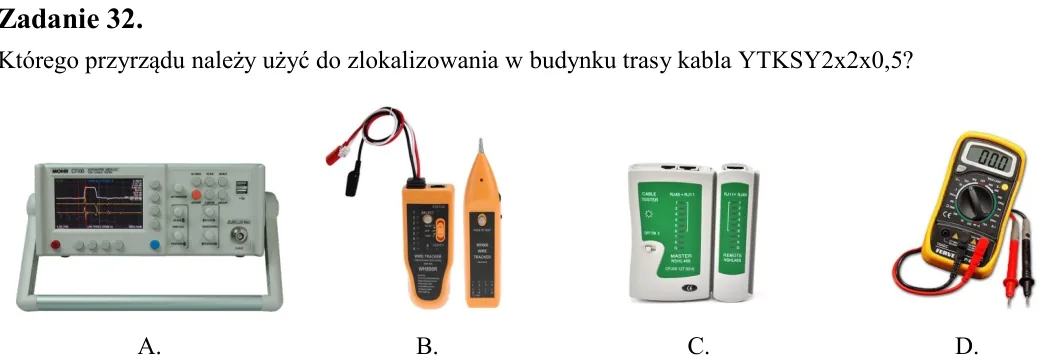

Zadanie 32. Którego przyrządu należy użyć do zlokalizowania w budynku trasy kabla YTKSY2x2x0,5?

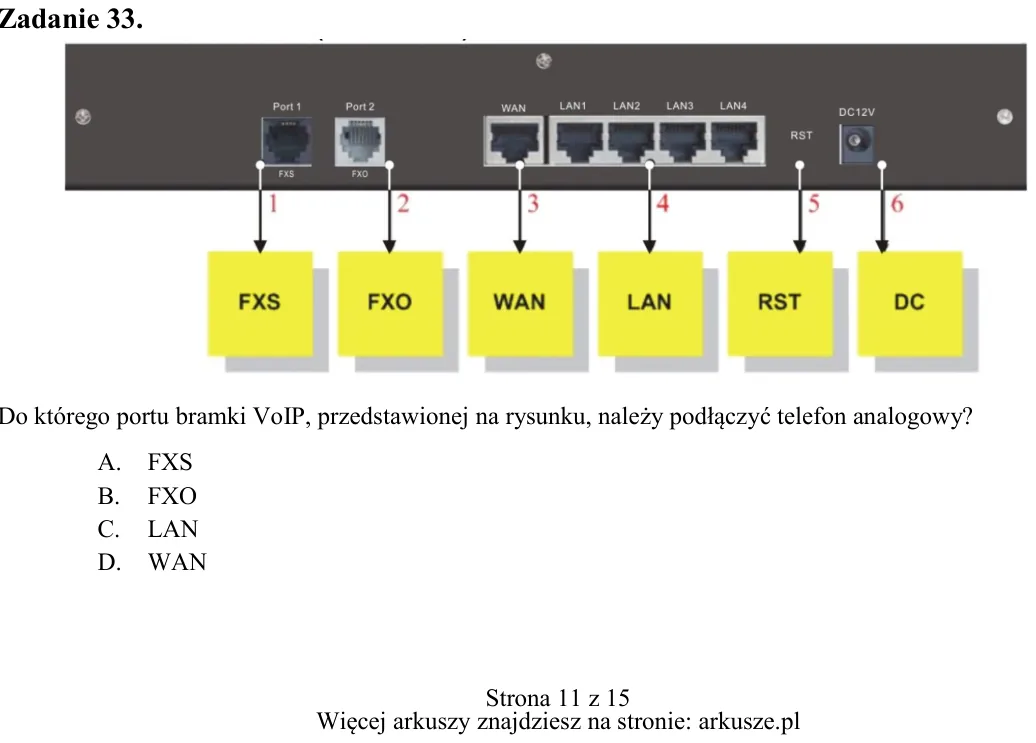

Zadanie 33. Do którego portu bramki VoIP, przedstawionej na rysunku, należy podłączyć telefon analogowy? A. FXS B. FXO C. LAN D. WAN A. B. C. D.

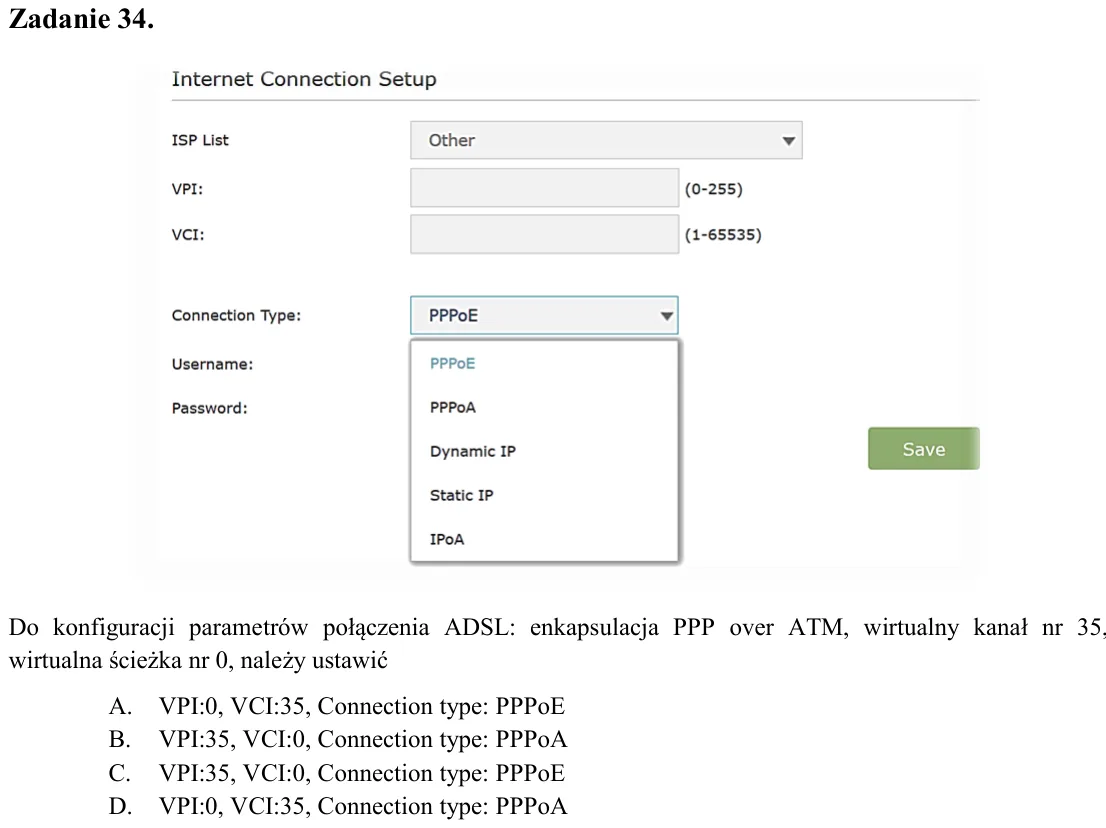

Zadanie 34. Do konfiguracji parametrów połączenia ADSL: enkapsulacja PPP over ATM, wirtualny kanał nr 35, wirtualna ścieżka nr 0, należy ustawić A. VPI:0, VCI:35, Connection type: PPPoE B. VPI:35, VCI:0, Connection type:

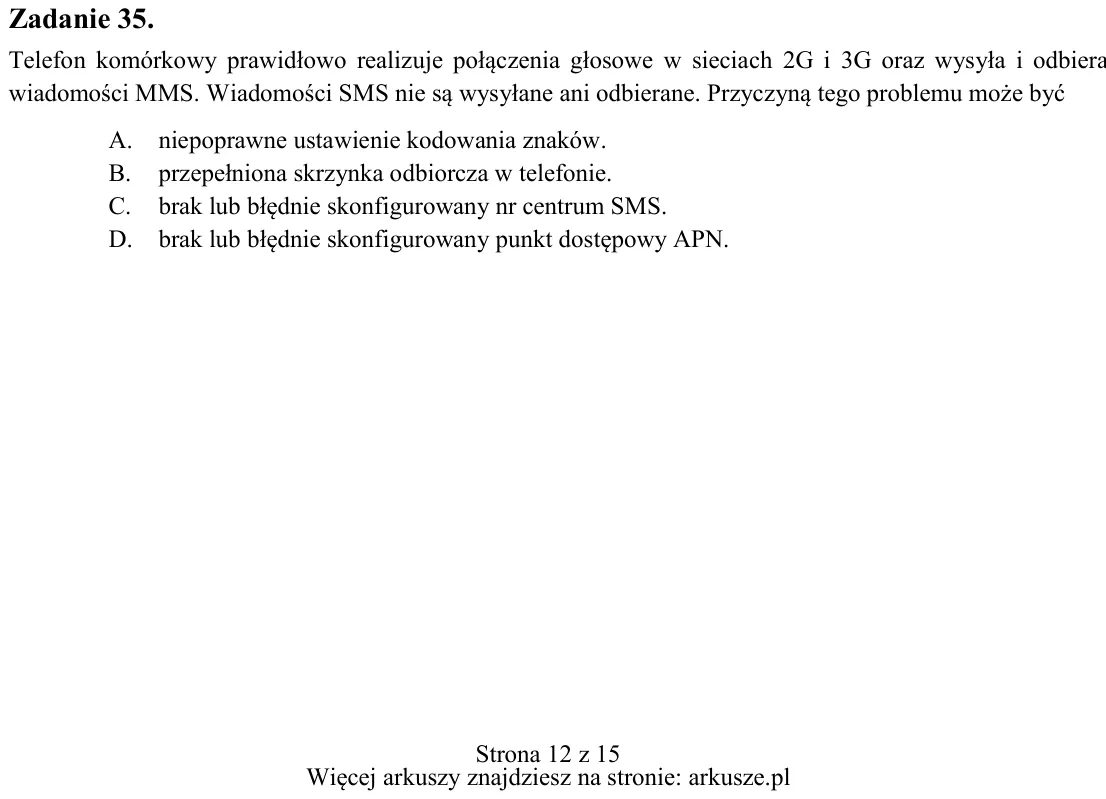

Zadanie 35. Telefon komórkowy prawidłowo realizuje połączenia głosowe w sieciach 2G i 3G oraz wysyła i odbiera wiadomości MMS. Wiadomości SMS nie są wysyłane ani odbierane. Przyczyną tego problemu może być A. niepoprawne

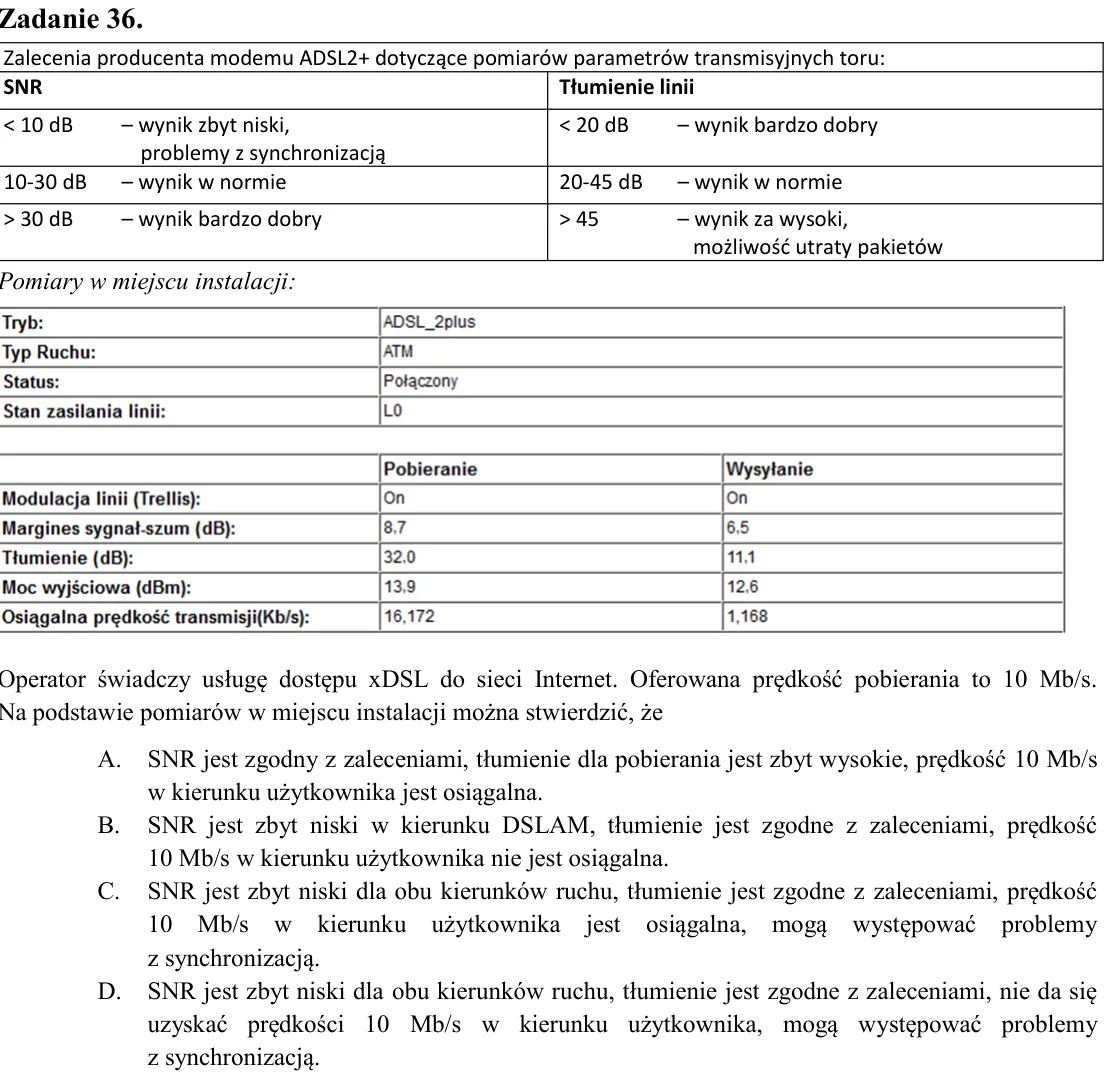

Zadanie 36. Pomiary w miejscu instalacji: Operator świadczy usługę dostępu xDSL do sieci Internet. Oferowana prędkość pobierania to 10 Mb/s. Na podstawie pomiarów w miejscu instalacji można stwierdzić, że A. SNR jest zgo

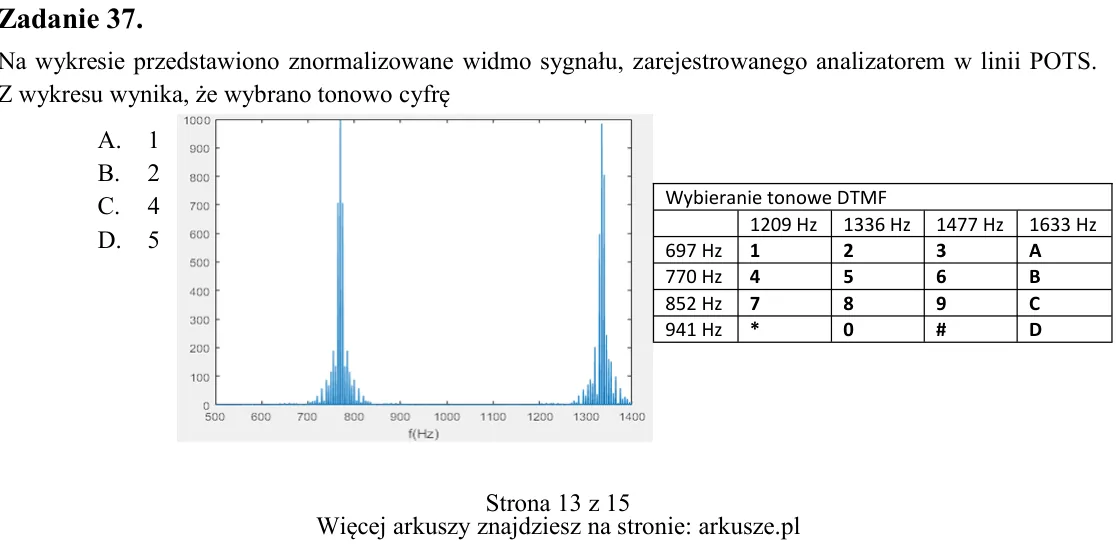

Zadanie 37. Na wykresie przedstawiono znormalizowane widmo sygnału, zarejestrowanego analizatorem w linii POTS. Z wykresu wynika, że wybrano tonowo cyfrę A. 1 B. 2 C. 4 D. 5 Zalecenia producenta modemu ADSL2+ dotyczące p

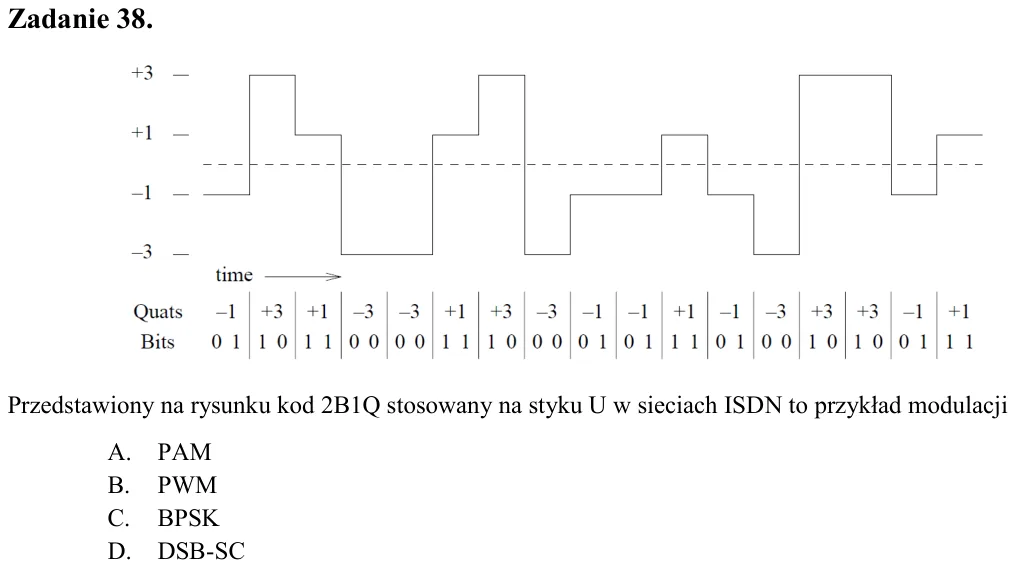

Zadanie 38. Przedstawiony na rysunku kod 2B1Q stosowany na styku U w sieciach ISDN to przykład modulacji A. PAM B. PWM C. BPSK D. DSB-SC

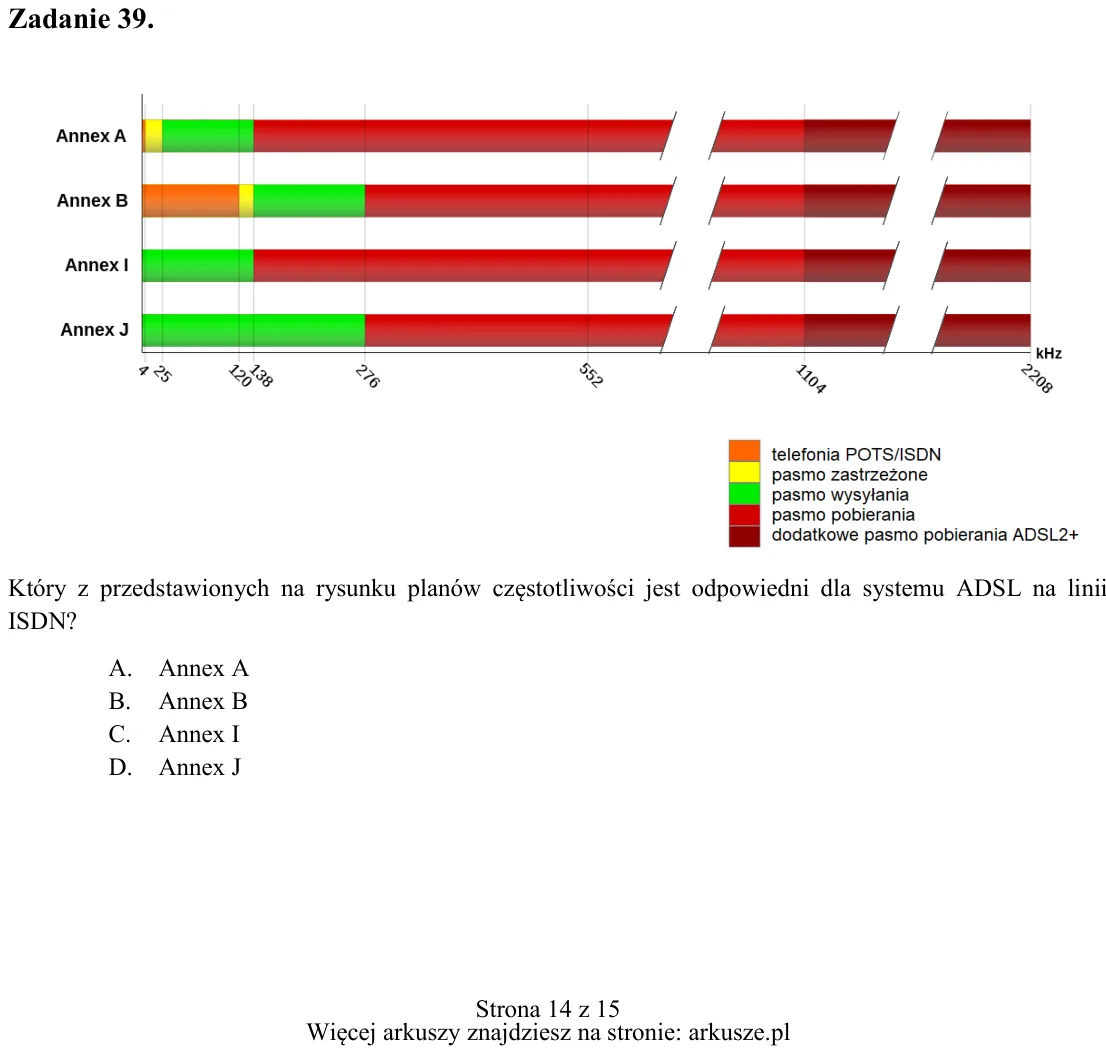

Zadanie 39. Który z przedstawionych na rysunku planów częstotliwości jest odpowiedni dla systemu ADSL na linii ISDN? A. Annex A B. Annex B C. Annex I D. Annex J

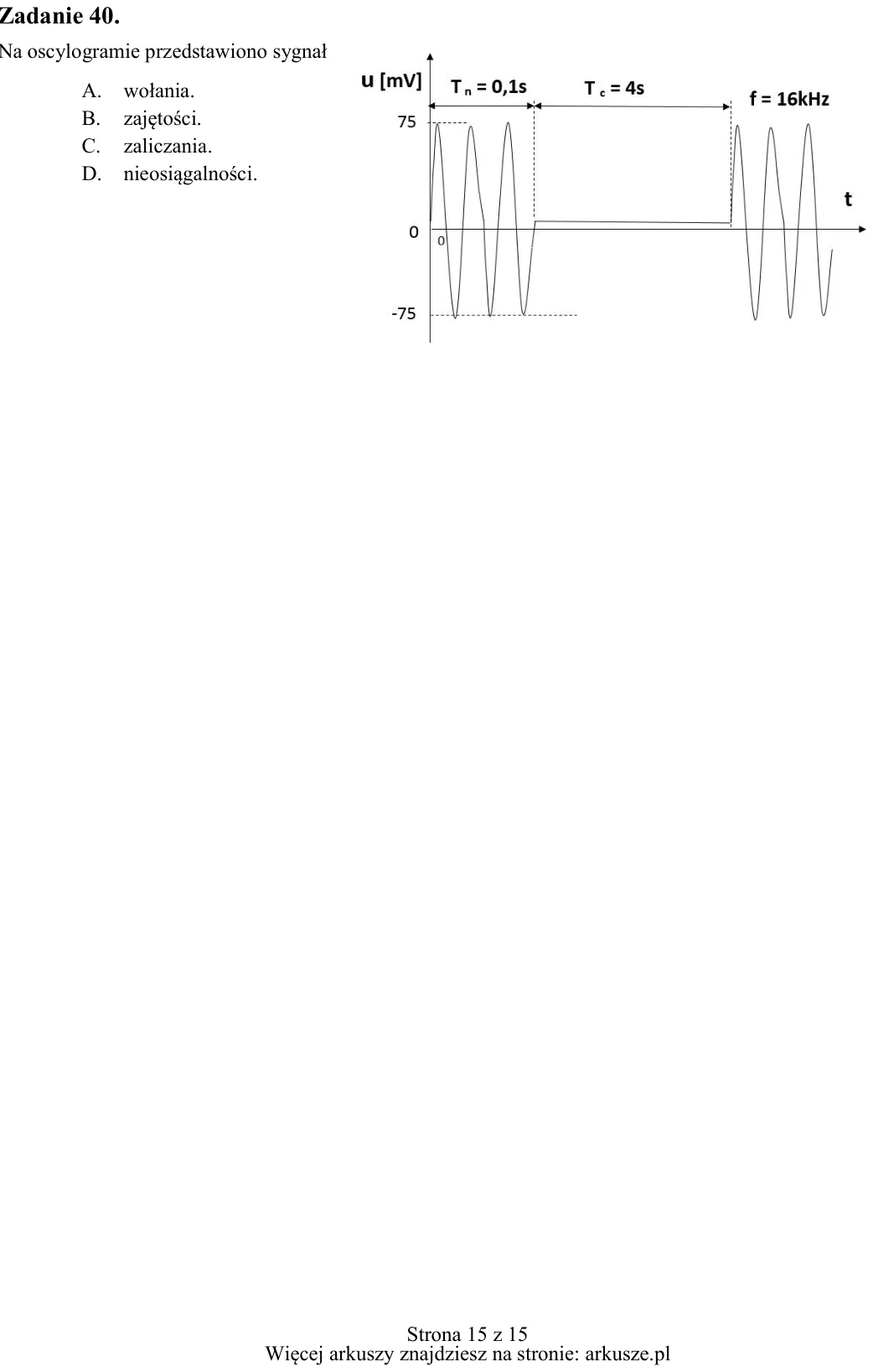

Zadanie 40. Na oscylogramie przedstawiono sygnał A. wołania. B. zajętości. C. zaliczania. D. nieosiągalności.
