E09 · Egzamin zawodowy · styczeń 2019

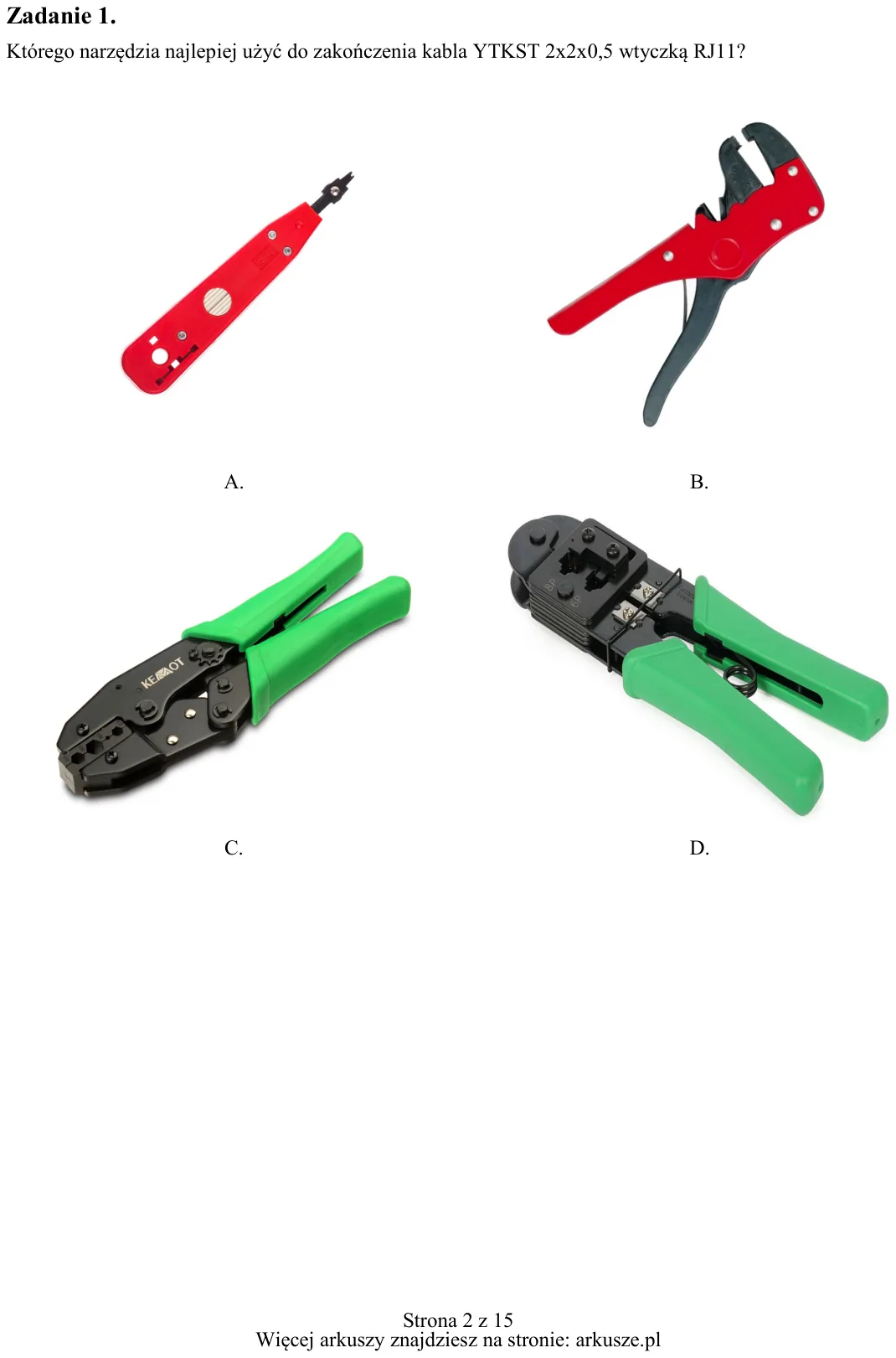

Zadanie 1. Którego narzędzia najlepiej użyć do zakończenia kabla YTKST 2x2x0,5 wtyczką RJ11? A. B. C. D.

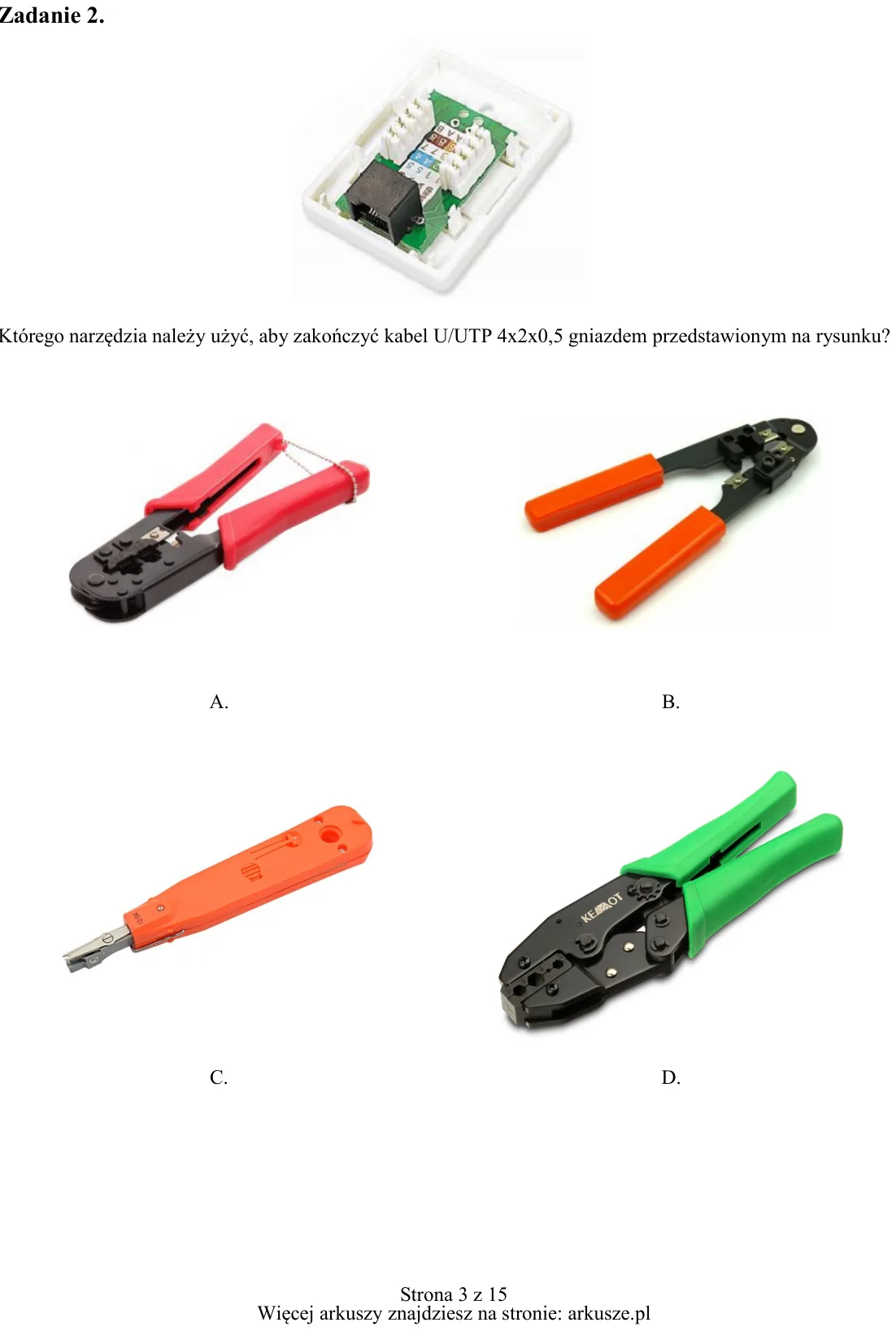

Zadanie 2. Którego narzędzia należy użyć, aby zakończyć kabel U/UTP 4x2x0,5 gniazdem przedstawionym na rysunku? A. B. C. D.

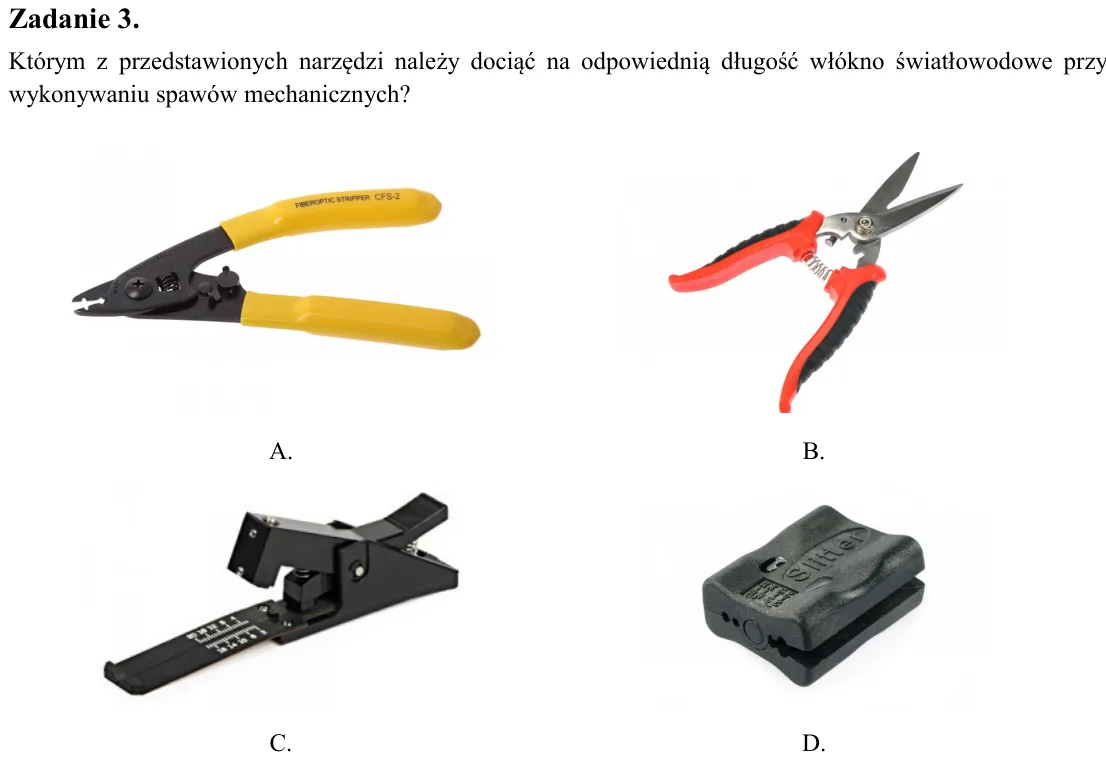

Zadanie 3. Którym z przedstawionych narzędzi należy dociąć na odpowiednią długość włókno światłowodowe przy wykonywaniu spawów mechanicznych?

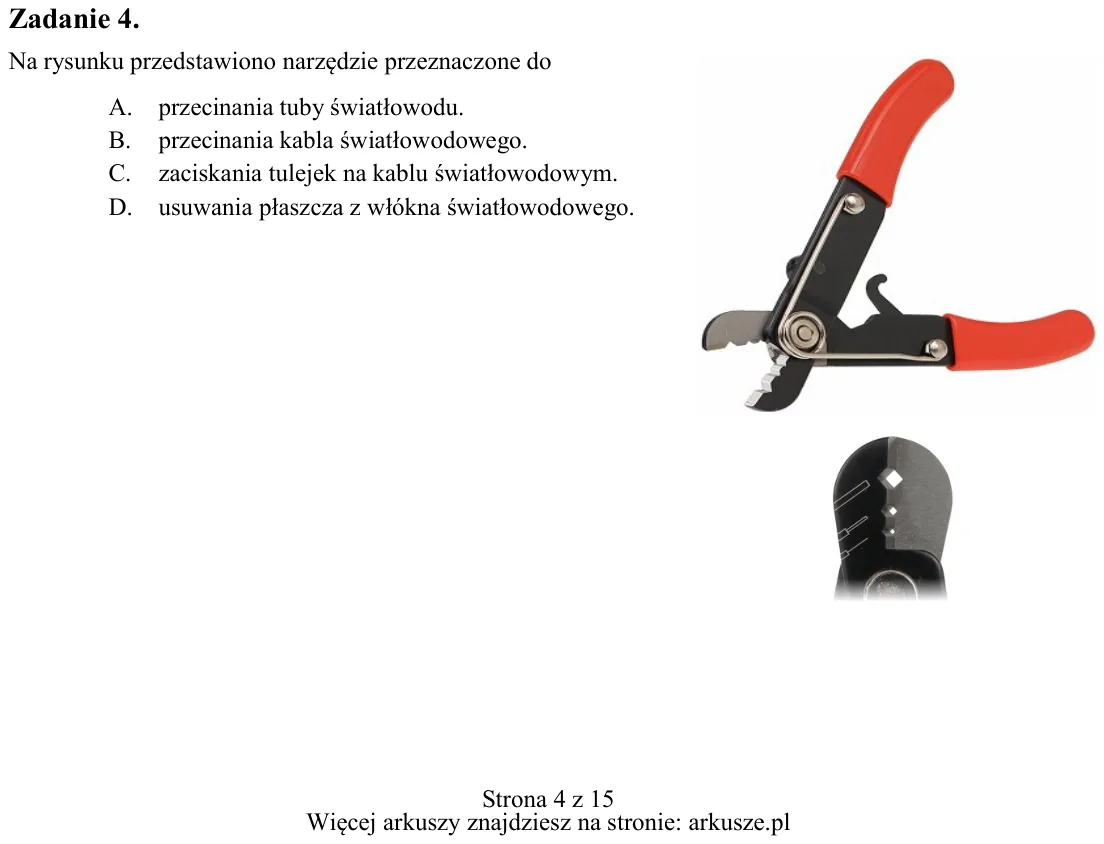

Zadanie 4. Na rysunku przedstawiono narzędzie przeznaczone do A. przecinania tuby światłowodu. B. przecinania kabla światłowodowego. C. zaciskania tulejek na kablu światłowodowym. D. usuwania płaszcza z włókna światłowod

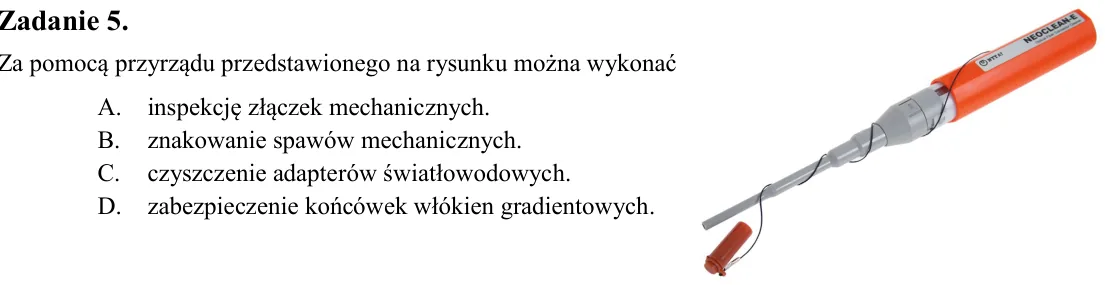

Zadanie 5. Za pomocą przyrządu przedstawionego na rysunku można wykonać A. inspekcję złączek mechanicznych. B. znakowanie spawów mechanicznych. C. czyszczenie adapterów światłowodowych. D. zabezpieczenie końcówek włókien

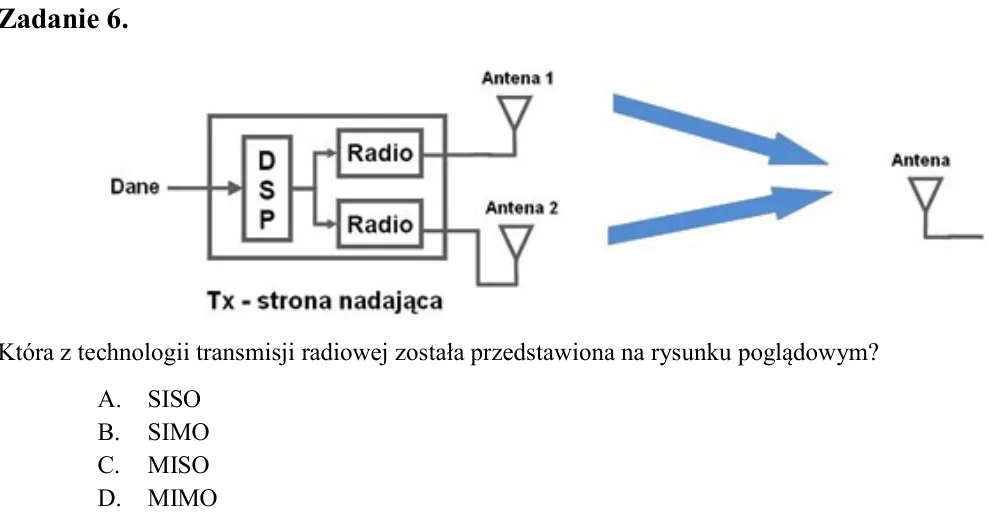

Zadanie 6. Która z technologii transmisji radiowej została przedstawiona na rysunku poglądowym? A. SISO B. SIMO C. MISO D. MIMO

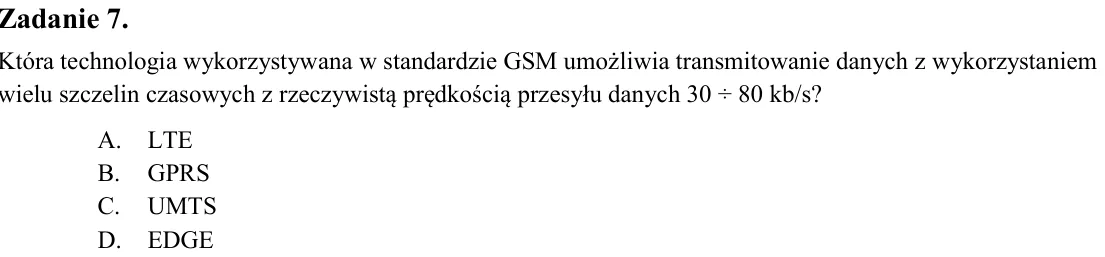

Zadanie 7. Która technologia wykorzystywana w standardzie GSM umożliwia transmitowanie danych z wykorzystaniem wielu szczelin czasowych z rzeczywistą prędkością przesyłu danych 30 ÷ 80 kb/s? A. LTE B. GPRS C. UMTS D. EDG

Zadanie 8. Ile bitów danych przypada na jeden symbol w modulacji 64QAM? A. 4 B. 6 C. 12 D. 64

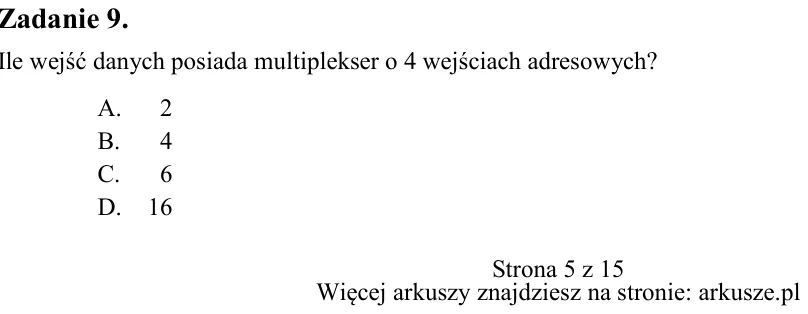

Zadanie 9. Ile wejść danych posiada multiplekser o 4 wejściach adresowych? A. 2 B. 4 C. 6 D. 16

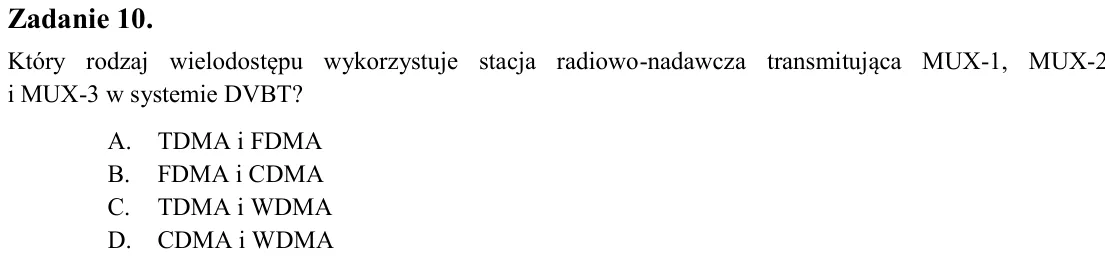

Zadanie 10. Który rodzaj wielodostępu wykorzystuje stacja radiowo-nadawcza transmitująca MUX-1, MUX-2 i MUX-3 w systemie DVBT? A. TDMA i FDMA B. FDMA i CDMA C. TDMA i WDMA D. CDMA i WDMA

Zadanie 11. Z którym systemem transmisji związane są określenia VCI i VPI? A. SDH B. PDH C. ATM D. ISDN

Zadanie 12. Jaką przepływność posiada moduł transportowy STM-4? A. 64,00 Mb/s B. 155,52 Mb/s C. 662,08 Mb/s D. 2 488,32 Mb/s

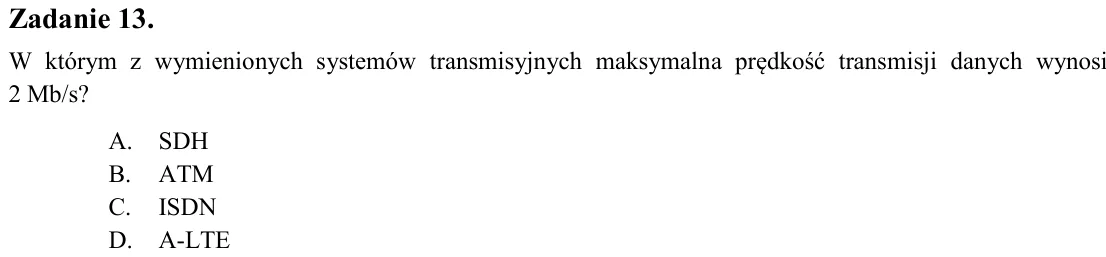

Zadanie 13. W którym z wymienionych systemów transmisyjnych maksymalna prędkość transmisji danych wynosi 2 Mb/s? A. SDH B. ATM C. ISDN D. A-LTE

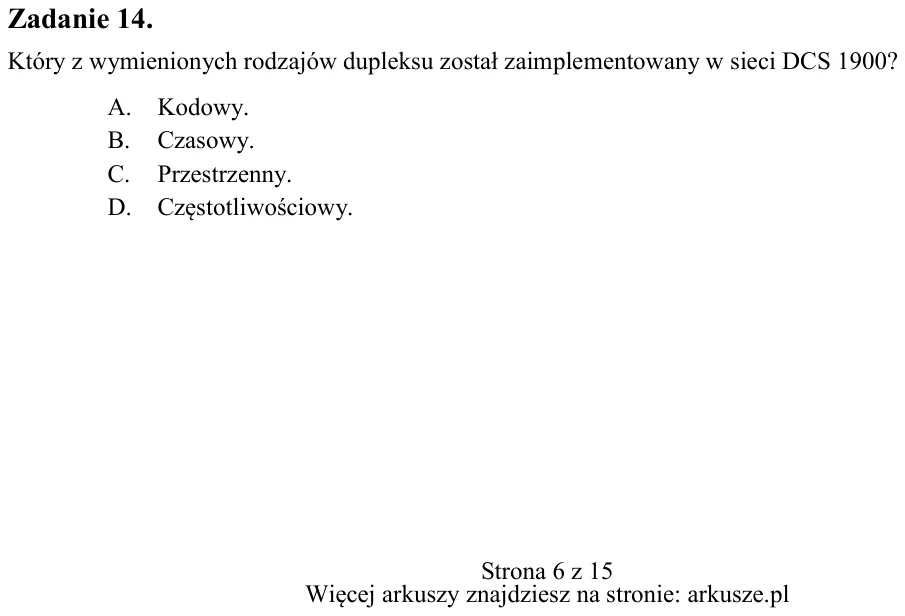

Zadanie 14. Który z wymienionych rodzajów dupleksu został zaimplementowany w sieci DCS 1900? A. Kodowy. B. Czasowy. C. Przestrzenny. D. Częstotliwościowy.

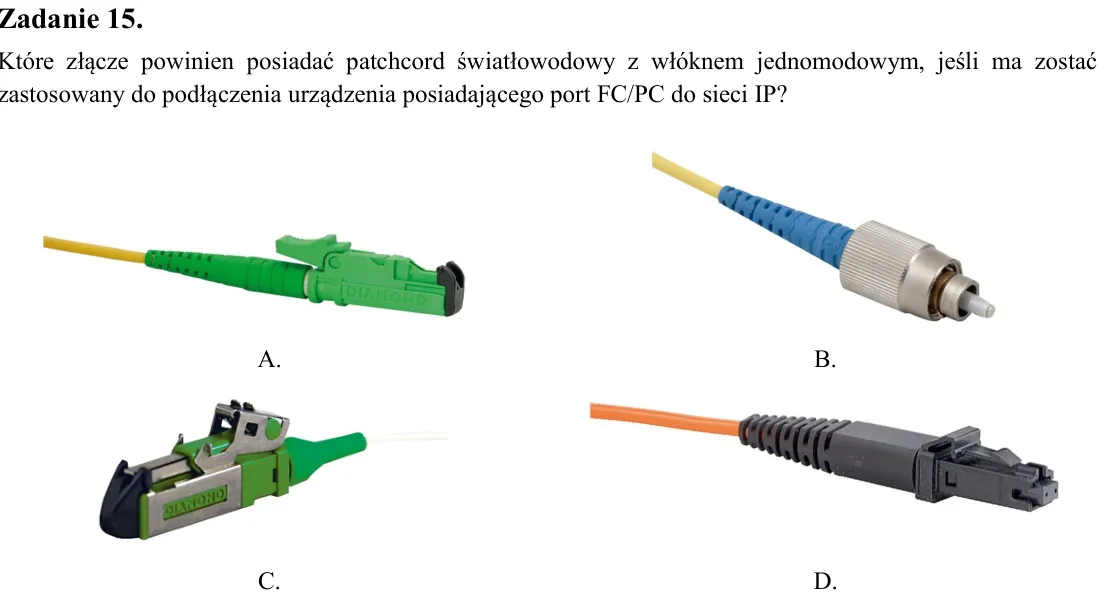

Zadanie 15. Które złącze powinien posiadać patchcord światłowodowy z włóknem jednomodowym, jeśli ma zostać zastosowany do podłączenia urządzenia posiadającego port FC/PC do sieci IP?

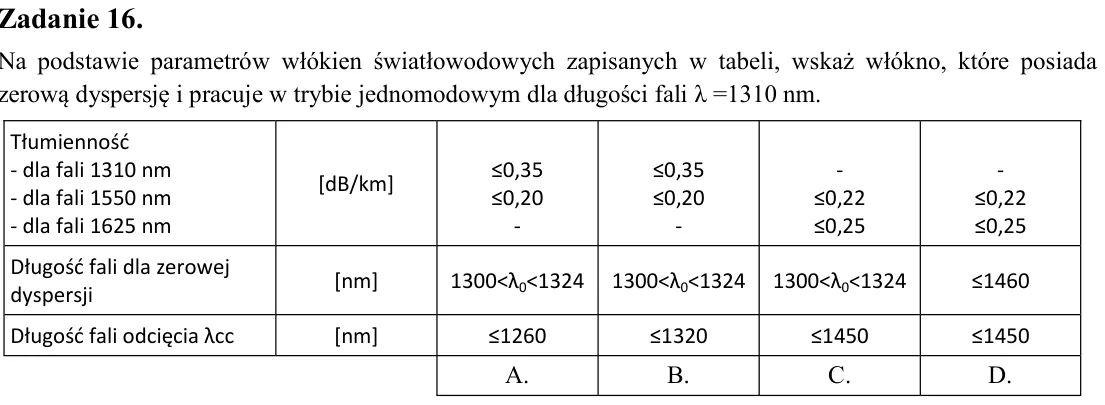

Zadanie 16. Na podstawie parametrów włókien światłowodowych zapisanych w tabeli, wskaż włókno, które posiada zerową dyspersję i pracuje w trybie jednomodowym dla długości fali λ =1310 nm.

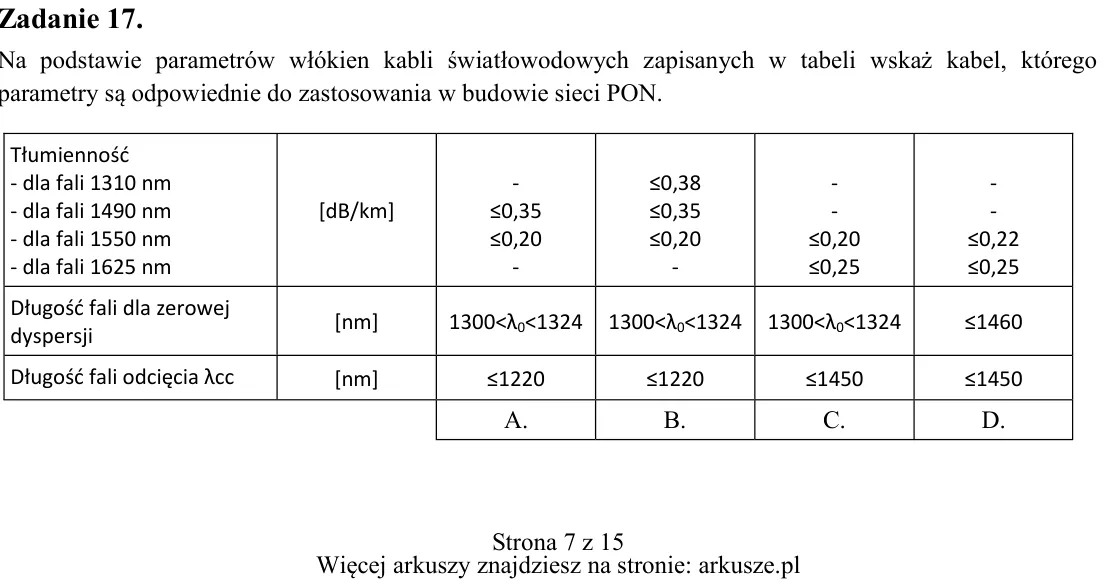

Zadanie 17. Na podstawie parametrów włókien kabli światłowodowych zapisanych w tabeli wskaż kabel, którego parametry są odpowiednie do zastosowania w budowie sieci PON. Tłumienność - dla fali 1310 nm - dla fali 1550 nm -

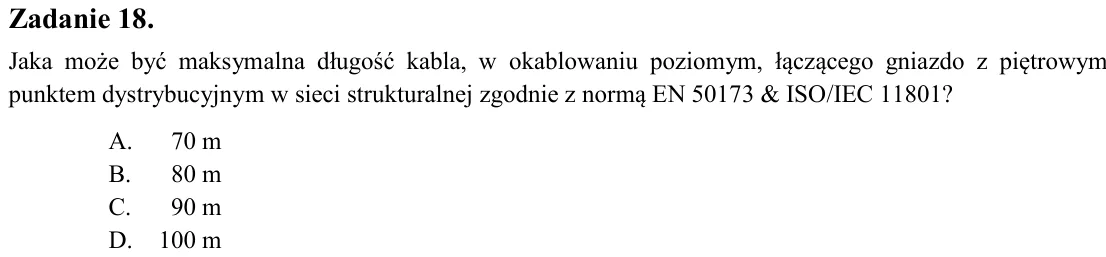

Zadanie 18. Jaka może być maksymalna długość kabla, w okablowaniu poziomym, łączącego gniazdo z piętrowym punktem dystrybucyjnym w sieci strukturalnej zgodnie z normą EN 50173 & ISO/IEC 11801? A. 70 m B. 80 m C. 90 m D.

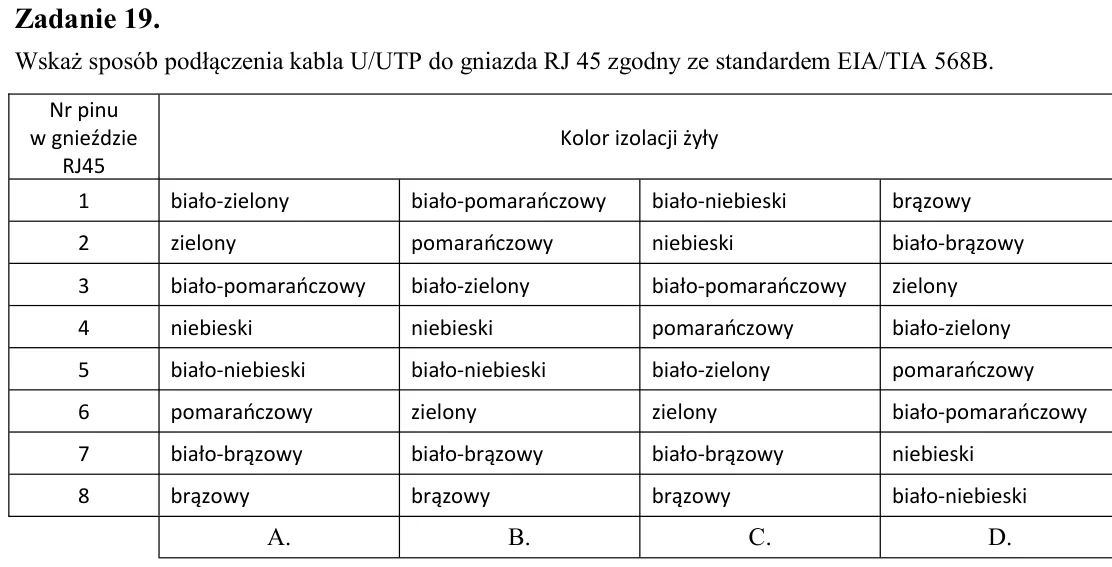

Zadanie 19. Wskaż sposób podłączenia kabla U/UTP do gniazda RJ 45 zgodny ze standardem EIA/TIA 568B.

Zadanie 20. Ile pinów powinno posiadać gniazdko do podpięcia kabla F/UTP 2x4x0,5? A. 2 B. 4 C. 6 D. 8

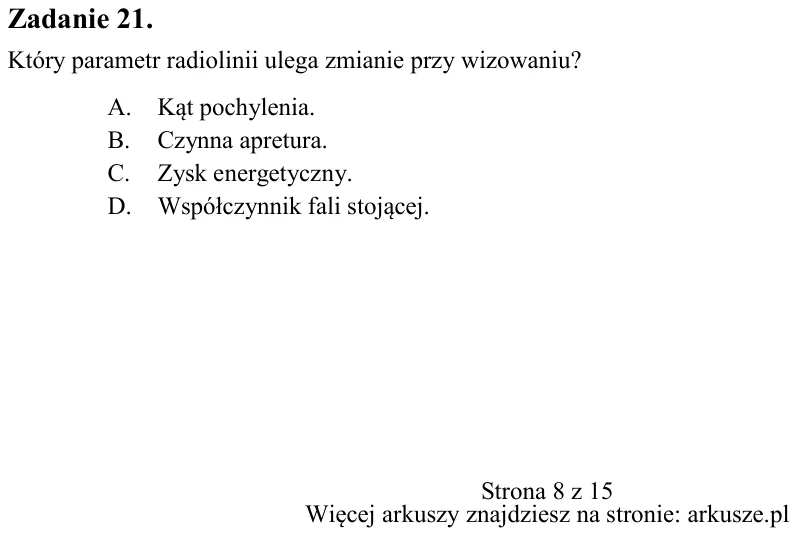

Zadanie 21. Który parametr radiolinii ulega zmianie przy wizowaniu? A. Kąt pochylenia. B. Czynna apretura. C. Zysk energetyczny. D. Współczynnik fali stojącej. Nr pinu w gnieździe RJ45 Kolor izolacji żyły 1 biało-zielony

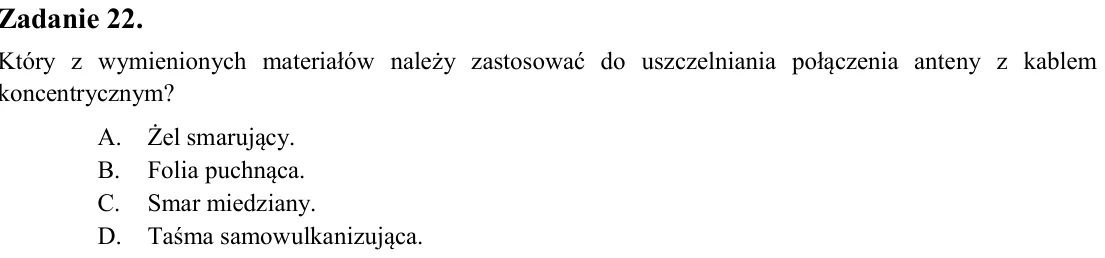

Zadanie 22. Który z wymienionych materiałów należy zastosować do uszczelniania połączenia anteny z kablem koncentrycznym? A. Żel smarujący. B. Folia puchnąca. C. Smar miedziany. D. Taśma samowulkanizująca.

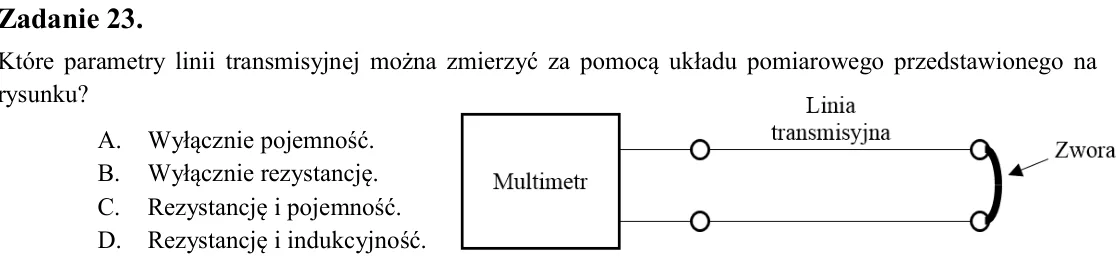

Zadanie 23. Które parametry linii transmisyjnej można zmierzyć za pomocą układu pomiarowego przedstawionego na rysunku? A. Wyłącznie pojemność. B. Wyłącznie rezystancję. C. Rezystancję i pojemność. D. Rezystancję i induk

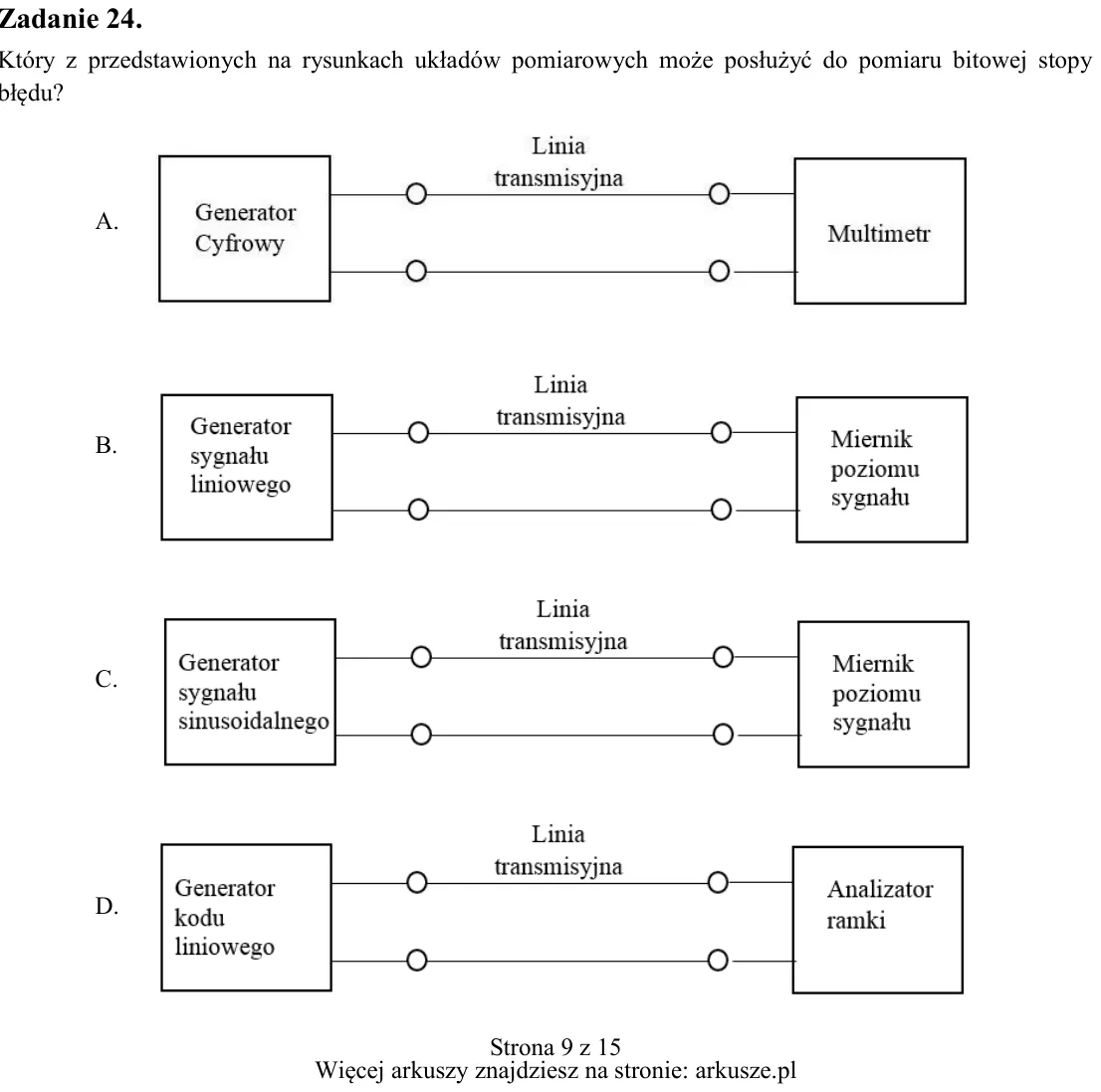

Zadanie 24. Który z przedstawionych na rysunkach układów pomiarowych może posłużyć do pomiaru bitowej stopy błędu? A. B. C. D.

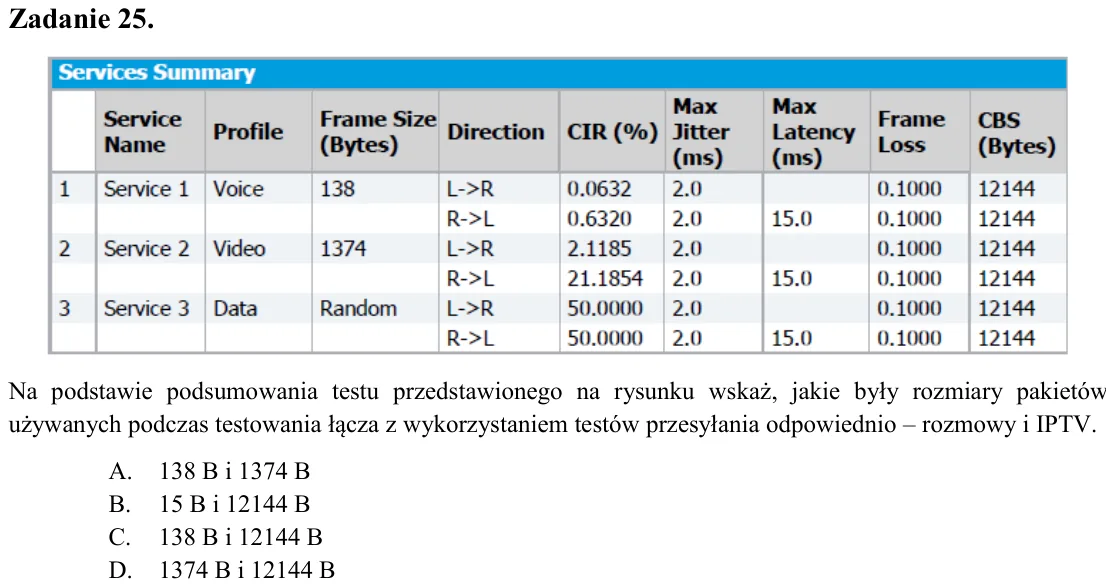

Zadanie 25. Na podstawie podsumowania testu przedstawionego na rysunku wskaż, jakie były rozmiary pakietów używanych podczas testowania łącza z wykorzystaniem testów przesyłania odpowiednio - rozmowy i IPTV. A. 138 B i 1

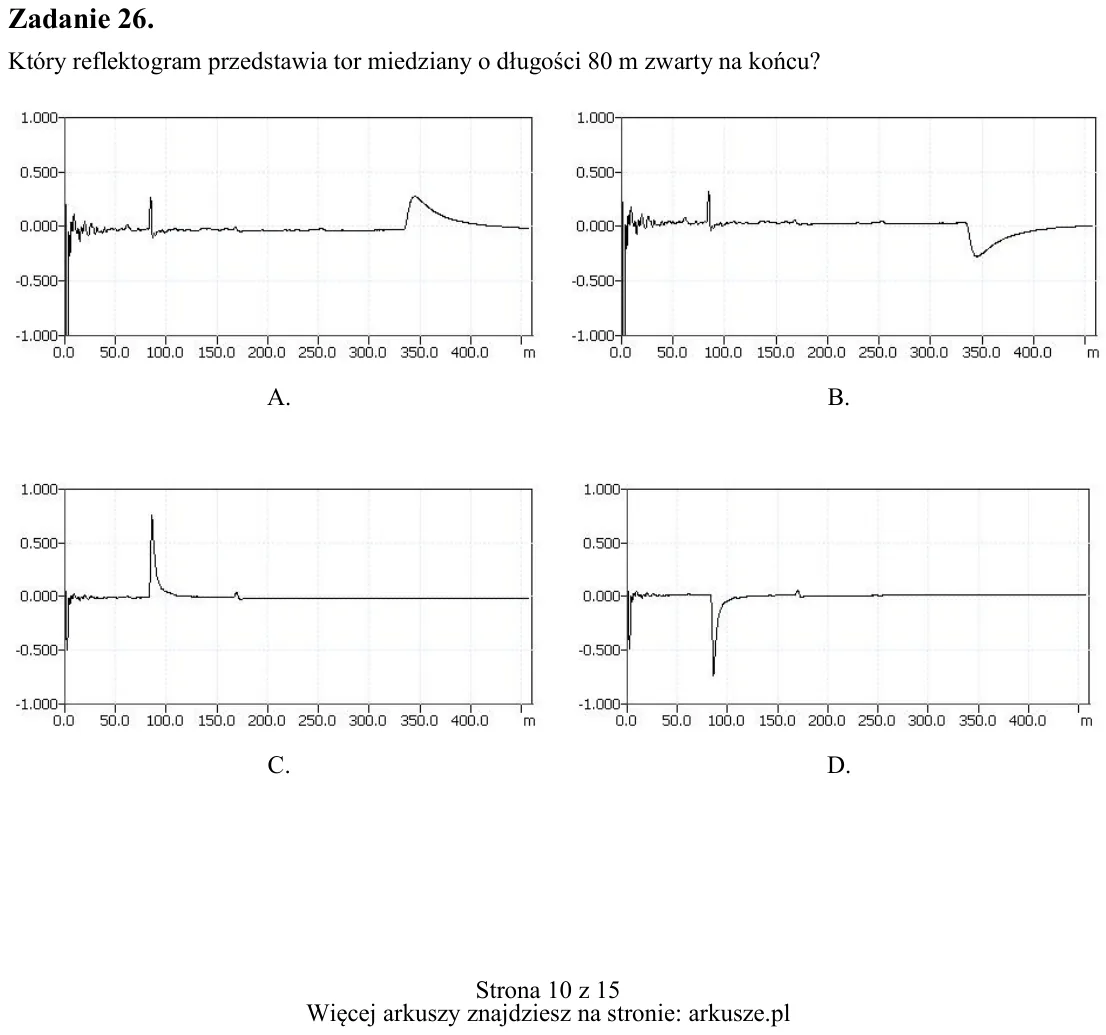

Zadanie 26. Który reflektogram przedstawia tor miedziany o długości 80 m zwarty na końcu? A. B. C. D.

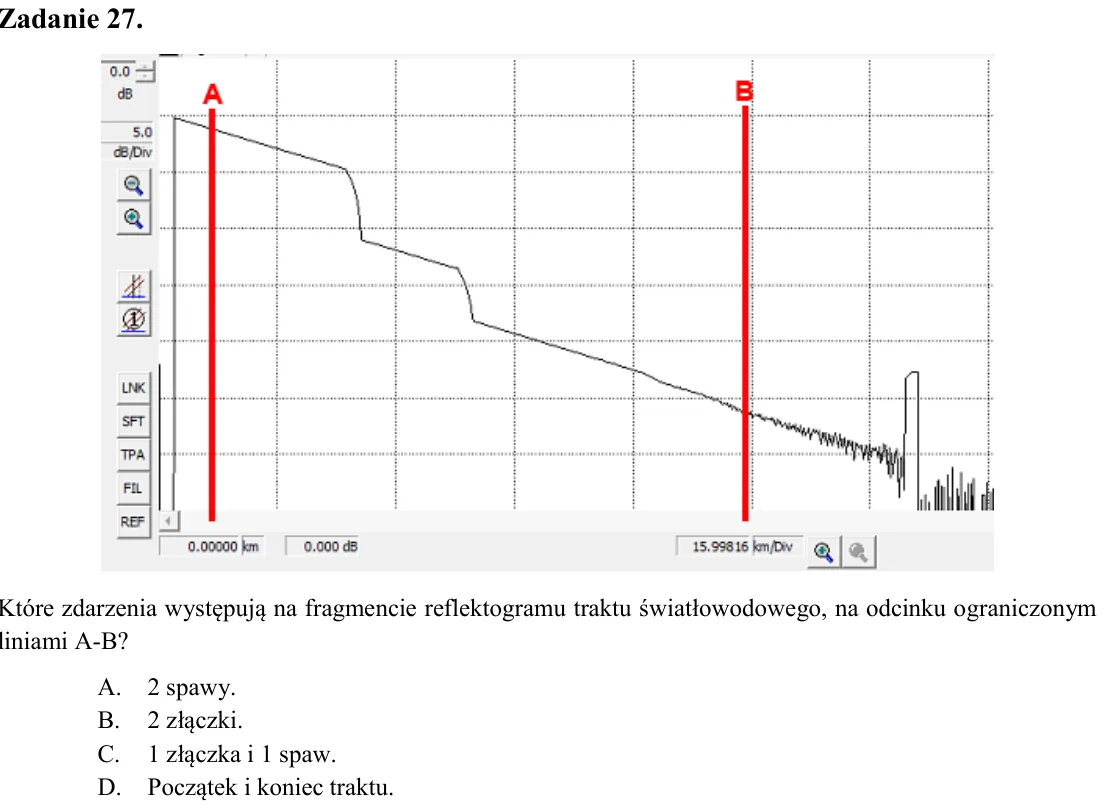

Zadanie 27. Które zdarzenia występują na fragmencie reflektogramu traktu światłowodowego, na odcinku ograniczonym liniami A-B? A. 2 spawy. B. 2 złączki. C. 1 złączka i 1 spaw. D. Początek i koniec traktu.

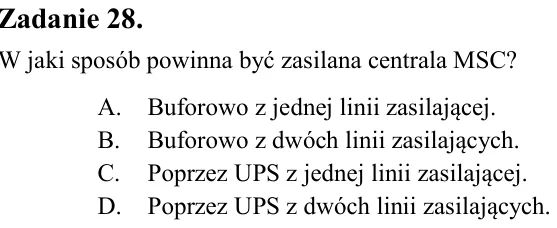

Zadanie 28. W jaki sposób powinna być zasilana centrala MSC? A. Buforowo z jednej linii zasilającej. B. Buforowo z dwóch linii zasilających. C. Poprzez UPS z jednej linii zasilającej. D. Poprzez UPS z dwóch linii zasilaj

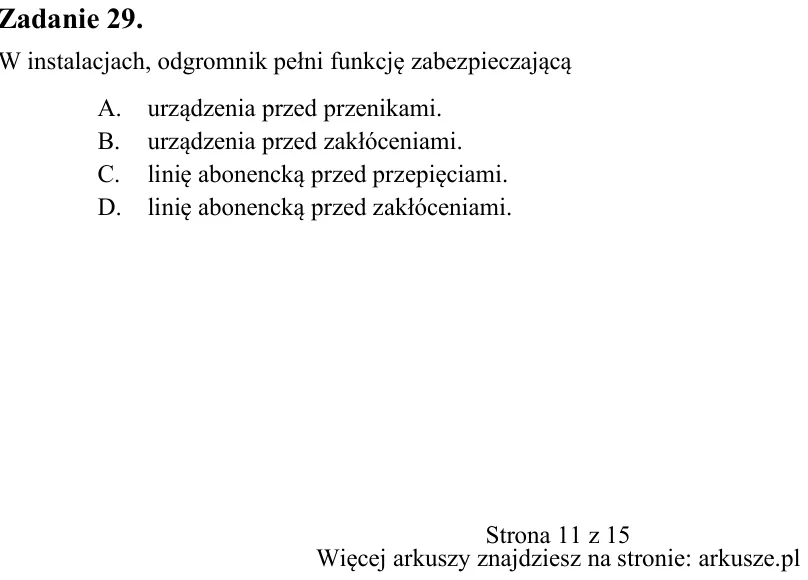

Zadanie 29. W instalacjach, odgromnik pełni funkcję zabezpieczającą A. urządzenia przed przenikami. B. urządzenia przed zakłóceniami. C. linię abonencką przed przepięciami. D. linię abonencką przed zakłóceniami.

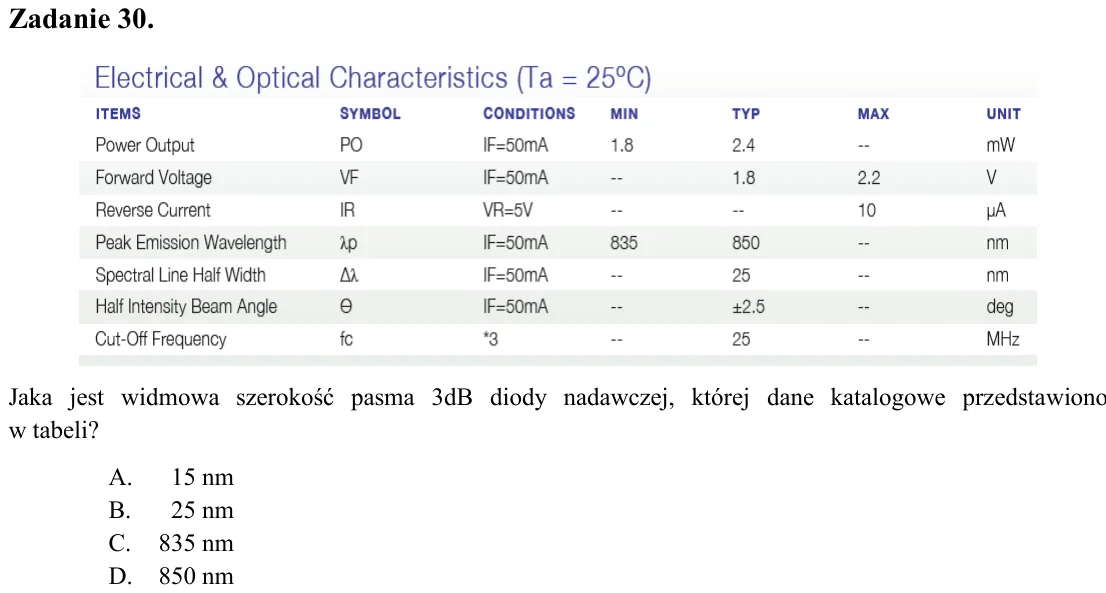

Zadanie 30. Jaka jest widmowa szerokość pasma 3dB diody nadawczej, której dane katalogowe przedstawiono w tabeli? A. 15 nm B. 25 nm C. 835 nm D. 850 nm

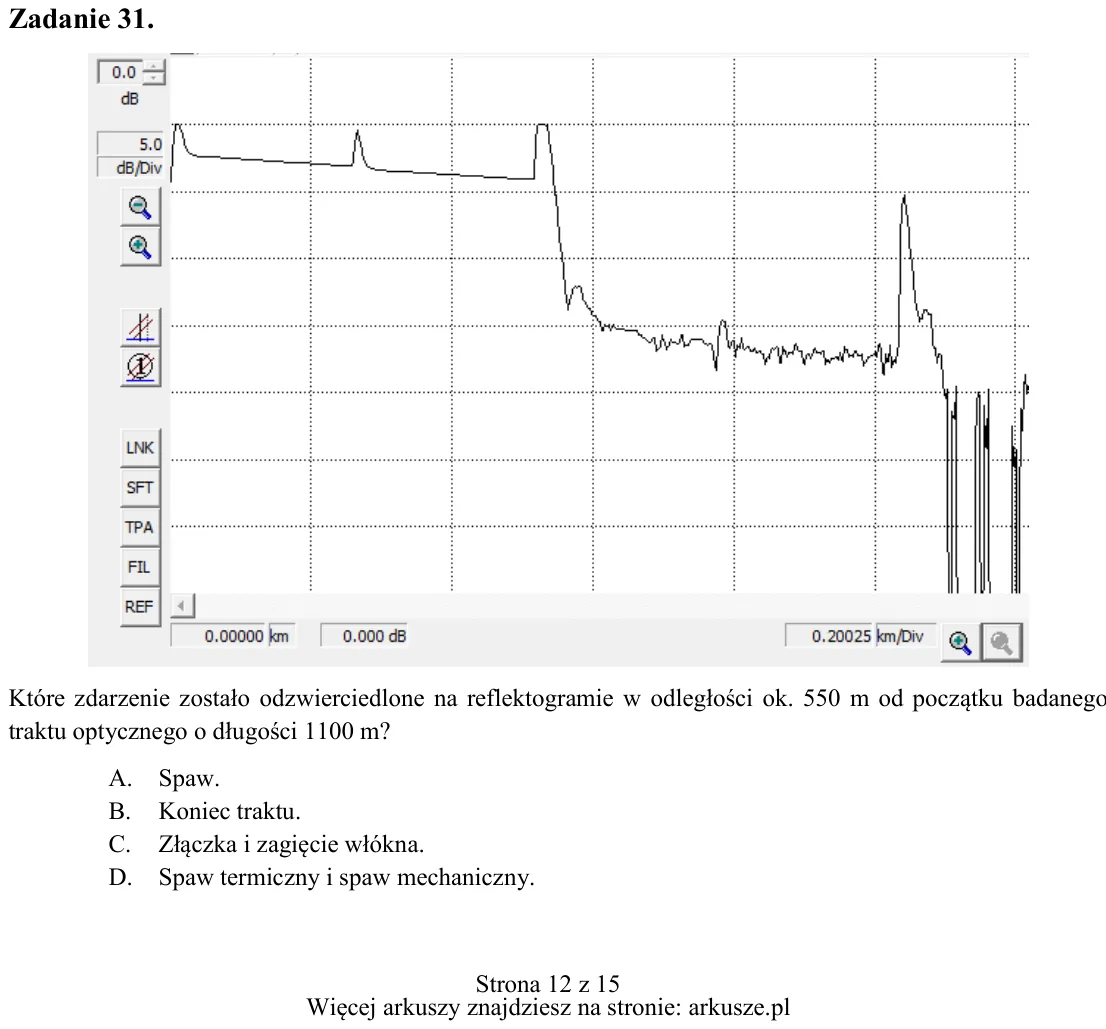

Zadanie 31. Które zdarzenie zostało odzwierciedlone na reflektogramie w odległości ok. 550 m od początku badanego traktu optycznego o długości 1100 m? A. Spaw. B. Koniec traktu. C. Złączka i zagięcie włókna. D. Spaw term

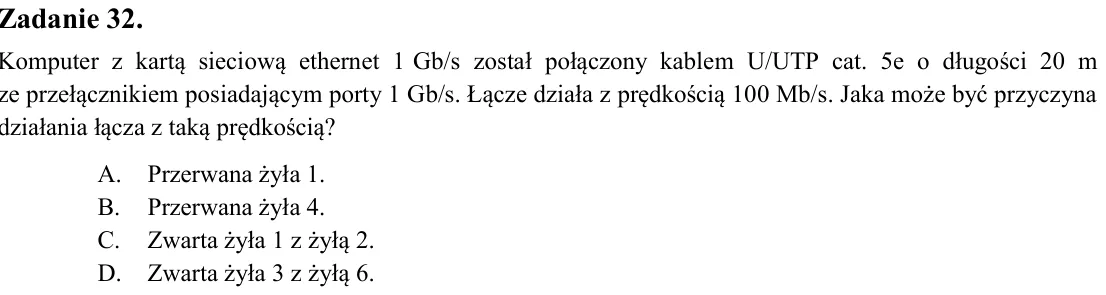

Zadanie 32. Komputer z kartą sieciową ethernet 1 Gb/s został połączony kablem U/UTP cat. 5e o długości 20 m ze przełącznikiem posiadającym porty 1 Gb/s. Łącze działa z prędkością 100 Mb/s. Jaka może być przyczyna działan

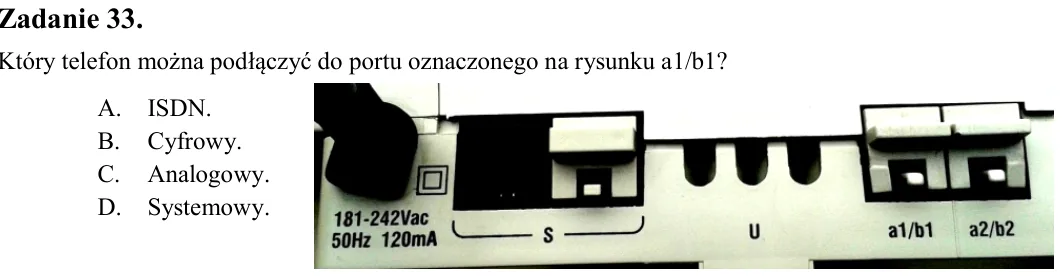

Zadanie 33. Który telefon można podłączyć do portu oznaczonego na rysunku a1/b1? A. ISDN. B. Cyfrowy. C. Analogowy. D. Systemowy.

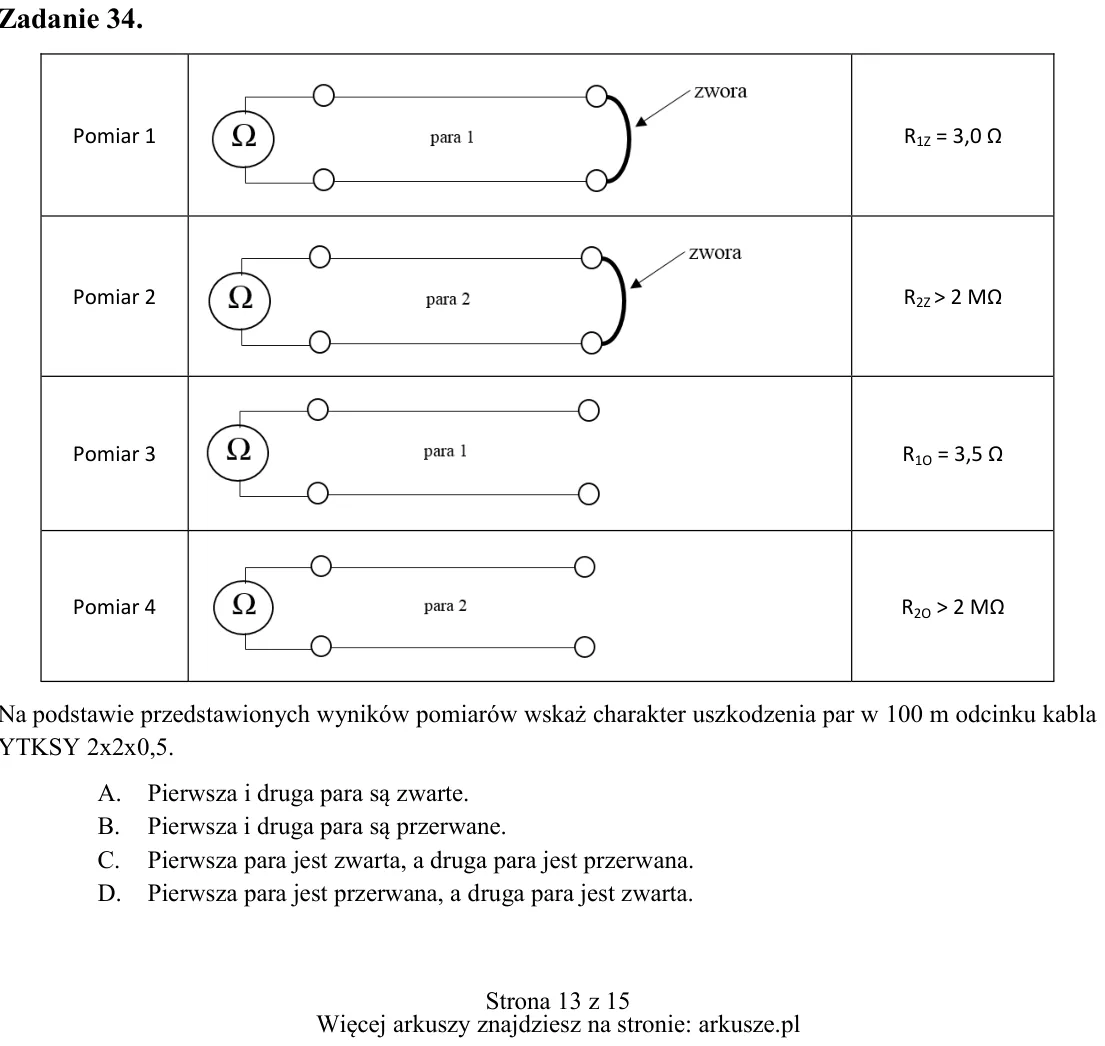

Zadanie 34. Na podstawie przedstawionych wyników pomiarów wskaż charakter uszkodzenia par w 100 m odcinku kabla YTKSY 2x2x0,5. A. Pierwsza i druga para są zwarte. B. Pierwsza i druga para są przerwane. C. Pierwsza para j

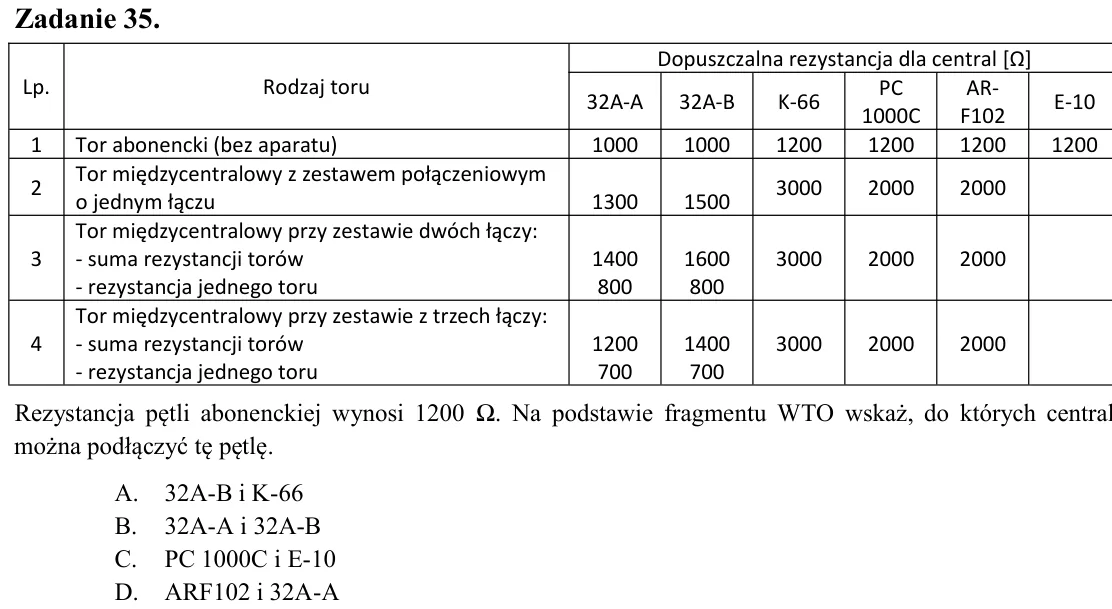

Zadanie 35. Rezystancja pętli abonenckiej wynosi 1200 Ω. Na podstawie fragmentu WTO wskaż, do których central można podłączyć tę pętlę. A. 32A-B i K-66 B. 32A-A i 32A-B C. PC 1000C i E-10 D. ARF102 i 32A-A

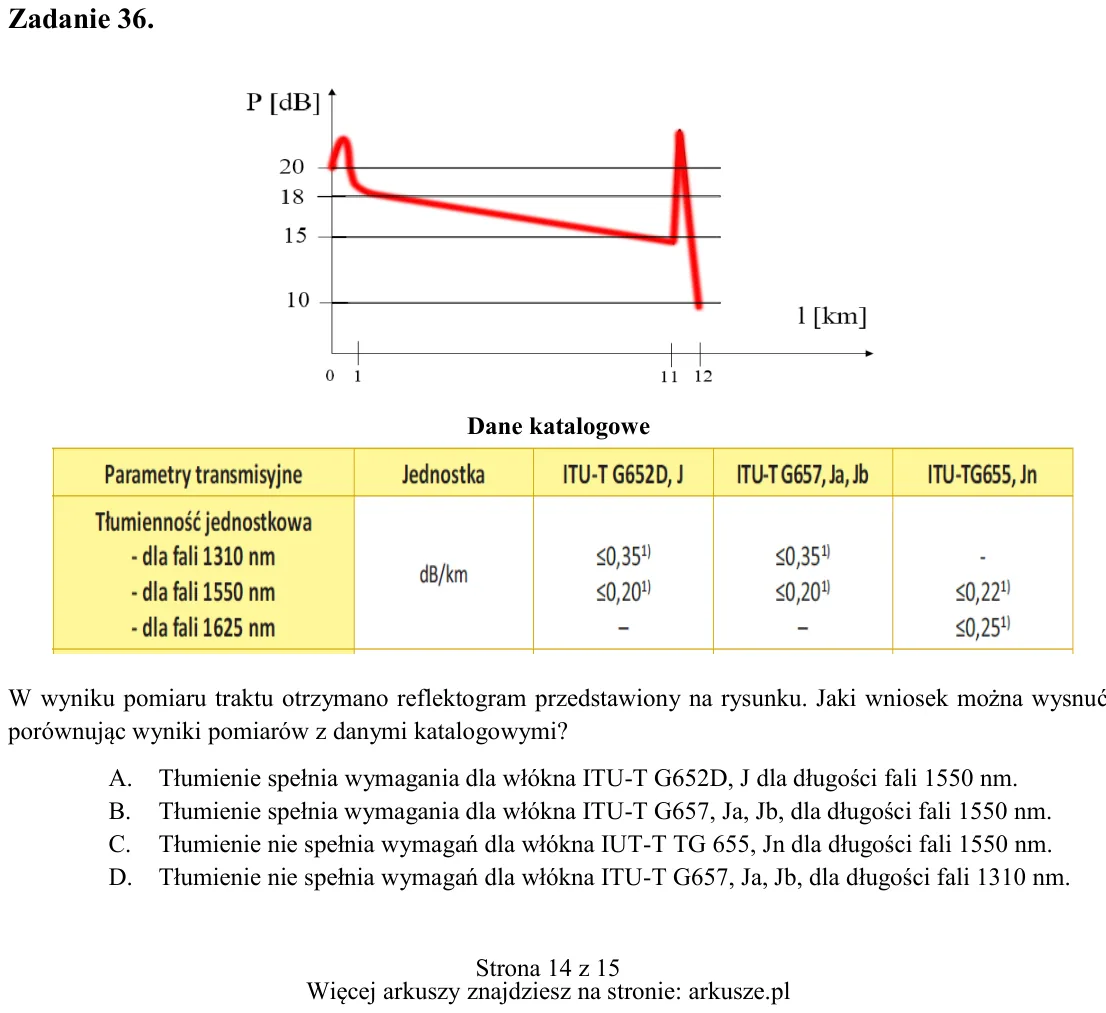

Zadanie 36. W wyniku pomiaru traktu otrzymano reflektogram przedstawiony na rysunku. Jaki wniosek można wysnuć porównując wyniki pomiarów z danymi katalogowymi? A. Tłumienie spełnia wymagania dla włókna ITU-T G652D, J dl

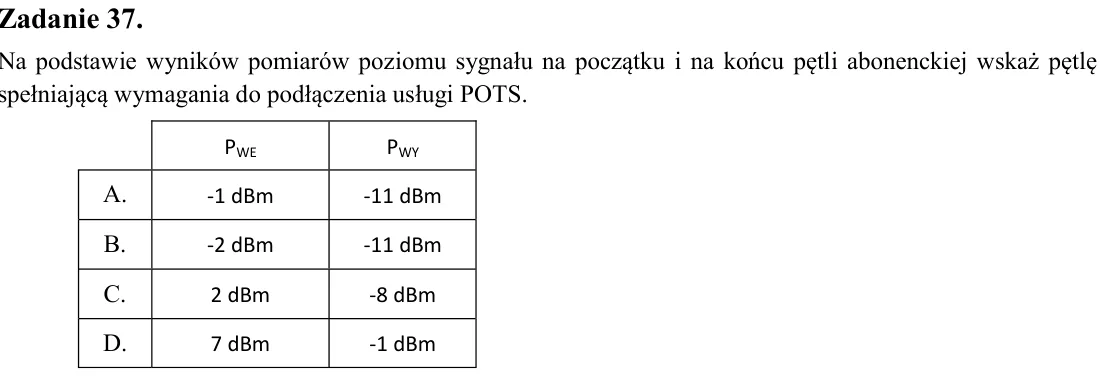

Zadanie 37. Na podstawie wyników pomiarów poziomu sygnału na początku i na końcu pętli abonenckiej wskaż pętlę spełniającą wymagania do podłączenia usługi POTS.

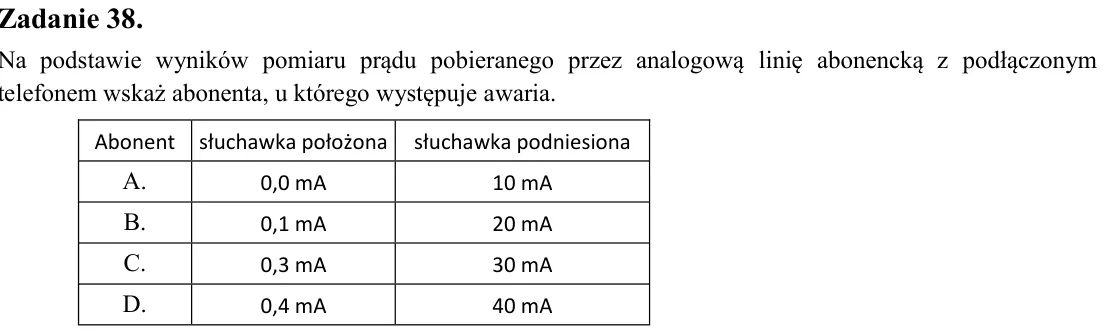

Zadanie 38. Na podstawie wyników pomiaru prądu pobieranego przez analogową linię abonencką z podłączonym telefonem wskaż abonenta, u którego występuje awaria.

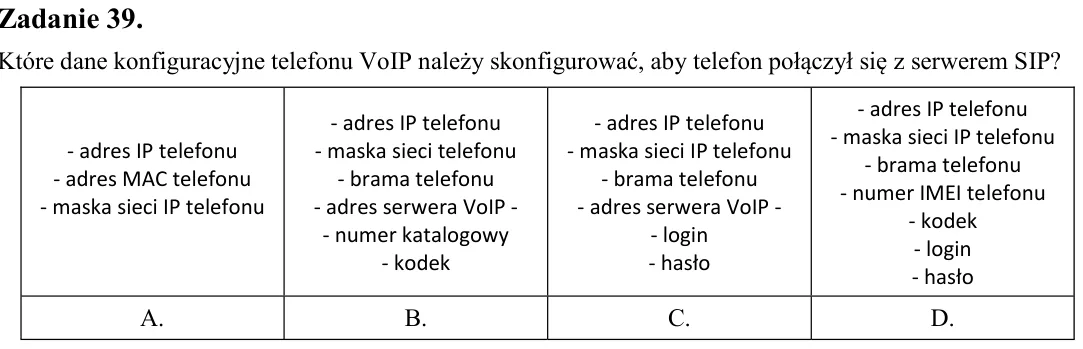

Zadanie 39. Które dane konfiguracyjne telefonu VoIP należy skonfigurować, aby telefon połączył się z serwerem SIP?

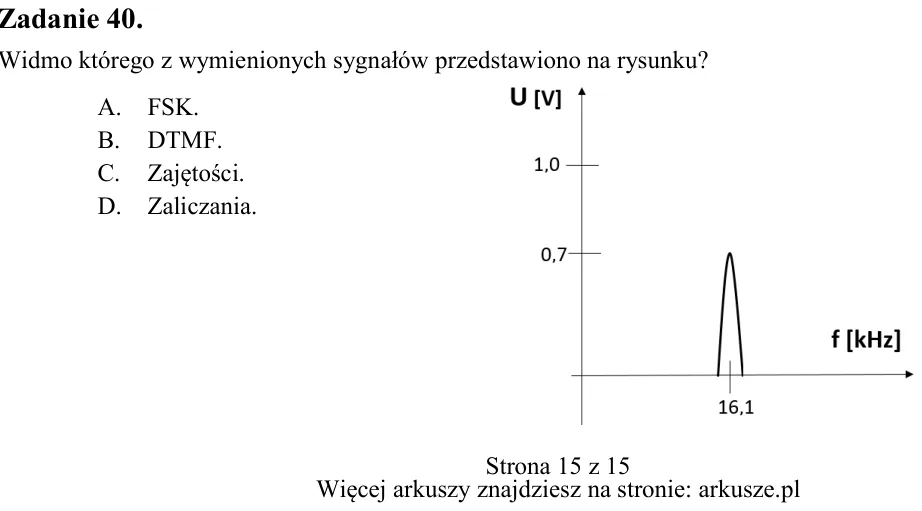

Zadanie 40. Widmo którego z wymienionych sygnałów przedstawiono na rysunku? A. FSK. B. DTMF. C. Zajętości. D. Zaliczania. PWE PWY A. -1 dBm -11 dBm B. -2 dBm -11 dBm C. 2 dBm -8 dBm D. 7 dBm -1 dBm Abonent słuchawka poło
