E17 · Egzamin zawodowy · czerwiec 2017

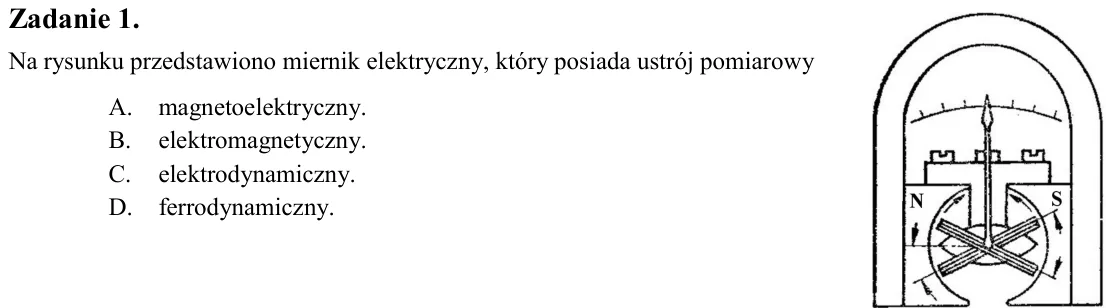

Zadanie 1. Na rysunku przedstawiono miernik elektryczny, który posiada ustrój pomiarowy A. magnetoelektryczny. B. elektromagnetyczny. C. elektrodynamiczny. D. ferrodynamiczny.

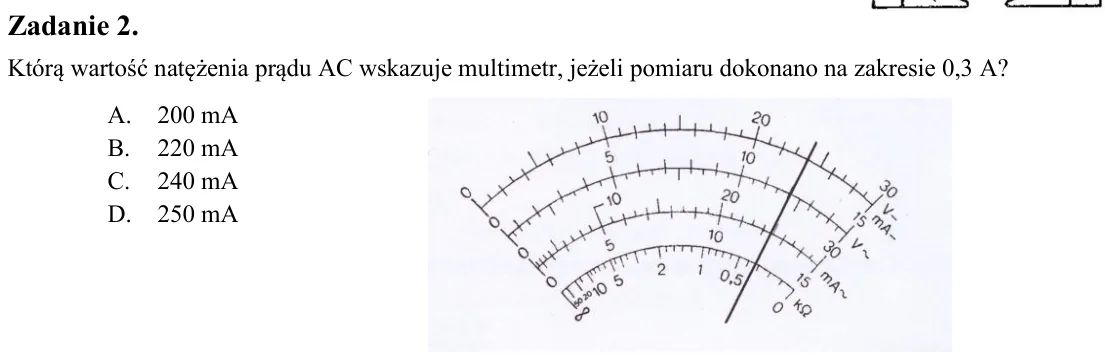

Zadanie 2. Którą wartość natężenia prądu AC wskazuje multimetr, jeżeli pomiaru dokonano na zakresie 0,3 A? A. 200 mA B. 220 mA C. 240 mA D. 250 mA

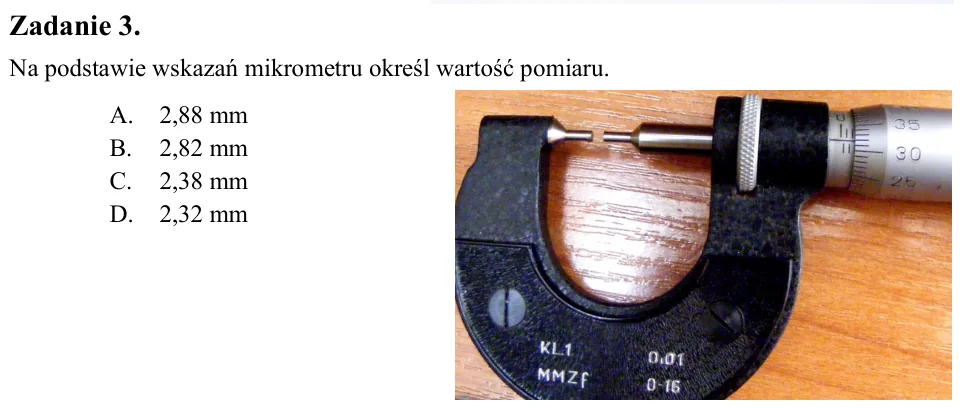

Zadanie 3. Na podstawie wskazań mikrometru określ wartość pomiaru. A. 2,88 mm B. 2,82 mm C. 2,38 mm D. 2,32 mm

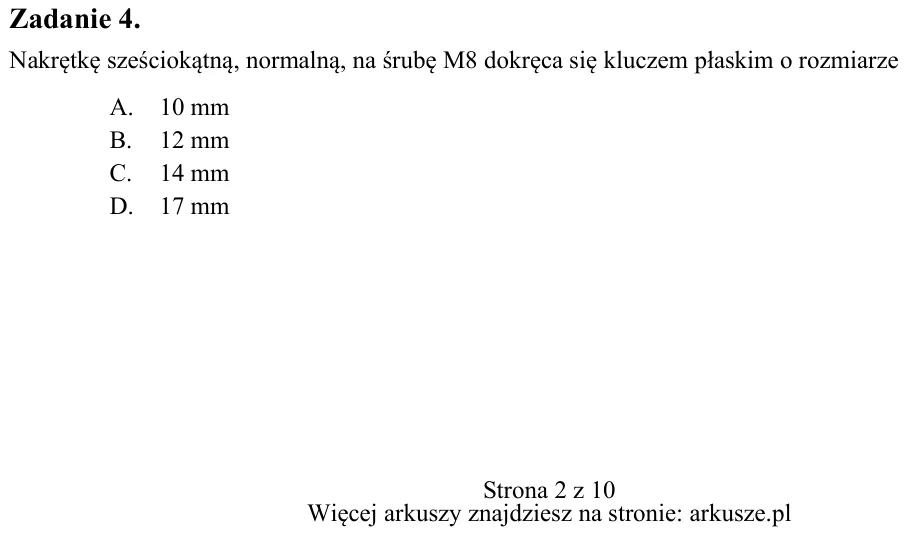

Zadanie 4. Nakrętkę sześciokątną, normalną, na śrubę M8 dokręca się kluczem płaskim o rozmiarze A. 10 mm B. 12 mm C. 14 mm D. 17 mm

Zadanie 5. Do pomiaru rezystancji o wartości mniejszej niż 1 Ω należy użyć mostka A. Maxwella-Wiena. B. Wheatstone’a. C. Thomsona. D. Wiena.

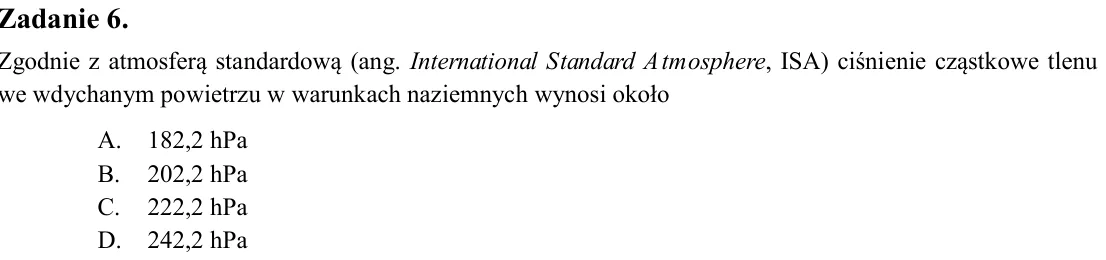

Zadanie 6. Zgodnie z atmosferą standardową (ang. International Standard Atmosphere, ISA) ciśnienie cząstkowe tlenu we wdychanym powietrzu w warunkach naziemnych wynosi około A. 182,2 hPa B. 202,2 hPa C. 222,2 hPa D. 242,

Zadanie 7. Której prędkości samolotu należy użyć w wyrażeniu na siłę nośną skrzydła? A. Poprawionej. B. Rzeczywistej. C. Przyrządowej. D. Ekwiwalentnej.

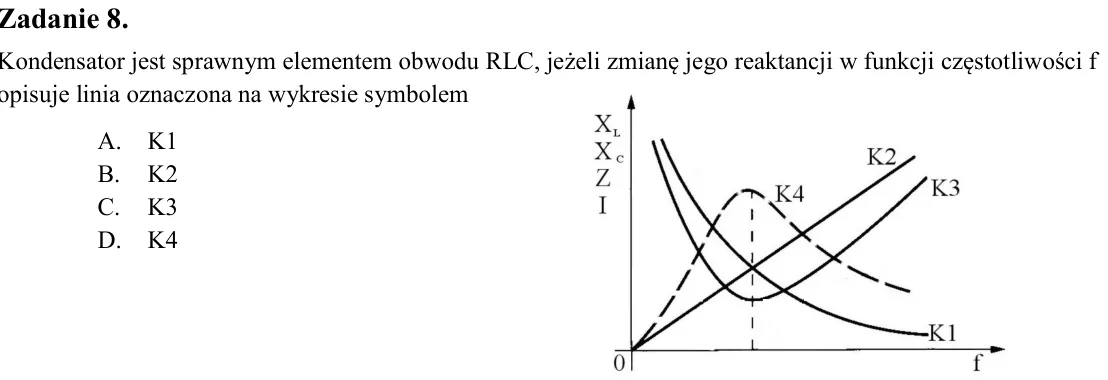

Zadanie 8. Kondensator jest sprawnym elementem obwodu RLC, jeżeli zmianę jego reaktancji w funkcji częstotliwości f opisuje linia oznaczona na wykresie symbolem A. K1 B. K2 C. K3 D. K4

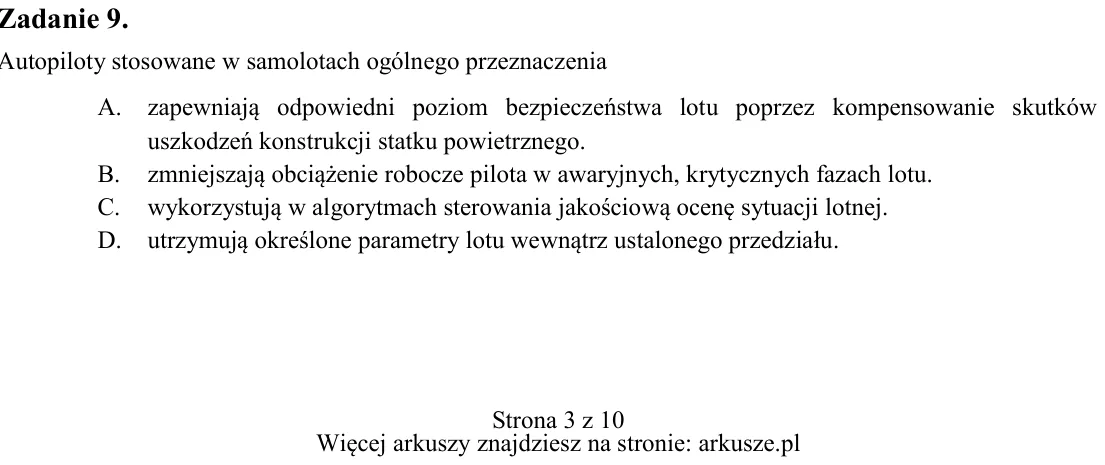

Zadanie 9. Autopiloty stosowane w samolotach ogólnego przeznaczenia A. zapewniają odpowiedni poziom bezpieczeństwa lotu poprzez kompensowanie skutków uszkodzeń konstrukcji statku powietrznego. B. zmniejszają obciążenie r

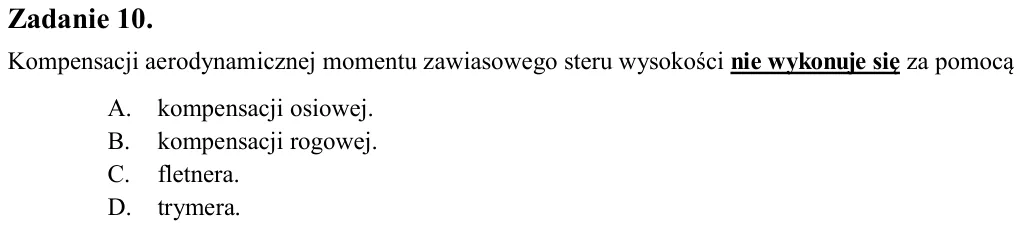

Zadanie 10. Kompensacji aerodynamicznej momentu zawiasowego steru wysokości nie wykonuje się za pomocą A. kompensacji osiowej. B. kompensacji rogowej. C. fletnera. D. trymera.

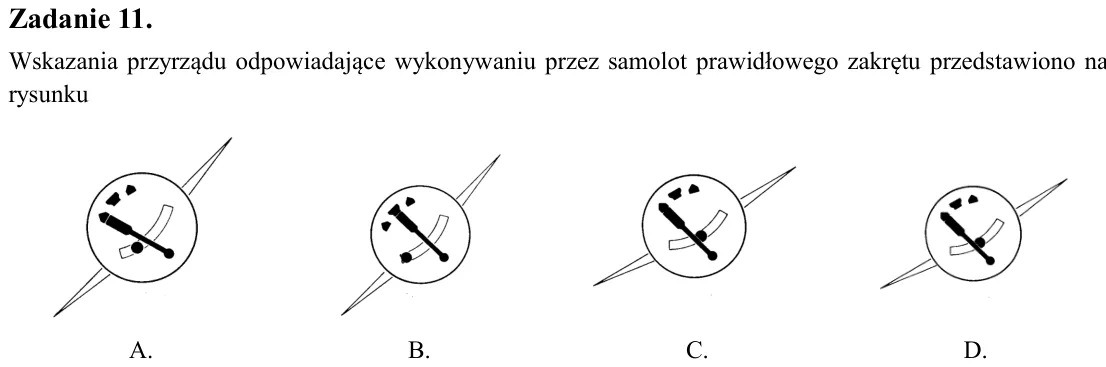

Zadanie 11. Wskazania przyrządu odpowiadające wykonywaniu przez samolot prawidłowego zakrętu przedstawiono na rysunku

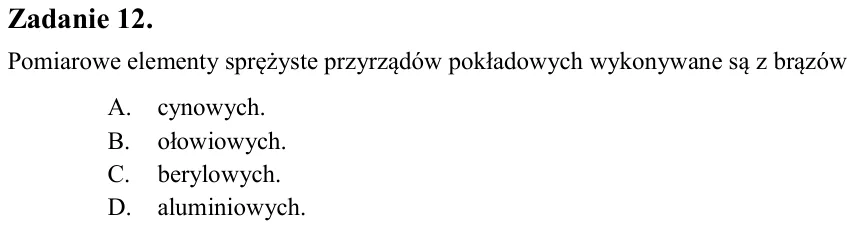

Zadanie 12. Pomiarowe elementy sprężyste przyrządów pokładowych wykonywane są z brązów A. cynowych. B. ołowiowych. C. berylowych. D. aluminiowych.

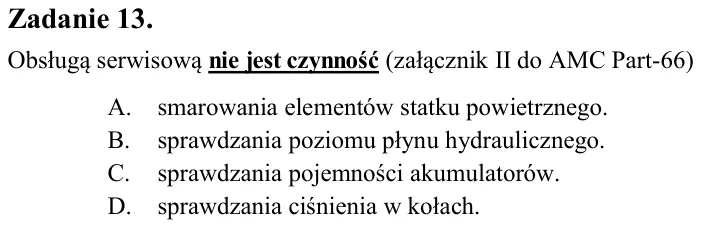

Zadanie 13. Obsługą serwisową nie jest czynność (załącznik II do AMC Part-66) A. smarowania elementów statku powietrznego. B. sprawdzania poziomu płynu hydraulicznego. C. sprawdzania pojemności akumulatorów. D. sprawdzan

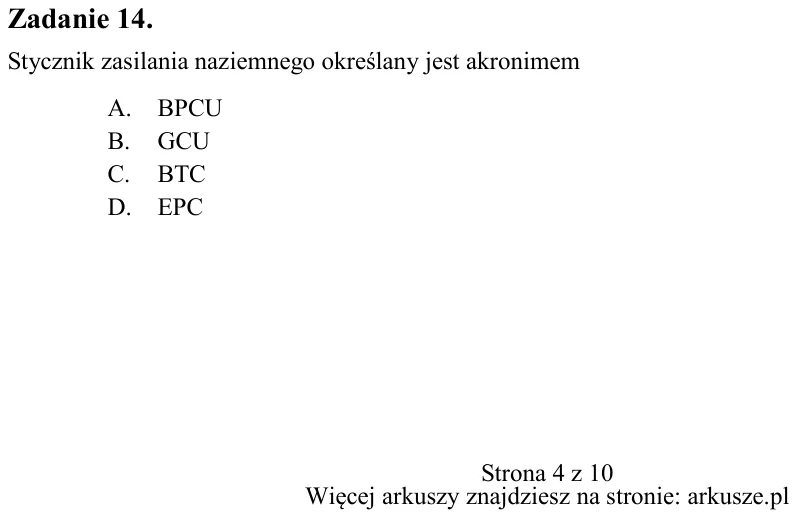

Zadanie 14. Stycznik zasilania naziemnego określany jest akronimem A. BPCU B. GCU C. BTC D. EPC A. B. C. D.

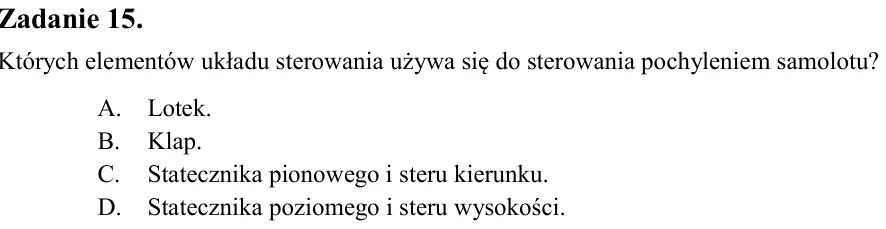

Zadanie 15. Których elementów układu sterowania używa się do sterowania pochyleniem samolotu? A. Lotek. B. Klap. C. Statecznika pionowego i steru kierunku. D. Statecznika poziomego i steru wysokości.

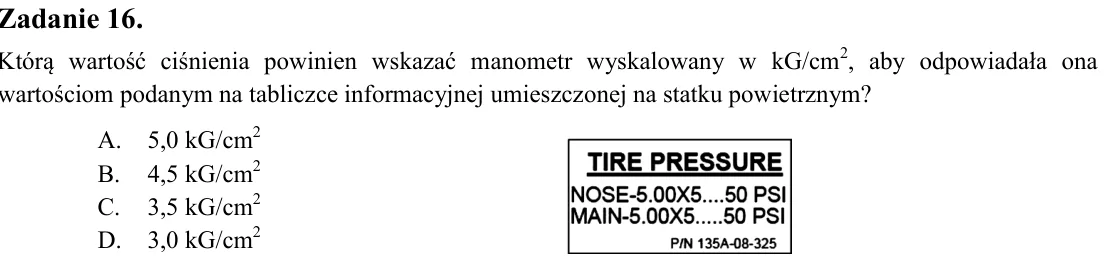

Zadanie 16. Którą wartość ciśnienia powinien wskazać manometr wyskalowany w kG/cm2, aby odpowiadała ona wartościom podanym na tabliczce informacyjnej umieszczonej na statku powietrznym? A. 5,0 kG/cm2 B. 4,5 kG/cm2 C. 3,5

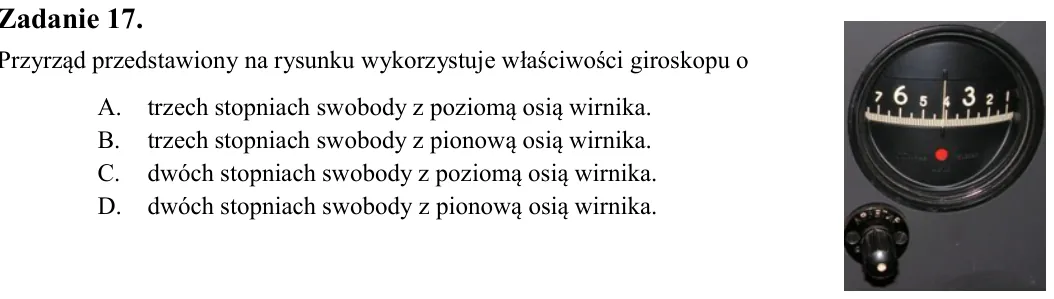

Zadanie 17. Przyrząd przedstawiony na rysunku wykorzystuje właściwości giroskopu o A. trzech stopniach swobody z poziomą osią wirnika. B. trzech stopniach swobody z pionową osią wirnika. C. dwóch stopniach swobody z pozi

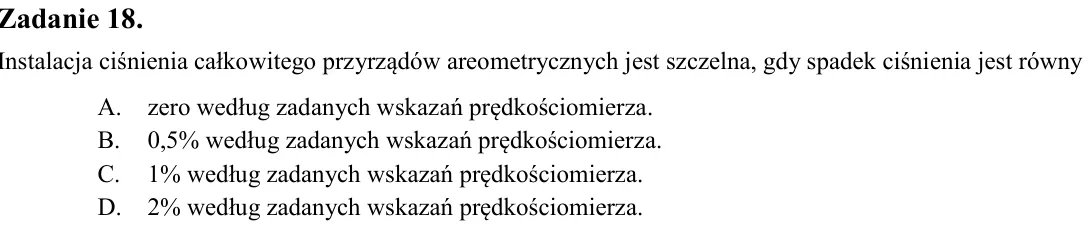

Zadanie 18. Instalacja ciśnienia całkowitego przyrządów areometrycznych jest szczelna, gdy spadek ciśnienia jest równy A. zero według zadanych wskazań prędkościomierza. B. 0,5% według zadanych wskazań prędkościomierza. C

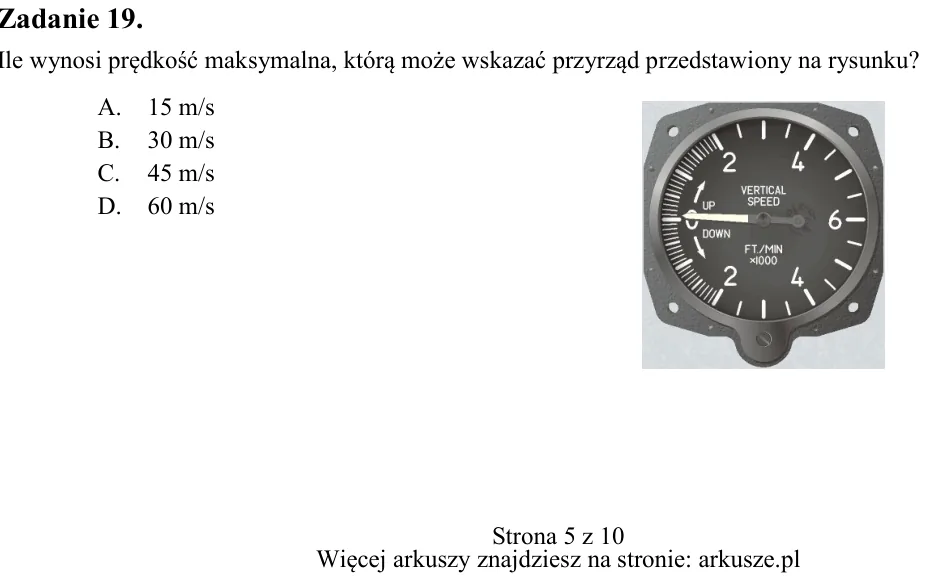

Zadanie 19. Ile wynosi prędkość maksymalna, którą może wskazać przyrząd przedstawiony na rysunku? A. 15 m/s B. 30 m/s C. 45 m/s D. 60 m/s

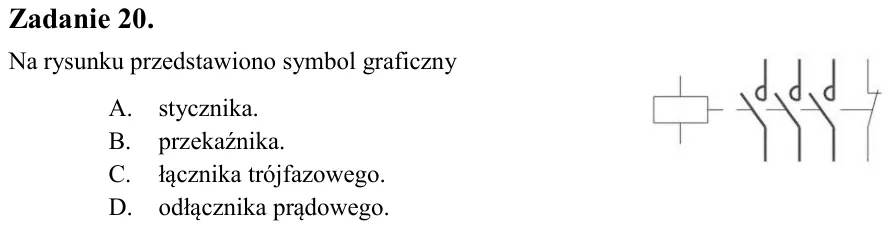

Zadanie 20. Na rysunku przedstawiono symbol graficzny A. stycznika. B. przekaźnika. C. łącznika trójfazowego. D. odłącznika prądowego.

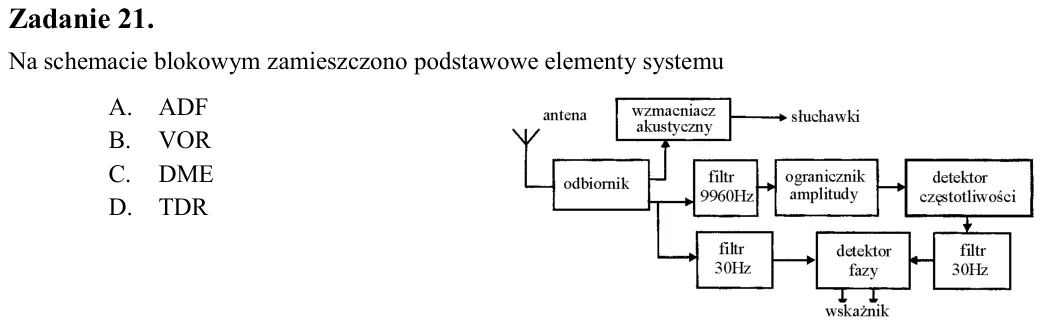

Zadanie 21. Na schemacie blokowym zamieszczono podstawowe elementy systemu A. ADF B. VOR C. DME D. TDR

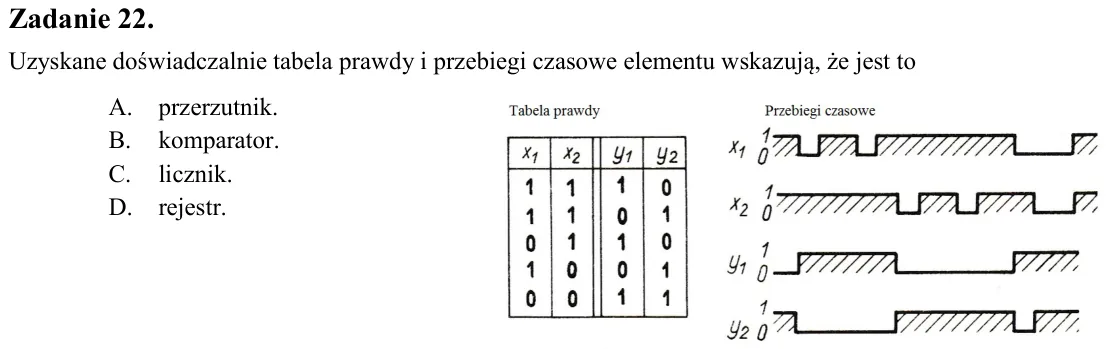

Zadanie 22. Uzyskane doświadczalnie tabela prawdy i przebiegi czasowe elementu wskazują, że jest to A. przerzutnik. B. komparator. C. licznik. D. rejestr.

Zadanie 23. Układ, który przekazuje wartości cyfrowe z wybranego wejścia na wyjście, to A. konwerter. B. komparator. C. translator. D. multiplekser.

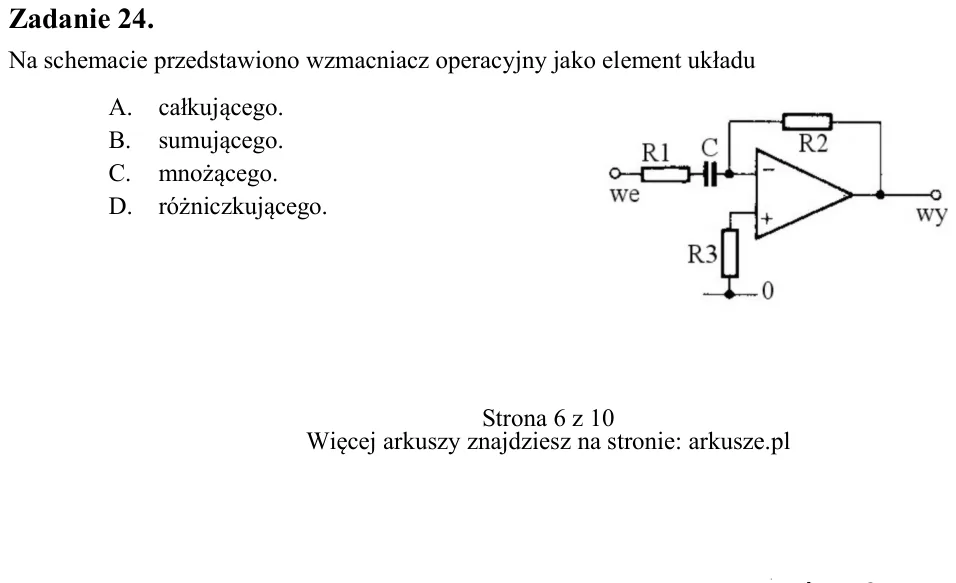

Zadanie 24. Na schemacie przedstawiono wzmacniacz operacyjny jako element układu A. całkującego. B. sumującego. C. mnożącego. D. różniczkującego.

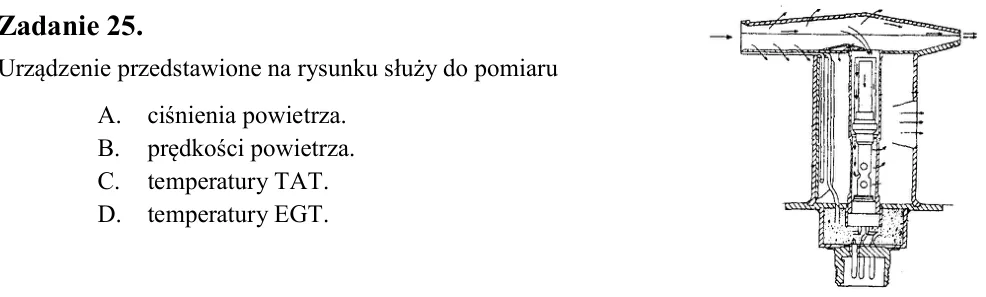

Zadanie 25. Urządzenie przedstawione na rysunku służy do pomiaru A. ciśnienia powietrza. B. prędkości powietrza. C. temperatury TAT. D. temperatury EGT.

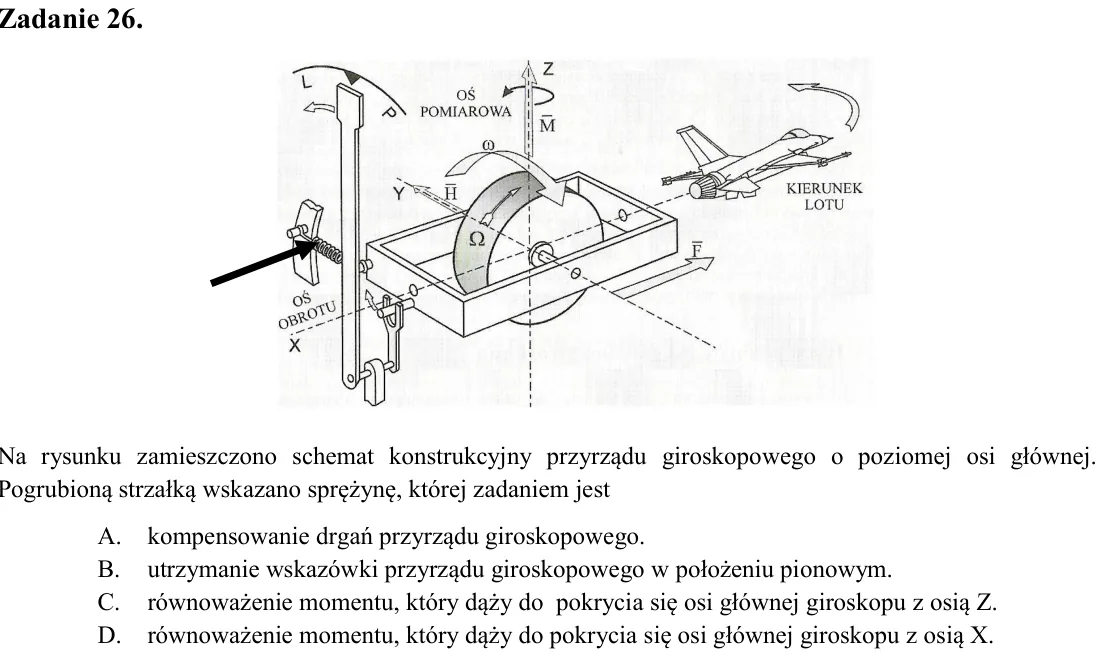

Zadanie 26. Na rysunku zamieszczono schemat konstrukcyjny przyrządu giroskopowego o poziomej osi głównej. Pogrubioną strzałką wskazano sprężynę, której zadaniem jest A. kompensowanie drgań przyrządu giroskopowego. B. utr

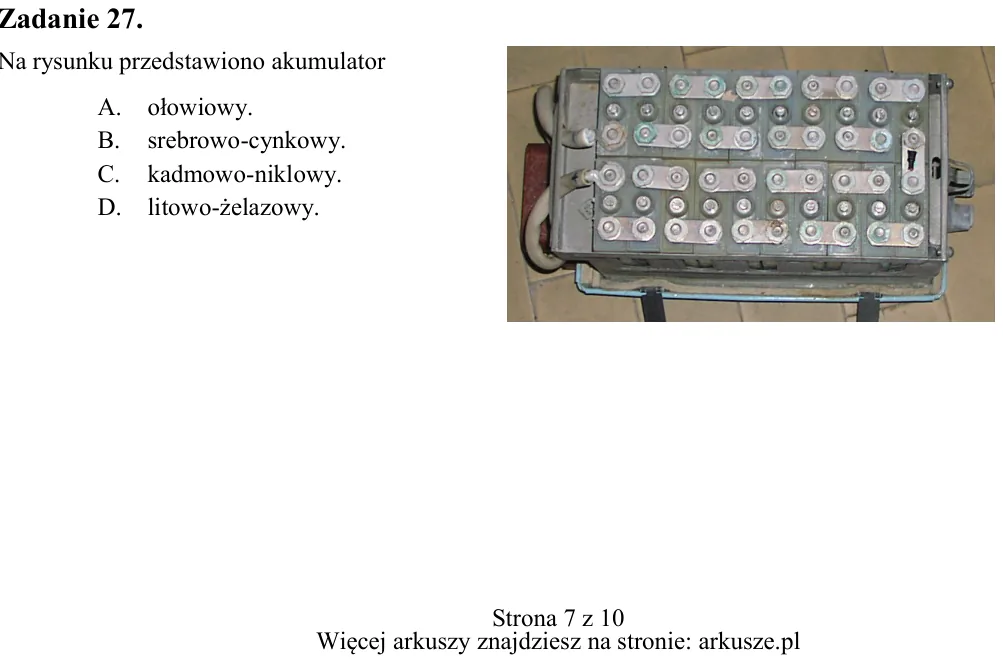

Zadanie 27. Na rysunku przedstawiono akumulator A. ołowiowy. B. srebrowo-cynkowy. C. kadmowo-niklowy. D. litowo-żelazowy.

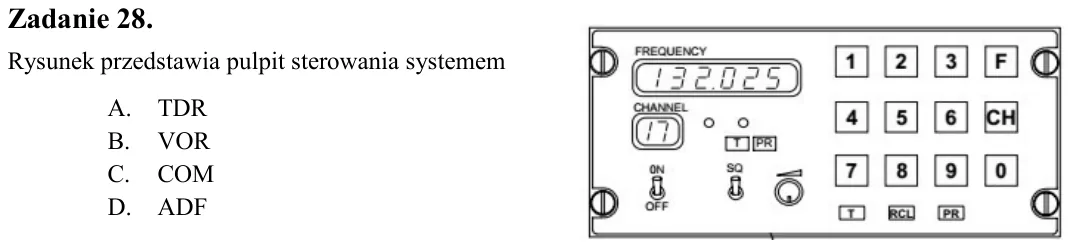

Zadanie 28. Rysunek przedstawia pulpit sterowania systemem A. TDR B. VOR C. COM D. ADF

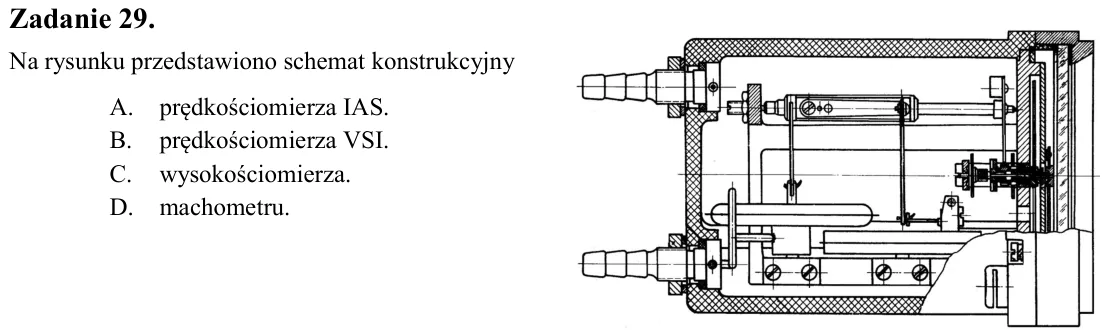

Zadanie 29. Na rysunku przedstawiono schemat konstrukcyjny A. prędkościomierza IAS. B. prędkościomierza VSI. C. wysokościomierza. D. machometru.

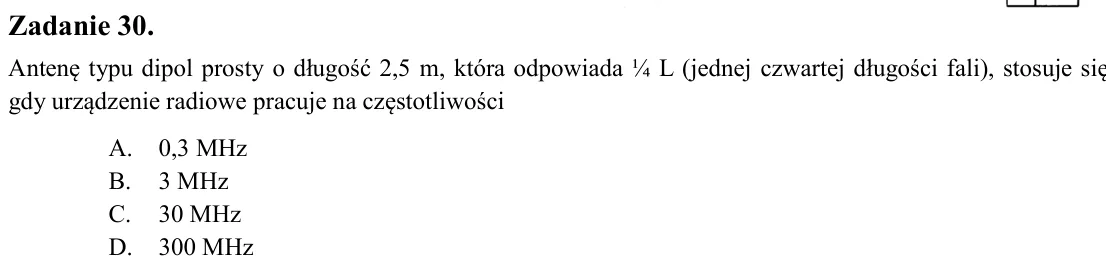

Zadanie 30. Antenę typu dipol prosty o długość 2,5 m, która odpowiada ¼ L (jednej czwartej długości fali), stosuje się gdy urządzenie radiowe pracuje na częstotliwości A. 0,3 MHz B. 3 MHz C. 30 MHz D. 300 MHz

Zadanie 31. Połączenia śrubowe zabezpiecza się kształtowo za pomocą A. podkładki sprężystej. B. zawleczki. C. nakrętki. D. lakieru.

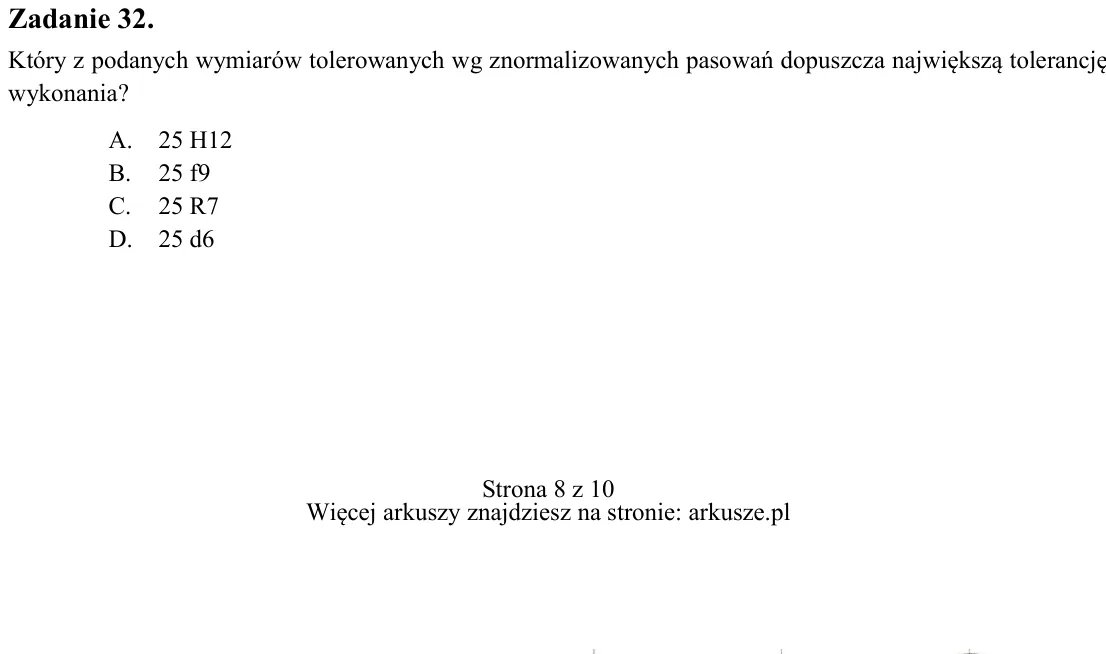

Zadanie 32. Który z podanych wymiarów tolerowanych wg znormalizowanych pasowań dopuszcza największą tolerancję wykonania? A. 25 H12 B. 25 f9 C. 25 R7 D. 25 d6

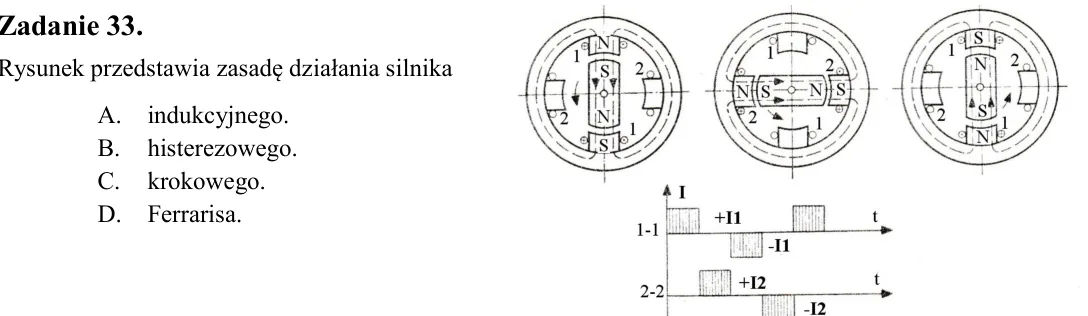

Zadanie 33. Rysunek przedstawia zasadę działania silnika A. indukcyjnego. B. histerezowego. C. krokowego. D. Ferrarisa.

Zadanie 34. Które z urządzeń pokładowych składa się z nadajnika i odbiornika? A. ILS B. ADF C. DME D. VOR

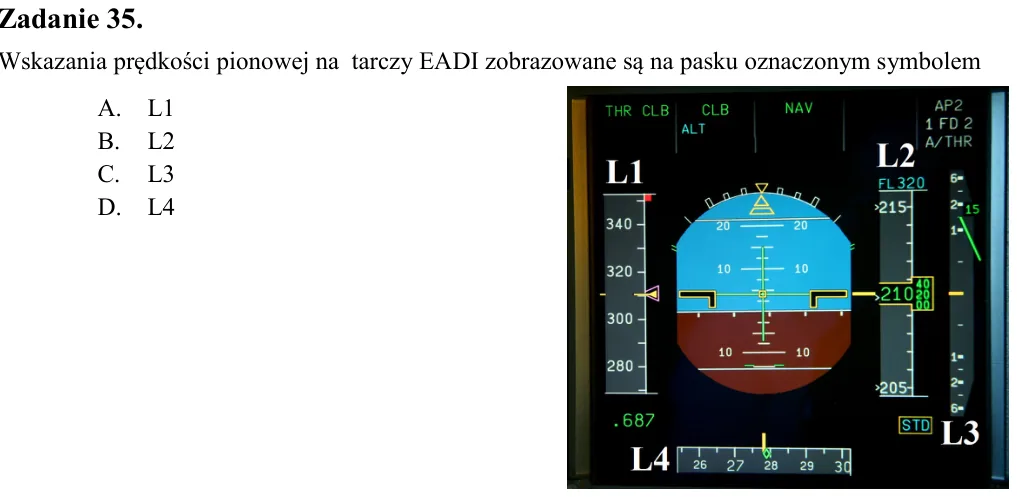

Zadanie 35. Wskazania prędkości pionowej na tarczy EADI zobrazowane są na pasku oznaczonym symbolem A. L1 B. L2 C. L3 D. L4

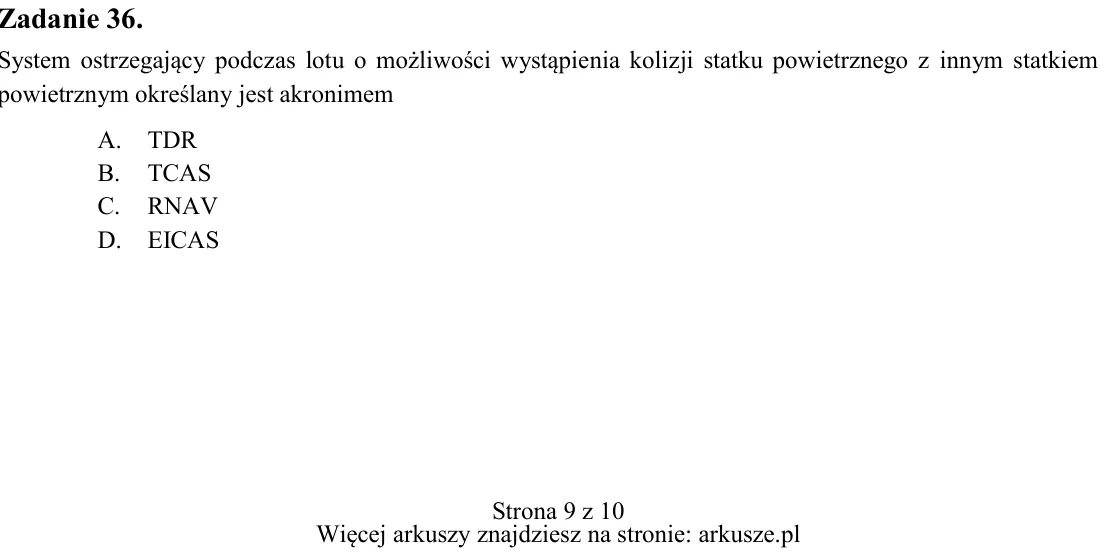

Zadanie 36. System ostrzegający podczas lotu o możliwości wystąpienia kolizji statku powietrznego z innym statkiem powietrznym określany jest akronimem A. TDR B. TCAS C. RNAV D. EICAS

Zadanie 37. Identyfikację przez służby ruchu lotniczego statku powietrznego w czasie lotu umożliwia system A. ATC B. ADF C. VOR D. WRX

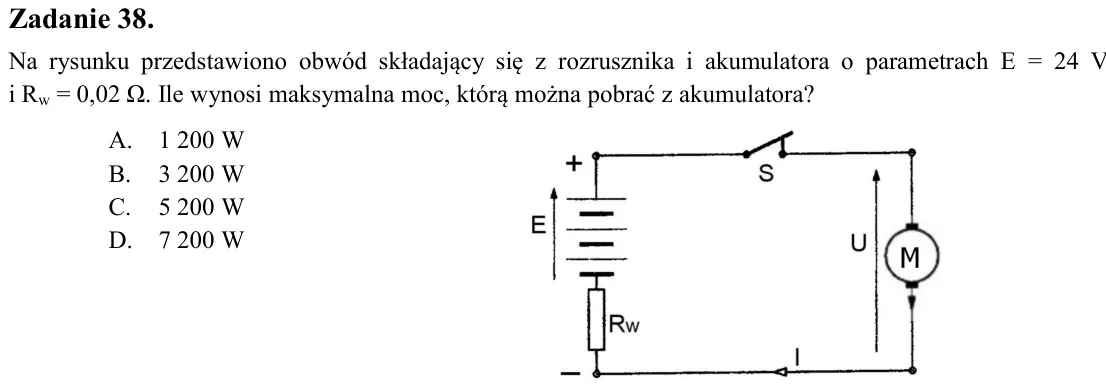

Zadanie 38. Na rysunku przedstawiono obwód składający się z rozrusznika i akumulatora o parametrach E = 24 V i Rw = 0,02 Ω. Ile wynosi maksymalna moc, którą można pobrać z akumulatora? A. 1 200 W B. 3 200 W C. 5 200 W D.

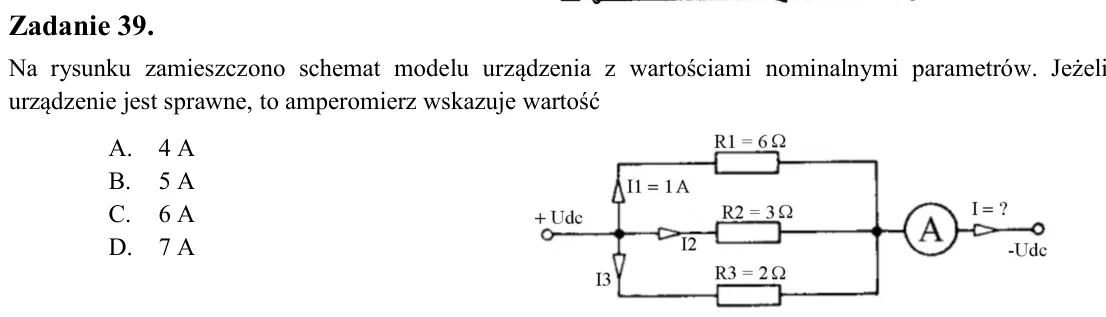

Zadanie 39. Na rysunku zamieszczono schemat modelu urządzenia z wartościami nominalnymi parametrów. Jeżeli urządzenie jest sprawne, to amperomierz wskazuje wartość A. 4 A B. 5 A C. 6 A D. 7 A

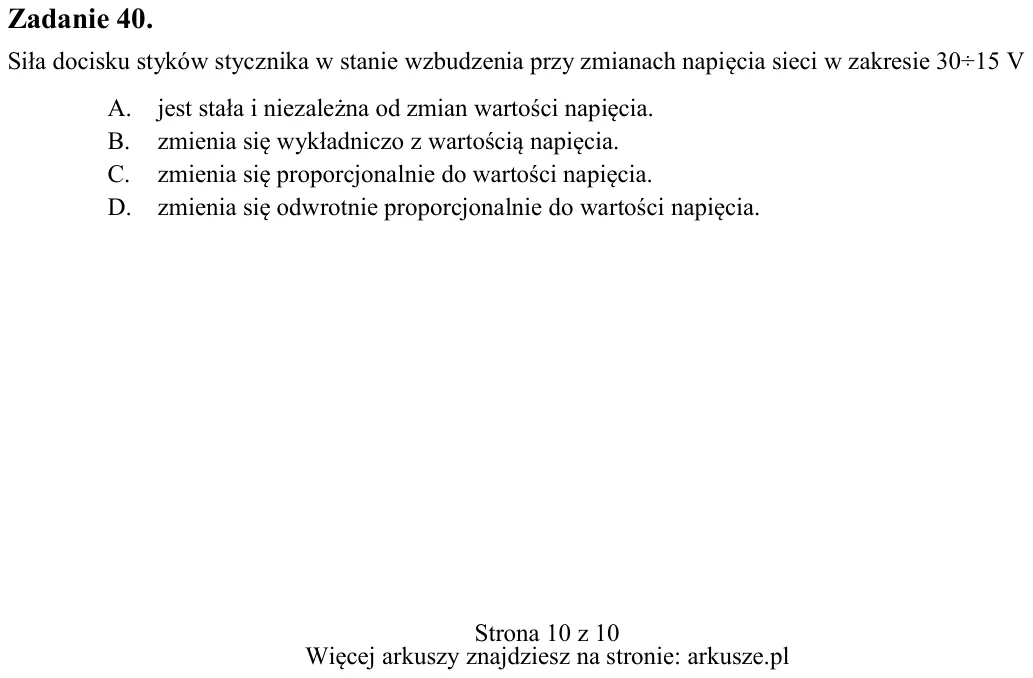

Zadanie 40. Siła docisku styków stycznika w stanie wzbudzenia przy zmianach napięcia sieci w zakresie 30÷15 V A. jest stała i niezależna od zmian wartości napięcia. B. zmienia się wykładniczo z wartością napięcia. C. zmi
