E17 · Egzamin zawodowy · czerwiec 2018

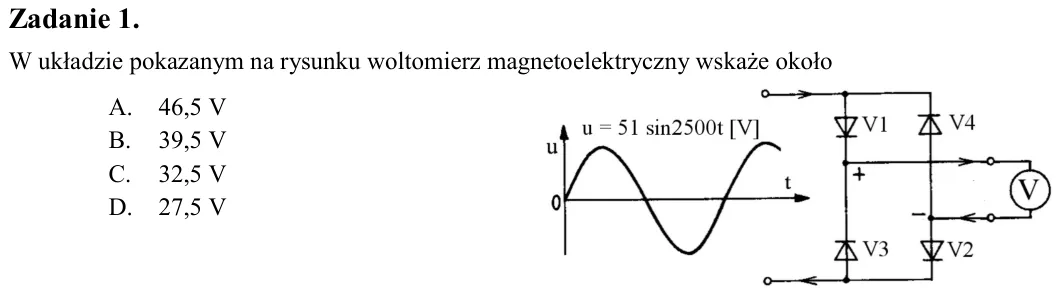

Zadanie 1. W układzie pokazanym na rysunku woltomierz magnetoelektryczny wskaże około A. 46,5 V B. 39,5 V C. 32,5 V D. 27,5 V

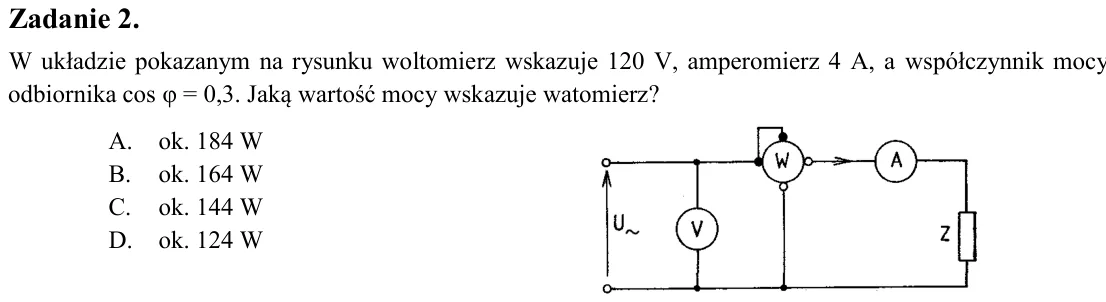

Zadanie 2. W układzie pokazanym na rysunku woltomierz wskazuje 120 V, amperomierz 4 A, a współczynnik mocy odbiornika cos φ = 0,3. Jaką wartość mocy wskazuje watomierz? A. ok. 184 W B. ok. 164 W C. ok. 144 W D. ok. 124 W

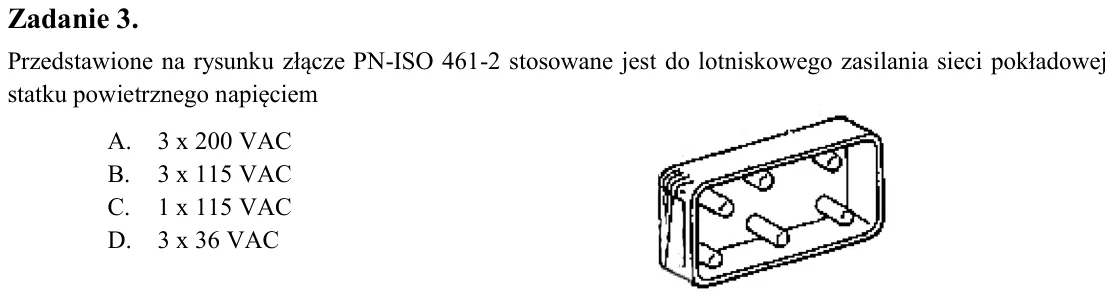

Zadanie 3. Przedstawione na rysunku złącze PN-ISO 461-2 stosowane jest do lotniskowego zasilania sieci pokładowej statku powietrznego napięciem A. 3 x 200 VAC B. 3 x 115 VAC C. 1 x 115 VAC D. 3 x 36 VAC

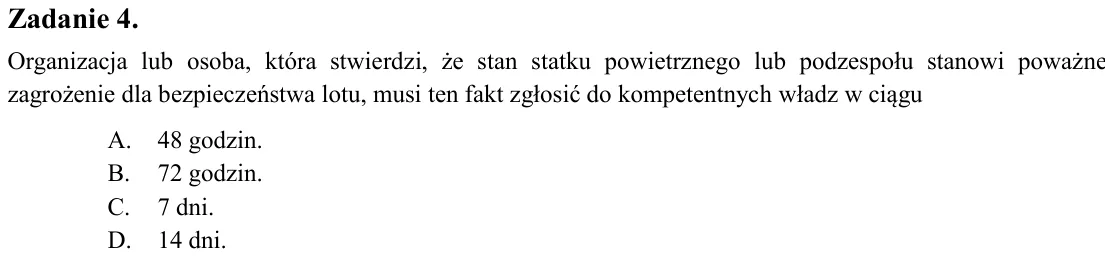

Zadanie 4. Organizacja lub osoba, która stwierdzi, że stan statku powietrznego lub podzespołu stanowi poważne zagrożenie dla bezpieczeństwa lotu, musi ten fakt zgłosić do kompetentnych władz w ciągu A. 48 godzin. B. 72 g

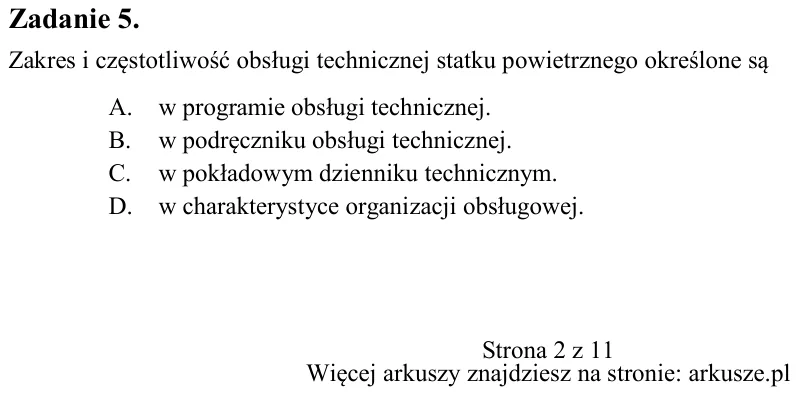

Zadanie 5. Zakres i częstotliwość obsługi technicznej statku powietrznego określone są A. w programie obsługi technicznej. B. w podręczniku obsługi technicznej. C. w pokładowym dzienniku technicznym. D. w charakterystyce

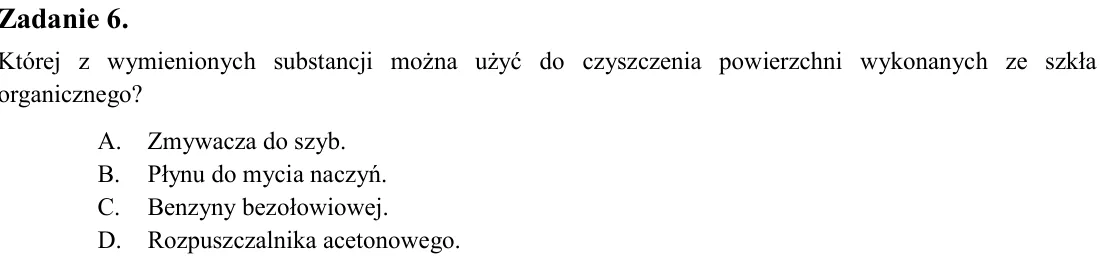

Zadanie 6. Której z wymienionych substancji można użyć do czyszczenia powierzchni wykonanych ze szkła organicznego? A. Zmywacza do szyb. B. Płynu do mycia naczyń. C. Benzyny bezołowiowej. D. Rozpuszczalnika acetonowego.

Zadanie 7. Zbiorniki paliwa samolotu napełniono 5 500 litrami paliwa, co odpowiada około A. 1 300 USgal B. 1 450 USgal C. 1 500 USgal D. 1 570 USgal

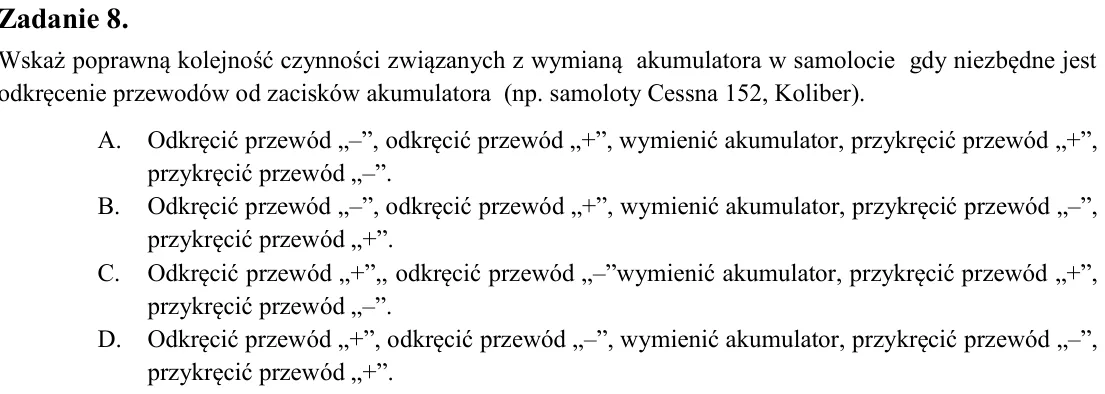

Zadanie 8. Wskaż poprawną kolejność czynności związanych z wymianą akumulatora w samolocie gdy niezbędne jest odkręcenie przewodów od zacisków akumulatora (np. samoloty Cessna 152, Koliber). A. Odkręcić przewód „-”, odkr

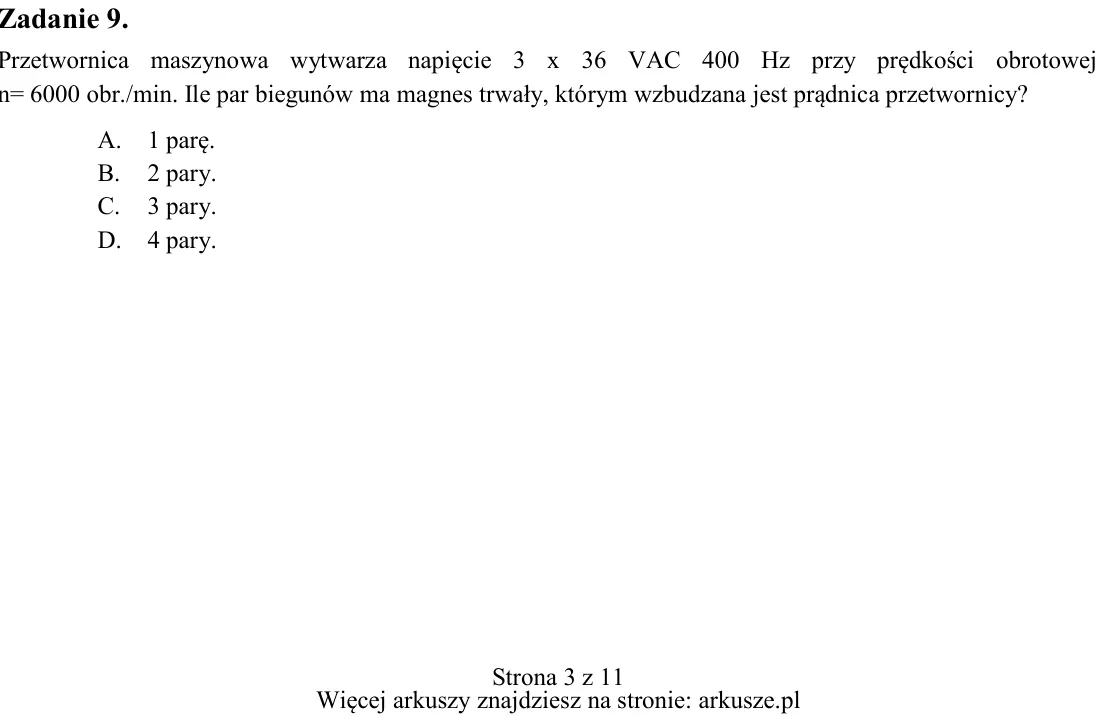

Zadanie 9. Przetwornica maszynowa wytwarza napięcie 3 x 36 VAC 400 Hz przy prędkości obrotowej n= 6000 obr./min. Ile par biegunów ma magnes trwały, którym wzbudzana jest prądnica przetwornicy? A. 1 parę. B. 2 pary. C. 3

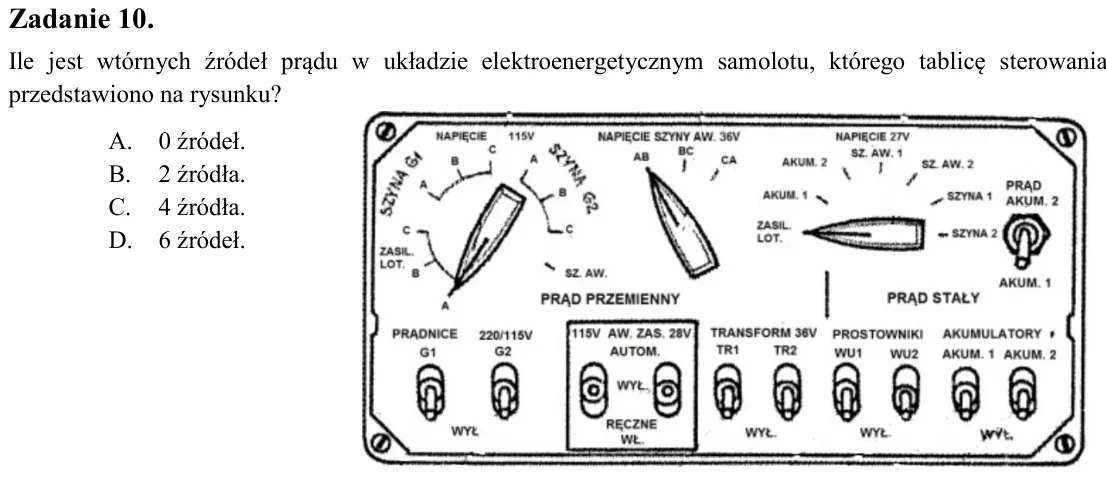

Zadanie 10. Ile jest wtórnych źródeł prądu w układzie elektroenergetycznym samolotu, którego tablicę sterowania przedstawiono na rysunku? A. 0 źródeł. B. 2 źródła. C. 4 źródła. D. 6 źródeł.

Zadanie 11. Którą funkcję logiczną realizuje układ przedstawiony na rysunku? A. OR B. AND C. NOR D. EXOR

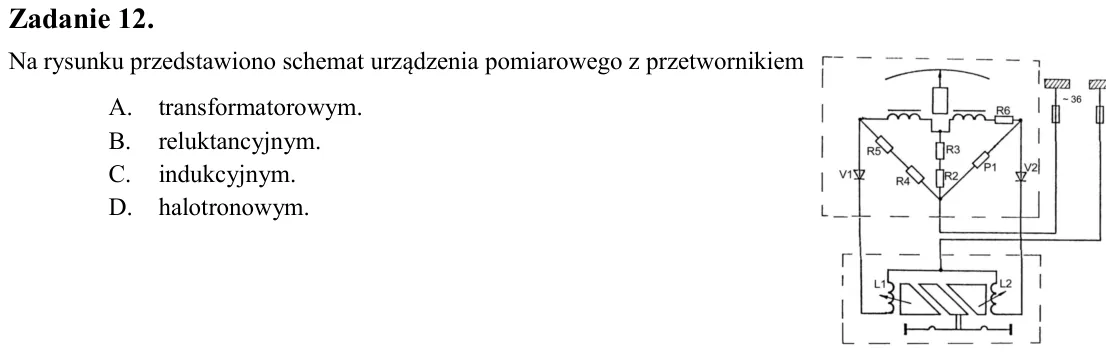

Zadanie 12. Na rysunku przedstawiono schemat urządzenia pomiarowego z przetwornikiem A. transformatorowym. B. reluktancyjnym. C. indukcyjnym. D. halotronowym.

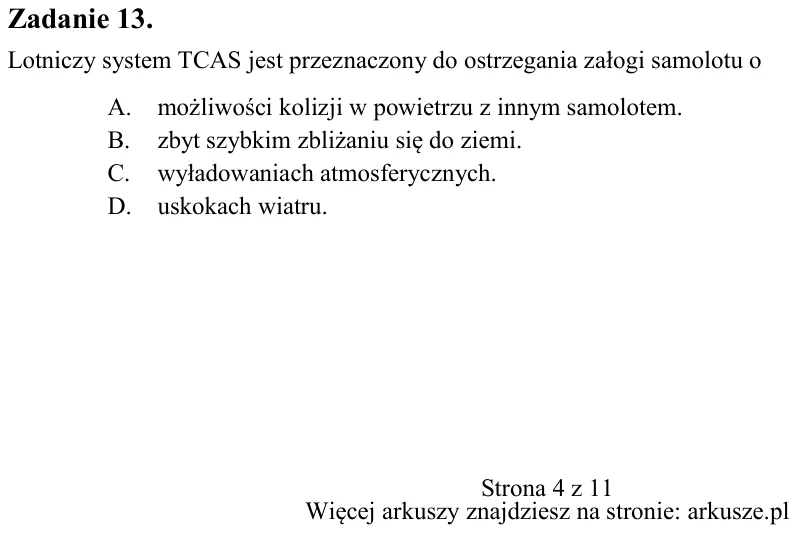

Zadanie 13. Lotniczy system TCAS jest przeznaczony do ostrzegania załogi samolotu o A. możliwości kolizji w powietrzu z innym samolotem. B. zbyt szybkim zbliżaniu się do ziemi. C. wyładowaniach atmosferycznych. D. uskoka

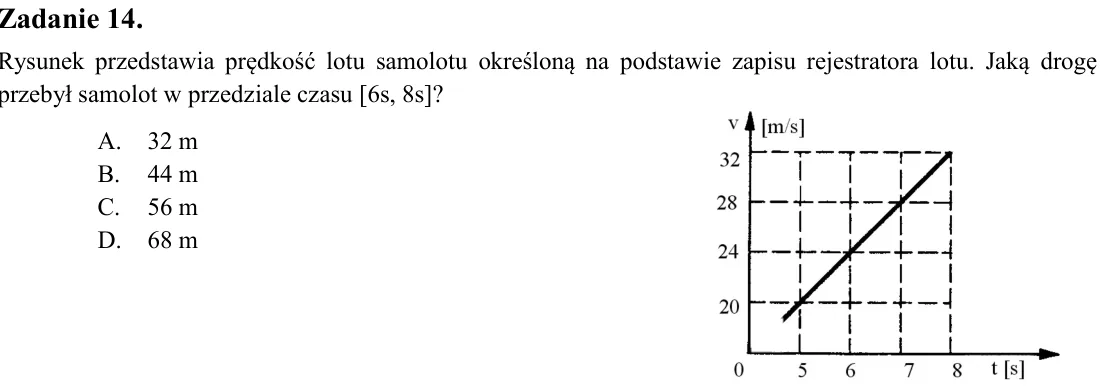

Zadanie 14. Rysunek przedstawia prędkość lotu samolotu określoną na podstawie zapisu rejestratora lotu. Jaką drogę przebył samolot w przedziale czasu [6s, 8s]? A. 32 m B. 44 m C. 56 m D. 68 m

Zadanie 15. Elementem konstrukcyjnym skrzydła nie jest A. żebro. B. wręga. C. dźwigar. D. podłużnica.

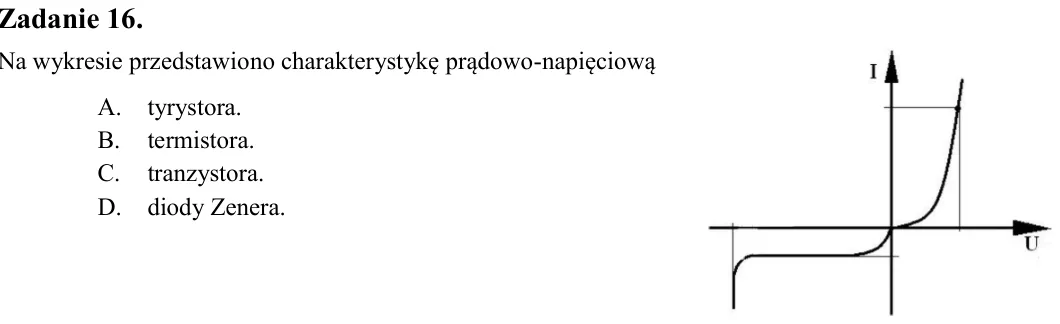

Zadanie 16. Na wykresie przedstawiono charakterystykę prądowo-napięciową A. tyrystora. B. termistora. C. tranzystora. D. diody Zenera.

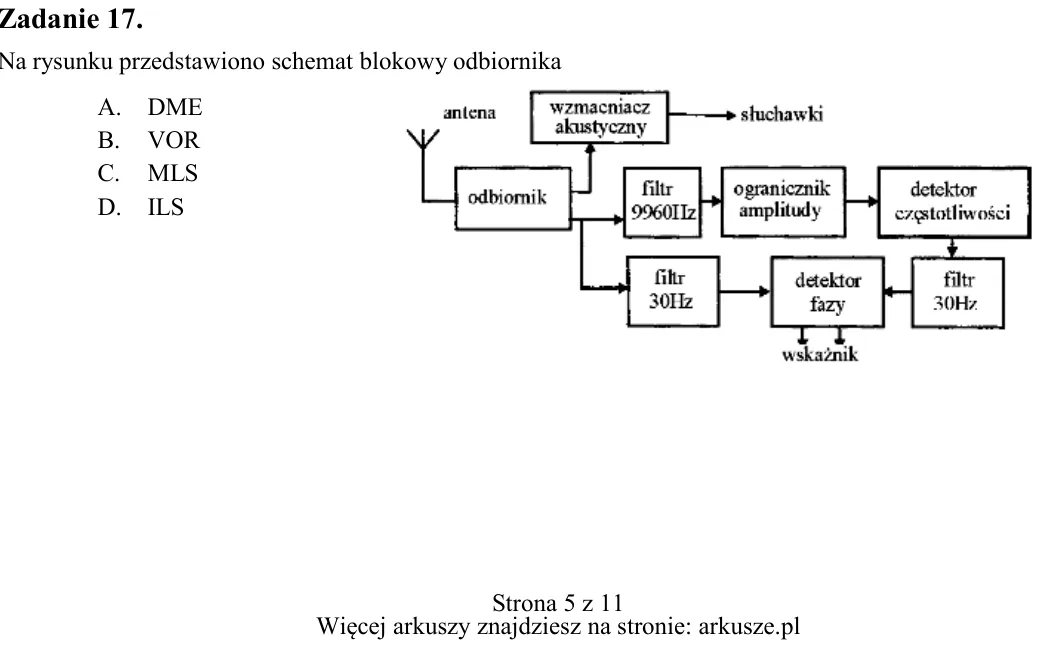

Zadanie 17. Na rysunku przedstawiono schemat blokowy odbiornika A. DME B. VOR C. MLS D. ILS

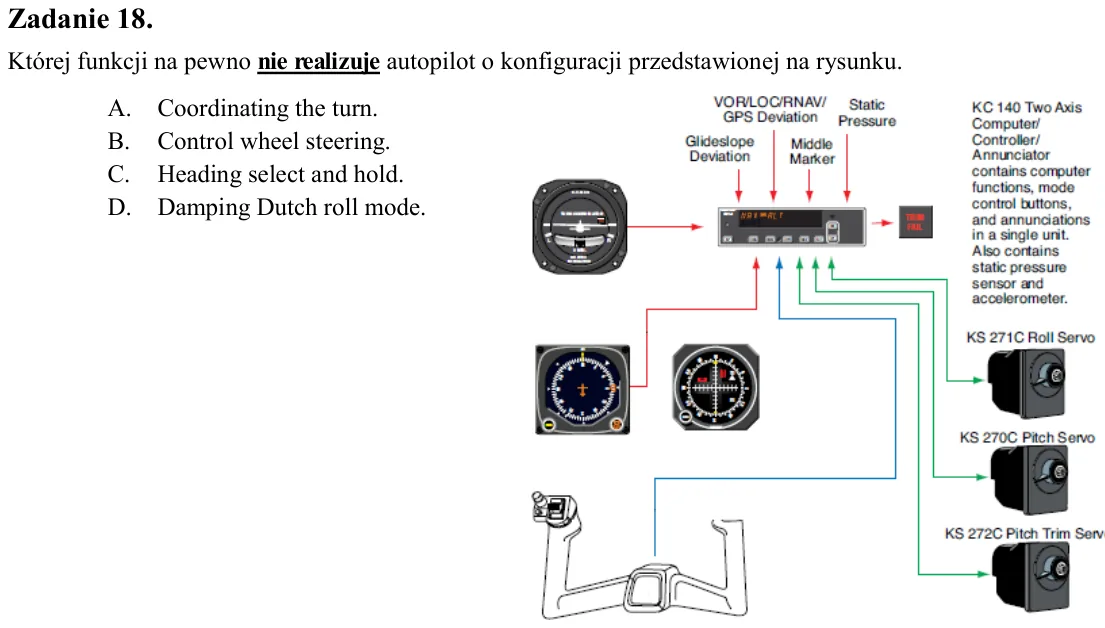

Zadanie 18. Której funkcji na pewno nie realizuje autopilot o konfiguracji przedstawionej na rysunku. A. Coordinating the turn. B. Control wheel steering. C. Heading select and hold. D. Damping Dutch roll mode.

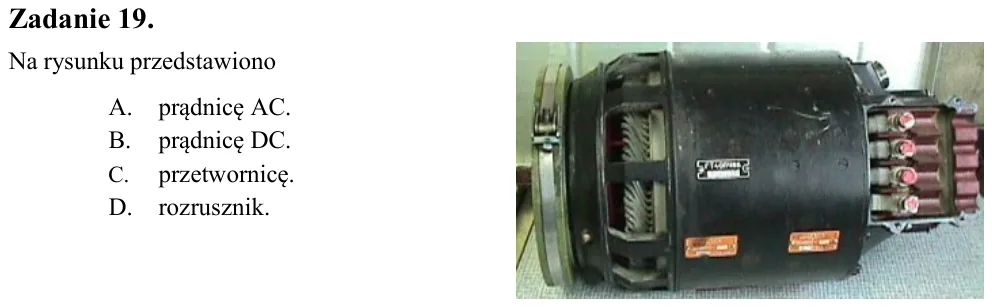

Zadanie 19. Na rysunku przedstawiono A. prądnicę AC. B. prądnicę DC. C. przetwornicę. D. rozrusznik.

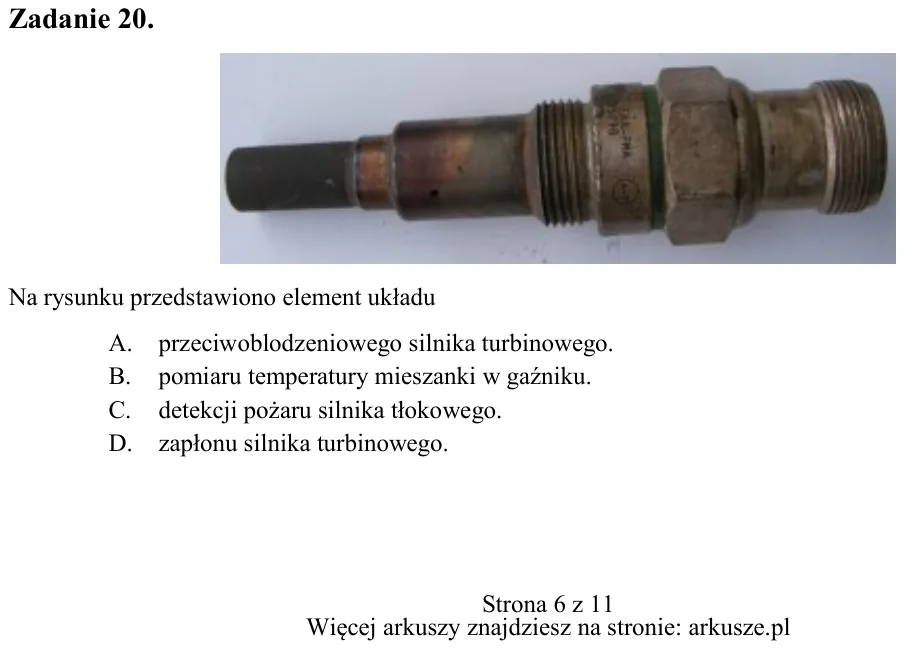

Zadanie 20. Na rysunku przedstawiono element układu A. przeciwoblodzeniowego silnika turbinowego. B. pomiaru temperatury mieszanki w gaźniku. C. detekcji pożaru silnika tłokowego. D. zapłonu silnika turbinowego.

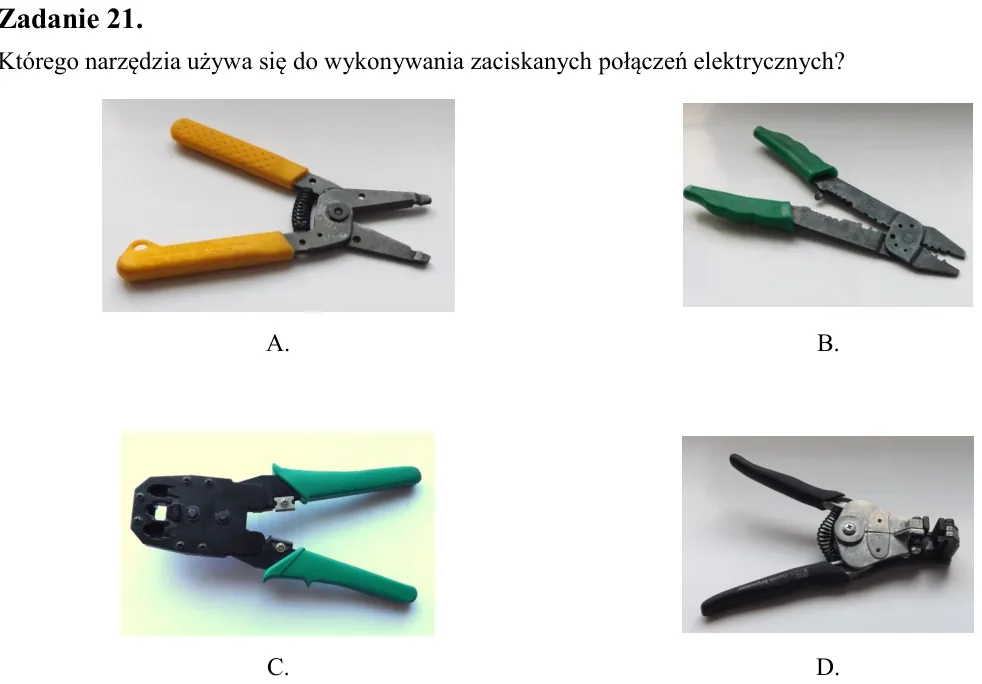

Zadanie 21. Którego narzędzia używa się do wykonywania zaciskanych połączeń elektrycznych?

Zadanie 22. Połączenia klejone przenoszą największe obciążenia A. ścinające. B. zginające. C. skręcające. D. rozciągające.

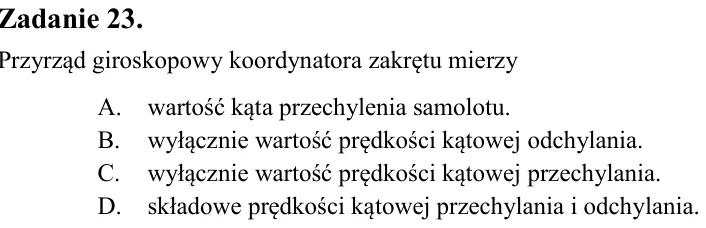

Zadanie 23. Przyrząd giroskopowy koordynatora zakrętu mierzy A. wartość kąta przechylenia samolotu. B. wyłącznie wartość prędkości kątowej odchylania. C. wyłącznie wartość prędkości kątowej przechylania. D. składowe pręd

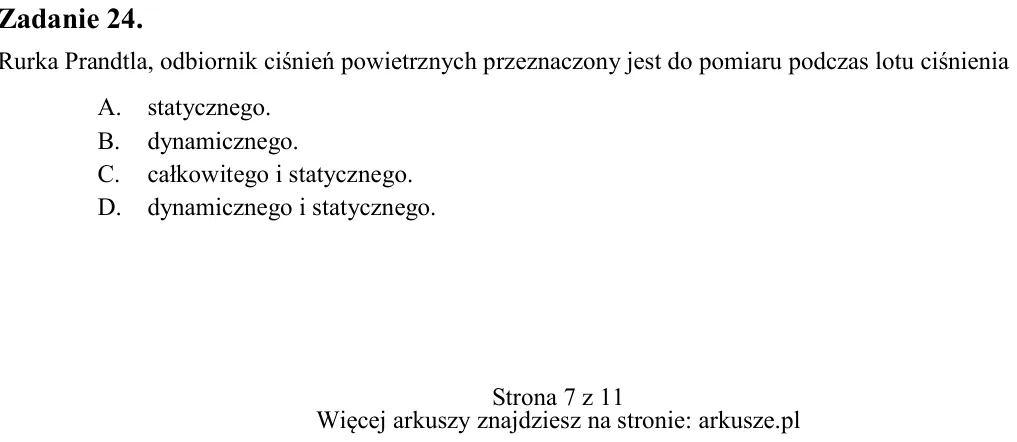

Zadanie 24. Rurka Prandtla, odbiornik ciśnień powietrznych przeznaczony jest do pomiaru podczas lotu ciśnienia A. statycznego. B. dynamicznego. C. całkowitego i statycznego. D. dynamicznego i statycznego. A. B. C. D.

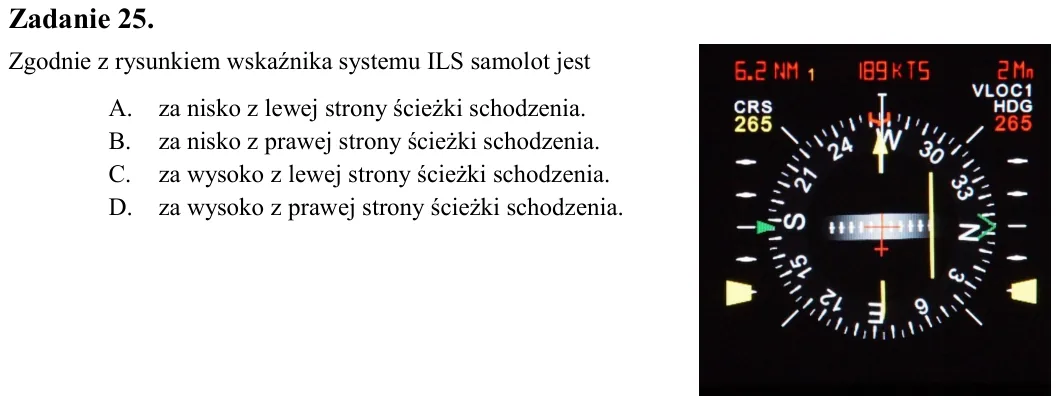

Zadanie 25. Zgodnie z rysunkiem wskaźnika systemu ILS samolot jest A. za nisko z lewej strony ścieżki schodzenia. B. za nisko z prawej strony ścieżki schodzenia. C. za wysoko z lewej strony ścieżki schodzenia. D. za wyso

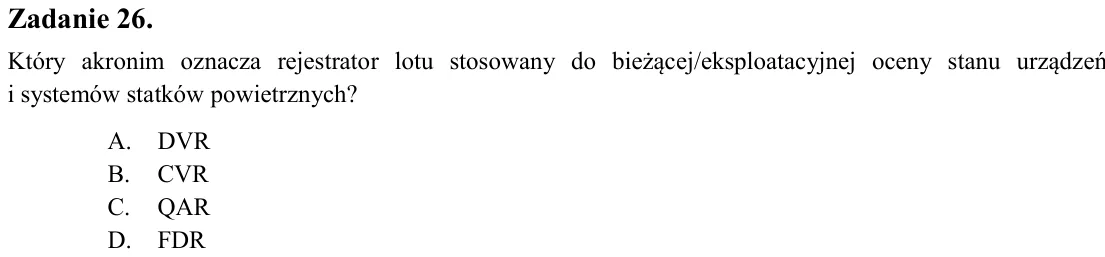

Zadanie 26. Który akronim oznacza rejestrator lotu stosowany do bieżącej/eksploatacyjnej oceny stanu urządzeń i systemów statków powietrznych? A. DVR B. CVR C. QAR D. FDR

Zadanie 27. Piktogram przedstawiony na rysunku umieszczony na urządzeniu oznacza, że urządzenie A. zawiera materiał promieniotwórczy. B. przy dotyku może porazić elektrycznie. C. jest wrażliwe na ładunki elektrostatyczne

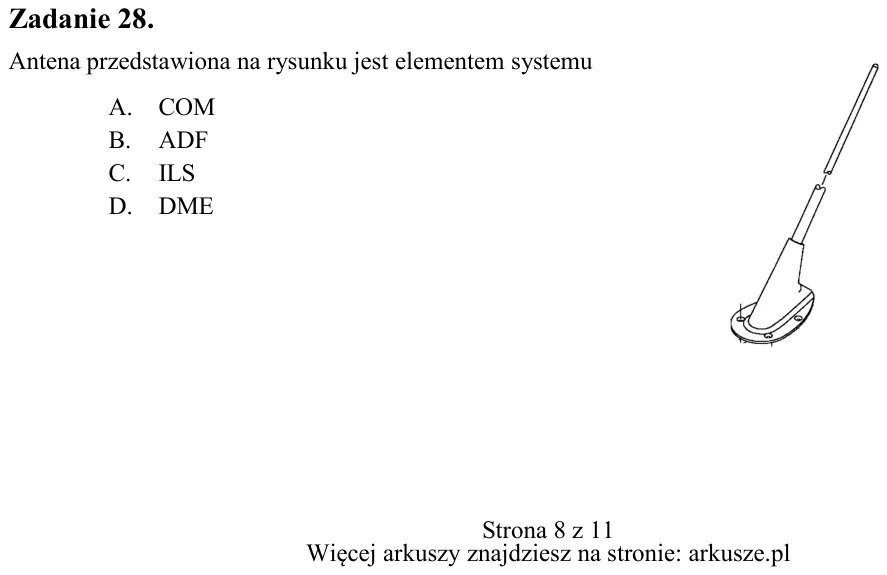

Zadanie 28. Antena przedstawiona na rysunku jest elementem systemu A. COM B. ADF C. ILS D. DME

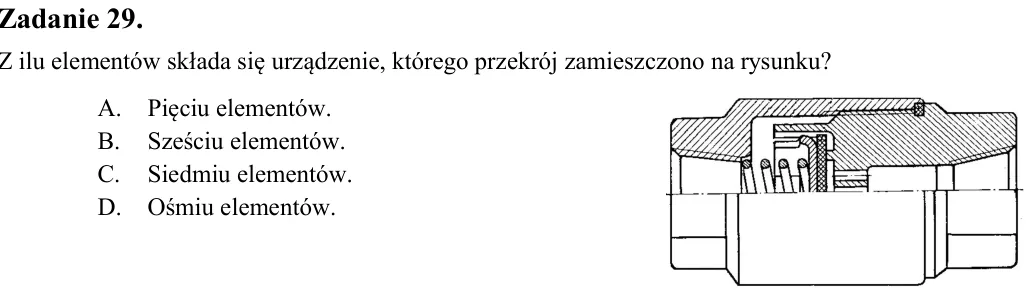

Zadanie 29. Z ilu elementów składa się urządzenie, którego przekrój zamieszczono na rysunku? A. Pięciu elementów. B. Sześciu elementów. C. Siedmiu elementów. D. Ośmiu elementów.

Zadanie 30. Sygnał z radiowysokościomierza nie jest przekazywany do układu A. GPWS B. TCAS C. EICAS D. FMC

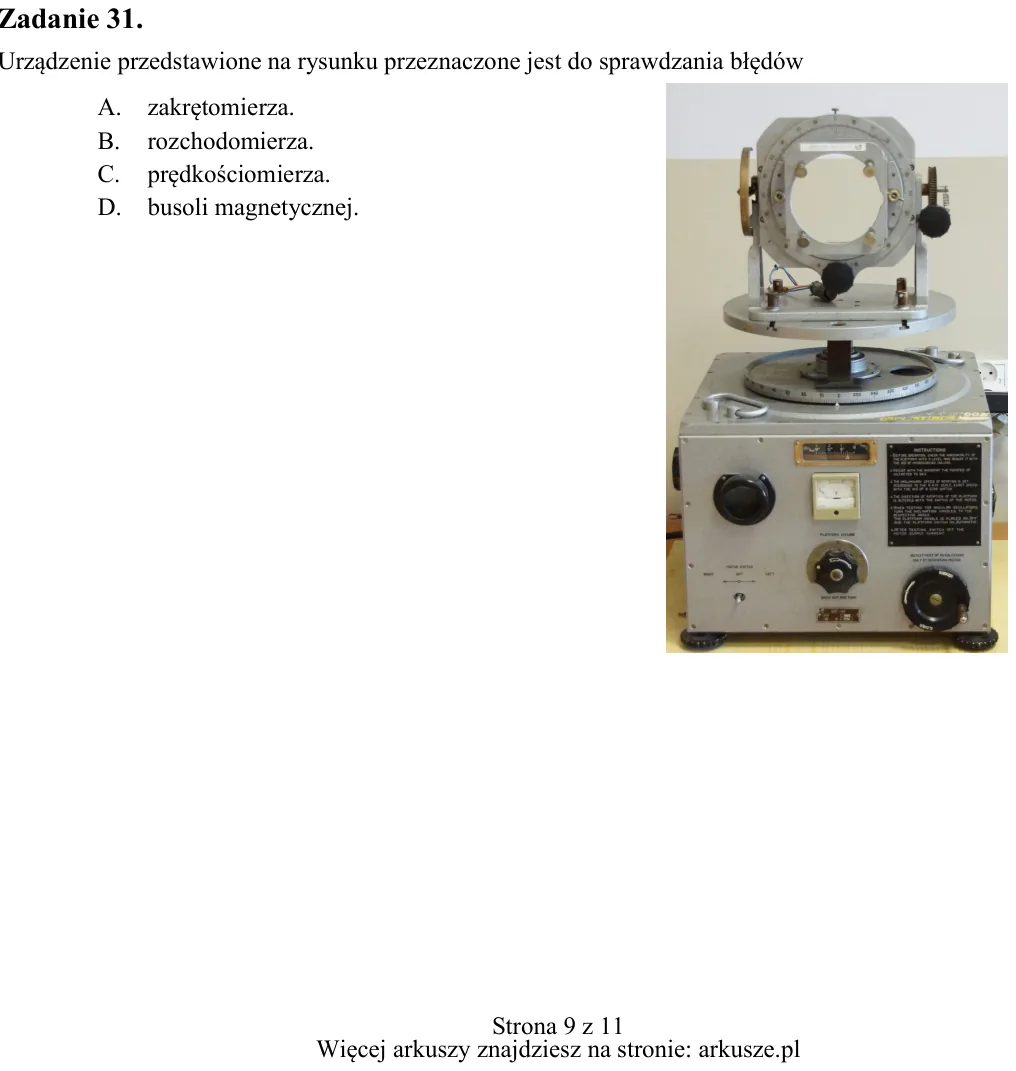

Zadanie 31. Urządzenie przedstawione na rysunku przeznaczone jest do sprawdzania błędów A. zakrętomierza. B. rozchodomierza. C. prędkościomierza. D. busoli magnetycznej.

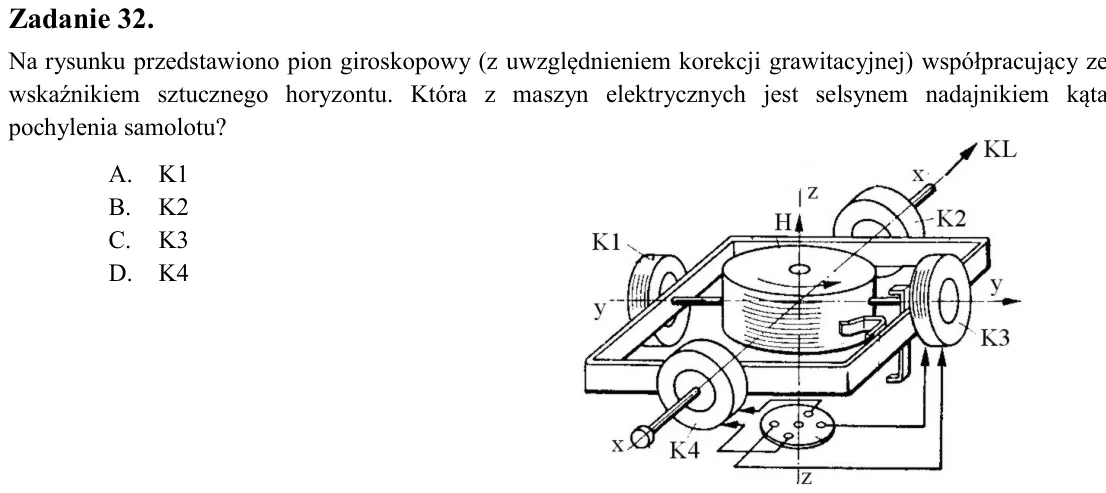

Zadanie 32. Na rysunku przedstawiono pion giroskopowy (z uwzględnieniem korekcji grawitacyjnej) współpracujący ze wskaźnikiem sztucznego horyzontu. Która z maszyn elektrycznych jest selsynem nadajnikiem kąta pochylenia s

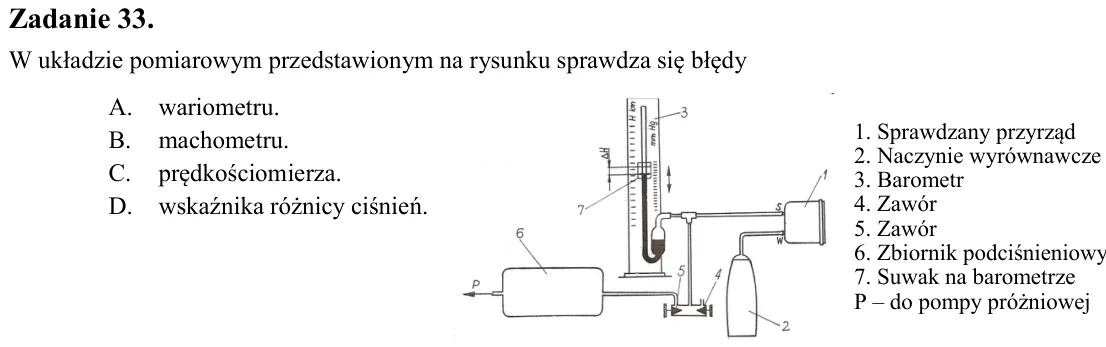

Zadanie 33. W układzie pomiarowym przedstawionym na rysunku sprawdza się błędy A. wariometru. B. machometru. C. prędkościomierza. D. wskaźnika różnicy ciśnień.

Zadanie 34. Liczbę 11 w systemie dwójkowym zapisuje się w postaci A. 1110 B. 0111 C. 1011 D. 1101

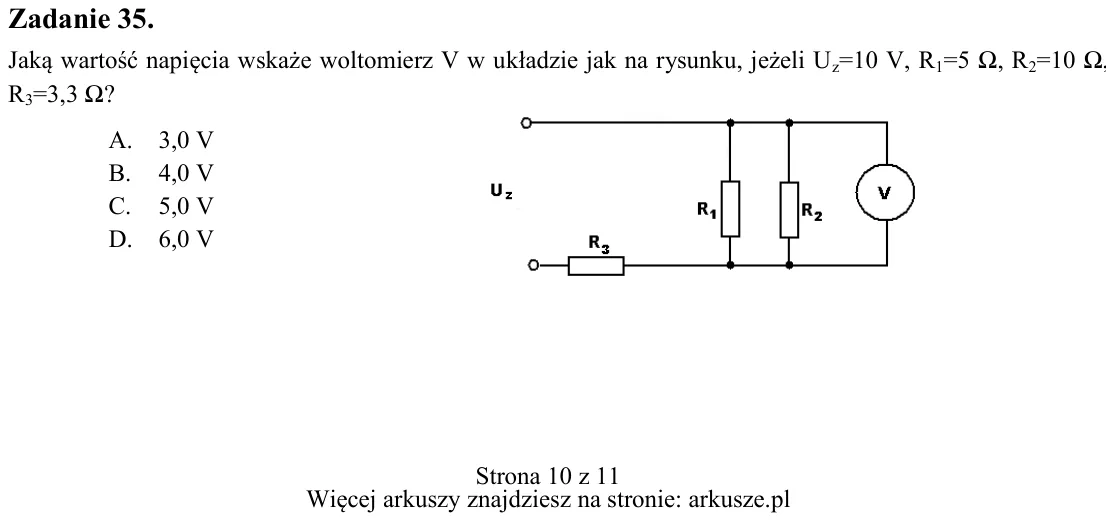

Zadanie 35. Jaką wartość napięcia wskaże woltomierz V w układzie jak na rysunku, jeżeli Uz=10 V, R1=5 Ω, R2=10 Ω, R3=3,3 Ω? A. 3,0 V B. 4,0 V C. 5,0 V D. 6,0 V 1. Sprawdzany przyrząd 2. Naczynie wyrównawcze 3. Barometr 4

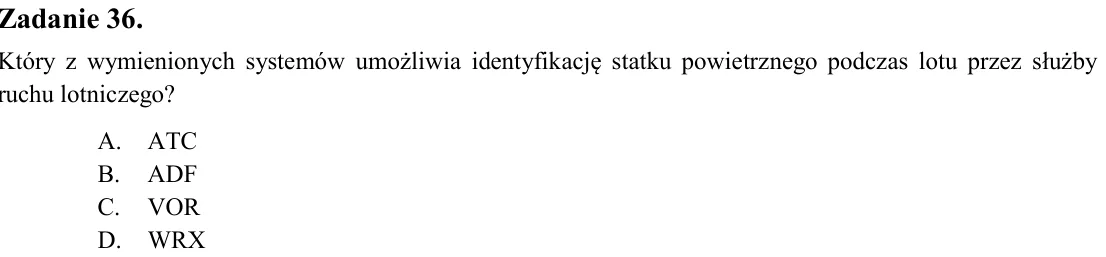

Zadanie 36. Który z wymienionych systemów umożliwia identyfikację statku powietrznego podczas lotu przez służby ruchu lotniczego? A. ATC B. ADF C. VOR D. WRX

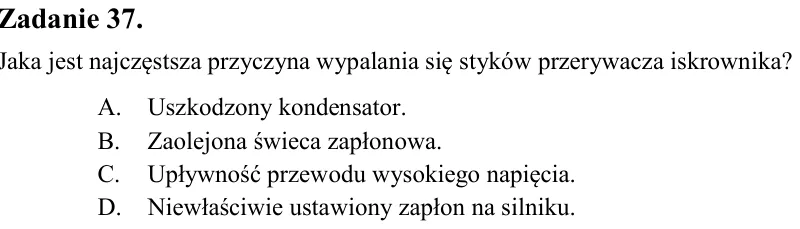

Zadanie 37. Jaka jest najczęstsza przyczyna wypalania się styków przerywacza iskrownika? A. Uszkodzony kondensator. B. Zaolejona świeca zapłonowa. C. Upływność przewodu wysokiego napięcia. D. Niewłaściwie ustawiony zapło

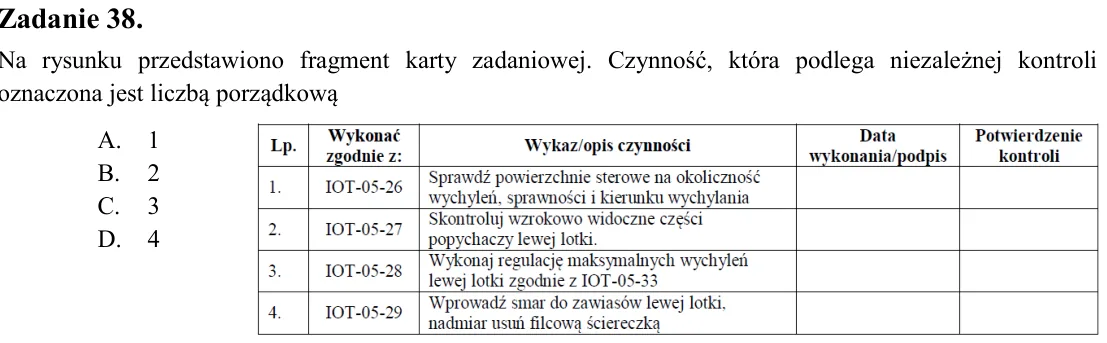

Zadanie 38. Na rysunku przedstawiono fragment karty zadaniowej. Czynność, która podlega niezależnej kontroli oznaczona jest liczbą porządkową A. 1 B. 2 C. 3 D. 4

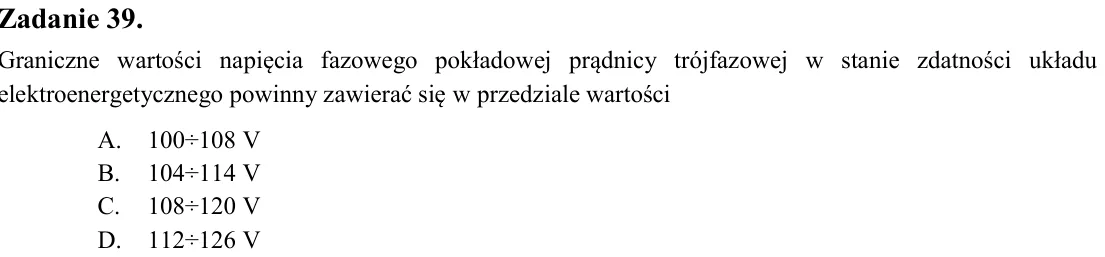

Zadanie 39. Graniczne wartości napięcia fazowego pokładowej prądnicy trójfazowej w stanie zdatności układu elektroenergetycznego powinny zawierać się w przedziale wartości A. 100÷108 V B. 104÷114 V C. 108÷120 V D. 112÷12

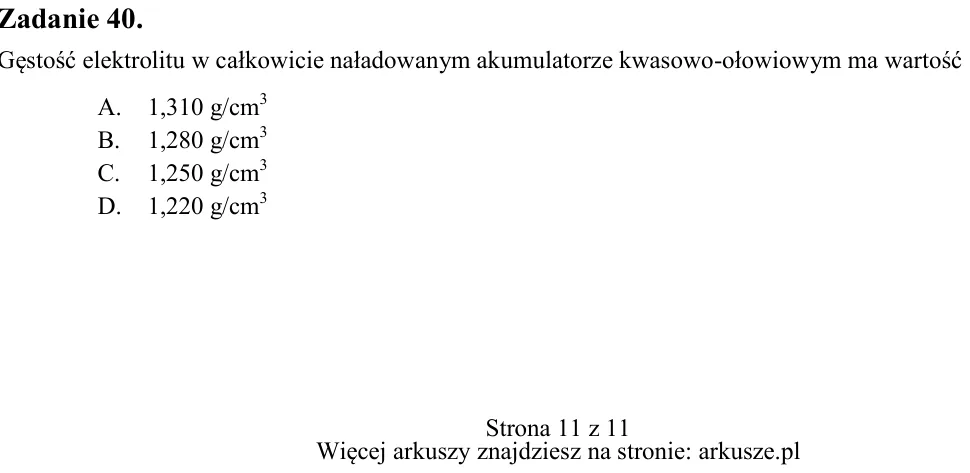

Zadanie 40. Gęstość elektrolitu w całkowicie naładowanym akumulatorze kwasowo-ołowiowym ma wartość A. 1,310 g/cm3 B. 1,280 g/cm3 C. 1,250 g/cm3 D. 1,220 g/cm3
