E17 · Egzamin zawodowy · styczeń 2018

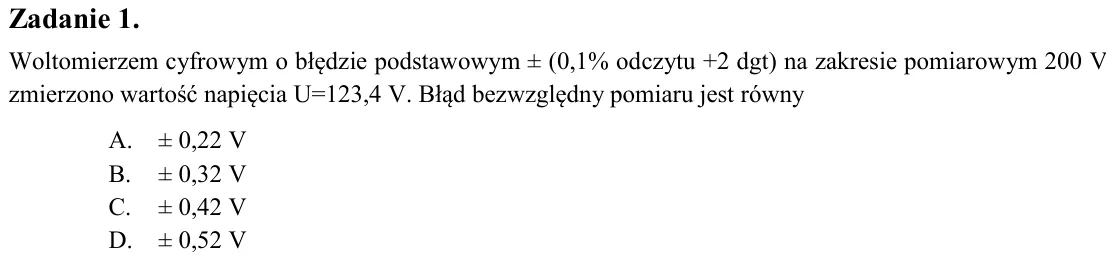

Zadanie 1. Woltomierzem cyfrowym o błędzie podstawowym ± (0,1% odczytu +2 dgt) na zakresie pomiarowym 200 V zmierzono wartość napięcia U=123,4 V. Błąd bezwzględny pomiaru jest równy A. ± 0,22 V B. ± 0,32 V C. ± 0,42 V D.

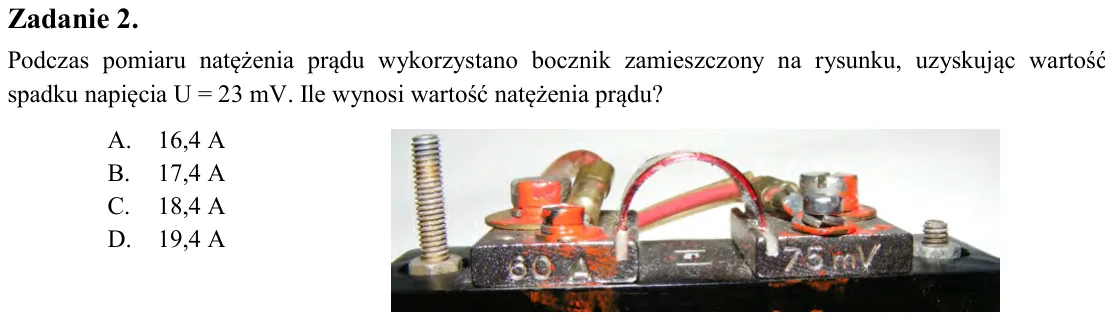

Zadanie 2. Podczas pomiaru natężenia prądu wykorzystano bocznik zamieszczony na rysunku, uzyskując wartość spadku napięcia U = 23 mV. Ile wynosi wartość natężenia prądu? A. 16,4 A B. 17,4 A C. 18,4 A D. 19,4 A

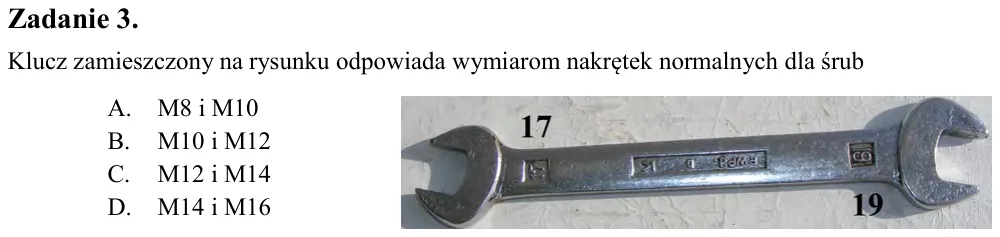

Zadanie 3. Klucz zamieszczony na rysunku odpowiada wymiarom nakrętek normalnych dla śrub A. M8 i M10 B. M10 i M12 C. M12 i M14 D. M14 i M16

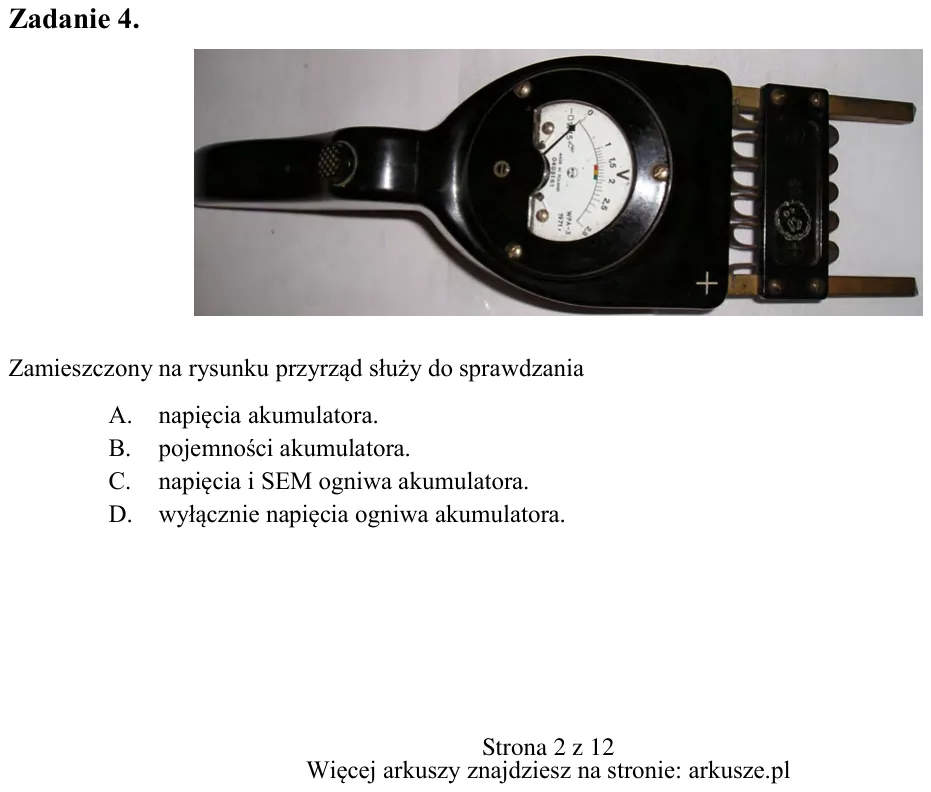

Zadanie 4. Zamieszczony na rysunku przyrząd służy do sprawdzania A. napięcia akumulatora. B. pojemności akumulatora. C. napięcia i SEM ogniwa akumulatora. D. wyłącznie napięcia ogniwa akumulatora.

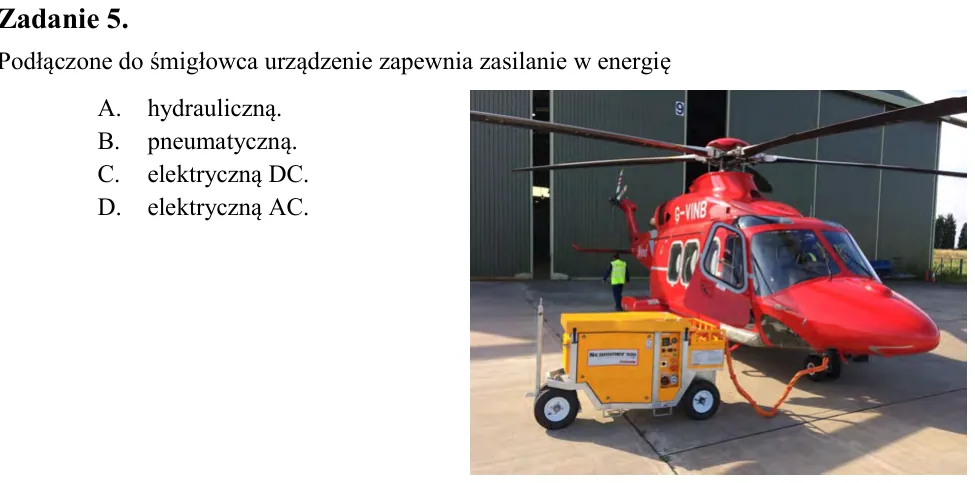

Zadanie 5. Podłączone do śmigłowca urządzenie zapewnia zasilanie w energię A. hydrauliczną. B. pneumatyczną. C. elektryczną DC. D. elektryczną AC.

Zadanie 6. Ile styków posiada standardowa wtyczka lotniskowego zasilania AC? A. 3 styki. B. 4 styki. C. 5 styków. D. 6 styków.

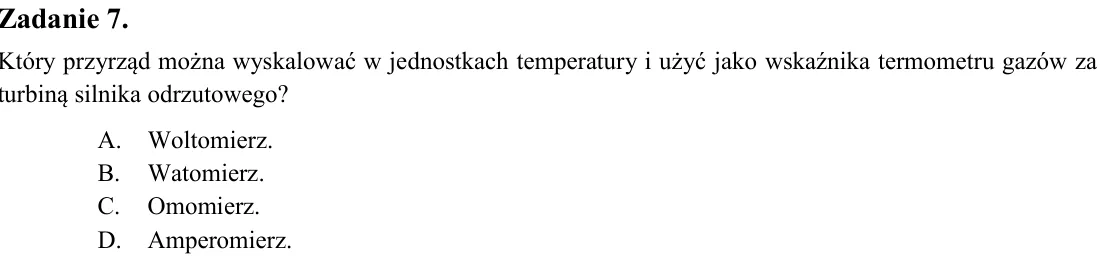

Zadanie 7. Który przyrząd można wyskalować w jednostkach temperatury i użyć jako wskaźnika termometru gazów za turbiną silnika odrzutowego? A. Woltomierz. B. Watomierz. C. Omomierz. D. Amperomierz.

Zadanie 8. Układ AHRS nie generuje informacji o A. pochyleniu samolotu. B. przechyleniu samolotu. C. kursie samolotu. D. ślizgu samolotu.

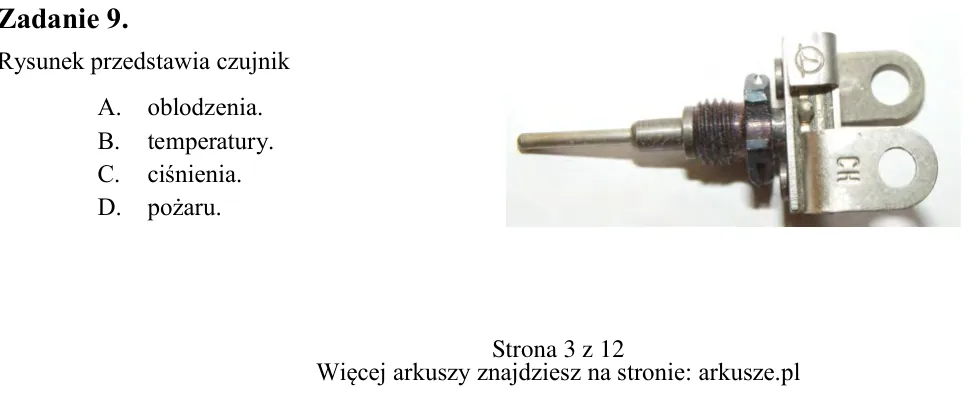

Zadanie 9. Rysunek przedstawia czujnik A. oblodzenia. B. temperatury. C. ciśnienia. D. pożaru.

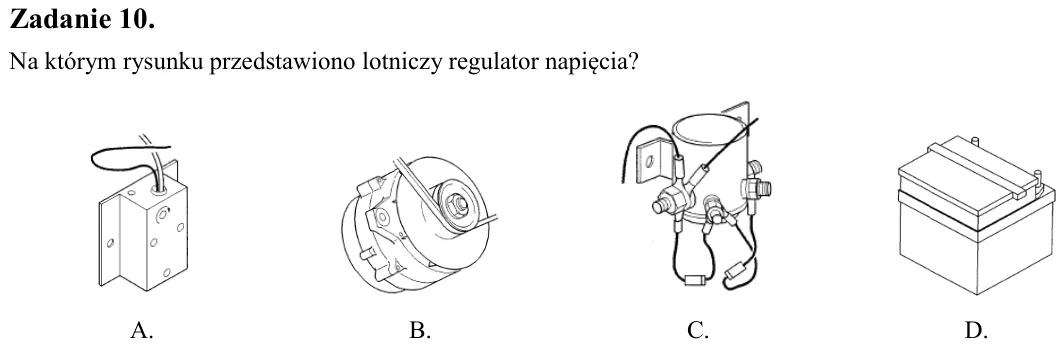

Zadanie 10. Na którym rysunku przedstawiono lotniczy regulator napięcia?

Zadanie 11. Wskaż symbol graficzny wyłącznika.

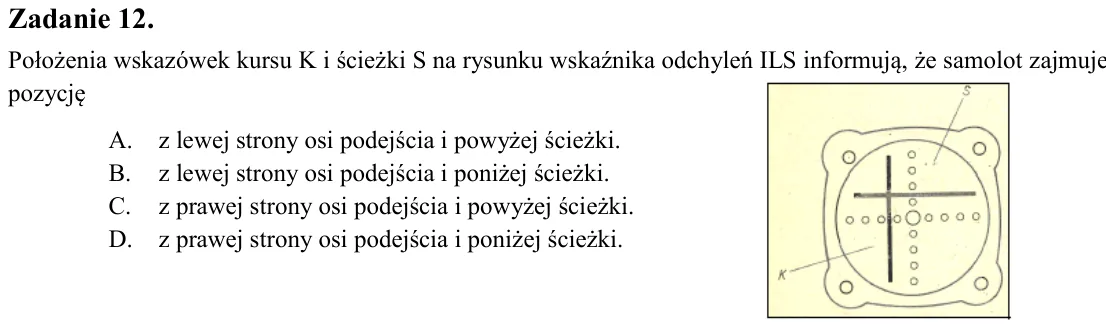

Zadanie 12. Położenia wskazówek kursu K i ścieżki S na rysunku wskaźnika odchyleń ILS informują, że samolot zajmuje pozycję A. z lewej strony osi podejścia i powyżej ścieżki. B. z lewej strony osi podejścia i poniżej ści

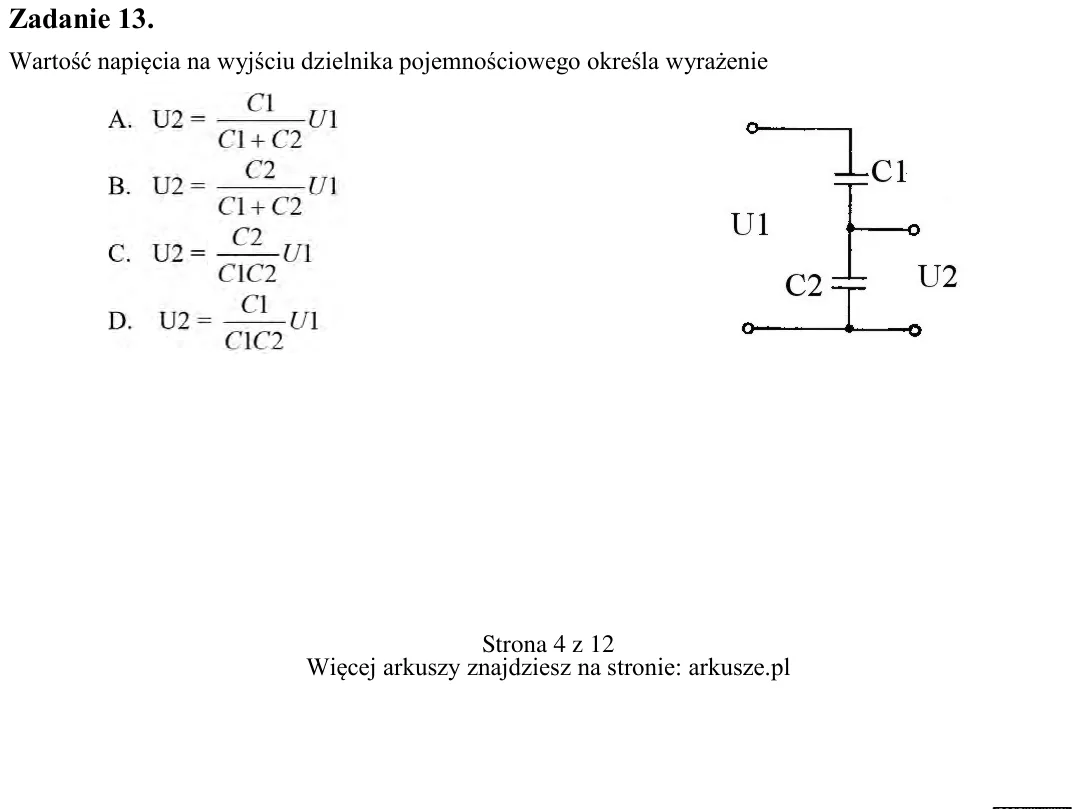

Zadanie 13. Wartość napięcia na wyjściu dzielnika pojemnościowego określa wyrażenie A. B. C. D. A. B. C. D.

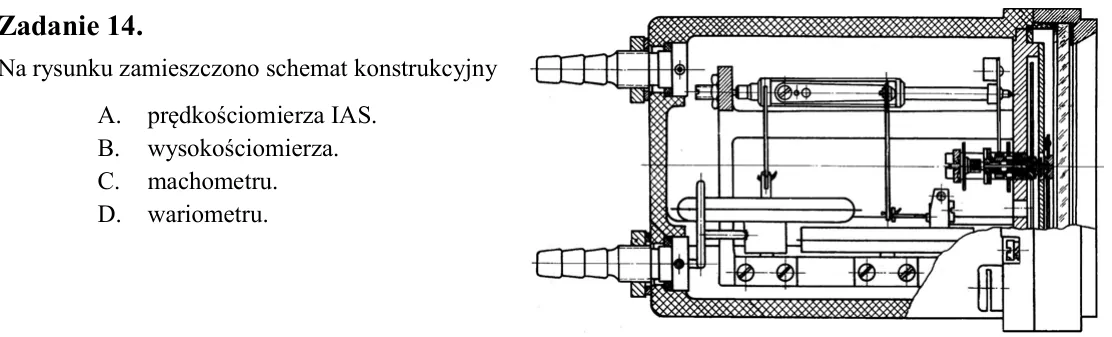

Zadanie 14. Na rysunku zamieszczono schemat konstrukcyjny A. prędkościomierza IAS. B. wysokościomierza. C. machometru. D. wariometru.

Zadanie 15. Który akronim oznacza prędkość lotu odniesioną do warunków atmosfery standardowej? A. IAS B. CAS C. TAS D. EAS

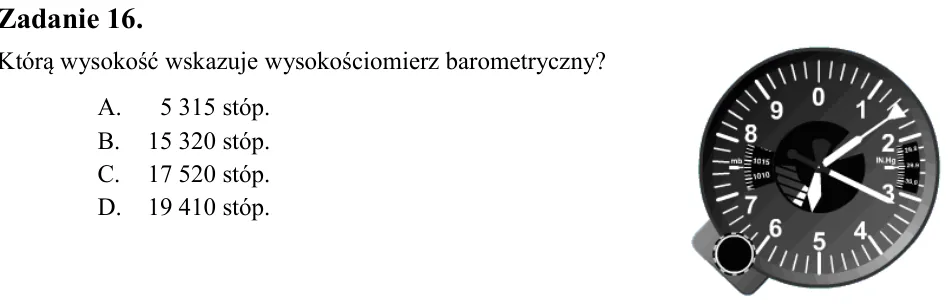

Zadanie 16. Którą wysokość wskazuje wysokościomierz barometryczny? A. 5 315 stóp. B. 15 320 stóp. C. 17 520 stóp. D. 19 410 stóp.

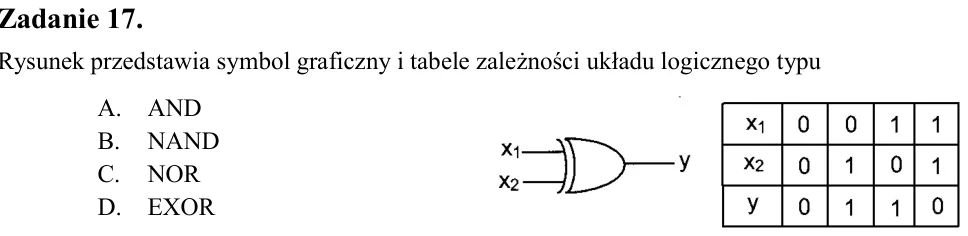

Zadanie 17. Rysunek przedstawia symbol graficzny i tabele zależności układu logicznego typu A. AND B. NAND C. NOR D. EXOR

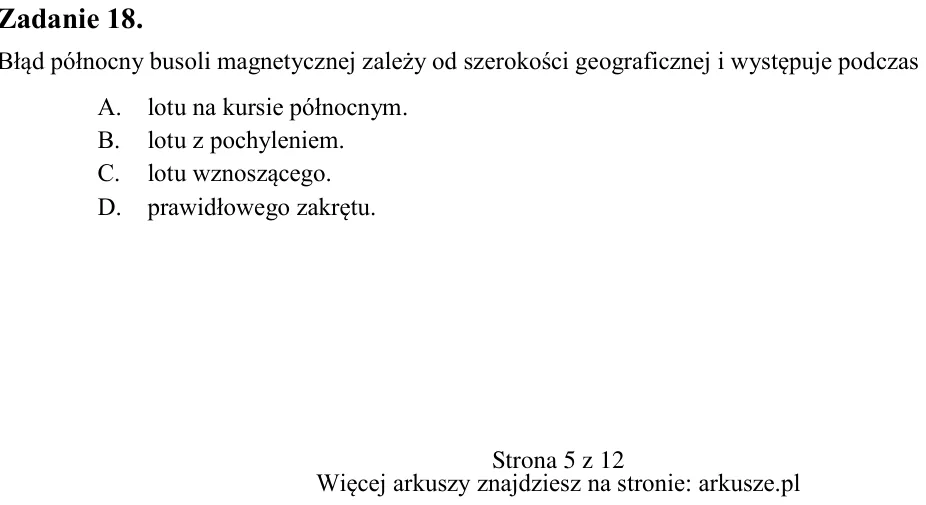

Zadanie 18. Błąd północny busoli magnetycznej zależy od szerokości geograficznej i występuje podczas A. lotu na kursie północnym. B. lotu z pochyleniem. C. lotu wznoszącego. D. prawidłowego zakrętu.

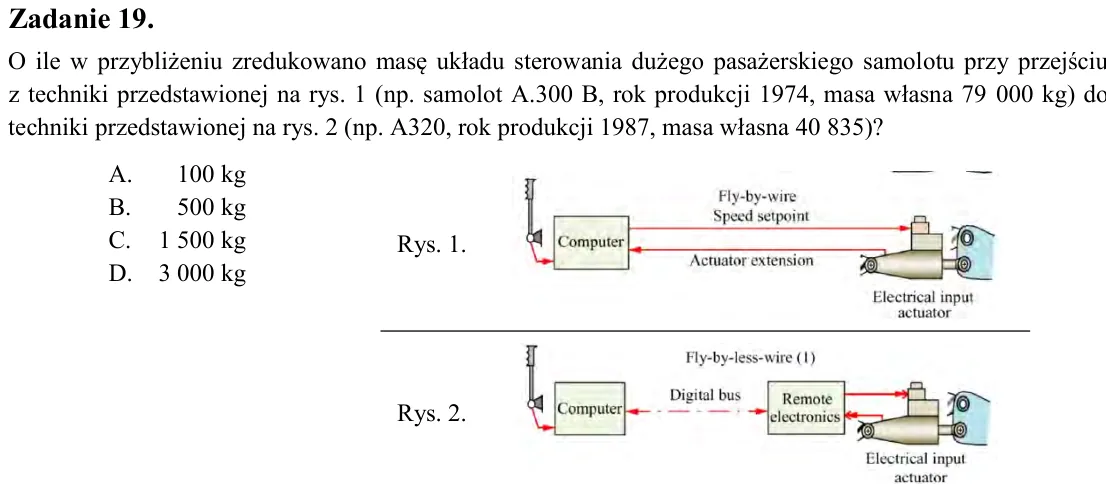

Zadanie 19. O ile w przybliżeniu zredukowano masę układu sterowania dużego pasażerskiego samolotu przy przejściu z techniki przedstawionej na rys. 1 (np. samolot A.300 B, rok produkcji 1974, masa własna 79 000 kg) do tec

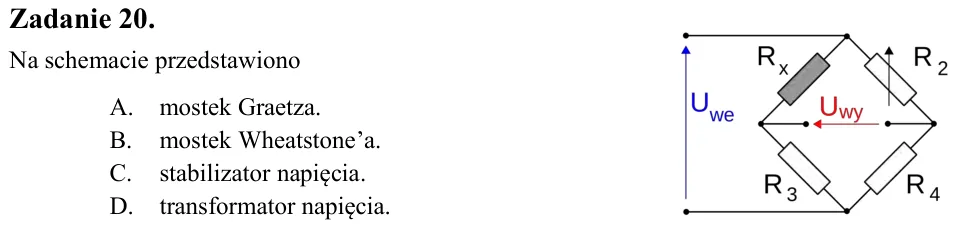

Zadanie 20. Na schemacie przedstawiono A. mostek Graetza. B. mostek Wheatstone’a. C. stabilizator napięcia. D. transformator napięcia.

Zadanie 21. Który typ regulatora przedstawiono na schemacie? A. P B. D C. PI D. PD

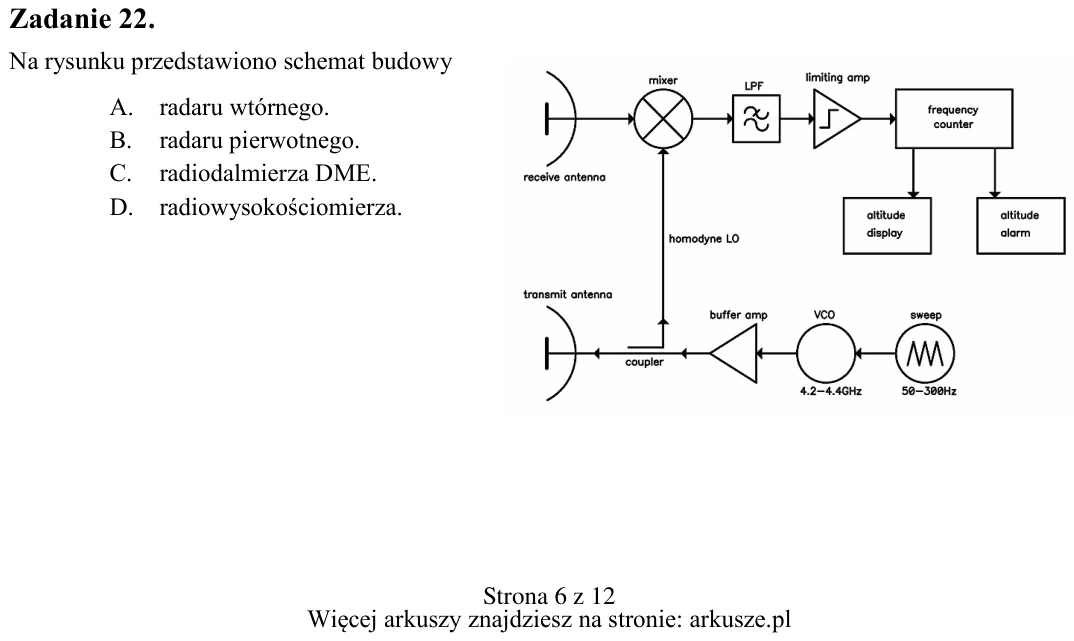

Zadanie 22. Na rysunku przedstawiono schemat budowy A. radaru wtórnego. B. radaru pierwotnego. C. radiodalmierza DME. D. radiowysokościomierza. Rys. 1. Rys. 2.

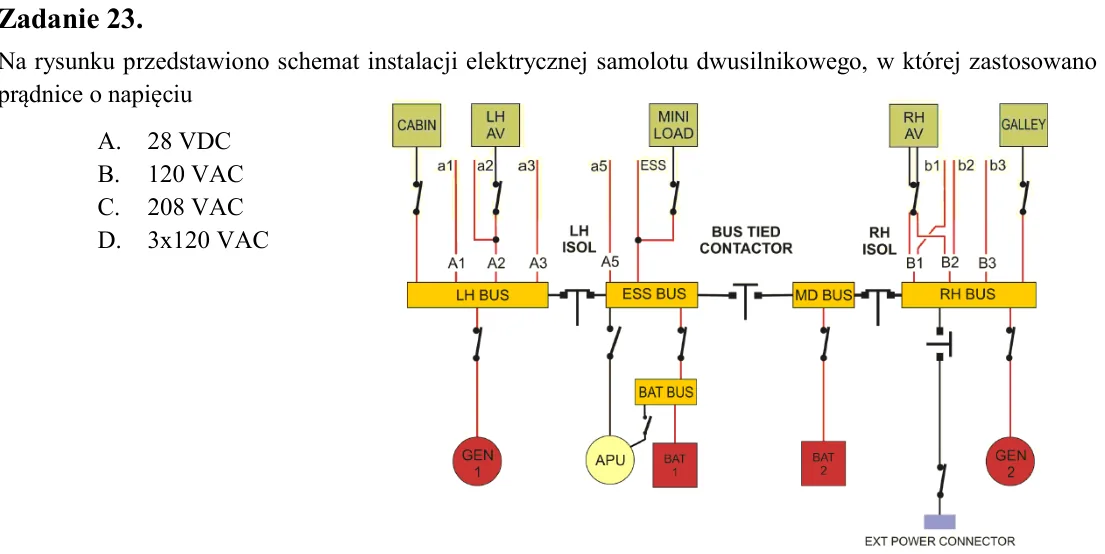

Zadanie 23. Na rysunku przedstawiono schemat instalacji elektrycznej samolotu dwusilnikowego, w której zastosowano prądnice o napięciu A. 28 VDC B. 120 VAC C. 208 VAC D. 3x120 VAC

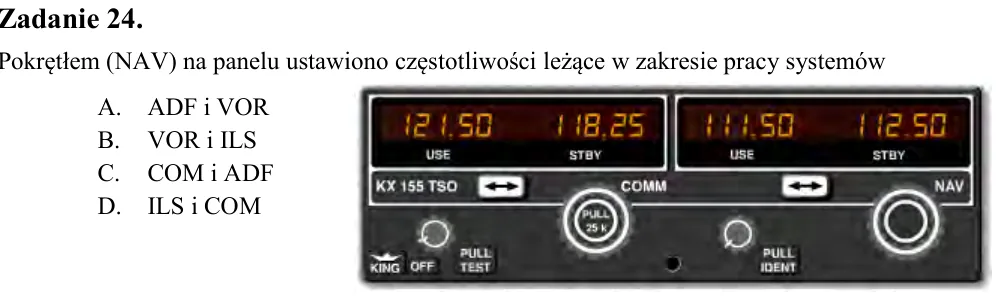

Zadanie 24. Pokrętłem (NAV) na panelu ustawiono częstotliwości leżące w zakresie pracy systemów A. ADF i VOR B. VOR i ILS C. COM i ADF D. ILS i COM

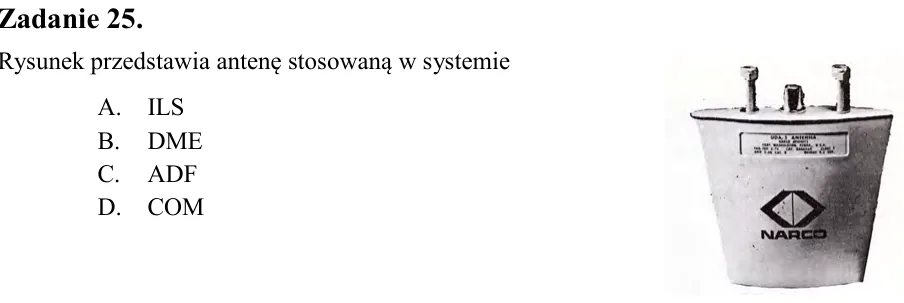

Zadanie 25. Rysunek przedstawia antenę stosowaną w systemie A. ILS B. DME C. ADF D. COM

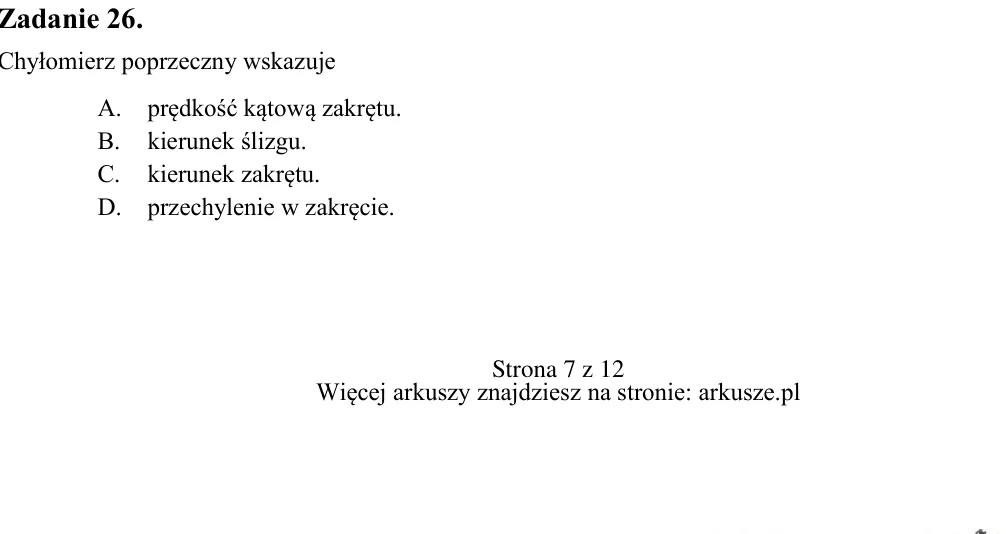

Zadanie 26. Chyłomierz poprzeczny wskazuje A. prędkość kątową zakrętu. B. kierunek ślizgu. C. kierunek zakrętu. D. przechylenie w zakręcie.

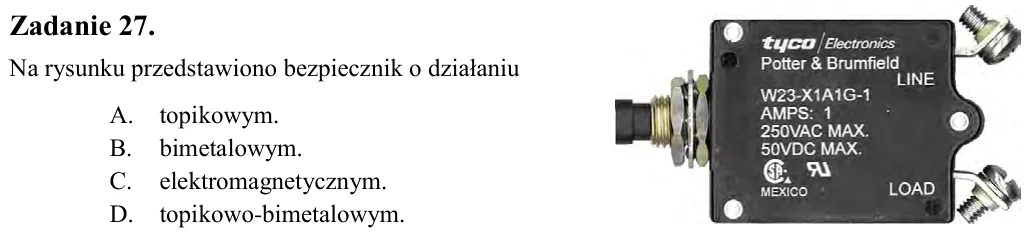

Zadanie 27. Na rysunku przedstawiono bezpiecznik o działaniu A. topikowym. B. bimetalowym. C. elektromagnetycznym. D. topikowo-bimetalowym.

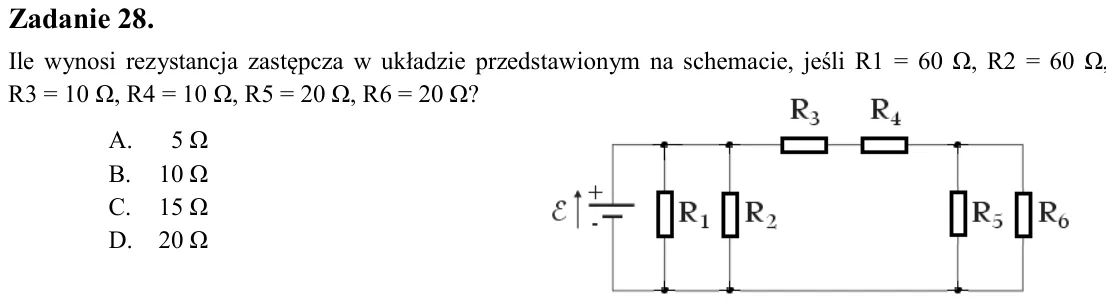

Zadanie 28. Ile wynosi rezystancja zastępcza w układzie przedstawionym na schemacie, jeśli R1 = 60 Ω, R2 = 60 Ω, R3 = 10 Ω, R4 = 10 Ω, R5 = 20 Ω, R6 = 20 Ω? A. 5 Ω B. 10 Ω C. 15 Ω D. 20 Ω

Zadanie 29. Ile wynosi długość fali radiowej o okresie 1 ms? A. 3 km B. 30 km C. 300 km D. 3 000 km

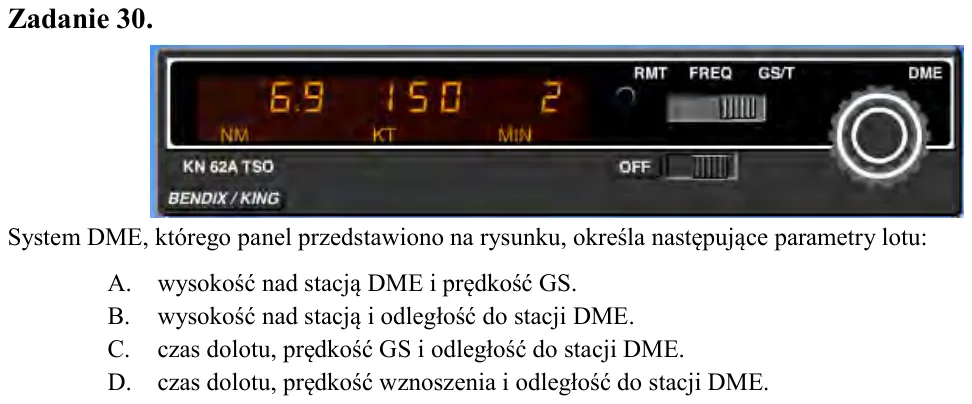

Zadanie 30. System DME, którego panel przedstawiono na rysunku, określa następujące parametry lotu: A. wysokość nad stacją DME i prędkość GS. B. wysokość nad stacją i odległość do stacji DME. C. czas dolotu, prędkość GS

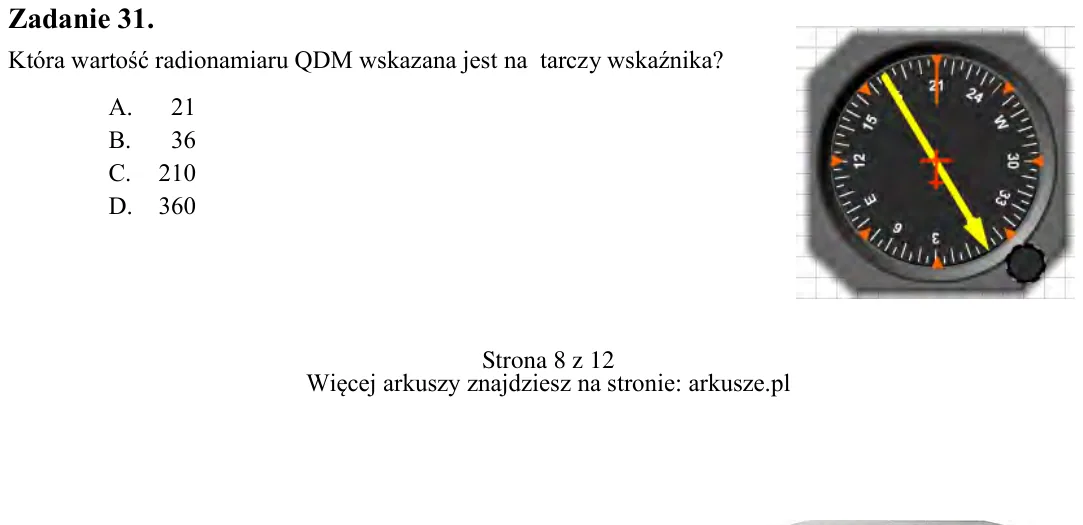

Zadanie 31. Która wartość radionamiaru QDM wskazana jest na tarczy wskaźnika? A. 21 B. 36 C. 210 D. 360

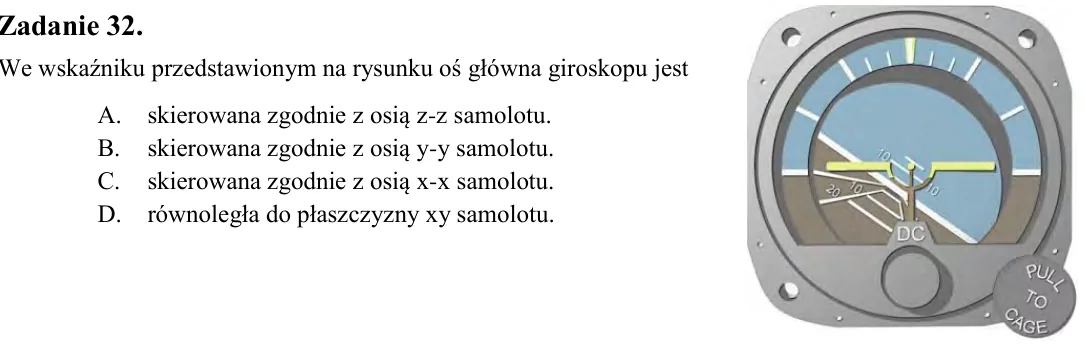

Zadanie 32. We wskaźniku przedstawionym na rysunku oś główna giroskopu jest A. skierowana zgodnie z osią z-z samolotu. B. skierowana zgodnie z osią y-y samolotu. C. skierowana zgodnie z osią x-x samolotu. D. równoległa d

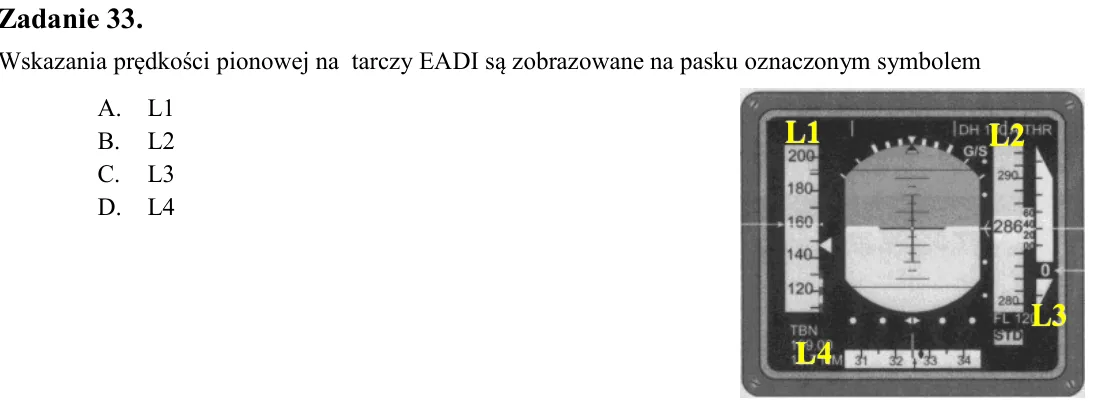

Zadanie 33. Wskazania prędkości pionowej na tarczy EADI są zobrazowane na pasku oznaczonym symbolem A. L1 B. L2 C. L3 D. L4

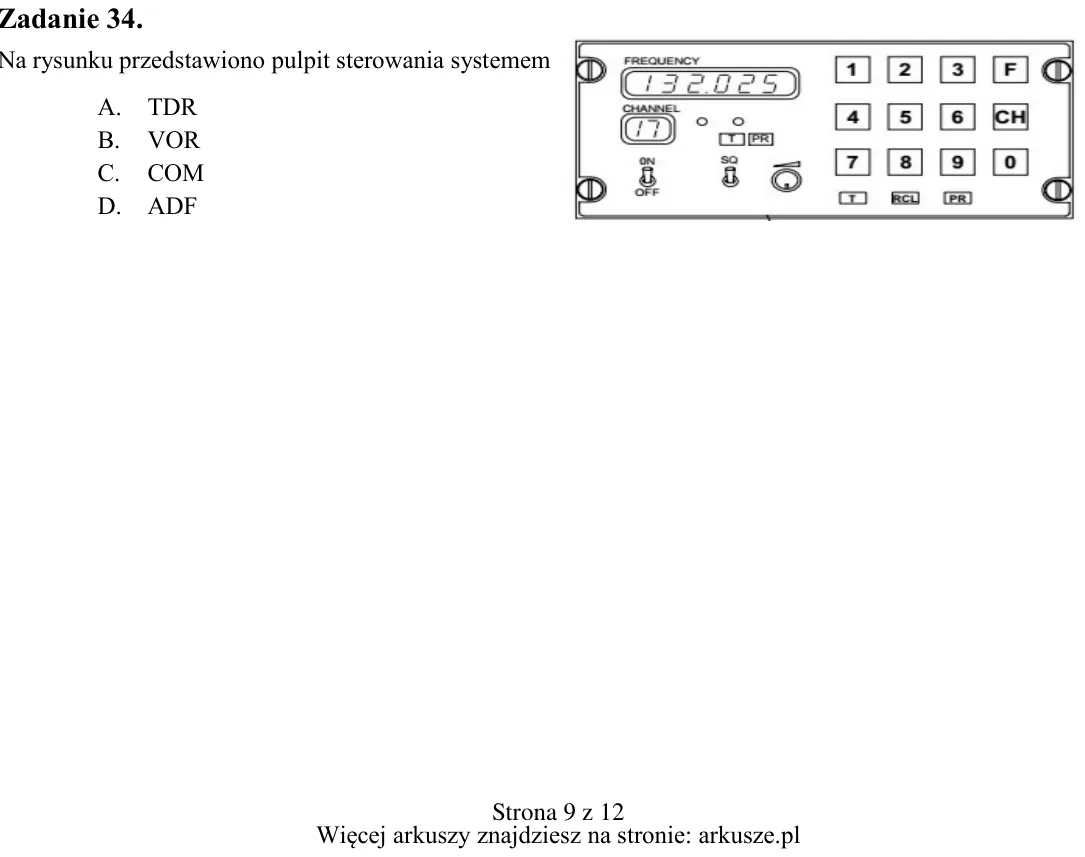

Zadanie 34. Na rysunku przedstawiono pulpit sterowania systemem A. TDR B. VOR C. COM D. ADF L1 L4

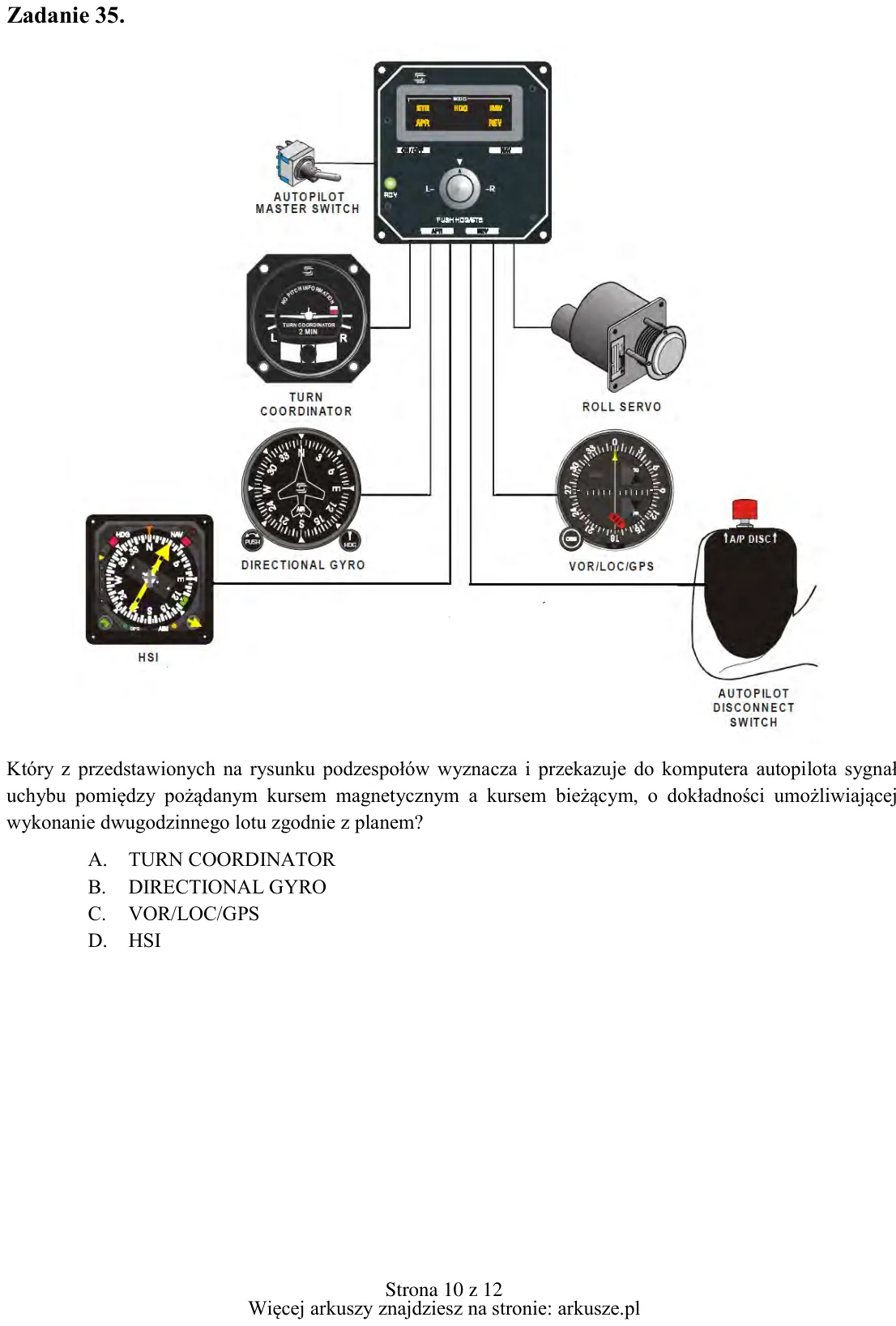

Zadanie 35. Który z przedstawionych na rysunku podzespołów wyznacza i przekazuje do komputera autopilota sygnał uchybu pomiędzy pożądanym kursem magnetycznym a kursem bieżącym, o dokładności umożliwiającej wykonanie dwug

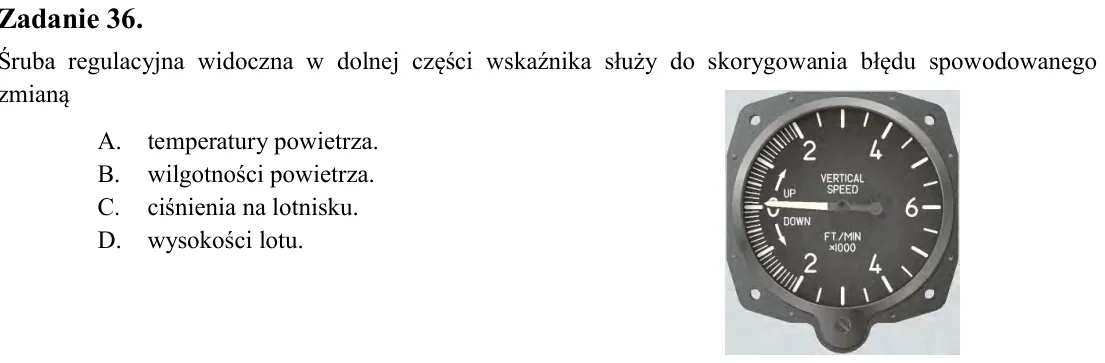

Zadanie 36. Śruba regulacyjna widoczna w dolnej części wskaźnika służy do skorygowania błędu spowodowanego zmianą A. temperatury powietrza. B. wilgotności powietrza. C. ciśnienia na lotnisku. D. wysokości lotu.

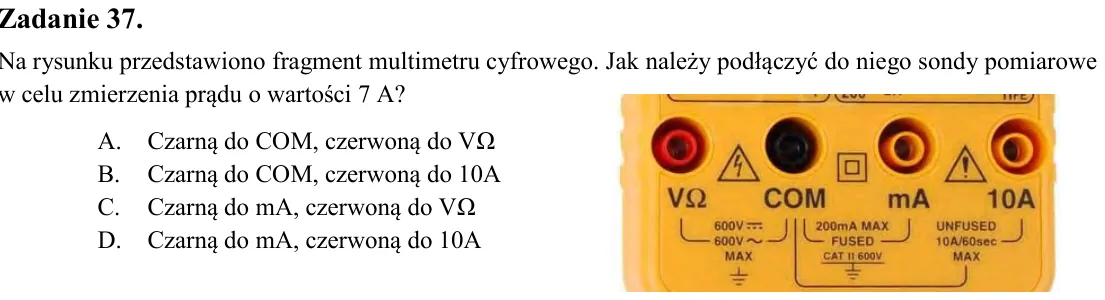

Zadanie 37. Na rysunku przedstawiono fragment multimetru cyfrowego. Jak należy podłączyć do niego sondy pomiarowe w celu zmierzenia prądu o wartości 7 A? A. Czarną do COM, czerwoną do VΩ B. Czarną do COM, czerwoną do 10A

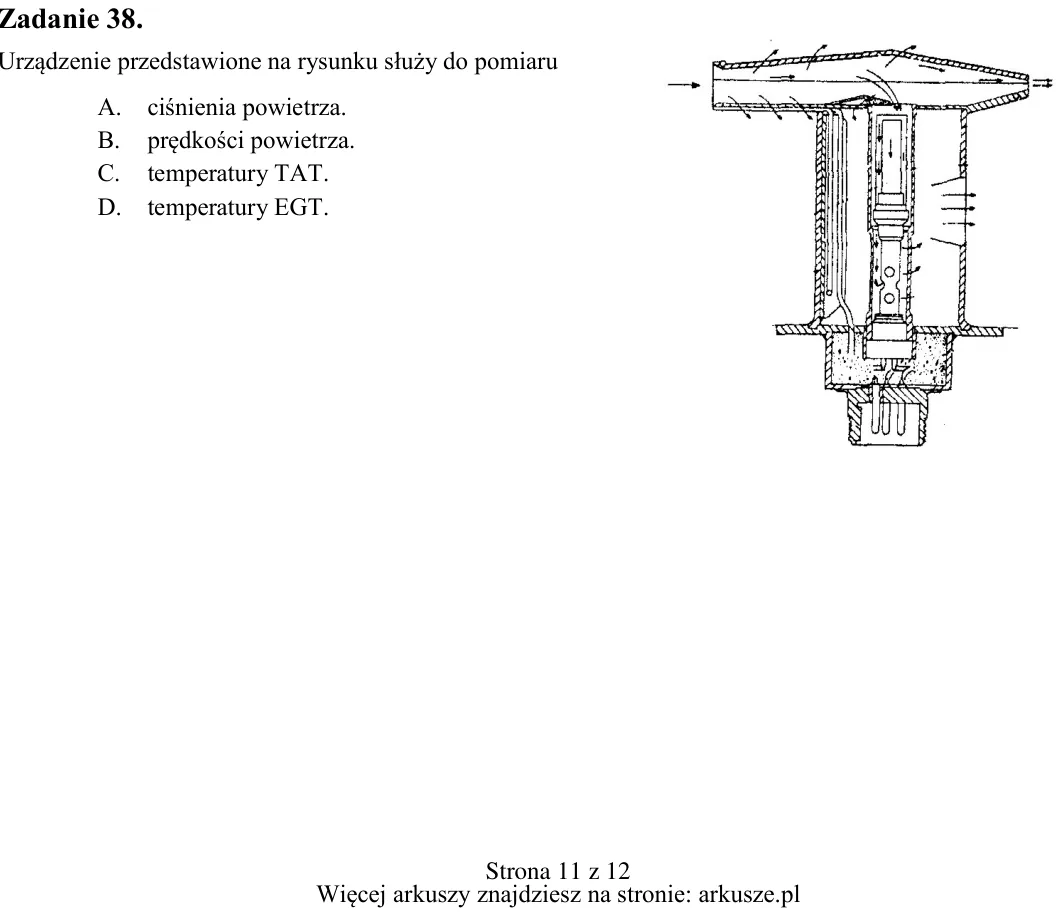

Zadanie 38. Urządzenie przedstawione na rysunku służy do pomiaru A. ciśnienia powietrza. B. prędkości powietrza. C. temperatury TAT. D. temperatury EGT.

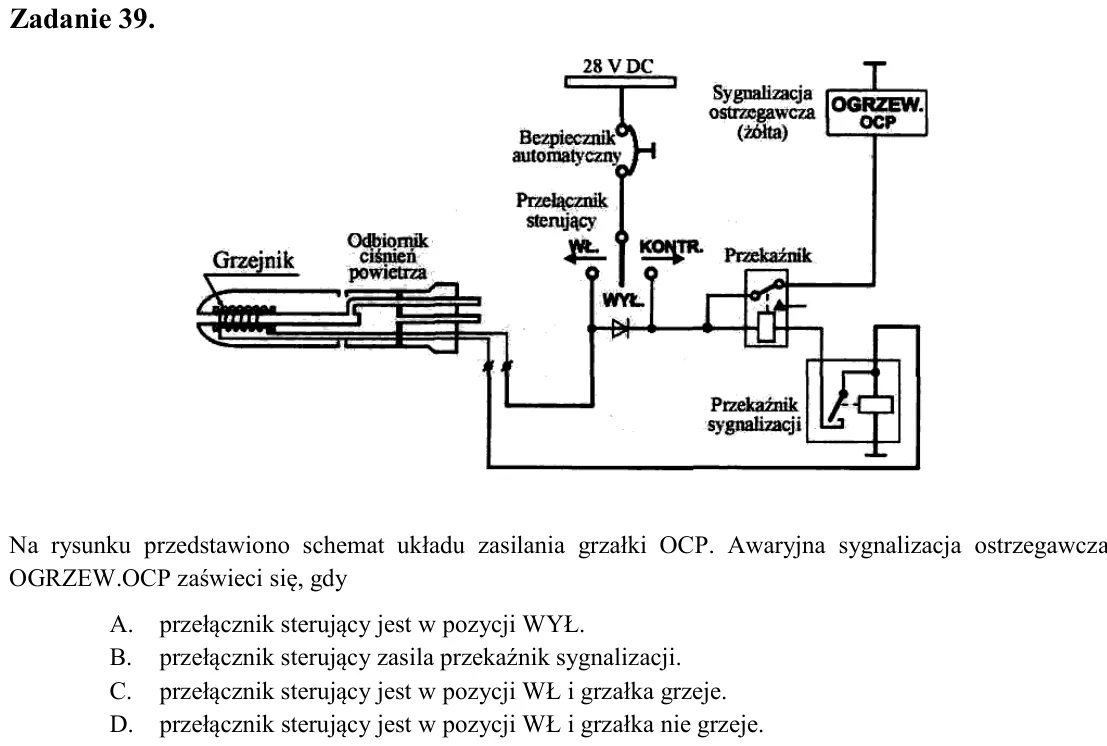

Zadanie 39. Na rysunku przedstawiono schemat układu zasilania grzałki OCP. Awaryjna sygnalizacja ostrzegawcza OGRZEW.OCP zaświeci się, gdy A. przełącznik sterujący jest w pozycji WYŁ. B. przełącznik sterujący zasila prze

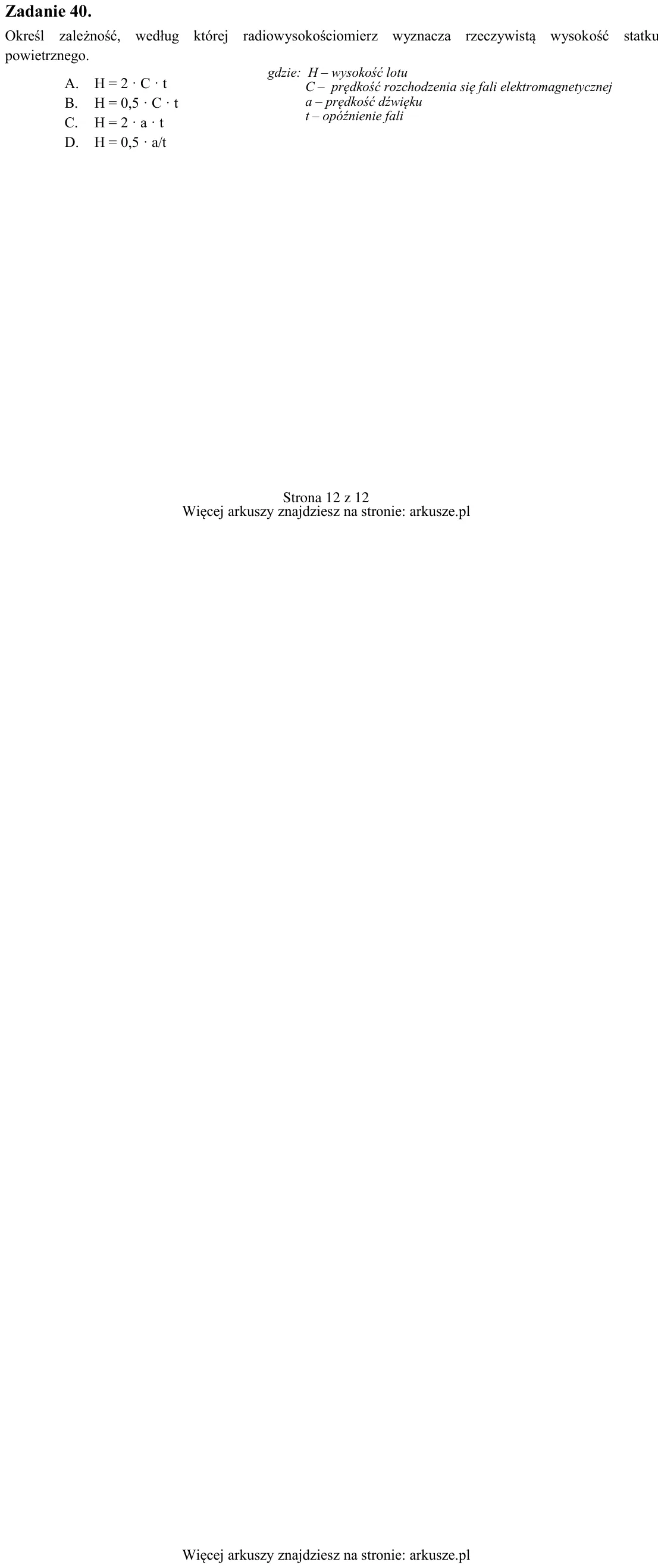

Zadanie 40. Określ zależność, według której radiowysokościomierz wyznacza rzeczywistą wysokość statku powietrznego. A. H = 2 · C · t B. H = 0,5 · C · t C. H = 2 · a · t D. H = 0,5 · a/t gdzie: H - wysokość lotu C - prędk
