E17 · Egzamin zawodowy · czerwiec 2019

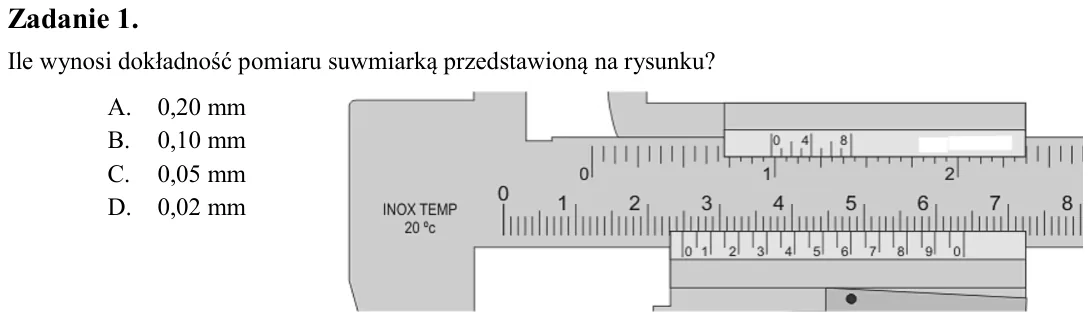

Zadanie 1. Ile wynosi dokładność pomiaru suwmiarką przedstawioną na rysunku? A. 0,20 mm B. 0,10 mm C. 0,05 mm D. 0,02 mm

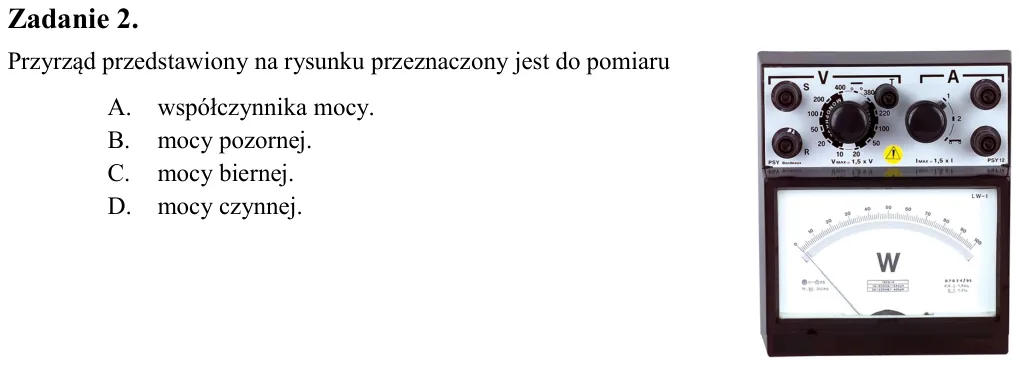

Zadanie 2. Przyrząd przedstawiony na rysunku przeznaczony jest do pomiaru A. współczynnika mocy. B. mocy pozornej. C. mocy biernej. D. mocy czynnej.

Zadanie 3. Z którym wskaźnikiem współpracuje system ADF? A. RMI B. EADI C. ALTM D. EICAS

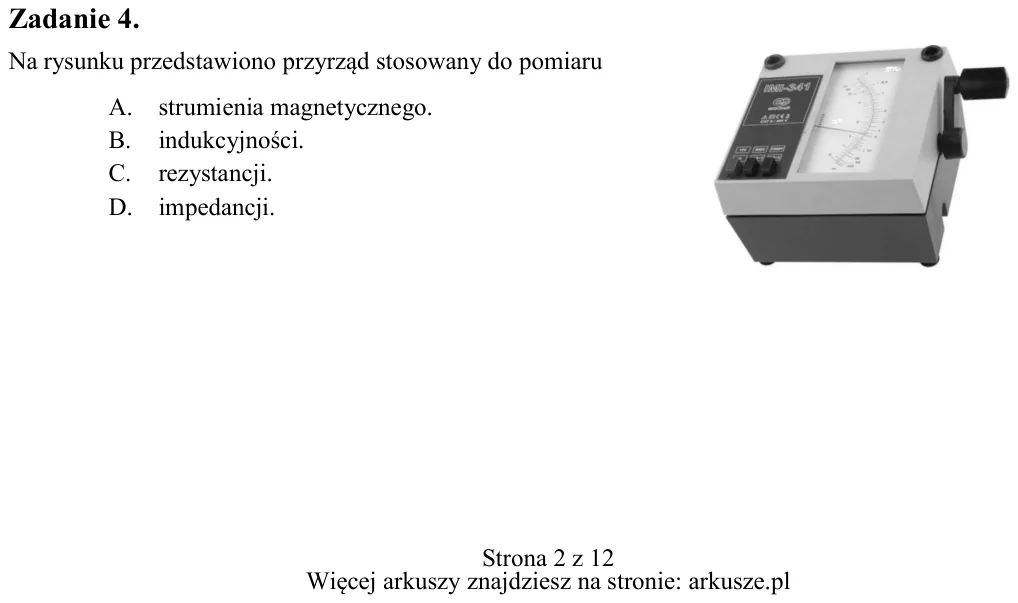

Zadanie 4. Na rysunku przedstawiono przyrząd stosowany do pomiaru A. strumienia magnetycznego. B. indukcyjności. C. rezystancji. D. impedancji.

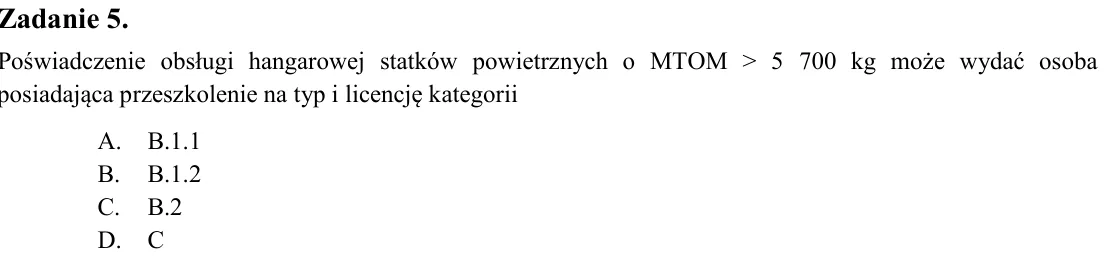

Zadanie 5. Poświadczenie obsługi hangarowej statków powietrznych o MTOM > 5 700 kg może wydać osoba posiadająca przeszkolenie na typ i licencję kategorii A. B.1.1 B. B.1.2 C. B.2 D. C

Zadanie 6. Statek powietrzny pomimo stwierdzonej usterki może być dopuszczony do lotu na podstawie dokumentu A. AFM B. MEL C. ARC D. CRS

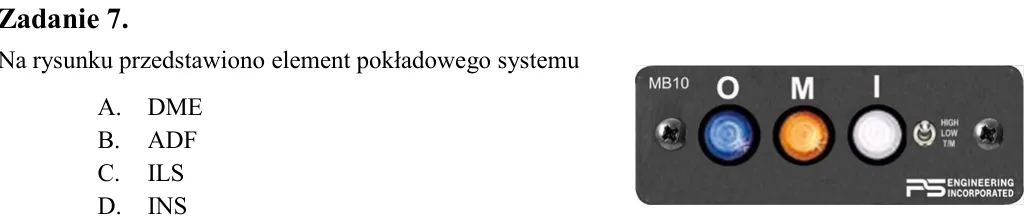

Zadanie 7. Na rysunku przedstawiono element pokładowego systemu A. DME B. ADF C. ILS D. INS

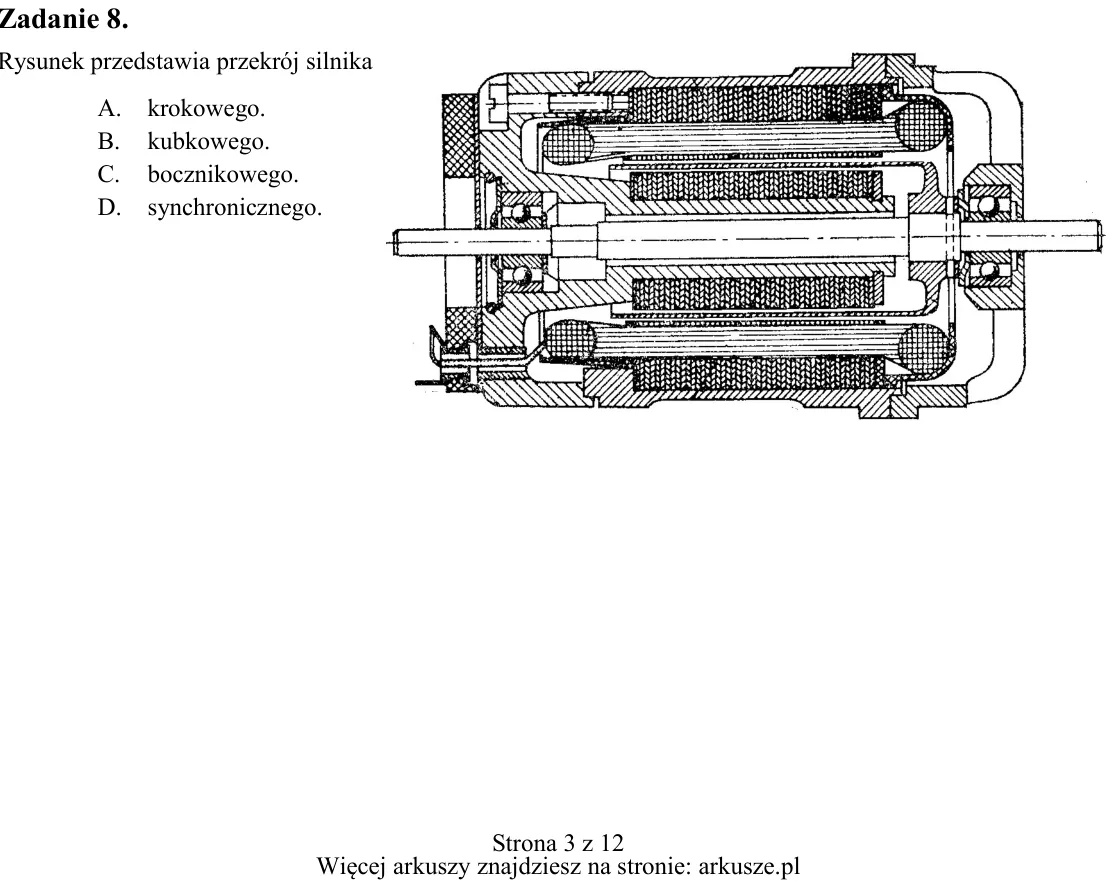

Zadanie 8. Rysunek przedstawia przekrój silnika A. krokowego. B. kubkowego. C. bocznikowego. D. synchronicznego.

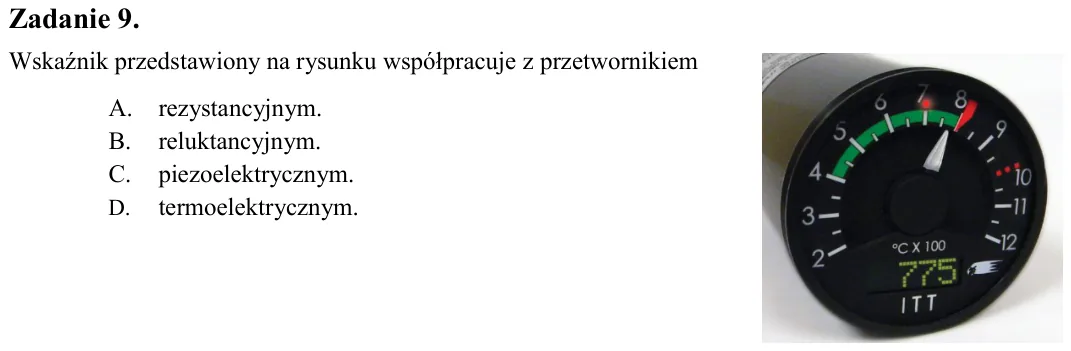

Zadanie 9. Wskaźnik przedstawiony na rysunku współpracuje z przetwornikiem A. rezystancyjnym. B. reluktancyjnym. C. piezoelektrycznym. D. termoelektrycznym.

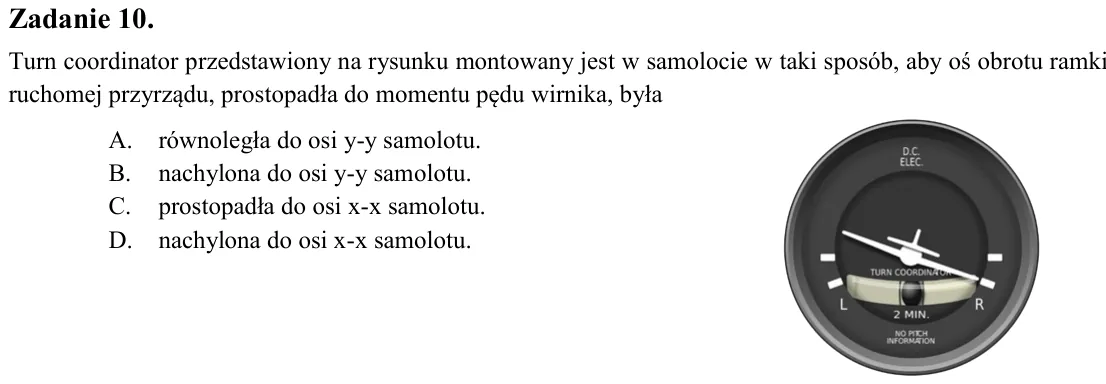

Zadanie 10. Turn coordinator przedstawiony na rysunku montowany jest w samolocie w taki sposób, aby oś obrotu ramki ruchomej przyrządu, prostopadła do momentu pędu wirnika, była A. równoległa do osi y-y samolotu. B. nach

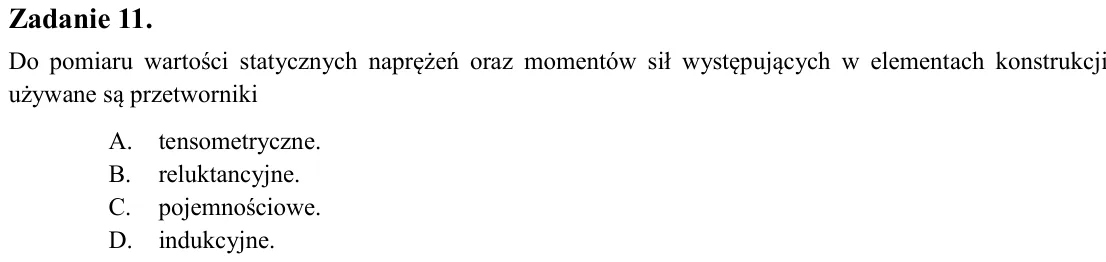

Zadanie 11. Do pomiaru wartości statycznych naprężeń oraz momentów sił występujących w elementach konstrukcji używane są przetworniki A. tensometryczne. B. reluktancyjne. C. pojemnościowe. D. indukcyjne.

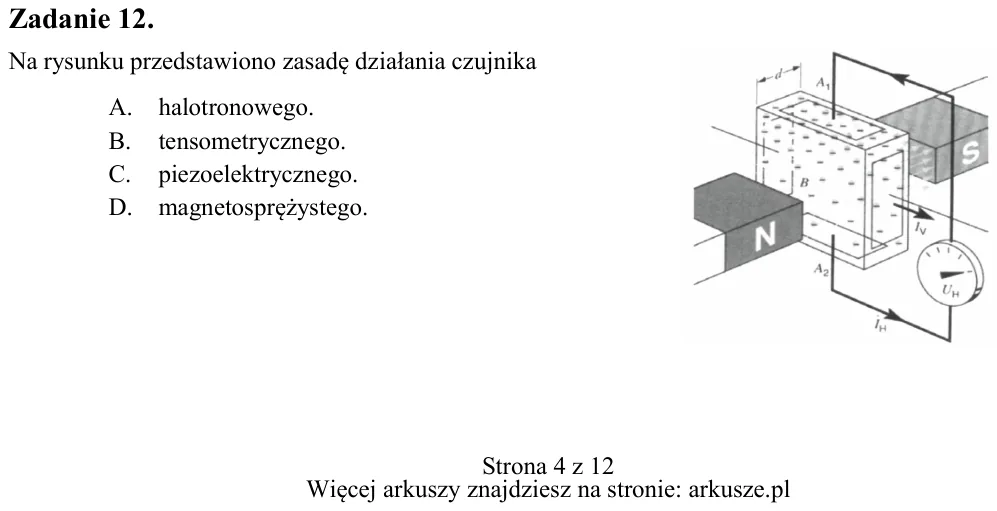

Zadanie 12. Na rysunku przedstawiono zasadę działania czujnika A. halotronowego. B. tensometrycznego. C. piezoelektrycznego. D. magnetosprężystego.

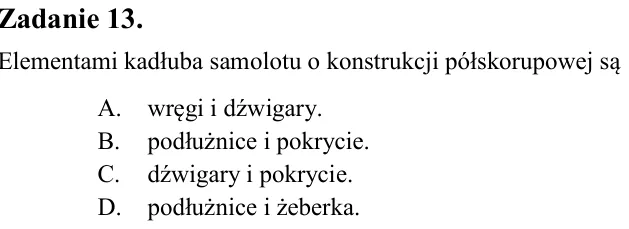

Zadanie 13. Elementami kadłuba samolotu o konstrukcji półskorupowej są A. wręgi i dźwigary. B. podłużnice i pokrycie. C. dźwigary i pokrycie. D. podłużnice i żeberka.

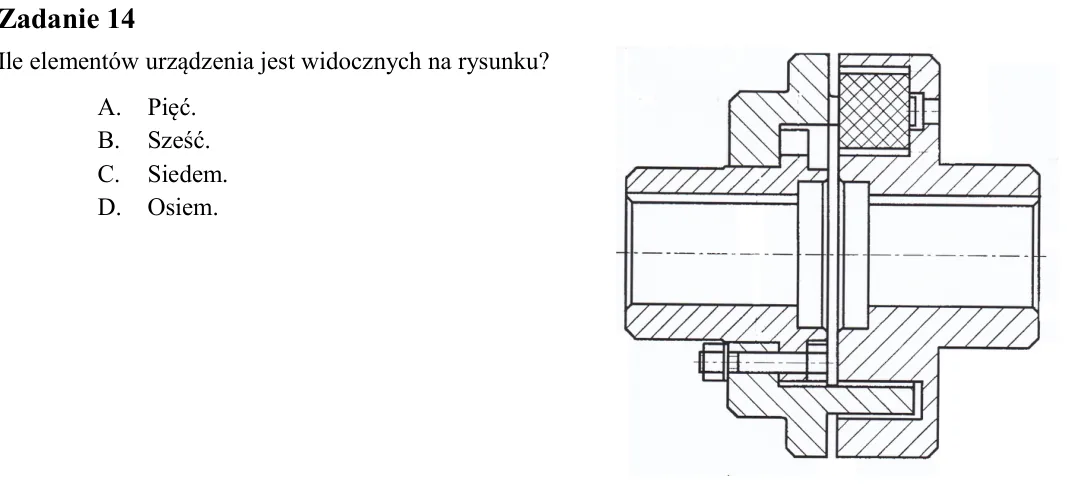

Zadanie 14 Ile elementów urządzenia jest widocznych na rysunku? A. Pięć. B. Sześć. C. Siedem. D. Osiem.

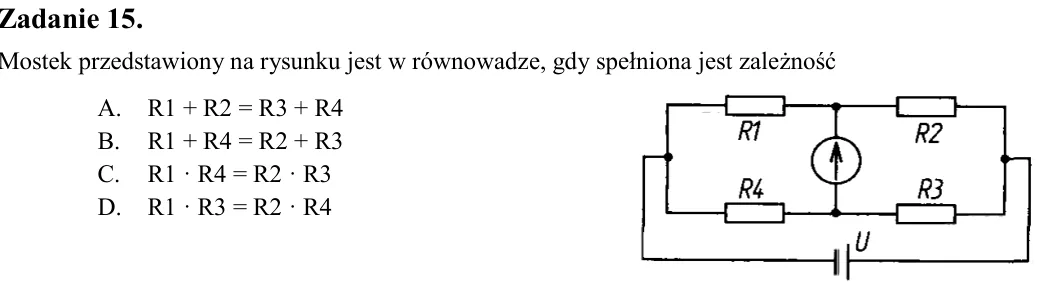

Zadanie 15. Mostek przedstawiony na rysunku jest w równowadze, gdy spełniona jest zależność A. R1 + R2 = R3 + R4 B. R1 + R4 = R2 + R3 C. R1 · R4 = R2 · R3 D. R1 · R3 = R2 · R4

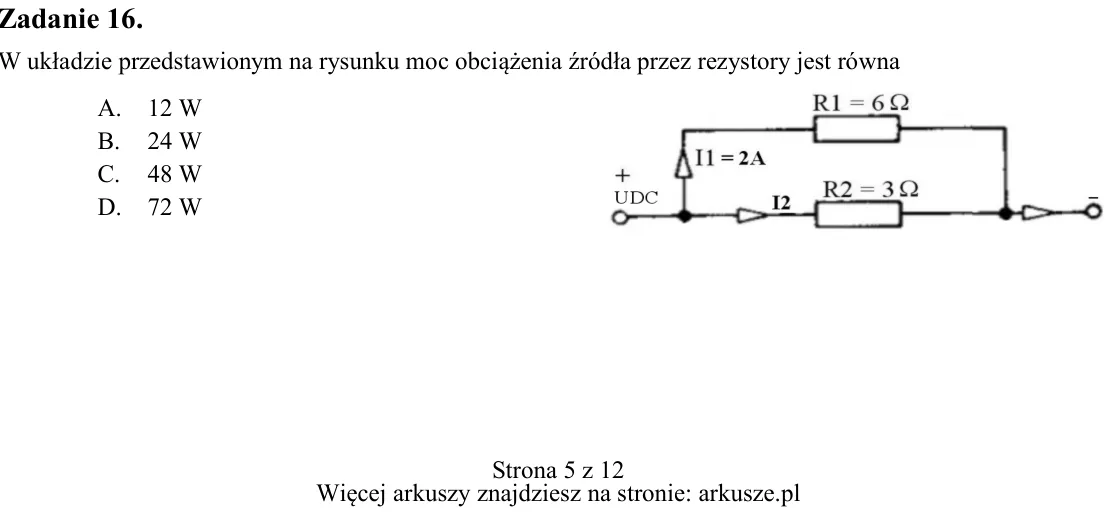

Zadanie 16. W układzie przedstawionym na rysunku moc obciążenia źródła przez rezystory jest równa A. 12 W B. 24 W C. 48 W D. 72 W

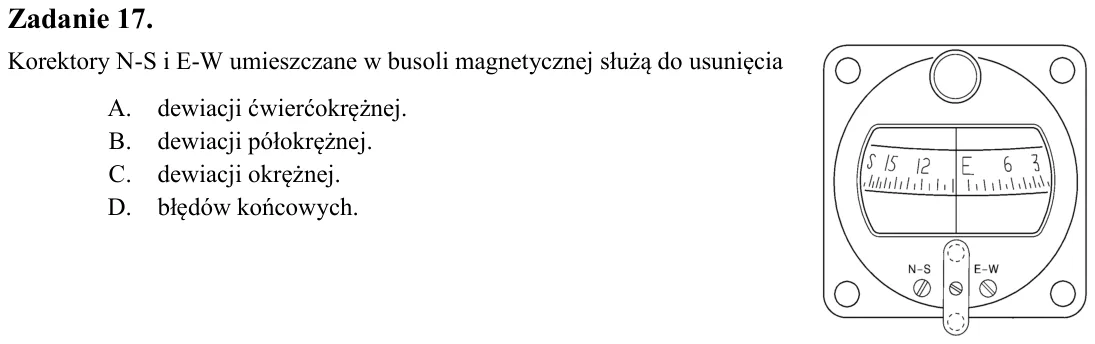

Zadanie 17. Korektory N-S i E-W umieszczane w busoli magnetycznej służą do usunięcia A. dewiacji ćwierćokrężnej. B. dewiacji półokrężnej. C. dewiacji okrężnej. D. błędów końcowych.

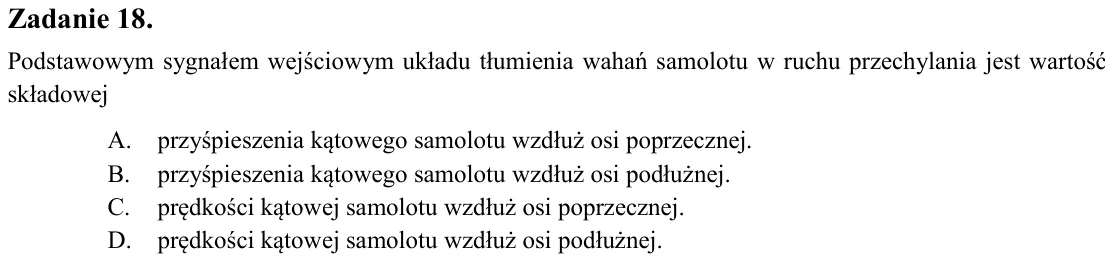

Zadanie 18. Podstawowym sygnałem wejściowym układu tłumienia wahań samolotu w ruchu przechylania jest wartość składowej A. przyśpieszenia kątowego samolotu wzdłuż osi poprzecznej. B. przyśpieszenia kątowego samolotu wzdł

Zadanie 19. Na rysunku przedstawiono odpowiedź skokową członu A. P B. PI C. PD D. PID

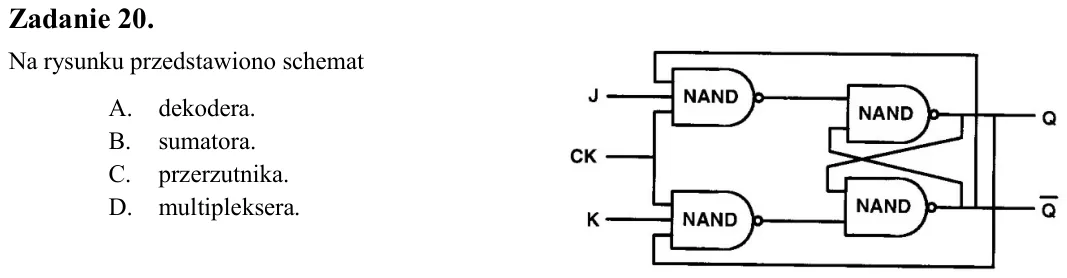

Zadanie 20. Na rysunku przedstawiono schemat A. dekodera. B. sumatora. C. przerzutnika. D. multipleksera.

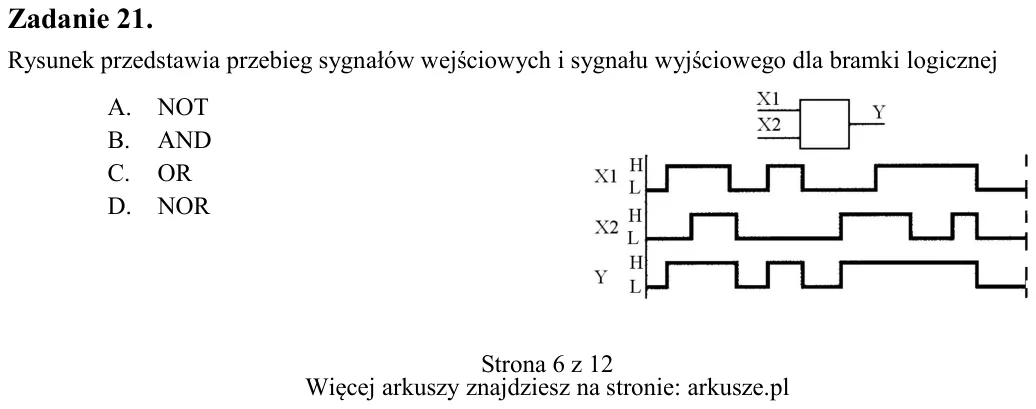

Zadanie 21. Rysunek przedstawia przebieg sygnałów wejściowych i sygnału wyjściowego dla bramki logicznej A. NOT B. AND C. OR D. NOR

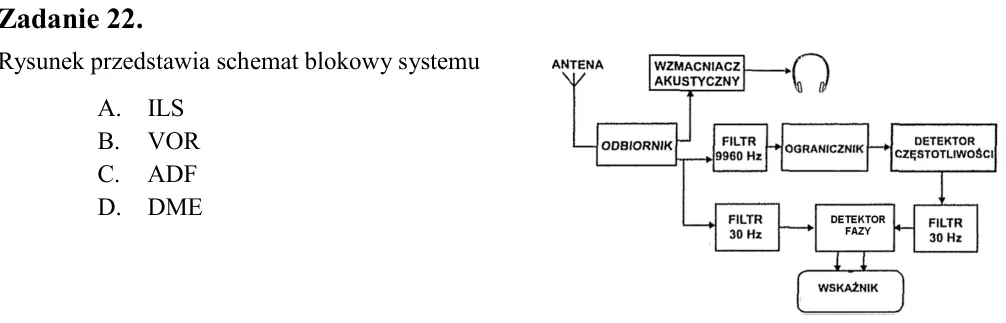

Zadanie 22. Rysunek przedstawia schemat blokowy systemu A. ILS B. VOR C. ADF D. DME

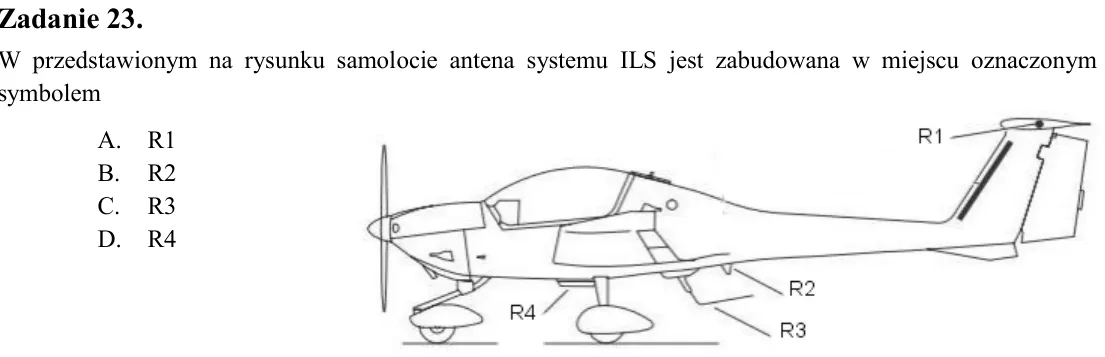

Zadanie 23. W przedstawionym na rysunku samolocie antena systemu ILS jest zabudowana w miejscu oznaczonym symbolem A. R1 B. R2 C. R3 D. R4

Zadanie 24. Na rysunku przedstawiono antenę systemu A. COMM B. ADF C. DME D. ILS

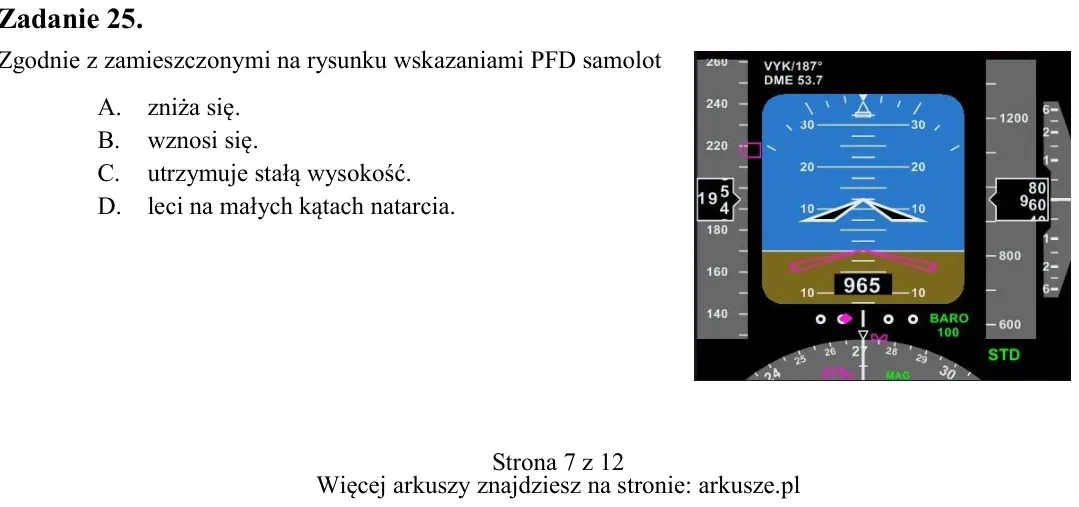

Zadanie 25. Zgodnie z zamieszczonymi na rysunku wskazaniami PFD samolot A. zniża się. B. wznosi się. C. utrzymuje stałą wysokość. D. leci na małych kątach natarcia.

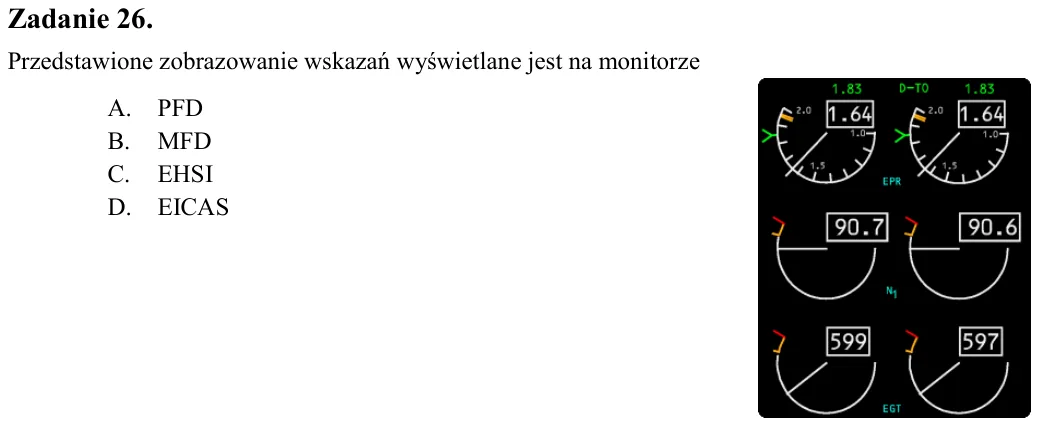

Zadanie 26. Przedstawione zobrazowanie wskazań wyświetlane jest na monitorze A. PFD B. MFD C. EHSI D. EICAS

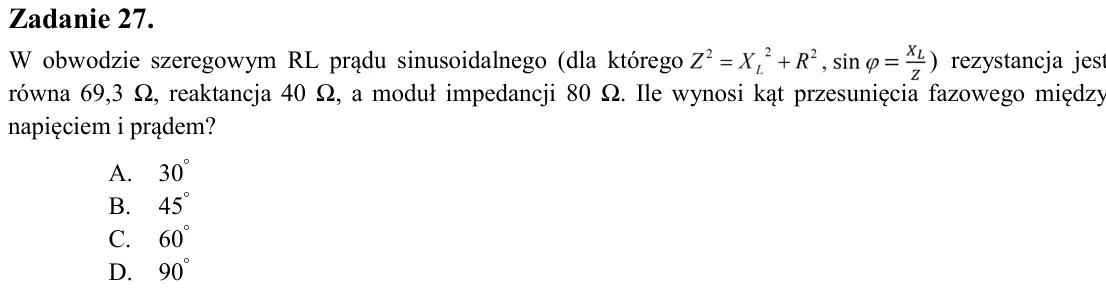

Zadanie 27. W obwodzie szeregowym RL prądu sinusoidalnego (dla którego ) rezystancja jest równa 69,3 Ω, reaktancja 40 Ω, a moduł impedancji 80 Ω. Ile wynosi kąt przesunięcia fazowego między napięciem i prądem? A. 30° B.

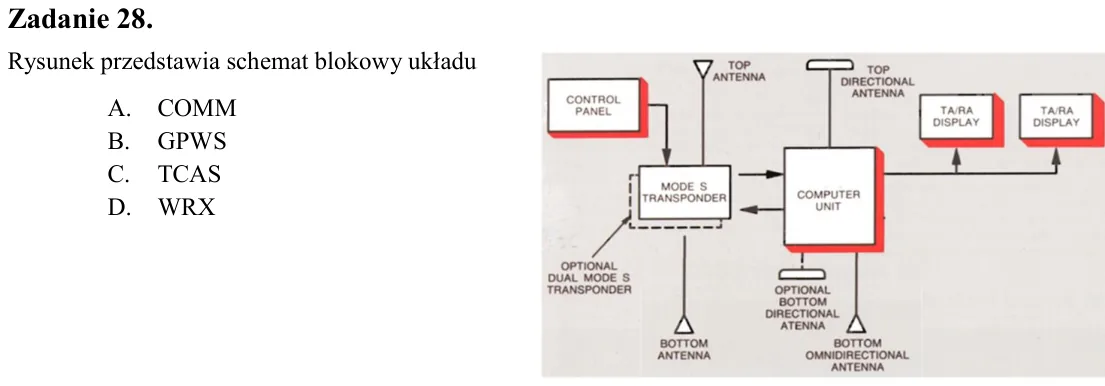

Zadanie 28. Rysunek przedstawia schemat blokowy układu A. COMM B. GPWS C. TCAS D. WRX

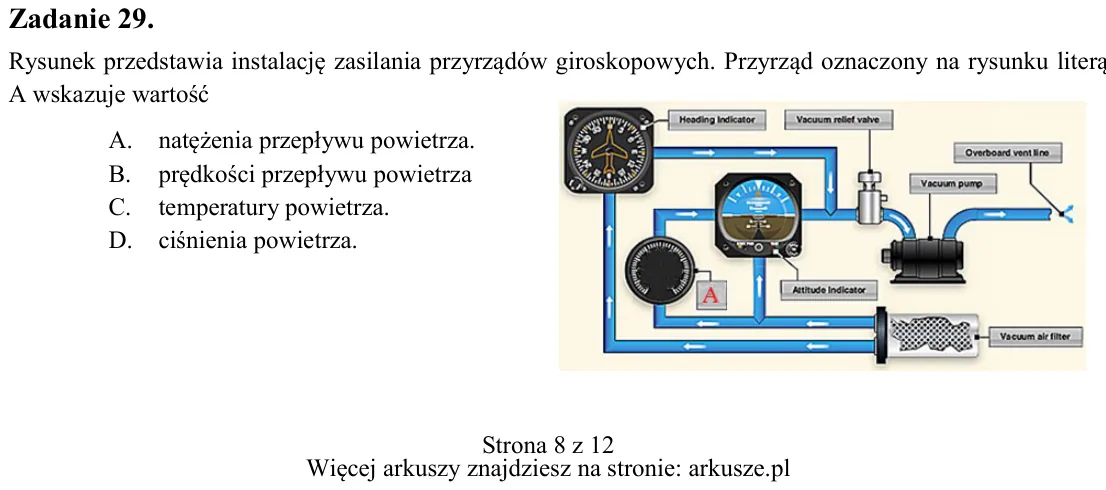

Zadanie 29. Rysunek przedstawia instalację zasilania przyrządów giroskopowych. Przyrząd oznaczony na rysunku literą A wskazuje wartość A. natężenia przepływu powietrza. B. prędkości przepływu powietrza C. temperatury pow

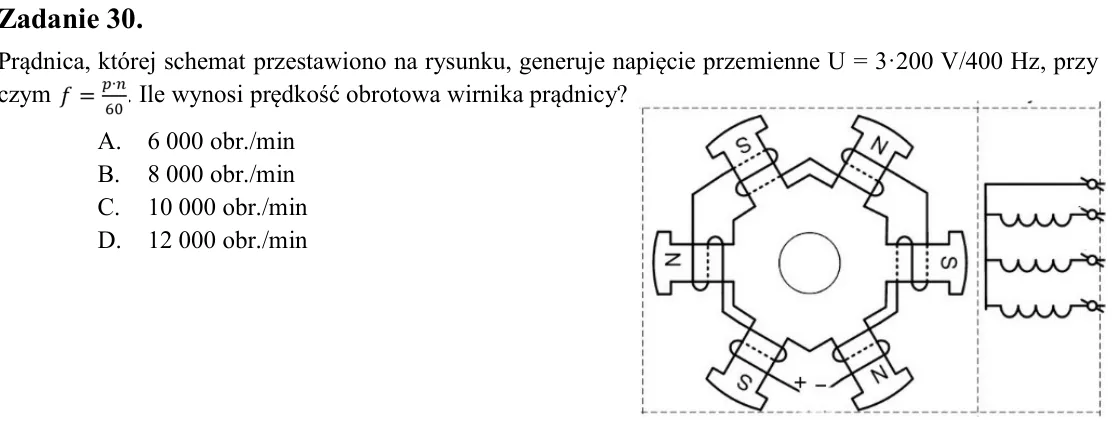

Zadanie 30. Prądnica, której schemat przestawiono na rysunku, generuje napięcie przemienne U = 3·200 V/400 Hz, przy czym . Ile wynosi prędkość obrotowa wirnika prądnicy? A. 6 000 obr./min B. 8 000 obr./min C. 10 000 obr.

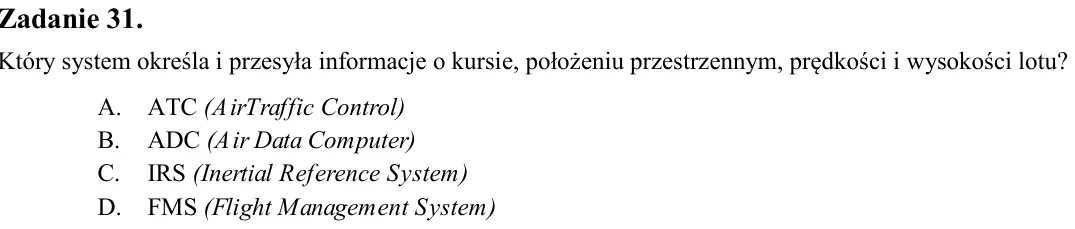

Zadanie 31. Który system określa i przesyła informacje o kursie, położeniu przestrzennym, prędkości i wysokości lotu? A. ATC (AirTraffic Control) B. ADC (Air Data Computer) C. IRS (Inertial Reference System) D. FMS (Flig

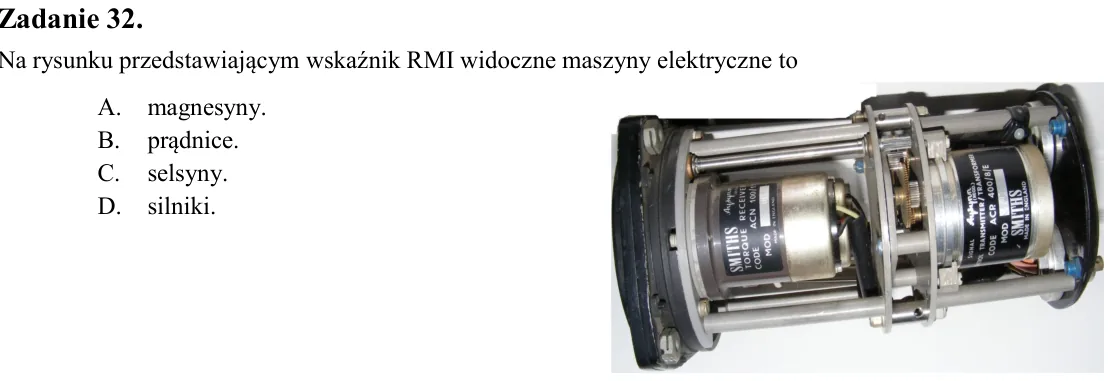

Zadanie 32. Na rysunku przedstawiającym wskaźnik RMI widoczne maszyny elektryczne to A. magnesyny. B. prądnice. C. selsyny. D. silniki.

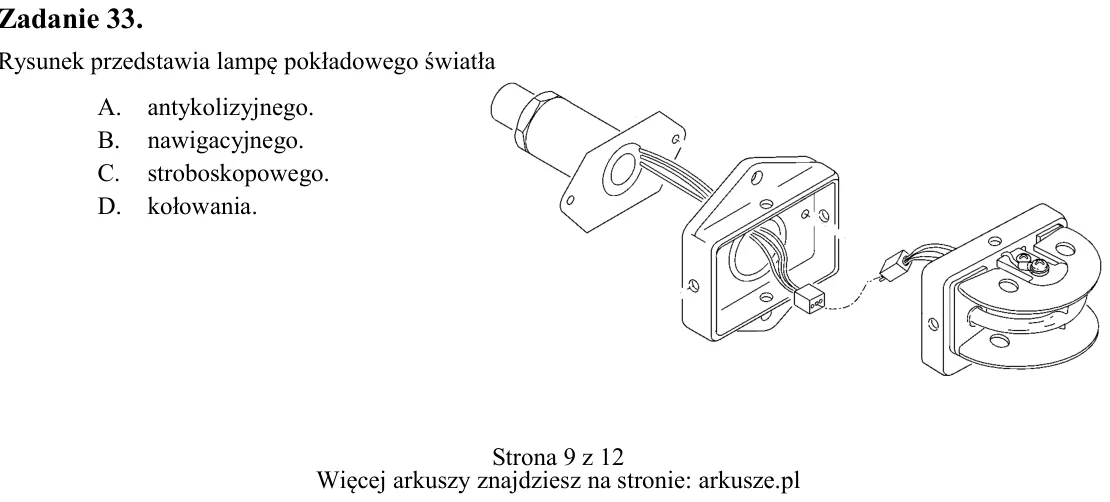

Zadanie 33. Rysunek przedstawia lampę pokładowego światła A. antykolizyjnego. B. nawigacyjnego. C. stroboskopowego. D. kołowania.

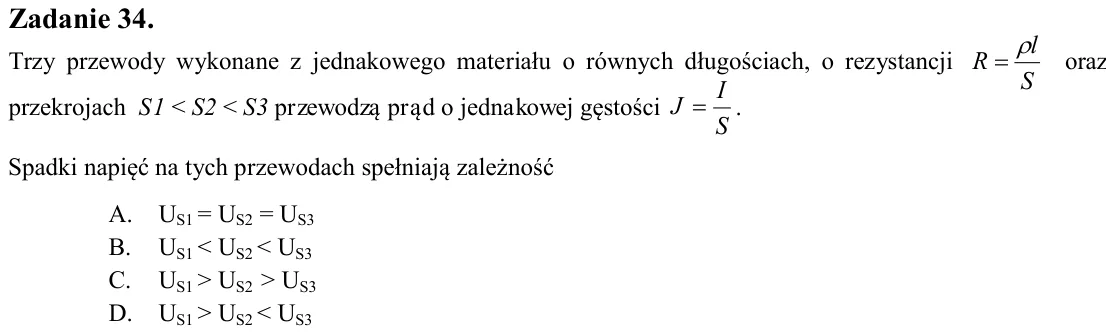

Zadanie 34. Trzy przewody wykonane z jednakowego materiału o równych długościach, o rezystancji oraz przekrojach S1 < S2 < S3 przewodzą prąd o jednakowej gęstości . Spadki napięć na tych przewodach spełniają zależność A.

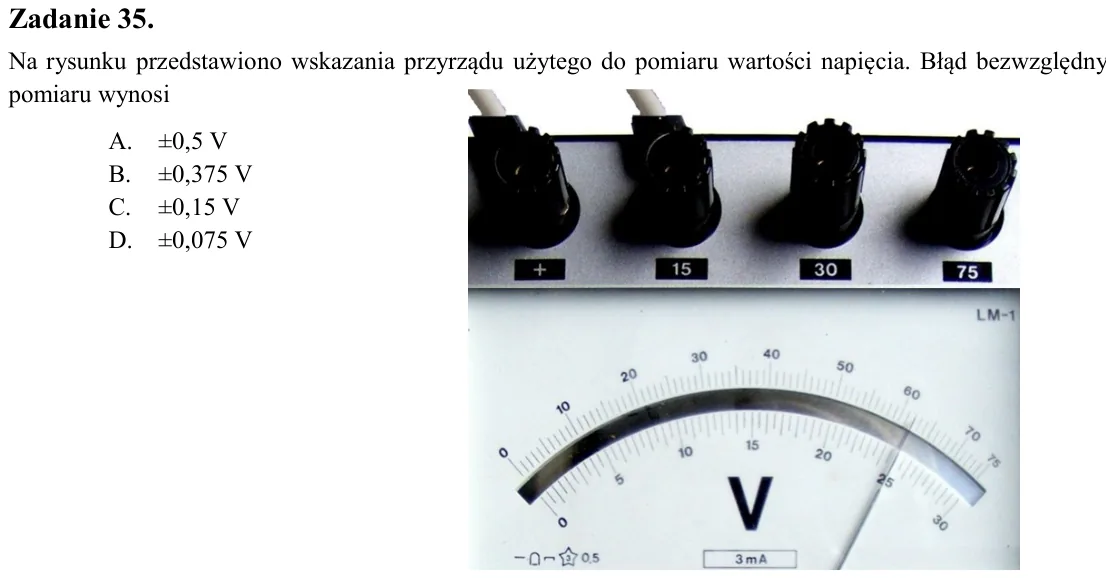

Zadanie 35. Na rysunku przedstawiono wskazania przyrządu użytego do pomiaru wartości napięcia. Błąd bezwzględny pomiaru wynosi A. ±0,5 V B. ±0,375 V C. ±0,15 V D. ±0,075 V

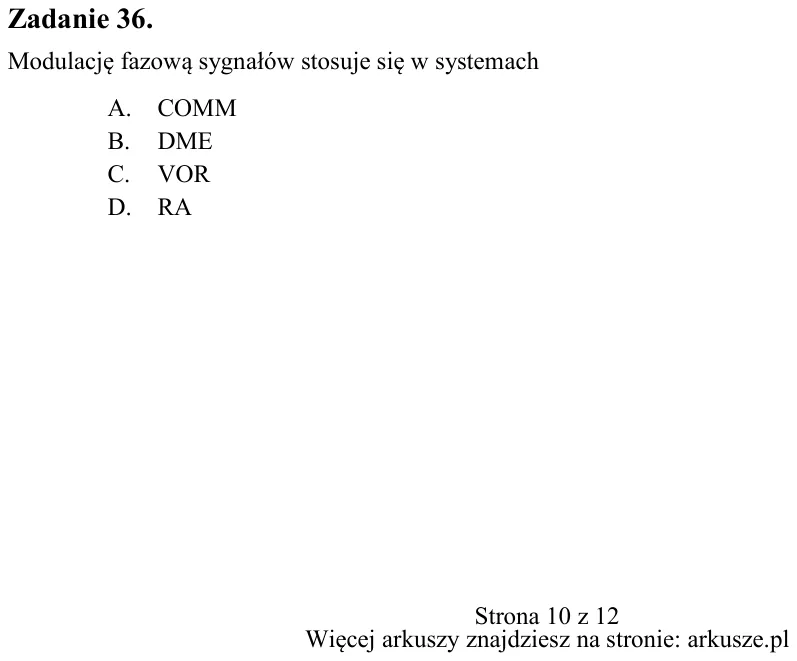

Zadanie 36. Modulację fazową sygnałów stosuje się w systemach A. COMM B. DME C. VOR D. RA S l R   S I J 

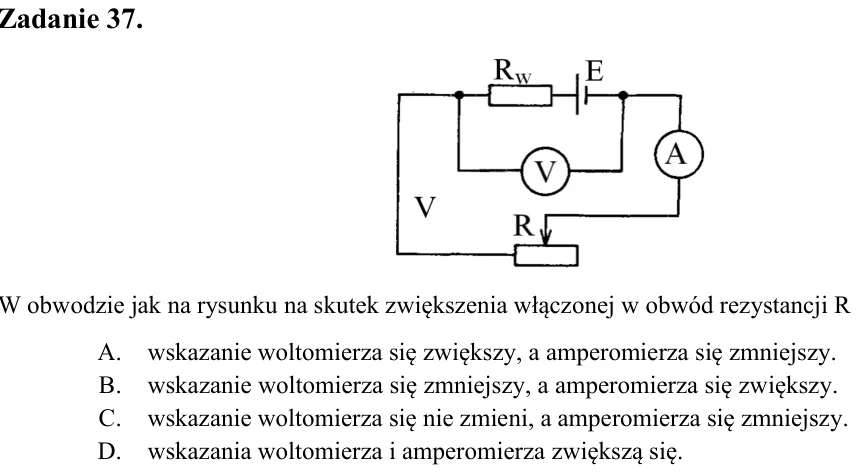

Zadanie 37. W obwodzie jak na rysunku na skutek zwiększenia włączonej w obwód rezystancji R A. wskazanie woltomierza się zwiększy, a amperomierza się zmniejszy. B. wskazanie woltomierza się zmniejszy, a amperomierza się

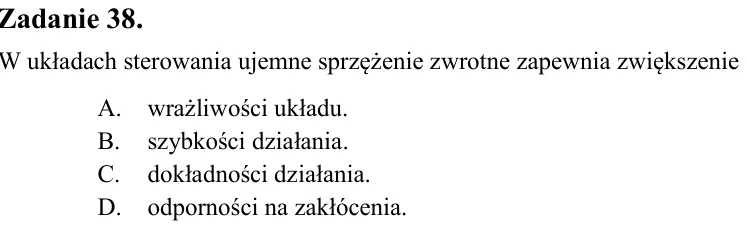

Zadanie 38. W układach sterowania ujemne sprzężenie zwrotne zapewnia zwiększenie A. wrażliwości układu. B. szybkości działania. C. dokładności działania. D. odporności na zakłócenia.

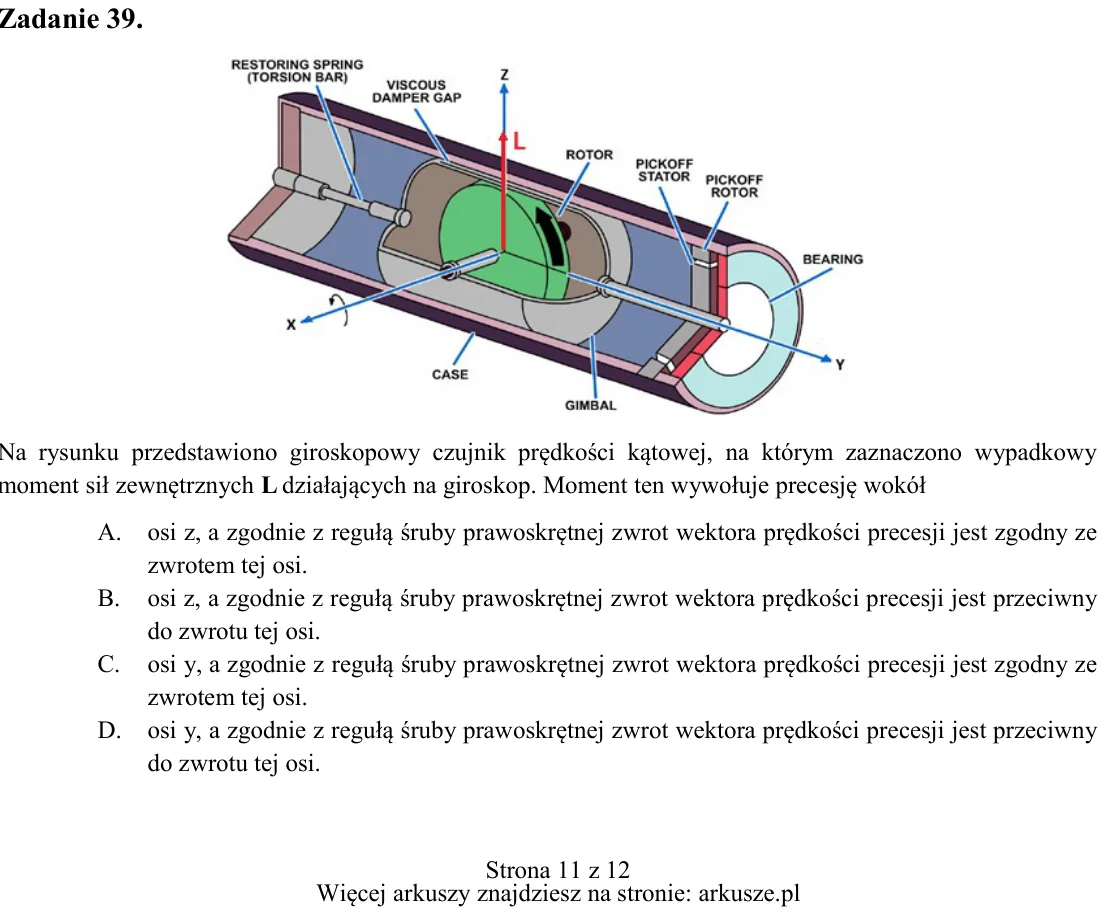

Zadanie 39. Na rysunku przedstawiono giroskopowy czujnik prędkości kątowej, na którym zaznaczono wypadkowy moment sił zewnętrznych L działających na giroskop. Moment ten wywołuje precesję wokół A. osi z, a zgodnie z regu

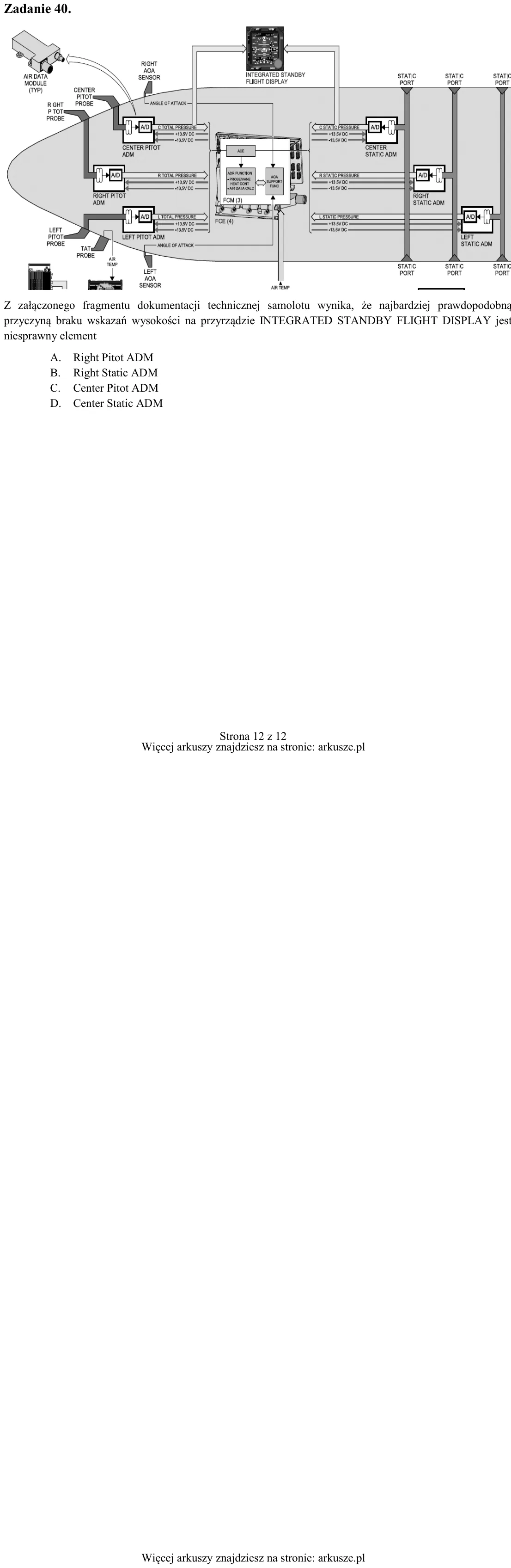

Zadanie 40. Z załączonego fragmentu dokumentacji technicznej samolotu wynika, że najbardziej prawdopodobną przyczyną braku wskazań wysokości na przyrządzie INTEGRATED STANDBY FLIGHT DISPLAY jest niesprawny element A. Rig
