E18 · Egzamin zawodowy · czerwiec 2017

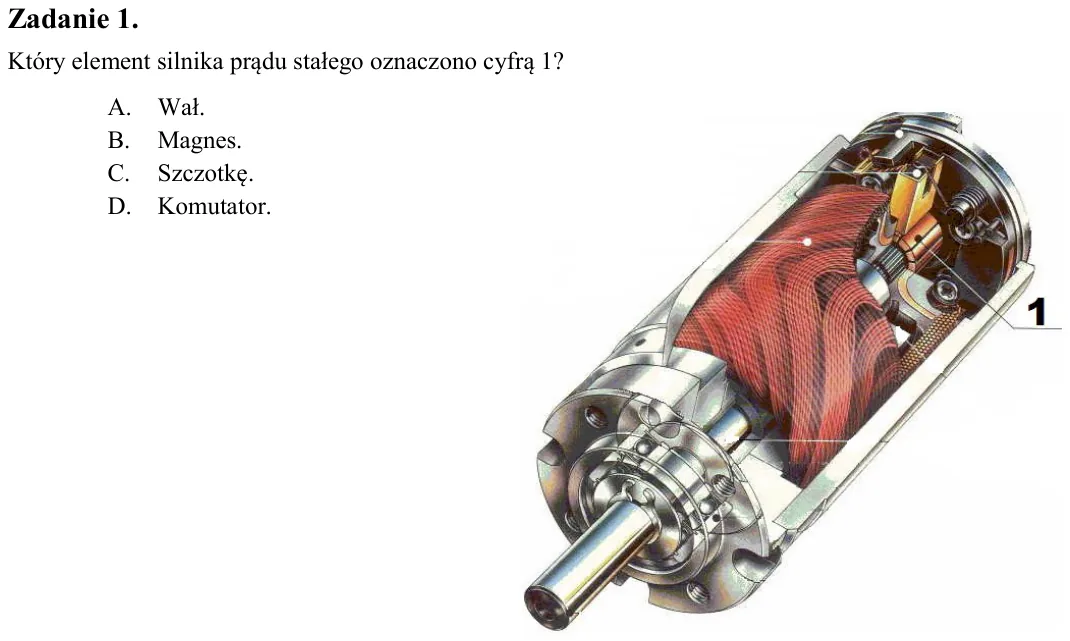

Zadanie 1. Który element silnika prądu stałego oznaczono cyfrą 1?

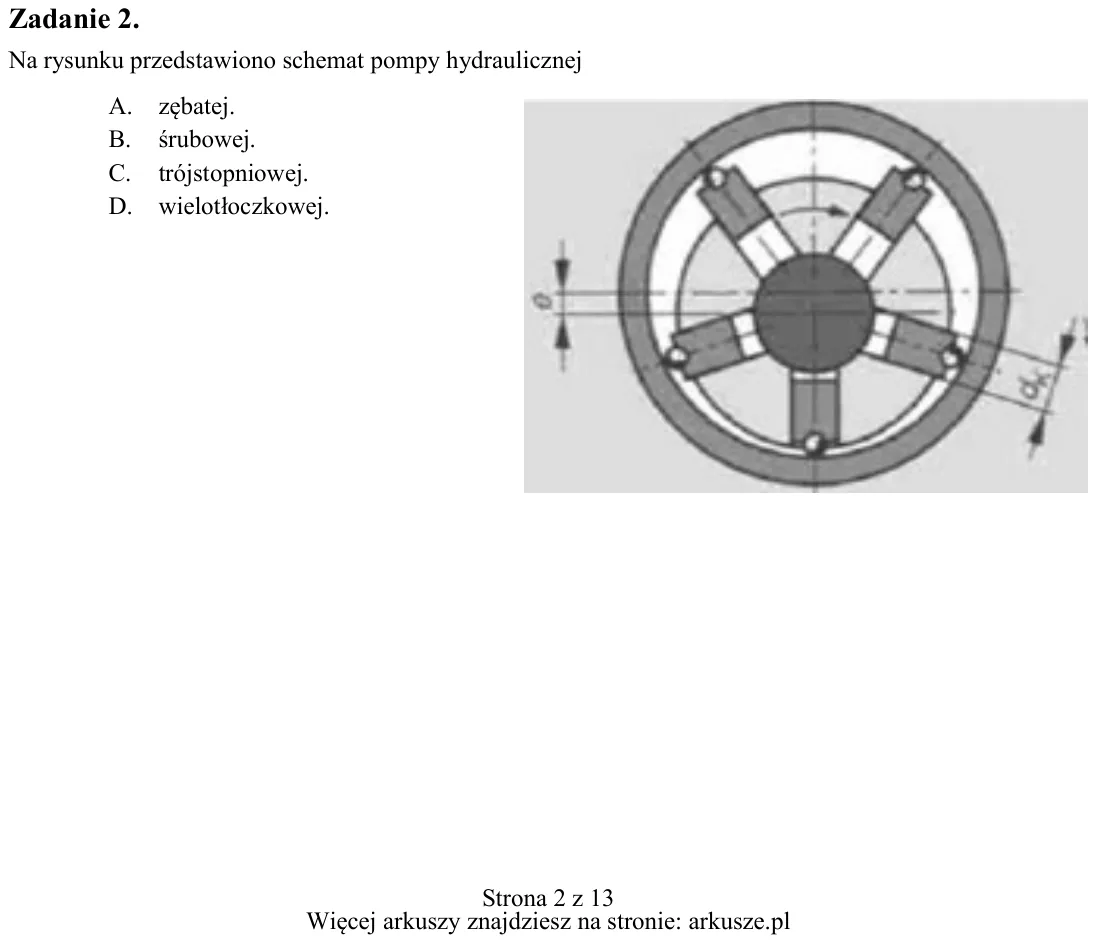

Zadanie 2. Na rysunku przedstawiono schemat pompy hydraulicznej A. Wał. B. Magnes. C. Szczotkę. D. Komutator. A. zębatej. B. śrubowej. C. trójstopniowej. D. wielotłoczkowej.

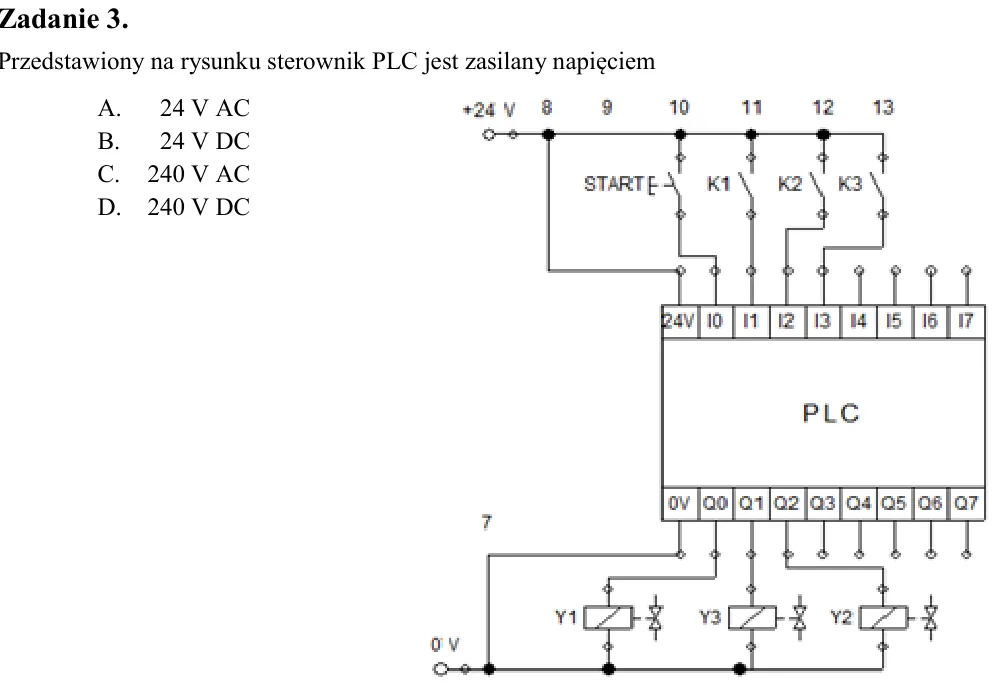

Zadanie 3. Przedstawiony na rysunku sterownik PLC jest zasilany napięciem A. 24 V AC B. 24 V DC C. 240 V AC D. 240 V DC

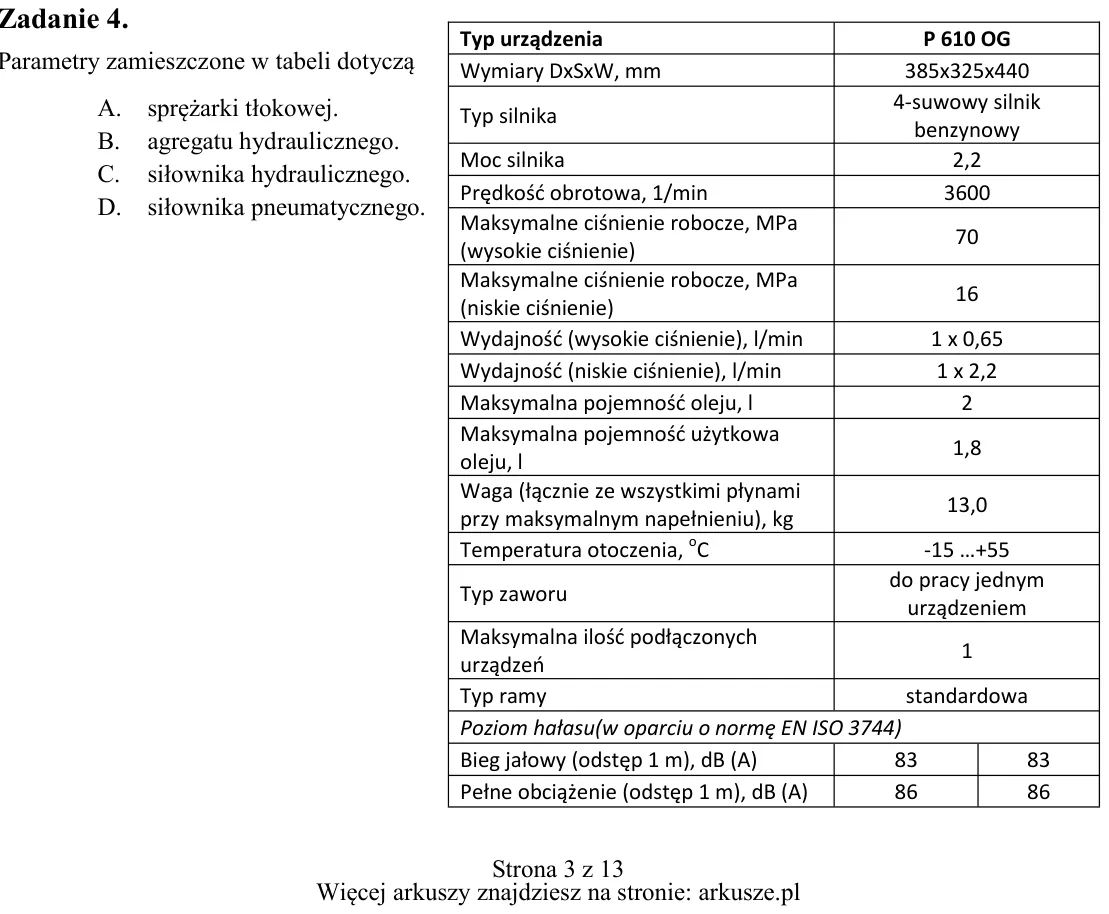

Zadanie 4. Parametry zamieszczone w tabeli dotyczą A. sprężarki tłokowej. B. agregatu hydraulicznego. C. siłownika hydraulicznego. D. siłownika pneumatycznego. Typ urządzenia P 610 OG Wymiary DxSxW, mm 385x325x440 Typ si

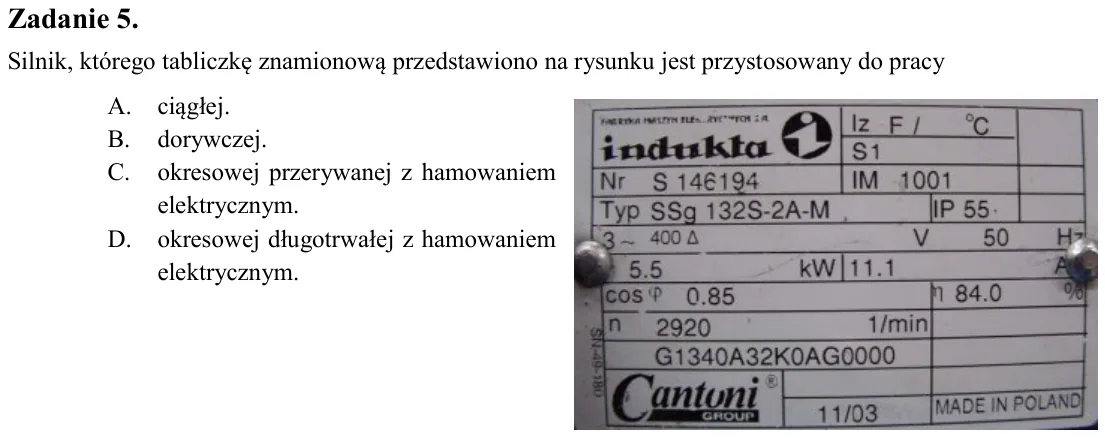

Zadanie 5. Silnik, którego tabliczkę znamionową przedstawiono na rysunku jest przystosowany do pracy

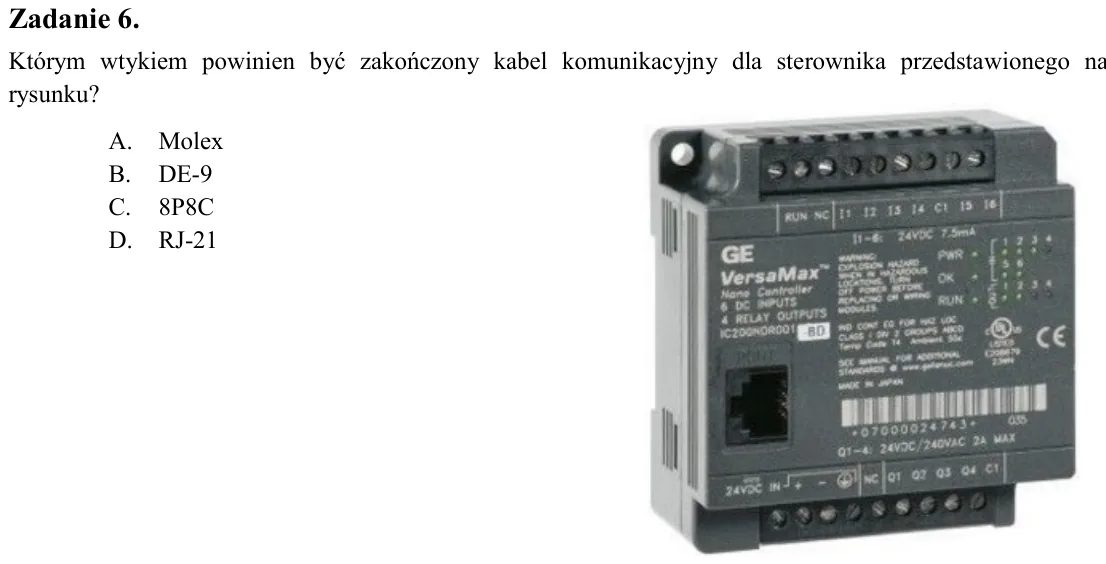

Zadanie 6. Którym wtykiem powinien być zakończony kabel komunikacyjny dla sterownika przedstawionego na rysunku? A. Molex B. DE-9 C. 8P8C D. RJ-21

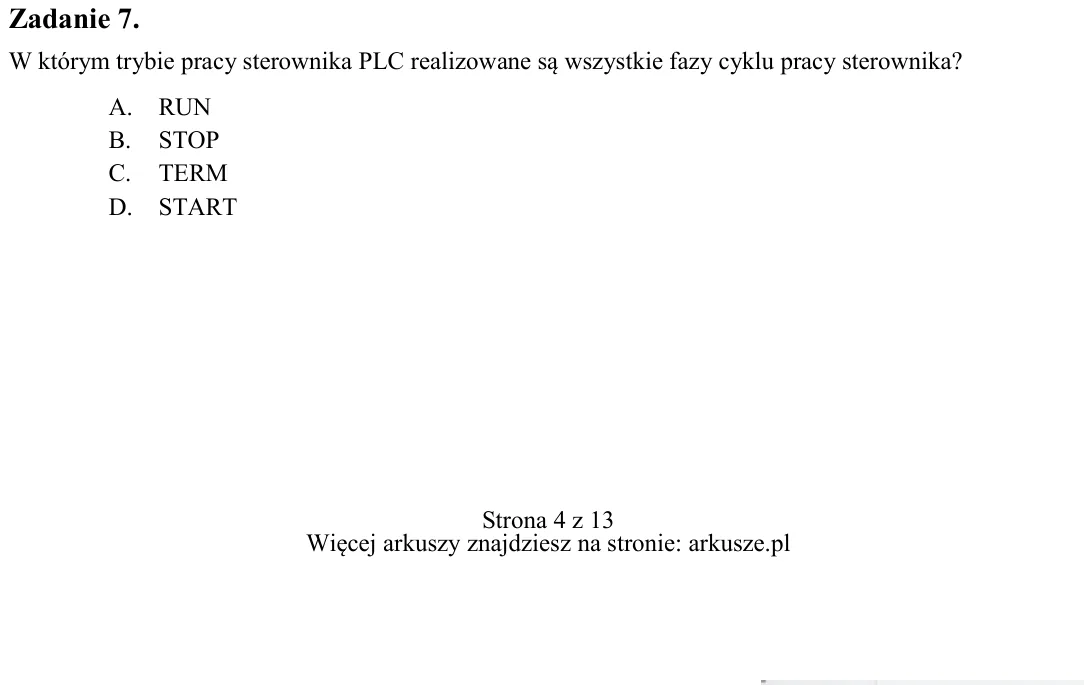

Zadanie 7. W którym trybie pracy sterownika PLC realizowane są wszystkie fazy cyklu pracy sterownika? A. RUN B. STOP C. TERM D. START A. ciągłej. B. dorywczej. C. okresowej przerywanej z hamowaniem elektrycznym. D. okres

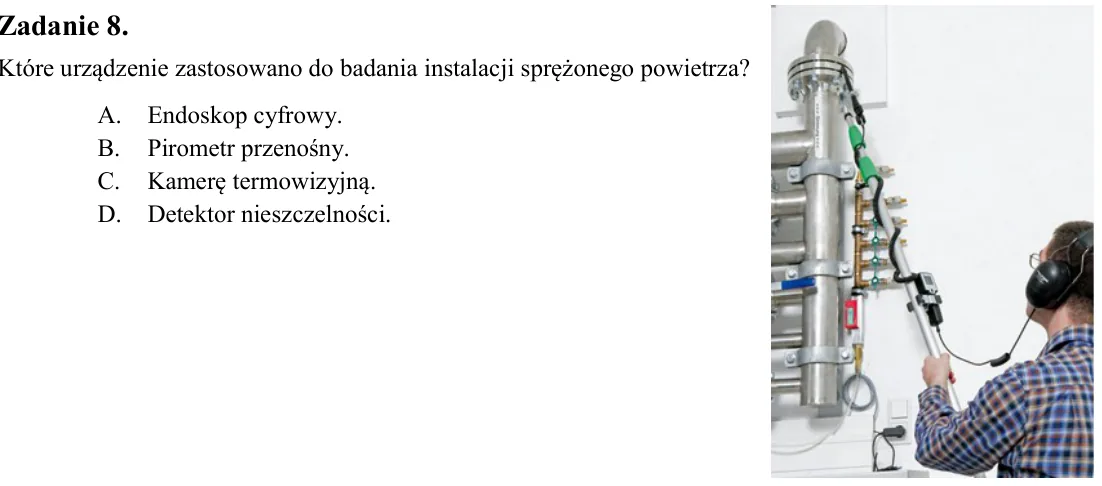

Zadanie 8. Które urządzenie zastosowano do badania instalacji sprężonego powietrza? A. Endoskop cyfrowy. B. Pirometr przenośny. C. Kamerę termowizyjną. D. Detektor nieszczelności.

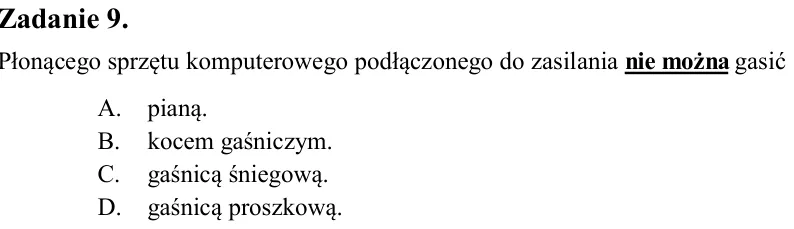

Zadanie 9. Płonącego sprzętu komputerowego podłączonego do zasilania nie można gasić A. pianą. B. kocem gaśniczym. C. gaśnicą śniegową. D. gaśnicą proszkową.

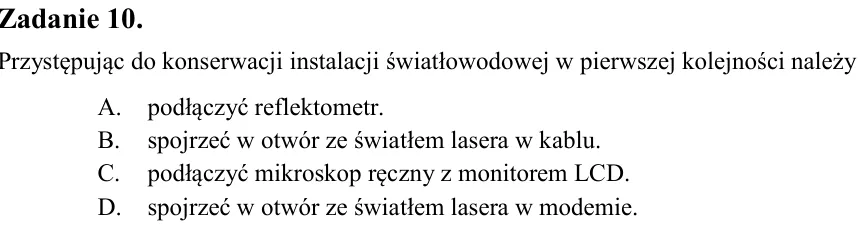

Zadanie 10. Przystępując do konserwacji instalacji światłowodowej w pierwszej kolejności należy A. podłączyć reflektometr. B. spojrzeć w otwór ze światłem lasera w kablu. C. podłączyć mikroskop ręczny z monitorem LCD. D.

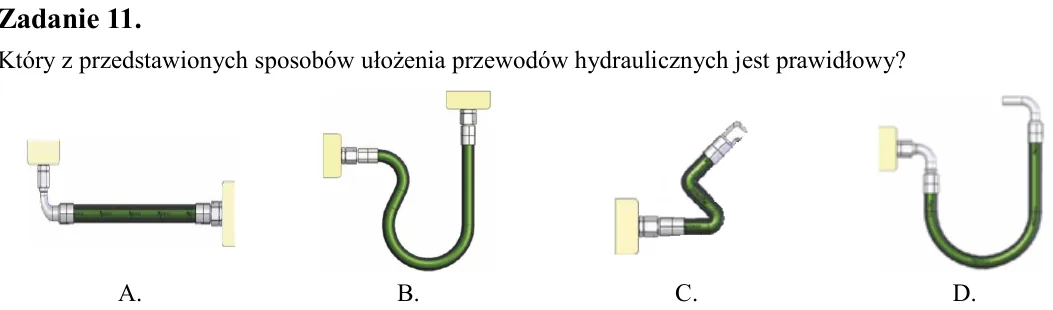

Zadanie 11. Który z przedstawionych sposobów ułożenia przewodów hydraulicznych jest prawidłowy?

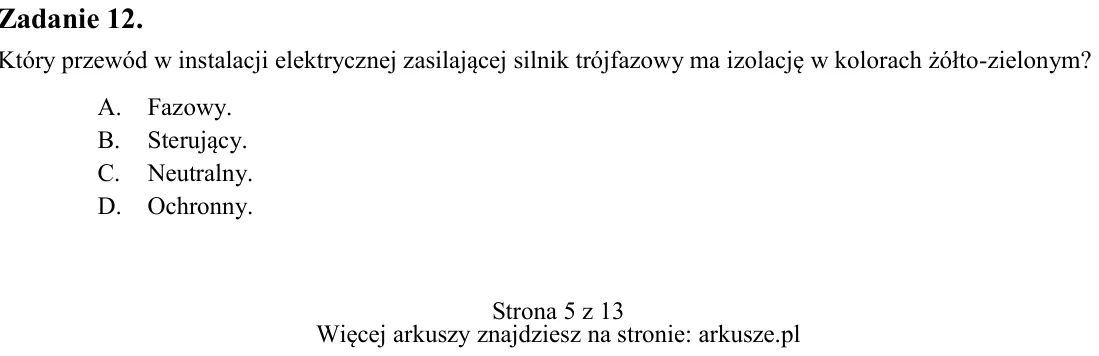

Zadanie 12. Który przewód w instalacji elektrycznej zasilającej silnik trójfazowy ma izolację w kolorach żółto-zielonym? A. Fazowy. B. Sterujący. C. Neutralny. D. Ochronny. A. B. C. D.

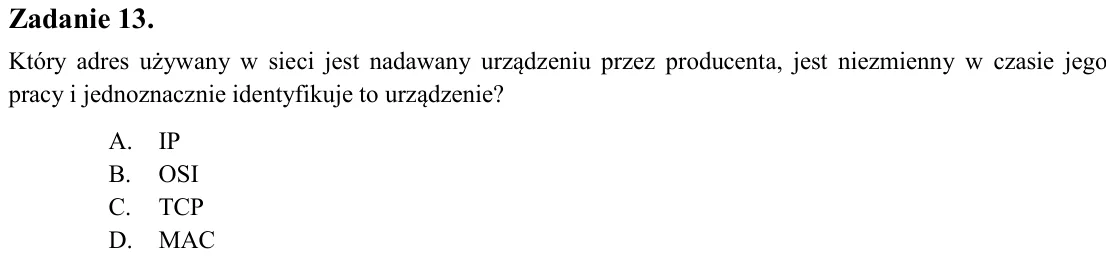

Zadanie 13. Który adres używany w sieci jest nadawany urządzeniu przez producenta, jest niezmienny w czasie jego pracy i jednoznacznie identyfikuje to urządzenie? A. IP B. OSI C. TCP D. MAC

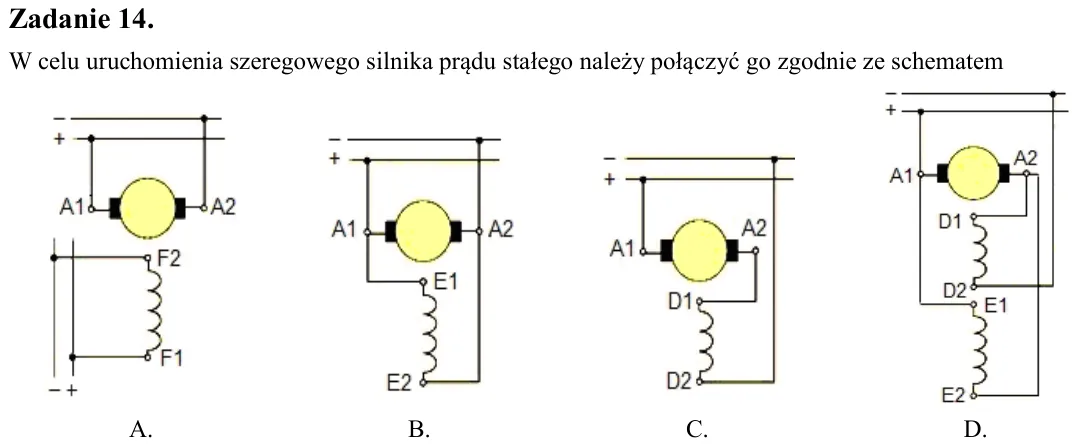

Zadanie 14. W celu uruchomienia szeregowego silnika prądu stałego należy połączyć go zgodnie ze schematem

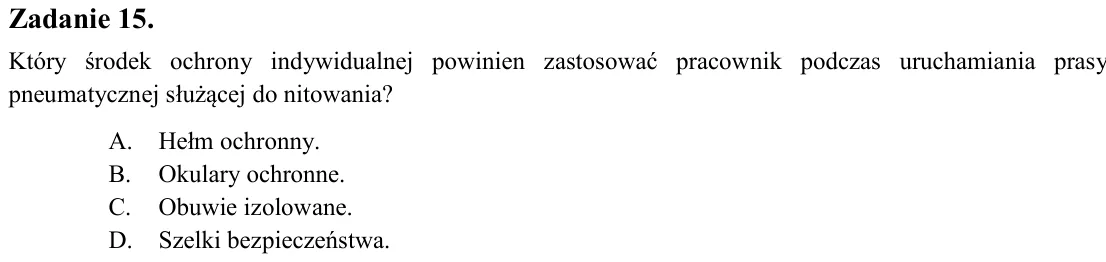

Zadanie 15. Który środek ochrony indywidualnej powinien zastosować pracownik podczas uruchamiania prasy pneumatycznej służącej do nitowania? A. Hełm ochronny. B. Okulary ochronne. C. Obuwie izolowane. D. Szelki bezpiecze

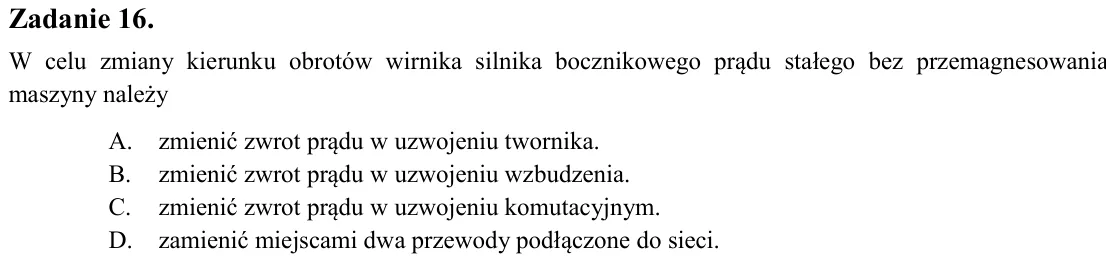

Zadanie 16. W celu zmiany kierunku obrotów wirnika silnika bocznikowego prądu stałego bez przemagnesowania maszyny należy A. zmienić zwrot prądu w uzwojeniu twornika. B. zmienić zwrot prądu w uzwojeniu wzbudzenia. C. zmi

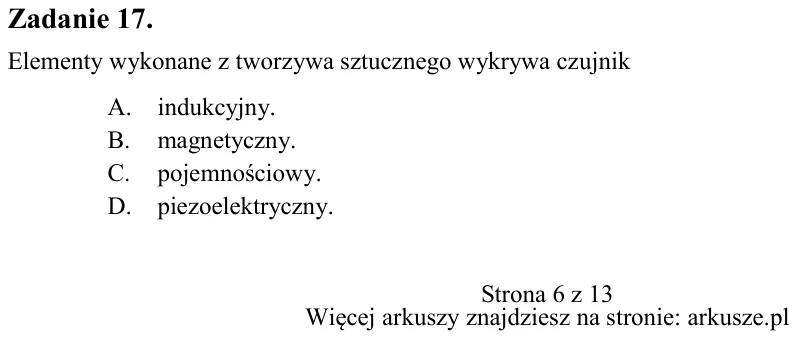

Zadanie 17. Elementy wykonane z tworzywa sztucznego wykrywa czujnik A. indukcyjny. B. magnetyczny. C. pojemnościowy. D. piezoelektryczny. A. B. C. D.

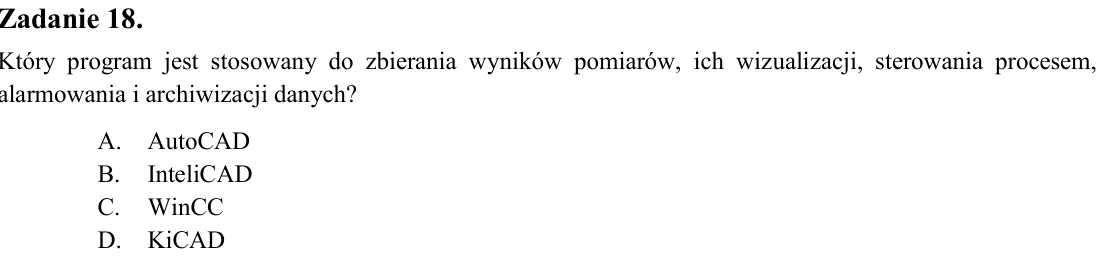

Zadanie 18. Który program jest stosowany do zbierania wyników pomiarów, ich wizualizacji, sterowania procesem, alarmowania i archiwizacji danych? A. AutoCAD B. InteliCAD C. WinCC D. KiCAD

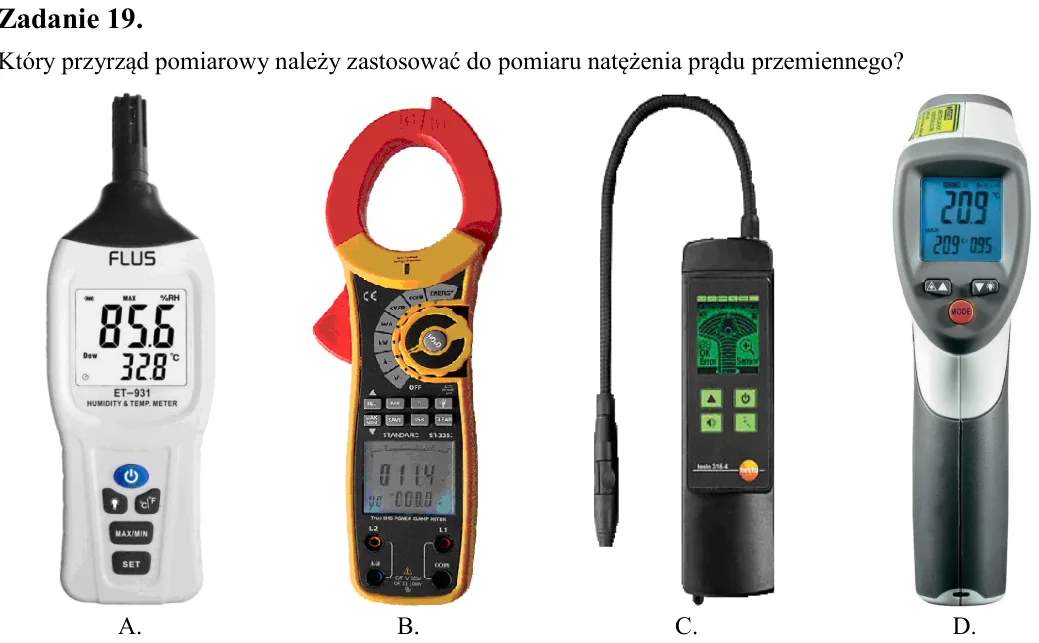

Zadanie 19. Który przyrząd pomiarowy należy zastosować do pomiaru natężenia prądu przemiennego?

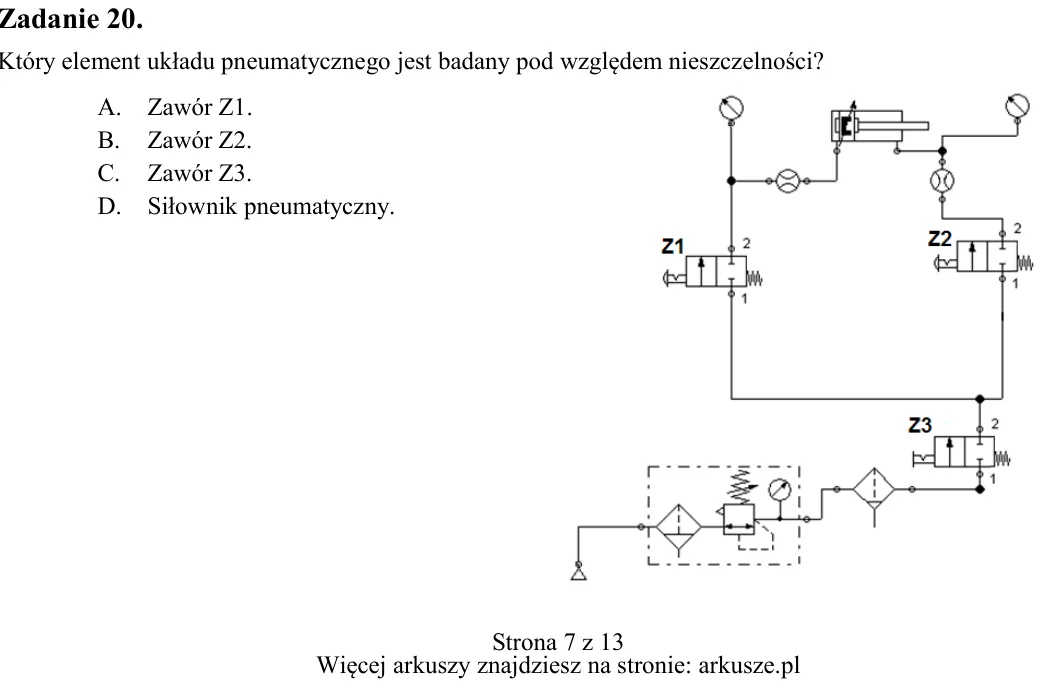

Zadanie 20. Który element układu pneumatycznego jest badany pod względem nieszczelności? A. Zawór Z1. B. Zawór Z2. C. Zawór Z3. D. Siłownik pneumatyczny. A. B. C. D.

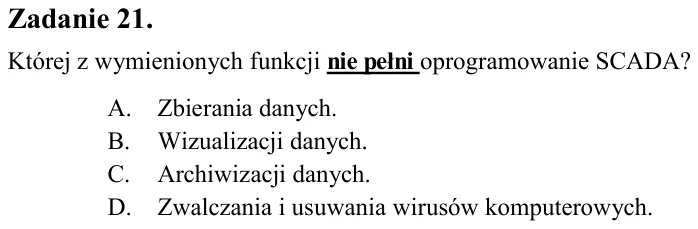

Zadanie 21. Której z wymienionych funkcji nie pełni oprogramowanie SCADA? A. Zbierania danych. B. Wizualizacji danych. C. Archiwizacji danych. D. Zwalczania i usuwania wirusów komputerowych.

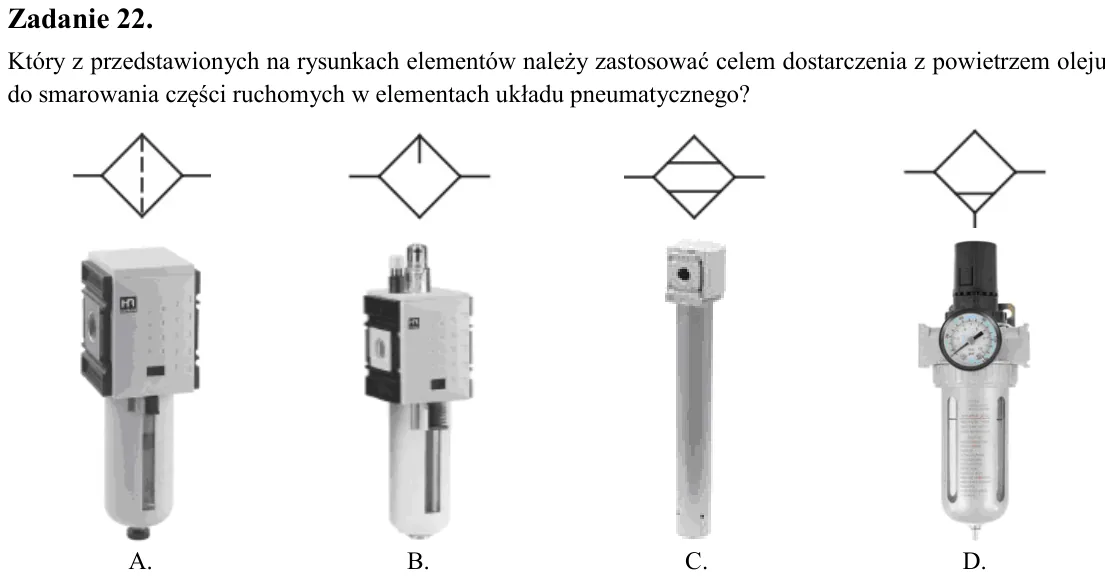

Zadanie 22. Który z przedstawionych na rysunkach elementów należy zastosować celem dostarczenia z powietrzem oleju do smarowania części ruchomych w elementach układu pneumatycznego?

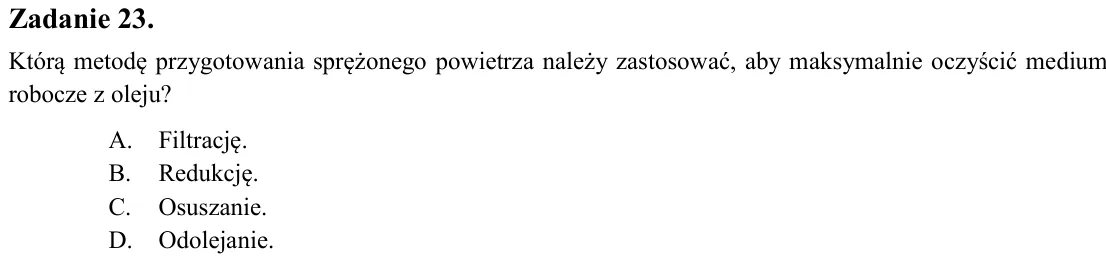

Zadanie 23. Którą metodę przygotowania sprężonego powietrza należy zastosować, aby maksymalnie oczyścić medium robocze z oleju? A. Filtrację. B. Redukcję. C. Osuszanie. D. Odolejanie.

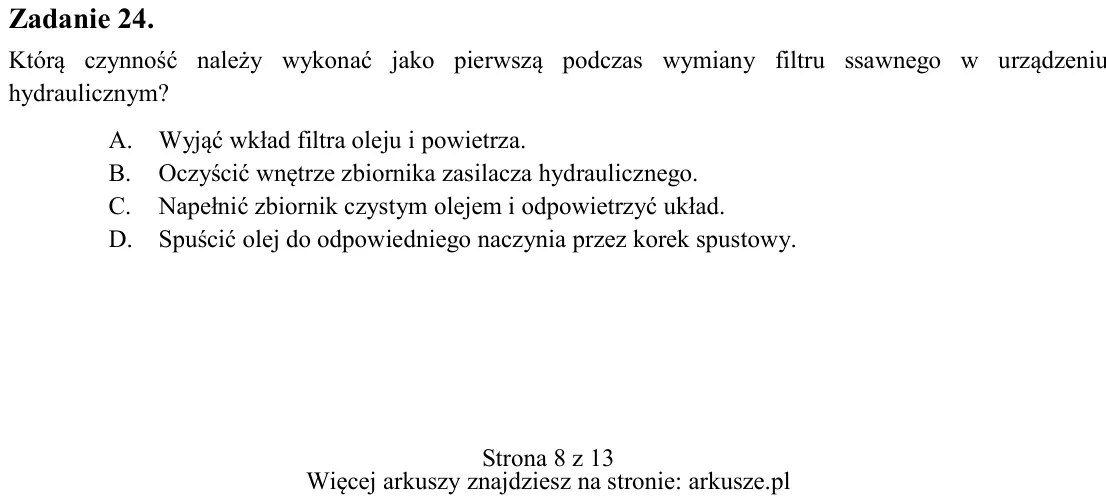

Zadanie 24. Którą czynność należy wykonać jako pierwszą podczas wymiany filtru ssawnego w urządzeniu hydraulicznym? A. Wyjąć wkład filtra oleju i powietrza. B. Oczyścić wnętrze zbiornika zasilacza hydraulicznego. C. Nape

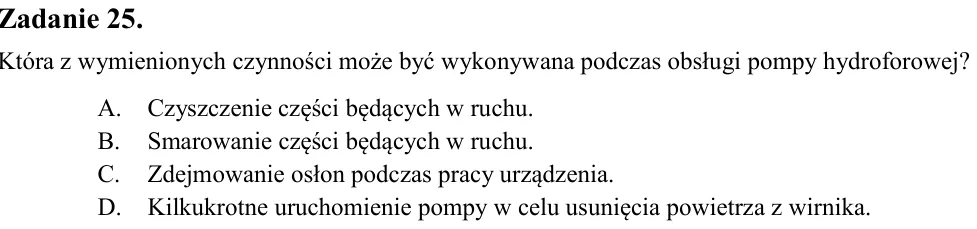

Zadanie 25. Która z wymienionych czynności może być wykonywana podczas obsługi pompy hydroforowej? A. Czyszczenie części będących w ruchu. B. Smarowanie części będących w ruchu. C. Zdejmowanie osłon podczas pracy urządze

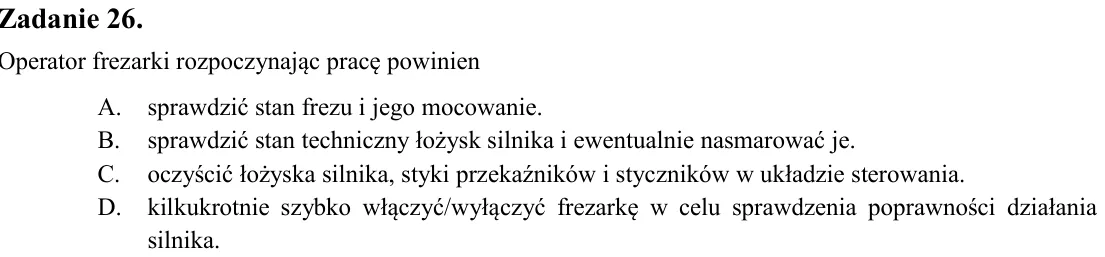

Zadanie 26. Operator frezarki rozpoczynając pracę powinien A. sprawdzić stan frezu i jego mocowanie. B. sprawdzić stan techniczny łożysk silnika i ewentualnie nasmarować je. C. oczyścić łożyska silnika, styki przekaźnikó

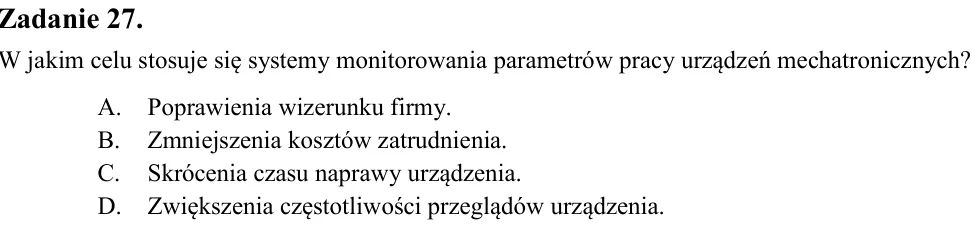

Zadanie 27. W jakim celu stosuje się systemy monitorowania parametrów pracy urządzeń mechatronicznych? A. Poprawienia wizerunku firmy. B. Zmniejszenia kosztów zatrudnienia. C. Skrócenia czasu naprawy urządzenia. D. Zwięk

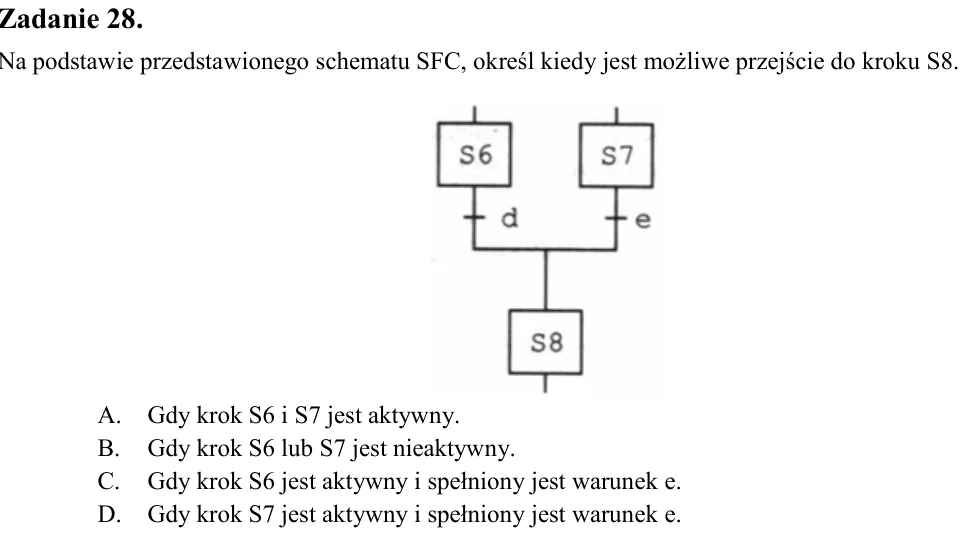

Zadanie 28. Na podstawie przedstawionego schematu SFC, określ kiedy jest możliwe przejście do kroku S8. A. Gdy krok S6 i S7 jest aktywny. B. Gdy krok S6 lub S7 jest nieaktywny. C. Gdy krok S6 jest aktywny i spełniony jes

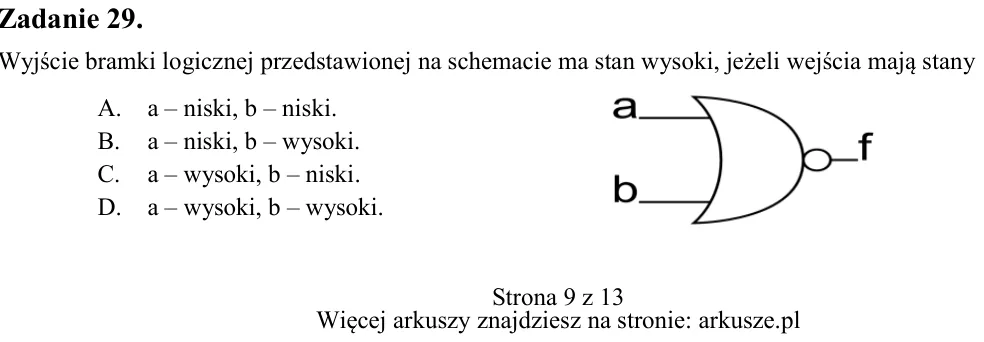

Zadanie 29. Wyjście bramki logicznej przedstawionej na schemacie ma stan wysoki, jeżeli wejścia mają stany A. a - niski, b - niski. B. a - niski, b - wysoki. C. a - wysoki, b - niski. D. a - wysoki, b - wysoki.

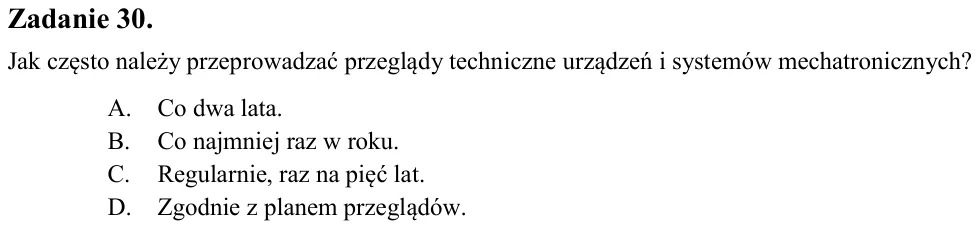

Zadanie 30. Jak często należy przeprowadzać przeglądy techniczne urządzeń i systemów mechatronicznych? A. Co dwa lata. B. Co najmniej raz w roku. C. Regularnie, raz na pięć lat. D. Zgodnie z planem przeglądów.

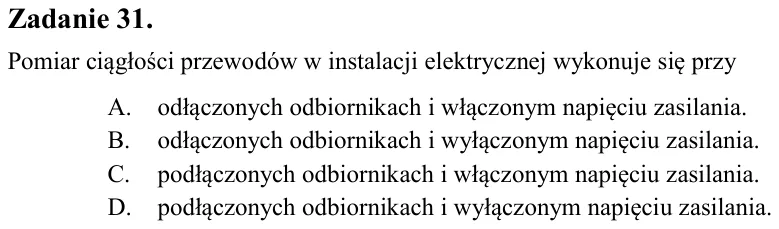

Zadanie 31. Pomiar ciągłości przewodów w instalacji elektrycznej wykonuje się przy A. odłączonych odbiornikach i włączonym napięciu zasilania. B. odłączonych odbiornikach i wyłączonym napięciu zasilania. C. podłączonych

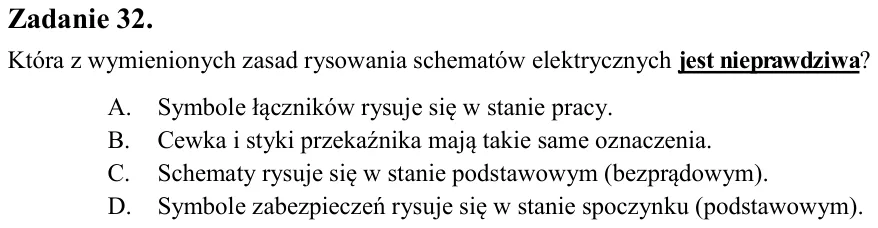

Zadanie 32. Która z wymienionych zasad rysowania schematów elektrycznych jest nieprawdziwa? A. Symbole łączników rysuje się w stanie pracy. B. Cewka i styki przekaźnika mają takie same oznaczenia. C. Schematy rysuje się

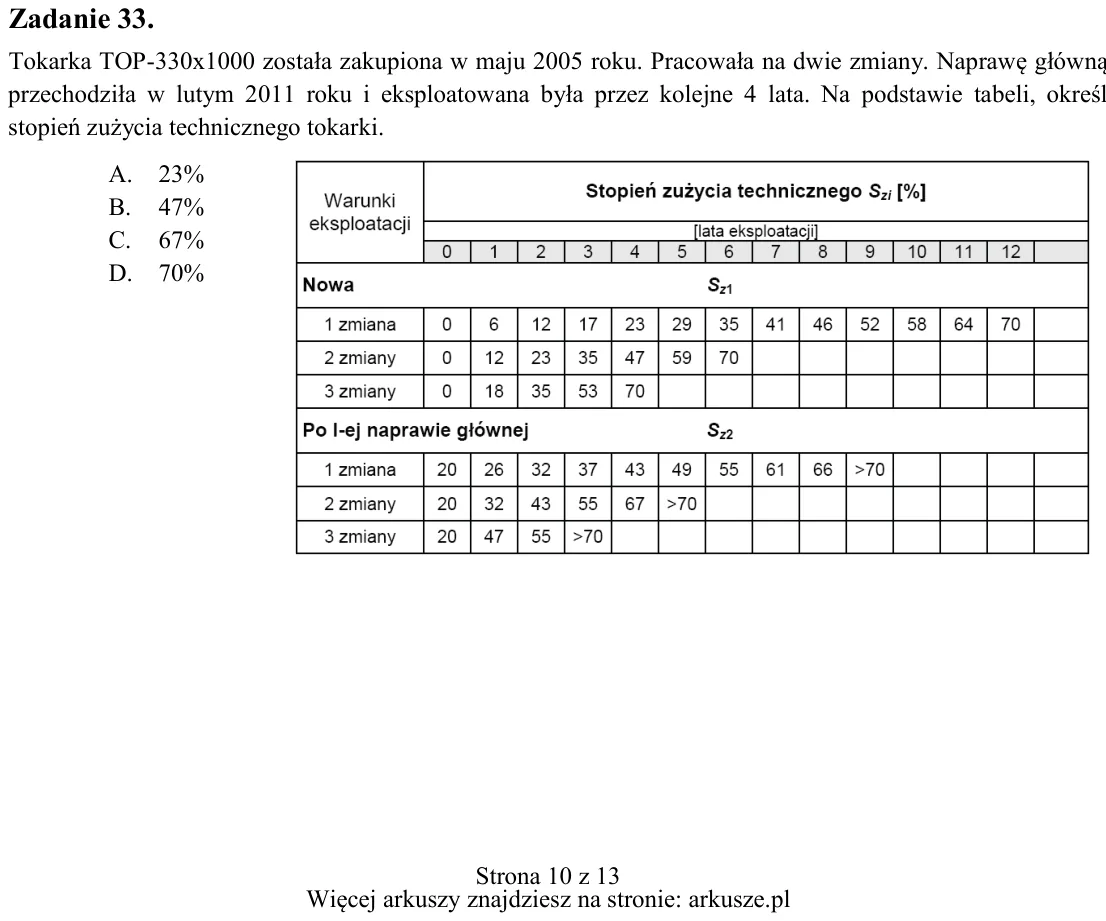

Zadanie 33. Tokarka TOP-330x1000 została zakupiona w maju 2005 roku. Pracowała na dwie zmiany. Naprawę główną przechodziła w lutym 2011 roku i eksploatowana była przez kolejne 4 lata. Na podstawie tabeli, określ stopień

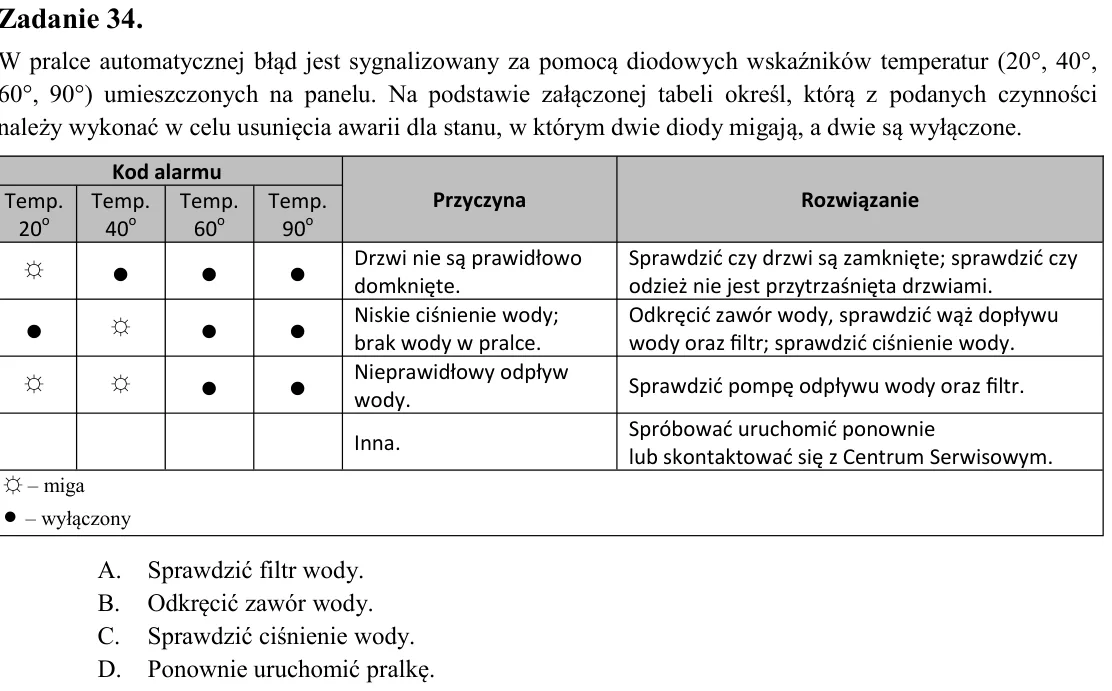

Zadanie 34. W pralce automatycznej błąd jest sygnalizowany za pomocą diodowych wskaźników temperatur (20°, 40°, 60°, 90°) umieszczonych na panelu. Na podstawie załączonej tabeli określ, którą z podanych czynności należy

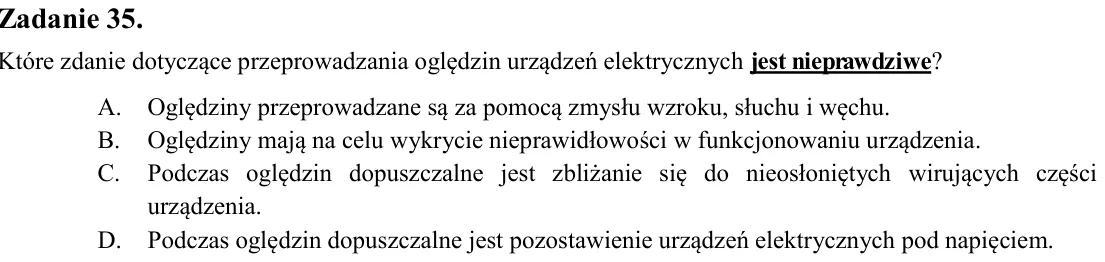

Zadanie 35. Które zdanie dotyczące przeprowadzania oględzin urządzeń elektrycznych jest nieprawdziwe? A. Oględziny przeprowadzane są za pomocą zmysłu wzroku, słuchu i węchu. B. Oględziny mają na celu wykrycie nieprawidło

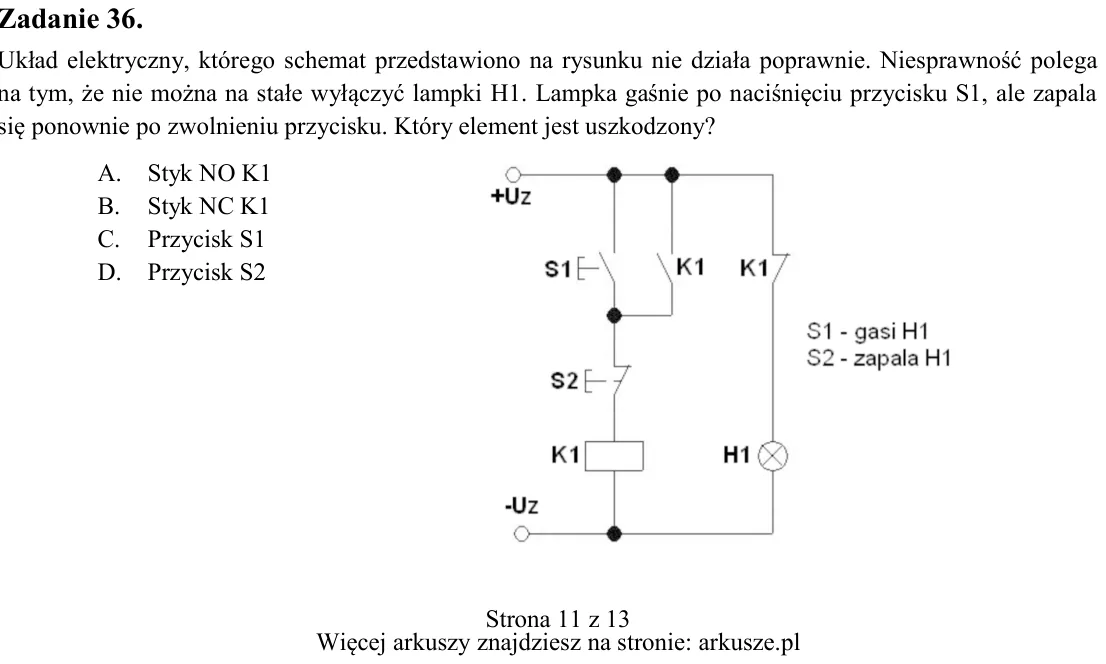

Zadanie 36. Układ elektryczny, którego schemat przedstawiono na rysunku nie działa poprawnie. Niesprawność polega na tym, że nie można na stałe wyłączyć lampki H1. Lampka gaśnie po naciśnięciu przycisku S1, ale zapala si

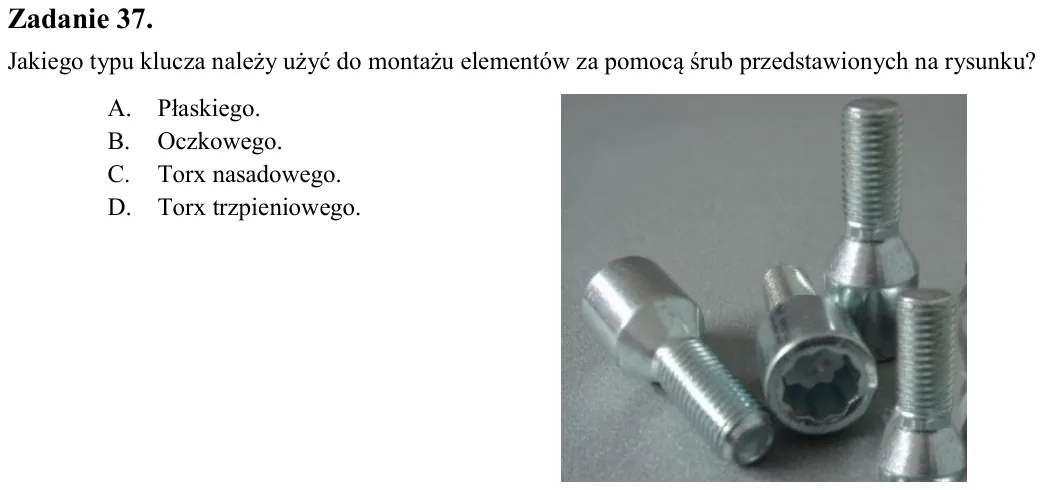

Zadanie 37. Jakiego typu klucza należy użyć do montażu elementów za pomocą śrub przedstawionych na rysunku? A. Płaskiego. B. Oczkowego. C. Torx nasadowego. D. Torx trzpieniowego.

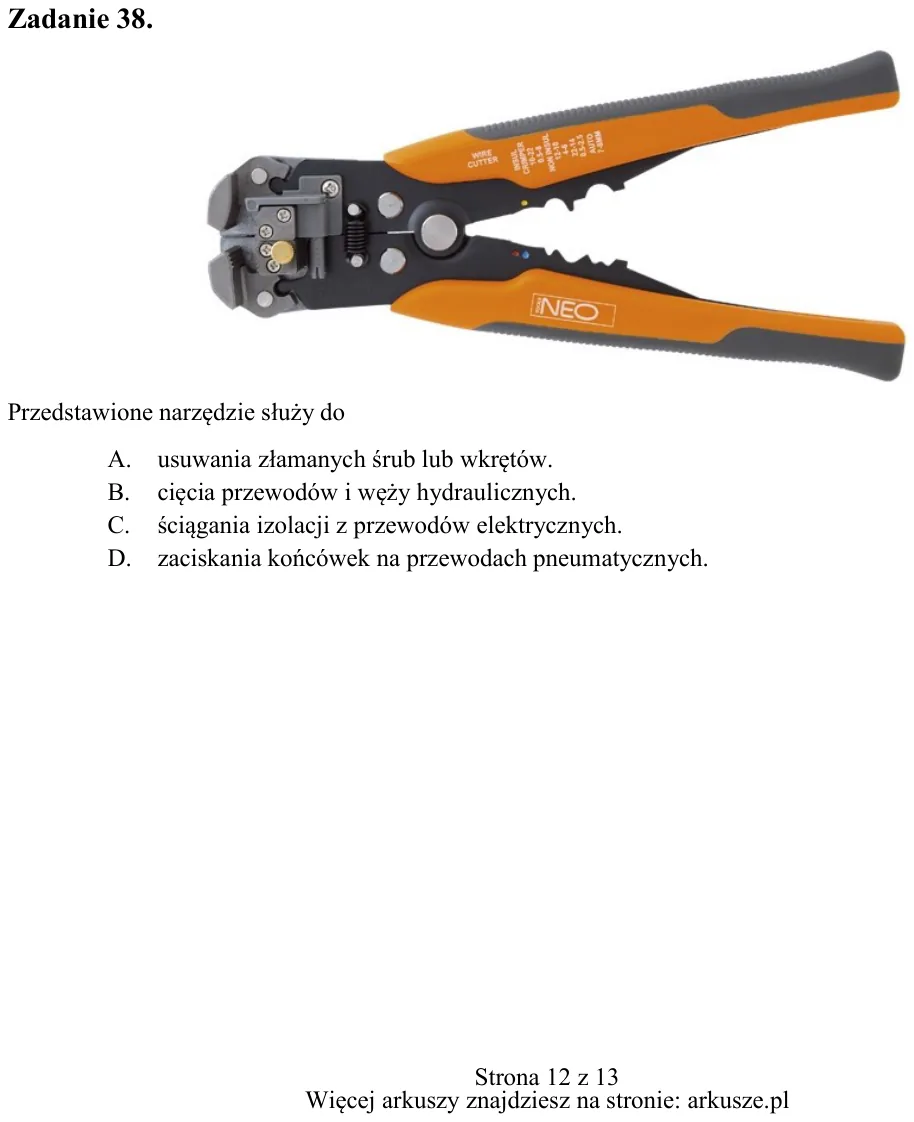

Zadanie 38. Przedstawione narzędzie służy do A. usuwania złamanych śrub lub wkrętów. B. cięcia przewodów i węży hydraulicznych. C. ściągania izolacji z przewodów elektrycznych. D. zaciskania końcówek na przewodach pneuma

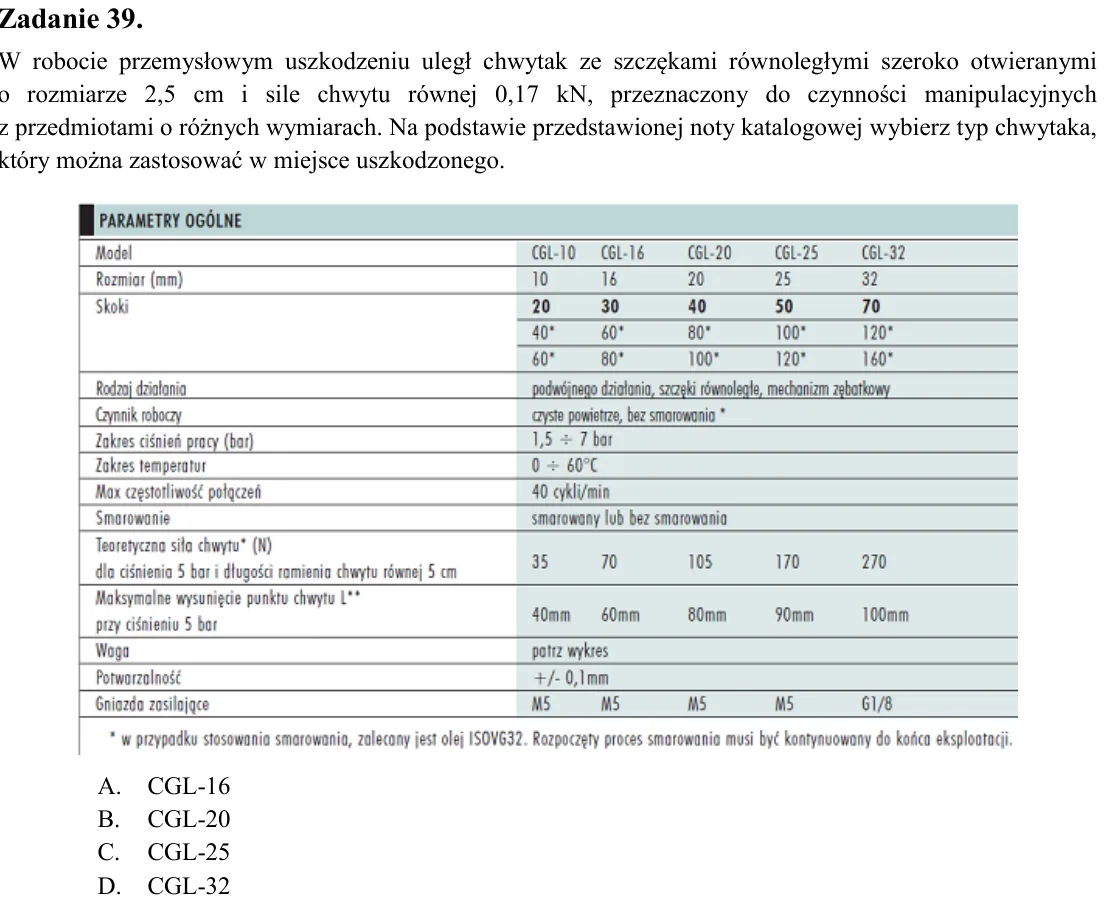

Zadanie 39. W robocie przemysłowym uszkodzeniu uległ chwytak ze szczękami równoległymi szeroko otwieranymi o rozmiarze 2,5 cm i sile chwytu równej 0,17 kN, przeznaczony do czynności manipulacyjnych z przedmiotami o różny

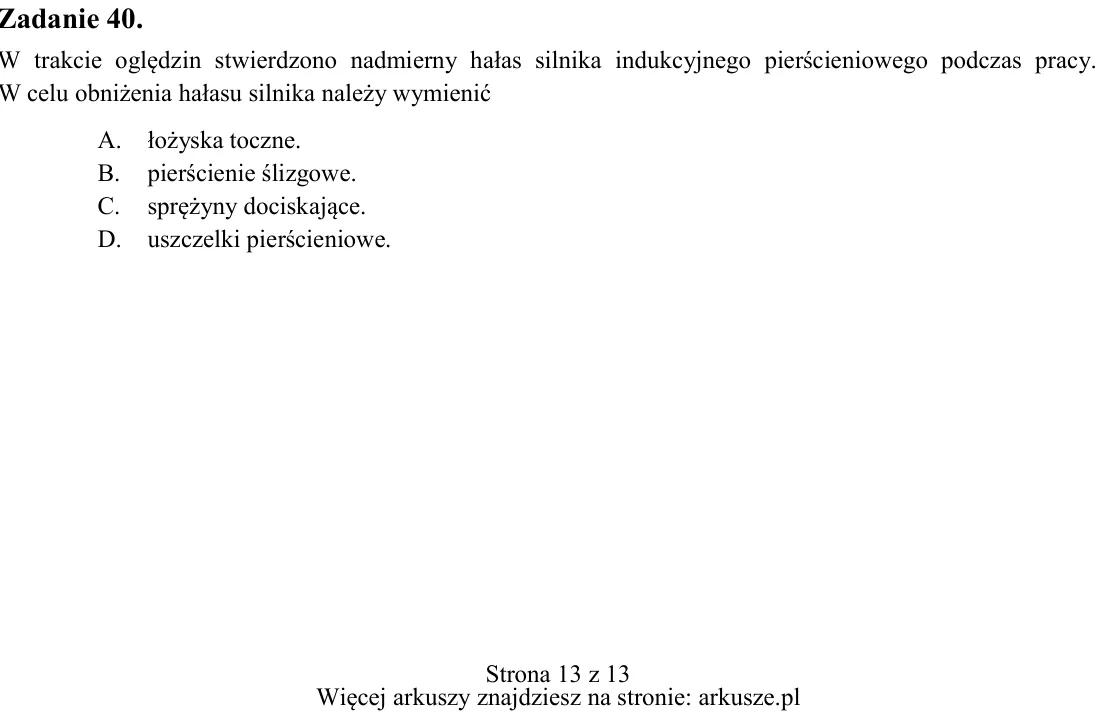

Zadanie 40. W trakcie oględzin stwierdzono nadmierny hałas silnika indukcyjnego pierścieniowego podczas pracy. W celu obniżenia hałasu silnika należy wymienić A. łożyska toczne. B. pierścienie ślizgowe. C. sprężyny docis
