E18 · Egzamin zawodowy · czerwiec 2018

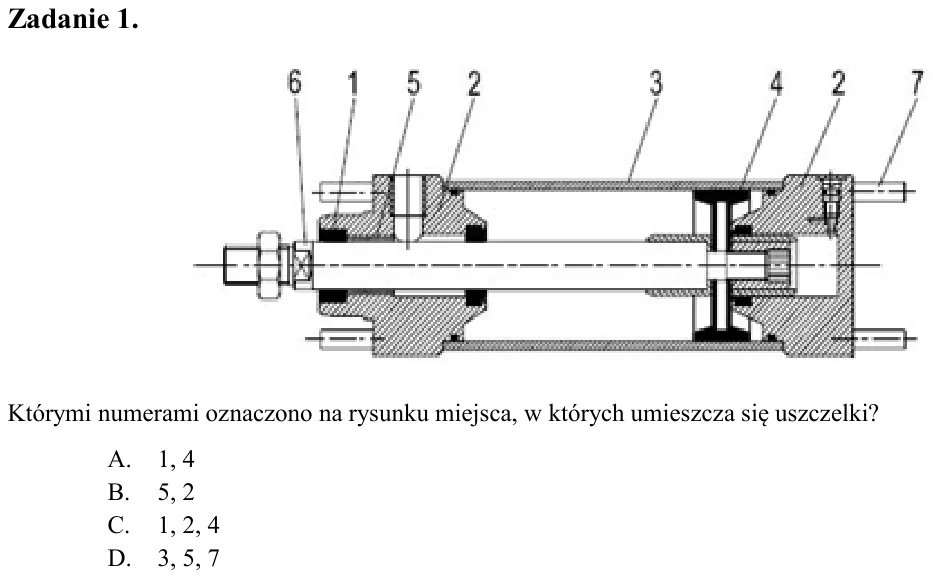

Zadanie 1. Którymi numerami oznaczono na rysunku miejsca, w których umieszcza się uszczelki? A. 1, 4 B. 5, 2 C. 1, 2, 4 D. 3, 5, 7

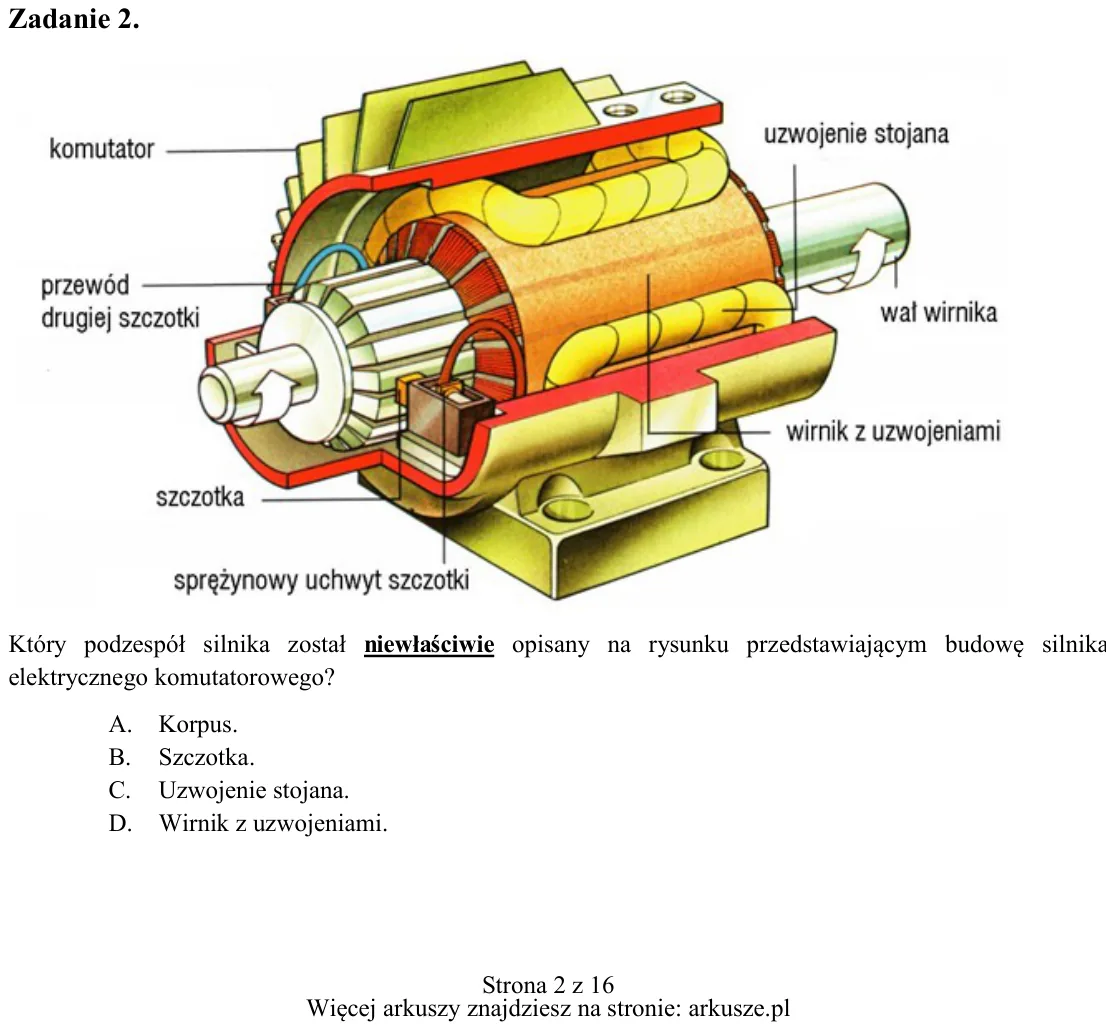

Zadanie 2. Który podzespół silnika został niewłaściwie opisany na rysunku przedstawiającym budowę silnika elektrycznego komutatorowego? A. Korpus. B. Szczotka. C. Uzwojenie stojana. D. Wirnik z uzwojeniami.

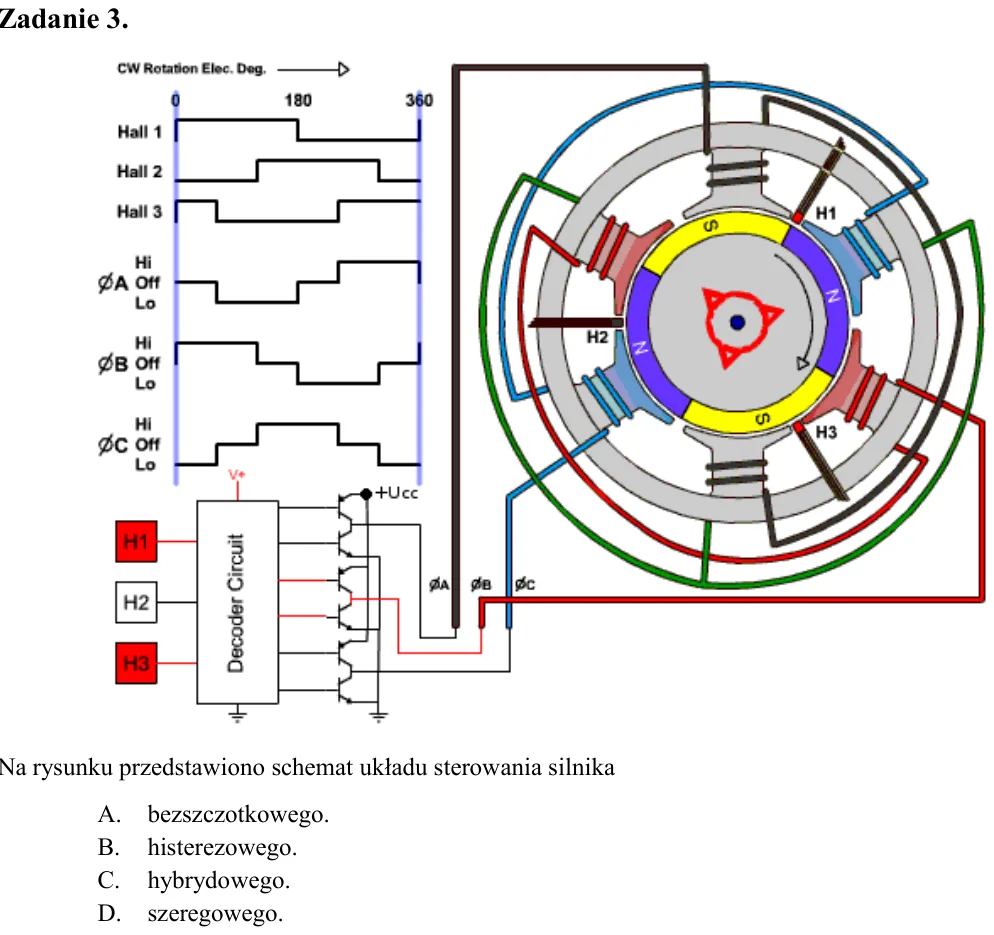

Zadanie 3. Na rysunku przedstawiono schemat układu sterowania silnika A. bezszczotkowego. B. histerezowego. C. hybrydowego. D. szeregowego.

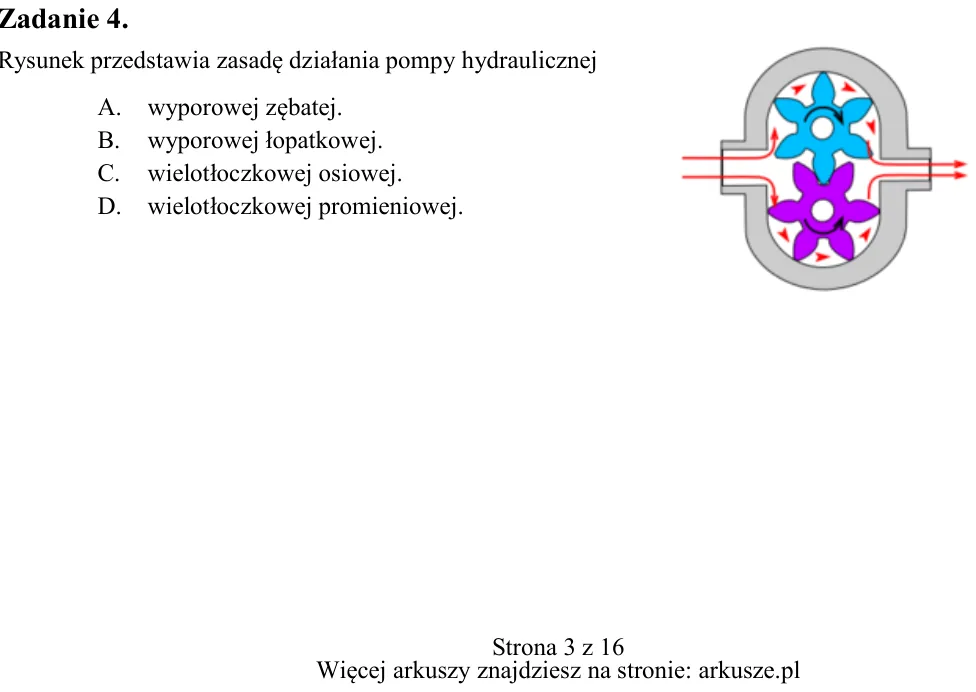

Zadanie 4. Rysunek przedstawia zasadę działania pompy hydraulicznej A. wyporowej zębatej. B. wyporowej łopatkowej. C. wielotłoczkowej osiowej. D. wielotłoczkowej promieniowej.

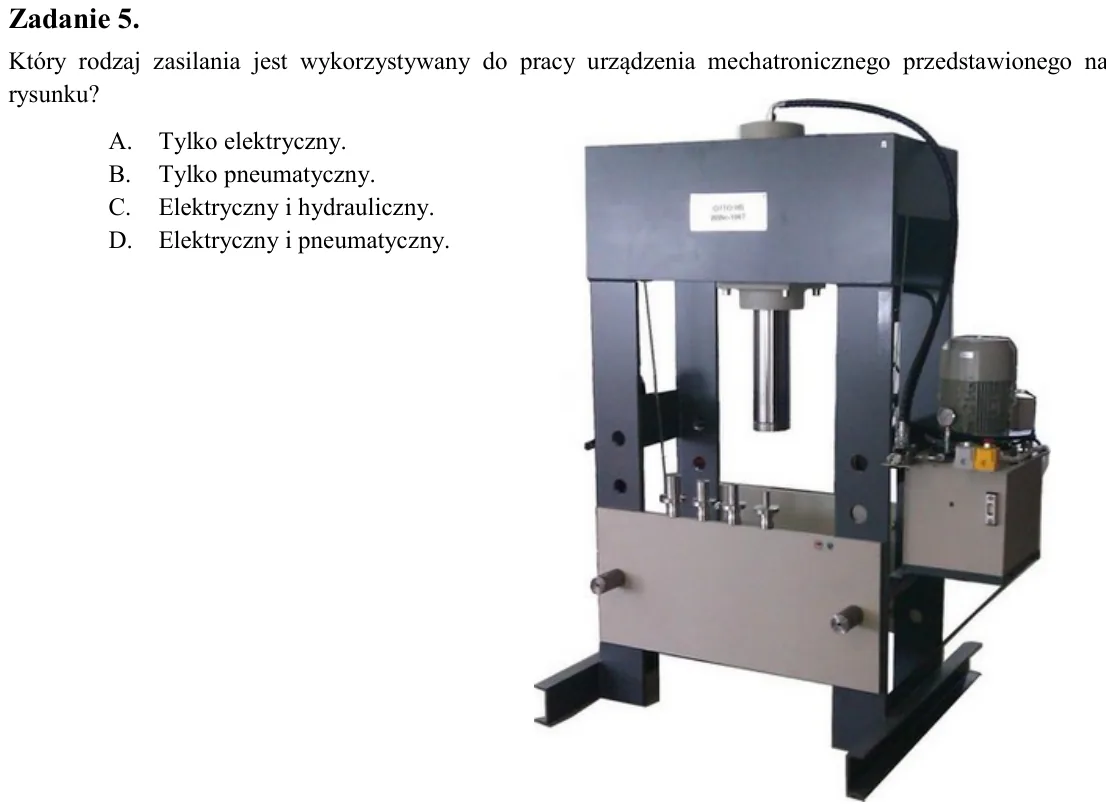

Zadanie 5. Który rodzaj zasilania jest wykorzystywany do pracy urządzenia mechatronicznego przedstawionego na rysunku? A. Tylko elektryczny. B. Tylko pneumatyczny. C. Elektryczny i hydrauliczny. D. Elektryczny i pneumaty

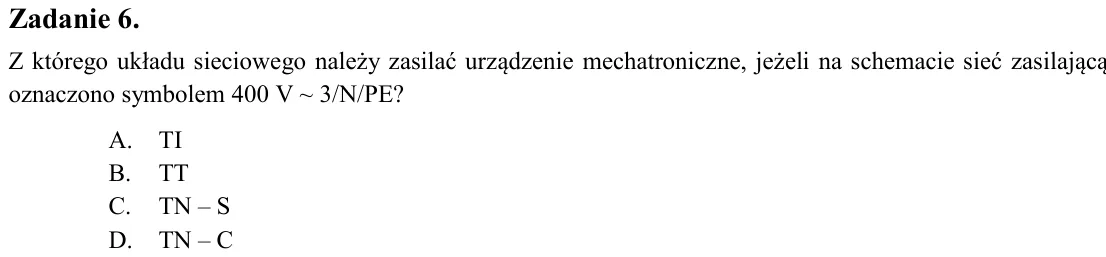

Zadanie 6. Z którego układu sieciowego należy zasilać urządzenie mechatroniczne, jeżeli na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE? A. TI B. TT C. TN - S D. TN - C

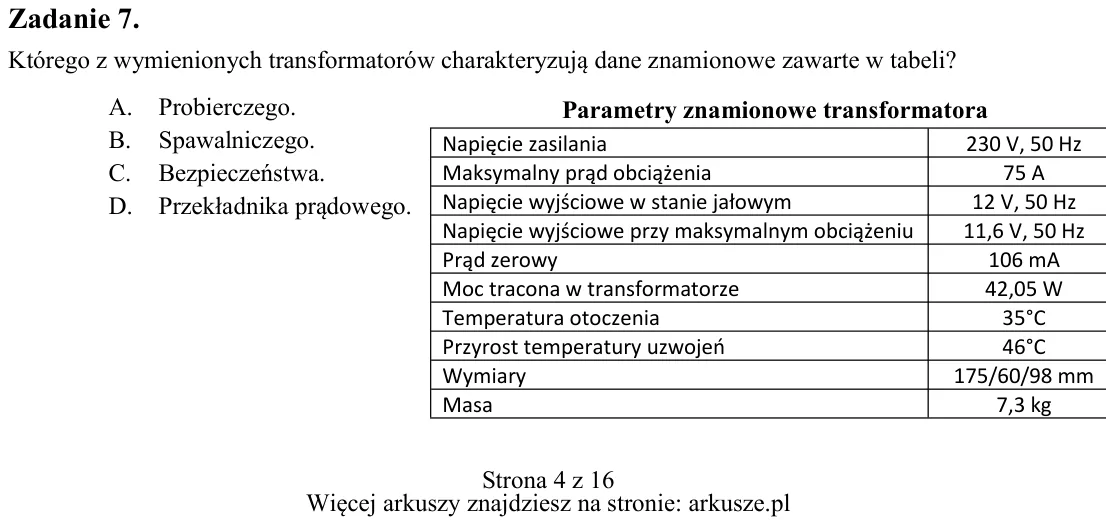

Zadanie 7. Którego z wymienionych transformatorów charakteryzują dane znamionowe zawarte w tabeli? A. Probierczego. B. Spawalniczego. C. Bezpieczeństwa. D. Przekładnika prądowego. Parametry znamionowe transformatora Napi

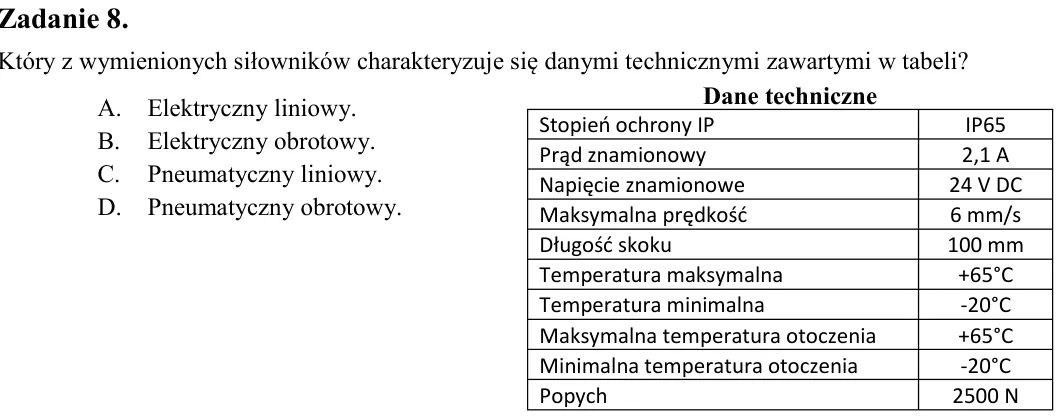

Zadanie 8. Który z wymienionych siłowników charakteryzuje się danymi technicznymi zawartymi w tabeli? A. Elektryczny liniowy. B. Elektryczny obrotowy. C. Pneumatyczny liniowy. D. Pneumatyczny obrotowy.

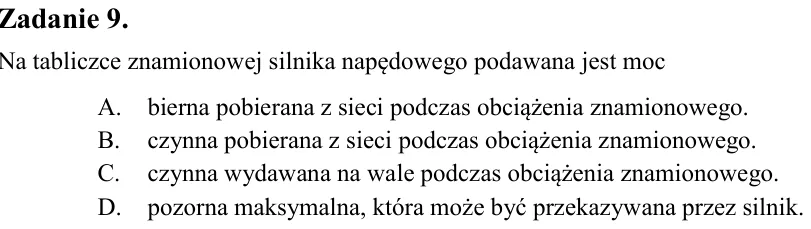

Zadanie 9. Na tabliczce znamionowej silnika napędowego podawana jest moc A. bierna pobierana z sieci podczas obciążenia znamionowego. B. czynna pobierana z sieci podczas obciążenia znamionowego. C. czynna wydawana na wal

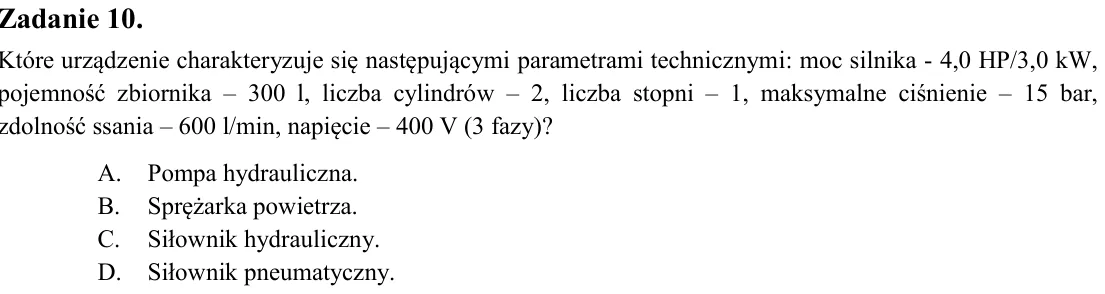

Zadanie 10. Które urządzenie charakteryzuje się następującymi parametrami technicznymi: moc silnika - 4,0 HP/3,0 kW, pojemność zbiornika - 300 l, liczba cylindrów - 2, liczba stopni - 1, maksymalne ciśnienie - 15 bar, zd

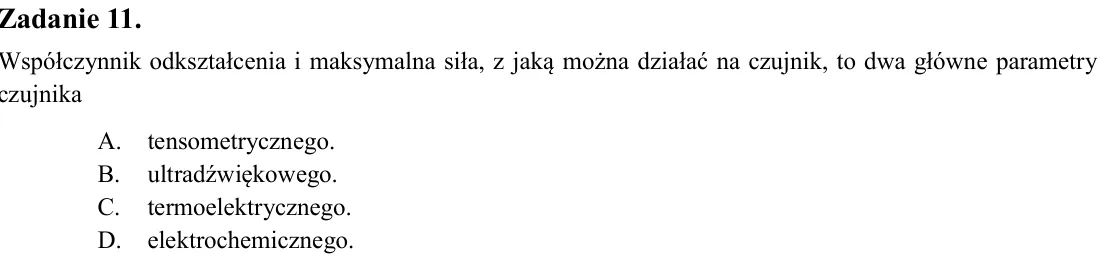

Zadanie 11. Współczynnik odkształcenia i maksymalna siła, z jaką można działać na czujnik, to dwa główne parametry czujnika A. tensometrycznego. B. ultradźwiękowego. C. termoelektrycznego. D. elektrochemicznego.

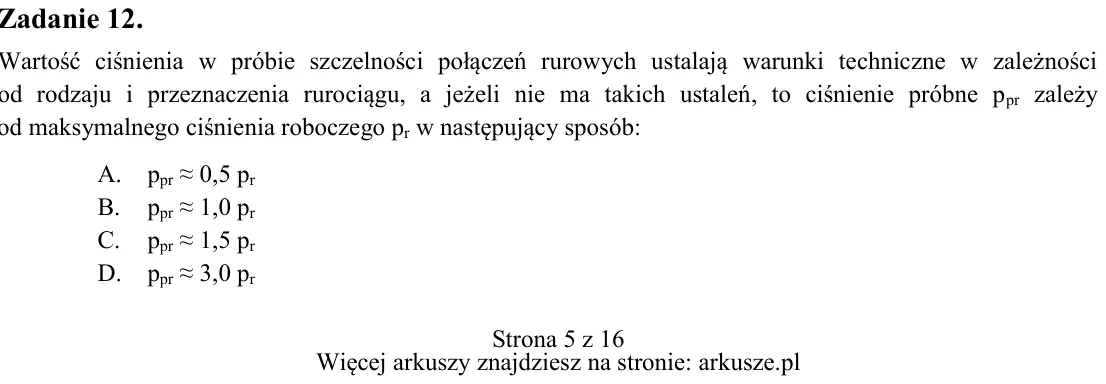

Zadanie 12. Wartość ciśnienia w próbie szczelności połączeń rurowych ustalają warunki techniczne w zależności od rodzaju i przeznaczenia rurociągu, a jeżeli nie ma takich ustaleń, to ciśnienie próbne ppr zależy od maksym

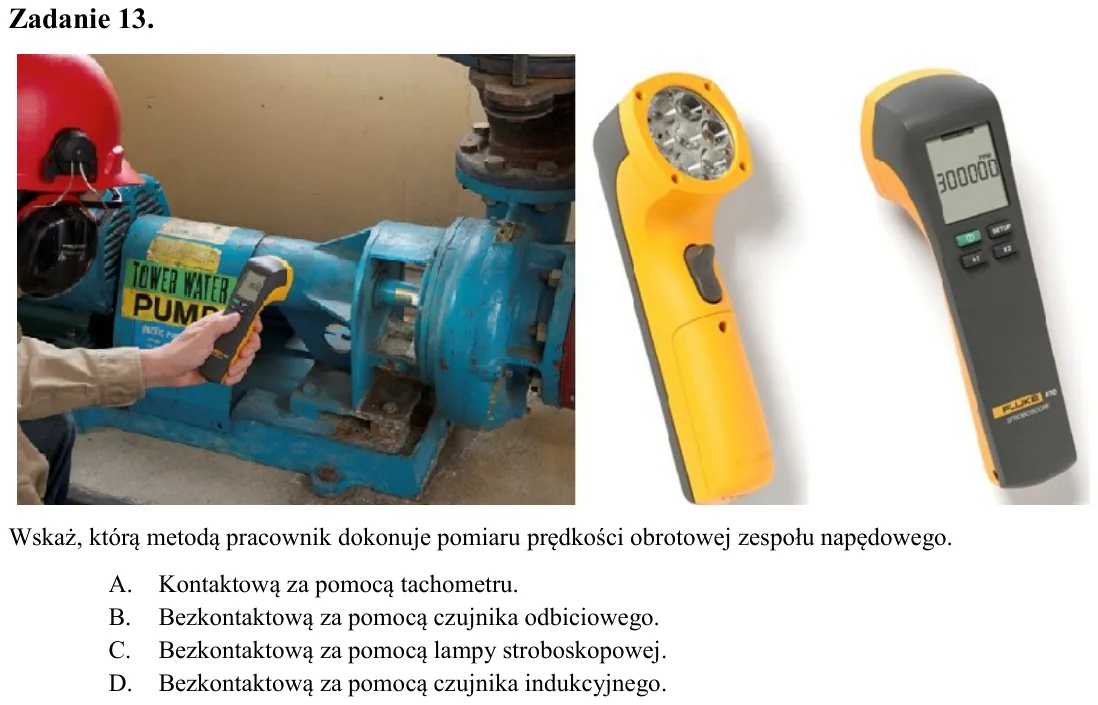

Zadanie 13. Wskaż, którą metodą pracownik dokonuje pomiaru prędkości obrotowej zespołu napędowego. A. Kontaktową za pomocą tachometru. B. Bezkontaktową za pomocą czujnika odbiciowego. C. Bezkontaktową za pomocą lampy str

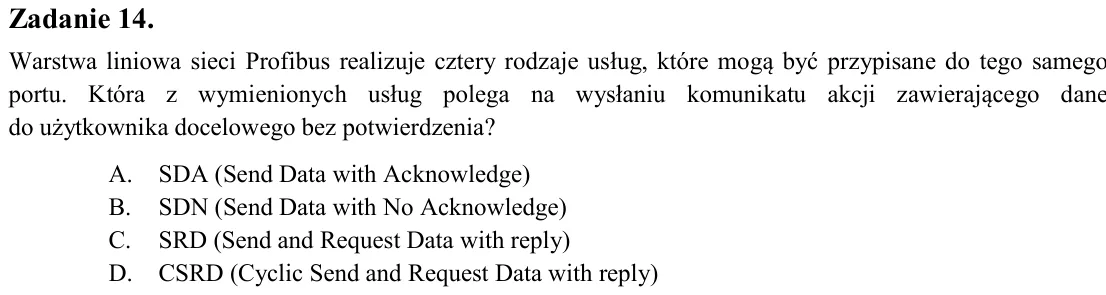

Zadanie 14. Warstwa liniowa sieci Profibus realizuje cztery rodzaje usług, które mogą być przypisane do tego samego portu. Która z wymienionych usług polega na wysłaniu komunikatu akcji zawierającego dane do użytkownika

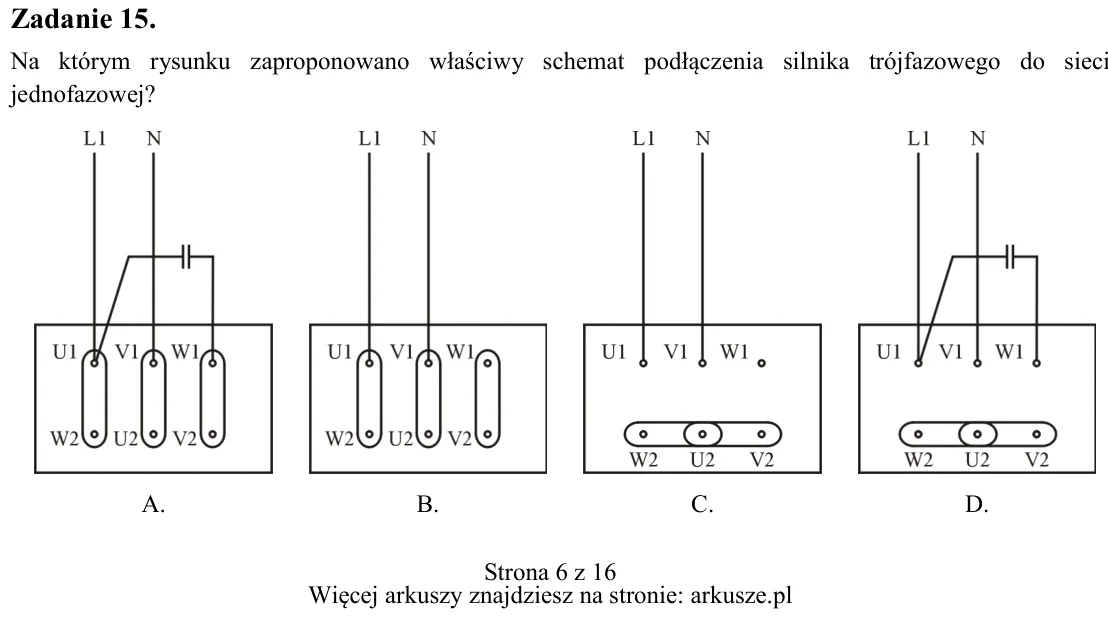

Zadanie 15. Na którym rysunku zaproponowano właściwy schemat podłączenia silnika trójfazowego do sieci jednofazowej? A. B. C. D.

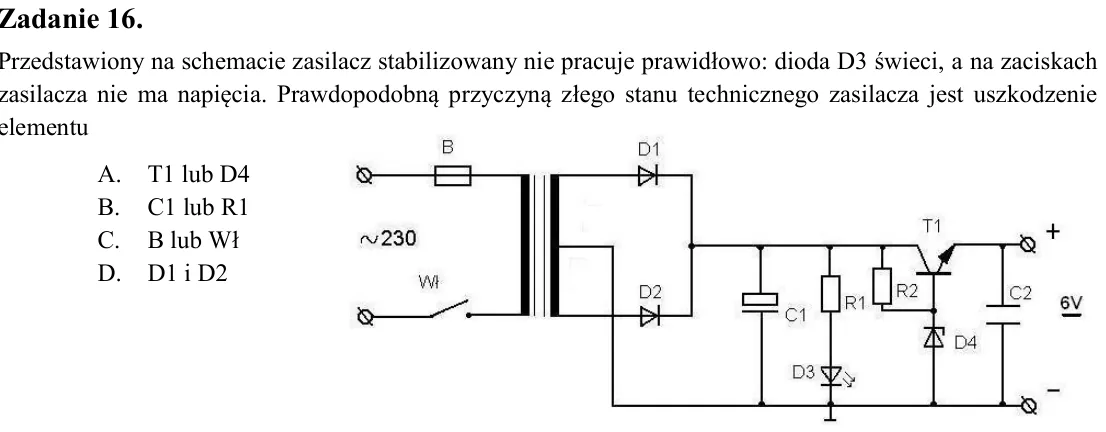

Zadanie 16. Przedstawiony na schemacie zasilacz stabilizowany nie pracuje prawidłowo: dioda D3 świeci, a na zaciskach zasilacza nie ma napięcia. Prawdopodobną przyczyną złego stanu technicznego zasilacza jest uszkodzenie

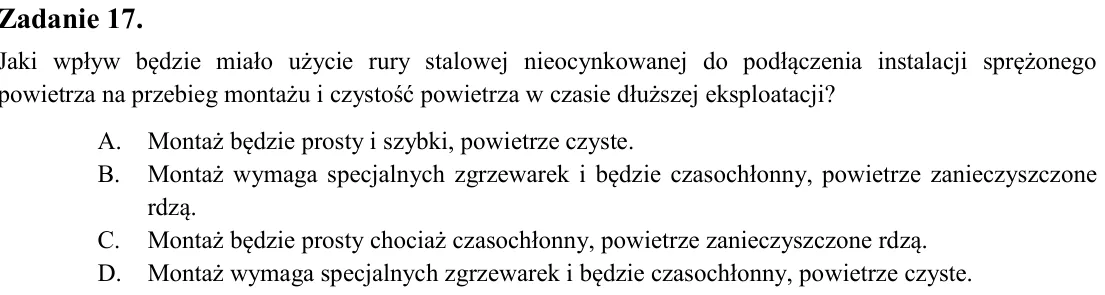

Zadanie 17. Jaki wpływ będzie miało użycie rury stalowej nieocynkowanej do podłączenia instalacji sprężonego powietrza na przebieg montażu i czystość powietrza w czasie dłuższej eksploatacji? A. Montaż będzie prosty i sz

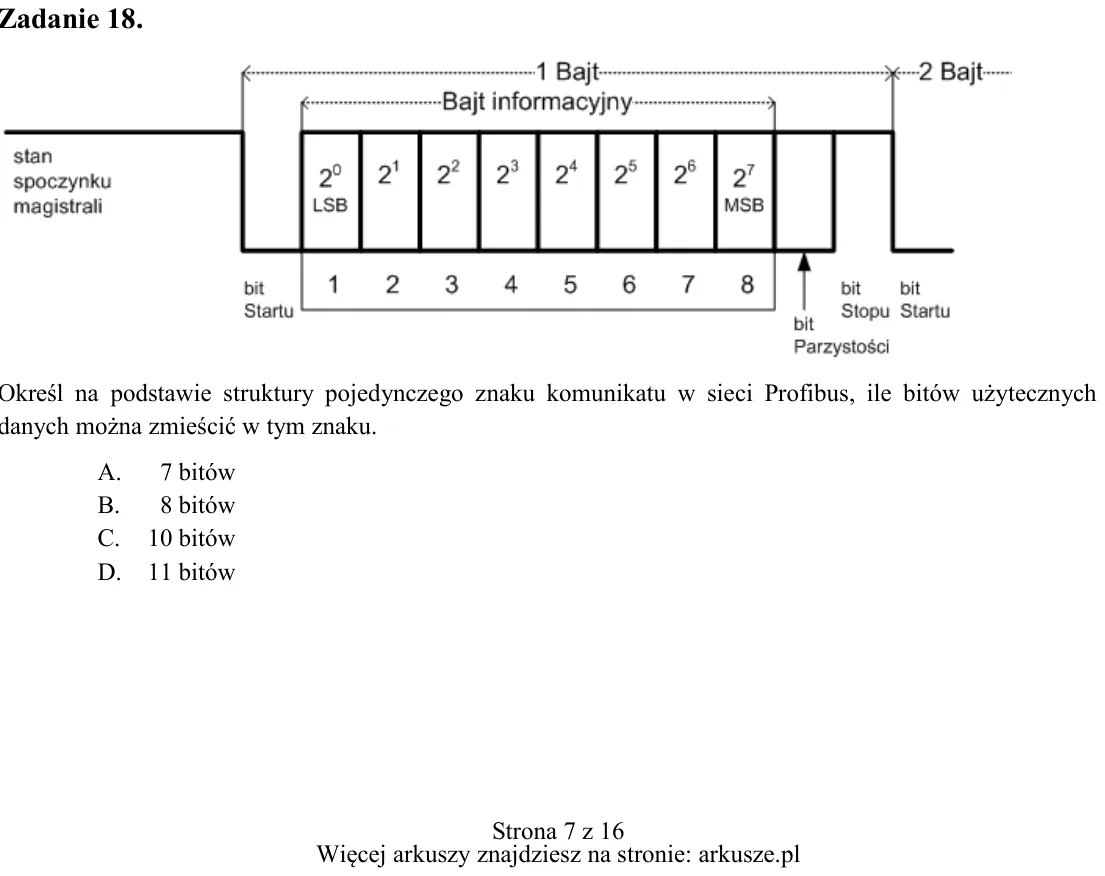

Zadanie 18. Określ na podstawie struktury pojedynczego znaku komunikatu w sieci Profibus, ile bitów użytecznych danych można zmieścić w tym znaku. A. 7 bitów B. 8 bitów C. 10 bitów D. 11 bitów

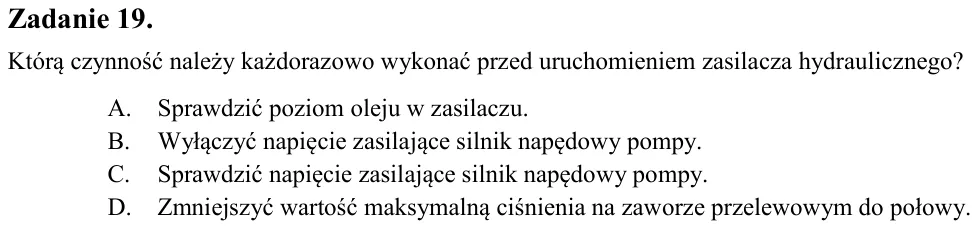

Zadanie 19. Którą czynność należy każdorazowo wykonać przed uruchomieniem zasilacza hydraulicznego? A. Sprawdzić poziom oleju w zasilaczu. B. Wyłączyć napięcie zasilające silnik napędowy pompy. C. Sprawdzić napięcie zasi

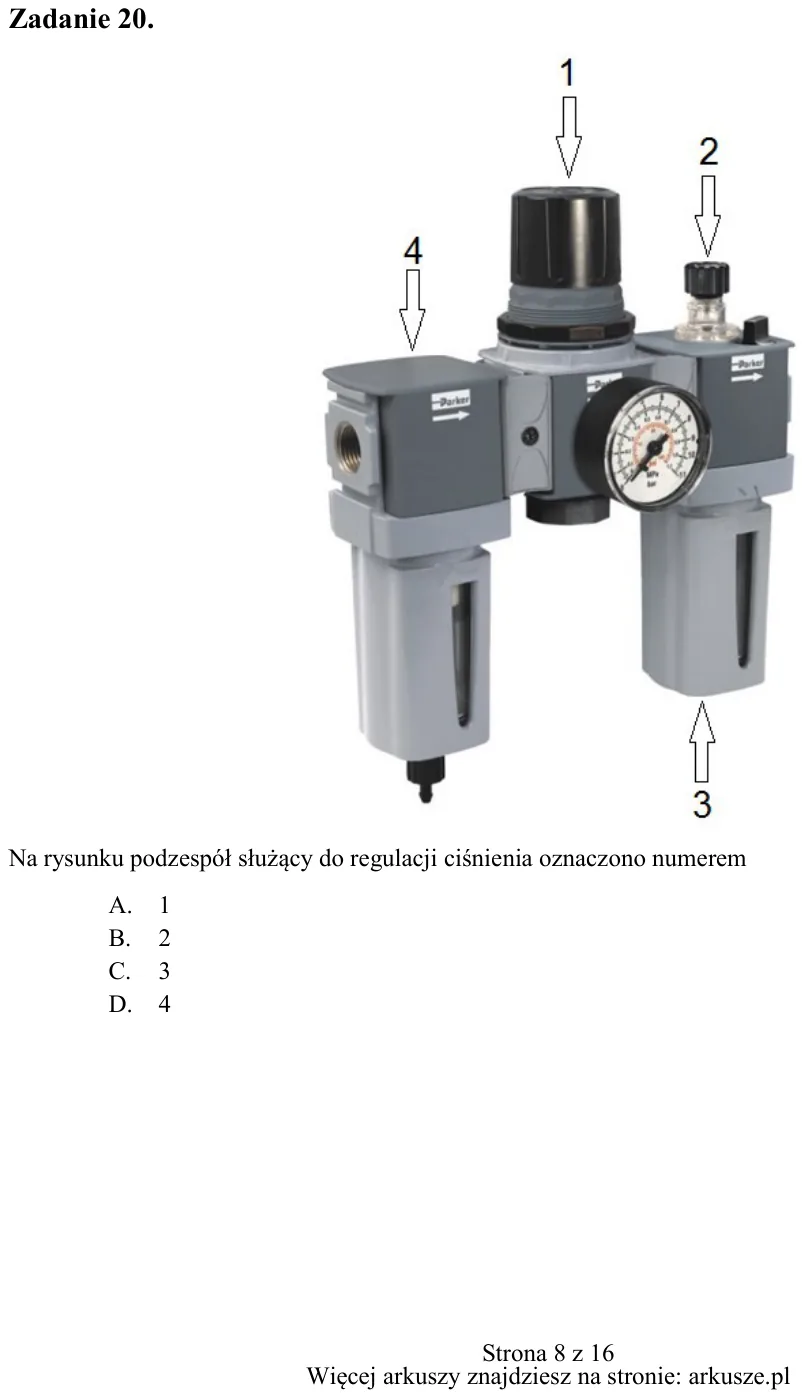

Zadanie 20. Na rysunku podzespół służący do regulacji ciśnienia oznaczono numerem A. 1 B. 2 C. 3 D. 4

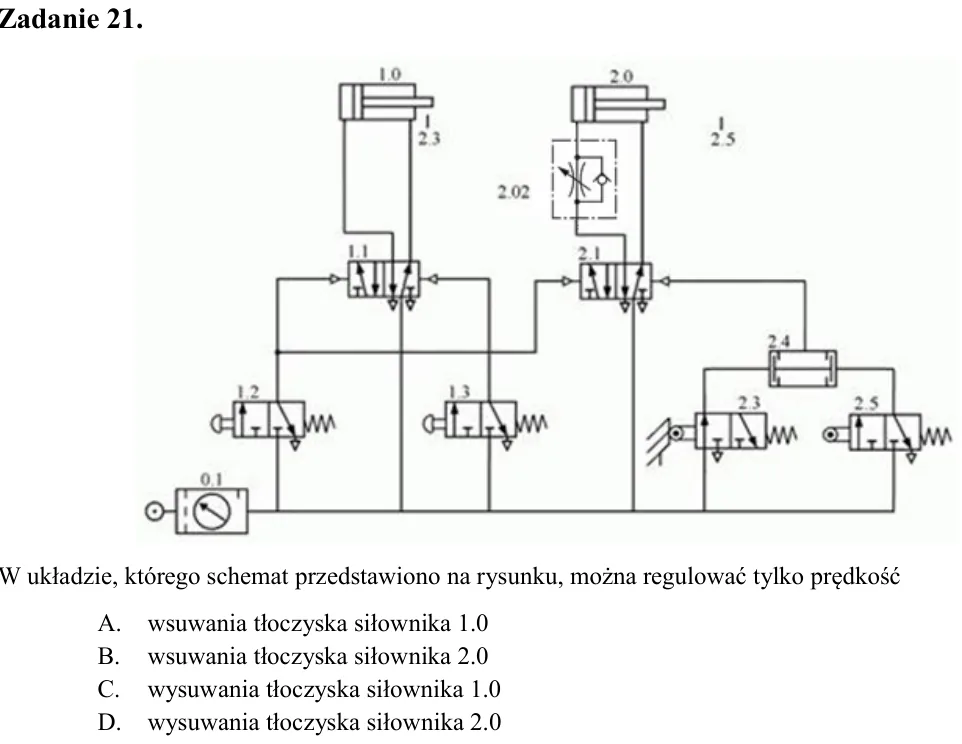

Zadanie 21. W układzie, którego schemat przedstawiono na rysunku, można regulować tylko prędkość A. wsuwania tłoczyska siłownika 1.0 B. wsuwania tłoczyska siłownika 2.0 C. wysuwania tłoczyska siłownika 1.0 D. wysuwania t

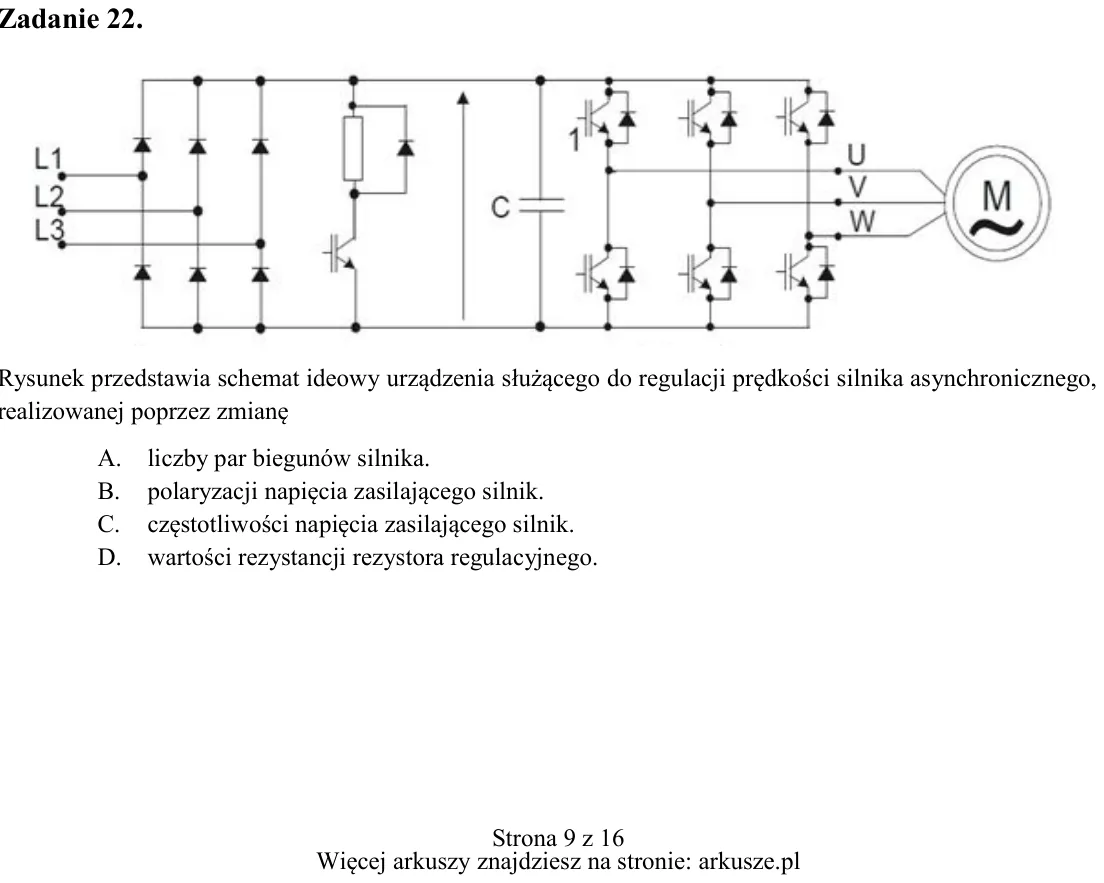

Zadanie 22. Rysunek przedstawia schemat ideowy urządzenia służącego do regulacji prędkości silnika asynchronicznego, realizowanej poprzez zmianę A. liczby par biegunów silnika. B. polaryzacji napięcia zasilającego silnik

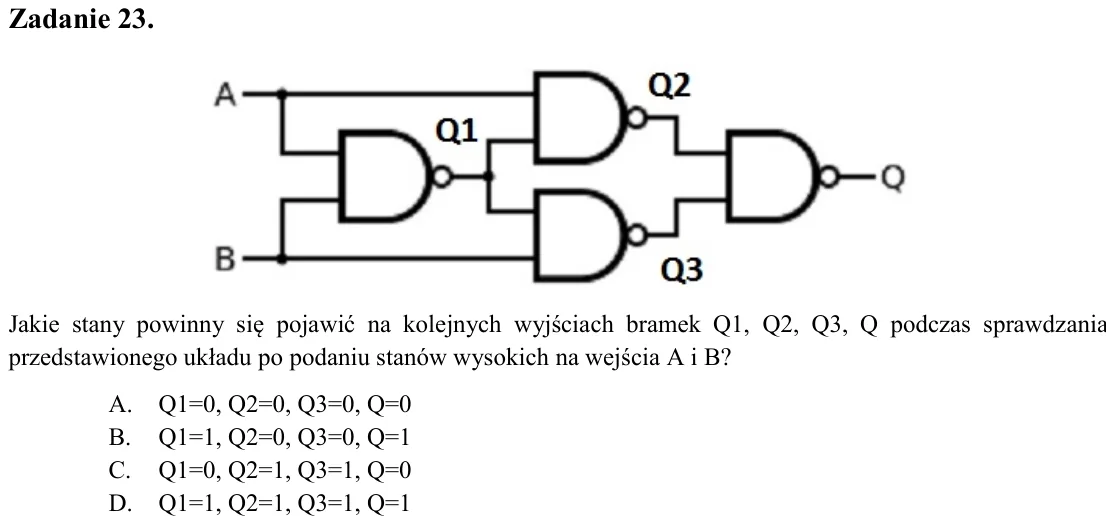

Zadanie 23. Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B? A. Q1=0, Q2=0, Q3=0, Q=0 B. Q1=1, Q2=0, Q3=0

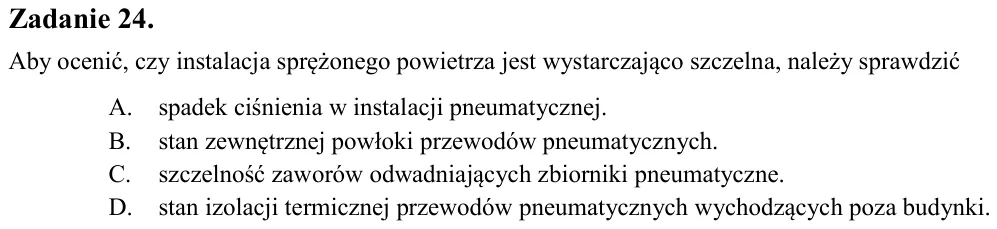

Zadanie 24. Aby ocenić, czy instalacja sprężonego powietrza jest wystarczająco szczelna, należy sprawdzić A. spadek ciśnienia w instalacji pneumatycznej. B. stan zewnętrznej powłoki przewodów pneumatycznych. C. szczelnoś

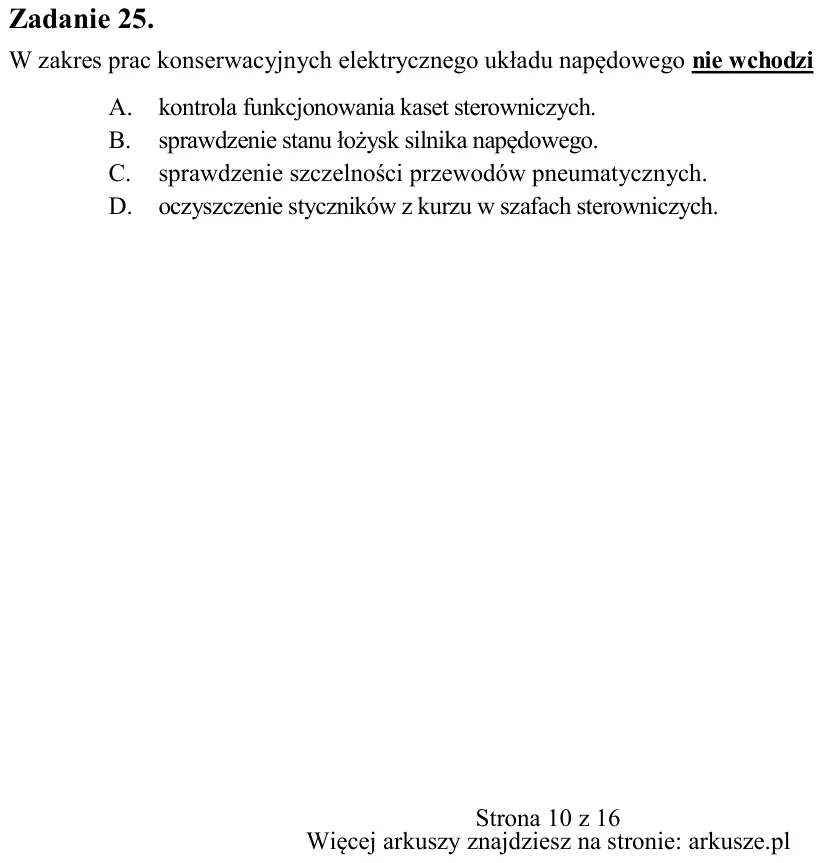

Zadanie 25. W zakres prac konserwacyjnych elektrycznego układu napędowego nie wchodzi A. kontrola funkcjonowania kaset sterowniczych. B. sprawdzenie stanu łożysk silnika napędowego. C. sprawdzenie szczelności przewodów p

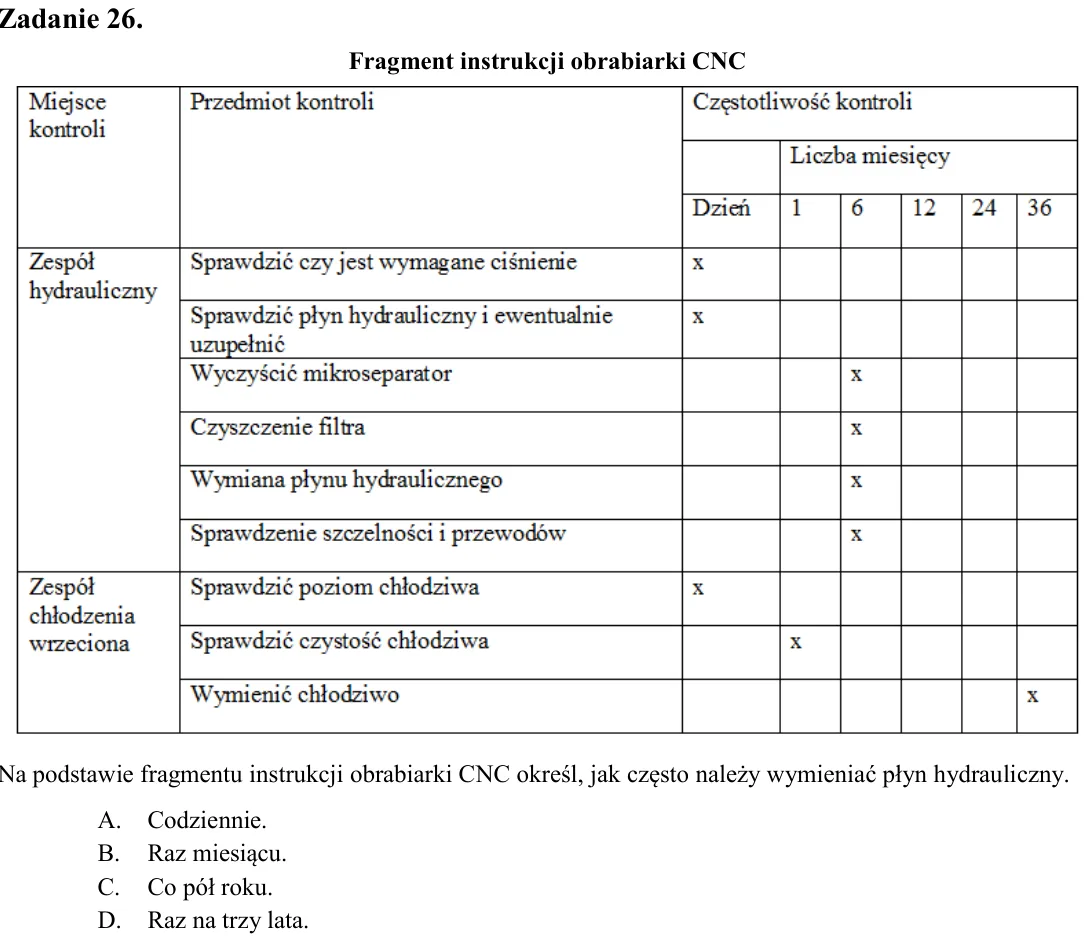

Zadanie 26. Fragment instrukcji obrabiarki CNC Na podstawie fragmentu instrukcji obrabiarki CNC określ, jak często należy wymieniać płyn hydrauliczny. A. Codziennie. B. Raz miesiącu. C. Co pół roku. D. Raz na trzy lata.

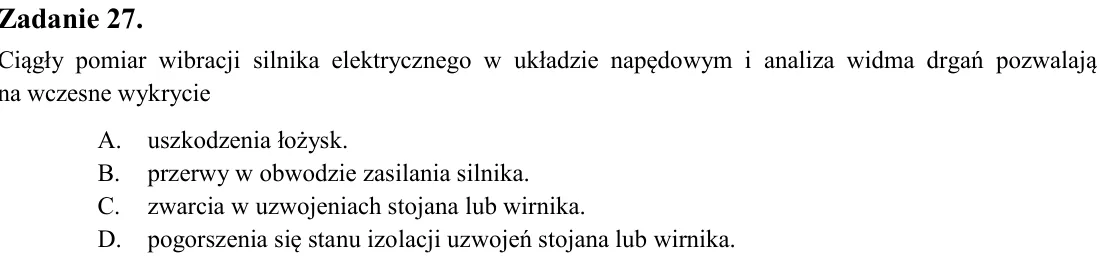

Zadanie 27. Ciągły pomiar wibracji silnika elektrycznego w układzie napędowym i analiza widma drgań pozwalają na wczesne wykrycie A. uszkodzenia łożysk. B. przerwy w obwodzie zasilania silnika. C. zwarcia w uzwojeniach s

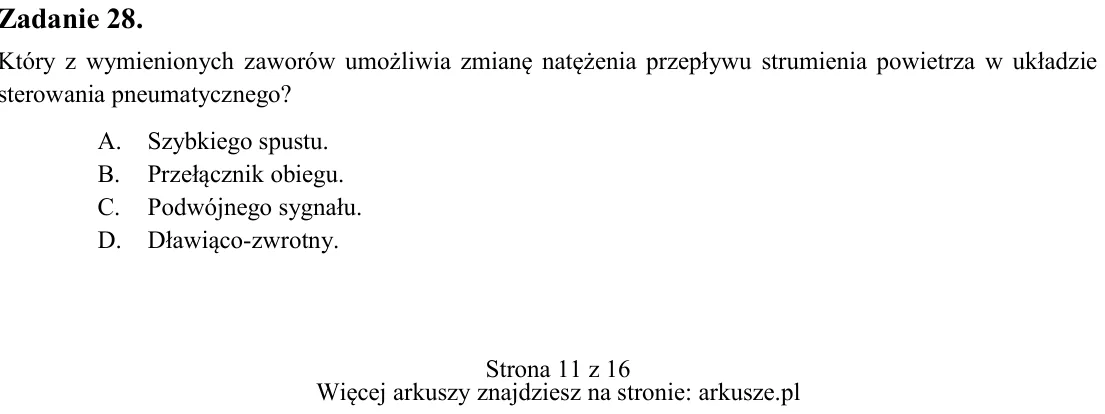

Zadanie 28. Który z wymienionych zaworów umożliwia zmianę natężenia przepływu strumienia powietrza w układzie sterowania pneumatycznego? A. Szybkiego spustu. B. Przełącznik obiegu. C. Podwójnego sygnału. D. Dławiąco-zwro

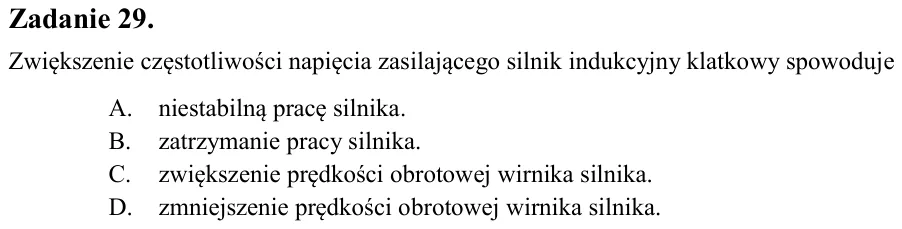

Zadanie 29. Zwiększenie częstotliwości napięcia zasilającego silnik indukcyjny klatkowy spowoduje A. niestabilną pracę silnika. B. zatrzymanie pracy silnika. C. zwiększenie prędkości obrotowej wirnika silnika. D. zmniejs

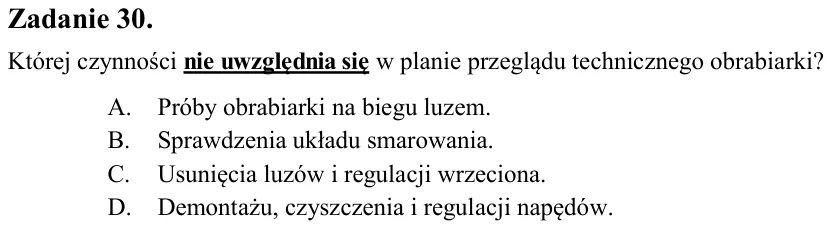

Zadanie 30. Której czynności nie uwzględnia się w planie przeglądu technicznego obrabiarki? A. Próby obrabiarki na biegu luzem. B. Sprawdzenia układu smarowania. C. Usunięcia luzów i regulacji wrzeciona. D. Demontażu, cz

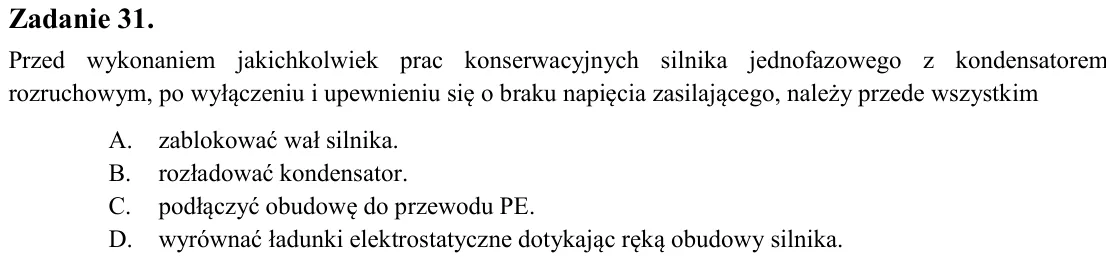

Zadanie 31. Przed wykonaniem jakichkolwiek prac konserwacyjnych silnika jednofazowego z kondensatorem rozruchowym, po wyłączeniu i upewnieniu się o braku napięcia zasilającego, należy przede wszystkim A. zablokować wał s

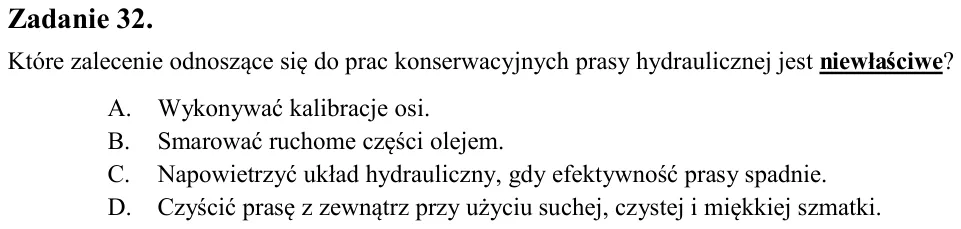

Zadanie 32. Które zalecenie odnoszące się do prac konserwacyjnych prasy hydraulicznej jest niewłaściwe? A. Wykonywać kalibracje osi. B. Smarować ruchome części olejem. C. Napowietrzyć układ hydrauliczny, gdy efektywność

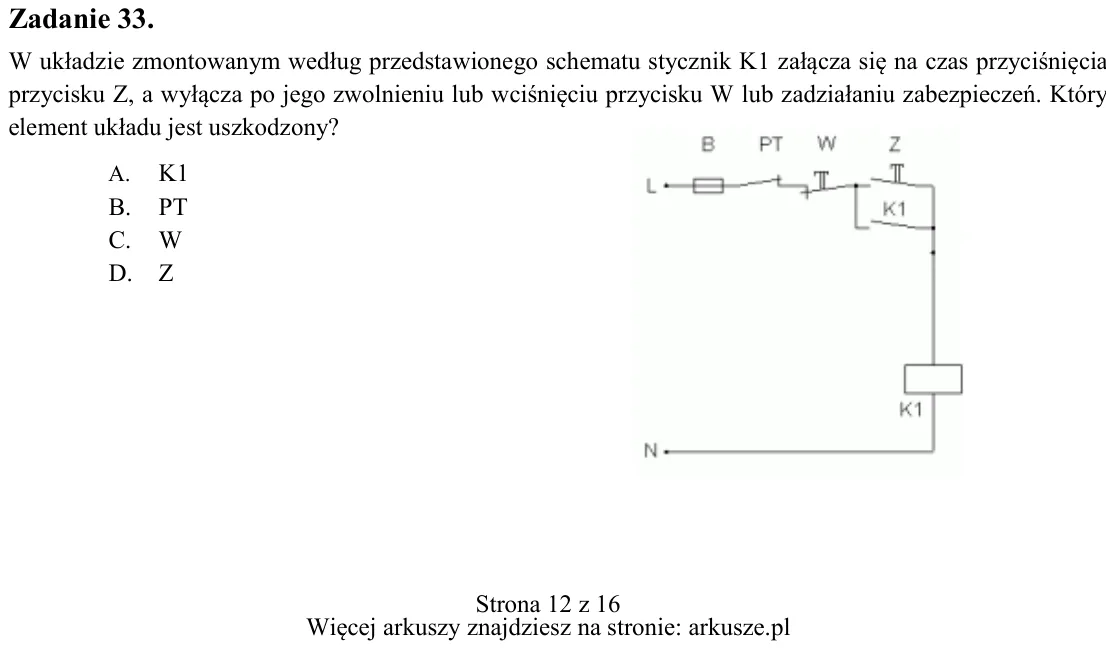

Zadanie 33. W układzie zmontowanym według przedstawionego schematu stycznik K1 załącza się na czas przyciśnięcia przycisku Z, a wyłącza po jego zwolnieniu lub wciśnięciu przycisku W lub zadziałaniu zabezpieczeń. Który el

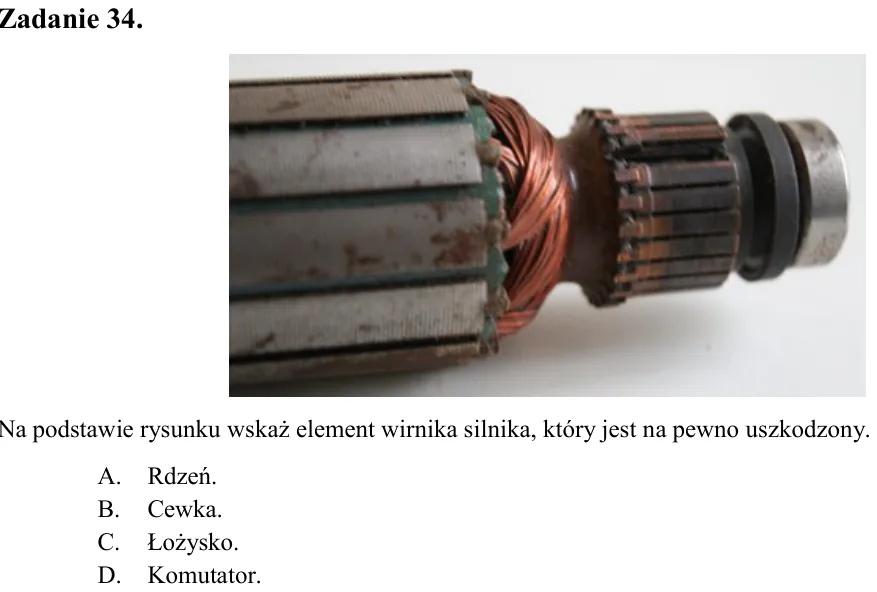

Zadanie 34. Na podstawie rysunku wskaż element wirnika silnika, który jest na pewno uszkodzony. A. Rdzeń. B. Cewka. C. Łożysko. D. Komutator.

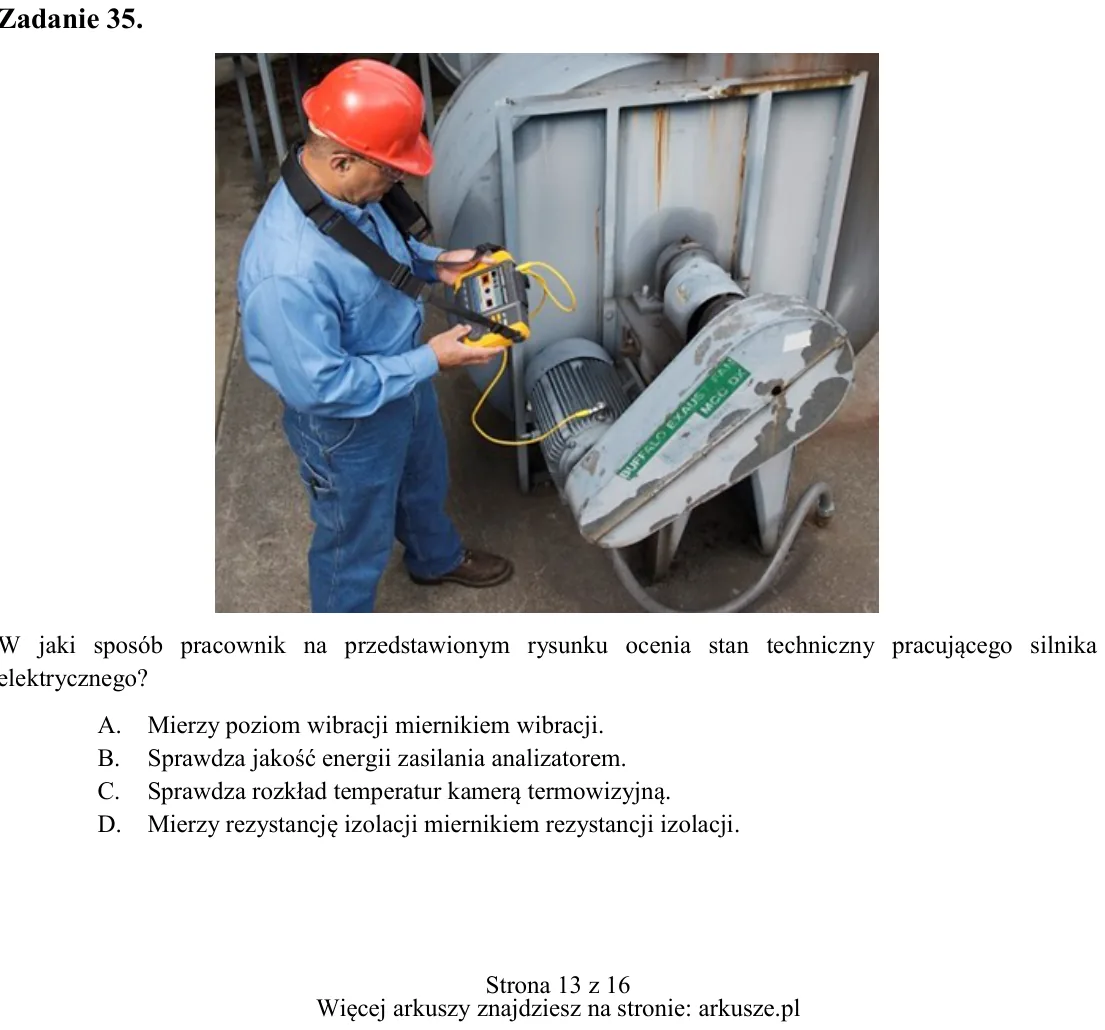

Zadanie 35. W jaki sposób pracownik na przedstawionym rysunku ocenia stan techniczny pracującego silnika elektrycznego? A. Mierzy poziom wibracji miernikiem wibracji. B. Sprawdza jakość energii zasilania analizatorem. C.

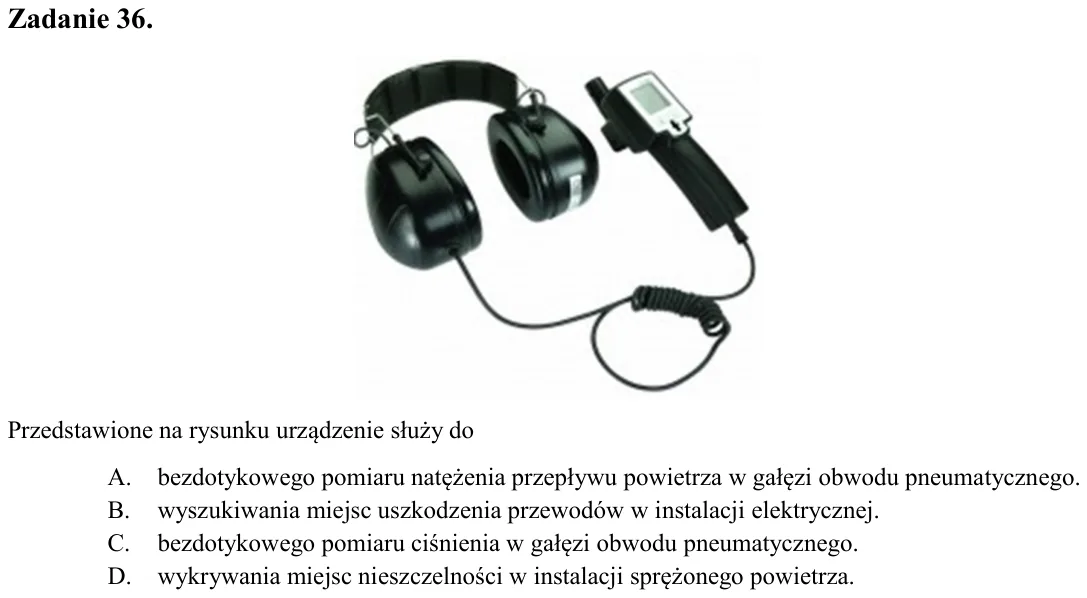

Zadanie 36. Przedstawione na rysunku urządzenie służy do A. bezdotykowego pomiaru natężenia przepływu powietrza w gałęzi obwodu pneumatycznego. B. wyszukiwania miejsc uszkodzenia przewodów w instalacji elektrycznej. C. b

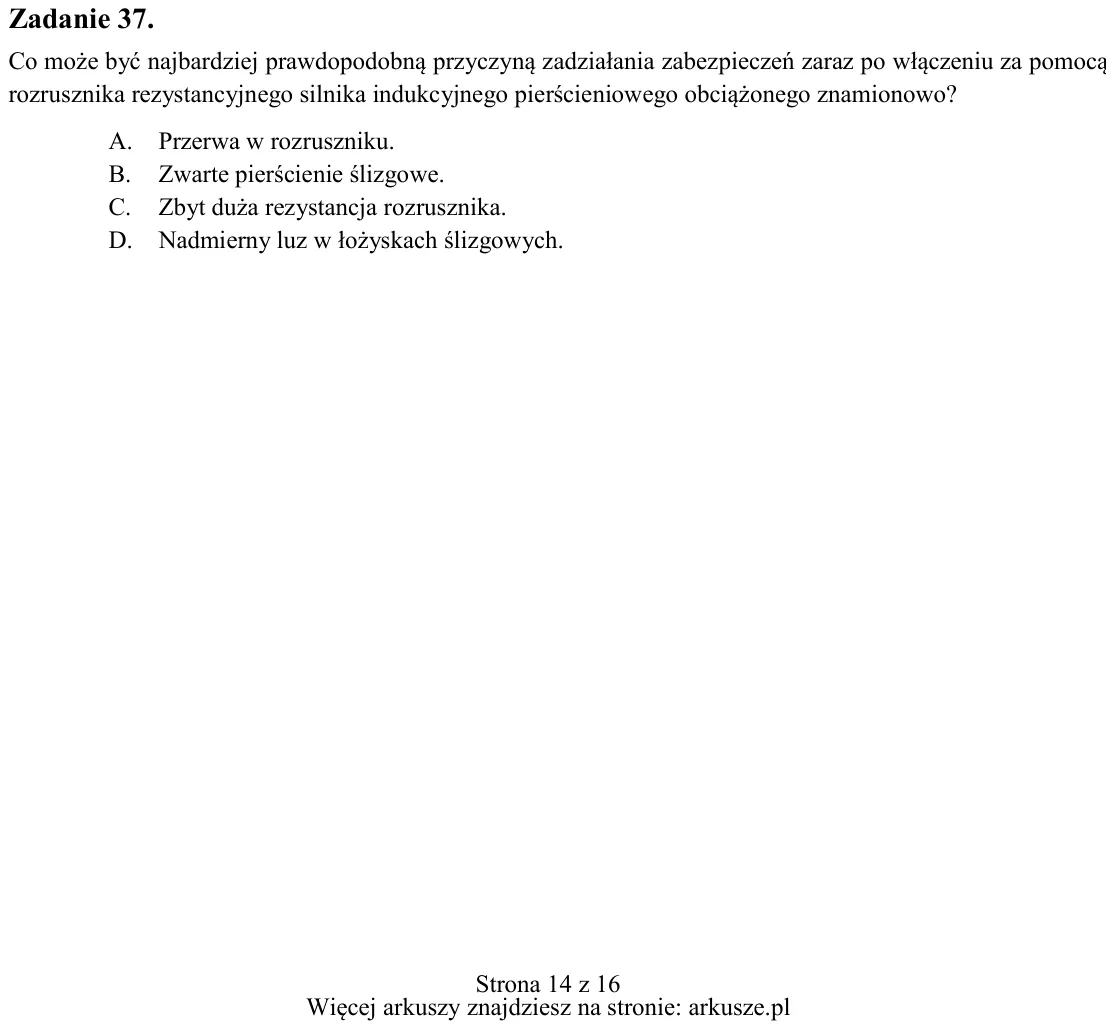

Zadanie 37. Co może być najbardziej prawdopodobną przyczyną zadziałania zabezpieczeń zaraz po włączeniu za pomocą rozrusznika rezystancyjnego silnika indukcyjnego pierścieniowego obciążonego znamionowo? A. Przerwa w rozr

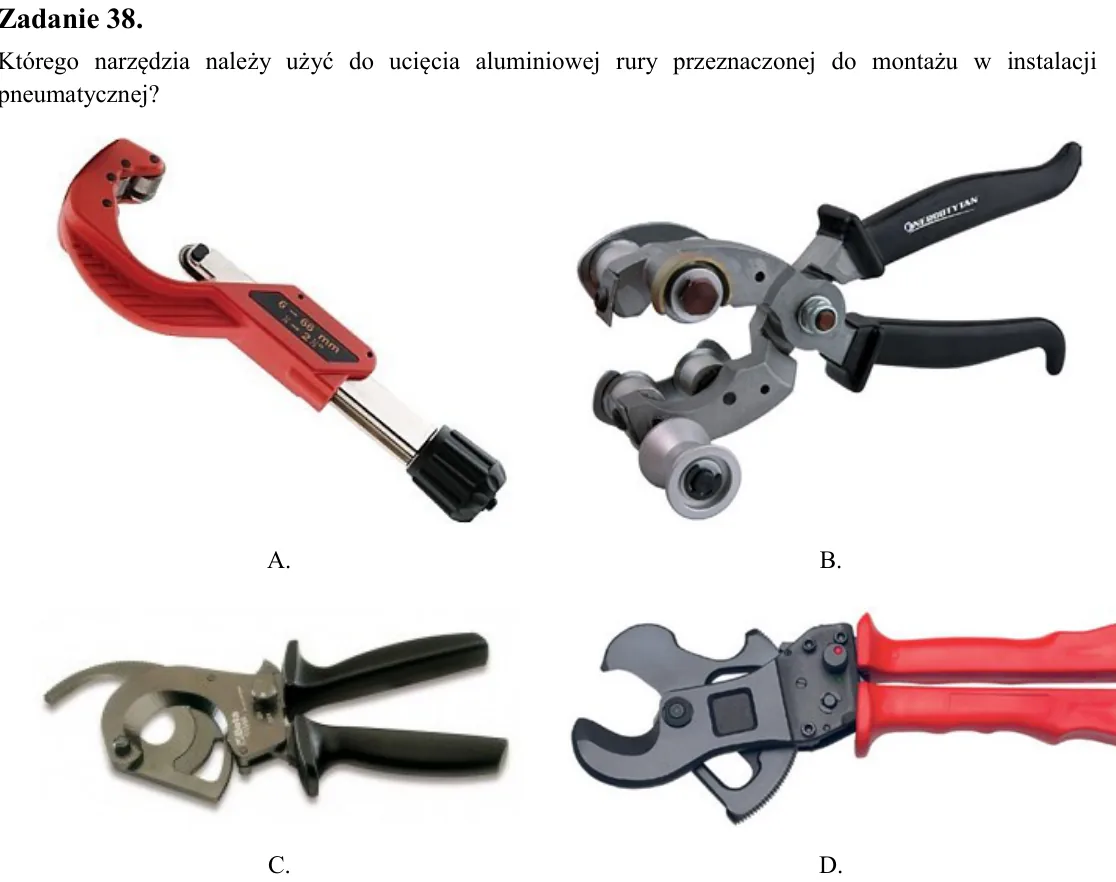

Zadanie 38. Którego narzędzia należy użyć do ucięcia aluminiowej rury przeznaczonej do montażu w instalacji pneumatycznej?

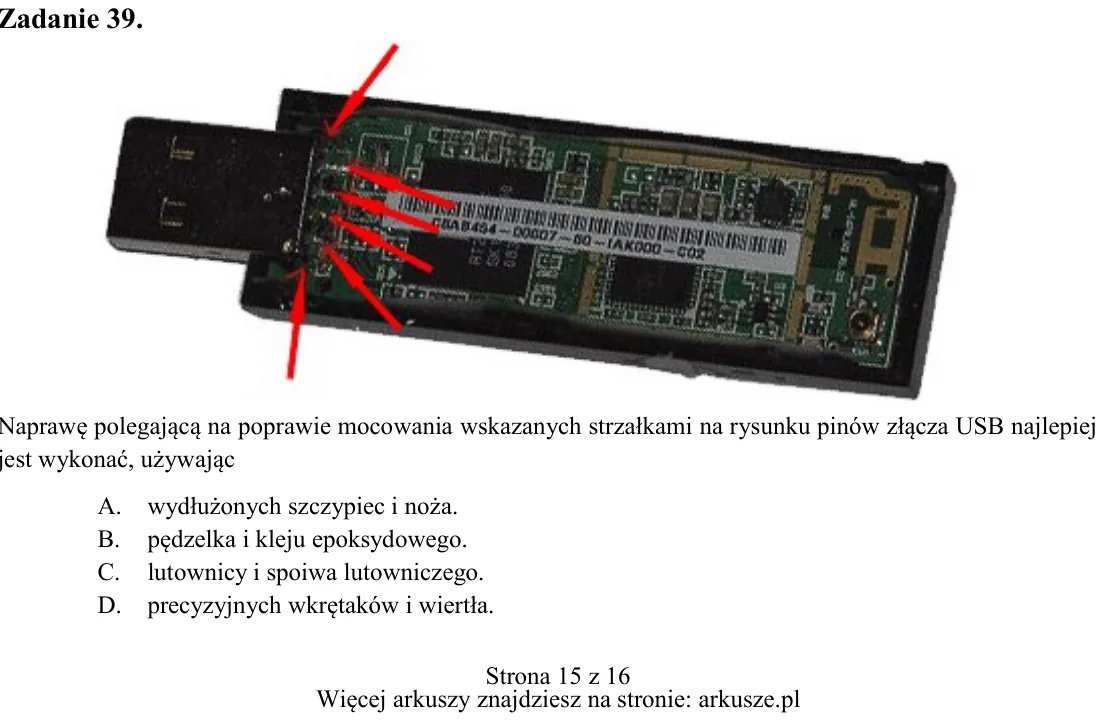

Zadanie 39. Naprawę polegającą na poprawie mocowania wskazanych strzałkami na rysunku pinów złącza USB najlepiej jest wykonać, używając A. wydłużonych szczypiec i noża. B. pędzelka i kleju epoksydowego. C. lutownicy i sp

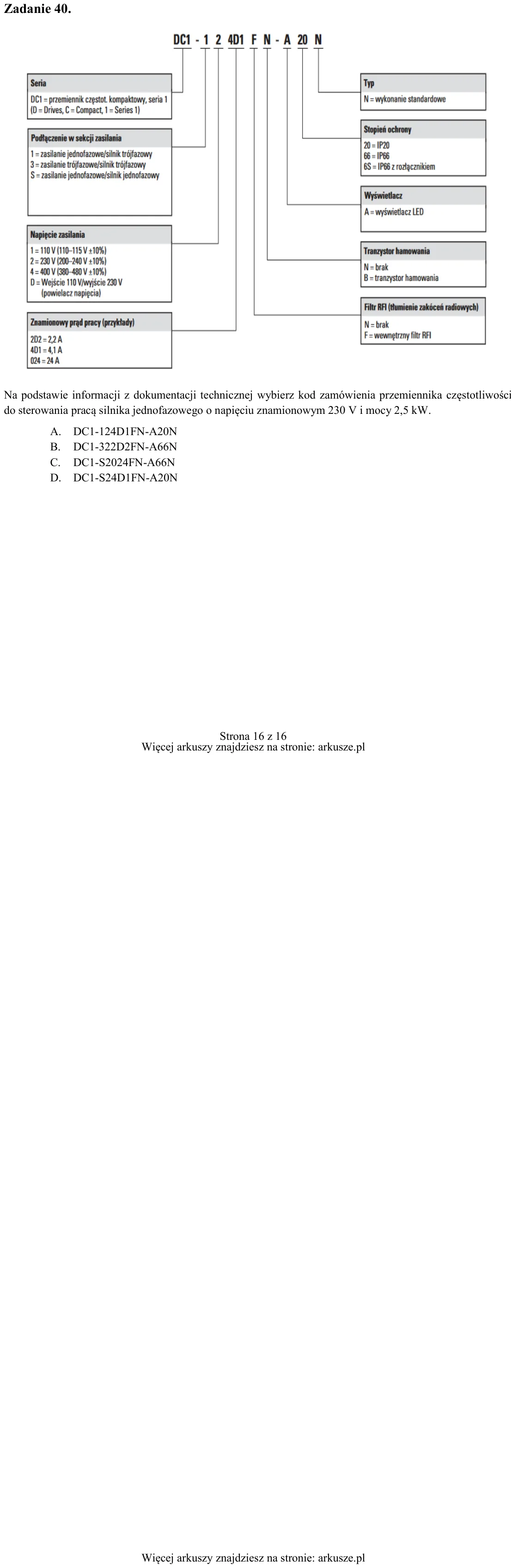

Zadanie 40. Na podstawie informacji z dokumentacji technicznej wybierz kod zamówienia przemiennika częstotliwości do sterowania pracą silnika jednofazowego o napięciu znamionowym 230 V i mocy 2,5 kW. A. DC1-124D1FN-A20N
