E18 · Egzamin zawodowy · styczeń 2018

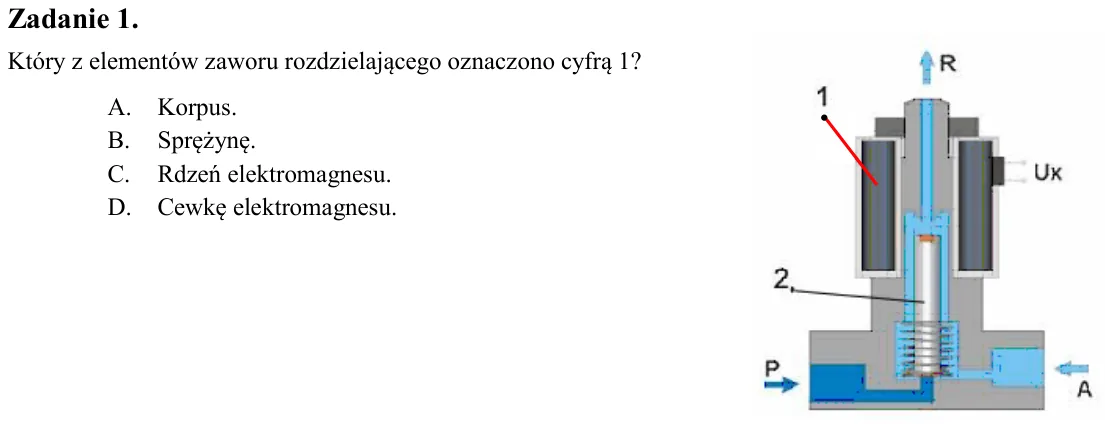

Zadanie 1. Który z elementów zaworu rozdzielającego oznaczono cyfrą 1? A. Korpus. B. Sprężynę. C. Rdzeń elektromagnesu. D. Cewkę elektromagnesu.

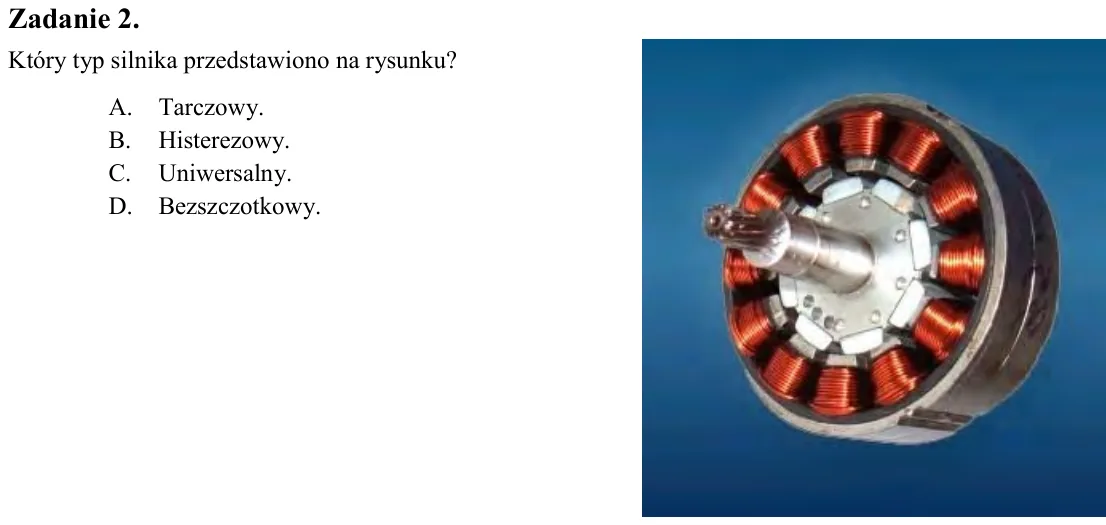

Zadanie 2. Który typ silnika przedstawiono na rysunku? A. Tarczowy. B. Histerezowy. C. Uniwersalny. D. Bezszczotkowy.

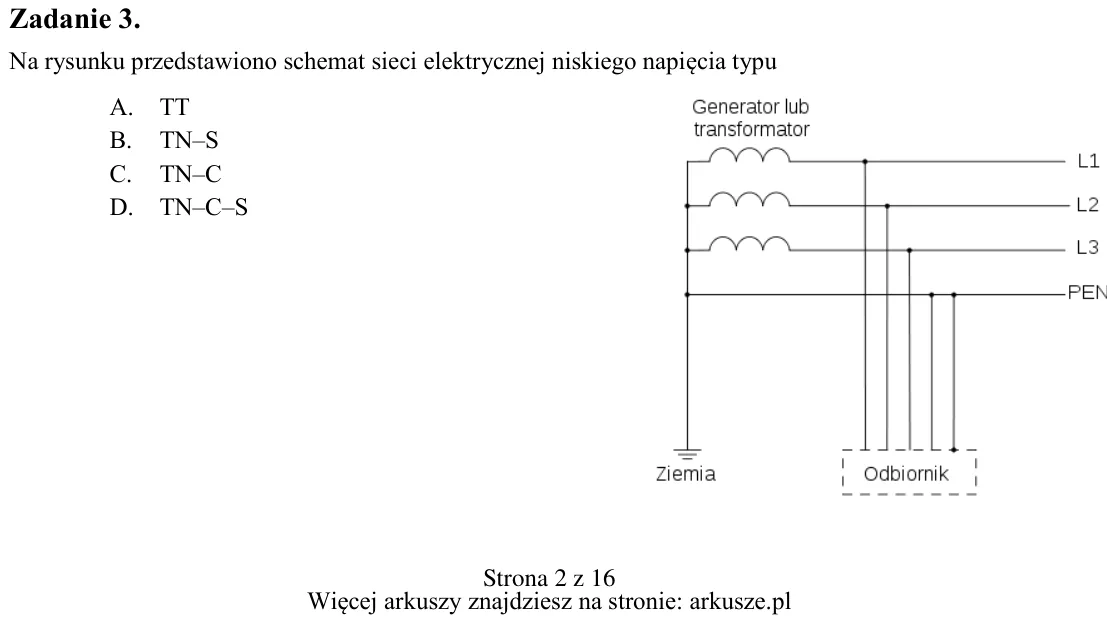

Zadanie 3. Na rysunku przedstawiono schemat sieci elektrycznej niskiego napięcia typu A. TT B. TN-S C. TN-C D. TN-C-S

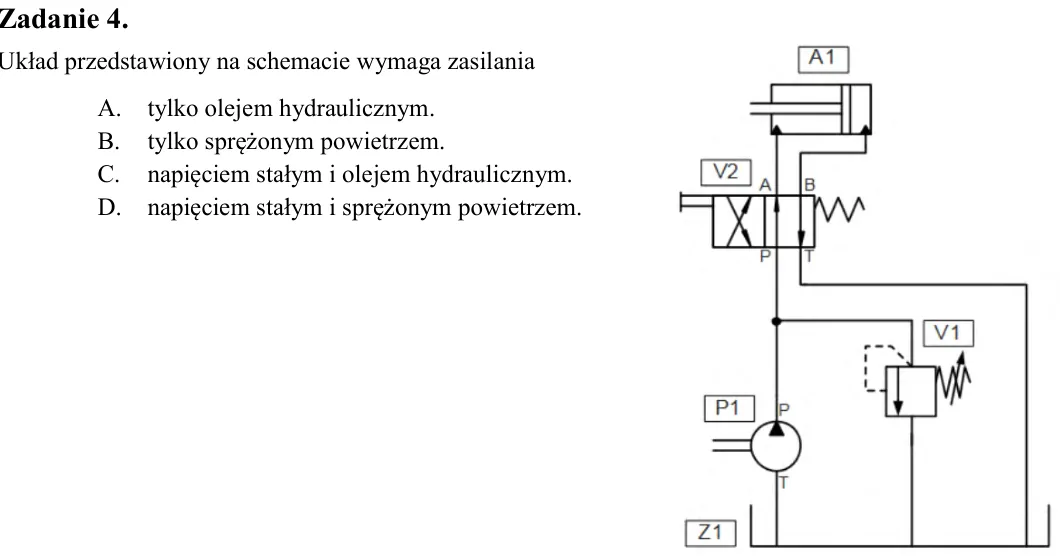

Zadanie 4. Układ przedstawiony na schemacie wymaga zasilania A. tylko olejem hydraulicznym. B. tylko sprężonym powietrzem. C. napięciem stałym i olejem hydraulicznym. D. napięciem stałym i sprężonym powietrzem.

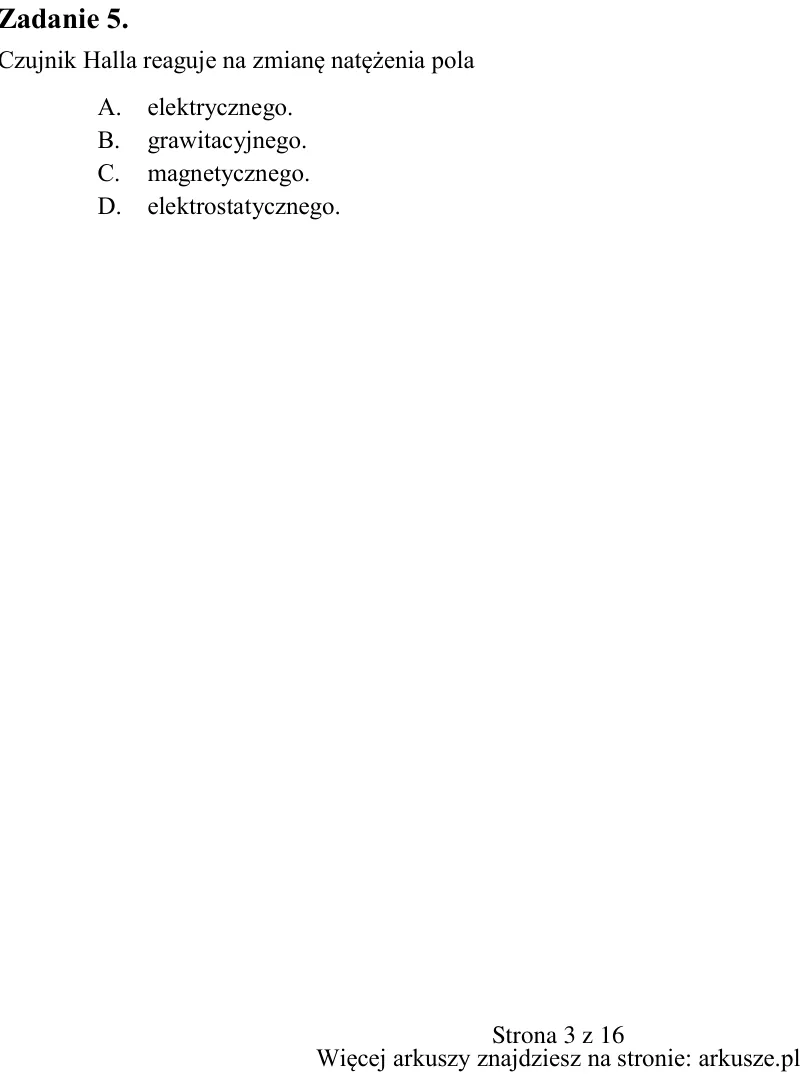

Zadanie 5. Czujnik Halla reaguje na zmianę natężenia pola A. elektrycznego. B. grawitacyjnego. C. magnetycznego. D. elektrostatycznego.

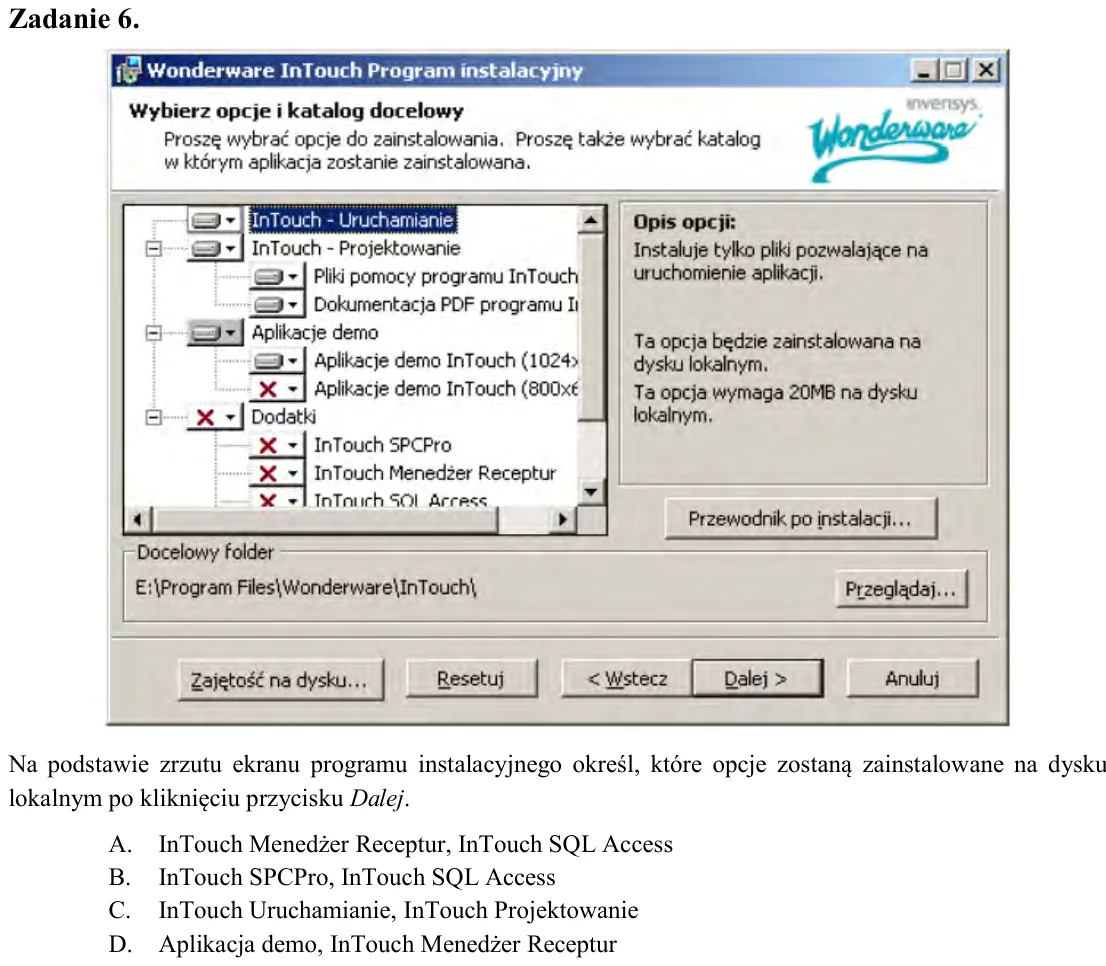

Zadanie 6. Na podstawie zrzutu ekranu programu instalacyjnego określ, które opcje zostaną zainstalowane na dysku lokalnym po kliknięciu przycisku Dalej. A. InTouch Menedżer Receptur, InTouch SQL Access B. InTouch SPCPro,

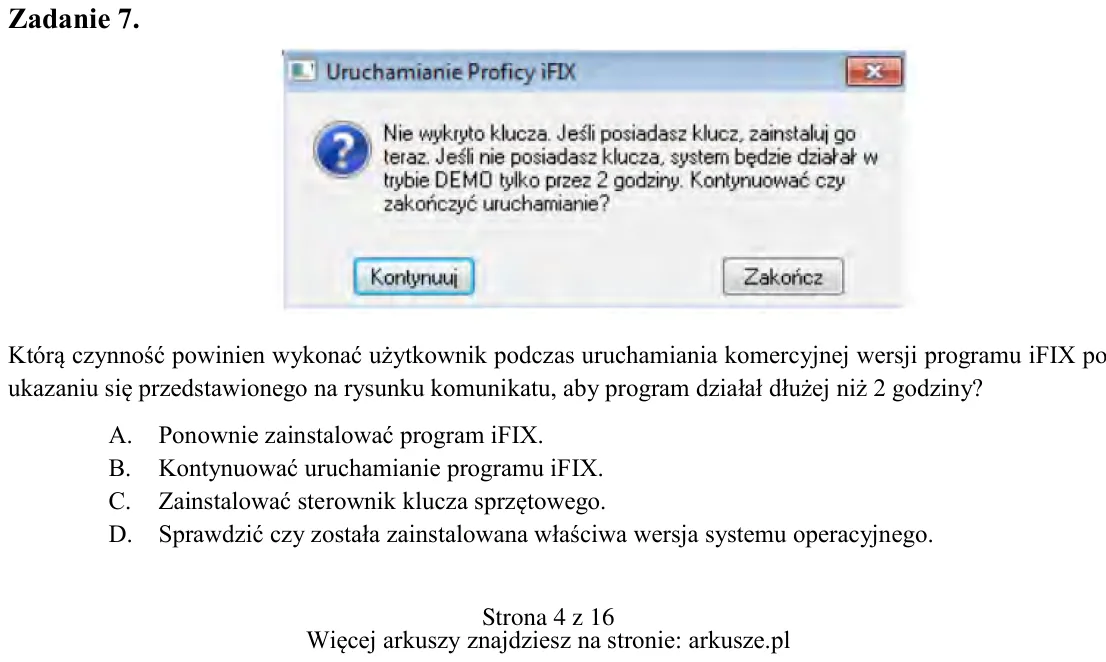

Zadanie 7. Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny? A. Ponownie zai

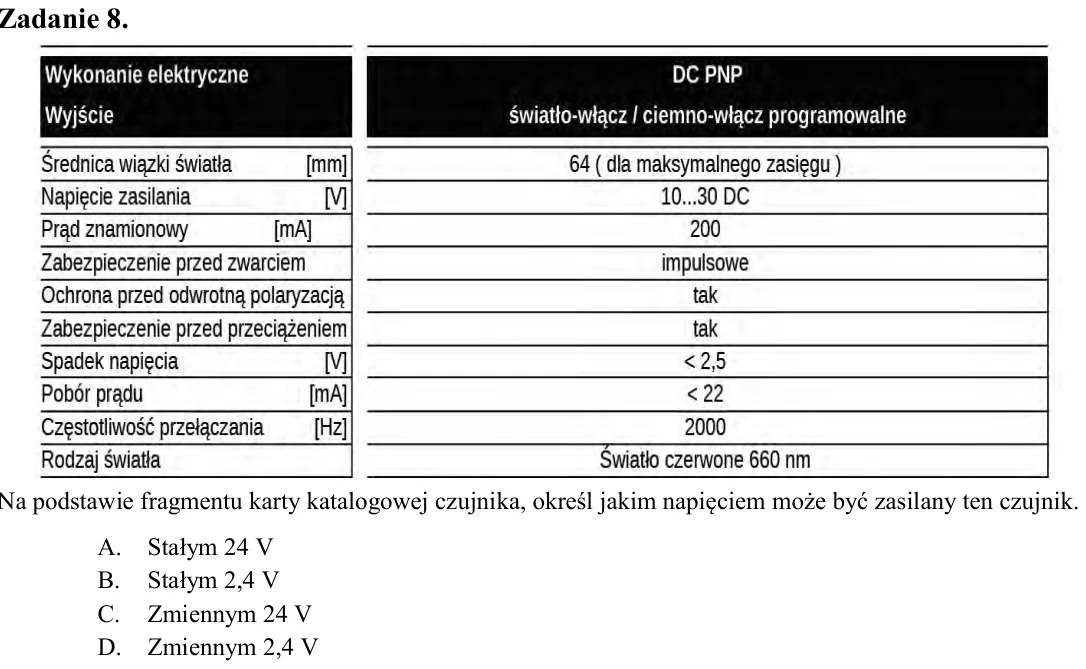

Zadanie 8. Na podstawie fragmentu karty katalogowej czujnika, określ jakim napięciem może być zasilany ten czujnik. A. Stałym 24 V B. Stałym 2,4 V C. Zmiennym 24 V D. Zmiennym 2,4 V

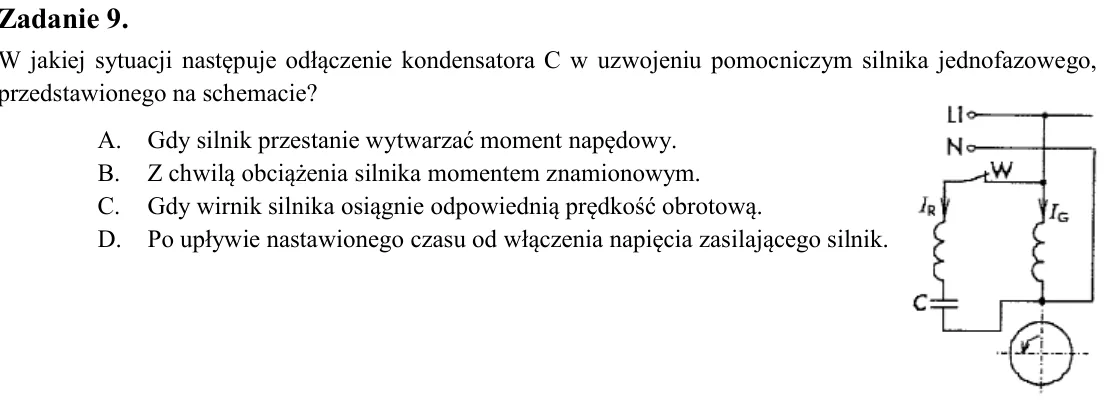

Zadanie 9. W jakiej sytuacji następuje odłączenie kondensatora C w uzwojeniu pomocniczym silnika jednofazowego, przedstawionego na schemacie? A. Gdy silnik przestanie wytwarzać moment napędowy. B. Z chwilą obciążenia sil

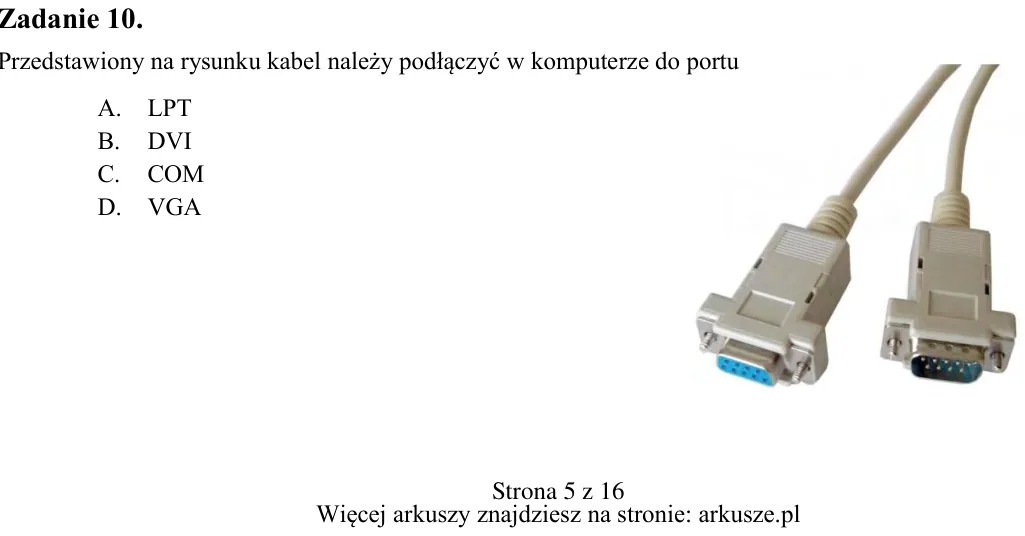

Zadanie 10. Przedstawiony na rysunku kabel należy podłączyć w komputerze do portu A. LPT B. DVI C. COM D. VGA

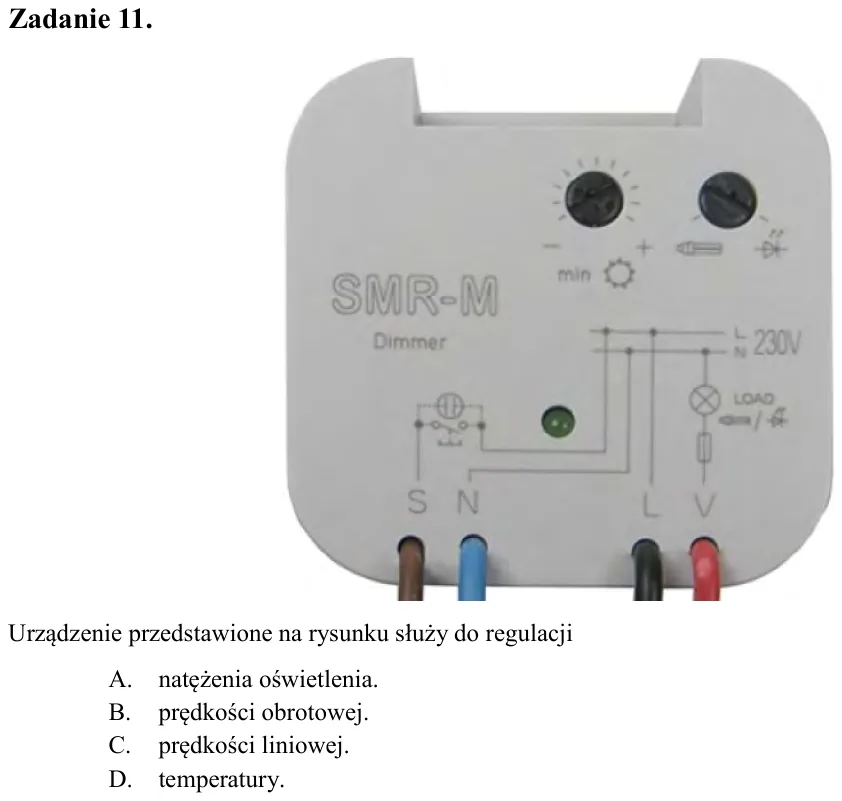

Zadanie 11. Urządzenie przedstawione na rysunku służy do regulacji A. natężenia oświetlenia. B. prędkości obrotowej. C. prędkości liniowej. D. temperatury.

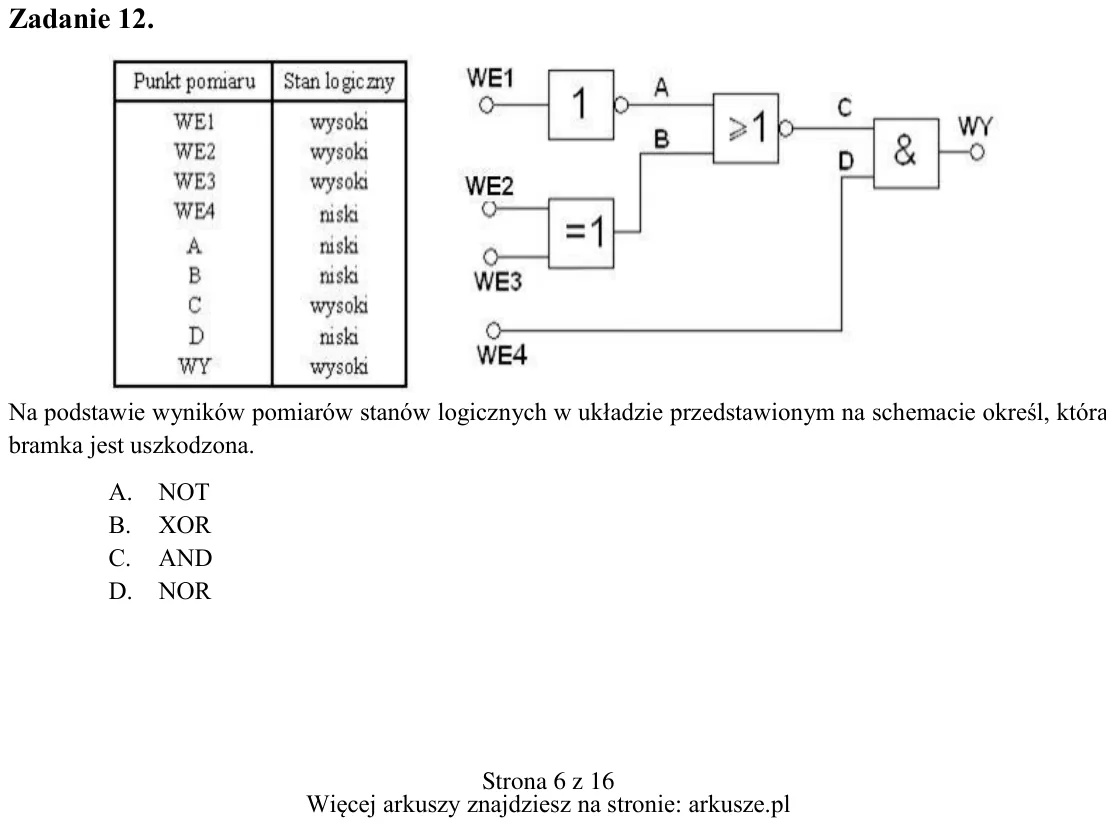

Zadanie 12. Na podstawie wyników pomiarów stanów logicznych w układzie przedstawionym na schemacie określ, która bramka jest uszkodzona. A. NOT B. XOR C. AND D. NOR

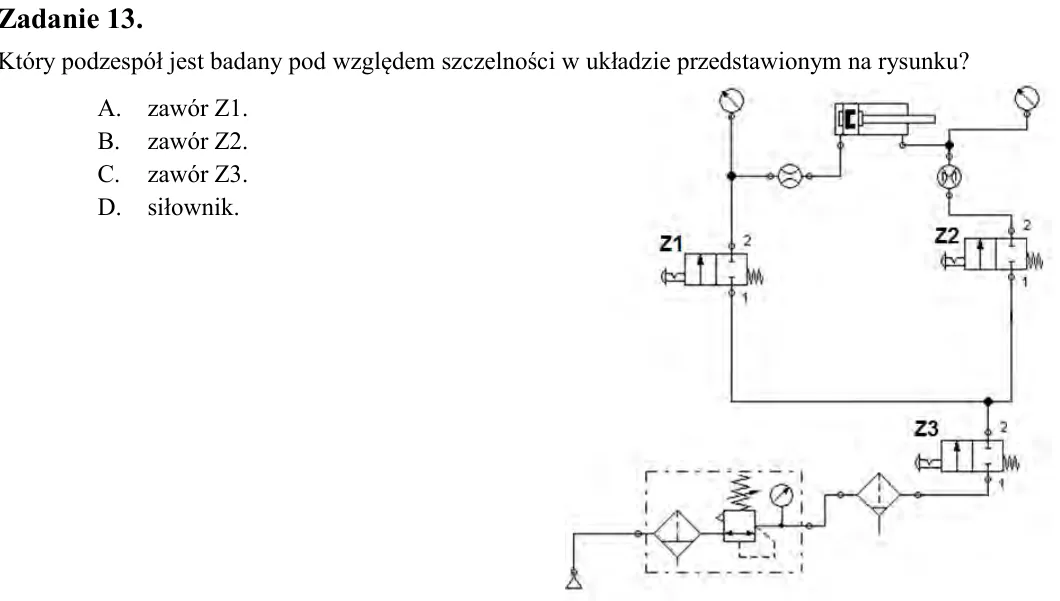

Zadanie 13. Który podzespół jest badany pod względem szczelności w układzie przedstawionym na rysunku? A. zawór Z1. B. zawór Z2. C. zawór Z3. D. siłownik.

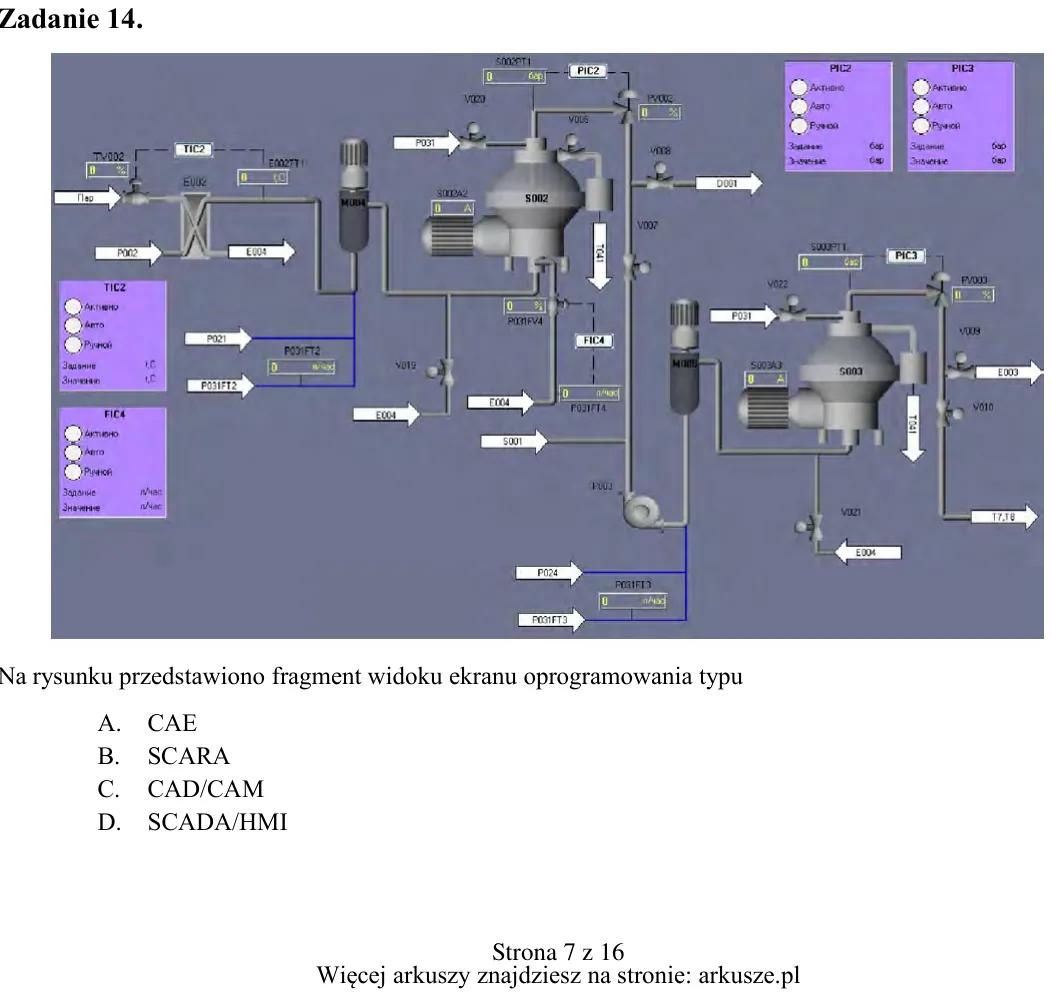

Zadanie 14. Na rysunku przedstawiono fragment widoku ekranu oprogramowania typu A. CAE B. SCARA C. CAD/CAM D. SCADA/HMI

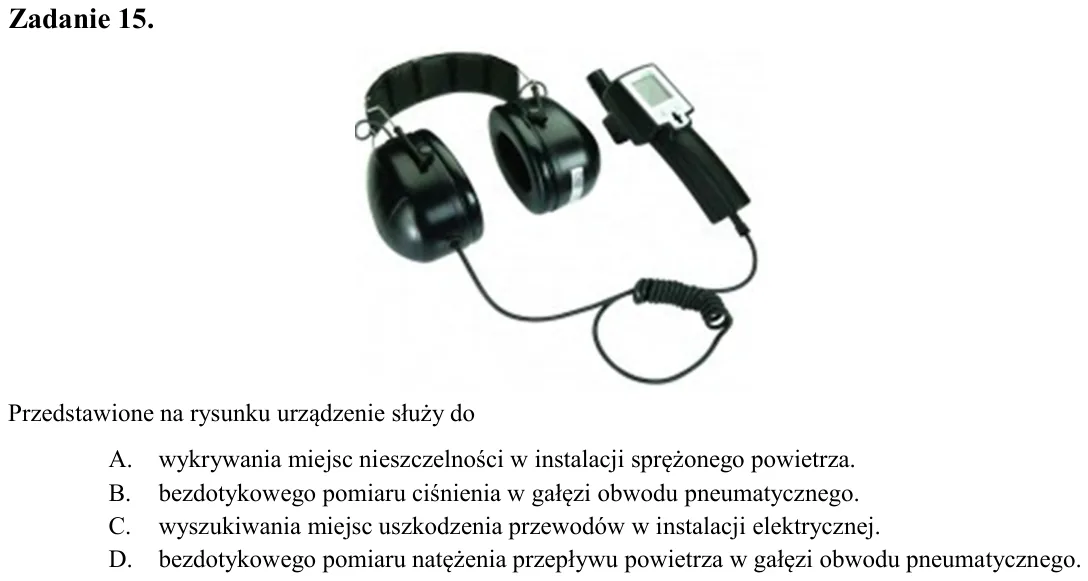

Zadanie 15. Przedstawione na rysunku urządzenie służy do A. wykrywania miejsc nieszczelności w instalacji sprężonego powietrza. B. bezdotykowego pomiaru ciśnienia w gałęzi obwodu pneumatycznego. C. wyszukiwania miejsc us

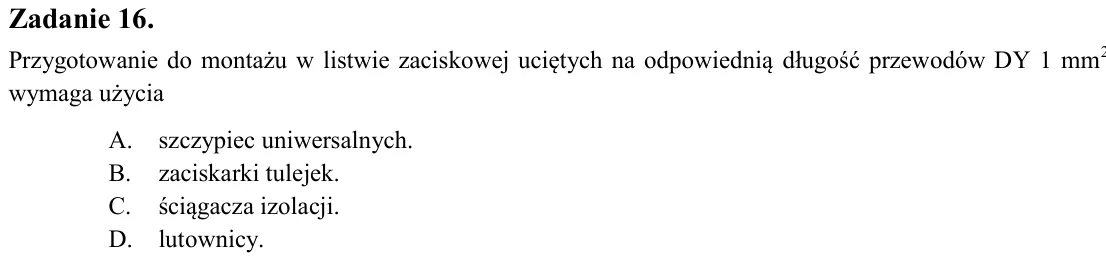

Zadanie 16. Przygotowanie do montażu w listwie zaciskowej uciętych na odpowiednią długość przewodów DY 1 mm2 wymaga użycia A. szczypiec uniwersalnych. B. zaciskarki tulejek. C. ściągacza izolacji. D. lutownicy.

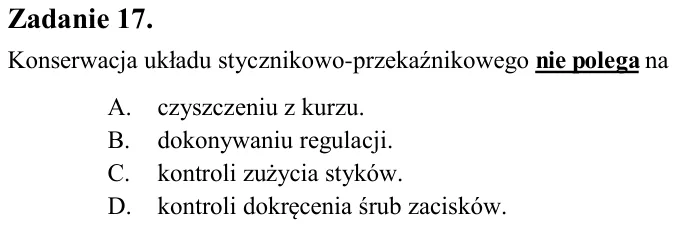

Zadanie 17. Konserwacja układu stycznikowo-przekaźnikowego nie polega na A. czyszczeniu z kurzu. B. dokonywaniu regulacji. C. kontroli zużycia styków. D. kontroli dokręcenia śrub zacisków.

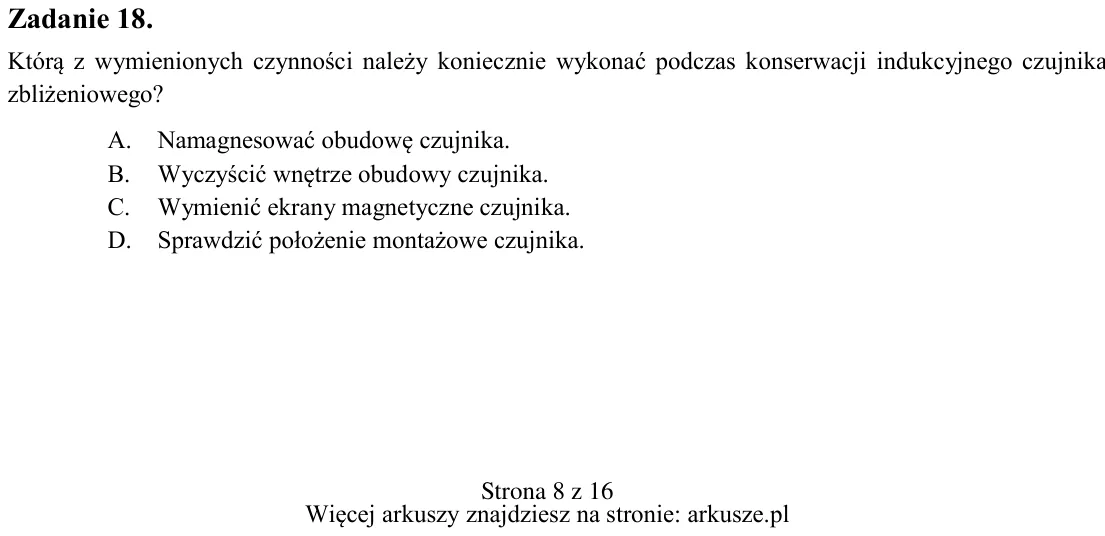

Zadanie 18. Którą z wymienionych czynności należy koniecznie wykonać podczas konserwacji indukcyjnego czujnika zbliżeniowego? A. Namagnesować obudowę czujnika. B. Wyczyścić wnętrze obudowy czujnika. C. Wymienić ekrany ma

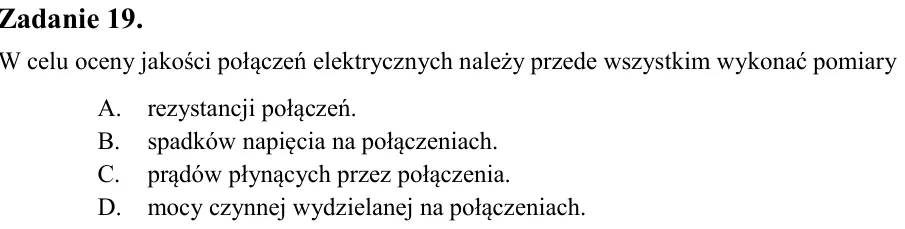

Zadanie 19. W celu oceny jakości połączeń elektrycznych należy przede wszystkim wykonać pomiary A. rezystancji połączeń. B. spadków napięcia na połączeniach. C. prądów płynących przez połączenia. D. mocy czynnej wydziela

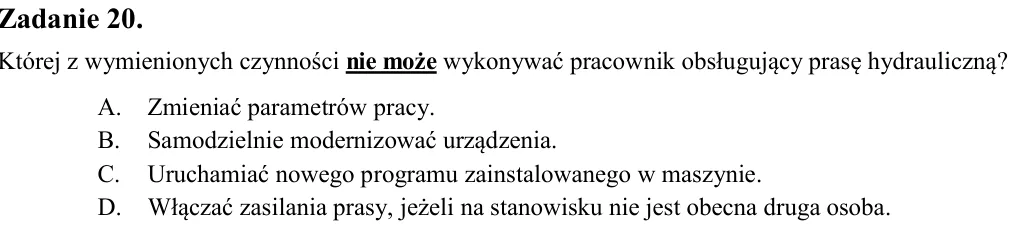

Zadanie 20. Której z wymienionych czynności nie może wykonywać pracownik obsługujący prasę hydrauliczną? A. Zmieniać parametrów pracy. B. Samodzielnie modernizować urządzenia. C. Uruchamiać nowego programu zainstalowaneg

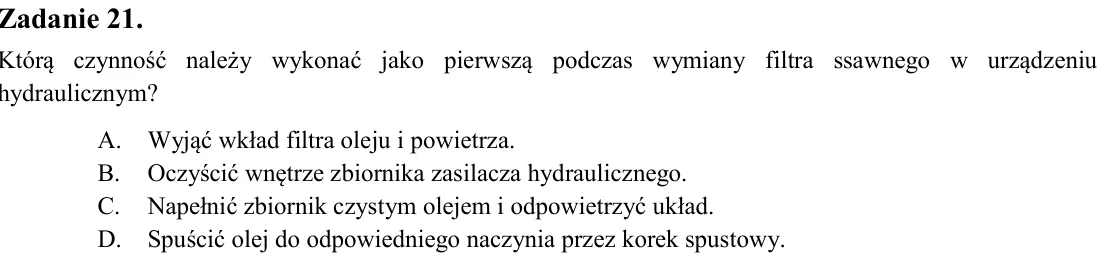

Zadanie 21. Którą czynność należy wykonać jako pierwszą podczas wymiany filtra ssawnego w urządzeniu hydraulicznym? A. Wyjąć wkład filtra oleju i powietrza. B. Oczyścić wnętrze zbiornika zasilacza hydraulicznego. C. Nape

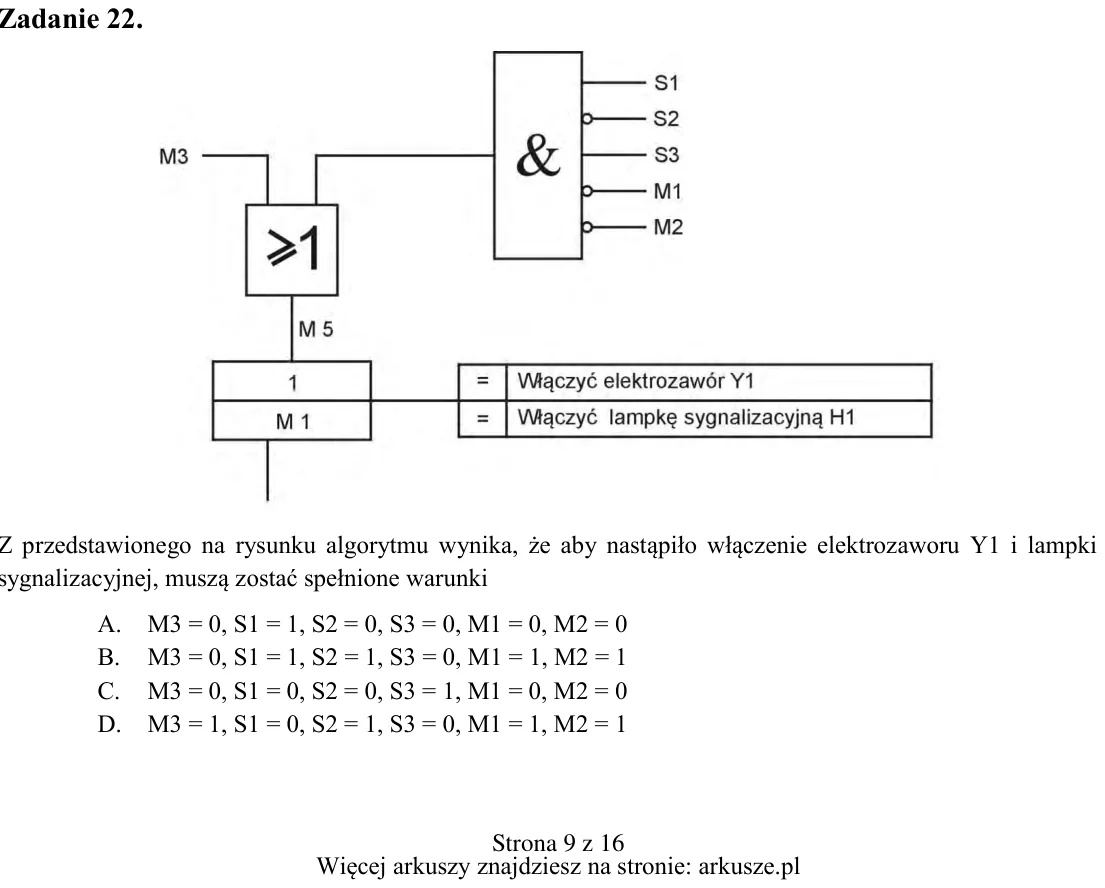

Zadanie 22. Z przedstawionego na rysunku algorytmu wynika, że aby nastąpiło włączenie elektrozaworu Y1 i lampki sygnalizacyjnej, muszą zostać spełnione warunki A. M3 = 0, S1 = 1, S2 = 0, S3 = 0, M1 = 0, M2 = 0 B. M3 = 0,

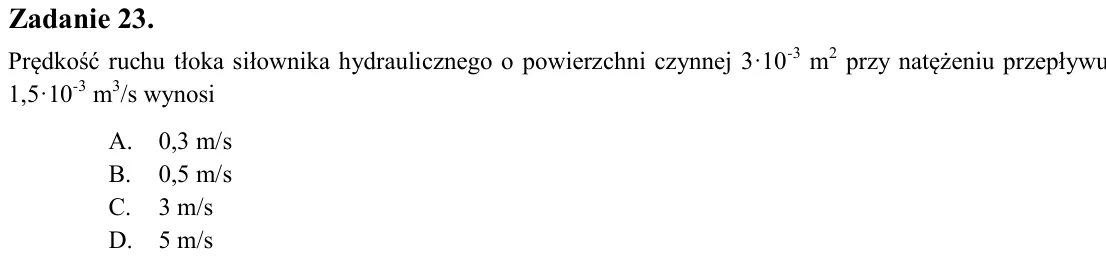

Zadanie 23. Prędkość ruchu tłoka siłownika hydraulicznego o powierzchni czynnej 3·10-3 m2 przy natężeniu przepływu 1,5·10-3 m3/s wynosi A. 0,3 m/s B. 0,5 m/s C. 3 m/s D. 5 m/s

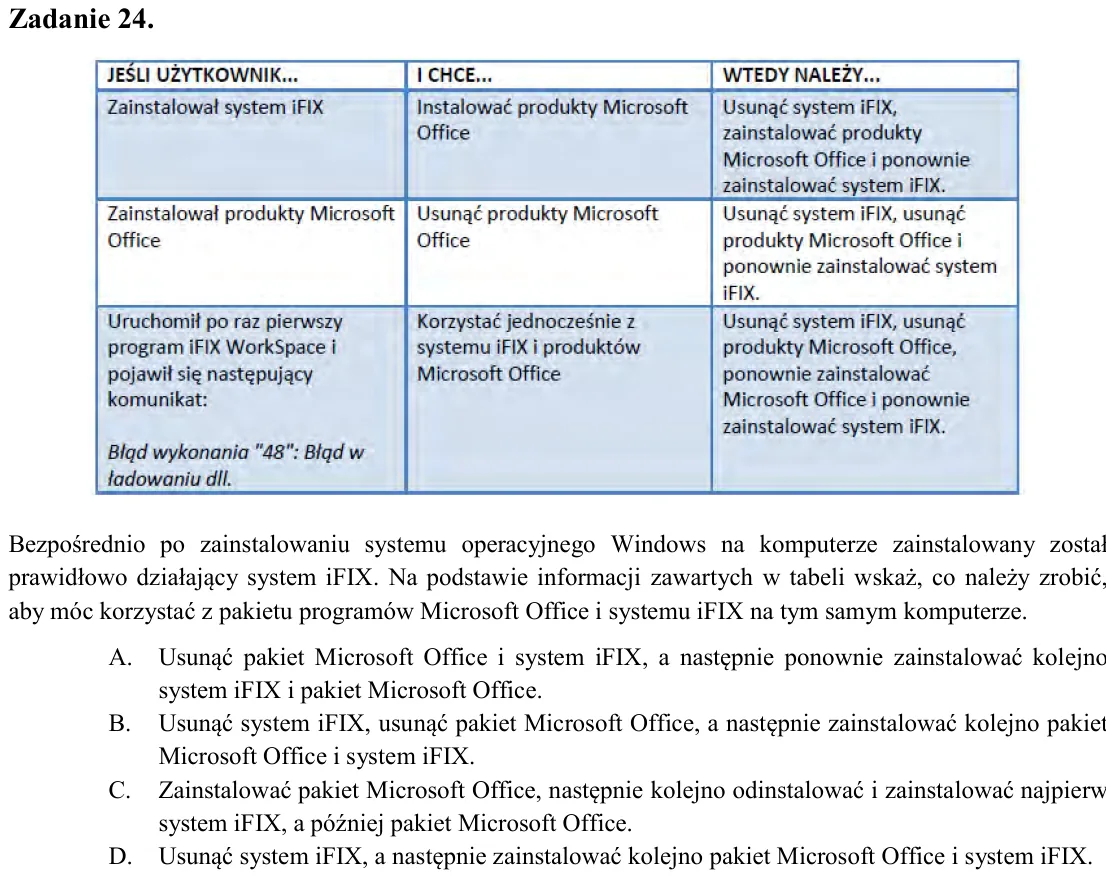

Zadanie 24. Bezpośrednio po zainstalowaniu systemu operacyjnego Windows na komputerze zainstalowany został prawidłowo działający system iFIX. Na podstawie informacji zawartych w tabeli wskaż, co należy zrobić, aby móc ko

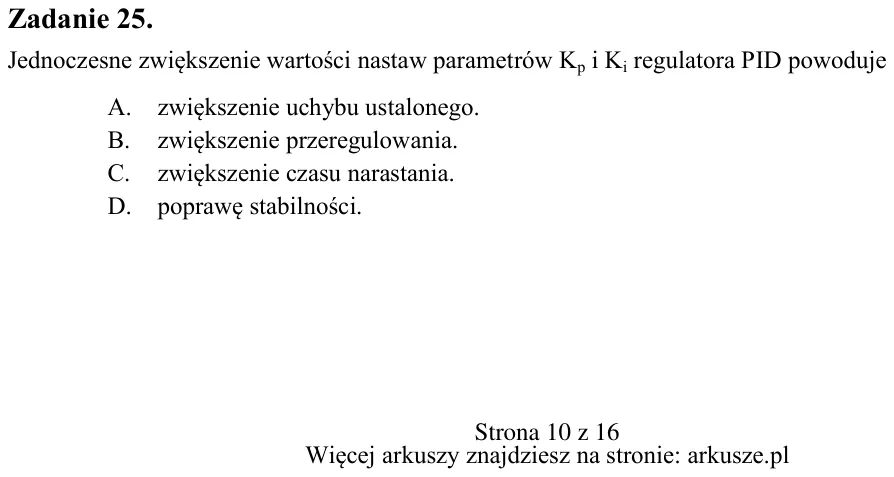

Zadanie 25. Jednoczesne zwiększenie wartości nastaw parametrów Kp i Ki regulatora PID powoduje A. zwiększenie uchybu ustalonego. B. zwiększenie przeregulowania. C. zwiększenie czasu narastania. D. poprawę stabilności.

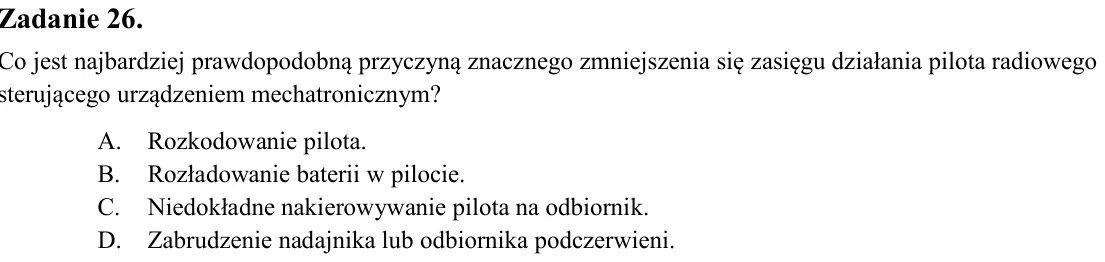

Zadanie 26. Co jest najbardziej prawdopodobną przyczyną znacznego zmniejszenia się zasięgu działania pilota radiowego sterującego urządzeniem mechatronicznym? A. Rozkodowanie pilota. B. Rozładowanie baterii w pilocie. C.

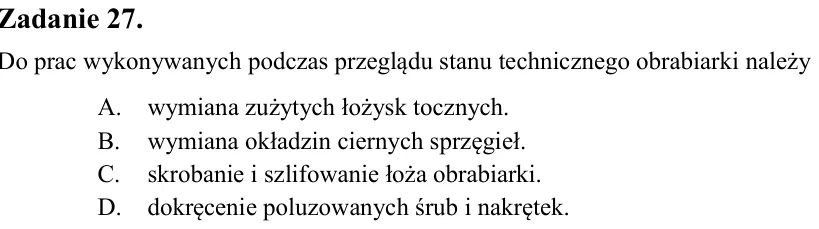

Zadanie 27. Do prac wykonywanych podczas przeglądu stanu technicznego obrabiarki należy A. wymiana zużytych łożysk tocznych. B. wymiana okładzin ciernych sprzęgieł. C. skrobanie i szlifowanie łoża obrabiarki. D. dokręcen

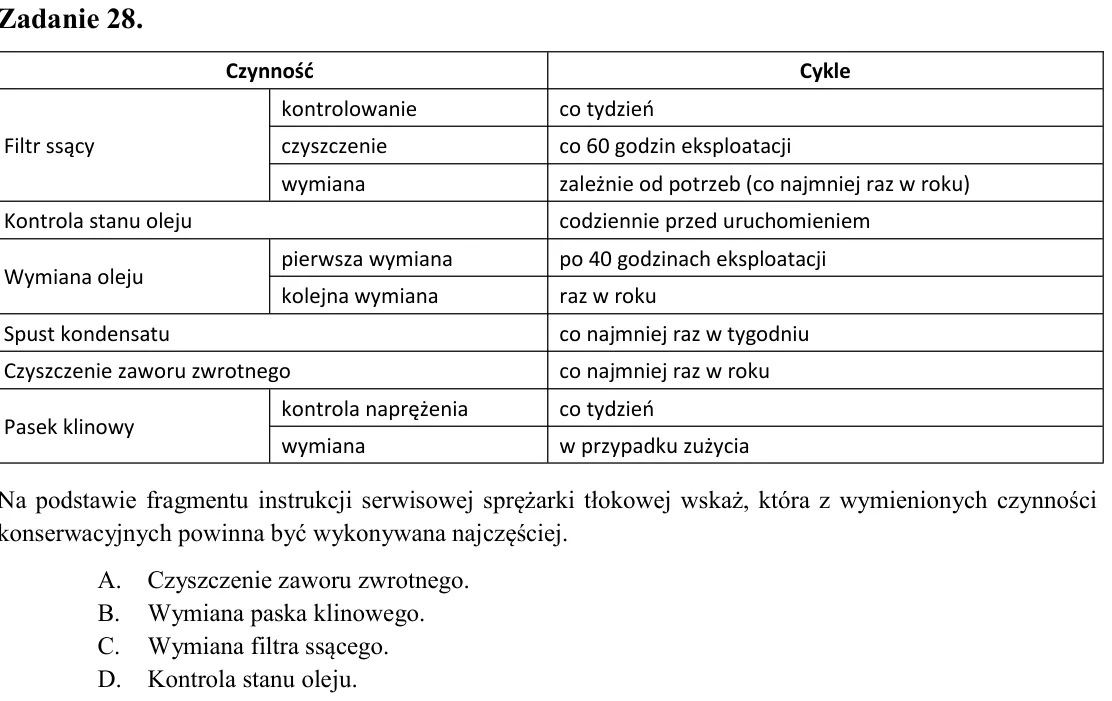

Zadanie 28. Na podstawie fragmentu instrukcji serwisowej sprężarki tłokowej wskaż, która z wymienionych czynności konserwacyjnych powinna być wykonywana najczęściej. A. Czyszczenie zaworu zwrotnego. B. Wymiana paska klin

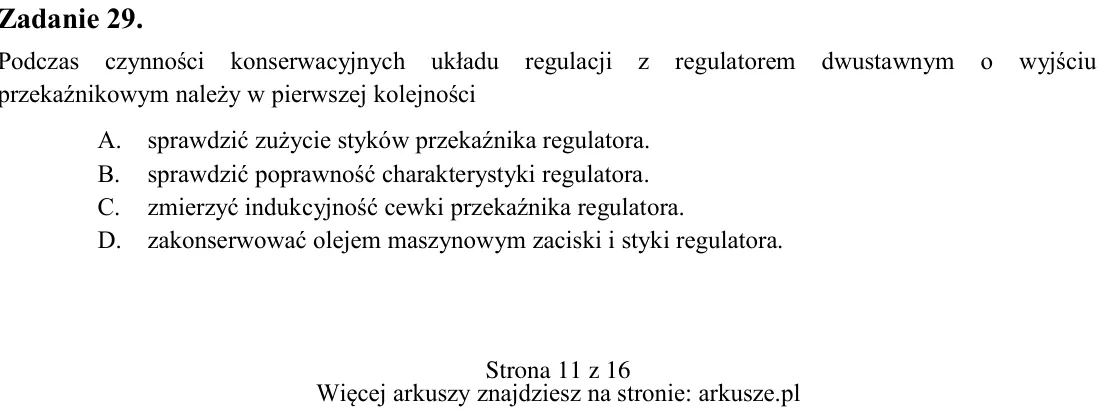

Zadanie 29. Podczas czynności konserwacyjnych układu regulacji z regulatorem dwustawnym o wyjściu przekaźnikowym należy w pierwszej kolejności A. sprawdzić zużycie styków przekaźnika regulatora. B. sprawdzić poprawność c

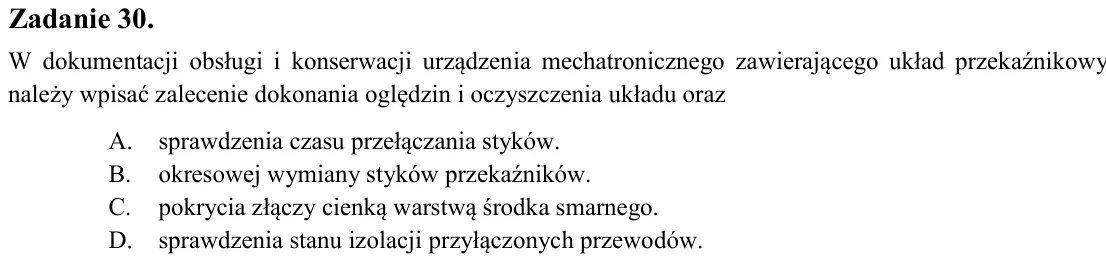

Zadanie 30. W dokumentacji obsługi i konserwacji urządzenia mechatronicznego zawierającego układ przekaźnikowy należy wpisać zalecenie dokonania oględzin i oczyszczenia układu oraz A. sprawdzenia czasu przełączania stykó

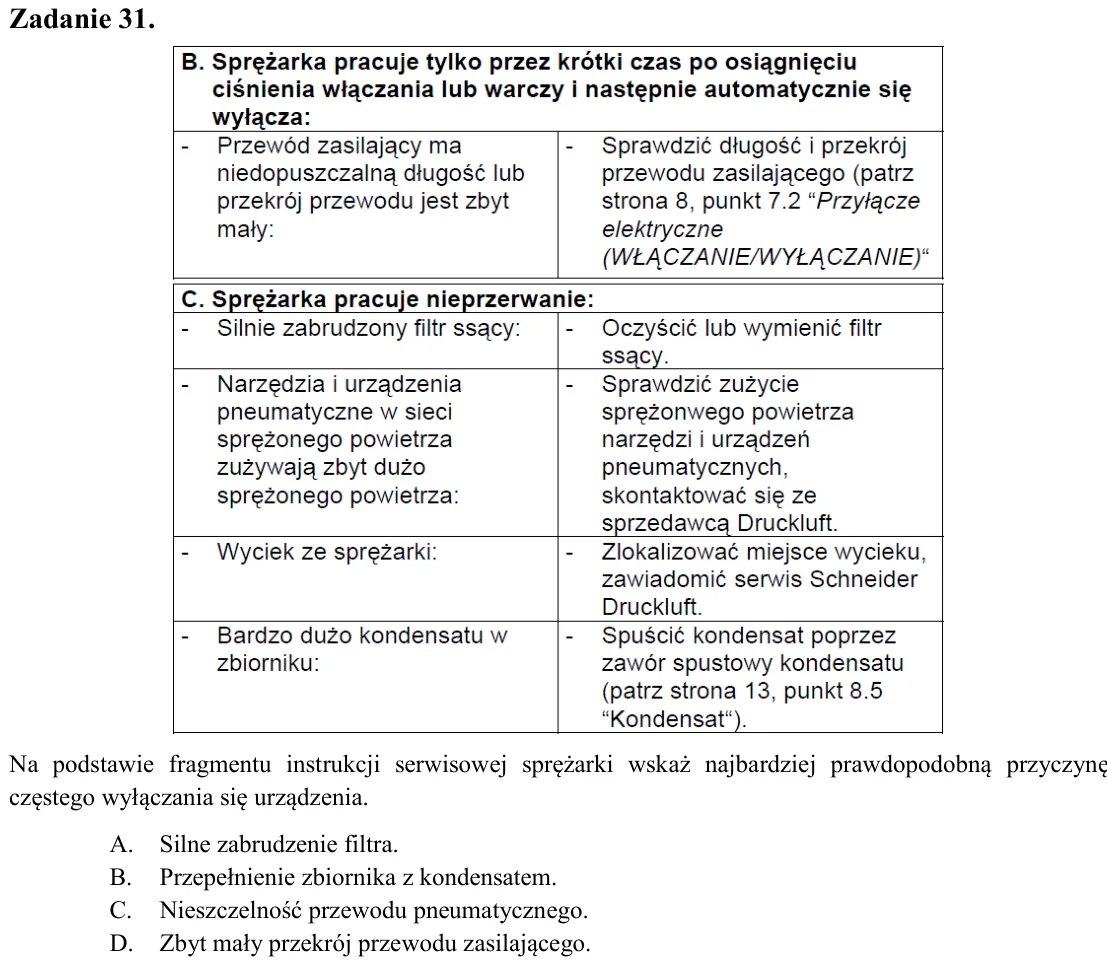

Zadanie 31. Na podstawie fragmentu instrukcji serwisowej sprężarki wskaż najbardziej prawdopodobną przyczynę częstego wyłączania się urządzenia. A. Silne zabrudzenie filtra. B. Przepełnienie zbiornika z kondensatem. C. N

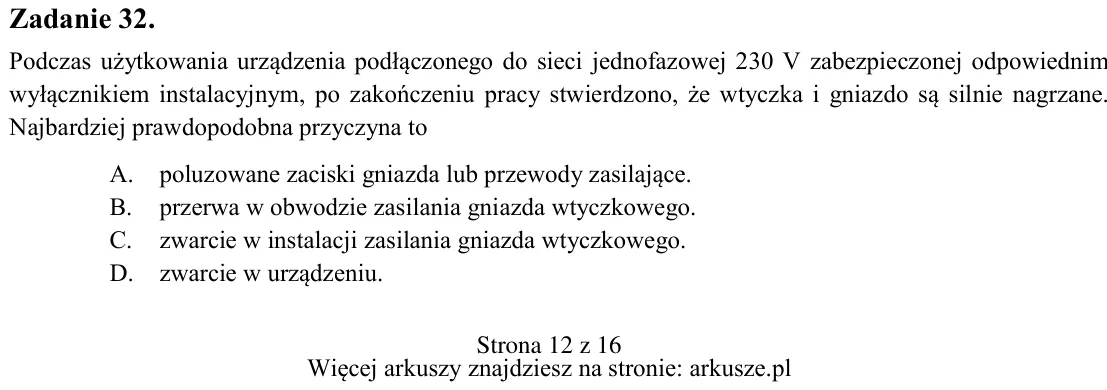

Zadanie 32. Podczas użytkowania urządzenia podłączonego do sieci jednofazowej 230 V zabezpieczonej odpowiednim wyłącznikiem instalacyjnym, po zakończeniu pracy stwierdzono, że wtyczka i gniazdo są silnie nagrzane. Najbar

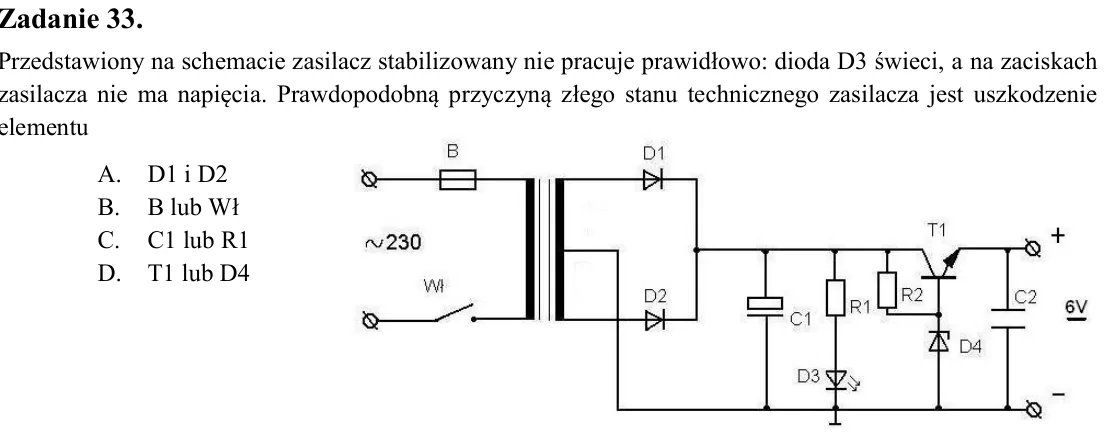

Zadanie 33. Przedstawiony na schemacie zasilacz stabilizowany nie pracuje prawidłowo: dioda D3 świeci, a na zaciskach zasilacza nie ma napięcia. Prawdopodobną przyczyną złego stanu technicznego zasilacza jest uszkodzenie

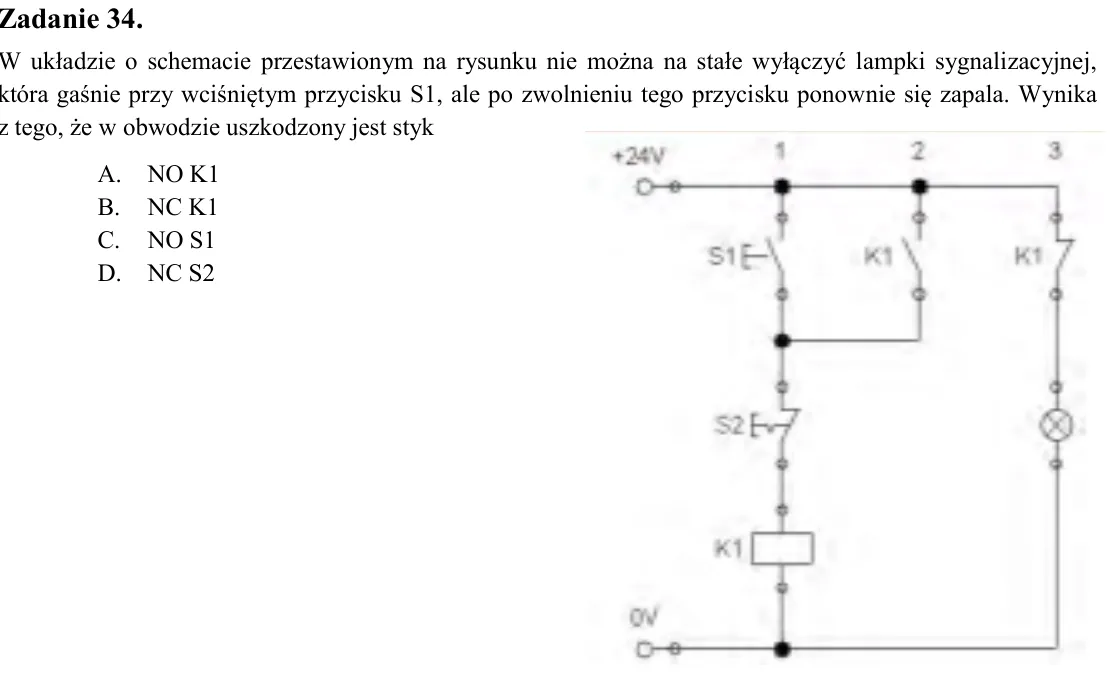

Zadanie 34. W układzie o schemacie przestawionym na rysunku nie można na stałe wyłączyć lampki sygnalizacyjnej, która gaśnie przy wciśniętym przycisku S1, ale po zwolnieniu tego przycisku ponownie się zapala. Wynika z te

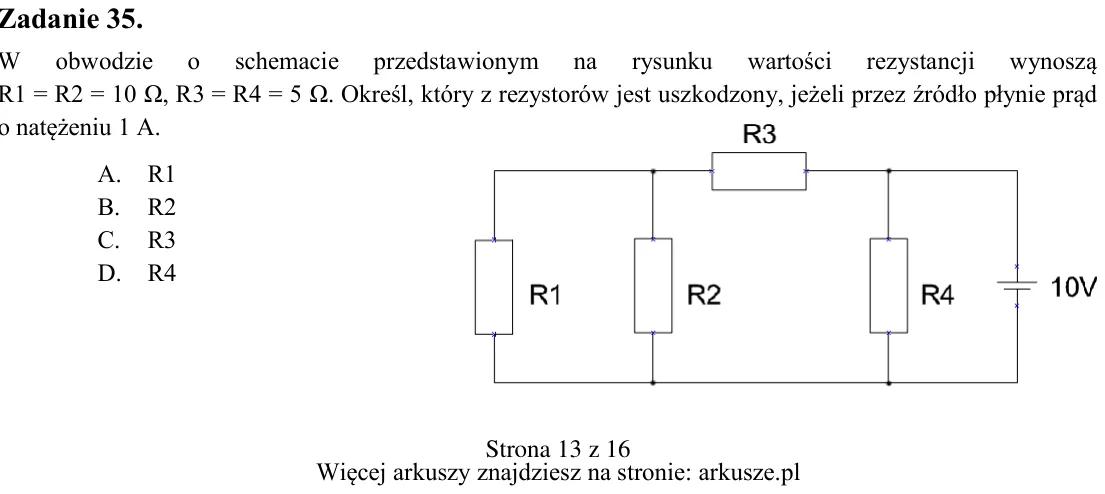

Zadanie 35. W obwodzie o schemacie przedstawionym na rysunku wartości rezystancji wynoszą R1 = R2 = 10 Ω, R3 = R4 = 5 Ω. Określ, który z rezystorów jest uszkodzony, jeżeli przez źródło płynie prąd o natężeniu 1 A. A. R1

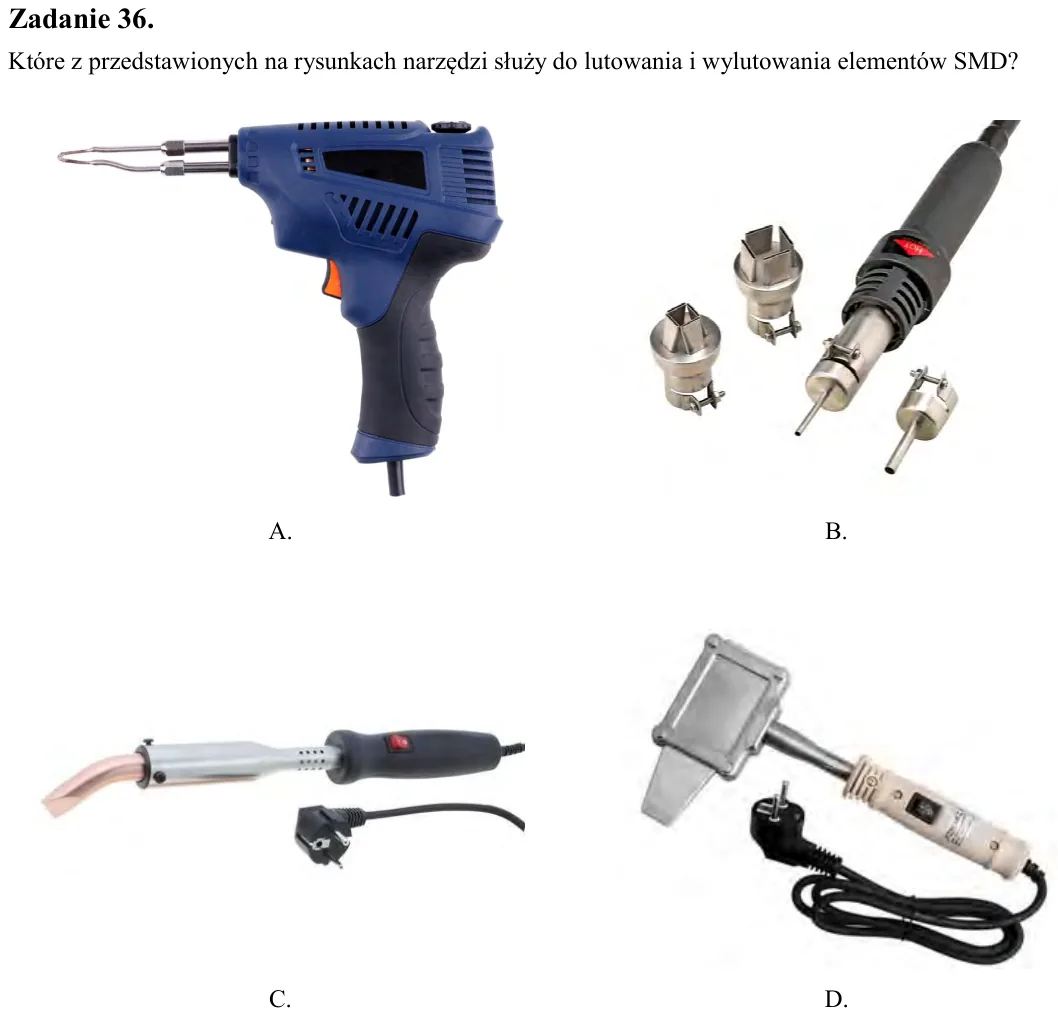

Zadanie 36. Które z przedstawionych na rysunkach narzędzi służy do lutowania i wylutowania elementów SMD?

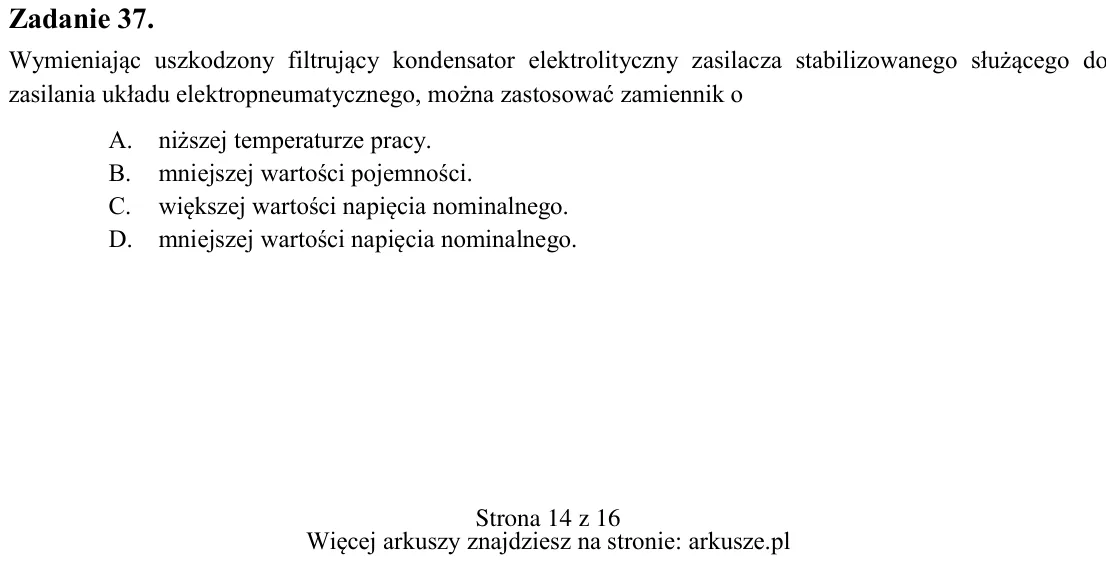

Zadanie 37. Wymieniając uszkodzony filtrujący kondensator elektrolityczny zasilacza stabilizowanego służącego do zasilania układu elektropneumatycznego, można zastosować zamiennik o A. niższej temperaturze pracy. B. mnie

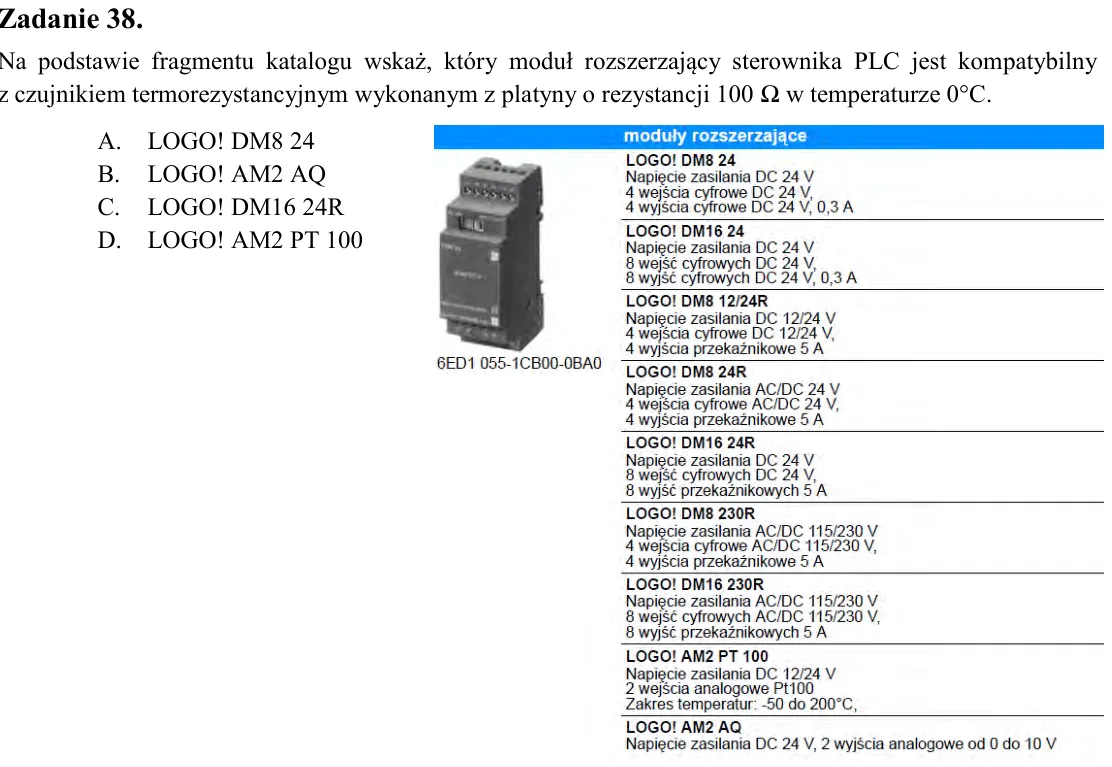

Zadanie 38. Na podstawie fragmentu katalogu wskaż, który moduł rozszerzający sterownika PLC jest kompatybilny z czujnikiem termorezystancyjnym wykonanym z platyny o rezystancji 100 Ω w temperaturze 0°C. A. LOGO! DM8 24 B

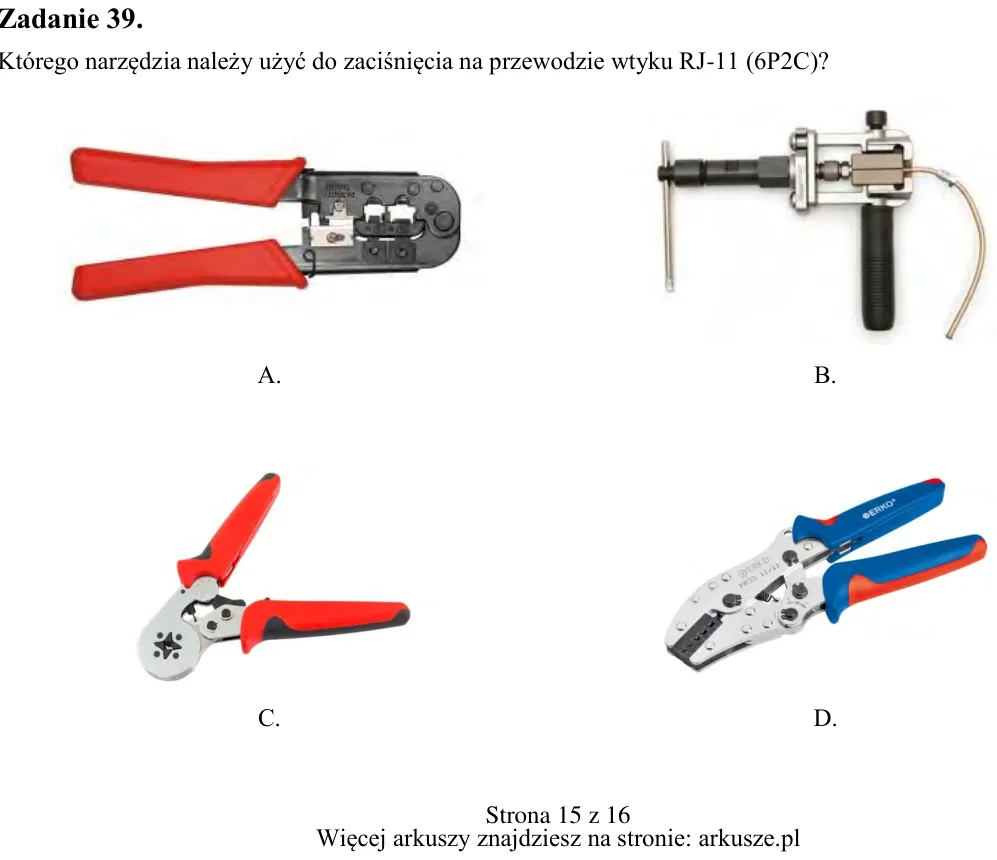

Zadanie 39. Którego narzędzia należy użyć do zaciśnięcia na przewodzie wtyku RJ-11 (6P2C)? A. B. C. D.

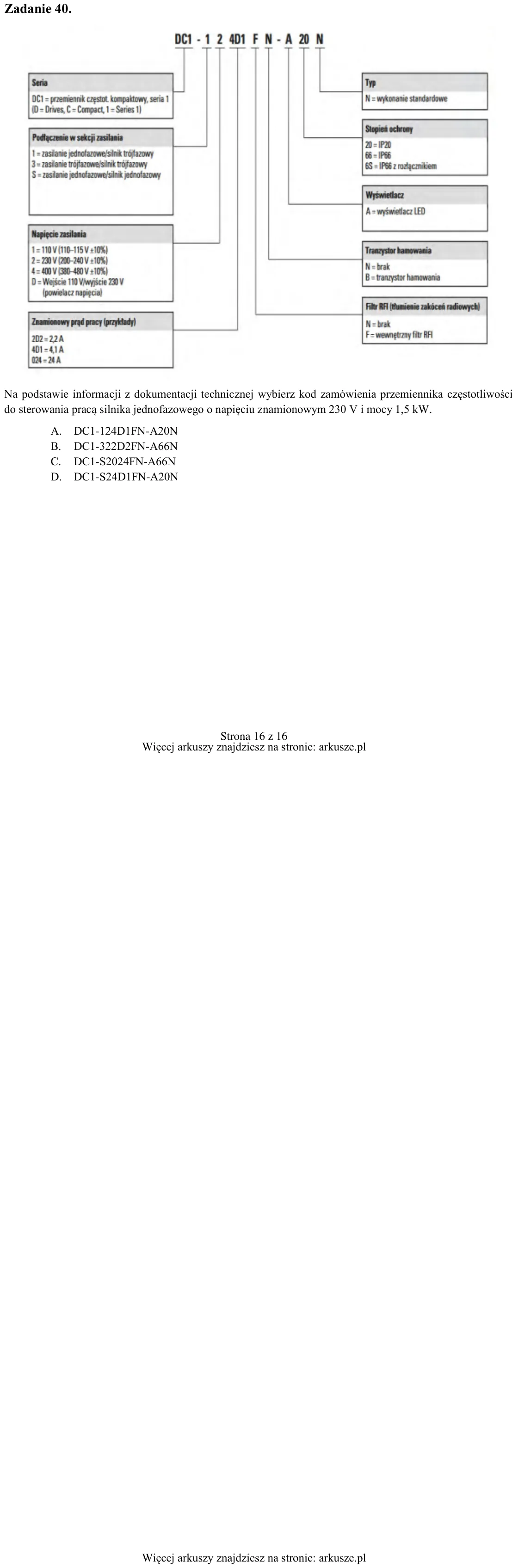

Zadanie 40. Na podstawie informacji z dokumentacji technicznej wybierz kod zamówienia przemiennika częstotliwości do sterowania pracą silnika jednofazowego o napięciu znamionowym 230 V i mocy 1,5 kW. A. DC1-124D1FN-A20N
