E18 · Egzamin zawodowy · czerwiec 2019

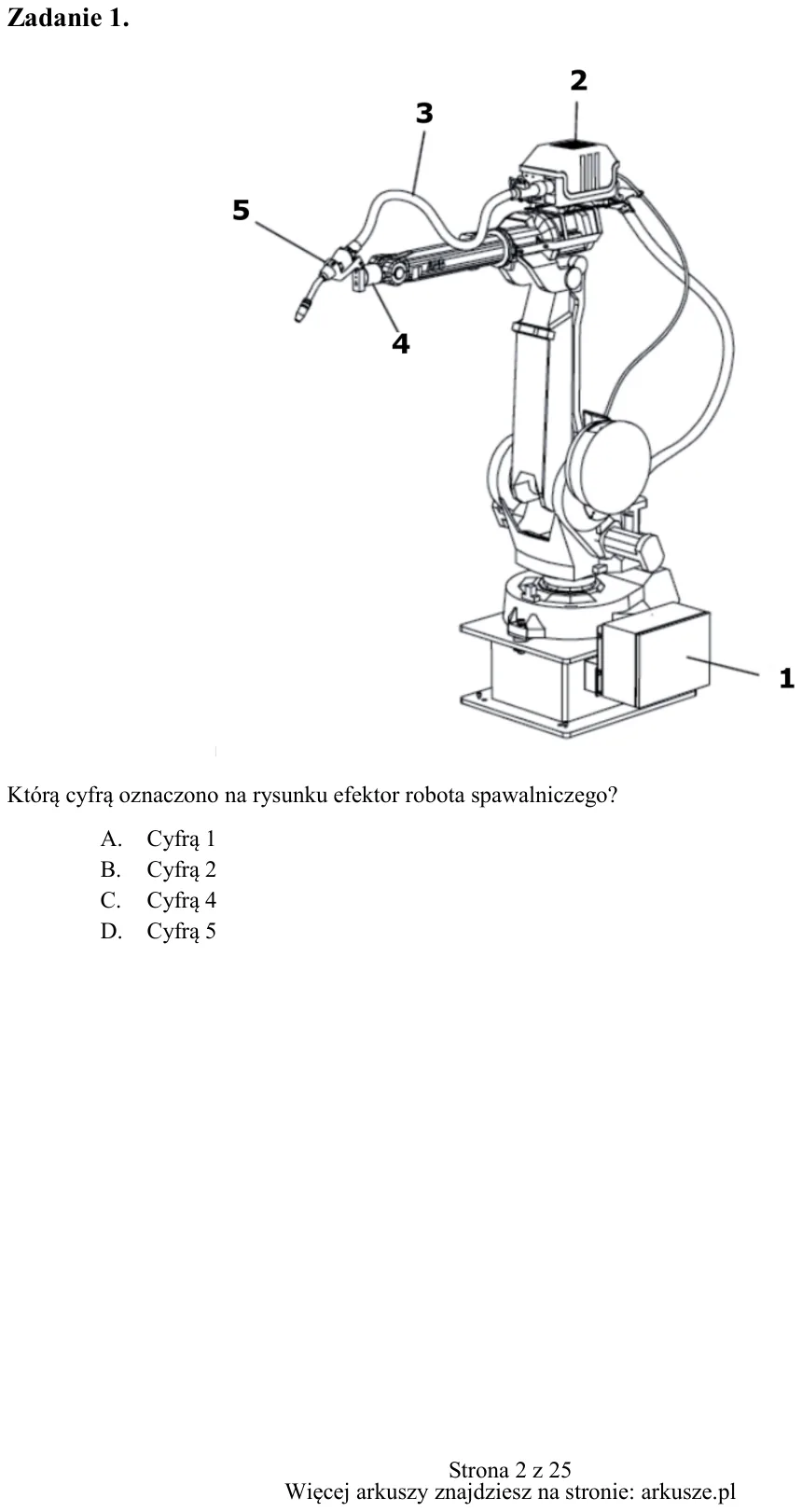

Zadanie 1. Którą cyfrą oznaczono na rysunku efektor robota spawalniczego? A. Cyfrą 1 B. Cyfrą 2 C. Cyfrą 4 D. Cyfrą 5

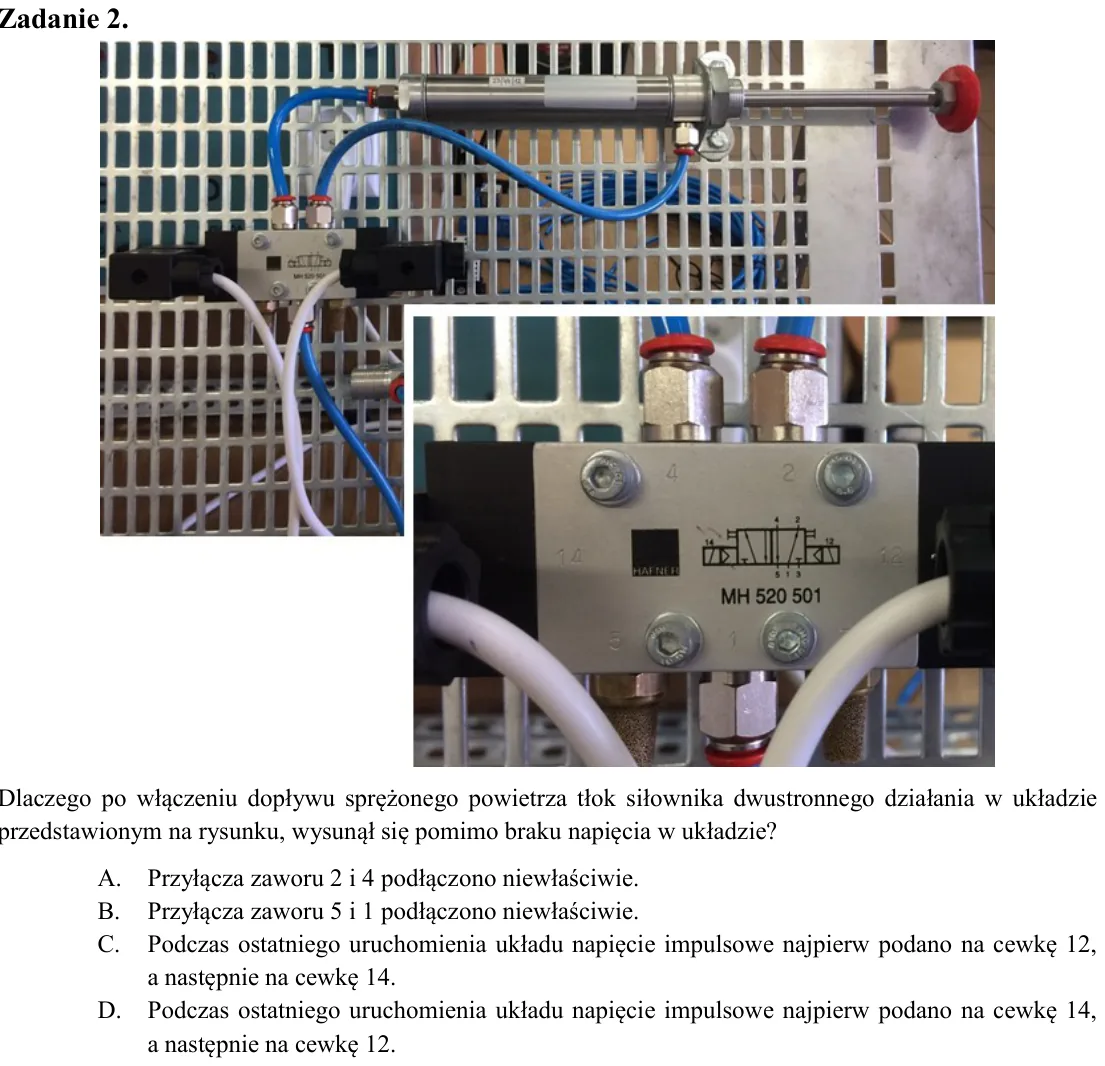

Zadanie 2. Dlaczego po włączeniu dopływu sprężonego powietrza tłok siłownika dwustronnego działania w układzie przedstawionym na rysunku, wysunął się pomimo braku napięcia w układzie? A. Przyłącza zaworu 2 i 4 podłączono

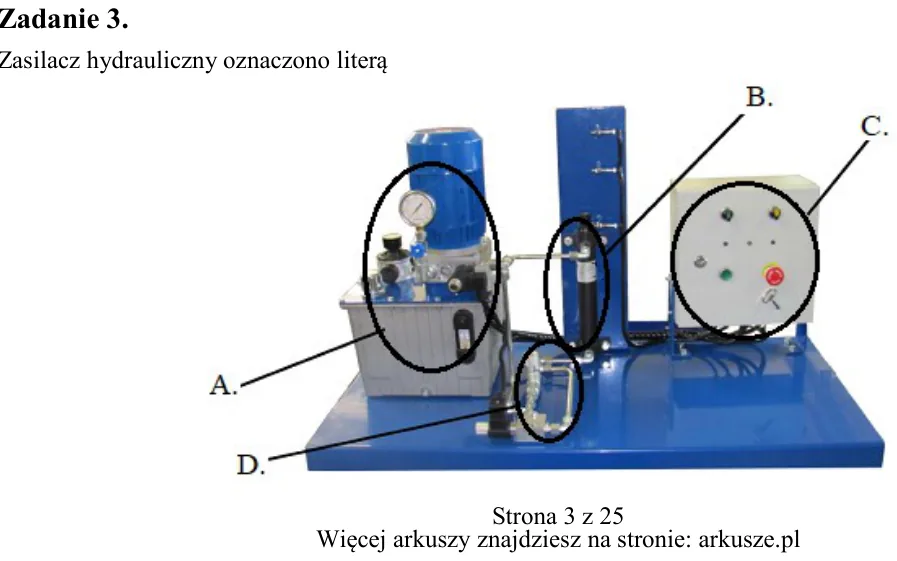

Zadanie 3. Zasilacz hydrauliczny oznaczono literą

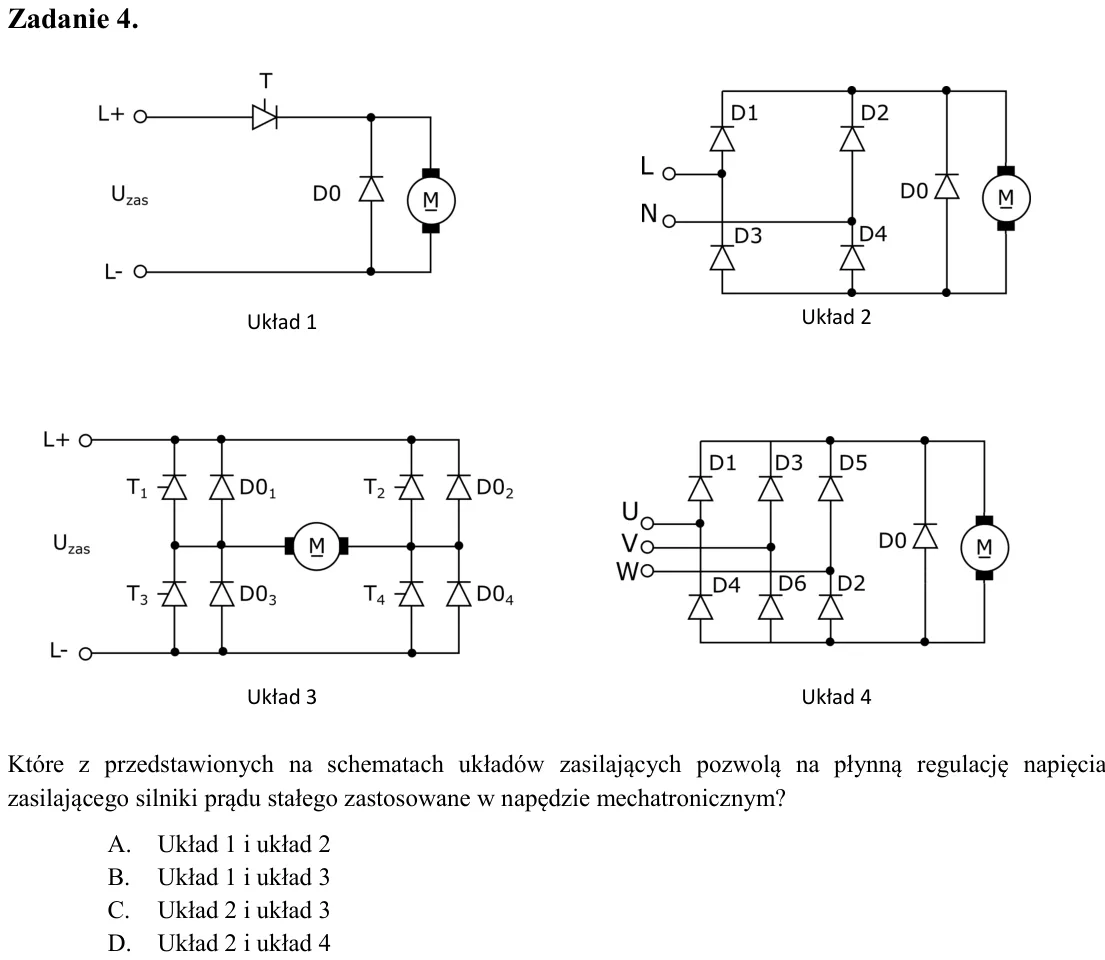

Zadanie 4. Które z przedstawionych na schematach układów zasilających pozwolą na płynną regulację napięcia zasilającego silniki prądu stałego zastosowane w napędzie mechatronicznym? A. Układ 1 i układ 2 B. Układ 1 i ukła

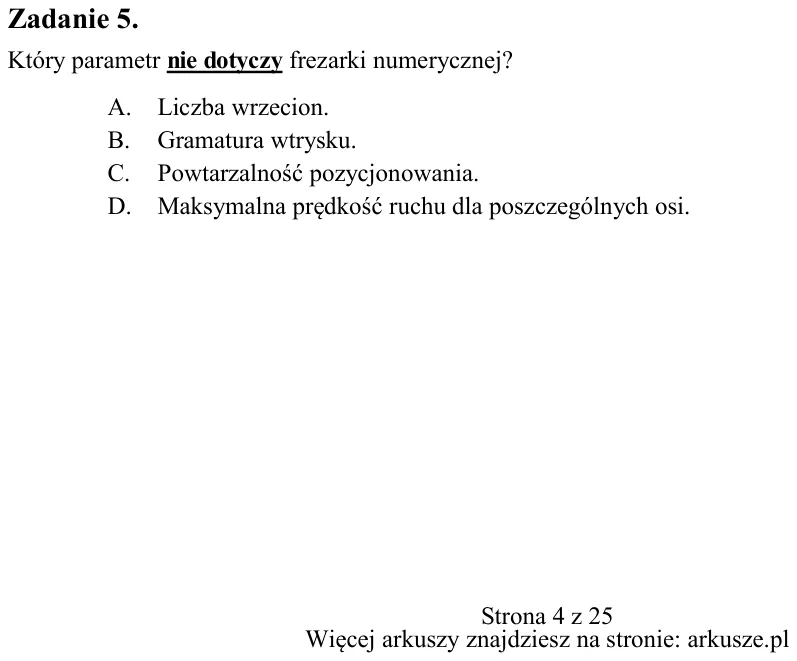

Zadanie 5. Który parametr nie dotyczy frezarki numerycznej? A. Liczba wrzecion. B. Gramatura wtrysku. C. Powtarzalność pozycjonowania. D. Maksymalna prędkość ruchu dla poszczególnych osi. Układ 1 Układ 2 Układ 3 Układ 4

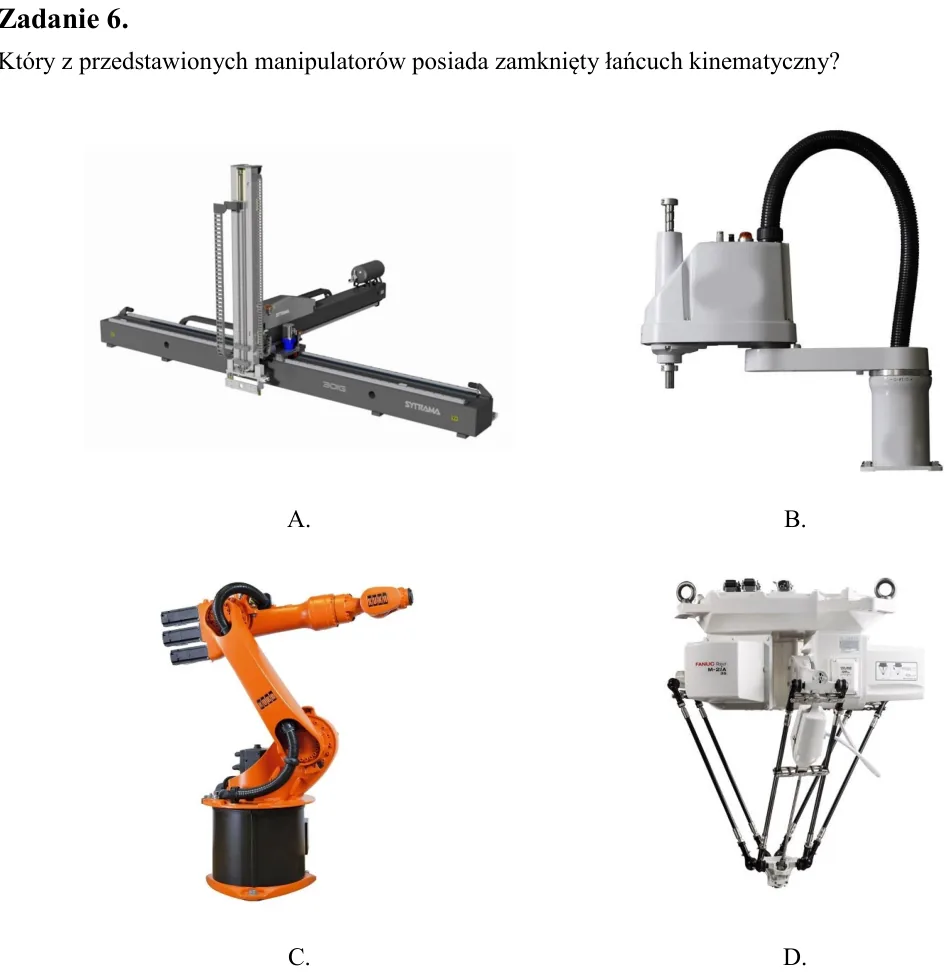

Zadanie 6. Który z przedstawionych manipulatorów posiada zamknięty łańcuch kinematyczny?

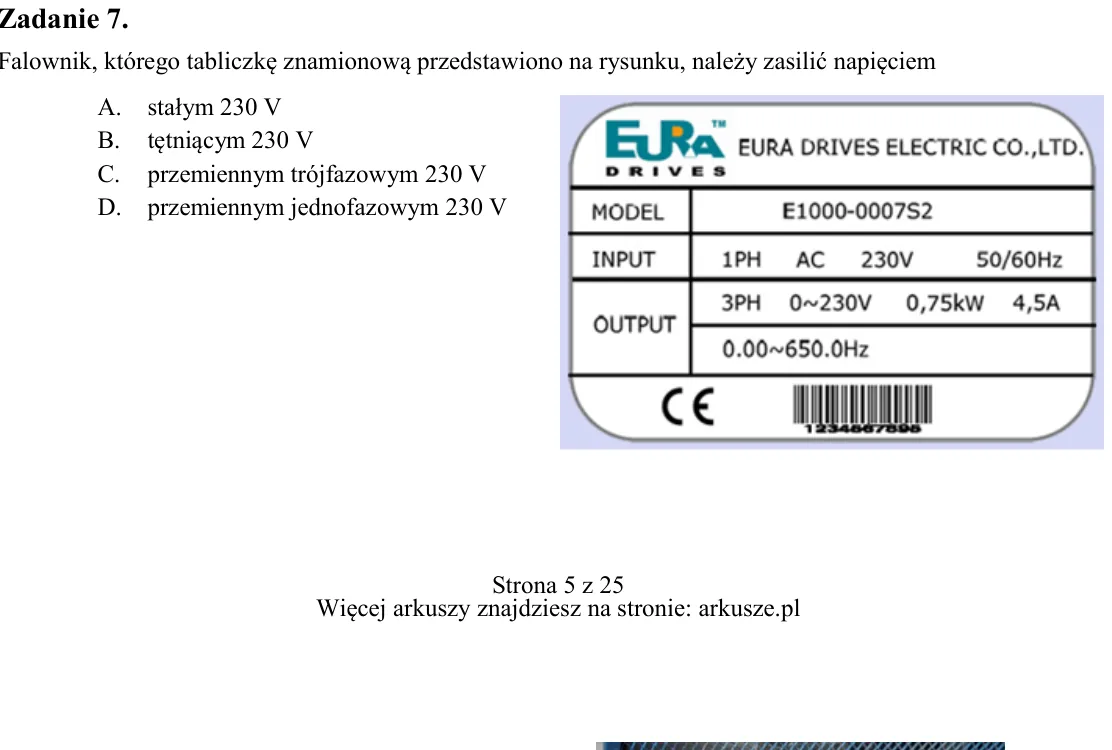

Zadanie 7. Falownik, którego tabliczkę znamionową przedstawiono na rysunku, należy zasilić napięciem A. stałym 230 V B. tętniącym 230 V C. przemiennym trójfazowym 230 V D. przemiennym jednofazowym 230 V A. B. C. D.

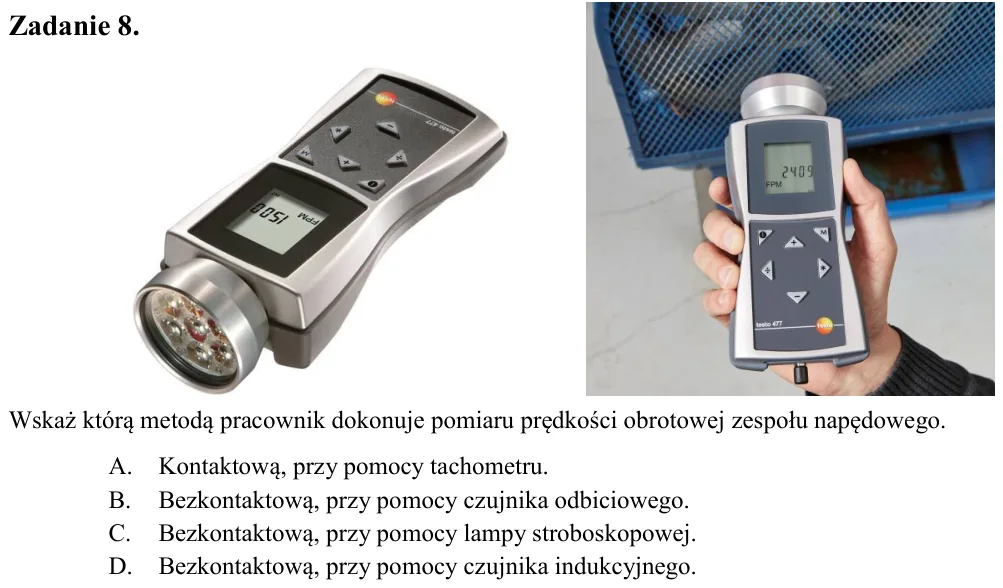

Zadanie 8. Wskaż którą metodą pracownik dokonuje pomiaru prędkości obrotowej zespołu napędowego. A. Kontaktową, przy pomocy tachometru. B. Bezkontaktową, przy pomocy czujnika odbiciowego. C. Bezkontaktową, przy pomocy la

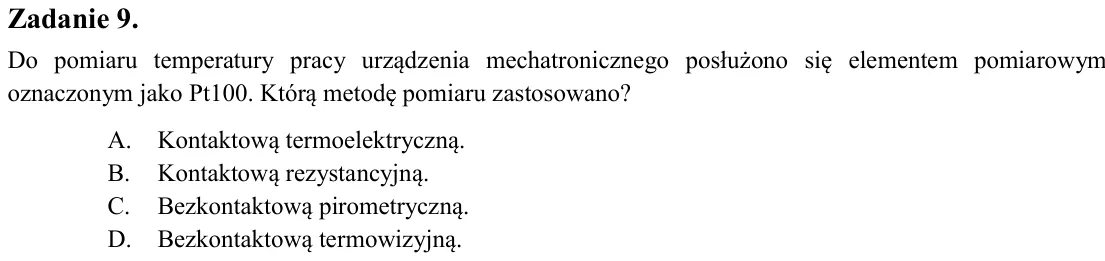

Zadanie 9. Do pomiaru temperatury pracy urządzenia mechatronicznego posłużono się elementem pomiarowym oznaczonym jako Pt100. Którą metodę pomiaru zastosowano? A. Kontaktową termoelektryczną. B. Kontaktową rezystancyjną.

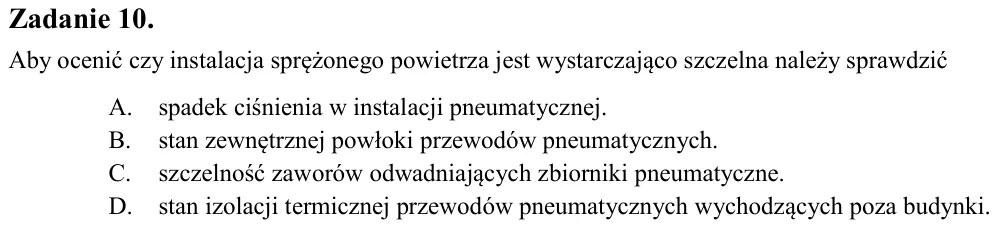

Zadanie 10. Aby ocenić czy instalacja sprężonego powietrza jest wystarczająco szczelna należy sprawdzić A. spadek ciśnienia w instalacji pneumatycznej. B. stan zewnętrznej powłoki przewodów pneumatycznych. C. szczelność

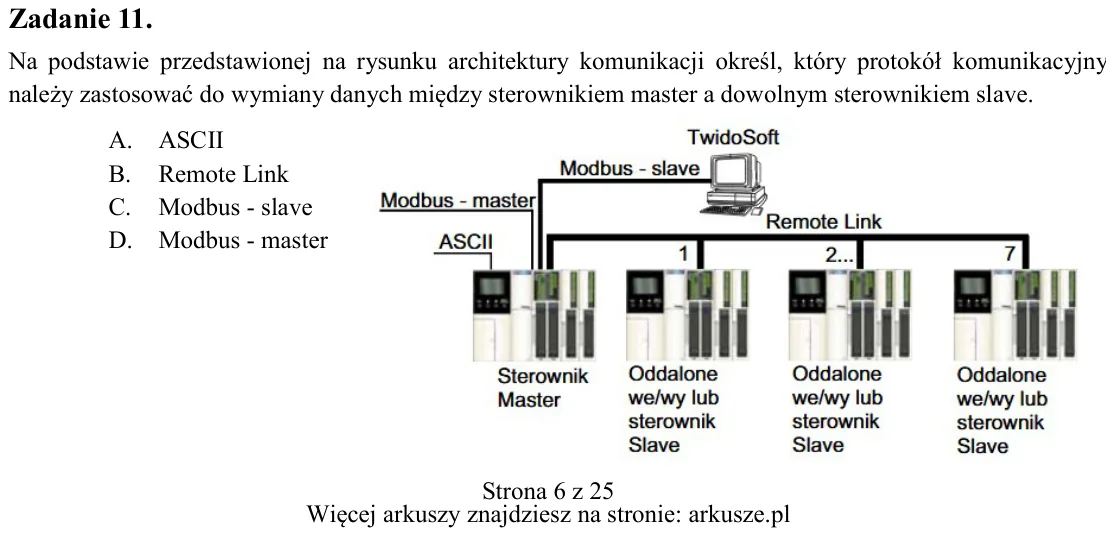

Zadanie 11. Na podstawie przedstawionej na rysunku architektury komunikacji określ, który protokół komunikacyjny należy zastosować do wymiany danych między sterownikiem master a dowolnym sterownikiem slave. A. ASCII B. R

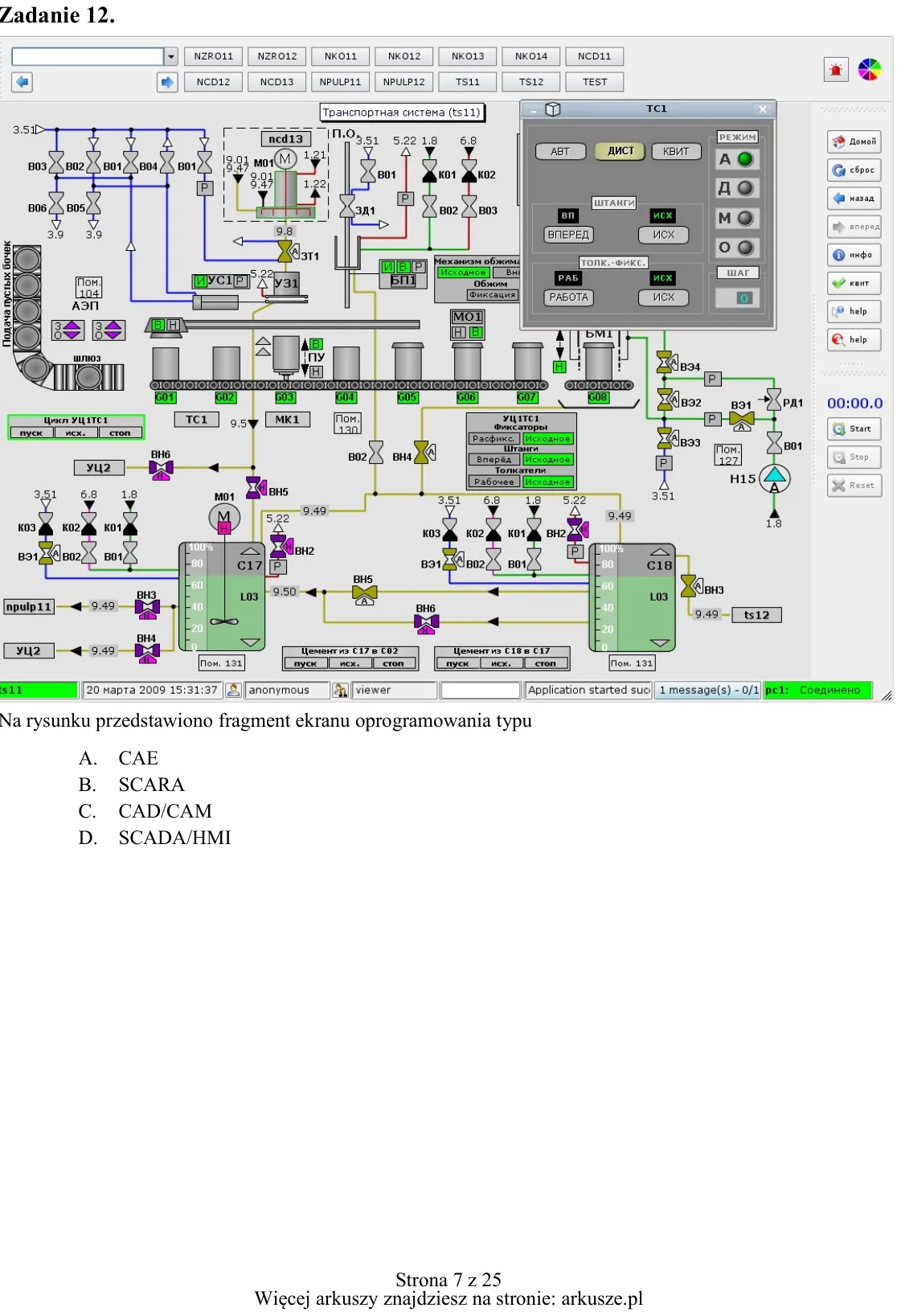

Zadanie 12. Na rysunku przedstawiono fragment ekranu oprogramowania typu A. CAE B. SCARA C. CAD/CAM D. SCADA/HMI

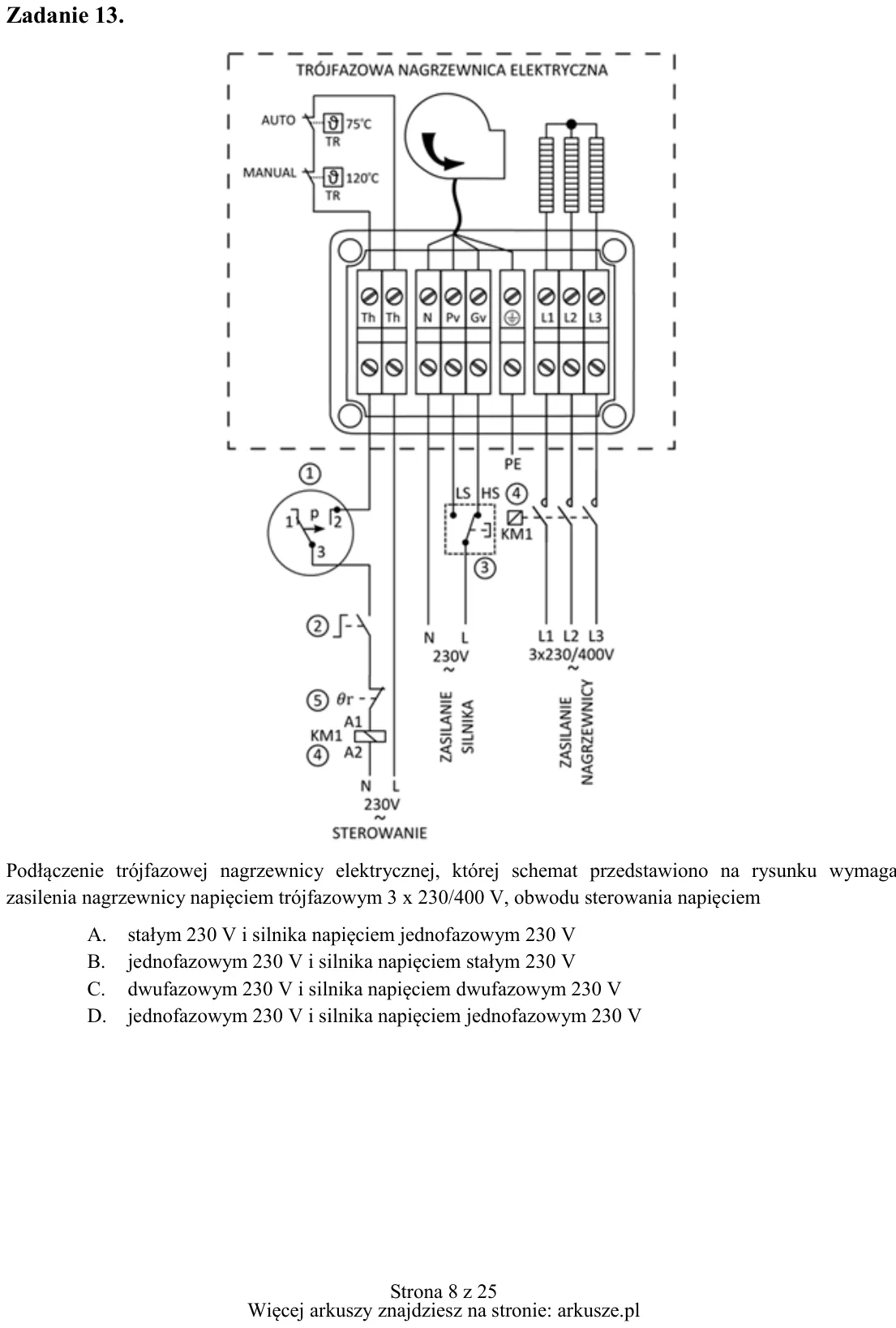

Zadanie 13. Podłączenie trójfazowej nagrzewnicy elektrycznej, której schemat przedstawiono na rysunku wymaga zasilenia nagrzewnicy napięciem trójfazowym 3 x 230/400 V, obwodu sterowania napięciem A. stałym 230 V i silnik

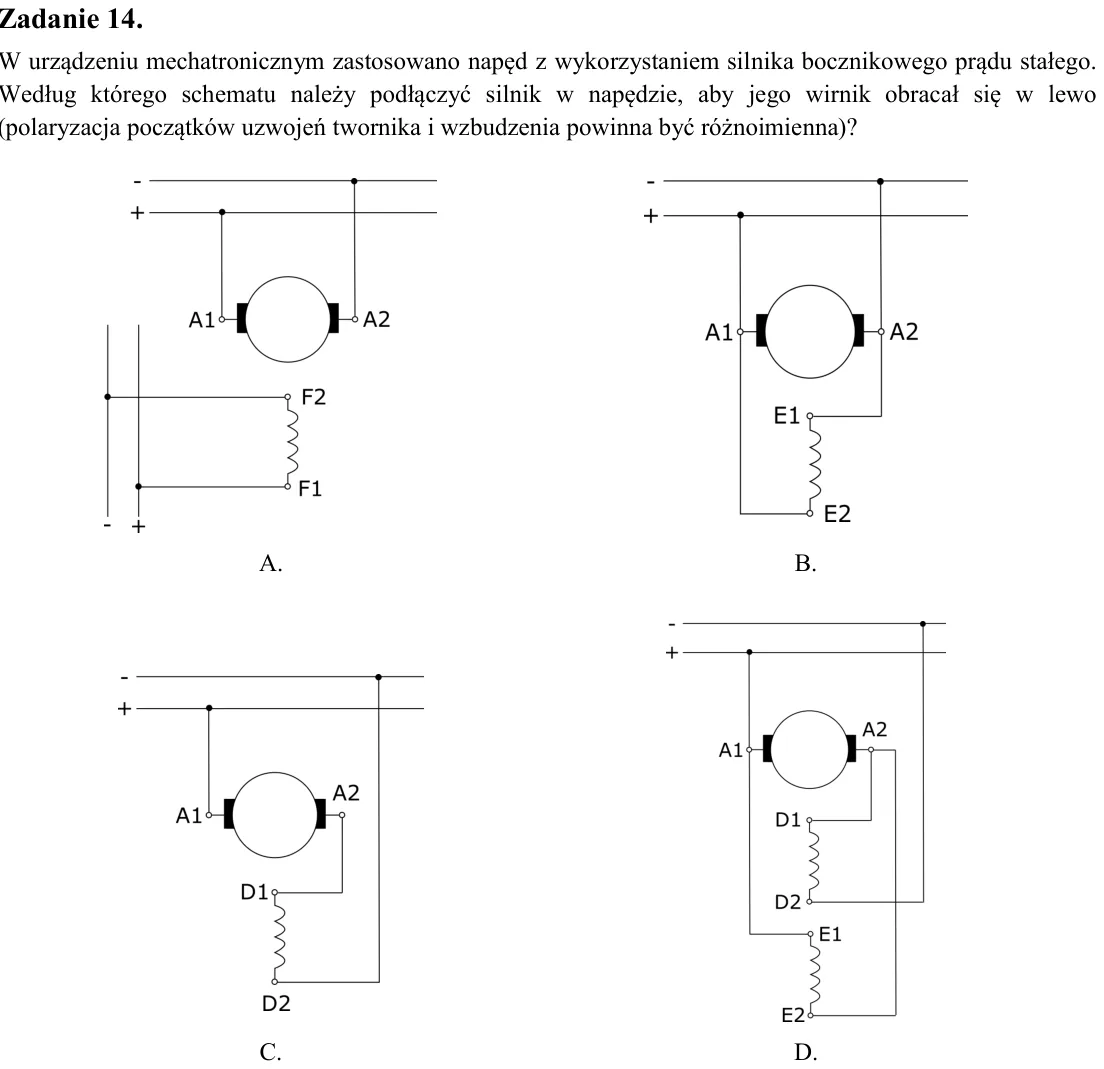

Zadanie 14. W urządzeniu mechatronicznym zastosowano napęd z wykorzystaniem silnika bocznikowego prądu stałego. Według którego schematu należy podłączyć silnik w napędzie, aby jego wirnik obracał się w lewo (polaryzacja

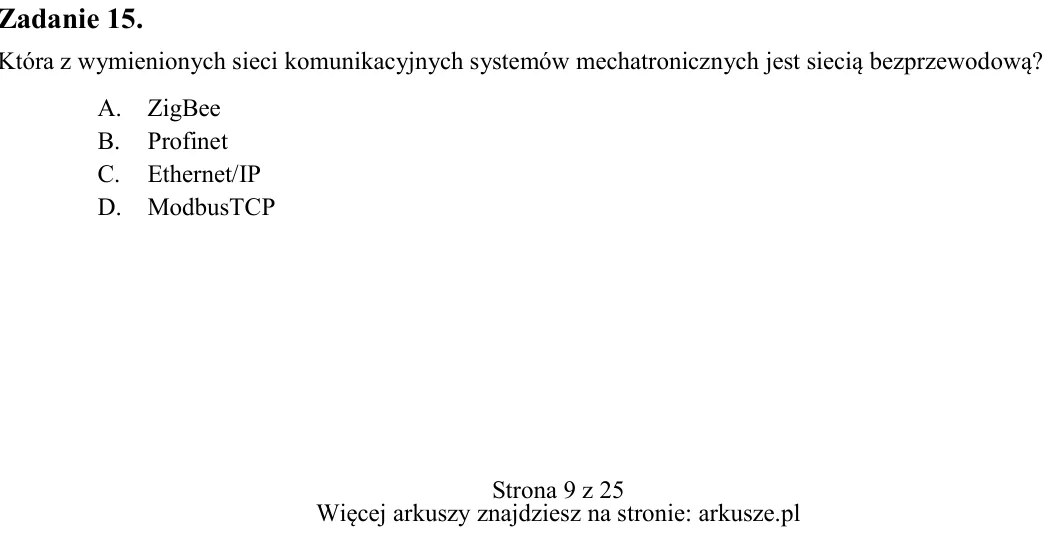

Zadanie 15. Która z wymienionych sieci komunikacyjnych systemów mechatronicznych jest siecią bezprzewodową? A. ZigBee B. Profinet C. Ethernet/IP D. ModbusTCP A. B. C. D.

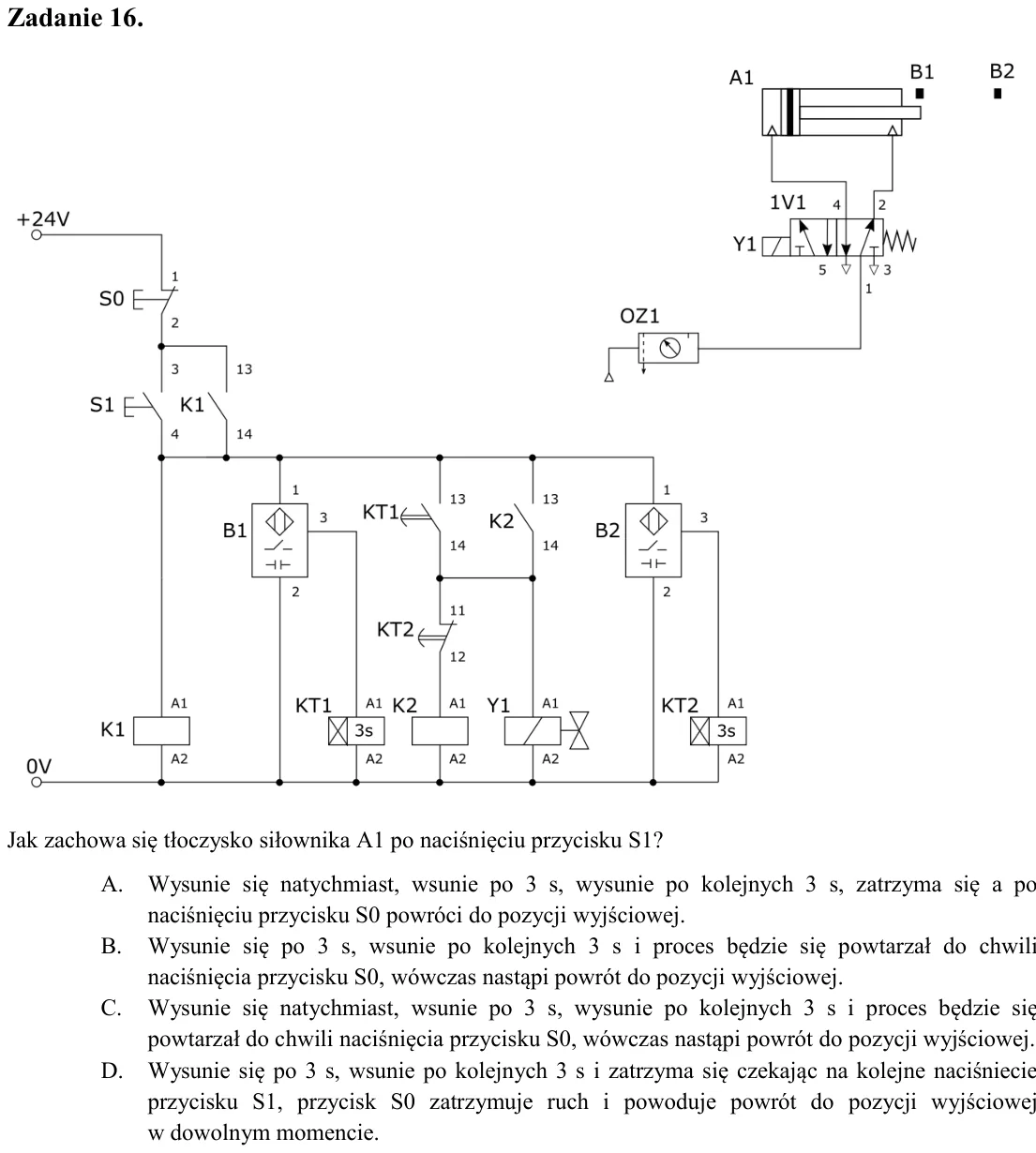

Zadanie 16. Jak zachowa się tłoczysko siłownika A1 po naciśnięciu przycisku S1? A. Wysunie się natychmiast, wsunie po 3 s, wysunie po kolejnych 3 s, zatrzyma się a po naciśnięciu przycisku S0 powróci do pozycji wyjściowe

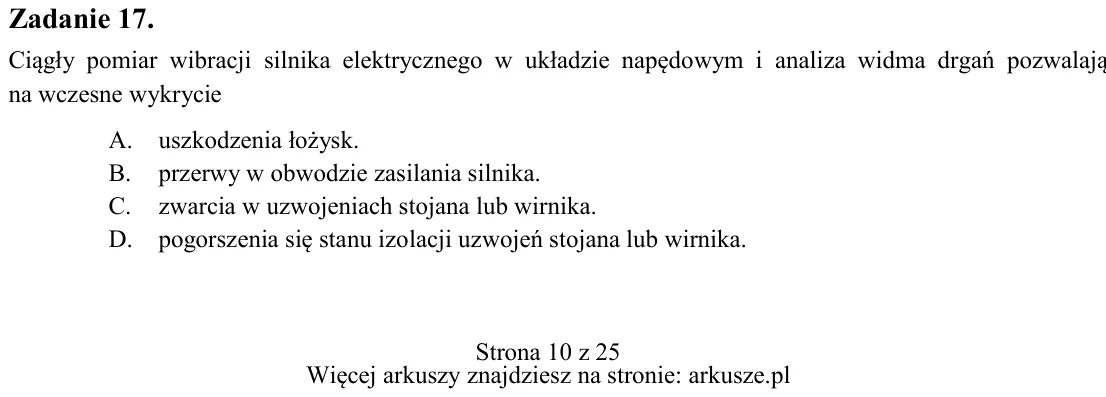

Zadanie 17. Ciągły pomiar wibracji silnika elektrycznego w układzie napędowym i analiza widma drgań pozwalają na wczesne wykrycie A. uszkodzenia łożysk. B. przerwy w obwodzie zasilania silnika. C. zwarcia w uzwojeniach s

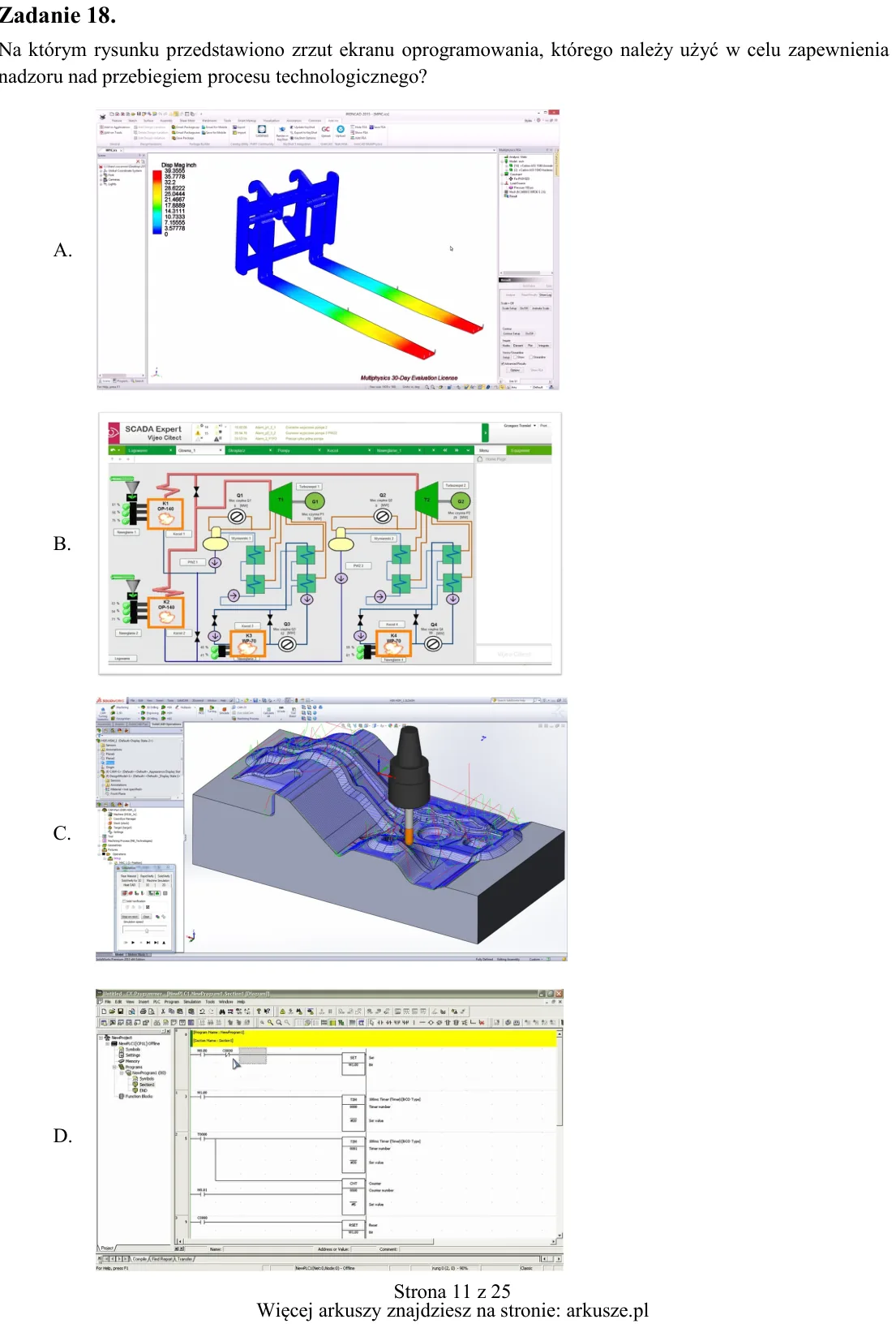

Zadanie 18. Na którym rysunku przedstawiono zrzut ekranu oprogramowania, którego należy użyć w celu zapewnienia nadzoru nad przebiegiem procesu technologicznego? A. B. C. D.

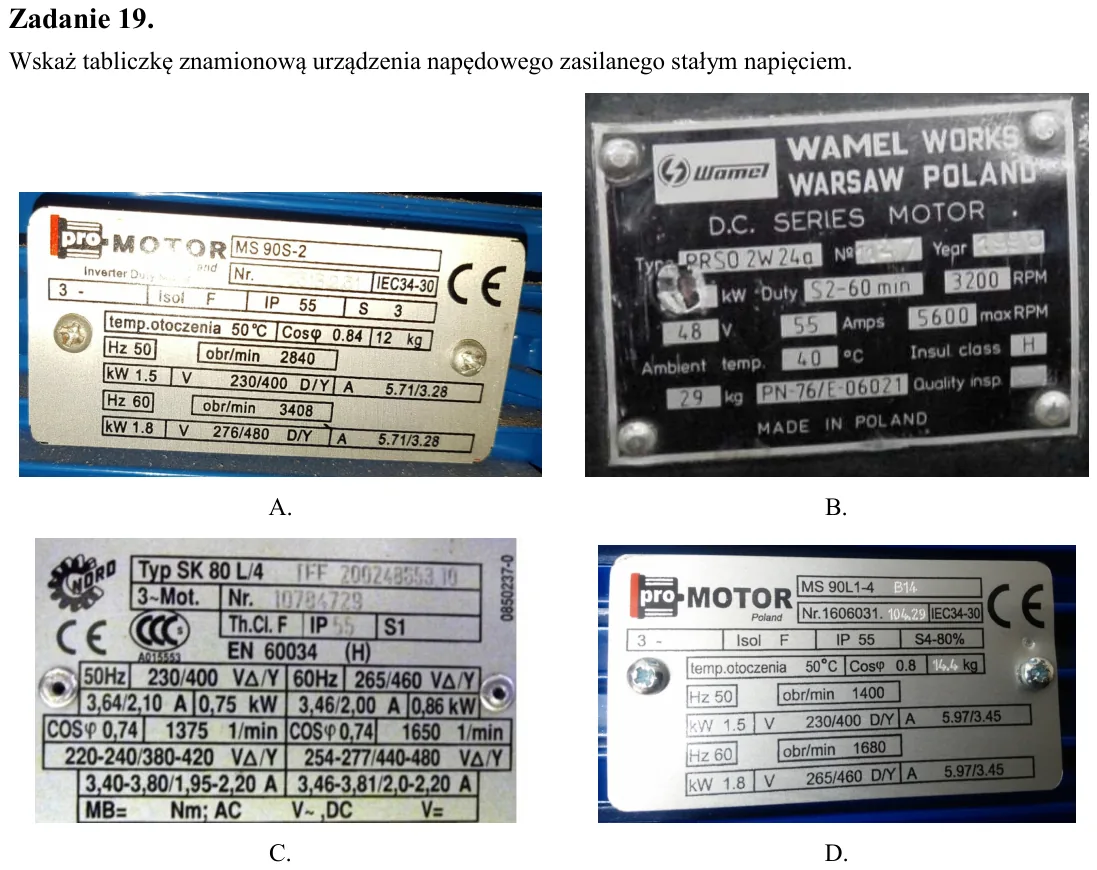

Zadanie 19. Wskaż tabliczkę znamionową urządzenia napędowego zasilanego stałym napięciem.

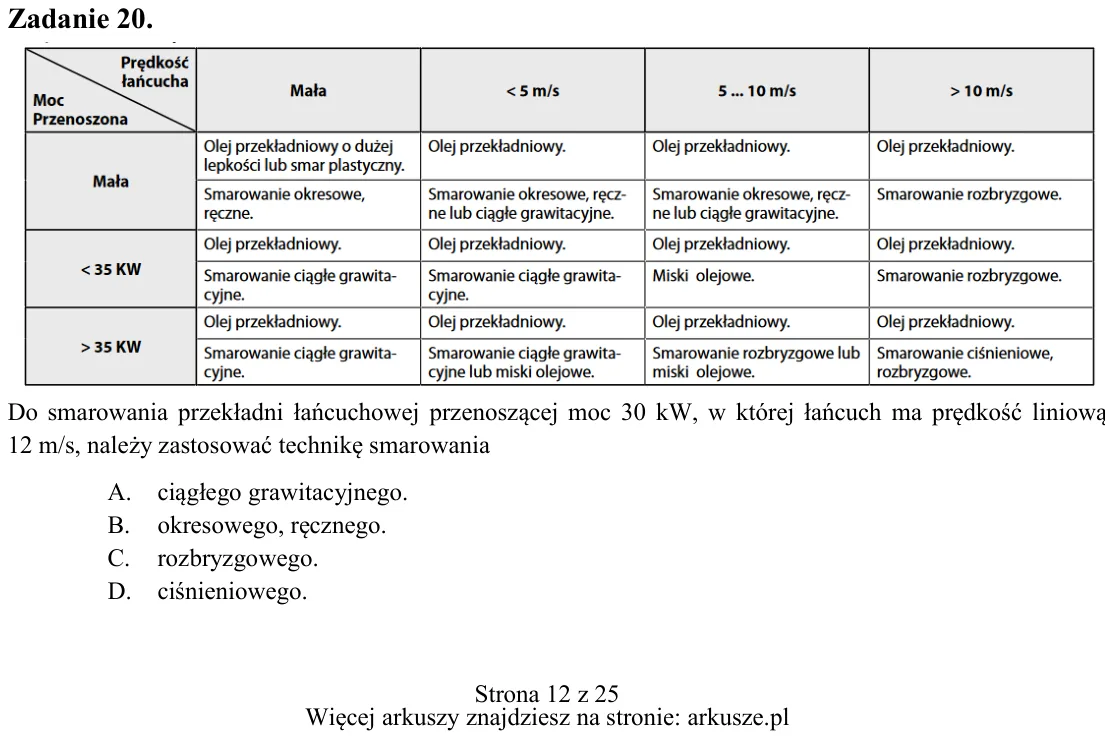

Zadanie 20. Do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 12 m/s, należy zastosować technikę smarowania A. ciągłego grawitacyjnego. B. okresowego, ręcznego. C. rozbryzg

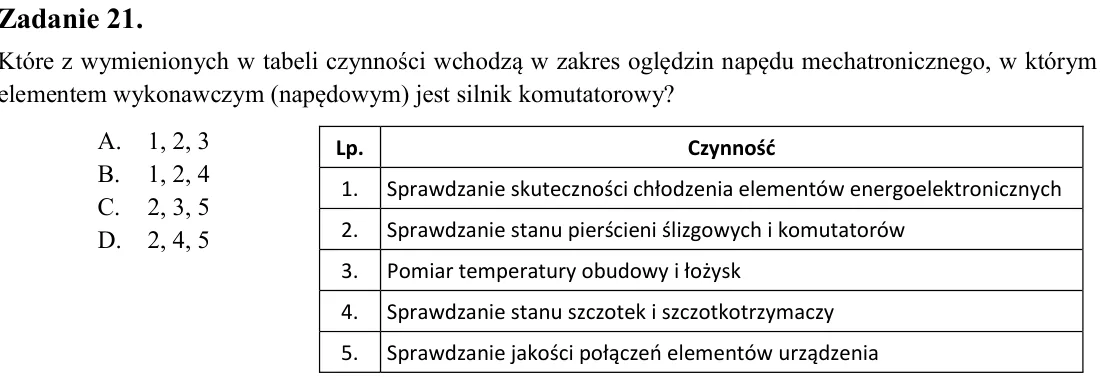

Zadanie 21. Które z wymienionych w tabeli czynności wchodzą w zakres oględzin napędu mechatronicznego, w którym elementem wykonawczym (napędowym) jest silnik komutatorowy? A. 1, 2, 3 B. 1, 2, 4 C. 2, 3, 5 D. 2, 4, 5

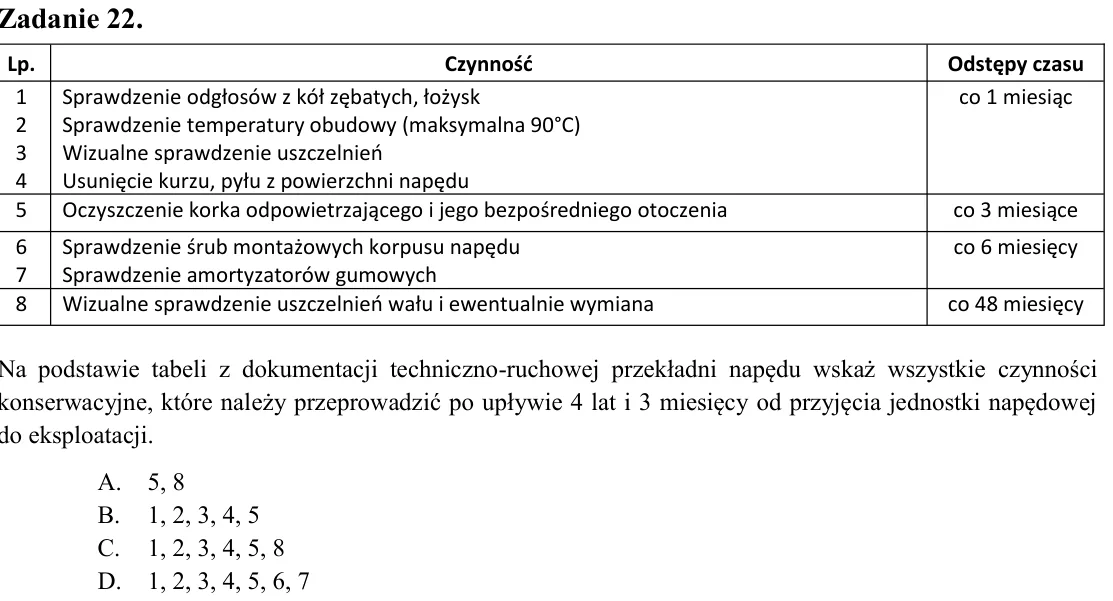

Zadanie 22. Na podstawie tabeli z dokumentacji techniczno-ruchowej przekładni napędu wskaż wszystkie czynności konserwacyjne, które należy przeprowadzić po upływie 4 lat i 3 miesięcy od przyjęcia jednostki napędowej do e

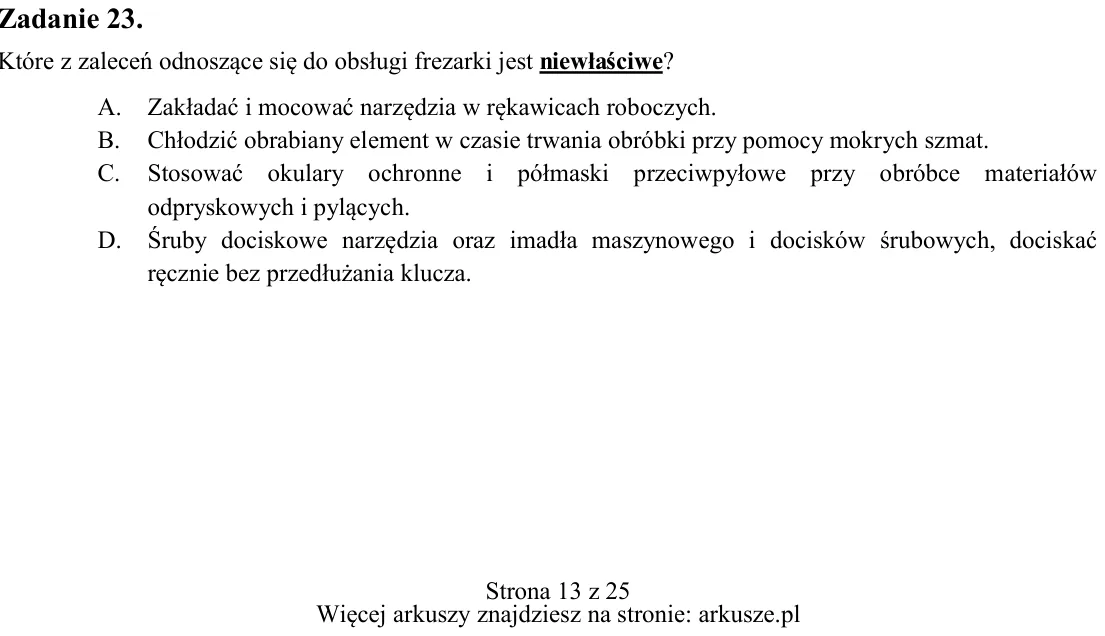

Zadanie 23. Które z zaleceń odnoszące się do obsługi frezarki jest niewłaściwe? A. Zakładać i mocować narzędzia w rękawicach roboczych. B. Chłodzić obrabiany element w czasie trwania obróbki przy pomocy mokrych szmat. C.

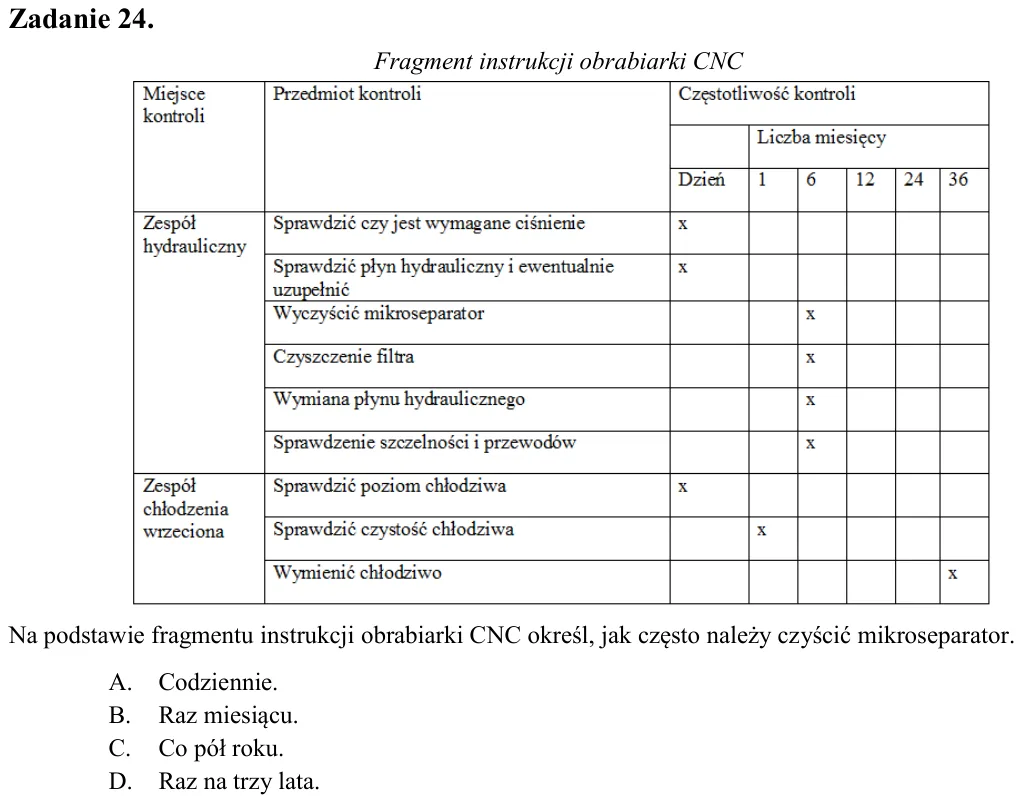

Zadanie 24. Fragment instrukcji obrabiarki CNC Na podstawie fragmentu instrukcji obrabiarki CNC określ, jak często należy czyścić mikroseparator. A. Codziennie. B. Raz miesiącu. C. Co pół roku. D. Raz na trzy lata.

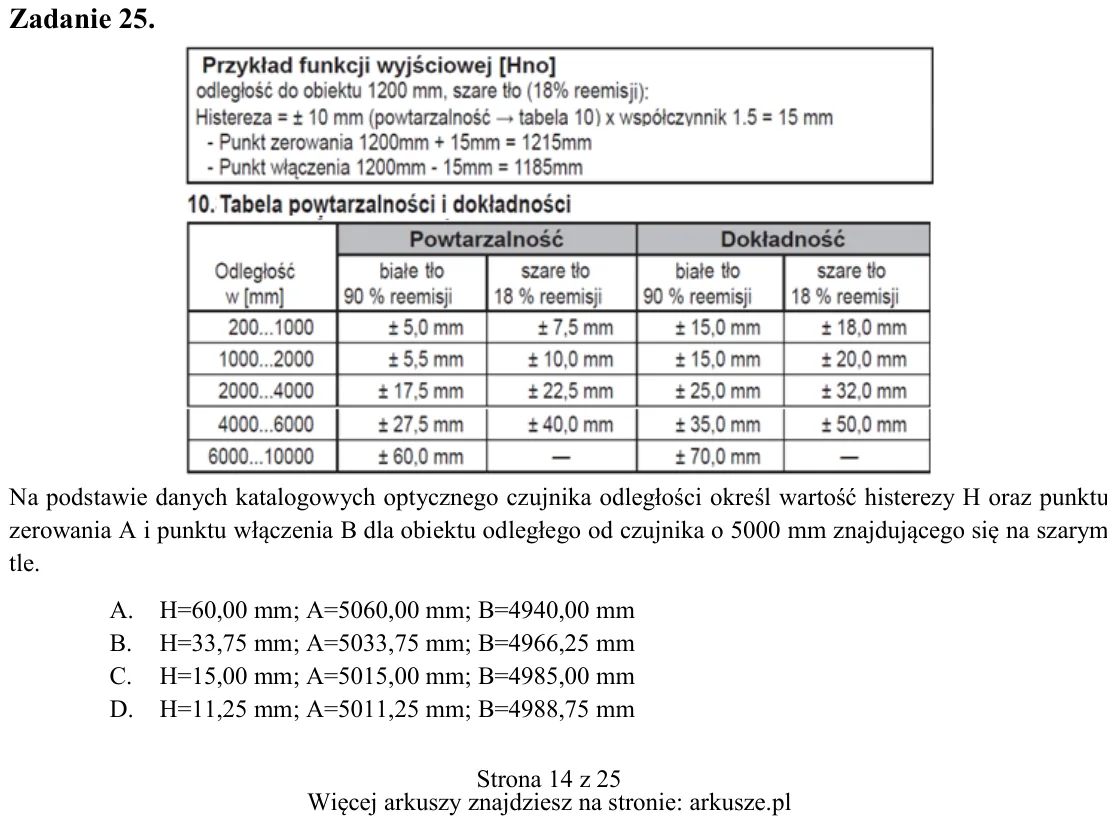

Zadanie 25. Na podstawie danych katalogowych optycznego czujnika odległości określ wartość histerezy H oraz punktu zerowania A i punktu włączenia B dla obiektu odległego od czujnika o 5000 mm znajdującego się na szarym t

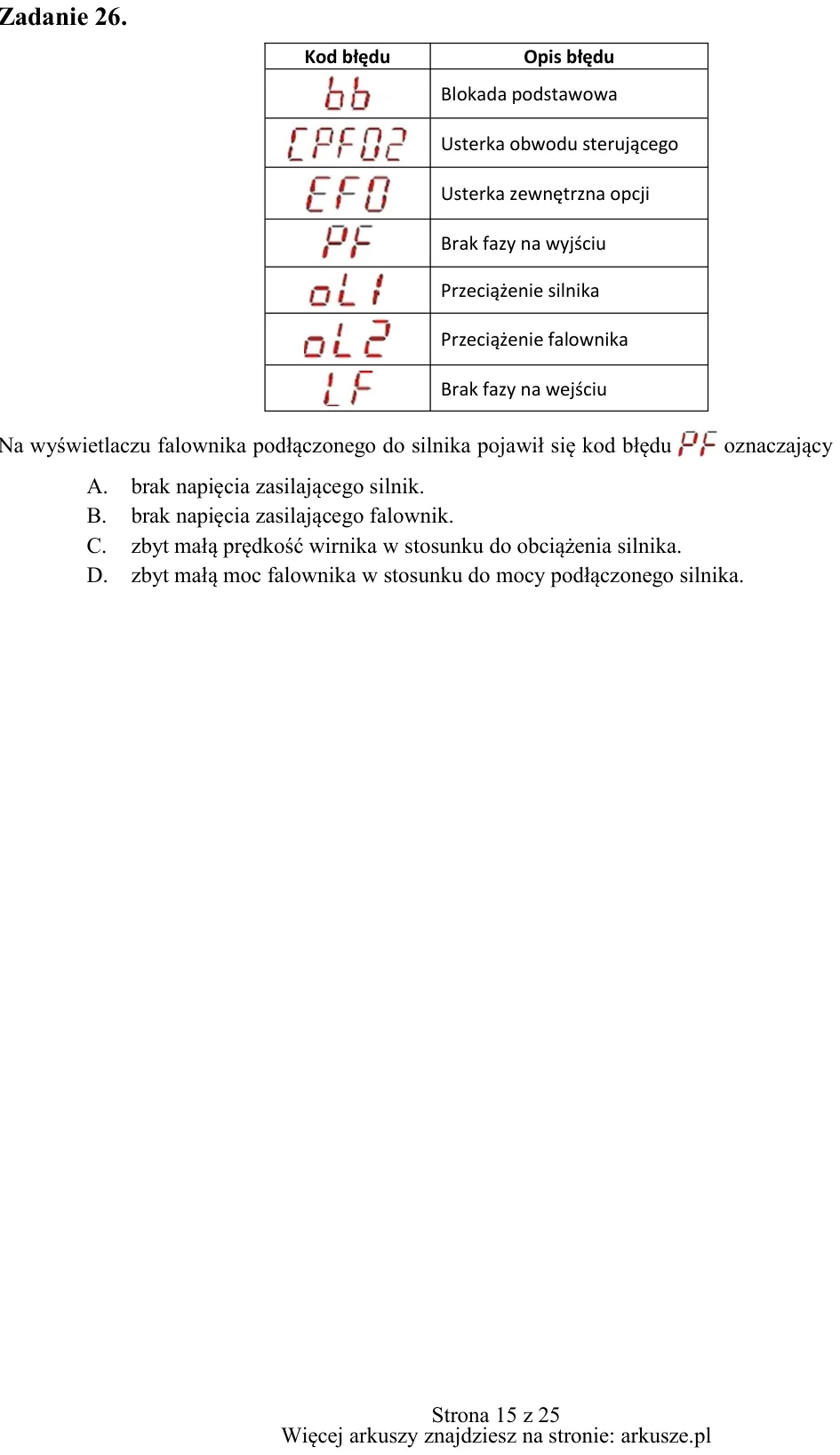

Zadanie 26. Na wyświetlaczu falownika podłączonego do silnika pojawił się kod błędu oznaczający A. brak napięcia zasilającego silnik. B. brak napięcia zasilającego falownik. C. zbyt małą prędkość wirnika w stosunku do ob

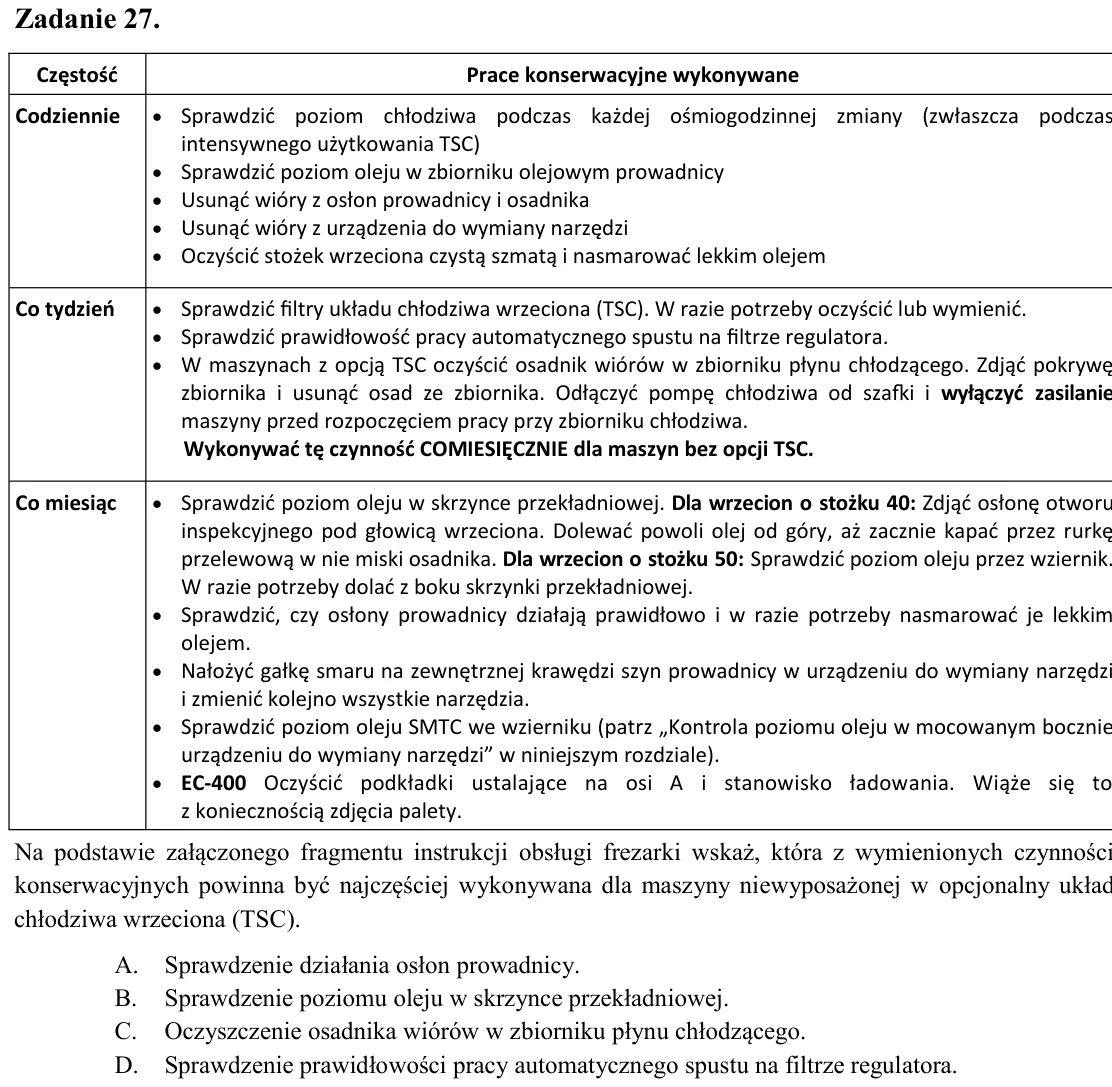

Zadanie 27. Na podstawie załączonego fragmentu instrukcji obsługi frezarki wskaż, która z wymienionych czynności konserwacyjnych powinna być najczęściej wykonywana dla maszyny niewyposażonej w opcjonalny układ chłodziwa

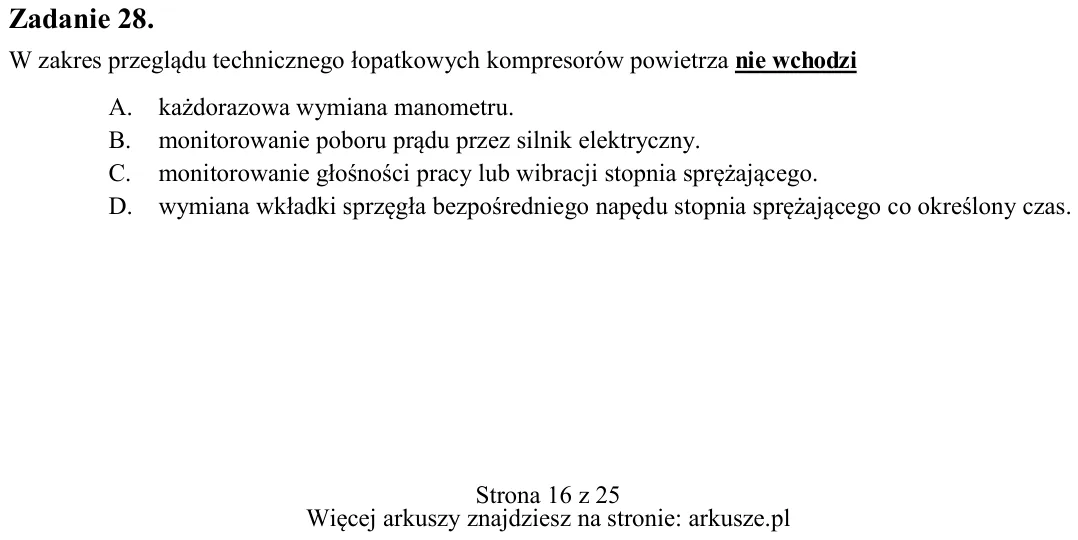

Zadanie 28. W zakres przeglądu technicznego łopatkowych kompresorów powietrza nie wchodzi A. każdorazowa wymiana manometru. B. monitorowanie poboru prądu przez silnik elektryczny. C. monitorowanie głośności pracy lub wib

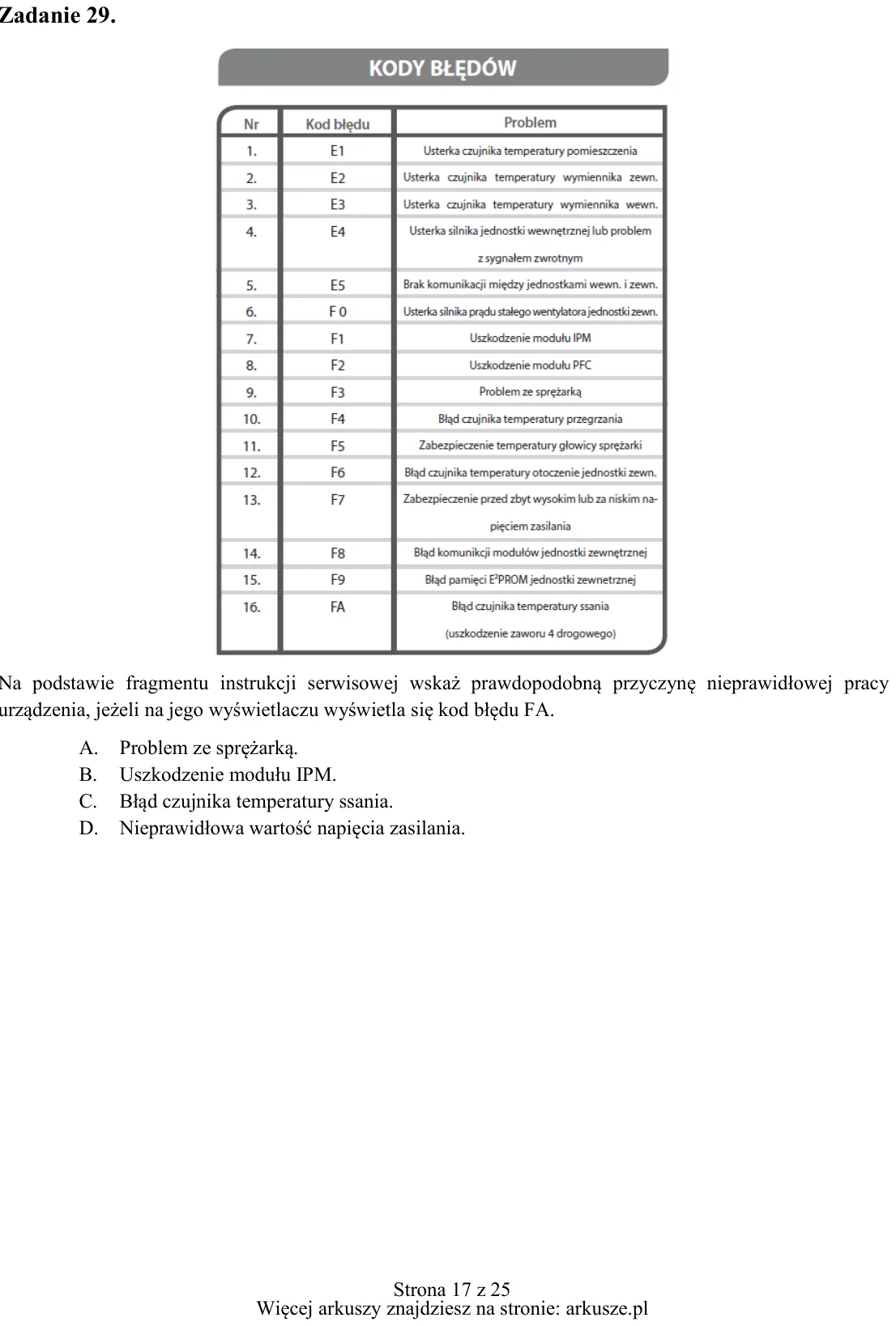

Zadanie 29. Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu FA. A. Problem ze sprężarką. B. Uszkodzenie modu

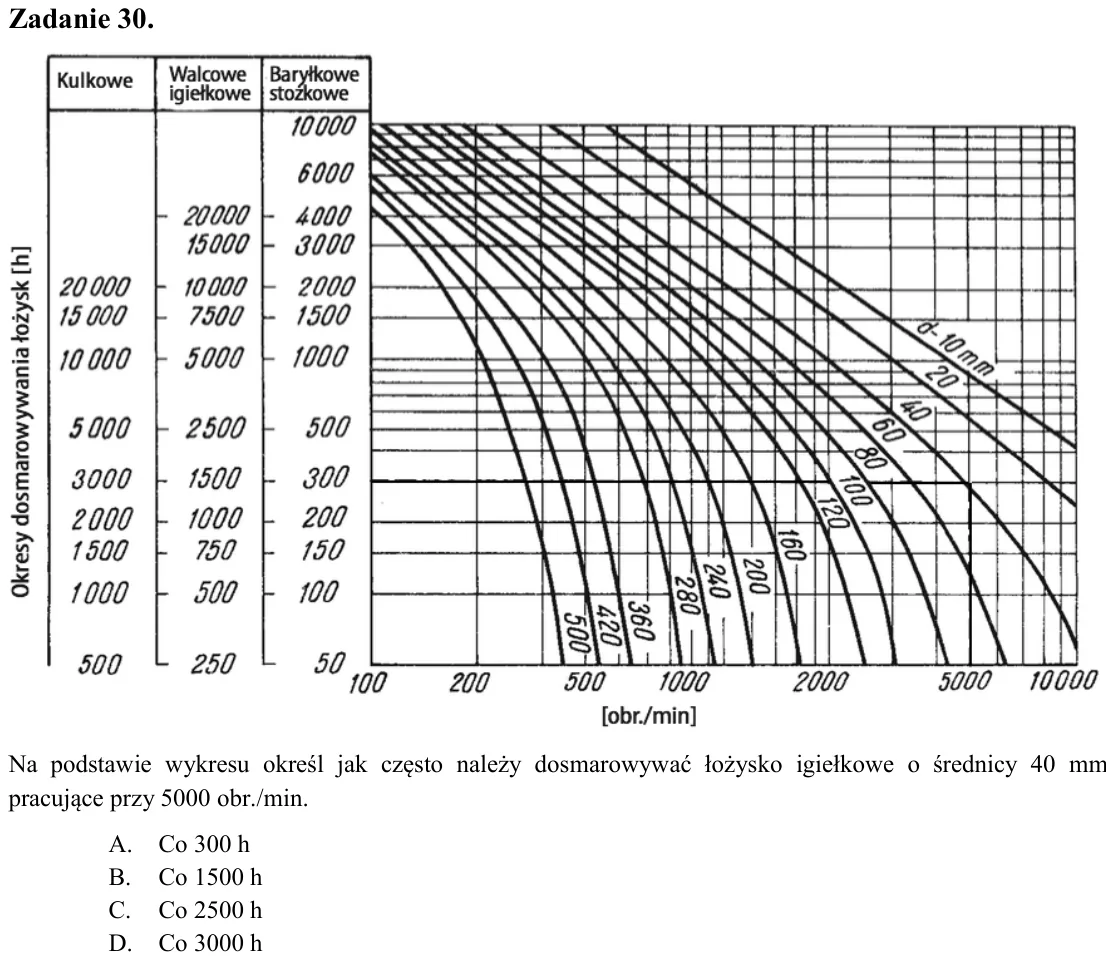

Zadanie 30. Na podstawie wykresu określ jak często należy dosmarowywać łożysko igiełkowe o średnicy 40 mm pracujące przy 5000 obr./min. A. Co 300 h B. Co 1500 h C. Co 2500 h D. Co 3000 h

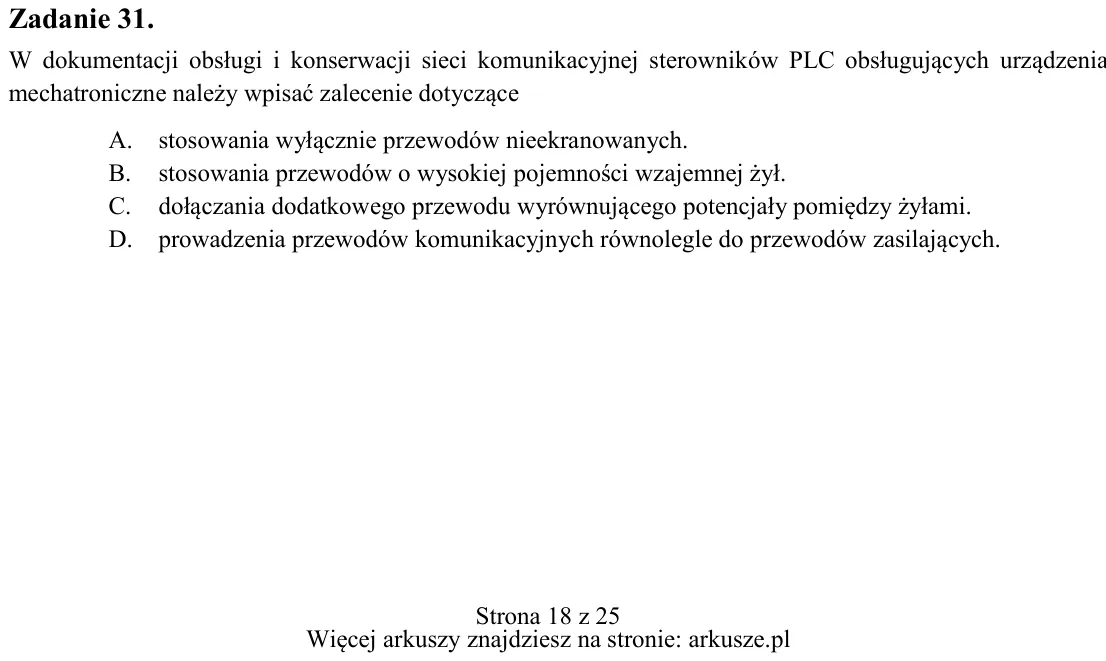

Zadanie 31. W dokumentacji obsługi i konserwacji sieci komunikacyjnej sterowników PLC obsługujących urządzenia mechatroniczne należy wpisać zalecenie dotyczące A. stosowania wyłącznie przewodów nieekranowanych. B. stosow

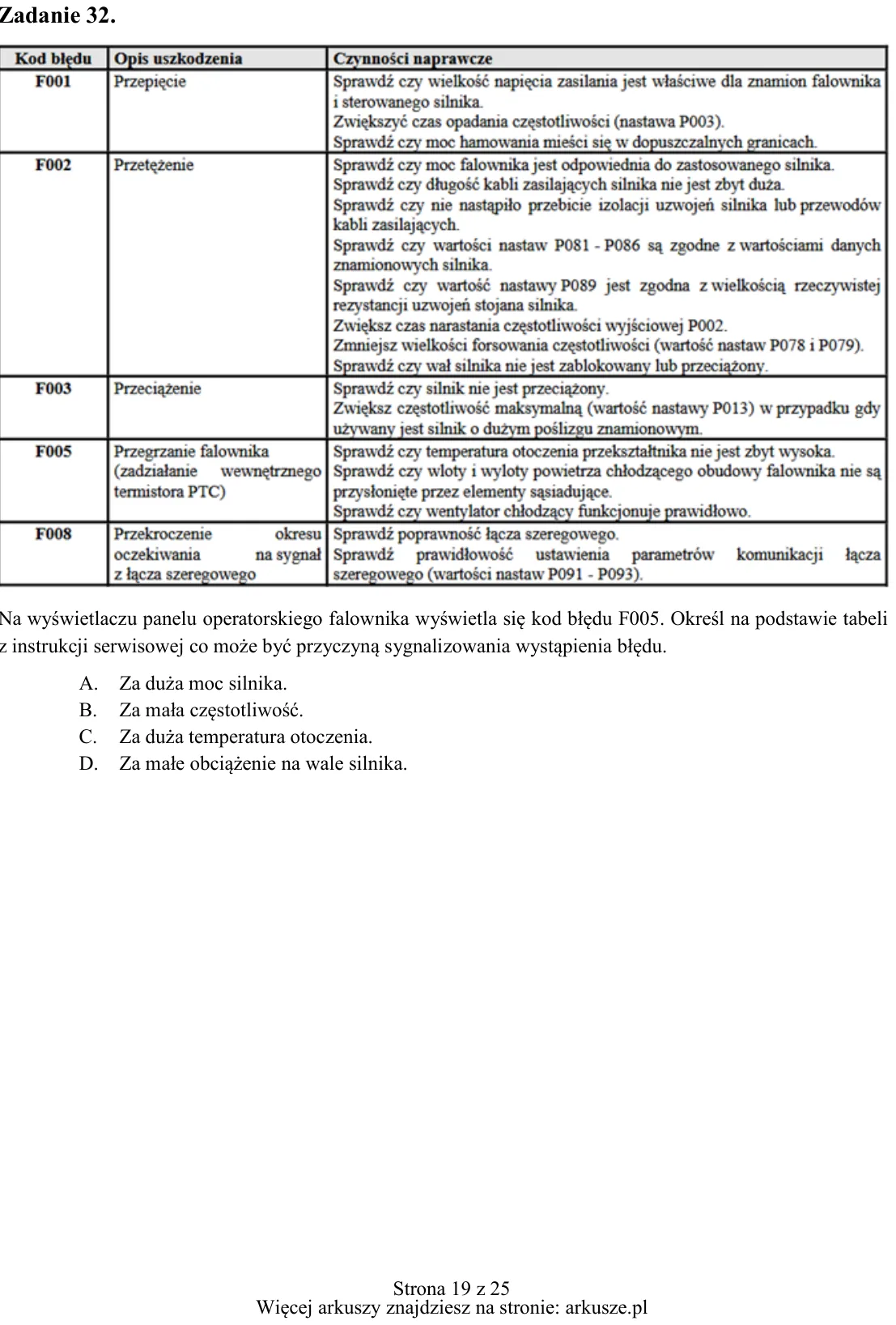

Zadanie 32. Na wyświetlaczu panelu operatorskiego falownika wyświetla się kod błędu F005. Określ na podstawie tabeli z instrukcji serwisowej co może być przyczyną sygnalizowania wystąpienia błędu. A. Za duża moc silnika.

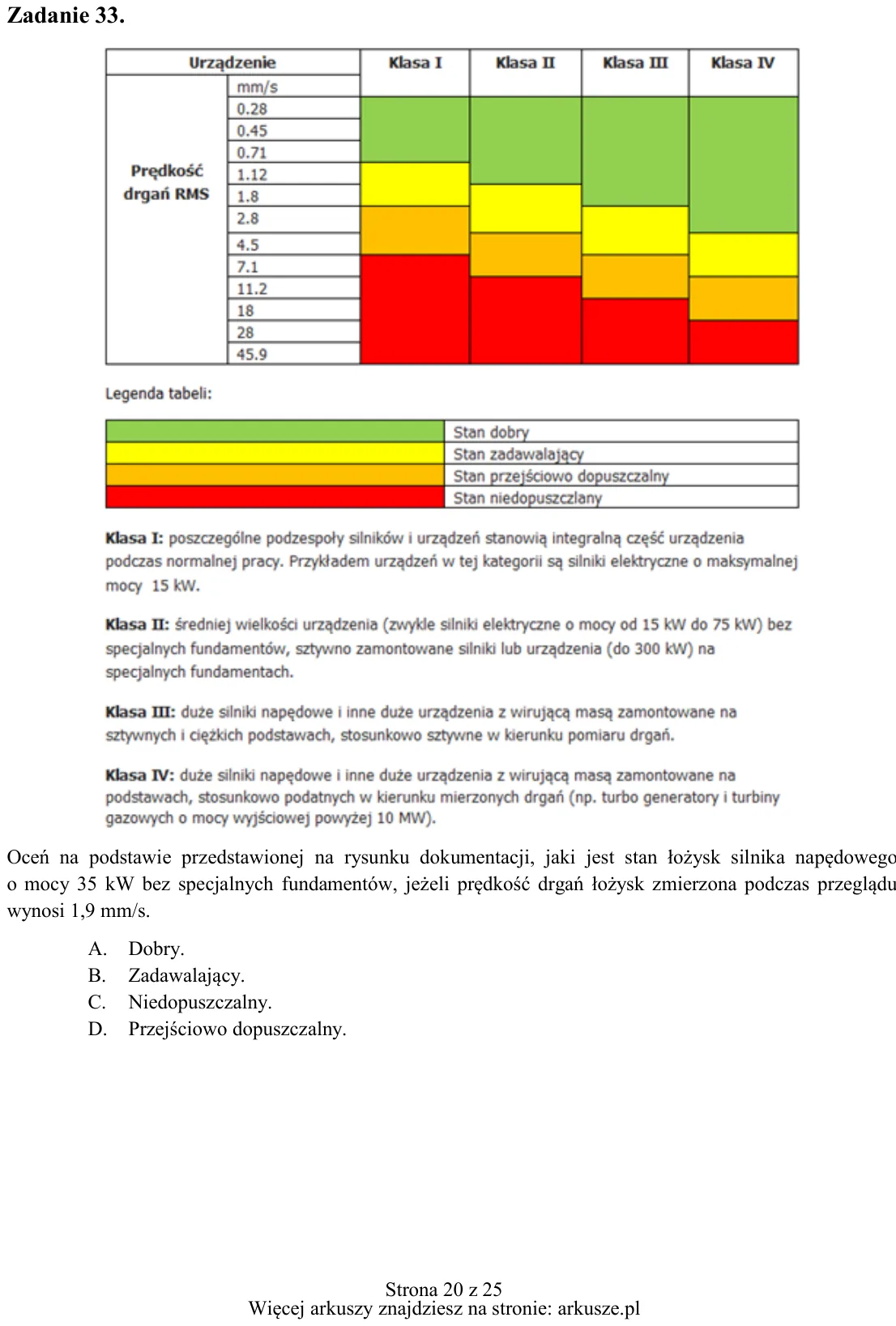

Zadanie 33. Oceń na podstawie przedstawionej na rysunku dokumentacji, jaki jest stan łożysk silnika napędowego o mocy 35 kW bez specjalnych fundamentów, jeżeli prędkość drgań łożysk zmierzona podczas przeglądu wynosi 1,9

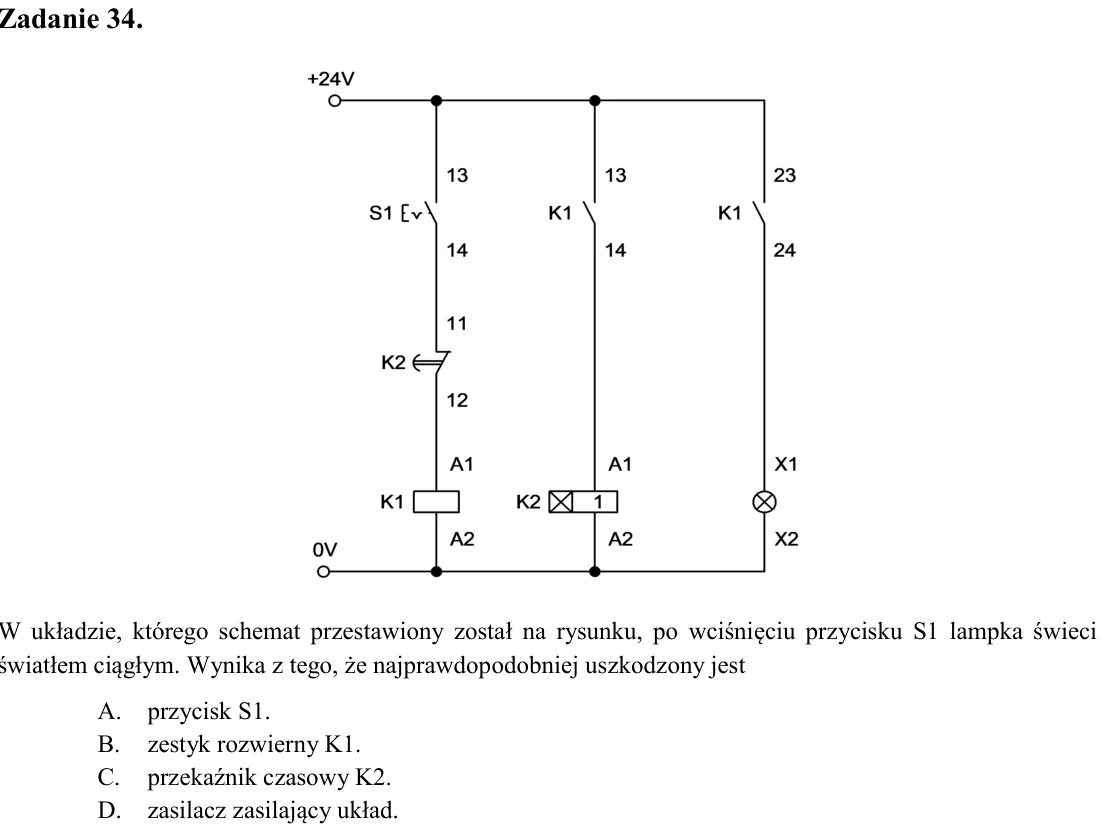

Zadanie 34. W układzie, którego schemat przestawiony został na rysunku, po wciśnięciu przycisku S1 lampka świeci światłem ciągłym. Wynika z tego, że najprawdopodobniej uszkodzony jest A. przycisk S1. B. zestyk rozwierny

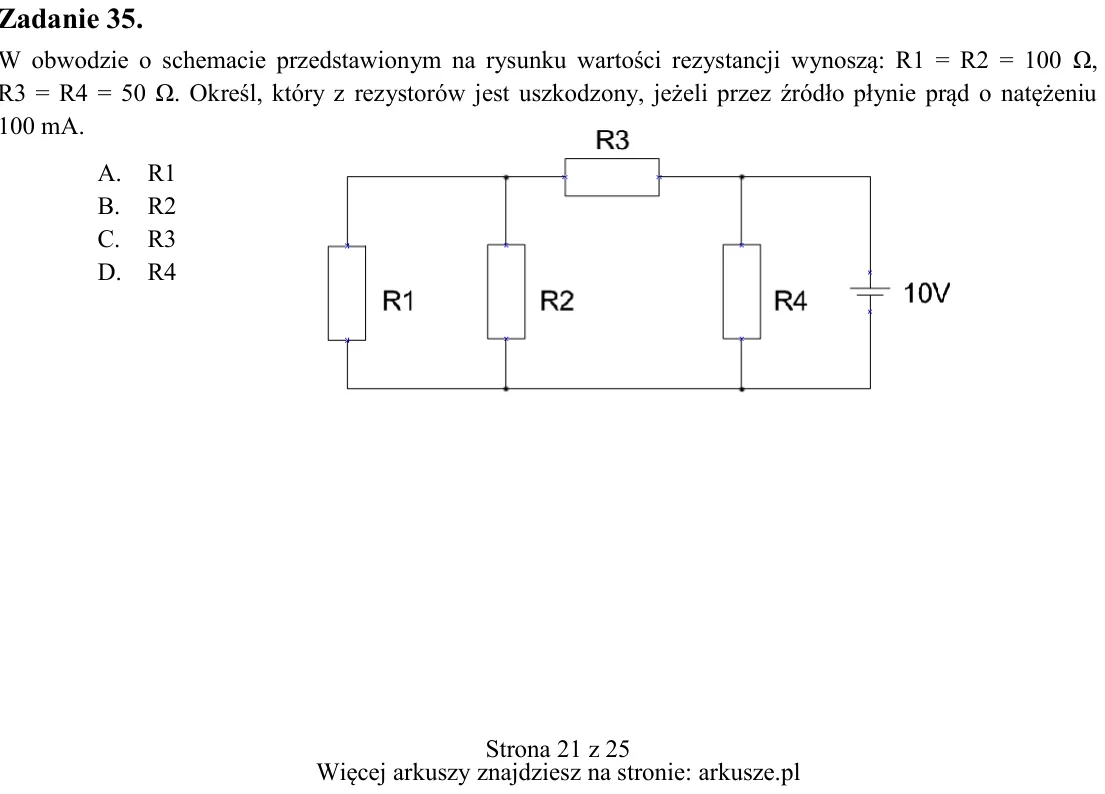

Zadanie 35. W obwodzie o schemacie przedstawionym na rysunku wartości rezystancji wynoszą: R1 = R2 = 100 Ω, R3 = R4 = 50 Ω. Określ, który z rezystorów jest uszkodzony, jeżeli przez źródło płynie prąd o natężeniu 100 mA.

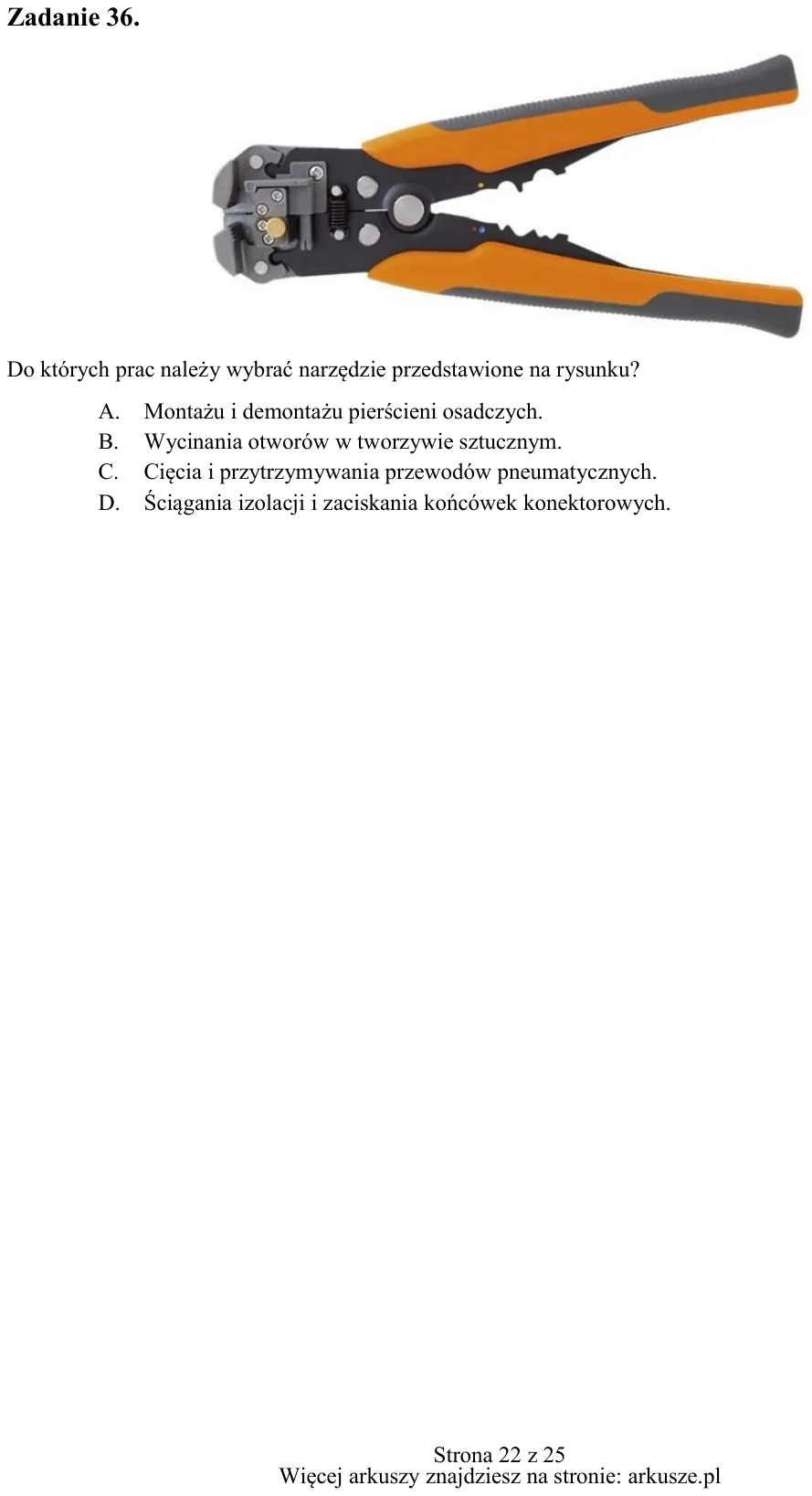

Zadanie 36. Do których prac należy wybrać narzędzie przedstawione na rysunku? A. Montażu i demontażu pierścieni osadczych. B. Wycinania otworów w tworzywie sztucznym. C. Cięcia i przytrzymywania przewodów pneumatycznych.

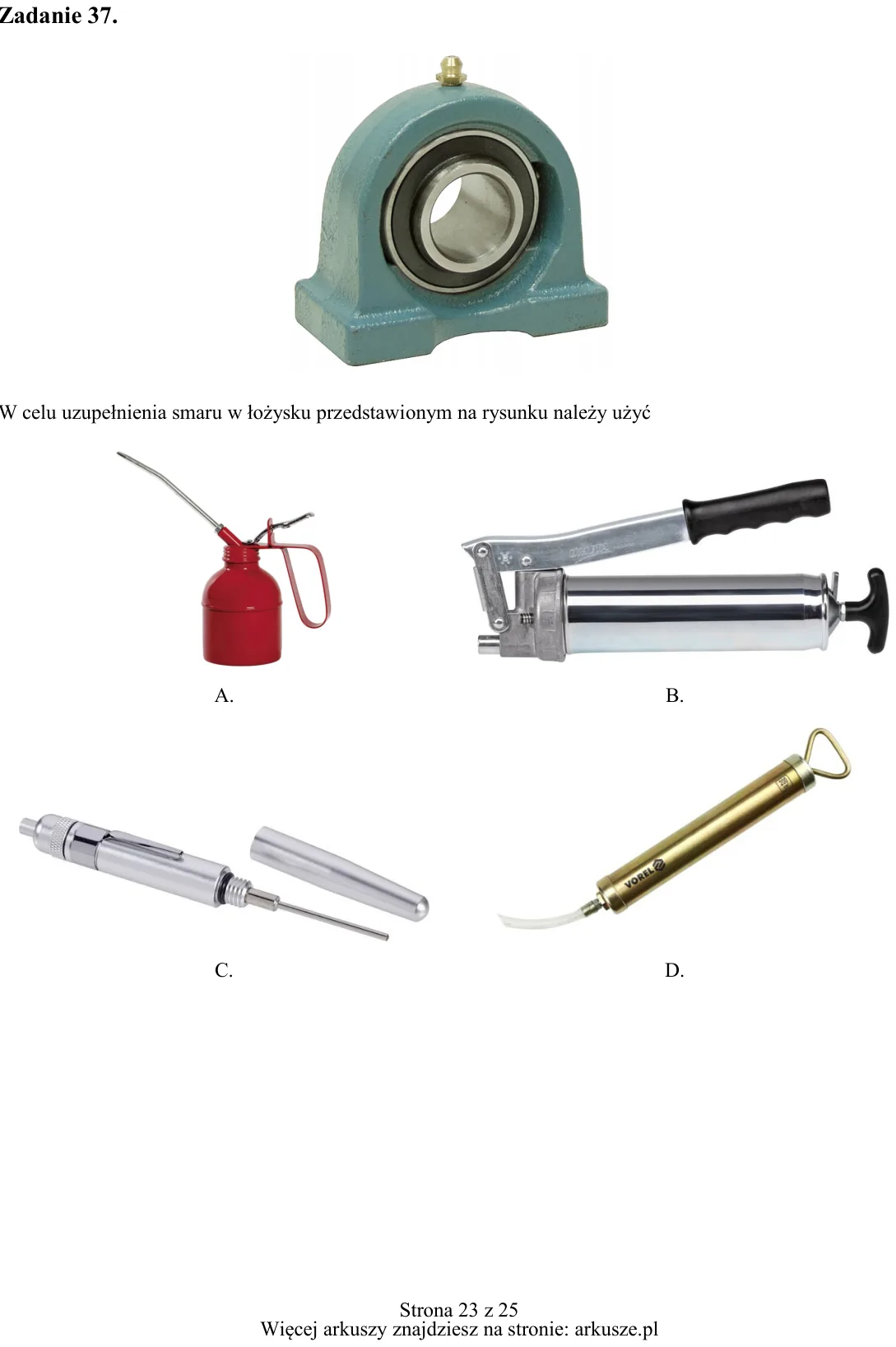

Zadanie 37. W celu uzupełnienia smaru w łożysku przedstawionym na rysunku należy użyć A. B. C. D.

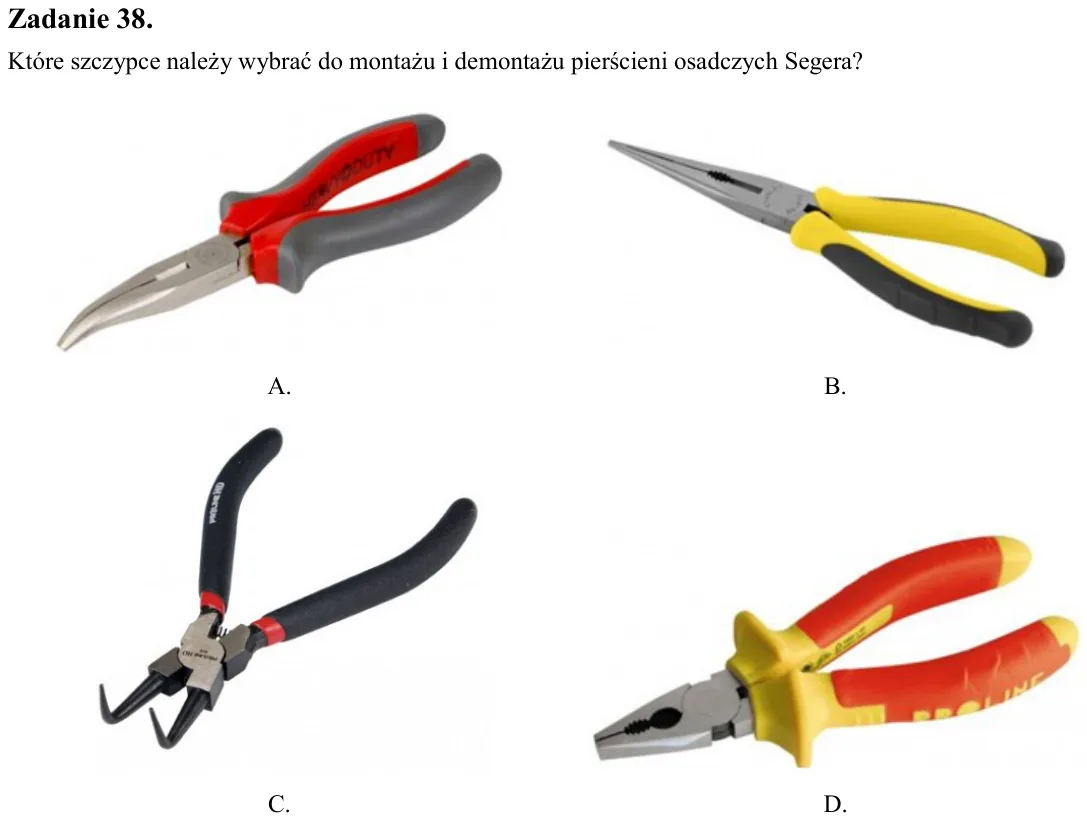

Zadanie 38. Które szczypce należy wybrać do montażu i demontażu pierścieni osadczych Segera?

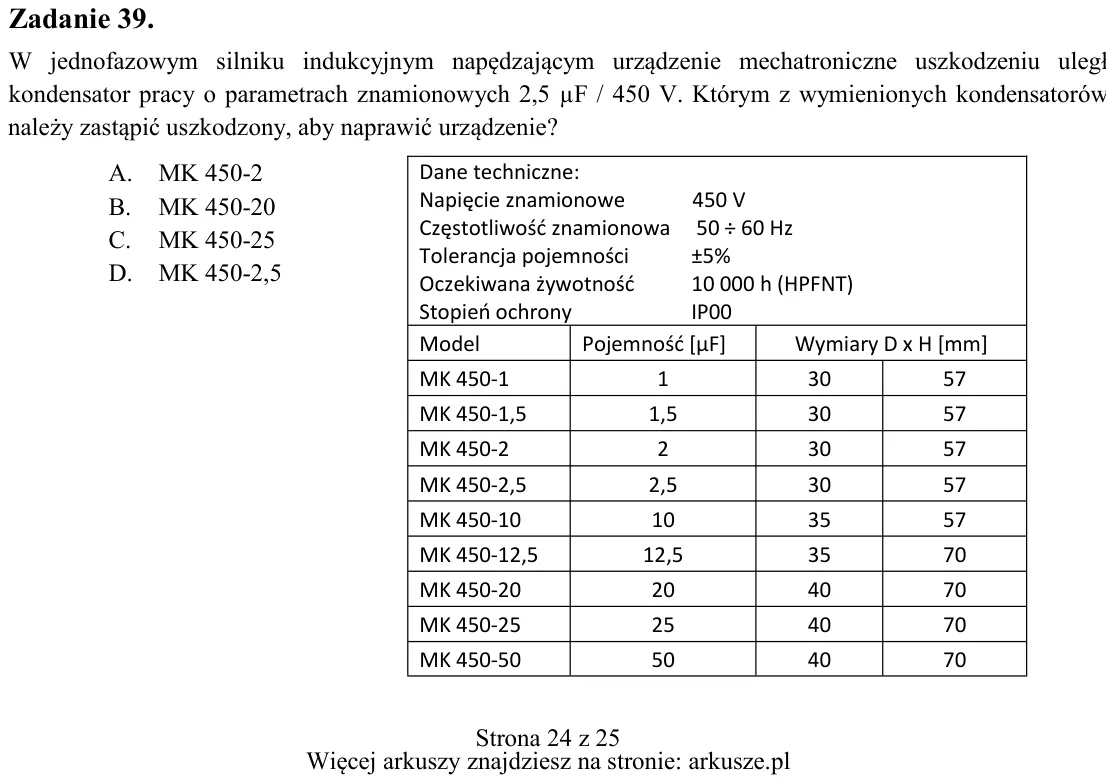

Zadanie 39. W jednofazowym silniku indukcyjnym napędzającym urządzenie mechatroniczne uszkodzeniu uległ kondensator pracy o parametrach znamionowych 2,5 µF / 450 V. Którym z wymienionych kondensatorów należy zastąpić usz

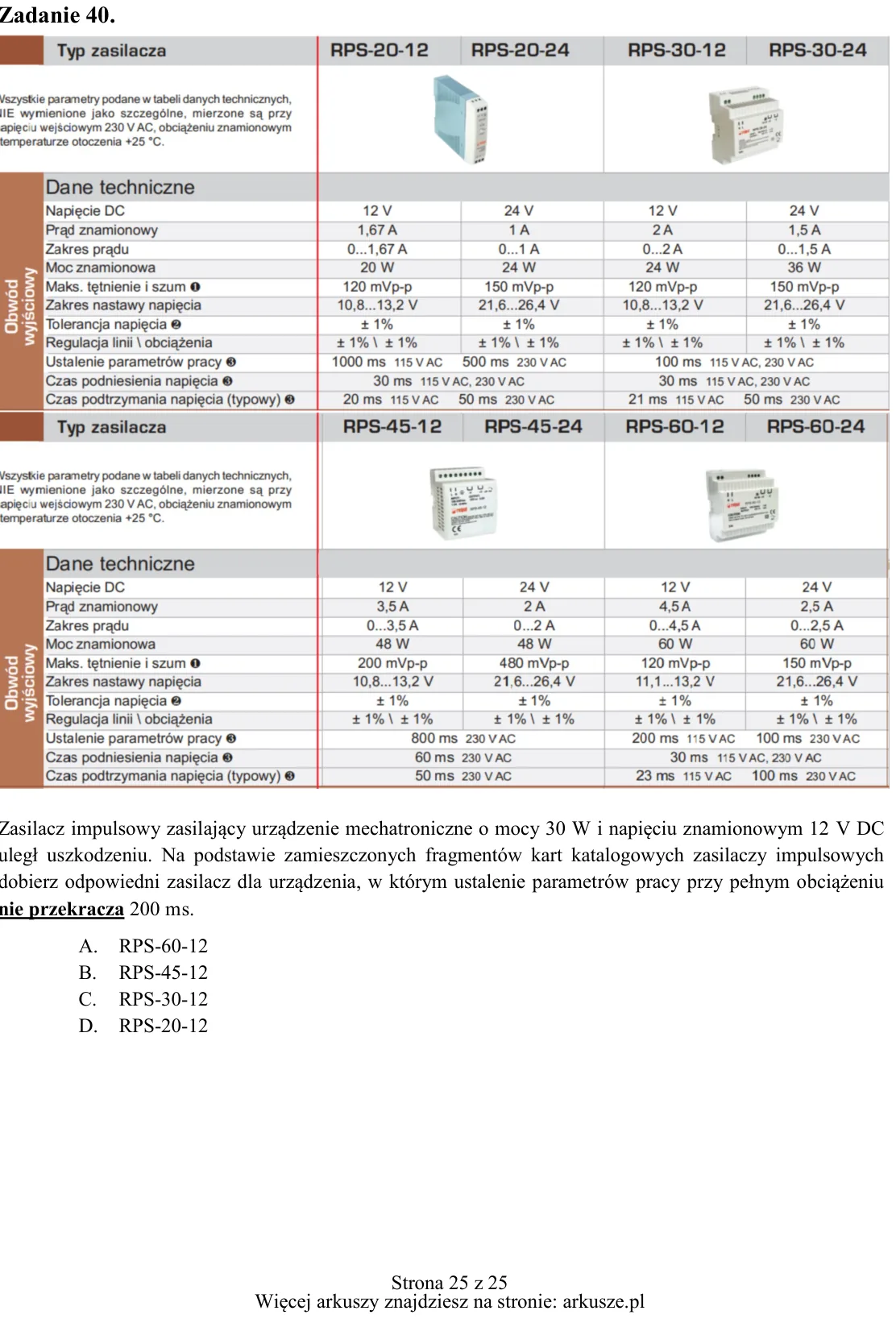

Zadanie 40. Zasilacz impulsowy zasilający urządzenie mechatroniczne o mocy 30 W i napięciu znamionowym 12 V DC uległ uszkodzeniu. Na podstawie zamieszczonych fragmentów kart katalogowych zasilaczy impulsowych dobierz odp
