E19 · Egzamin zawodowy · styczeń 2019

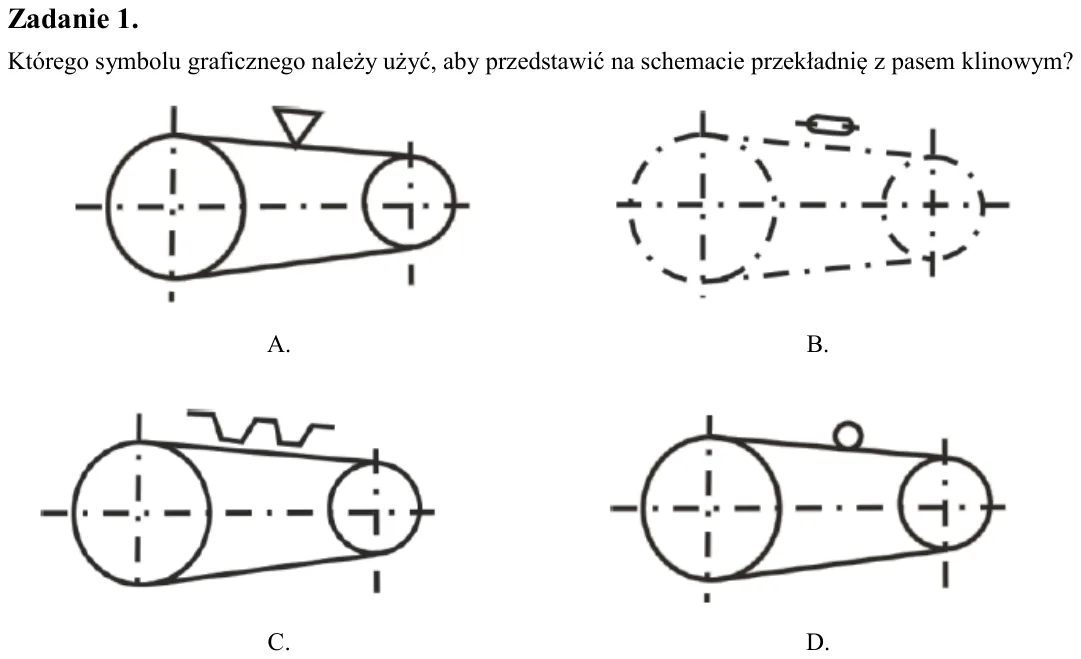

Zadanie 1. Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?

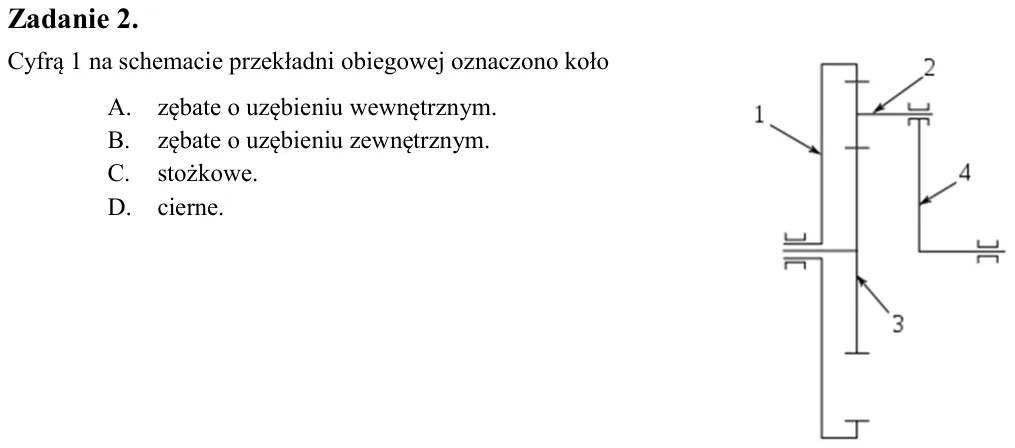

Zadanie 2. Cyfrą 1 na schemacie przekładni obiegowej oznaczono koło A. zębate o uzębieniu wewnętrznym. B. zębate o uzębieniu zewnętrznym. C. stożkowe. D. cierne.

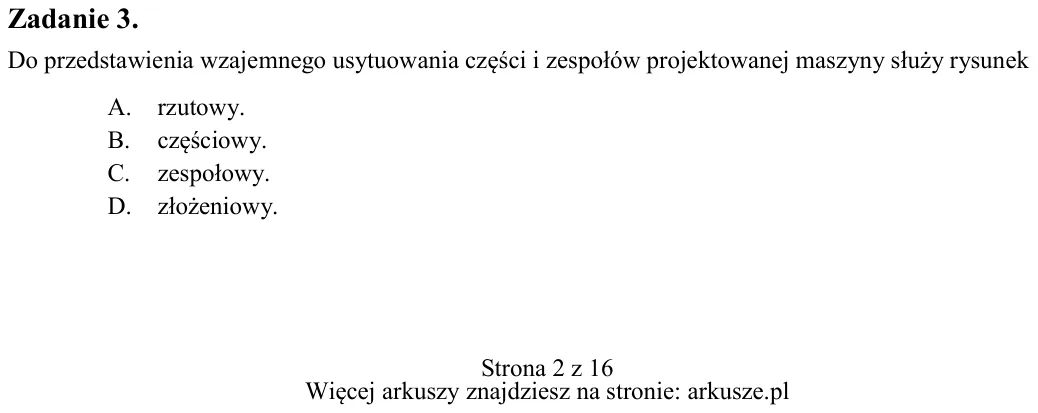

Zadanie 3. Do przedstawienia wzajemnego usytuowania części i zespołów projektowanej maszyny służy rysunek A. rzutowy. B. częściowy. C. zespołowy. D. złożeniowy. A. B. C. D.

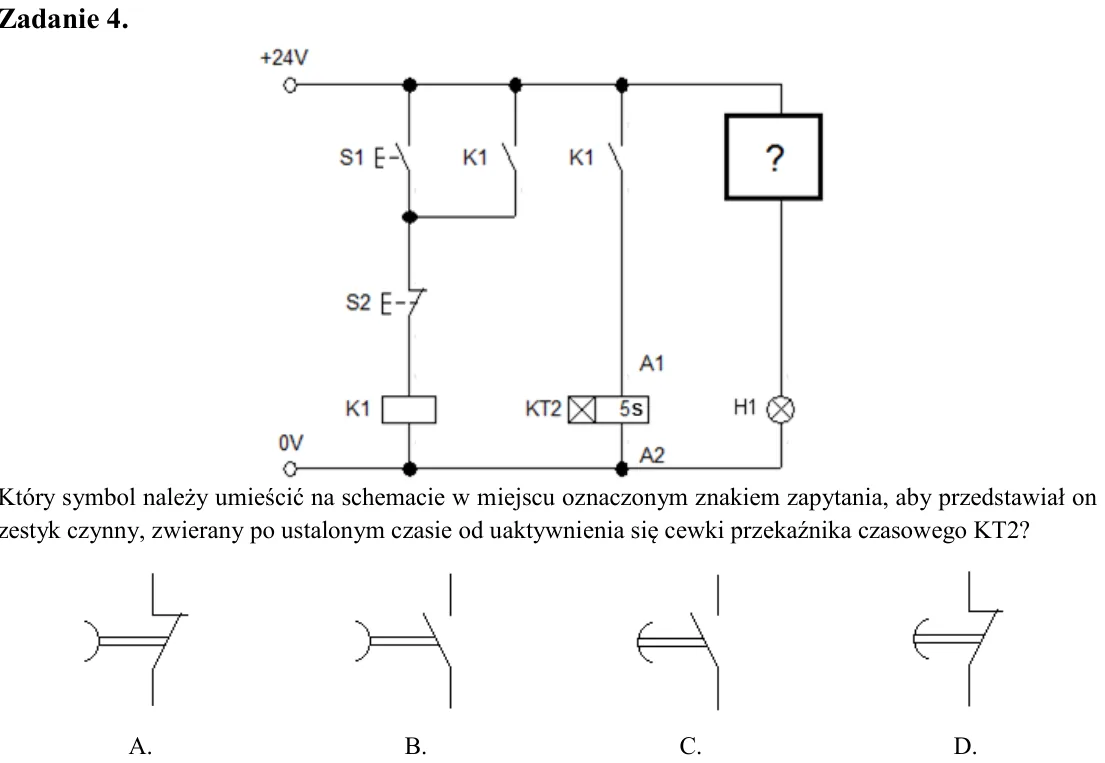

Zadanie 4. Który symbol należy umieścić na schemacie w miejscu oznaczonym znakiem zapytania, aby przedstawiał on zestyk czynny, zwierany po ustalonym czasie od uaktywnienia się cewki przekaźnika czasowego KT2?

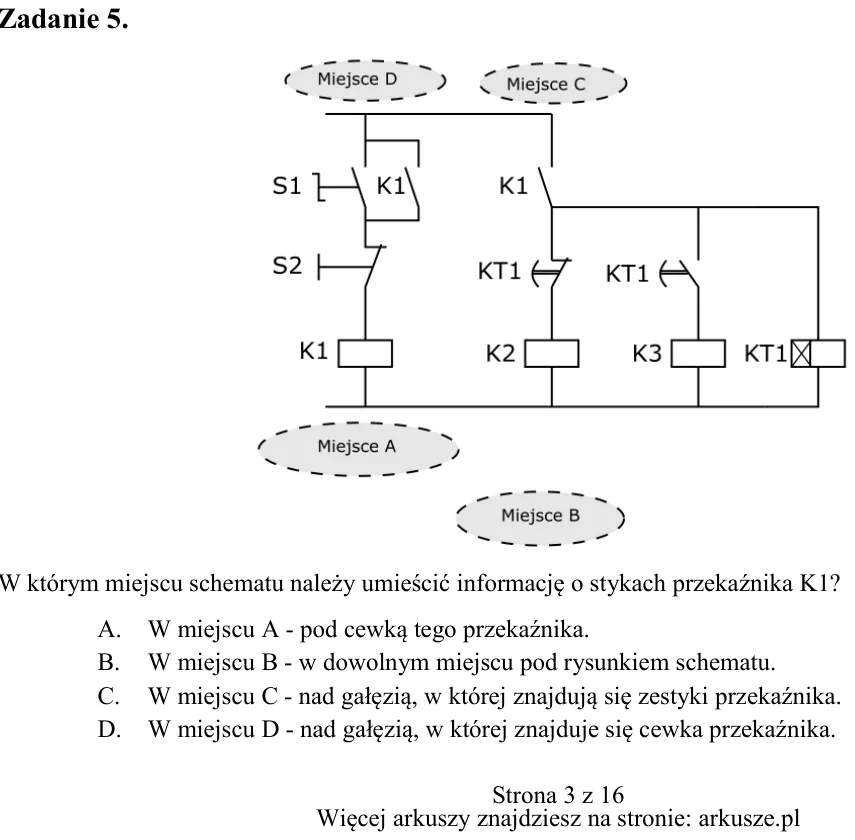

Zadanie 5. W którym miejscu schematu należy umieścić informację o stykach przekaźnika K1? A. W miejscu A - pod cewką tego przekaźnika. B. W miejscu B - w dowolnym miejscu pod rysunkiem schematu. C. W miejscu C - nad gałę

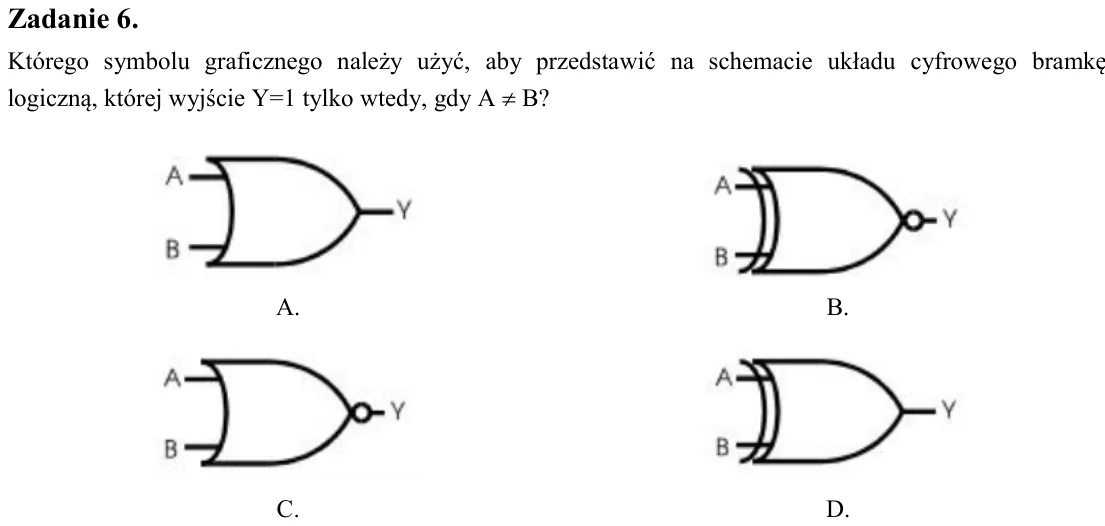

Zadanie 6. Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A  B?

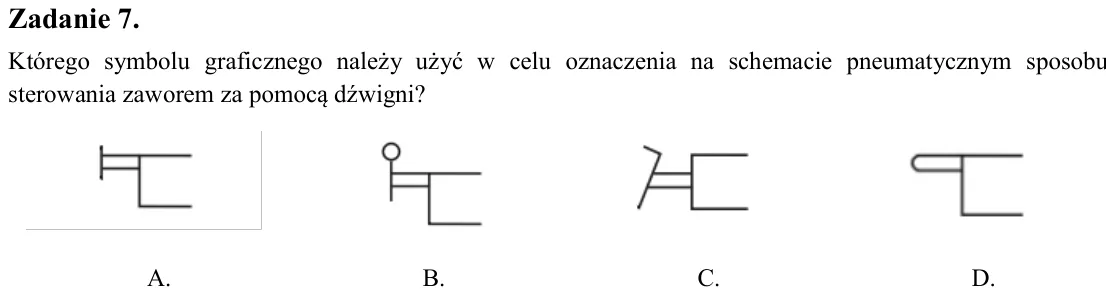

Zadanie 7. Którego symbolu graficznego należy użyć w celu oznaczenia na schemacie pneumatycznym sposobu sterowania zaworem za pomocą dźwigni?

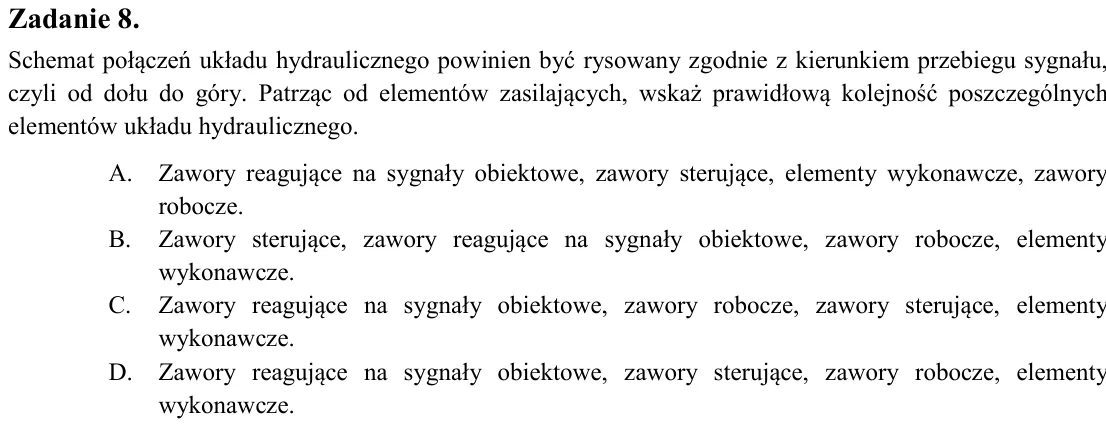

Zadanie 8. Schemat połączeń układu hydraulicznego powinien być rysowany zgodnie z kierunkiem przebiegu sygnału, czyli od dołu do góry. Patrząc od elementów zasilających, wskaż prawidłową kolejność poszczególnych elementó

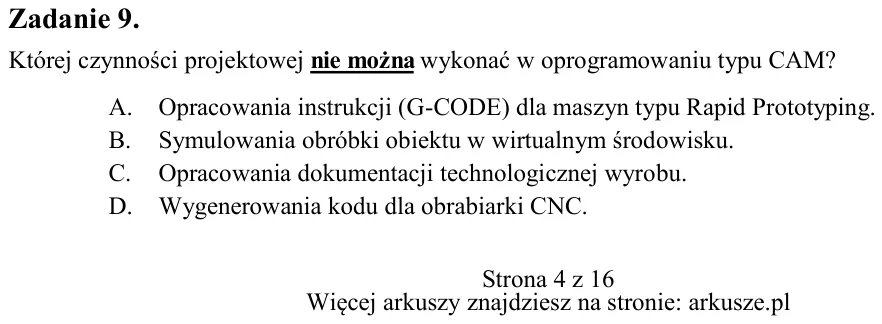

Zadanie 9. Której czynności projektowej nie można wykonać w oprogramowaniu typu CAM? A. Opracowania instrukcji (G-CODE) dla maszyn typu Rapid Prototyping. B. Symulowania obróbki obiektu w wirtualnym środowisku. C. Opraco

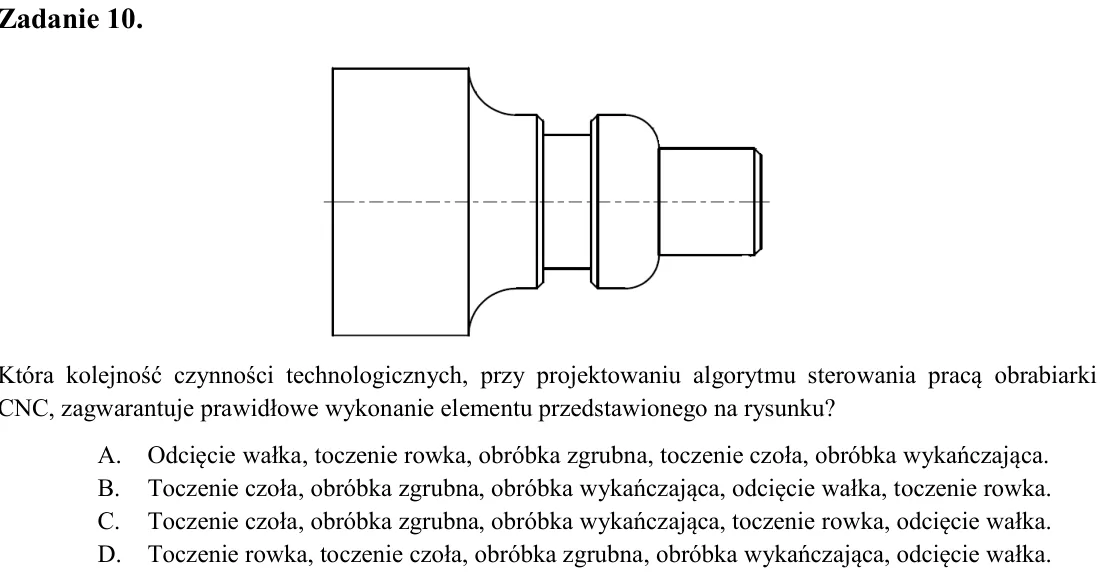

Zadanie 10. Która kolejność czynności technologicznych, przy projektowaniu algorytmu sterowania pracą obrabiarki CNC, zagwarantuje prawidłowe wykonanie elementu przedstawionego na rysunku? A. Odcięcie wałka, toczenie row

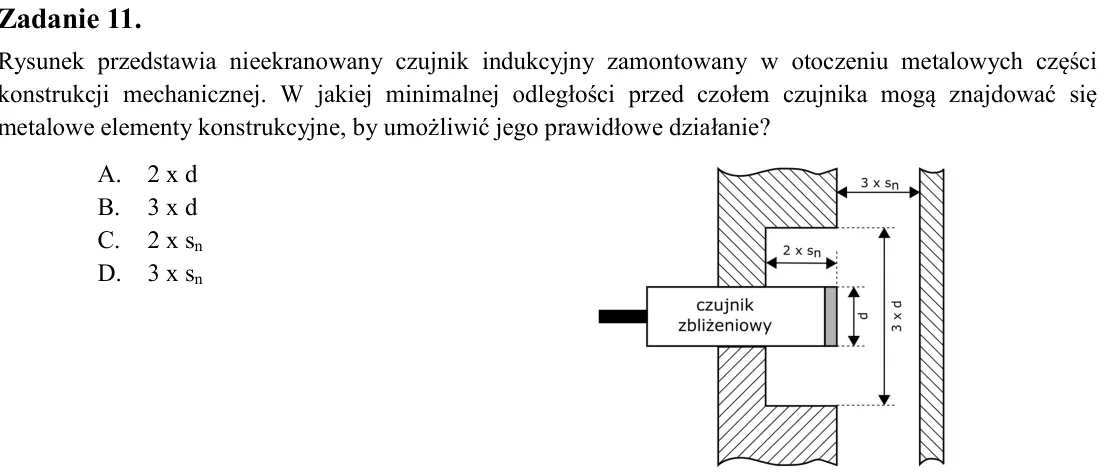

Zadanie 11. Rysunek przedstawia nieekranowany czujnik indukcyjny zamontowany w otoczeniu metalowych części konstrukcji mechanicznej. W jakiej minimalnej odległości przed czołem czujnika mogą znajdować się metalowe elemen

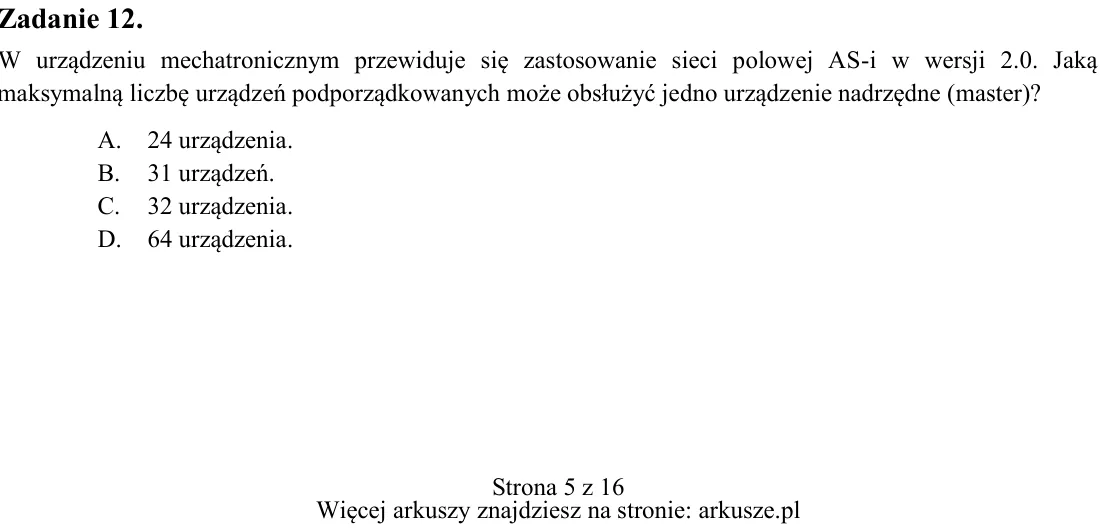

Zadanie 12. W urządzeniu mechatronicznym przewiduje się zastosowanie sieci polowej AS-i w wersji 2.0. Jaką maksymalną liczbę urządzeń podporządkowanych może obsłużyć jedno urządzenie nadrzędne (master)? A. 24 urządzenia.

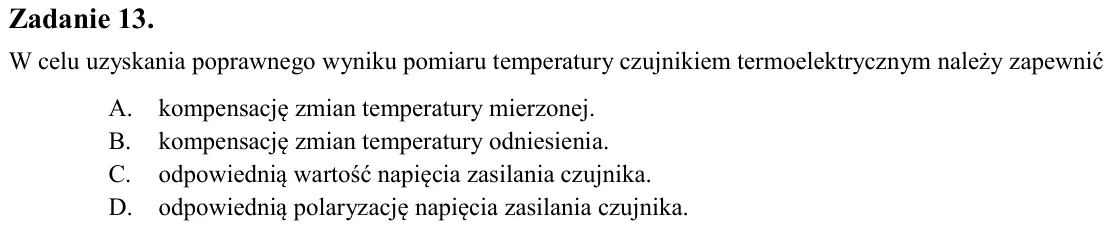

Zadanie 13. W celu uzyskania poprawnego wyniku pomiaru temperatury czujnikiem termoelektrycznym należy zapewnić A. kompensację zmian temperatury mierzonej. B. kompensację zmian temperatury odniesienia. C. odpowiednią war

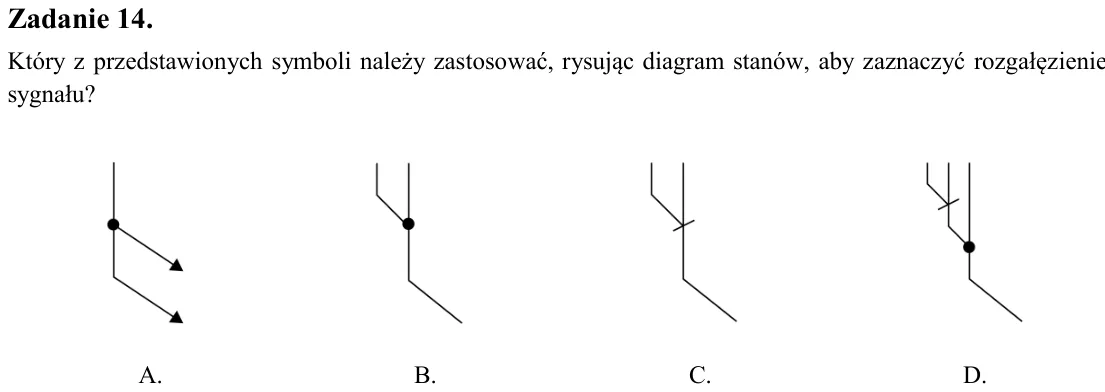

Zadanie 14. Który z przedstawionych symboli należy zastosować, rysując diagram stanów, aby zaznaczyć rozgałęzienie sygnału?

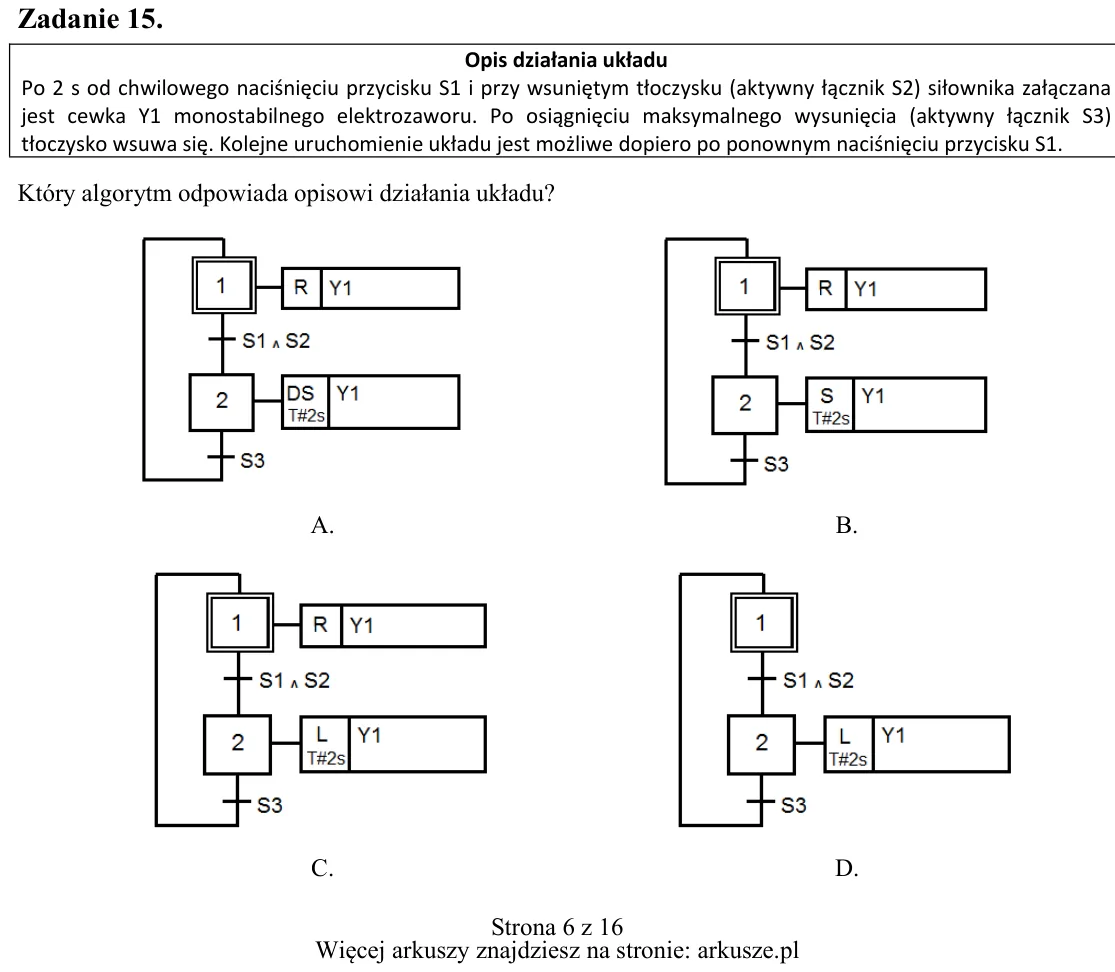

Zadanie 15. Który algorytm odpowiada opisowi działania układu? A. B. C. D. A. B. C. D. Opis działania układu Po 2 s od chwilowego naciśnięciu przycisku S1 i przy wsuniętym tłoczysku (aktywny łącznik S2) siłownika załącza

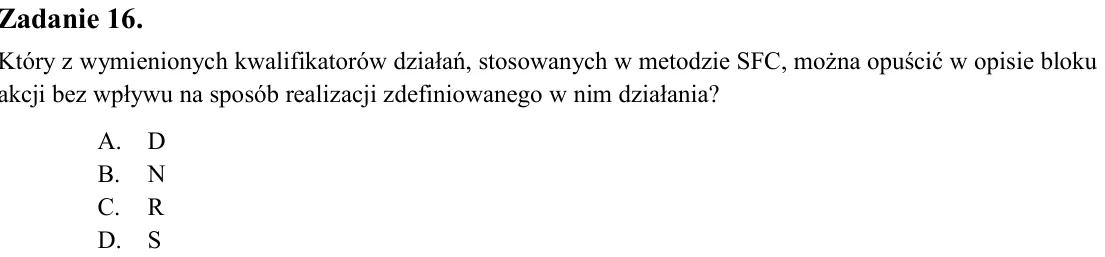

Zadanie 16. Który z wymienionych kwalifikatorów działań, stosowanych w metodzie SFC, można opuścić w opisie bloku akcji bez wpływu na sposób realizacji zdefiniowanego w nim działania? A. D B. N C. R D. S

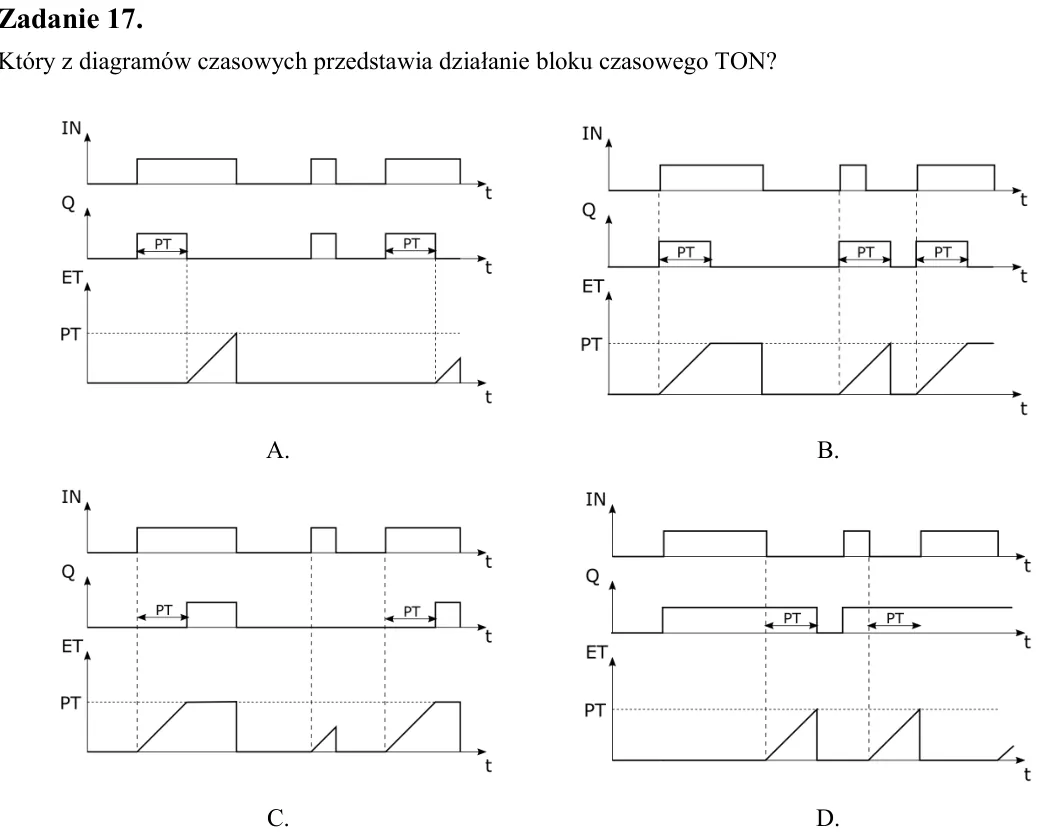

Zadanie 17. Który z diagramów czasowych przedstawia działanie bloku czasowego TON?

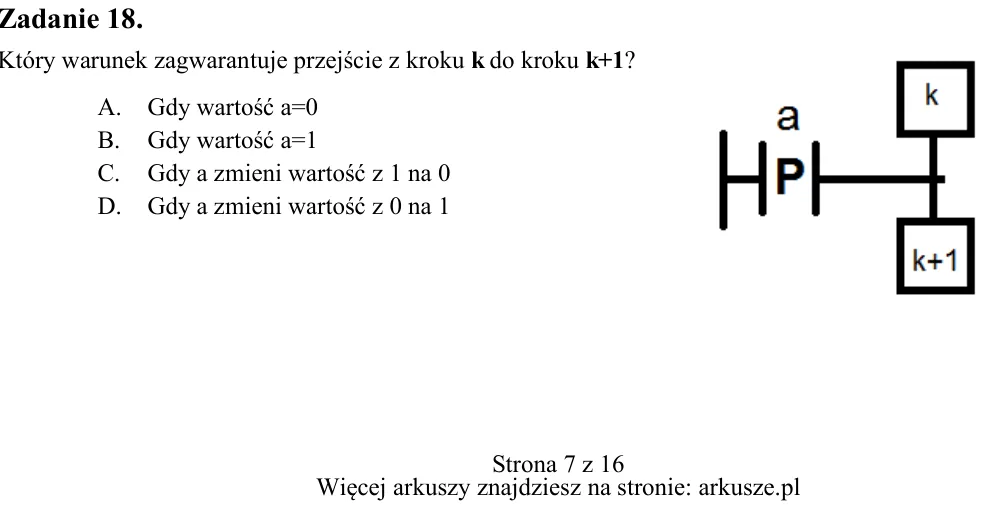

Zadanie 18. Który warunek zagwarantuje przejście z kroku k do kroku k+1? A. Gdy wartość a=0 B. Gdy wartość a=1 C. Gdy a zmieni wartość z 1 na 0 D. Gdy a zmieni wartość z 0 na 1 A. B. C. D.

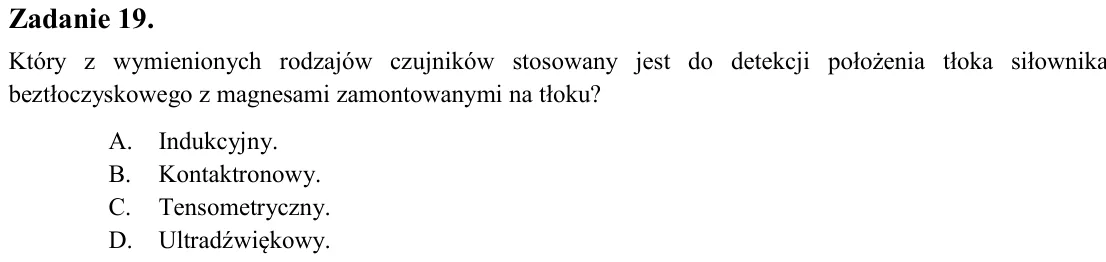

Zadanie 19. Który z wymienionych rodzajów czujników stosowany jest do detekcji położenia tłoka siłownika beztłoczyskowego z magnesami zamontowanymi na tłoku? A. Indukcyjny. B. Kontaktronowy. C. Tensometryczny. D. Ultradź

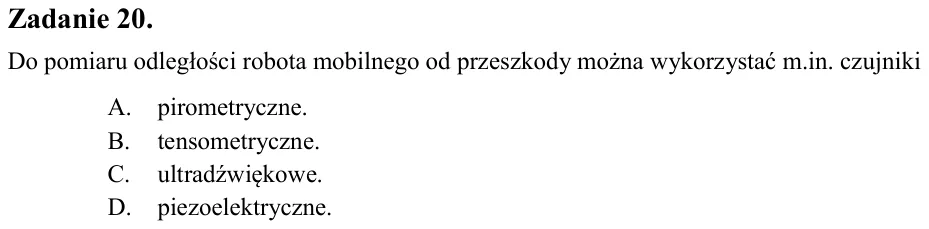

Zadanie 20. Do pomiaru odległości robota mobilnego od przeszkody można wykorzystać m.in. czujniki A. pirometryczne. B. tensometryczne. C. ultradźwiękowe. D. piezoelektryczne.

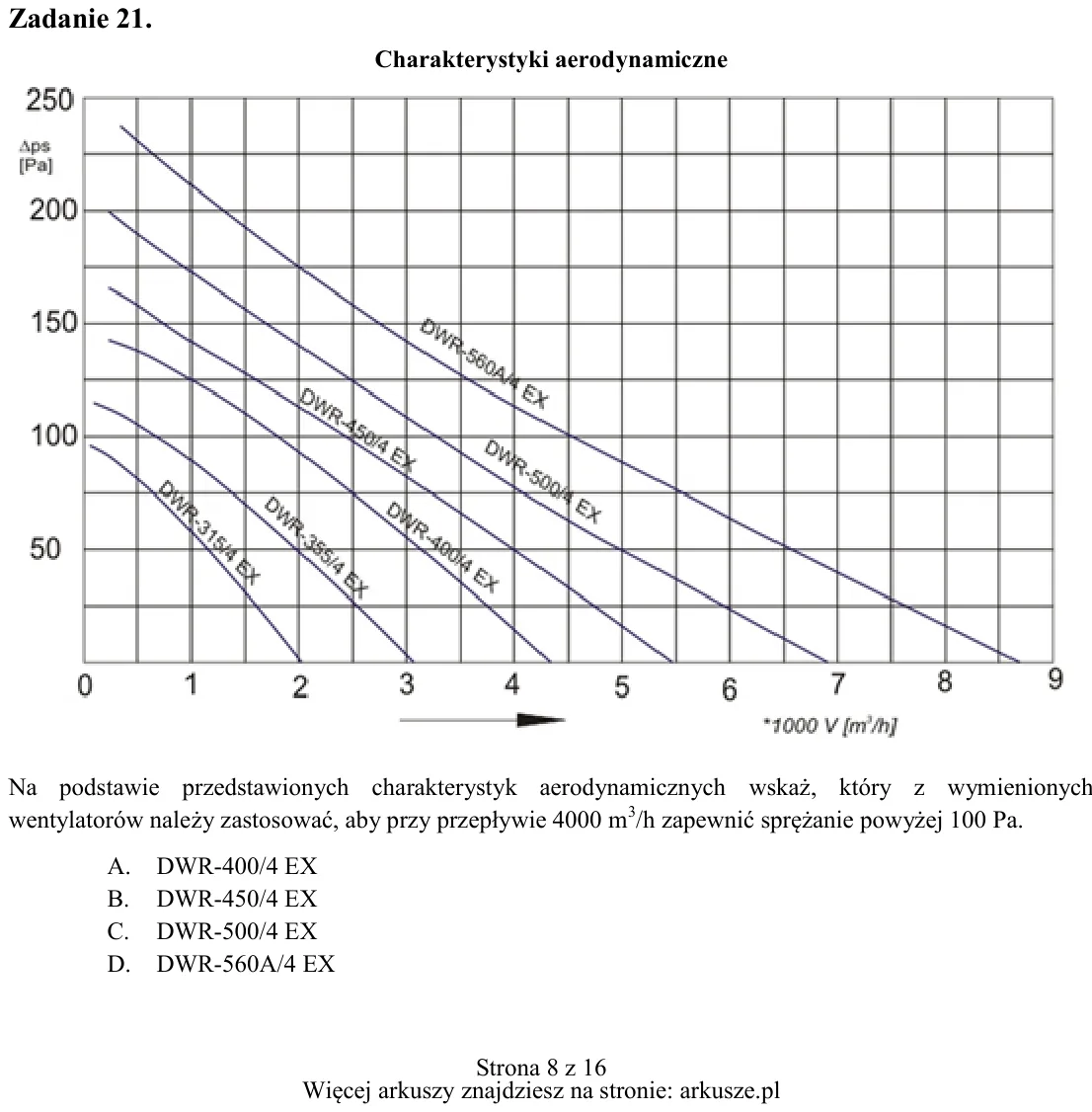

Zadanie 21. Charakterystyki aerodynamiczne Na podstawie przedstawionych charakterystyk aerodynamicznych wskaż, który z wymienionych wentylatorów należy zastosować, aby przy przepływie 4000 m3/h zapewnić sprężanie powyżej

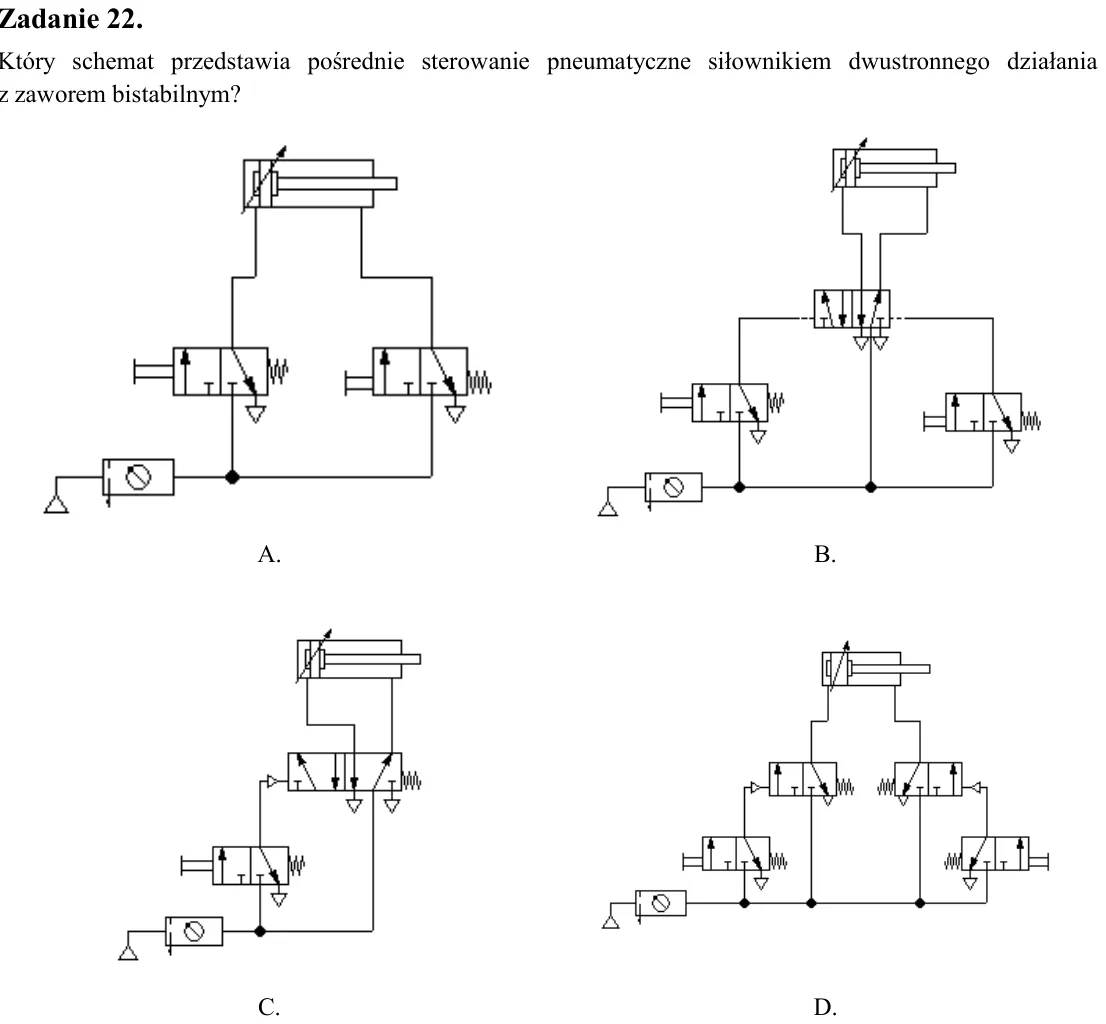

Zadanie 22. Który schemat przedstawia pośrednie sterowanie pneumatyczne siłownikiem dwustronnego działania z zaworem bistabilnym?

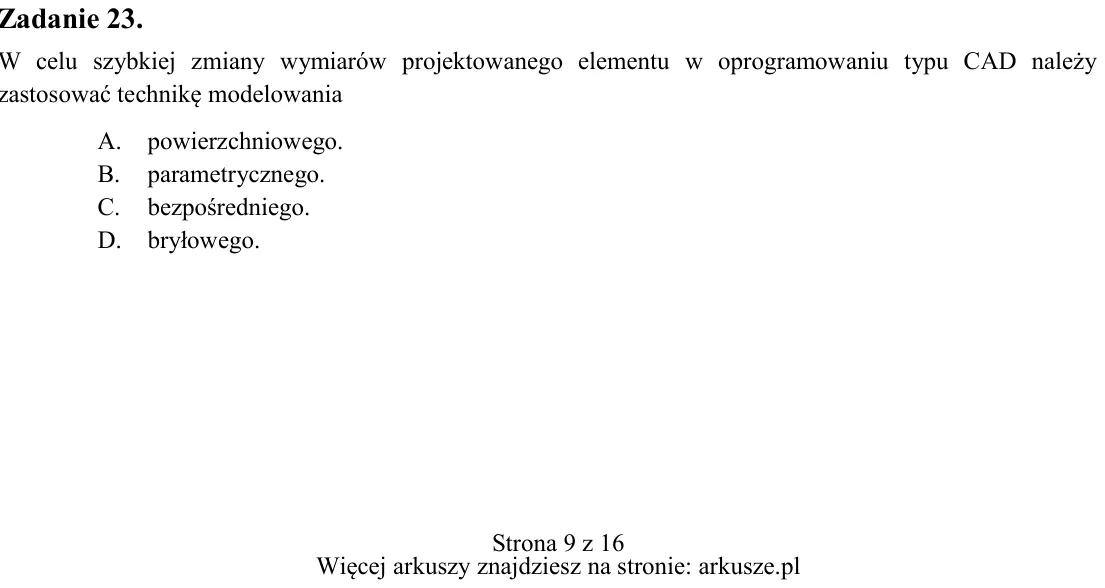

Zadanie 23. W celu szybkiej zmiany wymiarów projektowanego elementu w oprogramowaniu typu CAD należy zastosować technikę modelowania A. powierzchniowego. B. parametrycznego. C. bezpośredniego. D. bryłowego. A. B. C. D.

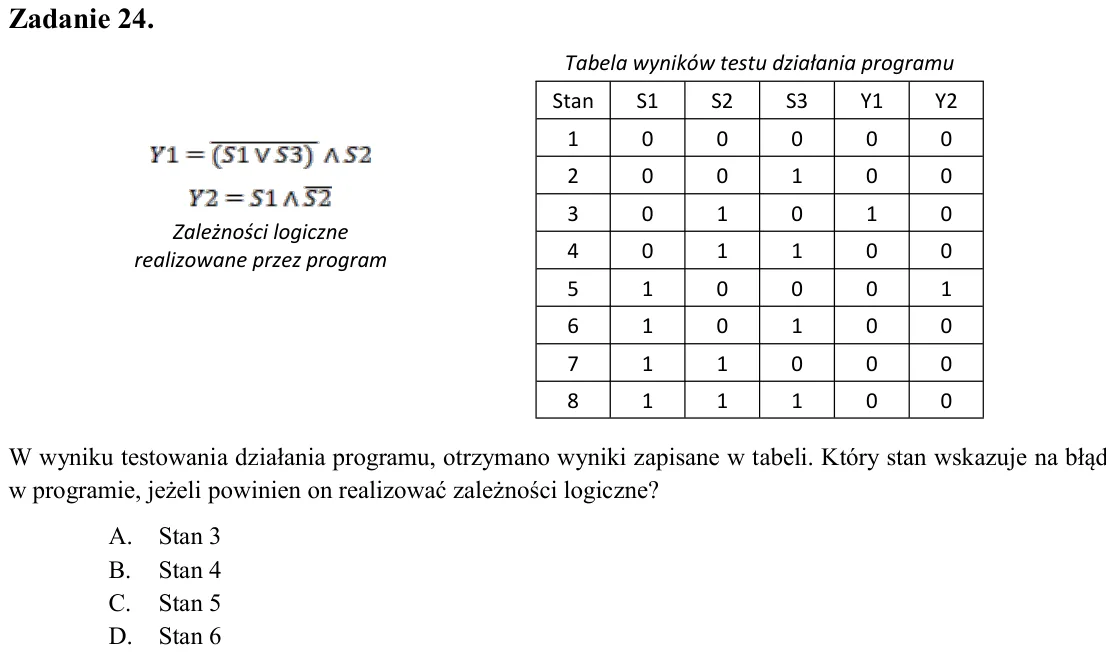

Zadanie 24. W wyniku testowania działania programu, otrzymano wyniki zapisane w tabeli. Który stan wskazuje na błąd w programie, jeżeli powinien on realizować zależności logiczne? A. Stan 3 B. Stan 4 C. Stan 5 D. Stan 6

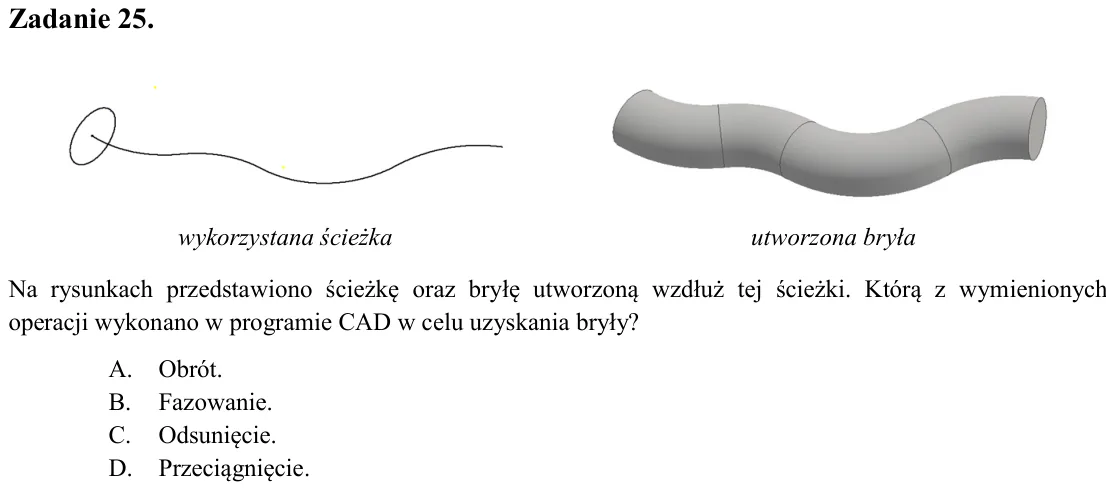

Zadanie 25. Na rysunkach przedstawiono ścieżkę oraz bryłę utworzoną wzdłuż tej ścieżki. Którą z wymienionych operacji wykonano w programie CAD w celu uzyskania bryły? A. Obrót. B. Fazowanie. C. Odsunięcie. D. Przeciągnię

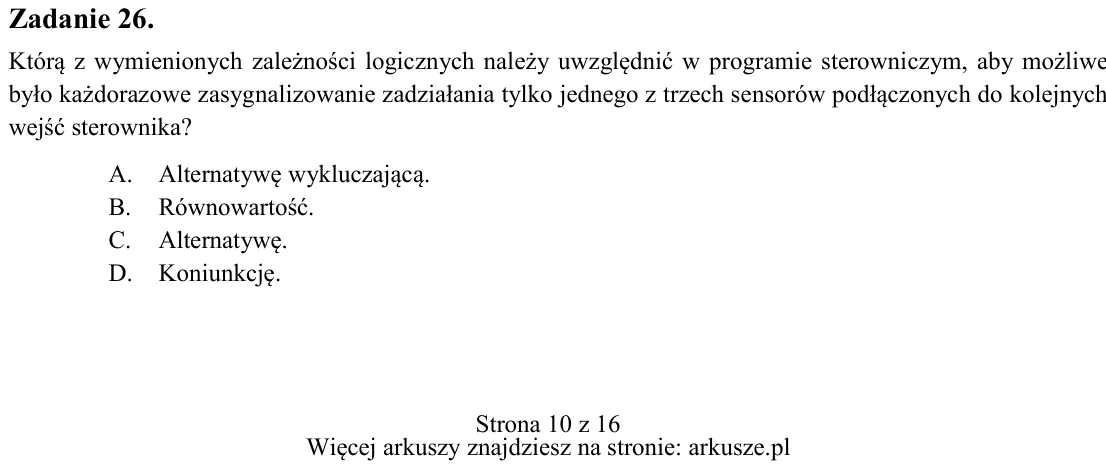

Zadanie 26. Którą z wymienionych zależności logicznych należy uwzględnić w programie sterowniczym, aby możliwe było każdorazowe zasygnalizowanie zadziałania tylko jednego z trzech sensorów podłączonych do kolejnych wejść

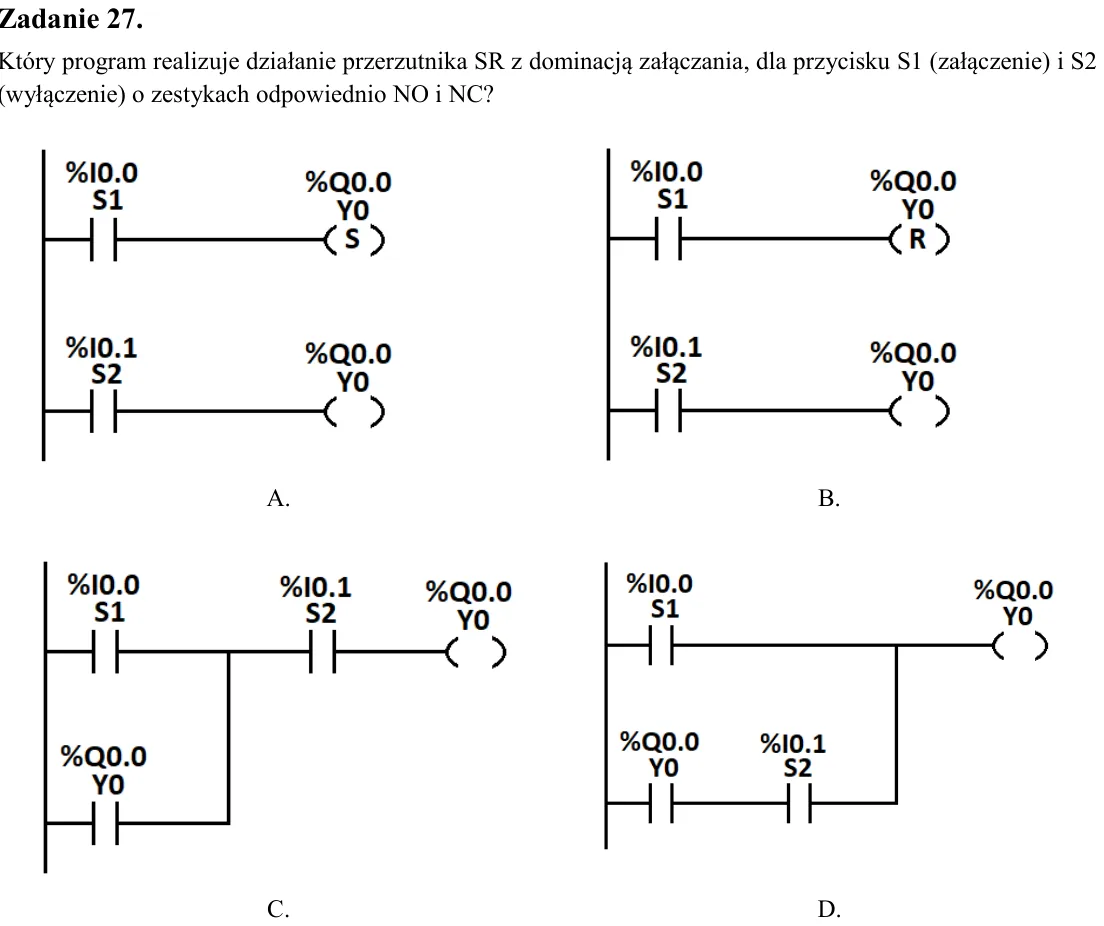

Zadanie 27. Który program realizuje działanie przerzutnika SR z dominacją załączania, dla przycisku S1 (załączenie) i S2 (wyłączenie) o zestykach odpowiednio NO i NC?

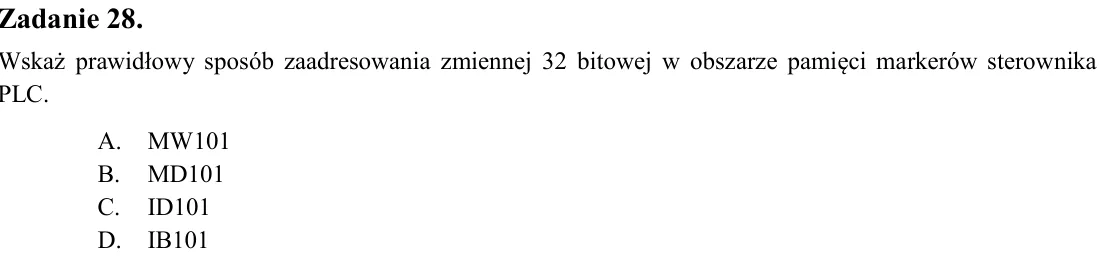

Zadanie 28. Wskaż prawidłowy sposób zaadresowania zmiennej 32 bitowej w obszarze pamięci markerów sterownika PLC. A. MW101 B. MD101 C. ID101 D. IB101

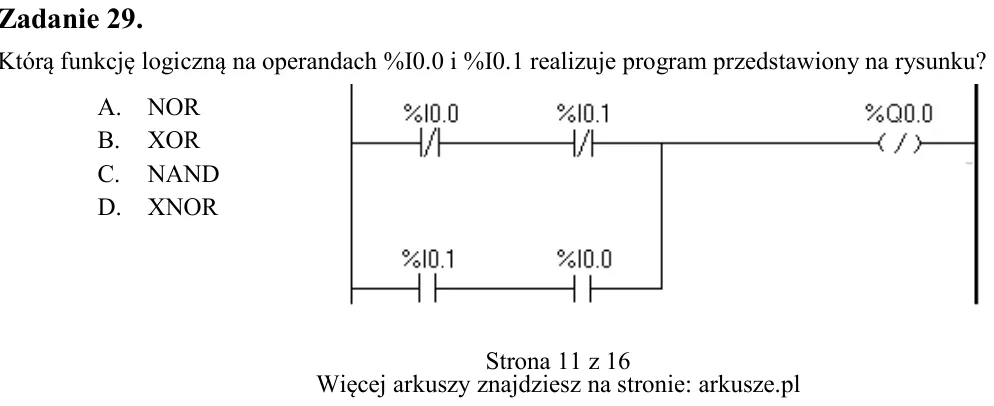

Zadanie 29. Którą funkcję logiczną na operandach %I0.0 i %I0.1 realizuje program przedstawiony na rysunku? A. NOR B. XOR C. NAND D. XNOR A. B. C. D.

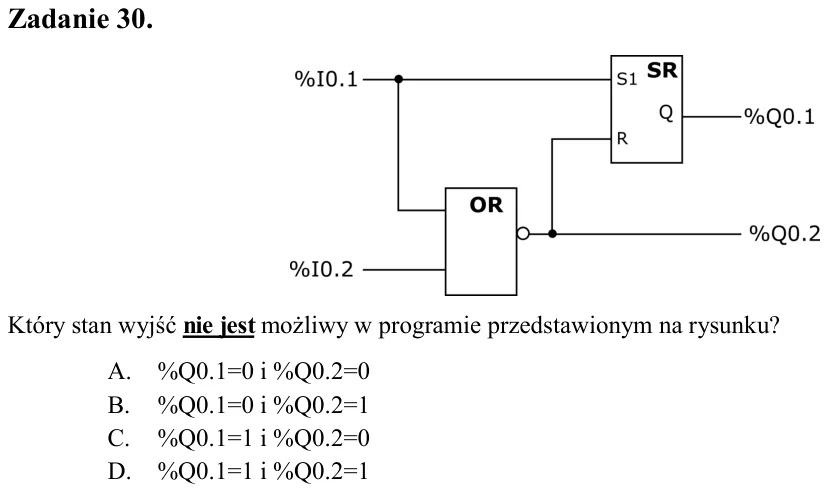

Zadanie 30. Który stan wyjść nie jest możliwy w programie przedstawionym na rysunku? A. %Q0.1=0 i %Q0.2=0 B. %Q0.1=0 i %Q0.2=1 C. %Q0.1=1 i %Q0.2=0 D. %Q0.1=1 i %Q0.2=1

Zadanie 31. Którą funkcję logiczną realizuje program napisany w języku listy instrukcji? A. OR B. NOR C. XOR D. NAND

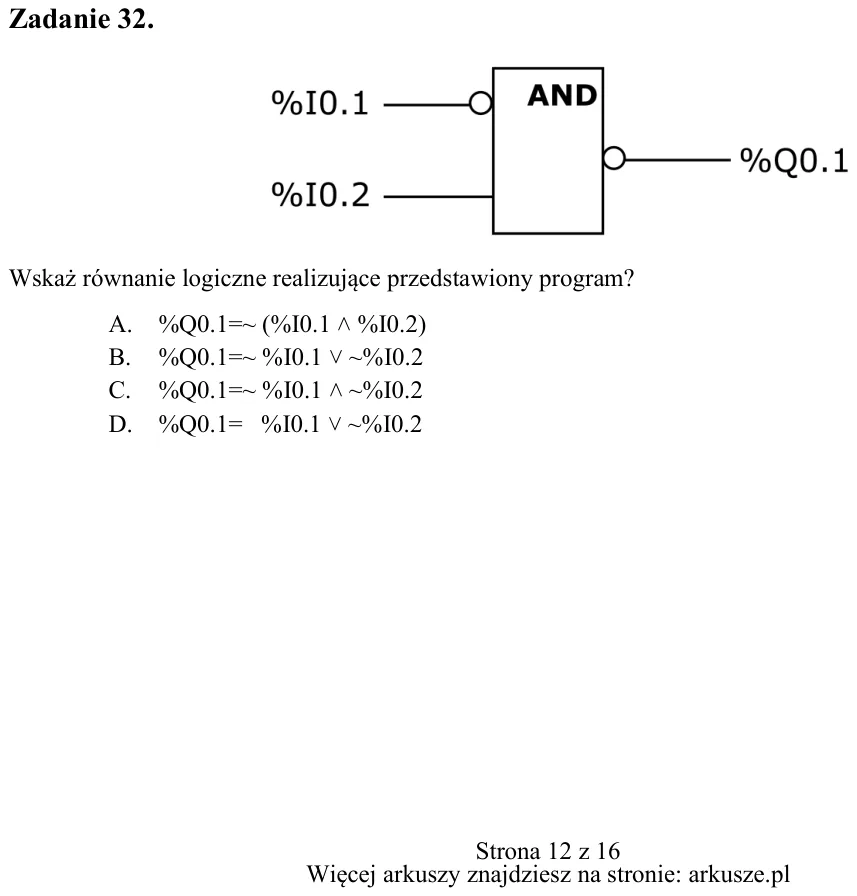

Zadanie 32. Wskaż równanie logiczne realizujące przedstawiony program? A. %Q0.1=~ (%I0.1 ˄ %I0.2) B. %Q0.1=~ %I0.1 ˅ ~%I0.2 C. %Q0.1=~ %I0.1 ˄ ~%I0.2 D. %Q0.1= %I0.1 ˅ ~%I0.2 LDN %I0.1 ANDN %I0.2 ST %Q0.1

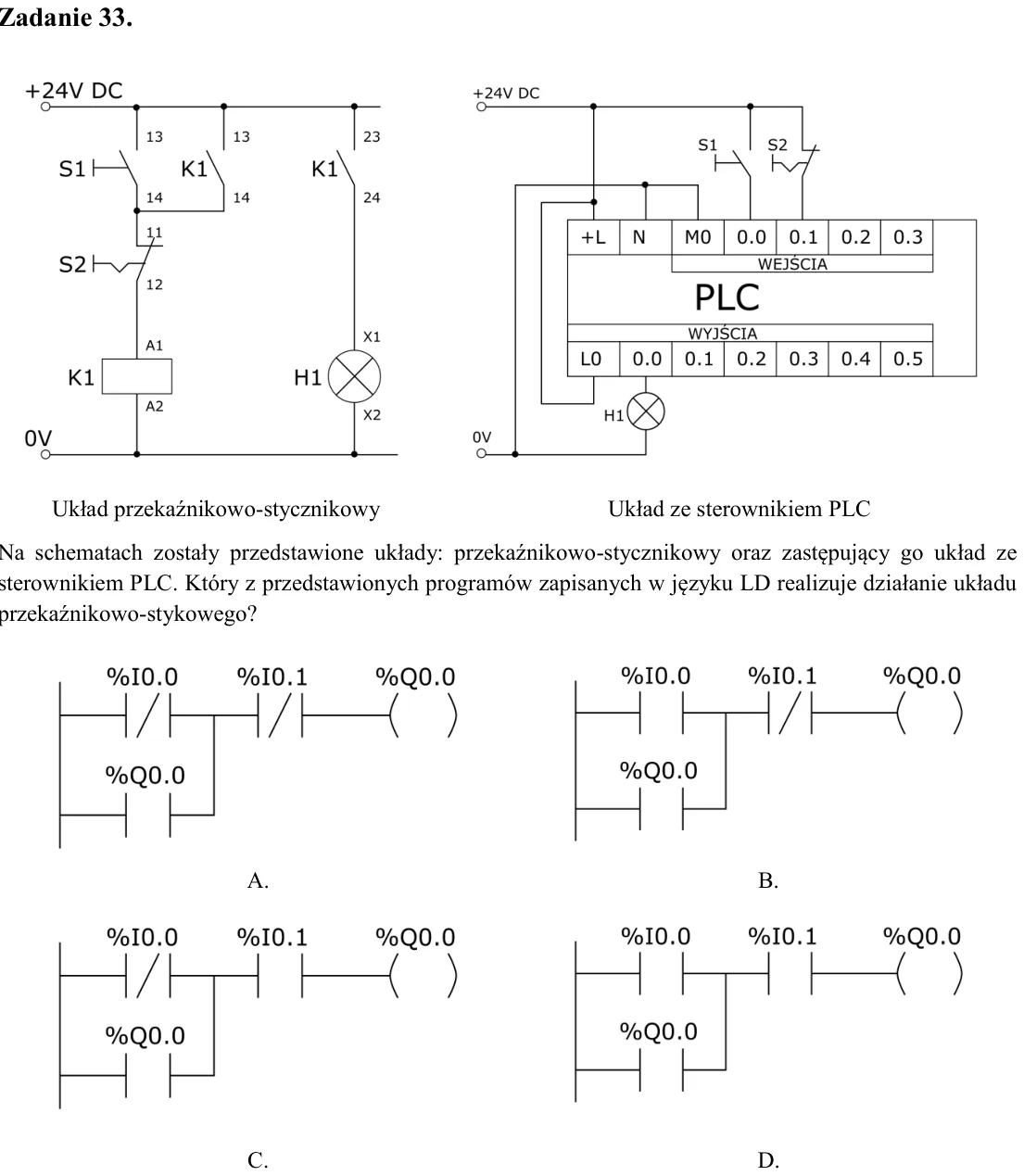

Zadanie 33. Układ przekaźnikowo-stycznikowy Układ ze sterownikiem PLC Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów

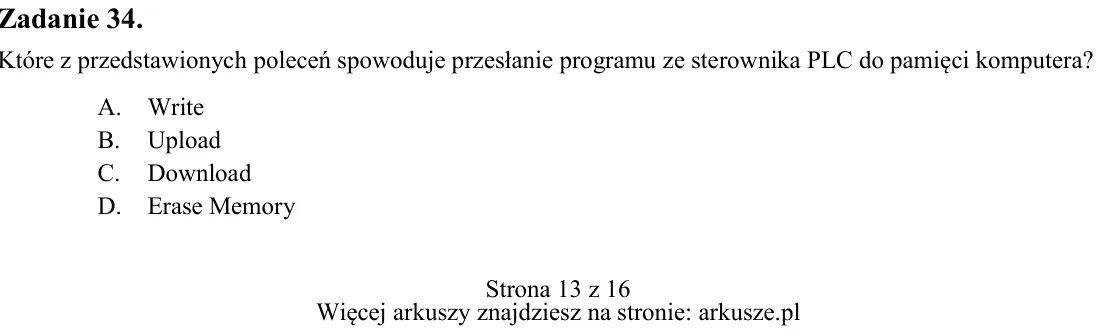

Zadanie 34. Które z przedstawionych poleceń spowoduje przesłanie programu ze sterownika PLC do pamięci komputera? A. Write B. Upload C. Download D. Erase Memory A. B. C. D.

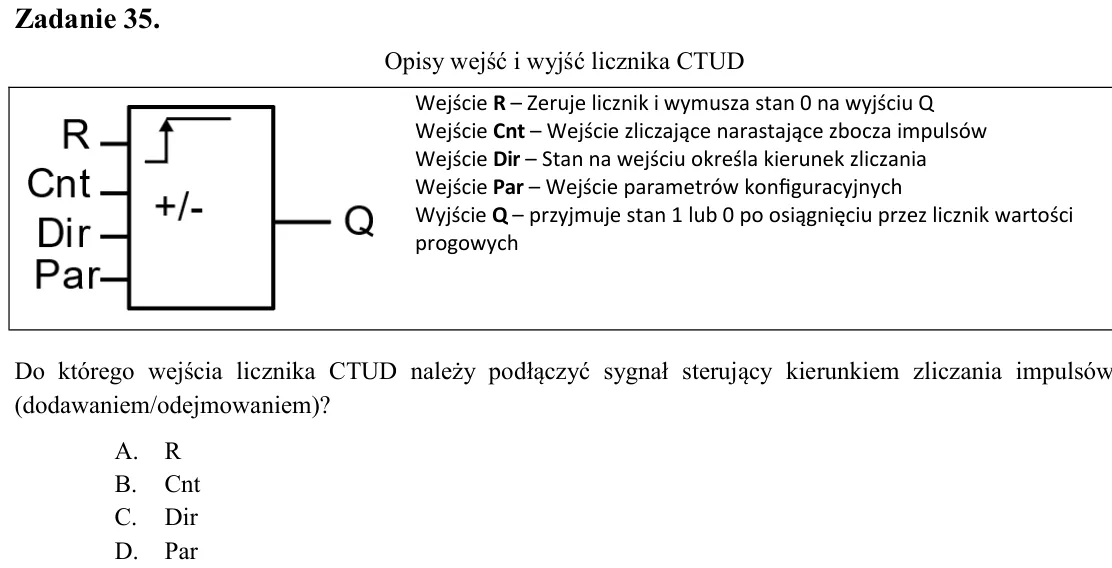

Zadanie 35. Opisy wejść i wyjść licznika CTUD Do którego wejścia licznika CTUD należy podłączyć sygnał sterujący kierunkiem zliczania impulsów (dodawaniem/odejmowaniem)? A. R B. Cnt C. Dir D. Par

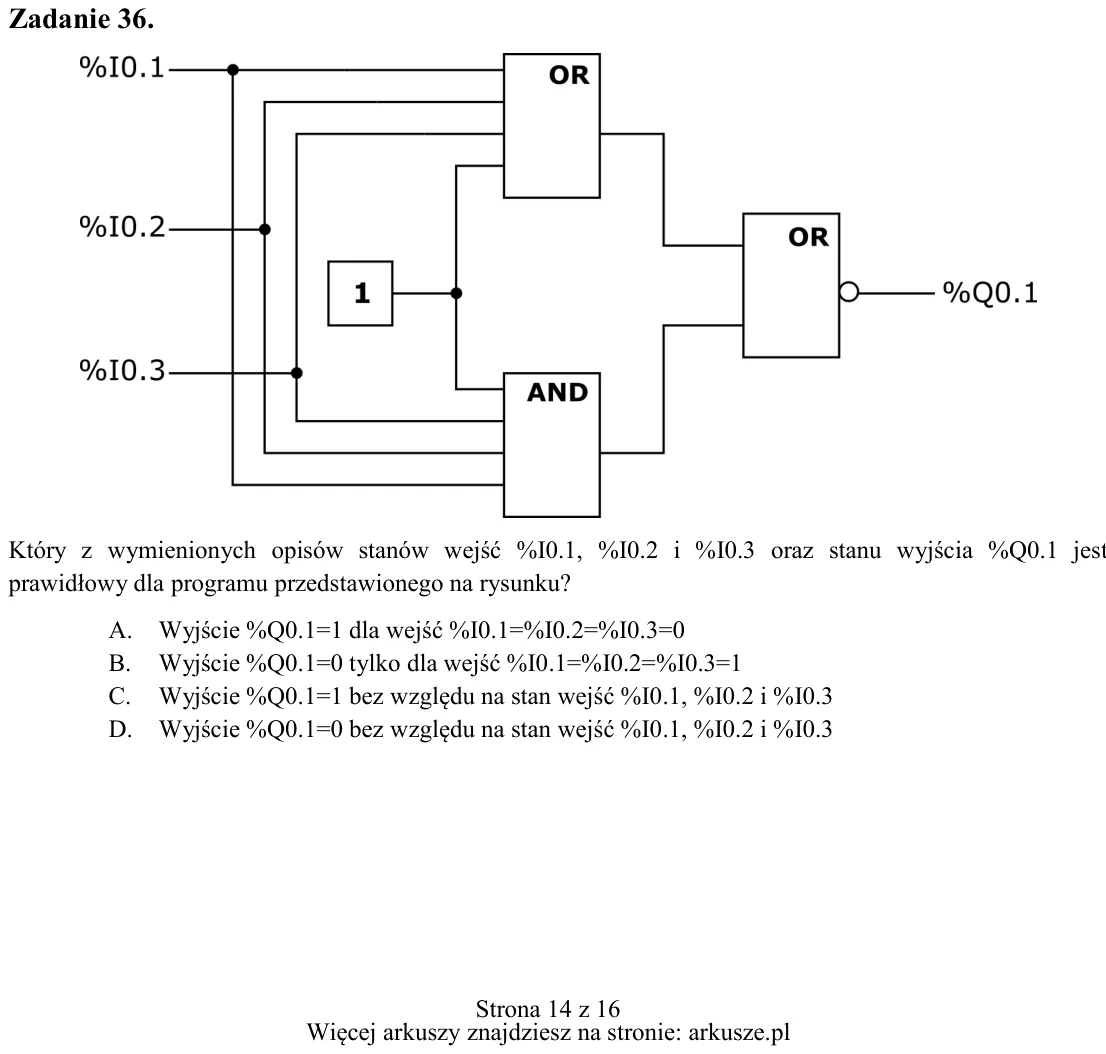

Zadanie 36. Który z wymienionych opisów stanów wejść %I0.1, %I0.2 i %I0.3 oraz stanu wyjścia %Q0.1 jest prawidłowy dla programu przedstawionego na rysunku? A. Wyjście %Q0.1=1 dla wejść %I0.1=%I0.2=%I0.3=0 B. Wyjście %Q0.

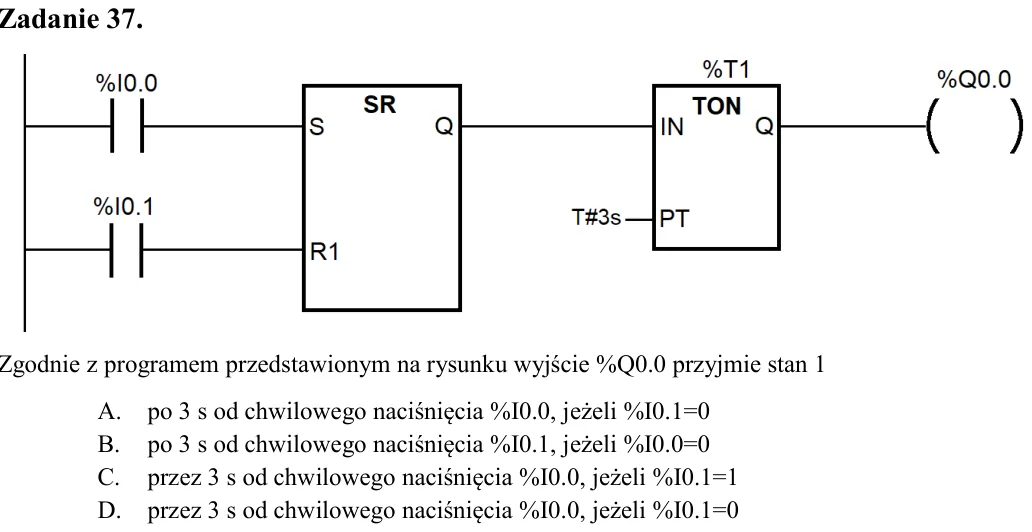

Zadanie 37. Zgodnie z programem przedstawionym na rysunku wyjście %Q0.0 przyjmie stan 1 A. po 3 s od chwilowego naciśnięcia %I0.0, jeżeli %I0.1=0 B. po 3 s od chwilowego naciśnięcia %I0.1, jeżeli %I0.0=0 C. przez 3 s od

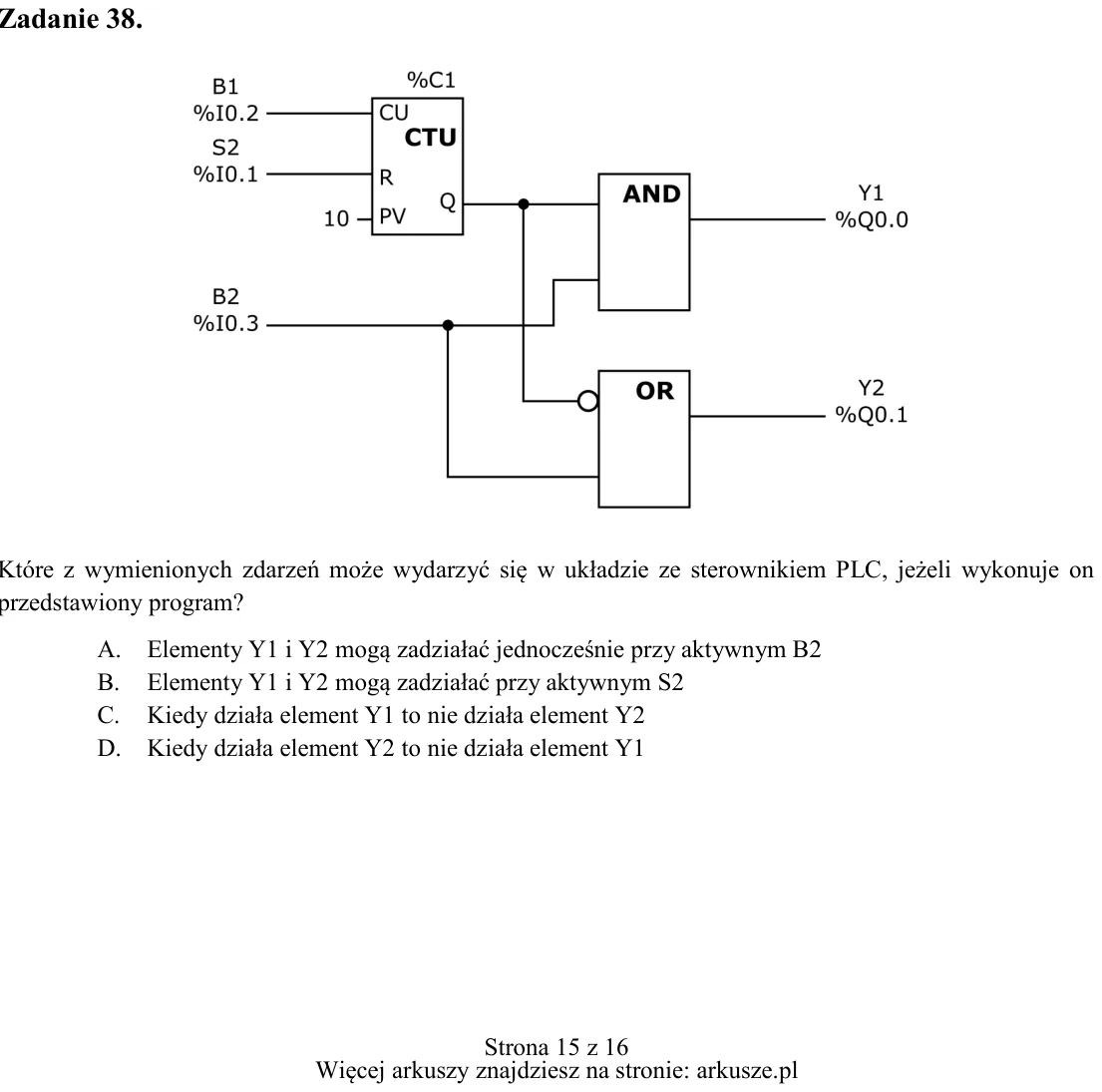

Zadanie 38. Które z wymienionych zdarzeń może wydarzyć się w układzie ze sterownikiem PLC, jeżeli wykonuje on przedstawiony program? A. Elementy Y1 i Y2 mogą zadziałać jednocześnie przy aktywnym B2 B. Elementy Y1 i Y2 mo

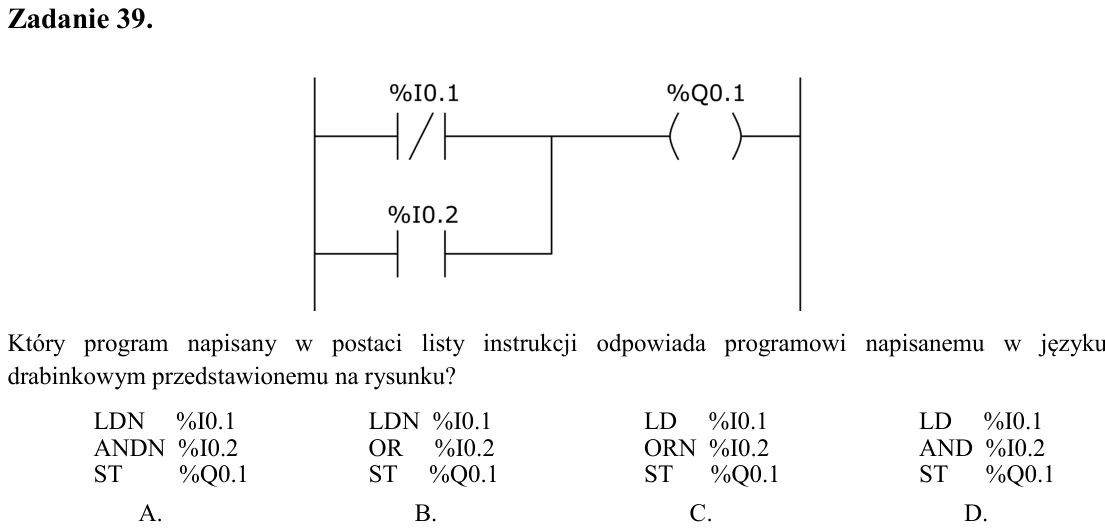

Zadanie 39. Który program napisany w postaci listy instrukcji odpowiada programowi napisanemu w języku drabinkowym przedstawionemu na rysunku?

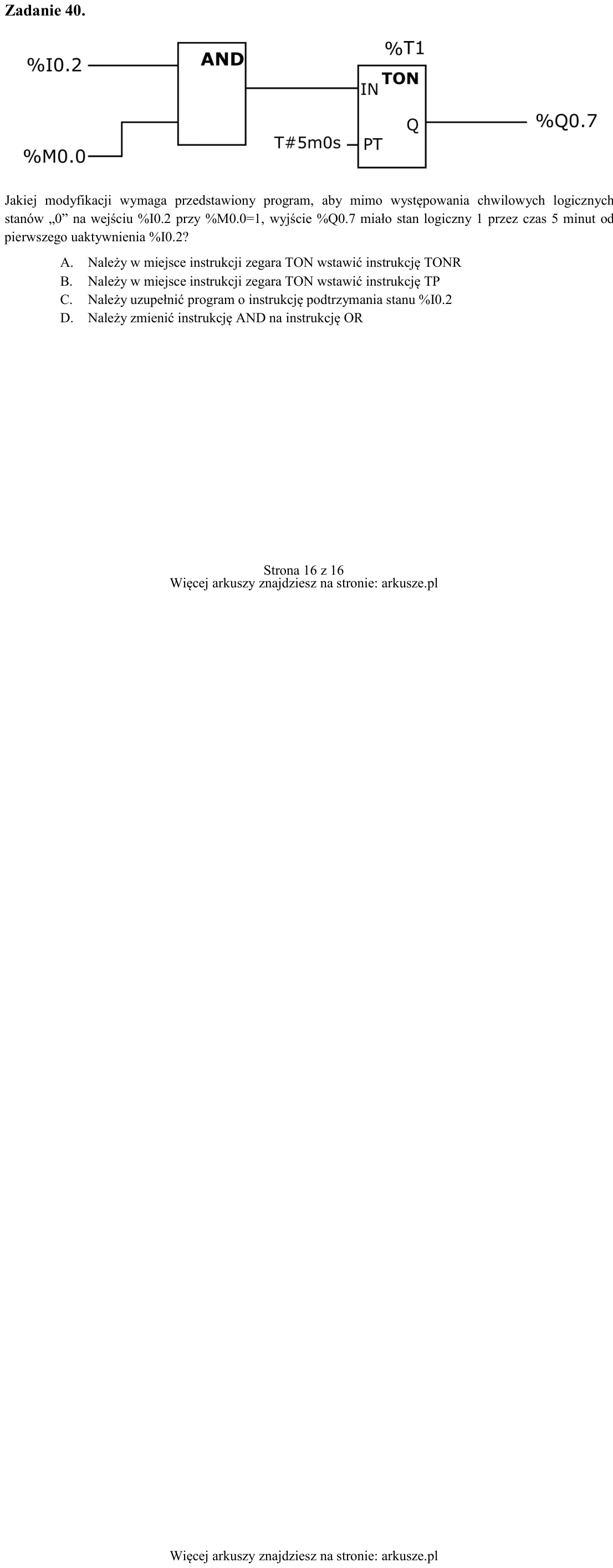

Zadanie 40. Jakiej modyfikacji wymaga przedstawiony program, aby mimo występowania chwilowych logicznych stanów „0” na wejściu %I0.2 przy %M0.0=1, wyjście %Q0.7 miało stan logiczny 1 przez czas 5 minut od pierwszego uakt
