E20 · Egzamin zawodowy · październik 2016

Zadanie 1. W systemach ochrony obwodowej stosuje się czujki A. zalania. B. magnetyczne. C. dymu i ciepła. D. gazów usypiających.

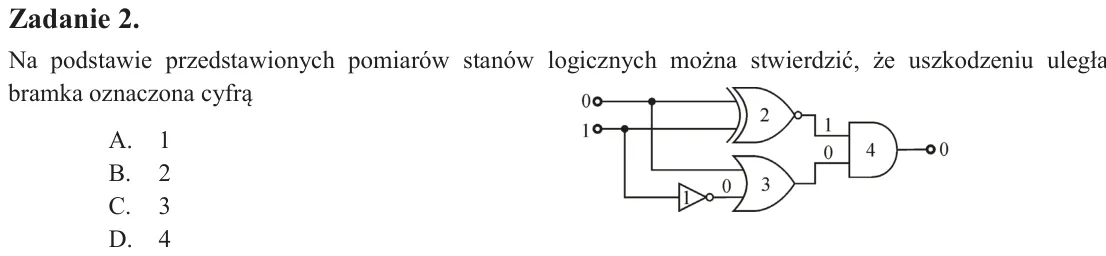

Zadanie 2. Na podstawie przedstawionych pomiarów stanów logicznych można stwierdzić, że uszkodzeniu uległa bramka oznaczona cyfrą A. 1 B. 2 C. 3 D. 4

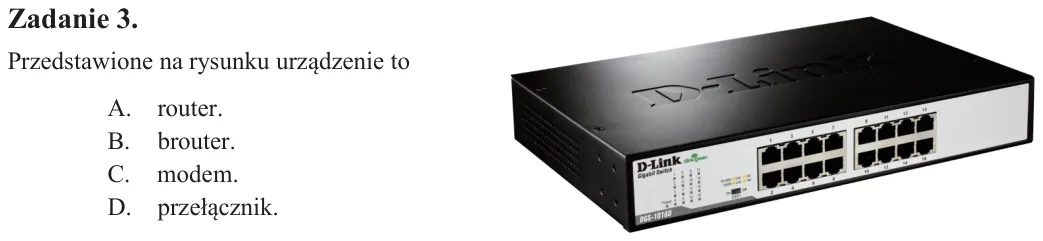

Zadanie 3. Przedstawione na rysunku urządzenie to A. router. B. brouter. C. modem. D. przełącznik.

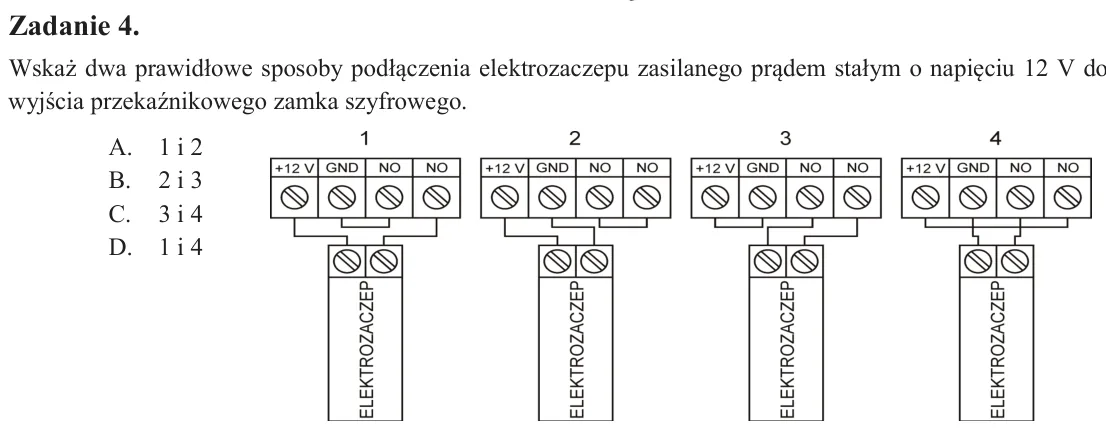

Zadanie 4. Wskaż dwa prawidłowe sposoby podłączenia elektrozaczepu zasilanego prądem stałym o napięciu 12 V do wyjścia przekaźnikowego zamka szyfrowego. A. 1 i 2 B. 2 i 3 C. 3 i 4 D. 1 i 4

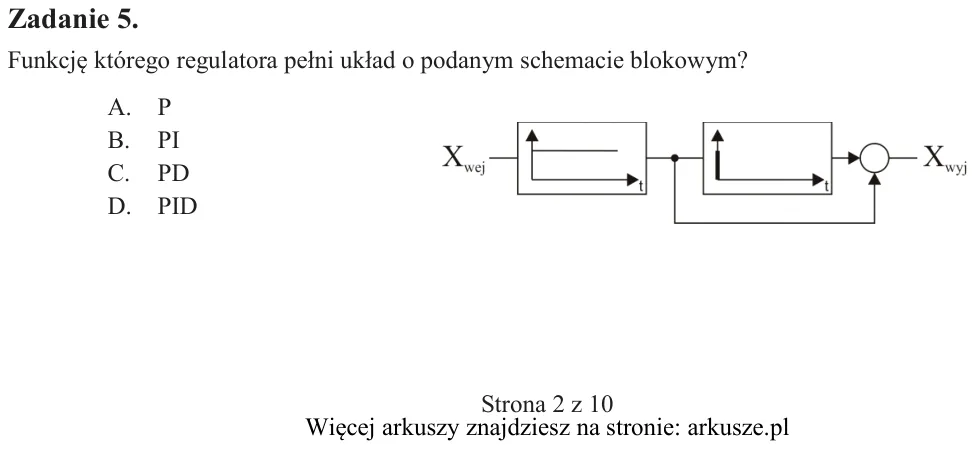

Zadanie 5. Funkcję którego regulatora pełni układ o podanym schemacie blokowym? A. P B. PI C. PD D. PID

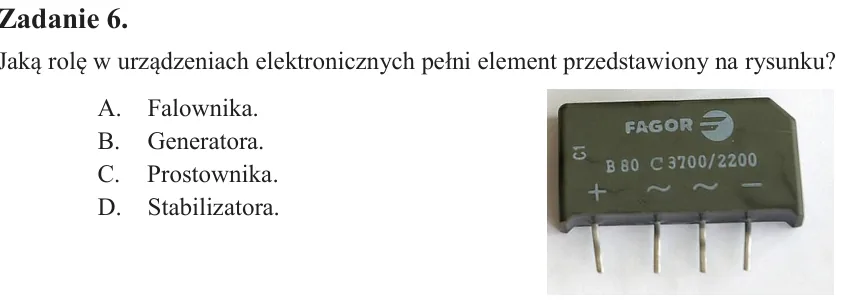

Zadanie 6. Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na rysunku? A. Falownika. B. Generatora. C. Prostownika. D. Stabilizatora.

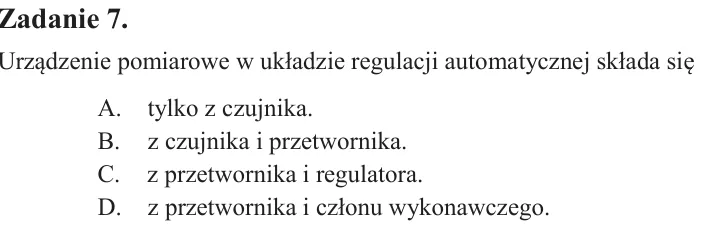

Zadanie 7. Urządzenie pomiarowe w układzie regulacji automatycznej składa się A. tylko z czujnika. B. z czujnika i przetwornika. C. z przetwornika i regulatora. D. z przetwornika i członu wykonawczego.

Zadanie 8. Ile wynosi liczba poziomów dwunastobitowego przetwornika C/A? A. 212 B. 212-1 C. 212-1 D. (2-1)12

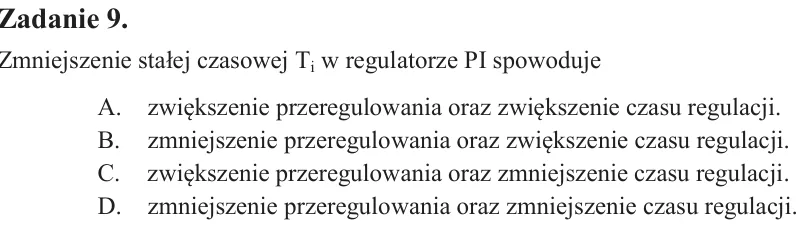

Zadanie 9. Zmniejszenie stałej czasowej Ti w regulatorze PI spowoduje A. zwiększenie przeregulowania oraz zwiększenie czasu regulacji. B. zmniejszenie przeregulowania oraz zwiększenie czasu regulacji. C. zwiększenie prze

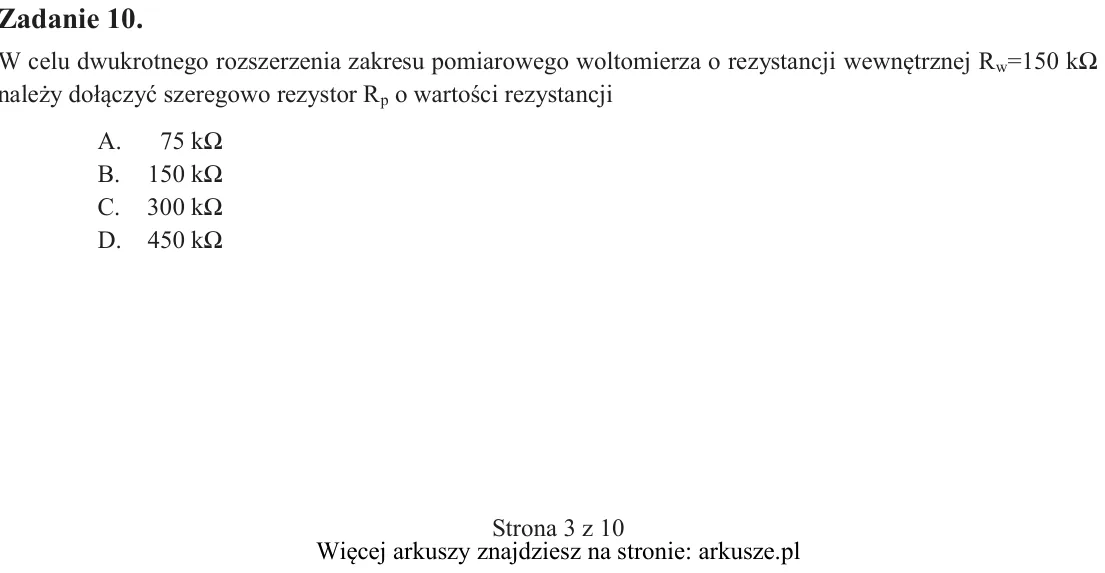

Zadanie 10. W celu dwukrotnego rozszerzenia zakresu pomiarowego woltomierza o rezystancji wewnętrznej Rw=150 kΩ należy dołączyć szeregowo rezystor Rp o wartości rezystancji A. 75 kΩ B. 150 kΩ C. 300 kΩ D. 450 kΩ

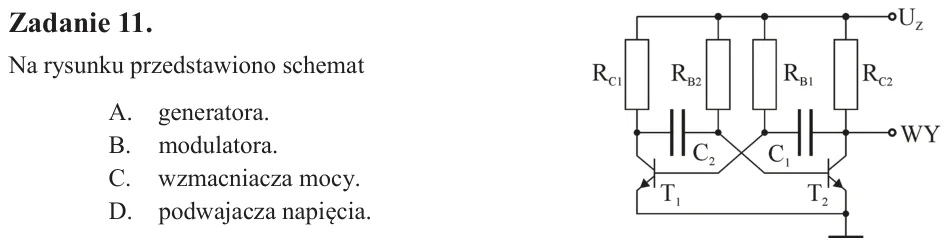

Zadanie 11. Na rysunku przedstawiono schemat A. generatora. B. modulatora. C. wzmacniacza mocy. D. podwajacza napięcia.

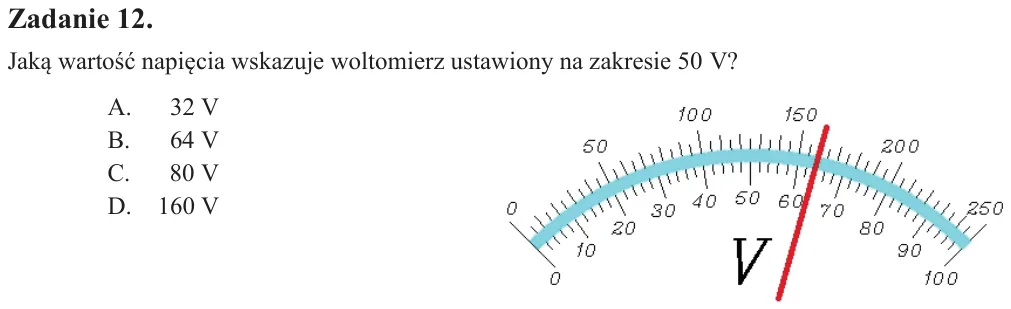

Zadanie 12. Jaką wartość napięcia wskazuje woltomierz ustawiony na zakresie 50 V? A. 32 V B. 64 V C. 80 V D. 160 V

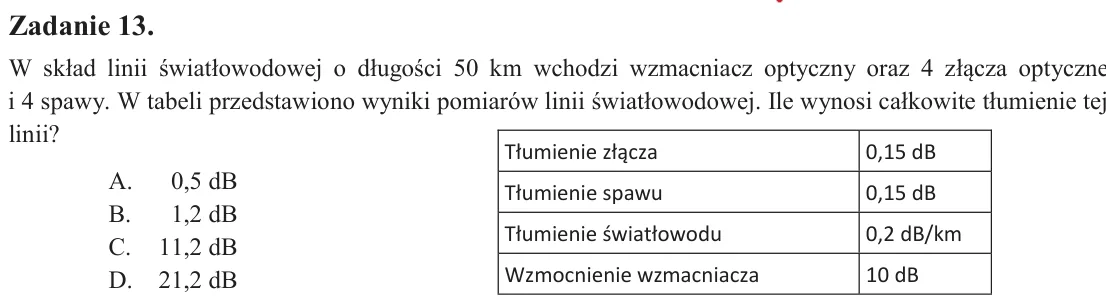

Zadanie 13. W skład linii światłowodowej o długości 50 km wchodzi wzmacniacz optyczny oraz 4 złącza optyczne i 4 spawy. W tabeli przedstawiono wyniki pomiarów linii światłowodowej. Ile wynosi całkowite tłumienie tej lini

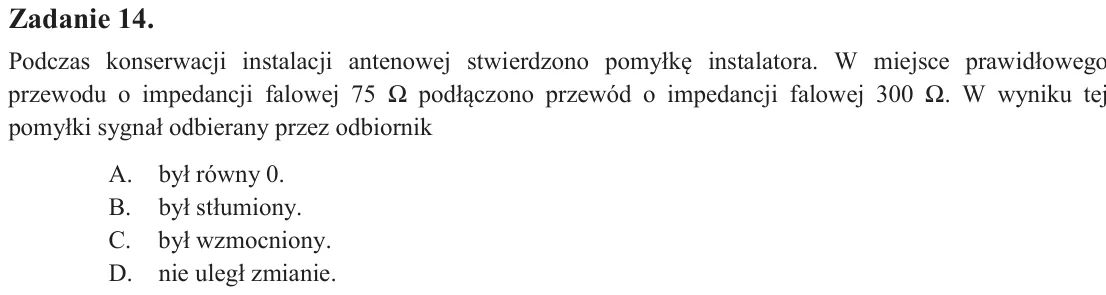

Zadanie 14. Podczas konserwacji instalacji antenowej stwierdzono pomyłkę instalatora. W miejsce prawidłowego przewodu o impedancji falowej 75 Ω podłączono przewód o impedancji falowej 300 Ω. W wyniku tej pomyłki sygnał o

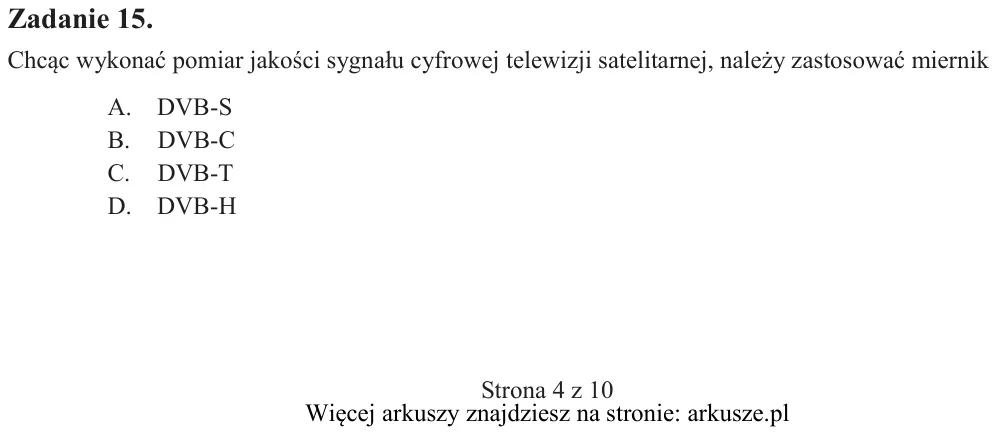

Zadanie 15. Chcąc wykonać pomiar jakości sygnału cyfrowej telewizji satelitarnej, należy zastosować miernik A. DVB-S B. DVB-C C. DVB-T D. DVB-H Tłumienie złącza 0,15 dB Tłumienie spawu 0,15 dB Tłumienie światłowodu 0,2 d

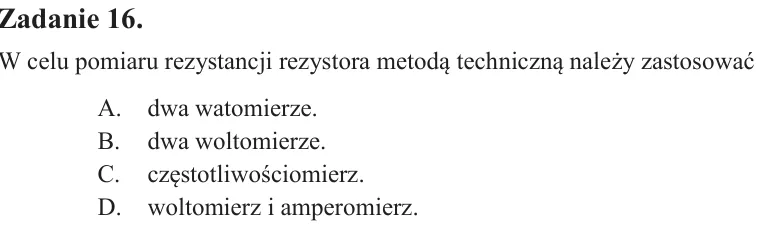

Zadanie 16. W celu pomiaru rezystancji rezystora metodą techniczną należy zastosować A. dwa watomierze. B. dwa woltomierze. C. częstotliwościomierz. D. woltomierz i amperomierz.

Zadanie 17. Którego typu wtyku należy użyć w celu podłączenia kamery CCTV do gniazda wejściowego rejestratora? A. BNC B. RJ12 C. TNC D. UC-1

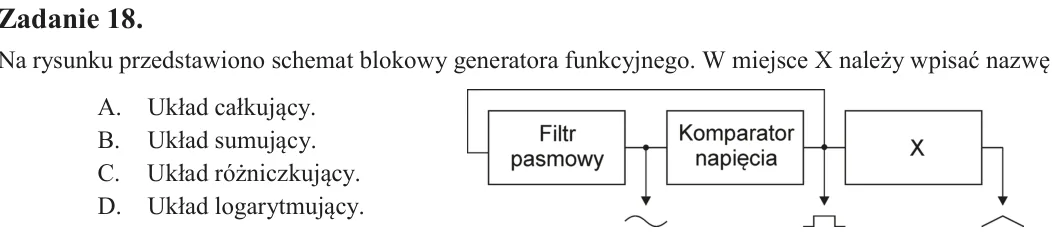

Zadanie 18. Na rysunku przedstawiono schemat blokowy generatora funkcyjnego. W miejsce X należy wpisać nazwę A. Układ całkujący. B. Układ sumujący. C. Układ różniczkujący. D. Układ logarytmujący.

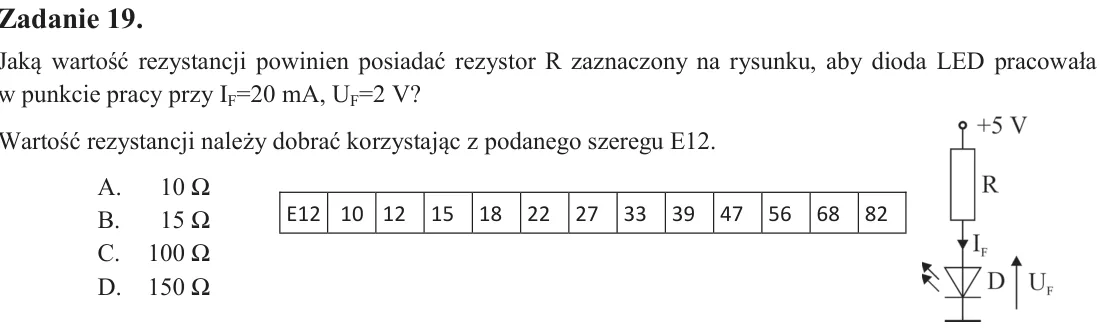

Zadanie 19. Jaką wartość rezystancji powinien posiadać rezystor R zaznaczony na rysunku, aby dioda LED pracowała w punkcie pracy przy IF=20 mA, UF=2 V? Wartość rezystancji należy dobrać korzystając z podanego szeregu E12

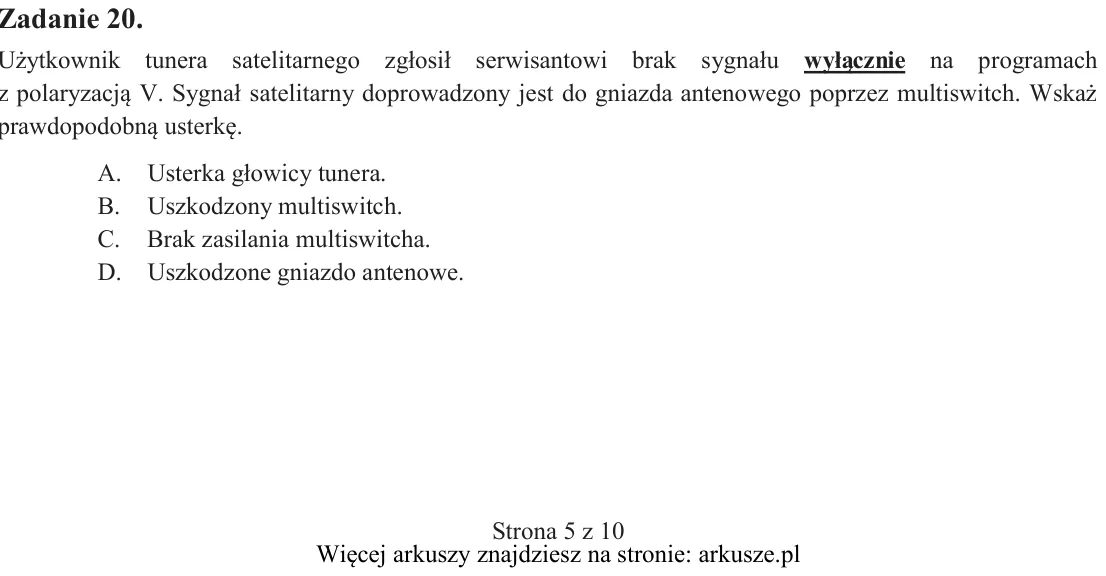

Zadanie 20. Użytkownik tunera satelitarnego zgłosił serwisantowi brak sygnału wyłącznie na programach z polaryzacją V. Sygnał satelitarny doprowadzony jest do gniazda antenowego poprzez multiswitch. Wskaż prawdopodobną u

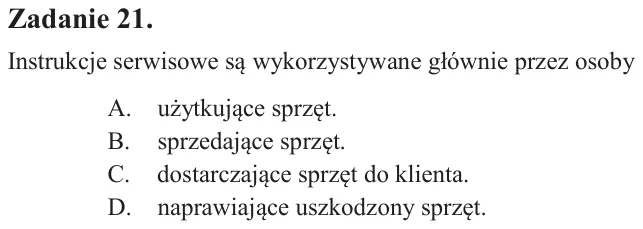

Zadanie 21. Instrukcje serwisowe są wykorzystywane głównie przez osoby A. użytkujące sprzęt. B. sprzedające sprzęt. C. dostarczające sprzęt do klienta. D. naprawiające uszkodzony sprzęt.

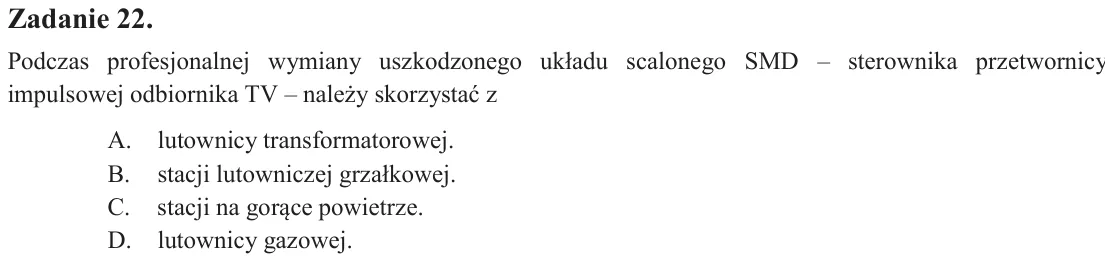

Zadanie 22. Podczas profesjonalnej wymiany uszkodzonego układu scalonego SMD - sterownika przetwornicy impulsowej odbiornika TV - należy skorzystać z A. lutownicy transformatorowej. B. stacji lutowniczej grzałkowej. C. s

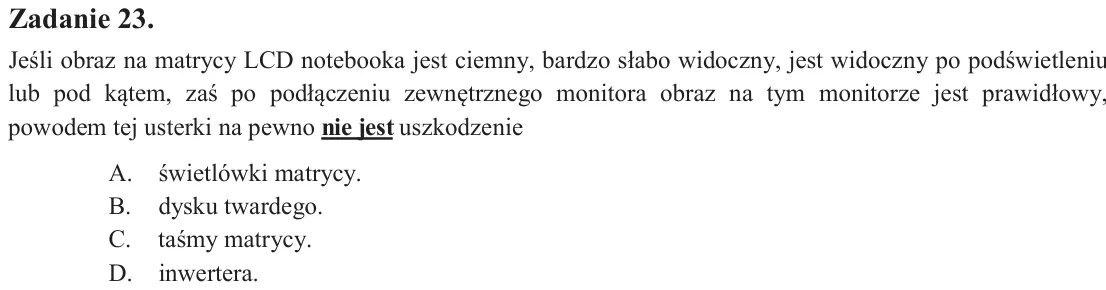

Zadanie 23. Jeśli obraz na matrycy LCD notebooka jest ciemny, bardzo słabo widoczny, jest widoczny po podświetleniu lub pod kątem, zaś po podłączeniu zewnętrznego monitora obraz na tym monitorze jest prawidłowy, powodem

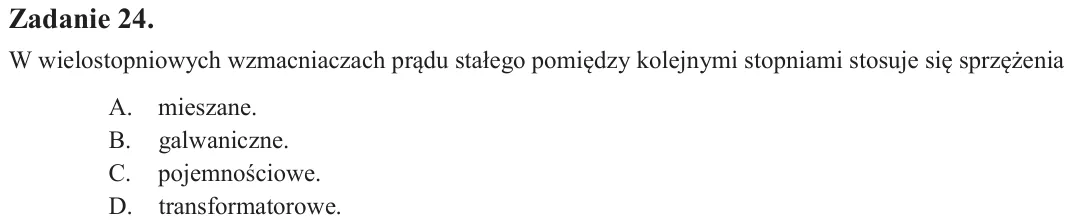

Zadanie 24. W wielostopniowych wzmacniaczach prądu stałego pomiędzy kolejnymi stopniami stosuje się sprzężenia A. mieszane. B. galwaniczne. C. pojemnościowe. D. transformatorowe.

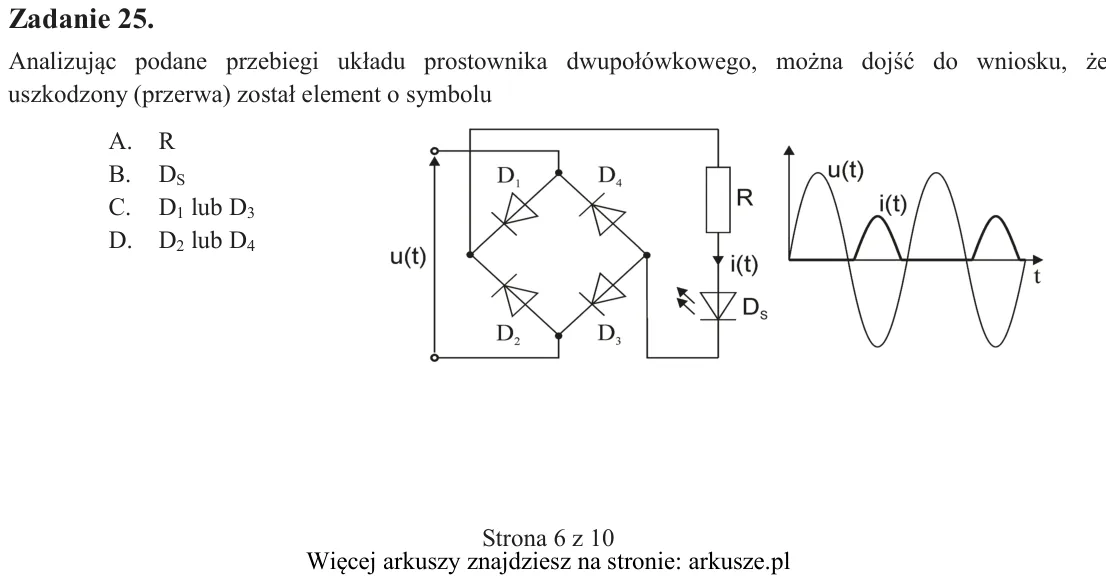

Zadanie 25. Analizując podane przebiegi układu prostownika dwupołówkowego, można dojść do wniosku, że uszkodzony (przerwa) został element o symbolu A. R B. DS C. D1 lub D3 D. D2 lub D4

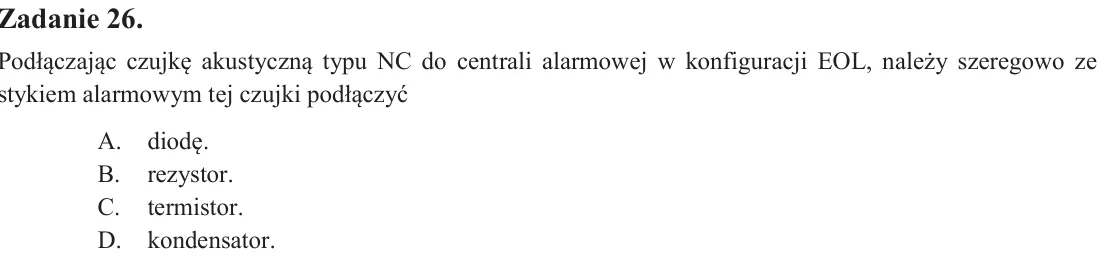

Zadanie 26. Podłączając czujkę akustyczną typu NC do centrali alarmowej w konfiguracji EOL, należy szeregowo ze stykiem alarmowym tej czujki podłączyć A. diodę. B. rezystor. C. termistor. D. kondensator.

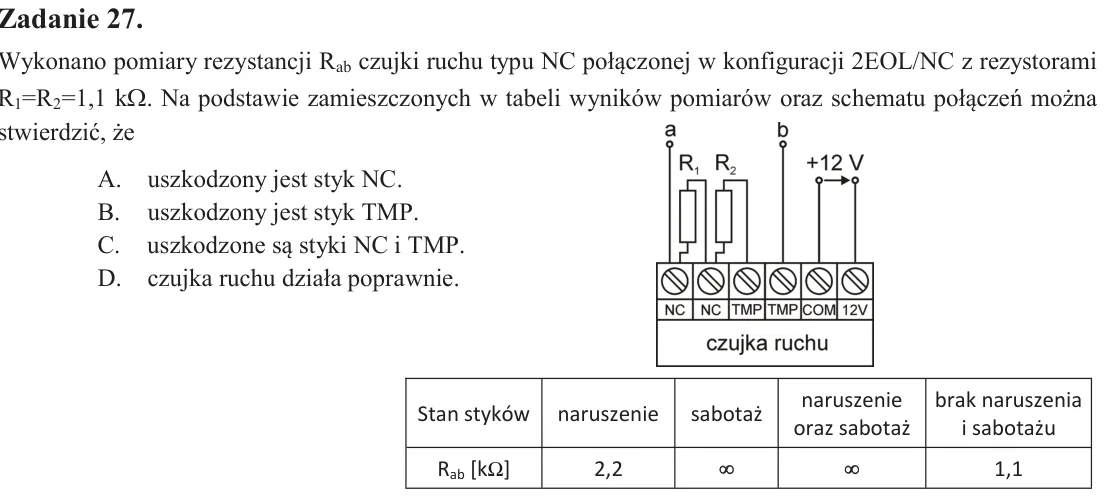

Zadanie 27. Wykonano pomiary rezystancji Rab czujki ruchu typu NC połączonej w konfiguracji 2EOL/NC z rezystorami R1=R2=1,1 k:. Na podstawie zamieszczonych w tabeli wyników pomiarów oraz schematu połączeń można stwierdzi

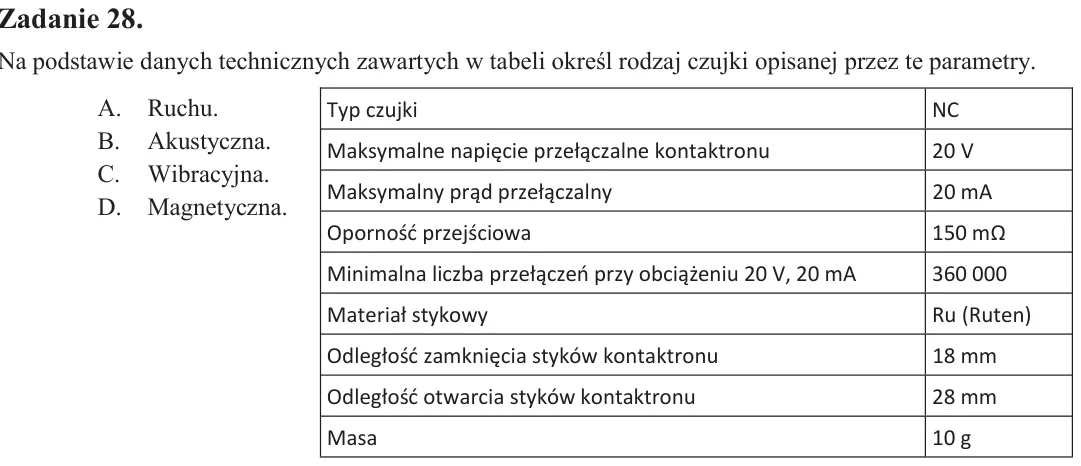

Zadanie 28. Na podstawie danych technicznych zawartych w tabeli określ rodzaj czujki opisanej przez te parametry. A. Ruchu. B. Akustyczna. C. Wibracyjna. D. Magnetyczna.

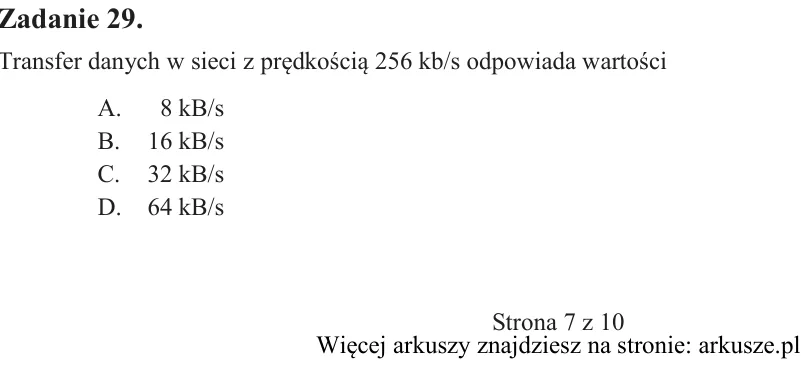

Zadanie 29. Transfer danych w sieci z prędkością 256 kb/s odpowiada wartości A. 8 kB/s B. 16 kB/s C. 32 kB/s D. 64 kB/s Stan styków naruszenie sabotaż naruszenie oraz sabotaż brak naruszenia i sabotażu Rab [kΩ] 2,2 f f 1

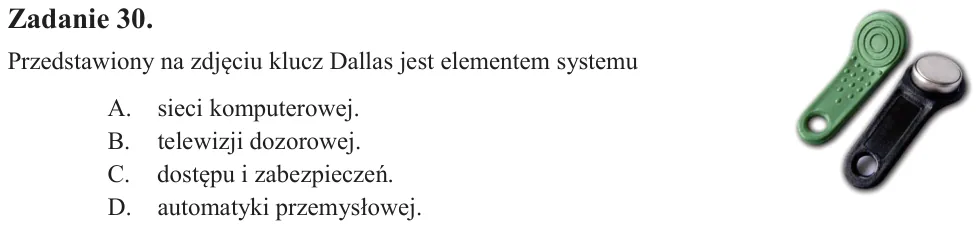

Zadanie 30. Przedstawiony na zdjęciu klucz Dallas jest elementem systemu A. sieci komputerowej. B. telewizji dozorowej. C. dostępu i zabezpieczeń. D. automatyki przemysłowej.

Zadanie 31. Na rysunku przedstawiono symbol graficzny A. przełącznika. B. modemu. C. routera. D. mostu.

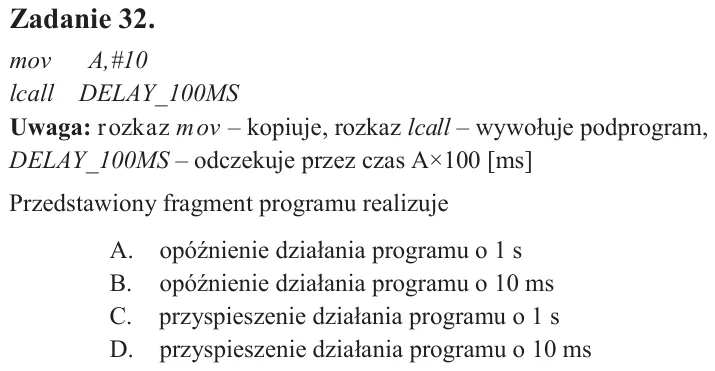

Zadanie 32. mov A,#10 lcall DELAY_100MS Uwaga: rozkaz mov - kopiuje, rozkaz lcall - wywołuje podprogram, DELAY_100MS - odczekuje przez czas A×100 [ms] Przedstawiony fragment programu realizuje A. opóźnienie działania pro

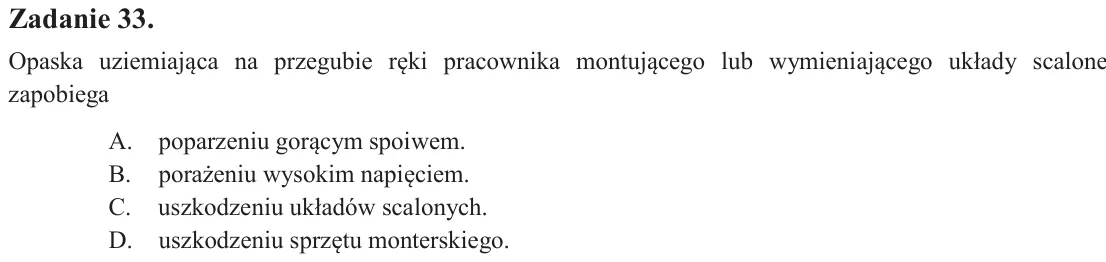

Zadanie 33. Opaska uziemiająca na przegubie ręki pracownika montującego lub wymieniającego układy scalone zapobiega A. poparzeniu gorącym spoiwem. B. porażeniu wysokim napięciem. C. uszkodzeniu układów scalonych. D. uszk

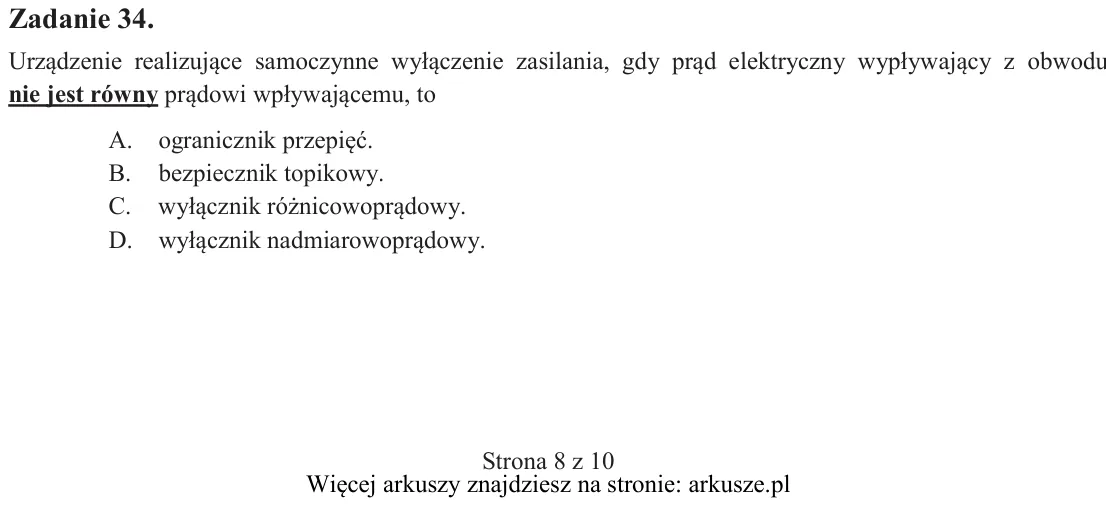

Zadanie 34. Urządzenie realizujące samoczynne wyłączenie zasilania, gdy prąd elektryczny wypływający z obwodu nie jest równy prądowi wpływającemu, to A. ogranicznik przepięć. B. bezpiecznik topikowy. C. wyłącznik różnico

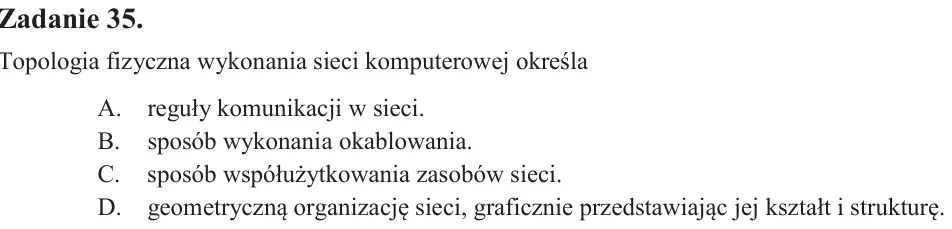

Zadanie 35. Topologia fizyczna wykonania sieci komputerowej określa A. reguły komunikacji w sieci. B. sposób wykonania okablowania. C. sposób współużytkowania zasobów sieci. D. geometryczną organizację sieci, graficznie

Zadanie 36. Port komunikacyjny USB to uniwersalna magistrala A. szeregowa. B. równoległa. C. równoległo-szeregowa. D. szeregowo-równoległa.

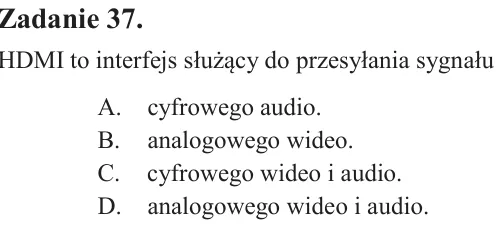

Zadanie 37. HDMI to interfejs służący do przesyłania sygnału A. cyfrowego audio. B. analogowego wideo. C. cyfrowego wideo i audio. D. analogowego wideo i audio.

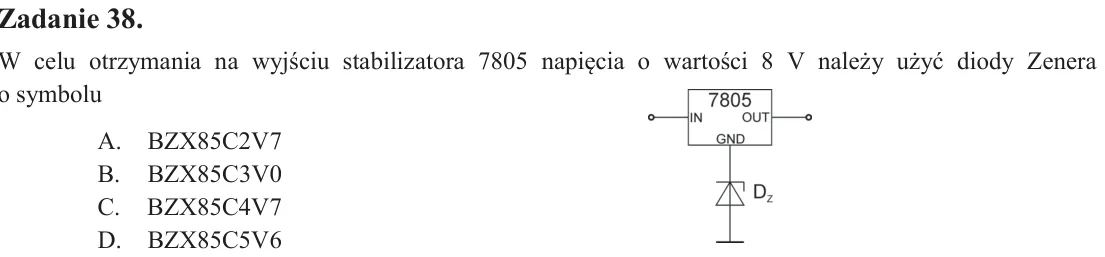

Zadanie 38. W celu otrzymania na wyjściu stabilizatora 7805 napięcia o wartości 8 V należy użyć diody Zenera o symbolu A. BZX85C2V7 B. BZX85C3V0 C. BZX85C4V7 D. BZX85C5V6

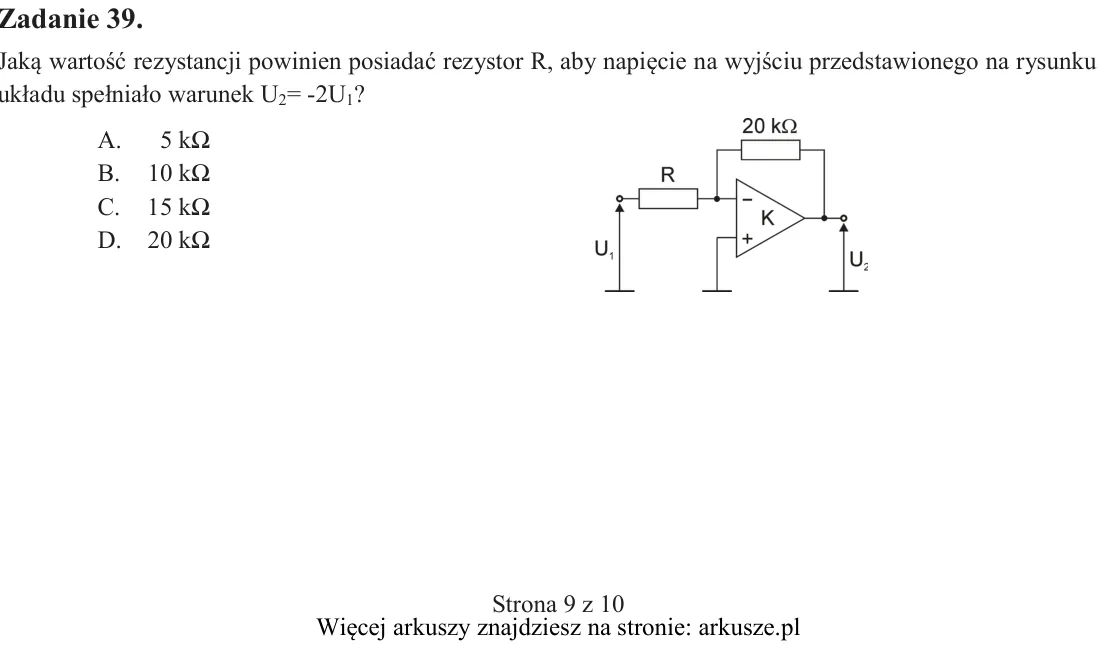

Zadanie 39. Jaką wartość rezystancji powinien posiadać rezystor R, aby napięcie na wyjściu przedstawionego na rysunku układu spełniało warunek U2= -2U1? A. 5 kΩ B. 10 kΩ C. 15 kΩ D. 20 kΩ

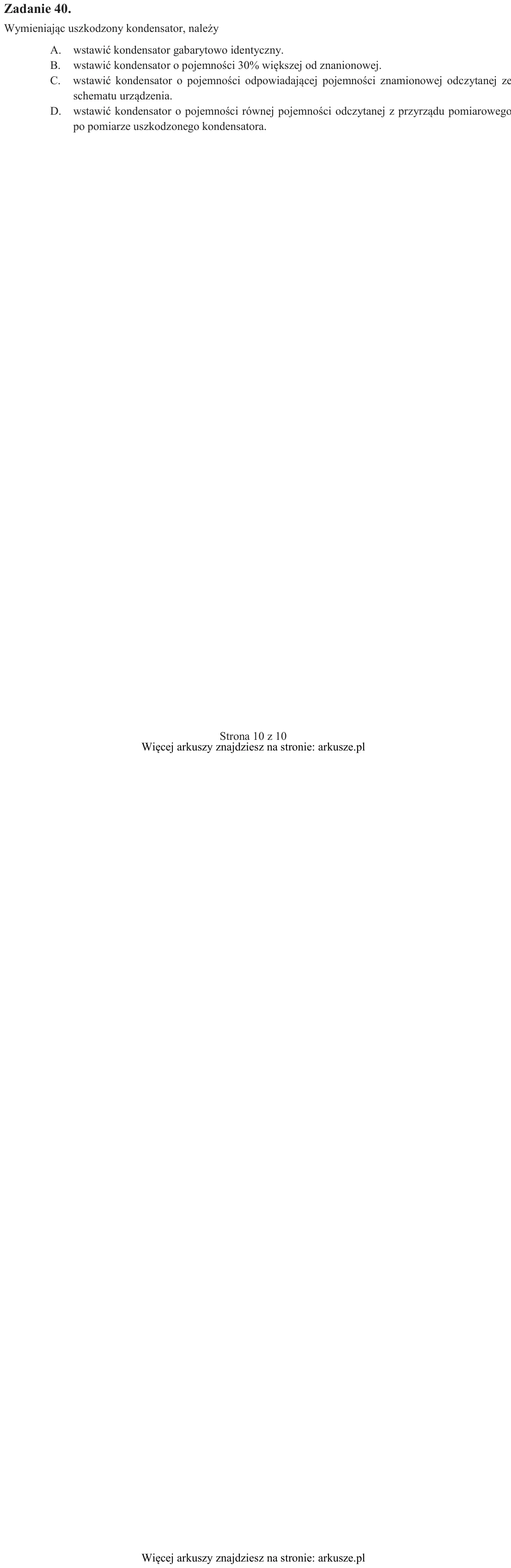

Zadanie 40. Wymieniając uszkodzony kondensator, należy A. wstawić kondensator gabarytowo identyczny. B. wstawić kondensator o pojemności 30% większej od znanionowej. C. wstawić kondensator o pojemności odpowiadającej poj
