E20 · Egzamin zawodowy · czerwiec 2017

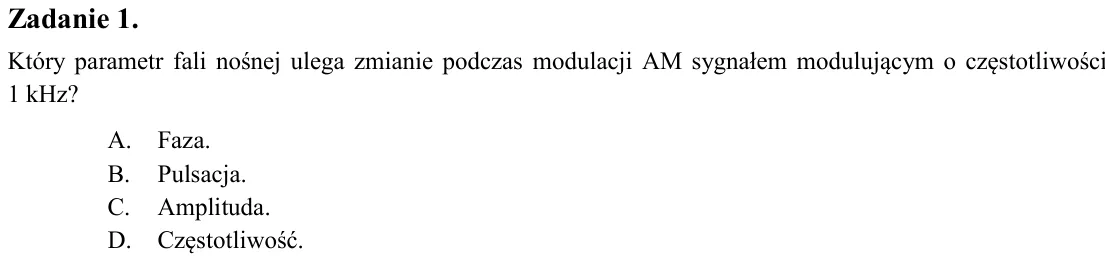

Zadanie 1. Który parametr fali nośnej ulega zmianie podczas modulacji AM sygnałem modulującym o częstotliwości 1 kHz? A. Faza. B. Pulsacja. C. Amplituda. D. Częstotliwość.

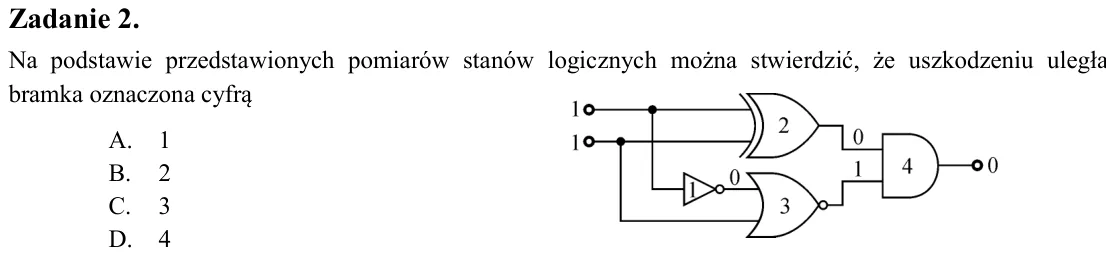

Zadanie 2. Na podstawie przedstawionych pomiarów stanów logicznych można stwierdzić, że uszkodzeniu uległa bramka oznaczona cyfrą A. 1 B. 2 C. 3 D. 4

Zadanie 3. Przedstawiony na rysunku symbol oznacza A. hub. B. router. C. modem. D. przełącznik.

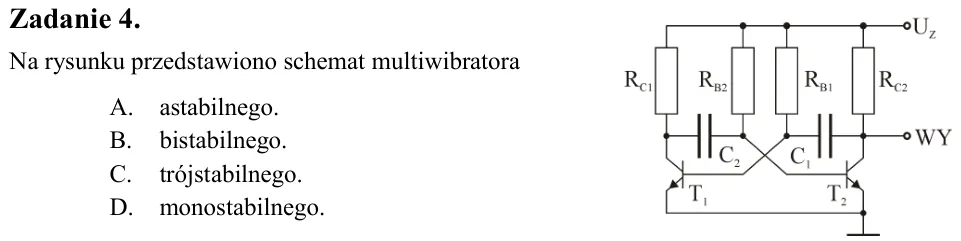

Zadanie 4. Na rysunku przedstawiono schemat multiwibratora A. astabilnego. B. bistabilnego. C. trójstabilnego. D. monostabilnego.

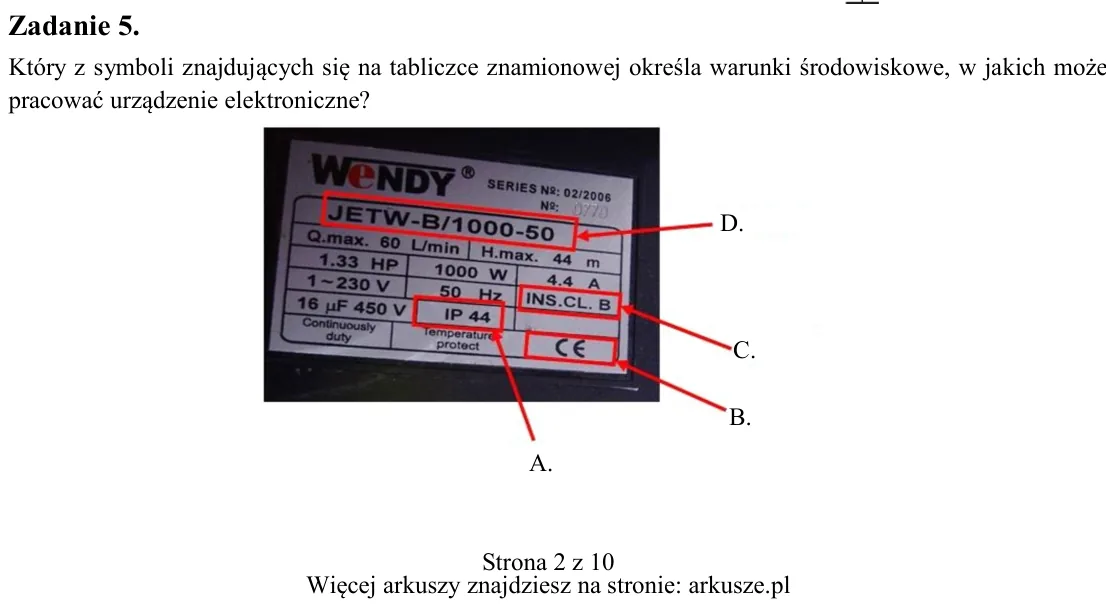

Zadanie 5. Który z symboli znajdujących się na tabliczce znamionowej określa warunki środowiskowe, w jakich może pracować urządzenie elektroniczne? A. B. C. D.

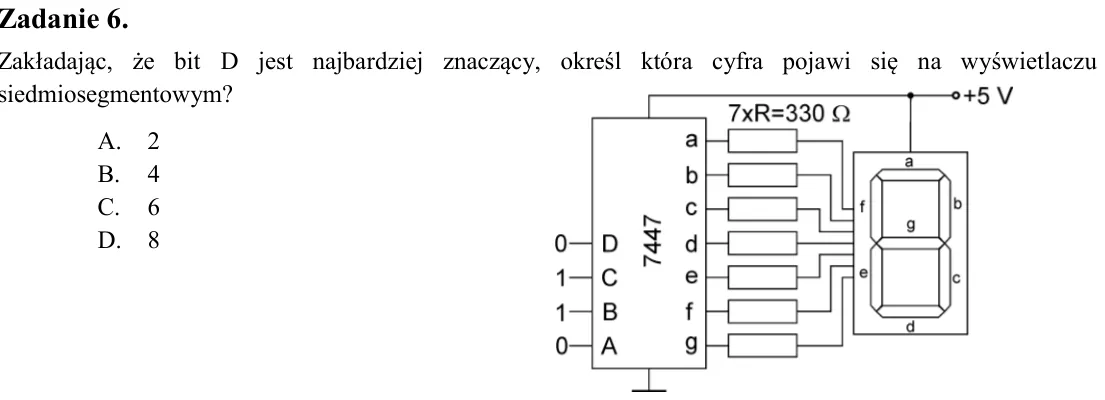

Zadanie 6. Zakładając, że bit D jest najbardziej znaczący, określ która cyfra pojawi się na wyświetlaczu siedmiosegmentowym? A. 2 B. 4 C. 6 D. 8

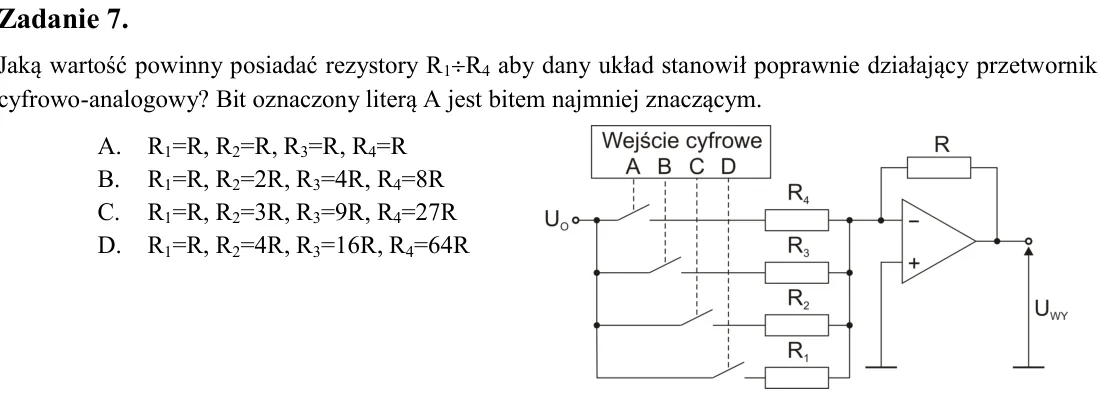

Zadanie 7. Jaką wartość powinny posiadać rezystory R1R4 aby dany układ stanowił poprawnie działający przetwornik cyfrowo-analogowy? Bit oznaczony literą A jest bitem najmniej znaczącym. A. R1=R, R2=R, R3=R, R4=R B. R1=R

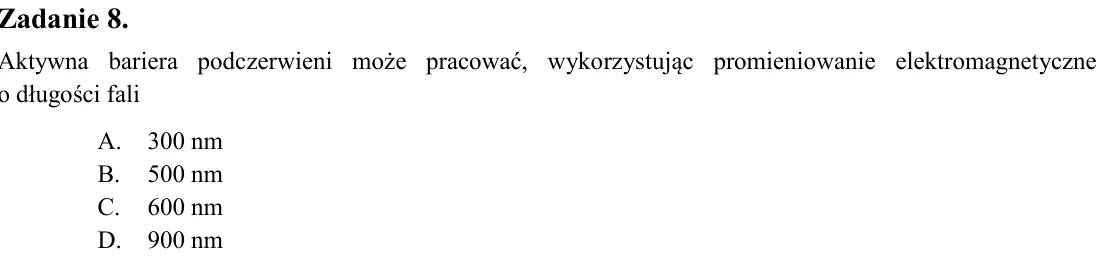

Zadanie 8. Aktywna bariera podczerwieni może pracować, wykorzystując promieniowanie elektromagnetyczne o długości fali A. 300 nm B. 500 nm C. 600 nm D. 900 nm

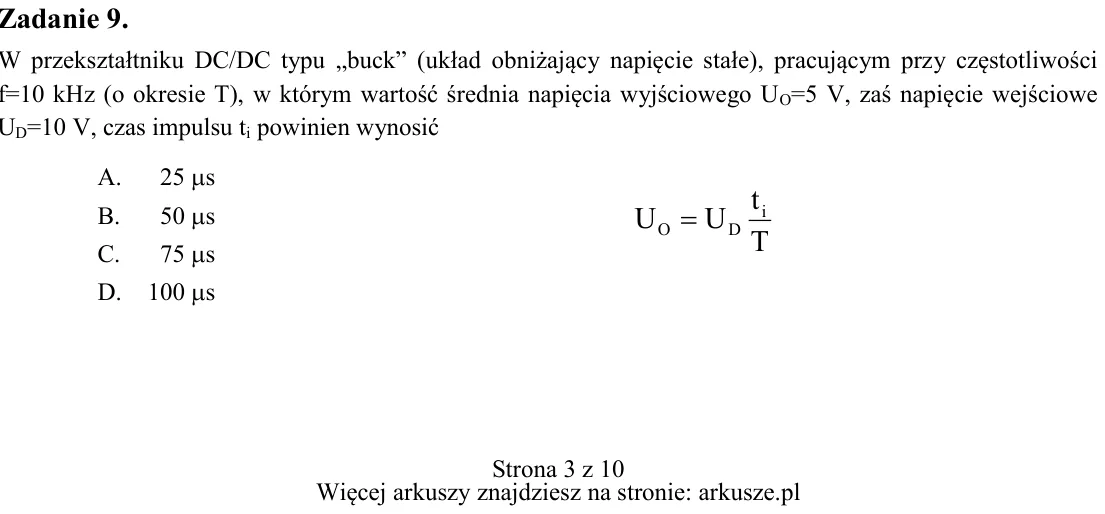

Zadanie 9. W przekształtniku DC/DC typu „buck” (układ obniżający napięcie stałe), pracującym przy częstotliwości f=10 kHz (o okresie T), w którym wartość średnia napięcia wyjściowego UO=5 V, zaś napięcie wejściowe UD=10

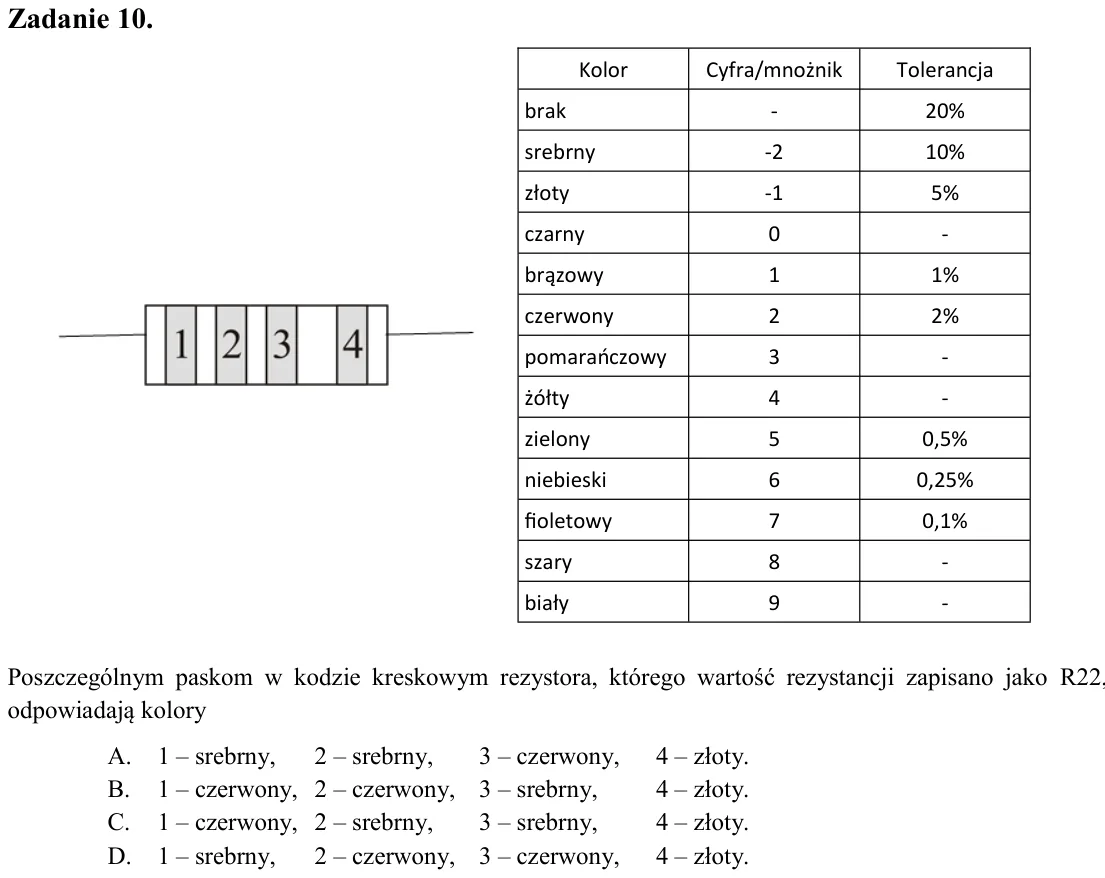

Zadanie 10. Poszczególnym paskom w kodzie kreskowym rezystora, którego wartość rezystancji zapisano jako R22, odpowiadają kolory A. 1 - srebrny, 2 - srebrny, 3 - czerwony, 4 - złoty. B. 1 - czerwony, 2 - czerwony, 3 - sr

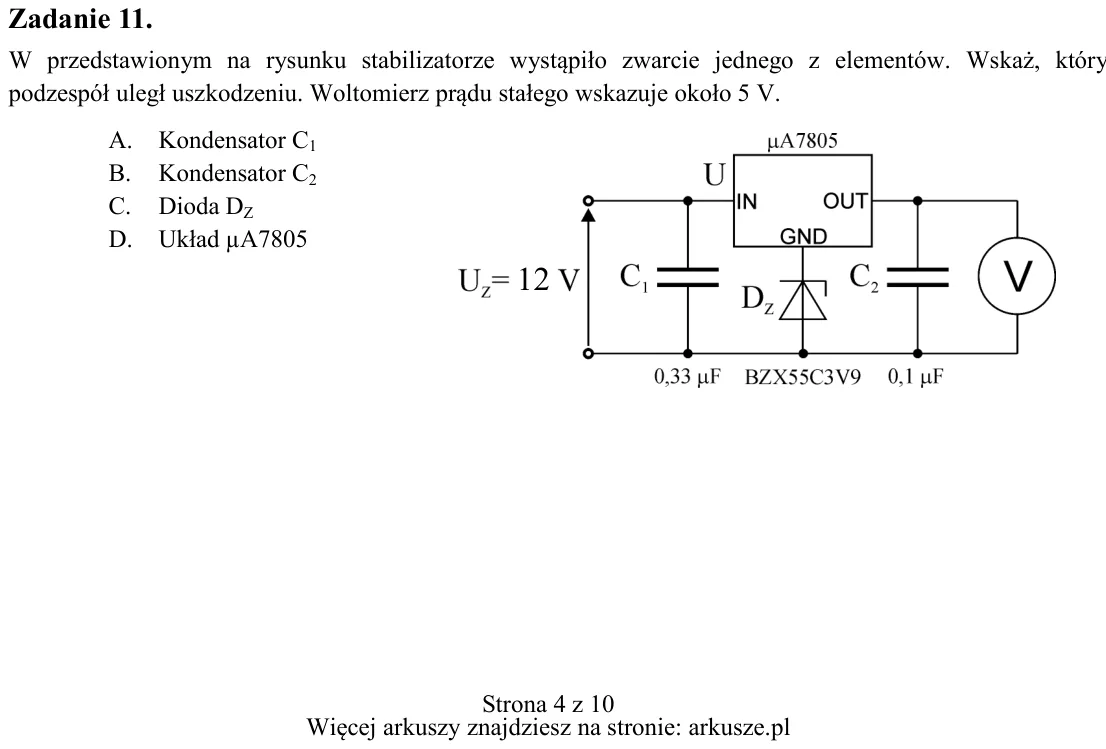

Zadanie 11. W przedstawionym na rysunku stabilizatorze wystąpiło zwarcie jednego z elementów. Wskaż, który podzespół uległ uszkodzeniu. Woltomierz prądu stałego wskazuje około 5 V. A. Kondensator C1 B. Kondensator C2 C.

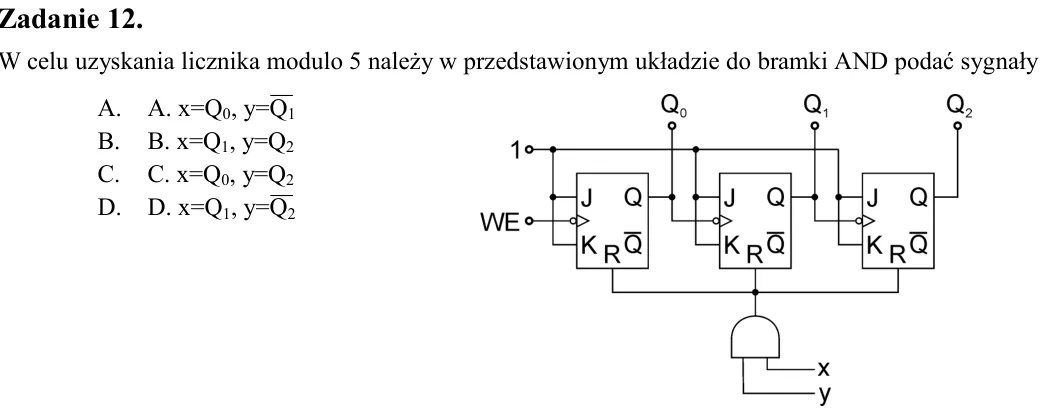

Zadanie 12. W celu uzyskania licznika modulo 5 należy w przedstawionym układzie do bramki AND podać sygnały A. A. x=Q0, y=Q1 B. B. x=Q1, y=Q2 C. C. x=Q0, y=Q2 D. D. x=Q1, y=Q2

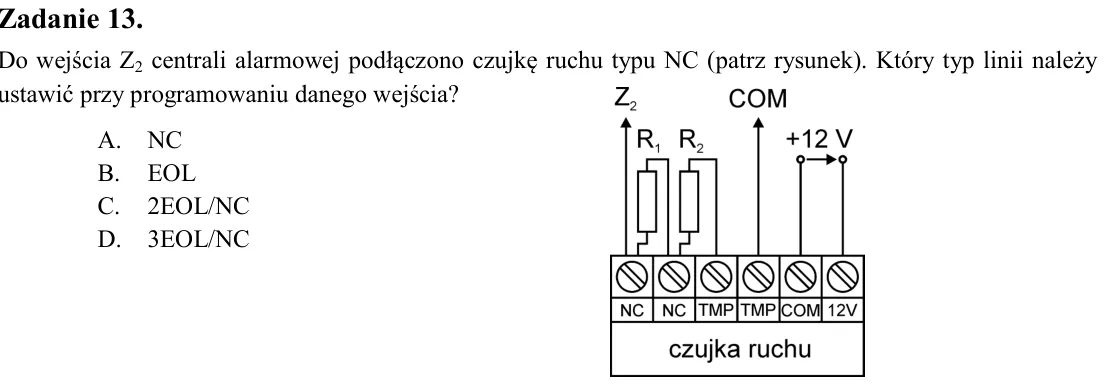

Zadanie 13. Do wejścia Z2 centrali alarmowej podłączono czujkę ruchu typu NC (patrz rysunek). Który typ linii należy ustawić przy programowaniu danego wejścia? A. NC B. EOL C. 2EOL/NC D. 3EOL/NC

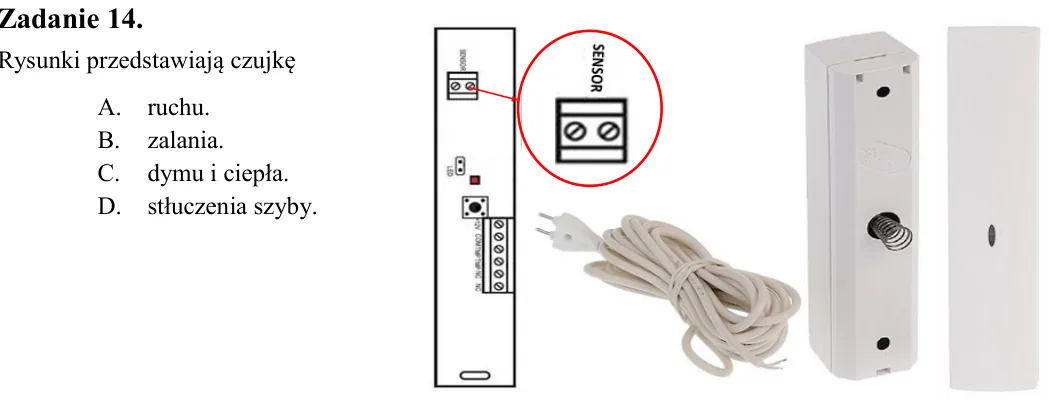

Zadanie 14. Rysunki przedstawiają czujkę A. ruchu. B. zalania. C. dymu i ciepła. D. stłuczenia szyby.

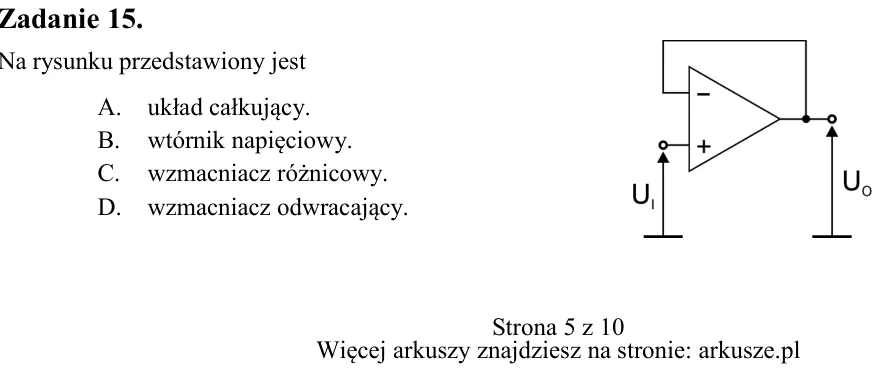

Zadanie 15. Na rysunku przedstawiony jest A. układ całkujący. B. wtórnik napięciowy. C. wzmacniacz różnicowy. D. wzmacniacz odwracający.

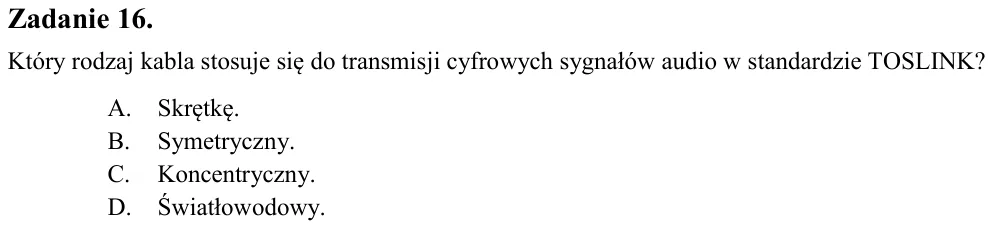

Zadanie 16. Który rodzaj kabla stosuje się do transmisji cyfrowych sygnałów audio w standardzie TOSLINK? A. Skrętkę. B. Symetryczny. C. Koncentryczny. D. Światłowodowy.

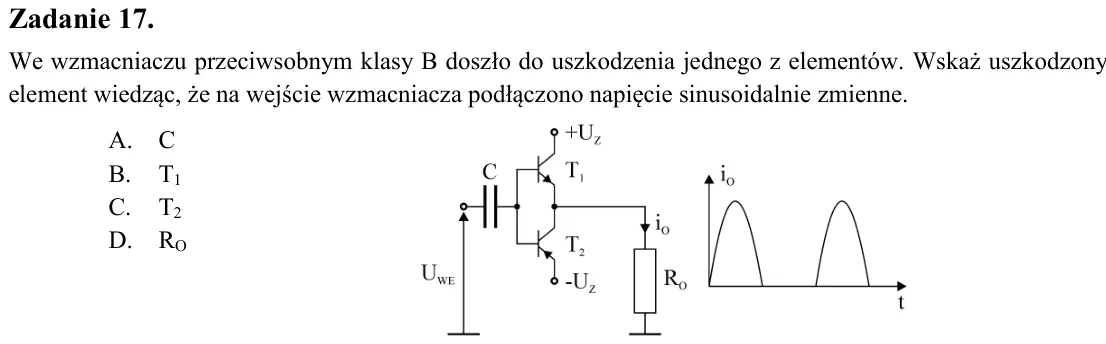

Zadanie 17. We wzmacniaczu przeciwsobnym klasy B doszło do uszkodzenia jednego z elementów. Wskaż uszkodzony element wiedząc, że na wejście wzmacniacza podłączono napięcie sinusoidalnie zmienne. A. C B. T1 C. T2 D. RO

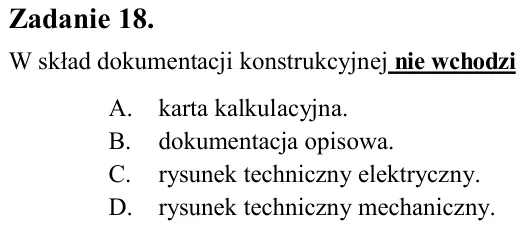

Zadanie 18. W skład dokumentacji konstrukcyjnej nie wchodzi A. karta kalkulacyjna. B. dokumentacja opisowa. C. rysunek techniczny elektryczny. D. rysunek techniczny mechaniczny.

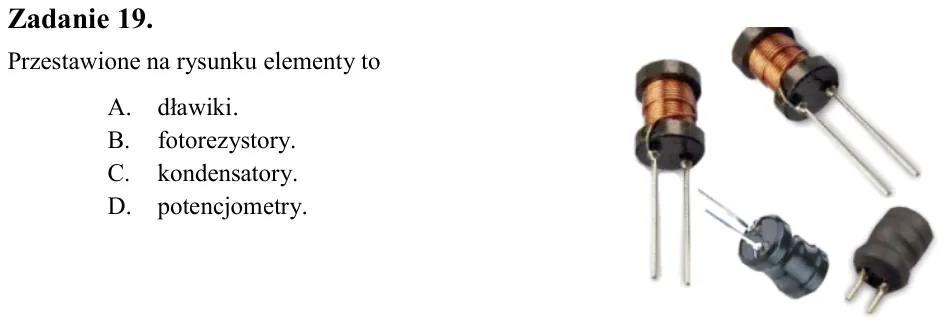

Zadanie 19. Przestawione na rysunku elementy to A. dławiki. B. fotorezystory. C. kondensatory. D. potencjometry.

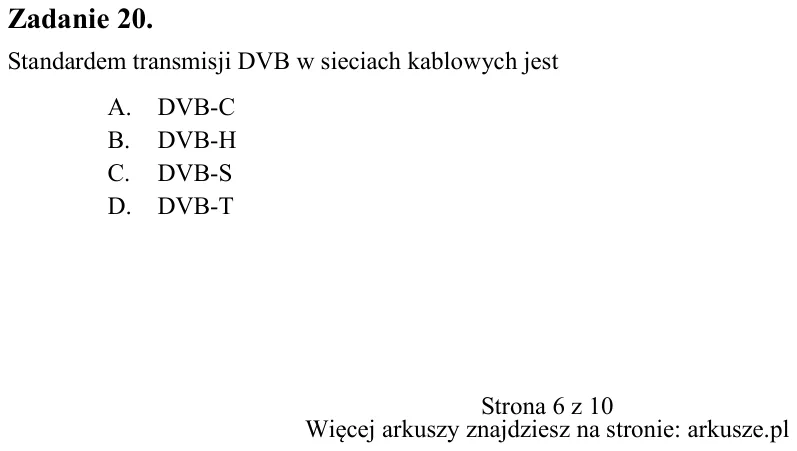

Zadanie 20. Standardem transmisji DVB w sieciach kablowych jest A. DVB-C B. DVB-H C. DVB-S D. DVB-T

Zadanie 21. Który element oznacza się symbolem pokazanym na rysunku? A. Tranzystor. B. Tyrystor. C. Diodę. D. Diak.

Zadanie 22. Przykładem urządzenia wykonawczego jest A. czujnik. B. fotorezystor. C. przycisk monostabilny. D. silnik elektryczny prądu stałego.

Zadanie 23. Zawartość pamięci po zaniku napięcia zasilającego zanika w pamięciach typu A. RAM B. PROM C. EPROM D. EEPROM

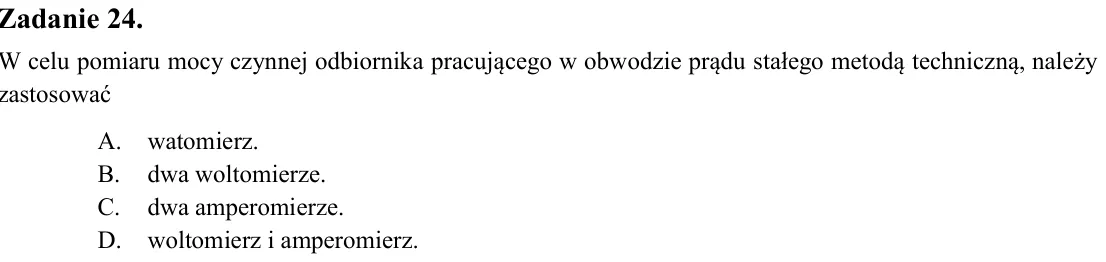

Zadanie 24. W celu pomiaru mocy czynnej odbiornika pracującego w obwodzie prądu stałego metodą techniczną, należy zastosować A. watomierz. B. dwa woltomierze. C. dwa amperomierze. D. woltomierz i amperomierz.

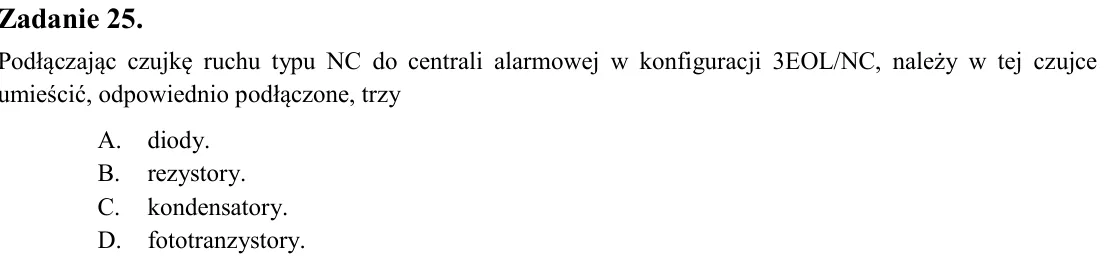

Zadanie 25. Podłączając czujkę ruchu typu NC do centrali alarmowej w konfiguracji 3EOL/NC, należy w tej czujce umieścić, odpowiednio podłączone, trzy A. diody. B. rezystory. C. kondensatory. D. fototranzystory.

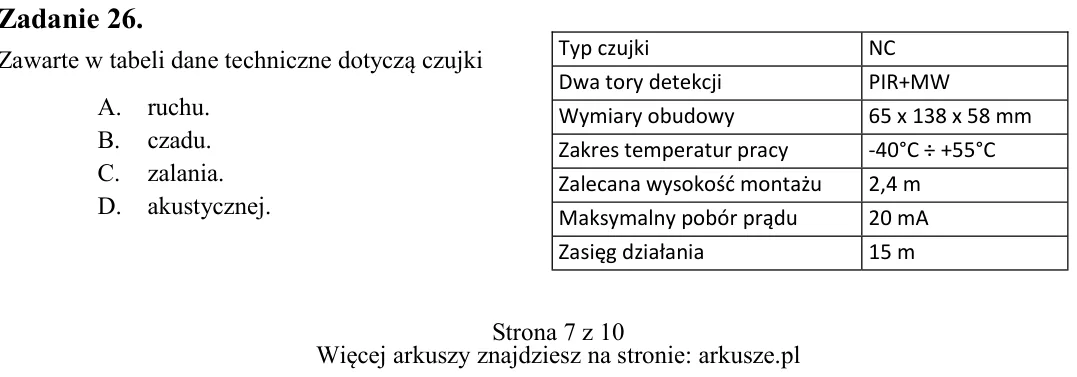

Zadanie 26. Zawarte w tabeli dane techniczne dotyczą czujki A. ruchu. B. czadu. C. zalania. D. akustycznej. Typ czujki NC Dwa tory detekcji PIR+MW Wymiary obudowy 65 x 138 x 58 mm Zakres temperatur pracy -40°C ÷ +55°C Za

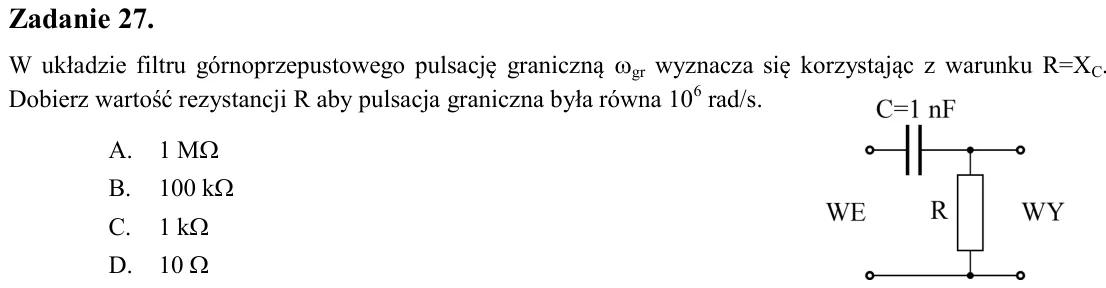

Zadanie 27. W układzie filtru górnoprzepustowego pulsację graniczną gr wyznacza się korzystając z warunku R=XC. Dobierz wartość rezystancji R aby pulsacja graniczna była równa 106 rad/s. A. 1 M B. 100 k C. 1 k D. 10

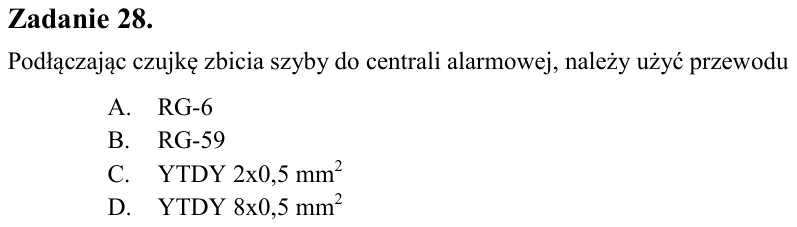

Zadanie 28. Podłączając czujkę zbicia szyby do centrali alarmowej, należy użyć przewodu A. RG-6 B. RG-59 C. YTDY 2x0,5 mm2 D. YTDY 8x0,5 mm2

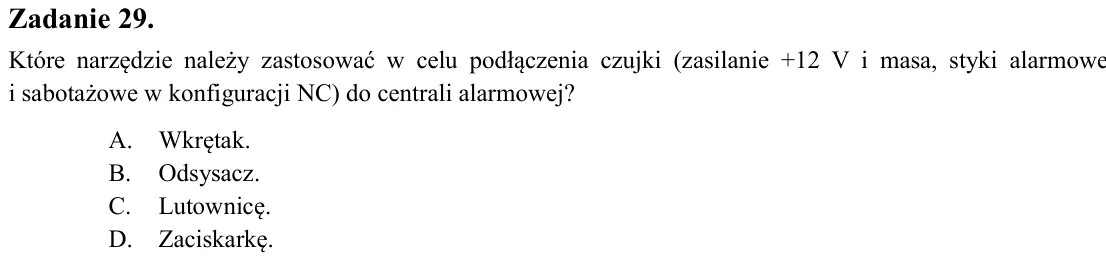

Zadanie 29. Które narzędzie należy zastosować w celu podłączenia czujki (zasilanie +12 V i masa, styki alarmowe i sabotażowe w konfiguracji NC) do centrali alarmowej? A. Wkrętak. B. Odsysacz. C. Lutownicę. D. Zaciskarkę.

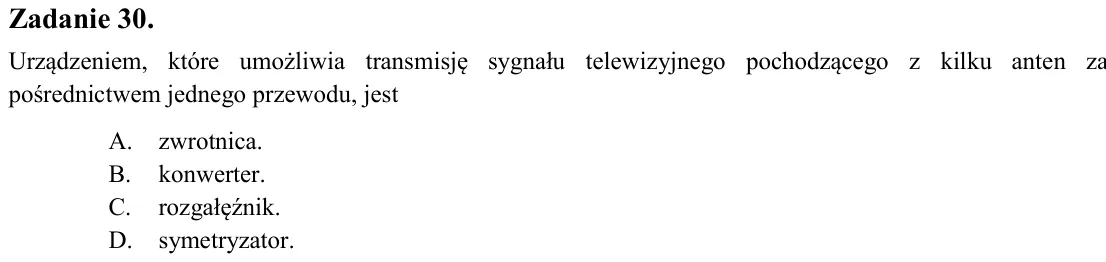

Zadanie 30. Urządzeniem, które umożliwia transmisję sygnału telewizyjnego pochodzącego z kilku anten za pośrednictwem jednego przewodu, jest A. zwrotnica. B. konwerter. C. rozgałęźnik. D. symetryzator.

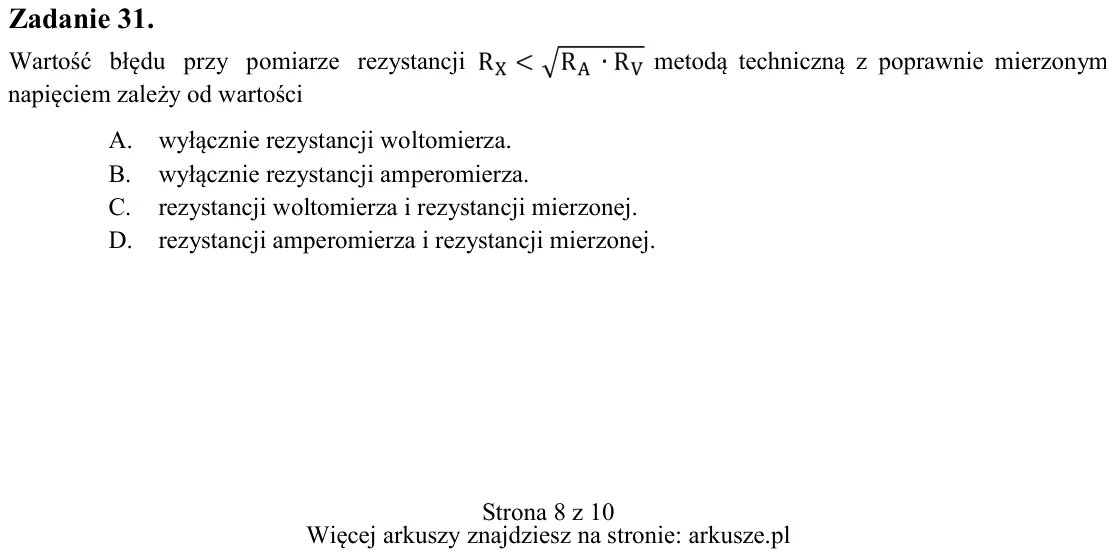

Zadanie 31. Wartość błędu przy pomiarze rezystancji metodą techniczną z poprawnie mierzonym napięciem zależy od wartości A. wyłącznie rezystancji woltomierza. B. wyłącznie rezystancji amperomierza. C. rezystancji woltomi

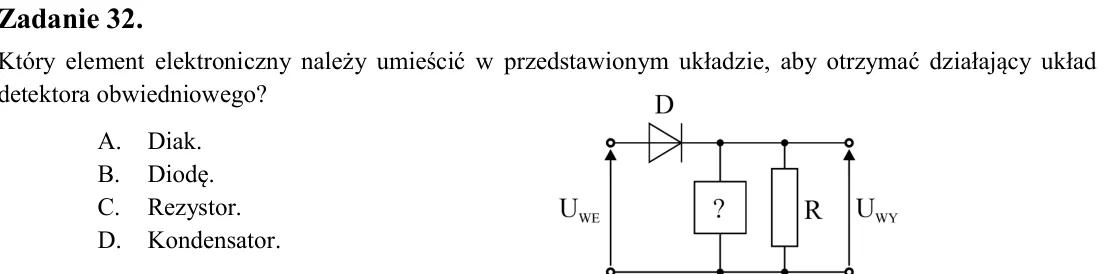

Zadanie 32. Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego? A. Diak. B. Diodę. C. Rezystor. D. Kondensator.

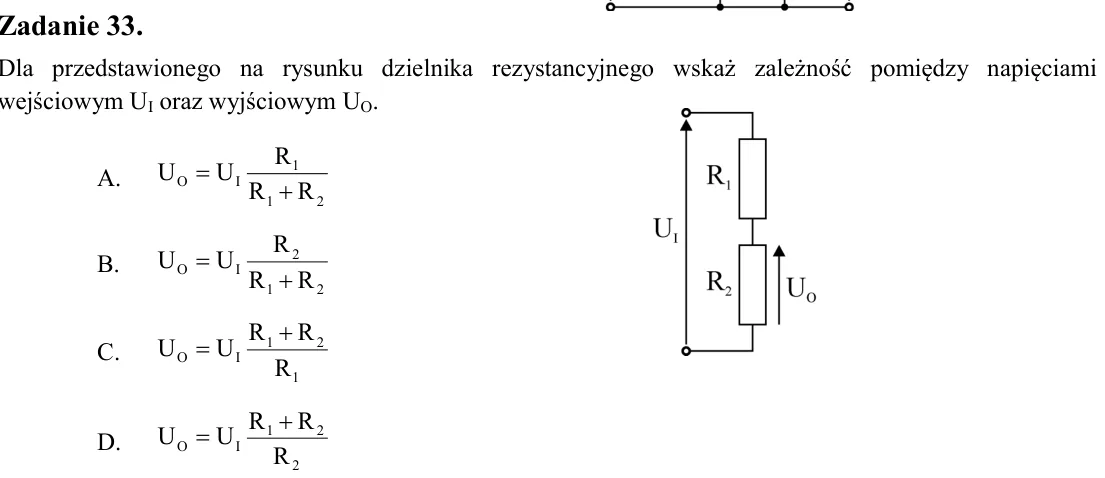

Zadanie 33. Dla przedstawionego na rysunku dzielnika rezystancyjnego wskaż zależność pomiędzy napięciami wejściowym UI oraz wyjściowym UO. A. B. C. D.

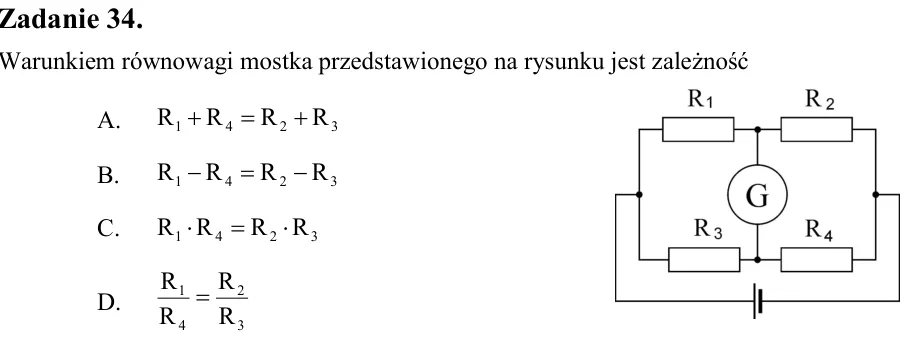

Zadanie 34. Warunkiem równowagi mostka przedstawionego na rysunku jest zależność A. B. C. D.

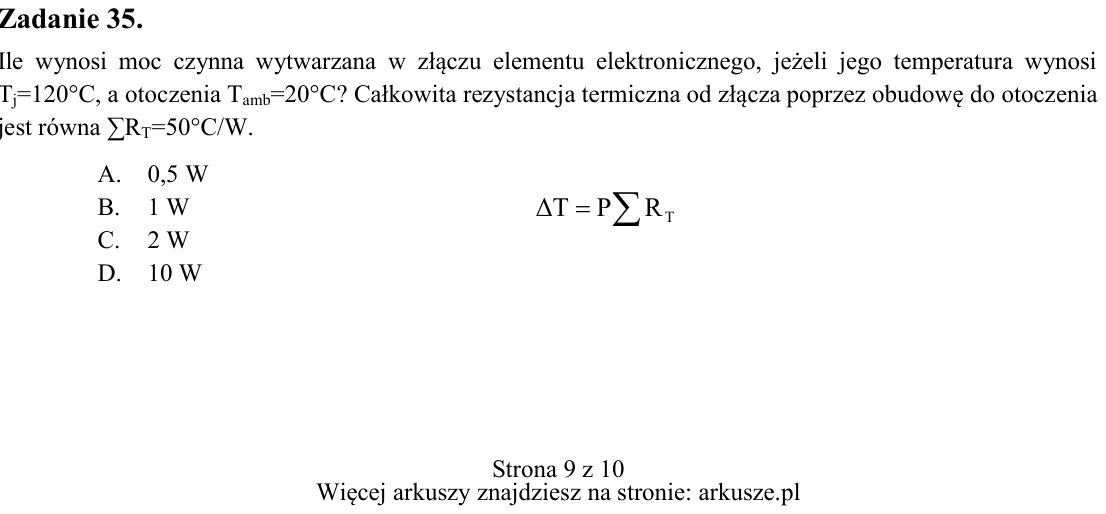

Zadanie 35. Ile wynosi moc czynna wytwarzana w złączu elementu elektronicznego, jeżeli jego temperatura wynosi Tj=120°C, a otoczenia Tamb=20°C? Całkowita rezystancja termiczna od złącza poprzez obudowę do otoczenia jest

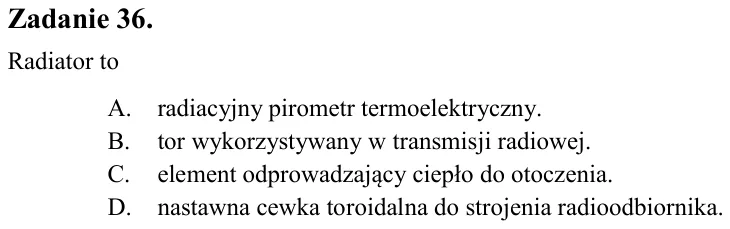

Zadanie 36. Radiator to A. radiacyjny pirometr termoelektryczny. B. tor wykorzystywany w transmisji radiowej. C. element odprowadzający ciepło do otoczenia. D. nastawna cewka toroidalna do strojenia radioodbiornika.

Zadanie 37. Rysunek przedstawia zasilanie A. trójfazowe. B. symetryczne. C. jednofazowe. D. niesymetryczne.

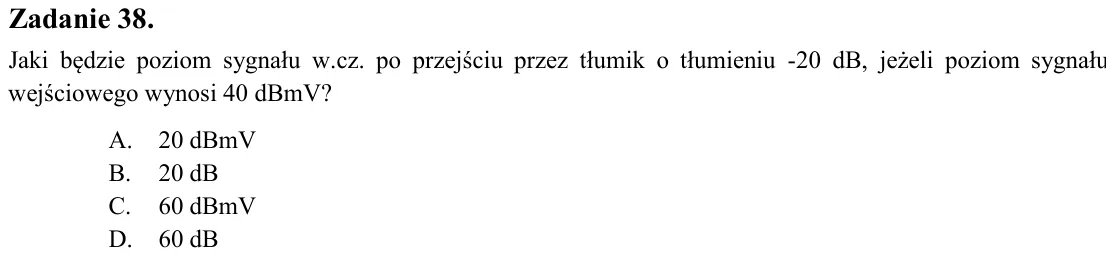

Zadanie 38. Jaki będzie poziom sygnału w.cz. po przejściu przez tłumik o tłumieniu -20 dB, jeżeli poziom sygnału wejściowego wynosi 40 dBmV? A. 20 dBmV B. 20 dB C. 60 dBmV D. 60 dB

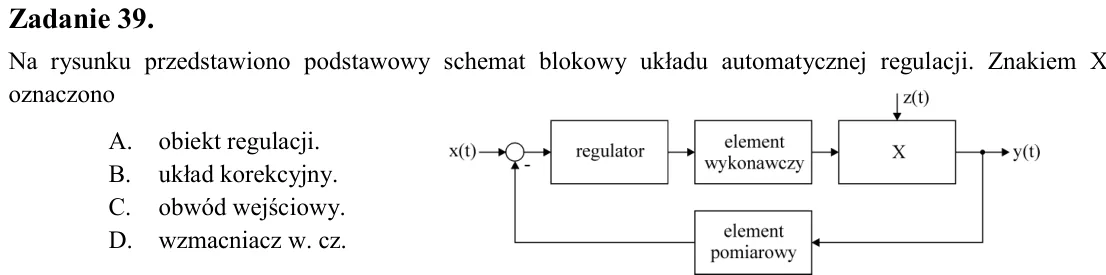

Zadanie 39. Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Znakiem X oznaczono A. obiekt regulacji. B. układ korekcyjny. C. obwód wejściowy. D. wzmacniacz w. cz.

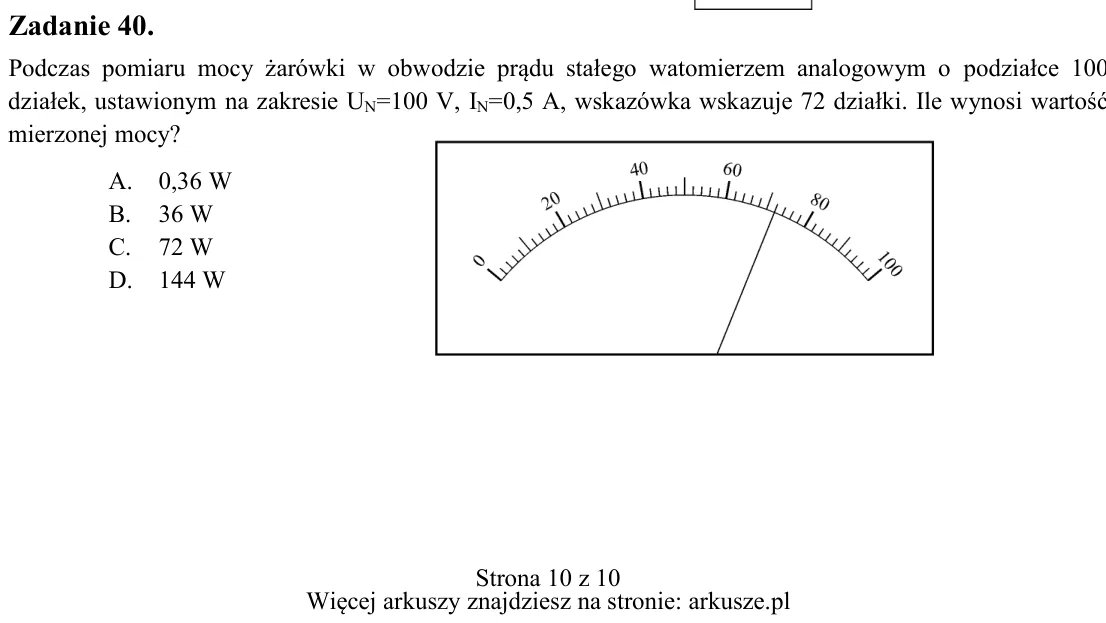

Zadanie 40. Podczas pomiaru mocy żarówki w obwodzie prądu stałego watomierzem analogowym o podziałce 100 działek, ustawionym na zakresie UN=100 V, IN=0,5 A, wskazówka wskazuje 72 działki. Ile wynosi wartość mierzonej moc
