E20 · Egzamin zawodowy · czerwiec 2018

Zadanie 1. Do czujek gazów nie zalicza się czujki A. tlenku węgla. B. dymu i ciepła. C. gazu ziemnego. D. gazów usypiających.

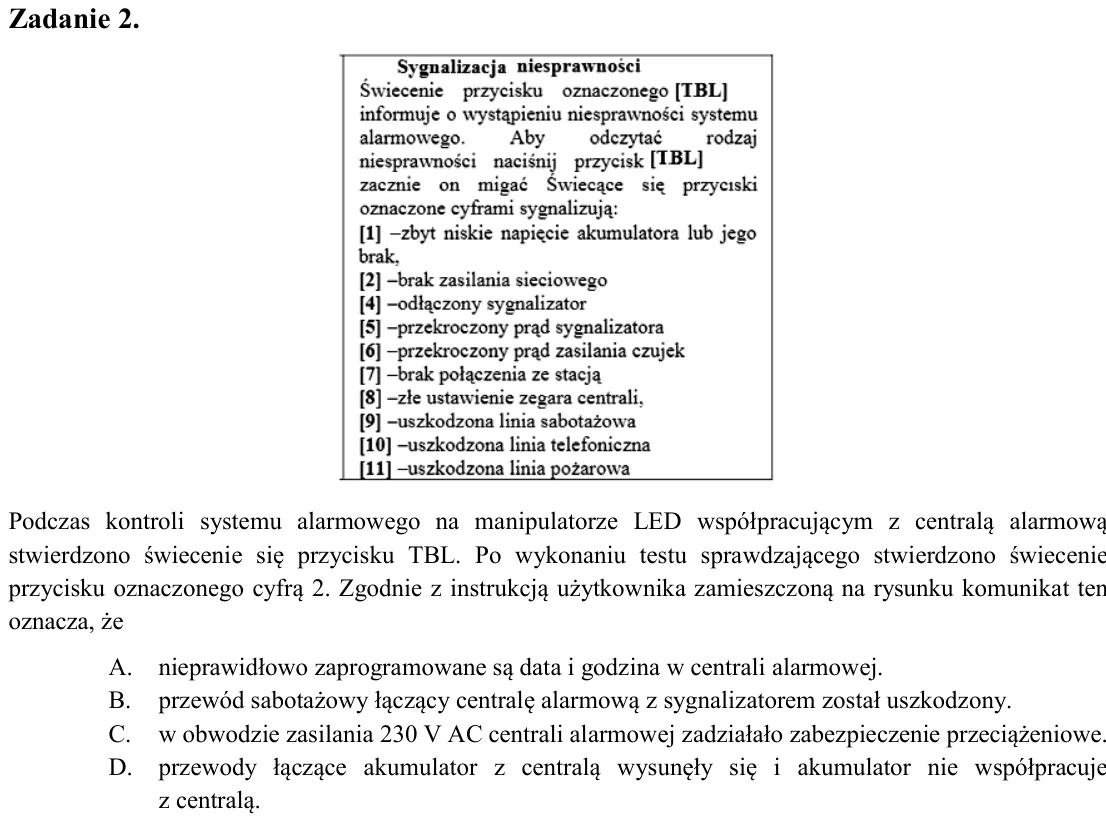

Zadanie 2. Podczas kontroli systemu alarmowego na manipulatorze LED współpracującym z centralą alarmową stwierdzono świecenie się przycisku TBL. Po wykonaniu testu sprawdzającego stwierdzono świecenie przycisku oznaczone

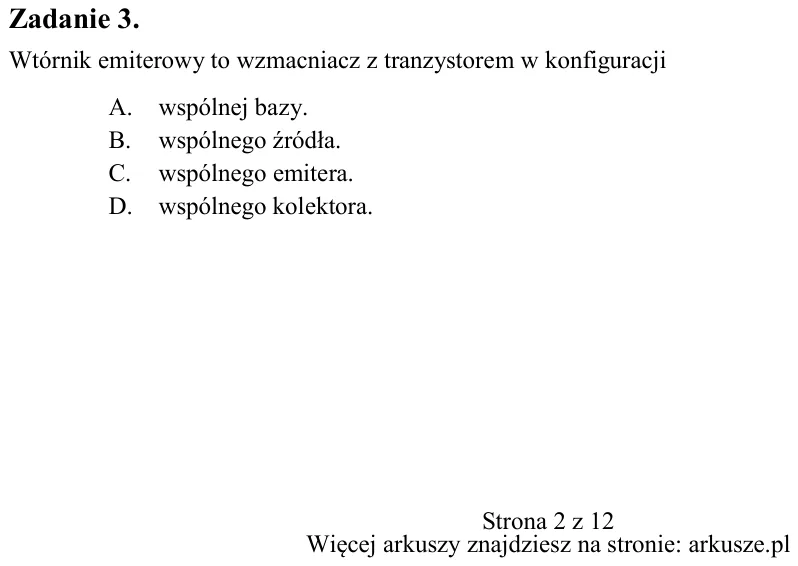

Zadanie 3. Wtórnik emiterowy to wzmacniacz z tranzystorem w konfiguracji A. wspólnej bazy. B. wspólnego źródła. C. wspólnego emitera. D. wspólnego kolektora.

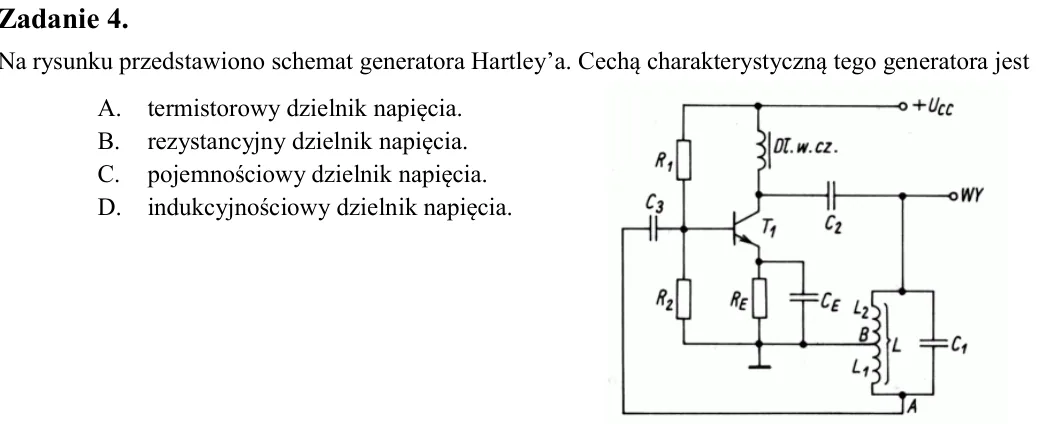

Zadanie 4. Na rysunku przedstawiono schemat generatora Hartley’a. Cechą charakterystyczną tego generatora jest A. termistorowy dzielnik napięcia. B. rezystancyjny dzielnik napięcia. C. pojemnościowy dzielnik napięcia. D.

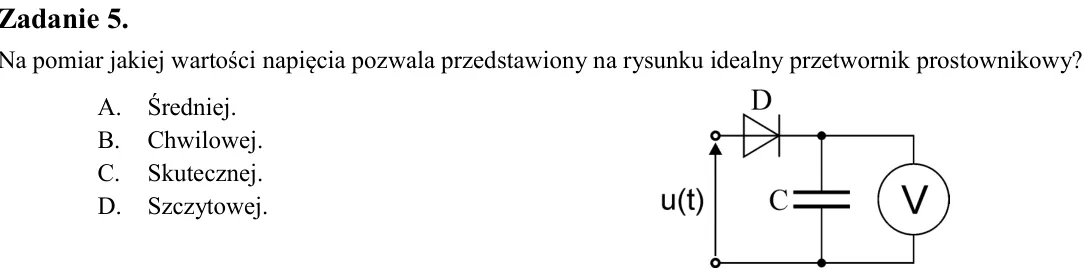

Zadanie 5. Na pomiar jakiej wartości napięcia pozwala przedstawiony na rysunku idealny przetwornik prostownikowy? A. Średniej. B. Chwilowej. C. Skutecznej. D. Szczytowej.

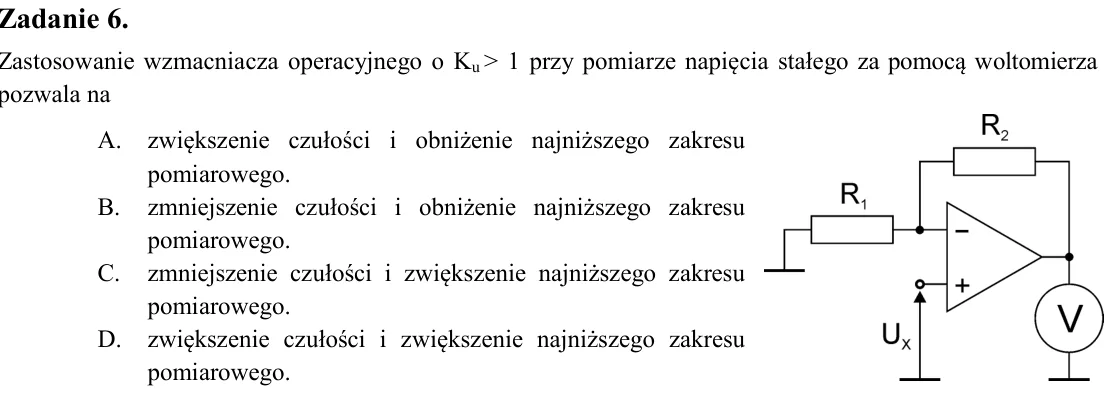

Zadanie 6. Zastosowanie wzmacniacza operacyjnego o Ku > 1 przy pomiarze napięcia stałego za pomocą woltomierza pozwala na A. zwiększenie czułości i obniżenie najniższego zakresu pomiarowego. B. zmniejszenie czułości i ob

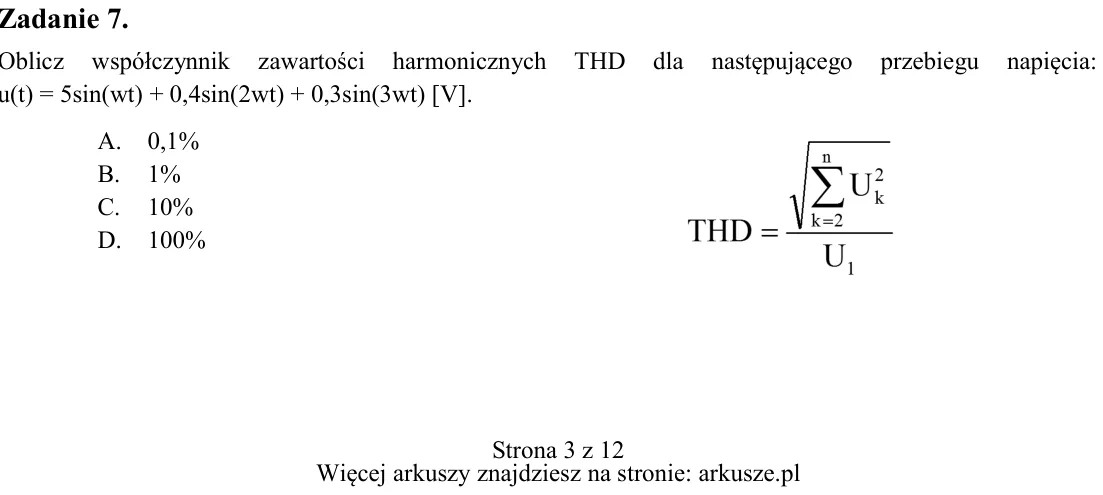

Zadanie 7. Oblicz współczynnik zawartości harmonicznych THD dla następującego przebiegu napięcia: u(t) = 5sin(wt) + 0,4sin(2wt) + 0,3sin(3wt) [V]. A. 0,1% B. 1% C. 10% D. 100%

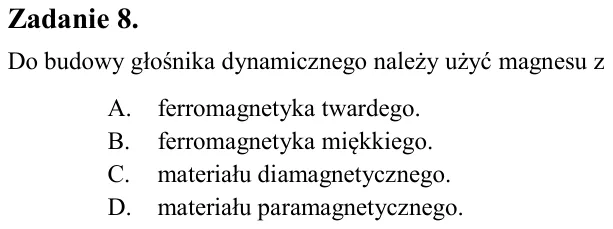

Zadanie 8. Do budowy głośnika dynamicznego należy użyć magnesu z A. ferromagnetyka twardego. B. ferromagnetyka miękkiego. C. materiału diamagnetycznego. D. materiału paramagnetycznego.

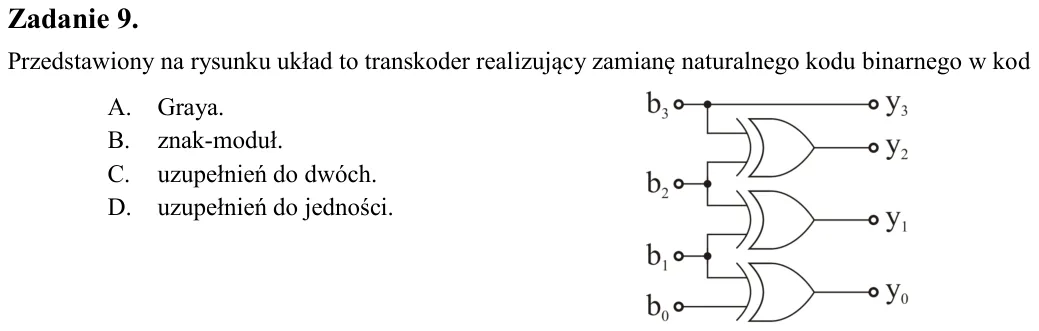

Zadanie 9. Przedstawiony na rysunku układ to transkoder realizujący zamianę naturalnego kodu binarnego w kod A. Graya. B. znak-moduł. C. uzupełnień do dwóch. D. uzupełnień do jedności.

Zadanie 10. Do pomiarów parametrów cewek indukcyjnych wykorzystuje się mostek A. Wiena B. Maxwella C. Thomsona D. Wheatstone'a

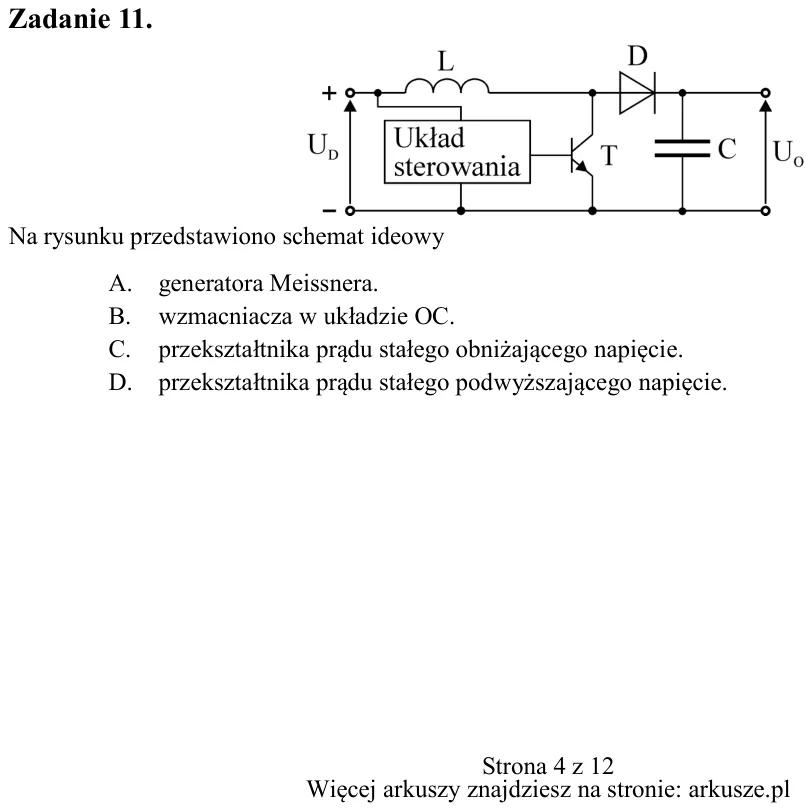

Zadanie 11. Na rysunku przedstawiono schemat ideowy A. generatora Meissnera. B. wzmacniacza w układzie OC. C. przekształtnika prądu stałego obniżającego napięcie. D. przekształtnika prądu stałego podwyższającego napięcie

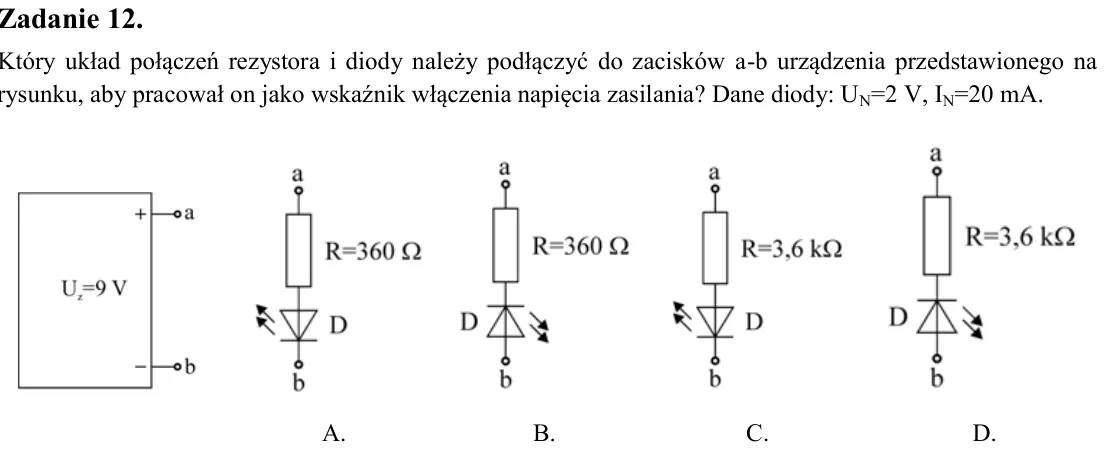

Zadanie 12. Który układ połączeń rezystora i diody należy podłączyć do zacisków a-b urządzenia przedstawionego na rysunku, aby pracował on jako wskaźnik włączenia napięcia zasilania? Dane diody: UN=2 V, IN=20 mA.

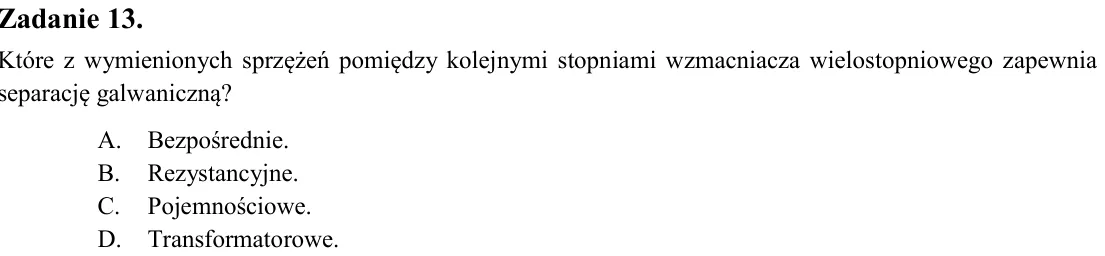

Zadanie 13. Które z wymienionych sprzężeń pomiędzy kolejnymi stopniami wzmacniacza wielostopniowego zapewnia separację galwaniczną? A. Bezpośrednie. B. Rezystancyjne. C. Pojemnościowe. D. Transformatorowe.

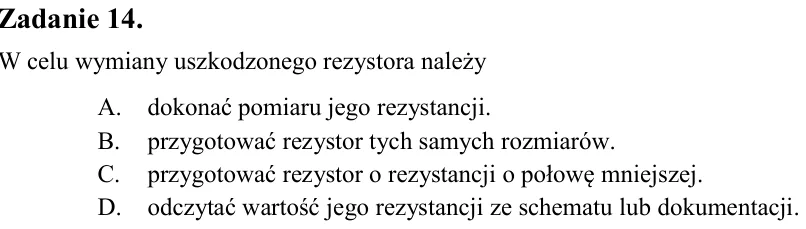

Zadanie 14. W celu wymiany uszkodzonego rezystora należy A. dokonać pomiaru jego rezystancji. B. przygotować rezystor tych samych rozmiarów. C. przygotować rezystor o rezystancji o połowę mniejszej. D. odczytać wartość j

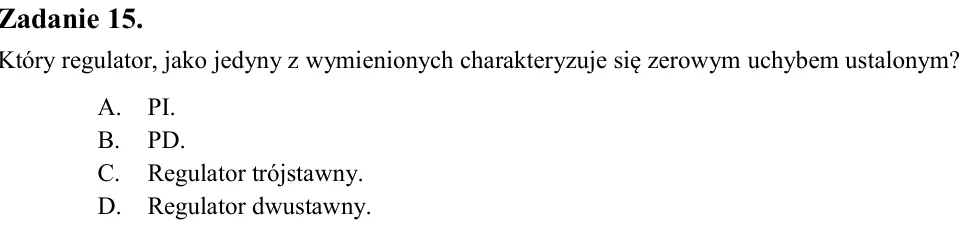

Zadanie 15. Który regulator, jako jedyny z wymienionych charakteryzuje się zerowym uchybem ustalonym? A. PI. B. PD. C. Regulator trójstawny. D. Regulator dwustawny.

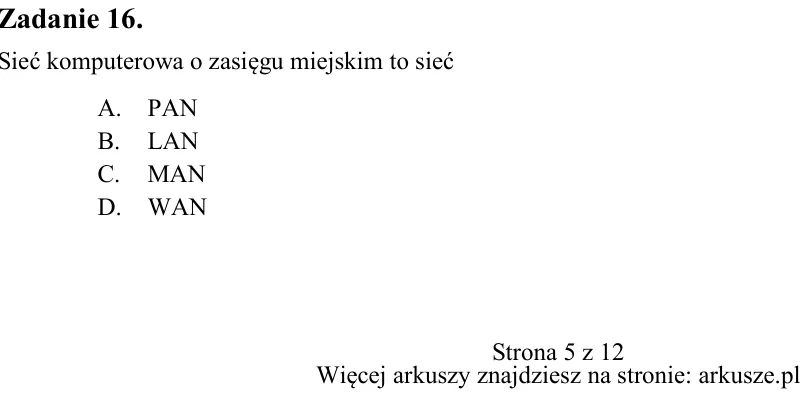

Zadanie 16. Sieć komputerowa o zasięgu miejskim to sieć A. PAN B. LAN C. MAN D. WAN A. B. C. D.

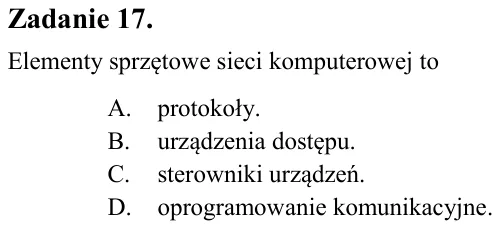

Zadanie 17. Elementy sprzętowe sieci komputerowej to A. protokoły. B. urządzenia dostępu. C. sterowniki urządzeń. D. oprogramowanie komunikacyjne.

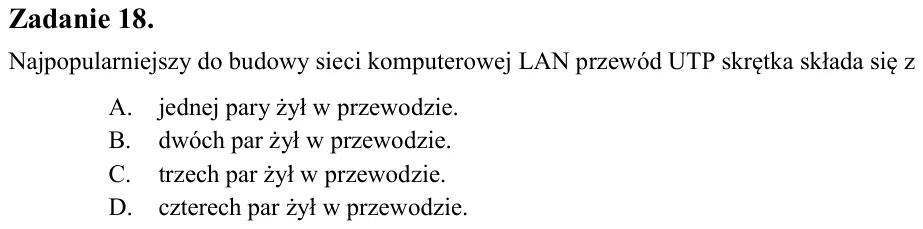

Zadanie 18. Najpopularniejszy do budowy sieci komputerowej LAN przewód UTP skrętka składa się z A. jednej pary żył w przewodzie. B. dwóch par żył w przewodzie. C. trzech par żył w przewodzie. D. czterech par żył w przewo

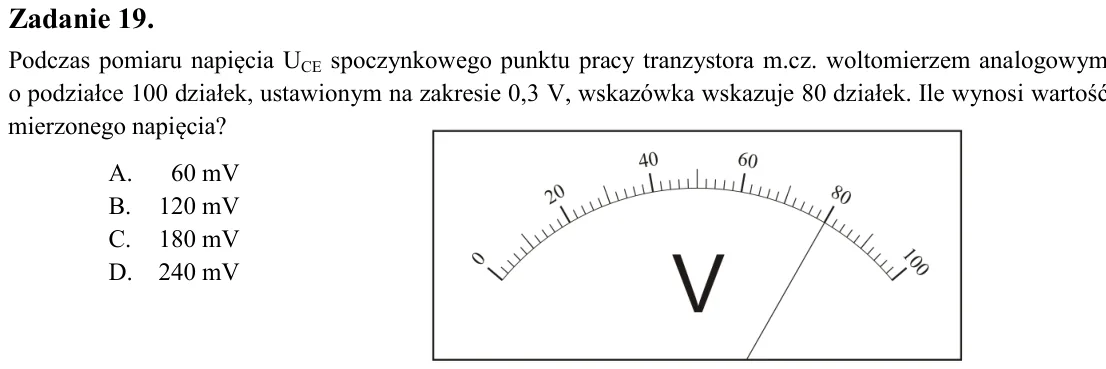

Zadanie 19. Podczas pomiaru napięcia UCE spoczynkowego punktu pracy tranzystora m.cz. woltomierzem analogowym o podziałce 100 działek, ustawionym na zakresie 0,3 V, wskazówka wskazuje 80 działek. Ile wynosi wartość mierz

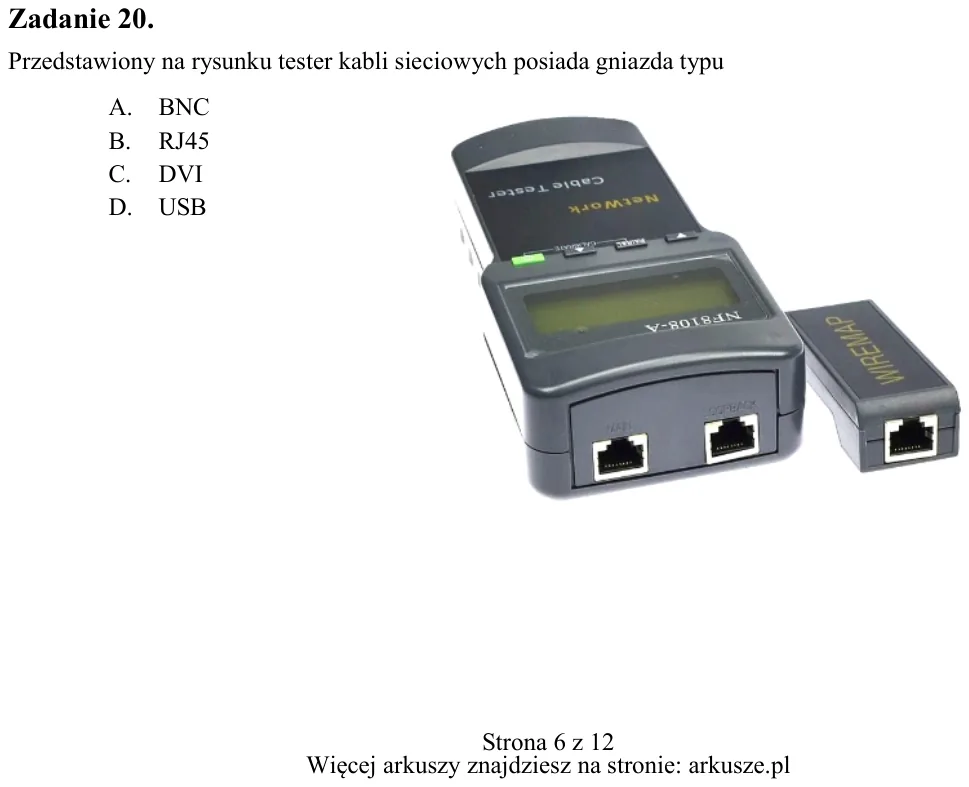

Zadanie 20. Przedstawiony na rysunku tester kabli sieciowych posiada gniazda typu A. BNC B. RJ45 C. DVI D. USB

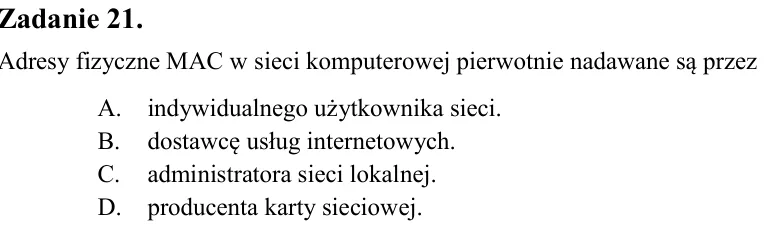

Zadanie 21. Adresy fizyczne MAC w sieci komputerowej pierwotnie nadawane są przez A. indywidualnego użytkownika sieci. B. dostawcę usług internetowych. C. administratora sieci lokalnej. D. producenta karty sieciowej.

Zadanie 22. Adres IPv4 ma długość A. 4 bitów. B. 8 bitów. C. 16 bitów. D. 32 bitów.

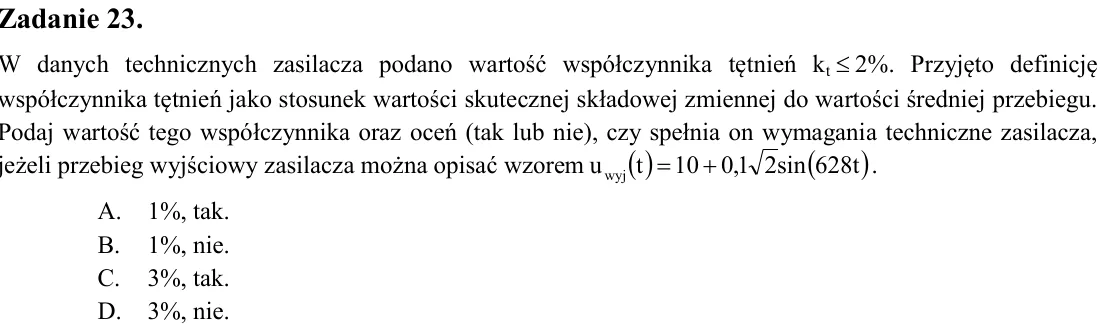

Zadanie 23. W danych technicznych zasilacza podano wartość współczynnika tętnień kt  2%. Przyjęto definicję współczynnika tętnień jako stosunek wartości skutecznej składowej zmiennej do wartości średniej przebiegu. Poda

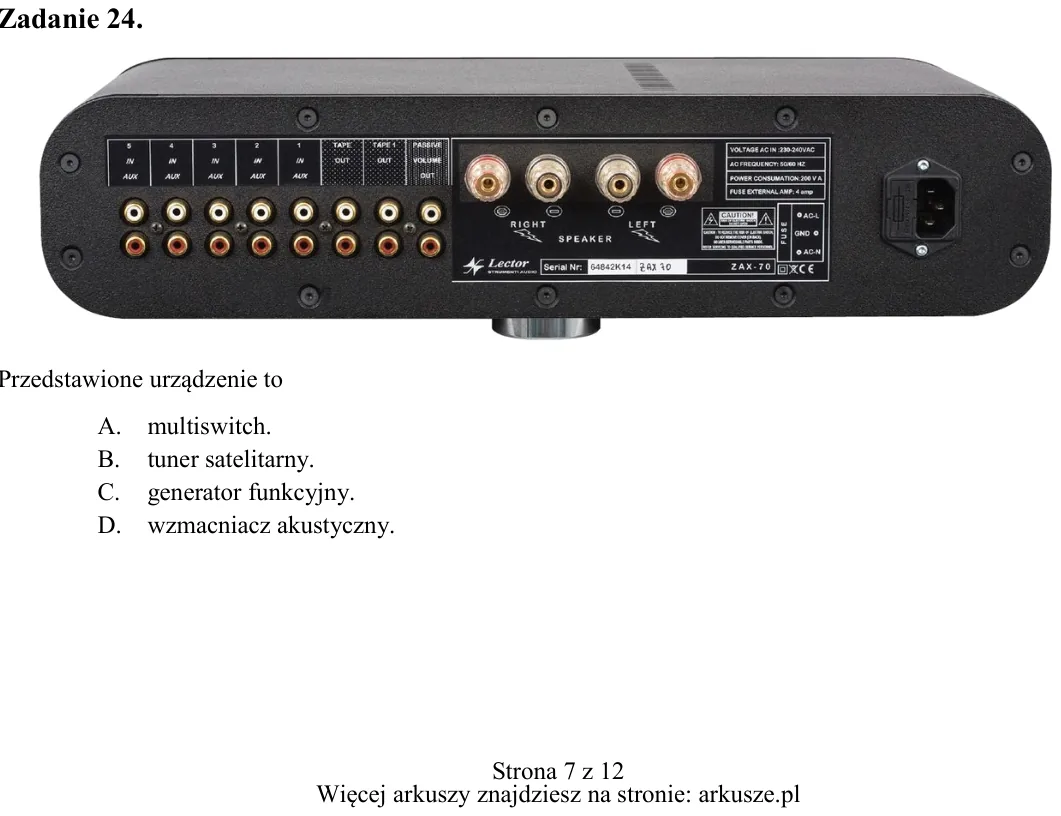

Zadanie 24. Przedstawione urządzenie to A. multiswitch. B. tuner satelitarny. C. generator funkcyjny. D. wzmacniacz akustyczny.    628t sin 2 1,0 10 t u wyj  

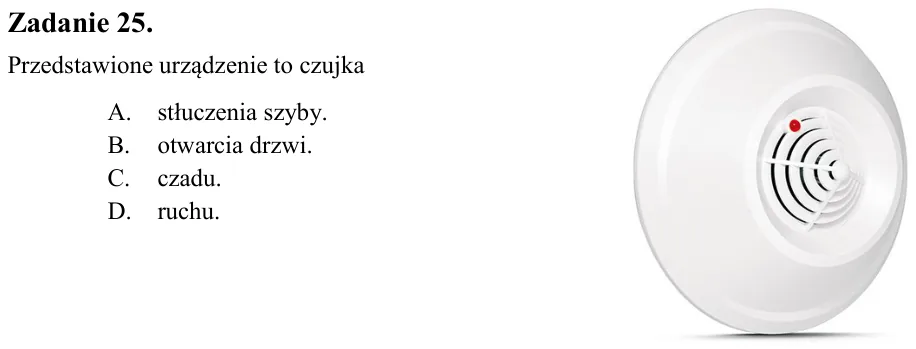

Zadanie 25. Przedstawione urządzenie to czujka A. stłuczenia szyby. B. otwarcia drzwi. C. czadu. D. ruchu.

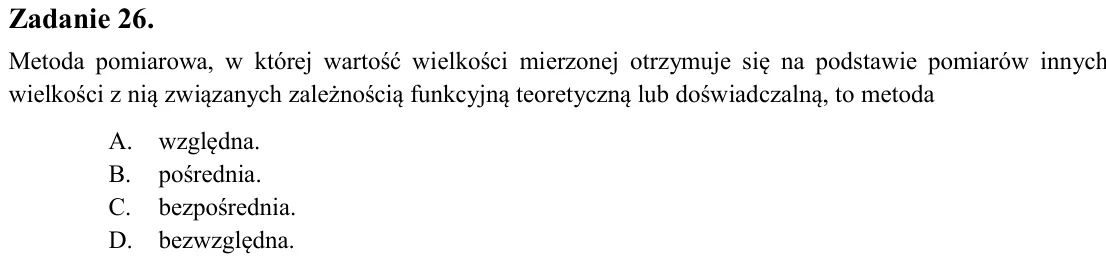

Zadanie 26. Metoda pomiarowa, w której wartość wielkości mierzonej otrzymuje się na podstawie pomiarów innych wielkości z nią związanych zależnością funkcyjną teoretyczną lub doświadczalną, to metoda A. względna. B. pośr

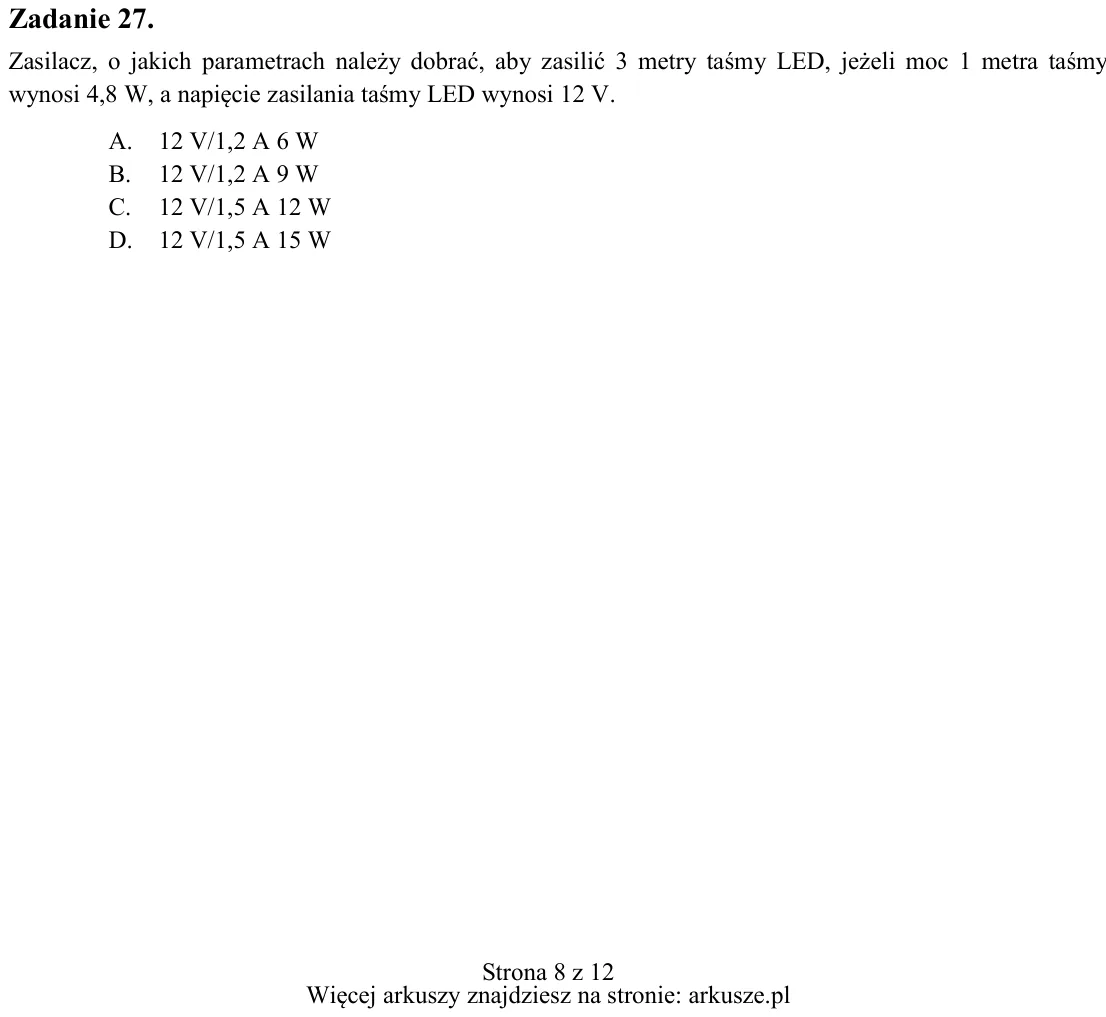

Zadanie 27. Zasilacz, o jakich parametrach należy dobrać, aby zasilić 3 metry taśmy LED, jeżeli moc 1 metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED wynosi 12 V. A. 12 V/1,2 A 6 W B. 12 V/1,2 A 9 W C. 12 V/1,5

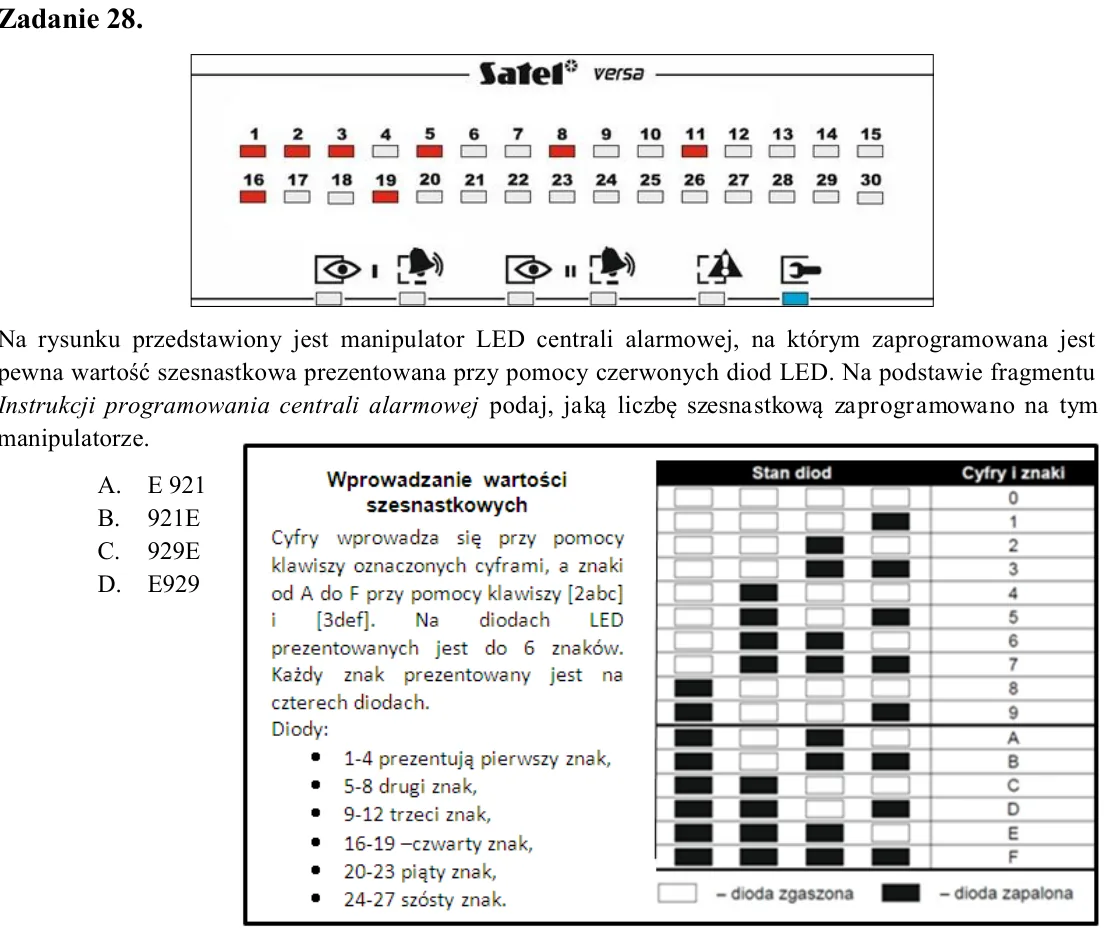

Zadanie 28. Na rysunku przedstawiony jest manipulator LED centrali alarmowej, na którym zaprogramowana jest pewna wartość szesnastkowa prezentowana przy pomocy czerwonych diod LED. Na podstawie fragmentu Instrukcji progr

Zadanie 29. Wskaż prawidłową relację pomiędzy sprawnościami wzmacniaczy klas A i B. A. ηA<ηB B. ηA=ηB C. ηA>ηB D. ηA×ηB≈1

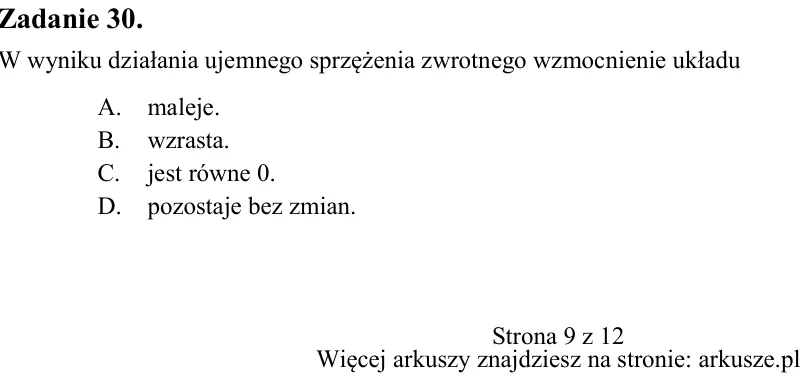

Zadanie 30. W wyniku działania ujemnego sprzężenia zwrotnego wzmocnienie układu A. maleje. B. wzrasta. C. jest równe 0. D. pozostaje bez zmian.

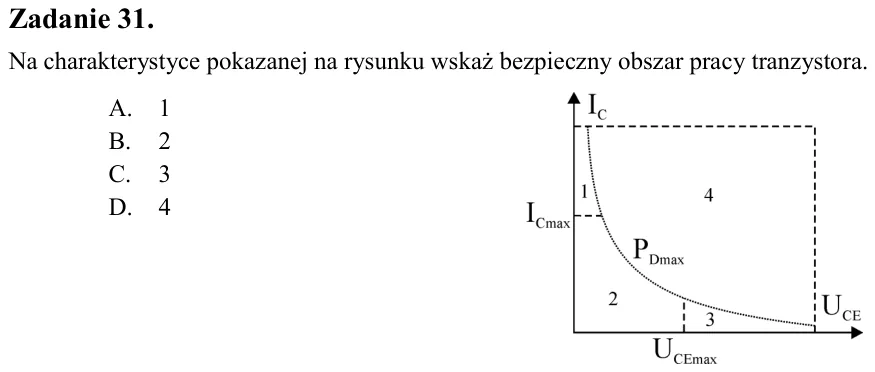

Zadanie 31. Na charakterystyce pokazanej na rysunku wskaż bezpieczny obszar pracy tranzystora. A. 1 B. 2 C. 3 D. 4

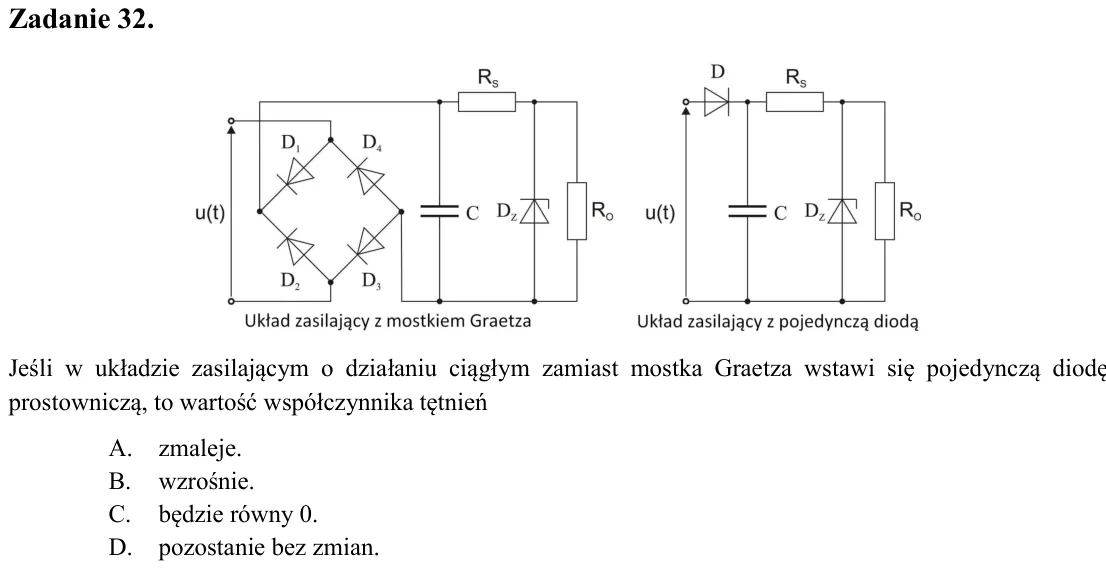

Zadanie 32. Jeśli w układzie zasilającym o działaniu ciągłym zamiast mostka Graetza wstawi się pojedynczą diodę prostowniczą, to wartość współczynnika tętnień A. zmaleje. B. wzrośnie. C. będzie równy 0. D. pozostanie bez

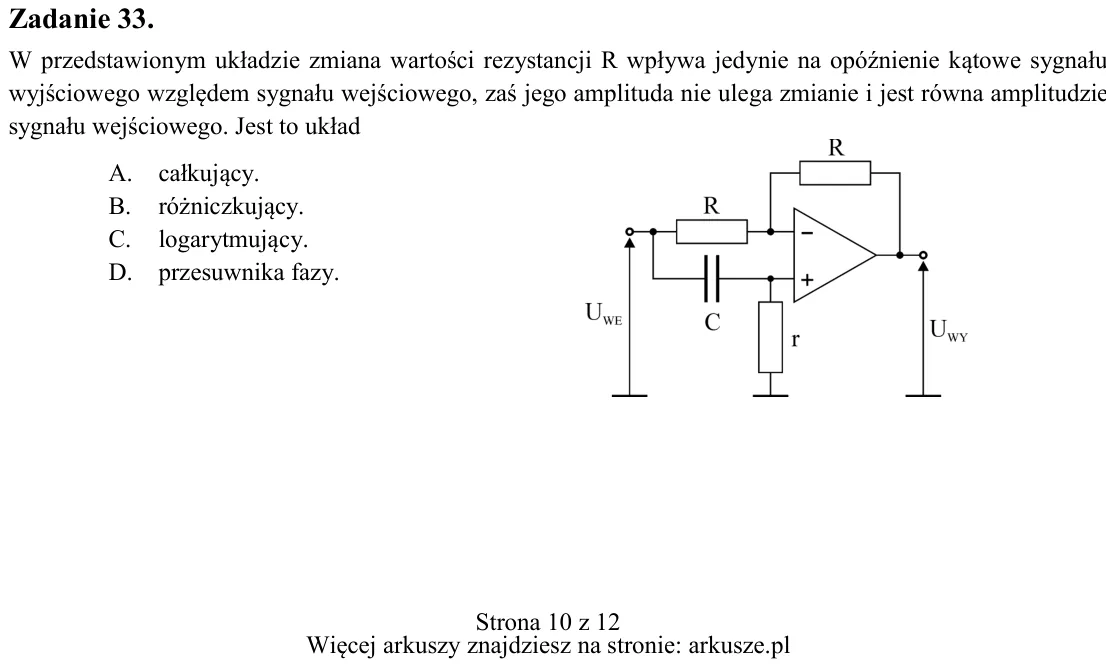

Zadanie 33. W przedstawionym układzie zmiana wartości rezystancji R wpływa jedynie na opóźnienie kątowe sygnału wyjściowego względem sygnału wejściowego, zaś jego amplituda nie ulega zmianie i jest równa amplitudzie sygn

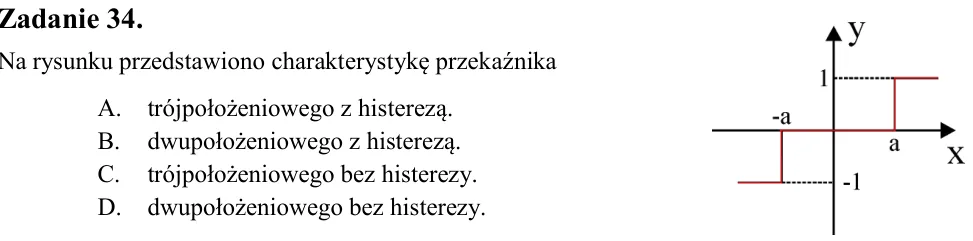

Zadanie 34. Na rysunku przedstawiono charakterystykę przekaźnika A. trójpołożeniowego z histerezą. B. dwupołożeniowego z histerezą. C. trójpołożeniowego bez histerezy. D. dwupołożeniowego bez histerezy.

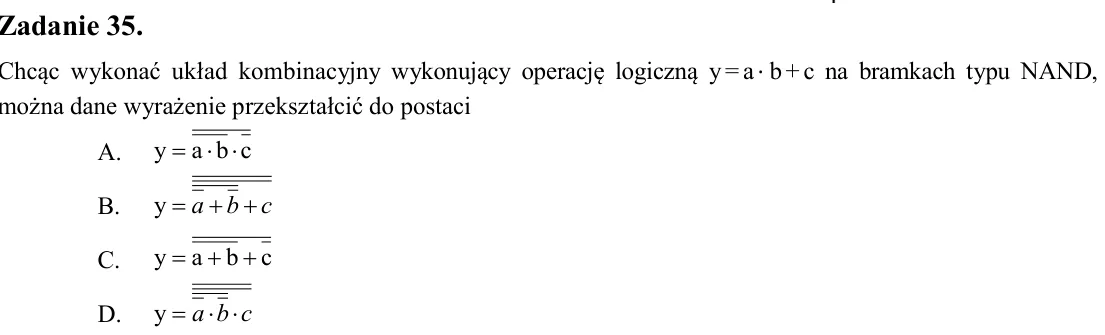

Zadanie 35. Chcąc wykonać układ kombinacyjny wykonujący operację logiczną y = a · b + c na bramkach typu NAND, można dane wyrażenie przekształcić do postaci A. B. C. D.

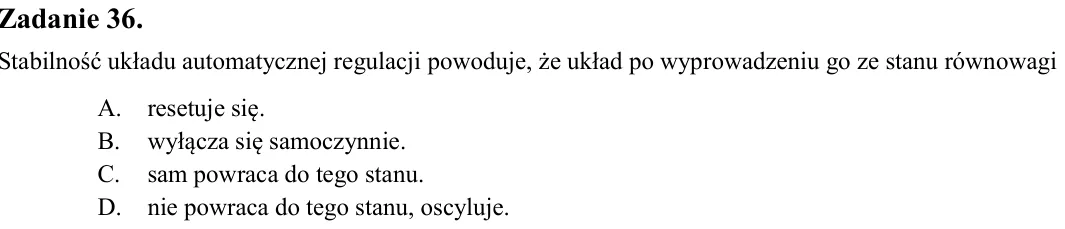

Zadanie 36. Stabilność układu automatycznej regulacji powoduje, że układ po wyprowadzeniu go ze stanu równowagi A. resetuje się. B. wyłącza się samoczynnie. C. sam powraca do tego stanu. D. nie powraca do tego stanu, osc

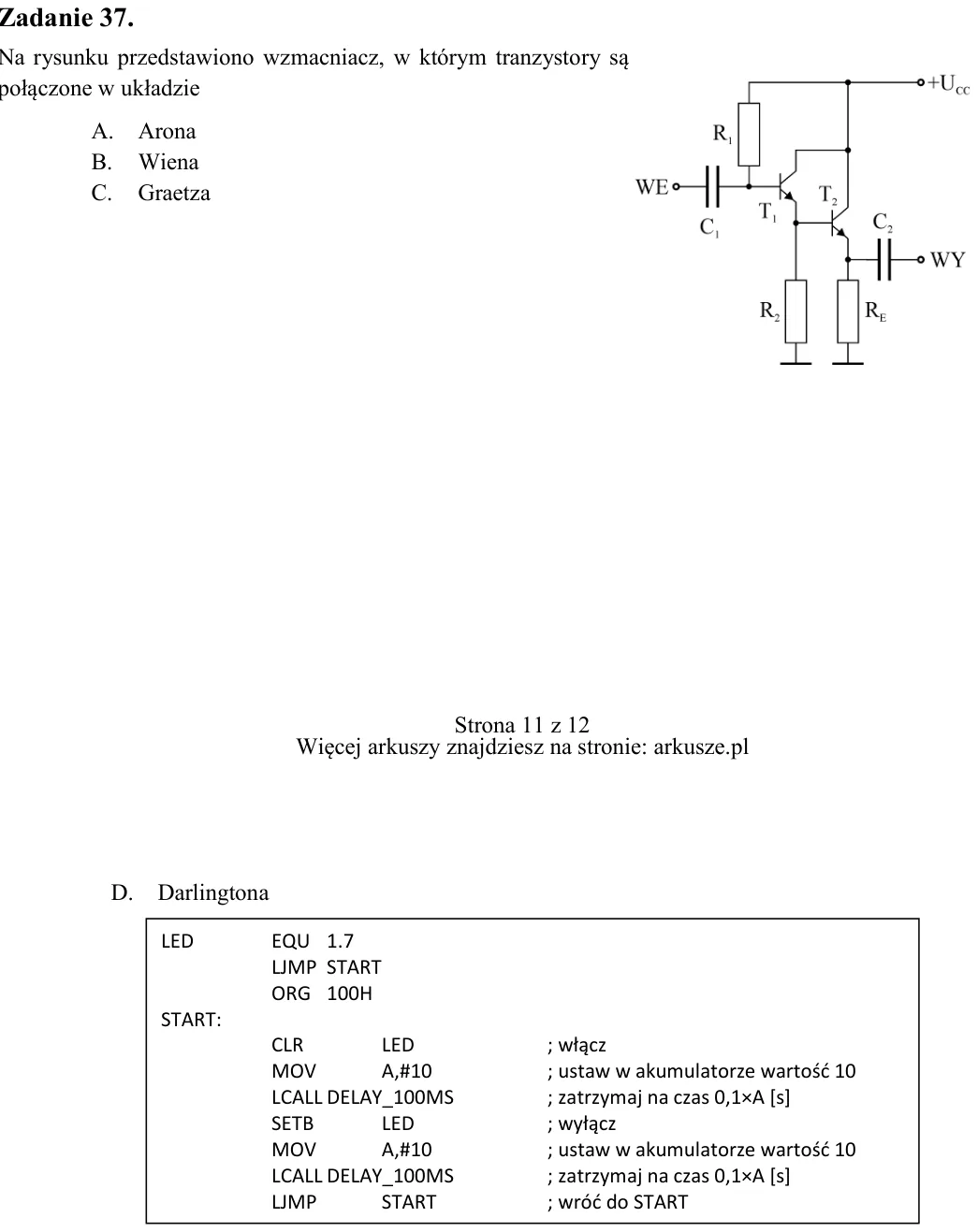

Zadanie 37. Na rysunku przedstawiono wzmacniacz, w którym tranzystory są połączone w układzie A. Arona B. Wiena C. Graetza c b a y    c b a    y c b a y    c b a    y D. Darlingtona

Zadanie 38. Przedstawiona sekwencja programu realizuje zmianę stanu diody LED co A. 1 s B. 10 s C. 0,1 s D. 0,01 s

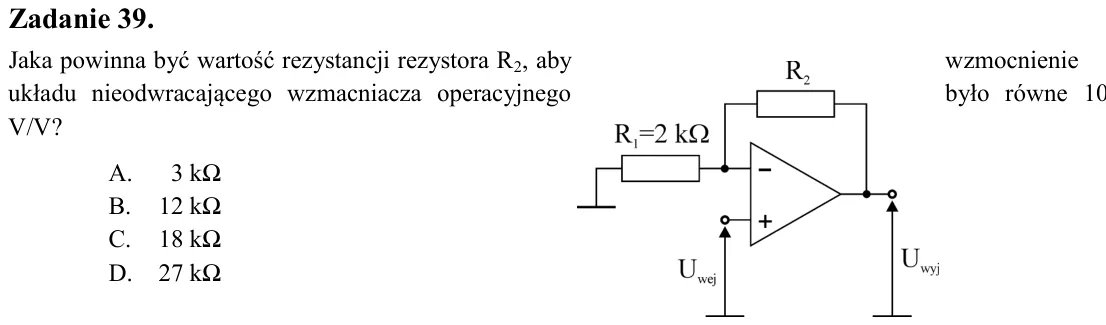

Zadanie 39. Jaka powinna być wartość rezystancji rezystora R2, aby wzmocnienie układu nieodwracającego wzmacniacza operacyjnego było równe 10 V/V? A. 3 kΩ B. 12 kΩ C. 18 kΩ D. 27 kΩ

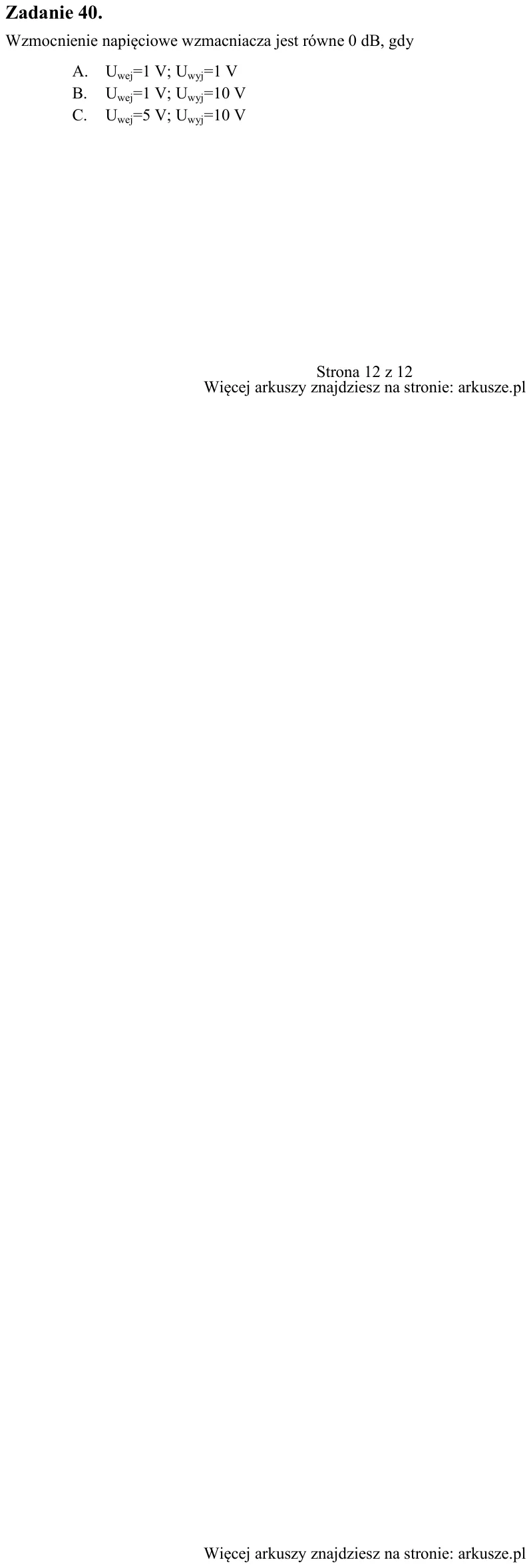

Zadanie 40. Wzmocnienie napięciowe wzmacniacza jest równe 0 dB, gdy A. Uwej=1 V; Uwyj=1 V B. Uwej=1 V; Uwyj=10 V C. Uwej=5 V; Uwyj=10 V LED EQU 1.7 LJMP START ORG 100H START: CLR LED ; włącz MOV A,#10 ; ustaw w akumulato
